Для ик обогревателя термостат: Выбираем терморегулятор для инфракрасного обогревателя: схема подключения, цены

Выбираем терморегулятор для инфракрасного обогревателя: схема подключения, цены

Существует несколько технологий отопления строений (помещений) любого назначения. Судя по обмену мнениями на тематических сайтах, все большее число собственников обращает внимание на ИК-приборы. Но даже при всех их многочисленных плюсах невозможно вести речь о комфорте, если не организовать грамотное управление инфракрасными обогревателями. Какими бывают терморегуляторы, чем отличаются их модели, какую именно целесообразно приобрести в каждом конкретном случае, как ее правильно подключить, примерная стоимость изделий – в этом небольшом обзоре даны ответы на все вопросы.

Оглавление:

1. Разновидности терморегуляторов и их характеристики
2. Критерии выбора термостата
3. Схемы подключения
4. Расценки

Рассмотрим общее описание различных инженерных решений и схем. Прежде чем купить терморегулятор, следует ознакомиться со всеми его характеристиками, указанными в паспорте, а также порядком подключения.

Типы приборов для управления обогревом

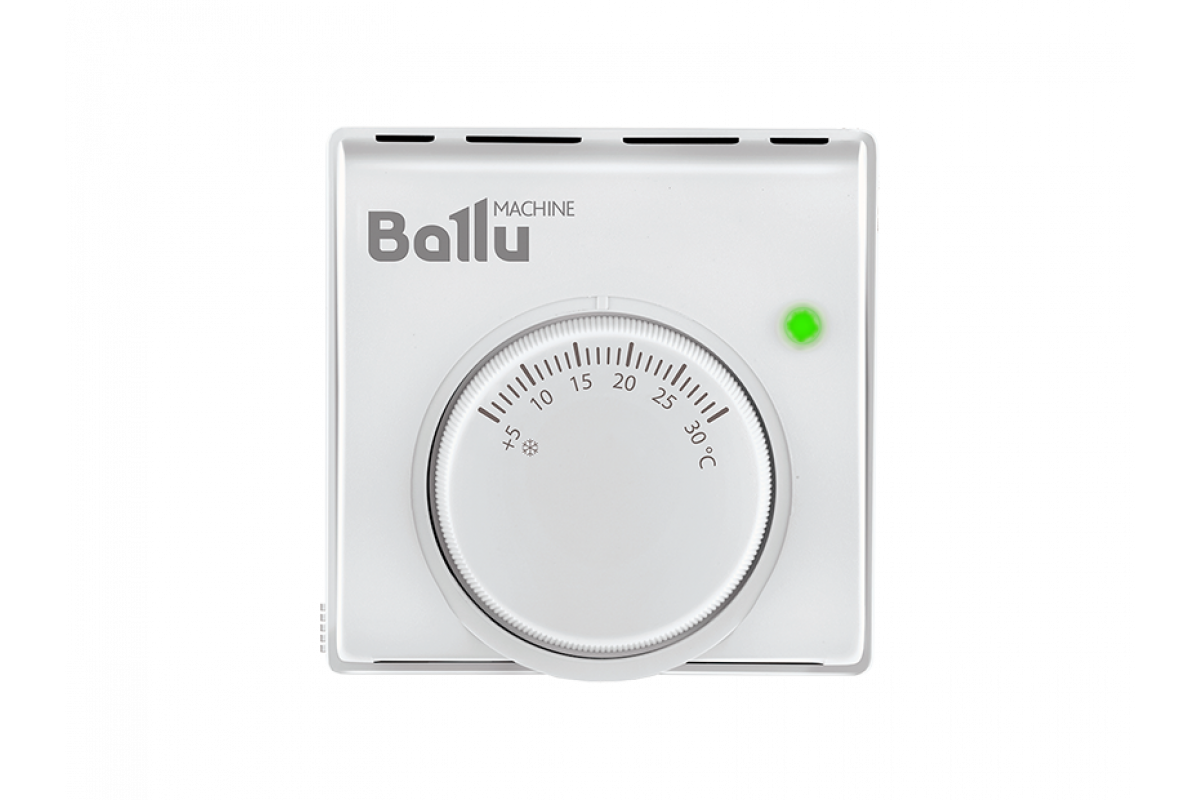

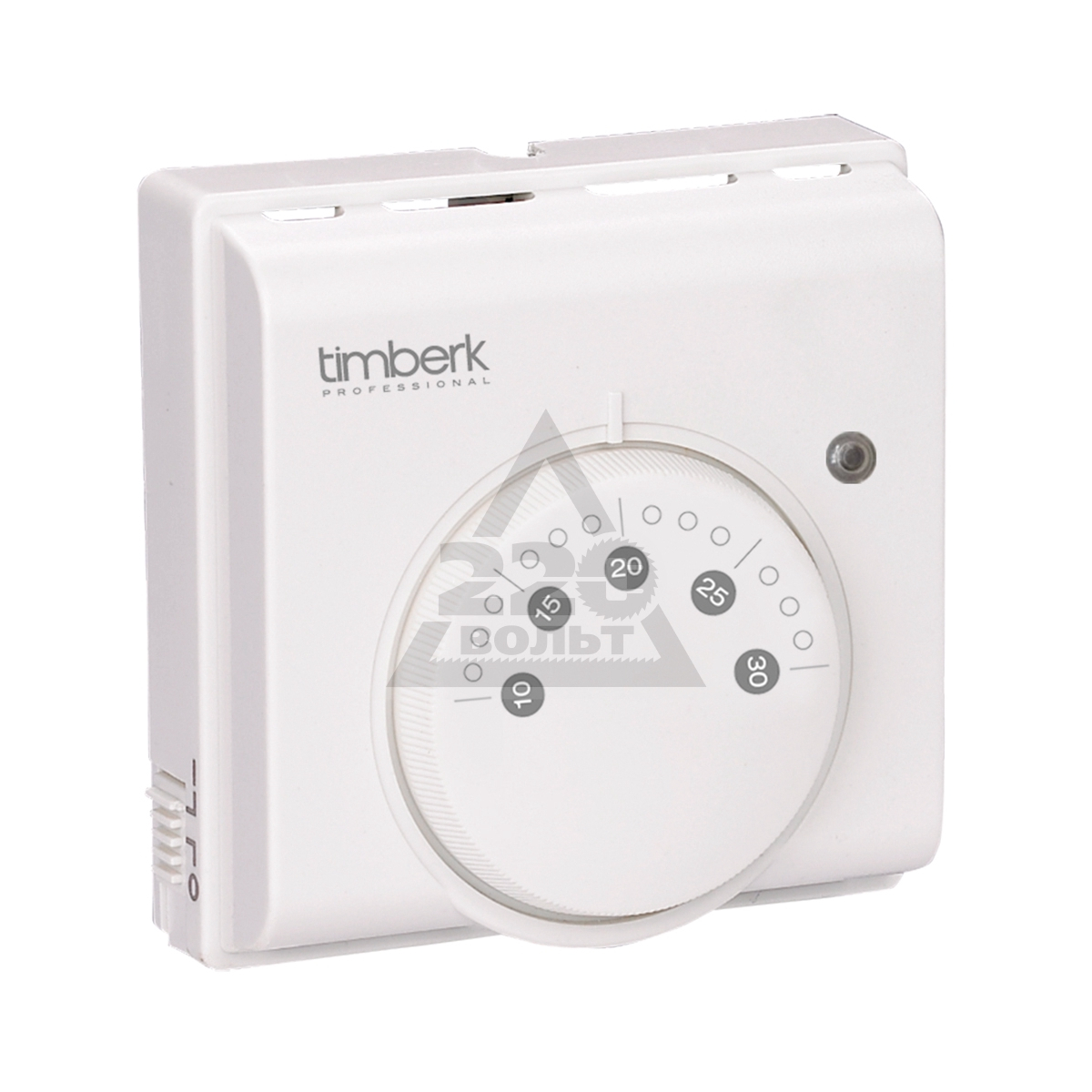

1. Электромеханические.

Самые простые устройства с несложной схемой управления обогревателями. Их нередко именуют термостатами, хотя это не полностью отражает особенность их функционирования. Подобные модели стоят значительно дешевле, чем программируемые терморегуляторы. Пожалуй, это единственный плюс – так отзываются продавцы электронных приборов для контролирования работы инфракрасных обогревателей. Хотя недостатков у механических вариантов терморегуляторов не так уж и много – ручной способ перестройки и большая погрешность. Но насколько это существенно, если немногие могут позволить себе установить в жилище полноценную систему «умный дом»?

Судя по отзывам и статистике продаж, большинство из нас предпочитает именно такой терморегулятор для ИК-обогревателя. И это объяснимо, так как чем проще схема, тем меньше вероятность поломки изделия. Рядовой потребитель несколько настороженно относится к слишком сложным устройствам. У рачительного хозяина при покупке любой техники, в том числе, и для обогрева, сразу же возникает вопрос – где ремонтировать?

В подобных моделях хорошо сочетаются приемлемая цена, простота подключения и высокая надежность. Причем независимо от того, о какой разновидности идет речь. Наверное, это и определяет популярность термостатов. При правильной эксплуатации они служат очень долго. Всем этим критериям вполне соответствует, например, отечественный Ballu. Сравнительно недорогой прибор считается универсальным и подходит для установки в любых жилых и подсобных помещениях. Его можно подсоединять к обогревателям мощностью до 2 кВт, что вполне достаточно при организации основного или дополнительного отопления.

2. Электронные устройства.

Более дорогие, программируемые модели терморегуляторов для инфракрасных обогревателей. Но с учетом возможностей этих приборов они того стоят.

Плюсы электронных термостатов:

• Точность регулирования температуры высокая (в пределах ±0,5°).
• Наличие программатора, что позволяет управлять отоплением даже в отсутствие хозяев.
• К таким терморегуляторам предусмотрено подключение внешних датчиков. Это позволяет производить автоматическую корректировку работы инфракрасного обогревателя в зависимости от изменений погоды.

Что учесть при выборе термостата?

1. Специфика обогрева помещения.

Нюансов по данному пункту множество. Эл/механические терморегуляторы поддерживают температуру на том уровне, который установил пользователь. Этого вполне достаточно, если в доме постоянно кто-то находится, или изменения микроклимата в комнатах в небольших пределах – вопрос несущественный. Эффективность обогрева зависит и от ряда других факторов. Например, насколько утеплены дверные и оконные проемы, «роза ветров», особенности климата в регионе и тому подобное. Немаловажно и то, как расставлены инфракрасные обогреватели, их параметры. В большинстве случаев механических моделей достаточно. Они вполне справляются со своим предназначением и оправдывают стоимость.

Другое дело, если равномерность обогрева жилища имеет значение. Например, постоянство температуры требуется отдельным видам комнатных растений, которые разводят хозяева. Или если жильцы периодически отсутствуют – на работе, в командировке, и регулировать обогрев вручную попросту некому. Следовательно, термостат – не лучшее решение. А если кто-то устанавливает ИК-обогреватели в домашнем инкубаторе или крольчатнике на участке, в теплице и так далее, то для такого применения следует покупать только программируемый вид.

В отличие от сравнительно простых термостатов, они характеризуются большими возможностями и выпускаются в нескольких модификациях. Довольно популярные приборы под брендом Eberle, подключаемые к различным обогревателям, представлены как механическими, так и программируемыми терморегуляторами. Последние, в зависимости от серии, могут работать совместно с разными типами датчиков, отличаются объемом памяти и так далее.

2. Ток нагрузки.

Его несложно вычислить, если посмотреть паспорт терморегулятора и заранее определить, к какому именно обогревателю он будет подключаться.

В документации некоторых термостатов указано, что их можно использовать для одновременного управления несколькими ИК-приборами. Так как все комнаты различаются своей спецификой, такая «универсальность» обогрева вызывает сомнения. Специалисты же вообще не советуют так делать – велик риск выхода из строя терморегулятора.

Типовые схемы правильного подключения

Главный «советчик» – паспорт изделия. Далее – лишь общие нюансы работы. Независимо от типа ИК-прибора, подсоединяются все модели обогревателей к сети через терморегулятор. В этом и состоит смысл управления температурой в помещениях.

1. Как правило, присоединение делается по принципу 1 термостат – 1 обогреватель. Устройство имеет по 2 пары клемм – фазные и нулевые (вход и выход соответственно). По сути, необходимо лишь разорвать цепь питания ИК-обогревателя и установить терморегулятор.

2. Тем, кто считает, что рекомендации о нежелательности присоединения к одному термостату нескольких ИК-приборов не для них, следует обратить внимание на точность определения максимального нагрузочного тока. В противном случае устройство быстро выйдет из строя. Вот одна из типовых схем подключения инфракрасных обогревателей через терморегулятор, который является общим органом управления:

Соединение может быть параллельным или последовательным. Но в любом случае понадобится монтаж и ряда других элементов схемы. На рисунке это магнитный пускатель. Получится ли все самостоятельно рассчитать и правильно установить – другой вопрос.

Расценки

Терморегулятор для электрического обогревателя

Для создания комфортных условий при ночевке в летнем домике, при нашей переменчивой и часто прохладной погоде, был приобретен инфракрасный обогреватель BALLU. Этот бытовой электронагревательный прибор имеет суммарную мощность 1,5 кВт и рассчитан на площадь обогрева в 25 кв.м.

В конструкции расположены три одинаковых нагревательных элемента мощностью 0,5 кВт, заключённые в стеклянных трубках из кварцевого стекла. Прибор компактный и безопасный, имеет возможность ступенчатого регулирования отдаваемой мощности, за счет выбора количества включенных нагревательных элементов.

Но обнаружился и недостаток в конструкции приобретенного прибора. Это отсутствие возможности поддержания установленной температуры в помещении. А появилась проблема, будем ее решать.

Постановка задачи
Необходим терморегулятор, способный поддерживать заданную комфортную температуру в комнате, а также экономить электроэнергию.
Обеспечить электробезопасность изготовленного устройства и обогревателя в целом.
Использовать простую и надежную схему устройства, ее настройку и работу.

Схема устройства
Изготовим терморегулятор для инфракрасного обогревателя, по приведенной ниже схеме.

Описание схемы
В основу схемы предлагаемого терморегулятора положен классический принцип работы моста постоянного тока, состоящего из резисторов R1 — R4. Терморезистор R2 (датчик температуры) с постоянным резистором R1 образуют делитель напряжения, зависящий от фактической окружающей температуры. Переменное сопротивление R4 вместе с постоянным резистором R3 составляют второй делитель напряжения, в котором резистором R4 возможно установить баланс моста в зависимости от задаваемой температуры.

Для сравнения напряжений, в диагональ моста включен компаратор на операционном усилителе DА1. На прямой вход компаратора (выв.3) поступает напряжение с первого зависимого от температуры делителя, а на его инверсный вход (выв.2) напряжение со второго делителя.
Заданную температуру установим переменным сопротивлением R4. Он изменяет опорное напряжение на инверсном входе ОУ, таким образом, устанавливая точку равновесия (баланса) измерительного моста. Точка баланса наступает при той температуре, которую необходимо поддерживать.

Датчиком температуры R2 служит полупроводниковый терморезистор ММТ-4 с номинальным сопротивлением 68 кОм. Возможно использование аналогичных терморезисторов другого номинала сопротивления, в пределах 10 … 100 кОм. Но при этом сопротивление резистора R1 должно быть равно номинальному сопротивлению R2. Терморезистор оптимально расположить на высоте около метра от пола в помещении, в котором установлен нагреватель.

Операционный усилитель DА1 КР140УД608 возможно заменить другим операционным усилителем общего назначения. Например, КР140УД708, К140УД6, К140УД7 или аналогичным импортным.

Транзистор КТ315 заменим п-р-п транзистором малой или средней мощности.

Питается микросхема DA1 от выпрямителя на диодах VD2, VD3 сборки КД205Д, стабилизатора напряжения на стабилитроне VD1 Д814Д (12v) и конденсаторе С3. Потребление схемы управления на микросхеме DA1 составляет 8…10 mA, а потребление прибора от сети в дежурном режиме – не более 20 mA. Прибор позволяет управлять нагрузкой мощностью до 2 кВт.

В связи с тем, что прибор работает от сети 230 вольт, в целях электробезопасности, требуется полностью исключить гальваническую связь схемы управления прибора от сети. Для этого, нагреватели терморегулятора включаются с помощью оптронных тиристоров U1, U2, а цепь питания схемы управления отделена от силовой сети разделительным трансформатором Tr1.

Изготовление терморегулятора

1. Комплектация устройства.
Комплектуем устройство радиокомпонентами согласно схеме.

Устанавливаем трансформатор на вырезанную из фольгированного текстолита плату. Рядом припаиваем гасящие конденсаторы, резистор для их разряда после отключения, диоды, подключаем выводы обмоток трансформатора. При наличии трансформатора со средней точкой во вторичной обмотке, диодный мост выпрямителя можно заменить на два диода в соответствии с приведенной выше схемой.

Максимально допустимый средний ток в открытом состоянии — 12,5 А.
Повторяющееся импульсное напряжение в закрытом состоянии 400В.

В данной конструкции терморегулятора, для работы на переменном токе, используются два тиристора соединенные по приведенной схеме.
На фланцы каждого тиристора закрепляем теплоотводящие радиаторы. Устанавливаем и закрепляем винтами тиристоры на общей пластмассовой плате, в заранее вырезанных окнах. Соединяем пайкой выводы согласно схеме. Следует помнить, что фланец тиристора является его анодом, следовательно радиатор будет под опасным напряжением.

5. Сборка и отладка схемы управления нагревателем
Собираем детали схемы управления на универсальной монтажной плате. Для контроля работы схемы, вместо (или дополнительно) светодиода оптотиристора включаем контрольный светодиод. Запитаем схему от стабилизированного источника питания напряжением 12В.

При нарушении баланса моста после уменьшении окружающей температуры срабатывает компаратор. Он переключится в состояние повышенного напряжения (около 10В) на выходе (выв.6 DA1), так как напряжение на прямом входе (выв.3), будет больше напряжения на инверсном входе (выв.2). Повышенное напряжение с выхода компаратора поступает на базу транзистора VT1. Транзистор открывается и контрольный светодиод зажигается. При добавлении в схему оптронных тиристоров U1 и U2, ток пойдет через их управляющие светодиоды. При этом оптотиристоры откроются и нагреватель включится.

6. Монтаж схемы управления нагревателем
Вырезаем плату для размещения деталей и монтажа схемы управления нагревателем.

7. Изготовление и сборка терморегулятора
Подбираем корпус для размещения деталей прибора. Как вариант, можно использовать для этого пластмассовую коробку размером 150 х 150 х 40 мм, ранее используемую под дискеты.

Собираем и проверяем работу схемы прибора в целом. Нагрузкой служит лампа мощностью 60 вт.
Регулятором температуры (переменным сопротивлением) установим заданную температуру. При температуре в помещении выше установленной, лампа не горит.

виды, правила выбора, плюсы и минусы

Содержание статьи:

Нужный режим калорифера задается с помощью терморегулятора для обогревателя. Прибор стартует и отключается автоматически при достижении требуемой степени нагрева. Практичность устройства и особенности работы зависят от вида анализирующего датчика, определяющего температуру окружающего пространства. Холод активирует биметаллическую пластину, и цепь замыкается, а при получении нужной температуры реле отключает подачу электричества.

Основные разновидности терморегуляторов для обогревателя

Терморегуляторы электронные, монтируемые в стену

Выпускаются розеточные и подрозеточные регуляторы для электрического обогревателя. Первый вид не требует специальных навыков и просто включается в розетку, куда затем подсоединяется шнур нагревателя.

По принципу работы различаются термореле для обогревателя:

• электронные;
• электромеханические;
• термостаты.

Есть вмонтированный или выносной прибор, который собирает сведения о температуре в окружающей зоне. Устройство ставится в стене комнаты вне расположения обогревателя.

Электронные

Схема включает выходное реле, датчик, панель с сенсорными или накладными клавишами управления, поворотный регулятор. В моделях есть микропроцессор для обработки команд и подачи сигнала к действию, термометр. Электронные приборы оснащаются монитором для вывода пользовательской информации. Напряжение питающего тока составляет 24 В.

GSM управляемые модели принимают команды из любого района города при наличии мобильной связи. Отдельная SIM-карта вставляется в разъем на контрольном устройстве. Прибор регулирует температуру в помещении в пределах от 0 до +40°С.

Электромеханические

Электромеханический терморегулятор

Конструкция простых приборов включает биметаллическую пластину, координирующую периодическое отключение и старт устройства. Регулировка и настраивание параметров проводится поворотным тумблером или рычагом.

В зависимости от способа монтажа различают:

• стационарные модели, которые встраиваются в стену и подключаются к питающему электропроводу;
• терморегулятор в розетку для бытовых обогревателей переносится и применяется в любой комнате.

Есть модели с выносным и встроенным датчиком приема информации. Первый вариант располагается на конце провода, подсоединенного к регулятору. Длина кабеля варьируется от 0,1 до 3 м.

Термостаты

Регулятор работает с температурой в диапазоне от 0 до +35°. Значение ставится круглым тумблером, окруженным числовой шкалой. Прибор настраивается на мощность подсоединенной нагрузки, чтобы показания температуры считывалось правильно. Светодиоды информируют о режиме работы и сообщают о неполадках с температурным датчиком.

Термостат для обогревателя экономит расход электричества, контролируя степень нагрева. Сильный накал теплогенератора ведет к сжиганию кислорода и уменьшению влажности в комнате до критических пределов.

Терморегуляторы для инфракрасных обогревателей

Датчики для прибора и контроля температуры в комнате

Приборы характеризуются двумя датчиками в конструкции, один из которых контролирует нагревание источника тепла, а другой следит за температурой в комнате. Одновременно координируется работа инфракрасного теплообменника и микроклимат.

Механические

Устройства легко настраиваются и устанавливаются. Механический термовыключатель для обогревателя дешевле электронных вариантов, погрешность в измерениях составляет 2°С. К минусам относится возможность установки одного температурного значения без диапазона.

Устройство представляет собой коробку из пластика небольшого размера с переключателем на внешней части. Круглый тумблер перемещается плавно, с его помощью выбирается значение на шкале. Деления располагаются с промежутком в 1°С или есть переход длиной в 3°С. Корпус оснащается кнопкой отключения и световыми индикаторами для контроля работы. Есть механические терморегуляторы для электрообогревателя с экраном, где показываются некоторые цифры.

Программируемые

Электронный датчик для ИК обогревателя

Приборы создают максимальный комфорт в управлении теплообменником. Диапазон температуры составляет +5 – +45°С, что расширяет область применения. От механических они отличаются тем, что принимают в работу сложную программу по отоплению помещения на несколько суток и недель вперед.

Точность измерения температуры составляет 0,5°С. При выборе нужно учитывать энергонезависимость памяти устройства, чтобы не задавать значения много раз после отключения электричества. Последние модели установок выпускаются с жидкокристаллическими дисплеями.

Приборы эффективно действуют при отъезде людей из дома. Они управляются сенсорными или накладными клавишами в зависимости от модели.

Технические характеристики

Технические показатели работы обогревателя Тернео

Параметры работы зависят от варианта исполнения, начинки и схемы управления. К некоторым терморегуляторам для кварцевых обогревателей или масляных калориферов подключаются 2 – 3 выносных датчика. Встроенный GSM-модем проводит голосовое оповещение и электронную рассылку о состоянии микроклимата на заданные телефонные номера с указанием параметров работы.

Возможности современных терморегуляторов:

• подключение к восьми номерам телефонов и регулирование 4 тревожных зон в жилище;
• координация параметров и постановка задач посредством мобильной связи или голосовым сообщением;
• отправка SMS-сообщения при отключении напряжения, разрядке батареи;
• модели выдерживают мощность 2 – 3,5 кВт.

При подсоединении суммируется потребляемый ток калориферов, это значение должно быть меньше максимального показателя для термостата.

Достоинства и недостатки

Прибор экономит электричество, т. к. при правильно поставленной задаче нагреватели функционируют не больше 5 – 8 часов в день.

Преимущества термостатов:

• оптимизация и единые настройки отдельных обогревателей, конвекторов и всей отопительной системы;
• поддержание минимально необходимой температуры при отсутствии человека в доме;
• перераспределение силы нагрева отопительных приборов во всей квартире или офисе, при этом включение может задаваться по каскаду, исключающему перенагрузку электросети.

Недостаток в том, что ставить термовыключатели в ванных комнатах не рекомендуется из-за высокой влажности и пара, а также располагать недалеко от нагревателей, источников холода, на сквозняке в подвале или на солнце.

Основные правила при выборе

Розеточные терморегуляторы – самые дешевые из всей линейки изделий

При покупке обращают внимание на сферу контроля прибора. Есть термодатчики, регулирующие только нагревание самого калорифера, а не микроклимат в комнате. Учитывается назначение помещения, т. к. для спальни и кухни параметры температуры могут отличаться, и должна быть возможность задать параметры для любой зоны.

Стоимость моделей зависит от числа дополнительных функций, поэтому покупается прибор, в котором не нужно переплачивать за лишние возможности. Имеет значение форма и цвет термостата, чтобы он подходил к интерьеру.

Сфера применения

Устройства используются для регулирования нагревания в жилых и промышленных помещениях. В офисных зданиях на ночь устанавливается диапазон температур, который поддерживает минимальный обогрев до утра, пока придут люди.

В частных домах функции контролера зависят от модели. Есть розеточные приборы, которые просто включают и выключают калорифер, но сложные варианты устанавливаются для комплексной координации всего оборудования. Например, такие терморегуляторы входят в управляющую систему «Теплый Дом».

рейтинговый обзор моделей, типы и принцип работы

• Search
• Меню
  • Бытовая техника
  • Водонагреватели
  • Для авто
  • Зарядные устройства и повербанки
  • Инструмент
  • Камеры
  • Квадрокоптеры
  • Колонки и Наушники
  • Кондиционеры и вентиляция
  • Кухонная техника
  • Носимые девайсы
  • Обогреватели
  • Отопление и водоснабжение
  • Планшеты
  • ПО
  • Скутеры и самокаты
  • Смартфоны
  • Спецтехника
  • Телевизоры
  • Техника для красоты и здоровья
  • Увлажнители воздуха
  • Фотоаппараты
  • Холодильники
  • Швейная техника
  • Электроника
  • TV-приставки
• Рейтинги
  • Как выбрать лучшие обогреватели для квартиры и. ..
  • Лучшие электрорубанки 2020 года: независимый Топ-7
  • Лучшие ленточные шуруповерты 2020 года: независимый ТОП,…
  • Лучшие бутылочные домкраты 2020 года: независимый ТОП
  • Рейтинг лучших деревообрабатывающих станков 2020: независимый ТОП, обзор…
  • Рейтинг лучших строительных пылесосов 2020: обзор цен,…
  • Рейтинг лучших пуско-зарядных устройств 2020 года: обзор,…
  • Лучшие штроборезы 2020 года: независимый ТОП
  • Рейтинг лучших паяльных станций 2020 года:обзор цен,…
  • Лучшие гидравлические домкраты 2020 года: независимый ТОП
  • Лучшие тепловентиляторы 2020 года: независимый ТОП
  • Лучшие пусковые устройства 2020 года: независимый ТОП
• Гайды
  • Как выбрать сварочную маску: независимый Топ-5
  • Как выбрать мультитул: независимый Топ-5
  • Как выбрать дренажный насос: независимый Топ-5
  • Как выбрать лучший септик: независимый Топ-4
  • Как выбрать лучший мини-трактор: независимый Топ-4
  • Как выбрать лучший мотоблок: независимый Топ-4
  • Как выбрать лучший энергосберегающий обогреватель: независимый Топ-4
  • Как выбрать лучший кварцевый обогреватель: независимый Топ-4
  • Как выбрать обогреватель: основные виды и параметры
  • Как выбрать генератор для дома: независимый Топ-5
  • Выбираем зарядное устройство для автомобиля: обзор цен,. ..
  • Как выбрать домкрат в 2020 году: независимый…

Как выбрать лучший инфракрасный обогреватель для дачи, отзывы

Комфортное жилье в загородном доме с оптимальным температурным режимом – мечта любого владельца. Инфракрасные обогреватели способны подарить тепло и обеспечить благоприятный микроклимат в любую пору года как в вашем загородном доме, так и на даче, а если вы потратитесь чуть больше и выберете модель с терморегулятором, то получите максимум комфорта и экономичности. Давайте рассмотрим их основные технические характеристики и принцип монтажа в этой статье.

Ламповый ИК обогреватель

Проблема отопления дома является, пожалуй, одной из самых актуальных для владельцев загородных домов. Одно дело, если на даче необходимо обеспечить отопление круглый год. В таком случае оптимальным вариантом станет установка котла, печи и радиаторов. Другое дело, если дача является местом периодического паломничества владельцев. В таком случае установка дорогостоящего котла, монтаж дымохода, разводка отопительных контуров и прочие сложности владельцам ни к чему.

Если дача предназначена, в основном, для летнего пребывания хозяев, а зимой туда лишь изредка наведываются ее владельцы, установка инфракрасного обогревателя будет очень практичным решением.

Инфракрасный обогреватель в жилой комнате

Принцип работы инфракрасного обогревателя

Чтобы понять отличительный принцип работы инфракрасных обогревателей, следует вспомнить схему работы отопительной системы классического типа.

Сравнение с классической схемой отопления

В первом случае – обогрев помещения происходит за счет теплоотдачи от самого прибора. Нагреваясь, от стенок исходит тепло, которое прогревает комнату. Принцип простой, но не всегда эффективный, так как он очень ограничен масштабами самого отопительного прибора.

Второй вариант обогрева действует по принципу конвекции.

Конвекционный тип нагревателя

Такой метод напрямую связан с вышеупомянутым принципом теплообмена, только здесь происходит принудительная циркуляция теплых потоков воздуха. Приборы, как правило, укомплектовывают специальными вентиляторами, которые создают конвекционные потоки. Несмотря на большую эффективность такого метода, по сравнению со стандартным теплообменником, есть у него и недостатки.

Обогрев зачастую происходит неравномерно. Да и уюта такие приборы не добавляют. Излишний шум, перенос пыли, сквозняки – все это мало способствуют созданию домашней атмосферы уюта.

Инфракрасный обогреватель потолочного типа

И вот теперь мы подошли к самому главному – принципу действия инфракрасного обогревателя, который работает совершенно по другой схеме.

Принцип действия ИК нагревателя

Здесь прогрев помещения происходит за счет распространения электромагнитных волн, находящихся в заданном диапазоне: между красной границей спектра видимого света (длина волны составляет 0,74 мкм) и областью микроволнового радиоизлучения (от 1000 до 2000 мкм).

Такой принцип работы взят у самой природы. Именно так наша планета извлекает тепло из потоков солнечной энергии, которое необходимо для всего живого. Атмосфера не становится препятствием для этих невидимых волн. Поэтому, достигая Земли, они вызывают нагрев всех непрозрачных (с точки зрения волновой физики) предметов. А те, в свою очередь, отдают потом тепло воздуху.

Если в классической схеме работы обогревателей создается тепловое излучение, то в ИК приборах обогрев происходит за счет электромагнитных волн. Приборы, работающие по схеме выделения тепловой энергии, не могут поддерживать комфортный микроклимат в комнате, особенно если площадь ее превышает 15 квадратных метров.

Высокая эффективность ИК по сравнению со стандартной системой отопления

ИК обогреватель работает по другому принципу. От него в определенном секторе исходят невидимые красные стрелки (инфракрасные лучи), которые сами по себе не нагревают воздух, а лишь отдают тепловую энергию всем непрозрачным предметам: стенам, шторам, мебели и т.д. А дальше уже включается основный принцип теплообмена в помещении.

Конструкция инфракрасных приборов

Схема отопления дачной комнаты с помощью ИК обогревателя

Конструкция ИК нагревателя имеет следующие элементы:

• рефлектор;
• нагреватель;
• излучатель;
• корпус;
• изолятор.

При выборе модели прибора для дачи, следует большое внимание уделить такому элементу, как нагреватель. Отличные показатели по надежности и долговечности демонстрируют приборы, выполненные из нержавейки с анодным покрытием.

Рефлектор (вид сзади)

Для нормальной работы нагревателя, толщина фольги рефлектора должна быть не менее 130 мкм. Если она будет слишком тонкой, то это значительно снизит производительность и срок эксплуатации прибора.

Изолятор выполняет функцию удержания тепла. Для этого могут использоваться различные материалы, одним из лучших считается базальт.

Достоинства и недостатки инфракрасного обогревателя

Такой принцип работы позволяет отметить следующие достоинства ИК обогревателей:

Достоинства ИК обогревателя

• Комфортный микроклимат в доме. Прогревается не только зона возле нагревательного прибора, но и во всем помещении. Кроме того, благодаря принципу излучения электромагнитных волн, прогревается пол, стены, предметы обихода. В отличие от конвекционных радиаторов, где греется только воздух, вся одежда, одеяла, ковры тоже будут теплыми.

  Комфортный микроклимат в доме

• Очень высокий коэффициент полезного действия (почти 100%).
• Экономия электроэнергии (но это только при условии установки терморегулятора).
• Не сушит воздух. Очень важный параметр, если вы заботитесь о комфортном микроклимате в комнате. Как известно, на этот показатель влияет не только температура, но и влажность воздуха. Любые нагревательные приборы (батареи, конвекционные радиаторы, печки) очень высушивают воздух, из-за чего в холодное время года в доме может быть не комфортно находиться. ИК нагреватель же, действуя по совершенно иному принципу выработки тепла, не высушивает воздух. Даже при длительном нахождении в закрытом помещении, в котором работает инфракрасное устройство, вам будет не только тепло, но и комфортно.

  В доме хороший микроклимат

• Эффективное распределение температуры (нижняя часть помещения прогрета больше, а ближе к потолку температура снижается).
• Невысокая стоимость.
• Средний срок инфракрасного нагревателя – не менее 20 лет. Конечно, речь идет о правильной эксплуатации.
• Не поднимает пыль (в отличие от конвекционных приборов).
• Позволяет использовать как дополнительное отопление в особо холодный сезон или в комнатах, где не предусмотрено отопление.

  Мобильность ИК обогревателя

• Препятствует образованию грибка на стенах.
• Экологичность и положительное влияние на здоровье человека.
• Стильный внешний вид.

  Дизайнерский настенный инфракрасный обогреватель, встроенный в картину

• Бесшумность работы.

Несмотря на видимые плюсы ИК обогревателей, есть и несколько недостатков.

• Приборы небольшой мощностью не могут поддерживать комфортный микроклимат во всех углах помещения. Обычно при выходе из зоны досягаемости лучей, чувствуется существенное снижение температуры.
• Второй недостаток связан с воздействием на человеческий организм. И хотя безопасность инфракрасных обогревателей давным-давно научно доказана, есть случаи индивидуальной непереносимости электромагнитных волн.

  Не рекомендуется долго смотреть на инфракрасный обогреватель

  При длительном нахождении вблизи таких агрегатов, человек начинает чувствовать жжение в глазах, наблюдается синдром сухости глаза. Специалисты не рекомендуют длительное время смотреть на нагревательный элемент ИК нагревателя, так как это может повредить роговицу глаза.

• Не следует забывать и о том, что инфракрасный нагреватель создает достаточно серьезную нагрузку на электросеть, что может стать серьезной угрозой для старой электропроводки.

  Последствия замыкания

  Поэтому если дача у ас стоит уже не один десяток лет и в качестве электропроводки вы не слишком уверены, то следует трезво оценить ее состояние перед покупкой и монтажом инфракрасного прибора. Возможно, следует заменить электропроводку в доме.

Как работает инфракрасный обогреватель с терморегулятором?

Инфракрасный обогреватель с терморегулятор работает по такому же принципу, с той лишь разницей, что он будет поддерживать заданный температурный режим. Это позволяет создавать комфортный микроклимат в помещении и экономить электричество. Достигая заданной температуры, он автоматически отключается и не работает до тех пор, пока температура в помещении не опустится ниже заданного значения.

Современный терморегулятор

Если же у такого прибора нет терморегулятора, это значительно усложняет жизнь владельцам. Ведь включать и выключать прибор придется в ручном режиме, лично следя за температурой в помещении.

В плане эффективности прогрева между обычными ИК приборами и оснащенными автоматическими терморегуляторами, разницы нет. Они одинаково хорошо нагревают предметы и создают естественный теплообмен в комнате.

Виды инфракрасных обогревателей

Сегодня современный рынок предлагает множество инфракрасных отопительных приборов с терморегуляторами, которые различаются не только по габаритам, дизайну и техническим характеристикам, но и способу установки.

Классификация ИК нагревателя

Давайте рассмотрим основную классификацию, которая позволит определиться с выбором и приобрести оптимальную модель ИК обогревателя для дачи.

1. По месту расположения

• Потолочные. Устройство крепится непосредственно на потолке. Это экономит место в комнате, но здесь следует учитывать правило: чем выше потолок, тем большую мощность прибора следует покупать. И, наоборот, для мощных приборов не подойдут дома с низкими потолками.

  Потолочный ИК обогреватель

  Сегодня большое многообразие потолочных ИК обогревателей, представленных на рынке, позволяет выбрать модель, которая по своему внешнему виду напоминает обычный светильник. Это позволяет вписывать отопительные приборы в любой дизайн и стилистику помещения.

Несомненным плюсом потолочной модели является равномерный прогрев комнаты, но при условии достаточной высоты потолков. Если высота комнаты сравнительно маленькая, то от такого типа устройства лучше отказаться.

• Настенные. Удобное крепление на стене позволяет сэкономить место, освободим пространство комнаты. По внешнему виду очень напоминают радиатор (батарею).

  Настенный ИК обогреватель

  Нередко такую модель устанавливают в зоне комфорта (в ресторане, в кафе, в беседке на даче). Сегодня можно встретить настенные панельные ИК обогреватели, которые выполняют двойную функцию: обогрев помещения и декор. На стеклянную или керамическую поверхность таких агрегатов наносится фотопленка, имитирующая картину.

Полезный совет! Если вы хотите стильно украсить свое жилище, то можно заказать индивидуальное изготовление настенного инфракрасного нагревателя с фотографией или любым изображением.

Стильный настенный инфракрасный обогреватель

Конечно, цена такого прибора будет намного выше, но зато оригинальный дизайн будет радовать каждый день.

• Мобильный. Это наиболее универсальный вариант, так как позволяет его переносить из комнаты в комнату, по мере необходимости. Он представляет собой небольшой отопительный прибор, устанавливаемый на пол и работающий от сети. Некоторые модели оснащены питающим элементом от газа, что исключает необходимость подключения к электросети. Такие модели отличаются высоким КПД (98-99%) и отличаются безопасностью эксплуатации, так как обладают защитой от опрокидывания и сразу же отключаются. Мобильность – это пожалуй самый главный плюс таких устройств, ведь их всегда можно перенести в более холодную часть комнаты, создав приятную атмосферу.

2. По типу конструкции

• Панельные. Устройство представляет собой тонкую панель прямоугольной или квадратной формы, внутри которой находятся нагревательные элементы.

  Панельный ИК обогреватель для дома

• В виде ламп. Здесь нагревательными элементами выступают спиральные отражатели.

  Лампы выступают нагревательным элементом

• Пленочные. Это устройство представляет собой тонкую полимерную пленку, на которую нанесены нагревательные элементы, излучающие электромагнитные волны. По этому принципу работает теплый пол (инфракрасный пол). Также пленка может крепиться и под потолком.

  Пленочный ИК обогреватель

  Неоспоримым преимуществом является то, что такой вариант обогревательного элемента можно крепить куда угодно, даже в комнате с очень низкими потолками. В плане экономичности, это очень неплохой вариант для дачи.

3. По интенсивности излучения

   Интенсивность излучения ИК обогревателя

• Самые мощные приборы работают в коротком диапазоне волн (от 0,74 мкм до 2,5 мкм). Так как у них большая зона охвата, обычно эти модели приобретаются для обогрева торговых центров, кафе, ресторанов и т.д. В бытовых масштабах, для обогрева цеха или торгового центра, по соображениям безопасности они не применяются. Отличным решением является размещение ИК приборов такой мощности на открытых террасах кафе.
• Приборы средней мощности имеют диапазон излучения от 2,5 мкм до 50 мкм. Их приобретают обычно тоже для общественных нужд и располагают в кафе, салонах, магазинах.

  ИК коротко волновые

• Меньшей мощностью обладают длинноволновые ИК обогреватели, которые являются наиболее безопасными для человека. Их диапазон излучения лежит в пределах 50-1000 мкм. Такие агрегаты обычно выпускаются для частного пользования (для обогрева квартиры, загородного дома, кабинета). Излучение этой длины волн является наиболее благоприятным для человеческого организма. Их даже можно устанавливать для дошкольных заведений и больниц.

4. По типу используемого теплоносителя

• Электрический. Этот вид обогревателей является самым безопасным, универсальным и практичным. В таких устройствах обязательно присутствует ТЭН, от которого идет электромагнитное излучение. Передачу потока лучевой энергии обеспечивают специальные отражатели. Для повышения производительности, отражателям, выполненным из стали или алюминия, чаще всего производители придают форму спирали или сферы.
• Газовые. Эти устройства работают автономно от электросети и подключаются к баллону со сжиженным газом (с пропаном). Как правило, такие агрегаты выбирают для обогрева цехов, хозяйственных помещений. Регулировка интенсивности действия прибора производится с помощью поворотного крана, который устанавливает норму поступления газа в прибор.

  Газовый инфракрасный обогреватель

  Такие ИК обогреватели показывают неплохие показатели производительности и экономичности расхода топлива, чего нельзя сказать о пожаробезопасности. Устанавливать их рекомендуется только в помещениях с хорошей вентиляцией, в противном случае возможно отравление угарным газом.

• Дизельные. Действуют по такому же принципу, что и газовые, но теплоносителем здесь выступает дизель. Разумеется, речь о покупке такого прибора на дачу не ведется. Они не безопасны и к тому же при эксплуатации присутствует постоянный едкий запах топлива.

Видео: Компактный газовый инфракрасный обогреватель.

5. По материалу изготовления ТЭНа

• Керамика. Внутри нагревателя находятся керамические пластины, по которым равномерно распределяется тепло. Они отличаются высокой производительностью и позволяют экономить до 35 % электроэнергии. Пластина, выполненная из керамики представляет собой не единую литую форму, а состоит из множества отдельных элементов. Это позволяет увеличить устойчивость к механическим повреждениям и сделать конструкцию более прочной.

Инфракрасные обогреватели с терморегулятором для дачи

Любой хозяин загородного дома желает, чтобы в его владениях поддерживалась комфортная атмосфера в любую погоду, поэтому всегда одним из главных вопросов при планировании и строительстве становятся утепление здания и организация его обогрева.

Инфракрасные обогреватели с терморегулятором для дачи

Если предполагается, что загородный особняк будет служить местом постоянного проживания семьи, то, как правило, вопрос решается однозначно в пользу создания продуманной стационарной системы отопления с котлом того или иного типа, контурами труб и радиаторами или теплыми полами. Задача создания такой системы, безусловно, очень масштабная, требующая немало материальных вложений и трудозатрат. А как быть владельцам дач? Летом обогрев не особо нужен, а создавать настоящую систему отопления только лишь для разовых включений в случае периодических выездов загород в остальное время года – абсолютно невыгодно. Значит, нужно искать иное решение, которое позволит быстро и качественно прогреть помещения при необходимости. Один из приемлемых вариантов — инфракрасные обогреватели с терморегулятором для дачи.

Существует немало разновидностей подобных приборов и устройств. Но чтобы определиться с выбором, для начала нужно разобраться – что это за принцип инфракрасной передачи тепла.

Принцип работы инфракрасных обогревателей

Содержание статьи

При использовании «классических» схем отопления, с водяными контурами и радиаторами, передача энергии от теплоносителя  в помещение происходит в основном двумя путями.

• Первый – это прямая теплопередача от поверхностей разогретых радиаторов к воздуху. Принцип передачи – далеко не самый эффективный, так как теплообмен ограничен рабочей площадью отопительного прибора. Это в какой-то мере пытаются компенсировать высокой температурой в системе.
• Второй – это конвекция, которая напрямую связана с упомянутым выше теплообменом. Особая конструкция радиаторов вызывает конвекционные потоки разогретого воздуха, которые переносят тепло по объёму помещения. При всех достоинствах такой способ не лишен и существенных недостатков. Нагрев происходит достаточно неравномерно, с преобладанием высоких температур вверху и перемещением охлажденного воздуха вдоль пола, что не совсем комфортно для человека. Кроме того, конвекционные потоки способствуют переносу пыли, созданию сквозняков, что также не добавляет уюта.

От батарей топления исходит и

Высококачественный плоский керамический инфракрасный обогреватель и керамический элемент инфракрасного обогревателя 230 В 650 Вт Производители и поставщики — Профессиональный завод

Описание продукта

процесс

1.Лампа инфракрасного керамического обогревателя

45 * 60 мм
70 * 105 мм
90 * 90 мм
90 * 110 мм
120 * 120 мм
Предоставляем индивидуальные услуги

2. изогнутый керамический обогреватель

60 * 60 мм
120 * 60 мм
240 * 60 мм
2458110 мм
320 * 100 мм
С термопарой типа K или J
Предоставление индивидуальных услуг

3. плоский инфракрасный керамический обогреватель

120 * 120 мм
180 * 180 мм
240 * 60 мм
300 * 80 мм
320 * 100 мм
С термопарой типа K или J
Предоставляем индивидуальные услуги

4.Полый инфракрасный керамический обогреватель

75 * 60 мм
120 * 80 мм
122 * 122 мм
140 * 160 мм
240 * 60 мм
С термопарой типа K или J
Предоставляем индивидуальные услуги

011 Упаковка и доставка2 9

Свяжитесь с нами

Superb Heater Technology с 1985 года специализируется на производстве высококачественных плоских керамических инфракрасных обогревателей и керамических инфракрасных нагревательных элементов 230 В 650 Вт, которые известны как один из ведущих производителей и поставщиков. высококачественного плоского керамического инфракрасного обогревателя и керамического инфракрасного нагревательного элемента 230v 650w.В последние годы у нас была прочная репутация благодаря высокому качеству, надежной работе и долговечности наших продуктов. Если вы заинтересованы, пожалуйста, свяжитесь с нашей фабрикой.

Hot Tags: высококачественный плоский керамический инфракрасный обогреватель и керамический инфракрасный нагревательный элемент 230v 650w производители, поставщики, завод,

Инфракрасный обогреватель IR ПРОМЫШЛЕННЫЙ ИНФРАКРАСНЫЙ ОБОГРЕВАТЕЛЬ ДЛЯ ЗДАНИЙ С ВЫСОТОЙ ПОТОЛКА БОЛЕЕ 4,5 МЕТРОВ

Решение для экономии места.

10 KICKSPACE KICKSPACE. Более 70% людей считают, что им было бы полезно дополнительное кухонное пространство (ICM Research, 2012). Кухня любезно предоставлена ​​Second Nature кухнями — www.sncollection.co.uk The

  Vo = [R2 / (R1 + R2)]   × V  IN

  # Пример записи configuration.yaml
климат:
  - платформа: generic_thermostat
    имя: Исследование
    обогреватель: выключатель.study_heater
    target_sensor: sensor.study_temperature


  климат:
  - платформа: generic_thermostat
    имя: Исследование
    обогреватель: выключатель.study_heater
    target_sensor: sensor.study_temperature
    min_temp: 15
    max_temp: 21
    ac_mode: ложь
    target_temp: 17
    cold_tolerance: 0,3
    hot_tolerance: 0
    min_cycle_duration:
      секунд: 5
    keep_alive:
      минут: 3
    initial_hvac_mode: "выключено"
    away_temp: 16
    точность: 0,1
