Аксонометрическая и монтажная схемы отопления дома

Вступление

Отопление в квартире (доме) монтируется по предварительно сделанному плану отопления, состоящему из аксонометрической и монтажной схемам отопления. Разберем подробнее эти составляющие предварительного планирования отопления.

Отопление в доме может быть выполнено по коллекторной или двухтрубной (или однотрубной) разводкой труб отопления. В многоквартирных домах возможно отопление вертикальной (стояковой) разводкой труб отопления. В этой статье представлю схемы коллекторной разводки отопления квартиры. Дополнительно можно почитать статью: Двухтрубная схема отопления.

Что такое коллекторная разводка труб

При коллекторной разводке отопления трубы отопления подводятся к радиаторам отопления от единого раздаточного узла. Раздаточный узел (коллектор) представляет собой устройство с одним вводом и несколькими выводами теплоносителя. Каждый вывод теплоносителя (воды) независимо перекрывается запорным вентилем.

То есть при необходимости можно отключить отдельно любой радиатор системы отопления независимо от остальных.

Для разводки отопления от коллектора до радиаторов отопления выполняется сантехническими трубами пригодными для систем отопления. Для отопления используются:

стальные трубы отопления,
металлопластиковые трубы,
полиэтиленовые и полипропиленовые трубы (горячего водопровода),
медные трубы.

Трубы отопления соединяются специальными устройствами, которые называются фитинги. Трубы отопления могут иметь один или два типа соединения. Так металлопластиковые трубы соединяются на обжимных фитингах и пресс-фитингах. Полипропиленовые трубы соединяются на фитингах под сварку. Медные трубы соединяются на пресс-фитингах и обжимных фитингах. Стальные трубы соединяются, классическим резьбовым соединением, на литых или латунных фитингах.

Схемы отопления

При проектировании системы отопления квартиры (дома) выполняются аксонометрическая и монтажная схемы отопления согласно плану отопления. К монтажной схеме отопления делается спецификация по материалам. Итогом проекта отопления является смета работ. Рассмотрим подробнее каждую схему отоплении для коллекторной разводки труб отопления.

План отопления квартиры

На плане отопления

, в условных обозначениях, показывается расположение стояков отопления, места установки коллекторов и радиаторов отопления и направления прямого и обратного трубопровода от коллектора до радиаторов. План выполнен для централизованного отопления.

Аксонометрическая схема

На аксонометрической схеме показывается общая схема отопления в аксонометрической проекции с показом отдельных принципиальных узлов: коллекторов отопления, подключение радиаторов.

Аксонометрическая коллекторная схема отопления металлополимерные трубы на обжимных фитингах

Монтажная схема

На монтажной схеме показывается также проекционное отображение отопления с показом принципиальных узло, как и в схеме аксонометрической.

Только на схеме дополнительно показаны устройства монтажа: соединители обжимные, соеденители коллекторные. Также диаметры труб отопления. То есть все, что необходимо для непосредственного выполнения монтажа отопления.

Монтажная коллекторная схема отопления металлополимерные трубы на обжимных фитингах

Спецификация к монтажной схеме

Узел «А», коллектор системы отопления

Узел «Б», схема подключения радиатора отопления

©Obotoplenii.ru

Другие стать раздела: Схемы отопления

чертежи и план прокладки, организация отопления

Содержание:

1. Компоненты системы отопления в частном доме
2. Выбор топлива
3. План прокладки водяного отопления
4. Расчет отопительной системы
5. Подбор труб
6. Установка системы отопления своими руками

Дом построен: стены есть, крыша есть, что еще нужно? Очень многое, и одним из важнейших элементов будет создание хорошей системы отопления. Чтобы создать отопление в частном доме своими руками, потребуются специфические навыки и инструменты. Сам процесс монтажа нельзя назвать слишком проблематичным, но при отсутствии опыта лучше всего поручить эту работу квалифицированным специалистам.

Компоненты системы отопления в частном доме

Самое главное, что нужно знать об отопительной системе – все ее элементы являются одним целым, каждый из них играет свою роль, и выход из строя одного компонента может привести к возникновению неполадок в системе. Процесс обогрева здания осуществляется, как правило, за счет перемещения теплоносителя по трубопроводу, а для теплоотдачи используются отопительные приборы. Нагрев же теплоносителя осуществляется в котле, где происходит сгорание определенного вида топлива. В качестве теплоносителя могут выступать воздух, жидкость или пар, твердое топливо.

Работа паровой системы на сегодняшний день не используется в жилых помещениях, но принцип ее действия все же стоит рассмотреть. Разогретый в котле пар по трубам попадает в отопительные приборы и оседает на их стенках с внутренней стороны. Образовавшийся конденсат попадает обратно в котел, и цикл нагрева возобновляется.

Воздушную систему нередко используют для отопления, а разработана она была очень давно. Нередко системы теплых полов работают именно по схеме воздушного отопления.

И все же самую большую популярность получила водяная отопительная система, в которой теплоносителем является жидкость.

В состав классической водяной отопительной системы входят следующие элементы:

Отопительный котел, который разогревает жидкость перед ее продвижением по системе.
Циркуляционный насос, обеспечивающий постоянное движение жидкости по контуру трубопровода.
Расширительный бачок, позволяющий компенсировать тепловое расширение жидкости, тем самым стравливая излишнее давление из системы. Внутренняя полость бака разделена на две части гибкой диафрагмой. Одна из частей заполняется водой, попадающей из системы отопления, а другая часть заполнена воздухом, сжимающимся при повышении давления в трубопроводе выше номинального.
Отопительный контур, к которому относится весь трубопровод.
Отопительные приборы, обеспечивающие передачу тепла в каждую комнату, где они установлены.
Контрольные датчики и регуляторы, поддерживающие температурный режим в системе и позволяющие контролировать работу всей конструкции.

Выбор топлива

Существует несколько видов топлива, которые используются при отоплении жилых домов.

Отопительные котлы делятся на несколько категорий, в зависимости от применяемого топлива:

твердотопливные котлы: уголь, дрова, торф, пеллеты;
газовые котлы: природный или сжиженный газ;
электрические котлы: электроэнергия.

Существуют и модели котлов, работающие на альтернативном топливе, но они пока не получили достаточного распространения.

А вот указанные выше устройства стоит рассмотреть подробнее.

Твердотопливные котлы целесообразно использовать для отопления домов, площадь которых не превышает 100 квадратных метров. Твердое топливо на сегодняшний день имеет невысокую стоимость, и эксплуатационные расходы будут минимальными. Это, конечно, достоинство, но есть у этих котлов и недостатки: для хранения топлива придется выделять помещение, само топливо довольно грязное, и после него придется убирать.

Твердотопливные котлы очень зависимы от постоянной закладки энергоресурса – в противном случае они очень быстро остывают. Кроме того, такие устройства нужно регулярно чистить, а это не самый приятный процесс. Несколько лучшим вариантом будет использование пиролизных котлов, которые «умеют» подавать топливо автоматически, позволяя продержаться автономно на протяжении длительного периода времени. Кроме того, КПД таких устройств выше, что достигается за счет сжигания выделяющегося газа.

Читайте также: «Какое отопление лучше в частном доме — рассмотрим возможные варианты и способы».

Существуют и жидкотопливные отопительные котлы. Эти устройства сами по себе довольно неплохи: высокая номинальная мощность, хорошая эффективность и неприхотливость. Такие котлы хорошо подходят для степных регионов, где с твердым топливом могут возникнуть проблемы. Но есть и отрицательные стороны у котлов, использующих жидкое топливо: во-первых, требовательность к качеству топлива, которое тоже нужно где-то хранить – а ведь это может привести к пожару. К тому же, жидкотопливные устройства очень тяжелы, поскольку изготавливаются из чугуна.

А вот газовые котлы указанных недостатков лишены, поэтому при наличии подведенного магистрального газа организация отопления в частном доме становится проще. Главное — понять, какие газовые котлы лучше для частного дома. К тому же, газ на сегодняшний день является самым дешевым видом топлива, и даже необходимость оформления документов для проведения газового отопления окупается достаточно быстро. Газовое отопление является самым распространенным и удобным способом обогрева здания.

План прокладки водяного отопления

Водяное отопление может на этапе проектирования обзавестись характерными особенностями, которые в дальнейшем будут определять функциональность системы. Например, чтобы объединить отопление и горячее водоснабжение, необходимо сразу создавать двухконтурную систему отопления частного дома – в противном случае придется добавлять отдельный водонагреватель. Читайте также: «Регистр отопления своими руками».

Вторая особенность конструкции – разводка. Прокладка отопления в частном доме имеет три схемы разводки: однотрубную, двухтрубную и коллекторную. Однотрубная разводка является цельным контуром, и вода в нем двигается по кольцу, остывая в отопительных приборах. Стоит отметить, что такая конструкция затрудняет создание равномерного распределения тепла по всем помещениям, поэтому она практически не используется.

Для двухтрубной разводки требуется два трубопровода, что скажется на стоимости конструкции, но она будет гораздо удобнее в эксплуатации и намного эффективнее (прочитайте: «Прокладка трубопроводов отопления по правильной схеме»).

Один из контуров такой системы предназначен для подачи горячей жидкости, а второй – для возвращения холодной в котел. Коллекторная система тоже состоит из двух труб, но они не контактируют, и жидкость из коллектора идет сразу в котел. Читайте также: «Двухтрубная система отопления частного дома своими руками».

Расчет отопительной системы

Расчет конструкции позволит создать детальный план отопления в частном доме. При расчете отопительных систем используются разные данные, начиная с мощности котла, и заканчивая числом секций радиатора. Необходимая тепловая мощность котла рассчитывается по усредненной формуле, согласно которой для обогрева одного кубического метра помещения требуется 40 Вт энергии. Кроме того, к полученной цифре необходимо добавить еще около 20%, что позволяет учитывать теплопотери и дает возможность использовать котел не на всю мощность. Расчет необходимого числа секций радиатора проводится по тому же алгоритму, а уже потом подбираются подходящие устройства, в зависимости от их мощности.

Подбор труб

На сегодняшний день на рынке можно найти металлические, пластиковые и металлопластиковые трубы. Металлические трубы довольно тяжелы, и самостоятельный монтаж может вызвать затруднения. Несмотря на это, часть системы между котлом и отопительным контуром придется выполнить именно из металлических труб, поскольку они обладают высокой термостойкостью. Металлопластиковые трубы очень хороши, поскольку имеют ряд положительных качеств: они легкие, прочные и довольно надежные. Существуют еще и медные трубы, но для их монтажа потребуются некоторые специфические навыки и специальное оборудование.

Установка системы отопления своими руками

Перед выполнением работ желательно выполнить чертежи отопления частного дома, чтобы наглядно видеть, как будет выглядеть система.

При выполнении работ по созданию отопительной системы, необходимо придерживаться следующего алгоритма:

Сначала устанавливается котел. При этом необходимо соблюдать правила установки выбранной модели. К котлу подсоединяется дымоход. Нюанс: газовые котлы нельзя размещать в подвальных помещениях. Читайте также: «Лучевая система отопления своими руками».
Теперь можно устанавливать отопительные приборы. Располагать их нужно под окнами: это позволяет создать тепловую завесу, не дающую холоду от окон попадать в комнату.
Когда радиаторы установлены, можно приступать к монтажу трубопроводов, учитывая предварительно нанесенную разметку. Устанавливая трубы, нужно обязательно вовремя снабжать их дополнительными элементами: кранами и вентилями. Читайте также: «Установка отопления в частном доме — схема устройства на примерах».

Заключение

Провести отопление в частном доме своими руками не так уж и трудно – достаточно подойти к этому делу ответственно и грамотно, и все будет работать в штатном режиме (прочитайте также: «Как провести отопление в частном доме — проведение системы на примерах»). Все элементы систем можно найти на рынке, а разобраться в их назначении и устройстве не составит труда. При отсутствии опыта проведения отопительной системы, стоит воспользоваться услугами специалистов.

Разводка отопления двухэтажного дома — схема и план

Схема с естественной циркуляцией теплоносителя

Выбор схемы отопления двухэтажного дома зависит от его площади и планировки. Наиболее привычной и широко распространенной схемой для дач и загородных домов по-прежнему остается система отопления с естественной циркуляцией теплоносителя, мало чем отличающаяся от схемы отопления одноэтажных домов.

Единственной особенностью схемы разводки отопления с естественной циркуляцией в двухэтажном доме является выбор места для установки расширительного бака. Нет необходимости выносить его на чердак и можно ограничиться расположением в любом месте на втором этаже (разумеется, в самой высокой точке комнаты), обеспечив возможность сброса теплоносителя.

При таком способе подключения отопительных приборов теплоноситель поступает в них сверху (верхняя разводка), благодаря чему обеспечивается равномерный прогрев радиаторов и отапливаемых помещений. Для обеспечения направленного движения теплоносителя трубы необходимо прокладывать с уклоном 3-5 градусов, помня о том, что диаметр обратного трубопровода по мере приближения к котлу должен увеличиваться.

Подающий трубопровод может быть проложен под потолком или под подоконниками. Примеры подключения радиаторов приведены на рисунке 1.

Среди достоинств схемы отопления двухэтажного дома с естественной циркуляцией можно отметить:

Независимость от подачи электроэнергии
Надежность
Простоту эксплуатации
Бесшумность работы системы

К сожалению, недостатков в системе отопления с естественной циркуляцией на много больше, чем достоинств:

Сложность монтажа и необходимость прокладки труб с обязательным уклоном
Малая обогреваемая площадь: у системы просто не хватит напора для обогрева двухэтажного дома площадью более 130 м2
Низкая эффективность
Большой перепад температур между подачей и обраткой, что негативно сказывается на работе котла
Присутствие в теплоносителе кислорода и как следствие, внутренняя коррозия системы
Необходимость следить за уровнем постоянно испаряющегося теплоносителя и подливать его. В итоге на трубах образуется накипь.
По этой же причине нельзя использовать антифриз
Высокая материалоемкость системы

Намного эффективнее в двухэтажном доме использовать системы отопления с принудительной циркуляцией теплоносителя. При этом проще всего реализовать следующие схемы:

Однотрубную
Двухтрубную
Коллекторную

Их можно выполнить самостоятельно

Однотрубная схема отопления двухэтажного дома

При однотрубной схеме подключения отопительных приборов движение теплоносителя разделяется на две ветви, одна из которых идет на первый этаж, а вторая на второй этаж. На каждом этаже на входе трубы отопления ставится запорная арматура, что позволяет обогревать только половину помещений.

После прохождения через приборы отопления трубы с теплоносителем вновь объединяются в одну, идущую к котлу. Подключение радиаторов на каждом этаже такое же, как и для одноэтажных построек.

Для регулирования уровня нагрева радиаторов и проведения балансировки системы на входе каждого отопительного прибора устанавливается запорная арматура. На выходе из радиатора также устанавливается запорная арматура, предназначенная для его отключения в случае замены или ремонта. При таком подключении замену приборов отопления можно выполнять без остановки всей системы и слива воды. Также на каждый радиатор в верхней его части устанавливается вентиль для сброса воздуха.

Установка радиаторов выполняется с байпасной линией, что в значительной мере повышает равномерность прогрева помещения. Монтировать отопительные приборы можно и без байпасной линии, но в этом случае необходимо устанавливать в доме отопительные приборы различной тепловой мощности с учетом потери остывания теплоносителя: чем дальше от котла, тем больше секций должно быть у радиатора. Если не следовать этому правилу, то в одних комнатах будет жарко, а в других, наоборот, холодно.

Схема отопления двухэтажного дома может быть и без запорной арматуры, вернее, с меньшим ее количеством, но при этом в значительной степени снижается ее маневренность. В этом случае вести речь о раздельном отоплении первого и второго этажей уже не придется.

Достоинства и недостатки однотрубной системы отопления

Однотрубная система отопления относительно проста в монтаже
Ее использование обеспечивает эффективную теплоотдачу
Однотрубная система отопления двухэтажного дома позволяет сэкономить на материалах.

К недостаткам отопительной системы этого вида следует отнести неравномерность распределения тепла по отопительным приборам, а также необходимость проведения балансировки системы.

Всех этих недостатков лишена двухтрубная система отопления двухэтажного дома с принудительной циркуляцией теплоносителя.

Схема отопления с принудительной циркуляцией двухэтажного дома

Двухтрубная система отопления двухэтажного дома с принудительной циркуляцией обеспечивает равномерное распределение тепла и является более эффективной системой, не зря ее часто сравнивают с кровеносной системой человека. В ней к каждому отопительному прибору нагретый теплоноситель подается отдельно через ответвление из общей подающей трубы. К обратному трубопроводу от каждого радиатора также предусмотрен отвод.

Радиаторы устанавливаются с воздухоотводчиками и запорной арматурой на трубе подачи, позволяющей менять степень нагрева отопительного прибора. В целях безопасности и во избежание избыточного давления в отопительном приборе, на отводе от радиатора обратной трубы запорная арматура не ставится. Подающая труба может быть проложена под потолком или под подоконником.

Единственным недостатком двухтрубной системы отопления является ее высокая материалоемкость: трубы нужны в двойном количестве для подачи и обратки. К тому же трубы трудно декорировать, а спрятать их не всегда удается. Всех этих недостатков лишена коллекторная схема отопления.

Коллекторная схема отопления двухэтажного дома

Коллекторная схема с равным успехом может использоваться для обогрева как одноэтажного, так и двухэтажного дома. Работает она только с принудительным движением теплоносителя, который подается предварительно на коллектор. При этом каждый отопительный прибор отдельно подключается к коллектору через запорную арматуру.

Преимущества коллекторной системы

Подобный способ подключения позволяет монтировать и демонтировать отопительные приборы на работающей системе, без ее остановки и слива теплоносителя.

Системой легко управлять. Каждый ее контур является независимым и может быть подключен к отдельной системе автоматического регулирования с отдельным циркуляционным насосом.
Можно подключить теплый пол
Можно спрятать трубы в фальшпол, расположив коллектор в отдельном шкафу
Система отопления просто монтируется и может быть выполнена «собственными руками»

Чему отдать предпочтение

Любая из приведенных схем отопления двухэтажного дома проверена на практике и неоднократно доказывала свою эффективность. Принципиальной разницы между ними нет. Реализовать на практике намного проще коллекторную схему отопления.

Отопление и вентиляция — проект инженерных решений

Индивидуальное проектирование частных жилых домов

Отопление и вентиляция

Состав проекта

Ниже приводим список, что включает в себя проект отопления и вентиляции.

общие данные (отопление)
принципиальная схема подключения отопительных приборов
теплотехнический расчет
спецификация на оборудование
схема подключения конструкции водяных полов (выполняется в случае необходимости)
общие данные (вентиляция)
принципиальная схема
расчет по вентиляции
спецификация на оборудование

Пример проекта отопления

Титульный лист

Ведомость чертежей

Пояснительная записка

Теплотехнический расчет

Аксонометрическая схема

План радиаторов в подвальном этаже

План размещения радиаторов на 1 этаже

План размещения радиаторов на 2 этаже

План размещения радиаторов на 3 этаже

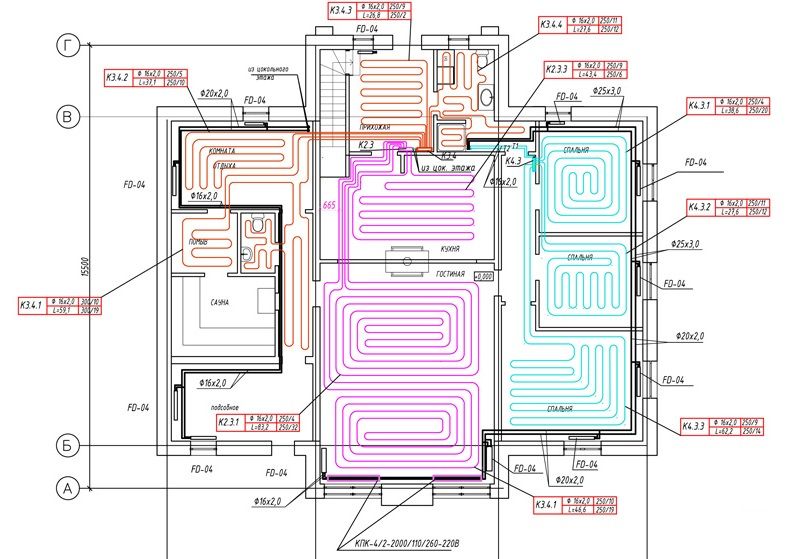

План системы напольного отопления. 1 этаж

План системы напольного отопления. 2 этаж

План системы напольного отопления. 3 этаж

Спецификация оборудования и материалов

Пример проекта вентиляции

Титульный лист

Ведомость чертежей

Пояснительная записка

Схема систем вентиляции

План системы вентиляции. Подвальный этаж

План системы вентиляции. 1 этаж

План системы вентиляции. 2 этаж

План системы вентиляции. 3 этаж

Спецификация оборудования и материалов

Вы ознакомились с составом проекта отопления и вентиляции
