Устройство котлов длительного горения на твердом топливе: устройство, как работает котел длительного горения на твердом топливе, принцип действия

устройство, как работает котел длительного горения на твердом топливе, принцип действия

Содержание:

Не секрет, что с точки зрения экономичности и удобства эксплуатации наиболее удобным является газовое отопление. В тех случаях, когда населенный пункт находится в значительном удалении от газовой магистрали, автономное теплоснабжение рациональнее всего оснастить твердотопливным колом.

Общие сведения

Из-за высокой стоимости дизельного топлива и электричества, а также дополнительных расходов на подключение газового оборудования во многих случаях выбор делают в сторону котла на твердом топливе. В результате получается обзавестись отопительной системой, на работу которой не влияет наличие или отсутствие внешних энергоносителей. Как правило, большая часть приборов данного типа не нуждаются в электрической энергии, или же потребляют ее в очень небольших количествах.

Чаще всего твердотопливными котлами комплектуются индивидуальные системы отопления в отдаленных районах, испытывающих серьезные затруднения с подачей магистрального газа.

Существуют целые области нашей страны, где в качестве основного обогревающего агрегата используются дровяные котлы.

Особенности конструкции

Для понимания принципа работы твердотопливного котла предлагается рассмотреть его конструкцию, в состав которой входит несколько элементов.

Топка

Это название применяется к камере, где происходит сгорания топлива. Обычно она выполняет также роль теплообменника. Конструкция топки состоит из портала для подачи топлива, зоны выведения продуктов сгорания, колосника, емкости для сбора золы и воздушного отверстия. Когда твердое топливо сгорает, это способствует нагреванию стенок топки. В дальнейшем тепловая энергия передается воде в специальной рубашке, которая окружает топку со всех сторон.

Водяная рубашка

Принцип действия твердотопливного котла подразумевает наличие в его топке двойных стенок: в промежутке между ними заполняют теплоносителем. Такую конструкцию называют водяной рубашкой. По мере горения топлива происходит нагревание жидкости в водяной рубашке. Это приводит к появлению тепловых потоков, поднимающих горячий теплоноситель в верхнюю часть емкости. Отсюда горячая вода перетекает в теплопровод. После того, как жидкость пройдет по всему отопительному контуру и отдаст тепло жилищу, она возвращается в остывшем состоянии обратно. Для этих целей имеет нижний патрубок.

Для убыстрения циркуляции воды внутри отопительной системы на некоторых твердотопливных котлах монтируются специальные насосы. Однако большая часть моделей выпускается для открытых отопительных систем. Имеются в виду схемы, где теплоноситель двигается не за счет работающей помпы, а благодаря небольшому уклону трубопровода. Объясняется это простотой, надежностью и экономичностью инерционных систем. К тому же, они полностью независимы от наличия электрической энергии. Благодаря этому их можно применять в отдаленных районах, лишенных благ цивилизации.

Система дымоудаления

Принцип работы твердотопливного котла объясняет образование внутри топки значительного количества дыма. Для удаления продуктов горения используют теплоизолированные трубы, проложенные от котла за пределы дома.

Контроль и регулировка температуры

Как известно, обязательным условием для процесса горения является подача воздуха. При чем от интенсивности этой подачи напрямую зависит скорость горения. Этот принцип используется в конструкции твердотопливных котлов, где для регулировки поступления воздуха имеются механические заслонки и шиберы.

Для такой схемы устройства твердотопливного котла отопления характерна простота и надежность: заслонку прочно скрепляют со специальным регулятором. Если температура чрезмерно поднимется, это провоцирует расширение стенок регулятора и следующее за этим опускание заслонки. В итоге снижается интенсивность поступления кислорода в топочную камеру. Процесс остывания регулятора активизирует обратный процесс поднятия заслонки: воздух получает возможность поступать в большем объеме, увеличивая тем самым интенсивность горения.

На первый взгляд может показаться, что учитывая принцип работы твердотопливного котла длительного горения, такая схема управления процессом горения слишком примитивна и архаична. Однако именно простота служит залогом ее эффективности и надежности. Это объясняет широкое распространение шиберной регулировки в большинстве моделей твердотопливных отопительных котлов. Строго говоря, такой подход до сих пор не испытывает особой конкуренции, т.к. в этом случае не требуется дорогостоящая электроэнергия.

Разновидности твердотопливных котлов

Принцип действия твердотопливных котлов позволяет им быть частью различных современных схем. Речь идет как о самых простых одноконтурных приборах, так и о мощнейших многофункциональных агрегатах с высокой производительностью. Существует несколько способов классификации твердотопливного оборудования.

По материалу изготовления:

1. Из стали. Стоимость на стальные приборы ниже, чем на чугунные. К тому же они более просты в обслуживании: чистка проходит без особых проблем. Из недостатков можно выделить чувствительность моделей к температуре в обратной трубе: она должна быть не менее +60 градусов. Это предусматривает использование специальных клапанов для поддерживания необходимого температурного режима путем подмешивания в обратку горячей воды из подающей трубы.
2. Из чугуна. Отличаются более высокой долговечностью, однако требуют сложный уход. Использование чугунных твердотопливных котлов рекомендуется в случае их непрерывного использования. Приобретение сверхнадежного чугунного агрегата только для аварийных случаев является непрактичным решением. С подобными задачами в состоянии справиться более дешевые стальные модели.

Принцип работы

Работает котел на твердом топливе, как правило, на дровах, торфе, отходах пиломатериалов, специальных древесных брикетах, угле и пеллетах (гранулах, изготовленных из измельченной древесины, смолы, хвои и т.

п.). Особой популярностью пользуются приборы универсального типа, способные потреблять практически все виды твердого топлива.

По способу теплопередачи котлы бывают:

• Воздушными.
• Паровыми.
• Водяными (встречаются чаще всего).

По принципу сжигания топлива:

• Традиционные. Работают на дровах и угле. Принцип действия такой же, как у обычной дровяной печи.
• Длительного горения. Инновационная разработка в области оборудования для отопления. Твердотопливные котлы длительного горения имеют вид удлиненной топочной камеры, окруженной со всех сторон водяной рубашкой. При горении пламя распространяется не снизу вверх, а сверху вниз, напоминая в этом отношении процесс горения свечи. Принцип работы котла длительного горения позволяет достигать полного сгорания топлива. При этом увеличивается промежуток горения одной закладки топлива (до 7 суток). Работает котел длительного горения, как правило, при стабильно высокой температуре теплоносителя, что на порядок повышает его КПД. Бесперебойное и безопасное функционирование таких моделей достигается за счет включения в конструкцию вентиляторов для экстренного тушения, предохранительного клапана и циркуляционной помпы.

• Пеллетные. В качестве топлива здесь используются специальные пеллеты. Такие котлы дополнительно оснащаются автоматической системой подачи пеллет и бункером для хранения топлива. Благодаря электронным датчикам осуществляется контроль наличия топлива внутри топки. Для работы такой системы необходимо стабильное электрическое питание.
• Пиролизные. Уникальное оборудование, где наряду с энергией от горения твердого топлива используется также тепловыделение газов. Это дает возможность небольшой объем топлива обратить в значительную порцию тепловой энергии. В результате достигается повышение КПД котла и снижение вредных выхлопов.

Принцип работы твердотопливных котлов длительного горения дает возможность применить автоматизацию. Управление агрегатами данного типа настолько простое, что его может осилить ребенок.

Итоги

Для организации системы отопления можно применить несколько схем устройства котла на твердом топливе.

Любая из разновидностей агрегата представляет собой универсальный прибор, превосходящий своих электрических и дизельных собратьев в плане экономичности.

Котел длительного горения, эффективная работа до 7 суток на 1 загрузке

Среди огромного количества видов отопительного оборудования, представленного на рынке, одним из традиционных вариантов для использования в частном доме является котел длительного горения.

Твердотопливный котел длительного горения

При помощи самых современных научных разработок инженеры смогли построить такой котел, который может работать до 7 суток на одной загрузке! Это не фантастика, это уже реальность! Несмотря на достаточно крупные габариты прибора и его громоздкость, это самое практичное и экономичное решение для отопления большой площади на сегодняшний день!

Котел длительного горения может быть использован как основной источник горения, что объясняет его большую популярность для многих отдаленных районов страны, где нет другого варианта отопления дома.

ТТ котел длительного горения для большого дома



В отличие от классического котла, где тепло отдается пламенем при сгорании топлива, прибор длительного горения работает совсем по другой схеме. Котел длительного горения является абсолютно новой и усовершенствованной конструкцией.

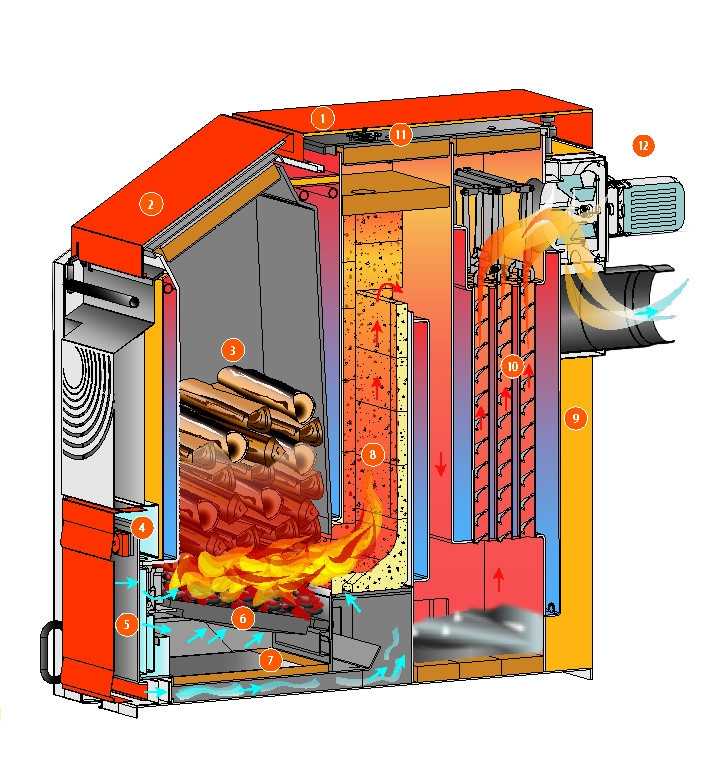

Устройство твердотопливного котла

В обычных ТТ котлах одна закладка дров или угля обеспечивает горение в течение 6-7 часов, что не очень экономично и требует постоянного контроля, дабы поддерживать оптимальный температурный режим. Приборы же длительного горения могут поддерживать тепло в течение 7 суток с одной закладки дров или угля.

За счет чего происходит такая разница в потреблении сырья и как достигается эта производительность? Об этом мы и поговорим в этой статье.

Принцип работы котла длительного горения

Котлы на твердом топливе появились сравнительно давно, но все они, независимо от модели и производителя, имели один существенный недостаток. Топливо приходилось постоянно добавлять, по мере того, как оно сгорало. Это было малоэффективно и не экономично. Такая ситуация продолжалась ровно до 2000 года, пока компания Stropuva не нашла способ устранения этой проблемы. Именно инженеру Эдмунтасу Штропайтис мы обязаны таким изобретением, как котел длительного горения.

На сегодняшний день это наиболее практичное и функциональное устройство для обогрева частного дома или дачи, уровень производительности которого достигает 70, а иногда и 100%. Но, в отличие от классических пиролизных котлов, которые также отличаются хорошим КПД, такие агрегаты могут поддерживать тепло в течение 7 суток всего лишь на одной партии топлива!

В чем же его основные технические особенности и за счет чего этот прибор так экономичен и эффективен?

Устройство котла длительного горения

Принцип работы твердотопливного котла длительного горения похож на пиролизные агрегаты. Основное тепло образуется не от сгорания дров или угля, а от газификации твердого топлива. Процесс горения происходит в закрытом пространстве, откуда через специальную телескопическую трубу, высвобождается древесный газ.

После этого, газ направляется в сопло грелки, где происходит диффузия (смешивание) с вторичным воздухом, закаченным вентилятором. Таким образом, беспрерывный процесс будет происходить до тех пор, пока полностью не сгорят угли или дрова. При этом температура горения порой достигает 1200 градусов.

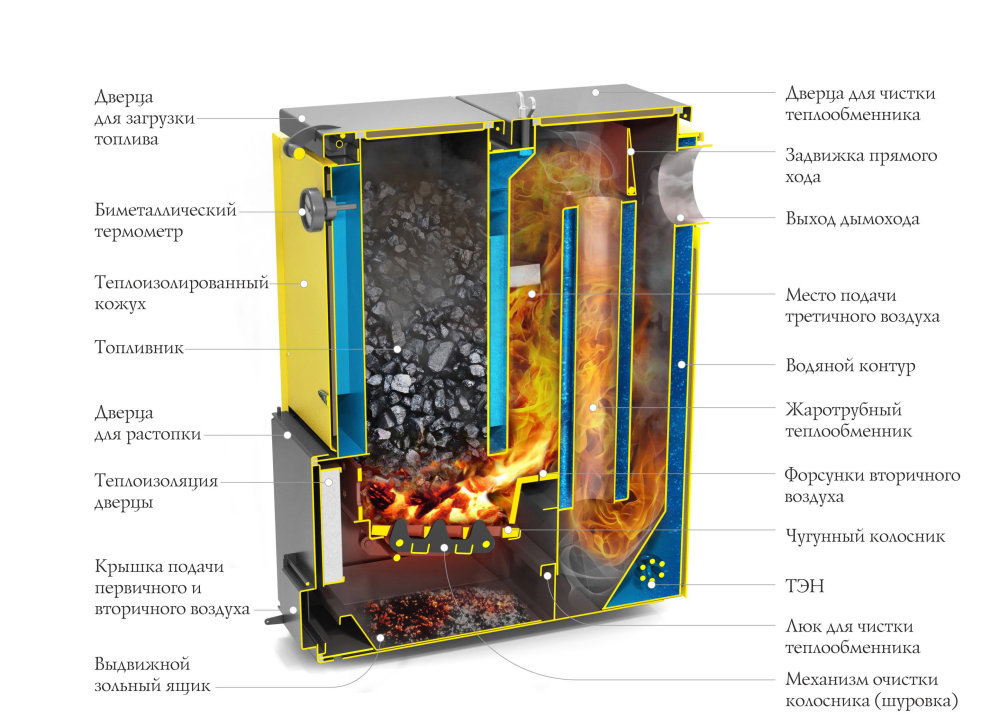

Внутренне устройство котла длительного горения

Эффективность такого принципа заключается именно в том, что твердое топливо расходуется очень медленно, по мере необходимости, что существенно увеличивает экономичность такого отопительного прибора. Но не только высокая производительность является преимуществом такой конструкции.

Важно. Твердотопливные (пиролизные) котлы длительного горения обладают очень высоким КПД по сравнению с классической конструкцией. Он равен 95%.

Как правило, вся суть долгоиграющего горения заключается в том, что прогорает одновременно не вся закладка угля или дров, а только верхний слой. Из-за того, что воздух подается сверху, а не снизу, прогорание топлива происходит постепенно, в верхнем его слое.

Принцип длительного горения

Когда этот слой сгорает, включается подача воздуха, причем ровно столько, сколько нужно для сгорания верхнего слоя. Это и обеспечивает такую продолжительность горения и возможность контроля над процессом.

Следует сказать, что такой вариант отопительного прибора приемлем исключительно в качестве отопительной системы. Если вам необходимо продумать систему нагрева воды для бытовых нужд, то следует искать другие варианты.

Если же вариант подбирается именно для отопления большого дома, то такой аппарат является отличной альтернативой электрическим и газовым приборам.

Особенность конструкции ТТ котла длительного горения

Обычно сама конструкция и крупные габариты такого прибора уже подсказывают потребителю, что все дело в большом объеме загрузочной камеры. Однако длительность горения здесь обуславливается не большим объемом ресурсов, а медленным тлением.

Конструкция ТТ котла

Длительность горения обеспечивается за счет применения специальных приемов. Сегодня существует 2 основные системы длительного горения, применяемые в таких приборах. Это канадская система Булерьян и Прибалтийская Стропува.

Вторая система менее распространена в нашей стране по причине высокой цены и большого количества технических параметров. А вот система Бурельян является основополагающей при производстве котлов длительного горения, представленных сегодня на современном рынке.

Она представляет собой небольшую печь, которая состоит из двух камер. В первой (нижней) камере происходит горение твердого топлива, в результате чего образуется газ. Он поступает во вторую камеру, которая находит выше первой. Здесь происходит смешивание горячего газа с воздухом и дальнейшее сгорание. Высокую теплоотдачу и хорошую циркуляцию воздуха обеспечивают трубы, расположенные снизу вверх по окружности цилиндра котла.

ТТ котел длительного горения

Безусловно, длительность горения котла до нескольких суток обуславливается необходимостью загрузки большого объема топлива. С этой целью, дверца загрузочной камеры располагается не внизу, а в верхней части котла. Всю же нижнюю часть заполняет топливо.

Большая загрузочная камера обеспечивает длительное горение

Дымовой патрубок находится в верхней части котла, который соединяется с дымоходом. А в самой нижней части можно увидеть зольник, который необходим для сбора золы и систематического доступа для очистки.

Если в обычных печах зольник играет роль поддувала, поставляя порцию кислорода, то здесь зольник играет исключительно функцию сбора остатков горения, поэтому его дверца герметична. Откуда же поступает воздух? Вверху котла расположена воздушная камера, которая одновременно играет роль рекуператора (здесь дымовые газы нагревают ее стенки). То есть воздух из воздушной камеры поступает уже нагретым.

ТТ котел

Вверху камеры находится заслонка, которая регулирует поставку воздуха к топливу. Чтобы кислород дозировано поступал в камеру, в котле расположен распределитель воздуха, который соединен с воздушной камерой длинной телескопической трубой.

По мере сгорания топлива распределитель опускается вместе с верхним слоем горящего сырья, что обеспечиваем постоянную подачу кислорода. Для того чтобы вернуть распределитель в исходное положение, достаточно потянуть трос с кольцом вверх. Кстати, остаток топлива в камере, можно определить по положению троса.

В результате такой конструкции, производителям удается достичь производительности (КПД) до 85 %, и регулируемой мощности от 50-100%.

Видео. Принцип работы ТТ котла длительного горения.

Принцип такой конструкции объясняет высокую экологичность котлов длительного горения. Процент выброса углекислого газа в атмосферу получается очень низким.

Сырьем для горения обычно выступает уголь, торфяные брикеты, дрова, кокс. Но кроме обычных дров можно применять любые отходы деревообрабатывающей промышленности. Эти отходы измельчаются до мелкодисперсного состояния, после чего прессуются в гранулы, называемые пеллетами. Топливо может комбинироваться – все зависит от модели.

Пеллетный котел

Большой объем загрузочной камеры и недостаточный приток кислорода в камеру сгорания значительно увеличивает общий КПД ТТ котла, с учетом этих факторов процесс тления происходит крайне медленно и может достигать до 7 суток. Пиролизные котлы тоже хороши, но они очень требовательны к качеству и влажности исходного топлива. Да, здесь производительность тоже уменьшится при влажных дровах, но не так сильно, как в пиролизном котле.

Очень многие модели работают на основе на сыпучих древесных веществах (опилки, щепки), на торфяных брикетах или на базе древесных кусков, срезов.

различное топливо для котла

За счет того что кислород в камеру поступает ограниченными дозами, процесс тления происходит очень медленно. Но вместе с тем загруженных в котел ресурсов достаточно, чтобы получить генераторный газ, обладающий высокими показателями теплопроводности. Через керамическую форсунку он устремляется в основную камеру сгорания, где и продолжается процесс активного горения. При этом процесс форсируется и поддерживается дополнительным воздухом, который создает вентилятор.

Само пламя образуется при смешении газа и воздуха, а усиливается благодаря использованию вентиляторов.

Такие агрегаты из-за сложности схемы и объемных габаритов, в основном используют для обогрева крупных помещений, больших загородных особняков. Для небольшой дачи или одноэтажного домика это попросту экономически не обосновано приобретать такой котел. Слишком уж велика производительность таких агрегатов.

ТТ котел для больших помещений

Высокая производительность котлов длительного горения также достигается благодаря удачному расположению теплообменника, который представляет собой водяную рубашку. Конструкция агрегата помогает равномерно прогревать водяной контур по всему периметру. Температура отходящих газов не превышает 130-150 градусов. Тепло, выделяющееся в котле, максимально эффективно прогревает теплоноситель.

Выбирая для дома котел длительного горения, давайте пройдемся по основным его техническим характеристикам и отметим достоинства и недостатки.

Технические характеристики

• Котлы длительного горения, которые могут обеспечить работоспособность до 7 суток, в основном работают на торфяных брикетах или древесных стружках. Существуют и универсальные приборы, позволяющие работать с разным топливом, но длина его при этом не должна превышать 40 см. В противном случае придется заниматься самостоятельной заготовкой дров.
• Чем выше влажность исходного сырья, тем меньше будет производительность отопительного прибора. Поэтому для горения производители рекомендуют использовать топливо влажностью не более 20%.
• 1 загрузка котла в среднем обеспечивает до 7 суток беспрерывного горения.

Норма влажности дров

 Преимущества:

• Высокая производительность. Пожалуй, это одно из главных и весомых достоинств таких громоздких агрегатов. Средний показатель КПД составляет не менее 90%.
• Экологичность. Угарный газ, поступающий в дымоход, используется в роли основного источника образования горючего газа.
• Относительная доступность и недорогая цена твердого топлива.
• Автоматичность рабочего процесса. Некоторые модели оснащены пультом, позволяющим устанавливать нужный температурный режим.
• Экономия времени и ресурсов.
• Автономность работы. Может быть использован в качестве основного отопительного прибора.
• Высокая пожаробезопасность. Котлы длительного горения оснащены датчиком тревожного сигнала, который срабатывает при любой аварийной ситуации.
• Высокая надежность конструкции. При правильной эксплуатации оборудования, котел прослужит не один десяток лет.

Но какими бы эффективными, экономичными и производительными ни были эти котлы, есть и некоторые недостатки таких устройств.

Недостатки:

• Большие габариты.
• Высокая цена.
• Необходимость в регулярной чистке.

Меры безопасности

Чтобы твердотопливный котел длительного горения прослужил долгую службу и не стал причиной ожогов или аварий в доме, следует выполнять простые правила эксплуатации этого прибора.

• Не допускайте перегрев системы. Учитывая высокую инерционность котла, он крайне медленно остывает. Поэтому важно следить за контрольной отметкой температуры. Особенно это касается труб, выполненных из металлопластика или пластика. Если температура на выходе будет составлять 110-115 градусов, то это приведет к печальным последствиям. Трубы могут попросту расплавиться. Для этого необходимо при монтаже отопительной системы использовать охлаждающие теплообменники и переключающие клапаны.

  Система вентиляции в помещении

• Ни в коем случае нельзя устанавливать запорный вентиль на трубопроводе между расширительным баком и котлом.
• Помещение должно иметь вентиляцию для притока воздуха.

  Меры безопасности

• Запрещается разжигать котел, если в расширительном бачке нет воды.
• Нельзя класть на котел легковоспламеняющиеся предметы.

Действительно ли котел будет работать все 7 суток на 1 загрузке топлива?

Владельцев дач и частных домов, при выборе твердотопливного котла, более всего интересуют такие параметры, как цена, мощность и длительность горения с одной загрузки топлива.

ТТ котел длительного горения

Вот давайте в сравнительной характеристике и будем придерживаться этих основных критериев, чтобы определить, какой из приборов будет наиболее эффективным.

• Вид топлива. От этого во многом зависит эффективность прибора. Не все сырье предназначено для длительного горения. Дрова, например, максимальную производительность отдают при быстром сгорании. А вот торфяные брикеты способно отдавать тепло длительное время, поддерживая оптимальную температуру. Отличным решением будет универсальная модель, которая работает сразу на нескольких вариантах.
• Материал котла. Это также зависит от сырья. При использовании угля, лучше отдавать предпочтение выбору котла из стали, а вот для дров больше подойдут чугунные конструкции.

  ТТ котел из стали

• Мощность котла. Этот параметр зависит от объема загрузочной камеры. Чем она больше, тем дольше котел может гореть с одной загрузки.
• Вес конструкции определяет материал. Чугунный аппарат почти на 20% будет тяжелее.
• Цена изделия. Это весьма условный параметр. Но если котел приобретается с целью основного источника отопления, то все же не стоит экономить, ведь от этого зависит производительность аппарата и комфортный микроклимат в доме.

В любом случае, если продавец заявляет, что этот котел будет работать 7 суток на одной загрузке топлива — обязательно потрудитесь заглянуть в технический паспорт, ведь сколько бы он не расхваливал особенности и преимущества устройства, именно в паспорте будет прописана его нормативное время горения.

Время горения не всегда только зависит от выбранной модели. На этот параметр влияет вид и качество топлива, площадь помещения, высота потолков, качество утепления дома.



Время горения в зависимости от вида топлива

Правильная установка котла: пошаговая инструкция

Многие потребители, приобретая твердотопливный котел и ожидая от него эффекта длительного и экономичного прогорания сырья до заявленных до 7 дней, через какое-то время обращают внимание на то, что прибор не обеспечивает заявленной экономичности. И дело здесь вовсе не плохом качестве или браке котла, а в допущенных ошибках при подключении.

Установка ТТ котла своими руками

Конечно, учитывая сложность конструкции и ответственность данного мероприятия, многие доверяют установку ТТ котла длительного горения мастерам. Однако, следуя нашей подробной пошаговой инструкции, можно и самостоятельно, без посторонней помощи, установить котел. Хотя без помощника вам в этом деле не обойтись, ведь вес прибора составляет не менее 50 кг.

На этапе подготовительных работ, следует сразу продумать, где будет установлен котел. В идеале, конечно, оборудовать отдельную котельную.

котельная в частном доме

Учитывая, что твердое топливо все-таки создает определенную грязь, такая отопительная система должна быть произведена в отдельном нежилом помещении. Но если мощность котла небольшая (не превышает 30-35 кВт), то можно просто отделить (зонировать) основное помещение от «котельной».

Схема вентиляции в котельной

Чтобы у людей, производящих обслуживание котлов и его розжиг не возникло проблем с дыханием, в котельной должна обязательно быть оборудована система вентиляции. С улицы должен поступать чистый воздух.

Подготовьте следующие инструменты:

1. Слесарный набор (разводные, рожковые, накидные ключи).
2. Строительный уровень.
3. Дисковая пила.
4. Отвертка и набор насадок.
5. Маркер.
6. Пистолет для герметика.

Слесарный набор инструментов

Кроме самого отопительного твердотопливного котла, необходимо будет еще приобрести материалы для подключения котла к отопительной системе.

• Муфта стальная (3 штуки).
• Шаровой кран со сгоном (2 шт) с диаметром 50 мм.
• Металлическая труба для подключения котла.
• Герметик (огнеупорный).
• Сантехническая подмотка.

Этап 1. Подготовка и защита помещения.

К вопросу пожаробезопасности следует подойти со всей ответственностью.

1. Определяемся с местом, где будет расположен котел. Если в доме производится замена устаревшей модели на более современную и производительную, то место вместе с дымоходом уже подготовлено. Если же система отопления конструируется с нуля, то следует сразу продумать систему отвода газов и расположение котла в помещении. Место под установку котла должно обеспечивать удобную эксплуатацию и прямой доступ. Комната, где устанавливается твердотопливный котел, должна быть нежилой.

   Место размещения котла

2. Основание, на котором будет размещаться котел, необходимо перекрыть металлическим щитом. При этом размеры щита должны на 25% быть больше самого прибора. Если мощность прибора превышает 50 кВт, то устанавливать такой агрегат следует на фундамент из бетонной стяжки. Как правило, высота такого фундамента должна составлять от 100-150 мм выше уровня пола. При этом фундамент должен иметь отдельную от пола стяжку.

Установка котла на металлический лист

При монтаже маломощного агрегата, допускается установка котла на черновую стяжку из бетона.

Обязательно проверьте уровень наклона фундамента. Он должен быть идеально ровным. При необходимости (если пол не ровный) следует выложить фундамент из кирпича.

3. Нарисуйте маркером или мелом на полу место, где будете устанавливать котел и внимательно перепроверьте все расстояния. Соблюдайте расстояние от стен (регламентировано СНиПом). От топочной двери до стены расстояние должно быть не менее 125 см. Расстояние между боковыми частями и задней стороной котла и стеной должно быть не менее 700 мм.

4. Стену, которая примыкает к передней части котла (где расположена топка и дверца) наносим слой штукатурки толщиной в 25 мм. Дополнительно устанавливаем металлический лист на уровне выше котла на 25-30 см.

   Защищаем стену за котлом

5. Освободите новый котел от заводской упаковки.
6. Установите котел на подготовленный фундамент и снова проверьте уровнем, насколько ровно стоит прибор. Патрубок выхода газов должен находиться на одном уровне с трубой дымохода. Если линия не будет ровной, то может быть нарушена тяга в процессе эксплуатации.
7. Вставьте все необходимые элементы котла, поставляемые отдельно (зольник, дверцы).



Нормы пожаробезопасности

Видео. Как правильно устанавливать котел длительного горения в доме.

Этап 2. Обвязка котла.

Этот этап является одним из самых сложных. От него напрямую будет зависеть безопасность системы.

Существует несколько схем обвязки котла: с принудительной и естественной циркуляцией теплоносителя. Кроме этого может быть открытая и закрытая система отопления.

При системе естественной циркуляции, вода свободно проходит по всем трубам под своим давлением. Принудительная же схема подразумевает установку насоса, который это давление создает.

Обвязка ТТ котла длительного горения

Выбор схемы подключения во многом зависит от количества этажей дома, расположения котла, комнат и от общей площади. Так, схему с естественной циркуляцией целесообразно использовать для одноэтажных домов. А вот для помещений в несколько этажей, она будет малоэффективна и лучше приобрести дополнительный насос, чтобы выполнить принудительную схему циркуляции теплоносителя.

Но наиболее простой и понятной является закрытая (принудительная) схема.

Закрытая схема системы отопления

Она производится через 2 патрубка. Один соединяется с подающим контуром отопительной сети, а второй конец с его обратный контуром.

Важно! Какую бы модель ТТ котла вы ни выбрали, с ним в комплекте не идет циркуляционный насос и расширительный бачок. Все это, в зависимости о выбранной системе подключения, нужно приобретать и устанавливать самостоятельно.

Чтобы правильно обвязать котел, руководствуйтесь следующими правилами:

• Давление не должно подниматься выше нормы. Следить за этим показателем можно по манометру.

  Манометр

• Эффективность системы зависит от герметичности всех соединений.
• Для обвязки котла ни в коем случае нельзя использовать горючие материалы.

Установка манометра является обязательным условием при обвязке котла, так как этот прибор будет контролировать максимальное значение давления.

1. Обвязываем льном выходные патрубки котла. После того, как лен будет плотно намотан вокруг выходной трубы, пройдитесь хорошо по нему сантехническим герметиком.
2. Берем уголок и аккуратно накручиваем сверху.

   Схема обвязки котла

3. Теперь подсоединяем бочонок и нипель. Плотно состыковываем эти детали и соединяем с краном. Все соединения обязательно обрабатывайте сантехническим герметиком, чтобы предотвратить утечку.

   Герметизация соединений

4. Резьбовым соединением при помощи муфты и гайки соединяем водяной контур с выходной и входной трубой. Убедитесь, что вы тщательно соединили детали.Обмотка паклей из льна

Этап 3. Подсоединение к дымовой трубе.

Все твердотопливные котлы обязательно должны быть подсоединены к дымоходу. Если в доме уже оборудована эффективная система отвода газов, то вам нужно будет просто подсоединить новую конструкцию к ней.

Варианты монтажа дымохода

Если же вы с нуля обустраиваете систему отопления в доме и дымоход, то выберите способ конструкции: через крышу или через стену.

В идеале использовать двухконтурные трубы для монтажа дымохода (типа сэндвич).

Сэндвич трубы

1. Канал между котлом и дымоходом должен составлять не менее 1 метра. От этого зависит производительность работы прибора и безопасность жителей дома. В идеале дымоход должен иметь минимальное количество изгибов, ведь каждый дополнительный поворот создает препятствие для естественной тяги газов, и снижает производительность котла.

   Подсоединение ТТ котла к дымоходу

   Что касается наклона горизонтального участка трубы, ведущего от котла к вертикальной конструкции дымохода, то в идеале выдержать угол в 45 градусов. Если же, по техническим соображениям, этого невозможно выполнить, то допускается располагать горизонтальный участок под углом от 15 до 30 градусов. В любом случае, его нельзя делать ровным, иначе это будет препятствовать нормальной тяге.

   Подключение к дымоходу

Внимание! Нужно обработать стыки соединения всех частей дымохода между собой герметиком. Это поможет избежать утечки дыма

2. Подсоединяем первую трубу дымохода к патрубку котла. Тип соединения зависит от выбранной модели котла. Обязательным условием является соблюдение диаметра дымохода и патрубка печи. Диаметр дымоходной трубы должен быть не меньше патрубка твердотопливного котла. Если эти параметры не соблюсти, то снизится пропускная способность газохода на максимальной мощности.

Видео. Подключение твердотопливного котла к дымоходу.



3. Устанавливаем группу безопасности. Основной задачей этой группы является сбрасывание давления в сети при его критическом росте. Группа безопасности монтируется прямо на выходе подающего патрубка. Нормальным давлением считает 2,9-3 Бар. При его превышении, должен сработать предохранительный клапан. Кроме него система безопасности включает манометр, служащий для контроля давления и воздухоотводчик.

   Группа безопасности

Внимание! Ни в коем случае нельзя устанавливать запорную арматуру на отрезке трубопровода между котлом и группой безопасности.

Этап 4. Подключаем котел к системе отопления.

1. Согласно нормативам СНиПа, необходимо перед запуском котла провести гидравлический тест под давлением с выдержкой 24 часа.

Для этого откройте запорную арматуру, все краны и подключите воду. Поднимите регулировочным вентилем давление до 1,3 атм. Это испытание должно вам продемонстрировать отсутствие протечек. Особенно обращайте внимание на резьбовые и сварные соединения.

2. Разжигаем котел.

Чтобы поджечь дрова или торф, необходимо положить в камеру щепки или бумагу. Растопив котел, плотно закройте все дверцы. После того как появилось устойчивое пламя, можно открыть дверцу и загрузить основное количество дров. Ни в коем случае не применяйте для розжига горючую жидкость.

Первая растопка котла

3. При первом тестовом запуске, может присутствовать неприятный химический запуск. Это может быть связано с тем, что прогорают остатки заводского масла. Вскоре посторонние запахи уйдут.

Если вы все правильно подключили, то давление в течение тестового периода не должно упасть и, соответственно, нигде не должно быть протечек. Теперь можно запускать котел в эксплуатацию. Если же в процессе тестового периода были выявлены какие-то неполадки, то следует отключить котел от системы, дождаться полного его остывания и приступить к устранению погрешностей.

При правильном монтаже и подключении котла, вы достаточно быстро оцените его высокую производительность и экономичность, что позволит поддерживать комфортный микроклимат в доме. А видео-инструкция поможет вам учесть все необходимые нюансы монтажа котла.

Видео. Правильное подключение твердотопливного котла длительного горения.

Принцип работы котла длительного горения простыми словами

Котел длительного горения стал отличной заменой для печей различных типов, которые требуют постоянной подпитки топливом. Его преимущество заключается в долговременной отдаче тепла в помещение, а значит, налицо экономия не только времени, но и топлива.

Внешний вид котла длительного горения

У такого котла существуют и другие полезные положительные качества, которые помогут решить некоторые домашние проблемы. В продаже представлено немало моделей котлов подобного класса, из которых можно выбрать устраивающий по характеристикам и цене, но есть еще один вариант — изготовить такой отопительный прибор самостоятельно.

Принцип работы

Одна их принципиальных схем котла

Длительное горение котлов достигнуто благодаря конструкции отопительного прибора, в которую включена дополнительная камера для сжигания выделенного в процессе горения древесного топлива газа.

Принцип таков — топливо, заложенное в печь, при почти полном отсутствии кислорода, не подвергается активному сжиганию открытым пламенем, а значит, происходит его долгое тление с отдачей тепла. Чтобы образовалось достаточное количество газа, при сжигании топлива, после закладки дров, растопки котла и появлении активного пламени, автоматически включаются вентиляционные насосы, которые отводят из топки излишний кислород и переводят горение в состояние тления.

Кроме тепла, исходящего от топлива, при медленном горении выделяется газ, который поступает в дополнительную камеру через керамические или металлические трубы или форсунки. В камере происходит дожиг газа, чему способствует система поддува воздуха. Здесь же происходит окончательное сжигание остальных продуктов сгорания топлива, например, сажных и других тяжелых соединений.

При обычной конструкции печи, топливо после сгорания оставляет немало продуктов (отходов), которые способны также при их сжигании давать тепло. Это и учли разработчики котлов длительного горения. Камера, где происходит вторичное сгорание, задерживает выделенное тепло внутри конструкции, не давая ему сразу же уходить в трубу.

Еще одно преимущество сгорания выделенных веществ заключается в экологической чистоте дыма, исходящего из печи, так как все токсичные продукты от горения уничтожаются в дополнительном отделении дожига.

Те поняли текстом? Посмотрите видео!

Кроме того, такой котел имеет одну особенность: если во всей печах горение топлива происходит снизу вверх, то в печах длительного горения, наоборот, сверху вниз. Этот фактор также замедляет процесс горения, не давая быстро нагреваться топливу, расположенному ниже огня.

В такой котел загружается сразу большое количество дров, т.е. топочная камера заполняется доверху. После розжига она герметично закрывается дверцей. Количество поступающего кислорода контролируется регулятором подачи воздуха.

Система дожига пиролизных газов

Камера сгорания отходов горения и выделенного газа может быть расположена в нижней, верхней или задней части котла — это зависит от конкретной модели.

В качестве топлива для этого агрегата может быть использованы: дрова и уголь, опилки и торф, а также другие материалы. Неважно, какой из видов твердого топлива будет использоваться для загрузки котла, но главное, чтобы оно было достаточно просушено. Излишняя влажность будет снижать мощность отопительной установки, которая будет уходить на просушку дров, и снижать выработку вторичного топлива — пиролизного газа.

Могут использоваться самые разные виды твердого топлива

После сгорания любого топлива в печи длительного горения остается небольшая кучка пепла, поэтому для его удаления предусмотрена совсем небольшая дверца.

Отличия двухконтурного котла

Котел длительного горения может иметь не один контур, а два. Таким образом, он не только может отапливать помещение, но и греть воду для хозяйственных нужд. Такие агрегаты оборудованы теплообменником или водяной рубашкой — в этом отделе происходит нагрев воды.

Котел может работать по двухконтурной схеме

Встроенный в систему теплообменник может иметь проточную систему воды или в виде аккумулирующего бойлера. Для отопительной системы, естественно, теплообменник должен работать по проточному ппринципу, а вот для ГВС он может быть как проточным, так и бойлерным.

Для ГВС удобнее выбрать бойлер косвенного нагрева большого объема. Он позволит всегда иметь горячую воду, так как она постоянно будет подогреваться, и сохранять температуру даже после завершения топки в течение длительного времени.

Кроме водяного контура, конструкция котла ничем не отличается от обычных котлов, работающих по этому принципу.

Комбинированные котлы

Котлы, работающие только на твердом топливе, устанавливают в основном, в строениях, расположенных в районах, где недоступны другие виды энергоресурсов. Если же есть возможность подключения к газовому трубопроводу, лучше воспользоваться комбинированным котлом. Он будет гораздо удобнее в применении и экономнее в финансовом плане.

Особое удобство в эксплуатации — комбинированные котлы

Конструкция комбинированных вариантов дополнена газовой горелкой и автоматикой. Начинают топить печь, например, дровами, а при их прогорании и остывании котла ниже установленной температуры, срабатывает автоматика, и включается газовый подогрев, который поддерживает теплоноситель в нужном температурном режиме. Такой котел может быть одноконтурным, но иметь в общей системе встроенный бойлер.

Котел можно встроить в универсальную систему отопления и горячего водоснабжения

Кроме того, есть модели котлов, которые работают на электричестве вместо газа.

Положительные характеристики котла

У любого из агрегатов, описанных выше, есть объединяющие и индивидуальные положительные качества, именно поэтому сегодня их устанавливают в загородных домах и заменяют ими старые кирпичные печи.

• Котлы длительного горения имеют хорошие показатели и обладают очень высоким КПД, который доходит до 90—95%.
• Если в котле встроена система автоматической подачи топлива, то он может долгое время работать без участия человека. Срок такой работы указан в паспорте агрегата.
• Эффективность работы прибора объясняется способностью конструкции при нормальной эксплуатации достигать температуры до 600—650 градусов.
• Котлы — экологически чистые приборы, так как сжигается не только заложенное топливо, но и угарный газ, образующийся при его работе.
• Всегда есть возможность регулировать интенсивность горения.
• Современные котлы оборудованы автоматикой, которая позволяет управлять ими через пульт, а также через него же получать сигнал о возникших при работе неполадках.
• Удобство комбинированных котлов заключается в использовании разного вида топлива, что позволяет существенно на нем сэкономить.
• В котлах с водяным контуром реализована возможность регулирования температуры воды, как для отопления, так и для ГВС.
• При большом количестве положительных качеств агрегата, он имеет вполне доступную цену.
• Простота в монтаже и эксплуатации, а также неприхотливость в уходе и возможность делать это самостоятельно, не привлекая специалистов.
• Компактность, по сравнению с кирпичными строениями.

Объективные недостатки

К отрицательным моментам в использовании котла можно отнести:

• Загрузка топлива в прибор производится вручную.
• В некоторых моделях отсутствует регулировка температуры воды, поэтому при выборе котла на это нужно обратить особое внимание.
• Требуется достаточно много места для хранения дров или другого твердого топлива.
• Есть определённые требования к просушке топочного материала.
• При использовании комбинированных моделей, нужно будет отвести для системы отдельное помещение — котельную.

Это достаточно существенные недостатки для тех, кто имеет небольшую площадь дома, но при необходимости установить отопление, всегда можно найти выход из положения.

Реально ли построить такой котел своими руками?

При желании и при наличии некоторых навыков, вполне возможно сделать котел длительного горения на твердом топливе самостоятельно. Для эффективности его работы совершенно не важно, какой формы будет котел — круглый, изготовленный из бочки или газового баллона, или сваренный из металлических листов. Главное — правильно устроенная внутренняя система.

Видео-пример постройки самодельного котла длительного горения «от Максима»

Простейшая конструкция котла длительного горения

Лабиринт из камер дожига и труб теплообменника

На предложенной схеме хорошо видно, каким совершенно несложным образом можно создать условия внутри котла для задержки горячего воздуха, что существенно продлит процесс остывания.

Из всех вариантов котлов, которые можно выполнить самостоятельно, имеющий прямоугольную форму будет самым компактным и эстетичным. Он отлично подойдет для отопления небольшого помещения, а если его несколько доработать, то согреет и большую площадь.

Примерная схема топочной части котла с размерами

Конструкция котла достаточно проста и для нее потребуется вполне доступные материалы, а их количество будет зависеть от размера задуманного агрегата.

Смысл конструкции состоит в том, чтобы не дать возможности нагретому воздуху напрямую уйти в трубу. Для этого и устраиваются внутри приспособления, состоящие из металлических пластин и труб, приваренных особым образом и создающих между собой своеобразный лабиринт, по которому и должен медленно уходить нагретый воздух. Верхние отсеки, при грамотной организации подачи дополнительного воздуха, будут играть функцию камер дожига. При желании, котел изнутри обложить шамотной плиткой или же кирпичом, установленным на ребро. Можно устроить кладку из кирпича и снаружи отопительного прибора.

Для того чтобы сделать такой котел нужно подготовить: металлический лист не менее трех миллиметров толщиной, стальной уголок 4×4 или 5×5 см, крышку для отверстия в варочной плите, дымоходную трубу требуемой конфигурации, длины и диаметра. Весь материал закупается, опираясь на заранее составленную схему.

• Первым шагом идет раскройка всех деталей из металла после разметки по размерам согласно схемы. Детали необходимо вырезать аккуратно, затем выровнять края с помощью зачистки шлифмашинкой.

Вырезаются следующие детали: дно и стенки котла, панель колосника, варочная панель, две или три внутренние панели для создания лабиринтного выхода нагретых газов.

• Далее, в варочной панели вырезаются отверстия для конфорки и дымохода. В передней панели устраиваются два прямоугольных отверстия для топки и поддувала. Вырезанные пластины обвариваются — они будут использованы для дверец, и должны плотно закрываться. Крепятся они на петли, которые привариваются к панели и дверцам. Затем на них закрепляются задвижки.
• Продолжается работа с передней панелью — приваривается одна пластина с ее внутренней стороны. Она должна быть меньше размера боковой стенки на 7—8 сантиметров, т.е. она не должна доходить до задней стенки на указанное расстояние. От верхней панели ее располагают на расстоянии 10—12 сантиметров.
• Далее, идет работа с  задней стенкой — на нее с внутренней же стороны привариваются две металлические панели, такой же величины, как на передней. Одна из них закрепляется на расстоянии от верха 5—6 сантиметров, а вторая 15—17. При сборке котла, пластина с передней панели должна располагаться между пластинами задней стенки.
• На боковые стенки, на всю их длину приваривают по одному уголку, на одной высоте — в дальнейшем они будут служить кронштейнами для колосника.
• К нижней части привариваются ножки, выполненные из уголка. Для устойчивости котла, лучше приварить к их торцу металлические круглые или квадратные пластины.
• Чтобы сделать колосниковую панель, в подготовленной металлической заготовке высверливают многочисленные отверстия или вырезают длинные полосы, идущие вдоль боковых стенок. Можно поступить и другим образом — сварить колосник из арматуры. Если удастся найти в продаже колосник чугунный, точно подходящий под нудный размер – это будет идеальным вариантом. При проектировании котла этот вопрос можно продумать заранее.
• Решающим и завершающим шагом является сборка всех деталей вместе. Их можно соединить с помощью уголка, а можно сварить детали между собой встык, но это нужно делать очень аккуратно, швы должны быть ровными и герметичными.
• К готовой конструкции с помощью сварки присоединяется патрубок дымоходной трубы.
• Чтобы конструкция была аккуратной, нужно зачистить сварочные швы и покрыть весь котел полностью жаростойкой краской.

После высыхания краски, можно проводить испытания перед установкой. Испытывают котел на открытом воздухе.

Видео – оригинальный самодельный котел длительного горения

Ранее было рассказано о самой простейшей конструкции. Однако креативные идеи  не имеют границ. Посмотрите на пошаговый процесс создания котла совершенно необычной конструкции.

Установка

Установку котла нужно проводить, соблюдая правила противопожарной безопасности.

• Для установки котла стационарно нужно подготовить для него поверхность. Она должна быть ровной и огнестойкой — это может быть бетонный пол, кирпичная кладка или кафельная плитка.
• Стены около котла отделываются жаростойким гипсокартоном, плиткой, кирпичной или каменной кладкой. Можно выбрать и другой негорючий материал.
• Помещение, где располагается котел должно иметь хорошую вентиляционную систему.

Если котел изготавливается своими руками, нужно постараться выбрать качественный материал, чтобы изделие прослужило долгий срок.

При выборе готового котла, необходимо внимательно ознакомиться с его характеристиками и функциями, чтобы он удовлетворял всем зависящим от него запросам. Если нет необходимости или возможности приобретать котел заводского производства, то можно сделать его самостоятельно или заказать у опытного мастера.

как устроен и работает классический котёл, длительного горения, пиролизный и на пеллетах.

Создание тёплого уютного микроклимата загородного дома в холодное время года, становится возможным благодаря наличию грамотно подобранного отопительного оборудования. Использование твердотопливных котлов, с каждым годом, становится более популярным. Это связано с ростом цен на ресурсы, с помощью которых работают отопительные системы. Доступность угля и дров вытесняет более дорогие источники энергии, такие как электричество, газ, жидкое топливо.

Содержание статьи

Как устроен твердотопливный котёл

Корпус агрегатов для сжигания дров и угля изготавливают из стали. Он имеет прямоугольную форму, а размеры зависят от тепловой мощности. Как и любое печное оборудование, внутри остова снизу вверх расположены: зольник, топочная камера, водяная рубашка, а в верхней части – патрубок для отвода продуктов сгорания.

Через нижнюю дверцу агрегата производят чистку от пепла, она же регулирует тягу – а соответственно тепловую мощность котла. Топку от зольника отделяют колосники, которые изготавливают из чугуна. Благодаря использованию такого материала повышается срок эксплуатации колосниковых решёток. Топочную камеру снабжают отдельной дверкой, через которую дрова загружают в агрегат.

Применение разных материалов при изготовлении водяных рубашек разделяет твердотопливное оборудование на модели:

• с чугунным теплообменником;
• со стальной рубашкой.

Сложность конструкции теплообменников зависит от функций, возложенных на котёл, мощности и назначения. Агрегаты, которые имеют большое количество разнонаправленных ходов продуктов сгорания во внутренней полости рубашек, оборудуют специальными заслонками. Открытие или закрытие этих шиберов регулирует воздушные потоки горячих масс при сгорании топлива.

Некоторые производители отопительного оборудования устанавливают на верхней плоскости корпуса чугунные конфорки, которые используют в быту для приготовления пищи. Такие агрегаты называют котлами-плитами.

Выходной патрубок для дымохода оборудуют специальным шибером, с помощью которого регулируют поток горячих воздушных потоков при горении, направленных в канал для отработанных газов.

СПРАВКА! Существуют модели, предназначенные для отопления бань. Верхняя поверхность таких банных печей предназначена для размещения камней, которые нагревают воздух, а теплообменник греет проточную воду для использования.

Как работает твердотопливный котёл

Принцип работы дровяных котлов заключается в том, что, после загрузки топлива в камеру, его разжигают, а топку закрывают. Для горения используется воздух, просачивающийся сквозь колосниковую решётку. Под действием естественной тяги, горячие потоки отработанных газов проходят снизу вверх, вдоль полостей водяной рубашки. За счёт высокой температуры продуктов сгорания, теплообменник нагревается, а дым удаляется через выходной патрубок – в дымоход.

Использование заслонок, которыми снабжён агрегат, позволяет регулировать процесс горения. При розжиге котла открывают все шиберы, тем самым обеспечивают доступ и отвод большого количества воздуха, необходимого для работы котла. По мере разгорания дров или угля, прикрывают сначала заслонку зольника, а после стабилизации горения – теплообменника, обеспечивая требуемое перемещение горячих воздушных масс по внутренней полости оборудования. Шибер на патрубке дымохода прикрывают только в том случае, когда закрытая заслонка зольника не может сдержать увеличения температуры теплоносителя.

ВНИМАНИЕ! Производители твердотопливных агрегатов не всегда снабжают патрубок для отвода дыма шибером! В этом случае, заслонку устанавливают на дымоходе.

Для поддержания постоянной температуры горения используют терморегуляторы, которые, в зависимости от изменения параметров теплоносителя, управляют нижней заслонкой котла. Устанавливают регулятор в верхней части водяной рубашки. За счёт жёсткого соединения, с помощью рычага и цепи, изменяется положения шибера при повороте термоголовки, которая реагирует на колебания температуры теплоносителя.

Устройство большинства твердотопливных агрегатов подразумевает ручную загрузку дровами или углем. Производители современного оборудования предлагают потребителю модели с автоматической подачей топлива. Такая методика популярна при использовании гранулированных брикетов, специально изготовленных для сжигания при подготовке теплоносителя.

Виды котлов по принципу работы

Сжигание дров или угля в топочной камере может происходить различными методами. Использование того или иного способа разделяет твердотопливное оборудование на несколько категорий.

Классические

Само название, говорит о привычном для печного оборудования, методе сжигания топлива. Топку загружают дровами, разжигают, закрывают дверцу и регулируют подачу воздуха, с помощью поддувала вручную или терморегулятором. Горячий воздух, поднимаясь, нагревает водяную рубашку котла и выходит наружу через дымоход. Мощность классического агрегата регулирует воздушная заслонка зольника. Но даже, при полностью закрытом шибере, процесс горения будет продолжаться, только с меньшей интенсивностью.

Такой способ популярен при изготовлении бытовых котлов небольшой мощности. Благодаря простоте конструкции, умельцы, которые самостоятельно изготавливают отопительный агрегат, часто прибегают к использованию этой методики. Ровные поверхности внутренних полостей позволяют легко обслуживать и чистить внутреннюю поверхность от золы и нагара.

Длительного горения

Основным недостатком использования твердотопливного котла является потребность частой закладки дров в топку. Для увеличения интервала времени между загрузками, разработаны различные технологии. Один из таких методов называют длительным горением.

Особенностью этого метода является постепенное послойное сжигание большого количества заложенного топлива. Замедление процесса горения достигают за счёт изменения направлений потоков горячих воздушных масс во внутренней части теплообменника. В зависимости от количества встречных потоков, агрегаты длительного горения бывают:

• двухходовые;
• трёхходовые;
• многоходовые.

Теплообменники с большим количеством ходов применяются в промышленных котлах большой мощности от 100 кВт. Бытовое оборудование длительного горения изготавливают с двух- или трехходовой водяной рубашкой.

Широкое применение в быту нашли твердотопливные агрегаты шахтного типа. Особенность конструкции которых заключается в том, что поддувало расположено в верхней части, а дымоход, берёт своё начало внизу. Такие котлы имеют один ход теплообменника сверху – вниз. Горение происходит в непривычном для законов физики направлении, за счёт обратного направления тяги. Большим недостатком такого оборудования является постоянная потребность очистки дымоотводного патрубка, расположенного в нижней части корпуса. Благодаря несвойственной направленности рабочего процесса, сжигание дров происходит очень медленно.

Кроме котлов длительного горения, использующих естественную тягу в замедленном режиме для увеличения промежутков времени между загрузками топлива, существуют агрегаты с принудительной регулировкой воздушных потоков при помощи вентиляторов. Сложность подбора оборудования, а впоследствии – управления перемещением горячими воздушными потоками, делает не очень востребованными котлы с принудительным движением отработанных газов.

Пиролизные

Разновидностью длительного горения является разделение процесса теплоотдачи на сжигание твёрдого топлива и дожигание пиролизного газа. Топку таких котлов разделяют на две камеры: в первой – дрова медленно тлеют при недостатке кислорода, за счёт этого выделяется вторичный газ (углеводород, азот, угарный газ…), который сгорает во второй части топочной камеры.

Для замедления горения в пиролизных агрегатах часто используют обратную тягу, подобную той, что создаётся в агрегате шахтного типа. Либо применяют специальные дымососы, которые регулируют движение продуктов сгорания внутри теплообменника. Во вторую камеру топки подаётся воздух для горения вторичного газа. Внутренняя полость такого оборудования имеет высокое аэродинамическое сопротивление, что позволяет топливу не разгораться в первой камере. Рабочий процесс во втором отсеке сжигает все вредные газы, образование которых свойственно для обычного горения.

ВАЖНО! Эксплуатация пиролизных котлов не допускает использования топлива влажностью выше 30%! Избыток влаги будет препятствовать процессу выделения вторичных газов!

Двойной процесс горения повышает КПД твердотопливного агрегата. Использование меньшего количества дров или угля по сравнению с обычными котлами заставляет потребителя задуматься о возможности использования такой технологии для отопления собственного дома.

На пеллетах

К дорогим относят оборудование длительного горения, которое использует в качестве ресурса гранулированное топливо. Сложность конструкции обусловлена наличием бункера для загрузки и механизма подачи пеллет в топку. От размера загрузочной ёмкости зависит количество времени (до 7 дней) автономной работы агрегата, она имеет форму усечённого книзу конуса, где распложено отверстие для соединения со шнековым или другим типом механизма, порционно отправляющим брикеты в топку, по мере потребности.

Работа всех узлов и механизмов такого агрегата управляется автоматикой. Современные модели оборудуют даже механизмом очистки зольника от пепла. Единственное, что требуется сделать потребителю – это загрузить бункер и разжечь пеллеты. Подобные конструкции применяют при использовании щепы, угольных брикетов и других видов сыпучего топлива.

ВАЖНО! Загрузочная ёмкость и механизм подачи, спроектированный для одного вида топлива, не может использоваться для топки другими сырьевыми ресурсами, не предусмотренными изготовителем оборудования! Подобное нарушение выведет котёл из строя!

Использование различных методов горения и загрузки лишает твердотопливные котлы необходимости частой загрузки, при этом значительно повышает стоимость. Большой выбор отопительной техники позволяет потребителю правильно оценить собственные потребности и сделать грамотный выбор.

Подпишитесь на наши Социальные сети

Котел длительного горения на дровах своими руками

Котел на дровах можно использовать в качестве основного устройства обогрева. Для домов, находящихся в тех районах, где отсутствует централизованная подача природного газа и электроэнергии, такой выбор будет оптимальным. Если сделать котел длительного горения на дровах своими руками, можно сэкономить средства. Он поможет поддерживать необходимый температурный режим в помещении без частой загрузки топлива.

Котел длительного горения — прибор отопления, в котором в качестве топливного ресурса используются дрова.

Устройство самодельного котла длительного горения

Дровяной агрегат с водяным контуром, имеющий высокий КПД, можно сделать своими руками. Изготавливаются котлы по двум технологиям — «булерьян» и «Стропува». Сложность самостоятельного создания установки, работающей по принципу Stropuva, обуславливает небольшую распространенность таких котлов.

Большинство агрегатов для обогрева частных домовладений конструируются по технологии «булерьян». Аппарат состоит из корпуса, внутри которого размещены 2 камеры. В одной из них тлеет топливо, а во второй дожигается газ, поступающий из первой зоны.

Люк для закладки энергоносителя делается в верхней части устройства. Вся нижняя зона — это камера, в которую загружают дрова. Вверху аппарата размещается патрубок для прикрепления дымохода. Внизу имеется зольник для отходов. Отсек их сбора не играет роль поддувала. В этом заключается отличие таких котлов от классических печей. Зольник закрывается герметично, а необходимый для горения воздух поступает через камеру, расположенную в верхней части и выполняющей роль рекуператора.

Объем кислородного потока регулируется заслонкой, размещенной вверху воздушной камеры. По мере тления топливо медленно оседает вниз одновременно с распределителем и обеспечивает непрерывную подачу воздуха в область сгорания энергоносителя. При закладке дров нужно потянуть вверх этот узел, возвращая его в начальное положение.

Благодаря полному сжиганию в окружающую среду поступает малое количество вредных веществ.

Устройство самодельного котла на дровах.

Основными частями устройства являются:

• топочная зона;
• камера дожига газов;
• зольник;
• дымоотвод.

Все конструктивные узлы находятся в корпусе, для изготовления которого можно использовать старый большой газовый баллон или металлический лист толщиной 5-6 мм.

В котле присутствует большой отсек для закладки энергоносителя. От размера загрузочного отделения зависит длительность работы оборудования без дозаправки дровами или углем.

Разновидности оборудования

В домашних условиях могут быть сконструированы и собраны несколько видов котлов.

Наиболее распространенными конструкциями являются:

• шахтные;
• пиролизные;
• бубафоня;
• булерьян.

Наиболее распространенной разновидностью является шахтный котел.

Первая разновидность работает за счет нижнего сжигания топлива. Основа котла — вместительная камера, в которую загружаются дрова или уголь. Пламя находится не в отделении для закладки энергоносителя, а в соседнем отсеке, где размещается теплообменник из жаропрочного материала.

Пиролизный аппарат отличается наличием двух камер, в которых идет горение. В первой происходит температурное разложение энергоносителя при небольшом количестве кислорода. В результате образуется горючий газ, поступающий в камеру дожигания. В нее подается дополнительный объем воздуха.

В процессе горения выделяется большое количество энергии, которая принимается водой, циркулирующей в системе отопления. Существуют разные аппараты, отличающиеся расположением основных конструктивных компонентов.

Котел булерьян — конвекционная печь. Устройства оснащаются мощными теплообменниками, которые позволяют быстро прогреть помещение большой площади. Эти котлы могут функционировать на одной загрузке энергоносителя около 10-12 часов. Объем камеры сгорания в них небольшой.

Бубафоня — печь, модифицированная в водогрейный котел. Особенность аппарата — подача кислорода для сжигания топлива сверху под действием прижимного поршня.

Принцип работы, достоинства и недостатки

Классическая модель твердотопливного котла может работать на одной закладке на протяжении 6-7 часов. Если через указанный промежуток времени не добавить в топку энергоноситель, температура начинает снижаться.

Агрегаты рассчитаны на 24-48 часов работы с полной загрузкой. Секрет длительного автономного функционирования заключается в схеме котла, предусматривающей наличие у него 2 камер. Первая предназначена для сжигания топлива при недостатке воздуха, а во второй происходит горение газов, выделившихся в процессе термического разложения дров.

Из-за крупных размеров рекомендуется устанавливать котлы в больших домах для создания оптимального микроклимата. Обогрев маленького помещения таким аппаратом будет экономически невыгодным.

Главным достоинством котлов длительного хранения является высокий КПД.

Преимуществами эксплуатации самодельных агрегатов являются:

• высокий показатель КПД, который может достигать 95%;
• автономность функционирования отопительной системы;
• экономичность;
• высокая надежность и долговечность;
• доступность энергоносителей;
• экологичность;
• способность функционировать на любой разновидности твердого энергоносителя.

Помимо преимуществ у таких установок имеется ряд недостатков, которые следует учитывать.

Основными среди минусов являются:

• громоздкость котла на твердом топливе длительного горения;
• сложность проведения монтажных операций;
• необходимость отведения для установки агрегата специального помещения и регулярной чистки зольника.

Устройство можно не покупать. При наличии соответствующих знаний и умений оно изготавливается самостоятельно.

Как сделать котел длительного горения своими руками

Отправной точкой в изготовлении отопительного оборудования является выбор типа установки и разработка чертежей. Чтобы можно было эксплуатировать систему на разных видах твердого горючего, топочную камеру агрегата делают из жаропрочной легированной стали или бесшовной металлической трубы марки 20.

Сделать конструкцию котла в домашних условиях несложно.

Если для конструирования основной камеры применяется старый газовый баллон, то продолжительность работы агрегата на одной загрузке топлива может составлять 10-12 часов. Это связано с небольшим объемом камеры горения. Поэтому для увеличения времени функционирования котла предпочтительней изготавливать основной отсек устройства из пары баллонов, предварительно обрезав их с двух сторон и сварив между собой в единое целое.

При конструировании агрегата своими руками нужно обеспечить герметичное закрытие дверцы зольника путем уплотнения с помощью асбестового шнура, чтобы предотвратить просачивание дополнительных порций воздуха внутрь камеры горения. Если в устройстве предусмотрено наличие еще одной дверцы для дозагрузки горючего, то ее также нужно герметизировать.

Что для этого нужно

Для создания котла своими руками нужно приготовить набор инструментов.

В процессе работы понадобятся:

• сварочный аппарат;
• приспособления для металлообработки;
• электродрель;
• уровень;
• рулетка;
• линейка;
• маркер для нанесения разметки;
• болгарка.

Для изготовления котла длительного горения нужен сварочный аппарат.

Мастеру будут необходимы средства индивидуальной защиты в виде перчаток и очков.

Дополнительно потребуется заранее приготовить нужные для конструирования котлового оборудования материалы:

• 1 или 2 старых газовых баллона;
• листовую сталь толщиной 4-5 мм;
• асбестовый шнур для герметизации дверей отсеков;
• трубу металлическую Ø 60 мм;
• петли и дверные ручки;
• уголок стальной;
• базальтовое волокно в качестве теплоизоляционного изолирующего слоя.

Приступать к разработке и сборке агрегата можно людям, умеющим пользоваться сваркой и приспособлениями, предназначенными для металлообработки.

Пошаговая инструкция по изготовлению

Процесс конструирования котла состоит из нескольких этапов.

Основными среди них являются:

1. Разметка корпуса и его сборка.
2. Изготовление дымоотвода и его патрубка.
3. Конструирование отсека — приемника золы.
4. Подготовка устройства подачи воздуха.
5. Сборка теплообменника.
6. Установка агрегата.

Изготовление котла проходит в несколько этапов.

От точности проведения работ на каждом этапе зависит результат. Если все операции выполнены в соответствии с составленными чертежами, то это гарантирует безопасную и длительную эксплуатацию устройства.

Перед установкой оборудования и подключением его к отопительной системе проводится проверка его работоспособности на улице. При этом к патрубку дымоотвода присоединяется временная труба.

Инструкция по эксплуатации: схемы и чертежи

Прежде чем начать работы, подготавливается проект ТТ-котла и составляются чертежи и эскизы отдельных элементов устройства. Перед конструированием агрегата определяются с местом расположением зоны дожига газов. Она может находиться как в верхней, так и в нижней части.

В первом случае продукты тления топлива направляются в область дожигания под действием естественных сил, а во втором — путем использования дополнительного устройства для нагнетания воздушного потока.

Чертеж котла длительного горения на дровах.

Отопители, имеющие нижнее расположение камеры дожига, являются конструктивно сложными агрегатами и требуют монтажа дополнительной оснастки. Поэтому чаще всего самостоятельно проектируются устройства с верхней зоной догорания газов.

Какие правила безопасности необходимо соблюдать

При изготовлении самодельных установок нужно соблюдать требования противопожарной безопасности.

К ним относятся:

1. Контроль терморежима внутри аппарата.
2. Запрет на хранение поблизости от котла легковоспламеняющихся материалов.
3. Организация качественной системы циркуляции воздуха в котельной.

Обязательным требованием противопожарной безопасности является установка устройства в отдельном помещении.

Как проверить котел перед запуском

В соответствии с требованиями санитарных норм и правил (СНИП), перед осуществлением пуска котла должна быть проведена гидропроверка его и системы обогрева, подключенной к агрегату, на протяжении 24 часов.

Для этого:

1. Открывают все краны.
2. Магистраль заполняют водой.
3. Давление в отопительной системе поднимают до показателя 1,3 бар.

Использование процедуры позволяет убедиться в отсутствии протечек. В процессе проверки контролируют состояние резьбовых и сварных стыков. На протяжении суток давление в системе не должно колебаться. При выявлении неполадок или протечек котел отсоединяется от магистральных трубопроводов. Проводятся мероприятия по устранению неисправностей.

Полезные советы и рекомендации

Чтобы отопитель работал длительное время без проблем, следует придерживаться некоторых рекомендаций:

1. Оборудование устанавливается на жесткое о

Устройство и принцип работы твердотопливных котлов длительного горения



В современном мире на первый план выходит экономия природных ресурсов. За последние годы человечество в результате своей бурной деятельности потребило огромное количество природных ископаемых. Земные недра истощаются с пугающей скоростью, и уже через несколько десятилетий многие отрасли могу испытать сырьевой кризис.



Поэтому твердотопливные котлы длительного горения становятся одной из самых покупаемых моделей среди всех отопительных систем. Они позволяют намного более рационально использовать горючее и снижают его потребление в несколько раз. За отопительный сезон экономия может составить более тонны угля.



Эксплуатация оборудования



Двухконтурные отопительные котлы на твердом топливе отлично проявляют себя в эксплуатации. Горячая вода, получаемая с их помощью, обойдется дешевле, чем предоставляемая централизованно услуга. Поэтому многие люди отказываются от коммунального водоснабжения в пользу подогрева при помощи котла.

Среди всех существующих моделей особенно выделяются пиролизные котлы длительного горения. Их принцип работы основан на практически бескислородном сжигании топлива, в результате чего оно намного дольше горит, выделяет больше тепловой энергии и дает меньшее количество твердых отходов. А побочным продуктом реакции выделяется коксовый газ, который не выбрасывается в атмосферу, а так же сжигается в топке и выделяет дополнительное тепло. Это позволяет не только поднять КПД до немыслимых для твердого топлива 90%, но и значительно улучшает экологичность агрегатов.



Приобрести подобный аппарат не составит труда. В Украине купить котел длительного горения можно в Днепропетровске, Киеве, Харькове и любом другом крупном городе. Для этого достаточно обратиться в любой дилерский магазин или сертифицированный центр продаж отопительного оборудования. А можно и вовсе заказать себе аппарат через интернет прямо с адресной доставкой на дом. Точно так можно поступить и для покупки твердотопливного котла в Польше, России и любой другой стране.



Обзор популярных моделей



На отечественном рынке присутствует много чугунных и стальных твердотопливных агрегатов. Эти модели наименее склонны к поломкам, так как имеют самую простую конструкцию. Отсутствие автоматики делает их энергонезависимыми, что очень актуально для населенных пунктов, где часто отключают свет. Некоторые популярные модели:



• 1.    Литовский твердотопливный котел длительного горения Stropuva (Стропува) является универсальным агрегатом, способным работать на всех видах угля, а также на дровах и отходах деревообрабатывающей промышленности. В эксплуатации очень прост и надежен, так что легко прослужит много лет без каких-либо эксцессов.
• 2.    Твердотопливный котел длительного горения Buderus (Будерус) немецкого производства является лучшей на сегодняшний день моделью. Он является самым экономным агрегатом, так как немцы хорошо умеют выжимать максимум из минимума. Качественная сталь хорошо защищена от любых видов негативного воздействия, а компактные размеры порадуют людей, имеющих небольшую котельную. По всем основным параметрам техника выигрывает у конкурентов.
• 3.    Котел твердотопливный длительного горения Буран производится в Украине и являет собой великолепное творение для бюджетного варианта. Этот агрегат в буквальном смысле работает на всем, что горит. Он неприхотлив к качеству топлива и может спокойно работать десятилетиями. Его недостатком является лишь низкий по сравнению с европейскими моделями показатель КПД.
• 4.    Еще одна литовская модель Candle обладает всеми достоинствами и недостатками первого номера в списке, только производится на другом заводе.



На производстве используются автоматические котлы, которые самостоятельно подбрасывают топливо в камеру сгорания и вычищают сажу. Они стоят очень дорого, поэтому массового распространения не получили. Посмотреть их работу на видео можно в интернете на специализированном форуме или на сайте изготовителя. Ролик позволит более детально вникнуть в происходящий процесс, и возможно применить его в бытовых условиях при помощи конструктивной доработки. Главное в погоне за улучшением ничего не сломать.



Устройство котла



Для любителей все делать своими руками в сети есть специальные схемы и чертежи, позволяющие собрать котел самодельный длительного горения. Для этого понадобится корпус от какого-нибудь старого отопителя, расходники, сварочный аппарат и спецодежда для защиты.







По времени работа займет не много, но на каждом этапе нужно соблюдать аккуратность и следить, чтобы все складывалось нужным образом. Успешное завершение операции возможно только в случае выполнения всех требований технологического процесса. В противном случае все работы пойдут насмарку.



Устройство котла длительного горения подразумевает наличие топки закрытого типа, в которую ограничен доступ воздуха. Это позволяет долгое время поддерживать процесс горения, чтобы топливо лучше прогорало и отдавало максимум тепловой энергии.



Подача кислорода обычно регулируется механическим путем при помощи клапана. Отзывы о котлах подобного типа подтверждают, что они гораздо лучше ведут себя в эксплуатации, чем стандартные модели на твердом топливе.

Актуальные цены на котлы длительного горения лучше узнавать в день покупки у официальных дилеров. Нестабильная экономическая ситуация заставляет торгующие фирмы пересчитывать стоимость товаров практически каждый день.

Котлы длительного горения с газификацией твердого топлива

Технологический прогресс не стоит на месте, если раньше тепло подавалось из топки, то теперь нужно только включить котел. Первыми котлами было сложно управлять, для того, чтобы тепло подавалось исправно, нужно было класть дрова и следить за температурой.

Сейчас создано и внедрено современное оборудование, которое может работать без перебоев и без вмешательства человека. Например, котлы длительного горения, твердотопливные газогенераторы, работают на горючих гранулах или пеллетах.Их формируют из стружки, опилок, торфа и др. Обратите внимание, чтобы выбрать и купить котлы твердотопливные газовые Вы можете по ссылке kotly.org.ua/boiler.html посмотрите прямо сейчас, что предлагают специи и сколько в них расходы.

Принцип его следующий:

• В загрузочную камеру кладут дрова и поджигают.
• Горение дров, температура 300-900 градусов.
• При отсутствии кислорода в процессе гниения древесины в камере образуется газ.
• Газ собирается в специальной камере сгорания и смешивается с воздухом, образуя горючую смесь. Он забирает тепло в комнату.

Весь процесс сгорания называется пиролизом. Самое главное — ограничьте доступ кислорода, иначе процесс не удастся. Газификационный котел похож на обычную духовку, потому что в обоих случаях дрова. Их главное отличие в том, что котел может долго и непрерывно обогревать здание, чего нельзя сказать о топке, тепло которой требует дополнительной посадки дров.

Газовый котел имеет свои преимущества:

• Поскольку дрова выгорают, постоянная чистка котла не требуется.
• В процессе сгорания выделяется небольшое количество вредных веществ. Отходы используются для последующего сжигания.
• Процесс горения и обогрева помещения составляет 12 часов, без дополнительных дров.
• Работает на любом топливе.
• Котел сам поддерживает температуру.

Пиролизные котлы имеют свою область применения.Очень хорошо его установите там, где работают плотники, потому что в процессе их работы образуются отходы, которые идеально подходят для работы котла. Для частного дома этот котел не совсем подходит, ведь вам нужно будет заготавливать дрова. И это не всем под силу, потребуется просушка древесины.

Для того, чтобы котел прослужил дольше, необходимо:

• Котельная, что поможет обеспечить работу котла. Для каждого котла требуется собственное оборудование, но для каждого потребуется циркуляционный насос, гребенчатый и ленточный смеситель.
• Правильно спроектированный дымоход.
• Все необходимые радиаторы и трубы.
• Установлен бойлер горячей воды.
• Если все установлено правильно, этот котел прослужит долгие годы.

Выбирая котел, нужно определиться, на какое топливо можно поставлять. Чаще всего это деревянные, их следует предварительно просушить. Если сравнить уголь и дрова, последние в процессе горения выделяют гораздо меньше экологически опасных отходов. Из-за некачественного топлива возможен выход из строя, за этим нужно внимательно следить, ведь невнимательность может привести к большим расходам.

Для выбора подходящего котла необходимо:

• Для установления энергетической независимости. Смысл газификационного котла — это ежедневная работа, т.е. работа — одно дерево. Отопительное оборудование должно работать и при отсутствии электричества.
• Мощность, которая рассчитывается от квадрата помещения. Не нужно брать большой и мощный котел. Требуемая мощность: 1 киловатт на каждый квадратный метр помещения.
• Проверить наличие дополнительных устройств для котла.
• Определить, из какого материала вам нужен котел. Лучше всего выбирать чугунные, они менее подвержены коррозии и поэтому прослужат намного дольше, лучше выдерживают высокие температуры.
• Сейчас существует множество типов котлов, особенно популярны двухконтурные, которые могут обогревать помещение и обеспечивать подачу горячей воды.

Лучше всего выбирать котел с нижней камерой сгорания. Во-первых, эти котлы намного лучше котлов с верхним сгоранием.Во-вторых, в них очень часто бывает несколько камер сгорания, что позволяет частичкам древесины гореть. В-третьих, экономия, так как обогрев помещения намного лучше.

Самое главное при выборе котла — определиться с его функциональностью. Все большую популярность приобретают газовые котлы, они экологически чистые, эффективные и экономичные. Все их недостатки компенсируются достоинствами. Установив такой котел, на десятилетия обезопасите себя от головной боли по поводу отопления.

, сервис «translate.yandex.ru»

онлайн-курсов PDH. PDH для профессиональных инженеров. PDH Engineering.

«Мне нравится широта ваших курсов по HVAC; не только экологичность или экономия энергии

курсов.

Russell Bailey, P.E.

Нью-Йорк

«Это укрепило мои текущие знания и научило меня еще нескольким новым вещам.

, чтобы познакомить меня с новыми источниками

информации.»

Стивен Дедак, П.Е.

Нью-Джерси

«Материал был очень информативным и организованным. Я многому научился, и они были

.

очень быстро отвечает на вопросы.

Это было на высшем уровне. Будет использовать

снова. Спасибо. «

Blair Hayward, P.E.

Альберта, Канада

«Простой в использовании сайт.Хорошо организовано. Я действительно буду снова пользоваться вашими услугами.

проеду по вашей компании

имя другим на работе «

Roy Pfleiderer, P.E.

Нью-Йорк

«Справочные материалы были превосходными, и курс был очень информативным, особенно потому, что я думал, что я уже знаком

с подробностями Канзас

Городская авария Хаятт.»

Майкл Морган, P.E.

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится просматривать текст перед покупкой. Я нашел класс

.

информативно и полезно

в моей работе ».

Вильям Сенкевич, П.Е.

Флорида

«У вас большой выбор курсов, а статьи очень информативны.Вы

— лучшее, что я нашел ».

Russell Smith, P.E.

Пенсильвания

«Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на просмотр

материал «

Jesus Sierra, P.E.

Калифорния

«Спасибо, что позволили мне просмотреть неправильные ответы.На самом деле

человек узнает больше

от отказов ».

John Scondras, P.E.

Пенсильвания

«Курс составлен хорошо, и использование тематических исследований является эффективным.

способ обучения »

Джек Лундберг, P.E.

Висконсин

«Я очень впечатлен тем, как вы представляете курсы; i.е., позволяя

студент для ознакомления с курсом

материалов до оплаты и

получает викторину «

Арвин Свангер, P.E.

Вирджиния

«Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

получил огромное удовольствие «.

Мехди Рахими, П.Е.

Нью-Йорк

«Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

на связи

курсов.»

Уильям Валериоти, P.E.

Техас

«Этот материал в значительной степени оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее визуальное представление

обсуждаемых тем ».

РУКОВОДСТВО ПО ТВЕРДОМУ ТОПЛИВУ. solidfuel.co.uk — Скачать PDF бесплатно

1 РУКОВОДСТВО ПО ТВЕРДОМУ ТОПЛИВУ твердое топливо.co.uk

2 ВВЕДЕНИЕ Настоящая публикация предназначена для архитекторов, строителей и дизайнеров, которые предлагают использовать твердотопливное отопление для жилых домов. Руководство охватывает все аспекты проектирования от первоначального выбора типа оборудования и топлива до конструкции и пригодности дымохода. Ассоциация твердого топлива (SFA) Ассоциация твердого топлива предлагает архитекторам и строителям экспертные консультации по твердому топливу, системам отопления на твердом топливе и дымоходам.В Ассоциации твердого топлива есть технический персонал, готовый обсудить и дать рекомендации архитекторам, строителям и местным властям по вопросам отопления на твердом топливе. Ассоциация по твердому топливу даст рекомендации по наиболее подходящим приборам и системам и может организовать установку с помощью рекомендованного SFA / зарегистрированного инженера-теплотехника HETAS или компетентного лица из Англии и Уэльса. Полный список этих подрядчиков доступен по запросу или может быть найден в СОДЕРЖАНИИ ВВЕДЕНИЕ ПОШАГОВОЕ РУКОВОДСТВО КАКОЙ ТИП ПРИБОРА ОТКРЫТОГО ПОЖАРА НАГРЕВАТЕЛИ И МНОГОТОПЛИВНЫЕ ПЕЧИ КОТЛЫ И ПЛИТЫ С ДЫМОХОДОМ И ДЫМОХОДОМ ДЛЯ ДЫМОХОДА И УСТРОЙСТВО ПРИБОРА УСТРОЙСТВО КАМИНА ВНУТРИ КАМИНА ДИЗАЙН ТОПЛИВНОГО МАГАЗИНА ДИЗАЙН ТОПЛИВНОГО МАГАЗИНА ДЛЯ ТЕРРАСНОГО ДОМА ССЫЛКИ

3 Пошаговое руководство 1.ПЕРЕСМОТРЕТЬ СТРАТЕГИЮ ПРОЕКТИРОВАНИЯ И ДОСТУПНЫЕ СОВЕТЫ Желательно, чтобы конструкция твердотопливной отопительной установки была тесно связана с дизайном жилища в целом. Заблаговременные решения и рекомендации по типу дымохода, нише прибора и его расположению, способу хранения топлива и системе обогрева обеспечат использование преимуществ твердотопливного отопления. Ассоциация твердого топлива будет рада дополнить информацию и советы, приведенные в этом руководстве. 21C 2.РАССМАТРИВАЙТЕ НАГРЕВ НА ТВЕРДОМ ТОПЛИВЕ И ЖИЛЫЙ ЖИЛЬЕ КАК ДЫМОХОД — это необходимо, лучше всего расположить по центру и прямо. 3. ВЫБРАТЬ СТАНДАРТ НА ОТОПЛЕНИЕ 21 C? Весь дом, Частичный дом, ГВС и Комнатная температура. НАГРЕВ НА ТВЕРДОМ ТОПЛИВЕ C ПОДХОДИТ ДЛЯ ВСЕХ ФОРМ СТРОИТЕЛЬСТВА — 21C, например, кирпичная кладка, блочная кладка 21C, деревянный каркас. 4. ВЫБЕРИТЕ ТИП ПРИБОРА ДЫМОХОД открытого огня — обеспечивает вентиляцию и снижает риск образования конденсата. Дымоход действует как накопитель тепла, который помогает выравнивать колебания температуры воздуха.Комнатный обогреватель C C 21C TIME APPLIANCES — горит непрерывно, а не с перерывами, что также помогает уменьшить большие колебания температуры воздуха. СИСТЕМЫ УПРАВЛЕНИЯ для бойлера 21C — доступны, могут обеспечить высокую степень автоматизации, аналогичную другим видам топлива: с использованием термостатов, таймеров и т. Д. Плита с бойлером 21C ХРАНЕНИЕ ТОПЛИВА — расположение склада необходимо учесть на ранней стадии проектирования. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ — прочное оборудование не требует значительного обслуживания. Дымоход следует чистить не реже одного раза в год, и доступ должен быть легкодоступным.УЧИТЫВАЙТЕ: Выходные данные Размещение устройства в гостиной, кухне или подсобном помещении Отдельно стоящее или встроенное устройство Устройство должно быть установлено в новом или существующем нише. 3

4 5. ВЫБЕРИТЕ ТОПЛИВО Битумное 7. ИСПОЛЬЗОВАНИЕ СУЩЕСТВУЮЩЕЙ ДЫМОХОДНОЙ ДЫМОХОДЫ УЧИТЫВАЙТЕ: Общее состояние Устранение повреждений при работе Футеровка существующих дымоходов Бездымные, промышленные и природные УЧИТЫВАЙТЕ: Доступный тип топлива для зон контроля задымления Пригодность для использования на месте виды топлива 8.ВОЗДУХ ДЛЯ СГОРАНИЯ И ВЕНТИЛЯЦИИ РАССМАТРИВАЙТЕ: Вентиляция помещений с твердотопливными приборами. Создание хорошего горла между открытым огнем и дымоходом 6. ВЫБЕРИТЕ ТИП ДЫМОХОДА Кирпичная кладка 9. ОПРЕДЕЛИТЕ РАСПОЛОЖЕНИЕ ПРИБОРА И КОНСТРУКЦИЮ СЕРДЦА. : Сборные блоки Рекомендуемое углубление Расположение, высота и положение выпускного отверстия. УЧИТЫВАЙТЕ: Конструкция несгораемого основания для камина и дымохода. Преимущества рекомендуемого углубления 4

5 10.ВЫБЕРИТЕ ИЛИ ПРОЕКТИРУЙТЕ КАМИН С обрамлением по британскому стандарту или изготовленным на заказ 13. ПОДГОТОВЬТЕ ДЕТАЛИ ПРИМЕНЕНИЯ Подготовьте подробные чертежи ниши для камина, очага и обрамления, дымохода, оконных проемов, выводов, топливного склада и т. Д. например: совместимы ли просмотр ТВ и наблюдение за огнем? Повторное использование существующей облицовки камина. Теплозащита и легкая очистка поверхности стены за прибором, например: облицовка плиткой, когда облицовка не используется. УЧИТЫВАЙТЕ: доступ для установки и обслуживания, например: использование бесплатной установки встраиваемой установки. устройства к дымоходу Удаление золы, устройства для чистки дымоходов Строительные работы, связанные с установкой систем отопления, например: доступ к сливному крану, каналам для труб отопления и воздуха для горения 11.КОНСТРУКЦИЯ ДЛЯ ХРАНЕНИЯ И ДОСТУПА ТОПЛИВА: Рассмотрите: доступ для доставки, вместимость и местонахождение склада. Является ли он неотъемлемой частью дома или является неотъемлемой частью другого использования, например, хранилища мусора, гаража или общего хранилища 12. ПРОЕКТИРУЙТЕ ИЛИ ПОДГОТОВЬТЕ КРАТКОЕ ОПИСАНИЕ ПРОЕКТА СИСТЕМЫ ОТОПЛЕНИЯ 14. ПОДГОТОВИТЕ СПЕЦИФИКАЦИЯ Спецификация Решите, какие работы будут выполняться в строительном или субподрядном контракте на отопление, используя спецификацию в качестве памятной записки. Адаптируйте спецификацию для метода закупок, например: Технические характеристики или Полная спецификация или Использование в качестве проверки на соответствие спецификации, представленной SFA Recommended / Зарегистрированным инженером-теплотехником HETAS / лицом.21C Обзор характеристик систем отопления на твердом топливе и средств управления для энергосбережения. Рассчитать тепловые потери для конструкции и потребности в горячей воде для бытового потребления. Оценить требуемую мощность устройства и сделать окончательный выбор устройства и топлива. Выполнить предварительный проект системы отопления. Проверить точки компоновки системы, например: расположение насоса и термостата. , компоновка контура горячей воды, в частности системы подачи и расширения первого контура. 15. ТЕКУЩИЕ НОРМЫ СТРОИТЕЛЬСТВА СХЕМА КОМПЕТЕНТНЫХ ЛИЦ Строительные нормы Часть J для Англии и Уэльса гласят, что вся установка бытовой техники и связанные с ней работы являются строительными.Клиенты должны получить одобрение строительного надзора от местных властей или нанять компетентное лицо HETAS. СООТВЕТСТВИЕ ЧАСТИ L1 Рекомендуется ознакомиться с разделами, относящимися к целевым U-образным клапанам, системным элементам управления, изоляции и эффективности сертификации. Смотрите наше отдельное руководство. 5

6 Какой тип прибора СОВЕТ СПЕЦИАЛИСТА Консультации специалиста всегда можно получить в Ассоциации твердого топлива. Особая осторожность требуется при выборе многофункционального прибора, т. Е. Обеспечивающего одну или несколько тепловых услуг, таких как обогрев помещения и воды, или приготовление пищи и подогрев воды, чтобы гарантировать, что каждая отдельная тепловая услуга соответствует своему назначению.КОМНАТЫ БОЛЕЕ 100 м 3 Не всегда легко обеспечить равномерное распределение тепла в очень больших помещениях (более 100 м 3). Прежде чем принимать решение об использовании одного прибора, даже если он кажется достаточно большим, необходимо тщательно продумать форму помещения и расположение прибора. Могут потребоваться дополнительные излучатели, такие как радиаторы, или использование прибора с дополнительными каналами для теплого воздуха. ПЛИТКИ Многие кухонные плиты оснащены бойлером, подходящим для подачи горячей воды, а другие обеспечивают тепло для радиаторной системы отопления.НАГРЕВ ОТКРЫТОГО ОГНЯ И ПОДАЧА ГОРЯЧЕЙ ВОДЫ От 6 до 7 радиаторов с бойлерами высокой мощности. Небольшие задние бойлеры доступны только для бытового водоснабжения плюс Комнатное отопление Горячая вода для бытового потребления Без заднего бойлера Врезка 400 мм — 50 м 3 Макс. размер комнаты Вставка 450 мм — 57 м 3 Макс. размер комнаты Доступны модели большего размера Конвектор 400 мм — 64 м 3 Макс. размер помещения Конвектор 450 мм — 71 м 3 Макс. размер комнаты С задним котлом Встраиваемый 400 мм — 42 м 3 Макс. размер комнаты Вставка 450 мм — 50 м 3 Макс. размер комнаты С регулируемой горловиной + 7 м 3 в зависимости от размера комнаты Прямая вместимость комнаты от 1.От 2 до 3,1 кВт и мощности котла от 2,9 до 10,1 кВт КОМНАТНЫЙ ОТОПИТЕЛЬ До 9 или 10 радиаторов плюс комнатное отопление Горячая вода без котла Модели до 15 кВт Прямое отопление помещения Модели бытового котла Мощность в помещении до 13 кВт с бойлерами для горячей воды и полотенцесушитель Модели с высокой мощностью котла до 12,7 кВт на котел плюс прямое отопление помещения КОТЛЫ (И ПЛИТЫ С КОТЛАМИ) Сколько радиаторов требуется от 3,5 кВт до 40 кВт Котлы с гравитационной подачей от 13 кВт до 24 кВт. Плиты от 3кВт до 22кВт. До 10 радиаторов для кухонных плит плюс ГВС 6 Рис. 1

7 МОЩНОСТЬ Указания приведены в Руководстве 3.4 Официальное руководство HETAS по одобренным изделиям и услугам на твердом топливе, а также ниже о выборе открытого огня подходящего размера для эффективного обогрева помещения. Для обогревателей помещения и открытого огня с задними котлами высокой мощности номинальная мощность указана в кВт для обоих: Прямое тепло помещения, обеспечиваемое излучением (и конвекцией); Горячая вода из котла, доступного для бытового использования, и / или радиаторов; Мощность некоторых приборов: дается, когда заслонка закрыта и когда открыта. Следует понимать, что тепловая мощность прибора будет зависеть от условий, в которых он используется.Даже сжигание и предотвращение гонок обеспечит лучший сервис с высокой надежностью. Имея это в виду, рейтинги, указанные в Руководстве 3.4, основаны на разумной скорости горения в домашних условиях. Значительное количество полезного тепла в дополнение к показанному в Руководстве 3.4 поступает от дымохода, обслуживающего прибор. Она может варьироваться от 9% мощности для обогревателя без бойлера до 3% для других приборов в зависимости от типа дома и от того, установлен ли дымоход на внутренней или внешней стене.Целью оценки является обеспечение, насколько это возможно, того, что при нормальных условиях домашнего использования и сжигании того или иного топлива, указанного как подходящее, прибор будет обеспечивать удовлетворительное тепловое обслуживание. Показаны выходы, которые обычно не должны превышаться. ХАРАКТЕРИСТИКИ ТИПЫ УПРАВЛЕНИЯ ТИПИЧНЫЙ AVA ILA BLE OF FUEL A PPLICATION Возможно ночное горение Видимый огонь Излучаемое тепло на некоторых моделях Глубокие зольники на некоторых моделях с менее частым удалением золы Ручное управление Пожары с вентилятором могут быть подключены к термостату или реле времени Цилиндровый термостат подключен к Циркуляционный насос в системе отопления Бездымный 3-х спальный террасы или двухквартирный дом Видимый за стеклом огонь Может обеспечивать горячее водоснабжение в режиме ожидания Излучаемое и конвекционное тепло Комнатные обогреватели и бойлеры, имеющие водочувствительные термостаты, могут использоваться с комнатными термостатами 21C Радиаторные термостаты Бездымный домашний уголь включен Многотопливные, как указано выше, плюс модели бунгало с 2–3 кроватями с механической и гравитационной подачей топлива требуют нечастой дозаправки и удаления золы Дополнительное отопление помещения от котла и дымохода CB AB A Цилиндрические термостаты Реле времени Моторизованные клапаны Внешние датчики Бездымный режим Некоторые плиты и котлы сжигают домашний уголь Все вышеперечисленное плюс 4-5 спальных мест Отдельный дом 7

8 Внутренний открытый огонь: некотловый (на уровне пода) сборный железобетонный горловой блок Открытый огонь Существует два типа открытого огня: сухой (рис.2) и с бойлерами, обеспечивающими горячую воду для бытовых нужд и отопления. Типы котлов (рис. 3) имеют номинальную мощность от 2,9 до 10,1 кВт. Открытый огонь может сжечь домашний уголь и многие виды бездымного топлива, хотя для некоторых из более плотных видов топлива потребуется напольный воздух или тяга с вентилятором. Встраиваемый камин вставка для открытого огня BS fireback Открытые очаги можно классифицировать по основным методам установки следующим образом: ВСТАВЛЕННЫЙ КОНВЕКТОР На уровне очага Отдельностоящее отверстие в стене Вставка Глубокий зольник Ковочный задний очаг Строительный очаг Рис. Внутри стеновые конструкции могут быть поставлены или построены на месте.На рис. 4 показан приподнятый тип очага с глубоким зольником и тягой под полом. Встраиваемый открытый огонь с задним котлом (на уровне очага) Встраиваемый открытый огонь с глубоким зольником и напольной тягой, поднятым подом с колышущимся воздухом из сборного железобетона Горловина блока камина с колеблющимся отводом открытого огня вставка с дымоходом котла с приподнятым подом регулировочная заслонка воздухозаборника под подом глубокий канал для зольника для Строительный очаг с подачей воздуха Рис. 3 Конструкционный очаг Рис. 4 8

9 Вытяжной открытый огонь с глубокой зольной ямой и подпольной тягой дымоходная перемычка железобетонная перемычка съемная противопожарная решетка В большинстве случаев пожары с подпольной подачей воздуха для горения имеют небольшой фронт огня над уровнем очага или совсем его нет .Нижняя решетка находится на уровне очага или немного ниже него, и обычно зольник большой вместимости размещается в глубокой зольнике ниже уровня очага. Воздух для горения по воздуховоду поступает в зольную яму. (Рис. 5) Обычно большие урны необходимо опорожнять примерно каждые три дня непрерывного горения. На ранних этапах проектирования необходимо будет рассмотреть установку каналов под полом, в частности, точки входа по отношению к внешнему уровню земли. Входы в каналы и решетки для подачи воздуха в пол не должны соприкасаться с полостью во внешней стене.противопожарный пол на уровне очага затопленный зольник со съемной заслонкой подачи воздуха в зольник Подача воздуха под полом Рис. сооружайте воздуховоды либо непосредственно в бетоне, либо прокладывая трубы от внешних стен. Рекомендуется использовать воздуховоды, по крайней мере, от двух стен, предпочтительно под прямым углом, которые встречаются в балансировочной камере, от которой короткий воздуховод идет к входному отверстию для воздуха.Уравновешивающая камера предназначена для предотвращения сквозной тяги воздуха, оказывающей всасывающий эффект на огонь. (Рис. 6) В случае подвесного первого этажа обычно достаточно соединить впускную трубу с воздушным пространством под полом с помощью короткого отрезка трубы. Убедитесь, что в этом помещении возможна свободная вентиляция (например, через спальные стены), и что воздушные кирпичи на внешних стенах не блокируются и соответствуют требованиям строительных норм. Наружные урны для пепла. Некоторые модели позволяют удалять золу, не мешая огню, за счет включения дверцы доступа в задней части камина, доступной снаружи.(См. Рис. 7) наружная дверца доступа и рама, съемный зольник. Рис. 7 9

10 Конвектор с колышущимися вставками для открытого огня На рис. 8 изображена двустенная топка, вставленная в грудную часть дымохода и заменяющая обычный британский стандарт Fireback. Этот тип устройства может обеспечивать мощность от 2,9 до 6,6 кВт, обеспечивая при этом лучистое и конвекционное тепло. Эти огни полезны в больших помещениях, где конвекционный воздух нагревает большой объем. заполненный конвектор топка конвекционная камера задний топ строительный очаг Рис 8 Конвектор открытый камин, отдельно стоящий отдельно стоящий конвектор топки (рис.9 и 10) конвекцией нагревают больший объем воздуха, чем внутренний огонь. Обычно они выводятся прямо в дымоход с помощью соединительного патрубка. патрубок дымохода Другой конвектор рекомендуется встраиваемый задний подок Рис. 9 Рис. 10 10

11 Комнатные обогреватели и многотопливные печи Стоячий комнатный обогреватель с уплотнением по окружности с использованием существующей противопожарной перемычки (модель без котла). задний камин Существует два типа обогревателей.Сухого типа и с бойлерами, обеспечивающими горячую воду для отопления и бытовых нужд. Типы котлов имеют номинальную мощность от 3кВт до 13кВт. Большинство обогревателей работают на бездымном топливе. Некоторые сжигают выбранный домашний уголь или работают на нескольких видах топлива. Сжигание домашнего угля или дров не разрешается в зонах контроля задымления, за исключением случаев, когда для прибора предусмотрены особые исключения. Огонь виден через застекленную дверь, которая обычно используется для заправки топливом. Дымоход обычно можно прочистить через прибор.В настоящее время доступны модели как с бойлером, так и без бойлера для всех четырех типов устройств, включенных в этот раздел. Эти устройства можно классифицировать в соответствии с четырьмя основными методами установки следующим образом. Автономный комнатный обогреватель с уплотнением дымохода, использующий существующую нишу (модель котла) Рис. пространство между прибором и топкой как конвекционная камера.Когда это пространство не используется в качестве конвекционной камеры, оно заполняется вермикулитовым бетоном. Уплотнение дымохода сформировано в соответствии с инструкциями производителя оборудования. BS1251 горловина, образующая перемычку. АВТОНОМНЫЕ КОМНАТНЫЕ ОБОГРЕВАТЕЛИ с УПЛОТНЕНИЕМ ДЫМОХОДА В этих моделях требуется отсутствие обратного огня, и подставка в блоке устанавливается в нишу. Для установки требуется соединитель дымохода, иногда со смещением, между выпускным отверстием прибора и дымоходом. (рис. 12) перлитный или вермикулитный бетон, заполненный задним подом Рис. 12 11

12 Автономный обогреватель с уплотнением дымохода: нанесение свободной вставки вкладыш дымохода огнестойкий тросовый уплотнитель перемычка бетонной перемычки бетонная перемычка глубиной 150 мм, встроенная в косяки опорная плита из мягкой стали АВТОНОМНЫЕ КОМНАТНЫЕ ОБОГРЕВАТЕЛИ С УПЛОТНЕНИЕМ ДЫМОХОДА: БЕСПЛАТНОЕ ПРИМЕНЕНИЕ Эти обогреватели расположены в нише для камина и прикреплены непосредственно к дымоходу с помощью дымохода через специально изготовленную перемычку.Между камином и прибором вставляется негорючая панель (заглушка). На рис. 13 показано использование технологии раздвижных стальных панелей, известной как приложение со свободной вставкой. В панели есть отверстия, которые превращают нишу в конвекционную камеру, позволяющую циркулировать нагретый воздух в комнату. Этот тип устройства и установки обеспечивает удобный доступ для обслуживания. наложенный очаг с задним подом конструкционный очаг Рис. 13 Отдельно стоящий обогреватель помещения с открытым верхним уплотнением троса отвода дымовых газов. СВОБОДНЫЙ ОБОГРЕВАТЕЛЬ ПОМЕЩЕНИЯ (С ПОДКЛЮЧЕНИЕМ ВЕРХНЕГО ОТВОДА ДЫМОХОДА К ДЫМОХОДУ) Эти обогреватели подключаются непосредственно к дымоходу с помощью открытого участка трубы.(Рис.14) Они просты в обслуживании. Они нагревают больший объем воздуха конвекцией, чем другие типы установки. TURNB Рис. 14 12

13 Отдельно стоящий комнатный обогреватель с верхним выходом дымохода, размещенный в сборной обшивке из гипсокартона над дымоходом, изготовленный на заводе ИСПОЛЬЗОВАНИЕ СУНДУКА И ДЫМОХОДА НА ЗАВОДЕ Ящик, изготовленный на заводе, можно использовать для формирования углубления в приборе и опоры для заводской дымоход. См. Рис. 15. Большинство дизайнеров ставят коробку в пространство над сундуком, в котором находится дымоход.Ящик и дымоход должны быть от одного производителя и подходить для использования с твердотопливными приборами. Сборный ящик из мягкой стали с закрывающей пластиной Рис. 15 Отдельно стоящие комнатные обогреватели, УСТАНОВЛЕННЫЕ БЕЗ УСТРОЙСТВА Отдельностоящие комнатные обогреватели с верхним выходом дымохода также используются без обычной ниши для прибора. См. Рис. 16. Если будет использоваться сборный дымоход, он должен соответствовать BS4543. Следует обращаться к документации производителя, чтобы убедиться в ее пригодности для использования со всеми видами топлива, подходящими для устанавливаемого прибора.См. Стр. 21, рис. 32. с заводским изолированным дымоходом у стены Рис. 16 13

14 Отдельно стоящий комнатный обогреватель с задним подключением к дымоходу с использованием существующей заслонки с обратным клапаном, герметизированной для окружения выхода дымохода из прибора, герметизированного для заполнения пластины регистрации. Эти приборы нагревают большой объем воздуха конвекцией. Для приборов с задним подводом дымохода дымоход очищается либо путем извлечения прибора, либо через сажевую дверь в дымоходе.См. Рис. 17. и 19. Обратите внимание, длина горизонтального участка дымохода не должна превышать 150 мм. Поскольку уплотнение дымохода образовано соединениями устройства и окружает его с регистрационной пластиной, требуется тщательная детализация и следует делать ссылку на инструкции по установке, предоставленные производителями устройства. Тип приборов, показанных на рис. 18 и 19 также могут быть установлены в существующее обрамление камина с помощью регистрационной пластины, как показано на рис. 17. Рис. 17 Отдельно стоящий комнатный обогреватель в нише с задним подсоединением дымохода Отдельно стоящий комнатный обогреватель с задним соединением дымохода металлическая регистрационная плита дверцы сажи может использоваться заполнение кирпичной перемычки рамы до дверцы для сажи (двойное уплотнение, если внешнее) Колено с заполнением крышки для очистки Рис. 18 Рис. 19 14

15 Котлы и плиты с котлами различные виды топлива и подходят для использования в зонах контроля задымления.Котлы с гравитационной подачей топлива предлагают нечастую дозаправку и полуавтоматическое удаление золы. Котлы периодического действия позволяют сжигать широкий спектр видов топлива, некоторые из которых являются многотопливными. Они могут сжигать уголь или древесину, если установлены в зоне контроля дыма. Диапазон номинальной мощности котлов в текущем утвержденном перечне устройств HETAS (Руководство 3.4) очень широк, начиная с 3,5 кВт и заканчивая 40 кВт. Все модели устанавливаются как отдельно стоящие; обычно с дымоходом сверху (Рис. 20), хотя в некоторых моделях имеется задний выпуск.Открытая длина дымохода обычно из эмалированного чугуна с проушиной для очистки на изгибе, как показано на Рис. 21 (иногда используется дымоход из мягкой стали, полностью покрытый стекловидной эмалью). В большинстве кухонных плит есть бойлеры, подходящие для нагрева воды для бытового потребления, некоторые могут также нагревать радиаторы. Некоторые плиты изолированы, чтобы поддерживать более равномерную температуру от меньшего источника тепла. Если в приборе нет стабилизатора тяги, может потребоваться комбинированная заслонка для сажи и стабилизатор. Это должно быть установлено внутри, особенно это касается автономных котлов с гравитационным питанием.проушина для очистки дымохода Рис. 21 15

16 Cobbles Wildfire Антрацит Орехи Коалит Фурнацит Двойные антрацитовые бобы Cosycoke Pureheat Выбор твердого топлива Очень важно заранее определить тип используемого твердого топлива. Факторы: 1. НАЛИЧИЕ. 2. НАХОДИТСЯ ЛИ ПРИБОР В ЗОНЕ ДЫМА. 3. ПОДХОДИТ ТОПЛИВО ДЛЯ ТИПА ПРИБОРА. Консультации можно получить в Ассоциации твердого топлива, и в приведенном ниже списке показаны типы топлива, подходящие для основных типов бытовых приборов.При выборе фактического устройства ссылка на подходящие виды топлива может быть сделана с помощью Официального руководства HETAS по одобренным твердотопливным продуктам и услугам (Руководство 3.4). Большинство перечисленных устройств могут сжигать широкий спектр видов топлива, хотя некоторые из них предназначены для сжигания конкретный тип. Следует проконсультироваться с соответствующими производителями или дистрибьюторами топлива, чтобы убедиться в наличии подходящего топлива для устройства. В зонах контроля задымления можно использовать только разрешенное бездымное топливо, за исключением случаев, когда для прибора предусмотрены специальные исключения.В Соединенном Королевстве доступны две широкие категории твердого топлива: природное топливо и промышленное топливо. Природное топливо берут из земли, промывают и сортируют по размеру. Промышленное топливо перерабатывается для получения определенных характеристик и обычно бездымное. Как правило, при сжигании твердого бездымного топлива получается на треть больше тепла, чем при сжигании того же веса домашнего угля. Обычно это приводит к тому, что домашний уголь сжигается с большей скоростью, чтобы достичь того же уровня тепла, который требуется домовладельцу.ПОДХОДЯЩЕЕ ТОПЛИВО ДЛЯ РАЗЛИЧНЫХ ТИПОВ ПРИБОРОВ Для получения дополнительных рекомендаций по всем приборам обращайтесь в Ассоциацию твердого топлива. ОТКРЫТЫЕ ПОЖАРЫ Домашний уголь и угольные брикеты (за исключением зон контроля дыма) и производимые бездымные виды топлива, подходящие для открытого огня. ОТКРЫТИЕ ПОЖАРА С ВЕНТИЛЯТОРОМ ИЛИ ТЯГОВОЙ ТЯГКОЙ (см. Выше, плюс топливо для большинства закрытых бытовых приборов). ЗАКРЫТЫЕ ПРИБОРЫ (Комнатные обогреватели, плиты и автономные котлы — без гравитационной подачи) Антрацитовые большие и маленькие гайки и промышленное бездымное топливо, подходящее для закрытых приборов.МНОГОТОПЛИВНЫЕ ПЕЧИ Домашний уголь и угольные брикеты (за исключением зон контроля дыма), производимые виды топлива для открытого огня, антрацитовые большие и мелкие орехи и производимые бездымные виды топлива для закрытых бытовых приборов в зависимости от размера оборудования. КОТЛЫ С ПОДАЧЕЙ ГРАВИТАЦИИ И КОМНАТНЫЕ ОБОГРЕВАТЕЛИ Антрацитовые бобы, горох и зерна, а также бобы из котлового кокса. БЫТОВЫЕ ЗАГРУЗЧИКИ Coalflow Pearls (или отдельные отдельные промытые битуминозные угли — в соответствии с требованиями Производителя бытовой техники). 16

17 Дымоходы (a) Наружная стена Лучше всего устанавливать дымоход в центре дома, где можно максимально использовать его теплоаккумулирующие и вентиляционные характеристики.Рис.22 (c и d). Углубление в приборе и связанный с ним дымоход могут быть расположены на внешней стене, боковой стене, внутренней перегородке или быть отдельно стоящим, как показано на рис. 22. Положение углубления прибора и метод конструкции определяют толщину стены при задняя часть ниши. (b) Стена для вечеринок Рис. 23 (c) Перегородка, минимальная эффективная высота дымохода 4 м, прибор с прямым подключением, с соединениями дымохода, открытый огонь с горловиной и соединением с агрегатом (d) Отдельно стоящий Рис. 22 Основная функция дымохода заключается в создании достаточная подача воздуха для горения и удаление продуктов сгорания, производимых устройством.Кроме того, дымоход вызывает приток вентиляционного воздуха, который также помогает предотвратить образование конденсата в жилище. Как правило, минимальная эффективная высота дымохода, обслуживающего бытовые электроприборы, должна быть не менее 4 м, измеренная по вертикали от выпускного отверстия прибора до верхней части дымохода, как показано на рис. 23. Как правило, наиболее эффективный дымоход — это тот, который является прямым, избегает смещений и заканчивается горшком с прямой стенкой размером не меньше размера дымохода. 17

18 Угол смещения дымохода Если необходимо смещение дымохода, установленный законом минимум составляет 45 к горизонтали, как показано на рис. я.е. высота над проемом в крыше здания, включая дымоход, не должна превышать его минимальную горизонтальную ширину в 4,5 раза. См. Рис. 25. H не должен превышать 4,5xW. Примечание: W — это наименьший горизонтальный размер наивысшей точки пересечения с поверхностью крыши, желобом и т. Д., А H измеряется до вершины любого дымохода или вывода. Рис. 25 Рис. 26 Где стопка должным образом удерживается, высота над стойкой не должна превышать этого значения. Там, где необходимо закрепление дымоходов, необходимо плотно прижать ленту к дымовой трубе для крепления стоек.Стойки должны быть из нержавеющей стали или цветных металлов. Они должны иметь площадь поперечного сечения, достаточную для того, чтобы выдерживать безопасную нагрузку, равную нагрузке на лицевую сторону дымохода, противоположную стойке, когда на нее действует давление ветра, как рассчитано в CP3: Свод основных данных для проектирования зданий — Глава V, Нагрузка: Часть 2, Ветровые нагрузки. 0,6 м CL 2,3 м 1 м Крыша с уклоном 10 или более 1 м 2,3 м 2,3 м 2,3 м открываемая фрамужная крыша 1 м Крыша с уклоном менее 10 1 м 0,6 м смежные или прилегающие здания В Англии и Уэльсе правила прекращения дымохода выходы указаны в Документе J Строительных норм.На Рис. 26 показаны Правила. Дальнейшие инструкции можно увидеть на странице 26, диаграмма 2.1 Утвержденного документа J для Англии и Уэльса и страница 25, диаграмма 1 Утвержденного документа F в Шотландии. Выход дымохода должен заканчиваться за пределами затененной зоны 18

19 Нисходящее направление ветра Как бы хорошо ни был спроектирован, построен и расположен дымоход, на его удовлетворительную работу может негативно повлиять нисходящая тяга, вызванная близлежащими холмами, соседними высокими зданиями или деревьями.Они могут отклонять ветер и направлять его прямо в дымоход или создавать зону турбулентности над терминалом. В этой ситуации ветер, дующий над другим высоким зданием, деревом или холмом, спускается на дымовую трубу, вызывая клубы дыма или дыма в комнате, обычно с перерывами. См. Рис. 27. Рис. 27 Зона давления Направление ветра Зона высокого давления На Рис. 28 изображена дымовая труба, расположенная на линии преобладающего ветра, с более высоким объектом, домом, крышей, деревом или близлежащим холмом за окончанием дымохода. Это может вызвать зону давления и затяжку или постоянное выделение дыма, когда дует ветер.Зона низкого давления Рис. 28 местные ветровые условия и характеристики дымохода на уклоне крыши> 30 направления ветра Для крыши с высоким скатом (> 30,) давление на наветренной стороне больше, чем на ее подветренной стороне. См. Рис. 29. Выходное отверстие дымохода, расположенное в этой зоне высокого давления (рис. 30), может вызывать выброс дыма от прибора, который он обслуживает, если выходное отверстие не поднимается над зоной высокого давления или не расположено на подветренном склоне в зоне всасывания. Зона высокого давления Зона всасывания низкого давления Для получения дополнительной информации о ветровом воздействии на дымоходы, а также предлагаемые испытания и решения см. Руководство 3.3 (Руководство по устранению проблем с дымоходом) Рис. 29 19

20 Влияние отверстий на направление потока дыма Зона высокого давления Зона всасывания низкого давления Если помещение, из которого берет начало дымоход, сообщается с зоной всасывания через окна или другие отверстия , (Рис. 30) увеличивается вероятность дымовыделения прибора. Поэтому для высокой скатной кровли желательно, чтобы дымоход, расположенный на наветренном склоне, располагался как можно ближе к коньку, где существует пониженное давление воздуха.Для низкой (<30 0) или плоской крыши расположение дымохода не так важно, и влияние ветра можно в значительной степени игнорировать. Рис. 30 Дымоходы из каменной кладки ДЫМОХОДЫ (рис.31) Дымоход через дымоход должен быть образован вкладышами круглого или квадратного сечения с параллельными сторонами и окружен 100 мм твердым негорючим материалом. Дымоходы могут быть выложены керамической глиной, соляной глазированной посудой или сборными железобетонными покрытиями, как указано в Строительных нормах и правилах. Любой зазор между облицовкой и окружающей кладкой необходимо заполнить изоляционным цементом.Вкладыши, которые изготавливаются с раструбами, должны быть оснащены раструбами сверху и цементными соединениями с огнестойким раствором. Рекомендуется, чтобы минимальные внутренние размеры составляли 185 мм в квадрате или 200 мм в диаметре. Этот размер дымохода подходит для открытого огня в помещениях с отверстиями для пожара примерно до 500 мм шириной и высотой 550 мм, а также для обогревателей, печей и котлов. Если в дымоходе имеется смещение, эти размеры следует увеличить на 25 мм. 20 Рис. 31

21 Изоляция заводского изготовления ИЗГОТОВЛЕННЫЕ НА ЗАВОДЕ ИЗГОТОВЛЕННЫЕ БЛОКОВЫЕ ДЫМОХОДЫ Сборные бетонные блоки с дымоходом для встраивания в кирпичные или блочные стены или отдельно стоящие на ограниченной высоте.Эти легкие агрегаты просты в обращении и поэтому могут снизить стоимость установки дымохода в новом доме. Секции спроектированы так, чтобы подходить друг к другу, и для обеспечения герметичного соединения требуется лишь небольшое количество раствора. Минимальная отделка готового дымохода — это цементная промывка, хотя дымоход может быть облицован кирпичом выше уровня крыши. (рис. 33) Сборные железобетонные блоки заводского изготовления Рис. 32 ИЗОЛИРОВАННЫЕ ДЫМОХОДЫ НА ЗАВОДЕ Их легко установить как в существующих, так и в новых домах.Они полностью изолированы металлическими или керамическими футеровками, чтобы обеспечить равномерную температуру по всей длине дымохода. Заводские дымоходы могут быть установлены внутри (рис. 32), где они имеют то преимущество, что занимают меньше места, чем дымоходы, построенные из кирпича, или снаружи. Помимо того, что они разработаны в соответствии с британскими стандартами, большинство марок также имеют сертификат Agrément или BSI Kitemark. Их часто используют вместе с изготовленными на заводе выемками для каминов, известными как сундуки, которые поддерживают основание дымохода.В некоторых случаях дымоходы поддерживаются балками первого этажа и соединяются с устройством первого этажа стекловидной эмалевой трубой. Размеры этих дымоходов должны соответствовать действующим строительным нормам. Рис. 33 21

22 Использование существующих дымоходов При ремонте или возвращении в эксплуатацию существующего дымохода (рис. 34) лучше всего следовать, где это возможно, советам по новому строительству. Перед заменой каких-либо дымоходов всегда рекомендуется проконсультироваться со специалистом по контролю за зданием.СТРОИТЕЛЬНЫЕ НОРМАТИВНЫЕ ТРЕБОВАНИЯ К дымоходу, возведенному до того, как вступили в силу следующие Строительные правила, необязательно устанавливать облицовку: в Англии и Уэльсе — Строительные правила, февраль 1966 г., в Шотландии — Правила строительных норм (Шотландия), июнь. при замене прибора, если дымоход не прошел проверку на дымность. Дымоходы, возведенные после вступления в силу настоящих Правил, должны быть оснащены футеровкой. Изменения в существующих дымоходах, включая замену облицовки, теперь находятся в ведении строительного контроля, и любой, кто желает провести работы, должен будет получить разрешение у местных властей или нанять компетентного лица HETAS.ПРОВЕРКА НА ЗАКРЫТИЕ И ОБЩЕЕ СОСТОЯНИЕ Если предлагается заменить существующий прибор, следует тщательно проверить дымоход на предмет закупорки, а также проверить внутреннее и внешнее состояние на пористость или утечку. Любой необходимый ремонт должен быть выполнен до того, как будет установлен новый прибор. Если есть какие-либо сомнения относительно прочности дымохода, например, возможна ли значительная утечка через стенки дымохода, внутрь или наружу, следует провести испытание на дымность. Предлагаемый способ сделать это приведен в BS6461 и далее в этом руководстве (см. Стр. 23).КОНТРОЛЬНЫЙ СПИСОК ПОМОЩИ ДЛЯ ОЦЕНКИ СОСТОЯНИЯ ДЫМОХОДА Существующие дымоходы из кирпича или камня, построенные до введения Строительных норм. Кажется ли, что внешний вид дымохода в хорошем состоянии? Например, отсутствие сильных трещин в кирпичной кладке или штукатурке, сильно разрушенных швов раствора или внешних пятен. Кажется, что дымовая труба вертикальна и не наклонена? Нужно ли переосмысливать стыки кирпичной кладки, особенно вокруг штабеля, и требуется ли обновление раствора, колеблющегося вокруг основания терминала? Дымоход в хорошем состоянии и не ограничен? Кажется ли, что погодные условия между дымоходом и крышей в хорошем состоянии? Дымоход заканчивается в положении, которое может повлиять на восходящую тягу? Например, намного ниже конька крыши или в тени близлежащих деревьев или зданий.Достаточна ли высота дымохода для обеспечения достаточной тяги вверх? Например, не менее 4,0–4,5 м для открытого огня или 2,4–3,0 м для закрытого прибора. Есть ли в дымоходе какие-либо отверстия, вентиляционные отверстия или решетки (внутри или снаружи дома), которые могут испортить тягу? Есть ли резкие изменения направления дымохода, где отложения могут оседать и не могут быть эффективно очищены при правильной очистке? 22 Рис. 34

23 Можно ли легко прочистить дымоход по всей его длине через устройство или через правильно расположенные и доступные дверцы для чистки в дымоходе? Есть ли доступная герметичная дверца для очистки дымохода? Если это внешний вид, это двойное уплотнение? Дымоход недавно прочистили? Дымоход необходимо прочистить перед подключением к нему прибора.Есть ли в основании дымохода полость, которая может препятствовать удалению продуктов сгорания? НЕКОТОРЫЕ ВОПРОСЫ, КОТОРЫЕ МОГУТ ЗАДАВАТЬСЯ, ГДЕ УЖЕ ИСПОЛЬЗУЕТСЯ ПРИБОР. Вы когда-нибудь замечали, что в комнату попадает дым или пары? Если да, то было ли это более или менее непрерывным или прерывистым и только при определенных погодных условиях? Есть ли у вас трудности с зажиганием прибора или с быстрым сгоранием топлива? Когда в последний раз прочистили дымоход? Какое топливо вы сжигали? У вас когда-нибудь был пожар в дымоходе? Заметили ли вы какие-либо признаки сырости или пятен на стене дымохода снаружи или внутри дома? ПРЕДЛАГАЕМЫЙ МЕТОД ПРОВЕРКИ ЗВУКОСТИ ДЫМОХОДА ПО ДЫМОВОМУ ТЕСТУ Прибор не должен гореть.Обеспечьте доступ в пространство под крышей и к другим частям дома, через которые проходит дымоход, а также к верхней части дымовой трубы. Если дымовая труба используется совместно двумя или более домами или квартирами, по возможности убедитесь, что никакие другие приборы, подключенные к дымовой трубе, не будут использоваться во время испытания. Примечание: если есть утечка через середину пера (лозы), то есть через стену между дымоходами, это может быть невозможно обнаружить, если используется другой прибор. Прогрейте дымоход с помощью паяльной лампы или зажигалки у основания не менее 10 минут.Имейте в наличии подходящие средства для временного перекрытия верхней и нижней части дымохода после его заполнения дымом. (Пластиковый пакет и герметизирующая лента пригодятся для закрытия дымохода). Зажгите дымовой патрон или пеллеты на дне дымохода. Как только дым выходит из дымохода, немедленно закройте дымоход сверху и снизу, оставив дымовой патрон перегореть и заполнить дымоход дымом. Осмотрите все части дымохода на предмет утечки дыма. Обратите внимание, выходит ли дым из верхней или нижней части любого другого дымохода в той же дымовой трубе.Любой дымовой тест должен продолжаться не менее 10 минут. Подробнее о ремонтных работах см. Руководство по устранению проблем с дымоходом 3.3. и Руководство по облицовке старых дымоходов. 23

24 Воздух для горения и вентиляции Все твердотопливные приборы требуют достаточного количества воздуха. Подача воздуха к прибору выполняет две функции. (Рис.35) Обеспечьте кислород для горения, пламя в запечатанном контейнере погаснет, как только будет израсходован весь доступный кислород.Дополнительный воздух требуется для того, чтобы продукты сгорания выводились через дымоход в атмосферу. ВОЗДУХ ДЛЯ СГОРАНИЯ Для сгорания любого топлива требуется кислород. С улучшением стандартов конструкции и удаления сквозняков количество полезного воздуха (воздух, поступающий в зазоры вокруг дверей, окон, полов и т.д.) (Рис. 35) значительно снизился. По этой причине Документ J и Часть F строительных норм в Шотландии дает рекомендации по количеству необходимых стационарных вентиляционных отверстий.Некоторые источники открытого огня на твердом топливе (типы с тягой под полом) обеспечивали воздух для горения непосредственно в зону пожара снаружи. Это воздух для горения, который составляет всего 10% от общего количества воздуха. Остальные 90% необходимы для вентиляции. ВЕНТИЛЯЦИЯ Вентиляционный воздух требуется в дополнение к воздуху, необходимому для горения. Это воздух, который используется вместо того, который втягивается в дымоход для транспортировки продуктов сгорания в атмосферу. Если воздуха для вентиляции недостаточно, продукты сгорания будут медленнее подниматься по дымоходу, что приведет к образованию сажи и конденсата.Если отсутствие вентиляции (воздушное голодание) становится острым, может возникнуть задымление, это может привести к отравлению угарным газом. Открытый огонь и печи, которые могут работать с открытыми дверцами, потребуют гораздо больше воздуха для вентиляции, чем для горения. В случае с большими старинными каминами или местами на открытом воздухе объем воздуха в комнате можно многократно заменить всего за один час. Вентиляция Сгорание Рис. 35 24

25 Вставка открытого огня: сечение через сборку План воздуховода Воздуховод из конструкционного бетона Перемычка из сборного железобетона Горловина каминный блок BS 1251 Вентиляционное перекрытие дымохода облицовка дымохода Смесительная камера 600×600 мм Воздуховод глубиной 200 мм должен иметь такую ​​же площадь, как требуется решетка. Разрез через горловину Рис. 36 Альтернативное положение вентиляционного отверстия в стене очага камина Рис. 37 ВСТАВКА ОТКРЫТОГО ПОЖАРА Хорошее формирование горловины и сборка очень важны для эффективного удаления продуктов сгорания.Ограничение горловины увеличивает начальную скорость их попадания в дымоход и предотвращает просачивание дыма в комнату, в то же время уменьшая количество воздуха, проходящего через комнату, и, следовательно, ненужные потери тепла в дымоход. Внутренние очаги открытого огня необходимо соединить с дымоходом, плавно поднимаясь от верхней части очага к дымоходу. Сборка может быть достигнута либо путем использования сборного бетонного горловины и сборки для направления продуктов сгорания от огня в дымоход, либо путем сооружения ее на месте из кирпича или блоков.См. Рис. 36. Ширина горловины должна составлять 100 мм спереди назад и около 300 мм в ширину. Многие существующие внутренние очаги возгорания будут построены, как показано на рис. 36, где перемычка, образующая горловину BS1251, использовалась в сочетании с традиционным выступом из косяков кирпичной кладки для образования сборки. ОБЕСПЕЧЕНИЕ ВЕНТИЛЯЦИИ Требуемая дополнительная вентиляция может быть обеспечена многими способами. непосредственно снаружи, через внешнюю стену или вентилируемый пол или через другое вентилируемое помещение. Любая установленная вентиляция должна быть постоянно открыта и не должна закрываться.При выборе вентиляционного отверстия важно обеспечить достаточное открытое пространство. Документ J Строительных норм Англии и Уэльса содержит требования к воздуху для твердотопливных приборов, а часть F — для Шотландии. Терракотовые воздушные кирпичи не дают такой большой свободной площади, как можно было бы ожидать, традиционный воздушный кирпич 215 мм x 140 мм (9 дюймов x 6 дюймов) дает только около 4570 мм 2 (7,5 квадратных дюймов). Пластиковое вентиляционное отверстие аналогичного размера обеспечивает площадь до 12900 мм 2 (20 квадратных дюймов). Важно отметить, что установка сетки от мух значительно уменьшит свободную площадь вентиляционного отверстия.маршрут 1 маршрут 2 маршрут 3 гостиная под полом маршрут 4 холл Рис. 38 РАСПОЛОЖЕНИЕ ВЕНТСОВ С точки зрения притока воздуха не имеет значения, где находится вентиляционное отверстие, но для человека, находящегося в комнате, это может быть очень важно . Мы рекомендуем при размещении вентиляционного отверстия минимизировать холодный сквозняк

Котлы на биомассе — за и против

Последнее изменение: 13 ноября 2019 г.

Что такое биомасса и для чего ее можно использовать?

Биомасса — это биологический материал, полученный из живых организмов, например растений.Биомассу можно использовать по-разному: непосредственно путем сжигания для производства тепла или косвенно после преобразования в различные виды топлива (например, газообразный метан, этанол и биодизель).

Самым популярным источником энергии биомассы является древесина в виде бревен, пеллет или древесной щепы. Котлы, которые используют древесину в качестве источника, называются котлами на древесных гранулах. При сжигании биомассы выделяется тепло, которое затем можно использовать для обогрева домов, выработки электроэнергии или для привода транспортных средств.

Преимущества котлов на биомассе

• Возможно, вы уже знаете, что биомасса считается экологически чистым источником энергии.Это связано с тем, что в отличие от угля, для восстановления которого требуется гораздо больше времени, чем продолжительность жизни, биомасса считается возобновляемым источником энергии, поскольку ее можно получить относительно быстро, заменяя или выращивая новые растения или деревья.
• Биомасса также считается углеродно-нейтральной формой энергии, потому что то же количество углекислого газа, которое выделяется в процессе горения, позже повторно поглощается растущими растениями. Он не только снабжает нас энергией, но также помогает избавляться от отходов древесины и других материалов.
• Замена угольной или электрической системы отопления на котел, работающий на биомассе, может помочь вам сократить выброс углекислого газа до 9,5 тонн в год.
• Энергия биомассы — отличный способ избавиться от древесных отходов. Это означает, что система станет еще более устойчивой, если вы будете сжигать собственную древесину вместо того, чтобы ее доставили.
• Цены на традиционные виды топлива, такие как нефть и газ, неуклонно растут, и ожидается, что эта тенденция не изменится в ближайшее время. Например, биомасса, необходимая для пеллетных котлов, имеет гораздо более стабильные цены, поэтому вы не увидите резкого увеличения ваших счетов.Кроме того, цены на биомассу близки к ценам на газ, но намного дешевле, чем электрическое отопление и твердое топливо, поэтому котел на биомассе является идеальной заменой для таких систем.
• Котлы и печи, работающие на биомассе, подпадают под программу стимулирования использования возобновляемых источников тепла (RHI), что означает, что вы имеете право на периодические платежи в течение нескольких лет. Это помогает вернуть ваши первоначальные инвестиции в более короткие сроки.

Недостатки котлов на биомассе

• Котлам, работающим на биомассе, требуется больше места, чем газовым или масляным котлам, потому что система больше.Вам также понадобится место для хранения самого топлива, например, бункер или склад древесины.

• Одним из самых больших недостатков котлов, работающих на биомассе, является то, что первоначальные вложения, включая покупку котла и его установку, выше по сравнению с традиционными газовыми или масляными котлами. Цены на котлы на биомассе варьируются от 4 000 до 8 000 фунтов стерлингов. Тем не менее, программа поощрения за возобновляемое тепло помогает покрыть эти первоначальные затраты, и в конечном итоге вы сэкономите деньги, используя более дешевый источник энергии.

• Топливо из биомассы должно оставаться сухим, иначе оно не сгорит эффективно. По этой причине необходимо тщательно продумать условия хранения.

• Для биомассы требуется немного больше работы, чем для традиционных газовых и масляных котлов, потому что вам придется постоянно снабжать систему пеллетами или щепой, если вы не используете бункер.
• Котлы, работающие на биомассе, необходимо чистить регулярно, примерно раз в неделю. Однако современные модели делают этот процесс очень простым или даже включают эту функцию автоматически, так что вам вообще не придется об этом беспокоиться.

• Вам следует найти поставщика топлива как можно ближе к вам, чтобы уменьшить углеродный след и стоимость доставки. Проверка наличия поставщиков перед покупкой котла, работающего на биомассе, определенно будет разумным шагом, поскольку не все места хорошо обслуживаются службами доставки.

.
