Обвязка твердотопливного котла — схема подключения к отоплению

От того, насколько правильно сделана обвязка твердотопливного котла, зависит эффективность его дальнейшей работы и срок службы. В эксплуатации дровяные и угольные теплогенераторы отличаются от агрегатов на других видах топлива, потому требуют особого подхода.

Предлагается подробно рассмотреть, как после монтажа отопительной разводки подключить котел на твердом топливе, в том числе – своими руками. Описание различных схем подключения ТТ-котла к системе отопления  вы сможете найти в данном материале.

В чем отличие твердотопливных котлов

Помимо сжигания различных видов твердого топлива, теплогенераторы имеют ряд отличий от остальных источников тепла. Эти особенности нужно воспринимать как данность и всегда учитывать при обвязке твердотопливного котла с системой водяного отопления. В чем они заключаются:

1. Высокая инерционность. На данный момент не существует способов резко потушить разгоревшееся твердое топливо в камере сжигания.
2. Образование конденсата в топливнике во время прогрева. Особенность проявляется из-за поступления в котловой бак теплоносителя с низкой температурой (ниже 50 °С).

Примечание. Явление инерционности отсутствует только у одного вида агрегатов на твердом топливе – пеллетных котлов. В них имеется горелка, куда древесные гранулы подаются дозировано, после прекращения подачи пламя угасает почти сразу же.

Схема устройства ТТ-котла прямого горения с принудительным нагнетанием воздуха

Инерционность создает опасность перегрева водяной рубашки отопителя, вследствие чего теплоноситель в ней вскипает. Образуется пар, который создает высокое давление, разрывающее корпус агрегата и часть подающего трубопровода. Как результат, в помещении топочной много воды, куча пара и непригодный к дальнейшей эксплуатации твердотопливный котел.

Подобная ситуация может возникнуть, когда обвязка теплогенератора выполнена неправильно. Ведь на самом деле нормальный режим работы дровяных котлов – максимальный, именно в это время агрегат выходит на свой паспортный КПД. Когда термостат реагирует на достижение теплоносителем температуры 85 °С и прикрывает воздушную заслонку, горение и тление в топке еще продолжается. Температура воды повышается еще на 2—4 °С, а то и больше, прежде чем ее рост остановится.

Во избежание превышения давления и последующей аварии, в обвязке твердотопливного котла всегда участвует важный элемент – группа безопасности, подробнее о ней будет сказано ниже.

Другая неприятная особенность работы агрегата на дровах – появление конденсата на внутренних стенках топливника из-за прохождения через водяную рубашку еще не разогретого теплоносителя. Этот конденсат – вовсе не божья роса, поскольку представляет собой агрессивную жидкость, от которой быстро корродируют стальные стенки камеры сжигания. Потом смешавшись с пеплом, конденсат превращается в липкую субстанцию, отодрать ее от поверхности не так легко. Проблема решается установкой смесительного узла в схему обвязки твердотопливного котла.

Такой налет служит теплоизолятором и снижает КПД твердотопливного котла

Владельцам теплогенераторов с чугунными теплообменниками, не боящимися коррозии, рано вздыхать с облегчением. Их может ожидать другая беда – возможность разрушения чугуна от температурного шока. Представьте, что в частном доме на 20—30 минут отключили электроэнергию и циркуляционный насос, прогоняющий воду через твердотопливный котел, остановился. За это время вода в радиаторах успевает остыть, а в теплообменнике – нагреться (из-за той же инерционности).

Появляется электричество, включается насос и направляет в разогретый котел остывший теплоноситель из закрытой системы отопления. От резкого перепада температур у теплообменника случается температурный шок, чугунная секция дает трещину, на пол бежит вода. Отремонтировать весьма сложно, заменить секцию удается не всегда. Так что и при таком раскладе узел подмеса предотвратит аварию, о чем будет сказано далее.

Аварийные ситуации и их последствия описаны не с целью напугать пользователей твердотопливных котлов или побудить их к покупкам ненужных элементов схем обвязки. Описание основано на практическом опыте, который необходимо учитывать всегда. При правильном подключении теплового агрегата вероятность подобных последствий чрезвычайно низка, почти такая же, как у теплогенераторов на других видах топлива.

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Всегда открытый выход смесительного клапана (левый патрубок на схеме) должен быть направлен к насосу и теплогенератору, иначе циркуляции в малом котловом контуре не будет

Примечание. Здесь условно не показан расширительный бак — он должен подключаться к обратной линии отопительной системы перед насосом (по направлению течения воды).

Представленная схема показывает, как подключить агрегат правильно и применяется с любыми котлами на твердом топливе, в том числе — пеллетными. Вы можете найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Способ защиты от выпадения влаги в топке подробно рассматривается на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры. Если вы поставили шаровой кран для отсечения и ремонта деталей группы, снимите со штока рукоятку.

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Важный нюанс. В паре с 3-ходовым вентилем ставится специальная головка с датчиком и капилляром, рассчитанная на регулирование температуры воды в определенном диапазоне (например, 40…70 или 50…80 градусов). Обычная радиаторная термоголовка не подойдет.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Подключение медными трубами не защитит полипропилен от разрушения в случае перегрева ТТ-котла. Зато позволит корректно работать термодатчику и предохранительному клапану на группе безопасности

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар.

Насос неспособен перекачивать газы, поэтому при заполнении камеры паром крыльчатка остановится, циркуляция теплоносителя прекратится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки.  В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Вариант обвязки с буферной емкостью

Наличие буферной емкости крайне желательно для работы котла на твердых видах топлива и вот почему. Чтобы агрегат функционировал эффективно и производил тепло с заявленным в паспорте КПД (от 75 до 85% у разных типов), он должен действовать на максимальном режиме. Когда прикрывается воздушная заслонка с целью замедлить горение, в топке наблюдается недостаток кислорода и КПД сжигания дров снижается. При этом возрастают выбросы в атмосферу угарного газа (СО).

Для справки. Именно из-за выбросов в большинстве европейских стран запрещается эксплуатировать твердотопливные котлы без буферной емкости.

С другой стороны, при максимальном горении температура теплоносителя в современных теплогенераторах достигает 85 °С, а одной закладки дров хватает всего часа на 4. Это не устраивает многих владельцев частных домов. Решение проблемы – поставить буферную емкость и включить ее в обвязку ТТ-котла таким образом, чтобы она служила баком-аккумулятором. Схематично это выглядит так:

Измеряя температуру Т1 и Т2, можно настроить послойную загрузку емкости балансировочным вентилем

Когда топка горит вовсю, буферная емкость накапливает тепло (на техническом языке – загружается), а после затухания отдает его в отопительную систему. Для управления температурой теплоносителя, подающегося в радиаторы, с другой стороны от бака-аккумулятора тоже ставится трехходовой смесительный клапан и второй насос. Теперь вовсе не обязательно бегать к котлу каждые 4 часа, ведь после затухания топки обогрев дома какое-то время будет обеспечивать буферная емкость. Как долго – зависит от ее объема и температуры нагрева.

Справка. На основании практического опыта вместительность теплоаккумулятора можно определить так: на частный дом площадью 200 м² понадобится бак объемом не менее 1 м³.

Есть парочка важных нюансов. Чтобы схема обвязки благополучно работала, нужен твердотопливный котел, чьей мощности хватит на одновременное отопление и загрузку буферной емкости. Значит, потребуется мощность в 2 раза выше расчетной. Другой момент – подбор производительности насосов таким образом, чтобы расход в котловом контуре немного превышал количество протекающей воды в контуре отопительном.

Интересный вариант стыковки ТТ-котла с самодельным буферным резервуаром (он же — бойлер косвенного нагрева) без насоса продемонстрирован нашим экспертом в видеосюжете:

Совместное подключение двух котлов

Для повышения комфорта отопления частного дома многие хозяева устанавливают два и более источника тепла, работающие на разных энергоносителях. На данный момент наиболее актуальны сочетания котлов на:

• природном газе и дровах;
• твердом топливе и электричестве.

Соответственно, газовый и твердотопливный котел надо подключить таким образом, чтобы второй автоматически замещал первый после сжигания очередной порции дров. Такие же требования выдвигаются и к обвязке электрокотла с дровяным. Это сделать достаточно просто, когда в схеме обвязки участвует буферная емкость, поскольку она одновременно играет роль гидрострелки, что и показано на рисунке.

Подающие линии котлов присоединяются к верхним патрубкам теплоаккумулятора, обратные – к нижним

Совет. Информацию о расчете объема буферного резервуара вы найдете в отдельной публикации.

Как видите, благодаря наличию промежуточного бака-аккумулятора 2 разных котла могут обслуживать сразу несколько распределительных контуров отопления – батареи и теплые полы, и вдобавок загружать бойлер косвенного нагрева. Но теплоаккумулятор с ТТ-котлом ставят далеко не все, поскольку это недешевое удовольствие. На этот случай существует простая схема, причем ее можно смонтировать своими руками:

В схеме учтена особенность электрокотла – встроенный циркуляционный насос всегда работает

Примечание. Схема справедлива как для электрического, так и для газового теплогенератора, работающего вместе с твердотопливным.

Здесь основным источником тепла является дровяной отопитель. После прогорания закладки дров температура воздуха в доме начинает падать, что регистрирует датчик комнатного термостата и тут же включает нагрев электрокотлом. Без новой загрузки дров температура в подающей трубе снижается и накладной механический термостат отключает насос твердотопливного агрегата. Если спустя какое-то время его разжечь, то все произойдет в обратном порядке. Подробно об этом способе совместного подключения рассказано на видео:

Обвязка методом первичных и вторичных колец

Существует еще один способ совместной обвязки твердотопливного котла с электрическим для обеспечения большого числа потребителей. Это  метод первичных и вторичных колец циркуляции, который предусматривает гидравлическое разделение потоков, но без использования гидрострелки. Также для надежной работы системы требуется минимум электроники, а контроллер не нужен вообще, невзирая на кажущуюся сложность схемы:

Хитрость в том, что все потребители и котлы подсоединяются к одному первичному кольцу циркуляции как подающим трубопроводом, так и обратным. За счет малого расстояния между подключениями (до 300 мм) перепад давлений выходит минимальным по сравнению с напором насоса главного контура. Благодаря этому движение воды в первичном кольце не зависит от работы насосов колец вторичных. Меняется лишь температура теплоносителя.

Теоретически в главный контур может быть включено сколько угодно источников тепла и вторичных колец. Главное, верно подобрать диаметры труб и производительность насосных агрегатов. Фактическая производительность главного кольцевого насоса должна превышать расход в самом «прожорливом» вторичном контуре.

Чтобы этого добиться, необходимо выполнить гидравлический расчет и только потом удастся верно подобрать насосы, так что без помощи специалистов обычному домовладельцу не обойтись. Кроме того, надо увязать работу твердотопливного и электрического котлов путем установки отключающих термостатов, о чем рассказано в следующем видео:

Заключение

Как вы могли убедиться, правильно сделать обвязку котла на твердом топливе не так уж просто. К вопросу надо отнестись ответственно и перед выполнением работ по монтажу и подключению дополнительно проконсультироваться со специалистом, чья квалификация не вызывает сомнений. Например, с таким, кто дает пояснения в представленных видеороликах.

Твердотопливный котел своими руками — монтаж, установка и расчет самодельного твердотопливного котла, подробно на видео и фото

Содержание:

1.  Виды твердотопливных котлов
2. Изготовление твердотопливных котлов своими руками
3. Последовательность создания самодельного котла

Задача создания системы эффективного теплоснабжения одна из наиболее актуальных проблем для владельцев частных домов. Одним из экономичных решений для отечественных потребителей считается монтаж твердотопливного котла, изображенного на фото.

Виды твердотопливных котлов

Они представляют собой приборы, сделанные из чугуна или стали, принцип работы которых основан на сгорании дров, угля, торфа, древесной стружки, пеллет. Последний вид современного твердого топлива отличается экологичностью. Потребуется расчет мощности твердотопливного котла, исходя из площади дома.

Эти агрегаты подразделяются на энергозависимые и энергонезависимые приборы. В первом случае котлы функционирует на пеллетах и оснащены устройством электрического поддува. Второй тип агрегатов предполагает, что они традиционно работают на дровах, угле или торфе.

Если прибор выделяет тепло за счет горения топлива, тогда можно сделать твердотопливный котел своими руками. Безусловно, агрегат, функционирующий на твердом топливе, можно приобрести в торговой сети, но самостоятельное изготовление обойдется намного дешевле. Если в точности следовать инструкции, котел получится не хуже заводского изделия.

Для корпуса подойдет отслуживший срок газовый котел или старая металлическая бочка, в которой делают отверстия, через которые горячая вода будет двигаться по трубам отопительной конструкции и затем возвращаться назад в агрегат (прочитайте также: «Монтаж газового котла своими руками — делаем правильно»).

Самодельные твердотопливные котлы монтируют и в горизонтальном, и в вертикальном положении. Когда теплообменник планируют использовать в качестве плиты для приготовления пищи, котел следует ставить вертикально (прочитайте также: «Как сделать теплообменник своими руками»). На стену монтируют теплогенератор, то есть размещают его горизонтально, если предстоит отапливать небольшое по площади помещение и пользоваться им будут только для обогрева.  Читайте также: «Теплогенератор на дровах своими руками».

Согласно принципу работы все отопительные котлы на твердом топливе бывают:

• традиционными;
• приборами длительного горения;
• устройствами, функционирующими на топливных гранулах.

Изготовление твердотопливных котлов своими руками

В данной статье будет рассмотрена сборка твердотопливного прибора вертикального расположения, с металлическим корпусом. Он будет установлен на кирпичном основании.

Параметры котла рассчитаны на дом, имеющий площадь 90 – 100 «квадратов». Расчет теплоаккумулятора для твердотопливного котла показал, что агрегат будет иметь 7 чугунных радиаторов и двухтрубную разводку.

Чтобы изготовить самодельный твердотопливный котел потребуются такие инструменты:

• болгарка;
• газовый резак;
• дрель электрическая плюс набор сверл;
• пассатижи и щипцы;
• строительный уровень, лучше лазерный;
• металлический угольник;
• рулетка;
• защитная маска для лица.

Для изготовления корпуса нужны:

Чтобы сделать внутреннюю часть теплогенератора (теплообменник) следует приобрести:

• трубы диаметром 50 миллиметров и длиной 80 сантиметров в количестве 8 штук и 4 штуки диаметром 40 миллиметров и длиной 30 сантиметров;
• трубы прямоугольного сечения диаметром 50 миллиметров длиной 30 сантиметров – 5 штук, длиной 50 сантиметров – 1 штука;
• обрезки труб для подачи теплоносителя в систему отопления и из нее обратно в количестве 2-х штук диаметром 50 миллиметров и длиной 10 – 15 сантиметров;
• небольшие куски металла для заделывания стыков размером 6 на 4 сантиметров.  Читайте также: «Какие самодельные котлы отопления можно сделать – виды, особенности».



Последовательность создания самодельного котла


Собирать твердотопливный котел своими руками необходимо в определенной последовательности:

1. Сначала следует взять 4 трубы прямоугольного сечения длиной 30 сантиметров, которые станут вертикальными основаниями внутренней части прибора. В трубах, монтируемых со стороны топки, вырезают 4 отверстия с 5-сантиметровым диаметром, используя газовый резак. В результате получают 8 отверстий. Имеющие неровности ликвидируют болгаркой.
2. В вертикальных основаниях, располагаться которые будут в задней части прибора, делают 4 отверстия диаметром 40-сантиметров и 4 отверстия по 50 сантиметров со стороны соединения с вертикальными передними стойками. В итоге на каждой трубе будет по 8 отверстий. Такое устройство котла длительного горения на твердом топливе признано наиболее практичным.
3. После этого берут прямоугольный стояк длиной 50 сантиметров и вырезают в нем отверстие, предназначенное для трубы, выводящей отработанную воду. В задней вертикальной стойке в ее верхней части также создают отверстие для трубы, которая будет подавать теплоноситель в отопительную конструкцию дома.
4. Далее собирают переднюю часть теплогенератора. Вертикальные основания располагают перпендикулярно поверхности, после чего на них кладут неиспользованный отрезок трубы прямоугольного профиля и сваривают. Конструкцию, которая получилась, соединяют с наиболее длинной прямоугольной трубой, в которой имеются отверстия, чтобы откачивать воду.
5. Для обустройства задней части теплогенератора, вертикальные основания располагают по аналогии с передней частью котла и сваривают с 4 трубами круглого диаметра.
6. Соединяют между собой две части котла — переднюю и заднюю. С этой целью продольные трубы подводят к отверстиям. Нужен помощник, который будет их держать, в то время как второй человек займется сваркой.
7. Для присоединения труб, необходимых для поступления воды в отопительную систему и обратно, берут их отрезки круглого диаметра и приваривают. Стыки прямоугольных труб прикрывают кусочками металла.
8. Прежде, чем выполнять монтаж твердотопливного котла своими руками, необходимо проверить его на прочность. Выход из трубы, из которого предстоит откачка воды, закрывают пробкой. В ведущее к системе отопление отверстие заливают воду. Отсутствие протечек свидетельствует о готовности котла к установке в корпус.
9. Из листов жаропрочной стали вырезают 8 стенок размером 85 на 30 сантиметров, из них 4 будут боковыми, 2 – передними и 2 задними. Еще потребуется 2 пластины 45х45 сантиметров – они будут днищем и верхней плитой прибора. Для работы потребуется болгарка.
10. В передней стенке делают 2 отверстия. Первую дверцу крепят на уровне колосника, а вторую (для загрузки топлива) вырезают немного выше. Согласно разметке, нанесенной на металл, электродрелью просверливают углы пластины. При помощи болгарки от центральной части листа к краям выполняют сквозной порез.
11. Из остатков стали вырезают пластины для ребер жесткости длиной 80 сантиметров. Сделанный агрегат будет иметь значительный вес, поэтому его собирают там, где планируется установка твердотопливного котла своими руками. До этого выкладывают кирпичный фундамент и на него помещают нижнюю стальную пластину.
12. По периметру днища вертикально устанавливают внутренние стенки котла. Внутрь получившегося корпуса помещают колосники и теплообменник (прочитайте также: «Промывка теплообменника газового котла — чем промыть, какое средство использовать для промывки своими руками»). Последний элемент размещают так, чтобы труба, откачивающая воду, располагалась минимум на 10 миллиметров ниже, чем отрезок подающей воду трубы. В результате теплоноситель будет лучше циркулировать в системе, а воздух не сможет застаиваться.
13. До завершения монтажа внешних стенок котла, необходимо создать слой из промытого песка между ними и внутренним корпусом. Чтобы удалить из песка органические соединения, его прокаливают на огне, иначе при работе теплогенератора в процессе сгорания топлива будет распространяться неприятный запах.
14. С внешней стороны агрегата при помощи сварочного аппарата присоединяют уже подготовленные к сварке ребра жесткости. Сверху на корпус прикрепляют металлический лист и затем сделанный самостоятельно котел подключают к отопительной конструкции дома (прочитайте: «Правильная схема подключения твердотопливного котла отопления своими руками»).
15. Дверцы крепят к соответствующим отверстиям. Поскольку сверху прибора нужно установить одноконфорочную плиту, то дымовую трубу размещают сбоку, а не на верху. Ее монтируют после завершения монтажа котла. Дымоход выбирают керамический или металлический.

До того, как приступать к самостоятельному созданию теплогенератора, желательно знать, как рассчитать мощность твердотопливного котла и иметь на него соответствующие чертежи. Прочитайте также: «Как и какой твердотопливный котел выбрать: выбор и сравнение».

Детальное видео изготовления твердотопливного котла своими руками:

Установка котла на твердом топливе

Требования к месту установки котла и нормативы для установки твердотопливного котла отопления.

Во-первых необходимо разобраться с . Должка быть хорошая , необходимая для правильного процесса горения. Пол должен быть бетонным не тоньше 5см
.

Монтаж отопительного котла в первую очередь заключается в правильном выборе места для котельной и котла.
в основном заключаются именно в необходимости установки котла в месте, где много площади и по периметру котла имеется достаточно места для вентиляции поверхностей. Конечно и правильное оборудование, которое нужно для установки системы тоже играет немаловажную роль. Такое оборудование, если оно профессиональное, то стоит больших денег, а потому лучше доверить установку грамотным фирмам. Хотя, конечно, всё зависит от масштабов вашей отопительной системы. Как бы там ни было необходимо будет выполнить следующие монтажные работы:

В отдельных зданиях домовладельцы имеют больше свободы выбора типа системы отопления и самих отопительных приборов. Существуют различные нагревательные устройства — радиаторы, конвекторы различных типов, подогрев полов, воздушное отопление. Можно комбинировать разные нагревательные устройства друг с другом. Как в многоквартирных домах, так и в отдельных зданиях, вода, циркулирующая в отопительных системах, может нагреваться с использованием возобновляемых источников энергии: биотоплива, солнечной, ветровой и геотермальной энергии.

В каждом случае с инженерами следует проконсультироваться, чтобы найти наиболее экономичное решение. Это примитивно, претенциозно, в большинстве случаев вызывает ненужные заботы и головные боли для потребителей. Следующий текст предназначен для тех, у кого уже есть такой котел, и им нужно жить с ним.

• Размещение в котельной отопительного котла
• Прокладка трубопровода по дому
• Обвязка
• Запуск котла

Можете посмотреть подробное видео «как правильно установить твердотопли

Монтаж твердотопливного котла своими руками

Легко заметить наметившуюся тенденцию: все шире применяется автономная подача тепла, а в частных домах увеличивается количество монтажа твердотопливного оборудования для распространенного в этом регионе видов топлива.

Современное тепловое оборудование обладает высоким КПД, а монтаж твердотопливного котла своими руками дает гарантию постоянного тепла в доме. Замена старого оборудование на эффективный котел нового поколения или монтаж всей системы теплоподачи дело кропотливое и важное, но при правильной схеме работы вполне доступное.

Тепло в доме без проблем – установка котла на твердом топливе с соблюдением техники безопасности

При монтаже твердотопливного котла своими руками необходимо учитывать основные правила дальнейшей эксплуатации тепловой техники и соблюдать основные нормы:

• работа отопительной системы основана на постоянной циркуляции воды, когда вода с более высокой температурой вытесняет охладившуюся;
• при нагревании воды происходит ее расширение, что приводит к возникновению избыточного давления и может стать причиной разрушения труб или теплообменника отопительной системы;
• во избежание коррозии элементов системы отопления необходимо исключить доступ воздуха, сделать ее закрытой, эти работы нужно выполнить до монтажа котла;
• твердое топливо обладает инерционным свойством теплоотдачи, что означает невозможность быстро снизить нагрев воды во избежание ее неконтролируемого перегрева;
• для твердотопливного котла допустима установка расширительного бака только открытого типа.

Общая схема организации расширительного бака открытого типа.

Рис. 1 Схема установки расширительного бачка

Расширительный бак открытого типа, устройство которого представлено на схеме, является защитой котла на твердом топливе от критического роста температуры внутри системы и возникновения аварийной ситуации.

Принцип монтажа твердотопливного котла отопления – на что нужно обратить особое внимание

При выполнении установки оборудования своими руками необходимо самое пристальное внимание уделить предварительным работам, связанным с разработкой проектной и расчетной документации.

Для качественного производства тепла и работе котла с высокой теплоотдачей следует выполнить следующие условия:

• качественно выполнить разводку труб системы отопления и радиаторов;
• использовать систему подключения твердотопливного котла, при которой возможно добиться оптимальной температуры воды – на выходе от 55 градусов, на входе не менее 45 градусов;
• обеспечить монтаж котла на твердом топливе строго вертикально на устойчивой цементной основе, высота стяжки не менее 5 см, такой же и уровень подсыпной подушки;
• расширительный бачок открытого типа должен быть размещен выше всей системы отопления, как правило, его монтаж осуществляют на чердаке;
• дымоход котла должен быть оборудован сборником конденсата и регулирующим клапаном, его монтаж производится перед установкой котла.

Схема монтажа твердотопливного котла отопления индивидуальна для каждого объекта, зависит от расположения комнат, места котельной, дополнительных помещений вне дома, которые нуждаются в подаче тепла.

Основные схемы отопления – важные моменты

Идеальная схема отопления представлена замкнутой системой, при которой происходит максимально быстрая смена остывшей воды подогретой. Для этого необходимо провести монтаж таким образом, чтобы совместить производимую твердотопливным котлом горячую воду с баком сбора тепловой энергии. Это обязательное условие для высокой отдачи топлива и безопасности эксплуатации этой системы отопления, поскольку в оборудовании на твердом топливе невозможно быстро добиться повышения или понижения температуры.

Схема подключения системы отопления с уклоном, без использования насоса.

Рис. 2 Схема подключения с уклоном

Для более эффективного теплообмена и возможности включить в систему электронасос существует принципиальная схема такого устройства.

Рис. 3 Схема подключения с насосом

Монтаж насоса поближе к котлу на твердом топливе, это перестраховочная мера – в случае отключения электроэнергии циркуляция воды будет происходить за счет теплообмена и не выведет из строя всю систему отопления.

Порядок монтажа твердотопливного котла

Проведение монтажа своими руками включает следующие этапы и порядок их выполнения:

• Подготовка помещения котельной – для получения тепловой энергии в частном доме необходимо отдельное помещение с хорошей вентиляцией, площадью не менее 7 кв.м. и особым устройством идеально ровного пола: цементная стяжка не менее 5 см. заливается поверх негорючей подсыпки такой же высоты. Покрытие полов и материалы стен котельной должны быть выполнены только из негорючих материалов.
• Монтаж системы отопления в соответствии с технической и проектной документацией.
• Устройство дымохода с термоизоляцией.
• Монтаж котла и подключение его к контуру.
• Подключение всех коммуникаций и настройка работы системы.
• Пробный запуск оборудования и проверка работы отопительного контура.

Все работы по монтажу оборудования своими руками должны проводиться специальным оборудованием, с точным соблюдением инструкций по установке теплового оборудования и последовательности подключения системы отопления.

Факторы влияния: нужно учитывать при установке твердотопливного оборудования.

Условия, которые нужно принимать в расчет при установке оборудования своими руками:

• добиться максимальной отдачи тепла от топлива можно только при его полном сгорании;
• мощность ветра, его порывы и сила тяги также влияют на эффективность работы системы отопления и полную теплоотдачу топлива, для качественной работы конура важно правильно выполнить дымоход;
• качество обогрева и низкое потребление энергии зависят от хорошей теплоизоляции дома, а долгий срок службы твердотопливного оборудования зависит от работы не на пределе мощности;
• большой диаметр труб в системе теплообмена предотвращает возможность аварии в результате перегрева.

Соблюдение порядка работ и учет существующих факторов облегчит монтаж оборудования на экономичном топливе своими руками и улучшит его эффективную работу.

Статьи по теме:

Печь-котел на твердом топливеПеллетный котел отопленияПиролизный котел Мотор Сич

Установка дровяного (твердотопливного) котла в деревянном доме своими руками

Требования к установке твердотопливных котлов

1. Твердотопливные установки необходимо размещать в сухом помещении. В зависимости от размера оборудования определяются параметры котельной. В среднем допускается площадь строения 7 кв.м. Кроме того, нужно место, где будет храниться топливо, защищенное от воздействия атмосферы.
2. Стены помещения нужно покрыть штукатуркой толщиной до 3 см или асбестом и листовым железом (до 8 мм). Если потолок котельной незащищён от огня, то расстояние между ним и верхней частью котла должно составлять от 120 см.
3. Оборудование нужно размещать на горизонтальном огнеупорном помосте толщиной около 7 см. Деревянное покрытие допускается только с наличием кирпичной кладки и стальным листом 3-4 мм или цементной стяжки толщиной до 5 см. Со стороны топочной камеры должна быть обустроена зона безопасности (до 40 см).
4. При установке твердотопливного котла в деревянном доме нужно уделить особое внимание защите деревянных конструкций. Помещение котельной нужно покрыть кирпичной кладкой.

Требования по установке котлов на твёрдом топливе чётко регламентируются Нормами Пожарной Безопасности (НПБ) и Строительными нормами и правилами (СНиП). Нужно строго следовать этим нормативным документам, так как от этого зависит эффективность работы и безопасность при эксплуатации.

Инструкция по монтажу дровяного котла

Независимо от того, какую разновидность ТТ-котла вы купили – прямого горения, пиролизный или пеллетный, порядок установки остается неизменным и состоит из таких этапов:

1. Выбор конкретного места в частном доме под размещение теплогенератора.
2. Подготовка помещения к установке.
3. Устройство приточно-вытяжной вентиляции.
4. Инсталляция отопительного агрегата и дымохода.
5. Подключение к системе отопления (обвязка) и проверочный запуск.

Идеальная котельная от нашего эксперта Владимира Сухорукова. Тяжелое оборудование стоит прямо на бетонном полу

Примечание. В зависимости от модели дровяного либо угольного котла может понадобиться присоединение к электрической сети.

Первые 3 пункта списка относятся к подготовительным работам, что вовсе не умаляет их значимости. Если неправильно выбрать месторасположение агрегата и не предусмотреть нормальной вентиляции, то возникающие проблемы вам придется решать в процессе эксплуатации, посреди отопительного сезона. Так что предлагаем разобрать каждый пункт в отдельности.

Для верного подбора источника тепла по мощности рекомендуем сделать расчет тепловой нагрузки на отопление, воспользовавшись подходящей методикой.

Где лучше поставить ТТ-котел

Примечательно, что ни в одной стране бывшего СССР по сей день не разработано конкретного нормативного документа, регламентирующего монтаж котлов на твердом топливе в частных и многоквартирных домах. Основная часть требований изложена в СНиП «Отопление и вентиляция», отдельные нормы встречаются в документе СНиП 31–02-2001 «Одноквартирные дома» (для России) и в прочих разрозненных актах.

Пример установки пиролизного теплогенератора с удобным доступом к расширительному баку и дымоходу

Справка. Многие интернет-ресурсы отсылают нас читать громадный СНиП «Котельные установки», не учитывая, что его действие распространяется на теплогенераторы мощностью свыше 360 кВт (п. 1.2). Другие предлагают нам руководствоваться правилами для газовых отопителей. Оба варианта ошибочны: требования к размещению бытовых ТТ-котлов не столь жесткие.

Мы проанализировали нормативную документацию, касающуюся размещения дровяных водогрейных отопителей, прибавили к ним практический опыт наших экспертов и составили перечень рекомендаций по расположению агрегата:

1. Использование дров, угля и даже брикет с пеллетами предполагает повышенную запыленность, а в процессе топки внутрь помещения попадает дым в разных количествах. Поэтому ставить котел в дом крайне нежелательно, хоть нормы и дозволяют размещение на кухне, в коридоре и других комнатах, кроме спален.
2. Лучшие места для твердотопливного теплогенератора: котельная на улице (обособленная либо пристроенная к существующему зданию), техническое помещение внутри дома, подвал или гараж. Крайний вариант – хорошо проветриваемый коридор.
   Удачное решение – пристроить твердотопливную котельную из пеноблоков к стене жилого дома
3. Агрегат желательно ставить поближе к внешней стене, чтобы не прокладывать длинный горизонтальный участок дымохода или не выводить его наружу сквозь перекрытия.
4. Чтобы обслуживать и чистить теплообменник ТТ-котла, обеспечьте к нему доступ с нужных сторон. В идеале спереди должно быть не меньше 1 м свободного пространства, а по бокам и сзади – 60 см (минимум — 25 см).
   Схема установки с допустимыми расстояниями до стен и потолка котельной
5. Не рассчитывайте подключить газоход дровяного отопителя к кирпичным вентиляционным каналам внутри стен, это категорически не допускается.

Совет. Перед тем как приобрести и установить котел длительного горения типа Stropuva, сопоставьте его высоту с помещениями. Обдумайте расположение другого крупногабаритного оборудования – теплоаккумулятора, буферной емкости и бойлера косвенного нагрева.

Когда места в топочной не хватает, котел устанавливается ближе к стене, чтобы обеспечить проход

В топочных малой площади придвигайте котел необслуживаемой стороной к одной из стен (минимальный отступ – 10 см), а сзади оставьте проем шириной не меньше 250 мм, как сделано на фото.

О подготовке помещения

Что необходимо сделать, перед тем как установить ТТ-котел в предназначенное помещение дома:

• предусмотреть основание и при необходимости отлить бетонный фундамент;
• пробить в стене отверстия для дымоходной трубы и вентиляции;
• стены и полы, построенные из горючих материалов, защитить от возгорания листами металла, асбестоцемента, базальтового картона или минерита.

Рекомендация. Если в топочной сделано только освещение, то подведите туда электрическую линию от розеточной сети. Все равно придется запитать циркуляционный насос, а то и автоматику нового теплогенератора.

Пример защиты деревянных перегородок и пола рядом с дровяным котлом

Деревянную обшивку стен и пола отдирать не обязательно. Если котел придвинут к горючей стене ближе, чем на 38 см, закройте последнюю одним из перечисленных выше материалов. Такой же лист уложите на пол снизу и перед ТТ-котлом с выступом на 80 см. Это защита от вылетающих из открытой дверцы частичек жара.

По поводу фундамента, требуемого всеми производителями в инструкции по эксплуатации, дадим такие рекомендации:

1. Маломощные отопители весом до 200 кг спокойно ставьте на цементную стяжку. Если она устроена правильно, то без проблем выдержит такую нагрузку.
   Пиролизный котел Atmos 90 кВт с чугунным теплообменником нужно ставить на железобетонное основание
2. Установка твердотопливного котла весом до 300 кг потребует армированной железобетонной стяжки толщиной 10—12 см, а свыше 300 кг – отдельной фундаментной плиты.
3. Пеллетные теплогенераторы, оборудованные подающим шнеком и электродвигателем, оказывают на основание вибрационную нагрузку. Значит, нужно отливать фундамент, изображенный на схеме.

Схема устройства фундамента под тяжелый дровяной котел

Совет. Небольшие ТТ-котлы допускается размещать на деревянном полу. Но сначала вам придется усилить этот участок своими руками, установив дополнительные лаги из бруса минимальным сечением 100 х 50 мм.

Если в котельной планируется ставить бак – аккумулятор и прочее тяжелое оборудование, нет смысла заливать фундаменты для каждой единицы. Сделайте промышленные полы – бетонную стяжку высотой 12 см с армированием металлическими стержнями диаметром 8—14 мм. Свяжите проволокой сетку с размерами ячеек 20 х 20 см и уложите ее на подушку из утрамбованного щебня, как показано на видео.

Как сделать вентиляцию в котельной

Воздухообмен в топочной организуется с целью:

• обеспечить твердотопливному котлу нужное количество воздуха на горение;
• выбросить наружу дымовые газы, случайно попадающие из топливника в помещение;
• компенсировать удаленный воздух таким же количеством притока.

Для справки. Чтобы полностью сжечь 1 кг древесины, необходимо подать около 4.6 м³ воздуха. Горение 1 кг каменного угля потребует от 8 до 9 м³ в зависимости от сорта и качества.

Организовать приточно-вытяжную вентиляцию в котельной с твердотопливным агрегатом вам помогут следующие рекомендации:

1. Вытяжное и приточное отверстие располагайте в разных концах топочной. Первое сделайте под потолком, а второе – в нижней зоне, поближе к ТТ-котлу.
2. Не делайте вытяжку рядом с теплогенератором, оснащенным вентилятором – нагнетателем или дымососом, как показано на фото. Работающая турбина принудительно опрокинет тягу в воздуховоде и превратит вытяжку в приток.
   Здесь вытяжная решетка установлена неудачно, слишком близко к вентилятору. Во время работы турбины вытяжка становится притоком
3. Если в котельную ведет дверь из дома, то приточную решетку лучше встроить в нижнюю часть ее полотна. Подача нагретого воздуха повысит эффективность сжигания дров.
4. Поскольку львиная доля притока попадает в камеру сгорания, реагирует с углеродом дров и выходит наружу в виде углекислого газа, вытяжное отверстие надо сделать меньше приточного.

Сечение вытяжки рассчитывайте укрупненно: тепловую мощность отопителя умножьте на 8 и получите площадь проема в см².

Пример. Для котла 25 кВт сечение составит 25 х 8 = 200 см² или 0.02 м². Размеры вытяжного проема определить несложно – 10 х 20 см (0.1 х 0.2 м). Для притока возьмите решетку 15 х 20 см.

Обустройство котельной

Первый вопрос, который требуется решить желающему установить в своём деревянном доме котёл на твёрдом топливе, — это вопрос о выделении специального помещения: топочной, бойлерной, котельной, или, как правильнее с точки зрения составителей регламентирующих документов, мини-котельной.

Правильно собранная система отопления — залог уюта в вашем доме
Для твердотопливных котлов требования по обустройству помещения не такие жёсткие, как для теплогенераторов на жидком топливе или газе. Однако существуют ограничения и правила, от которых зависит эффективная, долговременная, бесперебойная работа оборудования и ваша безопасность.

Отдельное помещение

Самый лучший вариант — планирование расположения топочной на этапе проектирования дома. Но не всегда это возможно: бывает, что теплогенератор монтируется уже в готовом доме или при реконструкции старого жилья.
Помещение для установки котла обязательно должно быть нежилым. Не рекомендуется устраивать его и смежно с жилыми комнатами, а также размещать под лестницами и на чердаках. Помещение топочной нельзя использовать в качестве кладовки, захламляя вещами и предметами, не имеющими отношения к оборудованию котельной.

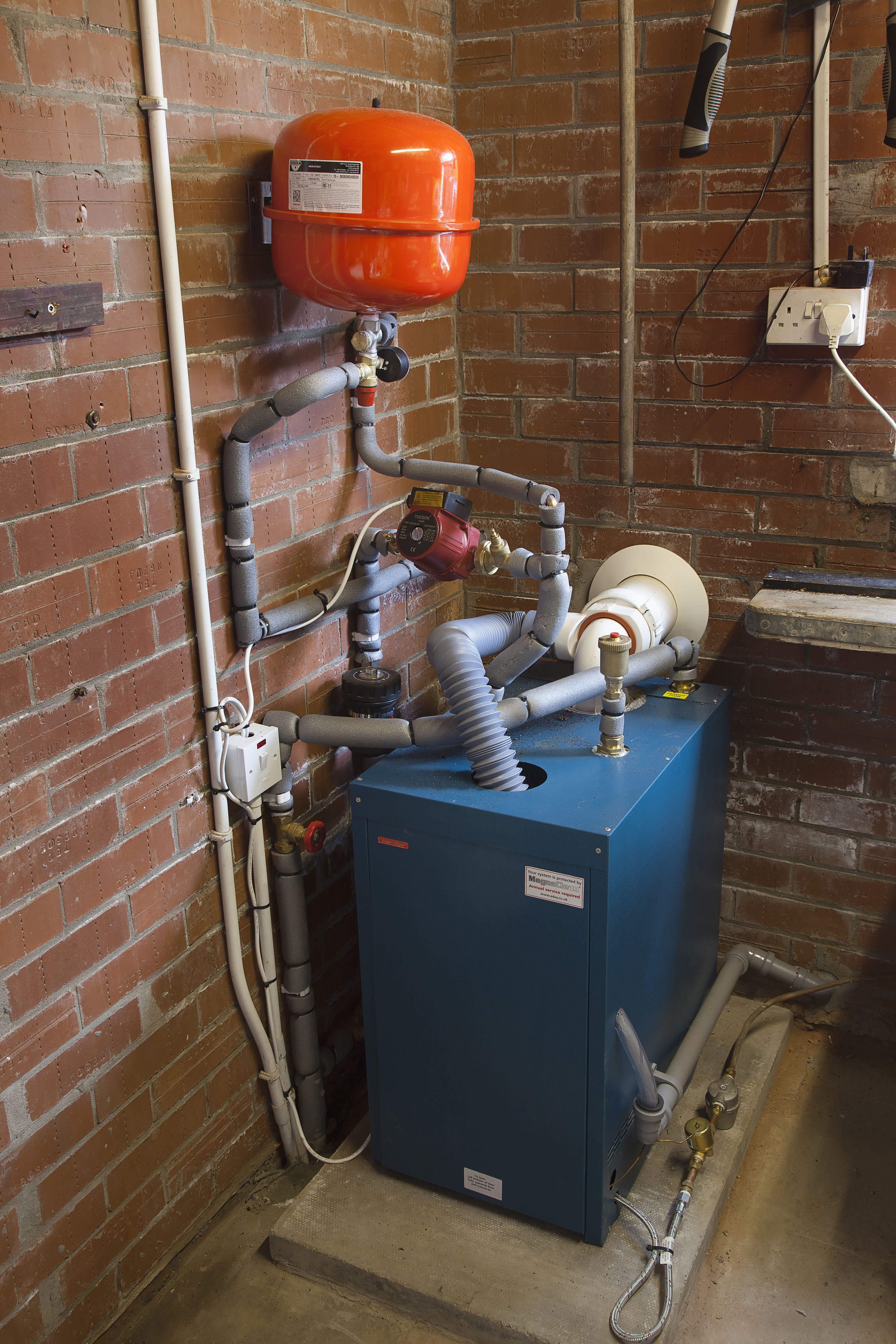

Котельная. Фото с сайта klass.photolandiya.ru
Для агрегатов с суммарной мощностью (для нужд отопления и горячего водоснабжения) менее 150 кВт возможно размещение на любом этаже. Если мощность отопительного оборудования от 150 до 500 кВт, котельную можно расположить только на первом, в полуподвальном или цокольном этаже, а ещё лучше — в отдельной пристройке к основному строению, особенно если это деревянный дом.
Пристройку для котельной устраивают со стороны глухой стены, при этом расстояние до оконных и дверных проёмов должно быть не менее 1 м. Для постройки и отделки этого вспомогательного помещения используются негорючие материалы — способные противостоять огню не менее 45 минут.
Фундамент котельной не должен быть связан с фундаментом основного строения. Под установку котла можно (рекомендуется) залить дополнительный подиум высотой 150-200 мм. Площадь подиума должна быть не более чем на 50 мм шире размеров теплогенератора.

Отдельно стоящая мини-котельная. Фото с сайта econet.ru
Задумайтесь о варианте устройства отдельно стоящей котельной. Это может быть целесообразно с эстетической точки зрения, а также эффективнее из соображений безопасности и упрощения строительства. Котельные, расположенные отдельно от дома, бывают как полноценные (вмещающие в себя всё оборудование), так и исключительно для размещения котла, а бойлеры, насосы, автоматика и прочее располагается в доме. Такие конструкции называются модульные мини-котельные.

Когда размер имеет значение

Оптимальный размер котельной зависит от выбранного котла и прочего оборудования с учётом удобного обслуживания. Но площадь её должна быть не менее 7 м², а кубатура — 15 м³. Это для котлов мощностью до 30 кВт. Если оборудование мощнее, то прибавляйте ещё по 0,2 м³ на каждый киловатт мощности. Высота потолков в топочной — не меньше 2,5 м.
Сколько выделить места для установки самого котла, зависит от его типа и модели. Если в качестве топлива используются пеллеты, то необходимо учесть и размеры бункера, а также способ его загрузки.

Не забудьте учесть размеры бункера для топлива
Для бункера, рассчитанного на 400-600 л, необходим запас места и по высоте. Для загрузки потребуется предусмотреть небольшую устойчивую лестницу, так как поднимать тяжёлые мешки над головой неудобно.
Для котлов на опилках или лузге имеет значение и способ подачи топлива: циркуляционный или шнековый ворошитель занимает больше места, чем пневматическая подача. Кроме того, у котлов на древесных отходах высокий топливник, и подача происходит сверху. Значит, высота потолков должна быть больше стандартной.
Не нужно ставить котёл вплотную к стенам, вокруг него должно быть свободное пространство для сервисного обслуживания и ремонта — не менее 500 мм. Если используется 2 котла, то расстояние между ними оставляется не менее 1 м.
Перед фронтальной стороной устройства должно быть 2 м свободного пространства. В паспорте котла производитель обязательно указывает требования по установке. Возможно, там есть и особые рекомендации, касающиеся именно вашей модели, поэтому обязательно ознакомьтесь с инструкцией.
В нашем маркете, где представлены предложения крупных интернет-магазинов, вы можете выбрать отопительное оборудование для своего дома. Заходите в подборку Котлы твердотопливные.
Твердотопливный котел Zota «Сarbon-26» 51 990 руб
Печи тут Твердотопливный котел Zota «Pellet»-40S 239 900 руб
Печи тут Твердотопливный котел Zota «Pellet»-63S 329 900 руб
Печи тут Твердотопливный котел Zota «Тополь-14М» 33 890 руб

Про окна, двери вентиляцию и прочее

В помещении котельной обязательно должно быть открывающееся окно для экстренного проветривания и дневного освещения. Его размеры тоже регламентированы. Площадь окна рассчитывается так: на каждый кубический метр объёма бойлерной должно приходится 0,03 м² остекления.

В котельной обязательно должно быть окно. Фото с сайта teplius.ru
В котельную, независимо от того, находится ли она в техническом помещении внутри дома, или в специальной пристройке, необходимо сделать отдельный вход через улицу. Во время работы котла дверь не должна быть закрыта на замок. Рекомендуется устанавливать двери не уже 800 мм.
Если планируется дополнительный вход из жилой части дома в котельную, нужно выполнить несколько требований:

• дверь должна открываться из дома в котельную;
• она должна быть герметичной и не пропускать в жилые помещения газы;
• дверь должна выдержать действие огня в течении 15 минут без потери целостности и теплоизолирующих качеств: выбирайте металлическую или обитую металлом.

Помещение котельной обязательно оборудуется приточно-вытяжной системой вентиляции. Для горения нужен кислород, поэтому вытяжка должна обеспечивать трёхкратный обмен воздуха в час, а приток — в размере объёма вытяжки плюс воздух, необходимый для горения. На сжигание 1 м³ твёрдого топлива требуется 9 м³ воздуха. Не следует объединять в единую систему вентиляцию котельной и дома.

Объём топлива, хранящегося в котельной, не должен превышать 1 м³
Место установки котла оборудуется сливом в канализацию — чтобы при необходимости была возможность слить теплоноситель для ремонта оборудования. Помимо обычного светильника, в помещении котельной необходимо предусмотреть аварийное освещение. Здесь же можно оборудовать место для хранения топлива, однако его объём не должен превышать 1 м³.

Монтаж

Установка котла на деревянный пол возможна своими руками без помощи специалиста. Для проведения работ нет необходимости получать специальное разрешение у соответствующих органов. Нужно подготовить специальное, хорошо вентилированное топочное помещение. Его оборудуют согласно требованиям по пожарной безопасности.

Важно! Строительные нормы и правила от 2000 года гласят: отдельное помещение необходимо для отопительного агрегата мощностью от 60 кВт. Котлы меньшей мощности можно устанавливать на кухне с объёмом помещения не меньше 15 м3 при высоте потолка от 2,5 м.

Существует ряд требований относительно устройства топки:

• в помещении необходимо установить окно для проветривания;
• установка инженерных коммуникаций (вентиляция, система водоснабжения, канализация).

Площадь остекления зависит от объёма помещения: не менее 0,03 м2 на каждый 1 м3 объёма топочной.

Фундамент

Особенное внимание необходимо обратить на фундамент для котла в бревенчатом доме. При установке напольного агрегата с мощностью до 50 кВт в качестве основания можно использовать цементно-песчаную стяжку, но при монтаже более мощных установок этого будет недостаточно. Понадобится отдельный бетонный фундамент, который будет выступать на 25–30 см от габаритов котельной установки.

При монтаже агрегата предъявляются определённые требования относительно материала пола. Оборудование нельзя устанавливать на горючее деревянное основание. Если нет возможности залить бетонный фундамент, то котёл в брусовом доме устанавливают на подиум из огнеупорного кирпича, листа металла или асбеста. Основание должно выступать от габаритов котла минимум на 15 см с каждой стороны и на 20 см в части топки.

Вентиляция

Повысить эффективность котельной установки, обеспечить нужный уровень горения топлива позволяет правильное устройство приточной вентиляции. Параметры инженерной коммуникации рассчитывают по размерам топочной и мощности установленного оборудования.

Для нормальной работы небольшого котла с мощностью до 35 кВт достаточно пробить небольшое отверстие с сечением 30 × 30 см на противоположной от котла стене в нижнем уровне для обеспечения потоками свежего воздуха. Оборудуют и вытяжное отверстие с сечением 40 × 40 см на расстоянии 30 см от уровня потолка в противоположной части комнаты.

Обратите внимание! Необходимость в приточно-вытяжной вентиляционной системе возникает через разряжение, которое возникает в результате горения топлива. Его компенсирует приток свежего воздуха, а вытяжка применяется для отвода отработанных газов за пределы дома.

Дымоход

Любое отопительное оборудование, в котором происходит сжигание топлива, должно оснащаться дымоходом. Местоположение этого канала указывается на этапе составления проекта здания. Если дымоход не предусмотрен проектной документацией, его делают самостоятельно из кирпича или специального материала.

Современным вариантом дымохода считаются утеплённые сэндвич-модули, которые выполнены из нержавеющей стали и утеплителя (минеральной ваты). Шахту для отвода отработанных газов собирают из деталей необходимого диаметра. Стандартная высота составляющих 1 м. Существуют определённые требования к дымоходу твердотопливного котла:

• постоянное сечение на всей протяженности трубы;
• диаметр шахты для бытовых моделей в пределах 15–20 см;
• отсутствие наклонов или изгибов;
• запрещено стыкование сэндвич-модулей в пределах плиты перекрытия.

При необходимости можно сместить дымоход, но не более чем на 1 м от стандартного положения. Чтобы предотвратить возможность возгорания кровельных материалов или других строительных конструкций, дымоходы оборудуют искроуловителями.

Подключение агрегата к системе отопления

После установки котла, подготовки вентиляционной системы и устройства дымохода приступают к обвязке отопительного агрегата. Необходимо соблюдать одно важное правило: на теплообменник работающей установки ни в коем случае не должна попадать холодная вода. Через перепад температур на стенках камеры сгорания образуется конденсат, на который оседает сажа и превращается в вязкие устойчивые скопления. Липкий налёт плохо счищается и снижает КПД установленного оборудования.

Уменьшить выделение конденсата помогает стандартная обвязка с трехходовым клапаном и байпасом. Схему настраивают на температуру теплоносителя в пределах +50–55 °С. В результате нагревания вода перемещается по контуру отопительной системы, пока не прогреется до указанных параметров. После этого включается трехходовой клапан, который подмешивает остывшую жидкость с обратки системы отопления.

Во время проведения обвязки твердотопливного котла необходимо отталкиваться от требований производителя, которые изложены в инструкции к конкретной модели агрегата. Важно правильно подсоединить горелку к блоку управления. В европейских моделях отопительного оборудования часто присутствует система противопожарной защиты. Механизм подключается к центральному водопроводу.

Основной и дополнительный котел

При монтаже резервного (аварийного) котла рекомендуется увеличить площадь котельной на 4 м². Дополнительный нагреватель помогает поддерживать температуру теплоносителя, избежать аварий при поломке основного аппарата или когда заканчивается топливо. Варианты конструкции:

• Электрический. Устанавливается отдельно или в виде комбинированных моделей — в котел на твердом или жидком топливе встраивают ТЭНы, которые автоматически включаются при охлаждении теплоносителя;
• Твердотопливный или жидкотопливный. Могут дополнять газовый котел или работать «в паре» — нагреватель на жидком топливе запускается, когда кончаются уголь или дрова;
• СУГ. Многие оставляют газгольдер после подключения магистрального газа — топливо в жидком виде годами хранится в газгольдере и используется по мере необходимости. Собственная емкость гарантирует, что дом не останется без тепла при аварии на газопроводе.

Дополнительный котел монтируется в готовой котельной либо отдельно. Если как основной энергоноситель используется магистральный газ, то при установке дополнительного оборудования в том же помещении нужно опираться на требования СП 62.13330.2011.

Возможны объединение отопительного оборудования в «умный дом», подключение к удаленному управлению, автоматическая настройка температуры с учетом показаний погодозависимых внешних датчиков.

Монтируем теплогенератор и дымоход

Как таковой монтаж котла отопления на пол или фундамент сложности не представляет – агрегат надо выставить в проектное положение и выровнять по вертикали за счет регулируемых ножек либо металлических подкладок. Скрупулезно выдерживать соосность дымоходного патрубка и отверстия в стене необязательно: они без проблем совмещаются за счет поворота колен.

Важный момент. Чтобы во время эксплуатации не возникало проблем с образованием конденсата, дымоход дровяного отопителя настоятельно рекомендуется собирать из утепленных труб – сэндвичей. Второй вариант – изготовить дымоход своими руками: взять обычную трубу и обшить ее базальтовым волокном.

Заводские и самодельные сэндвич-трубы для дымохода

Проще всего смонтировать наружный дымоходный канал приставного типа. То есть, прикрепить трубу вертикально к стене и присоединить газоход от ТТ-котла через тройник. В деревянном доме проход сквозь наружную стену или перекрытие для вывода на кровлю выполняется с соблюдением правил пожарной безопасности по следующей технологии:

1. Вырежьте в перегородке квадратный проем, чьи размеры больше внутренней дымоходной трубы на 38 см в каждую сторону. Например, если диаметр канала равен 100 мм, а толщина утеплителя сэндвича составляет 5 см, то размер проема выйдет 100 + 380 х 2 = 860 мм.
2. Установите проходной узел из оцинкованной стали в виде короба.
3. Пропустите через него сэндвич – трубу, а пустоту заполните базальтовой ватой.
4. Закрепите наружную крышку узла.

Примечание. Сквозь стену из кирпича или пеноблока дымоход прокладывается с применением стальной гильзы и уплотнения.

Схема сборки и подключения приставного дымоотвода из сэндвича

Дальше перечислим требования, которые необходимо выдержать при монтаже дымоходного канала:

• число поворотов трубы – не более трех, минимальная высота (считается от колосниковой решетки котла) – 5 м;
• секции (модули) стыкуются между собой таким образом, чтобы конденсат мог стекать внутри трубы, а дождь – снаружи;
• горизонтальную часть монтируйте с небольшим уклоном в сторону теплогенератора;
• в нижней части установите ревизионный люк и сборник для конденсата;
• чтобы не пришлось пересекать кровельный карниз, обойдите его трубой с использованием двух колен 30°;
  Чертеж газохода, прокладываемого от котла внутри дома с выходом через кровлю
• стеновые кронштейны не должны совпадать со стыками секций дымохода;
• на оголовок дымохода поставьте колпак в виде конуса либо вращающегося флюгера.

Правильная установка и сборка модульного дымохода отражена на двух схемах подключения, где показана наружная и внутренняя прокладка сквозь перекрытие.

Минимальная высота оголовка трубы в зависимости от расстояния до конька крыши

Важное замечание. Проследите, чтобы оголовок дымоходного канала не оказался в зоне ветрового подпора крыши вашего или соседнего дома. Чтобы тяга была устойчивой, поднимите трубу до отметки, показанной выше на схеме.

Подключение твердотопливного котла к системе отопления

Правильный монтаж котла это не всё, что потребуется. Имеет важное значение подключение остальных элементов системы отопления. На подаче устанавливается защитная группа, а затем тройник, ведущий в байпас. Датчик переключается при температуре на обрате 55˚С. Это необходимо для того, чтобы избежать появление конденсата.
Подключить твердотопливный котёл к системе отопления с естественной циркуляцией достаточно просто. Подача и обратный трубопровод подключаются к соответствующим выходам котла.

Схема подключения. Источник фото: sxtmns2.appspot.com

Также нужно установить защитную группу: клапан сброса, воздухоотводчик, манометр. Такие системы предусматривают наличие расширительного бака. Трубопроводы монтируются с уклоном для хорошего самотёка. Этот вид системы отопления позволяет быть независимым от электроснабжения, но в случае отсутствия энергозависимых систем автоматики.
Системы с принудительной циркуляцией характеризуются наличием байпаса и трёхходового клапана. Это помогает избежать образование конденсата в топке или трещин чугунных секций при попадании воды низкой температуры.

Вышеупомянутые устройства обеспечивают подмес горячей воды в обратный трубопровод, чтобы обеспечить необходимую температуру на входе котла. В таких системах часто используются резервуары для подготовки горячей воды, такие как бойлеры косвенного нагрева.

В них расположен змеевик, по которому протекает нагретая котлом вода. В системе контуры водонагревателя и отопления располагаются параллельно. Это делается для того, чтобы обеспечить нагрев воды для ГВС при помощи теплоносителя с максимальной температурой.
В случае когда нет возможности регулирования интенсивности выработки тепла используется буферная ёмкость, которую часто называют теплоаккумулятором. Его подключают к котлу для того, чтобы в пиковые режимы работы избыточное тепло направлялось на подогрев воды, а затем накопленная энергия расходовалась в целях горячего водоснабжения или отопления.

Закрытая система отопления

Подключение котла на твёрдом топливе в закрытые системы запрещается рядом законодательств, но она возможна и характеризуется повышенными требованиями к применяемому оборудованию.

Котёл должен иметь соответствующие прочностные характеристики и пройти необходимые испытания. Считается, что единственный способ – это использование двух контуров. Один должен быть открытым, в котором будет присутствовать расширительный бак, а второй, включающий радиаторное отопление и мембранный бак, уже будет закрытым.

В таком случае на подающем трубопроводе обязательно наличие устройств, предохраняющих котёл от воды с температурой выше 100°С. Также важно наличие автоматики, регулирующей интенсивность горения топлива, путём ограничения подачи воздуха.

Открытая

Этот вид систем наиболее характерен для твердотопливного оборудования. Это обусловлено высокой безопасностью, так как при резком увеличении температуры расширительный бак устраняет избыточную воду и давление и контуры продолжают дальше работать.

К достоинствам открытой системы отопления можно отнести:

• энергонезависимость;
• экономичность. Не требуется дополнительное оборудование для обеспечения циркуляции.

Недостатком выступает особенность монтажа:

• трубы должны иметь уклон, а элементы обвязки котла должны располагаться на определённом уровне;
• система открыта для доступа воздуха, что влечёт за собой коррозию;
• теплоноситель испаряется и поэтому потребуется его восполнение;
• меньшая эффективность отопления за счёт медленной естественной циркуляции.

Монтаж

Заключение

• Дома из клееного бруса с котельной рассчитаны на полноценное отопление в частном деревянном доме. Помещение котельной подходит для размещения газовой техники, соответствует самым жестким техническим требованиям.
• Возможно комплексное проектирование двухэтажного и одноэтажного дома из бруса с котельной: системы отопления, вентиляции, водоснабжения, канализации. Проводим тепловой расчет, подбираем радиаторы, котел, трубопроводы, коллекторы.
• После монтажа заключаем договоры на техническое обслуживание — проверку оборудования, трубопроводов, чистку горелок, диагностику систем отопления, горячего и холодного водоснабжения. ТО рекомендуется проводить дважды в год — перед началом и после завершения отопительного сезона.

Установка котла в деревянном доме — обязательное условие для постоянного проживания. В GOOD WOOD коммуникациями занимается специальная инженерная служба. Чтобы узнать стоимость, отправьте запрос с контактными данными — инженер перезвонит, уточнит подробности и рассчитает расходы на монтаж котельной, прокладку инженерных сетей.

Отправить запрос на расчет сметы Подпишитесь и узнавайте первым
о специальных предложенияхПодписаться

Видео: варианты размещения отопительного агрегата

Источники

• https://kotle.ru/tverdotoplivnye/ustanovka-tverdotoplivnogo-kotla
• https://otivent.com/montazh-tverdotoplivnogo-kotla
• https://7dach.ru/NatashaPetrova/kak-pravilno-ustanovit-tverdotoplivnyy-kotel-v-derevyannom-dome-151454.html
• https://DrevoGid.com/stroitelstvo/dom/kommunikatsii/ustanovka-kotla.html
• https://www.gwd.ru/technology/stati/kotelnaya_v_dome_iz_brusa/

Монтаж твердотопливных котлов своими руками :: SYL.ru

После того как вы выбрали котельную установку, перед вами встанет вопрос о ее подключении к системе отопления. Эта операция довольно трудоемка, но справиться с задачей можно самостоятельно. Для этого следует подобрать схемы обвязки и подключения, которые будут соответствовать конкретным условиям.

Общие указания по монтажу

Прежде чем приступать к монтажу твердотопливного котла, следует определить место его установки. Оно обычно располагается в топочной, но часто в ней оказывается недостаточно пространства, так как его занимает отопитель по типу газового котла. Установка при этом осуществляется за стеной топочной, в пристройке.

Для этого следует установить каркас из металлоконструкций и обшить сэндвич-панелями. В качестве альтернативного варианта облицовки выступает профилированный лист с теплоизоляцией. Этот вариант подойдет для тех, кто собирается топить котел углем. Внутри дома при этом не будет грязи.

Монтаж твердотопливного котла малой мощности можно осуществить на черновую стяжку. Такие конструкции имеют малый вес и не будут способны оказать вибрационных нагрузок, так как дополнены шнековым конвейером или вентилятором. Если же вы решили приобрести агрегат мощностью больше 50 кВт, то для него понадобится бетонный фундамент. Его следует опереть на почву и уплотнить подушку из щебня. Фундамент должен возвышаться над уровнем стяжки на 100 мм. Его не следует связывать с полом.

Устройства оснований требуют котлы длительного горения, в которых присутствует механизм подъема/опускания груза. В частных домах обычно имеются дымоходные шахты, располагающиеся в стене. При этом сквозь кровлю выходит труба.

Если шахты нет или она занята газовым отопителем, необходимо будет осуществить монтаж дымохода твердотопливного котла. Для этого используются двустенные дымоходы с теплоизоляцией. В основе изделий лежит металл. Они лёгкие, а сборка осуществляется из отдельных секций нужной длины. Крепление производится к стене дома. Для обеспечения ответвлений и поворотов изготавливаются двустенные отводы и тройники.

Устройство системы вентиляции при установке котла

Монтаж твердотопливного котла в частном доме предусматривает наличие естественной вытяжной вентиляции. Она должна проходить через шахту в стене. Ее делают параллельной дымоходной, но сечение будет меньше. При ее отсутствии в наружную стену монтируется переточная решетка, которая будет находиться под потолком.

Когда осуществляется монтаж твердотопливных котлов своими руками, их обычно дополняют вытяжками для того, чтобы создать в топочной разрежение. В результате этого будет происходить подсасывание воздуха из других помещений, что и обеспечит процесс горения. Если мощность котла превышает 50 кВт, то потребуется устройство приточной системы вентиляции. Она необходима для удаления продуктов горения, которые будут попадать в помещение.

Если установка котла осуществляется в загородном доме, то в нём может отсутствовать выход канализации. Это неправильно, так как система или водяная рубашка иногда требует опорожнения. В этот же сток будет направлен сброс предохранительного клапана.

Порядок монтажа

Монтаж твердотопливного котла производится по определенному алгоритму. На первом этапе изделие необходимо освободить от заводской упаковки. Если в помещении недостаточно места, то сборку лучше осуществлять за пределами дома. При этом устанавливается ящик зольника и дверцы. Элементы, поставляемые отдельно, тоже монтируются. Приборы автоматики и вентилятор следует пока оставить, заняться ими вы сможете после монтажа оборудования.

Установка на фундаменте

Агрегат перемещается в помещение и устанавливается на фундаменте. В качестве основания может выступить пол. Патрубок выхода газов должен располагаться на одной оси с дымоходом. Монтаж твердотопливного котла дома осуществляется с помощником, ведь вес устройства обычно больше 50 кг.

Агрегат необходимо зафиксировать на стяжке или фундаменте без перекосов. Следующим шагом станет соединение дымохода, группы безопасности и вентилятора с блоком управления. Заключительными работами является подключение котла к отоплению.

Подключение к самотечной системе отопления

Наиболее простой схемой установки твердотопливного оборудования является его подсоединение к самотечной системе. Обратный и подающий трубопроводы в данном случае подключаются к выходным патрубкам агрегата. На выходе из отопительной установки находится группа безопасности, которая предусматривает наличие:

• предохранительного клапана;
• манометра;
• воздухоотводчика.

О наличии запорной арматуры и возможности автономной работы

Между коллектором группы безопасности и выходом из котла не должно быть запорной арматуры. Выше системы отопления устанавливается расширительный бак. Если работы осуществляются в одноэтажном доме, то бак располагается в топочной, тогда как в двухэтажной постройке – на чердаке. Если осуществлять монтаж твердотопливного котла по такой схеме, то система будет работать лучше, чем если расположить агрегат ниже уровня радиаторов.

В некоторых случаях с этой целью в стяжке делается углубление для монтажа отопительного устройства. В качестве основного плюса такой схемы является автономная работа, которая не зависит от электричества. К ней подходит твердотопливное оборудование нижнего горения без нагнетателя и комплекта автоматики.

Подключение котла к системе отопления с принудительной циркуляцией

Если в системе отопления присутствует циркуляционный насос, то после прекращения подачи электричества могут возникнуть перепады температуры. Это грозит чугунной камере сгорания, поэтому схема обвязки должна предусматривать первичный контур с трехходовым клапаном. Он необходим для регулировки температуры теплоносителя в обратном трубопроводе, благодаря чему холодная вода не поступает в отопительную установку, а постепенно подмешивается к горячей, которая циркулирует по малому кругу.

При монтаже твердотопливного котла по такой схеме для настройки системы используется балансировочный вентиль. Для подачи горячей воды в последнее время всё чаще используются агрегаты, которые нагревают воду от теплоносителя в системе обогрева. Для небольших домов с несколькими ветками отопления из радиаторов подходит схема подключения отопительной установки с бойлером косвенного нагрева. Последний будет включаться параллельно с ветками отопления после первичного контура циркуляции. Это будет гарантировать отбор воды с высокой температурой для ее нагрева на ГВС.

На выходе из нагревателя должен быть установлен проходной термостатический клапан, который исключит протекание теплоносителя через теплообменник бойлера. Когда температура воды снизится до критического значения, устройство откроется, чтобы была осуществлена подача воды.

Монтаж твердотопливного котла системы отопления большого дома может предусматривать наличие нескольких отопительных установок на разных видах топлива. Для отопления в этом случае используются:

• тёплые полы;
• радиаторы;
• стеновые панели.

Схема обвязки при этом будет более сложной, она предусматривает наличие бойлера косвенного нагрева. Правильная установка агрегата заключается в подсоединении устройства к теплоаккумулятору вместе с электрическим нагревателем. Источники тепла будут иметь свои циркуляционные насосы, управляемые контролером котла.

В первичном контуре движение воды будет производиться лишь при необходимости. Бойлер и потребители будут обладать своими насосами. Они могут функционировать непрерывно, но часто для управления используется электронный блок, который будет регулировать климат и потребление горячей воды.

Монтаж дымохода

Монтаж трубы твердотопливного котла осуществляется в соответствии с правилами, которые гласят: дымоход не должен иметь поворотов, но если они есть, то не должны быть крутыми. Все составляющие трубы следует загерметизировать с использованием соответствующего состава или термоустойчивой ленты. Дымоход следует сделать прочным. Его конструкция должна удерживать вес трубы с запасом. Сечение дымоотвода должно соответствовать диаметру трубы на выходе отопительного устройства.

О длине горизонтальных участков

Устанавливая горизонтальные участки, вы не должны делать их слишком длинными, максимальное значение составляет 1 м. Высота трубопровода подбирается с учетом рекомендаций производителя, но конечная цифра не должна быть больше 5 м. Когда осуществляется монтаж твердотопливного котла в доме, его дымоход должен устраиваться с учётом способностей отводить конденсат.

У вас должна быть возможность осуществлять техническое обслуживание, а также очищать трубы от сажи. Присоединение отдельных элементов к дымоходному выходу необходимо производить с помощью термостойкого герметика, его рабочая температура должна достигать 1500 °C.

Сборка дымохода

Системы одностенных и теплоизолированных дымоходов собираются по технологии «труба в трубу». Для того чтобы конденсат и смолистые выделения не стекали внутрь, стальной дымоход собирается способом «по конденсату». Это касается и вертикальных частей от тройника. Тогда как элементы между тройником и котлом собираются по технологии «по дыму».

Монтаж твердотопливных котлов отопления на этапе установки дымоотводного канала может предусматривать выполнение гильзовки. При этом следует оставить зазор. Когда используются элементы сэндвич, для их скрепления следует применять саморезы или заклепки.

Крепление дымохода

При установке настенного дымохода следует учитывать, что на полтора метра должно быть минимум одно крепление. А вот в случае с системой сэндвич каждый элемент будет иметь крепёж. При высоте трубы больше 1,5 м над уровнем кровли следует установить растяжку.

На последнем этапе монтажа осуществляется установка грибка и дефлектора. Перед началом эксплуатации дымоотвода следует проверить, открыт ли шибер, а также снята ли защитная пленка.

Общие правила установки и подключения

Монтаж и установка твердотопливных котлов предусматривают обеспечение работы оборудования с наибольшей теплоотдачей. Для этого следует обеспечить температуру на выходе в пределах 55 °C, тогда как температура воды на обратке не должна превышать 45 °C. В противном случае конденсат на холодных стенках оборудования снизит срок эксплуатации материала, разрушив металл. Этого можно будет избежать с использованием разных схем подключения.

Устройство должно находиться на вертикальном основании, которое может предусматривать цементную 5-см стяжку с подсыпкой такой же толщины. Расширительный бак должен находиться выше всей системы, для этого его обычно располагают на чердаке. Дымоход следует дополнить клапаном из нержавейки, тогда как в его нижней части устраивается сборник для конденсата.

Для обеспечения возможности очистки канала от сажи по его длине делаются легкодоступные люки. В неотапливаемой части помещения, где будет проходить дымоотвод, следует утеплить узел, чтобы продлить срок его эксплуатации. Использовать устройство без предохранительного клапана запрещено. Твердотопливные агрегаты могут работать в водяном контуре, где давление воды составляет 0,2 МПа, что равно 2кг/см², тогда как допустимая температура не должна оказаться выше 90 °C.

В заключение

При подключении твердотопливного котла можно использовать одну из известных сегодня схем. Между баком и котлом в системе отопления лучше установить предохранительную линию, которая будет располагаться максимально близко к водонагревателю. Соединение агрегата с расширительным баком осуществляется наиболее коротким путем, врезать краны и предохранительные клапаны на этом участке запрещено. Если поднять бак по каким-либо причинам невозможно, то в прямую трубу врезается циркуляционный насос. В противном случае откроется путь для всасывания воздуха в верхние батареи.

Насос должен располагаться на трубе возврата, ближе к котлу отопления. Это обусловлено тем, что при таком раскладе система будет продолжать работать без принуждения, даже если произойдет сбой в подаче электричества. Этот агрегат устанавливается по обводному пути, тогда можно будет осуществить отключение от сети, а обвод перекрыть кранами.

Установка твердотопливных котлов своими руками

Чтобы установка твердотопливных котлов была проведена правильно, а оборудование прослужило долго, необходимо соблюдать определенные правила. Это также гарантирует безопасность. Перед началом работ важно знать, где и как устанавливать твердотопливное оборудование. Важно обеспечить необходимый запас площади вокруг техники, а это будет означать необходимость выделения дополнительного места в доме.

Требования к котельной

Монтаж котлов на твердом топливе осуществляется в специальных котельных, которые обязательно должны быть оборудованы интенсивной вентиляцией. Это обеспечит правильный процесс горения. Пол должен быть бетонным, и его толщина должна быть не менее 5 см. Оборудование должно быть установлено в правильном месте. Недостатком такого оборудования является необходимость установки котла там, где по периметру достаточно много места, столь необходимого для вентиляции поверхностей.

Технология работы

Установка котлов на твердом топливе производится по определенной методике. На первом этапе необходимо разместить в котельной соответствующее отопительное оборудование, затем по жилому пространству проложить трубопровод. Следующий этап — обвязка, но на последнем этапе запускается котел.

Обеспечение безопасности оборудования

Монтаж котлов на твердом топливе осуществляется на площади не менее 7 квадратных метров. В котельной совершенно необходимо установить приточную вентиляцию.Сечение вентиляционного канала должно составлять 80 миллиметров на 1 кВт отопительного оборудования. Так как безопасное расстояние от котла до стены составляет 0,5 метра. Поверхность пола необходимо вымостить негорючими материалами. Перед котлом необходимо разместить негорючий материал, это может быть металл.

Рекомендации мастеру

Монтаж твердотопливных котлов производится с использованием инструментов и материалов. Чтобы произвести разводку патрубков теплоносителя, а также припаять соединительные элементы, потребуется подготовить специальное оборудование, например, паяльник для пластиковых труб.Понадобится сварочный аппарат, а также ножницы для труб. Самым сложным этапом считается обвязка. Надо будет реализовать и обустройство дымохода. В последнем не должно быть поворотов, но если их еще нужно было делать, то они не должны получиться крутыми. В месте подключения котла к дымоходу нужно обеспечить хорошую герметичность. Для этого используйте термостойкую ленту или герметик. Дымоход должен обладать прочностными качествами, его конструкция должна выдерживать вес трубы с запасом, а сечение трубы — соответствовать сечению на выходе из оборудования.После того, как установка котлов на твердое топливо будет завершена, мастер должен подтянуть все соединения и проанализировать их на герметичность. Далее промывается и проверяется работоспособность гидросистемы.

Запуск котла

На момент запуска система отопления должна быть залита, а оборудование подключено. Вокруг последней следует убрать весь мусор, который мог остаться после монтажных работ, дверцу необходимо закрыть. Только после того, как будет проведено полное охлаждение, удастся избавиться от имеющихся неисправностей.

Правила установки

Если вы устанавливаете твердотопливный котел своими руками, следует помнить, что при нехватке места в котельной можно установить оборудование в отдельной пристройке или за стенкой дымохода. Для этого необходимо установить каркас из металлоконструкций, а затем сэндвич-панели. Иногда для этого используют профлист из теплоизоляционного материала. Этот вариант особенно удобен для тех, кто собирается использовать уголь в качестве топлива, при этом удастся исключить загрязнение внутри дома.Если речь идет о недорогом оборудовании, имеющем небольшую мощность, то его можно установить прямо на черную стяжку. Такие котлы имеют небольшой вес и не способны оказывать сильные нагрузки на фундамент. Это связано с тем, что такие котлы не оборудованы шнековым транспортером или вентилятором. Если вы приобрели агрегат мощностью более 50 кВт, необходимо заранее залить бетонный фундамент, который нужно положить на землю и хорошо утрамбованную груду щебня. Фундамент должен быть на 100 миллиметров выше по отношению к стяжке, а конструкции не должны соединяться между собой.При эксплуатации долговечных котлов, в которых есть механизм подъема и опускания тяжелого груза, также требуется основание. Обычно проекты частных домов предусматривают установку в стенах дымохода с выходом трубы через крышу. Если такая шахта отсутствует или занята газовым обогревателем, необходимо будет установить дымоход для установки котла. Для этого рекомендуется использовать стальные двустенные дымоходы с дополнительной изоляцией. Они легкие по весу, а также легко крепятся к стене.Для ответвлений и поворотов делают двустенные отводы и тройники.

Особенности работы

При отсутствии шахты возможна установка проточной сетки, которая располагается под потолком. Роль вытяжки заключается в том, что в камере сгорания создается разрежение, в результате туда засасывается приточный воздух из других помещений. Сегодня можно заказать твердотопливные котлы под ключ, но если вы решили сделать это самостоятельно, то нужно учитывать тот факт, что при установке оборудования мощностью 50 кВт и более потребуется установка отдельной подачи. вентиляция.Чаще всего в котельных отсутствует отвод канализации. Это неверно, так как в некоторых случаях необходимо опорожнить водяную рубашку или саму систему. Предохранительный клапан также должен быть сброшен в тот же слив. Перед началом сборки оборудования необходимо учесть, достаточно ли свободного места в котельной. Если там достаточно многолюдно, то работы нужно проводить на улице. Устройства автоматики и вентилятор необходимо устанавливать после установки котла.Installatio

Установка твердотопливного котла (напольного) в Ташкенте

Эти котлы используют в качестве топлива дров, бурый или черный уголь, торф, пеллеты и т. Д. Большинство твердотопливных котлов на рынке предназначены для работы на одном виде топлива. Использование другого вида топлива приводит к снижению КПД системы отопления и сокращению срока службы котельного оборудования.Недорогие твердотопливные котлы, представленные на рынке, позволяют регулировать мощность в небольшом диапазоне (от 100% до 80% номинальной мощности), что вызывает затруднения в эксплуатации. Например, при температуре окружающей среды + 5 ° C для обеспечения комфорта котел должен работать на мощности 15% от номинальной, однако дешевые модели твердотопливных котлов могут обеспечить снижение мощности только до 80%. Возникает необходимость неполной загрузки печи, что приводит к трудностям автоматизации системы отопления и поддержания оптимальной температуры теплоносителя.Следует отметить, что твердотопливные котлы требуют правильной организации дымохода для отвода продуктов сгорания. Тяга зависит от высоты дымохода.

Более современным типом твердотопливных котлов являются пиролизные котлы.

Принципиальное отличие твердотопливных пиролизных котлов от классических твердотопливных состоит в следующем: в пиролизном котле разделяются фазы горения: на первом этапе сжигается не древесина, а выделяется газ, который выделяется из древесины под воздействием высокой температуры и отсутствия тепла. кислород, и твердое горение находится во второй фазе.Достоинством пиролизных котлов является высокий КПД для данного типа котлов, достигающий 85%, практически полное отсутствие золы и сажи.

Преимуществом более дорогих моделей твердотопливных котлов, таких как пеллетные и пиролизные, является возможность регулировки мощности в диапазоне 100% -30% от номинальной мощности. Однако стоимость пеллетных и пиролизных котлов намного превышает стоимость простейших видов твердотопливных котлов.

Стоимость услуг по установке систем отопления

Установка комбинированного котла

| Как устанавливается комбинированный котел

Бесплатно, без обязательств Установка комбинированного котла Расчет стоимости за считанные минуты.Просто введите свой почтовый индекс в поле ниже и нажмите зеленую кнопку:

Получите БЕСПЛАТНОЕ онлайн-предложение

---

Установка комбинированного котла — обычно несложное дело, но все же требует квалифицированного монтажа и надзора. Комбинированные котлы постепенно становятся предпочтительным выбором во всей Великобритании и во всем мире, поскольку они компактны и обеспечивают отопление и горячую воду по запросу. Даже если у вас есть большая собственность, вам все равно доступны варианты комбинированного котла! Мы рассмотрим это более подробно в этой публикации.

Если вы ищете установку комбинированного котла и ищете помощь и совет, вы обратились по адресу. Как потребитель, изучающий комбинированные котлы и компании по установке комбинированных котлов, вам необходимо обратить внимание на несколько вещей. Начиная с:

Ваш существующий котел Тип

Прежде чем приступить к установке комбинированного котла, вы всегда должны думать о том, какой у вас тип котла и системы в настоящее время.В зависимости от ваших обстоятельств стоимость установки котла может отличаться. Итак, прежде чем вы получите котировки котла в Интернете, всегда убедитесь, что у вас есть правильная информация. Есть также некоторые другие технические вопросы, которые следует учитывать при обновлении вашего котла и системы, о которых мы расскажем позже в этой статье. Также не забывайте о деньгах и сокращении выбросов углекислого газа (вы будете делать все возможное для планеты), и вы сэкономите тонну своих с трудом заработанных денег на счетах за электроэнергию, купив совершенно новый конденсаторный агрегат с рейтингом А. котельная .

Комбинированные или комбинированные котлы

Комбинированные (комбинированные) котлы (доступные для сетевого газа, сжиженного нефтяного газа и мазута) обычно считаются самым простым и экономичным способом установки системы центрального отопления. Эти котлы не имеют чердаков холодной воды или накопителей горячей воды. Вместо этого они нагревают воду для центрального отопления и горячего водоснабжения по мере необходимости или «по запросу» (это немного похоже на оплату мобильного телефона, они начинают платить вам только тогда, когда вы звоните по телефону).

Часть центрального отопления комбинированной котельной установки работает в системе с замкнутым контуром под давлением, нагреваемой котлом по мере необходимости. Для ГВС вода подается непосредственно в котел. Это означает, что не нужно пополнять резервуар для горячей воды и постоянную подачу горячей воды под давлением сети. Вы также экономите место, так как в доме опять же нет необходимости в баках или баллонах.

Некоторые ограничения комбинированных котлов:

1. Когда давление поступающей холодной воды слишком низкое, они не будут работать правильно *.
2. Если в вашем доме слишком много ванных комнат, комбинированный бойлер не сможет обеспечить горячей водой все из них одновременно.
3. Если они не работают, то резервного горячего водоснабжения нет *.

* Если вы выберете надежный бренд котла с теплообменником из нержавеющей стали и 10-летней гарантией, то нет причин, по которым они должны выйти из строя. И даже если они столкнутся с какими-либо проблемами, они могут быть решены в течение 24-48 часов по всей Великобритании.

Хотя пароконвектоматы подходят не для всех домашних хозяйств, они часто являются первым выбором, поскольку в системе центрального отопления меньше ошибок и они дешевле в эксплуатации.Вы можете узнать больше о том, какой котел лучше всего подходит для вашей собственности, в этом подробном руководстве на нашем сайте: Щелкните здесь, чтобы узнать, какой котел лучше всего

Система котел все еще имеет бак для горячей воды, но покончил с внешним насосом и бачком. Насос является составной частью котла, который также имеет расширительный бак для замены холодных баков. Другие неотъемлемые компоненты включают системный программатор и клапаны. Системные котлы установить намного проще, чем обычные системы отопления.

Некоторые ограничения системных котлов:

1. Установка системного котла требует больших затрат, поскольку требуется новый баллон.
2. Другие компоненты могут выйти из строя.
3. Вам потребуется дополнительное место для хранения баллона.

Обычные котлы / котлы с открытым воздухом или обычные или стандартные котлы заменяются комбинированными котлами и системными котлами, где это необходимо. Однако, если в вашей собственности возникает проблема с давлением холодной воды, возможно, будет лучше остаться с этим типом бойлера.

Обычная котельная система питается от 2 напорных баков на чердаке. Существует насос, который используется вне котла, чтобы перекачивать воду вокруг радиаторов, обеспечивая работу системы центрального отопления. Горячая вода хранится в водонагревателе, который при необходимости подает горячую воду. В дополнение к этому, эти системы требуют систем управления с жесткой проводкой.

Некоторые ограничения обычных котлов:

1. Дороже в эксплуатации.
2. Больше неисправных компонентов.
3. Может пострадать при низком давлении воды в кранах рядом с резервуаром.

Задний котел

Другой тип обычного бойлера — это устройство, которое устанавливается у открытого камина в жилом доме, чтобы вы могли обеспечивать как комнатное тепло, так и горячую воду для бытовых нужд или центральное отопление. Многие из этих котлов были установлены в 1970-х и 1980-х годах, и из-за их высокого качества сборки они нередко продолжают хорошо работать даже в 2017 году.

Основная причина их замены — их низкий КПД.Нередко люди с котлами имеют счета за газ от 800 до 1000 фунтов стерлингов в год в небольших домах с 3 спальнями. Это самый срочный тип котла, который необходимо заменить, и он может сэкономить вам 300-500 фунтов стерлингов на вашем счете за газ.

Получите БЕСПЛАТНОЕ онлайн-предложение

---

Какие основные технические проблемы повлияют на время и стоимость установки комбинированного котла?

Приведенные ниже технические проблемы относятся к комбинированным, системным и обычным котлам. Комбинированный котел Установка — самый простой и самый быстрый монтаж, поскольку вы меняете только котел на новый конденсационный комбинированный котел.

Пункты рассмотрения:

1. У вас газ 22мм? Для всех современных комбинированных котлов требуется подача газа 22 мм. Газопровод обычно проходит посередине под котлом. Найдите желтый кран на изображении выше, и вы увидите, что подача газа толще, и ее не нужно обновлять. Если он действительно нуждается в обновлении, вам и установщику котла придется подумать, как его доставить от газового счетчика к месту расположения котла.
2. Куда пойдет конденсатопровод? Конденсационные комбинированные котлы должны отводить конденсат во внутреннюю водосточную трубу, внешний слив или слив.
3. Расположение дымохода — Строительные нормы и требования к газовой безопасности менялись с годами, поэтому теперь все дымоходы должны находиться на расстоянии 300-600 мм от оконного проема.

В этом примере показан комплект дымохода, отводящий дымоход от проема или окна в соответствии со строительными нормами.

Типы котлов и смета

В двух приведенных ниже сценариях затрат показаны ориентировочные затраты на новый комбинированный котел в том же месте и на установку нового комбинированного котла в новом месте. Опять же, стоимость перемещения котла будет варьироваться в зависимости от того, куда он перемещается.

Установка нового комбинированного котла	Ориентировочная стоимость котла с высокими техническими характеристиками	Затраченное время
1) Замена существующего комбинированного котла новым на том же месте	£ 2500	1 день
2) Замена существующего комбинированного котла на новый котел на новом месте	3000–3500 фунтов стерлингов	1-2 дня

В этом сценарии необходимо выполнить множество дополнительных работ по демонтажу накопителя горячей воды и перенаправлению труб с горячей водой на место нового комбинированного котла.

Переоборудование на новую установку комбинированного котла	Ориентировочная стоимость с котлом повышенной спецификации	Затраченное время
Замена существующего обычного бойлера и бака горячей воды на новый комбинированный котел	£ 2 900	2 дня

На замену заднего котла мы указали две примерные затраты:

1) Задний бойлер снимается и заменяется системным бойлером, но бак для горячей воды остается.
2) Задний бойлер и бак для горячей воды снимаются и заменяются комбинированным бойлером

Вид замены котла — средние показатели. Цена будет варьироваться в зависимости от объема работ.	Ориентировочная стоимость с котлом повышенной спецификации	Затраченное время
1) Замена заднего котла на новый системный котел и сохранение бака горячей воды	£ 3200	2 дня
2) Замена заднего бойлера и бака горячей воды на новый комбинированный котел	£ 3500	2/3 дня

Вышеуказанные цены являются приблизительной оценкой стоимости конверсии в комби.Чтобы получить оценку от Energy Saving Trust, вы можете ввести свой почтовый индекс на веб-сайте EPC Register по адресу: https://www.epcregister.com/

И он предоставит вам рекомендуемые меры с ориентировочными затратами и типичной экономией за 3 года, пример ниже:

Типы топлива и сертификаты для установки комбинированного котла

Установка газового комбинированного котла

Веб-сайт Gas Safe может предоставить подробную информацию о зарегистрированных установщиках в вашем регионе. Вы можете позвонить в Gas Safe напрямую по телефону 0800 408 5500.Каждый установщик должен иметь при себе удостоверение личности, в котором перечислены работы с газом, на которые он имеет право. Убедитесь, что он охватывает ожидаемую работу и содержит слова «энергоэффективность». Вы также можете проверить их регистрацию в Gas Safe здесь.

Установка комбинированного котла на сжиженном нефтяном газе

Сертификаты

LPG обрабатываются как часть реестра газовых сейфов. Вы можете убедиться, что инженер или компания обучены и компетентны устанавливать газовые котлы в жилых домах и передвижных домах, используя поиск инженеров по газовой безопасности, указанный выше.

Установка масляного комбинированного котла

Опять же, участие в схеме установки масляных котлов не обязательно, однако мы рекомендуем, чтобы установщики прошли обучение и были компетентными инженерами или компанией

Сфера компетенции

• Монтаж / Консультации масляного комбинированного котла
• Масляный бак
• Меры безопасности

В дополнение к этому, если инженер не зарегистрирован должным образом, он должен быть членом какого-либо другого руководящего органа, который обеспечивает соответствующую сертификацию работ.

Мы провели всесторонние обзоры и сравнения на нашем сайте. Пожалуйста, нажмите на ссылки ниже, чтобы прочитать эти руководства и статьи:

Какой котел лучше всего — Наши инженеры с более чем 40-летним опытом работы в сфере водоснабжения и отопления рекомендуют, какой тип котла лучше всего подходит для вашей собственности.

Лучшие комбинированные котлы — Подробные обзоры и сравнения лучших комбинированных котлов, доступных сегодня на рынке Великобритании.

Комбинированный котел Рекомендация для больших помещений

Viessmann Vitodens 111-W

Комбинированный котел с баком для воды (накопитель из нержавеющей стали объемом 46 литров)

Если у вас есть собственность немного больше, чем квартира с 1-2 спальнями или небольшой дом, и вы не хотите выделять дополнительное пространство и тратить больше энергии на обычный или системный котел, у Viessmann есть решение для вас. ! Их модель Vitodens 111-W с теплообменником из нержавеющей стали и накопителем тепла идеально подходит для большой квартиры или небольшого семейного дома, а также для более крупных домов с большим спросом на горячую воду.Более того, когда пространство является проблемой, его можно легко разместить в нише в ванной, кухне или подсобном помещении.

Если в вашей собственности около 4 спален, 2 ванных комнат для семьи, которая в критические моменты испытывает большой спрос на воду. Например, оба ваших ребенка хотят собираться утром в школу одновременно, этот бойлер должен стать идеальным решением. Этот котел может быть слишком большим для дома с 3 спальнями и 1 ванной, и достаточно будет Vitodens 050-W или 100-W мощностью 35 кВт.

Чем вам может помочь Boilerhut

Прочтите все наши отзывы, нажав на ссылку: Boilerhut Reviews

Несмотря на то, что мы работаем с 2013 года, мы начали собирать отзывы TrustPilot только с середины 2017 года, и, как видите, мы получили отличную оценку! Вы можете получить бесплатное ценовое предложение на нашем сайте в течение нескольких минут.Просто введите свой почтовый индекс ниже и нажмите зеленую кнопку:

Вы получите онлайн-смету, основанную на выбранных вами вариантах. Затем вы можете обсудить варианты котла с одним из наших дружных членов команды, который предложит вам помощь и совет, не подвергая вас никакому давлению.

Если вас устраивает цена, мы уточним предложение и установим котел у вас дома в течение 2-3 дней. Мы устанавливаем котлы и системы центрального отопления по всей Великобритании, и вам не нужно беспокоиться о послепродажном обслуживании или наличии запасных частей, поскольку мы предлагаем расширенную 10-летнюю гарантию, а все части легко доступны в Plumbases по всей Великобритании.В случае возникновения проблем инженер может быть на пороге в течение 24-48 часов.

Котельная имеет сертификаты:

Для получения дополнительной информации о специальных предложениях по комбинированному котлу Установка , пожалуйста, посетите нашу страницу Онлайн-предложения котлов .

Установка твердотопливных печей на узких и широкополосных лодках

Местоположение…

Следует тщательно продумать размещение твердотопливного обогревателя на узкой лодке.В идеале он должен находиться вдали от ступенек, путей эвакуации и в местах, где не будет препятствий. Они действительно сильно нагреваются, поэтому подумайте об их безопасном использовании и установке в отношении детей и домашних животных.

Хранение и использование топлива…

Топливо необходимо доставить, транспортировать и хранить. Оставьте место внутри узкой лодки для вашего деревянного ящика, ведра для угля и компаньона. С некоторыми моделями печи и правильной комбинацией топлива можно поддерживать огонь в течение ночи. Если зимой ваша печь хранится в запасе более 24 часов, вы можете использовать до 3 мешков бездымного топлива в неделю.

Приправленная древесина…

Если вы сжигаете дрова, по возможности их следует приправить. Приправа включает в себя сушку древесины перед сжиганием, в противном случае много тепла в топке используется для нагрева и испарения влаги из древесины. Выдержка может занять от 6 месяцев до 3 лет в зависимости от древесины. Бревна теряют 10-25% влаги в год в зависимости от вида дерева.

Необработанные бревна вызывают образование конденсата в трубе печи, накопление отложений в дымоходе, в результате чего образуется смолистое вещество.Сжигание влажной древесины на вашей узкой лодке снижает эффективность, поскольку снижает температуру огня и часто оставляет несгоревшую древесину, которая производит больше окиси углерода. Вам нужно будет сжечь в три раза больше необработанных бревен, чтобы добиться такой же тепловой мощности, как и у сухих бревен. Сжигание влажной древесины также увеличивает риск возгорания дымохода, так как дымоход легко может заблокироваться.

Как узнать, сухо ли дерево? Просто нажмите на нее, и вы услышите глухой звук; кора отпадет; и на концах бревна часто бывают трещины.Датчик влажности также можно использовать для проверки уровня влажности. Тестирование вначале самого толстого бревна путем раскалывания бревна и проверки на волокна даст хорошее представление о том, готовы ли бревна к сжиганию или нет. Вам следует стремиться к уровню влажности менее 25%.

Очистка…

Что касается нежелательного возгорания в дымоходе, а также для обеспечения чистого и эффективного сгорания, печь требует регулярной чистки. Ящики для золы, вероятно, два раза в день, а трубы нужно чистить очень регулярно.Вы скоро поймете, что твердотопливные печи производят пыль. Это неудачный компромисс для удобства и красоты прибора, но его стоит иметь в виду, если у вас или у вас есть аллергия или респираторные проблемы.

Циркуляция воздуха…

Поскольку источник тепла локализован, можно использовать бесшумные вентиляторы на плите для циркуляции теплого воздуха по всей лодке. Они могут быть особенно эффективными, если печь расположена на одном конце узкой лодки.Их нужно аккуратно размещать на плите, чтобы обеспечить бесперебойную работу, и убедитесь, что купленная вами модель подходит для высоких температур, которые обычно встречаются на верхних плитах многотопливных плит. Некоторые из этих вентиляторов подходят только для газовых плит, которые работают при более низких температурах.

Приготовление…

Во многих моделях готовить можно на верхней поверхности, а интернет — хороший источник рецептов на плиту и пепельницу для тех, кто любит приключения. Измеримая экономия на счетах за отопление воды может быть получена путем приобретения качественного эмалированного чугунного чайника, который используется для нагрева воды для мытья посуды, горячих напитков и стирки.

Горячая вода…

Некоторые твердотопливные каменки могут быть оснащены задним котлом. Если огонь горит, почему бы не использовать тепло для нагрева воды для радиаторов отопления или водонагревателя. Помните, однако, что печь должна быть разожжена и нагрета, чтобы нагревать воду, поэтому это не может быть круглогодичным решением. Если вам нравится идея печи, которая может нагревать воду в бойлере, необходимо тщательно продумать установку.

Обычно 28-миллиметровая медная труба подводится к одному или двум радиаторам для обогрева спальни или ванной комнаты.Для циркуляции воды используются два метода: конвекция и обычный насос. Если верхняя подающая труба от печного котла наклонена вверх к радиаторам, горячая вода поднимется по трубе, опадет, когда охлаждается в радиаторе, и вернется в котел, чтобы занять объем, оставшийся от менее плотной нагретой поднимающейся воды.

Сама простота, если вы допускаете подъем трубы по длине и небольшой расширительный бак для подпитки системы. Если это невозможно, для циркуляции воды можно установить насос на 12 В от бытовых аккумуляторов узкой лодки или насос на 240 В переменного тока, работающий от инвертора.

Подача горячей воды для бытового потребления может быть достигнута путем подсоединения труб подачи горячей воды к водонагревателю. По сути, это медный или стальной змеевик внутри резервуара для воды, подобный бытовому погружному нагревателю. Их использование описано в главе «Сантехника».

КПД…

Наконец, некоторые производители предлагают устройства для экономии угля в качестве дополнительного оборудования. Эти устройства, как правило, из чугуна или огнеупорного кирпича, которые сидят в топке обе стороны решетки и уменьшить количество горючего материала, вы можете подать в печку.Они позволяют сжигать небольшое количество твердого топлива при высоких температурах, что способствует управляемости и эффективности печи.
Эффективная печь — это безопасная и чистая печь.

Feel Good…

Во всех случаях фактор комфорта от разжигания огня и наслаждения сиянием бесценен.

PPT — Advanced Boiler Control for Biomass / Solid Fuel Boilers PowerPoint Presentation

Woodfeeders Кратковременное сгорание Долгосрочное сгорание 0 ч 24 ч Усовершенствованное управление котлом для котлов, работающих на биомассе / твердом топливе Для повышения стабильности и безопасности котла, экономии топлива и соблюдение экологических требований с использованием расширенных стратегий управления и оптимизации, реализованных в существующих DCS.• Одновременно снижает расходы на топливо и выбросы (твердые частицы, CO2). • Расширенный контроль воздуха и газа для горения, уровня парового барабана и давления в коллекторе. • Оптимизация многотопливного сжигания, соотношения воздух-топливо и распределения воздуха. • Модель скорости горения. • Мастер котла с распределением нагрузки и всесторонним контролем ограничений. • Управление горелкой и оптимизация. • Оптимизация производительности котла-утилизатора, потребляемого воздуха и распределения воздуха. • Активный контроль распределения твердого топлива на решетке.• Очистка решетки и оптимизация перезапуска. Advanced Boiler ControlCIMExcel Software Inc. Slide 1

Advanced Boiler Control • Энергетический котел Harmac № 9 • Объем пара борова увеличен на 60 тыс. Л / ч • (180 -> 240 тыс. Куб. / Ч, с MCR 450 тыс. на 57%, • что привело к сокращению добычи нефти на 15 баррелей в час — с 35 баррелей в час) • Энергетический котел Port Townsend Paper № 10 • Во время ручных испытаний технология ABC увеличила подачу пара свиней на 70 тыс. баррелей в час • ( 140 -> 210 км / ч, с MCR 250 тыс. / Час, при влажности свинцового топлива 56%, что приводит к удалению всех 17.5 баррелей масла в час). • Во время другого испытания выбросы твердых частиц были уменьшены • на 40% (от допустимого значения) при той же скорости сжигания свиного топлива. • Энергетический котел №8 в Порт-Анджелесе • Во время ручных испытаний технология ABC увеличила объем пара свиного пара на 30 тыс. Галлонов в час • (70 -> 100 тыс. Литров в час, с MCR 120 тыс. Литров в час, при влажности свиного топлива 60%, • что привело к удаление всех 8 баррелей масла в час). Advanced Boiler ControlCIMExcel Software Inc. Slide 2

Модель многотопливного котла и имитатор для автономного тестирования стратегии управления, настройки, проверки, оптимизации и обучения операторов Advanced Boiler ControlCIMExcel Software Inc.Слайд 3

Модель многотопливного котла и имитатор — первые принципы и модель эмпирических данных Advanced Boiler ControlCIMExcel Software Inc. Слайд 4

Биомасса / твердые отходы — контуры управления топливным котлом Модель скорости сгорания Boiler Master / Распределение нагрузки Заданное значение давления FDS Заданное значение давления в печи Заданное значение температуры пара в котле Перегреватель Температура пара Уровень в паровом барабане Основное топливо Основное топливо Вспомогательное главное топливо Давление подачи FD Давление в печи Давление в печи Вспомогательное соотношение воздух-топливо Первичные питатели топлива Поточный клапан питающей воды Датчик потока ID клапана вентилятора Позиционер заслонки вентилятора FD Вентилятор Позиционер заслонки Первичное соотношение воздух-топливо Управление и оптимизация горелки ID Контроллер скорости вентилятора FD Контроллер скорости вращения вентилятора Профилирование питателя Первичное / вторичное распределение Вспомогательный воздух 1 Опережающий / запаздывающий Вспомогательный воздух 2 Опережающий / запаздывающий распределители питателя Вспомогательный массовый расход топлива Вспомогательный воздух 1 Масса фл. ow Вспомогательный воздух 2 Массовый расход OF1 / 2 Позиционеры заслонки Регуляторы скорости распределителя питателя Позиционеры заслонки UG1 / 2 Регуляторы скорости подачи Вспомогательный топливный клапан AA2 Позиционер заслонки AA1 Позиционер заслонки Вспомогательные топливные горелки Advanced Boiler ControlCIMExcel Software Inc.Slide 5

Реакция системы управления ABC на изменение нагрузки Изменение нагрузки: 3-х минутное снижение со 100% до 50%, сохранение 50% в течение 5 минут, увеличение до 100% за 3 минуты. Контроль уровня в паровом барабане: уставка зависит от нагрузки (высокий / низкий уровень — высокая / низкая нагрузка). Управление давлением коллектора: уставка зависит от нагрузки (низкое / высокое давление — высокая / низкая нагрузка). Advanced Boiler ControlCIMExcel Software Inc. Slide 6

Модель скорости горения — изменение нагрузки — энергетический котел Сценарий — без изменения топлива входы CRM (18) и выходы CRM (внизу справа: сжигание вспомогательного топлива, сжигание основного топлива).Все петли ABC активны. Контроль уровня парового барабана и контроль давления в коллекторе зависят от нагрузки. CRM — Сжигание первичного топлива (внизу справа) подтверждает, что нет изменения топлива. Advanced Boiler ControlCIMExcel Software Inc. Slide 7

Модель скорости горения — Сценарий энергетического котла — Нагрузка Изменение и изменение топлива Входы CRM (18) и выходы CRM (внизу справа: сжигание вспомогательного топлива, сжигание основного топлива).Все петли ABC активны. Контроль уровня парового барабана и контроль давления в коллекторе зависят от нагрузки. CRM — Сжигание первичного топлива (внизу справа) подтверждает, что есть изменение топлива. Advanced Boiler ControlCIMExcel Software Inc. Slide 8

твердотопливный котел — это … Что такое твердотопливный котел?

Котел (парогенератор) — Содержание 1 Парогенератор (компонент первичного двигателя) 2 Типы котлов 2.1 Котлы Haycock и вагонетки… Wikipedia

Boiler — песню Limp Bizkit см. Boiler (песня).Переносной котел (сохранился, Польша)… Википедия

Электростанция, работающая на ископаемом топливе — Электростанция, работающая на ископаемом топливе, сжигает ископаемое топливо, такое как уголь, природный газ или нефть (нефть), для производства электроэнергии. Электростанции, работающие на ископаемом топливе, спроектированы в больших масштабах для непрерывной работы. Во многих странах такие заводы обеспечивают большую часть…… Wikipedia

Электростанция, работающая на ископаемом топливе — Действующая угольная электростанция в Рочестере, Миннесота The St.Электростанция Clair, крупная угольная электростанция… Wikipedia

Сжигание пылевидного топлива — это технология сжигания твердого топлива, при которой топливо (часто уголь) измельчается до воспламенения. Это наиболее распространенный метод сжигания угля для выработки электроэнергии. Сайт web | publisher = IEA Clean Coal Center | title = Совместное сжигание угля с другими видами топлива… Wikipedia

Котел с циркулирующим псевдоожиженным слоем — (или котел с CFB) Тип котла, в котором твердое топливо псевдоожижается в вертикальной топке.Преимущество коксохимической промышленности заключается в возможности сжигания 100% кокса с очень высоким содержанием серы. Сера удаляется добавлением известняка в пласт, который…… Глоссарий по переработке нефти

Глоссарий терминов топливных элементов — Глоссарий терминов топливных элементов содержит определения многих терминов, используемых в отрасли топливных элементов. Термины в этом глоссарии могут использоваться ассоциациями производителей топливных элементов в учебных материалах, а также в кодах и стандартах топливных элементов, но… Wikipedia

Котел-утилизатор — это часть крафт-процесса варки целлюлозы, где химические вещества для белого щелока регенерируются и регенерируются из черного щелока.В процессе лигнин древесины, связанный на этой стадии в черном щелоке, сжигается и выделяется тепло. Обычно используется тепло…… Википедия

Mamod — Type Private Industry Toys Основана в 1937 году Основатель (и) Джеффри Малинс… Википедия

Уголь — Осадочные породы Антрацитовый уголь Состав Первичный углерод Вторичный водород, сера… Wikipedia

Maine Energy Systems — Maine Energy Systems (MESys) была основана летом 2008 года Лесом Оттеном и другими для помощи в переходе на альтернативные источники энергии на северо-востоке США.
