Полипропилен — водопровод и его история
Водоснабжение и в древние века и в наше время занимало и занимает важное место. Люди понимали, что наличие чистой воды в достаточном количестве, подведенной к населенным местам, повышает уровень жизни и способствует благоустройству мест поселения.
Что такое водоснабжение? Это комплекс сооружений, позволяющий выполнить ряд задач: получить воду из природного источника, очистить ее, транспортировать и подать потребителю. В качестве потребителя могут выступать: население, промышленные предприятия, хозяйства, связанные с землей, и системы пожаротушения. Но об этом мы знаем сейчас, когда система водоснабжения прошла в своем развитии много этапов. Начало развития этой отрасли связано с необходимостью чистой воды для личных нужд человека.
Первые сооружения типа колодцев и оросительных каналов появились в местах древнейших поселений и в какой-то степени способствовали расцвету их цивилизации.
Наибольшего развития система водопровода для питья и бытовых целей достигла в античном Риме. Вспомните Маяковского, который говорил про “водопровод сработанный еще рабами Рима”. Римляне занимались проектированием как водоводов и их трассировкой для доставки воды от источника до потребителя, так и первых систем очистки воды. Вода подавалась как по подземным трубам, так и по водоводам, проходившим по земле. Для изготовления подземных труб использовались следующие материалы: дерево, глина и свинец. Но о коварстве свинца древние римляне ничего не знали, а именно, что компоненты, выделяемые свинцом, приводили к ранней смерти.
Надземные водоводы делались из камня, а при пересечении естественных препятствий строились многоярусные конструкции — акведуки. Римские водопроводы простирались в длину на многие километры и в высоту (акведуки) достигали десятков метров. Кроме подведения воды (к фонтанам, баням и частным домам) древние римляне стали думать и об очистке воды, для чего стали создавать водоемы — отстойники. В период развития Древней Греции и Рима появились централизованные системы водоснабжения. Водой, подводимой к фонтанам и бассейнам, могло пользоваться все население, но хочется отметить, что доля воды, которая доставалась населению, была невелика.
После падения Римской империи, в эпоху средневековья, люди стали мало заботиться о чистоте и гигиене тела, и вопросы, связанные с системой водопровода, да и вообще со всей санитарной техникой, мало кого интересовали.
По дошедшим до нас сведениям, в Европе первые централизованные городские водопроводы стали появляться только в 12 веке (в Париже) и в 13 веке (в Лондоне) и еще позднее (в 15 веке) в немецких городах. И только в 18 веке промышленная революция и усиленное развитие производства привели к возрождению интереса к системам водоснабжения. Но беда была в том, что сброс бытовых, а особенно промышленных сточных вод происходил в те времена в открытые водоемы. Это привело к их сильному загрязнению и необходимости поисков новых источников чистой воды.
Система водоснабжения прошла несколько фаз в своем развитии и постепенно превратилась в одну из важных отраслей народного хозяйства. Давно ушли в прошлое каменные и деревянные трубы. Появились новые технологии и новые материалы; металл, многие годы бывший основным материалом для труб, уверенно вытесняется пластиками, где одним из лидеров выступает полипропилен. Трубы теперь соединяют методом сварки только при особой необходимости, ибо появились разнообразной формы и назначения фитинги, упростившие эту задачу.
оптовый каталог полипропиленовых труб
Как выбрать полипропиленовые трубы
Надежность, практичность, универсальность полипропиленовых труб высоко оценены строителями. Важными параметрами правильного выбора продукции выступают отмеченные в маркировке изделий технические характеристики, диаметры и возможность использования в конкретных условиях.
Разновидности труб
Назначение для горячей или холодной водоподачи обозначено на трубах продольной полосой красного или синего цвета соответственно. Применение изделий для холодного водоснабжения в системах отопления чревато их преждевременным выходом из строя.
Полипропиленовые трубы PN отличаются толщиной стенок, рассчитаны на давление воды 10-20 атм. Трубы PN10 применяют только для подачи холодной воды.
При нагревании им свойственно изменять линейные размеры. Гораздо лучшими характеристиками обладают трубы PN 16, используемые для водопроводов с более высоким давлением. Трубы PN20 и PN 25 с большей толщиной стенок более устойчивы к температурным воздействиям, могут быть использованы в организации горячего водообеспечения, а армированная труба PN25 — отопления. Однако им также характерно линейное расширение, но в меньших показателях.
Гораздо лучшими характеристиками выделяются:
- PPH полипропиленовые трубы. Обладая достаточной стойкостью к механическим нагрузкам, химическим воздействиям, они могут быть использованы для холодной водоподачи, в вентиляционных системах, различных производственных инженерных сооружениях. Главным недостатком выступает чувствительность к низким и слишком высоким температурам, при которых полимер — материал из которого сделаны трубы, разрушается;
- PPB трубы, изготовленные из блоксополимеров полипропилена, не уступают PPH по прочности, но обладают гораздо большей термоустойчивостью, гибкостью.
- PPR из рандом сополимера по прочности превосходят металлопластик, отличаются высочайшей устойчивостью к щелочным, кислотным соединениям, морозостойкостью, устойчивостью к постоянным температурам до +90С и кратковременным до +140С. Могут применяться при сооружении любых инженерных коммуникаций;
- PPS относятся к категории жаропрочных, сохраняют свою целостность и прочность при максимальной температуре +95С.
Труба полипропиленовая армированная
Труба полипропиленовая армированная отличается гораздо большей устойчивостью к температурным нагрузками, наименьшими линейными изменениями при нагревании. Широко используется для транспортировки теплоносителей, не расслаивается, сохраняет целостность, может быть проложена внутри стен. Полипропиленовая трубная продукция армируется:
- перфорированным или сплошным алюминием, повышающим прочность трубы, но сохраняющим ее легкость;
- стекловолокном, нанесенным на внутреннюю поверхность изделия. Трубы со стекловолоконным армированием подвержены линейному расширению на 6% больше, чем с алюминиевым. Поэтому их чаще применяют при обустройстве водоподачи, сооружения канализационных систем;
- алюминием с внутренней облицовкой поверхности трубы сшитым полиэтиленом.
Трубы со стекловолоконным армированием подвержены линейному расширению на 6% больше, чем с алюминиевым. Поэтому их чаще применяют при обустройстве водоподачи, сооружения канализационных систем;
Однако с данным видом труб связаны некоторые сложности при монтаже систем:
- необходимость тщательной зачистки армированной трубы на глубину вхождения в фитинг с удалением оболочки алюминия и внешнего слоя полимера в случае раструбной сварки;
- потребность в насадках сварочного аппарата;
- торцевание армированных алюминием труб перед сваркой;
- приваривание к фитингу только половины толщины стенок армированной трубы;
Параметры выбора полиэтиленовых труб
При выборе полиэтиленовых труб учитывают технические характеристики, отмеченные производителем в инструкции по эксплуатации:
- диаметр;
- температурные нагрузки;
- рабочее давление среды;
- линейное расширение.
Предельно внимательный подход к выбору, оригинальности, наличию сертификата изделий, условиям хранения и транспортировки обеспечит продолжительность срока их службы. Полипропиленовые трубы хранят только на ровных поверхностях, защищенных от ультрафиолета, атмосферных и острых механических воздействий.
Лидирующими по производству полипропиленовых труб выступают Германия, Чехия, Россия и Турция.
видео-инструкция по монтажу своими руками, особенности прокладки, устройства, проектирования, комплектующих, летнего водопровода на даче, размеры, стоимость, цена, фото
Полимерные материалы сегодня стали отличной альтернативой металлическим трубопроводам, особенно это касается водоснабжения. Изготавливают такие изделия из рандом-сополимера полипропилена (PPRC). Благодаря конструктивным особенностям, удается производить монтаж трубопроводов для подвода холодной и горячей воды, абсолютно не думая об их целостности.
Вот о таких изделиях и будем говорить далее.

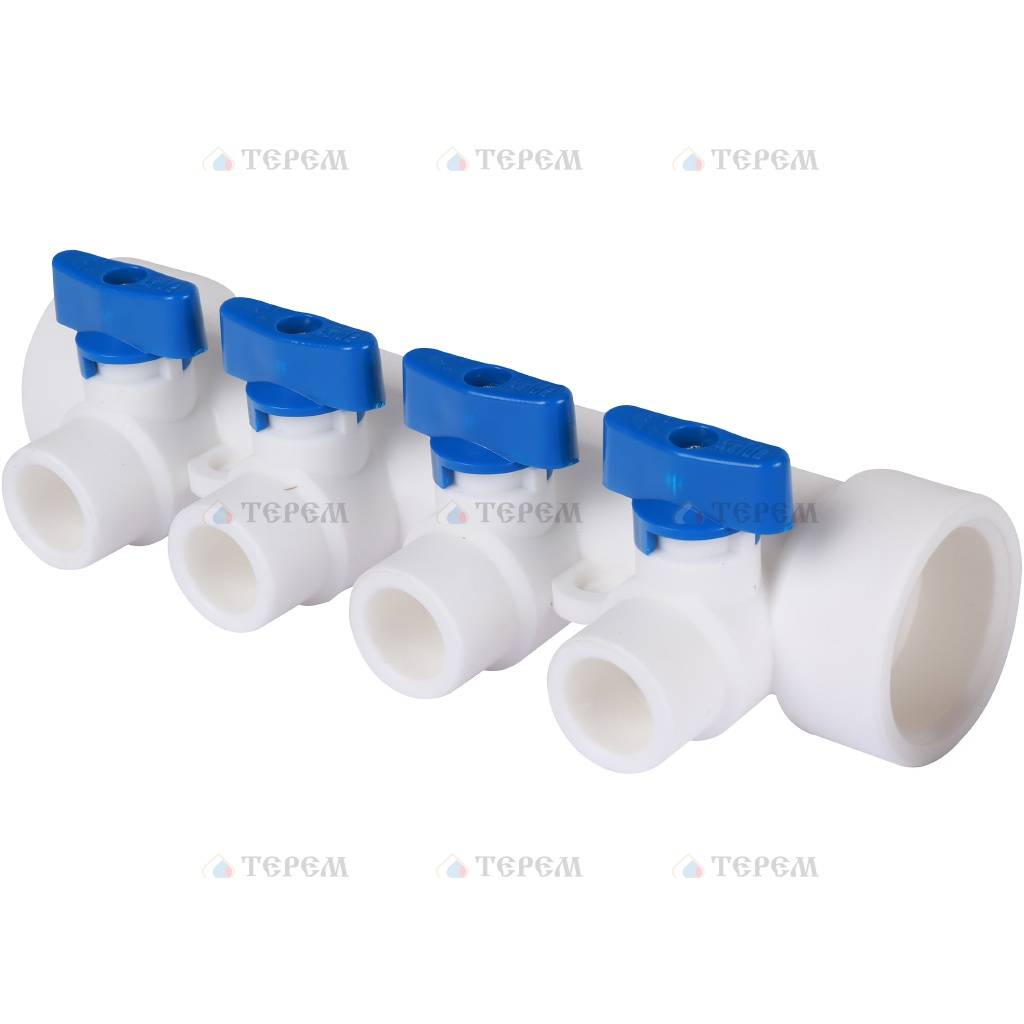

Перед вами представлены комплектующие для водопровода из полипропиленовых труб
Что мы о них знаем
- Материал выдерживает стандартные давления для водопроводных сетей, а также температуру до 95 ˚С, если поток постоянный, и около 110 ˚С при кратковременных ее колебаниях.

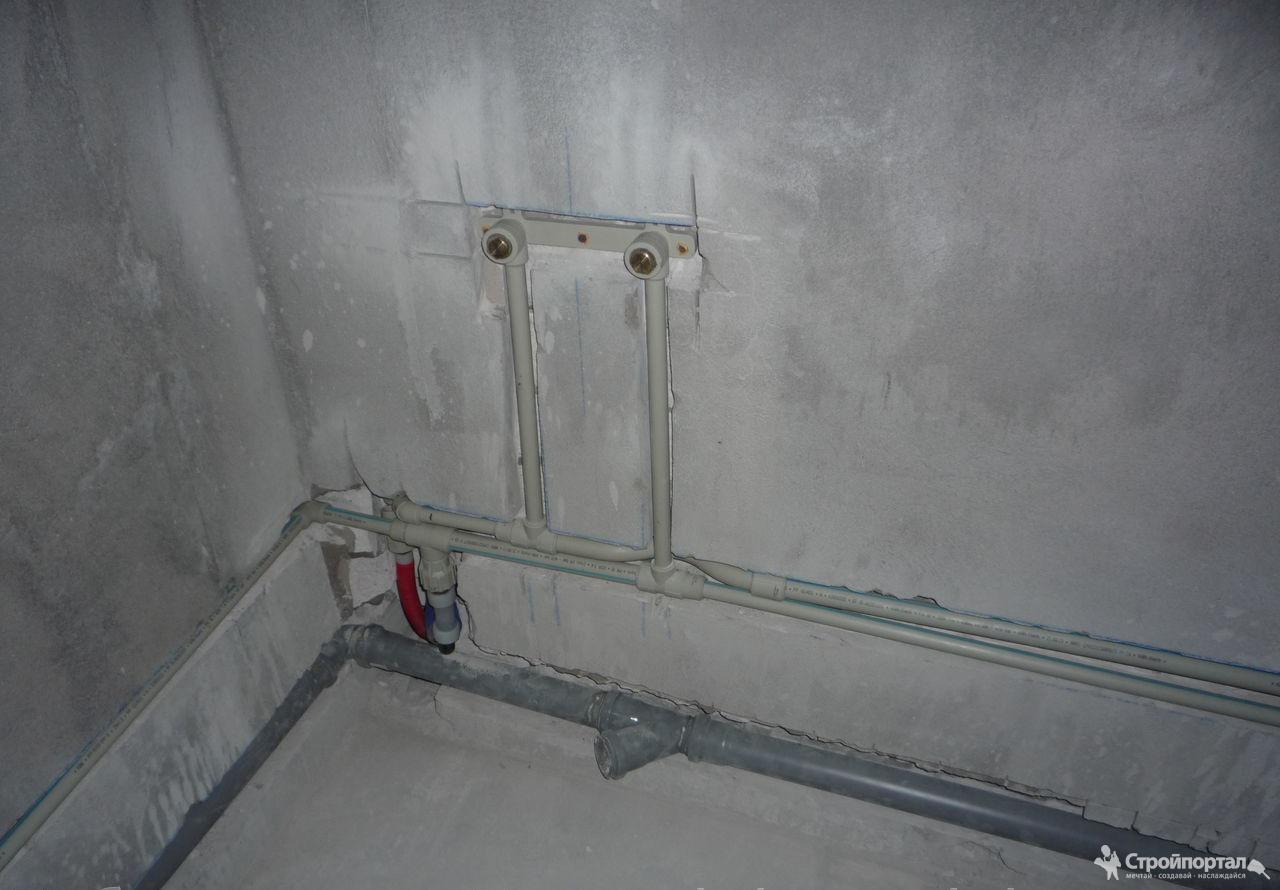

Устройство водопровода из полипропиленовых труб в загородном доме
- Если вода в трубе замерзнет, изделие не лопнет, как например металлическое, а останется целым и невредимым. Связано это со свойством полипропилена расширяться одновременно с замерзшей средой и возвращаться назад после оттаивания.
- Вы можете собрать летний водопровод на даче из полипропиленовых труб, создать систему подвода холодной и горячей воды в дом из центрального водопровода или бойлера, применять изделия для подачи теплоносителя в системе обогрева к радиаторам.
Самостоятельное проектирование водопровода из полипропиленовых труб
Стоимость монтажа водопровода из полипропиленовых труб зависит от разных факторов.
Не хотите платить специалистам – сделайте его самостоятельно, тем более что эта работа несложная.
Виды
Полипропиленовые трубы бывают следующих типов:
| PN10 | Используется для транспортировки холодной воды. |
| PN16 | Применяют изделия для горячих и холодных водопроводов. |
| PN20 | Чаще всего такой тип можно увидеть при установке горячего водопровода и систем отопления. |
| PN25 | Обычно данный вариант используют в системах обогрева жилищ и производственных помещений |
Совет: так как изделия PN10, 16, 20 и 25 при повышении температуры увеличивают свои линейные размеры, рекомендуем проводить их монтаж с устройством скользящих опор и различных компенсаторов.
Прокладка наружного водопровода из полипропиленовых труб на загородном участке
В системах обогрева жилищ и производственных зданий используют армированные ПП трубы.
У них линейное удлинение при температуре в 60˚С значительно меньше, чем удлинение подобных изделий предыдущих типов. Их цена выше неармированных изделий.
Диаметр
Когда вы решили проводить монтаж водопровода из полипропиленовых труб своими руками для дома или квартиры, вам необходимо определиться с диаметром изделий. К примеру, самые ходовые размеры водопроводных труб из полипропилена – 20 мм, 25 мм и 32 мм. Рекомендуем подбирать их, беря во внимание диаметры насадок вашего паяльника.
Существуют и другие размеры – ØØ 40 мм, 50 мм, 63 мм, 75 мм и 90 мм. Для канализационной трубы распространенным диаметром является 110 мм, однако не во всех стандартных паяльниках могут быть такие насадки.
Совет: рекомендуем вначале приобрести паяльник и только потом начинать подбирать подходящий диаметр для водопровода и отопительных систем, исходя из размеров имеющихся насадок.
Прокладка водопровода для дачи
Стоимость прокладки водопровода из полипропиленовых труб зависит от глубины траншеи, протяженности и сложности работ.
Вы можете сэкономить немало средств, если все сделаете сами.
Монтаж водопровода
Прокладка водопровода из полипропиленовых труб проводится после расчета всех необходимых параметров и подбора оборудования для осуществления работ.
Процесс проходит по следующей последовательности:
- Демонтируйте прежний трубопровод.
- Отрежьте отрезки труб необходимой длины, опираясь на представленную схему.
- Установите на концах изделий соединяющие муфты, если полимерные трубы необходимо соединить со стальными фитингами или магистралями.
- Сварите элементы арматуры полифузным методом.
- Установите запорные краны.
- Проштробите каналы в стенах для труб или сделайте отверстия для монтажа крепежа.
- Установите трубы ПП для водопровода на место.
Крепеж для ПП труб
Особенности процесса установки
- Для соединения ПП труб с металлическими элементами сети – смесителями, стальными магистралями, фильтрами или счетчиками, используйте фитинги с металлическими вставками.
- Во время соединения резьбу необходимо уплотнить сантехнической фум-лентой, при этом ленточный край при зажиме должен быть обращен в сторону закручивания.
Совет: не стоит делать слишком толстый слой подмотки, достаточно будет сделать всего два витка.
Кроме того, не затягивайте слишком сильно резьбовое соединение, иначе вы повредите фитинг и вырвите металлическую вставку из корпуса.
- Для создания изгиба применяйте углы-фитинги или нагревайте трубу до 140˚С с помощью фена. Имейте при этом в виду, что полипропилен способен загореться при контакте с огнем.
- Расширение полипропилена прямо зависит от температуры рабочей среды, проходящей внутри труб. Поэтому не забудьте для последних предусмотреть свободное расстояние в пределах 10 мм возле отводов или тройников для температурного расширения.
- Во время установки в стене необходимо сделать штробу такого диаметра, чтобы можно было на трубу надеть изоляцию и оставить вокруг нее зазор.
- При выборе изделий из полипропилена для отопления или горячего водоснабжения, помните, что внутри они должны иметь металлическую оплетку. Благодаря такой конструкции удается уменьшить их тепловое расширение почти в 5 раз. Для холодного водоснабжения тепловые компенсаторы вообще не нужны.
Совет: хотя ПП трубы легко выдерживают замерзание, но металлическая запорная арматура и элементы сети его не допускают.
Из-за этого рекомендуем не пренебрегать сливом воды при наступлении холодного сезона.
Технология пайки
Работа несложная, но требует концентрации и аккуратности, иначе придется все заново переделывать, причем испорченное место уже не восстановить.
Инструкция работ такая:
- Установите на первом этапе в паяльник насадки необходимого диаметра. Как уже было сказано выше, трубы подбираются исходя из этих параметров. Расположите их по своему усмотрению, главное, чтобы это было для вас удобно. Особого значения это не имеет.
Особого значения это не имеет.Совет: очищать насадки разрешено только деревянным скребком, потому что на них напылен антипригарный слой из тефлона.
- Выставьте на паяльнике рабочую температуру нагрева в 260˚С. Он прогреется до нее примерно через 7 минут, после чего устройство будет ее постоянно поддерживать.
- Отрежьте под прямым углом трубу нужной длины своими руками.
- Наденьте одновременно и фитинг, и трубу на уже разогретые насадки.
На фото – как происходит соединение нагретых участков ПП труб
Совет: не спешите, так как время прогрева изделий зависит от их диаметра, чем последний больше, тем дольше должен длиться процесс.
Трубу поместите в насадку для нагрева ее снаружи, в тоже время фитинг наденьте на парную насадку и разогревайте его изнутри.
- Снимите детали после их прогрева, вставьте друг в друга и зафиксируйте в таком положении на 100-120 секунд. В этот момент запрещается проворачивать и сдвигать детали относительно друг друга.
- Если фиксирование деталей произошло не так, как хотелось, концы следует отрезать и запаять их заново.
Как смонтировать водопровод из полипропиленовых труб с помощью паяльника
Данная технология соединения ПП элементов между собой вряд ли станет камнем преткновения для домашнего мастера. Главное – соблюдать последовательность действий и аккуратность при их выполнении.
Вывод
Пришедшие на смену металлическим трубам изделия из полипропилена значительно упростили прокладку водопровода. Теперь не нужно обладать навыками сварщика, чтобы самостоятельно собрать на загородном участке или в квартире необходимый контур для холодного и горячего водоснабжения, а также обогрева.
Необходимо только соблюдать инструкции и выполнять работу аккуратно с учетом рекомендаций, представленных выше. Видео в этой статье даст возможность найти дополнительную информацию по вышеуказанной теме.
ПОДЪЕМ И ПАДЕНИЕ ПОЛИПРОПИЛЕНОВЫХ ПЛАСТМАССОВЫХ ТРУБОПРОВОДОВ
ПРИМЕР ИЗУЧЕНИЯ НЕОБХОДИМОЙ ПРОБЛЕМЫ ОТКАЗА ПП ТРУБ
До 1970 г. для питьевой воды чаще всего использовались медные трубопроводы. Однако высокая стоимость меди и простота монтажа пластиковых трубопроводов вызвали экспоненциальный рост использования пластика за последние 50 лет.
В конце 1970-х годов появились полибутиленовые трубы.Из-за низкой стоимости материала полибутиленовые трубопроводные системы рассматривались как «труба будущего» и быстро стали предпочтительными трубопроводами для питьевой воды.
Однако в 1990-х годах трубы из полибутилена приобрели плохую репутацию из-за большого количества отказов. Высокий процент отказов вызвал коллективный иск, и Shell (компания, разработавшая трубопроводы) прекратила продажу продукта. Повреждение трубы было определено как окислительное разложение хлорированной водой.
Исчезновение полибутиленовых труб привело к упадку в бизнесе пластиковых труб, который был заменен развитием трубопровода Kitec.
Kitec представляла собой трехслойную трубу, состоящую из двух слоев полиэтилена (PE) с алюминиевой трубой, зажатой между ними. Однако трубопроводы Kitec также имели высокий процент отказов и, как и трубопроводы из полибутилена, были выведены из эксплуатации из-за коллективного иска.
Новейший продукт на рынке — полипропиленовые (ПП) трубы.Трубы из полипропилена рекламируются за их долговечность. В 2014 году в статье были продемонстрированы преимущества трубопроводов из полипропилена путем рекламирования установки новой системы трубопроводов из полипропилена в высотной башне кондоминиума в Сиэтле.
Тем не менее, после менее чем четырех лет эксплуатации вся система трубопроводов заменяется из-за значительного износа трубопроводов. Почему?
Потому что, как и полибутиленовые трубы, полипропиленовые трубы очень нестабильны в отношении окисления.
Д-р Дуэйн Придди , пластиковая экспертная группа, основатель и генеральный директор«Полипропиленовый пластик примерно в 10 раз более подвержен окислительной деструкции, чем полиэтилен и полиэтиленгликоль.
Следовательно, чтобы полипропиленовая труба противостояла охрупчиванию при воздействии хлорированной воды, в полипропилен необходимо добавлять более высокие уровни антиоксидантов, чем в полиэтиленовый пластикат ».ПРИЧИНЫ ОТКАЗА ТРУБЫ ПОЛИПРОПИЛЕНА (ПП)
Когда внутренняя поверхность полипропиленовой трубы подвергается воздействию высоких концентраций хлора, антиоксиданты «сжигаются» с внутренней поверхности при прямом контакте с хлорированной водой.Как только антиоксиданты уходят с поверхности, из-за плохой стойкости полипропилена к окислению поверхностный слой становится разрушенным и хрупким. Как только поверхность станет хрупкой, проникновение поверхностных трещин вглубь стенки трубы станет лишь вопросом времени.
Как только трещины возникают, они становятся «концентраторами напряжений» и продолжают проникать все глубже и глубже в стенку трубы.
Явление поверхностного охрупчивания труб из полипропилена аналогично охрупчиванию поверхности других изделий из полипропилена, которые используются в окислительной среде.
Например, несколько компаний, производящих медицинское оборудование, производят сетчатые имплантаты из полипропилена. Спустя короткое время после имплантации в тело внешняя поверхность волокон очень похожа на внутреннюю поверхность полипропиленовой трубы. Как только антиоксиданты израсходованы с поверхности полипропилена, происходит быстрое окислительное разложение и охрупчивание.
Фотография внутренней части полипропиленовой трубы после непродолжительного использования
ПРОФЕССИОНАЛЬНЫЙ АНАЛИЗ И ИСПЫТАНИЯ ПЛАСТИКОВЫХ ТРУБ
В Plastic Expert Group мы имеем большой опыт в проведении судебно-медицинских расследований основных причин отказов всех видов пластиковых трубопроводов, включая ABS, CPVC, PEX, PP и PVC.Если у вас есть трубопроводы из полипропилена и возникают их отказы, наша сертифицированная лаборатория A2LA настроена для проведения испытаний ASTM и оценки пластиковых трубопроводов на соответствие применимым стандартам ASTM и AWWA, включая:
- ASTM D543 (Химическая стойкость пластмасс)
- ASTM D3895 (Время окислительной индукции (OIT)
- ASTM F442 (Технические условия для трубопровода пожаротушения из ХПВХ)
- ASTM D1784 (Технические условия для труб из жесткого ПВХ)
- ASTM D1599 (Быстрые испытания на разрыв пластиковых трубопроводов)
- ASTM F876 / 877 (спецификации для труб PEX)
- ASTM F2389 (Технические условия для труб из полипропилена)
- ASTM 12454 Классификация ячеек
- AWWA C905 (Спецификации для труб из ПВХ большого диаметра)
СВЯЗАТЬСЯ С НАМИ ДЛЯ БЕСПЛАТНОЙ ПЕРВОНАЧАЛЬНОЙ КОНСУЛЬТАЦИИ, ЧТОБЫ УЗНАТЬ БОЛЬШЕ О НАШИХ УСЛУГАХ ДЛЯ СУДЕБНОГО АНАЛИЗА И ИСПЫТАНИЙ ПЛАСТИКОВЫХ ТРУБ И УЗНАТЬ, КАК МЫ МОЖЕМ ПОМОЧЬ.
Термоядерный ПП-Р | Полипропиленовые трубы Aquatherm
Тепловая сварка — это процесс, используемый для соединения термопластов, таких как PP-R. Вместо того, чтобы использовать клей, припой или механическое соединение и прокладку, термическое сплавление физически превращает два куска пластика в одно целое. Процесс аналогичен сварке, но не требует присадочного материала, а в случае специально разработанного Aquatherm Fusiolen PP-R термосплавление не ослабляет материал в месте соединения.В термоядерных соединениях Aquatherm используется большая площадь соединения, что делает соединение не менее прочным, чем сама труба, а зачастую и более прочным.
Тепловая сварка работает, возвращая точку соединения в расплавленное состояние, каким оно было во время производства. Это позволяет полипропиленовым цепям соединяться вместе, пока соединение остывает для прочного соединения, как если бы они были изготовлены как одно целое.
Это предотвращает любую химическую или физическую слабость в точке соединения и приводит к гораздо меньшему количеству утечек или отказов.
Socket Fusion
Диаметр трубы: ½ ”- 4 ″
SOCKET FUSION — БЫСТРЫЙ И ЛЕГКИЙ СПОСОБ СБОРКИ ТРУБОПРОВОДНЫХ СИСТЕМ.
Фитинги с раструбом Aquatherm плавятся по стенке трубы, делая соединения самой прочной частью всей системы. В раструбной сварке используются ручные сварочные аппараты и трубы и фитинги диаметром от ½ до 4 дюймов.
Правильная сварка раструба включает разрезание трубы, маркировку глубины вставки, нагрев трубы и фитинга в течение определенного времени, а затем их соединение для охлаждения.Фитинги имеют специальный размер, чтобы создать достаточное давление на трубу для надлежащего сплавления. После остывания труба и фитинг становятся единым целым, без потенциального пути утечки.
Сварка с головкой может выполняться вручную или с помощью вспомогательных аппаратов для сварки. При размерах более 2 дюймов использование другого установщика для помощи при установке сварочного или сварочного аппарата поможет сделать соединение более быстрым и надежным.
Выход Fusion
ПРЕДВАРИТЕЛЬНЫЕ РОЗЕТКИ — ПРОСТАЯ АЛЬТЕРНАТИВА УМЕНЬШЕНИЯ ТРОЙНИК.
Вместо того, чтобы вырезать часть трубы для нового фитинга, выходы для сварки Aquatherm можно установить непосредственно на внешней стороне трубы. Выпускные фитинги специально разработаны с учетом кривизны внешней стенки трубы для прочного и надежного соединения.
Чтобы установить выпускной патрубок, просто просверлите стенку трубы, нагрейте трубу и фитинг и поместите выпускной патрубок в стенку трубы.
Выходы Fusion не ослабляют структуру трубы и могут располагаться гораздо ближе друг к другу, чем другие соединения разветвленного типа.
Стыковая сварка
Диаметр трубы: 6–24 дюйма
СТЫКОВАЯ СВАРКА (ТАКЖЕ ИЗВЕСТНАЯ КАК ВОЛНА) ИСПОЛЬЗУЕТСЯ ДЛЯ ТРУБ И ФИТИНГОВ ДИАМЕТРОМ ОТ 6 ″ ДО 24 ″.
Для выполнения стыкового сварного соединения концы трубы гладко строгают, прижимают к нагревательной пластине, а затем прижимают друг к другу при охлаждении.
Фитинги, используемые при стыковой сварке, изготавливаются из самой трубы или соответствуют диаметру трубы, поэтому дополнительных муфт не требуется.
Ремонт
Труба Aquatherm очень прочная, но может быть повреждена при смягчающих обстоятельствах. В случаях, когда труба треснет из-за напряжения, поврежденный участок можно отрезать и выбросить.
Если труба была проколота, можно использовать ремонтную заглушку вместе с соответствующей сварочной головкой, чтобы заделать отверстие. Можно использовать оба конца ремонтной заглушки, с ¼ ”на одной стороне и 7/16 ″ на другой. Если в трубе слишком большое отверстие для ремонтной заглушки, можно использовать выпускной фитинг и закрыть его.
Инструмент для горячей врезки по полипропилену
В некоторых ситуациях желательно или необходимо добавить розетку или ответвление к действующей, работающей линии обслуживания. Такое «горячее врезание» исключает простои системы и сводит к минимуму перерывы в обслуживании.
Горячая врезка — это просто с трубкой Aquatherm! Мы объединились с нашими партнерами из McElroy, одного из ведущих производителей оборудования для сварки полипропиленовых (ПП) труб, чтобы предложить первый в отрасли инструмент для горячей врезки ПП.
Эта запатентованная инновация полностью герметизирует систему, просверливает стенку трубы и втягивает вырезанные части трубы, оставляя на месте сварной выходным фитингом и шаровой кран. Он предназначен для обеспечения ответвлений от 1 дюйма. до 2-дюйм. номинальный диаметр (32-63 мм) трубопроводных систем Aquatherm PP-R.
Чтобы просмотреть демонстрацию инструмента быстрого доступа, щелкните здесь.
Врезка под горячую врезку требует дополнительного обучения, инструментов и соответствующих сборок для горячей врезки.За дополнительной информацией обращайтесь к региональному менеджеру по продажам Aquatherm.
Инструменты дизайна Aquatherm | Трубопроводные системы Aquatherm PP-R
Используйте следующие инструменты, чтобы помочь оценить, спланировать, спроектировать и установить системы трубопроводов Aquatherm PP-R в вашем следующем проекте.
Чертежи, файлы CAD / Revit можно найти по адресу: https://aquatherm.com/download-cad-files.
QCE
Быстро оцените стоимость материалов, рабочей силы и инструментов Aquatherm PP-R для вашей следующей системы трубопроводов.
ИНСТРУМЕНТ ДЛЯ ПРОСМОТРА
Испытание под давлением
Загрузите инструкции или отправьте результаты испытания под давлением, что является первым шагом к использованию гарантии Aquatherm.
ИНСТРУМЕНТ ДЛЯ ПРОСМОТРА
Калькулятор расширения
Определите линейное тепловое расширение при проектировании трубопроводных систем из PP-R, чтобы учесть изменения длины трубы.
ИНСТРУМЕНТ ДЛЯ ПРОСМОТРА
Технические характеристики
Посмотрите на спецификации, чтобы увидеть, как системы трубопроводов Aquatherm PP-R могут быть легко интегрированы в существующие конструкции.
СМОТРЕТЬ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Руководство по установке
Просмотрите или загрузите утвержденные процедуры термической сварки, которые рассматриваются во время наших курсов обучения установщиков.
РУКОВОДСТВО ПО ПРОСМОТРУ
Типы пластиковых трубопроводов: выбор правильного материала
Можно легко подумать, что все типы пластика одинаковы, но реальность не может быть дальше от истины, особенно когда речь идет о пластиковых водопроводных системах.
Существуют тысячи различных типов пластмасс, каждый со своими физическими и химическими свойствами.Когда дело доходит до водопроводных систем горячего и холодного водоснабжения, используются пять различных пластмасс, каждый со своими свойствами.
5 различных типов пластиковых трубопроводов для жилищного водопровода:
- PEX
- PE-RT
- Полипропилен
- полибутилен
- CPVC
Четыре материала — PEX, PE-RT, полипропилен и полибутилен — происходят из семейства полиолефиновых пластиков и имеют некоторые ключевые сходства.ХПВХ стоит особняком в семействе виниловых пластиков и обладает уникальным набором свойств, отличающих его от полиолефинов.
Краткая история полибутиленовых труб
В 1970-х годах полибутилен был представлен на рынке сантехники Северной Америки в качестве первого полиолефинового материала, используемого для распределения горячей и холодной воды. Однако к началу 1990-х годов этот продукт был вовлечен в два крупных коллективных иска, в результате которых было урегулировано более 1 миллиарда долларов.
В результате полибутилен больше не разрешен в новом строительстве в Северной Америке.
Молекула полибутилена
Было обнаружено, что полибутиленовая труба вступает в реакцию с низким содержанием хлора в питьевой воде, что приводит к ее разрушению и преждевременному выходу из строя. Сегодня наличие полибутиленовых труб в доме обычно является обязательным раскрытием в процессе продажи дома. Сантехники и инспекторы обычно рекомендуют полностью удалить полибутиленовые трубы из домов. Согласно условиям коллективного иска, по меньшей мере 350 000 домов были перенаправлены из-за выхода из строя полибутилена.
Сантехнические трубы PEX
Вскоре после того, как полибутилен ушел с рынка, был представлен новый полиолефин — сшитый полиэтилен, обычно называемый PEX. Как и все полиолефиновые материалы, PEX — пластичный, гибкий пластик; но у него также есть самая большая слабость полиолефиновых водопроводных систем: хлор.
Молекула PEX
Подобно полибутилену, хлор разрушает молекулярные связи в трубах PEX, что приводит к образованию микротрещин, которые постепенно расширяются, пока труба не выходит из строя.
Хотя процесс сшивки действительно обеспечивает немного более высокую устойчивость PEX к хлору, чем полибутилен, из-за уменьшения количества уязвимых химических связей, за последнее десятилетие в Соединенных Штатах был задокументирован широкий спектр вызванных хлором отказов трубопроводов PEX.
В трубопроводах из PEX для горячей воды наблюдается разложение хлора уже через два года после установки.
Помимо проблем с разложением, вызванным хлором, полимерная структура PEX делает его уязвимым для других проблем, включая качество воды, проницаемость и потенциал роста биопленки.
Трубы полипропиленовые сантехнические
Другой полиолефиновый пластиковый материал, который используется в домашних водопроводных системах, — это полипропилен. Он разделяет многие из тех же проблем, которые присущи полиолефиновым материалам, но при этом создает некоторые новые проблемы.
Молекула полипропилена
Подобно PEX и полибутилену, он не устойчив к разложению хлора.
Фактически, он может разрушаться в системах с горячей хлорированной водой, вызывая отслаивание кусков материала и засорение приспособлений и приборов.
Полипропилен не такой пластичный, как другие полиолефиновые пластмассы, а это означает, что он не может легко расширяться или гофрироваться, как другие полиолефиновые материалы. Из-за этого ограничения для соединения полипропиленовых труб необходима технология плавления. Этот метод может быть особенно трудным в ограниченном пространстве и требует сварки, что создает опасность ожога и увеличивает время процесса установки.
Полипропилен также гораздо менее надежен в системах горячего водоснабжения; Чтобы компенсировать это, производители используют комбинацию армирования стекловолокном и значительно более толстую стенку трубы, уменьшая расход и уменьшая количество доступных крепежных элементов.
Трубы PE-RT
PE-RT (полиэтилен повышенной термостойкости), широко распространенный в Европе, является относительно новым для рынка сантехники Северной Америки.
У него ограниченный послужной список в Северной Америке, но его химический состав предполагает, что он может столкнуться с теми же проблемами, что и другие европейские полиолефиновые трубопроводные материалы, которые были плохо приспособлены для обработки североамериканских процедур дезинфекции воды, включая отказы, вызванные хлором.
Молекула PE-RT
PE-RT состоит из того же основного материала, что и PEX — полиэтилен, но в отличие от PEX, он не обладает преимуществом сшивания для повышения его устойчивости к хлору.В недавней статье, посвященной представлению PE-RT в Канаде, один производитель PE-RT заметил: «Причина, по которой PE-RT потребовалось так много времени, чтобы добраться до Канады, в первую очередь связана со стандартами хлора … -RT в Европе и других местах не соответствовал требованиям ».
Без выгоды от сшивания PE-RT все больше зависит от временных антиоксидантов, которые замедляют скорость разложения, чтобы достичь даже тех же результатов, что и PEX.
Сантехнические трубы из ХПВХ
Хлорированный поливинилхлорид (ХПВХ) имеет другой химический состав, чем полиолефиновые пластмассы.Как хлорированный виниловый материал, ХПВХ по своей природе невосприимчив к разложению, вызванному хлором. Помимо устойчивости к хлору, химическая структура виниловых материалов делает их практически непроницаемыми для внешних загрязнений в соответствии с EPA.
Молекула ХПВХ
Трубы из ХПВХ, используемые в Северной Америке более 60 лет, доказали свою надежность и безопасность на этом рынке. Они соответствуют всем соответствующим требованиям ASTM, NSF и государственных требований к водопроводным системам и регулярно проходят независимые проверки сторонними испытательными организациями.
Пластиковые трубы — привлекательная альтернатива меди благодаря более низкой стоимости и простоте монтажа. Но не думайте, что все пластиковые трубы одинаковы. Эти преимущества имеют смысл только в том случае, если выбранная система трубопроводов работает надежно и не ухудшает качество воды.
Даже в мире ХПВХ существуют различия в характеристиках различных брендов. По этой причине важно выбрать не только материал, но и марку труб, которым вы можете доверять.
FlowGuard Gold® CPVC обеспечивает бескомпромиссные преимущества пластиковых трубопроводов. Экономичный, простой в установке и совместимый с дезинфекцией воды хлором, есть множество веских причин для перехода на трубопроводные системы FlowGuard Gold.
Случайный сополимеризованный полипропилен (PP-R) | Статистический сополимер полипропилена с модифицированной кристалличностью
СИСТЕМЫ ДАВЛЕНИЯ ПОЛИПРОПИЛЕНА
Трубы PP-R и PP-RCT бывают метрических размеров от 16 до 710 мм и IPS сортамента 80 размером от 1/2 до 6 дюймов.Минимальные номинальные значения гидростатического давления составляют 160 фунтов на квадратный дюйм при 73ºF (1105 кПа при 23ºC) и 100 фунтов на квадратный дюйм при 180ºF (690 кПа при 82ºC) для водопроводных систем, но трубы с другим соотношением размеров (DR) могут иметь более высокие или более низкие номинальные значения давления.
Обратитесь к документации и спискам производителей труб PP-R или PP-RCT для получения соответствующих значений давления. Трубы PP-R и PP-RCT продаются отрезками прямой длины. PP-R также доступен в бухтах для меньшего диаметра и для специальных применений.PP-R
Определение: Согласно определению, содержащемуся в промышленном стандарте ASTM F2389, PP-R означает статистический сополимер полипропилена .PP-R представляет собой сополимер пропилена и по меньшей мере одного сомономера, где пропилен составляет более 50% композиции. Трубопроводы PP-R рассчитаны на непрерывную работу при температуре 180 ° F (82 ° C) с номинальным давлением в зависимости от типа их стенки (SDR). PP-R трубы также может включать армирующие слои для таких преимуществ, как уменьшение продольного теплового расширения / сжатия.
Обзор: PP-R — это система трубопроводов из высокотемпературного пластика под давлением, впервые использованная для водопровода и водяного отопления в Европе в 1980-х годах и представленная в Северной Америке в 2000-х годах.
Трубы PP-R также обладают стойкостью к сильнокислотным и щелочным растворам. Другие области применения включают промышленные и пищевые трубопроводы. Стыки можно плавить. Высокие характеристики нагрева и / или давления делают трубы PP-R подходящими для сложных применений, таких как напорные трубопроводы (сантехника, гидроника) в коммерческих высотных зданиях.
PP-RCT
Определение: Согласно определению, содержащемуся в промышленном стандарте ASTM F2389, PP-RCT означает случайный полипропилен.
сополимер с модифицированной кристалличностью и термостойкостью.PP-RCT представляет собой сополимер пропилена и по крайней мере одного
сомономер, где пропилен составляет более 50% состава. Трубопроводы PP-RCT рассчитаны на непрерывную работу.
при температуре 180 ° F (82 ° C) и номинальном давлении в зависимости от типа стенки (SDR). Трубы PP-RCT также могут включать арматуру.
слои для таких преимуществ, как уменьшение продольного теплового расширения / сжатия.
Обзор: PP-RCT — это высокотемпературная пластиковая система трубопроводов под давлением, впервые использованная для водопровода и водяного отопления в Европе в 2000-х годах и представленная в Северной Америке в 2010-х годах.Трубы PP-RCT также обладают стойкостью к сильнокислотным и щелочным растворам. Другие области применения включают промышленные и пищевые трубопроводы. Стыки можно плавить. Высокие характеристики нагрева и / или давления делают трубы PP-RCT подходящими для сложных применений, таких как напорные трубопроводы (сантехника, гидроника) в коммерческих высотных зданиях.
Преимущества PP-R и PP-RCT
- Безопасность питьевой воды и долговременная надежность
- Устойчивость к коррозии, бугоркам, отложениям
- Устойчивость к хлору и хлорамину
- Легкий, удобный для транспортировки
- Отсутствие ценности лома, предотвращение кражи на рабочем месте
- Долговечность и стойкость при установке на стройплощадке
- Для соединения сварных швов не используются пламя, клей или припои
- Доступен в широком диапазоне размеров
- Натуральный изолятор с низкой теплопроводностью
- Профессиональный установленный внешний вид
- Распределение горячей и холодной воды для жилых и коммерческих помещений
- Гидравлические трубопроводы и распределение (радиаторы, фанкойлы и т. Д.)
- Трубопроводы для отопления и охлажденной воды
- Подходит для многих промышленных и технологических трубопроводов
- Пищевая промышленность
- Сжатый воздух
Д.)
Пластиковые трубы 101: Варианты сантехники для вашего дома
Что добавит безопасности, надежности и ценности вашему ремонту дома? Все начинается за стенами с выбора материалов трубопровода.
Хотя домовладельцы часто не уделяют должного внимания материалу трубопровода, он играет важную роль в благополучии вашей семьи, обеспечивает необходимое пространство как можно дольше при минимальном обслуживании и может повысить ценность вашего дома.
Знайте свои варианты пластиковых трубопроводов
Понимание различий между материалами труб может помочь вам лучше сообщить о своих пожеланиях вашему специалисту по ремонту или подрядчику.
Обсудите материал трубопровода на ранней стадии проекта, чтобы убедиться, что материалы, которые вы хотите установить, указаны с самого начала.
Всегда уточняйте в местном кодексе или правоохранительных органах, одобрены ли материалы трубопроводов для данного применения. Если это не так, вы часто можете подать заявление на альтернативное материальное освобождение. Еще один совет: спросите своих соседей, какие трубопроводы у них дома и не возникали ли у них проблемы.
Как пластиковые трубы используются в вашем доме
Три наиболее распространенных применения пластиковых труб в доме:
● Водопроводные линии: трубы, идущие от улицы к вашему дому, по которым вода поступает из местного управления водоснабжения или коммунального предприятия.
● Системы распределения воды: трубы внутри вашего дома, по которым горячая и холодная питьевая вода подается в смесители, душевые кабины, устройства и приборы.
● Системы слива-сброса-сброса (DWV): трубы, которые собирают и удаляют воду, канализационные газы и отходы из туалетов, душевых, раковин и приборов.
Преимущества использования пластиковых трубопроводов в вашем доме
Независимо от того, какие пластиковые трубы вы используете для реконструкции дома или постройки нового дома, будьте уверены, зная, что все пластиковые трубы обладают следующими преимуществами:
● Безопасный и сертифицированный
Пластиковые трубы проходят сертификацию третьей стороной в соответствии с чрезвычайно строгими стандартами воздействия на здоровье, написанными NSF International.Пластиковые трубы сертифицированы на соответствие эксплуатационным требованиям и требованиям к безопасной питьевой воде, таким как NSF / ANSI / CAN 61. Если ваш трубопровод имеет сертификационный знак NSF (или другой сторонней организации), его можно использовать для питьевой воды.
● Доступность и экономия
Пластиковые трубопроводы — это вариант с меньшим весом, поэтому их транспортировка дешевле, и их часто проще установить. Экономия времени и труда означает, что вы обычно платите меньше, а проект можно завершить быстрее.
● Гибкость
Гибкие пластиковые трубы легко протянуть сквозь стены, поэтому часто можно избежать разрыва существующих стен и дорогостоящего ремонта, связанного с модернизацией и реконструкцией.
● Совместимость с существующими системами
Пластиковые трубы совместимы с большинством существующих систем, поэтому их легко модернизировать в более старом доме.
● Долговечность и низкие эксплуатационные расходы
Пластиковые трубы устойчивы к ржавчине и коррозии.Срок службы многих пластиковых трубопроводных систем составляет 50 и более лет, в зависимости от области применения.
● Устойчивое развитие
Оценка жизненного цикла показывает, что пластиковые трубы оказывают меньшее воздействие на окружающую среду по сравнению с другими материалами.
Из чего сделаны пластиковые трубы?
Большая часть пластиковых трубопроводов изготавливается из термопластов, материалов, которые можно плавить, формовать и формовать, а также охлаждать.
Материал труб каждого типа уникален и идеально подходит для определенных применений в вашем доме.
ABS — Акрилонитрилбутадиенстирол
ABS — это жесткий термопласт, который был первоначально разработан в начале 1950-х годов для использования на нефтяных месторождениях и в химической промышленности и был одобрен для использования в жилых помещениях в 1960-х годах.
Использование и применение АБС в домашних условиях:
● Дренажно-сливные системы — сливные линии унитаза, раковины и душа, а также вентиляционные трубы
Каков средний срок службы водопроводной системы из АБС-пластика?
50-70 +, но подробности уточняйте у производителя.Как и в случае любой другой водопроводной системы, срок службы зависит от правильного применения и установки.
Изучите часто задаваемые вопросы об АБС.
ПВХ — поливинилхлорид
ПВХ — наиболее широко используемый термопласт в сантехнической и строительной промышленности.
Применение и применение ПВХ в домашних условиях:
● Водопровод
● Дренажно-дренажные системы — сливные линии унитаза, раковины и душа, а также вентиляционные трубы
● Электропровод
● Использование на открытом воздухе, если труба содержит достаточно стабилизаторов и УФ-ингибиторов для защиты от ультрафиолетового излучения или окрашена совместимой латексной краской на водной основе.
● Дождеватели для газонов
● Коммунальные канализационные сети
Каков средний срок службы водопроводной системы из ПВХ?
50-70 + лет, но подробности уточняйте у производителя.Как и в случае любой другой водопроводной системы, срок службы зависит от правильного применения и установки.
Изучите часто задаваемые вопросы о ПВХ.
ХПВХ — хлорированный поли (винилхлорид)
ХПВХ — это жесткий термопластический материал для труб и фитингов, изготовленный из ПВХ, обработанного дополнительным хлором.
Одно из преимуществ ХПВХ заключается в добавлении хлора, который добавляет дополнительную тепловую способность, а также делает его устойчивым к повреждениям от сильно хлорированной или агрессивной воды.Многие водоочистные сооружения в США используют хлор в качестве дезинфицирующего средства в разной степени в зависимости от того, где вы живете, чтобы убить болезнетворные бактерии до того, как вода попадет в ваш дом.
Использование и применение ХПВХ в домашних условиях:
● Распределение горячей и холодной воды
● Бытовые пожарные оросители
Каков средний срок службы сантехнической системы из ХПВХ?
50-75 лет, но подробности уточняйте у производителя. Как и в случае любой другой водопроводной системы, срок службы зависит от правильного применения и установки.
Изучите часто задаваемые вопросы о CPVC.
PE — Полиэтилен
PE — это гибкий термопластичный материал, полученный путем превращения этилена, газа, в полимер.
PE использования и применения в домашних условиях:
● Линии подачи или распределения питьевой воды
● Распределение природного газа
● Дождеватели для газонов
● Городская канализация
● Низкотемпературные системы теплопередачи, например, водяной теплый пол
● Геотермальный
Каков средний срок службы водопроводной системы из полиэтилена?
50–100+ лет, но подробности уточняйте у производителя.Как и в случае любой другой водопроводной системы, срок службы зависит от правильного применения и установки.
Изучите часто задаваемые вопросы о PE.
PE-RT — полиэтилен повышенной температуры
PE-RT — это гибкий пластиковый материал, изготовленный из полиэтиленовой смолы с более высокими характеристиками, что делает его пригодным для использования при более высоких температурах, чем обычные полиэтиленовые трубы. PE-RT похож на PEX как по внешнему виду, так и по применению.
Применение PE-RT в домашних условиях:
· Линии подачи или распределения питьевой воды
· Низкотемпературные системы теплопередачи, такие как лучистые полы с подогревом
· Высокотемпературные системы теплопередачи, радиаторы, плинтусы для горячей воды и т. Д. До 180 ℉
Каков средний срок службы водопроводной системы PE-RT?
50+ лет, но подробности уточняйте у производителя. Как и в случае любой другой водопроводной системы, срок службы зависит от правильного применения и установки.
PEX — Полиэтилен с поперечными связями
PEX — это гибкий пластик, изготовленный из полиэтилена средней или высокой плотности. (Узнайте больше о производственном процессе PEX.)
Применение PEX в домашних условиях:
● Линии подачи или распределения питьевой воды
● Бытовые пожарные оросители
● Низкотемпературные системы теплопередачи, например, водяной теплый пол
● Высокотемпературные системы теплопередачи, радиаторы, плинтусы для горячей воды и т.
Д., до 200 ℉; уточнить у производителя
Каков средний срок службы сантехнической системы PEX?
Более 50 лет, но подробности уточняйте у производителя. Как и в случае любой другой водопроводной системы, срок службы зависит от правильного применения и установки.
Изучите часто задаваемые вопросы о PEX.
PP — полипропилен
Полипропилен — это полимер пропилена. Иногда это армированное стеклом и жесткая система трубопроводов из термоплавкого сплава.
Применение полипропилена в домашних условиях:
● Линии подачи или распределения питьевой воды
● Бытовые пожарные оросители
Каков средний срок службы сантехнической системы из полипропилена?
Проконсультируйтесь с производителем относительно конкретного материала и области применения.
Для получения более подробной информации о том, какие пластиковые трубы подходят для вашего дома, в том числе о том, над какими вопросами вам следует задуматься, прочитайте сообщение в нашем блоге «Как найти правильные водопроводные трубы для вашего дома».«
Это сообщение не было отмечено тегами.
| Системы трубопроводов использовались для подземных водопроводов и в качестве внутренних водораспределительных трубопроводов. Эксперты отрасли считают, что он был установлен как минимум в 6 миллионах домов, а некоторые эксперты указывают, что он, возможно, использовался в 10 миллионах домов. Скорее всего, трубопровод был установлен примерно в одном из каждых четырех или пяти домов, построенных за годы производства трубы. Как узнать, есть ли у вас поли Интерьер. Полибутилен, используемый внутри вашего дома, можно найти рядом с водонагревателем, он проходит через потолок в недостроенных подвалах и выходит из стен для подпитки раковин и туалетов. Предупреждение: в некоторых регионах страны водопроводчики использовали медные «заглушки», когда труба выходит из стены, чтобы питать прибор, поэтому медь здесь не означает, что у вас нет поли. Смотрите фотографии полибутиленовых труб и фитингов ниже. Трубопроводы выйдут из строя? На протяжении 1980-х годов подавались судебные иски с жалобами на якобы производственные дефекты и неправильную установку, причинившие ущерб в сотни миллионов долларов. Хотя производители никогда не признавали, что полимер неисправен, они согласились профинансировать урегулирование коллективного иска с начальной и минимальной суммы в 950 миллионов долларов.Вам нужно будет связаться с соответствующей компанией по урегулированию претензий, чтобы узнать, соответствуете ли вы критериям этого урегулирования.
|
