Счетчик на воду горячую с термодатчиком: Счетчик горячей воды с термодатчиком выгода или убыток

Умные счетчики горячей воды в Нижнем Новгороде

Оборудование системы ГВС счетчиком способствует значительной экономии, так как пользователи оплачивают только ту воду, которую действительно потребляют. Тем не менее, существует еще одна распространенная проблема: качество горячего водоснабжения не всегда соответствует нормативам. Либо горячая вода постоянно не подогревается до нужной температуры, либо приходится подолгу сливать воду из крана. И в том, и в другом случае оплата взимается по расходу согласно установленному тарифу за горячую воду.

На фоне существующих проблем активно распространяется информация о многотарифных «умных» счетчиках, которые производят подсчет расхода воды с учетом ее температуры. Приборы считают только кубометры жидкости, нагретой до 40 градусов и выше, а не соответствующую температурному минимуму воду относят в разряд холодной.

Безусловно, определенная экономия при этом достигается, но настолько ли она велика, чтобы устанавливать счетчик, стоимость которого в 4–10 раз выше, чем у обычной модели? При выборе контрольных приборов за критерий экономической целесообразности принимают срок их окупаемости. Оптимально, если это происходит до первой поверки, которая производится через 4 года. В большинстве случаев, окупаемость счетчиков с термодатчиком превышает межповерочный интервал.

Пути устранения проблем ГВС без использования «умных» счетчиков

ООО «НГЦУОРПУ «Метаком Сервис» не устанавливает счетчики горячей воды с термодатчиками по причине того, что они не решают проблем потребителей. Если пользователей не устраивает температура воды, поступающей из горячего крана, то бороться с этим нужно не установкой многотарифного прибора, а иначе.

Существуют два основных вида проблем с ГВС:

1. В зданиях с тупиковой системой водоснабжения при малом водоразборе на верхних этажах горячая вода появляется после слива остывшей в стояке воды.
2. Ресурсоснабжающая компания подает недостаточно нагретую воду.

В Нижнем Новгороде подавляющее большинство домов подключены к централизованному водоснабжению с закольцованной системой ГВС. Нагрев воды производится в котельной или бойлерной, после чего вода поступает к жильцам и возвращается для повторного обогрева. При однотрубной системе ГВС при недостаточном нагреве воды к дальним потребителям она может поступать остывшей. Предотвращают это врезанием в систему байпасов.

Если поставщик услуг производит недостаточный нагрев, то для фиксации этого используется общедомовой теплосчетчик, устанавливающийся на трубе системы ГВС на входе в дом. Если на входе температура соответствует норме, то несложно найти и устранить причину ее остывания на коротком участке трубопровода. Если вода нагрета недостаточно, то это также не составит труда доказать — достаточно предоставить распечатку с показаниями теплосчетчика. Как правило, обслуживающая организация принимает меры, не доводя дело до судебного разбирательства.

Именно устранение проблем с ГВС является единственно верным решением в подобных ситуациях, а не потребление некачественных услуг с подсчетом их стоимости по дорогостоящему прибору. Если же общедомовой теплосчетчик отсутствует, то его установка обходится жильцам дома недорого. Контролировать качество ГВС с помощью такого прибора дешевле, проще и эффективнее.

Как меньше платить за горячую воду? Счётчик воды с термодатчиком Элехант — забудьте о переплатах

В этой статье расскажем, как сэкономить на горячем водоснабжении.

---

Стартовал сезон отключений горячей воды — время не самое приятное, но неизбежное. После окончания ремонтных работ и долгожданной подачи водоснабжения, неудобства не заканчиваются. Прежде чем пользоваться горячей водой, её понадобится долго пропускать из-под крана, в итоге ваши средства вместе с загрязненной жидкостью уйдут в сток. Мы нашли способ, как сэкономить на коммунальных услугах — установить счётчик горячей воды с датчиком температуры.

Приборы учёта Элехант

Главная особенность счётчика — наличие двух ячеек памяти. В первую записываются показания протекающей воды с температурой ниже 40градусов, во второй — выше 40 градусов. Благодаря функциям первой ячейки, пропуск горячей воды будет считаться как спуск холодной. Следовательно, вы начнёте меньше платить за горячую воду

К другим плюсам прибора Элехант относятся:

• Дистанционная передача показаний.

• Дальность передачи показаний — 10 метров.

• Простой интерфейс.

• Прошли 3 ступени проверки качества.

• Период поверки — 6 лет.

• Антимагнитная защита.

Дополнительно к устройству вы можете приобрести выносной дисплей, который подсоединяется к счётчику с помощью встроенного радиомодуля. Такой вариант значительно облегчает снятие показаний. Дисплей работает от двух пальчиковых батареек и легко устанавливается на любую поверхность.

Скачайте бесплатное приложение Элехант в App store Google play и отслеживайте показания в личном кабинете. Им удобно пользоваться, так как данные всех приборов учёта собираются в одном месте. Также есть функция дистанционной передачи показаний в УК без дополнительной инфраструктуры.

Так как АльфаОпт — официальный представитель компании Элехант, мы реализуем приборы учёта по дилерским ценам. Также проводим поверку и ремонт счётчиков за 3-5 дней.

Оформляем гарантийное, сервисное обслуживание и предоставляем удобные способы доставки по России и странам СНГ. Продаём товары оптом и в розницу. Остались вопросы — звоните на бесплатный номер горячей линии или оставляйте заявку на сайте.

Установка счетчика горячей воды с термодатчиком

   Счетчик горячей воды с термодатчиком учитывает не только количество расходуемой воды, но также и температуру. Этот прибор разработан специально для учета горячей воды. Расход воды учитывается не с момента поступления воды, а с момента, когда вода достигает определенной температуры +40°С. Согласитесь, это очень справедливо, в особенности, если прежде, чем получить горячую воду, вам приходится слить не один литр холодной или еле теплой воды. Учет ведется лишь тогда, когда вода достигает нужной температуры согласно нормам, иными словами становится действительно горячей. После установки счетчика с контролем температуры, экономия составит порядка 60%.

Показания измеренных расходов выводятся на большом, контрастном цифровом дисплее. Счетчик воды Саяны Т-РМД имеет радиоинтерфейс.

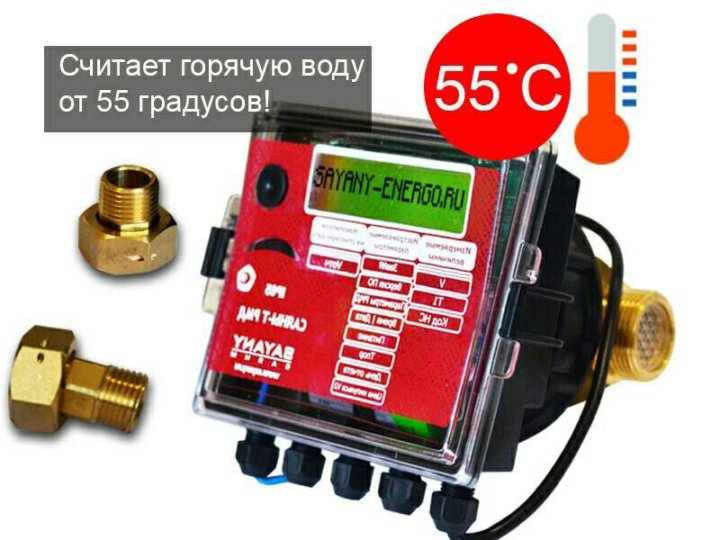

Счётчики Саяны-Т-РМД имеют функцию раздельного учета горячей воды выше 40°C (либо другую температуру необходимую заказчику). По заказу может быть запрограммирована другая пороговая температура — не +40 градусов, а например +50 или +60. Установку счетчика с большей пороговой температурой необходимо согласовать с управляющей компанией. Пометка о перепрограммировании другой температуры вносится в паспорт счетчика.

Принцип работы счетчика горячей воды «Саяны Т-РМД»

Электронный блок измеряет температуру воды с помощью термометра (термодатчика). Температура измеряется один раз в секунду. Параллельно производится учет количества воды, которая прошла через проточный блок.

Если средняя температура за минуту была меньше  +40°C, то объем воды, который прошел через расходомер, записывается в ячейку V1.

Если температура воды была выше +40°C, то количество воды, которое прошло через счетчик, записывется в ячейки V1 и V1`. Таким образом, в ячейке V1` записывается только та вода, которая была выше +40 градусов, а в ячейке V1 — вся вода, которая прошла через счетчик.

Результаты измерений сохраняются в энергонезависимой памяти и могут быть считаны удалённо посредством встроенного радиоинтерфейса, который работает на частоте 433 МГц. Для передачи показаний со счетчика на компьютер требуется дополнительный адаптер АРС.

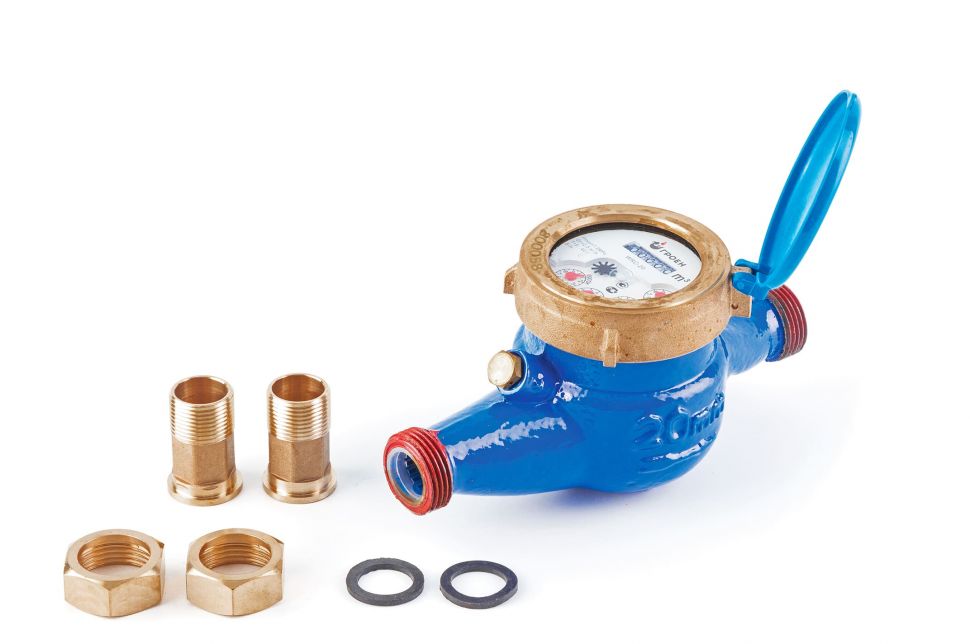

Схема установки счетчика горячей воды с термодатчиком

Для установки счетчиков воды необходим доступ к водопроводным трубам. Счетчики устанавливаются после запорных вентилей. Если краны исправны, специалист разрезает трубу и ставит монтажный узел, который состоит из 9-12 элементов, в его состав входят фильтр грубой очистки воды; счетчик; тройник; термопреобразователь; посадочная гильза; металлопластиковая, полипропиленовая  вставка; фитинговые или полипропиленовые муфты.

---

Как не платить за горячую воду, если она чуть теплая?

— Как не платить по тарифу за горячую воду, если из крана с горячей водой течет еле теплая водица? Есть ли счетчик, который учитывает объем потребленной воды в зависимости от ее температуры, и где его можно купить?

AndreyPopov/Depositphotos



Отвечает директор департамента комфорта Sminex Анатолий Кошурников:

Температуру воды можно измерить самостоятельно. Согласно нормативу (СанПиН 2.1.4.2496-09 «Гигиенические требования к обеспечению безопасности систем горячего водоснабжения. Изменение в СанПиН 2.1.4.1074-01»), температура горячей воды должна быть не ниже 60 °C для закрытой системы теплоснабжения и 50 °C для открытой. Если показатель ниже, нужно зафиксировать факт несоответствия нормативу. Для этого подается заявка-претензия в диспетчерскую службу. Если это временная ситуация, диспетчер сообщает причину и время устранения аварии. В случае, если аварийной ситуации нет, заявитель вправе вызвать специалиста для проведения замеров и фиксации нарушения. Проверка должна быть произведена в срок не более двух часов с момента подачи заявления. Далее по результатам замеров составляется акт в двух экземплярах.

Если результаты проверки доказывают, что температура горячей воды ниже норматива, исполнитель коммунальных услуг делает перерасчет за недопоставку услуги по горячему водоснабжению. При температуре горячей воды ниже 40 °C нагрев воды не оплачивается.

---

Как поставить или поменять счетчик?

Мешают ли долги за коммуналку поставить счетчики?

---

Если результаты проверки показали, что температура соответствует нормативу, но заявитель с этим не согласен, можно провести независимую экспертизу. О дате ее проведения управляющая компания уведомляется письменно, ее итоги также фиксируются в акте.

Что касается счетчиков, то существуют специальные приборы учета (например, ВИС.Т-ТС), которые фиксируют данные об объеме теплоэнергии (полученных гигакалориях), затраченной на подогрев холодной воды для предоставления услуги по горячему водоснабжению. Но использовать данные этих счетчиков в споре с управляющей компанией крайне сложно: расчеты за полученное водоснабжение по закону ведутся в кубических метрах, которые никак не привязаны к количеству передаваемого тепла.

Отвечают представители пресс-службы Группы «Эталон»:

Совсем не платить за горячую воду не получится. Для компенсации средств необходимо зафиксировать факт получения услуг не в полном объеме. Проще говоря, вызвать технического специалиста управляющей организации, который составит акт о несоответствии горячей воды нормативам. Сделать это необходимо минимум два-три раза для того, чтобы доказать, что Ваша проблема — не случайность и не нештатная ситуация, вызванная, например, аварией. При получении нескольких актов необходимо обратиться в управляющую организацию для подачи заявления для дальнейшего перерасчета и восстановления должной температуры воды.

Счетчик с термодатчиком существует, но может возникнуть сложность с регистрацией прибора. Не все управляющие организации принимают электронные водомеры в эксплуатацию, хотя возможность использовать такие устройства предусмотрена законодательством.

---

Установка счетчиков воды: за и против, порядок действий

Как экономить воду и на воде?

---

Отвечает заместитель генерального директора по клиентскому обслуживанию АО УК «Смарт сервис» Елена Сумкина:

Нормативная температура подачи горячей воды в точку водозабора, например смеситель умывальника, регламентируется сводом «Строительных норм и правил» и должна быть не ниже 60 °C и не выше 75 °C. Управляющая компания обязана отслеживать качество предоставляемых услуг и своевременно реагировать, если коммунальный ресурс не соответствует установленным требованиям.

Вам необходимо обратиться в управляющую компанию, которая обслуживает дом, и оставить заявку в диспетчерской службе. Причин несоответствия температуры норме может быть несколько: поломки на магистрали, плановыми работами и т. д. Если же подача горячей воды нарушена без объективных причин, управляющая компания обязана произвести замеры температуры воды и составить соответствующий акт.

Важный нюанс: перед определением температуры горячей воды в точке водозабора производится слив воды в течение не более трех минут. Если температура не соответствует нормам, оплату за потребление горячей воды можно пересчитать. Корректировка оплаты в меньшую сторону производится на основании заявления собственника в УК и акта о выявленных нарушениях. УК производит перерасчет согласно утвержденному регламенту: если вода имеет температуру ниже 40 °С, оплата рассчитывается по тарифу холодного водоснабжения.

О приборах учета можно сказать следующее: на рынке представлены в том числе и счетчики, обеспечивающие раздельный учет потребления горячей и холодной воды (двухтарифные или тепловые счетчики воды). Использование подобных приборов учета позволяет значительно экономить свои средства и не переплачивать за холодную воду из крана с горячей водой. Если температура опускается ниже 40 °С, датчик подает сигнал и учитывает расход воды, поступающей из горячего крана, как холодной. У собственника же есть возможность мониторинга объема потребляемого ресурса через мобильное приложение.

Отвечает генеральный директор управляющей компании «ПСН Хоум» (управляющая компания объектов Группы ПСН) Александра Гулева:

В соответствии с СанПиН 2.1.4.2496−09 температура горячей воды должны быть от 60 °C и до 75 °C. Если в кране, смесителе температура горячей воды ниже, то потребитель вправе потребовать от исполнителя уплату неустоек. Размер выплат регулирует Закон РФ «О защите прав потребителей».

Исполнитель, который нарушил качество предоставления коммунальной услуги, обязан произвести перерасчет размера платы за коммунальную услугу для потребителя. Стоимость будет уменьшена или потребитель будет полностью освобожден от уплаты. При несоблюдении этих норм налагается административный штраф (ст. 7.23 КоАП).

Чтобы правильно измерить температуру, нужно открыть кран с горячей водой, подождать три минуты, набрать воду в емкость, куда потом положить термометр с капиллярной трубкой. Вода должна вытекать наружу и полностью заполнять емкость. Далее опустите нижний конец измерительного прибора в центр емкости сосуда с горячей водой до уровня минимальной отметки. Показатель зафиксируется, когда столбик термометра прекратит повышаться.

Потребитель может установить индивидуальный квартирный или комнатный прибор учета ГВС, соответствующий требованиям законодательства РФ об обеспечении единства измерений. К числу таких приборов учета относятся счетчики ГВС с термодатчиком, которые определяют температурный режим.

---

Должна ли я платить за воду, если в моих комнатах никто не прописан?

Должна ли я платить за воду и газ в аварийном доме под снос?

---

Отвечает вице-президент ГК АРИН, руководитель межрегиональной жилищной программы «Переезжаем в Петербург» Николай Лавров:

Ваш вопрос решить сложнее, чем Вы описали. Потребление по счетчикам возможно только при признании этих счетчиков и их опломбировании УК. Сильно сомневаюсь, что это Ваш случай, так как даже счетчики на отопление могут быть установлены либо у всего дома, либо ни у кого.

Вам надо доказать факт отсутствия предоставляемой поставщиком УК услуги, а именно горячей воды. Найдите нормы температуры, вызовите экспертную организацию и произведите задокументированное исследование. После этого можно подавать в суд. Но в первую очередь напишите официальное письмо в УК с претензией и сдайте его в канцелярию, получив входящий номер на копии. Если ответа не будет, напишите жалобу в прокуратуру на незаконное обогащение УК за счет некачественных услуг и далее все же идите в суд.

Отвечает директор юридической службы «Единый центр защиты» (edin.center) Константин Бобров:

Совсем не платить за некачественную подачу горячей воды не получится, закон такую возможность не предусматривает. В данном случае Вам необходимо связаться с аварийно-диспетчерской службой и согласовать время для составления акта предоставления коммунальных услуг ненадлежащего качества. Данный документ будет составляться в Вашем присутствии, Вы должны поставить подпись. В нем будут указываться конкретные нарушения, допущенные исполнителем.

Если Вы и исполнитель не придете к единому мнению относительно выявленных нарушений, то нужно согласовать повторную оценку качества коммунальных услуг. При этом она будет проводиться уже в присутствии сотрудника Роспотребнадзора и представителя Госжилинспекции.

Составленный акт станет основанием для перерасчета платы за коммунальные услуги, а также для начисления неустойки на исполнителя. При его получении вопрос решается в претензионном, а при необходимости — в судебном порядке.

Отвечает генеральный директор УК «РАДЭКС» Евгений Беляев:

Затраченные гигакалории на ГВС (горячее водоснабжение) фиксируются в коммерческом узле учета тепловой энергии, который введен в эксплуатацию, — общедомовом приборе учета тепловой энергии (ОДПУ). Тариф устанавливается в договоре между управляющей компанией и ресурсоснабжающей организацией. Если у МКД имеется тепловой пункт, то водоподготовка ГВС осуществляется в нем и тариф значительно меньше, чем если бы горячая вода поставлялась сразу от ресурсоснабжающей организации.

Температура ГВС, согласно ПП РФ № 354, должна быть не ниже 60 °C и не выше 75 °C. Почему у собственника температура меньше нормы, нужно разбираться. Причин множество: от неисправности внутри помещения собственника до несоблюдения режима внутри теплового пункта.

Отдельный счетчик может устанавливаться на МКД, но потребления все равно будут рассчитывать по общему коммерческому ОДПУ. Платить за ГВС в любом случае надо. Если будет выявлено, что температура занижена из-за УК, то собственник вправе потребовать перерасчет с момента подачи заявления на некачественное предоставление услуг.

Текст подготовила Мария Гуреева

Не пропустите:

Все материалы рубрики «Хороший вопрос»

Как проверить отопление, принимая квартиру в новостройке летом?

Как начать платить за отопление по квартирному счетчику?

Запрещено ли отключать отопление во всем доме зимой?

Статьи не являются юридической консультацией. Любые рекомендации являются частным мнением авторов и приглашенных экспертов.

Счетчик воды для горячей воды с термодатчиком

В последнее время жильцы многоквартирных домов и жители частного сектора все чаще стали пользоваться счетчиками горячей воды с термодатчиками. Такой вид счетчиков позволяет производить оплату за реально горячую, а не за теплую воду.

Счетчики с установленными в них термодатчиками – достаточно новое оборудование. Но зарекомендовало оно себя с положительной стороны, так как никто не хочет производить оплату за предоставление некачественных услуг. Это нововведение заставляет коммунальные службы более серьезно следить за температурным режимом поставляемой жильцам воды.

Дорогие читатели! Наши статьи рассказывают о типовых способах решения юридических вопросов, но каждый случай носит уникальный характер.

Если вы хотите узнать, как решить именно Вашу проблему — обращайтесь в форму онлайн-консультанта справа. Это быстро и бесплатно! Или позвоните нам по телефонам:

+7 (499) 703-47-59
Москва, Московская область

+7 (812) 309-16-93
Санкт-Петербург, Ленинградская область

8 (800) 511-69-42
Федеральный номер (звонок бесплатный для всех регионов России)!

Водосчетчик для горячей воды с термодатчиком

Счетчик горячей воды с термодатчиком устанавливается не только для экономного расхода воды. Также он используется как устройство, контролирующее качество услуг, предоставляемых системой обеспечения жителей горячей водой.

Работа устройства заключается в регистрации объемов подаваемой воды и ее температуры. Эти данные заносятся в специальную ячейку с тарифами.

Существует норма температуры воды, которая по законодательству должна оплачиваться потребителями. Температура горячей воды должна быть не ниже 40 градусов. В противном случае производится оплата горячей воды в размере тарифа на холодную.

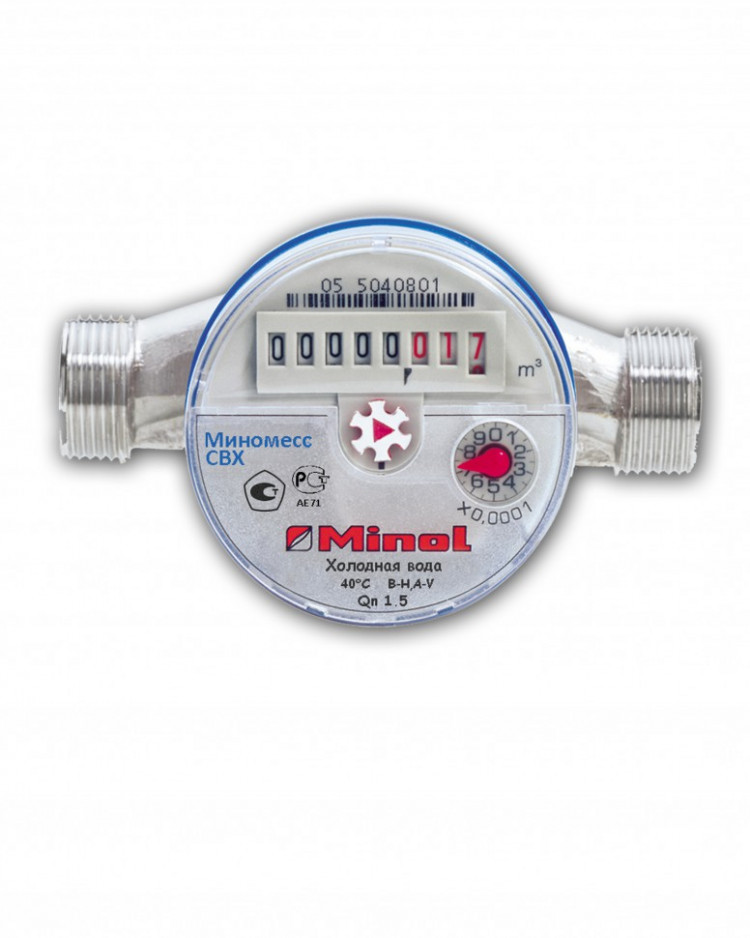

Как работает счетчик горячей воды с термодатчиком?

Устройство состоит из нескольких частей:

• непосредственно сам счетчик горячей и холодной воды;
• датчик измерения температуры;
• электронный блок, отвечающий за произведение расчетов.

Турбина счетчика вращается при подаче воды. Количество оборотов соответствует объему воды, проходящей через устройство. Показатели регистрируются в блоке отсчета воды. Параллельно этому процессу происходит поэтапное измерение температуры подаваемой воды.

Преобразователь воды получает информацию через соединение с датчиком. Далее все показатели заносятся в ячейку с тарифами.

Следующим этапом является подсчет тарифов. Для подсчетов существуют свои коэффициенты:

• данные из тарифной ячейки с температурой ниже 40градусов имеют k = 0;
• при температуре от 40 до 44 градусов k = 0,7;
• если температура в пределах от 45 до 49 градусов k = 0,9;
• при температуре выше 50 градусов k = 1.

Далее данные заносятся в итоговые результаты по объему потребленной горячей воды.

Цифровое устройство, находящееся в электронном блоке, показывает следующие показатели:

• температурные показатели воды;
• количество потребленной воды;
• объемы потребленной воды в зависимости от ее реальной температуры.

Модели счетчиков с датчиками температуры имеют некоторые особенности. Например, такая модель, как ЛВ-4Т снабжена специальными индикаторами, которые позволяют экономить потребление энергии.

При температуре от 49 до 45 градусов потребители оплачивают на 10 процентов меньшую стоимость горячей воды, а при температуре от 44 до 40 градусов стоимость сокращается до 70 процентов.

В том случае, если вода имеет температуру ниже 40 градусов, оплата за горячую воду производится по тарифам холодной.

Эксплуатация счетчика воды с датчиком температуры дает возможность:

• уменьшить сумму оплаты за горячую воду;
• дисплей, регистрирующий показания потребления воды, может быть размещен в том месте, где будет удобно проводить техобслуживание и снимать показания;
• сделать прибор более устойчивым к грязной воде.

У любого хорошего начинания бывают свои недостатки. В данном случае большим недостатком устройства является его высокая цена.

Можно было бы установить обычный счетчик горячей воды, который на порядок дешевле. Но, как говорится, скупой платит дважды. В условиях недостаточно высокого уровня оказания услуг горячего водоснабжения, лучше всего и выгоднее обзавестись современным счетчиком на горячую воду.

Не всегда коммунальные организации соглашаются устанавливать в квартирах счетчики с термодатчиками, так как им это не выгодно. В таких случаях гражданам приходится обращаться в суд для вынесения решения по данному вопросу.

Счетчик для горячей воды с термодатчиком: отзывы

Отзывы об использовании счетчиков с термодатчиками:

• Оценка прибора как нерационального. Не все организации хотят заниматься подсчетами по дифференцированному тарифу. Решить проблему может только суд, но люди опускают руки, так как хождение по судам забирает много сил и времени;
• Довольны результатами работы счетчика. Коммунальщики пошли навстречу и установили новые счетчики. Оплата за потребление горячей воды реальная;
• Не нравится работа самого устройства и результаты подсчета суммы к оплате по его показаниям. В данном случае проблема в качестве самого прибора, но его можно обменять или отремонтировать;
• Выбирают более дешевые варианты счетчика, так как не видят выгоды в установке дорогого устройства и в его рентабельности;
• Выбираем бойлер. Жильцы многих квартир перешли на собственные нагреватели воды. Они не зависят от поставки горячей воды коммунальщиками и не нуждаются в установке дорогих счетчиков.

Дорогие читатели! Наши статьи рассказывают о типовых способах решения юридических вопросов, но каждый случай носит уникальный характер.

Если вы хотите узнать, как решить именно Вашу проблему — обращайтесь в форму онлайн-консультанта справа. Это быстро и бесплатно! Или позвоните нам по телефонам:

+7 (499) 703-47-59
Москва, Московская область

+7 (812) 309-16-93
Санкт-Петербург, Ленинградская область

8 (800) 511-69-42
Федеральный номер (звонок бесплатный для всех регионов России)!

Высокотемпературные расходомеры воды | Продукты и поставщики

Моделирование кавитационных характеристик турбинного счетчика при различных температурных условиях воды

Когда турбинные расходомеры используются для измерения высокотемпературной воды и криогенная жидкость, кавитационные характеристики в таких условиях отличаются от комнатных. температура воды.

Достижения в технологии измерения расхода выхлопных газов

На рисунке 7 представлено описание устройства, используемого для проверки давления в выхлопной трубе.h Прочность Из-за высоких температур и содержания воды в выхлопных газах расходомер выхлопных газов должен быть либо достаточно прочным, чтобы работать в этой среде, либо включать…

Solar Decathlon 2002: обзор событий

Расход воды Конкурс: Прибор для горячей воды: турбинный расходомер, с импульсным выходом, верхний предел температуры 190 ° F (87.8 ° С) Источник: Omega Engineering, Inc., модель FTB4105P. Точность: 1,5% от показания, от 0,2 до 13 галлонов в минуту Расположение: выпускной патрубок…

Разработка типового прибора для измерения расхода пара методом конденсационного взвешивания.

Его основная функция: изменение высокотемпературного пара высокого давления, который через расходомер пара в воду определенного температура.

http://dspace.mit.edu/bitstream/handle/1721.1/51671/495728149-MIT.pdf?sequence=2

Четыре события могут вызвать аварийное отключение: 1.) аварийный сигнал низкого расхода охлаждающей воды от турбинного расходомера, 2.) аварийный сигнал высокой температуры перед BPR, 3.) аварийный сигнал высокого давления в реакторе WCHB, или 4.) оператор. инициировал завершение работы с помощью аварийного выключателя.

Анти-H. Эффект пилори глубоководной воды

Глубоководная морская вода (DSW) отличается высокой чистотой, низкой температурой, высоким содержанием питательных веществ и минералов и добывается из воды, протекающей на глубине 200 метров под поверхностью моря.

Успешное применение агента для уменьшения гидравлического сопротивления в компании Agiba Petroleum: две истории успеха

8) Минимальные ограничения потока и условия сдвига, разрыв усилия сдвига полимер, трубопроводные насосы вызывают полную деградацию, при этом изменяется диаметр, трубопроводные расходомеры, коллекторы, высокоскоростной поток в трубопроводе (> 15 кадров в секунду), температура продукта, вода и воск кристаллы, присутствующие в масле, вызывают частичную деградацию.

Заключительный технический отчет; Программа оценки и определения геотермальных ресурсов (GRED), этапы I, II и III для долины Анимас, Геотермальные ресурсы штата Нью-Мексико

Глубокая скважина, пробуренная Steam Reserve Корпорация в 1984 г. обнаружила высокие температуры (> 150 ° C) и значительный расход воды на глубина около 350 метров (1150 футов).

Акт обкатных приемо-сдаточных испытаний смесительных насосов проекта W-151 300 л.с.

Через семь часов после того, как скорость насоса смесителя снизилась. снизился до 800 об / мин, расход воды в нижнем затворе вырос до зашкаливающего значения на расходомере воды подшипника 0335 куб.см / час) при температуре резервуара LDCV все еще на уровне 200 ° F.

Лучшие практики измерения, Руководство по достижению эффективности использования коммунальных ресурсов, версия 2.0

Имея отношение к измерениям высокой температуры и охлажденной воды, Преобладающей технологией прямого вытеснения является расходомер с нутационным диском.

Что такое расходомер воды и для какого применения он подходит

Расходомеры воды используются для измерения объема воды, используемой в коммерческих и жилых зданиях.Вода в дома и офисы подается через городскую систему водоснабжения. Счетчики воды также могут использоваться в источниках воды или во всей системе водоснабжения для расчета расхода части системы. Расходомеры воды могут также измерять расход шламов или жидкостей в закрытых трубах. Расход воды измеряется в кубических метрах (м3) или литрах на электронном или механическом счетчике.

Расходомер воды — это устройство, способное измерять количество воды, проходящей через трубу.На выбор доступны различные технологии расходомеров в зависимости от расхода воды, экономических условий и условий хранения. Каждый из этих расходомеров типов имеет новый принцип процесса, общую ценность использования и уникальные преимущества использования.

Расходомеры воды могут измерять горячую, холодную воду, чистую воду, грязную воду и шламы.

При измерении расхода воды используются два общих метода: расходомеры скорости и вытеснения. Каждый тип использует множество технологий.

Датчики крыльчатого колеса

Датчик с крыльчатым колесом — это экономичный и наиболее часто используемый расходомер воды. Его также можно использовать для измерения расхода водоподобных жидкостей. Многие датчики с крыльчатым колесом продаются со вставными или проточными фитингами. Как и турбинные счетчики, они требуют 10 диаметров прямой трубы на входе и 5 диаметров трубы на выходе. Ротор датчика крыльчатки установлен перпендикулярно скорости потока. Он будет контактировать с ограниченным поперечным сечением потока.

Расходомер прямого вытеснения

Этот тип расходомера используется в тех случаях, когда прямая труба недоступна, и если датчик с крыльчатым колесом и турбинный расходомер будут испытывать слишком сильные колебания. Расходомеры прямого вытеснения также используются для вязких жидкостей.

Измеритель прямого вытеснения — это расходомер , которому требуется жидкость для автоматического удаления частиц из расходомера для анализа потока. PDM масштабирует объемный расход движущейся жидкости или газа, разделяя среду на фиксированные отмеренные массы.

Эти инструменты состоят из камеры, которая останавливает поток среды, и вращающегося или возвратно-поступательного механизма, который позволяет получать фиксированный объем. Количество дел, которые проходят через раздел, считает СМИ.

Скорость вращения или возвратно-поступательного движения определяет скорость потока. Существует два основных типа расходомеров прямого вытеснения. Системы или преобразователи, состоящие только из датчиков, представляют собой инструменты, похожие на переключатели, которые создают электронные компоненты для процессоров, контроллеров или систем восстановления данных.

Объемные расходомеры прямого вытеснения Типы:

• Поршень возвратно-поступательный или качающийся

Каждый поршень автоматически или магнитно направляется, чтобы заполнить цилиндр жидкостью, а затем удалить его. Каждый штрих описывает ограниченный анализ жидкости.

Для расходомеров

используются внутренние шестерни, вращающиеся при прохождении через них жидкости. Есть несколько видов шестеренчатых измерителей, часто называемых из-за формы внутренних частей.

Две вращающиеся овальные шестерни с организованными зубьями проталкивают ограниченное количество жидкости через каждый счетчик оборотов.Внутри цилиндра закреплены расходомеры с овальной шестерней, две овальные шестерни или роторы.

Когда жидкость протекает через цилиндр, сила жидкости заставляет роторы вращаться. По мере увеличения расхода увеличивается и скорость вращения роторов.

Свое название расходомеры с цилиндрической зубчатой ​​передачей получили от формы их зубчатых колес или роторов. Эти роторы соответствуют стилю спирали, которая представляет собой спиралевидную структуру.

Диск, закрепленный на окружности, перемещается вокруг оси потоком жидкости, и каждое вращение описывает ограниченный объем переносимой жидкости.Расходомер с нутационным диском имеет круглый диск, закрепленный на валу в цилиндрической камере.

Расходомер определяет, сколько раз камера откачивает и удаляет жидкость, отслеживая движения шпинделя. Эти данные используются для определения скорости потока.

Вращающееся рабочее колесо, удерживающее две или более лопаток, разбивает области между лопатками на отдельные размеры, и каждое вращение складывается.

Жидкость перемещается на входную сторону колеблющейся диафрагмы, а затем диспергируется к выходу.Циклы колебаний диафрагмы учитываются при определении расхода.

Магнитные расходомеры

Расходомер этого типа не имеет движущихся частей и используется в системах очистки сточных вод или с грязными жидкостями, которые являются токопроводящими. Дисплеи являются важной частью расходомера этого типа, который можно использовать для регистрации данных или удаленного мониторинга.

Магнитные расходомеры учитывают скорость прохождения жидкости через трубу с использованием магнитного поля для регулирования объемного потока.Они основаны на законе электромагнитной индукции Фарадея, согласно которому жидкость создает напряжение, когда проходит через магнитное поле. Чем быстрее поток жидкости, тем больше создается напряжение. Генерируемое напряжение прямо равно движению воды; знак напряжения вводится в объемный расход электроники. Поскольку магнитные расходомеры показывают среднюю точность, они не подходят для использования с перекачкой. Их нельзя использовать для измерения чистой воды, так как нет атомов для подсчета.

Как работают магнитные расходомеры

Магнитные расходомеры применяют закон электромагнитной индукции Фарадея для обнаружения потока жидкости в трубе. Магнитное поле создается и направляется в жидкость, проходящую через линию в магнитном расходомере. Следуя закону Фарадея, движение проводящей жидкости через магнитное поле будет заставлять сигнал напряжения восприниматься электродами, размещенными на стенках расходомерной трубки. Когда жидкость движется быстрее, образуется большее напряжение.Закон Фарадея гласит, что создаваемое напряжение равно потоку текущей жидкости. Электронный преобразователь подготавливает сигнал напряжения для обнаружения потока жидкости.

В отличие от нескольких других технологий расходомеров и , технология магнитных расходомеров генерирует сигналы, которые идут прямо с потоком. Таким образом, диапазон изменения, связанный с магнитными расходомерами, может достигать 20: 1 или лучше без снижения мощности. Это около 23% от всех проданных расходомеров.

Основные меры предосторожности при использовании магнитных расходомеров

• Не поворачивайте магнитный расходомер вблизи его предела электропроводности, поскольку расходомер может выключиться.
• Заинтересованы в изменении производственных и рабочих ситуаций, которые могут изменить электропроводность жидкости.

При повседневном использовании магнитные расходомеры имеют такие размеры, что максимальная скорость потока составляет около 2–3 метров в секунду. Различные силы давления и состояния процесса могут ограничивать использование этого общего руководства.

Ультразвуковые расходомеры

Этот расходомер используется в приложениях, где присутствуют сточные воды и грязь, например, сточные воды, шламы и другие грязные жидкости.Вода такого типа обычно повреждает обычные расходомеры. Ультразвуковые расходомеры работают по принципу сдвига частоты ультразвукового сигнала, когда он отражается от движущихся пузырьков газа или взвешенных частиц. Это также известно как эффект Доплера.

Ультразвуковые расходомеры воды измеряют скорость жидкости, движущейся по трубе, используя ультразвук для оценки объемного расхода. В ультразвуковом расходомере жидкости, измеряющем время прохождения, ультразвуковой знак выдается на пути текущей жидкости вниз по потоку.Затем другой пароль отправляется против текущей жидкости вверх по потоку.

Как работают ультразвуковые расходомеры

Ультразвуковые расходомеры используют звуковые волны для определения скорости жидкости, текущей в трубе. При отсутствии потока частоты ультразвуковой волны, направляемой в трубу, и ее отражения от жидкости одинаковы. При плавных положениях частота отраженной волны изменяется из-за эффекта Доплера. Когда жидкость движется быстрее, частотный сдвиг растет линейно.Передатчик подает сигналы от передаваемой волны и ее отражений, чтобы определить скорость потока.

Ультразвуковой датчик времени прохождения расходомер издает и принимает ультразвуковые волны между датчиками как на входе, так и на выходе из трубы. В условиях отсутствия потока требуется одинаковое время для перемещения вверх и вниз по потоку внутри преобразователей. В условиях обтекания восходящая волна будет распространяться постепенно и займет больше времени, чем нисходящая волна. Когда жидкость движется быстрее, разница между временем входа и выхода увеличивается.Преобразователь позволяет определять время до и после потока для определения скорости потока. Они составляют около 12% от всех проданных расходомеров.

Основные меры предосторожности при использовании ультразвуковых расходомеров

• Для ультразвуковых расходомеров времени инфильтрации убедитесь, что жидкость может подходящим образом проводить ультразвуковые волны.
• Расходомер не будет регулировать, когда ультразвуковые волны не могут воспринимать поток между датчиками.
• Таким образом, ультразвуковые волны должны понимать жидкость, чтобы доплеровские расходомеры работали правильно.
• Когда жидкость густая и не очищает жидкость, доплеровские расходомеры помогают установить скорость жидкости на стенке трубы или вблизи нее, что может вызвать существенную ошибку измерения и привести к отказу расходомера.

Заключение

Характеристики вашего приложения определяют идеальный тип расходомера воды. Некоторые расходомеры и работают лучше других в определенных условиях. Ваше время и энергию можно сэкономить, сделав осознанный выбор, поэтому не откладывайте звонок, если вы все еще сомневаетесь.

Если вы ищете идеальные расходомеры для своей отрасли, ни одна компания не может предложить лучшую продукцию, чем Proteus Industries Inc. Компания стремится разрабатывать инновационные и высококачественные продукты для управления потоками, чтобы удовлетворить потребности клиентов.

Компания предлагает несколько типов расходомеров и переключателей на выбор с учетом ваших требований. Компания предлагает полную линейку расходомеров и устройств управления в соответствии с самыми высокими требованиями в отрасли.

Компания обеспечивает калибровочные возможности мирового класса, что позволяет поставлять расходомеры со специализированными калибровками для температуры и жидкости. Расходомеры компании контролируют охлаждающий поток в промышленных приложениях, чтобы гарантировать безопасность всех.

Вот еще несколько тем, которые нельзя пропустить:
Что такое плазменная резка и лучшие датчики для защиты систем плазменной резки?
Как найти подходящего производителя расходомера жидкости
8000XHT / XLT | Прибор для измерения расхода
Понравился пост? Не забудьте поделиться

Сообщение навигации

(PDF) Влияние повышенной температуры на точность счетчика воды

ВОДА МАЙ 2015

60

Технические документы

— между расходами 400–2 500

л / ч.Проведенный теоретический анализ неопределенности

, который относится к процедуре

и используемому оборудованию, показан на Рисунке 7.

Следовательно, разумно сделать вывод

, что периодические повышенные

температуры воды и окружающей среды не соответствуют

существенно изменяет производительность

счетчиков бытовой воды, используемых для учета

холодной воды. Несмотря на то, что была протестирована только небольшая выборка счетчиков

, результаты этого исследования

должны, тем не менее, развеять сомнения

в отношении характеристик счетчика воды в течение коротких периодов

повышенного уровня воды и

температуры окружающей среды.

Продолжительное влияние повышенной температуры воды

и окружающей среды (или испытания на выносливость

) на точность счетчика воды

выходило за рамки данного исследования

. Таким образом, представленные здесь результаты

применимы только к счетчикам воды

, подверженным повышенным температурам воды и окружающей среды

в течение короткого периода времени.

Однако маловероятно, что счетчики воды

, предназначенные для измерения холодной питьевой воды

, могут подвергаться таким повышенным условиям

во время эксплуатации.

ВЫВОДЫ

Влияние повышенной температуры воды и температуры окружающей среды

было исследовано с использованием двух

новых и одного бывшего в употреблении объемного водомера

для учета холодной питьевой воды

. Результаты показывают, что есть небольшая погрешность

, смещение в сторону отрицательной в

точности счетчика с увеличением температуры воды

и окружающей среды. На практике

означает, что счетчики имеют тенденцию занижать регистрацию

объема при повышении температуры.

Даже со сдвигом погрешности точность

счетчиков в основном оставалась в пределах

ПДК. Таким образом, делается вывод о том, что

повышенных температур воды и окружающей среды,

, которые могут возникнуть в течение австралийского лета

сезона, не существенно изменяют характеристики

счетчиков воды для бытовых нужд

, используемых для измерения холодной воды.

Причину ошибки

сдвиг можно объяснить

изменением

плотности воды.

Также возможно, что

расширение корпуса счетчика

и его внутренних компонентов

может вызвать относительно

незначительное занижение показаний

счетчиков. Результаты исследования

строго соответствуют

счетчикам

, подверженным повышенным температурам

в течение короткого периода времени. Значение

результатов по выручке

для водоснабжения и расходам для пользователя

не исследовалось.Рекомендуется также исследовать

влияние низкой температуры

и провести объемно-взвешенную оценку

.

БЛАГОДАРНОСТИ

Авторы выражают благодарность

Эшли Хаслеру, Майклу Уиткомбу и

Промилу Мехра за их помощь в организации экспериментов

.

АВТОРЫ

Д-р Ричард Коеч

(электронная почта: [email protected].

au) — руководитель программы,

Международное развитие

и обучение (сельское хозяйство

Управление водными ресурсами), Школа

окружающей и сельская наука,

Университет Новой Англии.

Дэвид Пеццанити — старший инженер-исследователь

и возглавляет

группу сотрудников

, работающих в Urban Water

Resources Group и

Австралийском ирригационном центре и

Технологическом центре гидравлических технологий в Южном университете

. Австралия.

Д-р Баден Майерс —

инженер-исследователь в

Центре водных ресурсов

Управление и повторное использование,

часть Школы естественных наук

и построенных сред

Университета Южной Австралии.

ССЫЛКИ

Arregui F, Cabrera EJ, Cobacho R & Garcia-

Serra J (2005): Ключевые факторы, влияющие на воду

Погрешность счетчика. Специализированная конференция IWA

«УТЕЧКА 2005». Галифакс, Канада.

AS 3565.4 (2007): Счетчики для холодной и горячей воды

Питьевая и непитьевая вода,

Часть 4: Испытания на соответствие требованиям при эксплуатации.

Стандарты

Австралия, Сидней.

Engel R & Baade HJ (2012): Определение плотности воды

Высокоточным расходомером

Калибровка — погрешности измерений

и практические аспекты.Flow Measurement

and Instrumentation, 25, стр. 40–53.

ISO / IEC 17025 (2005): Общие требования

к компетенции тестирования и калибровки

Лаборатории. Международная организация по стандартизации

(ISO), Швейцария.

McCutcheon SC, Martin JL & Barnwell TO (1993):

Качество воды, Справочник по гидрологии,

Maidment DR (Ed). Макгроу-Хилл, Нью-Йорк, штат Нью-Йорк.

Mutikanga HE, Sharma SK & Vairavamoorthy K

(2011): Исследование производительности водомеров

в развивающихся странах: тематическое исследование

Кампала, Уганда.Water SA, 37, 4, стр. 567–574.

NMI (2004): Определение признанной стоимости

Стандарты измерения признанной стоимости

Стандарт плотности воды. Национальный

измерительный институт, Содружество

Австралия, Сидней.

НМИ М 10–1 (2010): Счетчики, предназначенные для учета воды

в полнопроточных трубах. Часть

1: Метрологические и технические требования.

Национальный институт измерений,

Содружество Австралии, Сидней.

НМИ М 10–2 (2011): Счетчики, предназначенные для учета воды

в полнопроточных трубопроводах.

Часть 2: Методы испытаний. Национальное измерение

Институт, Австралийское Содружество, Сидней.

НМИ Р 49–1 (2009): Счетчики воды, предназначенные для

учета холодной питьевой воды и горячей

воды. Часть 2: Метрологические и технические требования

. Национальное измерение

Институт, Австралийское Содружество, Сидней.

НМИ Р 49–1 (2009): Счетчики воды, предназначенные для

учета холодной питьевой воды и горячей

воды. Часть 1. Метрологические и технические требования

. Национальное измерение

Институт, Австралийское Содружество, Сидней.

NMI R 49–2 (2009): Водосчетчики

предназначены для учета холодной питьевой воды и

горячей воды. Часть 2: Методы испытаний. Национальный

измерительный институт, Содружество

Австралия, Сидней.

OIML R 49–1 (2006): Водосчетчики

предназначены для учета холодной питьевой воды и

горячей воды. Часть 1. Метрологические и технические требования

. Международная организация законодательной метрологии

(МОЗМ), Париж.

OIML R 49–2 (2006): Водосчетчики, предназначенные для

учета холодной питьевой воды и горячей воды

. Часть 2: Методы испытаний. Международная

Организация законодательной метрологии (МОЗМ), Париж.

Tawackolian K, Buker O, Hogendoorn J &

Lederer T (2013): Калибровка ультразвукового расходомера

для горячей воды. Flow Measurement

and Instrumentation, 30, стр. 166–173.

Неопределенность измерения: Руководство ISO

(2005): Национальный институт измерений,

Содружество Австралии, Канберра.

Отдел повышения эффективности водопользования (2009 г.): Национальная концепция

для учета воды вне городов:

Окончательная оценка регулирующего воздействия.Австралийский

Правительство — Департамент окружающей среды,

Вода, наследие и искусство, Канберра.

WSA 12 (2012): Выбор и установка счетчика

Свод правил. WSAA, Сидней, Австралия.

0,00%

0,05%

0,10%

0,15%

0,20%

0,25%

0,30%

0,35%

0 1000 2000 3000 4000 5000

Неопределенность

Скорость потока

з)

Рисунок 7.Связь между неопределенностью измерения

и расходом.

SMART METERING

Калибровка ультразвукового расходомера для горячей воды

Аннотация

Если мы хотим сохранить количество необходимых измерений характеристик в допустимых пределах, мы должны быть уверены, что конструкция расходомера реагирует предсказуемо и прямой путь к систематическим воздействиям. В этой статье определены важные систематические факторы влияния ультразвукового расходомера (UFM) на расход питательной воды, чтобы решить, какие характеристики должны быть выполнены в дополнение к типичной калибровке базовой линии с водой при 20 ° C.При измерении тепла с температурами до 120 ° C, например, известно, что влияние температуры на расходомер имеет важное значение, и это также относится к более высоким температурам, например, при регулировании подачи питательной воды на электростанциях. Одним из критических систематических температурных воздействий, влияющих на большинство расходомеров, является тепловое расширение корпуса расходомера. С июня 2009 г. по март 2010 г. отдел «Тепло и вакуум» Physikalisch-Technische Bundesanstalt провел кампанию по измерениям, чтобы охарактеризовать влияние теплового расширения корпуса расходомера на калибровку пятиканального UFM диаметром 8 дюймов (DN 200) для применение питательной воды в диапазоне температур от 4 ° C до 85 ° C и расхода от 50 м ³ ч ^-1 до 900 м ³ ч ^-1 . Дан обзор процедур и средств, использованных для калибровки, а также подробно описаны условия измерения, при которых выполнялась калибровка. Показано, что для исследуемых условий подходит линейная модель эффекта теплового расширения.

Особенности

•

Тестирование производительности UFM недоступно для экстремальных условий процесса.

•

Выявлены систематические влияния УФМ на поток питательной воды.

•

Представлено влияние теплового расширения на калибровку UFM.

•

Поправка на линейное тепловое расширение считается подходящей и необходимой.

Ключевые слова

Ультразвуковой расходомер

Прослеживаемость

Калибровка

Температура

Питательная вода

Горячая вода

Рекомендуемые статьи Цитирующие статьи (0)

Просмотр аннотации

Copyright © 2013 Physikalisch-Technanstische.Опубликовано Elsevier Ltd.

Рекомендуемые статьи

Цитирующие статьи

Тепловые расходомеры для чистой воды — Flowmeters.com

Как работают тепловые расходомеры

Тепловые расходомеры используют тепловые свойства жидкости для измерения расхода жидкости, протекающей в трубе или воздуховоде. В типичном тепловом расходомере измеренное количество тепла подводится к нагревателю датчика. Часть этого тепла теряется в текущей жидкости. По мере увеличения потока теряется больше тепла.Количество потерянного тепла определяется с помощью измерений температуры в датчике. Преобразователь использует измерения подводимого тепла и температуры для определения расхода жидкости. Большинство тепловых расходомеров используются для измерения расхода газа.

Количество тепла, теряемого датчиком, зависит от конструкции датчика и тепловых свойств жидкости. Тепловые свойства жидкости могут изменяться и изменяются в зависимости от давления и температуры, однако в большинстве случаев эти изменения обычно невелики. В этих приложениях, где тепловые свойства текучей среды известны и относительно постоянны во время реальной работы, тепловые расходомеры могут использоваться для измерения массового расхода текучей среды, поскольку измерение теплового потока не зависит от давления или температуры текучей среды.

Однако во многих приложениях тепловые свойства жидкости могут зависеть от состава жидкости. В этих приложениях меняющийся состав жидкости во время реальной работы может повлиять на измерение теплового потока.Поэтому поставщику теплового расходомера важно знать состав жидкости, чтобы можно было использовать правильный калибровочный коэффициент для точного определения расхода. Из-за этого ограничения тепловые расходомеры обычно применяются для измерения расхода чистых газов. Поставщики могут предоставить соответствующую информацию о калибровке для других газовых смесей, однако точность теплового расходомера зависит от того, является ли фактическая газовая смесь такой же, как и газовая смесь, используемая для целей калибровки.Другими словами, точность теплового расходомера, откалиброванного для данной газовой смеси, будет снижена, если фактический текущий газ будет иметь другой состав.

Как использовать тепловые расходомеры

Тепловые расходомеры чаще всего используются для измерения массового расхода чистых газов, таких как воздух, азот, водород, гелий, аммиак, аргон и другие промышленные газы. Смеси, такие как поток дымохода и поток биогаза, можно измерить, если известен их состав. Преимуществом этой технологии является ее зависимость от тепловых свойств, которые почти не зависят от плотности газа.Будьте осторожны при использовании тепловых расходомеров для измерения расхода газов с неизвестным и / или изменяющимся составом, таких как водородсодержащие отходящие газы и другие смеси, которые могут непропорционально повлиять на измерения теплового расходомера.

Тепловые расходомеры могут применяться для чистых, санитарных и агрессивных газов, когда тепловые свойства жидкости известны. Тепловые расходомеры чаще всего применяются для измерения чистых газов, например, для лабораторных экспериментов и производства полупроводников.Их также можно использовать на химических и нефтехимических предприятиях, если известны тепловые свойства газа. При должном внимании к материалам конструкции можно измерить поток агрессивных газов, таких как хлористый водород и сероводород.

Предостережения по применению тепловых расходомеров

Тепловые расходомеры не следует применять для абразивных жидкостей, поскольку они могут повредить датчик. Жидкости, покрывающие датчик, могут изменить соотношение между тепловыми свойствами жидкости и измерением и отрицательно повлиять на измерение расхода.Обширное покрытие может вывести датчик из строя, если он не будет регулярно очищаться. Это может увеличить объем технического обслуживания, связанного с этими расходомерами.

Изменение процентного содержания определенных компонентов, тепловые свойства которых отличаются от калиброванных значений, может привести к снижению точности тепловых расходомеров. Другими словами, тепловые расходомеры часто не подходят для приложений с жидкостями, имеющими изменяющийся состав и неизвестные компоненты. Однако в некоторых приложениях тепловые расходомеры могут достаточно точно измерять, когда поток потока содержит компоненты с аналогичными тепловыми свойствами.

Аэрозоли и газы с каплями могут стать причиной неустойчивой работы тепловых расходомеров и / или измерения расхода в полном объеме. Это связано с тем, что большое количество тепловой энергии, используемой для нагрева жидкости / капли, интерпретируется как сигнал высокого расхода. Эксплуатация теплового расходомера выше его максимального расхода обычно не приводит к повреждению расходомера, но может вызвать ошибку измерения, поскольку его калибровочная кривая может стать непредсказуемой.

Alexa Enabled, монитор горячей воды с питанием от Arduino

Моя старшая дочь почти подросток, и я узнал, что длина горячего душа часто увеличивается до мощности нашего водонагревателя.

Прыгнуть в душ и обнаружить, что горячая вода почти закончилась, — это ужасно. Я спроектировал и построил монитор горячей воды для измерения расхода горячей воды и температуры воды, необходимой для приблизительного нагрева моего водонагревателя.

Теперь у меня есть навык Алекса, и я могу спросить: «Как долго я могу принимать душ?»

Начало работы

В этом проекте много компонентов и вещей, которые необходимо правильно настроить. Код автоматически настраивается, когда это возможно, но это не всегда возможно.Код в настоящее время настроен для работы с электрическим водонагревателем и сообщает значения в галлонах. Могут быть сделаны корректировки для размещения газовых обогревателей, а также значения отчета в метрических единицах.

Electronics

Я настоятельно рекомендую сначала собрать его на макетной плате для тестирования, а затем подключить на макетной плате. Если у вас нет такой платы для Wemos D1 Mini, вы можете легко использовать любую обычную макетную плату, урезанную до нужного размера.

Большинство соединений являются заземлением и Vcc (3.3в) соединения. Каждый из трех компонентов также имеет резистор.

Wemos D1 Mini идеально подходит для таких небольших проектов.

Расходомер

Расходомер поставляется с внутренним разъемом JST. Я обнаружил, что самый простой способ проверить это на макетной плате — это припаять несколько контактов заголовка к штекерному разъему JST для легкого подключения к макету. Резистор 100 Ом используется для заземления вывода данных.

В спецификациях указано, что расходомер рассчитывает на 5 вольт, но надежно работает при 3.3 вольта. Вы можете (осторожно) пропустить воду через датчик из крана для тестирования, но продувка через него отлично подходит для генерации тестовых данных.

Датчики температуры

Мы используем два идентичных датчика температуры для измерения температуры воды на входе и выходе вашего водонагревателя. Вам нужно будет заранее измерить расположение датчиков, чтобы знать, какой длины нужно делать провода.

Эти датчики MAX31820 являются датчиками 1-Wire и подключаются к тем же контактам на Arduino.

Резистор 4,74 кОм связывает вывод данных датчика температуры с высоким уровнем. Устройства 1-Wire могут использовать питание от вывода данных, но я все равно подавал питание на выводы питания.

Датчик температуры. Обратите внимание на провода, идущие к следующему датчику.

Индикатор состояния Neopixel

Индикатор состояния Neopixel поможет указать на проблемы с подключением Wi-Fi. Вы увидите, как он меняет цвет при подключении, а если он не может сообщить значения, он изменит цвет, чтобы вы знали, что тоже происходит.

Здесь подойдет любой Neopixel. Я использовал один пиксель из полосы, оставшейся от предыдущего проекта, но вы можете использовать любой другой форм-фактор, и он будет работать нормально.

Не забудьте использовать резистор 330 Ом на выводе данных. Соединение было достаточно коротким, поэтому я просто использовал резистор в качестве провода для передачи данных!

Если вы не хотите тратить деньги на неопиксель, вы можете оставить его выключенным или изменить код и заменить его простым светодиодом.

Индикатор состояния Neopixel светит через корпус.

Установка расходомера

Установка расходомера потребует регулировки ваших водопроводных труб, но не требует общих навыков слесаря. Будем устанавливать датчик на водозаборную трубу. Эта труба обычно будет холоднее, когда течет горячая вода. При этом не оставляйте расходомер подключенным к микроконтроллеру. Существует риск разбрызгивания воды на доску и возникновения проблем.

Перед тем, как ослабить существующие соединения труб, обязательно выключите водонагреватель и ОТКЛЮЧИТЕ ПОДАЧУ ВОДЫ.Можно перекрыть весь дом или просто перекрыть подачу воды в горячую воду, если у вас там вентиль. Даже при отключенной воде из соединения будет выходить немного воды. В зависимости от вашей сантехнической установки это может быть несколько галлонов или больше. Возьмите несколько полотенец и небольшое ведро или пластиковую тазу для сбора воды. Когда вы ослабите соединение, не откручивайте его до тех пор, пока вода не перестанет вытекать. Я несколько раз «приостанавливал» его, затягивая соединение, а затем опорожнял пластиковый лоток.Часть этой воды может быть горячей, если во время слива вода проталкивается назад через водонагреватель. Если вода слишком горячая, подождите несколько часов, чтобы вода остыла, прежде чем продолжить.

Обратите внимание на стрелку и установите расходомер в правильном направлении.

Отвинтите один конец, затем прикрутите счетчик к концу старой трубы. Убедитесь, что направление потока соответствует расходомеру. Снаружи есть стрелка, указывающая правильное направление потока.Навинтите новый отрезок гибкой трубы на конец датчика, а затем снова на трубу, от которой вы его отсоединили ранее. Вам нужно будет использовать гаечные ключи, чтобы затянуть соединение, но не затягивайте их слишком сильно. Резиновые прокладки на конце каждой трубы сжимаются, образуя водонепроницаемое уплотнение.

Вам нужно будет согнуть гибкие медные трубы, чтобы они встали на место. Двигайтесь медленно и будьте осторожны, чтобы не смять трубу. Если вы согнете трубу, слишком сильно согнув ее, вам придется заменить эту трубу, иначе возникнет риск утечки воды.Возможно, вы захотите выполнить эту установку в часы, когда открыт хозяйственный магазин, на случай, если вам понадобится другая труба.

Когда все соединения будут выполнены, медленно снова включите воду. Вы услышите, как течет вода, чтобы заменить слитую воду, но вода не должна вытекать из каких-либо ваших соединений. Если вода вообще протекает, выключите воду и затяните соединение.

Полностью установлен. Обратите внимание на перекрытие воды, используемое при установке расходомера.

Настройка AWS Lambda

И для Lambda, и для API Gateway вам понадобится учетная запись разработчика AWS. Вы можете начать работу бесплатно, а ограниченное использование относится к уровню бесплатного пользования. Получите свою учетную запись и войдите в консоль AWS по адресу (https://aws.amazon.com/)

Нам понадобятся две лямбда-функции: HotWater_Update для получения новых данных с устройства и HotWater_Alexa для ответа Alexa Запросы. Код для обеих этих функций находится в репозитории кода.Каждая папка в каталоге кода awslambda содержит файл lambda_function.py с исходным кодом и zip-файл. Лучше всего загрузить Zip-файл, так как зависимости упакованы вместе с исходным кодом. После загрузки вы сможете просматривать и редактировать источник с помощью онлайн-редактора.

• Войдите в консоль AWS

Выполните следующие действия дважды, один раз для HotWater_Update и HotWater_Alexa :

• Нажмите кнопку Create Function

• Выберите автора с нуля

• Назовите функцию

• Роль IAM: создайте новую роль IAM

• Имя роли: HotWater_Update

• Теперь выберите HotWater_Update в разделе «Существующая роль»

• Теперь отобразится ваша новая функция.

• В разделе «Тип ввода кода» выберите «Загрузить файл .ZIP» и выберите соответствующий zip-файл для функции из репозитория кода.

• Нажмите кнопку «Сохранить» (вверху справа)

• Теперь вы можете просмотреть и обновить код. HotWater_Alexa имеет несколько переменных конфигурации, которые вам может потребоваться обновить. Отредактируйте их, а затем снова нажмите кнопку «Сохранить».

В функции HotWater_Alexa скопируйте и вставьте ARN функции.Вы найдете его в правом верхнем углу страницы, и он выглядит так: arn: aws: lambda: us-east-1: 000000000: function: HotWater_Alexa . Это понадобится вам при настройке Alexa Skill позже.

• Теперь ваши функции загружены, но сначала нам нужно добавить некоторые разрешения. Перейдите в раздел Identity and Access Management (IAM) консоли AWS.

• Сначала щелкните Политики в левом меню.

• Щелкните «Создать политику», затем перейдите на вкладку JSON.

• Скопируйте и вставьте содержимое файла CloudWatchMetricAccessIAMPolicy.json .

• Щелкните «Обзор политики» и назовите ее « CloudWatch_Full_Metric_Access »

Затем нам нужно предоставить нашим новым ролям доступ к этой политике.

• Щелкните «Роли» в левом меню, и вы должны увидеть свои роли HotWater_Update и HotWater_Alexa в списке.

• Щелкните по каждому, затем по Приложению политики.

• Измените фильтр на «Управляемый клиентом», и вы должны увидеть свою политику CloudWatch_Full_Metric_Access .

• Установите флажок и нажмите «Присоединить политику».

API Gateway

Мы будем использовать AWS API Gateway, чтобы наш микроконтроллер мог отправлять обновления данных по HTTPS.

• Перейдите к шлюзу API в консоли AWS.

• Нажмите «Создать API», затем «Импортировать из Swagger».

• Скопируйте и вставьте содержимое HotWaterAPI-swagger.yaml в текстовое поле и нажмите Импорт.

• Щелкните POST в разделе / ​​HotWater_Update.

• Тип интеграции: лямбда-функция

• Установите флажок Использовать интеграцию с лямбда-прокси

• Выберите us-east-1 или любой другой регион, в котором вы создали свои лямбда-функции.

• Для лямбда-функции введите HotWater_Update . Это должно быть заполнено автоматически.

• Нажмите «Сохранить», затем «ОК», когда вас попросят подтвердить добавление разрешения для лямбда-функции.

• В меню «Действия» выберите «Развернуть API».

• Этап развертывания: [Новый этап]

• Скопируйте URL-адрес вызова и сохраните его для дальнейшего использования. Вам нужно будет обновить код Arduino с помощью этого URL.

Мы создадим специальный ключ API для использования при вызове этого API. Это препятствует тому, чтобы кто-либо еще мог вызвать этот метод API.

• Щелкните Ключи API в левом меню.

• Щелкните «Действия», затем «Создать ключ API».

• Нажмите «Показать» после ключа API, скопируйте и сохраните ключ API на будущее. Вам нужно будет обновить код Arduino этим значением.

3D-печать

К файлам проекта прилагается корпус для электроники, напечатанный на 3D-принтере, и несколько зажимов для крепления датчиков температуры к входным и выходным трубам. Они не являются необходимыми для правильного функционирования проекта, но делают его красивым. Во время тестирования вы можете просто прикрепить датчики температуры к трубам синим малярным скотчем и даже прикрепить электронику к стене.Если вы используете доску, отличную от WeMos D1 Mini, вам необходимо изменить корпус, чтобы он подходил.

Вы можете использовать любую нить накала, хотя полупрозрачные нити лучше всего отображают индикатор состояния. Я использовал синюю полупрозрачную нить, потому что это единственный вариант полупрозрачной нити, который у меня был в публичной библиотеке, где я напечатал футляр и зажимы.

Код Arduino

Вам понадобится IDE Arduino (https://www.arduino.cc/en/Main/Software)

Вам также потребуется установить дополнительные конфигурации платы.Вы можете получить их, открыв File> Preferences и добавив это в URL-адреса Additional Boards Manager:

http://arduino.esp8266.com/stable/package_esp8266com_index.json

Откройте hotwater-arduino.ino и обновите следующая информация

• Обновить пункт назначения apigateway

• Обновить apigateway accesstoken

• Обновить Wi-Fi ssid и пароль

• Обновить мощность и эффективность

Подключите WeMos D1 Mini, выберите правильный порт и загрузите.

Alexa Skill

Вам потребуется создать новый Alexa Skill в консоли разработчика Amazon (https://developer.amazon.com/alexa/console/ask). Обратите внимание, что это отличается от консоли AWS.

• Назовите его HotWater и нажмите «Далее».

• Выберите пользовательскую модель и нажмите кнопку создания навыка.

• В разделе «Модель взаимодействия» слева выберите «Редактор JSON». Перетащите файл AlexaSkillInteractionModel.json в поле или скопируйте и замените отображаемый JSON содержимым файла.

• Нажмите «Сохранить модель», затем «Построить модель». Строительство займет несколько минут.

• Выберите «Конечная точка» в меню слева и выберите AWS Lambda ARN.

• Скопируйте и вставьте ARN из созданной вами ранее лямбда-функции HotWater_Alexa .

Воспользуйтесь!

На этом этапе вы должны быть готовы к работе! Используйте свое устройство Echo или мобильное приложение и попробуйте доступные команды.

Навык называется «Горячая вода», поэтому начните со слов «Алекса, открой горячую воду».

Затем вы можете попробовать любую из включенных фраз:

• Сколько мы использовали сегодня / вчера / на этой неделе / ​​на прошлой неделе / и т.п.

• Сколько мы израсходовали за последние 3 дня / 17 минут / 3 часа и т. Д.

Для быстрого вопроса вы можете просто дать ему одну фразу, например:

«Алекса, спроси горячую воду, как долго я могу принимать душ». Это сразу даст вам ответ, а затем выйдет из навыка.

В этом проекте используется AWS CloudWatch для хранения данных для использования. Для дополнительного удовольствия вы можете войти в консоль AWS и увидеть графики, которые она использует в консоли CloudWatch.

Датчики — Heat-Timer® Corporation

Как показано выше, Heat-Timer Corp.имеет множество датчиков, которые предназначены для работы с его элементами управления. Датчики контролируют температуру, давление, вакуум, проводимость, влажность и многое другое. Многие из этих датчиков имеют «беспроводной» вариант, позволяющий легко устанавливать их в существующую конструкцию.

Существует ряд важных точек мониторинга, в которых могут быть развернуты наши датчики:

1. Беспроводная сеть для связи с датчиками пространства в квартире — Беспроводные датчики, расположенные в жилом помещении, которые передают температуру в квартире на контроллер таймера нагрева в котельной.Управление таймером нагрева использует эту информацию в своей логике нагрева.
2. Счетчик подачи воды в котел — Счетчик воды, отслеживающий подпитку котла. Предупреждает, если в течение 24 часов будет использовано более определенного количества галлонов. Оповещение в реальном времени. Помогает обнаружить потенциальную утечку в системе трубопроводов.
3. Поплавок для отстойника — Поплавок, расположенный в отстойнике, который обнаруживает повышение уровня воды и отправляет уведомление по электронной почте в режиме реального времени соответствующей стороне.Помогает обнаружить потенциальное затопление в котельной.
4. Датчик дымовой трубы — контролирует температуру дымовой трубы котла. Высокая температура дымовой трубы указывает на необходимость ремонта котла.
5. Аварийный сигнал блокировки котла — Отправляет уведомление по электронной почте в режиме реального времени, если котел переходит в состояние блокировки. Важная точка мониторинга, которая предупреждает соответствующих лиц о том, что котел не работает, прежде чем пострадают жители.
6. Датчик температуры горячей воды для бытового потребления — Датчик температуры, расположенный на выходе из системы горячего водоснабжения перед подачей в душ и раковину.Это жизненно важная точка мониторинга, которая имеет регулируемый высокий и низкий порог срабатывания сигнализации.
