Ручные ножницы по металлу и жести профессиональные
Ручные ножницы по металлу – это инструмент, который используется для резки металла и стальных листов толщиной до 1,5 мм, алюминиевого профиля, подравнивания кромок, выполнения фигурного раскроя. Они имеют острые лезвия из быстрорежущей стали, которые позволяют легко и ровно осуществлять разрез.
Если вам время от времени приходится сталкиваться с металлическим профилем или со стальными листами небольшой толщины, а использовать электроинструмент не выгодно, то можно купить недорогое решение — ручные ножницы по металлу.
Виды ножниц для резки металла
- Роликовые ножницы по металлу – лезвия и рукоятки имеют цельнометаллическую конструкцию, а две части соединяются между собой винтом;
- Рычажные – режущая часть ножниц соединяется с ручками шарнирным соединением. Такая конструкция значительно облегчает усилие при нажиме и облегчает труд пользователя при продолжительных работах.
Какие характеристики учесть при выборе?
Форма лезвий. Они могут быть прямыми (ими оснащаются прямые ножницы по металлу, которые делают прямой и проходной рез). А загнутая форма режущей части позволяет выполнять фигурный или криволинейный рез, а также подравнивать кромки.
Режущая способность. Обычно дается две характеристики по данному параметру: толщина холоднокатаной стали и нержавеющей (например, 1,5 и 1 мм). В зависимости от того, с какими по толщине заготовками вам придется работать, выбирайте ручные ножницы для металла с соответствующими показателями.
В нашем интернет-магазине вы можете купить ручные ножницы по металлу, а цену и характеристики можно найти на странице товара. Чтобы сделать заказ, заполните форму на сайте или позвоните менеджеру.
Обзор 18 видов лучших ножниц по металлу: плюсы и минусы
Раскрой листового металла и заготовок – задача не из легких. Ножницы по металлу позволят сделать вырез контура даже неординарной конфигурации.
Но это при условии, если их правильно выбрать. Чтобы не утонуть в ассортименте подобного инструмента, присмотритесь к лучшим моделям.
Лучшие ручные ножницы по металлу
Ножницы Erdi Bessey D17АSSL представляют собой рычажную конструкцию. Подобный инструмент относят к универсальным.
Предназначение − непрерывный рез по ровной и закругленной траектории, а также фигурная резка по твердосплавным тонколистовым металлам. Представленный инструмент имеет левую направленность.
Плюсы:
- Основа рабочего механизма − двойная рычажная передача. Подобный конструктив разработан для снижения силы нажатия руки на инструмент, способствует увеличению режущей способности.
- Рабочие лезвия изготовлены из быстрорежущей стали HSS с микрозубцами. Это позволяет обрабатывать высокопрочные металлы.
- Рукоять выполнена из ковочного штампа и выдерживает большие нагрузки.
- Замковая защелка исключает случайное открывание механизма.
- Силиконовые рукояти смягчают силу нажатия, минимизируя давление на рабочую руку.
Минусы:
- Вес ножниц − 0,55 кг. Для инструмента подобной модификации такой вес может усложнять работу.
- Сравнительно большая стоимость. Но для такого уровня качества она приемлема.
Лучшие электрические ножницы по металлу
Makita JN 1601 – высеченное электрическое устройство. Предназначение – прямой и фигурный рез листового и гофрированного стального материала толщиной до 2,5 мм.
Рабочая головка совершает поворот на 360 градусов и устанавливается в четырех позициях. Есть специальные пазы, предназначающиеся для определения допустимой толщины обработки. Вес инструмента – 1,6 кг.
Плюсы:
- универсальность и маневренность выполняемых операций;
- простая замена матрицы и пуансона;
- ограничитель глубины резов;
- удобство эксплуатации обеспечивает зауженный дизайн корпуса;
- кнопка пуска фиксируется, что делает продолжительный процесс резки менее утомительным;
- малый радиус разворота;
- длинный электрический провод повышает уровень удобства в работе;
- врезание как с края заготовки, так и с середины;
- отсутствие деформации на срезе.
Минусы:
Минусы:
- обилие мелких и острых отходов в виде полумесяца шириной 4 мм;
- неточный рез в местах перепадов толщины изделия;
- шумность в рабочем состоянии;
- необходимость смазки пуансона и матрицы перед началом работ.
Лучшие ножницы по металлу для дрели или шуруповерта
NP 1.8L Sparky 181875 – насадка-ножницы, которая может использоваться вкупе с электрической дрелью или шуруповертом. Предназначение – резка по линейной или радиусной траектории.
Выполняет резы по листовому металлу толщиной не более 2 мм, а также по заготовкам из легированной стали.
Плюсы:
- либеральная цена;
- удобство использования;
- маневренность приспособления дает возможность делать резы в труднодоступных местах;
- подходит для любой модели электродрели и шуруповерта;
- ровный срез без заусенца;
- компактные размеры и вес – 0,5 кг;
- полная комплектация: дополнительная матрица и пуансон, комбинированный ключ, насадка, рукоятка;
- малый радиус выполняемого реза − 30 мм.
Минусы:
- низкая проходимость при продольном резе в местах волнообразного изгиба;
- при сильном давлении рукоятка может сломаться;
- не дает возможности обрабатывать листовой металл и заготовки толщиной более 2 мм;
- основной используемый электрический инструмент должен быть мощностью больше 450 Вт.
Лучшие аккумуляторные ножницы по металлу
Makita BJS100RFE представляют собой шлицевую конструкцию профессионального уровня. Предназначены для использования в местах, удаленных от электрического питания.
Подобным инструментом выполняются криволинейные и прямые резы различного уровня сложности.
Плюсы:
- инструмент работает на литий-ионном аккумуляторе, который обладает эффектом памяти, отсутствием возможности разряда в нерабочем состоянии и мощной производительностью;
- подобное устройство комплектуется двумя аккумуляторами емкостью 3 А*ч, что увеличивает продолжительность рабочего процесса;
- ровные срезанные края без дефектов;
- защита от случайного пуска со световым датчиком;
- встроенный вентилятор охлаждает двигатель, защищая его от перегрева;
- автоматическое отключение аккумулятора при критическом уровне энергоемкости предохраняет его от полного разряжения;
- дополнительный индикатор оповещает о полном заряде аккумулятора;
- минимальный радиус реза – 3 см;
- обтекаемый корпус с резиновыми накладками.
Минусы:
- высокая цена;
- не рекомендуется использовать при обработке гипсокартонных листов;
- режет только металл толщиной до 11 мм.
Лучшие арматурные ножницы по металлу
Rothenberger Robolt 75013 – ножницы, предназначающиеся для ручной резки арматурных прутьев арматурной и конструкционной стали, арматуры типов I, II, III, IV и проволоки стальной. Инструмент относится к классу профессиональных.
Плюсы:
- губки ножниц изготовлены из ванадиево-марганцевой стали с дополнительной индукционной закалкой, что дает класс твердости HRC 55/60;
- режет прутковую арматурную сталь диаметром до 10 мм;
- износостойкость;
- резиновые чехлы на рукоятках не допускают скольжение инструмента;
- эффективность;
- долговечность.
Минусы:
- Вес 2,63 кг – значительный, при длительной работе такая тяжесть снижает эффективность резов.
- Высокая стоимость.
Лучшие высеченные ножницы по металлу
CN16SA от Hitachi используется для резки листов из обычной и нержавеющей стали, алюминия, меди как по прямой, так и лево- и правосторонней траектории. Подобные функции обеспечиваются за счет смены трех позиций.
Обрабатывают листы различной толщины с шириной разреза 5мм:
- алюминий – 2,3 мм;
- плоская сталь – 1,6 мм;
- нержавейка – 1,2 мм;
- разнопрофильный лист – 1,6 мм.
Плюсы:
- минимальный радиус обработки – 40 мм;
- встроенная вентиляционная система производит охлаждение двигателя;
- универсальность реза как в поперечном, так и в продольном направлении;
- скорость резки – 2300 ход/мин;
- возможность обработки листа с трапециевидным профилем;
- двойная изоляция;
- длинный электрический провод;
- ползунковый переключатель;
- обтекаемый узкий корпус с резиновыми накладками.
Минусы:
- В продаже сложно найти расходные материалы – матрицу и пуансон. Подобные комплектующие только под заказ.
- Нет защиты от случайного включения инструмента.
- В процессе работы образуется колючая стружка.
Лучшие вырубные ножницы по металлу
Интерскол НВ-1,2/520 сконструированы для работы с листовым и профильным материалом. Вырубным режущим инструментом обрабатываются фигурные и прямые срезы. Ширина производимого разреза – 1,2 мм при максимальной толщине материалов:
- лист стальной – 1,2 мм;
- лист алюминиевый – 2мм;
- неметаллические материалы – 2,5 мм.
Плюсы:
- Начало работы возможно как в начале заготовки, так и в середине. Для проделывания последней операции обязательно просверливается отверстие в нужном месте.
- Вентиляционные отверстия охлаждают внутренние комплектующие механизмы.
- Зауженная рифленая рукоять.
- Шнур длиной в 3 метра.
- Лидер в среднеценовом сегменте подобных инструментов.
- Резка гладкого, профильного, гофрированного и сваренного из нескольких элементов листа.
- При толщине заготовки в 1 мм скорость работы составляет 2 м в минуту.
Минусы:
- комплектующие и расходные материалы только под заказ;
- сложность производства замены щеток и других расходников;
- шумность в работе.
Лучшие гильотинные ножницы по металлу
Энкор Корвет-551 – гильотинный механизм, разработанный для нарезки листов. Верхний режущий элемент выполнен в форме сабли. Такой конструктив направляет все давление на минимальную площадь заготовки.
Плюсы:
- незамысловатая конструкция;
- износостойкость рабочего лезвия;
- эргономичные габариты: 138*30*8 см;
- рукоять покрыта пластиком, что предотвращает проскальзывание;
- крепление к ровному основанию обеспечивает устойчивость;
- станина, изготовленная из стального швеллера, что гарантирует прочность всей конструкции;
- не требует особого обслуживания и навыков работы.
Минусы:
- обрабатывает металл толщиной, не превышающей 1,5 мм;
- максимальная ширина листа – 1 метр;
- комплектующие только под заказ.
Лучшие ножницы по металлу для металлочерепицы
Makita JN 3200 – универсальный инструмент для обработки и резки различного стального листового материала, толщиной до 32 мм, в том числе и металлочерепицы. Выполняет обработку по прямой и фигурной линии.
Укомплектован мощным движком в 660 Вт, который обеспечивает скорость хода 1300 оборотов минуту.
Плюсы:
- двойная изоляция для защиты;
- легкость и обтекаемость конструкции позволяет производить работы одной рукой;
- корпус изготовлен из высокопрочного пластика, редуктор из алюминия – такой тандем обеспечивает грамотный теплоотвод, не позволяющий перегреваться механизмам;
- режим постоянной работы для резки на больших оборотах.
Минусы:
- издает значительный шум при работе:
- для резки гофрированного материала необходимо поворачивать матрицу на 90 градусов и производить рез с боковым поворотом;
- при интенсивной работе быстро изнашиваются расходные материалы.
Лучшие ножницы по металлу для фигурной резки
Ножницы ТИТАН ППН55-16 воплотили в себе все качества, которые необходимы для инструмента, предназначающие для фигурного рези металла. Помимо главной функции, устройство выполняет обработку листа по прямой траектории и внутренней вырези.
Плюсы:
- начало работы с любого места;
- ширина линии разрезания – 5 мм, что позволяет выполнять работу с минимальным количеством металлических опилок;
- доступ к самостоятельной замене щеток;
- универсальность направления реза;
- быстрый ход устройства – 2300 оборотов в минуту;
- минимальный внутренний радиус – 40 мм;
- обтекаемый и эргономичный корпус.
Минусы:
- максимально допустимая толщина обрабатываемого материала – 2 мм;
- быстрый износ рабочих элементов;
- высокий ценовой диапазон среди подобных электрических инструментов.
Лучшие изогнутые ножницы по металлу
Ножницы изогнутые ERDI D123S с рычажной передачей разработаны для безопасной и эффективной резки ленточной стали. Конструкция позволяет совершать нарезку одной рукой.
Плюсы:
- рабочая головка изготовлена из улучшенной стали по технологии точеного литья;
- обрабатывает стальные ленты размером 32*1 мм;
- индукционная закалка рабочих элементов продлевает срок службы;
- ножницы оснащены прижимом, который надежно фиксирует ленту, не давая ей соскользнуть;
- двойная рычажная передача увеличивает уровень режущей способности инструмента;
- форма нижнего лезвия проходят под упаковочную ленту;
- эргономичные рукояти с изгибами под руку.
Минусы:
- высокий ценовой диапазон;
- для совершения резки прикладывается большое силовое давление, что при постоянной работе усложнит и процесс и снизит производительность.
Лучшие левые ножницы по металлу
Немецкие ножницы Erdi Bessey D17AL с левосторонней направленностью предназначены для прямой и фигурной обработки тонколистного металла.
Плюсы:
- усилена рычажная передача, что допускает применение при повышенных нагрузках;
- зубчатая насечка на рабочей поверхности предотвращает возможность соскальзывания заготовки в процессе работы;
- рукояти изготовлены по технологии ковочной штамповки эргономичной формы;
- наличие фиксатора, предохраняющего от случайного открытия.
Минусы:
- возможность обработки металла толщиной до 1,5 мм;
- малая длина режущей поверхности – 2,4 мм;
- тугой механизм при сжатии инструмента.
Лучшие настольные ножницы по металлу
Настольные ножницы для резки металл Stalex PBS-7 представляют собой универсальный станок. Его конструкция подходит для работы на малых и больших производствах, а также в подсобных мастерских и строительных площадках.
Плюсы:
- отсутствие электродвигателя позволяет располагать настольные ножницы в любом удобном месте;
- зубчатый передаточный механизм и рукоять оптимальной длины минимизируют затраты сил при нажатии;
- универсальность конструкции дает возможность резать любые материалы: балки тавровые, стали фасонные, листовые, профильные, угловые, полосовые стали;
- регулируемый прижим по высоте;
- высокоточная режущая способность;
- обрезиненный рычаг исключает возможность соскальзывания;
- присутствует возможность крепления к поверхности;
- просты в применении и не требует квалификации сотрудника, работающего за станком;
- максимальная толщина разрезаемого материала 8 мм, прутка 22 мм в диаметре, размер используемого уголка не должен превышать 60*7 мм;
- вес 5,56 кг дает возможность повсеместной установки;
- корпус покрыт краской и лаком, что предотвращает коррозию.
Минусы:
- отсутствие электрических узлов и снижает производительность;
- высокий ценовой уровень.
Лучшие правые ножницы по металлу
Ножницы по металлу 425мм изогнутые JTC JTC2561 относятся к классу профессиональных. Конструкция разработана для резки металла при выполнении кузовных работ. Тип направленности лезвия – правый.
Плюсы:
- износостойкое рабочее лезвие;
- изогнутые режущие части обеспечивают эффективное производство рабочего процесса;
- раскрываются на малый угол;
- универсальные габариты: 50*85*20 см.
Минусы:
- металлические ручки не обрезинены;
- значительный вес 1275 гр может снижать эффективность работы при длительной работе с инструментом.
Лучшие пневматические ножницы по металлу
Пневмонож SUMAKE ST-6614К разработан исключительно для профессионального использования в условиях автосервисов или строительной площадки.
Подобный инструмент предназначен для резки любых листовых материалов, но преимущественно металлических. Автоматическое устройство подключается к компрессору, давление которого не ниже 90 psi.
Плюсы:
- за счет работы в режиме сжатого давления подобный инструмент обладает большим рабочим ресурсом, нежели аналоги на электродвигателе;
- корпус выполнен из металла, что надежно уберегает внутренние узлы от повреждений;
- широкий пусковой элемент, удобный в использовании при любом захвате инструмента;
- работа на сжатом воздухе обеспечивает низкий уровень возникновения взрыва или пожара оборудования;
- конструкция рабочего механизма разработана для работы под большими нагрузками;
- длительная работа инструмента не приводит к перегреву или поломке, так же, как и к перерасходу энергетических ресурсов;
- небольшой вес 1, 3 кг минимизирует энергоемкость рабочего процесса;
- комплектуется тремя сменными лезвиями.
Минусы:
- работа с компрессором требует квалифицированных операторов пневматического оборудования;
- высокий ценовой уровень среди подобного оборудования.
Лучшие роликовые ножницы по металлу
Роликовые ножницы Pro Cut Off Tapco 10379 – яркий пример качественной модели оборудования, предназначенного для раскроя рулонного металла.
Плюсы:
- литой корпус из прочной стали;
- надежность конструкции;
- оставляет ровный край среза без волн, вмятин и заусенцев;
- режущие рабочие поверхности выполнены из укрепленной закаленной стали;
- предусмотрена регулировка надреза;
- одновременная резка до двух листов;
- для удобства хранения и транспортировки предусмотрен прочный кейс;
- компактные размеры – 37*27*19,5 см позволяют использовать роликовый нож в любом месте;
- износостойкие ножи.
Минусы:
- Слаженная работа на трубогибном станке производителя подобного оборудования. Совместимость с остальными станками под вопросом.
- Высокая стоимость в секторе подобного оборудования.
- Возможность резки листового металлического материала толщиной до 7 мм.

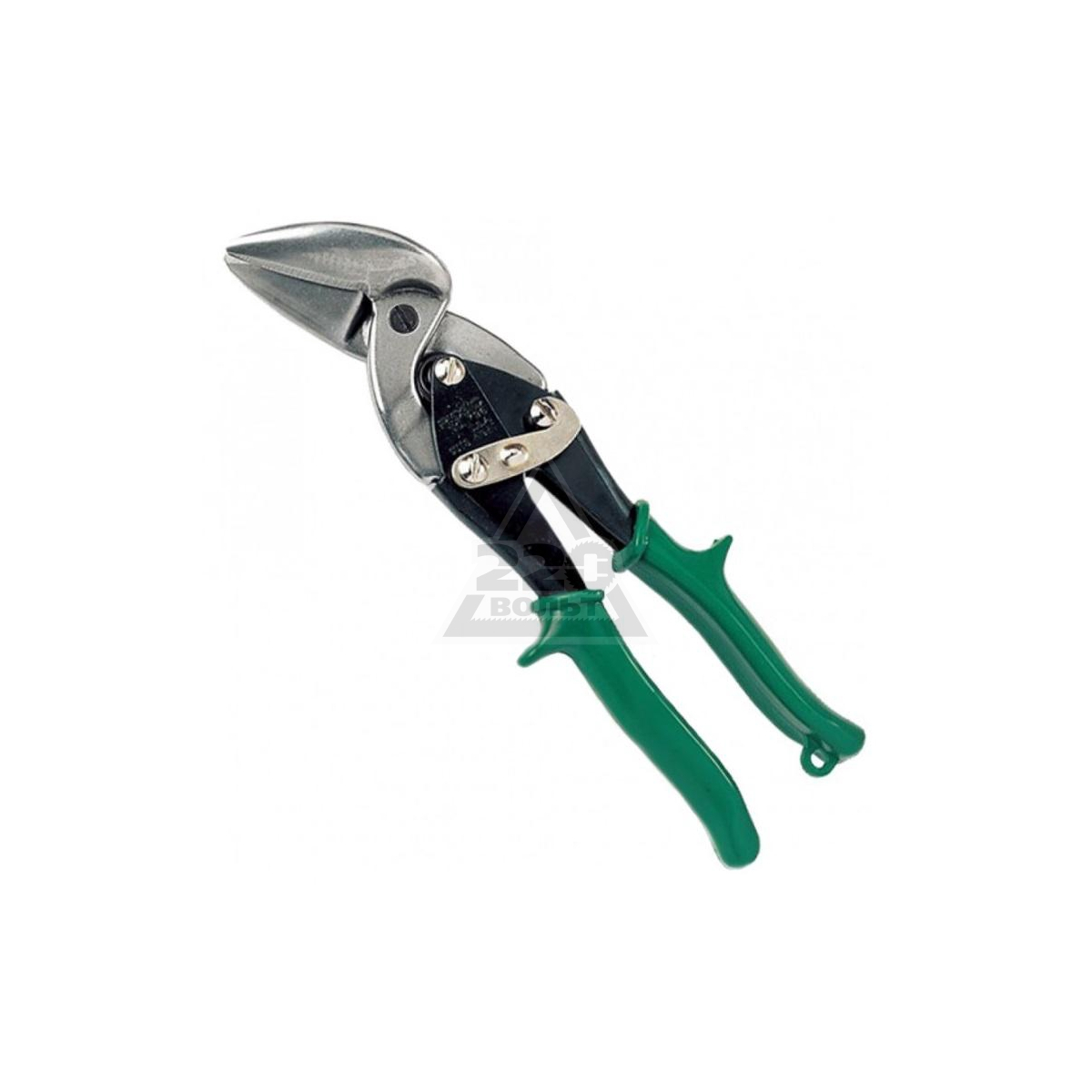

Лучшие ножницы по металлу со смещенным креплением
Австралийские ножницы со смещенным креплением Stubai представляют собой специализированный инструмент, предназначающийся для кровельных работ.
Конструкция разработана специально для непрерывного реза листового или рулонного материала одной рукой. Можно осуществить прямые и круглые вырезы.
Рабочая нижняя кромка находится с правой стороны.Плюсы:
- закругленные лезвия изготовлены из высоколегированной стали по технологии индукционной закалки рабочих лезвий;
- допускается дополнительное оснащение пружинами для упрощения процесса работы;
- оставляют ровный край, поэтому часто используют в качестве ровнительного устройства, которое убирает заусенцы;
- рукояти окрашены, что предотвращает появление коррозии.
Минусы:
- без дополнительных пружин затруднен процесс работы;
- есть ограничения по нарезки металла – максимальная толщина до 1, 5 мм;
- лидер в среднеценовом секторе подобных инструментов.
Лучшие универсальные ножницы по металлу
Универсальный режущий инструмент Stanley 2-14-566 предназначен для обработки по прямой. Режет любой материал: сталь, картон, проволоку и прутки, пластик, кожу, резину, цветной металл и многое другое.
Плюсы:
- литой корпус выполнен из хромомолибденовой стали, что увеличивает срок эксплуатации;
- эргономичные двухкомпонентные чехлы с упорами для ладоней надеты на рабочие ручки, которые увеличивают удобство хвата;
- крючок-фиксатор обеспечивает дополнительную безопасность;
- крепежные элементы изготовлены из хрома;
- укомплектованы двойной спиральной пружиной для увеличения производительности;
- насечка на режущей поверхности исключает проскальзывание заготовки;
- петля на рукояти позволяет хранить ножницы в подвешенном виде.
Минусы:
- возможный рез металла толщиной до 1-1,2 мм;
- быстрый износ механизма разжатия, но он легко меняется самостоятельно.
95 фото лучших моделей и их особенности
Ножницы по металлу – это специальный инструмент, используемый для резки металлических листов. Область их применения довольно широка – это и разного рода производства, и частные домовладения. При помощи ручных ножниц по металлу происходит нарезка алюминиевых профилей и профильного настила. Также без них нельзя выполнить никакие заготовки из стали и изготовить водостоки.
Кроме всего прочего, это оптимальное решение при работе с оцинкованной сталью, поскольку при резке происходит сохранение защитного слоя цинка.
Краткое содержимое статьи:
Виды ножниц для резки металла
На фото ножниц по металлу видно, что они бывают следующих видов:
Для криволинейной резки. Такие изделия обладают загнутыми лезвиями, позволяющими производить резку металла по кривой траектории. Загиб может быть выполнен в левую или в правую сторону – от этого зависит направленность реза.
Один из вариантов данного вида ножниц – пальцевые с узкой толщиной лезвий. Их используют для выполнения особо трудных абрисов.
Пряморежущие (прямые). Подобный вид обладает прямой формой лезвий и применяется в прямой резке. Прямые ножницы по металлу отличаются по типу реза. Инструмент с рабочей частью, находящейся на одной оси с рукоятками, применяется при необходимости подрезки или торцевания профильной стали.
Если надо выполнить длинный продольный разрез, лучшим выбором будут ножницы со слегка смещённой (относительно рукояток) рабочей частью. Так получится избежать застревания лезвий при раскрое стали.
Для прорезки отверстий (радиусные). Такой вид имеет короткие лезвия, которые позволяют сделать отверстие.
Комбинированные (идеальные). Наиболее популярная модель у потребителей. Их главное отличие в универсальности. Данный вид можно применять как для прямых, так и для криволинейных резов, а также для резки в центре листа.
Кровельные (стуловые). Их характерная черта – особенным образом изогнутая нижняя рукоять. Они применяются для работы с металлическими листами толщиной до 3 мм.
Рычажные. Основание рычажных ножниц по металлу фиксируется в верстаке. Одно лезвие у них неподвижное, а другое – подвижное, приводящееся в движение при помощи рукоятки. Это прекрасный вариант, если вы собрались работать с мягкими металлами или со сталью толщиной 4 мм.
Рекомендации по выбору
При покупке ножниц по металлу обратите внимание на такие моменты, как:
Месторасположение и вид лезвий. Все ножницы делятся на правые и левые в зависимости от расположения режущей кромки. Если вам нужно резать сталь в направлении справа налево, то выбирайте левые ножницы.
Форма лезвий. Может быть как прямой, так и загнутой. Первая удобнее, если нужно сделать прямой или проходной рез, а вторая предпочтительнее для фигурной резки.
Функциональность. Оптимально, если выбранную вами модель можно использовать для резки и холоднокатаной, и нержавеющей стали. Не забудьте посмотреть в паспорте ножниц, какую толщину металла они могут резать.
Материал, из которого изготовлены лезвия. Обычно лезвия для ножниц по металлу делают из хромированной стали. Но также встречаются изделия из хромоникелевой и высокоуглеродистой стали.
Материал рукоятей. Наиболее простое исполнение рукоятей – это пластик. Самыми удобными являются ножницы с рукоятями из двух компонентов и с антискользящим покрытием.
Размер инструмента. В характеристиках изделия указывается общая длина (от рукоятей до лезвия). Обычно она равна 17,5 – 35 см. Инструмент небольшого размера идеален для мелких резов и высечек, а также в ситуации стеснённых условий. Длинные лучше выбрать, если вам предстоит работа с крупногабаритными заготовками или толстым металлом.
Изготовитель. Наиболее популярными производителями ножниц для резки листового металла считаются Энкор, Зубр, Stayer, Sparta. Изделия от этих изготовителей оптимально подходят для бытового использования. Ими могут пользоваться как новички, так и профессионалы.
Приобретение инструмента – это дело ответственное, ведь лучшие ножницы по металлу – это те, которые подходят именно вам, вашей ситуации. Поэтому не жалейте сил и времени на их выбор.
Фото ножниц по металлу
Также рекомендуем посетить:
Статья — Ножницы по металлу
Ножницы по металлу – это инструмент, который применяется для резки листового металла или толстой проволоки.
Ножницы по металлу разделяются на несколько видов. Чаще всего ножницы для металла делят по принципу резки: ножевые и высечные, и по принципу работы – ручные и электрические.
Высечные ножницы действуют по принципу выдалбливания металла и применяются для того, чтобы резать профильный металл (гофрированный или сваренный из нескольних элементов лист), трубы, вентиляционные коробки. Особенность высечных ножниц в том, что они позволяют начинать резать металл с середины листа.
Ножевые ножницы – это более «классические» ножницы. Они режут двумя однолезвийными ножами. Ножевыми ножницами невозможно резать металл с середины, резку можно осуществлять только от края листа.
Ручные ножницы, соответственно, предназначены для работы руками, электрические работают от сети или от аккумулятора. Нужно учитывать, что высечных ручных ножниц не бывает.
Виды ножевых ножниц.
Конструкция ножевых ножниц по металлу устроена по следующему принципу. Практически у всех ножевых ножниц имеются два ножа, закрепленные под определенным углом от 7 до 12 градусов. Форма ножей и угол, под которым они расположены, различаются и зависят от типа и назначения тех или иных ножниц по металлу.
Ножевые ножницы по металлу позволяют резать листовой металл на элементы разных форм и размеров, позволяют вырезать фигурные элементы. В зависимости от конструкции и назначения ножевые ножницы по металлу разделяются на несколько типов.
Во-первых, ножевые ножницы по металлу разделяют на ножницы с правым и левым резом. Ножницы с правым резом имеют линию разметки справа от режущей кромки, ножницы с левым резом, наоборот, имеют линию разметки слева от режущей кромки.
Обычно металл режут по заранее нанесенной разметке и ножницы для резки металла всегда располагают таким образом, когда верхнее лезвие находится над линией разметки.
Во-вторых, ножевые ножницы по металлу подразделяются на типы в зависимости от назначения. Одни виды ножниц по металлу подходят для того, чтобы резать металл на ровные куски по прямой линии, другие типы ножниц используются для вырезания фигурных фрагментов или для проделывания в листе отверстий.
Ножницы прямого реза или «проходные» ножницы режут металл по прямой.
Ножницы криволинейного реза (фигурные) позволяют вырезать фигуры разных форм и размеров. Маленькая режущая головка обеспечивает фигурным ножницам большую маневренность. Именно это позволяет вырезать ими разные фигуры.
К ножницам криволинейного реза относятся и радиусные ножницы по металлу. Лезвия радиусных ножниц искривлены, что позволяет вырезать этими ножницами фигуры с ровным, округлым краем и отверстия небольшого диаметра. Кроме того, радиусными ножницами можно пробивать отверстия в листе металла.
Универсальные или комбинированные ножницы по металлу. Такие ножницы потому и называются универсальными, что могут применяться как для кривой, так и для прямой резки. Именно поэтому они пользуются большой популярностью.
Кровельные, они же стуловые ножницы позволяют резать более толстый металл (2-3 миллиметра). Для облегчения работы кровельные ножницы можно крепить к верстаку, что дает возможность воздействовать на металл, затрачивая меньше физических усилий.
Рычажные ножницы по металлу также применяются для резки металла большой толщины или для жесткого металла, так как рычажный механизм, встроенный в этот инструмент значительно уменьшает усилия, которые надо прилагать при резке металла. Особенностью рычажных ножниц является то, что их можно использовать только прикрепив к верстаку.
Виды электрических ножниц.
Электрические ножницы применяются для прямой и фигурной резки более толстого металла, который трудно резать руками. Кроме того, электрические ножницы применяются тогда, когда необходима высокая точность разреза и в тех случаях, когда нужно разрезать металл в месте, к которому трудно подобраться.
Электрические ножницы довольно надежны и могут работать достаточно долго.
Электрические ножницы разделяются на типы в зависимости от источника питания и принципа работы.
По источнику питания электрические ножницы делятся на сетевые и аккумуляторные. Аккумуляторные чаще используют в местах, где нет электросети. Однако, если предполагается работа там, где электросеть есть, лучше взять сетевые, так как аккумуляторные весят больше за счет наличия аккумулятора.
Кроме того, электрические ножницы разделяются на ножевые и вырубные.
Ножевые электрические ножницы похожи на ручные. Они состоят из пары однолезвийных лезвий, одного подвижного, одного неподвижного. Подвижное лезвие приводится в движение с помощью электродвигателя. Между двумя лезвиями закладывается лист металла и осуществляется резка. В электрических ножевых ножницах чаще всего встраивают механизм, который позволяет регулировать расстояние между ножами.
Ножевыми электрическими ножницами можно резать только начиная от края листа. С середины листа начинать резать невозможно в силу их конструкции. Кроме того, фигурную резку осуществлять ножевыми электрическими ножницами сложно.
Высечные электрические ножницы представляют собой конструкцию диаметром 57 миллиметров и двигатель, который приводит ножницы в работу. Головка вырубных ножниц напоминает зубило, а принцип работы – выбивание этой головкой металла, находящегося между подвижной и неподвижной частью ножниц. Большинство видов электрических вырубных ножниц оснащены механизмом, сбрасывающим металл вниз. Это обеспечивает обзор при работе, что, в свою очередь, повышает ее качество.
Вырубными электрическими ножницами можно начинать работу с середины листа, однако для этого сперва приходится проделывать на листе металла отверстие с помощью дрели.
Вырубные электрические ножницы разделяются на несколько видов.
Одним из самых популярных и любимых мастерами видов ножниц являются шлицевые ножницы. Их любят за их универсальность. Шлицевыми ножницами можно резать листовой материал, вырезать отверстия в листах и трубах, делать криволинейные разрезы.
Шлицевые ножницы имеют открытую режущую головку, благодаря чему можно следить за тем, как вы режете. Это упрощает работу и делает разрез более точным.
Шлицевые ножницы применяются при металлообработке, изготовлении вентиляционных систем, для резки листового металла, в слесарных и жестяных работах.
высечные, электрические, просечные по металлу
Металлочерепица – это востребованный кровельный материал, который обеспечивает создание качественного, долговечного и привлекательного покрытия на крыше. Она выпускается довольно большими листами, но обычно во время работы требуется разрезать данные элементы, для чего надо пользоваться качественными инструментами.
Особенности металлочерепицы
Данный материал представлен крупными листами, в основе которых имеется оцинкованная сталь. Сверху на основу наносится полимерное покрытие, обеспечивающее эффективную защиту изделия от ржавчины или разных иных повреждений.
Важно! Полимеры, применяемые для создания верхнего покрытия, имеют низкую температуру плавления, поэтому не допускается для разрезания листов пользоваться болгаркой или иными абразивными инструментами, разрушающими защитный слой, что негативно сказывается на сроке службы и качестве всего покрытия.
Если неграмотно выбрать инструмент, то это может привести к значительным негативным последствиям:
- если используется шлифовальный диск, который двигается с высокой скоростью, то в местах среза будет плавиться полимерное покрытие, поэтому формируются на покрытии места незащищенного полимерами металла;
- если используется абразивный инструмент, то он работает на больших оборотах, поэтому по краям листы металлочерепицы нагреваются до высокой температуры, что негативно сказывается на качестве стали, а также цинковый слой плавится;
- через несколько лет использования материала после некачественного разрезания листов начинается процесс коррозии, приводящий к разрушению структуры металлочерепицы.
Важно! С металлочерепицей допускается работать исключительно холодными способами разрезания, поэтому нельзя пользоваться болгаркой или сваркой.
Какими методами можно разрезать металлочерепицу?
Для этого материала можно пользоваться разными инструментами:
- ножовка для металлических изделий, обладающая доступной стоимостью, но для работы с ней требуется наличие специального верстака, а также добиться ровных срезов можно только при прямой резке;
- ножницы для металлочерепицы считаются идеальным решением, причем они могут быть просечным, высечными или электрическими, а также работать с этими инструментами просто, процесс не занимает много времени, и получаются ровные и качественные срезы;
- дисковая электрическая пила легко справляется с листами металлочерепицы, не повреждая их защитный слой, но выбирать требуется пилу, оснащенную диском, сделанным из твердого сплава с загнутыми назад зубьями, но срезы могут быть рваными и неровными;
- электрический лобзик, позволяющий получить красивую и фигурную резку, но придется потратить на эту работу много времени.
Важно! Наиболее часто выбираются ножницы для резки металлочерепицы, которые легко разрезают металл, обеспечивают хорошее качество результаты и высокую скорость процесса.
Основные виды ножниц
Для разрезания листов металлочерепицы могут выбираться разные виды ножниц. Каждая разновидность имеет свои особенности, устройство и принцип работы. К основным разновидностям относится:
- Высечные ножницы для металлочерепицы. Являются универсальными изделиями, так как с их помощью получаются как качественные ровные срезы, так и красивые фигурные. Длина матрицедержателя в таком инструменте может быть разной, причем от этого параметра зависит, насколько маневренными будут ножницы. Они обладают простым принципом действия, так как в них двигается пуансон, причем каждый его ход сопровождается тем, что на листе вырубается небольшой кусочек. Пользоваться ими можно не только при работе с металлочерепицей, но и при разрезании сварных изделий, труб или профлиста.
- Ножевые. Такие ножницы оснащаются 2 ножами с одним лезвием. Именно между ними необходимо располагать лист материала. Один из этих ножей постоянно перемещается, а второй остается в неподвижном положении, поэтому гарантируется отсутствие отходов. К минусам применения такого вида ножниц относится то, что невозможно получить круглые разрезы, поэтому допускается начинать работу исключительно с определенного края листа.
- Шлицевые. Такие ножницы для резки металла оснащаются специальной открытой режущей головкой, что гарантирует возможность работы с самыми толстыми и прочными листами. При этом обеспечивается действительно высокое качество среза, в котором отсутствуют перекосы или неровности.
Важно! Наиболее востребованными считаются высечные ножницы и стандартные электроножницы.
Особенности использования высечных ножниц
Данный инструмент эффективно применяется для разрезания листов металлочерепицы. По скорости работы он сравним с болгаркой, но при этом не нагревает защитный слой материала, а также с его помощью могут делаться фигурные и необычные срезы. Не оставляются на кромках какие-либо дефекты или заусенцы, поэтому после резки не требуется уделять внимание дополнительной обработке листов.
К плюсам применения высечных ножниц относится:
- небольшие размеры инструмента;
- не повреждается защитный слой, имеющийся на листах металлочерепицы;
- резка может начинаться не только с краев, но и с середины листов;
- процесс реализуется за короткий промежуток времени;
- срезы могут быть не только прямолинейными, но и кривыми;
- во время работы возникает не слишком много стружки, которую легко убирать.
Важно! Высечные ножницы могут отличаться по мощности, поэтому удается подобрать изделие, идеально соответствующее имеющейся толщине листов металлочерепицы.
Существует три крупные разновидности таких ножниц:
- С нижним резом. Удары на лист производятся за счет того, что пуансон двигается вверх. На матрицу воздействует сжимающая нагрузка, поэтому она непременно имеет маятниковую опору. Пуансон обладает округлой формой. К минусам такой разновидности относится низкая стойкость пуансона к разным нагрузкам.
- С верхним резом. Удары наносятся на лист при перемещении пуансона вниз. К плюсам применения такой разновидности ножниц относится то, что высечки, возникающие во время процесса, сразу падают вниз, поэтому листы металлочерепицы не загрязняются и не затормаживается работа. Во время процесса непременно между матрицей и кожухом образуется значительное растяжение, поэтому данные детали должны выполняться из качественных материалов, а иначе инструмент не прослужит слишком долго.
- Насадка на дрель. Такие ножницы считаются наиболее доступными по стоимости, а также применяются исключительно для небольшого объема работы. За счет такой насадки с помощью дрели можно оперативно и ровно разрезать листы металлочерепицы. Такая насадка является универсальной, поэтому прекрасно устанавливается на любую дрель.
Видео по теме:
Важно! Современные модели высечных ножниц имеют электрический двигатель с ходом 7 мм, что гарантирует высокое качество и оперативность работы.
Видео по теме:
Чтобы грамотно выполнить работу с применением высечных ножниц, учитываются рекомендации специалистов:
- чтобы снизить нагрузки на режущий элемент, сами ножницы устанавливаются непосредственно на листы металлочерепицы;
- если требуется сделать трапециевидный срез, то надо правильно подобрать матрицу;
- для удобной резки надо постоянно пользоваться ручкой, которой оснащается любая модель высечных ножниц;
- во время работы именно пуансон наносит удары на лист, что гарантирует вырубку профиля, непременно такое действие приводит к появлению металлической стружки;
- форма пуансона зависит от сечения листа и необходимого результата работы;
- во время работы важно постоянно следить за тем, чтобы матрица была неподвижна и надежно зафиксирована;
- высечки, возникающие при резке, должны проталкиваться в отверстия, имеющиеся в матрице.
Таким образом, электроножницы для резки металлочерепицы считаются идеальным решением. Они обладают многими плюсами и просты в применении.
Видео по теме:
Существует много видов ножниц, которые легко используются для разрезания листов металлочерепицы. Они обеспечивают получение ровного среза, не нарушают целостность защитного покрытия материала, имеют приемлемую стоимость и просты в применении. Начинать работу можно как с краев, так и с середины листа. За счет простоты работы, справиться с этим процессом может даже новичок, получив идеальный результат резки.
Посмотрите еще статьи:
Amazon.com: PROLINEMAX Ручной слесарь для резки штамповочного прутка Секционные ножницы Ручной перфоратор Листовой металл Плоский квадрат Круглый Сталь: Мебель и декор
В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
- Круглая сталь: 0. 86 ~ 22 мм; квадратная сталь: 0,78 ~ 20 мм; Стальная полоса: 3,54 дюйма x 0,43 дюйма ~ 90 x 11 мм; Угловая сталь: 2,36 дюйма x 0,27 дюйма ~ 60 x 7 мм
- Стальная пластина: 0,39 дюйма ~ 10 мм; Т-сталь: 2,36 дюйма x 0,27 дюйма ~ 60 x 7 мм; Длина лезвия: 7 дюймов ~ 178 мм; Глубина горла: 2,36 дюйма ~ 60 мм
- Максимальная пробиваемость: 0,31 дюйма ~ 8 мм
- Двойная функция для резки и штамповки; Жесткий резак для листового металла, плоской, круглой, квадратной и угловой стали; Сверхмощный и прочный резак для стальной рамы; Может крепиться болтами к скамейке или столешнице; Ручка включена
- Габаритные размеры: 28 дюймов x 10 дюймов x 67 дюймов (с ручкой)
Amazon.com: MH GLOBAL 7 дюймов с длинным лезвием, ручная резка штамповочного прутка, секция ножниц, ручной перфоратор, листовой металл, плоский квадрат, круглая сталь: Мебель и декор
В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
- 7-дюймовый длинный нож Ручной слесарь для резки пробивной прутка Секционный ножницы Ручной перфоратор Листовой металл Плоский квадрат Круглый Сталь
- Размер: 28 дюймов (Д) x 10 дюймов (Ш) x 67 дюймов (В) * Приблизительная оценка *
- Двойная функция для резки и пробивки; Жесткий резак для листового металла, плоской, круглой, квадратной и угловой стали; Сверхмощный и прочный резак для стальной рамы; Может крепиться болтами к скамейке или столешнице; Ручка включена; Длинная ручка дает серьезное преимущество для Tou
- Круглая сталь: 0.86 дюймов ~ 22 мм; Квадратная сталь: 0,78 дюйма ~ 20 мм; Стальная полоса: 3,54 дюйма x 0,43 дюйма ~ 90 x 11 мм; Угловая сталь: 2,36 дюйма x 0,27 дюйма ~ 60 x 7 мм; Стальная пластина: 0,39 дюйма ~ 10 мм; Т-сталь: 2,36 дюйма x 0,27 дюйма ~ 60 x 7 мм
- Длина лезвия: 7 дюймов ~ 178 мм
Что такое ручной высечные ножницы?
Что такое грызун?Нубблер с ручным управлением — это инструмент, о котором можно не думать, пока он действительно не понадобится. Я помню, как впервые использовал один и прорезал сталь, как будто это было ничто.
Высечные ножницы — это инструмент для резки листового металла. Использование высечного ножа позволяет создавать прямые, ровные пропилы с минимальной деформацией листового металла. Высечные ножницы выполняют эти разрезы восходящим лезвием, которое пробивает листовой металл.
Ручной высечные ножницы — это мощный инструмент, который можно держать под рукой, и он является основным продуктом в магазинах, которые часто режут листовой металл. Они могут резать самые разные материалы, но также имеют свои ограничения.Следует ли вам использовать высечные ножницы и какой тип ножниц вам нужен, будет зависеть от вашего проекта.
Как работает высечка?Высечные ножницы работают за счет приложения силы одним лезвием, обычно направленным вверх. По обе стороны от лезвия есть следы, образующие узкий канал. Когда лезвие проталкивает материал через канал, оно удаляет небольшой кусок металла.
Комбинация усилия от лезвия и твердой кромки каналов позволяет ручному высечному ножу выполнять рез с минимальным искажением или без него.Вот почему разрезы, сделанные высечным ножом, обычно намного меньше, чем у ножниц или ножниц.
Высечные ножницы оставляют после себя узкий канал шириной примерно 6 мм, который называется «пропилом». Пил — это канал, оставленный пилой или полотном, и измеряется по ширине пильного полотна.
Фактический размер пропила зависит от нескольких факторов. Ширина лезвия и желоба, количество вытянутого материала и то, качается ли лезвие при резке, — все это влияет на размер пропила.Если пропил ручного ножа различается по ширине, это может быть связано с ослабленным лезвием или низкокачественным ножом.
Типы высечных ножейВырубные ножницы для листового металла существуют уже несколько поколений, и технология в основном осталась прежней. Некоторые компании, такие как Adel, продолжают производить высечные ножницы очень традиционного стиля. Бесси, с другой стороны, инвестировал в переосмысление ножа с нуля.
Вырубные и высечные ножницыЭти обычные высечные ножницы от Adel, известные как высечные ножницы с вырубкой и штамповкой, очень близки к оригинальной конструкции ручных высечных ножниц.Обычные высечные ножи размещаются перпендикулярно и ниже разрезаемого листового металла. Механики оказывают давление сверху вниз, постепенно «прокусывая» листовой металл. Отсюда и название инструмента.
При откусывании обычного высечного ножа по мере использования образуются осколки металла. Каждый «кусочек» вынимает небольшой кусок листового металла, когда вы прикладываете давление, и выбрасывает его, когда вы отпускаете. Из-за этого обычные высечные ножницы обычно имеют пластиковый экран для защиты от мусора.
Обычные высечные ножи прикладывают все усилие от укуса одним движением. Это требует значительного количества силы и силы, а также создает большую нагрузку на лезвие высечного ножа.
, такие как супер-высечные ножницы Бесси, являются самой современной версией ручных высечных ножниц, доступных сегодня. В отличие от обычного высечного ножа, который необходимо держать перпендикулярно листу, супервысрубный нож следует держать параллельно.Разрез производится за счет прижатия ручек друг к другу. Это очень интуитивно понятный дизайн, похожий на ножницы или ножницы, хотя в супервысечнике по-прежнему используется одно лезвие.
Супер высечные ножницы достаточно универсальны, чтобы работать как из верхнего, так и из нижнего положения, поэтому лезвие может резать в любом направлении. По умолчанию, с точки зрения эргономики, лезвие режет вверх.
Там, где обычный высечные ножницы прикладывает силу, направленную вниз, супер высечные ножницы имеют лезвие внизу и режут вверх.Есть еще щит, который защитит вас от разлетающихся осколков.
Хотя у него есть небольшой щит для защиты от осколков, конструкция Bessey обычно не создает осколков. По мере того, как лезвие собирается вверх, листовой металл пробивается двумя параллельными дорожками. Отработанный металл проталкивается через зазор 3-6 мм и закручивается по спирали при резке.
Супер высечные ножницы на несколько дюймов длиннее, чем другие высечные ножницы, даже те, которые по форме больше напоминают ножницы, чем традиционные высечные ножницы.Более расширенная конструкция дает пользователю больше возможностей, позволяя выполнять те же разрезы с меньшим усилием.
И, наконец, модифицированная конструкция супервысекающего ножа медленно оказывает давление на лезвие. Это также уменьшает силу, необходимую для использования инструмента. Поскольку прилагается меньшее усилие и оно применяется медленнее, лезвие супервукорезного ножа подвергается меньшему напряжению во время резки.
К сожалению, выпуск Bessey Super Nibbler прекращен, и его может быть немного сложно найти.
Ручные высечные ножницы очень часто используются для резки различного листового металла. Обычно они рассчитаны на резку листового металла толщиной не более 18 калибра. Вы также можете использовать ручные ножницы для резки меди, ПВХ и алюминия.
Высечные ножницы — обычные инструменты при выполнении кузовных работ на транспортных средствах, в основном при работе с дверными деталями или оконными рамами. Они также являются обычным инструментом для кровельщиков, сварщиков и других мастеров, работающих с жестким, несгибаемым материалом.
В одних случаях вы можете использовать обычные ручные высечные ножницы, а в других — ножницы. Также существуют сценарии, когда высечные ножницы — не лучший инструмент для работы, и в этом случае вам понадобится пара ножниц или ножниц. Однако, если ваша цель — минимизировать искажения, высечные ножницы, как правило, являются лучшим инструментом для этой работы.
Обычные ручные высечные ножницы особенно удобны при выполнении внутренней резки листового металла. Имея начальное отверстие диаметром всего 8,5 мм, вы можете вставить нож в отверстие и сделать рез.Это было бы невозможно сделать ножницами или ножницами.
Другая ситуация, когда обычные ручные высечные ножницы являются лучшим инструментом, — это выполнение сложных разрезов и форм. Обычный высечные ножницы могут с гораздо большей легкостью прорезать угол и делать более точные мелкие надрезы в нескольких направлениях.
С другой стороны, высечные ножницыособенно полезны при выполнении длинных прямых резов на листовом металле. Если вы начинаете с угла, вы можете использовать обычный высечные ножницы для первого пропила, а затем закончить работу высекальными ножницами.
Одно из самых главных достоинств высекального ножа — это возможность делать надрезы без искажений. Искажение может быть любым, от изгиба до растрескивания, и все это может привести к нежелательным результатам.
Поскольку высечные ножницы вырезают примерно 6 мм из материала, который вы режете, высечные ножницы могут быть не лучшим вариантом при резке материала по размеру. Например, если у вас есть металлический лист, который вам нужно разрезать пополам, и вы разрезаете его ножницами, вы потеряете около 3 мм на каждом готовом листе.
Высечные ножницы и ножницы могут выглядеть очень похожими, но у них есть одно ключевое отличие. Ножницы, которые также называют ножницами, обычно используются с той же целью, что и высечные ножницы. Хотя для резки листового металла и других твердых материалов существуют оба инструмента, ножницы имеют два лезвия, а высечные ножницы — только одно. Ножницы с двумя лезвиями не используют гусеницу для пробивки материала и, следовательно, не создают пропила во время резки. Это означает, что отрезанный материал не потеряет 3 мм материала с обеих сторон, как если бы вы использовали высечные ножницы.
Еще одно отличие состоит в том, что ножницы не могут легко поворачивать углы. Если вы делаете расширенный закругленный надрез, ножницы могут подойти исключительно хорошо. Однако, если вы делаете резку под углом или острые углы, ножницы не годятся.
Ножницыпревосходно подходят для достаточно быстрого выполнения длинных резов с прямой кромкой, длинных плавных резов с изогнутыми краями. Срезание кривой более крутой, чем круг с радиусом 8 дюймов, может стать сложным, но кривые 8 дюймов или больше должны обрабатываться без проблем.
Если вы пользуетесь этими инструментами хотя бы частично, то неплохо было бы держать их под рукой.Если у вас есть традиционный нож для высечки, пара ножниц для высечки и пара ножниц покроют все ваши основания. Таким образом, у вас будет все, что вам нужно, будь то пробивка отверстия, небольшой надрез в углу или закругление листового металла.
Ручные высечные ножницы становится все труднее найти по мере того, как версия с электроприводом, похожая на лобзик, становится все более и более популярной. Ваш пробег может отличаться, но в поисках нового ножа я выбрал Home Depot, Lowes и Ace Hardware.
Добавьте к этому то, что компания Bessey прекратила выпуск их супервысоких ножниц, и вы обнаружите, что покупка такого простого инструмента будет на удивление сложной задачей. Однако есть еще доступные варианты качества.
Для обычных высечных машин Aircraft Spruce and Specialty продает ручной высечной инструмент Adel. Это 100% металлический инструмент с прочной и прочной конструкцией. Очень мало компаний все еще производят этот инструмент, и еще меньше компаний делают это с таким исключительным качеством и надежностью.
Если вы будете часто резать жесткие материалы, вам также следует иметь в магазине пару высекальных ножниц. Если вы хотите купить высечные ножницы, инструменты Eastwood очень надежны. В частности, высечные ножницы Supercoup NR1 с обрезанной наковальней чрезвычайно удобны и просты в использовании.
Функция обрезки наковальни автоматически отломит свернувшиеся отходы, когда вы закончите рез. Supercoup NR1 полностью изготовлен из стали и закаленных губок.
Есть несколько обзоров, в которых упоминается отлом лезвия. Вы можете избежать этой проблемы, придерживаясь материалов в пределах рейтингов на сайте. С правильным инструментом и осторожным, преднамеренным давлением у меня не было абсолютно никаких проблем.
Как и все инструменты, то, что вам следует покупать, в основном зависит от вашего бюджета и типа проектов, которыми вы планируете заниматься. Вы можете никогда не работать с большими листами металла, а только с небольшими деталями. В этом случае вы легко сможете обойтись без ножниц.Но всегда лучше иметь и не нуждаться в нем, чем нуждаться и не иметь!
Пуансоны, штамповочные и слесарные станки по металлу
Baileigh Industrial производит слесарные станки и штампы из самых прочных компонентов промышленного класса , так что они обеспечивают чистые вырезы и отверстия — каждый проект, каждый раз, годами.
Наша линейка станков и штамповщиков предлагает:
- Усовершенствованный дизайн с технологиями, которых нет на машинах конкурирующих брендов.Например, запатентованная нашим гидравлическим металлургом система откидного инструмента обеспечивает самую быструю замену штампов в отрасли.
- Стандартные функции, за которые другие производители могут взимать дополнительную плату за , такие как столы увеличенного размера, несколько наборов пуансонов и штампов, а также регулируемые упоры для облегчения производственных циклов.
- Жесткая конструкция из стального листа, позволяющая машине справляться с материалами максимальной грузоподъемности на регулярной основе, не сгибаясь и не вздрагивая.
- Годовая гарантия на запчасти и Пожизненная техническая поддержка по телефону от специалистов по обслуживанию клиентов Baileigh, каждый из которых имеет практический опыт работы с машиной.
Обычно мы храним наших слесаров на складе для отгрузок в течение 72 часов .
Ручной кузнечный станок и пуансон
Требуется пробить отверстия или отрезать заготовку с ограниченным бюджетом? Ручной пробойник для листового металла или кузнец — надежное решение. Наш 50-тонный гидравлический перфоратор может справиться с более сложными задачами.
Гидравлические слесарные станки
Наши металлообрабатывающие станки с 5 станциями (наиболее доступны в моделях с одно- и трехфазным питанием) имеют диапазон давления пуансона от 50 до 132 тонн. Полностью вертикальное гидравлическое движение продлевает срок службы каждой машины. Две модели станков с 4 станциями компании Baileigh обеспечивают 44 тонны силы.
Не знаете, какая машина вам подходит? Позвоните нам по телефону 1-920-684-4990 и поговорите с одним из наших опытных представителей или заполните нашу контактную форму .
Подробнее Читать меньшеГидравлические слесарные рабочие Посмотреть все
Каждый гидравлический рабочий с 4 или 5 станциями может пробивать, резать, надрезать и т. Д. Тяжелая стальная конструкция, система инструментов с быстрой заменой и руководства по продукции обеспечивают годы эффективного и точного производства. Узнать больше о Гидравлические станки для металлообработки
Ручные ножницы и пробивные машины Peddinghaus
| Оригинальный Peddinghaus
|
Усилие цилиндра для пробивки, надрезания и резки
Таблица материалов — другие сведения см. В руководстве
|
Можно приблизительно определить силу цилиндра, необходимую для пробивки отверстия, паза или надреза, используя этот метод: Найдите поперечное сечение в квадратных дюймах разрезаемого сечения.На рисунке это расстояние по периметру отверстия, умноженное на толщину металла.
Квадратные дюймы для резки = (Д + Ш + Д + Ш) x Т
(Все размеры в дюймах)
Затем найдите показатель прочности материала на сдвиг. Для приближения можно использовать значения в таблице под иллюстрацией. Прочность на сдвиг может широко варьироваться в зависимости от степени деформационного упрочнения материала. Для получения более точных результатов оценку сдвига следует узнать у поставщика металла.Прочность на сдвиг других материалов можно найти в справочнике по механике. Для металлов (только) прочность на сдвиг составляет около 75% от прочности на разрыв. Механическое сопротивление сдвигу выражается в фунтах на квадратный дюйм.
Наконец, умножьте количество квадратных дюймов, которые нужно разрезать, на номинальную прочность материала на сдвиг. Ответом будет сила цилиндра, необходимая для выполнения разреза, при условии, что пуансон плоский и одновременно режет всю область разреза. Чтобы уменьшить усилие, производители штампов иногда снимают фаску с пуансона, чтобы он постепенно входил в зону сдвига, хотя это может исказить материал или заготовку.Если необходимо пробить несколько отверстий, высоту пуансона можно изменить, чтобы уменьшить максимальное требуемое усилие.
Пример расчета силы сдвига
Найдите усилие в цилиндре, необходимое для срезания прямоугольного отверстия размером 1/2 x 5/8 дюйма в стальном листе толщиной 3/16 дюйма и прочностью на сдвиг 60 000 фунтов на квадратный дюйм.
Решение: преобразовать дробные размеры в десятичные:
Размеры отверстия = 0,500 x 0,625 x 0,1875 дюйма толщиной.
Площадь стрижки: (.500 + 0,625 + 0,500 + 0,625) x 0,1875 = 0,422 квадратных дюйма.
Усилие сдвига = 60 000 x 0,422 = 25 300 фунтов или 12,65 тонны.
Тоннаж, необходимый для пробивки круглых отверстий
Цифры в основной части этой таблицы представляют собой тонны США (2000 фунтов), необходимые для пробивки круглых отверстий в низкоуглеродистой стали с прочностью на сдвиг 60000 фунтов на квадратный дюйм, с учетом множителя (из таблицы выше) от 0,75 до 1,3, в соответствии с состояние металла, отожженного или закаленного. Для других материалов используйте эти значения, умноженные на множитель из приведенной выше таблицы.
Калибр № | Толщина Дюймы | 1/8 | 3/16 | 1/4 | 5/16 | 3/8 | 7/16 | 1/2 | 9/16 | 5/8 | 11/16 | 3/4 | 13/16 | 7/8 | 15/16 | 1 |
Диаметр отверстия в дюймах | ||||||||||||||||
20 | .0359 | 0,423 | 0,634 | 0,846 | 1,06 | 1,27 | 1,48 | 1,69 | 1,90 | 2,11 | 2,33 | 2,54 | 2,75 | 2,96 | 3,17 | 3,38 |
18 | 0,0478 | 0,563 | 0,884 | 1,13 | 1.41 | 1,69 | 1,97 | 2,25 | 2,53 | 2,82 | 3,10 | 3,38 | 3,66 | 3,94 | 4,22 | 4,51 |
16 | .0598 | 0,705 | 1,06 | 1,41 | 1,76 | 2,11 | 2,47 | 2,82 | 3.17 | 3,52 | 3,87 | 4,23 | 4,58 | 4,93 | 5,28 | 5,64 |
14 | 0,0747 | 0,880 | 1,32 | 1,76 | 2,20 | 2,64 | 3,08 | 3,52 | 3,96 | 4,40 | 4,84 | 5,28 | 5.72 | 6,16 | 6,60 | 7,04 |
12 | . 1046 | 1,23 | 1,85 | 2,46 | 3,08 | 3,70 | 4,31 | 4,93 | 5,55 | 6,16 | 6,78 | 7,39 | 8,01 | 8,63 | 9,24 | 9,86 |
11 | .1196 | 1,41 | 2,11 | 2,82 | 3,52 | 4,23 | 4,93 | 5,64 | 6,34 | 7,05 | 7,75 | 8,45 | 9,16 | 9,86 | 10,6 | 11,3 |
10 | . 1345 | — — — — | 2,38 | 3,17 | 3.96 | 4,75 | 5,55 | 6,34 | 7,13 | 7,92 | 8,71 | 9,51 | 10,3 | 11,1 | 11,9 | 12,7 |
3/16 | . 1875 | — — — — | 3,31 | 4,42 | 5,52 | 6,63 | 7,73 | 8,84 | 9.94 | 11,0 | 12,1 | 13,3 | 14,4 | 15,5 | 16,6 | 17,7 |
1/4 | 0,2500 | — — — — | — — — — | 5,89 | 7,36 | 8,84 | 10,3 | 11,8 | 13,3 | 14,7 | 16,2 | 17.7 | 19,1 | 20,6 | 22,1 | 23,6 |
5/16 | .3125 | — — — — | — — — — | — — — — | 9,20 | 11,0 | 12,9 | 14,7 | 16,6 | 18,4 | 20,2 | 22,1 | 23,9 | 25,8 | 27.6 | 29,5 |
3/8 | 0,3750 | — — — — | — — — — | — — — — | — — — — | 13,3 | 15,5 | 17,7 | 19,9 | 22,1 | 24,3 | 26,5 | 28,7 | 30,9 | 33,1 | 35,3 |
1/2 | .5000 | — — — — | — — — — | — — — — | — — — — | — — — — | 20,6 | 23,6 | 26,5 | 29,5 | 32,4 | 35,3 | 38,3 | 41,2 | 44,2 | 47,1 |
5/8 | .6250 | — — — — | — — — — | — — — — | — — — — | — — — — | — — — — | — — — — | — — — — | 36.8 | 40,5 | 44,2 | 47,9 | 51,5 | 55,2 | 58,9 |
3/4 | . 7500 | — — — — | — — — — | — — — — | — — — — | — — — — | — — — — | — — — — | — — — — | — — — — | 48,6 | 53,0 | 57.4 | 61,9 | 66,3 | 70,7 |
7/8 | . 8750 | — — — — | — — — — | — — — — | — — — — | — — — — | — — — — | — — — — | — — — — | — — — — | — — — — | 61,9 | 67..0 | 72,2 | 77.3 | 82,5 |
1 | 1.000 | — — — — | — — — — | — — — — | — — — — | — — — — | — — — — | — — — — | — — — — | — — — — | — — — — | — — — — | 76,6 | 82,5 | 88,4 | 94,2 |
Пример силы для пробивания круглого отверстия
Найдите силу цилиндра, чтобы пробить отверстие диаметром 3/4 дюйма в листе латуни толщиной 1/8 дюйма.
Решение: Используйте таблицу внизу на противоположной стороне этого листа, которая показывает, что для изготовления стального листа 0,196 мм потребуется 8,45 тонны. Латунь имеет множитель от 0,47 до 0,8 (из верхней таблицы). Максимальное усилие для латуни будет 8,45 x 0,80 = 6,76 тонны. Вероятно, потребовалось бы меньшее усилие, если бы латунь не была в чрезвычайно твердом состоянии.
Сила цилиндра для преодоления трения нагрузки
Полная нагрузка, которую должен перемещать цилиндр, может состоять из 3 или 4 компонентов, каждый из которых может быть рассмотрен при выборе диаметра цилиндра и PSI.
(1). Сила, прилагаемая к грузу для ее изгиба, сжатия, сдвига и т. Д., Представляет собой полезную энергию, перетекающую из цилиндра в нагрузку, и рассчитывается обычным образом.
(2). Сила, прилагаемая к грузу для перемещения против трения, является предметом этого технического описания.
(3). Сила, необходимая для преодоления инерции при запуске груза и его ускорении до конечной скорости, была предметом спецификации № 4.
(4). Цилиндры, действующие вверх, должны создавать дополнительную силу, равную весу груза.Это будет предметом будущей спецификации.
Сила преодоления трения под нагрузкой
Рис. 1. Высокие нагрузки трения — это салазки станка; задние бабки или револьверные головки токарных станков, строгальные станки, фрезерные или шлифовальные станки и т. д. Это приложения для гидравлики, а не для воздуха. Попытка использовать воздушный цилиндр, особенно при медленной подаче, против высокой нагрузки трения может привести к неустойчивому движению, хотя для быстрого позиционирования воздушный цилиндр может работать достаточно хорошо. |
Трение зависит от многих факторов, включая вес груза, материалы поверхности, скорость движения, площадь контакта, степень смазки и т. Д. Трение отрыва (начиная с состояния покоя) больше, чем трение при движении.
В этом ограниченном обсуждении мы рассмотрим только случай, который является наиболее обычным для гидравлических приложений — трение отрыва железа о сталь на умеренно смазываемых поверхностях. Справочник по машинному оборудованию дает коэффициент трения равный 0.21 в этих условиях.
Сила отрыва цилиндра в горизонтальном направлении равна массе нагрузки, умноженной на коэффициент трения. На рисунке 1 сила 1000 x 0,21 = 210 фунтов. требуется для перемещения груза по горизонтали, хотя 1000 фунтов. требуется, чтобы поднять его.
Рис. 2. К нагрузкам трения качения относятся колеса, движущиеся по рельсам или дорожному покрытию, например мостовые краны, дорожная техника, служебные автомобили и т. Д., и больше связаны с приводом от гидромотора, чем с цилиндрами. Несмотря на то, подшипники колес вызывают некоторое трение, большая часть сопротивления вызвано колеса пытается скатать из депрессии, которые он сделал в опорной поверхности. |
Рис. 3. Сила в фунтах для преодоления сопротивления качению = 0,02 x W x R, где W — нагрузка на колесо в фунтах, R — радиус колеса в дюймах и.02 — коэффициент, применимый к железу на железе. Если нагрузка поддерживается хорошими подшипниками качения, трение подшипников не должно превышать 1–3% от веса груза. Сопротивление качению дорожных транспортных средств составляет от 5 до 25% веса груза в зависимости от дорожного покрытия. |
Эмпирическое значение, которое использовалось при расчете горизонтальной силы для железнодорожных поездов, составляет от 3 до 4% от общего веса. Для поезда массой 2400 тонн потребуется передовая сила в 200 000 фунтов.
Различные органы различаются по истинным значениям сопротивления качению, поэтому приведенную здесь информацию следует использовать только для приблизительных расчетов.
© 1989 by Womack Machine Supply Co. Эта компания не несет ответственности за ошибки в данных, а также за безопасную и / или удовлетворительную работу оборудования, разработанного на основе этой информации.
Roper Whitney — Red River Machinery Inc. — Воздушные компрессоры — Пневматические инструменты Угловые гибочные валки Строчные складки Биговальные станки — Сверлильные линии для труб и балок, линии штамповки балок с ЧПУ Ленточно-шлифовальные станки Тормоза, гибочные машины с ЧПУ, тормоза, гидравлические, механические, воздушные Тормоза, Механические тормоза, Коробка и Поддон, Пальцевые тормоза, Прямые / Фартуки, Шкафы / Складские щекогибы, Круглые ножницы, Клещегибы, Зажимные машины, Питатели рулонов, Выравниватели рулонов, Линии рулонов, Катушки / Люльки / Разматыватели, Выпрямители рулонов, Холодная и фрикционные пилы, конвейеры, линии резки по длине, станки для снятия заусенцев, сверлильные линии, лучевые сверлильные станки, сверла, радиальный рычаг, пылеуловители, электрические тормоза, изготовление пуансонов, чистовая обработка / удаление заусенцев / шлифовка, шлифовальные машины, газовые резаки, фланцы, фальцевальные машины Фальцовки с ЧПУ , Водосточные машины-Оборудование Ручные инструменты-Пневматический-Электрический, Гидравлические тормоза, Машины для вставки, Изоляция контрольно-измерительного оборудования, Металлические рабочие, Лазеры и аксессуары Выравниватели, Лифты, Запорные устройства, Станки, Фрезы, Токарные станки, Grinde rs, Погрузочно-разгрузочные работы — подъемники, вилочные погрузчики и т. д.Разное, Разное изготовление, Вырубные станки HVAC, Прессы OBI, подвесные лифты, печи для нанесения порошкового покрытия, дробеструйные станки, шлифовальные машины для постаментов, лифты для персонала, пинспоттеры, плазменные столы-резаки для резки листогибочных валков Принадлежности для прессового тормоза, оснастка, датчики с ЧПУ, коронка и т. д. Листогибочные прессы, электрические листогибочные прессы, гидравлические листогибочные прессы, механические и пневматические прессы, пневматические прессы, оправочные прессы, прессы с глубоким отверстием, сверлильные прессы, производственные прессы, гидравлические прессы, прессы для вставки, ручные / нажимные прессы, механические прессы, револьверные головки, Станки для перфорации с ЧПУ и вспомогательное оборудование Пуансоны для балок, изготовление пуансонов, ручные пробойники, односторонние пуансоны, ролики с револьверными кольцами Станки для кровельных панелей Роликовые ролики, ролики для угловой гибки, ручные, ручные ролики, силовые плиты и листовые станки-маршрутизаторы-фрезерные станки, пилы, Холодные, абразивные и фрикционные пилы, горизонтальные ленточные пилы, вертикальные ленточно-закаточные конвейеры Ножничные ножницы, кольцевые и круглые ножницы, ножницы и ручные ножницы — ручные
Be Изгибающая способность (низкоуглеродистая сталь)
16ga / 1,5 мм
Гибкость (нержавеющая сталь)
20ga / 1,0 мм
Длина изгиба
122 дюйма / 3100 мм
Гибочные стержни
.787 дюймов (20 мм) гибочная планка x 122 дюйма (3100 мм)
. 390 дюймов (10 мм) гибочная планка x 122 дюйма (3100 мм)
. 250 (7 мм) гибочная планка x 122 дюйма (3100 мм)
Глубина заднего упора (стандартная)
40 дюймов / 1000 мм
Высота проема зажимной балки
4,5 дюйма / 114 мм
Инструмент для зажимной балки
30 градусов
Регулировка складывающейся балки
2 дюйма / 50 мм
Корона Складная балка
5-гранная 0 ”-0.
