Установка трапа в стяжку при заливке: Установка трапа в стяжку при заливке: слив для пола

пошаговая схема установки 50 фото

Надоело спотыкаться о душевой поддон? Откажитесь от этой громоздкой конструкции в пользу удобной, стильной и эргономичной зоны с трапом для душа в полу под плиткой. Вода уходит в канализацию сквозь решетку, вмонтированную прямо в пол, а для защиты ванной от брызг, используют стеклянные кабины самых разных конфигураций. Вы можете выбрать полностью закрытый вариант с дверцей или ограничиться длинным защитным экраном, установив его параллельно стене.

Особенности душевой кабины с трапом

Этот вариант душевой зоны набирает все большую популярность. Ее можно расположить в любом месте ванной – встроить в угол или отделить торцевую часть узкого помещения. Конструкция обладает неоспоримыми преимуществами перед традиционными устройствами, поскольку она:

• не загромождает ванную комнату, в которой и без того мало места — стеклянные полотна отлично пропускают свет, выглядят легко, воздушно и не съедают пространство визуально;
• поддерживает концепцию «безбарьерной среды», удобна для использования пожилыми людьми, инвалидами – отсутствие бортика снимает проблему попадания в душ;
• смотрится стильно и современно;
• имеет пол из плитки, который значительно проще мыть и дезинфицировать;
• не позволяет захламляться пространству под поддоном, в виду отсутствия такового;
• предоставляет неограниченные возможности выбора дизайна, расположения, габаритов и конфигурации душевой зоны;
• позволяет отказаться от приобретения дорогостоящего устройства;
• легко демонтируется при необходимости.

Установка такой кабины потребует проведения специфических подготовительных работ на этапе обустройства пола. Главный вопрос, который необходимо решить – эффективное отведение отработанной воды. Для этого необходим уклон канализации 0,03%. Следовательно, на метр трубы нужно обеспечить подъем 3 см. Если вы хотите полностью отказаться от поддонов придется либо поднять уровень всего пола, либо оборудовать систему слива дренажным насосом.

Разновидности трапов — их устройство, преимущества и недостатки

Примитивные трапы появились вместе с первыми душами. С тех пор линейка этих устройств пополнилась разнообразными вариантами. Изделия отличаются по внешнему виду, конструктивным особенностям и предназначению.

По типу конструкции можно выделить три большие группы трапов – точечные, линейные и пристенные.

Точечный

Это традиционный трап квадратной формы. Он отличается небольшими размерами и наличием отверстий, нанесенных по всему периметру декоративной панели. Это компактное устройство, которое можно разместить в любой точке пола кабины. Такие трапы чаще всего устанавливают в центре, обеспечив хороший сток воды. Для этого плитку вокруг него укладывают под наклоном. Подобные элементы могут пригодиться не только в душевой. Их часто устанавливают по центру помещения в качестве дополнительной защиты. В случае аварии они помогут спасти соседей от затопления, а вас от необходимости компенсировать их убытки.

Линейный

Изделие выполняют в форме лотка прямоугольной формы с разнообразными прорезями и отверстиями. По-другому этот тип называют душевым лотком или водосточным желобом. На декоративной пластине может присутствовать перфорация либо щель, проходящая рядом с краем по всему периметру изделия. Процесс установки щелевой разновидности упрощен в сравнении с обычным устройством с отверстиями. Поскольку трап устанавливают сбоку, у стены или у выхода, уклон пола формируется таким образом, чтобы вода стекала лишь в одном направлении — к сливу. Линейные трапы обладают хорошей водопропускной способностью, поэтому их можно устанавливать в помещениях с «тропическим» душем.

Пристенный

Незаметная угловая конструкция размещается вдоль стены и маскирует стык между полом и стеной. Для монтажа данной модели необходимо сооружать фальш-стену, так как основную часть конструкции необходимо спрятать. Систему слива закрывает лаконичная и элегантная прямоугольная панель с прорезями.

На что обратить внимание при выборе трапа

Производители предлагают самые разные типы сливных устройств. Они различаются по конструкции, по форме, по материалу изготовления. Чтобы не запутаться в обширном ассортименте трапов и выбрать изделие с оптимальными характеристиками, обратите внимание на следующие моменты:

• материал – устройство должно обладать прочностью, устойчивостью к износу и обеспечивать плотное прилегание к напольному покрытию.
• способ присоединения патрубка – выход в канализацию может иметь вертикальное или горизонтальное направление. Первый вариант оптимален для установки в частных домах. Второй – универсален. Он отлично подходит для канализаций многоквартирных домов, поскольку монтируется боком к водостоку;
• диаметр муфты – должен совпадать с размером входного канализационного отверстия. Чаще всего диаметр входа равен 50 мм;
• целостность изделия – оно не должно иметь повреждений – сколов или царапин;
• тип конструкции – сборный вариант более удобен при обслуживании и чистке. Для получения доступа к трубопроводу достаточно демонтировать верхние детали;
• тип затвора – при установке в неотапливаемом помещении, где душем будут пользоваться нерегулярно – к примеру, в ванной дачного домика, следует выбирать устройства с механическим или сухим затвором;
• высота изделия – от этого зависит, на сколько придется поднимать уровень пола. Чем конструкция выше, тем лучше ее водопропускная способность. Удачное решение – трап с регулируемой высотой;
• внешний вид сливной решетки. Панель должна обеспечивать прохождение достаточного количества воды, соответствовать стилю интерьера, гармонировать с финишной отделкой и подходить по размеру к элементам напольного покрытия.

Материал

К основным материалам для изготовления трапа относятся:

• пластик – устройства отличаются доступной ценой, небольшим весом, простотой ухода. Материал устойчив к воздействию агрессивных чистящих средств, долговечен. Пластиковый трап может быть оснащен решеткой из того же материала или из более привлекательных и стильных – металла, стекла. Ножки могут быть регулируемыми — винтовыми или изготовленными из стальной ленты с перфорацией. Последние позволяют корректировать высоту изделия путем сгибания металла.
• нержавеющая сталь – конструкции целиком состоят из стали, обладают повышенной прочностью и долговечностью. Такие трапы рекомендованы для детских организаций, оздоровительных центров, общественных бассейнов. Обычно их используют в учреждениях с повышенными требованиями к соблюдению гигиенических норм. Металлические решетки могут иметь форму квадрата, полосы. Стильное решение – щелевой лоток. Внутри он заполняется плиткой или мозаикой, которая использовалась для отделки пола. На виду остаются лишь едва заметные, аккуратные прорези.
• чугун – оптимален для жестких эксплуатационных условий, поскольку обладает высокой стойкостью к коррозии. Срок службы таких конструкций может доходить до 50 лет. Они обладают высокой водопропускной способностью и идеально подходят для установки в бассейнах, прачечных, специальных лабораториях. Для отведения сточных вод – дождевых или хозяйственных, допускается применять только вертикальные трапы из чугуна Ду 100.

Размер и форма

Изделия представлены в виде различных геометрических фигур.

Небольшие точечные трапы могут иметь круглую, квадратную и даже треугольную форму. Овальные изделия также имеют место быть, правда, они не столь популярны и достаточно редки. Пристенные и линейные модели представлены в виде полос во всю длину стенки кабины.

Простые формы квадратных и прямоугольных моделей обеспечивают им большую востребованность, поскольку их проще сочетать с кафельной плиткой стандартных размеров. Удлиненные решетки лучше вписываются в отделку из крупных панелей керамогранита или мрамора.

Тип затвора

С целью преградить путь в помещение запахам из канализации конструкции трапа оборудуют специальными затворами. Существуют различные типы данных устройств. У каждого из них свой принцип работы.

Виды затворов:

1. Гидравлический – запахи перекрываются с помощью остатков стекающей воды. Чтобы предотвратить ее замерзание такие затворы не используют в неотапливаемых помещениях – в летней бане или дачном домике. Если душ будет простаивать, вода испарится и запахи будут беспрепятственно проникать в помещение.
2. Механический подойдет для душевых, в которых нет отопления. Управляется с помощью специального рычага. Если душ не планируется использовать в течение долгого времени, выход можно просто перекрыть.
3. Универсальный – с обратным клапаном, который врезается в сливную трубу. Его задача – перекрыть трубу в аварийной ситуации и закрыть доступ в помещение запахам и водам из канализации.
4. Сухой – оборудован специальной заслонкой, которая герметично закупоривает сток. Во время принятия душа вода сливается в трап, давит на затвор и отворяет заслонку.

Выделяют три вида сухих затворов:

• маятник – льющийся поток давит на пластину. Она открывается и пропускает воду. После этого заслонка снова возвращается в прежнее положение и перекрывает проход;
• поплавок – пробка под воздействием воды опускается. После того как ток воды прекращается, снова поднимается и закупоривает трубу;
• мембрана – сжимается, когда на нее попадает вода.

Трап с сухим затвором – дорогое удовольствие по сравнению с гидравлическим аналогом. Его имеет смысл устанавливать в душевых, которые не используются каждый день – в гостевых санузлах или на даче.

Еще один тип затвора – комбинированный. Этот вариант представляет собой сочетание гидрозатвора с сухим.

Водопропускная способность

На выбор душевого трапа влияет конструкция установленной лейки. При использовании стандартных верхних распылителей подойдет точечная конструкция, обладающая пропускной способностью до 24 л/мин. Лейки типа «тропический дождь» требуют установки линейных и пристенных трапов способных отводить более 50 л/мин.

Не экономьте на отводящей установке. Иначе вода просто не будет успевать стекать и во время принятия душа ваши ноги всегда будут в мыльной жиже, что не слишком приятно. Кроме того это увеличивает вероятность засора.

Этапы самостоятельной установки

Если нет желания выделять дополнительные средства на услуги дизайнера и строительной бригады, можно обойтись собственными силами. Вам предстоит решить сложную и ответственную задача, но результат того стоит. Если четко следовать инструкции и соблюдать порядок выполнения работ, вы получите комфортную систему, безупречно выполняющую свои функции.

Необходимые материалы и инструменты

Если установка трапа была запланирована еще на этапе проектирования ремонта квартиры, то сделать монтаж будет проще. Стяжка должна обеспечивать возможность установить канализацию ниже окончательного уровня пола.

При выполнении работ своими руками вам не обойтись без:

• рулетки и строительного уровня;
• отвертки и комплекта ключей;
• ударной дрели или перфоратора;
• строительного миксера;
• маячков для равномерной укладки стяжки;
• валика с шипами для распределения состава;
• плиткореза;
• шпателей для укладки кафеля;
• пистолета для герметика.

Необходимые материалы:

• пластиковый или стальной трап;
• стеклянные панели;
• цементная смесь для приготовления раствора;
• плиточный клей;
• затирка для швов;
• силиконовый герметик.

Подготовительные работы

На подготовительном этапе следует определиться с типом устанавливаемой системы и способом ее размещения.

Душевой трап можно установить:

• в центре ванной комнаты. В этом случае необходимо обеспечить уклон к сливу со всех сторон. Это наиболее популярный вариант размещения трапа, так как он позволяет выбирать устройства любой формы – квадратной, прямоугольной, овальной;
• по краю пола – понадобится организовать незаметный уклон по всей площади пола в сторону решетки. Это отличный вариант для установки прямоугольной решетки или щелевого лотка, обладающего высокой пропускной способностью и отличными эстетическими свойствами;
• в углу – для такого расположения оптимально подойдет треугольная решетка.

Прокладка трубопровода канализации

Работы по разводке и монтажу канализационной системы являются достаточно сложным процессом. Прежде чем приступить к его выполнению требуется составить схему размещения ее элементов. При этом необходимо учесть особенности труб – диаметр, уклон, обеспечить отсутствие крутых поворотов и сильных изгибов. Чтобы разместить трубы под правильным углом, который обеспечит эффективны сток отработанных жидкостей необходимо учитывать их диаметр. Если он менее 50 мм, уровень уклона должен составлять 3%, от 50-100 мм достаточно будет 2%.

Для устройства системы канализации в ванной комнате рекомендуют использовать следующие виды труб:

• полипропиленовые;
• полиэтиленовые;
• поливинилхлоридовые.

Для плотной фиксации мест соединения элементов понадобятся специальные муфты. Размер трубы зависит от близости сантехнического прибора к центральному стояку. Чем ближе они расположены друг к другу тем большего размера трубу можно использовать. Это правило актуально даже для ванных комнат небольшого размера. При грамотно выполненной разводке канализация будет эффективно функционировать долгое время.

Гидроизоляция

Это один из самых важных этапов работы. Чтобы предупредить возможное протекание пола, необходимо обеспечить хорошую гидроизоляцию. Лучше, чтобы она была многослойной.
Как правило, для этих целей применяют обмазочную технологию. Можно использовать битумную мастику, или специальный состав для гидроизоляции бассейнов. Наносим ее кистью в несколько слоев не только на пол, но и на нижнюю часть стены – приблизительно на 30 см в высоту. В результате образуется бесшовная эластичная пленка, непроницаемая для воды. Такая гидроизоляция обладает высокой степенью защиты.

Самое слабое место – углы. Их рекомендуют дополнительно проклеить полосами рулонной гидроизоляции после нанесения первого слоя мастики.

Если вы хотите защититься еще более основательно, можно сделать водонепроницаемый слой еще до обустройства стяжки. В этом случае используется рулонная гидроизоляция, которую наклеивают на слой обмазочного материала с заходом на стену в 30 см. Листы материала укладываются внахлест на расстояние 15 см. Места соединений тщательно промазываются мастикой.

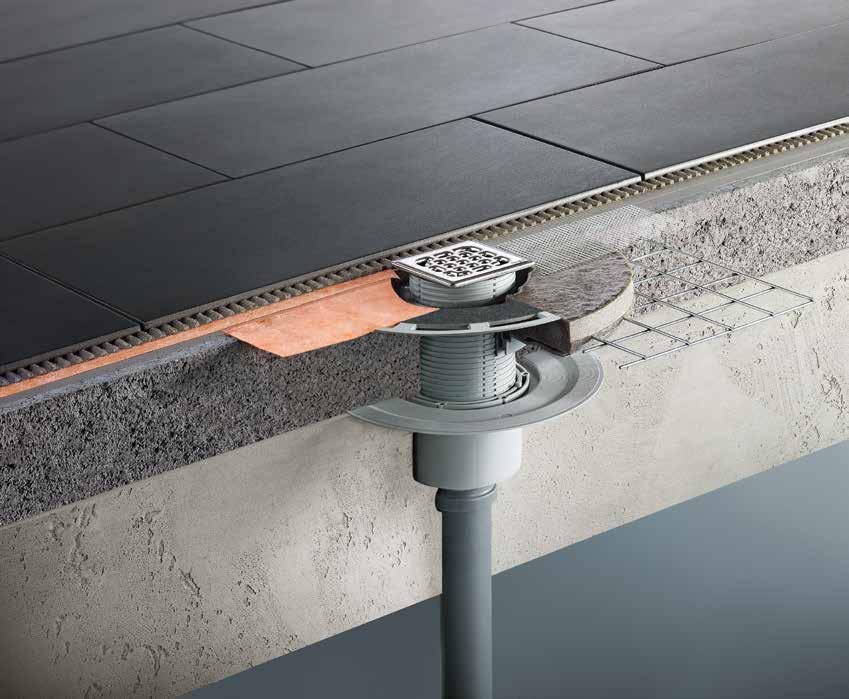

Монтаж трапа

На следующем этапе устанавливается трап. Он монтируется на выбранное место и подключается ко входу в канализацию. При монтаже необходимо обеспечить уклон трубы для эффективного слива.

Последовательность выполнения работы. Вам потребуется:

• снять с трапа декоративную панель и емкость для сбора мусора с сифона;
• совместить трап с сифоном соблюдая правильность угла соединения;
• оклеить строительным скотчем все декоративные поверхности;
• установить крепление трапа;
• подключить к конструкции трубу канализации формируя уклон в сторону стояка не менее 3 см на метр;
• произвести монтаж трубы к стояку;
• при необходимости присоединить дополнительную трубу, не забывая об уклоне;
• отрегулировать положение трапа с помощью ножек или подручных средств;
• обезжирить поверхность трапа;
• зафиксировать устройство небольшим количеством разведенной смеси и оставить до застывания.

Теплоизоляция

На следующем этапе формируется слой теплоизоляции. На пол стелим плиты утеплителя. Подрезаем его таким образом, чтобы обложить зафиксированный трап. Прокладываем демпферную ленту из пенополистирола по всему периметру помещения. Ее функция – предотвратить потери тепла, не дать ему уходить в стены.

Соединения пенополистирола герметизируем скотчем, чтобы предупредить затекание бетона из стяжки. Щели большого размера забиваем кусочками материала и только после этого закрываем клейкой бумажной лентой. При желании сделать использование душа еще более комфортным на этом этапе можно установить систему «теплый пол».

Заливка стяжки

Поверх слоя утеплителя укладывается металлическая армирующая сетка с размером ячеек 10 кв. см и диаметром проволоки 3 мм. Ее вырезают точно по размеру пола.

Следующий этап – установка маяков. Пол в душевой зоне должен иметь уклон в сторону сливного устройства. Для правильной заливки стяжки необходимо выставить специальные маяки. С этой целью можно приобрести специальные конструкции или использовать обычные деревянные планки. Маяки устанавливают таким образом, чтобы задать поверхности необходимый уровень уклона.
Следующая задача – сориентировать чашу трапа относительно стен. В этом деле поможет строительный угольник.

После этого приступаем к формированию стяжки. Заливаем пол вместе с установленным сливом и трапом цементно-песчаным составом. Для изготовления смеси понадобится смешать 1 часть цемента с 3-4 частями песка. Марка цемента должна быть не ниже М400, а песок иметь крупнозернистую структуру. Для придания водоотталкивающих качеств следует дополнить состав необходимыми присадками.

На созревание раствора обычно уходит 28 дней. Бетонная стяжка требует ухода. В помещении нужно обеспечивать стабильный уровень влажности, предотвращать понижение температуры на уровне +20°C и воздействия направленных солнечных лучей. Рекомендуется накрыть поверхность стяжки пленкой и первые несколько дней смачивать водой.

Необходимо точно рассчитать толщину стяжки. При этом нужно учитывать толщину кафеля и плиточного клея. Если из-за конструктивных особенностей трапа требуется установить фланец, бетонная смесь должна укладываться вровень с ним.

Финишная отделка

Для облицовки пола в ванной комнате с душевой кабиной без поддона следует выбирать плитку с повышенной стойкостью к воздействию влаги. Укладку начинают выполнять от слива и продолжают до стен. Эта техника поможет красиво оформить место вокруг решетки, снизить вероятность ошибок и даст возможность использовать плитку любых размеров. Подрезанные детали не так заметны у стен, чем в центре композиции. Для таких проектов идеально подойдет мозаика. С ее помощью гораздо проще произвести облицовку и создать локальный уклон. Места подрезания мозаики абсолютно незаметны. Плитка укладывается на клей, при необходимости для выравнивания швов устанавливаются крестики. После этого промежутки затираются с помощью фуги. Затирочный состав можно подобрать в цвет плитки или ее узора.

Если для облицовки используется керамогранит подобная процедура не нужна. Этот материал соединяется без швов и образует ровную и гладкую поверхность.

Для того чтобы исключить протекание воды на стяжку в районе трапа, щель между корпусом устройства и плиточным покрытием герметизируют силиконом.

Остается собрать сифон и установить декоративную решетку. Ваша стильная душевая готова.

Заключение

Если вам надоело неудобное «корыто» в ванной, откажитесь от него. Установите душевую кабину с трапом и получите комфортное, просторное и современное пространство.
