Холодное и горячее водоснабжение

Все пассажирские вагоны оборудованы самотечной системой холодного и горячего водоснабжения. Объем системы составляет около 1200 л из расчета примерно 20 л на одного человека в сутки с интервалом между заправками и пополнением системы до 12 ч.

Несмотря на различное конструктивное исполнение, принципиальное устройство систем водоснабжения всех типов практически одинаково.

Система водоснабжения включает в себя баки для хранения запаса воды, расположенные с двух сторон в верхней части вагона, разводящие трубопроводы, разобщительные и спускные вентили и краны. Заправка водой (ее поступление в баки) осуществляется снизу вагона через заправочные патрубки, которые в зимнее время отогреваются горячей водой из системы отопления. В систему водоснабжения обязательно входит вестовая труба, не допускающая переполнения баков при несвоевременном прекращении налива воды. Из баков хранения вода самотеком поступает к умывальникам, унитазам, кипятильнику и в водогрейную систему; система отопления наполняется с помощью насоса.

В систему горячего водоснабжения входят водогрейный бойлер в котельном отделении, расширитель, бак над потолком котельного отделения и соответствующие трубопроводы. Зимой горячая вода поступает в бойлер из системы отопления, летом — из водогрейного бойлера, растапливаемого твердым топливом. Все баки снабжены водопробными кранами и водомерными стеклами.

Несмотря на некоторые конструктивные отличия систем холодного и горячего водоснабжения, правила их эксплуатации для всех типов вагонов едины. Контроль за исправным состоянием систем водоснабжения целиком возложен на проводника. Зимой необходимо внимательно следить за исправностью обогревательных наливных труб и постоянной циркуляцией в них горячей воды. При заполнении системы водой от стационарного источника следует контролировать наполнение баков. В косом коридоре каждого вагона вывешивается схема положения кранов и вентилей при каждой операции системы водоснабжения.

В книгах служебных расписаний каждого поезда приведен перечень станций, на которых производится заправка водой.

Рис. 3.1. Схема водоснабжения некупейного вагона постройки ТВЗ (нумерация оборудования соответствует принятой в документации завода изготовителя):

2 — вентиль объединенного слива; 3 — вентиль заполнения бойлера; 6, 47 — вентиль и кран отключения нагревательного змеевика бойлера; 61, 91 — вентили подводки холодной воды к унитазам; 63, 85, 107- поддоны; 64, 65 — краны водомерного стекла; 66 — бак вместимостью 80 л; 67, 87, 100, 105, 136- краны слива воды; 68, 102, 138- арматура выпуска воздуха; 69, 83 — вентили подводки холодной воды к умывальникам; 70 — вентиль резервной наливной головки; 71 — вентиль подключения ручного насоса; 73, 92, 113 — вентили горячей воды смесителей; 74, 93, 112- вентили холодной воды смесителей; 75 — смеситель; 77 — кипятильник; 78, 79 — арматура подводки холодной воды к кипятильнику; 80 — вентиль отключения магистрали; 81, 134 — баки горячей кипяченой воды; 84 — кран подводки кипяченой воды к водоохладителю; 86 — бак вместимостью 830…850 л; 89 — водопробные краны; 95, 114 — унитазы; 96, 99 — наливные головки с водяными обогревателями; 97, 111 — умывальные краны; 98, 110- умывальные чаши; 103 — водоохладитель; 104, 106 — краны разбора питьевой воды; 108, 123 — водосливы с отогревающей воронкой; 109 — мойка; 115, 116 — водяные отогреватели сливных труб; 117 — резервная наливная головка; 118, 119 — промывные клапаны унитазов; 120, 121 — водяные затворы; 135 — компрессор; 137 — кран подачи воды из кипятильника в промежуточный бак; 139 — запирающее устройство; 140, 141 — обратные клапаны на наливных трубах; 142 — кран отбора воды для бытовых нужд и тушения пожара; 144 — бойлерная установка

Система водоснабжения некупейных вагонов моделей 61-425, 61-821 постройки ТВЗ. Схема системы приведена на рис. 3.1. Положение кранов и вентилей при различных режимах работы системы должно соответствовать табл. 3.1.

Заполнение системы водоснабжения водой. При температуре наружного воздуха ниже 0 °С заполнять систему следует после выдержки вагона в отапливаемом помещении не менее суток или после заправки системы отопления и нагрева воздуха в вагоне до температуры не ниже 12 °С.

Налив воды в баки 66 и 86 (см. рис. 3.1) производится из-под вагона, через наливные головки 96 и 99. При заполнении системы водой вентили и краны 3, 61, 64, 65, 68, 69, 71, 78, 79, 80, 83, 91 должны быть открыты, остальные, а также кран-смеситель закрыты.

Налив воды в систему должен быть прекращен при загорании сигнальной лампы, расположенной у наливной головки на вагонах, оборудованных сигнализацией налива воды, или при появлении воды из вестовой трубы и противоположной наливной трубы. Краны 64 и 65 следует открывать при определении уровня воды в системе. Для предотвращения перелива воды на железнодорожное полотно при заполнении системы служат запирающее устройство 139, установленное в запотолочном пространстве перед торцовой стенкой бака 86, и обратные клапаны 140 и 141 на наливных трубах в туалете и коридоре некотлового конца.

Номер крана, вентиля, узла (рис. 3.1)			Положение
Назначение	Место расположения	при эксплуа тации системы	при запол нении систе мы	при сливе воды из систе-
				мы
2	Вентиль объеди-	В котельном	—	—	4-
	ненного слива	помещении
3	Вентиль заполнения бойлера водой из системы водоснабжения	Тоже		4-	+
61	Вентиль подводки	В туалете котло-	4-	+	4-
	холодной воды к унитазу	вого конца
64, 65	Краны водомер-	За потолком туа-	+	4-	+
	ного стекла	лета котлового
		конца
67	Кран слива воды из малого бака	То же	—	—	+
68	Вентиль выпуска	В туалете котло-	—	4-	—
	воздуха из бака	вого конца
69	Вентиль подводки	За потолком туа-	4-	4-	+
	холодной воды к	лета котлового
	умывальнику	конца
70	Вентиль резерв-	В котельном	—	—	4-
	ной наливной	помещении
	головки
71	Вентиль подключения ручного насоса к системе водоснабжения	То же	4-	+	4-
73	Вентиль горячей	В служебном	4-	—	4-
	воды смесителя мойки	отделении
74	Вентиль холодной воды смесителя мойки	То же	4-	‘	+
75	Смеситель мойки	»	+	—	4-
78	Вентиль подводки	В котельном	4*	4-	+
	холодной воды к кипятильнику	помещении

Номер крана, вентиля, узла (рис. 3.1)	Назначение	Место расположения	Положение
при эксплуа тации системы	при запол нении систе мы	при сливе воды из систе мы
79	Кран кипятильника	В нише кипятильника	+	4-	4-
80	Вентиль отключения магистрали	За потолком коридора некогло-вого конца	+	+	4-
83	Вентиль подводки холодной воды к умывальнику	За потолком туалета некотлового конца	+	+	+
84	Кран подводки кипяченой воды к водоохладителю	В служебном отделении	4-	—	+
87	Кран слива воды из бака	За потолком туалета некотлового конца	—	—	+
89	Кран водопробный	То же	4-	—	—
91	Вентиль подводки холодной воды к унитазу	*	4-	+	4-
92	Вентиль горячей воды смесителя умывальника	В туалете некотлового конца	4-	—	+
93	Вентиль холодной воды смесителя умывальника	То же	4-	_	4-
97	Кран умывальный	»	+	—	4-
100	Кран слива воды из водоохлади-теля	В служебном отделении	—	—	4-
102	Кран выпуска воздуха из водо-охладителя	То же	—		4-
104	Кран разбора охлажденной питьевой воды	В коридоре котлового конца	4-	«	4-

Номер крана, вентиля, узла (рис. 3.1)	Назначение	Место расположения	Положение
при эксплуа тации системы	при запол нении систе мы	при сливе воды из систе мы
105, 106	Краны кипятильника	В нише кипятильника	4-	—	4-
111	Кран умывальный	В туалете котлового конца	+	—	+
112	Вентиль холодной воды смесителя умывальника	То же	4-		4-
113	Вентиль горячей воды смесителя умывальника	То же	+		+
118	Клапан промывной унитаза	Втуалете котлового конца	+	—	+
119	Клапан промывной унитаза	Втуалете некотлового конца	—	—	+
136	Кран слива воды из промежуточного бака	Вкотельном помещении			4-
137	Кран подачи воды из кипятильника в промежуточный бак	В нише кипятильника	+
138	Кран выпуска воздуха из промежуточного бака	То же	4*		4-
142	Кран отвода воды для бытовых нужд и тушения пожара	В туалете некотлового конца			4-

Примечание. «+» — открыт, «-» — закрыт.

При низких температурах наружного воздуха в случае обмерзания наливных головок 96, 99 или выхода из строя обогревателей заполнение системы водой можно осуществлять через резервную наливную головку 117, которая находится в котельном отделении над запасным водяным баком 66 и не подвержена обмерзанию. Заполнение системы в этом случае осуществляется с помощью инвентарного наливного шланга длиной около 4 м.

Для подготовки к заполнению системы необходимо соединить одну из головок инвентарного шланга с резервной наливной головкой при закрытом вентиле 70. Противоположный конец шланга с головкой перед заполнением системы надо вывести наружу через открытую дверь для подсоединения к наливному шлангу водоразборной колонки на станционных путях. После соединения шлангов открыть вентиль 70. Во время заполнения системы необходимо следить, чтобы не было течи в соединении резервной головки с головкой шланга. Для наблюдения за заполнением бака 66 следует открыть краны водомерного стекла 64, 65. Момент заполнения бака 86 определяют по появлению течи воды под вагоном из вестовой трубы большого бака.

После заполнения большого бака необходимо закрыть вентиль 70, прекратить подачу воды из водоразборной колонки, затем отсоединить наливной шланг от инвентарного и последний от резервной наливной головки. По окончании заправки необходимо открыть вентиль 68.

Положение остальной арматуры системы при пользовании резервной головкой такое же, как в случае заправки системы из-под вагона через наливные головки 96, 99.

Слив воды из системы водоснабжения. При полном сливе воды из системы нужно открыть все вентили и краны, при этом воду из кипятильника слить в соответствии с указаниями технического описания и инструкции по эксплуатации кипятильника непрерывного действия. При сливе воды из баков необходимо к кранам подключить шланги и слив производить в унитазы.

Частичный слив воды из системы осуществляется через краны 97, 111, смеситель 75 и унитазы 95 и 114.

В случае прекращения топки котла при отрицательных температурах наружного воздуха воду из системы водоснабжения необходимо полностью слить до слива воды из системы отопления.

Работа системы водоснабжения. Для обеспечения водоразбора из системы холодного водоснабжения должны быть открыты вентили 61, 69, 71, 78, 80, 83, 91.

Холодное водоснабжение имеет постоянный режим независимо от сезона.

Система горячего водоснабжения работает в двух режимах — зимнем и летнем. В зимнем режиме, когда работает котел системы отопления, вода в бойлере нагревается за счет горячей воды системы отопления, поступающей в змеевик непосредственно из котла. При этом вентиль 6 и кран 47должны быть открыты.

В летнем режиме, когда котел системы отопления не работает, вода в бойлере нагревается за счет теплоты, получаемой при сжигании топлива в топке плиты. В этом случае вентиль 6 и кран 47 должны быть закрыты. Топливом для плиты служат дрова или древесный уголь.

Рис. 3.2. Схема водоснабжения купейного вагона постройки ТВЗ (нумерация оборудования соответствует принятой в документации завода-изго товителя):

2 — вентиль объединенного слива; 3 — вентиль заполнения бойлера; 61, 91 — вентили подводки холодной воды к унитазам; 63, 85, 107 — поддоны; 64 — краны водомерного стекла; 65 — бойлерная установка; 66 — малый бак вместимостью 80 л; 67, 87, 100, 105, 136- краны слива воды; 68, 102, 138- арматура выпуска воздуха; 69, 83 — вентили подводки холодной воды к умывальникам; 70 — вентиль резервной наливной головки; 71 — вентиль подключения ручного насоса; 73, 92, 113 — вентили горячей воды смесителей; 74, 93, 112 — вентили холодной воды смесителей; 75 — смеситель мойки; 77 — кипятильник; 78, 79 — арматура подводки холодной воды к кипятильнику; 80 — вентиль отключения магистрали;

81 — бак горячей кипяченой воды; 84 — кран подводки кипяченой воды к водо-охладителю; 86 — бак вместимостью 830 л; 89 — водопробные краны; 95, 114 — унитазы; 96, 99 — наливные головки с обогревателями; 97, 111 — умывальные краны; 98, ПО — умывальные чаши; 103 — водоохладитель; 104, 106 — краны разбора питьевой воды; 108, 115, 116, 123 — водосливы с отогревающей воронкой; 109 — мойка; 117 — резервная наливная головка; 118, 119 — промывные клапаны унитазов; 120, 121 — водяные затворы; 134 — промежуточный бак кипяченой воды; 135 — компрессор; 137 — кран подачи воды из кипятильника в промежуточный бак; 139 — фильтр; 140, 141 — обратные клапаны на наливных трубах; 142, 143 — вентили холодной и горячей воды душевой сетки; 144, 147, 148 — вентили отбора воды для бытовых нужд и тушения пожара; 145 — обез зараживатель питьевой воды; 146 — съемная душевая сетка ^{* 79}

Система водоснабжения купейного вагона модели 61-820 постройки ТВЗ. Схема системы приведена на рис. 3.2. Краны и вентили, используемые в системе, перечислены в табл. 3.2.

Заполнение системы водоснабжения водой. Перед заполнением системы проводники должны проверить наличие уплотнительных колец наливных (заправочных) головок. При заполнении водой должны быть открыты вентили и краны 3, 61, 64, 68, 69, 71, 78,

79, 80, 83 и 91 (см. рис. 3.2), а остальные — закрыты. Вода подается из-под вагона через наливные головки 96 и 99. Заполнение системы должно быть прекращено при появлении воды из вестовой трубы. Как и на некупейных вагонах, заправка системы может производиться через резервную наливную головку 117.

При заправке вагона водой нельзя допускать переполнения системы водоснабжения. При начале истечения воды из вестовой трубы под вагон следует быстро отсоединить наливную головку вагона от водозаправочной колонки; это особенно важно, когда давление воды в колонке превышает 0,3 МПа (3 кгс/см²). Необходимо постоянно следить за исправностью вестовой трубы бака 86, не допускать ее засорения или замерзания. Закупорка вестовой трубы, в том числе стояка умывальной чаши, к которому присоединена эта труба, немедленно приведет к раздутию бака или переполнению поддона бака избыточной водой, прорыву резиновой прокладки крышки бака и, как следствие, заливу потолка туалета и коридора некотлового конца вагона.

Номер крана, вентиля, узла (рис. 3.2)	Наименование и назначение	Место расположения
2	Вентиль объединенного слива	В котельном помещении
3	Вентиль заполнения бойлера водой из системы водоснабжения	То же
61	Вентиль подводки холодной воды к унитазам	В туалете котлового конца
64	Краны водомерного стекла	За потолком туалета котлового конца
67	Кран слива воды из малого бака	То же
68	Вентиль выпуска воздуха из бака	В туалете котлового конца
69	Вентиль подводки холодной воды к умывальнику	За потолком туалета котлового конца
70	Вентиль резервной наливной головки	В котельном помещении
71	Вентиль подключения ручного насоса к системе водоснабжения	То же
73	Вентиль горячей воды смесителя мойки	В служебном отделении
74	Вентиль холодной воды смесителя мойки	То же
75	Смеситель мойки	»
78	Вентиль подводки холодной воды к кипятильнику	В котельном помещении
79	Кран кипятильника	В нише кипятильника
80	Вентиль отключения магистрали	За потолком коридора некотлового конца
83	Вентиль подводки холодной воды к умывальнику	За потолком туалета некотлового конца
84	Кран подводки кипяченой воды к водоохладителю	В служебном отделении
87	Кран слива воды из бака	За потолком туалета некотлового конца
89	Кран водопробный	То же
91	Вентиль подводки холодной воды к унитазу	*

Номер крана, вентиля, узла (рис. 3.2)	Наименование и назначение	Место расположения
92	Вентиль горячей воды смесителя умывальника	В туалете некотлового конца
93	Вентиль холодной воды смесителя умывальника	То же
97	Кран умывальный	»
100	Кран слива воды из водоохлади-теля	В служебном отделении
102	Кран выпуска воздуха из водо-охладителя	То же
104	Кран разбора охлажденной питьевой воды	В коридоре котлового конца
105	Кран слива воды из кипятильника	В нише кипятильника
106	Кран кипятильника	То же
111	Кран умывальный	В туалете котлового конца
112	Вентиль холодной воды смесителя умывальника	То же
113	Вентиль горячей воды смесителя умывальника	»
118	Кран промывной унитаза	»
119	Клапан промывной унитаза	В туалете некотлового конца
136	Кран слива воды из промежуточного бака	В котельном помещении
137	Кран подачи воды из кипятильника в промежуточный бак	В нише кипятильника
138	Кран выпуска воздуха из промежуточного бака	То же
140	Обратный клапан	В седьмом купе
141	Обратный клапан	В коридоре некотлового конца
142	Вентиль холодной воды душевой сетки	В туалете котлового конца
143	Вентиль горячей воды душевой сетки	То же

Номер крана, вентиля, узла (рис. 3.2)	Наименование и назначение	Место расположения
144	Вентиль отбора воды для бытовых нужд и тушения пожара	В туалете некотлового конца
147	Вентиль отбора воды для бытовых нужд и тушения пожара	В туалете котлового конца
148	Вентиль отбора воды для бытовых нужд и тушения пожара	В котельном помещении

При подтекании воды через резиновую прокладку (при усадке резины и ослаблении болтового крепления крышки бака) необходимо своевременно производить подтяжку болтов.

Слив воды из системы водоснабжения. При сливе воды из системы нужно открыть все вентили и краны и слить воду из кипятильника.

Для слива воды из наливных труб необходимо поворотом толкателей обратных клапанов при помощи трехгранного вагонного ключа приподнять обратные клапаны 140, 141. Через наливные головки 96 и 99 произойдет слив воды из пространства над обратными клапанами. При сливе воды из системы вершина трехгранного толкателя должна быть направлена вниз.

Для слива воды из кипятильника 77 необходимо трехходовой кран установить в положение «Закрыто», а кран для спуска воды и водопробный кран открыть и снять стакан водоотстойника (ослабив гайку и откинув натяжную скобу).

При сливе воды из баков 66, 86, 134 необходимо к кранам 67, 87, 136 подключить шланги и слив производить в унитазы.

Частичный слив воды из системы водоснабжения производится через краны-смесители 75, 97, 111 и унитазы 95, 114.

Система водоснабжения купейного вагона постройки Германии. Схема системы приведена на рис. 3.3. Положение кранов и вентилей системы при различных режимах работы представлено в табл. 3.3.

Для проверки запаса воды в системе водоснабжения необходимо открыть водопробный кран 117 и держать его открытым не менее 15 с, чтобы вода, находящаяся в контрольной трубе уровня воды, успела стечь. Если через указанное время вода из крана 117 перестанет вытекать, значит объем воды в водяном баке менее 100 л и необходимо позаботиться о скорейшем заполнении системы водой.

В системе водоснабжения предусмотрена подача горячей воды из бойлера в умывальники туалетов и мойку служебного помеще-

Место расположения	Номер вентиля, крана (рис. 3.3)	Положение
при эксплуатации системы (основное)	при заполнении системы	при сливе воды из системы
Котельное помещение	24	—	—	+3**
	26	—	—	+1
	46	_*	—	+2**
	49	_*	—	+2**
	69	+	+	4-
	82	+	+	4-
	129	—	—	+3
	151	—	+	+1
Туалет котлового конца	73	+	+	4-
	74	4-	+	4-
	110	—	—	+1
	111	—	—	+1
	120	—	—	+2**
	126	—	—	+3
Служебное отделение	62	—	—	+3
	63	—	—	+1
	64	—	—	+1
	68	+	+	4-
	112	—	—	+1
	113	—	—	+1
Малый коридор	63	—	±	+3
некотлового конца
	122	+	+	4-
Малый коридор	109	—	—	+1
некотлового конца
	116	+	+	4-
Туалет некотлового конца	73	+	4-	4-
	74	+	4-	4-
	110	—	—	+1
	111	—	—	+1

Место расположения	Номер вентиля, крана (рис. 3.3)	Положение
при эксплуатации системы (основное)	при заполнении системы	при сливе воды из системы
	117	—	±	+2
	118	—	+	+2
	120	—	—	+2
	126	—	—	+3

Примечания: 1. «+» — открыт, «-» — закрыт, «±» — кратковременное открытие; цифры указывают последовательность открытия.

23 Открывать при работе водяного отопления. Открывать только при одновременном сливе воды из систем водоснабжения водяного отопления.

** После окончания заполнения системы или слива воды из нее вентили и краны всегда должны устанавливаться в основное положение.

ния. Зимой вода в бойлере нагревается находящимся в нем змеевиком, по которому проходит горячая вода из системы водяного отопления вагона, а летом — расположенной под бойлером плитой, растапливаемой дровами и углем.

Летом для получения горячей воды необходимо закрыть вентили 46 и 49 в котельном помещении, открыть там же спускной кран 24 и слить воду из нагревательного змеевика 83. Далее нужно открыть кратковременно кран 63, расположенный над малым коридором котлового конца, чтобы выпустить находящийся в трубе 87 воздух, после чего растопить плиту 47дровами и углем. Температуру воды следует контролировать по дистанционному термометру 45. Она не должна превышать 70 °С.

В зимнее время необходимо закрыть кран 24 и открыть вентили 46 и 49, что приведет к наполнению змеевика 83 горячей водой из системы водяного отопления. Система снабжения горячей водой будет работать автоматически вместе с системой водяного отопления. Особой регулировки температуры воды при этом не требуется.

Для слива воды из системы водоснабжения надо открыть краны и вентили в последовательности, указанной цифрами в табл. 3.3.

Система водоснабжения вагона типа БК/к с купе-буфетом. В систему (рис. 3.4) входят два водяных бака 90, 91 вместимостью по 560 л, размещенные под крышей вагона на некотловом конце, и водяной бак 92 вместимостью 200 л, установленный над потолком бокового коридора напротив буфета. Водяные баки соединены друг с другом соединительными трубопроводами 93, 99 так, что подвод воды в какой-то один бак перекрываться не может. В результате этого во всех баках устанавливается одинаковый уровень воды. Трубопроводы для выпуска воздуха соединяют водяные баки друг с другом для выравнивания давления в них.

Заполнение водяных баков и системы трубопроводов производится через наливной патрубок на стороне купе 35Ь или через наливной патрубок на стороне коридора 353. Эти патрубки расположены в боковой стене и закрыты откидной крышкой. При работе водяного отопления наливные патрубки обогреваются, что предотвращает их замерзание.

При неисправности патрубков 35Ь, 35й возможно аварийное заполнение системы водоснабжения через вспомогательный наливной патрубок 129, находящийся в котельном помещении. Выпуск воздуха из системы осуществляется через переливные трубопроводы 105, 106. Для устранения возможного обледенения нижнего конца переливных трубопроводов предусмотрена воронка для оттаивания 156, расположенная в буфете под окошком для посуды. В зоне этого окошка установлены также два водопробных крана 117, 118, которые измерительными трубопроводами соединены непосредственно с водяным баком 90. Все водяные баки изолированы для снижения теплопотерь. К мойкам 141 и электрическому бойлеру 132 в буфете холодная вода поступает по трубопроводу 130, присоединенному к трубопроводу 93, который ведет к водяному баку 92. Спускной кран 144 под мойкой предусмотрен для забора воды в ведро.

Трубопровод холодной воды 161 для кипятильника 160 в буфете присоединен непосредственно к водяному баку 90. Этот трубопровод проложен за подвесными шкафчиками на боковой стенке со стороны купе. Вместе с этим трубопроводом проложен трубопровод для выпуска воздуха 163, который отводит пар при кипячении воды и предотвращает постоянный незначительный выход конденсата из переливного трубопровода 164, не допуская тем самым его быстрого обледенения зимой. Воронка для оттаивания переливного трубопровода 164 расположена под кипятильником. Соединительный трубопровод 94 подводит холодную воду к местам отбора на котловом конце вагона. При неисправностях потребителей на котловом конце соединительный трубопровод 94 можно перекрыть задвижкой 116, расположенной над потолком коридора на некотловом конце. Здесь находится также и вентиль 109 для опорожнения системы.

На котловом конце от трубопровода 94 холодная вода подводится:

к кипятильнику 51 рядом с котельным помещением через трубопровод холодной воды с вентилем 69;

мойке 80 в служебном купе и умывальнику туалета через трубопровод холодной воды 76 с краном 73;

смывному трубопроводу для унитаза 78 и смывному бачку 96;

трубопроводу холодной воды 87 для бойлера 48;

Рис. 3.3. Схема системы водоснабжения купейного вагона постройки Германии (нумерация оборудования соответствует принятой в документации завода-изготовителя):

11 — смывной бачок над туалетом котлового конца; 17а — водяной бак (560 л) над туалетом некотлового конца; 17Ь — водяной бак (560 л) над тамбуром некотлового конца; 21 — соединительный трубопровод; 24, 64 — спускные краны; 26 — вентиль слива воды из бойлера; 34 — сливная воронка; 35Ь, 35(1 — патрубки наливных труб водяного бака соответственно на стороне купе и на стороне коридора; 45 — дистанционный термометр бойлера; 46, 49, 68, 69, 82, 109, 151 — вентили; 47 — плитка; 48- бойлерная установка; 50- ручной крыльчатый насос; 51 — кипятильник; 58 — охладитель питьевой воды; 59 — бак для питьевой воды; 62 — кран отбора питьевой воды; 63 — краны для выпуска воздуха; 66 — муфтовый обратный клапан; 70 — соединительный канал; 71 — трубопровод холодной воды для отопления; 72, 76 — трубопроводы холодной воды для умывальников туалетов соответственно некотлового и котлового конца; 73, 74 — запорные краны; 75 — умывальная чаша в туалете; 78, 121 — промывные трубопроводы туалетов соответственно котлового и некотлового конца; 80 — мойка в служебном купе; 81 — трубопровод холодной воды к бойлеру; 83 — нагревательный змеевик бойлера; 84 — соединительный трубопровод от бойлера к подающему колену; 85 — обратный трубопровод нагревательного змеевика; 87 — подающий трубопровод горячей воды; 89 — воздухоотводная труба водяных баков; 95 — кран умывальника в туалете; 98 — обратный трубопровод горячей воды; 103, 104 — наливные трубы; 105, 106 — переливные трубопроводы; 110, 112 — вентили холодной воды смесителей умывальников туалета и мойки; 111, 113 — вентили горячей воды смесителей умывальников и мойки; 116, 122 — муфтовые задвижки соединительного трубопровода; 117, 118 — водопробные краны; 119 — смывной клапан унитаза; 120 — вентиль отогревающего трубопровода; 125 — педаль унитаза; 126 — вентиль для присоединения шланга; 127 — наливная труба бака питьевой воды; 129 — вентиль вспомогательного наливного патрубка; 150 — воздуховыпускной трубопровод смывного бачка; 152 — уравнительный трубопровод; 154, 155- трубопроводы горячей воды для умывальников туалета и мойки; 156 — отогревающая воронка;

157 — водяной затвор трубопроводу холодной воды 123 для заполнения отопительной системы.

Бойлер находится в котельном помещении. От него по подающему трубопроводу 87 горячая вода поступает к смесителям умывальника туалета и мойки 80 в служебном помещении. Для выпуска воздуха из трубопровода 87 предусмотрен вентиль 153.

Вода в бойлере 48 нагревается либо плитой 47, либо нагревательным змеевиком 83 при работе водяного отопления. При эксплуатации бойлера 48 вентиль 82 должен быть всегда открыт, чтобы обеспечивать постоянный подвод холодной воды и предотвращать образование избыточного давления. Температуру горячей воды контролируют по дистанционному термометру 45. При нагреве воды плитой необходимо постоянно поддерживать температуру ниже 70 °С, при нагреве от змеевика 82 такая температура поддерживается автоматически.

Слив воды из бойлера производится через вентиль 26. Электрический бойлер 132 вместимостью 17 л расположен в шахте над

Рис. 3.4. Расположение оборудования (а) и схема (б) системы водоснабжения вагона типа БК/к с купе-буфетом (нумерация оборудования соответствует принятой в документации завода-изготовителя):

24 — кран для опорожнения нагревательного змеевика бойлера; 26 — вентиль слива воды из бойлера; 34 — сливная воронка; 35Ь, 35d — патрубки наливной трубы соответственно на стороне купе и на стороне коридора; 45 — дистанционный термометр бойлера; 46 — вентиль перед нагревательным змеевиком; 47 — плита; 48 — бойлерная установка; 49 — вентиль за нагревательным змеевиком; 50- насос охладителя питьевой воды; 51, 160- кипятильники; 58- охладитель питьевой воды; 59- бак питьевой воды; 62 — кран отбора питьевой воды; 63 — кран для выпуска воздуха; 64 — кран для спуска воды из охладителя; 68 — вентиль питьевой воды; 69, 162 — вентили на трубопроводах к кипятильникам; 73 — кран на трубопроводе холодной воды для умывальника туалета и мойки в служебном купе; 74 — кран на смывном трубопроводе; 75 — умывальная раковина в туалете; 76 — трубопровод холодной воды для умывальника туалета и мойки в служебном купе; 78 — смывной трубопровод для унитаза; 80 — мойка в служебном купе; 81 — трубопровод холодной воды для бойлера; 82 — запорный вентиль для бойлера; 83 — нагревательный змеевик бойлера; 84 — соединительный трубопровод; 85 — обратный трубопровод нагревательного змеевика бойлера; 87 — подающий трубопровод горячей воды; 89 — трубопровод для выпуска воздуха в боковом коридоре некотлового конца; 90, 91 — баки холодной воды вместимостью по 560 л; 92 — бак холодной воды вместимостью 200 л; 93 — соединительный трубопровод к баку холодной воды; 94 — соединительный трубопровод к котловому концу; 95 — кран умывальной раковины туалета; 96 — смывной бачок для унитаза; 99 — соединительный трубопровод между баками; 100 — трубопровод для опорожнения баков; 101 — вентиль на трубопроводе для опорожнения; 103 — наливная труба на стороне купе; 104 — наливная труба на стороне коридора; 105, 106, 164 — переливные трубопроводы; 107- трубопровод для выпуска воздуха; 109 — вентиль для опорожнения системы; 110, 112 — вентили холодной воды смесителей умывальника туалета и мойки в служебном купе; 111, 113 — вентили горячей воды смесителей умывальника туалета и мойки в служебном купе; 116, 122- муфтовые задвижки; 117, 118 — водопробные краны; 119- смывной клапан унитаза; 120- вентиль на трубопроводе для оттаивания туалета; 123 — трубопровод холодной воды для заполнения отопительной системы; 124 — обратный клапан; 125- педаль для спуска воды в туалете; 126- вентиль для присоединения шланга в туалете; 127- наливная труба бака питьевой воды; 129 — вспомогательный наливной патрубок; 130 — трубопровод холодной воды для буфета; 131 — вентиль перед электрическим бойлером; 132 — электрический бойлер; 133 — нагревательный элемент; 134 — реле температуры; 135 — трубопровод для выпуска воздуха из электрического бойлера; 136 — выключатель предельного уровня жидкости; 137 — трубопровод горячей воды для буфета; 138 — трубопровод для опорожнения электрического бойлера; 139 — вентиль на трубопроводе для опорожнения; 140 — смесители моек буфета; 141 — мойки буфета; 142 — вентиль на трубопроводе холодной воды для буфета; 143 — вентиль на трубопроводе для опорожнения; 144 — кран на трубопроводе холодной воды для буфета; 150 — воздуховыпускной трубопровод смывного бачка; 151, 153 — вентили для выпуска воздуха; 152 — уравнительный трубопровод; 155 — трубопровод горячей воды для умывальника туалета и мойки в служебном купе; 156- воронки для оттаивания; 157 — водяной затвор; 161 — питающий трубопровод холодной воды; 163 — трубопровод для выпуска воздуха из кипятильника; 165 — вентиль для опорожнения кипятильника

Место расположения	Номер вентиля, крана (рис. 3.4)	Положение
при эксплуатации системы (основное)	при заполнении системы	при сливе воды из системы
Котельное	24			+3**
помещение
	26	—	—	+1
	46	_*	—	+2**
	49	_*	—	+2**
	69	+	+	+
	82	+	+	+
	129	—	—	+3
	151	—	±	+1
Туалет	73	+	+	+
	74	+	+	+
	110	—	—	+1
	111	—	—	+1
	120	—	—	+2**
	126	—	—	+3
Служебное	62	—	—	+3
отделение
	63	—	—	+1
	64	—	—	+1
	68	+	+	+
	112	—	—	+1
	113	—	—	+1
Малый коридор	122	+	+	+
котловой стороны
	153	—	±	+3
Боковой коридор	109	_	_	+1
не котлового конца
	116	+	+	+
Буфет	101	—	—	+1
	117	—	+	+2
	118	—	+	+2
	131	+	+	+

Место расположения	Номер вентиля, крана (рис 3. 4)	Положение
при эксплуатации системы (основное)	при заполнении системы	при сливе воды из системы
Буфет	139	—	—	+1
	140	—	—	+1
	142	+	+	+
	143	—	—	+2
	144	—	—	+3
	162	+	+	+
	165	—	—	+2

Примечания: 1. «+» — открыт, «-» — закрыт, «±» — кратковременное открытие для удаления воздуха; цифры указывают последовательность открытия.

2. ‘Открывать при работе водяного отопления. “Открывать только при одновременном сливе воды из систем водоснабжения и водяного отопления.

3. После окончания заполнения системы или слива воды из нее вентили и краны всегда должны устанавливаться в основное положение.

мойками 141 буфета. К смесителям 140 моек горячая вода подводится по трубопроводу 137. Вода в бойлере 132 нагревается нагревательным элементом 133, имеющим при номинальном напряжении 140 В мощность 2,55 кВт. Реле температуры 134 ограничивает температуру нагрева воды величиной 75 °С. При слишком низком уровне воды в бойлере выключатель предельного уровня жидкости 136 отключает электрическую энергию. Блокировка снимается только после заполнения системы. При работе бойлера вентиль 131 необходимо всегда держать открытым, чтобы обеспечивать подвод холодной воды по трубопроводу 130.

Электрический бойлер нельзя включать на стоянке поезда, а также во время движения, если работают установка кондиционирования воздуха и кипятильник.

В туалете установлено устройство для оттаивания унитаза. При открытии запорного вентиля 120 можно направить горячую воду из отопительной системы через смывной клапан 119 в унитаз. При этом потеря воды в отопительной установке должна быть компенсирована из запаса холодной воды.

В сток умывальной раковины туалета встроен водяной затвор 157, предотвращающий обратное поступление слитой воды при больших скоростях поезда и действующий одновременно как сифон и глушитель.

Заполнение системы водоснабжения водой. Во избежание повреждений заполнение следует производить только тогда, когда тем пература внутри вагона не ниже 2 °С. Воду заливают, как правило, через патрубок 35Ь или 35(1. Переливной трубопровод должен иметь при этом свободное сечение.

При первом заполнении после произведенного опорожнения системы необходимо:

привести вентили и краны в положения, указанные в табл. 3.4;

откинуть наверх крышку намеченного для использования наливного патрубка, присоединить заправочный шланг станции и открыть заправочный кран.

Заполнение системы прекращают, когда из переливных трубопроводов начинает течь вода. После этого вентили и краны следует привести в исходное (основное) положение (см. табл. 3.4), закрыть откидную крышку наливного патрубка. При необходимой дозаправке водяных баков открывать или закрывать вентили и краны в вагоне не требуется.

Если наливными патрубками 35Ь и 353 нельзя пользоваться, то можно заполнить систему через вспомогательный наливной патрубок 129 в котельном помещении. К патрубку надо присоединить заправочный шланг станции и после достижения необходимого давления воды открыть запорный вентиль. Положения остальных вентилей и кранов такое же, как при заполнении системы через наливной патрубок 35Ь или 353.

Слив воды из системы. Для слива воды необходимо открыть все вентили и краны в последовательности, указанной в табл. 3.4. Кроме того, кран 95 умывальника туалета, педаль 125 для спуска воды в унитазе, а также кран отбора питьевой воды 62 следует зафиксировать в открытом положении. Для удаления остатков воды нужно несколько раз подкачать ручным насосом 50.

Система водоснабжения вагонов международного сообщения габарита РИЦ. Система водоснабжения этих вагонов обеспечивает холодной и горячей водой пассажирские купе, туалеты, служебное отделение и пополняет систему отопления. Бак для холодной воды объемом 800 л размещен над потолком служебного отделения. На вагонах габарита РИЦ постройки до 1990 г. в некотловом конце вагона над потолком купе для отдыха проводников расположен смывной бак объемом 10 или 50 л. Степень заполнения системы водой определяется по показанию манометра. При нормальном заполнении системы манометр должен показывать давление 9-Ю³ Па (0,9 м вод. ст.). Если показание снижается до 6-Ю³ Па (0,6 м вод. ст.), необходимо на ближайшей станции долить воду в систему. На дорогах СНГ система наполняется водой через наливные трубы с типовыми головками, а на дорогах Западной Европы — через наливные трубы с головками, выполненными по правилам РИЦ. Головки водоналивных труб расположены с котловой стороны вагона и имеют маркировку в виде круга желтого цвета внизу кузова вагона, на продольной балке.

Бак для горячей воды объемом 300 л размещен над потолком тамбура котловой стороны вагона. Бойлер на вагонах габарита РИЦ постройки до 1990 г. установлен между котлом и дымовытяжной трубой. Горячую воду на этих вагонах можно получать тремя способами. Если работает котел отопления, то уходящие в атмосферу дымовые газы проходят по топочному пространству бойлера и отдают находящейся в нем воде свою теплоту. Когда вагон не отапливается, воду греют, сжигая дрова или уголь в топке бойлера. В этом случае с помощью поворотного устройства колосники бойлера устанавливают в горизонтальное положение. Третий способ — использование пара с паровоза, ведущего поезд. Пройдя по подвагонной магистрали и паропроводу в вагоне, пар поступает в змеевик бойлера.

На вагонах габарита РИЦ постройки после 1990 г. (типа ВЛАБ-200) подогрев воды в бойлере производится двумя способами: летом и в переходное время года — с помощью электронагревателей, получающих энергию от системы электроснабжения вагона, а зимой — за счет горячей воды котла.

Контроль за наличием горячей воды в системе осуществляется по манометру, установленному на корпусе водонагревателя. Система нормально заполнена, если манометр показывает давление 9-10³ Па (0,9 м вод. ст.). При показании, равном 5,3 -10³ Па (0,53 м вод. ст.), систему необходимо пополнить холодной водой из бака емкостью 800 л.

Схема системы водоснабжения вагона ВЛАБ габарита РИЦ приведена на рис. 3.5. Положение кранов и вентилей при различных режимах работы показано в табл. 3.5.

Заполнение системы водоснабжения водой. Заполнение можно производить только при температуре в вагоне не ниже 2 °С. Отверстия наливных головок 112 и 114 зимой должны быть свободны от льда. Перед заполнением системы следует запереть краны и вентили 56, 117, 128, 129, 148, 149, 158, 159, 171, 172. Трехходовой кран 155 должен находиться в основном положении, краны смесителей 136, 140 умывальников и мойки должны быть закрыты, а запорные вентили 103, 116, 123, 126 открыты. Система считается заполненной, когда из трубопровода слива 47 под котельным помещением начинает выходить вода или индикаторы уровня, расположенные рядом с наливным патрубком 114, указывают на это.

Если система заполняется через наливные патрубки 112, то при достижении максимального уровня воды в баке 100 закрываются магнитные клапаны 110, 111, и налив автоматически прекращается. Уровень воды в баке 100 можно проверить нажатием па кнопку индикатора уровня воды, находящегося в служебном купе на панели над холодильником, или по указателю уровня воды, расположенному рядом с наливным патрубком 114, при поднятой защитной крышке. По окончании заполнения системы

Рис. 3.5. Схема системы водоснабжения вагона ВЛАБ габарита РИЦ (нумерация оборудования соответствует принятой в документации завода изготовителя):

27 — бойлерная установка; 47 — трубопровод слива; 51, 53, 56, 103, 116, 123, 126, 152, 160, 170 — запорные вентили; 52 — ручной насос; 54 — пробка; 100 — бак для холодной воды вместимостью 800 л; 101 — бак для горячей воды вместимостью 300 л; 102 — уравнительный трубопровод; 104 — обратный клапан; 105, 133, 157 — трубопроводы для выпуска воздуха; 106, 107, 156 — переливные трубопроводы; 109, 113 — наливные трубы, используемые при эксплуатации вагона на колее соответственно 1520 и 1435 мм; 110, 111 — магнитные клапаны на наливных трубах соответственно со стороны коридора и со стороны купе; 112, 114 — наливные патрубки, используемые при эксплуатации вагона на колее соответственно 1520 и 1435 мм; 115, 151 — подающие трубопроводы холодной воды; 117, 128, 129, 148, 149, 159, 171, 172- вентили слива; 118, 119- датчики уровня воды в баках; 122 — подающий трубопровод горячей воды; 130 — трубопровод дозаправки; 131 — дистанционный термометр; 132 — жидкостный выключатель; 134 — датчик температуры 60 °С; 135, 141 — умывальники соответственно в купе и туалетах; 136, 140 — смесители; 137 — водяной затвор; 138 — отогревающая воронка; 139 — мойка в служебном отделении; 143 — кнопка для подачи воды в кран умывальника; 144 — устройство электрообогрева сливной трубы; 145 — клеммная коробка; 146 — магнитный клапан; 147 — регулировочный вентиль; 150 — кипятильник КС-30/9; 153 — фильтр с трехходовым краном; 154 — регулятор сырой воды; 155 — трехходовой кран; 158 — кран отбора воды; 161 — фильтр; 162 — вакуумный туалет; 163 — сборный бак; 164 — штуцер опорожнения сборного бака; 165 — штуцер для промывки и вентиляции сборного бака; 166 — трубчатый нагревательный элемент; 167, 168 — датчики заполнения сборного бака соответвенно на 95 и 80 %; 169 — штуцер аварийного слива необходимо закрыть запорный вентиль 103 в котельном помещении.

Слив воды из системы водоснабжения. Следует открыть вентили и краны 51, 53, 54, 56, 103, 117, 128, 129, 148, 149, 159, 171, 172 и установить в соответствующее положение трехходовой кран 155. Краны над умывальниками в купе и над мойкой в служебном отделении также должны быть открыты.

В систему горячего водоснабжения входят бойлер 27, бак для і орячей воды 101, соответствующие трубопроводы, запорные краны и вентили. Бойлер связан с системой водяного отопления ва-юна, и при ее работе в холодное время через змеевик бойлера проходит горячая вода. Таким образом, температура нагреваемой і! бойлере воды зависит от температуры воды в системе отопления. Летом вода в бойлере нагревается при помощи электронагрева-іельного элемента.

Циркуляция воды в системе горячего водоснабжения естественная. При нагревании воды в бойлере плотность ее уменьшается, в результате чего вода поднимается по подающему трубопроводу 122 вверх. Вверху подающий трубопровод разветвляется. По его левой части горячая вода попадает в бак 101, из которого по обратному трубопроводу 127 возвращается в бойлер. Темпера-

Место расположения	Номер вентиля, крана (рис. 3.5)	Положение
при эксплуа тации системы (основное)	при заполне нии системы	при сливе воды из системы
Котельное помещение	51	—	—	+
	53	—	—	+
	54	—	—	+
	56	—	—	+
	103	—	+	+
	116	+	+	+
	117	—	—	+
	126	+	+	+
	128	—	—	+
	129	—	—	+
	160	+	+	+
Туалет котлового конца	123	+	+	+
	147	+	+	+
	171	—	—	+
Служебное отделение	152	+	+	+
	155	±	і	т
	159	—	—	+
Туалет некотлового конца	147	+	+	+
	170	+	+	+
	172	—	—	+
Шкаф перед туалетом	148	—	—	+
некотлового конца	149	—	—	+

Примечания: 1. «+» — открыт, «-» — закрыт, «J.», «Г» — положения трехходового крана 155.

2. Вентили 116, 123, 126, 152, 160, 170 следует закрывать только в случае ремонта.

3. В случае дефекта вентиля 160 или 170 соответствующий вакуумный туалет необходимо закрыть.

4. После заполнения системы вентиль 103 следует сразу закрыть.

туру воды в баке 101 можно контролировать по дистанционному термометру 131, находящемуся в служебном отделении. Правая часть подающего трубопровода 122 проложена по потолку над боковым коридором, ведущим к некотловому концу вагона. Здесь трубопровод 122 опускается вниз, проходит через шкаф перед туалетом некотлового конца и соединяется с обратным трубопроводом 125, проложенным со стороны купе за отопительной облицовкой. По трубопроводу 125 вода опять поступает в бойлер 27. К обратному трубопроводу 125 присоединены отборные трубопроводы для умывальников 141 в туалетах, умывальников 135 в купе и мойки 139 в служебном отделении. Для прекращения подачи горячей воды сразу ко всем умывальникам и мойке надо закрыть запорный вентиль 123 на подающем трубопроводе и запорный вентиль 126 на обратном трубопроводе.

Трубопроводы 106 и 107 связывают системы холодного и горячего водоснабжения с атмосферой, поэтому избыточное давление в этих системах отсутствует.

⇐Тормоза и безопасность движения | Проводник пассажирских вагонов | Водоснабжение санитарных узлов⇒

Горячее и холодное водоснабжение: новый порядок подключения дома

В предыдущей статье мы выяснили, на каких условиях подписывается договор на подключение к горячему или холодному водоснабжению и водоотведению. Сегодня разберёмся, какие изменения ПП РФ N 778 внесло в порядок подключения дома к ГВС или ХВС и когда можно считать такие работы полностью завершёнными.

Зачем приняты поправки

В 2015 году Правительство РФ утвердило План мероприятий (Распоряжениe от 13.08.2015 N 1554-р) по подготовке государственных актов и законов, которые помогут участникам строительного рынка избежать долгих и нередко дублирующих друг друга процедур при оформлении документов.

Цель этого плана – улучшить взаимодействие между застройщиками и ресурсоснабжающими организациями, создать благоприятный климат в жилищной сфере. И, как итог, построить как можно больше современных домов и избавиться от ветхого и аварийного жилья.

ПП РФ N 778, вступившее в силу 14 июля 2017 года, также стало частью плана. Оно упрощает порядок подключения объектов капитального строительства к системам горячего, холодного водоснабжения и водоотведения.

Как включить двор в программу благоустройства в 2017 году

Как раньше выглядел порядок подключения к ГВС и ХВС

Для подключения дома к ГВС и ХВС владельцам зданий и управляющим организациям раньше приходилось оформлять большой пакет документов.

Перед подачей заявления на подключение требовалось получить:

технические условия на подключение дома к системам горячего и холодного водоснабжения и водоотведения;
технические условия на проектирование узла учёта воды, если такое проектирование необходимо.

После заключения договора на подключение (техническое присоединение) застройщик и РСО должны были также подписать:

акт о разграничении балансовой принадлежности, эксплуатационной ответственности;
акт о технической готовности объектов централизованной системы горячего водоснабжения;
акт о промывке и дезинфекции внутриплощадочных и внутридомовых сетей и оборудования объекта;
акт о готовности внутриплощадочных и внутридомовых сетей и оборудования объекта;
акт допуска узла учёта воды и сточных вод к эксплуатации.

Без этих документов работы по подключению коммуникаций нельзя было считать завершёнными.

В России будет действовать обязательная сертификация батарей

Как теперь осуществляется подключение

Обновлённые постановления ПП РФ от 29.07.2013 N 642 и N 644 упразднили эти акты. Теперь все данные, которые в них содержались, прописываются в одном акте – о подключении (техническом присоединении) дома.

По новым правилам в документе необходимо указывать адрес, наименование объектов и оборудования, по которым определяются границы балансовой принадлежности и эксплуатационной ответственности РСО и заказчика, а также схему этих границ. Кроме того, исполнитель работ должен подтверждать готовность внутриплощадочных и внутридомовых сетей и оборудования объекта к подключению.

При проведении в дом холодной воды в акте нужно отобразить информацию о мероприятиях по промывке и дезинфекции внутриплощадочных и (или) внутридомовых сетей и оборудования. При этом необходимо указать:

результаты анализов качества холодной воды, отвечающие санитарно-гигиеническим требованиям;
сведения об определенном на основании показаний средств измерений количестве холодной воды, израсходованной на промывку.

Ещё в акте о подключении прописывается информация о допуске к эксплуатации узла учёта, как того требуют Правила организации коммерческого учёта воды, сточных вод (ПП РФ от 4.09.2013 N 776).

Строкой ниже фиксируются основания для допуска:

результаты проверки узла;
ответственные за проверку должностные лица и их контакты;
показания приборов учёта на момент завершения процедуры допуска узла учёта к эксплуатации;
места на узле учёта, в которых установлены контрольные одноразовые номерные пломбы (контрольные пломбы).

Если застройщик хочет спроектировать новый узел учёта воды во время строительства, ему не нужно получать технические условия на такое проектирование. Достаточно обозначить требования к узлу учёта в выдаваемых РСО условиях подключения (технологического присоединения) объекта.

Когда все необходимые проверки оборудования и сетей прошли, проведена их промывка и дезинфекция, установлены пломбы на приборах учёта, ресурсоснабжающая организация и абонент подписывают акт о подключении объекта к системам водоснабжения и водоотведения. Именно этот документ служит свидетельством того, что все обязательства по договору были выполнены в полном объёме.

Оплата холодной воды для горячего водоснабжения.

В Липецкую городскую энергетическую компанию поступают звонки от жителей города с вопросом: почему в их квитанциях появилась дополнительная строка «Холодное водоснабжение на нужды горячего водоснабжения»?

На этот вопрос мы попросили ответить директора по сбыту ОАО «ЛГЭК» Анну Полянскую:

— Данная строка отражается в квитанции только тех домов, горячее водоснабжение которых осуществляется по закрытой схеме с использованием теплообменника, установленного в жилом доме. Другими словами приготовление горячей воды осуществляется внутри дома с использованием внутридомового оборудования. Из почти 3000 домов в Липецке закрытая схема применяется в 245, в основном, это новые микрорайоны города.

В такие дома ЛГЭК поставляет холодную воду по установленному тарифу, которая потребляется жителями в виде холодной, а также горячей воды, нагреваемой тепловой энергией Квадры. Наглядно это видно на схеме приготовления горячей воды в домах с закрытой системой горячего водоснабжения с индивидуальным тепловым пунктом.

При этом надо иметь в виду, что управлением энергетики и тарифов Липецкой области установлен тариф на горячую воду в виде двух компонентов: компонента на тепловую энергию и компонента на холодную воду (постановление от 25.03.2013 № 8/1).

Таким образом, для прозрачности расчетов, ЛГЭК указывает потребление холодной воды с разбивкой по видам потребления, а Квадра производит начисления только за тепловую энергию, пошедшую на нагрев холодной воды до состояния горячей.

Данная схема формирования начислений не является чем-то новым, например, в г. Ельце она применяется с 1997 года. То есть МУП «Елецводоканал» предъявляет жителям квитанции для оплаты всего объема холодной воды, поставленной в жилой дом, а Квадра — для оплаты тепловой энергии, пошедшей на нагрев горячей воды.

В связи с чем, гражданам, проживающим в таких домах, мы рекомендуем передавать показания индивидуальных приборов учета горячей воды, установленных в жилых помещениях, не только в адрес Квадры, но и в адрес ЛГЭК. Это необходимо ЛГЭК для формирования размера платы за холодную воду, используемую для приготовления горячей воды.

ПРЕСС-СЛУЖБА ОАО «ЛГЭК»

Все новости
Sanext.ru Горячее и холодное водоснабжение | Санекст
Трубы SANEXT PEX/EVOH оптимально подходят для монтажа систем водоснабжения – горячего и холодного, питьевого и хозяйственного назначения в общественных и производственных зданиях, многоэтажных жилых комплексах и индивидуальных домах. Прежде всего, горизонтальных систем с поквартирной разводкой. Преимущества таких систем водоснабжения:

Поквартирная система водоснабжения позволяет службе эксплуатации отключить только одну квартиру, например, в случае аварии или при необходимости ремонта.

Внешний вид помещения – отсутствие стояков в квартире, скрытая прокладка.

Независимость разводки от других квартир предполагает возможность индивидуального проектирования водоснабжения квартиры в зависимости от пожеланий ее владельца.

Ремонтопригодность системы – скрытая прокладка в гофре позволит, при необходимости, произвести замену поврежденного участка трубы без вскрытия конструкции стены или пола.

Срок службы поквартирной системы примерно в 2 раза выше за счет материалов (расчетный срок службы системы около 50 лет).

В последнее время наряду с традиционной тройниковой схемой разводки труб применяется коллекторная (лучевая) схема. Оба варианта обладают своими преимуществами и недостатками. Возможен монтаж смешанной системы.

При тройниковой разводке уменьшается общий метраж трубы, но увеличивается количество фитингов и типоразмеров труб – это усложняет монтажные работы. При коллекторной (лучевой) схеме увеличивается расход трубы, но все места соединений труб (у коллектора и смесителя) остаются доступными – при необходимости (например, при обнаружении протечек или проведения ремонта в помещении) любой из лучей системы можно отключить, а дефекты можно быстро обнаружить и устранить. Уменьшается количество фитингов. Используются трубы меньшего диаметра, что позволяет сделать тоньше стяжку, сохранив жилой объем помещения. Кроме того, в коллекторной схеме не возникает резких перепадов в подаче воды при одновременном использовании нескольких сантехнических приборов, как это происходит при тройниковой разводке, (не меняется напор и температура воды при включении других кранов в квартире).

В целом, и лучевая, и периметральная разводка обе работают хорошо, но лучевая предпочтительнее для больших площадей.

Техизоляция труб горячего и холодного водоснабжения, защита от коррозии.
Мы предлагаем лучшие технические решения для изоляции как горячих и холодных трубопроводов, проверенные временем и сотнями благодарных клиентов.
Низкий коэффициент теплопроводности. Изоляция с показателем 0,037 ÷ 0,042 снизит тепловые потери на 60-80%, обеспечит высокий уровень теплоизоляции и позволит десятки лет экономить значительные средства на энергоресурсах.
Долговечность. Чем выше срок службы, заявленный производителем, тем дольше трубопровод будет защищен от температурных, химических и механических воздействий. Современная техническая изоляция служит не менее 50 лет без потери своих эксплуатационных свойств.
Негорючесть. Для обеспечения требований пожаробезопасности и возможности беспрепятственной эвакуации в случае возникновения пожара, материалы должны быть изготовлены из негорючего сырья (класс НГ или Г1) и не выделять токсичного дыма при нагреве.
Пароизоляция. Высокое диффузное сопротивление материалов из вспененного каучука или минераловатных изделий с фольгированным слоем позволит защитить утеплители от намокания и потери теплоизоляционных свойств.
Термостойкость. Техническая изоляция нового поколения должна выдерживать экстремальные температуры без потери эксплуатационных характеристик. Некоторые марки современных утеплителей выдерживают показатели температуры от -200 до +750°С, что обеспечивает им широкий круг применения.
100% экологическая безопасность. Техизоляция должна быть изготовлена из натурального сырья без фреона, формальдегидов и прочих токсичных добавок, опасных для человеческого организма и природы. Желательна возможность вторичной переработки изоляции, у которой вышел срок службы.
Простой и быстрый монтаж. Современные материалы в виде гибких матов и рулонов, удобных цилиндров с технологическим разрезом, листовые материалы с нанесенным клеевым слоем, а также наличие целого перечня аксессуаров позволяет повысить скорость монтажа и снизить трудоемкость.
Стабильность параметров. Техническая изоляция не должна деформироваться, проседать и давать усадку в процессе эксплуатации. Герметичная система утепления исключит вероятность образования мостиков холода и теплопотерь.
Выбор теплоизоляционного материала зависит от нескольких факторов: диаметра трубопровода, условий эксплуатации и температуры теплоносителя.
Штапельное стекловолокно. Это самый доступный по цене материал. Выпускается в удобных рулонах длиной 150-200 см. Отличается легким весом, долговечностью, биостойкостью и устойчивостью к вибрациям. Материал рекомендован для изоляции наземных коммуникаций с температурой теплоносителя не выше 180°С.
Каменная вата. Лучшее решение для изоляции высокотемпературных трубопроводов, поэтому тратиться на утепление труб водоснабжения, если Вы не располагаете лишними средствами, нет смысла. В любом случае, маты и цилиндры из базальтовой ваты будут 50 лет защищать трубы от промерзания, конденсата и тепловых потерь.
Вспененный каучук. Термостойкий материал (-200 до +175°С), химически инертный, водостойкий надежно защищает трубы от образования конденсата, служит не менее 20 лет. Выпускается в виде полых трубок.
Вспененный полиэтилен. Экологически чистая трубная изоляция рассчитана на эксплуатацию в температурном диапазоне от -80°С до +95°С. Отличается длительным сроком службы до 50 лет, низкой теплопроводностью, минимальной гигроскопичностью, гибкостью и упругостью. Может использоваться для всех типов трубопроводов из металла и полимеров.
Предлагаем пошаговую видео-инструкцию по монтажу листовой изоляции марки K-Flex.
Готовы оформить заказ на нужную марку технической изоляции для холодного или горячего водоснабжения? Оформляйте заказ через простую форму на нашем сайте. Хотите получить квалифицированную консультацию специалиста и обсудить детали покупки? Набирайте номер +7 (499) 110-50-18.
Горячее водоснабжение частного и многоквартирного дома, монтаж автономных систем холодного и горячего водоснабжения
Впечатление о работе инженеров положительное. Мы занимались водоснабжением – нужно было с нуля подвести воду, оборудовать подачу холодной и горячей воды, выбрать септик, то есть работа предстояла серьезная, сами бы точно не справились. Скважина у нас была, обошлись без буровых работ, а вот разводку по дому сделали уже в Проект Сервисе. Как-то там с научной точки зрения все должно быть ра…
Сотрудничество с компанией приятное во всех отношениях. Мне есть с чем сравнить, так как только подключаем дом к коммуникациям, поэтому уже сталкивались с электриками и строителями, которые любят кормить «завтраками» и постоянно срывают сроки. В Проект Сервисе сразу дали четкие рамки – закончим газификацию до определенного числа с бумагами и проектом, тогда приступим к работе на объекте. …
пенсионер
Пользовался услугами этой конторы для проведения канализации на даче. Автономной, отдельно от других. Приехали ко мне ребята, порасспрашивали про участок, что именно я хочу, для каких целей оно мне надо. В общем, спрашивали много чего, такого, что мне иногда казалось, не совсем по делу. Будьте к этому готовы. В принципе, рассказали мне все подробно. Посоветовали строить септику – согласи…
оператор котельной
Решил я проводить газ в частый дом от магистральной ветки. Мне сразу сказали, что дело так себе, это все сложно, дорого и т.д. То, что за эту работу возьмется не каждый я тоже знал заранее. В общем, консультировался я по этому вопросу не раз у «специалистов». Все мне говорили, что лучше уже автономную, а на то, что из-за технических особенностей дома я чисто теоретически автономку провес…
Когда подавал проект для ТУ по газу, потребовали тепловой расчет. Как человек технически грамотный, полез в интернет и даже нашел формулы. Но остатков моего инженерного образования, подпорченного годами работы в офисе, оказалось недостаточно для освоения всех этих формул. Потом нашел адрес Проект-Сервиса и заказал все у них. Качество работ понравилось, переделал у них заодно и схему отоп…
Работа в Проект-сервисе организована и продумана до мелочей. Обратился сюда за помощью с проведением канализации в дачном домике. Центральной магистрали у нас в поселке нет, санузел и отвод воды были организованы по старинке – яма, которая наполняется в летний период за неделю, а если заладят дожди, то и через день нужно откачивать. Решил подкопить денег и попробовать цивилизованные мето…
Обращались сюда, когда переделывали старый проект газоснабжения дома, который остался еще от родителей. Мы решили дополнить его газовой колонкой, плюс сделать отопление совсем по другому типу (появилась пристройка, и понадобился более мощный котел). В общем, фактически все было сделано с нуля, а из старого не осталось по итогу ничего – все трубы, краны и прочее мы поменяли. Но са…
Выбрала именно эту фирму для газификации дома после длительных колебаний, конечно, ведь таких организаций очень много, и у всех отзывы хорошие. Что подкупило меня здесь – наличие профессиональной техники. Немного пообщалась с персоналом, и сразу стало понятно, что делать будут быстро и качественно. Следующее – документы. Я бы, наверное, бегала по инстанциям до зимы, если бы не Проект Сер…
Поделюсь своим мнением о сотрудничестве с Проект Сервис. Я обратилась в эту компанию для того, чтобы навести порядок в проекте газификации дома. После ремонта мы решили переставить газовую плиту, добавить колонку для нагрева воды, но совсем не продумали, как это все узаконить, ведь есть определенные нормы, которые нужно соблюдать. Позвонили в Проект Сервис, объяснили ситуацию (хорошо…
Пришел в Проект сервис, чтобы осуществить давнюю мечту – газифицировать дом. Раньше боялся даже браться, так как от одного слова проект становилось не по себе. Это ж надо искать людей, которые смогут грамотно сделать документы, все рассчитать, потом искать уже исполнителей… Оказывается, что можно все сделать в одной организации! Сотрудникам проект Сервис за помощь в выборе оборудования –…
Холодное и горячее водоснабжение | Оригинальные системы
Холодное водоснабжение
На сегодняшний день можно выделить три способа подачи воды в дом: подключение к магистральному водопроводу, скважина, колодец. В первом случае это возможно только если магистраль с питьевой водой проходит недалеко от дома, и давление в ней позволяет технически произвести подключение. Для этого необходимо обратиться в организацию, которая владеет данной водной магистралью. Заключить с ней договор, затем, на основании, выданных технических условий на подключение, выполняется проект и производится врезка.
Минусы:
-высокая стоимость подключения к магистрали
-непостоянный напор воды
-зачастую плохое качество воды
-полное прекращение водоснабжения в случае аварий на линии
Про автономное водоснабжение частного дома вы может узнать на нашем сайте в разделе «Колодцы, скважины, кессоны«.
Все работы по данному направлению стоит проводить в теплое время года, когда нормальное состояние грунта и уровень воды самый низкий(чтобы не ошибиться с расположением водоносного слоя).
Горячее водоснабжение
Порой отсутствие горячей воды во время профилактических работ мы воспринимаем как заговор коммунальных служб. А несколько дней вообще без воды — катастрофа вселенских масштабов. Избежать лишнего дискомфорта поможет монтаж отопительного оборудования. Условий для подбора аппаратуры достаточно много. В первую очередь важно определить тип котла, а именно газовый, электрический(бойлер) или прочие. После определить функциональность котла — для отопления и горячего водоснабжения(двухконтурные) или только для горячей воды(одноконтурные). Далее определить место расположения котла в доме. Это может быть отдельное техническое помещение(котельная) или как правило в помещении кухни. Так же стоит обратить внимание на состояние воды, потому что в случае высокого содержания различных примесей потребуется установить дополнительное оборудование в виде фильтра воды для лучшего качества воды и более эффективной эксплуатации водонагревательного оборудования.
Преимущества полипропиленовых труб
Сегодня на рынке имеется широкий выбор труб, фитингов, комбинированных деталей, запорной арматуры и креплений, что позволяет смонтировать монтажную схему любой конфигурации. Легкий вес, гибкость, удобство и простота монтажа трубопровода увеличивают скорость и производительность в 5-7 раз по сравнению с металлическими трубами, сокращают время прокладки и ремонта водопроводных линий (в любом доступном участке трубопровода нетрудно сделать ремонт, врезку и любое другое изменение). Экономический эффект от использования труб из полипропилена взамен стальных складывается из экономии затрат на транспортировку, сокращения трудоёмкости, количества расходных материалов, отходов при монтаже, времени на монтаж, расходов в период эксплуатации, а также значительного увеличения срока службы. Ещё одно привлекательное качество — способ соединения. Фитинги и запорная арматура изготавливаются не из дорогостоящих цветных металлов, а из того же полипропилена. Сделанное по всем правилам соединение по надежности не уступает самой трубе. В результате диффузионной контактной термосварки образуется соединение, в котором имеет место однородное слияние материала трубы и фитинга.
Порядок работ:
Стоимость работ

Услуга Ед. изм. Цена
Демонтаж трубопроводов водоснабжения м/п от 60
Монтаж трубопровода водоснабжения м/п от 120
Монтаж внешнего трубопровода от скважины/колодца до дома (без траншеи) м/п от 140
Монтаж встроенного/накладного коллекторного шкафа шт. от 550
Монтаж вывода на поливочный кран с устройством сквозного отверстия и установкой поливочного крана шт. от 1250
Монтаж гидроаккумулятора с обвязкой шт. от 1100
Монтаж группы безопасности бойлера шт. от 750
Монтаж запорного крана ду 1/2″-3/4″ шт. 270
Монтаж запорного крана ду от 1″до 1 1/2″ шт. 320
Монтаж и обвязка бойлера косвенного нагрева шт. 3000
Монтаж картриджного фильтра механической очистки воды шт. от 300
Монтаж фильтра механической очистки воды со сливом в канализацию шт. от 900
Монтаж редуктора давления шт. от 320
Монтаж насоса рециркуляции ГВС шт. от 750
Монтаж насоса циркуляционного шт. от 750
Монтаж обратного клапана (от 1/2″ до 11/2″) шт. 320
Монтаж обратного клапана (от 2″ и больше) шт. 510
Монтаж поверхностного насоса шт. от 1400
Монтаж погружного насоса шт. от 1750
Монтаж подводок от бойлера до распределительного коллектора шт. от 750
Монтаж подводок от стояка ХВС и ГВС до распределительного коллектора шт. от 550
Монтаж распределительного коллектора на систему ХВС и ГВС шт. от 1200
Монтаж реле вкл/выкл насоса шт. 750
Монтаж сетчатого фильтра (грязевика) 1″ — 1 1/2″ шт 320
Монтаж сетчатого фильтра (грязевика) 1/2″ — 3/4″ шт. 270
Монтаж системы ХВС, ГВС точка 1200
Монтаж сливного крана шт. 300
Монтаж счетчика расхода воды 1/2″- 3/4″ шт. 450
Монтаж счетчика расхода воды ду 1″-1 1/2″ шт. 800
Установка и подключение накопительного водонагревателя (до 50 литров) шт. 1400
Установка и подключение накопительного водонагревателя (от 50 до 100 литров) шт. 1600
Установка и подключение накопительного водонагревателя (свыше 100 литров) шт. 1800
Установка полотенцесушителя шт. от 1500
% PDF-1.4 % 1175 0 объект > эндобдж xref 1175 210 0000000016 00000 н. 0000005670 00000 п. 0000005821 00000 н. 0000007447 00000 н. 0000007498 00000 н. 0000007549 00000 н. 0000007600 00000 н. 0000007651 00000 н. 0000007702 00000 н. 0000007753 00000 н. 0000007804 00000 н. 0000007855 00000 п. 0000007906 00000 н. 0000007957 00000 н. 0000008008 00000 н. 0000008058 00000 н. 0000008108 00000 п. 0000008158 00000 н. 0000008209 00000 н. 0000008260 00000 н. 0000008311 00000 н. 0000008362 00000 н. 0000008413 00000 н. 0000008464 00000 н. 0000008514 00000 н. 0000008565 00000 н. 0000008616 00000 н. 0000008667 00000 н. 0000008717 00000 н. 0000008767 00000 н. 0000008818 00000 н. 0000008869 00000 н. 0000008920 00000 н. 0000008970 00000 н. 0000009021 00000 н. 0000009072 00000 н. 0000009187 00000 н. 0000009369 00000 н. 0000009551 00000 п. 0000009733 00000 н. 0000009915 00000 н. 0000011676 00000 п. 0000011858 00000 п. 0000011888 00000 п. 0000012070 00000 п. 0000013829 00000 п. 0000016117 00000 п. 0000018180 00000 п. 0000018372 00000 п. 0000020742 00000 п. 0000022649 00000 п. 0000023055 00000 п. 0000023403 00000 п. 0000023800 00000 п. 0000024151 00000 п. 0000024554 00000 п. 0000024897 00000 п. 0000026628 00000 н. 0000028818 00000 п. 0000030219 00000 п. 0000030433 00000 п. 0000030640 00000 п. 0000030847 00000 п. 0000031044 00000 п. 0000032674 00000 п. 0000032886 00000 п. 0000033106 00000 п. 0000033341 00000 п. 0000033538 00000 п. 0000033840 00000 п. 0000034049 00000 п. 0000034246 00000 п. 0000034443 00000 п. 0000034640 00000 п. 0000034942 00000 п. 0000035177 00000 п. 0000035382 00000 п. 0000035587 00000 п. 0000035784 00000 п. 0000035983 00000 п. 0000036194 00000 п. 0000036387 00000 п. 0000036584 00000 п. 0000036781 00000 п. 0000036997 00000 п. 0000037315 00000 п. 0000037548 00000 п. 0000037672 00000 п. 0000037831 00000 п. 0000038010 00000 п. 0000038116 00000 п. 0000038216 00000 п. 0000038361 00000 п. 0000038452 00000 п. 0000038516 00000 п. 0000038576 00000 п. 0000038649 00000 п. 0000038870 00000 п. 0000039003 00000 п. 0000039112 00000 п. 0000039257 00000 п. 0000039354 00000 п. 0000039454 00000 п. 0000039536 00000 п. 0000039685 00000 п. 0000039794 00000 п. 0000039909 00000 н. 0000040015 00000 п. 0000040250 00000 п. 0000040317 00000 п. 0000040384 00000 п. 0000040588 00000 п. 0000040676 00000 п. 0000040918 00000 п. 0000040988 00000 п. 0000041079 00000 п. 0000041197 00000 п. 0000041408 00000 п. 0000041603 00000 п. 0000041800 00000 п. 0000041997 00000 п. 0000042179 00000 п. 0000042384 00000 п. 0000042577 00000 п. 0000042776 00000 п. 0000042958 00000 п. 0000043148 00000 п. 0000043338 00000 п. 0000043535 00000 п. 0000043734 00000 п. 0000043916 00000 п. 0000044121 00000 п. 0000044309 00000 п. 0000044506 00000 п. 0000044707 00000 п. 0000044889 00000 н. 0000045077 00000 п. 0000045265 00000 п. 0000045466 00000 п. 0000045648 00000 п. 0000045831 00000 п. 0000046014 00000 п. 0000046197 00000 п. 0000046380 00000 п. 0000046562 00000 п. 0000046753 00000 п. 0000046944 00000 п. 0000047141 00000 п. 0000047340 00000 п. 0000047522 00000 п. 0000047727 00000 н. 0000047914 00000 п. 0000048111 00000 п. 0000048311 00000 п. 0000048493 00000 п. 0000048702 00000 п. 0000048936 00000 н. 0000049170 00000 п. 0000049367 00000 п. 0000049549 00000 п. 0000049762 00000 п. 0000049962 00000 н. 0000050162 00000 п. 0000050359 00000 п. 0000050541 00000 п. 0000050756 00000 п. 0000050959 00000 п. 0000051162 00000 п. 0000051359 00000 п. 0000051541 00000 п. 0000051750 00000 п. 0000051944 00000 п. 0000052141 00000 п. 0000052338 00000 п. 0000052520 00000 н. 0000052983 00000 п. 0000053449 00000 п. 0000054340 00000 п. 0000054642 00000 п. 0000055106 00000 п. 0000055419 00000 п. 0000055783 00000 п. 0000056690 00000 н. 0000056980 00000 п. 0000057216 00000 п. 0000057449 00000 п. 0000057708 00000 п. 0000058121 00000 п. 0000058402 00000 п. 0000059207 00000 п. 0000059541 00000 п. 0000059940 00000 н. 0000060266 00000 п. 0000061072 00000 п. 0000061455 00000 п. 0000061785 00000 п. 0000062132 00000 п. 0000062515 00000 п. 0000063913 00000 п. 0000064321 00000 п. 0000064671 00000 п. 0000064947 00000 н. 0000065202 00000 п. 0000065915 00000 п. 0000066190 00000 п. 0000066925 00000 п. 0000067165 00000 п. 0000067738 00000 п. 0000005464 00000 н. 0000004592 00000 н. трейлер ] / Назад 2376788 / XRefStm 5464 >> startxref 0 %% EOF 1384 0 объект > поток h ެ S] HSa ~ Ϸ ~ D6LҰN? q35sz $ ‘bPgdR! TC! «$ ̴9uΩsR.6.z} y =
Распределение систем горячего водоснабжения | Распределение холодного водопровода | Трубопровод PEX
КАНАЛИЗАЦИЯ ГОРЯЧЕЙ И ХОЛОДНОЙ ВОДЫ

Распределение горячей и холодной воды в жилых и коммерческих помещениях стало единым целым. основных областей применения пластиковых трубопроводных материалов, представленных PPI Building & Строительное подразделение с момента основания. Водопроводные сети транспортируют питьевую воду, также известная как питьевая вода, во всех зданиях до конечных точек, таких как арматура, краны, насадки для душа, туалеты, прачечная, посудомоечные машины, нагрудники и многое другое.
Введение
Материалы пластиковых трубопроводов были одобрены для распределения горячей и холодной воды в течение десятилетий. и предоставить экономичные, безопасные, устойчивые и надежные водопроводные системы без затрат, коррозии, или экологические проблемы, связанные с металлическими трубами, такими как медь.
Пластиковые сантехнические материалы, представленные PPI, одобрены в модельных сантехнических нормах США и Канады.
Материалы
Многие пластиковые трубопроводные материалы, представленные строительным подразделением PPI, предназначены для и сертифицирован для распределения горячей и холодной воды.Это включает в себя определенные CPVC, PEX, PE-RT и Материалы труб и труб из полипропилена, а также PEX-AL-PEX композитные материалы и различные фитинги, предназначенные для использования с каждым из этих материалов трубопроводов.
Эти материалы должны соответствовать особым требованиям к рабочим характеристикам и иметь сертификаты сторонних организаций. демонстрируя, что они безопасны для использования в этих приложениях. Все продукты для горячей и холодной воды. распространение будет иметь маркировку, указывающую, что они безопасны для использования по назначению.
Пожалуйста, прочтите больше о каждом из этих материалов трубопроводов, в том числе о конкретных стандартах на продукцию. к которым они подготовлены, на веб-страницах каждого из материалов.
Приложения
Распределение горячей и холодной воды в жилых и коммерческих помещениях — это одно основных областей применения пластиковых трубопроводных материалов, представленных Строительным подразделением PPI.
Гибкие трубопроводные материалы PEX и PE-RT обычно устанавливаются с использованием одного из трех основных трубопроводов. конфигурации, описанные в различных публикациях:
Магистраль и ответвление (а.к.а. традиционный)
Параллельный (он же хоум-ран)
Зонированные (также известные как удаленные коллекторы)

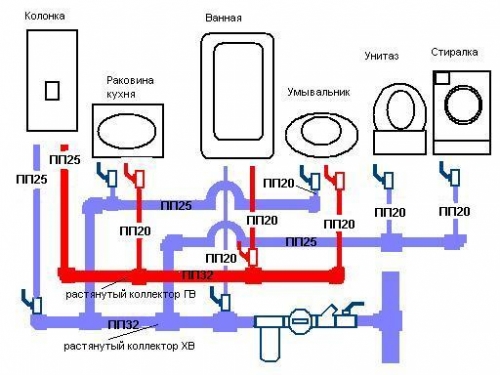

Более жесткие трубопроводные материалы из ХПВХ и ПП обычно устанавливаются в конфигурации «магистраль и ответвление», хотя возможны и другие раскладки. Он становится популярным, особенно в коммерческих и больших жилых помещениях. применения, для сантехнических систем с использованием сантехнических труб большого диаметра из ХПВХ или ПП для стояков и коллекторы, где жесткость является преимуществом, а затем использовать трубки меньшего диаметра из PEX и PE-RT для капли или ответвления к отдельным розеткам, где гибкость может быть преимуществом.
Публикация «РУКОВОДСТВО ПО ПРОЕКТИРОВАНИЮ бытовых водопроводных систем PEX» объясняет, что применяя надлежащие методы проектирования, сантехнические системы из PEX могут обеспечить оптимальное сочетание производительность, эффективность, стоимость и долговечность. Другие пластмассовые материалы могут дать аналогичные преимущества.
PPI также опубликовал курс, аккредитованный ASPE и ICC. Проектирование сантехники PEX Системы для оптимизации производительности и эффективности . Этот курс учит, как добиться этих преимуществ.
Продуманное проектирование систем горячего водоснабжения с использованием контуров рециркуляции вблизи сантехнические розетки (например, арматура) могут сократить время ожидания горячей воды и связанных с ней трата воды. Как в РУКОВОДСТВЕ ПО ДИЗАЙНУ, так и в вышеупомянутом курсе объясняется, как этого добиться.
Преимущества
Пластиковые трубы не подвержены коррозии и не подвержены отложению накипи, что может снизить потоки. Гибкие пластиковые трубы такие как PEX и PE-RT, позволяют формировать изгибы и изгибы вручную, сокращая время установки и потеря давления в трубопроводе.А поскольку этим пластическим материалам присущи изоляторы, термическое теплоотдача через стенки трубы снижается. Кроме того:
Пластиковые водопроводные трубы могут снизить затраты на установку, одновременно улучшая долговременную производительность и надежность
Оптимизированная интеллектуальная конструкция сантехники позволяет экономить воду и электроэнергию
Пластиковые водопроводные трубы тише и передают меньше тепла, чем медные трубы
Свойства пластиковых водопроводных систем могут улучшить здоровье, безопасность и благополучие жителей здания за счет эффективной и надежной подачи чистой воды
См. Также
Руководство по проектированию PEX — 2-е издание
Проектирование сантехнических систем из PEX для повышения производительности и эффективности
Достижение готовности к нулевому потреблению энергии с помощью решений для пластиковых трубопроводов
Литература по строительству и строительству

Причины появления горячей воды из труб холодной воды
Любой, кто пользовался стандартным смесителем, знает, что эти изделия поставляются с основными настройками горячей и холодной воды.Некоторые варианты имеют отдельные ручки для каждой температуры, в то время как другие имеют одну ручку направления, которая скользит в ту или иную сторону, чтобы определить необходимое тепло или холод.
В «Мой приятель-сантехник», хотя это может показаться слишком примитивным, один из наиболее частых обращений к водопроводчикам, которые мы получаем от клиентов, включает в некоторой форме следующий вопрос: Почему из моего крана выходит вода неправильной температуры? В частности, хотя может быть несколько отдельных связанных с зимой причин, по которым горячая вода не работает, и выходит только холодная вода (также могут быть проблемы с вашим водонагревателем), что может быть причиной выхода горячей воды при включении холодной воды из крана ? Здесь есть несколько возможных факторов.
Приближение к трубе
Возможно, наиболее частой причиной того, что из крана холодной воды вырывается горячая или теплая вода, является близость двух комплектов труб, по которым эта вода подается с каждой стороны крана. Смесители имеют трубы для подачи горячей и холодной воды, но иногда их устанавливают параллельно друг другу.
В этом случае температура воды в одной трубе может повлиять на температуру в другой. Если в этот кран недавно была запущена горячая вода, она может продолжать течь даже из холодного крана, потому что эта труба была нагрета.Подобный эффект может иметь место, если ваш водонагреватель расположен слишком близко к вашим трубам с холодной водой — в этом случае вам может потребоваться изоляция этих труб, чтобы поддерживать их внутреннюю прохладную температуру.
Проблемы с термостатом
Вам может быть интересно, как термостат влияет на температуру вашей воды, а в некоторых случаях это может не быть. Однако если у вас есть погружной нагреватель для вашего крана, который управляется термостатом, то проблемы с этим предметом могут напрямую повлиять на воду, выходящую из вашего крана.Сломанные или неисправные термостаты, как правило, приводят к перегреву воды, в конечном итоге выкипая в кране с холодной водой, делая ее теплее, чем должна быть.
Теплые воздуховоды
Еще одна проблема в этой области, связанная с близостью, — когда ваши вентиляционные каналы расположены слишком близко к вашим трубам с холодной водой, что является обычным явлением в старых домах. В этих случаях теплые воздуховоды могут нагреть трубу для холодной воды и затруднить получение холодной воды. Вы можете подумать, что это чаще встречается летом, но на самом деле верно обратное: вентиляционные отверстия теплее в прохладные месяцы, поскольку они нагнетают горячий воздух по всему дому, и прохладнее летом, поскольку они качают кондиционированный воздух.
Чтобы узнать больше о решении проблем, связанных с горячей водой из холодных кранов, или узнать о наших услугах по водопроводу или HVAC, поговорите с сотрудниками My Buddy the Plumber сегодня.
Сообщение навигации
← Назад Далее →
Холодная подача через горячую сторону водонагревателя?
TL; DR Я думаю, что ваша установка совершенно нормальная и работает нормально
Описание немного сбивает с толку, но у меня есть теория (и если она неверна, тот, кто знает больше меня, например профессиональный сантехник, предложит правильное объяснение):
Горячая вода может выходить из бака только в том случае, если что-то еще выталкивается.В нормальных условиях это холодная вода. Но это не очень хорошо работает, если вы пытаетесь опорожнить бак. Таким образом, другая возможность — air . Но воздуху нужен способ попасть в резервуар, и обычно резервуар герметичен.
Отключить холодную воду, открыть краны горячей воды
Это то, что вы пробовали в первую очередь. Получалась горячая вода, но очень медленно. Это потому, что вакуум, создаваемый путем слива воды, очень медленно заменялся небольшим количеством воздуха, возвращающегося обратно через краны с горячей водой.
Отключить горячую линию, включить подачу на дом
Когда вы это сделали, холодная вода теперь текла обратно в резервуар и сразу же вытекала из горячей линии . Этого и следовало ожидать, так как бак с горячей водой работает именно так! За исключением того, что обычно он заполнен горячей водой, а холодная вода поступает с одной стороны, нагревается (если вы не используете горячую воду быстрее, чем бак может ее нагреть), а горячая вода выходит с другой стороны. Поскольку вы уже слили часть горячей воды, вы получили смесь горячей и холодной и, вероятно, более смешанную, чем обычно, и, следовательно, относительно холодную.
Когда вода в доме была отключена, бак слился всего за несколько минут.
Если это было с отключенной горячей линией , тогда это имеет смысл. Теперь резервуар сможет сливаться быстро, потому что с открытой горячей линией воздух может легко попасть внутрь, в отличие от ситуации, когда горячая линия подключена через многофутовую трубу (заполненную водой), идущую к открытым кранам.
Когда я отсоединил холодную линию, затем снова включил воду, линия отсечки держалась, и вода продолжала выходить с горячей стороны.
Тоже нормально. Пока отсечка находится между «отдельной холодной линией» и резервуаром, нет реальной разницы, подключена эта холодная линия или нет. Так что вода продолжала выходить с горячей стороны нормально.
Подача воды скачет на горячую сторону
На самом деле это происходит обычно внутри резервуара с горячей водой.
Горячая вода возвращается в холодное водоснабжение
Хорошо, я перефразирую свой вопрос, так как то, что я задал раньше, было не очень ясным.
Баку с горячей водой на моем месте — я переехал в дом в мае — около 4 лет ….. Я не уверен на 100%, была ли эта проблема там все время, я подозреваю, что она новая, но я затрудняюсь объяснить это.
Когда есть высокий спрос на холодную воду, горячая вода течет обратно в систему холодоснабжения (холодная и горячая вода находятся сверху резервуара горячей воды) и смешиваются с холодной водой. Я сначала заметил, что чем дольше у вас был холодный кран, тем теплее становилась вода … и проверил, что происходит, когда холодная входная труба на резервуаре стала горячей, очень горячей, и тепло доходит до T с помощью холодная труба.
Кран подачи увлажнителя, один из тех ужасных шурупов для прокалывания трубы (зажимает штуку вокруг трубы, закручивает «кран», и он протыкает трубу и, предположительно, герметизирует себя . ..) протекал, и я заменил его — задним числом я действительно должен был заменить кран на нормальный, это ужасная система ….
Кроме всего прочего, как может обратный поток горячей воды, если в систему не поступает воздух? Интересно, пропускает ли кран увлажнителя воздух, в конце концов, старый немного протекал…. или это слишком близко к резервуару HW? Я бы точно не стал ставить это там, где они.
Здесь, в Британской Колумбии, я думаю, у нас должен быть какой-то вакуумный выключатель на подаче резервуара HW, и есть латунный гаджет — вилка с прорезью в ней с металлическим штырем, видимым внутри (я знаю, что это не предохранительный клапан с рычагом для проверки / очистки сбоку) производства Watts Canada, № 36A
Может быть, эта штука выходит из строя и пропускает слишком много воздуха? Не могу сказать, что заметил протечку вокруг него, шипение или что-то еще.Он может быть таким же новым, как танк HW, а может быть и старше. Я не вижу его на сайте Watts, но, поскольку это единственное, что находится между резервуаром для воды и источником холода, я предположил, что это может быть причиной.
Итак, мне интересно, это проблема с дизайном / конфигурацией водопровода? Стоит ли просто поставить на него предохранитель? Когда я недавно переехал из Австралии, мне пришлось продать весь свой комплект для пайки труб, поэтому мне придется покупать новые вещи, иначе я бы просто переделал эту настройку — это беспорядок, с несколькими стыками и т. Д. От установки нового резервуара HW. угадать.
Есть предложения? Мне действительно не нужна такая ситуация с обратным потоком, это тратит впустую газ, а вода из резервуара с горячей водой не очень хороша для питья — слишком много гадости и, очевидно, ионов меди тоже.
🥇Низкое давление горячей воды? Вот почему (и как исправить)
Когда у вас низкое давление горячей воды, всегда действуют несколько факторов. И холодная, и горячая вода, проходящая через вашу систему горячего водоснабжения, должны иметь одинаковое давление. Несоответствие двух значений расхода может быть связано с проблемами в системе горячего водоснабжения или со всей системой водоснабжения вашего дома.
Давайте подробнее рассмотрим некоторые причины низкого давления горячей воды. Затем мы посмотрим, как восстановить поток воды и убедиться, что это больше не повторится.
Если вам интересно, «почему у меня низкое давление горячей воды?» то, скорее всего, причиной является одна или несколько из следующих ситуаций.
Обратите внимание: игра с системой горячего водоснабжения может быть опасной. Если вам нужно, чтобы он осмотрелся, обратитесь к лицензированному и проверенному специалисту-сантехнику.
Накопление отложений и накипи в вашей системе горячего водоснабжения: Независимо от того, используете ли вы электрическую или газовую систему горячего водоснабжения без резервуара, вы не свободны от отложений и отложений. Когда внутренняя часть резервуара подвергается коррозии, корродирующие частицы попадают в основание резервуара. Здесь их можно постепенно втягивать в трубы с горячей водой. В трубах они вызывают засорение и, как следствие, падение давления воды.
Изогнутые водопроводные линии: Вы, скорее всего, найдете медную водопроводную трубу типа гармошки в своей водонагревательной системе резервуарного типа.Известно, что эти типы труб легко изгибаются. В случае серьезных поворотов поток воды ухудшается, что приводит к низкому давлению воды.
Водопроводные линии с несколькими изгибами: Это может повлиять на давление в системах горячего водоснабжения. Если вода проходит через много изгибов перед тем, как выйти из крана. С каждым изгибом или проходом через каждый локоть давление немного уменьшается.
Частично закрытый запорный клапан: Расход воды может быть уменьшен с помощью частично закрытого запорного клапана.Таким образом, это может вызвать снижение давления во всей системе горячего водоснабжения в вашем доме.
Общее низкое давление воды: Возможно резкое падение низкого давления во всем доме. В таких случаях холодная и горячая вода течет неохотно. Обычно это происходит из основного водопровода, поступающего в ваш дом.
Неправильные размеры водопроводов: В случае, когда размер водопроводных линий значительно меньше, чем у основного водопровода, или наоборот.Напор воды будет уменьшаться, ведь вода будет стремиться перетекать из большой трубы в трубу меньшего размера.
Частично закрытый запорный клапан прямого водоснабжения: И в линиях горячей, и в холодной воде будет наблюдаться резкое падение давления воды, если линия подачи воды не будет открыта на 100%.
Неправильная или неправильная конфигурация регулятора давления: В вашем доме может быть регулятор давления. Возможно, он не установлен правильно на оптимальный.В вашем доме не будет достаточного давления воды. С другой стороны, неисправный или старый регулятор может быть причиной низкого давления горячей воды.
Изношенное приспособление и / или большое количество накипи в приспособлении или кране: Изношенное приспособление или кран будет содержать большое количество накипи. В свою очередь снижает напор горячей воды. Простое решение — заменить поврежденные смесители и, возможно, отказаться от жесткой воды.
Исправления для низкого давления горячей воды
После определения причины низкого давления горячей воды; наблюдается ли это только в одном душе, раковине, ванне или во всех имеющихся в вашем доме приспособлениях для горячего водоснабжения.Следующим шагом является определение того, что могло вызвать снижение давления горячей воды. Как только вы узнаете причину низкого давления, примените одно или несколько из следующих исправлений, чтобы получить долгосрочное решение ситуации.
Накопление отложений и накипи в вашей системе горячего водоснабжения: Для относительно нового водонагревателя можно смыть и очистить от отложений и накипи внутреннюю часть резервуара. Однако в случае старых систем лучшим вариантом будет полная замена системы горячего водоснабжения.Пригласите своего сантехника, чтобы он определил лучший вариант.
Водопроводные линии с несколькими изгибами: Эту проблему можно решить, заменив водопроводные линии, которые приводят к возникновению проблемных смесителей. Однако, если проблема затрагивает всю систему, вы можете установить регулятор давления, если у вас его еще нет. Ваш сантехник может настроить регулятор для увеличения давления горячей воды.
Частично закрытый запорный клапан: Простое решение здесь — полностью открыть запорный клапан.Это обеспечивает равномерный поток воды без каких-либо препятствий.
Общее низкое давление воды: Вы можете установить регулятор давления, если у вас его еще нет. Попросите сантехника настроить регулятор на увеличение давления горячей воды.
Неправильные размеры водопроводов: Перетяжка — это первый вариант. Это делает линии снабжения больше. Это, в свою очередь, снижает трение, увеличивая при этом давление. Обратите внимание, что эффект, то есть повышение давления, в некоторых случаях может быть значительно выражен.
Частично закрытый запорный клапан прямого водоснабжения: Полностью откройте водопровод, чтобы вода текла с максимально возможной скоростью и давлением.
Неправильная или неправильная конфигурация регулятора давления: Начните с проверки настройки регулятора. Если настройка правильная, но давление воды в линиях холодной и горячей воды по-прежнему понижено, вы можете подумать о замене регулятора. Однако, если давление слишком низкое, все, что вам нужно сделать, это правильно настроить его на нормальное давление.Получить идеальную настройку регулятора может быть сложно. Следовательно, лучше всего пригласить своего сантехника.
Изношенное приспособление и / или большое количество накипи в приспособлении или кране: Если вы подтвердили, что кран или приспособление являются причиной падения. Попросите сантехника заменить их новыми.
И наконец, учитывая, что не у всех дома одинаковая конфигурация сантехники. Важно соблюдать аналогичную проблему, вызывающую снижение давления горячей воды.Внимательное наблюдение за ситуацией поможет выяснить конкретную причину и лучшее решение для вашей водопроводной системы.
Ищете ли вы исправление или полную замену, доверьтесь лучшим водопроводчикам Сиднея в компании Fixed Today, которые сделают эту работу за вас. Свяжитесь со специалистами по системам горячего водоснабжения и отремонтируйте ваши системы горячего водоснабжения сегодня!
Мы исправим ваше низкое давление горячей воды и бесплатно проведем осмотр дома, чтобы убедиться, что ваш дом как новый.
Зимнее обслуживание сантехники — как справиться с проблемами холодной погоды
Вопросы обслуживания сантехники меняются в зависимости от сезона.Зимой все становится особенно интересно, так как два элемента объединяются: вода и температура ниже нуля. Холодное время года означает, что ваши трубы, а также любые другие бытовые системы, потребляющие воду, находятся в опасности. Кроме того, зимой меняются семейные привычки, особенно в районе Чикаго. По мере того как люди проводят больше времени внутри, потребление воды возрастает, увеличивают нагрузку на трубы, водостоки и водонагреватели. Этой зимой защитите свою собственность и комфорт своей семьи, следуя этим советам по обслуживанию сантехники .
Здесь, в районе Чикаго, каждую зиму возникает проблема с промерзшими трубами. Это вполне оправданное беспокойство.
По всей стране около 250 000 американцев ежегодно получают материальный ущерб в результате наводнения, вызванного разрывом труб.
Трещина всего на 1/8 дюйма в водопроводе может привести к катастрофе с водопроводом , которая затопит ваш дом 250 галлонами воды в день.
Хотя вода в контролируемых условиях замерзает при температуре 32 градуса, вода в ваших трубах не превращается в лед, как только температура опускается ниже нуля. По данным Совета строительных исследований Университета Иллинойса, порог температуры наружного воздуха для замороженных труб на самом деле составляет около 20 градусов. Но в Чикаго мы наблюдаем средних минимумов 20 градусов или ниже в декабре, январе и феврале — целую четверть года.
Мы все знаем, что холодный фронт может наступить и опустить ночные температуры ниже этого порога почти в любое время зимой. Таким образом, имеет смысл быть готовым всю зиму, чтобы не допустить замерзания труб, а также не забывать о том, что делать, если это произойдет.
Две меры по техническому обслуживанию сантехники могут помочь предотвратить замерзание труб и, как следствие, разрывы труб :
Прекращение потерь тепла от воды внутри труб
Допуск расширения внутри трубы в случае образования кристаллов льда
Даже в очень холодные ночи муниципальная вода, поступающая в водопроводную сеть, достаточно холодная, чтобы замерзнуть. Это связано с тем, что муниципальные водопроводные сети и основная линия водоснабжения вашего дома обычно проходят ниже линии замерзания, где скрытая тепловая энергия в земле удерживает воду в трубах выше точки замерзания.Однако, когда водопроводная труба выходит на поверхность и входит в ваш дом, тепло из воды рассеивается в более холодный воздух, и может произойти замерзание.
Вот несколько способов уменьшить потери тепла из труб :
Так же, как помогает предотвратить потерю тепла из вашего дома , изоляция может предохранить ваши трубы от потери последних нескольких градусов тепловой энергии. Открытые трубы — как холодной, так и горячей воды — в таких местах, как подвал, подвал или чердак, можно закрыть изоляционными рукавами из пенопласта или обернуть изоляционной лентой для труб.Электротепловая лента может быть применена к коротким отрезкам трубы в областях, которые могут быть особенно подвержены замерзанию.
Теплый воздух, циркулирующий по дому в очень холодную погоду, также способствует прокладке водопровода под полом и внутри стен, которые могут быть подвержены замерзанию. Поддерживайте внутреннюю температуру не ниже 55 градусов и открывайте шкафы под раковинами и рядом с внешними стенами, чтобы передавать домашнее тепло по трубам.
Вентиляционные отверстия, через которые поступает наружный воздух в подзарядку, должны быть закрыты.Это позволяет теплу из жилого помещения проникать в пространство для обхода и обеспечивает некоторую защиту от замерзания в любых трубах, проложенных через эту зону. Кроме того, держите внешнюю дверь гаража закрытой, если там установлена сантехника.
Давно известно, что открытие кранов в доме ровно настолько, чтобы из них вышла струйка воды, и оставление их включенными в любое время, когда температура опускается ниже порога замерзания труб, является эффективным способом предотвратить повреждение труб. Но не небольшое движение воды по трубам предотвращает замерзание — в конце концов, даже быстро движущаяся вода замерзает в ручьях и водопадах.Дело в том, что замерзшие трубы не разрываются из-за силы льда, расширяющейся наружу. Вместо этого лед, образующийся в трубе, расширяется в боковом направлении и сжимает воду, захваченную в трубе между местом образования льда и закрытым краном или другим выпускным отверстием. Эта вода под избыточным давлением — это сила, которая фактически разрывает трубу. Слегка открывая краны по всему дому и позволяя им стекать, снижается давление и предотвращается повреждение труб.
Есть вопросы по любому из этих советов? Свяжитесь со специалистами по сантехнике Chicagoland в Black Diamond сегодня!
Наружная защита
В некоторых домах довольно много вспомогательной водопровода, которая находится снаружи, и она еще более уязвима для замерзания.В некоторых случаях замерзание наружной сантехники может повлиять на внутренние трубы. Вот несколько примеров.
Садовые шланги, оставленные на открытом воздухе, могут быть заполнены водой после последнего использования. Садовые шланги с насадками или другими ограничителями на одном конце, подключенные к открытым водопроводным кранам, особенно опасны для вашей сантехники, поскольку давление воды, создаваемое образованием льда в шланге, может вернуться в систему водоснабжения дома и повредить трубы. Отсоедините садовые шланги и слейте их в морозную погоду.
Если ваши наружные краны имеют внутренние запорные клапаны в подвале, в подвале или в другом месте, отключите подачу воды в кран в условиях замерзания и откройте наружный кран, чтобы слить остаточную воду из линии.
Ознакомьтесь с руководством по эксплуатации вашей домашней спринклерной системы и следуйте инструкциям по обеспечению зимней защиты спринклерных труб и защиты их от повреждений в результате замерзания.
Если у вас в подвале есть водоотливной насос для предотвращения затопления, следите за выпускной трубой водоотливного насоса, обычно где-то за домом.Убедитесь, что выпускное отверстие не заблокировано выпавшим снегом или лужей, покрытой льдом. Если насос должен сработать, когда выпускное отверстие заблокировано, поток воды может обратиться в подвал.
Другие наружные водопроводы, которые могут замерзнуть, включают трубы, ведущие к бассейну, фонтану или садовому пруду. Общее правило обслуживания водопровода — перекрыть воду для этих целей у источника, а затем слить воду из линий.
Если худшее переходит в худшее
Если ваши трубы замерзли, несмотря на надлежащие меры по техническому обслуживанию сантехники, вам немедленно понадобится профессиональная помощь .Не ждите, пока трубы тают, чтобы убедиться в наличии повреждений. Разрывы труб могут произойти где-то далеко от фактического места образования льда и могут быть скрыты в недоступных местах. Повреждение водой может быть значительным, прежде чем вы сможете найти и оценить проблему. В условиях замерзания будьте внимательны к любому необъяснимому снижению давления воды или полному прекращению подачи воды из любого крана или другого выхода. Это красные флажки, которые нельзя игнорировать. Выключите бытовую воду на главном кране подачи и немедленно обратитесь к квалифицированному специалисту-сантехнику .
Бытовая занятость
Зима для многих — сезон дома. Это означает, что спрос на вашу водопроводную систему возрастает. Кроме того, количество гостей и праздников в вашем доме увеличивается с сезоном праздников, и это также увеличивает спрос на вашу водопроводную систему. Несколько рекомендаций по техническому обслуживанию помогут обеспечить бесперебойную работу ваших линий подачи и слива.
Жир и масло после приготовления пищи являются основными компонентами отстоя в трубах, которые вызывают засорение. Когда зимой в дренажных трубах холодно, отстой имеет тенденцию застывать в трубах.Старайтесь собирать жир и масло в емкости, а не выливать их в раковину.
Холодная погода оставляет пятна на водонагревателях . Поскольку водопроводы охлаждаются, вода, подаваемая в водонагреватель, намного холоднее и требует больше энергии и более длительного времени восстановления. Увеличьте время приема душа и ванной, чтобы обогреватель довел полный резервуар воды до уставки термостата, прежде чем повышать нагрузку на систему. Если температура воды отстает из-за холодного водопровода, попробуйте поднять термостат водонагревателя на на несколько градусов.Тем не менее, не превышайте 125 градусов, так как это может создать опасность ожога .
Включите посудомоечную машину на ночь или в другое время с низкой нагрузкой, чтобы снизить нагрузку на водонагреватель.
Если вам нужно запланировать зимнее обслуживание сантехники в районе Чикаго, свяжитесь с Black Diamond Plumbing & Mechanical .
.
