Устройство и принцип работы двухконтурного газового котла

Здесь вы узнаете:

Двухконтурные отопительные котлы получили большое распространение за счет удобства и компактности. Они согревают дома и одновременно служат источниками горячего водоснабжения. То есть, необходимость покупать отдельный водонагреватель и отдельный отопительный прибор полностью отпадает. Каков принцип работы двухконтурного газового котла и из каких частей состоит это устройство? Об этом мы расскажем в нашем обзоре.

Устройство двухконтурного газового котла

Для того чтобы понять принцип работы газового двухконтурного котла, необходимо разобраться в его устройстве. Он состоит из множества отдельных модулей, которые нагревают теплоноситель в отопительном контуре и выполняют переключение на контур ГВС. Слаженная работа всех составляющих позволяет рассчитывать на беспроблемную эксплуатацию оборудования. Зная устройство двухконтурного котла, можно разобраться и в его принципе действия.

Мы не будем рассматривать устройство двухконтурных котлов с точностью до винтика, так как нам достаточно разобраться в назначении основных узлов. Внутри котла мы найдем:

Устройство моделей с двумя контурами: отопительным и контуром ГВС.

Горелку, располагающуюся в открытой или закрытой камере сгорания – это сердце любого отопительного котла. Она нагревает теплоноситель и генерирует тепло для работы контура ГВС. Для обеспечения точной поддержки заданной температуры она наделяется системой электронной модуляции пламени;
Камеру сгорания – в ней располагается вышеуказанная горелка. Она может быть открытой или закрытой. В закрытой камере сгорания (а точнее, над ней) мы найдем вентилятор, отвечающей за нагнетание воздуха и за удаление продуктов сгорания. Именно он и является источником тихого шума при включении котла;

Циркуляционный насос – обеспечивает принудительную циркуляцию теплоносителя по отопительной системе и при работе контура ГВС. В отличие от вентилятора камеры сгорания, насос не является источником шума и работает максимально бесшумно;
Трехходовой клапан – именно эта штука отвечает за переключение системы в режим генерации горячей воды;
Основной теплообменник – в устройстве двухконтурного настенного газового котла он располагается над горелкой, в камере сгорания. Здесь происходит нагрев теплоносителя, используемого в контуре отопления или в контуре ГВС для нагрева воды;
Вторичный теплообменник – именно в нем происходит подготовка горячей воды ;
Автоматику – она контролирует параметры работы техники, проверяет температуру теплоносителя и горячей воды, управляет модуляцией, включает и отключает различные узлы, контролирует наличие пламени, фиксирует ошибки и выполняет прочие полезные функции.

В нижней части корпусов располагаются патрубки для подключения отопительной системы, труб с холодной водой, труб с горячей водой и с газом.

Можно заметить, что устройство газовой колонки отличается только отсутствием контура отопления.

Мы выяснили устройство двухконтурного настенного газового котла – оно кажется немного сложным, но если разобраться в назначении тех или иных узлов, то сложности исчезнут. Здесь мы можем отметить схожесть с газовым проточным водонагревателем, от которого здесь осталась горелка с теплообменником. Все остальное взято от настенных одноконтурных котлов. Несомненным

плюсом является наличие встроенной обвязки – это расширительный бачок, циркуляционный насос и группа безопасности.

Разбирая принцип работы и устройство газового двухконтурного котла, следует отметить тот факт, что вода из контура ГВС никогда не смешивается с теплоносителем. В отопительную систему теплоноситель заливается через отдельную трубу, подключенную к отоплению. Горячая вода подготавливается за счет части теплоносителя, циркулирующего через вторичный теплообменник. Впрочем, об этом мы расскажем чуточку позже.

Принцип работы двухконтурного газового котла

Теперь мы приступим к разбору принципа работа газового двухконтурного котла. Назначение отдельных узлов и модулей мы выяснили, теперь эти знания помогут нам понять, как работает все это оборудование. Рассматривать принцип работы будем в двух режимах:

В режиме обогрева;
В режиме генерации горячей воды.

В режиме обогрева котел обеспечивает ваш дом теплом.

Сразу отметим тот факт, что работа в двух режимах сразу невозможна – для этого в двухконтурных котлах предусмотрен трехходовой клапан, направляющий часть теплоносителя в контур ГВС. Давайте рассмотрим принцип работы при обогреве, а потом узнаем, как работает техника в режиме горячего водоснабжения.

В режиме обогрева двухконтурный котел работает так же, как и самый обычный проточный нагреватель. При первом включении горелка работает довольно долго, поднимая температуру в контуре отопления до заданной отметки. Как только будет достигнут необходимый температурный режим, подача газа отключится. Если в доме установлен датчик температуры воздуха, то автоматика будет учитывать его показания.

На работу газовой горелки в двухконтурных котлах может влиять и погодозависимая автоматика, контролирующая температуру уличного воздуха.

Тепло от работающей горелки нагревает теплоноситель, который гоняется по отопительной системе в принудительном режиме. Трехходовой клапан находится в таком положении, чтобы обеспечить нормальное прохождение воды через основной теплообменник. Продукты сгорания удаляются двумя способами – самостоятельно или с помощью специального вентилятора, располагающегося в верхней части двухконтурного котла. Система ГВС при этом находится в отключенном состоянии.

Работа в режиме подачи горячей воды

Что касается контура горячего водоснабжения, то он запускается в тот момент, когда мы поворачиваем ручку водопроводного крана. Появившийся ток воды приводит к срабатыванию трехходового клапана, который отключает отопительную систему. Одновременно с этим происходит розжиг газовой горелки (если на тот момент она была отключена). Спустя несколько секунд из крана начинает течь горячая вода.

При переходе в режим подачи горячей воды, контур отопления полностью отключается.

Давайте разберем принцип работы контура ГВС. Как мы уже говорили, его включение приводит к отключению работы отопления – здесь может работать только что-то одно, или ГВС или отопительная система. Управляет всем этим трехходовой клапан. Он направляет часть горячего теплоносителя во вторичный теплообменник – обратите внимание, что никакого пламени на вторичке нет. Под действием теплоносителя теплообменник начинает греть протекающую через него воду.

Схема несколько сложноватая, так как здесь задействуется малый круг циркуляции теплоносителя. Подобный принцип работы нельзя назвать самым оптимальным, зато двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. Каковы особенности котлов с комбинированными теплообменниками?

Более простая конструкция;
Высока вероятность образования накипи;
Более высокий КПД у ГВС.

Как мы видим, недостатки плотно переплетаются с достоинствами, но раздельные теплообменники ценятся больше. Конструкция несколько усложняется, зато здесь отсутствует накипь. Обратите внимание, что в момент работы ГВС протекание теплоносителя по отопительному контуру останавливается. То есть, его длительная работа способна нарушить тепловой баланс в помещениях.

Как только мы закрываем кран, происходит срабатывание трехходового клапана, и двухконтурный котел переходит в режим ожидания (или сразу же включается подогрев чуть остывшего теплоносителя). В таком режиме оборудование будет находиться до тех пор, пока мы снова не откроем кран. Производительность некоторых моделей достигает до 15-17 л/мин, что зависит от мощности используемых котлов.

Разобравшись с принципом работы газового двухконтурного котла, вы сможете понять назначение отдельных узлов и даже сможете самостоятельно разобраться в вопросах ремонта. На первый взгляд, устройство кажется очень сложным, а плотная внутренняя компоновка вызывает уважение – все-таки разработчикам удалось создать почти идеальное отопительное оборудование. Двухконтурные котлы, таких фирм как Vaillant, активно используются для обогрева зданий различного назначения и для генерации горячей воды, заменяя собой сразу два прибора. А их компактность позволяет сэкономить место и избавиться от необходимости приобретения напольного котла.

Принцип работы двухконтурного газового котла. Об этом вы не знали

Решить вопросы организации автономного теплоснабжения и обеспечения помещения горячей водой можно очень просто, достаточно приобрести один единственный двухконтурны газовый котел той модели, которая сможет обслужить обе системы одновременно. Пользоваться всеми преимуществами такого оборудования можно, только поняв принцип работы. Данные сведения пригодятся и тем, кому требуется своевременно выявить возможные перебои в работе, а также ликвидировать причины их возникновения.

Как устроен котел, обслуживающий сразу два контура

Главное отличие двухконтурного котла от аналогичного с одним контуром состоит в возможности одновременно обеспечивать помещение отоплением и горячей водой. Первичный теплообменник благодаря своему расположению осуществляет нагрев теплоносителя для того, чтобы система отопления во всем помещении могла функционировать полноценно. Вторичный же несёт ответственность за обеспечение помещения горячей водой в нужном объеме.

Стабильность функционирования принципа работы двухконтурного котла может обеспечить только полная исправность и слаженность эксплуатации каждой составляющей.

Конструкционно любой двухконтурный котёл включает в свой состав такие элементы, как:

теплообменники в количестве двух штук;
камера сгорания, к которой в обязательном порядке прилагается горелочный блок;
защитное оборудование;
система управления.

Чтобы понять, как именно устроен газовый котёл двухконтурного типа и его принцип работы, следует более подробно рассмотреть отдельно каждый значимый компонент такой конструкции.

Газовые горелки в составе двухконтурного котла

Горелка газового котла ответственна за получение нужного объема тепла, который сможет обеспечить правильную работу отопительной системы в каждом помещении отапливаемого объекта. Также вода нагревается до нужной температуры и уже в горячем виде поставляется в должном объеме. Получить тепловую энергию можно, сжигая соответствующие объемы топлива. Для этого горелка помещается в камеру сгорания, где помимо газа нагнетается ещё и воздух, способствующий поддержанию пламени.

В зависимости от выбранного режима горелки можно условно разделить на одноуровневые, многоуровневные и моделируемые. В первом варианте оборудование работает только в двух режимах – «запуск» и «стоп», отличается высокой экономичностью, стоит недорого и имеет простую конструкцию. Двухуровневые горелки могут функционировать как на полной, так и на частичной мощности. Достоинства его можно оценить в полной мере, начиная с весны, когда надобность в отоплении отпадает, а потому и смысла эксплуатировать прибор на полную силу нет. Модулируемая горелка считается самой дорогостоящей, с её помощью можно настраивать и регулировать мощность работы котла. Последний отличается экономичностью и служит довольно долго.

Конструкционно горелки бывают открытыми и закрытыми. В первом случае тот воздух, без которого полноценное сжигание топлива невозможно, подаётся из помещения, где расположен котёл. Такая система оснащается дымоходом, с его помощью обеспечивается естественная тяга.

Обычной металлической трубой оснащаются атмосферные отопительные котлы, турбированные же модели оборудуются коаксиальным дымоходом. Устанавливать их можно вертикально, однако часто они располагаются под углом — такой вариант подключается к общей шахте, через которую полноценно выводится дым и продукты горения.

Особого внимания заслуживают турбированные модели газовых котлов, в которых установлены камеры сгорания закрытого типа. Кислород в них поступает принудительно, а потому они считаются более надежными и никакой опасности в процессе работы не представляют, что делает их востребованными в жилых помещениях. Помимо дымоотвода им требуется специальной канал — именно по нему кислород будет подаваться в камеру.

Турбированным котлам коаксиальные трубы требуются для того, чтобы выводить дым и втягивать свежий воздух с улицы. В отдельных моделях таких элементов присутствует два, дополнительно они оснащаются трубой для подачи воздуха.

Все перечисленные модели в обязательном порядке оснащаются вентиляторами, продвигающие дым, а также автоматикой и многоуровневой системой защиты.

Какими бывают теплообменники газовых котлов

Теплообменник в газовом котле отвечает за получение тепла для того, чтобы в дальнейшем передать его воде. Если речь идет о двухконтурном котле и его принципе работы, то имеет место наличие первичного и вторичного теплообменника. Первый размещается над горелкой и представлен трубочкой с рёбрами, изогнутой змейкой. Нагретая до нужной температуры вода в теплообменнике продвигается в трёхходовой клапан, после чего поступает в отопительную систему. Вторичный теплообменник представлен целой системой изогнутых волнами пластин, все они совмещены в едином блоке, на котором также располагаются 4 отверстия. Через 2 из них осуществляется проток воды, ещё 2 ответственны за перемещение теплоносителя, который подается в отопительный контур.

Систему двух теплообменников называют сдвоенной. На рынке представлены отопительные приборы, в которых применяется битермический теплообменник. Для него характерна усложненная конфигурация. Для его изготовления применяется медь, сам элемент представлен расположенными друг в друге трубками: по внешней перемещается теплоноситель, внутренняя служит для движения воды, с помощью которой обеспечивается поставка горячей воды.

Оснащенные подобными теплообменниками газовые котлы отличаются сложностью эксплуатации, последняя заключается в затруднительном очищении от накипи. Однако подобные приборы отопления пользуются спросом, так как отличаются небольшими габаритами и очень быстро нагревают воду.

Как осуществляется управление работой котла

Для того чтобы обеспечить стабильную и безопасную эксплуатацию подобного отопительного оборудования, лучше выбрать автоматику. Она контролирует температуру воды в отдельных компонентах, поддерживает на должном уровне температуру теплоносителя и отвечает за грамотный принцип работы двухконтурного котла. При возникновении потенциально опасных ситуаций котел автоматически выключается — подобное проявление демонстрируется, если наблюдается:

уменьшение давления в газовой системе;
максимальное нагревание теплоносителя;
отсутствие тяги.

В тех газовых котлах, которые представлены сегодня на рынке, используется преимущественно «умное» управление, ПО которого позволяет выбрать один из доступных режимов эксплуатации.

Специфика работы котлов с двумя контурами

Те, кто думает, что оба контура в такой системе нагреваются сразу в одно и то же время, ошибаются, на самом деле всё работает совершенно иначе. В нормальном режиме эксплуатации такое оборудование на постоянной основе функционирует только для того, чтобы нагреть циркулирующий в системе теплоноситель. Как часто он будет включаться и насколько интенсивным кажется в процессе действия пламя, зависит от датчика температуры, который контролирует эти процессы. Вместе с горелкой запускается насос, но только в том случае, когда циркуляция теплоносителя естественным путем не оказывает какого-либо воздействия на работу отопительной системы. После того как температура последнего достигает нужного уровня, с датчика отправляется сигнал о том, что активность горелки должна быть уменьшена. После котел работает только в пассивном режиме вплоть до того момента, пока температурный показатель не достигнет запрограммированного уровня. Далее датчик отправляет сигнал на автоматику, которая, в свою очередь, запускает клапан, отвечающий за подачу горючего.

Достаточно предварительно ознакомиться с определёнными тонкостями функционирования газовых котлов, оснащенных двумя контурами, для того, чтобы понять, какие преимущества можно получить от их эксплуатации. Более того, приобретение таких отопительных систем позволяет не приобретать дополнительного оснащения, которое может потребоваться в любом другом случае для того, чтобы обеспечить дом горячей водой. Даже если один контур выйдет из строя, то второй может эксплуатироваться дальше, заменить один контур всё равно обойдется гораздо дешевле, нежели отремонтировать целую нагревательную установку.

Двухконтурный котёл вполне может эксплуатироваться летом, когда надобность в отоплении отпадает и требуется только обеспечить нагрев воды, предназначенной для бытовых нужд. Подобным образом можно действительно сэкономить, так как покупка одновременно двух агрегатов, каждый их которых функционирует автономно, обойдется гораздо дороже.

Читайте так же:

схема и устройство расширительного бака, а так же видео

Создание автономной отопительной системы на базе газового котла позволяет решить массу проблем с обогревом дома.

Нет нужды постоянно следить за количеством топлива, общий контроль за работой системы сводится к минимуму.

Кроме того, конструкция газового котла позволяет совместно с отоплением дома обеспечить подачу горячей воды, что увеличивает комфорт проживания до максимума.

Возможность решить все проблемы с помощью оного компактного устройства привлекает многих пользователей, хотя в этом вопросе есть и некоторые ограничения, обусловленные особенностями конструкции котла.

Рассмотрим этот вопрос внимательнее.

Содержание статьи

Особенности двухконтурного газового котла, в чем отличие от одноконтурного

Двухконтурный газовый котел — это доработанная конструкция одноконтурного агрегата. Оба вида ориентированы в первую очередь на выполнение базовой функции — нагрев теплоносителя для системы отопления.

Подача ГВС становится возможной благодаря наличию горячего теплоносителя (ОВ), второй контур является конструкционным дополнением к основному составу узлов и деталей.

Функция реализуется с помощью вторичного теплообменника, установленного между выходом первичного узла и трехходовым краном.

Проходя через первичный (основной) теплообменник, теплоноситель получает избыточное количество тепловой энергии, которое регулируется в трехходовом кране путем подмешивания определенного количества более холодной обратки.

Эта энергия пропадает зря, поэтому установка вторичного теплообменника не нарушает общую схему работы котла.

Горячий теплоноситель отдает излишки энергии на подготовку ГВС, и единственным изменением становится корректировка режима работы трехходового крана.

Существуют двухконтурные котлы с совмещенным (или битермическим) теплообменником, который способен нагревать теплоноситель и ГВС одновременно.

Устройство

Двухконтурный котел состоит из следующих узлов:

Газовая горелка. Она выполняет основную функцию — является источником тепла.
Первичный теплообменник. Представляет собой медный или стальной змеевик, по которому движется теплоноситель, нагреваемый в пламени горелки.
Вторичный теплообменник. Чаще всего он имеет пластинчатую конструкцию, изготовлен из нержавеющей стали. Производит нагрев ГВС в проточном режиме.
Газовая аппаратура. Это важный узел, который обеспечивает подачу, регулирование и прочие действия с газом. Здесь же находится газовый клапан, отвечающий за блокировку подачи при возникновении необходимости.
Циркуляционный насос. Он отвечает за перемещение теплоносителя по системе с одинаковой скоростью. Существуют энергонезависимые котлы, рассчитанные на естественную циркуляцию жидкости в системе, но большинство пользователей предпочитает устанавливать внешние циркуляционные узлы для активизации работы.
Вентилятор турбонаддува. Он нужен для подачи воздуха в камеру сгорания. Выполняются сразу две функции — обеспечивается наличие кислорода для нормального горения газа и создается избыточное давление, вытесняющее дым и прочие газы, образующиеся при сжигании топлива. Турбовентилятор заменяет естественную тягу, которая используется в атмосферных котлах. Она неустойчива, не поддается регулировке и зависит от массы внешних факторов.
Трехходовой кран. Это узел чисто механической конструкции, обеспечивающий подмешивание к горячему теплоносителю холодного обратного потока. Используется во всех видах и типах котлов, одно- и двухконтурных, энергозависимых и независимых.
Плата управления. Это «мозг» газового котла, производящий регулировку, контроль и прочие управляющие функции. Важным элементом платы является система самодиагностики — сеть датчиков, расположенных на всех основных узлах и выполняющих сторожевые функции. При возникновении каких-либо неполадок, датчики подают сигнал на плату управления, которая, в зависимости от сути проблемы, либо оповещает владельца о появлении неполадок с помощью буквенно-цифрового кода на дисплее, либо сразу блокирует работу котла во избежание аварии.

В каких режимах он может работать?

Существует два основных режима работы двухконтурного газового котла:

Зимний режим. Это полноценная работа всех систем агрегата — нагрев теплоносителя, подготовка горячей воды с заданными параметрами.
Летний режим. В теплое время года отопительный контур отключается, активным остается только нагрев ГВС.

Перевод из одного режима в другой производит сам пользователь, это стандартная процедура, не требующая вмешательства специалистов. Владелец сам решает, когда можно отключить отопление и кода его надо запускать.

При этом, подача горячей воды нужна круглый год, поэтому контур ГВС работает всегда, хотя, если в нем отпала необходимость, нагрев воды также можно отключить.

Существует еще один, защитный режим работы газового котла. Он предназначен для исключения замерзания теплоносителя в системе при понижении температуры до установленного предела.

В подобных ситуациях происходит запуск усиленной циркуляции, когда циркуляционный насос начинает гонять ОВ по системе с повышенной скоростью и не дает ей замерзнуть.

В российских условиях подобная функция весьма полезна и позволяет избежать серьезных проблем.

Принцип работы

Рабочий процесс основан на работе первичного теплообменника. Теплоноситель поступает в него и получает определенную температуру в пламени горелки. Она конструктивно совмещена с первичным теплообменником, находится в его нижней части, что обеспечивает максимальную эффективность нагрева.

Затем ОВ выходит из первичного и сразу поступает во вторичный теплообменник. Чем короче путь из одного устройства в другое, тем меньше теплопотери при транспортировке ОВ и тем выше эффективность котла.

Отдав некоторую часть тепла, ОВ проходит в трехходовой кран, где окончательно настраивается ее температура, после чего выводится в отопительный контур.

Циркуляционный насос обеспечивает подачу теплоносителя в стабильном режиме, а вентилятор турбонаддува выполняет дымоудаление и обеспечивает процесс горения.

ОБРАТИТЕ ВНИМАНИЕ!

Существуют конденсационные котлы, в которых нагрев теплоносителя происходит поэтапно — сначала он получает энергию от конденсата, осажденного из дыма, а затем нагревается в обычном режиме. Это относительно новая технология, которая позволяет экономить топливо и увеличить срок службы узлов котла. Однако, она работает только в низкотемпературных системах и в российских условиях бесполезна.

Как работает двухконтурный котел с биотермическим теплообменником

Битермический теплообменник представляет собой змеевик, изготовленный из коаксиальной трубы. Несколько упрощая, это два трубопровода, вставленных один в другой.

По внешнему объему перемещается теплоноситель, а по внутреннему — вода для контура ГВС. Такой способ нагрева существенно меняет качество работы котла — эффективность возрастает, количество горячей воды увеличивается и позволяет удовлетворить потребности большой семьи.

Однако, битермический теплообменник обладает существенным недостатком — сложность организации внутреннего пространства трубки значительно затрудняет промывку.

Все известковые отложения, которые довольно быстро появляются на внутренней поверхности трубы, необходимо периодически удалять, иначе она перекроют сечение теплообменника полностью.

Кроме того, с увеличением толщины известкового слоя падает эффективность нагрева — отложения начинают работать как теплоизолятор. Пользователю приходится увеличивать подачу газа, чтобы скорректировать режим работы котла.

ОСТОРОЖНО!

В результате теплообменник быстро выходит из строя из-за чрезмерного нагрева снаружи и большого количества накипи внутри.

Промывку такого теплообменника выполняют далеко не все сервисные центры, а конструкция некоторых котлов такова, что проще поменять, чем демонтировать и установить обратно один и тот же узел.

Недостаток битермических теплообменников целиком относится к эксплуатационным вопросам. С точки зрения эффективности такая конструкция весьма удачна и позволяет увеличить объем горячей воды, доступный для единовременной выдачи без потери температуры в отопительном контуре или самого ГВС.

Принцип работы котла с проточными нагревателем

В данном случае имеется в виду пластинчатый теплообменник, хотя и битермическая конструкция является проточной. Пластинчатый теплообменник обладает высокой эффективностью, но относительно малой производительностью.

Принцип его работы заключается в пропускании двух потоков в перпендикулярном направлении между пачкой из металлических пластин, соединенных таким образом, что потоки не смешиваются. Большая площадь пластин обеспечивает высокую эффективность теплопередачи, что позволяет готовить горячую воду в проточном режиме, т.е. на ходу.

При небольших размерах это устройство поднимает температуру холодной воды до 50° и выше, на что способно только высокоэффективное устройство.

На выходе из первичного теплообменника горячий теплоноситель пропускается через вторичный теплообменник. Одновременно через него походит поток воды, который получает заданную температуру и поступает на приборы водоразбора.

ВАЖНО!

Единственными недостатками таких устройств являются нестабильность режима нагрева, который зависит о скорости прохождения воды, и необходимость периодической очистки от известковых отложений.

Работа с накопительным бойлером

Накопительный бойлер — это емкость, внутри которой проходит змеевик с горячим теплоносителем. Отличие от стандартного теплообменника в объеме и способе нагрева — здесь жидкость статична, она получает тепловую энергию в постоянном режиме.

По мере водоразбора объем вода пополняется и вновь нагревается. При этом, температура ГВС намного ровнее, а количество горячей воды со стабильными параметрами гораздо больше, чем у конструкций с пластинчатыми теплообменниками.

Чаще всего используют внешние накопители, но есть двухконтурные агрегаты со встроенными емкостями. Они эффективны, обладают максимальными возможностями и сроком службы.

Специалисты и рядовые пользователи отзываются о подобных конструкциях как о наиболее предпочтительных вариантах.

Полезное видео

В данном видео вы узнаете о принципе работы двухконтурного газового котла отопления:

Заключение

Двухконтурный газовый котел позволяет получить максимальный набор функций в одном устройстве.

Это удобно, позволяет сэкономить жилое пространство, сконцентрировать всю аппаратуру благоустройства дома в одной точке. Однако, имеются и некоторые недостатки, возможности двухконтурных котлов имеют свои пределы, о которых надо иметь точное представление.

Это поможет сделать правильный выбор и получить наиболее удачный вариант конструкции газового котла.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Двухконтурный котел принцип работы

Устройство и принцип работы двухконтурного газового котла – особенности конструкции

Разобраться в принципе работы двухконтурного газового котла поможет знание особенностей его конструкции.

В ее состав входит целый ряд узлов, способствующих нагреванию теплоносителя и отвечающих за переключение на контур ГВС.

Бесперебойное функционирование агрегата возможно только в том случае, если все составляющие модули будут работать слаженно. Общей информации об основных узлах будет достаточно для понимания принципа работы двухконтурного газового котла отопления.

Устройство конструкции

Конструкция прибора включает в себя такие элементы:

Горелка. Является главным модулем отопительного котла. Местом ее размещения выступает камера сгорания. Задачей горелки является нагревание теплоносителя и высвобождение тепловой энергии для контура ГВС. Чтобы точно поддерживать необходимую температуру, этот элемент оснащается системой автоматического управления горением.
Камера сгорания. Место установки горелки. Бывает открытого или закрытого типа. Закрытые конструкции комплектуются вентилятором, производящим подачу воздуха и отвод дыма. Благодаря ему достигается эффект тихого шума при работе оборудования.
Циркуляционный насос. Отвечает за создание принудительного движения теплоносителя внутри отопительных труб и за эффективность работы ГВС. В отличии от вентилятора, при работе насоса почти не возникает никакой шум.
Трехходовой клапан. Благодаря этому устройству котел имеет возможность переключаться на функцию подогрева воды для горячего водоснабжения.
Основной теплообменник. Устройство двухконтурного газового котла настенного типа предусматривает его размещение поверх горелки, внутри камеры сгорания. Благодаря этому обеспечивается подогрев воды, которая впоследствии поступает в отопительные трубы или в систему ГВС.
Вторичный теплообменник. Отвечает за погрев воды для ГВС.
Автоматические приборы. Обеспечивают контроль параметров работы оборудования, следя за уровнем нагрева теплоносителя и воды. Это дает возможность наладить корректировку работы горелки, управлять различными узлами, поддерживать пламя, фиксировать возникающие неполадки и пр.

Пространство внизу корпуса предназначается для установки отводов коммутации отопительного контура, горячего и холодного трубопровода и газовой подводки. Некоторые модификации газовых двухконтурных котлов комплектуются спаренными теплообменниками: принцип работы двухконтурного котла при этом не изменяется.

Сходство с другими конструкциями

Хотя конструкция двухконтурного настенного газового котла далека от простоты, но при более пристальном изучении работы входящих в ее состав узлов все оказывается не так страшно. Оборудование этого типа напоминает газовый проточный водонагреватель (особенно это касается наличия горелки и теплообменника). Все другие детали позаимствованы у одноконтурного котла настенного типа. Значительную позитивную роль играет встроенная обвязка, состоящая из расширительной емкости, циркуляционного насоса и группы безопасности.

Изучая принцип работы газового двухконтурного котла, важно иметь в виду, что смешивание воды из системы ГВС с теплоносителем не должно допускаться ни в коем случае. Для заливания жидкости внутрь отопительной системы имеется отдельная труба, являющаяся частью контура. Чтобы подготовить горячую воду, используется определенный объем теплоносителя, который двигается внутри вторичного теплообменника.

Принцип работы

Оборудование данного типа рассчитано на два режима:

Отопление.
Нагревание воды для дома.

Следует сразу отметить, что работать одновременно в двух режимах оборудование данного типа не может. Это объясняет наличие в его конструкции трехходового клапана, направляющего определенную часть теплоносителя в систему ГВС.

Режим отопления

Функционирование двухконтурного котла в режиме обогрева ничем не отличается от работы простейшего проточного нагревателя.

Начальное включение горелки сопровождается достаточно длительным промежутком работы, что позволяет поднять температуру в контуре отопления до нужных значений.

По достижению оптимального режима подача газа прекращается.

При наличии в жилище датчика температуры воздуха, автоматика сама будет следить за его показаниями.

Режимы газовой горелки двухконтурного котла могут переключаться специальной погодозависимой автоматикой, наблюдающей за температурой снаружи дома.

Работающая горелка постепенно повышает температуру теплоносителя, движение которого внутри трубопровода поддерживается циркуляционным насосом. Благодаря принципу работы трехходового клапана в газовом котле вода получает возможность проходить внутри основного теплообменника в нормальном режиме.

Удаление продуктов сгорания может осуществляться самопроизвольно или с помощью специального вентилятора (им, как правило, оснащается верхняя область двухконтурного аппарата).

Контур ГВС в этом случае пребывает в неактивном состоянии.

Подача горячей воды

Система горячего водоснабжения включается только при непосредственном повороте вентиля водопроводного крана.

Возникновение потока провоцирует срабатывание трехходового клапана: таким образом осуществляется запуск отопительной системы.

Параллельно появляется пламя в газовой горелке, если она еще пребывала в отключенном состоянии.

Как правило, до появления горячей воды из крана проходит несколько секунд.

Также важно разобраться, как греет воду двухконтурный котел.

Как указано выше, при его включении система отопления отключается.

Регулировка всей этой процедуры осуществляется благодаря трехходовому клапану, перенаправляющему определенный объем нагретой воды внутрь вторичного теплообменника (пламя на вторичке полностью отсутствует).

Поступивший теплоноситель начинает обогревать циркулирующую в теплообменнике воду.

Несмотря на некоторую сложность схемы из-за малого циркуляционного круга теплоносителя двухконтурные газовые котлы, имеющие раздельные теплообменники, отличаются простотой обслуживания и ремонта.

Популярны также котлы ОГВ, позволяющие эффективно подавать горячую воду.

Характеристики теплообменников комбинированного типа

Комбинированные теплообменники сообщают котельному оборудованию следующие преимущества:

Высокий КПД в системе ГВС.
Простота внутреннего устройства.

Параллельно с этим возрастает вероятность появления накипи. Однако достоинств все-таки больше у раздельных теплообменников, что объясняет их высокую популярность. За счет усложнения конструкции достигают практически полного исчезновения накипи. Пока работает ГВС, циркуляция теплоносителя внутри отопительных труб прекращается. Если этот процесс затянется надолго, это может привести к нарушению теплового баланса в доме. В этом случае работает двухконтурный газовый котел, как летом, когда в отоплении нет необходимости.

После закручивания вентиля срабатывает трехходовой клапан, после чего двухконтурный котел переходит в режим ожидания. В некоторых моделях охладившийся теплоноситель начинает подогреваться сразу. Работа двухконтурного котла только на отопление будет продолжаться до момента следующего открывания крана. Уровень производительности отдельных модификаций может достигать 15-17 л/мин: на это напрямую влияет мощность котельного оборудования.

Устройство двухконтурных котлов

Устройство газового котла состоит из нескольких деталей. Так, разные котлы с одинаковой скоростью могут отопить маленькое или большое помещение. Различаются еще по энергопотреблению. Из чего состоит котел и для чего нужны его составляющие будет подробно описано ниже.

Летом с ним не будет проблем. Один из контуров можно отключить в любой момент, чтобы он не работал в тот период времени, когда это не нужно. Подключение не особо отличается от одноконтурного. Различие в том, что нужно подключить трехходовой клапан вместо двух- и одноходового.

Автоматика

Автоматика, помимо энергосберегающих функций имеет ряд положительных характеристик:

отсутствие перегрева;
увеличение срока службы;
уменьшение шанса взрыва газа;
экономия электричества;
автоматизация работы агрегата;
краткий цикл работы;
отключение в случае непредвиденных ситуаций.

Горелка

Горелка является основой для нагревания воды. Она сжигает топливо и тем самым генерирует тепло. При выборе горелки для двухконтурного газового котла обращают внимание на следующие характеристики:

КПД — насколько эффективно сжигается газ;
низкая токсичность;
работоспособность датчика тепла;
бесшумность работы.

Коаксиальный дымоход

Дымоход необходим для выведения продуктов горения, в основном углекислого газа из котла. Плохая работа дымохода может привести к накоплению отходов в доме и к отравлению угарным газом.

Коаксиальный дымоход — это две трубы разного диаметра, находящиеся одна в другой. Пока одна труба с помощью специальных вентилятором вытягивает продукты горения, другая с помощью того же вентилятора втягивает воздух в необходимом количестве, чтобы происходило горение. Вывод такого дымохода может быть прямо в стене и занимать мало места. Такой дымоход исключает попадание продуктов горения в помещение, а также использует кислород исключительно за пределами здания.

Теплообменник

Теплообменник — это тот самый механизм, с помощью которого идет нагревание водяной отопительной системы. Несмотря на то, что тепло излучается именно горелкой, принцип действия направлен на сохранение и отдачу тепла во внешний ресурс. Грубо говоря, это механизма нагревания и сохранения тепла, высвобождаемого горением.

Циркулярный насос

Предназначен для равномерной передачи тепла. Чтобы было более понятно, в обычных системах отопления у источника тепла температура в комнате больше выше. Т. е в дальней комнате от котла должно быть холоднее, чем в прилегающих к нему. Этот насос гонит тепло в самые дальние участки, чтобы при его возвращении ушло меньше времени для нагрева и нового запуска по трубам.

Расширительный бак

Это дополнительное устройство для котла было выявлено и сконструировано с учетом физических свойств нагретых тел. Бак предусмотрен как увеличенная емкость для воды, а точнее ее нагрева. Каждое физическое тело при нагревании увеличивается, и, чтобы трубы не взорвались при большем объеме поступаемой энергии, был придуман отдельный резервуар для воды.

Технические характеристики

Котлы подразделяются на вид потребляемого топлива. Это может быть, как бутан, так и метан. Обе элемента прекрасно горят и выделяют тепло. Также идет различие в энергопотребляемости. Разные виды с одинаковой выработкой тепла разняться в потреблении газа.

Котлы различаются по мощности вентиляции. Одним хватает естественной вентилируемости, другим необходим специальный агрегат. Также есть резервный коллектор, в котором теплая вода уже нагрета и в нужный момент продвигается по трубам и классический, нагревающий ее по факту до нужной температуры.

Как работает двухконтурный котел

Одинаковый способ нагрева воды делает это по-разному. Как бойлеры разной мощности нагревают определенный объем воды за разное время, так и разнообразные виды котлов подогревают проточную воду, отапливают помещение и выделяют угарный газ по-разному.

С битермическим теплообменником

Битермический теплообменник схож по своей структуре с коаксиальным дымоходом. Для такой конструкции не требуется трехходовой клапан. Явным плюсом такой схемы является не только ее экономичность, но и малогабаритность.

Важно! Есть огромный минус в поступаемой воде, так как двухходовой клапан имеет больше шансов быть закупорен при взаимодействии с водой, содержащей много соли. Т. е., если вода очень сильно хлорируется, шанс ее закупорки и выхода из системы намного выше, чем при трехходовой. Хотя, грубо говоря, это просто отсрочка времени, так как необходимо периодически тщательно прочищать трубы, желательно 1 раз в полгода.

С проточным нагревателем

Проточный нагреватель — перманентное нагревание воды в период пользования. Чтобы получить теплую воду из крана, необходимо подождать несколько секунд, пока холодная вода стечет. Время такая схема не экономит, зато экономия газа при этом колоссальная.

Обратите внимание! Вода в такой системе водоснабжения нагревается только тогда, когда она нужна для этого.

С проточным нагревателем и штатным бойлером

Проточный нагреватель и бойлер — это уникальный тандем. Один предназначен для экономии энергии и нагревания воды в нужный момент, другой нагревает воду постоянно. Такая система годится только в том случае, когда горячая вода требуется постоянно. У нее мало плюсов, да тем перекрывают существенные финансовые расходы.

Принцип подключения двухконтурного котла

На схеме выше условно показан сам котел (поз. 1) и подведенная к нему линия энергоснабжения (поз. 2) – газовая магистраль или же силовой кабель, если речь идет об электрическом агрегате.

Один замкнутый в котле конур работает исключительно на систему отопления – из агрегата выходит труба подачи разогретого теплоносителя (поз. 3), который отправляется на приборы теплообмена – радиаторы, конвекторы, теплые полы, полотенцесушители и т.п. Поделившись своим энергетическим потенциалом, теплоноситель возвращается в котел по трубе обратки (поз. 4).

Второй контур – это обеспечение горячей водой для бытовых надобностей. Этот конур постоянно подпитывается, то есть котел подключен трубой (поз. 5) к холодному водопроводу. На выходе же труба (поз. 6), по которой разогретая вода передается на точки водопотребления.

Контуры могут быть в очень тесной компоновочной взаимосвязи, но нигде не пересекаются своим «содержимым». То есть теплоноситель в системе отопления и вода в водопроводной системе не смешиваются, и могут даже представлять совершенно разные с точки зрения химии субстанции.

Схема работы котла только в режиме отопления

Желтая стрелка показывает поток газа к газовой горелке (поз. 1), над которой располагается первичный теплообменник (поз. 3). Циркуляционный насос (поз. 5) обеспечивает движение теплоносителя по трубам от обратки контура отопления через теплообменник — к трубе подачи и обратно в контур (синие стрелки с переходом в красные). Движение теплоносителя через вторичный (поз. 4) теплообменник не происходит. Так называемый «клапан приоритета» —- электромеханическое клапанное устройство или трёхходовой кран с сервоприводом (поз. 7), перекрывает «малый круг», открывая «большой», то есть через контур отопления со всеми его радиаторами, теплыми полами, конвекторами и т.п..

На схеме, помимо упомянутых узлов, обозначены цифрами и другие важные части конструкции котла: это группа безопасности (поз. 9), которая обычно включает манометр, предохранительный клапан и автоматический воздух отводчик, и расширительный бак (поз. 8). К слову, эти элементы хоть и обязательны для любой закрытой системы отопления, но могут конструктивно и не входить в устройство котла. То есть часто они просто приобретаются отдельно и «врезаются» в общую систему.

Изменения, происходящие при пуске горячей воды

Если отрыли кран горячей воды, то по трубе началось перемещение воды (голубые стрелки), на что сразу реагирует турбина датчика потока (поз. 6). Сигнал этого датчика обрабатывается блоком управления, откуда на трехходовой кран (поз. 7) передаётся команда на смену положения клапанов. Теперь открыт «малый» круг и «закрыт» большой, то есть теплоноситель устремляется через вторичный теплообменник (поз. 4). Там происходит отбор тепла у теплоносителя и передача его горячей воде, уходящей к открытой точке потребления. Циркуляция теплоносителя в системе отопления на это время приостанавливается.

Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

Проголосовавших: 1 чел.
Средний рейтинг: 5 из 5.

как работает и устроен настенный аппарат, что это такое, как правильно им пользоваться летом

Содержание

Такие отопительные приборы получили широкое распространение. Благодаря небольшим размерам, отличным мощностным характеристикам и простоты в обслуживании, их все чаще используют для обогрева. К тому же, стоимость газа сейчас гораздо ниже альтернативных источников топлива. Конструкция позволяет одновременно отапливать жилое помещение и осуществлять подогрев воды, что избавляет от необходимости приобретать водонагреватель отдельно. Если вы решили установить такое оборудование, следует выяснить все нюансы установки и узнать, как работает двухконтурный газовый котел.

Как устроен прибор, обслуживающий два контура

Данный генератор тепла, если сравнивать с одноконтурной версией, оборудован двумя теплообменниками. Согласно установленной технической терминологии, они называются первичным и вторичным. Один располагается в самой зоне горения огня. С его помощью осуществляется нагрев жидкости для системы. Второй отвечает за функционирование ГВС. И это только основа.

Агрегат состоит из многочисленных взаимосвязанных узлов, выполняющих разнообразные действия. Разбирать его досконально нет необходимости. Достаточно понимать, что лишь слаженное взаимодействие может гарантировать продолжительное и беспроблемное пользование, и знать о наиболее важных элементах.

Чтобы понять, что это такое двухконтурный газовый котел, следует в подробностях разобрать строение его основных составных частей.

Виды горелок

Эти приборы осуществляют подогрев воды и генерируют тепло для обогрева. При сжигании горючего вырабатывается энергия. Устройство находится в отделении, куда нагнетаются газ и воздух, обеспечивающие процесс горения.

Классификация по рабочим режимам:

Одноуровневая. Агрегаты, оснащенные такими приспособлениями, способны работать только в двух положениях: «пуск» и «стоп». Они не отличаются экономичностью и быстро выходят из строя, но пользуются популярностью за счет простоты конструкции и невысокой стоимости.
Двухуровневая. Генераторы, оборудованные элементами такого типа, могут функционировать как на полной, так и на половинной мощности. Эта особенность выступает ощутимым преимуществом, так как отпадает надобность использовать прибор во всю силу в летний период.
Модулируемая. Умная система котлов позволяет настраивать и регулировать интенсивность. Для этих агрегатов характерна экономичность и весьма продолжительный срок действия.

Горелки бывают открытыми или закрытыми. В первом варианте кислород поступает из помещения, в котором установлен отопительный аппарат. Чтобы исключить попадание отходов горения в жилую зону, задействуется дымоход, обеспечивающий вытяжку.

Атмосферные генераторы тепла оборудованы металлическим патрубком. Дымовой канал обычно монтируется в вертикальном положении или под наклоном.

Турбированные вариации оснащаются закрытыми камерами. Они считаются очень надежными, но отличаются сложностью в функционале и стоят недешево. Помимо дымоотвода, необходим канал, по которому кислород поступает в камеру. Поэтому агрегаты данного типа оборудуют коаксиальными трубами, так как, им нужно не только выводить дым, но и затягивать воздух.

Во всех моделях присутствуют вентиляторы, защитные системы и автоматика. Для функционирования перечисленных генераторов требуется электричество. Энергозависимость, из-за которой существенно возрастают эксплуатационные расходы, выступает их основным недостатком.

Виды теплообменников

Эти устройства получают тепло и передают его носителю. Первичный расположен над горелкой, имеет форму оребренной изогнутой змеевидной трубки. Под воздействием огня температура жидкости повышается и начинает перемещения к разводке отопления.

Вторичный состоит из пластин и двух пар патрубков. По одной из них протекает вода, другая предназначена для движения теплоносителя по отопительному контуру. Такая система называется сдвоенной.

Кроме этого, существуют генераторы с битермическим механизмом теплообмена, производимые из меди. Это пара труб, располагающихся одна над другой. По наружной перенаправляется носитель, по внутренней – раствор для ГВС. Такие агрегаты сложны в эксплуатации, из-за конфигурации непросто производить их очистку от загрязнений. Соответственно, нужно знать, как правильно пользоваться двухконтурным котлом. Но благодаря мобильности и высокой скорости нагрева, они имеют неплохой спрос.

Автоматика и управляющий блок

Автоматически действующий механизм обеспечивает стабильное и безопасное функционирование. Контролирует температуру воды в системе водоснабжения теплообменника. В аварийных ситуациях препятствует активности отопительного прибора.

Он перестает включаться, если:

понизилось давление газа;
внезапно отсутствует тяга;
произошло перегревание.

ЭБУ координирует устройства защиты и автоматизации процесса. Состоит из нескольких переключателей, микросхем и их комбинаций.

Интеллектуальное управление — отличительная черта современных генераторов с различными эксплуатационными характеристиками.

В каких режимах может функционировать

Или как работает настенный двухконтурный газовый котел летом и зимой. Деятельность его осуществляется в двух вариациях:

Зимний. Все системы агрегата активированы — происходит нагрев носителя тепла, подготовка нагретой воды согласно параметрам.
Летний. В жаркое время года контур отопления отключается, действует только подогрев ГВС.

Решение о смене позиции (когда выключать и запускать) принимает пользователь, это элементарное действие, не требующее присутствия специалиста. Подача кипятка необходима постоянно, из-за этого периметр водоснабжения работает бесперебойно. Если возникнет надобность — его можно отключить.

Существует еще один режим — защитный. Он исключает замерзание при резком понижении температуры до установленного уровня. В критических ситуациях запускается усиленная циркуляция, насос принимается прогонять жидкость с большой скоростью, не давая ей замерзнуть. Для российских регионов это весьма актуально, учитывая климатические условия. Размороженные трубы — распространенная проблема.

Основы и специфика функционирования

Мало кто задумывается о схемах и принципах работы настенного двухконтурного газового котла отопления. Отопительный контур и вода нагреваются не единовременно. Агрегат функционирует в обычном режиме только для нагрева содержимого, движущегося по системе. Частоту включения и интенсивность горения огня контролирует температурный датчик. В одно время с горелкой запускается циркуляционный насос, если в процессе не предусмотрено естественное движение.

Когда температура поднимается до определенного уровня, измеритель передает сигнал о снижении активности теплогенератора. Пока она снова не опустится до заданной величины, аппарат остается в бездействии.

Схема действия прибора, обслуживающего два контура

Задействовать двухконтурное устройство для одновременного прогрева помещения и водоснабжения не представляется возможным. Как только водяной кран активируется, прекращается перемещение носителя тепла по отопительному механизму.

Если подогретая жидкость используется для обихода в слишком больших количествах, не исключена вероятность приостановки функционирования котла в отношении обогрева. Выйти из сложившейся ситуации удастся двумя способами: установить более мощный агрегат или дополнить комплекс бойлером.

При интенсивном задействовании ГВС оптимальной окажется установка прибора с вмонтированным нагревающим устройством. Расход горючего, конечно, увеличится, но не намного. Объясняется это тем, что в промежутках между функциональными циклами горелка обеспечивает поддержание температурного режима воды в добавочном водонагревателе.

Запасы, находящиеся во встроенном бойлере, дают возможность использовать воду без выключения отопительного контура, который позволяет получать требуемую температуру в нужное время, автоматически обеспечивая достаточное количество.

Работа двухконтурного газового котла с проточным нагревателем

При этом, берется именно пластинчатый теплообменник, отличающийся высокой эффективностью, но низкой производительностью. Он пропускает два потока в перпендикулярном направлении между металлическими пластинами, которые совмещены таким образом, что течения не смешиваются. Обширная площадь обеспечивает хорошую теплопередачу, что позволяет подогревать воду в процессе (на ходу).

При компактных размерах конструкция повышает уровень температуры до 50° и даже выше, что характерно лишь для высокоэффективных агрегатов.

В качестве минусов следует отметить нестабильный режим нагрева и обязательную регулярную очистку от известкового налета.

Принцип действия двухконтурного газового котла с биотермическим теплообменником

Это устройство в виде змеевика, представлено в виде коаксиальной трубы. Проще говоря – два трубопровода, вставленных друг в друга. Теплоноситель движется по внешнему объему, а жидкость для ГВС — по внутреннему. Данный нагревающий метод значительно меняет качественные характеристики работы. Увеличивается запас горячей воды, возрастает эффективность, что прекрасно подходит для удовлетворения нужд большой семьи.

Ощутимым недостатком такого теплообменника выступает сложность в его строении, что затрудняет промывку.

Следует не забывать своевременно устранять известковые отложения, которые быстро накапливаются на поверхности трубы. В противном случае сечение окажется полностью перекрытым. Кроме того, чем толще слой налета, тем ниже активность нагрева. Скопившиеся загрязнения превращаются в теплоизолятор. Корректируя работу отопительного прибора, приходится постоянно усиливать подачу топлива. В таких условиях устройство очень скоро выходит из строя. Этому способствует внутренняя накипь и систематический перегрев.

За промывку агрегата берутся далеко не все обслуживающие центры. В некоторых особо сложных ситуациях генератор проще поменять, чем привести в порядок. Минусы биотермических конструкций в основном обусловлены ненадлежащей эксплуатацией. Если рассматривать данную установку в плане продуктивности — она вполне подходит для использования.

Классификация

Ответ на вопрос о том, как устроен двухконтурный газовый котел, варьируется от его разновидности. По методу монтажа приборы разделяются на:

Пристенные. Это малогабаритные устройства умеренной и низкой мощностей. Как правило, их устанавливают в небольших домах.
Напольные. Массивные, поэтому для их расположения нужно больше пространства. Несмотря на габаритные неудобства, такие агрегаты могут единовременно поддерживать деятельность ГВС и прогревать большую площадь помещения.

По планировке:

Атмосферные. Размещаются рядом с дымоходом, забирая воздух из комнаты, в которой монтирован аппарат. Требуется обязательное наличие оконных проемов и хорошего вентилирования.
Турбированные. Функционирование этого котла независимо от тяги, так как отходы горения выводятся вентилятором, питаемым от электричества.

Подразделение по функционалу:

Одноконтурные. Работа на отапливание.
Двухконтурные. Оборудованы 2-мя радиаторами. Поддерживают деятельность отопительной системы и наполняют краны горячей водой.

По разновидности горелок:

Моделируемая. Отличается автоматическим управлением пламенем.
Обычная. Полное отсутствие самостоятельного регулирования.

По типу поджигания:

Пьезорозжиг. Включение агрегата производится путем нажатия кнопки и изменением положения пьезоэлемента. Характеризуется энергонезависимостью. Из недочетов стоит отметить: внушительное расходование горючего, необходимость ручного воздействия.
Электронный. Срабатывает вмонтированный трансформатор, управляемый автоматикой.

По принципу работы:

Конвекционные. При этой стандартной схеме тепло передается воде при сгорании.
Конденсационные. Задействуется температура водяного пара.

Особенности установки

Монтаж такого рода оборудования дело очень ответственное. Чтобы обеспечить правильное его функционирование и собственную безопасность, надлежит подойти к этому вопросу со всей тщательностью. В первую очередь следует обратить внимание на следующие моменты:

Место, где планируется устанавливать котел, должно соответствовать всем нормативным параметрам. Необходимо заранее согласовать его расположение с представителями газовой службы.
Проект подключения изначально составляется на бумаге, а затем отправляется на одобрение в соответствующую организацию.
После получения разрешения ее сотрудники собственноручно установят необходимые учетные приборы, контролирующие расход горючего.
Прежде чем приниматься за установку, нужно убедиться в полной комплектации агрегата. Если каких-то частей не хватает, монтировать такое устройство нельзя. Это может привести к возникновению аварийной ситуации.
В первую очередь на поверхностях стен определяют точки монтажа, только потом приступают к поэтапному монтированию всех элементов.
По завершении установочной деятельности последовательно подключают систему. Испытывают заполнение контура водой, после протапливают котел.
При обнаружении каких-либо неполадок или появлении запаха газа, не нужно пытаться устранить проблему самостоятельно. В таких случаях стоит сразу же вызывать специалиста, который на месте оценить состояние конструкции и проведет необходимые ремонтные работы.

Достоинства и недостатки

Из преимуществ прибора следует отметить:

экономичный расход горючего;
небольшие размеры;
универсальность.

Помните и о минусах таких агрегатов:

отсутствие возможности единовременно задействовать ГВС и контур;
пристенные версии ограничены в плане мощности;
зависимость от качественных характеристик воды.

Где купить

Разобравшись с устройством двухконтурного настенного газового котла, стоит подумать о его приобретении. Кроме того, вам понадобится комплект дымохода.

Среди зарекомендовавших себя на данном рынке, можно отметить один из крупнейших в России производителей дымоходов — производственную компанию «Ferrum». Благодаря новейшим инструментам металлообработки и тщательному подходу к выбору сырья, она выпускает только высококачественные изделия.

Неоспоримые преимущества дымоходов FERRUM:

Не уступают по качеству европейским аналогам, но стоит в 2 раза дешевле.
Подходят для любых отопительных приборов.
Отличаются легкостью установки.
Изготавливаются из нержавеющей жаропрочной стали.
Средний срок службы — 20 лет.

Получить всю необходимую информацию и узнать цены на дымоотводы можно по телефону, указанному на официальном сайте ПК «Феррум».

Полезное видео по теме

Заключение

Детально изучив, что такое двухконтурный газовый котел отопления и как он работает, можно понять, как добиться оптимального набора функций в одном устройстве. Задействование такого прибора очень удобно. Он позволяет сэкономить пространство и совместить аппаратуру благоустройства в одном месте. Конечно, у таких агрегатов имеются недостатки, но все они оказываются незначительными перед преобладающими преимуществами.

Как работает двухконтурный котел: устройство, принцип действия, виды

При выборе газового котла отопления прежде всего надо решить, одноконтурный вы хотите котел или двухконтурный. В чем их отличия, устройство и как работает двухконтурный котел в разных режимах — эти темы рассмотрены ниже.

Чем отличается двухконтурный котел от одноконтурного, принцип работы

Одноконтурные котлы отопления могут подогревать только теплоноситель, который идет в систему отопления. Двухконтурные, плюс к отоплению, могут еще греть воду для бытовых нужд. Дополнительная функциональность обеспечивается дополнительными устройствами, так что устройство двухконтурного котла сложнее чем одноконтурного.

Еще один момент: двухконтурные котлы — обязательно автоматические, так как за работой всей «начинки» следит автоматика (стоят датчики, сигналы которых обрабатывают микропроцессоры).

Настенные газовые котлы Ariston

Высокая степень автоматизации характерна для газовых котлов. Отопительное оборудование, работающее на других видах топлива, тоже может иметь автоматику, но подготовка горячей воды в них не реализована (во всяком случае, пока не реализована). Так что если говорят «двухконтурные котлы», то обычно имеют в виду газовые. Далее, рассматривая как работает двухконтурный котел, будем говорить именно о газовых агрегатах.

По способу установки они могут быть настенные или напольные. Но напольные двухконтурные — это, скорее, исключение. А вот настенные модели больше идут с возможностью подготовки воды для ГВС.

Двухконтурные котлы с разными типами теплообменников

Теплообменники двухконтурных котлов бывают двух типов: битермические и сдвоенные пластинчатые. Об устройстве, достоинствах и недостатках обоих видов поговорим подробнее.

Устройство и принцип работы 2-х контурных котлов с пластинчатым теплообменником

У котлов с пластинчатым теплообменником, по сути, два расположенных в разных местах теплообменника. Один — основной — находится в работе и при включении оборудования на «отопление», и при подогреве горячей воды. Второй начинает греться только тогда, когда включается где-то горячая вода.

Так выглядит сдвоенный теплообменник для двухконтурного газового котла отопления

Теплообменник ГВС (вторичный) и основной теплообменник (первичный)

Как правило, вторичный теплообменник находится ниже первичного

Как работает двухконтурный котел на отопление

При работе на отопление, алгоритм работы котла с пластинчатым сдвоенным теплообменником следующий (контроль по температуре теплоносителя):

Включается насос, который гонит теплоноситель по трубам отопления. Тот циркулирует, оббегая все включенные в систему радиаторы.
Температура теплоносителя контролируется датчиком, сигнал от которого поступает в микропроцессор. Если в настройках температура заложена более высокая, подается сигнал на открытие газового крана в горелку, высекается искра.
Разжигается горелка, начинается подогрев теплообменника, через который проходит теплоноситель. Насос все это время в работе.
При достижении выставленной температуры, подача газа прекращается. Насос еще некоторое время работает (от 20-30 секунд до минуты или чуть более). Это необходимо, чтобы охладить разогретый теплообменник, иначе теплоноситель, оставшийся в этой части, может закипеть.
Насос выключается, котел некоторое время стоит в режиме ожидания.
Далее процесс начинается снова с запуска циркуляционного насоса.

Принцип работы двухконтурного котла с пластинчатым теплообменником

Точно так же работают и одноконтурные котлы, оснащенные автоматикой. Разница появляется во втором режиме — при подготовке теплой воды.

При нагреве воды для ГВС

Когда где-то в доме открывается кран горячей воды, в двухконтурном котле в работу включается второй теплообменник. Давайте рассмотрим как работает двухконтурный котел при нагреве воды:

При открытии крана горячей воды срабатывает датчик протока. По его сигналу плата управления переключает трехходовой клапан, направляя поток нагретого теплоносителя на вторичный теплообменник. Пока открыт кран горячей воды, трехходовой клапан находится в этом положении, циркуляционный насос гоняет небольшой объем теплоносителя по созданному кругу. Тот переносит тепло, отдавая его вторичному теплообменнику.
Постепенно вторичный теплообменник нагревается, становится теплее и проходящая через него вода. Через минуту-две она достигает заданной температуры. Поддержание заданной температуры происходит при помощи модуляции высоты пламени в горелке. Чем больше положений, тем стабильнее будет нагрев.
Со сдвоенным теплообменником
Когда кран закрывается, трехходовой клапан перекидывается в исходное состояние, отрезая вторичный теплообменник. Все тепло снова идет в систему отопления.
Во вторичном теплообменнике циркуляция воды прекращается сразу после закрытия крана, но опасности закипания нет — все-таки нагрев вторичный и максимальная температура нагрева — не более 80°C, чего явно недостаточно для закипания.

Алгоритм работы прост и несложен, хотя само устройство двухконтурных котлов, безусловно, сложнее (и они дороже) чем одноконтурных. Но и комфорт они предоставляют несравненно больший.

Трехходовой клапан Navien 13-40 30015423A

Летний режим

Так как в теплый период отопление работать не должно, а нагревать воду очень даже надо, в современных двухконтурных котлах предусмотрен летний режим. Переводится в него оборудование нажатием кнопки. В этом случае трехходовой клапан отсекает линию на отопление и циркуляция происходит по замкнутому контуру внутри котла.

Выносной пульт управления газовым котлом позволяет производить все необходимые регулировки

Как работает двухконтурный котел только на подогрев воды? Работа двухконтурного котла в летнем режиме отличается тем, что подача газа и розжиг горелки происходит при открытии крана горячей воды. Сигнал в управляющий модуль поступает от датчика потока. При достаточном расходе (обычно 2,5 л/мин) подается команда на подачу газа к горелке и ее розжиг. Интенсивность подачи газа регулируется в зависимости от выставленной температуры ГВС.

После того как расход горячей воды прекращается, перекрывается газ и горелка тухнет. Циркуляционный насос еще какое-то время работает (режим постциркуляции). Это необходимо, чтобы не закипел теплоноситель (и не образовалась накипь).

Как следует из принципа работы двухконтурного газового котла, при нагреве воды для ГВС, теплоноситель в системе отопления не греется. Многие считают это недостатком и боятся замерзнуть. В реалии никто не замечает этих «отключений». Даже если вам надо налить ванну теплой воды, займет это пусть 20 минут, пусть 30 минут. Ничего с радиаторами за это время не случится — слишком велика тепловая инерционность системы. Даже на малом объеме теплоносителя такие «простои» незаметны.

С битермическим теплообменником

Битермический теплообменник устроен по принципу «труба в трубе». Внутреннее устройство может быть разным — фирмы стараются усовершенствовать свои изделия и пробуют различные варианты. Неизменным остается одно: одна большая труба поделена на части — вдоль. Они разделены металлическими перегородками, герметичны и не сообщаются.

Один из вариантов битермического теплообменника для двухконтурных газовых котлов отопления

Как работает двухконтурный котел с битермическим теплообменником? По одной части трубы — внешней — циркулирует теплоноситель, который подается в систему отопления. Во второй части — внутренней — вода появляется только после того, как где-то открыли кран горячей воды. Работавший до этого контур отопления перекрывается (сигналом от платы управления), все тепло идет на подготовку горячей воды. Все это время циркуляционный насос не работает.

Устройство двухконтурного котла с битермическим теплообменником

Когда прекращается расход горячей воды (закрыли кран), включается циркуляционный насос, снова подогревается теплоноситель, который циркулирует по трубам отопления. Как видите, устройство двухконтурных котлов с битермическими теплообменниками проще — меньше деталей, датчиков, соответственно, проще управление. Это отражается на цене — они немного дешевле. В то же время КПД таких котлов в режиме нагрева воды несколько выше (в среднем 93,4%, против 91,7%).

Есть и минусы — битермические теплообменники чаще забиваются. В режиме нагрева воды для ГВС нет циркуляции в контуре теплоносителя. Это не страшно, если система герметична (она такой и должна быть) и не требует постоянной подпитки.

Вот так зарастает битермический теплообменник

Но если где-то есть утечка и для поддержания рабочего давления в системе отопления необходимо постоянно добавлять воду, происходит постепенное зарастание просвета той части трубы, по которой циркулирует теплоноситель. Когда этот просвет оказывается забит солями, активнее греется та часть, которая проводит воду для ГВС. Это приводит к тому, что начинает забиваться солями и эта часть, котел просто перестает работать.

Оба контура битермического теплообменника подверглись отложению накипи

Какой же выбрать теплообменник

При выборе двухконтурного котла отопления приходится решать, купить котел с битермическим теплообменником или с раздельными теплообменниками. Решать придется вам, потому что однозначного ответа нет. Вот критерии:

С битермическим быстрее нагревается вода для ГВС, так как нагрев идет непосредственно от пламени горелки. То есть, меньше расходуете воды пока она нагреется, меньше идет впустую газа и электричества.
Так как нагрев непосредственный, то точнее поддерживается температура.
Определиться с теплообменником не так-то и легко
У моделей с раздельными теплообменниками, они реже забиваются. К тому же есть возможность заменить только один из теплообменников.
Если «полетит» битермический, не работают и отопление, и ГВС. В котле с раздельными теплообменниками, при выходе из строя вторичного, отопление продолжит работать.
Как показывает практика, промыть «запущенный» битермический теплообменник бывает весьма непросто. Пластинчатые же после промывки могут оказаться в нерабочем состоянии (пластины одна от другой на расстоянии 2-3 мм). Но если теплообменник разборного типа, его можно разобрать, прочистить и собрать обратно. Так что проблемы могут быть только с паянными пластинчатыми теплообменниками. Советуем прочитать статью о том, как почистить теплообменник.
У битермических меньше пропускная способность — труба разделена на секции. Для обеспечения одинакового расхода воды надо брать более дорогие модели (за счет большего расхода дорогих металлов на более производительные теплообменники).
В летнем режиме (без отопления) более экономичен битермический теплообменник.
Как правило, битермический теплообменник стоит дороже, чем два раздельных.

Мнение редакции сайта. Мы рекомендуем приобретать отопительные котлы с раздельными теплообменниками.

Теперь вы не только знаете как работает двухконтурный котел, но и то, какие теплообменники в нем могут быть установлены.

Принцип работы двухконтурного газового котла

Двухконтурные отопительные агрегаты обрели широкую популярность благодаря своим компактным размерам и удобству в эксплуатации. Они хорошо справляются с обогревом дома и вместе с тем выполняют функции источника горячего водоснабжения. Это означает, что вам не придется приобретать отдельный водонагреватель и отдельный отопительный прибор.

В статье мы расскажем о принципе работы двухконтурного газового котла и отметим основные конструктивные элементы.

Устройство газового котла с двумя контурами

Для того, чтобы разобраться как работает газовый котел двухконтурный, нужно ознакомиться с его конструкцией. Состоит прибор из большого количества различных элементов, которые отвечают за нагрев теплоносителя в отопительном контуре и переключаются на контур горячего водоснабжения. Благодаря слаженной работе всех узлов, вы получите качественное устройство, которое будет функционировать без сбоев и неполадок.

Рассмотрим основные элементы, входящие в конструкцию двухконтурного газового котла:

Горелка, которая находится в открытой или закрытой камере сгорания — это сердце каждого агрегата, отвечает за нагрев теплоносителя и выработку тепловой энергии, необходимой для функционирования контура горячего водоснабжения. Для того, чтобы была возможность сохранять заданный температурный режим, в нее входит система электронной модуляции пламени.
Циркуляционный насос. Благодаря этому элемент обеспечивается принудительное перемещение теплоносителя по системе отопления и в процессе функционирования контура ГВС. Работа насоса не сопровождается никакими посторонними звуками, поэтому не стоит беспокоиться, что прибор будет шуметь.
Камера сгорания, именно в нее помещена горелка. Бывает открытой и закрытой. Над закрытой камерой сгорания располагается вентилятор, который обеспечивает нагнетание воздуха и удаление продуктов сгорания.
Трехходовой клапан — переводит систему в режим генерации горячей воды.
Основной теплообменник — в двухконтурных отопительных агрегатах он находится над горелкой, в камере сгорания. Здесь происходит нагрев теплоносителя.
Вторичный теплообменник — здесь осуществляется подготовка горячей воды.
Автоматика. Исходя из показателей термостатов и датчиков, она отображает то, насколько системе не хватает тепловой энергии. После этого она приводит в действие газовую арматуру. Вода, которая выступает в качестве теплоносителя, нагревается в теплообменнике до нужного температурного режима и посредством циркуляционного насоса поступает в отопительный контур. Также автоматика отвечает за контроль всех показателей работы техники, проверяет температуру теплоносителя и горячей воды, производит включение/выключение различных узлов.
В самом низу корпуса находятся патрубки, необходимые для подсоединения отопительной системы, труб с холодной/горячей водой и с газом.

На рынке присутствуют модели двухконтурных газовых котлов со сдвоенным теплообменником. Однако принцип их работы остается неизменным.

Исходя из вышеописанного понятно, что устройство двухконтурного газового котла — непростое, но если рассмотреть и понять, какое предназначение тех или иных узлов, все трудности исчезнут. Отличительной особенностью таких агрегатов является наличие встроенной обвязки — расширительного бака, циркуляционного насоса и группы безопасности.

Устройство двухконтурного, конденсационного газового котла

Принцип работы двухконтурного газового котла

На сегодняшний день газовые котлы — очень востребованные устройства, это обусловлено тем, что газ считается самым дешевым теплоносителем. Разберемся с принципом работы газового котла отопления двухконтурного. Первое, что необходимо знать — это то, что функционирование таких приборов осуществляется в двух режимах:

в режиме обогрева;
в режиме генерации горячей воды.

Работа агрегата одновременно в двух режимах — не может осуществляться — для этого в двухконтурных котлах имеется трехходовой клапан, который направляет определенное количество теплоносителя в контур горячего водоснабжения.

Функционирование газового котла в режиме обогрева схоже с работой обычного проточного нагревателя. При первичном включении горелка функционирует достаточно продолжительный период времени, повышая температуру в отопительном контуре до нужной отметки. Как только достигается нужная температура, подача газа отключается. Если в доме имеется датчик температуры воздуха, то автоматика будет принимать во внимание его показания.

На работу газовой горелки в двухконтурных котлах может оказывать влияние и погодозависимая автоматика, которая контролирует температуру уличного воздуха.

Благодаря теплу, выделяющемуся от действующей горелки, осуществляется нагрев теплоносителя, который движется по системе отопления в принудительном режиме.

Расположение трехходового клапана такое, которое позволяет воде беспрепятственно проходить через основной теплообменник.

Удаление продуктов сгорания осуществляется самостоятельно или посредством специального вентилятора, который находится в самом верху двухконтурного котла. Система горячего водоснабжения при этом находится в бездействии.

Работа в режиме подачи горячей воды

Контур горячего водоснабжения начинает работать в то время, когда поворачивается ручка водопроводного крана. Образовавшийся ток воды приводит к тому, что срабатывает трехходовой клапан, который прекращает работу отопительной системы. В это же время зажигается газовая горелка (в ситуации, когда она отключалась). Через пару секунд из крана начинает поступать горячая вода.

Подробно рассмотрим принцип функционирования контура ГВС. Когда вы включаете горячее водоснабжение, отопительный контур отключается. Одновременно отопление и ГВС работать не могут. За управление отвечает трехходовой клапан. Он направляет определенное количество нагретого теплоносителя во вторичный теплообменник, который начинает нагревать проходящую через него воду.

Схема, по которой осуществляется функционирование ГВС — достаточно непростая. Это обусловлено тем, что задействуется малый круг циркуляции теплоносителя.

Сказать, что такой принцип функционирования — оптимальный, нельзя, но двухконтурные агрегаты с раздельными теплообменниками отличаются хорошей ремонтопригодностью.

Отличительные особенности газовых котлов с комбинированными теплообменниками:

конструкция — простая;
большой риск того, что может появиться накипь;
высокая производительность, намного больше чем у ГВС.

Как видно из вышеописанного, минусы очень тесно переплетены с плюсами, но раздельные теплообменники обрели более широкий спрос. Конструкция подобных устройств более сложная, но зато здесь нет накипи.

В процессе функционирования горячего водоснабжения, движение теплоносителя по контуру прекращается. Это означает, что его долговременный режим работы может нарушить тепловой баланс в помещениях.

Как только закрывается кран, трехходовый клапан сбрасывается и осуществляется переход двухконтурного котла в режим ожидания. В таком положении устройство будет находится до того момента, пока снова не откроется кран. Производительность определенных моделей доходит до 15-17 л/мин, все зависит от мощности котла.

Теперь вы знаете, какой принцип работы двухконтурного газового котла.

Устройство

, принцип работы, производители

Отопительное оборудование на современном рынке представлено огромным количеством моделей. Из них наиболее распространены агрегаты, работающие за счет газа. Объясняется этот факт довольно просто: описываемое топливо является одним из доступных энергетических продуктов, с помощью которого системы работают в автономном режиме. Принцип работы и преимущества двухконтурных напольных котлов известны не только специалистам, но и многим владельцам частной недвижимости.

Если вы тоже решили оборудовать систему отопления в своем доме, вам необходимо знать, чем отличается настенный двухконтурный агрегат с открытой камерой сгорания от напольного варианта, в котором камера закрыта. Также будет полезно узнать, где используются двухконтурные системы, а также каково их устройство и принцип действия. Модели газовых котлов можно разделить на одноконтурные и двухконтурные.

Первые имеют змеевик, который обеспечивает только возможность отопления в доме.Двухконтурные котлы змеевиков или контуров имеют две, один из них предназначен для отопления, а другой — для воды, которая используется в санитарных целях.

Принцип работы

Двухконтурные напольные котлы разных производителей имеют определенную конструкцию, но имеют одно общее решение — внутри два контура. Тот, что отвечает за нагрев, работает по замкнутому контуру. Вода там движется по кругу, минуя батареи в помещении дома. Нагретая жидкость, движущаяся по замкнутому контуру, во второй контур не попадает.Для этого используется отдельный клапан. Когда водопроводный кран открывается в смесителе в ванной или кухне, клапан закрывает теплоноситель в систему отопления, что обеспечивает подачу горячей воды в водяной контур. Когда краны закрыты, все происходит по обратной схеме.

Практически все двухконтурные напольные котлы имеют одинаковые технические узлы, а модели от разных поставщиков отличаются некоторыми деталями

.Устройство

, принцип работы, производители

Принцип работы

Практически все двухконтурные напольные котлы имеют схожие технические узлы, а модели от разных поставщиков отличаются некоторыми деталями. Рассмотрев монтажные схемы, вы увидите, что устройства имеют три блока, среди них: автоматика

;
горелка;
теплообменник.

Что касается автоматизации, она отвечает за управление установкой.

Особенности устройства конденсационных и конвекционных котлов

Двухконтурный котел теплого пола можно классифицировать по принципу действия. Это оборудование может быть конвекционным или конденсационным. В первом при сгорании топлива выделяется пар, который через дымоход выходит наружу. Конденсационные котлы имеют вторую камеру сгорания. В нем накапливается отработанный пар, нагревается и проходит через теплообменник.Последний отводит тепло. У этих вариантов есть свои достоинства и недостатки.

Конвекционные котлы имеют более простую конструкцию, это говорит о том, что ими легче управлять. И цена у них ниже, чем у конденсационных моделей. Пар выводится полностью наружу, поэтому внутри не образуется конденсат, что очень хорошо, ведь избыток влаги может быть опасен для прочности и безопасности металлических элементов. Но коррозии здесь не боятся.

Выведение продуктов сгорания наружу осуществляется за счет естественной тяги, поэтому использование вентиляционного оборудования не требуется.Конденсационные двухконтурные напольные котлы имеют одно важное преимущество — они способны наиболее эффективно использовать газ. Это связано с тем, что в устройствах предусмотрена вторая камера сгорания, которая увеличивает КПД в полтора и более раз. В этом их главное преимущество перед конвекционными приборами.

Но есть только один недостаток, но специалисты советуют его обязательно учитывать. Установка устроена таким образом, что требует постоянной конденсации пара внутри.Это возможно только при подаче теплоносителя в контур. Поэтому для обогрева дома стоит использовать мощные батареи с внушительной теплоотдачей. При выборе аккумулятора лучше отдать предпочтение алюминиевым или биметаллическим разновидностям, но их установка стоит довольно дорого. Учтите, что конденсационный двухконтурный напольный котел не будет работать эффективно, если в системе установлены старые чугунные батареи.

Об устройстве и принципе действия с точки зрения камеры сгорания

Описываемое оборудование может иметь камеры горения одного из двух типов: открытые или закрытые.Довольно часто потребители задаются вопросом, чем они отличаются. Работа открытой камеры предусматривает забор воздуха для сжигания топлива из того же помещения, в котором установлено устройство. Продукты окисления выводятся через дымоход. Поэтому установку агрегата следует проводить только в отдельном помещении, имеющем интенсивную систему вентиляции. Если не учитывать эту особенность, аппарат не будет работать должным образом из-за недостатка свежего воздуха. При этом в жилище будет проникать угарный газ, что может создать опасность не только для здоровья.Более того, это может угрожать даже жизни человека.

Важно помнить, что газовые котлы с открытой камерой можно устанавливать только в отдельном помещении. Для нормальной работы таких агрегатов необходим вертикальный дымоход, который обеспечит естественную тягу. Двухконтурный напольный котел с закрытой камерой работает по другому принципу. Для таких устройств сооружается коаксиальный дымоход, в который продукты сгорания проникают через наддув. Весь процесс обеспечивает электровентилятор.Одна труба помещается в другую, большего диаметра, что позволяет получить такой же коаксиальный дымоход. Воздух поступает через внешнюю трубку, что помогает поддерживать процесс сгорания. Но через внутреннюю трубку продукты сгорания выводятся наружу. Такой дымоход может иметь любое направление — как вертикальное, так и горизонтальное.

Стоит ли выбирать котел с закрытой камерой сгорания

Напольный газовый пароварочный котел Закрытая камера сгорания имеет ряд преимуществ. Среди них следует отметить, что для его установки нет необходимости выделять отдельные комнаты, поэтому монтаж оборудования можно проводить внутри дома.К тому же такие установки более эффективны. Но у таких котлов есть свой недостаток — без электричества работа вентилятора приостанавливается. Это указывает на то, что при отключении электроэнергии система отопления перестанет работать. Это следует учитывать перед приобретением такого агрегата.

Устройство и принцип работы с точки зрения горелок

Горелки в котлах отвечают за мощность. Они установлены в камерах в камерах. Здесь происходит сгорание топлива, которое сопровождается выделением тепла.Продукты окисления выводятся через дымоход. Над горелкой расположен теплообменник, представляющий собой емкость с теплоносителем. Когда продукты сгорания находятся наверху, они устремляются в дымоход и нагревают стенки бака, что повышает температуру теплоносителя. При этом вода через специальные форсунки попадает во внешний контур.

Газовый пароварочный котел «Теплый пол» может иметь теплообменник одного из двух типов. Сегодня наиболее распространены ламинированные и битермальные конструкции.Первые состоят из медных труб и пластин, которые в процессе производства обрабатываются антикоррозионным составом. По одной трубе предусмотрено отопление, а по другой — горячее водоснабжение. Тепло в окружающую среду передается с помощью пластин.

Рассмотрев более подробно битермальный теплообменник, можно понять, что он имеет другую конструкцию. Он предусматривает наличие двух трубок, которые различаются диаметром и помещаются одна в другую. Меньший — на воду для горячего водоснабжения

MCB (Миниатюрный автоматический выключатель), конструкция, работа, типы и применение

Что такое MCB (миниатюрный автоматический выключатель), его конструкция, работа, типы и как выбрать подходящий MCB для различных номинальных нагрузок?

Введение в миниатюрные автоматические выключатели (MCB)

Все предохранители необходимо заменить на MCB для большей безопасности и контроля, если они уже выполняли свою работу в прошлом. В отличие от предохранителя, MCB работает как автоматический выключатель, который размыкается в случае чрезмерного тока, протекающего по цепи, и как только цепь возвращается в нормальное состояние, его можно повторно включить без какой-либо ручной замены.Автоматические выключатели используются в основном в качестве альтернативы выключателю с плавким предохранителем в большинстве цепей. В настоящее время используется широкий спектр автоматических выключателей с отключающей способностью от 10 кА до 16 кА во всех областях бытового, коммерческого и промышленного применения в качестве надежных средств защиты.

Что такое миниатюрный автоматический выключатель (MCB)?

Автоматический выключатель или миниатюрный автоматический выключатель — это электромагнитное устройство, которое представляет собой полный корпус из формованного изоляционного материала.Основная функция MCB заключается в переключении цепи, то есть в автоматическом размыкании цепи (которая была подключена к ней), когда ток, проходящий через нее (MCB) превышает значение, для которого он установлен. При необходимости его можно включать и выключать вручную, как и обычный переключатель.

Автоматические выключатели представляют собой устройства отключения с выдержкой времени, время срабатывания которых регулируется величиной перегрузки по току. Это означает, что они срабатывают всякий раз, когда перегрузка существует достаточно долго, чтобы создать опасность для защищаемой цепи.Следовательно, автоматические выключатели не реагируют на переходные нагрузки, такие как скачки переключателей и пусковые токи двигателя. Как правило, они рассчитаны на работу менее 2,5 миллисекунд при коротких замыканиях и от 2 секунд до 2 минут в случае перегрузок (в зависимости от уровня тока).

Типичный внешний вид MCB показан на рисунке. Автоматические выключатели производятся в различных версиях полюсов, таких как одно-, двух-, трех- и четырехполюсные конструкции с разными уровнями тока короткого замыкания.В основном автоматические выключатели соединяются для получения двух- и трехполюсных версий, так что отказ в одной линии приведет к разрыву всей цепи и, следовательно, обеспечена полная изоляция цепи. Эта функция будет полезна в случае однофазной защиты трехфазного двигателя.

Они рассчитаны на 220 В для источника постоянного тока и 240/415 для переменного тока (одно- и трехфазного) с различной допустимой нагрузкой на ток короткого замыкания. Обычно однофазные устройства имеют диапазон тока нагрузки до 100 А. Некоторые автоматические выключатели имеют возможность регулировать допустимый ток отключения, в то время как некоторые устройства фиксированы для определенного тока нагрузки и номинального тока короткого замыкания.

MCB используются для выполнения многих функций, таких как переключатели местного управления, изолирующие переключатели от сбоев и устройства защиты от перегрузки для установок или специального оборудования или приборов.

Конструкция MCB

MCB представляет собой законченный корпус из формованного изоляционного материала. Это обеспечивает механически прочный и изолированный корпус. Система коммутации состоит из неподвижного и подвижного контакта, к которому подключаются входящие и исходящие провода.Металлические или токоведущие части изготовлены из электролитической меди или сплава серебра в зависимости от номинала автоматического выключателя.

Поскольку контакты разъединяются в случае перегрузки или короткого замыкания, образуется электрическая дуга. Все современные автоматические выключатели предназначены для обработки процесса прерывания дуги, при котором отвод энергии дуги и ее охлаждение обеспечивается металлическими пластинами дугоделителя. Эти пластины удерживаются в надлежащем положении изолирующим материалом. Также предусмотрен механизм подачи дуги для создания дуги, возникающей между главными контактами.

Приводной механизм состоит из устройств магнитного и теплового отключения.

Устройство магнитного отключения по существу состоит из композитной магнитной системы, которая имеет подпружиненный демпфер с магнитной пробкой в кремниевой жидкости и обычный магнитный расцепитель. Катушка с током в расцепляющем устройстве перемещает контактный элемент против пружины к неподвижному полюсному наконечнику. Таким образом, магнитное притяжение развивается в путевой печени, когда катушка создает достаточное магнитное поле.В случае коротких замыканий или сильных перегрузок, сильного магнитного поля, создаваемого катушками (соленоидом), достаточно для притягивания якоря триггерной печени независимо от положения пули в демпфере.

Устройство теплового отключения состоит из биметаллической полосы, вокруг которой намотана катушка нагревателя для создания тепла в зависимости от протекания тока. Конструкция нагревателя может быть либо прямой, когда ток проходит через биметаллическую ленту, которая влияет на часть электрической цепи, либо непрямой, когда катушка токопроводящего проводника намотана вокруг биметаллической ленты.Отклонение биметаллической планки приводит в действие механизм отключения при определенных условиях перегрузки.

Биметаллические полосы состоят из двух разных металлов, обычно из латуни и стали. Эти металлы склепываются и свариваются по длине. Они сконструированы таким образом, что они не нагревают полосу до точки срабатывания для нормальных токов, но если ток превышает номинальное значение, лента нагревается, изгибается и срабатывает защелка. Биметаллические полосы выбираются для обеспечения определенной выдержки времени при определенных перегрузках.

Работа и работа MCB

В нормальных условиях работы MCB работает как переключатель (ручной) для включения или выключения цепи. В условиях перегрузки или короткого замыкания он автоматически срабатывает или отключается, так что в цепи нагрузки происходит прерывание тока. Визуальную индикацию этого отключения можно наблюдать по автоматическому перемещению ручки управления в положение ВЫКЛ. Этот автоматический рабочий MCB может быть получен двумя способами, как мы видели в конструкции MCB; это магнитное отключение и тепловое отключение.

В условиях перегрузки ток через биметалл приводит к повышению его температуры. Тепла, выделяемого внутри самого биметалла, достаточно, чтобы вызвать отклонение из-за теплового расширения металлов. Это отклонение дополнительно освобождает защелку отключения и, следовательно, контакты разъединяются. В некоторых автоматических выключателях магнитное поле, создаваемое катушкой, вызывает тягу к биметаллу, так что его отклонение активирует механизм отключения.

В условиях короткого замыкания или сильной перегрузки особенно важно использовать магнитное устройство отключения.В нормальных рабочих условиях пуля удерживается в нужном положении легкой пружиной, потому что магнитного поля, создаваемого катушкой, недостаточно для притяжения защелки. Когда протекает ток короткого замыкания, магнитного поля, создаваемого катушкой, достаточно, чтобы преодолеть усилие пружины, удерживающее пробку на месте. И, следовательно, пробка перемещается, а затем приводит в действие механизм отключения.

Комбинация как магнитных, так и тепловых механизмов отключения реализована в большинстве автоматических выключателей. Как при магнитном, так и при тепловом отключении, дуга образуется, когда контакты начинают разъединяться.Затем эта дуга нагнетается в пластины дугоделителя через дугогенератор. Эти пластины-разделители дуги также называются дугогасительными камерами, где дуга формируется в серию дуг и в то же время отбирается энергия и охлаждается. Следовательно, такое расположение обеспечивает гашение дуги.

Типы миниатюрных автоматических выключателей (MCB)

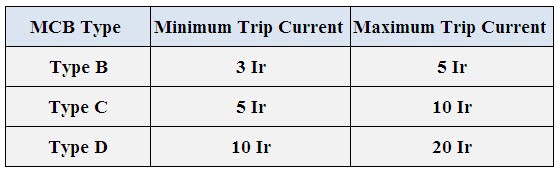

MCB подразделяются на три основных типа в соответствии с их мгновенными токами отключения. Это

MCB типа B
MCB типа C
MCB типа D

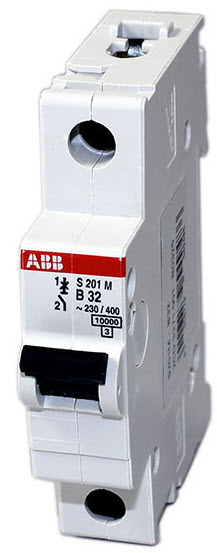

MCB типа B

Этот тип MCB срабатывает мгновенно со скоростью ток в три-пять раз превышает номинальный.Обычно они используются для резистивных или небольших индуктивных нагрузок, когда коммутационные скачки очень малы. Поэтому они подходят для жилых или легких коммерческих установок.

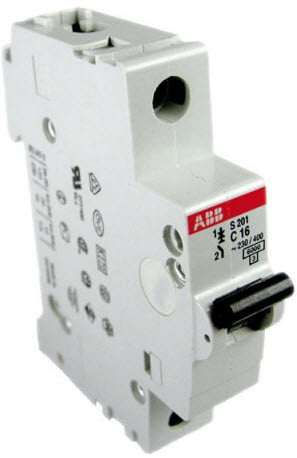

MCB типа C

Этот тип MCB мгновенно срабатывает со скоростью, в пять-десять раз превышающей номинальный ток. Обычно они используются для высоких индуктивных нагрузок, где большие коммутационные броски, например, для небольших двигателей и флуоресцентного освещения. В таких случаях MCB типа C предпочтительнее выдерживать более высокие значения токов короткого замыкания.Следовательно, они подходят для высокоиндуктивных коммерческих и промышленных установок.

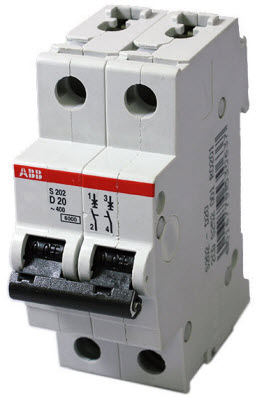

MCB типа D

Этот тип MCB мгновенно срабатывает со скоростью в десять-двадцать пять раз превышающей номинальный ток. Обычно они используются для очень высоких индуктивных нагрузок, где очень часто встречаются высокие пусковые токи. Они подходят для конкретных промышленных и коммерческих применений. Типичные примеры таких приложений включают рентгеновские аппараты, системы ИБП, промышленное сварочное оборудование, двигатели с большой обмоткой и т. Д.

Вышеупомянутые три типа автоматических выключателей обеспечивают защиту в течение одной десятой секунды. Минимальный и максимальный токи отключения этих автоматических выключателей приведены в таблице ниже, где Ir — номинальный ток автоматического выключателя. Автоматические выключатели также можно классифицировать по количеству полюсов, например однополюсные, двухполюсные, трехполюсные и четырехполюсные автоматические выключатели.

Как выбрать правильный MCB для различных нагрузок?

Выбор конкретного MCB для конкретного применения — это тщательная задача, обеспечивающая надежную защиту от перегрузок и коротких замыканий.Если он не выбран в соответствии с требованиями схемы, есть шанс привести к частым нежелательным отключениям. Прежде чем перейти к деталям, мы должны знать разницу между MCB и MCCB, как читать паспортную табличку MCB и разницу между автоматическими выключателями ELCB, RCB и RCD

Если он меньше размера (номинальный ток MCB меньше номинального тока нагрузки), MCB часто вызывает отключение и вызывает прерывание тока нагрузки, к которой он подключен, потому что номинальный ток MCB меньше номинального значения тока нагрузки.Точно так же, если он слишком большой (номинал MCB больше номинального тока нагрузки), нагрузка, к которой он подключен, не будет эффективно защищена. В таком случае автоматический выключатель не сработает, даже если нагрузка потребляет сверхтоки.

Ниже приведены три фактора, которые необходимо учитывать при выборе MCB для конкретного приложения.

1. Номинальная мощность автоматического выключателя

Это номинальный ток автоматического выключателя в амперах. Это значение должно быть ниже допустимой токовой нагрузки системы проводки и выше или равным максимальному току полной нагрузки в системе проводки.Как правило, этот рейтинг должен быть таким, чтобы он мог выдерживать 125 процентов продолжительной нагрузки плюс номинальная непостоянная нагрузка. Обычно это может быть выражено как

Максимальный ток полной нагрузки в системе ≤ Номинальный ток MCB ≤ Номинал кабеля

2. Номинальная или отключающая способность кА

Этот рейтинг относится к способности MCB отключать или прерывать цепь в условиях короткого замыкания.Выражается в килограммах ампер (KA). Этот рейтинг не должен быть меньше предполагаемого тока короткого замыкания. Предполагаемый ток короткого замыкания — максимальный ток, который существует в цепи в условиях короткого замыкания. В жилых помещениях достаточно 6КА MCB, тогда как MCB с номиналом 10 кА или выше необходим для коммерческих и легких промышленных применений.

3. Тип MCB

Тип MCB, необходимый для конкретного применения, определяется рабочими характеристиками, так что для мгновенного управления нагрузками требуются различные номинальные токи.Мы уже упоминали различные типы MCB для различных приложений выше.

Применение MCB (миниатюрный автоматический выключатель)

Поскольку основные функции и приложения уже были описаны в приведенных выше утверждениях, самое основное использование MCB заключается в том, что он используется для защиты цепи (проводка, подключенная нагрузка и оборудования и т. д.) в случае:

Короткого замыкания
Перегрузки по току
Перегрузки

Вы также можете прочитать:

.Принцип работы однофазного асинхронного двигателя

Однофазный асинхронный двигатель состоит из однофазной обмотки, которая установлена на статоре двигателя, и обмотки клетки, размещенной на роторе. Пульсирующее магнитное поле создается, когда обмотка статора однофазного асинхронного двигателя, показанного ниже, запитана от однофазного источника питания.

Слово «Пульсация» означает, что поле, нарастающее в одном направлении, падает до нуля, а затем нарастает в противоположном направлении.В этих условиях ротор асинхронного двигателя не вращается. Следовательно, однофазный асинхронный двигатель не запускается самостоятельно. Это требует специальных пусковых средств.

Если 1 фазная обмотка статора возбуждена и ротор двигателя вращается с помощью вспомогательного средства, а пусковое устройство затем снимается, двигатель продолжает вращаться в том направлении, в котором он был запущен.

Характеристики однофазного асинхронного двигателя анализируются с помощью двух теорий. Один известен как теория двойного вращающегося поля , а другой — теория перекрестного поля .Обе теории схожи и объясняют причину создания крутящего момента при вращении ротора.

Теория двойного вращающегося поля однофазного асинхронного двигателя

Теория двойного вращающегося поля однофазного асинхронного двигателя утверждает, что пульсирующее магнитное поле разделяется на два вращающихся магнитных поля. Они равны по величине, но противоположны по направлениям. Асинхронный двигатель реагирует на каждое из магнитных полей отдельно. Чистый крутящий момент в двигателе равен сумме крутящего момента каждого из двух магнитных полей.

Уравнение переменного магнитного поля дается как

Где βmax — максимальное значение плотности потока синусоидально распределенного воздушного зазора, создаваемого правильно распределенной обмоткой статора, по которой проходит переменный ток с частотой ω, а α — пространственный угол смещения, измеряемый от оси обмотки статора.

Как известно,

Итак, уравнение (1) можно записать как

Первый член правой части уравнения (2) представляет вращающееся поле, движущееся в положительном направлении α.Это поле известно как поле прямого вращения. Точно так же второй член показывает вращающееся поле, движущееся в отрицательном направлении α и известное как поле обратного вращения.

Направление, в котором первоначально запускается однофазный двигатель, известно как положительное направление. Оба вращающихся поля вращаются с синхронной скоростью. ω _с = 2πf в обратном направлении. Таким образом, пульсирующее магнитное поле разделяется на два вращающихся магнитных поля. Оба они равны по величине и противоположны по направлению, но с одинаковой частотой.

В состоянии покоя наведенные напряжения в результате равны и противоположны; два момента также равны и противоположны. Таким образом, чистый крутящий момент равен нулю, и, следовательно, однофазный асинхронный двигатель не имеет пускового момента.

Двухконтурный котел принцип работы: Устройство и принцип работы двухконтурного газового котла

Устройство и принцип работы двухконтурного газового котла

Здесь вы узнаете:

Устройство двухконтурного газового котла

Принцип работы двухконтурного газового котла

Работа в режиме подачи горячей воды

Принцип работы двухконтурного газового котла. Об этом вы не знали

Как устроен котел, обслуживающий сразу два контура

Газовые горелки в составе двухконтурного котла

Какими бывают теплообменники газовых котлов

Как осуществляется управление работой котла

Специфика работы котлов с двумя контурами

схема и устройство расширительного бака, а так же видео

Особенности двухконтурного газового котла, в чем отличие от одноконтурного

Устройство

<img decoding="async" src="/800/600/https/expert-dacha.pro/wp-content/uploads/2019/06/3-6.jpg" alt="3" />

В каких режимах он может работать?

Принцип работы

Как работает двухконтурный котел с биотермическим теплообменником

Принцип работы котла с проточными нагревателем

Работа с накопительным бойлером

Полезное видео

Заключение

Двухконтурный котел принцип работы

Устройство и принцип работы двухконтурного газового котла – особенности конструкции

Устройство конструкции

Сходство с другими конструкциями

Принцип работы

Режим отопления

Подача горячей воды

Характеристики теплообменников комбинированного типа

Устройство двухконтурных котлов

Автоматика

Горелка

Коаксиальный дымоход

Теплообменник

Циркулярный насос

Расширительный бак

Технические характеристики

Как работает двухконтурный котел

С битермическим теплообменником

С проточным нагревателем

С проточным нагревателем и штатным бойлером

как работает и устроен настенный аппарат, что это такое, как правильно им пользоваться летом

Как устроен прибор, обслуживающий два контура

Виды горелок

Виды теплообменников

Автоматика и управляющий блок

В каких режимах может функционировать

Основы и специфика функционирования

Схема действия прибора, обслуживающего два контура

Работа двухконтурного газового котла с проточным нагревателем

Принцип действия двухконтурного газового котла с биотермическим теплообменником

Классификация

Особенности установки

Достоинства и недостатки

Где купить

Полезное видео по теме

Заключение

Как работает двухконтурный котел: устройство, принцип действия, виды

Чем отличается двухконтурный котел от одноконтурного, принцип работы

Устройство и принцип работы 2-х контурных котлов с пластинчатым теплообменником

Как работает двухконтурный котел на отопление

При нагреве воды для ГВС

Летний режим

С битермическим теплообменником

Какой же выбрать теплообменник

Принцип работы двухконтурного газового котла

Устройство газового котла с двумя контурами

Принцип работы двухконтурного газового котла

Работа в режиме подачи горячей воды

, принцип работы, производители

Принцип работы

, принцип работы, производители

Принцип работы

Особенности устройства конденсационных и конвекционных котлов

Об устройстве и принципе действия с точки зрения камеры сгорания

Стоит ли выбирать котел с закрытой камерой сгорания

Устройство и принцип работы с точки зрения горелок

MCB (Миниатюрный автоматический выключатель), конструкция, работа, типы и применение
