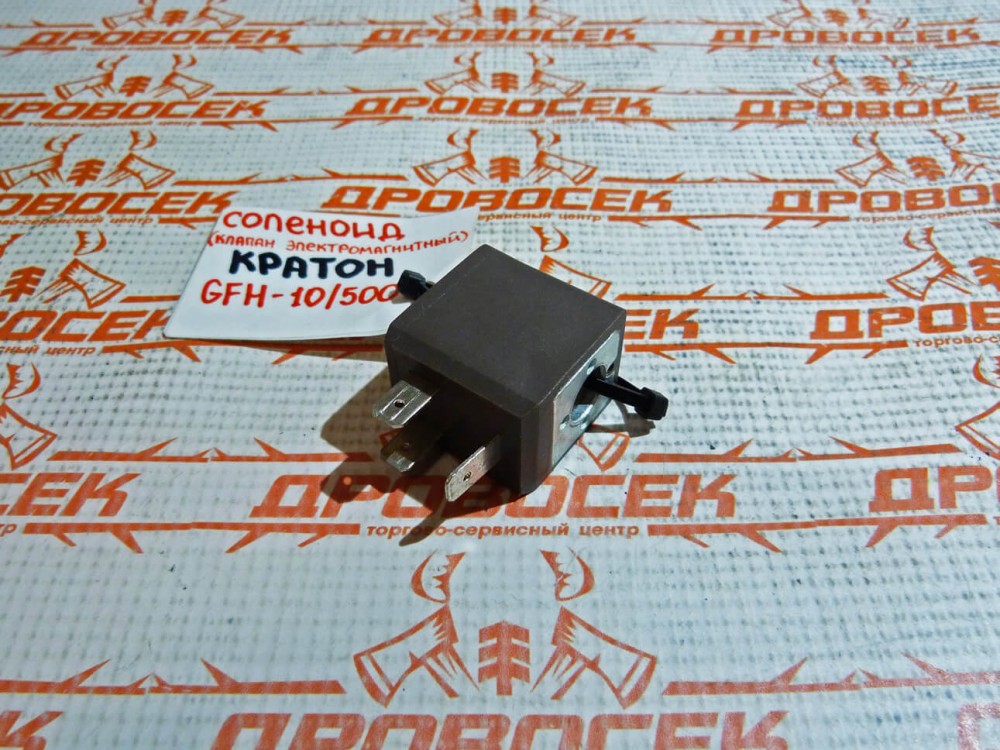

Соленоидный клапан

Запорный элемент электромеханического действия, выполняющий функцию дистанционного автоматического контроля направлений движения жидкой и газообразной рабочей среды внутри трубопровода. С помощью электромагнитной катушки происходит дозированная подача необходимых объемов потока в определенный момент времени.

Широко применяется на бытовом уровне и в крупных промышленных конструкциях в широком диапазоне рабочих температур. В трубопроводах жилищно-коммунального хозяйства клапан выполняет регулирование среды внутри водопроводной или канализационных систем, центрального отопления. Используется на технологических линиях химических и нефтеперерабатывающих предприятиях, фильтрационных гидропроводах. Применим в сельском хозяйстве: поливочных конструкциях, системах дозирования и смешения.

Принцип работы электромагнитного клапана

Для производства электромагнитных клапанов используются материалы, соответствующие требованиям ГОСТ и международным стандартам. Электромагнитный клапан состоит из нескольких основных элементов:

  • Корпус. Может изготавливаться из нержавеющей стали, чугуна, коррозионностойкой латуни, химических полимеров.

  • Индукционная катушка с сердечником (соленоид). Располагается в герметичном корпусе, обмотка выполнена из высокопрочной технической меди.

  • Уплотнитель. Для обеспечения максимальной герметичности используется полимер политетрафторэтилен (тефлон), термостойкая резина, силикон, каучук, фторопласт.

  • Функциональные элементы: плунжер, пружина, шток из нержавеющей маркированной стали.

Как работает электромагнитный клапан

Принцип работы электромагнитного клапана основан на работе элемента управления — электромагнитной катушки. При отсутствии постоянного или переменного тока под механическим давлением пружины, мембрана (поршень) клапана расположены в седле устройства. При подаче электрического напряжения различной мощности к клеммам соленоида, сердечник вовлекается внутрь катушки, обеспечивая открытие или закрытие протокового отверстия. Обесточивание соленоида приводит к закрытию створок. Конструктивные особенности устройства соленоидного клапана могут меняться, в зависимости от его типа.

Типы электромагнитных клапанов

Электромагнитные клапаны распределены на несколько категорий.

По типу рабочего положения выделяют:

  • Нормально-открытые клапаны. По умолчанию, затворный элемент находится в открытом положении и не создает препятствий движению потоков.




  • Нормально-закрытые клапаны. Отсутствие напряжения на катушке характеризуется закрытой позицией затвора.




По принципу действия электромагнитные клапаны разделяют на:

  • Клапан прямого действия. смена положений затворного компонента осуществляется под воздействием движения сердечника, при подаче электронапряжения.

  • Клапан непрямого действия. Воздействие энергии рабочей среды приводит к открытию и закрытию условного прохода. Управляется дистанционно, под действием пилотного клапана, срабатывающего при подаче электрического тока к катушке.



По типу присоединения к трубопроводу:

  • Муфтовые. Монтаж производится при помощи внутренней трубной резьбы цилиндрической формы, с различным диаметром условного прохода и резьбовым шагом. Условное обозначение диаметра соленоидного клапана указывается в техническом паспорте изделия.
  • Фланцевые. Присоединение к трубопроводу с помощью парных фланцев с отверстиями для болтов и шпилек. Применяется в трубопроводах крупного диаметра. При монтаже используется уплотнительное кольцо или прокладка из паронита.

По типу уплотнительной мембраны:

  • Мембрана FKM (фтористый каучук). Стандартное уплотнение, применяется для большинства неагрессивных рабочих сред.

  • Мембрана NBR (бутадиен-нитрильный каучук). Используется в средах продуктов нефтепереработки: бензин, масла, керосин, диз.топливо.

  • Мембрана EPDM (этилен-пропиленовый каучук). Характеризуется повышенной устойчивостью к температурам, работает в среде химических растворов и соединений: щелочей, спиртов, гликолей, кетона, воды и др.

Правила монтажа и эксплуатации

Любые монтажные работы с клапаном проводятся при отсутствии рабочей среды в системе и обесточивании электрической цепи. Перед началом работ следует очистить трубопровод от механических частиц и взвесей.

Как подключить электромагнитный клапан соленоидный. Подключение электромагнитных клапанов в системе производится в горизонтальном положении, катушкой вверх.

  • Для правильной работы устройства направление движения среды должно соответствовать указательной стрелке на корпусе.

  • Установка электромагнитного клапана производится в месте, доступном для последующего ремонта или обслуживания.

  • Запрещена установка клапана в местах с высокими показателями конденсации или вибрации, участках с возможным обледенением трубы, вблизи течей и порывов.

  • Установка дополнительных сетчатых фильтров подходящего типоразмера защитит клапан от попадания загрязнений, и, как следствие, снижения его гидравлических характеристик.

Преимущества электромагнитных клапанов
  • Автоматический тип работы

  • Высокое быстродействие

  • Возможность удаленного управления

  • Компактность (малые габаритные и весовые показатели)

  • Длительный срок эксплуатации

  • Простота монтажа и обслуживания

Причины поломок и методы устранения

Правильная эксплуатация и соблюдение технических параметров, указанных в паспорте изделия обеспечат надежную и длительную работу устройства. В некоторых случаях преждевременные неисправности электромагнитного клапана возможны по нескольким причинам.

  • Снижение герметичности изделия может быть вызвано попаданием механических частиц на седло устройства. Рекомендуется демонтаж и чистка устройства с последующей установкой в системе сетчатого фильтра до клапана.

  • Выход из строя индукционной катушки может быть обусловлен неправильной мощностью напряжения, подаваемого к клеммам или превышением граничных параметров температуры и давления внутри трубопровода. Следует провести демонтаж устройства и заменить катушку. Попадание влаги на катушку может вызвать короткое замыкание и поломку устройства.

  • Неполное открытие/закрытие клапана может стать следствием загрязнения управляющего отверстия, дефектами мембраны или прокладки, остаточным напряжением на соленоиде и др.

Ремонт электромагнитного клапана должен производиться квалифицированным специалистом, имеющим допуск к работе с электрическими сетями.


Производство соленоидных клапанов осуществляется на специализированных заводах трубной арматуры, расположенные практически в каждой стране Европы. Одни из ведущим мировым производителем электромагнитных клапанов являются SMART HYDRODYNAMIC SYSTEMS. Стоимость электромагнитного клапана зависит от его функций, конструктивного типа, диаметра резьбы и фирмы- производителя электромагнитных (соленоидных) клапанов. Для определения необходимого вида устройства можно проконсультироваться со специалистами или посмотреть видео электромагнитного клапана.


В нашем магазины вы можете купить электромагнитный клапан по выгодной цене оптом и в розницу со склада в Москве с доставкой по России. Быстрые отгрузки в города: Санкт-Петербург, Екатеринбург, Казань, Краснодар, Самара, Воронеж, Нижний Новгород, Волгоград, Ростов-на-Дону, Челябинск, Новосибирск, Омск, Уфа, Красноярск, Пермь.

Электромагнитные клапаны

Соленоидный электромагнитный клапан 2W12

Технические характеристики

  • Нормально открытый НО
  • Конструкция: клапан прямого действия с мембраной
  • Электромагнитный клапан не требует минимального давления
  • Высокая частота включения
  • Ресурс числа срабатываний:более 1000000
Рабочая средавоздух, бытовой газ, вода, масло,бензин
Температура рабочей средыуплотнения NBR-10 …+80 °С
уплотнения EPDM-10…+120 °С
уплотнения VITON-10…+120 °С
Диаметр условного прохода Ду15, 20, 25, 32, 40, 50 мм.
Рабочее давление
0-1МПа
Материал корпусалатунь, нержавеющая сталь
Материал мембраныVITON -10…+120 °С
Катушка~220 В«S51B», 40 ВА, IP65
=24 В«S51B», 30 Вт, IP65



Соленоидный электромагнитный клапан 2W21

Технические характеристики

  • Нормально закрытый НЗ
  • Конструкция:клапан прямого действия.
  • Электромагнитный клапан не требует минимального давления
  • Высокая частота включения
  • Ресурс числа срабатываний: более 1000000



Рабочая средавода, масла, воздух, алкоголь, вакуум
Температура рабочей среды-10. ..120 °С
Диаметр условного прохода Ду12,15,20,25,32,40,50 мм.
Рабочее давление0-1МПа
 Материал корпуса латунь, нержавеющая сталь
 КатушкаS51H: ~40 ВА; =30 Вт, IP65
SD01B: ~35 ВА; =30 Вт, IP65



Клапан электромагнитный соленоидный 2W21 Ду15

Клапан электромагнитный соленоидный 2W21 Ду15

Поиск по каталогу:

Клапан соленоидный нормально закрытый прямого действия с диафрагмой 2W21 Ду15 предназначен для управления потоком рабочей среды в трубопроводе
— Рабочая среда: вода, горячая вода, воздух, инертные газы, масла, спирт
— Температура рабочей среды: −10…120°С
— Рабочее давление: 0…1 МПа
— Диаметр условного прохода: 15 мм
— Материал корпуса: латунь или нержавеющая сталь
— Материал уплотнения: VITON или EPDM
— Присоединение: резьбовое G ½»


Особенности:


— Срабатывание при нулевом давлении
— Высокая частота срабатывания

Является аналогом:

ПроизводительSmartASCOBurkert
Модель/серияSM5563SCG2386281EV



Технические характеристики:


ПараметрыЗначение
Рабочая средавода, горячая вода, масла, воздух, спирт
Материалы
Корпус: латунь или нержавеющая сталь.
Уплотнения: NBR, EPDM, VITON.
Рабочие температуры клапана для уплотнения:NBR: -10°С … +80°С
EPDM: -10°С … +120°С
VITON: -10°С … +120°С
Рабочее давление0.0 МПа … 1.0 МПа
Максимальное давлениедо 3.0 МПа.
Присоединениерезьба 1/2″
Катушка
S51H 40ВА(AC), 30Вт(DC), IP65.
Питание

DC: 12В, 24В.

AC: 24В, 110В, 220В

Модификация:


ОбозначениеДу,
мм
Kv,
м3
ПрисоединениеPmin
МПа
Pmax
МПа
Катушка
2W2115154. 5
1/2″0.01.0S51


Схема, габариты (Ду 15)


Размер, мм
2W21-15
Мат.корпус латунь сталь
A67
69
B57
57
C100
106
D
1314
G 1/2″
Вес,кг (латунь)0. Наверх

ООО Современные приборы (912) 463-61-36

Клапан электромагнитный соленоидный 3/4′ СК-11-20 двухходовой, нормально закрытый НЗ, 220В латунь (00000011326)

Код товара 8910341

Артикул 00000011326

Страна Россия

Наименование

Упаковки

Сертификат RU Д-RU.АГ95.B00564

Тип изделия Клапан

Тип соединения Резьбовое

Материал изделия Латунь

Условный проход, мм 20

Резьба 3/4′

Все характеристики

Характеристики

Код товара 8910341

Артикул 00000011326

Страна Россия

Наименование

Упаковки

Сертификат RU Д-RU. АГ95.B00564

Тип изделия Клапан

Тип соединения Резьбовое

Материал изделия Латунь

Условный проход, мм 20

Резьба 3/4′

Все характеристики

Всегда поможем:
Центр поддержки
и продаж

Скидки до 10% +
баллы до 10%

Доставка по городу
от 150 р.

Получение в 150
пунктах выдачи

Соленоидный клапан Spool SV-01/T электромагнитный Динарм

Соленоидный клапан нормально закрытый, непрямого действия, Динарм модели Spool SV-01/T, 1/2″ — 3″ может применяться как пусковой элемент дренчерного клапана системы пожаротушения, а так же как электрическое запорное устройство.

ПРИНЦИП РАБОТЫ
При подаче давления перед соленоидом, жидкость через отверстие А попадает в пространство над мембраной (отверстие С закрыто) и давлением закрывает отверстие В. При подаче напряжения открывается отверстие С, давление в полости над мембраной падает, в следствие чего она открывает отверстие В.







(3/8″ снят с производства)

Внимание!

Для перехода клапана в закрытое состояние необходимо обеспечить минимальное давление на входе 0,2бара

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Материалы:
корпус, крышка – латунь CuZn40Pb2; уплотнение – NBR (EPDM – по запросу).

Соединение: внутренняя резьба BSP (Ду ½» — 3″) по ISO 228-1.

Напряжение: 24 – 110 – 220 – 240 переменное; 12 – 24 постоянное.

Максимальная температура: 90ºС.

Максимальное давление: 10 бар.

Тип: нормально закрытый.

Минимальный дифференциал давления: 0,2 бар.

Мощность:
    Катушка 24 В – 9 Вт (постоянный ток),
    Катушка 220 В – 8 Вт (переменный ток).

Степень защиты: IP65.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Электромагнитные клапаны больших диаметров, а именно Ду 65 (2½») и Ду 80 (3″), могут управляться вручную. Для этого на корпусе клапана имеются два регулировочных винта: один со стороны электромагнитной катушки, другой с противоположной стороны. Регулировочный винт со стороны катушки имеет обозначения «С» и «А». Если символ «С» направлен к катушке, а «А» к корпусу клапана, то клапан работает в нормальном режиме, то есть без напряжения закрыт. Если регулировочный винт повернуть в положение «А» к катушке, а «С» к корпусу, то клапан будет всегда открыт, независимо от наличия напряжения на катушке. Второй регулировочный винт, находящийся с противоположной стороны, служит для ручного регулирования скорости срабатывания клапана. Если винт закручен до упора, то клапан будет постоянно открыт, так как давления над запорной мембраной не будет. Если регулировочный винт выкрутить до упора, то клапан будет закрываться с максимальной скоростью. Промежуточные положения будут влиять только на скорость запирания клапана.

Danfoss EV220B DN32 (032U7132) Клапан соленоидный нормально закрытый Kvs-18 м3/ч

Описание товара

Danfoss EV220B DN32 (032U7132) Клапан соленоидный нормально закрытый Kvs-18 м3/ч

Клапан соленоидный Danfoss НЗ-EV220B (032U7132) закрыт при отсутствии тока на катушке для воды и нейтральных жидкостей и для работы с водным раствором гликоля (только при уплотнении из EPDM),без электромагнитных катушек(катушки заказываются отдельно,широкая номенклатура совместимых катушек),сервопривод демпфирует гидроудар,электромагнитный нормально закрытый клапан EV220B
Клапаны соленоидные нормально закрытые Danfoss EV220B поставляются без электромагнитных катушек (катушки заказываются дополнительно). К данным клапанам подходят все катушки серии B (класс защиты от IP00 до IP67, в том числе специальные и катушки с защелкой), что позволяет сделать оптимальный выбор для той или иной технологической задачи.

Danfoss EV220B 15-50 — это серия универсальных двухпозиционных двухходовых электромагнитных клапанов с сервоприводом. Корпус клапана может быть изготовлен из обычной латуни, DZR латуни, стойкой к селективной коррозии, или из нержавеющей стали, что обеспечивает возможность использования в самых различных областях применения. Встроенный фильтр пилотной системы, регулируемое время закрытия и класс защиты до IP67 обеспечивают оптимальные эксплуатационные характеристики даже в критических условиях работы.

  • Двухпозиционный двухходовой
  • С сервоприводом
  • DN 15 — DN 50
  • Предлагается корпус клапана из латуни, из латуни, стойкой к селективной коррозии
  • НЗ и НО варианты
  • Резьбовое соединение в соответствии с ISO 228/1 или NPT (EVSI и EVSI-U)
  • Встроенный фильтр для защиты пилотной системы
  • С защитой от гидравлического удара
  • Предлагается вариант с регулируемым временем закрытия

Гарантия


 Изготовитель  —  поставщик Danfoss гарантирует соответствие соленоидных клапанов техническим требованиям при соблюдении потребителем условий транспортировки ,  хранения и эксплуатации .   Гарантийный срок эксплуатации и хранения клапанов  — 12  месяцев со дня отгрузки со склада предприятия — изготовителя или продавца .

Для чего нужен электромагнитный (соленоидный) клапан

Электромагнитный клапан способствует дистанционному перекрытию или открытию подачи газа или жидкости в трубопроводной системе за счёт передачи на него электрического напряжения, которое подаётся на индукционную катушку. Катушка принимает на себя электрическое напряжение и приводит соленоидный клапан и всю систему в работу. Электромагнитная катушка индуктивности работает во всех известных напряжениях переменного и постоянного тока (220В АС, 24 AC, 24 DC, 5 DC и др.). Соленоидные клапаны характеризуются быстродействием по сравнению с другими видами трубопроводной запорной арматуры.

Применение соленоидных клапанов

Клапан (соленоид) состоит из электрических магнитов, которые называются соленоидами, поэтому и называют клапаны электромагнитными или соленоидными.

Соленоидный клапан предназначен для перекрытия потоков рабочих сред (холодной и перегретой воды, сжатого воздуха и технических газов, антифризов на основе этиленгликоля и пропилен гликоля, других жидкостей и газов). Популярность применения клапанов возрастает благодаря возможности автоматизировать контроль перемещения носителей по трубопроводам. Способен работать в различных диапазонах давления и температуры. Используется для выполнения широкого спектра функций управления, регулирования и дозирования в системах водоснабжения, водоподготовки, пожаротушения, технологических процессах в промышленности и сельском хозяйстве.

Устройство электромагнитного (соленоидного) клапана

Основные элементы:

Общее описание:

Крышки и корпуса обычно изготавливают из латуни, чугуна, нержавеющей стали или специальных полимеров. Для штоков и плунжеров применяют специальные магнитные материалы. Обмотка катушек изготавливается из электротехнической меди. Для подключения к электросети используется штекер. Присоединение к трубопроводной системе осуществляется резьбовым или фланцевым способом. Управление осуществляется подачей напряжения на катушку. Под действием электрического напряжения соленоидный клапан открывается благодаря магнитному полю, которое создаётся внутри устройства, и втягивает плунжер в катушку. Мембраны (диафрагмы) изготавливаются из прочных эластичных полимеров.

ВИДЫ МЕМБРАН

Мембраны для клапанов электромагнитных различаются по составу и техническим характеристикам.

EPDM – Этилен-пропилен-диен-каучук. Химически и механически стойкий эластичный сополимер этилена и пропилена. Устойчив к кислотам, щелочам, окислителям, растворам солей, горячей и холодной воде, пару низкого давления (до 2 бар), воздуху и нейтральным газам. Разрушается при контакте с углеводородами (бензином, дизельным топливом), маслами, ароматическими спиртами (бензолом). Температура эксплуатации -20. ..+130?С.

NBR – Нитрил-бутадиен-каучук. Эластичный полимер. Нейтральный к воздействию бензина, минерального масла, дизельного топлива, растворов щелочей, неорганических кислот, пропана, бутана и воды. Разрушается бензолом, окислителями и ультрафиолетом. Температура эксплуатации -10…+90 ?С. Длительная эксплуатация при температурах выше 90 ?С приводит к потере эластичных свойств и старению материала.

FKM – Фтор-каучук. Эластичный сополимер. Высокая устойчивость к старению, озону, ультрафиолету. Нейтрален к щелочным средам, нефтепродуктам, дизтопливу и бензину, спирту, воде, воздуху, пару низкого давления (до 2 бар). Разрушается эфирами и органическими кислотами.

VMQ – Кремний-органический эластомер. Высокая устойчивость к горячему воздуху, озону, ультрафиолету, минеральным маслам. Область использования: медицинская промышленность и пищевые производства (вода, спирты, растворы). Характеризуется стойкостью к истиранию и низкой адгезией.

PTFE – Поли-тетра-фтор-этилен. Данный фторполимер является одним из самых химически стойких полимерных материалов. Используется для кислот и щелочей высокой концентрации, растворителей, бензола, окислителей, масел, топлива, агрессивных газов, горячей воды, перегретого пара. Разрушается трифторидом хлора и жидкими щелочными металлами.

TEFLON – PTFE с наполнителем из углеродистых волокон и минеральной смолы. Характеризуется более высокой температурой эксплуатации и механическими характеристиками по сравнению с PTFE.

VITON – эластомер на основе фторкаучука. Совместим с минеральными маслами, жирами, эфирами, сырой нефтью. Рабочая температура -20…+130?С.

ВИДЫ ИНДУКЦИОННЫХ КАТУШЕК

переменного тока – клапан имеет большую силу электромагнитного поля. Используется для регулировки потока высокого давления. При потреблении большого количества электроэнергии увеличивается скорость закрытия клапана, что обеспечивает более мощный поток;

постоянного тока – клапан имеет небольшую силу действия электромагнитного поля. Соответственно используется для регулировки потока низкого давления.

ВИДЫ ЭЛЕКТРОМАГНИТНЫХ КЛАПАНОВ

прямого действия – используется при небольшом расходе; срабатывает под воздействием усилия, возникающего при подключении к электросети;

пилотного (непрямого) действия – используется преимущественно при больших расходах; срабатывает под воздействием энергии потока воды, управление которым осуществляется при помощи электрического напряжения. Для нормальной работы соленоида необходим минимальный перепад давления (0,2 атм.).

нормально закрытые (НЗ) – при отсутствии электроэнергии находятся в закрытом состоянии, при подаче электроэнергии открываются;

нормально открытые (НО) – при отсутствии электроэнергии находятся в открытом состоянии, при подаче электроэнергии закрываются;

бистабильные (импульсные) (БС) — переключаются с открытого на закрытое положение под действием управляющего импульса.

Самым востребованным является 2/2-позиционный латунный электромагнитный клапан для воды, исполнения «НЗ» ? нормально-закрытый, с пилотным каналом, а также клапан прямого действия.

В ассортименте компании Термосклад представлены клапаны латунные электромагнитные нормально закрытые Emmeti (производство Италия) для воды и электромагнитные (соленоидные) нормально-закрытые пилотного (непрямого) действия производства Ningbo Kailing Pneumatic CO.,LTD, которые предназначены для перекрытия потоков рабочих сред (холодной и перегретой воды, сжатого воздуха и технических газов, антифризов на основе этиленгликоля и пропилен гликоля, других жидкостей и газов) https://termosklad.ru/category/elektromagnitnye-klapany/ . Клапаны имеют отличные показатели надёжности, но стоит подчеркнуть, что надёжность полностью зависит от правильного монтажа и эксплуатации.

Таблица устранения неисправностей:

Что такое электромагнитный клапан и как он работает?

Электромагнитные клапаны используются везде, где требуется автоматическое регулирование потока жидкости. Они все в большей степени используются в самых разных типах установок и оборудования. Разнообразие доступных конструкций позволяет выбрать клапан в соответствии с конкретным применением.

ОБЩЕЕ

Электромагнитные клапаны используются везде, где требуется автоматическое регулирование потока жидкости. Они все в большей степени используются в самых разных типах установок и оборудования.Разнообразие доступных конструкций позволяет выбрать клапан в соответствии с конкретным применением.

СТРОИТЕЛЬСТВО

Электромагнитные клапаны — это блоки управления, которые при включении или отключении электропитания либо перекрывают, либо пропускают поток жидкости. Привод выполнен в виде электромагнита. При подаче напряжения создается магнитное поле, которое натягивает плунжер или поворотный якорь против действия пружины. В обесточенном состоянии плунжер или поворотный якорь возвращается в исходное положение под действием пружины.

РАБОТА КЛАПАНА

По режиму срабатывания различают клапаны прямого действия, клапаны с внутренним управлением и клапаны с внешним управлением. Еще одна отличительная особенность — это количество подключений к портам или количество потоковых трактов («путей»).

КЛАПАНЫ ПРЯМОГО ДЕЙСТВИЯ

В соленоидном клапане прямого действия уплотнение седла прикреплено к сердечнику соленоида. В обесточенном состоянии отверстие седла закрыто, которое открывается, когда клапан находится под напряжением.

КЛАПАНЫ ПРЯМОГО ДЕЙСТВИЯ 2-ХОДОВЫЕ

Двухходовые клапаны — это запорные клапаны с одним входным и одним выходным отверстиями (рис.1). В обесточенном состоянии пружина сердечника при помощи давления жидкости удерживает уплотнение клапана на седле клапана, перекрывая поток. При подаче напряжения сердечник и уплотнение втягиваются в катушку соленоида, и клапан открывается. Электромагнитная сила больше, чем объединенная сила пружины и силы статического и динамического давления среды.

фигура 1

КЛАПАНЫ ПРЯМОГО ДЕЙСТВИЯ 3-ХОДОВЫЕ

Трехходовые клапаны имеют три штуцера и два седла клапана. Одно уплотнение клапана всегда остается открытым, а другое закрытым в обесточенном режиме. Когда катушка находится под напряжением, режим меняется на противоположный. Трехходовой клапан, показанный на рис. 2, выполнен с сердечником плунжерного типа. Различные операции клапана могут выполняться в зависимости от того, как текучая среда соединяется с рабочими портами на рис. 2. Давление текучей среды увеличивается под седлом клапана. Когда катушка обесточена, коническая пружина плотно прижимает нижнее уплотнение сердечника к седлу клапана и перекрывает поток жидкости.Порт A выпускается через R. Когда катушка находится под напряжением, сердечник втягивается, седло клапана в Порте R закрывается подпружиненным верхним уплотнением сердечника. Текучая среда теперь течет от P к A.

фигура 2 В отличие от версий с сердечником плунжерного типа, клапаны с поворотным якорем имеют все портовые соединения в корпусе клапана. Изолирующая диафрагма предотвращает контакт текучей среды с камерой змеевика. Клапаны с поворотным якорем могут использоваться для управления любым трехходовым клапаном.Основной принцип конструкции показан на рис. 3. Клапаны с поворотным якорем стандартно оснащены ручным дублером.

фигура 3

ЭЛЕКТРОМАГНИТНЫЕ КЛАПАНЫ С ВНУТРЕННИМ ПИЛОТОМ

В клапанах прямого действия силы статического давления увеличиваются с увеличением диаметра отверстия, что означает, что магнитные силы, необходимые для преодоления сил давления, соответственно становятся больше. Поэтому электромагнитные клапаны с внутренним управлением используются для переключения более высоких давлений в сочетании с отверстиями большего размера; в этом случае перепад давления жидкости выполняет основную работу по открытию и закрытию клапана.

КЛАПАНЫ 2-ХОДОВЫЕ С ВНУТРЕННИМ ПИЛОТОМ

Электромагнитные клапаны с внутренним управлением оснащены 2- или 3-ходовым пилотным соленоидным клапаном. Мембрана или поршень обеспечивают уплотнение для седла главного клапана. Работа такого клапана показана на рис. 4. Когда пилотный клапан закрыт, давление жидкости увеличивается с обеих сторон диафрагмы через выпускное отверстие. Пока существует разница давлений между впускным и выпускным портами, запорная сила доступна за счет большей эффективной площади в верхней части диафрагмы.Когда пилотный клапан открыт, давление сбрасывается с верхней стороны диафрагмы. Большая эффективная сила чистого давления снизу теперь поднимает диафрагму и открывает клапан. Как правило, клапаны с внутренним управлением требуют минимального перепада давления для обеспечения удовлетворительного открытия и закрытия. Omega также предлагает клапаны с внутренним управлением, спроектированные с соединенным сердечником и диафрагмой, которые работают при нулевом перепаде давления (рис. 5).

фигура 4

МНОГООБХОДИМЫЕ ЭЛЕКТРОМАГНИТНЫЕ КЛАПАНЫ С ВНУТРЕННИМ ПИЛОТОМ

4-ходовые электромагнитные клапаны с внутренним управлением используются в основном в гидравлических и пневматических системах для приведения в действие цилиндров двустороннего действия. Эти клапаны имеют четыре патрубка: впускной патрубок P, два патрубка A и B цилиндра и одно патрубок выпускного патрубка R. На рис. 6 показан 4/2-ходовой тарельчатый клапан с внутренним управлением. пилотный клапан открывается при соединении входа давления с пилотным каналом. Обе тарелки главного клапана теперь находятся под давлением и переключаются. Теперь соединение порта P подключено к A, а B может выходить через второй ограничитель через R.

цифра 5

КЛАПАНЫ С ВНЕШНИМ УПРАВЛЕНИЕМ

В этих типах для приведения в действие клапана используется независимая управляющая среда.На рис. 7 показан поршневой клапан с угловым седлом и закрывающей пружиной. В безнапорном состоянии седло клапана закрыто. Трехходовой электромагнитный клапан, который может быть установлен на приводе, управляет независимой управляющей средой. Когда электромагнитный клапан находится под напряжением, поршень поднимается против действия пружины, и клапан открывается. Версия с нормально открытым клапаном может быть получена, если пружина расположена на противоположной стороне поршня привода. В этих случаях независимая управляющая среда подключается к верхней части привода.Версии двойного действия, управляемые 4/2-ходовыми клапанами, не содержат пружины.

рисунок 6

МАТЕРИАЛЫ

Все материалы, из которых изготовлены клапаны, тщательно отбираются в соответствии с различными типами применения. Материал корпуса, материала уплотнения и материала соленоида выбирается для оптимизации функциональной надежности, совместимости с жидкостями, срока службы и стоимости.

КУЗОВ

Корпуса клапанов нейтральной жидкости изготовлены из латуни и бронзы.Для жидкостей с высокими температурами, например пара, доступна коррозионно-стойкая сталь. Кроме того, полиамидный материал используется по экономическим причинам в различных пластиковых клапанах.

СОЛЕНОИДНЫЕ МАТЕРИАЛЫ

Все части электромагнитного привода, контактирующие с жидкостью, изготовлены из аустенитной коррозионно-стойкой стали. Таким образом обеспечивается устойчивость к коррозионному воздействию нейтральных или умеренно агрессивных сред.

МАТЕРИАЛЫ УПЛОТНЕНИЯ

Конкретные механические, термические и химические условия в приложении влияют на выбор материала уплотнения.Стандартным материалом для нейтральных жидкостей при температурах до 194 ° F обычно является FKM. Для более высоких температур используются EPDM и PTFE. Материал PTFE универсально устойчив практически ко всем техническим жидкостям.

НОМИНАЛЬНОЕ ДАВЛЕНИЕ — ДИАПАЗОН ДАВЛЕНИЯ

Все значения давления, приведенные в этом разделе, представляют собой манометрическое давление. Номинальное давление указано в фунтах на квадратный дюйм. Клапаны надежно работают в заданных диапазонах давления. Наши цифры действительны для диапазона пониженного напряжения от 15% до перенапряжения 10%.Если 3/2-ходовые клапаны используются в другом режиме, допустимый диапазон давления изменяется. Более подробная информация содержится в наших технических паспортах.

В случае работы в вакууме необходимо следить за тем, чтобы вакуум был на стороне выхода (A или B), в то время как более высокое давление, то есть атмосферное давление, подключено к входному отверстию P.

ЗНАЧЕНИЯ РАСХОДА

Скорость потока через клапан определяется конструкцией и типом потока.Размер клапана, требуемый для конкретного применения, обычно определяется номиналом Cv. Этот показатель разработан для стандартных единиц и условий, то есть расхода в галлонах в минуту и ​​использования воды с температурой от 40 ° F до 86 ° F при перепаде давления 1 фунт / кв. Дюйм. Приведены значения Cv для каждого клапана. Стандартизированная система значений расхода также используется для пневматики. В этом случае воздушный поток в SCFM вверх по потоку и падение давления 15 фунтов на квадратный дюйм при температуре 68 ° F.

СОЛЕНОИДНЫЙ ПРИВОД

Общей особенностью всех электромагнитных клапанов Omega является система соленоидов с эпоксидной изоляцией.В этой системе вся магнитная цепь — катушка, соединения, ярмо и направляющая трубка сердечника — объединены в один компактный блок. Это приводит к тому, что высокая магнитная сила удерживается в минимальном пространстве, обеспечивая первоклассную электрическую изоляцию и защиту от вибрации, а также внешних коррозионных воздействий.

КАТУШКИ

Катушки Omega доступны для всех обычно используемых напряжений переменного и постоянного тока. Низкое энергопотребление, особенно в случае соленоидных систем меньшего размера, означает, что возможно управление через полупроводниковую схему.

рисунок 7 Доступная магнитная сила увеличивается по мере уменьшения воздушного зазора между сердечником и заглушкой, независимо от того, используется ли переменный или постоянный ток. Электромагнитная система переменного тока имеет большую магнитную силу, доступную при большем ходе, чем сопоставимая соленоидная система постоянного тока. Графики характеристического хода в зависимости от силы, показанные на рис. 8, иллюстрируют эту взаимосвязь.

Ток, потребляемый соленоидом переменного тока, определяется индуктивностью. С увеличением хода индуктивное сопротивление уменьшается и вызывает увеличение потребления тока.Это означает, что в момент обесточивания ток достигает максимального значения. Противоположная ситуация применима к соленоиду постоянного тока, где потребление тока зависит только от сопротивления обмоток. Сравнение во времени характеристик включения соленоидов переменного и постоянного тока показано на рис. 9. В момент подачи питания, то есть когда воздушный зазор максимален, электромагнитные клапаны потребляют гораздо более высокие токи, чем когда сердечник полностью заполнен. втянут, т. е. воздушный зазор закрыт.Это приводит к высокой производительности и расширенному диапазону давления. В системах постоянного тока после включения тока поток увеличивается относительно медленно, пока не будет достигнут постоянный ток удержания. Таким образом, эти клапаны могут управлять только более низким давлением, чем клапаны переменного тока, при тех же размерах отверстий. Более высокие давления могут быть получены только за счет уменьшения размера отверстия и, следовательно, пропускной способности.

ТЕПЛОВЫЕ ЭФФЕКТЫ

Когда на катушку соленоида подано напряжение, всегда выделяется определенное количество тепла.Стандартная версия электромагнитных клапанов имеет относительно небольшой подъем температуры. Они предназначены для достижения максимального повышения температуры 144 ° F в условиях непрерывной работы (100%) и при 10% перенапряжении. Кроме того, обычно допустима максимальная температура окружающей среды 130 ° F. Максимально допустимые температуры жидкости зависят от конкретных материалов уплотнения и корпуса. Эти цифры можно получить из технических данных.

ОПРЕДЕЛЕНИЕ ВРЕМЕНИ (VDE0580) ВРЕМЯ ОТВЕТА

Небольшие объемы и относительно высокие магнитные силы, связанные с электромагнитными клапанами, позволяют получить быстрое время отклика.Для специальных применений доступны клапаны с разным временем отклика. Время реакции определяется как время между подачей сигнала переключения и завершением механического открытия или закрытия.

ПО ПЕРИОДУ

Период включения определяется как время между включением и выключением тока соленоида.

ПЕРИОД ЦИКЛА

Общее время включенного и выключенного периодов — это период цикла. Предпочтительный период цикла: 2, 5, 10 или 30 минут.

ОТНОСИТЕЛЬНЫЙ РАБОЧИЙ ЦИКЛ

Относительный рабочий цикл (%) — это процентное отношение периода под напряжением к общему периоду цикла. Непрерывная работа (100% рабочий цикл) определяется как непрерывная работа до достижения установившейся температуры.

РАБОТА КЛАПАНА

Кодировка клапана всегда состоит из заглавной буквы. Сводка слева подробно описывает коды различных операций клапана и указывает соответствующие стандартные символы цепи.

ВЯЗКОСТЬ

Технические данные действительны для вязкости до указанного значения.Допускается более высокая вязкость, но в этих случаях диапазон допуска напряжения уменьшается, а время отклика увеличивается.

ДИАПАЗОН ТЕМПЕРАТУР

Температурные пределы для текучей среды всегда подробно описаны. Различные факторы, например Однако условия окружающей среды, цикличность, скорость, допуск напряжения, детали установки и т. д. могут влиять на температурные характеристики. Поэтому приведенные здесь значения следует использовать только в качестве общего руководства. В случаях, когда речь идет о работе при экстремальных температурах, вам следует обратиться за советом в технический отдел Omega.

Техническое обучение Пример использования

Как работает электромагнитный клапан

Что такое электромагнитный клапан?

Определение электромагнитного клапана — это электромеханический клапан, который обычно используется для управления потоком жидкости или газа.Существуют различные типы электромагнитных клапанов, но основные варианты — с пилотным или прямым действием. Клапаны с пилотным управлением, наиболее широко используемые, используют давление в трубопроводе системы для открытия и закрытия главного отверстия в корпусе клапана.

В то время как соленоидные клапаны прямого действия напрямую открывают или закрывают отверстие главного клапана, которое является единственным каналом потока в клапане. Они используются в системах, требующих низкой пропускной способности, или в приложениях с низким перепадом давления на отверстии клапана.

Принцип действия электромагнитных клапанов

Принцип действия электромагнитного клапана заключается в управлении потоком жидкостей или газов в положительном, полностью закрытом или полностью открытом режиме. Их часто используют для замены ручных клапанов или для дистанционного управления. Функция электромагнитного клапана включает открытие или закрытие отверстия в корпусе клапана, что позволяет или предотвращает прохождение потока через клапан. Плунжер открывает или закрывает отверстие, поднимаясь или опускаясь внутри гильзы за счет подачи питания на катушку.

Электромагнитные клапаны состоят из змеевика, плунжера и втулки.В нормально закрытых клапанах возвратная пружина плунжера прижимает плунжер к отверстию и препятствует потоку. Когда на катушку соленоида подано напряжение, результирующее магнитное поле поднимает плунжер, обеспечивая поток. Когда катушка соленоида находится под напряжением в нормально открытом клапане, плунжер закрывает отверстие, что, в свою очередь, предотвращает поток.

Почему используется электромагнитный клапан?

В большинстве приложений управления потоком необходимо запускать или останавливать поток в контуре для управления жидкостями в системе.Для этого обычно используется электромагнитный клапан с электронным управлением. Электромагнитные клапаны, приводимые в действие соленоидом, могут быть расположены в удаленных местах и ​​могут управляться с помощью простых электрических переключателей.

Электромагнитные клапаны — наиболее часто используемые элементы управления в жидкостной технике. Они обычно используются для отключения, выпуска, дозирования, распределения или смешивания жидкостей. По этой причине они используются во многих областях. Соленоиды обычно обеспечивают быстрое и безопасное переключение, длительный срок службы, высокую надежность, низкую мощность управления и компактную конструкцию.

Где используется электромагнитный клапан?

Применение электромагнитных клапанов включает широкий диапазон промышленных настроек, включая общее двухпозиционное управление, контуры управления заводом, системы управления технологическим процессом и различные приложения производителей оригинального оборудования, и это лишь некоторые из них.

Электромагнитные клапаны можно найти во многих различных секторах, в том числе:

  • Водоснабжение
  • Очистка питьевой воды
  • Очистка сточных вод
  • Очистка / очистка серой и черной воды
  • Машиностроение
  • Охлаждение, смазка и дозирование
  • Услуги в строительстве
  • Большие системы отопления, климат-контроль
  • Техника безопасности
  • Системы защиты водопроводов и пожаротушения
  • Компрессоры
  • Сброс давления и дренаж
  • Подача топлива
  • Транспортные и резервуарные помещения
  • Пожары системы
  • Газовый и жидкий автомат горения
  • Газовая хроматография
  • Регулировка газовой смеси
  • Приборы для анализа крови
  • Контроль процессов очистки

Как заменить электромагнитные клапаны

Для правильного и точного управления работой, электромагнитные клапаны должны быть настроены и выбраны в соответствии с конкретным приложением. Наиболее важными параметрами для выбора электромагнитного регулирующего клапана являются значение Kv (выраженное в кубических метрах в час) и диапазон давления в приложении.

Чем ниже отверстие клапана или чем прочнее змеевик, тем выше давление, при котором клапан может отключиться. На основании рассчитанного значения Kv и диапазона давления для планируемого применения можно определить соответствующий тип клапана и его требуемое отверстие.

Что такое электромагнитный клапан NAMUR?

NAMUR — это аббревиатура от User Association of Automation Technology in Process Industries, которая служит стандартом для технологии автоматизированных клапанов.Стандартные интерфейсы полезны для монтажа приводов, поскольку они помогают снизить затраты на изготовление и установку соленоидов. Bürkert предлагает для покупки широкий выбор электромагнитных клапанов NAMUR. Посетите наш веб-сайт сегодня, чтобы просмотреть полный ассортимент электромагнитных клапанов.

Где купить электромагнитный клапан

Клапаны Bürkert можно найти практически во всех отраслях промышленности. От сварочных роботов до гидротехнических сооружений, от пылеудаления при добыче полезных ископаемых до контроля давления в кабине самолета — все возможно с нашими клапанами в качестве надежного компонента вашей системы.Независимо от того, нужен ли вам отдельный клапан, клапанные блоки или индивидуальные решения, вся наша линейка продуктов ориентирована на обеспечение контролируемого обращения с жидкостями и газами.

Наша продукция предназначена для предоставления:

  • Высокая гибкость благодаря модульной конструкции
  • Разнообразный выбор материалов
  • Высокая надежность и длительный срок службы
  • Низкое воздействие на окружающую среду

Приобретите высококачественные электромагнитные клапаны в интернет-магазине Burkert прямо сегодня . Или, чтобы получить дополнительную информацию, позвоните нам по телефону +44 1285 648 720, по электронной почте[email protected] или заполните нашу контактную форму.

Содержание Самые популярные электромагнитные клапаны BürkertСамые популярные электромагнитные клапаны Bürkert

Не все электромагнитные клапаны одинаковы. Да, здесь, в Bürkert, мы регулярно разрабатываем невероятно инновационные соленоиды — это то, чем мы занимаемся! Однако часто требуется прочная, надежная рабочая лошадка соленоида, которая, как вы можете быть уверены, многократно выполнит свою работу в течение длительного и выдающегося жизненного цикла. Следующие три электромагнитных клапана Bürkert являются воплощением надежности.

Общие неисправности и устранение неисправностей электромагнитных клапанов

Автор: Tameson https://tameson.co.uk/

Электромагнитный клапан является важным компонентом любой системы управления жидкостью. Они позволяют пользователю контролировать, когда, где и насколько медиа перемещается от одного шага к другому. Обеспечение того, чтобы эти клапаны оставались в рабочем состоянии, будет поддерживать вашу систему в рабочем состоянии и перемещать среду. Электромагнитные клапаны приводятся в действие электрическим приводом (как показано на рисунке 1), поэтому именно об этом и пойдет речь в этой статье. Однако некоторые из тех же принципов могут применяться и к другим типам клапанов.

Основные принципы электрического электромагнитного клапана

Электромагнитный клапан — это клапан с электромеханическим управлением для управления потоком среды через него. Клапан имеет семь основных характеристик, как показано на Рисунке 2, показывающем нормально закрытый соленоидный клапан. Когда питание подается на катушку (также называемую соленоидом), она создает электромагнитное поле через якорь. Плунжер ферромагнитен и притягивается к центру поля.Эта сила преодолевает объединенную силу давления среды и силы пружины. Это открывает отверстие, и среда может свободно перемещаться через корпус клапана. Затеняющее кольцо над поршнем добавлено для предотвращения гудения клапанов переменного тока. Он также генерирует дополнительное магнитное поле с небольшой задержкой, чтобы всегда иметь положительную силу, тянущую вверх плунжер во время цикла переменного тока. При отключении питания пружина прижимает плунжер вниз, и уплотнение закрывает отверстие, ограничивая поток среды. Нормально открытый электромагнитный клапан работает в обратном направлении, что означает, что при подаче питания плунжер закрывает отверстие, а при отключении питания пружина открывает отверстие.

Рисунок 2: Компоненты нормально закрытого электромагнитного клапана
Поиск и устранение неисправностей клапана
Катушка

Поиск и устранение неисправностей клапана
Катушка

Если при подаче электрического сигнала клапан не работает, важно проверить электрические соединения, источник питания и катушку.Источник питания должен посылать на катушку правильное напряжение и частоту. Если да, то катушка может сгореть. Чтобы проверить это, посмотрите, есть ли следы ожогов, катушка холодная при включении, или есть ли сопротивление 0 / бесконечное на клеммах. Если вы считаете, что катушка перегорела, вы можете заменить приводную часть клапана. Тем не менее, убедитесь, что причина сгоревшей катушки (перенапряжение, вентиляция и т. Д.) Устранена, чтобы не возникла такая же проблема.

Частицы

Если ваш клапан не открывается на 100% или клапан протекает, часто частицы внутри клапана мешают правильному уплотнению или движению плунжера.Эти частицы (например, грязь) могут порезать, заржаветь или зашкурить седло клапана. Если возможно, разобрать клапан и очистить все компоненты. Если частицы повредили компонент уплотнения (мембрану, уплотнение, уплотнительное кольцо), возможно, потребуется их замена по отдельности. Чтобы убедиться, что он больше не загрязняется, проверьте входящую среду и при необходимости установите фильтр.

Расход и давление

Прежде всего, убедитесь, что клапан установлен в правильной ориентации в соответствии с указателями направления потока на корпусе клапана.Обычный соленоидный клапан не может нормально работать в обратном потоке. Затем убедитесь, что давление среды находится в рабочих пределах клапана. Некоторым клапанам, например клапанам непрямого действия, также необходим соответствующий перепад давления, и они не могут использоваться в замкнутом контуре или системе с гравитационной подачей.

Эти три режима отказа вызывают большую часть времени простоя клапана. Часто для экономии денег можно просто заменить компонент, а не весь клапан. Однако понимание того, как работает клапан, что вызывает проблему, и устранение основной причины проблемы гарантирует, что это больше не повторится.

Как работает электромагнитный регулирующий клапан?

Соленоиды полезны в большом количестве механических функций. Как работает соленоид? Электромагнитная катушка из проволоки преобразует электрическую энергию в механическую. Положительный и отрицательный полюса совершают линейное движение в электромагнитном поле, перемещая поршень вперед или назад.

Мы находим соленоиды, используемые в таких автоматизированных приложениях, как спринклерные системы, выключатели питания, автомобильные стартеры и многое другое.

Что такое электромагнитный регулирующий клапан?

Электромагнитный регулирующий клапан используется инженерами для автономного и удаленного управления потоком жидкости в системе, что устраняет необходимость в ручном закрытии и открытии клапанов. Текущей средой может быть вода, воздух, газ, масло, пар или хладагент.

Электромагнитный регулирующий клапан состоит из двух основных компонентов: соленоида вверху и системы клапанов внизу. Электромагнетизм, вызванный токами, перемещает плунжер вверх или вниз, чтобы сжимать и контролировать поток.Электромагнитный регулирующий клапан бывает либо «нормально закрытым», либо «нормально открытым».

Как работает электромагнитный клапан?

Электромагнитный клапан состоит из двух частей: соленоида и корпуса клапана. Сам соленоид содержит катушку электромагнитной индукции, окружающую железный центр (плунжер).

Для «нормально открытого» соленоидного клапана клапан закрыт при обесточивании. Чтобы «открыть» клапан, ток активирует магнитное поле и перемещает врезку.Но когда клапан «нормально закрыт», ток возбуждения поднимает плунжер, открывая отверстие и позволяя среде течь через клапан.

Типы электромагнитных клапанов

Поскольку электромагнитные клапаны используются во многих приложениях, различные конструкции выполняют разные функции. Ниже описаны пять распространенных типов электромагнитных клапанов.

1. Клапаны прямого действия

Электромагнитный клапан прямого действия (или прямого действия) прост и обычно используется для приложений с относительно небольшим расходом.По своей функции он не зависит от внешнего давления. Клапан открывается прямым действием, когда электромагнитная активность в катушке подтягивает плунжер вверх, чтобы позволить среде пройти (или наоборот для обычно открытых клапанов).

Клапаны прямого действия не имеют минимального рабочего давления или перепада давления. Диаметр отверстия (вместе с магнитной силой, приложенной к электромагнитному клапану) определяет скорость потока и максимальное рабочее давление.

2. Клапаны с пилотным управлением

Клапаны с пилотным управлением (также называемые «сервоуправляемыми» или «пилотными») представляют собой клапаны непрямого действия.Открытие и закрытие этих клапанов происходит при разнице давлений среды, поэтому давление 0,5 бар является минимальным. Клапаны с пилотным управлением требуют меньше электроэнергии, работают с меньшей скоростью и нуждаются в полной мощности, чтобы оставаться открытыми. Эти электромагнитные клапаны лучше всего подходят для приложений с высоким расходом и достаточным перепадом давления.

Процесс потока клапана непрямого действия является односторонним. Между впускным и выпускным портами находится резиновая мембрана, в которой есть небольшое отверстие для потока среды из впускного отверстия в верхний отсек.Усиление из дополнительной камеры давления позволяет меньшим соленоидам управлять большим расходом.

Когда клапан обычно закрыт, давление на входе над мембраной и поддерживающая пружина над ней удерживают его закрытым. Управляющее отверстие открывается, когда на соленоид подается питание, и давление над диафрагмой уменьшается. Это создает перепад давления с обеих сторон мембраны, заставляя ее подниматься, так что среда может течь к выходному отверстию из входа. Для «нормально открытого» клапана этот процесс работает с теми же деталями, но наоборот.

3. Двухходовые клапаны

Двухходовые клапаны являются наиболее распространенным типом электромагнитных регулирующих клапанов. Есть два порта: порт полости и порт отверстия корпуса. Каждый порт используется поочередно как для запуска, так и для остановки медиапотока.

Двухходовой клапан настроен на «нормально открытый» или «нормально закрытый». Обычно закрытые двухходовые клапаны более распространены и остаются закрытыми до тех пор, пока электрическая энергия не заставит клапан открыться.

Нормально закрытый соленоидный клапан является наиболее распространенным и остается закрытым до тех пор, пока источник питания не откроет его.Нормально открытый клапан по умолчанию открыт до тех пор, пока источник питания не закроет клапан. Когда электроэнергия прекращается, клапан снова открывается в состояние по умолчанию.

4. Трехходовые клапаны

Трехходовой электромагнитный клапан имеет три порта. Трехходовой клапан хорошо подходит для операций, требующих переменного и полного давления. Одновременно можно подключить только два порта. Ниже приведены различные варианты установки трехходового клапана.

Установка для смешивания (два входа и один выход): Когда плунжер блокирует режим отсутствия питания нижнего отверстия, среда течет от верхнего входа к выходу.При включении плунжер подтягивается вверх, чтобы закрыть верхний выпуск, так что среда проходит от другого впускного отверстия к выпускному.

Отводная установка (одно входное и два выходных): Когда плунжер блокирует нижнее отверстие в режиме отсутствия питания, среда перемещается от входа к верхнему выходу. В режиме с питанием поршень перемещается вверх, чтобы закрыть верхнее выпускное отверстие, поэтому среда направляется от впускного отверстия к другому выпускному отверстию.

Универсальная установка: Эта конструкция позволяет среде течь в любом направлении, но, как и в вышеупомянутых двухходовых клапанах, одновременно подключаются только два порта.

5. Четырехходовые клапаны

Четырехходовые клапаны обычно используются с цилиндром или приводом двойного действия и включают четыре или более соединений порта. Два из четырех портов обеспечивают давление, а два других используются для давления выхлопных газов. Настройки четырехходового клапана: нормально открытый, нормально закрытый или универсальный.

Применение электромагнитного клапана

Электромагнитные клапаны помогают во многих процессах, будь то высокое или низкое давление или малый или большой расход.Ниже приведены некоторые примеры использования электромагнитных регулирующих клапанов для управления давлением, направлением и потоком среды в процессах.

● Пневматические приводы

● Производство продуктов питания и напитков

● Торговые холодильные установки

● Системы полива

● Посудомоечные и стиральные машины прочие

● Медицинское и стоматологическое оборудование

Контактные дисковые затворы и элементы управления сегодня

Электромагнитные управляющие клапаны используются во многих приложениях для облегчения процессов, требующих автоматического или дистанционного управления клапанами.

Butterfly Valves & Controls предлагает соленоиды Namur и Inline. Эти клапаны обеспечивают превосходную работу с высокими расходами, широким диапазоном температур и устойчивостью к коррозии при длительном использовании. Этот электромагнитный регулирующий клапан идеально подходит для приложений, требующих простой установки, монтажа на линии и ручного дублирования. Свяжитесь с нами по телефону (817)421-5343 или напишите нам по адресу [адрес электронной почты защищен] для получения информации о наших клапанах или помощи в поиске правильного клапана для ваших операций.

Электромагнитные клапаны — Bürkert

AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBoliviaBonaireBosnia и HerzegovinaBotswanaBrazilBritish Virgin IslandsBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCayman IslandCentral Африканский RepChadChileChinaChristmas IslandCocos IslandColombiaComorosCongoCook IslandCosta RicaCroatiaCubaCuraçaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFaroe IslandsFiji IslandsFinlandFranceFrench GuianaFrench PolynesiaGabonGambiaGeorgiaGermanyGhanaGreeceGreenlandGrenadaGuadeloupeGuatemalaGuinea, BissauGuinea, RepGuyanaHaitiHondurasHong KongHungaryIcelandIndiaIndonesiaIranIraqIrelandIsraelItalyIvory CoastJamaicaJapanJordanKazakhstanKenyaKiribatiKorea, SouthKosovoKuwaitKyrgyzstanLaoLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacau МадагаскарМалавиМалайзияМальдивыМалиМальтаМариана островМаршалл-АйлендМартиникаМавританияМаврикийМайоттМексикаМикронезия (Федеративные Штаты) МолдоваМонакоМонголияМонтенегроМонтсерратМароккоМозамбикМьянмаНамибияНаур.AntillesNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNorfolk IslandNorth MacedoniaNorwayOmanPakistanPalauPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairn IslandPolandPortugalPuerto RicoQatarRomaniaRussiaRwandaRéunionSaint Киттс и NevisSaint LuciaSaint Пьер и MiquelonSaint Винсент и GrenadinesSaudi ArabiaSenegal RepublicSerbia, Республика ofSeychellesSingaporeSlovakiaSloveniaSolomon IslandSomaliaSouth AfricaSpainSri LankaSudanSurinameSwazilandSwedenSwitzerlandSyriaTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUnited StatesUnited Штаты Virgin IslandsUruguayUzbekistanVanuatuVenezuelaVietnamWallis и Футуна IslandWestern SamoaYemenZambiaZimbabwe

Электромагнитные клапаны

— The Lee Company

Миниатюрные пилотные электромагнитные клапаны

Lee сочетают в себе экономию места и веса с превосходной производительностью и надежностью в таких сложных приложениях, как аэрокосмические гидравлические и топливные системы, разведка / добыча нефти, космические ракеты-носители, спутники, высокопроизводительные автогонки , и другие сложные приложения высокого давления.Сочетая в себе инновационный дизайн и передовые технологии, они установили новый стандарт в области экономии места, веса и энергопотребления. Самая легкая версия весит менее 0,14 фунта. (2,3 унции) и потребляет всего 7,8 Вт при 28 В постоянного тока. Каждый подкомпонент и производственный процесс были оптимизированы для обеспечения максимальной производительности, длительного срока службы и надежности конструкции — и все это в минимальных пределах.

Доступные стандартные исполнения

  • Управляющие электромагнитные клапаны: 2-ходовые и 3-ходовые, соленоиды с одной и двумя катушками с рабочим давлением до 5000 фунтов на кв. Дюйм
  • Электромагнитные клапаны с высоким расходом: 2-ступенчатые тарельчатые клапаны обеспечивают возможность увеличения расхода в миниатюрном корпусе
  • Электромагнитные клапаны с нулевой утечкой: встроенные полимерные седла помогают устранить утечку, когда она является критическим фактором в гидравлических или пневматических системах
  • Электромагнитные клапаны с фиксацией: функция магнитной фиксации позволяет клапану переключаться и оставаться в состоянии с помощью мгновенного импульса для снижения общего энергопотребления и тепловыделения
  • Электромагнитные клапаны серии 250: смещенные каналы для жидкости обеспечивают повышенную гибкость подключения при сложных требованиях к упаковке

Электромагнитные клапаны Lee
