Схема установки насосной станции: Установка насосной станции в частном доме, на даче

Схема подключения насосной станции к колодцу на даче или доме

Насосная станция необходима для обеспечения холодного водоснабжения при отсутствии центральной сети или перебоях в ее работе. Источником воды может быть колодец или обустроенная скважина. В первом случае может использоваться стационарная или временная методика. Схема подключения насосной станции к скважине или колодцу зависит от нескольких факторов.

Содержание статьи

Выбор места монтажа

Оптимальное местоположение насосной станции зависит от ее параметров. Учитывается максимальная глубина всасывания, высота подъема, значение давления и номинальная мощность. Они подбираются согласно характеристикам колодца. К ним относится его удаленность от дома, минимальный уровень воды относительно горизонта грунта.

Дополнительные факторы, влияющие на составление схемы подключения насосной станции к колодцу:

• Температура окружающей среды. Влияет на способ прокладки трубопровода – подземный или на поверхности.
• Трудоемкость обслуживания. Если станция будет находиться вне дома – работы по ремонту и обслуживанию проводятся без затруднений.
• Параметры электросети – максимальная мощность нагрузки и возможность подключения электропитания к насосной станции.

Оптимальная схема составляется на основе рекомендаций производителя. В техническом паспорте указываются максимальные и минимальные температурные воздействия, разрешенная степень влажности окружающего воздуха и характеристики электросети.

Схема подключения к колодцу

Общая концепция разработки метода организации автономного водоснабжения включает в себя насосную станцию, подключенную трубопроводом к колодцу и магистрали в доме. Важным моментом является выбор расходных материалов и комплектующих. Работы лучше всего проводить летом.

Этапы проектирования:

1. Выбор места расположения станции.
2. Составление схемы прокладки трубопровода.
3. Комплектация подающей магистрали.
4. Меры защиты системы.

Подробности зависят от способа подключения насосной станции. Для каждого конкретного случая выбираются оптимальные комплектующие.

Мобильный вариант

Он актуален при сезонной организации водоснабжения на даче. Преимуществом является возможность использования маломощной насосной станции. Место ее положения – максимально близко к колодцу. Установка монтируется на ровную поверхность, защищенную от дождя тентом.

В этом случае устанавливают трубопроводы с муфтовым резьбовым соединением – цанговой муфтой. Материал изготовления – сшитый полиэтилен. Они обладают достаточной гибкостью, с помощью муфт можно сделать разветвленную систему для поливки приусадебного участки и водоснабжения дачи.

Компоненты схемы временного подключения насосной станции к колодцу:

• подающая магистраль – сетчатый фильтр для грубой очистки и обратный клапан;
• распределительный трубопровод – кран для перекрытия подачи воды, фильтр тонкой очистки;
• устройства безопасности – реле давления, подключенное к гребенке, манометр.

Во время составления схемы нужно минимизировать число поворотов трубопровода. Максимальный уклон распределительной магистрали не должен превышать допустимый.

Стационарное подключение

Для этого варианта организации водоснабжения обустраивают отдельное помещение. Чаще всего это подвал или цокольная комната. Она должна быть утеплена, так как воздействие отрицательных температур на станцию или воду в трубопроводе может привести к выходу системы из строя. Дополнительно обеспечивается нормальная вентиляция.

Подающий трубопровод располагается под землей, ниже уровня промерзания грунта. Материал изготовления труб – ПВХ, полипропилен или полиэтилен. Рекомендуется сделать наружное утепление из теплоизолирующей скорлупы.

Перечень компонентов схемы подключения совпадает с вышеописанным, с добавлением таких элементов:

• распределительная магистраль имеет сливную трубу для удаления воды из труб в доме;
• рекомендуется установить накопительный бак, расположенный в самой высокой точке системы;
• если есть вероятность перебоя электроэнергии – насосная станция подключается к ИБП или автономный генератор электричества.

Помимо корректной установки необходимо своевременно выполнять проверку работы системы. Делаются работы по очистке труб, проверяется целостность мембраны расширительного бака, контролируется состояние насоса. Уровень воды в колодце не должен быть ниже расположения конца подающего патрубка.

Как подключить насосную станцию к колодцу

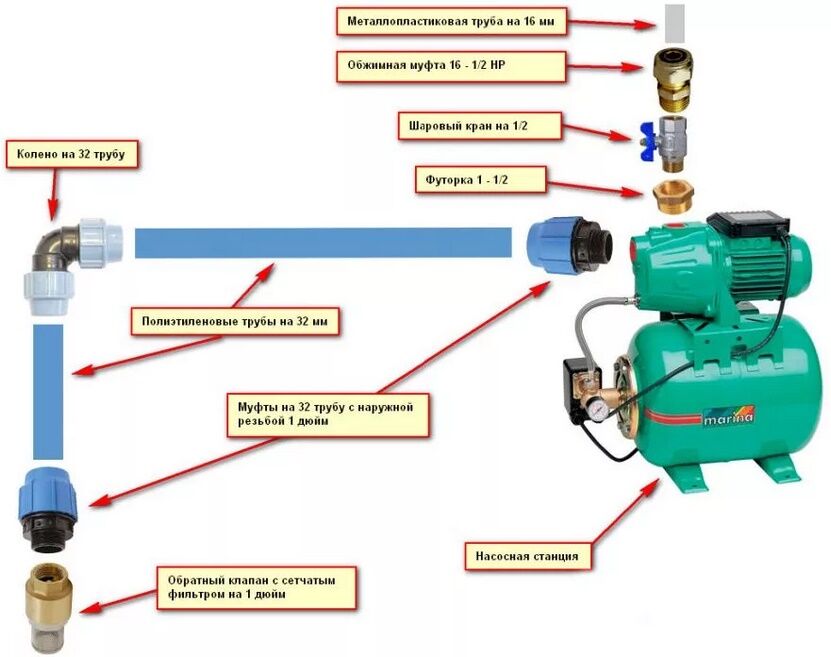

Схема подключения насосной станции к колодцу.

Чтобы обеспечить полноценное водоснабжение в доме или на даче нужно организовать автоматическую подачу воды из колодца или скважины.

Наиболее практичным решением будет подключить бытовую насосную станцию, которая обеспечит бесперебойное водоснабжение в доме.

В этой статье мы рассмотрим схему подключения станции для забора воды из колодца.

Как устроена насосная станция.

Бытовая насосная станция состоит из:

Гидроаккумулятора бака, который имеет внутри резиновую мембрану, которая позволяет удерживать воздух в баке, тем самым создавая давление при наполнении бака водой.

Поверхностного насоса центробежного типа.

Реле давления (включает насос при падении давления и выключает при повышении).

Манометр. Позволяет контролировать давление в гидроаккумуляторе.

Система водозабора с обратным клапаном.

Принцип работы бытовой насосной станции.

Включается насос, вода подаётся из колодца по трубопроводу в гидроаккумулятор бак, когда давление в нём достигнет 2,8 атмосфер, срабатывает реле давления и отключает насос.

Когда в ванной или на кухне открывается кран, вода в кран поступает из бака, давление в баке начинает постепенно падать и когда оно достигнет 1,2 атмосфер, срабатывает реле давления и включает насос.

Когда бак наполнится водой и давление будет опять 2,8 атмосфер, реле отключит насос. Когда водой не пользуются при закрытых кранах, насосная станция находится в режиме ожидания с выключенным насосом.

Где установить насосную станцию.

Существует несколько вариантов мест установки насосной станции.

Станцию можно разместить прямо в доме, для этого подойдёт подвал, котельная, главное условие, чтобы в зимний период температура в помещении не опускалась ниже нуля.

Но у насосных станций есть существенный недостаток – насос станции работает довольно шумно, и периодическое включение насоса будет явно досаждать. Поэтому при установке станции в доме, нужно позаботиться о хорошей звукоизоляции помещения.

Насосную станцию практичней установить прямо у колодца, для этого возле шахты колодца нужно выкопать яму глубиной около 1,5 — 2 метра, сделать на дне бетонную стяжку, стены выложить из газобетонных блоков или кирпича, как вариант отлить бетоном с помощью опалубки.

Сверху ямы устанавливается металлическая крышка с замком. На зиму крышку нужно дополнительно укрывать утеплителем. Такой вариант позволяет полностью избавиться от шума работы станции.

Любой из этих вариантов подходит для работы станции.

Как подключить насосную станцию к колодцу.

Станция устанавливается на прочную опору, как вариант на бетонный постамент и крепится к нему анкерными болтами через резиновые вставки.

Входную магистраль, идущую из колодца к насосной станции, можно изготовить из жёсткого шланга или трубы, обычно используется 32 мм труба.

На торец трубы, которая будет опускаться в колодец, с помощью муфты монтируется обратный клапан, который предотвращает выход воды из трубы обратно в колодец после выключения насоса.

В обратный клапан вкручивается фильтр грубой очистки, с полимерной или металлической сеткой, которая позволит избежать, попадание песка в систему трубопровода. Конец трубы с клапаном и фильтром должен находиться в колодце на глубине не менее 50 см от дна, если расположить глубже, то поток воды будет поднимать песок со дна колодца и часть его неизбежно попадёт в трубопровод.

От клапана уже идёт трубопровод из колодца на поверхность, на месте поворота трубы монтируется фитинг 32 х32 мм. Для трубы нужно сделать боковое отверстие в бетонном кольце шахты колодца.

Чтобы защитить трубу, идущую от колодца к дому от промерзания в зимний период, её нужно проложить в земле на глубине 1,5 – 1,8 м.

Труба подсоединяется к насосу станции с помощью муфты с наружной резьбой 1 дюйм.

Все соединения нужно обязательно герметизировать льном или ФУМ лентой, иначе возможен подсос воздуха в систему и протечка воды.

Как запустить насосную станцию.

Перед запуском нужно согласно инструкции к станции отрегулировать реле давления.

Нужно обязательно залить в систему воду, для этого открываем заливной вентиль и льём воду, пока не заполнится вся система трубопровода. Когда вода польётся через край, заливной вентиль закрываем.

Далее включаем насос в розетку, поначалу в системе всё же будет присутствовать воздух, поэтому нужно слегка приоткрыть заливной вентиль, чтобы вышли остатки воздуха.

В течение 2 х минут должна пойти вода, если вода не пошла, нужно выключить насос и снова повторить заливку воды в систему.

Когда из системы полностью выйдет воздух, бак наполнится водой, создастся давление в баке и реле отключит насос. Дальше насосная станция будет работать в автоматическом режиме.

Установка и подключение насосной станции к колодцу

Если ваш дом не подключен к системе центрального водоснабжения, максимально повысить комфортность условий жизни, можно выполнить подключение насосной станции к колодцу, что поможет усовершенствовать систему подачи воды.

Установка насосной станции в колодец – процедура достаточно простая. Для того чтобы это сделать, нужно организовать монтаж насосной станции и подключить к колодцу. В некоторых случаях ход работы может немного отличаться, но в целом этапы выполнения процесса очень схожи и предусматривает осуществление процедуры в несколько этапов.

Принцип работы и составляющие насосной станции

Насосные станции для колодца бывают нескольких видов. Все они отличаются по типу насосного агрегата, а также накопителя, установленных в данном оборудовании. При рассмотрении варианта с гидроаккумулятором, можно утверждать о высокой степени эффективности, поскольку данный тип оборудования имеет свои особенности обустройства. Такая станция имеет мембранный бак. Он разделен перегородкой на два отсека. Здесь установлено реле для регулировки давления, способно улавливать даже самые незначительные изменения. Такая насосная станция в колодце оборудована электрическим двигателем, установлены клеммы заземления, манометр.

Насосная станция

Главная составляющая функционирования данного агрегата – реле. Оно работает даже если давление несущественно меняется, независимо от того в большую или меньшую сторону. Таким образом, удается значительно уменьшить количество запусков насоса, поэтому основные узлы меньше изнашиваются и можно рассчитывать на более долгий срок эксплуатации.

Существуют также модели насосных станций, у которых используется не гидроаккумулятор, а накопительный бак. Данное оборудование имеет серьезный недостаток, который заключается в невысокой производительности, поскольку жидкость движется природным способом, на нее не воздействуют механизмы. К тому же, погружные насосные станции данного типа имеют достаточно большой размер, поэтому их устанавливать не просто.

Накопительный бак должен обязательно располагаться выше, чем расположена сама насосная станция. Еще один недостаток в том, что существует угроза затопления помещения, если в накопителе будет слишком много воды. Такой вариант развития событий возможен только в том случае, если датчик наполнения бака вышел из строя, поэтому нужно внимательно следить за состоянием прибора. Он выполняет функции запуска оборудования.

Принцип работы насосной станции

Если нужна установка насосной станции в колодце своими руками, требуется все делать по схеме, особенно если не имеете опыт в выполнении данного вида работ.

Схема подключения насосной станции к колодцу может значительно отличаться, в зависимости от того, какой тип будете устанавливать, а также другие особенности. В каждом случае нужно подходить индивидуально. Обустройство колодца предусматривает учета всех сопутствующих факторов. Прежде чем начнете работу самостоятельно, лучше проконсультироваться со специалистами. Чтобы установить насосную станцию, важно учитывать, какой тип оборудования используем. Если решили поставить станцию в колодце с эжектором, обратите внимание на то, эжектор встроен или выносной. Первый вариант оборудования характеризуется высшей производительностью.

Погружная насосная станция для колодца со встроенным эжектором может при создании разряжения всасывать воду. Но недостаток в высоком уровне шума. Немного меньшая производительность у станции с выносным эжектором. Они более дешевые. Еще ниже цена на оборудование без эжектора.

Где устанавливают

Чтобы производительность была самой высокой, нужно выбирать не только оборудование, но и место на участке, где смонтировать. Если место выбрано хорошо, использовали качественное оборудование, и монтаж выполнен правильно, можно рассчитывать на высокую продуктивность. Нужно в обязательном порядке соблюдать некоторые правила.

Возможный вариант установки – рядом с колодцем. Чем ближе будет находится насосная скважина к колодцу, тем будут меньшими потери мощности. Подача воды будет более стабильной, не требуется обеспечить теплый микроклимат, в котором будет эксплуатироваться оборудование. Большое значение имеет уровень влажности, требуется качественная вентиляционная система. Не допустимо устанавливать оборудование в тесном помещении, поскольку требуется свободный доступ к нему для обслуживания и возможного ремонта. Важно учитывать и то, что данная техника достаточно шумна, поэтому нужно позаботиться о звукоизоляции.

При выборе схемы, в соответствии с которой будет осуществляться подключение станции к колодцу самостоятельно, нужно детально рассматривать наиболее удачные места. Для этого можно использовать отдельное помещение. Можно устанавливать в котельной. Неплохо будет установить насосную станцию на кухне, подвале или коридоре. Оборудование должно гармонично вписаться в интерьер. В этом случае требуется также утеплить комнату, особенно если планируете установку в подвальном помещении.

При обустройстве в земле, нужно выкопать яму, куда установить станцию ниже промерзания грунта. При монтаже в колодце устанавливают специальную платформу.

Каждый из всех перечисленных вариантов имеет как свои преимущества, так и недостатки. Если правильно установить в помещении, изолировать от проникновения холода, провести работу по звукоизоляции – то функциональность значительно увеличится, будет исключен риск нестабильности работы.

Как подключать

Прежде чем подключать, нужно провести трубопровод к дому от колодца. Для этого выкапываем траншею на такую глубину, чтобы исключить промерзания. Если сделать траншею мелкой, то трубы будут промерзать, что вызовет проблемы в водообеспечении, нужно будет постоянно прогревать трубы. Дополнительно можно трубы утеплить.

Схема насосной установки

Дно траншеи нужно засыпать «подушку» из песка. Слой должен быть не менее 20 см. При глубине траншеи значительно больше уровня промерзания почвы, то утеплять трубы совсем не обязательно, но «подушка» из песка вполне может быть.

Может быть такое, что возможности выкопать достаточно глубокую траншею нет. В этом случае обязательно нужно утеплять трубы, чтобы предотвратить промерзание трубопровода. В фундаменте дома нужно сделать отверстие, через которое пройдет труба.

Чтобы соединить полиэтиленовую трубу, нужно использовать обжимную муфту. Дальше нужно только подключить насосную станцию к колодцу.

Перед тем, как подключить насосную станцию к колодцу, нужно иметь представление о том, что это такое, как работает и из каких комплектующих состоит.

Тестовый запуск

Перед тестовым запуском нужно, чтобы насосная станция была заполнена водой, в том числе и магистрали с гидроаккумулятором (если он предусмотрен в конструкции). Воду заливаем через отверстие пуска. Перед включением питания и запуском мотора нужно открыть запорные вентили. Дальше вода наполняет трубопровод. Это делается, чтобы вышел воздух, в результате чего давление повышается в диапазоне 1,5 – 3 атмосферы. Если достигается верхняя отметка, насосная станция должна прекратить подачу воды. Это означает, что работа выполнена правильно.

Простая схема подключения насосной станции для частного дома

Чтобы решить проблему водоснабжения, многие владельцы частных домов используют насосные станции.

Эти устройства сегодня представлены в продаже в готовом виде или же могут быть приобретены по отдельности. Причем по силам каждому человеку выполнить монтаж насосной станции в своем доме. Главное, знать — из каких элементов состоит этот аппарат, как именно работает, как запустить насосную станцию и в каком месте лучше ее установить.

2 Как устроена насосная станция?

3 Место установки насосной станции

• 3.1 Правила выбора места

4 Схема подключения насосной станции

• 4. 1 Ошибки при монтаже

5 Заключение

Что нужно знать, чтобы выбрать насосную станцию?

Чтобы выбранная станция хорошо справлялась со своими функциями, выбор нужно делать с учетом своих потребностей. В этой связи можно выделить следующие критерии, которые должны быть в первую очередь учтены владельцем:

• Технические характеристики насосной станции;
• Особенности скважины.

Рассматривая технические характеристики, в первую очередь следует выделить производительность агрегата. Оптимальным вариантом является аппарат, способный обеспечить напор воды из скважины, который сможет удовлетворить потребности непосредственно в доме, а также и на придомовых территориях.

Исходя из практического опыта, можно говорить о том, что для нормального проживания на даче или жилом доме, рассчитанном на 4 человек, рекомендуется выбирать устройство средней или малой мощности. В конструкции подобных агрегатов присутствует гидроаккумулятор объемом 20 литров. Такая станция способна обеспечивать подачу воды из скважины в количестве 2-4 куб. метров в час и напор 45-55 метров. Установка с такими характеристиками может в полной мере удовлетворить потребности семьи из четырех человек.

В процессе рассмотрения различных установок следует учитывать и ряд других важных показателей:

• продуктивность;
• размер;
• уровень воды при отключенном насосе;
• уровень воды при работающем насосе;
• разновидность фильтра;
• ширина трубы.

Как устроена насосная станция?

В любой станции присутствует такой обязательный элемент, как накопительный бак или гидроаккумулятор. Стоит сказать, что установка с накопительным баком является устаревшей конструкцией из-за наличия у неё большого количества недостатков. Прежде всего, бак имеет достаточно большую емкость. Помимо этого, для регулирования уровня воды и ее напора используется поплавок, обеспечивающий срабатывание датчика в случае падения уровня воды. В этом случае датчик подает сигнал на включение подкачки.

Главными минусами можно назвать следующие:

• Подача воды в систему осуществляется естественным путем, из-за чего сила напора на выходе является недостаточной;
• Из-за больших размеров агрегата не всегда можно найти подходящее место для его установки;
• Процесс установки системы сопровождается определенными трудностями;
• Для накопительного бака важно выделить место на самой станции, а это чревато дополнительными проблемами;
• В случае выхода из строя датчика уровня воды происходит ее перелив через край бака.

Наибольшей надежностью и практичностью обладают установки, оснащенные гидроаккумулятором. Их популярность обусловлена небольшими габаритами и отсутствием сложностей в монтаже. В конструкции системы присутствуют реле, которое выполняет обязанности по регулированию предела давления окружающего воздуха.

За счет создания напора воды происходит его сжатие в гидроаккумуляторе. В момент, когда давление достигает требуемого предела, происходит автоматическое отключение насоса, в результате чего в кран поступает вода из бака. В случае снижения уровня повторно включается насос и продолжает работать до тех пор, пока опять не будет обеспечен нужный уровень воды.

Место установки насосной станции

Для насоса можно выбрать место непосредственно в доме или кессоне. Последний вариант представляет собой сооружение, устраиваемое в земле. Подобная конструкция обеспечивает ему защиту от влаги, грунтовых вод и низких температур. Он обязательно должна быть построена под линией промерзания грунта. Однако у этого варианта имеется несколько минусов. Прежде всего, подобное сооружение требует грамотного обустройства. Помимо этого, на территории, где наблюдаются суровые климатические условия, сложно выполнить утепление кессона, в результате, подвергаясь воздействию низких температур, возникает риск поломки насоса.

Самым практичным решением представляется установка насоса в доме. Лучше всего устанавливать его в подвале. Однако здесь нужно упомянуть об одном важном моменте: следует быть готовым к тому, что грунтовые воды могут создать угрозу затопления подвала. Поэтому в период весенних паводков, когда помещение наполняется водой, станцию рекомендуется устанавливать на возвышенности, чтобы до нее не дошла вода. Выбирать для станции нужно такое место, чтобы она была удалена от стен, что позволит предотвратить излишние вибрации в процессе эксплуатации. При размещении насоса в подвале нужно постоянно следить за температурным режимом на протяжении всего года, чтобы тем самым защитить установку от воздействий отрицательных температур.

Правила выбора места

Чтобы подобрать подходящее место для насосной станции, установка в котором должна проходить в соответствии с технологией, нужно исходить из следующих критериев:

• Расстояние, на которое станция будет удалена от скважины;
• Температурно-влажностный режим в месте, выбранном для установки;
• Наличие свободного пространства, чтобы можно было без проблем заниматься ремонтом и обслуживанием агрегата;
• Проведение работ по изоляции помещения, чтобы ограничить распространение шума в направлении жилых помещений.

Схема подключения насосной станции

Чтобы правильно установить насосную станцию своими руками, нужно придерживаться следующего порядка выполнения этой работы:

1. Монтаж начинается с рытья траншеи, в которую будут уложены трубы, подводимые к скважине. При этом нужно позаботиться о том, чтобы станция имела наклонное положение относительно точки забора воды.

2. Далее устраивается проход, через который труба будет подведена в стену здания.
3. На следующем этапе приступают к прокладке труб в траншею.
4. Зачем начинают подключать трубы к насосу.

Обязательным условием, предусмотренным технологией монтажа насоса, является его размещение на специальном основании. Ножки необходимо зафиксировать к основанию, используя анкеры. В результате можно будет обеспечить повышенную устойчивость конструкции. Чтобы свести к минимуму вибрации, насос нужно установить на резиновый коврик.

Подключение насосной станции своими руками в частном доме с выносным эжектором выполняется в соответствии со следующим алгоритмом:

1. Первым этапом является установка эжектора. Последний имеет исполнение в виде литого чугунного узла, предусматривающего отверстия для соединения. Обычно у него имеется три подобных выхода.

2. Далее в нижней части этого узла подключают фильтр грубой очистки, имеющий вид сетки.
3. На следующем этапе потребуется сгон подходящей длины, который соединяют с раструбом из пластика в верхней части узла.
4. Сгон состоит из двух частей, у которых, в свою очередь, имеются отдельные переходники. Поэтому выбирать необходимо такой вариант его исполнения, чтобы он соответствовал необходимому диаметру.
5. После этого к выходу сгона крепят бронзовую муфту, при помощи которой будет создан переход к полиэтиленовой трубе.
6. Чтобы все соединения были герметичными, рекомендуется использовать лен или ленту- уплотнитель.
7. После этого начинают укладывать трубы в выкопанную траншею. Причем их глубина размещения должна быть меньше уровня промерзания грунта.
8. Когда траншея будет готова, в нее укладывают трубы таким образом, чтобы остался запас. В качестве обсадной трубы рекомендуется применять оголовок или колено с плавным углом.
9. Для крепления трубы и эжектора используется муфта.
10. Нужно взять нижний конец трубки и соединить его с коленом перпендикулярно, после чего опустить. Для обеспечения герметичности свободное пространство заполняется монтажной пеной. Далее труба монтируется к переходнику 900 и к трубопроводу.
11. После того как монтаж эжектора будет завершён, его погружают на требуемую глубину в месте, где будет производиться забор воды. Этот параметр определяется еще до проведения работ по установке. Как правило, его выбирают на уровне, соответствующем верхней линии обсадной трубы.
12. В завершение к обсадной трубе крепят оголовок, для чего применяется сантехнический армированный скотч.

Ошибки при монтаже

В процессе установки насосной станции существует риск совершения ошибок:

• Чтобы избежать проблем, трубы для монтажа должны иметь большую по сравнению с расчетной величину. Подобный запас позволит компенсировать изгибы, повороты и толщину фундамента в том случае, если местом монтажа станции является помещением в доме.

• Для закручивания деталей рекомендуется использовать только ключ. Если пытаться выполнять эту операцию вручную, то есть риск появления впоследствии течи.
• Особенно нужно быть внимательным к гидроаккумулятору. В нем давление должно находиться как минимум на уровне 1,2-1,5 атмосфер. В случае падения давления ниже указанной отметки необходимо использовать соответствующие устройств — компрессор или автомобильный насос, которые помогут восстановить требуемое давление.

Заключение

Владельцы частных домов решают проблему обеспечения водой несколько иначе, нежели собственники городских квартир. Имея в доме насосную станцию, они могут всегда пользоваться водой в необходимом количестве, подключив ее к скважине. Однако для этого нужно правильно выполнить установку насосной станции в частном доме своими руками. Сам по себе процесс ее установки представляется не таким и сложным, однако здесь имеются определенные нюансы, о которых чаще всего не догадываются многие владельцы. Поэтому нужно очень тщательно подойти к изучению основных моментов технологии монтажа станции, выполнив при этом предварительные расчеты.



Установка насосной станции на даче

Водоснабжение дачного участка – основная проблема владельцев загородного дома. Далеко не каждый дачный кооператив может похвастаться собственной системой водоснабжения, что подталкивает многих воспользоваться стационарным поверхностным насосом.

Однако, этот тип водоснабжения пригоден для орошения небольшого земельного участка, а для полного водоснабжения дома – мощности не хватает.

Именно это является основной причиной установки станции.

к оглавлению ↑

Как выбрать?

На выбор необходимой модели могут влиять несколько условий:

• тип источника водоснабжения – подключение насосной станции к колодцу или подключение к скважине;
• глубина подъема воды – если глубина источника водоснабжения будет превышать 8 метровый показатель, то станция может не справиться с такой нагрузкой, придется использовать глубинный насос.

Выбирая оборудование, обратите внимание на наличие обратного клапана и фильтра. Специальный клапан предотвращает работу оборудования <<всухую>>, а фильтр защитит станцию от поступления в него песка и прочей грязи.

к оглавлению ↑

Конструкция

Современные насосные станции включают в себя:

1. Водозабор со специальной сеткой и обратным клапаном, который располагается непосредственно в скважине.
2. Всасывающие магистрали. По ним поднимается вода и поступает в корпус прибора.
3. Центробежный насос, благодаря которому вода поступает в дом.
4. Реле давления, основной функцией которого является включение электродвигателя, если замечено низкое давление, и выключение электродвигателе, при достижении оптимального давления.
5. Бачок – ресивер, разделенный эластичной мембраной на два отсека.
6. Электромотор.
7. Манометр, указывающий уровень давления в магистрали, при необходимости можно отрегулировать работу станции.

к оглавлению ↑

Типы насосов

Подобная конструкция представляет собой насосы, которые управляются с помощью других, дополнительных элементов.

На сегодняшний день, различают следующие виды откачивающих устройств:

• вихревые, с глубиной всасывания до 7 метров. Для них характерна слабая производительность, и в то же время высокий напор. Такие конструкции являются наиболее дешевыми.
• самовсасывающие, имеющие встроенный эжектор. Глубина всасывания составляет 9 метров. Для оборудования характерны средние напор и производительность. Они наиболее популярны среди производителей благодаря хорошим эксплуатационным качествам и доступной цене.
• насосы с выносным эжектором с глубиной всасывания до 45 метров. С таким оборудованием очень трудно работать, их монтаж осуществляется очень трудно. Насосы подобного образца используются крайне редко, когда появляется необходимость достать воду, которая залегает на глубине более 9 метров.
• многоступенчатые – глубина всасывания около 7 метров. Для таких – характерна масса преимуществ, среди которых:
• низкий уровень шума;
• высокий коэффициент полезного действия;
• оборудование можно использовать для самых разных целей: для полива, орошения и тому подобное.

к оглавлению ↑

Подключение насосной станции к колодцу

Выкачка колодезной воды при помощи насосной станции позволяет сохранить и время, и финансовые средства. Но имеются некоторые рекомендации, позволяющие увеличить срок эксплуатации насосного оборудования.

Во-первых, грамотно составленная схема подключения гарантирует слаженную работу всей системы. Станция должна быть установлена вблизи к колодцу. Таким образом, работа оборудования будет более слаженной и эффективной. Станция должны быть смонтирована в удобном месте. Обязательное условие – в зимнее время компоненты оборудования не должны замерзать.

Во-вторых, трубы и каналы, подведенные к дому, должны быть защищены от замерзания во время суровых холодов. Для этого их следует установить ниже уровня замерзания земли.

В-третьих, опущенный в колодец шланг, необходимо поставить на 1,5-2 метра выше дна колодца. Это защитит от засорения станции и увеличит работу водяного фильтра.

к оглавлению ↑

Схема подключения к скважине

Для начала необходимо прорубить скважину, после которого на поверхности оставляется обсадная труба небольшого размера.

Подключение насосного оборудования к скважине может произойти по двум направлениям – постройка небольшого помещения над скважиной и установка кессона. В первом случае в зимнее время помещение следует отапливать.

В нашей стране зимы очень суровы, что может привести к перебоям в работе системы. Если помещение расположено вдали от дома, то весьма проблематично поддерживать в нем оптимальную температуру. Именно по этой причине многие выбирают установку кессона.

Специалисты советуют смонтировать кессон на глубине в 2,5 метра. От кессона к дому прокапывается траншея, куда укладывается трубы. В зависимости от типа станции, оборудование устанавливается любо вблизи кессона, либо непосредственно в доме.

к оглавлению ↑

В чем преимущества?

С каждым годом, необходимость приобретения насосных станций все больше возрастает. Подобная конструкция для дома отличается низким уровнем шума, превосходную комплектацию, которая предусматривает все нюансы роботы оборудования.

Главным преимуществом работы станций является их постоянная готовность к выполнению возложенных на нее задач. Перед началом работы, нет необходимости осуществлять какие либо настройки, подключать дополнительное оборудование и тому подобное.

Погружные насосные станции, насос подъемной станции

Врезка

• 4′-12 ‘диаметром до 40’ в длину.
• Эпоксидная смола из каменноугольной смолы 32 мил
• Направляющие и опорные колена установлены на заводе
• Работает с любым погружным насосом
• Гибкость в соответствии с вашими потребностями

Малый подводный аппарат

Подойдет ли погружная насосная станция USEMCO вашим потребностям? Конечно, будет, потому что каждая погружная насосная станция построена в соответствии с вашими требованиями. Вы выбираете производительность, насосы, регуляторы уровня (поплавок или датчик) и клапаны.

Быстрая доставка и простая установка

Забудьте все, что вы когда-либо знали о длительных сроках поставки и дорогостоящей сборке на месте… Ваша погружная насосная станция USEMCO может быть доставлена ​​через 6-8 недель после размещения заказа. Он полностью собран и протестирован нашими специалистами перед отправкой. Обычные насосные станции требуют, чтобы ваш участок раскопок был открыт в течение нескольких недель.С помощью погружной насосной станции USEMCO это время можно легко сократить до одного или двух дней. Ваша насосная станция USEMCO поставляется в целости и сохранности и готова к работе по прибытии на место работы. Вы сэкономите время и деньги!

Гарантия единственного источника

Гарантия USEMCO обеспечивает лучшую защиту, доступную на сегодняшний день — на погружную насосную станцию ​​USEMCO предоставляется гарантия от внешних утечек или сквозной ржавчины. Кроме того, вы получаете дополнительную безопасность от USEMCO в качестве единого гаранта для всех жизненно важных компонентов вашей насосной станции; клапаны, помпа, люки и пульты управления.

Характеристики

• Антифлотирующая пластина надежно фиксирует погружную насосную станцию ​​USEMCO, когда условия не позволяют использовать бетонную подушку.
• Люки алюминиевые легкие с устройством принудительного открывания.
• Выпускной патрубок значительно ниже линии замерзания означает, что вы можете не беспокоиться о замерзании.
• Встроенная камера клапана является самодренажной, что упрощает обслуживание.
• 2 года гарантии от протечек или сквозной ржавчины.

Вы выбираете

• Вместимость
• Двойная или тройная насосная камера
• Регуляторы уровня с поплавковым или погружным датчиком
• Дополнительный трубопровод аварийного байпаса

Монтаж и ввод в эксплуатацию — Packaged Pumps Systems Ltd: Packaged Pumps Systems Ltd

Как специализированные производители насосных дренажные решения, наш опыт в установке нашего оборудования второй после никто.

Выполняем механическую и электрическую часть установка насосной станции без разделения ответственности. Мы также предлагаем базовые установки для этапа строительства, подкрепленные полной установкой и ввод в эксплуатацию близок к практическому завершению.

Наш комплексный подход к установке, вводу в эксплуатацию и передаче позволяет возложить ответственность за проект исключительно на PPS, что означает, что у вас нет разделения ответственности с несколькими разными подрядчиками.

Наше предложение обычно делится на две части. посещения.

• Посещение 1 — Исследование
  • Мы бесплатно обследуем все работы по установке и вводу в эксплуатацию. На этом этапе мы можем порекомендовать любые ремонтные работы, которые необходимо провести перед установкой. При необходимости мы можем предоставить расценки на выполнение этой работы.
• Посещение 2а — Установка
  • Мы установим насосы в камере и установим электрическую панель управления / сигнализации в пределах 3 м от основания камеры. Затем выполняются электрические соединения с насосом (-ами) и панелью управления / сигнализации с изолятором или ответвлениями (установленными другими).Должен быть предусмотрен кабельный канал с утягивающим шнуром. Этот канал должен быть непрерывным и проходить от камеры до изолятора / ответвления на расстоянии не более 500 мм. Мы не можем расширять кабельные каналы, прокладывать кабельные лотки, зажимать кабели или оставлять кабели в открытых выработках.
• Посещение 2b — Ввод в эксплуатацию (типовые проверки)
  • ✔ Камера очищена от ила и мусора.
  • ✔ Проверьте активацию поплавковых выключателей вручную, убедившись, что они могут работать без препятствий.
  • ✔ Комплекты кабельных соединений (если есть), которые нужно убрать с насосов / поплавков и закрепить.
  • ✔ Поверните задвижку против часовой стрелки, чтобы убедиться, что она полностью открыта.
  • ✔ Установите электрическую изоляцию насосного агрегата на стандартную высоту (рабочий насос), заполните камеру водой и проверьте правильность нагнетания насоса.
  • ✔ Пока насос стандартной высоты изолирован, наполните камеру водой и проверьте звуковой сигнал высокого уровня (сигнал должен срабатывать между насосом 1 и насосом 2).
  • ✔ Электрически изолировать насосный агрегат до высокого уровня (резервный насос), заполнить камеру водой и проверить правильность нагнетания насоса.
  • ✔ Проверить правильность подсоединения трубопроводов (поиск утечек).
  • ✔ Убедитесь, что все кабели надежно привязаны к коллектору и удалены от поплавковых выключателей.
  • ✔ Убедитесь, что каждый насос подключен к отдельному неотключаемому ответвлению.
  • ✔ Убедитесь, что каждое ответвление подключено к отдельному АВДТ (не УЗО).
  • ✔ Обозначьте ответвления и оборудование прилагаемыми наклейками.
  • ✔ Убедитесь, что питание включено.
  • ✔ Проверьте, правильно ли включен резервный аккумулятор (см. Руководство) и работает в резервном режиме.

Пожалуйста Примечание: Перед установкой в ​​камере (ах) не должно быть воды, шлама и мусора.

Если были установлены крышки люков, должны сниматься обычным способом подъема. Дополнительная плата может быть требуется для крышек, которые невозможно поднять из-за раствора / цемента или платного может потребоваться повторный визит.

Испытания и комиссия — Ввод в эксплуатацию обеспечивает установку оборудования в соответствии с инструкциями производителя.Это возобновляет действие гарантии и защищает вас во время передачи. Акт ввода в эксплуатацию будет отправлен после получения окончательного платежа.

В нашу цену не входит спуск камеры в котлован, строительные работы или трубопроводы за пределами камеры.

Пожалуйста примечание: за ввод в эксплуатацию будет взиматься дополнительная плата, если мы не сможем сделайте это во время установки.

Передача клиента — Передача нашего клиента предлагает плавный переход от практического завершения к текущему обслуживанию через один из наших планов обслуживания. Мы поддержим ваших клиентов в продвижении вперед и обеспечим исключительное послепродажное обслуживание. Мы настолько уверены в себе, что даем пожизненную гарантию на детали в течение всего срока службы нашего самого популярного тарифного плана. Мы работаем 24/7/365, что позволяет поддерживать отношения без проблем. Воспользуйтесь нашей формой «Запрос на передачу услуг подрядчику» здесь .

Общение — ключ к успеху!

Мы гарантируем, что на протяжении всего процесса у вас всегда будет одно контактное лицо. Вся наша сервисная команда обучена понимать ваши требования и обладает глубокими знаниями о продукции.Мы работаем с современной системой, которая позволяет нам вести учет каждого объекта (включая оборудование и рабочие места).

Настоятельно рекомендуется … Я бы хотел, чтобы все мои субподрядчики были такими же профессиональными, как PPS .

Ричард С. 5 сентября

Читать больше отзывов >>

Руководство по установке блочных насосных станций

НИКАКИЕ ГАРАНТИЙНЫЕ ПРЕТЕНЗИИ НЕ ПРИНИМАЮТСЯ ПРИ ОТКАЗАХ РАЗРЫВА

1. Выберите подходящее место для резервуара — обычно это будет в земле ниже, чем осушаемая собственность, и допускать падения в дренаж с площадки.
2. Убедитесь, что в выбранном месте не требуется никаких других сооружений или специального доступа. При необходимости всегда можно предусмотреть размещение цистерны на проезжей части при условии, что вокруг нее будет засыпана защитная засыпка, а над проемом будут использоваться подходящая рабочая крышка и рама люка.
3. Убедитесь, что под ним не проложены подземные кабели, трубы или служебные каналы.
4. Выкопайте минимальное отверстие в земле для установки резервуара и трубопроводов, которые будут использоваться.Если для удаления грунта используется машина, стороны котлована должны быть укреплены рейками для устойчивости, а отстойник должен быть оставлен в одном углу для обезвоживания.

   ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ

   1. Резервуар подходит только для установки на глубину не более 250 мм от уровня поставляемой / оригинальной готовой крышки, то есть только для плиты крыши толщиной не более 250 мм.
   2. Поскольку резервуар «сделан вручную» из стеклопластика, нет гарантии, что его размеры точно соответствуют предлагаемому номинальному размеру. Вы (установщик) несете ответственность за измерение поставляемого резервуара перед определением размеров выемки.В частности, формованные ножки бака (если они есть, которые НЕ должны обрезаться) и глубина крышки доступа МОГУТ БЫТЬ ДОПОЛНИТЕЛЬНЫМИ К НОМИНАЛЬНОМУ РАЗМЕРАМ ПРЕДЛАГАЕМЫХ / ПОСТАВЛЯЕМЫХ БАКОВ. НОЖКИ ДОЛЖНЫ БЫТЬ ПОЛНОСТЬЮ УСТАНОВЛЕНЫ НА МАНИПУЛИРУЕМОМ, ВЛАЖНОМ БЕТОННОМ ОСНОВАНИИ, В противном случае грунтовая вода может попасть в пустоту, что приведет к повреждению резервуара и встроенных внутренних компонентов под напряжением.
5. Глубина котлована должна быть не более чем на 500 мм больше, чем общая глубина резервуара (плюс дополнительная плита крыши — если применимо).Эта дополнительная глубина необходима для создания прочного / бетонного основания. Если котлован выкапывается вручную, стороны потребуется укрепить для безопасности, чтобы предотвратить соскальзывание земли.
6. Для контроля присутствующих грунтовых вод может потребоваться водоотливной насос.
7. Какой-нибудь чистый хардкор нужно поместить и укрепить в основании раскопок. Обычно это должно быть около 200 мм в толщину, но на хорошем грунте должно быть не менее 50 мм.
8. Уложите бетон (минимальная марка 25) толщиной не менее 150 мм поверх твердого материала.Компактный хорошо внизу.
9. Опустите резервуар на бетонное основание DAMP так, чтобы опоры / молдинги основания (если они установлены / опоры не установлены на резервуары диаметром менее 1 м) осели. Убедитесь в правильной ориентации впускных / выпускных труб и других соединений.
10. Если входной патрубок (-а) расположен на высоте менее 800 мм от основания резервуара, выполните это соединение в этой точке.
11. ЗАПОЛНИТЕ БАК ВОДОЙ НА ГЛУБИНУ ПРИМЕРНО 700 ММ. Залить бетонную основу на месте ‘толщиной примерно 100 мм и высотой 600 мм от бетонного основания, используя бетон не ниже 25.Бетон должен быть равномерно залит по периметру резервуара и не должен превышать глубину воды в резервуаре. Бетон нужно взбалтывать, чтобы не оставалось пустот. Необходимо следить за тем, чтобы любые сделанные трубы (или другие соединения) не были повреждены. Бетон зафиксирует все подсоединенные трубы. Во время заливки бетона убедитесь, что резервуар находится в вертикальном положении (с помощью уровня через отверстие резервуара). Кроме того, убедитесь, что резервуар находится на правильном уровне глубины.Позвольте этому бетонному «якорю» застыть. НЕ СЛИВАЙТЕ ВОДУ ИЗ БАКА.
12. Выполните соединения трубопроводов на объекте, кабельного канала на МИН. ДИАМ. 3 ”и вентиляции (если применимо).
13. 1. СТАНДАРТНАЯ УСТАНОВКА: Равномерно засыпать песок, гонт или другой несвязный материал; Важно, чтобы бак всегда оставался ровным. Убедитесь, что засыпка консолидирована и поддерживает входной трубопровод (включая вертикальную трубу, если применимо).
    2. УСТАНОВКА ТРАНСПОРТНОГО СРЕДСТВА: В ситуациях, когда транспортный поток проходит в пределах 3 метров от резервуара, или в плохих грунтовых условиях, или там, где существует высокий уровень грунтовых вод, мы рекомендуем полностью залить резервуар бетоном, чтобы обеспечить дополнительную поддержку. Равномерно засыпать бетонным раствором не ниже 25. БЕТОН ДОЛЖЕН РАВНОМЕРНО ЗАЛИВАТЬСЯ ПО ПЕРИФЕРИИ БАКА И НЕ ДОЛЖЕН ПРЕВЫШАТЬ ГЛУБИНУ ВОДЫ В БАКЕ. УРОВЕНЬ ВОДЫ ДОЛЖЕН БЫТЬ ПОВЫШЕН (СОГЛАСОВАН С ПОВЫШЕННЫМ УРОВНЕМ ВЫЛИВАЕМОГО БЕТОНА) И ДОЛЖЕН ОСТАВАТЬСЯ НА 100 ММ ВЫШЕ, ЧЕМ ЗАЛИВКА БЕТОНА.ОСТАВЬТЕ ВОДУ В БАКЕ ДО ПОЛНОСТЬЮ ЗАСТЫВАНИЯ БЕТОНА.
14. (При необходимости) построить бетонную перекрывающую плиту (с отверстием для доступа) максимальной толщиной 200 мм, убедившись, что плита поддерживается уплотненной засыпкой.
