Обратный клапан на насосную станцию: Обратный клапан для насосной станции: устройство, монтаж, схемы

Обратный клапан для насосной станции: для чего нужен и как устанавливается | ВодаСовет — водоснабжение дома

Обратный клапан для воды для насоса – устройство, которое необходимо для того, чтобы не выпускать назад ту жидкость, которая уже закачана в систему.

Чтобы выбрать обратный клапан для погружного насоса, нужно разобраться в технических характеристиках самого устройства. Все они приведены в соответствующей документации. Например:

Технические характеристики.

• Пропускная способность в гидравлическом расчете для клапана. Обозначается буквами Kvs. Показатель отображает, сколько воды (с температурой среды +20 °С) может пройти через устройство при условии, что он максимально открыт, до того момента, пока давление на него не снизится на 1 бар.
• Номинальный диаметр конструкции (обозначается как Ду или DN). Этот показатель измеряется в миллиметрах. Он введен для унификации размеров фитингов с диаметром трубопровода. Они регламентированы ГОСТами, но в проектной документации должны быть отражены требуемые параметры.
• Показатель номинального давления PN. Его необходимо знать, чтобы понять, при каких условиях будет работать устройство.

Кроме перечисленных параметров, важную роль играют показатель пробного давления (он отражает тот уровень, для которого произведены соответствующие испытания для данной модели), а также показатель рабочего давления. Последний отражает уровень, при котором запорная аппаратура будет работать с максимальной надежностью.

Независимо от показателей, обратный клапан как элемент запорной аппаратуры должен справляться со всеми возложенными на него задачами, включая регулирование расхода воды, обеспечение заданного давления, контроль уровня потока жидкости.

Обратные клапаны делают из разных материалов – в традиционных вариантах это чугун, бронза, никелевый или стальной сплав, а также используются каучук, тефлон, графит и т. д. Устройства бывают с резьбовым или фланцевым типом соединения, хотя для них допускается и сварочный способ. Такая запорная арматура может различаться и размерами.

Обратные элементы используются в разных сферах. Но принцип работы будет одинаковым, так же, как и особенности конструкции, которая всегда включает такие элементы, как корпус, оснащенный затвором или заслонкой, шток (его называют шпинделем), седло, крышку, головку, маховик.

Принцип работы.

Клапаны стандартно оснащены автоматическим или механическим блоком для перемещения штока. Поток жидкости (или газа) попадает со стороны всасывающего устройства в корпус, после чего шток, оснащенный уплотнительной головкой, установленной на сальнике, перемещает заслонку в закрытое положение. Входное отверстие перекрывается.

Все имеющиеся на рынке элементы можно разделить на несколько групп. Например, в зависимости от того, где будут ставить обратный клапан, выделяют следующие виды:

• Донные приборы, которые предотвращают обратное движение закачанной из источника воды при условии, что насосное оборудование выключено. Это позволяет создать условия для работы насосной станции без необходимости постоянного наполнения водой насосного оборудования перед каждым запуском.
• Трубопроводные, которые подразделяются на створчатые и осевые. Они выполняют 1 задачу – позволяют избежать падения рабочего давления в системе.

Существуют и другие классификации подобных элементов для водяного насоса. Например, донные типы бывают пружинными и створчатыми. В 1 случае запирающий механизм представляет собой диск, который может смещаться вдоль корпуса при сокращении пружины (происходит под напором воды). Во 2 случае клапаны оснащаются поперечными створками, которые под напором воды раскрываются.

Когда устанавливается насос в колодец или скважину, обратный клапан является незаменимым элементом. Он подбирается к необходимой модели насоса (например, для “Водолея” или Grundfos).

Но важна не только его совместимость, но и особенности конструкции. Наибольшей популярностью пользуются пружинные обратные клапаны, полностью или частично выполненные из латуни. Они прочны и долговечны.

Обратные клапаны для насосов.

Часто владельцы участков, которые самостоятельно монтируют систему водоснабжения, хотят знать, в чем заключается отличие дренажных элементов от пружинных. Такие модели позволяют упростить монтажные работы и дальнейшее техобслуживание системы, повысить ее надежность.

Внешнее отличие таких устройств состоит в наличии на корпусе 2 патрубков, 1 из которых и играет роль дренирующего элемента.

Существуют и пружинные клапаны с корпусом из полипропилена. Их стандартно устанавливают на трубы, тоже изготовленные из полипропилена, но по своим эксплуатационным характеристикам они немного уступают латунным.

Обратные клапаны для погружных насосов выполняют ту же функцию, что и для поверхностных, то есть предотвращение тока воды в трубопроводе в обратном направлении.

Они бывают разных видов – например, с откидным механизмом, где затвор на шарнирах крепят над седлом, или с подъемным механизмом, когда заслонка поднимается вверх под давлением водяного потока. Заслонки делают из металла или полимеров.

В большинстве случаев монтаж такого устройства можно выполнить самостоятельно. Для этого нужно только следовать руководству и технической документации насосной станции. Там будет описан и сам алгоритм установки, и указаны оптимальные места. Главное перед началом монтажных работ убедиться в том, что на устройстве нет сколов.

Запорная арматура должна устанавливаться вертикально, в зависимости от условий. Например, при небольшой глубине бурения скважины до 8 м арматура устанавливается сверху, иначе контролировать сток воды будет тяжело.

Монтаж обратного клапана.

Если речь идет об относительно неглубокой скважине и расстояние до дома невелико, то достаточно установить 1 обратный клапан.

При большом расстоянии их часто монтируют несколько. 1 – на выходе из насоса, 2 – там, где устраивают вход системы в дом или у гидроаккумулятора либо блока автоматики.

Теоретически обратный клапан можно собрать своими руками. Для этого придется приобрести целый ряд деталей, включая муфту (важно, чтобы резьбовое соединение было наружным), тройник (у него должно быть внутреннее соединение соответствующей резьбы), пружину такого размера, чтобы она в тройник входила свободно. Дополнительно понадобится металлический шарик, диаметр которого на 2-3 мм меньше внутреннего размера тройника.

Последний можно брать стандартный, изготовленный из стального или латунного сплава. Этот тройник играет роль корпуса клапана, на него устанавливают муфту, а с 2 стороны – упомянутый шарик и пружину, а затем заглушку. Для этого необходимо приобрести пробку с резьбой и ФУМ-ленту.

Важно, чтобы степень сжатия пружины была правильно отрегулирована и не мешала свободному току воды, а при снижении напора обеспечивала закрытие выхода.

Источник: https://vodasovet.ru/nasos/obratnyj-klapan-dlya-nasosa

Ответы на часто задаваемые вопросы

Одной из причин того, что насос или насосная станция начали плохо качать воду может быть засорение обратного клапана. Это может произойти как при использовании глубинного (погружного) насоса, так и поверхностного. Что же можно предпринять, если засорился обратный клапан.

Для чего нужен обратный клапан и где его устанавливают

Эксплуатация любого насоса или насосной стации не обходится без применения обратного клапана. Для поверхностного насоса он необходим, чтобы вода не уходила из всасывающей трубы обратно в колодец или скважину. В этом случае обратный клапан устанавливается на её конце и, как правило, он снабжен сеткой для предотвращения попадания крупных частиц из источника воды и засорения, как самого клапана, так и трубы или насоса.

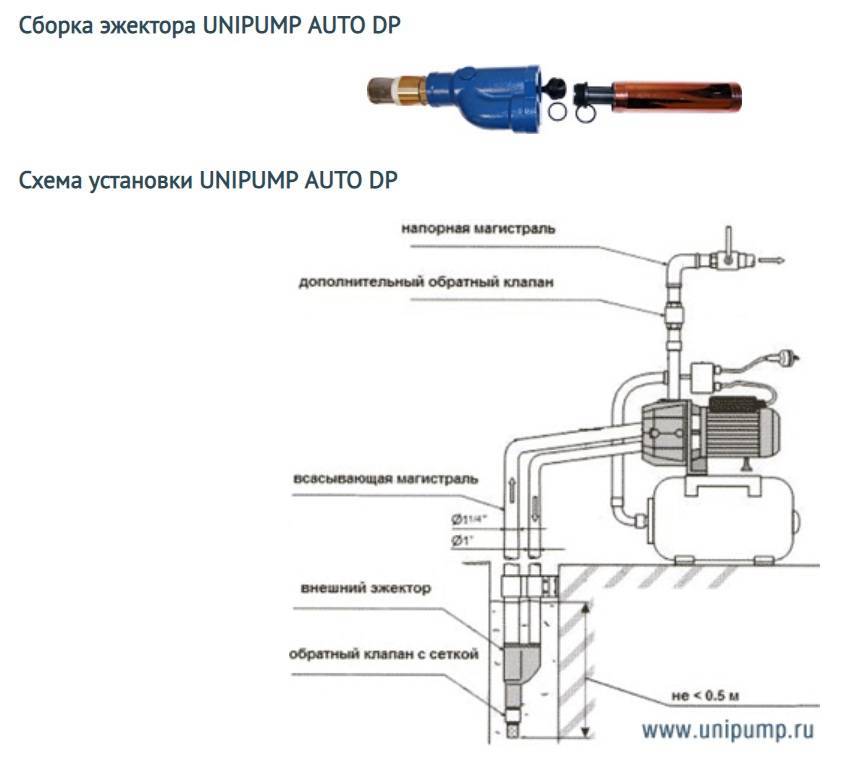

При использовании глубинного (погружного) насоса обратный клапан устанавливают сразу выше него. Он также препятствует уходу воды из подающей трубы и позволяет создать в системе водоснабжения дома избыточное давление.

Причины засорения обратного клапана и что в этом случае делать

Причиной засорения обратного клапана обычно бывает попадание мелких минеральных или органических частиц из источника воды при работе насоса. Постепенно накапливаясь внутри корпуса клапана, они могут, со временем, препятствовать его нормальной работе. Обратный клапан может не полностью открываться или закрываться. В первом случае будет создаваться дополнительное гидравлическое сопротивление для работы насоса, а во втором – вода будет уходить из трубы обратно в колодец или скважину.

Для того, чтобы определить засорился обратный клапан или нет, придется его демонтировать и осмотреть внутреннюю его часть. При наличии засорения клапан необходимо аккуратно прочистить и промыть в чистой воде, стараясь при этом не повредить его внутренние элементы. После этого необходимо проверить клапан на срабатывание. Если клапан небольшого диаметра то это проще всего сделать, продувая через него воздух с двух сторон поочередно. Если, при этом, клапан плохо открывается или полностью не закрывается, его лучше заменить новым. Также следует поступить, если клапан слишком сильно засорен и очистить его без повреждения внутренних элементов не получится.

Как правильно установить обратный клапан

Применение индивидуальных установок водоснабжения требует прежде всего понимания процессов, которые происходят во время работы системы, а уже потом подбора соответствующих компонентов оборудования. Для установки скважинного оборудования и системы водозабора из колодца применяется как насосная станция, так и поверхностные насосы, когда речь идет о прямой подаче воды для полива или хозяйственных нужд. В таком случае обязательно для правильной работы всех элементов и комфортного пользования оборудованием необходимо правильно установить обратный клапан.

Применение обратного клапана в частных домовладениях

Как известно, основное назначение обратного клапана — это обеспечение направленного одностороннего движения содержимого трубопровода и недопущение изменения направления на обратное. В индивидуальных домовладениях, на первый взгляд, применение этого устройства крайне ограничено — только система водопровода может оборудоваться таким клапаном. Однако, разобравшись глубже нетрудно заметить, что обратный клапан находит свое применение и в других местах.

Технологически обратный клапан устанавливается:

1. В заборной трубе колодца или скважины;
2. При подключении накопительного или проточного водонагревателя;
3. При подсоединении дома к системе центрального водопровода;
4. При установке приборов учета потребления воды;
5. При монтаже канализационной системы;
6. При установке септиков разных типов;
7. Для подключения системы очистки сточных вод;
8. В системе отопления;
9. В системе вентиляции и кондиционирования здания.

Как видно применение обратных клапанов в разных системах обеспечения частного дома весьма велико, при этом, применяются разные по устройству и техническим характеристикам оборудование.

Особенности конструкции устройств для системы водоснабжения частного дома

В домах, оборудованных системой индивидуального водоснабжения с забором воды из скважины, колодца или даже открытого источника обратный клапан выступает одним из главных компонентов, обеспечивающих работоспособность всей системы.

Для индивидуального водопровода, обычно используется небольшой по размеру латунный обратный клапан. Он представляет собой латунный цилиндр с вырезами под ключ на внешней поверхности и резьбу для подсоединения к трубопроводу. Внутренние части состоят из планки, на которую крепится прижимная пружина и затворный диск со штоком.

Принцип работы этого устройства прост — при разрежении среды в подающей трубе вследствие работы насоса пружина сжимается и затворный диск освобождает пространство между корпусом и поверхностью клапана. Через этот промежуток вода со скважины начинает поступать в трубу.

Как только работа насоса прекращается, и закачка воды останавливается, под действием давления воды в трубопроводе пружина разжимается и клапан блокирует поток воды.

Для водозаборов небольшой глубины, до 7-8 метров достаточно установка всего одного устройства, которое будет постоянно находиться в погруженном состоянии. А вот если глубина больше или трубопровод до станции с гидроаккумулятором составляет несколько десятков метров, то рационально в конструкции применить еще одну или даже две точки установки клапана — на поверхности в кессоне, и непосредственно возле насосной стации.

Стоит отметить, что такое подключение не является слишком сложным и может быть с успехом проведено самостоятельно, без привлечения специалистов.

Установка обратного клапана в систему водоснабжения

Прежде чем начать установку рекомендуется распаковать и осмотреть комплектность всех деталей и соединительных элементов, подобрать уплотнительный материал.

Для обратного клапана проверить нужно прежде всего его работоспособность. Для этого достаточно просто распаковать устройство и продуть его с разных сторон. Для водопровода от скважины небольшой глубины достаточно обычного пружинного цилиндрического клапана, в котором пружина не настолько мощная, чтобы приложить значительные усилия при продувке.

Далее, алгоритм установки обратного клапана на всасывающую трубу имеет следующий вид:

1. Конец пластиковой трубы, которая устанавливается в скважину обрезается под прямым углом, место среза зачищается от стружки пластика и делается небольшая фаска как на внутренней, так и на внешней поверхности трубы;
2. На подготовленную трубу устанавливается муфта-переходник с зажимом;
3. Зажим фиксируется так, чтобы можно было в дальнейшем провести его окончательную фиксацию и регулировку положения;
4. На резьбу корпуса клапана с обеих сторон наматывается несколько витков фом-ленты для уплотнения резьбового соединения;
5. По направлению забора воды с подающего края монтируется к клапану сетчатый фильтр;
6. Клапан с фильтром подсоединяются к переходной муфте и окончательно зажимаются.

При проведении работ по установке заборного узла важно добиться максимально герметичного соединения всех деталей. Резьба должна быть плотной и не пропускать воздух. Особенно это касается соединения между клапаном и муфтой, и местом где муфта фиксируется на пластиковой трубе.

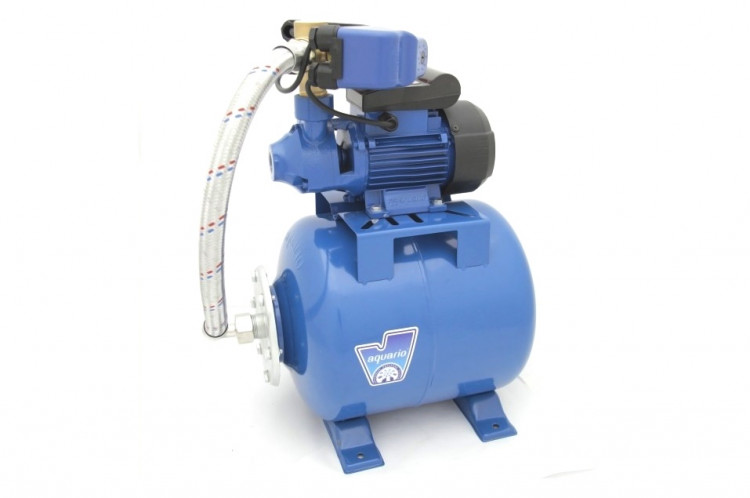

Установка обратного клапана перед насосной станцией

Для того чтобы сгладить резкие скачки давления и уменьшить время набора воды со скважины рекомендуется установить устройство непосредственно перед насосной станцией — между входным патрубком трубопровода и фильтром.

Применение двух клапанов обеспечивает гарантированное быстрое наполнение гидроаккумулятора водой при этом вода, пройдя через фильтр тонкой очистки уже будет очищена от вкраплений и осадка. Расположение второго клапана непосредственно у насоса обеспечит более ровный режим работы и самого насоса, ведь при включении в схему одного устройства приводит к снижению мощности насоса.

При этом сам насос начинает нестабильно работать, поскольку нагрузка распределяется неравномерно. Второй клапан сглаживает пики и не допускает глубоких провалов, когда мощность резко падает. И хотя снижение давления в системе все равно ощущается, это не так заметно, как только с нижним клапаном.

Поскольку цилиндрический латунный клапан не столь критично относится к положению установки — горизонтальному или вертикальному можно использовать точно такую же модель, как и на другом конце трубы.
Требования к герметичности резьбовых соединений в таком варианте установки выше, поскольку при поступлении воздуха в систему через резьбу вода будет прокапывать наружу, и ожидаемой ровной работы насоса не получится.

Сборка узла осуществляется в следующем порядке:

1. Проверяется работоспособность клапана, состояние резьбы на соединительных муфтах и сгонах, фильтре;
2. Резьба обрабатывается уплотнителем — фом-лентой или паклей с универсальной сантехнической пастой для резьбовых соединений;
3. Сборка осуществляется в порядке от насосной станции — в патрубок вкручивается сгон, следующим этапом соединяется отрезок резьбы т клапан, дальше при помощи муфты и контргайки фиксируется вся конструкция;
4. Аналогично посредством сгонов и муфт подключается и водяной фильтр.

Перед включением насосной станции необходимо снят колбу фильтра и залить ее водой. При включении насоса это поможет избежать жесткого начала работы.


Решения проблемы запуска насоса и насосной станции.

И снова здравствуйте, уважаемые читатели «Сан Самыча». Продолжим разговор о способах запустить насос или насосную станцию в первый раз или после ремонта элементов системы водоснабжения дома.
Рад сообщить, что начатый мною рассказ уже помог читателю Михаилу справиться со своей проблемой и восстановить водоснабжение своего дома после неожиданного выхода из строя обратного клапана.
Ну, что ж, продолжим…

  Еще одним решением, просто напрашивающимся, исходя из нашего разговора, является размещение заливной воронки, присоединенной через тройник, непосредственно к напорной линии насоса. Тем самым мы повышаем первоначальный подпор на всасе за счет высоты напорной трубы. И чем выше по напору будет размещена заливная воронка, тем гарантированней будет результат, подхват насоса при первом же включении.
Кроме того, у этого решения есть еще ряд преимуществ. Наконец-то мы решаем проблему образовавшегося из-за кавитации воздуха в насосе, и можем в ходе пуска удалить воздух, как-то попавший в рабочую зону насоса. Мы можем контролировать и регулировать давление в напорной линии, при необходимости замещая удаленный воздух водой, не выключая насоса. И эта вода абсолютно точно попадет непосредственно в рабочую зону насоса, увеличивая давление в ней и уменьшая «вредное» влияние оставшегося там воздуха.
И особенно удобно такое решение при регулировке давления в системе автономного водоснабжения, если напорные краны расположены далеко от насоса. Ведь в этом случае кран на заливной трубе также является напорным и может быть использован, так сказать, по другому назначению.
К недостаткам заливной трубы на напоре можно отнести невозможность как-то автоматизировать процесс поддержания давления на всасе насоса и, абсолютно точно, «рваный» режим работы насоса при его запуске. Заливная труба будет плеваться то водой, то воздухом, наводя грязь и мокроту в помещении, где расположена насосная станция. И здесь не помогает ни увеличение высоты воронки (если сделать её из большой пластиковой бутыли), ни её герметизация. Потому что неизвестно, когда насос выплюнет воздух, а когда, создав давление на напоре, воду под давлением.

Стандартная линия рециркуляции и с разрывом.

Конечно же, никакого «волшебства» в этом нет, сплошная физика. Но эффективность любой из уже описанных схем повышается в разы при грамотном использовании рециркуляции, и это похоже на волшебство. И даже обычная схема рециркуляции без каких-либо дополнений дает неплохой результат, хотя и не столь эффективна.

Рециркуляция с выпусом через воронку и с герметичной емкостью

Естественно, эта эффективность имеет цену: часть мощности насоса идет на поддержание давления рециркуляции. Но, учитывая, что нам это нужно только для запуска системы, а потом мы можем просто перекрыть эту линию, мне кажется, это оправдано.

Рециркуляция с гидрозатвором на всасе насоса.

Комбинируя схемы заполнения насоса со схемой рециркуляции, мы можем увеличить глубину всасывания насоса, и она будет уже не 7-8 метров, как обычно, а 10-11 метров. Мы можем отрегулировать расход насоса таким образом, что у нас будут точно совпадать расход насоса с нашим потреблением, создав, практически, идеальные условия для работы насоса, и навсегда забыв о последствиях «сухого» хода при значительном превышении расхода насоса над потреблением (был такой вопрос в комментариях). Наконец, мы можем отрегулировать давление в системе на необходимый нам уровень, если Вас не устраивает по каким-то причинам слишком высокое давление, создаваемое насосом.
При реальном воплощении предложенных мною схем нужно не забывать про воздух, который может гулять по системе в первое после пуска время. И предусматривать возможности как-то бороться с ним (ловушки, воздушники, разрыв линии) или минимизировать его поступление в линию рециркуляции, подключаясь к напорному трубопроводу снизу трубы, где вероятность появления воздуха ниже всего.
Не хотелось бы комментировать работу каждой из этих схем, это слишком долго и многословно. У каждой из них есть свои достоинства и недостатки. Если Вам что-то непонятно, уважаемые читатели, спрашивайте в комментариях, я обязательно отвечу.

Особенность этих схем в том, что я, например, вряд ли смог догадаться сделать именно так. Конечно, эффективность и удобство использования этих схем – вопрос спорный, но это работает! И сделано это с минимальными затратами сил и средств, и с использованием подручных материалов.

Грелка в качестве емкости.

В первой схеме использована обычная двухлитровая грелка в качестве заливной емкости. Перед пуском насоса заливают водой всасывающую линию и насос, заполняют грелку, подключают её через штуцер и кран к линии всаса. Дальше порядок пуска такой.
Включаем насосную станцию на закрытую напорную линию. После срыва насоса, открываем кран между всасом и грелкой и давим на грелку, создавая избыточное давление во всасывающей линии. За счет этого давления, возможно, не с первого раза (все-таки объем грелки небольшой), насос подхватывает намного быстрее, чем обычно.

Использование гидроаккумулятора в качестве пусковой емкости.

Во второй схеме все еще проще. Человек просто поставил дополнительный кран на входе воды в штатный гидроаккумулятор (ГА). Соответственно, перед планируемым ремонтом и отключением насосной станции от сети, он просто перекрывает этот кран, сохраняя в ГА некоторое количество воды под давлением.
Теперь, перед пуском насоса, нужно всего лишь заполнить насос и линию всаса водой, закрыть кран на напоре и открыть кран на ГА. Всё, система встала под давление, конечно, не такое, как при обычной работе системы водоснабжения, и тем не менее, это намного облегчает пуск насосной станции после ремонта. Вот только, что делать, если в ремонте нуждается сам гидроаккумулятор?! Правда, это тоже не проблема. Система сможет поработать и без него.
Подводя итоги нашей, надеюсь, плодотворной беседе, хотелось бы написать несколько слов о порядке пуска насоса. Все схемы разные, и конкретная процедура пуска насосной станции сильно зависит от конкретной схемы. Но есть и общие принципы, уже упомянутые мною в теоретической части моего рассказа.
А именно, перед пуском насоса нужно обязательно заполнить линию всаса и, по возможности, линию напора наиболее полно, настолько, насколько позволяет Ваша система. Этим Вы создадите первоначальный подпор на всасе и уменьшите вероятность срыва насоса. При пуске насоса необходимо поддерживать максимально возможное давление на всасе с помощью заливных труб (воронок, емкостей) или рециркуляции, одновременно стравливая воздух из подводящих и напорных трубопроводов до тех пор, пока насос не начнет самостоятельно, устойчиво и уверенно, набирать давление в системе водоснабжения.
Все просто, а сколько слов. Долгих лет жизни Вам и Вашим насосам, уважаемые читатели «Сан Самыча». До новых встреч.

Зачем нужны и как работают обратные клапаны на воду

Устройство прямого действия, обеспечивающее движение воды только в одну сторону, называется обратным клапаном. Запорная арматура функционирует за счет циркуляции жидкости и не требует подключения источников питания.

Механизм поддерживает стабильность работы систем теплового и водяного снабжения, а также выполняет защиту водопровода от повреждений в случаях возникновения аварий. Выясним, как работает устройство и какие задачи решает.

Для чего нужно устройство

Запорное устройство предотвращает движение потока жидкости в обратную сторону. Имеет небольшие размеры и поддерживает нужный напор в системе. Рассмотрим необходимость применения устройства в жилых помещениях. Оно используется в следующих случаях:

• На трубах водоснабжения. Циркуляция горячей и холодной воды в частных и многоквартирных домах распределена по отдельным трубам. Порой разность давления приводит к тому, что горячая вода выдавливает холодную из камеры бытового смесителя и регулировка температуры жидкости становится невозможной. Клапан приводит давление к нормальным значениям.

• На входе в водонагреватель. Заполнение бойлера происходит под напором. При прогреве и повышении давления, вытесненный теплоноситель будет направляться обратно в холодную трубу. Арматура предотвращает отток.

• В системе индивидуального отопления при наличии нескольких контуров нагрева (бойлер, теплый пол, батареи), имеющих разные значения гидравлических и напорных показателей. Запорное устройство нормализует показатели.

• Перед прибором учета. Возникает вопрос, а зачем нужно монтировать обратный клапан на счетчике воды? Ответ прост: запорная арматура необходима, ведь она защищает прибор от возможной поломки, которую способен вызвать гидроудар, и предотвращает вращение турбины в обратную сторону.

• В автономной системе водоснабжения подачу воды обеспечивает погружной насос. Он поднимает жидкость на поверхность и подает в дом под углом 5°-10° на расстояние до 10 м. Установка обратного клапана предотвратит стекание воды в скважину при отключении насоса.

О принципе работы

Принцип работы устройства таков: после прекращения подачи воды в полость трубы, затвор придавливается пружинным механизмом и остается в закрытом положении. В момент, когда перед клапаном образуется напор, достаточный для того, чтобы ослабить пружину, клапан открывается и в трубу начинает поступать вода.

Когда насос отключается — происходит понижение давления, затвор снова прижимается и перекрывает поток. Кроме силы сжатия пружины на затвор оказывает воздействие напор трубопровода, не позволяя клапану открыться.

Виды и устройство обратных клапанов

Конструкция клапана, как правило, проста. Она состоит всего лишь из нескольких компонентов, таких как корпус, рабочий орган и прижимной элемент. В зависимости от варианта исполнения могут встречаться другие детали: шток, шарнирный штифт, дисковый рычаг, пружина, шарик, эластомеры и подшипники.

Выделяют четыре вида бытовых устройств по типу запорного элемента:

1. Поворотные. Работают за счет вращения стального поворотного диска, расположенного внутри фитинга.

2. Шаровые. Поток жидкости перекрывает золотник, выполненный в форме шара.

3. Подъемные. Задвижка перемещается вверх, открывая путь воде и опускается вниз, перекрывая поток. Устройства монтируются только вертикально.

4. Дисковые. В качестве запорного элемента выступает прижимной диск.

По виду соединений клапаны подразделяются на следующие группы:

• Муфтовые с резьбой. Предназначены для труб малого диаметра. Фиксируются с помощью резьбы, нарезанной во внутренних или на внешних частях двух муфт.

• Межфланцевые. Выглядят, как вкладки. Устанавливаются между двумя соседними фланцами. Закрепляются шпильками или болтами.

• Фланцевые. Оснащены соединительными фланцами с уплотнительными прокладками.

• С держателем под сварку. Монтаж осуществляется с помощью сварки. Подходят для участков трубопровода, находящихся в агрессивной среде.

По виду материала, из которого изготавливается корпус, клапаны делятся на пластиковые (полипропиленовые), латунные и стальные.

Размеры изделий

Размеры запорной арматуры зависят от типа водопроводного оборудования, установленного в квартире или загородном доме. Вот основные ходовые разновидности:

1. Клапан с размером 1 дюйм. Пользуется высоким спросом.

2. Клапан на воду 1/2 дюйма. Не столь популярен из-за слабой пропускной способности.

3. Обратный клапан 3/4 дюйма. Качественное изделие для труб малого диаметра.

Выбирая изделие, нужно ориентироваться на 2 главные характеристики: давление и диаметр условного прохода. Первая обозначается аббревиатурой РУ (PN) — рабочее давление. Если клапан промаркирован символами РУ-20 или PN-20, значит он может эффективно работать при давлении не больше 20 бар. Второй параметр называется ДУ (DN) — условный проход.

Маркировка ДУ-22 или DN-22 говорит о том, что диаметр условного прохода устройства равен приблизительно 22 мм.

Параметр ДУ (DN) клапана должен соответствовать аналогичным параметрам всех соседних элементов. Следует устанавливать устройство с ДУ-25 (DN-25) только в связке с трубами и фитингами, промаркированными как ДУ-25 (DN-25).

Как установить клапан правильно

Проще всего осуществляется установка обратного клапана в муфтовом варианте исполнения. Он подходит для встраивания в системы отопления и водоснабжения как в квартирах, так и в частных домах.

Чтобы защитить приборы учета и другие сегменты сети от возникновения гидроудара, необходимо выполнить 3 простых действия:

• Выбрать место расположения. В квартирах обычно врезают клапан обратного хода воды до счетчика или перед котлом отопления.

• Взять фитинги нужного диаметра и намотать на резьбу уплотнитель: ленту, нить или лен.

• Закрепить устройство с помощью фитингов, открыть водонапорный кран и проверить соединение на предмет протечек.

На корпусе клапана производители штампуют изображение стрелки. Оно показывает направление движения воды. Монтаж нужно выполнять с оглядкой на этот ориентир, иначе напор останется перекрытым после завершения работ и придется переставлять запорное устройство.

Дадим несколько советов:

1. В контур работающей водопроводной системы клапан устанавливают перед насосной станцией. Для этого на трубе выбирают место, на котором делают разрыв, и соединяют его запорным устройством.

2. В составе канализации клапан поможет предотвратить поступление отходов и сточных вод в обратном направлении. Монтаж выполняется на трубах подходящего диаметра при помощи врезки. Диаметр клапана может составлять 50-100 мм. Соединения чугуна или пластика производятся специальным переходником.

3. В одноконтурной системе отопления клапан необходим для создания давления теплоносителя за счет нагрева, без использования насоса. Монтаж выполняется аналогично процессу установки клапана на водопровод.

Порой даже надежная запорная арматура выходит из строя. Если случилась поломка, необходимо узнать о том, как разобрать обратный клапан. Это не сложно. Для начала нужно перекрыть поток рабочей жидкости и слить ее из системы. Затем следует открутить гайки, демонтировать фланцы или фитинги. Финальный этап — снятие запорного узла и замена вышедших из строя деталей. Сборка производится в обратном порядке.

Проводить монтаж запорной арматуры вблизи водяного счетчика нужно предельно аккуратно, чтобы не повредить пломбу, установленную работниками ЖКХ.

Обратный клапан для воды насоса и насосной станции

Ситуации, когда из кранов идет только холодная или горячая вода, а через котел отопления теплоноситель уходит в обратную сторону, могут возникать при неправильной работе насосной системы. Это происходит по причине снижения давления воды.

Для предотвращения сбоев рекомендуется установить запорное устройство для насоса. Его назначение состоит в том, чтобы исключать риск снижения давления и поломки насоса, перекрыть отток воды.

Клапан представляет собой небольшой цилиндр, с затворным механизмом и пружиной в форме округлого вращающегося лепестка. При отсутствии движения потока затвор плотно закрыт, а с появлением напора открывается, чтобы остановить отток в случае выхода из строя насосной установки.

Для глубинных насосов

Диаметр запорной арматуры для монтажа на глубинный насос должен соответствовать размеру трубы. Это позволит сделать соединение максимально герметичным. Новые модели насосов производятся уже в комплекте с обратными клапанами.

Глубинный насос перед установкой клапана нужно оснастить фильтром первичной очистки. Приемный запорный механизм насоса требует надежной защиты, поэтому клапан соединяют резьбой с перфорированной обоймой из нержавейки.

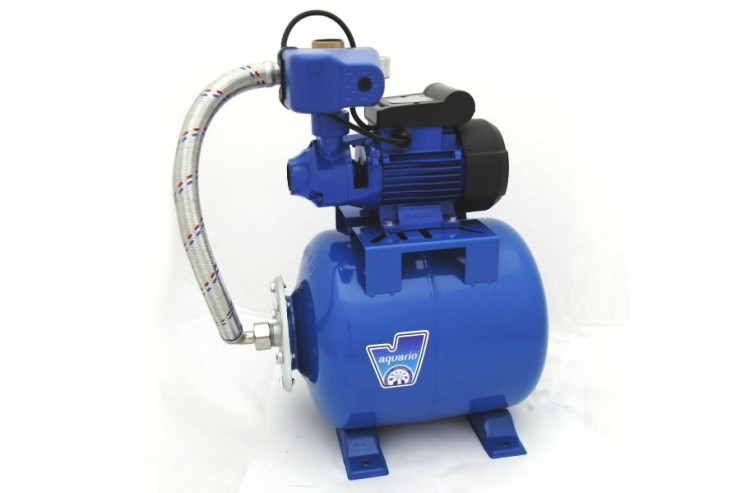

Для насосных станций

Запорные устройства, предназначенные для поверхностной насосной станции, решают такие же задачи, что и обратные клапана для глубинного насоса. Различие в том, что монтаж арматуры производится на всасывающий патрубок нагнетателя давления после храповика.

Использование запорного устройства поможет предотвратить аварийные ситуации в системах отопления и водоснабжения, положительно скажется на работе насосных станций, исключит наполнение водопроводных труб воздухом, позволит пользоваться водой некоторое время даже после отключения скважинного насоса.

Обратные клапана | Насосы и принадлежности

Доброго времени суток, уважаемые читатели блога nasos-pump.ru

Обратные клапана для воды

В рубрике «Принадлежности» рассмотрим обратные клапана для воды. Обратный клапан – это защитная арматура прямого действия, пропускающая проток жидкости, газа или пара в одном направлении. Направление протока рабочей среды указывается стрелкой на корпусе изделия. В случае изменения потока рабочей среды на обратное направление, происходит надежное запирание этого потока. Корпуса обратных клапанов могут быть изготовлены из бронзы или латуни, пластика, углеродистой стали или чугуна, нержавеющей стали. Отдельные конструктивные элементы клапанов изготавливаются из нержавеющей, легированной или ферритной стали, разных типов чугуна, а также различных жаропрочных или коррозионно-устойчивых сплавов. Для герметизации седла клапанов используются разные уплотнители, которые в зависимости от условий эксплуатации и назначения могут быть изготовлены из резины, пластика или специальных сплавов. По конструкции изделия делятся на типы шаровые, подъемные, поворотные и т. д. Такое многообразие применяемых материалов и видов конструкций позволяет применять обратные клапана для воды в различных инженерных системах. Они используются в системах водоснабжения и теплоснабжения, кондиционирования и вентиляции, канализации и т. д. Широко применяется данная арматура и в промышленности для различных технологических процессов. Также как и любая арматура,   обратные клапана изготавливаются с различными способами присоединения к трубопроводам. В зависимости от типоразмера это может быть муфтовое фланцевое или межфланцевое подсоединение. Такую высокую популярность применения клапанов обратных можно объяснить их надежностью и безотказностью в работе, простотой конструкции, а также относительно невысокой стоимостью и ремонтопригодностью.

Типы, устройство и конструкция клапанов

Рассмотрим основные типы обратных клапанов, устройство и их конструкцию. Муфтовые и фланцевые осевые обратные клапана без сеточки и с сеточкой (Рис. 1).

Муфтовые и фланцевые обратные клапана

Применяется данная арматура в установках повышения давления воды, в гидравлических и пневматических промышленных системах. Они идеально подходят для горячего, холодного водоснабжения и отопления. Монтируются арматура в горизонтальном и вертикальном положениях, она имеет малое сопротивление протоку и тихую работу. Наиболее часто используемые типоразмеры данной арматуры это 3/8″, 1/4″, 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″, 2″. Выпускаются промышленностью муфтовые клапана до 4″ включительно, но наиболее широко они применяются только на трубопроводах до 2″. На диаметры трубопроводов больше 2″ чаще всего применяются фланцевая арматура.

Устройство обратного клапана

Устройство осевого латунного муфтового клапана обратного (Рис. 2). Клапан состоит из корпуса (Поз. 5). Корпуса изготавливаются или из латуни или бронзы. В корпус устанавливается шток с тарелкой или диском (Поз. 2). Шток и тарелка изготавливаются из нитрил-нейлона, латуни или бронзы. В качестве уплотнителя используется резина EPDM (Поз. 4). Для надежного запирания клапанов используется пружина (Поз. 2), которая изготавливаемая из нержавеющей стали. Закрывает всю эту конструкцию крышка (Поз. 1). Внутренняя часть крышки корпуса является седлом. Крышки изготавливаются из латуни или бронзы.

Разновидностью осевого муфтового клапана является донный клапан, который дополнительно комплектуется сеточкой изготовленной из нержавеющей стали. Клапана с сеточкой устанавливаются на всасывающих трубопроводах в скважинах или емкостях и служат для защиты от попадания в насосы посторонних предметов и мелких насекомых. Как известно, для постоянной эксплуатации самовсасывающих поверхностных центробежных насосов,  центробежных насосов с выносным эжектором или нормально всасывающих насосов, при заборе воды из скважины или емкости когда она находятся ниже оси всасывания насоса, на всасывающий трубопровод обязательно необходимо монтировать обратный клапан с сеточкой. Чтобы насос или автоматическая насосная станция начали подавать в систему воду, перед их включением нужно заполнить водой всасывающий трубопровод и сам насос. Если клапан не устанавливать, то заполнить подающий трубопровод водой будет очень проблематично. Чтобы каждый раз после отключения насоса или станции не проводить процедуру заполнения насоса и трубопровода водой и монтируется обратный клапан на всасывающий трубопровод. Теперь после остановки насоса не нужно каждый раз заполнять всю систему водой.

Клапана обратные подъемные муфтовые и фланцевые. Данный вид арматуры подразделяется на два типа подпружиненные и бес пружинные (Рис. 3).

Подъемные обратные клапана

Пружинные подъемные обратные клапана изготавливаются из чугуна или стали и выпускаются на типоразмеры от Ду 15 до Ду 300, могут монтироваться как в горизонтальном положении, так и в вертикальном. В без пружинных клапанах посадка затвора на седло происходит под воздействием собственного веса, и монтировать их следует в горизонтальном положении, а в вертикальном только при восходящих потоках. Применяется, подъемные муфтовые и фланцевые обратные клапана, в установках повышения давления воды, в водопроводных и поливочных системах при перекачке очищенной и немного загрязненной воды или не агрессивных жидкостей. Данный тип оборудования характеризуется высокой надежностью, широкой сферой использования, простотой конструкции и безотказностью. Устройство подъемных фланцевых клапанов (Рис. 4).

Устройство подъемного клапана

Корпус клапана (Поз. 1), основной элемент конструкции, изготавливается из чугуна или стали. Рабочий элемент – диск (Поз. 4), изготавливается из чугуна или нержавеющей стали. Седловое уплотнение диска (Поз. 2) служит для уплотнения седла и диска, изготавливается из материалов латунь-резина, нержавеющая сталь-резина. Крышка корпуса (Поз. 3) служит для проведения ревизии или ремонта клапана, изготавливается из чугуна или стали. Уплотнение корпуса (Поз. 5) предназначено для уплотнения крышки и изготавливается из волокна с графитом. Пружина (Поз. 6) предназначена для надежного запирания обратного клапана и изготавливается из нержавеющей стали.

Клапан обратный двустворчатый межфланцевый (Рис. 5) устанавливается на вертикальных участках при восходящих потоках и горизонтальных участках трубопровода.

Устройство двустворчатого обратного клапана

Применяется данная арматура в насосных системах водоснабжения и газа, а также воздушного кондиционирования. Рабочей средой может быть вода, воздух или слабо агрессивная среда. Типоразмеры от Ду 50 до Ду 800, межфланцевый монтаж. Конструктивно двустворчатый межфланцевый клапан состоит из корпуса (Поз. 1), створок (Поз. 2) изготавливается эти элементы из чугуна, ковкого чугуна, стали или нержавеющей стали. Уплотнение (Поз. 3) изготавливается из нитрила, EPDM, Viton. Пружина (Поз.4) и ось (Поз. 5) изготавливаются из нержавеющей стали.

Створчатый межфланцевый обратный клапан (Рис. 6) монтируются на горизонтальном участке трубопровода или вертикальном участке трубопроводе с восходящим потоком.

Створчатый обратный клапан

Они очень компактны, имеют простую и надежную конструкцию, обладают малыми потерями давления, малым весом и встроенными в корпус уплотнениями. Применяются для систем теплоснабжения, отопления, холодоснабжения, а также в поливочных и оросительных системах и воздушных установках. Рабочая среда вода, воздух, слабо агрессивные среды. Типоразмеры межфланцевых обратных клапанов от Ду 40 до Ду 1000. Имеют компактную и простую конструкцию. Корпус (Поз. 1) и диск (Поз. 3) изготавливается из стали, нержавеющей стали. Уплотнение для фланцев (Поз. 2) и уплотнение седла (Поз. 4) изготавливается из нитрила, EPDM, Viton.

Шаровые муфтовые и фланцевые обратные клапана (Рис. 7) нашли свое широкое применение в системах канализации и водоотведения.

Канализационный обратный клапан

 Основная рабочая среда клапанов для канализации это канализационные стоки, вязкие и загрязненные жидкости Они могут монтироваться как вертикальном, так и в горизонтальном положениях, Имеют полный проход и малые потери благодаря самоочищаемуся шару, который передвигается под воздействием потока жидкости. Внутренняя часть клапана механически обработана для хорошей герметичности и предотвращения возможности заклинивания шара, позволяет легко провести чистку и ревизию обратного клапана. Муфтовые шаровые клапана выпускаются на типоразмеры от 1″ до 2 1/2″, на большие типоразмеры выпускаются клапана с фланцевым соединением.

Устройство шарового клапана (Рис. 8).

Обратный клапан шаровой устройство

Клапан состоит из корпуса (Поз. 1). Корпус изготавливают из ковкого чугуна. Внутри корпуса находится шар (Поз. 2). Шар изготовлен из стали и покрыт нитрилом, специальным само очищающимся материалом. Крышка (Поз.3) также изготавливается из ковкого чугуна. Основное назначение крышки это проведения ревизии и обслуживания арматуры. Для уплотнения крышки применяется прокладка (Поз. 4). Крепится крышка к корпусу клапана при помощи крепежа. Изготовлены крепежные болты, и гайки из нержавеющей стали.

Мы рассмотрели только несколько типов и конструкций обратных клапанов, на самом деле их намного больше, и рассказать обо всех видах в одной статье довольно сложно.

Рекомендации по монтажу

Основные рекомендации при монтаже обратных клапанов следующие:

• При монтаже самовсасывающих насосов или автоматических насосных станций на всасывающем трубопроводе всегда надо монтировать обратный клапан с сеточкой, для предотвращения опорожнения насоса и всасывающего трубопровода после остановки насоса. Клапан с сеточкой выполняет еще и защитную функцию, он защищает оборудование от попадания в него посторонних частиц – листьев, веток и мелких насекомых. Для исключения подсасывания в систему воздуха, трубопровод с клапаном необходимо погружать в воду, минимум, на 30-50 сантиметров.
• Обратный клапан следует монтировать также на напорном трубопроводе сразу же за насосом, для защиты оборудования от гидравлических ударов. Диаметр клапана должен быть того же диаметра, что и напорный патрубок насоса.
• При монтаже скважинных насосов заводы производители рекомендуют через каждые 100 метров трубы в скважине устанавливать обратный клапан, для уменьшения нагрузки на двигатель и рабочие колеса при включениях и выключениях насоса. Если глубина скважины меньше 100 метров, то обратный клапан следует монтировать сразу же на выходе трубопровода из скважины.
• Для защиты дренажных и фекальных насосов от обратного потока перекачиваемой среды из канализации, на напорном трубопроводе надо монтировать муфтовый или фланцевый шаровой обратный клапан.
• Если в системе водоснабжения или отопления установлено несколько насосов, то на напорной линии, за каждым насосом необходимо монтировать обратный клапан, такого же диаметра как и выходной патрубок насоса, Это делается для того, чтобы не происходило шунтирование основной магистрали через не работающий насос.

Эксплуатация, обслуживание и ремонт

Конструкция обратных клапанов проста и надежна, поэтому при соблюдении условий эксплуатации не требуется постоянный уход и ремонт. Необходимо проводить периодический осмотр клапанов на предмет протекания рабочей среды. При необходимости следует провести подтяжку болтов. Для контроля работоспособности и проверки их герметичности, необходимо проводить дренирование участка трубопровода. После дренажа надо проконтролировать показание манометра после обратного клапана. Если давление на манометре не изменилось, то арматура работает надежно. Если давление упало на обоих манометрах, значит, есть утечки и клапан потерял герметичность. Изделие нужно демонтировать и провести чистку, так как наиболее вероятной причиной выхода из строя это загрязнение проходного сечения клапана. В случае заклинивания обратного клапана также нужно произвести его ревизию и обслуживание. При проведении ревизии нужно обратить внимание на посадочные места для штока с тарелкой (Рис. 2) в корпусе и крышке клапана. Если в корпусе клапана или крышке посадочные места разбиты, то обратный клапан может заклинить или не закрываться. Выработка также может быть и на самом штоке, особенно если он изготовлен из нитрил-нейлона В таких случаях нужно покупать новый обратный клапан. Если муфтовый клапан не закрывается, то одной из причин может быть поломка пружины. Такое случается крайне редко, но учитывая качество нашей воды возможно. Эту поломку можно устранить, необходимо выкрутить крышку и вытащить шток с пружиной. Крышка клапана обычно посажена на герметик и чтобы ее разобрать, нужно нагреть клапан с помощью строительного фена. Нагревать нужно аккуратно, чтобы не повредить резиновое уплотнение или шток если он из нитрил-нейлона. Подобрать нужную пружину можно подобрать или взять из старого обратного клапана. Затем клапан собрать. Но можно и купить новый обратный клапан  и не тратить время. Вот пожалуй все.

Спасибо.

P.S. Понравился пост? Порекомендуйте его в социальных сетях своим друзьям и знакомым.

Еще похожие посты по данной теме:

Обратный клапан с сеткой Itap 108, Itap 100 пружинный латунный

Назначение погружного обратного клапана с сеткой

Обратный клапан с сеткой муфтового типа устанавливается на трубопроводы для обеспечения направления движения жидкости в одном направлении. По сути это устройство прямого действия. Оно срабатывает механически, используя энергию движущейся воды. Устройство часто используется в системе водоснабжения частных домов в составе автоматической насосной станции на всасывании из емкости или источника водоснабжения.

Фильтр-сетка для обратного клапана, входящая в комплект или приобретаемая отдельно, предотвращает попадание в трубопровод песка и других механических частиц. Основной причиной аварийных ситуаций в системах водоснабжения является останов насосной станции. При этом может произойти слив воды из трубопровода обратно в источник. А вращение крыльчатки насоса в обратном направлении может вывести его из строя. При прекращении подачи воды насосом обратный клапан с сеткой обеспечит отсутствие стока воды на участке автономной системы и защитит насос от сухого хода.

Кроме того, при наличии обратного клапана с сеткой в системе водоснабжения происходит понижение давления потока. Порядка 0,25–0,5 атм, который создает насосная установка. Снижается нагрузка и на отдельные участки, и на всю систему водоснабжения.

Свойства обратных клапанов с сеткой

Для правильного выбора обратного клапана с сеткой необходимо определиться со следующими параметрами:

• рабочее и номинальное давление закрытия;
• присоединительный размер;
• условная пропускная способность;
• класс герметичности.

В техпаспорте на насосную установку должны быть указаны необходимые требования к обратному клапану для этого насоса.

Эксплуатационные характеристики погружного обратного клапана с сеткой

В нашем магазине вы можете купить обратные клапаны с сеткой Itap YORK  108 (Италия) в комплекте. Или по отдельности клапан Itap 100 EUROPA  и сетка Itap 102. Это муфтовая арматура различного размера для труб малых диаметров: от 1/2 до 3 дюймов.

10 (3/8”), 15 (1/2”), 20 (3/4”), 25 (1”), 32 (1 1/4”), 40 (1 1/2”), 50 (2”), 65 (2 1/2”), 80 (3”), 100 (4”). Наиболее часто применяются: обратный клапан 1 дюйм с сеткой, обратный клапан с сеткой 1/2 и обратный клапан с сеткой 3/4.

Это клапаны пружинного типа, обеспечивающие высокую пропускную способность. Они надежны и характеризуются плавностью работы без создания вибрации.

При выборе условного давления  нужно руководствоваться следующим принципом. Рабочее давление будет в два раза меньше, чем номинальное.

Внимание! Остерегайтесь дешёвых китайских клапанов! Ремонт насосного оборудования или коммунальная авария будет стоить вам гораздо дороже. Если у вас имеются вопросы при выборе, проконсультируйтесь с нашим инженером. Для участков, требующих повышенной надежности приобретайте обратный клапан с сеткой с металлическим седлом.
