Инструкция по монтажу и эксплуатации циркуляционного насоса

NOCCHI

Pumpen — Perfektion

Инструкция по монтажу и

эксплуатации циркуляционного насоса

Указания по обслуживанию

Уважаемый Покупатель!
В данной главе «Указания по обслуживанию» мы хотим пояснить Вам функции и обслуживание полностью смонтированных насосов. Прочтение указаний по обслуживанию облегчит Вам понимание функций циркуляционного насоса и его обслуживание.

Пожалуйста, внимательно прочтите меры предосторожности, описанные в инструкции по монтажу и эксплуатации.

Ремонт насоса должен осуществляться представителями сервисной службы WILO.

Функции насоса

Если помещение недостаточно отапливается, значит частота вращения насоса мала и необходимо переключение насоса на более высокую частоту вращения. Если насос наоборот установлен на слишком высокую частоту вращения, то в трубопроводах, а особенно в дроссельных вентилях возникают неприемлемые шумы.

Шумы устраняются переключением на более низкую частоту вращения.

Обслуживание насоса

При обслуживании насоса существуют следующие возможности:

Переключение частоты вращения

Переключение насоса на другую частоту вращения осуществляется при помощи переключателя на клеммной коробке. «3» означает наименьшую, «1» наибольшую частоту вращения.

Удаление воздуха из насоса

Удаление воздуха из насоса необходимо в том случае, когда работает система отопления и насос, а отопительный контур, тем не менее, остается холодным. Если корпус насоса заполнен воздухом, насос не подает воду. Обычно удаление воздуха происходит само собой после короткого времени работы. Если все-таки необходимо удаление воздуха, выполните операции, описанные в главе 6.1 «Заполнение и удаление воздуха».

Неисправности

При возникновении неисправности, пожалуйста, обращайтесь в сервисную службу WILO.

Общие положения

Для проведения монтажных работ и ввода в эксплуатацию персонал должен иметь соответствующую квалификацию.

Область применения

Циркуляционные насосы предназначены для перекачки жидкости в трубной системе.

Основные области применения:

все системы отопления,
промышленные циркуляционные системы (замкнутые),
только насосы типа RSL: специально предназначенные для удаления воздуха из технических систем с высокой воздушной инфузорией.

ВНИМАНИЕ: Насосы нельзя устанавливать в системах, связанных с питьевым водоснабжением и в областях,

связанных продуктами питания.

Технические параметры насосов
1. Обозначения

Циркуляционный насос системы отопления,

с мокрым ротором

RS =Насос с резьбовым соединением

RSL = Насос с удалением воздуха

RSD = Сдвоенный насос

Диаметр патрубка 30,25 (мм)

Максимальный напор (м) при Q = 0 кув. м/ч

Подключение и мощностные данные

Напряжение: 1~230V, +6% / -10%, 50 Hz

Максимальная мощность P1: см. данные на табличке

Макс. частота вращения двигателя: см. данные на табличке

Класс защиты: IP 42

Переключение частоты вращения: ручное на 3 ступени

Прибор управления S2R 3D для переключения режимов работы по времени

Основной-/Резервный или Дополнительный-/Пиковый режим: для сдвоенных насосов

Защита двигателя: не требуется

Номинальный диаметр DN (присоед. патрубок): 25 (1”), 30 (1-1/4’’)

Макс. допустимое рабочее давление: 10 бар

Мин. давл. на всасывающем патрубке *При t +50 C: 0,05 бар

При t +95 C: 0,3 бар

При t +110 С: 1,0 бар

Допустимый температурный диапазон: -10 С до +110 С

Макс. t окружающей среды: +40 С
* Значения справедливы для высоты 300 м над уровнем моря, для более высоких мест на каждые 100 метров высоты добавлять 0,01 бар.
Во избежание кавитационных шумов должно выдерживаться минимальное давление во всасывающем патрубке насоса.
Перекачиваемые среды:

Вода отопительной системы, согласно нормативам VDI 2035,
Смесь воды с гликогеном в соотношении 1:1. При добавлении гликоля повышается вязкость жидкости, поэтому в зависимости от процентного содержания в смеси гликоля необходимо исправлять гидравлические параметры насоса. Применять только высококачественный продукт со свойством коррозионной защиты (с ингибиторными добавками), соблюдать указания производителя.
При применении других средств (жидкостей), обязательно согласовывать с WILO.

Техника безопасности

Настоящее руководство по эксплуатации содержит основные указания, которые должны соблюдаться при монтаже и эксплуатации, перед монтажом и пуском в эксплуатацию обязательно должно быть изучено монтером, а также эксплуатирующим персоналом.

Необходимо выполнить не только те требования по безопасности, которые изложены в этом разделе, но и те, которые имеются в следующих разделах.

Знаки в инструкции по эксплуатации

Указания, содержащиеся в руководстве, несоблюдение которых может быть опасно для жизни человека и для насоса обозначены знаком: !
Знак для предупреждения об электрическом напряжении особенно отмечен:

На требования по безопасности, несоблюдение которых ведет к поломке насоса и нарушению функций, указывает знак:
внимание

Квалификация обслуживающего персонала

Для монтажных работ персонал должен иметь соответствующую квалификацию.

Последствия несоблюдения техники безопасности

Несоблюдение правил безопасности может повлечь за собой тяжелые последствия для человека и для насосов/агрегатов.

Несоблюдение указаний по безопасности ведет к потере всяких прав на возмещение ущерба.

Возможные последствия:

Отказ важных функций насоса,
Возникновение несчастных случаев, посредством электрического или механического воздействий.

2.4 Указания по безопасности при эксплуатации

Для предотвращения несчастных случаев необходимо соблюдать соответствующие требования. Повреждения током исключить.
2.5 Техника безопасности для инспекционных и монтажных работ

Все инспекционные и монтажные работы должны проводиться квалифицированным в этой области персоналом, который достаточно тщательно изучил руководство по эксплуатации. Основательная проверка насосов (установки) может быть произведена только в состоянии полной остановки.

Категорически запрещено производить какие-либо проверки на ходу.

2.6 Самовольная переделка и производство запасных деталей

Изменение конструкции насоса допустимо только после согласования с производителем. Оригинальные запасные части и авторизированные производителем комплектующие служат безопасности. Применение других запасных частей может привести к тому, что производитель не будет нести ответственность за возможные последствия.
2.7 Недопустимые способы эксплуатации

Работоспособность и безопасность поставляемого насоса (установки) гарантируется только при полном соблюдении требований главы 1 настоящего руководства.

Допустимые параметры в каталоге (в таблице насоса) ни в коем случае не превышать.

3.Транспортировка и хранение
внимание! -Насосы/штепсельные модули с электронными частями должны быть защищены от влажности.

Допустимый температурный режим хранения от –10 С до +50 С.

4. Описание изделия и принадлежностей
4.1 Описание насосов мокрого хода

В насосах мокрого хода все движущиеся части, а также ротор двигателя, омываются жидкостью. Не требуются уплотнения для валов. Жидкость смазывает подшипники скольжения и охлаждает их и ротор. Насосы не требуют сервисного обслуживания.

Спаренные насосы идентичны и установлены в одном корпусе; они снабжены интегрированным переключающим клапаном. Каждый насос может работать автономно, а также оба насоса могут работать параллельно.

Спаренные насосы могут применяться в двух различных вариантах:

рабочий и резервный насос (в случае выхода из строя основного насоса включается в работу резервный)
основной и пиковый насос (последний включается дополнительно при пиковой нагрузке).

При этом оба насоса могут различаться по установленным мощностям. Установка со спаренным насосом, следовательно, может быть настроена на индивидуальную производственную ситуацию. Для управления различными производственными ситуациями необходимо подключение прибора переключения S2R 3D.

Насос RSL 25/6 предназначен, кроме того, для удаления воздуха из системы. Он оснащен специальным корпусом-воздухосборником, на котором устанавливается воздухоудалительный клапан (деаэратор). Воздухосборник после установки насоса и ослабления болтов должен быть подвергнут так, чтобы деаэратор был в вертикальном положении.

Защита двигателя не требуется. Даже максимальный перегрузочный ток не может повредить двигатель и привести его к блокированию.

Переключение числа оборотов:

Все насосы имеют переключатель на клеммной коробке для ручного переключения на 3-и ступени частоты вращения [1-(макс.)-2-3(мин.)]. На низшей ступени число оборотов снижается на 40…50% от максимального. Потребление электроэнергии понизится при этом на 50%.
4.2 Объем поставки

Насос в комплекте;
Руководство по монтажу и эксплуатации.

4.3 Принадлежности:

Необходимые для применения принадлежности должны быть отдельно заказаны.

Присоединительные гайки,
Включатель S2R 3D для спаренных насосов.

5. Сборка и установка
5.1 Монтаж

Установку производить после оканчания всех сварочных и паяльных работ, и промывки трубной системы. Загрязнения могут нарушить работу насосов.
Насосы должны быть вмонтированны в легкодоступных местах, так чтобы в дальнейшем можно было произвести проверку или замену насоса.
Установка задвижек рекомендуется до и после насоса. Благодаря этому отпадает необходимость повторного заполнения системы при замене насоса. Арматура должна быть смонтирована так, чтобы вода не попадала на электродвигатель и клеммную коробку.
Монтаж насоса в контуре с открытым расширительным баком всегда производить после предохранительного трубопровода (соглосно DIN 4751).
Монтаж производить на трубе без механических напряжений и с горизонтально расположенным валом насоса. Положение соблюдать, как указано на рис. 1 и 2.

Рисунок 1: положение установки для типов RS/RSD,

Рисунок 2: положение установки для типов RSL, при монтаже деаэратора (ввинч. Резьба R 3/8’’) необходимо ослабить болты и повернуть корпус так, чтобы деаэратор был направлен строго перпендикулярно вверх. При установке насоса в горизонтальные трубопроводы, его производительность ~ на 25% больше, чем при установке в вертикальном трубопроводе.

Стрелка на корпусе насоса показывает направление потока (рис. 3, поз.1).
При присоединении насоса к трубопроводу насос может быть зафиксирован при помощи гаечного ключа за специально предусмотренные поверхности против прокручивания (рис.4).
Клеммная коробка двигателя не должна быть направлена вниз, так как в нее может попасть вода. При необходимости повернуть корпус двигателя.

Внимание! Прокладки не повреждать. Новые прокладки применять соответственного размера 86х 76х2,0мм.

Внимание! При изолированных системах изолируется только корпус насоса. Двигатель и отверстия Электрическое подключение для стекания конденсата должны остаться открытыми (рис. 3, поз.2).

Электрическое подключение

Электрическое подключение должно производиться квалифицированным электромонтером и согласно требований по работе с электрооборудованием.
Электрическое подключение должно быть выполнено строго согласно руководства и со штепсельным соединением или многополюсным выключателем. Предусмотрено минимальное расстояние между контактами –3мм.
Для обеспечения защиты от попадания воды и уменьшения нагрузки на уплотнительную гайку необходимо применить кабель наружного диаметра (к примеру, H 05 VV-F3 G 1.5).
При установке насосов в систему с температурой воды более 90 С, должен быть применен термостойкий кабель.
Кабель ни в коем случае не должен соприкасаться с трубопроводом или корпусом насоса.
Вид тока и напряжения в сети должны соответствовать данным на табличке насоса.
Сетевое подключение выполнить согласно рисунку 5.
Насос/ установку необходимо в соответствии с предписаниями заземлить.
При подключении от автоматических штепсельных модулей переключающих устройств соблюдать соответствующее руководство по установке и эксплуатации.

6. Ввод в эксплуатацию

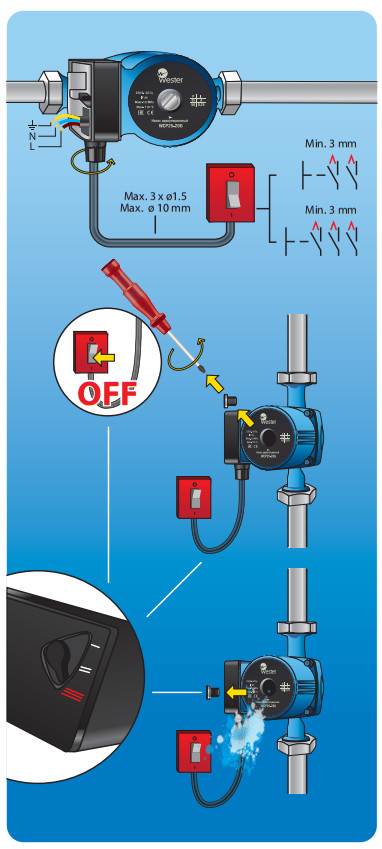

6.1 Заполнение и удаление воздуха
Систему надлежащим образом заполнить. Удаление воздуха из полости насоса выполняется самостоятельно, после кратковременной эксплуатации. Кратковременная работа на сухую не вредит насосу,длительная работа на сухую приведет к выходу насоса из строя.Если требуется прямое удаление воздуха из насоса, то произвести это следующим образом:

Насос отключить,
Закрыть задвижку на напорной линии,
Подходящим ключом осторожно открыть болт для удаления воздуха (рис. 6),
При высокой температуре жидкости и давлении при открытии болта для удаления воздуха может брызнуть горячая масса в жидком или газообразном состоянии. Можно получить сильный ожог.
Вал насоса осторожно втолкнуть внутрь,
Электрические части защитить от вылетающей воды,
Насос включить,
После 15…30 секунд работы болт выпуска воздуха закрутить,
Задвижки снова открыть.

внимание! Насос может блокироваться при открытом запорном болте и при недостаточном эксплуатационном давлении.

ВНИМАНИЕ — при эксплуатации, в зависимости от температурных условий, насос и жидкая среда могут быть очень горячими.

При касании есть опасность обжечься!

7. Обслуживание
Насосы не нуждаются в обслуживании.
8. Неисправности, причины и их устранение
8.1 Насос не работает при включенном электропитании

Проверить электрический предохранитель.
Проверить напряжение на насосе (соблюдать типовые данные).
Проверить размер конденсатора (соблюдать типовые данные).

Устранение: центральный запорный болт выкрутить и проверить ход ротора насоса с помощью отвертки (рис. 6).

ВНИМАНИЕ — При высокой температуре и давлении в системе, запорную арматуру перед и за насосом закрыть. Насосу дать остыть.
8.2 Насос шумит

При кавитации, вследствие недостаточного приточного давления. Устранение: приточное давление поднять в пределах допустимого.
Проверить число установившихся оборотов, переключить на более низкое число оборотов.

В случае если неполадки нельзя исправить, обращайтесь в близлежащую службу по обслуживанию клиентов NOCCHI.

Циркуляционный насос Wilo для систем отопления, инструкция для агрегата вило

Отопительные системы, в которых теплоноситель циркулирует естественным способом по закону гравитации, встречаются все реже, и только там, где небольшая площадь отапливается при помощи одноконтурного котла.

Оборудование для принудительной циркуляции

Обеспечить качественное передвижение горячей воды по трубам и батареям помогут циркуляционные насосы Wilo. Они отлично справляются со своими функциями в больших домах со сложным разветвлением систем отопления. Сделать правильный выбор современного и компактного прибора, который покажет эффективную работу, поможет обзор моделей Вило и инструкция от производителя.

Все агрегаты немецкого производства отличаются надежностью, легкостью монтажа и возможностью уменьшить диаметр труб, что позволяет снизить смету на монтаж отопления.

Для полноценного обогрева частных домов были специально разработаны две серии насосов Wilo, которые несколько отличаются между собой по техническим характеристикам.

Серия Star-RS

Эта линейка насосов имеет небольшую мощность и подходит для эксплуатации в домах, площадь которых находится в диапазоне 200 – 750 м².

Особенности

Основным преимуществом данной серии является ротор мокрого типа. Он беспрерывно погружается в перекачиваемый энергоноситель, который не дает засыхать графитовым подшипникам. Еще один плюс Star-RS – то, что для производства роторного колеса здесь использован технический полимер.

Этот материал отличается устойчивостью перед воздействием высоких температур, характерных для систем отопления, и не боится их резкого перепада.

Корпус и крепеж

С трубопроводом циркуляционный насос Вило соединяется при помощи резьбы, диаметр которой может отличаться в зависимости от модели. Агрегат имеет чугунный корпус и стальной нержавеющий вал.

Комфортная рабочая среда для такого прибора – это вода или водно-гликолевый состав. Насосы Star-RS для принудительных отопительных систем практически бесшумны. Они быстро перекачивают теплоноситель и потребляют мало электричества.

Преимущества

Большую популярность немецкое оборудование данной серии завоевало благодаря таким преимуществам:

корпус покрыт антикоррозийным катафорезным составом;
обороты регулируются при помощи трехступенчатого механического переключателя;

выносливые металлографитовые подшипники не изнашиваются в условиях агрессивных температур;
невысокая стоимость.

Условия работы и монтажа

Аппараты для систем отопления серии Star-RS могут работать в температурном режиме +10 +110 °C при давлении до 10 бар, и это дает возможность их использования в кондиционировании.

При монтаже Вило Star-RS должна строго выполняться инструкция производителя, которая гласит о том, что:

врезка возможна после монтажа и промывки труб от стружки;
клемная коробка и мотор должны быть надежно защищены от попадания влаги;

насосная ось должна располагаться строго горизонтально.

Серия TOP-S

Модели данной серии рассчитаны для эксплуатации в зданиях площадью до 1400 м². Такие насосы с одно или трехфазным подключением гарантируют ускоренную перекачку горячей воды по трубам и радиаторам.

В их изготовлении использованы материалы, аналогичные предыдущей линейке от немецкой компании Wilo.

Условия работы и монтажа

Оборудование функционирует при температуре +20 + 130 °C, а в течение двух часов агрегаты могут бесперебойно работать при повышении максимальной температуры на 10 °C.

Допустимое давление равно 6, 10 или 16 бар (спец. исполнение). Как и в предыдущем случае, обороты регулируются трехступенчатым переключателем.

Серия Вило TOP-S выпускается с увеличенной защитой двигателя и термоизолирующим кожухом. Универсальность оборудования Wilo обусловлена двухсторонним подсоединением кабеля и комплектацией с комбинированным фланцем 6/10 бар (для моделей, внутренний диаметр которых равен 40 – 65 мм).

Достоинства продукции

Циркуляционные насосы от немецкой компании Wilo успешно конкурируют с аналогичными приборами благодаря тому, что они производятся из антикоррозийных материалов и могут работать с различными теплоносителями.

Они долговечны и удобны в управлении, к тому же экономно потребляют электричество. Еще один немаловажный фактор, который влияет на спрос, это компактные габариты агрегатов при их многоступенчатой защите.

Признаки оригинала

Учитывая популярность продукции Вило для систем отопления, существует риск приобретения подделки. Чтобы избежать неприятностей при покупке, обратите внимание на следующие признаки оригинала:

минимальная цена – 80 USD;
наличие заводского номера на корпусе;
инструкция производителя;

два крепежных болта из четырех (у подделки – 4).

Обзор моделей

Для того чтобы иметь представление о технических параметрах продукции Вило, предлагаем ознакомиться с основными параметрами приборов. В таблице приведена средняя цена товара, который представлен на российском рынке сантехники.

Электрическая схема циркуляционного насоса отопления — Система отопления

Cхема подключения циркуляционного насоса к электросети

Обратите внимание, обязательно в схеме подключения насоса должен быть или дифференциальный автоматический выключатель (как на нашей схеме) или связка из защитного автоматического выключателя и УЗО (Устройство Защитного Отключения). Это требуется, в первую очередь, для защиты человека от поражения электрическим током, в случае неисправности насоса или неправлиьного подключения

Как видите, в схеме нет ничего сложного, для работы бытовому циркуляционному насосу требуется фаза и ноль (рабочий ноль), а кроме того непременный элемент безопасности – заземление (защитный ноль). Поэтому в клеммной коробке насоса находятся три контакта, с соответствующей маркировкой.

Подробная фото инструкция по подключению к циркуляционного насоса к электросети, по этой схеме — ЗДЕСЬ (ссылка откроется в новом окне).

Большинство циркуляционных насосов в системах отопления подключены по этой, стандартной схеме. Главным минусом которой, является то, что насосы приходится включать и выключать каждый раз вручную, поэтому зачастую их включают в начале отопительного сезона и выключают в конце. Недостатки такого способа подключюения, думаю, очевидны, лишний расход электроэнергии и уменьшение ресурса работы насоса.

Автоматизировать работу циркуляционного насоса в системе отопления, чтобы снизить затраты электроэнергии и увеличть общий срок службы насоса, можно подключив его через термостат.

При этом, термостатом измеряется температура именно теплоносителя и, если она низкая, циркуляционный насос не включается, чтобы не гонять по системе холодную воду зря (или другой теплоноситель), а когда температура теплоносителя у котла достигает требуемого уровня, запускается насос.

Схема подключения циркуляционного насоса через термостат выглядит следующим образом

Сама отопительная система на схеме примитивная, представлена для общего понимания работы термостата, но из нее видно, что на трубу отопления, у котла, устанавливается трубный термостат, измеряющий температуру трубы, и в зависимости от неё включает или выключает циркуляционный насос.

Так же, если вы не найдете специальный трубный термостат (как на схеме), можно использовать обычный, комнатный термостат, с выносным датчиком температуры, который закрепляется на трубе.

Другие схемы подключения циркуляционного насоса через термостат, например, для регулировки температуры в помещении, чаще всего использовать нельзя.

И хотя кажется логичным отключать циркуляцию горячей воды (или другого теплоносителя) когда в помещении становится слишком жарко и наоборот включать, когда холодно, такой подход неверный.

В этом случае термостат должен управлять котлом, включая и выключая его в случае необходимости, а не насосами, гоняющими теплоноситель по системе.

Схема подключение циркуляционного насоса через источник бесперебойного питания (ИБП)

Еще одна важная задача при создании системы отопления дома — это обеспечение её максимальной автономности и общей надежности работы.

Для энергонезависимых систем отопления, сердцем которых являются газовые или твердотопливные котлы, потребляющие мало электроэнергии, такое решение кроется в реализации схемы подключения циркуляционных насосов через источники бесперебойного питания.

При этом автономность системы повышается многократно. Знакомые многим отключения электроэнергии в частном секторе, которые как назло случаются самыми холодными, темными ночами и приводят к замораживанию и часто разрушению как системы отопления, так и всего дома, теперь вам практически не страшны.

Подготовка к установке насоса для отопления

Прежде чем устанавливать насос, надо его купить. От правильного выбора зависит многое.

Насосное оборудование может быть разных видов.

На рынке представлено множество различных моделей от разных производителей. Нужно выбирать насос для отопления характеристики которого соответствуют особенностям помещения, его площади, количеству окон, наружных стен и т.п. Лучше отдать предпочтение более известному производителю. Слишком дешевые агрегаты покупать не стоит в виду большой вероятности приобрести подделку. А при эксплуатации такого оборудования может возникнуть немало проблем.

Чтобы упростить процесс монтажа насоса для отопления, лучше выбирать насосный прибор с разъемными резьбами. Иначе потребуется подбирать переходники. А это понравится далеко не каждому пользователю.

Из дополнительного оборудования и инструментов для работы понадобятся:

обратный клапан. Без него работа насоса под давлением будет неполноценной;
фильтр глубокой очистки;
запорная арматура;
байпас из отрезка трубы. Диаметр должен соответствовать диаметру стояка;
специальные ключи для установки.

Совет 4 Как установить насос на отопление

— герметик;
— резиновые или силиконовые прокладки;
— набор ключей от «на 22» до «на 36».

Подберите насос для отопления помещения, учитывая его теплопотери. В расчет следует включить тепловые потери наружных стен, тепловой режим, т.е. какая температура будет средней в здании, площадь помещения и прочие параметры. Согласно теории, «тепловой поток зависит от потерь тепла на наружных ограждениях, которые прямо пропорциональны разности между температурой наружного воздуха Т1 и температурой Т внутри помещения, площади S обогреваемого помещения, коэффициента теплопотерь (Вт/м² К)». Данный расчет можно представить таким образом:

— при радиаторной системе отопления, если площадь (S) помещения равна 80-120 м², то насос должен выдавать теплоносителя 0,4 м³ в час, при 120-160 м² – 0,5 м³;

— при системе «теплый пол», если S=80-120 м² – 1,5 м³, при 120-160 м² – 2,0 м³.

Установите насос в системе отопления с радиаторами на обратной линии вблизи котла, где самая низкая температура. В квартирах и домах площадью до 200 м² это достаточно условно, так как теплоноситель отличается от подачи на обратной трубе на 1-2 градуса. Поэтому в системах отопления небольших контуров не имеет значение, где устанавливать насос. Монтаж циркуляционного насоса на отопление производится в момент установки системы отопления, если она действующая, то следует перед этим слить теплоноситель. Можно этого не делать, если на входящем и исходящем трубопроводе установлены краны, перекрывающие к нему доступ. Тогда следует закрыть их и начать установку.

Установите его по направлению, указанному стрелкой на корпусе. Она означает движение теплоносителя. Перед входом в насос следует поставить фильтр очистки. Каждое резьбовое соединение защитите герметиком и прокладкой между сопрягающимися деталями. Насос должен быть установлен строго горизонтально, иначе можно повредить ротор, к тому же будет слышен его постоянный «грохот». После установки и заполнения его теплоносителем, откройте центральный винт, расположенный на верхней крышке. Из отверстия выступит немного жидкости. Тем самым будет удален лишний воздух из насоса. Подключать его можно в сеть 220В или с помощью обычной электрической вилки, или через электрический автомат.

Установите в системе «теплый пол» насос на линии подачи. Это предотвратит всякую вероятность разрыва потока и попадания в систему воздуха. Образование воздушных пробок — самая большая неприятность в теплых полах.

Как подключить циркуляционный насос к электричеству

Экономия заключается в том, что теплоноситель быстро проходит по трубам, в результате чего вода не так быстро остывает и соответственно нет необходимости ее сильно нагревать. В этой статье будет рассмотрено правильное подключение циркуляционного насоса к электросети.

Схемы и видео инструкции помогут вам самостоятельно выполнить электромонтаж без ошибок!

Что важно знать?

Монтажная схема разводки и способы подключения к электричеству такого устройства, как циркуляционный насос, могут иметь различные варианты исполнения. Выбор конкретного варианта определяется особенностями отапливаемого объекта, а также местом, где располагается устройство. Существует две возможности его подключить:

непосредственное подключение в электросеть 220 В;
подключение к источнику бесперебойного питания, который в свою очередь, включен в сеть 220 В или 220/380 В (в случае трехфазного ИБП).

Выбирая первый способ, потребитель рискует остаться без отопления в случае длительного отключения электроэнергии. Оправданным такой вариант может считаться только при высокой степени надежности электроснабжения, сводящей вероятность длительного перерыва питания к минимуму, а также, в случае наличия на объекте резервного источника электрической энергии. Второй способ предпочтительней, хотя и требует дополнительных затрат.

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

Здравствуйте. Моя ситуация, насос 25 х 60 стоит сразу после электрокотла на 6 квт, далее магистраль из трубы 40 мм идёт в баню (там три стальных радиатора) и возвращается к котлу; после насоса ответвление вверх, далее 4 м, вниз, окольцовывает дом 50 кв. м. через кухню, далее через спальню, где удваивается, потом зал, где утраивается и вливается в обратку котла; в бане ответвление 40 мм вверх, выходит из бани, входит на 2 этаж дома 40 кв. м. (там два чугунных радиатора) и возвращается в баню в обратку; на второй этаж тепло не пошло; идея установить второй насос в бане на подачу после ответвления; общая длина трубопровода 125 м. Насколько решение правильное?

Идея правильная — слишком длинная трасса для одного насоса.

Совет 3 Как подключить теплые полы к котлу

Самый экономный и удобный вариант теплых полов – водяные полы с подключением к котлу . Такая система позволяет сэкономить большое количество электроэнергии и дает возможность самостоятельно регулировать температуру обогрева. Кроме того, ее проще монтировать.

— настенный котел для теплых полов;
— коллекторный шкаф;
— запорные вентили;
— компрессионные фитинги;
— циркуляционный насос;
— термостат (желательно, хотя не обязательно).

Установку теплых полов произведите в песчано-цементную стяжку. Для этого подготовьте все комплектующие системы. Снимите существующую стяжку и распределите все элементы теплых полов по той площади, где планируется их монтаж.

Затем навесьте в удобном месте котел для теплых полов – так, чтобы петли водяных труб шли от коллектора. Если вы устанавливаете полы в собственном доме, то оборудование целесообразно размещать в специально отведенном помещении. По поводу монтажа котла в квартире лучше проконсультироваться с опытным мастером.

Установите коллекторный шкаф. Его задача – осуществлять оборот воды в трубах и совмещать отопление пола с прочим домашним отоплением.

Заведите подающую и возвратную трубы в установленный коллекторный шкаф. Первая будет подавать горячую воду в водяные полы. вторая – забирать охлажденную жидкость и возвращать ее обратно в котел. На каждую трубу установите запорный вентиль, чтобы можно было в случае необходимости перекрывать воду.

С помощью компрессионного фитинга соедините трубу от котла с металлическим вентилем, а к вентилю подключите вход коллектора. Фитингами соедините с коллектором контуры теплого пола.

В коллекторе установите циркуляционный насос, предназначенный для непрерывного прогона воды. Он монтируется на подающей трубе. Лучше приобрести насос с термостатом. что позволит регулировать температуру нагрева пола.

После этого включайте систему, проверьте ее работу.

Окончательный монтаж теплых полов производится только после того, как будет проверена работа системы отопления. Она должна функционировать минимум 10-12 часов. И, если все будет в порядке, производится укладка поверхности пола над трубами. В противном случае есть риск затопить собственный дом из-за мелкой ошибки. Если трубы уложены в песчано-цементную стяжку, включать систему можно лишь после того, как раствор полностью застынет.

Чтобы избежать проблем с подключением множества всевозможных регулирующих устройств, можно приобрести насосный смесительный контур для настенных котлов, который включает в себя циркуляционный насос и практически весь набор оборудования.

Монтаж водяного теплого пола
как соединить теплый пол

Монтаж насосов Вило

Сегодня на рынке большой популярностью пользуются насосы Вило. Они отличаются хорошими техническими характеристиками. Большое разнообразие размеров резьбовых и фланцевых соединений позволяет выбрать именно такое насосное оборудование, которое идеально подойдет для монтажа в существующую систему отопления. А сам радиатор отопления задействован в работу не будет.

Стоит рассмотреть, как подключить насос на отопление Вило. Монтаж агрегатов вило не представляет большого труда. Устанавливать насос Wilo можно непосредственно на трубопроводе. Существуют разные модели. Если помещение имеет небольшую площадь (до 750 кв.м), то стоит отдать предпочтение модели Wilo-Star-RS. Насосы данной серии оснащены трехступенчатыми переключателями. Для питания нужен ток с напряжением в 230 вольт. Прибор может работать при температуре рабочей жидкости от -10 до +110 градусов. При этом окружающая температура должна быть не более +40 градусов.

Монтаж данного агрегата предполагает горизонтальное размещение его вала. Клеммная коробка имеет два кабельных вывода. Поэтому насос Wilo для отопления можно подключить к электросети с любой стороны. Благодаря пружинному устройству клемм, кабель подсоединяется очень просто.

Таким образом, подключение насоса для отопления – работа не сложная. И ее можно проделать самостоятельно. Главное, грамотно подобрать насосное оборудование, знать особенности монтажа и соблюдать ряд правил во время установки прибора.

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Циркуляционный насос с мокрым ротором в разрезе

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Как подключить циркуляционный насос к электричеству?

Циркуляционный насос является важным элементом современных систем отопления. Он нужен для принудительной циркуляции воды в отопительной системе, что позволяет сэкономить до 30% на отоплении частных домов и коттеджей. Экономия заключается в том, что теплоноситель быстро проходит по трубам, в результате чего вода не так быстро остывает и соответственно нет необходимости ее сильно нагревать. В этой статье будет рассмотрено правильное подключение циркуляционного насоса к электросети. Схемы и видео инструкции помогут вам самостоятельно выполнить электромонтаж без ошибок!

Что важно знать?

непосредственное подключение в электросеть 220 В;
подключение к источнику бесперебойного питания, который в свою очередь, включен в сеть 220 В или 220/380 В (в случае трехфазного ИБП).

Способы подключения

Подключение в электросеть с помощью вилки и розетки. Этот способ предусматривает установку электрической розетки в непосредственной близости к месту, где монтируется циркуляционный насос. Иногда они могут поставляться с подключенным кабелем и вилкой в комплекте, как на фото:

В этом случае можно просто включить прибор в электросеть, используя розетку, расположенную в зоне досягаемости кабеля. Нужно только убедиться в наличии третьего, заземляющего контакта в розетке.

При отсутствии шнура с вилкой, их нужно докупить, или снять с неиспользуемого электроприбора. Следует обратить внимание на сечение проводников шнура. Оно должно находится в пределах от 1,5 мм 2 до 2,5 мм 2. Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам. Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Перед тем, как подключить циркуляционный насос, необходимо выяснить, какой из трех проводов шнура соединен с заземляющим контактом вилки. Это можно сделать с помощью омметра, заодно проверив целостность остальных проводов.

Открываем крышку клеммной коробки. Внутри коробки расположены три клеммы, предназначенные для включения прибора в сеть, имеющие обозначение, как на картинке:

Откручиваем зажим кабельной муфты (на первом фото это пластиковая гайка, в которую заведен кабель), одеваем его на наш шнур, заводим шнур в муфту. Если внутри коробки имеется хомут для крепления кабеля, продеваем шнур через него. Соединяем предварительно зачищенные от изоляции концы проводов шнура с клеммами.

К клеммам L и N нужно подключить провода, соединенные со штекерами вилки (не бойтесь их перепутать, это не критично), к клемме РЕ следует подключить провод заземляющего контакта вилки (а вот здесь ошибаться нельзя). Прилагаемая к изделию инструкция запрещает эксплуатировать его без защитного заземления. Далее, затягиваем хомут (при наличии), плотно закручиваем зажим кабельной муфты, зарываем крышку клеммной коробки. Насос готов к включению в электросеть.

Стационарное подсоединения. Схема подключения циркуляционного насоса к электросети с заземлением предоставлена ниже:

Требования к сечению проводов здесь те же, что и в предыдущем варианте. Кабель при таком монтаже может использоваться как гибкий, так и негибкий, медный, марки ВВГ. или алюминиевый, АВВГ. Если кабель негибкий, монтаж должен обеспечивать его неподвижность. Для этого кабель вдоль всей трассы закрепляется хомутами.

В данном варианте используется устройство защитного отключения (дифференциальный автомат ). Вместо него можно применить обычный однополюсный автомат, пропустив через него только фазный провод. Если автомат установлен в щитке, где имеется шина РЕ, то кабель от насоса до автомата должен быть трехжильным. При отсутствии такой шины, клемму РЕ следует соединить с заземляющим устройством. Такое соединение можно выполнить отдельным проводом.

Отдельно хотелось бы рассмотреть такой вариант монтажа, как подключение насоса к ИБП. Он наиболее предпочтителен и обеспечивает независимость функционирования системы отопления от перебоев в подаче электроэнергии. Схема подключения циркуляционного насоса к источнику бесперебойного питания предоставлена ниже:

Мощность ИБП следует подбирать, исходя из мощности электродвигателя насоса. Ёмкость аккумуляторной батареи определяется расчетным временем автономного питания циркуляционного насоса, то есть временем, когда электросеть отключена. О том, как выбрать ИБП для котла мы рассказывали в отдельной статье. Требования к сечению кабелей, а также к наличию защитного заземления, относятся ко всем вариантам подключения.

Напоследок рекомендуем просмотреть видео инструкции по подсоединению различных моделей насосов к электрической сети:

Схема подсоединения циркуляционного насоса к термостату

Вот мы и рассмотрели, как правильно выполняется подключение циркуляционного насоса к электросети. Схема и видео примеры помогли закрепить материал и наглядно увидеть нюансы монтажа!

Будет полезно прочитать:

Схема подсоединения циркуляционного насоса к термостату

Cхема подключения циркуляционного насоса к электросети

Схема подключения циркуляционного насоса к электросети выглядит следующим образом

Обратите внимание. обязательно в схеме подключения насоса должен быть или дифференциальный автоматический выключатель (как на нашей схеме) или связка из защитного автоматического выключателя и УЗО (Устройство Защитного Отключения). Это требуется, в первую очередь, для защиты человека от поражения электрическим током, в случае неисправности насоса или неправлиьного подключения.

Подробная фото инструкция по подключению к циркуляционного насоса к электросети, по этой схеме — ЗДЕСЬ (ссылка откроется в новом окне).

Большинство циркуляционных насосов в системах отопления подключены по этой, стандартной схеме. Главным минусом которой, является то, что насосы приходится включать и выключать каждый раз вручную, поэтому зачастую их включают в начале отопительного сезона и выключают в конце. Недостатки такого способа подключюения. думаю, очевидны, лишний расход электроэнергии и уменьшение ресурса работы насоса.

Схема подключения циркуляционного насоса через термостат выглядит следующим образом

Так же, если вы не найдете специальный трубный термостат (как на схеме), можно использовать обычный, комнатный термостат. с выносным датчиком температуры, который закрепляется на трубе.

Другие схемы подключения циркуляционного насоса через термостат, например, для регулировки температуры в помещении, чаще всего использовать нельзя. И хотя кажется логичным отключать циркуляцию горячей воды (или другого теплоносителя) когда в помещении становится слишком жарко и наоборот включать, когда холодно, такой подход неверный. В этом случае термостат должен управлять котлом, включая и выключая его в случае необходимости, а не насосами, гоняющими теплоноситель по системе.

Схема подключение циркуляционного насоса через источник бесперебойного питания (ИБП)

Схема подключения циркуляционного насоса через источник бесперебойного питания (ИБП) выглядит следующим образом

Общий принцип подключения насоса через ИБП следующий. питание домашней сети подключается к бесперебойнику, а уже от него запитан циркуляционный насос и, в данном случае, газовый котел. Теперь, при отключении электричества, дом будет продолжать отапливаться в прежнем режиме столько времени, на сколько хватит аккумулятора в ИБП.

Источник бесперебойного питания подбирается в зависимости от установленного оборудования, его количества, потребляемой мощности и некоторых других факторов. В отопительных системах состоящих из большого количества потребителей электроэнергии или в системах, от которых требуется достаточно долгий срок автономной работы, допускается использовать как несколько ИБП сразу, так и один, но с дополнительными аккумуляторами в схеме, например, автомобильными.

Эту схему подключения через ИБП можно совместить со схемой подключения циркуляционого насоса через термостат, тогда система отопления дома будет наиболее эффективна.

А какие схемы подключения циркуляционных насосов используете вы, какие используете компоненты для автоматизации и автономности системы отопления с циркуляционными насосами, обязательно пишите в комментариях к статье. Так же задавайте вопросы по схемам подключения циркуляционных насосов, постараюсь оперативно всем отвечать!

Как установить циркуляционный насос

В системы отопления с принудительной или естественной циркуляцией ставят циркуляционные насосы. Он нужны для повышения теплоотдачи и для возможности регулировки температуры в помещении. Установка циркуляционного насоса — задача не самая сложная, при наличии минимума навыков справиться можно самостоятельно, своими руками.

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос с мокрым ротором в разрезе

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве. Остальное неважно.

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Подключение к электропитанию

Схема электрического подключения циркуляционного насоса

Куда подключать кабель электропитания

Как подключить циркуляционник к электричеству через стабилизатор

Идея правильная — слишком длинная трасса для одного насоса.

Источники: http://samelectrik.ru/kak-podklyuchit-cirkulyacionnyj-nasos-k-elektrichestvu.html, http://rozetkaonline.ru/podkljuchenie-i-ustanovka/item/118-ckhema-podklyucheniya-tsirkulyatsionnogo-nasosa-k-elektroseti, http://stroychik.ru/otoplenie/ustanovka-cirkulyacionnogo-nasosa

<index>Циркуляционный насос в системе отопления

Данную проблему можно решить одним из двух следующих методов:

Модернизация отопительной системы посредством врезки циркуляционного насоса в трубопровод.
Сооружение трубопровода для отопительной системы с довольно большим размером диаметра.

Вряд ли наберется большое количество тех, кто согласится произвести демонтаж труб, тем более, что во многих домах они расположены под полом или в стене. Установка насоса в систему отопления будет более удачным решением не только с технических, но также и с экономических соображений. Данный способ решения вышесказанной проблемы будет намного более быстрым и дешевым. Электрическая схема циркуляционного насоса отопления показывает, что это эффективное устройство.

Электрическая схема циркуляционного насоса

Благодаря врезке циркуляционного насоса удастся добиться следующего:

Рекомендуем к прочтению:Автоматика для циркуляционного насоса отопления

Температурный режим станет более равномерным.
Радиус действия контура системы отопления значительно возрастет.
Полностью будет исключено образование воздушных пробок, которые во многом и мешали нормальной циркуляции теплоносителя.

Выбираем циркуляционный насос

Слишком мощный насос тоже нецелесообразно приобретать. Также излишне мощный насос только будет создавать шумовые помехи. Существуют и схемы, где работают два насоса в системе отопления.

Чтобы произвести расчет насоса для помещения, которое выделяется слишком сложными архитектурными особенностями, потребуется вызывать специалиста в области теплотехники.

Для обычного частного дома будет достаточным применение простой формулы. Рассмотрим же, какова схема установки насоса на отопление.

Технология установки насоса в систему отопления

Как установить насос на отопление? Чтобы облегчить себе процесс установки насоса, нужно покупать такое оборудование, в базовом комплекте которого имеются резьбы разъемного типа. Если они отсутствуют, то переходники придется покупать самому. Кроме того, их придется еще и подбирать самостоятельным образом. Также необходимо купить обратный клапан и фильтр глубокой очистки. Благодаря клапану удастся добиться нормального функционирования системы отопления под высоким давлением. Потребуется точная схема подключения циркуляционного насоса отопления.

Установка насоса в систему отопления

Также перед тем, как подключить насос отопления, не стоит забывать о том, что потребуются гаечные ключи и другие инструменты. Если вы не знаете, как производится врезка насоса в систему отопления, то потребуется вызвать специалиста в данной области. Если вы хотите произвести установку самостоятельным образом, то необходимо изучить информацию о том, как производится правильная установка циркуляционного насоса. Еще потребуется выбрать место для его установки.

Рекомендуем к прочтению:Водяной насос для систем отопления. Установка

Выбираем место для врезки насоса в систему отопления

Любая электросхема циркуляционного насоса для отопления покажет, что лучше всего выбрать такое место, чтобы в случае надобности можно было легко произвести профилактику оборудования, его ремонт или техническое обслуживание. Не так давно насосы «мокрого» типа устанавливали в обратку. Полагалось, что вода, омывая рабочую часть насоса, продлевала долговечность таких его компонентов, как роторы, различные подшипники и сальники.

На сегодняшний день благодаря современным технологиям выпускаются такие насосы, в которых различные узлы изготовлены из материалов, не боящихся воды. Благодаря этому можно как поставить насос на отопление на обратном трубопроводе, так и на подающем.

Циркуляционный насос установлен на подающем трубопроводе

Итак, как подсоединить насос к отоплению? Во время установки насоса необходимо соблюдать следующую последовательность – это своеобразная инструкция:

Необходимо слить теплоноситель в том случае, если установка насоса на котел отопления производится в уже имеющуюся и действующую сеть. Если отопительная система уже в течение многих лет была в эксплуатации, то ее потребуется очистить от различных механических загрязнений. Для этого потребуется наполнить ее пару раз водой, а затем опорожнить.
Монтаж насоса в систему отопления и цепочки из арматуры должна быть произведена в заранее запланированном для врезки месте. Для этого есть схема подключения насоса отопления. Далее идет подключение насоса в систему отопления.
После того, как будет закончен монтаж насоса, а также арматуры, отопительную систему потребуется заполнить водой.
После этого необходимо открыть центральный винт для того чтобы из насоса вышел лишний воздух. Центральный винт находится на крышке корпуса. Как только воздух будет полностью удален, из отверстий покажется вода.

Не рекомендуется включать насос циркуляционный для отопления до тех пор, пока система не заполнена водой и пока в ней имеется воздух. Для того чтобы оборудование отопительной системы прослужило как можно дольше, можно приобрести насос-автомат или насос, который имеет компоненты, позволяющие следить за работой агрегата. Схема отопления с циркуляционным насосом – это эффективно и удобно.

</index>

Равномерное распределение теплоносителя внутри трубопровода и радиаторов обеспечивается за счет использования насоса для котла отопления. Приспособление поддерживает нужное давление в системе, помогая жидкости преодолевать непростой путь. Монтаж циркуляционного насоса можно провести самостоятельно, если ознакомиться с инструкцией и техническим устройством прибора.

Что такое циркуляционный насос

Одним из необходимых элементов в системе горячего водоснабжения и отопления является циркуляционный насос. Это устройство выполняет нагнетающую и всасывающую функции, способствует активному перемещению жидкость внутри отопительной системы. Насос монтируется непосредственно в трубопровод. Предназначен для работы в замкнутом контуре.

Основными элементами прибора являются:

корпус;
крыльчатка;
ротор;
вал двигателя;
клеммная коробка;
двигатель;
воздушный винт.

Как только на ротор подается электрическая энергия, он начинает вращаться, передавая крыльчатке сигнал на движение. Это приводит к всасыванию жидкости с одной стороны устройства и выталкиванию с другой. Чтобы агрегаты было легче монтировать и обслуживать, производители выпускают различные модели по форме корпуса и габаритам.

Цены на циркуляционные н

Как подключить циркуляционный насос к электросети

Для правильной работы любому циркуляционному насосу требуется фаза, рабочий ноль и заземление (защитный ноль), соответственно схема подключения насоса к электросети выглядит следующим образом:

Довольно подробно стандартную схему подключения циркуляционного насоса, а также схемы подключения насоса через термостат и источник бесперебойного питания (ИБП), мы рассматривали в статье «Схема подключения циркуляционного насоса».

Обычно применяется два основных способа подключения насоса к электросети:

1. Подключение через вилку, включаемую в розетку

Выполняется электропроводка до насоса и на конце устанавливается стандартная розетка, неважно наружная или внутренняя.

При этом к насосу подключается кабель с вилкой, например типа SHUCKO или другой, обязательно с защитными контактами зазелмения.

Затем вилка включается в розетку и тем самым обеспечивается питание циркуляционного насоса.

2. Подключение напрямую

Выполняется электропроводка до места установки циркуляционного насоса и этим же кабелем, без каких-либо лишних соединений, производится подключение.

Каждый из этих способов имеет свои недостатки и преимущества и выбирается один из них в зависимости от конкретных обстоятельств. В качестве примера установки, будет использован вариант подключения циркуляционного насоса к электросети напрямую.

Итак, у нас имеется:

1. Установленный в отопительную систему дома циркуляционный насос GRUNDFOS UPS 25-40

2. Выполнена скрытая электропроводка до насоса, по следующей схеме:

Питающий кабель, в защитной ПВХ гофре, выходит из стены, в месте подключения.

Приступаем к подключению циркуляционного насоса к электросети

В первую очередь снимаем пластиковую крышку с клеммной коробки насоса. Для этого необходимо открутить один винт, расположенный в её центре.

В результате мы получаем доступ к клеммам для подключения насоса к сети, а также к кабельному вводу, через который питающий кабель попадает в клеммную коробку.

Скручиваем с кабельного ввода насоса пластиковую накидную гайку — колпачок и одеваем её на питающий кабель, как показано на изображении ниже

После этого, просовываем конец питающего кабеля через кабельный ввод клеммной коробки насоса и затягиваем гайку-колпачок. Не стоит натягивать питающий кабель, лучше всего сделать из него небольшую петлю вниз, чтобы в случае какой-либо протечки, вода, побежав по кабелю, не попадала в клеммную колодку, а стекала вниз.

Подготавливаем питающий кабель к подключению к клеммам циркуляционного насоса. Для этого обрезаем кабель по длине, снимаем его поясную изоляцию и зачищаем концы жил на 5-7мм, как показано на изображении ниже.

В циркуляционном насосе GRUNDFOS UPS 25-40 установлены пружинные клеммы, поэтому для того, чтобы подключить жилы питающего кабеля, необходимо просто надавить на рычаги под каждой из них.

Еще раз напомню, что порядок подключения проводов указан в схеме, в начале статьи. Если вы запутались с маркировкой клемм, обязательно ознакомьтесь с моей статьей «Обозначения N и L в электрике»

Теперь, когда подключение выполнено, осталось установить обратно защитную крышку клеммной коробки и затянуть крепежный винт.

На этом подключение циркуляционного насоса к электросети завершено. Проверять работу насоса рекомендуется в полностью готовой, заполненной теплоносителем отопительной системе.

Если же у вас остались вопросы по подключению циркуляционного насоса к электросети, есть какие-то дополнения или замечания к материалу, обязательно пишите в комментариях к статье, будем разбираться вместе!

Подключение циркуляционного насоса к электросети: 2 схемы

Что важно знать?

непосредственное подключение в электросеть 220 В;
подключение к источнику бесперебойного питания, который в свою очередь, включен в сеть 220 В или 220/380 В (в случае трехфазного ИБП).

Способы подключения

При отсутствии шнура с вилкой, их нужно докупить, или снять с неиспользуемого электроприбора. Следует обратить внимание на сечение проводников шнура. Оно должно находится в пределах от 1,5 мм² до 2,5 мм². Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам. Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Требования к сечению проводов здесь те же, что и в предыдущем варианте. Кабель при таком монтаже может использоваться как гибкий, так и негибкий, медный, марки ВВГ, или алюминиевый, АВВГ. Если кабель негибкий, монтаж должен обеспечивать его неподвижность. Для этого кабель вдоль всей трассы закрепляется хомутами.

В данном варианте используется устройство защитного отключения (дифференциальный автомат). Вместо него можно применить обычный однополюсный автомат, пропустив через него только фазный провод. Если автомат установлен в щитке, где имеется шина РЕ, то кабель от насоса до автомата должен быть трехжильным. При отсутствии такой шины, клемму РЕ следует соединить с заземляющим устройством. Такое соединение можно выполнить отдельным проводом.

Grundfos

Wilo Stratos-PICO

Схема подсоединения циркуляционного насоса к термостату

Будет полезно прочитать:

Циркуляционный насос. Устройство и работа. Как выбрать и установка

Циркуляционный насос – водяная помпа, элемент системы отопления, обеспечивающая принудительную циркуляцию теплоносителя от нагревательного элемента по трубам и радиатором. Насос устанавливается в замкнутую систему, где гоняет жидкость по кругу, преодолевая ее гидравлическое сопротивление. При наличии циркуляционной помпы, установка котла в нижней точке отопительного контура является необязательной, как при самотечной системе отопления.

Устройство и принцип работы

Насос состоит из электродвигателя с платой управления и клеммами. Он присоединяется к корпусу улитки, к которой крепятся трубы контура отопления. Вращаясь ротор электромотора приводит в движение крыльчатку, которая находится в улитке заполненной теплоносителем. Крыльчатка захватывает жидкость и по инерции направляет ее в одну сторону, нагнетая тем самым давление в трубе контура.

Прокачиваемый таким образом теплоноситель продвигается по системе, проходит ее по кругу и попадает снова в котел, где прогревается и снова отправляется далее. Функционально насос рассчитан на эксплуатацию с горячей жидкостью, поэтому ее высокая температура не вредит используемым в нем уплотнителям.

Описанный принцип работы и устройство являются общими для всех разновидностей циркуляционных насосов. Однако между ними могут иметься некоторые отличия.

В первую очередь насосы отличаются по способу расположения ротора на 2 типа:

Сухого.
Влажного.

У насосов сухого типа вращающийся в моторе ротор не имеет прямого контакта с жидкостью, которую перегоняет. Их особенностью является наличие уплотнительного скользящего кольца, которое обжимает вал ротора. Благодаря этому один конец вала с крыльчаткой находится в теплоносителе, а его основная часть примыкающая к ротору является герметично изолированной. Реализация такой конструктивной идеи требует пространства, поэтому помпы этого типа достаточно громоздкие. Их недостатком является необходимость обслуживания в начале сезона, которое заключается в замене уплотнителей. Их протечка чревата выходом устройства из строя. Также недостатком таких насосов выступает шумность работы, в связи с постоянным трением внутренних механизмов. Сухой циркуляционный насос обычно устанавливают в отдельных котельных, где его шум и громоздкость не мешает.

Мокрые насосы подразумевают прямой контакт ротора с теплоносителем. Он вращается прямо в жидкости, что само собой способствует гашению звуков. Такие насосы не имеют характерного гудения. Они работают тихо, поэтому устанавливаться в жилых помещениях, где нет отдельной котельной. Поскольку ротор постоянно находится в жидкости, то для предотвращения попадания электрического тока на теплоноситель, трубы и радиаторы, статор насоса изолируется. Приборы этого типа вообще не нуждаются в обслуживании. Они могут прослужить 5-10 лет, потом после выхода из строя просто меняются или ремонтируются.

Мокрые насосы выигрывают у сухих по компактности и шумности. Однако сухие помпы являются более выгодными для использования по причине меньшего потребления энергии. КПД насоса мокрого типа составляется 50-65%, что совсем мало на фоне сухого, у которого этот показатель может достигать 75-85%. Таким образом, если монтаж выполняется в отдельной котельной, где шум не помешает, стоит использовать циркуляционный насос сухого типа.

Мокрые насосы по причине своей компактности часто имеет недостаточную производительность для полноценного функционирования отопительной системы. В связи с этим их могут устанавливать по нескольку штук. Это позволяет объединить их усилия.

Как выбирать циркуляционный насос

При выборе насоса для системы отопления важно использовать устройство с рабочими характеристиками соответствующими параметрам контура отопления.

Чтобы устройство подходило максимально хорошо, при выборе нужно отталкиваться от ряда важных технических качеств:

Производительность работы.
Давление.
Тип жидкости теплоносителя.
Максимальная температура.
Объем жидкости в контуре.
Уровень шума.
Размер.

Производительность насоса отображает количество перегоняемой жидкости, которую тот способен прогнать за определенное время при минимальной нагрузке. Для ее подсчета применяется формула: Q = N/(t 2- t 1). Чтобы подсчитать производительность насоса, необходимо взять величину N, которая отображает мощность отопительного котла, и разделить ее на разницу температур на выходе из него и в обрате.

При выполнении расчетов обычно достаточно взять за температуру возврата 60 ÷ +70°С, а за температуру выходящего из котла теплоносителя +90 ÷ +95°С. Просчитав производительность по данной формуле можно понять какой мощности циркуляционный насос необходим, чтобы система отопления работала эффективно и при этом полностью исключался взрыв котла из за недостаточной скорости циркуляции.

Принято считать, что в среднем на 10 м длины контура циркуляционного кольца расположенного только в горизонтальной плоскости (одного этажа) достаточно насоса создаваемого напор жидкости на высоту 0, 6 м. Если длина контура составит 100 м, то соответственно для его обслуживания нужен насос способный продавить жидкость на высоту 6 м. Данные расчеты весьма приблизительны. На реальные цифры влияет много факторов, диаметр труб, степень загрязнения трубопровода и радиаторов.

Соотношение 0,6 к 10 м является достаточным для проектирования и сборки большинства систем. Для перестраховки можно взять насос способный создать немного большее давление. Проведение индивидуальных расчетов сопротивления системы для конкретных случаев сопровождается высокой сложностью. Для этого показателя необходимо учитывать количество и конфигурацию поворотов труб, кроме этого необходимо рассчитать их коэффициент шероховатости. Причем данная величина по мере эксплуатации системы только увеличивается за счет коррозии, если трубы металлические. Кроме этого в них может образовываться отложения в виде шлама, в том числе и сложно смываемых минеральных осадков.

При выборе насоса вся необходимая информация о нем указывается на приклеенной на корпус этикетке, а также дублируется в инструкции и на коробке. Многие производители указывают ключевую информацию прямо в название модели. К примеру, циркуляционный насос «Название» 25−40. Первая цифра указывает на подключение к какому диаметру труб рассчитанная эта модель. Вторая цифра обозначает высоту подъема теплоносителя в дм. Соответственно 40 дм это 4 м. Почти все насосы предусматривают прямое подключение к трубам диаметром 25 мм и 32 мм. Для более проходимых систем используются сухие помпы.

Также в названии могут в конце проставляться еще трехзначные цифры. Они отображают установочную длину насоса. Она должна быть меньше расстояния между трубами, к которым планируется провести подключение. Разница в ширине решается сгонами. Если ширина насоса окажется больше, чем место для его установки, то придется или его менять, или переделывать контур.

Нужно отметить, что производительность насоса следует увеличить, если он будет работать со специализированным теплоносителем. Такие жидкости более вязкие, чем обычная вода, поэтому помпы подвергаются большей нагрузке.

Иногда в характеристиках циркуляционных насосов не указывается крайняя температура, на которую они рассчитаны. Если в контуре применяется электрический котел, то система сильно не нагревается, а положительная температура в помещении поддерживаться за счет постоянности отопления. Это позволяет использовать насос любой конфигурации. Если же отопление осуществляется с помощью твердотопливного котла, то оно сопровождается резким набором пиковых температур, в связи с невозможностью регулировки. Для подобных систем нужно использовать насос, который заведомо может переносить такой нагрев. Большинство помп не предназначены на работу в системах с температурой больше +110°С.

Регулируемый и нерегулируемый насос

Многие насосы, особенно с мокрым ротором предусматривают встроенную систему регулировки производительности. Как правило, она 3-ступенчатая. Оптимально использовать циркуляционный насос, позволяющий проводить регулировку для более точного подстраивания под мощность котла. К примеру, в начале отопительного сезона котел включается на минимальную мощность, поэтому смысла в быстрой перегонке теплоносителя по кругу нет. По мере повышения мощности нагрева теплоносителя в котле производительность насоса переключается на 1 ступень. Это позволит снизить потребление электроэнергии.

Особенности установки насоса

Циркуляционный насос при установке в контуре отопления частных домов и квартир обычно располагается на байпасе. Это отдельно ответвление. При этом на трубу проходящую между краями байпаса устанавливается шаровой кран. Такое расположение насоса дает возможность в случае отключения электричества открывать основной кран, давая тем самым возможность жидкости двигаться по системе самотеком. Это крайне важно, если отопление выполняется дровами, углем, газом.

Сам насос обычно комплектуется гайками, которые позволяют его прикрутить на трубы с резьбой. Для возможности замены или выполнения ремонта насоса без необходимости спускать теплоноситель из системы, перед и за насосом необходимо устанавливать шаровые краны. Это позволит полностью перекрыть системы, и снять насос для обслуживания.

QPM3 Насос низкого давления для циркуляции масла в гидравлических и смазочных системах

НАСОСНО-МОТОРНОЕ ОТДЕЛЕНИЕ

РУКОВОДСТВО ПО УСТАНОВКЕ СЕРИИ P2 и P3 МОБИЛЬНЫЙ ПОРШНЕВОЙ НАСОС 1 Проверьте код модели / сравните с документами Паспортная табличка насоса Подтверждение заказа / продажи 2 Проверьте вращение насоса Вращение по часовой стрелке

Дополнительная информация МЕМБРАННЫЕ МИНИ-НАСОСЫ
МЕМБРАННЫЕ ВАКУУМНЫЕ МИНИ-НАСОСЫ Мини-насосы, описанные на этой странице, являются мембранными.Их можно использовать как вакуумные насосы, так и компрессоры. В последней версии они могут подавать сжатый воздух, 100% безмасляный
Дополнительная информация промышленность вращается вокруг
вращается вокруг инноваций На протяжении своей 50-летней истории Hydrovane была лидером на рынке технологий роторно-лопастного сжатия, заработав завидную репутацию благодаря качеству и надежности. В составе
Дополнительная информация Одно- и многоконтурные насосы
Одно- и многоконтурные насосы для циркуляционной и гидростатической смазки в виде шестеренчатых и лопастных насосных агрегатов, резервуаров Шестеренчатый насосный агрегат Многоконтурный насос Насосные агрегаты, указанные в данной брошюре, являются смазочным материалом
Дополнительная информация Маслоохладитель трансформатора ALFA A02
A02 Маслоохладитель трансформатора ALFA Маслоохладитель трансформатора ALFA Охладитель трансформаторного масла ALFA используется для охлаждения силовых трансформаторов с помощью принудительного потока воздуха и масла.Масло в радиаторе циркулирует с помощью
. Дополнительная информация Решения для гидравлического управления
Решения по управлению гидравликой Решения по управлению гидравликой Hydrox компании Vexve подходят даже для самых сложных мест установки и условий. Специально разработан для централизованного теплоснабжения и районного центра
Дополнительная информация Радиально-поршневые насосы типа R и RG
Радиально-поршневые насосы типа R и RG Рабочее давление p max = 700 бар Расход Q max = 91.2 л / мин (при 1450 об / мин) Геометрический рабочий объем V g max = 64,2 см 3 / об. 1. General Моторные насосы и гидросил
Дополнительная информация Типовой лист ECC 12 и 22
Применение ECC — это электронный регулятор температуры в помещении для водных систем. ECC can control — фанкойлы — индукционные блоки — системы кондиционирования воздуха — небольшие вентиляционные системы — 2-трубные
Дополнительная информация Пластинчатые насосы с фиксированным рабочим объемом
Насосы пластинчатые фиксированного рабочего объема РЭ 1335/1.5 Заменяет: 11.2 1/22 Типы PVV и PVQ Номинальные размеры от 18 до 193 Серия 1X Максимальное рабочее давление 21 бар Максимальный рабочий объем от 18 до 193 см 3 Doppelpumpe_d_ Double
Дополнительная информация Conlift1, Conlift2, Conlift2 фаза +
БУКЛЕТ ДАННЫХ GRUNDFOS Conlift1, Conlift2, Conlift2 ph + Малые подъемные станции 50 Гц CONLIFT1, CONLIFT2, CONLIFT2 ph + Содержание 1. Обзор продукции 3 Conlift для конденсатных систем 3 Применения
Дополнительная информация E08 E10.Компактные экскаваторы
E08 Компактные экскаваторы E10 Микроэкскаватор E08 Выдвижная ходовая часть и отвал Складная конструкция TOPS Встроенная безопасность оператора Компактные размеры Конструкция с цилиндром над стрелой Опционально для сноса
Дополнительная информация ОДНОСТУПЕНЧАТЫЕ ГОРЕЛКИ МАСЛА И КЕРОЗИНА
ОДНОСТУПЕНЧАТЫЕ ЛЕГКИЕ КЕРОЗИНОВЫЕ ГОРЕЛКИ RDB СЕРИИ RDB-R 6,8 4,6 кВт RDB-R 4,46 кВт RDB.-.R, 4, кВт RDB .-. R ,, кВт RDB, 6 68,7 кВт RDB. 4 ,, кВт RDB4,7, кВт Серия Riello RDB одноступенчатого дизельного топлива и керосина
Дополнительная информация Насос переменной производительности AA10VSO
Насос переменного объема AA10VSO, серия 31, промышленная модель, для открытых контуров Аксиально-поршневой, конструкция с наклонной шайбой Brueninghaus Hydromatik Размеры 28 … 140 Номинальное давление 4000 фунтов на кв. Дюйм Пиковое давление 5100 фунтов на квадратный дюйм
Дополнительная информация Технические данные.Данфосс DHP-A
Технические характеристики Danfoss DHP-A Воздушный тепловой насос, вырабатывающий как тепло, так и горячую воду Может работать эффективно при температурах до -0 ° C Бак Danfoss TWS дает много горячей воды быстро и с низкими эксплуатационными расходами
Дополнительная информация Описание серии: Wilo-Drain TC 40
Описание серии: Wilo-Drain TC 40 H [м] Wilo-Drain TC 40 10 8 6 4 2 TC 40/8 TC 40/10 0 0 2 4 6 8 10 12 14 Q [м³ / ч] Конструкция Погружной насос для сточных вод Применение Перекачивание сильно загрязненных жидкостей для дома / участка
Дополнительная информация CRN5-5 A-FGJ-G-E-HQQE 3×230 / 400 50 Гц
БУКЛЕТ С ДАННЫМИ GRUNDFOS CRN5-5 A-FGJ-G-E-HQQE 3×23 / 4 5HZ Grundfos Pump 96517184 Благодарим вас за интерес к нашей продукции. Свяжитесь с нами для получения дополнительной информации или посетите наш веб-сайт http: // www.lenntech.com/grundfos/crn5/96517184/crn-5-5-a-fgj-g-e-hqqe.html
Дополнительная информация Винтовые компрессоры 11-22кВт
INDUSTRIALS GROUP Винтовые компрессоры 11-22 кВт KSA Plus с фиксированной скоростью, KSV с регулируемой скоростью Интеллектуальные и доступные CHAMPION ТЕХНОЛОГИИ СЖАТОГО ВОЗДУХА Винтовые компрессоры KSA Plus Температура окружающей среды до 45 C
Дополнительная информация 32: (5 # 5 $ 7,1 * 4833 # USP283 # +] 4; 33 # USP293 # +] 3ULPH 113 кВА, 90 кВт 124 кВА, 99 кВт 6WDQGE \ 114 кВА, 91 кВт 125 кВА, 100 кВт
, 1’8675, $ / # * (16 (7 6HULHV # ‘9 # 448 32: (5 # 5 $ 7,1 * 4833 # USP283 # +] 4; 33 # USP293 # +] 3ULPH 113 кВА, 90 кВт 124 кВА, 99 кВт 6WDQGE \ 114 кВА, 91 кВт 125 кВА, 100 кВт Генераторная установка, состоящая из двигателя и установленного генератора переменного тока
Дополнительная информация Электрический котел
Проточный электрический котел EHC предлагает самый полный ассортимент электрических котлов на рынке. Благодаря нашим обширным знаниям и техническому опыту мы разработали проточный электрический котел Slim Jim
. Дополнительная информация Двухканальный мобильный насос
Двухходовой мобильный насос. Техническое руководство. Мобильный насос серии 350 350. Введение. Одинарный узел * Двухканальный узел. Мобильный насос серии 350 представляет собой усовершенствованный осевой осевой насос с замкнутым контуром и сервоуправлением. Дополнительная информация
чистая и тихая стоматология
чистый и тихий стоматологический чистый воздух для вашей стоматологической клиники JUN-AIR представил первый компрессор почти 50 лет назад и начал разработку технологии и дизайна, которые позволили создать компрессоры JUN-AIR
Дополнительная информация Отопление, кондиционирование, охлаждение
Описание серии Конструкция Высокоэффективный, одноступенчатый, линейный центробежный насос низкого давления Поставляется с ЕС-двигателем и электронной адаптацией режима работы Доступен в конструкции с сухим ротором, механический вал
Дополнительная информация Циркуляционный насос с контроллером по лучшей цене — Отличные предложения на циркуляционный насос с контроллером от глобальных продавцов циркуляционных насосов с контроллером
Отличные новости !!! Вы попали в нужное место для контроллера циркуляционного насоса.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот циркуляционный насос с верхним контроллером вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели циркуляционный насос с контроллером на AliExpress.С самыми низкими ценами в Интернете, дешевыми тарифами на доставку и возможностью получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в том, что насчет циркуляционного насоса с контроллером, и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести циркуляционный насос с контроллером по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.
Щелкните здесь, чтобы узнать об обновлениях заказа и доставки, связанных с COVID-19. ×
Поиск

Товары
Надземные бассейны
Дети
Легкая установка
Металлический каркас
Рамка призмы
Рама Ultra XTR
Krystal Clear Фильтрация и очистка
Аксессуары для бассейнов
Посмотреть все
Надувные кровати
Стандартная серия Dura-Beam
Серия Dura-Beam Plus
Серия Dura-Beam Deluxe
Многофункциональность / Кемпинг
PremAire
Насосы и аксессуары
Посмотреть все
Воздушная Мебель
Стулья
Детские Кровати и Подушки
Шезлонги
Диваны
Посмотреть все
Поплавки и игрушки
Новинки и игры
Одежда для плавания AquaFlow
Игрушки для бассейна
Коврики для бассейна и шезлонги
Игровые центры
Лодки серии Play
Батуты и игровые домики
Посмотреть все
Насосы
Электрические насосы
Ручные насосы
Посмотреть все
Спас
PureSpa
SimpleSpa
Аксессуары для спа
Посмотреть все
Определение размеров насоса для гидропоники или аквапоники
Размер насоса? Для начала определитесь, какой тип помпы вам нужен.
Итак, вы строите систему. Вы заказываете материалы, и все, что вам остается сделать, это заказать помпу.
Вы открываете веб-браузер, ищите гидропонные насосы, а там:
отстойники
воздушные насосы
насосы погружные
насосы рядные
Насосы перистальтические
Какой тип и какой размер вам выбрать?
Размер насоса
варьируется в зависимости от того, используете ли вы гидропонику или аквапонику, общий размер вашей системы и тип гидропонной или аквапонической системы, которую вы используете (типы, рассматриваемые в этом посте: DWC, NFT, медиа-кровать, ведро Bato, и ZipGrow Towers).
Прочтите, чтобы узнать о различных типах насосов.
Вы выберете две основные категории насосов: линейные и погружные.
Погружные насосы охлаждаются водой и имеют размер в галлонах в час. Они находятся непосредственно в воде резервуара или водосточного желоба и перекачивают воду через штуцер (и шланг, который вы присоединяете) сверху насоса. Погружные насосы имеют ограниченную мощность и подходят только для систем с общей потребностью 1200 галлонов в час или меньше.Это подходит для большинства любительских систем, систем отображения и очень маленьких коммерческих систем.
Встроенные насосы имеют воздушное охлаждение, устанавливаются вне резервуара и обычно лучше всего подходят для более крупных (50 или 100+ башен) операций. Встроенные насосы обычно имеют большую мощность, которая измеряется не в объеме воды, который они могут перемещать, как погружные насосы, а в лошадиных силах, HP.
Термин «отстойный насос » относится к насосу, который перемещает воду из одного отстойника в другой или используется для турбулентности и перемешивания питательных веществ внутри одного отстойника.Они помогают придать еде и насыщению кислородом. Для этого мы используем погружные насосы.
Воздушный насос может использоваться для перекачивания небольших объемов воздуха под высоким давлением, обычно для аэрации воды. Аэрация важна для подачи кислорода в корневые зоны и предотвращения анаэробного разложения. Например, тележки для рассады с растворами удобрений могут быть оснащены воздушным насосом.
Перистальтические насосы — это небольшие насосы, которые чаще всего используются для автоматического дозирования.Большинство систем автоматического дозирования поставляются с насосами.
Найти насос подходящего размера не так сложно, как может показаться! Мы собрали простые формулы для использования — одну для гроверов, выращивающих гидропонику, и вторую для гроверов, выращивающих аквапонику. Чтобы определить лучший насос для вашей системы, вам нужно сделать три вещи:
Вычислите GPH (галлонов в час), которые будет двигать помпа
Измерьте высоту головки вашей системы
Объедините эти два значения, используя таблицу, поставляемую с насосом
Если вы почувствуете себя подавленным в любой момент во время этого поста, просто задайте вопрос в окне чата в правой части экрана!
Мы составили две таблицы как для гидропоники, так и для аквапоники, чтобы помочь любому, кто определяет размер насоса для вашей системы:
Давайте рассмотрим 3 шага, чтобы определить размер насоса; мы будем использовать систему ZipGrow Tower в качестве примера.
Шаг 1: Рассчитайте требуемый GPH
Насосы
почти всегда имеют рейтинг галлонов в час (GPH), который говорит вам, сколько галлонов воды этот насос будет перемещать каждый час. Очевидно, что места, которые предпочитают метрическую систему, будут использовать литры в час. (Вы можете использовать те же уравнения, просто помните, что если вы измените одну единицу, вы должны изменить их все.)
Расчет GPH для гидропоники
Ваш общий GPH — это скорость потока, умноженная на единицы с этой скоростью потока.
В гидропонике с ZipGrow Towers вы хотите пропускать два галлона воды через каждую башню каждый час. Это означает, что количество галлонов в час — это, по сути, количество башен, умноженное на 2. Таким образом, вы получите галлонов в час (GPH) для уравнения гидропоники, например: (где t = башни)
Это уравнение системы ZipGrow. Если бы у вас была система DWC, с другой стороны, уравнение было бы (общий объем) (расход GPH) = всего
GPH
* Совет: у вас также будет немного лишней воды в поддоне — хорошее правило — добавить пятьдесят галлонов в поддон.
Пример (DWC): Гидропонная система DWC с двумя баками по 500 галлонов.
Пример (медиа-кровать): Система медиа-кровати на 400 галлонов с оборотом 2 часа в час и аквариум на 60 галлонов.
Расчет GPH для аквапоники
А теперь представьте, что наш пример — ZipGrow Towers в аквапонике. В аквапонике каждый час нужно пропускать от семи до десяти галлонов воды через каждую башню. Поскольку у вас также есть аквариумы, вам также необходимо учитывать галлоны аквариума.Вы также будете переворачивать воду для рыбы дважды в час, поэтому галлоны в час для уравнения аквапоники выглядят следующим образом: (где t = башни)
Это уравнение системы ZipGrow. Если бы вы использовали систему со слоем среды, уравнение выглядело бы так: [(количество коек) (скорость потока в галлонах в час)] + (оборот в галлонах в час) = Всего
галлонов в час. Выполните соответствующий расчет типа и размера вашей системы, используя таблицы выше. Держите свой номер GPH под рукой; Далее мы говорим о высоте головы.
Шаг 2: Измерьте высоту головки системы
Поскольку почти всем производителям аквапоники или гидропоники необходимо подавать воду вверх, вам также необходимо понимать, насколько эффективна ваша помпа на разной высоте.Независимо от того, используете ли вы традиционную модель горизонтальной грядки, NFT или ZipGrow Towers, вам все равно придется перемещать воду вертикально из аквариума с рыбой или питательными веществами в грядки, кормушки или башни. Чтобы компенсировать высоту, мы используем показатель, называемый высотой головы .
Высота головы — это расстояние между верхом грядки (или ZipGrow Tower) и верхом воды в вашем резервуаре. Для этого вам не понадобится расчет. Просто измерьте длину между линией воды в отстойнике и точкой выхода из системы орошения (в системе ZipGrow точкой выхода являются капельные линии над вашими Башнями).
Например: Если у вас есть отстойник в земле, а уровень воды находится на одном футе ниже уровня земли, и вы орошаете свои башни на высоте 5,5 футов над землей, высота вашей головы составляет 6,5 футов.
Шаг 3: Объедините GPH и высоту головы
Все насосы поставляются с диаграммой, аналогичной этой:
Эта таблица будет вашим чит-листом. Этот специально соответствует силе насосов Active Aqua, а другие бренды насосов будут иметь свои собственные диаграммы. (Убедитесь, что вы используете правильную таблицу для вашего типа насоса! Встроенные и погружные насосы работают по-разному.)
Используя рассчитанные вами GPH и высоту головы, найдите насос, который соответствует вашим потребностям. Эффективность насоса при разной высоте напора почти никогда не бывает линейной.
Насосы
Inline также будут иметь в списке GPH или GPM и будут иметь кривую, которая показывает пересечение GPH и высоты напора. Это означает, что для определения размера встроенного насоса необходимо выполнить те же действия, что и для определения размера погружного насоса.
Следует отметить, что если вы выполняете крупное предприятие, вам, вероятно, захочется заказать насос с дополнительной мощностью, чтобы вам не пришлось покупать новый при расширении.
При выборе насоса имейте в виду, что наша рекомендация по переворачиванию всего объема вашей системы не реже двух раз в час — это , рекомендация . Если вы снимаете немного долго или немного не выполняете эту рекомендацию, все, вероятно, будет хорошо. Просто помните, что каждая система аквапоники или гидропоники значительно различается.Будь то водопровод, конструкция системы, среда для выращивания растений и т. Д., Каждая система отличается, и требуемые GPH могут варьироваться из-за этого.
Если вы растете в аквапонике, вы должны достаточно быстро менять воду, чтобы поддерживать хороший уровень растворенного кислорода в вашей системе. Это очень важно для здоровой рыбы!
При исследовании GPH и различной высоты напора для вашего собственного применения помните, что вы будете перемещать воду по шлангу, который может быть довольно длинным.Тем не менее, чем дальше перемещается объем вашей системы, тем ниже будет эффективность вашего насоса, и это может означать снижение GPH или общую производительность системы.

Инструкция насоса циркуляционного: Страница не найдена | Купить газовые котлы, трубы, радиаторы, насосы в Днепропетровске

Инструкция по монтажу и эксплуатации циркуляционного насоса

Pumpen — Perfektion

Инструкция по монтажу и

эксплуатации циркуляционного насоса

Указания по обслуживанию

Функции насоса

Обслуживание насоса

Переключение частоты вращения

Удаление воздуха из насоса

Неисправности

ВНИМАНИЕ: Насосы нельзя устанавливать в системах, связанных с питьевым водоснабжением и в областях,

связанных продуктами питания.

Циркуляционный насос Wilo для систем отопления, инструкция для агрегата вило

Оборудование для принудительной циркуляции

Серия Star-RS

Особенности

Корпус и крепеж

Преимущества

Условия работы и монтажа

Серия TOP-S

Условия работы и монтажа

Достоинства продукции

Признаки оригинала

Обзор моделей

Электрическая схема циркуляционного насоса отопления — Система отопления

Cхема подключения циркуляционного насоса к электросети

Схема подключения циркуляционного насоса через термостат выглядит следующим образом

Схема подключение циркуляционного насоса через источник бесперебойного питания (ИБП)

Подготовка к установке насоса для отопления

Совет 4 Как установить насос на отопление

Как подключить циркуляционный насос к электричеству

Подключение к электропитанию

Совет 3 Как подключить теплые полы к котлу

Монтаж насосов Вило

Что такое циркуляционный насос и для чего он нужен

Как подключить циркуляционный насос к электричеству?

Что важно знать?

Способы подключения

Cхема подключения циркуляционного насоса к электросети

Схема подключения циркуляционного насоса через термостат выглядит следующим образом

Схема подключение циркуляционного насоса через источник бесперебойного питания (ИБП)

Схема подключения циркуляционного насоса через источник бесперебойного питания (ИБП) выглядит следующим образом

Как установить циркуляционный насос

Что такое циркуляционный насос и для чего он нужен

Куда ставить

Принудительная циркуляция

Естественная циркуляция

Особенности монтажа

Подключение к электропитанию

Выбираем циркуляционный насос

Технология установки насоса в систему отопления

Выбираем место для врезки насоса в систему отопления

Что такое циркуляционный насос

Как подключить циркуляционный насос к электросети

Приступаем к подключению циркуляционного насоса к электросети

Подключение циркуляционного насоса к электросети: 2 схемы

Что важно знать?

Способы подключения

Циркуляционный насос. Устройство и работа. Как выбрать и установка

Устройство и принцип работы

В первую очередь насосы отличаются по способу расположения ротора на 2 типа:

Как выбирать циркуляционный насос

Чтобы устройство подходило максимально хорошо, при выборе нужно отталкиваться от ряда важных технических качеств:

Регулируемый и нерегулируемый насос

Особенности установки насоса

Похожие темы:

QPM3 Насос низкого давления для циркуляции масла в гидравлических и смазочных системах

НАСОСНО-МОТОРНОЕ ОТДЕЛЕНИЕ

МЕМБРАННЫЕ МИНИ-НАСОСЫ

промышленность вращается вокруг

Одно- и многоконтурные насосы

Маслоохладитель трансформатора ALFA A02

Решения для гидравлического управления

Радиально-поршневые насосы типа R и RG

Типовой лист ECC 12 и 22

Пластинчатые насосы с фиксированным рабочим объемом

Conlift1, Conlift2, Conlift2 фаза +

E08 E10.Компактные экскаваторы

ОДНОСТУПЕНЧАТЫЕ ГОРЕЛКИ МАСЛА И КЕРОЗИНА
