Какой однофазный счетчик выбрать: Счетчики электроэнергии: какой лучше поставить, как выбрать и купить

Для учета потребляемой электроэнергии в гараже необходим счетчик. От правильно подобранного электрооборудования зависит безопасность его эксплуатации. В этой статье мы поможем разобраться в нюансах выбора электрических счетчиков для нежилых помещений.

Параметры выбора

Перед тем, как купить электросчетчик в гараж, следует немного разобраться в особенностях рассматриваемых устройств. Для этого необходимо:

• Рассчитать максимальный ток потребления. Если не планируется установка энергоемкого оборудования, то вам достаточно будет аппарата мощностью в 10-50А. В обратном случае электроприбор должен выдерживать нагрузку в 100А.
• Узнать общее количество фаз. Например, установка металлорежущих агрегатов предполагает проведение трехфазного питания.
• Учитывать класс точности прибора. Обычно он составляет 1,5-2%. В противном случае измерительное оборудование не примут в эксплуатирование контролирующие органы.
• Определиться с характеристиками устройства. От дополнительных функций зависит его цена.
• Акцентировать внимание на требования к установке. Не все измерители возможно монтировать на ДИН рейку.
• Проверить наличие паспорта, гарантии и пломб. Они должны быть без повреждений.

ВАЖНО: Перед монтажом электрооборудования с максимальной мощностью, необходимо узнать параметры подводящей сети. Такую информацию можно уточнить в службах, обслуживающих ГСК

Виды счетчиков

Для учета потребляемого электричества в нежилом помещении, в основном используют следующие виды энергоустановок:

• Индукционные (электромеханические). Относительно недорогие. Могут работать при низких температурах. Из недостатков – могут иметь погрешность в измерениях.

• Электронные. Позволяют контролировать потребляемое электричество с наименьшими погрешностями. Не все модели устройства могут работать при низких температурах.

ВАЖНО: Современные электронные счетчики поддерживают работу с коммуникационными модулями, что позволяет снимать показания удаленно

Трехфазный счетчик для гаража

В гаражном помещении, в котором часто используют сварочные агрегаты и станки, логично будет приобрести трехфазный счетчик.

Как правило, такие варианты используются в условиях, когда номинальная мощность более 15 кВт. Имеют много функций, находят широкое применение в бытовой сети и в работе контроля трехфазных электродвигателей.

Отличием такого аппарата от однофазного есть то, что он способен функционировать в условиях потребления большого количества энергии

Существует несколько видов трехфазных измерителей:

• Однотарифный. Считается стандартным, тариф у него только один, выбираться не может. Подходят для монтирования в гаражных помещениях и на производственных объектах.
• Двухтарифные (многотарифные). В ночное время цена за 1 кВт энергии существенно ниже. Это выгодно для тех, кто проводит деятельность в гараже ночью, чем существенно уменьшает затраты по электричеству.

Трехфазные счетчики бывают двух видов:

• Электронные. Приборы имеют современный цифровой дисплей.
• Механические. Включают в себя экран со стрелкой, которая показывает количество затраченных кВт.

Эффективность работы обоих устройств находится на одном уровне. Отличиями могут быть внешний вид или дополнительные опции, например, пульт дистанционного управления, но такие модели будут стоить значительно дороже.

Конструктивные особенности

Разные типы счетчиков отличаются между собой конструктивно. Механический прибор представляет собой две катушки: одна токовая, а ко второй подводится напряжение. Внутри них расположен металлический диск, закрепленный в подшипниках скольжения. На его оси смонтирована червячная пара, которая соединяется с механическим счетчиком. При работе устройства возникает электромагнитное поле, которое заставляет вращаться диск, за счет чего происходит подсчет потребляемого количества электричества.

В электронных приборах механической части вообще нет. Данные устройства превращают аналоговые сигналы в цифровые. Для этого используются специальные датчики импульсов, которые с помощью трансформатора подключаются к электричеству. Сигнал поступает на микроконтроллер, что позволяет рассчитать затраченную электроэнергию. Эти данные отображаются на цифровом дисплее. Такие устройства имеют высокий класс точности и позволяют накапливать и передавать информацию по специальным каналам связи.

Трехфазные счетчики имеют аналогичное устройство. Самыми популярными приборами считаются электронные. Некоторые модели поддерживают однофазный учет. Они надежны, интегрируются в автоматизированные системы учета, имеют небольшие размеры.

Метод подключения и тип учета

При выборе электросчетчика потребители обращают внимание, не только на принцип работы, но и на способ подключения, и на тип учета потребляемой энергии. Трехфазные аппараты подключаются напрямую либо косвенно.

Схема монтажа достаточно простая:

• При потреблении малого количества энергии, устанавливают прибор напрямую в разрыв питающих проводов.
• В случае использования мощных потребителей, применяют косвенное подключение с эксплуатированием промежуточных трансформаторов.

Тип учета прибора играет важную роль в экономии финансовых средств, если использовать трехфазные счетчики. В процессе работы такого устройства расходуется активная и реактивная энергии. Если учет финансов ведется однофазным электроприбором, рассчитывается активная часть. А при работе многофазного агрегата сначала идет потребление электричества, после оно возвращается по сети. Благодаря учету энергии можно сэкономить денежные средства.

Подготовительный этап перед монтажом

Когда прибор уже куплен, встает вопрос о его монтаже. Перед подключением, нужно пройти соответствующую подготовку. И следовать алгоритму действий:

• Установка бокса. Он включает в себя две части, первая – это внутренняя часть, в которой есть две рейки и нулевая шина, а вторая – наружный элемент в виде защитной крышки с дверкой. Крепится к стене на высоте примерно 0,8-1,7 метров от земли. Бокс должен быть надежно закреплен.
• Монтаж модульных элементов. Для повышения уровня безопасности, перед аппаратом устанавливают специальный автоматический выключатель. Это предотвратит возгорание или короткое замыкание при большой нагрузке. Следующим этапом идет установка розеток, понижающего трансформатора, к которому подключают переносное освещение для проведения работ в подвале или яме.
• Подключение счетчика. Обычно схему подключения производитель указывает на задней крышке прибора. Фазный провод подсоединяют к клемме 1, а нулевой к клемме 3.
• Присоединение контактов. Каждый контакт нужно тщательно монтировать, поскольку после установки пломб доступа к ним не будет.
• Автоматические выключатели. Подключать нужно питающие провода через верхний ряд контактов, а отходящие — через нижний.
• Подключаем прибор и защитное оборудование. Нагрузку подключают к клемме 2 (фаза) и клемме 3 (ноль). Обязательно проверяйте надежность закрепленных контактов.

ВАЖНО: Перед проведением монтажных работ убедитесь, что отключено электричество. Для этого воспользуйтесь указателем напряжения. Если не уверены в своих силах и нет понимания темы и особенностей работы с электросетью – обязательно обратитесь к специалисту

Особенности установки

Произвести монтаж счетчика относительно несложно. Обязательно следует придерживаться техники безопасности и тщательно проверять схему и соединения. Если плохо закрепить провода, они могут начать искриться. Но если у собственника отсутствует опыт установочных работ, и он сомневается в своих силах, в этом случае стоит обратиться к специалисту.

ПУЭ разрешает самостоятельный монтаж щита с установкой счетчика. При этом обязательное требование — вызвать специалиста, который проверит схему соединений и опломбирует прибор

Из недостатков

В некоторых моделях счетчиков учета электричества могут быть свои недостатки. К таковым можно отнести:

• Не совпадение мигания со щелчками, что введет пользователя в заблуждение.
• Проблемы с телеметрией.
• Неудовлетворительное качество сборки.
• Дисплей без подсветки.
• Небольшой срок для поверки.
• Плохая работа при низких температурах.
• Высокая стоимость.
• Отсутствие защиты от влаги.

Да, для кого-то незначительные нюансы не имеют большого значения, но все же, лучше изучить предмет со всех сторон.

Какой же счетчик выбрать

И напоследок, список рекомендаций:

• Если вы часто используете энергозатратное оборудование, стоит подумать про установку многотарифного устройства.
• При выборе счетчика, следует обратить внимание на тип крепления в распределительном щите.
• Учтите класс точности прибора.
• Если хотите снимать показания удаленно – покупайте аппараты, которые поддерживают работу с коммуникационными модулями.
• Проверяйте наличие в комплекте технического паспорта и сопроводительной документации, в т.ч. инструкции.

Правильный выбор электросчетчика — это вопрос безопасности при его эксплуатации и обслуживании, а также экономии финансов на оплату электроэнергии.

Статья написана для сайта remstroiblog.ru.

Информация, которая поможет правильно выбрать счетчик электроэнергии

Счетчики электроэнергии – неотъемлемая часть современного электрооборудования. Показания счетчиков используются при проведении коммерческих расчетов за электроэнергию, а также в системах  технического учета, организуемого на предприятиях для решения  внутренних задач.

Номенклатура современных счетчиков электроэнергии огромна. Она включает и самые простые счетчики с  механическим отсчетным устройством, и многофункциональные приборы, обеспечивающие отображение текущих значений, а также запись в энергонезависимую память, хранение и передачу в автоматизированные системы большого числа параметров.

Ниже приводится условная классификация счетчиков электроэнергии, которая позволит, более предметно, ориентироваться в приборах учета, представленных на рынке.

Индукционные и электронные счетчики.

Так как индукционные счетчики не соответствуют требованиям нормативных документов  по классу точности, то в данном материале они рассматриваться не будут. Речь будет идти только об электронных счетчиках.

Однофазные и трехфазные счетчики.

В зависимости от количества подключаемых фаз счетчики бывают однофазными и трехфазными.
Однофазные счетчики эксплуатируются при номинальном напряжении сети 230В.
Трехфазные счетчики рассчитаны на номинальное напряжение 3х57,7/100В (фазное напряжение 57,7В, линейное – 100В) и 3х230/400В (фазное напряжение 230В, линейное – 400В). Однако существуют счетчики с расширенным диапазоном рабочих напряжений. Например, счетчик ЦЭ6850М-Ш31 (Концерн «Энергомера») работает в диапазоне номинальных фазных напряжений  57,7…220В. Счетчики ПСЧ-4ТМ.05МК (АО «НЗиФ») в диапазоне: 3х(57,7…115)/(100…200)В или 3х(120…230)/(208…400)В.

Однотарифные и многотарифные счетчики.

Однотарифные счетчики ведут сквозной учет электроэнергии вне зависимости от времени суток и дня недели. В ряде регионов нашей страны применяются комбинированные тарифы, когда электроэнергия в дневное время стоит дороже, чем в ночное. Также льготный тариф может применяться в выходные и праздничные дни. Это сделано для того, чтобы выровнять нагрузку в рабочее и нерабочее время. Потребителей стимулируют  пользоваться энергоемким оборудованием в период действия более дешевого тарифа.

Счетчики, которые позволяют вести учет электроэнергии по нескольким тарифам, называются многотарифными. Чаще всего производители закладывают возможность учета по четырем тарифам, но можно встретить модели счетчиков с тремя и восемью тарифами. При вводе в эксплуатацию в счетчиках устанавливают  местное время и программируют согласно тарифному расписанию, принятому в конкретном регионе. Переключение тарифов осуществляется внутренним тарификатором.

На ЖК индикаторе счетчиков отображается количество электроэнергии потребленной по каждому тарифу, а также сумму по всем тарифам.
Многотарифные счетчики могут быть запрограммированы на однотарифный учет.

Непосредственное и трансформаторное подключение счетчиков к электрической сети.

Однофазные счетчики включаются в сеть непосредственно. Диапазоны рабочих токов – 5(50)А, 5(60)А, 5(80)А, 10(80)А, 10(100)А, где цифра перед скобкой указывает на величину номинального тока, число в скобках – величина максимального тока.

Трехфазные счетчики, используемые на стороне высокого напряжения трансформаторных подстанций, подключаются к сети через высоковольтные трансформаторы тока и напряжения.

В электрических сетях низкого напряжения применяются как счетчики непосредственного, так и трансформаторного включения. Максимальный ток, на который изготавливают счетчики непосредственного включения, составляет 100А.  Если сила тока в контролируемой сети превышает 100А, то применяются счетчики трансформаторного включения.

Иногда встречаются случаи, когда счетчики трансформаторного включения используются при токе нагрузки менее 100А. Причин для такого решения может быть несколько. В перспективе ожидается увеличение потребляемой мощности. Или наоборот, потребление снижено на время ремонта, реконструкции или остановки части оборудования. Если потребляемая мощность в процессе функционирования предприятия может изменяться в широких пределах, то экономически выгоднее заменить трансформаторы тока, чем устанавливать новый счетчик.

У счетчиков трансформаторного включения величина рабочего тока может отличаться. Если используются трансформаторы с током вторичной обмотки равной 5А, то значения  номинального и максимального тока могут принимать следующие значения: 1(7,5)А; 5(7,5)А; 5(10)А. При токе вторичной обмотки измерительного трансформатора равной 1А, диапазон рабочих токов счетчика находится в пределах 1(2)А.

Трехфазные счетчики непосредственного включения рассчитаны на работу в одном из следующих диапазонов: 5(50)А, 5(60)А, 5(80)А, 10(80)А, 5(100)А, 10(100)А.

Счетчики активной, активной и реактивной энергии.

Существующие счетчики подразделяются на счетчики  активной энергии и счетчики  активной и реактивной энергии.

Счетчики активной энергии обычно применяются тогда, когда нагрузка носит резистивный характер. К такой нагрузке относятся электроплиты с конфорками, водонагреватели, утюги, лампы накаливания.

В последние годы у абонентов электросетей, в том числе подключенных к однофазным сетям,  в нагрузке существенно возросла реактивная составляющая. Даже в бытовом секторе часто используется ручной электроинструмент, малогабаритные станки и сварочные аппараты. В освещении лампы накаливания заменяются  другими источниками света. Поэтому потребовались приборы учета, которые бы более полно учитывали потребление  электроэнергии. Счетчики активной и реактивной энергии успешно решают эту задачу. Они обладают расширенным функционалом, контролируют большее количество параметров, могут быть интегрированы в автоматизированные системы учета энергоресурсов.

Классы точности счетчиков электроэнергии.

Счетчики выпускаются с классом точности 0,2s, 0,5s, 1,0, 2,0. У однофазных счетчиков класс точности должен быть не ниже 2,0. У трехфазных – не ниже 1,0. Требования по использованию счетчиков того или иного класса точности изложены в Постановлении Правительства РФ от 04.05.2012 N 442 (ред. от 27.09.2018) «О функционировании розничных рынков электрической энергии, полном и (или) частичном ограничении режима потребления электрической энергии».

Для счетчиков активной и реактивной энергии отдельно указывается класс точности для каналов учета активной и реактивной энергии. Например, счетчик Меркурий 234 ART-03PR, имеет класс точности A/R – 0,5s/1,0. Как правило, точность измерений реактивной энергии ниже на одну ступень по сравнению с точностью измерений активной энергии. Но иногда встречаются счетчики, например, производимые АО «Концерн Энергомера», у которых класс точности по активной и реактивной энергии одинаков.

Тип отсчетного устройства.

Для снятия показаний непосредственно с приборов  учета используются механические отсчетные устройства (ОУ) и  жидкокристаллические индикаторы (ЖКИ).

Механические ОУ, как правило, устанавливаются на счетчики активной энергии, не имеющие цифровых интерфейсов. Более сложные приборы оснащают ЖКИ, так как они более информативны.

Качество отображаемой информации на ЖКИ может зависеть от температуры окружающей среды. При температуре -20⁰С и ниже не исключается погасание индикаторов. При этом счетчики сохраняют работоспособность и продолжают учет электроэнергии. При повышении температуры отображение информации восстанавливается.

Ряд счетчиков оснащаются подсветкой ЖКИ, что облегчает снятие показаний в условиях недостаточной освещенности.

Цифровые интерфейсы для передачи информации на диспетчерские пункты или на переносные устройства.

У многофункциональных счетчиков лишь малая часть информации выводится на жидкокристаллический индикатор.  Архив значений потребленной энергии, профиль мощности, параметры качества электросети, журнал событий сохраняются в  энергонезависимой памяти счетчиков. Получить доступ ко всему массиву информации можно лишь с помощью цифровых интерфейсов. К их числу относятся – RS-485, CAN, GSM/GPRS, PLC, RF, Ethernet, оптопорт.

Наибольшее распространение получил последовательный интерфейс RS-485. К его достоинствам можно отнести возможность объединения в сеть десятков и даже сотен приборов, а также большая, до 1200 метров, длина соединительных линий. В такой сети каждому прибору присваивается индивидуальный сетевой адрес. Опрос производится только  по запросу с диспетчерского  пункта. Самостоятельно счетчики ничего в сеть не транслируют.

В некоторых моделях счетчиков «Меркурий» (Меркурий 200.04, Меркурий 230AR-01CL, -02CL, -03CL, Меркурий 230ART-01CLN, -02CLN, -03CLN)  используется интерфейс CAN ( Controller Area Network — сеть контроллеров). Однако количество таких моделей в последние годы было сокращено.

CAN разрабатывался фирмой Bosch для подвижных объектов, в первую очередь, для автотранспорта. Впоследствии данный интерфейс был применен в промышленности. Его особенностью является то, что в сети может быть несколько контроллеров и ведомые устройства могут самостоятельно передавать информацию на верхний уровень управления, например, в случае возникновения аварийных ситуаций или при выходе за допустимые пределы наиболее важных параметров. Однако в счетчиках «Меркурий» подобный функционал не реализован. Независимо от того, какой интерфейс  используется – RS-485 или CAN, счетчики работают как ведомые устройства и  информация, получаемая от них при опросе, будет полностью идентична. То есть разница между этими интерфейсами заключается лишь в использовании различной элементной базы.

RS-485 и CAN являются промышленными интерфейсами и соединить их с персональными компьютерами напрямую не представляется возможным. Эта проблема решается путем применения преобразователей интерфейса RS-485 – USB и CAN – USB. Могут использоваться как общепромышленные модели, так устройства, предлагаемые производителями счетчиков.

Для построения автоматизированной системы учета электроэнергии с использованием интерфейсов RS-485 или CAN необходима прокладка дополнительной информационной линии. Такая линия не потребуется, если для передачи информации  к счетчикам и от счетчиков использовать провода электрической сети. Данная технология получила название PLC (Power Line Communication). На практике эта технология реализуется через установку в счетчики модуля PLC интерфейса. Однако персональные компьютеры, как и в случае с RS-485, не имеют портов, способных принимать информацию в формате PLC. Поэтому требуются дополнительные устройства, которые должны преобразовывать  информацию, передаваемую в одном из промышленных стандартов в формат PLC и обратно. Данные устройства входят в состав концентраторов, коммуникаторов, устройств передачи данных и т.п. Конкретное название зависит от производителя.

Использование счетчиков с интерфейсом PLC имеет смысл только в том случае, если планируется развертывание автоматизированной системы коммерческого учета электроэнергии. В противном случае потребитель переплачивает за функционал, который не используется. Разница в стоимости счетчиков с однотипным функционалом, без PLC и с PLC может составлять десятки процентов.

При размещении счетчиков на удаленных объектах очень часто их опрос осуществляется через GSM/GPRS модемы (шлюзы). GSM-модем может быть встроенным или внешним. Для организации связи внешний модем  соединяется с выходом интерфейса RS-485 счетчика. Производители, как правило, предлагают фирменные GSM-модемы (шлюзы, коммуникаторы). Их стоимость обычно выше общепромышленных аналогов. Но фирменные устройства настроены на работу с конкретными образцами счетчиков, что облегчает их сопряжение и сокращает время сеансов связи.

Интерфейсы RF также позволяют отказаться от проводных линий, так как обмен информации происходит посредством радиоканала. Радиоканал может быть организован между счетчиком и верхним уровнем системы, а также между счетчиком и абонентским терминалом. Второй вариант используется для опроса счетчиков устанавливаемых на опорах ЛЭП или в случаях, когда доступ к счетчику затруднен.

В России выделены несколько частотных диапазонов, на использование которых не требуется получение разрешений. Передача информации в системах учета электроэнергии может вестись на следующих частотах: 433.075-434.750 МГц, 868,7-869,2 МГц и 2400-2483,5 МГц. Однако на эти диапазоны Постановлением Правительства РФ от 12.10.2004 N 539 (ред. от 25.09.2018) «О порядке регистрации радиоэлектронных средств и высокочастотных устройств» накладываются ограничения на мощность передающих устройств. Для первых двух диапазонов мощность излучения передатчика не должна быть более 10 мВт.

В нормативной базе нет требования об использовании в электросчетчиках какого-то одного  диапазона, из числа разрешенных. Поэтому каждый производитель выбирает те диапазоны частот, которые являются для них предпочтительными. Например, в счетчиках МИРТЕК 32 могут быть применены радиомодули на частоту 433 или 2400 МГц.  Беспроводные автоматизированные системы контроля и учета ресурсов ЖКХ на базе счетчиков с радиомодулем ФОБОС-1 и ФОБОС-3 используют частоту 868,8 МГц. Счетчики Меркурий 208.LF и Меркурий 238.LF для связи с блоком индикации Меркурий 258.2F также используют диапазон 868 МГц. Счетчики МАЯК 302АРТН.132Т обмениваются информацией с удаленными терминалами на частоте 2400 МГц.

Так как мощность радиомодемов невелика, то дальность связи будет зависеть от характера застройки – городская или сельская, а также от интенсивности помех в выбранном диапазоне.

Существенно увеличить расстояние между диспетчерским центром и счетчиками позволяет технология ZigBee, использующая диапазон 2400 Гц. Большая работа по стандартизации этого протокола связи позволяет включать в систему устройства разных производителей.

Главная идея, которая заложена в технологию ZigBee состоит в том, что такая система является самоорганизующейся и самовосстанавливающейся. Благодаря этому, в автоматическом режиме происходит маршрутизация сетевого трафика, определяется появление новых устройств, выбираются альтернативные маршруты передачи информации при отказе отдельных элементов.  Надежность функционирования системы достигается за счет избыточных связей каждого ее звена. То есть реализуется не иерархическая,  а сетевая структура, когда каждый элемент системы имеет связь со смежными устройствами.

В автоматизированной системе контроля и учета электроэнергии, построенной на основе технологии  ZigBee, каждый счетчик может стать ретранслятором информационных посылок. За счет этого расстояние от самого удаленного прибора до диспетчерского пункта может составлять несколько километров.

Ряд производителей (Концерн «Энергомера», АО «НЗиФ») внедрили в своих счетчиках возможность использования модулей Ethernet, что позволяет подключать эти приборы к локальным вычислительным сетям без использования дополнительных адаптеров.

Для конфигурирования и опроса счетчиков также используются оптопорты. На передней панели большинства современных счетчиков располагается специальное окно, на которое накладывается адаптер оптопорта, подключаемого  к  USB-порту  компьютера. Данный метод обмена информацией со счетчиком не предполагает передачи информации на большие расстояния, но позволяет оперативно выполнить необходимые операции, даже если клеммы интерфейсов счетчика находятся под опломбированной крышкой.

Для того чтобы запрограммировать счетчик перед установкой или снять с него показания  в процессе эксплуатации необходимо соответствующее программное обеспечение, устанавливаемое на компьютер. Это может быть бесплатная сервисная   программа-конфигуратор или коммерческое ПО.

У всех ведущих производителей счетчиков появились приборы, которые могут быть адаптированы под конкретного потребителя. В этом вопросе просматривается два основных подхода. Первый – это когда с самого начала конфигурация счетчика определяется заказчиком. Такой подход практикует «Эльстер Метроника». В этой компании любой счетчик изготавливается на основе заполненного опросного листа.

При втором подходе потребитель выбирает модель счетчика, допускающего установку плат расширения.  Данные счетчики изначально являются готовыми изделиями с определенным функционалом и набором интерфейсов. Далее возможности прибора наращиваются путем установки  дополнительных плат интерфейсов, выбираемые из стандартного набора.

Импульсные выходы.

Многие современные счетчики электроэнергии имеют импульсные выходы. Их количество равно количеству каналов учета электроэнергии. У счетчиков активной энергии один импульсный выход. У двунаправленных счетчиков четыре:  один — на прямое направление активной энергии, один — на обратное направление активной энергии,  один — на прямое направление реактивной энергии и один — на обратное направление реактивной энергии.

При включении счетчика в режим поверки импульсные выходы работают как поверочные, в рабочем режиме, как телеметрические.

Принцип работы импульсных выходов основан на том, что частота следования импульсов пропорциональна  току, протекающему через измерительные цепи.

Каждый тип счетчиков имеет такой параметр, как «постоянная счетчика». Постоянная счетчика измеряется в имп./(кВт*час) для каналов учета активной энергии и в имп./(кВАр*час) для каналов учета реактивной энергии. Эти значения указываются в паспортах (руководствах по эксплуатации) и на передней панели счетчиков.

До появления цифровых интерфейсов существовали системы автоматического учета электроэнергии, основанные на подсчете импульсов, передаваемых счетчиками. В настоящее время этот метод является устаревшим.

В некоторых счетчиках предусмотрена возможность программного изменения режима работы импульсных выходов. Вместо генератора импульсов выходы могут подключаться к устройству управления нагрузкой, которое изменяет импеданс  своей выходной цепи в зависимости от того, есть команда на ограничение нагрузки или нет.

Конструктивное исполнение.

Счетчики, предназначенные для установки в трансформаторных подстанциях, распределительных устройствах и шкафах учета электроэнергии изготавливаются в виде моноблока. Такие счетчики могут иметь корпуса для монтажа на панель с помощью трех винтов или на 35 миллиметровую DIN-рейку. Встречаются счетчики, корпуса которых позволяют крепить их как на панель, так и на рейку. Например, СЕ 101 в корпусе R5.1.

Счетчики для установки на опоры линий электропередач состоят из двух частей – блока счетчика и устройства индикации. Ниже приводится несколько типов счетчиков, конструкция которых предусматривает такой способ установки:
а) однофазные — Меркурий 208, РиМ 129, МАЯК 103АРТН, CE208-C2, NP523, NP71E.2-1-5, AD11S;
б) трехфазные — Меркурий 238, РиМ 489.18, Маяк 132АРТН, CE308 C36 DLP, AD13S.

У каждого производителя устройство индикации называется по-разному. У АО «РиМ» — это дистанционный дисплей, у АО «НЗиФ» — удаленный терминал, у ООО «Инкотекс» — блок индикации. Связь между счетчиком и устройством индикации организуется через интерфейсы RF или PLC.  Если связь организована через радиоканал, то устройство индикации может быть переносным. При использовании интерфейса PLC устройство индикации должно быть  подключено к сети.

Устройства индикации могут сопрягаться с некоторыми счетчиками в корпусе моноблок. Производимый АО «РиМ» дистанционный дисплей РиМ 040 позволяет опрашивать счетчики РиМ 489, устанавливаемые в трансформаторные подстанции.

ООО «Матрица» заложила возможность опроса счетчиков 8 серии типа AD11A, AD13A с помощью пользовательского дисплея CIU8.В-2-1.

В соответствии с пунктом 1.5.13 «Правил устройства электроустановок» (ПУЭ) каждый установленный расчетный счетчик должен иметь на винтах, крепящих кожух счетчика, пломбы с клеймом госповерителя, а на зажимной крышке — пломбу энергоснабжающей организации. Иногда на счетчиках можно увидеть дополнительные пломбы, клейма или голографические наклейки. Эта пломбировка производится  заводами изготовителями для защиты от несанкционированного вскрытия верхней крышки.

Количество направлений учета.

В настоящее время промышленность предлагает однонаправленные, двунаправленные и комбинированные  счетчики электроэнергии.
Однонаправленные счетчики могут использоваться только на линиях с потоком энергии в одном направлении.

Двунаправленные счетчики электроэнергии ведут учет электроэнергии в прямом и обратном направлении. Они применяются в тех случаях, когда имеют место перетоки электроэнергии между сетями или хозяйствующими субъектами.  Счетчики размещаются на границе балансовой принадлежности электросетей.  Полученные показания используются при расчетах за  межсистемные перетоки электроэнергии. Так как промышленные сети являются трехфазными, то и двунаправленные счетчики, чаще всего, являются трехфазными. Хотя существуют и однофазные двунаправленные счетчики.

Ниже приведены некоторые типы двунаправленных счетчиков и их производители. Меркурий 234ART2 и Меркурий ARTM2 (ООО «Инкотекс»),  СЕ301, СЕ303, СЕ304, СЕ308 при наличии в обозначении символа «Y», ЦЭ6850М при наличии в обозначении символов «2Н» (Концерн «Энергомера»), МАЯК 103 АРТ, МАЯК 302АРТ, ПЧС-4ТМ.05МК исп. 00…07, 20, 21 (АО «НЗиФ»), NP73, AD13, NP71, AD11 (ООО «Матрица»).

Комбинированные счетчики имеют три канала учета и предназначены для учета активной энергии независимо от направления тока в каждой фазе сети и реактивной энергии прямого и обратного направления и могут использоваться только на линиях с потоком энергии в одном направлении.

Управление нагрузкой.

Существует два способа ограничения нагрузки  — непосредственно через силовые  реле встроенные в счетчик и через внешние устройства. Внешние устройства могут быть активированы вспомогательными слаботочными реле счетчика или изменением сопротивления на импульсных выходах счетчика, переведенных в режим управления нагрузкой.

Для того чтобы счетчик мог ограничивать или отключать электроэнергию подаваемую потребителю, необходимо программно установить определенные параметры. Эта операция может быть выполнена как перед вводом прибора учета в эксплуатацию, так в процессе эксплуатации. Если счетчик входит в состав автоматизированной системы коммерческого учета электроэнергии, то команда на ограничение электроэнергии может быть подана дистанционно оператором диспетчерского пункта.

Функция управления нагрузкой реализуется в счетчиках непосредственного включения.

Многофункциональные счетчики.

Многофункциональные счетчики выводят на ЖК индикаторы информацию о текущих значениях энергопотребления и параметрах сети.  К параметрам сети относятся:
— мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
—  действующие значения фазных токов и напряжений, в том числе измеренные на одном периоде частоты сети, для целей анализа показателей качества электроэнергии;
—  значения углов между фазными напряжениями;
—  частота сети;
—  коэффициенты мощности по каждой фазе и по сумме фаз.

Однако огромный массив информации доступен только при подключении к компьютеру с установленным специализированным программным обеспечением. В этом случае становятся доступны следующие данные:
— об энергопотреблении не только за предыдущий день и месяц, но и на период от одного до трех лет;
— о профиле мощности на глубину, зависящую от объема памяти и периода интегрирования;
— параметры качества электроэнергии – дата и время выхода и возврата за нижнее допустимое и предельное допустимое значение напряжения каждой из фаз и частоты сети;
— значения утренних и вечерних максимумов мощности;
— журнала событий: даты и времени включения/выключения счетчика, коррекции текущего времени, включения и выключения счетчика или отдельных фаз, превышения лимита энергии по тарифам, вскрытия и закрытия основной крышки прибора и других параметров в зависимости от типа прибора и производителя.

Анализ этих данных открывает возможности по выработке мер для оптимизации энергопотребления и предотвращения аварийных ситуаций.

Сроки ввода счетчиков электроэнергии в эксплуатацию.

В ПУЭ (п. 1.5.13) определено, что на вновь устанавливаемых трехфазных счетчиках должны быть пломбы государственной поверки с давностью не более 12 месяцев, а на однофазных счетчиках — с давностью не более 2 лет. Если это требование нарушено, то счетчики должны быть подвергнуты очередной поверке.

Как выбрать счетчик электроэнергии?

При коммерческом учете электроэнергии обязательно согласуйте выбранную модель электросчетчика в РЭС.

Каждый счетчик электроэнергии, представленный в нашем магазине, имеет сертификат Украины, гос. поверку и гарантию завода-изготовителя от 2 до 5 лет.

Чтобы покупателям было лучше ориентироваться среди предлагаемых на рынке Украины моделей счетчиков электроэнергии, мы приглашаем всех ознакомиться с вводной статьей, подробно рассказывающей об основных отличиях между ними. В нашем интернет-магазине все счетчики представлены в следующих категориях:

Все модели счетчиков, представленные в нашем магазине, электронного типа! Наличие электромеханического отсчетного устройства у некоторых из них, следует расценивать всего лишь как стремление производителя удешевить конструкцию счетчика, сохранив его класс точности!
На вышеприведенной структурной схеме видно, что первоначально счетчики электроэнергии классифицируют по типу цепей переменного тока (однофазные или трехфазные), в которых будет проводиться измерение. Следующей категорией является тарифность. Наряду с однотарифными счетчиками электроэнергии, потребителям предлагаются и модели многотарифных счетчиков. Преимущество последних заключается в их возможности измерять потребляемую мощность отдельно, для каждого из нескольких заданных интервалов суток. Такое дифференцирование применяется при многотарифном учете электроэнергии, позволяющем сэкономить на правильном распределении потребляемой мощности в течении суток. Еще одной отличительной особенностью счетчиков является тип измеряемой ими электроэнергии. Большинство однофазных счетчиков измеряют только активную энергию, и лишь малая их часть способна оценивать реактивную. Трехфазные счетчики могут измерять характеристики как активной, так и реактивной электроэнергии, а также учитывать ее направление (см. руководства по эксплуатации трехфазных счетчиков). Реактивная энергия является результатом работы емкостных или индуктивных видов нагрузки, таких как например, электродвигатели. Учет и компенсация реактивной энергии чрезвычайно важны для уменьшения затрат на потребление и улучшения качества электроэнергии.

Конструкции однофазных счетчиков могут отличаться количеством измерительных элементов. Более дешевые модели содержат один датчик тока, расположенный в фазной цепи прибора. Электросчетчики подороже имеют датчик и в нулевой цепи. Два измерительных датчика защищают счетчик от кражи электроэнергии, которая возможна через манипуляцию с подключаемыми проводами.

Каждая модель счетчика электроэнергии имеет уникальное номинальное рабочее напряжение исходя из приведенного ряда:

• 220 В;

• 3х100 В;

• 3х220 В;
• 3×57,7/100 В;
• 3х127/220 В;
• 3х220/380 В.

Номинальная (не путать с минимальной) и максимальная сила тока, определенная для счетчиков, ограничена следующим перечнем:

• 5-7,5 А;

• 5-10 А;

• 5-60 А;

• 5-100 А;

• 5-120 А;
• 10-80 А;
• 10-100 А.

При выборе счетчика эти паспортные значения необходимо рассматривать с учетом определенного для модели типа подключения к цепям генератора и нагрузки:

Такая организация способов подключения позволяет наиболее полно удовлетворять разнообразным рабочим условиям, при которых происходят измерения параметров электроэнергии. Например, выбор счетчика, имеющего трансформаторное подключение, может быть обусловлен требованиями по измерению значений напряжения или тока, выходящих за пределы номинально допустимых по паспорту для моделей прямого подключения.

Все модели современных счетчиков электроэнергии имеют в своем составе один или несколько специализированных интерфейсов для приема-передачи данных, либо управления нагрузкой:

В зависимости от типа встроенного интерфейса, счетчик может использоваться как для автономной работы, не требующей взаимодействия между другими устройствами, так и для работы в составе сложных контрольно-измерительных систем, например АСКУЭ (автоматизированные системы коммерческого учета электроэнергии). Определенные интерфейсы (оптопорт) предназначены только лишь для обеспечения сервисных функций, таких как программирование тарифного модуля, или считывание данных аварийных событий. Модели, содержащие релейный выход, могут быть использованы для управления подключением нагрузки. Управление может происходить дистанционно (по интерфейсу RS-232, RS-485, радиоканалу), либо инициироваться в определеное время (при помощи внутренних часов многотарифного счетчика), что является необходимым для многих потребителей электроэнергии.

3 вещи, которые следует учитывать при выборе измерителя мощности

Интеллектуальные измерители мощности можно использовать для отображения вашего потребления электроэнергии в реальном времени, помощи в управлении нагрузкой и мониторингом трансформатора, а также мониторингом мощности.

могут сэкономить ваше время и деньги, поскольку могут быть внесены изменения для автоматического снижения энергопотребления, когда в нем нет необходимости. ПЛК с сенсорным экраном, регистраторы данных, программируемые контроллеры автоматизации и программное обеспечение SCADA на ПК могут использоваться для управления, мониторинга и отображения данных таким образом, чтобы их было легко понять и проанализировать.

Итак, что наиболее важно учитывать при выборе счетчика энергии?

Однофазное или трехфазное
При выборе счетчика энергии первое, что нужно учитывать, — это количество фаз, необходимых для системы. Большинство поставщиков в настоящее время поставляют счетчики однофазной мощности и трехфазные счетчики мощности. Если текущая система, из которой вы регистрируете данные, однофазная, вам понадобится однофазный измеритель мощности. Если это трехфазная электросеть, то для работы с ней можно использовать только трехфазный электросчетчик.Однофазные измерители мощности, такие как PM-3112 и PM-3114, компактны, монтируются на DIN-рейку и подходят для различных приложений мониторинга энергии. Они имеют 2 и 4 контура соответственно и поддерживают широкий диапазон типов входных сигналов, таких как Vrms, Irms, kW, kWh, kVA, kVAh, kVAR, kVARh и PF. Их можно использовать как на первичной стороне низкого напряжения, так и на вторичной стороне среднего / высокого напряжения, что позволяет пользователям получать надежные и точные показания потребления энергии от оборудования в реальном времени.

Количество ампер
После определения фазы измерителя мощности вам нужно еще подумать, сколько ампер вам нужно для системы.Обычно наиболее распространенными вариантами интеллектуальных измерителей мощности для ампер являются 60 ампер, 100 ампер и 200 ампер. Количество поддерживаемых усилителей может варьироваться в зависимости от систем питания. Это не работает, если вы выберете измеритель мощности на 60 А для системы измерения мощности, которой действительно требуется 100 А. Например, интеллектуальный трехфазный измеритель мощности серии PM-3133 выпускается с тремя различными типами усилителя: PM-3133-100 поддерживает 60 А; PM-3133-160 поддерживает 100A, а PM-3133-240 работает на 200A. Благодаря своей высокой точности (1%, коэффициент мощности = 1) они могут генерировать очень надежные данные о фактической потребляемой вами мощности.Эти компактные и экономичные измерители мощности оснащены революционными проводными клеммными трансформаторами тока, которые упрощают установку. Он работает в широком диапазоне входного напряжения от 10 до 300 В переменного тока, который совместим во всем мире.

Протоколы связи
Интеллектуальные измерители мощности обмениваются данными по различным средам и протоколам, поэтому также очень важно определить, с каким протоколом связи должен работать ваш измеритель мощности. Modbus — один из наиболее распространенных протоколов в промышленных приложениях.Modbus, разработанный MODICON в 1979 году, стал стандартизированным, открыто опубликованным и простым в использовании протоколом для подключения промышленных устройств. Интеллектуальные измерители мощности, поддерживающие протоколы Modbus, проще интегрировать в существующие системы Modbus. Например, PM-3112 поддерживает Modbus RTU, в то время как PM-3112-MTCP обменивается данными по Modbus TCP. Помимо Modbus, для приложений мониторинга мощности также доступны другие протоколы связи. CAN-шина или сеть контроллеров — это протокол, который позволяет подключать устройства в приложениях без хост-компьютера.Сегодня шина CAN используется в автомобильной, велосипедной, промышленной и развлекательной отраслях для передачи данных. Интеллектуальные измерители мощности, такие как PM-3133-240-CAN, предназначены для поддержки шины CAN и могут легко интегрироваться с существующими системами шины CAN. Другой протокол — CANopen, протокол связи, используемый во встроенных системах автоматизации. Измерители мощности, поддерживающие CANopen, включают однофазные интеллектуальные измерители мощности, такие как PM-3114-160-CPS, и трехфазные измерители мощности, такие как PM-3133-100-CPS. В заключение, выбор интеллектуального измерителя мощности с правильным протоколом связи очень важен для запуска и работы системы.

Что еще?
Теперь, когда мы рассмотрели фазы, усилители и протоколы связи, что еще нам нужно для успешной системы мониторинга энергии? Одним из самых больших преимуществ интеллектуальных измерителей мощности является то, что они могут быть подключены к программному обеспечению SCADA и HMI и автоматизировать всю систему. С помощью программного обеспечения SCADA он может отображать состояние вашего оборудования, отправлять аварийные сообщения по электронной почте или текстовыми сообщениями, регистрировать данные, осуществлять управление и создавать отчеты. Контроллеры с сенсорным экраном, такие как TPD-433, также можно использовать для проектов домашней автоматизации, где вы можете просматривать данные о потреблении энергии в реальном времени и управлять своими электронными устройствами с помощью сенсорной панели.

>> Для получения дополнительной информации щелкните здесь

Как выбрать измеритель мощности

Что вы контролируете?

Одним из важнейших соображений при поиске подходящего измерителя мощности является определение того, что вы измеряете. Сигнал контролируемой нагрузки — фазный, двухфазный или трехфазный? Какие диапазоны напряжения / тока будут контролироваться?

Если вас интересует измеритель мощности для жилого или небольшого коммерческого применения, то, как правило, лучшим выбором будет измеритель одно- или двухфазного тока.Эти приложения используют от 120 до 240 В переменного тока и потребляют меньше тока, чем трехфазные приложения. Применения трехфазных счетчиков включают чиллеры, вентиляционные установки (AHU) и технологическое оборудование. Трехфазное питание обеспечивает в 1,7 раза больше мощности, чем однофазное при том же токе. Трехфазные двигатели могут работать в диапазоне до 480 BAC и могут работать в диапазонах до 5000 ампер. Усовершенствованные измерители позволят вам настроить напряжение в полевых условиях с помощью широкополосного источника питания.

Требования к установке

Пространство может стать проблемой в электрических помещениях при попытке разместить корпус NEMA4 для счетчика.Затрат на установку можно избежать путем выбора подходящего счетчика, однако установка должна соответствовать Национальным электротехническим нормам и правилам (NEC). При подключении к источнику электроэнергии рекомендуется подключать провода напряжения через электрический прерыватель с проводкой надлежащего размера.

Если провод поврежден, прерыватель является защитой от любого сдвига, который может произойти, как и для любого другого устройства, подключенного через прерыватель. Счетчик с надлежащим форм-фактором и классом безопасности может быть установлен непосредственно внутри электрической панели без необходимости использования плавких проводов; Эти счетчики обеспечивают значительную экономию материалов, труда и времени.Не все счетчики обладают такой гибкостью установки, поэтому перед покупкой счетчика проконсультируйтесь с производителем. Это гарантирует, что установка конкретного измерителя внутри электрического шкафа без плавких проводов будет соответствовать кодам отводов фидеров NEC.

Тип трансформаторов тока

Два наиболее распространенных типа трансформаторов тока, используемых с измерителями мощности, — это трансформаторы тока с разъемным / одножильным сердечником и катушки Роговского. За последнее десятилетие технологии сделали змеевики Роговского предпочтительными трансформаторами тока для подрядчиков из-за более простой установки и более короткого времени установки.Шины и кабельные жгуты неправильной формы обычно используются в приложениях с высокими требованиями к мощности. Гибкость пояса Роговского позволяет установщику сэкономить рабочее время и физические нагрузки. Как прямой результат этого преимущества, эти катушки могут быть установлены в любом приложении.

Настройка связи

могут обмениваться данными с помощью различных методов, включая импульсный, BACnet и Modbus, а также различные варианты беспроводной связи. Импульсный выход очень распространен в однофазных приложениях, где конечному пользователю требуется меньше информации.Счетчики, использующие расширенные протоколы, такие как BACnet и Modbus, могут передавать все параметры через систему автоматизации здания, предоставляя конечному пользователю более полную картину для понимания данных о потреблении. Беспроводные субметры становятся все более распространенными из-за экономии средств, связанных с установкой.

Конфигурация поля

При установке предварительно сконфигурированного счетчика, если заказан неправильный номер детали, он не может быть установлен. Правильная информация не всегда доступна подрядчику при заказе, поэтому счетчик с возможностью настройки на месте является чрезвычайно выгодным.Эти измерители снижают риск заказа неправильного типа трансформатора тока, протокола связи или даже контролируемого диапазона тока.

Общая установленная стоимость

Все предыдущие соображения влияют на общую стоимость установки. Общая стоимость установки учитывает закупочную цену, затраты на рабочую силу, совместимость проекта и эффективность. Эти затраты могут помочь подрядчику лучше понять все потенциальные затраты, которые могут возникнуть во время выполнения работ. Перед выбором измерителя мощности убедитесь, что установщику понятны все требования к приложению.

НАЖМИТЕ ЗДЕСЬ, чтобы узнать больше о линейке продуктов Setra для мониторинга мощности.

Как выбрать правильный измеритель мощности

Выбор подходящего измерителя мощности требует учета многих факторов. Будь то подсчет для арендатора, подсчет коммерческого здания, мониторинг мощности для управления энергопотреблением или другое приложение, измеритель мощности должен соответствовать определенным спецификациям. Хотя каждое отдельное приложение будет иметь свои собственные требования, есть несколько общих факторов, которые необходимо оценить.При изучении вариантов измерителя мощности важно знать:

Это не полный список спецификаций для выбора измерителя мощности для вашего приложения. Скорее, это некие общие рекомендации и напоминания о том, что следует учитывать. Чтобы узнать больше об измерителе мощности Setra и его соответствии этим рекомендациям, щелкните здесь.

Описание приложения

Две самые важные вещи, которые нужно знать при выборе измерителя мощности, — это определить, что необходимо измерить, и какие данные вы хотите получить от измерителя.Это поможет определить, что измеритель должен делать в приложении, чтобы предоставлять информацию с необходимым уровнем детализации.

Если приложение для мониторинга является жилым или малым коммерческим, то, вероятно, потребуется измеритель мощности, который работает с однофазными или двухфазными нагрузками. Эти приложения используют от 120 до 240 В переменного тока и потребляют меньше тока, чем трехфазные приложения.

Применения, в которых требуется трехфазный счетчик, — это чиллеры, вентиляционные установки (AHU) и технологическое оборудование.Трехфазное питание обеспечивает в 1,7 раза больше мощности, чем однофазное при том же токе. Трехфазные двигатели могут работать в диапазоне до 480 BAC и могут работать в диапазонах до 5000 ампер.

После обозначения типа сервиса следующее решение — это то, сколько нагрузок вы хотите измерить в приложении. Нагрузка может состоять из напряжения питания и потребляемого тока для всего здания, распределительного щита или даже отдельной единицы оборудования. Тип обслуживания определяет, сколько трансформаторов тока (ТТ) необходимо для измерения нагрузки; например, для однофазной нагрузки, такой как цепь освещения, может потребоваться только 1 ТТ, а для трехфазной нагрузки, такой как чиллер, потребуется 3 ТТ.Если для полной поддержки стратегии управления энергопотреблением требуется измерение нескольких нагрузок, счетчики с несколькими нагрузками сэкономят ваше время и сократят общие вложения. Однако, если измеряется только магистраль здания, можно использовать один измеритель нагрузки для удовлетворения потребностей приложения.

Требования для монтажа

В большинстве электрических комнат есть ограничение по пространству при установке измерителя мощности, особенно когда для этого измерителя требуется кожух NEMA 1 для безопасности. Перед установкой важно убедиться, что счетчик и корпус, если необходимо, поместятся в соответствующем пространстве.Знание ориентации установки расходомера помогает определить, впишется ли он в желаемое пространство.

Вся установка должна выполняться в соответствии с Национальным электрическим кодексом (NEC). При подключении к источнику электроэнергии рекомендуется подключать провода напряжения через электрический прерыватель с проводкой надлежащего размера.

Тип трансформаторов тока

Два наиболее распространенных типа трансформаторов тока, используемых с измерителями мощности, — это трансформаторы тока с разъемным / одножильным сердечником и катушки Роговского.Требования приложения определяют, какой тип трансформаторов тока следует использовать. Шины и кабельные жгуты неправильной формы распространены в приложениях с высокими требованиями к мощности, что делает выгодным использование катушек Роговского.

Самым заметным отличием от того, требуются ли в приложении обычные трансформаторы тока или катушки Роговского, является измеряемый ток; обычные трансформаторы тока обычно имеют более низкую стоимость в нижних диапазонах силы тока <200 А, тогда как катушки Роговского могут выдерживать ток до 6000 А и покрывать широкий диапазон силы тока с помощью одного номера детали.

Когда вы узнаете, какие трансформаторы тока будут использоваться, выберите измеритель мощности, который принимает эти входы. Если при выборе измерителя тип ТТ неизвестен, лучше всего выбрать тот, который поддерживает как обычные ТТ, так и катушки Роговского.

Настройка связи

могут обмениваться данными различными способами, включая импульсный, BACnet и Modbus. Импульсный выход является обычным явлением в однофазных приложениях, где конечному пользователю требуется меньше информации. Счетчики, использующие расширенные протоколы, такие как BACnet и Modbus, могут передавать все параметры через систему автоматизации здания, предоставляя конечному пользователю более полную картину для понимания данных о потреблении.Лучший протокол связи для приложения зависит от желаемого уровня детализации выходной информации и от того, как эта информация собирается.

Конфигурация поля

Установка предварительно настроенного счетчика без гибкости или возможности изменения в полевых условиях может вызвать проблемы, если предварительно настроенный счетчик неверен. Измеритель мощности, который можно настраивать в полевых условиях, чрезвычайно полезен. Эти измерители снижают риск, если заказан неправильный тип трансформатора тока, протокол связи отличается от ожидаемого или если предварительно сконфигурированный измеритель не покрывает обслуживание напряжения.Приспособляемость к изменениям в полевых условиях часто упускается из виду, но она имеет решающее значение для правильной работы измерителя.

Общая стоимость установки

Все предыдущие соображения влияют на общую стоимость установки. Общая стоимость установки включает покупную цену счетчика, затраты на рабочую силу, совместимость проекта и эффективность. Эти затраты могут помочь подрядчику лучше понять все потенциальные затраты, которые могут возникнуть во время выполнения работ. При расчете общей стоимости установки не упускайте из виду вспомогательные элементы, которые могут потребоваться для требуемого счетчика, такие как плавкие провода и корпус, соответствующий требованиям NEMA.Перед выбором измерителя мощности убедитесь, что установщику понятны все требования к приложению.

Измеритель мощности Setra

Power Meter от Setra — это сетевой измеритель мощности коммерческого класса, созданный на универсальной и мощной платформе, предназначенной для удовлетворения высоких требований для любого приложения для измерений. Доступный в конфигурациях с 3, 12 или 48 нагрузками, измеритель может контролировать любую комбинацию одно- и / или трехфазных систем, а измерители нагрузки на 12 и 48 стандартно имеют возможность двойного напряжения.Используя двойные входы на моделях 12 и 48, пользователи могут измерять любую комбинацию одно-, двух- или трехфазной сети до количества входов ТТ на измерителе.

Корпус измерителя мощности представляет собой отдельный электрический шкаф, соответствующий стандарту NEMA 1, что исключает необходимость приобретения электрической панели для данного приложения. Дисплей вращается, что позволяет установщику размещать отверстия для кабелепровода именно там, где они должны быть для любой конфигурации монтажа, даже в самых тесных местах в электрическом помещении.Все измерители мощности стандартно поставляются с предохранителем на 200 000 KAIC, что превышает большинство требований и делает его самым безопасным из имеющихся измерителей.

Все версии конфигурируются на месте для использования стандартных трансформаторов тока или трансформаторов тока Роговского, что обеспечивает безопасное и точное измерение как низкой, так и высокой силы тока.

Каждый измеритель мощности стандартно поставляется с выбираемыми на месте протоколами связи BACnet и Modbus. Наряду с этими усовершенствованными протоколами сетевой связи измеритель мощности предлагает один настраиваемый импульсный выход и два настраиваемых импульсных входа.

Setra позволяет безопасно предварительно настроить все параметры до, во время или после установки счетчика. Веб-портал не только дает пользователю возможность предварительно настроить счетчик, но также предлагает возможность доступа к мощным инструментам аналитики и установки напрямую через USB-соединение или коммуникационное соединение. Каждая версия измерителя мощности стандартно поставляется с возможностью регистрации данных, что позволяет пользователю получить доступ к данным на срок до 62 дней с помощью программного обеспечения веб-портала.USB-интерфейс Setra, совместимый с NFPA70E, позволяет безопасно изменять конфигурацию и получать доступ к данным без необходимости носить СИЗ или выключать панель.

Различные конфигурации нагрузки, корпус счетчика и интуитивно понятный интерфейс веб-портала измерителя мощности Setra значительно сокращают время установки и стоимость точки измерения.

3 вещи, которые следует учитывать при выборе счетчика энергии

Дата: 24.04.2015

3 вещи, которые следует учитывать при выборе счетчика энергии

Интеллектуальные измерители мощности и оборудование для мониторинга могут использоваться для отображения потребления электроэнергии, помощи в управлении нагрузкой, мониторинге трансформатора и мониторинге мощности.Интеллектуальные измерители мощности дают вам доступ к потреблению энергии в реальном времени и могут сэкономить ваше время и деньги, поскольку могут быть внесены изменения для автоматического снижения энергопотребления, когда в нем нет необходимости. ПЛК с сенсорным экраном, регистраторы данных, программируемые контроллеры автоматизации и программное обеспечение SCADA на ПК могут использоваться для управления, мониторинга и отображения данных таким образом, чтобы их было легко понять и проанализировать.

Итак, какие 3 самые важные вещи мы должны учитывать при выборе счетчика энергии?

Однофазный или трехфазный

При выборе счетчика энергии первое, что вам нужно учитывать, — это количество фаз, необходимых для системы.Большинство поставщиков поставляют счетчики однофазной и трехфазной мощности. Однофазная электрическая мощность — это распределение электроэнергии переменного тока, при котором электрический заряд периодически меняет направление. Если система, из которой вы регистрируете данные, использует однофазный переменный ток, вам понадобится однофазный измеритель мощности. Трехфазная электроэнергия — это метод переменного тока, используемый при передаче, распределении и генерации электроэнергии, и имеет три или более проводников, по которым проходит переменный ток, который периодически меняет направление.Напряжения смещены на одну треть периода. Если система, из которой вы хотите регистрировать данные об энергии, представляет собой трехфазную электрическую систему, то для работы с ней вы можете использовать только трехфазный измеритель мощности. Однофазные измерители мощности, такие как PM-3112 и PM-3114, компактны, монтируются на DIN-рейку и подходят для различных приложений мониторинга энергии. Они имеют 2 и 4 контура соответственно и поддерживают широкий диапазон типов входных сигналов, таких как Vrms, Irms, kW, kWh, kVA, kVAh, kVAR, kVARh и PF. Их можно использовать как на первичной стороне низкого напряжения, так и на вторичной стороне среднего / высокого напряжения, что позволяет пользователям получать надежные и точные показания потребления энергии от оборудования в реальном времени.

Количество ампер

После определения фазы измерителя мощности вам необходимо принять во внимание еще одну вещь, которая заключается в том, сколько ампер потребляет система. ICP DAS USA предоставляет интеллектуальные измерители мощности, которые могут контролировать системы с током до 1000 ампер через зажимы на трансформаторах тока, которые мы поставляем с нашими интеллектуальными измерителями. Вы можете контролировать системы с большим количеством усилителей с трансформаторами тока других производителей. Число ампер, поддерживаемых каждым измерителем мощности и трансформатором тока, может варьироваться. Трехфазный интеллектуальный измеритель мощности серии PM-3133 выпускается с тремя различными типами усилителя: PM-3133 поддерживает 60 А; PM-3133-160 поддерживает 100A, а PM-3133-240 работает на 200A.Благодаря высокой точности (1%, PF = 1) они могут использоваться для получения очень надежных данных о потребляемой мощности. Эти компактные и экономичные измерители мощности оснащены революционными проводными клеммными трансформаторами тока, которые упрощают установку. Вы просто закрепите трансформатор тока на кабеле, чтобы установить его. Наши измерители мощности работают в широком диапазоне входного напряжения от 10 до 300 В переменного тока, который совместим во всем мире.

Протоколы связи

Интеллектуальные измерители мощности обмениваются данными по различным средам и протоколам, поэтому также очень важно определить, с каким протоколом связи должен работать ваш измеритель мощности.Modbus — один из наиболее часто используемых протоколов в промышленных приложениях. Modbus, разработанный MODICON в 1979 году, представляет собой стандартизированный, открыто публикуемый и простой в использовании протокол, используемый для связи с промышленными устройствами, такими как приборы, ПЛК и оборудование для сбора данных. Интеллектуальные измерители мощности, поддерживающие протоколы Modbus, легко интегрируются с вашими системами Modbus. PM-3112 поддерживает Modbus RTU, в то время как PM-3112-MTCP обменивается данными по Modbus TCP. Сети Modbus требуют наличия Мастера в приложении.CAN-шина — это протокол сети контроллеров, который позволяет подключать устройства в приложениях без главного ПК. CAN-шина используется в автомобильной, велосипедной, промышленной и развлекательной отраслях для передачи данных. Интеллектуальные измерители мощности, такие как PM-3133-240-CAN, предназначены для поддержки шины CAN и могут легко интегрироваться с существующими системами шины CAN в транспортных средствах и самолетах. CANOpen — это протокол связи, используемый во встроенных системах автоматизации, который использует физическую сеть CAN и имеет схему адресации и прикладной уровень.Измерители мощности, поддерживающие CANopen, включают однофазные интеллектуальные измерители мощности, такие как PM-3114-160-CPS, и трехфазные измерители мощности, такие как PM-3133-100-CPS. Выбор интеллектуального измерителя мощности с совместимым протоколом связи очень важен для запуска и работы системы. Шлюзы протоколов и преобразователи могут использоваться для обеспечения взаимодействия между системами.

Что еще?

Теперь, когда мы рассмотрели фазы, усилители и протоколы связи, что еще нам нужно для успешной системы мониторинга энергии? Одним из больших преимуществ интеллектуальных измерителей мощности является то, что они могут быть связаны с программным обеспечением SCADA и HMI, чтобы вы могли автоматизировать целые системы.С помощью программного обеспечения SCADA вы можете отображать состояние оборудования, отправлять аварийные сообщения по электронной почте или текстовыми сообщениями, регистрировать данные, осуществлять управление и создавать отчеты. Контроллеры с сенсорным экраном, такие как TPD-433-H, также могут использоваться для проектов автоматизации дома и зданий, где вы можете просматривать данные о потребляемой мощности в реальном времени и управлять своими электронными устройствами с помощью сенсорной панели на панели управления или закрепить на стене в любом желаемом месте. . Поскольку кабели Ethernet часто уже проложены в зданиях, установка выполняется быстро и легко.

Мария Лемоне , Менеджер по продажам
[email protected] 1-888-971-9888 доб 105
ICP DAS USA, Inc. http://www.icpdas-usa.com

ICP DAS USA — производитель продукции для сбора промышленных данных, передачи данных, автоматизации и управления, а также продукции для испытаний и измерений; специализируется на: аппаратном обеспечении ПЛК, устройствах HMI с сенсорным экраном, программируемых контроллерах автоматизации, модулях распределенного ввода / вывода, интеллектуальных измерителях мощности, преобразователях протоколов, промышленных коммутаторах Ethernet, платах PCI и ISA и многом другом! Мы предоставляем бесплатную техническую поддержку и услуги системной интеграции в соответствии с вашими потребностями.

Что такое однофазное и трехфазное подключение и как выбрать одно из двух? : Bijli Bachao

1. На главную ›
2. Информационные ресурсы›
3. Счет за электричество ›
4. Что такое однофазное и трехфазное подключение и как выбрать между ними?

Несколько дней назад друг спросил: «Мое общество переходит на трехфазное соединение, должен ли я пойти на это? Какое влияние это окажет на мои счета, а также каковы преимущества использования трехфазного подключения? » У него есть 2 кондиционера и все остальное, что было бы в его доме в обычной семье из высшего среднего класса.У него было однофазное соединение, и все работало нормально. Таким образом, сомнения в пользу трехфазного подключения были очевидны. Мы предложили ему продолжить однофазное подключение и дали ему следующие пояснения:

Что такое однофазное и трехфазное подключение?

Большинство из нас знает, что в мире электричества ток по проводам переносит электричество, которое зажигает наши лампочки и запускает наши приборы. Тип тока, который подается из электросети, — это переменный ток (или переменный ток).В однофазном источнике питания один переменный ток подается по одному проводу, тогда как в трехфазной системе по трем проводам передается переменный ток с определенным временным сдвигом между волнами напряжения.

В Индии однофазное питание — это питание 230 В через два провода (один называется фазой, а другой нейтраль), а трехфазное питание — это питание 415 В через 4 провода, а в доме линия может быть разделена для подачи 230 В ( путем выбора одной фазы и другой нейтральной) в отдельной точке.Основное различие между ними заключается в том, что трехфазное соединение может выдерживать большую нагрузку, а однофазное — нет.

В качестве аналогии, которая поможет вам понять разницу, возьмем пример шоссе. Если шоссе является однополосным, только несколько двухколесных транспортных средств могут ехать по нему параллельно, или, если мы попытаемся выжать, мы можем поставить две машины, идущие параллельно. Но дальше этого ничего не изменится, тогда как если у нас есть трехполосное шоссе, множество транспортных средств могут двигаться вместе параллельно.Даже на однофазной магистрали количество транспортных средств, которые могут ехать вместе, также зависит от размера транспортных средств. Автомобиль и двухколесный транспорт легко могут ехать параллельно по однополосной трассе, а вот грузовик, возможно, придется оставить в покое.

Аналогичным образом рассмотрим однофазное соединение как однополосное шоссе и трехфазное как многополосное шоссе. Существует предел нагрузки, с которой может справиться одна фаза, и обычно это число устанавливается на 7,5 кВт (или 7500 Вт, или 10 лошадиных сил) (но варьируется от штата к штату).Поэтому, если суммарная мощность всех устройств, которые вы используете одновременно, превышает 7,5 кВт, вам необходимо трехфазное подключение. И вы можете получить 7,5 кВт, если у вас есть три 1,5-тонных кондиционера и водонагреватель, работающие вместе. Или у вас есть машина с двигателем мощностью более 10 л.с. Если нагрузка меньше 7,5 кВт, то с ней легко справится однофазное подключение.

Примечание: Многие люди ошибочно полагают, что кондиционеры требуют трехфазного подключения.Что на самом деле неверно, потому что у всех переменного тока есть двигатели, рассчитанные на работу от одной фазы. Только в том случае, если у вас более 3-х переменного тока, которые используются вместе, вам может потребоваться трехфазное соединение.

Но у меня трехфазное подключение, и это мне назначила моя распределительная компания?

Прочитав приведенное выше объяснение, некоторые люди могут подумать, что у меня не так много AC вместе, тогда почему моя дистрибьюторская компания назначила мне трехфазное соединение? Что ж, довольно интересно отметить, что в Северной Америке, как правило, трехфазные подключения предназначены только для коммерческих и промышленных подключений, а для жилых подключений всегда назначаются однофазные подключения.Но в Индии мы наблюдали с большинством распределительных компаний, что если бытовая подключенная нагрузка превышает 5-7 кВт, они назначают трехфазное подключение к этому дому. При оценке обычно подключаемой нагрузки предполагается, что определенный процент всех устройств в вашем доме будет работать вместе. Так что, если у вас 3 кондиционера и несколько водонагревателей, и даже если вы не используете их вместе, вам будет назначено трехфазное подключение. Причина этого в том, что, если вы запустите их вместе, это может вывести из строя систему распределения электроэнергии.

Есть ли преимущества трехфазного подключения?

Преимущество трехфазного подключения заключается в том, что оно дает гибкость для разделения нагрузки в установке на три различных фазы. Так, например, если имеется три кондиционера, каждый из них может быть настроен на каждую из фаз, таким образом не создавая чрезмерной нагрузки ни на одну из фаз. Если одна из фаз выходит из строя из-за неисправности в точке распределения, две другие фазы продолжают работать, и это предотвращает полное отключение сети.Итак, в вашем доме, если у вас есть три комнаты, подключенные к каждой фазе, то даже если одна фаза выйдет из строя из-за трансформатора распределения электроэнергии, только в одной комнате не будет электричества, но две другие продолжат работу.

В местах, где источник питания имел много отключений нагрузки, подключите выход инвертора к одной фазе для питания основных нагрузок дома, а другие фазы несут балансировочную нагрузку дома.

Обычно наблюдается, что если подключенная нагрузка в доме превышает 5-7 кВт, компании по распределению электроэнергии устанавливают в доме трехфазное подключение (чтобы узнать больше о подключенной нагрузке, перейдите по этой ссылке: Влияние подключенной нагрузки на Фиксированные платежи в счетах за электроэнергию).И, очевидно, поскольку он предлагает дополнительную нагрузку, за трехфазное подключение взимается дополнительная плата. Прежде всего, по мере увеличения подключенной нагрузки, обеспечиваемой домом, фиксированные расходы на электрическое подключение могут увеличиваться. Также трехфазные счетчики отличаются от однофазных счетчиков, поэтому счетчик необходимо заменить. В некоторых штатах коммунальные предприятия взимают ежемесячную арендную плату за счетчик, тогда как в других существует предоплата за счетчик. Таким образом, замена счетчика повлечет за собой либо предоплату за его замену, либо изменение арендной платы за счетчик в ваших счетах.

Некоторые люди считают, что для перехода на трехфазное подключение нужно поменять электропроводку в доме. Учтите, что это не обязательно. Ваша существующая проводка может справиться с трехфазным подключением, и нет необходимости тратить на замену проводов.

Примечание: Переход с однофазного на трехфазное подключение не приведет к увеличению затрат на электроэнергию в вашем счете за электроэнергию. Таким образом, количество потребляемых вами единиц электроэнергии останется прежним (поскольку они зависят от мощности ваших приборов, а не от подключения к электросети).

Заключение

Обычно для подключения к жилому помещению не требуется трехфазного подключения, поскольку для большинства бытовых приборов такое подключение не требуется. Но если в доме много тяжелой техники, то коммунальные службы могут посоветовать перейти на трехфазное подключение. Трехфазное подключение предоставляется за дополнительную плату, поэтому, безусловно, необходимо оценить, действительно ли это требуется.

Об авторе :
Абхишек Джайн — выпускник ИИТ Бомбея с почти 10-летним опытом работы в корпоративной сфере до того, как основал Биджли Бачао в 2012 году.Его страсть к решению проблем подтолкнула его к энергетическому сектору, и он стремится узнать о поведении клиентов в отношении энергетики и найти способы повлиять на это в отношении устойчивого развития. Ещё от автора .

однофазный, трехфазный, для квартиры, дачи, предприятия.

Рано или поздно приходит момент, когда инспектор Энергосбыта дает вам приказ заменить старый электросчетчик на новый или установить счетчик на строящемся строении (доме, гараже, магазине).В рецепте указать марку и сечение вводного кабеля, номинальный ток ввода и, соответственно, сам счетчик, который нужно подбирать в самом магазине электротехники. Советую, конечно, обратиться за помощью к опытному электрику, но если есть желание разобраться в разновидностях электросчетчиков и требованиях, которые к ним предъявляются, все необходимое вы узнаете в этой статье.

Однофазный или трехфазный счетчик электроэнергии ?

Чтобы узнать, какой класс напряжения 220 В или 380 В вам нужен для покупки счетчика электроэнергии, вы можете использовать старый, если вы его замените, и на табличке указано 230 В (однофазный) или 230/400 В (трехфазный). ).В частных домах количество фаз электросети можно определить по количеству вводов проводов ввода: два провода — однофазная сеть, четыре провода — трехфазная. Наконец, трехфазный счетчик имеет 11 клемм для подключения, а однофазный счетчик — 4!

Выбор максимальной токовой нагрузки.

Как правило, максимальный ток нагрузки можно определить по току входного выключателя, установленного перед счетчиком (номинальный ток обозначается как C25, C32 и т. Д.)). После этого выбирается электросчетчик с большей силой тока, чем автомат. Номинальный ток у однофазного счетчика 5-60 А, у трехфазного счетчика до 100 А включительно.

Класс точности.

Как и любой измерительный прибор, электросчетчик имеет свой класс точности — погрешность, неточность в учете электроэнергии. Согласно пункту 1.5.5 SAE. класс точности счетчиков (однофазных и трехфазных), устанавливаемых в жилых домах, гаражах и т. д.не должно превышать 2; для юридических лиц не более 1. Также счетчики выпускаются с классом точности 0,5, 0,5 и 0,2.

Способ крепления в щитках.

Производители выпускают счетчики с креплением на трех болтах или DIN-рейке. Поэтому при выборе счетчика необходимо сразу выбрать щит подходящих размеров, чтобы он мог вместить как сам счетчик, так и необходимые защитные устройства. Кроме того, плата электропроводки должна иметь окошко на уровне циферблата счетчика для снятия показаний и устанавливаться на высоте 0.8-1,7 м от уровня пола в легкодоступном месте.

Индукционная или электронная ?

Из предыдущих статей вы узнали об устройстве индукционных и электронных счетчиков. При покупке одного из следующих нужно руководствоваться их сильными и слабыми сторонами. Что касается индукционного счетчика, то он надежен в работе, устойчив к перенапряжениям, имеет длительный срок службы и невысокую стоимость. К недостаткам можно отнести учет электроэнергии по одному тарифу, возможность хищения электроэнергии, невысокий класс точности (не ниже 2), дополнительное бытовое потребление электроэнергии.

Достоинствами электронного измерителя мощности являются: мультитрекинг, высокий класс точности, измерение различных параметров сети, защита от хищения электроэнергии, межкалибровочный интервал каждые 10-16 лет, малые габаритные размеры и др. Недостатки: высокая стоимость, не ремонтопригодный, очень чувствительный к качеству электричества.

Однотарифный или многотарифный счетчик?

Многотарифный счетчик настроен на экономию на оплате электроэнергии, где стоимость 1 кВтч ночью дешевле, чем днем.Приказом ФСТ от 26 ноября 2013 г. № 1473 г. Москва для двухтарифных счетчиков установлено время дневного тарифа с 7.00 до 23.00, ночного с 23.00 до 19.00; для многотарифной или трехтарифной ночной зоны также с 23.00 до 7.00 часов пиковая зона с 7.00 до 10.00 и с 17.00 до 21.00, в остальное время действует полупиковая зона. Дневные тарифы для многотарифных счетчиков выше, чем для одно-тарифных счетчиков, хотя ночные тарифы для обоих примерно на 50% дешевле.Поэтому выгодно использовать многотарифные счетчики, когда наибольшее потребление энергии приходится в основном на ночное время.

Если у вас в доме есть мощные потребители электроэнергии, такие как электрокотел, водонагреватель, электроплита и т. Д., То вам необходимо предоставить в Энергосбытовую компанию электротехнические сертификаты предприятия и другие необходимые документы. В результате Энергосбыт снизит стоимость 1 кВтч на дневную и ночную зоны, что также сэкономит деньги.

Дата изготовления электросчетчика.

При покупке счетчика следует обращать особое внимание на дату выдачи счетчика, которая указана в паспорте и на циферблате. На вновь устанавливаемых однофазных счетчиках на винтах крепления кожуха электросчетчика должны быть пломбы с клеймом делопроизводителя со сроком давности не более 2 лет, а для трехфазных — не более 12. месяцы. Если срок действия поверки нового счетчика истек, то инспектор энергосбытовой компании потребует от вас потратить на свой счет такую ​​же сумму денег, которая в денежном выражении примерно равна стоимости нового счетчика. ! После того, как инспектор заберет счетчик «по всем правилам», на прижимной крышке будет поставлена ​​печать энергоснабжающей организации, которую не рекомендуется сдирать и можно расценивать как кражу электроэнергии.Если вы хотите поставить счетчик, бывший в употреблении, то рекомендую еще раз проконсультироваться с инспектором электроснабжающей организации!

Желаю удачи в выборе счетчика электроэнергии, исходя из вышеперечисленных критериев!

Сегодня редко можно найти многоквартирный дом без установленного счетчика электроэнергии, так как почти везде используются устройства и оборудование, работающие от электросети. При проведении монтажных работ с электропроводкой или при ее реконструкции необходимо заменить старые приборы на более новые, более точные.Чтобы правильно выбрать устройство для управления питанием, необходимо знать, какие типы устройств доступны, какие у них параметры и ряд функций.

Счетчик электроэнергии — это обычное устройство для контроля электроэнергии, потребляемой пользователем. От правильного выбора такого оборудования напрямую зависит надежность системы учета. Для этого необходимо выбрать подходящий тип конструкции устройства для соответствующей электрической сети. Таким образом, можно приобрести счетчик электроэнергии для однофазной проводки и трехфазной проводки.

Технические характеристики

Выбирая счетчики электроэнергии, покупатель должен учитывать, что в зависимости от принципа работы контрольной аппаратуры они делятся на два типа: индукционные и электронные. Индукционные устройства. Это механический блок, в котором есть две катушки (напряжения и тока). Во время работы возникает магнитное поле, вращающее диск. Диск, в свою очередь, приводит в движение шкалу со значениями для расчета количества полученной электроэнергии.

Скорость зависит от уровня напряжения в сети. Чем выше мощность, тем выше скорость вращения диска. Индукционные счетчики имеют погрешности в расчете, а повышение класса точности обходится очень дорого. Срок службы около 15 лет. Самый распространенный вид строительства.

Электронные устройства. Работа такого оборудования основана на прямом измерении силы тока, линейного напряжения и напряжения. Шкала этого счетчика имеет электронную форму и может сохранять значения в памяти.К плюсам можно отнести небольшие габариты. Устройство может вести одно- и двухтарифный учет. Он также может быть интегрирован в автоматизированную систему коммерческого учета электроэнергии благодаря доступному простому интерфейсу счетчика. Числовые значения позволяют более точное считывание информации. Однако у них более короткий гарантийный срок и они не так надежны, как устройства индукционного типа.

В паспорте конкретной модели электросчетчика указываются все технические характеристики, которые он имеет — допустимая температура при эксплуатации, для какого типа ЛЭП предназначена, номинальное напряжение и сила тока, вес, габариты, схема подключения, обслуживание срок службы, класс точности и другие параметры, относящиеся к установке.

Электросчетчики обычно рассчитываются на подключение отдельно к однофазной и трехфазной сети. Это влияет на номинальный ток, который может протекать через прибор. Так для однофазных счетчиков допустимый ток находится в пределах от 5 до 60 ампер, а для трехфазных счетчиков от 50 до 100 ампер с соединительным трансформатором до 100 А.

Так как частные дома и многоэтажки имеют нагрузку в 100 А редкость, установка трансформаторных трехфазных счетчиков проводится нечасто.Номинальное напряжение для однофазных устройств стандартное 220 вольт, а для трехфазных линий 380 вольт. Когда нужно подобрать счетчик электроэнергии для бытовых потребителей, следует рассчитать общую мощность всего оборудования, которое можно подключить одновременно.

В среднем это значение составляет до 5000 Вт. Для этой мощности вам понадобится устройство с номиналом до 40 ампер. Для тока трехфазной линии также следует обратить внимание на схему подключения. При покупке нужно учитывать технические характеристики, определяющие возможность их эксплуатации в определенных условиях, все достоинства и недостатки.

Видео «Параметры выбора устройства»

Какой выбрать

На данный момент на рынке электротехники в странах СНГ электросчетчик Меркурий и Энергомера является распространенной моделью. Аппараты Mercury выпускаются как для однофазных электрических сетей, так и для трехфазных. Разнообразие моделей с разными модификациями и мощностью позволяет подобрать устройство для любого потребителя.

Счетчик «Меркурий» производится в РФ (г. Москва).Занимает лидирующие позиции на рынке электротехнического оборудования. Благодаря своей надежности и ассортименту счетчики «Меркурий» нашли применение не только в жилых помещениях, но и в промышленных зданиях и общественных местах. Имеет выгодную цену, в отличие от аналогичных образцов других производителей. Все устройства Mercury соответствуют стандартам ГОСТ.

• ртутных моделей выпускаются одно-двухступенчатые. Средний срок службы устройств около 25 лет, гарантия выдается на 3 года;
• модель Меркурий-230 предназначена для трехфазной сети коммерческого или технического учета;

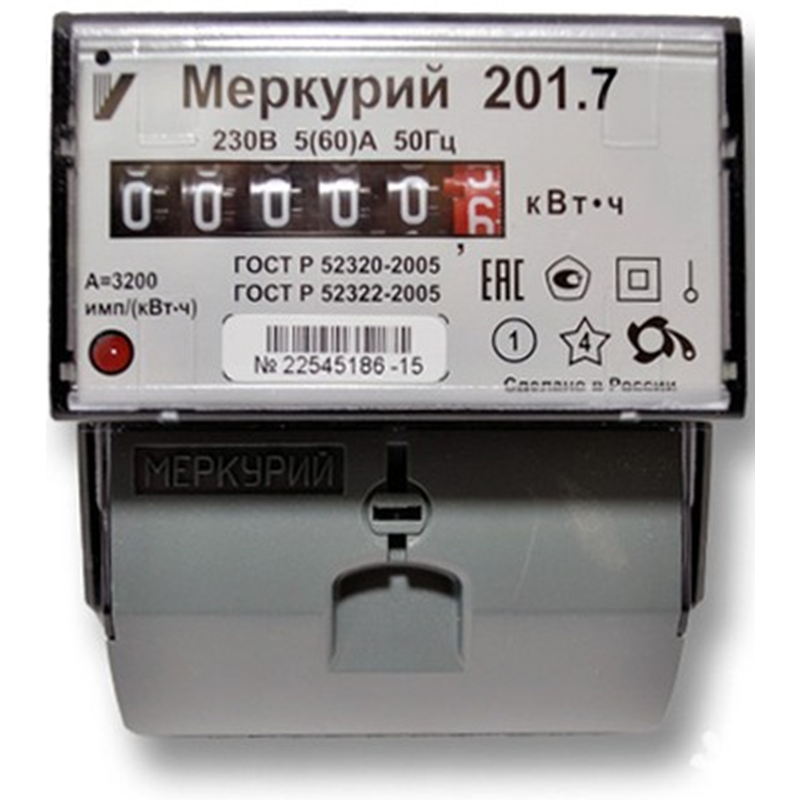

• модель Меркурий-201 подключается к однофазной электросети, имеет более простую конструкцию.

Считывающие устройства Mercury устанавливаются на DIN-рейку с автоматическими выключателями, занимая 6 модулей. Энергомеры — это считыватели, которые также доступны в различных моделях для соответствующих целей. Для трехфазной сети используйте CE300 Энергомера. Чтобы правильно выбрать устройство для чтения, нужно точно знать, какими характеристиками оно должно обладать, или проконсультироваться со специалистом.

Преимущества и недостатки

К очевидным преимуществам электронных счетчиков перед индукционными можно отнести широкий набор функций.Помимо возможности подсчета электроэнергии, проходящей через устройство, и определения ее значения на шкале, этот тип конструкции может использоваться для подключения к отдельной системе учета электроэнергии по разным тарифам.

Двухтарифные и многотарифные модели (например, Меркурий или Энергомера) постепенно набирают популярность, что увеличивает их востребованность. Эта возможность позволяет рассчитать удельную стоимость электроэнергии для потребителя днем ​​и отдельно ночью.Электронные счетчики стали популярны у потребителей, проживающих в регионах с тарифными дневными зонами. Эффективность их работы при низких температурах не снижается. Так что при размещении электросчетчика на улице на точность показаний не повлияет температура воздуха.

Также к преимуществам электрического устройства можно отнести более высокий класс точности (0,2S и 0,5S), чем индукционные считыватели. А также стабильность этих значений по перепадам температур на протяжении всего срока службы устройства.Они должны стабильно работать в однофазных и трехфазных сетях.

Сегодня сложно представить нашу жизнь без электричества. А если есть электричество, то обязательно должны быть счетчики, которые подсчитывают количество потребляемой в вашем доме электроэнергии. Здесь мы поговорим об этих приборах — счетчиках электроэнергии.

В магазинах сегодня большой выбор электросчетчиков разного типа, поэтому при покупке важно знать основные параметры.

Количество фаз

Один из основных критериев выбора — для каких сетей предназначен счетчик: однофазный или трехфазный.Если в квартирах в подавляющем большинстве сеть однофазная 220 В, то в частном доме может быть как однофазная, так и трехфазная на 380 В.

Счетчик типа

Счетчики электроэнергии делятся на два типа: индукционные и электронные.

Принцип действия индукционных счетчиков основан на взаимодействии магнитных потоков двух катушек: катушки напряжения и катушки тока, между которыми расположен алюминиевый диск.

Под действием электромагнитных сил диск начинает вращаться и с помощью червячной передачи взаимодействует со счетным механизмом.Чем выше крутящий момент диска, тем выше мощность подаваемого сигнала и, следовательно, будет больше потребляемая мощность. Когда мощность подаваемого электромагнитного сигнала уменьшается, в игру вступает постоянный тормозной магнит. Он также выравнивает колебания скорости вращения диска из-за взаимодействия с вихревыми потоками. Магнит создает электромеханическую силу, обратную кручению диска. Это приводит к замедлению или полной остановке диска.

Преимуществами индукционных счетчиков являются их долговечность, меньшая стоимость по сравнению с электронными счетчиками и нечувствительность к перепадам напряжения в сети.

Недостатки таких счетчиков: низкий класс точности, отсутствие многотарифности, собственное энергопотребление больше электронного, внушительные габариты, что может быть критичным при отсутствии места в электрощите, при малых нагрузках больше погрешности показаний.

на сегодняшний день выглядят предпочтительнее, несмотря на то, что они несколько дороже индукционных.

Позволяют учитывать электроэнергию по нескольким тарифам (однотарифный, двухтарифный и многотарифный), более компактны, чем индукционные, имеют высокий класс точности, возможность интеграции в систему AMR (Automated System для коммерческого учета энергии), удобное считывание показаний с дисплея.

Из недостатков электронных счетчиков можно отметить их высокую чувствительность к качеству электроэнергии и более высокую цену.

Класс точности

Класс точности определяет допустимую погрешность, с которой счетчик электроэнергии измеряет потребленную электроэнергию.

Согласно Постановлению Правительства РФ от 04.05.2012 № 442 «О функционировании розничных рынков электроэнергии, полном и (или) частичном ограничении режима потребления электроэнергии» потребление электроэнергии гражданами подлежит учету. только счетчиками 2 класса точности.0 и выше. В ближайшее время планируется перевод всех счетчиков на более высокий класс точности — 1.0. Поэтому, покупая новый счетчик, стоит подумать об этом.

Электросчетчики класса точности 2,5 с истекшим межповерочным интервалом не поверяются, но подлежат замене.

Класс точности отображается на корпусе счетчика в виде числа в кружке.

Межповерочный интервал

При покупке нового счетчика обязательно обращайте внимание на наличие пломб со сроком поверки и отсутствие на них каких-либо механических повреждений.Обратите внимание, что год проверки установлен не полностью, а только две последние цифры.

На новых однофазных счетчиках должны быть пломбы государственной охраны сроком не более 2 лет, а на трехфазных счетчиках — не более года. В паспорте прибора должен быть указан межповерочный интервал, отсчет которого ведется с года поверки, указанного на пломбе. Периодичность поверки зависит от производителя, типа счетчика и составляет около 6-16 лет для разных моделей, точнее об этом вы можете узнать из паспорта счетчика.

Сумма тока

Максимальное значение тока электросчетчика зависит от максимального значения нагрузки, потребление которой он будет учитывать. Для определения нагрузки достаточно знать номинальный ток вашей входной машины. Например, если на входе пистолет-пулемет на 32А, подойдет счетчик с максимальным значением тока не менее 40А. На счетчиках значение тока обычно указывается в таком виде — 5 (60) А, где 5 — номинальный ток, 60 — максимальный, а именно по величине максимального тока и на что нужно обращать внимание.

Если значение нагрузки превышает 100А, то нужен счетчик включений трансформатора.

Однотарифный или многотарифный счетчик

До сравнительно недавнего времени все счетчики бытового потребления были единым тарифом, но сегодня все изменилось, и вы можете выбрать тариф, который вам больше всего подходит. На данный момент существуют одно-, двух- и многотарифные счетчики электроэнергии.

Однотарифные счетчики круглосуточно ведут учет разового (однозонного) тарифа.

Двухтарифные счетчики электроэнергии учитывают электроэнергию для двух тарифных зон — дневной (с 7:00 до 23:00) и ночной (с 23:00 до 7:00). Интервалы тарифных зон дня установлены приказом ФСТ России от 26 ноября 2013 г. № 1473-э и определяются в астрономических часах по местному времени. Поскольку ночной тариф на порядок дня дешевле дневного, появляется возможность снизить ваши затраты на электроэнергию, но следует учитывать, что дневной тариф для двухтарифной системы будет немного выше, чем для дневной. однотарифный тариф.

Многотарифные счетчики ведут учет по трем зонам: пиковой — с 07.00 до 10.00 и с 17.00 до 21.00, полупиковой — с 10.00 до 17.00 и с 21.00 до 23.00 и ночной — с 23.00 до 07.00. Наибольшая стоимость электроэнергии в пиковой зоне, наименьшая в ночное время.

Поскольку тарифы в разных регионах РФ существенно отличаются друг от друга, говорить о безусловной выгоде тарифа сложно.

Для примера приведу тарифы на электроэнергию для Санкт-Петербурга.Санкт-Петербург:

Замена счетчика

Для замены счетчика электроэнергии необходимо разрешение энергосбытовой компании. Для этого нужно позвонить в компанию и пригласить их представителя для снятия показаний со старого счетчика и оформить разрешение на замену. Получив разрешение, вы можете самостоятельно заменить счетчик, либо пригласить электрика.Не забывайте, что самовольный демонтаж счетчика без согласования является нарушением договора и влечет за собой штрафные санкции.

После замены счетчик необходимо зарегистрировать. Для этого вам снова придется вызвать представителя энергосбытовой компании, который опломбирует счетчик и даст разрешение на дальнейшую эксплуатацию. После этого электричество будет учтено по показаниям нового счетчика.

Замена электросчетчика за счет потребителя.

Если вы ошиблись, автомат исправит вас

Электросчетчик предназначен для учета потребления электроэнергии различными группами потребителей (физическими и юридическими лицами). Показатели электросчетчика являются основой для расчета абонентов сбытовой компании. Существуют определенные правила, позволяющие выбрать электросчетчик в зависимости от типа электрической сети и условий эксплуатации.

Подбор однофазных счетчиков электроэнергии

Тарификация счетчика

Один из основных критериев выбора электросчетчика — тариф по счету за электроэнергию .Ранее существовала только одна тарифная система расчета, согласно которой стоимость потребляемой электроэнергии не зависела от времени ее потребления. Для выравнивания пиков потребления и стимулирования использования электроэнергии в ночное время была разработана система многотарифного учета. В частности, две тарифные системы предусматривают дифференцированную оплату в зависимости от времени суток. Например, ночью для физических лиц стоимость 1 кВт электроэнергии может составлять 1,3 рубля, а днем ​​2. При этом абоненты могут использовать одну тарифную систему, которая предусматривает единую стоимость 1 рубля.7 рублей за 1 кВт.

При использовании двухтарифной системы оплаты возможно снижение затрат на электроэнергию за счет изменения режима потребления и перевода части нагрузок на ночное время. При этом необходимо учитывать, что однотарифный электросчетчик имеет более простую конструкцию по сравнению с двухтарифным и поэтому стоит меньше. Основная поломка двух тарифных счетчиков — это выход из строя жидкокристаллического дисплея, на котором отображаются данные, необходимые для проведения расчетов.

Номинальный ток электросчетчика

Номинальный ток счетчика электроэнергии должен соответствовать электрическому току при максимальной нагрузке в электрической сети вашего дома. Это значение можно узнать по значению входного автоматического выключателя. Большинство бытовых счетчиков электроэнергии рассчитаны на сети с общим потреблением до 15 кВт и имеют максимальный ток 50-60 А. В случае, если общая потребляемая мощность в доме превышает 15 кВт, рекомендуется подбирать счетчик. на 100 А.Если вы приобрели счетчик электроэнергии на ток более высокого значения, чем тот, для которого предназначена вводная машина, торговая компания может потребовать его замены. Наличие электросчетчика большего номинала может вызвать подозрение на возможное подключение большей нагрузки. В этом случае необходимо приобрести другой электросчетчик, рассчитанный на меньший ток.

Тип крепежа

По типу креплений различают электросчетчики, предназначенные для установки в распределительных щитах модульного типа, в монтажной панели или щитах ЩУР.Для модульных ящиков используются счетчики типа ESR 55 или FBU 11205. На монтажной панели устанавливаются счетчики типа ESR 55 412.

Системы учета электроэнергии

Развитие систем учета электроэнергии идет в направлении автоматизации сбора данных от абонентов в единый центр, где будет осуществляться их обработка и анализ для оптимизации расчетов за потребленную электроэнергию. В будущем возможно создание системы, в которую будут интегрированы все счетчики, в том числе счетчики газа и воды.На данный момент эта программа частично реализована, и у некоторых абонентов уже есть счетчики с интерфейсом для подключения к модемам GSM или PLS.

Выбирая новый счетчик электроэнергии, стоит получить информацию в сбытовой компании о перспективах перехода на новую систему учета. Если это произойдет в обозримом будущем, есть смысл приобрести прибор учета с интерфейсом для передачи данных. Хотя однофазные счетчики с ЖК-дисплеем могут прослужить какое-то время.

Спецификация производителя

В маркетинговой компании вам нужно повернуться, чтобы выбрать счетчик для конкретной серии и типа, который разрешен в вашем районе. Обычно список разрешенных приборов учета и их производителей доступен на сайте компании по продаже электроэнергии. Из имеющегося списка необходимо выбрать модель, подходящую по техническим параметрам и цене. Нередко сбытовая компания сама предлагает своим абонентам приобрести у них счетчик электроэнергии.Этот способ покупки имеет ряд преимуществ. Прежде всего, вы приобретете качественный счетчик без риска купить некачественный товар или подделку. Предлагаемый счетчик авторизован для использования этой компанией. Часто предлагаемая цена счетчика ниже, чем в торговых компаниях из-за более низких отпускных цен на заводе-изготовителе.

Если говорить о качестве счетчиков электроэнергии, следует иметь в виду, что большинство используемых в России счетчиков электроэнергии производятся в Китае.Это позволяет снизить стоимость продукции и предложить потребителям более выгодные цены. На данный момент наиболее распространены электросчетчиков производства компаний АББ, ЛЭМЗ, Энергомер, ИНКОТЕКС, МЗЭП и Тайпит. Некоторые из них (счетчики электроэнергии ABB, INCOTEX, MZEP) отличаются высокой надежностью и в случае неисправности многие компании меняют их на другие счетчики или возвращают деньги. В случае выхода из строя электросчетчиков других марок, покупатель должен будет обратиться в сервисную службу производителя.Информация об этом сообщается заказчикам в реализации счетчиков. Торговые компании не могут дать более исчерпывающих рекомендаций по выбору той или иной модели из-за отсутствия испытательной лаборатории и персонала, способного проверить качество продаваемых приборов учета.

Вы можете дать общую рекомендацию не выбирать самые дешевые модели или проконсультироваться со специалистами компаний, специализирующихся на установке и эксплуатации систем учета электроэнергии. В этом случае велика вероятность, что вам предложат более дорогую модель, либо модель, которая не пользуется большим спросом.

Критерии выбора трехфазных счетчиков электроэнергии

При необходимости установки трехфазного счетчика возможности выбора значительно ограничены. Обычно тип счетчика определяется сбытовой компанией, и договориться об установке другого счетчика очень проблематично, а зачастую и невозможно. Иногда рекомендуют довольно дорогие электросчетчики, имеющие сложную конструкцию и дополнительные опции, которые не используются при эксплуатации. В частности, счетчик Меркурий 233 АРТ 01 РОЛ стоит 9.5 тыс. Руб. С НДС. В то же время у него есть реле мощности, и абоненты, которых сбытовая компания обязала их купить, должны их установить и запрограммировать.

Прежде чем определиться, какой счетчик выбрать, необходимо рассмотреть прибор счетчика и принцип его работы. Мы не будем вдаваться в технические характеристики, но обозначим определяющие параметры, на которые стоит обратить внимание.

Параметры выбора счетчика

1. Максимальный ток, на который рассчитывается счетчик.

Иногда возникает вопрос, как выбрать измеритель тока, решение довольно простое — читаем дальше. Однофазные счетчики используются в основном для электроснабжения квартир, частных домов и небольших офисных и коммерческих помещений. Номинальная мощность таких сетей находится в пределах 3-7 кВт (максимальное значение дано для квартир с электропечами) при напряжении 220 В. Учитывая, что 1 кВт мощности соответствует току примерно 4,5 А, мы получить ток, на который следует рассчитывать счетчик в 13-32А.Сила тока, на которую рассчитывается счетчик, не должна быть меньше расчетной.

На лицевой панели любого электросчетчика, даже если вы потеряли паспорт на него, всегда указываются его основные характеристики, включая номинальный и максимальный ток, например: 5-40А, значит, номинальный ток составляет 5 ампер. , максимум — 40 соответственно.

1. Класс точности измерителя мощности

До 1 июля 1997 года существовал стандарт 2.5 для учета электроэнергии. Это означало, что точность электросчетчика, а именно измерения потребления электроэнергии, составила 2,5%. По истечении этого времени использование таких устройств запрещено, и вводится новый стандарт 2.0. Для установки в квартире прибора, имеющего такую ​​погрешность, вполне достаточно. Электронные счетчики производятся с точностью измерения до 0,5%, что тем более соответствует современным требованиям.

Какой электросчетчик выбрать — электронный или индукционный?

Модели счетчиков сегодня — глаза разбегаются.Но лучше все же выбирать электронные счетчики, как имеющие несомненные преимущества перед индукционными, а также гибридные, существующие сегодня как переходный вариант.

Помимо уже известных нам (Энергомера, Инкотекс и МЗЭП) электронные счетчики сегодня в России производят еще и нижегородский завод имени М.В. Ломоносова. Фрунзе »,« Ленинградский электромеханический завод ». Производство счетчиков этих производителей составляет более 80% от всех выпускаемых электросчетчиков.Мы не будем рассматривать счетчики иностранного производства в связи с трудностями, возникающими при их ремонте, если таковой будет необходим.

В основном сегодня большинство потребителей волнуют счетчики электроэнергии для квартир и домов, а также малых торговых и промышленных предприятий.

Данные испытаний электросчетчиков

На сегодняшний день абсолютно все счетчики электроэнергии, внесенные в государственный реестр, по метрологическим характеристикам соответствуют действующим стандартам.Однако иногда для выбора продукции определенная страна проводит независимую экспертизу отдельных образцов на базе своих лабораторий.

Так, по данным журнала «Новости электротехники» № 1 (31) и 2 (32) за 2005 год, в конце 2004 года в Беларуси прошли испытания несколько типов счетчиков электроэнергии из России, Белоруссии, Украины и Литвы. Российские счетчики были представлены тремя компаниями. Первые, это уже знакомые нам:

• Энергомера (Ставрополь)
• ОАО «МЗЭП-1» (г. Москва)

• Нижегородский завод имени М.В. Ломоносова.Фрунзе (Нижний Новгород)

Не вдаваясь в тонкости экспертизы, сразу отметим, что метрологические характеристики всех представленных электросчетчиков признаны соответствующими ГОСТу.

То, что белорусы выбрали для экспертизы две из трех рассматриваемых нами компаний — производителей электросчетчиков, говорит о многом. Справедливости ради отметим, что Incotec начала производить счетчики электроэнергии только с 2001 года.До этого его основной продукцией были кассовые аппараты.

Конечно, это не 2004 год, и все же …

Как выбрать счетчик электроэнергии — отзывы потребителей

На одном форуме в апреле 2013 года идет разговор о выборе счетчика. Энергоснабжающая организация Санкт-Петербурга вынуждает форумчанина заменить «дедушку», находящегося у него на службе n-е число десятков лет, на нового. Спрашивает участник форума:

человек! Какой счетчик выбрать ?!

Предусмотрены возможные варианты, где 7 единиц — счетчики электроэнергии СПБ, 2 шт — счетчики Энергомера.

Парень из Петрозаводска недвусмысленно советует Энергомеру, ссылаясь на то, что работая в сбытовой компании, он имеет большой опыт продаж электросчетчиков, а сам год назад купил электросчетчик этой компании и считает, что не потерял. Хотя ему по-прежнему нравится Меркьюри.

На этом же форуме речь, как раз и идет, и о том, что на местах, в частности, в Санкт-Петербурге, энергопоставляющие компании пытаются «внедрить» устройства местных производителей, явно находясь с ними в сговоре.

В следующих статьях мы постараемся рассмотреть некоторые электросчетчики других заводов-производителей, а также постараемся выбрать определенные марки, наиболее подходящие для установки.

Как выбрать однофазный счетчик ватт-часов? — Новости

Как выбрать однофазный ваттметр более-менее доступен нынешнему семейству. Использование однофазного счетчика ватт-часов в основном применяется к бытовым электросчетчикам. Общедомный счетчик ватт-часов изначально устанавливается силовым отделом.Или разработчик может установить его, но в некоторых местах необходимо установить однофазный счетчик ватт-часов для измерения счетчика из дома или арендуемого дома, поэтому Xiaobian здесь представляет, как выбрать однофазный счетчик ватт-часов, чтобы он мог понадобится позже. Используется, когда.

1, определение диапазона

Зачем сначала нужно определять диапазон однофазного ваттметра? Для последующего безопасного использования необходимо убедиться, что измеренный ток счетчика не превышает максимального измеренного значения.Конфигурация однофазного ваттметра зависит от мощности долга. Однофазный электрический ток составляет 4,5 А на киловатт, поэтому диапазон счетчика следует настроить так, чтобы он в 1,2–1,5 раза превышал ток. Если общая мощность бытового прибора составляет 4 кВт, а сила тока 18 А, можно использовать однофазный счетчик ватт-часов на 5 (20) А.

2. Определение емкости

Общие характеристики напряжения для однофазного счетчика ватт-часов составляют 220 В, а текущие характеристики — 1.5 (6) A, 5 (20) A, 5 (60) A, 15 (60) A, 20 (80) A и т.п. Выбор текущей спецификации в основном основан на загруженности пользователя. Верхний предел общего тока нагрузки не может превышать номинальный ток счетчика ватт-часов, а нижний предел не ниже, чем ток нагрузки, указанный в пределах допустимого диапазона погрешности счетчика ватт-часов. Например, общая потребляемая мощность пользователя составляет около 10 кВт, напряжение — 220 В, а ток — 10000 ÷ 220≈46 А. То есть мощность делится на 220, что означает, что текущее значение составляет около 46 А, учитывая, что определенный запас зарезервирован.
