Монтаж на стыках скатов

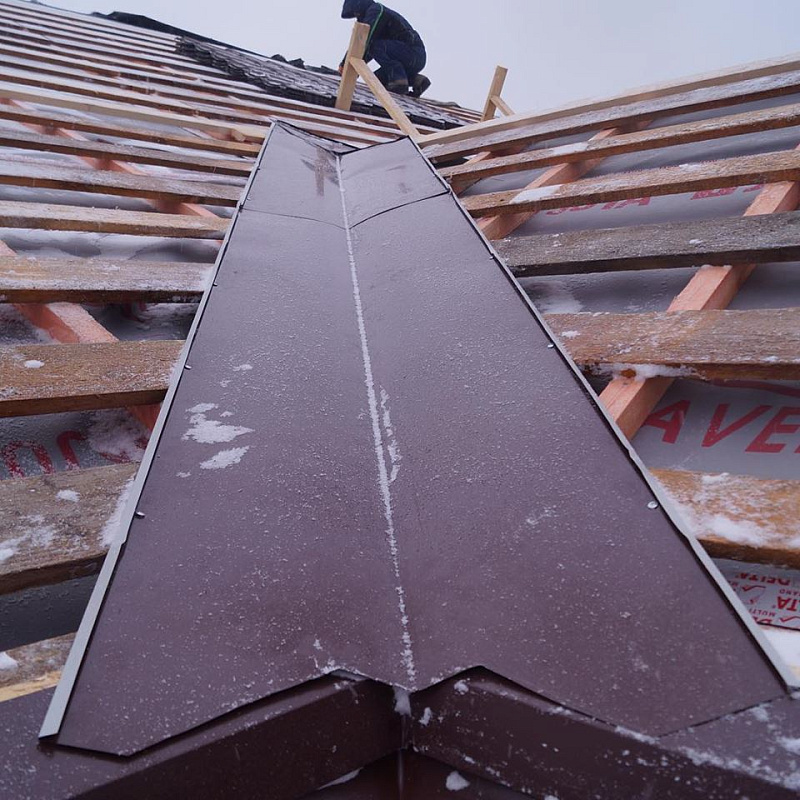

Устройство ендовы, проходящей по всей длине ската

Под планки ендовы нижней, рекомендуется усилить обрешетку – добавить дополнительную доску между штатными досками обрешетки.

Нижний край ендовы выводится и укладывается на край карнизной планки, верхняя часть заводится под конек.

Крепление планки нижней ендовы производите при помощи кляммеров или кровельных саморезов.

Как планку ендовы, так и листы металлочерепицы на подходе к ендове необходимо крепить не ближе чем 250 мм от оси ендовы.

При горизонтальном стыке ендов, в зависимости от угла наклона кровли, нахлест должен составлять не менее 200 мм. Края бортов ендовы загните вовнутрь до необходимого угла, чтобы листы металлочерепицы легли ровно.

Между нижней ендовой и металлочерепицей, вдоль бортов ендовы проложите универсальный самоклеющийся универсальный уплотнитель или ПСУЛ.

Листы металлочерепицы разместите и обрежьте так, чтобы они не доходили до оси ендовы на 80-100 мм.

Для более эстетичного внешнего вида можно использовать планку ендовы верхней. Планка ендовы верхней крепится к гребням примыкающих к ней листов металлочерепицы. Если дом находится в лесу, под нижнюю ендову могут попадать листья и мусор, что может затруднить сток воды. Время от времени необходимо снимать верхнюю планку ендовы и прочищать сток.

Внимание! Для монтажа верхней планки ендовы используйте саморезы 5,5х19 (4.8х19 мм) или заклепки с шагом 400-600 мм без применения уплотнителя.

Слуховое окно с фронтоном, нижняя ендова выводится на кровлю

Под планки ендовы нижней, рекомендуется усилить обрешетку – добавить дополнительную доску между штатными досками обрешетки.

Смонтируйте на карниз слухового окна карнизную планку.

Лист, примыкающий к боковой стене слухового окна, обрежьте сверху так, чтобы линия реза была на 200 мм выше выхода ендовы на скат. Сделайте вырезы для точного примыкания листа к боковой и передней стенкам слухового окна.

Смонтируйте планки ендовы нижней, подогнав ее нижнюю часть по карнизу и по линии выхода на скат. Допускается слегка подрихтовать край ендовы и лист металлочерепицы киянкой для более плотного прилегания.

Над слуховым окном планки ендовы нижней состыкуйте фальцевым швом или простым наложением, с применением саморезов и герметика.

Нижнюю планку обрежьте по линии карниза и выхода на скат.

Для более плотного примыкания к нижнему листу придайте планке ендовы нижней необходимую форму на краю, выходящем на скат.

Первый лист основного ската с косым резом накладывается на ранее смонтированный так, чтобы он закрывал выход ендовы на скат.

Боковое примыкание металлочерепицы к стене

Выведете и зафиксируйте гидроизоляцию на стену на 150 мм.

Приложите планку примыкания с планкой в штробу к стене и отметьте линию штробы и места крепления планки в штробу.

Внимание! Важно чтобы саморез находился выше планки примыкания, оставляя место для свободного хода основной планки примыкания при вероятном смещении крыши относительно стены.

Если необходимо, сделайте штробу глубиной не менее 15 мм. Просверлите отверстия в намеченных местах, вставьте дюбеля.

Между металлочерепицей и планкой примыкания уложите универсальный уплотнитель или ПСУЛ.

Смонтируйте планку примыкания, закрепив ее кровельными саморезами к металлочерепице с шагом 350 мм в гребни волн.

Смонтируйте планку в штробу или в накладку по намеченной линии так, чтобы она плотно прижимала планку примыкания. Заложите герметик в штробу или в специальный отгиб на планке внакладку, как показано на рисунке.

Для вариантов примыкания, когда металлочерепица подходит к стене неудачно, возможно использование нестандартной страховочной планки.

Верхнее примыкание металлочерепицы к стене

Доска крайней обрешетки и листы металлочерепицы монтируются так, чтобы между ними и стеной оставался вент продух 60-80 мм.

В случаях, когда высока вероятность задувания снега в подкровельное пространство установите аэроэлемент конька под планкой примыкания с выводом на стену.

Разогните планку примыкания до необходимого угла. Далее монтируйте узел по аналогии с боковым примыканием.

Изломы кровли

Убедитесь в надежном монтаже гидроизоляции в местах изломов. Доски обрешетки в месте излома должны быть максимально приближены друг к другу.

Лист металлочерепицы, накрывающий излом, должен немного выступать над изломом, закрывая, таким образом, место излома.

Для внешнего излома в качестве сопрягающего элемента можно использовать карнизную планку. При обратном изломе в качестве сопрягающего элемента можно применить планку примыкания. Между листом черепицы и сопрягающим элементом необходимо проложить универсальный уплотнитель.

Обход препятствий

Обвод трубы шириной менее 80 см

Выведете гидроизоляцию на 150 мм на трубу и приклейте к трубе односторонней соединительной лентой.

Обрежьте примыкающие к трубе листы немного выше трубы так, чтобы расстояние до трубы было не менее 150 мм, и рез находился над ступенью металлочерепицы. Оставшиеся части листов используются для продолжения монтажа с добавлением одномодульных листов.

Подготовьте верхний, нижний и боковые элементы из планки примыкания или из плоского листа. Между элементами обвода и металлочерепицей смонтируйте универсальный уплотнитель или ПСУЛ.

Нижнюю часть фартука подведите к трубе и зафиксируйте саморезами. Боковые части фартука смонтируйте поверх нижней планки и зафиксируйте саморезами.

Стыковка боковых частей к нижней части фартука выполняется одинарным фальцем.

Для более плотного примыкания придайте необходимую форму той части планки, которая накрывается металлочерепицей.

Верхние части стыков фартука загните киянкой к трубе как показано на рисунке.

Листы металлочерепицы смонтируйте поверх верхней горизонтальной части фартука.

По верхней вертикальной части фартука смонтируйте планку примыкания внакладку или планку примыкания в штробу, аналогично примыканию к стене.

Внимание! Вставлять верхний элемент обхода трубы в разрез на листе металлочерепицы настоятельно не рекомендуется! По краям надрезов остаются отверстия, которые могут стать причиной протечек.

Обвод трубы шириной более 80 см

Для такой трубы потребуется два дополнительных ската, покрытых металлочерепицей, с ендовами с выходом на скат. Если труба неширокая скаты можно сделать из плоского листа.

Обвод трубы, расположенной рядом с коньком и на коньке

Если труба находится недалеко от конька, верхняя планка может быть заведена под конек. В этом случае обрезать сверху примыкающие к трубе листы не требуется.

Подготовьте верхнюю планку фартука так, чтобы размер ее полки позволял ей зайти под конек на 8-10 см. Для ее изготовления используйте плоский лист, соответствующих размеров.

Верхняя планка накладывается на листы металлочерепицы, установленные до конька, фиксируется кровельными саморезами и стыкуется с боковыми частями фартука как описано выше.

Если труба расположена непосредственно на коньке готовится два нижних и четыре боковых элемента. На коньке боковые элементы стыкуются с перехлестом.

Монтаж снегозадержателей

Используйте трубчатые снегозадержатели. Для металлочерепицы они наиболее эффективны и надежны.

Подробные рекомендации по установке описаны в прилагаемых инструкциях.

Снегозадержатели устанавливайте в линию, параллельно карнизу, на уровне несущей стены. А так же над мансардными окнами, печными и вентиляционными трубами.

Обратите особое внимание на расчет необходимого количества рядов снегозадержания в зависимости от параметров кровли и вашего снегового района.

Кронштейны крепите строго в низ волны, под ступенькой (основное место крепления листов) к штатным доскам шаговой обрешетки, усиленным дополнительными досками в соответствии с приведенным рисунком.

Трубы снегозадержателя можно обрезать с помощью электролобзика или ножовки по металлу.

Монтаж мансардных окон

Правила монтажа мансардных окон подробно описаны в инструкциях производителей.

Листы, примыкающие к окну обрезаются так, чтобы нижняя часть листов не доходила до окна на 60-100 мм. Верхняя часть обрезается так, чтобы сделать замковое соединение с нижней частью и обрезанные края должны нависать над желобком оклада не доходя до оконной рамы на 20-50 мм.

Обрезанный край металлочерепицы сверху и по бокам окна можно закрыть Мансардной планкой.

Внимание! Вставлять фартук оклада мансардного окна в разрез на листе металлочерепицы настоятельно не рекомендуется! По краям надрезов остаются отверстия, которые могут стать причиной протечек.

Кровельная вентиляция и проходки

Монтаж вентиляционных элементов и проходок производится строго по рекомендациям производителей.

Особое внимание необходимо уделить проходу труб через кровельный пирог. Проход через пароизоляцию герметично проклеивается специальным скотчем.

Для прохода через гидроизоляцию используйте уплотнитель гидрозатвора в комплекте проходного элемента. Если такой элемент отсутствует, проход можно выполнить с помощью обрезков мембраны и соединительной ленты.

Для случаев, когда выход расположен рядом с коньком можно использовать следующую схему установки:

• Подготовьте площадку из плоского листа, ширина которой накрывает 3 волны, а длина позволяет завести ее под конек от ступени, ближайшей к месту выхода трубы.
• На площадке устанавливается стандартный проходной элемент для плоских кровельных материалов (например Vilpe Classic).
• Между площадкой и металлочерепицей необходимо проложить ПСУЛ или универсальный уплотнитель.

1. Главная
2. Инструкции
3. Инструкция по монтажу металлочерепицы Grand Line Kvinta Uno
4. Правила монтажа на стыках скатов и обход препятствий

зачем нужна, видео монтажа по шагам

Металлочерепица позволяет быстро и недорого выполнить кровлю. Ее рекомендуется монтировать по технологии, поскольку она представляет собой конструктор с комплектом крепежных и доборных деталей. Одним из этапов укладки является ендовый узел.

Оглавление:

1. Особенности разжелобка
2. Способы оформления
3. Пошаговая инструкция по установке

Что такое ендова?

Тупые углы, образованные двумя сопряженными скатами, называют разжелобком. Для рабочих места ендов, конька, ребер, примыканий пирога будут наиболее сложными и ответственными участками. Проблема состыковки внутренних тупых углов появляется в крышах сложной формы, которые имеют больше двух щипцов. Любые углы пересечения плоскости кровли – это разрыв сплошного покрытия, в нем собирается вода. Линия стыка имеет более пологий угол, в зимний период в нем всегда будет скапливаться снег. Эти участки несут наибольшую нагрузку и считаются самым уязвимым местом в плане протечки.

Принцип оформления стыков сводится к обустройству желобка, который собирает и отводит воду. Эта деталь называется нижней ендовой. Представляет собой узкий лист металла с цинковым или полимерным слоем. Монтируется вдоль наклонной стропилы ендовы. Чтобы вода не попала в подкровельное пространство, по длинным сторонам выполнена отбортовка. Кроме сбора воды и препятствования ее проникновению под металлочерепицу за бортики зацепляются кляймеры крепления желоба к контрообрешетке. После укладки материала стык может быть закрыт декоративной (или внешней) ендовой.

Варианты оформления разжелобка

Способ состыковки покрытия определяет тип стыка:

1. Открытый. Края черепицы подрезаются ровно по линии не встык, а с зазором, оставляя центральную часть нижнего профиля видимой. В качестве ендовы для металлочерепицы для сбора воды применяется лист металла с полимерным защитным слоем в тон с цветом крыши. От монтажника потребуется точность подрезки по линии. На внутреннюю кромку черепицы на ендове устанавливают декоративные уголки. С их помощью разжелобок приобретает эстетически законченный вид и закрывается щель между металлочерепицей и отбортовкой нижней ендовы, в которую может проникнуть мусор.

2. Закрытый. Неровности кромки элементов на разжелобке перекрываются верхней планкой декоративной ендовы. Используется чаще, поскольку нет необходимости проводить идеально ровную подрезку покрытия. На профиле для нижней планки ендовы можно сэкономить: берут более дешевые оцинкованные листы металла без полимерного слоя, но подобная экономия не оправдана. Металл с гальваническим или анодированным защитным слоем недолговечный, а заменить его непросто. Понадобится разбирать крышу, что в итоге повлечет огромные затраты средств и времени.

3. Переплетенный. Выполняется только при укладке мелкоформатного или гибкого кровельного материала. При работе с металлочерепицей не используется.

Пошаговая технология монтажа

Производители рекомендуют руководствоваться стандартными правилами, которые гарантируют герметичность внутренних стыков смежных скатов.

1. Гидроизоляция и контробрешетка.

Нижнюю ендову правильно монтировать одновременно с укладкой гидроизоляции по стропилам смежных скатов и набивкой контробрешетки. Изоляцию выбирают в зависимости от теплопроводности покрытия. Для металлочерепицы лучше подходит антиконденсатная или супердиффузная пленка. Полосы раскатываются горизонтально и обрезаются так, чтобы они перекрывали ендову и заходили на соседний скат. По стыкам пленка склеивается двухсторонним скотчем. Предложенная технология позволяет обходиться без дополнительной полосы гидроизоляции, которая является обязательным элементом ендового ковра при работе с традиционными кровельными материалами.

Рейки контробрешетки подрезаются с заходом на проем расположения листа ендовы на 10-15 см. Разметка выполняется по размеру ширины купленного желобкового профиля. В образовавшейся нише вдоль накосной стропилы уголком набивают рейки контробрешетки на каждом скате.

На скатах контррейка набивается поверх гидроизоляции, а на ендовом стыке пленка накладывается на контробрешеточную рейку с заходом на смежный скат. Укладка косичкой позволяет надежно защитить стык от проникновения влаги. Прибивается степлером к внешней боковой или верхней поверхности контрреек.

2. Обрешетка.

После монтажа нижнего профиля ендовы его загибы не должны упираться в обшивку кровли. Обрешеточный брусок под ендовую планку и на скатах делается на разном уровне. Если кромка желобка будет выступать над несущим каркасом, металлочерепица не ляжет плотно на рейку.

Размер ступеньки между верхней поверхностью обрешетки ендовы и скатов должен быть равен высоте отбортовки листа нижнего разжелобка. На контррейках, набитых на стропила, по разметке при помощи стамески выбираются пазы глубиной 1 см для утапливания обрешеточной доски. Производитель рекомендует применять в качестве несущей рейки для нижнего профиля широкие (100 мм) доски, которые станут альтернативой сплошной обрешетке. Они будут прочной основой для металлического желоба и не дадут ему провисать при нагрузках от скопившегося снега.

3. Нижняя ендова.

Крепится после установки капельника и отливов водосточной системы, но перед прикручиванием металлочерепицы. Нижний край плиты подрезается по форме угла. На краях делают аккуратную отбортовку, что сделает ее эстетически привлекательной. Ендова позиционируется так, чтобы она выходила на горизонтальный желоб водостока на 2 см.

Закрепляются листы при помощи кляймеров к контробрешетке. Крутить саморезы через плиты категорически запрещается. Целостность нижней ендовы – гарантия отсутствия протечек.

Если длина разжелобка больше размера стандартных листов, продольную состыковку делают путем нахлеста в 10 см. Установка нескольких планок выполняется снизу вверх. Каждая последующая накладывается на нижнюю. В участках сочленения допускается вкручивание саморезов через профиль в контробрешетку только по верхнему торцу, который перекрывается нахлестом верхнего элемента. По окончании бортики прижимаются (выравниваются) до уровня обрешетки.

4. Приклеивание уплотнителя.

Форма металлочерепицы не позволит ей плотно прилегать к прямой отбортовке желобка. В подкровельное пространство будет попадать мусор и влага. Важным элементом технологии монтажа нижней ендовы является боковой уплотнитель (в виде клейкой ленты). Размещается вдоль бортиков профиля изнутри с двух сторон. Продается бобинами и крепится цельным куском по всему периметру нижней ендовы. Мягкий и упругий материал ленты повторяет волнистое покрытие и закрывает образовавшиеся щели.

5. Установка верхней декоративной планки и уголков.

После завершения укладки металлочерепицы внешний вид разжелобка не будет выглядеть законченным. Для эстетического оформления ендовы размещают планки или уголки. Они крепятся при помощи оцинкованных саморезов с резиновыми прокладками к металлопрофилю в верхнюю волну. Уголки монтируются вдоль каждой кромки, оставляя нижнюю ендову крыши открытой.

Устройство ендовы крыши из металлочерепицы: монтаж

Ендова́ в строительной терминологии – это внутренний угол, образуемый двумя взаимно пересекающимися плоскостям крыши. Другие названия – яндова, разжелобок, котловина, ендовка, выстилка. Название происходит от наименования сосуда с желобком-носиком для направления потока жидкости. Ендова для металлочерепицы и профнастила исполняет функцию отвода осадков с прилегающих скатов крыши.

Тяготы и невзгоды ендовы

Ендова – один из самых ответственных узлов крыши. Как показывает практика, ендовы текут чаще всего на крышах с покрытием из металлочерепицы или профнастила. Обычные воздействия в виде дождя, снега, ветра, которым подвергаются все участки крыши, ендова испытывает в двойном размере. Во время сильного дождя вода в ней бурлит как в настоящем горном ручье, снегопад оставляет заносы и снежные мешки, ветер стремится оторвать края листов и задуть под покрытие. Кроме того, при резком понижении температур в зимнее время образуется лёд, который расширяясь, может деформировать края покрытия на примыканиях. В разжелобке бывает сложно обеспечить непрерывный поток воздуха от карниза к коньку для вентиляции кровли. Эти и многие другие «сюрпризы» заставляют более внимательно рассмотреть нюансы устройства ендовы. Для того чтобы получить надёжный и долговечный узел ендовы, нужно выполнить три её желания:

1. Установить её прочно и безопасно.
2. Дать ей возможность дышать.
3. Не пренебрегать ухаживанием.

Важно! Не нужно усложнять ендове жизнь, избегайте встречи ендовы с трубой. Встреча фатальна для обоих. Перед началом устройства дымоходов и вентшахт, убедитесь, что они не выйдут на кровле близко к разжелобкам.

Не стоит прогибаться под изменчивый мир

Одна из частых причин протечек крыш из профнастила и металлочерепицы в ендовах – излишний прогиб и затекание воды в образующиеся щёлки, поэтому важно исключить ненужную деформацию ендовы. Поскольку нагрузка, действующая на ендовы, весьма зависит от уклона и длины скатов крыши, климатических особенностей региона и некоторых других усложняющих факторов, существует несколько основных вариантов устройства обрешётки в ендове. В случае если уклон крыши более 30 градусов, длина разжелобка не более 4 метра, а природа не балует район строительства снегопадами и ливнями, можно выполнить такую же обрешётку, как и на рядовых участках кровли. Но это очень редкий случай, скорее, исключение из правил. Если уклон менее 30 градусов, а снег в регионе строительства не редкость, следует выполнить монтаж дополнительных брусков между основными брусками обрешётки на расстоянии до 0,8 метра от оси разжелобка. При условии устойчивого снежного покрова в зимнее время, а также при длине ендовы более 5 метров, необходимо устройство в ендове сплошного настила из досок. Если доски не поставить, то под воздействием веса снега, льда, в летнее время под ливневым напором воды, ендовая планка может немного, буквально на миллиметры, прогнуться. Этого будет достаточно для попадания воды под уплотнитель, и гидроизоляционная плёнка может не сработать. Монтаж досок выстилки нужно вести вдоль ската крыши, оставляя между досками зазор 20 мм.

Свежее дыхание ендовы

Выполнить устройство вентиляции подкровельного пространства в области ендовы весьма не просто. В случае с разреженной обрешёткой, циркуляция воздуха более-менее обеспечивается. Если речь идет о сплошном настиле, то кроме зазоров между досками сплошного настила, нужно правильно уложить в ендове гидроизоляционную плёнку. Существует два основных узла, определяющих места устройства гидроизоляционного барьера. Один узел, предложенный в Своде правил по проектированию и строительству, предусматривает монтаж гидроизоляционной плёнки ПОВЕРХ досок сплошного настила. Получается, что конденсат, образующийся на внутренней поверхности стального листа, будет скатываться по поверхности гидроизоляционной плёнки и удаляться. А вот доски сплошного настила могут быть влажными под воздействием паров конденсата под гидроизоляцией. В этой ситуации поможет монтаж супердиффузионной мембраны на участке ендовы. Например, все рядовые участки крыши покрываются обычной гидроизоляционной плёнкой, а участок ендовы выполняется с применением супердиффузионной мембраны. Кстати, в случае непосредственного контакта «утеплитель гидроизоляция», когда нормальный воздушный зазор между пленкой и утеплителем не может быть обеспечен, проектом изначально предписывается применение супердиффузионной мембраны по всей площади кровли. Такой тип материала, как правило, является трехслойным и микроперфорированным. Размер и форма перфорации таковы, что позволяют проходить через них молекулам пара, но задерживают молекулы воды. Необходимо отметить, что супердиффузионные мембраны – материал двухсторонний, и очень важна его установка правильной стороной «навстречу всем парам». Другой способ, изложенный в инструкциях по монтажу, рекомендует устройство гидроизоляционного слоя под досками сплошного настила. Возможность нормальной вентиляции зависит в этом случае от длины скатов. Такой способ подойдёт при устройстве холодного (неэксплуатируемого) чердака. Поскольку даже при зазоре 20 мм между досками настила, свободного обдувания воздухом деревянных конструкций не предвидится, доски будут неминуемо влажные от конденсата. Чтобы избежать этого, поверх досок сплошного настила, под металлический фартук следует закрепить дополнительный слой супердиффузионной мембраны.

Ендовые планки

Планка для ендовы, или разжелобок, выполняется из плоского листа оцинкованной стали с полимерным покрытием. Этот элемент, в особенности при отсутствии сплошного настила, следует приобретать из листа толщиной не менее 0,7 мм. Ширина планки зависит от длины ендовы и ширины выстилки. Производители профнастила и металлочерепицы предлагают стальные разжелобки с шириной полки от 300 до 600 мм. Минимальную ширину желоба рекомендуется применять при длине ендовы не более 4 метра и при простых скатах (без усложняющих факторов). В идеале, нахлест металлочерепицы над стальным фартуком должен составлять не менее 250 мм. С профнастилом та же история. Поскольку по желобу во время дождя стекает большое количество воды, и чем длинее ендова, тем воды больше, узкие ендовы рискуют не справиться с потоком. Размер верхней накладки не столь важен, поскольку она несет в себе лишь декоративные функции.

Пошаговая инструкция

1. Перед началом монтажа следует убедиться в целостности пароизоляционного слоя.
2. Выполнить устройство сплошного настила из досок.
3. Настелить гидроизоляционный слой поверх досок сплошного настила. Монтаж гидроизоляционной пленки в ендове следует вести вдоль ската снизу вверх. Стыки полотен рулона нужно выполнять Нахлестом 100–150 мм, соединяя полотна при помощи двухсторонней клеящей ленты.
4. При необходимости, поверх основного контура гидроизоляции в разжелобке следует раскатать и закрепить на двустороннюю клеящую ленту дополнительный слой супердиффузионной мембраны.
5. Выполнить монтаж крючков для крепления водосточной системы, если таковая предусмотрена.
6. Закрепить карнизные элементы, не забывая, что гидроизоляцию следует напустить НА карнизную планку.
7. Снизу вверх произвести монтаж стальных листов разжелобка. При это можно использовать и кровельные самонарезающие винты, и оцинкованные гвозди, и кляммер. Нахлёст листов разжелобка между собой по вертикали 200–300 мм. Можно выполнить лежачий фальц. Фартук также следует выводить поверх карнизных элементов. Выступающие края желоба следует аккуратно обрезать ножницами по металлу, срез листа обработать ремонтным покрасочным составом.

8. Смонтировать все цельные листы металлочерепицы или профнастила на прилегающих к ендове скатах.
9. На готовом стальном разжелобке маркером нанести линии разметки на расстоянии 100 мм от оси внутренней грани в каждую сторону.
10. Через 30 мм с внешней стороны от размеченных линий, закрепить универсальную уплотняющую ленту.
11. Измеряя расстояния от линии соединения с цельным листом и маркировочной линией ендовы, обрезать листы металлочерепицы или профнастила. Монтаж элементов нужно вести один за одним. Нахлест листа профнастила на металлический фартук ендовы должен быть не менее 250 мм.

При желании, поверх стыка можно установить декоративную накладку. Это необязательно, но если срез профнастила или металлочерепицы получился неровным, то декоративная накладка поможет.

Не следует устанавливать уплотнители под верхнюю планку ендовы.

Уход за ендовой

Для того чтобы ендова исправно выполняла свои функции отвода осадков, за ней нужен уход.

1. Главное очищать разжелобок и ближайшую водоприемную воронку, по мере необходимости, от мусора, листвы, посторонних предметов.
2. Производить регулярный осмотр, и при необходимости периодически восстанавливать уплотняющие прокладки.
3. Бережно очищать кровлю от чрезмерного скопления снега.

Устройство ендовы крыши из металлочерепицы: фото и видео

Основным назначением любой крыши является защита не только внутреннего пространства от воздействия окружающей среды, но и внешних стен строения. С другой стороны, каждый владелец частного дома или дачи, желает выделиться из общей массы и придать своей крыше архитектурную уникальность. Этого можно достичь, не только использовав оригинальный материал для кровли, а также применив особую внутреннюю конструкцию крыши. На красоту и эстетическую привлекательность претендуют сложные по геометрическому исполнению конструкции, которые имеют большое число стыков, примыканий и различных архитектурных включений. Такая совокупность элементов позволяет получить внутренний угол между двумя плоскостями, образующими крышу. Он примыкает к скатам и называется ендова (разжелобок) крыши. Обычно такой конструктивный элемент имеет место на кровлях покрытых металлочерепицей. Для того чтобы правильно осуществить создание такого кровельного пирога, необходимо разобрать устройство ендовы крыши из металлочерепицы.

Оглавление:

1. Каким разжелобок может быть
2. Конструкция крыши: что учитывается при проектировании
3. Создание разжелобка
4. Что нужно знать про металлочерепицу
5. Важный практический совет: безопасность

Каким разжелобок может быть

Ендова крыши бывает двух видов:

• Нижняя – имеет монтажные подгибы по краям, что позволяет предотвратить проникновение воды или ее перелив под кровлю.
• Верхняя – также как и нижняя, защищает стык от попадания влаги в подкровельный уровень, но ее главным отличием является способ монтажа. Верхняя ендова крепится поверх листов металлочерепицы и тем самым скрывает внутренние стыки листового материала.

Также эта сложная конструктивная деталь подразделяется по видам:

• открытые;
• закрытые;
• переплетенные.

Особенностью открытой ендовы является самоочищающееся строение – вода, снег и прочие осадки под собственным весом стекают вниз. Как видно из названия, переплетенная ендова отличается от закрытой, способом укладки кровельного материла. Крыша с крутыми скатами требует закрытой ендовы, с перекрученными панелями – переплетенного настила.

Обратите внимание! Единственным недостатком закрытой и переплетенной ендовы крыши является необходимость в дополнительном слое гидроизоляции, открытая ендова – не требует подобных затрат.

Конструкция крыши: что учитывается при проектировании

Прежде, чем осуществить монтаж ендовы при кровле металлочерепицей, необходимо определиться с материалом, геометрическим исполнением и местами под ендову (внутренние углы). Далее необходимо создать обрешетку. Причем, ее конфигурация под металлочерепицу отличается от каркаса, например, под шифер.

Несмотря на заявленную производителем универсальность в эксплуатации и стойкость к природным явлениям, металлочерепицу необходимо надежно закрепить на стропильной системе. Она не должна «играть», поскольку при перепадах температур металл увеличивается/уменьшается в объеме, а при плохой фиксации, это может привести к деформации кровли. В связи с этим обрешетка крыши под металлочерепицу должна иметь минимальный шаг. Кроме прочего, это исключит появление глухих звуков при выпадении таких осадков, как град, или при падении на крышу плодов от рядом растущего дерева (орех, яблоко и др.)

Чаще всего используют открытый тип ендовы под металлочерепицу, в таком случае кровля строится в такой последовательности:

• гидроизоляция крыши – можно использовать плотный полиэтилен, рубероид, стеклоткань или полиэстеровый гидроизолят;
• монтаж направляющих под ендову – доски укладываются в местах внутренних углов, и тем самым подготавливают их для следующего этапа;
• создание ендовы – процесс осуществляется снизу вверху, таким образом, чтобы каждый верхний лист ложился внахлест на нижний;
• настил металлочерепицы.

Рассмотрим два последних пункта подробнее.

Создание ендовы

Ендова для металлочерепицы в основном выполняется из металлических листов, например, оцинкованной стали. Она станет отличным решением, которое значительно увеличит срок службы всей крышной конструкции.

Ендова состоит из двух уровней:

• нижняя укладывается в местах с отрицательными углами и до настила основной массы кровли;
• верхняя, в свою очередь, после завершения кровельных работ.

Настил, на который желобок ендовы укладывается, монтируется до набивки стропил и обрешетки. После чего края обрешетки фиксируются на настиле. Для устройства деревянного настила для ендовы используют доску, обработанную антисептическим раствором. Ширина ее должны быть более 300 мм, а толщина соответствовать толщине контрольной обрешетки. Скрепление досок между собой выполняется только с использованием стропильных ног. Далее необходимо согнуть края желобка под углом 90 градусов и спрофилировать по форме бруса.

Важно! Выполнять формирование ендовы нужно с крайней осторожностью, желательно с первого раза подогнуть кромки и выполнить профилирование. В противном случае, многократное изгибание «оцинковки» приведет к ее повреждению, что влечет за собой списание желобка на лом.

На следующем этапе необходимо согнуть желобок по его центральной оси на угол больший, чем угол ендовы. Для этого подойдет любой подручный инструмент, так что лишние затраты не потребуются. Процесс укладки желобка начинается внизу и заканчивается вверху. После того как материал уложен и прежде чем его закрепить нужно подрезать его по нужным размерам, отступив при этом около 4 см. Этим будет предусмотрено место для крепления водосточного желоба. Для надежной фиксации краев необходимо создать напуск свеса до 100 мм, а отбортовка в этом месте полностью загибается внутрь. Крепления желобка к настилу осуществляется скобами или маленькими гвоздями (2,8 х 25 мм). Во избежание продольного или поперечного смещения, желобок прибивается таким образом, чтобы крепежный элемент отступал от его краев не более, чем на 20 мм. Следующий лист желобка выполняется внахлест не менее 100 мм с совмещением поперечных ребер.

Обратите внимание! Сегодня на рынке строительного материалов можно найти любой инструмент и материал. Таким образом, при монтаже желобков под ендову можно использовать специальную самоклеющаяся ленту, которая пропитана особым влагоотводящим раствором. Такая лента надежно сцепляет края желобка с настилом и предотвращает проникновение мусора и пыли под черепицу.

Крепление верхнего слоя ендовы происходит аналогично нижнему, но основанием в данном случае уже выступает металлочерепица. Фиксация в свою очередь осуществляется специальными прорезиненными саморезами. Установка ендовы под металлочерепицу не является конечной процедурой. Завершающим этапом выступает настил металлической кровли.

Что нужно знать про металлочерепицу

Как и любой строительный материал металлочерепица имеет свои плюсы и минусы. Потому прежде, чем начать монтаж ендовы при кровле металлочерепицей, потребителю стоит выяснить основные эксплуатационные свойства данного материала.

Достоинства

• Универсальность в использовании. Податливость в обработке позволяет настилать металлочерепицу на крыши любой геометрической сложности.
• Широкий выбор цветов и их оттенков, позволяет сочетать металлическую черепицу с любым видом ландшафтного дизайна.
• Простота в использовании. Этот стройматериал не требует особого ухода, он стойко переносит высокие и низкие температуры, что позволяет перестилать крышу в любое время года.
• Доступная цена. За внешней элегантностью и эстетической привлекательность материала скрывается невысокая стоимость относительно своих более дорогих аналогов.

Недостатки

• При обустройстве «сложных» крыш отход материала значительно увеличивается. Сократить ее можно только точными расчетами и раскройкой, что позволит по максимуму использовать полезную площадь каждого листа.
• Низкая звукоизоляция – для нивелирования требуется проведение дополнительных манипуляций. При правильном монтаже шумоизолирующей подложки звуки дождя или града не будут проникать в дом, а потому уютная атмосфера нарушена не будет.
• Самоочистка. Это свойство в отдельных случаях является большим плюсом. С другой стороны, когда в доме проживают дети, любящие поиграть со снегом, лучше обезопасить их от самопроизвольного схода снежного слоя с крыши. Придется устанавливать специальные снегозадерживатели, а это, опять же, дополнительные расходы.

Монтаж металлочерепицы

При настиле этого материала на классическую двускатную крышу отход составляет около 5 %, но при обустройстве крыши, где предусмотрена многократная установка ендовы под металлочерепицу отходы увеличиваются до 35 %. Процесс укладки начинается справа налево и снизу вверх, и тем самым образуется своеобразный прямоугольник.

Фиксация листов металлочерепицы осуществляется за счет применения специальных оцинкованных саморезов, имеющих резиновые прокладочные шайбы, которые не дадут в будущем «прикиснуть» шляпке к поверхности материала. Кроме того, резиновая прокладка исключает возможность повреждения шляпкой самореза листа, а это предотвращает появление очагов, губительной для железа, коррозии. Плюс к этому, правильно подобранная крепежная фурнитура, плотно фиксирует материал на стропилах и не дает ему деформироваться при резких температурных перепадах.

Важный практический совет: безопасность

Ендова для металлочерепицы, как и сам кровельный материал, подвержены большому риску воздействия электрических разрядов. Даже если соблюсти все правила безопасности и рядом с домом соорудить громоотвод, который будет выше чем дом, то это все равно не застрахует крышу от попадания в нее молнии. В связи с этим, профессионалы строительной отрасли настоятельно рекомендуют создать молниезащитную конструкцию. Крыша, оборудованная таким устройством максимально защищена от грозы. Громоотвод для металлочерепицы имеет классическую конструкцию:

• молниеприемник;
• токоотвод;
• заземление.

Разряд молнии, притянутый молниеприемником проходит по токоотводу к заземлению, а от него в землю. А для того, чтобы обезопасить электрическую аппаратуру в доме от перегорания, желательно на доме установить разрядники, которые берут всю нагрузку на себя. В любом случае главное помнить, что любое строительное мероприятие требует трезвого подхода и размеренной кропотливой работы.

устройство, монтаж своими руками, фото, видео

Все чаще крыша имеет не только функциональное назначение. Зачастую именно этот элемент — изюминка здания. Такие крыши имеют много плоскостей, которые соединяются под разными углами. Часть соединений — с положительными углами — оформляется в виде конька, часть — с отрицательными — в виде ендов. Чтобы на чердаке было всегда сухо, ендова кровли должна быть сделана правильно.

Содержание статьи

Ендовые крыши

На крышах сложных форм, при устройстве выступающих слуховых окон образуются острые углы. Они получаются в местах соединения двух скатов. Место сопряжения называется ендова, а крыши — ендовыми.

Что такое ендова

Крыши сложных форм смотрятся очень декоративно и являются украшением здания, но их проектирование и устройство — дело непростое — сопряжения плоскостей делать непросто. Из-за конструктивных особенностей на эти участки кровли приходится большая нагрузка: тут всегда много снега и воды. Потому и обрешетку делают усиленной, и меры по гидроизоляции гораздо серьезнее, чем на остальной поверхности.

Особенности стропильной систем

Стропила от разных скатов в ендове могут соединяться под разными углами (зависит от формы крыши). В месте соединения устанавливается стропильная нога, к которой крепятся стропила от скатов. При небольшой протяженности (до 2 м) их достаточно крепить на гвозди (по 2 с каждой стороны), при значительной длине места соединения усиливают металлическими накладками.

Соединение стропил

В местах наибольшей нагрузки (в самом широком месте) стропильная нога ендовы снизу подпирается укосиной.

Снизу в самом широком месте ставится подпорка

Обрешетка

В месте стыка двух скатов кровли обрешетка требуется усиленная, а ее устройство зависит от типа кровельного материала:

• Под металлочерепицу в ендове устанавливаются промежуточные планки — посередине между основными. То есть в этом месте шаг получается в два раза меньше. Длина дополнительных планок должна быть больше ширины нижней планки ендовы.

  Обрешетка делается в два раза чаще

• Под профлист, шифер, керамическую черепицу прибиваются продольные доски — вдоль всего стыка. Ширина досок — не менее 100 мм, прибивают вплотную по две-три с каждой стороны. Ширина зависит от размера выбранной подложки.

  Под профлист, шифер и керамическую черепицу нужны две-три доски с каждой стороны

• Под ондулин нужны две доски шириной не менее 100 мм. Но в этом случае они должны располагаться на расстоянии 15 см одна от другой. В образовавшийся проем укладывается ендовный желоб.

  Под ондулин между двумя досками должен быть зазор в 15 см

• При монтаже мягкой кровли обрешетка на скатах сплошная, так что тут никаких особенностей нет.

Мы привели типичные требования и размеры, но у некоторых производителей могут быть специфичные запросы. При покупке кровельного материала вам дадут инструкцию, в которой будет описан весь процесс монтажа и требования к обрешетке, другие технические моменты. Понятное дело, придерживаться необходимо их рекомендаций.

Устройство ендовы

Говорить об устройстве в общем нет особого смысла, так как у каждого кровельного материала есть свои особенности. Потому рассмотрим наиболее популярные отдельно.

На крыше из металлочерепицы

Как уже говорили, под металлочерепицу  в месте сопряжения скатов обрешетку делают в два раза чаще. На эту обрешетку укладывается нижняя планка ендовы — это оцинкованный лист с линией сгиба по центру и бортиками по краям. Этот элемент относится к доборам, окрашивается в тон с основным материалом. Идет он двухметровыми кусками.

Ендова кровли из металлочерепицы

Монтаж планки ендовы начинается снизу. Край элемента немного заводится за свес кровли, обрезается на 20-30 мм ниже свеса, из этого «остатка» формируется отбортовка (бортик). Обратите внимание, на то что ендовная планка должна заканчиваться за свесом, если есть сливной желоб, то над ним. Если ее сделать короче свеса, то вода будет затекать в кровлю.

Следующий лист укладывается сверху, с заходом в 20-30 см, стык промазывается герметиком (можно битумной мастикой промазать весь нахлест). Укладывают столько листов, Сколько необходимо, возле конька обрезают и закрепляют.

Есть два способа крепления ендовного листа

• специальными саморезами ближе к краю;
• кляймерами за бортик.

  Крепление за бортик кляймерами

При устройстве ендовы основная задача — обеспечить герметичность. С этой точки зрения второй вариант крепления более правильный — после него не остается дырок, пусть и закрытых резиновой прокладкой.

Еще один момент. В нижней планке должны быть с двух сторон бортики, высота — желательно больше 2 см. Они нужны, чтобы стекающая со ската вода не могла попасть под металлочерепицу.

На закрепленную планку, на расстоянии около 20 см от места перегиба, наклеивается уплотняющая лента. Она идет на самоклеящейся ленте. Перед монтажом снимается защитное покрытие и лента наклеивается. Далее укладывается металлочерепица, которая срезается  так, чтобы до центра ендовы было 60-100 мм. Ближе располагать срезы к центру производители не рекомендуют.

Крепят листы к обрешетке в штатных местах — в нижней части волы на 20-30 мм ниже ступеньки. Расстояние от крепежа до перегиба — не менее 250 мм.

После закрепления металлочерепицы ендова кровли готова и может оставаться в таком виде. Но внешний вид обрезанных листов не всех устраивает. Для того чтобы их закрыть есть декоративная накладка, которую называют верхняя ендова. Она выполняет декоративную функцию — закрывает срезы, ее достаточно часто просто не используют.

Особенности вывода ендовы над слуховым окном смотрите в следующем видео.

Из профнастила и шифера

Под эти материалы в ендове вдоль укладывают несколько досок. На них закрепляется полоса гидроизоляции, которая затем соединяется с гидроизоляционной мембраной, закрепленной на скатах. Нахлест должен быть не менее 10-15 см, стыки соединяется при помощи двустороннего скотча.

Далее монтаж похож на описанный выше: также укладывается нижняя ендовная планка, к которой приклеивается универсальный уплотнитель, затем монтируется кровельный материал.

Устройство ендовы на крыше из профнастила

В данном случае можно уплотнительную ленту дополнить герметиком. Полосу герметика накладывают с двух сторон от места перегиба кровли. После монтажа кровельного материала в выступах волны остается большое свободное пространство. Туда может попадать вода, снег, мусор. Чтобы этого не происходило зазор заполняют герметиком, накладывая его послойно.

В случае с профлистом есть несколько вариантов оформления ендовы:

• Открытый. Это когда листы профнастила отрезаются на расстоянии 60-100 мм от линии перегиба. В этом случае видна планка и срезы. Чтобы закрыть это «хозяйство», поверх кровельного материала укладывается декоративный желоб, закрывающий линии отреза. Он крепится к обрешетке гвоздями.

  Открытая ендова из профнастила

• Закрытый. Профнастил отрезается строго по линии середины ендовы, стыкуется практически без зазора. Никаких дополнительных элементов не требует.
• Переплетенный. Сложный для самостоятельного монтажа способ. Пространство ендовы перекрывается листами материала, которые заходят на другую сторону поочередно. Этот способ с жесткими покрытиями практически не используется, так как больше пригоден для мягкой кровли.

Открытый или закрытый тип соединения скатов вы выберите, устройство всего пирога остается одинаковым. Изменяется только способ подреза профнастила.

Черепица

Ендова кровли из черепицы строение имеет точно такое же, как и в случае с профлистом. Разница в том, что сплошная обрешетка должна быть больше — шириной не менее 35 см по обе стороны от стыка. Особенности имеет крепление черепицы в ендове — некоторые фрагменты подрезаются настолько сильно, что крепить их при помощи стандартного замка не получается. Тогда в верхней части черепицы сверлят отверстие, продевают в нее мягкую кислотоустойчивую проволоку. Вбивают гвоздь в обрешетку, накрутив на него проволоку фиксируют черепицу в необходимом положении.

Второй вариант устройства ендовы с черепицей.

Ондулин

В случае с ондулином обрешетка под ендову не сплошная, а две доски, расположенные на расстоянии 15 см одно от другой, симметрично относительно центра ендовы. Между ними укладывается специальный желоб.

Между набитыми досками укладывается специальный желоб

Монтаж начинают снизу, продвигаются вверх. Первый лист ендовного желоба укладывают вровень с краем кровельного материала, подправляют форму. Прибивают к обрешетке гвоздями с верхней стороны. Следующий лист укладывают с нахлестом не менее 15 см.

Верхний фрагмент желоба перекрывает нижний не менее чем на 15 см

После того как весь желоб уложен, начинают монтаж кровельных листов. Сначала подрезают с запасом — отметку ставят на 5-6 см дальше, чем необходимо. Отрезают по намеченной линии (лобзиком или болгаркой).  Укладывают на место, отмечают точную линию реза — по выступу на желобе. Отрезают второй раз и снова кладут на место. Так как лист ондулина весит немного,  все операции проделывать несложно.

Подрезают ондулин дважды: сначала грубо, затем точно

Уложенный лист крепят специальными кровельными гвоздями с окрашенной в тон покрытия шляпкой. Крепить надо в каждую волну, отступив как можно дальше от серединной линии ендовы.

Крепят специальными гвоздями

Монтаж ендовы на кровле из Ондулина есть в видео формате.

Жестяные крыши

В частном домостроении такой тип кровельного материала встречается редко, тем не менее, есть и такие крыши. Ендова кровли из жести соединяется вручную, при помощи киянки и специального инструмента.

Как покрыть крышу с помощью металлочерепицы?

Металлочерепица является новым материалом, но устройство покрытия и некоторые тонкости при работе с ней отработаны уже основательно. Материал достаточно популярный, несложный в работе, по этой причине понятен интерес, который вызывает устройство ендов на металлочерепице.

Элементы кровли из металлочерепицы.

В металлочерепице ендова – это более слабое и опасное место для протекания. Экономия на ендовах неприемлема. Крышу с протекающим конструктивным элементом кровли можно увидеть очень часто.

Качественные материалы для работы

Вам потребуются:

• металлочерепица, ендова;
• уплотнитель;
• карниз, торец, свес;
• саморезы;
• капельники;
• обрешетка, резиновая киянка;
• шурупы.

Устройство ендовы осуществляется согласно некоторым нюансам

Посмотрите, правильно ли смонтирована гидроизоляция вдоль протекающего элемента кровли.

Виды установки ендовы: закрытая, открытая, переплетенная.

Ендова монтируется согласно следующим правилам:

1. Ендова должна быть усилена специальной обрешеткой.
2. Монтаж планок выполняется на предварительно установленные капельники.
3. Далее необходимо подготовить планки металлочерепицы и смонтировать их снизу вверх (нахлест должен составлять не более 30 см). Нижняя планка обрезается немного ниже той линии, где расположен карниз.
4. Вдоль отбортовок планок нужно смонтировать ендовы, а под самим коньком – уплотнитель.
5. Листы материала, граничащие с внутренним углом, нужно обрезать по разметке. Чтобы качественно сделать монтаж ендовы на карниз, нужно воспользоваться саморезами. Когда будете делать монтаж обрезанных листов, саморезы закру­чивайте в штатные места, располагающиеся чуть ниже линии штамповки в нижней половине волны через материал. В данных местах черепица касается плоскости, где располагаются планки ендовы. Саморезы, которые про­ходят через листы и план­ки, отлично прижимают черепицу к планкам внутреннего угла в точке крепления.
6. Когда будете осуществлять монтаж материала, то все зарезки выравнивайте к основе резиновой киянкой.

Далее используйте накладки элемента кровли. Для этого требуется закрепить накладку к верхней точке примыкающего к ней листа черепицы. При помощи такой накладки можно скрыть косые резы материала и уменьшить вероятность задувания атмосферных осадков между металлочерепицей и планкой элемента кровли.

Приступаем к монтажу кровли

Порядок укладки листов маталлочерепицы.

Устанавливать кровлю из черепицы нужно с левого нижнего угла. Листы укладывается снизу вверх. Чтобы карниз имел ровную линию, предельно внимательно укладывайте первый. Карнизную планку крепят к листам поверх крюков водосточного желоба. Чтобы прикрепить планки, нужно воспользоваться оцинкованными саморезами.

Как правильно установить нижнюю ендову и примыкания? В местах, где есть стыки скатов, требуется сделать монтаж ендовы. Под нижние конструктивные элементы кровли выполняется сплошная обрешетка досками 150х25 (300 мм от оси стыков в каждую сторону). По желобу требуется проложить гидроизоляцию, после чего ендова крепится саморезами. Нижняя ендова устанавливается очень легко.

Для обеспечения герметичного примыкания кровли к печной трубе или стене на скате крыши нужно организовать фартук. Чтобы его изготовить, воспользуйтесь нижними планками примыкания. После этого планку требуется приложить к стене трубы. Далее на стене отмечайте верхнюю кромку планки. По предварительно намеченной линии пробивайте штробу, обязательно смотрите, как расположены стыки.

Устанавливать внутренний фартук нужно с нижней стены трубы, где тоже должны быть стыки скатов. Планку примыкания, располагающуюся ниже, требуется подрезать и закрепить саморезами. Таким методом делают монтаж фартука и по другой стене.

Как исключить возможность протечки?

Схема примыкания металлочерепицы к стене: 1 – уголковый профиль; 2 – металлочерепица; 3 гидроизоляция; 4 – стропильная система; 5 – место штрабления.

Для исключения возможности протечки нахлесты делайте около 160 мм. Обязательно загерметизируйте конец планки, который вы вставили в штробу. Когда будет выполняться внутренняя покрышка, не забудьте завести плоский лист. Он предназначается для стока воды, его можно направлять в сторону, где расположен карниз крыши, или непосредственно в ендову. По краям листа нужно выполнить бортик.

Далее выполняйте монтаж листов металлочерепицы. Далее изготавливается внешняя декоративная покрышка (для этого используйте верхние планки примыкания). Устанавливать фартук нужно точно таким же методом, как и внутренний, однако его верхняя кромка крепится непосредственно к стене.

Немаловажно заметить, что примыкание к стене требуется устанавливать по тому же способу, что и примыкание к дымовым трубам. Гидроизоляцию нужно выводить и поднимать на стену (высота более 50 мм).

Как же правильно установить листы металлочерепицы? Листы кровельного материала требуется укладывать таким образом, чтобы стыки листов и карнизов образовали прямой угол. В таком случае нижняя кромка листов будет сложена в одну прямую линию. Если у вас получится зубчатый край, то это говорит о том, что в каком-то месте плохо стыкуются замки листов. Из-за этого в зазоры могут попадать атмосферные осадки.

По краю листы металлочерепицы должны быть прикреплены к перекрытию. Все волны прикрепите с помощью шурупов. Таким образом никто не увидит, что крышу вы собрали из отдельных материалов: она будет выглядеть как монолитное сооружение.

Как выполнить укладку в один ряд и в несколько рядов?

Правильное крепление листов металлочерепицы саморезами.

Когда будете делать монтаж листов в один ряд, то справа налево укладывайте один лист. Торец и карниз – элементы, с помощью которых вы сможете выравнивать укладку. Потом, используя саморез, крепите его посередине листа, накладывайте листы металлочерепицы и выравнивайте относительно предыдущего слоя.

Вот так укладывайте несколько листов, скрепляйте их между собой и выравнивайте, ориентируясь на карниз. А еще особое внимание обращайте на свес. Далее крепите материал к обрешетке. Стоит заметить, что последний лист не нужно крепить к обрешетке до того времени, пока не будет разложен и выровнен следующий лист металлочерепицы.

Когда будете выполнять монтаж листов справа налево, предварительно укладывайте материал. После этого, используя саморез, крепите второй лист. Все материалы необходимо выровнять и скрепить между собой. Торец и карниз – элементы, с помощью которых вы сможете выравнивать укладку.

Теперь укладывайте третий и четвертый листы металлочерепицы. Материалы тщательно скрепляются между собой. Весь блок нужно выровнять. В этом вам поможет карниз, свес и торец, после чего можете прикрепить все к обрешетке.

Как укладывать верхнюю ендову и как установить элементы безопасности?

Как уже отмечалось, ендова верхняя отводит воду с внутреннего угла, где стыкуются два ската. А еще это декоративный элемент, придающий красивый вид стыкам. Монтаж материала выполняется несложно.

Верхняя ендова должна крепиться саморезами так, чтобы они не прошли через середину нижнего угла. Ведь из-за этого могут нарушиться гидроизоляционные слои. Между данным элементом кровли и металлочерепицей прокладывают уплотнитель. При этом необходимо обращать внимание и на стыки.

Снегозадержатель устанавливается по периметру кровли. С помощью этого нагрузка снега будет распределена выше, чем сам карниз. В месте, где прикреплен трубчатый снегозадержатель, нужно смастерить сплошную обрешетку. Вот и завершен процесс установки металлочерепицы.

Плитка и камень Hunt Valley

• Дом
• Кухни
• Ванные комнаты
• Камины
• Бренды
• Около
• Нажмите
• Блог
• Связаться с нами

Меню

Плитка и камень Hunt Valley

• Дом
• Кухни
• Ванные комнаты
• Камины
• Бренды
• Около
• Нажмите
• Блог
• Связаться с нами

Industrial Metal Supply Лос-Анджелес

• Локации
  • Внутренняя Империя
  • Лос-Анджелес
  • Orange County
  • Сан Диего
  • Феникс
  • Tucson
• Обслуживание клиентов
  • Связаться со службой поддержки клиентов
  • Подать заявку на кредит
  • Политика возврата
  • Насчет нас
    • История
    • События
    • Партнеры
    • Магазин Тур
    • Новости и пресса
  • Условия и положения
  • Предложение 65 Калифорнии
  • Экспорт металла
  • Качество и соответствие
• Ресурсы
  • Калькуляторы металла
    • Калькулятор веса металла
    • Калькуляторы конверсии
  • Блог
  • Глоссарий
  • FAQs
    • Металлические вопросы
    • Вопросы по IMS
  • Инфографика
    • Направляющая из нержавеющей стали
    • Суточная доза металла
    • Строительство Трофейного Грузовика
    • Джесси Комбс: Настоящая сделка
    • Свойства и наиболее распространенное использование алюминия
    • Алюминий 6061 vs.Алюминий 6063
  • Литература по продукту
• Сервисы
  • Запрос цены на услуги
  • Вырезать по размеру
  • Плазменная резка Hi-Def
  • Планшетная лазерная резка
  • Трубка лазера
  • Гидравлическая резка
  • Услуги по резке и распиловке металла
  • Экспорт металла
  • Пользовательские экструзии
    • Запрос цены на индивидуальные экструзии

Мозаика | Дальтиль

• Свяжитесь с нами
• Локации
• Корзина
• Мой аккаунт
  Новый посетитель?
  Создайте новую учетную запись на сайте Daltile, чтобы заказывать образцы в Интернете.Адрес электронной почты пароль

  Запомните меня

  Забыл пароль?

  представить

• ProExchange

английский

• ТОВАРЫ
  • Выглядит
    • Дерево
    • Мрамор
    • Камень
    • Природный камень
    • Бетон
    • Ткань
    • Металлический
    • Мозаика
    • Декоративные
    • Стены
      • Текстура
      • Шаблон
      • Подземка
      • Большой прямоугольный
    • Крыша
      • Фарфор
  • Популярные стили
    • Гостиная на открытом воздухе / Xteriors ™
    • Что в тренде
    • Душ на полу
    • Бесшовная плита XL
    • Избранные фигуры
    • Избранные стили
    • Плитка для бассейна
    • Отчет о тенденции плитки
  • Столешницы / плита
    • Американский резерв ™
    • ONE Quartz Surfaces®
    • Panoramic Porcelain Surfaces ™
    • Природный кварцит
    • Плита из натурального камня
  • Особенности и преимущества
    • Сопротивление скольжению / StepWise ™
    • Индивидуальный крой по размеру / FlexFit ™

  • Просмотр

    • новые продукты
    • Все серии

.
