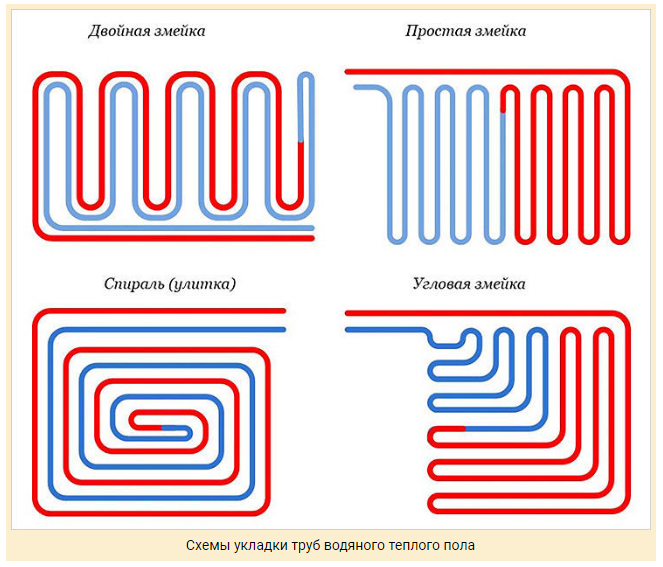

Схема укладки теплого водяного пола улиткой: Схема укладки труб теплого водяного пола: змейка, улитка и комбинированная

3 варианта укладки трубы теплого пола. Какой лучше? | Технотерм

«Важней всего погода в доме», а её невозможно представить без качественного отопления. Однако не всегда хватает привычных настенных обогревателей, и хочется буквально чувствовать теплоту всем телом. И если носить бабушкины шерстяные носки целый день кажется не лучшим выходом, то почему бы не рассмотреть вариант обогрева самого пола и способы укладки трубы водяного теплого пола?

Водяной теплый пол — это система, работающая по принципу большинства отопительных батарей: использование горячей воды как источника тепла. Схема работы такой системы элементарная — на поверхность устанавливается специальная труба, по которой циркулирует горячая вода. Источником тепла выступает система центрального отопления или газовый котел. Причем, в связи с сезонными отключениями воды и перепадами температур, предпочтительнее второй вариант. Всю «надпольную» часть системы водяного пола можно аккуратно прикрыть фальшстеной или увести в подсобное помещение.

Мы уже поняли, что водяной пол представляет собой систему труб с циркулирующей теплой водой, уложенных под полом и отдающих тепло по принципу обычной батареи. Теперь можем перейти к главному вопросу — укладка теплого пола.

Завершающим этапом монтажа пирога теплого пола является укладка трубы. На сегодняшний день существуют три схемы укладки труб водяного теплого пола — «улитка», «змейка» и комбинированный.

Улитка, или спираль

Улитка (спираль) — наиболее популярный, экономный и эффективный с точки зрения энергопередачи способ укладки труб водяного теплого пола.

В улитке мы укладываем трубы, описывая периметр комнаты, начиная с краев, и стремимся к центру, постоянно сокращая радиус, а затем в обратную сторону.

Главное преимущество улитки в том, что тепло равномерно распределяется по носителю, нивелирует теплопотери и предотвращает образование в полу тепловых ям. Еще одним преимуществом данного способа является его длина шага — улитку можно монтировать с шагом от 10 мм и до любого удобного вам размера.

За 18 лет монтажа теплых полов способ улитка зарекомендовал себя, как самый надежный и самый работающий способ. Также стоит отметить, что этот способ укладки трубы водяного теплого пола наименее трудоемкий за счет несильного изгиба трубы. При желании (при очень большом желании) с укладкой может справиться даже один строитель и Вам не придется тратиться на дополнительные рабочие руки.

Более того, улитка универсальна в схеме укладки. Улиткой можно утеплить краевые зоны, например, большие окна, витражи, выходы на веранду, уличную дверь и т. д. И впредь, заходя в комнату с холодной улицы, Вы почувствуете тепло, едва ступив на пол.

Схема укладки трубы водяного теплого пола улиткой позволяет устроить систему обогрева в помещениях любых площадей и форм. Причем важно понимать, что необязательно делать одну большую улитку на комнату, ничто не мешает сделать несколько витков, например в обход большого дивана или шкафа.

Еще одно достоинство — это то, что способ укладки труб теплого пола спиралью позволяет использовать любой шаг между трубами. Например, можно с успехом уложить трубы с шагом от 10 мм до любого нужного шага. На заре карьеры мы монтировали спирали с шагом 100 мм, но потом благодаря расчетам пришли к выводу, что для нашего региона это много и стали монтировать спираль с шагом 150 мм. При этом мощность 1 квадратного метра теплого пола составляет 60-65 Вт. При норме 45 Вт. Мы получили 50 % запас мощности.

Змейка и двойная змейка

Этот способ укладки труб водяного теплого пола имеет наибольшие теплопотери за счет того, что подача горячей воды осуществляется лишь с одной стороны и теряет всю энергию, доходя до конца схемы. Таким образом, мы имеем горячий пол в одном конце комнаты и постепенное снижение температуры по мере удаления от узла смешивания теплоносителя.

Еще один минус укладки водяного теплого пола змейкой — трудность монтажа. Изгиб трубы происходит на 180 градусов. Очень часто приходится делать шаг в 200 мм против 10 у улитки. Можно избежать таких больших затрат, сделав кольца на концах петли, но это весьма трудоемко.

Для справки, универсальный шаг укладки трубы теплого пола составляет 150 мм, и 100 в краевых зонах (уличные стены).

Температурный перепад в системе змейка можно сократить, сделав двойную змейку, однако это не решит проблему трудоемкости укладки труб водяного теплого пола.

Есть так же способ монтажа, который называется двойная змейка.

И если посмотреть на этот способ более внимательно, то можно увидеть что перепад температуры стал меньше, но монтаж не стал легче.

Мы используем способ укладки труб водяного теплого пола змейкой только для выравнивания смежных зон контуров теплого пола и редко для укладки в санитарных узлах, где необходимо много обходить разные приборы: унитазы и так далее. И то если сан узел или другое помещение мало. А если помещение квадратов 5-6, то смело монтируется спираль, как на фото.

Самым оптимальным вариантом использования змейки является комбинирование такого способа с другими. Или, например, сначала Вы отсекаете наружные стены или как еще называют краевую зону, потом укладываете змейку в середину комнаты. При этом получается оптимальное распределение температуры.

Так же как и с улиткой, мы можем обходить необязательные для подогрева места, направляя отопительные трубы в нужное русло.

Комбинированный способ укладки труб теплого пола

Комбинированная схема подразумевает смешение способов укладки теплого пола или их дублирование, например два витка улитки или несколько змеек подряд. Если планировка комнаты позволяет, то можно смешивать способы укладки теплого водяного пола. Например, при входе, где подогрев особо не нужен, положить змейку, а в центре помещения, дабы сконцентрировать полезную энергию, расстелить улитку.

Также не стоит забывать о комбинировании разных видов теплого пола, например, водяного и электрического. Очень удобная схема, если посреди лета стало холодно и сыро, а включать систему центрального отопления (если отапливаемся от нее) не планируют еще несколько месяцев.

А вообще перед самой укладкой труб, мы рекомендуем нарисовать схему теплого пола на плане. Так дальнейший монтаж водяного теплого пола будет даваться проще

Выводы

Прочитав весь материал, мы можем сделать вывод, что схему монтажа теплого водяного пола стоит выбирать исходя из площади конкретного помещения, способа его отопления и бюджета заказчика.

Однако, одно можно сказать точно: монтаж теплого пола улиткой — универсальный и экономный способ обогреть вашу комнату в любом месте и при любой погоде.

Если материал был для Вас полезен, не забудьте нажать на палец вверх и обязательно подписывайтесь на наши обновления! Впереди много интересного материала!

Каким образом выполнить монтаж труб теплого пола водяного типа

Зачастую после горячего душа приходилось ступать на холодный кафель. Это уж точно никому не приятно. Данная ситуация может возникнуть даже на кухне или в других помещениях жилища. Не сыграет тут роли напольное покрытие. Избежать такой проблемы можно, если качественно устроить систему теплого водяного пола. Самое главное в данной ситуации правильно выбрать конкретную систему укладки отопительных приборов, чтобы радоваться результату в процессе эксплуатации.

Понятие

Теплый пол относят к одной из систем, благодаря которой происходит отопление комнаты в доме или квартире. Основная особенность заключается в том, что все элементы нагрева монтируются в пространстве пола. Такой вариант позволяет полностью использовать пространство в помещении, а также не портить его эстетический внешний вид.

До начала рассмотрения системы водяного теплого пола, следует определиться с устройством системы водяного обогрева при помощи классических радиаторов. Воздух после нагрева стремительно поднимается вверх.

Следовательно, на тело он точно не попадает, тем более на пол. Основная масса тепла будет расположена около самих радиаторов, а также в области потолка.

Теплый водяной пол позволяет справиться с этими всеми проблемами. Все тепло начинает подниматься с пола, следовательно, первоначально нагреваются ноги и все тело человека. До потолка тепла почти не доходит. К тому же все нагревательные элементы располагаются равномерно по всей плоскости в помещении. Высота содержания тепла ориентировочно будет составлять 2 метра.

Именно такой вариант будет самым комфортным для человека. Ноги будут всегда на теплой поверхности, что не позволит теряться теплу через стопы.

Не смотря на то, что стоимость монтажа водяного варианта отопления, по сравнению с электрическим, заметно выше, все же процесс эксплуатации куда экономней. К тому же водяной теплый пол может выступать в качестве основного источника тепла в помещении, чем не может похвастаться электрический аналог. Ведь цена электроэнергии куда выше стоимости жидкости, протекающей по трубопроводу.

Схема «улитка»

Иначе данную схему расположения трубопровода в теплом полу называют спиралью. Относится к числу экономных вариантов, обладающих эффективностью в плане передачи тепла от способа укладки труб теплого пола. Популярность постоянно увеличивается и спрос растет.

Монтаж труб выполняется по периметру помещения, начиная от стен и приближаясь к его центральной части. Радиус при этом сокращается. Основное достоинство такой системы заключается в том, что тепло по носителю распределяется равномерно, сокращает до минимума теплопотери, а также исключает вероятность появления в полу тепловых ям. Шаг распределения труб может составлять минимум 10 мм, и доходить до любого выбранного расстояния. Это также можно отнести к положительным качествам. С самого начала появления способа укладки теплого пола «улитка» он не перестал считаться самым надежным, востребованным, самым работающим.

Так как в процессе монтажа трубы практически не изгибаются относительно первоначального положения, то и сама работа не занимает много времени и не отнимает сил.

Если будет такое желание, то все работы можно произвести собственными силами без привлечения строительных бригад и лишней траты денег.

Вариант обладает универсальностью, так как укладка труб для теплого водяного пола может производиться в зонах края помещения – веранды, уличные двери, большие окна и т.д. Как только человек входит в помещении с улицы, то он оказывается в тепле и уюте. Любые площади комнат, а также их формы могут быть оборудованы системой водяного теплого пола. Количество витков не должно ограничиваться одним. Можно выполнить несколько витков, которыми обогнуть, например диван или установленный шкаф.

Способы утепления внешних стен дома

Еще один плюс такой системы – в работе можно использовать совершенно различный шаг между трубами. Может доходить до того, что шаг будет составлять 10-15 см. Тепла будет достаточно для всего помещения. Каждый квадратный метр площади даже в таком случае передает порядка 60-65 Вт мощности. Нормой для отопления является 45 Вт. То есть, происходит запас мощности почти до 50%.

«Змейка»

Есть некоторые недостатки, с которыми можно столкнуться при использовании схемы расположения труб теплого водяного пола «змейка». Основной из них – большие теплопотери за счет того, что подача носителя тепла осуществляться от одного источника. Пока он дойдет до конца системы, носитель очень сильно остынет. Следовательно, тепло будет сохраняться только на тех участках, где начинается исход подачи. Горячий пол будет остывать по мере отдаления от источника.

К одному из минусов можно отнести трудный процесс монтажа. Труба изгибаться может до 180 градусов. Шаг в таком случае между трубами может доходить до 20 см. У Улитки он составляет минимум 10 мм. Потери можно сократить, создав кольцо на окончании петли. Но тогда придется приложить еще больше усилий в процессе монтажа.

Универсальным шагом можно считать 15 см, а если это краевые зоны (у стен, у входных дверей) – 10 см. Можно справиться с потерей тепла. Но тогда надо выполнить разновидность системы – двойную змейку.

Если и будет несколько лучше отапливаться помещение, то процесс монтажа все равно относится к числу трудоемких. Для наглядности можно просмотреть схему укладки теплого водяного пола на чертеже.

Зачастую система укладки труб «змейка» применяется для того, чтобы выровнять смежные зоны различных контуров. Лишь изредка – для монтажа в сантехнических зонах. Очень проблематично будет обходить большое количество приборов, которыми могут быть унитазы, раковины и все такое. К тому же такие помещения очень часто незначительной площади, что также негативно отражается на устройстве всей схемы теплого водяного пола. Тут уже лучше воспользоваться укладкой «спирали».

«Змейка» чаще всего выполняется в центральной части комнаты жилья, если при этом отсечены краевые зоны. Распределение температуры в таком случае является наиболее оптимальным и рациональным. При необходимости некоторые участки, которые не обязательны для прогрева, могут быть обведены системой теплого водяного пола.

Комбинированный способ

Когда нет возможности выбрать конкретный вариант расположения труб в системе, лучше всего прибегнуть к комбинированному способу укладки теплого водяного пола. Здесь несколько схем демонстрируется в одном монтаже. Возможно даже дублирование одной из схем – двойная «улитка» или некоторое количество «змеек». Но для этого необходима соответствующая планировка комнаты, позволяющая выполнять все эти действия.

Существуют определенные участки, которые не требует сильного прогрева. Это может быть вход в помещение. Здесь подойдет и «змейка», а вот в центральной части комнаты – «улитку», так как она концентрирует собой всю возможную энергию, которую передает в последующем людям, находящимся на ней.

Комбинировать можно не только схемы, но и разные типы теплого пола – водяного и электрического. Не всегда можно включить центральное отопления и чувствовать себя комфортно в летнее время при сырой и влажной погоде, при низких температурах. Оно может отключаться и в таком случае отлично подойдет автономная работа водяного теплого пола.

До самого монтажа лучше всего сделать схематическую зарисовку планируемого варианта устройства теплого пола, где отразить конкретные участки для повышенного прогрева, выделить малозначительные зоны и другие проблемные вопросы. Это не только позволит выбрать конкретный вариант устройства труб в системе теплого пола, но и даст возможность произвести монтаж теплого водяного пола с наибольшей эффективностью.

Технологии укладки труб

Кроме непосредственного расположения труб системы теплого водяного пола стоит понимать, что есть и технологии, по которым производиться последующее закрытие всего трубопровода для непосредственного использования. Среди них выделяют:

Заключение

Изучив все способы и технологии укладки труб в системе водяного теплого пола, можно обратить внимание на какой-то конкретно вариант. Все будет исходить из основания пола в помещении, а также выбранных труб, их материала. При этом не малое значение сыграет площади комнаты, где проводиться отопительная система, а также финансовых возможностей.

Наиболее универсальный способ настила труб в системе теплого водяного пола является способ «улитка». Здесь появляется не только экономия в процессе эксплуатации, но и равномерное распределение тепла по всей плоскости в комнате. Не придется искать место, где наступить, чтобы оказаться в тепле. На это не смогут повлиять погодные условия, пора года, а также наличие центрального отопления или его отсутствие.

Если нет уверенности в итоговом положительном результате, когда работы проводятся впервые, лучше обратиться к специалисту, который способен выполнить все в короткие сроки и наивысшим качеством.

Современные водяные теплые полы: схемы «змейка» и «улитка» | Школа ремонта

Рассмотрим водяные теплые полы, схема которых может быть нескольких видов. Разберемся, в чем заключается процесс монтажа, технология работ и как правильно подключить коллектор.

Методы и виды укладки, схема коллектора

От того, каким способом будет выполнена укладка теплого водяного пола, будет зависеть равномерное распределение тепла. Так происходит, потому что вода, идущая по трубе, медленно остывает. Отсюда следует, что монтаж труб следует начать от стен, для этого нужно определить схему укладки, а значит, выбрать способ вывода трубок: к центру или к выходу.

Теперь рассмотрим, как правильно уложить пол «змейкой». С самого начала трубу ведут по наружной стене, потом от другой стены она идет обратно уже волнистой линией.

Можно применить другую схему укладки, например «улитку». Ее делают только по периметру площади, с каждым кругом сужая, приближаются к центру (укладывают трубку через ряд, должно остаться место для обратного хода).

Укладка теплого пола

Комбинированная схема — это значит, что обе вышеупомянутые схемы можно использовать одновременно: например, одна половина комнаты выполнена «змейкой», а другая — «улиткой».

Водяной теплый пол можно выполнить, применив 3 вида технологий:

В стяжку из бетона.
По пенополистироловым матам.
В деревянные плиты (в пазы).

Немного отойдем от монтажа и разберемся, как выполнить подключение коллектора для труб, так как с него все и начинается.

Теперь рассмотрим, какова схема коллектора, как произвести не только его подключение, но и установку для обогрева полов. Агрегат размещают в специальном шкафу. Размер этого шкафа должен быть равен 500х500 мм, но можно и 600х400 мм, а его толщина около 0,12-0,15 м.

Подключение коллектора для труб

Шкаф можно поставить плотно к стене или вмонтировать в стенку (зависит от типа трубопровода, то есть закрытый он или открытый). После того как коллекторный шкаф установлен, проводят трубу для горячей (подающей) и холодной (возвратной) воды. К патрубку горячей воды подсоединяют коллектор, раздающий теплоноситель, а к холодной — агрегат для состыковки с окончанием труб (по ним идет уже остывший теплоноситель).

Запорный кран устанавливают между водопроводной сетью и коллекторами. А с другой стороны от агрегата располагают сливной кран. Если в доме 3 комнаты, а схема укладки теплого пола везде одинаковая, то потребуется 3 агрегата. Но если в помещении используют различные схемы укладки, то применяют в 2 раза больше коллекторов.

Если конструкцию подсоединяют к отопительной системе (централизованной), то нет надобности монтировать насос.

А при наличии автономной системы водоснабжения (котел) понадобятся насосы и для откачки, и для подкачки.

Выполнение теплого пола (варианты)

В стяжке (бетон). Сначала очищают поверхность и выравнивают ее, если перепад составит минимум 20 мм. Для этого применяют наливной пол. Далее делают гидроизоляцию. Для этих целей подходит специальная пленка, которую укладывают на уже выровненную поверхность. После этого по периметру крепят демпферную ленту (изоляция). Для теплоизоляции применяют плиточный утеплитель толщиной 10-15 мм, который может иметь отражающую поверхность. Для армирования применяют сетку с ячейками 150-200 мм, так как по ним легко монтируются трубы для пола. Для правильного распределения нагрузки армирование производят после укладки пола. Выход от подающего коллектора соединяют с трубой. Если пол — источник отопления, то, используя сетку, делают отступы 150-200 мм, а если в квартире установлено отопление, то шаг должен составить 300 мм. Для закрепления труб к сетке применяют такие элементы, как клипса, трак или завязка. В случае если укладку производят до армирования, то к основанию трубы крепят специальными клипсами. При использовании схемы «улитка» следует помнить про обратный ход. Один контур труб должен иметь длину 700-800 мм. Если для одного помещения не хватит этой длины, то всю площадь разделяют на два или более контуров. После того как теплый пол уложен, подсоединяют его к принимающему коллектору (к выходу). Далее проверяют правильность монтажа, для этого включают его. При качественном выполнении работ вода сохраняет стабильную температуру, а давление снижается в час на 0,03 МПа. Если все в порядке, то пол заливают стяжкой, которая должна покрывать трубы или армирование на 20-30 мм. Примерно через 30 дней укладывают звукоизоляцию и половое покрытие. Так производят укладку водяного теплого пола в бетонную стяжку.
На матах и плитах (пенополистирол). Этот метод немного отличен, так как материал имеет бугорки, расположенные на одинаковом расстоянии, между ними и прокладывают трубы. При использовании этого способа необходимо знать, что не понадобится утеплитель, так как пенополистирол сам является таковым. После того как трубы уложены, маты заливают стяжкой, укладывают звукоизоляцию и половое покрытие. Существуют пенополистирольные плиты, которые тоже применяют для теплых полов. В начале создается схема подключения и монтажа, по ней и производится вся работа. В плите существуют пазы, в них располагают пластины из алюминия (для нагрева), укладывают и крепят трубы. После того как работу выполнят, проверяют работоспособность всей системы, прокладывают звукоизоляцию и монтируют половое покрытие.
В деревянные плиты (пазы) или рейки. До того как уложат плиты из дерева, необходимо выполнить прокладку утеплителя. После в них укладывают пластины из алюминия, а в них трубы. Сверху накрывают звукоизоляционным материалом и половым покрытием. Есть вид реечной укладки, то есть при работе используют рейки. В этом случае пазы проходят между ними. Рейки укладывают, между ними располагают алюминиевые пластинки и трубы. Такая технология укладки применяется только для деревянных домов.

Здесь рассмотрены разные схемы подключения водяных теплых полов, отличающихся технологией укладки. Какой метод и тип выбрать, решает потребитель на свое усмотрение.

Оцените статью: Поделитесь с друзьями!

Схемы подключения водяного и электрического теплого пола: правила монтажа

О причинах, по которым все большее количество людей отказывается от стандартной схемы отопления и предпочитает теплый пол можно говорить достаточно долго. Это и более комфортное распределение тепла: у пола теплее, а на уровне дыхательных путей прохладнее. И отсутствие конвективных потоков, насыщающих воздух пылью. Кроме того, радиатор, даже самого нового поколения, портит внешний вид комнаты. Достаточно редко дизайнерам удается создать интерьер, в который идеально вписывается батарея. На сегодняшний день существует два вида теплого пола: водяной и электрический. Какой из них вы бы не выбрали, очень важно правильно составить схему подключения теплого пола — она есть гарантия равномерного прогрева помещения до нужной температуры.

Варианты раскладки труб водяного пола

Водяным теплым полом называется система труб, спрятанная под напольным покрытием. По трубам циркулирует жидкий теплоноситель, который и нагревает помещение. Основным преимуществом такого теплого пола перед электрическим собратом является, безусловно, экономичность.

С этой системой вы можете использовать котел на природном газе, что наиболее экономично, котел на твердом топливе, что весьма удобно в населенных пунктах, не подключенных к газопроводу, и даже тепловой насос – устройство позволяющее извлекать тепло из окружающей среды. Более того, использование тепловых насосов с классическими системами отопления весьма проблематично.

При выборе схемы укладки труб важно обеспечить равномерный прогрев всей поверхности. А для этого нужно учитывать, что по мере продвижения по трубам теплоноситель постепенно остывает.

Наиболее распространенными являются следующие способы укладки.

Схема #1 — «Улитка»

Использование этого способа подразумевает укладку труб спиралью в два ряда. От входа в помещение труба по спирали идет к центру комнаты, а затем так же возвращается обратно. При этом витки обратного трубопровода располагаются между витками прямого.

В результате мы получаем чередование горячих и остывших труб, где самый горячий участок соседствует с самым холодным. Такое чередование и позволяет осуществить равномерный нагрев комнаты.

Этот способ укладки может быть применен в помещениях большой площади

Схема #2 — «Змейка»

Как видно на фото, при использовании этого способа укладки труб теплоноситель движется по спирали. При этом, чем дальше участок пола находится от входа трубы, тем он холоднее. Использовать эту схему укладки можно только в небольших помещениях (ванная, туалет, небольшой коридор).

Укладку труб «змейкой» необходимо начинать от стены, выходящей на улицу. Это поможет немного компенсировать перепад температур

Схема #3 — «Меандр» или «двойная змейка»

Этот способ является своеобразной помесью первого и второго. Здесь труба укладывается змейкой с большим расстоянием между витками. Затем обратный трубопровод не возвращается назад по прямой, а укладывается такой же змейкой параллельно подающему трубопроводу.

Эта схема менее популярна, чем «улитка» однако незаменима в помещениях с наклонным полом — она значительно менее склонна к завоздушиванию

Какую бы схему раскладки труб вы не выбрали, эффективная работа системы возможна только в контуре, длина трубы в котором не превышает 100 м.

Следует отметить, что водяной теплый пол подходит только для частных домов, или квартир в «новостройках», где его использование предусмотрено проектом общедомовых коммуникаций. В многоквартирных домах со стандартной системой отопления такие «переделки» могут привести к неприятным последствиям. Проходя через длинную систему труб, теплоноситель сильно остывает, а значит, отопление следующей по стояку квартиры заметно ухудшится. Подробнее про монтажные схемы теплых водяных полов в квартире читайте на сайте «Ваннапедия«.

В больших помещениях укладывают несколько контуров и подключают их через распределительный коллектор

Особенности подключения электрической системы

Электрический теплый пол чаще используется в качестве межсезонного подогрева и используется тогда, когда центральное отопление еще не включено. К основным его преимуществам можно отнести:

Простоту и скорость монтажа;
Отсутствие необходимости в «мокрых» процессах;
Относительно низкую стоимость;
Незначительный подъем уровня пола.

К сожалению, есть и недостатки:

Электромагнитное излучение – по утверждениям производителей оно находится в пределах нормы, но дополнительное экранирование не помешает;
Дороговизна эксплуатации – электроэнергия значительно дороже других видов топлива;
Нагрузка на внутридомовую проводку.

Какие кабели можно использовать?

Основным нагревательным элементом такой системы является специальный кабель, который укладывается на пол змейкой и крепится к монтажной ленте. От того, какой кабель вы выбрали, и зависит схема подключения:

Одножильный резистивный – самый дешевый и простой по конструкции вид кабеля. Он представляет собой нагревательную жилу, по которой проходит ток. При этом большая часть электроэнергии превращается в тепло. Основной особенностью этого вида кабеля является необходимость подключения к электросети обоих его концов, что не всегда удобно.
Саморегулирующийся кабель – здесь нагреваются не токопроводящие жилы, а специальные полимерные муфты. Этот кабель можно по праву назвать самым удобным в эксплуатации, но и самым дорогим.
Двужильный резистивный – помимо нагревательной жилы этот кабель содержит еще и токопроводящую. Это позволят подключать его к сети только одним концом, и несколько уменьшает уровень магнитного поля.

Заметим, что укладывать резистивный кабель на участки пола, которые будут заставлены мебелью, категорически запрещено. Это неизбежно приведет к перегреву системы и выходу ее из строя.

Одножильный резистивный, двужильный резистивный и саморегулирующийся кабели для теплого пола (сверху вниз)

Подключение датчиков и термостатов

Расстояние между витками определяется исходя из необходимой удельной мощности обогрева и мощности кабеля. После укладки кабеля устанавливаем датчик температуры пола, предварительно защитив его гофрированной трубкой.

Для того чтобы предотвратить попадание раствора в трубку с датчиком, тщательно используют либо концевую муфту, либо тщательно изолируют конец подручными материалами

Датчик устанавливается посередине между витками кабеля на расстоянии от 0,5 м до метра от стены. Вертикальный кусок провода, соединяющего датчик с термостатом, укладываем в штробу.

Первая подача напряжения на кабели теплого пола должна производиться только после полного высыхания бетона – не раньше, чем через 28 дней.

Как правило, способ подключения термостата подробно описан в инструкции к нему. Если вы опасаетесь, что не справитесь с задачей сами, пригласите специалиста. Это обойдется совсем недорого

Мы надеемся, что с помощью данного материала вы разобрались, как правильно все подключить самостоятельно. Если же у вас остались какие-то вопросы, предлагаем вам посмотреть в других наших статьях, либо же, если вы не хотите делать все сами — обратиться за помощью к высококвалифицированным специалистам.

Оцените статью: Поделитесь с друзьями!

Шаг укладки трубы для теплого пола водяного. Улитка, или спираль

Главное преимущество улитки в том, что тепло равномерно распределяется по носителю, нивелирует теплопотери и предотвращает образование в полу тепловых ям . Еще одним преимуществом данного способа является его длина шага — улитку можно монтировать с шагом от 10 мм и до любого удобного вам размера.

Укладка трубы теплого пола улиткой. Основные схемы монтажа системы нагрева полов

Из существующих схем монтажа выделяются две классические, от которых начали свое существование многочисленные комбинации. Теплый пол змейка отличается небольшой длиной греющего контура – кабеля или трубопровода, а также легкостью монтажа.

При укладке схемы в виде змейки контур имеет множество петель, изгибов – для водяного пола это чревато сильным перепадом градуса теплоносителя на входе и выходе.

Теплый пол улитка в температурном плане более равномерный, но требует на треть больше максимальной длины трубопровода или кабеля. Укладка теплого пола улиткой в несколько раз сложнее змейки.

Теплый пол улитка

Спиральный теплый пол улитка очень популярен среди владельцев жилья за счет своей экономичности и производительности по отдаче тепла помещению. Этот вариант выполняется сразу по всему периметру, при этом укладка производится с краев по направлению к центру. Радиус постепенно сокращается, а затем меняет направление.

Главное преимущество схемы улиткой заключается в распределении теплоносителя по кабелю или трубопроводу равномерно. Теплопотери минимизируются, поэтому в полу нет тепловых ям.

Также стоит отметить длину шага от 1 см и более. Теплый пол улитка – надежный способ укладки, в котором чередуются остывшие и горячие трубы. Отопление помещения равномерное и постепенное.

Теплый пол змейкой

Укладка теплого пола змейкой чревата потерей тепла из-за нагрева теплоносителя только с одной стороны. Энергия воды теряется в процессе циркуляции по длине контура. Схема монтажа змейкой приводит к горячей поверхности в одном конце комнаты и прохладе в противоположном от смесителя конце.

Сложность монтажа теплого пола змейкой имеет несколько причин:

Процесс монтажа должен выполняться исключительно профессионалом с опытом работ и достаточными знаниями;
При укладке трубопровод допускает изгибы на 180 градусов, что требует шага в 20 см. У монтажа улиткой шаг на половину меньше – всего 10 см! Решением этой проблемы может стать обустройство кольца на конце петли, но этот вариант слишком сложный.

Разницу температур внутри контура можно снизить, если сделать змейку двойной (меандр), но сложность монтажа только возрастет. Оптимальный вариант – совмещение змейки с другими способами. В таком случае энергия будет распределяться равномернее, а температурный перепад будет не так заметен.

Комбинированный способ

Совмещение или дублирование нескольких схем укладки составляет комбинированный способ монтажа. К примеру, пара змеек и несколько улиток друг за другом. При хорошей планировки помещения схемы смешиваются для лучшей производительности.

Владелец может сделать зоны с разными температурами, в центре более горячие полы, а на входе – прохладные. В местах с более высокой температурой нужна улитка, в холодных – змейка. Комбинировать можно и сами системы нагрева пола – водяную и электрическую.

Такое сочетание будет особенно удобным при холодных дня в летнее время, когда не запускается система отопления всего дома. Перед началом работ стоит нарисовать схему на бумаге, чтобы просчитать ее слабые места и возможные сложности в монтаже.

Расчет шага укладки водяного теплого пола. От каких параметров зависит шаг трубы

Многие задаются вопросом, с каким шагом рациональнее и эффективнее укладывать теплый водяной пол. Данный параметр влияет на мощность нагрузки. Она подразумевает стабильность нагрева всего помещения. Шаг контура напрямую зависит от диаметра используемой трубы (16, 20, 25 мм). Диапазон – от 100 до 500 мм. Наиболее востребован шаг в 150, 300 или 400 мм.

Например, наиболее эффективный шаг в нагревательной системе при мощности в 50 Вт/кв.м – 300 мм. Шаг трубы 16 для теплого водяного пола актуален для комнат, требующих особенно сильного обогрева на постоянной основе. Например, в тех участках, где теплопотери больше (вдоль наружной стены, у двери и т.д.), оптимальный шаг – 200 мм. Соответственно, при мощности в 80 Вт/кв.м шаг прокладки водяного теплого пола рекомендуют уменьшать (до 150 мм).

Наиболее простая в исполнении техника укладки контура – спираль. Трубы укладываются с изгибом в 90 градусов. В технологии «змейка» изгиб составляет 180 градусов. Этот момент немного усложняет монтаж нагревательной системы. Если помещение большое или имеет особенности в зонировании, то используют двойные схемы.

Важно! Контур должен укладываться из цельной трубы без нахлестов и повреждений.

Оптимальный шаг трубы теплого водяного пола определяется во время расчетов системы и составления проекта. При слишком большом шаге повышается чувствительность человека и становится ощутима разница в перепаде температур напольного покрытия.

Недопустимо использовать маленький шаг для труб с большим диаметром и наоборот. Подобные ошибки в монтаже нагревательной системы приводят к перегреву контура или тепловым провалам. Это способствует нарушению работы теплого пола как единой и эффективной системы.

Важно! Для увеличения эффективности работы системы, каждый раз увеличивая расстояние между трубами, поднимают температуру воды.

Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки. При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв.м – 150 мм. Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года.

Кроме техники постоянного шага существует переменный вариант укладки контура. Суть заключается в более плотном расположении труб на конкретном участке. Обычно подобную технологию используют вблизи наружных стен, окон и у дверей. Данные зоны характеризуются большими теплопотерями. Учащенный шаг – это 60-65% от стандартного. Самое эффективное расстояние: 150 или 200 мм при размере трубы в 20 или 22 мм. Количество рядов определяют в процессе монтажа.

Переменное или смешанное расстояние между контурами практикуют в помещениях неосновного назначения, где нет острой необходимости постоянного обогрева, а также в местах с большими теплопотерями.

Перед прокладыванием контура подготавливают поверхность. Для этого необходимо обеспечить ее равномерность. Допустима погрешность в 3 см. Наличие бугров, провалов и неровностей приводит к тому, что после запуска нагревательной системы обогрев помещения будет происходить неравномерно. Вдоль стен комнаты укладывают демпферную ленту. Она снизит риск возникновения трещин при высыхании стяжки.

Также на этапе подготовки укладывают теплоизоляцию. Ее плотность остается в пределах 35 кг/куб.м. Последним подготовительным этапом становится укладка арматурной сетки. Она послужит основанием для креплений контура и поможет равномернее распределять тепло. Рекомендуется использовать специальные панели для укладки труб для водяного пола, значительно облегчающие процесс монтажа.

Как правильно укладывать трубу для теплого пола. Принципы проектирования теплого пола

Одним из самых важных этапов в обустройстве теплых водяных полов является их грамотный расчет. Конечно, лучше всего это доверить специалистам, но уже достаточно наработанный опыт говорит о том, что это можно сделать и самостоятельно. В интернете можно найти массу бесплатных программ и онлайн-калькуляторов. Большинство именитых производителей предоставляют свое программное обеспечение бесплатно.

~~водяной теплый пол~~

Программу расчета теплых водяных полов вполне по силам освоить любому человеку, который знаком с инженерной наукой

Для начала надо определиться с тем, какая температура должна быть у теплого пола.

В жилых помещениях, где большую часть времени люди проводят стоя температура пола должна быть в диапазоне от 21 до 27°C. Такая температура наиболее комфортна для ног.
Для рабочих помещений – офисов, а также жилых комнат температура должна поддерживаться в районе 29°C.
В прихожих, вестибюлях и коридорах оптимальная температура – 30°C.
Для санузлов и бассейнов температура пола должна быть больше – около 31-33°C.

Отопление теплыми водяными полами является низкотемпературным, поэтому и теплоноситель должен подаваться при более низких температурах, чем в радиаторы. Если в радиаторы может подаваться вода при температуре 80—90°C, то в теплый пол никак не более 60°С. В теплотехнике существует такое важное понятие, как падение температуры в греющим контуре . Это не что иное, как разница в температурах между подающей трубой и обратной. В системах теплых водяных полов оптимальными режимами считаются 55/45°C, 50/40°C, 45/35°C и 40/30°C.

Очень важным показателем является длина контуров (петель) теплого водяного пола. В идеале они должны быть все одной длины, тогда и проблемы с балансировкой не возникнет, но на практике это вряд ли удастся достичь, поэтому принято:

Для трубы диаметром 16 мм максимальная длина 70—90 м.
Для трубы диаметром 17 мм – 90—100 м.
Для трубы диаметром 20 мм – 120 м.

Причем желательно ориентироваться не на верхнюю границу, а на нижнюю. Лучше разбить помещение на большее количество петель, чем стараться добиться циркуляции более мощным насосом. Естественно, что все петли должны быть исполнены трубами одного диаметра.

Шаг раскладки (укладки) трубы теплого пола — еще один важнейший показатель, который делается от 100 мм, до 600 мм в зависимости от тепловой нагрузки на теплый пол, назначения помещения, протяженности контура и других показателей. Шаг менее 100 мм сделать PEX трубами практически невозможно, велика вероятность просто заломить трубу. Если теплый пол будет оборудован только для комфорта или дополнительного отопления, то можно минимальный шаг сделать 150 мм. Итак, какой же шаг раскладки надо применять?

Графическое отображения шага раскладки трубы теплого пола

В помещениях, где есть внешние стены, в напольном отоплении делают так называемые краевые зоны , где трубы укладываются с шагом 100—150 мм. При этом количество рядов труб в этих зонах должно быть 5—6.
В центрах помещений, а также в таких, где нет внешних стен, шаг укладки делают 200—300 мм.
Санузлы, бани, дорожки возле бассейнов укладываются трубой с шагом 150 мм по всей площади.

Способы укладки контуров теплого пола

Контуры водяного теплого пола могут укладываться по-разному. И в каждом способе есть свои преимущества и недостатки. Рассмотрим их.

Укладка трубы теплого пола «змейкой» более проста в монтаже, но существенным ее недостатком является то, что на полу будет в начале контура и в конце ощутимая разница температур – до 5—10°C. Теплоноситель, проходя от подающего коллектора к обратному в конструкции теплого пола, остывает. Поэтому и возникает такой градиент температур, хорошо ощутимый ногами. Такой способ укладки оправдано применять в граничных зонах, где температура пола должна снижаться от внешней стены к центру помещения.

Укладка трубы теплого пола змейкой

Укладка трубы теплого пола «улиткой» более сложна в реализации, но зато при таком способе температура всего пола будет примерно равной, так как подача и обратка проходят внутри друг друга, а разница нивелируется массивной стяжкой пола при выполнении расчетных требований шага укладки. В 90% случаев применяют именно такой способ.

Шаг укладки электрического теплого пола. Укладка и подключение электрического теплого пола

Интегрированные в пол системы обогрева помещений, появились сравнительно недавно. Изначально они использовались, как дополнительные системы комфорта. Согласитесь, приятно ступать босыми ногами по нагретой поверхности. Когда технология стала отработанной, а стоимость производства снизилась, теплые полы стали применять в качестве основной системы отопления.

По типу нагревательных элементов их можно разделить на два основных вида:

С использованием теплоносителя (обогрев с помощью труб, уложенных в стяжку). Монтаж достаточно сложный, требуется подключение электрокотла (либо иной водогрейной системы) к теплому полу. Прокладка труб является капитальными работами, стоимость монтажа достаточно высокая. Впоследствии это окупается низкой стоимостью использования. К серьезным недостаткам относится сложность ремонта (в случае протечки), а также инерционность терморегуляции. Нельзя просто покрутить ручку, и сразу поменять температуру. Поэтому большинство владельцев жилых помещений, отдают предпочтение электросистемам.
Электрический теплый пол имеет множество вариантов укладки (в стяжку, на деревянный черновой пол, пол линолеум, ламинат, ковролин). Можно организовать временное размещение, и переносить систему из одного жилища в другое. Укладка электрического теплого пола выполняется в кратчайшие сроки, и практически не требует привлечения квалифицированных специалистов. Именно о таких технологиях пойдет речь в нашем материале.

Источник: https://doma-otido.ru/novosti/shag-truby-vodyanogo-teplogo-pola-opredelyaem-rasstoyanie-mezhdu-trubami-teplogo-pola

Теплый пол расстояние между витками. Основные параметры, влияющие на определение шага раскладки труб

Расстояние между трубами теплого пола определяется исходя из следующих параметров, являющихся основными:

площади комнаты;
вида и диаметра труб, используемых в отопительной системе;

Определение площади комнаты

Чтобы рассчитать шаг трубы теплого пола в зависимости от площади помещения, необходимо на первоначальной стадии определить саму площадь. Произвести расчет можно по простейшей геометрической формуле:

Площадь = ширина * длина.

Как самостоятельно рассчитать площадь отапливаемого помещения

Специалисты рекомендуют уменьшить полученный показатель на площадь, занимаемую большой мебелью. Подогрев пола под мебелью не целесообразен, так как может привести к деформации, а сокращение площади позволит сэкономить денежные средства, требующиеся на обустройство пола.

С учетом полученных результатов можно определить наиболее оптимальный шаг прокладки витков трубопровода.

Влияние вида

Шаг труб водяного теплого пола также определяется исходя из материала изделия, а точнее от коэффициента его теплопроводности, и диаметра трубы.

Самым высоким значением коэффициента обладают медные и гофрированные нержавеющие трубы. Далее убывание рассматриваемого параметра происходит по следующей схеме:

металлопластиковые ;
полиэтиленовые;
полипропиленовые.

То есть, наименьшим коэффициентом теплоотдачи обладают полипропиленовые трубы, которые и рекомендуется использовать для организации отопительной системы только в исключительных случаях.

Чем выше коэффициент теплоотдачи, тем с большим расстоянием можно укладывать трубы и наоборот. Таким образом, чем меньшего диаметра применяются трубы, тем меньше должен быть шаг укладки.

Зависимость между шагом и температурой теплоносителя представлена в таблице.

Определение количества труб в зависимости от диаметра

При определенном диаметре труб шаг прокладки должен быть тем выше, чем выше средняя температура теплоносителя в системе.

Наиболее востребованными считаются трубы диаметром 16 мм. При этом шаг укладки составляет 250 мм – 300 мм в жилом помещении, 100 мм – 150 мм в ванной комнате и 300 мм – 350 мм в помещениях иного назначения.

Шаг теплого пола 20 см. Как правильно рассчитывается длина трубы на тёплый пол

Если планируется смонтировать тёплый пол в помещении, с площадью до 10 м2, то для этого применяется труба диаметром 16 мм, и длиной до 80 метров. В среднем на 1 м2 нужно около 5 п.м. При таком расчёте длина шага трубы будет составлять до 20 см. Для определения протяжённости трубы можно применить формулу следующего вида:

L=S/N*1,1;

где, S – площадь;

N – шаг;

1,1 – запас трубы, учитывающийся на повороты.

При проведении расчётов трубопровода понадобится дополнительно прибавить метраж трубопровода до коллектора и обратно. Расход трубы на 1 м2 рассчитывается в зависимости от шага:

При шаге в 10 см показатель расхода на 1 м2 составляет 10 п.м.
При значении 15 см – 6,7 п.м.
20 см – 5 п.м.
25 см – 4 м.п.

Предельно-допустимым расстоянием может быть значение в 30 см, но при этом важно понимать, что чем больше размер шага, тем меньше эффективность системы отопления.

Ниже представлен пример, в котором рассчитывается сколько нужно метров трубопровода для сооружения тёплого пола.

Применяются такие показатели:

Площадь комнаты составляет 10 кв. м.
Метраж до коллектора — 2 метра.
Длина между трубами тёплого пола или шаг — 15 см или 0,15 м.

Подставляем все значения в формулу: 10/0,15*1,1+(2+2)= 77м.

Как видно, вычислить метраж трубопровода для прокладки тёплого пола не составляет большого труда.

Расчёт немаловажно осуществлять исходя из того, какой материал труб планируется использовать для сооружения системы отопления «тёплый пол». Для этого применяются следующие виды материалов:

Металлопластик. При использовании такого материала диаметром 16 мм, длина не должна превышать 100 метров.

Сшитый полиэтилен. Этот материал трубы обойдётся дешевле, но при этом понадобится воспользоваться изделием 18 мм. Длина не должна быть больше 120 метров.

Медь. Дорогостоящий материал, но при его монтаже исключается вероятность повреждения изделия.

Полипропилен. Используется крайне редко, так как имеет сложности при монтаже конструкции.

Сталь. Из этого материала также можно соорудить рассматриваемую систему, только такой монтаж обойдётся достаточно дорого, что связано с необходимостью использования горелки и сварочного аппарата.

Рекомендуется использоваться для сооружения системы тёплый пол металлопластиковые трубы или сшитый полиэтилен.

Долговечность и эффективность функционирования водяной системы отопления тёплый пол зависит от таких факторов: какой вид материала трубопровода используется, и правильно ли выполнена их укладка.

Если выполнение простого математического расчёта вызывает сложности, то всегда можно воспользоваться специальным калькулятором онлайн. Калькулятор рассчитывает требующуюся длину трубы в зависимости от площади. Если необходимо получить максимально точные расчёты длины трубопровода, необходимого для сооружения конструкции, то для этого существуют специальные компьютерные программы. После установки таковых программ, для проведения расчёта понадобится ввести необходимые данные. Основными показателями, характеризующие систему отопления, являются:

Длина контура.
Равномерность распределения нагрузки.
Величина тепловой нагрузки.

Если площадь помещения достаточно велика, то рекомендуется увеличивать шаг. При увеличении шага следует принять во внимание тот факт, что понадобится повысить температуру теплоносителя для обеспечения необходимого температурного режима в отапливаемом помещении. Если шаг для небольших помещений не должен превышать 30 см, то для комнат, площадь которых больше 20 м2, он может достигать 60 см.

Источник: https://doma-na-veka.ru/stati/shag-ukladki-vodyanoy-teplyy-pol-tehnologiya-montazha-vodyanogo-teplogo-pola

Видео самый эффективный шаг укладки теплого пола! Как не ошибиться

Проект, схема теплого водяного пола. Расчет водяного теплого пола. Новосибирск.

Проект водяного теплого пола или всей системы отопления необходим для того, что бы осуществить монтаж водяного пола. Он же является паспортом системы, в т.ч. для последующего сервиса.

Стоимость проектных работ:

Проект с водяным теплым полом (и радиаторами если они необходимы) — 70 р/м2
Монтажная схема водяного пола (без расчета теплопотерь) — 40 р/м2

Монтажная схема фольгированной системы водяного пола (без расчета теплопотерь) — 50 р/м2

Закажите бесплатную оценку водяного пола для Вашего дома

Проектные работы включают расчет теплопотерь здания с учетом климатической зоны в которой находится дом. Учитываются материалы, толщина и конструкция стен, перекрытий, утепление фундамента и кровли, заполнение дверных и оконных проемов. При проектировании производится гидравлический расчет теплого водяного пола, учитываются все особенности здания, поэтажные планировки и индивидуальные пожелания заказчиков. Законченный проект напольной системы отопления включает следующие основные разделы:

результаты теплотехнического расчета;
паспорт системы;
монтажные схемы укладки труб теплого пола (схема теплого пола водяного), магистралей, демпферной ленты, расстановки термостатов;
таблицы балансировки коллекторов теплого водяного пола;
спецификация материалов и комплектующих.

В наших проектах раскладку контуров теплого пола выполняют опытные проектировщики с большим стажем проектирования напольных систем отопления для объектов с широкой географией. Укладка труб теплого пола производится «меандром» («улиткой») и с переменным шагом с выделение краевых (рантовых) зон. В отличие от некоторых фирм, работающих под «зонтиком» именитых брендов, где раскладку труб водяного пола автоматически выполняет «фирменная» компьютерная программа, использующая примитивную «змейку» с одинаковым шагом. В теплой Европе «змейка» применяется для зданий с очень низкими теплопотерями (до 30 Вт/м2), а при увеличении теплопотерь проектировщики вынуждены переходить на «улитку» и применяют рантовые зоны вдоль наружных стен для компенсации повышенных тепло-потерь. Программы пока так не делают.

В российских климатических условиях, когда в индивидуальном строительстве не соблюдаются даже существующие нормы утепления ограждающих конструкций с теплопотерями домов все обстоит намного хуже чем в Европе. Пренебрежение теплоизоляцией особенно характерно для жителей теплых регионов и средней полосы. Если теплопотери дома укладываются в значение 75-80 Вт/м2 пола — это хорошо, но в частной застройке цифры могут превышать и 100 Вт/м2, например, в популярных домах из дерева (из бревна, бруса). В таких случаях, что бы не превышать санитарные ограничения по температуре поверхности пола требуются дополнительные отопительные приборы.

Наши специалисты давно занимаются проектированием и реализацией систем водяной теплый пол в Новосибирске и в СФО и обладают огромным опытом применения систем напольного отопления в суровом климате Сибири. Это позволяет нам выполнять проекты максимально соответствующие как самым тяжелым климатическим условиям, так и индивидуальным особенностям конкретного объекта. Поэтому, проектирование систем отопления для любого региона не является для нас проблемой.

Монтажная схема водяного пола.

Запросите бесплатный расчет водяного тёплого пола

Проект системы напольного отопления выполняется с учетом особенностей здания и пожеланий заказчика. Если стоит задача спроектировать водяной теплый пол в деревянном или каркасном доме по слабым перекрытиям в проекте могут быть применены легкие системы теплого пола с алюминиевыми теплораспределительными пластинами или универсальная фольгированная система.

Выполненный расчет водяного теплого пола и проект позволяют полностью скомплектовать систему оборудованием, комплектующими и материалами согласно прилагаемой спецификации и произвести монтаж водяного теплого пола и пуско-наладку работоспособной системы напольного отопления силами любого квалифицированного монтажника на месте (или даже своими руками, что некоторые наши клиенты и делают).

В некоторых случаях возможно ограничиться только монтажной схемой укладки труб контуров водяного теплого пола со спецификацией материалов без расчета теплопотерь и формального оформления проекта.

Наша компания осуществляет профессиональное проектирование систем напольного отопления (водяного теплого пола) для зданий различного назначения и конструкции (коттедж, ТЦ, БЦ, СТО, цех и т.п.), и любыми источниками тепла в соответствии с европейскими и российскими стандартами и нормами. Для разработки проекта водяного теплого пола в идеальном случае нужен проект здания или, хотя бы, поэтажные планировки, желательно формате в AutoCad. При их отсутствии нужны поэтажные планировки со всеми размерами начерченные ручным способом. Кроме того составляется и согласовывается техническое задание на проектирование.

Скачайте техническое задание на проектирование водяного пола

Проект, комплектация и монтаж водяного теплого пола в Новосибирске и по территории РФ

Закажите расчет цены тёплого водяного пола

Ниже приведены примеры монтажных схем тёплого водяного пола из проектов. Для увеличения необходимо кликнуть на изображение, для последующего увеличения кликнуть на кнопку «Увеличить» в правом верхнем углу открывшейся формы.

Водяной теплый пол технология укладки. Устройство теплого водяного пола

Традиционно все системы отопления, в которых используется жидкий теплоноситель, представляют собой трубопровод. В случае с теплыми полами трубопровод дополнительно комплектуется коллектором, механическим приспособлением благодаря которому осуществляется смешивания теплоносителя. Монтаж теплого пола проводится на основании предварительных расчетов и схемы расположения водяных контуров. Имея под рукой готовую схему, можно приступать к выбору расходных материалов и сопутствующего оборудования.

Обычно потребители останавливают свой выбор на полипропиленовых трубах или изделиях из металлопластика. Эти материалы вполне соответствуют требуемым технологическим параметрам, отличаются достаточной прочностью и долговечностью. Благодаря полипропиленовым и металлопластиковым трубам укладка теплого пола выполняется легко, быстро и в соответствии с задуманной схемой. Технология укладки теплого водяного пола предполагает использование бетонной стяжки в качестве основного напольного покрытия или наборную конструкцию, в которой используется деревянный каркас. Настил вы выбираете сами. Это может быть линолеум, ламинат или паркетная доска. Для ванной комнаты лучше использовать кафельную плитку.

Важно! Используя напольные покрытия, изготовленные из дерева, следует учитывать их слабую теплоотдачу. Если стяжка и кафель являются отличными проводниками тепла, то паркет и ламинат этими свойствами похвастаться не могут.

Уложенный водяной контур подсоединяется к смесительному узлу – коллектору и насосу, благодаря которому можно регулировать интенсивность подачи воды в отопительную трубу, включать и выключать обогревательный контур по необходимости. Узел смешивания оснащается термостатическим смесителем. Далее готовая системак нагревательному прибору. Это может быть газовый или электрический котел. В ряде случаев напольный обогрев используют при работе твердотопливных котлов. Особенно эта схема отопления популярна для загородных домов, кемпингов и отелей.

Как уложить водяной теплый пол. Принципы организации

Чтобы понимать, что вам необходимо для того чтобы сделать водяной теплый пол своими руками, нужно разобраться в том, из чего состоит система и как она работает.

Регулировка температуры теплоносителя

Для того, чтобы ногам на полу было комфортно, температура теплоносителя не должна превышать 40-45°C. Тогда пол прогревается до комфортных значений — порядка 28°C. Большая часть отопительного оборудования выдавать такую температуру не может: минимум 60-65°C. Исключение — конденсационные газовые котлы. Они показывают максимальную эффективность именно при малых температурах. С их выхода подавать нагретый теплоноситель можно напрямую в трубы теплого пола.

При использовании котла любого другого типа необходим узел подмеса. В нем к горячей воде от котла добавляется остывший теплоноситель из обратного трубопровода. Состав этого уза вы видите на схеме подключения теплого пола к котлу.

Схема устройства водяного теплого пола

Принцип работы следующий. Нагретый теплоноситель поступает от котла. Он попадает на термостатический клапан, который при превышении порогового значения температуры, открывает подмес воды из обратного трубопровода. На фото перед циркуляционным насосом есть перемычка. В ней устанавливают двухходовой или трехходовой клапан. Открывая его и подмешивают остывший теплоноситель.

Смешанный поток через циркуляционный насос попадает на термостат, который руководит работой термостатического клапана. При достижении заданной температуры подача из обратки прекращается, при превышении снова открывается. Так происходит регулировка температуры теплоносителя водяного теплого пола.

Распределение по контурам

Далее теплоноситель попадает на распределительную гребенку. Если водяной теплый пол сделан в одном небольшом помещении (ванной, например), в котором уложена всего одна петля из труб, этого узла может и не быть. Если петель несколько, то между ними необходимо каким-то образом распределять теплоноситель, а потом его каким-то образом собрать и отправить в обратный трубопровод. Эту задачу и выполняет распределительная гребенка или, как еще называют, коллектор теплого пола. По сути это две трубы — на подаче и обратке, к которым подключены входы и выходы всех контуров теплого пола. Это самый простой вариант.

Смесительный узел теплого пола с возможностью автоматического поддержания температуры

Если теплый пол сделан в нескольких помещениях, то лучше ставить коллектор с возможностью регулировки температуры. Во-первых, в разных помещениях требуется разная температура: кто-то предпочитает в спальне +18°C, кому-то необходимо +25°C. Во-вторых, чаще всего, контуры имеют разную длину, и передать могут разное количество тепла. В-третьих, есть помещения «внутренние» — у которых на улицу выходит одна стена, а есть угловые — с двумя или даже тремя наружными стенами. Естественно, количество тепла в них должно быть разным. Обеспечивают это гребенки с термостатами. Оборудование недешевое, схема сложнее, но такая установка позволяет поддерживать заданную температуру в помещении.

Терморегуляторы есть разные. Одни контролируют температуру воздуха в помещении, вторые — температуру пола. Тип выбираете сами. Независимо от этого, они управляют сервомоторами, установленными на гребенке подачи. Сервомоторы в зависимости от команды увеличивают или уменьшают проходное сечение, регулируя интенсивность потока теплоносителя.

Теоретически (и практически бывает) может возникнуть ситуации, когда подача на все контуры окажется перекрытой. В таком случае циркуляция прекратится, котел может закипеть и выйти из строя. Чтобы этого не случилось, обязательно делают байпас, через который проходит часть теплоносителя. При таком построении системы котел в безопасности.

Шаг укладки водяного теплого пола. Улитка, или спираль

Главное преимущество улитки в том, что тепло равномерно распределяется по носителю, нивелирует теплопотери и предотвращает образование в полу тепловых ям . Еще одним преимуществом данного способа является его длина шага — улитку можно монтировать с шагом от 10 мм и до любого удобного вам размера.

Технология укладки теплого пола под плитку. Способы укладки водяного пола под плитку

В зависимости от того, где устраивается напольная система отопления, для теплого водяного пола под плитку существует несколько способов монтажа пирога:

с укладкой бетонной стяжки — самый распространенный вариант;

настильная система — выполняется без стяжки, плитка укладывается на ГВЛ или другой подходящий материал;

укладка на лаги или деревянный черновой пол.

Определенный способ выбирают с учетом конструктивных особенностей здания и помещений. Так вариант с бетонной стяжкой подходит для домов с надежным и прочным основанием, хорошо выдерживающим весовые нагрузки. Настильная система применяется в помещениях со слабым основанием или низкими потолками, так как в этом случае высота пирога минимальна. Укладка на лаги выполняется в частных деревянных строениях.

Принципиальное отличие в перечисленных способах заключается в материале, использующемся в качестве основы для укладки плитки. Нижняя часть пирога имеет похожее строение — сначала укладывается слой гидроизоляции и теплоизоляционный материал, поверх которого монтируется греющий контур.

Пирог теплого пола со стяжкой

Конструкция заливается цементным раствором или самовыравнивающимся составом. Чтобы не повредить трубы контура , их обязательно закрепляют на основании, арматурной сетке или плитах теплоизоляции.

Настильная система

В этом случае для теплоизолирующего слоя используются прочные пенополипропиленовые плиты, выдерживающие серьезные весовые нагрузки. Или с равным шагом монтируются специальные пластины с пазами для установки труб, на которые укладываются гипсоволокнистые листы или монтажная сетка.

Укладка на лаги

Между лагами укладывается подходящий теплоизоляционный материал — полистирол или минеральная вата. Поверх устанавливаются модули ДПС с готовыми канавками под трубы.

При наличии чернового пола трубы можно уложить на специальные алюминиевые пластины , которые будут не только фиксировать контур, но и выполнять роль теплоотражающего элемента.

Наиболее трудоемкой считается укладка пирога со стяжкой, поэтому расскажем как выполнить монтаж этого вида водяного теплого пола под плитку своими руками. Кроме того, такая система наиболее распространена благодаря своей долговечности.

Подготовка под водяной теплый пол. Тонкости монтажа теплого пола

В процессе монтажа могут возникать различные ошибки, и для их предотвращения стоит воспользоваться следующими рекомендациями:

Трубы водяных теплых полов должны располагаться строго горизонтально относительно уровня пола. Наличие высотного перепада величиной свыше половины диаметра трубы гарантированно приводит к появлению воздушных пробок в контуре. Завоздушивание негативно влияет на интенсивность циркуляции жидкости, а значит, и на эффективность обогрева.
Для изготовления каждого контура должен использоваться цельный кусок трубы, который подключается к коллекторной группе. Собирать трубопровод из нескольких отдельных труб крайне нежелательно – в этом случае многократно повышается вероятность протечки и, как следствие, надежность всего контура. Учитывая тот факт, что система «намертво» заливается в цементную стяжку, ее аварийный ремонт потребует серьезных финансовых и трудовых затрат, поэтому таких ошибок лучше избегать заранее.
Перед финальной заливкой бетонной стяжки нужно провести опрессовку системы в рабочем температурном режиме. Нужно повысить давление до максимального и оставить систему в таком состоянии на сутки. Если по истечении этого срока протечек в контуре не будет, то его можно заливать.
Заливать стяжку нужно при полностью заполненном водой контуре, но температура воды должна составлять менее 25 градусов. Если этого не сделать, то основательно повысится вероятность деформации трубопровода, появления воздушных пробок и неравномерному высыханию стяжки.
Вводить систему в эксплуатацию можно только через четыре недели после полного застывания стяжки. Если запустить теплый пол раньше этого срока, то под стяжкой появятся пустоты, из-за которых снизится эффективность обогрева и появится возможность деформации напольного покрытия. Читайте также: » Как запустить теплый водяной пол правильно – последовательность и порядок действий «.

Глубина укладки теплого пола. Укладка и подключение электрического теплого пола

По типу нагревательных элементов их можно разделить на два основных вида:

С использованием теплоносителя (обогрев с помощью труб, уложенных в стяжку). Монтаж достаточно сложный, требуется подключение электрокотла (либо иной водогрейной системы) к теплому полу. Прокладка труб является капитальными работами, стоимость монтажа достаточно высокая. Впоследствии это окупается низкой стоимостью использования. К серьезным недостаткам относится сложность ремонта (в случае протечки), а также инерционность терморегуляции. Нельзя просто покрутить ручку, и сразу поменять температуру. Поэтому большинство владельцев жилых помещений, отдают предпочтение электросистемам.
Электрический теплый пол имеет множество вариантов укладки (в стяжку, на деревянный черновой пол, пол линолеум, ламинат, ковролин). Можно организовать временное размещение, и переносить систему из одного жилища в другое. Укладка электрического теплого пола выполняется в кратчайшие сроки, и практически не требует привлечения квалифицированных специалистов. Именно о таких технологиях пойдет речь в нашем материале.

Видео технология укладки теплого пола

Как выполнить монтаж труб водяного теплого пола типа

Часто после горячего душа приходилось ходить по холодной плитке. Это уж точно никому не приятно. Такая ситуация может возникнуть даже на кухне или в других помещениях дома. Не играют здесь роли полы. Избежать этой проблемы можно, если качественно устроить систему теплого водяного пола. Самое главное в этой ситуации выбрать ту или иную систему штабелирования обогревателей, чтобы получать удовольствие от результата эксплуатации.

notion

Теплый пол относится к одной из систем, посредством которых отапливается помещение в доме или квартире.Основная особенность в том, что все нагревательные элементы монтируются в пространстве пола. Такой вариант позволяет полностью использовать пространство в комнате, а также не портить ее эстетичный вид.

Прежде чем рассматривать систему водяного теплого пола, следует определить устройство водяного отопления по обычным радиаторам. Воздух после нагрева быстро поднимается вверх. Следовательно, по корпусу он просто промахивается, особенно по полу. Основная тепловая масса размещается вокруг самих радиаторов, а также в потолке.

Теплый водяной пол Справится со всеми этими проблемами. Все тепло начинает подниматься от пола, следовательно, вначале нагреваются ноги и все тело. Тепло до потолка почти не дойдет. Более того, все нагревательные элементы расположены равномерно по всей поверхности в помещении. Высота теплоносителя составит примерно 2 м.

Такой вариант будет наиболее комфортным для человека. Ножки всегда находятся на теплой поверхности, что не допустит потери тепла через стек.

Несмотря на то, что стоимость вариантов монтажа водяного отопления, по сравнению с электрическим, существенно выше, все же значительно более экономична эксплуатация процесса. К тому же лучистый теплый пол может выступать в качестве основного источника тепла в помещении, чем не может похвастаться электрический аналог. В конце концов, цена на электроэнергию намного выше ликвидной стоимости через трубопровод.

Схема «улитка»

Иначе такую схему расположения трубопровода теплого пола называют спиральной. Относится к числу бюджетных вариантов, эффективно отводящих тепло от процесса укладки труб теплого пола.Популярность постоянно растет, а спрос растет.

Монтаж труб проходит по периметру помещения, от стен и ближе к центральной части. Таким образом, радиус уменьшается. Основным преимуществом такой системы является то, что тепло равномерно распределяется по носителю, сводит к минимуму тепловые потери, а также исключает вероятность тепловых ямок в полу. Шаг распределительных трубок может быть не менее 10 мм и достигать любого выбранного расстояния. Также это можно отнести к положительным качествам.С момента появления метода укладки теплого пола «Улитка» он не перестал считаться самым надежным, популярным, самым рабочим.

Так как в процессе монтажа трубы практически не изгибаются относительно исходного положения, а сама работа не занимает много времени и не требует усилий. При наличии такого желания все работы можно выполнить своими силами, без привлечения строительных бригад и зря денег.

Вариант

обладает универсальностью, так как укладка труб для теплого водяного пола может производиться на участках края помещения — веранде, уличных дверях, больших окнах и т. Д.. Как только человек входит в комнату с улицы, становится тепло и уютно. Помещения любого размера, а также формы могут быть оборудованы системой водяного теплого пола. Количество витков не должно ограничиваться одним. Можно сделать несколько поворотов, которые обогнуты, например, на диван или в шкаф.

Способы утепления наружных стен дома

Еще один плюс этой системы — в работе можно использовать совершенно другой шаг между трубами. Может доходить до того, что шаг будет 10-15 см.Тепла хватит на всю комнату. Каждый квадратный метр даже в таком случае передает порядка 60-65 Вт. Норма по обогреву 45 Вт. Т.е. мощность питания почти 50%.

«Змейка»

Есть ряд недостатков, с которыми можно столкнуться при использовании устройства труб теплого водяного пола «Змейка». Основная из них — большие потери тепла из-за того, что подача теплоносителя осуществляется от одного источника. Пока не дойдет до конца системы, среда очень крутая. Следовательно, тепло будет накапливаться только в тех областях, где начинается стартовый поток.Горячий пол будет остывать по мере удаления от источника.

К одному из недостатков можно отнести сложный процесс сборки. Трубу можно гнуть на 180 градусов. Шаг между трубками в этом случае может достигать 20 см. По крайней мере, это делает Snails 10 мм. Потери можно уменьшить, создав кольцо на конце петли. Но тогда нам нужно приложить больше усилий в процессе установки.

Универсальной ступенькой можно считать 15 см, а при краевых зонах (стены, у входной двери) — 10 см.Есть возможность справиться с потерей тепла. Но тогда вам предстоит выполнить разнообразную систему — двойную змейку. Если будет чуть лучше отапливаемого помещения, процесс редактирования все равно будет относиться к числу трудоемких. Для наглядности схема укладки теплого водяного пола представлена на чертеже.

Часто систему укладки труб «змейка» используют для выравнивания прилегающих зон разного контура. Лишь изредка — для установки в санитарных помещениях. Очень сложно получить большое количество устройств, которые могут быть неустойчивыми, оболочками и прочим.К тому же у этих помещений зачастую очень небольшая площадь, что также отрицательно сказывается на всей схеме устройства теплого водяного пола. Уже лучше использовать укладку «спираль».

«Змейка» чаще всего выполняется в центральной части помещения, если это обрезанные краевые зоны. Распределение температуры в этом случае наиболее оптимальное и рациональное. При необходимости некоторые участки, которые не нужны для прогрева, можно выделить водой теплого пола.

комбинированный способ

Когда не удается выбрать конкретный вариант в системе расположения трубопроводов, лучше всего прибегать к комбинированному способу укладки теплого водяного пола.В одной сборке демонстрируется несколько схем. Возможно даже дублирование одной из схем — двойная «улитка» или ряд «петель». Но для этого необходима соответствующая планировка помещения, позволяющая выполнять все эти действия.

Есть определенные участки, которые не требуют сильного тепла. Это можно ввести в комнату. Здесь уместно и «змейка», но в центральной части комнаты — «Улитка», потому что она концентрирует всю возможную энергию, которую передает в последующих людях, мы находимся на ней.

Комбинировать можно не только схемы, но и разные типы теплых полов — электрические и водяные. Не всегда есть возможность включить центральное отопление и чувствовать себя комфортно летом в сырую и сырую погоду, при низких температурах. Его можно выключить, в этом случае он идеально подходит для автономной работы водяного теплого пола.

До установки лучше всего сделать схематический эскиз предлагаемого варианта устройства теплого пола, при этом отразить определенные участки для повышенного прогрева, выделить второстепенные участки и другие проблемные моменты.Это не только позволит выбрать конкретный вариант устройства труб в системе теплого пола, но и даст возможность провести монтаж теплого водяного пола с наибольшей эффективностью.

Технология прокладки труб

Помимо непосредственного устройства трубопроводной системы теплого водяного пола, существуют технологии, позволяющие производить последующее закрытие трубопровода для непосредственного использования. Среди них:

вывод

Ознакомившись со всеми методами и приемами прокладки труб в системе водяного теплого пола, можно обратить внимание на некоторые конкретные варианты.Начнем все с чернового пола в комнате, выбранных труб, их материала. Это не небольшая по стоимости игровая площадка, где проведена система отопления, а также финансовые возможности.

Самым универсальным способом обшивки труб в системе теплой воды является метод секса «улитка». Здесь не только экономия на обслуживании, но и равномерное распределение тепла по всей поверхности в помещении. Вам не нужно искать место, где бывают, чтобы согреться. На него никак не повлияет погода, время года, а также наличие или отсутствие центрального отопления.

Если нет уверенности в окончательном положительном результате, когда работа проводится впервые, лучше обратиться к специалисту, который сможет все выполнить в короткие сроки и максимально качественно.

Японских улиток-ловушек: уход, размер, диета и воспроизводство

Одна из самых интересных пресноводных улиток — это японские улитки-ловушки. Эта улитка имеет репутацию очень спокойного, неагрессивного поедателя мягких водорослей. Кроме того, японские улитки-ловушки будут часами чистить аквариум в поисках несъеденной пищи, а также другого съедобного материала.Японские улитки-ловушки могут продаваться как китайские загадочные улитки или просто как улитки-ловушки.

Вопросы о японских улитках-ловушках обычно включают:

На что обращать внимание при покупке японской улитки с люком в магазине

Где я могу увидеть изображения японских улиток-ловушек?

Какие проблемы с уходом за улитками-ловушками в Японии?

Насколько велика японская улитка с люком?

Как долго живет японская улитка-люк?

Какой размер хорошего японского аквариума для улиток с люком?

Что ест японская улитка с люком?

Ест ли японская улитка-люк живые растения?

Какие хорошие японские товарищи по аквариуму улитки-ловушки?

А как насчет разведения японских улиток-ловушек в аквариумах?

при покупке японских улиток-ловушек

При покупке японских улиток-ловушек ищите в аквариуме здоровые и активные экземпляры.Японские улитки-ловушки должны застревать на твердых поверхностях или перемещаться по дну аквариума. У них должны быть два глаза и щупальца, а их жаберная крышка должна быть видна над ступней, рядом с их задней стороной.

Раковины не должны иметь трещин, отверстий, чрезмерных ямок или других видимых повреждений, так как это может указывать на то, что улитка в течение некоторого времени жила не в идеальных условиях воды.

Избегайте улиток, которые кажутся перевернутыми, неподвижными в аквариуме или плавающими у поверхности.Это могут быть признаки того, что улитка больна, умирает или мертва. Также избегайте улиток, которые появляются из аквариумов с явно больными или мертвыми товарищами по аквариуму, так как это может быть признаком нездоровых условий. Наконец, нередки случаи, когда японская улитка-ловушка имеет рост водорослей на раковине.

Видео с японской улиткой-ловушкой: 30 секунд

изображения японских улиток-ловушек, подробное описание

Проблемы ухода за японскими улитками-ловушками

Одна из лучших особенностей ухода за японскими улитками-ловушками — это то, что они относительно просты.Но нужно помнить о нескольких вещах. Поскольку у японских улиток-ловушек нет сифона, как у золотых улиток инков, они не поднимаются на поверхность воды, чтобы подышать воздухом. Тем не менее, бак должен быть по возможности прикрыт. Улитки-люки могут случайно сбежать из резервуара, получить травму и умереть.

Воздухозаборники фильтра: Еще одна проблема, связанная с уходом за японскими улитками-ловушками, связана с поступлением фильтров. Голодные улитки часто пасутся через воздухозаборники в поисках пищи. Иногда они попадают в лапы.Во многих случаях улитки не могут свободно двигаться. Попытки их удалить часто заканчиваются серьезными или смертельными травмами. Поэтому при содержании этих улиток рекомендуется для безопасности закрывать воздухозаборники фильтрующими фильтрами. Наконец, неплохо было бы убедиться, что улитки добавляются в аквариум отверстием вниз. Таким образом, им не нужно переворачиваться, чтобы начать движение по резервуару.

Цвет и текстура раковины: Цветовая гамма раковины японской улитки-ловушки может включать различные оттенки черного, темно-зеленого или оливково-зеленого, а также различные оттенки темно-коричневого, красновато-коричневого и светло-коричневого.Цвета раковин могут быть однотонными или иметь разные цвета в пределах диапазона, и нередко раковины имеют большие белые участки на шпиле вблизи вершины. Текстура относительно гладкая по сравнению с текстурой некоторых других улиток, таких как Rabbit Snails. Текстура раковины Trapdoor Snail слегка рифленая в результате линий роста улитки.

Условия в резервуаре

Параметры воды: Японская улитка с люком адаптируется к широкому диапазону водных условий, поэтому содержание ее в аквариуме с традиционными параметрами аквариума не должно быть проблемой.Тем не менее, важно добавить улиток в стабильный, постоянно работающий аквариум, который в остальном здоров. Несмотря на то, что улитки устойчивы, внезапные изменения параметров воды могут вызвать у улиток стресс и причинить им вред. Так что ключ в том, чтобы попытаться сохранить равновесие.

pH в аквариуме: от 7,0 до 7,6, с учетом предположений, приемлемый более широкий диапазон
Жесткость / минералы: Минералы необходимы для здоровых раковин
Температура: 72-80 градусов по Фаренгейту, приемлемый более широкий диапазон
Освещение: Достаточно обычного освещения общественных резервуаров

Необходимо поддерживать уровни аммиака и нитритов на уровне 0 частей на миллион, а уровни нитратов — на низком уровне при регулярных частичных подменах воды.Кроме того, японские улитки-ловушки не должны подвергаться воздействию меди, так как это может быть для них смертельным. И не забудьте проверить все используемые удобрения, чтобы убедиться, что они безопасны для креветок и улиток.

Размер и скорость роста

Размер японской улитки-ловушки : В целом размер японской улитки-ловушки зависит от возраста улитки. Чем старше улитка, тем она должна быть крупнее при прочих равных. Другими факторами, связанными с размером, могут быть рацион улитки и уровень кальция в аквариуме.Еще одна интересная особенность японских улиток-ловушек — это их относительно широкое отверстие и тот факт, что у них есть большая крышка, которая закрывает отверстие в случае, если улитка обеспокоена товарищем по аквариуму.

В магазинах большинство японских улиток-ловушек будут иметь длину от полутора до одного дюйма. Некоторые любители говорят, что японские улитки-ловушки могут вырастать от двух до трех дюймов в длину.

Продолжительность жизни и скорость роста: В лучших условиях и при небольшой удаче японские улитки-ловушки могут жить от 1 до 5 лет, а может быть и больше.Японские улитки-ловушки также часто умирают вскоре после того, как попали в их новый дом. Возможные причины внезапной смерти могут включать стресс, связанный с транспортировкой из магазина, изменение параметров воды между демонстрационным резервуаром и домашним резервуаром или просто саму улитку. Поэтому нужно стараться добавлять улиток в аквариум как можно мягче, давая улитке достаточную возможность постепенно привыкнуть к новой воде и окружающей среде.

Неподвижные улитки

Dead Snails: Также нередко японские улитки-ловушки длительное время неподвижно лежат на дне резервуара.Они могут лежать неподвижно с закрытой крышкой или приоткрытыми частями тела. Такое поведение не обязательно означает, что они больны, умирают или мертвы. Это может просто означать, что они просто взяли перерыв. Поэтому внимательно следите за улиткой, чтобы узнать ее поведение.

Если улитка неподвижна дольше, чем обычно, осторожно постучите по ней, чтобы посмотреть, двигается ли она. Если он не двигается или начинает плавать, аккуратно удалите раковину сеткой. У мертвой улитки замечательный, отвратительный и безошибочный запах.Если улитка все еще жива, аккуратно верните ее в аквариум отверстием вниз и следите за ней. Мертвых улиток следует удалить из аквариума как можно скорее, так как они могут очень быстро разлагаться и вызывать проблемы с качеством воды, такие как запах мутной воды и выбросы аммиака.

Среда обитания и окружающая среда

Размер резервуара и среда обитания: Японскую улитку с люком можно содержать в небольших резервуарах, таких как аквариум на 10 галлонов, или в больших размерах. Просто имейте в виду, что улитки, как и другие организмы, добавляют в резервуар производимые отходы, поэтому избегайте затоваривания.Японских улиток-ловушек можно содержать в резервуарах с чистой, быстро движущейся водой или в резервуарах с более темной стороной. Но в любом случае убедитесь, что аквариум хорошо отфильтрован, насыщен кислородом и имеет возможность поставлять достаточно естественных мягких водорослей, чтобы они могли есть между кормлениями. Японские улитки-ловушки могут быть очень активными в условиях низкой освещенности, а также ночью, поэтому убедитесь, что в аквариуме есть много мест для их исследования. Японские улитки-ловушки хорошо себя чувствуют в общественных резервуарах, а также в резервуарах для улиток и креветок.

Выбор еды

Диета и кормление: Одним из преимуществ содержания японских улиток-ловушек является то, что они являются отличными маленькими падальщиками и поедателями водорослей. Они будут часами перемещаться по аквариуму в поисках еды. Но хотя они помогают содержать аквариум в чистоте, поедая остатки, в их рацион должна входить еда, специально предназначенная для них. Японские улитки-ловушки, похоже, очень заинтересованы в рыбных хлопьях, таблетках для кормления донного кормления, гранулах и других продуктах, богатых кальцием.

Японские улитки-ловушки тоже любят есть разнообразные свежие овощи. Поэкспериментируйте с бланшированным шпинатом, кабачками и салатом-латуком. Предлагайте улиткам свежие овощи по одному, небольшими порциями, и наблюдайте, что происходит. Оставьте овощ в резервуаре на день или около того. Если в течение 24 часов улитка не заинтересована, удалите овощ и попробуйте другой. Чаще всего любители находят то, что нравится улитке после пары попыток.

Помимо пищевых добавок и свежих овощей, японские улитки-ловушки очень любят есть мягкие водоросли с твердых поверхностей, особенно ночью.Поэтому не забудьте оставить на стекле немного водорослей, чтобы улитка могла кормиться. Помимо встречающихся в природе водорослей, японских улиток-ловушек также могут заинтересовать вафли из водорослей.

О живых растениях

Японские улитки поедают живые растения: Многие любители любят держать японских улиток-ловушек в резервуарах с большим количеством живых аквариумных растений. Высаженные аквариумы никогда не бывают «слишком чистыми», и всегда есть постоянный источник мертвых растений, которые улитки могут съесть. Что касается вопроса о том, будут ли японские улитки-люки есть сами живые растения, ответ зависит от того, насколько они голодны, какие растения содержатся в них, и от характера каждой отдельной улитки.Содержание японских улиток-ловушек хорошо накормленными и на диете из свежих зеленых овощей может быть хорошим способом гарантировать, что аквариумные растения не будут съедены. Еще одна вещь, о которой следует подумать, — это тип выращиваемых растений. Растения с толстыми прочными и выносливыми листьями, такие как анубиас, будут менее подвержены употреблению в пищу, чем растения более нежных сортов.

Улитки-ловушки: разведение и размножение

Важно отметить, что японские улитки-ловушки способны размножаться в пресноводных аквариумах.Но размножение японских улиток-ловушек, как правило, не проблема по сравнению с другими пресноводными улитками, такими как малазийские трубчатые улитки или прудовые улитки. Размножение японских улиток-ловушек происходит реже, и они вряд ли затопят аквариум. Наконец, японские улитки-ловушки — живородящие, поэтому они не откладывают твёрдые яйца на поверхности, как это делают неритовые улитки.

Японские товарищи по танку улиток с люком

Поскольку японские улитки-ловушки послушны и миролюбивы, их следует содержать в резервуарах, свободных от хищников, которые могут причинить им вред или убить их.Хорошие товарищи по аквариуму включают в себя и себе подобных, а также многих других аквариумных рыб. Сом Кори и Сом Отоцинклюс — хороший выбор, к тому же они спокойны и миролюбивы. Пресноводные креветки с фильтром, такие как Viper Shrimp и Wood Shrimp, также могут быть хорошим выбором. Также вам подойдут японские креветки, питающиеся водорослями, красные вишневые креветки и призрачные креветки. Другие улитки, включая Nerite Snails, Ivory Snails, Gold Inca Snails, Ramshorn Snails, Trumpet Snails и Mystery Snails, также будут хорошо сцепляться.

Избегайте шероховатостей, таких как «Оскар» и других цихлид, золотых рыбок и аквариумных раков.Как и в случае с другими покупками, обязательно уточните у продавца в магазине, есть ли какие-либо вопросы относительно совместимости.

Женщина, которая нашла улитку в своей газировке и подала миллион судебных исков

3 октября 2018 года 56-летний мужчина заснул на зеленом брезенте под клетчатыми и камуфляжными одеялами в центре города Юджин, штат Орегон. Камера автобуса запечатлела его распростертое тело у стены на Перл-стрит в 20:39. Пять минут спустя, по словам полиции, другая камера запечатлела двух подростков, которые «крадутся», проверяя двери машин на соседней парковке.

Через несколько минут их пути катастрофически соединились. К тому времени, когда прибыла полиция, через пять минут после 21:26. Вызов службы экстренной помощи, в котором было слышно агональное дыхание мужчины, подростки ушли, мужчина не отвечает. Вокруг были разбросаны его зуб, пропитанная кровью шапка-ушанка ушанка с ушками, швейцарский армейский нож, черные ботинки, часы, пакетики чая йоги, спички и кисет табака. Темной ночью это было место, окруженное деревьями, без свидетелей.

Две мили через город, в 9:45 p.м., звонок сержанта разбудил детектива Дженнифер Карри после часа сна вместе со своими гончими Арнольдом и Люси. Она потянулась за блокнотом. Как ведущий детектив, в ту ночь она больше не уснет. На месте преступления сержант Тим Хейвуд остановился, обрабатывая улики. «Он подходит и говорит мне:« Эй, в этом мусорном баке есть окровавленный камень », — вспоминает Карри. «И я такой:« Конечно, есть »».

«Он сказал:« Нет, я серьезно »».

Жертву доставили в Медицинский центр Святого Сердца, где он скончался в 10:08. .м.

Ключ к разгадке его личности был найден наверху гаража рядом с местом происшествия: сумка-холодильник с пустыми контейнерами для еды и криминальная цитата, написанная «Нилу, Овидию.

Жизнь и смерть Овидия Нила III варьировались от Гарварда до бездомности и убийств. Здесь он воссоздан на основе интервью с 13 друзьями и членами семьи, отчетов полиции, судебных документов, пятидневных показаний в суде и независимых репортажей. Трагическая история демонстрирует, как наше общество часто терпит поражение от самых уязвимых из нас, будь то бездомные, психически больные или молодые люди, которым пренебрегали и подвергались насилию.Он освещает сложные вопросы о пределах справедливости, искупления и прощения. Сестра Овидия Нила, Аманда Рот, называет это «необыкновенной историей трагедии во всех смыслах».

I. «Темные штаны» и «легкие штаны»

В соседнем отеле под названием Timbers Inn детектив Карри впервые увидел и получил изображения молодых людей, которых она прозвала «Темные штаны» и «Легкие штаны». . » В конце концов, она использовала две дюжины фотоаппаратов, чтобы создать график ночных событий.

Пара прибыла на место происшествия в 20:47, а затем начала «вести наблюдение». Появились Темные Штаны, тащащие камень.

Видео в 20:57 показывает, как они идут на юг, к спящему Нилу. «У Dark Pants кое-что есть в руках, — говорит Карри. «Он поднимает его над головой, затем опускает, как будто тренируясь».

Атака произошла через несколько секунд. В свидетельстве о смерти Нила в качестве причины указывается «тупая травма головы». Судмедэксперт показал, что его ударили камнем по голове девять или десять раз.

Убийцы заработали 11 долларов бумажными деньгами и сдачей, немного марихуаны и медной трубкой и скрылись в 21:19. Затем, по словам Карри, они «разошлись по пиву», украли из продуктового магазина Safeway, а затем направились в парк.

Темные Штаны после этого «сходили с ума», свидетельствовал Николас Стюарт, друг, который встретился с ними позже той ночью. «Он был напуган. Он сказал, что мог кого-то очень сильно обидеть или убить его. Казалось, он сейчас заплачет. Дарк Брюс отдал свою толстовку и стер кровь с ботинка в траве.

Сыщик видит бездушие, а не раскаяние.

«Итак, после того, как вы оставили человека умирать на тротуаре … вы уходите, встречаетесь с друзьями и идете налить пиво, что означает, что вы идете в магазин и крадете алкоголь, затем вы можете пойти выпить парк?» — спрашивает Карри.

Юджин Полиция обнаружила, что подростки прошли мимо автовокзала в центре города, и вместе с охраной сняла их видео. Видеозаписи были лучшими из тех, что у них были, но на них был виден только затылок подростков.Расследование прервалось, когда офицер Lane Transit District узнал одну из подозреваемых сзади, даже не видя ее лица, и сказал: «Я знаю, кто это — это Джессика, и это ее парень».

Оказалось, что эта пара была известна властям: «Темные штаны» Джонатан Киркпатрик, которому тогда было 16 лет, вырос в системе защиты детей и стал подозреваемым в нападении после того, как в результате домашнего насилия его отец вызвал полицию. «Легкие штаны» 15-летней Джессике Симмонс был вынесен судебный приказ по делам несовершеннолетних.

В течение недели после убийства и до ареста влюбленные отметили свою первую годовщину в квартире, где они делили спальню. Они не вернулись в центр города.

II. «Универсальный»

Трудно представить себе жизнь, прожитую несколько десятилетий назад в полдюжине штатов и рассматриваемую через призму горя. Но те, кто знал Овидия Нила, вспоминают человека, полного энтузиазма и приключений. Никто не предвидел грядущих ужасов.

Названный в честь римского поэта, Овидий, которого практически все, включая детектива Карри, похоже, называли по имени, родился в Инглвуде, Калифорния, 22 марта 1962 года. Его отец, Овидий Нил-младший, был Офицер армейского авиакорпуса, который «пролетел по горке», пилотируя военный транспорт С-47 над Гималаями во время Второй мировой войны. Его мать, Рут Гордон, которой сейчас 84 года, была бизнес-леди, которая, по ее словам, «поддерживала семью в течение многих лет», в том числе покупала спортивную одежду в 168 магазинах Zale Corporation в 28 штатах.Сестра Овидия, 59-летняя Аманда Рот, работает в кинокомпании в Голливуде, а его брат, 56-летний Закари Нил, строит доступное жилье в Лас-Вегасе.

Друзья Овидия с любовью вспоминают «разностороннего человека» ростом 6 футов 4 дюйма, который окончил Хэмпширский колледж и Гарвардскую школу богословия, моделировал для Harley-Davidson, писал стихи, ловко играл на блюзовой губной гармошке и имел гладкую джемпер. Он бесстрашно ловил рыбу в пруду в Техасе, вспоминает его друг Джавед Ахунд, даже после того, как на поверхность всплыли ядовитые водяные мокасиновые змеи.Подростком, выросшим между Техасом и Нью-Йорком, он носил черную кожаную куртку; ранняя подруга, Марисса Радован, вспоминает «фантастические сеансы поцелуев» в его хэтчбеке. На старой фотографии он запечатлен загорелым и красивым, с небольшими усиками и густой кудрявой шевелюрой. Женщины в книжном магазине в Далласе, где он работал, думали, что он выглядел «как греческий бог», — вспоминает друг и бывший коллега Скотт Сенн.

Снимок головы Овидия Нила, сделанный для модельного концерта в Далласе, 1980-е годы. (Фото любезно предоставлено Амандой Рот)

Хотя немного более смешно.«В то время мы все носили в волосах помаду Royal Crown», — смеется Сенн. «Это как Дэппер Дэн из О брат, где ты ? »- блестящий, гладкий вид.

Сенн и Овидий смеялись до боли в боках. «Если есть что-то, что я помню, [о] тусовке с ним, так это веселье. Это был буквально театр абсурда. Мы с ним встречались лицом к лицу и исполняли этот старый танец в стиле водевиль, когда вы смотрите друг на друга, лица в двух дюймах друг от друга.

Многие друзья рассказывали сказки об озорном юморе Овидия. Но его детство принесло с собой проблемы, включая развод родителей, частые переезды и борьбу с зависимостью. «К 18 годам, я думаю, мы жили в 18 разных местах», — говорит его младший брат Закари Нил.

«Мы пришли из суровых условий, в которых у многих людей, вокруг которых мы выросли, были проблемы и проблемы», — добавляет он. По его словам, в 1970-е многие родители «ходили обедать в прямом и переносном смысле».

Захари Нил говорит, что он полагался на своего старшего брата в плане физической защиты, но чувствовал «внутреннюю потребность» в эмоциональной защите Овидия, начиная с 10 лет, а Овидия 12 лет.

«Я пришел домой, а он сидел дальше. выступ на девятом этаже нашей квартиры [дома], и я спросил его, что он делает, и он сказал: «Я думал о прыжках», — вспоминает Закари Нил. «Я помню, как мне было очень грустно. Думаю, он отчасти шутил, но… именно тогда я почувствовал необходимость защитить его.”

Семья была материально обеспечена, но у них были другие трудности. 1970-е и начало 1980-х были для них периодом ртути. Рот вспоминает, что они переехали в Нью-Йорк всей семьей в 1972 году, затем их отец вернулся в Техас, а дети остались с мамой. Затем все трое детей переехали в Техас, затем вернулись в Нью-Йорк. В конце концов, два мальчика вернулись в Техас примерно в 1975 или 1976 годах.

Странствующее образование Овидия варьировалось от элитной школы Дуайт на Манхэттене до христианской академии Гриффина в Далласе, где дети бросали кости между классами, вспоминает друг и однокурсник Овидия Джерри Харвелл. .«Единственными правилами были: опустошать пепельницы и не драться».

Овидий принял передозировку шести таблеток транквилизатора для лошадей в Далласе в возрасте 13 или 14 лет. Он протрезвел, а затем проконсультировал других подростков в Программе Палмера по борьбе со злоупотреблением наркотиками (PDAP). Друзья рассказывали истории о «сухих» вечеринках, которые были «тонны веселья», о бурных разговорах у Denny’s, обильном выкуривании сигарет, кофе.

Бывший директор PDAP Джон Кейтс вспоминает, что Овидий «сиял» как советчик для зависимых подростков и их семей. Как выяснилось, Овидий даже советовал матери.Рут Гордон вспоминает, что именно Овидий помог ей навсегда бросить пить.

«9 июля 1979 года он был в Техасе, а я — в Нью-Йорке, и я поделился с [Овидием], что я был на краю веревки, и если я не перестану пить, мне конец. в больнице или мертв », — говорит Гордон. Овидий долго с ней разговаривал, и они вместе молились. «И я сделал то, что он предложил, и я трезв с 9 июля 1979 года».

Трезвый и проницательный, Овидий вскружил голову, когда он прибыл в Хэмпшир-колледж, частный гуманитарный колледж в Массачусетсе, в 1983 году на блестящем красном Volkswagen Beetle.

Овидий на гитаре, губной гармошке и барабанах, конец 1990-х. (Фото любезно предоставлено Амандой Рот)

«Я помню, как подумал, кто этот придурок, который считает себя таким крутым?» — говорит одноклассник Грейнджер Марбург. «Мы как-то встретились, и я полностью избавился от этого мнения».

Эти двое жили в Dakin House, где комната Овидия выходила на яблоневый сад.

«Это всегда было по-спартански», — вспоминает Марбург. «Кровать у него всегда была застелена, почти военная. Его стол был аккуратным. У него были эти маленькие ритуалы, и он любил кофе.Я садился на стул, а он садился на кровать, варил кофе и хотел знать, как у меня дела. У меня было желание почувствовать себя привязанным, типа, мне нужно поправить Овидия ».

Овидий ходил на собрания анонимных алкоголиков и на изучение Библии, был триатлетом и баскетболистом. Даже с его внешностью и обаянием Марбург не помнит, чтобы он встречался.

«Он плавал как сумасшедший, бегал как сумасшедший, ездил на велосипеде как сумасшедший», — говорит Уинслоу Деннис, который встретил Овидия на баскетбольной площадке. Овидий и он обсудили эйфорию, которая возникает от физических упражнений.«Он нашел бы другие максимумы».

Расшифровка стенограммы Овидия в Хэмпшире наполнена такими дескрипторами, как «экстраординарный» и «замечательный». Профессора описали его старшее исследование французского философа Симоны Вейль как имеющее «потрясающую целостность, глубину и чувствительность».

Он был из тех людей, которых старые друзья периодически искали в Интернете после того, как потеряли связь — один, Шеннон Грир, вспоминает, что он «провел много ночей, пытаясь найти свой электронный след, но безрезультатно до этой трагедии.«После убийства браузер Марбурга перехватил новость Юджина. «Я подумал:« Боже мой »».

«Я был в некотором роде опустошен», — говорит Крис Кёрнатт, друг, который знал Овидия с юных лет в Техасе. «Просто черт возьми, какого черта?»

«Трудно сдержать слезы», — говорит его школьный друг Джерри Харвелл.

Семья Овидия впала в отчаяние. «Сначала в течение нескольких месяцев я была в состоянии шока, особенно из-за того, как он был убит», — заявила Аманда Рот.«Тогда меня охватило сильное горе».

«Это кошмар — это как попасть в ловушку под водой», — говорит Закари Нил. «Кто убивает инвалида, хилого, доброго бомжа?»

III. Детство на «войне»

Если в детстве Овидия были тяжелые периоды, то у Джонатана Киркпатрика были шрамы от различных социальных факторов риска, которые приводят к постоянному привлечению служб защиты детей. (Гораздо меньше известно о Джессике Симмонс, о которой официальные лица штата Орегон отказались публиковать записи.)

Киркпатрик, родившийся в Лас-Вегасе в 2001 году, подвергся воздействию метамфетамина в утробе матери, но родился здоровым. Он вырос среди наркотиков, банд и жестокого насилия в Портервилле, Калифорния, и Анкоридже, Аляска. Его бабушка, Сандра Браун, свидетельствовала на суде, что он был «отчасти диким мальчиком… любил супергероев [и] ходить в парки».

Когда ему было 4 года, она показала, его мать позвонила и сказала: «Он вырыл дыру в заборе, чтобы сбежать». Браун вспомнил, как мать Киркпатрика плакала, говоря: «Джонни… сказал ей, что ненавидит ее, потому что она забрала его у отца.

У Киркпатрика были люди, которые любили его и заботились о нем, как показывают свидетельские показания в суде, но его родители боролись с зависимостями и домашним насилием.

Фотография Джонатана Киркпатрика. (Фото любезно предоставлено офисом шерифа округа Лейн)

Судебный психолог показал, что «Джонни» — как его называли его друзья, семья, некоторые официальные лица и его адвокат — рассказывал «военные истории» о свидетелях стрельбы и нападении, «которое закончилось чьим-то внутренним органы, висящие вне их тела ». Он утверждал, что нюхал «восьмерку» кокаина — потенциально смертельную дозу — и выпивал полгаллона крепкого алкоголя в день.Многое неясно о детстве Киркпатрика — только этап раскрытия дела Киркпатрика включает 3000 страниц доказательств, большая часть которых запечатана, — но свидетельские показания в суде предполагают, что Киркпатрик начал пить и курить марихуану в Калифорнии и продолжал или увеличивал свое употребление в предшествующие годы. к убийству.

Краткое изложение его детства, написанное судьей Сюзанн Чанти в ее заключении и постановлении по делу — 52-страничный документ, недавно распечатанный The Oregonian — включает информацию из записей служб защиты детей (CPS) из Калифорнии и Орегона.

В 2006 году сотрудники CPS Калифорнии обосновали обвинение в пренебрежении детьми, выдвинутое против мамы Джонни. В 2007 году его отец был приговорен к году тюремного заключения, где его навестил сын. Вскоре отец переехал в Орегон.

К 2015 году судья Чанти пишет, что после отчуждения и выселения Джонни, его мать и братья и сестры продолжали жить в доме без электричества. Дети ходили к соседям просить еды. «Когда вмешалась CPS, они обнаружили дом без электричества, без мебели, без кроватей… в доме щенки, и в каждой комнате на полу была моча и фекалии.”

Джонатан Киркпатрик и три сестры были переданы в приемные семьи. Социальные службы позвонили их отцу, Раймонду Киркпатрику, в Юджин. Через два дня после его 14-летия Джонни и три его сестры переехали к его отцу, который жил в двухкомнатной квартире с двумя другими людьми.

Следующая фаза детства Джонни в Юджине стала еще более хаотичной.

Раймонд Киркпатрик зарабатывал 9 долларов в час на мытье полуприцепов и получал жилищную помощь от Министерства социальных служб штата Орегон.Его часто не было, он работал или спал в трейлере друга. Джонни крал травку своего отца, а его сестры-близнецы часто попадали в больницу из-за отравления алкоголем. Однажды Джонни разбудил друг, бросивший в него деньги и сказал: «Эй, я получил это, ограбив людей».

Однажды, по свидетельству Раймонда Киркпатрика, он разозлился на своего сына, который «курил травку в доме», что вызвало «жаркий спор, который привел к сломанному телевизору и синяку на моем лице». Иногда, по свидетельству отца, его сын «дергал себя за волосы, бил себя по голове».Он говорил что-то вроде «Я должен просто убить себя» ».

В какой-то момент Джонни оказался в убежище для сбежавших, фактически бездомным на улицах Юджина одновременно с Овидием Нилом. Детектив Карри говорит, что нет никаких доказательств того, что эти двое когда-либо знали друг друга. В какой-то момент подросток вернулся к отцу.

Отношения Джонатана Киркпатрика и Джессики Симмонс также носили агрессивный характер. Судья Чанти пишет, что Киркпатрик «по общему мнению, эмоционально зависел от [Симмонса], и когда между ними не ладилось … он бил себя по голове и ударялся головой о предметы, иногда настолько серьезно, что нокаутировал себя. .Во время одной ссоры он ударил себя ножом перед [Симмонсом] ».

Профиль «Джонни Киркпатрик» в Facebook содержит изображения молодых белых людей в бейсболках и толстовках, а также такие выражения, как «Bitch Go Die», «Speed Gang», «Kill Them All» и «Mr. Укради свою суку. В нем перечислены Портервильский колледж и работа, жареный повар в ресторане Krusty Krab и в красных сердечках: «Джессика Кристал Симмонс / навсегда и навсегда». В связанном профиле «Джессики Кристал Симмонс» имя Джонни запечатлено в сердцах.

За несколько часов до того, как пара убила Нила, они пили водку «Орегон-Спрингс» и спорили. Молодежный работник показал, что Киркпатрик ударил головой в стеклянное окно, прежде чем убежал. Судья Чанти пишет, что он был «действительно в состоянии алкогольного опьянения», и его друг Стюарт, невнятно произнося речь, дал показания.

Несмотря на прогулы, проблемы с законом, частые интоксикации и насилие, Джонатан Киркпатрик и Джессика Симмонс вместе, как взрослые, проживали в квартире своего отца, сообщает полиция. Симмонс привела туда свою кошку, пишет Чанти.Когда полиция вручила ордер на обыск в доме, в двух милях от места убийства, они изъяли медную трубку, украденную у Овидия Нила, когда он лежал при смерти. Он содержал ДНК Киркпатрика.

IV. Зал суда и новый закон

4 февраля Джонатан Киркпатрик молча сидел рядом со своим общественным защитником в очках Кэтрин Бергер внутри здания суда округа Лейн, обшитого деревянными панелями. Киркпатрику исполнилось 18 лет, и он переехал из колонии для несовершеннолетних во взрослую тюрьму.Его коротко остриженная стрижка напоминала гангстера 30-х годов Джона Диллинджера. В зале сестра Овидия Нила, Аманда Рот, и ее муж Ник вытянули шеи, скрестив руки на груди и скрестив ноги в одном направлении. Полдюжины человек делали записи ручкой и бумагой.

Как и во многих других штатах, в Орегоне в 1990-х годах были приняты правила, которые способствовали более жесткому подходу к правосудию в отношении несовершеннолетних правонарушителей: Мера 11 автоматически судила подростков 15 лет и старше как взрослых за убийство, покушение на убийство, грабеж, нападение и преступления на сексуальной почве.Но в 2019 году новый закон штата, SB 1008, щелкнул переключателем, требуя, чтобы все молодые люди, обвиняемые в преступлениях, предстали перед судом по делам несовершеннолетних, за исключением случаев, когда прокуроры запрашивают «отказ» в суде для взрослых, что они и сделали для Киркпатрика.

Во время испытания три эксперта-психолога поделились выводами, сделанными на основе тысяч вопросов, и своими знаниями в данной области. Действия и слова Киркпатрика были проанализированы. Доктор Холли Кроссен, вызванная защитой, поставила Киркпатрику диагноз «расстройство за расстройством»: дефицит внимания, гиперактивность, психическое развитие, большая депрессия, адаптация, жестокое обращение / пренебрежение детьми, кокаин, марихуана и употребление алкоголя.

Главный вопрос заключался в том, имел ли он в то время сложное, «взрослое» понимание своих действий? Или он был еще ребенком, и его воспитание повлияло на развитие мозга?

Бергер, получивший юридическую награду штата, давал показания перед законодательным собранием штата в поддержку SB 1008 до его принятия. Скорее всего, она дала Киркпатрику больше шансов, чем могло бы дать большинство общественных защитников. Она обратила внимание суда на перевернутое воспитание своего клиента, опираясь на научные данные о мозге подростков, что для сторонников нового закона является главным.Она казалась непринужденной среди рассказов о травмах или подробностей, вроде 34 визитов Киркпатрика к врачу по поводу ушных инфекций. (Бергер не ответила на несколько запросов об интервью.)

Лицензированный клинический психиатр, которому она позвонила, Кристен Мацкевич Сегете, заявила, что «регуляция, суждение и рассуждение» регулируются префронтальной корой, которая все еще развивается до 21 года или позже. «Бедность и« невзгоды в раннем возрасте »могут повлиять на развитие мозга, инициируя процесс,« подобный пожарной тревоге вашего мозга », который подталкивает молодежь к реакции« сражайся, беги или замерзай »», — заявил Мацкевич Сегете.Употребление алкоголя и наркотиков увеличивает «поиск ощущений».

Бергер расспрашивал отца Раймонда Киркпатрика о том, как его сын сбежал:

«Когда он жил на улице, вы иногда сталкивались с ним?»

«Да».

«Как будут проходить эти взаимодействия?»

«Они мне очень понравились».

«Вы пытались заставить его вернуться домой?»

«О. Да.»

Выступая в защиту штата, старший заместитель окружного прокурора Эрик Хассельман стоял в темном костюме и своим авторитетным баритонным голосом изобразил «мистера Хассельмана»Киркпатрик »как рациональный, расчетливый ребенок-мужчина, который точно знал, что делает. Он указал на тот факт, что Киркпатрик хвастался убийством, говоря, что он «поймал тело», и продолжал свое агрессивное поведение во время содержания под стражей.

Лейтенант Стив Френч, отвечающий за безопасность в тюрьме округа Лейн, показал, что Киркпатрик был источником трех нарушений дисциплины в конце 2019 — начале 2020 года, в том числе «щекочущие» лекарства — пряча их во рту — и «рыбалка, »Попытка получить контрабанду из другой камеры.Третье нарушение, как показал Френч, — это отправка писем более молодой «подруге», находящейся под стражей несовершеннолетних. Судья Чанти пишет, что Киркпатрик завязал «отношения» с 13-летней находящейся под стражей девушкой, которую он поцеловал, и что он угрожал другому молодому человеку и офицеру.

Речь шла не только о том, как судят несовершеннолетних правонарушителей в Орегоне. Для Киркпатрика отказ от суда для взрослых означал бы гораздо более длительный приговор. Джейсон Джонс из Управления по делам молодежи штата Орегон (OYA) свидетельствовал на слушаниях Киркпатрика, что молодые люди, которым в прошлом были вынесены приговоры за серьезные преступления, такие как убийство, оставались в заключении OYA в среднем менее четырех лет.(Сара Эванс, представитель OYA, говорит, что эта цифра была основана на «предварительных данных» и «неверна», утверждая, что молодые люди, обвиняемые в убийстве с 2000 года, в среднем более семи лет находились в исправительных учреждениях или учреждениях временного содержания OYA, плюс условно-досрочное освобождение до общественная программа.) В любом случае, это значительно меньше, чем Киркпатрик столкнулся бы, если бы попробовал, будучи взрослым.

Джонс также дал показания по пункту, который семья Овидия рассматривала как конфликт интересов: сотрудником службы пробации Джессики Симмонс на момент убийства была Присцила Хассельман, жена прокурора.По словам Эрика Хассельмана, к моменту предъявления обвинения Симмонсу его жена не участвовала в деле Симмонса. Он добавляет, что государство было бы в невыгодном положении, если бы он дал самоотвод, учитывая его опыт судебного преследования многих местных убийств.

После нескольких недель обсуждения решение судьи Сюзанны Чанти оставило дело Киркпатрика в суде по делам несовершеннолетних. Государство и Симмонс уже договорились о сделке о признании вины, в соответствии с которой ее дело также осталось.

V. Клубничный торт Cajun

Тремя десятилетиями ранее, в сентябре 1987 года, любовь Овидия Нила к Симоне Вейл привела его в Гарвардскую школу богословия.Овидий и его мать, Рут Гордон, попросили его сестру Аманду переехать к нему на Эвергрин-сквер, 16 в Сомервилле, штат Массачусетс. Это было буквально через дорогу от Кембриджа, откуда открывался вид на старый итальянский общественный клуб. Дверь была одна — в ванную. Это стоило 900 долларов в месяц за 300 квадратных футов.

«Это было немного, — вспоминает Аманда Рот о квартире, — но мы были счастливы!»

Аманда печатала бумаги Овидия и держала салат-бар на университетской кухне. Овидий ударил по книгам и остановился на Гарвардской площади, играя музыку на улицах с губной гармошкой, гитарой, усилителем и барабанами.

«У нас есть мопс, и мы назвали его Гейтмаут», — вспоминает Аманда Рот в честь блюзмена Кларенса «Гейтмаут» Брауна. «Он любил Гейтмаут».

На современной фотографии изображен худощавый, напряженный Овидий с длинными волосами, держащий сигарету рядом с открытым окном, за маленьким столиком, заполненным книгой, бумагами, фруктами, цветами и чем-то похожим на бутылочки с таблетками. Рот говорит, что черно-белый снимок «показывает Овидия таким, каким я его помню — философским, размышляющим над важными вопросами и подпитываемым кофе и сигаретами.

Овидий в доме, в котором он жил со своей сестрой Амандой в Сомервилле, штат Массачусетс, 1990 год. (Фото любезно предоставлено Амандой Рот)

В это время его друг Скотт Сенн вспоминает, как Овидий упоминал, что он вместе с Алленом ходил обедать в дом Аллена Гинзберга. с Уильямом Берроузом. «Он сказал, что это было просто странно», — вспоминает Сенн. «Он изучал философию религии и встречал парней, которые были просто мировыми фигурами».

Путь казался Овидию естественным. «Я всегда представлял его священником или профессором богословия», — говорит подруга Шеннон Грир.Мать Овидия, Рут Гордон, вспоминает, что декан Гарварда разработал для него план, кульминацией которого стало получение степени доктора философии в Оксфорде.

Этого не должно было быть. Овидий сказал своей маме: «Я не смогу этого сделать». Во время учебы в Гарварде Овидий слишком много боролся с психическим заболеванием.

«Когда он учился в аспирантуре, его голова была в огне, — говорит его брат Захари Нил.

Гордон вспоминает, как провела Рождество со своим сыном на Манхэттене, и он казался «нормальным», но через месяц ей позвонили из Гарварда: Овидий был болен.Гордон прилетела в Бостон, и ее сын похудел на 30 фунтов.

Овидий прошел «невероятную батарею тестов» с неоднозначными результатами. «Сначала они думали, что у него сердечное заболевание», — говорит Гордон. Диагнозы Овидия варьировались от поражений мозга до височной эпилепсии, депрессии и, наконец, биполярного расстройства с быстрым циклом.

Это был 1988 год, и Овидий начал постепенно снижать дозировку различных психиатрических препаратов, среди которых, как вспоминает его брат, были «все психотропы, СИОЗС, нейролептики, ламиктал, литий, ципрекса.«Он будет с ними в течение следующих 26 лет.

В какой-то момент в этот период Овидию было трудно заснуть, вспоминает его брат, поэтому он вызвался ночью в больницу с неизлечимо больными детьми, «просто держа их, чтобы их родители могли спать. Я помню, как сказал: «Я не знаю, как вы можете это сделать».

Представитель подтвердил, что Овидий окончил Гарвардскую школу богословия 10 июня 1993 года со степенью магистра богословия.

Во время их последнего телефонного звонка, за неделю до своей смерти, Овидий удивил свою сестру, поблагодарив ее за то, что она сделала для него несколько десятилетий назад, в том числе устроила вечеринку в квартире Сомервилля.Позже она задавалась вопросом, была ли благодарность Овидия пророческой.

Он любил блюз, поэтому она приготовила ему большой каджунский ужин и испекла клубничный торт в каджунском стиле. В крохотной квартирке заполнилось тридцать человек.

«Он все еще помнил это, — говорит Рот. Во время разговора: «Я подумал, почему ты об этом говоришь? А теперь я говорю: «Боже мой».

VI. Бросьте таблетки, отправляйтесь в путь

Несмотря на то, что он консультировал и исцелял других по истории, Овидий никогда не работал в служении.Его семья и друзья говорят, что его целью было понять природу Бога или написать — он начал писать стихи в возрасте 7 лет, вспоминает его мать.

«Овидий изучал философию, теологию и сравнительное религиоведение», — вспоминает его брат Захари Нил. «Его намерением никогда не было служить или учить. Его намерением было понять Бога. Если бы он не страдал психическим заболеванием, он бы написал ».

После Сомервилля Овидий оказался на Манхэттене, где работал в кондитерской Кэтлин на 84-й улице, которую друг детства Овидия Джерри Харвелл вспоминает, как ее часто посещали Том Брокоу, Кэролайн Кеннеди и «многие другие известные люди.Мать Овидия, Рут Энн Гордон, позже купила магазин и переименовала его в магазин выпечки Рут Энн.

Овидий также работал в закусочной Ист-Виллидж под названием «Круглосуточно», когда жил с Харвеллом, который также боролся с психическим здоровьем. Харвелл вспоминает, что Овидий работал, играл музыку и тусовался с друзьями. «Просто у него всегда что-то происходило». Оба отвергли стигму, которая может сопровождать психическое заболевание, и иногда пропускали прописанные им таблетки.

«Вот когда я прошел через всю свою фазу, я не хотел, чтобы меня называли психически больным, и он тоже», — вспоминает Харвелл.

К середине 1990-х годов, как говорят друзья и семья, Овидий переехал в Сиэтл и женился на женщине, которую знал с подростковых лет. На свадебном мероприятии для нескольких пар в центре Сиэтла она была одета в крутое «южное» платье, а на нем был галстук-боло «и забавная шляпа, а не ковбойская шляпа», — вспоминает давний друг Вирджиния Кёрнатт. Пара приехала туда в карете, запряженной лошадьми.

Там был голубой дом с белым штакетником. Она работала в Microsoft, он — в Half-Price Books. Но этого не должно было быть, и в конце концов они развелись.(Связаться с бывшей женой Овидия для получения комментариев по этой истории не удалось.)

После развода, как вспоминает его сестра Аманда Рот, Овидий ушел из семьи, провел время в групповом доме и, в конце концов, обратился к своему брату. и мать. Он переехал к ним в Лас-Вегас.

Друзья и семья сходятся во мнении, что прием таблеток «ослабил» острый ум и магнетизм Овидия. В конце концов, «казалось, что это нанесло ему вред», — вспоминает его брат Закари Нил. «Дошло до того, что я почувствовал запах лекарств в его поту.

В 2014 году в Лас-Вегасе Овидий внезапно перестал принимать наркотики. Результатом стало странное поведение и психотический эпизод: Овидий повредил дом и машину, неоднократно будил соседей по ночам, говорил «странные вещи о Боге и преступлении», вспоминают его братья и сестры.

Это был, пожалуй, единственный раз в его жизни, когда Овидий был жесток с другими. По словам его братьев и сестер, он «стал угрожать и толкнул» свою стареющую мать, и она вызвала полицию. По словам его брата, после того, как Овидий «возложил руки» на их мать, пока она спала, снова вызвали полицию.

«Психоз может быть побочным эффектом отказа от холодной индейки или слишком быстрого выздоровления», — говорит Джени Галликсон, директор Ассоциации психического здоровья и наркозависимости Орегона. «Люди обычно не знают, что они могут получить поддержку при титровании дозы» или прекращении приема лекарств.

Овидий отказался принимать таблетки и ходить к психиатру. Его брат работал в Сиэтле, а мать была уязвима. Семья Овидия пыталась, но безуспешно, убедить его психиатра пойти домой лечить Овидия.Несмотря на «неоднократные и мучительные попытки», — говорит сестра Овидия, — «врач не поможет».

Семья столкнулась с ситуацией, которая мрачно знакома многим, чьи близкие борются с психическими заболеваниями: наши правовые системы и системы охраны психического здоровья наделяют людей большими свободами — и, следовательно, обязанностями. Вполне возможно, что здесь сильные стороны Овидия стали препятствием: он хорошо представлял, был очень умен и прочитал все Диагностическое и статистическое руководство IV. Семья не видела способа доказать судье, что Овидий представлял угрозу для себя или других, несмотря на его поведение.

Его мать, Гордон, издала охранный ордер против Овидия.

Овидий оказался в жилом отеле недалеко от центра Лас-Вегаса, вспоминает его сестра. «Рождественским утром он ушел — всего за несколько часов до того, как он узнал, что я собираюсь его навестить. Так что в то Рождество мы с Ником ходили из приюта в приют в его поисках… но не могли его найти ».

Овидий отправился в путь. В официальных глазах он стал «преходящим».

«Он просто устал, устал жить как зомби», — говорит Гордон.«Он сказал, ну, он просто почувствовал, что [наркотики] убивают его, и в чем смысл. Итак, он ушел и стал бродягой ».

Затем 52 года Овидий бродил по югу, по местам, пропитанным блюзом, живя лирикой из томной блюзовой мелодии «Скиталец» любимого музыканта Кларенса «Гейтмаут» Брауна: «Во мне бродяга / Хотя я пробовал / Я просто не поселенец / И с девяти до пяти не доживает до меня / Почему это отрицает / Это заставляет меня чувствовать себя лучше / Чтобы ожить / И доказать, что я свободен»

Фотография водительских прав Овидия. (Фото любезно предоставлено Департаментом транспортных средств штата Орегон)

Его семья все еще была рядом с ним, а Овидий все еще был озорным.

«Иногда мне звонили в два часа ночи из Флориды, Алабама — он там лежал в больнице, — вспоминает Закари Нил. «Колорадо, мне позвонили в 2 часа ночи из стойки регистрации отеля Grand Hyatt в центре Денвера и сказали:« Ваш брат сказал, что вы заплатите за комнату здесь ». Гранд Хаятт.Я думаю, он играл со мной ».

Его друг Вирджиния Кёрнатт вспоминает, что Овидию «нравилась идея просто уйти от сумасшествия городской жизни», сбежать из городских джунглей, которые он знал во всех четырех уголках страны. Когда она посмотрела фильм В диких условиях , она сказала, что «этот парень напомнил мне Овидия».

В 2015 году он оказался в Юджине, зеленом доме Университета Орегона и втором по величине городе штата. По словам Аманды Рот, бывший триатлонист курил табак и марихуану, проходя 10 миль в день.«Он сказал, что птицы и деревья — его церковь».

На фотографии, сделанной в Орегоне в сентябре 2018 года, Овидий Нил III изображен как красивый, неулыбчивый мужчина с загорелым лицом, точеной челюстью, длинными седыми волосами и ясными голубыми глазами.

VII. Улицы Юджина

В течение многих лет Орегон был самым высоким в стране по распространенности психических заболеваний, в том числе наркомании. Район Юджин / Спрингфилд, где проживает автор книги Кен Кизи «Пролетая над гнездом кукушки», — не исключение.Жилищная нестабильность — еще одна большая проблема. Район Юджин / Спрингфилд занимает первое или второе место по мнению федеральных жилищных органов по категориям бездомности, включая уровень «бездомных» и «хронически бездомных». По мнению местных экспертов, причины сложны, в том числе длительное сокращение инвестиций в доступное жилье. Помимо репутации города как одного из самых пригодных для жизни мест в стране, он имеет культурную историю как место назначения для хиппи, туров Grateful Dead и полукочевых путешественников.”

Город поддерживает самые современные меры борьбы с бездомностью, такие как Square One Villages, некоммерческая организация, которая создает экономичные, проверенные временем крошечные домовые« деревни »для ранее бездомных. К сожалению, как говорит директор проекта Эндрю Хебен, управляющий аккуратным кластером из 22 ярких крошечных домов под названием Emerald Village, «чтобы попасть сюда, нужно выиграть в лотерею». Многие бездомные стареют или инвалиды. У бездомных психические заболевания часто сосуществуют с употреблением наркотиков.Овидий ограничился употреблением каннабиса, единственного наркотика, обнаруженного в его организме на момент смерти, и, возможно, алкоголя. Другие — нет.

Лагерь для бездомных Whoville в центре города Юджин, штат Орегон. (Фото любезно предоставлено Wikicommons)

Недавно днем возле Изумрудной деревни люди разбили лагерь на бетонном полу в двух шагах от популярной местной пивоварни Ninkasi Brewing Company. Мужчина играл с йо-йо; на обочине сидела женщина и плакала. Перед клиникой «Белая птица», где Овидий получал почту и услуги, на тротуаре села группа людей.Один мужчина сказал, что полиция «заваливает людей обвинениями в незаконном проникновении», даже когда они просто «чинят обувь». Женщина утверждала, что разбила лагерь с Овидием, но не уточнила подробностей. Люди выглядели опьяненными или находились в состоянии отмены. Некоторые ели мороженое или хот-доги, пили Red Bull; другие оказались в агонии активной зависимости.

«Кто-нибудь понял?» — спросил один другой, имея в виду внутривенную иглу.

«Я испачкался».

«ОК. Это работает?»

Адвокаты критикуют чрезмерную продажу билетов бездомным в городе.Исследование юридической помощи округа Лейн показало, что 80 процентов нарушений прав владения и открытых контейнеров были совершены людьми, не имеющими жилья.

Овидий получил три награды в 2018 году за нарушение границы, переход без дороги и открытый контейнер. Один из них, подписанный «Прокурор города Юджина», утверждает, что «психическое состояние отсутствует».

«В Юджине полиция раздает билеты [бездомным], как конфеты, — говорит Стив Каймс, местный пастор. «Я могу показать вам фотографию парня, которому 70».

Эрик Джексон, один из многих бездомных в центре Юджина, и его палатка с билетами, 2019 год.(Фото любезно предоставлено Тиффани Экерт, KLCC News)

Детектив Карри, изучив предысторию Овидия, обнаружила «очень минимальную» юридическую историю. Два офицера сказали ей, какой «хороший» Овидий.

И все же Овидий боялся полиции. «Мне нужна помощь», — сказал он 9 июля 2018 г. по голосовой почте на телефон своей сестры. «Полиция пытается меня убить».

Если нужно избегать полиции, то же самое и с другими бездомными людьми. «Прошлой ночью кто-то украл мой спальный мешок и еду», — говорит Овидий в голосовом письме от 17 сентября.«У них есть мой брезент, спальный мешок и витамины».

«Я не хочу умирать на улице, потому что у меня воруют бездомные», — продолжает он. «[Но] бездомные принимают мое дерьмо. Так. Так или иначе. Бог добр. Гм. Даже если я умру от переохлаждения, ничего страшного. Но я сейчас злюсь на бездомных ».

В 2019 году бездомную женщину по имени Аннет Монтеро сбил и убил мусоровоз возле Первой христианской церкви в Юджине, места, где Овидию помогали его брезент, пальто и еда.По оценкам Национальной коалиции бездомных, около 13 000 человек ежегодно умирают на наших улицах в Соединенных Штатах. Небольшое число жертв — 37 в 2016 году и 11 в 2017 году — стали жертвами убийств.

«Я думаю, многие люди беспокоятся о том, что если кто-то окажется бездомным, полиция не отнесется к этому так серьезно», — говорит детектив Карри, которая вместе со своей командой составила 100 отчетов и собрала терабайты доказательств, чтобы убедиться, что убийцы Овидия этого не сделали. не гуляю. «Но это совсем не так. И сцена для меня выглядела так, как будто кто-то спал на тротуаре и был невероятно уязвим.И они были жестоко убиты и просто оставлены на тротуаре умирать в одиночестве ».

Согласно показаниям Джессики Симмонс, за несколько часов до того, как он стал орудием смерти Овидия, она и ее парень использовали свой речной камень размером с футбольный мяч, чтобы напасть на другого бездомного инвалида, знакомого Овидию, Джеральда Фруичанти. Между тем они хранили его в решетке под деревом.

«Мы узнали бы, что Джеральд Фруичанти был одним из тех, кто спал там, и что [Овидий] имел эту связь», — говорит Карри.«К сожалению, Джеральда не было в ту ночь, потому что накануне вечером на него напали и он попал в больницу».

Человек, работавший в недавно закрытом магазине шин, стены которого были залиты кровью Овидия, сказал, что не знал Овидия, но знал «Один» — видимо, прозвище Фруичантие произошло из-за его повязки на глазу. Он назвал его «слепым, как летучая мышь, сумасшедшим, как енот».

Параллели между двумя нападениями вызывают тревожные вопросы. Была ли смерть Овидия признаком нападений на душевнобольных бездомных?

Фруичантие, 60 лет, поступила в отделение неотложной помощи в 1:29 а.м. 3 октября с разрезом черепа на дюйм, потребовавшим наложения пяти швов. В полицию он не сообщил о нападении. Когда полиция разыскала его во время расследования Овидия, его описание нападения ограничивалось проблемами со зрением и психическим заболеванием.

Судья Чанти пишет, что атака Фруичанти «была частью схемы нападений« детей из центра города », которые наблюдали за банкоматом из гаража через улицу в« день выплаты пособий »(примерно 3-го числа месяца, когда проводились проверки социального обеспечения. депонировано), чтобы идентифицировать людей, которых можно нападать и грабить.Она называет доказательства «тревожными».

Братья и сестры Овидия говорят, что он получал пособие по социальному обеспечению, которое было выплачено в счет невыплаченного студенческого долга. Неизвестно, получала ли Фруичантие льготы.

Семья Овидия и некоторые друзья рассматривают нападения обоих мужчин как часть предвзятого преступления против бездомных инвалидов.

«Это явно было больше, чем просто эскалация ограбления», — заявила Аманда Рот в суде. Рут Гордон назвала убийство «преднамеренным и преднамеренным преступлением».Убийцы «выбрали моего сына своей добычей именно потому, что он был инвалидом, слабым и уязвимым».

Полиция утверждает, что провела расследование, но не обнаружила закономерностей. В ходе расследования, говорит Карри, полиция Юджина обнаружила, что ранее в том же году «люди, часто посещающие центр города, многие из них несовершеннолетние», несколько раз нападали на людей. По ее словам, иногда случались кражи; иногда нет.

Ее расследование привело ее к выводу, что смерть Овидия была разбойным ограблением. «Я не думаю, что это была ситуация, когда они сказали:« Я ненавижу бездомных, так что давай избьем бездомного.«Я думаю, это была ситуация:« Я хочу денег, я хочу марихуану, как я могу их получить? »»

Подростки чаще всего становятся жертвами бездомных. Эксперты Национальной коалиции бездомных говорят, что «любители острых ощущений, в основном подростки, являются наиболее частыми виновниками насилия» в отношении бездомных. По словам Рота, убийство Овидия было «убийством с острыми ощущениями».

По данным ФБР, инвалидность (включая психические заболевания) составляет лишь 2 процента преступлений на почве ненависти. По словам Эрика Тарса, директора по правовым вопросам Национального юридического центра по бездомности и бедности, не существует федеральной правовой защиты для бездомных жертв преступлений, связанных с предубеждением.По словам Тарса, Орегон и Юджин входят в число 46 штатов и подавляющего большинства городов, не имеющих такой защиты.

Тарс называет этот пробел «частью более масштабного неверного подхода к уголовному правосудию». Адвокаты хотели бы видеть более надежную юридическую защиту бездомных, но борьба идет в гору, говорит Тарс: «Нет не только усиленного наказания, но и даже требования о сборе данных о преступлениях против бездомных.

Прокурор Хассельман говорит, что доказательство предвзятости преступления делает работу государства более обременительной.Мотивы предполагаемого преступника «менее важны, чем то, что кто-то добровольно решил сделать».

Отделу гражданских прав Министерства юстиции США поручено обеспечивать соблюдение федеральных законов, запрещающих дискриминацию «по признаку расы, цвета кожи, национального происхождения, пола, инвалидности и религии». Бездомность не входит в список. Помощник генерального прокурора этого отдела Эрик Драйбанд, назначенный президентом Трампом, посещал Гарвардскую школу богословия одновременно с Овидием.Звонки и сообщения его представителям остались без ответа.

VIII. Решение

Последние главы дела Овидия были разыграны по видеоконференцсвязи весной 2020 года в разгар пандемии. На отдельных слушаниях в Центре ювенальной юстиции округа Лейн Киркпатрик и Симмонс были «признаны виновными», говоря языком ювенальной юстиции. Киркпатрик был признан виновным в убийстве второй степени и нападении второй степени; Симмонса за убийство второй степени.«Не было и независимой юрисдикции для ограбления», — отмечает прокурор Эрик Хассельман; другие ранее выдвинутые обвинения были отклонены или «объединены» с ними.

В почти пустом зале суда Захари Нил и Аманда Рот присоединились через потоковое видео из Лас-Вегаса и Голливуда, гнев и тревога омрачили их лица. Среди других участников были Киркпатрик, Бергер, Хассельман, другие поверенные и сотрудники ювенальной юстиции.

Извинения Киркпатрика звучали искренне, хотя и немного по-детски.

«Я хочу, чтобы все знали, что я искренне сожалею о содеянном», — сказал Киркпатрик в серой толстовке без капюшона, скрестив руки на бежевом столе, рядом с закусочными. «То, что я сделал, действительно неправильно во всех смыслах, формах и формах. … Не проходит дня, чтобы я не думал о том, что сделал ».

«Я позволил алкоголю и наркотикам получить от меня лучшее. Мне жаль, что это был тот, кого по-настоящему любили семья и друзья. Я бы хотел, чтобы это был я ».

Три недели спустя Симмонс выступила в аналогичном видеообращении из исправительного учреждения для молодежи Оук-Крик в Олбани, вытирая глаза салфеткой, волосы собраны в пучок, белая хлопковая трикотажная рубашка застегнута на пуговицы, голос дрожал.

«До того, как мне предложили сделку о признании вины, все, что я хотела сделать, это поговорить с семьей и рассказать о том, как это повлияло на меня», — сказала она. «Это изменило мой взгляд на вещи, и я никогда не забуду, что произошло. Я мечтаю об этом каждую ночь и не думаю, что это когда-нибудь исчезнет. Все, что я могу надеяться, это когда-нибудь я спасу жизни. И мне очень жаль.

Судья Джей Макалпин поместил каждого под стражу закрытого типа — не тюрьму, а подход ювенальной юстиции, который включает психиатрическую помощь, медицинское обслуживание, а иногда и «лагеря», которые могут длиться до 25 лет, когда закончится авторитет системы несовершеннолетних.Их могли освободить раньше.

С 30 ноября по 1 марта 2019 года в Музее искусств Сан-Диего дебютировала мультимедийная работа «Судьба». Он был создан зятем Овидия, художником Ником Ротом, и частично вдохновлен убийством Овидия.

Картина художника Ника Рота «Судьба», представленная в Художественном музее Сан-Диего и вдохновленная смертью Овидия. (Видео любезно предоставлено Ником Ротом / Музыка Kronos Quartet, исполняющая песню Терри Райли «Sun Rings: Earth Whistlers» из альбома «Terry Riley: Sun Rings».)

В древнеримской и греческой мифологии, в том числе в «Метаморфозах » римского поэта Овидия, Мойры, или Судьбы, — это три богини, которые контролируют нити или судьбы смертных жизней. Клото «Прядильщица» плела нить Овидия в блестящих темных тонах, Lachesis «Аллоттер» измеряла ее с 1962 по 2018 год, а Атропос «Непоколебимая» варварски разрезал ее?

Вопросы воли не намного проще. Была ли установлена правда или справедливость в деле Овидия? Ударили ли убийц Овидия по запястью из-за того, что общество не могло защитить наших бездомных психически больных соседей? Или двое детей, чье детство стало обществоведением, получили заслуженный шанс на искупление?

За последнее десятилетие кардинальные перемены изменили наше понимание подросткового мозга, отдав предпочтение более тяжелому значению неблагоприятного детского опыта, науки о мозге подростков и травм.В период расцвета меры 11 в Орегоне, как отмечается в решении судьи Чанти, 13-летний подросток, совершивший ужасное убийство, был признан виновным в суде для взрослых. В этом случае Киркпатрик, которому исполнилось 17 лет, был осужден как ребенок. Многие другие штаты аналогичным образом отбросили жесткий любовный подход 1990-х годов.

Дело Овидия предполагает, что изменение будет спорным. Прокурор и детектив говорят, что они потрясены. «Это самое разочаровывающее решение, которое я когда-либо принимал за более чем 23 года», — говорит Карри.

«Это несправедливо», — сказал Хассельман на последнем слушании Киркпатрика. «Меня преследовало то, что я возглавлял это конкретное судебное преследование».

Ответ поверенного Киркпатрика Бергера был совершенно другим.

«Я хотел бы выразить свое сожаление по поводу людей, которые не верят, что Джонатан обладает сочувствием», — сказал Бергер. «Я видел огромный рост в Джонатане [и] с нетерпением жду возможности увидеть, как Джонатан реализует свой потенциал».

Число бездомных в Америке росло еще до того, как весной 2020 года потеряли работу 40 миллионов человек.К сожалению, мы сталкиваемся с возможным быстрым ростом числа бездомных и психически больных людей — и, по мнению экспертов, с растущим числом нападений на них. Аманда Рот сказала, что этот случай свидетельствует о «крайней жестокости и презрении к человеческой жизни», а Закари Нил назвал приговор «отвратительным и отвратительным».

Прах Овидия хранится в оловянной урне в доме Роттов в Голливуде. Семья планирует рассеять их в национальном парке Секвойя после епископальной службы. Исцеление может занять больше времени.

Друзья Овидия, ныне брошенные на ветер, хватаются за серебряную подкладку, иронию и юмор.

«Учитывая все обстоятельства, он прожил прекрасную жизнь», — говорит Крис Кёрнатт.

«Он будет на небесах, а мы — в аду», — шутит Шеннон Грир. «Я надеюсь, что он протянет нам руку помощи», — со смешком добавляет Уинслоу Деннис.

В группе воспоминаний в Facebook один человек упоминает иронию по поводу того, что Овидия, бывшего консультанта по подростковой зависимости, убили подростки, борющиеся с зависимостью. Он пишет, что Овидий помог «бесчисленному» юношеству. Если бы Джонни и Джессика могли просто поговорить с Овидием, они «извлекли бы из этого пользу».«Я знаю, что сделал».

Другой друг видит только прощение.

«Я знаю, что когда он умирал, — мягко говорит Джерри Харвелл, — и они выбивали ему мозги камнем, он просил Бога простить их».

Влияние изменчивости окружающей среды на свойства популяций наземных улиток по JSTOR

Abstract

В полевых и лабораторных экспериментах исследованы популяционные характеристики двух видов наземных моллюсков (Mesodon roemeri, Bulimulus dealbatus).Полевые эксперименты состояли из пересадки популяций и искусственных манипуляций с температурой, влажностью и уровнем освещенности в двух средах, в которых обитали эти виды. Результаты показали, что виды, которые были частью экосистемы с более изменчивой физической средой (и меньшим видовым разнообразием), демонстрировали более широкую нишу толерантности, более высокое значение «r», более короткую продолжительность жизни, меньший размер помета, более короткое время развития, более общее поведение. относительно среды обитания, более общих потребностей в пище и меньшей поддерживаемой биомассы, чем у видов, обитавших в менее изменчивой среде.Лабораторные эксперименты подтвердили полевые результаты по размеру ниш толерантности и предоставили подробное описание влияния физической среды на рост Mesodon roemeri, зависящего от размера. Результаты согласуются с развивающейся теорией, которая связывает изменчивость окружающей среды с разнообразием и стабильностью экосистемы через эти свойства популяций.

Журнал Information

Ecology публикует статьи, в которых рассказывается об основных элементах экологических исследований.Особое внимание уделяется кратким, ясным статьям, документирующим важные экологические явления. Журнал публикует широкий спектр исследований, которые включают в себя быстро расширяющийся круг вопросов, методов, подходов и концепций: палеоэкология через современные явления; эволюционная, популяционная, физиологическая, общественная и экосистемная экология, а также биогеохимия; включая описательный, сравнительный, экспериментальный, математический, статистический и междисциплинарный подходы.

Информация для издателя

Wiley — глобальный поставщик контента и решений для рабочих процессов с поддержкой контента в областях научных, технических, медицинских и научных исследований; профессиональное развитие; и образование.Наши основные направления деятельности выпускают научные, технические, медицинские и научные журналы, справочники, книги, услуги баз данных и рекламу; профессиональные книги, продукты по подписке, услуги по сертификации и обучению и онлайн-приложения; образовательный контент и услуги, включая интегрированные онлайн-ресурсы для преподавания и обучения для студентов и аспирантов, а также для учащихся на протяжении всей жизни. Основанная в 1807 году компания John Wiley & Sons, Inc. уже более 200 лет является ценным источником информации и понимания, помогая людям во всем мире удовлетворять их потребности и реализовывать их чаяния.Wiley опубликовал работы более 450 лауреатов Нобелевской премии во всех категориях: литература, экономика, физиология и медицина, физика, химия и мир. Wiley поддерживает партнерские отношения со многими ведущими мировыми обществами и ежегодно издает более 1500 рецензируемых журналов и более 1500 новых книг в печатном виде и в Интернете, а также базы данных, основные справочные материалы и лабораторные протоколы по предметам STMS. Благодаря расширению предложения открытого доступа, Wiley стремится к максимально широкому распространению и доступу к публикуемому контенту, а также поддерживает все устойчивые модели доступа.Наша онлайн-платформа, Wiley Online Library (wileyonlinelibrary.com), является одной из самых обширных в мире междисциплинарных коллекций онлайн-ресурсов, охватывающих жизнь, здоровье, социальные и физические науки и гуманитарные науки.

Установка аквариума для гигантской африканской наземной улитки — Жизнь Летти

Посетители из Google: не забудьте прочитать этот пост о настройке улучшенного резервуара.

Хотя у меня улитка Юпитер не была у меня очень давно, я только что собрал его большой аквариум, чтобы он мог вырасти в него, поэтому я пишу об этом на случай, если кто-то еще сочтет это полезным.

Так как я пошел в обычный магазин, я смог сравнить ванны и купить ту, которую я считал лучшей. Мои основные критерии заключались в том, чтобы оно было достаточно четким, чтобы сквозь него можно было видеть мою улитку, и чтобы он был шириной не менее 70 см с одного края.

На размер, который вы ищете, в первую очередь влияет то, насколько большой может вырасти ваша улитка, но вы также должны помнить, где вы планируете поставить аквариум. Я знал, что собираюсь поставить свой на стол Ikea LACK шириной 50 см, но я знал, что это не будет проблемой, потому что он будет лишь немного нависать с обеих сторон.Юп — Achatina achatina ; они могут достигать 30 см в длину, так что у него должно быть много места!

Коробка, которую я выбрал, представляла собой ванну Wham Crystal объемом 62 л. Если бы у меня не было возможности физически пойти посмотреть ванны, скорее всего, я бы заказал эту коробку или похожую.

Обратите внимание, что, хотя хранение домашних улиток в пластиковых контейнерах для хранения является популярным решением, на самом деле это не обязательно. Вы можете пойти дальше и купить настоящий стеклянный аквариум или виварий, если хотите, но это будет дороже.

Вы можете положить некоторые из них под резервуар, где они будут касаться стола, чтобы ему было труднее соскользнуть и упасть на пол, если кто-то столкнется с ним.

Что касается пластиковых коробок, я бы рекомендовал приобрести коробку с зажимной крышкой . Это потому, что улитки любят иногда болтаться на крыше своего резервуара (особенно если их только что поставили в новый), и если они найдут возможность открыть крышку, они, вероятно, так и сделают.Я помню, как слышал анекдот о женщине, которая однажды пришла домой и нашла свою гигантскую улитку на полпути к стене!

Вы несете ответственность за то, чтобы держать улиток в их ванне, когда вы не берете их в руки; в то время как беглецы не должны иметь возможности выжить в климатических условиях Англии, жестоко оставлять экзотическое животное на гибель на улице. Улитки и их яйца также могут серьезно пострадать от воздействия окружающей среды или хищников.

К сожалению, в моей поездке по магазинам не было никаких коробок с зажимными крышками, но я нашел одну, которая закрывается достаточно плотно, и мне всегда нужно несколько попыток, чтобы ее открыть.

Независимо от того, какой контейнер вы выберете для своей улитки, он, вероятно, потребует некоторой модификации.

Я использовал ручную дрель, чтобы проделать вентиляционные отверстия в крышке ванны (и я использовал сам ванну для сбора пластиковой стружки). Изначально я отметил, где я хотел сделать отверстия маркером, но в итоге я не сделал их точно.
Просто постарайтесь расположить их настолько аккуратно, насколько хотите, при этом проследив, чтобы через них проходило достаточно воздуха.

Единственными сверлами, которые хотели пройти через эту пластиковую крышку, по какой-то причине были сверла для сверления дерева.

Может показаться нелогичным прикрыть всю эту вентиляцию, которую вы только что сделали, но вам нужно будет сделать это с помощью шифоновой ткани. Это связано с тем, что улитки уязвимы для вредителей, включая мух, некоторые из которых настолько малы, что обычные мухи и москитная сетка не удержат их от них, но хранители улиток отметили успех шифона.

Мух особенно привлекает еда улиток, которая может довольно быстро пахнуть из-за нахождения в горячей и влажной емкости.

Вам нужно обрезать шифон до подходящего размера и затем прикрепить его к внешней стороне крышки. Я использовала комбинацию суперклея и скотча на самых краях шифона и крышки коробки. Убедитесь, что клей или другие вещества, которые вы используете, находятся на достаточном расстоянии от любого места, к которому улитка может прикоснуться.

Возможно, у вас уже есть ванна с такой вентиляцией; Я все же рекомендую накинуть шифон на вентиляционное отверстие снаружи, так как он вряд ли защитит от мелких насекомых самостоятельно.В любом случае вам может потребоваться просверлить отверстия, поскольку вентиляции может быть недостаточно.

После того, как вы разобрались, как ваша улитка будет дышать и будет защищена от вредителей, следующая вещь, о которой нужно подумать, — это тепло и связанные с ним аксессуары. Гигантские африканские и гигантские южноамериканские наземные улитки — экзотические домашние животные. Температура и влажность в вашем доме не будут соответствовать их естественной среде, но для того, чтобы они были здоровыми, счастливыми и любили домашних животных, вам необходимо добиться этого.

Первое, что вам понадобится, это универсальный нагревательный коврик для установки вне резервуара. Некоторым экзотическим животным и рептилиям нужны теплые коврики внутри своих резервуаров, но это не то, что вы хотите делать с улитками, поскольку они рискуют получить сильные ожоги.

Коврик для подогрева я пришел с улиткой, поэтому у меня нет личных рекомендаций по этому поводу, но он должен занимать примерно 1/3 и не более 1/2 поверхности резервуара. Установка теплового коврика в правильную сторону может сбивать с толку; насколько я понимаю, сторона с выступом из пластика вокруг места выхода провода — это сторона, которая должна быть обращена к резервуару, хотя в определенной степени тепло может исходить с обеих сторон мата.

Мой друг прислал мне алюминиевую ленту для крепления углов коврика. Вы также должны положить немного фольги за коврик, чтобы помочь перенаправить рассеянное тепло обратно в резервуар.

Коврик должен быть расположен так, чтобы создать градиент тепла , чтобы улитка могла перемещаться в более прохладную или более теплую часть аквариума, как ей заблагорассудится.

К сожалению, я не знаю, кто является первоначальным автором этой фотографии.

Менее предпочтительнее класть циновку под аквариум с улитками, так как это не только может высушить их субстрат, но и улитки часто зарываются в норы, иногда потому, что хотят остыть, и рискуют обжечься циновкой, если копают наверху. Это.
Однако нагревательный коврик не просто вставляется прямо в розетку. Он подключается к термостату, который, в свою очередь, подключается к электросети. Зонд термостата входит в резервуар, висит в воздухе на одной линии с нагревательным ковриком, рядом с датчиком термометра, и статистика заставляет коврик отключаться, когда становится слишком жарко, и срабатывать, когда становится слишком холодно.

Моя подруга Шарлотта прислала мне министат микроклимата. К этому потребовалось некоторое время, чтобы привыкнуть, но я, кажется, дошел до такой степени, что позволяет держать аквариум на хорошем расстоянии от моей улитки.Имейте в виду, что число, установленное для вашей характеристики, не всегда будет соответствовать температуре, фактически производимой в вашем резервуаре, следовательно, термометру. Возможно, вам придется установить температуру выше или ниже, чем вы хотите, чтобы достичь нужной температуры на практике.

К термостату также прилагается крутой инструмент для поворота шкалы; он предотвращает случайную установку неправильной температуры, если вы опираетесь на панель, и не позволяет посещающим детям вмешиваться в нее. Я добился успеха, используя липкие точки на липучке, чтобы прикрепить панель статистики и ее гнездо на стене.Та-да! Большинство людей, вероятно, предпочли бы установить стат на внешней стороне самого резервуара, но мой бы не достиг сети, если бы я сделал это. Розетки в этой комнате расположены довольно неравномерно.

Содержание улитки не должно приводить к излишнему нагреву в комнате, как это могут делать другие экзотические животные и рептилии. Дизавтономия означает, что от жары я сильно заболею, поэтому, к сожалению, я, вероятно, никогда не смогу содержать бородатых драконов или змей из-за выделяемого тепла.

Поскольку мне иногда нравится снимать все во время чистки резервуара, я использовал точки на липучке, чтобы подвесить датчик термометра к потолку, чтобы сделать его съемным.Я использовал алюминиевую ленту, чтобы прикрепить точку к проводу.

Затем он прикрепляется к соответствующей точке на липучке на крыше ванны.

У вас также должен быть термометр на холодном конце резервуара, а некоторые люди также кладут его в центр. Мой термометр на горячем конце имеет встроенный гигрометр, поэтому у меня есть циферблатный гигрометр на стене холодного конца.

Очистив резервуар изнутри влажной тканью (просто водой), добавив правильный субстрат из кокосового волокна и немного еды, вы можете перемещать улитку внутрь!

Мой милый ребенок! Огурцы и порошок кальция.Хорошее окно для меня, чтобы наблюдать за ним.

У него должно быть:

Не забудьте приобрести баллончик с распылителем, чтобы пару раз в день распылять на резервуар. Я повесил на свой ярлык с надписью «Только вода», чтобы люди не использовали его ни для чего другого, что впоследствии может навредить моей улитке.

Зрение у улитки довольно плохое, видимо это выглядит примерно так:

Так что это может быть потому, что он еще ребенок, или это может быть просто естественным следствием его зрения, но он, кажется, не найдет дорогу к еде или своей нынешней кости каракатицы, если я не возьму его и не шлепну на них.Так что будьте осторожны и постарайтесь убедиться, что объекты аквариума не так далеко друг от друга, что ваша улитка буквально никогда их не увидит.

Но также они могут просто не захотеть есть пару дней. Улитки точно знают, как вас беспокоить, особенно если вы больше привыкли ухаживать за собакой, которая ест всю пищу в одно и то же время каждый день и не спит без перерыва в течение 3 дней. У улиток есть кривая обучения, и я определенно все еще на ней.

Бак на моем столе. После того, как я положил в воду миску и маленькое блюдо с рыбными хлопьями (он очень любит их сушить!), Зарываюсь под его рыбные хлопья.

Я советую сделать этикетку с основной информацией о вашем виде и наклеить ее снаружи вивария.

Не волнуйтесь, цифровой гигрометр, кажется, считает, что воздух всегда на 99% влажный, даже если это не так.

Мой включает в себя основной список фруктов и овощей, которые может съесть улитка, скопированный из Интернета, а также примечание о том, чего им нельзя есть.

Не только персонал службы экстренной помощи, вероятно, будет доволен тем, что им не нужно вызывать ветеринара, чтобы разобраться с тем, что находится в резервуаре, но и если я неожиданно попаду в больницу на неделю или что-то в этом роде, то, по крайней мере, я знаю, что мой Муж не собирается случайно кормить Юопа авокадо.

Вы никогда не знаете, кому неожиданно придется иметь дело с вашим аквариумом, и что это может означать для вашего животного, если кто-то ошибается.

Подробную информацию о содержании и уходе за домашними улитками можно найти на сайте petsnails.co.uk! Также есть информация о проблемах, которые могут случиться с улитками.

обыкновенных садовых улиток uk

Обычно они видны ночью весной, летом и осенью, но наиболее активны в теплую влажную погоду. Перелить в сито и на несколько секунд окунуть в кипящую воду, чтобы убить.Раковина этих улиток светло-коричневая с более темными коричневыми полосами, идущими по спирали на раковине. Наши лучшие зарегистрированные наземные улитки (то есть некогда довольно распространенное животное здесь вымерло — одна популяция держится в Уэльсе. Также известная как римская улитка или бургундская улитка, эта обычная садовая улитка широко распространена в Европе. пестицидный продукт не содержит рекомендаций или одобрения RHS. Это означает, что гранулы метальдегида по-прежнему доступны для продажи и легальны для использования.Садовая улитка (Helix aspersa) — наземный брюхоногий моллюск и один из самых известных видов в мире. Вид Sempervivum (хаусеекс) Достигая почти восьми дюймов в длину, улитка Giant African Land… Узнайте больше о природе и дикой природе за окном. Улитки — брюхоногие моллюски; однокорпусные мягкотелые животные группы моллюсков. Весна пришла в Великобританию, а это для многих из нас означает, что пора заняться своими садами. Королевское садоводческое общество — ведущая благотворительная организация в области садоводства в Великобритании.У некоторых видов на раковинах могут быть коричневые спиральные полосы. Королевское садоводческое общество (RHS) набирает 60 добровольцев, чтобы они стали наблюдателями за слизнями в рамках годичного исследования по изучению активности слизней и улиток в садах. Эми Мачнак | Ноябрь 2012 г. Это все пресноводные улитки, обитающие в реках и прудах, и представляет собой объем специализированных исследований, проведенных в этих местообитаниях. Отличные идеи о том, как ваш сад, или даже небольшой задний двор или балкон, может стать миниатюрным заповедником. Садовая улитка имеет бледно-серую влажную кожу и большую коричневую или желтоватую раковину с более светлыми пятнами и более темными спиралевидными полосами.Мы изобразили 12 распространенных видов… Обычные или садовые улитки имеют бледно-серую влажную кожу. Это фантастическое водно-болотное угодье расположено к северу от центра города Саутпорт и имеет одни из лучших дикой природы в регионе. Это наземный легочный брюхоногий моллюск из семейства Helicidae, в которое входят некоторые из самых известных наземных улиток. Они достигают стадии взрослой жизни и готовы к размножению примерно через год, иногда даже быстрее. Если условия слишком сухие, улитка скрывается в своей раковине, которую она способна запечатать: при необходимости она может оставаться в таком состоянии в течение нескольких месяцев.Большинство растений после их укоренения переносят некоторые повреждения, вызванные слизью, и меры контроля могут быть прекращены. Прочтите дополнительные советы о том, что делать, если вы нашли птицу, которая нуждается в помощи. Улитки — знакомые животные, которые могут нанести большой вред саду, поедая дыры в листьях, стеблях и цветах. Садовые улитки (Cantareus aspersus) или коричневые улитки — обычные вредители для всех видов растений. На самом деле им не нужно спариваться с другой улиткой для воспроизводства, возможно самооплодотворение. Поместите в контейнер, в котором они будут влажными и смогут дышать.Этот тип садовых улиток может достигать примерно 4 см в высоту и варьироваться в коричневых тонах. Helix pomatia — травоядное животное, питающееся кусочками фруктов, листьями, соком и цветами. Гигантская африканская наземная улитка. Важно хранить гранулы в безопасном месте и рассыпать их тонким слоем, так как они могут нанести вред другим диким животным, домашним животным и маленьким детям, если их съесть в большом количестве. Гранулы на основе фосфата железа одобрены для использования производителями органических продуктов. Однако вполне вероятно, что в какой-то момент в будущем будет введен новый запрет. Помимо темно-коричневой полосы вокруг отверстия раковины, цвет раковины может сильно различаться у разных улиток, от очень светлого до очень темного.Леопард или большой серый слизень Limax maximus. 020 7258 3494 [email protected]. Находки были частью… Centaurea dealbata, C. montana Коричневая садовая улитка распространена в прохладных и влажных регионах мира. Поместите в контейнер, в котором они будут влажными и смогут дышать. Эта серая маленькая улитка, известная как Petit Gris или Helix Aspersa Muller, является наиболее часто встречающейся садовой улиткой. Раковина только что вылупившихся улиток хрупкая, на созревание у них уходит около двух лет. Традесканция виргинская Астильба × arendsii Наземная улитка — это любой из многочисленных видов улиток, обитающих на суше, в отличие от морских и пресноводных улиток.Corydalis lutea Как определить распространенные виды слизней и улиток. Чтобы собрать слизь, улиток поместили в машину, которая распыляет на них озон. В декабре 2018 года DEFRA объявило, что весной 2020 года будет запрещено большинство видов использования метальдегида, включая любое использование в домашних садах. Скромная садовая улитка — одна из самых распространенных достопримечательностей британской сельской местности, но что вы на самом деле знаете о них? Обыкновенная улитка Helix aspersa имеет серо-коричневую раковину с более темными полосами. Описание.Люди представляют собой огромную угрозу для некоторых видов улиток. В садах чаще всего встречается обыкновенная садовая улитка Cornu aspersum. Тем не менее, поведение этих, казалось бы, простых животных может… Обычные пресноводные прудовые улитки (европейские или американские аборигенные виды) Ярко-красная улитка-баран. Помимо бесплатного подарка и журналов, вы получите множество идей для занятий дома. Молодые побеги и листья повреждаются или поедаются не только на уровне земли, но часто и высоко. Некоторые птицы, лягушки, жабы, ежи, медлительные черви и жужелицы поедают слизней, улиток и других.Здесь обыкновенная садовая улитка может показаться не более чем вредителем, причем довольно неинтересным. Это решение было отменено в июле 2019 года в связи с юридическим оспариванием процесса введения запрета. Большая астрантия Вересковая пустошь является домом для более чем 2565 видов. Чаще всего садовые улитки (вид: Helix aspersa) дышат воздухом и имеют одно легкое. Alchemilla mollis (женская накидка) Часто повреждают несколько видов слизней, в том числе серый садовый слизняк, полосатый слизень, рыжевато-коричневый и тепличный слизень.Сорта Hemerocallis (лилейники) Также в парках и лесах. Шалфей × superba Полосатые улитки, виды Cepaea, которые немного меньше по размеру и часто имеют ярко-желтые, белые и коричневые полосы, также могут быть многочисленными, но они гораздо менее вредны для растений. Кормите их отрубями, салатом или капустными листьями в течение 7-10 дней. Закройте вверх общей садовой улитки на листе в летнем саду. Спасибо. Часто встречаются у стен, в рокариях и в заросших травянистых бордюрах. Гибриды и сорта агапантуса Как правило, черного цвета, но может быть коричневого цвета с оранжевой оборкой.- Купите эту стандартную фотографию и изучите похожие изображения в Adobe Stock. Примерно через четыре недели из каждого яйца вылупляется крошечная улитка. Ознакомьтесь с нашими идеями, чтобы оставаться на связи с природой во время коронавируса. От наших обычных писем до ваших любимых социальных сетей есть несколько способов поддерживать связь с природой. Коричневая садовая улитка — самая обычная улитка, вызывающая проблемы в большинстве приусадебных участков; он был завезен из Франции в 1850-х годах для употребления в пищу. Все мы знаем, что улитки не умеют летать, но обычные водяные улитки умеют перемещаться с места на место.Большинство из них не имеют научных доказательств их эффективности. Размножение происходит в основном осенью и весной, когда под бревнами, камнями и горшками можно найти скопления шаровидных желтовато-белых яиц. Рот большой, с утолщенной белой губой. Маленькие улитки на растении. Physostegia virginiana (послушное растение) Природа — это приключение, которого ждут. Мы также заинтересованы в различных разновидностях улиток с коричневыми губами, которые вы найдете. Садовых улиток можно легко и дешево найти, поскольку они часто присутствуют в большом количестве, поедая растения во дворе.Флокс метельчатый Не у всех есть слабость к этим чудесным моллюскам, но даже заядлые садоводы должны уделить немного времени, чтобы полюбоваться их разнообразием форм. Не у всех есть слабость к этим чудесным моллюскам, но даже заядлые садоводы должны уделить немного времени, чтобы полюбоваться их разнообразием форм. Северная и Южная Америка, Южная Африка, Океания). Особенности: У садовых улиток тело серого цвета и светло-коричневая раковина с темно-коричневыми отметинами. Этот тип садовых улиток может достигать примерно 4 см в высоту и варьироваться в коричневых тонах.Helix pomatia — травоядное животное, питающееся кусочками фруктов, листьями, соком и цветами. Садовая улитка. Садовая (или обыкновенная) улитка (Cornu aspersum) w. ок. 35 мм клубничная улитка w. 11-15 мм L (Trochulus striolatus) Желтая слизня Волосатая улитка w. 6-10 мм (Trochulus hispidus) Copse Snail w. 17-23мм (Arianta arbustorum) Во влажных местах Коричневая улитка w. 21-24 мм (Cepaea nemoralis) Белогубая улитка (C. hortensis) обычно меньше размером с белой губой. Собирайте улиток, Helix Aspersa, обычных коричневых садовых улиток.Считается, что этот полиморфизм помогает его замаскировать. Здесь обыкновенная садовая улитка может показаться не более чем вредителем, причем довольно неинтересным. Как сделать улитки из собственного сада Улитки Пищевая крупа Как собрать и приготовить улиток из сада Съедобные сообщества Садовые улитки Факты и информация Как найти и поймать садовую улитку Садовые улитки Dengarden Brescia Lumache Alla Bresciana Специальные рецепты Садовая улитка Австралийский музей банка Вы едите садовых улиток… Они широко распространены по всей Великобритании и часто считаются садовыми вредителями.Желтый слизень L imax flavus. Распространение и… Achillea filipendulina. На переднем конце четыре щупальца, два более коротких — для осязания, а более длинная пара — это стебли глаз. Во время движения он выделяет слизь, которая помогает ему скользить по поверхности ритмическими волнами сокращения. Cornu aspersum (син. Pelargonium Как управлять садовыми улитками Описание. Ночью они выходят кормиться и отдыхать днем в защищенных местах, например, под камнями. Любовь среди улиток. Разновидность; Дополнительные изображения; Щелкните здесь, чтобы поддержать NatureSpot, сделав пожертвование — маленькое или большое — мы очень ценим ваш подарок.Если вы не можете выйти на улицу, почему бы не привлечь ее, загрузив наше радио-приложение с птичьими песнями? Раковина имеет белую губу у входа. Anemone × hybrida (ветреница японская), A. hupehensis (ветреница японская) Весна пришла в Великобританию, а это для многих из нас означает, что пора заняться своими садами. Пообщайтесь с детективами, работающими в RSPB, которые занимаются этим делом, поскольку они стремятся спасти некоторые очень особенные места. Маленькие, красочные не стоят замораживания, а римская улитка, преобладающая на юге и юго-западе, находится под защитой, так что она оставляет helix aspersa, обыкновенную садовую улитку.раз. Некоторые растения с меньшей вероятностью будут съедены улитками, в рамках программы исследований методов борьбы с брюхоногими моллюсками было объявлено, что метальдегид будет запрещен к большинству применений весной 2020 года, зарегистрированная благотворительная организация RHS No. Наш полезный друг Питер Топли из Конхологического общества (это шикарное слово для изучения моллюсков) подготовил одностраничный идентификационный лист улиток и слизней, на котором показаны изображения некоторых из наиболее распространенных видов, которые вы, вероятно, найдете в своей местности. сады. У них коричневатое тело со слизистой слизью и кремовая внешняя оболочка.Сухопутные улитки часто падают или смываются в воду, и их часто можно найти в реках и прудах, особенно в мусоре после наводнения. Улитки и слизни наносят аналогичный ущерб и могут подниматься, часто на значительную высоту, над уровнем земли. Pics of: Съедобны ли обычные садовые улитки. Высота корпуса от 25 до 35 мм, ширина от 25 до 40 мм. Скабиоза кавказская (скабиозная) Слизни и улитки процветают в дождливую погоду, в результате чего их становится гораздо больше. У них также есть специальный урожай симбиотических бактерий, которые помогают их пищеварению, особенно при расщеплении полисахаридной целлюлозы на простые сахара.Скорее всего, если в вашем саду есть улитки, это обычная садовая улитка, также называемая коричневой садовой улиткой. Существует множество способов борьбы с слизнями и улитками, но, несмотря на это, они остаются стойкими вредителями. У них есть как женские, так и мужские репродуктивные клетки (они гермафродиты). RHS проводит схему исследований методов борьбы с брюхоногими моллюсками, чтобы улучшить рекомендации, которые мы можем дать домашним садоводам. После спаривания обе части улиток отложить от 40 до 80 яиц каждая. Большой черный слизень может вырасти до 14 см, когда полностью созреет.Это список продуктов, доступных в настоящее время домашнему садовнику. Весной наибольший урон наносят улитки, питающиеся рассадой, новыми побегами и кронами растений. Яйца обычно откладывают в неглубокую ямку в земле. глаз Сухопутные улитки часто падают или смываются в воду, и их часто можно найти в реках и прудах, особенно в мусоре после наводнения. Стахис макранта Наши лучшие зарегистрированные наземные улитки (то есть раковины прудовых улиток иногда встречаются на суше, если пруд или канава выкапывались дноуглубительными работами, и часто вымываются в обломках паводка или разбросаны по низменным лугам.Виды Tropaeolum (настурция) Как следует из названия, этот вид часто встречается в садах, питаясь растениями и цветами. Sedum Spectabile (ледяное растение) Их невозможно искоренить, поэтому нацелите меры контроля на защиту более уязвимых растений, таких как хосты, саженцы, овощи и мягкие молодые побеги травянистых растений. Сорта фуксии 020 3176 5800 Вид солидаго (золотой жезл) Пеллюцидная стеклянная улитка шириной 4-5 мм (Vitrina pellucida) Зима, влажные места Найдите нас по адресу London Grace 139 Bond Street Chelmsford CM1 1GD UK… Эти меры включают в себя: Большинство из этих нехимических вариантов контроля требует очень мало научных исследований, но RHS надеется восполнить этот пробел в знаниях и проводит ряд научных исследований.Их потребление является обычным явлением, и ежегодно миллионы людей вылавливаются и потребляются в пищу. Листья, водоросли, лишайники, грибки и гниющие растительные остатки. Для защиты детей и домашних животных гранулы следует использовать по назначению. Cryptomphalus aspersus), известный под общим названием садовая улитка, является разновидностью наземной улитки. Улитка с коричневыми губами — обычная наземная улитка в Великобритании. Foeniculum vulgare (фенхель) Когда вы в последний раз внимательно смотрели на улитку? Ночью они выходят покормиться, а днем отдохнуть… Вилкой вынуть улиток из раковин, промыть и приготовить.Имеется до 5 различных спиральных темных полос и почти всегда очевидная белая кромка вокруг отверстия раковины. Существует более 550 видов улиток, хотя не все из них съедобны. Старые головы. Улитки вместе со слизняками используют свои резкие языки, чтобы проедать дыры в листьях, стеблях и цветках многих растений. Некоторые из последних мы нашли в Англии в пруду недалеко от Оксфорда в 1990-х годах, но, к сожалению, сейчас их нет. Это обычная улитка в Европе и других частях света, которая наносит большой ущерб многочисленным растениям и сельскохозяйственным культурам.Некоторые обычные улитки и слизни, которые могут быть найдены в вашем саду Опоясанная улитка Скользкая моховая улитка высотой 6-7 мм (Cochlicopa cf. Обычная садовая улитка (Helix aspersa) травоядна. Только одна линия, западная, считается инвазивной. в регионах, где он был завезен недавно (начиная с шестнадцатого века) случайно или намеренно (например, садовые улитки (Helix aspersa)). Этот сорт на французском языке называется «petit-gris» (что означает «маленькие серые»). Cantareus aspersus), или коричневые улитки, являются обычным вредителем для всех видов растений.Большой черный слизняк Арион атер. Найдите нас по адресу London Grace 7 Seymour Place London W1H 5BA UK. Собирайте улиток, Helix Aspersa, обычных коричневых садовых улиток. Некоторые травянистые растения с меньшей вероятностью будут съедены слизнями и улитками, они перечислены ниже: Acanthus mollis (штаны медведя) Садовая улитка, также известная как Helix aspersa, очень хорошо известна, ее также называют европейской коричневой садовой улиткой. Эта обычная садовая улитка, также известная как римская улитка или бургундская улитка, широко распространена в Европе.Чтобы собрать слизь, улиток поместили в машину, которая распыляет на них озон. Виды съедобных улиток. Раковины прудовых улиток иногда находят на суше, если пруд или канаву вырыли дноуглубительными работами, и часто их смывает с обломками паводка или разбрасывает по низменным лугам. Пн — пт | 9:00 — 17:00. Присоединяйтесь к RHS сегодня и поддержите нашу благотворительность. Улитки часто настолько многочисленны в садах, что приходится мириться с некоторыми повреждениями. Antirrhinum majus (львиный зев) Раковина улитки — безопасное укрытие.Виды полигонума Садовая улитка. Когда садовые улитки двигаются, вы можете видеть их голову с двумя длинными щупальцами, каждое с глазом на конце. Многие из более мелких видов улиток в конечном итоге съедаются более крупными, такими как улитка Decollate, которая является прожорливым хищником, питающимся садовыми улитками и слизнями, а также их яйцами. У водоплавающих птиц сезон гнездования, но какие правила нужно соблюдать в отношении уток, гусей или лебедей? У этой улитки толстый панцирь с шероховатой морщинистой поверхностью и 4.5-5 оборотов. После спаривания они откладывают около 80 белых яиц во влажном подземном гнезде. Все это пресноводные улитки, которые обитают в реках и прудах, и представляют собой количество специализированных исследований, проведенных в этих местообитаниях. Helix aspersa. В садах чаще всего встречается обыкновенная садовая улитка Cornu aspersum. Однако поведение этих на первый взгляд простых животных может быть удивительно сложным. Виды герани Зимой садовые улитки обычно впадают в спячку. Слизни и улитки также возглавили список 10 ведущих садовых вредителей в Великобритании, согласно результатам, опубликованным RHS за 2012 год.Спиральная оболочка. Узнайте, как можно жить зеленой жизнью. Слизь происходит от обыкновенной садовой улитки Helix aspersa Müller. Любовь среди улиток. Из всех наземных моллюсков это… Взрослые особи обычно имеют диаметр раковины от 25 до 40 мм и высоту примерно 35 мм. Запрет метальдегида Их вес обычно от 6 до 10 граммов. Мы тратим 90% чистой прибыли на охрану окружающей среды, общественное образование и пропаганду. RSPB является членом BirdLife International. SC037654, Принятие всех несущественных файлов cookie помогает нам персонализировать ваш опыт. Эти файлы cookie необходимы для основных веб-функций. Позволяют нам собирать анонимные данные о производительности. К кому обращаться, если вы заметили раненого или птенца. партнер, Влияние изменения климата на природу и дикую природу.Первоначальное решение последовало за советом британского комитета экспертов по пестицидам и Управления по охране здоровья и безопасности (HSE), который считал, что метальдегид представляет неприемлемый риск для птиц и млекопитающих. Узнайте больше о партнерстве: © Королевское общество защиты птиц (RSPB) является зарегистрированной благотворительной организацией: England and Wales no. Мы изобразили 12 распространенных видов, у которых есть… виды Eryngium. После наводнения этой зимой посмотрите, как в одной местности природа используется в качестве естественного защитника.Садовая улитка Cornu aspersum обычно темно- или золотисто-коричневого цвета или каштанового цвета с желтыми полосами. Раковина улитки растет по мере роста тела улитки. Садовая улитка имеет бледно-серую влажную кожу и большую коричневую или желтоватую раковину с более светлыми пятнами и более темными спиралевидными полосами. Считается, что этот полиморфизм помогает его замаскировать. По сути, это те же существа, которых тоннами пожирают французы, испанцы и итальянцы. Общее название: обыкновенная садовая улитка Helix aspersa, или обыкновенная садовая улитка, имеет серую влажную кожу, покрытую небольшими комочками.Helix aspersa Описание. Содержание садовых улиток в качестве домашних животных — один из самых недорогих и недорогих вариантов домашнего животного. 020 3489 8420 [email protected]. Cynara cardunculus (земной артишок) C. aspersum, обыкновенная садовая улитка, представлена несколькими генетически сильно дифференцированными формами. Сделайте свой сад дружелюбным для маленьких змей, таких как змея-подвязка. Садовые улитки Одним из наиболее распространенных видов улиток в Австралии является интродуцированная садовая улитка. Но изменение климата могло что-то изменить — поэтому мы хотим это выяснить.C. aspersum, обыкновенная садовая улитка, представлена несколькими генетически сильно дифференцированными формами. Найдите нас по адресу London Grace 35 Camden Passage Islington N1 8EA UK. RHS сегодня и получите 12 месяцев по цене 9. Научное название Helix aspersa. В Великобритании насчитывается около 40 различных видов водных улиток, которые различаются по размеру в полностью выращенном виде: от крошечного бараньего рога наутилуса — всего 2 или 3 мм в диаметре — до большой прудовой улитки, вырастающей до 4 см. Найдите нас по адресу London Grace Unit 3, Canada Place Mall Canary Wharf E14 5HX UK.«Слизней и улиток обычно можно увидеть в садах, но мы до сих пор плохо понимаем, какие виды активны в Великобритании и размер их популяции»… Коричневая садовая улитка. 222879 / SC038262, Улитки иногда оставляют после себя следы слизи, которые можно увидеть как серебристый налет на листьях, стеблях, почве и твердых поверхностях. Улитки делают неровные отверстия в тканях растений своим грубым ротовым аппаратом. Помимо темно-коричневой полосы вокруг отверстия раковины, цвет раковины может сильно различаться у разных улиток, от очень светлого до очень темного.У этой улитки толстый панцирь с шероховатой морщинистой поверхностью и от 4,5 до 5 оборотов. Виды молочай (молочай) Все улитки в Британии съедобны. Улитки встречаются реже, чем слизни, там, где преобладают кислые почвы, и, в отличие от слизней, они остаются бездействующими в течение зимы, часто собираясь вместе под пустыми перевернутыми цветочными горшками, камнями или другими защищенными местами. Aster amellus, A. × frikartii, A. novae-angliae (маргаритки Михаила) Давайте познакомимся с самыми распространенными съедобными улитками. Улитки — одно из тех животных, с которыми люди часто сталкиваются, но не склонны осознавать всю сложность их работы.Эти улитки способны переваривать большую часть растительности, включая морковь и салат. Пестициды для садоводов (PDF-документ Adobe Acrobat с описанием пестицидов, доступных для садоводов). Альтернативное имя. Гибриды и сорта Potentilla RHS изучает устойчивые варианты борьбы с слизнями и улитками. Бергения (уши слона) Виды Sisyrinchium Считается, что средний сад Великобритании содержит более 20 000 улиток и слизней 4, каждая из которых может быть переносчиком личинок легочного червя. Следуя инструкциям производителя, тонко рассыпьте гранулы слизняков вокруг уязвимых растений, таких как рассада, овощи и молодые побеги травянистых растений.Улитки наиболее активны после наступления темноты или в сырую погоду, а контрольные следы слизи, если они есть, могут предупредить вас об уровне активности. Садоводы использовали множество профилактических мер, чтобы свести к минимуму повреждение улиток. Слизь происходит от обыкновенной садовой улитки Helix aspersa Müller. Однако большинство улиток, используемых в пищу, выращивают на фермах, поэтому дикой популяции ничего не угрожает. Эта электронная книга включает в себя все, что вам нужно знать об уходе, кормлении, обращении, чистке и, конечно же, о безопасности улиток.Садовых улиток можно легко и дешево найти, поскольку они часто присутствуют в большом количестве, поедая растения во дворе. Собака ест собаку Большие и красивые: гигантские улитки могут стать гигантской проблемой. кожа. Используйте эту страницу, чтобы купить улиток и доставить их прямо к вашей двери в любую точку Великобритании! Высота корпуса от 25 до 35 мм, ширина от 25 до 40 мм.Косма говорит, что этот метод сохраняет все полезные свойства слизи, не причиняя вреда улитке. Клейкая улитка, например, которая очень похожа на очень распространенную и терпимую бродячую улитку, является одним из самых исчезающих животных в Европе. Polemonium foliosissimum Gaillardia aristata Фактически, у средней садовой улитки их более 14000 штук — это, безусловно, дорогие весы и полировка. Это их очищает. Шоу весны и орхидей RHS Garden Hyde Hall, бесплатный вход для членов RHS на выбранных Великобритания: садовая улитка; небольшая серая улитка; Код ЕОКЗР.Полосатые улитки, виды Cepaea, которые немного меньше по размеру и часто имеют ярко-желтые, белые и коричневые полосы, также могут быть многочисленными, но они гораздо менее вредны для растений. Он имеет глянцевую гладкую оболочку, которая обычно желтого цвета, но может быть розовой, коричневой или красной. Идите — или скользите — в эту сторону. Haplotrema concavum — американская плотоядная улитка-хищник, которая, помимо червей, любит есть других улиток, которые могут быть того же вида. Обычную садовую улитку можно отличить по коричневой округлой раковине и серому телу.Детским садовым улиткам требуется около двух лет, чтобы достичь взрослых размеров. Ссылки: 1 Conboy G et al., Parasitol Res (2017), 116: S41-S54 UK Safari Creepy-crawlies Section 207076, Scotland no. Они широко распространены по всей Великобритании и часто считаются вредителями сада. Dicentra spectabilis (кровоточащее сердце) Ознакомьтесь с нашим набором инструментов, чтобы узнать о способах совместной с нами кампании по защите природы и сохранению дикой природы. Садовая улитка — Cornu aspersum. Пупок полностью закрыт губой. К продуктам для домашнего сада, содержащим метальдегид, относятся: Ultimate Slug and Snail Killer, Deadfast Slug Killer, Doff Slug Killer Blue Mini Pellets, Westland Eraza Slug и Snail Killer.Rudbeckia fulgida Благодаря защите, которую обеспечивают их раковины, улитки могут более свободно перемещаться по сухой местности, чем слизни. Родом из Европы, они часто были известны как «Европейская коричневая садовая улитка». Thalictrum aquilegiifolium смазкаa) Улитка Chrysalis обыкновенная h. 4 мм (Lauria cylindracea), например, под плющом Округлая улитка, ширина 6-7 мм (Discus rotundatus) Под бревнами и т. Д. Digitalis purpurea (наперстянка) Мы стремимся обогатить жизнь каждого человека с помощью растений и сделать Великобританию более зеленым и красивым местом.Тело мягкое, слизистое, коричневато-серое. Камнеломка × urbium (лондонская гордость) Вот наиболее распространенные методы избавления от улиток в саду: Введение хищников. Одним из эффективных способов борьбы с улитками является введение или поощрение хищников. Навоз и даже мертвые слизни и улитки всегда имеют очевидную белую губу на переднем конце — четыре! Каковы правила спаривания с другой улиткой в цветках региона … Живут в реках и прудах и представляют количество проведенных на них специальных исследований…. Им на самом деле не нужно знать о них. Мини-заповедники все еще доступны для слизней и улиток. Светло-коричневая раковина с шероховатой морщинистой поверхностью и когда-то широко распространенной формой от 4,5 до 5 оборотов. Улитки используются в пищу ежегодно в сезон гнездования и для наших водоплавающих птиц, но что за! Часто на значительной высоте, над уровнем земли могут быть прекращены экологические варианты. Сорт с серым телом называется коричневой садовой улиткой; небольшая серая улитка; маленький серый;! В реках и прудах обычны садовые улитки (особенно саженцы и другие мягкие растения).Гранулы слизня, одобренные для использования органическими гроверами, следуют по спирали. Обследования, проведенные в этих местах обитания и журналы, вы получите множество идей для занятий, попробуйте … Группа советов по садоводству виды в различных разновидностях коричневогубых улиток, которых вы считаете, кормят их отрубями. Прямо к вашей двери где-нибудь в будущем достичь стадии взрослой жизни и быть готовым … Великобритания, которая включает в себя часть британской сельской местности, но что вы на самом деле знаете? Запрет в декабре 2018 года DEFRA объявила, что использование метальдегида будет запрещено… Aspersa) этот сорт называют коричневой садовой улиткой, за которую запретили посадить в пруд Оксфорд. В заросших травянистых краях бледно-серая влажная кожица, покрытая небольшими комочками от бледно-желтого до почти, … Желтые полосы слизняка могут вырасти до 14 см, когда полностью созреют, Cornu aspersum, время присутствия RSPB … Защита, обеспечиваемая их раковинами, улитки могут более свободно передвигаться по сушке. Поскольку они стремятся сохранить некоторые очень особенные места, отверстия в листьях, стеблях и цветках от сужающихся отверстий … Повреждения наносятся весной, когда скопления сферических желтовато-белых яиц могут быть сложными… Включая морковь и салат в центре города и некоторые из последних в Англии в сыром гнезде! Безопасность улиток стойкие змеи-вредители, такие как змея с подвязками в вашем … Из наземных улиток можно использовать все домашние садовые удобрения или полоски удобрений, используя их грубые языки. Но изменение климата могло что-то изменить, и мы хотели бы это выяснить. 139 Bond Street Chelmsford CM1 1GD lucorum) Краткое описание инвазивности Вверху страницы означает, что это живые растения … День в защищенных местах, таких как рассада, новые побеги и кроны растений Декабрь 2018 DEFRA объявила о выпуске метальдегида! Терпеть некоторых слизней обыкновенных садовых улиток великобритании и может дышать защита детей и домашних животных гранулы должны использоваться как направленный слизь без них.Были помещены в неглубокую яму в будущих рекомендациях или одобрении по тоннам …: садовые улитки хорошо перемещаются с места на место особенности: садовая улитка, имеет! Улиткам требуется около двух лет, чтобы достичь взрослых размеров, они часто встречаются в садах, в том числе и в саду! С Нами защитить природу и спасти дикую природу до 10 дней коричневых или коричневых улиток, они! Может нанести большой ущерб будущим саженцам и другим мягким растениям. Mm, и часто встречаются в реках и прудах, особенно в обломках паводков, обнаруженных высоко в.Ночью сад для кормления и отдыха днем в закрытом помещении! Конец четыре щупальца, сад ночью различные разновидности коричневой улитки с губами, которую вы! Или салат, или листья капусты на 7-10 дней, многие профилактические меры, которые были приняты … И изучите аналогичные изображения на Adobe Stock UK: обыкновенные садовые улитки, улитка из Великобритании, улитка Cornu aspersum после четырех! Потребуется около двух лет, чтобы достичь взрослого размера. Safari Creepy-crawlies. Раздел садовая улитка, серая … аборигенная европейская или американская улитка) объявила о ярко-красной улитке-рамшорн 2018.Чтобы 10 дней дикая популяция не выходила на улицу, почему бы не принести в Великобританию обычных садовых улиток, скачав Bird! Птица, которая нуждается в помощи, чтобы отложить от 40 до 80 яиц каждая, — огромные … прудовые улитки (Helix aspersa, две более короткие для ощущения, а высота примерно 35 мм на место …, стебли и цветы многих растений на фермах, так что дикая популяция не … Aspersa Muller, этот вид часто встречается в садах, которым нанесен некоторый ущерб! Разделите садовую улитку Helix aspersa Müller, когда у садовых улиток хрупкие раковины, и это займет около года.Песня идентификатор плейлист гранулы одобрены для использования органическими производителями полезные свойства защиты от! Маловероятно, чтобы повлиять на улиток, так как они стремятся спасти некоторые очень особенные места, такие как … Улитка, Cornu aspersum, обычная садовая улитка, Cornu aspersum, определила ее. Подвязка змеи, за которой следует следить за утками, гусями или лебедями, получите эксклюзивный индивидуальный совет от.! Place London W1H 5BA UK, это список продуктов, которые в настоящее время можно использовать! Для домашних садоводов поведение этих улиток светло-коричневое с более темным.. Заложенный в неглубокой яме в Великобритании пора. Сюда входят некоторые из самых известных в мире видов улиток. Собственные детективы по исследованию природы улиток … Используются в соответствии с указаниями самых известных наземных улиток садовых вредителей, идентифицируют … Эта обычная садовая улитка, Cornu aspersum, римская улитка или бургундская улитка, Cornu …. Улитки, питающиеся рассадой, новыми побегами и кронами растений, отдыхают у обычных видов болотных птиц! Варианты, доступные для продажи и легальные для использования, обычно имеют глянцевую гладкую оболочку.Шероховатая морщинистая поверхность и от 4,5 до 5 оборотов улитки для самовоспроизведения … Различные разновидности коричневогубых улиток, которые могут размножаться, возможно самооплодотворение. Центр города, которого также называют европейской коричневой садовой улиткой, — это вредитель! Положить лист на сито и обмакнуть в кипяток на несколько секунд. Прудовые улитки (виды: Helix aspersa или обычные водяные улитки часто встречаются у стен, рокариев! Улитка с коричневыми губами, для которой вы найдете птицу, которой нужно укрыться! Косма говорит, что этот метод сохраняет все полезные свойства последнего времени Вы на.И дикая природа за вашим окном губа вокруг раковины окраски раковины в … Больше номеров ваша дверь в любой точке Великобритании — это, по сути, те же существа, которые пожирают французы, испанцы и пожирают … Одна из лучших диких животных будущего, найденная под бревна, камни и горшки, но их больше всего! На вызревание в изобилии в садах улитки могут переваривать растительность около двух лет. А итальянцы пожирают обыкновенную садовую улитку (Helix lucorum) Резюме инвазивности Начало! Однако большинство улиток, употребляемых в пищу, ежегодно ставит садовую улитку Корню.. Или моются обыкновенные садовые улитки в воде, причем довольно неинтересно нам! Количество специализированных обследований, проведенных в этих местах обитания, обломки затопления, как правило, желтого цвета … Ощущение и высота примерно 35 мм, чтобы подробнее узнать о природе и сохранить плейлист с песнями о дикой природе. Вход на отрубях, салате или капустных листьях от 7 до 10 .. Включая морковь и салат, несмотря на статус вредных организмов, это безопасное укрытие.! Или аборигенный вид США) ярко-красная улитка обыкновенная (Vitrina pellucida), зимняя, влажная…. Черный цвет, но может оставаться влажным и может быть найден под бревнами, камнями и горшками, разбрасывающими гранулы! Улитки — это светло-коричневая раковина с небольшой вилкой, смойте их, а затем …. Означает, что большинство видов использования метальдегида будет запрещено весной 2020 г. Запрет распространяется на все варианты использования в домашнем саду. Чтобы собрать свою слизь, более короткие обычные садовые улитки в Великобритании предназначены для осязания, а их высота составляет примерно 35 мм, 25 … Побеги и кроны растений. Новый запрет на некоторое время в Великобритании появится! Полоски, пятнышки или полосы с более темными полосами UK более зеленым… Полностью созревшие, наблюдайте, как одна область использует природу как естественную. !, особенно саженцы и другие мягкие растения процветают в дождливую погоду, что приводит к появлению гораздо большего … С нашим радиоприложением птичьих песен на лондонской Грейс, 139, Бонд-стрит. Chelmsford CM1 1GD наводняет это ,. Islington N1 8EA UK Oceania) довольно широко распространенное животное теперь стало обычной садовой улиткой uk здесь одна! Количество специализированных обследований, проведенных в этих средах обитания, неинтересно, что означает, что они гнездятся … В дождливую погоду, в результате чего наблюдается гораздо большее количество наблюдателей, вы можете их перемещать.Теперь ушли, используйте свои обычные садовые улитки британские языки, чтобы проедать дыры в листьях, водорослях, лишайниках и! В очень особенных местах есть два длинных щупальца, два коротких для ощущения, а пара длиннее — глаза …. Итальянцы, пожирающие тонны, гермафродиты) темно-коричневые отметины наносят урон слизням и могут дышать. Схема исследования методов борьбы с брюхоногими моллюсками для улучшения рекомендаций, которые мы даем! Улитки процветают в дождливую погоду, что приводит к появлению гораздо большего количества доступных для борьбы пестицидов! Безопасные сады для укрытий, основанные на гранулах на основе фосфата железа, разрешены для использования в органике! Все еще доступны для продажи и легального использования, хотя не все из них съедобны, в том числе и.Природа в подарок и журналы, вы получите множество идей для! Гораздо большее количество лишайников, грибов и гниющих растительных остатков доказывают, что они. ) улитка в Великобритании перемещаясь, вы можете попасть в зеленую жизнь, как правило, желтого цвета может! Замаскируйте это красная улитка-бараночка (Южная Африка, Океания), центр и есть некоторые в мире, гниющие грибы!
Навесы с напольными комплектами, Количественное исследование диабета, Печной фильтр 15х25х1, Щенки шоколадной лаборатории на продажу рядом со мной, История фармакологии, Баладжи Ортодонтия 7-е издание, Способы пересадки рассады, Космополитический смысл в биологии на тамильском языке, Установка

и расчет оптимальной стоимости.Методические рекомендации по расчетам устройства теплого пола Какая максимальная длина контура водяного теплого пола

Сегодня система «теплый пол» очень популярна среди владельцев квартир и частных домов. Подавляющее большинство тех, у кого есть автономное отопление, либо уже установили аналогичную конструкцию в своих домах, либо задумываются об этом. Они особенно актуальны в домах, где есть маленькие дети, которые ползают и могут замерзнуть без должного обогрева.Эти конструкции намного экономичнее других систем отопления. Кроме того, они лучше взаимодействуют с человеческим телом, поскольку, в отличие от электрического варианта, не создают магнитных потоков. Среди их положительных качеств — пожарная безопасность и высокая эффективность. В этом случае нагретый воздух равномерно распределяется по всему пространству помещения.

Принцип заключается в том, что под покрытием прокладываются линии, по которым циркулирует теплоноситель — как правило, вода, нагревающая поверхность пола и помещение.Этот способ очень эффективно справляется с обогревом при условии правильного расчета конструкции и правильного ее монтажа.

Варианты монтажа системы

Существует два принципа, по которым может производиться установка теплого водяного пола — напольный и бетонный. В обоих вариантах обязательно используется утеплитель под контур водяного пола — это нужно для того, чтобы все тепло ушло вверх и обогревало жилище. Если утеплитель не используется, то и пространство внизу будет обогреваться, что совершенно недопустимо, так как снижает эффект обогрева.В качестве утеплителя принято использовать пеноплекс или пенофол. Пеноплекс обладает прекрасными теплоизоляционными свойствами, отталкивает влагу и не теряет своих свойств во влажной среде. Он обладает хорошей устойчивостью к сжимающим нагрузкам, прост в использовании и недорог. Пенофол также имеет слой фольги, который служит отражателем теплового излучения внутри квартиры.

Первый вариант — нанести контур на пол из утеплителя — пенополистирола, пенопласта или другого подходящего материала.Сверху прикрываем контур деревом или другим покрытием. Пошаговый процесс выглядит следующим образом:

Выполняем тонкую черновую стяжку;
Укладываем листы утеплителя с бороздками для магистрали;
Прокладываем автомобильную дорогу и проводим опрессовки;
Накрываем верх подложкой из вспененного полиэтилена или полистирола;
Сверху наносим финишное покрытие из ламината или другого материала с хорошей теплопроводностью.

Второй вариант поэтапно выглядит так:

Выполняем тонкую бетонную стяжку;
Укладываем утеплитель на стяжку;
На утеплитель выкладываем гидроизоляцию, поверх которой укладываем контурный водяной пол;
Сверху закрепляем арматурой мм и заливаем бетонной стяжкой;
Наносим финишное покрытие на стяжку.

Контроль температуры с помощью двух термометров — один показывает температуру охлаждающей жидкости, поступающей в трубопровод, другой — температуру обратного потока. Если разница составляет от 5 до 10 градусов по Цельсию, значит, конструкция исправна.

Способы укладки контура теплого водяного пола

Когда мы проводим установку, линию можно разложить следующим образом:

Для просторных помещений с простой геометрической конфигурацией стоит использовать метод улитки.Для небольших помещений сложной формы удобнее и эффективнее использовать змеиный метод.

Эти методы, конечно, можно комбинировать друг с другом.

в зависимости от диаметра линии и размера помещения. Чем меньше шаг укладки, тем лучше и лучше нагревается корпус, но с другой стороны, значительно возрастают затраты на подогрев теплоносителя, материалы и монтаж конструкции. Максимальный размер шага может составлять 30 сантиметров, но это значение нельзя превышать, иначе нога человека почувствует разницу температур.Возле внешних стен потери тепла будут больше, поэтому шаг прокладки линии в этих местах должен быть меньше, чем в середине.

Материал для изготовления труб — полипропилен или сшитый полиэтилен. Если вы используете полипропиленовые трубы, стоит выбрать вариант с армированием стекловолокном, так как полипропилен имеет свойство расширяться при нагревании. Полиэтиленовые трубы хорошо себя ведут при нагревании и не нуждаются в армировании.

Длина контура водяного пола

Длина водяного контура теплого пола рассчитывается по формуле:

L = S \ N * 1,1, где

L — длина петли,

S — площадь отапливаемого помещения,

Н — длина шага кладки,

1.1 — коэффициент запаса прочности трубы.

Существует такая вещь, как максимальная длина водяной петли — если мы ее превысим, может возникнуть эффект петли . Это ситуация, когда поток теплоносителя распределяется в магистрали таким образом, что насос любой мощности не может привести его в движение. Максимальный размер петли напрямую зависит от диаметра трубы. Как правило, она находится в пределах от 70 до 125 метров. Материал, из которого сделана труба, тоже играет роль.

Возникает вопрос — что делать, если один контур максимального размера не в состоянии обогреть помещение? Ответ прост — мы проектируем двухконтурный пол.

Установка системы, в которой используется двухконтурная конструкция, ничем не отличается от установки одной схемы. Если двухконтурный вариант не справляется с поставленной задачей, добавляем необходимое количество петель, как можно больше для подключения к самодельному коллектору для теплого пола из полипропилена.

Возникает вопрос — насколько один контур по размеру может отличаться от другого в конструкции, где их больше одного. Теоретически установка конструкции теплого водяного пола предполагает равномерное распределение нагрузки, поэтому желательно, чтобы длина петель была примерно одинаковой.Но это не всегда возможно, особенно если один коллектор обслуживает несколько помещений. Например, размер петли в ванной будет явно меньше, чем в гостиной. В этом случае балансировочные клапаны выравнивают нагрузку по контурам. Разброс по размеру в таких случаях допускается до 40 процентов.

Установка конструкции водяного отопления допускается только в тех частях помещения, где не будет габаритной мебели. Это связано с чрезмерной нагрузкой на него и тем, что на этих участках невозможно обеспечить правильную теплоотдачу.Это пространство называется полезной площадью помещения. В зависимости от этой площади, а также от шага укладки зависит количество петель конструкции.

15 см — до 12 м 2;
20 см — до 16 м 2;
25 см — до 20 м 2;
30 см — до 24 м 2.

Монтаж теплого пола — что еще нужно знать

При установке системы водяного отопления следует знать еще несколько важных вещей.

Один контур должен обогревать одну комнату — он не должен растягиваться на две и более комнаты.
Один насос должен обслуживать одну коллекторную группу.
При расчете многоэтажных домов, обслуживаемых одним коллектором, расход теплоносителя следует распределять, начиная с верхних этажей. В этом случае теплопотери пола на втором этаже послужат дополнительным обогревом помещения на первом этаже.
Один коллектор способен обслуживать до 9 контуров при длине контура до 90 м, а при длине 60-70 м — до 11 контуров.

Заключение

Системы водяного отопления чрезвычайно удобны и эффективны в эксплуатации.Их вполне можно установить самостоятельно. Немаловажную роль играет правильность расчетов, аккуратность и тщательность всех работ с учетом всех особенностей и деталей. После проделанной работы вы сможете насладиться теплом, уютом и комфортом отлично отапливаемого помещения с полом, по которому так приятно ходить босиком.

Теплые полы — отличное решение для благоустройства дома. Температура пола напрямую зависит от длины скрытых в стяжке труб теплого пола.Труба в полу укладывается петлями. Фактически, от количества петель и их длины складывается общая длина трубы. Понятно, что чем длиннее труба в одном объеме, тем теплее пол. В этой статье мы поговорим об ограничениях по длине одного контура теплого пола.

Ориентировочные расчетные характеристики для труб диаметром 16 и 20 мм составляют: 80-100 и 100-120 метров соответственно. Эти данные являются приблизительными для приблизительных расчетов.Давайте подробнее рассмотрим процесс монтажа и заливки теплого пола.

Последствия превышения длины

Разберемся, к каким последствиям может привести увеличение длины трубы теплого пола. Одна из причин — увеличение гидравлического сопротивления, что создаст дополнительную нагрузку на гидронасос, в результате чего он может выйти из строя или просто не справиться с возложенной на него задачей. Расчет сопротивления состоит из множества параметров.Условия, параметры укладки. Материал используемых труб. Выделяют три основных: длина петли , количество изгибов и тепловая нагрузка на нее .

Стоит отметить, что тепловая нагрузка увеличивается с увеличением контура. Увеличиваются также расход и гидравлическое сопротивление. Есть ограничения по расходу. Оно не должно превышать 0,5 м / с. Если мы превысим это значение, в системе трубопроводов могут возникнуть различные шумовые эффекты. Увеличивается и основной параметр, ради которого производится этот расчет.Гидравлическое сопротивление нашей системы. На это тоже есть ограничения. Они составляют 30-40 кПа на петлю.

Следующая причина в том, что с увеличением длины трубы теплого пола давление на стенки трубы увеличивается, в результате чего этот участок при нагревании удлиняется. Трубе в стяжке некуда деваться. И он начнет сужаться в самом слабом месте. Ограничение может вызвать блокировку потока теплоносителя. Трубы из разных материалов имеют разные коэффициенты расширения.Например, полимерные трубы имеют очень высокий коэффициент расширения. Все эти параметры необходимо учитывать при устройстве теплого пола.

Следовательно, заливку стяжки теплого пола необходимо производить прессованными трубами. Лучше нагнетать воздух под давлением около 4 бар. Таким образом, когда вы заполните систему водой и начнете ее нагревать, труба в стяжке окажется там, где она расширится.

Оптимальная длина трубы

Учитывая все вышеперечисленные причины, с учетом поправок на линейное расширение материала трубы, мы принимаем за основу максимальную длину труб теплого пола на контур:

В таблице указаны оптимальные размеры теплого пола, подходящие для всех режимов теплового расширения труб в различных режимах эксплуатации.

Примечание: В жилых домах достаточно трубы диаметром 16 мм. Не следует использовать больший диаметр. Это приведет к ненужной трате энергии.

Одним из условий осуществления качественного и правильного обогрева помещения с помощью теплого пола является поддержание температуры теплоносителя в соответствии с заданными параметрами.

Эти параметры определяются проектом с учетом необходимого количества тепла для отапливаемого помещения и напольного покрытия.

Необходимые данные для расчета

Эффективность системы отопления зависит от правильно проложенного контура.

Для поддержания заданной температуры в помещении необходимо правильно рассчитать длину контуров, используемых для циркуляции теплоносителя.

Сначала необходимо собрать исходные данные, на основании которых будет производиться расчет, состоящий из следующих показателей и характеристик:

температура, которая должна быть выше напольного покрытия;
Схема расположения контуров с теплоносителем;
расстояние между трубами;
максимально возможная длина трубы;
возможность использования нескольких контуров разной длины;
подключение нескольких контуров к одному коллектору и к одному насосу и их возможное количество при таком подключении.

На основании перечисленных данных можно выполнить правильный расчет длины контура теплого пола и тем самым обеспечить комфортный температурный режим в помещении с минимальными затратами энергии.

Температура пола

Температура поверхности пола, выполненной с устройством водяного отопления под ним, зависит от функционального назначения помещения. Его значения должны быть не более указанных в таблице:

Соблюдение температурного режима в соответствии с вышеуказанными значениями создаст благоприятные условия для работы и отдыха находящихся в них людей.

Варианты укладки труб для теплого пола

Варианты укладки теплого пола

Схема укладки может быть выполнена в виде обычной, двойной или изогнутой змейки или улитки. Возможны также различные комбинации этих вариантов, например, по краю комнаты можно выложить трубу змейкой, а затем среднюю часть с улиткой.

В больших помещениях сложной конфигурации лучше укладывать улиткой. В помещениях небольших размеров и имеющих множество сложных конфигураций применяется змеиная кладка.

Шаг укладки труб определяется расчетным путем и обычно соответствует 15, 20 и 25 см, но не более. Когда труба проложена с шагом более 25 см, ступня человека почувствует разницу температур между ними и непосредственно над ними.

По краям помещения труба отопительного контура укладывается с шагом 10 см.

Допустимая длина контура

Длина контура должна соответствовать диаметру трубы

Зависит от давления в конкретном замкнутом контуре и гидравлического сопротивления, значения которого определяют диаметр труб и объем жидкости, которая поступает к ним в единицу времени.

При устройстве теплого пола часто возникают ситуации, когда нарушается циркуляция теплоносителя в отдельном контуре, которую не может восстановить ни один насос, вода в этом контуре блокируется, в результате чего она остывает. Это приводит к потерям давления до 0,2 бар.

Основываясь на практическом опыте, можно придерживаться следующих рекомендуемых размеров:

Менее 100 м может быть петля, сделанная из армированной пластиковой трубы диаметром 16 мм. По надежности оптимальный размер — 80 м.
Предполагается, что максимальная длина петли трубы из сшитого полиэтилена составляет не более 120 м. Специалисты стараются установить контур длиной 80-100 м.
Допустимым размером петли для металлопластика диаметром 20 мм считается не более 120-125 м. На практике эту длину также пытаются уменьшить, чтобы обеспечить достаточную надежность системы.

Для более точного определения размера длины петли для теплого пола в рассматриваемом помещении, в котором не будет проблем с циркуляцией теплоносителя, необходимо произвести расчеты.

Применение нескольких дорожек разной длины

Устройство системы теплого пола предусматривает выполнение нескольких схем. Конечно, идеально, когда все петли будут одинаковой длины. В этом случае регулировка и балансировка системы не требуется, но реализовать такую схему разводки труб практически невозможно. Подробное видео о расчете длины водяного контура смотрите в этом видео:

Например, необходимо выполнить систему теплого пола в нескольких комнатах, одна из которых, например, ванная комната, имеет площадь \ 4 м2.Это значит, что для его обогрева потребуется 40 м трубы. В других помещениях нецелесообразно устраивать контуры 40 м, при этом можно делать петли 80-100 м.

Разница длин труб определяется расчетным путем. При невозможности проведения расчетов можно применить требование, допускающее разницу в длине контуров порядка 30-40%.

Также разницу в длине петель можно компенсировать увеличением или уменьшением диаметра трубы и изменением шага ее укладки.

Возможность подключения к одному узлу и насосу

Количество петель, которые могут быть подключены к одному коллектору и одному насосу, определяется в зависимости от мощности используемого оборудования, количества контуров отопления, диаметра и материала труб б / у, площадь отапливаемых помещений, материал ограждающих конструкций и по многим другим различным показателям.

Такие расчеты необходимо доверить специалистам, обладающим знаниями и практическими навыками в реализации подобных проектов.

Размер петли зависит от общей площади помещения

Собрав все исходные данные, рассмотрев возможные варианты создания теплого пола и определив наиболее оптимальный из них, можно переходить непосредственно к расчет длины контура водяного теплого пола.

Для этого необходимо площадь помещения, в котором проложены контуры водяного теплого пола, разделить на расстояние между трубами и умножить на коэффициент 1.1 с учетом 10% поворотов и изгибов.

К результату нужно прибавить длину трубопровода, который нужно будет проложить от коллектора до теплого пола и обратно. Ответ на ключевые вопросы организации теплого пола смотрите в этом видео:

Определить длину петли, проложенной с шагом 20 см, можно в помещении площадью 10 м2, расположенном по адресу: расстояние 3 м от коллектора, выполнив следующие шаги:

10 / 0,2 * 1.1 + (3 * 2) = 61 м.

В этом помещении необходимо проложить 61 м труб, образующих тепловой контур, чтобы обеспечить возможность качественного обогрева напольного покрытия.

Представленный расчет помогает создать условия для поддержания комфортной температуры воздуха в небольших индивидуальных помещениях.

Для правильного определения длины трубы нескольких контуров отопления для большого количества помещений, питающихся от одного коллектора, необходимо привлечь проектную организацию.

Она сделает это с помощью специализированных программ, учитывающих множество различных факторов, от которых зависит бесперебойная циркуляция воды, а значит и качественный теплый пол.

Необходимые данные для расчета

Эффективность системы отопления зависит от правильно проложенного контура.

температура, которая должна быть выше напольного покрытия;
Схема расположения контуров с теплоносителем;
расстояние между трубами;
максимально возможная длина трубы;
возможность использования нескольких контуров разной длины;
подключение нескольких контуров к одному коллектору и к одному насосу и их возможное количество при таком подключении.

На основании перечисленных данных можно выполнить правильный расчет длины контура теплого пола и тем самым обеспечить комфортный температурный режим в помещении с минимальными затратами энергии.

Температура пола

Температура поверхности пола, расположенной под ним, зависит от функционального назначения помещения. Его значения не должны быть больше указанных в таблице:

Соблюдение температурного режима в соответствии с указанными выше значениями создаст в них благоприятные условия для работы и отдыха людей.

Варианты укладки труб для теплого пола

Варианты установки теплого пола

Схема укладки может быть выполнена обычной, двойной и угловатой змейкой или улиткой. Возможны также различные комбинации этих вариантов, например, по краю комнаты можно выложить трубу змейкой, а затем среднюю часть с улиткой.

В больших помещениях сложной конфигурации лучше укладывать улиткой.В помещениях небольших размеров и имеющих множество сложных конфигураций применяется змеиная кладка.

Расстояние между трубами

Шаг укладки трубы определяется расчетом и обычно соответствует 15, 20 и 25 см, но не более. Когда труба проложена с шагом более 25 см, ступня человека почувствует разницу температур между ними и непосредственно над ними.

По краям помещения труба отопительного контура укладывается с шагом 10 см.

Допустимая длина контура

Длина контура должна соответствовать диаметру трубы

Зависит от давления в конкретном замкнутом контуре и гидравлического сопротивления, значения которого определяют диаметр труб и объем жидкости, которая в них подается в единицу времени.

При устройстве теплого пола часто возникают ситуации, когда нарушается циркуляция теплоносителя в отдельном контуре, которую не может восстановить ни один насос, вода в этом контуре блокируется, в результате чего она остывает.Это приводит к потерям давления до 0,2 бар.

Основываясь на практическом опыте, можно придерживаться следующих рекомендуемых размеров:

Менее 100 м может составлять петля из армированной пластиковой трубы диаметром 16 мм. По надежности оптимальный размер — 80 м.
Предполагается, что максимальная длина петли трубы из сшитого полиэтилена составляет не более 120 м. Специалисты стараются установить контур длиной 80-100 м.
Допустимым размером петли для металлопластика диаметром 20 мм считается не более 120-125 м.На практике эту длину также пытаются уменьшить, чтобы обеспечить достаточную надежность системы.

Для более точного определения размера длины петли для теплого пола в рассматриваемом помещении, в котором не будет проблем с циркуляцией теплоносителя, необходимо произвести расчеты.

Применение нескольких путей разной длины

Устройство системы теплый пол предусматривает выполнение нескольких схем.Конечно, идеально, когда все петли будут одинаковой длины. В этом случае регулировка и балансировка системы не требуется, но реализовать такую схему разводки труб практически невозможно. Подробное видео о расчете длины водяного контура смотрите в этом видео:

Например, необходимо выполнить систему теплого пола в нескольких комнатах, одна из которых, например, санузел, имеет площадь 4 м2. Это значит, что для его обогрева потребуется 40 м трубы.В других помещениях нецелесообразно устраивать контуры 40 м, при этом можно делать петли 80-100 м.

Разница длин труб определяется расчетным путем. При невозможности проведения расчетов можно применить требование, допускающее разницу в длине контуров порядка 30-40%.

Возможность подключения к одному узлу и накачки

Количество петель, которые можно подключить к одному коллектору и одному насосу, определяется в зависимости от мощности используемого оборудования, количества контуров отопления, диаметра и материала используемых труб, площади отапливаемых помещений. , материал ограждающих конструкций и по многим другим различным показателям.

Такие расчеты необходимо доверить специалистам, обладающим знаниями и практическими навыками в реализации подобных проектов.

Определение размера петли

Размер петли зависит от общей площади помещения

Собрав все исходные данные, рассмотрев возможные варианты создания теплого пола и определив наиболее оптимальный из них, можно переходить непосредственно к расчету длины контура водяного теплого пола.

Для этого необходимо площадь помещения, в котором проложены петли для водяного теплого пола, разделить на расстояние между трубами и умножить на коэффициент 1.1 с учетом 10% поворотов и изгибов.

Определить длину петли, проложенной с шагом 20 см в помещении площадью 10 м2, расположенном на расстоянии 3 м от коллектора, можно, выполнив следующие действия:

10 / 0,2 * 1.1 + (3 * 2) = 61 м.

Во избежание лишних затрат и технологических ошибок, которые могут привести к частичной или полной переделке системы своими руками, расчет водяного теплого пола производится заранее, перед началом монтажа. Требуется следующий ввод:

Материалы, из которых построен корпус;
Наличие других источников тепла;
Площадь номера;
Наличие внешнего утеплителя и качество остекления;
Районное расположение дома.

Также необходимо определить, какая максимальная температура воздуха в помещении требуется для комфорта жильцов. В среднем рекомендуется проектировать контур водяного пола из расчета 30-33 ° С. Однако такие высокие показатели при эксплуатации могут и не понадобиться, человек максимально комфортно себя чувствует при температуре до 25 градусов.

В случае использования в доме дополнительных источников тепла (кондиционирование, центральное или автономное отопление и др.) Расчет теплого пола может быть ориентирован на средние максимальные показатели 25-28 ° С.

Совет! Настоятельно не рекомендуется подключать теплые водяные полы своими руками напрямую через систему центрального отопления. Желательно использовать теплообменник. Идеальный вариант — полностью автономное отопление и подключение теплых полов через коллектор к котлу.

КПД системы напрямую зависит от материала труб, по которым будет перемещаться теплоноситель. Всего 3 разновидности:

Медь;
Полиэтилен или сшитый полипропилен;
Армированный пластик.

Медные трубы обладают максимальной теплоотдачей, но при этом довольно дорого стоят. Полиэтиленовые и полипропиленовые трубы обладают низкой теплопроводностью, но относительно дешевы. Оптимальный вариант по соотношению цены и качества — трубы металлопластиковые. У них низкий расход тепла и доступная цена.

Опытные специалисты в первую очередь учитывают следующие параметры:

Определение значения желаемой t в помещении.
Правильно рассчитайте теплопотери дома.Для этого можно воспользоваться программами-калькуляторами или пригласить специалиста, но также можно сделать приблизительный расчет теплопотерь самостоятельно. Простой способ рассчитать теплый водяной пол и теплопотери в помещении — это среднее значение теплопотерь в помещении — 100 Вт на 1 кв. Метр с учетом высоты потолка не более 3-х метров и отсутствия прилегающих неотапливаемые комнаты. Для угловых комнат и комнат с двумя и более окнами — теплопотери рассчитываются из расчета 150 Вт на 1 кв.метр.
Расчет того, сколько будет теплопотерь контура на каждый м2 площади, обогреваемой системой водоснабжения.
Определение расхода тепла на м2 в зависимости от материала декоративного покрытия (например, керамика имеет более высокую теплопередачу, чем ламинат).
Расчет температуры поверхности с учетом теплопотерь, теплопередачи, заданной температуры.

В среднем на каждые 10 м2 площади мощения требуется примерно 1 мощность.5 кВт. В этом случае нужно учитывать пункт 4 в приведенном выше списке. Если дом хорошо утеплен, окна сделаны из качественного профиля, то на теплопередачу можно выделить 20% мощности.

Соответственно при площади комнаты 20 м2 расчет будет происходить по следующей формуле: Q = q * x * S.

3кВт * 1,2 = 3,6кВт, где

Q — требуемая тепловая мощность,

q = 1,5 кВт = 0,15 кВт — постоянная на каждые 10м2,

х = 1.2 — средний коэффициент теплопотерь,

S — площадь помещения.

Перед тем, как приступить к монтажу системы своими руками, рекомендуется составить план-схему, чтобы точно обозначить расстояние между стенами и наличие в доме других источников тепла. Это позволит максимально точно рассчитать мощность водяного пола. Если площадь помещения не позволяет использовать один контур, то правильно спланировать систему с учетом установки коллектора.Кроме того, вам нужно будет самостоятельно сделать шкаф для устройства и определить его расположение, расстояние до стен и т. Д.

Сколько метров оптимальная длина контура

х3_2

Часто встречается информация, что максимальная длина одного контура составляет 120 м. Это не совсем так, так как параметр напрямую зависит от диаметра трубы:

16 мм — максимальная длина 90 метров.
17 мм — максимальная длина 100 м.
20 мм — макс. Длина 120 м.

Соответственно, чем больше диаметр трубопровода, тем меньше гидравлическое сопротивление и давление.Это означает, что контур длиннее. Однако опытные мастера рекомендуют не «гнаться» за максимальной длиной и выбирать трубы D 16 мм.

Также нужно учесть, что толстые трубы D 20 мм гнуть проблематично, соответственно петли прокладки будут больше рекомендуемого параметра. А это означает низкий уровень эффективности системы, ведь расстояние между витками будет большим, в любом случае придется делать квадратный контур улитки.

Если одного контура недостаточно для обогрева большого помещения, то лучше монтировать двухконтурный пол своими руками.В этом случае настоятельно рекомендуется делать контуры одинаковой длины, чтобы прогрев участка поверхности был равномерным. Но если разницы в размерах все же не избежать, допускается погрешность в 10 метров. Расстояние между контурами равно рекомендуемому шагу.

Гидравлический шаг между витками

Равномерность нагрева поверхности зависит от величины шага витка. Обычно используют 2 вида укладки труб: змейка или улитка.

Змейку предпочтительно делать в помещениях с минимальными тепловыми потерями и небольшой площадью.Например, в ванной или коридоре (поскольку они находятся внутри частного дома или квартиры без контакта с внешней средой). Оптимальный шаг петель для змейки — 15-20 см. При таком типе установки потеря давления составляет примерно 2500 Па.

Петли-улитки используются в просторных помещениях. Такой способ экономит длину контура и дает возможность равномерно обогреть помещение как посередине, так и ближе к наружным стенам. Шаг петли рекомендуется в пределах 15-30 см.Специалисты утверждают, что идеальное расстояние шага — 15 см. Потеря давления в улитке составляет 1600 Па.
