Каркасный дом из металла своими руками пошаговая инструкция: Строительство каркасного дома из металла своими руками: Пошаговая инструкция +Видео

каркас своими руками, крыша каркасного дома из профтрубы

Содержание:

Каркасное строительство является относительно новым направлением на российском рынке. Быстрое возведение каркаса дома из профильной трубы или деревянных балок делает популярной такую технологию строительства жилья и архитектурных форм небольшого размера.

Профильная труба имеет свои достоинства и особенности применения, а сооружения каркасного типа обладают множеством преимуществ.

Краткая информация о каркасном строительстве

На первых этапах развития металлокаркасное строительство находило применение только при возведении промышленных зданий. На каркасах из профильной трубы или швеллера возводились цеха, склады и ангары.

В процессе эволюции технологий стало возможным использование каркаса из профтрубы для строительства следующих объектов:

• Жилых помещений малой этажности (допускается строительство не более 3 этажей).
• Коттеджей.
• Зданий для коммерческого использования (магазин, кафе, автозаправка, помещение для офиса).
• Зданий общественного назначения.

Кроме того технология металлокаркасного строительства позволяет использовать конструкцию для надстройки этажей, возведения мансарды или флигеля. Популярны металлические каркасы для теплиц, навесов и гаражей. Отлично смотрится беседка, терраса или баня из профтрубы. Читайте также: «Как сделать беседку из профильной трубы – пошаговая инструкция».

Основные достоинства домов на металлическом каркасе

Технологию возведения домов на основе металлических каркасов используют во всем мире. Наибольшее распространение такая технология получила в США, Японии  и Западной Европе. Жилые строения этих стран, возведенные по каркасной технологии, занимают в среднем около 60%, причем такое строительство продолжает расти.

Каркасные дома имеют следующие достоинства:

• Низкая себестоимость. По сравнению со строениями, при возведении которых использовалась традиционная технология, каркасные дома не требуют больших затрат. Однако стоит помнить, что каркас из деревянных балок будет стоить дешевле, чем аналогичная конструкция из профильной трубы. Также стоимость металлических элементов для каркаса зависит от сечения трубы.
• Быстрое возведение. Жилые дома с использованием каркасной технологии возводятся быстрее, чем при традиционном строительстве. Используя в качестве основного материала для каркаса профильную трубу, можно в несколько раз сократить срок возведения жилья.
• Исключение мокрых процессов. Каркас дома из профильной трубы позволяет строить дома круглый год при любой погоде. Исключение составляет только обустройство фундамента. Хотя, можно сделать столбчатый фундамент из пластиковых труб своими руками, что весьма практично.
• Отсутствие усадки. Каркасные дома не требуют времени на усадку ни при проведении строительных процессов, ни во время эксплуатации здания.
• Низкие трудозатраты. Можно возвести каркас дома из профильной трубы своими руками. Для возведения дома по каркасной технологии понадобятся услуги всего нескольких помощников. При этом возможно выполнить основное строительство дома в течение одного месяца. Останется только отделка внутри дома. В тоже время традиционное строительство при таких условиях просто невозможно.

Наряду с множеством положительных характеристик у каркасных строений имеются и недостатки. Основным минусом технологии, по которой возводится дом из проф трубы, можно назвать сложное проектирование. Чтобы правильно рассчитать нагрузку на профильную трубу в определенном месте дома, понадобится помощь профессионала. Только он может точно рассчитать вес, который может выдержать профильная труба.

Также сложно самостоятельно выбрать сечение и толщину материала и высчитать размер профильной трубы. Стоит учесть, что расчет деревянных балок выполняется намного проще.

Еще один недостаток – цена. По сравнению с деревянным каркасом металлический остов стоит гораздо дороже. Дополнительные трудности могут возникнуть при непосредственном выборе трубы. Можно приобрести более толстый материал, с сечением 10*10 см и толщиной стенок 0,8 см, затратив при этом большее количество средств, но получив запас по прочности. Можно купить трубу тоньше, например сечением 6*6 см, сэкономив средства, но снизив прочностные характеристики дома. Читайте также: «Как сделать фермы из профильной трубы – виды и способы монтажа».

Нельзя не сказать о проблемах с теплоизоляцией. Являясь своеобразным мостиком холода, металлический каркас требует более качественного утепления. А это неизбежно приводит к дополнительным затратам.

Технология возведения металлокаркасного дома

Кажущая простота дома на металлическом каркасе – это всего лишь иллюзия. На самом деле конструкция таких строений достаточно сложная. Ее основными элементами можно назвать:

• Основание дома. Можно использовать облегченные типы фундамента, но пренебрегать этой частью нельзя. Основание не требуется для транспортируемых строений, к которым можно отнести парники или теплицы. В этом случае расчет профильной трубы проводится с соответствующими корректировками.
• Металлический каркас. Для возведения этой части здания подходит профильная труба, имеющая квадратное сечение 10*10 см или 6*6 см. Определить нужные габариты трубы можно с помощью калькулятора профильной трубы, взяв размеры строящегося дома.
• Обшивка стен внутри дома. Оптимальным вариантом для внутренней отделки является шпунтованная доска шириной 4-6 см из хвойных деревьев. Материал должен в обязательном порядке пройти обработку антисептическими составами и растворами, препятствующими возгоранию.
• Черновой пол и его отделка. Лаги настилаются из аналогичной профильной трубы, поверх них укладывают черновой пол из досок и застилают любым профильным покрытием.
• Утеплитель. Самым популярным материалом для утепления каркасного дома является экструдированный пенополистирол толщиной 6-10 см. Для дополнительного утепления каркаса из профильной трубы можно использовать полоски пеноизола.
• Отделка внешних частей дома. Для выполнения отделочных работ снаружи строения может использоваться фасадная штукатурка или сайдинг. При достаточном бюджете строительства не исключается возможность отделки дома натуральным деревом.
• Кровля. Каркас крыши их профильной трубы может возводиться как отдельной конструкцией или как одним из элементов каркаса. В зависимости от кровельного материала и угла установки кровельных стропил выполняется расчет параметров трубы. Чем легче кровельный материал и больше угол между стропилами, тем более токая труба может использоваться.

Этапы возведения каркасного дома

Дома из профильной трубы своими руками возводятся в определенной последовательности:

• Фундамент. Для строительства каркасных домов можно использовать капитальное бетонокаркасное основание, а также некапитальное, например, на винтовых сваях. Дома на втором виде основания можно перевозить, так как являются транспортируемыми.
• Монтаж каркаса. На этом этапе допускается использование готовых каркасов фабричного производства. Для сборки таких каркасов не требуется сварка, все элементы соединяются с помощью винтов. Не исключается самостоятельное возведение каркаса из профильной трубы. При этом важно не только следить за взаимным расположением элементов, но и контролировать качество соединений. Именно эти места считаются самым слабым местом при возведении каркасных домов из профильной трубы. Монтажные работы должны выполняться в направлении снизу вверх. При этом первыми устанавливаются стойки и колонны, для соединения которых используют горизонтальные элементы из трубок меньшего сечения. Для укрепления вертикальных элементов используют раскосы.
• Монтаж кровли. Кровельная часть монтируется на самом последнем этапе основного строительства. При этом бригада строителей может быть разделена на две части: одна занимается кровлей, другая переходит к утеплению и отделке.
• После окончания работ по монтажу каркаса можно приступать к внутренней отделке.

По мнению экспертов в области архитектуры металлокаркасные технологии в будущем займут лидирующие позиции. Это означает, что возведение каркасного дома из профильной трубы своими руками, позволяет получить определенные навыки, которые могут пригодиться не только в личных целях, но и в качестве дополнительной специальности.

Каркасный дом из металлопрофиля и труб своими руками

Каркасный дом из металлопрофиля – это более надежная и прочная конструкция. Такие здания будут обладать высоким уровнем звуковой и тепловой изоляции. Стоит отметить, что металлические изделия пришли на смену древесине, имеющей ряд недостатков, среди которых подверженность воздействию атмосферных осадков и процессам гниения. В нашей статье, мы более детально рассмотрим особенности профиля из металла, и как сделать его самостоятельно.

Преимущества построек из металопрофиля

Каркасный дом из металлопрофиля – это более надежная и прочная конструкция

Если использовать металлопрофиль оцинкованного типа, то за счет его особой конструкции можно увеличить уровень тепловой и звуковой изоляции каркаса. Плюс ко всему следует отметить еще такие преимущества:

• Такие конструкции имеют небольшую массу, и при этом высокий уровень прочности;
• Обладают устойчивостью к любому уровню динамической нагрузки, что позволяет возводить постройки с высокой надежностью и долговечностью даже в сейсмических регионах;
• Сопротивляемость воздействию огня, что уменьшает риск возникновения пожаров;
• Материалы для изготовления обладают прекрасными экологичными показателями;
• Доступная ценовая политика;
• Возможность вариативного изготовления конструкции;
• Строительные работы рационально производить в любое время года.

Применение металлического профиля позволит ускорить строительный процесс, снизив при этом финансовые расходы на работы. Этот вариант идеально подойдет для вас, если вы ищете практичный и экономичный материал для каркаса.

Особенности металлического устройства

Основной деталью каркаса из металла можно считать поперечную раму, образующуюся колоннами и стропильными фермами

Основной деталью каркаса из металла можно считать поперечную раму, образующуюся колоннами и стропильными фермами. Эти изделия подсоединяется к основанию здания. Нагрузочный объем распределяется на точки опоры. Основное количество давления припадает именно на первый элемент. На колонну воздействует масса всех элементов, нагрузка от ветра и осадков атмосферы.

Внимание! Количество получаемой нагрузки от покрытия и скреплений между колонами, транспортируется  к устройствам стропильных ферм, имеющих конструкцию в виде решетки.

Каркасные дома из металлического профиля включают в себя такие элементы:

Рекомендуем к прочтению:

• Балки с устойчивым или неустойчивым типом сечения, которые за счет своих размеров позволяют увеличивать пролет постройки.
• Каркасные стойки, увеличивающие устойчивость конструкции.
• Специальные ригели, создающие несущие точки, в виде линий, и соединения систем колон и опор в единый механизм. На практике их очень часто применяют для увеличения размера пролета, а также высоты потолка в здании.
• Балочные элементы с различными типами сечений. Монтируются обычно для усиления жесткости и уровня несущей способности постройки.
• Связные компоненты между соединительными частицами металлических конструкций.
• Прогоны для связи кровель и стеновых систем, прикреплённых к каркасу строения. Они воспринимают уровень нагрузки, которую получает строение от ветра и атмосферных осадков.
• Детали закладки, которыми сваривают детали воедино.
• Метизы или элементы для крепления.
• Межпрогонные пролеты в виде дуги, называющиеся арками.

Внимание! Создать пространственную жесткость каркаса из металлопрофиля своими руками можно с помощью создания системы из рам, колонн и ферм.

Каркасы из рам и ферм

Каркас дома из профильной трубы своими руками можно создавать рамной и фермной конструкции

Каркас дома из профильной трубы своими руками можно создавать рамной и фермной конструкции. Первый тип характеризуется наличием двутавровых балок из стали, которые связываются по углам, образуя раму. В такой системе раму устанавливают из вертикально размещенных опорных стоек, и горизонтально поставленных ригелей. Такое устройство принимает нагрузку от перекрытия постройки.

Каркасный дом металлический каркас, которого изготовляется из балок ферм, состоит из стальных стержней, образующих форму треугольника. Формируется такая система с помощью фахверковых панелей или полей. Такие поля образуют фермы, которые выполняют функцию кровли основания. Их присоединяют к стойкам из стали с помощью сварочного аппарата или болтов.

Важные детали при строительстве

Недостатком дома из металлопрофиля является потребность дополнительной тепловой и паровой изоляции

Недостатком дома из металлопрофиля является потребность дополнительной тепловой и паровой изоляции. При этом утепление необходимо делать утепление не только каркасной конструкции, но и стен внутри постройки. Данное действие поможет перекрыть мостики холода.

На этом этапе работ лучше воспользоваться современными материалами, например минеральную вату или пенопласт. Такие средства могут обеспечить оптимальный уровень температуры, позволяющий поддерживать комфорт в помещении.

Рекомендуем к прочтению:

Каркасный дом из профильной трубы

При создании дома с каркасной конструкцией своими руками лучше всего воспользоваться профильной трубой

При создании дома с каркасной конструкцией своими руками лучше всего воспользоваться профильной трубой. На первый взгляд монтажные работы покажутся легкими, но такая конструкция имеет сложную схему. Первое, что нужно учесть – это необходимость основания под здание.

Внимание! Каркасный дом можно возвести без фундамента, однако такой вариант рационально использовать, если в будущем постройку будут транспортировать в другую местность. Такими строениями могут быть теплицы или парники.

Элементы каркаса создаются таким образом:

• Трубы следует разрезать так, чтоб получить кусок нужной длины для монтажных работ;
• Потом приступаем к сгибанию изделия. Необходимо достичь дугообразной формы, которая должна соответствовать ранним расчетам. Выполнить задачу можно ручным трубогибом либо заказать услуги в специализированной компании.
• После, все элементы конструкции соединяются в единую систему сварочным аппаратом.

Для декоративного оформления экстерьера можно использовать сайдинг или специальную штукатурку. Если вам доход позволит, то фасад можно отделать натуральными видами древесины. Вот, мы и рассмотрели особенности каркасного дома из металла. Такой строительный вариант обладает оптимальной прочностью и качеством.

Строительство дома из металлического каркаса (ЛСТК)

Каркас быстровозводимого дома можно “поднять” не только из традиционных деревянных брусьев, но и из металлических профилей. Благодаря современным технологиям, для соединения отдельных деталей даже не нужно использовать сварочный аппарат. С помощью крепежей из них можно возвести ЛСТК – легкую стальную тонкостенную конструкцию.

Достоинства и недостатки ЛСТК

ЛСТК – это профили и листы из оцинкованной стали, которые изготавливают прокатным способом на заводском оборудовании. Их толщина может достигать 4 мм, что позволяет построить надежный, долговечный дом.

Достоинства металлического каркаса

Нельзя однозначно ответить, какой каркас лучше, металлические и деревянные конструкции – вечные конкуренты. Выбор зависит от условий строительства, проектных особенностей дома. Однако достоинства тонкостенных конструкций из стали весомы:

• Высокая скорость возведения каркаса. Комплектующие поступают с завода уже нарезанные в соответствии с проектом, промаркированные. Это позволяет сэкономить время и привлечь меньшее количество рабочих.
• Сниженная нагрузка на фундамент. Из-за малого веса стальные тонкостенные конструкции не оказывают значительного давления на основание дома. Если структура грунта позволяет, вы также можете сэкономить, заложив мелкозаглубленный фундамент.
• Устойчивость к воздействию влаги. Каркас из оцинкованной стали можно собирать в любое время года, не боясь его деформации или гниения, как в случае с древесиной.
• Высокие показатели прочности.
• Длительный срок службы, который может достигать 120 лет. Он напрямую зависит от качества металлических профилей, профессионализма сборщиков.

Помимо достоинств ЛСТК, связанных с монтажом и последующей эксплуатацией, есть еще одно – ее комплектующие удобно транспортировать.

Недостатки тонкостенных стальных конструкций

Недостатки у стальных профилей для каркасного строительства есть, но они не абсолютные.

1. Стоимость готовой ЛСТК может в два раза превышать стоимость деревянного “скелета” дома. Но следует вспомнить, что вам не придется обрезать стойки, утилизировать остатки и бояться, что вы что-то соедините не так.
2. Стальные конструкции отличаются гулкостью. Да, такой недостаток имеет место, но он сводится на “нет” после укладки утеплителя и обшивки металлического каркаса гипсокартоном.
3. С использованием стальных профилей трудно своими силами реализовать сложный проект. Это не так, если он будет проработан опытными специалистами.
4. Отсутствует прочное основание для крепления в интерьере полок, установки габаритной мебели. Собранный каркас отличается высокой пространственной жесткостью, а по отдельности каждый профиль недостаточно прочен. Решить проблему поможет подробный дизайн-проект жилых помещений.

Таким образом, недостатки металлокаркаса можно достаточно легко нивелировать.

Виды профилей для тонкостенных конструкций

Для возведения каркаса используют несколько видов металлических профилей. Каждый из них имеет определенное назначение и несет соответствующую нагрузку. Те, в основе сечения которых лежит буква “П”, называют швеллерами.

Использование С-образного профиля

С-образный профиль называют стоечным, так как чаще всего его используют в качестве вертикальных стоек при возведении наружных стен. Также он находит применение при монтаже кровли, внутренних перегородок и перекрытий.

С-образный элемент несет на себе большую продольную нагрузку, поэтому имеет два ребра жесткости – загибы на боковых стенках.

Средние размеры профиля:

• высота – 50-80 мм;
• ширина – 150-300 мм;
• толщина – 1-4 мм.

Исходная заготовка – сплошная балка из стали. Однако в ней могут быть выполнены технологические отверстия, например, для прокладки коммуникаций.

П-образный стальной профиль

П-образный профиль, соответствующую форму которому придают на станке, называют направляющим или стартовым. Именно к нему крепят вертикальные стойки наружных стен.

Его также используют при:

• монтаже стропильной системы;
• установке внутренних перегородок;
• усилении стеновых прогонов;
• сборке рамных элементов;
• устройстве подоконных перемычек.

Ширина швеллера колеблется в диапазоне 70-300 мм, толщина – 0,7-4 мм. Высота боковых полок обычно составляет 50-65 мм.

П-образный элемент металлокаркаса для дома также может быть сплошным или перфорированным, с отверстиями для коммуникаций.

Шляпный (ПШ) или омега-профиль

Шляпный профиль широко применяют при монтаже вентилируемых фасадов, устройстве обрешетки под кровельное покрытие и облицовку наружных, внутренних стен. Крепление выполняют непосредственно к стойкам каркаса.

Обычно толщина шляпного профиля меньше, чем у несущих элементов ЛСТК, и составляет 0,7-1,5 мм. Однако этого достаточно, чтобы выдержать вес черепицы, профнастила и других облицовочных материалов. А вот высота колеблется в пределах 28-61 мм.

Обратите внимание, что перфорация может быть нанесена только на боковые полки профиля.

Z- и сигма-профиль для металлокаркаса

Z-профиль играет немаловажную роль в железном каркасе жилого дома. Его используют в качестве несущих прогонов при устройстве кровли, направляющего в вентилируемом фасаде и при сборке стенового “пирога” с утеплителем.

При строительстве кровли Z-профиль с успехом заменяет сдвоенную С-образную балку. Он обеспечивает высокую несущую способность этой части строения даже с учетом снеговой нагрузки.

Ширина основной полки составляет 100-300 мм, высота боковых полок – 40-80 мм, а величина их загиба – 10-20 мм.

Сигма-профиль при возведении каркасного дома используют в качестве ригеля и колонны. Благодаря своей форме, он обладает повышенным сопротивлением на изгиб. Рассчитан на высокие нагрузки, подходит для сооружения больших пролетов.

Ширина балки колеблется в пределах 80-300 мм, высота боковых полок составляет 40-80 мм, а их загиб 10-20 мм.

Термопрофили – в чем их особенность

Термопрофили – это перфорированные балки из оцинкованной стали. Перфорацию выполняют в виде сквозных прямоугольных отверстий, расположенных вдоль них в шахматном порядке. Толщина таких балок обычно не превышает 2 мм.

Наличие отверстий усложняет путь теплового потока, сводит к минимуму число “мостиков холода”. При использовании термопрофилей теплопроводность металла снижается до 80-90%. Утепленные минеральной ватой и обшитые гипсокартонным листом наружные стены металлокаркасных зданий демонстрируют отличные тепло- и шумоизоляционные качества.

Профильная труба или стальной профиль – что лучше

Что выбрать для дома на металлокаркасе: профильную трубу или стальной швеллер? Этот вопрос неизменно встает перед большинством строителей, особенно, неопытных. И при ответе на него важно понимать принципиальную разницу между этими двумя деталями.

Для возведения ЛСТК обычно используют трубу с квадратным (100х100 мм) или прямоугольным (80х40 мм) сечением. Благодаря замкнутому контуру, она удобна в работе, но при этом имеет несколько существенных недостатков.

• Если открытые торцы трубы ничем не защищены, внутри она быстро поддается воздействию влаги, ржавеет.
• Для соединения труб понадобятся крепежные элементы большой длины. Это повлечет дополнительные денежные расходы.
• Показатель жесткости труб на изгиб меньше, чем у швеллеров.

Таким образом, использование профильных труб в качестве основного элемента каркаса жилого дома представляется спорным. Однако они прекрасно выполняют функцию стоек при возведении малогабаритных строений – ангаров, гаражей и др.

Строительство дома из металлокаркаса

Возведение металлокаркасных домов в качестве индивидуального жилья, почти ничем не отличается от аналогичных работ по сборке зданий из бруса. Отличаются узловые соединения профилей и используемые крепежи.

Основные соединительные узлы ЛСТК

Стальной каркас состоит из множества узловых соединений, но из них выделяют основные, где качественное крепление особенно важно.

1. Соединение стоек с фундаментом. Выполняют через опорный элемент с помощью анкерных болтов.
2. Стропильная ферма, где для сборки комплектующих используют листовые накладки, узловые фасонки, крепежи.
3. Соединение стропильной фермы и вертикальной стойки каркаса. Для выполнения необходимы все те же крепежи, узловая фасонка и раскос.
4. Карниз между стеной и кровлей. Сложность здесь заключается в грамотном стыке двух “пирогов” с гидро- и теплоизоляцией.

При работе с древесиной слово “крепеж” стойко ассоциируется с саморезом или гвоздем. Ситуация с металлокаркасом немного иная.

Чем соединять детали металлокаркаса

Один из вариантов соединения двух стальных элементов каркаса – использование самонарезающих винтов со специальной резьбой. Их вставляют в заранее сделанные отверстия и завинчивают.

Обратите внимание: винтовые соединения больше подходят для неразборных конструкций.

Недостатки применения винтов заключаются в отсутствие четкой регламентации работ с ними и обеспечении низкой несущей способности каркаса. Болты нормальной точности в этом отношении выигрывают.

Также для возведения дома из металлокаркаса можно использовать сварку. Однако это трудоемкий процесс, требующий определенного мастерства. Тонкостенные элементы легко повредить в процессе соединения таким способом.

Итак, металлокаркас – достойная альтернатива традиционному брусу. Стальная конструкция не только не уступает деревянной, но и по некоторым параметрам превосходит ее. Многие виды работ также можно выполнить своими руками. Но чем сложнее проект, тем больше специалистов придется привлечь.

Видео: полный цикл сборки каркаса

Закладка Постоянная ссылка.

Каркасный дом своими руками: пошаговая инструкция с фото

Каркасные дома пользуются у застройщиков большой популярностью. Это связано с тем, что возводятся они за короткие термины, требуют минимума денежных средств, имеют прекрасные эксплуатационные характеристики и являются экологически чистыми.

Если у кого-то появилось желание заняться постройкой именно такого дома, то в этой статье можно получить информацию о том, как это сделать. Здесь все расписано по этапам. При этом, имеется в виду, что все подготовительные, а самое главное, организационные мероприятия проведены и получено разрешение на строительство дома. Что для этого необходимо?

Возведение фундамента

Фундамент выбирается по желанию и может быть столбчатым, свайно-винтовым, ленточным и т.д. В данной статье рассматривается пример постройки каркасного дома со свайно-винтовым типом фундамента.

Свайно-винтовой фундамент

Подобный вид фундамента подходит к тем участкам, где имеется рыхлый или неустойчивый грунт. Этот тип фундамента обладает рядом достоинств, таким как:

• Нет необходимости привлекать спецтехнику для его постройки.
• Фундамент возводится в сжатые сроки: чтобы его смонтировать достаточно одних суток.
• Огромный выбор строительного материала (свай).
• Фундамент обладает прекрасными несущими характеристиками.
• Это дешевый вариант фундамента, по сравнению с другими типами фундаментов.
• Фундамент монтируется в любое время года.

На заметку! Наличие свайно-винтового фундамента не позволяет обустроить в доме подвал. Это существенный недостаток подобного варианта.

Как рассчитать количество свай?

Сваи должны иметь правильную геометрическую форму и качественные лопасти. Из соответствующей таблицы можно выбрать подходящие сваи.

Винтовая свая (диаметр трубы)	Шаг установки	Применение
219	3-10	Дома, пирсы, ангары
159	2-5	Аналогично
133	2-5	Аналогично
108	2-5	Тяжелые ворота, пирсы, ангары, дома, заборы
89	2-4	Можно использовать в качестве дополнительных свай, для домов, хозблоков
76	1-3	Легкие постройки, террасы, указатели, знаки дорожного движения
59	0.5-2	Аналогично

На заметку! В условиях, когда грунт глинистый, работы следует проводить в сухую, не дождливую погоду. Сваи устанавливаются строго вертикально.

Как установить сваи самому?

В случае применения свай большой толщины, придется воспользоваться помощью спецтехники. Если выбрать сваи оптимального диаметра, то можно обойтись своими усилиями. В таком случае намного проще определиться с одинаковым уровнем установки свай.

Для начала на участке осуществляется необходимая разметка и подготавливается площадка. Желательно, чтобы она была горизонтально ровной и могла послужить своеобразным ориентиром глубины погружения свай.

Следующий этап – определение периметра будущего фундамента. Для этого, по его углам забиваются металлические прутья, после чего между ними натягивается веревка. Необходимо проверить, чтобы будущий фундамент имел прямые углы.

В первую очередь сваи устанавливаются по углам на глубину не меньше 0,5 метра. Хотя здесь все зависит от типа почвы. Установку свай лучше осуществлять вдвоем: один ввинчивает их, а второй контролирует вертикальность. Установив сваи по углам постройки, приступают к установке промежуточных свай, которые могут находиться на удалении 0,7-1,2 метра одна от другой. Все сваи ввинчиваются на требуемую глубину, после чего приступают к их выравниванию, бетонированию и монтированию оголовков на сваях.

Обвязка фундамента

Для этой операции сгодятся брусья размером 150х150 мм, 200х200 мм и 200х250 мм. Перед тем, как укладывать брусья, верхушки свай промазывают мастикой и укладывают пару слоев рубероида. Это, так называемая гидроизоляция. Брусья же следует обработать антисептиком.

Брусья монтируются по всему периметру будущего здания и соединяются между собой в полдерева, посредством гвоздей длиной 120 мм. Все стыки усиливаются с помощью уголков, которые крепятся посредством гвоздей длиной 50-60 мм.

К основанию брусья крепятся с помощью винтов, при этом, они укладываются в специальные оголовки и хорошо притягиваются винтами.

Сверху обвязки на брусья укладывается доска, которая перекроет места соединения брусьев. На эту доску в дальнейшем будут монтироваться вертикальные стойки будущего каркаса. Доска прибивается к брусу гвоздями длиной 100-120 мм.

Устройство чернового пола

Черновой пол монтируется на лаги, размерами 100 на 150 мм, устанавливаемые через каждые 0,6 метра. Лаги соединяются с обвязкой посредством металлических уголков, после чего сверху на лаги прибивается доска.

В проемах между лагами укладывается утеплитель, а на нем расстилается пароизоляционная пленка. После этого, все закрывается фанерой. Фанера берется толстая и крепится она к лагам. Чтобы пол был ровным, лаги должны быть установлены в одной горизонтальной плоскости.

Монтаж непосредственно каркаса

Для монтажа каркаса берутся брусья следующих размеров: 100х50 мм, 150х50 мм, 200х50 мм. В первую очередь устанавливаются вертикальные стойки по углам конструкции. Крепятся они надежно, с помощью усиленных уголков из металла. После этого приступают к монтажу остальных стоек, которые крепятся аналогично угловым стойкам. Ко всем стойкам крепятся укосины, которые сводят к минимуму расшатывание конструкции.

Брус верхней обвязки

Верхний брус соединяется по углам посредством вырубки, а к другим вертикальным стойкам при помощи уголков. Для большей прочности устанавливается диагональные укосы.

Монтаж потолочных балок

Их установка может осуществляться тремя способами:

• Посредством вырубки.
• С помощью перфорированных кронштейнов.
• С помощью уголков из металла.

Как вариант, рекомендуется сочетать несколько способов одновременно. Это может быть вариант вырубки и вариант применение уголков. Устанавливаются балки непосредственно на брус верхней обвязки. Крепление можно осуществлять саморезами, но лучше использовать гвозди, поскольку они дают возможность свободно расширяться древесине при изменении влажности.

Установка стропил

Монтаж крыши – это достаточно трудоемкая операция, которая достойная описанию в отдельной статье.

Наружная отделка

Для этого в продаже имеется широкий ассортимент облицовочных материалов, таких как сайдинг, имитатор бруса, искусственный камень и т.д. Работы проводятся в следующем порядке:

• На первом этапе устанавливается обрешетка из деревянного бруса размером 40х50 мм. Шаг обрешетки 0,6 м. Как вариант, пойдет металлический профиль CD-60 от гипсокартонных систем.
• Если обрешетка выполняется из дерева, то ее желательно покрыть антисептиком и огнестойким материалом.
• После готовности обрешетки, приступают к монтажу облицовочного материала.

Утепление дома

В процессе работ не следует забывать об утеплении жилого дома. Как правило, утеплению подлежит все: пол, крыша и стены. Не стоит забывать о пароизоляционной пленке.

Внутренняя отделка

Постройка практически готова, только осталось осуществить внутреннюю отделку жилого пространства. Здесь можно воспользоваться многими вариантами, тем более, что каждая комната требует своего подхода. А такие комнаты как санузел и кухня подлежат исключительным видам отделки.

Фотоотчет постройки каркасного дома своими силами

Здесь можно увидеть поэтапно, строительство каркасного дома своими руками по выходным дням.

Как построить крошечный дом: ПОЛНЫЙ контрольный список строительства крошечного дома

Меня снова и снова просят дать подробное пошаговое руководство по строительству крошечного дома. Как человек, прошедший через процесс строительства крошечного дома и много раз проходивший через него других, я рад поделиться с вами этим опытом. Я хотел включить основной план, чтобы показать вам шаги, которые я предпринял, чтобы построить свой крошечный домик. Поначалу это может показаться пугающим процессом, но этот список должен помочь вам немного избавиться от беспокойства и замешательства.

Если вам нужны планы строительства крошечных домов и другие подробности, пожалуйста, ознакомьтесь с моим подробным обзором планов строительства крошечных домов перед покупкой. Если вы подумываете о строительстве, но не знаете, с чего начать, приведенный ниже контрольный список для строительства крошечного дома даст вам полный обзор того, что влечет за собой планирование, строительство и установка. Всегда приятно иметь обзор, прежде чем начинать работу над проектом, особенно таким глубоким и важным.

Построить крошечный домик вполне реально! Вам просто нужно планировать, быть готовым к тщательному пониманию процесса и готовиться учиться на чужих ошибках.Скорее всего, вы столкнетесь с несколькими препятствиями на своем пути, особенно если вы новичок в строительстве домов, но это приятный процесс обучения с отличными конечными результатами!

Более подробное руководство можно найти в статье «Как построить крошечный дом».

КОНТРОЛЬНЫЙ СПИСОК ДЛЯ ДОМАШНЕГО ДОМА

Этот контрольный список строительства крошечного дома разбит на этапы по проектам и этапам. Хотя некоторые этапы и фазы построения могут перекрываться, я постарался расположить их в оптимальном порядке.Где это уместно, я добавил ссылки на сообщения, которые раскрываются на каждом этапе.

Этап 1: Прежде чем вы построите свой крошечный дом

Этап планирования и мозгового штурма жизненно важен для процесса строительства. Конечно, логистика, сантехника, солнечная энергия и другие этапы строительства крошечных домов также являются ключевыми, но в конечном итоге все сводится к тому, чтобы потратить время на планирование. Настройтесь на успех, составив надежный, основанный на исследованиях план строительства, еще до того, как вы возьмете в руки молот.

Планирование вашего крошечного дома

Поиск компонентов крошечного дома

Вам потребуется источник следующих предметов. Многие из вас могут уже иметь эти предметы под рукой или иметь возможность торговать или обмениваться с друзьями и семьей.

Доступ и логистика

Пришло время подумать, как построить крошечный домик от начала до конца. Продумайте процесс, начиная с того, как разместить трейлер на строительной площадке и как вытащить его, если вам когда-нибудь понадобится его переместить.Мысленно проиграйте каждый шаг процесса сборки и посмотрите, где возникают проблемы или могут возникнуть проблемы.

• Рассмотрите ваши более крупные предметы. Когда вы принесете матрас, бытовую технику, душевую кабину, туалет, мебель и т. Д., Если они не пройдут через входную дверь?
• Постарайтесь вовремя заказать строительные материалы, чтобы они были доставлены именно тогда, когда они вам нужны, и убедитесь, что у вас есть необходимые материалы и инструменты для работы.

Этап 2: Как построить крошечный дом — Строительство

После завершения этапа планирования и логистики вы будете готовы приступить к строительству.Если вы тщательно выполнили все этапы планирования, вы должны чувствовать себя комфортно, поскольку приобрели всего, что вам нужно для строительства вашего крошечного дома (хотя, что бы вы ни делали, для этого вам придется ходить в строительный магазин. или это). Устраните пробелы на этапе планирования, прежде чем приступить к строительству крошечного дома.

Когда я строил свой крошечный дом, я использовал будние вечера, чтобы планировать и исследовать, что я собирался делать каждые выходные, когда строил.В четверг вечером я записал список покупок и взял с собой в строительный магазин. В пятницу вечером я покупал материалы и готовил их для строительства на следующий день. Таким образом, когда наступали выходные, я мог сразу приступить к работе, не чувствуя спешки с выяснением планов или частых походов в магазин.

Крошечный домик-трейлер

Фундамент крошечного домика

Крошечный каркас стены дома

Обшивка крошечного дома

• Схема измерения и планирования: вот моя любимая рулетка
• Разрезать все кусочки
• Оставить компенсационный зазор 1/8 дюйма между листами фанеры.
• Тестовая подгонка листов
• Нанесите клей на все стойки: Tiny House Sheathing
• Прикрепите листы к месту с помощью нескольких гвоздей (примечание : используйте шурупы и гвозди для обработанной древесины )
• Прикрутите каждые 3 дюйма к краям панелей: Мой любимый ударный отвертка
• Вкрутите каждые 6 дюймов в закрытые шпильки
• Прикрепите фанеру к фундаменту после подъема стен

Проемы окон и дверей

• Дважды проверьте размеры окна (примечание: дайте небольшой дополнительный припуск)
• Вырежьте оконные отверстия с помощью Sawzall или фрезерного станка
• Нанесите домашнюю пленку (WRB), Tyvek или Typar
• Разрежьте домашнюю пленку, используя перевернутую букву «Y» — Мой любимый нож для резки коробок
• Окна тестовой посадки
• Подоконники Flash под углом 5 градусов
• Установить окна и регулировочную шайбу
• Прихватка с несколькими винтами
• Проверка работоспособности окна
• Закрепите окна в соответствии с рекомендациями производителя
• Flash-окна, начиная снизу и заканчивая вверх
• Оставьте нижний край открытым для слива воды

Каркас крыши крошечного дома

Примечание: при строительстве крошечного дома Fencl сначала установите стяжки для воротника чердака и настил

Обшивка кровли

• План и размеры в плане
• Разделочные доски
• Приклеить кромку фермы
• Используйте H-образные зажимы между листами: возьмите их здесь
• Закрепить гвоздями и винтами с цилиндрическим хвостовиком

Установить мансардные окна

• Строить раму при установке на бордюр (нет необходимости в раме при установке на палубе)
• Стеклянный светильник на тестовую посадку
• Установить световой люк в соответствии с указаниями
• Мигает согласно указаниям

Дверь (и)

• Рама в косяке
• Постройте дверь или купите
• Проверка подгонки двери к раме
• Прокладка и крепление двери к раме
• Рассмотрим временную фанерную дверь при строительстве
• Установить дверную фурнитуру

Сайдинг

• Обмотать домик швы лентой
• Установить планки обрешетки
• Покрасить ОБЕИ стороны сайдинга перед установкой
• Навесить сайдинг

Внешняя отделка

• Установить облицовку
• Установить отливной край

Кровля

• Применить защиту от льда и воды
• Установить отражающий барьер (нужен.Зазор 5 ″)
• Установить планки обшивки
• Установить крышу в соответствии с рекомендациями производителя

Черновая сантехника

Примечание. Возможно, здесь стоит подумать о найме профессионала.

• Планировать водостоки, приточные отверстия, отверстия в полу и т. Д.
• Проверить поперечные балки прицепа под прицепом
• Учет форточки при необходимости
• Счет для ловушек типа «П»
• Учитывать правильный уклон, чтобы вода хорошо дренировалась

Грубый электрический

Примечание: настоятельно рекомендуется нанять профессионала.

• Распланировать расположение розеток, светильников, вентиляторов, розеток и т. Д.
• Планирование расположения сигнализаторов дыма и угарного газа
• Учитывайте энергопотребление

Нефтепроводы

Примечание: настоятельно рекомендуется нанять профессионала.

• Планирование необходимых мест

Черновая HVAC

Примечание: настоятельно рекомендуется нанять профессионала.

• Планирование необходимых мест

Изоляция

Примечание. Убедитесь, что ваши материалы и крепеж, контактирующие с пеной, не вступают в реакцию.

• Установить изоляцию
• Пена по краям
• Установить пароизоляцию на толщину 6 мм
• Убедитесь, что ваши материалы и крепеж, контактирующий с пеной, в порядке (некоторые реагируют)

Установка основных устройств

• Водонагреватель
• Холодильник (можно подождать попозже)
• Душ
• Нагреватель

Полы

• Следуйте указаниям
• Крышка с прочным защитным слоем

Стены

• Подвесные стеновые панели
• Обрезка фонарей и краев

Кухня

• Запланировать места, необходимые для размещения и хранения
• Построить грубый каркас для шкафов и столешниц
• Установить столешницу
• Закинуть плиту и подключить
• Бросьте в раковину и подключите
• Сборка и установка дверей шкафа
• Встраиваемый стеллаж

Ванная

• Планирование мест, необходимых для макета
• Обработка соединений душевой кабины
• Отделка стен ванной комнаты
• Отделка для хранения ванной
• Подключить туалет (или построить компостную установку)
• Установить вентиляционное отверстие (рассмотреть возможность включения таймера для воздухообмена во всем помещении)

Спальный лофт

• Установите дополнительное хранилище
• Провод в светильниках и розетках
• Вздремнуть, вы это заслужили!

Главный зал

• Отделка HVAC
• Проволочные светильники и розетки
• Сборка любых встроенных модулей
• Финишный склад

Этап 3: Празднуйте!

Когда строительство вашего крошечного дома завершено (а построить крошечный домик — ОГРОМНАЯ работа), пора переезжать и обосновываться.К счастью, после того, как вы освоите логистику строительства крошечного дома и завершите процесс строительства, переезд в ваш крошечный дом станет простым делом.

• Очистить от мусора и поверхностей
• Перейдите в свой новый крошечный дом
• Пригласите замечательных друзей, которые помогли
• Устройтесь поудобнее и наслаждайтесь!

Заключение: спланируйте, прежде чем строить

Как видите, строительство крошечного дома — сложный, но управляемый процесс.Доступно множество замечательных ресурсов, в том числе и о The Tiny Life. По мере того, как вы исследуете, как построить крошечный дом, действительно выделите время заранее, чтобы тщательно выполнить этап 1. Планирование — самый важный шаг. Конечно, вы не можете планировать все возможные непредвиденные обстоятельства, но если вы подготовитесь как можно лучше, процесс строительства будет намного более плавным.

Твоя очередь !:

• Какой этап строительства крошечного домика кажется вам самым сложным?
• Какие навыки вам нужно развить, прежде чем вы начнете строить свой крошечный дом?

---

Похожие сообщения

.

Соединители для каркаса малых домов | Механический металлический крепеж | Деревянные соединители

Соединители для деревянных домов для малых домов

Наш отличный справочник по проектированию и строительству домов своими руками, заказывайте ЗДЕСЬ!

Очень важным элементом, когда дело доходит до строительства дома своими руками, являются соединители каркаса небольшого дома: компоненты, которые соединяют различные элементы дома друг с другом. Они должны быть эффективными, чтобы обеспечивать надлежащую опору и стабильность конструкции, а их прочность и жесткость приобретают решающее значение во время экстремальных явлений, таких как, например, плохие погодные условия.

Поэтому очень важен выбор подходящего крепежного материала и соединений для деревообработки, то есть гвоздей, болтов, различных крепежных элементов для деревообработки, петель и т. Д. Рекомендуется покупать это оборудование в одном из крупных строительных магазинов, а в случае шурупов по дереву вы определенно можете купить целые коробки, так как они имеют решающее значение для строительства. Это более рентабельно, и любые остатки рано или поздно обязательно понадобятся в вашем деревянном крошечном домике. При классификации соединений мы выделяем два основных подразделения: соединители для механического каркаса и традиционные соединения для деревообработки, известные также как соединения для плотницких работ.

Примеры небольших металлических креплений, используемых на деревянной раме крыши

Соединители для механической сборки

Крепеж металлический механический дюбельный

Вероятно, наиболее типичными для деревянных конструкций и среди механических металлических крепежных элементов являются механические соединители дюбельного типа, в первую очередь соединения, гвозди, винты, болты или деревянные заклепки. Их преимущества заключаются в эффективности передачи нагрузок, при этом они просты и не требуют сложной установки. Гвозди , вероятно, наиболее распространены в небольших деревянных конструкциях с небольшими нагрузками, так же как и винты , преимущество которых заключается в меньшей склонности к расшатыванию и большей устойчивости к воздействию ветра или влаги.

Типы металлических механических соединителей

• A. Система натяжных стержней
• Б. Болты
• C. Железные судороги
• D. Кастрюля
• E. Двухсторонняя соединительная пластина с зубьями

Аналогично винтам выглядят болты . У них также хвостовик с резьбой, но одинаковый диаметр по всей длине — он не закален и не имеет заостренного конца. Также они поставляются с внешней гайкой, которая крепится с другой стороны двух соединительных элементов, из которых вставляется болт.В больших деревянных конструкциях с высокой нагрузочной способностью пригодятся деревянные заклепки . Это очень пластичные крепежные детали из высокопрочной стали, обычно оцинкованные, с хвостовиком, сплющенным в прямоугольное поперечное сечение, и головкой, которая прочно вставляется в отверстия в предварительно просверленной металлической стальной пластине, через которую деревянные заклепки вбиваются в древесину без необходимости предварительное сверление. Крайне важно держать их в положении, при котором их длинная ось параллельна структуре древесины, чтобы они функционировали должным образом.

Крепежные гвозди деревянные

Также существует несколько типов гвоздей, различающихся качеством стали, размером, поверхностью, размерами поперечного сечения и различными факторами. Гвоздь для балки — это специальный тип, который может использоваться для напряженных балок, таких как потолки, профили, консоли и т. Д. Кровельный гвоздь имеет узкую стойку и широкую головку и часто используется для битумной кровли или фольги внутри стеновых композиций. . Обычный гвоздь длиннее, с гладкой поверхностью и головкой, обычно используется в строительстве деревянных домов. Гвоздь для бетона имеет такую ​​же длину, но толще и изготовлен из стали хорошего качества, которая может пробить бетон. Очень похож на коробчатый гвоздь , только его стержень уже и длиннее, а головка меньше. Опять же, такая же длина имеет гвоздь для обсадных труб , тонкий с узкой головкой и подходящий в первую очередь для установки на пол. Самым длинным среди распространенных типов гвоздей является гвоздь , гвоздь с бетонной или виниловой поверхностью для облегчения проникновения и с рисунком, предотвращающим скольжение на головке.

Различные типы гвоздей

• A. Гвоздь для подвешивания балки
• Б. Гвоздь кровельный
• C. Гвоздь обыкновенный / ящик / грузила
• D. Гвоздь для бетона
• E. Обычный / ящик / гвоздь с грузилами
• F. Гвоздь обсадный
• г. Обычный / ящик / гвоздь грузила

Деревянные соединители, типы шурупов

Среди соединителей для каркаса небольших домов есть различные типы винтов, различающиеся формой и размером стержня, пригодностью для разных материалов, прочности или типом головок.Традиционные шурупы по дереву имеют конический стержень, который обычно не навинчивается на всю длину. Они используются в основном для дерева, и при их ввинчивании рекомендуется сделать пилотное отверстие; тогда они могут плотно прилегать. Также доступна необработанная версия, что означает меньший риск раскола древесины. Винты для гипсокартона имеют резьбу по всей длине, покрытую черным фосфатом, и используются для соединения гипсокартона с деревянными или металлическими шпильками. Их сечение более изогнутое, чтобы не порвать сухую стену. Винты для МДФ имеют острие и двойную резьбу в нижней части, чтобы облегчить начальное проникновение материала и надежно удерживать их после ввинчивания. Стяжные винты — самые прочные и прочные, они используются для соединения тяжелых материалов и перевозки тяжелых грузов . Они больше по размеру, поставляются только с шестигранной головкой и требуют предварительного сверления при установке. Винты для листового металла имеют полную резьбу. Обычно они короче с плоской или круглой головкой и используются для листового материала и металла, хотя их можно использовать и для дерева.

Гвозди для соединения балок перекрытия, стропил и конька

1. Два гвоздя 3,5 ″ (90 мм) или три 3 ″ (80 мм), ноготь на ноге или на лице
2. Доска коньковая
3. Стропила
4. Доска коньковая
5. Балки перекрытия
6. Двойные пластины
7. Балки потолка к двойной пластине, три гвоздя 3,5 ″ (90 мм), 3 ″ (80 мм) или 2,5 ″ (65 мм)
8. Соединительные балки потолка, три гвоздя 3,5 ″ (90 мм) или четыре гвоздя 3 ″ (80 мм)
9. Ноготь из стропил в двойную пластину, три гвоздя 3,5 ″ (90 мм) или 3 ″ (80 мм) или 2,5 ″ (65 мм)
10. Соединение балок перекрытия и стропил тремя гвоздями 3,5 ″ (90 мм), 3 ″ (80 мм) или 2,5 ″ (65 мм)
11. Ноготь из балок потолка в двойную пластину, три гвоздя 3,5 ″ (90 мм), 3 ″ (80 мм) или 2,5 ″ (65 мм)

Крепеж механический косынки

Пластины с косынками — это квадратные или прямоугольные металлические соединительные пластины с несколькими рядами зубцов.Они изготовлены из стали, холоднокатаной или оцинкованной, которая лучше подходит для использования на открытом воздухе из-за лучшей устойчивости к ржавчине. Стальные пластины имеют большую толщину и обычно используются для соединения шлифовальных машин и балок с колоннами или ферменных конструкций друг с другом, обычно в больших строительных зданиях или мостах, а не в качестве соединителей каркаса небольших домов. Они частично проникают в деревянные элементы конструкции, крепятся к ним болтами, заклепками или сваркой и способствуют повышению общей прочности соединения.Можно увидеть косынки из меди или алюминия, но гораздо реже и только для небольших конструкций, требующих меньшей поддержки. Накладным пластинам можно придать различную форму и покрасить так, чтобы они визуально соответствовали окружающей обстановке.

Соединители для каркаса небольших домов со сдвигом

Соединители

, работающие на сдвиг, также не имеют большого отношения к планам домов, построенных своими руками, так как они характерны для больших несущих нагрузок, изготавливаются с помощью специального оборудования, и их установка требует очень точной работы. Они представляют собой соединители для передачи нагрузки, изготовленные из легких металлов или чугуна, которые удерживают вместе два деревянных элемента или деревянный элемент с металлической боковой пластиной, а в середине установлены болты или шурупы, удерживающие вместе все соединение.Поскольку они увеличивают площадь в древесине, по которой распределяется нагрузка, что делает их более эффективными, чем при использовании только механических креплений. Есть три типа: разрезное кольцо, листовые пластины и зубчатые пластины, и они используются в основном в стропильных фермах и других тяжелых деревянных или клееных элементах.

Примеры металлических креплений для больших нагрузок

• A. Ремешок между стенкой из стали
• B. Стальной анкер, удерживать в любом направлении
• C. Стальной анкер, удерживаемый в бетоне

Прорези в разрезных кольцах позволяют соединителю слегка деформироваться под нагрузкой и открываться или закрываться в случае, если деревянный элемент изменяет свой объем, сохраняя при этом контакт, в то время как форма клина по бокам обеспечивает плотное соединение и простоту установки.Аналогично срезные пластины , древесина утоплена, чтобы они прилегали заподлицо с поверхностью. Зубчатые пластины , которые могут быть как односторонними, так и двусторонними, имеют зубцы по всему краю, проникающие в древесину, что снова создает прочное и устойчивое соединение.

Узнайте больше о деревянных соединителях и других деталях деревянного строительства своими руками! Пошаговое руководство Как построить крошечный дом с множеством иллюстраций, фотографий и руководств, которые можно заказать прямо здесь.

Планировки дома своими руками столярные стыки

В крошечных домах своими руками для обеспечения необходимой жесткости конструкции используются столярные соединения, а не просто механические металлические крепежи. В соединительных элементах конструкции делаются выемки, язычки или отверстия с использованием острых зубил, ножей и других инструментов, создающих идеально гладкие поверхности, чтобы элементы идеально сцеплялись без каких-либо зазоров или потенциала движения. При правильном проектировании этого вместе с собственным весом и дополнительной опорой стен, контрфорсов и других частей конструкции достаточно, чтобы противостоять гравитации и боковым силам.

Следовательно, столярные соединения обычно используются при строительстве деревянных крошечных домов, например, при соединении стропил крыши, стеновых балок и т. Д. Конструктивная система два на четыре дает преимущество использования двойных тонких профилей, которые можно сдвигать для создания перекрытий или зазоров по порядку. легко соединяться друг с другом путем облицовки или внешней облицовки и, следовательно, с использованием методов столярных соединений. Для фиксации соединения используются механические металлические крепежи, обычно шурупы или гвозди. Клей также можно использовать для укрепления столярных швов, однако важно действовать осторожно.Рекомендуется, чтобы волокна в зонах контакта были идеально перпендикулярны друг другу, наименее желательным является вариант, в котором они становятся своего рода «удлинением».

Виды столярных соединений

• A. Соединение сквозное дадо
• B. Соединение пополам и соединение «ласточкин хвост»
• C. Угловое соединение половин

Еще одно преимущество по сравнению с соединителями для механического каркаса состоит в том, что они сделаны из дерева точно так же, как и вся остальная часть вашего крошечного дома или небольшой хижины, потому что в случае воздействия влаги их реакция и изменения объема аналогичны изменениям объема всей конструкции. .Однако они должны быть изготовлены правильно и точно, поэтому часто требуется профессиональный плотник.

Виды столярных соединений

Различные типы столярных соединений подразделяются на категории в зависимости от их формы. Стыковое соединение — это самый простой тип соединения, при котором один деревянный элемент помещается концом напротив другого под прямым углом и прикрепляется механическими металлическими крепежными элементами, обычно винтами или гвоздями. Аналогично стыковому стыку со скосом , за исключением того, что в этом случае конец элемента скошен под углом 45 °.Это может быть либо на обоих элементах, образующих аккуратный угол, либо только на одном элементе с угловой доской, цепляющимся за прямую доску. Соединение половин , также известное как соединение внахлест, подходит для моментов, когда вам нужно соединить два деревянных бруска в их средней части, а не на концах. В точке соединения одинаковое количество дерева удаляется с обоих элементов, чтобы создать выемку, которая позволит им вспыхивать, как кусочки головоломки. Этот тип соединения прочнее стыкового соединения, и вы также можете еще больше укрепить его с помощью клея.

Виды столярных соединений

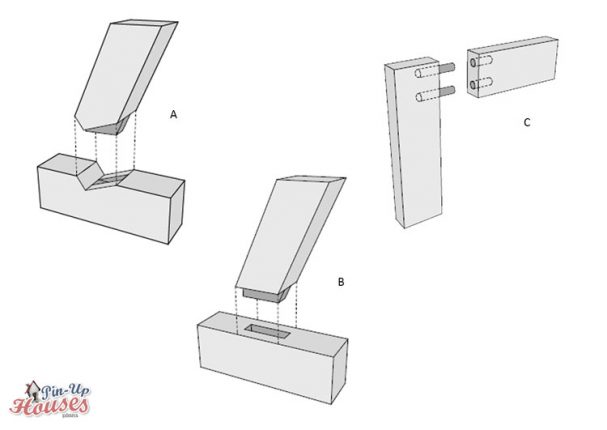

• A. Паз и шип с перекосом
• B. Соединение с косым пазом и шипом
• C. Соединение дюбельное клеевое

Врезной и шипованный шарнир — один из старейших и классических соединений для деревообработки. Врезка создается на стороне одного из элементов, и шип точно такого же размера выступает из другого элемента, который затем вставляется в первый. Эта связь довольно сильная, особенно когда части расположены под прямым углом друг к другу, простая и имеет неоспоримые визуальные качества. Соединение «паз и паз» используется для досок, очень часто используется, например, для деревянных полов, и работает аналогично методу установки одного элемента внутрь другого. Он соединяет две доски, расположенные рядом друг с другом: одна имеет паз с выемкой по всей ее боковой кромке, а другая имеет гребень, точно входящий в паз, так что две доски могут плотно держаться вместе.

Виды столярных соединений

• A. Врезной шип
• Б. Тройник / соединение половин
• С.Соединение ласточкин хвост

Соединение типа «ласточкин хвост» , вероятно, является одним из самых привлекательных для внешнего вида из всех типов соединений для столярных изделий. Его можно использовать для двух элементов, прикрепленных друг к другу своими концами под прямым углом. На каждом конце сделаны выемки таким образом, чтобы они могли точно и очень плотно прилегать друг к другу, поэтому это соединение обычно очень прочное и не отслаивается. Шарнир Dado — это еще один шарнир, который работает с соединением двух элементов вместе, но в этом случае регулируется только один из них.В центре одного из элементов вырезается квадратный вырез, чтобы другой, расположенный под прямым углом, мог войти в него. Существует также версия, в которой дадо разрезается на конце элемента, а не в середине, и в этом случае он называется пазовым соединением .

Как построить крошечный дом Руководство по строительству

Хотите узнать больше о небольших деревянных конструкциях, планах домов своими руками, соединителях деревянных каркасов, механических металлических крепежах и других вопросах, связанных с простыми постройками небольших домов? Что ж, у нас есть для вас книга! Это пошаговое руководство «Как построить крошечный дом» проведет вас через каждую часть деревянного строительства. Здесь вы можете заказать электронную или печатную версию.

.

Планы игровых домиков — Пошаговые планы

Планы

Playhouse включают бесплатную загрузку PDF-файлов, пошаговые иллюстрированные инструкции, список материалов со списком покупок и список вырезок.

Планы игровых домиков — Обзор

Планы игрового домика — Список материалов

Список покупок

Список покупок

(без материалов для дверей и окон)

Этаж

9 — 2 × 4 обработанные давлением — 8 ′

2 — 4 × 4 — обработанные давлением — 8 ′

Фанера с шипом и пазом 2 — 3/4 ″ — лист 4х8 ′

Настенная рама

11 — 2 × 4 — 8 ′

9 — 2 × 4 — 10 ′

2 — 4 × 4 — 10 ′

1 — 4 × 4 — 8 ′

Ферма крыши

5 — 2 × 4 — 12

5 — 2 × 4 — 8 ′

Наружный сайдинг

8 — т1-11 сайдинг наружный — лист 4х8 ′

Палуба крыши

Фанера 3 — 1/2 ″ — лист 4х8 ′

Софит

Фанера 1 — 1/4 «- лист 4х8»

Накладка

8 — 1 × 4 — 8 ′

2 — 1 × 6 — 10 ′

2 — 2 × 6 — 12 ′

Оборудование

гвоздь 3 1/2 ″

Гвозди 2 ″

Гвозди отделочные 1 1/2 ″

Гвозди для отделки 2 1/2 ″

кровельный

капельный край

битумная черепица

Список вырезов

Список вырезов

(без материалов для дверей и окон)

Этаж

2 — 2 × 4 обработанные давлением — 8 ′

7 — 2 × 4, обработанные давлением — 7 футов 9 дюймов

2 — 4 × 4 обработанные давлением — 8 ′

Фанера с шипом и пазом 2 — 3/4 ″ — лист 4х8 ′

Настенная рама

4 — 2 × 4 — 8 ′

18 — 2 × 4 — 5 ′

4 — 2 × 4 — 5 ′ 5 ″

4 — 4 × 4 — 4 ′ 11 1/2 ″

1 — 4 × 4 — 8 ′

3 — 2 × 4 — (по размеру под перила крыльца)

Ферма крыши

10 — 2 × 4 — 5 ′ 5 9/16 ″ (резка под углом 30 градусов на обоих концах в одном направлении)

5 — 2 × 4 — 8 ‘- (резка под углом 60 градусов с обоих концов в противоположном направлении)

Наружный сайдинг

8 — т1-11 сайдинг наружный — лист 4х8 ′ (нарезанный по размеру)

Палуба крыши

Фанера 3 — 1/2 ″ — лист 4х8 ′ (нарезанный по размеру)

Софит

Фанера 1 — 1/4 «- лист 4х8» (нарезанный по размеру)

Накладка

8 — 1 × 4 — 8 ′ (обрезать по размеру)

2 — 1 × 6 — 10 ′ (обрезать по размеру)

2 — 2 × 6 — 12 ′ (обрезать по размеру)

Этаж

Каркас пола построен из пиломатериалов, обработанных давлением 2 × 4.

Отрежьте два отрезка 2 × 4 длиной 8 футов для ленты. Отрежьте семь 2х4 до 7 футов 9 дюймов для балки пола.

Соберите, как показано на рисунке выше, забейте гвоздями 3 1/2 дюйма через ленту и в балку пола.

Отрежьте два обработанных давлением 4 × 4 до 8 футов для салазок. Соберите, как показано на рисунке выше, ногтем 3 1/2 через раму пола и в салазки 4 × 4.

Прикрепите фанерный настил пола с гребнем и пазом 3/4 дюйма, ввинтите 2-дюймовые винты для настила через настил пола и в раму пола.

Настенная рама

Стеновые каркасы построены из бруса 2 × 4.

Каркас передней и задней стены:

Подробную информацию о дверях и окнах см .:

Детали двери

Детали окна

Отрежьте четыре 2 × 4 до 8 футов длиной для пластины и десять 2 × 4 до 5 дюймов длиной для стоек.

Выполните сборку, как показано на рисунке выше, забив гвоздями 3 1/2 дюйма через пластину и в стенную стойку.

Правая и левая настенная рама:

Подробную информацию о дверях и окнах см .:

Детали двери

Детали окна

Отрежьте четыре 2 × 4 до 5 футов 5 дюймов для пластины и восемь 2 × 4 до 5 дюймов для настенных стоек.

Выполните сборку, как показано на рисунке выше, забив гвоздями 3 1/2 дюйма через пластину и в стенную стойку.

Соберите стенные рамы, как показано на рисунке выше, забейте гвоздями 3 1/2 ″ через стенные рамы и в пол.

Не обрезайте и не снимайте переднюю нижнюю пластину на входе в дверь.

Отрежьте четыре 4 × 4 до 4 футов 11 1/2 дюймов в длину и одну от 4 × 4 до 8 футов в длину. Соберите, как показано на рисунке выше, используя гвозди 3 1/2 ″.

Перила крыльца построены из 2 × 4, измерьте, отрежьте по размеру и установите, как показано на рисунке выше.

Ферма крыши

Ферма крыши построена из бруса 2 × 4.

Отрежьте десять штук 2 × 4 длиной 5 футов 5 9/16 дюймов с надрезами под углом 30 градусов на обоих концах в одном направлении. Отрежьте пять листов размером 2 × 4 дюйма длиной 8 футов с надрезами под углом 60 градусов на обоих концах в противоположном направлении.

Вырежьте косынки из лома фанеры и соберите ферму крыши, как показано на рисунке выше, используя гвозди диаметром 2 дюйма.

Установить ферму крыши 24 ″ O.C.

Toenail 3 1/2 ″ гвоздя через ферму крыши в каркас стены и каркас крыльца.

Наружный сайдинг

Установить окна, измерить, вырезать и установить наружную обшивку.

Палуба крыши

Отмерьте, разрежьте и установите фанеру 1/2 ″ для настила крыши. Забейте гвоздями 2 дюйма через настил крыши и в стропила.

Накладка

Отмерьте, отрежьте и установите обшивку, как показано на рисунке выше, с помощью чистовых гвоздей 1 1/2 дюйма.

Софит

Отмерьте, отрежьте и установите фанеру 1/4 дюйма для потолка, как показано на рисунке выше, используя гвозди для отделки 1 1/2 дюйма.

Черепица

Установите рубероид, отлив и черепицу.

Как эти планы игрового домика? Дайте мне знать, оставьте мне комментарий ниже. Поделитесь этой ссылкой с друзьями и в социальных сетях, спасибо.

Construct101 предлагает бесплатные планы онлайн-версий. У этих бесплатных планов также есть бесплатная версия для печати в формате PDF без рекламы. Нажмите сюда для того, чтобы скачать. .
