Печь для гаража на дровах, отработке – буржуйка в гараж своими руками

Гараж далеко не всегда используется лишь как место хранения автомобиля. Многие проводят в нем большое количество времени, в том числе осенью–зимой. Обустраивать в гаражном помещении полноценное отопление нецелесообразно с финансовой точки зрения, поэтому применяются различные дровяные печки. В нашем материале вы ознакомитесь с наиболее интересными вариантами самодельных обогревателей и узнаете, как сделать металлическую печь для гаража своими руками.

Какой обогреватель лучше для гаража

Проще всего отапливать гаражное помещение электрическим обогревателем. Но если вы находитесь там по нескольку часов ежедневно, то космических счетов за электроэнергию не избежать. Лучше поставить буржуйку в гараж и перейти на отопление дровами либо использовать отработанное масло, сливаемое из агрегатов автомобилей.

Такую горелку можно приладить к любой дровяной печке

Нельзя не упомянуть такой вид топлива, как солярка. Но использовать ее для обогрева гаражного помещения выйдет недешево и хлопотно. Специально покупать дизельный обогреватель не имеет смысла, ведь самодельные печи на отработанном масле способны сжигать и солярку.

Приняв за основу отопление на отработке и дровах, перечислим возможные варианты самодельных обогревателей:

• отопитель, выложенный из кирпича;
• дровяная печка для гаража из металла;
• печь на отработанном масле.

Самый сложный в исполнении вариант – это кирпичная печь, да и не во всяком гараже ее построишь. Взять хотя бы тесные железные кибитки, куда удастся поместить лишь компактный обогреватель, но никак не кирпичное сооружение. Да и выложить хорошую печку из кирпича – дело непростое и заслуживает отдельной темы для описания процесса. Поэтому самыми «ходовыми» считаются металлические печи для гаража на дровах и отработке.

Делаем экономичную буржуйку на дровах

Дабы попусту не отвлекать внимание читателя всем известными конструкциями простых дровяных буржуек, коих и так полно в интернете, мы предлагаем ознакомиться с чертежами более серьезного обогревателя. Его особенность – наличие двух дымооборотов (ходов), организованных внутри тела печи для наилучшей теплоотдачи. Ведь какой главный недостаток обычной буржуйки? Правильно, низкий КПД, поскольку львиная доля выделяющейся теплоты сходу улетает в дымовую трубу.

В двухходовой металлической печи, сделанной своими руками, раскаленные продукты горения проходят по специальным каналам в двух направлениях, прежде чем уйти в дымоход.

Делая 2 оборота по каналам печки, продукты горения отдадут больше теплоты воздуху помещения

Благодаря такой конструкции значительная доля тепла успешно передается в помещение, что способствует более эффективному отоплению дровами и ведет к их экономии. Хотя для оценки этой экономии надо сравнивать разные печи на практике, что не всегда возможно. Но будьте уверены, что от двухходовой печки для гаража, изображенной выше на схеме, тепла вы точно получите больше.

Для изготовления источника тепла понадобятся следующие материалы:

1. Листовой металл толщиной не менее 4 мм, оптимально – 5 мм. Из него вы сварите корпус, дымообороты и дверцы.
2. Для свода топливника, испытывающего наибольшую тепловую нагрузку, лучше взять лист толщиной 6 мм.
3. Отрезок трубы диаметром 100 мм на патрубок дымохода.
4. Арматура периодического профиля диаметром 16—18 мм для изготовления колосниковой решетки.
5. Уголок №4, труба 40 х 40 мм или другой металлопрокат для ножек.
6. Готовые ручки на дверцы.

Примечание. Чтобы своими руками сварить гаражную печку, надо использовать низкоуглеродистую сталь марки Ст10 или Ст20. Высокоуглеродистая или легированная сталь прикаливается от высокой температуры, корпус может треснуть по сварным швам. Как примерно определить марку стали, описано в инструкции по изготовлению банной печки.

О полезных доработках железной печки

Есть несколько рекомендаций, как сделать вышеописанную конструкцию еще лучше. Первым делом не помешает усилить узел примыкания дымоходного патрубка к верхней плите, поскольку это место прогорает чаще всего. Причина не только в высокой температуре, но и в нагрузке, оказываемой на сварной шов дымоходной трубой. Обычно владельцы гаражей не озабочиваются отдельным креплением дымохода и он всем весом ложится на верхнюю панель печи.

Буржуйка на дровах с 2 дымооборотами не может похвастать величиной топливника, а значит, и продолжительностью горения. С другой стороны, самодельные печи длительного горения типа «Бубафоня» — не лучший вариант для гаража. Для них требуется дымоход высотой не менее 4 м с хорошей тягой, что не всегда реализуемо.

Топливник двухходовой печки можно увеличить, произвольно изменив его высоту или прибавив 10 см к ширине корпуса. Тем и хороши самодельные отопители, что владелец гаража может менять их размеры в зависимости от свободной площади помещения.

Теплоотдачу дровяной печи можно улучшить, если к боковым стенкам приварить несколько вертикальных ребер, как это показано ниже на фото. Используется полоса толщиной 4 мм либо такой же уголок, тем самым наращивается площадь теплообмена и возрастает эффективность работы обогревателя.

На фото изображена печка из чугуна с конвекционными ребрами и варочной плитой. Из стали можно сварить аналогичную конструкцию

Совет. Буржуйку можно приспособить для приготовления или разогрева пищи, если вырезать в верхней панели круглое отверстие под конфорку.

Тепловая пушка на твердом топливе

Любая печь, сжигающая дрова или уголь, страдает одним существенным недостатком. Находясь в углу гаража, который обычно не утеплен, отопитель прогревает только часть помещения. Противоположный угол (как правило, у самых ворот) остается холодным и работать там некомфортно. Проблема частично решается, если проложить дымоход под наклоном через все помещение, что практикуется многими хозяевами гаражных сооружений.

Более основательным прогревом гаража может похвастать конструкция, предложенная одним из наших экспертов по изготовлению твердотопливных котлов и печей Виталием Дашко. Агрегат представляет собой старый газовый баллон, установленный вертикально и снабженный отдельной камерой для нагрева воздуха, подаваемого туда принудительно. Конструкция этой печи для гаража с указанием размеров отражена на чертежах:

Печка функционирует по принципу тепловой пушки. Алгоритм работы выглядит так:

1. В топливник загружается порция дров и производится розжиг.
2. После прогрева включается вентилятор, подключенный гофрой к одному из патрубков нагревательной камеры.
3. Поскольку горизонтальная перегородка между топливником и камерой воспринимает наибольшую тепловую нагрузку, проходящий над ней воздух быстро нагревается.
4. Горячий воздух, выходя из второго патрубка, подается с помощью гофротрубы в любую точку гаража. Угол, где установлен сам агрегат, прогревается от боковых стенок.

Интенсивный теплообмен внутри камеры осуществляется благодаря стальным ребрам, увеличивающим площадь теплоотдачи. Ниже на чертеже показан продольный и поперечный разрез дровяной печки, где хорошо видно расположение этих ребер.

Преимущество буржуйки состоит в том, что ей не нужен высокий дымоход, хотя без естественной тяги не обойтись. Нагнетателем воздуха послужит любой подходящий вентилятор невысокой производительности. В маленьком помещении может хватить и кулера от блока питания компьютера. Для гаража средней и большой площади применимы бытовые канальные вентиляторы на 50 м³/ч, их ставят на вытяжки из санузлов. Также подойдет нагнетатель от автомобильной печки, например, «улитка» от ВАЗ 2108.

Для изготовления корпуса отопителя хорошо подходит пропановый баллон вместительностью 50 литров

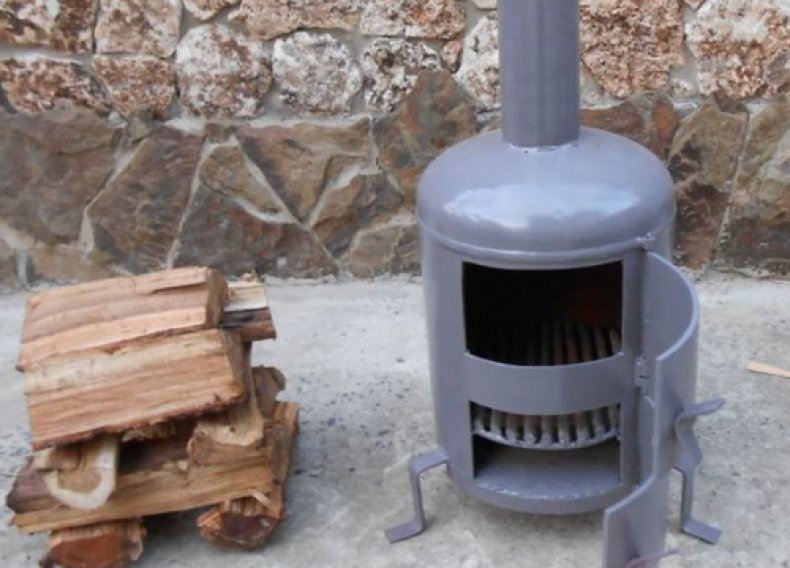

Как сделать гаражную печь из баллона

Чтобы изготовить дровяную печку в гараж, нужно выполнить ряд подготовительных работ. Для начала у баллона отрезается верхняя часть по сварочному шву. Предварительно следует выкрутить вентиль и заполнить его водой, чтобы остатки пропана не взорвались при работе болгаркой. Затем нужно из листового металла толщиной 4 мм вырезать круг диаметром 300 мм (на перегородку) и полосу шириной 80 мм (на обрамление дверец). Из остатков можно нарезать полос на теплообменные ребра.

Совет. Если вы желаете увеличить тепловую мощность печки, то можете отрезать верхнюю часть ниже шва, тем самым увеличивая объем воздушной камеры. Но помните, что тогда вы уменьшаете вместительность топки и длительность горения с одной закладки дров.

Дальнейшие работы выполняем в таком порядке:

1. Следующий шаг – нарезка арматуры и изготовление колосниковой решетки. Здесь нет строгих требований, делайте по образцу на фото, стараясь подогнать длину прутьев под размер выступающего внутрь баллона шва. После этого установите решетку в нижнюю часть емкости.
2. В отрезанной крышке надо выполнить 2 отверстия под установку резьбовых сгонов DN50. Данный размер — оптимальный, но выдерживать его необязательно, как и подбор сгонов с резьбой. Вы можете взять отрезки трубы подходящего диаметра, но не делайте его меньше 40 мм. Затем приварите патрубки на место, как показано на фото:
3. Далее, в корпусе баллона в соответствии с чертежом надо прорезать проемы под загрузочную дверку, поддувало и отверстие дымохода. В проемы необходимо вставить обрамления дверец, сваренные из заготовленной полосы, и обварить их по кругу. Перед монтажом обрамления нужно сделать заготовки самих дверец, приварив к ним петли и покупные ручки.
4. Следующий этап – формирование воздушной камеры. Приготовленный круг диаметром 30 см укладывается вместо отрезанной крышки баллона и приваривается наглухо. После этого к нему посредством сварки крепятся теплообменные ребра. Их количество и размещение может быть произвольным, но не переусердствуйте, иначе придется подбирать более мощный вентилятор, могущий преодолеть аэродинамическое сопротивление камеры.
5. Последний шаг – приварка крышки с патрубками на место и монтаж дверец с запорными устройствами. В самом конце устанавливается дымоходный патрубок требуемой длины. Вместо патрубка подойдет и готовое колено под 90°.

Примечание. Такая же дровяная печь для гаража делается из трубы большого диаметра – 300 или 400 мм с толщиной стенки от 4 мм. Только работы будет немного больше, крышку и днище придется изготовить отдельно.

Подключение к водяному отоплению

Предыдущая конструкция гаражной печи вполне способна вместо воздуха нагревать воду или антифриз, циркулирующие по контуру водяного отопления. Всего и надо, что вместо сгонов DN50 врезать в крышку камеры патрубки DN25 да приобрести циркуляционный насос малой производительности (маркировка 25—40). Насос нужен обязательно, потому что объем водяного контура печи слишком мал и без принудительной циркуляции теплоноситель быстро закипит.

Для нормальной работы отопительной системы с буржуйкой понадобится расширительный бачок и насос

Дальше все просто: патрубки печки соединяются с радиаторами отопления либо самодельными регистрами, чья суммарная теплоотдача не превышает 3—3.5 кВт. Соединение рекомендуется осуществлять металлическими трубами, в крайнем случае — металлопластиковыми. Насос устанавливается перед печью на обратном трубопроводе, а перед ним нужно обязательно поставить расширительный бак закрытого типа. В регистрах нужно установить краны Маевского для удаления воздуха из системы.

Совет. Поскольку отопление гаража носит периодический характер, то систему следует заполнять незамерзающей жидкостью.

Печь для гаража на отработанном масле

Невзирая на то, что масляная чудо-печь спалила немало гаражей, популярность ее не снижается. Речь идет о самой распространенной конструкции металлической печки, состоящей из двух бачков, соединенных перфорированной трубой – дожигателем. Она может работать практически на любом жидком топливе при условии, что оно не содержит воды. Иначе отопитель начинает стрелять пламенем сквозь отверстия в дожигателе, отчего и возникают пожары.

Для справки. Помимо пожароопасности, данный агрегат имеет и другие недостатки, например, издает запах гари и отличается приличной «прожорливостью» (расход – около 2 л отработанного масла в час).

Популярность этой печи на отработке объясняется ее простотой и дешевизной, поэтому обойти ее вниманием нельзя. Алгоритм работы обогревателя следующий:

1. В нижний бачок заливается отработанное масло и поджигается с помощью любой легковоспламеняющейся жидкости.
2. После нагрева отработка испаряется и начинает гореть.
3. Выделяющиеся пиролизные газы смешиваются в дожигателе со вторичным воздухом и сгорают в верхнем бачке, имеющем перегородку.
4. Продукты горения покидают печь через дымоход.

Сборка чудо-печки чрезвычайно проста и делается по чертежу:

Чтобы сделать нижнюю и верхнюю камеру чудо-печи, лучше найти кусок трубы диаметром 350 мм или взять баллон 30 см в поперечнике

Капельница на отработке

Принцип работы этой более безопасной и эффективной печи заключается в дозированной подаче масла в зону горения, расположенную над специальной чашей. Чаша устанавливается внутрь трубы с приваренным днищем, а к ней сверху или сбоку подводится стальная топливная трубка. Капая в разогретую чашу, жидкое топливо сразу испаряется и сгорает, выделяя тепло и пиролизный газ. Последний сжигается путем подачи вторичного воздуха через вертикальную трубу с отверстиями либо прорезями (дожигатель), находящуюся над чашей.

Чертеж капельной печи в разрезе

Большинство гурманов отопления на отработанном масле предпочитают обеспечивать принудительную подачу воздуха на горение с помощью вентилятора. Но при наличии дымохода с хорошей тягой это делать не обязательно, хотя настроить в этом случае процесс горения бывает непросто. Дозирование осуществляется простым вентилем, установленным в разрыв струи топлива за пределами печки, как это показано на фото:

Примечание. Подачу горючего можно организовать самотеком, закрепив масляный бак повыше на стену, либо посредством специального насоса.

Трубу дожигателя правильнее завести в печь сбоку, сквозь стенку. Маслопровод проходит внутри дожигателя и достигает чаши, благодаря чему отработка по пути нагревается. Так как пламя в сосредоточено в одном месте – напротив отверстий дожигателя, то корпус буржуйки накаляется докрасна. Поэтому многие домашние мастера предпочитают делать из капельницы котел, заключив ее корпус в водяную рубашку. Больше информации об этой печи для гаража вы почерпнете из видео:

Заключительный вывод

Самодельные металлические печки для отопления гаража обладают множеством преимуществ, главное из которых – дешевизна. Второй плюс заключается в возможности модернизировать конструкцию под свои условия, не изменяя принцип работы. Если сделать печь добротно, из толстого металла, то она прослужит вам долгие годы. Но при эксплуатации не следует забывать о пожарной безопасности, особенно когда идет речь об отработанном масле. Отопительные агрегаты, сделанные своими руками, требуют постоянного присмотра.

порядовки, схемы, кладка своими руками

Большинство отечественных дачных поселков пока не имеют возможности подключиться к централизованным коммуникациям. Из инфраструктуры хорошо, если есть асфальтированные дороги да электролинии. В таких условиях строительство печи из кирпича для дачи на дровах поможет решить важную задачу: обеспечит тепловой энергией для обогрева помещений и для приготовления пищи.

Мы подобрали для вас схемы и порядовки простейших печных конструкций, с кладкой которых может справиться начинающий мастер. С нашей помощью домашние умельцы без проблем освоят азы нелегкой, но крайне интересной деятельности печника. Безупречно построенное сооружение будет радовать и хозяина, и домочадцев.

Кроме подробного описания технологии кладки кирпичных печек мы приводим ценные рекомендации по подбору материалов для строительства агрегатов. В статье скрупулезно прописаны значимые тонкости и мельчайшие нюансы. В помощь самостоятельным печникам прилагаются схемы печных конструкций, порядковый инструктаж, фото и видео-руководства.

Содержание статьи:

Материалы для строительства кирпичной печки

Грамотный подбор материала для сооружения, подвергаемого высокотемпературному воздействию, немаловажная часть дела подготовленного печника. Ведь агрегат будет эксплуатироваться в далеко непростых условиях, при этом он не должен давать сбоев в работе, трескаться и разрушаться.

Существует масса . Несмотря на различия в их устройстве, для кладки кирпичных печей используют одни и те же виды материалов. Различия в их подборе зависят лишь от работы конструктивного компонента, для устройства которого они предназначены.

Галерея изображений

Фото из

Кирпичная печь для решения дачных проблем

Варочный агрегат для летних домиков

Отопительная кирпичная печка

Отопительное сооружение с топчаном

Универсальная варочно-отопительная печь

Русская печка в дачном интерьере

Кирпичная печка каменка в обустройстве бревенчатой бани

Металлический бак для нагрева воды

Для того чтобы определиться с назначением и расположением этих самых компонентов, кратко опишем их.

Как самостоятельное сооружение кирпичная печь включает:

• Фундамент. Заглубленное в грунт или устроенное в сухом подполье опорное сооружение, сложенное из бутового камня или кирпича. Для небольших дачных печек фундамент нередко делают монолитным из армированного железобетона.
• Массив. К этой части кирпичной печи относится корпус агрегата вместе с топкой, печными приборами и дымооборотами – кирпичными каналами, выложенными в теле печи для увеличения теплоотдачи. Кроме того, внутри топки выполняется футеровка – облицовка из жароупорного кирпича.
• Дымоход. Кирпичную печь оснащают сложенным из того же материала каналом, т.к. только он может без разрушения транспортировать дымовой газ с температурой до 500-700º. Вместо кирпича можно использовать керамические блоки.

Стальные и асбестоцементные трубы не подходят для обустройства дымоходов кирпичных печей. Они «прогорают» за пару лет, потому требуют регулярной замены.

Галерея изображений

Фото из

Сооружение массива печи из кирпича

Колосниковая решетка на дне топливника

Варочная плита с одной конфоркой

Футеровка топки шамотным кирпичом

Перечисленные части печи выполняют разные функции, испытывают неоднозначную нагрузку и степень температурного воздействия. Потому для их устройства используют разные марки кирпича и отличающиеся связующие составы.

Для кладки кирпичной печки потребуются следующие материалы:

• Красный полнотелый кирпич. Он нужен для строительства печного массива с дымооборотами, разделками и внешней частью топки. Понадобится обожженный первосортный кирпич, технические качества которого регламентированы ГОСТом 530-2012.
• Огнеупорный тугоплавкий кирпич. Этим кирпичом выполняется футеровка топливника печек и кладка «пода» – основания русских печей. Технические качества огнеупорного материала регламентированы ГОСТом 8691-73.
• Листовая кровельная сталь, асбофанера, изразцы (клинкерная облицовочная плитка, кафель). Эти материалы нужны для внешней облицовки портала печки.
• Теплоизоляционные невозгораемые материалы. Это асбестоцементные плиты, маты из минваты на синтетической основе, асбестовый картон, строительный войлок с пропиткой разведенной в воде глиной. Перечисленные материалы требуются для огнезащитной изоляции и облицовки.

Для выполнения изоляции и облицовки недопустимо применять теплоизоляционные материалы, в составе которых есть битум или битум-содержащие ингредиенты.

Галерея изображений

Фото из

В строительстве корпуса печки, дымооборотов, конструктивных отделов, дымохода используется полнотелый красный кирпич

Для сооружения печей без дальнейшей облицовки выпускают кирпич с фактурной лицевой стороной

В устройстве поверхностей, непосредственно контактирующих с открытым огнем и топливом, применяют огнеупорный тугоплавкий кирпич

В качестве изоляционных материалов используются невозгораемые и не поддерживающие огонь варианты: асбестовый картон, строительный войлок с пропиткой из глиняного раствора, плиты из асбестоцемента и минваты на синтетической основе

Если есть возможность и желание построить уникальную печку, стоит приобрести фасонные керамические кирпичи. С их помощью выполняют интересную скульптурную отделку, округленные углы и переходы

Потребуются чугунные или стальные дверцы с рамами, необходимые для обустройства камеры поддувала и камер прочистки дымохода

Для обустройства печки нужна будет колосниковая решетка, металлический уголок для укрепления и обеспечения опоры, стальная полоса, дверца для топки

Варочно-отопительному или варочному агрегату нужна будет чугунная панель с конфорками или без. Наличие конфорок позволяет увеличивать и уменьшать огонь

Полнотелый красный кирпич

Печной кирпич с нестандартной лицевой стороной

Огнеупорный шамотный кирпич

Невозгораемые изоляционные материалы

Фигурный керамический кирпич

Чугунная дверца камеры поддувала

Дверца топливника и металлический уголок

Варочная чугунная плита без конфорок

Кирпич для кладки печки следует тщательно отбирать, скрупулезно проверять каждую единицу на наличие трещин, сколов, раковин, посторонних вкраплений. Все элементы должны быть равномерно окрашены и обожжены.

Бывший в употреблении кирпич, очищенный от раствора после разборки разрушенных зданий, допускается использовать в кладке удаленных от топки частей агрегата. К примеру, он вполне подойдет для устройства нижних рядов печного фундамента.

Не допускается использование в кладке кирпича, загрязненного топочным конденсатом, полученного при разборке старых печек.

Состав связующих материалов, применяемых в кладке отопительного или варочно-отопительного сооружения из кирпича также неоднозначен.

Потребуются следующие растворы:

• Глинопесчаный раствор. Нужен он для строительства основной рабочей части сооружения – печного массива.
• Смесь тугоплавкой глины с песком. Требуется при кладке тугоплавкого кирпича, к примеру, при сооружении варочной секции, отделения для встроенного котла или выемки для духового шкафа.
• Шамотная кладочная смесь. Состав из огнеупорной глины с просеянным горным песком. Используется при кладке тугоплавкого кирпича, т.е. при выполнении облицовки топливника или при устройстве основания топки русской печи.
• Известково-цементный или известково-песчаный раствор. Понадобится в устройстве части дымохода, расположенной в пределах чердака.
• Цементный или известково-цементный раствор. Необходим при строительстве части дымохода, возвышающейся над кровлей.

Состав связующего раствора, употребляемого в сооружении фундаментов под печи, зависит от влажности вмещающих грунтов. Если основание заглубляется в маловлажные породы, потребуется известково-песчаный раствор. Для строительства фундамента во влажных грунтах, нужен цементный раствор.

Глинопесчаную смесь готовят самостоятельно, хотя в продаже сейчас есть масса готовых кладочных составов, включая и смесь каолиновой или красной глины с песком. В самостоятельном приготовлении следует учитывать жирность глины, т.е. наличие или отсутствие в ней осязаемых песчинок.

Галерея изображений

Фото из

В самостоятельном приготовлении кладочного раствора для печей используется мягко- или тугопластичная глина — горная порода, напоминающая по консистенции пластилин. В массе не должно быть линз песка, гравия и органических включений

Потребуется песок мелкий или среднезернистый без включений. Не допускается наличие органики, бытовых загрязнений, гравия и частиц крупнее 1,5 мм

Для устройства футеровки нужна огнеупорная смесь, приготовленная из шамотного порошка и тонко перемолотой глины. Приготовить компоненты сложно самим, лучше купить готовый состав

Кирпичный или бутовый фундамент, а также наружную часть дымохода, возвышающуюся над кровлей, кладут на цементный раствор

Мягкопластичная красная глина

Песок карьерный без включений

Огнеупорная кладочная смесь для печей и каминов

Цементно-песчаный раствор для кладки

В жирной глине преобладают тонкодисперсные частички, в тощей есть песок, снижающий пластичность горной породы. К тощей глине песок можно не добавлять вообще. Соотношение обычно подбирают опытным путем, смешивая породы и добиваясь оптимальной пластичности раствора.

При использовании жирной глины пропорции ее и песка в смеси могут достигать 1:4, но не более. Меньше вполне себе может быть. Доля песка обычно варьирует, пропорции подбирают на объекте так, чтобы раствор при высыхании не трескался и не изменялся в объеме.

Раствор из глины с песком, предназначенный для самостоятельной кладки печки, готовят заранее. Не более чем за сутки, но не менее чем за три часа. Природные компоненты должны быть подготовлены к замешиванию. Песок необходимо просеять через сито с ячейками до 1,5 мм, глину протереть через сетку с ячейками до 4 мм. В подготавливаемой массе не должно быть органических включений.

При использовании строительных смесей заводского производства в изготовлении точно следуют руководству, приложенному производителем к своему продукту.

Доля песка в самодельных кладочных растворах зависит от “жирности” глины. Чем меньше в ее составе песчинок, тем жирнее, а значит, и пластичнее глина

Растворы для кладки кирпичной печки готовят в количестве, необходимом для работы. Нет смысла затворять больше, потому что после высыхания их нельзя «размолаживать», т.е. разводить водой до первоначальной консистенции.

Процентное соотношение самодельного глинопесчаного раствора, использованного в строительстве массива печи, необходимо запомнить. После строительства этим же составом отделывают печь, если решено не оставлять сооружение без отделки.

Порядовки в помощь самостоятельным печникам

В подборе конструкции дачной печки есть масса нюансов, которые нельзя не учесть. Преобладающее большинство дровяных агрегатов на дачах не топят постоянно, что не лучшим образом отражается на их функционале и работоспособности.

Из-за ограниченности свободного пространства на даче печку стараются строить одну. Предпочитают в основном универсальные конструкции, обладающие и теплопроводящей поверхностью, и чугунной для приготовления пищи. Хотя есть приверженцы и чисто отопительных агрегатов.

Галерея изображений

Фото из

Кирпичная печь с коваными приборами

Большие теплоемкие печки

Небольшой отопительный агрегат

Печь с аккумулирующим тепло массивом

Разберем три варианта порядовок строительства кирпичных печей для дач, с сооружением которых вполне реально справиться своими руками. Рассмотрим универсальные и отопительные конструкции предельно простого устройства, которые даже при нерегулярной топке можно быстро и легко прочистить.

О самых популярных разновидностях кирпичных печей можно прочесть в .

Вариант #1 – печка с одноконфорочной панелью

Это предельно простая и компактная конструкция, как бы вытянутая в вертикальном направлении. В примере она оборудованная дверкой с жаростойким стеклом, позволяющим следить за процессом. Если нет возможности приобрести именно такую дверку, вполне подойдет чугунная разновидность.

Печь можно исполнить в двух вариантах: в универсальном – с варочной панелью, предназначенной для приготовления горячих блюд, в отопительном – без камеры для варочной панели

Ширина малогабаритного кирпичного сооружения 510 мм, что позволяет без проблем ее размещать в традиционно небольших дачных домиках. Глубина печки 640 мм, при этом глубина топки не превышает 500 мм. Высота конструкции 2150 мм, высота дымохода определяется по положению трубы относительно конька.

Предусмотрен духовой шкаф, который можно заменить камерой для сушки или баком для подготовки горячей воды. Наличие функциональных отделений не только позволяет готовить на даче вкусные горячие блюда, но и увеличивает теплоотдачу кирпичного сооружения.

Нагретый печкой воздух и дымовые газы во время работы печки устремляются вверх, проходят вдоль задней стенки варочного отсека, после чего перетекают в дымообороты и далее в дымоход. Тепловая энергия в этом сооружении используется по максимуму.

Узкая, вертикально ориентированная конструкция занимает минимум пространства в дачном домике, но отлично справляется с обогревом пространства

Описываемое кирпичное сооружение включает 31 ряд плашмя уложенного кирпича. Для того чтобы конструкция безупречно служила, следует в точности соблюдать приведенные ниже порядовки.

В ходе кладки нужно постоянно проверять горизонтальность возводимой конструкции и сверять величину диагоналей выложенных сторон. Есть строгие требования к толщине швов, которые необходимо неукоснительно учитывать. Максимальная толщина швов при кладке корпуса и дымообротов не может превышать 5 мм, при выполнении футеровки – 3 мм.

Для самостоятельной кладки этой печной конструкции разработаны порядовки и рассчитан расход материала, что является ощутимой помощью самостоятельным строителям

В представленной порядовке не обозначен фундамент под печку, специфика сооружения которого представлена в другой статье на нашем сайте. Его заливают или строят из кирпича по стандартным правилам. Будем считать, что фундамент уже возведен, и приступим к непосредственной кладке печки.

К укладке трех первых рядов не нужны комментарии, там все предельно просто. В 3-ем ряду ставим дверку для поддувала, в 5-ом кладем колосниковую решетку. Перед устройством 6-го ряда ставим дверку топки: временно закрепляем раму с дверцей проволочными растяжками и сразу подпираем ее двумя боковыми кирпичами.

На этом этапе устанавливается дверца поддувала, укладывается колосниковая решетка и монтируется дверца топливника. В 11 ряду ставят чугунную варочную панель

Далее следуем указаниям порядовки вплоть до 11-го ряда. После его укладки укладываем металлический уголок или стальную полосу, отступив от заднего края уже построенной части конструкции ровно на ширину одного кирпича. Это необходимо для установки варочной плиты.

После установки варочной панели продолжаем кладку, строго следуя указаниям порядовок. Начиная с 12-го и следуя  до 15-ом ряда, одновременно строим стенки заднего дымового канала и варочного отсека.

На этом этапе строительства кирпичной печки формируется варочная камера и дымоход, расположенный за ее задней стенкой

По завершению кладки 15-го ряда кладем металлические уголки или ставим шиферный лист. Они послужат основанием для предстоящей сплошной кладки.

В 17-ом ряду ставим и закрепляем дверку прочистной камеры. Ее выкладываем вплоть до 22-го ряда. В итоге должна получиться полая секция, соединенная с дымовым каналом.

На третьем этапе строительства печки производится установка и обкладка кирпичом духового шкафа, а также устройство дымоходных задвижек

В 24-ом ряду по внутренним кромкам нашей конструкции раскладываем обрезки асбеста. Далее обматываем корпус духового шкафа асбестовой веревкой, после чего ставим его на печку, опирая на обрезки. Асбестовая веревка выполнит функцию теплоизоляции, а заодно защитит устройство от перегорания.

С 24-го по 27-ой ряд обкладываем духовой шкаф кирпичами, соблюдая регламентируемую правилами толщину швов.

В 28-ом ряду ставим дверку, через которую будем прочищать дымоход. Фиксируем ее как положено двумя кирпичами по бокам и продолжаем строительство.

В 29-ом и в 31-ом рядах устраиваем каналы для дымоходных задвижек. Просто укладываем их и выполняем далее кладку, не связывая приборы с кирпичами раствором. Затем с 32-го ряда сооружаем дымоход.

Вариант #2 – печь для отопления смежных комнат

Эту конструкцию безоговорочно отнесем к отопительным агрегатам. Она не обустроена варочной панелью с конфорками и духовым шкафом. Зато она отлично прогревает несколько смежных комнат, в которых является частью межкомнатной перегородки.

Печка без варочной панели и духового шкафа используется как отопительный агрегат. Ее устанавливают так, чтобы обогревалось не более трех смежных комнат

Конструкция так же, как предыдущий тип, компактна за счет вытянутости в высоту. В ширину она занимает всего 510 мм, в глубину 890 мм.

Высота отопительной печки без дымохода составляет 2380 мм, что равно 35-ти рядам уложенных кирпичей.

В кирпичном сооружении минимум функциональных камер. С ее кладкой может без затруднений справиться начинающий печник

Порядовое руководство для кладки отопительного типа дачной кирпичной печки разобьем на три условные части. Будем считать, что фундамент для нее уже возведен в соответствии с общими правилами.

Порядовки для кладки с 1-го по 12-ый ряды представляют схему строительства с установкой поддувальной дверки, колосниковой решетки и обустройство топки

В первой трети приведены схемы порядовки с 1-го по 12-ый ряд. Стартовые ряды строим с особой тщательностью, т.к. на них будем ориентироваться в последующем. В каждом ряду проверяем равенство диагоналей, строительным уровнем контролируем вертикальность рядов.

Для того чтобы стенки были строго горизонтальны, будем периодически проверять их во время кладки отвесом. В случае отклонения нужно сразу исправлять ошибки, пока раствор не успел схватиться и не начал твердеть.

Укладку 1-го ряда выполняем по настеленному в два ряда рубероиду, толю или подобному гидроизоляционному материалу. Для удобства зафиксируем гидроизоляцию связующим раствором и разметим на его поверхности абрис строящейся печки.

Во 2-ом ряду ставим раму с дверкой поддувала и приступаем к сооружению дымоотвода. В 5-ом ряду кладем колосниковую решетку, являющуюся перекрытием поддувала. В 6-м ряду ставим раму с топочной дверкой и закрепляем ее сразу двумя кирпичами по бокам.

С 5-го по 15-ый ряд кладку проводим шамотным огнеупорным кирпичом, благодаря чему можно не проводить футеровку, которая по сути существенно уменьшила бы объем и без того небольшой топки.

Второй этап строительства кирпичной печки заключается в формировании вертикальных дымовых каналов, топливника и камеры прочистки

После кладки 16-го ряда в образовавшемся углублении в 15-ом ряду его дно укрепляем цементно-песчаным раствором.

Это необходимо для усиления дна камеры, предназначенной для прочистки дымовых каналов. Затем в 16-ом ряду ставим дверку прочистки.

На третьем этапе строительства кирпичного отопительного сооружения выполняется дальнейшая кладка вертикальных дымовых каналов, второй прочистной камеры, а также установка печных задвижек

После обкладываем дверку прочистки и формируем эту камеру, заодно продолжаем строить вертикальные каналы для дымоотвода вплоть до 24-го ряда.

Далее приступаем к третьему этапу кладки. В 25-ом ряду приступаем к строительству второй прочистной камеры. Снова укрепляем дно предыдущего ряда глиняно-цементным составом, ставим очередную дверку и продолжаем строить дымоотвод.

В 28-ом и 32-ом ряду закладываем задвижки, которые используются в качестве регуляторов тяги. Докладываем массив печи вплоть до 35-го ряда, чтобы после него приступить к возведению дымохода.

Вариант #3 – печка со щитком и низким топчаном

Весьма практичная конструкция с низкой кирпичной лежанкой, служащей в русских избах обогреваемым спальным местом. Сооружение сложнее предыдущих вариантов, но практичней, т.к. включает и отопительный агрегат, и частично меблировку, и варочную панель.

У этой печной конструкции также имеется два варианта решения перекрытия. Различия приурочены к рядам 5 и 6, 5а и 6а. Во втором варианте на угол верхнего ряда кладут стальной уголок

Для того чтобы щиток обогревательной части печки был в ширину 1020 мм, с обеих сторон формируют выступы. Если планируется увеличить теплоотдачу, число дымооборотов можно увеличить до 5 штук. Для нормальной работы этой конструкции следует обязательно повернуть дымоотводы над плитой.

У этой печки есть два решения, различия которых определяются в рядах 5 и 6, а также в 5а и 6а. Второе решение предполагает установку стального уголка на угол.

Для этой конструкции кирпичной печи есть разработанные порядовки, посчитан расход материала, необходимый для строительства универсального сооружения. Если не предполагается использование летней задвижки, ее закрывают кирпичом

Габариты лежанки подбирают индивидуально. Она может быть не сплошным кирпичным сооружением с камерами для топки и прочистки, а неким подобием топчана на столбах вместо ножек.

Между столбами нужно оставить отверстия шириной по 120 мм. Однако сооружение с камерами лучше сохраняет тепло.

Порядовка по сути является точной инструкцией начинающим печникам, желающим собственноручно построить печку из кирпича на даче

Эту печь рекомендовано строить на монолитном фундаменте, на который перед сооружением печки кладут листовой асбест. Шамотный огнеупорный кирпич применяется только в обустройстве топки в качестве футеровки. Обычно топливник сооружают на один кирпич ниже, уровня установки его дверцы.

Футеровку проводят кирпичом, установленным на ребро. Порядовки, приведенные для строительства этой печки, не будем подробно описывать, т.к. читатель уже получил представления об условных обозначениях и специфике строительства печек.

Эта печка подходит как для летней, так и для зимней эксплуатации. Летом на ней готовят еду, зимой не только готовят, но и греются, и сушатся, и лечат простудные заболевания

Важно, соблюдать приведенные порядковые схемы, а также четко придерживаться пропорций и составов связующих растворов, используемых в строительстве кирпичных печек.

Выводы и полезное видео по теме

Видео #1. Ролик в помощь самостоятельным печникам, материал представляет наглядную порядовку отопительной печки:

Видео #2. Подробное руководство по строительству отопительно-варочного агрегата по готовым порядовкам, но с внесением некоторых изменений от исполнителя:

Выбирая конструкцию для собственноручного строительства печки для дачи, надо учитывать собственные возможности и навыки. Не исключено, что предложенные нами варианты кто-то сочтет излишне сложными или простыми. В любом случае представленные сведения помогут получить представление о печных сооружениях, чтобы воспользоваться самим или проконтролировать действия нанятых печников.

Если вам приходилось самостоятельно возводить кирпичную печку для дачи, пожалуйста, поделитесь фотографиями собственных конструкций. Возможно вы знаете какие-то тонкости, которые мы не учли в нашей статье? Расскажите о них нашим читателям – оставляйте комментарии в расположенном ниже блоке.

схемы, кладка, чертежи с порядовкой и прочее+ видео

Печное отопление загородных домов сегодня обретает вторую молодость. И это неудивительно, учитывая ту особую атмосферу и домашнее тепло, которую может создать простая печка из кирпича, даже сделанная свиоми руками. Нередко её устанавливают даже при наличии более технологичных обогревающих систем, стремясь получить стильный, самобытный элемент интерьера. Сегодня мы расскажем о наиболее популярных моделях кирпичных печей и поделимся секретами печного ремесла.

Особенности и секреты популярности кирпичных печей

Кирпичная печь является не только функциональным отопительным прибором, но ещё и стильным элементом интерьера

Наверное, не существует такого человека, которому бы не нравился живой очаг с потрескивающими дровами и особенно комфортным теплом. А ведь старая добрая кирпичная печь сможет порадовать не только этим, но и способностью создавать наиболее благоприятствующую для здоровья атмосферу. Все дело в материале, из которого возводят этот удивительный агрегат.

Являясь ближайшим родственником керамики, кирпич при нагревании выделяет в воздух водяные пары, а при остывании вбирает их обратно. Печка как бы «дышит», благодаря чему в помещении устанавливается оптимальная влажность. Немаловажно и то, что тепло становится уже при температуре 18–19 °С, тогда как при использовании других видов отопления уровень комфорта начинается от 20–21 °С. Кроме того, будучи изготовленным из глины, кирпич является экологически чистым материалом, а значит, при эксплуатации отопительного прибора можно не волноваться по поводу выделения вредных для здоровья соединений.

Несмотря на то что каждый вид кирпичных теплогенераторов имеет свои функциональные и конструктивные особенности, все они схожи между собой в плане обустройства топочной и теплообменной части. Так, любая стационарная печь этого типа имеет:

• фундамент, который служит основанием отопительного прибора и равномерно распределяет его вес по всей площади;
• топку, одновременно выполняющую роль топливника и камеры сгорания;
• колосниковую решётку, позволяющую реализовать нижнюю подачу воздуха в зону горения. За счёт этого повышается производительность обогревающего агрегата и появляется возможность регулировки интенсивности горения топлива;
• зольную камеру, которая облегчает очистку печи;
• дымоход, который создаёт необходимую тягу и выбрасывает отработанные газы в атмосферу.

Конструкция кирпичной печи канального типа

Кроме своего основного предназначения, дровяные теплогенераторы используются ещё и для приготовления пищи, а также обустройства дополнительного места отдыха. Само же сооружение может быть установлено как в помещении, так и во дворе, например, в зоне отдыха с барбекю, мангалом или казаном. Если же говорить о каминных печах, то их теплогенерирующая функция и вовсе отодвигается на второй план, уступая место визуальной и имиджевой составляющей.

К достоинствам кирпичных печей относятся:

• быстрый нагрев поверхности;
• возможность использования нескольких видов топлива;
• низкие эксплуатационные расходы;
• исключается опасность ожога при касании стенок отопительного прибора;
• по-особенному мягкое, комфортное тепло;
• не обезвоживается воздух в помещении;
• широкие возможности в плане украшения интерьера.

Есть у рассматриваемых агрегатов и недостатки. Наиболее существенный из них — потенциальная опасность отравления угарным газом, которая появляется при неправильной эксплуатации.

Ещё один — большие габариты и масса. Вот, пожалуй, и всё. Как видите, оборудование этого типа имеет сплошные преимущества и практически полное отсутствие негативных моментов, что, впрочем, и обуславливает его высокую популярность.

Классификация отопительных приборов. Критерии выбора оптимальной конструкции

Все существующие модели кирпичных печей можно разделить на несколько типов:

• обогревающие приборы;
• варочные агрегаты;
• комбинированные печи;

Определившись с требуемой функциональностью, необходимо выбрать тот вариант, который можно будет сложить самостоятельно. Чтобы не рассматривать всё разнообразие стационарных агрегатов, остановимся на наиболее популярных вариантах:

1. Голландские печи. Благодаря канальной конструкции они имеют неплохую теплоотдачу и занимают немного места. Подобные теплогенераторы функционируют в режиме медленного сжигания или тления, что значительно снижает требования к качеству стройматериалов. И хоть КПД «голландок» редко превышает 40%, они нашли немало поклонников, отчасти из-за невысокой стоимости и простоты строительства.

   Классическая «голландка» представляет собой чрезвычайно компактное сооружение

2. Шведские дровяные печи имеют камерно-канальную компоновку, что позволяет поднять КПД до 50%. Точно так же, как и «голландки», «шведки» занимают немного места, но требуют более тщательного подхода при выборе материалов и немного сложнее в изготовлении. Тем не менее затраты труда и финансов полностью оправдываются увеличенной производительностью и расширенной функциональностью теплогенераторов этого типа.
   Шведская печь порадует своего владельца высоким КПД и функциональностью

3. Русские печи имеют уникальную компоновку, благодаря чему несут непередаваемый колорит и самобытность. Их КПД превышает 60%, однако особенности эксплуатации понравятся не всем. Кроме того, сложить печь будет под силу не каждому новичку. Скорее всего, придётся нанимать профессионального печника, а это повлечёт дополнительные расходы, удорожающие и так не самую дешёвую конструкцию.
   Русская печь способна полностью преобразить интерьер, но потребует немало места для установки

4. Колпаковые печи Кузнецова, знаменитые своей тепловой эффективностью, имеют КПД до 90%. Секрет их успеха заключается в особом устройстве, которое способствует наиболее полному сжиганию топлива и максимальной теплоотдаче. Особенностью «кузнецовок» является чрезвычайно чистый «выхлоп» и отсутствие сажи, благодаря чему минимизируются временные затраты по уходу за отопительным прибором. Что же касается минусов, то к ним можно отнести усложнение конструкции и высокие требования к материалам. Впрочем, последний недостаток компенсируется тем фактом, что кирпича для сооружения «колпаковки» потребуется значительно меньше, чем для любой другой печи.
   В отличие от канонических колпаковых печей, модифицированные агрегаты могут иметь варочную поверхность и духовой шкаф

Пошаговую инструкцию по кладке печи Кузнецова с порядовками вы найдёте в нашей следующей статье: http://aqua-rmnt.com/otoplenie/pech-kuznecova-poshagovaya-instrukciya-po-izgotovleniyu.html.

Рассмотрев все возможные варианты, мы подошли к наиболее ответственному моменту — выбору отопительного прибора, который сможет удовлетворять всем предъявляемым к нему требованиям.

Основными критериями в этом случае являются функциональность и место установки. И если первое не представляет трудностей, поскольку полностью зависит от предпочтений и требований владельца, то второй пункт требует самого пристального внимания. О том, как выбрать печь в соответствии с типом строения, расскажем подробнее.

1. Дом, предназначенный для постоянного проживания. Если печное отопление будет использоваться в качестве основного, то лучшего варианта, чем «шведка» или «колпаковка» не найти. Кроме того, что эти агрегаты имеют отличную производительность и не занимают много места, они ещё и легко дополняются другими элементами — варочной поверхностью, водяным контуром, духовкой, сушильными нишами или лежанкой. Если же функциональность отодвигается на второй план, а главным требованием является компактность, то неплохим вариантом является «голландка», обогревающая несколько смежных помещений.
2. Загородный дом «выходного дня» или дача. Поскольку эти строения предполагают нерегулярное проживание, то достаточно будет установить небольшой отопительный прибор, оборудованный варочной плитой. Идеальным вариантом являются печи-камины с открытым очагом, поскольку с их помощью можно нагреть помещение в кратчайшие сроки. Подобное преимущество невозможно переоценить зимой, когда температура воздуха в помещении падает до минусовых температур.
3. Печь в загородном доме с водяным или другим типом отопления. В этом случае отопительный прибор служит для того, чтобы создавать особую атмосферу. Если позволяет площадь помещения, то можно установить полноценную русскую печь или агрегат с топкой, камином и лежанкой.
4. Отопительный прибор для бани. Для этого случая подойдёт простейшая печь-каменка, в которую встраивают ёмкость для получения горячей воды. Если же баня пристроена к дому, то вместо бака можно установить полноценный котёл, предназначенный для жидкостной системы отопления.
5. Печи для открытых площадок. Чаще всего такие отопительные приборы устанавливаются на открытых верандах, в летних кухнях или беседках и используются для приготовления пищи. В этих целях конструкцию дополнительно оснащают варочной поверхностью, барбекю, мангалом, казаном и т. д.

Печь-барбекю украсит участок и наполнит место отдыха функциональностью

Определившись с типом и наполнением печи, не спешите приступать к строительству. Для того чтобы отопительный прибор смог оправдать все надежды, необходимо досконально разобраться в принципах его работы.

Расчёт основных параметров

Прежде чем выбрать рабочий проект отопительного прибора, необходимо сделать предварительный расчёт согласно параметрам конкретного помещения. Наиболее точным методом является определение размеров исходя из теплоотдачи печи. Чтобы не вдаваться в сложные выкладки, для хорошо утеплённых домов используют упрощённую схему расчёта, предложенную И. В. Кузнецовым. Этот способ использует усреднённую тепловую мощность, снимаемую с одного квадратного метра поверхности агрегата (ТМЕП). Для обычной топки берут значение 0.5 кВт/кв. м, а при необходимости интенсивного нагрева, которое возникает при сильном похолодании — до 0.76 кВт/кв. м.

При определении тепловой мощности печи во внимание принимают только те её поверхности, которые участвуют в теплообменных процессах. Например, в «голландках» не исключают из расчётов участки стен, расположенные у пола, ниже горизонтальных участков газохода.

В принципе, уже этих значений достаточно для того, чтобы подобрать подходящий проект из тех, которые можно найти в свободном доступе. Если же имеющиеся варианты по какой-либо причине не подходят, то потребуется рассчитать параметры основных элементов печи и спроектировать собственную конструкцию.

Чертежи и схемы кирпичных печей

Топка

Размеры топки определяют исходя из максимального объёма топливной закладки. При этом количество горючих материалов рассчитывают, используя их теплотворную способность и удельный вес, ориентируясь на требуемую мощность. Объём топливника должен быть больше полученного значения в 2–3 раза, что позволит перетапливать печь при экстремально низких температурах.
Рассчитывая размер топочной части, необходимо учитывать, что максимальная закладка не должна превышать 2/3 объёма камеры сгорания. Кроме того, размеры топки и всех её составляющих надо подогнать под размер используемых для кладки печи кирпичей. В своих расчётах можно использовать специальные таблицы, разработанные с учётом необходимости обогрева помещений различной квадратуры.

Таблица расчётов основных элементов кирпичной печи

Зольник

Высота зольника зависит от типа используемого топлива. Для малозольных горючих материалов типа угля или торфобрикетов эту величину принимают равной 1/3 высоты топливника. Если же печь будет топиться дровами или пеллетами, то высоту зольной камеры необходимо уменьшить до 1/5.

Печная труба

При расчётах дымохода следует учитывать, что место его установки должно соответсвовать СНиП

В отличие от газового отопительного оборудования, дровяные печи не требуют большой тяги, поэтому лучшей формой дымового канала будет прямоугольник. При расчёте печной трубы учитывают, что сечение поддувала не должно превышать площадь её газохода, при этом все значения подгоняют под размеры стандартного кирпича. Поскольку точное проектирование требует оперировать множеством данных и параметров, то лучше всего воспользоваться одной из специальных программ. Тем не менее для наиболее распространённых случаев (отсутствие изломов дымового канала, вертикальный ход, прямоугольное сечение, высота от 4 до 12 м) можно воспользоваться усреднёнными значениями для печей мощностью до 14 кВт:

• Менее 3.5 кВт — 140х140 мм.
• 5 – 5.2 кВт — 140х200 мм.
• От 5.2 до 7.2 кВт — 140х270 мм.
• От 7.2 до 10.5 кВт — 200х200 кВт.
• 5 – 14 кВт — 200х270 мм.

Рекомендуемые размеры являются минимальными. И всё же нет необходимости чрезмерно увеличивать сечение дымового канала, поскольку по слишком широкому дымоходу в печь будет опускаться холодный воздух. Противоток, или «просвист» на языке профессиональных печников, грозит не только ухудшением производительности, но и более серьёзными проблемами.

Для расчёта количества необходимого материала лучше всего использовать специальные таблицы. Ниже приводим одну из них.

Расчёт количества кирпичей

Не следует переживать, если рассчитанный «навскидку» дымоход изредка начнёт дымить. При необходимости его можно нарастить куском асбоцементной трубы длиной 0.5–1 м или же положить ещё несколько рядов кирпичей. Нередко подобные мероприятия проводят при изменившейся аэродинамике местности. Например, после подрастания деревьев или возведения по соседству более высоких построек.

Подготовительные мероприятия

Подготовка к строительству включает в себя несколько этапов:

• подбор инструмента и необходимых материалов;
• определение оптимального места для монтажа отопительного прибора;
• обустройство фундамента и подготовка места строительства;
• изготовление печного кирпича (при необходимости) и приготовление кладочного раствора.

Необходимые материалы и инструменты

Инструменты печника

Для кладки кирпичной печи понадобятся:

1. Молоток каменщика (с бойком и киркой).
2. Метёлка для швабровки уложенных рядов.
3. Уголок, отвес и уровень для контроля геометрических параметров кладки.
4. Плоскогубцы.
5. Молоток резиновый (киянка).
6. Мастерок (кельма).
7. Правило и трамбовка для обустройства фундамента.
8. Чертилка свинцовая.
9. Лопатка или миксер для замешивания раствора.
10. Расшивка.
11. Вёдра и другие ёмкости для сыпучих веществ и жидкостей.
12. Решето.
13. Болгарка (угловая шлифмашина) с кругом по камню.

Несмотря на то что кирпичные печи существенно отличаются по конструкции и размерам, список материалов, которые понадобятся для строительства, остаётся практически неизменным. Стандартный перечень всего необходимого выглядит так:

1. Кирпич — красный, силикатный, огнеупорный и облицовочный (в зависимости от конструкции твердотопливного теплогенератора).
2. Строительная смесь для кладки печей. При необходимости удешевления строительства можно заменить глиной и песком.
3. Набор печного литья — поддувальная, топочная и прочистные дверцы, задвижки, плита, духовка и т. д.
4. Колосниковая решётка.
5. Проволока для закрепления чугунного литья.
6. Асбестовый или базальтовый шнур.
7. Стальные полосы и уголки для обустройства перекрытий и ниш.
8. Жаростойкие плиты для защитной теплоизоляции.

Шамотный кирпич ШБ №22

Любая кирпичная печь представляет собой агрегат с внушительным весом, который требует капитального основания. Поэтому необходимо подготовить материалы для строительства фундамента:

1. Песок.
2. Щебень.
3. Сетка армировочная.
4. Доски и гвозди для сооружения опалубки.
5. Цемент.
6. Гидроизоляция.

Кроме того, если проектом предусмотрена внешняя отделка стен, то подготавливают инструменты и материалы, которые понадобятся для этих работ.

Особенности выбора места для установки отопительного прибора

Чаще всего кирпичную печь устанавливают у одной из стен или в углу помещения — это даст возможность использовать имеющуюся площадь наиболее рациональным образом. Если агрегат планируется использовать для отопления нескольких комнат, то его располагают в центре дома, ориентируя топкой и варочной поверхностью в кухню, а другими гранями — в спальню, зал или гостиную. На схеме наглядно показано, какие преимущества даёт правильный выбор места.

Правильный выбор места способен решить задачу отопления всех помещений загородного дома

При монтаже отопительного прибора не следует руководствоваться одним лишь удобством. Важно не забывать о минимально допустимых расстояниях до других поверхностей, а также оптимальных зазорах и расстояниях, которые определяются действующим СНиП:

• от кирпичного дымохода до деревянных элементов перекрытия или кровли должно оставаться не менее 130 мм свободного пространства. Если же используется неизолированная керамическая или стальная труба, то зазор увеличивают до 250 мм;
• между деревянным полом и внешними стенками печи оставляют промежуток не менее 100 мм;
• расстояние от нагретой боковой поверхности теплогенератора до сгораемой стены здания зависит от того, будет ли использоваться теплоизоляция. С защитным экраном минимальный зазор составляет 130 мм, а без него — не менее 380 мм;
• от потолка до перекрытия печи должен быть оставлен зазор не менее 0.35 м. При установке компактных агрегатов с невысокой теплоёмкостью это расстояние может быть увеличено до 0.7–1 м.

Опытные печники не рекомендуют ставить печь у внешних стен здания, аргументируя это её быстрым выхолаживанием.

Строительство фундамента

Лучше всего, если основание кирпичной печи будет сформировано одновременно с общедомовым фундаментом. При этом обе конструкции выполняют раздельно, иначе просадка стен здания неминуемо повлечёт нарушение геометрии, а то и повреждение отопительного прибора. Если печь будет возводиться в готовом доме, то первое, на что обращают внимание — удалённость дымохода от элементов перекрытия крыши, которое должно составлять не менее 15 см. И только после этого приступают к разметке и сооружению фундамента.

Учитывая вес печи, фундамент необходимо использовать основательный

Если в доме обустроены деревянные полы, то в месте установки печи их вырезают, отступив от внешнего контура 10–15 см. После этого копают котлован, глубина которого зависит от особенностей грунта и глубины его промерзания. Для средней полосы достаточно вырыть яму глубиной 0.7–0.8 м. После этого её дно покрывают 15-сантиметровым слоем песка и уплотняют, периодически проливая водой. Затем насыпают слой щебня толщиной 10–15 см, который так же тщательно утрамбовывают. После этого по углам сооружения забивают деревянные колышки, к которым крепят доски обрешётки. Чтобы исключить утечку цементного молока через щели формы, её стенки укрывают полиэтиленовой плёнкой. На расстоянии 5–10 см от пола устанавливают армировочную сетку, для чего используют как забитые в дно ямы металлические пруты, так и обломки кирпича.

Фундамент под кирпичную печь изготавливается из железобетона

Смешивая цемент М-400, песок и щебень в пропорции 1:3:4, готовят бетон. Воды добавляют ровно столько, чтобы получить раствор средней текучести, иначе прочность сооружения будет снижена. Смесь заливают в опалубку и уплотняют любым способом, после чего поверхность фундамента выравнивают при помощи правила. Заметим, что верхний уровень основания печи должен быть ниже пола на 15–20 см. По прошествии нескольких часов, необходимых для предварительного схватывания раствора, сооружение укрывают плёнкой и оставляют на несколько недель до полного высыхания.

Перед укладкой кирпича фундамент в обязательном порядке гидроизолируют при помощи рубероида или специальной плёнки. Если ширины материала недостаточно, то его полосы укладывают с перехлёстом не менее 10 см.

Приготовление раствора

Сейчас, когда в торговой сети можно найти готовые строительные смеси для кладки каминов и печей, практически нет проблем с приготовлением рабочего раствора. Всё, что для этого потребуется — смешать компоненты с водой, воспользовавшись деревянной лопаткой или строительным миксером. Тем не менее можно изготовить кладочный раствор и самостоятельно — это позволит дополнительно сэкономить. Кроме того, у владельца будет полная уверенность в экологичности сооружения.

Собственноручно приготовить строительную смесь можно из песка и глины, соотношение которых зависят от жирности последнего компонента. Чтобы выбрать оптимальный состав, проводят небольшой эксперимент, смешивая сыпучие материалы в разных пропорциях. После этого из раствора скатывают шарики диаметром 5–6 см, которые после предварительного подсушивания сдавливают между двумя дощечками. Лучшим составом считается тот, в котором проба начинает растрескиваться не ранее, чем будет деформирована на одну треть.

Существует несколько способов проверки качества глины

Ещё один способ определения правильного соотношения компонентов заключается в том, что в приготовленную смесь опускают лопатку. Налипание раствора менее 1 мм свидетельствует о его низкой пластичности — требуется добавить глины. Если толщина слоя больше 2 мм, то это говорит о жирности смеси, исправить которую можно добавлением песка. Норма — от 1 до 2 мм.

Глину перед использованием необходимо замочить в воде на сутки. Если требуется повысить её жирность, то используют способ вымучивания, который заключается в отстаивании глиняного раствора и изъятия средней его части.

Как правильно сложить кирпичную печь. Инструкция по ходу работ

Определиться с типом отопительного прибора, сделать предварительные расчёты и подготовить всё для начала строительства — это ещё только полдела. Для того чтобы правильно сложить печь, необходимо найти схемы раскладки кирпича в каждом ряду, так называемые порядовки. Мы подготовили несколько наиболее популярных вариантов, которые можно использовать в качестве рабочих проектов. Если же они вас по каким-то причинам не устраивают, то можно поискать готовые решения в Сети или заказать индивидуальную раскладку на одном из специальных сайтов.

Схемы порядовки печей на фото

Сегодня мы предлагаем сложить компактную, но очень производительную и функциональную кирпичную печь. Несмотря на кажущуюся сложность, построить её сможет даже новичок, если воспользуется нашей инструкцией и будет выполнять все рекомендации. Мы же в свою очередь поделимся секретами опытных печников и дадим необходимые рекомендации по ходу строительства.

Порядовки печи с варочной поверхностью и нишами для сушки

На представленной схеме порядовки можно увидеть, отопительный агрегат, оборудованный удобной варочной плитой и сушильной нишей, что даёт определённое сходство с классической шведской печью. Мы рекомендуем сначала выложить конструкцию насухо, без использования раствора. Это позволит детально изучить особенности каждого ряда и подготовить необходимые элементы сооружения. Далее работу проделывают в таком порядке:

1. До уровня пола кирпичи выкладываются на цементно-песчаный раствор всплошную. На этом этапе следует быть особенно внимательным к геометрической точности, контролируя кладку по уровню и отвесу. От тщательного выполнения работы зависит, насколько ровной и устойчивой будет печь.
2. Первым рядом тела печи начинают формировать поддувальную камеру.

   Установка поддувальной дверцы

3. Прежде чем начать кладку второго ряда, устанавливают дверцу поддувала. Для этого в специально отлитые ушки на её корпусе продевают стальную проволоку, которую укладывают в кладочные швы. Чтобы предотвратить смещение и опрокидывание дверцы, её временно подпирают кирпичами.
4. В четвёртом ряду выводят два канала для очистки печи от сажи. На каждом из них устанавливают отдельную дверцу.

   Колосниковая решётка не крепится никаким иным способом, кроме как за счёт очень точной укладки

5. В пятом ряду устанавливают колосниковую решётку. Правильно уложить чугунное литьё помогут углубления, проделанные в кирпичах нижнего ряда. Здесь и далее топочная камера выкладывается исключительно огнеупорным кирпичом.

   В печи колосниковую решётку укладывают на огнеупорный кирпич

6. Перед кладкой шестого ряда устанавливают топочную дверцу, которую временно фиксируют стопкой кирпичей, уложенных на колосники. При необходимости деталь с внешней стороны подпирают металлическим уголком или деревянной рейкой .

   Монтаж топочной дверцы

7. Начиная с седьмого ряда начинают обустраивать газоходы печи. Вертикальные стенки топки выкладывают шамотным кирпичом, установленным на ребро.


   Чтобы обеспечить долговечность конструкции, внешнюю кладку отделяют от топочной камеры слоем базальтового картона.

   Кладка вертикальных каналов

8. Прежде чем начать кладку девятого ряда, в кирпичах, которыми будет перекрываться топочная дверца, выбирается четверть. Благодаря этому конструкция будет выглядеть ровно и эстетично. Здесь же окончательно крепят чугунную деталь, укладывая проволоку в шов девятого ряда.

   Для точного прилегания кирпича к дверце его грани подрезают по месту

9. В 11-м ряду на верхний проём топливной камеры укладывают варочную плиту. В качестве уплотнения используют тот же базальтовый картон или асбестовый шнур. Переднюю часть варочной ниши обрамляют стальным уголком.

   Топку отделяют от внешних стен базальтовым картоном или другим огнеупорным материалом

10. С 12-го по 16-й ряд сооружают камеру над чугунной плитой.
11. Перед перекрытием варочной ниши на её боковые стенки укладывают стальные полосы, которые будут служить опорой кирпичей 17-го ряда. Переднюю часть этого ряда оформляют металлическим уголком.
12. 18-й и 19-й ряд выкладывается практически всплошную, наращиваются только три вертикальных теплообменника.
13. В 20-м ряду обустраивают горизонтальный канал и дверцу для очистки от сажи и нагара, а также начинают формировать сушильную камеру.
14. Кладкой 22-го ряда перекрывают дверцу.
15. На 23-м ряду выполняют перекрытие горизонтального газохода. Открытыми оставляются только отверстия вертикальных каналов.
16. Перед кладкой 24-го ряда над сушильной камерой укладывают стальные полосы.
17. С 25-го по 28-й ряд устанавливают ещё одну очистную дверцу и перекрывают печную нишу.
18. В 30-м ряду на два оставшихся вертикальных газохода устанавливают задвижки. Для этого сначала монтируют их рамки, а после этого вставляют сами перегородки.

    Монтаж печных задвижек

19. С 31-го по 35-й ряд выкладывают переходной участок дымохода.
20. С 36-го по 38-й ряд сооружают распушку.

На этом кладку тела печи можно считать завершённой. Оставшиеся порядовки помогут сложить печную трубу:

1. Начиная с 1-го ряда начинают выкладывать стояк. В нашем случае он заканчивается 26-м рядом, но при необходимости длину трубы можно увеличить в соответствии с высотой здания.


   При сооружении дымоотводных каналов особое внимание уделяют внутренней чистоте их стенок. Необходимо помнить, что чем более гладкой будет их поверхность, тем меньше сажи будет на них оставаться.

2. В третьем ряду дымохода устанавливают ещё одну дверцу для очистки печной трубы.
3. На 27-м ряду устанавливают центральную заслонку.
4. В 31-м ряду сечение кладки уменьшают для того чтобы вывести трубу через кровлю.

   Верхние ряды удобно выкладывать, используя деревянные козелки с дощатым помостом

В том месте, где печная труба проходит через потолок, её изолируют от перекрытия негорючими материалами. Для этого используют как минеральные утеплители, так и керамзит. Его засыпают в короб, который сбивают вокруг печной трубы.

Вот такую красавицу можно сложить своими руками

Кратко о монтаже духового шкафа и теплообменного регистра

Ранее мы рассматривали, каким образом монтируют и крепят печные дверцы. Не менее важно правильно установить и другие функциональные элементы.

Особенности монтажа духового шкафа

Если конструкцией печи предусмотрен монтаж духового шкафа, то его устанавливают так, чтобы поток разогретых газов омывал как можно большую площадь поверхности. Чаще всего этим условиям соответствует участок перехода от топки к теплообменнику. Предварительно на боковые стенки горизонтального газохода укладывают металлические уголки, а места соприкосновения шкафа с внешней стенкой печи уплотняют при помощи базальтового картона или асбестового шнура.

Водонагревающий котёл или жидкостный теплообменный регистр устанавливается в самой горячей зоне печи. В зависимости от типа теплогенератора это место может находиться в задней части топочной камеры, в начале газохода или под колпаком безоборотных агрегатов. Если планируется одновременно использовать варочную плиту и водонагреватель, то его верхнюю часть выполняют в виде поперечно расположенных металлических труб, которые вваривают в боковые ёмкости из печной стали. Между водонагревающим котлом и стенками топки оставляют компенсационный зазор 5–15 мм. Разумеется, необходимо предусмотреть, каким образом поверхность теплообменника будет очищаться от сажи. Для канальных и камерных печей это можно будет сделать через проём топливника, тогда как в других случаях может понадобиться установка дополнительной прочистной дверцы.

Котёл, предназначенный для встраивания в кирпичную печь

Вам также может быть полезен материал о том, какие материалы лучше использовать для облицовки кирпичной печи: https://aqua-rmnt.com/otoplenie/otdelka-pechi-v-dome-svoimi-rukami.html.

Особенности эксплуатации и чистки печи

Сразу же испытывать печь на максимальных режимах нельзя, необходимо подождать высыхания её стенок. Именно поэтому возводить отопительный прибор рекомендуется в тёплое время года. В этот период достаточно открыть все проёмы кирпичного агрегата и подождать одну-две недели. Если же возникает необходимость просушить печь в холодную погоду, то её дверцы закрывают, а в топочной камере включают тепловентилятор или мощную лампу накаливания.

По истечении указанного срока печь на протяжении 5–7 дней протапливают 2–3 раза в сутки, каждый раз используя небольшое количество дров. О полном высыхании стенок свидетельствует отсутствие конденсата на металлических поверхностях, который появляется через несколько минут после растопки. И даже после этого печь не топят «на всю катушку». Работу на максимальной мощности проверяют только после нескольких дней регулярного использования.

Если агрегат протапливают исключительно дровами, то каждый раз чистить его от золы необязательно. В случае использования торфяных брикетов и угля печь освобождают от золы и пепла в начале каждого нового цикла. Что же касается очистки внутренних каналов и дымовой трубы от сажи, то эту процедуру проводят не реже чем один раз в сезон. В этих целях используют различные скребки и щётки, которыми удаляют нагар с вертикальных поверхностей. После этого сажу выгребают из газоходов металлическим совком и кочергой.

Берёзовые дрова

Уменьшить сажеобразование поможет правильный выбор топлива. Лучшими дровами считается древесина твёрдых пород — дуб, граб, бук и т. д. Практически не оставляют нагара берёзовые дрова и осина. К слову, опытные печники рекомендуют каждую десятую топку проводить именно осиновыми поленьями, утверждая, что это способствует удалению сажи из каналов и дымохода.

Не рекомендуется чистить печь выжиганием с применением легковоспламеняющихся жидкостей, дымного пороха (да-да, можно встретить и такие «полезные» советы), нафталина и т. д. Хорошего эффекта от этого вряд ли можно добиться, а вот близлежащим постройкам и собственному здоровью можно нанести значительный ущерб.

Нередко вызывает трудности растопка печи после длительного выхолаживания, например, в коттедже или на даче. Связано это с тем, что в каналы печи опускается холодный воздух, образуя трудноудаляемые газовые пробки. Возобновить тягу поможет проверенный метод. Для этого берут сухую бумагу или ветошь, смоченную керосином или жидкостью для барбекю, укладывают её поближе к вертикальному газоходу и поджигают. Интенсивное горение мгновенно вытолкнет застоявшиеся воздушные массы и восстановит работоспособность отопительного прибора.

Вам также пригодится материал с инструкциями по чистке и мелкому ремонту кирпичных печей: https://aqua-rmnt.com/otoplenie/kak-pochistit-pech.html.

Видео: Компактная кирпичная печь оригинальной конструкции

Кирпичная печь сможет создать в помещении по-особенному тёплую атмосферу, станет изюминкой интерьера и местом сбора друзей и знакомых. Сложить агрегат по силам не только опытным мастерам, но и зелёным новичкам. Конечно, при этом надо быть щепетильным и максимально внимательным. И тогда отопительный прибор отплатит не только уютным теплом и комфортом, но и безопасной работой в течение долгих лет эксплуатации.

Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые — техника, технологии и строительство. Возможно потому, что знаю множество нюансов в этих областях не только теоретически, вследствие учебы в техническом университете и аспирантуре, но и с практической стороны, так как стараюсь все делать своими руками. Оцените статью: Поделитесь с друзьями!

дровяная печка длительного горения своими руками, чертежи устройства отопления

В настоящее время многие автолюбители устанавливают в своих гаражах системы отопления. Это необходимо для повышения уюта и комфорта сооружения. Согласитесь, гораздо приятнее ремонтировать личный автомобиль в отапливаемом помещении. Зачастую перед автолюбителем встает задача выбора оптимально подходящего типа печи. Наиболее распространенными и универсальными считаются печи для гаража на дровах.

Виды печей

Наиболее распространенные конструкции дровяных печей:

• Буржуйка.
• Буржуйка с водяным контуром.
• Кирпичная.
• Длительного горения.
• Конвекторная печка.

Буржуйка – наиболее распространенная дровяная печка, используемая для отопления гаража. Простота конструкции обеспечила ей большую популярность еще в двадцатые годы ХХ века. Для ее изготовления подойдет любой подручный материал: старые железные бочки, пропановые баллоны, простой железный короб.

Принцип действия очень простой: при сгорании дров в топке агрегата, корпус нагревается и отдает тепло в помещение.

Буржуйка с водяным контуром является модификацией буржуйки. Основное отличие – наличие водяного контура. Он состоит из системы трубопроводов, запорной арматуры, расширительного бака, теплообменника, насоса, радиаторов.

Принцип действия такой — вода в теплообменнике нагревается и по системе трубопроводов поступает в радиаторы. В результате теплообмена тепло поступает в помещение. С помощью насоса остывшая вода из радиатора перекачивается в теплообменник для последующего нагрева.

Кирпичная печь – самая эффективная в плане отопления помещения. Благодаря своей конструкции и используемому строительному материалу, она имеет высокий КПД. Такая печь быстро нагревается при топке дровами, и долго держит тепло. Принцип действия такой же, как у буржуйки.

Конвекторная печь также является модификацией буржуйки. Её конструкция отличается наличием системы принудительной конвекции. Она состоит из вентилятора и коллектора.

Благодаря этой системе, КПД конвертерной печи выше, чем у буржуйки.

Принцип действия аналогичен принципу действия буржуйки. Отличие только в том, что вентилятор принудительно вытесняет нагретый воздух из коллектора в помещение.

Печь длительного горения – это тоже модификация буржуйки. В её конструкции используется эффект верхнего горения. Благодаря этому, данная конструкция имеет высокий КПД. Принцип действия: горение в топке агрегата происходит под грузом, благодаря этому, зона огня имеет малую площадь. Это обеспечивает длительное горение твердого топлива.

Плюсы и минусы

Как и любой отопительный прибор, дровяная печь имеет свои преимущества и недостатки.

Рассмотрим некоторые преимущества:

• Относительно невысокая цена топлива.
• Универсальность прибора при эксплуатации. Можно использовать отопительный прибор для отопления помещения, приготовления и подогрева пищи.
• Монтаж и установка гаражной печи очень простые и не требуют больших затрат.
• Для изготовления агрегата могут использоваться подручные материалы.
• При эксплуатации не требуется использование дополнительных установок и приборов.
• Небольшие габаритные размеры агрегата делают его универсальным при использовании в гаражах.
• Эксплуатация такого прибора не требует использования дополнительного вида энергии (электричества).

К недостаткам данной конструкции можно отнести:

• Такие печи имеют большую теплоотдачу, в результате чего они быстро нагреваются и быстро остывают.
• Для поддержания высокой температуры в печи необходимо периодически подкладывать дрова.
• Необходим постоянный контроль за процессом отопления для обеспечения безопасности.

Особенности

Для эффективной работы печи её конструкция должна обладать определенными качествами. Так как помещение гаража имеет небольшие размеры, печь должна быть, в первую очередь, компактной. Экономичность при эксплуатации для отопительного прибора также важна. Кроме того, затраты на изготовление агрегата должны быть минимальными.

Необходимо предусмотреть возможность топки разными видами топлива. Это сделает агрегат экономически выгодным. Изготавливая печь своими руками, вы можете сделать ее максимально удобной в эксплуатации. Учитывая все свои потребности, вы создадите уникальный и неповторимый обогревательный прибор.

Для начала необходимо выбрать материал, из которого вы будете изготавливать печь на дровах. Здесь сыграют роль ваши навыки в работе с кирпичом или металлом. Но в обоих случаях необходимо помнить, что обогревательный прибор не должен снижать объем кислорода в помещении. Он должен как можно дольше выделять тепло для обогрева помещения.

Основное правило при эксплуатации печи – отсутствие выделения вредных веществ.

Выбирая конструкцию отопительного прибора, помните, что она не должна быть пожароопасной.

Изготовление своими руками

Самый подходящий материал для изготовления буржуйки – это пропановые баллоны и толстостенная труба. Также подойдут и старые металлические бочки. Возможны все варианты. Главное условие – толщина стенки должна быть минимум 2 мм и максимум 5 мм. Если вы всё сделаете согласно чертежам, то такая печь будет служить долго и эффективно.

Какую изготавливать печь – вертикальную или горизонтальную, каждый решает сам. Топить дровами горизонтальную печь удобнее. Зато вертикальная удобна в эксплуатации и занимает меньше места.

Чтобы изготовить вертикальную буржуйку, делим трубу или баллон на два неравных отсека. В нижней части располагаем меньший. Здесь будет собираться зола. Вверху находится больший отсек для закладки дров.

Далее проделываем следующее:

• Вырезаем в обеих частях прямоугольные отверстия. Полученные прямоугольники не выбрасываем, используем их как двери в дальнейшем.
• К большей части привариваем колосники. Это может быть арматура или любые прутки металла необходимого размера, диаметром 12-16 мм. Промежуток между колосниками – 20 мм.
• Монтируем и привариваем дно.

• Вверху баллона под дымоход проделываем отверстие. Изготавливаем патрубок из листа металла и привариваем его к отверстию вверху баллона. Патрубок лучше изготовить под стандартные дымоходы, чтобы потом не было проблем с его установкой.
• К вырезанным дверкам привариваем петли и устанавливаем на печь. Агрегат готов.

Для изготовления горизонтальной буржуйки, необходимо приварить снизу зольный ящик. Сделать его можно из листовой стали. В нижней части печи делаем отверстия, чтобы зола просыпалась в зольный ящик.

В верхней части отопительного прибора (так же как на вертикальной буржуйке) изготавливаем патрубок для дымохода. Привариваем петли на дверку и устанавливаем ее с торца изделия. Печь готова к эксплуатации.

Конвекторная печь по конструкции – обычная буржуйка без режима длительного горения, но с принудительным обдувом для равномерного распределения тепла в гараже. Агрегат представляет собой буржуйку со встроенным мини-вентилятором в задней части. Он по направляющим трубам нагнетает воздух. Это могут быть полые металлические трубы, профиль или короб из листовой стали.

Там воздух нагревается и выдувается вперед. Помещение гаража быстро и эффективно отапливается. Печь готова для обогрева помещения.

Многие считают, что лучший отопительный прибор для гаража – это печь длительного горения. В основе ее конструкции лежит вертикальная буржуйка. Основные отличия – это боковое расположение дымохода в верхней части и наличие съемной верхней крышки с поршнем. В верхней крышке вырезаем отверстие и вставляем поршень. Он давит на дрова внутри печи, обеспечивая «верхнее горение».

Сложить кирпичную печь в гараже очень просто. Необходимо иметь схему порядовой кладки и обладать навыками работы с кирпичом. Обязательно строго соблюдать схему порядовки. Для кладки используют шамотный раствор или глину с добавлением цемента и песка.

Перед установкой кирпичной стены необходимо сделать фундамент высотой 200 мм. Из огнеупорного кирпича выкладывают топочную камеру. Дверца и поддувало расположены на передней стенке. Решетка укладывается внутри прибора на выступы из кирпича.

Для изготовления печи необходимо 290-300 кирпичей. Кладку выкладывают на шамотный раствор. Между кирпичами оставляют зазоры. Это необходимо для теплового расширения. Образование трещин на корпусе отопительного прибора из-за разности температур сведется к минимуму.

Чтобы печь прослужила долго, кирпич должен быть хорошо обожжённый и без трещин. Если необходимо увеличить высоту отопительного прибора, это можно сделать путем повторения рядов.

Чтобы изготовить печь с водяным контуром, первоначально необходимо соорудить теплообменник. Можно использовать различные материалы: листы стали или стальные трубы. Также потребуются навыки работы с металлом и сантехникой.

Для подачи горячей воды и обратного возвращения холодной, вверху крышки буржуйки вырезаем два отверстия. Сзади печи устанавливаем водяной бак, изготовить который можно из листа металла или старой стальной бочки. Патрубки для трубной разводки устанавливаем в отверстия водяного бака.

Начинаем монтаж трубопровода. Последовательно соединяем трубопровод с радиаторами и расширительным баком. Размер бака следует выбирать на 20% больше объёма воды, находящейся во всей системе.

Если замкнутый водяной контур собран правильно, то нагретая в теплообменнике вода, согласно закону термодинамики, по трубопроводу поступает в радиаторы. После теплоотдачи вода снова собирается в теплообменнике.

Полезные рекомендации

Установив печь в гараже, необходимо проверить ее работоспособность и пожаробезопасность:

• Нарубленные в размер печи дрова укладываем в топочную камеру. Заполняем её на 1/3.
• Крышку для подачи воздуха необходимо закрыть.
• Разжигаем дрова в топке. Начинаем эксплуатацию печи.

Отопительный прибор необходимо устанавливать на некотором расстоянии от легковоспламеняющихся жидкостей. Не менее одного раза в две недели необходимо проводить санитарную уборку печи. Диаметр дымохода должен быть больше диаметра выхлопного отверстия. Такая конструкция не позволяет скапливаться саже.

Все варианты по-своему уникальны. Затраты на изготовление могут быть минимальными, если использовать подручный материал. Также можно предусмотреть работу агрегата на разных видах топлива. Помимо этого, вы сами можете придумать дизайн отопительного прибора. Это сделает его неповторимым и уникальным.

С любым обогревательным прибором ваш гараж приобретет уют и станет комфортабельным.

О том, как сделать супер-печь из баллона, смотрите в следующем видео.

печка для гаража на дровах, на жидком топливе, чертежи своими руками, дровяная железная печь, маленькая печка для гаража

Содержание:

Гаражи, сараи, мастерские и прочие подсобные помещения не всегда имеют стационарное отопление. Для того, чтобы зимой поддерживать внутри комфортную температуру, используются самодельные печки.

Общие сведения о самодельных печах

Для экономии финансов обогревающие приборы зачастую изготовляются самостоятельно из подручных материалов и металлолома. Для подобных конструкций характерна простота в обслуживании и эксплуатации. Как указано в нормативах, автомобиль должен храниться при температуре не ниже +5 градусов. Понижение температуры приводит к тому, что машину достаточно сложно завести. Сильные морозы могут спровоцировать также замерзание антифриза, что обычно приводит к повреждению блока цилиндров или его головки.

В такой ситуации владельцу автомобиля приходится заранее включать двигатель для разогрева. Однако ресурс мотора не вечный, и рано или поздно это приводит к преждевременному износу деталей и узлов. Трансмиссия также нуждается в разогреве, для чего используется паяльная лампа или с костер. Более практичным решением вопроса является поддержание внутри гаража комфортной температуры, для чего можно использовать заводскую или самодельную печку на дровах.

Эффективный обогреватель для гаража должен быть:

• Компактным.
• Универсальным в плане потребляемого топлива.
• Способным  быстро разогреваться.
• Иметь хорошую теплоемкость, что выражается в удержании температуры на протяжении длительного времени после окончания горения.
• Обладать простой и компактной конструкцией.
• Дешевым.
• Обладать надежным дымоотводом и вытяжкой.
• Пожаробезопасным. Прибор обычно устанавливают как можно дальше от легковоспламеняющихся материалов.

Так как площадь гаража или подсобного помещения имеет ограниченные параметры, очень важно позаботиться о безопасном дымоотведении.

Разновидности

Классификация печек для гаража проводится по типу используемого топлива.

По этому признаку приборы разделены на четыре группы:

• Газовые. Отличаются доступной стоимостью и высокой скоростью обогрева. Из-за взрывоопасности эксплуатировать подобные устройства необходимо очень внимательно. Так как магистральный газ редко подводится на гаражи, его заменяют сжиженным топливом в баллонах.
• Твердотопливные (буржуйки). Очень популярный способ обогрева различных технических помещений, для работы которого подходит любое твердое топливо.

• Электрические. Славятся компактными габаритами, высокой безопасностью и экологичностью (дымоход в этом случае не потребуется). Недостатком электрических обогревателей является дороговизна потребляемой энергии.
• Жидкотопливные. В качестве энергоносителя для подобных печек выступает отработанное машинное масло. Этот вариант обогрева считается самым недорогим. Популярны и походные самодельные печи. Сделанная походная печь своими руками будет служить не хуже заводской.

Инструменты и материалы

Определившись с топливом и конструкцией печи, переходят к заготовке необходимых инструментов и материалов.

Для самостоятельного изготовления гаражного обогревателя потребуется:

1. Листовой металл, металлолом (хорошо подойдут газовые баллоны б/у).
2. Металлическая бочка, трубы, уголок, швеллер.
3. Огнестойкий кирпич.
4. Сварочный аппарат.
5. Плоскогубцы, молоток и т.д.

Каждую из вышеуказанных конструкций можно смастерить своими силами, используя следующие инструкции.

Кирпичная

Эту печку для гаража на дровах отличает основательность и надежность. Кирпич является подходящим материалом из-за своей способности хорошо удерживать и отдавать тепло. Однако нужно учитывать, что кирпичная печка является статичным сооружением, а процесс ее возведения происходит не очень быстро. Стандартные параметры – 2х2,5 огнеупорного или шамотного кирпича. Раствор состоит из песка, огнеупорной глины и шамотного порошка.

Для сооружения топочной камеры нужно использовать исключительно шамотный материал. Чаще всего ее позиционируют на уровне второго, третьего, четвертого рядов кладки. Общая высота обычно составляет 9 кирпичей. Для отвода продуктов горения обустраивается кирпичный дымоход с нержавеющей вставкой. Чаще всего дымоход печек для гаража выводится через крышу. Реже для этого используется выход в стене, расположенный на определенной высоте.

Буржуйка

Изготовление железной печки в гараже обычно не вызывает особых затруднений. Для этого используют толстые металлические листы, соединяемые посредством инвертора. Кроме этого, для сооружения конструкции потребуется металлический уголок, труба и бочка. Металлические листы хорошо подходят для изготовления квадратной или прямоугольной печи. Цилиндрическую буржуйку проще сделать из трубы или старого газового баллона.

Нужно использовать только толстые листы — не менее 5 мм. Труба же должна иметь диаметр 300 мм. Лучшим местом выведения дымоходной трубы выступает крыша. Для выхода через заднюю стенку потребуется соблюдать уклон не менее 30 градусов. Дымоотвод изготовляют из металлической трубы диаметром от 120 мм. Внизу такая труба должна иметь толщину 2–3 мм: слишком тонкие стенки быстро прогорят.

Под топку помещается зольник для сброса золы, сваренный из толстого листа металла с прорезями. На его габариты влияют размеры буржуйки и тип используемого топлива. Если в этом качестве будет выступать уголь и мелкое твердое топливо — прорези делают 10–12 мм. При использовании дров щели увеличивают до 40 мм.

В качестве зольника можно применить небольшую стальную коробку, установленную под перегородкой. Там будет скапливаться зола, которую нужно время от времени выбрасывать. Зольник рекомендуется изготовить из стального листа толщиной 3 мм. Для увеличения эффективности буржуйки на ее боковые стенки приваривают толстые пластины стали (от 5 мм). В этом случае происходит расширение площади взаимодействия воздуха и нагретой поверхности.

Печка на отработке

Эти маленькие печки для гаража являются наиболее удобными с точки зрения экономичности. Как известно, дрова и уголь в гараже имеются не всегда, чего не скажешь об отработанном машинном масле и мазуте: такого добра у автомобилистов предостаточно. Приборы данного типа состоят из двух отдела: первый предназначен для сжигания масла, а во втором горит смесь газа и воздуха.

Чертеж печки в гараж своими руками включает в себя следующие узлы:

• Топливный бак.
• Камера дожига.
• Температурная секция.
• Дымоход.

Сгорающее топливо образует пары, поступающие в следующий отдел для смешивания с воздухом. Это позволяет осуществить еще одну реакцию горения при высокой температуре. Печь на жидком топливе своими руками можно сделать из листового металла. В качестве нижней части часто выступает готовый ящик с приварными ножками. Его нужно оснастить отверстием с заслонкой для подачи топлива.

Заслонка позволяет регулировать поступление воздуха. Верхней части камеры сообщается цилиндрическая форма. Для коммутации с баком применяют трубу сечением 10 мм: через нее нагнетается вторичный воздух. Дымоход может располагаться только сверху. В качестве топлива печи на отработке используют различные масла, керосин, солярку и мазут.

Длительного горения

Дровяная печка для гаража продолжительного горения удобны тем, что древесина тут не горит, а тлеет. Это позволяет увеличить периодичность загрузки топлива до 20 часов. Для поддержания подобного режима потребуется плотная загрузка топливного отдела и наличие регулирующей заслонки. В итоге тяга печи будет отличаться умеренностью и стабильностью: это обеспечит медленное горение дров с постоянным выделением тепла.

Самодельная печь для гаража на дровах изготовляются из металлической бочки на 200 л. Верхнюю ее часть срезают, обустраивая канал под дымоход диаметром 100 мм. Второе отверстие диаметром 100 мм вырезается для воздушной трубы. После этого изготовляют специальный груз для свободного движения внутри бочки. Для этого подойдет металлический круг, усиленный обрезками швеллера. Далее корпус печки оснащают серией прорезей, после чего к нему приваривают кусок 100-мм трубы.

Груз устанавливают внутрь корпуса, закрыв сверху крышкой. Трубу для воздуха вваривают внутрь вырезанного отверстия. Также потребуется пара люков — для загрузки дров и чистки золы. Готовую конструкцию желательно установить на кирпичную, бетонную или цементную платформу.

Как построить печь на даче, кладка печи своими руками

Кладка печей своими руками – это огромный пласт интересной и полезной работы. Каждая печь имеет свою специфику, и в одной статье все виды печей охватить, разумеется, невозможно. Для начала, рассмотрим, как построить печь для дачи. Эта несложная дровяная печь, сложенная своими руками, научит основным приемам этого ремесла. И потом – как и русская печь, банная печь, печь-барбекю – устройство печи для дачи имеет свои особенности.

Содержание
1. Металлическая печь для дачи (печь профессора Бутакова).
2. Кирпичная печь для дачи своими руками.
3. Кладка печи своими руками: секреты и тонкости.
4. Вопросы об устройстве печи.
5. В заключении о строительстве печи.

Сложить печь для дачи своими руками – дело нехитрое, но своеобразное. Ведь дача – это место, где живут постоянно летом, а в зиму – когда, собственно, печь и нужна – наезжают от случая к случаю. Такой режим эксплуатации накладывает свои требования, если вы решили построить своими руками печь для дачи.

Обычно при выборе типа дачной печи подразумевают необходимость ее быстрого нагрева и быстрой передачи тепла окружающему пространству. Эту задачу лучше всего решают металлические печи.

Если вы знакомы с хорошим сварщиком или сами имеете навыки работы с электросваркой, изготовить металлическую печь своими руками не представит особенного труда. Сейчас легко можно приобрести требуемый металлический лист, а часто торговые базы оказывают и услуги по его раскрою. Т. е. вам достаточно дать нужные размеры листов, и вы получите их уже нарезанными. Вы можете купить любую готовую печь и установить её своими руками или при помощи профессионалов, а мы пока продолжим, потому что дальше мы будем рассказывать, как же всё-таки построить печь своими руками на даче.

Наиболее удобны для использования на даче печи на принципе медленного горения топлива. Основная идея их работы – медленное горение (тление) топлива (дрова, торф, бурые угли) с последующим дожигом выделяющихся газов в соответствующей зоне печи. Такая печь хороша тем, что долгое время (до 12 часов) может работать на одной закладке топлива.

Металлическая печь для дачи (печь профессора Бутакова)

К такому типу относится печь проф. Бутакова, а также печи, известные под торговой маркой «буллерьян» или «бренеран». Принцип работы печи проф. Бутакова, а также ее основные элементы ясны из рисунка.

Топливо сгорает в зоне горения, выделяющиеся газы дожигаются над ней в зоне дожига, отделенной от зоны горения стальным щитком. Для улучшения дожига через форсунку поступает воздух, подача которого регулируется шибером 2. Общая скорость горения регулируется шибером 1 в основании дымовой трубы. Высота трубы должна быть не менее 2,5-3 метров.

Металлические печи быстро нагреваются, обеспечивая столь же быстрый нагрев помещения, но для кулинарных нужд такие печи не очень удобны, поскольку, быстро нагреваясь, делают пребывание возле них не особо приятным, тем более, в летнюю жару. Кроме того, сам принцип работы металлической печи обеспечивает в первую очередь нагрев боковых стенок, горизонтальная верхняя поверхность, используемая для готовки, нагревается последней. Если вы собираетесь использовать печь на даче для обогрева помещения, то металлическая печь вам вполне подойдёт.

Кирпичная печь для дачи своими руками

В «классической» печи, сложенной из кирпича, как раз достаточно быстро нагревается поверхность для приготовления пищи, а сложенные из кирпича стенки прогреются, когда чай уже и пить закончили. Кирпичная кладка имеет еще то достоинство, что благодаря ей построить печь для дачи своими руками не представляется особо сложным.

С другой стороны, «классическая» кирпичная печь долго разогревается. Зимой – пока печь прогреется сама, нагреет воздух в даче – только можно сбросить теплые куртки, как пора уезжать. Для дачи приемлемый компромисс все же существует. Схема такой печи приведена на рисунке.

Как видно, печь сложена из кирпича, но предусмотрен и дожиг. Для приготовления пищи всю печь загружать топливом не обязательно, достаточно использовать вторичную топку с боковой дверцей, при этом форсунка подачи воздуха для дожига газов играет роль обычного поддувала.

Поток дымогарных газов регулируется шибером 1. В качестве дымохода используется железная труба или асбоцементная труба. Если есть возможность, лучше установить железную, с наваренными на ней для увеличения поверхности теплоотдачи железными радиаторами. В качестве радиаторов подойдут любые металлические детали. Главная задача такого радиатора – увеличить поверхность теплоотдачи трубы.

Радиаторы привариваются на трубу только в той ее части, которая приходится на помещение. Ту часть трубы, которая имеет соприкосновение с внешним, холодным воздухом, желательно утеплить минеральной ватой и фольгой для предотвращения образования конденсата на ее внутренней поверхности.

Место сопряжения кирпичной части дымового канала и вытяжной трубы чеканится асбестовым шнуром. В дачном варианте классический для отопительной печи щит с колодцами и каналами отсутствует. Тем не менее, чтобы создать должную тягу для качественного дожига, высота трубы должна быть не менее 3 метров. Летом используют только боковую топку. Для приготовления пищи вполне достаточно загрузить в нее буквально два – три килограмма топлива – пару торфобрикетов или коротких деревянных поленцев.

Кладка печи своими руками: секреты и тонкости

Для кладки печей используют только керамический полнотелый кирпич. Использовать жаростойкий кирпич из шамота или динаса (виды устойчивой к высоким температурам глины) есть смысл только непосредственно для облицовки топки, поскольку теплопроводность у такого кирпича еще ниже, чем у обычного красного печного, поэтому печь, сложенная полностью из шамотного кирпича, прогреваться будет гораздо дольше. Кроме того, такой кирпич вдвое дороже.

Кладку печи своими руками осуществляют на глиняном растворе, и в отличие от обычной кирпичной кладки, чем тоньше шов, тем лучше – толщина качественного печного шва не должна превышать 3 мм. Раствор должен быть консистенции средней сметаны, т. е. не очень густым, но и не жидким.

Кирпичи перед кладкой обязательно замачивают в воде не менее чем на пять – шесть часов. При кладке камень кладут точно на место и пристукивают резиновым молотком. Уже уложенный кирпич ни в коем случае нельзя сдвигать! И запомните: профессиональный печник намазывает глину на кирпич только рукой. Именно не накладывает, а намазывает как масло.

Скалывают и подтесывают кирпичи обычно кирочкой каменщика, однако при наличии неплохо использовать угловую шлифмашинку – «болгарку». В качестве отсечного щитка, а также для верхней плиты, обязательно использовать чугунные пластины – они продаются в магазинах. Для верхней плиты можно даже приобрести специальную пластину – с отверстием, закрытым съемными чугунными круглыми вставками различного диаметра; посуда на такой плите греется гораздо быстрее, поскольку подвергается непосредственному воздействию пламени (правда, и закапчивается тоже гораздо быстрее).

Вопросы об устройстве печи

В заключении о строительстве печи

Конечно, подавляющее большинство дачных поселков электрифицировано, еду готовят на электропечах, но дровяная печь подешевле будет. А потом, на электрической печке можно и дома сготовить, а тут всё же дачный колорит. Ещё на сайте Вы можете узнать как сделать электрокамин, а так же о каменной и кирпичной кладке. Так же читайте об облицовке декоративным камнем. Задавайте вопросы в комментариях либо по почте. Присылайте Ваши работы, фотографии, мы опубликуем их на сайте. Заказывайте работы специалистам! Поддерживайте проект! Успехов Вам, Добра Вашему Дому!

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

Добавить эффективную дровяную печь | Энергоэффективная дровяная печь

Хотя дровяные печи могут вызывать в воображении образы дымящегося брюшка в хижине в глуши, сегодняшние модели представляют собой эффективные обогреватели, которые соответствуют нормативам выбросов Агентства по охране окружающей среды США и сокращают счета за отопление почти вдвое при высоких ценах на энергию.

В отличие от каминов, дровяные печи могут обогревать целую комнату или даже весь дом, в зависимости от его планировки. А их сборные дымоходные трубы позволяют устанавливать их практически в любом месте — даже перед существующим очагом.

Но даже если вы инвестируете в несколько дровяных печей для обогрева всего дома, вам следует держать печь в готовности к зиме. Дровяные печи не обслуживаются круглосуточно, и вы не хотите, чтобы из-за сильного похолодания у вас замерзли трубы.

Сколько они стоят?

Хорошая дровяная печь от уважаемой компании стоит в среднем от 3000 до 4200 долларов, включая дымоход и установку, по данным ассоциации Hearth, Patio, & Bar барбекю. Тем не менее, вы можете потратить всего 1000 долларов на небольшое устройство в крупном магазине или целых 10000 долларов на цилиндрический экспонат из нержавеющей стали от Jotul.

Популярные чтения

5 важных советов по подготовке дома к зиме в холодную погоду

Советы по уходу за домом

Наш контрольный список для подготовки вашего дома к зиме поможет вам сохранить свой дом уютным и безопасным от холодных атак зимы.

7 способов сделать ваш двор и дом зоной, свободной от ошибок

Двор и патио

Будьте домом в квартале, откуда убегают ошибки.

4 основных совета для принятия решения: какова ценность моего дома?

Купи продай

Вот как установить цену на дом, чтобы быстро продать его.

Недостатки дровяных печей

Дровяные печи — это лучистые обогреватели без нагнетателей и вентиляционной системы. То есть вам может стать холодно в помещениях, удаленных от плиты, или в длинных коридорах. Если в вашем доме много этажей и сложный план этажа, вам нужно купить больше одного, чтобы обогреть все помещения.

Многие люди находят дровяные печи привлекательными, но им не хватает большого открытого очага, как у традиционных каминов, и при этом они требуют того же рубки и топки древесины.

Самые популярные советы по уходу за домом

17 вещей, которые нельзя делать с вашим домом

Советы по уходу за домом

Сохраните старинные обои, но модернизируйте этот ретро-термостат, отнимающий время и деньги, до программируемого.

Вы только думаете, что это правда: 10 мифов, которые стоят вам времени и денег

Советы по уходу за домом

Копите деньги для более важных вещей, например, для ипотеки.

5 хитростей, чтобы ваши трубы не взорвались этой зимой

Советы по уходу за домом

Даже если вам кажется, что они уже начали мерзнуть.

Определите 9 проблем с этим домом (советы новым домовладельцам)

Советы по уходу за домом

Яркие признаки того, что вы плохо проводите техобслуживание, например, парковку на траве.

12 вопросов, которые вы хотели бы задать, прежде чем переехать

Советы по уходу за домом

Избегайте сожалений, зная, какие вопросы следует задать РИЭЛТОРУ® или владельцу, прежде чем переехать в новый дом.

Если требуемые усилия означают, что вы редко его загружаете и зажигаете, вы только что купили очень дорогую подставку для растений. Но использование дровяной печи для зонированного отопления может сэкономить связку, потенциально 10-40% годовых расходов на отопление, говорит Лесли Уиллер из Hearth Association. При зональном отоплении вы выключаете термостат и обогреваете комнату, в которой находитесь, дровяной печью.

Если вы решили, что сейчас зима, чтобы привозить дрова, вот что вам нужно знать.

Выберите плиту, которая соответствует вашему пространству

Дровяные печи — это отдельно стоящие блоки из чугуна, мыльного камня или стали, вентилируемые через дымовую трубу из нержавеющей или оцинкованной стали. Вы видите огонь через керамическую стеклянную вставку спереди. В некоторых есть входная дверь, которая открывается, если вы хотите поджарить зефир.

Большинство печей имеют воздухозаборник, который позволяет добавлять воздух для увеличения скорости горения, чтобы печь стала горячей и быстрой, или для уменьшения притока, создавая более низкое и медленное горение.

«Это почти как дроссель. Когда вы заводите огонь, вы хотите дать ему как можно больше воздуха, чтобы он заработал. Если вы собираетесь отсутствовать на день или собираетесь лечь спать, уменьшите настройку демпфера, чтобы он не горел так быстро », — говорит Майкл О’Нил, продавец Woodstock Soapstone Co. в Западном Ливане, производители NH заявляют, что устройства безопасны для работы, когда вас нет дома.

Размер печи, который вам нужен, зависит от масштаба комнаты, теплоизоляции вашего дома, климата и номинальной мощности печи в BTU — сколько тепла она может производить.В большинстве печей указана площадь, для обогрева которой они предназначены. Ваш дилер должен помочь вам отрегулировать такие переменные, как высота потолка, качество изоляции и план этажа.

Хорошие бренды включают Blaze King, Harman, Jotul, Lopi, Pacific Energy и Woodstock Soapstone.

Выберите правильное место

Выберите место, где можно относительно легко загружать дрова и наслаждаться сидением перед ними. Установите его на расстоянии 12-18 дюймов от воспламеняющейся стены. Каждый стиль печи отличается, и производитель указывает точные характеристики зазора.Национальная ассоциация противопожарной защиты также устанавливает стандарты допуска, которые многие муниципалитеты принимают за основу своих кодексов.

При возникновении конфликта соблюдать требования производителя; производители тестируют свои продукты и знают, сколько тепла они выделяют. Если вы потеряете руководство или купите дом и у вас нет руководства, следуйте кодексу NFPA.

Вы можете купить у производителя теплозащитный экран для установки за плитой, который позволяет регулировать размеры зазора. Также можно сделать щит из цементной плиты или подкладки под плитку.Ваша печь должна стоять на негорючем полу, который также продается у поставщика дровяной печи, или на нереактивном материале, таком как камень или бетон. Полы стоят около 350 долларов.

Дымовая труба прикрепляется к верхней части печи и выходит прямо через крышу. Если это невозможно, некоторые печи могут выходить через стену, затем соединяться локтем и головой вверх. Верхняя часть дымохода должна выходить за пределы крыши на 2 фута выше самой высокой части крыши, которая находится в пределах 10 футов от дымовой трубы.

Уточняйте разрешения у муниципалитета.

Используйте хорошую древесину, методы сжигания

Выработка тепла зависит от мощности печи и сжигаемых дров. Вся древесина производит больше топлива, когда ее раскалывают, складывают и оставляют сушиться на 8–12 месяцев, но ясень, сахарный клен и красный дуб выделяют больше тепла на полено, чем некоторые другие. Вяз американский средний; белая сосна низкая.

Вам нужно будет удалять золу примерно раз в неделю и запланировать ежегодный осмотр и возможную профессиональную уборку.

Астма и аллергия

Если кто-либо в вашей семье страдает астмой или аллергией, подумайте, подходит ли дровяная печь.Дровяные печи и топки могут вызвать проблемы с дыханием, хотя правильное обслуживание печи может помочь смягчить эти проблемы со здоровьем.

Связанный:

Информационное руководство по дровяной печи

Надеемся, вам понравятся продукты и идеи, которые мы рекомендуем! Напоминаем, что мы можем получить небольшую долю от продажи. Для получения дополнительной информации нажмите здесь.

Добро пожаловать в наш информационный справочник по дровяной печи, содержащий всю основную информацию, которая понадобится вам, чтобы выбрать лучшую дровяную печь для вашего дома.

Выбрать идеальную печь не так просто, как кажется. Например, вы хотите печь из мыльного камня или чугунную дровяную печь? Вы ищете новую печь, сертифицированную EPA, или предпочитаете более старые печи, изготовленные до EPA, которые можно купить подержанными за меньшие деньги?

Вы бы предпочли дровяную печь, установленную внутри вашего дома, или дровяная печь на открытом воздухе может лучше удовлетворить ваши потребности?

Хотя вначале это может показаться слишком большим объемом информации, не волнуйтесь, мы проведем вас через процесс и сделаем правильный выбор.

Plus вы будете удовлетворены, зная, что экономите деньги, сохраняя тепло всю зиму.

Для начала давайте рассмотрим несколько вещей, которые следует учитывать при покупке дровяной печи. В конце концов, у вас, вероятно, будет эта плита на долгие годы, так что давайте сделаем ее приятным занятием и тем, чем вы гордитесь, и хвастаетесь своей семьей и друзьями.

Дровяная печь Информация — История

Отопление дровами может сэкономить много денег, особенно если вы рубите и обработаете дрова самостоятельно.

Хорошие, выдержанные дрова, которым дали высохнуть в течение года или двух, делают топку дровами проще, безопаснее и намного приятнее по сравнению с сжиганием мокрых дров. Однако не менее важно сжигать дрова в дровяной печи, которая соответствует вашим потребностям.

Первая дровяная печь была запатентована в 1557 году. Эти старинные дровяные печи были созданы примерно за 200 лет до промышленной революции. Это было время, когда сталь была очень дорогой, поэтому эти оригинальные печи обычно предназначались для очень богатых людей.

В 1980-х годах производители дровяных печей начали уделять особое внимание технологии чистого сжигания, чтобы сократить выбросы дровяных печей, сжигая их чище и эффективнее, чем «дымовые драконы» прошлого.

В этот период времени была создана каталитическая дровяная печь, в которой использовался каталитический нейтрализатор внутри печи для воспламенения несгоревших выхлопных газов, вместо того, чтобы отправлять их в воздух.

С 1980-х годов современные дровяные печи продолжали совершенствовать свою конструкцию, чтобы соответствовать стандартам производительности, установленным EPA.Сегодняшние высокоэффективные дровяные печи теперь горят чище, чем когда-либо, что означает сокращение выбросов и меньшее количество дров, необходимых на зиму.

Информация о дровяной печи — Типы печей

Дровяные печи изготавливаются из самых разных материалов. Например, дровяные печи из мыльного камня имеют боковые стороны и верхнюю часть из мыльного камня, а не из чугуна.

Мыльный камень, который является натуральным камнем, ценится за его способность нагревания, потому что он создает равномерное, продолжительное тепло даже после того, как огонь потух внутри печи.

Чугунные дровяные печи также очень популярны. Поскольку из чугуна легко придавать различные формы, печи могут быть очень сложными и детализированными. Чугун также хорошо излучает тепло и может выдерживать большие перепады температуры.

Керамические дровяные печи были очень популярны в 19 веке, потому что керамическая плитка, использованная при их строительстве, продолжала выделять тепло в течение нескольких часов после того, как огонь погас внутри печи. Теперь современные производители выпускают красивые печи из керамики.

Независимо от того, какую модель печи вы выберете, стеклянные дверцы загрязнятся из-за скопления сажи, золы и креозота на поверхности стекла.

Научиться чистить стекло дровяной печи довольно легко, если вы выполните несколько простых шагов, описанных в этой статье. Кроме того, мы покажем вам, как сделать собственное домашнее средство для мытья стекол для дровяной печи!

Информация о дровяной печи — различные стили

Одна из главных особенностей отопления дома дровяными печами — это количество вариантов, из которых вы можете выбирать.

От разных стилей до разных цветов, если вы проведете свое исследование, вы обязательно найдете лучшую печь для своего дома.

Чтобы сузить область поиска, ознакомьтесь с этими статьями, в которых описываются некоторые популярные стили дровяных печей:

Современные дровяные печи

Дровяные печи в горшочках

Отдельностоящая дровяная печь

Маленькие дровяные печи

Электрическая дровяная плита

Мини-дровяная печь

Легкая дровяная печь

Кухонная дровяная печь

Дровяная печь для сауны

Дровяные печи на открытом воздухе

Дровяные печи с прямым отводом воздуха

Дровяные печи с дымоходом

Дровяные печи для кемпинга

, из которых

Вы выбираете, не забудьте приобрести подходящие аксессуары для дровяной печи, которые сделают вашу дровяную печь безопасной и эффективной.

Вы ищете простой способ обогрева дома без лишнего труда и беспорядка, связанного с дровами? Несмотря на то, что это очень популярно и позволяет ежегодно экономить тысячи долларов на счетах за отопление, рубка дров — это большая работа, и это бесполезно.

По мере того, как технологии продолжают совершенствоваться, многие домовладельцы вместо дровяной печи установили печь на гранулах, чтобы дополнять свое тепло.

Пеллетные печи теперь значительно тише, чем оригинальные модели, ставшие популярными много лет назад, и их установка намного дешевле….. особенно если у вас нет дымохода.

Чтобы узнать больше, прочтите эту статью, в которой объясняются преимущества и недостатки печи на гранулах по сравнению с дровяной печью, а также объясняется, как выбрать лучший вариант для вашего дома.

Информация о дровяной печи — общая

Дровяная печь создает в доме ощущение тепла и красоты. Качественная дровяная печь, часто являющаяся центром семейной комнаты и местом, где можно собираться холодными ночами, поистине является произведением искусства.

При покупке дровяной печи не торопитесь и изучите все возможные варианты.Они недешевы, и их установка может быть довольно трудоемкой, поэтому вы должны быть довольны своим выбором и наслаждаться своей печью долгие годы.

От информации о дровяной печи к домашней странице по дровам

вопросов? — Tiny Wood Stove

Tiny Wood Stove, LLC собирает определенную информацию от вас, когда вы общаетесь с нами по электронной почте, телефону, лично и на нашем веб-сайте. Мы хотим обеспечить безопасность вашей информации и использовать вашу информацию только в тех целях, для которых она была изначально предоставлена.Эта политика описывает, как мы собираем и используем ваши данные и как вы можете попросить нас удалить их.

Файлы cookie

Наш веб-сайт использует сторонние файлы cookie, чтобы помочь нам понять наш трафик, показывать рекламу и обеспечить непрерывность при просмотре нашего веб-сайта и последующем возврате. Если вы отключите файлы cookie в своем браузере, вы все равно сможете использовать веб-сайт, но он не запомнит такие вещи, как содержимое вашей корзины.

Сторонние файлы cookie, используемые на tinywoodstove.com, включают:

• Google Analytics (помогает нам понять, откуда приходит наш трафик и как люди взаимодействуют с нашим сайтом.)
• Google Реклама (Позволяет нам отслеживать результаты покупаемой нами рекламы, а также показывать вам рекламу ремаркетинга в Интернете. Вы можете отказаться от использования Google Рекламы здесь.)
• WordPress (Позволяет авторизоваться и оставлять комментарии.)
• WooCommerce (Управляет вашей тележкой и процессом оформления заказа)
• Affiliatewp (помогает нам отслеживать рефералов.)

Формы

Если вы заполните контактную форму на нашем веб-сайте, мы будем собирать такую ​​информацию, как ваше имя, адрес электронной почты и сведения о вашем проекте.Мы будем использовать эту информацию, чтобы связаться с вами и предложить помощь в вашем проекте. Мы можем периодически связываться с вами, чтобы узнать, как продвигается ваш проект.

Заказы

Когда вы размещаете заказ на нашем веб-сайте, мы собираем информацию, необходимую для выполнения заказа, такую ​​как ваше имя, номер телефона, адрес электронной почты и адрес для выставления счета / доставки. Мы используем эту информацию для отправки вам вашего заказа, предоставления информации для отслеживания, обеспечения безопасности вашего заказа и обеспечения послепродажной поддержки.

Мы используем сторонние платежные системы (Stripe и Paypal) и не храним вашу финансовую информацию внутри компании.Stripe и PayPal имеют свои собственные политики конфиденциальности, отличные от нашей.

Электронная почта и другие средства связи

Мы храним копии электронных писем, которые вы отправляете нам, и заметки о телефонных звонках и других взаимодействиях в вашей записи о клиентах, возможно, навсегда. Знание истории ваших клиентов поможет нам лучше обслуживать вас, когда вы снова обратитесь к нам в будущем.

Обмен или продажа данных

Мы не продаем и никогда не будем продавать ваши данные. Мы не передаем и никогда не будем передавать ваши данные сторонним организациям без вашего явного разрешения.

Мы разделяем ресурсы поддержки клиентов в нашей небольшой компании, поэтому люди в Tiny Wood Stove, работающие над другим проектом (например, компостированным туалетом Throne), имеют такой же доступ к вашей записи клиентов.

Как запросить удаление данных

Если вы хотите, чтобы мы удалили ваши данные из наших записей, просто отправьте письмо по адресу [email protected] с вашим запросом, и мы незамедлительно выполним ваш запрос.

Имейте в виду, что удаление всех ваших данных будет означать, что мы забудем, кто вы, поэтому любые будущие взаимодействия (электронные письма, формы, заказы) вызовут создание новой записи клиента.

«Не отслеживать»

Tinywoodstove.com и связанные с ним веб-сайты не меняют своей практики, когда они получают от вашего браузера сигнал «не отслеживать».

GPDR

Мы не нацелены конкретно на наши услуги для физических лиц в ЕС, поэтому мы не подпадаем под действие правил GPDR.

Установка дровяной или газовой плиты в юрту

Юрты — отражение красоты и простоты природы. Их округлая структура, яркое освещение из окна в крыше и ощущение открытости — все это позволяет нам лучше соприкоснуться с окружающей природой.Но зимой нельзя отрицать необходимость некоторого удаления от погоды. К счастью, при хорошем отоплении юрты эти красивые строения могут быть удивительно уютными.

Есть несколько способов установить отопление юрты; можно использовать практически любой традиционный метод. Многие из наших клиентов предпочитают дровяные печи, другие выбирают печи на пеллетах или пропане, некоторые используют центральное отопление или электрические обогреватели, а некоторые даже устанавливают теплый пол. Если для какого-либо отопительного решения требуется воздуховод, его можно установить под полом юрты.

В этом посте мы хотели бы предложить несколько советов экспертов по установке одного из наиболее популярных решений для обогрева юрт: печи. Дровяные печи очень распространены среди владельцев юрт, но и газовые плиты тоже подойдут. Мы рекомендуем проконсультироваться со специалистом по отоплению при установке любого отопительного решения и перед началом проверки проверить местные нормы.

Большая качественная герметичная печь обеспечивает равномерное тепло в течение длительного периода времени. Владельцы юрт сходятся во мнении, что юрточная печь должна быть больше, чем то, что рекомендуется для обычного помещения такого же размера.Причина этого в том, что юрта может иметь немного более высокую скорость потери тепла, чем обычное здание, а юрты имеют высокий потолок, что дает больший кубический объем.

Шагов к установке юрта Печи

Базовые: Всегда устанавливать печь на негорючую базе следующих принципов изготовителя каменки для определенных зазоров от горючих поверхностей. При необходимости подпиточный воздух для дровяной печи может подаваться через отверстие в полу рядом с печью.

Stovepipe Vent: Мы настоятельно рекомендуем прокладывать трубу для юртовой печи через стену, а не через потолок.Для этого есть несколько причин:

• Обеспечивает легкий доступ к дымоходу для регулярной чистки и ухода.
• Сводит к минимуму попадание сажи или золы на крышу, что снижает потребность в обслуживании самой юрты.
• Это означает, что печь может быть размещена вдоль любой стены при сохранении открытой концепции.
• Уплотнение легко достигается с помощью нашего набора для окладов.

Основные шаги для добавления вытяжной вентиляции:

1. Выберите место сбоку юрты, где преобладающий ветер будет уносить дым и пепел с крыши.В идеале с дровяной печью это место должно быть не слишком далеко от двери, поэтому для внесения дров не нужно пересекать внутреннюю часть юрты с грязными ногами, мусором и лишними ступенями. Затем разрежьте решетчатую стену с помощью ручной пилы, оставив отверстие в форме ромба в решетчатой ​​стене.

2. Отцентрируйте шестигранную внутреннюю планку над выходным отверстием. Карандашом нарисуйте центральное отверстие планки на боковой крышке (или изоляции боковой стенки) и удалите планку. Здесь утепленная дымовая труба будет проходить сквозь стену.Используя этот круг в качестве ориентира, нарисуйте больший круг с радиусом на 2 дюйма больше. Здесь будет разрезана боковая крышка, чтобы ни один из материалов не находился ближе 2 дюймов от изолированной дымовой трубы. Если в вашей юрте есть комплект Snow and Wind, вам может потребоваться отрегулировать круг влево или вправо, чтобы сохранить расстояние 2 дюйма от опор для стропил.

3. Острыми ножницами вырежьте и удалите (больший) круг ткани.

4. Прикрепите внутреннюю планку к решетчатой ​​стене с помощью прилагаемых винтов.Обязательно сначала просверлите направляющие отверстия, чтобы избежать раскола планки.

5. Прикрепите (прямоугольную) внешнюю планку таким же образом, ввинтив боковую крышку (сначала просверлив пилотные отверстия) в решетчатую стену, убедившись, что проем точно совмещен с отверстием внутренней планки. Верхнюю часть гидроизоляции следует подложить под верхнюю обшивку (свес крыши), чтобы она действовала как черепица для защиты от протечек.

Труба: Дымовая труба, проходящая через стену, и любой внешний трубопровод должны быть трубой из металлического беста или эквивалентной изолированной трубой, рассчитанной на расстояние 2 дюйма от ближайшей горючей поверхности.Система Metalbestos должна иметь хорошую опору и иметь зазор всего в несколько дюймов от боковой крышки. В верхней части дымохода следует использовать искровой экран.

Внешний вид: Внешний дымоход, сделанный из изолированной дымовой трубы, обычно поддерживается двумя стойками 4 × 4, установленными рядом с юртой. Они должны находиться на расстоянии 14–16 дюймов от стены и 8 дюймов. Выкопайте яму достаточно глубокой, чтобы обеспечить устойчивость, отрегулировав высоту стоек, почвенные условия и морозное пучение, и установите стойки в бетон.Тройник для очистки представляет собой секцию трубы под углом 90 градусов, которая имеет доступ для очистки. Он будет поддерживаться комплектом опор для стены дымохода, который представляет собой полку из листового металла, которая крепится болтами непосредственно к стойкам 4 × 4. Присоедините прямые секции дымохода к тройнику для очистки. В верхней части трубы должна быть заглушка дымохода. Стеновая лента представляет собой металлическую ленту, которая крепится вокруг дымовой трубы и прикручивается болтами к стойкам 4 × 4, чтобы закрепить верхнюю часть дымохода, достаточно высокой, чтобы ее можно было прикрепить к самой верхней части трубы.

Трубопровод для газовой плиты с прямым отводом: Процедура установки газовой плиты будет такой же, как и для дровяной печи, за исключением того, что внешний дымоход не потребуется. Вместо тройника для чистки газовая плита будет иметь заглушку, которая крепится непосредственно к наружной плите.

Чтобы завершить любую систему отопления, многие владельцы юрт рекомендуют потолочные вентиляторы для циркуляции тепла внутри юрты. Чтобы сохранить тепло в холодное время года, мы предлагаем утепленные оконные покрытия и рекомендуем установить изоляцию под полом и плинтуса по периметру платформы.

Для удобства и руководства каждая юрта Pacific поставляется с подробными инструкциями по вентиляции печи. Хотя мы любим предлагать эти советы по нагреванию юрт и другие инструкции по установке нашим клиентам и друзьям, важно отметить, что наши технические характеристики являются лишь рекомендациями. Вы можете позвонить нам, чтобы обсудить любые проблемы, которые у вас есть, но мы часто рекомендуем также связаться с местным пожарным комиссаром и дилером печей.

Нажмите здесь, чтобы скачать чек-лист по установке юрт

Вы знаете дровяную печь от многотопливной печи?

Главная »Блог» Многотопливные печи и костры »Вы знаете дровяную печь от многотопливной печи?

Многие печи, представленные сегодня на рынке, разработаны как специальные дровяные или многотопливные устройства.Хотя есть сходства, и поленья могут сжигаться на многотопливных печах, есть некоторые важные различия в конструкции каждого типа печи, чтобы обеспечить их эффективность и производительность при сжигании указанного типа топлива.

Выжигание дров — это буквально сжигание дров и ничего больше. Дровяные печи специально разработаны для создания оптимальных условий горения бревен. Их фиксированная решетка позволяет создать слой из золы, на который можно положить новые поленья для сжигания.Зола способствует равномерному сгоранию бревен. Кроме того, над бревнами подается воздух, чтобы стимулировать горение и обеспечить высокую теплоотдачу.

Здесь показана многотопливная печь Brunel, сжигающая поленья.

Дровяные печи Stovax

разработаны для максимальной эффективности; большинство моделей оснащены технологией cleanburn — сложной системой подачи предварительно нагретого воздуха в топку для сжигания несгоревших углеводородов. Это создает еще больше тепла в вашей комнате, а также позволяет эффективно использовать топливо — это, в свою очередь, обеспечивает чистоту топки вашей печи.Многие печи также предлагают функцию Airwash, которая в сочетании с Cleanburn помогает держать стекло в дверце печи чистым, поэтому вы получаете фантастический вид на кружащееся пламя и тлеющие угли внутри топки.

Многотопливные печи

могут сжигать различные материалы, в том числе дрова, торф / торфяные брикеты и уголь, и это позволяет вам выбирать виды топлива, которые являются наиболее экономичными и доступными поблизости от вашего дома. Поскольку бездымное топливо горят лучше, когда оно поднимается вверх, так как воздух может втягиваться снизу для облегчения горения, многотопливные печи Stovax имеют решетчатую решетку, которая позволяет золе рассеиваться (просачиваться) во встроенный зольник.Этот зольник можно быстро и легко опорожнить, чтобы обеспечить прохождение воздуха под топливом. Они также могут иметь входное отверстие для первичного воздуха, чтобы дополнительно облегчить движение воздуха под решеткой. Некоторые многотопливные печи также пользуются преимуществами Cleanburn и Airwash, кроме того, некоторые печи из линейки Stovax объединяют эти функции с «AMS» (Решение для удаления золы), которое позволяет вам очищать вашу печь от золы через внешний зольник.

Riva F40 от Stovax была разработана для эффективного сжигания древесины или различных видов топлива, что делает ее очень удобным выбором.

Хотя многие печи сконструированы как специальные дровяные или многотопливные печи, некоторые из них также поставляются со специальным комплектом для переоборудования, позволяющим использовать преимущества обоих типов топлива. Для получения дополнительной информации о дровяных и многотопливных печах, пожалуйста, посетите одного из наших экспертов по розничной торговле, который будет рад дать рекомендации и порекомендовать печь для вашей собственности.
