Заземления для частного дома: обустройство контура на личном примере

обустройство контура на личном примере

Здравствуйте, Уважаемые читатели журнала Homius.ru. Мы очень рады, что некоторые из Вас откликнулись на наш призыв и направляют в наш адрес фото- и видеоматериалы с описанием различных работ, которые Вы выполняете своими руками. И сегодня мы публикуем рассказ Сергея Леонидовича Ковалёва из города Березники Пермского края. Он расскажет о монтаже и проверке контура заземления в частном доме.

В начале прошлого лета сбылась моя давняя мечта – я купил землю на окраине деревни с недавно построенным на ней небольшим бревенчатым домиком. Конечно, труда в него следовало вложить ещё очень много. Так, как ни одна работа по ремонту не обходится без использования электричества, подача питания стала первым, на что я обратил особое внимание. И тут меня ждал сюрприз – заземление, как таковое, вообще отсутствовало. Вместо него использовалось зануление, однако сделано оно было не по правилам, а по «методу чайника» — в розетках были установлены перемычки «земля/ноль». Пришлось, в первую очередь, заняться обустройством простейшего контура. Для этого, во дворе была сделана разметка в форме треугольника.

Начало положено – отмечен контур треугольника для обустройства заземления

Содержание статьи

Процесс пошёл: первый день работ по устройству заземления

Грунт во дворе довольно податливый, с небольшим количеством глины и песка, поэтому траншея для контура была выкопана достаточно быстро. Глубина её составила около полуметра, а одна сторона равностороннего треугольника – порядка полутора. Размеры невелики, однако их вполне достаточно для нормального заземления. Конечно, если делать всё по уму, то следует пригласить специалистов, которые исследуют грунт и дадут рекомендации по точным размерам траншеи, заглублению и материалу шин заземления, однако подобные услуги обойдутся владельцу дороже, чем выполнение полного монтажа электропроводки в большом загородном доме. Я это утверждаю с полной ответственностью, так как уточнял стоимость в фирмах, предоставляющих подобные услуги.

Траншея под шину заземления готова – двигаемся дальше

Обустройство дополнительных заглублений для штырей

Одной траншеи, глубиной 0,5 м мало. Необходимо дополнительно заглубить штыри заземления. Для этого по углам я пробурил скважины (примерно на полтора метра). Дело в том, что для лучшего контакта в качестве штырей был выбран уголок, длиной 3 м. Забить его на такую глубину не представляется возможным без дополнительного забуривания. Скважины можно сделать при помощи механического приспособления, требующего использования человеческой силы. В моём же случае всё было намного проще – вместе с домом я приобрёл и сарай, в котором, на счастье, оказался рабочий бур на двухтактном двигателе внутреннего сгорания. Он оказал в работе неоценимую помощь, значительно сэкономив время её производства и мои силы.

Бензиновый ямобур очень здорово помог мне в работе

Статья по теме:

В данной публикации мы более детально рассмотрим, что означают термины заземление и зануление, в чем разница между ними, принцип работы, достоинства и недостатки каждого, когда возможно использование того или иного способа защиты и требования электробезопасности.

Подготовка будущих электродов заземления

Как уже говорилось, для этой цели были выбраны стальные уголки. Однако забить их в землю довольно проблематично, поэтому при помощи болгарки я заточил концы. Это позволило штырю намного проще входить в грунт.

Ещё из курса училища, где в своё время учился на электромонтёра, я помню, что чем глубже штыри будут забиты в грунт, тем качественнее будет контакт. Это значит, что заземление будет функционировать с показателями, наиболее приближенными к нулю, то есть, самыми наилучшими.

После того, как описание основной работы будет закончено, я обязательно расскажу, как проверить работоспособность готового заземления без применения дорогостоящего оборудования, и возможно ли исправить ошибки, если они были допущены.

При помощи угловой шлифовальной машины (болгарки) затачиваем будущие штыри заземления

Загоняем уголок в землю: насколько глубоко он может зайти

Опустив заточенный край в пробуренную скважину можно приступать к физическому труду. Для того, чтобы уголок практически полностью ушёл под землю, придётся старательно помахать кувалдой. Благо в моём случае, грунт был довольно податлив, камней в нём практически не было. Поэтому нельзя сказать, чтобы я слишком устал.

Уголок необходимо забить так, чтобы его верхняя часть оказалась ниже уровня земли. Получается, что в самой траншее остаётся не более 30 см штыря, остальное уходит в грунт. Скважина будет значительно шире уголка, а значит все пустоты необходимо заполнить. В них засыпается земля, которую следует тщательно утрамбовать. От плотности трамбовки будет зависеть качество работы заземления.

Видно, что, несмотря на мягкий грунт, задняя часть уголка сильно деформировалась

Завершение первого дня работ: монтаж контура

В качестве самой шины была использована стальная полоса, размером 40×4 мм. Наверняка каждый, кто проживает в городе, видел подобный металлопрокат. По торцу любого многоквартирного дома снизу вверх идёт подобная шина заземления.

Для производства сварочных работ, если Вы не владеете необходимыми навыками, лучше пригласить специалиста. Качество швов должно быть идеальным. Каждая ошибка сварщика будет снижать долговечность контура, а также его проводящую способность. В результате, сопротивления такого заземления может не хватить для корректной работы защитной автоматики, что недопустимо при эксплуатации электрических сетей. Помимо того, что шины привариваются к штырю по трём сторонам, также необходим качественный шов в месте их соединения друг с другом.

Сварочные работы – очень ответственный этап, который влияет на качество всего контура заземления

Защита слабых участков контура от коррозии

Когда швы остынут, с них сбивается окалина. После этого их необходимо обработать краской. Я использовал специальную нитро краску по металлу, которую можно наносить даже на поверхности с явными признаками коррозии. Такой состав прекрасно защитит сварной шов, а благодаря специальным компонентам в составе и прекрасной адгезии, будет очень хорошо держаться на поверхности длительное время.

Здесь сразу вспомнился случай с соседом, который подошёл ко мне как раз в момент покрытия швов краской. От него поступил довольно странный совет – дескать, необходимо покрасить шины полностью. Для тех, кто не понимает скажу, что подобные действия приведут к резкому снижению контакта заземляющего контура с землёй, а значит, к некорректной работе всей системы. Швы же закрашиваются только в целях их защиты от коррозии.

Защита швов с помощью краски необходима для увеличения срока службы контура заземления

На этом этапе я остановился – день клонился к закату. Остальная работа была оставлена «на завтра».

Статья по теме:

Заземление 220 В в частном доме своими руками: для чего нужно, отличие от зануления, обзор готовых комплектов, схемы, формулы и примеры заземления 380В и 280В, полезные советы и рекомендации — в нашей публикации.

День второй: окончание монта

Создание контура и заземление в частном доме своими руками 220 в

Наверное, каждый человек, хоть несколько раз в жизни слышал термин «заземление». Однако мало кто представляет, что это такое и зачем оно служит. В данной статье мы постараемся полностью раскрыть суть заземления, его функциональное назначение и способ выполнения своими руками.

Что такое заземление в частном доме?

Заземление — это соединение металлических элементов сети, оборудования или механизмов с заземляющим устройством (контуром заземления), благодаря которому при возникновении токов утечки (пробой изоляции) весь потенциал полностью переходит в землю.

Если рассмотреть этот вопрос на уровне «пользователя», то заземление защищает Вас от поражения электрическим током при повреждении изоляции в электропроводке.

Нужно ли делать заземление частного дома или дачи?

Очень часто люди задаются вопросом: «нужно ли заземление на даче»? Согласно требованиям ПУЭ (Глава 1.7. Заземление и защитные меры электробезопасности) все современное оборудование и электросети в обязательном порядке должны быть заземлены.

Заземленные системы имеют обозначение TN-S и закладывается еще на этапе проектирования при реконструкции или капительном строительстве.

Если же у Вас дача или частный дом были построены очень давно, то крайне рекомендуется выполнить заземление своими руками, поскольку электроснабжающая организация может прекратить подачу электроэнергии, аргументируя свое решение нарушением правил ПУЭ, ГОСТ, ПТБ и ПТЭЭП.

Основные функциональные узлы системы заземления

Полноценная система заземления состоит из:

1. Контура заземления.
2. Полосового металла.
3. Медных заземляющих проводников.

Рассмотрим более детально каждый из элементов и его функциональное предназначение.

Контур заземления

Контур заземления — это группа соединенных между собой проводников или электродов (в большинстве случаев нержавеющая или обычная сталь) которые располагаются вертикально в земле и располагаются вблизи защищаемого объекта.

В зависимости от характеристик защищаемого объекта, для устройства контура заземления применяют уголки 50х50х5 мм (заземление для газового котла в частном доме), либо круглую сталь (ᴓ16–18) которые вбивают в землю на глубину 3 м. После чего данные электроды сваривают между собой с помощью полосы (4х40 мм) и выводят вышеуказанную полосу к месту подключения общей системы заземления дома.

Схема контура заземления для частного дома или дачи

На сегодняшний день существует 2 основных типа контура заземления:

1. Замкнутый в виде равностороннего треугольника.
2. Линейный.

Поскольку линейный контур заземления имеет существенный недостаток — при сильной коррозии соединителя между электродами часть контура будет попросту не способна отводить потенциал от электрооборудования и тем самым основное функциональное предназначение контура не будет выполнятся. По этой причине монтаж данного контура не будет рассмотрен в данной статье.

Конструктивно контур заземления своими руками выполняется в виде равностороннего треугольника с длинной стороны 3 м. Оптимальное расстояние от контура заземления до фундамента составляет 1 м.

Как было сказано ранее, вершинами данного треугольника служит либо уголок 50х50х5, либо круглая арматура с сечением 16–18 мм (далее «электроды»). Электроды перед забиванием в землю с помощью кувалды либо какого-либо другого инструмента, предварительно необходимо заострить, поскольку в противном случае Вы не сможете забить его на глубину в 3 м.

После забивания на необходимую глубину электродов, по контуру полученного треугольника необходимо снять слой грунта в 30–50 см. Это необходимо для того, чтоб в дальнейшем упростить сваривание электродов между собой. Сваривание заземлителей между собой выполняется с помощью обычной полосы 40х4 мм.

После сваривание электродов, на фундамент здания в одном или нескольких местах выводится полоса 40х4 с приваренным болтом М12 или М14 с гайками и шайбами к которой затем производится подключение заземляющего проводника (в большинстве случаев желто-зеленого цвета) который является одной жилой вводного кабеля ВВГнг (ПВСнг) 3х6, ВВГнг (ПВСнг) 3х10.

Если же в доме предусмотрена 3-х фазная система запитки, то вводной кабель может быть (ПВСнг) 5х6, ВВГнг (ПВСнг) 5х10, в котором 3 жили — это фазы «А», «B», «С», нулевая жила синего цвета «N» и заземляющий проводник «G» желто-зеленого цвета.

Важно! После сваривание заземлителей между собой с помощью полосы категорически запрещается окрашивать металлические конструкции, поскольку это приведет к ухудшению токопроводящей способности контура заземления.

Хитрости при монтаже контура заземления

При вводе объекта в эксплуатацию, очень часто возникают случаи, когда при проверке полученного контура заземления специализированной электротехнической лабораторией значение сопротивления выше 4 Ом. Это может быть вызвано высоким сопротивлением грунта или несоблюдением требований запроектированного заземления.

В таком случае можно развести в ведре воды 2–3 пачки соли и залить полученный раствор в места залегания электродов. Благодаря такой простой манипуляции можно уменьшить значение сопротивления контура заземления до 1–3 Ом.

После ознакомления с теорией рассмотрим практический ответ на вопрос: «как сделать заземление в частном доме своими руками»?

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

• сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
• угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
• гаечные глючи для болтов с гайками М12 или М14;
• штыковая и подборная лопаты для рытья и закапывания траншей;
• кувалда для вбивания электродов в землю;
• перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м. Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу.

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Основные требования к сопротивлению контура заземления

Если Вы не знаете, как правильно сделать заземление в частном доме и какие технические характеристики его должны быть, рекомендуем ознакомится с ПУЭ в котором Глава 1.7. под названием «Заземление и защитные меры электробезопасности» регламентирует основные технические характеристики контура заземления для оборудования до 1000 В.

Согласно данному нормативному документы сопротивление контура заземления должно быть:

1. Не более 4 Ом для электроустановок до 1000 В (к данному классу электроустановок как раз и относится электрооборудование дачи, дома или коттеджа).
2. Не более 10 Ом в случае если суммарная мощность генераторов или трансформаторов менее 100 кВА.
3. Не более 0.5 Ом для электроустановок выше 1000 В с большими токами замыкания на землю (свыше 500 А).
4. Не более 10 Ом для электроустановок свыше 1000 В с маленьким током замыкания на землю.

В каких случаях необходимо проверять контур заземления?

Если Вы выполняете устройство заземления в частном доме или на даче, то проверку можно выполнить и обычной контрольной лампочкой (как было описано выше), если же Вас необходимо вводить объект в эксплуатацию, легализировать изменение в схеме электроснабжения или же заключать договор на электроснабжения со специализированной организацией, тогда вам будет необходим протокол испытания контура заземления.

Данный документ имеет право выдать только сертифицированная лаборатория, которая выполнит замеры. При этом подрядная организация, которая выполняла монтаж контура заземления обязана предоставить Вам паспорт на контур заземления с актами на скрытые работы.

Выводы

Заземление в частном доме своими руками 220 В позволит Вам защитить себя и членов своей семьи от поражения электрического тока. Помимо этого, заземление частного дома необходимо для заключения договоров с электроснабжающей организацией или при вводе объекта в эксплуатацию при новом строительстве, реконструкции или капительном ремонте.

Чтоб выполнить заземление своими руками будет достаточно ознакомится с данной информационной статьей и иметь небольшие навыки в электротехнике.

Видео по теме

Источник: https://ProFazu.ru/provodka/bezopasnost-provodka/zazemlenie-v-chastnom-dome-svoimi-rukami-220-v.html

Правильное заземление в частном доме

Если в Вашем старом доме электросеть состоит из 2 проводов (имеется только рабочий ноль и фаза), необходимо обязательно организовать систему заземления.

Не знаете для чего это нужно? Основное назначение системы заключается в отводе опасного потенциала в землю при неисправности изоляции (подробнее читайте в статье: https://samelectrik.ru/chto-takoe-zazemlenie-i-dlya-chego-ono-prednaznacheno.html). Другими словами, если электропроводка будет повреждена, Вас не ударит током от корпуса мощного электроприбора (к примеру, подключенной стиральной машинки). О том, как сделать заземление в частном доме своими руками, читайте далее!

Важность вопроса

Если Вы задаетесь вопросом, обязательно ли нужно делать заземление в своем дачном домике либо коттедже, то сразу же говорим, что без защитного контура нельзя обойтись.

Даже по нормативам ПУЭ, СНиП и ГОСТу требуется делать специальный отвод, который обезопасит Вас от поражения электрическим током. Организация системы TN-S (ее правильное название) в сети 220 и 380 Вольт должна производиться еще при строительстве, т.к.

потом это делать более затратно (необходимо будет менять двухжильный кабель на трех- либо пятижильный по всему дому).

Если вы приобрели дом, в котором отсутствует заземление, то необходимо его смонтировать и подключить. Монтаж системы заземления достаточно простой. Помимо заземления, необходимо создать молниезащиту. О том, как сделать громоотвод своими руками, мы рассказывали в отдельной статье.

Устройство контура заземления

подробная пошаговая инструкция для монтажа и подключения

Краткое содержание статьи:

Показать / Скрыть

Безопасная электроэнергия в доме – первоочередная задача, и важнейшую роль в этом играет контур заземления. Казалось бы, простое устройство, но и учесть нужно немало. Чтоб монтаж заземления действительно был удачным, а не получился просто для проформы, нужно ориентироваться в тонкостях его устройства: необходимых характеристиках, основах расчёта и нормах эксплуатации.

Общее устройство заземления

За исключением специально созданных под спец-условия заземляющих устройств, в состав каждого контура заземления входят:

• Группа вертикальных заземлителей, глубиной заложения 0. 7 м от поверхности почвы.
• Горизонтальный заземлитель, объединяющий вертикальные в одно заземляющее устройство, и подключающий их непосредственно к шине заземления, либо к ведущему на неё заземляющему проводнику.

На первый взгляд всё элементарно, однако возникает вопрос – зачем для контакта с землёй нужно несколько вертикальных заземлителей и почему недостаточно одного?

К сожалению, упрощать конструкцию зачастую непозволительно – одиночного заземлителя может просто не хватить для обеспечения безопасности. Для ясности, перейдём к рассмотрению параметра – сопротивление растеканию.

Наглядно о теории заземления

Начнём с наглядного примера – где присутствует схема заземления с заглубленным в грунт одиночным вертикальным заземлителем. Он подключен на металлический шкаф, либо на корпус какого-либо электроприбора, в котором случилось короткое замыкание. А именно, фаза замкнулась на корпус – стенку шкафа. Для простоты определим начальные условия:

• Короткое замыкание «в чистом виде» – металл проводника к металлу корпуса электроприбора. Поэтому побочные значения, такие как сопротивление при контакте можно не учитывать.
• Сопротивлением горизонтального заземлителя, либо проводника до электроприбора так же в учёт не берём, так как при больших сечениях оно пренебрежимо мало.

Далее полагаем, что почва в районе заземлителя, во всех направлениях имеет одинаковый состав и равные свойства. При этом ток пойдёт в грунт так же во все стороны одинаково:

• Возле заземлителя – наибольшая плотность тока.
• Удаляясь от заземлителя – плотность тока постепенно снижается.

В результате, с удалением от заземлителя сопротивление распространению тока тоже уменьшается, так как он течёт по земле – постоянно растущему в «сечении» проводнику. И напряжение – наиболее высокое на заземлителе, а по мере удаления, согласно закону Ома – тоже постепенно снижается. Очевидно, что на определённой дистанции от заземлителя напряжение окажется незначительным – настолько приблизится к нулю, что им можно пренебречь. Такая точка – с пренебрежимо малым напряжением – это так называемая точка нулевого потенциала. В принципе, она и является той самой землёй, с которой для безопасной эксплуатации соединяется шкаф электроприбора.

1.7.20 Зона нулевого потенциала (относительная земля) – часть земли, находящаяся вне зоны заземлителя, электрический потенциал которой принимается равным нулю.

При этом важно понимать:

• Что сопротивление заземляющего устройства не имеет ничего общего с сопротивлением его материала (металла) – оно незначительно.
• И это не сопротивление при контакте металла заземлителя с грунтом – для его снижения намеренно выполняются определённые требования.

Это сопротивление от самого заземлителя до зоны нулевого потенциала.

А сопротивление заземляющего устройства – это частное от фазового напряжения, поданного на шкаф в результате короткого замыкания, и силы его тока. Это и есть основа дальнейших расчётов.

Rз : Uф / Iкз.

Однако, для соответствия заземляющего устройства требованиям ПУЭ – правил устройства электроустановок, с большой вероятностью параметров сопротивления одиночного заземлителя просто не хватит. Как получить достаточные для безопасной эксплуатации значения?

Один из главных факторов – площадь поверхности заземляющего электрода. Но её увеличение неизбежно потребует увеличения его поперечного сечения, а значит удорожания как самого заземлителя, так и работ по его заглублению. Получается, что самое простое решение добавить еще электрод. При этом важно, что заглублять их рядом не имеет никакого смысла – в этом случае ток растекается словно с одного электрода, что не даёт кардинальных улучшений.

Изменить конфигурацию растекания тока можно удалением заземляющих электродов на значительное промеж собой расстояние. Тогда они поделят ток – он будет стекать с каждого отдельного заземляющего электрода. Однако, при этом выявится новая проблема – чтобы вышло простое «параллельное соединение» их сопротивлений, электроды необходимо разносить очень далеко. Что трудно осуществить в реальности – заземляющее устройство займёт огромную площадь.

Поэтому, заземлители размещают более компактно, из-за чего неизбежно образуется зона пересечения токов, исходящих с разных электродов. Для учёта их взаимного влияния и компенсации погрешности в расчётах удаления друг от друга, используют поправочный так называемый – коэффициент экранирования.

Сверх того, эффективно понизить сопротивление контура заземления можно простым увеличением длины заземляющих электродов с большим их заглублением. Таким образом увеличивается площадь его поверхности, контактирующая с грунтом, что стимулирует растекание тока.

Эффект прекрасно реализован на практике – в комплектах заземления из омеднённых стальных электродов. Необходимая для параметров заземления глубина достигается сращиванием штырей. По мере заглубления в грунт, последующий электрод наворачивается на резьбовую муфту предыдущего, образуя единый вертикальный заземлитель.

При этом, учитывается влияние горизонтального заземлителя – связи, объединяющей все вертикальные электроды в одно заземляющее устройство, и тоже снижающее его совокупное сопротивление. Горизонтальную связь экранируют вертикальные заземлители.

Таблица: коэффициенты экранирования вертикальных электродов из труб, уголков или стержней, размещённых по контуру.

Отношение расстояний между вертикальными электродами к их длине	Число вертикальных электродов в контуре
	4	6	8	10	20	30	50	70	100
1	0,45	0,40	0,36	0,34	0,27	0,24	0,21	0,20	0,19
2	0,55	0,48	0,43	0,40	0,32	0,30	0,28	0,26	0,24
3	0,70	0,64	0,60	0,56	0,45	0,41	0,37	0,35	0,33

Образуется система из влияющих друг на друга отдельных компонентов и факторов:

• Число заземляющих электродов.
• Удаление между ними, на какую глубину они заложены.
• Площадь поверхности, образуемая формой профиля – прут, труба, уголок.
• Параметры горизонтальной связи – форма и длина.

Как видно, условий достаточно много. Поэтому и рассчитывать заземляющее устройство лишь по одной формуле не получится – результат будет некорректный. Какие ещё определения и величины влияют на расчёт заземления?

Напряжение прикосновения и напряжение шага

Вернёмся к представленному в примере электроприбору с коротким замыканием фазы на его корпус.

Даже задевая его, человек всё равно имеет значительно большее электрическое сопротивление, чем участок земли где он находится, поэтому по нему протекает сравнительно небольшой ток.

Опасность в том, что при этом человек стоит именно в зоне растекания тока короткого замыкания. Это причина возникновения электрического напряжения промеж контактирующих с поверхностями частей человеческого тела. Причём это не обязательно могут быть конечности (хотя чаще всего это руки и ноги), но ведь к шкафу электроприбора можно просто прислониться. В итоге – напряжение, получаемое человеком через точки касания – напряжение прикосновения.

1.7.24 Напряжение прикосновения – напряжение между двумя проводящими частями или между проводящей частью и землёй при одновременном прикосновении к ним человека или животного.

Его стараются максимально понизить – подогнать под установленные нормы. Под них же рассчитывают допустимые параметры заземляющего устройства.

Для наглядности рассмотрим лишь один заземлитель. Разберёмся в процессах на самой поверхности земли:

• Возле электрода – максимальное напряжение.
• По мере удаления оно постепенно снижается.
• И достигает определённого удаления, где потенциал = 0.

Если вокруг заземляющего электрода абстрактно объединить точки равного потенциала, то обозначатся подобия окружностей. Другое их название – эквипотенциальные линии.

В случае, если заземлитель проводит ток короткого замыкания, то идущему к этому электроду человеку, через ступни тоже достаётся какая-то часть электрического напряжения – разность потенциалов, зависящая от положения его ног (удаления от электрода каждой ступни). Это и есть проявление напряжения шага.

1.7.25 Напряжение шага – напряжение между двумя точками поверхности земли, на расстоянии 1 м друг от друга, которое принимается равным длине шага человека.

В электроустановках, где предусмотрено моментальное отключение тока замыкания на землю, оно не особо опасно. За короткий промежуток времени (в течение каких-то секунд) человек может ощущать неприятные воздействия, этим всё и ограничится.

В электроустановках, где ток замыкания на землю может быть продолжительный период времени, применяются ограничения. Поэтому, шаговое напряжение – понятие актуальное для электробезопасности, особенно где речь идёт о приближении к токоведущим частям, замыкающимся с землёй в открытых и закрытых распределительных устройствах. Минимально допустимая дистанция приближения к ним: 8 и 4 метра соответственно.

Понятно, чтоб люди не пострадали – напряжения прикосновения и шага стараются минимизировать.

В принципе с этой же целью и выведены, опубликованы все нормы ПУЭ – для безопасности практического применения.

Естественные заземлители

Конечно же в первую очередь для защиты нужно использовать естественные заземлители. Это подземные коммуникации из металла (исключая трубопроводы горючих веществ), соединённые с землёй металлические конструкции зданий, оболочки кабелей, обсадные трубы колодцев, скважин, шурфов.

1.7.17 Естественный заземлитель – сторонняя проводящая часть, находящаяся в электрическом контакте с землёй непосредственно или через промежуточную проводящую среду, используемая в целях заземления.

И при условии, когда сопротивление растеканию естественных заземлителей удовлетворяет нормам – изготовление искусственных заземлителей не требуется. Но следует учесть, что его можно только измерить, заранее рассчитать сопротивление естественных заземлителей невозможно. А при отсутствии естественных заземлителей, либо их неудовлетворительных параметрах, применяют рукотворные – искусственные заземлители.

Расчёт и устройство контура заземления

При отводе от подстанции воздушной линии электропередач, на заданных дистанциях, возле опор монтируютсяповторные заземляющие устройства. В случае короткого замыкания, обеспечивающие ток необходимый для срабатывания защиты.

При вводе электролинии в бытовые и жилые здания: дома, коттеджи – тоже монтируются заземляющее устройства. Они также классифицируются как повторные.

Индивидуальные электрические параметры такого заземляющего устройства нужно замерять до его подключения – как только его включат в систему, он станет лишь её составляющей. Поэтому уже не получится узнать соответствует ли он требованиям и выполняет ли возложенные на него функции.

1.7.103 Общее сопротивление растеканию заземлителей (в том числе естественных) всех повторных заземлений PEN-проводника каждой ВЛ в любое время года должно быть не более 5, 10, 20 Ом соответственно при линейных напряжениях 660, 380, 220 В. источника трёхфазного тока или 380, 220, 127 В. источника однофазного тока.

Понятно, что частника не волнуют повторные контуры у столбов, ему важно лишь как сделать заземление в доме – якобы «своё-собственное» устройство. Поэтому, чтоб вложенные средства оправдали себя, а все усилия по постройке не оказались напрасными – для повторного заземляющего контура частного дома, как и для любых других, необходимо добиться сопротивлений, указанных в таблице:

Таблица: наибольшее допустимое значение сопротивления заземляющих устройств.

Значение сопротивлений заземляющего устройства	15 Ом	30 Ом	60 Ом
Источники однофазного тока	380 В	220 В	127 В
Источники трёхфазного тока	660 В	380 В	220 В

При этом, «бытовое использование» не предполагает скидок для этих параметров. Даже если это однофазное напряжение 220 в, то сопротивление заземляющего устройства до подключения – 30 Ом, после включения в общую сеть – 10 Ом.

Но иногда может оказаться, что некоторые факторы изначально выводят «за грани разумного» стоимость заземляющего устройства по расчётным параметрам. Простая причина – огромное удельное сопротивление грунта, когда невозможно добиться необходимых параметров даже многократным добавлением заземлителей. Именно по этой причине, когда удельное сопротивление грунта превышает 100 Ом на метр, параметры для заземляющего контура можно увеличить, но не больше чем в 10 раз.

1.7.101 При удельном сопротивлении земли p > 100 Ом-м допускается увеличивать указанные нормы в 0,01¹⁰ степени раз, но не более десятикратного.

Удельное сопротивление грунта

Абсолютно любой проводник тока имеет какое-то собственное значение удельного сопротивления – есть материалы, которые хорошо и плохо проводят электрический ток. В качестве бытовых примеров:

• Медь – отличный проводник.
• Алюминий – хороший проводник, но уступающий меди.
• Нихром – плохой проводник, именно потому часто используется для изменения параметров тока.

Такая же классификация применима и ко грунтам. Потому можно сказать, что удельное сопротивление грунта – его возможность пропускать электрический ток:

• Наихудшие способности у камня. Если в нём нет каких-либо солей и он сухой – это почти диэлектрик.
• Наилучшие характеристики – у очень влажных грунтов.

Остальные варианты – просто как промежуточные значения:

Таблица: удельное сопротивление грунтов.

Грунт	Удельное сопротивление P Ом*м	Грунт	Удельное сопротивление P Ом*м
Глина (слой 7-10 м, далее скала, гравий)	70	Скала	4000
Глина каменистая (слой 1-3 м, далее гравий)	100	Суглинок	100
Земля садовая	50	Супесь	300
Известняк	2000	Торф	20
Лёсс	250	Чернозём	30
Мергель	2000	Вода: — грунтовая — морская — прудовая — речная	50 3 50 100
Песок	500	Песок крупнозернистый с валунами	1000

Из таблицы видно, что у чернозёма хорошие показатели – вроде бы значит, что для большинства участков под дом не будет проблем с монтажом заземляющего устройства. Однако проблема кроется в том, что чернозём это лишь верхний слой почвы, по большей части даже не превышающий глубину заложения самого верха контура – горизонтального заземлителя.

При этом, для сохранения стабильных параметров контура при сменах сезонов – не просто желательно, а необходимо чтоб контур контактировал с грунтами ниже глубины промерзания. Поэтому только разведочный шурф на выбранном для устройства месте, либо непосредственное наблюдение за земляными работами могут дать точные данные для расчёта контура заземления.

Если выборка показала «чистый», однородный грунт – например, глину, либо песок – можно для расчётов просто взять значения из таблицы. Однако разнородный, либо грунт с подмесами придётся предварительно классифицировать. Пример, как это сделать на практике – зажмём в ладонях чуть-чуть глины и раскатываем в жгутик:

• Чистая глина – если скаталась в тонкую нить.
• Суглинок – делится на частички по сантиметру.
• Песок и вовсе не получится раскатать.

В итоге, расчёт ведётся по наихудшему значению удельного сопротивления из всех разновидностей грунта.

Кроме того, электрическая проводимость грунтов зависит от наличия воды – более увлажнённый грунт выдаёт лучше показатели проводимости. В итоге, удельное сопротивление грунта подчиняется не только климатическим, но и сезонным колебаниям температуры и влажности. Именно поэтому сопротивление заземляющего контура желательно измерять в самую засуху и мороз.

Но чтоб расчёт был правильным в любом случае – предусмотрены сезонные коэффициенты, это поправки на климат региона, где проводится установка заземления. Таким образом, уже с скомпенсированной погрешностью, удельное сопротивление грунта берётся в работу.

Таблица: коэффициенты для климатических зон.

Данные, характеризующие климатические зоны и тип применяемых заземляющих электродов	Климатические зоны СНГ
	1	2	3	4
1. Климатические признаки зон:
Средняя многолетняя низшая температура (январь), С	от -20 до -15	от -14 до -10	от -10 до 0	от 0 до +5
Средняя многолетняя низшая температура (июль), С	от +16 до +18	от +18 до +22	от +22 до +24	от +24 до +26
Среднегодовое количество осадков, см	40	50	50	30-50
Продолжительность замерзания вод, дни	190-170	150	100	0
2. Значение коэффициента к:
При применении стержневых электродов длиной 2-3 м, при глубине заложения их вершины 0,5-0,8 м	1,8-2	1,5-1,8	1,4-1,6	1,2-1,4
При применении протяжённых электродов, при глубине заложения их вершины 0,8 м	4,5-7,0	3,5-4,5	2,0-2,5	1,5-2,0
При длине 5 м, глубине заложения вершины 0,7-0,8 м	1,35	1,25	1,15	1,10

Материалы и размеры комплектующих заземляющего устройства

Вряд ли удастся изготовить заземляющее устройство из «подножного» материала, ведь даже новый – специально для этого приобретённый материал должен соответствовать нормам ПУЭ:

• Электроды заземления должны быть достаточно прочными, без деформаций и поломок «заходить» в грунт, так как методы: забивание или задавливание нельзя назвать щадящими.
• Материалы должны рассчитываться на долгую эксплуатацию в земле. Ведь заземляющие устройства монтируются на десятилетия – частая замена просто невыгодна экономически.

Именно поэтому, материалам для применения в качестве вертикальных и горизонтальных заземлителей установлены минимальные сечения и размеры:

Таблица: минимальные размеры материалов для устройства заземления.

Материал	Профиль сечения	Диаметр, мм	Площадь поперечного сечения, мм	Толщина стенки, мм
Сталь чёрная	Круглый
	Для вертикальных заземлителей	16	—	—
	Для горизонтальных заземлителей	10	—	—
	Прямоугольный	—	100	4
	Угловой	—	100	4
	Трубный	32	—	3,5
Сталь оцинкованная	Круглый
	Для вертикальных заземлителей	12	—	—
	Для горизонтальных заземлителей	10	—	—
	Прямоугольный	—	75	3
	Трубный	25	—	2

Понятно, что вертикальный стержень заземления – это прут, уголок, труба. Горизонтальный заземлитель: полоса, прут, иной подходящий профиль.

Окрашивать материалы для заземляющего устройства запрещено, иначе «заземления» просто не будет. Защищать нужно лишь сварочные швы и наружную часть при вводе в дом.

Понятие – контур заземления

Обычно вертикальные заземлители ориентируют на одной прямой, но это необязательно – их можно «выстроить» квадратом, либо треугольником. Примечательно, что при этом любое заземляющее устройство в обиходе называют «контуром». Такое название легко объяснимо – часто заземляющие электроды размещали вдоль внешнего периметра здания, а горизонтальный заземлитель в нескольких местах связывали с полосой из стали по внутреннему периметру здания – подключали на внутренний контур. Так что «контур» – просто исторический термин.

Однако вовсе незачем окружать электродами весь периметр коттеджа. Можно просто определить направление для линейной ориентации заземлителей, либо выделить площадь под «кустовое» размещение электродов. Важно, чтоб в дальнейшем заземление не создавало помех и было удобно размещено для подключения к распределительному щиту.

Расчёт контура заземления

Расчёты контура ведутся в несколько этапов – сама схема хоть и проста, но одних сведений о материалах и результатов сопротивлений для итоговых подсчётов явно недостаточно. Причем часть их просто исходят из сложившейся ситуации, а конкретно – от возможности приобрести материалы.

Первым делом, нужно рассчитать сопротивление одиночного заземлителя, исходя из его типа. Выбираем для этого подходящую формулу, с применением натуральных, либо десятичных логарифмов:

• Вертикальный электрод: труба, стержень у поверхности земли (l – длина электрода, d – диаметр).
• Вертикальный электрод: труба, стержень на глубине заложения h (l – длина электрода, d – диаметр).
• Протяжённый заземлитель (полоса, арматура, труба на глубине h, l – длина электрода, b – ширина, d – диаметр).
• Кольцевой заземлитель (полоса, труба на глубине h, l – длина электрода, b – ширина, d – диаметр).

Кроме того, для расчёта сопротивления одиночного вертикального заземлителя существует и универсальная формула, где:

• Рэкв — эквивалентное сопротивление грунта в Ом*м;
• L— длина заземлителя в метрах;
• d – диаметр заземлителя в миллиметрах;
• Т – расстояние от поверхности земли до середины вертикального заземлителя, в метрах.

Как уже говорилось, Рэкв — эквивалентное сопротивление грунта берём из таблицы, но при неоднородном грунте принимаем значение его составляющей, наименее проводящей ток.

Однако, для двуслойных грунтов можно повысить точность расчётов используя формулу для получения Рэкв,где:

• Ж – сезонный климатический коэффициент;
• Р1, Р2 – удельное сопротивление верхнего и нижнего грунта, в Ом*м;
• Н – толщина верхнего слоя грунта, в М;
• t – заглубление вертикального заземлителя (глубина траншеи), стандарт t=0.7 м.

При этом, самый верхний плодородный слой в расчёт не берётся – он уберётся при копке траншеи. Первый слой вертикальные заземлители должны пройти полностью и заглубиться во второй – нижний слой как минимум на 0.5-0.8 метра.

Для вычислений необходимо взять параметры для грунтов из таблицы. Мы уже говорили, что они зависят от состава, средней плотности, влажности грунта и климатическими условиями региона, где монтируется заземляющее устройство.

Далее необходимо рассчитать достаточное количество вертикальных электродов, не принимая во внимание горизонтальный заземлитель, где:

• Rо – сопротивление одиночного вертикального заземлителя;
• Ж – сезонный климатический коэффициент;
• Rн – нормируемое сопротивление растеканию тока заземляющего устройства, определяется исходя из правил ПТЭЭП.

Таблица: наибольшее допустимое значение сопротивления заземляющих устройств (ПТЭЭП).

Характеристики электроустановки	Удельное сопротивление грунта р, Ом*м	Сопротивление заземляющего устройства, Ом
660/380 В	до 100	15
	свыше 100	0.5*р
380/220 В	до 100	30
	свыше 100	0.3*р
220/127 В	до 100	60
	свыше 100	0.6*р

После, рассчитываем сопротивление току растекания горизонтального заземлителя по формуле, где:

• Lг, b – длина и ширина заземлителя;
• Ж – сезонный климатический коэффициент горизонтального заземлителя;
• n2 – коэффициент использования – экранирования? горизонтальных заземлителей.

Далее, расчёт длины горизонтального заземлителя, исходя из способов размещения вертикальных электродов:

Если электроды установлены в ряд либо по контуру, где:

• а – расстояние между вертикальными заземлителями;
• n0 – количество вертикальных заземлителей.

Рассчитаем сопротивление вертикального электрода с учётом влияния на него горизонтального заземлителя, где:

• Rв – сопротивление растеканию вертикального заземлителя;
• Rг – сопротивление растеканию горизонтального заземлителя;
• Rн – нормируемое сопротивление растеканию тока заземляющего устройства, берётся нужное из таблицы ПТЭЭП.

Теперь рассчитаем количество вертикальных заземлителей, уже с учётом влияния горизонтального заземлителя (то есть уточняем их число), где:

• Rо – сопротивление одиночного вертикального заземлителя;
• Rв – сопротивление растеканию вертикального заземлителя;
• nв – коэффициент спроса вертикальных заземлителей.

По завершению, все дробные значения округляются в большую сторону.

Далее, по результатам расчётов можно приобретать запланированные материалы для изготовления контура.

Как видно, расчёт параметров заземляющего устройства довольно-таки сложен, поэтому не помешает рассмотреть более простой и не менее действенный метод.

Расчёт контура заземления методом подбора его физических параметров и подтверждения их правильности

Этот метод можно назвать не расчётом, а подтверждением выбранных параметров заземляющего устройства. Но при всей кажущейся сложности, наиболее прост, эффективен и понятен для индивидуального строительства. Дополнительно даёт неоценимое преимущество выбора материала – именно «из того что есть» с минимальными закупками.

Что можно смело использовать в контуре заземления? Конечно всё что имеется, снижая закупки. А если они неизбежны – ориентироваться на стоимость-качество материалов. Основное условие – чтобы материалы в полной мере отвечали указанным табличным параметрам.

Поэтому, когда заземление для частного дома монтируется не из «коробки», либо готового скомплектованного изделия, а из имеющихся «под руками» материалов – то далее необходимо запланировать следующие параметры:

• Глубину залегания заземлителей. Их размер должен быть вменяемым – не менее глубины промерзания почвы, но при этом соответствовать способу погружения в грунт.
• Расстояние между этими электродами. Выбирается кратным их длине – для корректного использования коэффициентов экранирования.
• Число заземлителей. Корме того – необходимо учесть длину объединяющего их горизонтального заземлителя и полосу для ввода в дом.

По итогам получается, что какой-то абстрактный заземляющий контур как бы уже и готов, но далее нужно рассчитать его сопротивление. И если оно в пределах норматива – то по этим размерам и параметрам можно монтировать реальный контур. Если же сопротивление не соответствует нормам (приведённым в таблице ниже) – необходимо просто поменять какие-либо параметры контура, для повышения его характеристик.

Таким образом, задав для себя исходные данные, сначала считаем сопротивление одиночных заземлителей. По идее для каждой возможной формы заземляющего электрода (трубы, прута, уголка, полосы) есть своя формула. В которую нужно подставить габариты заземлителя, коэффициенты взаимного влияния электродов, соответствующие исходным данным:

• Вертикальный электрод из круглой арматурной стали или трубы. Верхний конец ниже уровня земли.
• Вертикальный электрод из угловой стали. Верхний конец ниже уровня земли.
• Вертикальный электрод из круглой арматурной стали или трубы. Верхний конец над уровнем земли.
• Горизонтальный электрод из круглой арматурной стали или трубы.
• Горизонтальный электрод из полосовой стали.

Далее просто подставляем полученные значения в общую формулу, считаем сопротивление заземляющего устройства:

• nг – коэффициент экранирования горизонтального заземлителя;
• Rг – расчётное сопротивление горизонтального заземлителя;
• Nв – количество вертикальных заземлителей;
• nв – коэффициент экранирования вертикального заземлителя;
• Rв – расчётное сопротивление вертикального заземлителя;

И отлично, когда оно равняется: 15, 30, 60 ом соответственно напряжениям 660, 380, 220 В. для трёхфазного тока, либо 380, 220, 127 В. для однофазного тока. Это значит, что контур можно строить по этим параметрам.

Если результат значительно отличается от максимально допустимых значений сопротивлений заземляющих устройств, то необходимо улучшить (для повышения эффективности), либо наоборот убавить характеристики расчётного контура заземления (если результат слишком хорош и есть желание удешевить конструкцию).

Самое простое – добавить при недостатке, либо отнять лишние заземлители. Однако следует помнить, что изменение их числа или длины – автоматом повлечёт другие изменения:

• Следом за числом электродов поменяется длина горизонтального заземлителя, коэффициент экранирования.
• Смена длины повлияет на расстояние между заземляющими электродами, чтобы выдержать кратность их длине.

Поэтому, чтоб убедиться в правильности изменений необходим полный перерасчёт: начиная с сопротивления одиночного заземлителя, заканчивая сопротивлением заземляющего устройства, пока оно не будет соответствовать установленным нормам.

Как видно, простота метода не гарантирует быстрого результата – может потребоваться пересчитать контур несколько раз. После расчётов – когда изначально определив, либо подтвердив параметры заземляющего устройства, можно переходить непосредственно к изготовлению и монтажу.

Монтаж устройства заземления

Почему бы просто сразу не воспользоваться онлайн калькулятором и не посчитать контур? Конечно, можно и так. Однако, в этом случае так же необходимо ввести исходные данные, при этом сделать это без подробных комментариев, опасаясь – всё ли правильно, и верными ли будут вычисления. Более качественный результат даст понимание явлений и процессов, протекающих в контуре, собственный расчёт и подтверждение его онлайн калькулятором.

Таким образом, уже отлично понимая теорию, разберём практическую часть – как сделать контур заземления своими руками – кратко, пошагово:

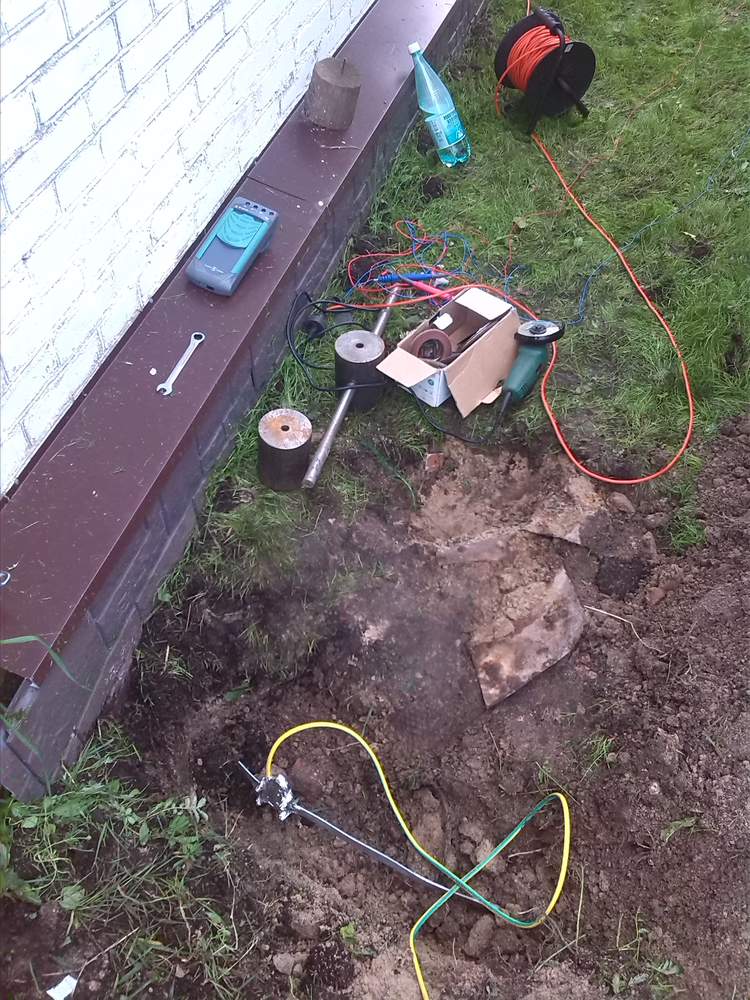

• Выбираем наиболее подходящее место на участке и размечаем контур заземления, запланировав максимально удобный способ монтажа: в линию, либо «кустом» – по числу электродов. Критерии: минимальное удаление от ввода в дом, отсутствие помех для любых земляных работ – строительных, земледельческих.
• Забиваем вертикальные электроды. Процесс облегчит предварительная подготовка – устройство поверхности под удар. К примеру, к заземлителю из уголка можно подварить такой же обрезок – сделать квадратное сечение, по которому значительно удобней бить кувалдой. Либо сделать упор под электрический отбойник (если есть возможность взять его на время) – с ним забивание электродов упростится в разы.
• По разметке – для ввода в дом и от электрода к электроду копаем максимально узкую траншею глубиной 0.7 м – под горизонтальную связь. Для удобства монтажа и сварочных работ – расширяем ямы вокруг вертикальных электродов и добиваем их до нужной глубины. Почему бы не выкопать сразу? Можно, даже нужно в пределах уже разработанной строительной площадки. Однако, если дёрн ещё не снят – забивание вертикальных электродов без грунта под ногами пройдёт проще и приятней.
• От электрода к электроду прокладываем горизонтальную связь, далее полосу подводим к дому, либо – заводим прямо во внутрь. Лучше использовать сплошную полосу, если таковой нет – стыкуем не торец в торец, а внахлёст. Все соединения (и с вертикальными заземлителями тоже) не просто прихватываем, а сплошь, то есть полностью обвариваем со всех сторон, стараясь сделать это максимально качественно.
• Сварочные швы и места в непосредственной близости, а также наружная часть горизонтального заземлителя – металлическая полоса при вводе в дом полежат защитному окрашиванию. Составные части заземляющего устройства окрашивать нельзя – они окажутся изолированными от грунта, заземления попросту не будет, устройство станет вообще бесполезным.

Ввод в дом и подключение заземления в распределительный щит

Как сделать подключение заземления в частном доме своими руками? Для этого горизонтальный заземлитель – полосу, либо прут (в зависимости, что использовалось) необходимо подсоединить к PE или к PEN-шине в распределительном щитке на вводе в дом.

Это можно выполнить этой же стальной полосой, либо иным проводником. Какой провод подойдёт? Любой, важно чтоб он тоже соответствовал требованиям ПУЭ – указанным минимально допустимым сечениям:

• Стальная полоса – 75 мм², однако прокладывать её хоть и менее затратно, но не очень удобно и эстетично. Максимально безболезненно это возможно лишь на стадии строительства, либо в условиях ремонта. Однако, есть и преимущество – отсутствие лишнего соединения.
• Алюминий – 16 мм², медь – 10 мм². Понятно, что это более гибкие, и удобные в монтаже проводники. Если их соединение с горизонтальной связью выполняется вне дома, то обязательно в герметичной монтажной коробке, либо защищающем от осадков корпусе. Для надёжности используется обжимная клемма.

Проверка работоспособности заземляющего устройства

Ещё до ввода в эксплуатацию нового дома проводятся замеры параметров его электротехнических сетей, в том числе и заземляющего устройства – этого не избежать. И хотя процедура из категории «обязательных», не стоит относиться к ней как к «повинности», ведь заземление и затевалось ради безопасного пользования электричеством, почему же не проверить его качество?

По той же причине и для обычных домов (независимо от возраста и срока эксплуатации), сразу после монтажа заземляющего устройства рекомендуется вызвать специалистов для замеров его параметров и проверки работоспособности. А чтобы замеры сопротивления растеканию тока «именно Вашего» контура заземления были корректными и наиболее полными:

• Нужно полностью подготовиться к подключению в распределительный щит (чтоб сделать его максимально быстро).
• Далее, с приходом специалистов, замерять сопротивление неподключенного контура – оно должно быть не более 30 Ом.
• После подключения, вновь замерить сопротивление своего, теперь уже повторного заземляющего устройства. Норма – не более 10 Ом.

Что делать, когда Вы в полной уверенности, что рассчитали, проверили – получили правильные параметры и смонтировали по ним устройство заземления, но по какой-то форсмажорной причине проверка не показала удовлетворительных результатов, а наоборот – выявила значения сопротивления, превышающие норму?

Такое может случиться не только из-за непонимания процессов и ошибочных расчётов. Причины могут быть разные: начиная от неоднородности грунтов (хотя и рекомендовано брать в расчёт наихудший проводник), заканчивая излишней точностью расчётов, поэтому все значения и округляются в большую сторону, так сказать «с запасом».

Понятно, что демонтировать готовый контур смысла уже нет, тем более, когда и погрешность невелика. Устранить недостаток – повысить эффективность контура заземления можно сравнительно «малой кровью» – потребуется добить добавочный электрод, присоединить его горизонтальной связью. Именно по этой причине до проверки заземляющего устройства, даже опытные монтажники обычно не закапывают одну из ям с вертикальным электродом – чтоб иметь возможность быстро наставить горизонтальную связь.

Примечательно, что проверить работоспособность контура заземления можно самостоятельно, ещё до приезда органов контроля. Нам потребуется фаза:

• Тянем удлинитель или временный провод из дома либо со столба. Важно, что напряжение с подстанции – от автономного источника просто не получится замкнутой цепи.
• Подключаем фазу к лампочке накаливания, её желательно взять на 100 Вт. Вторым проводом от лампы касаемся заземляющих электродов – лампочка должна достаточно ярко светиться. Это уже в какой-то мере показатель работоспособности контура.

Но для более-менее вменяемых результатов потребуется мультиметр: напряжение между фазой и заземлителями должно быть около 220 В, а сила тока для стоваттной лампочки – примерно 0.45 А. Значения в этих пределах вселяют уверенность, что и сопротивление растеканию окажется в норме. Однако, если лампочка светится тускло или ток значительно меньше, это сигнал к добавлению как минимум ещё одного заземлителя, не дожидаясь официальных замеров. Нужно добиться нормального свечения лампочки, и тока в указанных пределах.

Воспользуемся информацией

По образу и подобию рассчитывается, монтируется и подключается любое правильное заземление частного дома. Очевидно, что всё легко делается самостоятельно, ведь нет даже оговорок о необходимости изготовления заземления только лицензированной организацией. Необходимо лишь воспользоваться их услугами для проверки – это гарантия безопасности всех без исключения жильцов дома.

Отредактировано: 28.05.2019 08:31:29

Копирование возможно с размещением индексируемой прямой ссылкой на сайт (https://www.sampom.ru)
Вы можете оставить свой комментарий.

Нормы заземления для частного дома из ПУЭ-7

Нормы заземления для частного дома

Содержание статьи

Заземление заземлению рознь, и недостаточно просто забить металлический штырь в землю для того, чтобы правильно его организовать. Если вы действительно хотите, чтобы заземление эффективно выполняло свои функции, то должны знать про нормы, которые приведены в ПУЭ, раздел «Заземление и защитные меры электробезопасности».

На сегодняшнее время актуальной является седьмая редакция ПУЭ, которую можно без труда найти и скачать в интернете. В данной статье строительного журнала samastroyka.ru будут приведены основные правила касательно обустройства заземления в частном доме.

Нормы заземления для частного дома

Для подключения различных электроприборов в доме, таких как стиральная машинка, водонагреватель, утюг и т. д., подключение заземления осуществляется через встроенный провод сетевого шнура. Для этого розетки в доме должны иметь соответствующую линию подключения заземления. Отдельным проводом допускается заземлять лишь некоторые электроприборы, например, варочные панели, которые встроены в мебель.

Вертикальные заземлители, в качестве которых можно использовать металлические трубы и уголки, должны быть заложены в землю не менее чем на 2,5-3 м. Расстояние между ними, должно быть примерно таким же. Над землёй заземлители должны также, выступать минимум на 10 см.

В качестве заземлителей нельзя использовать:

• Части трубопроводных систем: газоснабжения, отопления, водопровода и канализации;
• Заземляющий контур должен быть сделан в таком месте, чтобы к нему не было подхода посторонних людей. Если при утечке тока в землю кто-то будет находиться рядом, может произойти трагедия.

Самым эффективным контуром заземления является замкнутый контур, по форме треугольника. В таком случае заземлители разнесены друг от друга, не менее чем на 3 метра. Линейное заземление, когда заземлители выстроены в одну линию, имеет один существенный недостаток. В том случае, если каким-то образом повредиться первый заземлитель, то и вся система перестанет работать.

Сопротивление заземления

Какие бы материалы для монтажа заземления в частном доме выбраны не были, важен качественный контакт и минимальное сопротивление заземляющего контура к растеканию электрического тока. Как и положено, сопротивление заземления измеряется в Ом, оно должно иметь правильные значения.

Идеальное заземление — это практически нулевая величина сопротивления, поэтому нужно стремиться именно к этому, к отсутствию какого-либо сопротивления. В этом случае будет гарантировано полное поглощение «вредных» электротоков землёй. Однако полного отсутствия сопротивления добиться очень сложно.

Поэтому нормами заземления в частном доме касательно сопротивления, являются:

• Для частных домов с электролинией в 220-380 Вольт, нормами считается заземление не больше чем в 30 Ом;
• Локальное заземление, подключённое к нейтрале трансформатора, должно иметь сопротивление не больше 4 Ом.

Здесь все во многом зависит от типа грунта, на котором выполняется монтаж заземления, а также от некоторых других особенностей, например, материалов изготовления проводников.

Оценить статью и поделиться ссылкой:

Заземление в квартире новостройки и старого дома: схема и монтаж

Безопасная эксплуатация электрических приборов невозможна без заземления. Это обеспечивает защиту человека от поражения током и гарантирует долговечную работу бытовой техники. В старых домах защитное заземление отсутствует, однако на смену устаревшим системам энергоснабжения приходят новые.

Чтобы сделать заземление в квартире или частном доме самостоятельно, следует разобраться, какая электрическая система там присутствует и что необходимо, чтобы подключить ее к контуру заземления.

Зачем нужно заземление в квартире

Под заземлением понимают присоединение точки сети к заземляющему устройству. С его помощью добиваются уменьшения напряжения до безопасного для человека уровня. Другими словами, заземление – это защита, которая сработает в случае возникновения пробоины, скачка напряжения или скопления потенциала, и отведет опасный ток в землю.

Заземление бывает рабочим и защитным. Если первое служит для функционирования некоторых специфических электрических приборов и устройств, то второе предназначено для защиты человека от ударов током в квартире или частном доме. Современные стандарты безопасности рекомендуют прокладывать внутреннюю электропроводку из трех жил и соединять все приборы с контуром заземления.

Справка! Цвет провода заземления в большинстве случаев желто-зеленый. Ноль имеет синий или голубой цвет, а фаза может быть черной или красной.

В заземлении нуждаются:

• розетки;
• бытовые приборы с металлическим корпусом. В квартире это ванна, корпус системного блока компьютера, бойлер, холодильник, стиральная машина и другая крупная бытовая техника.

к содержанию ↑

Пример необходимости заземления

Бойлер, установленный для подогрева воды в квартире, вышел из строя и замкнул электричество на корпус. Под напряжением оказались все батареи и трубы в квартире. Ничего не подозревающий человек решил попить воды и попытался открыть кран. В момент касания рукой вентиля произошло замыкание сети, и ток прошел сквозь человеческое тело в пол.

Если бы бойлер имел заземление, ток ушел бы в землю, а автомат отключил подачу электроэнергии на прибор, или батареи и трубы, соединенные с землей, имели бы практически нулевой потенциал. В обоих случаях поражения человека током можно было бы избежать.

к содержанию ↑

Какие системы существуют

В многоквартирных домах с напряжением 220W возможны несколько систем заземления, основные нормы и требования к которым перечислены в пункте 1.7 ПУЭ. Системы имеют маркировку. Первая буква означает состояние нейтрали источника питания относительно земли:

• I – изолированная;
• T – заземленная.

Вторая – это состояние открытых проводящих частей относительно земли:

• T – проводящие части заземлены;
• N – подключены к заземленной нейтрали.

Последняя обозначает принцип совмещения нулевого защитного и рабочего проводника:

• S – проводники разделены;
• C – функции совмещены в одном проводнике.

Согласно ГОСТ Р 50571.2-94 нулевые проводники обозначаются:

• N – рабочий;
• PE – защитный;
• PEN – совмещение защитного и рабочего.

Системы:

1. TN-C. Система распространена в старых многоквартирных домах и характеризируется отсутствием отдельного заземляющего проводника. На всем протяжении сети нулевой защитный проводник совмещен с рабочим (PEN). Такая защита применялась в хрущевках и брежневках. С точки зрения электробезопасности она одна из самых ненадежных. Определить, что в квартире именно эта система подключения, можно, заглянув в подъездный щиток. Внутри будет четыре входящих кабеля (PEN и три фазы) и два уходящих в квартиру (PEN и фаза). Защитные контакты в розетках будут отсутствовать.
2. TN-S. Система пришла на смену устаревшей и заведомо опасной TN-C. Рабочий и защитный проводник разделяются еще на подстанции и не пересекаются на всем своем протяжении. Определить такое подключение можно только в вводно-распределительном устройстве, доступ к которому в многоквартирных домах ограничен. На входе в него пять кабелей (3 фазы, PE и ноль), три уходят в квартиру (PE, фаза, ноль).
3. TN-C-S. Эта система – промежуточный вариант между двумя предыдущими, модернизация устаревшей системы TN-C в жилых помещениях. На всем протяжении нулевой защитный проводник и рабочий совмещены, а на входе в здание начинается их разделение.
4. TT. Такая система оптимальна там, где все остальные не будут обеспечивать достаточную электробезопасность, например, в отдельно стоящих частных домах, металлических контейнерах или торговых павильонах. Напряжение подается по четырем проводам (три фазы и ноль). Принцип работы основан на том, что защитный нулевой проводник заземлен независимо от рабочего проводника. Связь между ними отсутствует, а контуры заземления не сообщаются.
5. IT. Напряжение передается по трем фазам проводов. На стороне конечного потребителя присутствует защитный контур, нейтраль источника изолирована. Система применяется на установках, которые требуют бесперебойного снабжения током и нуждаются в постоянном контроле.

к содержанию ↑

Заземление для новостройки

В современных новостройках, возведенных после 1998 года, используются системы заземления ТN-S и ТN-С-S. Это значит, что в них предусмотрено выделенное заземление. Проводку прокладывают по трехжильной системе, подключенной к контуру заземления.

В стояк подведены:

• три фазы;
• нулевой рабочий проводник;
• защищенный проводник.

По квартире разводится провод заземления, а в комнатах устанавливаются розетки с контактами. После чего фаза и рабочий провод N подключаются к соответствующим шинам, а PE к щитку.

к содержанию ↑

Как сделать заземление в квартире, если его нет

В старых домах установлена система TN–C, которая не имеет заземления, и проложен двухжильный провод (фаза и ноль). Чтобы заземлить квартиру, придется провести новую проводку, установить автомат УЗО или смонтировать контур.

Подключение УЗО

Устройство защитного отключения, или, по-другому, УЗО спасет человека от удара током в случае, если в доме отсутствует заземление. Через устройство проходят фазовый и нулевой провода. В момент утечки электричества оно определяет разницу между силой тока, прошедшей между ними, и разъединяет контакты, тем самым обесточивая участок сети.

Справка! Электрики советуют подключать УЗО независимо от того, есть в доме заземление или нет.

Существует два варианта подключения УЗО:

• На весь дом. В таком случае обезопасить от утечки можно все электроприборы в квартире, начиная от крупной бытовой техники, заканчивая светильниками. Для этого потребуется более мощный и дорогостоящий прибор. При срабатывании защиты электричество будет отключено везде, а на наличие утечки придется проверять каждое подключенное устройство отдельно.
• На комнату или конкретное устройство. Менее мощный УЗО устанавливается только на «опасные» линии, например, на ванную комнату, кухню, подвал или на конкретное устройство, вроде стиральной машины или электроплиты. Если в квартире есть устройства, потребляющие больше 1,2 кВт, то на каждое из них рекомендуется ставить отдельный автомат и УЗО.

Прибор имеет две входных и две выход

Частный дом — NTNU

• Перейти к содержанию

• Исследования
  • Магистерские программы на английском языке
  • Студентам по обмену
  • Возможности PhD
  • Все программы обучения
  • Курсы
  • Финансирование
  • Языковые требования
  • Прикладной процесс
  • Академический календарь
  • часто задаваемые вопросы
• Исследования и инновации
  • Исследования NTNU
  • Научное превосходство
  • Стратегические направления исследований
  • Инновационные ресурсы
  • Эксперты
  • Возможности PhD
• Жизнь и жилье
  • Студент в Тронхейме
  • Студент в Йёвике
  • Студент в Олесунне
  • Для исследователей
  • Жизнь и жилье
• О NTNU
  • Свяжитесь с нами
  • Факультеты и кафедры
  • Библиотеки
  • Поддержка международных исследователей
  • Вакансии
  • О NTNU
  • Карты

Доступная аренда и домовладение

New NYC Housing Connect

NYC Housing Connect — это портал для жителей Нью-Йорка, где можно найти и подать заявку на доступное жилье в пяти районах Нью-Йорка.

В июле 2020 года HPD и HDC запустили новую версию NYC Housing Connect. Мы учли ваши отзывы и разработали веб-сайт, чтобы сделать процесс подачи заявки на доступное жилье проще, доступнее и удобнее.

Посетите новый сайт NYC Housing Connect прямо сейчас, чтобы зарегистрироваться, а затем найти и подать заявку на доступное жилье!

New NYC Housing Connect, новый аккаунт!

Вам необходимо создать новую учетную запись в New NYC Housing Connect, чтобы подать заявку на доступное жилье, если вы еще этого не сделали.

Если у вас есть учетная запись на исходном сайте NYC Housing Connect, информация вашего профиля заявителя не будет перенесена на новый веб-сайт.

Оригинал NYC Housing Connect

На исходном веб-сайте NYC Housing Connect больше нет доступных вариантов жилья. Вы по-прежнему можете посетить исходный веб-сайт, чтобы проверить номер журнала ранее поданной заявки.

Мы стремимся помочь соискателям жилья максимально беспрепятственно перейти от первоначальной программы NYC Housing Connect к новой.Пожалуйста, регулярно проверяйте эту веб-страницу на наличие обновлений.

NYC Mitchell-Lama Connect — это ваш портал для просмотра лотерей с открытым списком ожидания и текущих списков ожидания для аренды и кооператива Mitchell-lama. Узнайте больше о программе Митчелл-Лама в Нью-Йорке.

Часто задаваемые вопросы

Щелкните тему или нажмите клавишу ввода в теме, чтобы открыть ответ.

Каковы особенности нового приложения NYC Housing Connect?

Как я могу подать заявление о доступном жилье?

Как я могу подать заявку на вакансии Митчелл-Лама?

Могу ли я войти в новую систему NYC Housing Connect с моей учетной записью из исходной версии NYC Housing Connect?

Нет, вы должны создать новую учетную запись в новом NYC Housing Connect.Однако данные вашей учетной записи из исходного NYC Housing Connect не переносятся, однако ваша учетная запись по-прежнему активна в исходном NYC Housing Connect.

Что произойдет с заявками на исходном сайте NYC Housing Connect?

Могу ли я зарегистрироваться с другим адресом электронной почты в новом NYC Housing Connect? Повлияет ли это на мои заявки, поданные на исходном сайте NYC Housing Connect?

Где я могу подписаться на получение обновлений по электронной почте от NYC Housing Connect?

Если вы еще не получаете обновления по электронной почте, зарегистрируйтесь.

Я позвонил на горячую линию заявителя, но мне никто не ответил. Что не так?

Если вы позвоните по горячей линии для заявителей по телефону 212-863-7990, оставьте, пожалуйста, голосовое сообщение. Наша команда перезвонит вам в ближайшее время. Мы временно не можем отвечать на звонки в режиме реального времени.

Изменился ли процесс подачи заявки в результате COVID-19?

Чтобы помочь нам сделать все возможное, чтобы жители Нью-Йорка получили доступное жилье как можно быстрее во время кризиса COVID-19, мы внесли несколько изменений в процесс лотереи.Пожалуйста, посетите вкладку Чего ожидать на нашей веб-странице руководств по приложениям, чтобы получить дополнительную информацию и ответы на часто задаваемые вопросы.

Какие документы мне нужны для проверки соответствия критериям NYC Housing Connect?

5 лучших частных поисковых систем, уважающих ваши данные

Трудно найти поисковую систему, которая одновременно эффективна и не одержима продажей вашей информации. К счастью, они существуют, и вы можете выбирать из множества.

Вот некоторые из лучших доступных частных поисковых систем, которые не будут использовать вас в качестве продукта.

Что может быть лучше для запуска этого списка, чем поисковая система по умолчанию для браузера Tor? DuckDuckGo из США — фантастический выбор для всех, кто хочет сохранить свою конфиденциальность при поиске в Интернете.

DuckDuckGo не продает личную информацию, потому что никогда не хранит ее. Если правительство попросит DuckDuckGo передать данные, они выполнят ; однако, учитывая, что они не хранят никакой информации, это будет очень разреженная база данных.

Поскольку DuckDuckGo не продает ваши данные, ему нужны альтернативные средства получения дохода.Он показывает вам рекламу, но она связана с тем, что вы только что искали. Они не отслеживают ваши поиски, чтобы создать для вас профиль на основе рекламы.

К сожалению, DuckDuckGo использует результаты поиска Yahoo.Это означает, что те, кто привык к эффективным результатам поиска Google, могут найти DuckDuckGo немного тусклым.

Если вы предпочитаете поисковую систему, больше похожую на Google, попробуйте Startpage из Нидерландов.Он использует результаты поиска Google, что отлично, если вы обнаружите, что результатов DuckDuckGo не хватает. Startpage достигает этого, платя Google за результаты поиска, а затем использует их для своего собственного сервиса, который не собирает вашу информацию.

Startpage также уделяет много внимания поисковым рекомендациям.Как правило, поисковая система будет рекомендовать условия поиска по мере ввода, исходя из того, что ищут другие люди. Однако для этого требуется, чтобы поисковая система собирала личную информацию, которую Startpage не поддерживает.

Вместо этого Startpage сопоставляет ваш поиск с терминами в словаре, в Википедии или с общими фразами, которые содержат ваши результаты поиска.Это позволяет Startpage помочь вам найти то, что вы ищете, не прибегая к предварительным поискам.

Startpage использует файл cookie в вашем браузере, чтобы сохранить ваши настройки.Если вы предпочитаете, чтобы файл cookie не создавался, Startpage предлагает альтернативу: настраиваемый URL-адрес, который загружает ваши настройки после нажатия. Это означает, что даже самый параноидальный веб-серфер может просто добавить URL-адрес в закладки, не оставляя следов на вашем компьютере.

Анонимный поиск — это одно, но что, если бы вы также могли посещать страницы, не раскрывая своей информации? Вот что делает Startpage для защиты вашей конфиденциальности.Если вы нажмете «Анонимный просмотр» рядом с любым результатом поиска, Startpage направит ваш трафик через прокси-сервер, поэтому вы никогда не раскроете свою личность сайту. Это делает Startpage одной из лучших доступных анонимных поисковых систем.

MetaGer — это немецкая поисковая система, ориентированная на конфиденциальность.Как и Startpage, MetaGer также использует технологию прокси-сервера, чтобы скрыть ваше местоположение при посещении веб-сайта.

При поиске термина в MetaGer вы заметите дополнительную опцию под каждым результатом под названием «Открыть анонимно».«При нажатии MetaGer настроит прокси-сервер и направит через него нужный веб-сайт. Поскольку MetaGer является источником вашего запроса, ваше посещение остается анонимным.

К сожалению, MetaGer не требует настроек и параметров и использует Scopia и Bing для результатов поиска.Однако, в отличие от некоторых поисковых систем, MetaGer работает как некоммерческая организация, поддерживаемая пожертвованиями. Это хорошая новость для всех, кто не доверяет бизнесу, который преследует цель получения прибыли.

Qwant — это французская поисковая система с множеством функций.Однако для некоторых из этих функций требуется ваше местоположение или ваши личные данные. Это означает, что это не идеальный выбор для людей, которые хотят максимальной конфиденциальности.

Несмотря на это, если вам нужна поисковая система, которая имеет все это, но не хранит вашу историю поиска, Qwant — лучшая бесплатная частная поисковая система для вас .

Вы можете заметить широкий спектр функций в момент загрузки его домашней страницы.В Qwant есть поисковая система по музыке, версия для детей «Junior», функция «Карты» и новости внизу страницы. По моему опыту, новости казались несколько местными для моего города, что может сигнализировать об отслеживании местоположения . Впрочем, это могло быть и совпадением.

Вы также можете включить «Qoz» — форму валюты, которая накапливается при поиске.Накопленные Qoz конвертируются в пожертвование на благотворительность в конце каждого месяца — приятный побочный эффект использования Qwant.

Все эти функции вызывают вопрос: , как Qwant использует эти функции, соблюдая при этом вашу конфиденциальность? Что касается функции Qoz, Qwant говорит, что они не отслеживают то, что вы ищете, а только то, сколько раз вы искали.Некоторым этого количества отслеживания достаточно, чтобы отложить использование этой функции. К счастью, вы можете отключить Qoz, если вам не нравится, что ваши поисковые запросы подсчитываются.

Однако, если вы не против небольшого дополнительного отслеживания в обмен на дополнительные функции, Qwant действительно заполняет нишу, не продавая ваши данные.Это делает Qwant хорошей «промежуточной точкой» между скромными поисковыми системами, уважающими конфиденциальность, и экстравагантными, мощными, но финансово ориентированными.

Возможно, вы заметили закономерность с предыдущими поисковыми системами, когда они полагались на другие, более мощные поисковые системы для получения результатов.Если для вас это серьезная проблема, вы можете предпочесть поисковую систему, которая генерирует собственные результаты.

Это то, что лучше всего удается британской поисковой системе Mojeek.Вместо того, чтобы использовать чужую поисковую систему, Mojeek использует их собственную, чтобы обеспечить соблюдение вашей конфиденциальности. В результате результаты поиска не будут идеальными; в конце концов, Моджику приходится бороться с конкуренцией, которая существует уже много лет!

Несмотря на это, Mojeek является лучшей частной поисковой системой для результатов, на которые не влияет большая компания.Сами Mojeek называют свои результаты поиска «независимыми и непредвзятыми», что должно найти отклик у людей, которые не хотят, чтобы крупные компании формировали их опыт просмотра.

Стартовая страница vs.DuckDuckGo

Два больших гиганта в мире частного поиска — это Startpage и DuckDuckGo.Мы уже рассмотрели, что они могут делать сами по себе, но как они противостоят друг другу?

Если вам нравится идея встроенного прокси для анонимного просмотра, победителем станет Startpage .Его способность мгновенно загружать прокси-сервер и просматривать веб-страницу в секрете чрезвычайно ценно для людей, которые беспокоятся о конфиденциальности.

Кроме того, Startpage в целом показала лучшие результаты.Вероятно, это связано с тем, что Startpage использует поисковые алгоритмы Google, а DuckDuckGo вынужден полагаться на Yahoo.

Однако DuckDuckGo выигрывает в одной категории: это с открытым исходным кодом.В отличие от Startpage, который блокирует их поиск за проприетарным кодом, вы можете сами проверить, является ли DuckDuckGo настолько приватным, как они утверждают. Страница DuckDuckGo на GitHub содержит весь его код, доступный любому, кто хочет его скомпилировать.

В результате результаты поиска Startpage и встроенный прокси-сервер делают ее грозной частной поисковой системой.С другой стороны, DuckDuckGo обнажает все, чтобы вы могли видеть, что происходит под капотом. В конце концов, вам решать, какая поисковая система лучше.

Лучшие частные поисковые системы для ваших нужд

Если вы разбираетесь в конфиденциальности, вам будет приятно узнать, что существует множество поисковых систем, которые работают не так, как Google, и уважают ваши личные данные.Более того, каждый из них приносит что-то новое, а это значит, что существует поисковая система для всех.

Если вы хотите увидеть, как эти поисковые системы выступают против технологического гиганта, обязательно прочтите наше сравнение DuckDuckGo и Google.

7 лучших планшетов с Windows 2020 года

Если вы хотите оставаться продуктивным в дороге, вам понадобится планшетный ноутбук.
