Двухтрубная схема отопления с принудительной циркуляцией: Схема отопления 2 х этажного частного дома

Закрытая система отопления с принудительной циркуляцией

Автор Монтажник На чтение 14 мин. Просмотров 648 Обновлено

Хозяевам индивидуальных жилых домов при обустройстве автономного отопления приходится решать ряд важных задач по выбору нагревательного оборудования, системы для организации циркуляции теплоносителя, типа теплообменников, трубной разводки. Вариант, которому отдают предпочтение подавляющее большинство пользователей – закрытая система отопления с принудительной циркуляцией, схема которой позволяет реализовать разнообразные методы обогрева помещений.

Собственникам перед устройством отопительной системы полезно знать принципы ее функционирования, организации, изучить используемые трубы, котлы и технические приборы. Как для простых, так и для более сложных систем обязательно составляется схема отопления, по которой специалисты проводят монтаж оборудования, арматуры и трубопроводов.

Рис. 1 Закрытая система отопления с принудительной циркуляцией – схема для индивидуального дома

Принцип функционирования закрытой системы

Чтобы не совершить критических ошибок при организации автономного отопления, в первую очередь учитывают эксплуатационные и расходы на топливо в долгосрочной перспективе со средним сроком примерно в 20 лет. И в этом отношении водяное отопление и установка газового котла даже при начальных сверхвысоких затратах оказываются экономичнее при длительной эксплуатации.

Нагретая в котлах вода не может циркулировать по трубам, если для этого не соблюдены определенные условия. Поэтому отопительный контур дополняют верхним расширительным баком или делают закрытым, а воду по нему проталкивают электронасосом.

Для сбора избытка теплоносящей жидкости, которая в нагретом состоянии расширяется, в закрытом контуре применяют накопительный бак. Излишки воздуха выпускают через воздухоотводчики, для защиты оборудования и приборов в случае превышения отопительной жидкостью предельных температур используют аварийные спускные клапаны.

Рис. 2 Схема открытой системы отопления индивидуального дома

Статья по теме:

Система отопления двухэтажного частного дома – варианты, схемы, монтаж. В отдельной статье подробно рассказывается про возможные варианты организации автономной системы отопления частного дома, схемы, оборудование, монтаж.

Сравнение закрытой и гравитационной систем

Помимо закрытой, в индивидуальных домах применяется система отопления без насоса, получившая название самотечной или гравитационной.

При ее организации нагретую котлом отопительную жидкость направляют по вертикальной трубе в расширительный бак, которой располагают в самой верхней точке дома (на чердаке). Вода поступает в бак самотеком за счет меньшей плотности горячих водных масс, выталкиваемых холодными.

От бака прокладывают с небольшим уклоном горизонтальную трубу с боковыми отводами к каждому радиатору, по которой нагретая вода затекает в теплообменные приборы. Снизу от каждой батареи отходит отвод, который подключают к общему трубопроводу обратки, проложенному с некоторым уклоном и подсоединенному к котлу.

Таким образом, система отопления с естественной циркуляцией не нуждается для обеспечения тока жидкости в каких-либо дополнительных приборах. Основные отличия самотечной и закрытой принудительной систем заключаются в следующем:

  • Среднее давление в отопительном контуре индивидуальных систем составляет 1 – 1,5 бара. Чтобы достичь нижнего порога в одну единицу, расширительный бак придется поднимать на высоту 10 м от котла. Это не всегда удается достичь в домах с двумя этажами и совершенно невозможно получить такое расстояние в одноэтажных зданиях.
  • В системах без циркуляционного насоса из-за низкого давления нельзя использовать контуры теплых полов. Впрочем, и в контурах с принудительной циркуляцией нередко в коллекторный узел разводки отопительного трубопровода устанавливают дополнительный циркуляционник.

делаем сами. Особенности схемы однотрубной системы отопления с нижней разводкой

Достоинства и недостатки

Общие плюсы двухтрубного отопления следующие:

  • раздающие трубы имеют небольшое сечение;
  • линии отопления можно провести по различным направлениям и даже под напольным покрытием;
  • для обустройства разрешено применять трубы из металла, сшитого полиэтилена, меди, полипропилена, металлопластика;
  • указанные системы легко регулируются и поддаются балансировке;
  • при самотечной разводке заполнить трубы, и удалить воздух из них можно без применения затворов или кранов.

Однако, двухтрубное отопление имеет значимые недостатки:

  • при обустройстве схемы, в которой жидкость двигается естественным образом, конструкция получается дорогостоящей и громоздкой;
  • если разводка кольцевая, то её магистрали всегда проходят через дверной проем, поэтому система требует монтажа обходных петель, внутри которых нередко появляются воздушные пробки;
  • лучевая разводка требует значительных финансовых вложений.

При обустройстве данной конструкции нужно строго соблюдать технологию монтажа.

Причины выбора данной системы

Сейчас двухтрубные системы отопления частного дома приобретают большую популярность, чем однотрубные. Они характеризуются возможностью изменения степени нагрева каждой батареи по отдельности. Остальная часть радиаторов имеет прежнюю теплоотдачу. Так как потери давления незначительные, то для её эффективной функциональности не требуется циркуляционный насос большой мощности.

Читайте также


Схемы однотрубной системы отопления в частном доме
Уют в доме – это не только красивая обстановка, правильно подобранные предметы интерьера, но и тепло, особенно в зимние холода. Обогрев должен обеспечиваться постоянно, что создает комфортную…

Даже если один или несколько радиаторов не функционируют, система будет продолжать работать в штатном режиме. Так как на подводящих трубах устанавливается запорная арматура, ремонт поломанных частей системы можно проводить без её остановки. Монтировать подобную конструкцию можно и в одноэтажных, и многоэтажных домах.

Обустройство конструкции технологически сложное, требует значительного вложения средств. Однако, при соблюдении монтажных нюансов она прослужит долгие годы.

Как работает отопление по двухконтурной схеме

Конструкция двухтрубной системы водяного отопления предполагает подачу и отвод теплоносителя от каждого радиатора по двум отдельным магистралям. Упрощенно: входной патрубок батареи подключен к подающей линии, выходной – к обратной. По первому трубопроводу нагретая вода из котла раздается всем отопительным приборам, вторая труба собирает остывший теплоноситель и направляет обратно в теплогенератор.


Пример раздачи и возврата теплоносителя от батарей по двум линиям

Особенности двухконтурного распределения воды:

  • если все элементы системы рассчитаны правильно, то каждый радиатор получает теплоноситель одинаковой температуры;
  • изменение протока воды через одну батарею вследствие регулировки мало влияет на работу соседних отопительных приборов;
  • число радиаторов на одной ветви может достигать 40 шт. при условии, что производительность насоса и диаметр подводящих труб обеспечивает расчетный расход воды.

Примечание. Цифра 40 взята на основании практического опыта проектирования и монтажа отопления в производственном цехе. В загородных коттеджах столько приборов к одной ветви не подключается, максимум – 10 шт. Если надо сделать разводку по многоэтажному зданию, сеть теплоснабжения делится на несколько двухтрубных контуров.

Движение воды по трубам и батареям обеспечивается двумя способами – естественным (конвекционным) и принудительным. Вариантов подвода теплоносителя тоже существует несколько, поэтому предлагаем рассмотреть каждую схему отдельно.


Двухтрубная классическая разводка закрытого типа — подключение к напольному котлу

4 вида 2-трубных систем

В зависимости от условий прокладки трубопроводов и дальнейшей эксплуатации в частных домах используются следующие варианты двухтрубных схем:

  1. Гравитационная или самотечная с естественной циркуляцией нагретой воды.
  2. Классическая тупиковая система отопления.
  3. Кольцевая с попутным движением теплоносителя, она же – петля Тихельмана.
  4. Лучевая с индивидуальной раздачей тепла радиаторам от распределительного коллектора.

Заметка. К двухтрубному отоплению можно отнести и теплые полы. Греющие контуры выступают в качестве батарей, роль магистралей играют подводящие трубы и гребенка со смесительным узлом. По конструкции напольный обогрев близок к коллекторной схеме.

В самотечном исполнении система функционирует без избыточного давления, теплоноситель контактирует с атмосферой через открытый расширительный бак. Остальные 3 варианта схем – замкнутые, работающие под давлением 1—2.5 Бар и только с принудительной циркуляцией горячей воды. Теперь разберем каждую схему на конкретном примере двухэтажного дома.

Самотечное отопление

Принцип работы системы с естественным движением теплоносителя базируется на явлении конвекции – горячая и менее плотная жидкость стремится подняться вверх по трубе, вытесняемая более тяжелыми холодными слоями. Котел греет воду, она становится легче и движется через вертикальный стояк со скоростью 0.1—0.3 м/с, затем расходится по магистралям и батареям.

Уточнение. Подразумевается, что нагреваемая и охлажденная жидкость находится в пределах одного замкнутого контура, в данном случае таковым выступает отопительная сеть частного дома.

Перечислим характеристики двухтрубной гравитационной системы двухэтажного здания, показанной на чертеже:

  1. Способ прокладки магистралей — горизонтальная верхняя разводка, берущая начало от общего стояка. Последний поднимается от котла, в самой высокой точке расположен расширительный бак, сообщающийся с атмосферой.
  2. Горизонтальные участки проложены с минимальным уклоном 3 мм на метр погонный магистрали. Подача наклонена в сторону радиаторов, обратка – к источнику тепла.
  3. Диаметры труб увеличены по сравнению с напорными системами, поскольку рассчитаны на малую скорость течения воды.

Важный нюанс. Чтобы реализовать устойчивый самотек, нужно применять трубы Ø40—50 мм (внутренний). Минимально допустимый диаметр раздающих и собирающих ветвей – Ду25, ставится около последних батарей.

В одноэтажном доме используется аналогичная схема, но с одиночным подключением радиаторов. Подающий коллектор верхней разводки прокладывается на чердаке либо под потолком, обратный – над полом. Сделать нижнюю разводку нельзя – теплоноситель согласно закону сообщающихся сосудов затечет в батареи, но скорость движения и эффективность обогрева упадет до минимума.

Нынешние гравитационные схемы стали комбинированными благодаря установке циркуляционных насосов. Агрегат монтируется на байпасе, чтобы не мешать течению воды в случае отключения электроэнергии.

Тупиковые отопительные ветви

Двухтрубная закрытая система плечевого (тупикового) типа монтируется в большинстве загородных коттеджей и нередко применяется в новых многоквартирных домах. Как устроена схема:

  1. Радиаторная сеть представляет собой одну или несколько двухтрубных ветвей. Теплоноситель направляется к приборам отопления по одной магистрали, а возвращается по второй.
  2. Система работает с избыточным давлением 1—2.5 Бар, циркуляцию обеспечивает насос, установленный возле котла.
  3. Расширение воды компенсирует бак мембранного типа, расположенный в котельной. Точка врезки – на трубопроводе перед циркуляционным насосом (если смотреть по течению жидкости).
  4. Сброс воздуха из сети происходит через краны Маевского на батареях и автоматический клапан в составе группы безопасности отопительного агрегата. Там же находится манометр и предохранительный клапан.
  5. Распространенный вариант разводки – нижняя горизонтальная, когда обе трубы проходят под радиаторами открытым способом.


Классическая тупиковая система с нижней разводкой. Но магистрали можно прокладывать и поверху – под потолком первого этажа

Замечание. При необходимости тупиковые магистрали без проблем прокладываются закрытым способом — в бороздах стяжки пола, за подвесными потолками либо внутри стен.

Если необходимо распределить теплоноситель на 2 крыла двухэтажного здания, производится разделение на 4 отдельных ветви (плеча), сходящихся к общему стояку. Примечательно, что протяженность линий и тепловая нагрузка на плечи вовсе не должна быть одинаковой. Количество батарей и трасса прокладки разрабатывается с учетом особенностей конкретного здания.

Ветви с разным числом радиаторов уравновешиваются путем балансировки – ограничения потока регулировочной арматурой. Вентили всегда ставятся на выходах батарей и при нужде – на плечо в целом. Как правильно сбалансировать контуры, читаем на другой странице нашего ресурса.


Разводка тупиковых линий на 2 крыла двухэтажного здания. Источник тепла — настенная мини-котельная

Кольцо Тихельмана

Общий принцип работы этой схемы идентичен тупиковой разводке, но способ раздачи и возврата теплоносителя отличается по 3 признакам:

  1. Каждый контур отопления замкнут в кольцо.
  2. Метод подключения батарей следующий: первый радиатор на подаче является последним для обратной линии. И наоборот, конечная батарея раздающей магистрали становится первой для обратки.
  3. Вода в обоих трубопроводах движется в одном направлении, отсюда техническое название системы – попутная.

Устройство петли Тихельмана предполагает горизонтальную нижнюю разводку – скрыто под полом, реже – открыто по стенам. Еще вариант: кольцо можно сделать под перекрытием, спрятав за натяжные потолки или в подвал, а трубные подводки вывести к обогревателям.

Особенность кольцевой «попутки» – почти идеальное гидравлическое равновесие. Заметьте: по дороге ко всем батареям и назад теплоноситель преодолевает одинаковое расстояние. Контур способен обеспечить требуемый расход воды на 10 и более радиаторов с минимальной балансировкой.

Лучевой способ подключения

Этот наиболее прогрессивный тип двухтрубной системы водяного отопления включает следующие элементы:

  • обогреватели – обычные батареи, внутрипольные конвекторы либо отдельные контуры теплых полов;
  • 2 коллектора – подающий и обратный, снабженные расходомерами и термостатическими вентилями;
  • индивидуальные двухтрубные подводки, проложенные от коллектора к обогревательным приборам по кратчайшему пути (под полом или потолком, в перекрытии).


При большой протяженности радиаторных подводок их диаметр лучше увеличить до 20 мм (внутренний DN15)

Коллектор, установленный в удобном месте, получает и возвращает воду котлу по двум основным магистралям. С помощью вентилей производится настройка расхода теплоносителя на каждую батарею. Если на клапаны коллектора установить термоголовки RTL либо сервоприводы, появится возможность автоматической регулировки климата в любой комнате и здании в целом.

Виды систем с подачей и обраткой

Двухтрубная конструкция характеризуется множеством разновидностей, классифицировать которые можно по разным признакам. Рассмотрим основные из них.

Открытая отопительная разводка

Любая гидравлическая отопительная система представляет замкнутый контур, в который включен расширительный бак. Этот элемент необходим, поскольку нагревающаяся жидкость увеличивается в объеме.

Для открытой разводки выбирается бак, который дает возможность жидкости сообщаться с атмосферой. В этом случае ее часть неизбежно испаряется, что приводит к необходимости постоянно контролировать ее уровень.


Двухтрубная схема отопления открытого типа – самый простой и дешевый вариант сооружения системы. Веский минус ее в том, что в морозный период теплоноситель, напрямую контактирующий с атмосферой, быстро остывает

Это очень важный нюанс, к которому нужно относиться очень ответственно. Недостаточный уровень жидкости в системе приводит к «закипанию» котла и выходу его из строя. Кроме того, открытая система предполагает использование в качестве теплоносителя только воды.

Более практичные в этом плане соединения гликолей или антифризы, при испарении образуют токсичные пары, поэтому используются только в закрытых конструкциях.

Галерея изображенийФото из В двухтрубных системах отопления открытого типа используется открытый расширительных бачок, без автоматики регулирующий давление в контуреОткрытые двухтрубные отопительные системы устраивают в основном с естественным движением теплоносителя. В их числе преобладают схемы с верхней разводкой как наиболее простые и функциональныеДвухтрубные системы открытого типа с нижней разводкой сооружают крайне редко. В случае устройства на радиаторы устанавливают воздухоотводчики для удаления излишков воздухаВ схемах открытого естественного типа котел устанавливают по возможности в самом низком уровне, например, в подвале, чтобы зациркулировать самопроизвольное перемещение теплоносителяСпецифика устройства открытых систем отопленияДвухтрубное отопление с естественным движениемУдаление воздуха в схемах с нижней разводкойРасположение котла в открытых системах отопления

Закрытая циркуляционная система

Отличается от открытой наличием закрытого расширительного бака. Не нуждается в постоянном контроле со стороны владельца. Конструкция предполагает монтаж расширительного бачка мембранного типа, который предназначен для компенсации внезапного понижения или повышения давления в системе. Тем самым он предотвращает поломки оборудования в результате резких перегрузок.

Двухтрубная система отопления частного дома

Самой популярной, несмотря на наличие инновационных технологий, остается «классическая» система отопления. То есть с нагревом воды (или какого-то иного жидкого теплоносителя) в котельной и ее дальнейшим переносом по системе проложенных трубопроводов по помещениям для осуществления теплообмена. Тип генератора тепла может быть разным (газовый котел, электрический, твердо— или жидкотопливный, или даже печь с водяным контуром), но общий принцип работы при этом остается тем же.

Двухтрубная система отопления частного дома

Она отличается достаточно высокой эффективностью, способностью создавать наиболее комфортный микроклимат, несложна и понятна в эксплуатации, и при правильном проектировании и монтаже – очень хорошо поддается регулировкам.

Но при всей внешней схожести применяемых водяных систем, они могут довольно существенно различаться конструкционно, использовать различные принципы транспортировки теплоносителя по радиаторам, установленным в помещениях.

Предмет нашего сегодняшнего рассмотрения – двухтрубная система отопления частного дома, которую, при имеющихся недостатках, все же можно считать оптимальным вариантом.

Что такое двухтрубная система, и почему она считается оптимальной?

Если обрисовать принцип работы любой «водяной» системы отопления, так сказать, в двух словах, то он заключается в следующем.

  • В котле за счет того или иного внешнего источника энергии производится разогрев воды или другого теплоносителя до определённого уровня температуры.
  • Любая система представляет собой замкнутый контур труб, по которым теплоноситель и передается на приборы теплообмена (радиаторы или конвекторы), и возвращается обратно в котельную. Таким образом, вода отдает тепло в помещения, постепенно остывая при этом.
  • Остывший теплоноситель поступает вновь в котельную, разогревается – и так цикл повторяется дальше и дальше, пока работает котел. В хорошо отлаженной автономной системе, кстати, котёл осуществляет нагрев далеко не постоянно – при достижении требуемого уровня обогрева в помещениях его работа приостанавливается автоматикой, и обратное включение произойдет при падении температуры до какого-то заранее установленного порога.

Этот принцип функционирования един для всех подобных систем. Замкнутость общего контура обеспечивает постоянную циркуляцию воды и передачу тепла. Но вот сам замкнутый контур может быть организован по-разному, в чем и кроется главное отличие систем.

Проще всего, конечно, связать подающий и обратный патрубок котла (или коллектора, если речь идет о каком-то выделенном участке системы) одной трубой, на которой расположить все необходимые радиаторы отопления, словно «нанизав» их на этот замкнутый петлей контур. Именно так (в той или иной вариации) устроена однотрубная система.

Действительно, очень просто, но давайте взглянем на схему – и совершенно очевидным покажется главный ее недостаток.

Однотрубная система – максимально простая, но имеющая массу недостатков

Даже незнакомому с законами теплотехники читателю совершенно должно быть понятно, что теплоноситель, последовательно переходящий от одного теплообменного прибора к очередному — значительно теряет в температуре. Это и понятно: что для предыдущего радиатора является «обраткой», для последующего уже становится подачей. В масштабах даже не самой большой системы отопления эта разница становится очень существенной. То есть по мере удаления от котельной нагрев батарей все меньше и меньше.

В таком примитивном виде, как показано выше, однотрубная система, конечно, практически не применяется – это было бы совсем уже бездарное исполнение. Чаще используют более совершенные схемы, позволяющие все же каким-то образом регулировать их работу.

Однотрубная система «ленинградка» — эффект понижения температуры на радиаторах по мере удаления от котла снижен, но полностью избавиться от него невозможно (схема показана с упрощением).

Примером может служить популярная однотрубная система, известная под характерным названием «ленинградка». И хотя в ней перепады температур на батареях уже не столь выражены, полностью избавиться от него не получается – все равно в трубу подачи идет постоянный подмес остывшего теплоносителя на каждом из радиаторов.

Система отопления «ленинградка» — достоинства и недостатки

Подобная схема организации контуров завоевала широкую популярность за экономичность в плане расхода материалов, простоту монтажных работ. Что из себя представляет система отопления «ленинградка», по каким принципам создается и отлаживается – читайте в специальной публикации нашего портала.

Существует, безусловно, немало способов свести к минимуму это негативное явление. Так, например, по мере удаления от котельной постепенно увеличивают количество секций радиаторов, устанавливают специальные термостатические устройства, варьируют диаметры труб на разных участках контура. Тем не менее, полностью избавиться от «температурного градиента» от радиатора к радиатору – невозможно. Все равно зависимость последующих отопительных приборов от предыдущих прослеживается.

Вот поэтому-то двухтрубная система отопления и становится оптимальным решением. В ней подобное явление исключается.

Каждый прибор теплообмена в обязательно порядке связан с двумя трубами – по одной подается горячий теплоноситель, поступающий из котельной, по другой отводится остывший, «поделившийся» своим теплом с воздухом в помещении.

Цены на газовые котлы

газовый котел

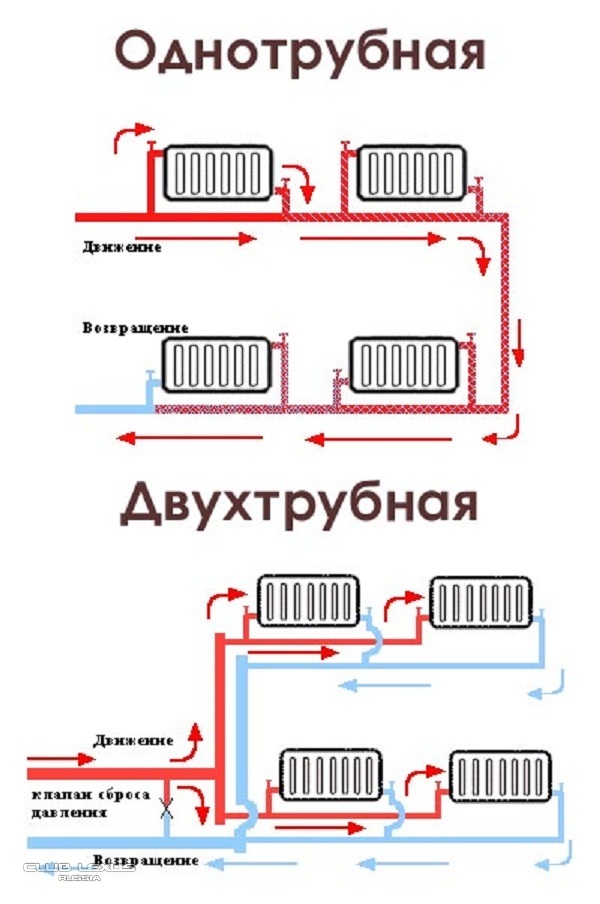

Упрощенная схема двухтрубной системы отопления – каждый из радиаторов индивидуально подключен к трубе подачи и к «обратке»

Обратите внимание – нигде на всем протяжении трубы подачи к ней не производится подмеса остывшего теплоносителя. То есть можно говорить о том, что на входе в любой из радиаторов сохраняется «температурный паритет». Если разница и есть, то она связана лишь с тем, что возможны незначительные потери температуры за счет теплоотдачи от самого тела трубы. Но этот момент существенным считать нельзя, тем более что трубы при скрытой их проводке очень часто заключаются в термоизоляцию.

Одним словом, труба подачи превращается в своеобразный коллектор, от которого уже идет раздача на приборы теплообмена.

А вторая труба-коллектор отвечает за сбор и транспортировку в котельную остывшего теплоносителя. И никакой значимой зависимости функционирования любого из отдельно взятых радиаторов от работы других – не прослеживается.

Какие преимущества характерны для такой системы?

  • Прежде всего, равномерное распределение температуры на входах в радиаторы позволяет очень гибко управлять системой отопления в целом. Для каждой из батарей может быть выбран свой тепловой режим работы, например, установкой термостатических регуляторов – в зависимости от типа отапливаемого помещения и его реальной потребности в притоке тепла. Это никак не сказывается на работе других участков общего контура.
Осуществлять термостатическое регулирование на каждом из радиаторов при двухтрубной системе – значительно легче, и это никак не сказывается на режиме работы других батарей.
  • В отличие от однотрубной системы, отмечаются минимальные потери давления в контуре. Этим достигается упрощение балансировки всех участков контура, появляется возможность использования не столь мощного, то есть менее дорогостоящего и более экономичного циркуляционного насоса.
  • Нет никаких ограничений ни по длине контуров (в разумных пределах, естественно), ни по этажности здания, ни по сложности разводок. То есть систему можно вписать в частный дом любой планировки и площади.
  • Любой из радиаторов при необходимости вывести из эксплуатации — отключить, если нет необходимости обогрева конкретного помещения, или даже демонтировать для проведения тех или иных профилактических или ремонтных работ. На общей работоспособности системы это никак не сказывается.

Как видно, уже перечисленных выше достоинств вполне достаточно, чтобы понять все выгоды установки именно двухтрубной системы отопления. Но, возможно, у нее есть серьезные недостатки?

  • Да, конечно, и к таковым в первую очередь можно отнести более высокую стоимость первоначальных вложений. Причина банальна, и кроется уже в самом названии – труб для такой системы потребуется гораздо больше.
  • Второй недостаток неразрывно связан с первым — раз больше труб, значит, масштабнее и сложнее монтажные работы в период создания системы.

Правда, и здесь можно сделать оговорку. Дело в том, что специфика двухтрубной системы отопления нередко позволяет обойтись трубами небольшого диаметра. Так что суммарные затраты, по сравнению с однотрубной разводкой с такими же показателями тепловой отдачи, могут различаться все же не столь пугающе. И это – с получением целого комплекта явных преимуществ!

Еще одним недостатком можно считать более значительный объем теплоносителя, циркулирующего по трубам. Это, конечно, не имеет существенного значения, если в этом качестве применяется обычная вода. Но в том случае, когда систему предполагается заполнять специальным теплоносителем-антифризом, разница может почувствоваться. Впрочем, тоже не настоль существенно, чтобы из-за этого пренебрегать достоинствами двухтрубной системы.

Какими бывают двухтрубные системы отопления?

Принцип подачи теплоносителя к радиаторам и его отвода по двум разным трубам – он общий для всего разнообразия подобных систем. А вот по иным параметрам они могут довольно серьезно различаться.

Системы открытого и закрытого типа

Как уже говорилось выше, любая система является замкнутым контуром. Но обязательным условием ее нормального функционирования является наличие расширительного бака. Объясняется это просто – любая жидкость при нагревании увеличивается в объеме. Стало быть, необходима какая-то емкос

Двухтрубная, двухконтурная система отопления, схема

Двухтрубная система отопления отличается более сложной архитектурой, а ее монтаж требует большого количества материалов. И, тем не менее, данная система является более востребованной, чем простая однотрубная система отопления. Двухтрубная система отопления являет собой два замкнутых контура, один из которых служит для подачи нагретого теплоносителя к радиаторам, а второй – для оттока уже отработанной (остывшей) жидкости. Использование данной системы является допустимым для всех типов зданий, при условии, что сама планировка помещений позволяет ее монтаж.

Двухтрубная система отопления

Типы и достоинства двухтрубной отопительной системы

Технической особенностью отопительной системы данного типа является то, что она состоит из двух магистралей трубопровода. Один используется для транспортировки нагретого в котле теплоносителя непосредственно к источникам отопления – радиаторам. А второй контур необходим для оттока из радиаторов уже отработанного теплоносителя – остывшей жидкости, которая отдала свое тепло.

Двухконтурная система отопления имеет весомое преимущество перед однотрубной, в которой нагретый теплоноситель теряет часть тепла еще до того, как достигнет радиаторов.

В такой системе, как попутная двухтрубная система отопления, наблюдается равная температура теплоносителя, поступающего одновременно в отопительные приборы системы.

Схема двухтрубной системы отопления

Многие полагают, что стоимость двухтрубной системы, по сравнению с более простой однотрубной, увеличивается практически вдвое – ведь необходимо брать труб в два раза больше. Но это не так. Дело в том, что для правильного построения правильно функционирующей однотрубной системы следует применять трубы большего диаметра, поскольку они способствуют более активному перемещению теплоносителя и отработанной жидкости. А при создании двухтрубной системы используются трубы значительно меньшего диаметра, стоимость которых – ниже.

Такая же ситуация отмечается и при приобретении дополнительных комплектующих системы – вентилей, сгонов, соединительных элементов. Изделия большего диаметра стоят дороже. То есть, можно сделать простой вывод – на самом деле приобретение материалов для двухтрубной системы обойдется вам не намного дороже, чем для однотрубной. А вот эффективность ее работы – значительно выше.

Основные элементы двухтрубной системы отопления

Весомым преимуществом двухтрубной системы служит еще один аспект – в такой отопительной системе существует возможность установки на каждый радиатор вентилей, посредством которых можно контролировать уровень нагрева элемента. Кроме того, посредством таких вентилей можно также существенно экономить расход воды и электроэнергии на ее нагрев.

Следует отметить, что схема двухтрубной системы отопления имеет еще одно преимущество. Оно заключается в сравнительно большей эстетичности.

Многих владельцев домов с однотрубной системой нередко огорчает то, что весьма толстую отопительную трубу невозможно скрыть – а это существенно портит общее впечатление от комнаты. В то время, как трубы, используемые при более сложной двухтрубной системе, являются более тонкими – и спрятать их не составит труда. Да и в том случае, если трубы на виду – они не привлекают особого внимания.

Учитывая все очевидные преимущества двухтрубной системы – большую эффективность, невысокую стоимость и эстетичность, можно с уверенностью останавливать свой выбор именно на ней. Что и делают большинство владельцев загородных домов.

Система отопления частного дома

Существует два типа двухтрубной отопительной системы – горизонтальная и вертикальная 2-х трубная система отопления. Основное различие данных видов – в оси расположения  трубопровода. Посредством данных труб производится соединение всех элементов отопительной системы. Разумеется, каждый вид имеет и свои недостатки, и достоинства. Общими для обоих типов можно назвать такие достоинства – прекрасная гидравлическая устойчивость и высокий уровень теплоотдачи.

Рекомендуем к прочтению:

Горизонтальная двухтрубная система отопления должна быть установлена в одноэтажных строениях, где трубопровод отопления имеет довольно большую длину. В таких домах подсоединение радиаторов отопления к горизонтально расположенной системе – наиболее практичное решение вопроса.

Горизонтальная двухтрубная система отопления

Вертикальная двухтрубная схема отопления является несколько дороже горизонтальной. Однако, поскольку стояк располагается вертикально, это позволяет применять ее даже в многоэтажных домах. При этом каждый этаж отдельно врезается в центральный отопительный стояк. Кроме того, преимущества вертикального типа отопительной системы состоит еще и в том, что в ней не скапливается воздух – при возникновении пузырьки сразу же поднимаются вертикально, прямо в расширительный бак.

Вертикальная двухтрубная схема отопления

Какой бы тип системы вы не выбрали, следует учитывать, что нужно непременно проводить балансировку. При выборе вертикальной системы балансировка двухтрубной системы отопления требуется самому стояку. Когда проходит горизонтальная регулировка двухтрубной системы отопления, ей подвергаются петли.

Типы разводки при двухтрубной системе

Вне зависимости от того, какой именно тип двухтрубной отопительной системы вы выберете для собственного дома, есть еще одна система разделения ее – по принципу организации разводки. На фото можно увидеть две разных схемы разводок. Каждая имеет свои преимущества и недостатки двухтрубной системы отопления.

Нижняя разводка. При ней прокладка трубопровода с горячим теплоносителем производится в подвальном или же цокольном помещении. Допускается также прокладка труб в подполе. При таком типе прокладки следует учитывать, что трубы для возвращения отработанного теплоносителя обратно к котлу должны быть расположены еще ниже. Использование принципа горизонтальной разводки предусматривает необходимость некоторого углубления котла – только в таком случае вода будет перемещаться от радиаторов к нагревательному элементу максимально быстро. Кроме того, существует необходимость под

Схема закрытой системы отопления с принудительной циркуляцией – описание

В домах и дачах часто собирают систему водяного отопления с принудительной циркуляцией. Она может быть двух видов: открытая и закрытая. Последняя оборудуется расширительным баком. Для безопасности она снабжается дополнительными устройствами. Почему выбирают этот вид отопления, и другие вопросы, связанные с этой системой, рассматриваются в статье.

Общая схема

Для чего нужна принудительная система

Преимущества отопления с гравитационной циркуляцией:

  • проста в монтаже;·
  • не зависит от источника питания;·
  • безопасная.

Без насоса просто не обойтись, если:

  • протяжённость труб слишком большая;
  • необходимо уменьшить диаметр труб;
  • в систему включён «тёплый пол».

Уклон труб делать не нужно. Существуют и другие особенности. Чтобы лучше это увидеть, необходимо рассмотреть работу каждой системы в отдельности.

Как работает отопление без насоса

В любой отопительной системе присутствует три основных компонента:

  • генератор тепла;
  • система транспортировки теплоносителя;
  • теплообменник.

Генератор может быть одинаковым для разных систем, это же относится и к теплообменникам, а вот транспортировка выполняется по-разному. При естественной циркуляции жидкость нагревается в котле, расширяется, благодаря этому становится легче и стремится подняться выше. К котлу приваривают вертикальную трубу на максимально допустимую высоту. Такое расположение даёт воде возможность без дополнительного сопротивления занять наивысшую точку системы при нагревании.

Сравнение двух схем

Первая порция нагретой воды будет быстро охлаждаться о стенки холодной трубы и при смешивании с холодной. Поэтому скорость передвижения теплоносителя будет низкой. При достижении из верхней точки уже немного остывшая вода будет понемногу опускаться по трубопроводу, который имеет небольшой наклон. Скорость движения зависит только от поступления новой порции горячего теплоносителя, так как вся система заполнена холодной тяжёлой жидкостью. Когда нагретая вода достигает первой батареи, процесс охлаждения резко возрастает, начинается круговорот.

По этой причине сначала прогревается первая батарея, а затем по очереди следующие радиаторы.

Это один из недостатков самотечной системы – неравномерный прогрев. Второй недостаток в большом сопротивлении, которое создаётся в вертикальной трубе. При слишком большой её высоте, например, в многоэтажном доме, температуру в котле нельзя резко повышать. Невыполнение такого условия может привести к закипанию воды. Подробно о естественной циркуляции, разоблачении мифов о такой системе говорится в этом видео:

Принудительная система

В принудительной системе применяются такие же самые элементы, за исключением насоса. Насос создаёт давление − вода приходит в движение. Конструкция запускает циркуляцию по всей системе, из-за чего тепло распространяется равномерно. Такая система работает при любой протяжённости трубопровода, поэтому применяется во всех домах. При схеме с принудительной циркуляцией может применяться один из двух типов бака:

  • открытый;
  • закрытый.

Из чего состоит отопительная система

Котёл − основной элемент. Он может быть электрическим, газовым или твердотопливным, или работать на отработке. Передает тепловую энергию топлива теплоносителю. Для этого варят металлический бак и вставляют в топку печи или устанавливают отдельный металлический котёл с топкой внутри.

От него отходят металлические трубы. Применяются и металлопластиковые, но они хуже отдают тепло и при высоких температурах могут размягчаться. Металлические трубы являются теплообменниками, что ускоряет время нагрева воздуха в помещении. Пластиковые лучше всего монтировать там, где нужно сократить тепловые потери, например, при прокладке под землёй.

Радиаторы являются основными теплообменниками и вторичным источником тепла. При сборке системы отопления частного дома с принудительной циркуляцией без насоса не обойтись. Производители выпускают такие приборы 2 видов:

  • с регулируемой скоростью вращения;
  • автоматизированные.

Последние способны контролировать нагрузку и регулировать скорость без участия человека. В некоторых насосах установлены заглушки, через которые можно выпускать воздух из насоса при заполнении системы. Под заглушкой находится шлиц, выполненный под отвёртку, с его помощью можно провернуть вал насоса при его окислении.

Однотрубная схема

При однотрубной системе водяного отопления с принудительной циркуляцией труба идёт от котла, проходит все помещения и подходит к котлу, создавая замкнутую цепь. Поэтому радиаторы присоединяются только к одной трубе, но их нельзя подключать в разрыв системы, т. к. не будет возможности регулировать циркуляцию в каждом радиаторе. А это необходимо делать для создания оптимальных условий обогрева.

Пример такого подключения

Поскольку в системе используется только подача, то расход труб заметно сокращается, что позволяет сократить материальные и трудовые затраты. Основным недостатком при неправильном регулировании батарей является неравномерное нагревание радиаторов. Те, что ближе к котлу, нагреваются сильнее расположенные дальше всех. Такая разводка используется как для принудительной, так и гравитационной циркуляции. Любая система не может обойтись без расширительного бака.

Бак: требования и устройство

В открытой системе бачком может служить любая ёмкость подходящего размера. Конструкция позволяет при необходимости добавлять воду в систему. Недостатками являются:

  • быстрое испарение жидкости;
  • необходим контроль уровня;
  • проникновение мусора в трубы;
  • установка только выше системы, а это не совсем удобно.

Баки закрытого типа необходимы для отопления и водоснабжения.

Важно. Эти устройства не являются взаимозаменяемыми, потому что у них разное предназначение.

Расширители для отопления окрашивают в красный цвет. Они могут эксплуатироваться при температуре до +120 0С и давлении 4 бар. Второй вид окрашивают в голубой цвет, они выдерживают давление до 10 бар, но вот максимальная рабочая температура составляет не выше +70 0С.

Бак для отопления и воды

В металлическом корпусе имеется две камеры: одна для жидкости, другая для газа. Их разделение бывает следующих видов:

  • грушевидная мембрана;
  • плоская мембрана;
  • без разделения.

Грушевидная мембрана крепится к наружной стороне корпуса через муфту, в которую вварен штуцер. Через резьбовое соединение штуцер крепится к трубопроводу. При заполнении системы вода поступает в грушу и заполняет её. Другая часть корпуса заполнена воздухом, который находится под небольшим давлением. Заполнение водой происходит до тех пор, пока давление воздуха и воды не сравняется. Когда жидкость начинает нагреваться, она расширяется, давление увеличивается, и вода ещё больше входит в расширитель, сжимая воздух. При остывании теплоносителя происходит обратный процесс. Давление воздуха регулируется клапаном и ниппелем, вмонтированным в корпус.

Расширители с плоской мембраной не разбираются. Существуют расширители без мембраны. В них воздух и жидкость не имеют физического разделителя, поэтому газ смешивается с водой и постепенно уходит. Такие бачки время от времени подкачивают воздухом. Они более надёжны система, так как мембрана не рвётся и не требует замены.

Группа безопасности

Так называется комплект устройств, установленных на одной трубе и предназначенных для обеспечения безопасной работы всей системы. Сюда входят:

  • манометр;
  • аварийный клапан;
  • перепускной вентиль.

Манометр помогает визуально определить давление и состояние системы. По нему устанавливается утечка воды из-за разгерметизации системы, определяется рабочее давление системы. Это устройство предупреждает и об опасном повышении давления, которое может возникнуть при закипании воды в котле.

Вид группы безопасности

Аварийный клапан необходим для предотвращения разрыва котла или трубопровода в результате чрезмерного давления. Рядом расположен кран, с его помощью можно быстро сбросить давление.

Внимание. Группа безопасности должна проходить проверку в сроки, указанные в паспорте. Нарушение этого правила приводит повреждению системы и угрозе жизни и здоровью людей.

Радиаторы

Радиаторы служат для передачи тепла от теплоносителя окружающему воздуху, бывают:

  • алюминиевые;
  • стальные;
  • биметаллические;
  • чугунные.

Чугунные – самые инерционные, из-за толстого металла они долго нагреваются и долго остывают. Остальные быстрее реагируют на изменение температуры. Чугунные радиаторы очень тяжёлые, поэтому их чаще устанавливают на полу, а не монтируют на на стены. Алюминиевые самые лёгкие, но не очень прочные. Стальные прочные, но быстро окисляются от кислорода, содержащегося в воде. Биметаллические лёгкие и прочные, но дороже стальных и алюминиевых.

Если сравнивать по теплоотдаче, то чугунные большую часть тепла отдают с помощью излучения. Остальные — 50% с помощью излучения и 50% через конвекцию – движение воздушного потока.

Интересно. Именно конвекция позволяет быстрее прогреть помещение.

Разводка

Разводка – соединение теплообменников и котла с помощью трубопровода. Она создает рабочие условия для отопительной системы. Существует три способа соединения:

  • последовательное;
  • параллельное;
  • лучевое.

При последовательном соединении радиаторы подключаются друг за другом. Поломка одного из них влечет за собой остановку всей системы. Применяется только при однотрубной схеме. Недостаток заключается в том, что первая батарея будет нагреваться сильнее, а каждая последующая − хуже.

Последовательная разводка без регулирования

Параллельное – основной способ соединения, используется как при однотрубной, так и двухтрубной схеме. Каждый радиатор можно отрегулировать с помощью кранов, добившись равномерного распределения тепла по всему дому. Этого же результата можно добиться, уменьшая диаметр подающей и обратной трубы при каждом подсоединении батареи. Такой способ применяется при естественной циркуляции.

Пример лучевой разводки

Лучевое соединение производится от общего коллектора, расположенного примерно на одинаковом расстоянии от батарей. Применяется только в двухтрубной схеме и там, где есть возможность использовать подпольное пространство.

Можно комбинировать разные способы обвязки:

  • разделить систему на два рукава: один будет обогревать верхний этаж, другой − нижний;
  • пустить подачу по одному кругу, а обратку по-другому (в этом случае сопротивление труб будет одинаковым для каждого радиатора).

Двухтрубная система

Двухтрубная отличается от однотрубной тем, что батарея одновременно подключается к подаче и обратке. При этой схеме расходуется больше труб, но иногда это вынужденная мера: в некоторых случаях только так можно обеспечить равномерное прогревание помещения.

Обвязка встречными контурами

Преимущества принудительной системы

С циркуляционным насосом обогрев будет происходить быстрее, потому что вся система нагревается равномерно и постепенно. Хорошо будут работать чугунные батареи: они нагреваются медленно.

В этой системе трубы используются меньшего диаметра, чем в системе с гравитационной циркуляцией. Только в циркуляционной системе предусмотрено использование автоматики.

Экономим на трубах

При циркуляции естественным образом движущая сила возникает при перемещении нагретой воды. Чем больше сечение, тем быстрее идёт перемещение. Поэтому стараются использовать трубы с большим диаметром. Если в схеме отопления одноэтажного или многоэтажного дома с принудительной циркуляцией правильно произвести расчёт диаметра трубы, то можно значительно сэкономить на материале и энергоносителе. Расчет диаметра трубы для отопления производится на основании мощности насоса и гидравлического сопротивления.

Отказ от громоздких радиаторов

Высокая скорость насоса и теплоотдачи современных радиаторов дают возможность использовать лёгкие и компактные радиаторы. Это улучшает и эстетику помещения.

Безопасность и удобство эксплуатации

В системах с насосом используется группа безопасности. Сами насосы имеют несколько скоростей вращения ротора для выбора оптимального режима работы. Это особенно удобно, когда нет возможности рассчитать скорость движения теплоносителя.

Простота монтажа

При монтаже системы отопления, в которой имеется насос, не нужно выдерживать угол наклона трубопровода, что значительно упрощает монтаж. Меньший диаметр труб также облегчает работу. Фурнитура имеет резьбовое соединение, что позволяет обходиться без сварки.

Недостатки

При всех достоинствах и этой системы есть один существенный недостаток – энергозависимость. Главный компонент системы – насос – получает питание от электросети. Чтобы он мог работать в экстренных случаях, когда отключается электричество, необходимо обеспечить резервное питание.

Как заполнить систему отопления

Во время монтажа трубопровода находят самую нижнюю точку и в неё вваривают сливную трубу с краном. Заполнение также происходит через неё. Для того чтобы воздух из системы выходил, в самой верхней точке трубопровода устанавливают такую же трубку с краном.

При всей кажущейся сложности системы её можно выполнить качественно, если прислушаться к рекомендациям. В заключение несколько советов по установке радиаторов:

Вконтакте

Facebook

Twitter

Google+

Средняя оценка оценок более 0 Поделиться ссылкой

Однотрубная система отопления с принудительной циркуляцией: устройство и особенности

Содержание статьи:

В связи с широким распространением частного строительства приобретает значение организация индивидуального тепло обеспечения. Наиболее экономичной, простой и при этом надежной является однотрубная система отопления с принудительной циркуляцией. При правильном проектировании данная схема практически лишена недостатков, особенно в применении к малоэтажным домам. Она не портит дизайн и эстетику помещения за счет небольшого количества труб и возможности спрятать магистральный трубопровод.

Принципиальное устройство водяной системы отопления

Существует много способов добиться комфортной для проживания температуры в помещении, но наиболее распространенным является организация водяной системы отопления. В ее основе лежит циркуляция жидкого теплоносителя от нагревательного элемента к отопительным приборам и обратно. При прохождении через радиаторы, вода (антифриз) отдает тепловую энергию и обогревает таким образом помещение.

Однотрубную магистраль можно полностью спрятать под отделку

Принцип работы классического водяного отопления основан на физических законах гравитации, теплового расширения и конвекции. Теплоноситель – вода – в холодном и горячем состоянии имеет разную плотность и, соответственно, удельный вес. Она нагревается от котла и за счет собственного расширения создает давление в трубопроводе. Подталкиваемая снизу более плотной и тяжелой холодной средой, горячая вода устремляется вверх. Затем, под действием силы тяжести и небольшого остаточного давления, теплоноситель идет к тепло отдающим контурам, возвращается к котлу охлажденным и снова начинает цикл. Работа системы возможна только при вертикальной разводке или устройстве разгонного коллектора, соблюдении необходимого уклона (5-7 градусов) трубопровода.

Для компенсации избыточного давления и исключения его аварийного повышения в высшей точке разводки отопления (разгонного коллектора) устраивают отвод трубы и устанавливают расширительный бак.

Внимание! Включение расширительного бака в магистраль водяного отопления обязательно. При нагревании объем теплоносителя увеличивается и в системе возникает гидравлическое давление. Поскольку вода обладает свойством несжимаемости, то в отсутствие компенсирующего устройства возможно разрушение отопительной конструкции.

Такая схема отопления называется гравитационной, самотечной, с естественной циркуляцией. Однако в последние годы она используется редко, так как имеет существенные недостатки. Применяю

принудительное отопление — немецкий перевод — Linguee

Максимальное рабочее избыточное давление котла составляет 3 бара и его

[…]

рабочая температура выше

[…] до 85C с соединением от до a обогрев s y st em wi t h принудительный обогрев циркуляция te r (закрытая система).

holzkessel.net

Der hchste Arbeitsberdruck des Kessels с 3 бар и матрицей

[…]

Arbeitstemperatur ist bis zu

[…] 85C m it Anschluss an das Heizsyst em mit Zwangsumlauf des He izwas se rs ( geschlos9. sys )

holzkessel.net

Термокоминек предназначен для нагрева воды всех типов

[…] систем центрального отопления с нами e o f принудительное отопление m e di um циркуляция.

ctm-polonia.com.pl

ctm-polonia.com.pl

Termokominek ist fr Erwrmung von Wasser in

[…] allen Ty pen v на Zentralheizungen mi t Ein sa tz v на Zwangsumlauf de s Heizmediums […]

воргесехен.

ctm-polonia.com.pl

ctm-polonia.com.pl

Широкий спектр применения в отоплении горячего водоснабжения

[…]

воды с использованием отопительной воды в системах с

[…] самоциркуляция a n d принудительный нагрев w a te r циркуляция […]

и небольшие солнечные системы.

dzd.cz

Breite Verwendung zur Erwrmung

[…]

von Warmbrauchwasser durch Heizwasser in Systemen

[…] mit Natur und Zwangsumlauf des H eizwassers […]

und kleinen Solaranlagen.

dzd.cz

А вот хранилище выбрать гениально

[…]

температура, которая немного ниже, чтобы не пересекать стекло

[…] точка температуры при отборе проб wi t h принудительный нагрев .

ingenieurdienst.de

Es ist jedoch sinnvoll, eine noch tiefere Lagertemperatur zu whlen,

[…]

damit, bei kurzzeitiger Entnahme

[…] der Pr ob e mit zwangslufige r Erwrmung, die Glas pu nkttemperatur […]

nicht berschritten wird.

ingenieurdienst.de

Если масло застывает в

[…] резервуаров, он не может быть снова сжижен eve n b y принудительный нагрев .

tis-gdv.de

Ist das l in den Резервуары erstarrt, lsst

[…] es sic h auch dur ch forciertes Heizen nic ht wied er verflssigen.

tis-gdv.de

Охлаждение воздуха в помещении намного медленнее, чем в помещении, отапливаемом обдувом вентилятора

[…] (например, гравитационный — конвектор с o r принудительное отопление ) .

termar.pl

Der Raum khlt viel langsamer als

[…]

bei der Blasheizung (z. B. der Gravitationsheizung in den

[…] Konvekt или en o der de r erzwungenen Heizung in den «Pus te rn») ab.

termar.pl

Оторвать

[…] магн. et i c сил Нагрев o f t he муфта […]

из-за недостаточного отвода тепла, опасность возгорания из-за горячих поверхностей.

ktr.com

A bris s d er Magnetkrfte Er wrmung d er Ku pp light durch […]

fehlende Wrmeabfuhr, Zndgefahr durch heie Oberflchen

ktr.com

Применения: Перекачивание горячей воды и термального масла в трубопроводе или резервуаре

[…]

систем, особенно в средних и

[…] большой горячий w при e r нагрев s y стержень s , принудительный c rc котлы ulation, dist ri c t отопление s y st ems и т. д.

ksb.com

Einsatz: Zur Frderung von Heiwasser und

[…]

Wrmetrgerl in Rohroder

[…] Behlters ys temen , insbesondere f r mi tt lere u nd g roe Warmwasserheizungen, Zwa ngsu

Fernheizungen u. .

ksb.com

Мы специализируемся на разработке, производстве и производстве

[…]

маркетинга инновационных и надежных продуктов и

[…] системы для нас e o n принудительное d r af t горение er s , отопление b b o il ers and alterna ti v e отопление s y st ems.

buildingtechnologies.siemens.com

Wir haben uns darauf spezialisiert, zuverlssige und Innovation Systeme und Produkte

[…]

fr den Einsatz

[…] in Geblsebre nn ern, Heizkesseln und al tern atti ven Heizsystemen zu ent elick ie n [… ]

und weltweit zu vermarkten .

buildingtechnologies.siemens.com

Cas e 1 : Обогрев o p er atio n i s принудительно i at h e heating / c o ol ing object, однако […]

температура в помещении намного выше установленной

[…]

точка температуры, при которой требуется охлаждение.

merten.de

Осень 1: ber d as Obje kt Heizen / K hlen wu rde He izbet rie b erzwungen , jen оч l ie gt die […]

Raumtemperatur so weit ber der Solltemperatur, dass Khlen erforderlich ist.

merten.de

Принудительный d r au ght cen tr a l обогрев a p pl Установленные приборы […]

в машинном отделении или отсеке, доступном из машинного отделения, должен

[…]

также отвечает следующим требованиям: (a) во время запуска вентилятор должен изначально работать самостоятельно, чтобы обеспечить хорошую вентиляцию котла

eur-lex.europa.eu

Die in einem Maschinenraum или в einem vom Maschinenraum

[…] zugngli ch en Ra um aufgestellten Ze ntral he izungsgerte […]

mit knstlichem Zug mssen ausserdem

[…]

folgende Bedingungen erfuellen: a) Bei der Inbetriebnahme mu der Ventilator zuerst allein arbeiten, damit der Kessel gut belftet wird

eur-lex.europa.eu

f o r принудительное d r au ght горелки a n d обогрев b di предназначены для оснащения […]

с такими горелками, их характеристики, требования

[…]

для сборки, чтобы способствовать соблюдению основных требований, предъявляемых к готовым приборам, и, при необходимости, списка комбинаций, рекомендованных производителем.

eur-lex.europa.eu

f r Gas- Ge blsebrenner un d die z ug ehr ig en Wrmetauscher di e charakteristischen […]

Eigenschaften, die Bedingungen fr ihren

[…]

Zusammenbau, die dazu beitragen, das die fr die fertig gestellten Gerte geltenden grundlegenden Anforderungen erfllt werden, und gegebenenfalls das Verzeichnis der vom Hersteller empfohlenen Kombinationen.

eur-lex.europa.eu

Отопление b o il e rs Отопление b o il ers wi t принудительный d r au ght горелки […]

— Номинальная тепловая мощность не более 10 МВт и максимальная рабочая температура 110 ° C

eur-lex.europa.eu

Heizkessel — Heizkesse l mit Geblsebrennern — N en nwrmeleistung kleiner […]

oder gleich 10 MW und einer maximalen Betriebstemperatur von 110C

eur-lex.europa.eu

Мобильная станция регенерации с вариантом

[…] возможность т.е. с : обогрев c o mp artment, охлаждающее отделение en t ( принудительно 009 принудительно
009 o NV ection Cooling), […]

обогреваемых поверхностей

[…]

для сервировки и встроенного блока регенерации супа.

blanco.de

Fahrbare Regenerierstation

[…] mit Variationsmg li chkei ten : Heifach, Kal tfach (активный Uml uf tkhlung), beheizbare

Продукты

  • Home
  • Продукты
  • E-Learn
  • Новости
    • Новости
    • Новости
      • Здесь вы можете найти информацию о нашей концепции дистанционного обучения, новых продуктах по основам механики жидкости и основам теплопередачи, а также о нашем местонахождении на ярмарках / выставках.
    • Теплопередача
      • Компания GUNT предлагает серию сетевых устройств THERMOLINE для основных принципов теплопередачи.
    • Механика жидкостей
      • Дистанционное обучение и обучение основам механики жидкости с помощью GUNT-Fluid Line
    • Техника управления
      • Цифровое обучение технике управления от базового до продвинутого
    • ПИЛОТНЫЕ И УЧЕБНЫЕ УСТАНОВКИ
    • Учебные решения для производственного и энергетического секторов
  • Услуги
    • Услуги
    • Скачать
      • Вы можете скачать каталоги и брошюры, а также наши обширные «информационные материалы» в виде PDF-документов.
    • Техническая поддержка
      • Если вам нужна помощь с оборудованием GUNT, вы можете связаться с нами в любое время. Команда GUNT будет рада вам поддержать.
    • Услуги
      • В дополнение к нашему ассортименту оборудования мы предлагаем учебные курсы и ввод оборудования в эксплуатацию, а также помощь в планировании лаборатории.
    • Список литературы
      • Хотели бы вы напрямую узнать у других университетов об их опыте использования оборудования? Вот несколько университетов с лабораториями, недавно оборудованными GUNT.
  • Компания
  • Контакт
    • Home
    • Продукты
    • E-Learn
    • Новости
      • Новости
      • Новости
        • Здесь вы можете найти информацию о нашей концепции дистанционного обучения, новых продуктах по основам механики жидкости и основам теплопередачи, а также о нашем местонахождении на ярмарках / выставках.
      • Теплопередача
        • Компания GUNT предлагает серию сетевых устройств THERMOLINE для основных принципов теплопередачи.

    Уилсон, У.Р., Манкофф, Л.Л., Силы короткого замыкания в изолированных фазных шинах, AIEE Trans., Апрель (1954). [Pg.950]

    Использованный материал SVO был получен посредством реакции комбинирования.Литиевый / SVO-элемент со спиральной намоткой был также описан в 1998 году Takeuchi et al. [63], эта ячейка достигла объемной плотности энергии 540 Вт · ч / л, выдавала более 50% теоретической емкости при нагрузках более 3 Дж и успешно разряжалась импульсным разрядом при 2,0 А. Было проведено несколько испытаний на безопасность, в том числе короткое замыкание. цепи, принудительного избыточного разряда, разрушения и зарядки, и элементы не разорвались, не провалились или не протекли в этих неблагоприятных условиях. [Pg.235]

    Теперь мы можем проверить с помощью нашей аналоговой схемы предсказания AEP относительно спора Итда-Стратоновича.Мы полагаем, что инерция и слабая остаточная сила цепи имеют схожие эффекты, поэтому при интерпретации прогнозов AEP необходимо проявлять некоторую осторожность. [Pg.468]

    Система с избыточным демпфированием, вызванная прямоугольной волной) Рассмотрим линейный осциллятор с избыточным демпфированием (или / C-контур), вызванный прямоугольной волной. Систему можно обезразмерить до x + x = F (f), где F (r) — прямоугольная волна с периодом T. Чтобы быть более конкретным, предположим … [Pg.296]

    Методы поддержания нормотермии включают использование теплые внутривенные жидкости, теплообменники в контуре анестезии, крышки с принудительной подачей теплого воздуха и новая технология, включающая одежду, наполненную водой, с микропроцессорным управлением обратной связью до заданного значения внутренней температуры.[Pg.222]

    Был разработан новый блок детектора, чтобы добавить внутреннюю проверку чувствительности обнаружения излучения путем включения источника Th в сборку фольги детектора LiF. Это обеспечивает непрерывное излучение альфа-частиц для проверки способности фольгового детектора определять взаимодействие нейтронов с альфа-частицами в фольге LiF. Цепь внутренних часов заставляет SCR срабатывать, если усилитель детектора выходит из строя более 1 мин. Устройство выдает радиационную тревогу при любой обнаруженной частоте импульсов от фольги LiF> 4 имп / с.Механическая и электрическая совместимость новой конструкции детектора с существующей системой обнаружения была основным требованием не только для поддержания существующей чувствительности к излучению, но и для минимизации затрат на установку. [Pg.768]

    Количество контуров 2 Естественная циркуляция первичного контура, давление окружающей среды Pb промежуточный контур принудительная циркуляция давление окружающей среды flibe расплавленная соль … [Pg.661]

    Добавление BrCl в деполяризатор также может предотвратить образование серы в качестве продукта разряда, по крайней мере, на ранней стадии разряда, и сводит к минимуму опасности Li / SOa2 батареи, связанные с серой или промежуточными продуктами разряда.Ячейки показывают устойчивость к неправильному обращению, когда подвергаются типичным испытаниям, таким как короткое замыкание, принудительный разряд и воздействие высоких температур. … [Pg.376]

    При создании главной цепи рентгеновского аппарата магнитодвижущая сила для силовой обмотки была выбрана меньшей, чем для высоковольтной обмотки. Сечение ярма больше стержневого. [Pg.431]

    В большинстве NC-AFM используется технология частотной модуляции (FM), когда кантилевер устанавливается на пьезоэлектрический элемент и служит резонансным элементом в цепи генератора [101.102]. Частота выходного сигнала генератора мгновенно модулируется изменениями градиента силы, действующей между острием кантилевера и образцом. В этой методике обычно используются амплитуды колебаний, превышающие 20 мин от пика до пика. В связи с этой технологией в настоящее время используются два различных метода визуализации, а именно фиксированное возбуждение и фиксированная амплитуда. [Pg.1697]

    Распылительная сушилка для пены способствует нагнетанию газа, обычно воздуха или азота, в том числе потока продукта при 1,38 МПа (200 фунтов на кв. Дюйм) перед насосом, в том числе в обычном контуре распылительной сушилки.Этот метод улучшает некоторые характеристики сухого молока, такие как дисперсность, объемная плотность и однородность. Распылительная сушилка для пены может принимать конденсированный продукт с общей влажностью 60% по сравнению с 50% без процесса пены. Обычной нейтрализации кислой сыворотки можно избежать с помощью распылительной сушилки для пены (см. Сушка пеной для распыления). [Pg.366]

    В дополнение к автоматическому выключателю существует ряд других приложений SMA для различных функций в системах производства, распределения и передачи электроэнергии.Одним из таких устройств является тепловой индикатор, который обеспечивает видимый с земли сигнал горячего спая или разъема на распределительной площадке. Такие горячие точки возникают в результате ослабления соединителей шин из-за циклической температуры при изменении электрической нагрузки. В дополнение к использованию SMA-флагов в качестве индикаторов горячих точек были продемонстрированы приводы, которые автоматически поддерживают контактное усилие в соединении шины. На основе шайбы BeUeviHe, изготовленной из Cu-Al-Ni SMA, обученного показывать двустороннюю память, эти шайбы при нагревании горячим соединением увеличивают выходное усилие и исправляют состояние.Шайба диаметром 30 мм и толщиной 3 мм может создавать усилие более 4000 Н. Похоже по назначению … [Pg.464]

    Релаксация напряжений. Медные сплавы широко используются в приложениях, где они подвергаются умеренно повышенным температурам под нагрузкой. Важным примером является пружинный элемент для контактов в электрических и электронных коимекторах. Критически важным для достижимой производительности является поддержание адекватного контактного усилия или стабильности во время эксплуатации. Чрезмерное снижение этой силы до уровня ниже минимального порогового значения из-за потери свойств пружины может привести к преждевременному выходу из строя обрыва цепи (см. Электрические разъемы).[Pg.225]

    Рис. 2. Формы с прессовой посадкой A, SOHD B, серповидной или C, прямоугольной формы (CompHant) являются принудительными сквозными отверстиями на печатных платах, где они …
    Контактные концы печатных плат — медные. Сплавы никеля и железа используются в качестве подложек в герметичных соединителях, в которых стекло (qv) является диэлектрическим материалом. Клеммы изготавливаются из латуни или меди из никеля, для высокотемпературных применений из алюминия, когда используются алюминиевые проводники, и из стали, когда требуется высокая прочность.Поскольку сталь имеет плохую коррозионную стойкость, на нее всегда наносят защитный металл, например олово (см. Олово и оловянные сплавы). Другие подложки могут быть без покрытия, если высокие контактные нормальные силы, обычно более 5 Н, доступны для механического снятия изолирующих оксидных пленок с поверхностей и, таким образом, обеспечения мета-контакта (см. Коррозия и контроль коррозии). [Стр.30]

    Механический. Преждевременный износ или потеря контактного металла во время зацепления и разъединения может привести к потере допусков, снижению силы пружины, образованию рыхлых металлических частиц износа, которые могут привести к короткому замыканию контактов, и развитию пористости в контактах из благородных металлов.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
