Утепление плитного фундамента: для чего производится, как выбрать материал и его толщину, какова технология утепления плитного фундаментного основания?

для чего производится, как выбрать материал и его толщину, какова технология утепления плитного фундаментного основания?

Качественная теплоизоляция плитного фундамента защищает дом от промерзания в процессе эксплуатации.

Большинство практикующих строителей используют с этой целью пеноплекс – материал, который отличается минимальной теплопроводностью, влагостойкостью и высокой прочностью на сжатие.

Об особенностях методики применения этого теплоизоляционного сырья и утеплении монолитной плиты фундамента пеноплексом можно узнать из настоящей статьи.

Критерии выбора сырья

Плитное основание, особенно в условиях высокой влажности внешней среды, нуждается в качественном утеплении.

Теплоизоляция позволяет:

1. Защитить бетон от температурных перепадов.
2. Сэкономить на обогреве дома.
3. Уменьшить пучинистость почвы под подошвой основания.

Эти функции способен выполнять пеноплекс – экструдированный пенополистирол. Материал отличается низкой теплопроводностью, высокими прочностью и эксплуатационным ресурсом.

Несмотря на то, что пеноплекс легко режется ножом, этот материал не хрупкий, поэтому в местах разлома не должно быть видно шариков, как у пенопласта. Если надавить пальцем на поверхность листа, то материал тут же вернется в прежнее состояние.

Выбирая материал, необходимо обращать внимание на условиях хранения. Пеноплекс не оставляют на открытом воздухе, а закрывают тканью или упаковкой. Подбирают сырье в зависимости от назначения: для фундаментов подойдет материал с наибольшим удельным весом – от 33 до 45 кг/м3.

Характеристики материала

Технологические свойства пеноплекса:

• теплопроводность – 0,03 Вт/мК;
• плотность – от 29 до 45 кг/м3;
• прочность на сжатие – 0,27 Мпа;
• водопоглощение – 0,5% по объему за 8 суток;
• категория стойкости к огню – Г4;
• температурный диапазон эксплуатации – от –50 до +70 ͦС;
• размер – 600х1200 мм;
• толщина листа – от 20 до 100 мм.

Плюсы и минусы

Преимущества материала:

1. Минимальная водопроницаемость. Жидкость проникает лишь во внешнюю структуру пеноплекса, которая была повреждена при нарезании листов. Замкнутые ячейки материала остаются водонепроницаемые весь срок эксплуатации.
2. Низкий коэффициент теплопроводности, что позволяет использовать пеноплекс для утепления фундаментов с подвалом, экономя на гидроизоляции.
3. Незначительная паропроницаемость. Сырье экструзионного типа устойчиво к испарениям влаги: листы толщиной всего 20 мм имеют такую же паропроницаемость, как и рулонный рубероид.
4. Продолжительный срок службы (более 50 лет), на который не оказывают влияние многократное замерзание и оттаивание, а также постоянные нагрузки.
5. Простота в монтаже и обработке. Нарезать листы пеноплекса можно обычным ножом. При этом свойства материала не меняются, если на его поверхность попадают осадочные воды.
6. Экологическая безопасность. Сырье не является ядовитым и при разложении не наносит вред окружающей среде.
7. Низкая химическая активность. Лишь незначительное количество химических реагентов, которые содержатся в почве и грунтовых водах могут вступать во взаимодействие с пеноплексом, размягчая его структуру. В большинстве случаев материал сохраняет целостность в течение всего срока службы.

К недостаткам материала в качестве утеплителя для фундаментной плиты нужно относить его дороговизну, но материальные расходы с лихвой окупаются преимуществами пеноплекса.

При этом, чтобы материал сохранил свои качества и форму в процессе эксплуатации, необходимо учитывать допустимую температуру внешней среды.

Подготовка и расчеты

Мероприятия по утеплению фундамента конструктор должен продумать на этапе проектирования силовой конструкции. Чтобы реализовать качественную теплоизоляцию, специалисту нужно знать климатические и геологические особенности участка, проектное давление от сооружения на основание, а также конструктивные характеристики самой плиты.

Выбирая пеноплекс в качестве утеплителя, как правило ориентируются на его преимущественные свойства. При этом перед строительством нужно рассчитать оптимальную толщину плиту и определить общую потребность в сырье, чтобы подготовить смету.

В работе по утеплению фундамента помимо самого пеноплекса также понадобится клеевой раствор в виде смеси, либо монтажная пена, а также инструмент для нарезания плит.

Толщина утеплителя

При строительстве плитного основания эксперты рекомендуют использовать пеноплекс плотностью, близкой к 45 кг/м3, и толщиной листа от 20 до 100 мм. При этом, чем ниже температура окружающей среды в зимнее время года, тем толще и плотнее должен быть утеплитель.

Как правило, на упаковке пеноплекса производитель приводит рекомендации по выбору типа пеноплекса в зависимости от условий применения – для областей с разными температурными показателями. Но индивидуальному застройщику целесообразно самому рассчитать значение показательно относительно проектных условий. За основу берут формулу:

где:

• R – региональное сопротивление теплопередаче;
• h2 – толщина плиты фундамента;
• h3 – толщина утеплителя;
• λ1 – коэффициент теплопроводности бетона;
• λ2 – коэффициент теплопроводности пеноплекса.

В представленной формуле неизвестная величина – h3, а остальные показатели берут из официальных справочников. Значение толщины утеплителя всегда округляют в большую сторону, оставляя запас на непредвиденные ситуации.

Общую потребность в пеноплексе определяют, исходя из площадей основания и одной заводской плиты. Для основательной теплоизоляции фундамента пеноплекс кладут в два слоя, смещая плиты в шахматном порядке, чтобы целостность конструкции не нарушилась в процессе эксплуатации.

Технология утепления плитного основания

При устройстве плитного фундамента утепляют силовую конструкцию не только снизу, но и с боковых сторон. Последовательность технологических этапов следующая:

1. На выравненное дно котлована засыпают слой нерудного материала (песок, щебень) и тщательно утрамбовывают его, формируя плотный несущей пласт для фундамента.
2. Сверху расстилают слой геосинтетического материала, чтобы при подвижках грунта листы пеноплекса не расходились и не образовывались мостики холода.
3. Под теплоизолятором выстилают слой гидроизоляции. Этот этап можно пропустить при глубоком залегании подземных источников, поскольку сам по себе пеноплекс отличается низкой влагопроницаемостью.
4. Листы экструдированного пенополистирола кладут максимально близко друг к другу, заполняя швы монтажной пеной или специальным клеем.
5. По периметру силовой конструкции монтируют опалубку, с внутренней стороны которой также устраивают ряды из листов пеноплекса на высоту будущей бетонной стяжки. Здесь также листы теплоизолятора тщательно склеивают между собой.

После того, как строители соберут конструкцию из пеноплекса, во внутренне пространство можно укладывать армирующий каркас и инженерные коммуникации, затем переходят непосредственно к бетонированию.

Как производится утепление фундаментной плиты пеноплексом, расскажет видео:

Заключение

На текущий момент экструдированный пенополистирол чаще всего используют для теплоизоляции фундаментов. Это простой в работе материал, который надежно защищает основание дома от потерь тепла, служит более 50 лет и сохраняет свои эксплуатационные характеристики даже под высокими нагрузками.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

Утепление фундаментной плиты – материалы и варианты теплосбережения

Укладка малозаглубленного плитного фундамента при строительстве небольших зданий дает довольно ощутимую экономию материалов и финансовых средств. Однако сезонное промерзание грунтов приводит к подвижке и неравномерному поднятию и осадке уложенной плиты, в результате чего происходит ее деформация с последующим разрушением всей конструкции. Избежать подобных рисков поможет утепление плитного фундамента посредством укладки горизонтальной теплоизоляции, позволяющей отсечь зону морозного пучения грунтов под конструкцией.

Теплоизоляционные материалы и способы утепления фундамента

Монолитный плитный фундамент находит свое приоритетное применение в строительстве одно-трехэтажных домов. Он представляет собой железобетонную жестко армированную конструкцию, позволяющую воспринимать большие внешние нагрузки по всей несущей плоскости плиты без ее деформации. Так как глубина заложения такого фундамента выше уровня промерзания грунта, то силы воздействия морозного пучения почвы приходится компенсировать утеплением фундаментной плиты теплоизоляционными материалами еще на стадии возведения. Утеплитель должен отвечать нескольким основным требованиям:

• не подвергаться деформированию под давлением;
• быть устойчивым к воздействию влаги;
• обладать высокими теплосберегающими характеристиками.

Применявшаяся ранее для таких работ минеральная вата не отвечает современным требованиям строительства в силу недостаточной жесткости своей структуры, высокого водопоглащения и сравнительно низких теплоизоляционных качеств. Новейшие технологии производства при изготовлении теплоизоляционных материалов предоставляют широкую возможность их выбора. В зависимости от способа утепления монолитной фундаментной плиты, наиболее востребованными являются:

• пенополиуретан;
• пенопласт;
• экструзионный пенополистирол.

Эти синтетические полимерные вспененные материалы обеспечивают надежную защиту подошвы монолитной плиты от промерзания. Кроме того, для мелкозаглубленных оснований широко применяется фундамент, называемый утепленной шведской плитой, которая как нельзя лучше подходит для пучинистых грунтов. Подобрать подходящий утеплитель под монолитный фундамент поможет краткий обзор свойств материалов и способов монтажа.

Пенополиуретан и его применение

Основной особенностью данного теплоизолирующего материала является его плотная закрытая ячеистая структура, заполненная инертными газами на 85-90% и обеспечивающая его низкую теплопроводность. Для утепления фундаментов материал может использоваться как в виде готовых листов, так и в виде жидких самовспенивающихся двухкомпонентных составов, надуваемых методом напыления.

Нанесение жидкого состава пенополиуретана на бетонную стяжку под готовящуюся фундаментную плиту выгодно отличается от применения аналогичных листовых материалов.

1. Высокая адгезия обеспечивает прочное сцепление с поверхностью, не оставляя при этом зазоров или щелей. Но плитный пенополиуретан требует предварительной обработки бетона специальными составами для надежного склеивания.
2. Полимеризуясь, материал образует бесшовное покрытие, не пропускающее влагу. При применении листового пенополиуретана требуется дополнительная гидроизоляция.
3. Напыление состава производится в 2-3 слоя, что дает возможность образования любой толщины теплоизоляции.

Кроме того, экологическая чистота изоляционного материала позволяет использовать его для утепления готового фундамента даже внутри помещения. Но основным недостатком в применении пенополиуретана является высокая стоимость компонентов напыляемого утеплителя и недоступность специального оборудования для производства работ в домашних условиях.

Пенопласт и экструзионный пенополистирол

Широкое применение при утеплении монолитной фундаментной плиты получил экструзионный пенополистирол благодаря, прежде всего, своей ценовой доступности. По сути, это тот же пенопласт, однако разница в технологиях изготовления определила их различные свойства и теплоизоляционные характеристики.

Основное достоинство экструзионного пенополистирола состоит в том, что при малом удельном весе он обладает высокими прочностными показателями на сжатие. Это свойство позволяет ему выдерживать значительные статические нагрузки, не подвергаясь деформациям, а пористая структура газонаполненных закрытых ячеек определяет его низкую теплопроводность.

Несомненным преимуществом перед пенопластом является способность экструзионного пенополистирола минимально насыщаться влагой, практически не пропуская ее. Пенопласт, в силу своей структуры, обладает высоким водопоглощением, из-за чего быстро теряет свои теплоизолирующие свойства и приходит в негодность, поэтому его использование в качестве утеплителя для фундаментной плиты нежелательно.

Особенности утепления плитного фундамента пенополистиролом

Экструзионный пенополистирол (ЭППС) выпускается в виде готового листового материала под разными торговыми марками и, соответственно, различной толщины. Для надежного утепления плиты фундамента необходимо предварительно произвести расчет, определив нужную толщину с учетом плотность конкретной марки ЭППС, тепловое сопротивление укладываемой бетонной плиты, а так же климатический регион. Такую задачу лучше предоставить специалистам или же воспользоваться указаниями СНиП по строительной теплотехнике и тепловой защите зданий.

Расчет толщины теплоизоляционных материалов при утеплении плитного фундамента является основополагающим фактором возведения качественной основы строящегося здания!

Укладка листов пенополистирола производится на гидроизоляцию, в качестве которой применяются битумные рулонные материалы. Листы приклеивают встык друг к другу на предварительно прогретую до необходимой температуры поверхность. На гидроизоляционные материалы, не имеющие битумного покрытия, дополнительно наносится клеевой состав со специальными мастиками. Следует учитывать, что в них не должно присутствовать различного рода растворителей, иначе избежать расплавления листов пенополистирола не получится.

Некоторые производители выпускают плиты ЭППС, имеющие замковое соединение, что упрощает их монтаж и обеспечивает минимальные зазоры между ними. Такая конструкция утеплителя способствует уменьшению тепловых потерь и ликвидирует так называемые «мостики холода».

Перед заливкой монолитной плиты, уложенный утеплитель потребуется защитить от соприкосновения с компонентами жидкого бетонного раствора. При армировании фундамента связанным железным каркасом, достаточно будет использовать полиэтиленовую пленку толщиной 150-200 мкм, которую укладывают в один слой внахлест с перекрытием 100-150 мм и скрепляют двусторонним скотчем. Если для устройства арматуры необходимы будут сварочные работы, то защитить уложенный теплоизолирующий материал рекомендуется цементно-песчаной стяжкой или низкомарочным бетоном.

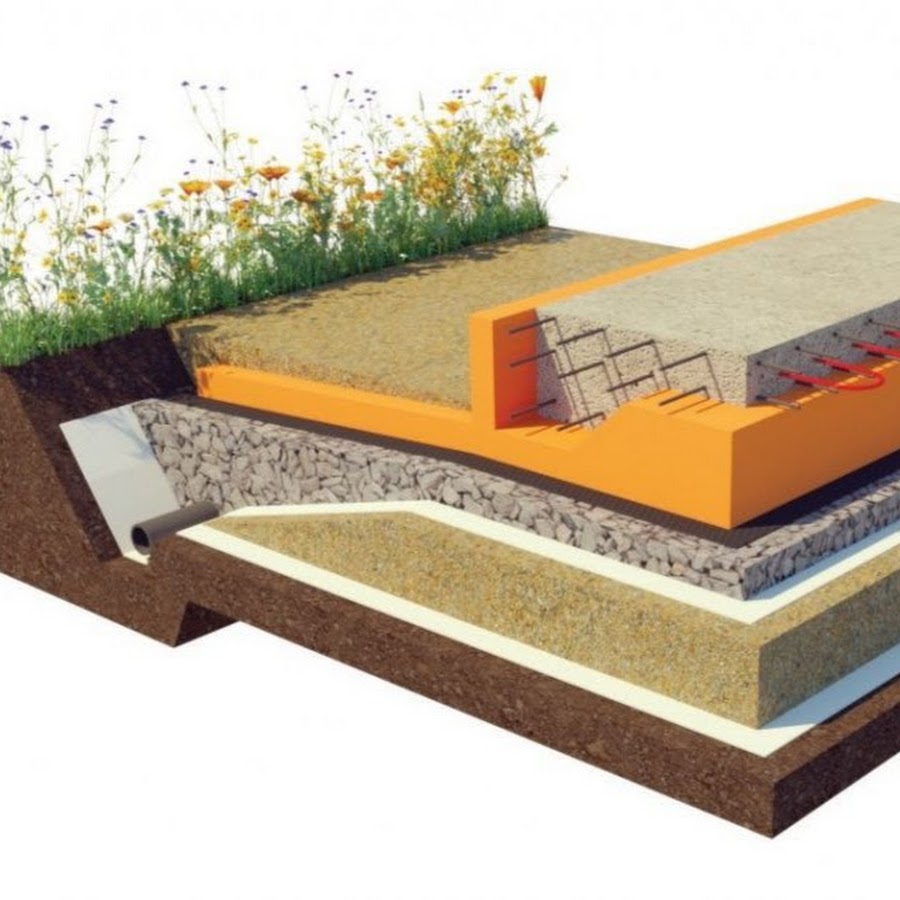

Устройство фундамента «утепленная шведская плита»

Одним из достаточно распространенных вариантов утепления малозаглубленного плитного фундамента является способ совмещения в устраиваемой монолитной конструкции систем коммуникаций здания. Проходящие через плиту трубы отопления, водоснабжения и канализации дополнительно прогревают плиту и грунт, не давая им возможности неравномерных деформаций. Такие конструкции незаменимы на сложных пучинистых почвах, а также на торфяниках с высоким содержанием влаги.

Для исключения прямого контакта с грунтом, производится дополнительное утепление «шведской плиты» с применением листового экструзионного пенополистирола. Таким образом достигается уменьшение толщины бетона в монолите фундамента почти в 2 раза.

Технология устройства плитного фундамента по типу «утепленной шведской плиты» состоит из нескольких этапов:

• расчистки малозаглубленного котлована;
• прокладки геотекстильного полотна;
• подсыпки песчаной подушки с последующей послойной утрамбовкой;
• укладки утеплителя;
• вязки арматурного каркаса под всю площадь плиты;
• монтажа труб коммуникаций;
• заливки бетоном подготовленного участка.

Основным достоинством подобного метода утепления является совмещение технологических операций по устройству плитного фундамента с одновременной прокладкой коммуникаций, что позволяет значительно сократить сроки строительства. Кроме того, простота возведения конструкции не требует привлечения на объект тяжелой строительной техники.

Тщательное соблюдение технологических норм, а также правил и способов утепления малозаглубленных монолитных плит в различных климатических зонах, позволяет возводить фундаменты для малоэтажных построек практически на любых грунтах.

Фундамент дома монолитная плита: гидроизоляция, опалубка, утепление

Как фундамент плитный утеплить пенополистиролом?

Схема плитного фундамента с ребрами жесткости.

Утепляя вертикальную часть фундамента, пенополистирол при этом устанавливают на глубину промерзания почв, которая для каждого региона определяется индивидуально. Если устанавливать утеплитель глубже, эффективность от этого резко снизится.

Толщина слоя теплоизоляции в углах должна быть увеличена в полтора раза с отступом в обе стороны не меньше 1,5 м.

Фундамент плитный утеплить снаружи – более рациональный путь, поскольку так уровень потерь тепла будет ниже.

Теплоизоляционные плиты укладывают на слой гидроизоляции. Если планируется применить вязаную арматуру для армирования монолитной железобетонной плиты фундамента или силового пола, то для плит пенополистирола необходимо устроить защиту от жидких компонентов бетона. Для этого используют полиэтиленовую пленку (150-200 мкм), которую укладывают в один слой. Если арматурные работы предполагают применение сварки, то поверх пленки нужно выполнить стяжку из низкомарочного бетона или раствора цемента для ее защиты. Полиэтилен укладывают внахлест 100-150 мм на двухсторонний скотч.

Наружное утепление фундамента

Схема свайного фундамента.

Уменьшить глубину промерзания стен и основу фундамента, удержать границу промерзания в толще непучинистого грунта – песчано-гравийной подушке и обратной засыпке поможет утепление грунта по всему периметру дома под конструкцией отмостки.

При укладке пенополистирола важно учитывать заданный уклон отмостки – примерно 2% от дома. Не меньше глубины сезонного промерзания почв должна быть ширина теплоизоляции из экструдированного пенополистирола по периметру

Толщина теплоизоляции по горизонтали должна быть не менее толщины теплоизоляции фундамента по вертикали.

Внутреннее утепление фундамента

Если невозможно утеплить плитный фундамент снаружи, допускают устройство теплоизоляции изнутри стенок фундамента.

Укладка теплоизоляции со стороны стенок помещения выполняют либо приклеиванием экструдированного пенополистирола к поверхности стен составами без растворителей (можно на цементной основе), либо путем механического закрепления плит утеплителя с последующим устройством отделки.

Разновидности гидроизоляции

Если вы все же пришли к мнению, что есть необходимость в обеспечении гидроизоляции , следует на начальном этапе возведения основания и применения влагоизоляционных материалов учесть следующие моменты:

1. Перед обустройством самой плиты на площадке предварительно уничтожается плодородный слой.
2. Для более устойчивого положения конструкции делается подушка под основанием из слоя песка и щебня.
3. Крупный щебень может легко повредить влагоизоляционную пленку или рулонные материалы, поэтому лучше использовать его мелкие фракции. Если щебень будет расположен не ровно, обеспечить герметичность нахлестов или стыков материала будет просто невозможно.

Вследствие указанных причин строители часто сначала заливают бетоном поверхность площадки, чтоб получить ровный слой, а затем уже делают подушку. Для обеспечения гидроизоляции фундамента используются следующие материалы:

• Рулонные материалы – наиболее распространенный вариант. Также к этой группе часто относят различные влагоизоляционные пленки. Наиболее популярный представитель – рубероид.
• Пенетрирующие составы. После нанесения на бетон вещества создают разницу потенциалов, чем меняют его структуру.
• Добавки к бетону. Сегодня существует немало веществ, которые вводятся в бетонный раствор, а затем уже производится заливка основания.
• Обмазочные материалы. В основном применяются для гидроизоляции ленточного фундамента, для плит не особо подходит, так как отсутствует возможность обмазать подошву основания.

Для гидроизоляции монолитных плит наиболее подходящим вариантом являются рулонные материалы, добавки и составы. Последние два варианта существенно сокращают расходы и временные потери. Рулонные материалы могут обходиться дороже, в зависимости от цен в регионе. Кроме того, укладка рубероида или других материалов данной группы может занять достаточно много времени. Однако, вместе с тем, рулонные материалы считаются одними из самых надежных.

Какие материалы могут использоваться для утепления плитного фундамента?

В настоящее время на отечественном строительном рынке представлен огромный ассортимент материалов, которые застройщики могут задействовать при проведении утеплительных мероприятий:

1. Пенополиуретан. Этот материал изготавливается из вспененной пластмассы, которая имеет пористую структуру, наполненную пузырьками воздуха. Эта утепляющая смесь создается непосредственно на строительной площадке и наносится на фундаментные конструкции посредством специального оборудования. Компоненты, вступившие в химическую реакцию, уже на бетонных поверхностях образуют прочную пену, практически мгновенно затвердевающую. Этот материал помогает минимизировать теплопотери, предотвращает проникновение внутрь помещений посторонних шумов с улицы, не подвергается гнилостным изменениям при постоянном контакте с влажной средой, обладает высокой устойчивостью к воспламенению.
2. Пенопласт. Этот материал на протяжении десятилетий применялся в строительной сфере в качестве утеплителя. Его главным недостатком является низкая механическая прочность, из-за чего он нуждается в дополнительной облицовке.
3. Пенополистирол экструдированный. Этот материал имеет мелкоячеистую структуру и поставляется на строительный рынок в виде листов, имеющих прямоугольную форму. Он обладает отличными техническими свойствами, способен выдерживать высокие нагрузки, не изменяя при этом ни внутренней структуры, ни геометрической формы. В последние годы застройщики при проведении утепления плитных фундаментных конструкций задействуют именно экструдированный пенополистирол, так как он не нуждается в дополнительной защите и может на протяжении десятилетий выполнять возложенные на него функции.

В каких случаях стоит применять плитный фундамент для дома и виды плитных фундаментов

Данный тип основания закладывается под всей площадью будущей постройки и характеризуются максимальной устойчивостью к нагрузкам на изгиб и разрыв и выталкивающим воздействиям грунта. Как следствие, такой фундамент подходит для строительства на любых ровных участках, включая песчаные, торфяные, болотистые, часто подтопляемые, пучинистые и слабые грунты (супеси и суглинки с несущими способностями в пределах 2,5 кг/см2).

Точные параметры плиты обосновываются расчетом, но в целом она без проблем выдерживает вес домов из тяжелых стройматериалов с этажностью в пределах 3.

Максимальный экономический эффект от заложения плиты достигается при ведении строительства на нестабильных или пучинистых грунтах с большой глубиной промерзания (в особо сложных случаях ей нет альтернатив). Данный тип фундамента не относится к бюджетным, но вложения на его строительство окупаются долгим сроком службы и надежностью. Ограничения проявляются лишь в невозможности обустройства подвалов у плит мелкого заложения и в жестких требованиях к ровности участка.

Несмотря на единые требования технологии (наличие плотной подушки из песка и щебня, обязательная гидроизоляция подошвы и армирование конструкции, выбор толщины плиты в пределах 10-40 см, соответствие ГОСТ Р 54257-2010 и другим строительным нормативам) фундаменты такого типа могут иметь разную глубину заложения и другие отличия.

В зависимости от конструктивных особенностей и способа обустройства выделяют:

• Незаглубленные, мало- и сильнозаглубленные фундаментные плиты. Первые идеально подходят для ведения строительства на любых грунтах кроме сильнопучинистых, вторые закладываются после снятия небольшого слоя плодородного грунта и имеют универсальные рабочие характеристики, третьи стоят дороже всего и выбираются при наличии в проекте подвала или подземных этажей.

• Монолитные, сборные или сборно-монолитные конструкции. В большинстве случаев такой фундамент заливается непосредственно на месте, но иногда функции основании выполняет цельное ж/б изделие заводского качества или сборные конструкции из плит перекрытий.

• Обычные ровные плиты и конструкции, усиленные дополнительными ребрами жесткости или сваями.

Обычный и утепленный

В зависимости от типа пирога все плитные фундаменты разделяются на обычные и утепленные.

Размещение утепляющей прослойки не является обязательным условием возведения плиты, но ее наличие существенно сокращает тепловые потери через низ здания и продляет срок службы основания.

Лучше всего для этих целей подходят специализированные плиты уплотненного пенополистирола, укладываемые как минимум в 2 слоя при обычной форме краев или в 1 слой и более при использовании листов с L-кромкой или замковыми системами.

Суммарная толщина утепляющей прослойки зависит от условий эксплуатации и поставленных задач и составляет 10-15 см у обычных оснований и не менее 20 см у фундаментов, закладываемых по технологии «шведская плита» (УШП).

Последние, в свою очередь, относятся к конструкциям мелкого заложения и признаны оптимальными при ведении строительства на пучинистых и подтопляемых грунтах.

С закладкой теплого пола и без

При отсутствии утепляющей прослойки в пироге плитного фундамента заложение элементов теплого пола в ходе бетонирования не имеет смысла. Львиная доля тепла в таких системах уходит на обогрев бетона и грунта, их КПД существенно снижается.

В УШП и их аналогах, наоборот, комплексные действия только приветствуются. В частности, в таких конструкциях помимо основных инженерных коммуникаций успешно размещают трубы водяного теплого пола. После завершения этапа бетонирования и шлифовки поверхность плиты пригодна к монтажу напольных покрытий, сроки строительства частного дома и расходы на его отопление сокращаются.

Рецепт второй: гидроизоляция ленточного, монолитного фундамента

Ленточное основание изолируют немного иначе. Во-первых, в данном случае, все работы проводятся на уже готовом основании. И, во вторых, гидроизолятор наносят с двух сторон стены фундамента: по внешней и внутренней части основания строения.

Ну а сам процесс выглядит следующим образом:

• Демонтировав опалубку стену, фундамента готовят под монтаж гидроизолятора. Для этого со стены счищают остатки грунта, обнажая плоскость основания до самой подошвы, и соскребают не отвердевшие участки, которые так и не успели трансформироваться в цементный камень.
• Далее, по очищенной поверхности распыляют, с помощью особого прибора, слой жидкой резины, которым покрывают и внутреннюю и внешнюю часть стены фундамента, и его ростверк.
• После отвердения резины фундамент укутывают геотекстилем, ориентированным на проницаемость по направлению «от стены в грунт», и засыпают пазухи между основанием и границами котлована отобранным грунтом.

Ну а цокольную часть, открытую любым напастям можно, время от времени, ремонтировать, возобновляя целостность гидроизоляционного слоя.

Во внутренней части стены основания, поверх резинового напыления, обустраивают кирпичную кладку — протектор, которая защитит мягкий изолятор от механических повреждений. Впрочем, аналогичную систему можно выстроить и на цокольном уровне с внешней стороны фундамента, защитив гидроизолятор кирпичной или каменной облицовкой.

https://youtube.com/watch?v=WP39XxDeDw4

О сайте

zalman

Утепление фундамента монолитного типа пенополистиролом

Теплоизоляция плит основания таким способом – относительно молодой вид модификации частных домов. Его начали применять в 50-х – 60-х годах XX века. Такой вид утепления плиты отличается прочностью и долгим сроком службы. Согласно статистическим данным популярность пенополистирола с каждым днем неуклонно растет.

Укрепление монолитных плит пенополистиролом показало себя как очень удачное решение при строительстве домов, ведь срок их эксплуатации составляет более 50-ти лет. После проведения различных испытаний и проверок стало понятно, что материал за весь период эксплуатации никак не меняется.

Из этого следует, что растущая популярность и неуклонное увеличение потребления пенополистирола – закономерность. За последние 20 лет его использование возросло в десятки раз. Главными потребителями данного материала являются Европа и Северная Америка.

Сравнение теплоизоляционных материалов.

Экструдированный пенополистирол для утепления монолитной плиты основания представляет из себя материал, имеющий равномерную структуру, состоящую из закрытых ячеек. Из-за невысокой плотности материала возрастают его теплоизоляционные свойства. Также следует знать, что пенополистирол обладает повышенными прочностными характеристиками и способен выдерживать довольно большие нагрузки.

Пенополистирол практически не пропускает воду и не боится воздействия химически-агрессивных сред. Теплоизоляцию этим материалом делают в регионах с суровыми зимами и очень холодной погодой. Пенополистирол прекрасно справляется с многократными циклами заморозок и разморозок, при этом его эксплуатационные характеристики совершенно не меняются. Пенополистирол обычно реализуется в виде плит.

Устройство монолитного фундамента

По своему составу монолитный фундамент можно охарактеризовать как бетон, в теле которого находится металлическая арматура. В качестве армирующих элементов можно использовать также железные прутки, толстую стальную проволоку или стальные трубы небольшого сечения. Арматура монолитного фундамента выполняет функцию скелета, силового каркаса. Благодаря ей, нагрузки распределяются одинаково на любые точки бетонной заливки.

Рекомендуется сооружать армирующий каркас таким образом, чтобы силовые элементы располагались недалеко от поверхностей фундамента. Тем самым будут снижаться нагрузки на растяжение. Толщина арматуры или прутков не очень важна, но обычно она находится в пределах 5-15 мм.

В некоторых случаях составляются чертежи монолитного фундамента. На них указываются размеры, глубина и ширина фундамента, наличие межстенных перегородок, под которыми также будет выполняться заливка. Чертежи выполняются в нескольких видах, то есть, вид сверху, вид сбоку и вид спереди. В некоторых случаях без чертежа обойтись очень сложно. Например, при сооружении свайного фундамента на чертеже ставятся отметки расположения свай. Затем сваи вбиваются или вкручиваются в землю согласно данным расчета. Так удается избежать ошибок при заливке монолитного фундамента.

Какой вариант фундамента предпочесть?

Намереваясь заливать монолитный фундамент, вы должны заранее решить, какому типу фундамента отдать предпочтение.

Выбор зависит от типа почвы на участке и весовой нагрузки здания:

На пучинистых почвах преимущество будет иметь плитный фундамент

Неважно, на какую глубину он будет заложен, достаточно лишь обеспечить его правильное обустройство. Монолитная железобетонная плита позволит распределить все нагрузки равномерно по ее площади

Постройка на таком основании, даже в случае зимнего вспучивания, не даст трещин или деформаций, так как все силы пучения будут воздействовать одинаково на всю площадь фундамента. Существенным недостатком железобетонной заливаемой плиты является ее высокая себестоимость. Особенно в том случае, если здание планируется построить достаточно большое.

Если грунт пучинистый, плитный фундамент применить не представляется возможным, то можно обустроить ленточный и свайный монолитный фундамент. Ленточный фундамент обязательно должен быть углублен настолько глубоко, чтобы глубина промерзания грунта была выше основания такого фундамента. В этом случае за безопасность постройки можно не переживать. Монолитный свайный фундамент имеет особенность. Его сваи также должны быть утоплены в почву достаточно глубоко, ниже уровня промерзания почвы сантиметров на 20-30.
На непучинистом грунте рекомендуется использовать ленточный фундамент. Он может быть заглубленным или малозаглубленным. Если вы отдали предпочтение второму варианту, то учтите, что малозаглубленный фундамент необходимо утеплить. Для утепления монолитного фундамента используются листы экструдированного пенополистирола, укладываемые поверх грунта, по внешнему периметру фундамента.

Материалы для теплоизоляции фундамента

Изоляция основания дома

Утепление фундамента является обязательным мероприятием для защиты основы здания от неблагоприятных внешних воздействий.

При выборе утеплителя, важно исходить из таких показателей, как:

• высокая механическая прочность;
• водонепроницаемость;
• низкое паропоглощение.

Чем утеплить основу дома? Сегодня на рынке предлагается несколько подходящих материалов для утепления фундамента снаружи своими руками. Каждый из этих материалов мы рассмотрим подробнее.

Экструдированный пенополистирол

Как оптимальный утеплитель для фундамента в последнее время используется экструдированный пенополистирол.

Он отличается следующими свойствами:

• устойчивостью к биологическим воздействиям;
• полной безопасностью для человеческого здоровья;
• высокой влагостойкостью;
• морозостойкостью.

Водопоглощение при продолжительном намокании практически равно нулю. Утеплитель фундамента – пенополистирол имеет стандартные размеры и высокую механическую прочность. Это определяет его использование в качестве изолирующего материала для полов, стен, крыш и бетонных фундаментов зданий.

Теплоизоляция основы экструдированным пенополистиролом

Инструкция по монтажу экструдированного пенополистирола:

1. Утепление фундаментов экструдированным пенополистиролом должно проводиться на высоту не менее 50 см над уровнем земли.
2. Проводить монтаж желательно после нанесения гидроизолирующего слоя. Для этого можно применить битумный раствор на водной основе.
3. Если в качестве гидроизоляции применяются водостойкие растворы на основе цемента, материал можно наклеивать на основу специальным клеем для теплоизоляции.
4. После того, как проведено утепление плитного фундамента, теплоизоляция застилается защитным геотекстильным полотном.
5. Затем укладываются дренажные трубы, и основа с внешней стороны засыпается щебнем или другим материалом.

Пенополиуретан

Напыление пенополиуретана

Другой эффективный материал, применяющийся как утепление фундамента – пенополиуретан. Он обладает следующими свойствами:

• сохраняет свои качества в насыщенном влагой грунте;
• благодаря напылению, плотно прилегает к фундаменту, не имеет швов и «мостиков холода»;
• некоторые виды этого материала обладают гидроизолирующими свойствами;
• устойчив к воздействию химических веществ.

Пенополиуретан – это не только теплоизоляционный материал. Он также защищает от влаги и поглощает шумы. Монтаж данного материала происходит с помощью напыления на фундамент послойно, с использованием специального оборудования.

Таким образом, можно проводить утепление фундаментной плиты, также как и других видов оснований.

Еще одним преимуществом пенополиуретанового покрытия является его монолитность. При равномерном напылении не образуется швов или зазоров, то есть не образуются мостики холода.

Обычный пенопласт

Теплоизоляция цоколя пенопластом

Нужно ли утеплять основу? Конечно же, да, ведь из-за возможного образования многочисленных мостов холода при связке фундамента со стенами, необходима оптимальная теплоизоляция.

Некоторые собственники домов, решая как утеплить фундамент на зиму, по традиции останавливают выбор на обычном пенопласте. Использовать данный материал можно только в том случае, если нет никакой опасности подтопления.

Привлекает людей цена данного варианта. Но в вопросе теплоизоляции фундамента лучше не экономить. Разумнее выбрать более практичный, влагостойкий, однородный, крепкий материал, который прослужит долгие годы.

Обычный пенопласт больше подходит для внутренней изоляции, например, как утепление лоджии или застекленного балкона.

Каковы плюсы УШП?

Высокая скорость возведения конструкции за 2-3 недели. Срок выполнения работ зависит от площади и геометрии плиты: чем больше по размеру и сложнее по форме фундамент, тем дольше его будут сооружать. Играют роль и погодные условия: во время сильного дождя бетон лучше не заливать. Возможность устройства почти на любых грунтах, в том числе с высоким уровнем грунтовых вод и пучинистых – глинах, суглинках. Благодаря утеплителю земля не промерзает, а значит, фундамент защищён от деформаций из-за морозного пучения грунта. Однако УШП нельзя делать на грунтах с очень низкой несущей способностью, например, торфяниках. В этом случае возможна осадка фундамента. Не требуется глубокий котлован: экономия на земляных работах. Готовность всех коммуникаций ещё на этапе устройства фундамента. Это существенно ускоряет строительство дома. Высокая энергоэффективность благодаря слою теплоизоляции. А значит, низкие затраты на отопление здания. УШП с утеплителем толщиной 200 мм имеет коэффициент теплопроводности 0,17 Вт/(м•°С). Для сравнения: коэффициент теплопроводности обычной монолитной бетонной плиты, как правило, превышает 0,40 Вт/(м•°С)

Нет мостиков холода в конструкции плиты и промерзания нижних углов здания благодаря сплошному слою теплоизоляции под фундаментом и утеплённой отмостке. Отопление с помощью водяного тёплого пола на 20-30% экономичнее радиаторного, поскольку в радиаторы подаётся теплоноситель с температурой около 70°С, а в тёплые полы – с температурой около 40°С. Кроме того, тёплый пол прогревает помещение равномерно, создавая очень комфортные температурные условия для обитателей дома. Наконец, отсутствие радиаторов улучшает внешний вид помещений. Поверх плиты не нужно устраивать стяжку: поверхность фундамента выровнена и отшлифована, служит готовым основанием для укладки напольного покрытия. А значит, при отделке помещений можно отказаться от дополнительных влажных работ.

В плите нет швов (в стяжке компенсационные зазоры – обязательны), что упрощает монтаж напольного покрытия.

Технология шведская плита

Порядок работы:

• Вырывается котлован по площади будущего здания глубиной 40 см.
• Закладывается гравийно-песчаная подушка с утрамбовкой и укладкой промежуточного геотекстиля.
• Монтируется опалубка из пенополистирольных плит с бортами с помощью металлических крепежей. Вся площадь устилается обычными плитами ППУ толщиной 10 см. Боковые элементы имеют такую же толщину. Если по периметру используются обычные плиты, то дополнительно по внешнему краю монтируют опалубку из ламинированной фанеры.
• Дно и стенки из пенополистирольных плит выстилают рубероидом.
• Укладывают еще один слой пенополистирола (тоже 10 см).
• Прокладывают коммуникации (водопровод, водоотвод, электричество и прочее) и подогрев пола.
• Устанавливают арматурную сетку.
• Заливают все бетоном с применением вибромашины.

Так, за короткий срок получают супер теплую конструкцию фундамента. Хотя есть мнение, что УШП выгодна в первую очередь для производителей пенополистирола.

Недостатки данная технология все же имеет:

• Монолитная плита склонна к неравномерной усадке из-за мелкого заглубления, а укладка пенополистирола под нее еще больше может усугубить данный процесс. Несмотря на то, что производитель гарантирует способность пенополистирольной плиты выдерживать максимальные нагрузки, для тяжелых и многоэтажных домов эта технология не подходит.
• В случаях, когда допущена ошибка в укладке коммуникаций, чтобы исправить некачественно выполненную работу придется демонтировать весь фундамент. Ремонтировать водоснабжение и электрокоммуникации при такой закладке будет крайне сложно.

Существует немало способов утепления монолитной плиты. В каждом случае наиболее подходит тот или иой вариант. Каждый строитель должен выбирать вариант, исходя из типа грунта, типа сооружения и его будущей нагрузке.

Утепление монолитной плиты фундамента пенополистиролом

На нестабильных грунтах трудно устроить прочный фундамент. В таких случаях применяется плитное основание. Оно выступает фундаментом малого заглубления, дрейфуя по участку, при перемещении грунтовых масс. Так как движется вся конструкция не возникает разрушающих напряжений.

Для правильной работы данного вида фундамента необходима его защита от промерзания. Утепление монолитной плиты фундамента:

• предотвращает разрушение бетона от перепада температур;
• способствует теплому полу первого этажа;
• дает возможность сэкономить на обогреве здания;
• уменьшает пучинистость грунта под зданием.

Содержание статьи:

Выбор утеплителя

Не каждый, даже самый эффективный материал, подойдет для работы в грунте или в близости его. Выбирая материал нужно руководствоваться:

• влагонепроницаемостью. Напитываясь водой из грунта изделие теряет свои утепляющие свойства. Расширяясь при замерзании, влага нарушает целостность покрытия, сводя всю работу на нет;
• прочность. Сезонные движения грунтовых масс создают на материал ощутимое давление. Особенно оно ощутимо при скальных грунтах. Острые края могут продавить изделия, оставляя в нем трещины или надломы;
• устойчивость к агрессивным средам. Грунты нередко бывают химически и биологически активными. В грунтовых водах может содержаться повышенная концентрация солей. Все эти факторы приводят к преждевременному разрушению утеплителя.

При устройстве утепления внутри здания материал должен быть негорючим. При возможности возгорания не должно выделяться вредных веществ, которые могут послужить причиной удушья.

При всем этом срок службы утеплителя должен быть не меньше срока службы материала отделки. В таком случае не придется менять его раньше, чем устареет покрытие. В противном случае придется демонтировать еще соответствующее нормам отделочное полотно.

Зачастую для работ нулевого цикла применяется экструдированный пенополистирол. Утепление плиты фундамента пенополистиролом, сделанное по всем правилам, позволяет не беспокоиться о сохранности бетона и сбережении тепла.

Характеристики пенополистирола

• Срок службы плит составляет 30 лет при правильном монтаже покрытия. Показатель уменьшается если:
  • поверхность перед приклеиванием не выровнена;
  • плиты не защищены от ультрафиолета;
  • перед монтажом изделия долгое время находились под воздействием атмосферных осадков.
Утеплители Экструдированный пенополистирол Пеноплекс Техноплекс Европлекс Стирекс Урса xps Примаплекс
• Пожароопасность. По ГОСТ 30244-94 материал относится к Г3 и Г4 классам горючести. Это самые опасные материалы. В настоящее время в состав плит добавляют антипирины. Они позволяют изделию затухать при отсутствии открытого огня. В маркировку такого материала добавляется буква С;
• Дымообразование при горении составляет для обычного пенополистирола 1048 м2/кг, для самозатухающего 1219 м2/кг. При этом выделяются циано- и бромоводород;
• Влагопоглощение изоляции составляет всего 0,4 %;
• Изгибная прочность материала находится в пределах от 0,4 до 1 кг/см2;
• 6Коэффициент теплопроводности колеблется от 0,028 до 0,034 Вт/(м*К). Для плотности 45 он составляет 0,03 Вт/(м*К). Коэффициент верен при температуре от -50 до +70 С;
• Химическая активность высока при взаимодействии с нефтепродуктами и некоторыми спиртами. Растворяют его скипидар, олифа, ацетон. Не страшны пенополистиролу:
  • битум;
  • цемент;
  • гипс;
  • известь;
  • асфальт.

Пенополистирол применяется для теплоизоляции плиты фундамента:

• снаружи;
• изнутри;
• в теле бетона

Технология наружного утепления

Высота плиты может быть от полуметра. Промерзание по периметру самое опасное для фундамента. Потому, в основном, утепление крепится именно по боковым поверхностям.

Перед тем как покрыть фундамент слоем утепления его необходимо гидроизолировать. Несмотря на то что пенополистирол водонепроницаем покрытие им не бесшовно. В швы между плитами проникает влага, способная разрушить плиту.

Гидроизоляция происходит нанесением битумной мастики или расплавление по поверхности и краям плиты парафина. Второй способ более экономичен и надежен. При помощи газовой горелки куски парафина расплавляются. Материал равномерно распределяется по поверхности, впитываясь в нее.

Парафинизация закрывает поры бетона, создавая барьер на пути влаги. Полная адгезия способствует исключению отслаивания изоляции. А значит, на нее можно беспрепятственно крепить утеплитель.

Плиты пенополистирола монтируются на клею или на цементно-песчаном растворе. Первый вариант позволяет вести утепление при минусовых температурах. Подземная часть закрепляется только методом приклеивания. Это необходимо для избегания нарушения гидробарьера.

Цокольная часть утепления плитного фундамента пенополистиролом дополнительно фиксируется пластиковыми дюбелями. Для этого, через приклеенные плиты просверливаются отверстия. Они проходят через все утепление и часть фундамента.

Клей наносится по периметру плиты и несколькими полосами в центре. Выдерживается 1 минута и плита прижимается к поверхности на пару минут. После приклеивания нижние плиты присыпаются слоем песка. Это помогает зафиксировать их в монтажном положении.

Второй ряд утеплителя монтируется со смещением швов. Желательно сделать перевязку и горизонтальных стыков. Это помогает избежать возникновения мостиков холода.

Если толщины плит недостаточно, утепление ведется в два слоя. Берутся изделия с максимальными толщинами, чтоб избежать монтажа нескольких слоев. Плиты верхнего слоя, должны перекрывать швы нижних.

Фиксация зонтиками проводится в пяти точках плиты. Дюбеля монтируют после полного приклеивания плит, но и не позже чем через три дня.

После монтажа швы заделываются монтажной пеной. Излишки пены обрезаются, и поверхность штукатурится по сетке. Сетка необходима для лучшего сцепления пенополистирола и штукатурки.

Технология внутреннего утепления

При утеплении монолитной плиты фундамента изнутри укладка материала происходит двумя способами:

• Поверх плиты;
• В теле бетона.

При первом способе последовательность работ такая:

• по плите фундамента устраивается гидроизоляция, с заходом на стену;
• поверх гидроизоляционного слоя прикручиваются лаги;
• между лаг устраивается слой утеплителя;
• поверх утепления к лагам крепится гидроизоляционная пленка;
• на пленку монтируется дощатое основание, фанера или плиты OSB;
• поверх чернового пола настилается подложка из пробки, вспененного полиэтилена или хвои. На нее монтируется чистовой пол.

Можно обойтись без лаг. В таком случае происходит полное утепление плитного фундамента пенополистиролом. Материал укладывается сплошным слоем. Сразу поверх него настилается подложка и чистовое покрытие пола.

При монтаже в бетоне выполняются следующие работы:

• плита основания гидроизолируется;
• устраивается слой утепления толщиной не менее 100 мм. Лучше применять изделия с системой соединений-замков;
• на утеплитель укладывается ПВХ пленка плотностью не ниже 1,42 г/см3;
• укладывается арматурная сетка. В ее роли может выступать кладочная сетка с ячейкой 100*100 мм;
• поверхность заливается стяжкой не тоньше 5 см;
• по стяжке укладывается финишное покрытие.

При внутреннем утеплении стоит применять только самозатухающий пенополистирол. Для монтажа под стяжку можно применять изделия класса горючести Г4.

Утепление тела плиты фундамента

Теплый бетон применяется во многих сферах строительства. Он может закупаться в виде уже готовой смеси или изготовляться в условиях строительной площадки. Для приготовления в исходную смесь для формирования фундаментной плиты добавляется гранулированный пенополистирол.

Для устройства конструктивных элементов применяется полистиролбетон плотностью D1200. При приготовлении 1 куба в состав входят:

• 300 кг цемента М400;
• 1,1 м3 гранул пенополистирола. Лучше использовать гранулированный, а не дробленый материал. Он имеет форму шарика, что приводит к лучшему обволакиванию цементной смесью;
• 800 кг песка;
• ПАД. Зачастую, добавляется омыленная смола. Ее наличие в составе обеспечивает лучшую адгезию и повышает теплозащитные свойства.

Создавая подобный бетон нужно помнить об усадке. Она составляет 1мм на 1 м поверхности. Плите нужно выстояться некоторое время после набора прочности. По поверхности необходимо устроить выравнивающую стяжку.

Класс горючести такого изделия Г1. Сам бетон не горит, зато воздействию огня подвергаются гранулы утепления. В итоге в теле фундаментной плиты создаются поры. Они снижают плотность конструкции и повышают ее влагопоглащение.

Теплопроводность такой плиты будет составлять примерно 0,105 Вт/(м*С). Изделие требует дополнительного утепления плитного фундамента снизу. Толщина изоляционного материала будет меньше, в отличие от простого бетона.

Выбор вида и технологии утепления плиты фундамента зависит от конструктивных особенностей здания и площадки строительства. Выбирать оптимальное решение стоит на основании данных теплотехнического расчета и сравнения сметной стоимости.

Утепление фундаментной плиты пенополистиролом, утеплитель, как утеплить?

Почти 80% территории нашей страны приходится на зону пучинистых грунтов, представляющих опасность для фундаментной плиты и других видов оснований под здания и сооружения. Такие грунты, промерзая, могут значительно увеличиваться в объеме, что приводит к подъему его поверхности – морозному пучению.

Как утеплить фундаментную плиту?

Утепление фундаментной плиты позволяет отсечь зону морозного пучения, а значит избежать ее растрескивания. К тому же снижается оплата за отопление. Еще одним плюсом можно считать, тот факт, что на стенах не образуется конденсат, а значит не появиться плесень. Проведение работ по теплоизоляции благотворно влияет на эксплуатационные свойства всего здания, увеличивает его долговечность.

При выборе материала для утепления фундаментной плиты нужно учитывать следующие эксплуатационные характеристики:

• высокий уровень механической прочности к сжатию;
• минимальный показатель водопоглощения;
• низкая теплопроводность.

Такой привычный утеплитель, как минеральная вата, не подходит для этих целей, поскольку хорошо впитывает воду и сжимается при засыпке грунтом. Удовлетворяет все требованиям и очень прост в использовании пенополистирол. Еще одним утеплителем под фундаментную плиту, который имеет необходимые эксплуатационные качества, является пеностекло, однако его применение будет стоить гораздо дороже.

Утепление фундаментной плиты может происходить не только снаружи, но и из нутрии. Специалисты считают, что наружная теплоизоляция намного эффективнее и позволяет решать множество задач, по улучшению климата в помещении и повышению долговечности строения. Однако утепление снаружи не всегда возможно, в основном, из-за высокой трудоемкости, поэтому эти работы лучше выполнять еще на стадии строительства.

Впрочем, и внутренняя термоизоляция дает свои результаты: помещение становится более прогретым, нормализуется микроклимат, тепло не утекает наружу. Также следует отметить простоту таких работ.

Утепление фундаментной плиты пенополистиролом

Достаточно эффективным и простым способом утепления фундаментных плит считается экструдированный пенополистирол. Этот материал имеет закрыто-ячеистую структуру, чем отличается от обычного пенопласта, у которого после 2-3 лет эксплуатации будет разрушена структура и он превратится в груду шариков.

Экструдированный полистирол обладает следующими свойствами:

• устойчивость к влаге и агрессивным химическим соединениям;
• не стареет и не изменяет эксплуатационных свойств;
• экологическая чистота;
• доступная цена и др.

Для термоизоляции используются пенополистирол в виде специальных плит. Они должны обладать прочностью на сжатие не менее чем 200 кПа для частных строений, 250 кПа для объектов промышленности и высотного жилого строительства.

Чтобы утеплить вертикальную часть фундаментной плиты снаружи необходимо выполнить подготовительные операции:

• в случае если фундамент засыпали грунтом, то нужно удалить всю землю вдоль боковой поверхности до глубины промерзания грунтов;
• нанести на всю рабочую поверхность слой изоляции.

Установка плит изоляции

Когда в качестве гидроизоляции используется битумный рулонный материал, достаточно разогреть его в нескольких точках и прижать плиту из полистирола. Очень важно рассчитать силу прижатия, поскольку можно продавить поверхность утеплителя и изделие придет в негодность.

Если используются другие виды битумных или битумно-полимерных материалов, то на пенополистирол под фундаментную плиту наносят специальную мастику в виде полос или точек и прикладывают их в нужном месте. Для грамотной теплоизоляции плиты располагают в шахматном порядке. Металлические крепления могут нарушить гидроизоляцию, поэтому специалисты не рекомендуют их использовать при утеплении фундаментных плит.

Выполнить достаточно большие объемы работ, которые требуют не только сноровки, но и знаний, а также опыта их выполнения, достаточно сложно, да и долго. Если вы живете в Москве или Подмосковье, то обратившись в строительную компанию «Проект», сможете избавить себя от этой монотонной и требующей усилий работы, и получить качественно и быстро выполненное утепление фундаментных плит по невысокой цене.

Утепление основания

Провести утепление под фундаментной плитой можно только в процессе ее устройства, а значит ее нужно планировать еще на стадии разработки проекта. Теплоизоляционные изделия из экструдированного пенополистирола укладывают на слой изоляции.

Чтобы защитить утеплитель под фундаментную плиту от попадания жидких составляющих бетона, на него укладывают в один слой полиэтиленовую пленку, которая должна иметь толщину 150-200 мкм. Такой защиты будет достаточно, если армирование фундаментной плиты будет выполняться способом вязки. Если же используется сварка, то необходимо создание защитной стяжки, которую можно выполнить из бетона низких марок, либо раствора из песка и цемента. В этом случае полиэтилен укладывается при помощи двухстороннего скотча с перехлестом в 150 мм.

Теплая фундаментная плита

Специалисты рекомендуют устанавливать теплый плитный фундамент с вмонтированными в него трубами подогрева. Такую конструкцию называют утепленной шведской фундаментной плитой. Кроме системы подогрева, в ней размещается канализация и водопровод.

Начинают возведение теплой фундаментной плиты с рытья котлована, на дно которого укладывается сначала песок, который нужно утрамбовать и проложить в нем коммуникационные трубы. Затем укладывают слой гравия и теплоизоляцию в два слоя. На утеплитель устанавливают арматуру, на которой размещаются трубы подогревающие пол, причем они не должны пересекаться между собой. Остается только залить эту многослойную конструкцию бетоном, толщина которого будет составлять 10 см.

По аналогии, наши специалисты разработали свою концепцию теплой фундаментной плиты. В этом случае экструдированый пенополистирол укладывают на песчаную отсыпку. При этом способ размещения утеплителя зависит от конструкции здания и задач теплосбережения. Далее укладывается арматура и прямо внутри арматурной сетки закладывают трубки для водяного теплого пола. Потом заливают все бетоном.

Справится с любым из вышеописанных вариантов возведения теплой фундаментной плиты, могут только специалисты с достаточной квалификацией, опытом и прочными знаниями. Всем этим критериям отвечают сотрудники нашей компании. Обращайтесь к нам, и вы сможете стать обладателем фундамента, параметры которого будут отвечать всем государственным нормативам, обязательно учтем и все пожелания клиентов.

Утеплитель под фундаментную плиту

Классификация материалов для утепления

Очень часто у собственников жилья возникает много трудностей в выборе того или иного материала утепление фундамента превращается в проблему. Люди путаются в названиях и свойствах, смешивают теплоизоляционные характеристики, что только усложняет процесс обеим сторонам при покупке. В целях оказания методической помощи, рассмотрим утепление плитного фундамента, материалы и характеристики.

Материал подбирается в зависимости от характеристик теплоизоляции, климатических условий региона. Второй момент: привлечение специальной техники для распыления химического реагента – полиуретана на поверхности мелкого заложения. Третий фактор – наличие финансовых средств, так как утепление процедура не дешёвая.

• Пенополиуретан: плиты пеноплэкс для фундамента востребованный материал среди остальной линейки утеплителей. Изготавливается из вспененной кислородом пластмассы. Сама химическая смесь изготавливается непосредственно на площадке при строительстве. Там происходит процедура смешивания двух реагентов для утепления.Пенопластовые листы или ППУ обладают великолепными качествами по сохранению тепловой энергии в строении, снижении уровня шума, повышении звуковой изоляции. Не подвержен негативному воздействию влаги, устойчив к воспламенению;
• пенопласт — утеплитель для фундаментных плит в основе содержит гигроскопичную пену. Экструзионный пенопласт также используется для утепления фасадов и иных частей конструкций. У плиточного пенопласта низкий коэффициент прочности и неустойчивость к механическим повреждениям на поверхности мелкого заложения;
• ЭППС экструдированный пенополистирол — утеплитель для плит фундаментов: занимает почётное первое место по функциональности и применению. Изготавливается в стандартной прямоугольной форме. Листы состоят из ячеистой структуры. Материал способен выдерживать нагрузки, не подвержен изменениям, устойчив к температурным перепадам. Используется для теплоизоляции фундамента пенополистиролом, причём, дополнительная защита не требуется. Наличие отверстий для отвода конденсата и влаги.

Чем руководствоваться при выборе материала утеплителя

Так как не каждое изделие может подойти для использования в качестве утеплителя, при выборе нужно руководствоваться следующими факторами:

• показатель водонепроницаемости: чем меньше пенопласт набирает в себя воду, тем дольше сохраняет полезные свойства, и наоборот. В период отрицательных температур, вода кристаллизуется, расширяется, изменяет молекулярную структуру элемента, нарушает целостность;
• коэффициент прочности: данные важны при сооружении фундаментальной основы на подвижных грунтовых массах, скальных породах. Острия способны причинить деформацию, повредить фундамент;
• стойкость к различным средам: у каждого типа грунта есть особенности, состав, как химический, так и биологический. Из-за этого повышается уровень и концентрация соли, что приводит к преждевременному разрушению утеплителя мелкого заложения.

Технология (проект) утепления фундамента пеноплексом предусматривает укладку также с внутренней стороны. Но материал должен быть стойким к возгоранию. При воспламенении должно выделяться минимальное количество токсических веществ. Часто эти пары служат для возбуждения удушья у астматиков.

Срок годности панели не должен быть ниже срока отделочного материала. В противном случае будете вынуждены демонтировать слой раньше положенного времени.

Утепление фундамента лучше проводить экструдированным пенополистиролом. Таким образом защитите сооружение и сохраните тепло.

Характеристики пенополистирола

Средний срок эксплуатации пенополистирола равен 30-ти годам. При условии обслуживания дом будет стоять вечно. Следующие факторы негативно сказываются на сроке:

• фронтальная поверхность, на которую будет клеиться материал, не выровнена, имеются воздушные прослойки, пробки;
• ППС плиты изготовлены не по технологии, не имеют должной защиты от негативного воздействия ультрафиолета;
• перед установкой материал лежал на открытом пространстве и на него воздействовали погодные условия.

Утеплители, независимо от названия и маркировки, имеют повышенный уровень воспламенения. Относятся к третьему и четвёртому классу. В настоящее время большинство производителей добавляют в состав такой химический реагент, как антипирин. Главная особенность – затухание при воспламенении. К стандартной маркировке добавляется марка «С».

• Обильное выделение дыма при горении, в процессе которого в атмосферу выпадают цианиды и бромоводород;
• минимальный показатель поглощения воды;
• повышенная прочность на изгиб;
• утепляющая функция — минимальный показатель теплоотдачи;
• взаимодействие с нефтепродуктами.

Нейтральное взаимодействие с битумом, цементом, гипсом, известью, асфальтом.

Утепление фундамента несложный проект. Достаточно иметь строительную площадку с подъездом для техники. В противном случае нужно самостоятельно готовить бетонную смесь с обязательным учётом пропорций и соотношения. Может быть изначальный этап покажется затратным, но эти затраты себя окупят в полном объёме в течение первого года. Стоит ли утеплять фундаментную плиту пенополистирольными листами, однозначно да.

Для чего необходимо утеплять фундамент

Утеплитель для фундамента рассчитывается на стадии проектирования будущего здания. На основе исходных данных (температурные показатели и влажность региона, нагрузка, грунтовые воды) производится выбор конкретного материала и расчёт необходимой мощности слоя.

Гидроизоляция фундамента, также как и теплоизоляция фундамента, играют важную роль для сохранения его целостности. Если уровень грунта поднимается, то деформация фундамента неизбежна. Особенно если при производстве работ нарушена технология: фундаментная плита должна быть утеплена. А сам фундамент уходить ниже глубины промерзания грунта. Это позволяет избежать разрушительного действия возникающих зимой бугров морозного пучения. Определение сезонного уровня грунта, подвергающегося промерзанию, лежит на проектировщиках.

Гидро и теплоизоляция фундамента

Утепление фундамента представляет собой не только монтаж дополнительного утеплителя для защиты от холодного воздуха. В этот процесс входит расчёт уровня перекрытия пола.

Непосредственное утепление фундамента гарантирует сохранение тепла в нижней части дома, а значит и по всему строению. В ходе эксплуатации здания собственник экономит значительные средства на отоплении.

Утепление фундамента служит также для гидроизоляции конструкции.

При правильном проведении работ по утеплению основания здания, вы получаете:

• Сокращение потери тепла.
• Снижение расходов на отопление.
• Устранение негативного воздействия морозного пучения.
• Стабилизация температуру внутри дома.
• Сводит к минимуму образование конденсата.
• Способствует прочности при механических воздействиях.

Чем и как утеплить фундамент снаружи

Утепление фундамента определяет создание комфортного температурного режима в помещениях. Также владелец дома ощутит внушительное снижение затрат на отопление комнат – это происходит за счёт снижения потерь тепла. В зависимости от уровня промерзания грунта устанавливают и тип оптимального утеплителя.

Грунт имеет набор собственных физических характеристик. Установлено, что сопротивление промерзанию стен фундамента должно быть на единицу меньше, чем теплосопротивление наружных стен дома.

Утепление фундамента снаружи

Толщина изоляции определяется по формуле:

δут=(Rтребуемое-1,05-δ/λ)*λут
В представленных значениях
δут — толщина теплоизоляции фундамента, м;
Rтребуемое — нормируемое сопротивление теплопередаче стены;
δ — толщина несущей стены фундамента в метрах;
λ — коэффициент теплопроводности материала несущей части фундамента;
λут — коэффициент теплопроводности теплоизоляции фундамента.

Конечно, не только уровень промерзания грунта оказывает влияние на разработку утеплителя для фундамента. В зависимости от типа конструкции основания составляется проект укрепления и утепления, а также таких мероприятий, как покрытие битумной гидроизоляции и многое другое.

Свайный фундамент

Утепление свайного фундамента

Этот тип фундамента обретает популярность, в виду прочности и надёжности при скорости возведения и низкой стоимости. Если сваи установлены ниже глубины промерзания грунта, то нет потребности изолировать сваю. Но важно утеплить фундамент по периметру – для этого применяют плиты из экструдированного пенополистирола. Так удаётся сохранить целостность и положение отмостки. Эти плиты следует закладывать ниже отмостки на 0,3-0,4 метра. Рекомендуемый размер 1,25 метра ширина и 50 мм высота.

Столбчатый фундамент

Утепление фундамента, который представляет собой систему столбиков, наиболее часто производят с помощью экструдированного пенополистирола. Иногда применяют вспенивающийся пенополиуретан.

Пенопласт оптимален для утепления столбчатого фундамента изнутри. Но он имеет одно явное преимущество перед другими материалами – низкую стоимость. Поэтому его охотно монтируют и снаружи. Хотя делать это не рекомендуется.

Утепление столбчатого фундамента

Керамзит тоже дешёвый материал. Его часто засыпают в предварительно установленную опалубку с внутренней стороны фундамента.

Утеплитель для фундамента Технониколь – это классическая минеральная вата. Она также устанавливается с внутренней стороны. Главное достоинство утепления фундамента технониколью – поглощение влаги материалом.

Пеноплекс отличается лучшей прочностью и долговечностью. По всем показателям он в числе лидеров, но и стоимость материала соответствует качеству.

Ленточный фундамент

Для этого типа фундамента утепление снаружи гораздо важнее. Чтобы обезопасить стены подвального помещения используют несколько слоёв теплоизоляционных материалов. Для сохранности структуры материалов важно, чтобы гидроизоляция фундамента гарантировала удаление влаги.

После подготовки траншеи перед заливкой фундамента почву обязательно утрамбовывают. После засыпают слой песчаной подушки в 10-15 см. Снова проводят трамбовку. Теперь заливают тонкий слой «подбетонки», а в некоторых случаях изоляционные материалы наносят на песчаную подушку. После гидроизоляции дополнительно утепляют и подвальное помещение.

Материалы и способы утепления фундамента

Выбор теплоизоляционных материалов на современном строительном рынке невероятно многообразен. Лучше всего отталкиваться от предлагаемого в проекте (если такого нет – обратитесь к архитектору за доработкой).

После определения всех необходимых показателей, в том числе глубины промерзания грунта, определитесь с типом утеплителя. Они могут отличаться по структуре и форме:

• Штучные утеплители.
• Гибкие.
• Сыпучие и др.

Также выделяют волокнистые, ячеистые и зернистые типы. Сырьё для изготовления делится на органическое, неорганическое и искусственное.

Одним из самых популярных материалов для утепления служит пенопласт. Он дешёвый и имеет хорошие характеристики в эксплуатации. Бывает вспененный и экструдированный. Монтаж также предельно прост и может быть выполнен своими силами.

Популярная разновидность пенопласта — экструдированный пенополистирол. Он имеет прочную структуру и характеризуется высокой гигроскопичностью, также пенополистирол хорошо сдерживает тепло. У экструдированного пенополистирола есть свои минусы:

• Низкое сопротивление растворителям.
• Подверженность воспламенению.

При работе с пенополистиролом есть отдельные обязательные правила:

1. В крепежных составах должны быть применены растворители органического происхождения. Механическое разрушение структуры материала снижает его защитные свойства.
2. Если грунт подвержен морозному пучению, то следует дополнительно защитить его от механического повреждения. Это делают с помощью кирпичной кладки или специальной полиэтиленовой мембраны.
3. Обязательна укладка водонепроницаемого покрытия для защиты для дождевых вод.

Пенополиуретан позволяет при работах создавать теплоизоляционный слой, не имеющий швов. Благодаря этому создаётся надёжная защита от проникновения воздуха с низкой температурой. Наносят покрытие специальным насосом в несколько слоёв.

Материал имеет низкую теплопроводность и отлично защищает от шума и коррозии. Он огнеупорный, водонепроницаемый и прочный.

В большинстве современных проектов предусмотрено утепление, при котором используют плиты экструдированного пенополистирола, представляющие собой один из видов пеноплекса. Он обладает рядом достоинств, которые выводят его в лидеры среди утеплителей:

• Материал прочный и имеет долгий срок эксплуатации.
• Он абсолютно безвреден.
• Устойчив при сжатии и растяжении.
• Плиты экструдированного пенополистирола стоят относительно недорого.

Какой утеплитель для фундамента выбрать

Теплоизоляция фундамента не может быть универсальной. Для каждого конкретного дома и для каждых условий может быть подобран лучший тип материала.

Утепление фундамента требует от строителей внимания на все стадиях, начиная с выбора утеплителя.

Главные критерии выбора материала для основания дома:

1. Устойчивость при меняющемся давлении, под воздействием сил сжатия и растяжения, которые меняются в течение года.
2. Сопротивление проникновению влаги в структуру материала.

Оптимальными вариантами, которые рекомендует абсолютное большинство специалистов, являются утепление фундамента с помощью:

1. экструзионного пенополистирола,
2. напыления пенополиуретаном.

Утепление фундамента пенополиуретаном

– это специальный материал, который применяют при теплоизоляции фундамента. В нём успешно реализованы высокие показатели изоляции тепла, воды и звука. Его наносят на поверхность слоями и с помощью специального насоса. Такое напыление составляет около 0,5 см и создаёт отличную изоляцию и защиту фундамента.

В ходе практического применения пенополиуретана определились следующие его достоинства:

1. Отсутствие стыковочных швов, которые являются слабым местом конструкции утепления.
2. Высокие адгезионные свойства.
3. Низкие показатели теплопроницаемости.
4. Сниженная паропроницаемость.
5. Надежность.
6. Долговечность материала.

Из минусов можно выделить:

1. Необходимость использования особого оборудования для монтажа.
2. Разрушение под воздействие ультрафиолетового излучения.

Известный экструдированный пенополистирол выигрывает только благодаря низкой стоимости и простому монтажу. Эти плиты отлично изолируют фундамент от разрушительного воздействия влаги. Они абсолютно не пропускают воду и сохраняют целостность фундамента. Это позволяет говорить о долгом сроке эксплуатации плит при сохранении исходных характеристик.

Утепление фундамента пенополистиролом

Пенопласт, который так охотно используют для защиты фундамента, обладает низкими эксплуатационными характеристиками. Да, он дешевый и удобный. Но после нескольких смен сезонов и прохождения циклов промерзания и оттаивания он просто разрушается и перестаёт защищать фундамент.

Для комплектации зданий и вертикального утепления фундаментов используют плиты с различными степенями сжатия (показатель прочности изделия). Так, при укреплении фундамента подходят плиты с прочностью в 250 кПа. Для пола необходимо выбрать материалы, имеющие этот показатель на уровне 500 кПа.

При выборе экструдированного пенополистирола пользователь должен чётко представлять его главные достоинства:

1. Длительность эксплуатации – от 40 лет и более. При этом, все свойства материала сохраняются в исходном виде на весь срок использования.
2. Высокие показатели материала при испытаниях на прочность.
3. Стабильный уровень свойств теплоизоляции на протяжении всего периода эксплуатации.
4. Устойчивость под механическим воздействием грызунов.

Пошаговая инструкция по утеплению фундамента дома снаружи

При строительстве дома важно не забыть утеплить и фундамент. Некоторые скажут, что это делать незачем. Но если не защитить цоколь утеплителем, то в первую зиму владелец заметит, что помещения быстро остывают, полы холодные и появляется неприятная сирость. Это все связано с тем, что замерзший грунт постепенно разрушает фундамент, и холод проникает в комнаты.

Под воздействием низки температур грунт начинает двигаться, потому в материале, из которого сделан фундамент, появляются мелкие трещины. Грунтовые воды попадают в такие поры и, замерзая, расширяют их, что ведет к постепенному разрушению цоколя.

Чтобы избежать таких последствий фундамент утепляют еще на этапе строительства. Можно установить утепляющий материал уже после того, как дом эксплуатировался некоторое время. Для того чтобы теплоизоляционный слой прослужил долгое время его покрывают отделочными материалами. Такая конструкция выполняет функции барьера от воздействия:

1. Влаги.
2. Температурных перепадов.
3. Механического типа.

Кроме того, теплоизоляция сохраняет тепло внутри помещений, а значит можно меньше тратить средств на отопление дома и при этом иметь приятный микроклимат.

Какой утеплитель для фундамента выбрать?

Натуральные материалы, такие как минеральная вата, не принято использовать для утепления фундамента. Утеплитель быстро впитывает и накапливает влагу, а под механическим воздействием грунта дает усадку. Все приводит к тому, что теплоизоляция не может выполнять возложенные функции.

Хорошим вариантом для таких работ будет использование синтетических утеплителей. Например,

1. Пенополистирол.
2. Экструдированный пенополистирол.
3. Пенополиуретан.

Пенополистирол

Этот материал часто используется не только как утеплитель для стен фасада, но и для фундамента. Цоколь обкладывают плитами полистирола с высокими показателями плотности и толщиной не менее чем 5 см. основными преимуществами называют:

• Небольшой вес, что упрощает транспортировку и процесс укладки.
• Прямоугольная форма позволяет быстро и качественно выполнить процесс монтажа опытному мастеру и новичку в этой сфере.
• Низкие показатели теплопроводности.
• Звукоизоляционные свойства.
• Химическая и биологическая инертность.
• Влагоотталкивающие свойства.

Экструдированный пенополистирол

Это ближайший родственник пенопласта. В процессе изготовления добавляют еще один этап – экструзию, который наделяет утеплитель улучшенными характеристиками. Потому экструдированный пенополистирол отличается от пенопласта:

• Большей плотностью при той же толщине плиты, а это значит, что его можно использовать меньше в равных условиях.
• Абсолютная непроницаемость пара и влаги.
• Повышенные прочностные характеристики.
• Возможность устанавливать плиты вертикально и горизонтально.
• Биологическая инертность.

Строители называют этот утеплитель пеноплексом, но это всего лишь одна из торговых марок, которая выпускает экструдированный пенополистирол.

Пенополиуретан

Утепление фундамента дома снаружи выполняют и при помощи жидкого утеплителя, который напыляется на основание при помощи специального оборудования и быстро застывает. Пенополиуретан способен хорошо защитить бетон от негативного воздействия, поскольку кроме, стандартных характеристик имеет ряд преимуществ:

• Наносится сплошным слоем без стыков и зазоров, что делает теплоизоляцию более эффективной.
• Пена заполняет все трещины и выбоины, которые могли появиться за время эксплуатации.
• Состав застывает быстро потому цоколь можно обшить отделочными материалами сразу после выполнения теплоизоляционных работ.
• Выполняет функцию гидроизоляции.
• Сцепляется с бетонным, кирпичным и деревянным основанием, поскольку имеет отличные показатели адгезии.

Благодаря таким достоинствам пенополиуретан постепенно вытесняет пенопласт и пеноплекс в частном строительстве. Но есть одна сложность. Нанести утеплитель без специальной установки невозможно.

Керамзит

До появления современных синтетических материалов использовался керамзит и шлак. Эти материалы стоят недорого и имеют небольшие показатели теплопроводности.

Но для того чтобы правильно и эффективно утеплить фундамент керамзитом, его нужно использовать в большом количестве. Кроме того, процесс обустройства насыпной теплоизоляции многоэтапный и трудоемкий. Есть, конечно, и свои достоинства:

1. Эконом вариант – доступная цена.
2. Все можно сделать своими руками без помощи профессиональных мастеров.
3. Керамзит дешевый материал.
4. Используют для горизонтального (на земле) и вертикального утепления.
5. Безопасность для жизни и здоровья человека, а также окружающей среды.

Как утеплить фундамент дома пенополистиролом снаружи

Для того чтобы установить плиточный утеплитель нужно сначала подготовить место для работ. Для этого проделывают следующие мероприятия:

1. По периметру всего здания откапывают траншею шириной около 1 м. Глубина будет разной в зависимости от глубины залегания фундамента и промерзания грунта.
2. Поверхность цоколя очищают от загрязнений жесткой щеткой.
3. Открытый фундамент оставляют на 10 суток для испарения влаги.
4. Поверхность осматривают на наличие дефектов. Если они большие, то занимаются штукатуркой.
5. Мелкие трещины и щели заделывают.
6. Обустраивают гидроизоляцию. Для этого используют мастики на основе полимеров, каучука или битума. Органические не подойдут, поскольку будут разрушать утеплитель.

Перед использованием мастики фундамент обрабатывают битумным праймером, который улучшит адгезию. Гидроизоляцию наносят в 2 слоя, внимательно обрабатывая углы, и не оставляя залысин.

После того как мастика высохнет, приклеивают пенополистирол снаружи цоколя. Обязательно выбирают клей, который выдержит повышенную влажность и температурные скачки. Если основание обрабатывалось битумной мастикой, то ее используют и в качестве клея.

1. Клеевой раствор наносят по периметру плиты утеплителя и несколько мазков в центре.
2. Элемент прикладывают к нижнему левому углу и плотно прижимают.
3. После фиксации проверяют строительным уровнем.
4. Следующую деталь прикладывают максимально близко к соседней, чтобы оставался минимальный зазор.
5. Если пенополистирольный утеплитель нужно уложить в несколько рядов, помнят о перевязке вертикальных швов.
6. После завершения работ детали, которые будут находиться над уровнем грунта, дополнительно фиксируют дюбелями с широкими шляпками.
7. Стыки дополнительно заполняют герметиком.

После того как клей полностью высохнет, траншею засыпают оставляя 30 см до уровня грунта. Землю тщательно трамбуют, выстилают гидроизоляционной пленкой (она находит на фундамент), укладывают дренажные трубы, засыпают гравием и песком, опять трамбуют и делают отмостку.

Утеплитель, который находиться над уровнем грунта требует декоративной отделки. Для этого выбирают цокольный сайдинг или другой прочный материал. Блок-хаус из дерева не стоит выбирать в качестве отделки, со временем облицовка будет терять привлекательность, а не хорошеть.

Методы утепления разных видов фундамента

Для строительства домов выбирают подходящий вариант обустройства фундамента. Но каждый из них требует своей технологии утепления. Применять одну для всех не стоит поскольку добиться нужного результата будет сложно.

Этот вид фундамента можно утеплять двумя способами:

1. Горизотально – засыпать керамзит и сделать отмостку.
2. Вертикально – использовать листовой или жидкий утеплитель.

Такие варианты были описаны выше. Они прекрасно подойдут для ленточного фундамента и защитят от негативного влияния. Внимательно подбирают утеплитель, ведь от его качества зависит, насколько тепло и комфортно будет находиться в помещении, и насколько долго прослужит фундамент.

В этом варианте обустройства фундамента все немного сложнее. Для начала нужно сделать забирку, которая выполняет функцию фундаментной стены. Чтобы это сделать выбирают кирпичную кладку или делают каркас из металлических профилей или дерева.

Для кирпичной кладки понадобиться сделать небольшую траншею, которую заполняют песком и щебнем, а поверх укладывают металлический профиль. Такая конструкция будет основой под стену из кирпича. Дальше сооружают цоколь.

После того как высохнет раствор стену можно дополнительно утеплить плитами пеноплекса (или пенопласта) и оштукатурить. Для декоративной отделки подойдет любой прочный материал. Если же выбран каркас из металла или дерева для свайного фундамента, его также заполняют утеплителем и облицовывают. Крепят металлический профиль при помощи сварки.

Плитный фундамент

Начинают утепление плитного фундамента после того, как подготовлен котлован. На дно засыпают песчаную подушку и утрамбовывают. Поверх песка необходимо уложить гидроизоляционную пленку. Дальше по всей площади дома размещают утеплитель, каждый следующий ряд смещается для перевязки швов.

Потом приступают к обустройству опалубки по периметру уложенного утеплителя. В опалубке размещают стальные пруты для армирования. Все заливают бетоном. После того как раствор полностью застынет, приступают к созданию отмостки.

Какие материалы могут быть задействованы для утепления

Для создания эффективного теплоизоляционного слоя необходимо выбрать материал, не впитывающий влагу и выдерживающий серьезную механическую нагрузку, оказываемую окружающим грунтом. С учетом данных условий для утепления лучше всего подходят такие способы:

• создание изолирующего слоя из керамзита, песка или земли;
• монтаж утепляющей конструкции из пенопласта, полистирола или аналогичных по функциональным свойствам материалов;
• использование минеральной ваты;
• утепление фундамента частного дома с помощью пенополиуретана.

Методы утепления разных видов фундамента

Для строительства домов выбирают подходящий вариант обустройства фундамента. Но каждый из них требует своей технологии утепления. Применять одну для всех не стоит поскольку добиться нужного результата будет сложно.

Этот вид фундамента можно утеплять двумя способами:

1. Горизотально – засыпать керамзит и сделать отмостку.
2. Вертикально – использовать листовой или жидкий утеплитель.

Такие варианты были описаны выше. Они прекрасно подойдут для ленточного фундамента и защитят от негативного влияния. Внимательно подбирают утеплитель, ведь от его качества зависит, насколько тепло и комфортно будет находиться в помещении, и насколько долго прослужит фундамент.

В этом варианте обустройства фундамента все немного сложнее. Для начала нужно сделать забирку, которая выполняет функцию фундаментной стены. Чтобы это сделать выбирают кирпичную кладку или делают каркас из металлических профилей или дерева.

Для кирпичной кладки понадобиться сделать небольшую траншею, которую заполняют песком и щебнем, а поверх укладывают металлический профиль. Такая конструкция будет основой под стену из кирпича. Дальше сооружают цоколь.

После того как высохнет раствор стену можно дополнительно утеплить плитами пеноплекса (или пенопласта) и оштукатурить. Для декоративной отделки подойдет любой прочный материал. Если же выбран каркас из металла или дерева для свайного фундамента, его также заполняют утеплителем и облицовывают. Крепят металлический профиль при помощи сварки.

Плитный фундамент

Начинают утепление плитного фундамента после того, как подготовлен котлован. На дно засыпают песчаную подушку и утрамбовывают. Поверх песка необходимо уложить гидроизоляционную пленку. Дальше по всей площади дома размещают утеплитель, каждый следующий ряд смещается для перевязки швов.

Потом приступают к обустройству опалубки по периметру уложенного утеплителя. В опалубке размещают стальные пруты для армирования. Все заливают бетоном. После того как раствор полностью застынет, приступают к созданию отмостки.

Какие материалы могут быть задействованы для утепления

Для создания эффективного теплоизоляционного слоя необходимо выбрать материал, не впитывающий влагу и выдерживающий серьезную механическую нагрузку, оказываемую окружающим грунтом. С учетом данных условий для утепления лучше всего подходят такие способы:

• создание изолирующего слоя из керамзита, песка или земли;
• монтаж утепляющей конструкции из пенопласта, полистирола или аналогичных по функциональным свойствам материалов;
• использование минеральной ваты;
• утепление фундамента частного дома с помощью пенополиуретана.

Данные материалы подходят для утепления фундамента кирпичных и деревянных зданий, а также домов, сооруженных из пеноблоков. Их теплоизоляционные параметры и стоимость отличаются, поэтому при выборе материала следует проанализировать преимущества и недостатки выбранного материала, чтобы найти оптимальный вариант.

Создание теплоизоляции с помощью керамзита и песка

В прошлом данный метод наружного утепления фундамента был наиболее популярным. Его преимущество заключается в свойстве керамзита, ограждающего поверхность фундамента от воздействия влаги и создающего воздушную прослойку, защищающую конструкцию от повреждения при пучении грунта во время сильных заморозков. А также необходимо отметить простоту данной методики – каждый желающий мог организовать теплоизоляцию фундамента дома своими руками без использования специальной техники.

Процесс теплоизоляции с помощью керамзита выполняется в несколько этапов:

• По внешнему периметру фундамента выкапывается котлован;
• Дно котлована оборудуется дренажной системой, состоящей из слоя щебня, перфорированной трубы и еще одного слоя щебня. Созданный трубопровод отводится к колодцу;
• Поверхность фундамента очищается и просушивается, после чего проводятся гидроизоляционные работы;
• Котлован засыпается керамзитом или песком.

К преимуществам данного способа следует отнести невысокую стоимость материалов и простоту выполнения работ.

Утепление с помощью листового материала

Перед тем как утеплить фундамент уже возведенного здания он обкапывается по наружному периметру, при этом ширина траншеи должна составлять около метра. Стенка основания до начала работ должна быть тщательно очищена от грязи и высушена, после чего на нее наносится грунтовочный материал из латекса. Грунтовка заполняет собой все пустоты и обеспечивает крепкое схватывание с гидроизоляционным слоем. Укладка рулонного гидроизоляционного материала осуществляется с нажимом. После герметизации стыков и высыхания гидроизоляции можно приступать к работе с утеплителем:

• Наносится специальный клей, необходимый для удержания плиты (по периметру теплоизолирующей плиты сплошной линией и несколькими мазками в центральной части).
• Отдельные плиты прижимаются к фундаменту, каждый новый лист укладывается внахлест к предыдущему.
• Если стенка фундамента достаточно высока и одного ряда плит недостаточно, во избежание образования швов предпочтительнее шахматный порядок расположения.
• В случае образования щелей, их следует зашпаклевать с помощью герметика или заполнить пеной.
• Часть утеплителя, находящего выше грунта, покрывают отделочным клеем, фиксируя на поверхности армирующую сетку. Перед продолжением работ необходимо подождать трое суток, необходимых для высыхания клея.
• Для цоколя собирается опалубка. Плита располагается на песчано-щебневой подушке и закрывается армирующей сеткой.
• После высыхания отмостки можно приступать к отделочным работам.

Использование жидкого пенополиуретана

Застывший пенополиуретан обеспечивает помимо теплоизоляции дополнительную защиту от влаги. Благодаря ячеечной структуре 5-сантиметровый слой данного материала сравним по эффективности с плитой пенополистирола метровой толщины, а значит, дополнительные работы изнутри подвального помещения не потребуются.

Техника нанесения пенополистирола достаточно проста: материалом в жидком состоянии покрывается внешняя, предварительно очищенная стенка фундамента. С примерами выполнения работы можно ознакомится по многочисленным видео, опубликованным в Интернете.

Преимущества пенополиуретана как теплоизолирующего материала:

• повышенная адгезия;
• полное отсутствие швов в теплоизолирующем слое;
• экономия на дополнительной гидроизоляции;
• эксплуатационный срок в пределах 40 лет;
• материал отличается экологической чистотой.

К сожалению, недостатки также имеются:

• сравнительно высокая стоимость;
• для работы с материалом требуется спецтехника;
• необходимо защитить пенополиуретан от воздействия ультрафиолетового излучения.

Утепление столбчатого фундамента

Описанные выше способы применимы для монолитных и ленточных фундаментов, однако для столбчатого основания они не подходят. Для обеспечения теплоизоляции пространства между грунтом и ростверком потребуется создания специальной забирки. Данный элемент функционально схож с цоколем, но, поскольку он не нагружен, требования к прочности конструкции существенно ниже. Последовательность работы:

• В промежутках между столбами основания выкапывается 50-сантиметровая траншея, треть ее объема заполняется песчано-щебневой смесью;
• На подушку укладывается металлический каркас, поверх которого заливается бетонный раствор;
• На застывший бетон устанавливается сплошная кирпичная кладка, оставляются небольшие вентиляционные отверстия.

В данной статье были описаны основные методы, как правильно утеплить фундамент частного дома, с перечислением порядка проведения строительных работ. Для более детального ознакомления с технологией утепления фундамента рекомендуем ознакомиться с советами специалистов, посмотреть несколько видео, на которых данные методики применяются на практике.

Какой фундамент лучше для дома из бруса?

Изоляция зданий ниже уровня земли и под плитами

Три совета по выбору материала для вашего проекта

Какая изоляция лучше всего подходит для фундаментов подземных зданий и под бетонными плитами? Торговые представители, естественно, скажут вам, что продукт их компании лучший. Но что говорят независимые испытания и исследования?
Эти три совета помогут вашей фирме выбрать рентабельный и высокоэффективный тип изоляции из жесткого пенопласта для вашей следующей работы по утеплению низкого качества.

➀

ПОДТВЕРЖДЕНИЕ ДОЛГОСРОЧНЫХ ТЕПЛОВЫХ ХАРАКТЕРИСТИК

Двумя из жестких пенополистирольных изоляционных материалов, наиболее часто используемых под плитами и под плитами, являются пенополистирол (EPS) и экструдированный полистирол (XPS). Хотя оба являются изоляторами с закрытыми ячейками, в долгосрочной перспективе они работают по-разному.

XPS имеет более высокое начальное значение изоляционного сопротивления изоляции, чем аналогичная толщина и плотность пенополистирола, но коэффициент сопротивления изоляции XPS со временем ухудшается. EPS не испытывает такого «теплового дрейфа», и заявленное значение R остается неизменным на протяжении многих лет эксплуатации.
Это решающий момент при выборе изоляции, так как уменьшение значения R означает снижение тепловых характеристик с течением времени и, таким образом, увеличение энергии нагрева и охлаждения и затрат для владельца здания.
Простой способ подтвердить долгосрочные тепловые характеристики изоляции — это просмотреть гарантию. Известные производители пенополистирола обычно гарантируют 100% опубликованной R-стоимости в течение 20 лет. Для сравнения, большинство гарантий XPS обычно покрывают только до 90 процентов опубликованного значения R, чтобы учесть снижение значения R, которое происходит в полевых условиях.

➁

ОБЕСПЕЧИВАЕТ МИНИМАЛЬНОЕ ДОЛГОСРОЧНОЕ ПОГЛОЩЕНИЕ ВЛАГИ

В дополнение к стабильности показателя R, изоляция из жесткого пенопласта отличается степенью поглощения влаги и способностью к высыханию. Смачиваемая изоляция обеспечивает более низкое тепловое сопротивление и со временем может разрушаться. Поскольку изоляция, установленная ниже уровня земли, часто контактирует с влажной почвой, скорость поглощения влаги и способность высыхать являются ключевыми в этих применениях. Изоляция
EPS противостоит влаге лучше, чем XPS, в том числе на заглубленных фундаментах, где он регулярно контактирует с влажной почвой.Независимые лаборатории провели обширные испытания степени поглощения влаги как для EPS, так и для XPS. Хотя XPS часто показывает лучшие результаты в лабораторных краткосрочных, полностью погруженных тестах, реальные долгосрочные тесты показывают, что EPS работает намного лучше. Причина в том, что EPS высыхает намного быстрее, чем XPS. Эта способность к быстрой сушке помогает EPS оставаться более сухим в условиях многократного воздействия влаги.
15-летние полевые испытания EPS и XPS наглядно продемонстрировали это.Компания Stork Twin City Testing оценила содержание влаги в EPS и XPS, помещенных рядом в течение 15 лет на фундамент здания в Сент-Поле, штат Миннесота. На момент снятия изоляции EPS был намного суше, чем XPS — EPS имел только 4,8% влаги по объему по сравнению с 18,9% влажности для XPS. После 30 дней сушки EPS имел только 0,7 процента влаги по объему, в то время как XPS все еще содержал 15,7 процента влаги.
Высокий уровень влагопоглощения XPS в реальных условиях также показан в отчете за 2012 год от U.С. Департамент энергетики Окриджской национальной лаборатории (ORNL). Их исследователи обнаружили, что изоляция XPS, установленная ниже уровня земли в течение 15 лет, впитала 67 процентов или более влаги.

➂

ПОЛУЧИТЕ СООТВЕТСТВУЮЩУЮ ПРОЧНОСТЬ НА СЖАТИЕ

Один из лучших способов сэкономить на жесткой пенопластовой изоляции, устанавливаемой под бетонными плитами, — это убедиться, что материал не чрезмерно спроектирован. Обычное проектное допущение приводит к спецификации прочности жесткого пенопласта, которая на много порядков превышает необходимую, что может удвоить стоимость изоляционного материала.
Не вдаваясь в подробные технические детали и математические формулы, проблема в том, что инженеры часто используют чрезмерно консервативный подход для изоляции под бетонными плитами. Многие проектировщики предполагают, что точечные нагрузки, приложенные к плите, например, от колес вилочного погрузчика, передаются на изоляцию по треугольной траектории нагрузки. Тем не менее, бетонные плиты распределяют нагрузки более равномерно, а это означает, что изоляция не нуждается в таком высоком сопротивлении сжатию, как при наличии концентрированной треугольной траектории нагрузки.
Чрезмерно консервативный подход к проектированию часто приводит к спецификации продукта XPS с высоким сопротивлением сжатию, тогда как более экономичный EPS обеспечит достаточную прочность. Поскольку XPS обычно стоит больше за дюйм, чем EPS, это потраченные впустую деньги, которые сводятся к потере прибыли подрядчика.
Простое решение для подрядчиков — спросить проектировщиков, используют ли они формулу из Теории плит на упругих основаниях, которая учитывает совместное поведение плит и изоляции.Ресурс, который может указать им, например, на расчеты, — это статья «Выбор правильного размера изоляции под плитами» в апрельском выпуске журнала Structure за 2014 год.

ЗАКЛЮЧЕНИЕ

С растущим желанием владельцев зданий сэкономить на расходах на отопление и охлаждение, а также с ужесточением энергетических норм, подрядчики будут устанавливать изоляцию ниже класса и под плитами на большем количестве своих проектов. Изоляция EPS превосходит XPS как по долгосрочному термическому сопротивлению, так и по долгосрочному поглощению влаги, а EPS имеет различные значения прочности на сжатие, подходящие практически для всех строительных проектов.EPS — самый экономичный вариант изоляции с самым высоким значением R на доллар.

■ ■ ■

[разделитель]

Об авторе Рам Маилваханан (Ram Mayilvahanan) — менеджер по маркетингу продукции Insulfoam, которая предлагает изоляцию низкого качества под торговыми марками InsulFoam и R-Tech. Для получения дополнительной информации посетите www.insulfoam.com.

---

Modern Contractor Solutions, Июнь 2014 г.
Вам понравилась эта статья?
Подпишитесь на БЕСПЛАТНОЕ цифровое издание журнала Modern Contractor Solutions Magazine!

DOE Building Foundations Section 4-1

Рисунок 4-1.Монолитный фундамент с наружной изоляцией

4.1 Рекомендуемые детали конструкции и конструкции

КОНСТРУКЦИЯ

Основными конструктивными элементами фундаментной плиты перекрытия являются сама плита перекрытия и либо профилированные балки, либо фундаментные стены с опорами по периметру плиты (см. Рисунки 4-2 и 4-3). В некоторых случаях необходимы дополнительные опоры (часто утолщенная плита) под несущими стенами или колоннами в центре плиты.Бетонные перекрытия на грунте, как правило, проектируются так, чтобы иметь достаточную прочность, чтобы выдерживать нагрузки на пол без армирования при заливке на ненарушенный или уплотненный грунт. Правильное использование сварной проволочной сетки и бетона с низким водоцементным соотношением может уменьшить растрескивание при усадке, которое является важной проблемой для внешнего вида, а также может помочь в стратегиях контроля инфильтрации радона.

Фундаментные стены обычно строятся из монолитного бетона или бетонных блоков. Фундаментные стены должны быть спроектированы таким образом, чтобы выдерживать вертикальные нагрузки от вышележащей конструкции и передавать эти нагрузки на фундамент.Бетонные опоры должны обеспечивать опору под фундаментные стены и колонны. Точно так же опорные балки на краю фундамента поддерживают надстройку выше. Опоры должны иметь размер, достаточный для распределения нагрузки на почву. Замерзшая вода под опорами может вздыбиться, вызвать растрескивание и другие структурные проблемы. По этой причине опоры должны располагаться ниже максимальной глубины промерзания, если только они не основаны на скальных породах или не подверженных промерзанию почвах или изолированы для предотвращения промерзания.

При наличии обширных грунтов или в районах с высокой сейсмической активностью могут потребоваться специальные методы строительства фундамента. В этих случаях рекомендуется проконсультироваться с местными строительными органами и инженером-строителем.

УПРАВЛЕНИЕ ВОДОЙ / ВЛАЖНОСТЬЮ

В общем, схемы управления влажностью должны контролировать воду в двух состояниях. Во-первых, поскольку почва, контактирующая с фундаментом и плитой перекрытия, всегда имеет относительную влажность 100%, фундаменты должны иметь дело с водяным паром, который будет иметь тенденцию мигрировать внутрь в большинстве условий.Во-вторых, жидкая вода не должна скапливаться вокруг фундамента и под ним. Жидкая вода поступает из таких источников, как:

• Неконтролируемые потоки поверхностных вод
• Высокий уровень воды
• Капиллярный поток через конструкции подземного фундамента

Рисунок 4-2. Компоненты структурной системы фундаментного перекрытия с профильной балкой

Рисунок 4-3. Методы дренажа фундаментных перекрытий

Методы контроля накопления и движения влаги в фундаменте являются важным компонентом всей конструкции.Неправильное управление влажностью может привести к структурным повреждениям, повреждению отделки пола и росту плесени, ремонт которых может быть очень дорогостоящим и опасным для здоровья.

Следующие методы строительства предотвратят возникновение проблем из-за избытка воды в виде жидкой воды и пара. Это достигается за счет использования соответствующего дренажа и использования замедлителей образования пара. Эти руководящие принципы и рекомендации применимы к утолщенным краевым / монолитным плитам и фундаментам стеновых стволов с независимыми конфигурациями перекрытий над уровнем земли (PATH 2006).Эти две конфигурации плиты на уровне грунта показаны на рисунках 4-2 и 4-3.

• Управляйте внешней почвой и дождевой водой, используя водосточные желоба и водосточные трубы, а также выравнивая поверхность по периметру не менее чем на шесть дюймов при падении на десять футов пути.
• Замедлитель образования пара, такой как полиэтиленовый лист толщиной 6 мил, следует размещать непосредственно под бетонной плитой (DOE 2009). Замедлитель пара предотвратит проникновение влаги из земли через плиту в здание.Рекомендуется, чтобы замедлитель образования пара находился в непосредственном контакте с бетонной плитой и не помещал между ними песок или гравий (Lstiburek 2008).
• Слой разрыва капилляров, состоящий из трех-четырех дюймов чистого гравия (без мелких частиц), должен быть установлен под замедлителем образования пара. Этот слой помогает еще больше предотвратить просачивание основной массы почвы на плиту и позволяет отводить эту влагу, если установлена ​​дренажная система (PATH 2006). Этот слой также служит расширителем поля давления для системы вентиляции почвенного газа, если таковая имеется.
• Добавьте капиллярный разрыв (герметик для поролона с закрытыми порами или прокладка) между верхней частью бетона и пластиной порога, чтобы предотвратить миграцию влаги между бетонным фундаментом и конструкцией стены выше. Для конструкций с балками со встроенным грунтом выдвиньте замедлитель образования пара под плиту под основание, доведя его до уровня грунта.
• Есть несколько различных вариантов отделки пола, которые можно использовать на фундаментном основании, однако следует избегать использования непроницаемых материалов, таких как виниловые полы, потому что они предотвращают высыхание влаги, содержащейся в плитах, в интерьере дома.Влагостойкие покрытия, такие как пятна от плитки, терраццо и бетона, особенно рекомендуются для влажного климата. Также можно использовать такие чувствительные к влаге покрытия, как ковролин и деревянные полы. Однако, чтобы их можно было использовать надлежащим образом, следует использовать изоляцию суб-плиты, поверхности плиты или периметра плиты для регулирования температуры плиты. Низкие температуры могут вызвать конденсацию на плите, что приведет к повреждению отделки, а также к росту плесени.
• После того, как бетон для плиты был залит, он все еще будет содержать большое количество влаги, и ему необходимо дать возможность застыть.Рекомендуется использовать бетон с низким содержанием воды, чтобы уменьшить количество оставшейся влаги, которая должна высохнуть после схватывания плиты. Чтобы предотвратить растрескивание и коробление во время процесса отверждения, следует использовать методы отверждения во влажной среде в сочетании с армированием сварной проволочной сеткой. Горизонтальное непрерывное армирование арматурой № 5 наверху и внизу стены ствола или утолщенной плиты

Типы фундамента дома 101

© Nenov Brothers / Fotolia

Тип фундамента, поддерживающего ваш дом, оказывает большое влияние на долговечность здания и на ваш комфорт.Планируете ли вы построить собственный дом или хотите узнать больше о доме, в котором живете сейчас, знакомство с конструкцией фундамента — идеальное место для начала.

В современном жилищном строительстве обычно используются три типа фундаментов:

• Плита
• Ползун
• Подвал

Тип, который подходит для вашего дома, во многом зависит от свойств строительной площадки, таких как тип почвы, глубина зеркала грунтовых вод и уклон.Помимо этого, у каждого типа фундамента есть свои плюсы и минусы с точки зрения доступности, обслуживания, домашнего комфорта и других факторов.

Плитный фундамент

© Lev / Fotolia

Это самый простой, экономичный и самый распространенный тип фундамента дома. Этот фундамент представляет собой бетонную плиту толщиной от 6 до 8 дюймов, залитую непосредственно на поверхность почвы, подготовленную с гравием для облегчения дренажа. Есть несколько способов возвести фундамент из плит.

• Плита класса — Для создания этого фундамента бетон просто заливается на подготовленный грунт.По краям он залит более толстым слоем, чтобы образовалась основа. Арматура добавляется для прочности, а проволочная сетка может быть добавлена ​​для уменьшения риска растрескивания.
• Т-образный — Этот фундамент состоит из бетонных опор ниже линии промерзания и стен поверх опор, доходящих до поверхности почвы. Поверх этой поддерживающей конструкции заливается плита.
• Защита от замерзания (FPSF) — Этот фундамент содержит изоляцию из жесткого пенопласта для предотвращения промерзания грунта под землей, что снижает риск образования трещин.Он используется только в зданиях, которые будут отапливаться зимой.

Дом построен прямо на фундаменте, что устраняет необходимость в системе поддержки пола, что дополнительно снижает затраты и ускоряет строительство.

Плюсы

Отсутствие открытого пространства под домом снижает риск заражения термитами, мышами и другими вредителями. Поскольку фундамент из плит не опирается на балки для поддержки, они исключительно прочные. Для них требуется минимальное копание, поэтому они идеально подходят для каменистых или тяжелых почв, где копать подвал или подвал было бы непрактично.

Минусы

Водопроводные, газовые и дренажные трубы часто заделывают в бетон, и когда эти трубы изнашиваются и протекают, необходимо вскрыть фундамент, чтобы можно было провести ремонт. Фундаменты из плит уязвимы для давления, вызванного замерзанием и оттаиванием грунта, поэтому их лучше всего использовать в более теплом климате, где грунт замерзает редко. Поскольку они не могут защитить дом от паводковых вод, как ползун или подвал, они менее чем идеальны для зон, подверженных наводнениям.

Фонд Crawl Space

Фото: RBerteig

Фундамент для подполья включает в себя открытое пространство высотой около 2 футов под домом, которое поднимает дом над землей. Обычно они создаются одним из двух методов:

• Стенка ствола — Сплошная стена из кирпича.
• Колонна и балка — Бетонные опоры в земле, поддерживающие деревянные опоры и бетонные балки, простирающиеся между опорами.

Плюсы

Фундамент для подполья — хороший выбор в районе с высоким уровнем грунтовых вод или склонностью к затоплению.Он защищает дом от смещения почвы во время проливных дождей и, с добавлением вентиляционных отверстий, снижает риск попадания паводковой воды в дом. Подподнятое пространство обеспечивает циркуляцию воздуха под домом, помогая сохранять прохладу в ваших комнатах летом. Здесь часто проходят трубы и другие инженерные сети, поэтому вы можете легко добраться до них для ремонта или модернизации. Вы также можете использовать место для хранения вещей.

Минусы

Ползунки должны быть должным образом изолированы и поддерживаться в хорошем состоянии, чтобы предотвратить проблемы с влажностью, плесенью, сквозняками и вредителями.В зависимости от вашего климата и конструкции вашего дома это может означать добавление пароизоляции и изоляции из жесткого пенопласта в дополнение к вентиляционным отверстиям или полную герметизацию пространства и герметизацию вентиляционных отверстий, а затем установку водоотливного насоса и осушителя.

Фундамент подвала

© Кристиан Делберт / Fotolia

Фундамент подвала строится путем выкопки на глубину около 8 футов, а затем строительства пола и стен для образовавшегося пространства. Сначала заливают бетонные опоры для поддержки стен.Далее возводятся стены, обычно из заливного бетона. В завершение заливается бетонная плита пола. В результате появляется дополнительная комната, которую можно использовать для хранения вещей или для увеличения жилого пространства.

Плюсы

Подвал — идеальное место для размещения бытовой техники, связанной с коммунальными услугами, такой как печь и водонагреватель. У вас будет легкий доступ к этим приборам, а также к трубам и воздуховодам в этом пространстве, что облегчит их обслуживание и ремонт. В подвале также есть удобное место для стиральной машины и сушилки, чтобы освободить место в основной жилой зоне.

Приложив немного творчества, его можно превратить в мастерскую для ваших хобби, домашний кинотеатр или даже домашний бар и бильярдную. В качестве дополнительного преимущества воздушное пространство, которое создает подвал под вашим домом, помогает сохранять прохладу в ваших комнатах летом.

Минусы

После того, как подвал будет построен, вам потребуется герметизировать и утеплить его, чтобы предотвратить нежелательные потери и увеличение тепла. В зонах, подверженных наводнениям, вам необходимо установить водоотливной насос, чтобы удалить любую паводковую воду, которая попадает в подвал. Обеспечение надлежащей герметичности, сухости и чистоты подвала также помогает предотвратить заражение вредителями и плесень.

Если ваш дом будет расположен на скале или известняке близко к поверхности, копать подвал может быть непрактично, если вообще возможно. Тяжелые или заболоченные почвы, такие как глинистые и заболоченные почвы, также являются сложными и часто непрактичными местами для фундамента. В этих местах, если вы хотите, чтобы ваш фундамент был оторван от земли, лучшим вариантом будет подполье.

Хотя тип земли, на которой вы строите, является самым важным фактором, определяющим, какой тип фундамента лучше всего подойдет для вашего дома, очень часто у вас есть выбор.Если да, то подумайте, как каждый тип фундамента повлияет на долговечность здания и потребности в обслуживании, а также на то, насколько вам понравится ваш дом.

Если ваш дом уже построен, помните о типе фундамента при планировании повседневных работ по обслуживанию дома. Например, фундамент из плит следует контролировать на предмет протечки водопроводов, в то время как рабочие места и подвалы следует регулярно проверять на наличие проблем с влажностью и заражения вредителями.

Связанные

Изоляция жилого фундамента — InterNACHI®

Дома, которые строятся сегодня, более энергоэффективны, чем дома, построенные всего несколько лет назад, в первую очередь благодаря значительным улучшениям в строительных изделиях и технологиях, а также разработке высокопроизводительных систем отопления и охлаждения и других устройств.В InterNACHI мы считаем, что преимущества изоляции фундамента часто упускаются из виду. Потери тепла из неизолированного кондиционированного подвала могут составлять до 50% от общих тепловых потерь дома в плотно закрытом и хорошо изолированном доме. Изоляция фундамента используется в первую очередь для снижения затрат на отопление и практически не способствует снижению затрат на охлаждение. Помимо снижения затрат на отопление, изоляция фундамента повышает комфорт, снижает вероятность образования конденсата и соответствующего роста плесени, а также повышает удобство жизни в помещениях ниже уровня земли.

Типы фундаментов

Типы фундаментов: цокольный этаж, плита на уровне грунта или подвал. Глубокие морозы и низкий уровень грунтовых вод часто делают подвал основным фундаментом. Тем не менее, строительство подвала с перекрытием на одном уровне является обычным явлением, а пристройки дома часто имеют фундамент для подполья.

Полные подвалы

Подвалы можно изолировать как внутри, так и снаружи.Для внутренней изоляции можно использовать обычный каркас 2х4 с войлоком или изоляцию мокрым напылением. Если покрытие из пароизоляции на изоляции войлока не является огнестойким, его следует покрыть гипсокартоном. Жесткая пена также используется для внутренних помещений подвала. Полоски на меху используются для удержания пенопласта на месте. Также можно использовать изоляционные плиты из экструдированного или вспененного полистирола или полиизоцианурата. Нормы пожарной безопасности требуют, чтобы большинство изоляционных пенопластов было покрыто гипсокартоном.

Для внешней изоляции фундамента используется экструдированный или пенополистирол непосредственно на внешней стороне стен подвала.Изоляция, открытая выше уровня, должна быть закрыта, чтобы защитить ее от физического насилия и разрушительного воздействия солнца. Типичные материалы покрытия включают рулонный металл, соответствующий сайдингу, цементную плиту, прикрепленную к плите подоконника, или нанесение отделки, напоминающей штукатурку.

Третий вариант — использовать систему фундамента из пенопласта. Фундаменты из полистирола устанавливаются на обычные опоры, как при строительстве стены из Lego®. Бетон укладывается в формы, где он застывает, образуя структурные и термические компоненты стены подвала.Наружная пена, либо вспененные плиты, размещенные снаружи обычного фундамента, либо стеновая система в форме пены, может обеспечить скрытый входной путь для подземных термитов. Термиты могут проходить сквозь многие пенопласты и за ними. Если используется внешняя изоляция из пенопласта, необходимо использовать сплошной металлический щит от термитов между верхней частью фундамента и пластиной подоконника, чтобы вытеснить термитов из пенопласта и увидеть их. Даже в этом случае лечение обычными термитицидами, чтобы остановить заражение, может быть затруднено.Гидроизоляция фундамента, дренаж площадки и фундамента, а также обработка термитов для утепленных и неизолированных подвалов аналогичны. Однако, если будет использоваться внешняя изоляция из пенопласта, используйте гидроизоляционные материалы, совместимые с пеной.

Подвальные помещения
Во многих отношениях стены подвала — это всего лишь короткие стены подвала. Могут использоваться внешние пенопластовые и пенопластовые изоляционные системы. Однако изоляция стен внутреннего пространства обычно выполняется либо пенопластом, либо драпированной изоляцией. Если используется пенопласт, он простирается от верха фундамента до верха фундамента.Полость, образованная балкой обода, должна быть заполнена войлоком из стекловолокна или вспененным материалом. Большинство норм пожарной безопасности допускают, чтобы до 2 дюймов полистирола было выставлено на внутренней части подполья, прежде чем потребуется покрытие.

Если рабочие места изолированы стекловолокном или войлоком из минеральной ваты, эти войлоки обычно прикрепляются к пластине порога и накидываются на пол. Батарейки шириной четыре фута, заключенные в пластиковый чехол, хорошо работают при горизонтальной установке. Обычные войлоки шириной 16 или 24 дюйма оставляют пустоты между войлоками и не работают так хорошо.

В некоторых юрисдикциях требуется вентилируемое рабочее пространство для контроля влажности. Требования к вентиляции значительно снижаются, если пол в коридоре покрыт пластиковой пленкой с перекрытием краев и заклеен лентой, чтобы уменьшить влажность помещения. При необходимости установите работающие вентиляционные отверстия, чтобы их можно было закрыть. Не забудьте заполнить пространство балок по краю стекловолокном или вспененной пеной, чтобы завершить изоляционную обработку.

Пол над подвесным помещением также можно утеплить.Это поднимает тепловую оболочку от стен подползника до пола. Хотя этот метод имеет множество преимуществ, трубопроводы должны быть защищены от замерзания, а каналы отопления и охлаждения также должны быть изолированы.

Плита на поверхности
Потери тепла максимальны на уровне наружной поверхности или рядом с ней. Для снижения затрат на отопление и уменьшения синдрома холодного пола, характерного для монолитного строительства, критически важна изоляция. Наружная изоляция из пенопласта, как и внешняя изоляция подвала, работает хорошо.Изоляция должна проходить от верха плиты до верха фундамента. Пенопласт внутри фундамента также распространен. Необходимо предусмотреть термический разрыв, чтобы предотвратить термическое растекание плиты наружу. Установка гвоздезабивателя, обработанного под давлением, или скошенной кромки плиты обеспечивает термический разрыв, но при этом позволяет крепить напольное покрытие. Климат, стоимость топлива, эффективность отопительного оборудования и тип фундамента помогают определить рентабельный уровень изоляции.

Экономия от утепленных фундаментов зависит от цены на топливо, производительности отопительного оборудования и климата.Стоимость полной изоляции фундамента подвала будет варьироваться, но строители сообщили о ценах от 800 до 1200 долларов. Если ипотека нового дома была увеличена на 1200 долларов, то увеличение жилищных выплат составило бы 106 долларов в год для 30-летней ссуды под 8%. Комбинированные расходы на отопление и ипотеку будут аналогичными, а дом будет более комфортным и обеспечит более здоровую внутреннюю среду.

Часто задаваемые вопросы

Если подвал еще не закончен, нужно ли его утеплять?

Да, если только верхний этаж не изолирован.Даже если подвал используется только для хранения, обогрева и охлаждения, он термически связан с остальной частью дома.

Является ли изоляция пола над подвалом или подпольем альтернативой изоляции фундамента?

Да, но имейте в виду, что трубы, воздуховоды и оборудование HVAC, расположенное в подвале, необходимо будет изолировать для защиты труб от замерзания. Иногда их можно сгруппировать на небольшой площади с изолированными стенами, в то время как пол над остальной частью подвала изолирован.

Разве изоляция снаружи не улучшает энергоэффективность?
Если в подвале используется пассивная солнечная конструкция со значительным количеством окон, выходящих на юг, будет полезна внешняя изоляция при условии, что стены подвергаются солнечному воздействию. В типичном подвале экономия энергии незначительна.

Следует ли иметь внутри фундаментных стен пароизоляцию?
Если используется внутренняя изоляция, да. Бетону необходимо дать высохнуть, но влажный воздух подвала, типичный для лета Среднего Запада, не должен достигать прохладной стены, где он может конденсироваться.Изоляция из войлока, специально разработанная для внутренней части стен фундамента, имеет перфорированную полимерную облицовку, которая предотвращает циркуляцию воздуха через войлок, но позволяет водяному пару от стены выходить.

Увеличит ли изоляция фундамента риск проникновения термитов?
Изоляция фундамента не увеличивает риск проникновения в термин. Если в почве обитают термиты, а в здании используется древесина, существует риск заражения. Наружная изоляция может снизить вероятность раннего обнаружения и препятствовать лечению при обнаружении.

При осмотре фундамента на предмет термитов неплохо было бы оставить открытую полосу или небольшой участок, на котором не используется изоляция фундамента?
В некоторых южных штатах с высокой частотой заражения термитами, включая Флориду, Северную и Южную Каролину, Джорджию, Алабаму, Миссисипи, Луизиану, восточный Техас, южную и центральную Калифорнию, Джорджию, Теннесси и Гавайи, изоляция из жесткого пенопласта не применяется. допускается контактировать с почвой. В других областях требуется 6-дюймовый зазор между верхней частью теплоизоляции фундамента и любым деревянным элементом каркаса для визуального осмотра на наличие термитов.Инспектор InterNACHI может быть нанят для проведения необходимых проверок на вредителей. Будет ли гидроизоляция подвергать химическому воздействию изоляционные материалы наружного фундамента?
В может случиться. Всегда следуйте инструкциям производителя изоляции по влагозащите.

А как насчет гидроизоляции? Код
часто требует гидроизоляции вместо гидроизоляции, если стена примыкает к жилому пространству. Производители некоторых изделий из пенопласта предлагают конкретные рекомендации по гидроизоляции своих пенопластов.

Как долго прослужит наружная изоляция фундамента?
Правильно установленная изоляция фундамента должна служить столько же, сколько и изоляция, установленная в любом другом месте здания.

Следует ли защищать пенопластовую изоляцию над уровнем земли?
Пена выше уровня земли должна быть защищена как от солнца, так и от физических повреждений. Ультрафиолет разрушает и разрушает большинство пен. Кроме того, повреждение газонокосилкой, мячами и другим случайным контактом может ухудшить внешний вид и характеристики пены.Обычные материалы, используемые для защиты пены выше класса, включают двух- или трехслойную штукатурку, эластомерные или цементные покрытия, наносимые кистью, вертикальный виниловый сайдинг, цементную плиту, алюминиевый рулонный материал и панели из стекловолокна.

Увеличит ли изоляция фундамента риск проблем с радоном?
Попадание радона в дом происходит через трещины и другие отверстия ниже уровня земли. Использование изоляции фундамента должно свести к минимуму термические нагрузки на фундамент и помочь минимизировать образование трещин, тем самым уменьшая проникновение радона.

Следует ли вентилировать рабочие места?
Кодекс CABO для одной и двух семей требует 1 квадратный фут вентиляции подзарядки на каждые 150 квадратных футов площади пола. При установке пароизоляции можно использовать рабочие форточки размером 1/10. Теплый и влажный летний воздух может конденсироваться на прохладной земле, даже если он покрыт поли-паровым замедлителем диффузии, что увеличивает риск проблем с влажностью в пространстве для ползания. Предпочтительнее установить пароизоляцию и закрыть работающие форточки.Если в соответствии с местными правилами требуется вентиляция подпольного пространства, предпочтительнее изолировать пол и установить пароизоляцию.

Требуется ли противопожарная защита для установленных внутри изоляционных пенопластов?
Для всех пенопластов требуется тепловая защита, равная ½ дюйма гипсокартона при установке внутри здания, в том числе в подвесном пространстве. Единственным исключением является полиизоцианурат Celotex Thermax®, который может быть установлен без теплового барьера, если это одобрено местным должностным лицом строительных норм. Являются ли изоляционные бетонные опалубочные системы (ICF) дешевле, чем изолированные бетонные стены, залитые на месте?
ICF могут быть конкурентоспособными, но затраты зависят от проекта. Пена, используемая в этих системах, должна решать те же проблемы, которые описаны выше для пенопласта.

Таким образом, если вы потратите время на планирование наилучшей системы изоляции для вашего нового дома, а также проведите инвентаризацию изоляции, установленной в вашем доме в настоящее время, это может привести к экономии энергии в долгосрочной перспективе.

Еще подобные статьи об осмотре

Абсолютные требования к стальным конструкциям, бетону и фундаменту

Конструкции

Absolute Steel предназначены для крепления к бетонному основанию или плите, либо непосредственно к земле.

СПЕЦИАЛЬНОЕ ПРИМЕЧАНИЕ ДЛЯ ЗОН ХОЛОДНОЙ ПОГОДЫ: Конкретные применения, описанные ниже, не учитывают требования к линии замерзания. Если вы живете в местности с очень холодной зимой и морозной линией, бетонные основания должны быть глубже, чем показано на рисунке. Местные строительные власти могут предоставить информацию о требованиях к линии замерзания в вашем районе.

Подготовка площадки — для получения информации о подготовке площадки щелкните здесь.

Монтаж бетонной плиты

Размер перекрытия

Ваша плита должна быть шириной , как ваше здание, и на 2 дюйма длиннее .Например, если вы приобрели здание шириной 20 футов и длиной 40 футов, ваша плита должна быть шириной 20 футов и длиной 40 футов 2 дюйма.

Толщина перекрытия

Ваш пол должен иметь толщину не менее 4 дюймов. Прочность бетона должна составлять минимум 2500 фунтов на квадратный дюйм, с добавлением арматуры из волокнистой сетки на заводе по производству арматуры OR № 3 на 24-дюймовых центрах.

Если вы планируете припарковать больших тяжелых транспортных средств внутри (например, грузовики или большие дома на колесах), вам следует подумать о том, чтобы сделать плиту толщиной 6 дюймов и использовать бетон под давлением 4000 фунтов на квадратный дюйм.

Обязательно выпилите компенсационные швы в плите в течение подходящего времени после заливки или затертите компенсационные швы на этапах отделки бетона.

Для оценки мы можем сказать вам, что в нашем районе (Феникс, штат Аризона) стоимость 4-дюймовой плиты составляет около 4,50 долларов за квадратный фут. Цены в вашем районе могут быть разными.

Требования к опоре

Одновременно с заливкой плиты необходимо также залить опор по периметру , как показано ниже.Это называется монолитной плитой или монолитной плитой .

Опоры по периметру должны быть 12 дюймов в ширину и 12 дюймов в глубину. (Глубже, если вы боретесь с линией изморози). Вы можете включить толщину плиты 4 дюйма в общую глубину 12 дюймов; другими словами, опора будет выступать на 8 дюймов ниже плиты. Как показано на подробных чертежах, для ваших опор также потребуются сплошные участки арматурного стержня №4 сверху и снизу.

В нашем районе такие опоры стоят примерно 16 долларов.50 на линейную (беговую) ногу.

Установка на грунт с бетонными кессонами

Если вы решите построить свою конструкцию на расчищенном и выровненном грунте, а не на бетонном фундаменте, вам все равно потребуется бетонное крепление в виде кессонов . Другими словами, вам нужно будет выкопать ямы для столбов диаметром примерно 10 дюймов и глубиной 30 дюймов через каждые пять футов по длине здания. (Если вы приобрели каркасное здание размером 4 фута по центру, отверстия должны быть расположены на расстоянии четырех футов друг от друга.) Каждое отверстие будет заполнено бетоном, чтобы сформировать кессон .

Рытье ям для столбов лучше всего производить с помощью шнеков или экскаваторов, которые обычно можно приобрести в компаниях по аренде инструментов или оборудования. После того, как ваши кессона отверстие вырыто и базовые рельсы структуры в раскладывают, поместите анкер в каждом отверстии (крепится к основанию рельсу, как описано в инструкциях буклета) и заполнить отверстие бетона.

НАПОМИНАНИЕ: В вашем районе могут быть дополнительные требования к линии замерзания, , что потребует сделать ваши опоры или кессоны глубже, чем указано здесь.Ваш местный строительный орган может предоставить вам информацию по этому поводу.

Крепление к земле с помощью зажимов заземления MR 68

---

Нажмите здесь, чтобы получить мгновенную цену СЕЙЧАС!

Хотите реального человека?

Пожалуйста, позвоните нам по бесплатному телефону 1-877-833-3237
с любыми вопросами или предложениями! Мы здесь, чтобы помочь.

Обслуживание клиентов и цены доступны с 8:00 до 17:00 по аризонскому времени с понедельника по пятницу.

Энергетический кодекс штата Вашингтон по изоляции

WAC 51-11-0502

Требования к ограждающим конструкциям.

502.1.4.1 Общие положения: Все изоляционные материалы должны соответствовать разделам 2603 и / или 719 Международного строительного кодекса. Требуется значительный контакт изоляции с изолируемой поверхностью. Все изоляционные материалы должны быть установлены в соответствии с инструкциями производителя для достижения надлежащей плотности и поддержания единых значений R, а также должны быть установлены таким образом, чтобы можно было проверить идентификационный знак производителя. В максимально возможной степени изоляция должна охватывать всю площадь компонента до заданного значения R.

Толщина изоляции крыши / потолка, которая наносится выдувом или наносится распылением, должна определяться маркерами толщины, плотности и R-значения в дюймах, установленными как минимум по одному на каждые 300 квадратных футов (28 м2) через чердак и потолочное пространство. . На чердаках маркеры должны быть прикреплены к фермам или балкам и помечены минимальной начальной установленной толщиной цифрами не менее 1,0 дюйма (25 мм) в высоту. Каждый маркер должен быть обращен к чердаку. Толщина установленной изоляции чердака должна соответствовать минимальной начальной установленной толщине, указанной маркером, или превышать ее.

502.1.4.2 Изоляционные материалы: Все изоляционные материалы, включая облицовку, такую ​​как пароизоляционные материалы или дышащую бумагу, устанавливаемые в узлах пола / потолка, крышах / потолочных узлах, стенах, подвесных пространствах или чердаках, должны иметь класс распространения пламени менее 25 и плотность дыма не должна превышать 450 при испытании в соответствии с ASTM E84-01.

ИСКЛЮЧЕНИЯ:

1. Пенопластовая изоляция должна соответствовать разделу 2603 Международных строительных норм и правил.
2. Когда такие материалы устанавливаются в скрытых пространствах конструкции типов III, IV и V, ограничения распространения пламени и образования дыма не применяются к облицовке, при условии, что облицовка установлена ​​в существенном контакте с неэкспонированной поверхностью потолка, пола. или отделка стен.
3. Целлюлозная изоляция должна соответствовать разделу 719 Международного строительного кодекса.

502.1.4.3 Зазоры: При необходимости изоляция должна быть установлена ​​с зазорами в соответствии со спецификациями производителя.Изоляция должна быть установлена ​​таким образом, чтобы не было препятствий необходимой вентиляции. Для выдувной или залитой рыхлой изоляции необходимо поддерживать зазоры путем установки постоянного фиксатора.

502.1.4.4 Люки и двери доступа. Двери доступа из кондиционируемых помещений в некондиционированные помещения (например, чердаки и подвесные помещения) должны быть герметичными и изолированными до уровня, эквивалентного изоляции на окружающих поверхностях. Должен быть обеспечен доступ ко всему оборудованию, предотвращающему повреждение или сжатие изоляции.При установке незакрепленной теплоизоляции необходимо предусмотреть деревянный каркас или эквивалентную перегородку или фиксатор, цель которого — предотвратить просыпание неплотной изоляции в жилое пространство при открытии доступа на чердак и обеспечить постоянные средства обслуживания. установленное значение R неплотного утеплителя.

502.1.4.5 Изоляция крыши / потолка: если в сборке крыши используются два или более слоев жесткой теплоизоляции из плит, вертикальные стыки между каждым слоем должны быть расположены в шахматном порядке.В чердачных помещениях, где уклон потолка составляет не более 3 футов на 12 и есть свободное расстояние не менее 30 дюймов от верха нижнего пояса фермы или потолка, можно использовать в чердачных помещениях, где можно использовать изоляцию с открытым воздухом или заливкой. перекладина на нижнюю сторону обшивки конька крыши. При установке вентиляционных отверстий должны быть предусмотрены перегородки вентиляционных отверстий для отклонения входящего воздуха над поверхностью изоляции. Перегородки должны быть из жесткого материала, стойкого к ветровой влажности.Требования к перегородкам для изоляции потолка должны соответствовать разделу 1203.2 Международного строительного кодекса о минимальных требованиях к вентиляции. По возможности, перегородки должны устанавливаться от верхней части наружной стороны внешней стены, проходя внутрь, до точки на 6 дюймов по вертикали выше высоты несжатой изоляции и на 12 дюймов по вертикали над неплотной изоляцией.

502.1.4.6 Изоляция стен: Изоляция, устанавливаемая на наружных стенах, должна соответствовать положениям этого раздела.Вся изоляция стен должна заполнять всю полость каркаса. Полости наружных стен, изолированные при обрамлении, должны быть полностью изолированы до уровня окружающих стен. Вся облицовочная изоляция должна быть скреплена скобами во избежание сжатия.

ИСКЛЮЧЕНИЕ:

Полость в рамке может быть пустой или частично заполненной при условии:

1. Расчеты стеновых конструкций выполняются вместе с полным расчетом производительности для всего здания; и
2. Изоляция, установленная в частично заполненных полостях, не включается в расчет производительности.

502.1.4.7 Изоляция пола: Изоляция пола должна устанавливаться постоянно, при значительном контакте с изолируемой поверхностью. Изоляционные опоры должны быть установлены таким образом, чтобы расстояние между ними не превышало 24 дюйма. Вентиляционные отверстия в фундаменте должны располагаться так, чтобы их верхняя часть находилась ниже нижней поверхности изоляции пола.

ИСКЛЮЧЕНИЯ:

1. Изоляция может отсутствовать на полах над отапливаемыми подвалами, отапливаемых гаражах или на участках под полом, используемых в качестве приточных камер HVAC.Когда фундаментные стены утеплены, изоляция должна быть закреплена постоянно. При установке изоляция не должна блокировать поток воздуха через вентиляционные отверстия в фундаменте. Если вентиляционные отверстия в фундаменте расположены не так, чтобы верх вентиляционного отверстия находился ниже нижней поверхности изоляции пола, необходимо установить прочно закрепленную перегородку под углом 30 ° от горизонтали для отвода воздушного потока ниже нижней поверхности пола. изоляция.
2. Существенный контакт с изолируемой поверхностью не требуется в закрытых конструкциях пола / потолка, содержащих воздуховоды, в которых изоляция по всей глубине установлена ​​между воздуховодом и внешней поверхностью.

502.1.4.8 Плита на уровне грунта: Изоляция перекрытия на уровне грунта должна быть размещена снаружи фундамента или на внутренней стороне стены фундамента. Изоляция должна проходить вниз от верха плиты на минимальное расстояние 24 дюйма или вниз, по крайней мере, до низа плиты, а затем горизонтально внутрь или снаружи на общее расстояние 24 дюйма. Изоляция выше класса должна быть защищена. Гвоздезабиватель размером 2 на 2 дюйма (максимум) может быть размещен на возвышении готового пола для крепления материалов внутренней отделки.

502.1.4.9 Излучающие плиты: Вся площадь излучающих плит должна быть термически изолирована от почвы с использованием как минимум изоляции R-10. Изоляция должна быть одобрена для использования по назначению. Если ниже излучающей плиты имеется система контроля газов в почве, что приводит к усилению конвективного потока под излучающей плитой, излучающая плита должна быть термически изолирована от слоя гравия суб-плиты. Излучательная изоляция плиты R-10 требуется для всех путей соответствия.

502.1.4.10 Стены ниже уровня земли: Изоляция внешней стены ниже уровня, используемая на внешней (холодной) стороне стены, должна проходить от верха стены ниже уровня земли до верха фундамента и должна быть одобрена для использования ниже уровня земли. Изоляция выше класса должна быть защищена.

Изоляция, используемая на внутренней (теплой) стороне стены, должна простираться от верхней части стены ниже уровня пола до уровня пола ниже уровня пола.

502.1.5 U-факторы остекления и дверей: U-факторы остекления и дверей должны определяться в соответствии с разделами 502.1.5.1 и 502.1.5.2. Все продукты должны иметь маркировку сертифицированного NFRC или U-фактора по умолчанию. Обозначенный коэффициент U должен использоваться во всех расчетах для определения соответствия настоящему Кодексу. Герметичное изоляционное стекло должно соответствовать ASTM E-774-81 класс A или проходить испытания на него.

502.1.5.1 Стандартная процедура определения U-факторов остекления: U-факторы для остекления должны быть определены, сертифицированы и промаркированы в соответствии с Программой сертификации продукции (PCP) Национального совета по рейтингу окон (NFRC), утвержденной независимой сертификацией. и инспекционное агентство, имеющее лицензию NFRC.Соответствие должно основываться на размере жилой модели. Образцы продукции, используемые для определения U-фактора, должны быть единицами производственной линии или репрезентативными единицами, приобретенными потребителем или подрядчиком. Продукты, перечисленные в Справочнике сертифицированных продуктов NFRC или сертифицированные по стандарту NFRC, не должны использовать значения по умолчанию.

ИСКЛЮЧЕНИЯ:

1. Стеклопакетам без рейтинга NFRC могут быть присвоены U-факторы по умолчанию из таблицы 10-6A для вертикального остекления и из таблицы 10-6E для верхнего остекления.
2. Агрегатам без рейтинга NFRC, произведенным малым предприятием, могут быть присвоены U-факторы по умолчанию из Таблицы 10-6A для садовых окон, из Таблицы 10-6B для другого вертикального остекления и из Таблицы 10-6E для верхнего остекления.

502.1.5.2 Стандартная процедура определения U-факторов двери: Всем дверям, включая противопожарные двери, должны быть присвоены U-факторы по умолчанию из таблицы 10-6C.

ИСКЛЮЧЕНИЯ:

1. U-факторы определены, сертифицированы и промаркированы в соответствии с Программой сертификации продукции (PCP) Национального совета по рейтингам фенестрации (NFRC), утвержденной независимым агентством по сертификации и инспекции, имеющим лицензию NFRC.
2. Значения по умолчанию для непрозрачных частей дверей должны соответствовать значениям, указанным в Таблице 10-6C, при условии, что U-фактор, указанный для двери с термическим разделением, допускается только в том случае, если и дверь, и рама имеют термический разрыв. .
3. Одна наружная распашная дверь без маркировки или непроверенная с максимальной площадью 24 квадратных фута может быть установлена ​​в декоративных целях, в целях безопасности или в архитектурных целях. Продукты, использующие это исключение, не должны включаться в требования к расчету коэффициента U, однако площадь остекления должна быть включена в расчет площади остекления.

502.1.6 Контроль влажности:

502.1.6.1 Замедлители образования пара: Замедлители образования пара должны устанавливаться на теплой стороне (зимой) изоляции, как указано в следующих случаях.

ИСКЛЮЧЕНИЕ:

Замедлитель парообразования установлен на расстоянии не более 1/3 от номинального значения R между ним и кондиционируемым пространством.

502.1.6.2 Полы: Полы, отделяющие кондиционированное пространство от некондиционируемого помещения, должны иметь установленный пароизоляционный агент.Замедлитель парообразования должен иметь рейтинг не более одной постоянной сухой чашки (т. Е. Полиэтилен толщиной четыре мил (0,004 дюйма) или крафт-материал).

502.1.6.3 Крыша / потолки: Узлы крыши / потолка, у которых вентиляционное пространство над изоляцией составляет в среднем менее 12 дюймов, должны быть снабжены пароизолятором. Лицевая изоляция войлока, используемая в качестве замедлителя парообразования, должна быть скреплена скобами. Полости сводчатого потолка с одинарной балкой должны иметь достаточную глубину, чтобы обеспечить вентилируемое воздушное пространство не менее одного дюйма над изоляцией.

ИСКЛЮЧЕНИЕ:

Невентилируемые чердачные конструкции (промежутки между балками перекрытия верхнего этажа и стропилами крыши) допускаются при соблюдении всех следующих условий:

1. 1 Невентилируемое чердачное пространство полностью находится внутри тепловой оболочки здания.
2. На потолочной стороне (мансардном этаже) невентилируемого мансардного блока не устанавливаются внутренние антипирены.
3. При использовании деревянной черепицы или вибрационной черепицы минимум 1/4 дюйма (6 мм) вентилируемого воздушного пространства отделяет черепицу или вибрационную плитку от кровельного покрытия над структурной обшивкой.
4. Любая воздухонепроницаемая изоляция должна быть замедлителем парообразования или должна иметь покрытие или покрытие, замедляющее парообразование, непосредственно контактирующее с нижней стороной изоляции.
5. Должны соблюдаться пункты a, b или c, в зависимости от воздухопроницаемости изоляции непосредственно под конструкционной обшивкой крыши.
1. Только воздухонепроницаемая изоляция. Изоляцию следует наносить в непосредственном контакте с нижней стороной конструкционной оболочки крыши.
2. Только воздухопроницаемая изоляция.В дополнение к воздухопроницаемой изоляции, устанавливаемой непосредственно под конструкционной обшивкой, жесткая плита или листовая изоляция должна быть установлена ​​непосредственно над конструкционной обшивкой крыши в соответствии с требованиями климатической зоны WA для контроля конденсации.
1. Климатическая зона № 1 R-10 минимум жесткой плиты или воздухонепроницаемой изоляции R-value.
2. Климатическая зона № 2 R-25 минимум жесткая плита или воздухонепроницаемая изоляция R-value.
3. Воздухонепроницаемая и воздухопроницаемая изоляция.Воздухонепроницаемая изоляция должна быть нанесена в непосредственном контакте с нижней стороной структурной оболочки крыши, как указано в климатической зоне WA для контроля конденсации. Воздухопроницаемая изоляция устанавливается непосредственно под воздухонепроницаемой изоляцией.
1. Климатическая зона № 1 R-10 минимум жесткой плиты или воздухонепроницаемой изоляции R-value.
2. Климатическая зона № 2 R-25 минимум жесткая плита или воздухонепроницаемая изоляция R-value.

502.1.6.4: Замедлители пара не требуются в сборках крыши / потолка, где вентиляционное пространство над изоляцией в среднем составляет 12 дюймов или больше.
502.1.6.5: Пароизоляция не требуется, если вся изоляция установлена ​​между мембраной крыши и конструкционным настилом крыши.
502.1.6.6 Стены: Стены, отделяющие кондиционированное пространство от некондиционируемого пространства, должны иметь установленный пароизоляционный агент. Лицевая изоляция войлока должна быть скреплена скобами.

ИСКЛЮЧЕНИЕ:

Для климатической зоны 1, стены с деревянным каркасом и сплошной изоляционной обшивкой с минимальным номиналом R-5, установленной снаружи каркаса и структурной обшивки.Для климатической зоны 2 — стены с деревянным каркасом и сплошной изолированной обшивкой с минимальным номиналом R-7,5, установленной снаружи каркаса и конструкционной обшивки. Изоляция внутренней полости для этого исключения должна быть не более номинальной R-21.

502.1.6.7 Почвопокровное покрытие: Почвопокровное покрытие из черного полиэтилена толщиной шесть мил (0,006 дюйма) или одобренного аналога должно быть уложено на земле в пределах рабочих пространств. Земляной покров должен перекрываться минимум на 12 дюймов в стыках и доходить до стены фундамента.

ИСКЛЮЧЕНИЕ:

Покрытие земли может быть опущено в ползунках, если пол в ползунках имеет бетонную плиту с минимальной толщиной 3-1 / 2 дюйма.

502.2 Тепловые критерии для односемейных жилых домов:

502.2.1 Расчеты UA: Предлагаемый UA, рассчитанный с использованием уравнений 2 и 3, не должен превышать целевой UA, рассчитанный с использованием уравнения 1. Для целей определения эквивалентных тепловых характеристик площадь остекления для целевого UA должна быть рассчитана с использованием значений в Таблице 5-1.Область непрозрачной двери должна быть одинаковой в целевом UA и предлагаемом UA. При демонстрации соответствия таблице 9-1 с использованием вариантов 3a, 3b или 3c предлагаемая конструкция должна быть меньше целевого UA на долю, указанную в таблице.

ИСКЛЮЧЕНИЕ:

Стены из бревна и массивной древесины, которые имеют минимальную среднюю толщину 3,5 ″ и с типом тепла помещения, отличным от электрического сопротивления, освобождаются от цели UA стены и предлагаемых расчетов UA.

502.2.2 Тип обогрева помещений: Следующие две категории включают все типы обогрева помещений:

1.Электрическое сопротивление: системы обогрева помещений, которые включают блоки плинтуса, излучающие блоки и блоки принудительной вентиляции в качестве первичной или вторичной системы отопления.

ИСКЛЮЧЕНИЕ:

1. Системы электрического сопротивления, для которых общая электрическая тепловая мощность в каждой отдельной жилой единице не превышает большее из следующих значений: 1) Одна тысяча ватт (1000 Вт) на жилую единицу, или; 2) Один ватт на квадратный фут (1 Вт / фут2) общей площади пола.
2. Другое: Все системы отопления помещений газом, деревом, маслом и пропаном, если только электрическое сопротивление не используется в качестве вторичной системы отопления, а также все системы отопления помещений с тепловым насосом.(См. ИСКЛЮЧЕНИЯ, электрическое сопротивление, раздел 502.2.2 выше.)

502,3 Зарезервировано.

502,4 Утечка воздуха:

502.4.1 Общие положения: Требования этого раздела должны применяться ко всем зданиям и сооружениям или их частям и только к тем местам, которые отделяют внешние условия окружающей среды от внутренних помещений, которые нагреваются или охлаждаются механически.

502.4.2 Двери и окна, Общие: Наружные двери и окна должны быть спроектированы так, чтобы ограничивать утечку воздуха внутрь или из ограждающей конструкции здания.Построенные на месте двери и окна должны быть герметизированы в соответствии с Разделом 502.4.3.

502.4.3 Уплотнения и уплотнители:

1. а. Наружные швы вокруг окон и дверных коробок, проемы между стенами и фундаментом, между стенами и кровлей и стеновыми панелями; отверстия при проникновении инженерных сетей через стены, полы и крышу; и все другие отверстия в оболочке здания и все другие отверстия между блоками должны быть загерметизированы, заделаны герметиком, герметизированы или герметизированы для ограничения утечки воздуха.Другие внешние стыки и швы должны быть обработаны аналогичным образом, заклеены лентой или покрыты паропроницаемой пленкой.
2. г. Все внешние двери или двери, служащие доступом в закрытую неотапливаемую зону, должны быть защищены от непогоды, чтобы ограничить утечку по периметру в закрытом положении.
3. г. Окна, построенные на месте, не подлежат испытаниям, но должны быть плотно прилегающими. Стационарные фонари должны иметь стекло, удерживаемое упорами с герметиком или конопаткой по периметру. Рабочая створка должна иметь герметизирующую прокладку, предотвращающую перекрытие обрезков, и доводчик / защелку, которые будут удерживать створку в закрытом состоянии.Оконная рама до трещины в обрамлении должна быть плотно заделана уплотнением, перекрывающей мембраной или другим одобренным способом.
4. г. Отверстия, которые должны быть огнестойкими, не подпадают под действие этого раздела.
5. 502.4.4 Встраиваемые светильники: При установке в контакте с оболочкой здания встраиваемые светильники должны иметь рейтинг типа IC и иметь сертификат ASTM E283, чтобы движение воздуха из кондиционируемого помещения в полость потолка не превышало 2,0 куб. Светильник должен быть испытан на 75 Паскалей или 1.Перепад давления 57 фунтов / фут2 и прикреплен ярлык, подтверждающий соответствие этому методу испытаний. Встраиваемые светильники следует устанавливать с прокладкой или герметиком между светильником и потолком для предотвращения утечки воздуха.

502.4.5 Испытание на утечку воздуха в здании: Контроль утечки воздуха через ограждающую конструкцию здания должен считаться приемлемым, если при испытании утечка воздуха составляет менее 0,00030 Удельная площадь утечки (SLA) при испытании с дверцей нагнетателя при давлении 50 Паскалей (0,2 дюйма). ш.грамм.). Испытания должны проводиться в любое время после грубых работ и после установки проходок в ограждающей конструкции здания, включая проходы для инженерных сетей, водопровода, электричества, вентиляции и сжигания, а также их герметизация. По требованию служащего здания испытание должно проводиться в присутствии сотрудников отдела. Результаты испытания дверцы вентилятора должны быть записаны в сертификате, требуемом в разделе 105.4.

ИСКЛЮЧЕНИЯ:

1. Пристройки менее 750 квадратных футов.
2. После того, как визуальный осмотр подтвердит наличие прокладки (см. Раздел 502.4), рабочие окна и двери, изготовленные малым предприятием, должны быть опломбированы на раме перед испытанием.

Удельная площадь утечки (SLA) рассчитывается следующим образом:

SLA = (CFM50 x 0,055) / (CFA x 144)

Где:

CFM50 = поток вентилятора дверцы нагнетателя при перепаде давления 50 Па

CFA = условная площадь жилого дома

Во время тестирования:

1. Наружные окна и двери, двери камина и печи должны быть закрыты, но не опломбированы;
2. Заслонки должны быть закрыты, но не опломбированы; включая выпускной, приточный, подпиточный воздух, обратную тягу и заслонки дымовых газов;
3. Межкомнатные двери, соединяющие кондиционированные помещения, должны быть открытыми; люки для доступа в кондиционированные помещения и кондиционированные чердаки должны быть открытыми; двери, ведущие в некондиционные помещения, закрыты, но не опечатаны;
4. Наружные отверстия для систем вентиляции непрерывного действия и вентиляторов с рекуперацией тепла должны быть закрыты и опломбированы;
5. Отключить систему (ы) отопления и охлаждения;
6. Регистры подачи и возврата воздуховодов ОВК не должны быть опломбированы.

[Официальный орган: RCW 19.27A.025, 19.27A.045. 10-03-115, 10-13-113 и 10-22-056, § 51-11-0502, подано 20.01.10, 21.06.10 и 28.10.10, вступает в силу 01.01.11 . Установленные законом полномочия: RCW 19.27A.025, 19.27A.045 и главы 19.27, 19.27A и 34.05 RCW. 09-06-024, § 51-11-0502, подана 23.02.09, вступила в силу 01.07.10. Установленные законом полномочия: RCW 19.27A.022, 19.27A.025, 19.27A.045 и главы 19.27 и 34.05 RCW. 07-01-089, § 51-11-0502, подана 19.12.06, вступает в силу 01.07.07. Установленные законом полномочия: RCW 19.27A.025, 19.27A.045 и главы 19.27, 19.27A и 34.05 RCW. 05-01-013, § 51-11-0502, подана 02.12.04, вступает в силу 01.07.05. Официальный орган: RCW 19.27A.020, 19.27A.045. 04-01-106, § 51-11-0502, подана 17.12.03, вступила в силу 01.07.04. Установленный законом орган: RCW 19.27A.025, 19.27A.045. 02-01-112, § 51-11-0502, подана 18.12.01, вступает в силу 01.07.02; 01-03-010, § 51-11-0502, подана 01.05.01, вступает в силу 01.07.01; 98-03-003, § 51-11-0502, подана 01.08.98, вступает в силу 01.07.98. Установленные законом полномочия: главы 19.27 и 19.27A RCW и 1994 c 226.95-01-126, § 51-11-0502, подана 21.12.94, вступила в силу 30.06.95. Установленные законом полномочия: главы 19.27, 19.27A и 34.05RCW. 94-05-059, § 51-11-0502, подана 10.02.94, вступила в силу 01.04.94. Законные полномочия: Глава 19.27A RCW. 92-01-140, § 51-11-0502, подана 19.12.91, вступила в силу 01.07.92. Законодательный орган: RCW 19.27A.020 и 1990 c 2. 91-01-112, § 51-11-0502, подана 19 декабря 1990 г., вступает в силу 01.07.91.]

ПРИМЕЧАНИЯ Примечание редактора: Уведомление о возражении: Объединенный комитет по пересмотру административных правил (Комитет) считает, что при принятии предложенных в 2009 г. изменений к Энергетическому кодексу штата, глава 51-11 WAC, 20 ноября 2009 г. Совет Строительного кодекса штата ( Советом) не выполнили все требования закона и не смогли адекватно отреагировать на запрос Комитета о дополнительном анализе экономического воздействия и рентабельности до принятия.1 октября 2009 года Комитет обнаружил, что Заявление об экономическом воздействии на малый бизнес (SBEIS) предлагаемых изменений, поданное в Code Reviser, не соответствует всем требованиям закона. Комитет поручил Совету провести анализ затрат и выгод в соответствии с RCW 34.05.328 и внести поправки в SBEIS для предоставления дополнительной информации об экономических последствиях, включая оценку количества рабочих мест, которые будут созданы или утрачены в результате соблюдения всех требований. предлагаемые правила, как того требует RCW 19.85.040 (2) (d). Совет предоставил Комитету информацию и данные 18 ноября 2009 г. 2 декабря 2009 г. Комитет обнаружил, что Совет не смог надлежащим образом ответить на запрос Комитета о дополнительных данных. В частности, Комитет обнаружил, что Совет не внес поправки в SBEIS для (а) оценки количества рабочих мест, которые будут созданы или утрачены в результате соблюдения предложенных изменений; и (b) поддержать SBEIS подробным и тщательным анализом совокупного воздействия всех изменений.Кроме того, Комитет обнаружил, что Совет не предоставил Комитету анализ затрат и выгод предлагаемых изменений в соответствии с требованиями RCW 34.05.328.

Комитет решительно поддерживает процесс, который обеспечивает продуманный и осознанный прогресс в отношении изменений, которые приводят к повышению энергоэффективности в наших зданиях, где это практически возможно. Хотя Совет работал усердно, Комитет считает, что Совет не в полной мере разработал и не рассмотрел экономические последствия и затраты по сравнению с выгодами этих значительных изменений в нашем Энергетическом кодексе.Кроме того, Комитет считает, что эта информация нужна Совету и Законодательному собранию для полной оценки ценности, воздействия и последствий предлагаемых кодексов, с должным вниманием к их соответствующим фидуциарным обязанностям, чтобы создать наиболее информированную общественность. политика.

В результате Комитет рекомендует Губернатору приостановить принятие и внедрение изменений в Энергетический кодекс, Глава 51-11 WAC, принятые Советом 20 ноября 2009 г., до тех пор, пока не будет проведен более адекватный анализ. заполнены и рассмотрены соответствующими органами.

По всем вышеперечисленным причинам Комитет возражает против изменений в Государственный Энергетический Кодекс, Глава 51-11 WAC, которые были приняты Советом 20 ноября 2009 г., и настоящим руководит Редактором Кодекса в соответствии с RCW 34.05 .640 (4), чтобы опубликовать это Уведомление о возражении в реестре штата Вашингтон и вместе с любой публикацией в Административном кодексе Вашингтона изменений в главе 51-11 WAC, которые были приняты Советом в 2009 году и поданы в Редактор кодекса.

.
