Резец токарный по дереву: Резцы для токарного станка по дереву: виды, выбор, назначение, заточка

виды, назначение, критерии подбора, обзор 5 популярных наборов, их плюсы и минусы, как можно изготовить такие же своими руками

Круглые и цилиндрические изделия из дерева используются повсеместно. Ножки от стульев и кроватей, ручки дверей и рукоятки инструментов – все эти приятные на ощупь и удобные изделия вытачиваются на токарных станках.

В отличие от обработки металлических изделий, где деталь, зажатая между бабок, обтачивается резцом, закреплённым на специальном механизме, движением которого управляет токарь, токарные станки по дереву лишь вращают заготовку. Обтачивание проводит человек с помощью особого ручного инструмента – токарных резцов. С помощью разной формы и конфигурации этих орудий мастера добиваются превосходных результатов работы на токарном станке.

Описание токарных резцов

Резец для работы по дереву изготавливается из стали высокой прочности.

Хотя древесина и является мягким материалом, режущая часть подвергается значительным нагрузкам, да ещё и разогревается от постоянного трения. Поэтому фабричные резцы изготавливаются из легированных и углеродистых сталей, которые долго держат заточку и одновременно с этим не слишком хрупки, то есть не выкрашиваются в результате резкого возрастания нагрузки (например, при попадании на внутренний сучок в твёрдой древесине).

Каждый резец состоит из таких частей:

лезвие – входит в соприкосновение с заготовкой, благодаря своей остроте снимает слой древесины;
рабочая часть (тело) – один её конец заточен на лезвие, а другой оканчивается хвостовиком, её токарь удерживает рукой;
хвостовик – суженный конце рабочей части, на который насаживается деревянная рукоять.

Рукоять обычно делается деревянной и состоит, в свою очередь, из толстой цилиндрической основы и узкой шейки, на которую обычно надевают металлическое кольцо, предохраняющее от растрескивания при насаживании на хвостовик.

Разновидности

Все приспособления, служащие для изготовления, доводки и украшения токарных заготовок, можно поделить на несколько общих типов:

Отрезные. По форме напоминает нож, только в отличие от обычного ножа, у токарного используется только острие. Отрезными инструментами работают, повернув их плоскость вертикально, в отличие от стамесок, которые удерживаются горизонтально. С помощью токарного ножа отрезают часть заготовки, а также делают глубокие канавки.
Стамески. Плоские или полукруглые предметы с заточенным лезвием. Ими выбирают часть материала, упирая в заготовку параллельно полу или под небольшим углом. Благодаря стамескам брус или бревно, зажатое между бабками, приобретает форму фигурной ножки кровати или равномерно сужающейся бейсбольной биты.
Скребки. Используются после того, как изделию придана черновая форма. В отличие от стамески, скребок не имеет заточенного лезвия – рез осуществляется твёрдой гранью торца. Благодаря скребкам в древесине можно делать как декоративные, так и функциональные сложные кольцевые вырезы. Самые распространённые скребки имеют форму буквы Р.

Различные варианты и их назначение

Многообразие режущих инструментов по дереву при вращении на токарном станке очень велико. Мастера с опытом создают резцы той формы, которую считают удобной, для реализации индивидуальных задач. Поэтому один персональный резец не похож на другой. Впрочем, есть стандарты фабричных инструментов, из которых одни являются базовыми, другие – узкоспециализированными.

Рейер

Это один из базовых резцов. Его можно узнать по характерной форме – рабочая часть рейера не плоская, а изогнутая, образует желобок. Заточка делается с внутренней стороны закругления. Работают рейером, поднося его к заготовке желобком вверх.

Благодаря форме лезвия, этот резец выбирает древесину полукругом. Изогнутая в продольном направлении форма делает его очень прочным, поэтому он хорошо подходит для чернового обтачивания заготовки. С помощью рейера также можно делать плавные переходы и проточки с полукруглым профилем.

Мнение эксперта

Левин Дмитрий Константинович

Ширина рейера составляет от 4 до 30 мм, а угол заточки – около 30 градусов.

Мейсель

Если рейер – относительно простой инструмент, который предназначается преимущественно для грубой, черновой работы, то мейсель уже значительно более сложен в обращении. За пару дней практики владеть им получится вряд ли. Применяют этот резец уже тогда, когда очертания деревянного изделия сформированы. Впрочем, опытному токарю применение мейселя даёт ровную, гладкую поверхность дерева заданной геометрии.

Мейсель немного похож на обычную плоскую ударную стамеску, однако его лезвие скошено под углом. Соответственно, мастер должен иметь в своём распоряжении как минимум два мейселя – лево- и правосторонний, чтобы обрабатывать зеркально отображаемые участки.

Заточка мейселя может выполняться как скашиванием одной стороны вплоть до выхода на плоскость, так и одинаковым удалением слоя металла с двух сторон. При этом ширина полотна может доходить до 40 мм, а угол скоса составляет от 60 до 75 градусов. При двусторонней заточке режущей кромки угол должен составлять 20 – 25° с каждой стороны.

Фасонные

После того, как выполнена основная обработка детали в бабках, наступает черёд фигурного реза. Для этого используются фасонные резцы. Они могут иметь различную форму для вытачивания канавок, бороздок, выбирать пазы сложной формы.

Клюкарза.

Самыми распространёнными «фасонками» являются:

Клюкарза. По форме резца схожа с рейером, однако имеет изгиб рабочей части возле лезвия. Благодаря такой форме клюкарзой выполняются мелкие и сложные работы, она может достать там, куда не доберутся инструменты с прямой рабочей частью.
Гребёнка. Ею выполняется проточка параллельных бороздок и канавок. При должном уровне мастерства с помощью гребёнки нарезается резьба.
Крючок. Позволяет делать внутреннюю выемку с выступающим краем, а также различные криволинейные проточки.
Полумесяц или «ласточкин хвост». Применяется для вытачивания круглых и гранёных валиков.

Процесс обточки заготовки на токарном станке ощутимо зависит от угла заточки инструмента. Малые углы (20 – 30°) предназначены для тонки работ. Они хорошо снимают древесину, но при неосторожном движении могут испортить заготовку или сломаться сами. Большие углы (60 – 75°) предназначены для грубой работы с твёрдыми породами. За один проход они могут снять меньше, зато им не страшны сучки и давление, создаваемое токарем.

О создании своими руками

Опытные токари сами изготавливают резцы для работы, не будучи удовлетворёнными тем ассортиментом, который есть в продаже. К тому же, это значительно дешевле. В качестве материала используются старые инструменты, отслужившие своё: напильники, надфили, рашпили и прочие плоские предметы с достаточной твёрдостью.

Мнение эксперта

Левин Дмитрий Константинович

Для того, чтобы сделать режущую кромку, применяют заточные станки с алмазными кругами. Проще всего сделать прямое лезвие – для этого достаточно заострить торец инструмента.

При снятии металла на круге с большой скоростью нужно избегать перегрева стали. В противном случае произойдёт отпуск металла, и будущий резец будет быстро терять остроту. Подача воды на круг при заточке – один из лучших вариантов охлаждения. Однако если в процессе вы перегрели резец – не беда. Его можно снова закалить, нагрев докрасна пропановой горелкой, а затем опустив воду или масло.

Какими резцами для токарного станка по дереву пользуетесь Вы?

ПокупнымиСамодельными

Лезвия сложных конфигурация придётся доводить вручную с помощью тонких напильников и алмазных надфилей. Если в хозяйстве есть гравер, его также можно использовать с коническими, цилиндрическими и сферическими борфрезами (шарошками). Так можно получить резец любой конфигурации.

После того, как готово тело, принимаются за рукоять. На токарных резцах хвостовик увеличивают, чтобы насадить более длинную рукоятку для удобства. Просверленное отверстие в рукоятке желательно обжечь, разогрев хвостовик и вставив его «на горячую» так древесина будет меньше трескаться.

Лучшие наборы

DEXX 1834-h21_z01

тип: стамеска;
профиль: плоский, косой, изогнутый;
материал рукоятки: дерево;
материал лезвия: легированная сталь.

Один из самых доступных наборов. Присутствует 11 резцов типа стамеска, есть как полукруглые, так и косые лезвия. Подходит для большинства мелких столярных работ. Заводская заточка лишь обозначена, поэтому при покупке нужно будет привести инструмент в рабочее состояние.

STAYER 1831-h43

тип: резец;
профиль: V-образный, полукруглый, плоский, косой, изогнутый, квадратный;
усиленная рукоятка;
материал рукоятки: резина, пластик;
материал лезвия: закаленная сталь.

Набор с внушительным комплектом резцов. Некоторые их них почти дублируют друг друга, поэтому в случае поломки проблем не возникнет. Резцы надеваются на рукоять. Есть два типа: для грубого придания формы заготовке и тонких работ. Цена весьма демократична, хотя упаковка с магнитными держателями подкачала – насадки то и дело вываливаются из неё.

ЗУБР 18373-H6

тип: стамеска;
профиль: V-образный, полукруглый, плоский, косой, изогнутый;
ширина режущей части: 6 мм, 12 мм, 11 мм;
материал рукоятки: дерево;
материал лезвия: легированная сталь.

Набор из шести стамесок от Зубр неплохого качества. Классические деревянные рукоятки и легированная сталь рабочего тела. Заточка почти отсутствует, но даже для начинающего токаря — это не должно стать проблемой.

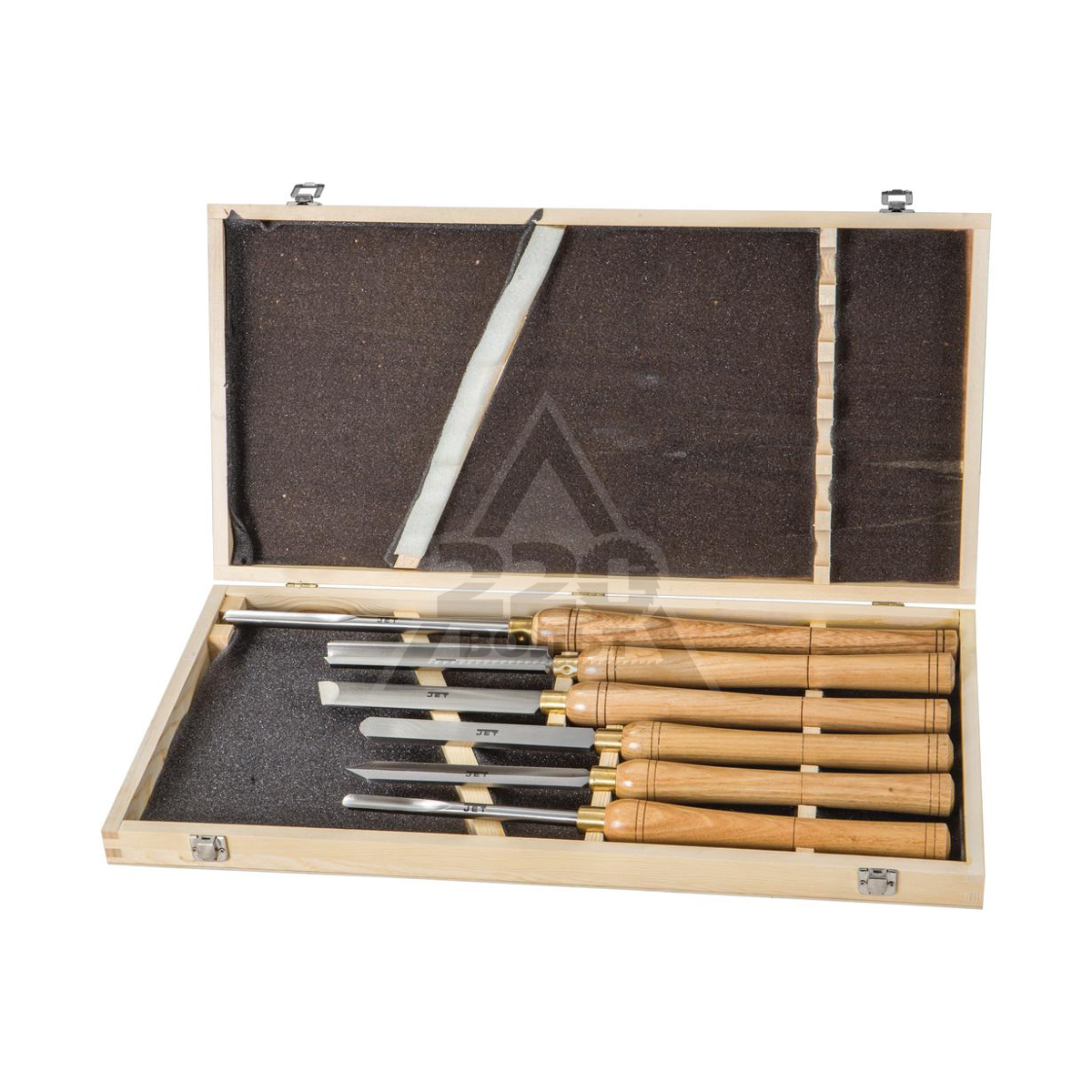

JET 19500119

тип: резец;
профиль: V-образный, полукруглый, косой;
ширина режущей части: 30 мм, 25 мм, 11 мм;
материал рукоятки: дерево;
материал лезвия: легированная сталь.

Всего четыре предмета от известных инструментальщиков JET, зато каких! Рейер и мейсель большего размера, а также два резца поменьше для более тонкой работы. Качество отличное, хотя токарь-работяга скорее воспримет этот набор как сувенир – уж больно красив, в том числе и деревянная коробочка.

Энкор 10430

тип: резец;
профиль: V-образный, полукруглый, косой;
в наборе: 8 предметов;
материал рукоятки: дерево;
материал лезвия: быстрорежущая сталь.

Эстетика этого набора несомненна, как и его режущие способности. Сталь быстрорез, требует первоначальной заточки, затем отлично держит остроту. Ассортимента резцов вполне хватит практически для всех видов токарных работ. Можно и части мебели изготавливать, и различные полезные предметы, и декоративные поделки.

Резцы для обработки дерева на токарном станке – это путёвка в жизнь для любого мастера. Правильно подобранный и заточенный набор стамесок, скребков и ножей способен творить чудеса в умелых руках.

Читайте также другие полезные статьи:

Рейтинг ТОП-6 и обзор лучших моделей стационарных лобзиков: как выбрать оптимальный, преимущества и недостатки, их классификация, советы по правильному подбору пилки
Как выбрать лучший Фуговально-рейсмусовый станок: что это такое, конструкция, классификация, разновидности, обзор 7 популярных моделей, их плюсы и минусы
Как выбрать поворотное стусло с ножовкой: на что обратить внимание перед покупкой, важные характеристики, обзор 5 лучших комплектов, их преимущества и недостатки, особенности конструкции и правила использования
Как выбрать лучший аккумуляторный лобзик: особенности устройства инструмента с АКБ, какие характеристики важны, обзор 7 популярных моделей, их плюсы и минусы

Видео-обзор базового набора токарных резцов по дереву

Резцы для токарного станка по дереву

После изготовления токарного станка с ножным приводом, мастеру понадобились инструменты для деревообработки. В этой статье он расскажет нам, как сделать резец в форме крючка. Такие резцы используют для изготовления тарелок, чашек и т.д. при выборке внутренней части детали.

Инструменты и материалы:
-Металлические заготовки;
-Кузнечное оборудование;
-Древесина для ручки;
-Наждачная бумага;
-Масло для закалки;
-Дрель;
-Точильный станок;

Шаг первый: ковка
Для изготовления резцов мастер использует два металлически стержня.

Подготавливает горн и наковальню.

Нагревает концы заготовок и проковывает и придавая им плоскую форму.

Длина плоского конца около 8 см, толщина 3-4 мм.

Шаг второй: шлифовка
На точильном станке мастер делает скос в одну сторону.

В дальнейшем один резец будет развернут режущей кромкой влево, второй вправо.

Шлифует концы заготовок.

Шаг третий: сгибание
Снова нагревает концы заготовок и сгибает.

Затем оставляет остывать на воздухе. В процессе остывания один конец потрескался и мастер отрезал его и произвел процесс заново.

Шаг четвертый: термообработка
Теперь нужно произвести закалку резцов. Мастер нагревает их пока они не перестанут магнитится и опускает в емкость с малом.

Затем производит отпуск нагрев металл до 200 градусов и оставив остывать естественным путем.
Шаг пятый: шлифовка, заточка
После отпуска нужно отшлифовать резцы. Мастер использует наждачную бумагу от 60 до 180 грит.

Затем затачивает режущую кромку.

В видео ниже мастер объясняет и показывает, как это правильно сделать.

Шаг шестой: ручка
Последний шаг — это сделать ручку. Мастер вытачивает ручки на токарном станке. Затем сверлит по центру отверстия. Наносит клей и устанавливает ручки на инструмент.

Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Резцы для токарного станка по дереву: стамески, заточка

Обработку дерева сложно представить, если не использовать резцы для токарного станка по дереву, особенно это касается различных цилиндрических изделий. С помощью простых инструментов грубую заготовку легко превратить в утонченный подсвечник или убрать ненужный слой дерева, чтобы оголить его рисунок.

Это оборудование заказывают в интернете, но стоит оно дорого, а сделать его самостоятельно несложно. Легко проводится заточка резцов для токарного станка по дереву, если они износились и непригодны для использования.

Разновидности деталей

Если инструмент отсутствует, работа специалиста не закончена, следует подготовить дополнительные стамески для определенных видов работ. Арсенал инструментов позволит увеличить производительность, снизит риск травматизма, перерасхода электроэнергии.

В зависимости от функций, инструмент относится к одной из групп:

Устройству для грубых обработок – инструмент располагает двумя режущими гранями, они находятся под острым углом друг к другу.
Мейсели для чистовых обработок – инструмент выглядит как лезвие, имеющее ровную плоскость, но у него еще есть боковая – заточенная влево или вправо. Они различаются по углу наклона в зависимости от потребностей мастера.
Стамески рейеры могут входить не в каждый набор резцов, ведь их используют при работе над нестандартным изделием, стоит докупить их отдельно.
Отрезные резцы подходят для того, чтобы удалить какой-то фрагмент древесины, например, если станок необходимо отделить от заготовки.
Расточный резец сложнее других для заточки, ведь имеет уступ, необходимый для удаления излишек стружки при работе с изделием.
Стамеска с круглым сечением необходима для финишной обработки круглого изделия, а ее наконечники бывают гладкими и зубчатыми.
Чтобы обрабатывать торцевые участки у заготовок существуют режущие напильники.
Ограничители – используются как для заточки резцов, так и для регулировки глубины точения заготовок.

Разновидности резцов по дереву

Особенности групп

Существует множество резцов по дереву, разновидности изделий отличаются габаритами, прочностью и ценой. Мастера выполняют инструменты самостоятельно. Инструмент отвечает индивидуальным требованиям мастера, методы позволяет расширить стандартный набор деталей и инструментов.

Это позволяет производить точения заготовок в уникальных условиях, творить индивидуальные изделия, отыскать их аналоги будет проблематично. Трудностью всегда становится заточка их режущей кромки.

Для упрощения изготовки резцов следует создавать чертежи конечного изделия, на них указывать размеры, формы и уклоны в конечном продукте. Это помогает продумать каждый изгиб и деталь изделия заранее.

Такой процесс позволит избавиться от вечной ошибки новичков – изменений параметров резца прямо при его изготовлении, это приводит к созданию бесполезного инструмента. Вначале работы следует обращаться к уже готовым чертежам из интернета и производить обычные разновидности стамесок, постепенно собрав рукодельный комплект.

Резцы для токарного станка по дереву

Как затачивать износившиеся или новые резцы?

Предназначение неправильно заточенных стамесок часто меняется, сделать этот процесс без ошибок сложно. При использовании промышленной стамески для токарного станка также потребуется заточка резцов. Поэтому необходимо обратить внимание:

на угол заточки, если это готовый инструмент;
на конечную форму режущей кромки, если он был изготовлен самостоятельно.

Факты влияют на простоту работы с деревом в дальнейшем и на долговечность инструмента инструмент.

Выгодным вариантом является электрозаточный станок и его круги, с разными размерами зерна. Как альтернативу мастера советуют использовать мощную дрель, работающую в усиленном режиме. Для этого процесса подойдет старый инструмент, такие действия могут износить двигатель.

В случае ручной заточки подойдут бархатные бруски, но при малейшей ошибке будет испорчено не только качество конечного инструмента, но и потеряно много времени. Поэтому перед практикой, следует почитать литературу на эту тему, она поможет освоиться с этим древним ремеслом.

Заточка резцов по дереву

Углы заточки

Их следует определить самостоятельно, они зависят от типа древесины, используемой для работы. Еще один важный параметр – конечное качество обработки древесины, если требуется изделие без сколов, угол необходимо брать тупой, но резец будет снимать намного меньший слой дерева.

Мейсели стачивают в зависимости от скоса полотна, наклон на котором равен 40 градусом, угол заточки для резца по обеим сторонам также равняется 40.

Рейеры устанавливают под углом равным 60 градусов для обработки несортового дерева. Постепенно уменьшают углы заточки до 20–30 градусов, экспериментируя в поисках подходящего стиля, мастер подберет собственный вариант обработки.

Мудрствовать с доводкой режущей кромки на коже не стоит, весомой разницы в процессах нет, обработанная стамеска имеет длительный период эксплуатации. В долгосрочной перспективе – роль таких деталей небольшая.

Существуют устройства по автоматизации процесса заточки. Мастеру необходимо прочесть техническую литературу, работы специалистов наталкивают на интересные идеи. Инструмент, выполненный в домашних условиях, заменяет профессиональное оборудование.

Видео: Изготовление резца для токарного станка по дереву

Резцы по дереву для токарного станка своими руками

Чтобы вырезать из дерева сувениры и полезные в быту изделия цилиндрической формы, нужен набор резцов по дереву, или стамесок. Их лезвия бывают прямыми, скошенными и фигурными, и каждый резец выполняет свою функцию. Комплект инструментов для художественной обработки дерева можно купить, но качественные стамески стоят дорого, а дешевые неудобны в работе, плохо держат заточку и быстро ломаются.

Токарные резцы по дереву можно сделать самостоятельно, главное, чтобы были в наличии все нужные приспособления, материалы и инструменты. В самом процессе изготовления нет ничего сложного.

Что нужно, чтобы изготовить самодельный резец?

Для заточки режущей области понадобится электрическое точило или заточной станок. Изготовление некоторых видов резцов предполагает заточку при помощи абразивных дисков разной конфигурации.

Также нужно приготовить стальные заготовки, по количеству изготавливаемых инструментов. Лучшие резцы по дереву (стамески) для токарного станка получаются из стали марки Р6М5. Подойдут и детали от старых подшипников, напильники, метчики. Можно использовать любые изделия подходящего размера, изготовленные из стали твердых марок.

Инструмент оснащается деревянной ручкой. Ее можно купить в готовом виде или сделать самому. В целях экономии времени лучше купить, тем более что в продаже бывают ручки разных размеров, и стоят они недорого.

До того как сделать резцы по дереву, нужно определиться с конфигурацией и назначением: будут ли они использоваться для чистовой или грубой обработки, точения чаш или других целей.

Назначение токарных резцов по дереву

Резцы (стамески) используются для того, чтобы удалять с детали заданный объем древесины. Общее в их конструкции то, что всегда присутствует режущая часть, которая крепится к ручке. Место фиксации обычно квадратное или прямоугольное.

Режущая область представляет собой одну или две поверхности, расположенные под углом относительно друг друга.

Характеристики кромки:
Возможность регулировки;
Форма;
Ширина лезвия.

Тип кромки выбирается с учетом способов обработки детали. Кроме того, резцы различаются по их расположению относительно обрабатываемой поверхности.

Радиальные модели характеризуются перпендикулярным расположением резца. Они применяются, когда нужно снимать большие объемы дерева, например, обрабатывать внутреннюю часть чаш. Такие модели устанавливают на механическом и полуавтоматическом деревообрабатывающем оборудовании. Радиальные стамески изготавливаются из прочных марок закаленной стали: У8, У9, У10.

Тангенциальные резцы для токарного станка по дереву имеют такую особенность: поверхность обрабатывается под углом, что позволяет изготавливать детали со сложным рисунком. Обычно этими резцами оснащаются токарные станки на автоматических линиях, где происходит тонкая обработка заготовок.

Выбирая ту или иную модель резцы, следует учитывать твердость древесины. Если сталь окажется слишком мягкой по отношению к обрабатываемому материалу, лезвие будет быстро затупляться, что снизит качество обработки и скажется на эффективности труда.

Виды обрабатывающих инструментов

Классификация резцов по дереву насчитывает множество видов, среди которых есть несколько основных. Начинающему мастеру для начала стоит сделать несколько типовых инструментов, из которых состоит любой набор резцов по дереву.
Именно ими производится большинство операций. Такими инструментами обычно оснащаются токарные станки. Если нужен резец нестандартной конфигурации, его придется изготавливать по заранее составленному чертежу.

Основные виды резцов по дереву:

фасонный;
подрезной;
расточной;
отрезной.

Фасонные стамески применяются для изготовления деревянных сувениров, вырезания чаш, художественных изделий и различных предметов, имеющих витиеватую, сложную форму. Режущая часть у них имеет форму полукруга.

При помощи подрезных резаков проделывают угловые выступы и уступы в деревянном изделии. Для того чтобы прорезать и растачивать отверстия, выемки и углубления, используются расточные инструменты.

Они оснащены небольшим уступом, при помощи которого удобно удалять стружку из углублений.

Отрезной резец нужен затем, чтобы от продольной детали небольшого сечения отрезать короткие заготовки (прутки). Своими руками можно изготовить любой из перечисленных видов.

Ее одна классификация делит резцы по назначению: для грубой или чистовой обработки. Конструкция первого типа состоит из двух режущих кромок, плоскости которых образуют острый угол. Во втором случае резец состоит из одной кромки с левосторонней или правосторонней заточкой. Такой инструмент используется для придания заготовке ровной и гладкой поверхности. Им удобно срезать небольшие выступающие части древесины.

Для вытачивания круглых изделий изготавливаются стамески из трубы. В зависимости от того, какая требуется обработка, края могут быть ровными или с зубцами.

Резцы с ограничителем (блоком) нужны для фасонной обработки изделий с торцов. Ограничитель регулируется по высоте, чтобы глубина обработки соответствовала заданной.

В домашних условиях можно изготовить и другие виды резцов, которые можно будет использовать для вытачивания нестандартных изделий. Конфигурация инструмента выбирается с учетом формы детали, способа обработки и характеристик древесины.

Для профессиональной работы с деревом лучше использовать резцы, изготовленные в заводских условиях. Самодельные не выдерживают интенсивной эксплуатации и быстро затупляются. Слишком частая заточка токарных резцов по дереву будет отнимать много времени.

Алгоритм изготовления самодельного резца

Краткое описание последовательности работ даст общее понимание того, как изготавливается резец по дереву своими руками.

Любая разновидность стамески для точения из дерева делается в несколько этапов:

По чертежам, схемам или фотографиям выпиливают из стали заготовку нужной формы. Для этой операции потребуется токарный станок.
Выполняют первичную заточку будущей стамески.
Металлическую деталь закаливают, чтобы впоследствии резцом можно было обрабатывать как мягкую, так и очень твердую древесину. Процесс закаливания сводится к тому, что сначала металл нагревают до максимально возможной температуры, а потом окунают в машинное масло и оставляют в нем до полного остывания, или выдерживают на воздухе при комнатной температуре.
Выполняют финишную заточку.
Насаживают режущую часть стамески на деревянную ручку.

Нетрудно понять, что самая ответственная операция — первичная заточка. Изготовление разных моделей резцов имеет особенности.

Как сделать мейсель?

В умелых руках с помощью этой стамески можно сделать узор любой сложности. Обычно этот инструмент используют для чистовой обработки детали.

Чаще всего мейсель имеет прямое лезвие. Им удобно делать квадратные, треугольные и прямоугольные выемки и вырезы. Углы резца варьируются от 22 до 450, ширина режущей кромки составляет от 0,4 до 4 см. Инструмент при работе можно держать под разным уклоном, под каким именно — определяется особенностями узора и предпочтениями мастера. Понимание всех тонкостей процесса приходит со временем, по мере того как нарабатывается опыт.

Мейсель с прямым лезвием делают так:

Берут отслуживший свой срок напильник или любую подходящую заготовку плоской формы с прямоугольным концом. Если нужно, придают ровную форму рабочему краю.
Обтачивают лезвие абразивным кругом, следя за тем, чтобы оно имело одинаковую толщину по всей ширине.
Закаляют металл.
Насаживают на него ручку.

Это самый простой в изготовлении инструмент, и начать собирать набор токарных резцов для ручной работы можно именно с него.

Почти так же просто изготовить резец по дереву (мейсель) для токарного станка со скошенным лезвием. Им удобно обрабатывать торцы, обрезать круглые заготовки и формировать закругления.

Порядок изготовления:

Заготовке придают форму будущего резца.
Делают скос лезвия на угол 70-750.
Выполняют окончательную заточку.
Прикрепляют ручку.

Таким же образом делаются другие резцы со скошенным лезвием. Главное, что нужно запомнить: окончательная заточка резцов для токарного станка по дереву выполняется только после замеров.

Изготовление полукруглого резака

Стамески с полукруглым режущим краем удобны для формирования закругленных вымок, углублений и отверстий. Для изготовления такого резца на заготовке отмечают контур, потом по нему обрезают лишнее и производят заточку оконечника нужного радиуса. Подтачивайте режущий край аккуратно, чтобы он получился ровным.

Для профессиональной обработки древесины может понадобиться несколько стамесок с разным радиусом, чтобы можно было делать выемки любого размера.

Самодельный резец-желобок (рейер)

Желобчатая стамеска используется для очистки коры со ствола. С ее помощью удобно выполнять грубую обработку. Также желобком можно делать выемки при лобовом точении. Инструмент часто применяется при вырезании чаш разного диаметра.

Изготовить желобчатый резак (рейер) непросто, но возможно. Один из вариантов заключается в следующем:

Из напильника выковывают заготовку нужной длины и ширины.
Полученную плоскую заготовку кладут на полукруглую обжимку, установленную в отверстие на наковальне, сверху ставят полукруглую гладилку, по которой ударяют молотом. Это нужно для того, чтобы загнуть полотно вокруг продольной оси. Вместо гладилки можно использовать стальной прут.
До закаливания черновой вариант рейера обтачивают под углом 45 градусов. Когда металл закалится, точить будет сложнее.
Заготовку закаливают и дают остыть.
Полотно помещают в печь для нагрева до 200 градусов. Через 20 минут достают и оставляют на открытом воздухе до остывания.
Обрабатывают наружную и внутреннюю поверхности, выравнивая все неровности.
Затачивают режущую кромку, предварительно выровняв ее перпендикулярно продольной оси.
Насаживают ручку.

Инструмент готов. Лезвие можно сделать не прямым, а скошенным или фигурным, если предполагаются особые виды обработки, но для выполнения типичных операций хватит и одного рейера. По такому же принципу изготавливают любые другие самодельные резцы для токарного станка по дереву.

Как заточить резец для токарного станка по дереву? :: SYL.ru

Работа токарных станков невозможна без применения режущей оснастки. Чаще всего оборудование снабжается резцами, которые позволяют выполнять большинство обрабатывающих операций. Среди них можно выделить растачивание, нарезку канавок и резьбы, подрезание и т. д. Отдельная группа режущего инструмента используется для предварительной подготовки древесины. Оператор ликвидирует лишнюю массу заготовки, позволяя интегрировать ее в рабочую зону для выполнения более точных целевых операций. Но в любом случае резец для токарного станка по дереву должен иметь оптимальную заточку. Привести характеристики оснастки в надлежащий вид помогает специальное оборудование, но для начала стоит разобраться с конструкцией самого резца.

Как устроен резец?

Основу представляет металлический стержень, который условно можно подразделить на две части: рабочую головку и хвостовик. Режущая часть имеет форму треугольника с задними и передними вспомогательными поверхностями, по которым в процессе резки сходит стружка. Обработка выполняется главной режущей кромкой, которую мастера называют вершиной. Это место пересечения вспомогательной и главной кромок.

Что касается заточки, имеет значение состояние именно этой части. Вершина может быть закругленной или острой. Также инструмент имеет разные форматы. Обычно учитывается размер державки – в среднем от 8 до 25 мм. Для универсальных работ лучше приобретать набор резцов по дереву для токарного станка, в который входит более 10 экземпляров. В стандартном комплекте предусматриваются резцы с разной формой, что позволяет делать пазы, канавки, снимать фаску и выполнять фигурную обработку.

Разновидности токарных резцов

Общий сегмент токарных резцов в главной классификации предполагает подразделение оснастки по назначению – для дерева и металла. В данном случае рассматривается первый тип. От резцов по металлу такие модели отличаются материалом изготовления. Технологи применяют инструментальные марки стали, в то время как обработка металла реализуется резцами, выполненными из углеродистых твердых сплавов.

Также разные виды резцов для токарного станка по дереву отличаются конструкцией. Рабочая часть может быть прямой, отогнутой, оттянутой или изогнутой. Выбор того или иного вида резца определяется методом обработки древесины, характеристиками резки и оборудованием. К слову, параметры интеграции оснастки в зону крепления тоже обуславливают различия в конструкции хвостовика. Современные станки ориентируются на универсальность, то есть возможность работы с державками прямоугольного, круглого или квадратного типа. Причем в данном аспекте различия между резцами по металлу и дереву чаще всего не проводятся.

Как делают резцы своими руками?

Как видно, резец достаточно просто устроен, и рядовой токарный станок вполне может быть обеспечен самодельным аналогом. Обычно такие изделия создаются на основе напильников и рашпилей. Домашние мастера лишь переделывают их под формат конкретного токарного оборудования. За основу можно брать также автомобильные рессоры или отрезки арматурного стержня. Но в таких случаях потребуется больше усилий при доработке формы элемента.

Далее самодельные резцы для токарного станка по дереву тщательно подвергаются механической подгонке под нужный типоразмер. Это первая заточка, в рамках которой будет сформирована рабочая кромка. Недостатком самодельного резца является то, что заготовка может иметь внутренние дефекты, полученные в результате предыдущей эксплуатации. Тот же напильник после длительного применения по первому назначению из-за напряжения в структуре часто наделяется пустотами, что сокращает его рабочий ресурс.

Почему важна заточка резца?

Потребность в выполнении этой операции, на первый взгляд, аналогична заточке кухонных ножей. Острое лезвие эффективнее справляется с задачами резки, требуя меньше усилий и времени. Но в случае с коррекцией станочной оснастки имеют место и другие технологические нюансы. Качественно выполненная заточка является профилактической мерой, позволяющей исключить риск срыва рабочей головки в процессе эксплуатации.

Кроме того, предупреждаются негативные деформационные явления в виде образования сколов и задиров. Очевидно, что в своем качестве повышается и непосредственно работа на токарном станке по дереву. Резцы, получившие правильную заточку, формируют ровные пазы и канавки, не говоря о фигурных операциях. Влияют на качество работы и другие факторы, но острота вершины инструмента является ключевым условием для достижения оптимального результата.

Оборудование для заточки

Поскольку резец изготавливается на основе инструментальной стали, заточка его должна выполняться на оборудовании с высокой мощностью. Для таких нужд используют расточные машины в разных конфигурациях. Базовый состав конструкции включает два фиксатора-основания и выдвижной подручник с упором V-образной формы. В качестве дополнения могут применяться регулируемые подручники, расширяющие возможности крепления заготовки.

Например, если необходимо доработать косой резец для токарного станка по дереву, то может потребоваться и насадка соответствующей формы. В этом случае и поможет регулируемый подручник. Но чаще всего используются универсальные модели держателей, предназначенные для широкого спектра типовых резцов. Фиксирующая основа обычно крепится под элементами, которые выполняют заточку. Взаимное расположение функциональных сторон в этой части определяется параметрами заточки. Современные модели точильных станков также позволяют обслуживать лезвия скребков, оснастку рубанков и стамесок.

Заточка абразивными кругами

Точильный станок представляет собой лишь техническую базу для организации механического взаимодействия между обрабатываемым инструментом и абразивом. Заточка производится изготовленными из электрокорунда дисками при их вращении с частотой порядка 3000 об/мин. Абразив может выполняться из других материалов разной степени твердости, но в любом случае он должен исключать перегревы режущей кромки.

Например, в некоторых случаях рекомендуется низкочастотная заточка на уровне 2000 об/мин с применением 20-сантиметрового круга из окиси алюминия. Получается в некотором роде эффект «мягкой» заточки, который выгоден, если используется среднеформатный или маломощный токарный станок по дереву. Как заточить резец абразивным диском? Опытные мастера рекомендуют производить заточку с небольшим прижимом инструмента к вращающемуся диску. При этом должна обеспечиваться и равномерность, что достигается перемещениями лезвия из стороны в сторону. Если используется станок с выдвижным подручником, то важно следить, чтобы пятно контакта абразива и резца располагалось выше, чем ось вращения круга.

Доводка характеристик резца

Это более точная операция, выполняемая на станках с алмазными кругами. Данный способ заточки чаще используют, когда нужно убрать явные дефекты. К примеру, если резец для токарного станка по дереву имеет заусенцы, трещины или зазубрины. При этом рабочий процесс осуществляется под механическим управлением. То есть обрабатываемый инструмент фиксируется в тисках и контролируется гидравлическим или электроприводом. Оператор регулирует параметры смещений резца в соответствии с требованиями к параметрам его коррекции.

Общие рекомендации по выполнению заточки

Еще перед началом заточки должно быть тщательно проверено состояние станка и шлифовального круга. При ручной работе резец необходимо опирать на подручную опорную часть, а не удерживать его на весу. Как правило, сам подручник устанавливается в 3-5 мм от абразивного диска. Для исключения риска критических перегревов заточка резцов для токарного станка по дереву выполняется с периодическим охлаждением водой. Это позволяет также избежать образования мелких трещин, возникающих при экстремально высокой термической нагрузке.

Заключение

График проведения заточки определяется условиями эксплуатации инструмента. В обязательном порядке данная операция выполняется после изготовления или радикальной коррекции формы рабочей головки. Каждый резец для токарного станка по дереву имеет свой эталонный шаблон. Это образец, по которому оценивается качество заточки. Мастер проверяет корректность сформированных углов и поверхностей. Также на современных линиях производства существуют пункты с электронным контролем инструмента, которые анализируют характеристики применяемых режущих деталей в автоматическом режиме.

Как сделать резцы для работы по дереву своими руками

Резцы по дереву: основные виды. Изготовление и обслуживание

Все фото из статьи

В арсенале любого мастера, занимающегося изготовлением декоративных объектов, обязательно найдутся резцы по дереву для ручной работы. Эти приспособления могут быть самыми разными, и потому новичкам желательно ознакомиться с их основными видами, а также изучить особенности выбора и ухода за таким инструментом.

Для обработки древесины используются самые разные ножи и стамески

Приспособления для резьбы

Общие принципы

Резьба по дереву представляет собой довольно популярную технику декорирования различных изделий.

Как правило, сам процесс происходит по такой схеме:

Вначале из дерева делается заготовка, будь то ровная доска, колода или фигурная болванка.

Затем выполняется черновое выравнивание поверхности заготовки, в процессе которого с нее удаляются все дефекты.

Для фигурной резьбы используются самые разные инструменты

После этого поверхность обрабатывается специальными резцами, с помощью которых выбирается часть древесины. За счет этого формируется декоративный рельеф.
После завершения собственно резьбы выполняется финишная обработка – шлифовка вырезанных участков, пропитка защитными составами, полная или частичная покраска, лакировка и т.д.

Наиболее важными инструментами в этом процессе являются резцы для резьбы по дереву. Помимо мастерства самого резчика, именно от качества и правильного подбора резца зависит, насколько чистым получится орнамент или сюжетное изображение на древесине.

Вот почему ниже мы рассмотрим основные разновидности таких инструментов и опишем, где и как они применяются.

Основные виды резцов

Профили стамесок

Для создания объемных изображений мастера используют самые разные виды резцов по дереву. В принципе, при наличии сноровки, без некоторых из перечисленных ниже изделий можно и обойтись, но для достижения наилучшего результата лучше собрать как можно более обширный набор и применять каждое приспособление по назначению.

Клюкарзы с лезвиями разной формы

Главные разновидности резцов представлены в таблице ниже:

Разновидность	Применение в работе
Ножи-косяки	Представляют собой ножи с короткими лезвиями в форме треугольника с разным углом скоса. Являются универсальным инструментом, потому могут использоваться для формирования самых разных рельефных объектов, начиная от ровных линий и заканчивая мелкими углублениями. При работе ножом-косяком используют три функциональные зоны: носок, лезвие и пятку.
Стамески	Самая распространенная разновидность резцов. Типичная стамеска представляет собой длинный стержень, на торце которого сформирована режущая кромка.В зависимости от формы кромки стамески бывают: Плоские – применяются для формирования ровных линий и углублений. Плоские стамески с широким лезвием задействуются также для черновой обработки с целью срезания либо стесывания дефектов поверхности. Уголковые – используются для вырезания V-образных канавок и выемок, а также для формирования фигурных элементов. Чем меньше угол смыкания плоскостей такой стамески, тем глубже будет формируемый ею рельеф. Полукруглые – одни из наиболее распространенных в фигурной резьбе. Округлая форма торцевого лезвия позволяет эффективно извлекать древесину из массива, формируя углубление. Небольшие полукруглые стамески также применяются для текстурирования и нанесения насечек на ровное основание. Скобчатые – по функционалу аналогичны полукруглым, но при выемке древесины формируется канавка с четко выраженными внутренними гранями. Обратные (округлые и скобчатые) – используются для формирования полукруглых и прямоугольных выступающих деталей, а также для проведения параллельных линий. Стамески по дереву большинства разновидностей могут выпускаться как с ровными, так и с изогнутыми стержнями. В первом случае конструкция инструмента позволяет использовать его вместе с киянкой, во втором резьба осуществляется исключительно за счет мускульной силы.
Клюкарзы	Клюкарзами называют специальные стамески, для которых характерен сильный изгиб рабочей части.Клюкарза обычно используется для чистовой резьбы с сильным заглублением, что позволяет формировать четкий рельеф.Как правило, эти инструменты классифицируются по форме лезвия: Прямые. Полукруглые. Косые (различают левые и правые резцы). «Ласточкины хвосты». Скобчатые. Обратные. Уголковые.
«Козьи ножки»	Эта разновидность представляет собой резец, лезвие которого изогнуто в форме ступеньки. Такая конструкция позволяет выполнять глубокую подрезку, не затрагивающую поверхностных слоев древесины.
Ложкорезы	Как следует из названия, данные приспособления используются при изготовлении деревянных ложек. Рабочая часть ложкореза представляет собой кольцо или полукольцо, у которого заточка нанесена на одну из боковых граней.Основная функция этого приспособления – выполнять выборку древесины чисто и в больших объемах.

Ложкорезы разной формы

Дополнительные приспособления

Однако мастеру-резчику, кроме стамесок и ножей разной формы и размера, требуются и другие инструменты.

Необходимый минимум дополнительного оснащения включает в себя:

Пилы по дереву (ножовка или сабельная пила – для черновой работы, лучковая – для чистовой).
Лобзики.
Дрели и коловороты.
Рубанки для выравнивания плоскостей.
Набор напильников по дереву (рашпили).
Киянка для обработки резцами дерева твердых пород.
Приспособления для шлифовки древесины.

Тесла разного размера

Если же мастер работает с достаточно габаритными конструкциями, то помимо простых резцов ему могут понадобиться и фигурные топорики – так называемые тесла. По принципу действия они аналогичны резцам (естественно, с поправкой на масштаб и чистоту работы).

Советы по выбору

Если вы планируете освоить методику резьбы по дереву своими руками, то начинать нужно с подбора соответствующего инструмента.

И здесь мы останавливаемся перед дилеммой: действительно качественные резцы стоят довольно дорого, но если купить набор для начинающих «по дешевке», то работа с неудобными и постоянно теряющими остроту приспособлениями надолго отобьет желание заниматься этим видом творчества.

Готовый набор инструментов

Оптимальным будет решение купить несколько хороших резцов, а затем по необходимости расширять свой инструментарий. Для начала нам понадобится как минимум один нож-косяк среднего размера, а также четыре-пять стамесок: одна плоская, несколько уголковых и полукруглых с разным изгибом лезвия.

Качественные изделия от зарубежного производителя

Что касается конкретных экземпляров, то обращать внимание нужно на такие особенности:

Лезвие должно быть прочным и хорошо закаленным, без ржавчины и других дефектов.
Режущая часть должна быть надежно, без люфтов, закреплена в рукояти.

Материал ручки – дерево или прочный пластик. Впрочем, второй вариант все же несколько хуже, поскольку в потеющей руке деревянная рукоятка сидит не в пример удобнее.
Естественно, ручка должна быть ровной и гладкой, без заусенцев и трещин.

Изделия с грибовидными ручками

Если говорить о форме ручки, то наиболее распространенными являются цилиндрические варианты (подходят для ударной резьбы с помощью киянки), конические и грибовидные модели.
Некоторые производители выпускают стамески и косяки с ручками анатомической формы, снабженными выборкой под пальцы, но к их удобству у многих начинающих мастеров возникают претензии.
Важную роль играет и компания-производитель: на сегодняшний день на рынке можно найти как отечественные, так и зарубежные формы, выпускающую вполне достойную по качеству продукцию. А вот от чего стоит отказаться, так это от откровенно дешевых китайских и некоторых отечественных резцов: да, на покупке вы сэкономите, но резать эти изделия если и будут, то недолго.

Изготовление и обслуживание

Делаем резец самостоятельно

Многие мастера то ли желая сэкономить, то ли не доверяя сторонним производителям предпочитают использовать самодельные инструменты для резьбы. В принципе, изготовить нож или стамеску довольно просто, главное – подобрать подходящий материал.

На фото — ножовочное полотно и простейший нож-косяк, изготовленный из него

В качестве сырья для нашей конструкции можно использовать:

Полотно от пилы по дереву или металлу – практически идеальная заготовка для ножа- косяка. В процессе изготовления мы отрезаем на станке или просто обламываем под нужным нам углом фрагмент полотна, а затем формируем режущую кромку.
Диск от пилы по дереву также отличается приемлемыми характеристиками. Используемая для производства таких пил углеродистая сталь хорошо держит заточку, а это значит, что резец не затупится даже при работе с твердым деревом.
Перед тем, как сделать полукруглую стамеску, можно поискать «в закромах» ненужный пробойник. Для изготовления инструмента нам достаточно будет наискосок срезать часть стенки — и мы получим очень удобное приспособление для выборки древесины.

Немаловажной деталью любого резца является ручка.

Инструкция по ее изготовлению также не отличается сложностью:

Берем брусок из дерева твердой породы и вырезаем из него рукоятку.
В торце рукоятки проделываем отверстие, форма которого соответствует форме хвостовика металлической части.

Вклейка лезвия в рукоятку

Вклеиваем режущую часть в рукоятку, после чего зажимаем конструкцию с помощью металлического кольца.

Заточка резцов

Получить достойный результат можно только в том случае, если вы работаете идеально острым инструментом. А поскольку даже самая мягкая древесина тупит лезвие довольно быстро, то заточка резцов по дереву однозначно входит в «программу-минимум» подготовки начинающего резчика.

Для выполнения этой операции нам понадобятся:

Бруски разной зернистости – от крупной до мелкой.
Старый кожаный ремень для правки.
Паста ГОИ (или аналогичный состав).

Черновая заточка

Работу выполняем так:

Вначале смачиваем крупнозернистый брусок, укладываем на него резец под выбранным углом и нажатием от себя выполняем заточку.
Переходим на брусок со средним абразивным зерном и повторяем операции до появления четко выраженной заточенной кромки.
Доводку выполняем на алмазном бруске, снимая появившуюся на жале резца металлическую фаску.
Затем на ремень наносим слой пасты ГОИ (состав на основе оксида хрома) и полируем рабочую часть до зеркального блеска.

Правка на ремне

Проверить качество нашей работы просто: если резец без усилий режет газету, значит, мы все сделали правильно, и можно браться за заготовку.

Заключение

Правильно подобранные резцы для резьбы по дереву своими руками – это одно из обязательных условий успеха. Впрочем, для достижения желаемого результата одних инструментов все же будет мало, так что начать осваивать мастерство резчика стоит с просмотра видео в этой статье.

Источник: https://rubankom.com/obrabotka/ruchn/482-rezcy-po-derevu

Как сделать инструмент для резьбы по дереву. Создание ножей (резцов)

Часть 2. Продолжение “Инструмент для резьбы по дереву. Поиск металла.” И так, я собрал всё что смог найти.

Опасные бритвы благополучно пришли, надфиль я нашёл на рынке, ну а полотно у меня уже было. Пока я решил сделать для себя несколько резцов по дереву разных размеров и под разным углом.

Но тут будут только ножи, резцы простой формы. Полукруглые и другие сложные формы я пока не могу сделать и по этому буду искать их в продаже.

Нож для резьбы по дереву из надфиля.

Первое и самое легкое я решил сделать нож (резец) для мелких работ по дереву из надфиля. Немного сточив надфиль под необходимым углом, я его заточил и получился очень острый резец. Заточку производил в ручную.

Режет замечательно. Только, что-то он у меня получился очень хрупким, и нос ножа ломал уже два раза

Источник: http://hobbyblog.org/kak-sdelat-instrument-dlya-rezby-po-derevu-sozdanie-nozhej-rezcov.html

Токарный станок по дереву своими руками, резцы, видео

Самое сложное для любителей мастерить из дерева – придать заготовке круглую форму. Поможет в этом токарный станок по дереву.

С его помощью легко и быстро вытачивают красивые дверные ручки, ажурные балясины, оригинальную посуду и сувениры, детские игрушки, резную мебель, множество элементов для декора интерьера. Словом, один такой станок способен превратить дом в сказочный терем.

Устроен токарный станок по дереву настолько просто, что сделать его своими руками сможет любой, кто умеет работать с дрелью. Читайте статью: Уроки резьбы по дереву!

Виды токарных станков и их возможности

Существует множество видов станков. Их разделяют по производительности на промышленные, рассчитанные для небольших производств, и настольные или бытовые. Первые два вида применяются на малых и крупных производствах, а для домашнего использования подходит последний вариант. Как правило, его устанавливают на верстак и изготавливают на нем единичные изделия.

Также станки различаются по функционалу. Выделяют следующие разновидности:

Токарно-копировальный позволяет создавать несколько одинаковых деталей. Для работы токарного станка с копиром необходим трафарет, по которому создается точная его копия.
Токарно-фрезерный имеет дополнительные возможности для растачивания пазов.
Токарно-винтовой способен нарезать резьбу и точить изделия под конус.
Лоботокарный используется для изготовления предметов на широкой плоской основе – барельефов, горельефов, объемных картин.
Круглопалочный придает любой заготовке круглую в поперечном сечении форму. Широко используется для выпуска топорищ, черенков для садово-огородного инвентаря, рукояток для ручного инструмента – стамесок, ножей, швабр. Сама заготовка в круглопалочном токарном станке неподвижна, вращаются лишь резцы по дереву.

По степени автоматизации их делят на ручные, полуавтоматические и станки с ЧПУ, в которых токарь только устанавливает заготовку и включает заданную программу.

Устройство токарного станка

Типовой токарный станок по дереву состоит из нескольких основных деталей: электродвигателя, станины, подручника, передней и задней бабок.

Станина – это основа станка, на ней закрепляются все остальные механизмы. Как правило, она чугунная цельнолитая. Большой вес монолитной станины позволяет значительно снижать вибрацию оборудования, которая негативно влияет на срок службы станка.

Передняя бабка выполняет несколько функций. На нее крепится заготовка и передается вращение от электродвигателя через установленный на ней шпиндель с помощью ременной передачи.

Заготовку в шпинделе с одного конца удерживает поводковый патрон, с другого токарный патрон по дереву на задней бабке.

Функционал токарного станка по дереву может быть расширен за счет планшайбы. На нее крепят деталь, если нужно обточить ее торцы, которые были зажаты патронами.

Также станки комплектуют копирами, которые позволяют с большой точностью изготовить несколько одинаковых деталей.

Краткое описание и характеристики токарного станка СТД 120М

Станок имеет простую и надежную конструкцию, проверенную годами. Его ставят в школьных мастерских, профтехучилищах, в цехах предприятий, используют в домашних условиях. С его помощью выполняют следующие токарные работы по дереву:

сверление;
точение по трафарету;
заточка вращающихся деталей разного профиля;
торцевание, закругление и отрезание деталей под разными углами;
обработка плоских поверхностей с использованием планшайбы.

Устройство станка имеет свои особенности:

смена скорости вращения изменяется перемещением ремня на шкивы разного диаметра;
узел управления расположен на передней бабке для максимального удобства в процессе работы;
в комплект оборудования входят несколько насадок шпиндельного типа, что позволяет закреплять заготовки с любым типом торцов;
для безопасности рабочего станок снабжен кожухом и шторками с прозрачными окнами;
для удаления стружки дополнительно подключают очистной блок.

Как сделать простейший токарный станок из дрели

Как видим, устройство данного агрегата совсем простое, и сделать самодельный токарный станок по дереву под силу каждому.

Самое элементарное приспособление для обтачивания заготовок получается из обычной дрели.

Оно позволит провести простые токарные работы в домашних условиях и сэкономить на приобретении специального оборудования. Дрель в данном случае заменяет переднюю бабку и привод вращения.

Источник: https://glav-dacha.ru/tokarnyy-stanok-po-derevu/

Как сделать резцы по дереву своими руками?

Домашний уют 26 октября 2016

Резцы по дереву – это необходимый инструмент для любого резчика. Однако качество магазинных резцов зачастую оставляет желать лучшего, поэтому если вы планируете всерьез заняться вырезанием по дереву, то вам стоит сделать резцы по дереву своими руками.

Резцы по дереву из ленточной пилы

Как сделать резец по дереву своими руками из ленточной пилы? На самом деле это не так уж сложно, притом что заточку такие резцы держат очень хорошо. Для работы вам понадобятся:

Обрезки дуба для рукояток.
Электрическое точило.
Ножовка.
Ленточная шлифовальная машинка.
Шлифовальные шкурки разной зернистости.
Собственно лезвие от ленточной пилы.
Респиратор, чтобы защитить органы дыхания.
Столярный клей.

Изготовление клинка

Если вы планируете делать резцы по дереву своими руками, то вам понадобится кусок полотна пилы длиной примерно 8 сантиметров. Из них 4,5-5 сантиметров нужно оставить на хвостовик, который будет крепиться к рукояти. При помощи электрического точила из полотна вырезается форма будущего ножа.

Форму мастер определяет сам в зависимости от требований. Затем на ленточной шлифовальной машинке форму нужно обточить, сделав для нее большую фаску с углом 10-15 градусов. Это сужение от обуха к режущей кромке необходимо для того, чтобы с резцом можно было работать.

Режущая кромка с углом 25-30 градусов, которая и будет участвовать в процессе вырезания, создается позже.

Выполнять эту работу нужно медленно, иначе металл нагреется, станет мягким и перестанет держать заточку. Можно иногда охлаждать заготовку в воде.

Видео по теме

Изготовление рукояти

Чтобы изготовить рукояти для таких предметов, как резцы станка, дереву своими руками нужно придать особую форму. Для рукоятей подойдут дубовые бруски длиной около 12 сантиметров и сечением 12х22 миллиметра.

Далее нужно сделать следующее:

Хвостик металлической заготовки зашкурить по краям, чтобы сбить заусенцы.
Приложив хвостик к брусочку, обвести форму ручкой.
Стамесками выбрать древесину на глубину, идентичную толщине заготовки. Периодически заготовку надо примерять, прикладывая сверху второй брусочек. Ямка не должна быть ни слишком глубокой, ни слишком мелкой – в первом случае клинок будет шататься, а во втором – ручка просто треснет или не склеится.
После того как вы убедились, что все детали идеально подходят друг к другу, их можно склеивать. Клей нужно наносить в гнездо и на поверхность бруска. На вторую деталь клея можно нанести меньше.
После соедините детали максимально точно и стяните струбцинами. Сделать это нужно сильно, но чтобы не расколоть бруски.
Излишки клея уберите влажной тряпочкой и оставьте все сохнуть примерно на 12 часов.

После этого плотность конструкции надо проверить – возьмитесь одной рукой за рукоятку, а второй попытайтесь расшатать клинок. Если услышите характерные скрипы, то работу придется переделывать. Не поленитесь – если ручные резцы по дереву руками будут плохо сделаны, то клинок быстро расшатается и может в итоге привести к травме.

Подгонка рукоятки

Резцы по дереву своими руками хороши тем, что форму рукоятке вы можете придать сами, как вам удобно. Хотя некоторых общих правил надо придерживаться:

Заднюю часть оставьте округлой и широкой, гораздо шире той, что ближе к клинку. Поэтому лучше заранее сделать заготовки рукояток в виде вытянутой усеченной пирамиды.
Обязательно сделайте на рукоятке выемку под указательный палец.

Грани рукоятки можно обточить шлифовальной машинкой. Это обязательно делать в респираторе и защитных очках, чтобы не повредить органы зрения и дыхания. Обточите рукоятку примерно, а затем вручную обработайте мелкой шкуркой. После по желанию покрасьте рукоятку и обязательно обработайте ее лаком.

Создание инструмента из фрезы по металлу

Резец можно сделать и из фрезы по металлу – она чрезвычайно прочна и сделана из углеродистой стали, так что ваш резец подолгу будет оставаться острым и затупится очень нескоро.

Выполнять работы, чтобы изготовить резцы по дереву своими руками, нужно в следующем порядке:

Нанесите на фрезу рисунок резака, который вы желаете получить. У резчиков особенно популярен нож-косяк. Хвостовик нужно делать длиннее лезвия.
При помощи резака по металлу разрежьте фрезу ровно по рисунку. Так вы получите заготовку ножа.
Отшлифуйте лезвие, иногда окуная его в холодную воду.
Сделайте ручку из твердых пород дерева из двух половинок. В одной половинке прорежьте углубление для заготовки. Склейте все клеем ПВА и отшлифуйте ручку.

Как видите, ответ на вопрос: “Как сделать резец по дереву своими руками?” – достаточно прост и практически не требует от вас никаких особых навыков.

Заточка резцов по дереву руками после изготовления

После того как вы сделаете заготовку-клинок, вам понадобится изготовить малую фаску – непосредственно режущую кромку лезвия с углом заточки в районе 25-30 градусов. Угла заточки в 10-15 градусов вам не хватит потому, что лезвие при резке даже мягкого дерева в итоге будет скалываться и сминаться.

Малую фаску можно сформировать шлифовальной шкуркой либо бруском. Идти нужно от меньшего к большему – сначала взять шкурку с показателем зернистости около 240, а когда фаска будет сформирована, довести ее шкурками до 800, а потом и 1000 зернистости. После можно отполировать лезвие на кожаном ремне с пастой ГОИ.

Проверка заточки

Заточку резца следует проверить. Если он заточен правильно, то даже самая твердая древесина будет легко резаться не только вдоль, но и поперек волокон. Также остроту следует проверить на мягком дереве, посмотрев, чтобы срез был блестящим и ровным, как будто “масляным”. Для этой проверки подойдет, например, сосна, которую очень легко достать.

Заточка, если нож затупился

Со временем ваш нож, разумеется, затупится. Тогда его можно будет заточить шлифовальной шкуркой, а затем также отполировать на обратной стороне кожаного ремня с пастой ГОИ.

Источник: fb.ruДомашний уют
Как сделать выжигатель по дереву своими руками? Схема самодельного выжигателя по дереву

Пирография – это одна из техник нанесения изображения на твердые поверхности из органических материалов при помощи нагретого до высоких температур предмета. В качестве основы для картины преимущественно использу…

Домашний уют
Как сделать подсвечники из дерева своими руками?

Украшая интерьер различных комнат, дизайнеры применяют разные материалы. Древесина способна привнести в дом уют, покой и тепло. Поэтому такой природный материал активно используют как при отделке помещений, так и при …

Домашний уют
Стремянка из дерева своими руками: чертежи, схема. Как сделать стремянку из дерева своими руками?

В домашнем хозяйстве довольно часто возник

Лучшее соотношение цены и качества токарные фрезы по дереву — Отличные предложения по токарным фрезам по дереву от global токарные фрезы для продавцов древесины

Отличная новость !!! Вы обратились по адресу: токарные фрезы по дереву. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот топ-станок для токарных станков по дереву в кратчайшие сроки станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели токарные станки по дереву на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в токарно-фрезерных станках по дереву и думаете о выборе аналогичного товара, AliExpress — отличное место, чтобы сравнить цены и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести the lathe cutters for wood по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшая цена на токарный инструмент для резки дерева — Отличные предложения на токарный инструмент для резки по дереву от global токарный инструмент для резки для продавцов древесины

Отличная новость !!! Вы обратились по адресу: токарный резак по дереву.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший токарный станок для резки дерева станет одним из самых популярных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели токарный резак по дереву на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в токарном станке для резки дерева и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести токарный резак для дерева по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшая цена на токарно-фрезерный станок по дереву — Отличные предложения на токарно-фрезерный станок по дереву от глобальных продавцов токарного станка по дереву

Отличные новости !!! Вы попали в нужное место для фрезерного станка по дереву.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот токарный станок по дереву с верхним фрезом в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели фрезерный станок по дереву на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в фрезерно-токарных станках по дереву и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести Станок для резки дерева по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Wood Cutting Machine Изображения, фотографии и векторные изображения

В настоящее время вы используете более старую версию браузера, и ваш опыт работы может быть не оптимальным. Пожалуйста, подумайте об обновлении. Учить больше. ImagesImages homeCurated collectionsPhotosVectorsOffset ImagesCategoriesAbstractAnimals / WildlifeThe ArtsBackgrounds / TexturesBeauty / FashionBuildings / LandmarksBusiness / FinanceCelebritiesEditorialEducationFood и DrinkHealthcare / MedicalHolidaysIllustrations / Clip-ArtIndustrialInteriorsMiscellaneousNatureObjectsParks / OutdoorPeopleReligionScienceSigns / SymbolsSports / RecreationTechnologyTransportationVectorsVintageAll categoriesFootageFootage homeCurated collectionsShutterstock SelectShutterstock ElementsCategoriesAnimals / WildlifeBuildings / LandmarksBackgrounds / TexturesBusiness / FinanceEducationFood и DrinkHealth CareHolidaysObjectsIndustrialArtNaturePeopleReligionScienceTechnologySigns / SymbolsSports / RecreationTransportationEditorialAll categoriesEditorialEditorial главнаяРазвлеченияНовостиРоялтиСпортМузыкаМузыка домойПремиумBeatИнструментыShutterstock EditorМобильные приложенияПлагиныИзменение размера изображенияКонвертер файловСоздатель коллажейЦветовые схемыБлогГлавная страница блогаДизайнВидеоКонтроллерНовости

PremiumBeat blogEnterprisePric ing

Войти

Зарегистрироваться

Меню

ФильтрыОчистить всеВсе изображения

Все изображения
Фото
Векторы

Аксессуары для токарных и фрезерных станков Taig

Аксессуары для токарных и фрезерных станков Taig Micro

Тайг Принадлежности для микротокарных станков и микромельниц
Последнее обновление 12 ноября 2020 г. 05:54:57 Горный часовой пояс США

ДОМ

Патроны, Мягкий Челюсти, Стальная челюсть, Цанги, Центры,
Столбы для инструментов, Отрезной резцедержатель, Адаптеры шпинделя ER-16,
Составная горка, Держатель матрицы Jacobs Chucks,
Фрезерная насадка, Миниатюрные комплекты зажимов для пальцев ног,
Блоки стояка, Люнет, Задние бабки, Болл Тернер,
Беседки, Шлифование Колеса, Токарная обработка дерева

Патроны

Слева направо и сверху вниз: (a) лицевая панель, (b) стандартный
Taig 3-х лапка с реверсом, обрабатываемый, алюминиевые губки,
(c) 3-кулачковые спираль из закаленной стали, реверсивная, кулачки,
(d) 4-кулачковая Свиток тайг с реверсивным алюминиевые челюсти,
(e) 4-х кулачковые с независимыми, закалённая сталь, двусторонние челюсти.
Алюминий челюсти можно повернуть в соответствии с вашими потребностями.
Ограничитель глубины может использоваться со всеми этими патронами.
Taig OEM инструкция Руководство токарного станка Lee Valley Taig

Больше книги по механообработке.

Нажмите на связанные эскизы #ad

3-1 / 4 » Лицевая панель с Т-образным пазом диаметром.

3-кулачковый спиральный (самоцентрирующийся) патрон токарный.

Soft Jaws

Сменные губки для 3-челюстной, патрон прокрутки.
Эти губки подходят 4-челюстной патрон прокрутки тоже.
Круглые губки (справа) обеспечивают повышенную поддержку
для тонких деталей. Машина для настройки.

Сменные алюминиевые мягкие губки
(также показана задняя сторона).

Алюминиевые мягкие губки полного круга
(также показана задняя сторона).

3-1 / 4 » 4-х кулачковый спиральный патрон диаметром
(самоцентрирующийся).

3-1 / 4 » диаметр 4-х кулачковый
(независимый) токарный патрон.

диаметром 2 дюйма, Адаптер патрона 3 / 4-16 для монтажа а
патрон или цанга Taig в качестве приспособления к фрезерный стол.

Стальные челюсти

Это все стальной, трехкулачковый патрон, но не
шпиндель с резьбой и уступом, как у Taig.
Чтобы занять свое место равномерно, Я сделал проставку с резьбой
из стальной заготовки Taig. беседка.
Прокладка винта и закрывает заплечик шпинделя.
I наземный грунт чтобы сделать его более плоским и параллельно.
Также есть две фрезерованные квартиры для Гаечный ключ с открытым зевом 7/8 «.

Обратите внимание на проставку
с резьбой, затянутую гаечным ключом между лицевой стороной шпинделя и Шерлайн Чак.

ВНИМАНИЕ: патрон должен зажимать
а В противном случае челюсти могут открутить
под действием пускового момента двигателя и вылететь наружу.

Нажмите на связанные эскизы #ad

1 дюйм, 2 дюйма, 3 дюйма и доступны тиски большей ширины.
Нажмите, чтобы выбрать связанные миниатюры для просмотра различных
размера. Обратите внимание, что 1-дюймовые безвинтовые тиски отличаются, а
может иметь или не иметь встроенные параллели.

Нажмите на связанные эскизы #ad

Наклонный стол Шерлайн.
Не так точен, как синусоидальная пластина
но дешевле и проще в использовании.

2 доступны стили, 1 или 2 упаковки:
3-5 / 8 «x 3/4» и 5-1 / 2 «x 1-1 / 8»

Нажмите на связанные эскизы #ad

Цанги

Семь OEM цанга размеры, их более близкие гайки и несколько заготовок
цанг, которые были с резьбой, чтобы ослабить винты.
Размеры цанги: 1/8 дюйма, 5/32 дюйма, 3/16 дюйма, 7/32 дюйма, 1/4 «, 9/32», 5/16 «.
Это мягкая сталь, которая может потерять форму и, следовательно, точность.
Цанги ЭР-16 с переходником являются превосходный подход.
Латунный штифт — насадка для инструмента. измеритель установки высоты.
Ступенчатый алюминиевый штифт для начального выравнивания
поворотного стола 4 «к фрезерный шпиндель.

Центры, Беседки и ограничитель глубины

Сверху вниз: мертвая точка, живая середина, Адаптер дышла для сверлильного патрона оригинального дизайна
и ограничитель глубины
для патроны.Живой центр имеет шестигранный винт регулировки натяжения
внутри его конца.
Мертвая точка имеет резьбу для установки
аксессуары, такие как сверлильный патрон или держатель матрицы.

Стальные Т-образные гайки 10-32 для токарно-фрезерного станка Taig.
Недостаточная нижняя резьба для остановки винта.

Стойки для инструментов

Taig OEM стандартные алюминиевые стойки для инструментов. Они легко модифицируются.

Модернизированный стандартный резцедержатель, модифицированный резцедержатель
в рокерном стиле, резцедержатель с черной спинкой и отрезной резцедержатель.
Черно-отрезные резцедержатели установлен на задней
поперечной салазки. Сталь A2ZCNC Сейчас используются Т-образные гайки.
биты инструмента используются в перевернутом виде (жесткая установка), таким образом,
две насадки (передняя и задняя) может быть использовано совместно.

Все стойки инструмента были изменены с использованием (вверху) сталь
втулка / латунь стиральная машина и Кипп регулируемый трещотка
ручка. Ступенчатая втулка лежит внутри расточки.
Длина стержня с резьбой 10-32 были использованы
для болтов.Стержни ввинчиваются в гайки с помощью Loctite.
Винты с головкой под ключ заменили установить винты.

Нажмите на связанные эскизы #ad

Cutoff Tool Post

Отрезной инструмент для Т-образной балки использует лезвие вверх ногами в задняя сторона.
Инструмент работает хорошо, лезвие легко затачивается.
Используется стандартный 1/16 дюйма x 1/2 дюйма x Отрезной нож 4 дюйма. Разработан
для резки сзади с перевернутым лезвием.
Превосходен для 1/4 «x 1/4» сверло для отрезного хвостовика. Цельнометаллическая конструкция
. Столб для инструмента имеет адаптирован под токарный станок 9х20.

QCTP

Стальной держатель 3/8 дюйма для лезвия из быстрорежущей стали размером 0,083 x 0,3915 x 2,8 дюйма.

Нажмите на связанные эскизы

Нажмите на связанный эскиз #ad

Вверху: новый дизайн для Тайгская мельница Шпиндель ER-16, оправка сверлильного патрона
3 / 8-24 с Вал 3/8 дюйма.
Внизу: обновленная оправка патрона токарного станка Taig.

Токарный станок Taig с оправка сверлильного патрона, которая навинчивается на
торец шпинделя. В оригинальной конструкции использовалось дышло.

Адаптер шпинделя ER-16

Адаптер шпинделя 3 / 4-16 к ЭР-16 собрать патрон. Цанги
ER-16 имеют больший непрерывный диапазон
размера (1/32 ~ 3/8 дюйма) профессионального качества.
Настоятельно рекомендую качественные цанги ETM (израильские) ER-16
поверх стандартного тайга набор цанговых патронов как для токарного, так и для фрезерного станка.

+/- 0,0015 «или 0,003» МДП.

Набор из 10 высокоточных шлифованных, закаленных
цанг ETM ER-16 (Израиль).
An Эксцентриковое кольцо фиксирует цангу внутри гайки.

ЭР-16 КОЛЛЕТ РАЗМЕРЫ
НОМИНАЛЬНЫЙ КОЛЛЕ РАЗМЕР (дюйм)	ДЕСЯТИЧНЫЙ ДИАПАЗОН (дюймы)	МЕТРИЧЕСКИЙ ДИАПАЗОН (мм)
1/32	.0197 ~ 0,0394	.5 ~ 1
1/16	0,0394 ~ .0787	1 ~ 2
3/32	.0787 ~ .1181	2 ~ 3
1/8	.1181 ~ 0,1575	3 ~ 4
3/16	0,1575 ~ .1968	4 ~ 5
7/32	1968 г. ~.2362	5 ~ 6
1/4	.2362 ~ 0,2756	6 ~ 7
5/16	0,2756 ~ 0,3150	7 ~ 8
11/32	.3150 ~ 0,3543	8 ~ 9
3/8	.3543 ~ 0,3937	9 ~ 10

Нажмите на связанные эскизы #ad

ER-16 Обойма шпинделя Taig обе
бланк для хвостовика 1/2 » мельницы.

Использует много перемещений по оси Z, хотя.

Составная горка

Позволяет короткая конические разрезы. OEM латунный вращающийся регулятор
заменена поворотной ручкой.

Соединение для поперечного смещения кронштейна
используется кольцо конической формы (обратная сторона).
Это мягкая сталь, которая может деформироваться при сильном зажиме.
так было Поверхность закалена компаундом Kasenit.

Держатель матрицы

Опорный стержень привинчивается к мертвой точке и удерживает Плашки OD 1 «или
13/16″. Позволяет концентрическую / перпендикулярную руку
нарезание резьбы на токарных стержнях. Использовать а стержень, чтобы затянуть / ослабить
на мертвая точка и поворот корпус во время нарезания резьбы.
Посадку MT2 можно также использовать для адаптации
этого держателя к Задняя бабка токарного станка 9х20.

Нажмите на связанные эскизы #ad

Jacobs Chucks

1/2 «для средних нагрузок и Промышленные сверлильные патроны 1/4 дюйма.Резьба 3 / 8-24
прикрепляется к шпинделю с помощью адаптер дышла.
Патроны прикрепляются к задней бабке с помощью мертвая точка.

Приставка для фрезерования

Позволяет выполнять паз / фрезерование очень мелкие
детали на токарный станок; ограниченный диапазон / использование / точность.
Поставляется с младшим прилагаются фрезерные тиски.

Это тисков нет действительно достаточно точный для использования
на мельнице. А прецизионные тиски необходим для фрезерования.

Миниатюрные наборы пальцевых зажимов

Большой набор пальцевых зажимов предназначен для микромельниц Taig и
меньший набор предназначен для Поворотный стол Sherline 4 дюйма.

Нажмите на связанные эскизы #ad

Подступенчатые блоки

Проставки для увеличения токарной обработки на токарном станке грузоподъемность
до 6 дюймов. Слева направо: шпиндель, резцедержатель и подъемные блоки задней бабки
.
также используется на мельнице. Их использование снижает жесткость.

Люнет

Поддерживает длинные тонкие стержни посередине уменьшить прогиб
или использовать для удержания деталей слишком долго, чтобы их можно было удерживается
за заднюю бабку.От 3/32 дюйма до 1-1 / 2 дюйма. Впоследствии три пальца
были модифицированы для удержания подшипников.

Отфрезеровал противоположный палец плоский конец и нарезал на нем резьбу, чтобы удерживать уплотненный радиальный шарикоподшипник
наружным диаметром 3/8 дюйма, толщиной 0,1555 дюйма и внутренним диаметром 1/8 дюйма.
Винт 5-40 с небольшой шайбой между стойкой и
подшипник застежка. Зажимается только ступица.
Blue Loctite был нанесен на резьбу. Чтобы вернуть
к функциональности Taig OEM, просто поменяйте пальцы местами.

Эти подшипники были спроектированы таким образом, чтобы
выдерживали нерадиальные силы, слишком.

Концы винтов находятся ниже поверхности стержня
, что позволяет почти полное втягивание в держатель.

Аналогичная модификация была выполнена для самолета
Jet BD-920N. токарный станок устойчивый & следовать отдыхает.

Задние бабки

Обязательное удлинение ручки задней бабки; пруток алюминиевый
с плоской фрезеровкой и двумя, СС 10-32 винты с головкой под ключ.
Заменил шплинт на точеный стержень с резьбой 1/4-20 из нержавеющей стали
.Сохранил (сплющенный)
потоков для работы как поверхность захвата. 1/4 «
Jacobs промышленного качества дрель патрон показан, установлен.

Задняя бабка Sherline, показано с мертвая точка, была адаптирована
для использования на токарном станке Taig. Отверстия для кронштейна представляют собой короткие прорези
для обеспечения возможности регулировки для трамвая.
Модифицированный блок подступенка Taig для работы в качестве основания.

Нажмите на связанные эскизы #ad

Используйте клинья Jacobs попарно для
снимите патроны с их оправок.

Наборы клиньев бывают разных размеров
, чтобы соответствовать Джейкоб сужается. #ad

Два установочные винты с фиксирующими нейлоновыми вставками центрируются
под корпусом задней бабки для точного вертикальные регулировки.
Доступ к шестиграннику 5/64 дюйма установочного винта 8-32 Ключ
находится на нижней стороне кронштейна.
Два дополнительных установочных винта с фиксирующими нейлоновыми вставками
на кронштейне для точной горизонтальной регулировки.
После установки винты позволяют легко повторять (выравнивать)
повторная сборка для другие приложения которые используют базу OEM.

Sherline MT-0 мертвая точка, регулируемый центр под напряжением
и регулируемый адаптер сверлильного патрона 3 / 8-24.
Шерлайн не прецизионная шлифовка конусов MT0
для своих принадлежностей, чтобы они подходили к расширенному задняя бабка, крайняя.

Адаптер сверлильного патрона.
8-32 Болты с цилиндрической головкой и шайбами через отверстия увеличенного размера
для совмещения с шпиндель.

Живой центр.

Шаровой токар

Беседка

Беседка с пильным полотном 2 «x 1/16» (монтажное отверстие 1/2 «
), с резьбой и равнина.3/4 -16 ниток
для прямое присоединение к шпинделю. Мягкая сталь сочинение.
Удобно и недорого, так что покупайте Много их.

Набор шлифовальных кругов и оправка

Принадлежности для токарной обработки дерева

Две шпоры разного размера и чашки (мертвые точки).
Лицевая панель с три отверстия для шурупов.

Центры съемные.

Лицевая панель с L-образными скобами.
Используйте винты, чтобы удерживать деревянную деталь.

Базы типа «ласточкин хвост» зажимают токарный станок постель.
Руководство для токарного станка Taig.

Регулируемые опоры инструмента для токарной обработки дерево.

Малые токарные станки для токарной обработки дерева № 1 — № 8.

Нажмите на связанный эскиз #ad

ДОМ

Резец токарный по дереву: Резцы для токарного станка по дереву: виды, выбор, назначение, заточка

виды, назначение, критерии подбора, обзор 5 популярных наборов, их плюсы и минусы, как можно изготовить такие же своими руками

Описание токарных резцов

Разновидности

Различные варианты и их назначение

Рейер

Мейсель

Фасонные

О создании своими руками

Лучшие наборы

DEXX 1834-h21_z01

STAYER 1831-h43

ЗУБР 18373-H6

JET 19500119

Энкор 10430

Видео-обзор базового набора токарных резцов по дереву

Резцы для токарного станка по дереву

Резцы для токарного станка по дереву: стамески, заточка

Разновидности деталей

Особенности групп

Как затачивать износившиеся или новые резцы?

Углы заточки

Видео: Изготовление резца для токарного станка по дереву

Резцы по дереву для токарного станка своими руками

Что нужно, чтобы изготовить самодельный резец?

Назначение токарных резцов по дереву

Виды обрабатывающих инструментов

Алгоритм изготовления самодельного резца

Как сделать мейсель?

Изготовление полукруглого резака

Самодельный резец-желобок (рейер)

Как заточить резец для токарного станка по дереву? :: SYL.ru

Как устроен резец?

Разновидности токарных резцов

Как делают резцы своими руками?

Почему важна заточка резца?

Оборудование для заточки

Заточка абразивными кругами

Доводка характеристик резца

Общие рекомендации по выполнению заточки

Заключение

Как сделать резцы для работы по дереву своими руками

Резцы по дереву: основные виды. Изготовление и обслуживание

Приспособления для резьбы

Общие принципы

Основные виды резцов

Дополнительные приспособления

Советы по выбору

Изготовление и обслуживание

Делаем резец самостоятельно

Заточка резцов

Заключение

Как сделать инструмент для резьбы по дереву. Создание ножей (резцов)

Токарный станок по дереву своими руками, резцы, видео

Виды токарных станков и их возможности

Устройство токарного станка

Краткое описание и характеристики токарного станка СТД 120М

Как сделать простейший токарный станок из дрели

Как сделать резцы по дереву своими руками?

Резцы по дереву из ленточной пилы

Изготовление клинка

Видео по теме

Изготовление рукояти

Подгонка рукоятки

Создание инструмента из фрезы по металлу

Заточка резцов по дереву руками после изготовления

Проверка заточки

Заточка, если нож затупился

Лучшее соотношение цены и качества токарные фрезы по дереву — Отличные предложения по токарным фрезам по дереву от global токарные фрезы для продавцов древесины

Wood Cutting Machine Изображения, фотографии и векторные изображения

Аксессуары для токарных и фрезерных станков Taig

Добавить комментарий Отменить ответ

Информация

Служба поддержки

Дополнительно

Личный Кабинет
