Коллектор системы отопления: принцип работы, правила установки и подключения

принцип работы, правила установки и подключения

Одним из действенных вариантов модернизации системы отопления, позволяющих сделать ее более производительной и надежной, является установка коллекторного блока. Устройство, пришедшее на смену традиционным конструкциям линейной структуры, призвано повышать удобство эксплуатирования и ремонтопригодность системы.

Как функционирует коллектор для отопления и какие особенности монтажа следует учитывать, рассмотрим подробнее.

Содержание статьи:

Принцип функционирования распределителя

Основное предназначение – равномерно раздавать тепловые потоки, поступающие из основной магистрали, по контурам системы и за счет циркуляционного оборота возвращать остывшую жидкость к котлу.

При этом отдельные ветки системы, подключенные к коллектору, становятся независимыми друг от друга.

Прибор являет собой промежуточный распределительный узел, ключевыми элементами которого выступают две взаимосвязанные части:

• подающая гребенка – отвечает за подачу теплоносителя;
• обратная – выполняет функцию отвода остывшего теплоносителя к генератору тепла.

Вместе они образуют коллекторную группу. От каждой гребенки отходит по несколько выводов для подключения контуров, ведущим к отопительным приборам.

Галерея изображений

Фото из

Коллектор в системе отопления

Коллектор заводского исполнения

Распределительная гребенка из ПП труб

Коллекторная разводка в доме

Составляющие коллекторного узла

Комбинация коллектора с двухтрубной схемой

Техническое оснащение лучевых схем

Дешламаторы и шаровые краны

Каждый вывод устройства может быть оснащен выпускными вентилями и отсекающим либо регулировочным краном.

Их наличие дает возможность регулировать давление внутри каждого контура и в случае надобности отсоединения ветки для ремонта, например, перекрывать поток теплоносителя.

Чтобы повысить производительность системы и получить возможность контролировать все отопительные процессы в каждой комнате обогреваемого дома, корпус задействуют также в качестве платформы под установку:

• воздуховыпускных клапанов;
• водосливных клапанов;
• расходомеров;
• счетчиков тепла.

Принцип работы коллекторной системы довольно прост. Разогретая теплогенератором жидкость поступает в подающую гребенку.

Внутри промежуточного сборного узла скорость движения жидкости замедляется благодаря увеличенному внутреннему диаметру устройства, она перераспределяется между всеми отводами.

Количество выводов на распределителе может быть любым, а в случае надобности конструкцию всегда можно нарастить дополнительными отводами

Зная расход теплоносителя, равный мощности теплогенератора, и скорость движения воды, несложно найти необходимую площадь сечения. Только предварительно следует перевести литры в удобную для расчетов единицу мм³.

Через соединительные патрубки, сечение которых меньше диаметра трубы коллекторного узла, теплоноситель поступает в отдельно проложенные контуры и двигается к радиаторам или к .

Благодаря такому распределению должным образом прогревается каждый элемент, снабжаемый теплоносителем равной температуры.

Внутренний диаметр коллектора определяется расчетным путем так, чтобы скорость передвижения теплоносителя внутри него была не больше 0,7 м/с

Достигнув батареи и отдав полученное при нагреве тепло, жидкость направляется по другой трубе в противоположном направлении к распределительному блоку. Там она поступает на обратную гребенку, откуда перенаправляется к теплогенератору.

Для загородного коттеджа  по праву считается самой эффективной и надежной.

Единственное, что может останавливать рачительного хозяина– стоимость. Ведь обустройство такой системы обойдется дороже, чем устройство обычной системы тройникового типа.

Такое конструктивное решение, предполагающее обустройство отдельных подающих труб, создает условия для равномерного разогрева радиаторов

Типы коллекторов в системах отопления

Коллекторные установки, применяемые при проектировании закрытых циркуляционных отопительных систем, бывают трех разновидностей.

В зависимости от назначения конструкции на рынке представлены: радиаторные и солнечные системы, а также устройства, оснащенные гидрострелкой.

Тип #1 — радиаторное коллекторное отопление

Какой бы тип отопления не был запроектирован в доме, радиаторы в нем присутствуют всегда. А потому коллекторы, распределяющие потоки теплоносителя непосредственно к установленным в комнатах батареям, являются самым востребованным типом.

Распределительный узел состоит из двух взаимосвязанных гребенок: первая направляет теплоноситель к установленным в комнатах приборам, вторая – отводит его обратно к котлу

Коллекторы, применяемые при радиаторном отоплении, в зависимости от архитектурных и интерьерных особенностей помещения можно подключать различными способами.

По способу подключения радиаторная система отопления может быть выполнена в любом из перечисленных ниже вариантах исполнения:

• верхнее подключение;
• нижнее присоединение;
• установка сбоку;
• ведение по диагонали.

Наибольшее распространение получил все же нижний способ соединения. При такой разводке контуры, скрытые под поверхностью плинтуса или пола, не так бросаются в глаза.

Да и расчеты подтверждают, что при нижнем присоединении все преимущества частного отопления проявляются в полной мере.

Коллектором для радиаторов оснащают каждый этаж дома. Устанавливают его в центре, маскируя устройство в нише или в устроенном специально для него шкафчике на стене.

Место для установки должно быть выбрано так, чтобы по возможности ко всем приборам подводились ветки равной длины.

Если невозможно достичь равенства подключенных к коллектору колец, то каждый отвод снабжается собственным циркуляционным насосом.

По сути, все подключенные к распределительному узлу ветки представляют собой самостоятельный контур с собственной запорной арматурой, а иногда и автоматикой.

Ярким примером коллекторной схемы отопления являются .

Коллекторная схема разводки обеспечивает равномерную поставку тепла во все кольца системы водяных “Теплых полов”

Трубопроводы теплых полов собирают из медных труб или их пластиковых аналогов, для соединений используют неразъемные фитинги.

В отопительные кольца монтируют вентили, с помощью которых регулируют подачу теплоносителя, а в случае необходимости отключают «теплые полы» от общедомовой отопительной сети.

Коллектор для «теплого пола» представляет собой конструкцию, включающую ряд трубных колец, которая прокладывается под напольным покрытием

Такие системы всегда оснащают . Его располагают в промежуточный коллекторный узел на входе в трубу обратного направления.

Число патрубков на распределительном узле зависит от количества помещений, зацикленных на одной гребенке.

Количество коллекторных групп определяют, ориентируясь на длину контуров. За основу расчетов берут соотношение, при котором на одну коллекторную группу отводится 120 метров трубопровода.

Тип #2 — гидравлическая стрелка

При обустройстве мощных и разветвленных систем отопления, которые проектируют в жилых постройках большой площадью, применяют распределительные коллекторы, оборудованные термогидравлическим распределителем или гидрострелкой.

При монтаже связующего звена с одной стороны к нему подключают контур отопительного котла, а с другой – радиаторное отопление или «теплые полы».

Гидравлическая стрелка представляет собой вертикальная полая труба, оснащенная по торцам эллиптическими заглушками, основное предназначение которой – выравнивать оказываемое на теплоноситель давление

Наличие распределительной гидравлической стрелки позволяет решить сразу несколько задач:

• избежать резких перепадов температуры в трубах, губительно сказывающихся на эксплуатационном сроке системы;
• за счет подмеса и вторичной циркуляции части теплоносителя сохранить постоянный объем котловой воды, а также сэкономить топливо и электроэнергию;
• в случае необходимости компенсировать во второстепенном контуре дефицит расхода.

Поддержание температурного баланса достигается за счет того, что устройство позволяет отделить гидравлический контур котла от вторичной цепи.

Вариант изготовления самодельного коллекторного распределителя, оснащенного гидрострелкой, которая изготовлена из стальной квадратной трубы и оборудована штуцерами

Оптимальную работу системы, оснащенной гидрострелкой, можно обеспечить при условии, если каждый контур оборудован собственным циркуляционным насосом.

Тип #3 — солнечные коллекторные установки

Устройства этого типа выбирают при обустройстве автономного водопровода в негазифицированных областях, где уровень солнечного излучения достаточно высок.

Воздушные гребенки, функционирующие на солнечной энергии, работают за счет парникового эффекта, преобразовывая солнечный свет в тепловую энергию

Конструкция солнечных установок немного отличается от традиционных аналогов. По сути, они представляют собой своего рода теплицы, накапливающие солнечную энергии.

Естественная циркуляция теплоносителя в них осуществляется за счет конвекционных потоков и под действием присоединенных к поглощающей пластине вентиляторов.

Распределитель, поглощающий солнечные лучи, представляет собой небольшой плоский ящик, покрытый черной адсорбирующей пластиной. Эта тепловоспринимающая пластина и аккумулирует тепло.

Накопленное тепло передается теплоносителю, в роли которого может выступать циркулирующий по трубам воздух или жидкость.

Основное предназначение солнечного коллектора – направлять и перераспределять энергию Светила на бытовые потребности и нужды

В продаже можно встретить подвижные коллекторные системы, работающие на солнечной энергии. Их конструкция устроена так, что зеркала и нагревательные элементы «следят» за передвижением солнца, благодаря чему его энергию поглощают по максимуму.

Но из-за высокой стоимости оборудования в качестве основного источника обогрева в условиях климата даже южных регионов нашей страны невыгодно.

А потому их больше задействуют в качестве дополнительного источника тепла при обустройстве систем отопления с исполльзованием твердотопливных и газовых котлов.

Модификации распределительных гребенок

Сегодня на рынке оборудования представлено множество разновидностей коллекторов для отопительных систем.

Производители предлагают как связующие звенья самого простого исполнения, конструкция которых не предусматривает наличие вспомогательной арматуры для регулирования оборудования, так и коллекторные блоки с полным комплектом вмонтированных элементов.

Коллекторный блок, включающий все необходимые функциональные элементы для создания условий бесперебойной и высокопроизводительной работы отопительной системы

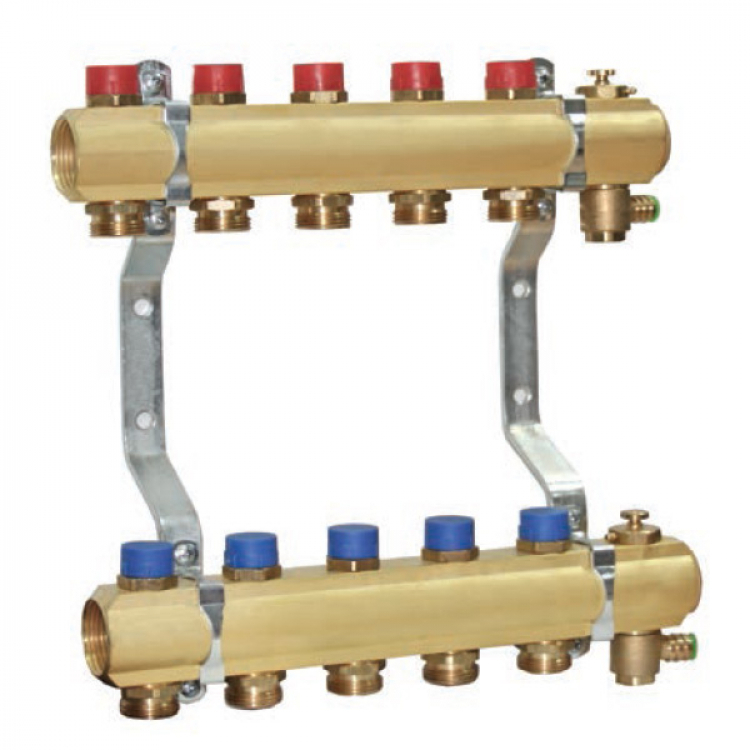

Простые в исполнении устройства являют собой латунные модели с дюймовым проходом ответвлений, оснащенных двумя соединительными отверстиями по бокам.

На обратном коллекторе такие устройства имеют заглушки, вместо которых в случае «наращивания» системы всегда можно установить дополнительные приборы.

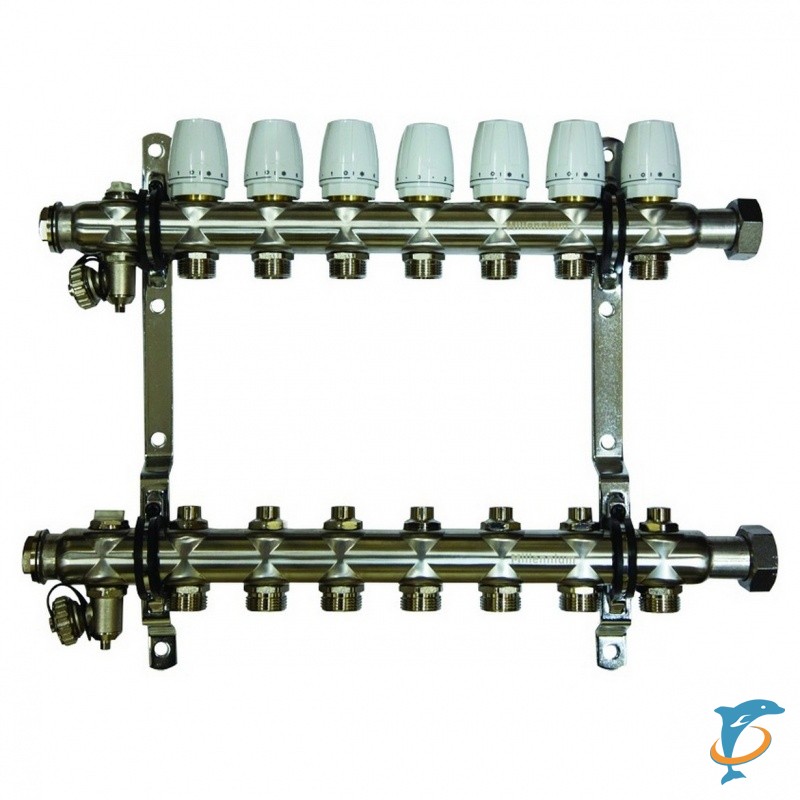

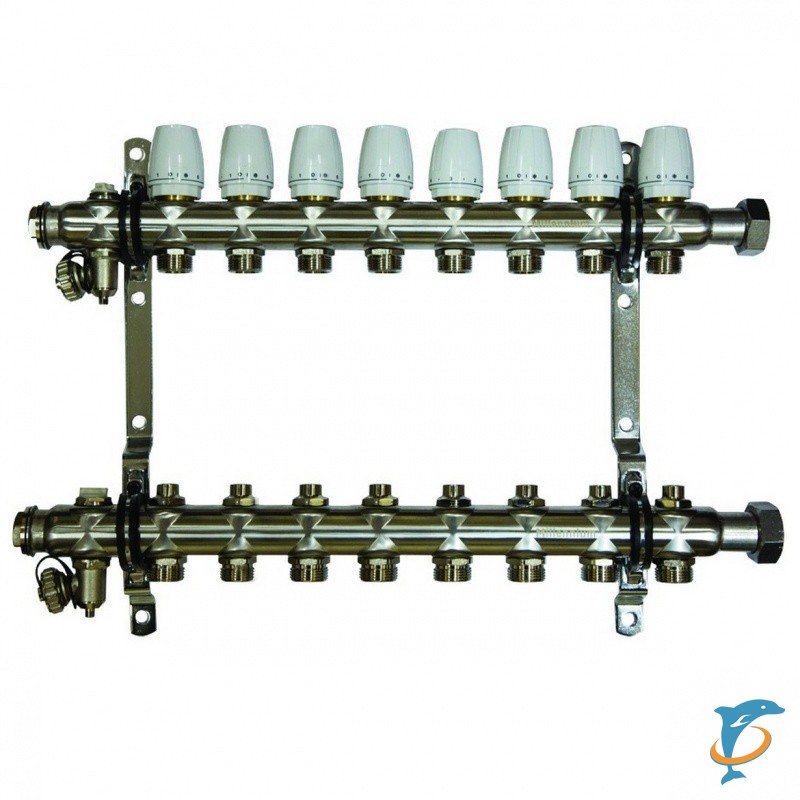

Более сложные в конструктивном решении промежуточные сборные узлы оснащены шаровыми кранами. Под каждый отвод в них предусмотрена установка запорной регулировочной арматуры. Навороченные дорогостоящие модели могут быть оснащены:

• расходомерами, основное предназначение которых – регулировать поток теплоносителя в каждой петле;
• термодатчиками, призванными контролировать температуру каждого отопительного прибора;
• воздуховыпускными клапанами автоматического типа для слива воды;
• электронными клапанами и смесителями, направленными на поддержание запрограммированной температуры.

Количество контуров в зависимости от подсоединяемых потребителей может варьироваться в пределах от 2 до 10 штук.

Независимо от сложности и многофункциональности оборудования при изготовлении гребенок коллекторных блоков используют материалы, устойчивые к внешним факторам

Если за основу брать материал изготовления, то промежуточные сборные коллекторы бывают:

1. Латунные – отличаются высокими эксплуатационными параметрами при доступной цене.
2. Нержавеющие – стальные конструкции чрезвычайно долговечны. Они могут с легкостью выдерживать большое давление.
3. Полипропиленовые – модели из полимерных материалов, хоть и отличаются невысокой ценой, но по всем характеристикам уступают металлическим «собратьям».

Модели, выполненные из металла, для продления срока службы и повышения эксплуатационных параметров обрабатывают антикоррозионными составами и покрывают теплоизоляцией.

Разделительные конструкции, выполненные из полимеров, применяют при обустройстве систем, отапливаемых котлами мощностью от 13 до 35 кВт

Детали устройства могут быть литого исполнения либо же оснащены цанговыми зажимами, позволяющих осуществлять соединение с металлопластиковыми трубами.

Но специалисты не советуют выбирать гребенки с цанговыми зажимами, поскольку те часто «грешат» подтеканием теплоносителя в местах соединения вентиля. Это возникает вследствие быстрого выхода из строя уплотнителя. И заменить его не всегда представляется возможным.

Коллекторы используются в схемах одно- и двухтрубного отопления. В однотрубных системах одна гребенка поставляет нагретый теплоноситель и принимает остывший

Рекомендации грамотного выбора

Основная сложность заключается не только в самом монтаже коллектора, но и в правильном выборе оборудования.

При выборе модели гребенки следует ориентироваться на такие параметры:

1. Предельно допустимое давление для этой модели. Оно определяет тип материала, из которого может выполнен гидрораспределитель.
2. Пропускная способность узла.
3. Наличие вспомогательных устройств.
4. Количество выходных патрубков гребенки. Оно должно соответствовать количеству контуров охлаждения.
5. Возможность дополнительного присоединения элементов.

Все эксплуатационные параметры указываются в паспорте к изделию.

Для обустройства поэтажных независимых обогревательных контуров, оснащенных автономным управлением, гребенки необходимо монтировать на каждом этаже дома.

При выборе и установке поэтажных распределителей ориентируются на параметры «подсистемы», которую они призваны обслуживать.

Благодаря поэтажному размещению гребенок в случае надобности всегда можно отключать отопление как нескольких отдельных приборов, так и всего этажа

Это значительно упрощает обслуживание отопительной системы и ее ремонт.

Поскольку коллекторный блок – недешевое удовольствие, чтобы обезопасить себя от разочарований при быстром выходе системы из строе при выборе модели стоит ориентироваться на продукцию проверенных производителей.

Смело можно доверять таким производителям, как «GREENoneTEC», «Rehau», «Soletrol», «Oventrop» и «Meibes». В каждой серии ведущих европейских производителей можно подобрать полный комплект необходимого дополнительного оборудования.

Вспомогательные элементы и арматура к коллекторному блоку также должна соответствовать ГОСТу и ТУ.

В качестве дополнительных устройств для подключения коллектора могут понадобиться: 1 – автоматический воздухоотводчик, 2 – переходник, 3 – уголок, 4 – кран, 5 –сгон, 6 – еще уголок, 7 – выводы труб

Каждый из дополнительных элементов конструкции выполняет свою функцию:

• автоматический воздухоотводчик – монтируется, если блок и радиаторы расположены на одном этаже;
• переходник – потребуется при монтаже воздухоотводчика, диаметр которого равен ½ дюйма, при условии что резьба коллектора составляет ¾ дюйма.
• уголок – позв

Коллекторы отопления — особенности, принцип работы, разновидности, инструкция по выбору и монтажу

Если вы задумались над модернизацией и улучшением системы централизованного или автономного отопления, то, в частности, можно рассмотреть возможность монтажа коллекторного блока. Этот агрегат позволит повысить как надежность, так и производительность всей системы. Также стоит подчеркнуть, что в случае его использования значительно упрощается эксплуатация и обслуживание системы: в любой момент можно сделать ремонт, не нарушая функциональность. Ниже представлена информация о том, как работает коллекторный блок в системах отопления, что нужно знать при его монтаже и многое другое.

Содержание статьи:

Видео «Что такое коллекторы»



Конструктивные особенности коллекторов отопления

Главной функцией коллектора для систем отопления является равномерное распределение потоков теплоносителя, излучающего тепло, который идет от основной магистрали и переходит на различные контуры. Также коллектор завершает циркуляцию, возвращая тот же теплоноситель обратно в котел или основную магистраль. Все ветки, которые были подключены к системе, полностью независимы друг от друга.

По сути, коллектор – это отдельный промежуточный механизм, состоящий из двух основных деталей:

• Для подачи теплоносителя используется специальная гребенка, которая называется «подающая».
• Для возврата теплоносителя, отдавшего тепло, в магистраль или котел, применяют обратную гребенку.

Коллекторный блок состоит из двух связанных друг с другом гребенок – подающей и обратной.

Две гребенки в целом являются коллекторной группой, а каждая из них соединяется с несколькими выводами, позволяющими подключать большое количество контуров, обеспечивая теплоносителем все приборы отопления.

На каждом выводе агрегата нередко устанавливают выпускные вентили и краны отсекающего или регулировочного типа. За счет их использования появляется возможность изменять давление на каждом контуре отдельно. Также, если необходимо, то свободно можно выполнять ремонт одной ветки, в то время как вся остальная часть системы продолжит функционирование.

На корпус гребенки можно установить дополнительные устройства, позволяющие повысить производительность отопительной системы и осуществить контроль над любыми процессами, с ней связанными.

Среди прочего вы можете монтировать:

• Клапаны для стравливания воздуха.
• Расходомеры.
• Клапаны для слива воды.
• Счетчики тепла.

Коллекторный блок может иметь разное число выводов, а при необходимости конструкция всегда может быть расширена дополнительными.

Принцип работы коллектора

Что касается принципа функционирования коллектора, то здесь все достаточно просто. Тепловой генератор, подогревающий воду, отдает жидкость на подающую гребенку. На этом промежуточном узле существенно замедляется скорость тока теплоносителя, чему способствует более увеличенный радиус. Это позволяет распределять воду по нескольким отводам.

После того, как вам будет известно, какое количество теплоносителя расходуется при отоплении квартиры (дома) по всем контурам, останется подобрать необходимые мощность генератора тепла (котла) и скорость тока жидкости, после чего будет известна площадь сечения.

При расчетах обязательно переводите литры в мм³.

Чтобы теплоноситель поступал к приборам, излучающим тепло в помещения, используются трубы чуть меньшего сечения на коллекторном блоке, по которым жидкость добирается до отдельных частей контура, постепенно попадая в радиатор или на сетку теплого пола. За счет подобной конструкции каждый элемент системы отопления, к которому при помощи контура подключен коллекторный блок, прогревается до одной и той же температуры.

Когда жидкость попадает в радиатор или теплый пол, то постепенно отдает свое тепло, а затем движется обратно по другому пути, добираясь до распределительного узла коллекторного блока. Здесь срабатывает обратная гребенка, направляющая охлажденный носитель тепла в котел или другой генератор для повторного разогрева.

Разновидности коллекторов систем отопления

Существуют три основные разновидности коллекторных блоков, используемых в отопительных системах закрытого и замкнутого по кругу типа. Классифицируются все они по своему предназначению и бывают радиаторными и солнечными. Третья разновидность подразумевает использование гидравлической стрелки. Ниже мы рассмотрим каждый вариант.

Радиаторные коллекторы

Независимо от того, используется ли в доме автономная или централизованная система отопления, во всех случаях каждая жилая комната или административное помещение обязательно содержат радиаторы. Поэтому в данной ситуации будет правильным размещение коллекторов, которые при распределении потоков теплоносителя направляют его прямо на радиаторы.

Подобное решение с отдельными трубами подачи теплоносителя позволяет обеспечить равномерный нагрев отопительных приборов.

Коллекторы радиаторного отопления могут монтироваться к системам отопления разными методами в зависимости от архитектурного строения жилых комнат или особенностей их интерьера.

Это могут быть следующие методы подключения:

• верхнее;
• нижнее;
• боковое;
• диагональное.

При этом есть один наиболее распространенный метод – нижнее соединение. Подобная разводка прячет контуры коллектора под плинтусом и полом, за счет чего они становятся практически незаметными. Также в соответствии с проводимыми расчетами такой вариант уместен для всех системы автономного отопления.

Радиаторные коллекторы в таком случае монтируют на всех этажах жилого дома, размещая, по возможности, в центре, пряча внутри ниши или обустраивая под них даже отдельные, встроенные в стену шкафы. При этом выбирается такое место, чтобы обеспечить подачу теплоносителя по контурам приблизительно равной длины.

Если не получается добиться такого равенства, и кольца, по которым происходит циркуляция жидкости до каждого прибора отопления, не равны друг другу, то к каждой ветке дополнительно подключают циркуляционный насос. Получается, что каждая отдельная ветка (контур) на самом деле являются самостоятельными контурами, имеющими свои запорную арматуру и автоматику. Одним из наиболее явных примеров схемы отопления с применением коллекторов можно назвать системы теплого пола.

В трубопроводах этих систем используются преимущественно медные или пластиковые трубы, которые соединены друг с другом неразъемными фитингами. Коллекторы для теплого пола подразумевают установку вентилей в каждом отопительном контуре. Они предназначены для плавной регулировки подачи носителя тепла и, при необходимости, полного отключения теплого пола от централизованной или автономной системы отопления.

В коллекторах для теплого пола применяют несколько трубных колец, конструкция которых спрятана под покрытием пола.

В таких случаях обязательно используется циркуляционный насос, который размещается в промежуточном узле (том самом коллекторном блоке) прямо на входе в трубу, отвечающую за обратный отток теплоносителя.

Количество патрубков такого узла, во-первых, зависит от числа комнат, подключенных к подающей гребенке, а также – радиаторов и других приборов, отапливающих помещения. То, какое количество коллекторных групп будет использоваться в системе, зависит от длины контуров. Принято считать, что одна группа может обеспечивать равномерное и эффективное распределение теплоносителя по контурам, общая длина которых составляет 120 метров.

Видео «Конструкция коллекторов для теплого пола»

Термогидравлические коллекторы (с гидрострелкой)

Если коллекторная группа будет использоваться в системах отопления высокой мощности с большим числом разветвлений, то в жилых постройках используются устройства с применением гидравлической стрелки. В таком случае к одному концу присоединяют котел, а к другому – отопительные приборы, включая радиаторы и «теплый пол».

Гидравлическая стрелка в такой коллекторной группе повышает функциональность устройства и решает следующие задачи:

• Уменьшение вероятности возникновения температурных перепадов в контурах, из-за которых может существенно сократиться срок эксплуатации системы.
• Сохраняется постоянный объем теплоносителя в котле, а также экономится топливо и электрическая энергия.
• Позволяет компенсировать недостаток расхода в дополнительном контуре.

Чтобы поддерживать баланс температуры, коллекторный блок с гидрострелкой способен отделять контур самого котла от второстепенной цепи.

Солнечные коллекторы

Коллекторные группы данной разновидности используются в случае монтажа автономного водопровода на негазифицированных участках при условии, что количество солнечного излучения находится на достаточно высоком для функционирования прибора уровне.

По конструкции солнечный коллектор систем отопления имеет несколько отличий от традиционных блоков. Устройство можно смело называть конденсатором, который вместо электрической накапливает солнечную энергию. Конвекционные потоки обеспечивают естественный ток теплоносителя по замкнутым контурам. Также на поглощающей пластине установлены вентиляторы, еще больше подчеркивающие автономность коллекторной группы.

Поглощая солнечные лучи, коллекторный блок с адсорбирующей пластиной, которая и аккумулирует тепловую энергию, передает ее носителю тепла, которым может быть не только жидкость, но и перемещающийся по трубам воздух.

Гребенки, перенаправляющие поток воздуха в солнечных коллекторах, функционируют за счет парникового эффекта.

Коллекторы, функционирующие от солнечной энергии, бывают и подвижными. В таком случае конструкция группы подразумевает, что нагревательный элемент и зеркало самостоятельно меняют дислокацию, отслеживая падающие на землю солнечные лучи, что позволяет им поглощать максимальное количество тепловой энергии.

Очевидно, что возможность применения солнечных коллекторных блоков непосредственно связана с климатом. Но даже в южных регионах, учитывая высокую стоимость устройства, использование солнечных промежуточных узлов является крайне невыгодным. Если их и покупают, то исключительно в качестве дополнительного источника тепла в автономных системах отопления с применением твердого топлива или газа.

Какими бывают коллекторные группы

На сегодняшний день вы можете приобрести самые разнообразные коллекторные группы для систем отопления и теплого пола. Есть достаточно простые конструкции без арматуры, повышающей ее функциональность, но имеются блоки, которые полностью укомплектованы дополнительными элементами.

В этой коллекторной группе есть все нужные элементы, обеспечивающие бесперебойную и производительную работу системы отопления.

Самые простые коллекторы производятся из латуни и имеют дюймовые ответвления, где по бокам размещены два соединительных отверстия. Обратный коллектор оснащен заглушками, которые при необходимости могут использоваться для подключения вспомогательных элементов и наращивания системы в целом.

Если говорить о более сложных коллекторных узлах, то в них зачастую применяют шаровые краны. На каждом отводе может быть дополнительно установлена запорная арматура.

Вот дополнительные элементы, которыми зачастую оснащаются дорогие коллекторные группы:

• Расходомеры – с их помощью осуществляется плавная регулировка потока теплоносителя по отдельному отводу.
• Датчики температуры – позволяют обеспечивать контроль над температурой каждого прибора отопления.

Коллектор для отопления — виды, принцип действия, правила монтажа и подключения

Здесь вы узнаете:

Коллектор представляет собой объемную гребенку.

Он работает так:

• внутрь поступает вода;
• через специальные выходы она разносится по трубам.

Аналогичным образом работает коллектор, собирающий охлажденную воды из нескольких труб в одну и в дальнейшем перенаправляющий ее в общий котел. К такой группе в сборе можно подключить разные отопительные приборы, независимо от их технических параметров.

Размер распределительного коллектора зависит от количества контуров – труб, присоединяющихся к нему. В подавляющем большинстве случаев самое большое количество контуров – 12. Коллектор тогда состоит не из одной гребенки, а из двух – по 6 контуров на каждой. Если необходимо получить большее число контуров или единичную, а не парную гребенку, то некоторые производители занимаются изготовлением коллекторов на заказ.

Принцип работы коллектора

Что касается принципа функционирования коллектора, то здесь все достаточно просто. Тепловой генератор, подогревающий воду, отдает жидкость на подающую гребенку. На этом промежуточном узле существенно замедляется скорость тока теплоносителя, чему способствует более увеличенный радиус. Это позволяет распределять воду по нескольким отводам.

После того, как вам будет известно, какое количество теплоносителя расходуется при отоплении квартиры (дома) по всем контурам, останется подобрать необходимые мощность генератора тепла (котла) и скорость тока жидкости, после чего будет известна площадь сечения. При расчетах обязательно переводите литры в мм3.

Чтобы теплоноситель поступал к приборам, излучающим тепло в помещения, используются трубы чуть меньшего сечения на коллекторном блоке, по которым жидкость добирается до отдельных частей контура, постепенно попадая в радиатор или на сетку теплого пола. За счет подобной конструкции каждый элемент системы отопления, к которому при помощи контура подключен коллекторный блок, прогревается до одной и той же температуры.

Когда жидкость попадает в радиатор или теплый пол, то постепенно отдает свое тепло, а затем движется обратно по другому пути, добираясь до распределительного узла коллекторного блока. Здесь срабатывает обратная гребенка, направляющая охлажденный носитель тепла в котел или другой генератор для повторного разогрева.

Положительные и отрицательные стороны коллекторной схемы

Планируя установку отопления с коллекторной разводкой, следует тщательно изучить техническую сторону вопроса и определить все положительные и отрицательные качества этой системы. Учитывая данные качества при строительстве дома, вам удастся добиться наибольшей его энергоэффективности.

Положительные качества коллекторной системы:

• непосредственный контроль каждого отдельного радиатора системы;
• дифференцированный подход к распределению тепла в каждом помещении, что даёт возможность эффективно поддерживать необходимую температуру во всём доме, экономя при этом;
• простота в эксплуатации, возможность доступа к каждому компоненту системы без вмешательства в работу остальных;
• эстетическая составляющая, которая заключается в возможности монтажа трубопровода и вспомогательных узлов системы в стене или в полу;
• высокая окупаемость, связанная в эффективном потреблении энергоресурсов.

Отрицательные качества: высокие затраты на начальном этапе проектирования и установки, связанные с необходимостью использования труб и дополнительных компонентов;

Как видим, минусов не много, они не существенны в сравнении с плюсами системы. Поэтому коллекторную систему отопления по праву считают лучшим решением сегодня.

Типы коллекторов в системах отопления

Коллекторные установки, применяемые при проектировании закрытых циркуляционных отопительных систем, бывают трех разновидностей.

В зависимости от назначения конструкции на рынке представлены: радиаторные и солнечные системы, а также устройства, оснащенные гидрострелкой.

Радиаторное коллекторное отопление

Какой бы тип отопления не был запроектирован в доме, радиаторы в нем присутствуют всегда. А потому коллекторы, распределяющие потоки теплоносителя непосредственно к установленным в комнатах батареям, являются самым востребованным типом.

Распределительный узел состоит из двух взаимосвязанных гребенок: первая направляет теплоноситель к установленным в комнатах приборам, вторая – отводит его обратно к котлу

Коллекторы, применяемые при радиаторном отоплении, в зависимости от архитектурных и интерьерных особенностей помещения можно подключать различными способами.

По способу подключения радиаторная система отопления может быть выполнена в любом из перечисленных ниже вариантах исполнения:

• верхнее подключение;
• нижнее присоединение;
• установка сбоку;
• ведение по диагонали.

Наибольшее распространение получил все же нижний способ соединения. При такой разводке контуры, скрытые под поверхностью плинтуса или пола, не так бросаются в глаза.

Да и расчеты подтверждают, что при нижнем присоединении все преимущества частного отопления проявляются в полной мере.

Коллектором для радиаторов оснащают каждый этаж дома. Устанавливают его в центре, маскируя устройство в нише или в устроенном специально для него шкафчике на стене.

Место для установки должно быть выбрано так, чтобы по возможности ко всем приборам подводились ветки равной длины.

Если невозможно достичь равенства подключенных к коллектору колец, то каждый отвод снабжается собственным циркуляционным насосом.

По сути, все подключенные к распределительному узлу ветки представляют собой самостоятельный контур с собственной запорной арматурой, а иногда и автоматикой.

Ярким примером коллекторной схемы отопления являются водяные теплые полы.

Коллекторная схема разводки обеспечивает равномерную поставку тепла во все кольца системы водяных “Теплых полов”

Трубопроводы теплых полов собирают из медных труб или их пластиковых аналогов, для соединений используют неразъемные фитинги.

В отопительные кольца монтируют вентили, с помощью которых регулируют подачу теплоносителя, а в случае необходимости отключают «теплые полы» от общедомовой отопительной сети.

Коллектор для «теплого пола» представляет собой конструкцию, включающую ряд трубных колец, которая прокладывается под напольным покрытием

Такие системы всегда оснащают циркуляционным насосом. Его располагают в промежуточный коллекторный узел на входе в трубу обратного направления.

Число патрубков на распределительном узле зависит от количества помещений, зацикленных на одной гребенке.

Количество коллекторных групп определяют, ориентируясь на длину контуров. За основу расчетов берут соотношение, при котором на одну коллекторную группу отводится 120 метров трубопровода.

Гидравлическая стрелка

При обустройстве мощных и разветвленных систем отопления, которые проектируют в жилых постройках большой площадью, применяют распределительные коллекторы, оборудованные термогидравлическим распределителем или гидрострелкой.

При монтаже связующего звена с одной стороны к нему подключают контур отопительного котла, а с другой – радиаторное отопление или «теплые полы».

Гидравлическая стрелка представляет собой вертикальная полая труба, оснащенная по торцам эллиптическими заглушками, основное предназначение которой – выравнивать оказываемое на теплоноситель давление

Наличие распределительной гидравлической стрелки позволяет решить сразу несколько задач:

• избежать резких перепадов температуры в трубах, губительно сказывающихся на эксплуатационном сроке системы;
• за счет подмеса и вторичной циркуляции части теплоносителя сохранить постоянный объем котловой воды, а также сэкономить топливо и электроэнергию;
• в случае необходимости компенсировать во второстепенном контуре дефицит расхода.

Поддержание температурного баланса достигается за счет того, что устройство позволяет отделить гидравлический контур котла от вторичной цепи.

Вариант изготовления самодельного коллекторного распределителя, оснащенного гидрострелкой, которая изготовлена из стальной квадратной трубы и оборудована штуцерами

Оптимальную работу системы, оснащенной гидрострелкой, можно обеспечить при условии, если каждый контур оборудован собственным циркуляционным насосом.

Солнечные коллекторные установки

Устройства этого типа выбирают при обустройстве автономного водопровода в негазифицированных областях, где уровень солнечного излучения достаточно высок.

Воздушные гребенки, функционирующие на солнечной энергии, работают за счет парникового эффекта, преобразовывая солнечный свет в тепловую энергию

Конструкция солнечных установок немного отличается от традиционных аналогов. По сути, они представляют собой своего рода теплицы, накапливающие солнечную энергии.

Естественная циркуляция теплоносителя в них осуществляется за счет конвекционных потоков и под действием присоединенных к поглощающей пластине вентиляторов.

Распределитель, поглощающий солнечные лучи, представляет собой небольшой плоский ящик, покрытый черной адсорбирующей пластиной. Эта тепловоспринимающая пластина и аккумулирует тепло.

Накопленное тепло передается теплоносителю, в роли которого может выступать циркулирующий по трубам воздух или жидкость.

Основное предназначение солнечного коллектора – направлять и перераспределять энергию Светила на бытовые потребности и нужды

В продаже можно встретить подвижные коллекторные системы, работающие на солнечной энергии. Их конструкция устроена так, что зеркала и нагревательные элементы «следят» за передвижением солнца, благодаря чему его энергию поглощают по максимуму.

Но из-за высокой стоимости оборудования применение солнечных установок в качестве основного источника обогрева в условиях климата даже южных регионов нашей страны невыгодно.

А потому их больше задействуют в качестве дополнительного источника тепла при обустройстве систем отопления с исполльзованием твердотопливных и газовых котлов.

Устройство подающей и обратной коллекторной гребенки

Гребенки является одними из основных элементов коллекторной схемы, их основная функция – распределение потока теплоносителя по контурам отопления. Элемент имеет различное конструктивное исполнение для линий подключаемых радиаторов и теплых полов, максимальное количество задействованных контуров на один коллектор не превышает 12.

По отношению к диаметрам выходных штуцеров, гребенка имеет большое сечение (1, 1 1/2 дюйма против 3/4) и подключается к магистрали посредством торцевого соединения с элементами сантехнической арматуры. Обычно трубопровод к выходным штуцерам подсоединяют с помощью компрессионных фитингов (Евроконусов) – таким методом можно подключать трубы из сшитого и термостойкого полиэтилена, металлопластика, наиболее часто используемые в коллекторных системах отопления. Гребенки выполняются из нержавеющей стали, латуни, пластика, некоторые модификации собираются из отдельных звеньев.

Коллекторная система отопления – общие принципы проектирования схем разводки

Правильное проектирование и расчеты коллекторной системы по силам только квалифицированным специалистам, при выполнении проектных работ необходимо руководствуются следующими правилами:

• Для определения длины контуров, параметров батарей отопления, температур теплоносителя, обязательно проведение расчета тепловых потерь в магистрали и контурах. Данная операция позволит определить оптимальные размеры тепловых приборов (количество их секций) и длин контуров теплых полов, в противном случае в комнатах будет слишком жарко или холодно при нормальном функционировании и потребуются дополнительные регулировки, снижающие КПД и производительность системы.
• Запрещено подключение к коллекторам для теплых полов радиаторов отопления – они имеют разное гидравлическое сопротивление и температурные режимы работы (температура теплоносителя 40 – 55º С – для обогреваемых полов и 60º – 80º С – для радиаторов отопления).
• Допустимая разница температур между линией подачи воды и обраткой – 5 – 15º С, оптимальная разница 10º С (55/45, 50/40, 45/35, 40/30 градусов).
• Температура поверхности пола для жилых помещений и рабочих кабинетов 21 – 27º С, в жилых комнатах, коридорах, прихожих – 29 – 30º С, в ванных комнатах и бассейнах – 33º С, в домашних мастерских с активной физической деятельностью – около 17º С.
• Расстояние между соседними витками труб в жилых комнатах частного дома лежит в диапазоне 150 – 300 мм, оно отлично для разных зон и изменяется с шагом в 50 мм:
• Для краевых зон и около окон межтрубное расстояние равно 100 – 150 мм.
• В центральной зоне комнат средней и большой площади стандартное межвитковое расстояние около 200 мм.
• В санузлах, душевых и ванных комнатах используют расстояние между петлями в 150 мм.

Рис. 8 Теплопотребление коттеджа – пример расчета

• Максимальная длина петель больших колец теплого пола диаметром 3/4 дюйма (16 мм) не должна превышать 70 – 90 метров, значение зависит от материала труб и возрастает с увеличением диаметра (для 20 мм труб допустимая длина – 120 метров. )
• Электронасос должен иметь номинальльную мощность, рассчитанную математическим путем, ее превышение приводит к излишнему шуму, а низкая величина не обеспечивает оптимальную скорость движения теплоносителя.
• Количество контуров, подключенных к одной гребенке, по строительным нормам не должно превышать 8, европейский стандарт допускает использование 12 ветвей.
• В коллекторах теплых полов обязательно присутствие смесительных тройников или байпасных перемычек, обеспечивающих подмешивание остывшего теплоносителя из обратной магистрали к поступающей в гребенки горячей жидкости от котла. При отсутствии такого устройства теплый пол будет перегреваться, вызывая дискомфорт у жильцов, повышенный износ или деформацию некоторых видов трубопроводов.

Рис. 9 Устройство коллекторной гребенки для радиаторов отопления и ее подключение

Что нужно учитывать при проектировании и монтаже

При проведении планирования и монтажных работ руководствуется следующими правилами:

• При заливке стяжки под теплые полы обязательно устройство демпферных зазоров по периметру помещений – это предотвращает деформацию пола при тепловом расширении стяжки, позволяет избежать появления трещин.
• Также стяжка должна иметь толщину, обеспечивающую ее равномерный нагрев и удержание тепла в течение определенного времени, обычно толщина слоя лежит в диапазоне 30 – 50 мм. Следует учитывать, что толстый слой будет долго нагреваться и медленно остывать, а тонкий при быстром нагреве удерживает тепло ко

Коллекторы для отопления: эффективная работа системы обогрева

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Самыми важными условиями для обеспечения надлежащего функционирования и эффективной работы отопительной системы являются ее грамотная установка и распределение. Сегодня доступно множество схем, позволяющих воплотить в жизнь любой проект отопления в соответствии со спецификой и планировкой дома. Максимальную эффективную отдачу работы контуров способны обеспечить коллекторы для отопления, которым посвящена данная статья.

С помощью распределительного коллектора можно регулировать температуру, давление и объем теплоносителя

Что представляет собой коллекторная система отопления

Коллектор отопления представлен объемной гребенкой, которая состоит из подающего элемента, распределяющего нагретый в котле теплоноситель для подачи к радиаторам, и обратной части, возвращающей остывший теплоноситель к генератору тепла. Последний компонент узла обеспечивает равномерное и плавное прогревание каждого элемента в системе.

К распределительному коллектору подключаются разные отопительные приборы в виде конвекторов, радиаторов, систем теплого пола

С помощью распределительного коллектора гребенки можно регулировать температуру, давление и объем теплоносителя, что позволяет контролировать подачу тепла в каждое отдельное помещение дома. К распределительному коллектору, благодаря его интегрированности, подключаются разные отопительные приборы в виде конвекторов, радиаторов, систем теплого пола или панельного варианта отопления. Габариты устройства определяются количеством контуров, представленных трубами, которые к нему присоединены. Максимальное число элементов может достигать 12 шт. В этом случае коллектор состоит из двух гребенок, на каждой из которых располагается по 6 контуров.

Полезный совет! Некоторые производители изготавливают коллекторы с большим числом гребенок или единичное изделие, которое выполняется по индивидуальному заказу.

Каждый выход устройства имеет выпускной вентиль и регулировочный или отсекающий кран. Наличие данных элементов позволяет внутри каждого контура осуществлять регулировку давления и по надобности отсоединять ветки для ремонта.

Для повышения производительности системы и получения возможности вести контроль надо всеми технологическими процессами в каждой отдельной комнате корпус гребенки может использоваться в качестве платформы для установки расходомеров, счетчиков тепла, водосливных или воздуховыпускных клапанов.

Каждый выход устройства имеет выпускной вентиль и регулировочный или отсекающий кран

Принцип работы распределительного коллектора отопления

Рассмотрим принцип работы коллекторного распределительного узла. Разогретый теплоноситель от генератора отопления поступает в подающую гребенку. В промежуточном узле скорость движения жидкости уменьшается, что происходит по причине увеличенного внутреннего диаметра устройства. Таким образом, теплоноситель распространяется равномерно в системе.

Важно! Внутренний диаметр распределительного узла определяется расчетным методом, обеспечивая скорость теплоносителя в системе не более 0,7 м/с.

Далее жидкость через соединительные патрубки с меньшим сечением двигается в отдельно расположенные контуры и отводится к радиаторам отопления или к сеткам теплого пола. Такое распределение способствует прогреванию каждого элемента, куда поступает теплоноситель одинаковой температуры.

Достигнув радиатора, теплоноситель отдает тепло, полученное от генератора отопления. Далее жидкость направляется в противоположном направлении по другому контуру к распределительному блоку. Там теплоноситель отводится в обратную гребенку, из которой направляется к теплогенератору.

Схема подключения распределительных коллекторов в системе обогрева

Установка коллектора отопления является наиболее эффективным и надежным вариантом для частого дома. Однако обустройство данного узла будет дороже, чем монтаж традиционной тройниковой системы.

Достоинства и недостатки распределительного коллектора для системы отопления

Коллекторный вариант системы отопления имеет свои положительные и отрицательные стороны. Такая гребенка способна обеспечить равномерное распределение тепла и поддержание необходимой температуры теплоносителя во всех отопительных приборах. При этом существует возможность организовать снижение температуры в случае надобности.

Осуществляя регулировку коллектора отопления, можно не только контролировать температуру, но и полностью отсекать любое ответвление, что позволяет предотвратить холостую отдачу тепла. Это особенно удобно для большого дома, где некоторые комнаты не используются для проживания. Регулировка системы выполняется из шкафа для коллектора отопления.

Распределительный коллекторный узел характеризуется простотой монтажа и ремонта. При поломке одной из деталей системы достаточно будет отсечь поврежденное ответвление посредством регулирующего устройства. Гребенка для отопления имеет привлекательный внешний вид, что позволяет расположить устройство в любом удобном месте.

Коллектор для комбинированной системы отопления: виды отопительных устройств

Нередко для модернизации системы отопления в частных помещениях стали применять коллекторы. Они помогают повысить производительность системы и ее надежность. С таким устройством эксплуатация обогрева удобнее, и проще проводить ремонтные работы.

Коллектор комбинированной системы отопления

Функционирование коллектора

Основная функция коллекторного оборудования – равномерная раздача теплых потоков, поступающих от нагревателей и возвращение остывших обратно к котельному оборудованию. Благодаря этому, отдельно расположенные ветки, теряют зависимость.

Устройство представляет собой систему распределения, состоящую из двух частей:

• распределительной ветки, отвечающей за подвод тепла;
• обратной гребенки, которая отводит теплоноситель к нагревателю.

Называется все это коллекторной группой. Распределительная ветка имеет несколько подключений, которые ведут к нагревательным элементам. При наличии таких вентилей есть возможность отключения контура на ремонт. Либо простая регулировка давления в системе по собственному желанию.

С целью повышения производительности и получения возможности контроля обогревом каждой комнаты, распределительную ветку можно задействовать также, для:

• спуска воздушных пробок;
• для слива воды;
• приборов, следящих за расходом;
• счетчика тепла.

Сборка коллекторного узла

Работа коллектора не сложная, горячая жидкость попадает в систему распределения гребенки, которая отвечает за дальнейшее продвижение по системе. После того как жидкость достигает середины коллектора, скорость течения падает, потому что диаметр увеличивается. В результате такой хитрости, жидкость быстро успевает распределиться по всем отводам.

Через патрубки вода разносится по контурам и движется к регистрам или по конструкции теплого пола. Такая процедура распределения, дает возможность прогреть все помещение равномерно.

Как только жидкость достигнет радиатора и отдаст тепло, она выходит с обратной стороны и отправляется по другой трубе в обратном направлении. Достигнув распределительного блока, вода подается на обратку, и после течет опять к теплогенератору.

Если использовать систему с коллектором в частном доме, то это будет самым лучшим вариантом. Единственным минусом является большая стоимость. В отличие от простой системы, оборудования на эту, понадобится гораздо больше денежных вложений.

Разновидности коллекторов

Проектируя закрытую отопительную систему, применяются коллекторы трех видов. Смотря, с какой целью, будет применяться данное оборудование, их конструкции бывают такими:

• радиаторными;
• на солнечных системах;
• с гидрострелкой.

Остановимся на каждой конструкции отдельно, чтобы выяснить все достоинства и недостатки этих устройств.

Радиаторные коллекторные установки

Для смешанной системы отопления как нельзя лучше подойдет радиаторная коллекторная установка. Данный тип, является самым востребованным, по причине того, что ни одно жилище, оснащенное отоплением, не обходится без радиаторов. Коллекторная система распределяет потоки тёплой жидкости по системе.

Исходя из особенностей строения помещения, подключение коллекторов производится различными способами:

• присоединение сверху;
• подключение снизу;
• боковое подключение;
• диагональное присоединение.

Самое распространенное – это подключение снизу. Благодаря этому способу разводки, удается замаскировать трубы под полами. Согласно расчетам, в частных строениях, чаще применяется нижнее присоединение.

Радиаторы и теплый пол

Второй вид – на солнечных системах

Если район или улица не оснащена газом и количество солнечного излучения позволяет, то производится установка солнечных батарей. Солнечные батареи представляют собой устройства генерирующие энергию тепла из солнечного света. Жидкость циркулирует в них при помощи конвекции. Скопившееся тепло, отдается жидкости или воздуху. Дальше все распределяется по радиаторам и производится обогрев помещения. Конструкция данной системы имеет такой механизм, который заставляет двигаться батареи вслед за движением солнца.

Ввиду не маленькой стоимости устройства, солнечный обогреватель, использовать крайне невыгодно. Такое отопление больше применяется в качестве совмещения и комбинации с другими источниками обогрева.

Комбинированное отопление частного дома на солнечной системе

Коллектор с гидрострелкой

Мощные разветвленные системы отопления, проектируемые в помещениях имеющих большую площадь, оборудуются гидрострелками. Другое название гидрострелки – термогидравлический распределитель. Монтаж коллекторного узла производится таким образом, что с одной стороны гидрострелки подключается контур с котельным оборудованием, а с другой – радиаторы и система теплый пол.

При грамотном подборе и монтаже коллектора, гарантируется эффективное и надежное использование системы отопления. Данная конструкция позволяет снизить количество соединений. Именно по этой причине протечки в такой системе маловероятны.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href="/youtube/v3/getting-started#quota">quota</a>.

Загрузка…

Коллектор отопления: виды, устройство, монтаж своими руками

Печи и камины

• Печи
• Камины
• Дымоходы
• Дрова
• Аксессуары
• Советы

Главная страница / Без рубрики

0

223 просмотров

Содержание

• Коллекторная система отопления двухэтажного дома
• Устройство коллектора отопления
• Принцип работы коллектора
• Распределительный коллектор отопления своими руками, система и разводка
• Конструкция
• Виды коллекторного отопления
• Распределительный коллектор
• Монтаж
• Недостатки коллекторной системы
• Коллекторная система отопления — устройство и подбор труб
• Достоинства и недостатки
• пять достоинств и один недостаток
• Устройство и принцип работы коллектора
• Плюсы и минусы коллекторных систем
• Видео: коллекторное отопление
• Коллектор отопления
• Изготовление коллектора для отопления своими руками: обзор видов, способы расчета и рекомендации по монтажу конструкции
• Особенности коллекторного отопления
• Виды коллекторов для отопления
• Расчет отопительного коллектора
• Комплектация коллекторов отопления
• Самостоятельное изготовление коллектора
• Монтаж коллектора в систему отопления
• Виды и способы подключения распределительного коллектора отопления
• Коллекторы для отопления: разновидности и правила установки
• Устройство и предназначение
• Принцип работы
• Достоинства
• Недостатки
• Виды
• Виды разводки
• Материалы

Направляющая к коллектору для теплого пола

Что такое коллектор?

Коллекторы

являются ключевой частью систем водяного теплого пола, они соединяют трубопроводы теплого пола (также известные как контуры пола) с источником тепла и действуют как конечная точка для этих контуров. Коллекторы отвечают за циркуляцию нагретой воды из котла или другого источника тепла через подпольные контуры при одновременном контроле давления, расхода и, при использовании смесительного узла, контроле температуры контура.

Системы водяного теплого пола обычно состоят из трубопроводов, установленных либо внутри свежеуложенной стяжки, либо непосредственно внутри изоляционных плит или панелей для теплого пола. Трубопровод может быть проложен по разным схемам, образуя цепи; один контур может использоваться для отдельной комнаты или зоны, или несколько контуров могут использоваться для больших комнат или открытых площадок — они известны как зоны. Каждый этажный контур подключается к расположенному в центре коллектору, который позволяет независимо управлять зонами.Коллекторы могут управлять несколькими контурами одновременно, обогревая разные комнаты до разной температуры в разное время — каждая зона обычно контролируется термостатом для конкретной зоны, который устанавливается внутри отапливаемой области.

Коллектор S3

Warmup может управлять подогревом пола для 12 контуров, каждый из которых может иметь до 120 метров подключенных трубопроводов, при этом поддерживая постоянное и равномерное распределение воды по контурам пола при правильной температуре, давлении и скорости потока. .

Компоненты коллектора S3 Warmup

Коллектор S3 от Warmup — это передовая технология, производимая из цельного куска высококачественной нержавеющей стали марки «304». S3 доступен в различных размерах и конфигурациях с возможностью управления от 2 до 12 зон, что делает его пригодным для широкого спектра гидравлических систем различного масштаба; от маленькой квартиры до крупного коммерческого проекта.Контуры каждой зоны связаны с манифольдом портами на рукавах подачи и возврата манифольда. На манифольд Warmup S3 также предоставляется 10-летняя гарантия для вашего спокойствия.

1. Вентиляционные и дренажные клапаны

Вентиляционные отверстия находятся на «подающем» и «обратном» рукавах коллектора и используются для удаления воздуха из системы теплого пола.Сливные клапаны используются для начального заполнения и слива системы.

Использование коллекторов в бытовых системах отопления

Что такое коллекторы отопления и почему вы должны их использовать?

Большинство из вас знакомы с коллекторами, особенно применительно к системам теплого пола. В этой статье рассматривается все более широкое использование их в традиционных подвесных радиаторных системах с появлением пластиковых труб.

Коллекторы производят революцию в инсталляциях точно так же, как компьютерные кабели в ИТ-индустрии несколько лет назад.Они позволяют перейти от традиционной системы «кольцевых» цепей к «звездообразной» системе, что дает значительные преимущества в скорости установки системы и ее ввода в эксплуатацию.

звездообразный водопровод

кольцевой водопровод

Ключевые различия между традиционной «кольцевой» системой и «звездой» заключаются в следующем:

• «Звездообразная» система на основе коллектора может сократить время установки до 40% (в зависимости от вашего выбора трубы). Как? Вы устраняете до 75% или более всех суставов.Тройники и колена практически не требуются (в зависимости от радиуса кривизны конкретной трубы, которую вы выбираете, в каждом случае обращайтесь к данным производителей труб BS7291).
• Экономия затрат за счет отказа от этих фитингов компенсируется увеличением требуемого метража трубы и собственно стоимостью коллектора.
• Остальные стыки ограничиваются подвесными радиаторами и коллектором, что сокращает количество недоступных стыков и минимизирует возможность утечки.
• В случае возникновения утечки, если вы выбрали коллектор с устройством изоляции, легко изолировать только протекающий контур, оставив остальную систему свободной для продолжения работы.
• Коллекторы обеспечивают централизованное управление. В зависимости от требуемых функций вы можете обеспечить следующие функции из одного места: наполнение, слив, изоляция, гидравлическая балансировка, регулирование расхода и температуры. Все это сокращает время монтажа, ввода в эксплуатацию и технического обслуживания на месте.
• Коллекторы должны быть установлены как часть первого ремонта, что позволит им играть ключевую роль при испытаниях под давлением. На этом этапе вы можете изолировать и испытать установленный трубопровод под давлением.
• Коллекторы обогрева обеспечивают независимые контуры подачи и возврата к каждому радиатору, что значительно упрощает управление потреблением энергии на каждый радиатор. Гидравлическая балансировка между контурами проще, и ее также можно выполнить на коллекторе с помощью встроенного расходомера.
• Расположенные в центре коллекторы значительно повышают скорость, с которой последний радиатор в традиционном «кольцевом» контуре потока получает горячую воду. Это позволяет избежать старой проблемы, когда один радиатор вырабатывает тепло раньше другого.

Какие типы коллекторов бывают?

Их много, от простых пластиковых коллекторов до сложных погодозависимых коллекторов. Здесь мы рассмотрели стандартные решения, доступные на рынке Великобритании.

Его можно разделить на две группы:

1. По конструкции коллекторы бывают латунными и пластиковыми. Пластик обычно представляет собой простую трубку с множеством ответвлений, латунь — это обычно направляющие подачи и возврата, установленные на смещенном кронштейне.Копланарные (или биполярные) многообразия будут обсуждаться позже.
2. По функциям существует три типа: —
   Тип 1 — Коллектор для питания настенных радиаторов, с термостатическими радиаторными клапанами (ТРВ) и запорными щитками на радиаторе.
   Тип 2 — Коллекторы для питания настенных радиаторов, больше не использующие TRV, но вместо этого использующие пару колесных головок или запорных экранов на радиаторе. В нем используется настенный термостат вместо TRV, подключенного к коллектору, у которого есть электротермическая головка на возвратной рейке.
   Тип 3 — Коллекторы типа 2, питающие контуры теплого пола, но включающие вторичный насос и регулятор температуры.

Какой коллектор отопления лучше всего подходит для вашего применения или установки?

Выбор вашего коллектора отопления должен основываться на следующих вопросах: Где я могу его найти? Какую функциональность я хочу от него?

Мы рассмотрим местонахождение в одном из следующих абзацев. Функциональность связана с анализом стоимости всего срока службы — выбор должен отражать время установки и ввода в эксплуатацию, стоимость соответствующих систем, требования к энергоэффективности (Часть L Строительных норм) и интервалы обслуживания, связанные с рабочей нагрузкой (долговечность системы). .

Коллекторы типа 1
Это самые простые конструкции, которые все чаще используются при строительстве новых домов. Как минимум, вам понадобится подающая и обратная рейка. Обычно добавляют простые функции, такие как ручные или автоматические вентиляционные отверстия, и пару изоляторов шарового клапана (с красной и синей ручками). Могут быть добавлены дополнительные функции:

• Точки слива и заполнения могут быть добавлены к каждой направляющей, что упрощает заполнение системы для ввода в эксплуатацию и технического обслуживания.
• Изоляторы на контур помогают с заполнением и вводом в эксплуатацию.Здесь вы можете выполнить гидравлическую балансировку, поэтому необходимо добавить двойные регулирующие запорные устройства. Они могут включать расходомеры.
• Можно добавить встроенный перепускной клапан перепада давления (согласно руководству 302 по надлежащей практике).
• Для измерения температуры подачи и возврата вы можете использовать шаровые краны подачи и возврата с термометрами.

Нагревательные коллекторы типа 2
Они могут иметь все дополнительные функции, описанные выше, но теперь с добавлением электротермических головок на возвратной рейке.

Они позволяют использовать программируемый или простой комнатный термостат для каждой комнаты. Эта форма индивидуального зонирования помещения, в частности, с использованием программируемого комнатного термостата со временем и двух уровней контроля температуры (комфорт и энергосбережение), значительно увеличивает энергоэффективность системы отопления, позволяя легче соблюдать часть L Строительных норм (Сохранение топливо и энергия) и передовой опыт (GPG 301, 302 и GIL 59 CHeSS).

Вам также понадобится монтажная коробка, чтобы сигнализировать насосу и котлу о замыкании контуров.Это также устраняет необходимость в двухходовом клапане с электроприводом и прилагаемом к нему настенном термостате.

Коллектор отопления, тип 3
Для теплых полов можно использовать коллектор типа 2, но с добавлением вторичного насоса (для более длинных участков трубопровода) и регулятора температуры (для пониженных рабочих температур).

Где разместить коллектор отопления?

Они должны располагаться по возможности в центре с легким доступом. Они могут располагаться в каркасных стенах, внутри пластикового или металлического шкафа.Другие распространенные места — в сушильном шкафу (первый этаж) или под лестницей (первый этаж). Если они недостаточно центральные, то разместите их в пространстве крыши первого этажа между балками (используя коллектор копланарного типа). Как правило, вы используете по одному на этаж, от 6 до 8 выходов.

Где в системе отопления они должны быть установлены?

Follow Building reguЧто такое коллекторы отопления и почему их следует использовать?

Большинству из вас известно о коллекторах, особенно в системах теплого пола.В этой статье рассматривается все более широкое использование их в традиционных подвесных радиаторных системах с появлением пластиковых труб.

Коллекторы производят революцию в инсталляциях точно так же, как компьютерные кабели в ИТ-индустрии несколько лет назад. Они позволяют перейти от традиционной системы «кольцевых» цепей к «звездообразной» системе, что дает значительные преимущества в скорости установки системы и ее ввода в эксплуатацию.

Зачем использовать биполярный или копланарный коллектор?

Коллектор этого типа представляет собой цельную конструкцию с соединениями подающей и обратной линии, поперечно соединенными через противоположную направляющую, без смешивания воды.Они имеют меньшую «площадь основания», чем обычные коллекторы, по глубине и высоте и могут быть установлены горизонтально. Они обычно используются в кровельных пространствах между балками.

Могу ли я использовать одни и те же коллекторы как для настенных радиаторных систем (WHR), так и для систем теплого пола (UFH)?

Этот вопрос может возникнуть, если вы смотрите на UFH на первом этаже и на WHR на втором этаже. Единственное отличие состоит в том, что в системе UFH требуется дополнительный насос и регулятор температуры.Часто это отдельные элементы или отдельный комплект для коллектора. Однако мы предлагаем комплексное решение — смеситель для пола.

Коллектор типа 2 с электротермическими головками на возвратной рейке в обоих случаях идентичен. Если вы хотите установить коллектор на контуры UFH со встроенным насосом и регулятором температуры, выберите коллектор типа 3. Если вы не хотите зонировать отдельную комнату, полагаясь на TRV, используйте коллектор типа 1 для части WHR системы.

Смешанные системы

Что делать, если у меня есть коллекторная система для теплого пола (UFH), но на том же этаже есть настенные радиаторы (WHR)?

Коллекторы упрощают решение этой проблемы.Просто используйте коллекторную систему, которая допускает высокотемпературные подающей и обратной магистрали на одном и том же коллекторном блоке, перед вторичным насосом UFH и контроллером температуры. Это означает, что вы используете один центральный блок управления распределителем, а не два, что сокращает время и затраты на установку. Вы также сохраняете выбранные вами функции централизованного управления. Emmeti предлагает смеситель для пола, который позволяет добавлять эти высокотемпературные контуры.

Подпольный коллектор отопления по выгодной цене — Выгодные предложения на подпольный коллектор с подогревом от глобальных продавцов коллектора подпольного отопления

Отличные новости !!! Вы попали в нужное место для напольного отопления коллектора.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний пол с коллекторами отопления должен в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели теплый пол на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в том, что пол с коллекторами подогрева пола и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести underfloor для отопления по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Обзоры на клапан коллектора отопления

— интернет-магазины и обзоры на клапан коллектора отопления на AliExpress

Отличные новости !!! Вы находитесь в нужном месте для клапана коллектора отопления.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот клапан коллектора верхнего нагрева вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели клапан коллектора отопления на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь в выборе клапана коллектора отопления и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести вентиль нагревательного коллектора по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Изучение микроканальных теплоотводов коллектора с помощью моделирования

При перегреве электронного устройства существует риск возгорания. Компоненты системы охлаждения, такие как радиаторы, предназначены для предотвращения этого, но не всегда могут идти в ногу с прогрессивными технологиями. Моделирование предлагает решение, демонстрируя, насколько хорошо различные конструкции радиаторов проводят тепло и как добавление таких элементов, как микроканалы коллектора (MMC), улучшает производительность.Сегодня мы рассмотрим, как радиатор MMC работает с помощью моделирования.

Предотвращение повреждения электроники

Поскольку с каждым поколением ноутбуки становятся все тоньше, быстрее и легче, вероятность их перегрева возрастает. Втиснув больше компонентов в меньшее пространство, охлаждающие компоненты должны рассеивать больше тепла, занимая меньше места. Если ноутбук выделяет больше тепла, чем может выдержать система терморегулирования, он представляет собой опасность возгорания. Эффективная система охлаждения снижает этот риск и предотвращает повреждение.

Ноутбук после перегрева и возгорания. Изображение PumpkinSky — Семья PumpkinSky. Под лицензией CC BY-SA 3.0 через Wikimedia Commons.

Один из самых распространенных способов уменьшить тепло — использовать радиатор. Как упоминалось в предыдущем сообщении в блоге, эти системы охлаждения могут быть активными или пассивными. Активные радиаторы оснащены вентилятором и имеют меньшие размеры, чем их аналоги. Включение микроканалов компенсирует их меньшую площадь поверхности и способствует рассеиванию тепла.Эти традиционные микроканальные (TMC) радиаторы эффективны, но они испытывают большие перепады давления и колебания температуры.

Добавление коллекторов к радиатору TMC позволяет преодолеть эти препятствия. Они расположены перпендикулярно микроканалам, действуют как разделители потока охлаждающего воздуха и образуют множество входов и выходов. Микроканальные радиаторы коллектора (MMC) обладают меньшим тепловым сопротивлением и большей площадью поверхности для передачи тепла этому воздуху. Включение коллекторов значительно улучшит производительность и уменьшит колебания температуры, что сделает их более стабильными при интеграции в электронное устройство.Вы можете использовать моделирование для определения оптимального количества и размещения коллекторов.

Моделирование микроканальных радиаторов коллектора в COMSOL Multiphysics

Хотя радиаторы MMC эффективно рассеивают тепло, их изготовление сопряжено с некоторыми проблемами. Во-первых, оптимальные геометрические параметры и режим потока зависят от мощности вентилятора. Возможно, потребуется отрегулировать ширину микроканалов, входов, выходов и коллекторов, чтобы радиатор достиг своей максимальной производительности.Во-вторых, свойства контактной поверхности влияют на термическое сопротивление охлаждающего компонента. Увеличение шероховатости поверхности и низкое контактное давление приводят к более высокому термическому сопротивлению. Поскольку мы хотим иметь наименьшее возможное тепловое сопротивление, нам необходимо оптимизировать эти свойства для эффективного радиатора MMC.

Микроканальный радиатор коллектора, показывающий поток на входе и выходе.

Измерение всех этих функций в таком небольшом устройстве требует точных расчетов и, как правило, нескольких итераций проектирования.Моделирование предоставляет точную информацию без затрат на изготовление прототипа для каждого изменения конструкции. COMSOL Multiphysics позволяет легко тестировать геометрию различных элементов радиатора, чтобы вы могли найти такие конструктивные размеры, которые обеспечивают наилучшую скорость воздушного потока и наименьшее сопротивление.

Анализ влияния коллектора на температуру и скорость

Вы можете воспользоваться преимуществом симметрии с радиатором MMC и смоделировать только часть устройства, которая состоит из трех доменов:

• Керамический электронный компонент
• Воздух
• Алюминиевый радиатор

Мы находим поле температуры для всех трех областей и поле связанного потока для воздуха с помощью интерфейса Conjugate Heat Transfer .

Моделируемая часть радиатора MMC на электронном компоненте.

Далее мы устанавливаем граничные условия для скорости воздуха и теплового контакта. В этом примере предположим, что скорость ламинарного притока составляет 0,85 м / с, а температура воздуха составляет 22 ° C. Еще одно граничное условие, которое необходимо установить, — это тепловой контакт между алюминиевым радиатором и керамическим электронным компонентом. Цель состоит в том, чтобы устранить как можно большее тепловое сопротивление, поэтому нам нужно эффективно моделировать контакт между двумя доменами.Хотя детали прилегают друг к другу, на поверхности есть небольшие дефекты, которые необходимо устранить одним из двух способов. Первый метод требует плотной сетки для имитации геометрии шероховатых поверхностей. С другой стороны, описание теплового контакта как неидеального имеет более практический смысл и служит той же цели.

Слева: результаты моделирования показывают структуру и скорость воздушного потока. Справа: результирующая температура микроканала.

На графиках выше показаны результирующие картины и скорость воздушного потока в дополнение к профилю температуры.Скорость воздушного потока увеличивается на выходе из выпускного отверстия из-за повышения температуры. В точке теплового контакта температура подскакивает примерно на 0,7 К из-за легкого контактного давления. Результирующая контактная проводимость составляет приблизительно 8900 Вт / (м ² · K).

С помощью программного обеспечения для анализа теплопередачи мы можем оценить, превосходят ли способность теплоотвода MMC теплопередачи тепло, выделяемое электронным компонентом. По результатам моделирования мы знаем, что эта конструкция радиатора MMC эффективна, поскольку она отводит большое количество тепла от устройства.Радиаторы, предотвращающие перегрев устройств, не только приносят пользу ноутбукам, но также могут помочь повысить производительность других электронных устройств.

Подробнее о моделировании радиатора

Руководство по выбору манифольдов и систем коллектора

Продукты и услуги

• Все
• Новости и аналитика
• Продукты и услуги
• Библиотека стандартов
• Справочная библиотека
• Сообщество

ПОДПИСАТЬСЯ

АВТОРИЗОВАТЬСЯ

Я забыл свой пароль.

Нет учетной записи?

Зарегистрируйтесь здесь. Дом Новости и аналитика Последние новости и аналитика Аэрокосмическая промышленность и оборона Автомобильная промышленность Строительство и Строительство Потребитель Электроника Энергия и природные ресурсы Окружающая среда, здоровье и безопасность Еда и напитки Естественные науки Морской Материалы и химикаты Цепочка поставок Пульс360 При поддержке AWS Welding Digest Товары Строительство и Строительство Сбор данных и обработка сигналов Электрика и электроника Контроль потока и передача жидкости Жидкая сила Оборудование для обработки изображений и видео Промышленное и инженерное программное обеспечение Промышленные компьютеры и встраиваемые системы Лабораторное оборудование и научные инструменты Производственное и технологическое оборудование Погрузочно-разгрузочное и упаковочное оборудование .
