Сортамент стальных труб, Классы, характеристики, размеры металлических труб – таблица
Трубы стальные (металлический трубный прокат) – это вид полого металлопроката круглого, квадратного, овального или треугольного сечения, изготавливаемый, из различных марок сталей, методом сварки или прокатки.
Применение трубного проката
Металлические трубы используются:
- при монтаже трубопроводных систем для транспортировки воды, газов, химических соединений и т.д;
- в строительстве и при изготовлении металлоизделий, в качестве армирующих или несущих элементов металлоконструкций и элементов защиты проводов и кабелей от внешних воздействий;
- в машиностроении, в качестве несущих элементов и деталей для передачи вращательного движения.
ГОСТы и ТУ на трубный прокат
Производимый сортамент, размеры, характеристики и применение трубного проката регламентируется государственными стандартами (ГОСТ) и техническими условиями (ТУ).
Для электросварных труб
- ГОСТ 3262-75 — Трубы стальные водогазопроводные.

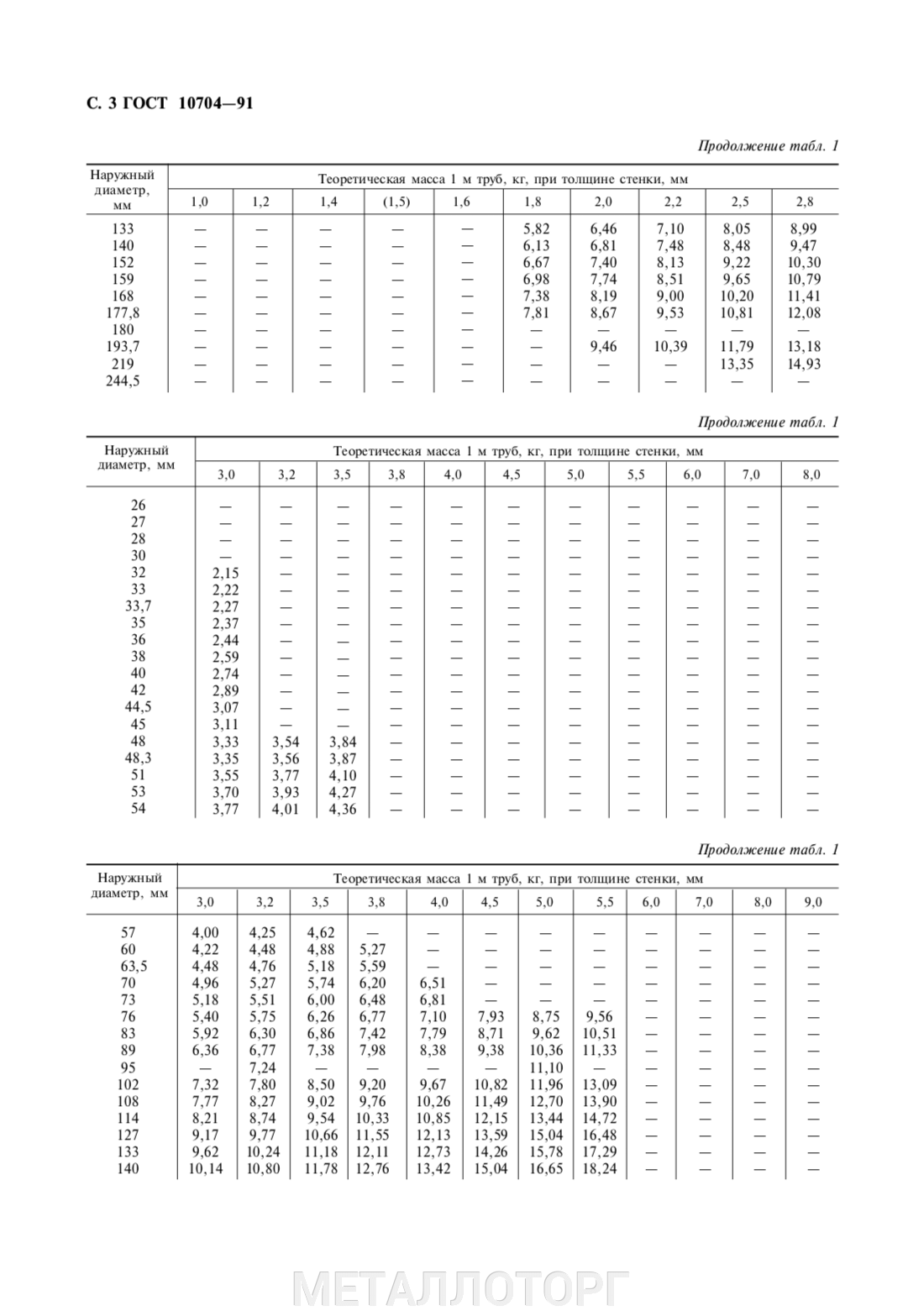

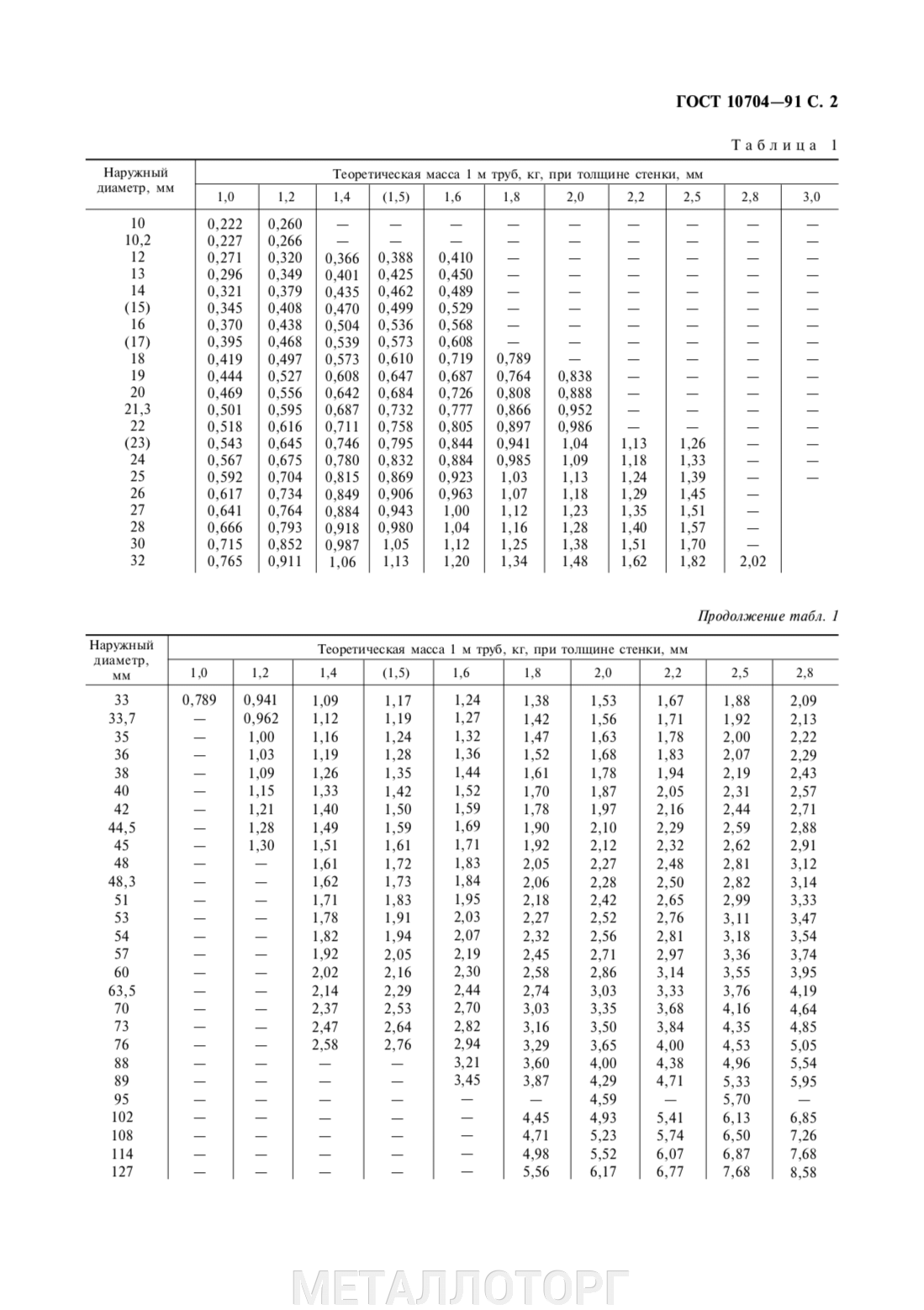

- ГОСТ 10704-91 — Трубы стальные электросварные прямошовные. Сортамент
- ГОСТ 10705-80 — Трубы стальные электросварные. Технические условия
- ГОСТ 10706-76 — Трубы стальные электросварные прямошовные. Технические требования
- ГОСТ 20295-85 — Трубы стальные сварные для магистральных газонефтепроводов
Для бесшовных труб
- ГОСТ 8731-74 — Трубы стальные бесшовные горячедеформированные. Технические требования
- ГОСТ 8732-78 — Трубы стальные бесшовные горячедеформированные. Сортамент
- ГОСТ 8734-75 — Трубы стальные бесшовные холоднодеформированные. Сортамент
- ТУ 14-3-460-2009 — Трубы стальные бесшовные для паровых котлов и трубопроводов. Технические условия
- ТУ 14-3Р-55-2001 — Трубы стальные бесшовные для паровых котлов и трубопроводов.
Технические условия - ГОСТ 9940-81 — Трубы бесшовные горячедеформированные из корозионно-стойкой стали. Технические условия
- ГОСТ 9941-81 — Трубы бесшовные холодно- и тепло- деформированные из корозионно-стойкой стали. Технические условия
- ГОСТ 9567-75 — Трубы стальные прецизионные. Сортамент
Технические условияДля профильных труб
- ГОСТ 8639-82 — Трубы стальные квадратные. Сортамент
- ГОСТ 8645-68 — Трубы стальные прямоугольные. Сортамент
- ГОСТ 13663-86 — Трубы стальные профильные. Технические требования
- ГОСТ 30245-2003 — Профили стальные гнутые замкнутые сварные квадратные и прямоугольные для строительных конструкций. Технические условия
- ТУ 14-105-737-2004 — Трубы стальные электросварные прямошовные круглого и профильного сечения. Технические условия
Классификация трубного проката
Трубный прокат принято классифицировать по следующим параметрам:
- по форме сечения;
- по способу производства;
- по классам;
- по материалам;
- по наличию защитного покрытия;
- по характеристикам.
Форма сечения или профиль труб
Трубный прокат подразделяются на круглые и профильные.
Профильные, в свою очередь, делятся на квадратные, прямоугольные, овальные, плоскоовальные и треугольные.
Классы труб
Стальные трубы подразделяются на 6 основных классов:
1 класс —
2 класс — используется для монтажа магистральных трубопроводов, в которых под низким или высоким давлением подается газ, вода, нефть и нефтепродукты или топливо.
3 класс — применяют в системах, которые работают под высоким давлением или при высоких температурах. Например: теплостанции, нефтяные трубопроводы или печи, химическая и пищевая промышленность.
4 класс — используются для разведки нефтяных месторождений, монтажа бурильных и обсадных конструкций.
5 класс (конструкционный класс) — используются в авто- и вагоностроении, в стальных конструкциях: кранах, мачтах, опорах и даже при производстве мебели.
6 класс — применяется в машиностроении при изготовлении поршней насосов, цилиндров и других деталей.
Смотрите также: Марки сталей по ГОСТ, AISI, ASTM, ASME, En, DIN, WNr.
Характеристики труб
Размерные характеристики труб
Дв — (внутренний диаметр) — измеряется в миллиметрах, или вычисляется арифметически:
Дв = Дн — 2хS
где S — толщина стенки в миллиметрах.
DN, Ду — (диаметр условного прохода) — условная величина внутреннего диаметра в миллиметрах или в дюймах. Основная размерная характеристика водогазопроводных труб, соединительных частей к ним и запорной арматуры.
Длина трубы
Масса одного погонного метра стальной трубы — вычисляется по формуле, определенной из опытных данных:
М = 0,02466 x S x (Дн — S)
где М — масса одного метра погонного трубы в килограммах, Дн — наружный диаметр трубы в миллиметрах, S — толщина стенки в миллиметрах.
В зависимости от толщины стенок металлические трубы подразделяют на:
- тонкостенные — с толщиной стенки до 3мм;
- толстостенные — с толщиной стенки более 3 мм.
Смотрите также: Таблица соответствия Ду, DN, резьб и диаметров стальных и полимерных труб по ГОСТ и DIN / EN
Характеристики труб по прочности
Прочность — способность конструкции сопротивляться разрушению под действием напряжений, возникающих при воздействии внешних сил и условий среды эксплуатации.
Рраб — (рабочее давление) — наибольшее давление транспортируемой среды при рабочей температуре, при котором обеспечивается длительная работа труб и элементов соединения.
PN — (номинальное давление) — постоянное внутреннее давление транспортируемой среды, которое трубы и соединительные детали могут выдерживать в течение всего срока эксплуатации при температуре воды 20 °C.
Ру — (условное давление) — максимальное избыточное давление при температуре 20 ˚С, при котором обеспечивается длительная работа трубопроводов и элементов соединения.
Рисп, Рпр — (испытательное или пробное давление). Прочность труб, соединительных частей и арматуры проверяют пробным (испытательным), которое больше рабочего давления.
Максимальная и минимальная рабочая температуры. Как правило рабочая температура транспортируемой среды значительно отличается от температуры 20 ˚С.
Прочность характеристики труб указывают в ГОСТ-ах или иных нормативных документах на каждый вид изделия.
Способы производства труб из стали
Металлургические комбинаты при изготовлении труб используют 4 основных технологии:
Бесшовные трубы — трубы, не имеющие сварного шва или других соединений. Изготавливаются способом прокатки, ковки, прессования или волочения:
- Холодный прокат — производство бесшовных труб из предварительно охлаждённой заготовки.
- Горячий прокат — производство бесшовные трубы из разогретой заготовки;
Сварные трубы делятся на:
- Сварной спиральный прокат — трубы, произведенные по такой технологии, характеризуется наличием спирального шва. В качестве заготовок используются листы стали.
- Сварной продольный прокат. Исходный материал — те же листовые заготовки. Отличительные особенности – наличие продольного прямого шва.
В качестве заготовок используются листы стали.Использование указанных методов позволяет производить стальные трубы любого вида, начиная от используемых в водоснабжении «сантехнических» круглых, включая овальные и толстостенные, и заканчивая «конструкционными» — квадратными и прямоугольными. Особенности применяемых технологических процессов накладывают ряд ограничений на типоразмеры трубного проката.
Таблицы размеров и теоретического веса стальных труб
Смотрите также:
Оптовая и розничная продажа
Нарезка труб в размер
Доставка труб по Беларуси
Размеры водопроводных труб в мм и дюймах: таблица диаметров
Чтобы произвести подбор комплектующих для монтажа системы водоснабжения частного дома, квартиры, бани, дачи и другого помещения, необходимо разбираться в спецификации: знать размеры водопроводных труб в мм и дюймах, понимать определение внутреннего и внешнего диаметров, разбираться в цифрах, которые выражаются в метрических единицах.
Стандартные размеры водопроводных труб
Стандартизация в вопросах производства водонапорной трубы из пластика, металла и чугуна делает процесс монтажа удобным. При этом выделяют три основных направления стандартизации:
- Длина изделия. С завода водонапорные трубы могут поставляться по 4, 8, 10 и 12 метров. Для транспортировки трубы нередко распиливают по два метра, а потом сваривают или скручивают при помощи фитингов.
- Внешний диаметр водопроводной трубы. К основным размерам относят значения от 15 до 140 мм. Наружный диаметр состоит из условного прохода и толщины стенки водонапорной трубы, умноженной на 2.
- Условный проход. Этот показатель отвечает за внутренний диаметр труб водоснабжения. Он фиксирован значениями 6, 10, 15, 25………150 мм. Подбирается из расчета проектной документации.
Указанные расчетные величины могут иметь незначительные отклонения в пределах 0,4 мм.
Таблица размеров водопроводных стальных труб
Условный проход | Наружный диаметр | Толщина стенки труб | Масса 1 метра труб, кг | ||||
|---|---|---|---|---|---|---|---|
легкие | обыкновенные | усиленные | легкие | обыкновенные | усиленные | ||
6 | 10,2 | 1,8 | 2,0 | 2,5 | 0,37 | 0,40 | 0,47 |
8 | 13,5 | 2,0 | 2,2 | 2,8 | 0,57 | 0,61 | 0,74 |
10 | 17,0 | 2,0 | 2,2 | 2,8 | 0,74 | 0,80 | 0,98 |
Диаметры стальных труб – что об этом стоит знать
By Trubtraid_News Последние изменения:82 0
Содержание Показать Виды стальных труб, отталкиваясь от метода изготовления Классификация стальных труб по моделям производства: Незаменимость химической промышленности Член совета директоров CREON Санджар Тургунов о нестабильности химического производства: Мнения экспертов насчёт технологии создания стальных труб Глава технического обеспечения группы “Аделант’’ А.А. Назимов: Исполнительный директор НП “Национальный Центр Меди” В.С.Ионов: Учёные С.
М. Гуриев и К.О Сонин про влияние ресурсного проклятия на производство стали:
Диаметры труб: всё, что нужно знать
Подробный анализ формулы
Разделение размеров по ГОСТ:
Характеристики диаметра:
Разница между дюймами и миллиметрами
Перевод из миллиметров в дюймы:
Условный проход
Номинальная ширина
Внутренняя проходимость
Наружный диаметрОсновополагающим фактором при расчете параметров
Трубы из нержавеющей стали — размеры и вес ANSI / ASME 36.19
Трубы из нержавеющей стали используются в строительстве, пищевой, фармацевтической, нефтехимической, автомобильной, коммунальной и декоративной промышленности.
Ассортимент труб из нержавеющей стали в соответствии с ANSI / ASME 36.
19M — Трубы из нержавеющей стали.
Для полного стола с графиком 80S — поверните экран!
| Номинал Размер трубы (дюймы) | Внешний диаметр Диаметр | График | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 5S | 10S | 40S | 80S | |||||||
| (мм) | (дюймы) | Толщина стенки и вес | ||||||||
| мм (дюйм) | кг / м | мм (дюйм) | кг / м | мм (дюймы) | кг / м | мм (дюймы) | кг / м | |||
| 1/8 | 10.3 | 0,405 | — | — | 1,25 (0,049) | 0,28 | 1,73 (0,068) | 0,37 | 2,42 (0,095) | 0,47 |
| 1/4 | 13,7 | 0,540 | — | — | 1,66 (0,065) | 0,49 | 2,24 (0,088) | 0,63 | 3,03 (0,119) | 0,80 |
| 3/8 | 17. 2 | 0,675 | — | — | 1,66 (0,065) | 0,63 | 2,32 (0,091) | 0,85 | 3,20 (0,126) | 1,10 |
| 1/2 | 21,3 | 0,840 | 1,65 (0,065) | 0,81 | 2,11 (0,083) | 1,00 | 2,77 (0,109) | 1,27 | 3,74 (0,147) | 1,62 |
| 3/4 | 26.7 | 1,050 | 1,65 (0,065) | 1,02 | 2,11 (0,083) | 1,28 | 2,87 (0,113) | 1,68 | 3,92 (0,154) | 2,20 |
| 1 | 33,4 | 1,315 | 1,65 (0,065) | 1,30 | 2,77 (0,109) | 2,09 | 3,38 (0,133) | 2,50 | 4,55 (0,179) | 3.24 |
| 1 1/4 | 42,2 | 1,660 | 1,65 (0,065) | 1,66 | 2,77 (0,109) | 2,69 | 3,56 (0,140) | 3,39 | 4,86 ( 0,191) | 4,47 |
| 1 1/2 | 48,3 | 1,900 | 1,65 (0,065) | 1,91 | 2,77 (0,109) | 3,11 | 3,69 (0,145) | 4. 06 | 5,08 (0.200) | 5,41 |
| 2 | 60,3 | 2,375 | 1,65 (0,065) | 2,40 | 2,77 (0,109) | 3,93 | 3,92 (0,154) | 5,45 | 5,54 (0,218) | 7,49 |
| 2 1/2 | 73,0 | 2,875 | 2,11 (0,083) | 3,69 | 3,05 (0,120) | 5.26 | 5,16 (0,203) | 8,64 | 7,01 (0,276) | 11,4 |
| 3 | 88,9 | 3,500 | 2,11 (0,083) | 4,52 | 3,05 (0,120) | 6,46 | 5,49 (0,216) | 11,3 | 7,62 (0,300) | 15,3 |
| 3 1/2 | 101,6 | 4,000 | 2,11 (0,083) | 5.18 | 3,05 (0,120) | 7,41 | 5,74 (0,226) | 13,6 | 8,08 (0,318) | 18,6 |
| 4 | 114,3 | 4,500 | 2,11 (0,083) | 5,84 | 3,05 (0,120) | 8,37 | 6,02 (0,237) | 16,1 | 8,56 (0,337) | 22,3 |
| 5 | 141,3 | 5. 563 | 2,77 (0,109) | 9,46 | 3,41 (0,134) | 11,6 | 6,56 (0,258) | 21,8 | 9,53 (0,375) | 31,0 |
| 6 | 168,3 | 6,625 | 2,77 (0,109) | 11,3 | 3,41 (0,134) | 13,9 | 7,12 (0,280) | 28,3 | 10,98 (0,432) | 42,6 |
| 8 | 219 .1 | 8,625 | 2,77 (0,109) | 14,8 | 3,76 (0,148) | 20,0 | 8,18 (0,322) | 42,5 | 12,70 (0,500) | 64,6 |
| 10 | 273,1 | 10,750 | 3,41 (0,134) | 22,7 | 4,20 (0,165) | 27,8 | 9,28 (0,365) | 60,4 | 12,70 (0,500) | 81.5 |
| 12 | 323,9 | 12,750 | 3,97 (0,156) | 31,3 | 4,58 (0,180) | 36,1 | 9,53 (0,375) | 73,9 | 12,70 (0,500) | 97,4 |
Характеристики бесшовных труб и стандарты исполнения, бесшовные трубы, бесшовные трубы, холоднотянутые, горячекатаные
Может также использоваться в конструкциях; полая труба намного жестче на единицу веса, чем сплошные элементы.
Считается, что бесшовная труба способна выдерживать более высокое давление, более высокие температуры, более высокие механические нагрузки и коррозионную атмосферу. Его можно найти в широком спектре приложений, таких как нефть и газ, нефтепереработка, нефтехимия, химия, удобрения, энергетика, автомобилестроение, подшипники, механические и структурные.
Производство наших бесшовных труб строго регулируется, и все трубы, которые мы имеем в наличии, были полностью протестированы в соответствии с международными стандартами, чтобы гарантировать, что мы поставляем только продукцию высочайшего качества.
Доступный стандарт
Мы можем производить и продавать холоднотянутые и горячекатаные бесшовные стальные трубы и холоднотянутые бесшовные трубы специального сечения, которые широко применяются в нефтехимической, котельной, автомобильной, механической, строительной отраслях.
ASTM / ASME
Американское общество испытаний и материалов (ASTM), Американское общество инженеров-механиков (ASME)
| Название продукта | Исполнительный стандарт | Размер (мм) | Код стали/ Марка стали |
|---|---|---|---|
| Бесшовные стальные трубы с черным и горячим цинкованием | ASTM A53 | 0. 3-1200 х 1,0-150 | GR.A, GR.B, GR.C |
| Бесшовная углеродистая сталь для работы при высоких температурах | ASTM A106 | 10,3-1200 х 1,0-150 | ГР.B, ГР.C |
| Сталь бесшовная холоднотянутая низкоуглеродистая Трубки теплообменника и конденсатора | ASTM A179 | 10,3-426 х 1.0-36 | Низкоуглеродистая сталь |
| Бесшовные котельные трубы из углеродистой стали для высокого давления | ASTM A192 | 10,3-426 x 1,0-36 | Низкоуглеродистая сталь |
| Бесшовные холоднотянутые трубы теплообменника и конденсатора из промежуточной легированной стали | ASTM A199 | 10,3-426 х 1.0-36 | Т5, Т22 |
| Бесшовные трубы котла и пароперегревателя из среднеуглеродистой стали | ASTM A210 | 10,3-426 x 1,0-36 | A1, C |
| Бесшовные трубы котлов, пароперегревателей и теплообменников из ферритных и аустенитных легированных сталей | ASTM A213 | 10,3-426 x 1,0-36 | T5, T5b, T9, T11, T22, T91 |
| Бесшовные углеродистые и легированные стали для механических труб | ASTM A333 | 1/4 «-42» x СЧ30-XXS | Grade1 Gr. 3, гр..6, гр.8, гр. 9 |
| Бесшовные холоднотянутые трубы для нагревателя питательной воды из углеродистой стали | ASTM A556 | 10,3-426 x 1,0-36 | A2, B2 |
| Трубы стальные круглые и фасонные, холодногнутые сварные и бесшовные конструкционные из углеродистой стали. | ASTM A500 | OD: 10,3-820 x 0,8- 75 | Класс A, B, C, D |
| Труба стальная сварная и бесшовная для забивки свай. | ASTM A252 | Размеры от 6 до 20 дюймов, с гладкими или скошенными концами. | A252 Классы 1, 2 и 3 |
| Для бесшовных труб из ферритной легированной стали для работы при высоких температурах | ASTM A335 | 1/4 «-42» x СЧ30-XXS | A / SA 335 P1, P2, P11, P12, P15, P22, P91, P92, P122 |
DIN / EN
Германия Безопасность (GS), Deutsches Institut für Normung (DIN)
| Название продукта | Исполнительный стандарт | Размер (мм) | Код стали/ Марка стали |
|---|---|---|---|
| Бесшовные стальные трубы для повышенных температур | DIN 17175 | 10-762 х 1. 0-120 | Ст35.8, Ст45.8, 10CrMo910, 15Mo3, 13CrMo44, STPL340, STB410, STB510, WB36 |
| Трубы бесшовные круглые из нелегированных сталей с особыми требованиями к качеству. | DIN 1629 | 13,5-762 х 1,8-120 | Ст37.0, Ст44.0, Ст52.0 |
| Трубы стальные бесшовные для работы под давлением | EN 10216 | 4.0-60,0 х 0,5-8 5-7 м производственная длина | P235GH TC1, P235GH TC2, 16Mo3 |
| гидравлическая и пневматическая система питания, низковольтная цепь, гидроусилитель руля, топливный контур, система подавления вибрации и т. Д. | EN 10305 | 13,5-165,1 х 1,8-4,85 | Ст33.2 |
| определяет бесшовные стальные трубы, используемые для механических и автомобильных. | DIN 2391 | 4,0-60,0 х 0,5-8 | Ст35, Ст45, Ст52 |
| Трубы стальные бесшовные | DIN 2440 | 13,5-165,1 х 1,8-4,85 | Ст33.2 |
JIS
Японские промышленные стандарты (JIS) определяют стандарты, используемые для промышленной деятельности в Японии.
| Название продукта | Исполнительный стандарт | Размер (мм) | Код стали/ Марка стали |
|---|---|---|---|
| Работа при высоких давлениях и температурах | JIS G3454 / 5/6 | 19,05-114,3 х 2,0-14 | JIS G3454 (STPG370, STPG410), JIS G3455 (STS370, STS410, STS480), JIS G3456 (STPT370, STPT410, STPT480) |
| Трубы, используемые для машин, автомобилей, велосипедов, мебели, бытовой техники и других деталей машин. | JIS G3445 | 19,05-114,3 х 2,0-14 | СТКМ11А, СТКМ12 (А, В, С), СТКМ13 (А, В, С), СТКМ14 (А, В, С). |
| Трубки котла и теплообменника из углеродистой стали / легированной стали | JIS G3461,2 | 19,05-114,3 х 2,0-14 | G3461 (СТБ340, СТБ410, СТБ510) G3462 (STBA22, STBA23) |
| Трубы стальные бесшовные для газового баллона высокого давления | JIS G3429 | 19.05-114,3 х 2,0-14 Длина: макс 16000 мм | СТх21, СТх22, СТх31, СТх32 |
| Трубы из жаропрочной легированной стали, которые используются для высокотемпературной транспортировки жидкости, труб для нагревателей и котельных труб. | JIS G3458 | 10,5-660,4 мм | STPA 12, STPA 20, STPA 22, STPA 23, STPA 24, STPA 25, STPA 26 |
ГБ 国 标
| Название продукта | Исполнительный стандарт | Размер (мм) | Код стали/ Марка стали |
|---|---|---|---|
| Применяется для изготовления различных котлов низкого и среднего давления. | ГБ 3087 | 19,05-114,3 х 2,0-14 | 10 #, 20 # |
| Трубы низкотемпературного теплообменника Труба стальная бесшовная | ГБ / T18984 | 19.05-351 х 2.0-14 | 06Ni3MoDG, 09DG, 09Mn2VDG, 10MnDG, 16MnDG |
| Стальная труба GB 8163 — это бесшовная стальная труба для транспортировки жидкости (GB / T8163-2018) | ГБ / т 8163 | 19.05-351 х 2,0-14 | 10 # |
| Трубы для паровых котлов высокого и высокого давления с конструкцией из высококачественного углерода. | ГБ5310 | 19,05-114,3 х 2,0-14 | 20G, 20MnG, 25MnG, 15MoG, 20MoG, 12CrMoG, 15CrMoG (T12 / P12), 12CrMoG, 12Cr2MoWVTiB. |
sch 40 Размеры трубы, вес и толщина стенки Стандартные спецификации
На основе NPS и спецификации трубы внешний диаметр трубы (OD) и толщина стенки могут быть получены из справочных таблиц, таких как приведенные ниже, которые основаны на ASME. стандарты B36.10М и Б36.19М. Например, NPS 14 Sch 40 имеет наружный диаметр 14 дюймов ( 360 мм ) и толщину стенки 0,437 дюйма ( 11,1 мм ).
NPS OD Schedule # Толщина стенки ID. 1.000 ”1.315” SCH 40 0,133 ”1.049” (прибл.) 1.000 ”1.315” SCH 80 0,179 ”0,957” (прибл.) Все трубы указаны с использованием номеров NPS и спецификации . Примерный внутренний диаметр определяется номером из спецификации .ЧТО ОЗНАЧАЕТ РАСПИСАНИЕ ТРУБОПРОВОДОВ?
Что такое спецификации трубопроводов?
Номер спецификации на трубных изделиях относится к толщине стенки трубы: чем больше номер, тем толще становится толщина стенки. Кроме того, хотя номер спецификации может быть одинаковым для труб разного диаметра, фактическая толщина стенки будет другой. Вот несколько примеров:
Размер трубы 1 000 дюймов, таблица 40 — фактическая толщина стенки 0,133 дюйма
Размер трубы 2.000 ”Таблица 40 — Фактическая толщина стенки составляет 0,145 дюйма
Размер трубы 1.000 дюймов Таблица 80 — Фактическая толщина стенки составляет 0,179 дюйма
Размер трубы 2.000 дюймов Таблица 80 — Фактическая толщина стенки составляет 0,218 дюйма
Что мы можем видеть здесь номер спецификации увеличивает размер стенки, а толщина стенки изменяется в зависимости от номинального размера трубы (NPS).
Лучший способ увидеть взаимосвязь между размером трубы, спецификациями и толщиной стенки — просто обратиться к таблице преобразования (ниже):
На трубе используются несколько номеров спецификации, например спецификации: 5, 5S, 10, 20, 30, 40, 60, 80, 100, 120, 140, 160, STD, XS и XXS.Чаще всего используются схемы 40 и 80.
Что означает номинальный размер трубы или NPS?
Размер NPS соответствует приблизительному внутреннему диаметру (не внешнему) трубы ; Если номер спецификации для установленного размера изменяется, это влияет на внутренний диаметр (ID), но не на внешний диаметр (OD). В 1927 году Американская ассоциация стандартов заменила ранее использовавшийся размер железных труб (IPS) на номинальный размер трубы (NPS).Этот североамериканский стандарт применяется к трубам для высоких или низких давлений и температур. Пример:
NPS OD Номер графика Толщина стенки ID
1.000 ”1.315” SCH 40 0,133 ”1.049” (прибл.)
1.000 ”1.315” SCH 80 0,179 ”0.957” (прибл.)
Все трубы указаны с использованием NPS и номера графиков.Примерный внутренний диаметр определяется номером спецификации.
На основании ASTM A53 — Стандартные технические условия на трубы, стальные, черные и горячеоцинкованные, с цинковым покрытием, сварные и бесшовные.
| Размер трубы (дюйм) | Диаметр (дюйм) | Номинальная толщина (дюймы) | Поперечные области (дюйм2) | Длина трубы (футов на кв.фут поверхности) | Объем (фут3 / фут) | Вес | Количество витков на дюйм винта | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Внешний | Внутренний | Внешний | Внутренний | Сталь | Наружная поверхность (фут) | Внутренняя поверхность (фут) | (фунт / фут) | (кг / м) | ||||||
| 1/8 | 0.405 | 0,27 | 0,07 | 0,13 | 0,06 | 0,07 | 9,43 | 14,20 | 0,0004 | 0,24 | 0,36 | 27 | ||
| ¼ | 0,540 | 0,36 | 0,09 0,23 | 0,10 | 0,13 | 7,07 | 10,49 | 0,0007 | 0,42 | 0,63 | 18 | |||
| 3/8 | 0.675 | 0,49 | 0,09 | 0,36 | 0,19 | 0,17 | 5,66 | 7,75 | 0,0013 | 0,57 | 0,84 | 18 | ||
| ½ | 0,840 | 0,62 | 0,992 | 0,840 | 0,62 | 0,55 | 0,30 | 0,25 | 4,55 | 6,14 | 0,0021 | 0,85 | 1,26 | 14 |
| ¾ | 1.050 | 0,82 | 0,11 | 0,87 | 0,53 | 0,33 | 3,64 | 4,64 | 0,0037 | 1,13 | 1,68 | 14 | ||
| 1 | 1,315 | 1,05 | 0,13 | 1,36 | 0,86 | 0,49 | 2,90 | 3,64 | 0,0060 | 1,68 | 2,50 | 11 ½ | ||
| 1 ¼ | 1.660 | 1,38 | 0,14 | 2,16 | 1,50 | 0,67 | 2,30 | 2,77 | 0,0104 | 2,27 | 3,38 | 11 ½ | ||
| 1 ½ | 1.900 | 1.61 | 2,84 | 2,04 | 0,80 | 2,01 | 2,37 | 0,0141 | 2,72 | 4,04 | 11 ½ | |||
| 2 | 2.375 | 2,07 | 0,15 | 4,43 | 3,36 | 1,08 | 1,61 | 1,85 | 0,0233 | 3,65 | 5,43 | 11 ½ | ||
| 2 ½ | 2,875 | 2.47 | .20 | 6,49 | 4,79 | 1,70 | 1,33 | 1,55 | 0,0333 | 5,79 | 8,62 | 8 | ||
| 3 | 3.500 | 3,07 | 0,22 | 9,62 | 7,39 | 2,23 | 1,09 | 1,25 | 0,0513 | 7,58 | 11,27 | 8 | ||
| 3 ½ | 4,000 | 3,55 | 12,56 | 9,89 | 2,68 | 0,95 | 1,08 | 0,0687 | 9,11 | 13,56 | 8 | |||
| 4 | 4.500 | 4,03 | 0,24 | 15,90 | 12,73 | 3,17 | 0,85 | 0,95 | 0,0884 | 10,79 | 16,06 | 8 | ||
| 5 | 5,563 | 5,05 | 0,26 24,30 | 20,00 | 4,30 | 0,69 | 0,76 | 0,1389 | 14,61 | 21,74 | 8 | |||
| 6 | 6.625 | 6,07 | 0,28 | 34,47 | 28,89 | 5,58 | 0,58 | 0,63 | 0.2006 | 18,97 | 28,23 | 8 | ||
| 8 | 8,625 | 7,98 | 58,42 | 50,02 | 8,40 | 0,44 | 0,48 | 0,3552 | 28,55 | 42,49 | 8 | |||
| 10 | 10.750 | 10,02 | 0,37 | 90,76 | 78,85 | 11,90 | 0,36 | 0,38 | 0,5476 | 40,48 | 60,24 | 8 | ||
| 12 | 12,750 | 11,94 | 127,64 | 111,90 | 15,74 | 0,30 | 0,32 | 0,7763 | 53,60 | 79,77 | 8 | |||
| 14 | 14.000 | 13,13 | 0,44 | 153,94 | 135,30 | 18,64 | 0,27 | 0,28 | 0,9354 | 63,00 | 93,75 | 8 | ||
| 16 | 16,000 | 15,0092 | 0,59 201,05 | 176,70 | 24,35 | 0,24 | 0,25 | 1,2230 | 78,00 | 116,08 | 8 | |||
| 18 | 18.000 | 16,88 | 0,56 | 254,85 | 224,00 | 30,85 | 0,21 | 0,23 | 1,5550 | 105,00 | 156,26 | 8 | ||
| 20 | 20,000 | 0,59 314,15 | 278,00 | 36,15 | 0,19 | 0,20 | 1,9260 | 123,00 | 183,05 | 8 | ||||
| 24 | 24.000 | 22,63 | 0,69 | 452,40 | 402,10 | 50,30 | 0,16 | 0,17 | 2,7930 | 171,00 | 254,48 | 8 | ||
Труба ASTM A53 — также называемая трубой ASME SA53 — предназначена для механических применений и применений под давлением. Может использоваться в линиях пара, воды, газа и воздуха.Подходит для сварки и формовки, например наматывания, гибки и отбортовки.
- 1 дюйм2 = 645,2 мм2 = 6,452 см2 = 6,452×10-4 м2
- 1 фут = 0,3048 м
Нержавеющая сталь / алюминий / углеродистая сталь, класс 10, 40, 80 Размеры трубы
| Труба Размер * | НД | Спецификация (10, 40, 80) | |||||
|---|---|---|---|---|---|---|---|
| Sch.10 | Сорт.40 | Сорт 80 | |||||
| Стенка (дюйм) | Внутренний диаметр (дюйм) | Стенка (дюйм) | I.D. (дюйм) | Стенка (дюйм) | I.D. (дюймы) | ||
| 1/8 дюйма | 0,41 od | 0,049 дюйма | 0,312 id | 0,07 дюйма | 0,269 id | ||
| Вес (фунт / фут. ) | Сталь | 0,183 фунта / фут | 0.247 фунтов / фут | ||||
| Нержавеющая сталь | |||||||
| Алюминий | |||||||
| 1/4 « | 0,54 od | 0,065 дюйма | 0,410 id | 0,090 дюйма | 0,364 id | 0,119 дюйма | 0,302 id |
| Вес (фунт / фут) | Сталь | 0,333 фунта / фут | 0,429 фунта / фут | 0,535 фунта / фут | |||
| Нержавеющая сталь | |||||||
| Алюминий | 0.147 фунтов / фут | ||||||
| 3/8 дюйма | 0,675 od | 0,065 дюйма | 0,545 id | 0,091 дюйма | 0,493 id | 0,126 дюйма | 0,423 id |
| Вес (фунт) / фут) | Сталь | 0,420 фунта / фут | 0,570 фунта / фут | 0,740 фунта / фут | |||
| Нержавеющая сталь | |||||||
| Алюминий | 0,196 фунта / фут | ||||||
| 1 / 2 « | 0.840 od | 0,083 дюйма | 0,674 id | 0,109 дюйма | 0,622 id | 0,147 дюйма | 0,546 id |
| Вес (фунт / фут) | Сталь | 0,670 фунт / фут | 0,850 фунт / фут | 1,090 фунт / фут | |||
| Нержавеющая сталь | |||||||
| Алюминий | 0,294 фунта / фут | 0,384 фунта / фут | |||||
| 3/4 дюйма | 1,050 od | 0.083 дюйма | 0,884 id | 0,113 дюйма | 0,824 id | 0,154 дюйма | 0,742 id |
| Масса (фунт / фут) | Сталь | 0,86 фунта / фут | 1,13 фунта / фут | 1,48 фунта / фут | |||
| Нержавеющая сталь | |||||||
| Алюминий | 0,391 | 0,520 | |||||
| 1 « | 1,315 OD | 0,109 дюйма | 1,097 id | 0.133 дюйма | 1,049 id | 0,179 дюйма | 0,957 id |
| Вес (фунт / фут) | Сталь | 1,41 фунт / фут | 1,68 фунт / фут | 2,17 фунт / фут | |||
| Нержавеющая сталь | |||||||
| Алюминий | 0,481 фунт / фут | 0,581 фунт / фут | 0,781 фунт / фут | ||||
| 1-1 / 4 дюйма | 1,66 OD | 0,109 дюйма | 1,442 id | 0,140 в | 1.380 id | 0,191 дюйм | 1,278 id |
| Вес (фунт / фут) | Сталь | 1,81 фунт / фут | 2,27 фунт / фут | 3,00 фунт / фут | |||
| Нержавеющая сталь | |||||||
| Алюминий | 0,618 фунта / фут | 0,785 фунта / фут | 1,040 фунта / фут | ||||
| 1-1 / 2 дюйма | 1,90 od | 0,109 дюйма | 1,682 id | 0,145 дюйма | 1,610 id | 0.200 дюймов | 1,500 id |
| Вес (фунт / фут) | Сталь | 2,09 фунта / фут | 2,72 фунта / фут | 3,63 фунта / фут | |||
| Нержавеющая сталь | |||||||
| Алюминий | 0,714 фунта / фут | 0,939 фунта / фут | 1,260 фунта / фут | ||||
| 2 « | 2,375 OD | 0,109 дюйма | 2,157 id | 0,154 дюйма | 2,067 id | 0,218 дюйма | 1 .939 id |
| Вес (фунт / фут) | Сталь | 2,64 фунта / фут | 3,66 фунта / фут | 5,03 фунта / фут | |||
| Нержавеющая сталь | |||||||
| Алюминий | 0,903 фунта / фут | 1,260 фунта / фут | 1,740 фунта / фут | ||||
| 2-1 / 2 дюйма | 2,875 OD | 0,120 дюйма | 2,635 id | 0,203 дюйма | 2,469 id | 0,276 дюйма | 2 .323 id |
| Вес (фунт / фут) | Сталь | 3,53 фунта / фут | 5,80 фунта / фут | 7,67 фунта / фут | |||
| Нержавеющая сталь | |||||||
| Алюминий | 1,209 фунта / футов | 2.000 фунтов / фут | |||||
| 3 « | 3,50 od | 0,120 дюйма | 3,26 id | 0,216 дюйма | 3,068 id | 0,30 дюйма | 2,90 id |
| Вес ( фунты / фут.) | Сталь | 4,34 фунта / фут | 7,58 фунта / фут | 10,26 фунта / фут | |||
| Нержавеющая сталь | |||||||
| Алюминий | 1,483 фунта / фут | 2,620 фунта / фут | 3,55 фунта / фут | ||||
| 3-1 / 2 « | 4,00 od | 0,120 дюйма | 3,76 id | 0,226 дюйма | 3,550 id | 0,318 дюйма | 3,360 id |
| Вес (фунт / фут) | Сталь | 4.98 фунтов / фут | 9,12 фунта / фут | 12,52 фунта / фут | |||
| Нержавеющая сталь | |||||||
| Алюминий | 3,150 фунта / фут | 4,33 фунта / фут | |||||
| 4 дюйма | 4,50 од | 0,120 дюйма | 4,26 id | 0,237 дюйма | 4,026 id | 0,337 дюйма | 3,826 id |
| Вес (фунт / фут) | Сталь | 5,62 фунта / фут | 10.80 фунтов / фут | 15,00 фунтов / фут | |||
| Нержавеющая сталь | |||||||
| Алюминий | 1,922 фунта / фут | 3,730 фунта / фут | 5,180 фунта / фут | ||||
| 5 дюймов | 5,563 од | 0,134 дюйма | 5,295 id | 0,258 дюйма | 5,047 id | 0,375 дюйма | 4,813 id |
| Масса (фунт / фут) | Сталь | 7,78 фунта / фут | 14,63 фунта / фут | 20.80 фунтов / фут | |||
| Нержавеющая сталь | |||||||
| Алюминий | 2,660 фунта / фут | 5,050 фунта / фут | 7,190 фунта / фут | ||||
| 6 дюймов | 6,625 od | 0,134 дюйма | 6,357 id | 0,280 дюйма | 6,065 id | 0,432 дюйма | 5,761 id |
| Вес (фунт / фут) | Сталь | 9,30 фунта / фут | 18,99 фунта / фут | 28,60 фунта / фут | |||
| Нержавеющая сталь | |||||||
| Алюминий | 3.181 фунт / фут | 6,560 фунт / фут | 9,880 фунт / фут | ||||
| 8 « | 8,625 OD | 0,148 дюйма | 8,329 id | 0,322 дюйма | 7,981 id | 0,500 дюйма | 7,625 id |
| Вес (фунт / фут) | Сталь | 13,41 фунт / фут | 28,58 фунт / фут | 43,43 фунт / фут | |||
| Нержавеющая сталь | |||||||
| Алюминий | 9.88 фунтов / фут | 15,010 фунтов / фут | |||||
Стандарты организаций, влияющих на стальные трубы: ASTM, ASME, API, ANSI
Стандарты и промышленность идут рука об руку. Одно невозможно без другого.
Поскольку трубы широко распространены во многих отраслях, неудивительно, что ряд различных организаций по стандартизации влияет на производство и испытания труб для использования в широком спектре приложений.
Как вы увидите, существует как некоторое совпадение, так и некоторые различия между организациями по стандартизации, которые покупатели должны понимать, чтобы обеспечить точные спецификации для своих проектов.
ASTM
ASTM International обеспечивает стандарты промышленных материалов и услуг для широкого спектра промышленных секторов. Организация опубликовала более 12 000 стандартов, которые в настоящее время используются в отраслях по всему миру.
Более 100 из этих стандартов относятся к стальным трубам, трубам, фитингам и фланцам. В отличие от некоторых организаций по стандартизации, которые воздействуют на стальные трубы в определенных отраслях промышленности, стандарты ASTM охватывают широкий спектр труб, используемых практически во всех отраслях промышленности, о которых вы только можете подумать.
Например, компания American Piping Products предлагает полный ассортимент труб A106. Стандарт A106 распространяется на бесшовные трубы из углеродистой стали для работы при высоких температурах. Этот стандарт не обязательно ограничивает трубы каким-либо определенным промышленным применением.
ASME
Американское общество инженеров-механиков начало публиковать стандарты для промышленных инструментов и деталей машин в 1880 году и стало движущей силой повышения безопасности котлов и сосудов под давлением, используемых в промышленных секторах.
Поскольку трубы обычно идут в комплекте с сосудами под давлением, стандарты ASME охватывают широкий спектр применений труб во многих отраслях, как и ASTM. Фактически, стандарты труб ASME и ASTM во многом идентичны. Каждый раз, когда вы видите стандарт трубы, обозначенный буквами «A» и «SA» (например, A / SA 333), это знак того, что материал соответствует стандартам ASTM и ASME.
API
Как следует из названия, Американский институт нефти — отраслевая организация, которая, помимо прочего, разрабатывает и публикует стандарты для труб и других материалов, используемых в нефтегазовой промышленности.
Трубопроводы, соответствующие стандарту API, по материалам и конструкции могут быть очень похожи на трубы, используемые в других отраслях промышленности в соответствии с другими стандартами. Стандарты API более строгие и включают дополнительные требования к тестированию, но есть некоторые совпадения.
Например, трубаAPI 5L обычно используется в нефтегазовой отрасли. Стандарт аналогичен A / SA 106 и A / SA 53. Некоторые сорта труб API 5L соответствуют стандартам A / SA 106 и A / SA 53 и поэтому могут использоваться взаимозаменяемо.Но трубы A / SA 106 и A / SA 53 не соответствуют всем критериям API 5L.
ANSI
Американский национальный институт стандартов был основан после собрания нескольких организаций по отраслевым стандартам в 1916 году с целью разработки добровольных согласованных стандартов в США.
ANSI объединился с аналогичными организациями в других странах, чтобы сформировать Международную организацию по стандартизации (ISO). Организация публикует стандарты, принятые заинтересованными сторонами в промышленности со всего мира.ANSI также действует как аккредитационный орган, который одобряет стандарты, разработанные отдельными организациями для принятия во всем мире.
Многие стандарты ASTM, ASME и другие были одобрены ANSI в качестве приемлемых общих стандартов. Одним из примеров является стандарт ASME B16 для фланцев, клапанов, фитингов и прокладок. Стандарт изначально был разработан ASME, но он был одобрен для использования во всем мире ANSI.
УсилияANSI помогли открыть международные рынки для производителей и поставщиков труб благодаря его роли в разработке и принятии общих стандартов, принятых во всем мире.
Правильный поставщик труб
Обладая многолетним опытом поставки труб заказчикам из всех отраслей по всему миру, компания American Piping Products понимает сложность и важность многих стандартов, регулирующих производство и испытания труб. Позвольте нам использовать этот опыт на благо вашего бизнеса. Выбрав компанию American Piping Products в качестве поставщика, вы сможете сосредоточиться на том, что для вас наиболее важно, вместо того, чтобы останавливаться на деталях. Мы с этим справимся.
Чтобы узнать, что у нас есть на складе, просмотрите наш каталог продукции. Вы также можете получить более подробную информацию, которая поможет в процессе покупки, загрузив наше руководство для покупателя стальных труб.
Получение правильной трубы начинается здесь.
Стальная труба: стандартные и линейные стальные трубы
Наследие высококачественных энергоэффективных стандартных и линейных стальных трубных изделий, разработанных, испытанных и произведенных в США.
Поскольку компания U. S. Steel работает более века, мы разработали широкую сеть заводов и методов производства. Наши клиенты имеют доступ к широкому спектру специализированных стандартных и линейных стальных трубных изделий для удовлетворения их конкретных потребностей. Приверженность компании U. S. Steel производству стальных труб высочайшего качества сегодня даже сильнее, чем когда мы начали свой бизнес более ста лет назад.
Исследуйте U.S. Steel Tubular Products Standard and Line предлагает
Бесшовная стандартная и линейная стальная труба
Мы производим бесшовные стандартные и линейные стальные трубы путем прошивки сплошных заготовок из полностью раскисленной стали — процесса, который может выдержать только самая прочная и прочная сталь.Стандартная и линейная стальная труба для контактной сварки сопротивлением
Наши линейные трубы для высокочастотной электросварки (ВПВ) и стандартные трубы для электросварки сопротивлением производятся путем непрерывного формования рулонной горячекатаной полосы в трубу и сварки продольного шва с использованием высокочастотного электрического сопротивления. сварка.Труба API 5L
Наша стальная труба API 5L поставляется с различной толщиной стенки и изготавливается на внутреннем рынке по заказу, чтобы удовлетворить особые требования наших клиентов.A53 Бесшовные и сварные стальные трубы
Мы производим универсальные бесшовные и сварные стальные трубы для использования в генераторных установках, нефтеперерабатывающих заводах, компрессорных станциях, в системах транспортировки природного газа и пара.A252 Труба для сваи
Наша стальная труба для сваи представляет собой конструкционную трубу, идеально подходящую для применения в зданиях, подпорных стенах и других конструкциях, где в качестве конструкции требуются прочные, надежные и качественные стальные трубы для свай.A106 Бесшовные трубы из углеродистой стали
Наши бесшовные трубы из углеродистой стали используются в промышленных приложениях, требующих высоких температур, включая технологические трубопроводы, котельные, компрессорные станции и нефтеперерабатывающие заводы.A523 Трубопровод для кабельных цепей
Наши трубопроводы для кабельных цепей охватывают стальные трубы, сваренные сопротивлением (ERW), которые используются в качестве трубопроводов для прокладки электрических кабелей трубчатого типа высокого давления. Мы являемся крупнейшим полностью интегрированным производителем энергетических труб в Северной Америке.U. S. Steel полностью контролирует каждый этап процесса производства труб, от плавки до конечного продукта. Мы производим наши трубные изделия на нескольких предприятиях в США, которые производят высококачественные трубные изделия с низким остаточным содержанием остатков в широком диапазоне уровней прочности и превосходной вязкостью.Мы сохраняем наше наследие передовых разработок продукции, применяя новейшие технологии для управления каждым аспектом нашего производства. Точное регулирование каждого этапа каждого из наших процессов имеет важное значение , от загрузки печей сырьем, производства чугуна, выплавки стали, литья и прокатки до производства труб до точных размеров, термообработки по мере необходимости, а также испытаний и проверка на соответствие указанным требованиям к продукции.
Стандартные и линейные трубы US Steel широко используются во всем энергетическом секторе, как в верхнем, так и в нижнем направлениях. Мы предлагаем бесшовные и высокочастотные электросварные трубы, чтобы удовлетворить особые требования наших клиентов для применения в разведке и добыче , трубопроводах, строительстве, нефтепереработке, а также на химических и нефтехимических предприятиях .
Тип трубы Обычное производство мельниц | Диапазон размеров, NPS | Диапазон размеров — дюймы | Диапазон толщины стенки, дюймов | Максимальная длина, фут |
| Бесшовные | 4–26 дюймов | 4.5–26 дюймов OD | 0,205–2,312 дюйма | 48 ‘ |
| Высокочастотная электросварка (EW) / Контактная сварка (E) | 4–8 дюймов | Внешний диаметр 4,5–8,625 дюйма | 0,156–0,440 дюйма | 54 ‘ |
Сплавы и длины для специального применения
U. S. Steel Tubular Products производит отделку концов 30 °, 37,5 ° и квадратного среза, длину до 48 футов в бесшовных стальных трубах или 54 футов в сварных трубах, марки от класса B до X80 и толщину стенки до.440 дюймов сварной трубы и до 2,312 дюйма бесшовной трубы (в зависимости от наружного диаметра и марки). Мы производим полную линейку марок API и запатентованных марок для удовлетворения особых потребностей клиентов, включая трубы, устойчивые к HIC, и марки труб с превосходными ударными свойствами даже в чрезвычайно холодных арктических условиях.
Дистрибьюторы стальных труб в США
Сертификаты на сталь США
По поводу размеров и марок труб, не указанных в приведенных выше разделах, обращайтесь в U.S. Steel Tubular Products по телефону 877-893-9461 с вашим запросом.
% PDF-1.7 % 445 0 объект > endobj xref 445 85 0000000016 00000 н. 0000003164 00000 н. 0000003353 00000 п. 0000003397 00000 н. 0000003470 00000 н. 0000004556 00000 н. 0000004703 00000 п. 0000004838 00000 н. 0000004977 00000 н. 0000005115 00000 п. 0000005254 00000 н. 0000005464 00000 н. 0000005641 00000 п. 0000005850 00000 н. 0000006026 00000 н. 0000006235 00000 н. 0000006411 00000 н. 0000006619 00000 н. 0000006795 00000 н. 0000007003 00000 н. 0000007179 00000 н. 0000007389 00000 п. 0000007566 00000 н. 0000007775 00000 н. 0000007952 00000 н. 0000008161 00000 п. 0000008338 00000 п. 0000008548 00000 н. 0000008725 00000 н. 0000008935 00000 н. 0000009112 00000 н. 0000009321 00000 п. 0000009498 00000 п. 0000009707 00000 н. 0000009884 00000 н. 0000010512 00000 п. 0000011241 00000 п. 0000011278 00000 п. 0000011392 00000 п. 0000011504 00000 п. 0000011591 00000 п. 0000012173 00000 п. 0000012824 00000 п. 0000012917 00000 п. 0000013615 00000 п. 0000014317 00000 п. 0000015018 00000 п. 0000015775 00000 п. 0000016452 00000 п. 0000017123 00000 п. 0000017748 00000 п. 0000018453 00000 п. 0000019051 00000 п. 0000019575 00000 п. 0000019607 00000 п. 0000019639 00000 п. 0000019671 00000 п. 0000019703 00000 п. 0000019735 00000 п. 0000019767 00000 п. 0000019799 00000 п.
