Козырек из металла над крыльцом своими руками + фото

Неотъемлемым элементом каждого входа является козырек. Без него входная дверь в частный дом выглядит незавершенной. Кроме того, у него есть важное практическое предназначение, которое заключается в защитной функции. В статье будут обсуждаться разновидности конструкций, а также вариант для самостоятельного изготовления козырька над крыльцом.

Требования к козырькам

Козырек должен быть не только практичным, но и безопасным, поэтому есть ряд требований, которому должна соответствовать конструкция козырька:

• герметичность;
• прочность;
• привлекательность;
• достаточная ширина и длина;
• соответствие общему настроению здания.

Одной из основных функций козырька является защитная. При этом речь идет как о жильцах и гостях, которые будут входить в дом, так и о самой входной двери. Хороший козырек является герметичным, т. е. через щели в его настиле не протекает дождевая или талая вода. Это продлевает срок службы материала, из которого изготовлена дверь. Кроме того, козырек отбрасывает тень на крыльцо, что препятствует быстрому выгоранию лакокрасочного покрытия, которое нанесено на наличники и дверь.

Конструкция козырька должны быть достаточно прочной. Это означает, что она без особых сложностей должна выдерживать как собственный вес, так и ветровую нагрузку, которая в некоторых случаях может в несколько раз превосходить вес конструкции козырька. Кроме того, зимой при обильных снегопадах часть осадков будет задерживаться на козырьке. Его прочности должно хватить и на вес снежного покрова.

Козырек не является модулем, который делается, чтобы просто было. Он должен быть привлекательным и задавать общее настроение. В то же время конструкция козырька не должна противоречить экстерьеру здания. Это выражается как в линиях каркаса, так и в расцветке. Ширина козырька должна быть такой, чтобы вылет с каждой стороны от двери составлял минимум 50 см. Только в этом случае можно говорить о достаточной защитной функции.

Разновидности конструкций

Классификация козырьков чаще всего производится по способу оформления кровельного настила, а названия соответствуют тому, как называется кровля схожей конструкции. Из этого следует, что они могут быть:

• односкатными;
• двускатными;
• многоскатными;
• арочными;
• куполообразными;
• вогнутыми.

Первый вариант требует наименьшего количества материала для изготовления и имеет небольшой вес. Собрать такую конструкцию можно без особых усилий своими руками. Она представляет собой одну плоскость, которая закрепляется к стене под требуемым уклоном. У такой конструкции есть определенные ограничения по наклону, поэтому при большой длине на козырьке может скапливаться снег. Козырек с двумя скатами напоминает треугольник. Для изготовления такой конструкции потребуется в два раза больше материала, чем для односкатного. При этом угол каждого ската можно увеличить. Это даст возможность ускорить отвод осадков сверху.

Многоскатные козырьки смотрятся отлично в том случае, если устанавливаются на крыльцо дома, который имеет вальмовую или другую кровлю сложной формы. Изготовить такой козырек довольно сложно, поэтому потребуется составление качественного и продуманного чертежа, а также помощь специалиста. Арочные козырьки представляют собой полукруглую конструкцию. Ее стоит выбирать в том случае, если в конструкции дома есть округлые формы, с которыми козырек будет сочетаться. В другом случае лучше не рисковать с экспериментами. Это относится и к купольным козырькам. Они в определенной степени схожи с арочными, но имеют дополнительный изгиб в передней части конструкции.

Обратите внимание! Вогнутые конструкции являются разновидностью односкатных козырьков. Их недостатком является плохой отвод осадков, хотя по внешнему виду они могут быть довольно привлекательными.

Кровельный настил

Выбор кровельного настила является важным шагом при проектировании конструкции козырька над входом. Все материалы, которые подходят для этих целей можно разделить на две большие группы:

• полимерные;
• металлические.

Из первой группы чаще всего останавливают свой выбор на сотовом поликарбонате. Это действительно хороший материал, который обладает такими плюсами:

• небольшой вес;
• простота монтажа;
• светопропускающая способность;
• приятный внешний вид;
• простота придания округлой формы;
• разнообразие цветовых решений;
• устойчивость к химическим воздействиям.

Поликарбонат способен частично пропускать свет, что бывает полезным для козырька. Перед покупкой поликарбоната необходимо удостовериться, что он имеет защитную пленку, которая минимизирует воздействие ультрафиолетовых лучей. Если такой пленки не будет, тогда материал быстро рассохнется и потрескается. Из недостатков поликарбоната критическим может быть его хрупкость. Если в местности, где планируется установка козырька не является редкостью град, тогда лучше выбрать другой вид настила, т. к. при первых же осадках поликарбонат будет полностью поврежден.

Из металлических кровельных настилов наиболее распространенными являются профнастил и металлическая черепица. Они имеют схожие свойства, но металлочерепица смотрится привлекательнее. Из положительных качеств этих материалов стоит выделить:

• механическая прочность;
• небольшой вес;
• продолжительный срок службы;
• возможность самостоятельной установки;
• возможность придания округлой формы;
• доступная цена;
• широкий выбор цветовых решений.

По механической прочности металлические настилы превосходят поликарбонат. Их также можно изгибать до определенного радиуса, чтобы получить требуемую форму козырька. Металлочерепица и профнастил более устойчивы к ветровым нагрузкам. Сильный град способен оставить вмятины, но не пробьет металлический лист. Из недостатков материала можно отметить его шумность. Даже маленький дождь будет хорошо барабанить по козырьку.

Самостоятельное изготовление

Любая работа начинается с планирования. Оно поможет правильно рассчитать силы, средства и учесть возможные сложности при достижении цели. Это справедливо и при изготовлении козырька, поэтому первым этапом будет его проектирование.

Проектирование

Чтобы облегчить себе процесс проектирования, лучше предварительно сфотографировать вход. На фотографии легче подобрать требуемые размеры и форму будущей конструкции. Сделать это можно как вручную, так и в графическом редакторе. Во время составления чертежа необходимо учесть несколько моментов:

• ширина конструкции;
• длина выноса конструкции;
• количество опор;
• угол наклона ската.

Выше уже говорилось, что козырек должен быть шире входа на 50 см с каждой стороны, но это правило недействительно, если есть крыльцо с большими размерами. В таком случае необходимо позаботиться, чтобы козырек закрыл крыльцо по бокам. Длина выноса может регулироваться в зависимости от пожеланий. Если козырек будет слишком длинным, тогда просто устанавливаются дополнительные опоры. Количество опор будет зависеть от сложности конструкции и ее веса. Обычно достаточно крепления к стене и двух опор. Угол наклона подбирается таким же образом, как и для кровли, которая есть на доме.

Подготовительные работы

Подготовительный процесс заключается в покупке необходимых материалов и недостающих инструментов. Из материалов понадобится:

• выбранный кровельный настил;
• металлическая профильная труба с размером 50×30 и 40×20 мм;
• крепежный расходник;
• цемент;
• песок.

Из инструмента не обойтись без:

• болгарки;
• шуруповерта;
• перфоратора;
• рулетки;
• маркера;
• сварочного аппарата.

Не стоит забывать о предметах индивидуальной защиты, например, об очках, перчатках и одежде из натуральных волокон.

Монтаж

Первым делом из профильной трубы 40×20 мм необходимо подготовить каркас будущей конструкции. В зависимости от выбранных размеров нарезаются заготовки. Две из них должны соответствовать высоте крыльца, две других должны соответствовать его длине. Размер еще двух заготовок подбирается в процессе. Из этих компонентов должен получиться прямоугольный треугольник. Первым делом между собой попарно привариваются детали, размеры которых известны. Они должны быть расположены под прямым углом.

Добиться этого позволит специальная струбцина или тиски. Проваривать весь шов не следует за один проход, т. к. угол будет нарушен. Лучше выполнить небольшие прихватки, выровнять заготовку, а потом полностью ее проварить. Когда все готово, можно произвести замер длины гипотенузы. Болгаркой вырезается еще два элемента, и они привариваются на свое место. Теперь необходимо объединить треугольники в общую конструкцию козырька. Для этого они соединяются планками по углам. Чтобы увеличить жесткость каркаса козырька у образовавшегося прямоугольника, который будет прилегать к стене, необходимо приварить несколько поперечных планок.

Следующим шагом монтируются металлические элементы под обрешетку, на которую будет закреплен кровельный настил крыльца. По готовности каркаса крыльца его можно устанавливать на стену. Так его будет проще закрепить. В катетах треугольника, который будет прилегать к стене сверлится несколько отверстий. Они должны по диаметру совпадать с диаметром анкера, с помощью которого будет производиться крепление. Каркас крыльца прислоняется на место монтажа и переносится расположение отверстий на стену. Перфоратором сверлятся отверстия в стене.

Теперь можно выполнить зачистку каркаса крыльца. С него необходимо удалить всю ржавчину. Сделать это проще всего шлифовальной машинкой или болгаркой с соответствующей насадкой. После этого выполняется покраска каркаса крыльца. Когда он высохнет, можно выполнить монтаж кровельного материала. Если это будет профнастил или металлочерепица, то крепить их следует кровельными саморезами с резиновыми уплотнителями. Поликарбонат также можно закрепить ими, но в отношении поликарбоната не стоит переусердствовать. Если слишком затянуть саморезы, то они просто раздавят настил. Далее козырек поднимается и фиксируется на своем месте.

После монтажа необходимо герметизировать узел примыкания козырька к стене. Это можно сделать с помощью различных мастик или отрезком кровельного материала. При большом выносе козырька монтируются стойки. Предварительно они должны быть приварены к каркасу. Под них выкапывается две ямы глубиной в 50 см. Часть стоек козырька, которая будет находиться в земле, покрывается битумной мастикой, которая защитит их от ржавления. Стойки опускаются на свое место и пространство вокруг них заливается бетонным раствором. Другой вариант козырька для самостоятельной сборки есть в видео.

Резюме

Как видно, изготовить простейший вариант односкатного козырька не составит проблем даже для неопытного мастера. Главным требованием является наличие навыка работы с различными электроинструментами.

Отправить комментарий

чертежи, расчеты и пошаговая инструкция

Пошаговая инструкция, как сделать односкатный навес из металлопрофиля с примыканием к дому с расчетом нагрузок и чертежами

Односкатный навес из металлопрофиля, пристроенный к дому, — это один из самых распространенных видов навесов в принципе. Он практичен, недорог, прочен и долговечен. Во всяком случае, если правильно подобрать материалы и выполнить все работы точно по технологии. Соблюдение строительных норм становится еще важнее, если вы именно прикрепляете навес к дому из профнастила, а не ставите отдельную конструкцию — сорванная сильным ветром или не выдержавшая снеговую нагрузку кровля пристройки может повредить стену здания, на которую она опирается.

Чтобы этого не произошло, точно следуйте нашим инструкциям. Наши специалисты составили подробное руководство, в котором поэтапно описали, как поставить навес к дому из металлопрофиля своими руками. Но, перед тем как приступить к расчетам, чертежам и инструкции по монтажу, опишем виды навесов из профнастила с примыканием к дому и приведем несколько наглядных фотографий, чтобы вы могли выбрать подходящий вариант.

Оглавление статьи

Какой бывает навес из профнастила, примыкающий к дому: фото основных конструкций

Навес из профлиста, пристроенный к дому, может быть очень разным как по конструкции, так и по материалам. Чаще всего его делают односкатным, арочным или с плоской кровлей, а каркас собирают из деревянного бруса, профильной или круглой трубы.

Навесы на опорах из кирпича или камня тоже встречаются, но редко из-за высокой цены и сложности монтажа, поэтому их мы рассматривать не будем.

Односкатные навесы из профнастила с примыканием к дому самые распространенные. Они надежны и недороги, а еще их очень легко построить — монтаж такой конструкции займет 1–2 дня, и для него не нужно нанимать специалистов. При этом односкатные навесы — это классика, которая хорошо вписывается в любой архитектурный ансамбль, будь то подчеркнуто грубый сруб или дом в современном стиле.

Арочный навес к дому из металлопрофиля также ставят часто, несмотря на очевидные сложности в его монтаже: одинаково согнуть профильные трубы для ферм самостоятельно практически невозможно, для этого нужно специальное оборудование. Это сразу же повышает цену такого навеса. Кроме того, расчет нагрузки на арочную кровлю, ее проектирование и крепление — тоже далеко не элементарные задачи, и справиться с ними может не каждый. Впрочем, эти сложности с лихвой окупаются эстетичностью — изящный арочный навес у дома из профлиста облагораживает и оживляет все здание. Даже если сделан без особых изысков из обычной профильной трубы. Конечно, за исключением случаев, когда такие обтекаемые конструкции просто не подходят по стилю.

А вот навес с плоской кровлей — это атрибут южных регионов. В средней полосе и, тем более, на севере страны такие навесы из профнастила перед домом встречаются редко: чтобы такая кровля держала сколько-нибудь большую снеговую нагрузку, ее нужно делать из марок профлиста с большой высотой волны. В результате визуально жилой дом превращается в филиал промышленно предприятия.

Хотя, конечно, плоской такую крышу можно назвать только условно — у нее все равно есть уклон, пусть и небольшой, до 6–8°. Это нужно, чтобы осадки с навеса все-таки стекали, а не лежали на нем мертвым грузом.

Теперь о материалах. В нашей инструкции мы расскажем, как построить навес к дому из металлопрофиля — ставить опоры из металла проще, да и прослужат стальные трубы дольше деревянного бруса. Кроме того, если брать круглые, а не профильные трубы для колонн и не забыть их покрасить качественной краской, конструкция с каркасом из металла будет хорошо смотреться. Если позволяет стиль дома, стальной каркас можно украсить коваными элементами, которые в избытке продаются в любом строительном гипермаркете.

Деревянный навес из профнастила, примыкающий к дому, — лучший вариант для коттеджей из бруса или срубов.

Такая конструкция станет органичным продолжением дома, дополнит и расширит его. Кроме того, крепить дерево к дереву банально проще. Еще навесы из деревянного бруса отлично смотрятся с кирпичными и каменными домами — это вообще традиционное сочетание, проверенное поколениями строителей.

В зависимости от стиля дома, деревянные опоры можно сделать из грубого необработанного дерева, а можно украсить их резьбой и отполировать — из-за мягкости древесины и легкости ее обработки воплотить в жизнь можно практически любые дизайнерские изыски. Но не стоит забывать и об обратной стороне натурального дерева: гниении, возможности повреждения насекомыми, чувствительности к влаге, пожароопасности и необходимости постоянного ухода. Поэтому, если деревянный навес для вас — это не must have из-за деревянного же дома, советуем тщательно обдумать, стоит ли связываться именно с деревом и не лучше ли выбрать более практичную сталь.

Навес к дому из металлопрофиля: чертежи и размеры

Обычно навес из профнастила, примыкающий к дому, ставят на стальные опоры из круглой или профильной трубы 80–100 мм с одной стороны и на стальную балку, прикрепленную к стене анкерами, с другой. В этом случае его стандартная ширина 3–4 м. Более широкие навесы, например, над террасами возле дома, лучше дополнительно усиливать опорными колоннами под балкой. Их делают из точно таких же труб, как и остальные опоры, но ставят вплотную к стене дома так, чтобы верхняя балка опиралась не на стену, а на стальные колонны. В результате получается обычный односкатный навес, просто установленный прямо возле стены коттеджа.

Расстояние между опорными колоннами обычно берут равным 1,5–2 м. Иногда можно встретить рекомендацию ставить трубы через каждый метр, но при таком диаметре опор это не нужно. Во-первых, из-за частокола из толстых колонн навес будет выглядеть тяжеловесно и непропорционально.

Во-вторых, это просто избыточно: в обычной ситуации сложно представить нагрузки, которые сделают такое количество опор оправданными. А если такая ситуация возникла, то тогда нужно заказывать полноценный проект, а не пользоваться стандартными чертежами.

По длине навес возле дома из профнастила обычно делают на всю стену, а вот ширина зависит от целей. Если вы планируете сделать под ним зону отдыха на террасе, то 4–5 м будет более чем достаточно. Для автомобиля обычно делают навес из профнастила, примыкающий к дому, 4м×6м, поскольку его ширина должна быть больше ширины машины как минимум на 1 м, а лучше на 1,5–2 м. Так к автомобилю будет комфортный доступ с обеих сторон.

Поскольку навес на частном доме из профнастила — часть конструкции основного здания, на него не распространяется большинство стандартных требований по месту установки для построек на участке.

Тем не менее два правила лучше выполнить, чтобы не столкнуться с недовольством соседей и, в худшем случае, c их законными требованиями по демонтажу навеса:

• между краем навеса и межой должно быть не менее метра;
• осадки с кровли навеса не должны стекать на соседний участок.

Если на вашем участке совсем мало места, то первое правило можно обойти, договорившись с соседями. Этот договор нужно закрепить в письменном виде — отношения с соседями могут испортиться резко, причем по смешным поводам, и в этом случае без разрешения в бумажном виде вы можете получить весь ворох проблем. Проблему со стеканием осадков при установке навеса вплотную к соседскому участку решают продольным наклоном его крыши.

Навес между домами из профнастила или между домом и баней либо другим строением обычно делают двускатным и устраивают два ряда опорных колонн по бокам. При этом крепление его к самому зданию и постройке больше декоративное — оно не несет практически никакой нагрузки.

Выше — чертежи стандартного навеса без подпорок возле стены. Такой навес подойдет для беседки, зоны отдыха на неширокой террасе и даже для парковки одного автомобиля. Угол наклона кровли — стандартный. Для рабочего проекта его, как и марку профнастила, нужно подбирать исходя из снеговой и ветровой нагрузки в регионе строительства. Сделать это несложно, нужно только посчитать эту нагрузку и сравнить ее с несущей способностью разных видов профлиста.

Расчет уклона крыши навеса и выбор профнастила

Снеговую и ветровую нагрузку рассчитывают по СП 20.13330.2016 Нагрузки и воздействия. Это актуализированная редакция СНиП 2.01.07–85, метод расчета в котором немного отличается от старого норматива. Советуем пользоваться именно СП, поскольку в нем другие табличные значения нагрузок в зависимости от района.

Расчет снеговой нагрузки на навес с примыканием к дому

Правила расчета снеговой нагрузки во всех возможных случаях приведены в разделе 10 норматива. Она рассчитывается по формуле:

где:

c_e — коэффициент, учитывающий снос снега с крыш зданий, который для большинства частных домов с неарочными кровлями будет равен 1.

c_t — термический коэффициент, который также в большинстве случаев равен 1, за исключением зданий с повышенными теплопотерями через кровлю.

S_g — вес снегового покрова на 1 м², который определяется по таблицам или специальной карте и зависит только от места строительства, кг/м²;

μ — коэффициент, зависящий от угла наклона крыши.

На односкатный навес к дому из профнастила из-за перепада высот снеговая нагрузка влияет не так, как на отдельно стоящее сооружение. За исключением совсем небольших перепадов:

Здесь h — перепад высот между карнизом крыши дома и верхней точкой односкатного навеса. Если h>p, то увеличенную снеговую нагрузку рассчитывать нужно. Если же h<p, то расчеты можно сразу выполнять с коэффициентом μ₁ (формула ниже).

Итак, при достаточно большом перепаде нужно считать коэффициент μ по формуле:

где:

• h — перепад высот, не больше 8 м.
• l₁ — ширина крыши дома, м.
• l₂ — ширина навеса, м.
• m₁ — доля снега, которую переносит к месту перепада высот ветер по крыше основного здания. При угле наклона крыши меньше или равным 20° m₁ равен 0,4, при большем уклоне — 0,3.
• m₂ — доля снега, которую ветер переносит к перепаду высот по крыше навеса. Она не может быть меньше 0,1 и рассчитывается по сложной формуле:

при:

Здесь a — это ширина навеса в метрах, β — поперечный угол наклона крыши навеса в градусах, а φ — продольный угол наклона крыши (как правило, отсутствует), в градусах.

Наглядно все величины показаны на схеме ниже.

Коэффициент μ навесов не должен быть больше 6 и превышать значение, рассчитанное по формуле:

Теперь нужно посчитать ширину «сугроба» b, который наметет на навесе. Он рассчитывается по одной из двух формул:

При расчете нужно использовать посчитанное значение μ, а не то, которое принято после сравнения его с максимальным.

Для расчета нагрузки на той части навеса, на которой нет увеличенного количества снега из-за перепада, вычисляют коэффициент μ₁:

Его же используют в тех случаях, когда базовый расчет показал, что учитывать повышенную снеговую нагрузку не нужно из-за слишком маленького перепада высот.

Расчет снеговой нагрузки может показаться чересчур сложным для такого простого строения, как односкатный навес из профнастила, примыкающий к дому, но мы рекомендуем его все-таки сделать. Выбор уклона кровли и марки профнастила наугад — не лучшая идея, особенно для регионов со снежными зимами. Чтобы вам было понятнее, приведем пример такого расчета.

Пример

Выполним расчет снеговой нагрузки на навес, пристроенный к дому в Подмосковье (третий снеговой район с нагрузкой 1,5 кПа) c перепадом высот 1,5 м. Ширина кровли дома — 15 м, ее уклон — 22°, ширина навеса — 5 м, уклон крыши — 25°. Сначала посчитаем, нужно ли вообще рассчитывать повышенную нагрузку у перепада:

Поскольку посчитанное значение p меньше высоты перепада, повышенную нагрузку учитывать нужно. Теперь рассчитаем m₂:

Уклон крыши основного здания больше 20°, кровля плоская без фонарей, поэтому m₁ = 0,3. Теперь посчитаем µ :

Рассчитанное значение μ меньше 6, теперь посчитаем его максимальное значение по формуле:

Поскольку рассчитанное значение больше максимального, принимаем μ равным 2.

Чтобы определить ширину зоны повышенной нагрузки, рассчитаем b по второй формуле:

Зона повышенной нагрузки больше ширины навеса, поэтому распределяться нагрузка будет по схеме в варианте 2. Рассчитаем коэффициент μ₁ :

Итого снеговая нагрузка будет равна:

Повышенная снеговая нагрузка в месте перепада высот напрямую зависит от величины этого перепада и может быть значительной. Чтобы снизить нагрузку лучше пристраивать навесы из профлиста к частному дому с той стороны, где этот перепад будет наименьшим, то есть по бокам, под скатами. Оптимально, если величина перепада будет меньше p. В нашем примере уже при перепаде высоты в 0,8 м нагрузку можно считать только по μ₁. Причем уменьшить перепад на 0,7 м несложно: можно увеличить уклон крыши, можно просто поставить опорные колонны повыше, а можно сделать и то и другое одновременно.

Расчет ветровой нагрузки на навес с примыканием к дому

Ветровую нагрузку считают в соответствии с разделом 11 «Воздействия ветра» по формуле:

где w₀ — нормативная ветровая нагрузка, которая зависит от района строительства;

k(z_e) — поправочный коэффициент, который учитывает изменение ветрового давления для высоты z_e;

с — аэродинамический коэффициент, который для односкатных навесов рассчитывают как сумму коэффициентов:

Козырек над крыльцом своими руками из металла: инструкция

Встретить дома без козырьков над входной дверью в настоящее время довольно сложно, это не просто элемент декора, но и очень важная функциональная архитектурная конструкция, защищающая жильцов от негативного влияния атмосферных осадков. Потребителям предлагается несколько вариантов изготовления козырька, каждый из них имеет свои преимущества и особенности. Для того чтобы было проще принимать окончательное решение, застройщики должны ознакомиться с возможными вариантами.

Козырек над крыльцом своими руками из металла

Содержание статьи

Типы каркасов козырьков

Мы остановимся только на металлических конструкциях, разница между ними в материале покрытия. Каркас во всех случаях металлический, изготавливается из ранее заготовленных элементов, может быть сварным или кованным.

1. Сварной каркас. Самый дешевый вариант изготовления металлического козырька, производство отнимает минимальное количество времени. Для изготовления требуются только начальные навыки выполнения сварочных работ, поскольку конструкция не имеет ответственных элементов, требующих специального допуска сварщика. Недостатки – сварочные швы всегда заметны, что оказывает негативное влияние на общий дизайн сооружения.

   Сварной каркас имеет простую конструкцию и под силу даже начинающему мастеру

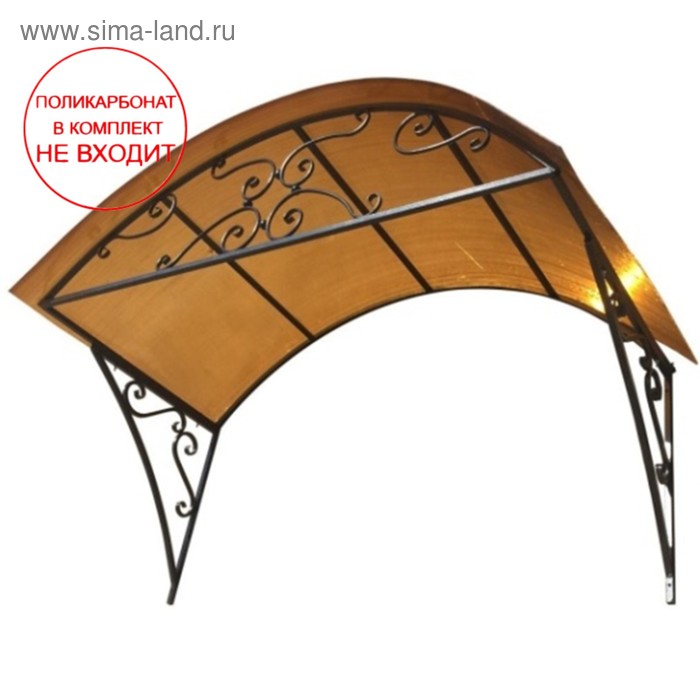

2. Кованый каркас. Ковка – сложный технологический процесс, по себестоимости производства намного дороже сварки. Самостоятельно сделать очень сложно – нужно иметь не только серьезные профессиональные навыки, но и специальное оборудование. Преимущества ковки: эксклюзивный вид и увеличенная прочность.

   Козырьки с коваными каркасами смотрятся более эффектно, но изготовить их совсем не просто

Большинство самодельных козырьков имеет сварные каркасы, кованные изготавливаются по индивидуальным заказам и устанавливаются только на престижных зданиях.

Виды козырьков из металла

Это очень условная классификация изделий, но она позволяет выбирать лучшие материалы покрытия для каждой конкретной ситуации.

Таблица. Разновидности покрытий для козырьков

Вид покрытия	Краткое описание и эксплуатационные характеристики
Поликарбонат	Наиболее известное в настоящее время покрытие, по стоимости доступное большинству застройщиков. Поликарбонат имеет неплохие показатели прочности и устойчивости к жестким ультрафиолетовым лучам, легко гнется и режется. Монтаж покрытия на металлические каркасы козырьков не составляет больших проблем даже для неопытных строителей. Листы имеют различные цветовые решения, толщину и форму сот. Недостаток – по всем эксплуатационным характеристикам значительно уступает другим типам покрытий. После града поликарбонат необходимо менять, через несколько лет он из-за вредного воздействия УФ-лучей теряет пластичность, на поверхности появляются микротрещины, со временем приобретающие критические размеры. При малейших нарушениях герметичности в сотах произрастают мхи, что крайне отрицательно сказывается на внешнем виде козырька. Удалить из сот растительность невозможно.
Ударопрочное стекло	Для кровли применяется ударопрочное стекло, которое выдерживает значительные физические нагрузки, в том числе и ударные. Срок эксплуатации стекла практически неограничен, материал отлично пропускает солнечный свет и защищает от атмосферных осадков. По стоимости относится в элитной категории. У стекла есть несколько технологических недостатков: не гнется, имеет большой вес, требует точности и внимательности во время монтажа.
Металлические листы	Для покрытия применяются листы металлического профиля, металлочерепицы или обыкновенная оцинкованная листовая сталь. Самый дешевый вариант покрытия козырьков, по всем техническим параметрам и эксплуатационным характеристикам полностью отвечает запросам потребителей. Металлические покрытия имеют надежную защиту от коррозионных процессов, поверхности дополнительно покрываются полимерными декоративными и защитными красками. У металлических листов небольшой вес, при изготовлении каркаса масса покрытия в расчет не принимается.
Битумная черепица	Есть варианты покрытия козырьков битумной черепицей. Очень оригинально смотрятся, имеют привлекательный вид, по стоимости относятся к средней категории. Недостаток – из-за каменной крошки на лицевой поверхности битумной черепицы быстро оседает пыль, а на ней растут мхи. Удалить их оттуда очень сложно, приходится использовать сильнодействующие химические вещества.
Монолитный пластик	Применяется редко, по стоимости относится к дорогой категории. Эксплуатационные характеристики мало чем отличаются от стекла. Важное преимущество – материал очень технологичен. Монолитный пластик изгибается в любом направлении, без проблем режется и сверлится. Может быть полностью прозрачным или цветным.

Цены на различные виды готовых козырьков

Козырёк над крыльцом

Пошаговая инструкция по изготовлению металлического козырька

Для примера мы рассмотрим один из самых бюджетных вариантов: каркас сварной из профилированных труб квадратного сечения 20×20 мм, покрытие из сотового поликарбоната. Все работы делаются самостоятельно с использованием элементарных приспособлений для изгиба. Сварка выполняется бытовым сварочным аппаратом, диаметр электродов 2 мм.

Чаще всего домашние мастера используют для изготовления козырька металлический профиль и поликарбонат

Важно. Во время изготовления каркаса нужно обязательно выполнять требования правил техники безопасности. Категорически запрещается заниматься сварочными работами на открытом воздухе во время дождя.

Сборка каркаса

Шаг 1. Нарисуйте эскиз с размерами предстоящего каркаса. Замеры нужно делать внимательно, ошибки потом исправлять очень сложно. Купите металл, очистите его от ржавчины и технических масел. Разрежьте трубы по размерам на заготовки согласно имеющемуся эскизу. Для описываемого козырька понадобится примерно 4 м квадратной трубы и 6 м катанки.

Варианты эскизов козырьков с примерными размерами

Кроме эскиза понадобится подробный чертеж конструкции с точно указанными параметрами

Шаг 2. Согните большие дуги. Это основание каркаса, с них нужно начинать его изготовление. Сгибать можно на простейшем устройстве – сегменте трубы диаметром примерно 500 мм, приваренном металлическому столу. Как делать дуги?

1. Вставьте трубу между куском трубы и полочкой столика. Сильно тяните на себя конец, одновременно постепенно передвигайте трубу по длине.

   Сначала нужно завести конец профиля в устройство, а затем тянуть трубу на себя, выгибая ее до нужного радиуса

2. Снимите заготовку, положите ее на землю и визуально проверьте симметричность и радиус изгиба.
3. При необходимости поправьте замеченные проблемы, продолжайте изгибать.
4. Такие действия придется повторять несколько раз до тех пор, пока дуга не примет необходимую форму.

   Готовая дуга должна соответствовать заданным параметрам

Важно. Постоянно контролируйте расстояние между концами трубы, это очень важный параметр, от него зависит ширина козырька.

Чем больше у вас практического опыта выполнения слесарных работ, тем быстрее подготовятся дуги. После того как одна сделана, приступайте к загибу второй. Теперь первая дуга будет шаблоном, по ней следует проверять все размеры. Не нужно добиваться идеальной правильности формы, сделать это практически невозможно.

Первая дуга служит шаблоном для второй заготовки

Если есть такое желание, то дуги придется гнуть на специальных станках, но опытные мастера не настаивают на идеальной точности. В дальнейшем козырек будет иметь специальные элементы декора, которые скроют все небольшие погрешности. Главное, за чем нужно следить – размеры по ширине и высоте козырька, а эти параметры зависят от радиуса изгиба дуг.

Способы гибки труб в домашних условиях

Практика показывает, что для дуги высотой 25 см и шириной 140 см нужно брать прямой отрезок трубы длиной 160 см. От этих размеров можно отталкиваться во время подготовки эскиза. Каркас по размерам небольшой, двух дуг по периметру вполне достаточно, несущей способности хватит, чтобы выдерживать ветровые и снеговые нагрузки.

Расчет параметров козырька с учетом снеговой нагрузки

Шаг 3. Подготовьте стол для выполнения сварочных работ. Его поверхность должна быть строго горизонтальной, подведена масса сварочного аппарата. Если не удается выровнять поверхность по требуемым нормам, то придется под каждую трубу козырька подкладывать отрезки. Они должны быть металлическими и очищенными от ржавчины, в противном случае возникают сложности во время сваривания отдельных элементов в единую конструкцию.

Заранее подготавливают место для сварки и все составляющие будущего каркаса

Шаг 4. Заготовьте трубки для продольного крепления между собой дуг. Длина трубок должна отвечать планируемой длине козырька. Трубок должно быть минимум пять штук: две внизу, одна в самом верху и две по сторонам.

Шаг 5. Начинайте сваривать каркас. Делается это в несколько этапов.

1. Положите дугу на ровную трубу, придерживайте ее локтем левой руки. В эту же руку возьмите трубку для продольного крепления каркаса и сваркой прихватите ее к дуге. Сильно не приваривайте, вам еще придется поправлять положение элементов.

   К одному концу первой дуги приваривают поперечину

2. Прихватите вторую дугу ко второму концу отрезка. Проверьте, чтобы все три элемента лежали строго в одной горизонтальной плоскости. Теперь конструкция имеет три точки опоры и устойчиво удерживает вертикальное положение. Работать становится намного проще. Конечно, если у вас есть помощник, то привлекайте его, вдвоем выполнять сварочные работы намного проще и быстрее.

   К той же поперечине приваривают конец второй дуги

3. Прихватите отрезок трубы с другой стороны дуг, еще раз проверьте положение. Помните, что на этом этапе делаются только прихватки, полноценные сварные швы пока не накладываются. Обращайте внимание, чтобы плоскости продольных трубок располагались в одном положении к плоскостям дуг, к ним потом будет фиксироваться сотовый поликарбонат.

   Наживляют вторую поперечину

4. Найдите ось симметрии дуг. Для этого отмерьте равные расстояния от концов и поставьте метки. По центру дуг приварите верхний короткий отрезок.

   Определяют середину дуг и по этим точкам соединяют их отрезком трубы

5. Точно отметьте места расположения боковых труб и прихватите их. Они должны располагаться симметрично.

   Дополнительно фиксируют дуги боковыми перемычками

Проверьте все размеры и геометрию каркаса. Если все в норме, то прочно сварите его. Не допускайте прожогов, внимательно регулируйте силу тока, правильно держите дугу и ведите электрод.

Проверяют геометрию изделия и приступают к сварке всех соединений

Каркас готов, можно начинать изготавливать элементы декора.

Изготовление элементов декора

Цены на популярные модели сварочных аппаратов

Сварочные аппараты

Процесс сам по себе не очень сложный, но требует больших физических усилий. Если есть возможность, то различные фигурные элементы можно купить готовыми в специализированных магазинах.

Шаг 1. Поставьте каркас козырька на ребро и мелом нарисуйте конфигурацию дуги. По этому рисунку в дальнейшем будет делаться расстановка элементов декора и коррекция их размеров.

Каркас ставят на ребро и мелом намечают форму будущего декора

Шаг 2. Нарисуйте половинку картинки декора. Имейте в виду, что чем проще он будет, тем легче он делается. На этом этапе можете проявлять свои художественные способности. Но всегда согласовывайте желания с возможностями.

При отсутствии опыта подобных работ декор желательно выбирать более простой конфигурации

Шаг 3. Положите на стол заготовки для пристенных ног козырька. Нарисуйте элемент декора для них. Имейте в виду, что пристенных ног две, соответственно, количество элементов увеличивается в два раза.

Рисуют декор для пристенного крепления

Шаг 4. При помощи обыкновенной веревки снимите размеры декора. Для этого прикладывайте ее по нарисованному контуру, а потом измерьте общую длину. Отрежьте по полученным размерам куски катанки.

Замеры снимают с помощью веревки

Шаг 5. Приступайте к изготовлению завитков. Потребуются обыкновенные приспособления: рожки для загиба стационарные на столе и ручные. Для изготовления завитков потребуется довольно много времени, постоянно проверяйте их по рисунку. Разбежности несколько миллиметров не считаются бараком, не стоит терять время на их устранение.

С помощью устройства для гибки изготавливают поочередно все элементы декора

После того как завитки готовы, можно к ним приварить металлические шайбы большого диаметра, они будут украшать торцы катанки.

Для большей декоративности можно приварить к завиткам дополнительные элементы

Практический совет. Для украшения можно использовать любые металлические элементы. Подбирайте их на свой вкус и симметрично располагайте на завитках.

Шаг 6. Приварите элементы декора к козырьку.

Декор приваривают к каркасу

Шаг 7. Приварите ножки. Следите, чтобы во всех узлах углы равнялись ровно 90°. Конец трубок для ножек следует болгаркой запилить под углом 45°, это повысит прочность соединения. Пока козырек находится в удобном положении, сразу установите на место декор. Затем операцию следует повторить с обратной стороны козырька.

Приваривают ножки для крепления к стене и боковой декор

На этом самые трудные работы по изготовлению металлического козырька закончены. Приварите специальные ушки для крепления конструкции на фасадной стене.

Практический совет. Обязательно установите одно ухо посередине дуги козырька, с его помощью намного легче фиксировать конструкцию к сте

навесы из металлопрофиля над входом в дом и другие. Чертежи и создание своими руками

Крыльцо является конструкцией, которая может быть исполнена совершенно по-разному. Входная зона жилого дома или дачи может быть «обрамлена» как открытыми, так и закрытыми типами крылец. Последние разделяются на множество модификаций, среди которых особенно популярны варианты с козырьком. В этой статье мы узнаем все о металлических козырьках, установленных над крыльцом.

Особенности

Металлический козырек – часто встречающаяся деталь, дополняющая крыльцо перед входом в дом или дачное строение. Подобные типы навесов очень популярны и широко распространены, поскольку имеют много достоинств. Ознакомимся с ними.

• Металл – это очень крепкий и долговечный материал. Его не так легко повредить, особенно если он плотный. Правильно установленный металлический козырек прослужит много лет, не доставив домовладельцам лишних хлопот.
• Рассматриваемые типы козырьков смотрятся привлекательно на фоне самых разных фасадов домов. Металлическое основание можно выкрасить в любой подходящий цвет, чтобы конструкция смотрелась более гармонично.
• Монтаж козырьков из металла нельзя назвать очень сложным. С большинством работ вполне можно справиться, даже если мастер не имеет богатого опыта или дорогостоящего профессионального инструмента.
• Наличие металлического козырька делает входную зону более комфортной для домочадцев и их гостей. Особенно полезной эта деталь оказывается, когда на дворе стоит непогода – идут сильные дожди, снег или даже град.
• Часто металл используется только в виде каркаса под навес. На подобное основание можно постелить самые разные материалы. Нередко люди выбирают поликарбонатные листы, прозрачные или цветные. С такими компонентами входная зона смотрится очень эстетично.

А теперь узнаем, какие недостатки характерны для металлических козырьков.

• Хотя металл и является практичным материалом, он все равно нуждается в должном уходе. Чтобы металлические детали не ржавели, их надо периодически обрабатывать специальными антикоррозийными составами. Если пренебрегать этими манипуляциями, то конструкция прослужит меньше и вскоре утратит привлекательность.
• Многие металлические конструкции обходятся дорого. Особенно это касается тех шикарных вариантов, в которых присутствуют элементы ковки.

Других серьезных минусов такие виды козырьков не демонстрируют, однако домовладельцам все равно лучше взвесить все «за» и «против» монтажа такого компонента над крыльцом перед началом установочных работ.

Обзор видов

Металлические козырьки, установленные над крыльцом, бывают разными. Над входом устанавливают как самые простые, так и очень оригинальные, неординарные конструкции, привлекающие к себе особое внимание. Познакомимся поближе с некоторыми разновидностями металлических навесов над входом в частный дом или дачу.

Рассматриваемые детали классифицируются в соответствии с их формой, типом крепления и материалом изготовления. Конструкции бывают монолитными. Подобные экземпляры представляют собой единое целое со стеной основной постройки.

Это максимально прочные, крепкие и надежные варианты, которые служат очень долго. Правда, переместить монолитный козырек не удастся, да и установить его будет не так просто.

Существуют модульные конструкции металлических козырьков для частного дома. Это более мобильные виды навесов. В их конструкции присутствует несколько отдельных деталей, которые скрепляются между собой для дальнейшей установки. Устанавливать модульные козырьки гораздо проще, как и ремонтировать при необходимости.

Разделяются металлические козырьки и по своей форме.

• Сферические (купольные). Это одна из самых эффектных и роскошных форм металлических козырьков. Такие конструкции, правильно установленные над дверью, не только выглядят шикарно, но и демонстрируют высокую надежность. Они складываются из нескольких выгнутых сегментов, поэтому в изготовлении оказываются очень сложными и капризными. Но купольный навес с каркасом из металлопрофиля способен хорошо защитить от дождя и снега со всех сторон.

• Арочные. В последнее время такие типы козырьков стали очень популярными. Они встречаются часто и выглядят привлекательно. В основе подобной конструкции лежит полукруглый каркас, который внешне похож на арку. Он характеризуется очень высокими показателями надежности, дает хорошую боковую защиту от осадков, прост в изготовлении и монтаже.

• Односкатные. Широко распространены сегодня простые односкатные виды козырьков над входной зоной. Такие экземпляры считаются самыми легкими и бюджетными, потому и встречаются часто. В этих конструкциях поверхность устанавливается под определенным углом по отношению к основному зданию. Для хорошей защиты от климатических условий требуется показатель не менее 15 градусов. Но односкатный козырек не обеспечивает боковой защиты.

• Двухскатные. Это более привлекательная форма защитного навеса, сделанного из металлического профиля. Подобные конструкции имеют треугольное строение, за счет чего хорошо укрепляется их каркасная основа. Сооружения получаются весьма ветроустойчивыми.

• Маркизообразные. Маркизообразным называют навес со слегка выгнутой наружу формой. Он выглядит очень интересно и привлекательно, но при этом стоит относительно недорого. Достаточной боковой защиты этот вариант обеспечить не может – это его недостаток.

В зависимости от типа крепления козырьки из металла делятся на такие виды.

• Подвесные. Особенно хороши, если при установке были использованы материалы с небольшой массой. Речь идет о профнастиле, поликарбонате или ткани.
• Навесные. Их прикрепляют непосредственно к стене основного строения посредством опорных деталей.
• На опорах. Эти варианты закрепляются в самой основе крыльца либо вставляются прямо в землю. Характеризуются высокими прочностными показателями и не менее высокой устойчивостью.
• Капитальные. Часто эти разновидности навесов выполняют одновременно несколько функций. К примеру, речь может идти о балконе второго этажа, который служит в качестве навеса над входом в дом.

Козырьки из металла делятся и в соответствии с материалами, которые применяются для их конструирования.

• Поликарбонат. Часто на металлические каркасы устанавливают навесы из поликарбоната. Этот материал может иметь разный цвет и толщину. Поликарбонатные листы гибкие, недорогие и простые в установке. С помощью подобных экземпляров возможно соорудить козырек нестандартной формы.

• Металлочерепица. Козырьки с металлочерепицей на металлическом каркасе смотрятся очень красиво и стильно, особенно если материал был подобран в цвет крыши. Такой навес прослужит долго, но он сильно нагревается под солнцем и не может похвастаться хорошими звукоизоляционными характеристиками.

• Ковка. Кованые козырьки выглядят особенно презентабельно и богато, но и стоят соответственно. Гармонично подобные конструкции смотрятся на фоне домов, выдержанных в солидном классическом стиле. Самостоятельно установить кованый навес не получится, поскольку для проведения подобных работ нужно обладать определенными знаниями/навыками. Следует обращаться только к профессионалам.

Как сделать своими руками?

Качественный металлический козырек, предназначенный для установки над крыльцом, вполне возможно соорудить своими руками. Монтаж готовой конструкции тоже можно провести самостоятельно, если речь не идет о кованых вариантах. Рассмотрим детально, как надо правильно делать навес из металлоконструкций.

Проектирование

Перед началом монтажных работ важно составить подробный проект будущей самоделки. Мастеру нужно будет подготовить максимально подробные чертежи, проделав точный расчет. Козырьки больше подходят для не очень больших крылец, потому их длина крайне редко составляет больше 50-60 см.

Делать эту деталь еще длиннее не следует, поскольку козырьку придется удерживать и свой вес, и вес снеговых нагрузок. С каждой стороны конструкция должна иметь свесы как минимум на 25 см.

Следует определиться с формой козырька. Выше были перечислены все популярные варианты. Конечно, лучше выбрать такое устройство, которое будет хорошо защищать и крыльцо, и людей от осадков.

Как только все измерения будут сделаны, а дизайн будущего козырька разработан, все показатели и нюансы конструкции надо будет занести в детальную схему или чертеж. Лучше иметь подробный план козырька, нанесенный на бумагу. Тогда его можно будет держать под рукой во время монтажных работ.

Подготовка

Чтобы быть полностью готовыми к монтажным работам, важно закупиться всеми необходимыми материалами и подготовить соответствующий инструментарий. Так, чтобы соорудить козырек из металла, понадобятся следующие материалы:

• профилированные трубы, имеющие сечение не меньше 50х50 мм, подойдут и другие круглые трубы, но их диаметр не должен быть менее 50 мм;
• профильная труба 20х20 мм;
• деревянные рейки;
• кровельный материал;
• все необходимое для заготовки бетона – цемент, песок, щебенка;
• краска по металлу.

Кровлю рекомендуется выбирать такую же, как и для дома.

Если вы не владеете сварочным аппаратом, то сделать каркасное основание из металла можно будет с помощью специальных хомутов для металлопрофилей и болтов.

Инструкция по монтажу

Когда все материалы и чертежи будут готовы, можно приступать к монтажу козырька. Рассмотрим подробно ход проведения работ.

• Сперва надо разметить строительную площадку вокруг входа в дом. Важны внешние углы площади. Тут надо будет выкопать лунки глубиной от 70 до 100 см. На дно лунок следует засыпать щебень или гравий. Слой должен составить 15-20 см. Потом в лунки вставляют опорные детали (столбы). Их выравнивают по вертикали и заливают бетонным раствором марки М200. В установленном положении опоры следует зафиксировать стяжками или подпорками, пока бетон не высохнет.
• Бетон будет высыхать примерно 28 суток. В это время надо заняться изготовлением кронштейнов. Сперва надо сварить уголки из двух отрезков труб под углом в 90 градусов. Длина одной трубы должна быть такой же, как длина навеса, а параметр второй трубы составит примерно 25-30 см. Оба конца надо соединить друг с другом еще одним отрезком трубы. Он будет служить в качестве стропила. В итоге получится прямоугольник. Таких кронштейнов надо сделать несколько.
• Выставленные столбы нужно соединить посредством перемычки. Потом напротив нее на стене следует прочертить уровень, на котором будет расположен каркас. По нанесенной линии необходимо выровнять кронштейны и прикрепить их к стене. Для этого сперва надо будет высверлить дырки в самой стойке кронштейна. Потом его следует приложить к стене, выровнять по вертикали, сделать отметки сквозь монтажные отверстия. Затем кронштейн можно убрать в сторонку и сделать отверстия в соответствии с метками. Теперь кронштейн надо прикрепить к стене так, чтобы все дырки совпадали. Крепление можно сделать посредством анкеров или дюбелей.
• Теперь все выставленные кронштейны нужно связать посредством горизонтальных балок. Их следует приварить над стойкой кронштейна и под ней. Верхняя балка должна быть расположена заподлицо со стропилом. Этот нюанс обязательно надо учесть. Очень важно обеспечить максимально надежное примыкание балок к стене. Для этого можно пользоваться дюбелями или саморезами. Наружные краевые основы кронштейнов следует приварить к перемычке, что находится между опорными деталями.
• Каркас можно считать готовым – все основные узлы на месте. Теперь следует выставить обрешетку. Для этого надо прикрепить доски или бруски к стропилам посредством болтов, предварительно подготовив для этого отверстия. Когда обрешетка будет готова, останется только уложить выбранный кровельный материал и металлический козырек будет готов.

Красивые примеры

Правильно сделанный металлический козырек, установленный над крыльцом, способен стать шикарным дополнением фасадной части жилища. Рассмотрим несколько красивых примеров выбора такой конструкции.

• Купольные козырьки выглядят потрясающе, особенно если в конструкции их металлического каркаса присутствуют кованые декоративные детали. Такой вид козырька с кровлей в виде прозрачного поликарбоната будет шикарно смотреться на фоне дома, выдержанного в светлых тонах и расположенных рядом пут дикого винограда.

• Дорого и презентабельно будут выглядеть арочные козырьки, полностью сделанные из металла. Речь идет и о каркасе, и о самом навесе над крыльцом. Подобные конструкции смотрятся очень стильно в черном цвете с мелкими деталями в каркасе, выкрашенными золотистой краской.

• Стильно и современно смотрятся приставные металлические козырьки с поликарбонатным покрытием, в конструкции которых нет боковых опор. Подобный элемент эффектно выглядит над дверью, вокруг которой присутствуют встроенные уличные светильники.

• Арочный металлический каркас, выкрашенный в черный цвет и дополненный прозрачным листом поликарбоната, будет гармонично смотреться вкупе с фасадом жилого дома или дачи, построенных из красного кирпича. Сочетание получится простым, но очень эстетичным.

Как сделать козырек над крыльцом своими руками, смотрите в видео.

ковка навесов над крыльцом, односкатные и арочные козырьки над дверью и угловые, их изготовление

Кованые козырьки – элементы обустройства входной зоны. Из материала данной статьи вы узнаете, какими они бывают, какими достоинствами и недостатками обладают. Кроме того, рассматриваются основные этапы их изготовления.

Достоинства и недостатки

Уличные кованые козырьки являются функционально-декоративным металлическим навесом над входной дверью. Они украшают вход в дом, надежно защищают его от атмосферных осадков и прямых солнечных лучей. Эти изделия из комбинированных материалов, а основой их изготовления является ковка с узором разной степени сложности, конфигурации и стилистики.

У кованых козырьков немало достоинств. Они отличаются:

• устойчивостью к ветру, механическим и весовым нагрузкам;
• эстетической привлекательностью и долговечностью;
• разнообразием материалов изготовления;
• широким спектром форм, размеров, дизайна;
• вариативностью цветовых решений;
• способом изготовления и типом крепления;
• практичностью, надежностью;
• сочетаемостью с разным стилем архитектуры;
• презентабельностью и изящностью внешнего вида;
• сочетаемостью с разными материалами;
• возможностью монтажа освещения;
• количеством скатов и объемом ковки.

Кованые козырьки варьируются в цене, благодаря чему каждый заказчик может подобрать вариант с учетом собственных предпочтений и возможностей бюджета.

Они могут являться, помимо самостоятельного элемента обустройства входной зоны, частью композиции, дополняясь крыльцом и перилами. Подчеркивают статус сооружения, укрывают от непогоды гостей, пока им открывают двери.

Козырьки с художественной ковкой могут стать украшением крыльца частного или загородного дома. Ими обустраивают входные зоны в подвалы, веранды, беседки. Кроме того, их приобретают для переносных конструкций. А также ими украшают ворота, калитки, крыши над мангалами, что зависит от типа комбинированного сырья. Изделия пожаробезопасны и не ограничены в криволинейности форм. Могут выполняться с различной символикой (вплоть до монограммы владельца). А сами изделия можно украшать цветочными кашпо.

Их дизайн может быть самым разнообразным. Сегодня многие компании, специализирующиеся на производстве данной продукции, готовы выполнить заказ по эскизу клиента. Сложные композиции обходятся довольно дорого (за эксклюзив оплата всегда дороже).

Наряду с достоинствами у кованых козырьков есть несколько недостатков. При всей их сочетаемости с разными архитектурными стилями они подходят далеко не для каждого оформления фасада. И хотя они устойчивы к осадкам, ветру и морозу, но через какое-то время им необходимо произвести обновление и нанести защитное покрытие.

Конструкции не столь массивны с виду, как обычные навесы, однако за счет металла обладают большим весом, создавая немалую нагрузку на несущие стены. Чтобы закрепить отдельные варианты, приходится использовать подъемную технику.

Сэкономить на них простой обыватель не сможет. Сделать профессионально художественное изделие сможет только человек с опытом подобной работы.

Монтажом тоже должны заниматься специалисты, в арсенале которых имеется, помимо специального оборудования, ещё и техника для подъема.

Обзор видов

Классифицировать кованые козырьки можно по разным признакам. Например, они отличаются типом ковки. Изделия, выполненные по принципу художественной ковки, отличаются особой изящностью. Их элементы изготавливают в кузнице из нагретых добела заготовок.

После этого детали соединяют в единый комплекс, не используя при этом электросварку. Технология горячей ковки подразумевает обработку металла ручными приспособлениями и инструментами, что довольно трудозатратно. На создание таких изделий уходит большое количество времени.

Уникальные козырьки стоят дороже изделий, выполненных посредством псевдоковки (холодной ковки). Имитацию изготавливают посредством изгиба либо штамповки металлопроката на специальном оборудовании. Элементы конструкции собирают с помощью сварки. Данная технология высокопроизводительна.

Изделия, изготовленные таким способом, обладают высокой точностью линий и форм. Однако они во многих случаях не являются эксклюзивными.

При желании их можно сделать своими руками, купив кованые элементы для козырька в специализированном магазине.

По типу конструкции

Конструктивно изделия бывают консольными и опорными. Варианты первого типа крепятся к стене лишь сзади. Они отличаются меньшими габаритами.

Аналоги с опорами крепятся к стене и имеют стойки. Обычно их устанавливают, если нужны большие навесы над крыльцом либо стены строения не особо прочные. Изделия бывают классическими, тоннельными, секторными, составными.

По форме

Формы кованых козырьков могут быть прямыми и угловыми. Линейные варианты считаются самыми простыми. Порой это плоские козырьки с минимальным объемом ковки. Кроме того, форма навесов над входной дверью может быть куполообразной или арочной.

Куполообразные модели отличаются особой декоративностью и сложностью исполнения. Не менее интересны и волнообразные козырьки, изгибы которых могут идти вперед и по бокам. Примечательны и многоуровневые варианты, имеющие несколько плоскостей и ряд изгибов.

Реже компаниям заказывают круглые, полукруглые, вогнутые и прямоугольные разновидности. При этом козырьки могут иметь изгиб по горизонтали.

При креплении их располагают практически параллельно земле. А уклон у них незначительный.

Число скатов усложняет конструкции.

• Односкатные варианты считаются самыми простыми в изготовлении. Они могут быть прямыми и наклонными, отличаются меньшими размерами. Имеют существенный недостаток в виде непродуманного водоотведения.
• Двухскатные аналоги считаются универсальными. Их форма напоминает крышу обычного дома. Водоотведение у них работает лучше: дождевая вода стекает по сторонам вниз. Человек под козырьком не рискует промокнуть.
• Трехскатные представляют собой комбинированные варианты. Они состоят из двух наклонных скатов, над которыми возвышается узкая арка. Эти конструкции сложнее в изготовлении.

С какими материалами комбинируют?

Чаще всего при изготовлении кованых козырьков используют поликарбонат, профнастил, металлочерепицу и стекло. Тип используемого материала придает особый вид готовому изделию, а также определяет эксплуатационные характеристики.

Поликарбонат (разновидность пластмассы) гибок, благодаря чему используется для создания арочных конструкций. За счет прозрачности придает навесу легкость и особую эстетику. Изделия из поликарбоната устойчивы к ультрафиолету. Сам материал легок в работе, но подвержен появлению царапин. Кроме того, этот материал обладает высоким коэффициентом температурного расширения.

Профнастил (профилированная сталь) для создания кованых козырьков покрывается цветным полимером. В качестве покрытия могут выступать полиэстер, пурал, пластизол.

Профнастил более прочный и долговечный, чем поликарбонат. Из него делают обычные плоские или арочные скаты.

Металлочерепица представляет собой листы стали, покрытые полимером. В отличие от профлиста на них выдавливают не волны, а узор под керамическую черепицу. Листы металлочерепицы тоньше и декоративнее профнастила. Однако область применения сырья ограничивается скатами плоской формы.

Стекло комбинируют с ковкой в случаях, когда создают козырьки по особому дизайнерскому проекту. Для этого используют триплекс (закаленное стекло с полимерной прослойкой), который эстетически привлекателен, но неустойчив к существенным ударным нагрузкам. Он в основном растрескивается, а не рассыпается на мелкие осколки.

Кроме основных материалов, при изготовлении кованых козырьков иногда используется дерево, бетон и оцинковка. Древесина проста в обработке, отлично сочетается с ковкой, однако требует регулярного ухода и нанесения защитных покрытий. Бетон надежен, но утяжеляет конструкции.

Оцинковка считается бюджетным видом материала для комбинирования.

Технология изготовления

Изготовление кованого козырька начинается с эскиза. Чтобы его сделать своими руками, нужно обладать навыками сварки. Прежде всего определяются с формой и размерами изделия. Козырек над входом в дом должен закрывать крыльцо, гармонируя с фасадной частью строения.

Важно правильно подобрать размер изделия: он не должен быть слишком маленьким либо, наоборот, большим. После этого выбирают элементы из каталога магазина, подбирая нужное количество для создания определенного узора. Сразу оговаривают дизайн, поскольку в некоторых магазинах образцы могут отличаться от указанных в каталогах.

Элементов не должно быть много: это испортит дизайн. Если в магазине нет гнутых элементов, их можно сделать самостоятельно, используя металлический прут с сечением 10х10 мм. Каркасный скелет делают из профильной трубы.

Подготовленные элементы кладут на рабочую поверхность, собирая узор обеих стенок козырька. Если узор сходится, элементы соединяют друг с другом, используя сварочный аппарат.

Собранный кронштейн примеряют к стене каркаса. При соблюдении всех параметров конструкция должна встать на место. В этом случае элементы приваривают окончательно, после чего избавляются от образовавшихся наплывов. Берут болгарку и зачищают швы.

Затем выполняется приварка объемных элементов ковки (например, корзинок, листов с окантовкой).

Эти детали могут располагаться не в самой плоскости узора, а выступая наружу или оставаясь внутри.

Вторую сторону козырька выполняют аналогичным образом. При ее изготовлении следят за тем, чтобы узор получался идентичным первой половине. Приходится контролировать величину выхода элементов из плоскости рисунка, а также угол установки.

После сборки боковин занимаются фасадной частью козырька. Если она не предусмотрена дизайном, кронштейны соединяют перемычкой в верхней части. Это обычный вариант сборки односкатной конструкции. Когда изготавливают арочные модели, вверху устанавливают дуги с интервалом 60-80 см (величина зависит от надежности покрывного сырья).

Красивые примеры

Кованые козырьки могут быть самыми разнообразными, в чем можно убедиться, взглянув на примеры фотогалереи.

• Арочный козырек с ковкой в виде растительных элементов, украшающий вход в частный дом.

• Пример кованого козырька для входа в многоквартирный кирпичный дом.

• Вариант дизайна конструкции домиком с кованой решеткой, декорирование входной зоны фонарями с ковкой.

• Ажурный навес с арочным возвышением и украшением на цветочную тему.

• Художественная ковка полукруглой формы, декорированная вензельными узорами и уличными фонарями.

• Пример козырька полукруглой формы, имеющего передние стойки, обрамленного виноградным узором.

• Дизайнерский проект козырька для частного дома. Выполнен в виде паутины.

• Односкатная конструкция плоской формы на подвесе с краем в виде фестонов и коваными завитками.

• Круглый кованый козырек над входной зоной, выполненный в современном стиле.

• Пример козырька сферической формы, декорированного кованой листвой.

инструкция, видео, схема, чертежи, отзывы, обсуждение и рекомендации мастера

Навесные конструкции пользуются особой популярностью, они отлично вписываются в общую архитектурную композицию города и ландшафтный дизайн дач и частных домов.

Такие сооружения используются для функциональной защиты от погодных условий, солнца или дождя и ветра, и в качестве декоративных элементов при украшении зданий и сооружений.

Отлично смотрятся и отличаются особенной практичностью поликарбонатные покрытия, фото навесов из поликарбоната представлены в большом разнообразии.

Современный полимер отличается рядом уникальных характеристик, которые повышают его популярность и делают максимально востребованным на рынке за счет определенных параметров.

Содержимое обзора:

Полимерное покрытие: характеристики материала

Практичные навесы для автомобилей или для обустройства входной группы и крыльца, представляют собой опорную конструкцию с полимерным покрытием.

К уникальным техническим и эксплуатационным характеристиками стройматериала, определяющим его преимуществом перед металлом и древесиной относятся следующие параметры:

• повышенная прочность, надежный полимер способен выдерживать различные нагрузки при ветре и формируемом снежном покрове, что определяет универсальность его применения;
• простота обработки, поликарбонат просто и удобно режется, из него можно изготовить конструкции разной сложности при условии использовании специального крепежа и крепежных элементов;
• длительный срок эксплуатации, под воздействием солнечных лучей или механических нагрузок структура полимера не изменяется, это определяет длительность применения конструкций.

К дополнительным характеристикам такого материала можно отнести его декоративность и эстетичность, что определяет привлекательный внешний вид готовых конструкций.

Современные производители предлагают полимерное покрытие в разных цветовых решениях, причем окрашивание производится на стадии производства, что определяет стойкость цвета.

Виды поликарбонатного покрытия для навесов

В качестве строительного материала и покрытия для опорных конструкций разного назначения полимер стал применяться относительно недавно.

В капитальном и частном строительстве применяются несколько видом материала, отличающиеся своими техническими и эксплуатационными свойствами, общая классификация представлена двумя видами полимера:

• сотовый, максимально легкий и удобный в обработке, применяется для создания конструкций со сложной геометрией, отличается повышенной эстетичностью;
• монолитный, оптимально прочный и износостойкий материал, более сложный в обработке, но широко применяемый в качестве защитных элементов построек.

Структура полимера не изменяется на протяжении длительного срока его эксплуатации, и он сохраняет все свои декоративные и практичные свойства.

Его часто используют в капитальном и частном строительстве именно благодаря его оптимальной надежности и повышенным показателем прочности на сгиб и на разрыв, стойкость к механическим воздействиям.

Сотовый

Сотовый поликарбонат представляет собой два или больше полотна, соединенных между собой продольными и диагональными ребрами жесткости.

От количества полотен зависит толщина полимера и длительность его эксплуатации, определенная свойствами материала, который может стать покрытием для теплицы или навесной конструкции любого типа.

Монолитный

Цельная структура монолитного поликарбоната делает такой материал достаточно тяжелым, и его трудно обработать в домашних условиях, без специальных инструментов.

Благодаря надежности и прочности монолитный полимер характеризуется максимально длительным сроком эксплуатации и возможностью применения для создания конструкций, эксплуатируемых в сложных погодных условиях.

Преимущества использования полимера для навесов

Сооружаемые навесы во дворе, над крыльцом или на городских улицах должны отвечать определенным требованиям, что обусловлено особенностями эксплуатации построек.

Благодаря своим свойствам поликарбонат обеспечивает возможность организовать максимально удобный и простой способ применения навесных построек:

• максимальная защита определенного пространства от негативных погодных условий, порывистого и сильного ветра, палящего солнца и дождя со снегом;
• создание декоративного украшения участка за счет выбора цветного полимера для дополнения и покрытия опорной конструкции из металла или дерева;
• хорошая пропускная способность обеспечивает возможность определенного уровня освещения площадки с учетом ее затенения и защиты от солнца и дождя;
• простота закрепления и надежная фиксация, что гарантирует долгий срок эксплуатации построек без необходимости их текущего ремонта и замены элементов;
• легкость ухода, мойки и очистки от разных загрязнений, это помогает всегда поддерживать свой участков в порядке, без специального ухода за конструкцией;
• доступная стоимость и невысокая цена помогает использовать такой материал для установки на даче или рядом с домом конструкции любых размеров и площадей.

Используя простые инструменты и технологии обработки можно обеспечить самостоятельное строительство навесных конструкций разных типов и видов.

Перед постройкой защитных и декоративных сооружений важно правильно подобрать проект и обеспечить грамотную организацию строительного процесса для придания конструкции прочности и надежности.

Навесные конструкции: целевое применение в быту

Кроме привычных навесных конструкций защитного типа современными строителями предлагаются разные типы построек имеющих свое назначение:

Автомобильные навесы, необходимы для установки над местом стоянки автотранспорта, с целью защиты лакокрасочного покрытия от негативных погодных условий.

Дачные навесы, помогают выделить определенное пространство под зону отдыха, где нет палящего солнца или ветра и где можно укрыться от дождливой погоды.

Теневые навесы, пристраиваются к дому и заменяют открытую или закрытую террасу, обеспечивая максимальный комфорт при минимальных затратах на строительство.

Садовые навесные конструкции, больше напоминают небольшую теплицу и помогают создать оптимальные условия для выращивания растений, предпочитающих тень.

Навесы над крыльцом или входной группой, дают возможность красиво и оригинально украсить дом или любую постройку, повысив защитные функции крыльца.

Наиболее популярными в последнее время становятся арочные навесы, которые способны покрыть большую территорию и остаются доступными по стоимости строительства.

Такие конструкции пропускают достаточно света, но затеняют определенный участок на даче или перед домом, где можно обустроить детскую площадку и стоянку для автомобиля, зону комфортного отдыха.

Виды навесов и их классификация по разным параметрам

Владельцам частных домов и придомовых территорий, дач и коттеджей можно использовать стандартные и индивидуальные проекты для строительства.

В зависимости от разных параметров можно выделить разные виды навесов из поликарбоната, отличающиеся определенными свойствами и эксплуатационными характеристиками.

Конструкция и расположение

По конструкционным особенностям отличают несколько видов построек с полимерным покрытием, к ним можно отнести следующие навесы:

• встроенные, их планируют еще на этапе проектирования строительства;
• пристроенные навесы, можно пристроить к любой хозяйственной постройке;
• отдельные, устанавливаются на участке как отдельное, целевое сооружение.

Дополнительно сооружаемые навесы своими руками, можно разделить на стационарные и мобильные, сборно-разборные и раздвижные, отличающиеся повышенной функциональностью.

Форма навесных построек

В зависимости от подбираемой формы и единой концепции ландшафтного дизайна выделяют отдельную классификацию навесов для дома и дачи:

• односкатные навесы для дачи или прямые конструкции с крышей под определенным углом;
• арочные или купольные сооружения, максимально удобные в эксплуатации и простые по уходу;
• декоративные, такие сооружения отличаются сложной конфигурацией и наличием декоративных элементов.

Выбирая форму будущей постройки и каркас для навеса важно ориентироваться на собственные предпочтения и выделенный на строительство и обустройство участка бюджет.

Фото навесов из поликарбоната

0 0 голос

Рейтинг статьи

Пожалуйста, сделайте репост

Просмотров: 1 938

Сделай сам простой смартфон Металлоискатель

Этот металлоискатель способен обнаруживать небольшие металлические предметы на больших расстояниях. Например, небольшую металлическую монету или золотое кольцо можно найти на расстоянии до 25 см. И что самое приятное, это то, что он очень прост и может быть изготовлен любым, кто имеет базовые знания в области электроники.
В основе препарата лежит детектор «Умный охотник» со страницы
«neco-desarrollo.es», а также используется бесплатное программное обеспечение для Android от той же компании.Эта компания является лидером в разработке аппаратного и программного обеспечения, которое можно использовать для создания простых, но высокопроизводительных металлоискателей.

Этот проект спонсировался NextPCB. Вы можете помочь мне поддержать по телефону

, проверив их по одной из этих ссылок:
Всего 7 долларов для заказа SMT:
https://www.nextpcb.com/?code=Mirko
Производитель надежных многослойных плат:
https://www.nextpcb.com
PCB Платы 10шт бесплатно:
https://www.nextpcb.com/pcb-quote?act=1&code=Mirko
скидка 20% — Заказы печатных плат:
https: // www.nextpcb.com/pcb-quote&code=Mirko

На этот раз я попытался еще больше упростить, заменив микроконтроллер Arduino на чиповый (около 2 $) модуль генератора сигналов с регулируемой частотой и скважностью от Aliexpress. Также с этим генератором сигналов настройка металлоискателя чрезвычайно упрощена, и есть возможность для множества экспериментов с различными типами катушек обнаружения.

Это технология детектора ОНЧ (очень низкой частоты), содержащая две идентичные катушки: передающую и приемную.В этом случае каждая катушка содержит 55 витков изолированного медного провода диаметром примерно 0,5 мм2. Мы сгибаем катушки в форму, называемую «двойной D», в соответствии с шаблоном, который вы можете скачать по ссылке ниже, где вы также можете скачать полную схему.

Сначала нам нужно определить параллельную резонансную частоту первичной катушки с помощью одного из многих калькуляторов. В нашем случае это 4,74 кГц. В генераторе сигналов нам нужно ввести именно эту частоту и установить рабочий цикл на 50%.Если вы будете придерживаться размеров катушек и значений элементов, указанных на схеме, вы можете напрямую ввести значение, указанное выше.

Вторичная катушка подключается к микрофонному входу на смартфоне, как показано на схеме. К выходу смартфона на телефоны подключены небольшой усилитель звука и динамик, и мы получаем звуковой сигнал при обнаружении металлического объекта.

На видео подробно описывается конструкция всего устройства.
Как видно на видео, результаты на удивление хорошие.Без наличия металла устройство отлично работает. Диапазон очень большой, например, металлическая крышка диаметром 15 см обнаруживается на расстоянии более 60 см. Более крупные металлические предметы обнаруживаются на расстоянии более 1 м.

DIY Станок с ЧПУ для стали?

Привет, Люк,

Я вижу, что вы были впечатлены видео других людей, где они режут сталь на своих маршрутизаторах. Итак, давайте резать дерьмо — ответ:

Если вы хотите правильно резать металл — купите или сделайте подходящий станок для резки металла.

Подробно, я записываю это в интересах тех, кто в будущем задаст здесь похожие вопросы:

— с нарисованной вами машиной было бы почти невозможно. Забудьте об алюминии, все должно быть из стали, все должно быть скреплено во всех направлениях, чем толще и тяжелее, тем лучше. Вы можете использовать алюминий, но он должен быть усилен сталью.

-Шпиндель.
Есть порез, это то, что мы называем царапанием. Этот шпиндель НЕ предназначен для резки стали.Означает, что подшипники выйдут из строя в один момент. Срок службы этих подшипников составляет 1 год, если машина работает 8 часов в день. Так заявляет китайский производитель. И этот фрезерный лес. Многие люди, в том числе я, использовали их гораздо чаще и на таких материалах, как алюминий.

Идеальным шпинделем для небольшого станка для резки металла является шпиндель BT30 в сочетании с пневматическим выключателем для смены инструмента и ременным приводом от серводвигателя. Это около 2000 $ из Китая. Если вы свариваете и имеете механический цех, вы можете собрать раму.Они / Китай / продают очень хороший корпус VMC для этой установки, но он стоит дорого. Это одна из причин, по которой вы не увидите много самодельных мельниц на форумах. Потому что дешевле и лучше покупать и переоборудовать старую мельницу.

— необходимая мощность
Стоит отметить одну вещь: да, если у вас очень прочная установка, вы используете маленькие биты, жесткий стол, правильное охлаждение и правильно рассчитываете скорости и подачи, вы можете обрабатывать низкоуглеродистую сталь. Я не понимаю, как это произойдет, если вы не используете какое-либо программное обеспечение, такое как HSMAdvisor или Gwizard, для точного расчета того, что именно вы делаете.Оттуда вы увидите задействованные силы и силу, необходимую для этого.

Сам использую HSMAdvisor, внутри есть профиль шпинделя 3кВт 18к об / мин, используйте его, чтобы посмотреть, что происходит. Я настоятельно рекомендую приобрести 3 кВт против 2,2 кВт для металла.
Имейте в виду, что в большинстве шпинделей используются полностью или частично керамические подшипники. Существуют специальные высокоскоростные шпиндели для металла, которые стоят дороже и, как говорят, с лучшими подшипниками. Не знаю, правда ли это или китайские уловки.

— конструкция станка
Так что да, если вы пойдете по этому пути, лучше закрепить портал.Сделайте свое исследование и посмотрите раздел сборки на форуме. Обсуждаемые машины созданы именно для того, что вы говорите.

— лично мне
Я бы купил себе небольшую мельницу или переоборудовал большую. На самом деле я только заканчиваю очень прочную сборку, которая определенно могла бы делать то, что вы хотите, но не планирую трахать мою режущую сталь шпинделя

Надеюсь, что это поможет

PS. ниже фрагмента из HSMAdvisor: как вы видите, мощность шпинделя не является ограничивающим фактором. это будет жесткость. ползунки приспособлены для стандартной жесткой машины / фрезы /

Сделайте это: Металлический знак-стрелка «Сделай сам»

Металлические знаки-стрелки в наши дни так популярны, но даже на распродажах и в магазинах домашнего декора они могут стоить немалых денег.Я хотел один, но не собирался платить в розницу. Кроме того, мне не нужны были глупые слова, мне просто нужна была форма знака. Так что я сделал это своими руками. Разве это не всегда мое решение? Да, но знаете что? Вы тоже можете сделать это. И вам не нужно делать стрелку — вы можете сделать практически любую форму, которую хотите, с помощью этих простых шагов.

Старт с профнастила кровли. В Lowe’s * стоит менее 20 долларов за лист, и вы можете сделать несколько листов из одного листа (так что соберите друзей и посмотрите, кто все хочет подписать.) Вам также понадобится прямой край (я использовал обрезок сосны 1 × 6), рулетка, карандаш и перманентный маркер.

Обозначьте любую форму, которую хотите, но чтобы получить стрелку, я использовал прямой край, чтобы отметить ширину 10 дюймов на прямых частях, затем измерил точки сверху и снизу и снова использовал прямую кромку, чтобы получить все выстроились в очередь. После этого я получил свободу действий на поворотах. Как только я закончил все карандашом, я обработал его маркером, чтобы облегчить резку.

Если напортачишь, то все хорошо — алкоголь снимет марку. А когда вы закончите обрезку (см. Ниже), вы можете снова использовать его по краям, прежде чем повесить.

ПОЖАЛУЙСТА, ОБРАЩАЙТЕСЬ С МЕТАЛЛОМ — ОН ПОРЕЗЕТ ВАС. Вроде серьезно. Используйте перчатки !!!

Видите, я только что отследил. А потом я понял, что не могу найти свои ножницы для резки металла, поэтому пошел навестить своего тестя (потому что он качается!) Чтобы вырезать их, вам понадобятся они и острый универсальный нож.

Для обработки изогнутых бит и волнистых частей металла используйте ножницы по металлу. Наденьте перчатки. ПОЖАЛУЙСТА.

На прямых участках разобрались, что лучше нож. Вам придется забить его 3 или 4 раза (как минимум), чтобы наконец пройти сквозь металл, но это намного чище и легче, чем ножницы. Потерпи, кузнечик.

После того, как все будет вырезано, слегка отшлифуйте края наждачной бумагой с мелким зерном (или шлифовальной губкой), и все готово.Любите эту деревенскую отделку? Узнайте, как состарить металлическую оцинкованную кровлю, из этого поста.

Хотите больше интересных идей своими руками? Обязательно загляните в журнал Lowe’s Creative Ideas Magazine!

* Спасибо Lowe’s за то, что помогли мне написать этот пост. Все идеи, слова, фотографии и мнения на 100% мои собственные. *

.
