Как подключить гидроаккумулятор для систем водоснабжения: Подключение гидроаккумулятора — последовательность монтажа и настройки

схема подключения установки, как подключить его к системе водоснабжения, как правильно установить с наносной станцией, сборка и обвязка блока автоматики, как соединить насос с гидробаком

Наличие собственной точки водозабора – это увеличение возможностей жилья. Больше не нужно следить за графиком отключений воды, переживать, что напор будет недостаточным. Однако не каждый собственник частного дома знает, как правильно подключить гидроаккумулятор с поверхностным скважинным или глубинным насосом через реле для систем водоснабжения, используя схемы подключения к насосной станции и правила установки. А ведь именно этот элемент способствует бесперебойной подаче жидкости на участок, а также продлевает срок эксплуатации. Прежде чем перейти к рекомендациям по монтажу, давайте разберемся, как устроено все оборудование и зачем его устанавливать.

Назначение гидробака

Его также называют накопительным баком. Основная задача прибора, что видно уже из названия, – это накопление жидкости для последующей равномерной подачи под постоянным напором. Он является незаменимым элементом. И у него есть несколько функций:

• Сокращение числа включений и отключений оборудования. Если устройство подключается напрямую к крану, то каждый раз, когда пользователь поворачивает вентиль, включается устройство. Но это сильно изнашивает его, приводит к скорой поломке. А при наличии гидробака потребность в постоянном подключении нет – это делается только тогда, когда в резервуаре уровень воды становится ниже определенных границ. Это приводит к минимизации гидроударов и, как следствие, к продлению срока эксплуатации.
• Создает небольшой запас воды. Это важно в тех случаях, когда отключают электроэнергию. Но даже на удаленном участке вы не останетесь без жизненно необходимого ресурса, на некоторое время его хватит. Это также можно назвать независимостью, временной автономностью от электричества.
• Поддерживает постоянное давление. Напор остается стабильным даже при высоких расходах жидкости. При этом нет зависимости от уровня грунтовых вод, как при прямом подключении без накопительного резервуара.

Таким образом, мы настоятельно рекомендуем при подсоединении гидроаккумулятора заняться установкой гидробака в частном доме.

Зачем нужен водный аккумулятор, его отличие от расширительного бака

Несмотря на то что два этих понятия совершенно разные, их часто путают. Чтобы понять, в чем отличие, расскажем о втором виде резервуаров. Их монтируют в системы горячего водоснабжения и отопления. Дело в том, что жидкость, проходя через нагревательный элемент, становится горячей. Но при течении через трубы часть тепла уходит, вода охлаждается. А как мы знаем, при разных температурах давление в одном и том же объеме влаги меняется. Чтобы трубы не чувствовали сильного напора, излишек, который образуется при нагреве жидкого теплоносителя, сливается в специальную камеру – расширительный бак. А затем оттуда он снова отправляется обратно.

Гидроаккумулятор же обычно монтируется в ХВС вместе со всем остальным оборудованием. Он нужен для устранения гидроударов, а также для поддержания постоянного напора в кране. Соответственно, гидробаки для систем водоснабжения имеют принципиально другую схему подключения.

Устройство накопительного бака

Сосуд выполнен из листовой стали, он имеет округлую вытянутую форму. Его размер может быть небольшим, например, на 15 литров, но для оснащения крупного частного дома для большой семьи чаще берут модели от 100 л. Внутри пространство гидробака разделено на две части с помощью эластичной мембранной ткани – под воду и под воздух. Мембрана может быть изготовлена в двух формах:

• как груша (этот вариант наиболее распространенный) – она прикрепляется ко входному патрубку;
• как диафрагма, крепится посередине.

Сверху корпус покрыт краской – красной или синей, в соответствии с тем, для какого водоснабжения устройства – горячего или холодного.

Также подключение вертикального гидроаккумулятора и реле давления гидробака к насосу было бы невозможно без входного и выходного отверстия для рабочей среды. А со стороны воздушного клапана располагается ниппель, как на автомобильной шине, через которую производится подкачка воздуха. Дополнительно могут быть подсоединены такие устройства, как манометр и реле, но это уже детали автоматической системы накачки жидкости.

Виды гидробаков

Разновидности устройств принято отличать по назначению.

• Для ГВС – это расширительные баки, они имеют несколько другую конструкцию. Применяются с целью сохранения постоянного давления.
• Для ХВС – классические гидроаккумуляторы разных объемов.
• Для отопления. Чаще всего они небольшие и недорогие. Это объясняется тем, что на их производство уходит не самая качественная мембрана, ведь для отопительных целей перекачивается техническая, а не питьевая вода.

Вторая категория видов – это расположение. При монтаже они могут быть:

• Горизонтальными. Баки как бы лежат на поверхности.
• Вертикальными, в их основании предусмотрены ножки, на которые устанавливается система.
• Подвесными. Это актуально в тех случаях, когда насосная станция монтируется в отдельном павильоне или в подвале.

Некоторые модели можно устанавливать несколькими способами по желанию владельца.

Различаются гидробаки и по внутреннему устройству – они могут быть с грушей или с диафрагмой, но, несмотря на это, смысл действия остается прежним.

Основной же характеристикой, по которой покупатели выбирают оборудование, является размер. Стоит отметить, что объем закачиваемой воды – это где-то ⅓ от общей вместительности резервуара, остальное будет заполнять воздух по ту сторону мембраны.

Принцип работы: как подключить автоматику к гидроаккумулятору

Чтобы правильно произвести подключение, необходимо понимать, каким способом работает вся установка. Производители закачивают в воздушный резервуар воздух под давлением 1,5 атмосферы. Через ниппель можно регулировать это значение и подкачивать кислород.

После подсоединения патрубков устройство начинает закачивать влагу в водную грушу (или по ту сторону диафрагмы). Она растет, мембрана постепенно сдвигается и, как результат, менее плотный воздух начинает приобретать все большее давление. Когда оно достигает определенных (заводских или заданных вручную) параметров, реле отключается и электрический контур размыкается – вода больше не поступает.

Затем пользователь приеменяет ресурс, например, включает кран в ванной или запускает стиральную машинку. При этом сжатый кислород под постоянным напором выталкивает жидкость, собранную в мембранной груше. А когда количество воздушных атмосфер снова опускается до исходного значения, реле реагирует и дает команду включить оборудование.

Важный нюанс, который нужно учесть при подключении гидроаккумуляторного бака, – следует сделать так, чтобы при наборе больших объемов воды, она поступала транзитом от скважины сразу к точке расхода, минуя накопительный резервуар. А уже после того, как краны будут перекрыты, будет наполняться груша. Это актуально в двух случаях:

• при маленьких объемах гидробака – такой не спасет от частых включений/выключений, но зато хорошо снимает гидроудары;
• когда набирается большая ванная или расходуется влага для орошения посадок.

Также стоит отметить, что иногда происходят неполадки, например, подтекание капель через ниппель или отсутствие постоянного давления в резервуаре. Это может свидетельствовать о неправильном подсоединении аппарата или его поломке.

Как правильно выбрать и установить гидроаккумулятор в системе водоснабжения для дома

Основной рабочий орган, который приводит все в движение — мембрана. Поэтому именно от ее качества зависит, насколько долговечной будет аппаратура. Пищевой полимер, который также называется изобутированной резиной, считается самым качественным веществом. В гидробаках вода не контактирует с корпусом, но в расширительных баках – да, поэтому в них важен и металл, из которого сделан резервуар.

Учитываются также фланцы, то есть соединительные детали. Если они тонкие, некачественные, то уже через год использования могут начать пропускать влагу, придется менять их или использовать дополнительные уплотнители. Их изготавливают, как правило, из оцинкованного металла. И если он не превышает одного миллиметра, то поломка случится уже через год-полтора использования. Лучше всего, если фланец будет из нержавейки.

Как сделать расчет параметров, чтобы поставить гидроаккумулятор на водопровод

Приведем формулу, по которой рассчитывается минимально допустимое значение объема:

Если вы приобретаете насосную установку современного образца, то она оснащена системами плавного запуска и имеет возможность поддерживать постоянное давление в водопроводной сети. В таком случае не требуется монтировать крупный бак, достаточно малого, ведь гидроудары чувствоваться не будут.

Вот таблица, по которой можно определить минимальное количество закачиваемой жидкости при технических характеристиках электронасоса:

Как правильно подсоединить гидроаккумулятор к глубинному насосу

Для подключения вам понадобится пятивыводной штуцер, поскольку наравне с гидробаком будет присутствовать манометр и реле давления. Дополнительными, но не обязательными, являются датчик «сухого хода» и обратный клапан. Они отвечают за то, чтобы двигатель не перегрелся при отсутствии жидкости в водопроводе, а также за то, чтобы при отключенном оборудовании влага не выходила обратно в скважину.

Когда само подсоединение осуществлено, следом идут пусконаладочные работы, то есть настройка приборов (проставление давления и других показателей) и проверка герметизации. Обычно пограничными параметрами являются 1,7 и 2,8 бар.

Как соединить насос с гидроаккумулятором

На схеме все кажется простым: взяли патрубок, прикрепили его к штуцеру на 4 или 5 отверстий, к одному из выходов присоединили гидробак, к остальным – манометр, реле давления и выводную трубу.

Но на деле все может усложняться. Рассмотрим особенности подсоединения, в зависимости от конкретной ситуации.

Два накопительных бака к одному устройству

Такое случается, когда изначально неправильно были произведены расчеты водопотребления или по каким-либо причинам расход увеличился. Тогда легче подсоединить еще один резервуар. Для этого только нужно, чтобы штуцер имел запасное неиспользуемое отверстие (мы всегда рекомендуем брать на одно больше, закрывая его заглушкой, – вдруг пригодится) и водопроводный шланг. Такая конструкция не только увеличит общий запас накапливаемой жидкости, но и спасет во время поломки одной из мембран, ведь оборудование все равно сможет работать, хоть и на пониженных мощностях.

Схема подключения блока автоматики к гидроаккумулятору для погружного (глубинного) насоса, сборка с реле давления

Особенность монтажа электронасоса, который погружается в скважину, – это наличие клапана обратного хода. Он отвечает за то, чтобы при выключенном оборудовании водный ресурс не спускался снова в колодец. Так аппарат не будет качать «на сухую», что сильно вредит ему.

Еще один нюанс – напор может пострадать, если перекачивающее устройство будет недостаточно мощным, а глубина забой большой.

Поверхностный вариант

Сам алгоритм подключения через пятивыводной штуцер мы описали выше. Отметить стоит:

• обязательную герметизацию каждого соединения;
• проверочные запуски – нужно сделать не менее 4-5 тестовых пусков;
• наличие фильтрации – качественные фильтры с установкой можно заказать в компании «Вода Отечества».

Схема обвязки насосной станции с гидроаккумулятором к водонагревателю

В данном случае мы говорим о расширительном баке. На изображении показана последовательность его присоединения к нагревательному элементу сети:

Как наладить оборудование

Пусконаладочные работы включают:

• Настройку реле – иногда подходят заводские показатели, но их стоит проверить.
• Герметизацию всех соединений.
• Несколько тестовых запусков.

После этого можно безбоязненно приступать к эксплуатации.

Нюансы подключения

Первое, что нужно учесть, — где ставить гидроаккумулятор в системе водоснабжения. Также стоит установить на входе в дом фильтрацию. Фильтры разных типов и размеров можно найти в компании «Вода Отечества». Про остальные особенности монтажа расскажем ниже.

Обвязка расширительного бака

Он прикрепляется к одному из отверстий штуцера посредством гибкого шланга. Диаметр резьбы – 1 дюйм. Но можно обойтись и без него, тогда вся автоматика (датчики и измерительные приборы) будут встраиваться непосредственно у входа гидробака.

Настройка при подключении

Заводские стандартные пороги срабатывания реле – от 1,4 до 2,8 бар. При этом изначально в воздушную камеру закачивается воздух в 1,5 атмосферы. Для того чтобы наполнение мембранной груши происходило до максимальных значений, можно поменять параметры, но незначительно. Они должны совпадать с допусками насоса.

Оптимальное давление

Мембрана останется целостной дольше, если в водопроводе будет на 0,1-0,2 бара больше, чем в гидробаке. Предлагаем формулу, которая позволит определить самое подходящее значение:

V Атм.= (Hmax+6)/10, где Hmax – самая большая высота водозабора, например, если на 2 этаже установлена душевая кабина, то это будет именно она.

Закачка воды в гидроаккумулятор

Если вы вручную решили производить настройку, то нужно помнить, что подходящей разницей между порогами включения и отключения является 1-2 атмосферы. Если перекачивать больше, то скорее износится мембранная груша. Чтобы скорректировать эти значения, следует подкручивать гайки на пружинах реле.

Как выбрать объем резервуара

Предлагаем плюсы и минусы разных размеров. Исходя из них, сделайте для себя выбор:

Параметры резервуара	Достоинства	Недостатки
Небольшой	Занимает мало места. Имеет более скромную цену.	Чаще происходят включения и отключения. Может обеспечить постоянным напором только небольшую семью.
Большой	Защищает от гидроударов. Подходит при частых отключениях электричества. Идеально для постоянного проживания 4-5 человек.	Занимает много места и сложнее при установке. Если влага не расходуется, она может застаиваться.

Заключение

Мы рассказали, как подключить гидроаккумулятор для системы водоснабжения, а в качестве завершения темы посмотрим два видео:

Схема подключения гидроаккумулятора к насосу и системе водоснабжения

Автор Монтажник На чтение 10 мин. Просмотров 9.7k. Обновлено 14.07.2020

Любая линия для снабжения частного дома водой состоит из приборов, автоматизирующих процесс ее работы. Одним из основных ее узлов является накопительный бак, при установке которого своими руками важно знать, как выглядит схема подключения гидроаккумулятора к насосу и системе водоснабжения.

Помимо правильного подключения, гидробак необходимо точно отрегулировать, создав внутри оптимальное давление при работе в индивидуальной системе водозабора. Для выполнения данной работы необходим сантехнический инструмент и соблюдение технологии при регулировочных работах.

Зачем нужен гидробак

Гидроаккумулятор всегда ставят в магистраль индивидуального водоснабжения, он работает постоянно и выполняет следующие функции:

• Сглаживает негативные последствия гидравлических ударов. При срабатывании электронасоса водный поток резко останавливается или ускоряется, при этом жидкость воздействует на трубопровод и его узлы с физическим усилием. Подключение гидроаккумулятора к системе водоснабжения позволяет плавно накапливать и отдавать воду за счет расположенной внутри пластичной резиновой мембраны.
• Подключение гидробака уменьшает количество циклов включения и отключения скважинного или колодезного электронасоса за счет накопления жидкости, которая отдается в магистраль при использовании и поддерживает в ней давление, не давая электронасосу включаться.
• Гидроаккумуляторы создают аварийный запас воды в моменты отключения электричества или выхода насосного оборудования из строя.
• Подключение гидроаккумулятора к системе водоснабжения нормализует давление, позволяя избежать его резких перепадов при нестабильной работе электронасоса.

Рис. 1 Гидроаккумуляторы для водопроводных магистралей

Устройство гидробака

Устройство гидроаккумулятора не отличается сложностью, он состоит из металлического бака со встроенной грушевидной мембраной или плоской диафрагмой из резины. Диафрагма крепится поперек корпуса между его половинками, грушевидный баллон устанавливают на входе около горловины – такой тип используют для подачи воды при индивидуальном водоснабжении. В задней части металлической емкости установлен ниппель, с помощью которого в корпус гидробака закачивают воздух, подстраивая его внутреннее давление к системе.

Гидробаки выпускают для отопительных систем, горячей воды (красного цвета) и холодного водоснабжения (синий цвет). В зависимости от объема гидробака и способа монтажа различают модели с горизонтальным расположением и объемные вертикальные агрегаты, которые устанавливаются на ножках.

Горизонтальные модели небольшой емкости чаще используют в насосных станциях со встроенным центробежным электронасосом поверхностного типа и элементами автоматической системы управления. Гидробаки с вертикальным расположением используют отдельно, их удобнее монтировать при работе с погружными электронасосами. Вертикальные баки конструктивно отличаются от горизонтальных моделей: мембранная оболочка крепится в верхней и нижней части корпуса, помимо ниппеля для накачки воздуха они имеют дополнительный штуцер для его стравливания из резиновой оболочки.

При приобретении гидробака следует знать, что его полезный объем при накоплении жидкости составляет не более 30% от общего.

Рис. 2 Конструкция гидробака

Принцип работы гидробака

Обычно внутренняя груша располагается в емкости с воздухом под стандартным давлением 1,5 бар. При включении вода подается установленным в скважину электронасосом в бак, заполняя резиновую грушу – она увеличивается в объеме, сжимая воздушное пространство внутри. При достижении давления (стандарт 3 бара), равного порогу срабатывания автоматического реле, электронасос отключается, и поступление воды в линию прекращается.

При включении вода идет к потребителю под давлением, которое создает резиновая мембрана, сжатая воздухом. По достижении минимальной отметки в 1,7 бар. реле замыкает цепь питания электронасоса и происходит заполнение магистрали.

Рис.3 Пример установки гидроаккумулятора в систему водоснабжения с погружным насосом

Схема подключения гидроаккумулятора к насосу и системе водоснабжения

Установка гидроаккумулятора для систем индивидуального водоснабжения своими руками производится вместе с автоматикой и переходниками, к которым относятся коммутирующий пятивходовой штуцер, манометр для настройки и контроля, коммутирующее гидравлическое реле. При использовании в водозаборе скважинного глубинного электронасоса обвязка для скважины включает в себя реле сухого хода и обратный клапан, если он отсутствует в насосном агрегате.

Если в водопроводной магистрали используется поверхностный центробежный электронасос, то практичнее и дешевле приобрести готовую смонтированную насосную станцию, чем проводить монтаж элементов системы самостоятельно.

Рис. 4 Бачок расширительный в станции

Статья по теме:

Схема водоснабжения частного дома от скважины с гидроаккумулятором. В отдельной статье даются схемы подключения гидроаккумулятора, рассказывается про монтаж водоснабжения из скважины с погружным и поверхностным насосом.

Настройка гидроаккумулятора при подключении

Перед использованием в частном доме водопровода с гидроаккумулятором нужно знать, каким должно быть давление в гидроаккумуляторе для его оптимальной работы, для снятия показаний берут переносной манометр. Типовая водопроводная линия со стандартным реле давления имеет пороги срабатывания от 1,4 до 2,8 бар., заводская установка давления в гидробаке при этом – 1,5 бар. Чтобы работа гидроаккумулятора была эффективной и происходило его полное наполнение, для заданной заводской установки подбирают нижний порог включения электронасоса на 0,2 бар. больше – на реле устанавливают порог 1,7 бар.

Если в гидробаке в процессе эксплуатации или в связи с длительным сроком хранения при измерениях манометром определяют, что давление недостаточно, поступают следующим образом:

1. Отключают электронасос от питания.
2. Снимают защитную крышку и прижимают клапан гидробака в виде головки ниппеля на выходе устройства – если оттуда поступает жидкость, значит произошло повреждение резиновой мембраны и ее необходимо менять. Если из гидробака поступает воздух, с помощью автомобильного манометра измеряют его давление.
3. Сливают воду из магистрали, открывая ближайший к расширительному баку кран.
4. При помощи ручного насоса или компрессора накачивают в аккумуляторный бак воздух до достижения показаний манометра в 1,5 бар. Если после автоматики происходит подъем воды на определенную высоту (дома высокой этажности), общий напор и диапазон работы системы повышают исходя из того, что 1 бар. приравнивают к 10 метрам вертикального водного столба.

При расчете необходимого давления в гидробаке для любых диапазонов выбирают его значение на 10% меньше нижнего порога срабатывания реле. Выбор данного значения гарантирует, что встроенная мембрана будет расширяться и сжиматься в небольшом диапазоне и соответственно увеличится срок ее службы и всего расширительного бака.

Рис.5 Настройка гидроаккумулятора

Определение параметров бака

В большинстве случаев включений, гидробаки для водоснабжения устанавливают по принципу: чем больше объем, тем лучше. Но слишком большой объем не всегда оправдан: гидробак займет много полезного места, вода в нем будет застаиваться, и если перебои с электроэнергией бывают очень редко, в нем просто нет необходимости. Слишком маленький гидробак также неэффективен – если используется мощный насос, то он будет часто включаться и выключаться и быстро выйдет из строя. Если возникает ситуация, когда пространство для монтажа ограничено или финансовые средства не позволяют приобрести накопительный бак большой емкости – можно рассчитать его минимальный объем по приведенной ниже формуле.

Рис. 6 Как правильно в системе водоснабжения рассчитать объем гидробака

Еще один метод вычислений – расчет необходимого объема гидробака по мощности используемого электронасоса.

В последнее время на рынке появились современные высокотехнологичные электронасосы с плавным пуском и остановкой, частотным регулированием скорости вращения рабочих колес в зависимости от водопотребления. В этом случае необходимость в гидравлическом баке с большим объемом отпадает – плавный пуск и регулировка не вызывают гидроударов, как в системах с обычными электронасосами. Автоматические блоки управления высокотехнологичных устройств с частотным управлением имеют встроенный гидробак очень маленького объема, рассчитанный на свою насосную группу.

Рис.7 Таблица рассчитанных значений давления и объема гидробака в зависимости от режимов работы поставляющей воду линии

Установка нескольких гидробаков

Некоторые пользователи сталкиваются с проблемой, как подключить дополнительный бак для линии водоснабжения, если произошло увеличение потребления или объем накопительного бака слишком мал для нормальной работы. Установка двух гидроаккумуляторов не представляет особых сложностей, их можно собрать, подключив параллельно, с использованием дополнительного переходного штуцера, гибкого шланга или обрезка водопроводной трубы.

Преимуществом системы с двумя баками является ее высокая надежность в случае, если в одном из них произойдет разрыв резиновой мембраны.

Рис. 8 Гидробак в блоке частотного управления насосами

Как выбрать гидроаккумулятор

При выборе гидроаккумулятора лучше отдать предпочтение моделям с резиновой грушей – в мембранных видах жидкость контактирует с металлическим корпусом, что может вызвать его коррозию.

Основной рабочий элемент баллонного гидробака – грушевидная мембрана, от качества которой зависит срок его службы, при этом материал корпуса играет менее важную роль, так как не контактирует с водой. Обычный материал изготовления груши – изобутированная пищевая резина, при выборе модели для наружного монтажа повышенное внимание следует обращать на фланец, к которому крепится резиновая мембрана. Предпочтение следует отдавать моделям, фланец которых сделан из толстой нержавейки или оцинкованной стали – такое изделие прослужит 10-15 лет без потери своей герметичности.

Еще одно преимущество баллонного бака – простота замены резиновой мембраны. Для этого откручивают несколько шестигранных болтов крепления фланца и снимают его вместе с оболочкой.

Рис. 9 Вертикальные гидробаки в водопроводной линии

Установка гидроаккумулятора

После приобретения подходящей модели электронасоса к скважине или колодцу и подключения его к трубопроводу, расчета объема и покупки нужного гидробака, необходимо его правильно установить. Если модель имеет большой объем и устанавливается на вертикальное ножки, стоит воспользоваться следующими рекомендациями:

• Лучше ставить объемный накопительный бак в самой высокой точке дома (чердак, второй этаж) – это позволит создать максимальное давление в водопроводной линии.
• Пол в помещении должен быть ровным, влажность не должна превышать установленные нормы во избежание коррозии оцинкованного фланца и поверхности бака.
• Устройство лучше подключать при помощи гибкого напорного шланга в оплетке из нержавейки и диаметром накидных гаек в один дюйм, выполненных из латуни. Следует избегать шлангов для подачи с алюминиевой оплеткой и монтажными муфтами из дешевого силумина – хрупкого сплава алюминия с кремнием.

Рис. 10 Схема подключения гидроаккумулятора для индивидуальных систем водоснабжения

Обвязка расширительного бака

Перед тем, как подключить гидроаккумулятор для систем индивидуального водоснабжения, готовят комплектующие: автоматические приборы, фильтры и переходные муфты для подсоединения труб ПНД. После подсоединения электронасоса к водопроводу из ПНД при помощи переходных пластиковых муфт и размещения его в скважине, дальнейшие работы по сборке проводят в следующей последовательности:

1. На выходе водопроводной трубы из насоса устанавливают шаровый кран и фильтр грубой очистки для удаления песка из воды.
2. После фильтра устанавливают тройник с диаметром отверстий, подходящих для подключения автоматики. В его верхний отвод вкручивают переходную муфту для подключения реле.
3. Для присоединения к электронасосу реле давления и манометра применяется стандартный пятивходовой штуцер, который подключают к тройнику при помощи переходника.
4. На выходе штуцера с наружной резьбой диаметром 1 дюйм устанавливают шаровый кран с накидной гайкой – это позволит производить ремонт и замену узлов, не сливая воду из всей водопроводной магистрали.
5. К выходному отверстию штуцера с внутренней резьбой 1 дюйм при помощи гибкой подводки присоединяют гидроаккумулятор.
6. Далее в пятивыводной штуцер устанавливают манометр и реле давления, в тройник вкручивают реле сухого хода.
7. В конце подключают электрический кабель питания к реле – монтаж автоматики на этом можно считать законченным.

Многие предпочитают устанавливать всю автоматику с помощью соединительных штуцеров непосредственно на выходе гидроаккумулятора – такая методика не требует подводного шланга.

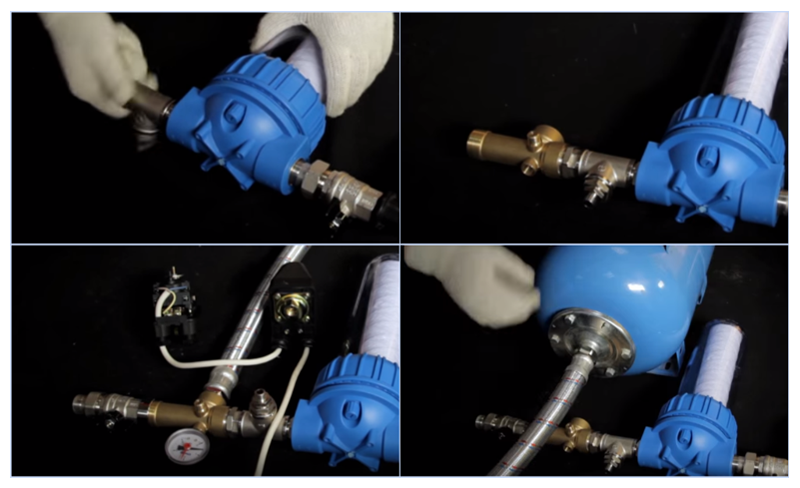

Рис. 11 Как установить гидроаккумулятор в линию

Гидробак является основным узлом в автоматических системах управления электронасосами, необходимым для снижения нагрузки на водопроводную магистраль и уменьшения циклов срабатывания насосного оборудования. Его соединение с трубопроводом и настройку довольно просто сделать своими руками при использовании простейшего сантехнического инструмента. Для правильного выбора расширительного бака можно использовать не слишком сложную формулу или определить его параметры приблизительно в зависимости от объема подачи или мощности насосного оборудования.

Схема подключения гидроаккумулятора к насосу и системе водоснабжения

Гидроаккумулятором называется такое устройство, благодаря которому исключается необходимость включения водяного насоса при открытии крана в доме. Гидроаккумулятор еще называют ресивером, который представляет собой емкость для заполнения водой. Емкость заполняется водой, которая израсходуется первоначально при открытии крана в доме. Монтаж гидроаккумулятора в системе водоснабжения не представляет никаких трудностей, однако для этого имеется некоторое количество различных схем, позволяющие выполнить правильное подключение.

Гидроаккумулятор и его особенности

Гидроаккумуляторы представляют собой емкость с металлическим корпусом, а внутри имеется резиновая груша. Эта груша играет роль мембраны, что позволяет заполнять ресивер до определенного давления. Насос осуществляет закачивание воды в ресивер до определенного давления. Как только значение давления достигает определенного уровня, подается сигнал насосу на отключение электродвигателя. В дальнейшем расход воды осуществляется из ресивера, и как только давление снижается до минимального значения, то происходит подача сигнала электродвигателю на включение и закачивание воды.

В емкости резиновая мембрана фиксируется при помощи фланца. Фланец оснащается впускным патрубком, а во внутренней конструкции гидроаккумулятора помимо резиновой груши, имеется еще воздух. Этот воздух находится между внутренней стенкой стального баллона и наружной поверхностью груши. При закачивании в емкость воды, происходит расширение резиновой оболочки, и при этом сжимается воздух. Этот воздух служит защитой для резиновой груши, а также для стального бачка:

1. Он противодействует дальнейшему расширению резиновой оболочки, оберегая ее от разрыва.
2. Исключает соприкосновение воды с внутренними стенками бака, тем самым, исключая возникновение коррозии. Это позволяет в несколько раз продлить срок службы стального бачка.

За счет сжатого воздуха в конструкции гидроаккумулятора обеспечивается необходимое давление.

Из чего состоит гидроаккумулятор

Конструкция гидроаккумулятора проста, но в то же время представляет собой сложный механизм, позволяющий исключить необходимость включения насоса каждый раз, когда открывается кран в доме для того, чтобы набрать кружку воды.

Гидроаккумуляторы имеют различные объемы, поэтому в зависимости от емкости ресивера, они позволяют исключить включение насоса при открытии крана для наполнения кружки или же ведра водой.

Конструктивно гидроаккумулятор можно разделить на следующие составные части:

1. Корпус. Это стальное основание, которое напоминает расширительный бак. Этот бак рассчитан на рабочее давление в пределах от 1,5 до 6 атмосфер. Однако значение давления может быть увеличено до 10 атмосфер, но только при условии кратковременного воздействия. В противном случае бак может не выдержать, и произойдет его взрыв.
2. Резиновый резервуар или «груша». Это эластичная мембрана, которая фиксируется к входной части бака, и располагается непосредственно во внутренней части ресивера. Вода поступает внутрь груши через впускной фланец с клапаном. Этот фланец закреплен к горловине емкости гидроаккумулятора.
3. Ниппель. Располагается с противоположной стороны нахождения впускного клапана. Основное предназначение ниппеля заключается в том, что он служит для закачивания воздуха в конструкцию корпуса ресивера.

Для удобства использования бака к его металлическому основанию привариваются ножки. Кроме того, для удобства использования гидроаккумулятора рядом с ним располагается электродвигатель с насосом. Чтобы сократить расхода на соединении насоса с баком, электродвигатель располагается преимущественно на верхней части гидроаккумулятора. Для этого к баку приваривается опорный кронштейн в верхней части.

Это интересно! В зависимости от емкости ресивера, кронштейн для закрепления насоса может располагаться в верхней части, что свойственно для устройств большой емкости, или в нижней части – для изделий малого объема.

Гидроаккумуляторы также бывают вертикальными и горизонтальными. Если горизонтальный предназначен непосредственно для установки совместно с насосом, то вертикальный служит для установки его отдельно.

Где применяются гидроаккумуляторы

В зависимости от места эксплуатации, гидроаккумуляторы также можно подразделить на следующие виды:

1. Изделия, эксплуатируемые преимущественно в системе холодного водоснабжения.
2. Устройства, предназначающиеся для эксплуатации в системе горячего водоснабжения.
3. Расширительные бачки в системах отопления.

Ресивер в системе холодного водоснабжения применяется исключительно для накапливания жидкости и подачи ее в дом. Такое применение позволяет избежать гидроударов в сети, а также исключать лишнее включение агрегата. Применение ресивера не только продлевает срок службы электрического двигателя, который соединен с насосом, но еще и экономить электроэнергию. Ведь при каждом запуске электродвигателя потребляется большой ток. Если двигатель будет включаться каждый раз, как только открывается кран в доме, то в месяц набежит приличная сумма денег за электроэнергию.

Гидроаккумуляторы, которые предназначаются для снабжения горячей водой, имеют идентичную конструкцию с обычными устройствами, за исключением одного отличия. Это отличие заключается в том, что резиновая мембрана предназначена для выдерживания высоких температур.

Это интересно! Если в доме установлен электрический бойлер, то устанавливать отдельно насос с гидроаккумулятором для горячего водоснабжения нет необходимости. Гидроаккумуляторы для снабжения горячей водой устанавливаются в квартирах, где осуществляется централизованная подача горячей воды.

Расширительный бачок в системе отопления служит для того, чтобы в случае расширения воды компенсировать ее объем. В качестве расширительного бака зачастую используют стальную емкость открытого типа, которая на четверть заполняется водой.

Как работает гидроаккумулятор

Перед тем, как подключить гидроаккумулятор к водопроводу, нужно разобраться с принципом его функционирования. Принцип работы заключается в выполнении следующих задач:

1. Посредством водопровода происходит заполнение ресивера водой, а точнее, резиновой мембраны. Подача воды может осуществляться не только с водопровода, но еще и со скважины или колодца.
2. Регулирующее реле, которое отвечает за нижний и верхний пороги давления, отключает подачу питания на электродвигатель с насосом, как только заданный параметр достигает определенного значения. Давление в ресивере может задаваться самостоятельно, но нежелательно, чтобы этот параметр превышал 6 атмосфер.
3. Как только резиновый резервуар заполняется до определенного давления, отключается насос. При открытии крана в доме происходит расход воды из ресивера. Чем большая емкость воды израсходуется, тем быстрее произойдет понижение давления до нижнего предела.
4. Как только давление в резервуаре опустится до нижнего значения, то сработает реле, которое подаст сигнал электродвигателю на включение насоса. Осуществляется закачивание воды до верхнего порога давления, после чего снова двигатель отключается.

Если возникает потребность в использовании большого объема воды, например, если человек наполняет ванну или принимает душ, то насос будет работать постоянно, пока кран не будет закрыт. Чем меньше бак, тем чаще будет срабатывать электродвигатель на наполнение ресивера. При выборе ресивера стоит учитывать, что каждая деталь имеет свои ресурсы. Чем больше объем ресивера, тем будет меньше износ насоса, фланца с клапаном и электродвигателя. Если же объем ресивера будет незначительным, а водой приходится пользоваться очень часто, то срок службы рабочих элементов будет зависеть напрямую от того, как часто будет возникать потребность в воде.

Это интересно! Дополнительная фиксация к полу гидроаккумулятора не нужна, так как на устройство не воздействуют внешние нагрузки. Чтобы обеспечить устойчивость ресивера, достаточно его установить на собственные ножки. В зависимости от конструкции изделия, ножек у изделия может быть 3 или 4.

Особенности выбора емкости ресивера

Выбирать емкость бака следует произвольно, учитывая некоторые особенности. Большая емкость бака имеет множество преимуществ, но не стоит забывать и о стоимости. Ведь чем больше емкость резервуара, тем дороже его стоимость. Но даже если финансовые средства позволяют человеку приобрести бак емкостью 500 литров, то не всегда следует это делать.

При покупке нужно учитывать такой параметр, как размеры изделия. Обычно гидроаккумуляторы устанавливаются в колодцах или приямках. Если размер приямка незначительный, то установить большой бак не получится. Его можно установить в доме, но стоит ли жертвовать свободным местом, решать исключительно покупателю.

Это интересно! Гидроаккумуляторы емкостью более 50 литров приобретают преимущественно для установки в подвалах многоэтажных домов. Для частного сектора обычно вполне хватает устройства, емкость которого составляет до 25 литров.

При выборе ресивера достаточно сообщить продавцу оборудования такую информацию, как тип жилья (квартира или дом), количество жильцов и наличие приусадебной площади. Ведь зачастую кроме расходов воды на бытовые нужды, она потребляется также и для полива. Чем больше площадь приусадебного участка, тем больший объем ресивера лучше приобретать. Обычно если нужно поливать приусадебный участок, то следует устанавливать гидроаккумулятор емкостью не менее 50 литров.

Это интересно! Даже если вы ошиблись с выбором гидроаккумулятора, то его не следует менять на другой (большей емкости), тем более что его уже не примут при его эксплуатации. Всегда можно установить дополнительный резервуар, которые будут заполняться водой параллельно.

Как подключить гидроаккумулятор для системы водоснабжения

Имеются разные схемы подключения гидроаккумулятора к насосу и системе водоснабжения, поэтому для начала нужно определиться, где будет располагаться насос: в колодце или это будет погружное изделие в скважине.

Схема подключения с применением поверхностного насоса

Перед тем, как подключать гидроаккумулятор, нужно выполнить проверку давления воздуха в емкости. Значение давления должно быть меньшим показаний насоса при его включении, которое выставляется на реле, на параметр до 1 бара. Для подсоединения гидробака к насосу потребуется приобрести следующие детали:

• Штуцер с 5 выходами.
• Реле давления.
• Манометр.
• Герметик.
• Пакля.

Это интересно! Для обеспечения надежного соединения рекомендуется использовать паклю с герметиком. Использование ФУМ-ленты снижает надежность соединения, поэтому рекомендуется отдать предпочтение именно первым двум вариантам вместе.

При подключении водопровода с гидроаккумулятором особое внимание нужно обратить на штуцер с 5 выходами. Посредством данной детали осуществляется подсоединение таковых изделий, как насос, реле и манометр. Оставшийся выход предназначен для подключения водопровода.

На начальной стадии сбора схемы нужно штуцер подключить к емкости с использованием жесткого шланга. После этого монтируется регулируемое напор воды реле, а также манометр для определения значения давления. Внимание нужно обратить на реле, которое отвечает за верхний и нижний порог давления. Это механическое реле, которое снаружи закрыто пластиковой крышкой. Под крышкой находится 4 контакта, которые называются «сеть» и «насос». Благодаря этим надписям перепутать подключение сети и насоса попросту невозможно. Однако если вы не уверены в правильности своих действий, нужно обратиться к электрику.

На завершающем этапе осуществляется подсоединение насоса, после чего проводится испытание на предмет наличия течи из-под соединений. При монтаже соединений обязательно избегайте присутствия влаги. Чтобы герметик не терял свои свойства, его следует наносить исключительно на сухие соединения, в противном случае, лучше отдать предпочтение ФУМ-ленте. Схематически схема подключения гидроаккумулятора выглядит следующим образом:

Схема подключения с погружным насосом

Из названия понятно, что схема с погружным насосом будет существенно отличаться от особенностей подключения гидроаккумулятора при установке изделия в колодце. Погружной насос устанавливается в водной среде. Это может быть скважина или колодец, из которой подача воды происходит напрямую к гидроаккумулятору. В такой системе не обойтись без применения обратного клапана.

Это интересно! Обратный клапан позволит исключить возврат воды из резиновой мембраны обратно в скважину. Обратный клапан представляет собой деталь, которая позволяет пропускать воду только в одном направлении.

Монтаж обратного клапана осуществляется на выходе из насоса. К выходу обратного клапана монтируется труба, которая соединяется с гидроаккумулятором. Здесь же монтируется штуцер с пятью выводами, к которым подключаются дополнительные элементы. От ресивера осуществляется прокладка трубы в дом, по которой будет поступать вода. При монтаже насоса, установленного в скважине, следует учитывать, что агрегат не должен доставать до дна колодца примерно на 30 см. Кроме того, при выборе скважинного насоса следует выбирать хорошего качества изделие, чтобы не понадобилось ежегодно осуществлять ремонт или замену.

Это интересно! Если позволяет размер колодца, то при подключении гидроаккумулятора к системе водоснабжения через погружной насос, рекомендуется использовать ресиверы емкостью не менее 33 литров. Преимуществом погружных насосов является возможность использования воды без учета ее стоимости.

Схематически схема обвязки для скважины имеет следующий вид:

Схема подключения нескольких гидробаков

Частыми возникают случаи, когда владельцы приходят к выводу о том, что одного гидроаккумулятора не достаточно. В таком случае нет необходимости осуществлять замену имеющегося гидробака, так как можно прибегнуть к установке двух гидроаккумуляторов. Монтаж последующего или последующих гидробаков осуществляется параллельно установленному.

Перенастраивать уже имеющуюся систему нет необходимости, а реле будет контролировать давление в баке, на котором оно установлено. Такая система имеет свои преимущества, одним из которых является большая степень жизнеспособности. При повреждении одного из гидробаков, будет продолжать осуществляться функционирование системы благодаря оставшимся устройствам.

Кроме того, если вы купили один бак на 50 литров, которого оказалось недостаточно, то гораздо проще приобрести еще один резервуар аналогичной емкости, нежели его менять на 100-литровый бачок. Стоимость 100-литрового бака будет выше, нежели приобретать два резервуара по 50 литров. Расположить два 50-литровых бачка на много проще, нежели устанавливать один, который имеет диаметр в два раза больше.

Как правильно настроить систему водоснабжения с применением двух и более ресиверов? Принцип аналогичный тем вариантам, которые были представлены выше, только на вход первого потребуется прикрутить тройник. К свободному выходу из тройника подключается вход от насоса, а к оставшемуся вторую емкость. После подключения соединения можно осуществлять тестирование схемы.

Схема подключения на насосной станции

Немаловажным остается рассмотрения вопроса, как подключить гидробак на насосной станции? На насосных станциях установлено определенное количество насосов, которые функционируют в зависимости от расхода воды. Чем больше потребителей открывают краны, тем больше насосов включается в работу. Чтобы исключить постоянное включение насосов при расходе воды, на насосных станциях применяют гидроаккумуляторы. С их помощью можно продлить срок службы агрегатов, а также компенсировать скачки давления, которые возникают в системе.

Еще одним немаловажным преимуществом использования гидробаков на повысительной насосной станции является то, что для потребителя осуществляется бесперебойная подача воды даже при отключении электроэнергии. Как только отключается электроэнергия, то насосы функционировать не будут, поэтому вода не будет подаваться к потребителям. Запас воды в ресивере позволяет снабдить потребителей необходимым количеством воды до момента появления электричества.

Это интересно! Запас воды при отключении электричества напрямую зависит от таких параметров, как емкость ресивера на насосной станции, а также количество потребителей.

Схема установка гидроаккумулятора на насосной станции имеет следующий схематический вид:

Измерение давления, и каким оно должно быть в ресивере

Давление в гидроаккумуляторе – это интересный вопрос, так как от него зависит множество различных факторов. От правильно установленного давления в гидробаке зависит не только напор воды в кране, но еще и такие факторы:

• Продолжительность службы резиновой мембраны. Чем больше давление, тем меньше будет ее срок службы.
• Срок службы трубопроводов, по которым подается вода в дом. При высоком давлении трубопроводы могут не выдержать, что приведет к их повреждениям.
• Снижение срока службы смесителей и кранов, так как при высоком давлении будет возникать течь воды.

Давление должно быть оптимальным, в противном случае понадобится постоянно ремонтировать водопровод в доме. Для нормального функционирования бытовых приборов нужно поддерживать давление в режиме от 1,4 до 2,8 атмосфер. Чтобы продлить срок службы мембраны, исключив ее разрыв, следует выставить давление ниже значения бака на 0,1-0,2 атмосферы. Это означает, что если в баке давление составляет 1,5 атмосферы, то в системе оно должно быть не менее 1,6 атмосфер. Выставляются данные параметры непосредственно на реле. Для этого на устройстве реле имеется соответствующий регулятор. Измерять значение давления можно только с помощью устанавливаемого в систему манометра. Такое давление является оптимальным для водоснабжения частного одноэтажного дома.

Это интересно! От величины значения такого параметра, как давления зависит, будет ли напор воды в доме на первом и втором этаже одинаковым.

Если дом двухэтажный, то давления в 1,5 атмосферы будет недостаточно. При открытии крана на первом этаже, на второй этаж насос будет подаваться вода с меньшей скоростью. Чтобы компенсировать скорость расхода воды, нужно повысить величину давления. Существует специальная формула для расчета давления воды для двухэтажного дома. Эта формула имеет следующий вид:

Vатм=(Hmax+6)/10;

где, Hmax – это высота наивысшей точки водозабора. Нужно измерить высоту от уровня расположения трубопровода до крана, располагающегося на втором этаже.

Подставив измеренное значение в формулу, следует рассчитать давление, которое понадобится для нормального водоснабжения двухэтажного дома. Если же в доме установлено джакузи, то подбирать необходимое значение давления следует исключительно опытным путем. Если подбор давления опытным путем покажет необходимость установления значения более 6 атмосфер, то устанавливать его запрещено. Это приведет к скорейшему выходу из строя ресивера или его взрыву.

Как правильно выбрать гидроаккумулятор

На какие параметры важно обратить внимание при регулировании давления в системе теперь известно, остается выяснить, каким образом выбрать сам ресивер. Главным рабочим органом любого ресивера является не стальной бак, а резиновая мембрана. От качества этого изделия зависит срок службы гидроаккумулятора. Для производства мембраны используют разные типы резины, однако наиболее эффективным является материал из изобутана. Чем дольше служит резиновое основание, тем больше срок службы и стального корпуса. Ведь если «груша» будет пропускать воду, то начнется процесс коррозии металла. Вскоре стальной бак проржавеет, и он уже будет непригоден к эксплуатации.

Это интересно! Если при выборе ресивера вы желаете сэкономить, то лучше тогда его вовсе не покупать. Модели хорошего качества имеют срок службы более 5 лет, а вот изделия неизвестного производителя служат не более 1 года.

Второй немаловажной деталью ресивера является фланец. Зачастую для производства этой детали используется оцинкованный металл. На качественных изделиях толщина металла составляет более 1 мм. Если ресивер оснащен фланцем, толщина стенок которого составляет 1 мм или менее, то срок службы изделия не превысит одного года. Продавец при этом может давать гарантию на товар 1 год, за который и происходит выход из строя фланца. Отремонтировать фланец не предоставляется возможным, поэтому остается только два пути: купить новый фланец и заменить его самостоятельно или же приобрести новый гидроаккумулятор.

Это интересно! При выборе изделия обязательно обратите внимание на толщину фланца. Чем толще фланец, тем выше срок службы гидроаккумулятора.

Цвет изделия не имеет значения, так как с течением времени краска начинает облазить. Производители качественных гидроаккумуляторов заявляют о том, что их срок службы составляет не менее 10-15 лет, однако, как показывает практика, этот срок обычно не превышает 10 лет. Чтобы изделие прослужило долгие годы, нужно не только покупать качественный товар, но еще и осуществлять ежегодную профилактику.

Гидроаккумуляторы продаются как в отдельном виде, так и вместе с электродвигателем с насосом. Если у вас нет насоса на водоснабжение, то оптимальный вариант – это купить насосную станцию в сборе. Однако в сборе конструкция будет стоить несколько дороже, нежели покупать все изделия отдельно. При покупке гидроаккумулятора не забудьте о дополнительных комплектующих, без которых установить устройство невозможно.

Как установить гидроаккумулятор для системы водоснабжения

Установка гидроаккумулятора в цепочку водоснабжения является ключевым моментом устройства автономного водопровода.

Это устройство призвано решить не только вопрос создания небольшого резерва воды, но и избавить владельцев дач и частных домов от переменного давления в сети.

За счет своей конструкции гидробак позволяет также сократить работу насосной станции, тем самым продлевая её срок службы.

Оборудование

Как показывает практика, минимально возможные по объему гидроаккумуляторы для установки в частном доме или даче не должны иметь объем меньше 24 л.

Желательно, чтобы это значение было несколько выше необходимой потребности, для создания небольшого запаса.

Основным моментом при выборе будет являться пиковые значение потребности воды, а также мощность насосной станции. При этом, количество воды, которое будет находиться в гидравлическом аккумуляторе должно хватать, чтобы даже при максимальной нагрузке, насос включался не более 30 раз за одну минуту.

Обычно объем необходимого гидравлического аккумулятора определяется, исходя из количества потребителей (ванна, стиральная машина, и т.д.). Чем больше их будет, тем соответственно выше должно быть значение объема.

А в случае установки варианта меньшего по объему чем требуется, можно докупить еще один гидробак и установить его в дополнение к первому, их объем будет суммироваться.

Важно знать: материал мембраны должен соответствовать предполагаемой на него нагрузке.

Также во время выбора стоит учитывать, что объем воды внутри бака будет занимать не более половины от общего объема. Стоит учитывать также то, что для борьбы с гидроударами небольшие варианты гироаккумуляторов малоэффективны, а если установить чрезмерно большой, то в них возможен застой воды.

Для моделей значительных размеров должно быть надежное основание, чтобы оно смогло выдержать немалый вес устройства и воды в нем.

Чтобы более оптимально выбрать гидробак, желательно проводить расчет, обратившись к специалистам.

Размещение

Некоторые варианты можно размещать в подвале или на первом этаже, здесь все будет зависеть от мощности варианта, и на какую высоту придется подавать воду.

Лучше всего проводить установку гидроаккумулятора на самой высокой точке дома, чтобы создать максимальное давление в сети. В этом случае можно использовать как чердак, так и второй этаж (в случае двухэтажного дома).

Место установки не должно иметь повышенную влажность. Причина в том, что в таком случае на поверхности бака будет образовываться конденсат. Он со временем сначала будет разрушать лакокрасочное покрытие гидробака, а после приведет к коррозии металла. Поверхность, на которой будет происходить установка должно быть надежной и ровной.

Перед монтажом агрегата необходимо сначала проверить уровень давления воздуха, соответствует ли он нужным значениям. Потому что в дальнейшем, после его установки, чтобы сделать такой замер, придется сливать воду и отключать насос.

Порядок действий

Схема монтажа подключения данного устройства должна определяться различными конструктивными особенностями системы, к которой он подключается, а также типом насосной станции, применяемой для подачи воды.

Всего есть несколько вариантов подключения, которые зависят от типа используемого насоса:

• погружной вариант, который необходимо разместить в воду;
• поверхностный, крепящийся ближе к гидроаккумулятору.

За счет особенностей их конструкции разнятся схемы подключения накопительных систем.

Так, используя поверхностный насос, порядок действий будет следующим:

1. Сначала производится измерение давления воздуха в состоянии, когда мембрана пустая.

   Показатели не должны быть выше, чем давление, при котором может включаться насос.

   Второй показатель необходимо задавать на реле управления, устанавливая его на одну атмосферу больше, чем полученное значение от уровня давления воздуха.

2. Далее начинается сама сборка. Прежде всего монтируется коллектор, имеющий 5 разъёмов, к фланцевому штуцеру бака.
3. Теперь последовательно подключается сначала труба, идущая от насоса, во второй включается сам водопровод. Далее реле управления, манометр и к последнему штуцер гидробака (он уже должен быть подключен).

Все резьбовые соединения садятся на ФУМ-ленту, согласно общепринятым правилам для таких соединений. После этого можно начинать эксплуатацию установленного гидроаккумулятора.

Примите во внимание: желательно устанавливать такие агрегаты ближе к насосным станциям, для большей эффективности.

Подключение с использованием погружного насоса происходит таким образом:

1. Прежде всего сам насос необходимо погрузить в воду. После этого напорный шланг, идущий от него подключается к реле давления воды в такой же, как было описано выше, коллектор.
2. Далее от этого же коллектора делаем отвод для гидроаккумулятора.
3. Последний этап заключается в подключении еще одного патрубка к водопроводу, а остальные к системе управления насосом.

Но, здесь есть одна особенность в подключении.

Необходимо между коллектором и насосом разместить обратный клапан, для предотвращения сливания воды обратно в скважину после выключения подачи воды.

Желательно установить его прямо у горловины патрубка насоса. А вода от всей этой системы должна поступать в кран уже после фильтра. (Подробнее о подключении гидроаккумулятора к погружному насосу Вы можете прочитать в этой статье).

Смотрите видео, в котором специалист разъясняет, как осуществить установку гидроаккумулятора для системы водоснабжения своими руками:

Оцените статью: Поделитесь с друзьями! Смотрите также:

Преимущества и то, как они улучшают гидравлические системы.

Гидравлические аккумуляторы — это сосуды под давлением, в которых накапливается и отводится энергия в виде жидкости под давлением. По сути, потенциальная энергия хранится в сжатом газе и высвобождается по требованию для вытеснения масла из аккумулятора в контур. Вот некоторые важные преимущества, которые дают гидроаккумуляторы, и то, как они улучшают гидравлические системы.

Изображение любезно предоставлено Accumulators Inc.

Накопитель энергии. Одна из важнейших функций аккумуляторов — их способность накапливать энергию. В частности, при циклических или изменяющихся операциях аккумулятор разряжается в периоды высокого спроса и перезаряжается в периоды низкого спроса. Один из примеров — машины для литья пластмасс под давлением, где высокое давление и зажимное усилие необходимы только для короткого сегмента всего производственного процесса.

Аккумуляторы часто используются для пополнения потока насоса во время пиковой нагрузки. Без аккумулятора насос и двигатель должны быть рассчитаны на максимальную мощность, даже если максимальная мощность требуется только на мгновение.Благодаря аккумулятору система может быть рассчитана на средний спрос. Это, в свою очередь, позволяет использовать насос меньшего размера, который подзаряжает систему в периоды пониженного спроса. Это также означает меньший двигатель и общую систему, которая требует меньше энергии, вырабатывает меньше тепла и стоит меньше.

Аварийное резервное копирование. Аккумуляторы могут поддерживать заряд высокого давления почти неограниченное время и служить в качестве аварийного источника питания, если машина потеряет электроэнергию или откажет насос. Установки правильного размера могут обеспечить необходимый поток и давление для втягивания цилиндра, закрытия клапана, открытия пресс-формы или перемещения машины в безопасное положение до восстановления питания или устранения неисправности.

Аккумуляторы также могут защитить смазочную пленку в критических подшипниках, которые должны иметь постоянную подачу масла. Если смазочный насос выходит из строя, гидроаккумулятор поддерживает давление до тех пор, пока машина не остановится или вторичный насос не восстановит поток.

Снижение вибрации и ударов. Насосы, особенно поршневые и шестеренчатые, создают пульсации давления в гидравлических контурах. Значительные скачки давления в гидравлических контурах тоже довольно распространены. Быстрое торможение больших цилиндров, удары ковшей экскаватора и внезапное закрытие клапана могут вызвать скачки давления.А гидравлическая жидкость легко передает удары и пульсации через шланги и трубки, что может нанести ущерб компонентам, расположенным ниже по потоку.

Установка небольшого аккумулятора рядом с выпускным отверстием насоса может поглощать пульсации, минимизировать вибрацию и обеспечивать более плавную работу. Добавление аккумулятора в возвратную линию машин может смягчить удары и смягчить воздействие «водяного» удара, чтобы предотвратить повреждение чувствительных компонентов. Уменьшение ударов системы продлит срок службы компонентов, уменьшит утечки из соединителей и соединений и снизит затраты на техническое обслуживание.

Аккумулятор также снижает общий уровень шума гидравлической системы и передачу шума, переносимого жидкостью, на соседние механические конструкции, которые, в свою очередь, могут резонировать. Результат — более тихие машины и более довольные операторы.

Компенсация утечки. Некоторые гидравлические системы должны поддерживать давление и силу при отсутствии движения или потока, например, удерживание нагруженного цилиндра в выдвинутом положении или удерживание зажима закрытым в течение длительного времени. В таких случаях пользователи часто отключают систему для экономии энергии.В гидроаккумуляторе может поддерживаться постоянное давление, даже если жидкость медленно просачивается внутрь через уплотнения поршня или клапанные зазоры. Только когда давление в контуре падает ниже установленных пределов, насос запускается и заряжает аккумулятор.

Температурная компенсация. Колебания температуры окружающей среды или рабочих условий машины могут вызвать колебания температуры гидравлической жидкости, что влияет на общее давление в системе. Аккумулятор может компенсировать связанные с температурой перепады давления в закрытой гидравлической системе.Аккумуляторы сводят к минимуму влияние изменений давления за счет добавления или уменьшения количества жидкости в контуре.

Более быстрый ответ. Баллонные и диафрагменные гидроаккумуляторы имеют практически мгновенный отклик и могут быстро подавать жидкость к быстродействующим сервоприводам и пропорциональным клапанам и улучшать их работу. Аккумуляторы также могут немедленно удовлетворить требования к пиковой нагрузке; помогают поддерживать постоянное давление в системах с помощью насосов переменной производительности; и обеспечивают компенсацию сил в непрерывных процессах, например при прокатке материалов с различным рабочим сопротивлением, что обеспечивает стабильную производительность и повышает производительность и качество.

.

Гидравлические аккумуляторы — OLAER — Аккумуляторы давления

перейти к содержанию

• E
• D
• Ф

основное меню

• Дом
• Компания
  • Команда OLAER
  • Менеджмент качества
  • Карта проезда
  • OLAER (Schweiz) AG Дистрибьюция в Германии
  • Доверенное лицо в Австрии — ORELL Tec Austria GmbH
  • Новости на OLAER
  • Выставки и мероприятия
• Гидравлика / Холодильное оборудование
  • Сервисное подразделение Гидравлика
  • Гидравлические аккумуляторы
  • Системы охлаждения, насосы и теплообменники
  • Активные системы охлаждения / Чиллер
  • Шкаф кондиционирования воздуха
  • Маслосборочные агрегаты и фильтры гидравлические
• Вода / сточные воды
  • Сервисный отдел Водоснабжение / сточные воды
  • Основы амортизации
  • Амортизатор для питьевой воды
  • Амортизатор для сточных вод
  • Демпферы пульсаций бытового назначения
  • Клапаны сливные и дегазирующие для питьевой и сточной воды
  • Обратные клапаны
• Скачать
  • Загрузить Hydraulics
  • Загрузить Вода / Сточные воды
• Контакт

Гидравлика / Холодильное оборудование

• Сервисное подразделение Гидравлика
• Гидравлические аккумуляторы
  • Основы гидроаккумуляторов
  • Баллонные аккумуляторы высокого давления серии EHV
  • Баллонные аккумуляторы низкого давления серии EBV / NDS
  • Мембранные аккумуляторы OL — ELM
  • Баллонный аккумулятор OLG / ELG
  • Поршневые аккумуляторы EHP
  • Аккумуляторные станции и сосуды под давлением
  • Аккумуляторные станции с поршневыми аккумуляторами
  • Демпферы пульсации и Силиконовые аккумуляторы
  • Сосуды под давлением и газовые баллоны
  • Тестер и компенсатор давления VG U, VG R и регуляторы давления
  • Блоки безопасности гидроаккумулятора
  • Блок заправки азотом SLG
  • Принадлежности для гидроаккумуляторов
• Системы охлаждения, насосы и теплообменники
  • LOC — Системы охлаждения с трехфазным двигателем переменного тока
  • LAC / QAC — Воздухоохладители с двигателем переменного тока
  • LDC — Воздухоохладители с двигателем постоянного тока
  • LHC — Воздухоохладители с гидравлическим двигателем
  • PWO — Паяные пластинчатые охладители
  • Пластинчатые радиаторы с болтами
  • Пассивные системы охлаждения и агрегаты
  • LRC Охладители, специальные для масла / воды / гликоля
  • Героторные масляные насосы низкого давления QPM
  • Принадлежности для кулеров
• Активные системы охлаждения / Чиллер
  • Водоохладители CW / LCW
  • Маслоохладители CO / CU
  • Погружная система охлаждения CI
• Шкаф для кондиционирования воздуха
  • Общие сведения о распределительном кондиционере
  • FLY — Плоские холодильные агрегаты для монтажа на двери или стене
  • SKY — Холодильные агрегаты для дверного или настенного монтажа
  • EGO — Холодильные агрегаты для дверного или настенного монтажа
  • DEK — Холодильные агрегаты для установки на крышу
  • EMO — Наружные холодильные агрегаты для дверного или настенного монтажа
  • BLU-BIT — Воздухо-водяные теплообменники для вертикального или потолочного монтажа
  • MIX — Воздухо-воздушные теплообменники
  • FAN — Вентиляционные установки с фильтром
  • DLK — Вытяжные градирни

.Гидравлический поршневой гидроаккумулятор

HXQ с длительным сроком службы Аккумулятор высокого давления 31,5 МПа для гидравлического масла и эмульсии NBSANMINSE |

Внимание

Аккумулятор или воздушный компрессор в последнее время не может быть доставлен по воздуху, вот два способа доставки

1) Отправлено морем , купите аккумуляторы или воздушный компрессор, смешанный с другими продуктами, не менее 0,5 куб.

срок доставки около 30-35 дней

морской фрахт 50-100 $ за куб.м

2) Через агентов вашей страны в Китае , можете заплатить в юанях или долларах США (PayPal)

Любая путаница, пожалуйста, свяжитесь с нами онлайн

Гидравлический поршневой аккумулятор NBSANMINSE HXQ с длительным сроком службы 31.Аккумулятор высокого давления 5 МПа для гидравлического масла и эмульсии

CAUTION
для аккумулятора разрешен только азот. Кислород, сжатый воздух, горючий / опасный газ и другие неизвестные газы должны быть строго запрещены из-за риска взрыва.

Вес кг

HXQ-L-2.5/20-Y-100	41,5	HXQ-L-39 / 31.5-Y-180	257,7
HXQ-L-2.5 / 31.5-Y-100	41.5	HXQ-L-45 / 31.5-Y-180	279,8
HXQ-L-3 / 31.5-Y-100	46,4	HXQ-L-50/31.5-Y-180	300
HXQ-L-5/20-Y-100	53,6	HXQ-L-50/20-Y-250	364
HXQ-L-5/31.5-Y-100	53,6	HXQ-L-50 / 31.5-Y-250	364
HXQ-L-6 / 31.5-Y-100	53.6	HXQ-L-60/20-Y-250	398
HXQ-L-7.5 / 20-Y-100	75,7	HXQ-L-60/31.5-Y-250	398
HXQ-L-7.5 / 31.5-Y-100	75,7	HXQ-L-80/20-Y-250	475
HXQ-L-10/31.5-Y-180	101,8	HXQ-L-80 / 31.5-Y-250	475
HXQ-L-16 / 31.5-Y-180	160.4	HXQ-L-100/20-Y-250	543
HXQ-L-20 / 31.5-Y-180	175,8	HXQ-L-100/31.5-Y-250	543
HXQ-L-25 / 31.5-Y-180	195	HXQ-L-120/20-Y-250	612
HXQ-L-32/31.5-Y-180	230,9	HXQ-L-120 / 31.5-Y-250	612

Поршневой аккумулятор серии HXQ, разработанный нашим заводом, с полными техническими характеристиками.Мы можем разработать дизайн по запросу клиента. Преимущество поршневого гидроаккумулятора: хорошее уплотнение, отсутствие протечек, устойчивость к высоким температурам, длительный срок службы.

Код заказа

Наименование продукта: Поршневой аккумулятор

Тип соединения: L — резьбовое соединение, F — фланцевое соединение

Номинальный объем: 0.25 ~ 400 л

Номинальное давление: 10, 20, 31,5 ~ 99 МПа

Среда: Y — гидравлическая жидкость, R — эмульсия, Q — прочие

гидравлический, гидроаккумулятор, мембранный аккумулятор, баллонный аккумулятор, поршневой аккумулятор, баллон NBR, аккумулятор NXQ, азотный аккумулятор, инструменты для зарядки азота, аккумулятор типа HYDAC, гидроаккумулятор Tubul, аккумулятор Parker, аккумулятор 1 л, гидравлическая система, гидравлический шаровой клапан, гидроаккумулятор аксессуар

.
