как правильно настроить для насоса в частном доме, как регулировать в квартире, в насосной станции?
Первичные показатели
Блок сразу вешают на помпу. Для погружной помпы его нужно выбрать самому. Но в любом случае, блок уже отрегулирован при изготовлении.
Многие из них имеют следующие настройки пуска и остановки: 1,5 – 3,0 атмосферы. Но некоторые модели могут иметь меньшие величины.
Нижняя граница запуска не менее 1,0 бар, верхняя граница стопа, больше на 1,2 – 1,5 бара. В инструкции на станцию, нижняя установка пуска в работу может обозначаться как P, или РН.
Это значение может меняться. Разница между нижней и верхней границей срабатывания, может обозначаться, как ΔР (дельтаР). Этот показатель также регулируется.
Когда автоматику нужно перенастраивать?
Есть разные причины, по которым насос может не обеспечивать необходимого значения. Кратко перечислим наиболее распространенные:
- оборудование работает при большой глубине всасывания, не может добиться подачи воды нужной силы;
- износ рабочего колеса помпы, не может нагнать воду до нужной силы;
- повышенный износ уплотнительных сальников, подсос воздуха;
- необходимость подать воду с большим напором в многоэтажный дом или высоко расположенную накопительную емкость;
- потребляющим воду механизмам требуется большее давление.
В этих и других схожих случаях потребуется изменение выставленных на заводе настроек.
Подготовка к процессу
Прежде, чем проводить регулировку, следует устранить возможные неполадки, которые могли нарушить работу насосной станции. А также выполнить регламентные меры по обслуживанию насоса и аккумулирующего бака.
Следует посмотреть герметичность всасывающего патрубка, заменить изношенные сальники, сальниковую набивку, сантехническую подмотку на резьбовых соединениях. В благоприятных условиях, помпе будет легче добиться заданного напора.
Проверить напор воздуха в воздушной камере расширителя. Накачано должно быть с таким же давлением или слабее на 10 %, как установленное для пуска помпы. Если будет меняться нижнее давление в ходе регулирования, то накачать с учетом нового значения.
Подкачивать воздух в расширитель нужно при отсутствии давления в водопроводе. Для чего следует обесточить помпу и слить воду через любой вентиль. Не закрывая вентиля, проверить, с какой силой накачан воздух в расширитель и накачать с учетом нового значения. При добавлении воздуха из водопровода будет выливаться часть воды — это допустимо. Накачать можно любым автомобильным насосом.
Выполнив техническое обслуживание станции и поправив давление воздуха в расширителе, можно перейти к перестройке регулировок.
Какие характеристики следует менять?
Простой блок управления имеет две изменяемые характеристики:
- Первая, давление запуска помпы (Р), это нижняя граница, при которой запускается помпа.
- Вторая, это дельта (ΔР) давления между точкой пуска и верхней отсечкой, при которой помпа останавливается.
Следует отметить особенность всех механических реле. Если перестроить нижнюю границу пуска, то верхняя граница тоже перестроится на такую же величину. Вот пример, при 1,5 атмосферах пуска и 3,0 остановки, повышая силу пуска помпы до 2,0 атм., повысится верхняя отсечка до 3,5 атм.
Однако, при перестройке дельты (ΔР), устанавливая давление отключения помпы, сила пуска помпы останется прежней.
Пример: при 1,5 атм. и 3,0 атм., ΔР равняется 1,5 атм. Уменьшив ΔР до 1,0 атм., верхняя отсечка станет 2,5 атм. Точка запуска останется прежней, 1,5 атм.
Зная эту особенность реле, при перестройке верхней отсечки помпы, достаточно регулировки ΔР, то есть выполнить 1 переделку.
А вот при перестройке нижней границы давления на пуск, поменяется верхняя отсечка остановки. Возможно, ее придется тоже откорректировать. То есть надо выполнить 2 настройки.
При изменении регулировок, следует знать, что отсечка помпы, должна быть ниже на 0,3 – 0,5 бара максимального уровня напора, который может создать помпа. Этот уровень напора обязательно написан в руководстве (инструкции) к насосу.
Например, при максимальном напоре в 55 метров, которого может достичь помпа, отсечка должна быть не выше 5,0 – 5,2 бара. Иначе помпа будет длительное время работать не выключаясь, пытаясь достигнуть максимального заданного уровня. Это приведет к ее преждевременному износу и повышенному расходу электроэнергии.
Величина ΔР влияет еще на один параметр – как часто насос будет включаться. Чем выше дельта, тем реже помпа будет запускаться, дольше прослужит.
Но слишком большую разницу устанавливать тоже не стоит, иначе помпа будет дольше качать, после прекращения разбора воды, пока не сможет поднять напор до заданного уровня. К тому же, пользоваться водой из крана, при высоком напоре, не удобно.
Ниже приведена таблица для возможных ситуаций, требующих регулировки регулятора, и какие пружины следует перенастроить:
| Ситуация | Регулируемые точки | Вариант переделки |
| Помпа долго работает не останавливаясь | Следует изменить верхнюю отсечку остановки помпы | 1-й: понизить ΔР (точка пуска сохраниться), насос станет включаться чаще 2-й: понизить Р, отсечка тоже понизится |
| Вода слабо льется из крана | Следует поднять давление пуска, сохранить давление отключения | Сжать пружину Р, ослабить пружину ΔР, вернув прежнее значение |
| Сделать больше общий напор | Следует повысить давление включения | Сжать пружину Р, отсечка так же станет выше, может понадобиться ее уменьшить |
| Сделать меньше общий напор | Следует снизить давление пуска | Ослабить пружину Р, верхняя отсечка так же понизится |
| Насос часто запускается, надо сделать реже | Следует повысить давление отключения | Сжать пружину ΔР, не допуская превышения максимального напора (95% от напора насоса) |
Как правильно настроить блок?
Для регулировки блока нужны будут:
- отвертка с плоским окончанием для откручивания крышки,
- рожковый ключ или головка на 8 мм.
Перед началом работ нужно проверить существующее давление пуска и остановки насоса по манометру, установленному совместно в блоке.
Если манометрический прибор не исправен или отсутствует, следует присоединить к водопроводу контрольный манометр, с диапазоном измерений от 0 до 6 атм., с шагом делений 0,1 или 0,2.

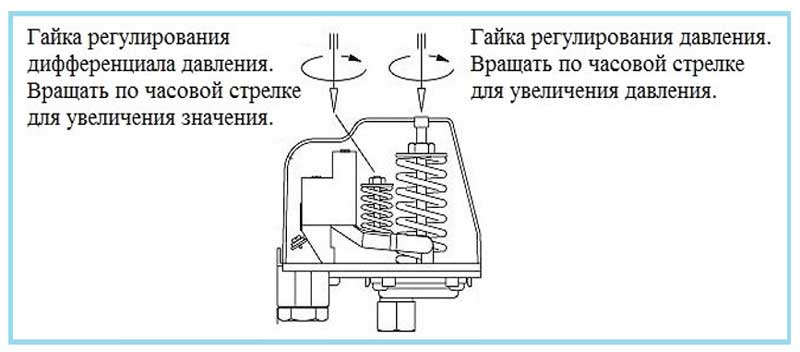

Сначала откручивается пластиковая крышка блока управления. Под ней, на площадке блока, будет две пружины: большая и маленькая. Большая пружина регулирует давление, при котором замыкаются контакты, и запускается помпа. Часто рядом с пружиной выбита на металле буква Р.
Спиралью меньшего размера, отстраивается разница в давлении, между пуском и отключением насоса. Может иметь рядом символ ΔР.
Как перенастроить блок:
- Выявить фактические моменты запуска и остановки помпы, по манометру.
- Решить, какие новые моменты следует установить, определить, нужно ли сохранить разницу ΔР между моментами запуска и остановки.
- Если момент запуска не меняется, то выполняют перенастройку малой спирали ΔР. Если давление пуска стоит изменить, то начинается перенастройка с большой пружины Р, а потом переходят к настройке малой пружины.
- Для повышения силы воды гайка крутится по ходу стрелки на часах, спираль сжимается. Для понижения, гайку крутить против хода часов, спираль ослабнет.
- После 1 – 2 поворотов гайки, следует запустить помпу, чтобы узнать новые моменты срабатывания блока на пуск и остановку.
- При получении необходимого момента пуска помпы переходят к изменению момента отсечки, вращая гайку малой спирали. Вращение по часовому ходу, на сжатие спирали, приводит к большему диапазону ΔР, против хода часов, на ослабление спирали, к меньшему диапазону ΔР.
- После 1 – 2 полных поворотов гайки снова делают пробный пуск помпы, для определения новых моментов.
- При установлении необходимых моментов следует так же убедиться, что помпа выключается в течение 5 секунд, при достижении верхнего момента отсечки, при всех закрытых вентилях.
Как регулировать в частном доме?
Регулировка блока, установленного в квартире, не отличается от настроек в частном доме. Но в частном доме, моменты пуска и отключения часто устанавливают выше, чем в квартире.
Это может быть обусловлено наличием второго этажа, оборудования на приусадебном участке, которому требуется более высокий напор.
Последствия не проведения необходимой регулировки
Если насос работает в диапазоне режимов, рекомендованных инструкцией, то никаких серьезных последствий для него не будет. Пользователи лишь могут испытывать определенные неудобства из-за слишком высокого или низкого напора.
Если станция работает за пределами установленных рекомендаций, например, длительно не отключается или очень часто включается — в этом случае станция испытывает повышенные нагрузки, которые приведут к преждевременному износу крыльчатки, электротехнической части установки. Насос мало прослужит и преждевременно сломается.
Полезное видео
О том, как настроить реле давления воды, расскажет видео:
Заключение
Перенастройку блока управления вполне по силам сделать самостоятельно. Для этого не нужны специальные инструменты. Если установка стала работать в нестандартном режиме, то в некоторых случаях перестройка реле обязательна.
В случае не уверенности в собственных умениях, надо пригласить мастера. Но его действия уже будут понятны для владельца станции, после прочтения этой статьи.
инструктаж по правильной настройке оборудования
Чтобы напор воды в автономной системе водоснабжения (отопления) оставался стабильным, в нее устанавливается специальное устройство – гидроаккумулятор. При этом неотъемлемой частью данного блока является совсем небольшой прибор – реле давления.
Если последний настроен неправильно, то гидравлический аккумулятор будет постоянно включаться и выключаться без особой нужды. В результате получим перерасход электроэнергии и быстрый износ насосного оборудования.
Согласитесь, устанавливая гидроаккумулятор у себя дома, мы хотим повысить эффективность водопроводной системы и стабильность ее работы. Однако если регулировка реле давления выполнена с ошибками, то поставленной задачи добиться не получится. Настройку этого маленького прибора крайне важно производить точно и по правилам. Причем регулировать его требуется как при первоначальной установке, так и в дальнейшем, при эксплуатации в постоянном режиме.
Содержание статьи:
Принцип работы реле давления
Автономная система водоподачи в частном доме состоит из водопроводных труб, насоса и элементов управления и очистки. Гидроаккумулятор в ней играет роль устройства контроля напора воды. Сначала последняя запасается в аккумуляторе, а затем, по мере необходимости, при открытии кранов расходуется.
Такая конфигурация водопровода позволяет уменьшить время работы , а также количество ее циклов «включения/выключения».
Реле давления здесь выполняет функцию управления насосом. Оно отслеживает уровень наполненности водой, чтобы при опустошении этого бака включить вовремя подкачку жидкости из водозабора.
Главные элементы реле – две пружины установки параметров давления, реагирующая на напор воды мембрана с металлической вставкой и контактная группа 220 В
Если давление воды в системе находится в пределах установленных на реле параметров, то насос не работает. Если напор снижается ниже минимальной установки Рпуск (Pmin, Рвкл), то на насосную станцию подается электрический ток, чтобы она заработала.
Далее при наполнении гидроаккумулятора до Рстоп (Pmax, Рвыкл), насос обесточивается и выключается.
Пошагово рассматриваемое реле работает следующим образом:
- Воды в гидроаккумуляторе нет. Давление ниже Рпуск – устанавливается большой пружиной, мембрана в реле смещается и замыкает электрические контакты.
- Вода начинает поступать в систему. При достижении Рстоп – разница между верхним и нижним давлениями устанавливается малой пружиной, мембрана сдвигается и размыкает контакты. Насос в результате перестает работать.
- Кто-то в доме открывает кран или включает стиральную машину – в водопроводе происходит снижение напора. Далее в какой-то момент воды в системе становится слишком мало, давление опять доходит до Рпуск. И насос снова включается на подкачку.
Без реле давления все эти манипуляции с включением/выключением насосной станции приходилось бы делать вручную.
В техпаспорте на реле давления для гидроаккумуляторов указываются заводские настройки, на которые регулирующие пружины изначально выставлены, – практически всегда эти установки приходится менять на более подходящие
При выборе рассматриваемого реле давления перво-наперво следует смотреть на:
- максимальную температуру рабочей среды – для ГВС и отопления свои датчики, для ХВС свои;
- диапазон регулировки давления – возможные установки Рстоп и Рпуск должны соответствовать вашей конкретной системе;
- максимальный рабочий ток – мощность насоса не должны быть выше этого параметра.
Настройка давления производится на основании расчетов с учетом емкости гидроаккумулятора, среднего разового расхода воды потребителями в доме и максимально возможного давления в системе.
Чем вместительнее аккумулятор и больше разница между Рстоп и Рпуск, тем реже будет включаться насос.
Первый шаг перед настройкой
Регулировку реле давления производят при первичной установке и потом, при возникновении тех или иных проблем в водопроводной системе.
Во втором случае, прежде чем начинать настраивать релейный блок, надо установить причину неполадок. Возможно дело вовсе не в рассматриваемом приборе, трогать его нет никакой необходимости.
Перед настройкой реле необходимо убедиться, что гидроаккумулятор, трубы и фитинги держат давление. При наличии свищей и протечек в системе сначала надо избавиться от них
Второй крайне важный момент – очистка воды. В гидроаккумуляторе и реле имеется резиновая мембрана. Если в трубы попадет песок, то эта резинка испортится (потрескается) и перестанет держать давление. В в обязательном порядке должны присутствовать очистные фильтры.
Если давление в водопроводе по манометру достигло Рстоп, но насос продолжает работать, то проблема обычно кроется в засоре труб и/или фильтров. Также возможен вариант с отходом на реле контактов подачи напряжения на насосную станцию. В первом случае надо избавиться от песка и накипи в системе, а во втором – проверить контактную группу и проводку 220 В.
Также возможна ситуация, когда вода из труб в доме полностью слита, однако насос включаться не хочет. Здесь первым делом проверяем электропитание.
Если напряжение в сети есть, проводка и контакты исправны, то «9 из 10» вышло из строя реле давления. Его придется менять на новое, как-то отремонтировать этот прибор практически невозможно.
Пошаговая инструкция по регулировке
Обычные прокладки сантехники рассчитаны на 6 бар, максимум и кратковременно способны выдерживать до 10 бар. А рабочее и отопления жилых домов в большинстве случаев колеблется в пределах 2–3,5 бар.
Выставлять на реле Рстоп выше 4 бар не стоит. Большинство бытовых моделей этого устройства на рынке имеет максимальное Рстоп 5 бар. Однако делать установку данного параметра по максимуму на «пятерку» не рекомендуется.
Сильно затягивать либо расслаблять пружины на приборе до упора нельзя, это может привести к некорректной его работе. Необходимо оставлять небольшой запас по натяжению/ослаблению.
Через реле давления гидроаккумулятора проходит контур от сети 220 В на питание насоса, перед началом регулировки прибора его обязательно следует обесточить
Большая пружина – установка давления на пуск насоса. Маленькая пружина – установка разницы давления на выключение насосной станции.
Настройка реле гидроаккумулятора производится следующим образом:
- Из водопровода сливается вода. Затем в гидроаккумуляторе устанавливается рабочее давление в груше с воздухом – на 10% меньше планируемого Рстоп.
- Включается питание на реле, насос начинает работать. С помощью манометра фиксируется давление, когда он выключается (Рстоп).
- Открывается немного кран в раковине небольшой струйкой. Фиксируется давление, когда насос вновь включается (Рпуск).
Чтобы увеличить значение Рпуск, надо затянуть большую пружину по часовой стрелке. Чтобы увеличить разницу между Рпуск и Рстоп, следует затягивать малую пружину.
Уменьшение данных установок осуществляется ослаблением пружин против часовой стрелки.
В паспорте на реле указывается минимальный перепад давления между Рстоп и Рпуск (обычно 0,8 или 1 бар), выставлять малую пружину на меньшие параметры нельзя
После выставления нужных Рпуск и Рстоп реле с насосом подключаются к сети. Если согласно манометру все работает как надо, то настройка завершена. Иначе три вышеуказанных шага повторяются вновь.
Советы опытных специалистов
Реле давления гидроаккумулятора к электрощиту дома рекомендуется подсоединять посредством отдельной линии со своим УЗО.
Также в обязательном порядке необходимо этот датчик заземлить, для этого на нем есть специальные клеммы.
Затягивать настроечные гайки на реле до упора допустимо, но крайне не рекомендовано. Прибор с жестко затянутыми пружинами будет работать с большими погрешностями по выставленным Рпуск и Рстоп, и в скором времени выйдет из строя
Если на корпусе или внутри реле видна вода, то прибор незамедлительно следует обесточить. Появление влаги – это прямой признак порыва резиновой мембраны. Такой блок подлежит немедленной замене, ремонтировать и продолжать эксплуатировать его нельзя.
Очистные фильтры в системе должны быть установлены в обязательном порядке. Без них никак. При этом их регулярно необходимо чистить.
Также раз в квартал или полгода следует промывать само реле давления. Для этого на приборе откручивается крышка с входным патрубком снизу. Далее промывается открывшаяся полость и находящаяся там мембрана.
Основная причина поломок реле гидроаккумулятора – появление в трубах воздуха, песка или иных загрязнений. Происходит разрыв резиновой мембраны, и в итоге прибор подлежит замене
Проверку реле давления на правильность срабатывания и общую исправность следует производить раз в 3–6 месяцев. Одновременно с этим проверяется также давление воздуха в гидроаккумуляторе.
Если при регулировке происходят резкие скачки стрелки на манометре, то это прямой признак поломки реле, насоса либо гидравлического аккумулятора. Необходимо выключить всю систему и начать ее полную проверку.
Выводы и полезное видео по теме
Как правильно настраивать реле давления:
Простыми словами о реле давления для гидроаккумулирующих баков:
Как в насосной станции отрегулировать реле давления:
Без исправно работающего и правильно настроенного реле давления гидроаккумулятор превращается в ненужную железку. Регулировка рассматриваемого прибора, на первый взгляд, выглядит предельно простой – всего две пружины, которые надо подтянуть/ослабить. Однако настройка данного устройства имеет свои нюансы. Если при регулировке допустить ошибки, то вместо пользы гидравлический аккумулятор может принести лишь проблемы.
У вас есть личный опыт настройки реле давления или возникли вопросы, пишите в блоке с комментариями ниже. Наши эксперты обязательно помогут вам разобраться в выборе и настройке этого прибора для максимального повышения эффективности функционирования вашей системы водоснабжения либо отопления.
принцип работы + настройка и регулировка
Автоматизация работы независимого водопровода невозможна без использования датчика давления. Чуткое устройство практически моментально отреагирует на падение или повышение давления в сети, запустит и остановит насосное оборудование без участия хозяев.
Пользоваться автономным водопроводом, оснащенным устройствами автоматики, можно как городской системой. Это же невероятно удобно, не правда ли?
Мы предлагаем вам полноценную информацию о том, как действует реле давления воды, какой вид прибора лучше выбрать для установки в независимую систему. У нас вы найдете подробный разбор технологических нюансов различных типов датчиков.
Представленная статья располагает ценными сведениями об особенностях установки устройств и о настройке реле давления. Для лучшего восприятия текст дополнен фото, схемами и видео-обзорами.
Содержание статьи:
Принцип действия и виды реле давления

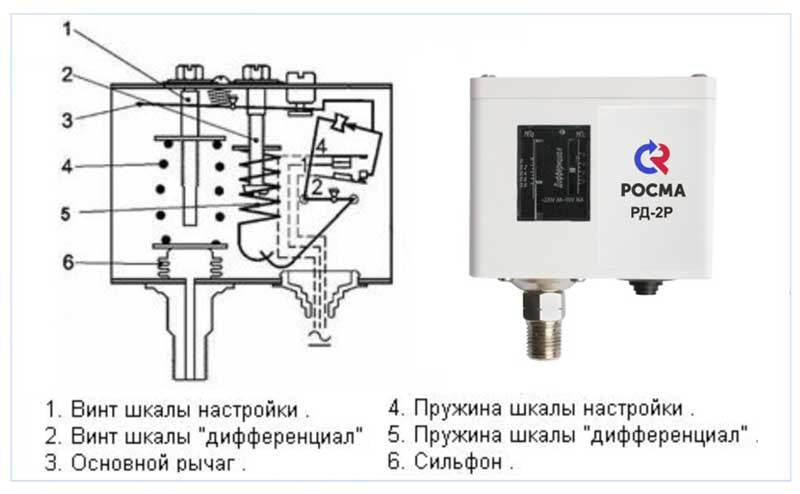

Электромеханические модели реле давления используются очень давно. Они устроены несложно, поэтому надежны и удобны в эксплуатации. Внутри прибора имеется гибкая пластина, положение которой изменяется под воздействием потока воды. Чем активнее поток, тем большим будет ее изгиб.
Этот элемент соединен с двумя пружинами, которые реагируют на изменение позиции пластины. В результате замыкаются и размыкаются контакты пары электрических цепей, срабатывающих на заданные пользователем пределы давления.
Одна пружина настроена на максимальное значение давления в автономной сети, вторая – на разницу между верхним и нижним пределами давления. Устройство подключают к .
Когда давление достигает минимального показателя, установленного для реле, мембрана внутри гидробака ослабевает, контакт под второй пружиной срабатывает, и насос включается. Постепенно давление нарастает, доходит до верхнего предела, после этого размыкается контакт под первой пружиной, что выключает насос.

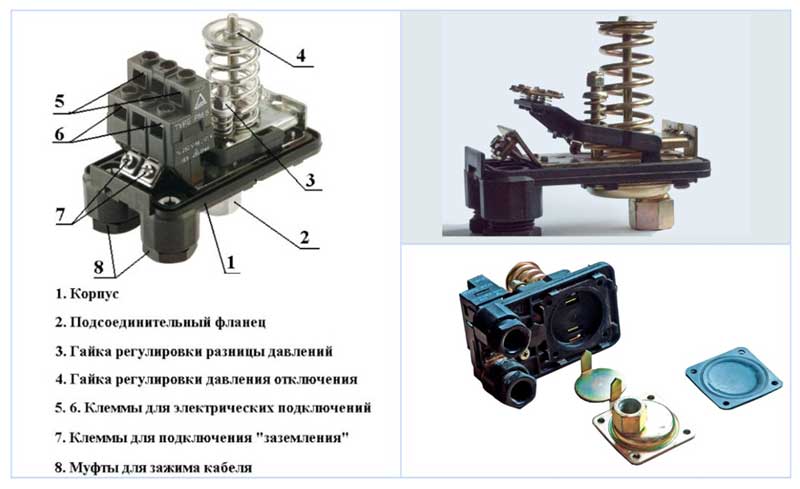

Устройство механического реле не слишком сложное, разобравшись в расположении его основных частей, даже не слишком опытный мастер сможет выполнить подключение и настройку (+)
Пружины, которые управляют контактами, снабжены регулировочными гайками. С их помощью можно изменять степень сжатия этих пружин. Чтобы обеспечить срабатывание устройства при более высоком давлении, их затягивают туже, если же нужно уменьшить показатели – наоборот, элемент следует ослабить.
Это принцип работы электромеханического варианта реле давления, существуют также более новые электронные модели.
С помощью реле давления можно заметно уменьшить количество пусков насоса и поддерживать оптимальный напор в системе, что положительно отразится на состоянии других ее элементов
Электромеханические модели датчиков

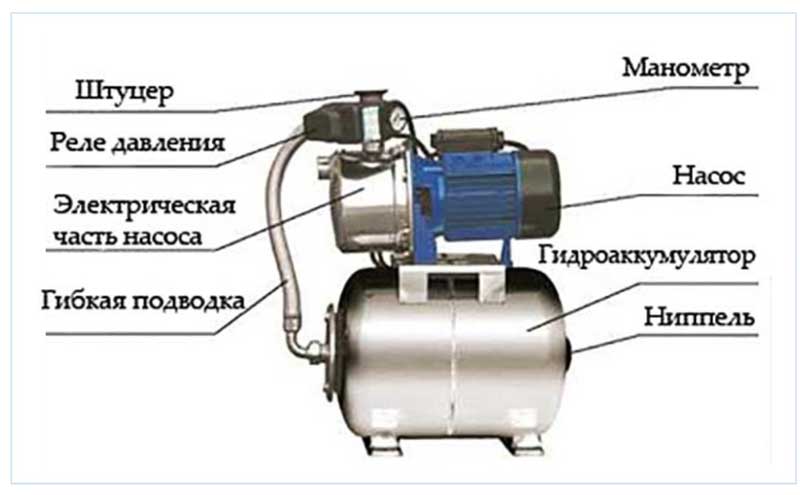

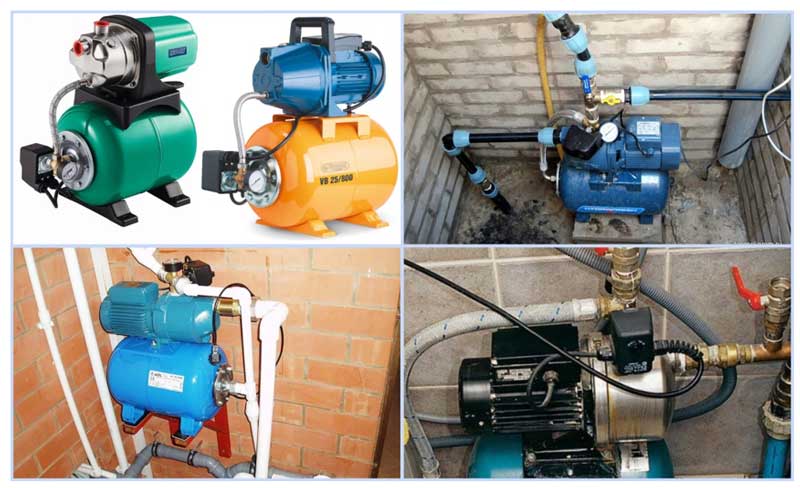

Работа реле давления тесно связана с гидроаккумулятором, без которого включение прибора в сеть водоснабжения становится бессмысленным. Вместо уже привычного электромеханического устройства сейчас нередко применяют электронные варианты и блоки автоматики с функцией защиты от “сухого хода”.
Если есть риск осушения источника в процессе откачки воды, реле давления просто дополняют блоком автоматики.

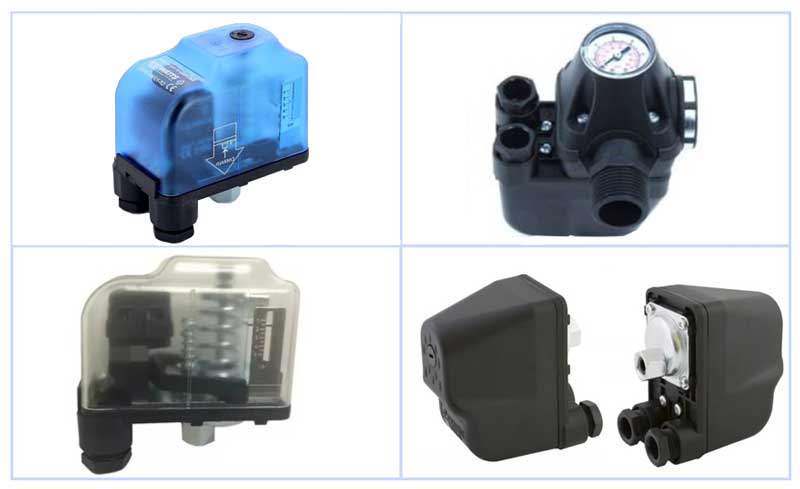

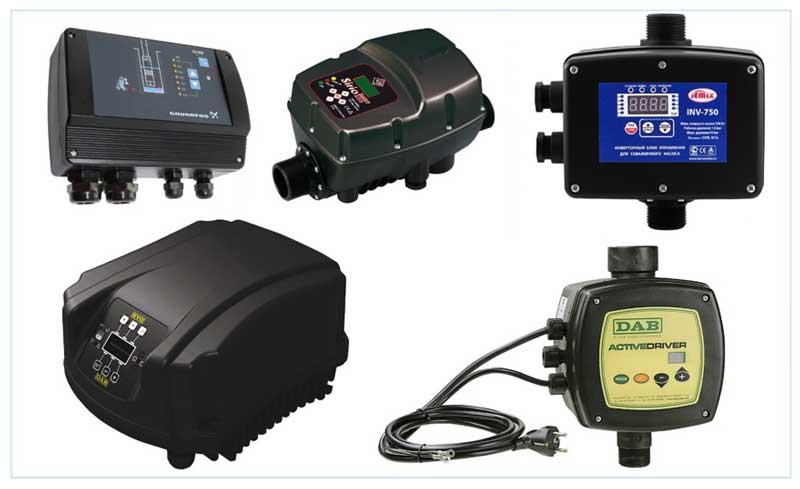

Однако в ряду электромеханических приборов, есть есть стрелочные устройства, которые можно использовать только с насосом. Они также сокращают количество включений оборудования и защищают от работы при отсутствии внутри насосного оборудования потока воды.
Выключение поможет предохранить мотор от серьезной поломки. Кроме того, с помощью такого реле можно поддерживать в водопроводной сети .
Основная характеристика устройства – номинальное рабочее давление. Оно может варьироваться в пределах от 1,5 – 6,0 бар.
Выбирая подходящее реле, следует обратить также внимание на такие показатели как:
- размеры присоединительной резьбы;
- уровень защиты от пыли и влаги;
- масса и размеры прибора;
- напряжение контактов;
- номинальные параметры тока;
- тип датчика и т.п.

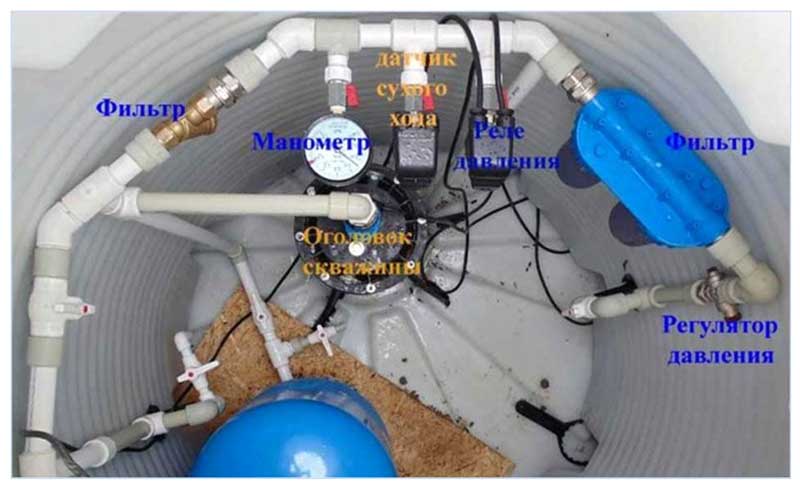

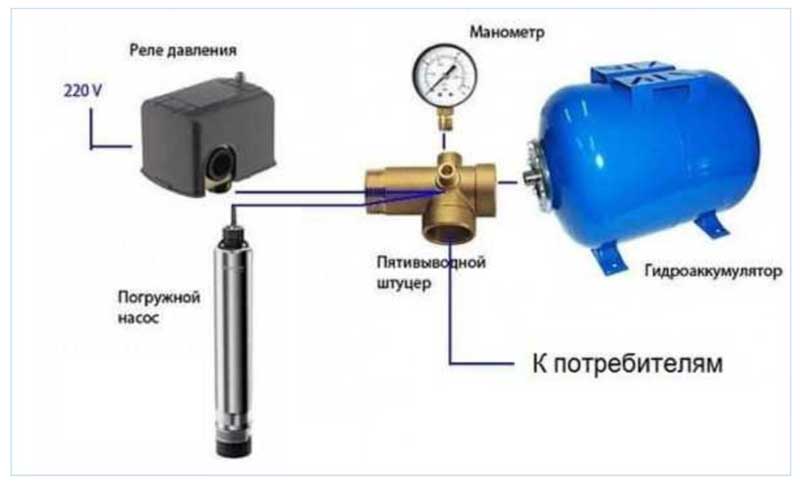

Датчик давления может устанавливаться непосредственно на гидробак или монтироваться отдельно от него. Следует также учесть, что реле производятся для работы в различной среде. Для домашнего хозяйства подойдет прибор, предназначенный для воды.
Не стоит приобретать реле, рассчитанное на работу с хладагентом или другими жидкостями. Обратить внимание нужно и на температуру рабочей среды для конкретной модели.
Перед установкой или регулировкой устройства следует тщательно изучить инструкцию с описанием его конструкции, технических характеристик, порядка монтажа, эксплуатации и т.п. (+)
Чаще всего для нужд домашнего водопровода используют стандартную модель РДМ-5. Такое устройство нужно подключить сначала к гидроаккумулятору водопроводной системы, затем – к контактам, соединенным с механизмом включения/отключения насоса. После этого нужно обеспечить прибор электропитанием.
Выбирая подходящее реле давления, следует учесть такие характеристики как размеры патрубков, напряжение, температура рабочей среды и т.п.
Обычно вместе с поставляется и реле давления. Если предполагается одновременно использовать электронную модель, то с помощью электромеханического варианта будет устанавливаться давление отключения. Для подключения к водопроводу следует использовать тройной фитинг с подходящими размерами резьбы.
Обычно берут элемент на четверть дюйма. Если имеется хотя бы небольшой опыт сантехнических работ, то эта операция пройдет без затруднений. Разумеется, все резьбовые соединения следует уплотнить с помощью ленты ФУМ, льняной нити или другого подходящего материала.

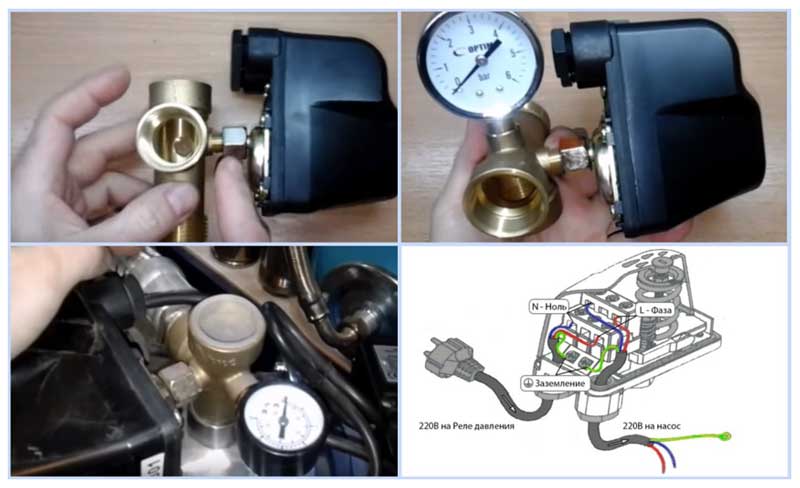

Завершают механическую часть установки реле давления монтажом манометра, чтобы получать актуальную информацию о текущем состоянии водопровода.
Для подключения реле к контактам насоса нужно убрать защитную крышку прибора. Под ней находятся четыре контакта. Два из них нужны для входа, через них обеспечивают поступление электропитания. Еще два контакта – это выход, их подключают к насосу
В процессе монтажа прибора следует правильно выбрать сечение кабеля, а также обеспечить его заземление, используя . Если же необходимо сделать защиту от сухого хода, то нужно обеспечить правильное положение насоса. Он должен быть установлен выше обратного клапана.
После установки нужно выполнить регулировку реле давления воды. Для этого, как упоминалось выше, имеется два винта с пружинами. Они находятся под крышкой, которую нужно снять. На производстве обычно устройство настраивают. Стандартными считаются показатели от 1,4 атмосфер (минимум) до 2,8 атмосфер.
Реле следует грамотно подключить к электросети и к контактам насоса. Обязательное требование безопасности – наличие заземления прибора
Даже если эти данные соответствуют тем, которые необходимы для конкретного насоса, их следует проверить. В процессе хранения и установки настройки могли немного сбиться. Вот порядок настройки реле, подключенного к системе с гидроаккумулятором.
Сначала следует измерить давление в баке, используя для этого автомобильный манометр, который подключают к ниппельному соединению. Ниппель расположен сверху на вертикальных моделях гидробаков, сбоку – на горизонтальных, но всегда со стороны, противоположной расположению фланца.
Лучше брать устройства с достаточно высокой градацией измерительной шкалы. Дешевые китайские модели не всегда соответствуют этому требованию. Бак нужно оставить пустым, насос или станцию не нужно подключать к электропитанию.
Перед началом настройки нужно замерить показания давления воздуха в пустом гидроаккумуляторе и отрегулировать его до значений, рекомендованных производителем
Нормальное давление в опустошенном баке устанавливается в зависимости от его объема. Небольшие емкости (менее 25 л) должны быть накачаны до 1,4-1,7 бар. Баки на 50-100 л нужно подкачать до 1,7-1,9 бар. При несоответствии давления в новом баке этим параметрам, нужно исправить ситуацию, т.е. подкачать недостающий воздух или стравить его избыток.
Ежемесячно рекомендуется проверять состояние гидроаккумулятора, контролируя и по необходимости корректируя при этом давление воздуха. Эти простые меры помогут не только сохранить необходимый уровень давления в баке, но и предотвратят быстрый износ резиновой мембраны.
Перед настройкой нужно внимательно изучить документацию, которая прилагается к насосу.
Нужно учесть такие показатели как:
- предельное давление;
- рабочее давление;
- норма расхода воды.
Эти данные нужно использовать при настройке реле, установленные значения давления должны находиться в пределах этих показателей.
Учитываются также и данные гидробака. Мощности бытового насоса обычно недостаточно, чтобы перекачать обычный гидроаккумулятор, однако не стоит рисковать и заведомо устанавливать некорректные настройки.
Регулировочные винты реле обозначены как P и ΔР, чтобы добраться до них, нужно снять защитную крышку с прибора
С установленного в подходящем месте реле нужно снять крышку. Для этого следует открутить крепеж. Там находятся две пружины. Рядом с той, что больше, находится обозначение P, та, что меньше, обозначена как ΔР. Теперь можно подключить насос или насосную станцию к электросети, и начать процесс заполнения бака водой.
Когда давление в емкости достигнет верхнего значения, реле выключит насос. Следует определить показания манометра в этот момент. Если полученные данные отличаются от рекомендованных, нужно отрегулировать их значение с помощью большой пружины.
Чтобы увеличить предел, вращать гайку необходимо по часовой стрелке, если нужно сделать уменьшить настройки – против.
Теперь следует открыть воду и освободить гидробак. Со временем реле сработает и включит насос. Нужно снова зафиксировать показания манометра и отрегулировать настройки реле, если это необходимо. Для корректировки нижнего предела давления нужно повернуть малую пружину.
Все манипуляции с регулировочными пружинами нужно выполнять крайне аккуратно. Это очень чувствительные элементы, поворачивать винт нужно постепенно, на малую часть окружность, не стоит делать несколько полных оборотов сразу, так можно полностью испортить прибор.
Реле давления можно использовать для управления работой поверхностной насосной станции или системы с погружным насосом. Порядок настройки практически не отличается
При этом нужно учесть следующий важный момент: поскольку малая гайка регулирует разницу между пределами, то при корректировке нижнего значения произойдет изменение данных для давления отключения.
Поэтому после корректировки положения большой гайки следует дождаться заполнения бака и снова проверить данные для верхнего предела и изменить их, если необходимо.
Устанавливая настройки верхнего предела для реле нужно помнить, что этот показатель должен быть хотя бы на 10% ниже, чем давление в опустошенном гидробаке, которое было зафиксировано и отрегулировано в самом начале. Иначе резиновая мембрана гидроаккумулятора окажется под неоправданно высоким давлением и быстро износится.
В процессе эксплуатации может оказаться, что рекомендованные настройки не подходят для этого конкретного водопровода. Тогда нужно повторно выполнить настройку по описанной выше схеме. Следует помнить, что рекомендованная производителями разница между пределами варьирует в интервале 1,2 – 1,6 бар.
Чтобы правильно настроить механический вариант реле давления, нужно вращать его регулировочные винты. Периодически следует проверять состояние прибора, поскольку со временем пружины могут ослабнуть (+)
Но чрезмерно усердствовать не стоит, поскольку чем больше эта разница, тем больше будут колебания напора в водопроводе. Давление отключения следует установить ниже, чем максимальное давление насоса.
Если этот момент не учтен, оборудование будет работать постоянно, поскольку не сможет обеспечить уровень давления, необходимый для отключения прибора. Эта ситуация делает использование реле бессмысленным.
Проверять настройки рекомендуется каждые три месяца. Эти же операции нужно выполнять после , замене гидробака, и т.п.
Корректировать настройки не рекомендуется изготовителями систем для откачки воды, но при необходимости проводить корректировку лучше после каждой новой заливки системы водой, например, на даче после расконсервации систем весной.
Дополнительная информация по регулировке реле давления для насоса приведена в .
Электронные варианты реле
Электронные модели реле давления на порядок дороже электромеханических аналогов, но эти затраты вполне окупаются. Такие устройства настраивать проще, а значения пределов можно выставить гораздо точнее.
Каждая такая модель снабжена контроллером потока, который моментально отключает насос, когда нет воды. Это надежно защищает насос от работы в опасном режиме “сухого хода”.
Электронные модели реле давления более точны, надежны и проще в эксплуатации, чем механические устройства, но они значительно дороже
Обычно электронное реле давление снабжено небольшим гидробаком, объем которого составляет всего 400 мл. Это немного, но таким образом система надежно защищена от возможных . Если для скважины используется дорогой насос высокого качества, имеет смысл потратиться и на хорошее электронное реле давления.
Выглядят такие модели достаточно привлекательно, отличаются высокой надежностью и длительным сроком эксплуатации. Но они могут быть чувствительны к качеству воды, поступающей в водопроводную систему. Чтобы предохранить реле от поломки, нужно позаботиться об установке.
Если скважину обслуживает дорогой и мощный насос, имеет смысл купить электронное реле, чтобы защитить прибор от перегрузок
Регулировочных пружин такие устройства не имеют, поэтому не придется периодически перенастраивать прибор из-за того, что они ослабли. Да и саму настройку выполнить значительно проще. Сначала нужно изучить инструкцию.
После первого подключения к сети некоторые модели включаются с задержкой на 15 секунд. Это не поломка, просто прибор настраивается.
В дальнейшем отключение насоса может выполняться также с задержкой около 7-15 секунд. Это нужно, чтобы насос отключался реже, если за этот короткий период давление опять возрастет. Электронную модель такого контроллера можно использовать в комплекте с насосной станцией, уже имеющей реле давления.
Здесь верхний предел выставляют на этом встроенном приборе. А давление включения устанавливается регулировкой электронного реле. Питание подключают сначала к электронному устройству, затем контакты переводят на реле станции, после чего запитывают насос.
Если электронное реле подключают к гидроаккумулятору, настройку выполнить проще. На реле задается нижний предел, который должен быть немного выше аналогичных данных, указанных на корпусе насоса. Отключается поток воды после того, как в системе будет достигнут максимальный напор, который зависит от мощности насоса.
Место установки электронного реле выбирают между насосом и перед первой точкой забора воды из системы. Следует учесть направление движения воды, обозначенное стрелкой.
Если устройство используется с насосом мощностью более 10 атм, рекомендуется перед электронным реле поставить редуктор давления, чтобы избавить прибор от ненужных нагрузок.
При подключении электронного реле к станции нужно сначала запитать прибор, потом – механическое реле, после этого включить в цепь насос
Если существующие настройки не подходят, их можно изменить. Для этого нужно отверткой подкрутить соответствующий винт или использовать другие элементы настройки, описанные в инструкции. Между максимальным давлением, которое может обеспечить насос, и минимальным показателем электронного реле должна быть разница не менее 0,6 атмосфер.
Для уплотнения резьбового соединения такого прибора лучше всего использовать тефлоновую ленту. В электронных реле давления обычно имеется встроенный клапан. Этот момент следует учесть, когда опустошают водопровод.
Перед первым пуском реле нужно сначала заполнить подающую магистраль водой, затем подать на устройство электропитание, после этого нужно открыть кран.
О срабатывании режима защиты от “сухого хода” обычно сигнализирует включение красного светодиода на корпусе. Для перезагрузки системы следует нажать кнопку “reset”, конечно, предварительно устранив причины возникновения опасной ситуации.
Выводы и полезное видео по теме
Настройка стандартной механической модели представлена здесь:
В этом ролике подробно описан порядок настройки и особенности эксплуатации электронного реле давления на примере модели BRIO 2000:
Реле давления – прибор исключительно полезный. Однажды разобравшись с его настройкой, можно будет регулярно корректировать состояние напора в водопроводной системе и надежно защитить насос и прочее оборудование от возможных поломок.
Возникли вопросы, или есть желание поделиться личным опытом выбора, установки и использования реле давления? Пожалуйста, оставляйте комментарии к статье и участвуйте в обсуждениях – блок для связи расположен ниже.
Датчик давления воды в системе водоснабжения: регулировка давления в трубопроводе
Первичная настройка
Если на вашем реле пружины полностью ослаблены, придётся произвести настройку с нуля. В этом случае работу проводят в такой последовательности:
- Производят запуск насосного оборудования и нагнетают давление в системе до того уровня, когда напор воды из самого удалённого от насоса крана не станет более-менее приемлемым для вас. Допустим, что измерительный прибор показал в этот момент значение 1,5 бар. Производим выключение насоса.
- Теперь необходимо отключить насосную станцию от питания, открыть крышку на реле и начать подтягивать гайку на большой пружине, пока не раздастся характерный щелчок, указывающий на замыкание контактов.
- Крышку реле устанавливают на место и производят запуск насосного оборудования. При этом давление нужно довести до 2,9 бар.
- Теперь агрегат нужно снова отключить от питания, крышку на реле опять открываем и поджимаем гайку малой пружины, пока не прозвучит щелчок размыкания контактов.
Видео инструкция по регулировке реле давления агрегата водоснабжения своими руками:
Регулировка и настройка
В бытовом использовании потребитель часто отдает предпочтение недорогим и надежным моделям отечественного производства – датчикам серии РД-5, РМ-5, и их различным модификациям, чтобы выбранный прибор работал корректно, необходима его правильная настройка к параметрам линии. Заводские установки значений включения-отключения реле и соответственно порогов срабатывания насоса указанных устройств составляют 1,4 – 2,8 бар.
Рис. 9 Технические характеристики популярных видов реле
Если внутренняя магистраль имеет большую протяженность или трубопровод расположен в здании высокой этажности, нужно настроить заново верхнюю и нижнюю границы срабатывания реле. При необходимости проведения регулировочных операций контрольно-измерительным прибором служит встроенный манометр, по которому фиксируют показания, операции по настройке проводят в следующей последовательности:
- Отключают электронасос от электрической сети, снимают верхнюю крышку прибора для получения доступа к двум регулировочным подпружиненным винтам, наибольшая пружина отвечает за верхний порог срабатывания, а маленькой можно отрегулировать разницу между пределами. Вращением гайки над большой пружиной добиваю
Самостоятельная регулировка реле давления воды для насоса
Автор aquatic На чтение 7 мин. Просмотров 8.4k. Обновлено
Для автоматизации подачи воды при помощи насоса используется специальное реле, которое работает от электричества. Оно монтируется в непосредственной близости от расширительного бака. Правильная регулировка реле давления воды для насоса позволяет сократить количество циклов включения и выключения, продлив тем самым эксплуатационный период оборудования.
Основной прибор с дополнительными элементами
Принцип работы и составные части приспособления
По своей конструкции устройство представляет небольшой блок, содержащий особые пружины. Одна из них настраивается на максимальное давление, а другая – на минимальное. Их регулировка может осуществляться посредством специальных гаек, расположенных сверху.
Можно ознакомиться со строением реле наглядно
Непосредственно к пружинам прикреплена мембрана, реагирующая на изменение давления определенным образом. При минимальном значении происходит растяжение металлической спирали, а при максимальном – сжатие. Таким образом, контакты смыкаются и размыкаются.
Состав системы контроля давления в системе
Порядок работы приспособления примерно следующий.
- На начальном этапе тратится вода из расширительного бака, что приводит к снижению давления в контуре. Когда оно опускается до нижнего порога, происходит включение насоса.
- Вода закачивается в основной бак до тех пор, пока он не заполнится до определенного уровня. В результате давление повышается. После того как оно достигает верхнего порога, подающее оборудование отключается.
Манометр необходим для снятия показаний давления
Обратите внимание! Чтобы узнать давление в мембранном баке, следует открутить колпачок с ниппелем, после чего присоединить к нему специальный измерительный прибор – манометр.
Расценки на некоторые модели
На самом деле реле давления воды для насоса купить можно за сравнительно небольшую денежную сумму. В таблице представлены цены на популярные модели известных производителей.
Представлено реле Калибр РД-5
Демонстрируется модель Джилекс РДМ-5Что касается цен на электронные реле давления воды для насосов, то они примерно в 2-3 раза выше, чем на механические аналоги. Подобные устройства дают возможность осуществлять более точную настройку рабочего диапазона. Кроме того, они предохраняют запорную арматуру от возможного гидравлического удара.
Внешний вид электронного изделия с защитой от холостого хода
Монтаж и регулировка реле давления воды для насоса
Если инсталляция и регулировка реле давления воды для насоса будет проведена своими силами, то не придется тратить финансовые ресурсы непосредственно на привлечение профессионалов. Сам процесс подсоединения и настройки устройства не отличается сложностью.
Пример установки устройства совместно с насосной станцией
Статья по теме:
Регулятор давления воды в системе водоснабжения. Если напор воды нормальный или даже сильный, то вам просто необходимо данное устройство. А почему Вы узнаете из нашего отдельного обзора.
Рассмотрение схемы подключения реле давления воды для насоса
Готовое приспособление подсоединяется к электрической и водопроводной системам стационарно, так как в его перемещении необходимости нет. Для подключения выделенная линия электричества вовсе не обязательна, но все же желательна. От щитка рекомендуется подводить медный кабель сечением от 2,5 кв. мм.
Основная схема для подсоединения проводов
В схеме должно присутствовать заземление, так как сочетание электричества с водой является достаточно опасным. Кабели вставляются в специальные отверстия, расположенные на задней части корпуса. Под крышкой имеется особая колодка с контактами:
- клеммы для подсоединения фазы и нулевого провода;
- контакты для заземления;
- клеммы для проводов, ведущих от насоса.
Схема подключения к электросчетчику и УЗО
Обратите внимание! Подключение осуществляется по стандартной схеме. С проводящих элементов снимается определенная часть изоляции, после чего зачищенные края фиксируются прижимными болтами.
Осуществление настройки реле давления насосной станции самостоятельно
Для настройки системы необходим надежный манометр, позволяющий точно измерять давление. По его показаниям производится регулировка. Весь процесс сводится к подкручиванию пружин. При повороте по часовой стрелке происходит повышение давления и наоборот.
Большая и малая пружины внутри корпуса необходимы для регулировки прибора
Последовательность действий при настройке примерно такая:
- Производится запуск систему, после чего с использованием манометра отслеживаются пороги, при которых включается и отключается прибор;
- При помощи подходящего гаечного ключа отпускается или поджимается большая пружина, отвечающая за нижний порог.
- Осуществляется включение системы и проверка выставленных параметров. В случае необходимости производятся корректировки.
- После выставления нижнего уровня давления регулируется верхний предел. Для этого выполняются те же манипуляции с маленькой пружиной.
- Осуществляется окончательное тестирование системы. Если результаты устраивают, то процесс настройки можно считать завершенным.
Доступ к пружинам можно получить после снятия корпуса
Примечание! При регулировке реле давления воды для насоса следует помнить, что минимальный диапазон между верхним и нижним порогом должен составлять более 1 атмосферы.
О защите от холостого хода
В некоторых случаях вода через насос может не проходить, а он будет продолжать свою работу. Такой режим функционирования прибора является крайне нежелательным, так как он значительно сокращает срок службы. Однако это относится лишь к устройствам с мокрым ротором, где в качестве охлаждающей и смазочной жидкости выступает вода.
Схема работы проточного реле сухого хода
Чтобы избежать выхода оборудования из строя, необходимо установить реле, предохраняющее от функционирования всухую. Контакты должны разомкнуться при отсутствии воды и отключить устройство. Двигатель прибора удастся запустить только при наличии достаточного количества воды.
Если потребление воды из скважины или колодца будет превышать ее поступление, то холостого хода не избежать. В связи с этим установка реле давления воды для насосных станций поможет справляться с такой ситуацией.
Обнаружение холостой работы может быть вычислено по одной из нескольких величин:
- давлению на выпускном патрубке;
- уровню воды;
- потоку жидкости через прибор.
Полезная информация! Защита прибора от холостой работы в водопроводных системах загородных домов необходима. Чаще всего она используется совместно с другими автоматизирующими приспособлениями.
Необходимо знать
При установке высокого давления всасывающее оборудование включается гораздо чаще, что приводит к ускоренному износу основных деталей. Однако такой напор позволяет применять даже душевую кабину с гидромассажем без каких-либо сложностей.
Наглядная схема снабжения жилого дома водой из колодца
При низком давлении прибор, подающий жидкость из колодца или скважины, изнашивается меньше, но в этом случае придется довольствоваться обычной ванной. Все прелести джакузи и других приспособлений, требующих достаточно сильного напора, оценить вряд ли получится.
Таким образом, выбор должен делаться в зависимости от преследуемых целей. Каждый решает сам, что предпочесть в конкретном случае.
Подведение итогов
После установки и настройки реле давления насосной станции наблюдать за системой и корректировать ее работу все же периодически придется. Специалисты рекомендуют раз в квартал производить полное сливание воды из расширительного бака и тестировать давление. Правильная эксплуатация оборудования позволит избежать лишних расходов на проведение ремонтных работ и покупку изношенных деталей.
Как подключить к насосу реле давления (видео)
Датчики давления воды в системе водоснабжения: установка и регулировка
Качественные датчики давления воды в системе водоснабжения частного дома просто необходимы. Благодаря этим небольшим устройствам оборудование работает в подходящем режиме и реже ломается. Периодически реле давления приходится заменять. А народным умельцам, которые решили собрать насосную станцию самостоятельно, а не покупать готовый агрегат, придется устанавливать датчик своими руками. При этом важно правильно подключить прибор, а затем должным образом настроить его. В этом материале мы подробно расскажем как это сделать.
Как работает датчик давления воды?
Реле давления — это небольшой прибор, который управляет работой насосной станции. Он измеряет давление воды в системе и на основании полученных данных включает или выключает насос. При понижении давления в системе реле включает насос, и гидроаккумулятор наполняется. Когда давление достигает максимального значения, заданного при настройке прибора, насос отключается. Когда количество воды убывает и давление достигает минимального значения, прибор включается и цикл повторяется.
Датчик давления воды в системе водоснабжения позволяет контролировать уровень наполнения гидроаккумулятора и управлять включением-отключением насоса в автоматическом режиме
Для нормальной работы датчик давления воды в трубопроводе необходимо сначала подключить к системе водоснабжения. Затем выполняется подключение прибора к электропитанию. После этого реле нужно настроить, и лишь тогда его можно считать готовым к работе. Обзор нескольких моделей реле давления представлен в следующем видеообзоре:
Как подключить датчик к водопроводу?
Чтобы соединить прибор с водопроводной системой, на нем предусмотрена специальная гайка. Она жестко закреплена на реле, поэтому при установке придется вращать весь прибор по часовой стрелке. На современных насосах обычно для монтажа реле давления есть специально предназначенное место. Если такое гнездо не предусмотрено, следует воспользоваться дюймовым латунным тройником, именуемым в народе «елочкой». Эта удобная деталь позволяет подключить к водной магистрали и реле давления, и манометр, и гидроаккумулятор.
Специальный штулцер для датчика давления воды позволяет подключить к водопроводной системе все необходимые элементы: реле, гидробак и манометр
Перед началом монтажа следует изучить расположение гнезда для датчика перепада давления воды. Иногда нормальной установке реле препятствуют трубы или элементы самого насоса. В этом случае следует позаботиться о детали, которая выполнит роль «удлинителя».
Не всегда вход для воды на реле имеет стандартный диаметр в четверть дюйма, особенно, если используется не бытовая, а профессиональная модель. Для правильной установки прибора понадобится подходящий латунный переходник.
При подключении реле давления к водопроводной магистрали нужно обязательно уплотнить резьбовое соединение. Для этого можно использовать лен или специальную нить Тангит Унилок. Она стоит недешево, но по оценкам специалистов, этот материал удобнее использовать, он обеспечивает более надежный результат. Начинающим мастерам не всегда удается сделать надежное резьбовое уплотнение с первой попытки.
При работе с уплотнительной нитью следует придерживаться ряда рекомендаций:
- перед началом работы резьбу необходимо развернуть торцом к себе;
- обмотку производят не от торца, а к торцу по часовой стрелке;
- начать обмотку следует примерно с того участка резьбы, до которого будет навинчено реле, т. е. уплотнительная нить должна быть на той части резьбы, которая затем будет скрыта под монтажной гайкой реле давления;
- первая петля уплотнителя должна быть прочно закреплена;
- затем нить аккуратно наматывают таким образом, чтобы она располагалась равномерно и не попадала внутрь канавок;
- количество уплотнителя должно быть достаточным, чтобы предотвратить протечки, но не слишком большим, иначе или гайка не накрутится или нить сомнется так, что протечки все равно появятся.
После того, как уплотнительная нить уложена, можно навинчивать реле. Это следует делать вручную, медленно. Когда появится сопротивление, нужно вооружиться гаечным ключом. Если процесс идет с некоторым сопротивлением, а уплотнительная нить остается ровной и не образует петель, значит, уплотнение выполнено правильно. Если же нить путается, образует петли, вылезает, придется снять реле и уложить уплотнитель заново. Если при накручивании образовалась только одна или две небольших петельки, а в целом тангит лежит ровно, это допустимый огрех, переделывать работу не нужно.
Подключение прибора к электропитанию
Следующий этап установки датчика давления воды — подключение прибора к электросети. Для начала нужно найти на реле две группы контактов, которые обычно замкнуты, но при достижении максимального значения давления должны размыкаться. Обычно место расположения этих контактов обозначено в инструкции к реле давления. Если инструкция отсутствует, определиться поможет любой электрик.
На фото наглядно представлено расположение контактных пар, к которым подводят электропитание. При достижении максимального значения давления контакты размыкаются и насос отключается
Обратите внимание! Для подключения реле к электросети рекомендуется использовать кабель, характеристики которого соответствуют мощности насоса.
Теперь следует прикрутить жилы провода к свободным контактам каждой пары. Не следует соединять таким образом контакты одной пары, поскольку это приведет к короткому замыканию. Провод заземления соединяют со специальным винтом на корпусе реле. Этот винт обозначен соответствующим символом.
Таким символом условно обозначают контакт заземления. Отсутствие заземления электроприбора является опасным нарушением техники безопасности, которое может привести к аварии и даже к травмам
Затем реле давления нужно соединить с насосом. Для этого следует использовать кусок провода подходящей длины. Один конец его жил прикручивают к свободным контактам реле, второй — к контактам насоса. При этом рекомендуется соблюдать цвет жил. Контакты заземления реле и насоса также можно соединить, хотя это необходимым не считается.
После этого нужно проверить работу системы. Если по мере забора воды давление на манометре растет, при достижении определенного максимума насос отключается, а по мере расходования воды давление понижается, установка реле выполнена правильно.
Как правильно настроить агрегат?
Обычно для нормальной работы системы вполне достаточно настроек, установленных производителем. Например, заводские установки модели РДМ-5 Джилекс составляют 1.4-2.8. Если же по каким-то причинам их необходимо изменить, все манипуляции следует проводить очень осторожно, чтобы не испортить прибор неумелым обращением.
Перед настройкой реле необходимо:
- Отключить электропитание насоса.
- Спустить всю воду из системы (стрелка манометра достигнет нуля).
- Включить насос и заполнить систему водой.
- Дождаться автоматического отключения насоса и зафиксировать давление отключения.
- Спустить воду, дождаться автоматического включения насоса и зафиксировать давление включения.
Внимание! Перед настройкой реле давления следует проверить давление в гидроаккумуляторе. Этот показатель должен быть на 0,2 меньше минимального значения, установленного на реле давления. Кроме того, перед началом настройки реле рекомендуется прочистить имеющиеся в системе фильтры.
Для регулировки датчика давления воды используются две пружины — большая и малая. С помощью большой пружины выставляют максимальное значение давления воды в системе. Для этого пружину закручивают. Малая пружина регулирует не минимальное значение давления, а разницу между минимумом и максимумом. Если предустановленное значение кажется слишком маленьким, эту пружину также следует закрутить, пока не будет достигнуто подходящее значение. Закручивают не саму пружину, а гайку, которая ее удерживает. При закручивании этой гайки пружина сокращается, а при откручивании она распрямляется.
Чтобы увеличить давление включения насоса большую пружину нужно закручивать. Проверяют полученные настройки, спуская воду из системы. Манипуляции с большой пружиной повторяют, пока давление включения не достигнет необходимого уровня. Чтобы увеличить значение давления отключения насоса, следует закручивать малую пружину. Эта пружина чувствительнее большой, действовать следует осторожнее. Если показатели включения-отключения нужно снизить, гайки пружин не закручивают, а откручивают.
Вот пример проведения работ на видео:
Оцените статью: Поделитесь с друзьями!Датчик давления воды в системе водоснабжения
Автор Монтажник На чтение 10 мин. Просмотров 3.7k. Обновлено
Трудно представить работу индивидуальной системы водоснабжения без элементов автоматики – при их отсутствии насос непрерывно качал бы воду, и пришлось включать и отключать его вручную при наполнении магистрали. Автоматические приборы управления режимами работы электронасосного оборудования реагируют на физические параметры находящийся в магистрали жидкости или ее отсутствие, наиболее используемым из них является датчик давления воды в системе водоснабжения.
Прибор, реагирующий на давление, устанавливают в индивидуальную водоподающую систему с погружным электронасосом или поверхностной насосной станцией, в сложных блоках автоматического управления устройство вмонтировано в модуль вместе другими приборами. При установке реле давления своими руками в водопроводную магистраль важно знать правила его подключения и настройки, позволяющие задавать пороги срабатывания и отключения электронасосов при водоподаче.
Рис. 1 Реле давления для систем водоснабжения – разновидности
Что такое датчик давления
Датчик в основном размещают в насосной станции или в трубопроводе при использовании погружного электронасоса, устройство представляет собой небольшую деталь прямоугольной формы с выходным резьбовым штуцером для подключения к переходным фитингам и клеммами для подсоединения электрических проводов. Под пластмассовой крышкой размещаются элементы управления, контактная группа и регулировочные винты, с помощью которых производится настройка прибора.
Назначение
Электрические насосы в системе водоснабжения подают воду потребителю с определенным объемом и напором, при этом часть давления уходит на преодоление гидравлического сопротивления линии при перемещени потока на заданную высоту и расстояние, а остаток обеспечивает комфортный напор во внутридомовой магистрали.
Давление во внутренней системе необходимо для нормального функционирования санитарно-технических приборов, бытовой техники (стиральных и посудомоечных машин), смесительной арматуры на кухнях, в душевых кабинах и ванных комнатах. Чем больше протяженность внутридомовой линии и выше этажность дома, тем более высокий напор требуется на ее входе.
Рис. 2 Внешний вид и подключение насосной станции с реле давления к водозаборной системе
Чтобы получить необходимое значение, электронасос должен работать такой период времени, чтобы наполнить гидробак и магистраль с необходимым давлением, после чего отключиться. Именно реле давления управляет порогами срабатывания насоса за счет замыкания и размыкания цепи его питания, данная функция реализуется последовательным подключением одного из проводов питающего электрического кабеля к входным и выходным клеммам на корпусе датчика.
Многие схемы отопления имеют в своем составе циркуляционные насосы, повышающие давление и направляющие теплоноситель по контурам теплых полов и радиаторов отопления. При возникновении экстренных случаев, связанных с засором или забиванием трубопровода, электронасос будет работать в непрерывном режиме, повышая давление в системе – в результате может произойти повреждение трубопровода и оборудования. Избежать подобных ситуаций можно установкой реле, размыкающим цепь электропитания циркуляционной помпы при повышенных гидравлических нагрузках на магистраль.
Использование реле эффективно и в коммунальной сфере, где его устанавливают в трубопроводы водопроводных, отопительных и канализационных магистралей для автоматизации работы оборудования.
Рис. 3 Реле, манометр и гидроаккумулятор в составе водозаборной станции
Принцип работы
Рассмотрим датчик напора РМ, установленный в индивидуальный водопровод, он функционирует следующим образом:
Создаваемое насосом колодца или скважины давление способствует наполнению магистрали водой, которая давит на резиновую мембрану, расположенную за штуцером реле давления.
Внутри устройства на эластичной мембране размещена тарелка с заостренными конусными выступами по краям, при перемещении мембраны под давлением вглубь прибора происходит одновременный сдвиг тарелки и ее наконечники давят на пластину, размыкающую электрические контакты внутри корпуса.
Так как к контактам подключен один или два провода кабеля питания электронасоса, происходит размыкание цепи, и подача питания на электродвигатель прекращается, прибор останавливает свою работу.
Максимальный порог срабатывания, при котором включается и выключается насос, устанавливается внутренними пружинами, давящими на замыкающую электрические контакты пластину в направлении движения мембраны. Таким образом, гайкой большой пружины регулируется усилие, с которым должна переместиться эластичная мембрана для разъединения электрических контактов, и соответственно давление для разрыва цепи питания.
При бытовом использовании воды давление в трубопроводе падает, мембрана реле возвращается в исходное положение, ослабляя нажим на пластину, и контакты внутри прибора замыкаются – электронасос начинает функционировать и закачивать воду в магистраль.
Рис. 4 Датчик давления воды РМ в разобранном виде
Устройство и конструктивные особенности
Датчик давления устанавливается как отдельный прибор в большинстве систем автоматического регулирования, также он входит в состав блоков управления насосным оборудованием 2 и 3 поколений, в которых в одном корпусе размещается вся автоматика.
Простой недорогой механический прибор содержит следующие элементы:
- Корпус с расположенным в основании штуцером стандартным диаметром 1/4 дюйма или 8 мм. для подсоединения к водопроводу, и съемной крышкой, предохраняющей его механические детали, электрические клеммы и подстроечные винты от повреждений и проникновения влаги.
- Диафрагму с внутренними пластинами и пружинящими контактами, коммутирующими электрическую цепь.
- Регулировочные большой и малый винты с пружинами, определяющими верхнюю границу напора, размыкающего контакты, и разницу (дельту) между порогами включения и отключения прибора.
- Клеммные колодки для подсоединения контактов насоса (обозначаются M1, M2), электрических (L1 и L2) и заземляющих проводов с винтовыми фиксаторами.
Рис. 5 Схема реле на примере модели РД 2
Какие модели датчиков бывают
Различают механические и электронные модификации датчиков, для бытового водоснабжения c использованием погружных электронасосов и насосных станций бюджетной и средней ценовой категории в основном применяют механические модели этого прибора. Они отличаются высокой надежностью, простотой конструктивного исполнения, удобством монтажа и регулировки.
Использование дорогих электронных датчиков давления в обычных водозаборных системах только для размыкания контактов не имеет смысла, электроника рассчитана для плавного регулирования режимов работы насосного оборудования.
Рис. 6 Приборы автоматического управления со встроенными датчиками
Электронные датчики воды
Электронные датчики гидравлического давления применяется в автоматике управления насосным оборудованием 3-го поколения с частотным преобразователем, они входят в состав электронных контроллеров, состоящих из одного малогабаритного блока.
Электронное устройство заменяет все дискретные элементы системы автоматики – реле сухого хода и давления, манометр, гидроаккумулятор большого объема, обеспечивает плавный запуск электродвигателя и электронную регулировку скорости вращения вала насосного электродвигателя. В данном устройстве с электронного датчика снимается аналоговый сигнал, величина напряжения которого зависит от напора, далее он преобразуется в электронной управляющей схеме в широтно-импульсное модулированное напряжение, подаваемое на обмотку электродвигателя насоса.
В зависимости от частоты модуляции изменяется скорость вращения вала и соответственно рабочего колеса электронасоса – это поддерживает в трубах постоянный напор в любой ситуации, то есть при водопотреблении электронасос всасывает воду со скоростью, компенсирующей расход.
В быту широко известны и используются специальные блоки частотного управления SU 301 от Grundfos, работающие в паре с погружными электронасосами серии SQ, другие известные модели и производители – Active Driver (DAB), Sirio Entry (Italtecnica).
Рис. 7 Подключение датчика к водопроводу и электрической сети
Как подключить датчик давления к водопроводу и электропитанию
Приспособление (РД, РМ) вкручивается в переходник при помощи накидной гайки (резьбовое соединение типа американка) – это позволяет при подсоединении оставлять корпус в неподвижном положении, не вращая его вокруг своей оси. В таком приборе резиновая прокладка под накидной гайкой обеспечивает герметичность соединения, но бывают и другие разновидности приборов с неподвижным штуцером, имеющем наружную или внутреннюю резьбу без прокладок. В этом случае для герметизации используют льняное волокно или специальную нить для гидроизоляции фитингов сантехнической арматуры, вариант установки уплотнителя из популярной ФУМ ленты не слишком эффективен – она часто прорезается острой резьбой.
Подключение прибора к электрическому напряжению переменного тока в 220 вольт не вызывает особых трудностей – два конца одного из проводов питания электронасоса подключаются к клеммам М1 и М2 и фиксируются винтами, если в электропитании присутствует заземляющая жила, она присоединяется к колодке, расположенный в нижней части корпуса, с помощью прижимной пластины и винта.
Рис. 8 Реле в автоматике погружного насоса – схема подключения через пятивходовой фитинг
Датчик давления воды в системе водоснабжения – схема подключения
Для автоматического включения или отключения водозаборной станции реле обычно устанавливают на входе гидроаккумулятора, применяя пятивходовой штуцер, к которому также подключаются манометр, линия от электронасоса и внутренний домашний трубопровод.
В отличие от поверхностной насосной станции, при использовании погружного электронасоса необходима установка реле сухого хода, для которого нет места на стандартном пятивходовом фитинге. Для подключения прибора используют дополнительный трехвходовой или четырехвходовой переходник, подключаемый в линию последовательно с другими приборами.
Регулировка и настройка
В бытовом использовании потребитель часто отдает предпочтение недорогим и надежным моделям отечественного производства – датчикам серии РД-5, РМ-5, и их различным модификациям, чтобы выбранный прибор работал корректно, необходима его правильная настройка к параметрам линии. Заводские установки значений включения-отключения реле и соответственно порогов срабатывания насоса указанных устройств составляют 1,4 – 2,8 бар.
Рис. 9 Технические характеристики популярных видов реле
Если внутренняя магистраль имеет большую протяженность или трубопровод расположен в здании высокой этажности, нужно настроить заново верхнюю и нижнюю границы срабатывания реле. При необходимости проведения регулировочных операций контрольно-измерительным прибором служит встроенный манометр, по которому фиксируют показания, операции по настройке проводят в следующей последовательности:
- Отключают электронасос от электрической сети, снимают верхнюю крышку прибора для получения доступа к двум регулировочным подпружиненным винтам, наибольшая пружина отвечает за верхний порог срабатывания, а маленькой можно отрегулировать разницу между пределами. Вращением гайки над большой пружиной добиваются изменения верхнего порога давления – поворотом по часовой стрелке повышают верхний предел срабатывания, вращением в обратном направлении при ослаблении пружины снижают предел.
- При регулировке с помощью большой пружины делают несколько оборотов гайки на большом винте в нужную сторону, после чего включают электронасос и фиксируют на манометре момент его отключения.
- Если показания не соответствуют требуемым, спускают воду из внутреннего водопровода и дожидаются повторного включения электронасоса – он при достижении минимального напорного порога запускается реле.
- Операцию периодически повторяют, пока давление отключения электронасоса не примет нужное значение по показаниям стрелки манометра.
- После настройки верхнего порога приступают к регулированию минимально допустимого нижнего предела, при этом следует иметь ввиду, что разница между пограничными уровнями срабатывания должна составлять не менее 1,5 бар.
- Вращением гайки на малом винте в ту или иную сторону можно установить дельту, после подстройки из наполненной магистрали сливают воду и по показаниям манометра фиксируют момент, когда реле включит насос. Если требуемая нижняя граница не достигнута, подстройку и слив воды повторяют несколько раз, пока не будет достигнута искомая разница не менее, чем 1,5 бар.
Следует отметить, что чем больше разница между порогами, тем реже происходит включение насоса, а когда насос работает в таком режиме, срок его эксплуатации и другого автоматического оборудования возрастает.
Рис. 10 Настройка и регулировка датчика давления воды
Рекомендации по установке
При размещении датчика давления в магистрали необходимо соблюдать следующие рекомендации:
- Чтобы прибор работал правильно, диапазон температур, в котором он эксплуатируется, не должен превышать -4 – +40 С.
- Автоматику размещают не только в помещении дома, но и кессоном колодце, после насоса в линию следует установить фильтры тонкой и глубокой очистки воды – это предотвратит забивание грязью штуцера с мембраной, которое может привести к некорректной работе прибора.
- Многие устройства рассчитаны на работу только с холодной водой, при эксплуатации ее температура не должна превышать допустимые пределы, к примеру, не более +55 С. для моделей РД.
- Мощность подключаемого через прибор электронасоса не должна превышать значений, указанных в паспортных данных – нарушение этого правила может привести к залипанию контактов и выходу реле из строя.
Рис. 11 Пример размещения гидрореле с глубинным электронасосом
Датчик или реле давления является основным прибором для обеспечения автоматической работы водозаборного оборудования, он входит в состав любой электронасосной станции или системы водоснабжения с глубинным электронасосом. Его установка и подстройка не представляет особых трудностей даже для неподготовленного домовладельца, а соблюдение основных правил размещения и монтажа обеспечит бесперебойную работу прибора в течение десятка лет.
Управление давлением воды — помощь и совет
Брызги в кранах, неравномерный поток воды и вибрация труб могут указывать на то, что в ваших водопроводах есть воздух.
Воздух обычно задерживается в верхних точках вашей системы водоснабжения, и чтобы вытеснить это, вам необходимо временно увеличить силу воды, протекающей по трубам. Большой объем воды, создаваемый при открытии всех ваших кранов, вызывает поток воды по вашим трубам, который уносит пузырьки воздуха из вашей системы водоснабжения.
Как очистить шлюз:
1 Проверьте главный кран подачи воды, чтобы убедиться, что вода в вашем доме включена.
2 Двигайтесь по дому и откройте все краны горячей и холодной воды, начиная с крана, ближайшего к главному крану подачи воды. Доберитесь до самого дальнего крана.
3 Промойте все туалеты и включите воду во все приборы или приспособления, которые используют подключение к водопроводу. Например, наполните чашку водой из дозатора холодильника и запустите посудомоечную и стиральную машины через цикл полоскания.
4 Дайте воде течь в течение 10–15 минут или пока она не начнет нормально течь из каждого крана, без каких-либо брызг или ударов.
5 Вернитесь к последнему открытому крану, наиболее удаленному от основного водяного клапана, и выключите воду. В каждом туалете сначала закройте кран, ближайший к основному клапану, а затем спустите воду из унитаза. Подождите около двух минут, прежде чем закрыть следующие краны.
6 Продолжайте закрывать краны.Вернитесь к первым открытым кранам, пока не отключите воду во всех кранах и арматуре. Это должно устранить воздушные карманы.
7 Обратитесь к водопроводчику для осмотра ваших труб, если очистка воздуха от трубопроводов не решает проблему. Возможно, вы имеете дело с гидроударом или трубами неправильного размера.
Наконечник
Громкие удары или удары, сопровождаемые отсутствием шума в трубе, обычно являются признаком гидроудара. Продолжительный шум и вибрация обычно вызваны воздухом в трубах.Если при закрытии водяного клапана возникает шум или разбрызгивание, или если такой прибор, как посудомоечная или стиральная машина, переключает циклы, скорее всего, это гидравлический удар, а не воздух в трубах.
Встроенные системы повышения давления воды для бытового использования
Часто задаваемые вопросы
Q. «Насколько я могу ожидать колебания давления воды после установки системы постоянного давления воды?»
A. Постоянное давление на выходе встроенной системы постоянного давления не должно колебаться более чем на 1-2 фунта на квадратный дюйм, даже если требования к потоку воды в системе могут резко измениться.
Q. «Какое давление на входе требуется для этих устройств?»
А.Система постоянного давления требует минимального входящего давления 3 фунта на квадратный дюйм, в то время как встроенная система наддува требует всего 1,5 фунта на квадратный дюйм.
Q. «Каков требуемый расход воды для устройства постоянного давления?»
A. Система работает в широком диапазоне потоков от затопленного всасывания до 35 галлонов в минуту. Система Inline не предназначена для забора / подъема воды из источника ниже насосной установки. Нет требований к входящему потоку, за исключением того, что система должна быть снабжена постоянной подачей воды, чтобы блок всегда был полностью заполнен водой.Рекомендуется, чтобы система была снабжена входной линией диаметром 3/4 дюйма или больше. Обратите внимание, что, несмотря на то, что установка не имеет никаких требований к потоку воды, кроме постоянного поддержания ее в полном объеме, вы все равно должны соответствовать требованиям к минимальному давлению воды. 3 фунта / кв. дюйм.
Q. «Какая разница между расходом воды и давлением воды?»
A. Расход воды означает количество воды, выходящей из шланга, крана или другого трубного приспособления за определенный промежуток времени.Под давлением воды понимается сила, с которой вода перемещается из одного места в другое, или сила, с которой вода выходит из трубы. Расход воды — это результат давления на объем. Объем — это количество воды, доступное для доставки, а давление — это сила, приложенная к ней. Например, если давление нагнетания воды составляет 3 фунта на квадратный дюйм через трубу с внутренним диаметром 1/2 дюйма, скорость потока будет ниже, чем при нагнетании воды в 3 фунта на квадратный дюйм через большую трубу.
Q. «Что означает затопленный всасывающий патрубок?»
A. «Затопленный всасывающий патрубок» относится к ситуации, когда вода поступает на впуск насоса из приподнятого источника под действием силы тяжести.
Q. «Моя вода песчаная и несколько абразивная. Могу ли я использовать эти системы?»
A. Перекачивание абразивной или песчаной воды может повредить внутренние компоненты насоса. Мы рекомендуем установить сепаратор песка перед установкой постоянного давления или наддува, если у вас такие водные условия.У нас есть много сепараторов песка на ваш выбор. Обратите внимание: если вы планируете добавить сепаратор песка перед системой постоянного водоснабжения, вы должны убедиться, что ваша водная система соответствует минимальной скорости потока для правильной работы сепаратора песка.
Q. «Испытаю ли я гидроудар при использовании системы постоянного давления?»
A. Напорный бак помогает уменьшить гидравлический удар, действуя как системный буфер. Однако вам все равно может понадобиться ограничитель гидравлического удара, поскольку гидравлический удар вызывается быстрым отключением клапана в конце вашей водопроводной системы, а система постоянного давления устанавливается в начале вашей водопроводной системы.
Q. «Какие еще предметы и / или инструменты потребуются для установки системы постоянного давления?»
A. Изготовитель рекомендует, но не включает: гаечные ключи, отвертку, герметик для труб, фитинги, ниппели, обратные клапаны, шаровые краны, штуцеры и предохранительный клапан на 100 фунтов на квадратный дюйм.
В. «Какой размер напорного бака мне нужна?»
A. Для 12 галлонов в минуту или больший поток, размер минимального давление бака составляет 4 галлона; для 12 галлонов в минуту или менее минимальный размер резервуара под давлением составляет 2 галлона.Превышение размера резервуара под давлением допустимо и не повлияет отрицательно на работу системы или гарантию.
Q. «Каковы физические размеры резервуаров высокого давления?»
A. Резервуар высокого давления на 2,1 галлона имеет диаметр 8 дюймов и длину 12–12 дюймов. Резервуар высокого давления на 4,75 галлона имеет диаметр 11 дюймов и длину 15 дюймов.
Q. «Может ли насос работать всухую без каких-либо повреждений?»
A. Нет, никогда не запускайте насос всухую.
Q. «Будет ли эта система способна работать с другими жидкостями, кроме воды?»
A. Производитель оценил этот насос для использования только с водой.
Q. «Что делает дополнительный датчик давления отключения?»
A. Дополнительное реле избыточного давления контролирует уровни давления в системе постоянного давления. Если уровень давления превышает 100 фунтов на квадратный дюйм, он отключит устройство и позволит вашему предохранительному клапану сбросить избыточное давление.
Q. «Что означает рейтинг NEMA 4?»
A. Рейтинг NEMA 4 означает, что корпус блока обеспечивает определенную степень защиты от падающей грязи, воды, пыли и мокрого снега. Устройство можно устанавливать на открытом воздухе, но производитель рекомендует защищать его от прямых солнечных лучей, чтобы предотвратить перегрев.
