Размер алюминиевого радиатора: Технические характеристики алюминиевых радиаторов отопления для дома

Внимание! Расстояние между осями определяет высоту обогревателя, а также и вес. Важно помнить, что чем тяжелее секции радиатора, тем труднее их монтировать.

Расчет количества секций радиатора

Количество секций, которое необходимо для того или иного помещения, зависит от его площади и размера секций радиатора. Если их будет недостаточно — батарея не прогреет помещение во время зимних морозов.

Подсчет по площади комнаты подходит для комнат с низким потолком до 2,6 м. Для того, чтобы рассчитать количество необходимой мощности на все помещение нужно:

где S — площадь отапливаемого помещения, Q — тепловая мощность 1-ой секции и N — требуемое количество секций.

Результат деления округляется в сторону увеличения, округлять в меньшую сторону можно только для таких помещений как кухня.

Расчет числа секций для помещений с высоким потолком производится по его объему. По рекомендации СНИП для обогрева 1 м³ жилого помещения необходим 41 Вт (34 Вт на м² для квартир с современным стеклопакетом и наружным утеплением) тепловой мощности:

где V — объем отапливаемого помещения, Q — тепловая мощность 1-ой секции, N — требуемое число секций.

Округление производится по тому же принципу, что описан выше — в меньшую сторону для кухни и в большую для остальных комнат. Примеры расчета количества секций радиаторов вы найдете в статье «Размеры биметаллических радиаторов отопления: способы расчета секций».

Первым делом при выборе радиатора стоит измерить расстояние от пола до подоконника, если батарея будет располагаться под окном. Это нужно для того, чтобы вычислить оптимальную высоту батареи. По нормативным документам

Итак, выбирая алюминиевый радиатор отопления обязательно нужно обращать внимание на размер секций, так как от этого зависит то, сможет ли радиатор нагревать воздух в помещении даже в морозы.

Даже если изначально расчеты были произведены неправильно, исправить ситуацию можно. К счастью, всегда есть возможность добавить одну или несколько секций с помощью ключа для радиатора. Их можно приобрести, но если невозможно найти подходящий — его можно сделать самостоятельно.

В любом случае,

Расчет алюминиевых радиаторов по площади смотрите на видео ниже:

Стандартные размеры алюминиевых радиаторов отопления

Правильно подобранные размеры алюминиевых радиаторов влияют на эффективность отопления, на необходимость проведения изменений в трубах, по которым течет теплоноситель.

Какими должны быть размеры

Чтобы радиатор отопления мог отдать максимум тепла, размеры должны быть такими:

1. Длина должна составлять более 70-75% ширины проема окна.
2. Высота должна быть такой, чтобы между полом и батареей было 8-12 см, и при этом между подоконником и ней было 6-12 см.

Если рекомендации будут не соблюдены, то работа алюминиевого конвектора будет сопровождаться потерями тепла.

Когда длина будет составлять менее 70% ширины оконного проема, то батарея не сможет создать тепловой завесы, способной блокировать движение холодного воздуха, поступающего через окно. В помещении появятся холодные и теплые зоны. Окна будут постоянно покрываться паром.

Если окно имеет ширину 2 м, то длина батареи должна составлять минимум 1,4 м.

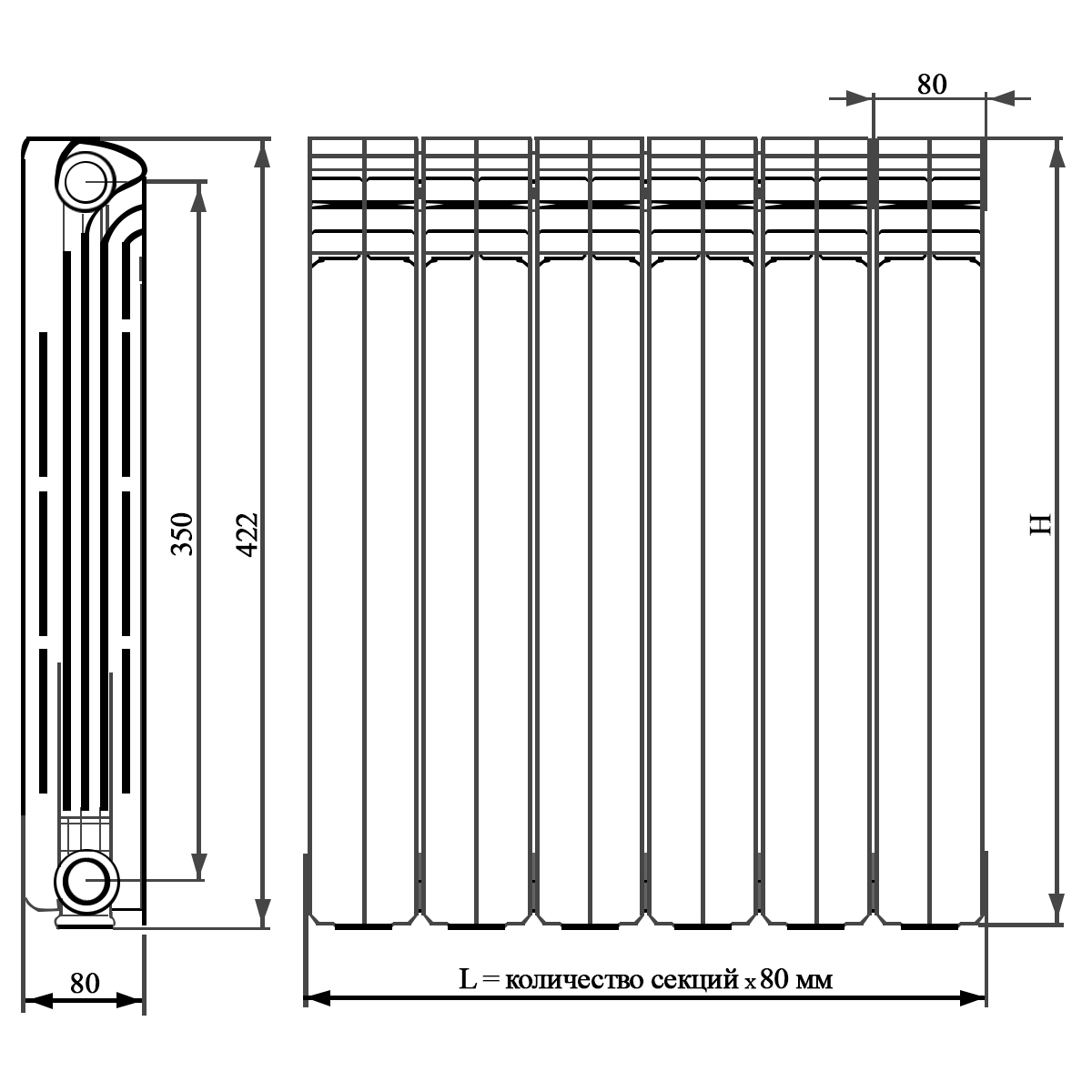

Основные габариты

Под габаритами понимают:

1. Межосевое расстояние.
2. Высоту.
3. Глубину.
4. Ширину секции.

Межосевое расстояние (его еще называют межниппельным или межцентровым) не стоит путать с высотой батареи отопления. Первый показатель указывает, сколько сантиметров находится между верхним и нижним коллекторами (отверстиями). Высота является расстоянием между самой низкой и наиболее высокой точкой секции.

Алюминиевые радиаторы отопления имеют такие размеры:

1. Межцентровое расстояние колеблется от 150 до 2 000 мм. Очень высокие батареи –это редкость. Наибольшую популярность имеют радиаторы с межниппельным расстоянием 500 мм потому, что действующая система труб отопительной сети создавалась под чугунные батареи, которые имеют такое же межцентровое расстояние. Этот показатель является очень важным, и поэтому производители указывают его в названии батареи (РАП-500, Rococo 790, Magica 400 и т. д.).
2. Высота находится в пределах 245-2000 мм. По этому критерию батареи можно разделить на низкие, средние и высокие.
3. Глубина секции составляет от 52 до 180 мм.
4. Ширина секции равняется 40-80 мм.

Низкие алюминиевые радиаторы

Такие устройства для отопления помещения имеют высоту от 200 до 450-500 мм. Наиболее низкие представители обладают межосевым расстоянием, равным 150 мм. Наименьшая ширина секции 40 мм. Глубина значительно отличается от вариантов со средней и большой высотой. Иногда она может достигать 0,18 см. Это сделано для компенсации нехватки тепловой мощности из-за низкой высоты.

Немногие производители выпускают радиаторы с межцентровым расстоянием 150-250 мм. Основными из них являются Sira, Global, «Рифара». Самые маленькие изделия первой имеют высоту 245 мм. Межниппельным расстоянием является 200 мм. Глубина зависит от модели. Alux имеет глубину, равную 8 см, а Rovall – 10 см. Самый маленькие конвекторы других двух производителей имеют практически такие же размеры.

Если рассматривать радиаторы отопления с межосевым расстоянием 300 мм и более, то их производят практически все компании.

Стандартные или средние батареи

Их особенности таковы:

1. Высота – 0,57-0,585 см.
2. Наиболее частая ширина – 80 мм.
3. Глубина 52-100 мм. Стандартными размерами в этом плане считаются 80-100 мм.
4. Межцентровое расстояние равняется 500 мм.

Средние по высоте алюминиевые батареи – стандартизированные среди всех типов батарей. Для сравнения колебания высоты и глубины чугунных отопительных устройств значительно больше. Только глубина варьируется в пределах 90-140 мм.

Высокие, а также плоские батареи

Высоту до 2-2,050 м могут иметь только экструзионные радиаторы. Литые выше стандартных показателей не бывают. Часто высокие изделия имеют малую глубину и небольшую ширину.

Что касается плоских отопительных устройств, то они также представлены малым количеством моделей. В основном их выпускает Златоустовский «Термал». Особенностью плоских конвекторов является то, что их глубина равняется 52 мм независимо от высоты. Такую глубину всегда имеют модели РАП300 и РАП500.

однотрубная, двухтрубная схема для одноэтажного и двухэтажного дома

Общеизвестно, что теплоотдача отопительных приборов должна соответствовать величине расхода тепла, потребного для обогрева помещения. Но с теплоотдачей тесно связано и другое понятие — размеры радиаторов отопления. Чем больше площадь поверхности нагревателя, тем выше его тепловая мощность. А еще нужно правильно его установить, да так, чтобы не пострадал интерьер комнаты. Следует заблаговременно решить, где и какого размера вы сможете поставить батареи, а уж потом подбирать их по мощности. Этот вопрос мы и обговорим в данной статье.

Что такое межосевое расстояние радиатора

Случается, что выбранный по теплоотдаче алюминиевый или биметаллический радиатор отопления не помещается под окном по высоте и длине. А ведь отопительные приборы необходимо не просто впихнуть в имеющийся проем, но и выдержать рекомендуемые расстояния до стены, подоконника и пола.

Иначе останется мало места для движения конвекционного воздушного потока и эффективность обогрева снизится. Величины этих расстояний указаны на схеме установки изделия:

Чтобы заблаговременно определиться с высотой отопительного прибора и его длиной, нужно знать необходимую теплоотдачу и габариты подоконной ниши (если она есть). Кроме того, надо понимать, что все алюминиевые и биметаллические радиаторы отопления имеют один унифицированный размер – межосевое расстояние. Это промежуток между двумя осями, проходящими по горизонтальным коллекторам батареи. Чем данное понятие отличается от других габаритов отопительного прибора, наглядно показано на рисунке:

Для справки. Данная закономерность действительна для всех типов металлических радиаторов.

Стандартное межосевое расстояние приборов отопления, выдерживаемое всеми без исключения производителями – 350 и 500 мм. Прочие модели могут производиться с интервалом между осями 200, 600, 700, 800 и 900 мм. Другие габариты могут быть разными, но в подавляющем большинстве их величины лежат в таких пределах:

• длина секции (визуально – ширина) от 80 до 88 мм;
• глубина – от 52 до 100 мм;
• полная (монтажная) высота изделия при межосевом расстоянии 500 мм – от 570 до 590 мм.

Примечание. Значения монтажных высот для продуктов с другими интервалами можно увидеть на сайте соответствующего производителя, перечислять их здесь не имеет смысла.

Как выбрать размер радиатора отопления

Подбор батареи по величине происходит следующим образом. Убедившись, что изделия устраивающего вас производителя подходят по высоте и глубине, надо выяснить количество секций для каждой комнаты. Для этого вычисляем потребную тепловую мощность отопительных приборов, пользуясь алгоритмом:

• в комнате с одной наружной стеной и 1 окном принимается 100 Вт тепла на 1 м2 ее площади;
• если стен, выходящих наружу, — две, то надо брать 120 Вт на 1 м2 помещения;
• когда есть 2 стены и 2 окна, то 130 Вт/м2.

Примечание. Алгоритм даст верный результат для помещений высотой до 2.5—2.7 м. Если потолки выше, рекомендуется взять 40 Вт теплоты на 1 м3 объема помещения.

Перемножив эти цифры на площади комнат, получаем потребную тепловую мощность, по которой и определим размеры батареи, взяв за основу теплоотдачу 1 секции. Ниже в качестве примера приведены таблицы, где представлены все размеры, межосевые расстояния и теплоотдача алюминиевых и биметаллических радиаторов GLOBAL:

Как правило, значения тепловой мощности секций указываются с учетом, что разница между средней температурой теплоносителя и воздуха помещения составляет 70 ˚С (в паспорте пишут: при DT=70). Это значит, что при +22 ˚С в комнате температура воды на подаче должна быть около 100 ˚С, в то время как в частном доме редко бывает 70 ˚С.

А при такой температуре секция батареи отдаст на 30% тепла меньше, что и следует учитывать.

Совет. Чтобы не ошибиться, надо от мощности, указанной в паспорте на изделие, отнять 30%, а лучше – 50.

Определив реальную мощность 1 секции, становится понятно, как найти их количество: поделить найденный ранее расход теплоты на это значение. Но после этого вы можете столкнуться с ситуацией, когда обогреватель в сборе не входит в подоконную нишу или наоборот, выглядит в ней слишком непрезентабельно, как показано на фото:

Как выбрать размер батарей в таких случаях? Если она не помещается под окном, то выход прост: нужно число секций разделить на 2 части, вместо одного прибора выйдет два. Длина первого составит 75% оконного проема, а второго – все что останется. Эту часть можно поставить около боковой стены, подведя к ней трубопроводы. При обратной ситуации (как на фото) нужно взять секции с меньшим межосевым расстоянием и высотой. Их теплоотдача меньше, а значит, общая длина обогревателя после пересчета вырастет, и в результате он будет смотреться замечательно.

Заключение

Получается, что при выборе алюминиевого или биметаллического радиатора отопления нужно найти некий баланс между требуемой тепловой мощностью и его размером. Тогда обогрев получится достаточным, выполнятся условия монтажа батареи, а интерьер при этом не будет нарушен.

Выбор радиаторов — мощность, размеры, размещение и крепление

При выборе радиаторов, с практической точки зрения, прежде всего, интересует размеры и крепление. Размещение радиатора в конкретном месте установки. Мощность секции у похожих моделей приблизительно одинаковая. Мало того, — она сходная и у отопительных приборов сделанных из различных материалов.

О рабочем давлении речь в принципе не идет, так как для обычного дома до 3 этажей нужно чтобы этот показатель был от 6 атм. Чему удовлетворяют все имеющиеся в продаже радиаторы. А для многоэтажек со стояками — от 16 атм.

Материал изготовления современных радиаторов также мало на что влияет. Нужно лишь обойти подделки и дешевки и брать изделия проверенных известных производителей.

Внешний вид современных батарей для большинства людей как минимум «приятный», осталось отбросить те модели, которые по дизайну «не те», но это личный выбор.

Но размеры секций, их количество в зависимости от требуемой мощности отопления, весьма важны при выборе. Рассмотрим подробнее, на что обратить внимание…

Высота прибора — главный параметр для установщика

В продаже можно встретить радиаторы разной высоты. Но среди них подавляющее большинство трех типоразмеров, которое характеризуется расстоянием между центрами подключения батареи к трубам (между подводками радиатора).

• Расстояние по центрам подводящих труб 500 мм — высокие стандартные приборы.
• Это же расстояние 380 мм — модели уменьшенной высоты, например под низкий подоконник, или возле двери в прихожую, чтобы не выделялись.
• 200 мм — низкие изделия.

Чаще всего встречаются радиаторы с расстоянием между подводками — 500 мм. Они могут быть чугунными или алюминиевыми секционными, или стальными панельными.

У изделий меньшей высоты существенно уменьшена и мощность одной секции. Поэтому чтобы сравняться по теплоотдаче с высокими, они должны быть длиннее, т.е. состоять из большего числа секций.

При замене радиаторов обращают внимание на расположение подводящих труб, их высоту нахождения и расстояние между ними по центрам, которое обычно составляет 500 мм.

Какие размеры (габариты) у радиаторов

Размеры одной секции радиатора можно узнать из справочных данных. Для примера приведены размеры типичного чугунного радиатора «старого образца» модель МС140:

• расстояние по центрам подводки — 500 мм;
• высота секции — 588 мм;
• длина секции — 93 мм;
• глубина секции — 140 мм;
• длина радиатора из 10 секций в сборе, с учетом толщины прокладок между секциями — 940 мм.
  (есть несколько типоразмеров, данные отличаются)

Нужно учитывать, что по краям радиатора устанавливаются воздухоотводчики и краны для промывки. Приборы, которые подключены только с одной стороны, снабжаются с противоположной промывочными кранами.

Также подробней читайте, как правильно подключить водяной отопительный прибор к трубам

Типичное правило выбора места радиатора — центр окна совпадает с центром радиатора. Тогда отопительный прибор вписывается в дизайн помещения

Обычные размеры алюминиевого

Еще пример размеров- обычные размеры секции алюминиевого радиатора с расстоянием между подводками 500 мм:
— высота — 585 мм;
— ширина секции — 80 мм;
— глубина — 80 мм;
— ширина радиатора из 10 секций — 810 мм.
(в зависимости от производителей и моделей характеристики незначительно меняются)

Зазор между алюминиевым радиатором и стеной на стандартном креплении – 30 мм. Поэтому прибор будет выдаваться от плоскости стены на 110 мм.

Мощность

С мощностью радиаторов не все просто, как кажется на первый взгляд, так как ее можно узнать только из официальных технических характеристик. При этом рассказы продавцов или рекламные буклеты обычно не отражают реальность.

Среди однотипных моделей покупатель выбирает самые мощные. Поэтому покупателя просто обманывают насчет мощности.

Этот показатель зависит в основном от площади поверхности радиаторов, т.е. от вида и количества ребрений, их размеров. Откуда же берется большая разница в мощности у однотипных приборов с одинаковыми размерами? Она приписывается.

В паспортных данных обычно указывается теплоотдача в ваттах одной секции при разности температур между окружающим воздухом и теплоносителем в 70 градусов. Это значит, что при 20 градусах в комнате, и 90 градусах теплоносителя, одна секция отдает, к примеру, 170 Вт.

170 Вт мощности одной секции — это типичная характеристика по теплоотдаче для алюминиевых, биметаллических и чугунных радиаторов обычных размеров с расстоянием между подводками в 500 мм.

Но дело в том, что сейчас теплоноситель до 90 град редко когда разогревают, чаще бывает +60 — +70 град. А в комнатах обычно температура воздуха +22 — +24 градусов, а не +20 град. В таких условиях теплоотдача секции уменьшается до 120 — 130 Вт.

Т.е. обычный десятисекционный радиатор подходит по мощности для комнаты в 12 — 13 кв. метров с одним большим окном в нормально утепленном здании, в котором теплоноситель не нагревают до опасных температур.

Варианты с теплоотдачей

Но в последнее время все большую популярность завоевывают очень экономичные конденсационные котлы. Для них оптимальная температура теплоносителя на подаче не больше +55 градусов. Подробнее о конденсационных котлах и самом экономичном низкотемпературном обогреве

А это требует увеличение мощности отопительных приборов (площади поверхности ) еще процентов на 20 — 30.

Для низких радиаторов уменьшается и теплоотдача на секцию, что необходимо учитывать при подборе ширины (количества секций).

Обычно для батарей с межосевым расстоянием 380 мм паспортная мощность секции составляет — 100 — 110 Вт.

На мощность радиатора влияет и скорость теплоносителя. В паспорте указывается мощность, при которой на входе и выходе прибора разность температур теплоносителя составляет 20 градусов, Т.е. на входе 90 град, на выходе 70 град. Если теплоноситель движется быстрее, больше приток энергии и меньше разность температур, — больше и отдача тепла.

Некоторые нюансы выбора отопительных батарей

Выше приведены основные параметры наиболее распространенных моделей радиаторов. Но продаже можно встретить самые разные варианты и конфигурации. Межосевое расстояние меняется с шагом в 50 мм, — бывает 200, 250, 300, 350, 400, 450, 550 мм и др.

Мощность секции меняется впределах 40 — 200 Вт. Имеются высокие батареи с отдачей на секцию в 400 Вт. Их применение целесообразно разве что в каких-то углублениях, под лестничными маршами, когда греть нужно верхний этаж. В принципе, можно подобрать любой прибор по размерам и вкусу.

Сейчас популярны и стальные неразборные панельные батареи. У них особый дизайн, который многим нравится, при этом удельная цена $/Вт сходна с алюминиевыми.

Подбор мощности и размеров может быть произведен очень точно, так как типоразмеры каждой модели значительно меняются не только по высоте и ширине, но и по глубине (толщине). Специалисты считают их более надежными, так как отсутствуют межсекционные стыки, что особенно полезно с незамерзайкой отличающейся агрессивностью.

Для самотечной системы важно и гидравлическое сопротивление радиатора. Наименьшее значение – у старых чугунных, типа МС140, они лучше подходят для самотека. Также, у алюминиевых проходные отверстия больше, чем у биметаллических.

Важна и собственная теплоемкость радиатора, что влияет на перепады температуры в помещении. У чугунных батарей старого образца теплоемкость в разы больше. В них находится в 4 – 5 раз больше жидкости, чем в алюминиевых, и масса их в десять раз больше.

В результате при отключении котла термодатчиком, батареи еще долго будут отдавать тепло и температура в комнате будет повышаться. Затем, когда все остынет, котел включится, но температура в комнате будет повышаться медленно, ведь сначала еще долго будут разогреваться теплоинерционные радиаторы.

Современные отопительные приборы с низкой теплоемкостью создают меньшие колебания температуры воздуха в помещении, а комфорта больше.

Скорость движения теплоносители в современных радиаторах больше, поэтому заиливания их не происходит. Чугунные же, как правило, со временем забиваются отложениями, если жидкость в системе отопления меняется (пополняется). Еще информация рекомендации по приобретению отопительных приборов

Простая установка и крепление

Посмотрите фильм, как крепить и подключить радиатор к трубопроводу своими руками – просто и доступно. Данное видео поможет определиться и с выбором батарей для отопления.

Типовые размеры алюминиевых и биметаллических радиаторов

Источник тепла любой отопительной системы — батареи. Именно от их качества зависит эффективность обогрева помещения. Для повышения этого показателя необходимо правильно выбрать размеры радиаторов отопления. Некоторые модели даже при небольших габаритах способны обеспечить хорошую теплоотдачу, другие — наоборот. Перед тем как выбрать отопительные приспособления, рекомендуется ознакомиться с преимуществами каждого материала.

1 Распространенные виды</span></h3>

Наиболее распространенными и старыми моделями считаются чугунные. Сегодня они используются реже, но существует достаточное количество зданий, которые отапливаются именно с помощью таких батарей. Раньше размеры отопительных радиаторов из чугуна были внушительными, выглядели они неэстетично.

Сегодня производители их усовершенствовали, а также появилась возможность скрывать устройство под специальным экраном, дизайн которого подбирается по вкусу владельца жилья. Достоинствами таких радиаторов считаются неприхотливость к химическому составу теплоносителя, устойчивость к коррозии и высоким температурам, долговечность, простота эксплуатации, отсутствие необходимости в постоянном обслуживании.

Но батареи имеют и недостатки. Наиболее важным из них считается неустойчивость к резким перепадам температур, поэтому при системных сбоях в централизованном отоплении возможно появление трещин и утечки теплоносителя. Установка проблематична, так как конструкция имеет большой вес.

Транспортировка таких радиаторов также затруднена, поскольку при неосторожном обращении появляются дефекты, которые делают приспособление непригодным к эксплуатации. Существенный минус — невозможность нормально прокрасить старые модели, а также необходимость регулярно обновлять покрытие. Несмотря на недостатки, устройства используются в квартирах и частных домах, так как считаются надежными и долговечными.

‘ >Алюминиевый радиатор отопления, как добавить скрутить секции, нарастить и открутить батареюРекомендуемКалькулятор расчета секций радиаторов отопления по площади

1.1 Алюминиевые модели</span></h4>

Радиаторы из алюминия в последние несколько лет стали довольно популярными. Они имеют преимущества, которые делают модели наиболее предпочтительным вариантом для установки в частном доме:

• малый вес, позволяющий без труда монтировать батареи даже при большом количестве секций;
• отличие от подобных отопительных приспособлений благодаря высокой теплоотдаче;
• изготовление разными компаниями, каждая из которых придает своему изделию оригинальный внешний вид, гармонично вписывающийся в любой дизайн;
• почти полное исключение возможности утечки в системе благодаря прочному креплению и соединению секций специальными уплотнителями;
• способность выдерживать температуру в системе до +110 градусов;
• нечувствительность к резким перепадам температур;
• доступная стоимость.

Но существуют и некоторые недостатки. Наиболее важным считается невозможность установки таких батарей в квартирах, поскольку у приборов низкий показатель рабочего давления. При перебоях в централизованном отоплении возможны локальные утечки из-за повреждения конструкции.

Алюминий — хрупкий металл, который легко повреждается при транспортировке или монтаже. Особенностью его считается способность вступать в связь с химическими составляющими воды в системе. Вследствие этого на внутренней поверхности образуются участки коррозии, которые постепенно приводят к полному разрушению металла. Срок службы у таких моделей несколько ниже, чем у чугунных аналогов, и составляет 5−15 лет. Некоторые производители смогли добиться продления этого периода до 20 лет.

РекомендуемОсновные размеры вытяжки: диаметр и высота для стандартной кухни

1.2 Биметаллические и стальные</span></h4>

Стальные и биметаллические модели считаются наиболее современными и надежными, срок их службы достигает 25−30 лет. Первые представляют собой конструкцию из нержавеющей стали, которую выполняют в разной форме.

Наиболее доступным вариантом будет панельная стальная батарея, изготовленная в современном стиле и имеющая небольшой размер и привлекательный дизайн. Трубчатые модели относятся к долговечным и выполнены в виде трубок небольшого диаметра, присоединенных друг к другу. Количество их зависит от площади помещения.

Секционные модели также очень надежны и долговечны. Представляют собой конструкцию из нескольких секций, соединенных между собой посредством точечной сварки. Такой метод позволяет продлить срок эксплуатации радиатора и исключить вероятность утечки.

Биметаллические радиаторы также выпускаются в нескольких вариантах и отличаются надежностью и длительным сроком службы. Внешний каркас батареи изготовлен из специального сплава алюминия и кремния, который носит название силумин. Внутри каждой секции присутствует стальная труба, исключающая контакт силумина с водой. Благодаря этому снижается вероятность образования участков коррозии.

Существуют также варианты биметаллических батарей, имеющих только стальную сердцевину, и контакт алюминиевого сплава с водой здесь не исключается. Их не рекомендуется устанавливать в многоквартирных домах.

Биметаллические и стальные радиаторы подходят для установки в частном доме и квартире с централизованной системой отопления. Приборы выдерживают перепады рабочего давления и высокие температуры теплоносителя, не подвергаются коррозии. Существенный плюс — неприхотливость к химическому составу теплоносителя.

Недостатком моделей считается высокая стоимость, отличающаяся от цен на алюминиевые аналоги. Стоит также учитывать, что эти отопительные приспособления необходимо монтировать и подключать к системе осторожно, соблюдая все инструкции.

‘ >Как выбрать биметаллический радиатор?РекомендуемХарактеристика стальных радиаторов отопления

2 Габариты радиаторов</span></h3>

Биметаллические и другие модели имеют стандартные и нестандартные размеры в зависимости от назначения, предполагаемого режима эксплуатации и конкретных предпочтений каждого человека.

Стандартные цифры с учетом разновидности радиатора:

1. 1. Чугунные модели имеют следующие значения длины, глубины и высоты — 93 / 140 / 588 мм. Такие размеры считаются стандартными, но существуют низкие и высокие модели, которые подбираются под конкретные потребности того или иного покупателя. Первые не отличаются длиной и глубиной от обычных, но имеют высоту 388 мм. Вторые имеют разное значение высоты от 660 до 954 мм, длина и глубина составляют 76 и 203 мм соответственно. Теплоотдача одной секции стандартной батареи — 160 Вт. При монтаже стоит учитывать толщину паронитовой прокладки, а также расстояние от стены, которое нужно будет оставить для установки промывочного крана.
2. 2. Размеры батарей отопления из алюминия несколько отличаются от чугунных. Длина, глубина и высота их — 80 / 100 / 585 мм. Существуют низкие модели, габариты которых равны 40 / 180 / 200−400 мм. Высокие радиаторы почти не отличаются от стандартных размеров за исключением высоты, которая достигает 590−600 мм. Теплоотдача такой конструкции напрямую зависит от формы секций. При монтаже стоит учитывать, что трубы, к которым подключаются батареи, должны быть изготовлены из одинакового материала. Это поможет избежать аварийной ситуации при включении отопления.
3. 3. Стандартные размеры биметаллических моделей отличаются от других, поскольку сегодня на рынке представлено множество продуктов от разных фирм. Длина колеблется в пределах 80−82 мм, глубина — 75−100 мм, высота — 550−580 мм. Выпускаются также варианты с разными показателями высоты. Они могут достигать 500−800 мм. Теплоотдача каждой секции составляет 160−200 Вт.
4. 4. Стальные трубчатые радиаторы отличаются разнообразием стандартных размеров. Длина их может колебаться от 400 до 3000 мм, а высота — до 600 мм. Низкие модели имеют длину до 400 мм, высокие — до 900 мм.

Толщина радиатора отопления зависит от материала, из которого он изготовлен. Чугунные модели по этому критерию лидируют. Наиболее тонкими считаются алюминиевые батареи.

‘ >Радиаторы отопления — какие лучше?

3 Расчет в зависимости от площади</span></h3>

Прогревание частного дома или квартиры во время отопительного сезона во многом зависит от правильного расчета количества секций на радиаторе в каждой комнате. Если речь идет о многоквартирном здании, то план составляется специалистами из расчета квадратуры помещения и существующих стандартов.

Однако в частном доме владелец должен самостоятельно выполнить эти действия или обратиться к людям, которые выполняют такие работы. Существует несколько способов расчета:

1. 1. Расчёт с учетом площади считается наиболее простым и подойдет для домов с потолками не выше 3 метров. Формула проста — необходимо умножить площадь комнаты на количество необходимого тепла для каждого квадратного метра. По действующим стандартам вторая цифра составляет 100 ватт. Полученную цифру необходимо разделить на количество тепла, отдаваемого каждой секцией радиатора. Эти данные можно узнать в паспорте отопительного приспособления. Конечный результат — это количество секций. Если цифра с остатком, ее округляют в бо́льшую сторону.
2. 2. Объем помещения также можно использовать для расчёта количества секций. Как правило, этот метод используется для помещений с высокими потолками. Формула аналогична предыдущей, только первое значение — объем комнаты, а норма тепла для обогрева одного кубического метра воздуха стандартная и составляет 41 Вт. После получения конечной цифры ее также округляют в бо́льшую сторону. Отдельная норма, установленная несколько лет назад, относится к зданиям, в которых установлены современные стеклопакеты, и предполагает на каждый кубический метр 34 Вт тепловой мощности.

При расчёте стоит учитывать, что почти все производители во время составления технического паспорта радиатора всегда преувеличивают максимальный показатель теплоотдачи каждой секции. Поэтому лучше брать минимальное значение.

Наиболее точный расчёт могут сделать специалисты, которые используют другие формулы. Они учитывают расположение здания, коэффициент остекления, количество наружных стен, среднюю температуру воздуха в холодное время года. Именно такой показатель считается верным.

‘ >Виды радиаторов отопления.Современные виды радиаторов отопления

4 Правила выбора и установки</span></h3>

Для того чтобы радиатор сочетался с интерьером, необходимо сделать правильный выбор. Ширина прибора не должна быть меньше подоконника, при условии, что агрегат располагается под окном. От пола до батареи должно быть не менее 60 мм, от подоконника до верхней границы — не менее 100 мм.

Не стоит монтировать конструкцию очень близко к стенам, особенно при условии, что они оклеены обоями. Если владелец дома предполагает закрыть радиаторы защитными экранами, необходимо сделать перерасчет мощности с учетом этого критерия. В частном доме разрешается устанавливать радиаторы самостоятельно, если человек обладает соответствующими навыками. В квартире лучше доверить работу специалистам.

Настоятельно не рекомендуется выбирать алюминиевые радиаторы для квартиры. Как правило, коммунальные службы не дают разрешения на такие изменения. Не стоит также устанавливать батареи, которые имеют тепловую мощность больше, чем необходимо для каждой комнаты.

Размеры радиаторов — важный параметр отопительных приспособлений, который позволяет не только подобрать подходящую для интерьера модель, но и рассчитать количество секций, необходимых для эффективного обогрева помещения.

‘ >Выбираем радиатор отопления// FORUMHOUSEФото

При проектировании и монтаже системы отопления или при замене старых отопительных приборов необходимо учитывать множество параметров и размеры батарей отопления играют тут немаловажное значение.

Габариты приборов отопления принимают не только из эстетических соображений, они должны отвечать следующим условиям:

• по длине отопительный радиатор должен перекрывать порядка 70-75% подоконного пространства;
• высота расположения от пола должна составлять 80-120 мм;
• расстояние от подоконной доски в пределах 60-120 мм.

Только при выдерживании данных параметров при монтаже процесс теплоотдачи от радиатора будет максимально эффективным и будут соблюдаться заявленные производителем характеристики. Для таких приборов, как радиаторы отопления размеры не являются единственным строгим условием. Чтобы рассчитать количество радиаторов отопления требуется также учитывать степень теплоотдачи одной секции и максимально допустимую величину рабочего давления системы отопления.

Термины, используемые при выборе радиатора

Перед рассмотрением типов и видов радиаторов необходимо разобраться с некоторыми техническими терминами и понятиями чтобы иметь возможность правильно подобрать и рассчитать радиаторы отопления.

Следует знать следующие термины:

• Теплоотдача радиатора, измеряется в ваттах (Вт). Данный показатель характеризует количество тепла, переданное отопительным прибором воздуху в помещении за единицу времени.
• Межосевое расстояние. В документации иногда встречаются также идентичные этому понятия «присоединительные размеры», «межцентровое» или «межниппельное расстояние». Данный параметр показывает расстояние между центрами входных отверстий в радиаторах или их секциях в миллиметрах. В названиях марок секций всегда присутствуют цифры, к примеру РАП 500 или Magica400. 500 и 400 и есть межосевое расстояние для данного типа отопительного прибора. Этот показатель является очень важным с технической точки зрения, так как от этого значения зависят расстояния между трубопроводами системы отопления при монтаже. При замене отопительного прибора присоединительные размеры выбирают исходя из реального расстояния между трубами существующей отопительной системы. В противном случае для подключения потребуются дополнительные работы, ведь если радиаторы отопления межосевое расстояние 450 мм купить, чтобы заменить радиаторы отопления 300 мм, необходимо будет подгонять с помощью газосварки присоединительные размеры.
• Монтажная высота, ширина и глубина секции, измеряемые в миллиметрах. Эти параметры описывают максимальные наружные габаритные размеры секции или отопительного прибора. Следует понимать, что высота радиатора отопления будет всегда больше межосевого расстояния. К примеру, у таких приборов как радиаторы отопления 250 мм высота составит не менее 300 мм.
• Рабочее давление системы отопления – это давление, поддерживаемое в системе на протяжении периода эксплуатации, обычно измеряется в атмосферах (атм.), реже – в мегапаскалях (МПа). 1 МПа равен 1 атмосфере.
• Опрессовка – испытание контуров и приборов отопительной системы повышенным давлением. Производится перед началом каждого отопительного сезона для выявления дефектов и неисправностей. Что такое опрессовка — более подробно можно прочитать здесь.

Размеры стандартных радиаторов

В зависимости от материала, из которого изготовлены радиаторы, различаются и их габариты. Наиболее часто встречающиеся типоразмеры отопительных приборов считаются как основные, относятся к межосевому расстоянию 500 мм и бывают:

1. Стандартные размеры чугунных радиаторов отопления по спецификации составляют для одной секции (ширина х глубина х высота) 93 х 140 х 588 мм. В различных модификациях глубина может так же составлять 85, 90 и 110 мм, а ширина – 108 мм. Для экзотических чугунных радиаторов в стиле «ретро» типоразмеры ещё разнообразнее. Определить размеры собранного из них прибора отопления несложно – к каждой секции прибавляют 10 мм толщины паронитовой прокладки. Также, в случае монтажа радиатора в нишу или в стеснённых условиях, следует учесть длину в обязательном порядке устанавливаемого промывочного крана. Теплоотдача одной секции составляет порядка 160 Вт. при разнице в температуре воздуха помещения и теплоносителя 70 С, максимально допустимое рабочее давление в системе – 9 атмосфер.
2. Принятые за стандарт размеры биметаллических радиаторов отопления (ширина х глубина х высота), ввиду широкого ассортимента и значительного количества производителей, таковы: 80-82 х 75-100 х 550-580 мм. Средняя величина теплового потока от секции такого прибора составляет порядка 160-200 Вт, благодаря наличию стального сердечника в конструкции рабочее давление в системе может достигать 25-30 атм., а при опрессовке возможно испытание давлением до 35-50 атмосфер.
3. Алюминиевые радиаторы отопления горизонтальные даже при одинаковых размерах могут значительно различаться в технических параметрах. Стандартные габариты их секций составляют (Ш х Г х В) 80 х 80-100 х 575-585 мм. Теплоотдача секции такого вида прибора отопления зависит от оребрения и глубины конструкции, находясь в пределах 180-200 ватт при предельном рабочем давлении системы 16 атмосфер. Опрессовывают такие радиаторы под давлением до 24 атм.

ВНИМАНИЕ! При монтаже системы отопления важным условием является использование труб равной с радиаторами прочности, иначе возможно создание аварийных ситуаций.

Нестандартные размеры радиаторов

Помимо стандартных приборов отопления на рынке широко представлены радиаторы и других типоразмеров. Они предназначены для использования в нетиповых зданиях или в целях придания помещению особенного стиля.

Различают следующие виды и габариты радиаторов

Низкие или маленькие радиаторы отопления отличаются высокой теплоотдачей на единицу площади поверхности, их вполне возможно разместить под низко расположенными подоконниками или в зданиях с витражным остеклением. К ним относят все отопительные приборы с межосевым расстоянием менее 400 мм. По материалу исполнения они могут быть как чугунные, так и алюминиевые или биметаллические.

Чугунные радиаторы отопления низкие горизонтальные преимущественно имеют размеры секций (Ш х Г х В) 93 х 140 х 388 мм, их теплоотдача составляет 106 ВТ при рабочем давлении 9 атм. Зарубежные производители выпускают и более компактные модели с межосевым расстоянием 200 и 350 мм. Биметаллические компактные отопительные приборы выпускаются с широким спектром межосевых расстояний, ширина такой секции стартует с 40 мм, высота находится в пределах 150-450 мм. Глубина компенсирует компактность остальных габаритов и составляет 180 мм. Тепловая мощность варьируется от 80 до 140 ватт при рабочем давлении 25-35 атмосфер.

Алюминиевые радиаторы имеют схожие с биметаллическими размеры с подсоединительными расстояниями от 150 до 400 мм с шагом габарита 500 мм, тепловая мощность колеблется от 50 до 160 Вт.

Нормальное рабочее давление для них – 16 атмосфер, которое при опрессовке можно повышать до 24 атм. Следует отметить, что такие биметаллические и алюминиевые радиаторы отопления узкие горизонтальные не имеют протока воды по средним секциям, они прогреваются лишь за счёт теплопроводности от коллекторов, циркуляция при этом обеспечивается за счёт крайней проточной секции.

Встречаются радиаторы отопления высокие и узкие, которые используются в случаях потребности в большой теплоотдаче при невозможности в силу различных причин занять значительную длину стены. Чугунные высокие радиаторы отопления встречаются только среди продукции зарубежных производителей, ширина их секции 76 мм. при возможной высоте в границах 661-954 мм, глубина таких приборов достигает 203 мм. Рабочее давление составляет 10 атмосфер, а у наиболее крупногабаритных не может превышать 6 атм., теплоотдача же в зависимости от размеров составляет от 270 до 433 ватт.

Биметаллические радиаторы отопления узкие представляют собой в основном дизайнерские конструкции с нестандартными размерами и не предназначены для систем центрального отопления, их используют в частных домах с индивидуальным отоплением. Как правило, это не секционные, а монолитные конструкции. Если же брать секцию, то примером её размера может быть (Ш х Г хВ) 80 х 95 х 880 мм. при рабочем давлении 4 атмосферы. При опрессовке не рекомендуется превышать этот показатель более 6 атм.

Для желающих наиболее эффективно использовать площадь помещения на рынке представлены радиаторы отопления плоские, отличающиеся меньшей глубиной. Их выбор не так велик, как у вышеперечисленных отопительных приборов. Продаваемые тонкие радиаторы отопления могут быть только алюминиевыми. Их глубина начинается от 52 мм при тепловой мощности от 105 до 161 Вт. К плоским радиаторам можно отнести и панельные, глубина которых составляет 60 мм.

Расчёт радиаторов отопления

В заключение необходимо заострить внимание на вопросе как рассчитать количество радиаторов отопления на комнату или иное помещение.

Требуемое количество секций можно определить несколькими способами:

1. Исходя из площади помещения. Данный метод подходит для помещений с невысокими потолками (в пределах 3 м). Для этого необходимо количество квадратных метров площади комнаты умножить на необходимое количества тепла на метр, по СНиП это 100 ватт. К примеру, на 20 кв.м потребуется 20х100=2000 Вт. Затем требуемое количество тепла делят на теплоотдачу одной секции радиатора, указанную в техническом паспорте. Полученное количество секций отопительного прибора округляют в большую сторону до целого числа.
2. Отталкиваясь от объёма помещения. Этот метод актуален при расчете радиаторов для комнат с высокими потолками или лестничных клеток и вдобавок точнее вышеуказанного способа. Согласно нормативным документам для обогрева 1 куб. м. воздуха в помещении требуется 41 Вт тепловой мощности. Соответственно, умножив объём помещения на 41 получают необходимое количество тепла, которое затем так же делят на мощность теплоотдачи одной секции и округляют полученное значение до целого числа. Для зданий, оборудованных современными стеклопакетами, требуется меньшая мощность отопления – 34 Вт/куб.м. Следует учитывать, что зачастую производители лукавят и указывают показатели теплоотдачи при максимальной температуре теплоносителя, поэтому при расчёте необходимо отталкиваться от минимальных параметров отопительного прибора.
3. Более точный расчёт под силу только специалистам, так как при этом учитывается множество параметров, коэффициентов и табличных величин, указываемых в нормативной документации. К ним относятся: количество тепла для помещения в зависимости от его расположения и значения, площадь помещения, коэффициенты остекления и теплоизоляции ограждающих конструкций, коэффициенты, учитывающие количество наружных стен, высоту потолков, тип выше- и нижерасположенных помещений, температуру наружного воздуха в самую холодную неделю и пятидневку и многое другое. Поэтому для получения такого точного теплотехнического расчёта необходимо обратиться в специализирующуюся на данных услугах организацию.

Как видно из материалов этой статьи, выбор радиаторов необходимого размера и тепловой мощности является важным мероприятием для обеспечения комфортного проживания в доме. Если не уделить должного внимания этой процедуре, то впоследствии об уюте в помещении можно забыть.

Радиатор отопления – это отопительный прибор, в народе привычно именуемый «батарея». Отопительные приборы передают доставленное к ним по трубам тепло в помещения, которые нуждаются в обогреве. Радиаторы отопления изготавливаются из различных материалов, вследствие чего имеют разную теплопроводность и способность выдерживать внутреннее давление.

Содержание

Виды радиаторов отопления в зависимости от материала изготовления.

Алюминиевые радиаторы отличаются хорошей теплопроводностью и теплоотдачей. Приятный внешний вид, легкость, способность выдерживать высокое рабочее давление – это плюсы. Минус: алюминий, вступая в реакцию с водой, выделяет водород, который накапливается в радиаторе. На первых порах необходимо ежедневно спускать с теплоносителей скопившийся газ, иначе система отопления не будет функционировать.

Алюминиевый радиатор

Биметаллический радиатор – модификация алюминиевого радиатора. Они так же красивы и эргономичны, как алюминиевые. Отличаются наличием внутренних стальных элементов. Способны выдерживать давление до сорока атмосфер, имеют больший запас прочности. Неприхотливы к среде.Чугунные радиаторы отопления старого образца совершенно не эстетичны. Красить их неудобно, но можно скрыть под специальными защитными экранами. Сейчас существуют более современные модели чугунных радиаторов усовершенствованного вида. Несомненный плюс чугунных радиаторов в их неприхотливости. Они способны служить до 50 лет без замены, им не страшна ни ржавая вода, ни наличие загрязнений. Минусом чугунного радиатора является низкая теплопроводность по сравнению с радиаторами, выполненными из современных материалов.

Чугунный радиатор

Стальные радиаторы отопления выпускаются двух видов: панельные, секционные и трубчатые.Панельные радиаторы недороги, неприхотливы, конструкция их проста. Трубчатые радиаторы обладают очень высокой теплоотдачей и длительным сроком службы (до 25 лет). Над их созданием трудятся дизайнеры, что позволяет отнести этот вид стальных радиаторов к классу премиум. Секционные представляют собой конструкцию из нескольких секций связанных между собой с помощью точечной сварки. Это значительно увеличивает срок эксплуатации и позволяет выдерживать перепады давления.

Стальной панельный радиатор

Мучаетесь вопросом о покупке водонагревателя, но не можете выбрать марку? Читайте в нашей статье, какой водонагреватель аристон купить.

Читайте интересную статью, как подключить алюминиевые радиаторы отопления тут.

Вся правда про водонагреватели электролюкс, отзывы, плюсы и минусы смотрите по ссылке: http://prootoplenie.com/otopitelnoe-oborudovanie/vodonagrevateli/electrolux.html

к меню ↑

Что необходимо знать о размерах батарей отопления?

Радиаторы отопления выпускают разного размера, что позволяет подобрать для их установки оптимальное место в помещении.

Ошибка в выборе размеров радиаторов отопления приведет к чрезмерно низкой, или, наоборот, высокой температуре в обогреваемом помещении. Зная размеры радиаторов отопления, их мощность и площадь помещения, где собираетесь их установить, несложно подсчитать оптимальное количество необходимых отопительных приборов. Выбор высоты радиатора отопления зависит от предполагаемого места установки. Зачастую батареи отопления устанавливаются под окном, поэтому для расчёта высоты радиатора отопления необходимо замерить расстояние от пола до подоконника. Так же все отопительные приборы должны находиться на одном уровне. По высоте радиаторы отопления подразделяются на три вида:

• Стандартная высота.
• Низкие радиаторы отопления.
• Высокие радиаторы отопления.

Длина радиатора зависит от количества секций.

к меню ↑

Размеры чугунных радиаторов отопления

• Стандартные размеры чугунных радиаторов отопления: длина секции 93 мм, глубина – 140 мм, высота 588 мм.
• Низкие радиаторы отопления размеры: высота 388 мм, остальные параметры те же.
• Высокие чугунные батареи отопления: высота от 661 до 954 мм, длина секции 76 мм, глубина — 203 мм.

Чугунные радиаторы отопления способны служить до 50 лет без замены

к меню ↑

Размеры алюминиевых радиаторов отопления

• Стандартные размеры алюминиевых радиаторов отопления : высота 575-585 мм, длина секции – 80 мм, глубина – 80-100 мм.
• Низкие: высота от 200 до 400 мм, длина секции от 40 мм, глубина до 180 мм.
• Высокие: высота 590 мм, глубина 95 мм, длина секции 80 мм.

Алюминиевые радиаторы отличаются хорошей теплоотдачей

к меню ↑

Размеры биметаллических радиаторов отопления

• Стандартные размеры биметаллических радиаторов отопления: высота 550 – 580 мм, длина секции 80-82 мм, глубина 75-100 мм.
• Низкие: высота 30 -500 мм, длина секции 80 мм, глубина – 95 мм.
• Высокие: высота 880 мм, длина секции 80 мм, глубина – 95 мм.

Биметаллические радиаторы собрали в себе все самые лучшие качества стальных и алюминиевых радиаторов

к меню ↑

Размеры стальных радиаторов отопления

• Стандартные размеры секционных трубчатых радиаторов: высота 600 мм, длина радиатора 400-3000 мм.
• Низкие: высота 400-500 мм, длина радиатора 400- 3000 мм
• Высокие: высота 700- 900 мм, длина та же.

Стальные радиаторы чаще всего используются при системах индивидуального отопления

к меню ↑

Мощность и размер

От размера отопительного прибора зависит его мощность.Средняя отопительная мощность секции чугунного радиатора стандартной высоты составляет 160 Вт, тогда как мощность секции алюминиевых и биметаллических радиаторов отопления – 200 Вт. Поэтому для качественного обогрева помещения размер приобретаемого чугунного радиатора должен быть больше, чем размер соответствующих по параметрам радиаторов из алюминия и биметаллических. Рассчитать мощность радиатора отопления для вашего помещения можно следующим образом. Для начала нужно узнать объем помещения. Для этого ширину умножаем на длину и на высоту. Длина – 5м, ширина- 3 м, высота -2,5. 5*3*2,5=37.5 куб.м Для обогрева 1 куб.м в стандартной постройке расходуется 41 Вт тепловой мощности. Для обогрева комнаты объемом 37,5 куб.м потребуется 37.5*41=1537,5 Вт, т.е. приблизительно 1600 Вт. На случай экстремальных холодов, при расчёте полученную мощность лучше увеличить на 15-20%. 1600+20%= 1920Вт = 1,92 кВт Зная мощность отопительного прибора, рассчитаем количество секций радиаторов стандартного размера. Мощность секции чугунного радиатора 160 Вт.1920:160 =11,25 т.е. 12 секций. Мощность секции алюминиевого радиатора 180Вт1920:180=10,6 т.е. 11 секций.Мощность секции биметаллического радиатора 200 Вт1920 :200=9,6 т.е. 10 секций.Мощность секции стального радиатора 140 Вт1800:140 =13,7 т.е. примерно 14 секций.

Округлять мощность всегда следует в большую сторону, занижать ее нельзя! Это приблизительные данные, многое зависит от модели радиатора, его высоты, теплоотдачи. В принципе, каждый уважающий себя производитель на упаковке указывает, какова мощность одной секции радиатора. Зная ее, можно рассчитать точное количество секций, необходимых для обогрева вашего помещения.к меню ↑

Выбор габаритов батарей отопления

Габариты радиаторов отопления выбирают исходя из вырабатываемой ими тепловой мощности. Если радиаторы отопления помещать, как рекомендуется, под окнами, следует учитывать следующие особенности:

•  расстояние от подоконника до верха радиатора не должно быть меньше 100 мм;
•  расстояние от пола до радиатора – не менее 60 мм.

Длина радиатора отопления должна быть больше ширины окна на 55 — 75%.

Радиаторы отопления, которые уже, чем ширина окна, могут не создать достаточной тепловой завесы, т.е. не станут преградой для проникающего в помещение через оконные проемы холодного воздуха Жизнь непредсказуема, а водонагреватель необходим. Если вопрос о покупке стал на первый план, то читайте, где солнечный водонагреватель купить.

Как сэкономить на отоплении расскажет статья «отопление на солнечных батареях: цена, удобство, монтаж». Читаем здесь.

Все про водонагреватели накопительные электрические горизонтальные плоские узнаем по ссылке: http://prootoplenie.com/otopitelnoe-oborudovanie/vodonagrevateli/gorizontalnye.html

к меню ↑

Итог

Выбирая размер радиаторов для дома, помните, что расчёт тепловой мощности следует производить исходя не из объема помещения в целом, и учитывая объем каждой комнаты в отдельности. Так, если у вас несколько комнат, подсчитайте объем каждой их них, и вычислите, сколько радиаторов требуется для обогрева спальни, сколько – для кухни, сколько – для зала, для ванной, отдельно заострив внимание на размеры радиаторов отопления.   Следует учитывать, что при использовании экрана для радиатора или декоративной решетки, должен быть произведен перерасчёт мощности радиатора в большую сторону.Допускается установка дополнительных радиаторов вдоль глухих стен в угловых комнатах, что предотвращает промерзание стен и защищает от сырости.

При покупке радиаторов отопления не полагайтесь во всем на продавцов. Сделайте предварительные расчёты мощности, прикиньте необходимые размеры отопительных приборов. В этом случае вы не только приобретете те отопительные приборы, которые наиболее отвечают вашим запросам, но и можете сэкономить немалые деньги.к меню ↑

Смотрите видео о том, как выбрать радиатор отопления:

Представленное видео поможет вам при выборе радиатора отопления

Радиаторы отопления бывают разные. Для различных категорий систем отопления используют и различные виды отопительных приборов. Например, в многоэтажных и многоквартирных домах и в частных одноэтажных используют совершенно разные виды батарей.

Какие бывают виды радиаторов отопления?

В нашем современном мире, с современными технологиями, существует большое разнообразие радиаторов, но все они делятся на категории.

Различают следующие категории радиаторов отопления:

• чугунные;
• алюминиевые;
• биметаллические радиаторы.

Чугунные радиаторы отопления

Чугунные самые прочные и долговечные батареи, но у них есть и свой недостаток. Они довольно толстые по ширине, а следовательно, и дольше прогреваются, соответственно им нужно для разогрева большее количество тепловой единицы.

Алюминиевые радиаторы отопления

Алюминиевые — довольно быстро прогреваются, но такие радиаторы непрактичны. Эти батареи не держат перепады давления и при сильных перепадах могут просто лопаться. Их не применяют в высоких многоэтажках, зато они прекрасно подойдут для обогрева невысоких коттеджей или частных домов.

Биметаллические радиаторы отопления

Ну а биметаллические, это универсальные радиаторы. Такие радиаторы подойдут как в невысокие дома с автономной системой отопления, так и в многоэтажные дома.

Размеры радиаторов отопления

Такая характеристика отопительных приборов, как их размеры очень важна при выборе установки. Часто именно от размеров зависит температура в отопляемых помещениях. Размеры также играют роль и при выборе дизайна и при подборе мощности отопительного прибора.

Основными показателями размеров радиаторов отопления являются следующие показатели:

• толщина;
• ширина;
• высота радиаторов.

Стандартные показатели — толщина от 8,5 до 9 сантиметров, ширина от 35 до 40 сантиметров и высота трех видов — 76 сантиметров, 94 сантиметра и 112 сантиметров. Но на практике, именно такие показатели применяются довольно редко. В основном они зависят от конструкции систем отоплений, их формы и материала, который используют при изготовлении батарей.

Толщина

Этот показатель зависит от формы радиатора и материала, используемого при изготовлении батареи. Самыми тонкими отопительными приборами считаются панельные, у алюминиевых и стальных приборов толщина обычно не более одного сантиметра. У чугунных систем в основном достаточно толстые стенки, что оказывает влияние при их нагреве. А у биметаллических — двойной слой металла, что также оказывает свое влияние.

Ширина

Ширина батареи варьируется в диапазоне от двадцати сантиметров до полутора метров. Это достаточно удобно и практично при планировке помещения и при отделке дизайна. Особенно если есть ограничения по площади помещения.

Основной критерий при установке отопительного прибора с данным показателем, это сохранность нужного теплового баланса. Если нужно сократить ширину обогревающего элемента, значит, нужно пропорционально увеличить его высоту.

Высота

По данному показателю разбег диапазона еще больше, от пятнадцати сантиметров и до трех метров. По высоте различают следующие:

• стандартные, высота алюминиевых батарей 575 миллиметров, чугунных 588 миллиметров, а биметаллических от 550 до 580 миллиметров;
• высокие, иногда их называют вертикальные. При небольшой ширине они могут доходить до двух или даже до трех метров по высоте. Такие отопительные приборы обычно устанавливают в тех местах, где нет возможности установить стандартные варианты батарей, а обогреть нужно достаточно большие площади. Обычно их устанавливают при нехватке нужного пространства. Также они широко применяются в дизайнерских вариациях, так как хорошо вписываются во все возможные декорации;
• низкие — самые миниатюрные радиаторы. Их высота может быть всего 15 сантиметров у алюминиевых батарей и не более тридцати пяти — у чугунных. Этот тип отопительных приборов можно отлично разместить под небольшими и низкими подоконниками. Самые низкорослые приборы изготавливают с минимальными размерами под плинтусы. Такие батареи имеют размеры не более двух сантиметров.

У более низких моделей отдача тепла происходит немного больше. Объясняется это тем, что происходит совсем минимальный контакт между теплым воздухом и верхней частью батареи, а также из-за большого теплового потока от верхней поверхности ребер батарей.

Советы, как правильно выбрать радиатор нужного размера

Размеры как алюминиевых, так и любых других батарей подбирают в соответствии с величиной мощности тепла, которую эти отопительные приборы вырабатывают.

Если батареи находятся в стандартном расположении под окнами, то нужно учитывать следующее:

• приборы должны перекрывать ширину оконного проема от 50 до 75%;
• от самого верха батареи и до подоконника должно оставаться не менее 10 сантиметров;
• от самого низа отопительного прибора до пола должно оставаться не менее 6 сантиметров.

Если у вас в помещении, где вы собираетесь устанавливать алюминиевые или любые другие батареи, дизайнерские разработки, то вы можете использовать при подключении отопительных приборов как нижнее, так и верхнее, перекрестное или даже боковое подключение.

При выборе алюминиевых или иных отопительных приборов также необходимо учитывать, что разные приборы, имея одинаковый размер, обладают различной тепловой отдачей. Также алюминиевые или иные отопительные приборы при одинаковом размере имеют разную мощность, а в быту и разное удобство при обслуживании радиаторов.

Нужно знать, что алюминиевые и биметаллические приборы быстрее нагреваются, но и быстрее остывают, чем чугунные. А также для алюминиевых батарей потребуется намного меньше объем теплоносителя, чем для чугунных или биметаллических. Это дает свое преимущество, так как происходит большая скорость движения воды и экономия на работе котлов, которые обогревают систему. А самую высокую теплоотдачу дает не чугунное устройство и даже не алюминиевое, а биметаллические батареи.

И в заключение нужно добавить, что при правильном подборе размеров отопительных систем будет зависеть как комфорт в помещении, так и нужная температура. Размеры алюминиевых радиаторов и других батарей нужно подбирать грамотно и согласно принятому дизайну. Воспользовавшись данными советами и рекомендациями можно сделать верный выбор и наслаждаться теплом и уютом, невзирая на холод и снег за окном.

Содержание статьи:

Целесообразные размеры радиаторов отопления определяются в первую очередь не внешним видом, а влиянием габаритов на теплоотдачу. Также эти параметры и расположение нагревательных элементов в пространстве комнаты определяют, насколько равномерно будет распределяться тепло.

Требования к выбору радиаторов

Перед покупкой необходимо произвести все расчеты, затем подбирать размер радиатора

Выбирая размеры батарей отопления для размещения под окном, полагается отталкиваться от значений ширины оконного проема и предполагаемой дистанции краев элементов до подоконника и поверхности пола. Перед отправлением в магазин надлежит произвести все необходимые измерения и ориентироваться на них при рассмотрении вариантов. Стандартный показатель ширины проема – 110-120 см. Размер приобретаемой батареи должен составлять не менее 70-75%  от данного значения. Если речь идет о секционном устройстве из алюминия, потребуется радиатор из 10-12 элементов (ширина одного обычно составляет около 8 см).

При выборе размеров радиаторов надо принимать во внимание высоту расположения подоконника. Между ним и верхним краем радиаторных элементов должно быть расстояние в 6-12 см. Высота монтажа отопительных приборов над полом должна быть не менее 8 см. В этом случае достигается отдача тепла, максимально соответствующая заявленной изготовителем.

Также в условиях частного сектора большое значение имеет объем помещающейся в секцию жидкости. Если в многоквартирных домах, жильцы которых пользуются централизованным отоплением, данный параметр не играет роли, то при использовании собственной системы она нужна для расчета объема, когда требуется выяснить эффективность насоса или котла.

Важнейшим показателем при выборе отопительного оборудования является тепловая мощность. Далеко не всегда целесообразно выбирать высокомощные варианты. В жилищах с качественной теплоизоляцией достаточно модели со средним значением данного параметра.

Поскольку площадь поверхности радиатора влияет на равномерность теплоотдачи, лучше выбрать большее число секций, обладающих средней мощностью, чем меньшее с высокой. Это обеспечит отсутствие зон холода и оседания конденсата на оконном стекле.

Терминология

Основными параметрами выбора являются ширина и высота радиатора

В документации, рассматривающей размеры отопительных радиаторов, часто говорится о межцентровом расстоянии. Данный параметр обозначает длину промежутка от центральной точки одного соединительного отверстия до аналогичного места другого. Иногда эту величину называют межосевым или межниппельным расстоянием. Если трубопроводы, запитывающие радиатор, находятся в рабочей кондиции и менять их не планируется, приобретаемый новый обогреватель должен иметь такой же межцентровой показатель, как у старого, чтобы не пришлось вносить изменения в подводку. Иногда названия моделей – как российского, так и зарубежного производства – содержат трехзначные цифры. Они обозначают данный параметр в миллиметрах (к примеру, Modern 500).

Линейные габариты включают в себя:

• монтажную высоту радиатора – ее нужно подбирать так, чтобы обеспечить нужные дистанции до подоконника и пола;
• глубину;
• ширину – для моделей с секционной конструкцией она, как и предыдущий параметр, также относится к размерам элементов, но если глубина радиатора и отдельных его секций одинакова, для вычисления общей ширины нужно перемножить показатель отдельной единицы на их число и прибавить приблизительно 1-2 см, приходящиеся на герметизирующие прокладки.

Зная линейные параметры радиатора, можно приобрести для него защитный экран. При монтаже напольных плоских вариантов габариты важны для подбора подходящих составляющих отопительной системы.

Стандартная высота радиаторов

При замене чугунных батарей учитывают высоту подводки над уровнем пола

Когда рассматривается высота типовой батареи отопления, подразумевается межцентровой показатель в 50 см. Распознать такие модели можно по цифре 500 в названии. За ориентир их берут, потому что таким значением высоты обладали советские радиаторы-гармошки из чугуна. Толстостенные изделия из этого материала очень долговечны – во многих домах они успешно выполняют свои функции по сей день. Чтобы избежать переделок имеющейся системы, потребители стараются найти батареи с идентичными значимыми габаритами. Подходящие по межцентровому расстоянию модели производятся из разных материалов.

Чугун

Представленные на рынке чугунные модели выпускаются в широком диапазоне параметров. Гармошка в 50 см распознается по буквам МС и двух- или трехзначному числу, обозначающему здесь не межосевую длину, а глубину изделия. Она варьируется от 85 до 140 мм. Ширина изменяется от одной модели к другой и принимает разные значения у изготовителей одной модели: например, МС-140 выпускается в исполнениях в 108 и 93 мм.

Помимо гармошки, межосевые 50 см бывают и у других изделий, например, секционного строения. Некоторые из них оборудованы ножками. Есть модели, у которых глубину не обозначают из-за расширенной книзу формы.

Алюминий

Самые тонкие радиаторы, глубиной 5 см, выпускает фирма Термал

Размеры алюминиевых радиаторов характеризуются большей стандартизированностью. Здесь можно обозначить средние значения. Если речь идет о размерах алюминиевых радиаторов отопления с межосевым параметром в 50 см, типовая высота секции будет варьироваться в диапазоне 57-58,5 см. Ширина обычно равна 8 см. Глубина более вариабельна – есть уплощенные варианты (например, отечественный «Термал» с показателем в 5,2 см), но у большинства она находится в пределах интервала от 8 до 10 см.

Среди биметаллических радиаторов плоские модели не встречаются. Большой вариабельностью значений линейные параметры этих продуктов тоже не обладают. Ширина одной секции биметаллического радиатора равна 8-8,7 см, высота – 56,5-57,5 см, глубина – 8-9,5 см. Низкие модели из биметалла – случай редкий. Минимальная высота – 20 см.

Сталь

Изделия из стали реже остальных производятся с межосевым параметром, соответствующим стандартной гармошке. Однако такая продукция на рынке встречается даже у зарубежных производителей. Бренд Kermi спроектировал стальную модель панельного строения специально для использования в качестве замены старых чугунных радиаторов. Отечественная фирма «Конрад» тоже выпускает батареи под данную задачу – РСВ-1. Существуют образцы подходящих размеров с трубчатым строением. Но обычно в качестве ключевого параметра у них указывают суммарную монтажную высоту в расчете на подключение снизу.

Высокие и узкие радиаторы

Самые высокие батареи высотой 2 м выпускает фирма Verteo Plan

Отопительные агрегаты подобного вида привлекают потребителей тем, что вносят элемент необычности в интерьер. Хотя в большинстве случаев модель большой высоты не получится разместить под подоконником, сама по себе она смотрится нестандартно и предоставляет простор для дизайнерских решений. Радиатор можно покрасить, совместить с полкой или тумбой. Главное – не располагать поблизости от него материалы, выделяющие токсичные испарения при нагреве, и ответственно подходить к выбору красящего состава.

Из некоторых металлов вытянутые батареи практически не производят. Здесь следует упомянуть чугун, модели из которого по высоте не превосходят метра. Еще ниже биметаллические товары – здесь пиковая величина примерно равна 86 см. Большинство распространенных высоких агрегатов производятся из стали. Это могут быть варианты трубчатой конструкции и панельные образцы. У некоторых из них высота может превышать 2 метра (например, Verteo Plan). Такие модели рассчитаны на подсоединение с нижней стороны. У панельных вариантов встречается как ровная, так и профилированная поверхность. Многие производители данного вида оборудования предоставляют услуги по изготовлению радиаторов по частному заказу.

Низкие и плоские радиаторы

Чугунная модель с межосевым расстоянием менее 40 см

Низкими принято считать модели, которые имеют межосевой показатель меньше 40 см. Этот сегмент отличается большим разнообразием изделий, так как миниатюрные батареи производятся из разных материалов. Среди российских покупателей они пользуются не столь большим спросом, так как радиатор не получится поставить на замену гармошке без внесения затратных модификаций в конструкцию отопительной системы.

Среди чугунной продукции сверхминиатюрные модели не встречаются. Крайний вариант – радиатор фирмы Bolton с межосевым замером в 220 мм и монтажной высотой 33 см. У других небольших приборов из чугуна данные параметры находятся в районе 300-350 мм и 35-40 см соответственно.

У устройств из алюминия минимальное межосевое значение равно 200 мм. Вариантов такого размера на рынке много. Можно вспомнить фирмы Global, Sira и отечественную «Рифар». Эти же фирмы производят низкие модели из биметалла (с высотой в районе 25 см). Несколько более крупные алюминиевые модели (300-400 мм) встречаются у любого производителя, выпускающего отопительные приборы. Миниатюрные, но мощные и дорогостоящие батареи из меди или ее сплава с алюминием обычно имеют высоту 20-22 см, но встречаются экземпляры, выходящие за рамки категории низких.

Миниатюрные неплоские радиаторы изготавливаются из стали компанией Purmo. Сюда относятся две панельные модели, имеющие межосевое расстояние в 15 см. Такой же или чуть больший (на 1-3 см) показатель у ряда трубчатых изделий. И все же у большинства стальных батарей значение этой величины превышает 25 см. На рынке можно встретить невысокие, но длинные конструкции (до 2 метров в длину).

Самые низкие алюминиевые радиаторы

В некоторых условиях размещение даже миниатюрного радиатора в помещении нецелесообразно и противоречит нормам безопасности. В качестве примера можно привести коридоры путей эвакуации – в них не положено монтировать приборы, выходящие за поверхность стены, на высоте менее 2 метров. Для подобных случаев, а также для экономии места в помещении выходом станет конвектор, который встраивается в структуру пола. Такое устройство можно назвать самым низким радиатором. Они выпускаются в большом диапазоне мощностных значений. Их используют как единственный источник обогрева или в дополнение к другому способу. Также конвекторы устанавливают для обогрева сплошного остекления.

Есть случаи, когда критическим (в отношении минимизации) параметром становится глубина, а не высота. Тогда полагается рассмотреть сегмент плоских моделей. Биметаллические и чугунные образцы в этом случае не подходят из-за большой глубины. Российский вариант из алюминия – продукция фирмы «Златоуст» с показателем в 52 мм. Производятся модели для замены гармошки и низкие с межосевым расстоянием в 30 см. У них высокая тепловая мощность. Подойдут и панельные батареи глубиной 6 см.

Выбор модели с подходящими габаритами производится с учетом внутренней планировки и назначения помещения и конфигурации имеющейся системы отопления. Бывают случаи, когда целесообразно подобрать радиатор с наименьшим показателем высоты или глубины.

Используемые источники:

• https://oventilyacii.ru/otoplenie/vidy-batarej-i-razmery-radiatorov-otopleniya-shirina-vysota-i-tolshhina.html
• http://spetsotoplenie.ru/radiatory-otopleniya/rukovodstvo-po-vyboru-radiatorov-otopleniya/radiatory-otopleniya-standartnye-i-nestandartnye-razmery.html
• http://prootoplenie.com/otopitelnoe-oborudovanie/batarei-radiatory/razmery.html
• https://kotel.guru/radiatory/alyuminievye/kak-pravilno-podobrat-razmery-radiatorov-otopleniya.html
• https://strojdvor.ru/otoplenie/vysota-i-shirina-razlichnyx-vidov-otopitelnyx-batarej/

Размеры алюминиевых радиаторов отопления различных марок и моделей

ТОП-10 алюминиевых радиаторов отопления в 2020 году

Global ISEO 500

• тип: настенный, секционный;
• давление рабочее – 16 атм;
• опрессовочное – 24 атм;
• температура: 110 °С;
• теплоотдача: 181 Вт;
• расстояние между осями: 500 мм;
• габаритные размеры (В/Ш/Г, мм): 582/80/80;
• типы подключения: верхний или нижний.

Описание модели

Радиаторы этой серии используются в центральных или автономных системах отопления. Однородность и прочность лакокрасочного покрытия достигается путем окраски методом полного погружения с последующим напылением специальной краски, содержащей полиэстер.

Устройства выпускаются в белом цвете, срок их эксплуатации достигает 30 лет. Объем теплоносителя в 1 секции, в качестве которого можно использовать воду или антифриз, равен 0,46 л. Площадь обогрева одной секцией весом 1,43 кг составляет 1.8 м². При изготовлении радиаторов используется высокотехнологичное литье под давлением.

Преимущества и недостатки

Радиаторы этой серии специально были разработаны для российского потребителя с учетом всех особенностей эксплуатации.

Универсальность и качество

При сравнительно небольших размерах они обладают высокой теплоотдачей (в несколько раз выше, чем стальные или чугунные изделия). Межсекционные уплотнители выполнены из силикона, что в разы увеличивает срок эксплуатации самих соединений. Отопительные приборы этой модели могут устанавливаться в системы с медными, стальными, пластиковыми и металлопластиковыми трубами.

Легкий монтаж и отличный внешний вид

Радиаторы просты и удобны в монтаже. Меняя число секций, можно легко подобрать нужную длину или мощность и обеспечить оптимальную температуру в помещении.

При глубине 80 мм радиатор можно повесить на стену, установить в нише или под подоконником, спрятать за шторами или мебелью. Элегантный дизайн прибора позволяет вписать его в любой интерьер как полноправную часть композиции.

Минусы

Единственным недостатком этих радиаторов является возможность коррозии в случае применения некачественного теплоносителя.

Global VOX R 500

• тип: секционный, настенный;
• давление рабочее максимальное – 16 атм;
• испытательное давление – 24 атм;
• температура: 110 °С;
• теплоотдача одной секции: 195 Вт;
• pH теплоносителя: 6,5 – 8,5, рекомендуемый – 7 – 8;
• внутреннее расстояние между осями: 500 мм;
• габаритные размеры (В/Ш/Г, мм): 590/80/95;
• тип подключения: боковой.

Описание модели

При изготовлении радиаторов применяется метод литья под давлением. Модель используется в закрытых или центральных системах отопления. Качество наружного покрытия достигается методом анафореза (погружная окраска эпоксидной грунтовкой и последующее напыление специальной декоративной краски). Радиаторы выпускаются в белом цвете.

Гарантированный срок эксплуатации приборов этой серии составляет 10 лет. При весе 1,53 кг и объеме 0,46 л одна секция способна обогреть 1,8 м² площади. В качестве теплоносителя в этой модели используется как вода, так и антифриз.

Преимущества и недостатки

Данная серия выпущена для российского рынка и имеет ряд особенностей, которые пользуются особым спросом у потребителя.

Неприхотливость и надежность

Разработка радиаторов этой модели производилась с учетом всех российских особенностей эксплуатации (различное качество теплоносителя, гидравлические удары в системе и другое). Буква «R» в названии означает усиление, такие отопительные приборы свободно выдерживают давление до 16 атм включительно. Радиаторы устанавливаются в системах с трубами из различных видов материала.

Теплоотдача и дизайн

Отличная теплопроводность алюминия позволяет получить быстрый нагрев или охлаждение радиатора. Легкий монтаж позволяет по необходимости быстро изменить количество секций в приборе. Дизайн и элегантный внешний вид модели позволяют использовать эти радиаторы как в офисах, так и в жилых помещениях с интерьерами в различных стилях.

Недостатки

Применяя радиаторы в помещениях с повышенной влажностью, следует избегать царапин и сколов окрашенной поверхности отопительных приборов. Формирование на месте повреждения оксида алюминия может привести к отслоению краски.

Rifar Alum 500

• тип: секционный, настенный;
• давление рабочее максимальное – 20 атм;
• давление опрессовочное – 35 атм;
• температура: 135 °С;
• теплоотдача: 183 Вт;
• расстояние между осями: 500 мм;
• габаритные размеры (В/Ш/Г, мм): 565/80/90;
• типы подключения: боковой, нижний.

Описание модели

Данные радиаторы подключаются к автономным и центральным системам отопления в жилых и общественных зданиях. Долговечность и качество внутреннего и наружного покрытия обеспечивает метод анодного электроосаждения, после него производится порошковое напыление высококачественной эмали в электростатическом поле, цвет окрашивания – белый.

Производитель дает гарантированный срок эксплуатации отопительных приборов этой модели не менее 20 лет. Теплоносителем в радиаторе служит вода, при весе одной секции 1,45 кг и объеме 0,27 л она обогревает 1,8 м² площади.

Преимущества и недостатки

Есть несколько плюсов, которые выделяют эту модель из линейки алюминиевых радиаторов.

Удобство в обслуживании

Технологические отверстия внизу каждой секции не заварены, как в других моделях, а закрываются заглушкой с уплотнительной прокладкой, что значительно облегчает слив воды и чистку радиатора. Модель изготавливается из легких алюминиевых сплавов, что облегчает транспортировку и монтаж радиаторов.

Экономичность и надежность

Небольшой объем теплоносителя в секциях делает эту модель очень экономной, но при этом теплоотдача остается высокой. Толщина стенок (минимум 2,8 мм) и овальное сечение внутренних вертикальных каналов позволяют радиаторам этой серии выдерживать высокое давление в системе, а также увеличивают скорость теплоносителя, что уменьшает количество отложений на внутренних поверхностях.

Недостатки

Слабая устойчивость к различным химическим добавкам, которые могут содержаться в теплоносителе.

Halsen AL500

Страна-производитель – Россия (изготовление по немецким технологиям).

• тип: секционный, в основном настенный;
• давление рабочее максимальное – 16 атм;
• давление опрессовочное – 24 атм;
• рабочая температура: 120 °С;
• теплоотдача: 208 Вт;
• расстояние по высоте между осями труб: 500 мм;
• габариты (В/Ш/Г, мм): 582/80/96;
• тип подключения: боковой.

Описание модели

Радиаторы изготавливаются современным методом литья под давлением, что позволяет каждую секцию отливать отдельно, подключаются к любым системам отопления в общественных и жилых зданиях. При покраске применяется фосфохромирование с последующим напылением эпоксидополиэфирной эмали.

Приборы отопления выпускаются в белом цвете, теплоносителем в них служит вода. Они имеют длительный срок эксплуатации (до 20 лет), 1 секция при объеме 0,43 л и весе 1,1 кг обогревает не менее 2 м² площади.

Преимущества и недостатки

Радиаторы этой серии изготовляются на современном европейском оборудовании и обладают качеством, не уступающим западным моделям.

Антикоррозийная устойчивость и надежность

Эта модель благодаря улучшенной внутренней отделке совершенно не подвержена образованию ржавчины внутри каналов. Отопительные приборы проходят неоднократную проверку качества, что обеспечивает полную защиту радиаторов от протечек.

Недостатки не обнаружены.

Royal Thermo Revolution 500

Страна-производитель – Россия (изготовление на высококачественном европейском оборудовании).

• тип: настенный, секционный;
• давление рабочее максимальное – 20 атм;
• давление опрессовочное – 30 атм;
• рабочая температура: 110 °С;
• теплоотдача: 189 Вт;
• межосевое высотное расстояние: 500 мм;
• габариты (В/Ш/Г, мм): 570/80/80;
• тип подключения: боковой.

Описание модели

Радиаторы могут работать как в индивидуальных, так и в центральных системах отопления общественных, жилых и промышленных зданий. Устройства проходят шестиступенчатую покраску сверхстойкими эмалями на итальянском оборудовании, выпускаются только в белом цвете.

В качестве теплоносителя используются вода и антифриз, 1 секция весит 1,2 кг и имеет объем 0,37 л, при этом способна обогреть 1,8 м² площади. Эксплуатационный срок достигает 10 лет.

Преимущества и недостатки

Применяемые в изготовлении этой модели нано-технологии позволили улучшить форму ребер, что выделяет изделие среди других алюминиевых радиаторов. Волнообразная форма ребер позволяет значительно облегчить циркуляцию нагреваемого воздуха вдоль секции и в разы увеличить теплоотдачу.

Оригинальные качественные материалы и комплектующие

Прокладки между секциями выполнены из нано-материала на основе хлопка с силиконовыми и графитовыми добавками, что увеличивает срок службы и делает протечки практически невозможными. Нижние стальные заглушки с защитной мембраной из термо- и химически стойкого нано-полимера. Специальный сплав алюминия с кремниевыми и титановыми добавками надежно защищает радиатор от коррозии.

Недостатки не выявлены.

Royal Thermo DreamLiner 500

Страна-производитель – Россия (уникальные разработки совместно с итальянскими производителями).

• тип: настенный, секционный;
• давление рабочее максимальное – 20 атм;
• давление опрессовочное – 30 атм;
• рабочая температура: 110 °С;
• теплоотдача: 182 Вт;
• межосевое высотное расстояние: 500 мм;
• габариты (В/Ш/Г, мм): 585/80/87;
• тип подключения: боковой.

Описание модели

Эти радиаторы могут работать как в центральных, так и в автономных системах отопления жилых и промышленных зданий, коттеджей и загородных домов. Однородность и долговечность покрытия обеспечивается семикратным нанесением немецких и голландских нано-красок, выпускаются только в белом цвете.

Одна секция содержит 0,37 л теплоносителя (вода или антифриз), весит 1,31 кг и обогревает 1,8 м² площади.

Эксплуатируются эти радиаторы без замены не менее 10 лет.

Преимущества и недостатки

Радиаторы этой модели являются ярким примером удачного сочетания мощности и энергосбережения.

Инновационная конструкция ребер

Аэродинамические свойства плавно изогнутых концов ребер (в виде капли) позволяют максимально увеличить теплоотдачу и равномерно прогревать все помещение. При компактных размерах радиатор способен поддерживать комфортную температуру на довольно больших площадях.

Надежность

Сплав алюминия, титана и кремния, применяемый в радиаторах этой модели, максимально увеличивает защиту от коррозии всех внутренних поверхностей, надежно защищает прибор отопления от некачественных теплоносителей и гидроударов.

Недостатки в данной модели не обнаружены.

Royal Thermo Indigo 500

Страна-производитель – Россия, изготавливается по итальянской технологии.

• тип: настенный, секционный;
• давление рабочее максимальное – 20 атм;
• давление опрессовочное – 30 атм;
• рабочая температура: 110 °С;
• теплоотдача: 205 Вт;
• межосевое высотное расстояние: 500 мм;
• габариты (В/Ш/Г, мм): 585/80/100;
• тип подключения: боковой.

Описание модели

Радиаторы этой серии могут подключаться к закрытым и централизованным отопительным системам жилых, промышленных зданий и индивидуальных построек. Прочность покрытия обеспечивается нанесением в 2 этапа импортных нано-красок по специальной европейской технологии, выпускаются в белом цвете.

Теплоносителем может быть как вода, так и антифриз, изготовителями дается десятилетняя гарантия работы данных приборов отопления. Одна секция радиатора объемом 0,29 л весит 1,65 кг и обогревает до 2 м² площади.

Преимущества и недостатки

Радиаторы этой модели отличаются элегантным дизайном, совершенными линиями и мощной теплоотдачей.

Уникальность конструкции

Усовершенствованное дополнительное крыло в верхней части радиатора создает обратную конвекцию, с помощью которой отсекается холодный воздух, поступающий из окна. Одновременно происходит равномерное распределение нагретого воздуха по всей отапливаемой площади.

Тепловая мощность возросла за счет добавления количества вертикальных ребер в коллектор. Это немного утяжеляет прибор, но значительно увеличивает теплоотдачу.

Инерционность и материал

Благодаря быстрому нагреву и остыванию радиатора, можно в короткие сроки отрегулировать необходимую для комфортного проживания подачу тепла в помещение. Сплав алюминия с титаном и кремнием надежно защищает радиатор от коррозии, а оригинальные импортные защитные и уплотняющие материалы – от протечек.

В данной модели недостатки не обнаружены.

Lammin ECO AL-500

• тип: настенный, секционный;
• давление рабочее максимальное – 16 атм;
• давление опрессовочное – 24 атм;
• рабочая температура: 110 °С;
• теплоотдача: 190 Вт;
• pH теплоносителя: 7 – 8;
• межосевое высотное расстояние: 500 мм;
• габаритные размеры (В/Ш/Г, мм): 577/80/80;
• тип подключения: боковой.

Описание модели

Радиаторы этой серии работают в автономных или центральных системах отопления жилых и общественных зданиях, а также в коттеджах и дачах. Качество и прочность покрытия обеспечивается двухступенчатой покраской, сначала используется метод погружения в ванну с краской, затем порошковое напыление в электростатическом поле, цвет окрашивания – белый.

Объем теплоносителя (вода) в 1 секции весом 1,03 кг составляет всего 0,35 л. Гарантированный срок эксплуатации – 10 лет, площадь обогрева одной секцией – 1,9 м².

Преимущества и недостатки

Радиаторы этой серии разработаны и произведены с учетом российских условий эксплуатации и прошли проверку на соответствие требованиям ГОСТ. Примечательно то, что при сравнительно небольшом весе эта модель обладает мощным тепловым потоком, который позволяет равномерно обогревать большие площади.

Качество обработки внутренних поверхностей

Надежное циркониевое покрытие защищает внутренность радиатора от окисления и коррозии, увеличивает срок службы и эксплуатации прибора. Отсутствие шероховатостей на стенках коллектора избавляет от накапливания мелкого мусора, присутствующего в некачественном теплоносителе, а значит, и от засоров.

Недостатки в данной модели радиаторов не выявлены.

Onnline Ultra C 500

• тип: настенный, секционный;
• давление рабочее максимальное – 16 атм;
• давление опрессовочное – 24 атм;
• максимальная рабочая температура: 120 °С;
• теплоотдача: 181 Вт;
• межосевое высотное расстояние: 500 мм;
• габаритные размеры (В/Ш/Г, мм): 553/80/90;
• тип подключения: боковой.

Описание модели

Данные отопительные приборы используются в любых системах отопления гражданских и промышленных зданий, а также в индивидуальном строительстве, срок их службы составляет не менее 12 лет. На заводе-изготовителе радиаторы окрашивают только в белый цвет.

Теплоносителем в этих устройствах служит вода. При объеме 0,78 л и весе 1,13 кг одна секция обогревает площадь в 1,8 м².

Преимущества и недостатки

При изготовлении радиаторов применяется технология литья под давлением, эта серия адаптирована под российские условия эксплуатации. Увеличенный диаметр внутренних каналов (42 мм) уменьшает возможность засорения труб, а также угрозу повреждения стенок некачественным теплоносителем.

Универсальность

Радиаторы могут работать в системах с трубами из любых материалов, им подходят сталь, медь, пластик и другие полимеры. Этим приборам отопления не страшна повышенная влага, поэтому их можно устанавливать в ванных комнатах и душевых.

Недостатком модели является потребность в большом объеме теплоносителя.

Rommer AL500

• тип: настенный, секционный;
• давление рабочее максимальное – 16 атм;
• давление опрессовочное – 24 атм;
• рабочая температура: 110 °С;
• теплоотдача: 175 Вт;
• межосевое высотное расстояние: 500 мм;
• габаритные размеры (В/Ш/Г, мм): 572/80/80;
• тип подключения: верх-низ.

Описание модели

Радиаторы этой серии используются в системах отопления автономного или центрального типа, в гражданских и промышленных зданиях, а также в коттеджах, особняках или дачных домах.

Качество и долговечность покрытия обеспечивается покраской в 2 этапа: сначала наносится эпоксидный антикоррозийный слой методом катафореза, затем слой декоративной порошковой краски, выпускаемый цвет – белый.

Завод-изготовитель дает гарантию на 5 лет эксплуатации. Обогреваемая 1 секцией площадь равна 1,7 м², объем – 0,28 л, вес – 1 кг. В качестве теплоносителя применяется вода.

Преимущества и недостатки

Нанесенные на внутреннюю поверхность радиатора фторциркониевый слой и оксидная пленка делают его совершенно нейтральным к химическим и механическим воздействиям возможных примесей в теплоносителе. Качественное лакокрасочное покрытие наружной поверхности позволяет изделию сохранять элегантный, презентабельный вид долгие годы.

Почему так важно учесть размеры алюминиевых радиаторов отопления?

Алюминий — лёгкий материал, который широко применяется.

Кроме прочего, из него делают батареи отопления.

В их создании очень важен расчёт характеристик.

Влияние размера алюминиевого радиатора отопления

Батареи из алюминия делают в широком диапазоне габаритов. Длина оказывает первоочередное влияние на мощность.

Соответственно, для достижения необходимого обогрева нужно увеличить количество секций. Общая протяжённость батареи зависит от расчётов.

Глубина и высота также изменяют показатели, поскольку затрагивают объём. В отличие от длины, эти два значения — вариативные, благодаря чему существует множество различных моделей.

Следующий показатель — межосевое расстояние. Оно отвечает за скорость прогрева радиаторов, поскольку означает промежуток между трубами подачи и обратки.

На работоспособность также влияет способ изготовления:

1. Отлив из металла повышает прочность и долговечность прибора. В этом случае каждая секция — цельная единица, из которых собирают устройство. Это делают в определённой последовательности: сначала сваривают верхние части, затем нижние.
2. Экструзионный способ предусматривает продавливание нагретого алюминия через решетчатую пластину из металла. Благодаря этому получается профиль заданной формы, который разделяют на части и собирают в радиатор.

Внимание! Подобные отопительные приборы редко встречаются, а изготавливаются, обычно, на заказ. Это связано с невозможностью внести изменения в конструкцию после окончания производства.

Межосевое расстояние

Показатель представляет собой промежуток между осями радиатора. Они расположены симметрично, одна сверху, вторая снизу. К ним примыкают трубы, через которые осуществляется включение в отопительный контур.

Фото 1. Алюминиевый радиатор модели 350/80, межосевое расстояние 350 мм, производитель – «Oasis», Китай.

В зависимости от производителя, значение колеблется в диапазоне 150—2000 мм. У большинства устройств этот показатель делают равным 500. Это связано с отопительными системами в многоквартирных домах: в старых постройках расчёты выполнены для чугунных радиаторов. При замене батарей нежелательны затраты на переваривание трубопровода.

Справка! В названии большинства моделей присутствует число, указывающее на межосевое расстояние.

Глубина

Зависит от материала, из которого изготовлена батарея. Минимальная величина составляет 52 мм. Её достаточно для создания высокой мощности небольших секций. Максимальный показатель — 180 мм. Он встречается довольно редко и требует прочности. Есть модели с большей глубиной, но их использование нецелесообразно из-за недостаточного прогрева.

Определение объёма секции

Для расчёта необходимо знать значение, описанное выше, а также длину и высоту. Первое значение, зрительно — ширина.

Она составляет 80 или 88 мм, что указано в паспорте.

Второе — вариативное. Обычно вертикальная составляющая размеров секции — 570 мм.

Чтобы найти объём, достаточно перемножить три показателя.

Метод расчёта секций

Чтобы определить необходимое количество элементов, нужно определить мощность. Есть несколько округлённых значений, вычисленных для помещения с высотой потолка 2,7 метра:

1. Для стандартной комнаты необходимо 100 Ватт.
2. За каждое окно добавляют по 10.
3. Если она угловая, значение умножают на 1,2.
4. Если потолки выше или окна больше обычных, добавляют 10%.
5. Обогрев ослабляется от верхних этажей к нижним, поэтому за каждый следует добавить ещё по 2%.

Полученную нормативную мощность умножают на площадь помещения. В итоге получается общее значение, рассчитанное с запасом.

Затем число делят на паспортный показатель одной секции, округляя вверх. Примерный расчёт выглядит следующим образом:

1. (100 + 10) * 1,2 * 1,04 = 137,28, где крайний множитель выбран для квартиры на третьем сверху этаже.
2. 137,28 * S = 151 * 18 = 2471, где S (18) — площадь.
3. 2471 / 190 = 13. В этом случае при мощности одной секции 190 Ватт понадобится 13 штук.

Вес радиатора

Алюминий — лёгкий металл. Изделия из этого материала имеют небольшую массу, что облегчает их перемещение, уменьшает необходимую для установки прочность. Следует заметить, что в изготовлении батарей металл сплавляют с кремнием. Это незначительно увеличивает тяжесть.

Средний вес одной секции составляет 1,25 кг. Значение варьируется в промежутке от 1 до 1,35, что зависит от габаритов и толщины стенок. Например, для монтажа радиатора из 10 единиц с небольшим запасом достаточно креплений на 15 кг.

Важно! Из всех видов радиаторов алюминиевые самые лёгкие. Это позволяет легко транспортировать их.

Высота и ширина радиатора нестандартной формы

Существуют батареи необычного вида. Из металлов можно создать прибор высотой до трёх метров, шириной до двух.

Глубина вертикальных устройств с учётом креплений редко достигает 100 мм.

Объём радиаторов других форм зависит от их габаритов. Размер варьируется, в зависимости от производителя, но также существуют предметы, производимые на заказ.

Чтобы узнать их характеристики, следует обратиться к техническому паспорту.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается, как рассчитать теплоотдачу одной секции алюминиевого радиатора.

Нужна помощь мастера

Габариты батареи влияют на тепло, которое она передаёт в помещение. Чтобы не ошибиться в расчётах рекомендуется пригласить специалиста, который поможет с выбором.

Технические характеристики алюминиевых радиаторов отопления, которые нужно учитывать при выборе радиатора

Основные технические характеристики моделей алюминиевых радиаторов отопления – информация, которую желательно знать перед их выбором и покупкой. Наряду с внешним обликом (дизайном) отопительного прибора и его стоимостью, технические данные позволяют сравнить между собой различные модели и подобрать вариант, оптимальный по основным параметрам.

Различают количественные и качественные характеристики алюминиевых радиаторов. Количественные позволяют сравнить отопительные приборы по их массогабаритным параметрам и мощности теплового потока. В свою очередь, качественные характеристики учитывают особенности конструкции и технологии изготовления.

Количественные характеристики

Количественные характеристики должны быть подтверждены в ходе испытаний, результаты которых служат основанием для получения сертификата соответствия. Перечень подтверждаемых характеристик, а также методы и условия испытаний указаны в нормативной документации – российских (ГОСТ) и европейских (EN 442-2) стандартах, либо специально выпущенных и утвержденных технических условиях (ТУ).

Количество секций

Подавляющее большинство моделей алюминиевых радиаторов состоит из отдельных секций. Деление на секции позволяет подобрать прибор необходимой мощности в зависимости от площади отапливаемого помещения.

Пятисекционный алюминиевый радиатор.

Покупатель может приобрести как отдельные секции радиатора, так и готовый отопительный прибор заводской сборки. Как правило, радиаторы заводской сборки включают в себя от 4 до 12 секций. При сборке секций между собой используется ниппельное соединение.

Необходимое для обогрева помещения количество секций определяется по приближенной формуле:

где S – площадь помещения, м2;

P – тепловая мощность одной секции, Вт.

Итальянская компания Global производит сдвоенные модели серии GL/D, имеющие 2 ряда, расположенные симметрично относительно плоскости задней стенки секций. Сдвоенные радиаторы используют, если их нужно установить на расстоянии от стены.

Тепловая мощность (номинальный тепловой поток)

Данный параметр (измеряется в Вт) позволяет определить, сколько секций должен иметь радиатор для обогрева определенной площади.

Отдельные секции алюминиевых радиаторов отопления.

Согласно ГОСТ 31311-2005 «Приборы отопительные. Общие технические условия», тепловая мощность определяется при следующих условиях:

• температурный напор (разность между температурами теплоносителя и воздуха в помещении) ΔТ= 70°С;
• атмосферное давление В = 760 мм.рт.ст;
• теплоноситель движется по отопительному прибору «сверху вниз».

Некоторые производители дополнительно указывают тепловую мощность, измеренную при температурном напоре 30°С и 50°С.

Площадь наружной поверхности нагрева

Данная величина включает в себя площадь всех поверхностей радиаторной секции, которые контактируют с воздухом в комнате, включая площадь оребрения. Площадь наружной поверхности обычно составляет:

1. для секций с межосевым расстоянием 350 мм – 0,3…0,4 м2;
2. для секций с межосевым расстоянием 500 мм – 0,4…0,5 м2.

Геометрические характеристики

Габаритные и монтажные (присоединительные) размеры определяют возможность установки радиатора отопления при конкретных условиях размещения. Также габариты отопительного прибора влияют на его тепловую мощность.

Межосевое расстояние

Межосевым называют расстояние между осями верхнего и нижнего коллектора. Среди выпускаемых серийно радиаторов преобладают модели с межосевым расстоянием 200, 300, 350, 500, 600, 800 мм. Межосевое расстояние 500 мм является наиболее распространенным, а радиаторы данного типоразмера присутствуют в модельном ряде всех производителей. Компания Global производит модели серии Oscar с межосевым расстоянием от 900 до 2000 мм.

Ширина секции

Подавляющее большинство моделей алюминиевых радиаторов имеет ширину секции 80 мм. Реже производят секции шириной 70 мм, 100 мм и других значений.

Глубина

Данная величина определяет монтажное расстояние от оси коллектора до прилегающей стены помещения. Наиболее распространены изделия глубиной 80 мм, но для увеличения тепловой мощности производители в некоторых моделях увеличивают глубину радиатора до 100 мм.

Внутренний объем секции

Один из параметров, определяющих мощность отопительного прибора. Внутренний объем секции (измеряется в литрах) зависит от высоты радиатора, а также формы и площади сечения вертикального канала. Для увеличения внутреннего объема некоторые изготовители производят модели с овальным сечением канала (радиаторы Royal Thermo).

Вертикальный канал овального сечения.

Масса секции

Масса секции включает в себя вес лакокрасочного покрытия, а также усредненную массу прокладок и ниппелей. Иногда в паспорте на изделие указывают удельное значение массы (материалоемкость), которая измеряется в кг/кВт.

Давление

Большинство алюминиевых радиаторов рассчитаны на рабочее давление 16 атм (1,6 МПа). Некоторые модели предполагают эксплуатацию в системах с рабочим давлением 20 и 25 атм (например, Rovall производства концерна Sira Group).

Испытательное (опрессовочное) давление, при котором радиатор не должен разрушаться, должно быть в 1,5 раза выше рабочего. Также производители указывают максимальное (разрушающее) давление, которое обычно составляет 40-60 атм, но не менее, чем в 2 раза выше рабочего.

Температура теплоносителя

Отопительные приборы данного типа рассчитаны на температуру теплоносителя 110°С. Некоторые модели (например, Rifar серии Alum) допускают эксплуатацию при 135°С.

В таблицах 1 и 2 приведены технические характеристики моделей с межосевым расстоянием 350 и 500 мм. В сравнительных таблицах указаны массогабаритные параметры, объем теплоносителя и номинальный тепловой поток секции производства 7 различных компаний.

Таблица 1 – Технические характеристики алюминиевых радиаторов (межосевое расстояние 350 мм)

Rifar

Royal Thermo

Konner

Ferroli

General Hydraulic

Global

Varmega

Таблица 2 – Технические характеристики алюминиевых радиаторов (межосевое расстояние 500 мм)

Rifar

Royal Thermo

Konner

Ferroli

General Hydraulic

Global

Varmega

Модели с межосевым расстоянием 200 мм являются наименьшими по высоте среди алюминиевых секционных радиаторов. Изделия данного типоразмера используются для установки под оконными проемами с увеличенной площадью остекления. Сравнительные характеристики приборов данного типоразмера приведены в таблице 3 и включают в себя данные по изделиям трех производителей.

Таблица 3 – Технические характеристики алюминиевых радиаторов (межосевое расстояние 200 мм)

Varmega

Sira

Konner

Качественные характеристики

Перед приобретением отопительного прибора следует изучить и качественные характеристики различных моделей, показывающие особенности конструкции и технологии изготовления.

Теплоносители

В техническом паспорте на изделие должно быть указано, с какими теплоносителями допускается его эксплуатация. Также может быть указан допустимый диапазон значений водородного показателя (pH) теплоносителя. Если предполагается работа алюминиевого радиатора с незамерзающими жидкостями (антифризами), в его конструкции применяются специальные межсекционные прокладки.

Схемы подключения алюминиевых радиаторов.

Способы подключения

Стандартная секция алюминиевого радиатора имеет верхний и нижний коллекторы, допускающие один из известных способов бокового подключения. Некоторые модели отопительных приборов снабжены коллектором с нижним присоединительным патрубком, позволяющим осуществлять удобное при монтаже коллекторной системы отопления нижнее подключение.

Схема движения теплоносителя при нижнем подключении.

Метод изготовления

Секции могут быть изготовлены литьем под давлением либо методом экструзии. Экструзия представляет собой метод обработки давлением, в результате чего получается заготовка повышенной плотности. Радиаторы, изготовленные данным методом, имеют более высокую прочность, что позволяет выдерживать повышенное давление.

Алюминиевые радиаторы различных типоразмеров.

Алюминиевые секционные радиаторы хорошо зарекомендовали себя в индивидуальных системах отопления, когда домовладелец имеет возможность самостоятельно выбирать вид теплоносителя и контролировать его качество. Такие приборы характеризуются высокими теплотехническими показателями, выигрывая у биметаллических моделей благодаря более низкой стоимости. Технические характеристики алюминиевых радиаторов отопления дают покупателю возможность выбрать лучшую модель среди ряда аналогов.

Статьи по теме:

При выборе системы обогрева дома принимают во внимание много факторов: стоимость оборудования, безопасность, особенности монтажа и обслуживания.

Рассмотрим ремонт масляного обогревателя на конкретном примере.

Для отопления домов и квартир используют различные типы оборудования, в том числе и электрические приборы разной модификации. Это конвекторы.

При выборе отопительной системы для любого здания важно понимать принципы работы и особенности рассматриваемого оборудования. Это позволит подобрать наиболее.

Поговорим сегодня о комфорте и тепле в доме, будь то частный дом, квартира или дача.

Характеристики алюминиевых радиаторов

Обустраивая новую систему отопления или реконструируя старую, можно отказаться от распространенных классических чугунных батарей, выбрав алюминиевые радиаторы отопления технические характеристики которых превосходят большинство аналогов. Принятие подобного решения – это верный способ сэкономить денежные средства. Но отнестись к их выбору следует ответственно.

Одна из не малозначимых характеристик – расстояние между осями. Стандартные значения – 20, 35 и 50 см. Рынок полон других моделей, у которых оно варьируется от 20 до 80 см. Приобретая радиатор отопления, необходимо убедиться, что выбранная модель не будет впритык, чтобы воздух мог свободно циркулировать.

Технические характеристики алюминиевых радиаторов

Следующая характеристика – давление. Оно бывает двух типов:

1. Рабочее – давление, под которым теплоноситель будет циркулировать по системе (от 5 до 16 атм)
2. Опрессовочное – давление, которое создается в отопительной системе для проверки ее герметичности (от 20 до 50 атм)

Следующая характеристика – коэффициент теплоотдачи, который указывается в ваттах. Для стандартной секции с расстоянием между осями 50 см он может колебаться в пределах 82-212 Вт. Рассматривая технические характеристики у алюминиевого радиатора отопления, получить общее значение можно умножением данной цифры на число ребер. Однако, чем выше теплоотдача – тем меньше инертность.

Другие технические характеристики:

• Максимальная температура теплоносителя – 100-120 градусов
• Емкость секции – 0.25-0.46 л
• Масса секции – 1-1.5 кг
• Гарантия – до 15 лет

Средняя цена за секцию:

Видео инструкция, на что следует обратить внимание при выборе

Возможно вас так же заинтересует статья про инновационный способ инфрокрасного отопления под названием ПЛЭН

Цельные или секционные радиаторы

Алюминиевые батареи, в зависимости от используемого метода сборки, можно поделить на следующие два типа:

В первом случае каждая секция изготавливается методом литья. После они соединяются ниппелями. Для герметизации стыков применяют высокотемпературный силикон или специальные прокладки, поранит и т.д.

В любой момент можно нарастить или заменить вышедшею из строя секцию. Однако большое число соединений негативно сказывается на надежности, долговечности и производительности.

В цельных радиаторах отдельные элементы соединяются сваркой и не могут быть разорваны во время эксплуатации. Применение алюминия с различными добавками, в первую очередь для достижения пластичности, обусловило устойчивость ко многим внешним отрицательно влияющим факторам. Повышение надежности и срока службы достигается отсутствием прокладок между секциями.

Расчет количества секций

Решив заменить старые батареи на новые алюминиевые, необходимо определиться с числом секций. Если их будет не хватать – помещение не прогреется до желаемой температуры. Предполагается, что одно ребро способно в полной мере обеспечить теплом около 1.5-2 квадрата.

Рассмотрим более подробно вариант расчета на конкретном примере (за основу взят объем помещения):

1. Возьмем комнату стандартных размеров – 2.7х3.5х4.5 м
2. Вычисляем объем – 42.5 куб. м.
3. На кубический метр пространства в зимний период необходимо около 41-50 Вт/м. куб. тепла, для качественно теплоизолированного дома – чуть свыше 30 Вт/м. куб.
4. На следующем этапе можно определить необходимое количество тепла для всего объема рассматриваемой комнаты – 42.5х41=1742.5 Вт
5. Чтобы застраховать себя от возможных тепловых потерь, рекомендуется добавить к полученному значению 20-25% — 1.2х1742.5=2091 Вт
6. Затем берем техническую документацию, прилагаемую к батарее, и смотрим показатель тепловой мощности (количество тепла, которое секция способна отдать при охлаждении от максимальной температуры теплоносителя до 20 градусов)
7. У большинства алюминиевых моделей тепловая мощность секции – около 140 Вт
8. Поделив общее количество теплоты на мощность одной секции, узнаем требуемое их количество – в рассматриваемом случае оно равно 15

Таблица средней теплоотдачи одной секции (в зависимости от модели):

Производство

Алюминиевые радиаторы отопления могут изготавливаться одним из следующих методов:

Говоря простым языком, метод экструзии заключается в обычном выдавливании определенных частей изделия, которые затем соединяются воедино. Для алюминиевых радиаторов методом экструзии производят детали, располагающиеся вертикально. При этом в металл добавляют специальные добавки, направленные на улучшение качественных показателей.

Для изготовления коллектора используют силуминовый сплав. Затем все элементы радиатора прессуются и соединяются воедино. Данный метод самые недорогой.

Метод литья предполагает производство каждой секции в отдельности. Радиаторы изготавливаются из силумина (алюминий, у которого до 12% от состава – кремневая добавка). Он позволяет достигнуть хороших прочностных характеристик, улучшает способность противостоять сжатию и растяжению.

Алюминиевые батареи, изготовленные методом литья, выдерживают до 16 Атм. У них расширенные каналы, чтоб вода свободно могла транспортироваться по ним. При этом секции можно придать любую форму.

Алюминиевые батареи, которые в процессе производства подвергаются анодному оксидированию, изготавливаются из высококачественного очищенного металла. Одно из преимуществ метода – изделия способны противостоять коррозии.

Соединение анодированных радиаторов происходит при помощи муфт, которые устанавливают снаружи. Подобные модели весьма качественны и надежны.

Плюсы и минусы алюминиевых радиаторов

Как любая другая продукция, распространяемая на рынке, алюминиевые радиаторы отопления обладают своими «за и против». Однако сравнивая с другими моделями, все они относительны.

Легкость – одно из основных преимуществ алюминиевых отопительных приборов. Они излучают достаточное количество тепла даже несмотря на свою компактность.

Модели из алюминия можно устанавливать в системах с высоким давлением. Они очень просты в монтаже, не требуют особенных мощных креплений. Гладкое покрытие, образованное нанесением на поверхность порошковой краски, значительно облегчает чистку и уход.

У материала низкая тепловая инерция, благодаря которой радиатор нагревается за скромные 8-10 минут и начинает излучать тепло. У алюминиевых радиаторов отопления технические характеристики лучше чем у чугунных моделей, например, коэффициент теплоотдачи в 2.5-4 раза выше.

Существенный недостаток алюминиевых моделей – они чувствительны к качеству и составу циркулирующего внутри теплоносителя. Допустив ошибки в процессе монтажа, можно вызвать появление электрохимической коррозии. Она происходит лишь в случаях, когда теплоноситель напрямую контактирует с алюминиевыми или медными частями системы.

Активность алюминия – второй недостаток. Покуда материал покрыт оксидной пленкой, он защищен от разрушений. Без нее непосредственный контакт с водой становится причиной выделения водорода и непредвиденного увеличения давления внутри, которое может разорвать изделие.

Модели с антикоррозийным покрытием могут эксплуатироваться с теплоносителем, кислотность которого достигает 10 pH. Если подобной защиты нет, следует заливать в отопительную систему лишь дистиллированную воду с показателем pH не более 5-6.

В зависимости от толщины стенок та или иная алюминиевая батарея может выдерживать определенное максимальное давление. Перед покупкой необходимо ознакомиться с характеристиками товара и сопоставить их с характеристиками системы.

Видео урок о том как добавить или убрать секцию радиатора

Более подробно изучив технические характеристики алюминиевых радиаторов отопления, можно принять окончательное решение о их приобретении. Они значительно превосходят большинство конкурирующих моделей, выигрывая также в цене.

Размеры батарей отопления и их особенности

Радиатор отопления – это отопительный прибор, в народе привычно именуемый «батарея». Отопительные приборы передают доставленное к ним по трубам тепло в помещения, которые нуждаются в обогреве. Радиаторы отопления изготавливаются из различных материалов, вследствие чего имеют разную теплопроводность и способность выдерживать внутреннее давление.

Содержание

Виды радиаторов отопления в зависимости от материала изготовления.

Алюминиевые радиаторы отличаются хорошей теплопроводностью и теплоотдачей. Приятный внешний вид, легкость, способность выдерживать высокое рабочее давление – это плюсы. Минус: алюминий, вступая в реакцию с водой, выделяет водород, который накапливается в радиаторе. На первых порах необходимо ежедневно спускать с теплоносителей скопившийся газ, иначе система отопления не будет функционировать.

Стальные радиаторы отопления выпускаются двух видов: панельные, секционные и трубчатые. Панельные радиаторы недороги, неприхотливы, конструкция их проста. Трубчатые радиаторы обладают очень высокой теплоотдачей и длительным сроком службы (до 25 лет). Над их созданием трудятся дизайнеры, что позволяет отнести этот вид стальных радиаторов к классу премиум. Секционные представляют собой конструкцию из нескольких секций связанных между собой с помощью точечной сварки. Это значительно увеличивает срок эксплуатации и позволяет выдерживать перепады давления.

Стальной панельный радиатор

Читайте интересную статью, как подключить алюминиевые радиаторы отопления тут.

Что необходимо знать о размерах батарей отопления?

Радиаторы отопления выпускают разного размера, что позволяет подобрать для их установки оптимальное место в помещении.

• Стандартная высота.
• Низкие радиаторы отопления.
• Высокие радиаторы отопления.

Длина радиатора зависит от количества секций.

Размеры чугунных радиаторов отопления

• Стандартные размеры чугунных радиаторов отопления: длина секции 93 мм, глубина – 140 мм, высота 588 мм.
• Низкие радиаторы отопления размеры: высота 388 мм, остальные параметры те же.
• Высокие чугунные батареи отопления: высота от 661 до 954 мм, длина секции 76 мм, глубина — 203 мм.

Чугунные радиаторы отопления способны служить до 50 лет без замены

Размеры алюминиевых радиаторов отопления

• Стандартные размеры алюминиевых радиаторов отопления : высота 575-585 мм, длина секции – 80 мм, глубина – 80-100 мм.
• Низкие: высота от 200 до 400 мм, длина секции от 40 мм, глубина до 180 мм.
• Высокие: высота 590 мм, глубина 95 мм, длина секции 80 мм.

Алюминиевые радиаторы отличаются хорошей теплоотдачей

Размеры биметаллических радиаторов отопления

• Стандартные размеры биметаллических радиаторов отопления: высота 550 – 580 мм, длина секции 80-82 мм, глубина 75-100 мм.
• Низкие: высота 30 -500 мм, длина секции 80 мм, глубина – 95 мм.
• Высокие: высота 880 мм, длина секции 80 мм, глубина – 95 мм.

Биметаллические радиаторы собрали в себе все самые лучшие качества стальных и алюминиевых радиаторов

Размеры стальных радиаторов отопления

• Стандартные размеры секционных трубчатых радиаторов: высота 600 мм, длина радиатора 400-3000 мм.
• Низкие: высота 400-500 мм, длина радиатора 400- 3000 мм
• Высокие: высота 700- 900 мм, длина та же.

Стальные радиаторы чаще всего используются при системах индивидуального отопления

Мощность и размер

От размера отопительного прибора зависит его мощность. Средняя отопительная мощность секции чугунного радиатора стандартной высоты составляет 160 Вт, тогда как мощность секции алюминиевых и биметаллических радиаторов отопления – 200 Вт. Поэтому для качественного обогрева помещения размер приобретаемого чугунного радиатора должен быть больше, чем размер соответствующих по параметрам радиаторов из алюминия и биметаллических. Рассчитать мощность радиатора отопления для вашего помещения можно следующим образом. Для начала нужно узнать объем помещения. Для этого ширину умножаем на длину и на высоту. Длина – 5м, ширина- 3 м, высота -2,5. 5*3*2,5=37.5 куб.м Для обогрева 1 куб.м в стандартной постройке расходуется 41 Вт тепловой мощности. Для обогрева комнаты объемом 37,5 куб.м потребуется 37.5*41=1537,5 Вт, т.е. приблизительно 1600 Вт. На случай экстремальных холодов, при расчёте полученную мощность лучше увеличить на 15-20%. 1600+20%= 1920Вт = 1,92 кВт Зная мощность отопительного прибора, рассчитаем количество секций радиаторов стандартного размера. Мощность секции чугунного радиатора 160 Вт. 1920:160 =11,25 т.е. 12 секций. Мощность секции алюминиевого радиатора 180Вт 1920:180=10,6 т.е. 11 секций. Мощность секции биметаллического радиатора 200 Вт 1920 :200=9,6 т.е. 10 секций. Мощность секции стального радиатора 140 Вт 1800:140 =13,7 т.е. примерно 14 секций.

Выбор габаритов батарей отопления

Габариты радиаторов отопления выбирают исходя из вырабатываемой ими тепловой мощности. Если радиаторы отопления помещать, как рекомендуется, под окнами, следует учитывать следующие особенности:

• расстояние от подоконника до верха радиатора не должно быть меньше 100 мм;
• расстояние от пола до радиатора – не менее 60 мм.

Длина радиатора отопления должна быть больше ширины окна на 55 — 75%.

Как сэкономить на отоплении расскажет статья «отопление на солнечных батареях: цена, удобство, монтаж». Читаем здесь.

Все про водонагреватели накопительные электрические горизонтальные плоские узнаем по ссылке: http://prootoplenie.com/otopitelnoe-oborudovanie/vodonagrevateli/gorizontalnye.html

Выбирая размер радиаторов для дома, помните, что расчёт тепловой мощности следует производить исходя не из объема помещения в целом, и учитывая объем каждой комнаты в отдельности. Так, если у вас несколько комнат, подсчитайте объем каждой их них, и вычислите, сколько радиаторов требуется для обогрева спальни, сколько – для кухни, сколько – для зала, для ванной, отдельно заострив внимание на размеры радиаторов отопления. Следует учитывать, что при использовании экрана для радиатора или декоративной решетки, должен быть произведен перерасчёт мощности радиатора в большую сторону. Допускается установка дополнительных радиаторов вдоль глухих стен в угловых комнатах, что предотвращает промерзание стен и защищает от сырости.

Смотрите видео о том, как выбрать радиатор отопления:

Представленное видео поможет вам при выборе радиатора отопления

Размеры алюминиевых радиаторов отопления, объем секции, предварительные расчеты

Современные радиаторы отопительные из алюминиевого сплава уже стали привычными, поскольку их можно встретить не только в жилых помещениях, но и в общественных зданиях. Это стало возможным благодаря их красивому внешнему виду, легкому весу, а кроме того, они очень быстро нагреваются. Но при выборе данных батарей специалисты рекомендуют ознакомиться с их ассортиментом и грамотно определить размеры алюминиевых радиаторов отопления, таких как на фото. Какими же бывают их параметры и характеристики?

На что влияют размеры алюминиевых радиаторов отопления

Одним из важнейших параметров считается промежуток между осями радиаторов. Чаще всего в продаже можно встретить алюминиевые приборы, у которых расстояние между двумя коллекторами – нижним и верхним составляет 350 или 500 миллиметров. Правда, имеются изделия с показателем, равным 200, 400, 600, 700 и даже 800 миллиметров.

Размеры алюминиевых радиаторов по длине практически не имеют ограничений. Чем батарея длиннее, тем ее мощность выше. Чтобы достичь требуемого уровня мощности, необходимо приобрести определенное количество отопительных секций.

Общая протяженность прибора зависит от нужной для обогрева помещения мощности, от того, какие размеры батарей отопления, секции и теплоотдача.

Для состыковки отдельных элементов алюминиевого радиатора с трубопроводами отопительной конструкции, пользуются монтажным комплектом для установки, в который входят:

• специальные кронштейны для навешивания батареи на стену в количестве 2-4 штуки;
• кран Маевского – устройство для стравливания воздуха, попавшего в систему;
• ключ, предназначенный для крана;
• проходные радиаторные пробки с диаметром в 3/4 или ½ правого или левого типа;
• заглушки для отопительного прибора, их еще называют глухими пробками;
• иногда также имеются дюбеля, чтобы закрепить кронштейны.

В зависимости от типа изготовления радиатора из алюминиевого сплава, отопительный прибор бывает литым или экструзионным:

• благодаря литью батарея становится прочной и надежной. В данном случае секции слагаются из отдельных деталей, отлитых целиком и затем собранных в единый отопительный прибор. Нижнюю его часть приваривают самой последней;
• в процессе применения экструзионного оборудования происходит продавливание нагретого алюминиевого сплава сквозь специальную металлическую пластину, имеющую отверстия. Такой способ позволяет сделать длинный алюминиевый профиль требуемой формы. Когда он остывает, его делят на отрезки, которые соответствуют размерам прибора. Только потом приваривают верх и низ батареи. В данном случае отрегулировать радиатор по длине невозможно, а секции к нему нельзя ни прибавить, ни отнять. В продаже экструзионные приборы встречаются достаточно редко.

Параметры и размеры алюминиевых радиаторов ROVALL

Фирма, производящая алюминиевые радиаторы ТМ ROVALL, является одним из подразделений итальянского концерна Sira Group. Эта компания изготавливает батареи из алюминиевого сплава с расстоянием между двумя коллекторами, равным 200, 350 и 500 миллиметров. В комплект для их крепления, который приобретается отдельно, входят такие изделия: заглушки, переходники, для соединения секций – ниппели с прокладками и для осуществления настенного монтажа – кронштейны, а также кран Маевского.

Основные параметры алюминиевых радиаторов ROVALL:

• допустимое рабочее давление составляет 20 бар, а при испытании – 37,5 бара;
• максимальная температура – не более 110 °С.

У всех приборов Rovall моделей Alux 200, согласно официальным источникам компании-производителя, с расстоянием 200 миллиметров между осями, высота равна 245, а глубина – 100 миллиметров. При этом длина минимальная – 80, а максимальная – 1280 миллиметров. В свою очередь теплоотдача может составлять по – минимуму 92, а по – максимуму – 1472 ватта. Количество секций бывает от одной до 16.

У моделей радиаторов Rovall Alux 350, с расстоянием 350 миллиметров между коллекторами, высота составляет 395, а глубина – 100 миллиметров. При этом минимальная длина приборов – 80, а максимальная – 1280 миллиметров. В свою очередь теплоотдача может быть от 138 до 2208 ватт. Число секций равно от одной до 16.

У моделей приборов Rovall Alux 500, с межосевым расстоянием 500 миллиметров, высота составляет 545 миллиметров, а глубина – 100 миллиметров. При этом длина приборов минимальная – 80, а максимальная – 1280 миллиметров. В свою очередь мощность может быть по – минимуму 179, а по – максимуму – 2840 ватт. Количество секций насчитывается от одной до 16.

Параметры объема радиаторов от Climatic Control Corporation LLP

Данная компания из Великобритании выпускает отопительные алюминиевые приборы BiLUX AL, обладающие превосходной степенью теплоотдачи, и произведенные с учетом особенностей автономных отопительных систем. Площадь поверхности этих батарей значительная, а сечение вертикально расположенной трубы, когда делался расчет алюминиевых радиаторов отопления, было определено оптимально.

Предприятие, на котором изготавливают радиаторы BiLUX AL M 300 и BiLUX AL M 500 располагается в Китае. Между обеими осями коллекторов расстояние бывает 300 или 500 миллиметров. Во время производственного процесса верхние части приборов, отлитые под давлением, соединяют с днищем, которое изготавливают по специально разработанной сварочной технологии.

Когда изделия готовы, после сборки их подвергают химической и механической обработке. Только после этого алюминиевые приборы испытывают и проверяют на прочность и герметичность. Их покраска осуществляется в несколько приемов. Кроме этого, на них воздействуют электростатическим полем и одновременно напыляют эмаль, производимую на основе эпоксидных смол. Затем при нагревании до высокой температуры поверхности радиаторов полимеризируют.

Особенность приборов BiLUX AL заключается в том, что их торцы имеют особую конструкционное решение, позволяющее для прокладки использовать специальное кольцо. Материал его изготовления полностью герметизирует стыки. Ниппели для них задействуют кадмированные, в итоге вероятность протечки теплоносителя сведена к нулю.

Основные размеры алюминиевых радиаторов BiLUX AL:

• допустимое рабочее давление составляет 16 бар, а при испытании прибора – 24 бара;
• давление, которое способно разорвать прибор – 48 бар.

Односекционные батареи BiLUX AL M 500 с расстоянием 500 миллиметров между осями при мощности 180 ватт имеют следующие параметры (в миллиметрах):

Односекционные BiLUX AL M 300 с расстоянием 300 миллиметров между осями при мощности 128 ватт имеют следующий размер секции алюминиевого радиатора (в миллиметрах):

Размеры алюминиевых радиаторов от компании Fondital

Компания Fondital (Италия) выпускает алюминиевые батареи Calidor Super, приспособленные для климатических условий России и стран СНГ (см. фото). При их изготовлении во внимание принимаются европейские стандарты, такие как EN 442 и российские, согласно ГОСТу Р RU.9001.5.1.9009.

Способом их изготовления является отливка, выполняемая под высоким давлением. Окраска выполняется в два этапа: первоначально с помощью анафореза в качестве защиты наносят один слой эмали, а потом, используя порошковую эмаль, изделию придают достойный внешний вид. Монтажный комплект к радиатору покупать придется отдельно. В него входят: переходники; кронштейны; глухие пробки и кран Маевского.

Между осями расстояние составляет:

• 350 миллиметров для модели S4, у которой насчитывается 4 боковых ребра, а глубина секции равна 97 миллиметров;
• 500 миллиметров для модели S4 и S3 (с 3 ребрами и глубиной – 96 миллиметров).

Основные параметры алюминиевых радиаторов Calidor S:

• допустимое рабочее давление – 16 бар, а при проведении испытания прибора – 24 бара, максимальный предел на разрыв – 60 бар;
• предельная температура – не более 120 °С.

У моделей радиаторов Calidor Super 350 S4, с промежутком 350 миллиметров между двумя осями, согласно данным из официальных источников производителя, высота составляет 428 миллиметров, а глубина – 96 миллиметров. При этом длина приборов минимальная – 80, а максимальная – 1120 миллиметров. В свою очередь теплоотдача может быть по – минимуму 145, а по – максимуму – 2036 ватт. Количество секций от одной до 14.

Размеры радиаторов отопления алюминиевые Calidor Super 500 S4 с межосевым расстоянием 500 миллиметров следующие: высота 578 миллиметров, глубина секции – 96 миллиметров. При этом минимальная длина – 80, а максимальная – 1120 миллиметров. В свою очередь мощность может составлять по – минимуму 192, а по – максимуму – 2694 ватта. Количество секций бывает от одной до 14.

У всех моделей приборов Calidor Super 500 S3 с расстоянием 500 миллиметров между осями, высота равна 578, а глубина – 100 миллиметров. При этом минимальная длина – 80, а максимальная – 1120 миллиметров. В свою очередь минимальная мощность может составлять 178, а максимальная – 2478 ватт. Количество секций бывает от одной до 14.

Характеристики алюминиевых радиаторов от Faral S.p.A.

Данная компания эксклюзивно для российского рынка отопительного оборудования производит прочные радиаторы FARAL Green HP (Италия), способные выдержать величину рабочего давления в 16 атмосфер. При их изготовлении используется литьевой метод. Наружные и внутренние поверхности покрывают циркониевым защитным слоем, проникающим глубоко и не смывающимся в процессе эксплуатации. В результате чего при контакте прибора с водой не происходит выделения газов. Исключается возможность электрохимической коррозии.

Глубина батарей Green HP – 80 миллиметров, а Trio HP – 95 миллиметров. Расстояние между осями бывает равным 350 или 500 миллиметров. Отдельно продающийся комплект для монтажа прибора содержит: кран для спуска воздуха; кронштейны; переходники с заглушками; саморезы с пробками и силиконовые прокладки.

Основные параметры алюминиевых радиаторов FARAL:

• допускается рабочее давление до16 бар, а при проведении испытаний приборов – 24 бара;
• предельная температура – не более 110 °С.

У всех моделей приборов FARAL Green HP 350, согласно информации из официальных данных производителя, с расстоянием 350 миллиметров между двумя коллекторами, высота равна 430, а глубина – 80 миллиметров. При этом длина бывает от 80 до максимальных 1120 миллиметров. Мощность может составлять по – минимуму 134, а по – максимуму – 1904 ватта. Количество секций от 1 до 14.

У моделей радиаторов FARAL Green HP 500, с расстоянием 500 миллиметров между осями, высота составляет 580 миллиметров, а глубина – 80 миллиметров. При этом длина приборов от 80 (минимум) до 1120 миллиметров (маусимум). В свою очередь теплоотдача может быть по – минимуму 180, а по – максимуму – 2520 ватт. Количество секций равно от одной до 14.

Радиаторы FARAL модельного ряда Trio HP 500 имеют межцентровое расстояние 500 миллиметров, высота приборов составляет 580 миллиметров, а глубина 95 миллиметров.

При этом минимальная длина приборов – 80, а максимальная – 1120 миллиметров. Что касается теплоотдачи, то ее минимальная величина – 212 ватт, а максимальная 2968 ватт.

Количество секций в зависимости от мощности может составлять от 1 до 14.

Радиаторы FARAL модельного ряда Trio HP 350 имеют межцентровое расстояние 350 миллиметров, высота приборов составляет 430 миллиметров, а глубина 95 миллиметров.

При этом длина приборов от 80, до максимальных 1120 миллиметров. Что касается теплоотдачи, то ее минимальная величина – 151 ватт, а максимальная 2114 ватт.
Количество секций может составлять в зависимости от мощности от одной до 14.

Расчет алюминиевых радиаторов от Global

Радиаторы Global от одноименной компании (Италия) устанавливать можно и в квартирах многоэтажных зданий, и в собственных домах. Их отличительные характеристики – элегантный и оригинальный внешний вид. Наибольшей популярностью пользуются модели ISEO и VOX с межосевым расстоянием 350 или 500 миллиметров. Монтажный комплект стандартен и продается отдельно.

Основные параметры алюминиевых радиаторов Global:

• рабочее давление по-максимуму составляет 16 бар, а при испытании прибора – 24 бара; предельная температура подогретой воды – не более 110 °С.

У моделей приборов Global VOX 350, согласно официальным источникам производителя, с расстоянием 350 миллиметров между осями, высота равна 440, а глубина – 95 миллиметров. При этом минимальная длина – 80, а максимальная – 1120 миллиметров. В свою очередь мощность может составлять по – минимуму 145, а по – максимуму – 2030 ватт. Количество секций бывает от одной до 14.

Радиаторы Global модельного ряда VOX 500 имеют межцентровое расстояние 500 миллиметров, высота приборов составляет 590 миллиметров, а глубина 95 миллиметров.

При этом минимальная длина приборов – 80, а максимальная – 1120 миллиметров. Что касается теплоотдачи, то ее минимальная величина – 193 ватта, а максимальная 2702 ватта. Количество секций может составлять в зависимости от мощности от одной до 14.

У моделей приборов Global ISEO, согласно официальным источникам производителя, с расстоянием 350 миллиметров между осями, высота равна 432, а глубина – 80 миллиметров. При этом минимальная длина – 80, а максимальная – 1120 миллиметров. В свою очередь мощность может составлять по – минимуму 134, а по – максимуму – 1976 ватт. Количество секций бывает от одной до 14.

У радиаторов Global модельного ряда ISEO, имеющих межцентровое расстояние 500 миллиметров, высота приборов составляет 582 миллиметра, а глубина 80 миллиметров.

При этом минимальная длина приборов – 80, а максимальная – 1120 миллиметров. Что касается теплоотдачи, то ее минимальная величина – 181 ватт, а максимальная 2534 ватта. Количество секций может составлять в зависимости от мощности от одной до 14.

Параметры алюминиевых радиаторов от Torex

Одноименной итальянской компанией предлагаются алюминиевые секционные отопительные приборы, изготовление которых выполняется методом литья. Их особенность заключается в наличии необычных световых переходов на фронтальной части. У моделей, которые имеют межосевое расстояние 350 миллиметров, глубина равна 78 миллиметров. А вот у батарей с промежутком между осями 500 миллиметров, глубина радиаторов составлять может 70 или 78 миллиметров. Они могут иметь одну или четное количество секций. Крепежный комплект следует приобретать отдельно.

Основные параметры алюминиевых радиаторов Torex:

• допустимое рабочее давление составляет 16 бар, а при испытании прибора – 24 бара;
• предельная температура – не более 110°С;
• требуемый pH воды – 7-8 (допустимо 6,5 – 8,5).

У моделей приборов Torex B 350, согласно официальным источникам производителя, с расстоянием 350 миллиметров между осями, высота равна 420, а глубина – 78 миллиметров. При этом минимальная длина – 80, а максимальная – 1120 миллиметров. В свою очередь мощность может составлять по – минимуму 130, а по – максимуму – 1820 ватт. Количество секций бывает от одной и далее четное число до 14.

Радиаторы Torex модельного ряда B 500 имеют межцентровое расстояние 500 миллиметров, высота приборов составляет 570 миллиметров, а глубина 78 миллиметров.
При этом минимальная длина приборов – 80, а максимальная – 1120 миллиметров. Что касается теплоотдачи, то ее минимальная величина – 172 ватта, а максимальная 2408 ватт. Количество секций может составлять от одной и далее четное число до 14.

Радиаторы Torex модельного ряда C 500 имеют межцентровое расстояние 500 миллиметров, высота приборов составляет 570 миллиметров, а глубина 70 миллиметров.
При этом минимальная длина приборов – 75, а максимальная – 1050 миллиметров. Что касается теплоотдачи, то ее минимальная величина – 198 ватт, а максимальная 2772 ватта. Количество секций может составлять от одной и далее четное число до 14.

Размеры секции алюминиевых радиаторов от Rifar

Компания изготавливает алюминиевые батареи моделей BASE, имеющих расстояние между двумя осями в размере 200, 350, 500 миллиметров. Изделия ALP имеют усовершенствованный дизайн, повышенную теплоотдачу и межосевой промежуток 500 миллиметров. Модели Alum представляют собой специально разработанные приборы, которые допускается использовать как в стандартных системах теплоснабжения, так и в качестве масляного электрообогревателя. Уникальная разработка Flex позволяет придать прибору нужный радиус кривизны.

Основные характеристики радиаторов из алюминия Rifar:

• допустимое рабочее давление составляет 20 атмосфер;
• предельная температура – не более 135°С;
• требуемый pH воды – 7- 8,5.

Объем секции алюминиевого радиатора

Знать объем одной секции алюминиевого радиатора очень важно для автономных систем отопления. Чтобы определить, сколько нужно антифриза для заполнения отопительной системы пользуются расчетными таблицами.

Чтобы узнать объем воды в одной секции пользуются информацией, которая имеется в тематических справочниках:

• в стандартном приборе объем секции алюминиевого радиатора составляет 0,45 литра теплоносителя;
• погонный метр трубы диаметром 15-миллиметров содержит 0,177 литра, а труба диаметром в 32 миллиметра – 0,8 литра.

Расчет количества секций

Существует несложный вариант, как сделать расчет количества секций.

Для этого надо знать площадь помещения и нормативную мощность, которая равна:

• если высота потолков 2,5 – 2,7 метра, имеется одна наружная стена и одно окно – 100 ватт;
• если высота потолков не превышает 2,7 метра, есть две наружные стены и одно окно – 120 ватт;
• если высота потолков не более 2,7 метра, насчитывается две наружные стены и два окна – 130 ватт.

До того, как рассчитать количество алюминиевых радиаторов, нужно в паспорте на прибор узнать мощность одной секции. Теперь необходимо нормативную мощность умножить на площадь помещения и разделить на мощность одной секции. Полученный результат требуется округлить в большую сторону (прочитайте также: “Размеры радиаторов отопления по высоте и ширине, как рассчитать”).

Видео об алюминиевых радиаторах отопления:

БТЕ | Как подобрать размер радиатора

Когда вы хотите выбрать лучший радиатор для комнаты, вы, вероятно, будете учитывать имеющееся у вас пространство на стене и стиль радиатора, который вам нравится. Но прежде чем рассматривать эти два элемента, нам нужно сначала определить, какой уровень выходной мощности BTU и ватт вам необходим для обогрева вашего пространства (кухня / ванная комната / гостиная и т. Д.), Чтобы обеспечить комфортную жилую среду.

Калькулятор
БТЕ | Калькулятор тепловых потерь

Прокрутите страницу вниз, чтобы воспользоваться нашим бесплатным калькулятором БТЕ для радиаторов.Этот калькулятор тепловых потерь следует использовать только в качестве ориентира. Перед заказом всегда уточняйте у сантехника или архитектора.

Размер радиатора

Когда мы говорим о размерах радиаторов, это может означать две вещи: 1. Размеры радиатора или 2. Мощность радиатора, т.е. сколько тепла в ваттах или БТЕ он будет отдавать. Из этого, естественно, не следует, что чем больше радиатор, тем больше мощность. Это зависит от стиля и марки радиатора. Поэтому, чтобы подобрать радиатор для своего помещения, давайте определимся, какое тепло вам нужно в комнате, чтобы в нем было комфортно.Затем вы можете взглянуть на стили и размеры радиаторов, которые обеспечивают такую ​​потребность в тепле.

Выходы радиатора
— какой размер мне нужен?

Давайте определим мощность (ватт или БТЕ), которая вам нужна для вашего пространства. Чтобы получить эту цифру, нам нужно знать размер комнаты и то, для чего она используется, то есть какова будет средняя желаемая температура. Знание конструкции комнаты (стены, окна и т. Д.) Позволяет нам понять, как быстро комната теряет тепло, а затем мы знаем, какой уровень тепла нам нужно ввести в комнату, чтобы поддерживать желаемую температуру.

Ватт / БТЕ радиатора (т.е. тепла), который вам необходим, зависит от 3 основных факторов:
1. Размер (объем) комнаты
2. Температура, до которой вы хотите, чтобы комната нагревалась, например 21ºC
3. Сколько тепла теряет комната (потери тепла) через стены, окна и т. Д. Вы пытаетесь подсчитать, сколько энергии (ватт / БТЕ) вам нужно вложить в комнату, чтобы достичь определенной температуры с учетом этого количества X эта энергия или тепло будет теряться через стены, окна и т. д.

Радиатор рассчитан на тепло, необходимое для вашей комнаты.Это тепло обычно обозначается терминами ватт или BTU (британские тепловые единицы). 1 Ватт = 3,412 БТЕ. Например. Мне нужно 1000 Вт / 3412 БТЕ. Воспользуйтесь калькулятором БТЕ / калькулятором потерь тепла внизу этой страницы, чтобы определить выходную мощность, необходимую для каждой комнаты.

Преобразование ватт в БТЕ

Как я могу скрыть от ватт до БТЕ? Умножить x 3,412
Как преобразовать БТЕ в ватт? Разделить x 3,412

Общие сведения о выходах радиатора при выборе радиатора

Как только вы определите мощность, необходимую для обогрева комнаты e.грамм. 1000 Вт / 3413 БТЕ, тогда вы можете начать искать радиаторы, которые обеспечивают эту тепловую мощность. И последнее, о чем следует остерегаться, — это DeltaT, используемый поставщиком при перечислении выходов радиаторов.

Выходная мощность радиатора частично рассчитывается с учетом температуры воды на входе в радиатор. Также учитываются температура воды, возвращающейся в котел, и средняя температура в помещении.

Delta 60 (Δt 60ºC) — это британская рейтинговая система, в то время как более новый европейский рейтинг — Delta 50 (Δt 50ºC).Многие магазины радиаторов по-прежнему продают радиаторы, указывая только мощность радиатора Delta 60. Но Delta 60 предполагает, что вода, поступающая в радиатор, имеет температуру около 85 ° C, а современные конденсационные котлы поставляют воду с более низкими температурами.

Итак, если вам нужно 1000 Вт / 3412 БТЕ для обогрева вашей комнаты, вы используете современный бойлер и приобрели радиатор с мощностью 1000 Вт / 3412 БТЕ на Delta 60 — вам не хватит тепла для вашей комнаты. Тот же радиатор в вашей системе отопления даст вам всего около 790 Вт.См. Формулу ниже для преобразования Delta T60 в Delta T50.

По этой причине все выходы радиаторов, перечисленные в магазине радиаторов, относятся только к Delta T 50. Мы не согласны с перечислением выходов Delta 60, поскольку, хотя они делают радиатор более выгодным по цене, они не дадут нашим клиентам требуемая или ожидаемая тепловая мощность. При сравнении радиаторов от разных поставщиков убедитесь, что вы используете одно и то же значение Delta T, используя простой преобразователь, представленный ниже.

Преобразование Delta T50 в Delta T60

• Чтобы преобразовать выходную мощность Delta 50 радиатора в Delta 60, умножьте тепловую мощность Delta 50 на 1.264
• Чтобы преобразовать мощность Delta 60 радиатора в Delta 50, разделите тепловую мощность Delta 60 на 1,264

Тепловая мощность выбранных вами радиаторов вряд ли будет точно такой же, как ваша потребность в тепле. Поэтому всегда выбирайте размер радиатора с большей, а не меньшей тепловой мощностью и устанавливайте термостатические радиаторные клапаны для регулирования температуры в помещении.

Как рассчитать потери тепла в помещении?

Чтобы получить точный расчет по этому вопросу, необходимо принять во внимание площадь всех этажей, стен и окон.Значения U всех строительных материалов и другая соответствующая информация, например, находится ли здание на защищенной или открытой площадке.

Существует более старый, более общий метод, который просто умножает объем комнаты в 40 раз, чтобы получить необходимое количество ватт. Аналогичные расчеты производятся и для БТЕ. Мы рекомендуем вам не использовать такую ​​общую систему. Старый метод увеличения размера радиатора «на всякий случай» — неэффективный способ обогрева. Да, вы можете использовать термостатический клапан, чтобы уменьшить его, но вы будете платить за радиатор большего размера, который вам не понадобится.

Калькулятор потребности в тепле или калькулятор тепловых потерь на этом веб-сайте был разработан ирландским экспертом в области энергетики и учитывает размеры помещения, год постройки, площадь остекления, тип остекления, тип комнаты и т. Д. Это точная система, если данные введены правильно. В целом, этот калькулятор вернет намного более низкую потребность в тепле для новых построек, чем традиционные методы расчета, упомянутые выше. Это главным образом связано с тем, что наш калькулятор учитывает клапаны с низким U материалов в зданиях, построенных в соответствии со строительными нормами 2008 года, а именно:
• Крыша 0.20
• Наружная стена 0,27
• Пол 0,25

Какая температура мне нужна для моей комнаты?

Ниже приведены рекомендуемые температуры, необходимые для помещений в зависимости от их типа. Когда вы используете калькулятор BTU или калькулятор тепловых потерь, он всегда должен спрашивать вас, какой тип комнаты вы хотите отапливать, поскольку радиатору потребуется больше мощности, чтобы получить в комнате температуру до 22ºC, чем 18ºC.

Кухня / Холл / Туалет / Спальни 18ºC
Жилые помещения, игровые, игровые и т. Д.20-21ºC
Ванные комнаты (с душем) 22ºC

: выбор алюминиевого радиатора

Алюминиевые радиаторы являются обычным выбором для большинства уличных и путевых применений. Клиенты, стремящиеся к производительности, выбирают замену радиатора по одной или нескольким из следующих причин: им нужен меньший вес, они модернизируют систему охлаждения для повышения эффективности или хотят улучшить внешний вид подкапотного пространства.

Однако, прежде чем вы купите стильный алюминиевый радиатор, покупателям необходимо напомнить об основах.Прежде всего, вам необходимо убедиться, что охлаждающие каналы двигателя чистые и не забиты. Это часто проблема так называемого бюджетного двигателя (ядро свалки, которое было просто очищено и покрашено, история которого неизвестна, или дешевый ремонт, при котором охлаждающие каналы игнорируются). А лучший радиатор за большие деньги не обеспечит должного охлаждения двигателя, если жидкость не сможет протекать через блок и головки!

Ни для кого не секрет, что регулирование рабочей температуры двигателя с жидкостным охлаждением имеет решающее значение как для долговечности двигателя, так и для его работоспособности.Радиатор позволяет нагретой охлаждающей жидкости двигателя циркулировать к этому внешнему компоненту и «излучать» тепло в атмосферу. Радиатор — это просто теплообменник. Без этого не было бы средств, с помощью которых можно было бы сбросить повышенную температуру охлаждающей жидкости, кроме миграции через материал блока и головки. Двигатель будет работать в диком цикле, с жидкой охлаждающей жидкостью, которая быстро нагревается до тех пор, пока что-нибудь не откажется. Двигатель начнет стучать и / или звенеть, поскольку сочетание избыточного тепла и давления сгорания превышает предел октанового числа топлива.Продолжающаяся детонация разбивает подшипники штока и может в конечном итоге прожечь отверстия в куполах поршней. Добавьте к этому повышенную температуру масла (когда масло разжижается и больше не обеспечивает необходимую вязкость для смазывания подшипников, шплинтов, подъемников и других компонентов) и непоправимое деформационное повреждение блока и головок цилиндров. Другими словами, критический перегрев, способный быстро превратить даже самый лучший и самый дорогой двигатель в груду металлолома. Чрезмерный перегрев также может вызвать чрезмерное давление внутри радиатора, что может привести к растрескиванию или разрыву.

Помните, основная цель — контролировать температуру двигателя. С этой целью нам необходимо сосредоточиться на выборе радиатора как на главном аспекте регулирования температуры.

Материалы радиатора

В то время как конструкция из меди и латуни часто используется для создания винтажного или правильного внешнего вида, большинство радиаторов послепродажного обслуживания имеют алюминиевую конструкцию. Медь является эффективным проводником тепла, но стенка трубки должна быть тонкой для достижения идеального рассеивания тепла.Если стенка трубки тонкая, диаметр трубки должен быть довольно небольшим (около 0,500 дюйма), чтобы предотвратить надувание трубки под давлением. Алюминий — более прочный и твердый материал; в результате диаметр трубки может быть больше (до 1,50 дюйма в некоторых случаях) и толщина стенки может быть больше, при этом получается более легкий радиатор (алюминий примерно на 60% легче, чем медь / латунь). Более крупный размер трубки также обеспечивает больший объем охлаждающей жидкости, что означает, что больше охлаждающей жидкости подвергается процессу теплообмена, а более прочный алюминиевый материал может выдерживать больше тепла и давления.Чтобы помочь проиллюстрировать способность рассеивания тепла, двухрядный алюминиевый радиатор с размером 1 дюйм. Трубки рассеивают тепло примерно так же, как пятирядный медный радиатор с диагональю 0,5 дюйма. трубки.

Какие плюсы и минусы у материалов? Медь требует пайки, а свинец имеет тенденцию изолировать теплоотвод, в то время как алюминий сваривается. Однако медный радиатор ремонтировать легче, чем алюминиевый.

Неужели вес так важен для улицы? Нет.Уменьшенный вес алюминиевого радиатора (для сравнения) — побочный продукт, который дает немного права на хвастовство. В действительности, однако, более легкий вес становится проблемой только в гоночной машине, где каждая унция на счету.

Короче говоря, алюминиевый радиатор, вероятно, будет лучшим выбором для высокопроизводительного двигателя и для нестандартного стержня (где радиатор может быть более открытым), в то время как радиатор из меди / латуни останется лучшим выбором для восстановления или ремонта. правильные приложения.В зависимости от области применения медь и алюминий находят свое место.

Однопроходные и двухходовые радиаторы

С точки зрения эффективности не существует слишком большого радиатора. Чем больше площадь поверхности, тем лучше, с максимально возможным количеством ребер на дюйм. Ограничение по размеру основано только на пространстве для установки.

Цель состоит в том, чтобы иметь как можно большую площадь поверхности в квадратных дюймах в как можно более тонкой упаковке. Но, в зависимости от требований к охлаждению, и если фронтальной площади в квадратных футах недостаточно, ответом будет добавление дополнительных рядов и / или увеличение количества ребер.Если вам это удастся, использование большого количества ребер создает большую плотность сердцевины и может быть предпочтительнее использования более толстой сердцевины.

В однопроходном радиаторе вход и выход находятся на противоположных сторонах сердечника. Теплоноситель проходит через активную зону, делая один проход от входа к выходу. Двухходовой радиатор позволяет охлаждающей жидкости проходить через верхнюю половину радиатора на первом проходе, а затем перемещать охлаждающую жидкость через нижнюю часть радиатора на втором проходе. В двухходовых радиаторах вход и выход расположены на одной стороне радиатора.

Теоретически передача тепла улучшается в двухходовой конструкции, поскольку охлаждающая жидкость движется с большей скоростью через каждую половину, создавая большую турбулентность охлаждающей жидкости. Двухходовой радиатор обычно обеспечивает до 15% большей эффективности доступной площади охлаждения.

Что касается количества рядов в сердечнике, практическое правило — использовать радиатор максимальной толщины (опять же, увеличивая площадь поверхности охлаждающей жидкости). Однако здесь есть две точки зрения: с одной стороны, более тонкая сердцевина обеспечивает более легкий воздушный поток.По мере увеличения количества рядов некоторые предполагают, что задние ряды будут подвергаться воздействию тепла, выделяемого передними рядами. Другие предполагают, что увеличение площади поверхности (больше рядов, более толстая сердцевина) приносит больше пользы, чем вреда, и, пока достаточный поток воздуха, чем больше рядов, тем лучше.

Я всегда использую самые большие и толстые ядра, которые может вместить приложение, и я никогда не сожалел. Если вы немного переборщите (когда вы в последний раз имели дело с маслкаром или уличным двигателем, который работал слишком холодно?), Вы все равно можете положиться на термостат для регулирования температуры охлаждающей жидкости.

Кожух

Только радиатор не может нести ответственность за надлежащее охлаждение двигателя. Воздушный поток имеет решающее значение, а это означает правильный выбор и установку вентилятора. Всегда используйте кожух в сочетании с электрическими или механическими вентиляторами. Кожух должен закрывать всю заднюю поверхность сердечника, за исключением пути, необходимого для вентилятора (доступны варианты с заслонками или жалюзи, смещенными от области вентилятора, чтобы обеспечить дополнительный проход воздуха на крейсерской скорости).

Кожух направляет входящий воздух в воздушный тракт вентилятора, увеличивая производительность вентилятора.Радиаторы послепродажного обслуживания легко доступны со встроенными кожухами (а также с электрическими вентиляторами). Вместо того, чтобы изобретать колесо, имеет смысл воспользоваться преимуществами этих готовых, полностью собранных систем радиатор / кожух / вентилятор. Если вы используете электрический вентилятор, у которого нет встроенного кожуха, у различных производителей алюминиевых радиаторов можно легко приобрести индивидуальные алюминиевые кожухи. Кожух обеспечивает направленный поток воздуха к двигателю.

Поперечный или нисходящий поток?

Выбор между радиатором с поперечным или нисходящим потоком во многом зависит от доступного пространства, но какой бы вариант вы ни выбрали, вы хотите максимально увеличить площадь внутренней поверхности.Если размеры требуют радиатора, который шире, чем высота, лучшим выбором будет поперечный поток. В принципе, работает любой стиль.

Радиатор с поперечным потоком имеет вертикальные баки с каждой стороны. Охлаждающая жидкость движется (подталкиваемая насосом) из бака высокого давления (на входе), когда она получает охлаждающую жидкость от двигателя, через активную зону в бак низкого давления (на выходе) на обратном пути к двигателю.

Радиатор с нисходящим потоком имеет горизонтальные верхний и нижний баки. Когда горячая охлаждающая жидкость выходит из двигателя, она попадает в верхний бак и спускается в нижний бак по трубным каналам в активной зоне, толкаемая водяным насосом и поддерживаемая силой тяжести.По мере прохождения теплоносителя через сердечник ребра обеспечивают дополнительную площадь поверхности для передачи тепла в атмосферу.

Теоретически считается, что радиатор с поперечным потоком более эффективен, чем радиатор с нисходящим потоком, поскольку герметичная крышка радиатора расположена на стороне низкого давления, что позволяет двигателю работать на высоких оборотах без нагнетания охлаждающей жидкости через герметичную крышку. (Обычно) большая площадь поверхности радиатора с поперечным потоком также может позволить увеличить мощность радиатора и площадь охлаждающей поверхности.Однако, если владелец транспортного средства желает иметь оригинальный «старинный» внешний вид, конструкция с нисходящим потоком может быть единственным выбором. Кроме того, установка радиатора с поперечным потоком в моторный отсек, который изначально был разработан для установки с нисходящим потоком, может потребовать определенного времени на изготовление.

Проще говоря, используйте тот стиль, который подходит лучше всего, всегда следя за тем, чтобы вы в полной мере использовали доступное пространство с точки зрения площади сердечника радиатора.

Колпачки давления

Естественно, когда охлаждающая жидкость двигателя поглощает тепло, она расширяется, создавая давление в системе.Когда это давление достигнет номинального давления крышки, клапан крышки должен открыться, что приведет к переливу охлаждающей жидкости. Это также помогает не допускать попадания воздуха в систему охлаждения. Когда радиатор охлаждается, создается разрежение, позволяющее переливающемуся резервуару перемещаться обратно в систему.

Когда расширение охлаждающей жидкости происходит при температуре около 200 ° F, создается давление от 16 до 18 фунтов на квадратный дюйм. Однако, если двигатель перегревается из-за других факторов, давление может подняться до 28 фунтов на квадратный дюйм или около того.Важно тщательно выбирать герметичную крышку с точки зрения качества и номинального давления.

На каждый фунт давления в системе точка кипения охлаждающей жидкости повышается примерно на 3 ° F. Например, при использовании от 12 до 16 фунтов. cap теоретически повысит точку кипения до 250–260 ° F.

Герметичная крышка радиатора всегда должна располагаться в самой высокой точке системы охлаждения, на стороне низкого давления / всасывания (сторона, где охлаждающая жидкость выходит из активной зоны на обратном пути к водяному насосу).Причина в том, что если крышка открывается и пропускает воздух из-за избыточного давления, воздух из системы выйдет первым, прежде чем произойдет потеря охлаждающей жидкости.

Если верхняя часть радиатора расположена ниже самого высокого уровня охлаждающей жидкости в двигателе, необходимо установить расширительный бачок или расширительный бачок (он должен иметь герметичную крышку). Дно бака соединится со входом водяного насоса, а линия стравливания воздуха будет проходить от боковой стороны бака к самой высокой точке стороны низкого давления радиатора.

Скачать PDF

Радиатор какого размера мне нужен для моей машины?

Много людей; включая Вестфилд; используйте VW Polo MK2 1043cc (63.6ci) радиатор (1983 — 1990), , но достаточно ли он большой для V8 и что еще я мог бы сделать для улучшения охлаждения?

Радиатор Polo почти идеально помещается в носовой обтекатель Westfield. см. ссылку здесь. Их можно купить новыми по цене менее 35 фунтов стерлингов.
Это казалось первым выбором для многих строителей, будь то двигатель велосипеда или автомобиль. Это должно было вселить во меня уверенность, но я всегда чувствую себя более счастливым, если проведу небольшое исследование и несколько сумм.
Стандартный радиатор Polo сделан в основном из пластика, и должно быть что-то еще?

К сожалению, после просмотра десятков веб-сайтов, посвященных радиаторам, я не нашел ничего похожего размера.

Я нашел указанные выше размеры Polo Radiator в Интернете и хотел проверить некоторые суммы, которые у меня были много лет назад, на действительно грязной фотокопии. Похоже, это из американского автомобильного журнала 1960-1970-х годов.

Уравнение для расчета размера радиатора автомобиля

Начните с 2 кубических дюймов сердечника на каждый кубический дюйм двигателя. Увеличьте или уменьшите это значение на следующие факторы:

ДОБАВИТЬ

• 0,1 для радиатора с вертикальным потоком
• 0.1 для рядного двигателя
• 0,1 для буксировки малого прицепа
• 0,1 для двухрядного радиатора
• 0,1 для двойных испарителей
• 0,2 для наружных температур 105 ° F (40,5 ° C)
• 0,2 для буксировки среднего прицепа
• 0,2 для небольшого двигателя, установленного на тяжелом автомобиле
• 0,2 для вентилятора радиатора диаметром менее 90% наименьшего размера
• 0.3 для кондиционера
• 0,3 без кожуха вентилятора
• 0,3 для старинного автомобиля с малым моторным отсеком
• 0,4 для буксировки большого прицепа
• 0,6 для дизельного двигателя

ВЫЧИСЛЕНИЕ

• 0,1 для выносного радиатора трансмиссии (вне радиатора)
• 0,1 для стандартной линейной передачи
• 0,1 для радиатора однорядного
• 0.1 для двигателя V6 / V8
• 0,2 для просторного моторного отсека пикапа
• 0,2 для наружных температур ниже 90 ° F (32,2 ° C)
• 0,2 для полного кожуха вентилятора
• 02 для сердечника радиатора с горизонтальным потоком
• 0,3 для большого двигателя в малолитражке

VW Polo

Я хотел посмотреть, соответствует ли уравнение тому, что VW приспособил к своему Polo.

Во-первых, я посчитал кубические дюймы радиатора Polo.

38,4 см (15,1 дюйма) x 32,2 см (12,6 дюйма) x 3,3 см (1,3 дюйма) = 249ci

Затем я использовал приведенное выше уравнение:

• добавить 0,2 для буксировки среднего прицепа
• добавьте 0,2 для наружной температуры 105 ° F (40,5 ° C)
• добавить 0,3 для без кожуха вентилятора
• добавить 0,3 за кондиционер (не установлен в Великобритании, но, возможно, за границей)
• вычтите 0,2 для радиатора с горизонтальным потоком.
• вычтите 0,1 для однорядного радиатора

2.0 + 0,2 + 0,2 + 0,3 + 0,3-0,2-0,1 = 2,7

Окончательное уравнение: 2,7 x 63,65ci = 171ci
NB. Радиатор Polo кажется немного большим (131%), возможно, потому что он сделан из современного пластика, а не из теплопроводящего металла.

302 Мустанг

Затем я просмотрел опубликованные в статье результаты для 302ci Mustang . Серийный Mustang комплектуется радиатором 648ci .

• добавить 0,3 для кондиционирования воздуха
• добавить 0.2 для наружных температур выше 105 ° F (40,5 ° C)
• вычтите 0,2 для радиатора с горизонтальным потоком

2,0 + 0,3 + 0,2-0,2 = 2,3

Окончательное уравнение: 2.3 x 302 = 695ci
NB. Радиатор Мустанг кажется маловатым (8%).

XR4x4 Сьерра

Наконец, я также проверил суммы на XR4x4 Ford Sierra 170ci (2792cc). Серийная Sierra имеет радиатор 600x368x33 мм 445ci (7286cc).

• добавить 0,4 для буксировки большого прицепа
• добавить 0,3 для кондиционирования воздуха
• добавьте 0,2 для наружных температур выше 40,5 ° C (105 ° F)
• добавьте 0,2 для вентилятора радиатора с диаметром менее 90% от наименьшего размера
• добавить 0,1 для рядного двигателя
• вычтите 0,2 для радиатора с горизонтальным потоком
• вычтите 0,1 для однорядного радиатора
• вычесть 0,1 для двигателя V6 / V8

2,0 + 0,4 + 0.3 + 0,2 + 0,2 + 0,1-0,2-0,1-0,1 = 2,6

Окончательное уравнение: 2,6 x 170 = 442ci
NB. Уравнения очень близки к заданным (менее 1%)

Выводы по уравнению

Я пришел к выводу, что либо VW были очень осторожны и Mustang мог быть склонен к перегреву, либо уравнение могло быть несколько неточным. Это большой прицеп, большой для размера автомобиля, или просто массивный прицеп?
Однако уравнение указывает на большинство факторов, которые необходимо учитывать при выборе радиатора и для некоторых автомобилей (возможно, среднего размера e.грамм. Xr4x4) вполне может быть немного точнее.

Я знаю, что в наши дни это гораздо больше науки, с:

• аэродинамическое моделирование,
• скорость автомобиля,
• вентиляторы высокоэффективные,
• турбин,
• средних оборотов двигателя,
• массовый расход воздуха,
• материал радиатора (сталь, алюминий, латунь, пластик)
• конструкция (например, диаметр трубы)
• и многие другие факторы

Думаю, так делали раньше ?! Кроме того, я предполагаю, что когда уравнение было написано в 1960-х, движение в центре города было свободным, а не неподвижным часами, как сегодня.

Уравнение действительно указывает на то, что при установке радиатора на Haynes Roadster или вообще на любой Kit Car , вероятно, будет больше факторов, которые необходимо учитывать, чем при обновлении до серийного автомобиля.

Одна очень очевидная вещь, которую он подчеркивает, заключается в том, что полный кожух вентилятора имеет огромное влияние на охлаждение и должен быть в списке требований к охлаждению.

Просто ради удовольствия, я подумал, что воспользуюсь вышеупомянутыми факторами и прибавлю несколько сумм ………………..

С каким кубическим двигателем справится стандартный (33 мм) радиатор Polo?

Я использовал стандартную конфигурацию Haynes Roadster.

• Электровентилятор (12 ″)
• Без прицепа
• Температура ниже 40,5 ° C (105 ° F)
• add 0.3 Нет кожуха вентилятора
• добавить 0,1 Для рядного двигателя
• вычесть 0,3 Для большого двигателя в малолитражке
• вычесть 0,2 Радиатор с горизонтальным потоком
• вычесть 0,1 Однорядный радиатор
• вычесть 0.1 Для стандартной коробки передач

249ci ÷ 1,7 = 146ci (2400cc) Двигатель

У меня почти есть место (я думаю), чтобы сделать кожух вентилятора. Какая разница?

249ci ÷ 1,2 = 207ci (3400cc) Двигатель

NB. Приведенные выше суммы предполагают, что пластиковая конструкция так же хороша, как и металлические аналоги, для которых было разработано уравнение (что маловероятно). Лично я на всякий случай сбил бы 30% от этих цифр. (1680 куб. См и 2380 куб. См)

С каким двигателем может справиться модернизированный 50-мм радиатор Polo?

38.4 см (15,1 ″) x 32,2 см (12,6 ″) x 5,0 см (2,0 ″) = 377ci (6182cc)

• Электровентилятор (12 ″)
• Без прицепа
• Температура ниже 40,5 ° C (105 ° F)
• добавить 0,1 2-рядный радиатор
• добавить 0,1 Для рядного двигателя
• вычесть 0,3 Для большого двигателя в малолитражке
• вычесть 0,2 Радиатор с горизонтальным потоком
• вычесть 0,1 Для стандартной передачи
• вычесть 0,1 Для двигателя V6 / V8

Без кожуха вентилятора:

377 ÷ 1.8 = 209ci (3425cc) Двигатель

С полным кожухом вентилятора:

• вычесть 0,2 для полного кожуха вентилятора

377 ÷ 1,3 = 290ci (4752cc) Двигатель

С каким двигателем может справиться 70-мм радиатор Polo, сделанный на заказ?

38,4 см (15,1 ″) x 32,2 см (12,6 ″) x 7,0 см (2,75 ″) = 528ci (8655cc)

• Электровентилятор (12 ″)
• Без прицепа
• Температура ниже 105 ° F (40.5 ° С)
• добавить 0,1 3-х рядный радиатор
• добавить 0,1 Для рядного двигателя
• вычесть 0,3 Для небольшого двигателя легкового автомобиля
• вычесть 0,2 Радиатор с горизонтальным потоком
• вычесть 0,1 Для стандартной передачи
• вычесть 0,1 Для двигателя V6 / V8

Без кожуха вентилятора:

528ci ÷ 1.8 = 293ci (4801cc) Двигатель

С полным кожухом вентилятора:

• вычесть 0,2 для полного кожуха вентилятора

528ci ÷ 1.3 = 406ci (6653cc) Двигатель

для моей машины

Очевидно, та старая фотокопия могла быть старым хламом. Но автор определенно знал о предмете больше, чем я, так что пока я ему доверяю.

Я использую модернизированный радиатор Polo от Fleabay, Aluminium, если я могу сэкономить лишние фунты. Я также сделаю кожух вентилятора и установлю лучший вентилятор, который смогу найти.
Стандартные завышенные единицы стоят менее 200 фунтов, а алюминиевые — 300 фунтов.

Опубликовано: 27 марта 2013 г.

Рассмотрим алюминиевые радиаторы | Только радиаторы

Стоит ли переходить на алюминиевый радиатор?

Из чего состоят радиаторы, имеет большое значение, именно поэтому мы рассказали об этом в одной из других статей нашего блога . Мы внимательно изучили ландшафт материалов для радиаторов — от стальных радиаторов до их аналогов из нержавеющей стали и от алюминиевых радиаторов до лучших чугунных радиаторов — и пришли к выводу (довольно демократично), что каждый материал имеет множество преимуществ.

Однако на этой неделе у нас есть заметная статья, полностью посвященная алюминиевым радиаторам. И не только потому, что у нас есть фантастический ассортимент фаворитов клиентов от всех ведущих дизайнеров алюминиевых радиаторов. Итак, учитывая, что уважаемые производители, такие как Brenton и Reina, выпускают алюминиевые радиаторы по все более конкурентоспособным ценам, давайте приступим к раскрытию того, почему алюминиевые радиаторы могут быть лучшими в конце концов!

— В чем вся суета?

Вместо того, чтобы спрашивать «алюминиевые радиаторы лучше стальных?», Более полезно спросить «радиатор из какого материала лучше для меня?».Здесь будут представлены все ваши варианты, что мы и сделаем для вас в этой разбивке.

Относительно новые на рынке, алюминиевые радиаторы сравнивают с большими старыми стальными радиаторами, и именно здесь мы сталкиваемся с их первым из многих преимуществ — новым дизайном, новыми стандартами безопасности, новыми соединениями и многим другим!

Алюминиевые радиаторы — легкие, детка!

Алюминиевые радиаторы весят намного меньше стальных радиаторов, а это означает, что они намного более маневренны при установке.Вы можете экспериментировать с высотными установками, перевернутыми установками, вертикальными установками и многим другим. Вы не только поможете сделать работу проще, но и удивите свою вторую половину, когда они войдут в дверь!

Эффективность? «Да, пожалуйста!» говорит алюминиевые радиаторы

При поиске наиболее эффективного радиатора его блестящей головкой выступает алюминий. Алюминиевый радиатор является отличным проводником тепла на (относительно) головокружительных скоростях, чтобы поддерживать жаркое в помещении с наименьшими затратами.

Их выходы BTU зашкаливают! Идеально подходит для минимизации счетов за отопление и споров одновременно!

Стиль для миль с алюминиевыми радиаторами

Надоели старые белые и хрустящие стальные радиаторы? Все ведущие дизайнеры радиаторов увлекаются дизайном алюминиевых радиаторов. В основном это связано с их обтекаемым характером, репутацией легкого веса и структурной пластичностью. Они также бывают самых разных захватывающих дизайнов и могут быть именно тем, что вам нужно, чтобы развить ваш интерьер.

Спасти мир с алюминиевыми радиаторами

О да, они, безусловно, лучше всего подходят для вторичной переработки. Их легко можно превратить во что-то другое! От банки кока-колы до крышки мусорного бака или даже нового радиатора — кто знает? Сделайте свой вклад и покупайте алюминий, чтобы наша планета оставалась свежей!

Алюминиевые радиаторы: мягкий подход

Как вы можете догадаться, чугунный радиатор можно было сбросить с The Shard, и на следующий день он по-прежнему отлично работал. Мы связались с ними, чтобы организовать демонстрацию, но, к сожалению, разрешения не получили.

По общему признанию, более хрупкий алюминиевый радиатор не так уж и устойчив, хотя вполне подойдет в вашем доме, если только вы не устраиваете время от времени Royal Rumble. Просто будьте осторожны, прислоняя тяжелые предметы к своим новым устройствам, чтобы избежать вмятин. Убедитесь, что дети тоже знают!

Также стоит отметить, что внутреннее устройство алюминиевого радиатора немного отличается от вашего стального радиатора, поэтому вам необходимо убедиться, что вы используете подходящий ингибитор радиатора. Не уверены, какой ингибитор радиатора использовать? Мы будем рады указать вам правильное направление.

Относитесь к своему новому радиатору с любовью и заботой, которых он заслуживает. Вы обязательно будете наслаждаться долгими годами надежной работы и мощного, надежного тепла.

Сколько стоит алюминиевый радиатор?

Они недешевы, но разве совершенство не всегда дороже? Как и все лучшие вещи, небольшое смешение и сопоставление помогает. Так что, если вы ремонтируете свою главную ванную комнату, прекрасный вертикальный алюминиевый радиатор от Reina может стать идеальным дополнением. Хотя, вероятно, нет необходимости заменять старых верующих в коридоре.

Стоимость алюминия снижается с каждым днем, и мы рады предложить одни из самых дешевых алюминиевых радиаторов во всей стране. Давайте посмотрим!

Алюминиевые радиаторы только радиаторы

Мы не можем сказать достаточно хороших слов об алюминии — после установки мы сомневаемся, что вы сможете это сделать!

Как один из ведущих независимых специализированных магазинов по отоплению в стране, мы в Only Radiators гордимся своим огромным разнообразием и ценностью наших алюминиевых радиаторов.У нас есть апартаменты на любой бюджет и любой вкус. Итак, создайте шикарное новое пространство или полностью модернизируйте свой дом.

Давайте взглянем на некоторые из наших любимых алюминиевых радиаторов ниже.

Радиаторы из различных материалов | Только радиаторы

Пытаетесь выбрать лучший радиатор? Что ж, все начинается с того, что нужно точно знать, как различные материалы радиатора сильно влияют на отопление вашего дома. Но это краткое руководство, объясняющее все материалы радиатора, поможет вам НИКОГДА не платить ни копейки больше, чем нужно.

Ваши текущие проблемы могут быть следующими:

• Нужно выбрать металл
• Plus нужно выбрать отделку
• А толком не знаю какая разница
• Но хочется платить как можно меньше
• И предпочитаю не облажаться

Хорошие новости: разобраться в различных материалах радиаторов легко, так что продолжайте читать.

Как пропустить это руководство и сделать правильный выбор

Всего , воспользуйтесь нашим калькулятором BTU, чтобы найти минимальную потребность в BTU для комнаты , просматривайте радиаторы на нашем веб-сайте, пока не броситесь в глаза, убедитесь, что они немного превышают ваши минимальные требования BTU, убедитесь, что они соответствуют вашему бюджету, и купите их.Это действительно так просто.

Тем не менее, знание различных материалов радиаторов и их преимуществ было бы действительно полезно …

Из чего делают радиаторы

Радиаторы изготавливаются из токопроводящих металлов. Четыре основных материала радиаторов: чугун, низкоуглеродистая сталь, нержавеющая сталь и алюминий. В том порядке проводимости и в таком порядке цены.

Радиаторы из различных материалов: нержавеющая сталь, алюминий, сталь или чугун?

Электропроводность: «Более проводящий» означает, что тепло быстрее проходит через него.Чугунные радиаторы, например, опять же, нагреваются и остывают дольше, чем другие материалы. Раньше современная изоляция была необходимостью, но сегодня это просто предпочтение.

Внешний вид: На уровне базовой конструкции радиатора достаточно кроссовера, но некоторые материалы лучше подходят для определенных форм и конструкций. В случае с чугунными радиаторами, например, они не обязательно должны выглядеть винтажно, но это то, чего ожидают люди, и именно это делают дизайнеры.

Радиаторы чугунные

Находится внутри викторианских особняков и загадочно выглядящих библиотек. Эти святыни промышленной революции выглядят серьезно и имеют репутацию очень эффективных. Но правда ли это?

Нет, с современной изоляцией они так же эффективны, как сталь и нержавеющая сталь. Во времена огромных особняков с проветренными коридорами и небольшой изоляцией чугун отлично подходил для медленного отвода тепла. В этом контексте это было более эффективно.Сегодня не так много. Однако чугунные радиаторы по-прежнему выглядят потрясающе, и этого достаточно, чтобы их купить.

Чего не скажет продавец: Чугунные рейки в силу их высокого качества тяжелые. И я имею ввиду ТЯЖЕЛЫЙ. Будьте готовы заплатить больше за установку. Но пока ваш сантехник будет вас ненавидеть, ваши гости будут пускать слюни от ревности.

Стоит ли покупать чугунный радиатор?

Купите чугунный радиатор, если вам нужна великолепная старинная модель, которая долго сохраняет тепло после выключения.Из всех материалов радиатора этот остается более горячим после выключения.

Давайте взглянем на некоторые из наших любимых чугунных радаров ниже.

Как выбрать радиатор для вторичного рынка

Что может быть хуже, чем сидеть на обочине дороги с перегретым автомобилем?

Будь то вид пара, идущего из капота, или запах горячей охлаждающей жидкости, разбрызганной по всему моторному отсеку (или лужей под автомобилем), мало что может сделать демпфер в круизе выходного дня, как перегретый двигатель.

Мы настоятельно рекомендуем вам избегать этой ситуации, и вы можете начать с того, чтобы иметь для своего автомобиля прочный и здоровый радиатор. С помощью технического отдела Summit Racing мы составили обзор распространенных стилей, материалов и конструкций радиаторов. Эти базовые знания помогут вам выбрать оптимальный радиатор для вторичного рынка.

Радиаторы с поперечным потоком и с нисходящим потоком
Радиаторы часто подразделяются на два основных типа: с поперечным потоком и с нисходящим потоком.

Радиатор с поперечным потоком состоит из вертикального бака с каждой стороны с рядом охлаждающих трубок и ребер, составляющих его

Радиатор с поперечным потоком

ядро. С помощью водяного насоса охлаждающая жидкость проходит горизонтально через активную зону от стороны впуска к стороне выпуска, тогда как в радиаторе с нисходящим потоком резервуары проходят горизонтально вверху и внизу. Хладагент входит в верхнюю часть радиатора, проходит вертикально через сердечник и выходит через выпускное отверстие внизу.Поскольку охлаждающая жидкость течет сверху вниз, водяной насос работает под действием силы тяжести, что позволяет охлаждающей жидкости быстрее проходить через радиатор. Итак, что лучше для вашего автомобиля?

Радиатор с нисходящим потоком

«Когда дело доходит до конструкции, поперечный поток обычно более эффективен из-за скорости — или ее отсутствия — с которой он перемещает охлаждающую жидкость», — сказал Майк Босильчич из технического отдела Summit Racing. «В отличие от радиатора с нисходящим потоком, которому противодействует сила тяжести, радиатор с поперечным потоком удерживает хладагент немного дольше, что позволяет ему немного лучше рассеивать тепло.”

Радиатор с поперечным потоком часто является лучшим выбором для двигателей с высокими оборотами и высокой мощностью, благодаря его способности рассеивать тепло, а также большей площади сердечника (как правило).

«Еще одна причина, по которой дизайн с поперечным потоком стал действительно популярным, — это более гладкие линии капота на современных автомобилях», — сказал Босильчич. «Радиатор с нисходящим потоком просто слишком высок, чтобы вписаться в низкопрофильную конфигурацию».

С другой стороны, радиаторы с нисходящим потоком могут иметь оригинальный ностальгический вид и часто подходят там, где не подходят радиаторы с поперечным потоком.Запихивание радиатора с поперечным потоком в старый моторный отсек, предназначенный для нисходящего потока, часто требует изготовления.

Как всегда, вам понадобятся подходящий вентилятор, водяной насос и термостат, чтобы максимально использовать радиатор, будь то конструкция с поперечным или нисходящим потоком.

Алюминиевый радиатор

Алюминий и медь-латунь
Два основных типа материалов для радиаторов — алюминий и медь-латунь.

Медно-латунные радиаторы входили в стандартную комплектацию старых автомобилей и использовались на некоторых автомобилях вплоть до 1980-х годов.Радиатор из меди и латуни не может сравниться с винтажным или подходящим для того времени внешним видом. Также трудно превзойти медь-латунь по теплопроводности.

Так почему же в последнее время перешли на алюминиевые радиаторы?

Хотя медь-латунь является отличным проводником тепла, она также является относительно слабым материалом по сравнению с алюминием. Во избежание вздутия или разрыва под давлением диаметр медно-латунных трубок, по которым проходит охлаждающая жидкость, должен быть небольшим. И это большая проблема, когда речь идет о возможностях охлаждения.

Медно-латунный радиатор

Поскольку алюминий является более прочным материалом, чем медь-латунь, диаметр алюминиевой трубки можно увеличить, чтобы пропускать больше охлаждающей жидкости. Это означает, что больше охлаждающей жидкости подвергается процессу теплообмена, что придает радиатору большую охлаждающую способность.

Второе — и более очевидное — преимущество алюминиевого радиатора — это вес. Поскольку алюминий весит примерно на 60 процентов меньше, чем медь-латунь, алюминиевый радиатор часто является идеальным выбором для высокопроизводительных двигателей и двигателей для соревнований.

У алюминиевых радиаторов есть еще одно преимущество: меньшее количество рядов внутри радиатора.

Количество рядов в зависимости от размера трубки
Как мы упоминали ранее, радиаторы состоят из ряда или нескольких рядов трубок и ребер, по которым транспортируется охлаждающая жидкость. Поскольку алюминий намного прочнее, чем медь-латунь, диаметр трубы можно увеличивать без увеличения толщины стенок трубы (необходимость при увеличении размера медных трубок). В результате двухрядный алюминиевый радиатор с однодюймовыми трубками будет рассеивать тепло примерно с той же скоростью и эффективностью, что и пятирядный медно-латунный радиатор с трубками меньшего диаметра в полдюйма.

Эта двухрядная конструкция также снижает пропускание воздуха через сердечник, что позволяет вентилятору вашего автомобиля более эффективно способствовать процессу охлаждения.

«Большинство производителей высокопроизводительных радиаторов отказались от идеи, что чем больше рядов, тем лучше», — сказал Босильчич. «Теперь речь идет о толщине сердечника и размере охлаждающей трубки — даже при сравнении алюминиевых радиаторов. Более крупный трубчатый радиатор гораздо лучше способен отводить тепло просто из-за его увеличенной мощности, и единственное отличие, которое можно заметить, заключается в том, что его сердцевина немного толще.”

Вердикт: выбор подходящего радиатора
Мы рассмотрели основные стили, материалы и конструкции радиаторов. В целом, алюминиевые радиаторы — идеальный выбор для высокопроизводительных автомобилей с высокой производительностью, автомобилей для соревнований и нестандартных уличных удилищ. Медно-латунные радиаторы — отличный выбор для реставрации или ностальгического образа.

По словам Босильчича, есть еще пара практических правил:

«Когда дело доходит до выбора радиатора, чем больше, тем лучше», — сказал он.«Люди должны также помнить, что универсальные радиаторы — универсальные. Это делает радиатор прямой установки гораздо лучшим вариантом, если таковой имеется ».

По возможности рекомендуется использовать вентилятор для обеспечения надлежащего прохождения воздуха через радиатор.

Чтобы сузить выбор для вашего конкретного применения, вот несколько вещей, которые вы должны знать, когда начинаете покупать радиатор:

• Свободное место в моторном отсеке
• Объем двигателя и степень сжатия
• Мощность двигателя — мощность и крутящий момент
• Использование по назначению
• Тип вентилятора — электрический или вентилятор
• Тип трансмиссии — для автоматических трансмиссий потребуется охладитель трансмиссии

Обладая этими знаниями, ваш продавец запчастей сможет направить вас в правильном направлении.
