Пластиковый колодец для скважины: основные виды, этапы монтажа
Автор Монтажник На чтение 11 мин. Просмотров 5.1k. Обновлено
Скважины и колодцы являются основными источниками для забора воды в индивидуальном домашнем хозяйстве, в подавляющем большинстве бытовых скважин, в отличие от бетонных колодцев, используются изделия из пластика для устройства водозаборного канала. Но технический прогресс не оставил в стороне и колодезные источники, и все чаще для подъема воды с небольших глубин используют пластиковый колодец для скважины.
На строительном рынке представлены в широком ассортименте пластиковые наборные колодцы и трубы, которые можно эффективно устанавливать в неглубокие водные источники. Чтобы убедиться в преимуществе устройства водозаборного узла из синтетических пластичных материалов, следует рассмотреть существующие виды изделий, их технические и физические параметры, сравнить себестоимость покупки и проведения работ.
Рис.1 Колодезное водоснабжение частного дома
Почему следует выбирать пластиковые кольца
По сравнению с традиционными бетонными кольцами, пластиковая конструкция водозаборного канала имеет следующие преимущества:
- Герметичность. Существенным недостатком бетонных колец всегда было наличие щелей между стыками – в результате этого грунтовые воды размывали землю, и грязь попадала через дыры в источник, замутняя при этом питьевую воду. Пластиковая труба имеет длину от 6 до 13 м. и при необходимости может быть соединена с другой посредством плотного водонепроницаемого резьбового или патрубкового соединения.
В полимерпесчаных моделях соседние сегменты плотно стыкуются вхождением шипа в паз или на резьбу – понятно, что герметичность колодезных колец из полимеров существенно выше бетонных изделий. К тому же пластик не впитывает влагу в стенки, в которой со временем образуются колонии микроорганизмов, плесень и водоросли. - Легкость монтажа.
Стандартное колодезное бетонное кольцо КСФ-10-9 (кольцо стеновое фасонное шириной 1 м. и высотой 90 см. с толщиной стенки 8 см.) весит 600 кг. – устанавливать такой элемент в шахту без специальной техники довольно сложная задача. Легкую полимерную конструкцию (вес 1 погонного метра с окружностью 1 м. составляет 30 – 50 кг.) намного проще и безопаснее опустить в заранее выкопанную шахту, при этом нет необходимости использовать ручные или механические лебедки, при помощи которых происходит опускание бетонных колец.
Стандартное колодезное бетонное кольцо КСФ-10-9 (кольцо стеновое фасонное шириной 1 м. и высотой 90 см. с толщиной стенки 8 см.) весит 600 кг. – устанавливать такой элемент в шахту без специальной техники довольно сложная задача. Легкую полимерную конструкцию (вес 1 погонного метра с окружностью 1 м. составляет 30 – 50 кг.) намного проще и безопаснее опустить в заранее выкопанную шахту, при этом нет необходимости использовать ручные или механические лебедки, при помощи которых происходит опускание бетонных колец.Рис.2 Размеры пластиковых труб большого диаметра Корсис СВТ, которые также используют для колодцев
- Высокие физические параметры. В отличие от других материалов, пластмасса эластична, не требует обслуживания и ремонта (как кольцевой бетон), выдерживают в зависимости от модификации температурный диапазон от – 60 до +95 С. без потери своих физических и химических свойств.
- Инертность. Полимерные элементы устойчивы ко всем химическим и органическим веществам, которые присутствуют в воде и почве, не подвержены гниению и коррозии. На гладких стенках не остается налета и влаги, способствующей появлению различных микроорганизмов.
- Экологичность. Современные пластики считаются экологически чистыми материалами, из них изготавливают трубопроводы для горячего и холодного водоснабжения, повсеместно используемые в водопроводных магистралях.
- Еще одно преимущество монтажа колодца из пластика – его монолитность, сборные бетонные кольца часто смещаются по горизонтали или поднимаются вверх, поэтому при их грамотном устройстве стыки скрепляются нержавеющими металлическими скобами.
- Двухслойные гофрированные трубы Кортис с повышенной кольцевой жесткостью SN12 и SN16 выдерживает погружение под землю на расстояние до 16 м. – при вертикальном расположении нагрузки на стенки существенно ниже и трубная поверхность выдерживает давление грунта при любых условиях.
- Срок эксплуатации пластмассовых изделий без потери своих качеств составляет около 50 лет.
На гладких стенках не остается налета и влаги, способствующей появлению различных микроорганизмов.К существенным недостаткам полимерных труб относится их высокая цена.
Если для колодезных стенок использовать гофрированную трубу Кортис, то 1 погонный метр изделия обойдется покупателю в сумму 220 – 250 у.е., что почти в 10 раз превышает стоимость 1 метра бетонного кольца, составляющую около 25 у.е.
По цене выгоднее использовать полимерпесчаные сборные колодцы, их стоимость несколько выше бетонных – цена одного погонного метра составляет около 80 у.е. В данном случае переплата может окупиться за счет снижения транспортных расходов и простоты монтажа.
Рис. 3 Спиральновитые трубы СПИРОЛАЙН – стоимость
Преимущества пластиковых колодцев
Основным преимуществом колодцев перед скважинами при небольшой глубине залегания водного источника является возможность их обслуживания, ремонта и очистки с помощью любых доступных средств.
К примеру, наиболее удобным и эффективным способом прокачки и очистки водного источника от илистых отложений является использование погружного дренажного электронасоса, в конструкции которого предусмотрен поплавковый выключатель – он по своим габаритным размерам просто не войдет в скважину.
В случае с колодцем дренажный электронасос может эффективно работать с водами, содержащими высокие концентрации песка и ила, периодически очищая и восстанавливая работоспособность источника. Как отмечалось выше, полимерные колодцы для водозабора можно разбить на две группы:
- Самостоятельные сборные устройства из сегментов с методом соединения шип в паз или из цельных труб или трубопроводов, собранных на резьбе вставкой в патрубки.
- Вспомогательные конструкции для санации, ремонта и восстановления пришедших в негодность старых колодцев, используемые в качестве вставок.
Рис. 4 Кольцевые сегменты Ротолайн и Экосис
Из-за очень высокой цены применять гофрированный промышленный трубопровод для колодцев нецелесообразно, поэтому наилучшим вариантом является использование канализационных труб или полимерпесчаных наборных систем, преимуществами последних являются:
- Вариативность. Сборные пластиковые кольца колодца имеют высоту 200 мм. , они составляются в жесткие монолитные колонны, длина которых может доходить до десятков метров – это позволяет применять их в широком диапазоне глубин.
- Простота монтажа. При укладке сегменты просто вставляются в пазы друг друга, по сравнению с 600 килограммовыми бетонными блоками вес колодезного кольца из пластика меньше в 12 раз и составляет около 50 кг. – это существенно облегчает установку и монтаж колец, а также повышает безопасность работ.
- Себестоимость. Несмотря на относительно высокую цену, потраченные средства могут окупиться на транспортных расходах и монтажных работах – колодец можно сделать своими руками без привлечения наемных работников со специальным подъемным оборудованием. Также изделия можно приобрести со значительной скидкой во время акций или распродаж фирмами, торгующими стройматериалами.
- Легкость демнтажа. Преимущество полимерных составных колодцев – возможность их демонтажа в случае необходимости и повторное использование в другом месте или в той же шахте.
, они составляются в жесткие монолитные колонны, длина которых может доходить до десятков метров – это позволяет применять их в широком диапазоне глубин.
Рис. 5 Кольца колодца Ротолайн и Экосис – параметры
Минусы
У пластиковых колодцев минусов немного, но они существенно ограничивает их применение. Основным недостатком применения пластиковых труб является более высокая цена и ниже прочность по сравнению с бетонными кольцами.
Если выкапывать канал под колодец вручную, то придется использовать дорогостоящие кольцевые сегменты большого диаметра, что экономически невыгодно.
Оптимальный вариант устройства колодезного канала – бурение скважины специальным буром диаметром около 400 мм. на необходимую глубину, после чего в шахту вставляется труба такого же размера.
Разновидности пластиковых колодцев и их конструкция
Колодцы из синтетических материалов – новинка на строительном рынке как в сфере производства, так и в области эксплуатации, их разновидности и применение в быту носит ограниченный характер.
Помимо сборных колодцев из составных элементов, возможно использование и неразъемных видов, которые часто вставляют в неподлежащие ремонту деревянные или бетонированные конструкции для реставрации, углубления и санации.
Рис. 6 Буровые установки для больших диаметров
Сборные варианты
Все колодцы из полимеров, представленные на строительном рынке, являются сборными конструкциями. Модификации, в которых высота колец составляет 200 мм, рассчитаны на использование непосредственно в грунте вместо бетонных колец. Сегменты наращиваются и соединяются друг с другом методом шип в паз. Стеклопластиковые кольца серии Ротолайн и Экосис имеют более низкую прочность и предназначены для использования в качестве вставок при реставрации и ремонте бетонных колодцев. Сегменты Ротолайн длиной 2,2 метра стыкуются между собой методом раструбного соединения, Экосис длиной 1,5 метра скручиваются по резьбе.
Неразъемные пластиковые колодцы
В качестве неразъемных пластиковых колодцев можно использовать любую из труб системы Корсис, длина которой может достигать 13 метров.
При необходимости дальнейшего углубления используется линейка Корсис СВТ (Спиролайн), имеющая надежное резьбовое соединение. При применении наружных гофрированных канализационных труб из НПВХ можно получить неразъемный колодец длиной до 6 метров, равный максимальной трубной длине.
Рис. 7 Полимерно песчаные кольца и сегменты канализации
Какие пластиковые трубы выбрать для колодца
Колодезные трубы выбираются исходя из используемых материалов изготовления, основные из которых – поливинилхлорид ПВХ, непластифицированный поливинилхлорид НПВХ, полипропилен ПП и полиэтилен низкого давления ПНД.
- При использовании в открытом грунте следует сразу отказаться от полипропилена, из которого изготавливают внутренние канализационные магистрали – он боится ультрафиолетового излучения и рассчитан на температурный диапазон от 0 до +95 С, что ограничивает его наружное применение. Исключение составляют полипропиленовые изделия Кортис, обладающие повышенной морозостойкостью.
- ПВХ и НПВХ трубы для наружной канализации содержит в своем составе непластифицированные пищевые смолы и является продуктом первичного изготовления. Материал обладает высокими прочностными характеристиками (наибольший коэффициент жесткости SN8), рассчитан на температурный диапазон от -60 до +45 С, срок его службы составляет около 50 лет. К тому же цена наружных гофрированных труб из НПВХ является приемлемой, полная стоимость колодца глубиной 30 метров диаметром 40 см. с обвязкой составит около 1000 у.е.
- ПНД изготавливают из высококачественного полиэтилена. Трубы из ПНД для воды имеют черный цвет с синими продольными полосами или полностью синий. Особенностью труб из ПНД является то, что они выпускаются в мотках (бухтах) по 100 – 200 метров, что очень хорошо при прокладке систем водоснабжения по участку, система получается без лишних стыков. Гофрированные трубы Корсис выпускаются из такого же высококачественного ПНД, как и водопроводные трубы, поэтому качество колодцев из этих труб будет высоким. Внутренняя часть трубы покрыта белым пластиком, что снижает действие ультрафиолета и делает ее гладкой.
Внутренняя часть трубы покрыта белым пластиком, что снижает действие ультрафиолета и делает ее гладкой.Рис. 8 Канализационные трубы большого диаметра Корсис
Пластиковый колодец для скважины – монтаж и установка
Существует несколько разновидностей пластиковых колец колодцев и способов их применения, они могут монтироваться самостоятельно или использоваться в качестве вкладышей в бетонные кольца.
Из пластиковой трубы
Монтаж колодца состоит из следующих этапов:
1. С помощью специальный буровой установки или вручную прорывают в земле канал на нужную глубину с необходимым размером по диаметру, при этом для дальнейшей фильтрации проделывают скважину на 0,5 – 1 м. ниже водоносного слоя.
2. В нижней части на расстоянии около 50 см. от трубного торца проделывают сверлом отверстия диаметром около 7 мм. в углублениях до высоты 1 м. таким образом, чтобы обеспечить проходимость около 20%. В отличие от скважины, где дно фильтра закрывают заглушкой, нет необходимости в их слишком большом количестве – основной поток воды поступает с дна нижней части скважины.
3. Обматывают фильтр для очистки скважины несколькими слоями геотекстиля и скрепляют его проволокой из нержавейки.
4. С помощью погружной дренажной помпы производят прокачку заиленного дна, извлекая на поверхность лишний песок и глину.
Рис.9 Устройство колодца при помощи пластиковых труб
5. Проводят гравийную фильтрацию, засыпая в источник сначала крупнозернистый речной песок, затем мелкий гравий и в конце более крупные камни или щебень.
6. Опускают трубопровод на дно, при необходимости закрепляя его части в процессе монтажа патрубковым способом или навинчиванием на резьбу.
7. Пространство между трубной поверхностью и каналом засыпают песком, галькой или щебнем. Верхний участок земли на расстоянии 1 – 3 м. от устья бетонируют для предотвращения попадания в источник верхних грунтовых вод.
8. В конце работ в зависимости от подключаемого насосного оборудования монтируют кессон (лучший вариант для поверхностного электронасоса) или устанавливают на боковую стенку подземный адаптер, опуская в шахту погружной электронасос.
Рис. 10 Использование пластиковых колец для сборки колодца
Из сборных колец
Особенность монтажа фабричных колодцев, высота колец которых составляет 200 мм. – замковое соединение шип в паз, их основные элементы монтируются в следующем порядке:
- Ручным или механическим способом выкапывают яму нужной глубины около 1 метра в окружности, откачивают дренажным насосом заиленную породу.
- Опускают кольца вниз на веревке или лебедкой, каждое из них весит около 50 кг., поэтому работа не слишком тяжелая.
- При монтаже используют горизонтальный уровень и отвес около стенки канала, чтобы выдержать строго вертикальное расположение колонны.
- После установки сегментов методом шип в паз можно приступать к обсыпке наружных стен: ее проводят песком, гравием или щебнем.
- По окончании делают на поверхности отмостку из цементно-песчаной стяжки во избежание проникновения грунтовых вод в канал.
- Для фильтрации насыпают в колодезный канал песок с гравием мелких и крупных фракций.
Вставные
Для реконструкции и ремонта старых бетонных колец используют канализационные трубы для колодца, которые вставляют внутрь. Работы выполняются механизированным способом с помощью передвижного крана или вручную. После погружения их наружные стенки обсыпают песком, гравием или щебнем.
Рис. 11 Как устанавливается пластиковая труба в колодец для питьевой воды
Основные преимущества пластиковых труб для колодцев по сравнению с бетонными – простота монтажа, возможность повторного использования и лучшие физические параметры – герметичность, легкость обслуживания, гигиеничность. Главным недостатком является высокая стоимость труб и сборных колец большого диаметра, а также ограниченный выбор на рынке простых и надежных составных конструкций. Представленную модель с высотой стенки 20 мм. и методом крепления шип в паз мало кто решится собирать на большую глубину из-за риска смещения или расхождения сегментов и низкой герметичности.
Пластиковый дренажный колодец: выбор, устройство и монтаж
Ссылка на статью успешно отправлена!
Отправим материал вам на e-mail
Любой владелец своего дома пытается максимально обеспечить его целостность и сохранность на долгие годы. Чтобы это сделать, прежде всего, нужно защитить свой участок от избытка влага и излишков сточных вод, которые постепенно подтачивают даже самые надежные конструкции. А в этом может помочь только качественная дренажная система, которая позволяет поддерживать оптимальный водный баланс на придомовой территории, что предотвращает ее заболачивание и переувлажнение.
Важнейшим элементом подобной системы является бетонный или пластиковый дренажный колодец. Именно его устройство, монтаж и характеристики мы рассмотрим в сегодняшнем обзоре. Данная конструкция обладает обширным функционалом и специальными конструктивными особенностями, которые стоит изучить получше.
Вариант обустройства дренажной системы во дворе частного дома
Содержание статьи
Что такое дренажный колодец и для чего он нужен
Давайте выясним, зачем нужен такой дренажный колодец.
После обильного выпадения осадков и сильного таяния снега вода может скапливаться на участке. Если жидкость не уходит, то она способствует размыванию грунта и разрушению фундамента. Со временем высокая влажность может вызвать и разрушения постройки.
Установка дренажной емкости и ее подсоединение к магистралям
Решить такую проблему на участке под силу только для ливневой канализации. При этом лишняя вода будет собираться в колодце, а оттуда выводится естественным путем. Подобная система будет обеспечивать отвод талых и дождевых вод с кровли построек и с поверхности грунта.
На схеме показано устройство дренажной конструкции
Где расположить сборный пункт зависит от того, через что будет отводиться лишняя вода. Вот основные варианты:
- дренажная система в почве. При этом устанавливается конструкция по типу септика;
- ближайший водоем. Это может быть озеро или река;
- овраги;
- домашняя автономная канализация.
Основные компоненты системы
Как работает подобная система, зависит от технологии ее устройства. Существует линейный тип конструкции и точечный.
Линейная установка обеспечивает сбор и перемещение влаги не только с крыш, но и на всей поверхности участка. Например, на дорожках, парковочных местах, отмостках. Это защищает от скопления воды в подвале дома. Есть и определенный плюс для грунтовых вод, которые не превышают свой обычный уровень.
Вариант линейной конструкции на примере отдельной модели
Точечная канализация отличается сбором воды не в конусный дождеприемник, а в желоба. Где установить эти детали зависит от планировки участка. Приемный желоб устанавливается на одном уровне с дорожками и тротуарным покрытием. При этом учитывается уклон местности. Конструкция прикрывается решетками, а также оборудуется фильтрами. Точечная схема может содержать несколько дождевых приемников. В них собирается жидкость, текущая по желобам со всех крыш построек.
Подобный приемник можно сделать из бочки. При монтаже конструкции рассчитывается расстояние между приемниками, оптимальная глубина и расчет время дренирования. Все детали соединяются в одну магистраль, по ней и перемещается жидкость к дренажным колодцам.
Устройство дренажа из бочки
Особенно важно установить дренаж в глинистой почве, так как даже незначительные дожди превращают ее в болото. Отдельного внимания заслуживает дренажное устройство для бани. При этом используется перфорированный трубопровод.
Важным этапом является подготовка к возведению ливневой канализации. При этом проводится анализ участка:
- делается разрез почвенного слоя и проверяется его структура;
- определяется главный источник влажности;
- определяется глубина прохождения грунтовых вод;
- подбирается тип конструкции;
- составляется планировка всех колодцев, траншей и оврагов;
- подбираются необходимее элементы и материалы. Например, клапан захлопка.
Вариант ливневой канализации
Статья по теме:
Какие бывают дренажные колодцы: типы, виды, краткая характеристика
Классификация ливневых колодцев на виды осуществляется на основе материала, из которого они сделаны. При этом материал определяет характеристики конструкции. Самый распространенный типовой проект представлен бетонными и пластиковыми изделиями.
Любой колодец представляет собой емкость, углубленную в грунт. Вот основные элементы такой конструкции:
- дно;
- шахта пластиковая или тело устройства;
- люк.
Основные элементы колодца
Шахта представляет собой самую важную деталь. Она может представлять собой однокамерный септик или даже гофрированную трубу.
В зависимости от назначения стоит выделить такие виды:
- смотровой колодец. Его также называют инспекционным и ли ревизионным. Он позволяет обеспечить доступ для контроля за состоянием конструкции, а также выполнять ремонт. Чаще всего схема размещения предполагает его установку на поворотах;
Чаще всего схема размещения предполагает его установку на поворотах;Вариант смотрового дренажного колодца из трубы
- поглотительный колодец или фильтрующий с подключением поверхностных лотков необходим на участках, где нельзя сделать отведение вод в места водосбора, водоемы или овраги. Для его возведения могут использоваться сборные пластиковые кольца. У такой конструкции нет дна. При этом на местности преобладают песчаные и супесчаные грунты;
Устройство поглотительной системы
- накопительный колодец устанавливается там, где нет места для водосбора. В этом случае может применяться пластиковый колодец с дном КДН. Его монтируют на самом низком месте. Собранная вода отводится в водоемы или применяется для питьевого колодца.
Накопительный вариант
При выборе конструкции также оказывают влияние размеры, цены и материал изделий. Для канализационного люка и для дна чаще всего применяется такой материал, как полипропилен.
Многие производители предлагают люки для парковых территорий, пешеходных дорожек, автомобильных магистралей и дорог. Также значение имеют определенные производители, например ДНЕПР. Эта компания производит дренажные насосы для разных колодцев. Для пластиковых конструкций часто применяется такой материал, как поливинилхлорид, полипропилен и полиэтилен.
Дренажное устройство с септиком
К сведению! Применение гофрированной трубы позволяет уменьшить нагрузки на дно конструкции.

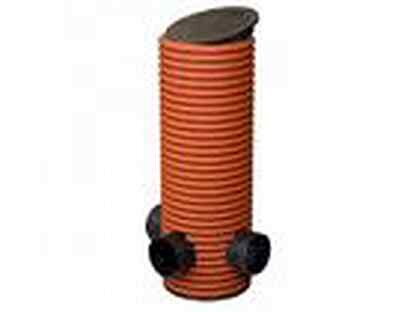

Колодец поворотный пластиковый: особенности конструкции
Канализационные поворотные колодцы монтируются на поворотах трубопроводах. Они позволяют обеспечить доступ в самые труднодоступные места в случае засоров. Подобные загрязнения образуются от наносов, собирающихся под напором воды. Установка подобных емкостей для дренажа рекомендуется на каждом втором изгибе магистрали. Это могут быть места схождения нескольких дрен или в углах дома.
Для канализации важен размер поворотных резервуаров, который зависит от условий их эксплуатации. Вы можете купить уже готовые конструкции.
Поворотное устройство с несколькими входами
Колодец смотровой пластиковый: характеристики
Дренажный инспекционный или смотровой колодец предназначен для проверки и контроля работы канализационной конструкции. С его помощью можно решить разные проблемы, связанные с погодными условиями или антропогенными факторами. Ревизионный колодец должен иметь размер, позволяющий спускаться внутрь его проверяющему. Самые распространенные варианты: 400×1000 мм или 315×1000 мм. Важно чтобы диаметр был не менее метра.
Подобные резервуары для дренажа часто оборудуются специальными пескоприемниками, в которых накапливается наносной грунт. Иногда подобный вариант применяется вместо смотрового. Если цена за подобную конструкцию слишком высокая, то можно рассмотреть вариант, как сделать из пластиковой бочки простой колодец.
Простая ревизионная конструкция
Колодец накопительный пластиковый: нюансы конструкции
Коллекторный дренажный или накопительный колодец необходим для сбора дренажных вод и для их дальнейшего использования в технических целях. Устройство дренажной системы дома с накопительными резервуарами допускается на участках с глубоким прохождением водоприемной прослойки.
Такой водоприемный колодец является герметичной емкостью. Чтобы сделать водоотводный механизм нужно применять гофротрубы большого диаметра, чтобы в них мог поместиться погружной насос для откачки воды. Для систем водоотведения применяется дополнительное оборудование. Поэтому важно знать, как соединить дренажную трубу с насосным оборудованием. Цена подобных установок может быть достаточно высокой и для экономии бюджета можно применить еврокубы.
Накопительная конструкция
Материалы и устройства для изготовления дренажных колодцев
В зависимости от разновидности дренажного колодца необходимо подобрать подходящую гофротрубу.
Вот основные варианты:
- для поворотного или смотрового устройства понадобится труба с диаметром от 0,34 до 0,46 метров. Именно такой размер позволит пробраться внутрь конструкции для осмотра;
- для накопительной или фильтрующей конструкции размеры должны быть побольше – от 0,7 до 0,9 метров;
- диаметр резервуаров, предназначенных для технического обслуживания подобной системы должны быть от метра и более.
Составляющие компоненты накопительной конструкции
Также обязательно потребуются уплотнители из резины, дно из пластика и люк для закрывания отверстия.
Давайте выясним, какие материалы используются при производстве таких конструкций:
- бетонные изделия, которые отличаются сложным монтажом;
- пластиковые изделия характеризуются герметичностью. Они оборудуются манжетами и отводами для труб;
- можно сделать устройства из разных подручных материалов.
Бетонный дренажный колодец: основные характеристики
Часто используется устройство из бетонных колец.
При этом распространенный вариант – железобетонные кольца. Эти элементы могут быть различной высоты и разного диаметра. Установка дренажных труб производится при помощи специальной техники.
Как сделать подобную конструкцию зависит от применяемой технологии. При первом способе человек находится внутри кольца и копает яму, а оно оседает при углублении. Если размер элементов небольшой, то сначала роется яма, а затем с помощью крана манипулятора укладываются кольца.
Бетонные изделия и специальные люки для кольцевых конструкций
Колодцы из бетона имеют такие преимущества:
- значительная надежность и прочность;
- хорошая теплоизоляция;
- продолжительные эксплуатационные сроки.
Схема дренажной конструкции
К минусам нужно отнести значительный вес материалов. Кроме того, бетон может разрушаться во влажной среде. Бетонные конструкции могут иметь пластиковые вставки, например крышки из пластика. У люков может быть и декоративная функция.
Дополнение из пластиковой вставки
Важным параметром является цена. При этом можно приобрести изделия разных производителей. Есть конструкции крышек от Egida.
Так выглядит функциональный люк от Egida

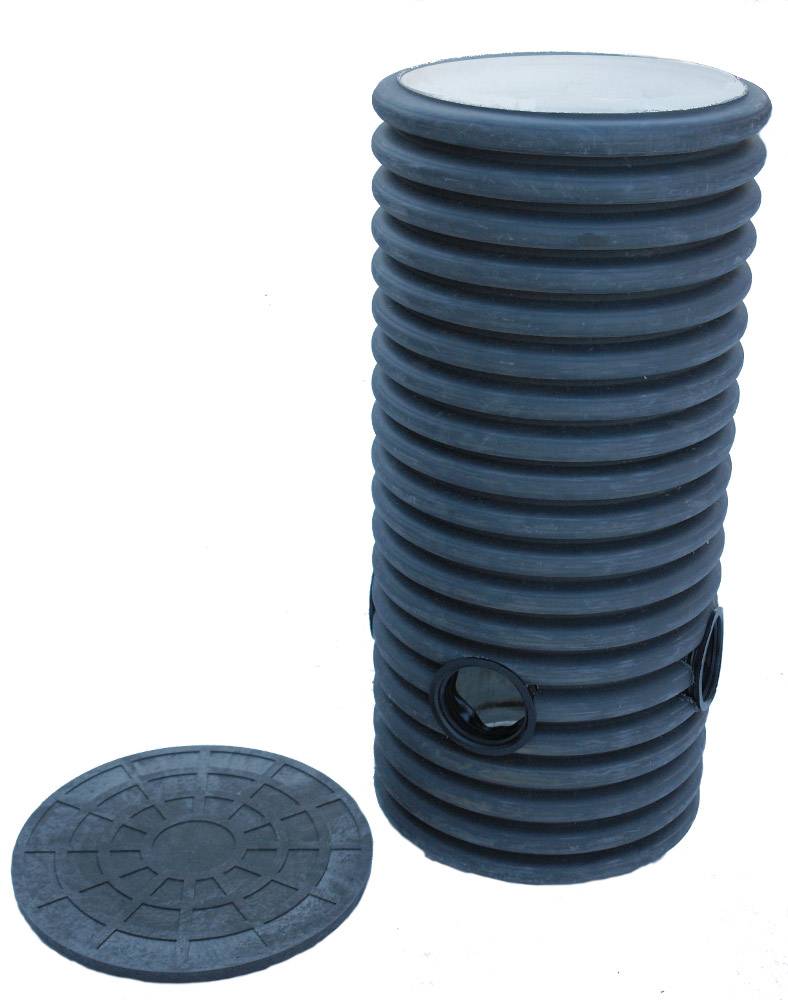

Пластиковый дренажный колодец: особенности конструкции
Канализационный колодец часто производится из пластика. Данный материал превосходно подходит для дренажа, он активно вытесняет бетонный вариант. При должном уходе можно сказать, что он вечный. Для канализации возможно изготовление в домашних условиях. При этом просто вырезаются подходящие куски, в них делаются отверстия для люка и днища. Можно сделать сливной из пластиковой бочки. Такой способ позволит получить бесшовные и сборные конструкции.
Дренажная конструкция из пластика, диаметр которой метр
Существует множество преимуществ пластиковых конструкций, поэтому их рекомендуется использовать вокруг частного дома. Вот основные достоинства:
- небольшой вес;
- стойкость к коррозии;
- не трудоемкий монтаж;
- значительный гарантийный срок;
- надежность и простота соединений.
Ливневые конструкции можно заказать под ключ. Из пластика можно сделать кессон или использовать практичный материал для септика.
Дренажные элементы для ливневого устройства
Важными параметрами при выборе колодцев являются размеры и цены. Расценка на установку часто бывает высокой. Пластиковые колодцы могут иметь разное устройство. Есть сборный вариант. Также существует производство сварных конструкций. Некоторые простые конструкции выполняются из пластиковых бутылок. Но чаще используется обычный полиэтилен высокой плотности, а также разные виды ПВХ и полипропилен.
Конструкция для дренажа из пластиковых бутылок
Существуют разные производители дренажных конструкций. Например, компания Wavin в комплекте предлагает систему из дна, крышки для люка и гофрированной трубы. Также фильтрующий конический колодец реализуют и другие компании. Фирма Матлайн предлагает колодцы из полиэтилена.
Шахта может быть в виде витой трубы или гофрированной. Сборные системы предлагает компания InstalPlast Lask.
Существуют разные классификации изделий. Например, модель класса А15 означает, что элемент может выдерживать нагрузки до полутора тонн.
Для установки разных конструкций применяются специальные муфты, например, ККТ 3. К самым популярным вариантам относятся конструкции диаметр, которых 800-1000 мм. Из разных моделей часто выбираются колодцы Диам 400, цена которых зависит материала изделия. Часто для дополнения конструкции применяется пластиковый вкладыш. Востребованы и конструкции КСК 600, имеющие систему фильтрации. Также популярны модели КС 2 и ККС 3.
Пластиковые люки и крышки для колодца
Для канализационного дренажного колодца используются специальные люки. Как установить конструкцию зависит от назначения ливневого резервуара. Люки имеют различные размеры, и они маркируются в зависимости от своего назначения.
Например, К 3000 – обозначает изделие для бытовой канализации. Оптимальный диаметр данного элемента составляет 100 см. Производство люков отличается разнообразием. Они могут быть квадратные или прямоугольные.
Пластиковые люки могут комплектоваться специальными замками
При монтаже подобных изделий, важно разбираться, как закрепить данный элемент. Усиленный вариант способен выдерживать нагрузку до 40 тонн. Пользуются популярностью изделия Egida. Для дренажной системы может использоваться даже декоративная крышка.
Вариант самодельной декоративной крышки
Пластиковая труба для колодца
Для дренажного колодца применяются гофрированные трубы большого диаметра. Чаще всего применяются изделия из поливинилхлорида или полиэтилена низкого давления. Гофротруба ПВХ полностью безопасна для окружающей среды. Данный материал разрешен для применения в дренажных системах. ПНД способен выдерживать даже низкое давление.
При выборе материала имеют значение размеры и цены конструкций. Стоимость изделий определяется качеством продукции и производителями.
Вариант гофрированной магистрали для колодца
Дренажный колодец своими руками
Как сделать дренажный колодец подскажут полезные рекомендации от специалистов. Как выполняется монтаж можно видеть на видео.
Устройство ливневой канализации предполагает наличие таких составляющих:
- лотки и желоба из трубы и из пластика для отвода воды;
Установка лотков
- для ливневой канализации применяются трубы;
Гофрированные трубы
- дождеприемники с решетками;
Простая конструкция приемника
- накопительные конструкции, которые делаются из пластиковых труб, из покрышек, из бочки и даже из пластиковых бутылок;
- фильтрующие детали;
Фильтры могут делаться из разных материалов
- смотровые конструкции.
Перед тем как начать строительство конструкции для септика или дренажа рекомендуется изучить необходимые СНиПы. Вертикальная установка ливневой канализации с уклоном, а также обустройство в определенном месте и технология должны соответствовать определенным нормативам.
Таблица 1. Пошаговый монтаж колодца
Также важно, чтобы без проблем проводилась чистка дренажным насосом. Для этого нужно продумать все необходимые размеры. Для монтажа можно использовать бетонные или пластиковые кольца. Но перед этим нужно определиться с типом конструкции. При создании колодца из пластиковых колец необходимо определить площадь дренажа, интенсивность выпадения осадков, а также расположение коммуникационных систем.
Видео: монтаж дренажного колодца
Ремонт колодцев пластиковыми трубами
Даже колодцам иногда требуется ремонт. Об этом чаще всего свидетельствует ухудшение качества воды.
Она приобретает неприятный запах и вкус. Причин появления подобных проблем множество. Большое количество илистых отложений оседает на дне и стенках шахты. Органические компоненты, попавшие в шахту, способны повлиять на герметичность облицовки.
Основные элементы колодца
Основная проблема старого деревянного колодца может быть в повреждении нескольких венцов. Если в колодце произошла подвижка колец, то можно исправить проблему с помощью пластиковых колец и термоусадочных материалов. Также при этом используются специальные герметики для дна. Существует и производство вставок в колодец, которые позволяют сделать качественный ремонт.
Распространенной проблемой являются засоры
В некоторых случаях требуется соединение дренажной трубы с колодцем. Это позволяет откачивать воду и производить чистку. Углубление пластиковой трубой требуется, когда нет места для нового колодца. Как углубить конструкцию могут подсказать только специалисты.
Углубление колодца требует соблюдение техники безопасности
Очистка дренажных колодцев: основные этапы
Часто чтобы сделать ремонт, необходимо провести чистку и дезинфекцию в колодцах. На видео показана чистка с помощью дренажного насоса.
У многих возникает вопрос, если колодец залился, что делать. Чтобы определиться, можно ли почистить ливневую систему, следует пройтись по следующим пунктам:
- сначала выполняется откачка воды из резервуара;
- после того, как сброс воды произведен нужно почистить дно и стены конструкции с помощью раствора марганца темного цвета;
- если на дне большое количество ила, то меняются все слои фильтров;
- иногда требуется тщательная дезинфекция хлором. Вверх емкости прикрывается брезентом на сутки. При этом требуется полноценный отвод воды из колодца;
- стенки нужно промыть несколько раз, пока из воды исчезнет запах хлорки.
Схема очистной системы
Важным вопросом является, куда девать воду при откачке. Ее можно отвести в естественный водоем или использовать в сельскохозяйственных целях.
Статья по теме:
Дренаж на дачном участке. Самый простой способ отведения ливневых и талых вод, виды и нюансы монтажа в специальной публикации нашего онлайн-журнала.
Где купить пластиковый колодец для канализации: цена, производители, дополнительные элементы
Перед тем как возвести ливневый колодец, нужно узнать, сколько стоит установка, а также стоимость отдельных элементов.
Некоторые детали можно приобрести отдельно. Например, это может быть крышка с люком, пластиковая труба, кольца сборные или пластиковая вставка. Дороже обойдутся декоративные крышки или трубы большого диаметра. Изделия из бетона и из пластика имеют разную стоимость.
Можно приобрести от разных производителей кольца для колодца, цена на разные модели зависит от качества материала и сложности конструкции.
В таблице представлены цены на некоторые изделия.
Таблица 2. Средние цены на колодцы для канализации
Вы можете приобрести качественные конструкции или сделать их самостоятельно. В любом случае нужно соблюдать правила техники безопасности и учитывать рекомендации от специалистов.
Выбрать пластиковый или бетонный вариант, поможет изучение характеристик отдельных моделей и особенностей их установки. Какую конструкцию выбрать решать вам.
Экономьте время: отборные статьи каждую неделю по почте
полиэтиленовые варианты для кабельной канализации, крышка для конструкции из полипластика, люк для ПВХ-варианта
Канализационные колодцы являются необходимыми конструкциями для обеспечения комфорта и хорошей работы системы водоотвода. Они предлагаются на рынке в широком ассортименте и отличаются сферой применения, техническими и эксплуатационными характеристиками, а также материалом, из которого изготовлены.
Поэтому перед покупкой необходимо изучить полную информацию и убедиться, что вы нашли именно то, что требуется. Если вас интересуют пластиковые канализационные колодцы, то они представлены в нескольких вариантах, каждый из которых имеет свои преимущества.
Особенности
Главное предназначение канализационных колодцев состоит в том, чтобы соединять между собой разные участки магистрали. Кроме того, они служат для изменения направления той или иной трубы. Задача некоторых моделей заключается в уменьшении либо увеличении скорости потока сточной жидкости.
Колодцы также предназначены для осуществления проверки напора и размещения насосных или запорно-регулирующих устройств. Пластиковые изделия используются в виде тройниковых, поворотных и прямопроходных колодцев. Устанавливаются в местах, где направление трассы меняется либо присоединяются дополнительные трубопроводы.
Колодцы канализационные состоят из таких элементов, как шахта, лоток и горловина с крышкой. Вертикальная шахта имеет цилиндрическую форму. Внутри нее закрепляется лоток, где собираются сточные воды. Лоток может быть с изгибом, иметь одно или несколько ответвлений.
Все элементы соединяются между собой благодаря манжетам, уплотнительным кольцам, в некоторых случаях используется экструдерная сварка. Таким образом, изделие получается герметичным, конструкция способна прослужить долгие годы, справляясь со своей прямой задачей. На рынке можно найти любые типоразмеры и формы составных элементов колодца, поэтому каждый сможет выбрать подходящий вариант для той или иной цели.
Канализационная установка имеет входное и выходное отверстие для поступления и отвода стоков.
Оснащается она специальным люком, который перекрывает шахту. Благодаря конструктивной особенности составляющих можно регулировать длину колодца и уменьшать нагрузку на него, что положительно влияет на срок эксплуатации. Специальный удлинитель позволяет отрегулировать высоту шахты. Такие установки применяются для обустройства ливневой, промышленной или бытовой канализации.
Рассмотрим функции каждой составляющей канализационного колодца.
- Крышка размещается на горловине, к которой подводятся внешние коммуникационные линии. Это могут быть каналы и вентиляционные зазоры, все зависит от особенностей системы.
- Горловина соединяется с основной шахтой, подходит под ее размер и внешний диаметр крышки.
- Шахта, в свою очередь, является элементом, который открывает доступ к лотку и ее габариты бывают разными. Чем шире диаметр, тем проще проводить сервисное обслуживание и размещать технологические узлы.
- Главную функцию выполняет лоток. Но если речь идет о централизованной или бытовой канализации, используются специальные каналы, а также вхождения для труб, которые будут подключаться извне. Для инспекционных или других видов коммуникаций благодаря лотку можно разместить и закрепить запорную арматуру, а также дополнительное оборудование, средства автоматизации и датчики.
.jpg)
Это компактные инспекционные колодцы и они зачастую установлены неглубоко. Если конструкция имеет диаметр больше одного метра, обслуживать ее гораздо проще, то же касается и ремонтных работ.- Конструкции обладают небольшим весом, что упрощает их транспортировку и монтаж. При этом материал достаточно прочный, стойкий к коррозии и агрессивным средам, не подвергается механическим повреждениям.
- Изделие гибкое, поэтому может несколько сжиматься или расширяться.
- Продукция предлагается по доступным ценам.
- Еще одним достоинством конструкции является то, что пластиковые изделия практически не уступают бетонным по надежности и долговечности.
- Если говорить о сроке службы более подробно, то можно с уверенностью сказать, что данные изделия способны эксплуатироваться на протяжении двадцати пяти лет, а то и больше. Но при этом необходимо учитывать условия, в которых используется колодец, а также рекомендации производителя. Размеры конструкции должны соответствовать объему сточных вод и пропускной способности канализации.
Разновидности
Инженерные сети бывают разных видов, поэтому для каждой из них применяются свои типы колодцев. Такие конструкции открывают доступ к измерительной арматуре, а также запорно-регулировочным установкам, сточным каналамЛотковые ревизионные конструкции
Для разветвлений и поворотов сетей данное изделие из ПВХ подходит больше всего. Применяется такой тип в случаях, когда необходимо произвести монтаж соединений трубопровода, а также для их обслуживания и осмотра. Лоток колодца выполнен с небольшим уклоном, чтобы отводить скапливаемый сток. Внутренний диаметр изделия может составлять от 600 до 700 мм, максимальная глубина заложения колодца – до тринадцати метров, диаметр патрубков варьируется от 100 до 300 мм. Толщина стенок в разных модификациях может составлять 20, 25 или 30 мм.
Осадочные
Колодец представляет собой емкость, от стенок которой идут канализационные трубы. Дно конструкции располагается ниже уровня подводимых трубопроводов. Это позволяет осадку скапливаться в нижней части колодца.Такая модель устанавливается на поворотах и разветвлениях канализационной системы, а также на прямолинейных отрезках магистрали через определенное расстояние. Основные технические характеристики конструкции совпадают с параметрами ревизионных изделий.
Инспекционные
Обычно стеклопластиковые колодцы или изделия из полипластика комплектуются лестницами, чтобы предоставлять доступ мастерам для ремонта.
Внутренний диаметр изделия может достигать 2.2 метра, в зависимости от сферы применения. Соответственно, чем больше этот параметр, тем толще стенки конструкции.
Перепадные
Эти гасительные камеры эксплуатируются на самотечных канализационных системах. Главная задача конструкции заключается в снижении скорости потока, чтобы направить его по другим коллекторам. Колодцы такого типа выполняют также функции осадочной камеры. Такие колодцы используются в случаях, если требуется уменьшить глубину залегания трубопровода или существует риск усиления скорости потока и т. д.
Перепадные колодцы из полипластика изготавливаются в стандартном размерном ряду, но могут выполняться и в индивидуальных габаритах. Чтобы обеспечить прочность и герметичность конструкции, все внутренние и наружные швы провариваются.
Кабельные
Данные конструкции отвечают самым высоким стандартам и требованиям. Они обладают высокой прочностью, герметичностью, устойчивостью к перепадам температуры и легким весом. Прослужить изделие может более сорока лет при правильной эксплуатации.
Используются такие колодцы на ведомственных и городских сетях связи. Внешний диаметр шахты может быть от 80 см до 250 см, диаметр люка – 60 см. Устанавливать конструкцию можно на любой глубине.
Как выбрать?
Для начала необходимо определиться со сферой применения конструкции, а также внимательно изучить условия местности, где будет происходить установка.
Рекомендуется ознакомиться с техническими и эксплуатационными характеристиками изделия, пропускной способностью, сроком эксплуатации и т. д.
При выборе подходящего варианта рекомендуется обращать внимание на толщину стенок колодца (чем толще, тем долговечнее и прочнее), габариты изделия, количество патрубков и т. д. На рынке сегодня представлены как монолитные, так и сборные модели. Второй вариант предпочтительнее, если необходимо устанавливать колодец с регулируемой высотой.
Сборные варианты состоят из нескольких деталей, каждая из которых снабжена уплотнителями, так что готовая конструкция будет обладать не меньшей герметичностью, чем монолит. Во время покупки необходимо обратить внимание на степень нагрузки, которую может выдерживать выбранный колодец.
Обычно вся техническая информация размещается в сопроводительной документации (номинальная нагрузка, общая масса, а также рекомендуемое место установки).
Советы и рекомендации
- Основным показателем, который говорит о качестве любой модели пластикового колодца, является устойчивость его к воздействию агрессивной среды. В процессе эксплуатации конструкция регулярно будет подвергаться влиянию органических растворителей, которые являются разрушительными для некоторых видов пластика. Поэтому для агрессивных сред лучше выбирать модели, изготовленные из поливинилхлорида.
- Если необходимо добиться высокой герметичности и установить канализационный колодец в месте с существенными перепадами температуры, лучше остановить свой выбор на продукции из полиэтилена, так как она выдерживает давление грунта в холодный сезон. Для слабого грунта, где вероятность нагрузки высокая, лучше выбирать полипропилен. У него высокая пластичность и износоустойчивость. К тому же такие конструкции легко поддаются сварке при необходимости.
- Не рекомендуется экономить и приобретать самые дешевые модели, ведь это может негативно сказаться на работоспособности всей канализационной системы, и вскоре вам придется не просто заняться ремонтом, но и потратить много денег, чтобы исправить неполадки и заменить детали, вышедшие из строя.
Для слабого грунта, где вероятность нагрузки высокая, лучше выбирать полипропилен. У него высокая пластичность и износоустойчивость. К тому же такие конструкции легко поддаются сварке при необходимости.Процесс изготовления пластиковых канализационных колодцев и наглядный пример в следующем видео.
Колодцы пластиковые
| Спецпредложение: | Принимаем заказы на изготовление канализационных пластиковых колодцев под заказ! |
Сборные пластиковые канализационные колодцы (диаметром 315-400 мм) предназначены для использования в хозяйственно-бытовой канализации, ливнестоках и дренаже.
Такие колодцы являются важной составной частью канализационной системы и предназначены для:
|
Устройство и монтаж
Монтаж пластиковых колодцев не требует использования спецтехники и занимает сравнительно немного времени. Важно соблюдать указанный в проекте угол наклона труб, уровень и точность стыковки. Также важна заглубленность, а характер подсыпок определяются характеристиками конкретных колодцев и условиями проекта.
Конструкция канализационного колодца включает в себя:
1.
Кинета — днище с профилированной лотковой частью.
Предлагаются сводные (узловые) либо проходные (линейные) кинеты под тело колодца диаметрами 315мм и 400мм.
С помощью редукций и переходников можно совместить между собой дренажные и канализационные трубы разных стандартов и из разных материалов и расширить таким образом канализационную систему. Мы можем предоставить редукции 110/160мм либо 160/200мм.
На неиспользуемые отверстия в кинете ставятся заглушки.
На неиспользуемые отверстия в кинете ставятся заглушки.
2. Шахта колодца — гофрированная труба из пластика.
Трубы для шахты из ПВХ не подвержены коррозии, легко переносят температурные колебания, не меняют форму при большом давлении. В данной линейке колодцев используют трубы длиной 1200-6000мм диаметром 315/400мм. Размеры шахт позволяют без проблем проводить осмотр и чистку канализационного колодца.
Труба диаметром 315мм используется в том случае, если пластиковый колодец находится в «зеленой зоне» и не подвергается поверхностным нагрузкам.
Монтируется на кинету соответствующего диаметра и сверху надевается люк.
3. Крышка — люк оборудован замком (или решетка).
Люки предлагаются в двух цветах — черном и зеленом.
Телескоп с чугунным люком (класс нагрузки В125) — данный класс допускает нагрузку на люк в 12.5 т, поэтому колодец этого типа можно использовать в местах эксплуатации легковых автомобилей.
Если колодец находится на проезжей части, применяют кинету с диаметром 400 мм, куда монтируется шахтная труба диаметром 400 мм, а затем посредством манжеты-переходника 315/400 в шахту вставляется труба-телескоп с чугунным люком класса В125.
Углубление колодца пластиковой трубой
Колодец, как источник водоснабжения, может прослужить долго и продуктивно, если периодически выполнять профилактику по уходу за ним. Но когда вода в резервуаре исчезает, либо её крайне мало, грамотным вариантом решения будет углубление колодца пластиковой трубой.
В рамках этой статьи, расскажем про такой способ более подробно. Для начала следует разобраться, в каких случаях необходима данная процедура:
- В течение нескольких недель вода в источнике не прибавляется
- Шахта состоит и десяти или более бетонных колец
- Суточное восполнение ресурса менее половины куба
- Копать второй колодец возможность отсутствует
- Водоносный уровень в других местах остаётся на прежнем уровне
Что же нужно сделать в такой ситуации? Давайте рассмотрим основные этапы углубления колодца пластиковой трубой от начала и до конца.
- 1) Откачиваем всю имеющуюся жидкость дренажным насосом, в отдельный приямок или отводной канал
- 2) Стенки очищаются от слизи, а швы дополнительно промазываются раствором.
- 3) Проводим полную чистку дна, если кольца в результате подкопа оседают, сверху добавляем одно дополнительное.
- 4) В шахту помещается пластиковая труба и специальным инструментом бурится отверстие в грунте, до активного поступления воды.
- 5) Во внутренний резервуар опускают трубу, соответственно меньшим диаметром, чем кольца.
- 6) Когда она на месте, производится финальная отсыпка донного фильтра.
- 7) После этого источник годен к дальнейшей эксплуатации.
Углубление колодца пластиковой трубой дело весьма не простое и требует квалифицированного подхода. Специалисты нашей компании, выполнят работы в данном направлении ответственно и качественно. Большой опыт, оперативность и доступные цены, главные наши преимущества. Оставить заявку на выезд мастера, можно по телефону, что указан на сайте.
Как собрать гибкий трос и опорный вал.
Как собрать гибкий трос и опорный вал.
Прежде всего позвольте мне сказать, что сборка собственного гибкого кабеля и карданного вала — отличный способ сэкономить деньги. Существует несколько способов прикрепления карданного вала к гибкому тросу.
Затем мы собираемся измерить, насколько гибкий кабель входит в отверстие карданного вала. Мы собираемся слегка отшлифовать эту часть гибкого кабеля. Это поможет клею лучше прикусить гибкий кабель и удалит покрытие, как показано на рисунке ниже. После этого возьмите тряпку, смоченную спиртом, и протрите конец отшлифованного гибкого вала.Это поможет удалить масла и начинки. Отложите гибкий шнур, чтобы он полностью высох. Далее, чтобы клей приклеился к внутренним стенкам отверстия карданного вала, мы собираемся «надрезать» внутренние стенки отверстия. |
Метод пайки, который рекомендует Octura, изложен в инструкциях, прилагаемых к деталям Octura. Но мне кажется, что метод пайки сложнее и более подвержен ошибкам, чем тот, который я собираюсь описать в этой статье.Используем клеевой метод.
Это легко сделать с помощью бурового долота, сдвинув вверхУдарные дробилки с вертикальным валом — Дробильно-сортировочные установки MEKA
Поиск
- КОРПОРАТИВНЫЙ Насчет нас Почему Мека? Производственное оборудование Отдел кадров Ссылки
- БЕТОННЫЕ ЗАВОДЫ Готовые бетонные смеси Мобильные бетонные заводы Компактные бетонные заводы Стационарные бетонные заводы Бетонные заводы сухого действия Бетономешалки Одновальные бетоносмесители Двухвальные бетоносмесители Планетарные бетоносмесители Мобильные смесители с двумя валами Специальные решения Заводы по производству сборных железобетонных изделий Бетонные заводы RCC Комплектующие для бетонных заводов Силосы для цемента и порошка Система автоматизации Системы дозирования волокна Системы переработки бетона
Типы и конструктивные характеристики уплотнений поворотного вала
- ×
- Контакт
281-240-6500
- Наш ответ на Covid-19
- 281-240-6500
- Контакт
- О нас
- Введение
- Услуги
- Карты
- Местные отели
- Аренда автомобилей
- Консультации по инжинирингу
- Обслуживаемые отрасли
- Клапанная техника
- Аналитические службы
- Типовой проект
- Поточные и механические испытания
- FMEA
- Анализ первопричин
- Трибология
- Литература клапана
- Консультации по мероприятиям
- Заключение эксперта
- Калси Силс®
- Обзор уплотнений Kalsi
- Документация по уплотнению вращающегося вала
- Информация для заказа
- Типы и размеры уплотнений
- Floating Metal Опорное кольцо
- Kalsi Seal Events
- Программное обеспечение для проектирования
- ISO 9001: 2015 СМК
- Блог о вращающемся уплотнении
- Видеоканал
- Обучение печати
- Juntas Hermeticas Kalsi
- Калси Литература
- Обзор литературы по Калси
- Литература клапана
- Документация по уплотнению вращающегося вала
- Литература по программному обеспечению
- Литература по тестированию оборудования
- Дом
- Карты
- Контакты
- О нас
- Введение
- Услуги
- Карты
- Местные отели
- Аренда автомобилей
- Консультации по инжинирингу
- Обслуживаемые отрасли
- Клапанная техника
- Аналитические службы
- Типовой проект
- Поточные и механические испытания
- FMEA
- Анализ первопричин
- Трибология
- Литература клапана
- Консультации по мероприятиям
- Заключение эксперта
