Воздушное отопление в частном доме: Воздушное отопление в частном доме: отзывы и принцип работы

alexxlab 25 Comments

система отопления загородного коттеджа по канадской технологии, котлы, радиаторы

Содержание:

Обустройство системы отопления является очень ответственной задачей, так как от этого напрямую зависит комфорт и уют проживания в доме. Одним из самых эффективных, экономичных и быстрых в реализации вариантов является воздушный обогрев.


Особенности воздушных систем

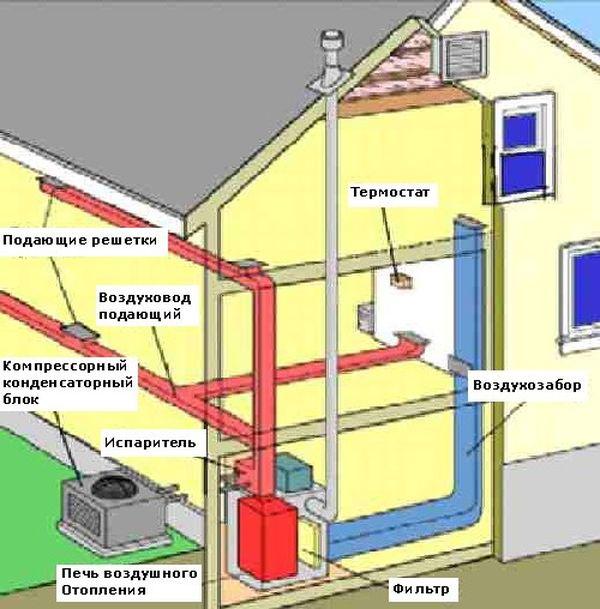

В состав воздушного отопления частного дома входят следующие узлы:

  • Теплогенератор. Водный калорифер осуществляет нагревание воздуха.
  • Воздушные каналы. Разветвления, по которым теплые воздушные массы двигаются внутри отапливаемых помещений.
  • Вентилятор. С помощью этих распределительных головок нагретый воздух двигается непосредственно внутри комнат.

Преимущества

Системы воздушного отопления для частного дома обладают следующими сильными сторонами:

  1. Достаточно высокий КПД – 90%.
  2. Система лишена промежуточных передающих узлов. Имеются в виду трубы, батареи и пр.
  3. В состав воздушного обогрева может быть включена система «Климат». Это очень удобно, т.к. в результате этого в каждой отапливаемой комнате можно устанавливать наиболее оптимальные параметры температуры и влажности воздуха.
  4. Температуру в доме поднимается до нужного уровня за считанные минуты благодаря небольшой инерционности.

Недостатки

Воздушное отопление коттеджа не лишено определенных недостатков:

  1. Прокладка эффективных воздушных схем возможно только на этапе возведения здания. В процессе его эксплуатации сделать это весьма затруднительно.
  2. Воздушное отопление дома по канадской методике нуждается в постоянном квалифицированном обслуживании.
  3. Подобный обогрев полностью зависим от наличия электричества, поэтому приходится обзаводиться резервным источником электроснабжения.
  4. По ходу эксплуатации усовершенствование и доработка системы невозможна.

Естественное гравитационное отопление работает по принципу изменения удельной плотности воздушных масс, что достигается их нагреванием: как результат, теплый воздух начинает двигаться вверх, а холодный – вниз. В этом случае наличие электричества не является обязательным условием, что очень удобно. Недостатками таких схем является их чувствительность к сквознякам и другим потоках охлажденного воздуха, которые возникают при открывании дверей или окон. Подобные явления могут нарушать эффективность циркуляции воздушных потоков внутри жилища, из-за чего участки возле потолка нагреваются, а рабочая часть остается охлажденной.

Частью воздушного отопления загородного дома являются специальные вентиляторы, с помощью которых нагретый воздух равномерно распределяется по всему объему помещения. Для этих целей используются специальные воздуховоды. Местом установки такого вентилятора выступает участок возле камеры сгорания. Также в системе имеются специальные фильтры для удаления из отобранных из комнаты воздушных потоков пыли, микроорганизмов и неприятных запахов.

После очистки воздух попадает внутрь нагретого теплообменника, после чего по специальным воздуховодам двигается по всему дому. Забор охлажденных потоков осуществляется через вентиляционные отверстия, оснащенные решетками.

Как спроектировать и рассчитать воздушное отопление

Организация воздушного отопления частного дома своими руками предусматривает предварительную разработку проекта.

Во время расчета в учет берутся следующие параметры:

  1. Мощность нагревателя. Ее должно хватать для полноценного отопления всех комнат в доме, учитывая то, что часть тепла уйдет на улицу.
  2. Скорость циркуляции воздушных масс.
  3. Уровень теплопотерь через поверхности стен, потолков, перекрытий, окон и дверей.
  4. Сечение воздушных каналов. В этом случае рассчитываются аэродинамические параметры контура, что позволяет определить степень снижения напора воздушных потоков.

Неправильный расчет может привести к таким последствиям:

  • Нагревательный прибор будет перегреваться.
  • Работа системы будет сопровождаться сильным шумом и вибрацией.
  • В жилище начнут появляться сквозняки.

После рассмотрения всех подготовительных вопросов определяются с местом установки нагревателя воздушного отопления своими руками. Общих правил по этому поводу нет. Для подведения нагретого воздуха обычно используется приточная вентиляционная схема. Доставка теплоносителя происходит через вентиляционные решетки во все уголки жилища при помощи специальных воздушных каналов. Для этих целей монтируются рукава. Оптимальным местом для выхода воздуховодов является поверхность пола или нижняя часть стен. Лучше всего устанавливать радиаторы воздушного отопления подальше от мест, где находятся люди.


Правильная проектировка требует обязательного учета качества вентиляции, через которую в дом попадает свежий воздух (как правило, это почти ¼ общего притока воздуха). Инновационным способом нагревания воздуха для воздушного отопления является использование для этого солнечной энергии. В таком случае приходится также учитывать среднее количество солнечных дней на протяжении года, что позволит точно определить, сколько необходимо солнечных коллекторов. Размещаются эти элементы обычно на поверхности крыш и фасадных стен здания, для чего применяются специальные крепежные элементы. Подобный подход позволяет несколько сэкономить на потреблении энергии.

Изготовление и установка в частном доме своими руками

В качестве нагревателя воздуха в системах данного типа в основном используются котлы для воздушного отопления для частного дома. При выборе твердотопливного котла рекомендуется рассматривать только те модели, в которых предусмотрена возможность регулировки горения. Газовый котел должен иметь автоматическое включение и выключение, а также систему контроля за уровнем нагрева теплоносителя. Эластичные рукава, воздушные каналы и прочие узлы лучше всего купить в готовом виде в специализированном магазине.


В тех случаях, когда в доме предполагается использование кондиционеров, воздуховоды необходимо дополнительно утеплить. В противном случае на их поверхности будет скапливаться конденсат. Для изготовления воздушных каналов обычно применяется оцинкованная сталь: такую поверхность проще всего утеплять самоклеющимися теплоизоляционными материалами. Для соединения между собой жестких и гибких участков используются хомуты и армированный скотч. Чтобы предотвратить появление свищей, все стыки желательно дополнительно обработать герметиком.


Воздушное отопление загородного дома – плюсы и минусы

Статьи по теме

За последние несколько десятилетий в Америке и Канаде обычное водяное отопление практически полностью было заменено новейшими отопительными системами — системами воздушного отопления загородных домов. Строго говоря, первая система воздушного отопления была придумана еще в начале нашей эры в Древнем Риме инженером Витрувием.

За прошедшие с тех пор 2000 лет, подобные отопительные системы много использовались для обогрева домов и постепенно совершенствовались (например русская печь – это тоже своего рода система воздушного отопления). Но в этих доисторических системах был один существенный недостаток – нагретый воздух поступал в комнаты дома естественным путем, что было не очень эффективно.

Дом с воздушным отоплением

На новый уровень воздушному отоплению загородных домов позволило выйти, во-первых, применение в нем вентилятора, а во-вторых, повышение в конце 80-х годов КПД  до 80-96%. Именно после этого воздушное отопление и начало энергично вытеснять системы водяного отопления.

Чем же воздушное отопление загородных домов лучше систем водяного отопления и почему практичные американцы и канадцы выбрали для своих комфортных коттеджей именно их? В чем преимущества воздушного отопления по сравнению с традиционным водяным (хотя, надо сказать, что в России и водяное отопление появилось сравнительно недавно – в конце сороковых, после войны, до этого даже в крупных городах использовалось в основном печное отопление)?

Для того, чтобы ответить на этот вопрос, ответим сначала на другой вопрос – а что же, собственно говоря, следует понимать под словом комфорт?

На основании ряда проведенных исследований учеными доказано, что человек чувствует себя комфортно при температуре воздуха в помещении в диапазоне 22–24°С, относительной влажности — 35–55% и достаточном содержании кислорода.

Кроме того, в воздухе не должно быть пыли и других загрязнений, а также болезнетворных микроорганизмов. Должна быть обеспечена подвижность воздуха, но при этом необходимо избежать сквозняков. Именно для поддержания этих условий американцы и канадцы и устанавливают в своих частных и загородных домах системы воздушного отопления. И весьма довольны комфортом в своих домах.

Выяснив, что же такое комфорт в доме, вернемся к первому вопросу – в чем же преимущества воздушного отопления загородных домов, как они могут обеспечить нам и нашим семьям комфортную, здоровую и уютную жизнь?

Плюсы воздушного отопления загородного дома

  1. Эстетика
  2. Высокая экономичность
  3. Более низкая стоимость монтажа
  4. Монтаж отопления
  5. Готовая вентиляция
  6. Очистка воздуха в доме
  7. Кондиционирование
  8. Увлажнение воздуха
  9. Стерилизация воздуха
  10. Быстрый прогрев дома
  11. Выбор типа нагревателя – электрический, водяной или газовый.
  12. Быстрее, проще и дешевле монтаж отопления загородного дома
  13. Подвижность воздуха и отсутствие сквозняков
  14. Зонирование

Рассмотрим эти преимущества более подробно:

1. Эстетика. В своем доме вы не найдете труб или радиаторов, проходящих вдоль стен. На них не будет скапливаться пыль. Очищенный от пыли воздух с нужной температурой (теплый зимой, охлажденный летом) в ваши комнаты будет подаваться через спрятанные в стенах, полах и потолках воздуховоды, заканчивающиеся небольшими вентиляционными решетками. Между прочим, современные вентиляционные решетки весьма элегантны, легко вписываются в интерьер и даже дополняют его. Кроме того, системы воздушного отопления идеально подходят для домов с панорамными окнами. Использование в таких домах водяного отопления может стать большой проблемой.

2. Высокая экономичность – стоимость отопления дома с системой воздушного отопления дома Антарес Комфорт будет на 20-30% ниже, чем в таком же доме, но с водяным отоплением. Дело в том, что батареи в большей степени греют стены, чем воздух во всей комнате, кроме того, воздух в комнате хуже перемешивается и около батареи он будет всегда перегрет. А при воздушном отоплении воздух во всей комнате нагрет одинаково только до нужной температуры, и он постоянно перемешивается вентилятором.

Необходимо отметить, что наиболее экономичным будет применение воздушного отопления в хорошо утепленных домах с низкими теплопотерями – например, в домах, спроектированных по технологии Экопан, которые широко распространены в Канаде.

Воздушное отопление загородных домов Антарес Комфорт управляется современным программируемым электронным термостатом – это позволяет еще больше сэкономить, если вы используете загородный дом или дачу только часть времени в году – в этом случае термостат снизит температуру в доме до 5-10 ºС когда вас там нет и повысит температуру до 22-24 ºС перед вашим приездом. Для дома с водяным отоплением подобное организовать затруднительно.

3. Более низкая стоимость монтажа воздушного отопления загородных домов по сравнению с водяным отоплением. И чем больше площадь вашего загородного дома или коттеджа, тем большую выгоду вы получите, если купите отопление воздушного типа, а не водяного.

4. Монтаж отопления в любое время года. Более того, установив в еще недостроенном доме воздухонагреватель воздушного отопления, вы уже можете существенно повысить температуру в помещении, и таким образом, достраивать дом и монтировать воздуховоды отопления можно будет даже зимой в относительном тепле. Установить же зимой водяное отопление достаточно проблематично.

5. Готовая вентиляция — воздушное отопление загородных домов по сути уже является системой вентиляции, часть свежего, богатого кислородом воздуха берется снаружи дома, очищается, нагревается, и только потом подается в комнаты. Таким образом, комнаты вашего дома постоянно вентилируются, и форточек при этом открывать не надо! Между прочим, в системе воздушного отопления в обязательном порядке устанавливается фильтр, который очищает воздух от пыли и грязи. То есть убираться в доме нужно реже! Если же вы установили водяное отопление, то устанавливать систему вентиляции придется отдельно (и платить за установку вентиляции отдельные деньги!).

6. Очистка воздуха в доме – как было сказано выше, в системе воздушного отопления загородного дома обязательно наличие воздушного фильтра, который очищает воздух в доме от обычной и строительной пыли и грязи. Обычно для этого используется недорогой механический фильтр, требующий раз в полгода-год поменять одноразовый фильтрующий элемент (примерно так же, как в пылесосе меняется одноразовый мешок для сбора мусора) Для более лучшей очистки в воздушный фильтр можно дополнительно поставить угольный фильтр, который будет устранять неприятные запахи и табачный дым (но и приятные запахи из кухни он к сожалению тоже устранит…). Если же вам нужен идеально чистый воздух, то вместо механического воздушного фильтра в систему воздушного отопления дома можно установить электронный фильтр. Это более дорогое решение, но и гораздо более эффективное – из воздуха будет удалена даже пыльца растений. Это очень важно, если кто-то из ваших детей или членов семьи страдает аллергией или астмой. Для таких случаев установка электронного фильтра – наилучшее решение.

7. Кондиционирование — воздушное отопление загородных домов подает нагретый и очищенный воздух в каждую комнату вашего дома. А если есть система подачи воздуха в комнаты, то для организации кондиционирования всего лишь нужно этот воздух охладить. Что и будет сделано, если вы добавите к уже установленной системе всего один кондиционер на весь дом! Такой кондиционер называется канальным, и установить его можно как сразу при монтаже отопления так и после – по желанию. Монтаж кондиционера (канального) в систему воздушного отопления – достаточно простая процедура, не вызывающая никаких проблем. При наличии в доме водяного отопления устанавливать кондиционеры придется отдельно за отдельную плату.

8. Увлажнение воздуха – то, что было сказано про кондиционирование, справедливо и для увлажнителя воздуха. Добавив в систему воздушного отопления всего один увлажнитель на весь дом, вы всегда будете иметь в своем доме воздух с оптимальной для комфортного проживания влажностью. Это особенно важно для людей с хроническими заболеваниями дыхательных путей или легких – фаренгитами, трахеитами и т.д. Пересушенный воздух вызывает у таких людей кашель. А как известно, зимой при наличии в доме системы водяного отопления влажность воздуха в доме может упасть ниже 5%. Между прочим, примерно такая же влажность – около 5% бывает большую часть года в пустыне Сахара. Таким образом, зимой в доме с водяным отоплением вы будете чувствовать себя так же комфортно, как чувствует себя кочующий по Сахаре бедуин. Спросите себя – а оно мне надо? Кстати говоря, если вы любите разводить у себя в доме комнатные растения, то большинство из них зимой при низкой влажности воздуха испытывают огромный стресс и часто вянут. Да что там говорить, зимой в наших квартирах с водяным отоплением сохнут листья даже у Адениумов. А их, между прочим, называют “розами пустыни”, и в природе они растут в оазисах той самой Сахары…

9. Стерилизация воздуха – в систему воздушного отопления загородного дома можно установить стерилизатор (один на весь дом!), который будет убивать все микробы и вирусы. Поэтому, если кто-то из членов вашей семьи простудится, остальные не начнут через неделю тоже хлюпать носами. Да и избавиться от простуды в таком доме проще – ведь не приходится снова дышать плавающими в воздухе микробами, организм борется только с тем их количеством, что уже нахватал. Для дома же с водяным отоплением придется покупать по отдельному стерилизатору в каждую комнату…

10. Быстрый прогрев дома. Воздушное отопление загородных домов прогревает весь воздух в доме, достаточно быстро его перемешивая при помощи вентилятора. За час весь воздух в каждой комнате вашего дома несколько раз пройдет через вентилятор и нагреватель, что приведет к его быстрому нагреву. Вы можете удаленно дать термостату команду на нагрев дома, температура в котором сейчас 5 ºС, посадить семью в машину, выехать на дачу, и к вашему приезду дом уже будет прогрет до 22-24 ºС!

А вот в доме с водяным отоплением батареи сначала должны прогреть стены, и только потом уже прогреют все комнаты. Не стоит говорить, сколько времени на это уйдет, если у вас загородный дом из кирпича или бетона – городские квартиры в кирпичных или панельных домах прогреваются осенью несколько дней после включения отопления.

11. Выбор типа нагревателя – электрический, водяной или газовый. В системе воздушного отопления загородного дома необходимо нагреть подаваемый вентилятором в комнаты воздух. Для этого нужен небольшой нагреватель. Он может быть электрическим, если у вас пока не подключен газ. А если у вас есть газ и в доме стоит газовый водонагреватель (хотя возможно, что водонагреватель у вас электрический), то разумно для нагрева воздуха использовать горячую воду – она ведь у вас уже есть. В этом случае в систему воздушного отопления устанавливается водяной теплообменник, и получая тепло от горячей воды, вы в тоже время имеете все преимущества воздушного отопления, не имея недостатков водяного. Да и тепловой контур в этом случае будет гораздо короче – обычно воздухонагреватель воздушного отопления и водогрейный котел размещают рядом в одном помещении – в котельной. В случае чего, вы избавлены от протечек труб отопления по всему дому.

12. Быстрее, проще и дешевле монтаж отопления загородного дома – развести в доме легкие воздуховоды быстрее и проще, чем разводить стояки водяного отопления, не требуется опрессовка труб и т.д. Кроме того, разведя в доме сеть воздуховодов, вы, как уже было сказано выше, кроме собственно отопления, сразу получаете уже готовую систему вентиляции и очистки воздуха и почти готовые системы кондиционирования, увлажнения и стерилизации. То есть, заплатив только за отопление, вы получаете также систему приточной вентиляции и очистки. А потратив дополнительно немного денег, получаете еще и системы кондиционирования, увлажнения и стерилизации воздуха!.

13. Подвижность воздуха и отсутствие сквозняков – имея в доме воздушное отопление, вы всегда получаете чистый, свежий и нагретый до нужной температуры воздух в каждой комнате, открывать форточки и проветривать дом вам не нужно! А нет открытых форточек – отсутствуют и сквозняки! При этом воздух в комнатах постоянно перемешивается вентилятором системы отопления, этот воздух находится в постоянном медленном движении. Интенсивность перемешивания воздуха достигается правильным выбором режима работы вентилятора при настройке и пусконаладке системы воздушного отопления дома.

14. Зонирование – купив воздушное отопление для загородного дома, очень легко получить зонирование, то есть сделать в спальне воздух потеплее, а в гостиной к примеру попрохладнее. Или наоборот. Для этого достаточно всего лишь правильно сделать расчет системы воздушного отопления при ее проектировании.

А вот если у вас в доме стоит система водяного отопления, то вы всегда будете иметь либо перегрев воздуха на втором этаже, либо недогрев на первом. Это одна из неприятных особенностей водяного отопления. В отличие от отопления воздушного, при котором в каждую комнату подается именно столько тепла, сколько нужно. Или сколько хочется (все это задается при проектировании отопления).

Широкий диапазон задания желаемой температуры в доме — от 5 до 35 ºС. И стоит добавить, быстрая смена температуры воздуха, например, быстрый прогрев с 5 до 35 ºС. Хотя 35 ºС – это будет комфортная температура только для дома, в котором в качестве домашнего животного держат какого-нибудь варана… Для людей же все-таки желательно ограничиться градусами 25…

Таким образом, из всего вышесказанного следует, что

воздушное отопление загородного дома позволяет создать условия комфорта, недостижимые для других отопительных систем.

Поддержание температуры, влажности, чистоты воздуха производится с высокой точностью благодаря использованию современного оборудования и автоматики.

Минусы воздушного отопления загородного дома

Основных минусов воздушного отопления загородных домов всего 2:

  1. Относительно высокая стоимость для небольших домов. Если ваш дом менее 80 кв.м. то установить в нем воздушное отопление может быть даже немного более дорого, чем водяное отопление. Но с увеличением площади дома этот минус становится все меньше и даже переходит в плюс. Для домов с площадью более 250 кв.м. воздушное отопление обойдется уже дешевле водяного. И чем больше площадь дома, тем выгоднее использовать в нем воздушное отопление.
  2. У воздуха как теплоносителя более низкая теплоотдача, чем у воды, поэтому и объем необходимого теплого воздуха, который надо поддать в комнаты дома, выше. Однако прокачать воздух проще, чем воду, поэтому этот минус достаточно незначительный

Итак, минусов у воздушного отопления только 2, причем чем больше площадь дома, тем менее значимы будут эти минусы. Зато плюсов намного больше.

В России разработкой, изготовлением и продажей воздушного отопления занимается группа компаний Антарес. Ее новейшая разработка – это воздушная система отопления загородного дома Антарес Комфорт — обладает всеми вышеназванными преимуществами систем воздушного отопления. Одновременно в системе отопления Антарес Комфорт использованы технические решения, которые выгодно отличают ее от других зарубежных систем воздушного отопления. В частности, преимущества нашей системы в сравнении с газовыми печами воздушного отопления Goodman, Nordyne и Lennox описаны в статье система воздушного отопления дома или коттеджа Антарес Комфорт – что это такое. Основные преимущества.

Если вы хотите больше узнать о воздушном отоплении загородного дома Антарес Комфорт — прочтите статью агрегат воздушного отопления Антарес Комфорт – устройство воздухонагревателя АВН.



принцип обогрева, применение, плюсы и минусы

Содержание статьи:

С техническим прогрессом человечество стало использовать все большее количество отопительного оборудования, где в качестве топлива задействованы не только дрова, но и газ, электричество, уголь и т.д. Благодаря этому стало возможным обогревать большие помещения с разным назначением. Однако несмотря на большое разнообразие систем, не утрачивается актуальность отопление воздухом, этой системе уже более 2 000 лет.

Принцип работы воздушного отопления

Принцип работы воздушной системы отопления

На протяжении всего времени существования воздушного способа обогрева помещений было изобретено два эффективных подхода:

  • Теплообмен, который задействован в калориферах. Принцип действия аналогичен работе водяного отопления, только в качестве теплоносителя используется не жидкость, а горячий воздух. Прогретые им воздуховоды начнут выделять тепло для обогрева комнат.
  • Прямой способ нагрева задействован в системах с теплогенераторами. В камерах сгорания прогревается наружный воздух и по воздушным каналам стремиться в помещения. Такой способ позволяет достичь максимальных показателей коэффициента полезного действия (КПД).

Наиболее распространен на сегодняшний день последний способ благодаря универсальности использования. Данную отопительную систему можно совмещать с системами кондиционирования и вентиляции. Помимо этого, при разумной реализации проекта будет возможность регулировать местный температурный режим путем применения локальных воздухонагревателей в каждой комнате. По этой принципу обогревательные системы делятся на локальные и центральные.

Преимущества и недостатки

Прежде чем отдавать предпочтение той или иной отопительной системе, нужно внимательно ознакомиться с ее особенностями, преимуществами и недостатками.

К основным достоинствам воздушной системы следует отнести:

  • Благодаря тому, что воздух – это самый контролируемый теплоноситель, удается регулировать температурный режим в помещениях с высокой точностью.
  • Система кондиционирования универсальна в своем использовании, поскольку зимой работает на обогрев помещения, а летом на его охлаждение. Также такой подход позволяет существенно экономить пространство в комнате, поскольку достаточно одной установки.
  • Нет необходимости устанавливать воздушное отопление около окон.
  • Отсутствие классических отопительных приборов (батареи, радиаторы). Пространство выглядит более эстетично, появляется возможность реализовать большое количество различных дизайнерских решений.

Несмотря на большое количество преимущественных особенностей, забывать о недостатках нельзя. Их, к сожалению, немало.

  • Если для работы системы требуется непрерывное функционирование энергоресурса в виде газа, ежемесячно расходы на оплату коммунальных платежей будут высокими.
  • Плохая инерция. Система отопления воздухом, в сравнении с альтернативными методами обогрева, наиболее неинерционная. Это указывает на то, что при включении системы, человек ощущает выделяемое им тепло, но стоит его отключить, помещение быстро начнет охлаждаться. Это один из основных недостатков системы.
  • Для обогрева помещения требуется большое количество воздуха, следовательно, нужно позаботиться об установке широких воздуховодов с большим сечением. Преимущественно их скрывают в потолочном пространстве, что часто мешает спроектировать интересный дизайн.

При обогреве помещения воздухом не удается соблюсти комфортных параметров микроклимата. Все радиаторы прогревают воздух, и он поднимается вверх, а системы кондиционирования устанавливают на высоте. Таким образом, верхняя часть комнат прогрета, а полы и нижняя часть холодные.

Расчет воздушной системы отопления

Вес воздуха G, вводимого за единицу времени в помещение для его отопления

Самостоятельно произвести все расчеты – задача не из легких. Чтобы все нюансы были учтены и не пришлось в будущем переделывать проект, лучше доверить эту работу профессионалам. При проведении расчетов мощности воздушного отопления, прежде всего, требуется определить:

  • размер ослабления напора вдоль всего воздуховода;
  • потери тепла в каждой комнате;
  • размеры труб воздуховода;
  • расчетная мощность, определяемая совокупными потерями тепла и типом используемого нагревателя;
  • объемы воздуха, требуемые для качественного прогревания жилплощади.

Если возникают сложности в выборе оборудования, также потребуется консультация специалиста. Он расскажет об особенностях, достоинствах и недостатках каждой модификации и определит целесообразность выбора в конкретном случае.

При реализации проекта важно учесть большое количество строительных норм и правил, несоблюдение которых может вывести оборудование из строя и создать проблемы с государственными контролирующими органами.

Воздушное отопление частного дома своими руками

Система воздушного отопления для коттеджа

При реализации проекта чрезвычайно важно учесть оптимальный тип топлива, который будет использовать система для нагрева воздуха. Все чаще ведущими в мире производителями изготавливают гибриды – системы, работающие на разных видах топлива. Наиболее распространенный пример – переход с природного газа на сжиженное топливо. Для реализации требуется сменить насадку, подающую сырье, и горелку.

Если выбор пал на оборудование, работающее на жидком топливе, обязательно следует позаботиться о приобретении резервуара для его хранения. Воздушная отопительная система, совмещенная с вентиляцией, должна оснащаться специальными фильтрами и воздухоотводами. Ассортимент велик, они могут быть квадратными, прямоугольными, круглыми и совмещенными.

Реализация воздушной отопительной системы – отличное решение для квартир и загородных домов с небольшой площадью. Однако, достичь высокой эффективности удастся лишь при грамотном проектировании, выборе оборудования оптимальной мощности, его правильной установке и эксплуатации.

Плюсы и недостатки воздушного отопления частного дома

В европейских странах уже давно популярно отопление жилых домов с помощью воздуха. Отказавшись от водяного отопления, можно получить ряд преимуществ. Самое главное достоинство — возможность получить 90% КПД. Значение данного показателя у водяной отопительной системы всего 60%.

О системе воздушного отопления

Отопление воздушного типа отличается высоким качеством и надежностью. Конструкция включает следующие элементы:

  1. Генератор теплового вида (работает на воде, необходим для нагревания воздушных масс в помещении)
  2. Оборудование, которое напоминает стандартный вентилятор (главная функция — передача тепла в нужный участок комнаты)
  3. Воздуховоды — специально разветвленные каналы (направляют нагретый воздух в нужное помещение).

Многие люди знают, что такое деревенская печка. Для обогрева помещения необходимо подготовить дрова и затопить печь. Подобным образом работает воздушная система отопления. Нагретый воздух разносится по всему помещению и греет всю комнату.

Также бывает принудительная циркуляция теплого воздуха. Для этого используются специальные вентиляторы. Данный способ требует наличия электрической энергии.

Методы проведения циркуляции:

  1. Подача свежего воздуха извне.
  2. Циркуляция прямоточного вида (затратный метод, не рекомендуется для жилых помещений).
  3. Закрытый цикл.

В СВО отсутствуют радиаторы. Принцип действия: тепловой генератор греет воздух, а не жидкость.

Виды СВО представлены в таблице.

РазновидностьОписание
ГравитационныеПринцип действия:

1. Поднятие теплого воздуха вверх.

2. Растекание воздушных масс по потолку и дальним стенам.

3. Охлаждение воздуха и опускание его вниз.

Таким образом, создается круговорот без дополнительных приспособлений. Данную систему можно назвать классикой.

Достоинства метода: отсутствие шума, высокая надежность, экономичность.

ПринудительныеСпособ нагревания воздушных масс — при помощи вентилятора. Также теплый воздух может подаваться по системе воздуховодов. Следующий этап — часть воздуха возвращается для повторного нагревания, оставшаяся часть поступает на улицу.

Воздуховоды изготавливаются из листовой оцинковки и специального гофра. В качестве утеплителя используется теплоизолятор (самоклеящийся материал). Между собой детали соединяются хомутами или скотчем.

Виды воздуховодов:

  1. Гибкие.
  2. Жесткие.
  3. Круглые (имеют минимальное значение аэродинамического сопротивления)
  4. Квадратные (изготавливаются в виде коробов).

КПД принудительного отопления равен 90-99%. Многие современные котлы имеют КПД, находящийся в диапазоне от 85 до 95%.

Воздушное отопление обладает естественной циркуляцией (теплый воздух поднимается вверх, а холодный остается снизу). Подтвердить это можно следующим образом: при открытии входной двери в зимнее время года холодный воздух проходит по полу, а теплый выходит сверху.

Проблемы, которые могут возникнуть при неправильном расчете системы отопления:

  1. Наличие шума или стука во время работы.
  2. Появление в комнатах сквозняка.
  3. Перегревание теплоносителя.

Воздуховоды могут изготавливаться из пластика. Главное условие — расположение от пожароопасных мест. Места расположения воздуховодов: под потолком, внутри стен. Важно монтировать специальные решетки для вентиляции в потолке.

Плюсы метода

Достоинства:

  • Экономная система теплоснабжения. Не нужно приобретать дорогостоящие радиаторы и трубы. Кроме того, отсутствуют траты на промежуточную жидкость.
  • Легкая эксплуатация.
  • Создание в помещении благоприятного микроклимата.
  • Высокий коэффициент полезного действия.
  • Риск протечки и замерзания отсутствует.
  • Оборудование монтируется за короткий промежуток времени.
  • Долговечность. Максимальный срок службы — 30 лет.
  • Доступная цена. Окупаемость занимает небольшое количество времени.
  • Можно использовать совместно с другими системами (вентиляция и кондиционирование).
  • Быстрый нагрев жилых помещений (благодаря низкой инерционности).
  • Имеется возможность автоматического управления (это исключает полное остывание комнаты).
  • Красивый внешний вид (отсутствуют трубы и различные батареи, это позволяет планировать дизайн помещений).

Отрицательные стороны системы

Недостатки:

  • Для обеспечения качественной работы система требует соответствующего обслуживания.
  • Постоянная необходимость в электрическом питании (требуется резервная точка подачи электрической энергии).
  • Систему невозможно усовершенствовать в процессе эксплуатации.
  • Монтаж производится только на этапе строительства дома.
  • Возникающие сквозняки могут нарушить нормальную циркуляцию воздуха, а это, в свою очередь, приведет к охлаждению пола в комнате.
  • Имеется шум во время работы системы (причина — наличие вентиляторов).
  • В воздухе присутствуют частицы пыли (она появляется в тех местах, где не установлены фильтры).
  • Разный температурный режим внизу и вверху комнаты (разница может составлять 10 °С). Все это приводит к увеличению мощности, которая затрачивается на обогрев.

Рекомендации будущим владельцам

Данный вид отопления подходит для каркасных домов. Важная информация: воздуховоды размещаются в стенах. В подобных домах часто имеется пустота между наружной обшивкой и внутренней отделкой.

Воздушная система может быть установлена в любом доме. Главное условие — проведение точных расчетов на стадии проекта. Это необходимо делать, ведь в будущем потребуется создание специальных ниш для расположения воздуховодов.

Воздушная система отопления имеет высокие показатели работы на практике, именно поэтому она завоевала популярность среди потребителей.

Похожие записи

система в частном и производственных помещениях своими руками

Автономные системы отопления с жидким теплоносителем считаются самыми распространенными. Но сегодня хозяева частных домов рассматривают и другие варианты магистралей. Например, воздушное отопление дома – альтернативный способ получения тепла с помощью одного из самых дешевых теплоносителей. Рассмотрим особенности и возможности данного вида отопления.

Принцип работы и виды воздушного отопления

Различается два варианта получения прогрева:

  1. С установкой калорифера. Способ идентичен системам с жидким теплоносителем, но вместо воды применяется воздух, который прогревается канальным прибором и перемещается по трубопроводам. Вариант применяется редко из-за расширений и сужений материала воздухопроводов. В результате из строя выходят стыки труб, повреждаются стеновые панели.
  2. Открытый способ отопления. Принцип заключается в прогревании потоков теплогенератором, затем тепло транспортируется по трубам и попадает в помещение из раструба воздухопровода. В комнате теплый поток смешивается с холодным воздухом, за счет чего обеспечивается равномерный и мягкий прогрев. Физические свойства холодных потоков опускаться вниз помогают собрать холодный воздух в трубопроводы и снова направить к теплогенератору.

Различаются системы:

  • местные — используются для обогрева одного объекта;
  • центральные системы – нескольких строений.

Также есть отличия по схемам – с полной или частичной рециркуляцией, прямоточные.

Центральные тепловые магистрали относятся к прямоточным. В этом случае носитель прогревается в одной области отопления, затем поставляется к разным объектам через воздухопроводы, поэтому центральная схема всегда является канальной. Поскольку воздух в помещении при использовании центральной схемы постоянно обновляется, система применяется на производствах, которые выпускают или применяют токсичные, опасные вещества. Также схема показана для частных строений при условии подачи теплоносителя на большие расстояния в противном случае устройство длинных воздухопроводов не выгодно.

Действующие разновидности системы

На практике применяется несколько типов воздушного отопления, различаемых по множеству нюансов, – по циркуляции воздуха, размещению и прочим признакам. Стоит разобраться со всеми особенностями.

Системы с естественной циркуляцией

Данная система воздушного отопления работает по физическому принципу подогретых потоков – они поднимаются вверх. Для лучшей циркуляции в потолке обустраиваются отверстия, через которые потоки выходят наружу. К плюсам относят недорогую стоимость, но минусов больше – низкая скорость движения потоков, что объясняет длительный прогрев помещений. При оборудовании системы с естественной циркуляцией необходимо монтировать воздухоотводы под потолком, что не всегда удобно.

Конструкции с принудительной циркуляцией воздуха

Системы дополняются вентиляционным оборудованием для ускоренной циркуляции носителя. Мощность приборов подбирается в зависимости от длины воздуховодов – чем больше площадь обогреваемых помещений, тем больше устанавливается вентиляционных агрегатов. Принцип работы прост – прогретый воздух быстро перемещается по каналам и подается в комнаты. Есть различия по месту размещения.

Плюсы – быстрый прогрев помещений, оперативный возврат потоков к нагревательному элементу, за счет чего на повторный прогрев тратится меньше энергии. Минус – приобретение дополнительного оборудования.

Напольные воздушные системы

Воздуховоды размещаются в плинтусах или скрываются в стенах.

Плюсы:

  • воздух прогревается, поднимается вверх, обеспечивая равномерный прогрев;
  • системы скрыты от глаз;
  • холодные потоки опускаются вниз и оперативно всасываются в трубы, подаются к нагревательному элементу.

Минусов практически нет.

Рекомендуем к прочтению:

Подвесные воздушные системы

Отличаются размещением воздуховодов под потолком, вмуровываются в плиты перекрытия или стены. Недостаток – вверху воздух будет всегда теплее, чем внизу. Кроме того, спрятать навесную схему трубопроводов намного сложнее. Отличаются схемы по способу теплообмена.

Прямоточная отопительная схема

Конструкционно схема выглядит так – отопительный агрегат установлен в подвале, от него проложены трубопроводы, по которым перемещается нагретый теплоноситель. Воздуховоды прокладываются по всем жилым/нежилым помещениям и имеют отводы на улицу. Вывод большого количества тепла на улицу – минус, из-за которого прямоточные схемы редко применяются для отопления частного дома. Но есть и плюс – помещения хорошо вентилируются. Поэтому для комнат, где важно постоянно обновлять воздух, прямоточные схемы являются единственно возможными.

Совет! Если обустраивается прямоточное воздушное отопление дома своими руками, следует предусмотреть установку прибора рекуперации. Например, обменника, позволяющего использовать часть тепла, выходящего наружу для прогрева приточных масс воздуха.

Рециркуляционная система обогрева

Транспортировка теплоносителя осуществляется по замкнутому контуру – воздух прогревается генератором, перемещается по трубам в помещения, затем остывает и опускается к полу, откуда засасывается в воздуховоды и подается к нагревательному прибору.

Плюсы – эффективность, малозатратность, нет потери тепла. Минус – потоки циркулирующего воздуха не обновляются, поэтому рекомендуется применять схему в нежилых помещениях или обустроить прибор приточной вентиляции, увлажнения воздуха.

Схема с частичной рециркуляцией

Это система, в которой есть замкнутый цикл перемещения, но с интеграцией вентиляционного оборудования. То есть исключается минус полной рециркуляции – воздух обновляется. К плюсам относят работу в нескольких режимах – на вентилирование и обогрев помещения, плюс контроль объема забора свежего (холодного) потока. Такие схемы считаются оптимальными для обустройства в частных домах.

Аргументы в пользу выбора воздушной системы

Отопление воздухом имеет широкий ряд достоинств и некоторые недостатки. Плюсы:

  1. Высокий КПД. Производительность схемы при нагревании воздухом достигает 94%.
  2. Запуск оборудования в работу в любое время года. Можно не бояться за размораживание трубопроводов, прорыв – там нечему замерзать, поэтому при отключении магистрали и последующем включении в зиму не будет аварий.
  3. Сниженная эксплуатационная стоимость. Нет необходимости покупать дорогое оборудование, запорную арматуру и прочее.
  4. Можно соединить систему прогрева и охлаждения, обеспечивая комфортный температурный режим в течение всего года.
  5. Пониженная инерционность схемы, которая гарантирует быстрый прогрев комнат.
  6. Можно устанавливать любое дополнительное оборудование для поддержания комфортного микроклимата – увлажнители, ионизаторы, стерилизаторы.
  7. Универсальность. Система применяется для помещений любой площади, строений разной этажности.
  8. Равномерность прогрева. Не будет локальных зон с сильным нагревом.

Недостатки воздушного отопления:

  • энергозависимость – отключат электричество, перестанет работать вентилятор, воздух не пойдет по трубопроводам;
  • необходимость регулярного наблюдения, обслуживания схемы;
  • монтаж конструкции выполняется на этапе строительства, система не меняется и не может модернизироваться в процессе всего срока эксплуатации.

Основные элементы отопительной системы

Конструкция состоит из основных и вспомогательных узлов, деталей. Чтобы самодельное воздушное отопление работало бесперебойно, следует подробно рассмотреть всю линейку элементов.

Подогревающие воздух устройства

Задача приборов – подогрев воздуха. Использоваться могут все возможные источники тепла, в зависимости от типа которых воздушные потоки пропускаются через теплообменники с горячим паром или прогреваются внутри прибора.

Чаще всего теплогенераторами являются 4 вида конструкций:

  1. Прибор прямого нагрева. Это котлы сгорания любого топлива – угольные, газовые. Как вариант – воздушное газовое отопление, где потоки прогреваются за счет сгорания газа, то есть применения газового котла.
  2. Прибор косвенного нагрева. Это агрегат с теплообменником, где перемещается нагретая жидкость, разогреваемая любым способом. Может использоваться вариант подключения теплоносителя из центральной тепломагистрали.
  3. Электрооборудование прямого нагрева. Чаще всего выглядит как электрический тепловой вентилятор, подключенный к трубам воздуховодов.
  4. Комбинированная схема. В этой системе интегрируются несколько типов оборудования, например, циркуляция жидкого теплоносителя и подключение электрического тепловентилятора.

На заметку! Домашние системы последнего типа считаются самыми удобными. В случае отключения электроэнергии горячая вода будет нагревать воздух и за счет разницы давления потоки транспортируются по воздуховодам. Однако схема требует больших затрат на обустройство.

Каналы для перемещения воздушных масс

Сеть воздуховодов обустраивается в виде круговой конструкции, так как однотрубные схемы имеют ограниченный функционал. Чертеж двухтрубной круговой схемы выглядит как два жестких магистральных ствола из оцинкованного металла, один из которых подающий, второй – обратный. К стволам подсоединяется сеть гибких воздуховодов меньшего сечения. Подключение через переходники с обязательной герметизацией алюминиевым скотчем и утеплением фольгированными изоляционными материалами толщиной 3-10 мм. Для разводящих каналов применяется материал толщиной до 30 мм.

Рекомендуем к прочтению:

В одноэтажных строениях воздух направляется только вверх, поэтому допускается монтаж воздуховодов на уровне пола, в многоэтажных объектах проводка прокладывается в межэтажных перекрытиях, встраивается под потолок первого этажа. Таким образом на первом этаже подача осуществляется с потолка, а на втором и последующих этажах выходы системы воздуховодов монтируются в нижнюю часть стеновых панелей, по полу.

Размещение обратки должно выбираться по типу подачи потоков. Например, на первом этаже воздухозаборники оборудуются на уровне пола, а на втором – на уровне потолка для сбора перегретых масс, транспортировки их к нагревателю.

Вентиляторы для обеспечения циркуляции воздуха

Для принудительного перемещения нагретого носителя используются вентиляторы канального типа. Монтаж оборудования производится на трубопроводы подачи и обратного перемещения, также они являются элементами воздухонагревателя.

Выбор осуществляется с учетом следующих нюансов:

  • работа в разных режимах;
  • сниженный уровень шума;
  • стойкость к перепадам температуры, напряжения;
  • наличие системы плавного пуска;
  • плавная регулировка изменения скорости работы оборудования.

Чтобы воздушное отопление вентиляцией работало безупречно, требуется тщательно подбирать агрегаты для поддержания необходимой напорной производительности всей схемы.

Распределение потоков: решетки и диффузоры

Воздуховоды подсоединяются к решеткам или диффузорам, которые нужны для разделения воздушных потоков, необходимых для прогрева или вентиляции, кондиционирования комнат. В продаже есть стеновые, потолочные, напольные приборы с подвижными регулируемыми или стационарными жалюзи.

Внутриканальные заслонки и клапаны

Это детали, применяемые для настройки пропускной способности конструкции. Подающие трубопроводы оснащаются дроссельными заслонками, необходимыми для регулировки напора потока, поступающего в разные помещения и фиксации объема поступающего воздуха. А клапана нужны для разных участков системы и различаются по своему типу, например, приточные клапаны регулируют потоки поступающего с улицы воздуха для поддержания чистоты объема носителя в системе.

Оборудование для подготовки воздуха

Для очистки потоков воздуха, используемого для отопления, кондиционирования, магистрали дополняются фильтрами – угольными, электростатическими, механическими. Приборы очищают воздух от механических, прочих примесей. Также в схему интегрируются ионизаторы, увлажнители и прочее оборудование для обеспечения комфортного микроклимата.

Автоматические системы управления

Если воздушное отопление производственного помещения или дома совмещено с вентиляцией, системой кондиционирования, управление схемой является сложным и требуется настройка всех узлов. Чтобы скоординировать работу всех узлов применяются автоматические блоки управления для быстрого и точного изменения настроек, фиксирования оптимального режима работы.

Различаются блоки управления по технологическим возможностям и подбираются для каждой системы в индивидуальном порядке. Автоматика снимает с пользователя необходимость контроля за работой схемы и помогает распределять потоки по интенсивности прогрева, зонировать подачу воздуха, запускать прогрев и очистку и многое другое.

Особенности проведения грамотного расчета

Выполнить расчет воздушного отопления может только специалист, а заказчик должен проконтролировать пункты проекта, куда входят:

  1. Расчет тепловых потерь каждого помещения. Это нужно для подбора мощности подачи воздуха чтобы обогреть комнату.
  2. Тип выбранного отопительного оборудования. В расчет берется мощность агрегата, подобранная с учетом реальных тепловых потерь.
  3. Объем воздуха для подогрева. Просчет ведется с опорой на мощность выбранного источника нагревания.
  4. Выбор сечения воздуховодов и прочее.

Заказывая проект у специалиста, пользователь получает несколько вариантов обустройства схемы, из которых может выбрать то, что ему подходит больше всего.

плюсы и минусы, расчет и монтаж

Поддержание комфортной температуры в частном доме может осуществляться различными методами. Наряду с традиционными способами обогрева, предусматривающими использование электричества или газа, постепенно внедряется воздушное отопление. Интерес к нему обусловлен серьезным комплексом преимуществ. Применение воздуха, который является теплоносителем, обеспечивает безопасные условия эксплуатации и экономичность. При небольшом уровне затрат можно самостоятельно оборудовать дом системой, эффективность работы которой не зависит от площади помещения.

Что представляет собой воздушное отопление дома

Система температурной регуляции представляет собой комплект специального оборудования, обеспечивающего равномерное распространение нагретых до требуемой температуры потоков по объему здания. Отопительный контур содержит элементы, выполняющие определенные функции:

  • тепловой генератор (калорифер). Осуществляет нагрев воздушных масс, их подачу в распределяющие магистрали;
  • трубы для воздушного отопления. Воздуховодные каналы круглого или квадратного сечения необходимы для транспортировки теплоносителя;
  • распределительные насадки. Распределяют теплый воздух в нужных направлениях, благодаря давлению, создаваемому вентилятором.

Главный элемент отопительного контура – калориферная установка, состоящая из следующих частей:

  • всасывающего вентилятора. Подает холодный воздух к горелке и трубчатому теплообменнику;
  • узла нагрева. Выполнен в виде рабочей камеры, благодаря которой сгорающее в ней топливо обеспечивает нагрев труб калорифера;
  • трубчатого калорифера. Осуществляет эффективный теплообмен, в результате которого нагревается теплоноситель.

Применяемые устройства нагрева отличаются:

  • особенностями монтажа;
  • техническими характеристиками оборудования;
  • видом применяемого нагревательного устройства.

В качестве обогревателя применяют следующее оборудование:

  • теплогенератор, повышающий температуру теплоносителя при сжигании конкретного вида топлива;
  • калориферная установка, нагревающая теплоноситель при движении по подающим магистралям.

Различные виды теплогенераторов могут функционировать на природном пропане, баллонном газе или дизтопливе. Это обусловлено конструкцией горелки, которая, при необходимости, легко демонтируется. Работа контура обогрева основана на обмене тепловой энергии, перемещаемой теплоносителем.

Воздушное отопление здания – достоинства и недостатки

О целесообразности установки устройства воздушного обогрева свидетельствует ряд положительных моментов. Главные достоинства:

  • пониженное потребление электрической энергии. Отсутствие промежуточного энергоносителя позволяет сэкономить на подогреве;
  • повышенный коэффициент полезного действия. Конструктивные особенности калорифера позволяют достичь КПД, значение которого превышает 90%;
  • простота конструкции. Отопительный контур не содержит радиаторы и трубы, что значительно упрощает конструкцию;
  • пониженная инерционность. Для ускоренного нагрева помещения не требуется длительное время, необходимая температура достигается быстро;
  • отсутствие негативных факторов, имеющих место при использовании воды в качестве теплоносителя. Исключен риск замерзания и протечки;
  • возможность объединения в общую климатическую систему. Конструкция позволяет обеспечить совместную работу с кондиционерами, а также устройствами вентиляции;
  • возможность работы в автоматическом режиме. Оснащение элементами автоматики позволяет поддерживать заданную температуру;
  • эстетичность. Отсутствие громоздких радиаторов и проложенных по периметру помещения труб позволяет реализовать различные дизайнерские решения;
  • длительный период эксплуатации. Контур отопления может безотказно функционировать на протяжении трех десятилетий;
  • низкий уровень затрат и быстрая окупаемость. Использование недорогого оборудования позволяет быстро окупить вложенные денежные средства;
  • возможность использования летом. Конструкция позволяет охладить помещение, обеспечив подачу охлажденного воздуха;
  • отсутствие температурных перепадов. Отопление обеспечивает равномерный нагрев по всему объему помещения.

Несмотря на множество достоинств, такая система отопления имеет слабые места:

  • дополнительный шум, создаваемый работающими вентиляторами;
  • вероятность подачи запыленного воздуха при отсутствии специальных фильтров;
  • необходимость дополнительной установки устройств увлажнения;
  • сложность прокладки воздуховодных коммуникаций в имеющемся строении;
  • необходимость выполнения проектных работ и специальных расчетов;
  • проблематичность модернизации конструкции в процессе использования;
  • потребность в постоянном электропитании и наличии резервного источника.

Принимая решение об организации эффективного отопления частного дома, тщательно оцените достоинства конструкции, проанализируйте ее слабые места. Консультация с опытными специалистами позволит избежать ошибок, принять правильное решение.

Отопление воздушное частного дома – варианты исполнения

Системы обогрева классифицируются по ряду признаков. В зависимости от характера циркуляции воздушных масс используются следующие принципы перемещения теплоносителя:

  • естественный. Теплые воздушные массы за счет конвективного движения потоков стремятся подняться по магистралям в помещение;
  • принудительный. Движение теплоносителя по трубам происходит с помощью мощных вентиляционных установок.

Область применения контуров нагрева отличается в зависимости от объема помещения:

  • для создания комфортного температурного режима частных зданий применяются индивидуальные системы обогрева;
  • поддержание заданной температуры в крупных объектах производственного назначения и складах выполняется централизованными системами.

Воздушные системы отопления также отличаются в зависимости от метода осуществления теплового обмена. Они делятся на следующие типы:

  • рециркуляционные. Обеспечивают постоянную циркуляцию теплоносителя, который возвращается после передачи тепла;
  • комбинированные. При рециркуляции используют как уличный воздух, так и охлажденный, поступающий из помещений;
  • приточные. Используют уличные массы воздуха, которые всасываются вентиляторной установкой и затем поступают к нагревателю.

Имеются определенные отличия расположения воздуховодов:

  • подвесные магистрали крепятся к капитальным конструкциям здания. Расположенные в жилых помещениях воздуховоды ухудшают эстетическое восприятие. Они могут, при необходимости, декорироваться;
  • встроенные трубы располагаются в стенах, полу и потолке, имеют отдельные выходы. Конструкция легко монтируется в каркасных строениях, имеющих полости для установки теплоизоляции.

Системы прямоточного обогрева подают подогретый воздух, в котором, при нагреве, уничтожаются микробы и аллергены. Однако такие устройства приточного типа потребляют увеличенное количество электроэнергии. В отличие от приточных систем, рециркуляционное оборудование менее энергоемко, но вместе с тем отличается недостаточно высокой степенью очистки воздуха.



Выбирая конструкцию устройства обогрева, обращайте внимание на следующие моменты:

  • скорость нагрева;
  • эффективность работы;
  • энергопотребление;
  • степень очистки воздуха;
  • уровень затрат.

Если возникает необходимость быстро повысить температуру в помещении, отдавайте предпочтение принудительному обогреву с помощью вентилятора. Конструкция также порадует приятной прохладой летом, обеспечивая подачу охлажденных воздушных масс.

Как спроектировать и рассчитать отопление воздухом по трубам

На проектном этапе необходимо ответственно подойти к выполнению расчетов. Главными характеристиками, влияющими на нормальное функционирование контура обогрева, являются:

  • мощность нагревателя. Величина параметра должна компенсировать потери тепла, а также учитывать внутренние габариты обогреваемого помещения;
  • интенсивность подачи и объем теплого воздуха. Скорость нагнетания теплоносителя должна соответствовать мощности генератора и размерам здания;
  • внутренние размеры магистралей. Конфигурация и сечение воздуховодов не должны снижать аэродинамические свойства потока.

При выполнении проектных работ следует определить:

  • место размещения воздухонагревателя;
  • размещение магистралей;
  • расположение выходных решеток воздуховодов.

При расчете комбинированной системе подачи учитывайте, что количество свежего воздуха должно составлять четвертую часть от общего объема циркуляции. Безотказная и эффективная работа отопительного контура возможна только при правильных расчетах, выполнение которых целесообразно поручить опытным проектантам.



Отопление производственных помещений и частных зданий – подбор теплогенератора

Выбор теплового обогревателя производите с учетом следующих параметров:

  • объема обогреваемого помещения;
  • уровня тепловых потерь через неутепленные поверхности;
  • аэродинамических характеристик воздуховодов.

Результаты неправильно выполненных расчетов:

  • перегрев обогревателя;
  • пониженная эффективность нагрева;
  • повышенный уровень шума при работе.

Важный параметр, определяющий функционирование системы обогрева — количество тепловой энергии на единицу площади. Помните, что часть тепловой энергии теряется через поверхность неутепленных стен, пол, крышу, окна, двери и фундамент здания. При выборе теплогенерирующего оборудования учитывайте, что мощность воздухонагревателя на каждый квадратный метр должна составлять 70–80 Вт.

Воздушное отопление по воздуховодам – оборудование для монтажа

Для установки в частном доме или в производственном помещении отопительного контура, использующего в качестве теплоносителя воздух, подготовьте следующее оборудование:

  • магистрали подачи;
  • теплогенераторное устройство;
  • вентиляторную установку;
  • распределительные решетки;
  • соединительные рукава.



Указанное оборудование соединяется в единый контур согласно схеме, разработанной при выполнении расчетов.

Отопление воздухом – монтаж отопительного контура

Установку элементов системы воздушного обогрева несложно выполнить самостоятельно. Соблюдайте последовательность выполнения операций:

  1. Смонтируйте теплогенератор, используя электрический нагреватель или котел.
  2. Установите вентилятор, производительность которого соответствует расчетам.
  3. Выполните монтаж, подключите подающие и возвратные воздуховоды.
  4. Утеплите поверхность труб, чтобы предотвратить образование конденсата.
  5. Закрепите выходящие в помещение распределительные решетки.

При монтаже обогревательного устройства соблюдайте требования безопасности и рекомендации изготовителя оборудования. Гибкие трубы соединяйте с помощью хомутов или усиленным скотчем. При использовании в качестве теплогенератора котла, подключите дымоход, изготовленный из стальных листов. Для регулировки объема поступающего воздуха следует смонтировать дроссельную заслонку. Материалы, необходимые для выполнения монтажа, несложно приобрести в специализированных строительных магазинах.

Подводим итоги – насколько эффективно воздушное отопление с воздуховодами

Правильно рассчитанный и профессионально смонтированный контур воздушного отопления отличается повышенной эффективностью обогрева. Важно правильно спроектировать конструкцию и профессионально установить оборудование. Использование энергосберегающей конструкции экономит денежные средства и позволяет поддерживать заданную температуру в теплицах, цехах, складах и частных зданиях.

экономия и высокая эффективность. Стр. 1

Система воздушного отопления позволяет каждому пользователю создать в своем доме или квартире любой климат.

Такие системы появились на российском рынке не так давно, и они пришли к нам из США и Канады.


По результатам использования систем воздушного отопления и опросов потребителей на данный момент это очень перспективное и экономичное направление.

Что такое воздушное отопление?

Система обогрева воздуха проста в установке и надежна в эксплуатации и состоит из:

газового воздухонагревателя
системы воздуховодов из стальных оцинкованных листов
решетки
Решетки теплые воздушные массы поступают как в помещение, так и в циркуляцию процесс поступления по системе возвратного воздуха к теплообменнику отопителя.

То есть система подушек безопасности работает по принципу рециркуляции путем смешивания с внешним свежим воздухом.

Достоинства такого обогрева:

полная автономность независимость от центрального отопления
автоматизированный рабочий цикл

безопасность
высокий КПД невысокая стоимость комплекса. Система воздушного отопления
более рентабельна и менее привычна всем для отопления водяного. Отсутствие необходимости в установке дорогих водопроводных труб и радиаторов отопления, постоянном плановом обслуживании трубопроводов и отслеживании состояния теплоносителя.

Оборудование для обогрева воздушного пространства полностью адаптировано к условиям бытовой транспортировки газа, легко адаптируется как к природному газу, так и к сжиженной фракции.

Воздушное отопление можно считать универсальным, так как обычная система воздуховодов решает сразу несколько задач:

вентиляция помещений отопление
кондиционер.
Использование воздушных фильтров для очистки воздуха от примесей позволяет очищать атмосферу не только от пыли, но и от сигаретного дыма, бактерий и микробов.

Для обеспечения оптимального режима влажности в помещении зимой в системе есть центральный увлажнитель воздуха, а летом работает центральное кондиционирование.

То есть, используя воздушную систему отопления, вы получаете не только тепло в доме, но и вентиляцию, увлажнение и кондиционирование во всех комнатах.

Дополнительные преимущества можно увидеть в том факте, что систему можно приобретать и подключать поэтапно, не нарушая уже работающий режим существующего оборудования.

Монтаж систем воздушного отопления может производиться на месте существующей системы водяного отопления.

Разновидности
систем отопления Существует два типа воздушных систем отопления частных домов:

,

, гравитационная. с принудительной вентиляцией.
Самотечная (естественная) система отопления обеспечивает естественную циркуляцию воздушных масс, возникающую за счет разницы между давлением воздуха в потоке при разных температурах в помещении.


В просторечии такую ​​организацию еще называют отопительной

«Физика». Движение воздушных масс в отапливаемом помещении основано на принципе вытеснения обращенных к потолку воздуховодов более теплого воздуха и более холодного объема воздуха вниз к воздухозаборнику.

Гравитационная система отопления не зависит от электричества в здании, что ставит ее на первое место.

Но есть и недостатки — любые сквозняки в помещении (открытые окна, двери) моментально нарушают правильную циркуляцию воздушных масс, и поэтому верхняя часть помещения нагревается сильнее, а нижняя — переохлажденная

. Система принудительной вентиляции оснащена электрическим вентилятором или механическим вентилятором с электроприводом, который вынужден создавать перепад давления воздуха и распределяет воздух по воздуховодам во все соединенные помещения.

Вентилятор, расположенный внизу камеры сгорания, откачивает из помещения и отработанный воздух, очищая его от пыли, запахов, микробов, и обогащенный кислородом, транспортирует в нагретый теплообменник.

Горячий воздух с температурой 40-65 ° C переносится в помещение. По специальной решетке или по обратному каналу охлажденный воздух поступает обратно в источник тепла.

Воздушная пыль задерживается и собирается в специальные фильтры, выполняющие разные функции.

Система воздушного отопления по желанию может быть укомплектована центральным увлажнителем, который регулирует коэффициент влажности в помещении.

Система крепления
Установка воздушного отопления в своем доме самостоятельно — вопрос не очень сложный

. Обогреватель можно установить в любом удобном для вас месте, тепло от него будет отводиться с помощью потолочной системы вентиляции.


По навесным каналам теплоноситель подается к сеткам, которые монтируются на всех подключенных к системе отопления помещения.

Выходные воздушные шланги должны монтироваться либо непосредственно на полу, либо в полу, а необходимые решетчатые воздуховоды (если применимы) не должны устанавливаться в местах, где всегда есть много людей.

Любая современная приточно-вытяжная система оснащена системой автоматического управления работой, с помощью которой можно регулировать температуру в помещении, влажность, скорость воздуха и т. Д.

Эффективная работа системы также обеспечивается качественной стационарной и регулируемой системой вентиляции. Ведь только через вентиляцию в помещение попадает свежий воздух, а не отходы, а это около 20% от общего количества.

Летом обогреватель должен быть выключен, а система вентиляции будет подавать свежий наружный воздух только в помещение.

Таким образом, охлаждение воздушных масс, кондиционирование и вентиляция помещений — это еще одна особенность системы воздушного отопления, которая не может быть достигнута с помощью других систем отопления

. Между теплоносителем присутствует система воздушного отопления, поэтому отопление более экономично, чем другие методы.

Еще одно преимущество воздушной системы — отсутствие трубопроводов и радиаторов, а значит, нет проблем с их работой

. Вывод из сказанного — воздушное отопление дома — это надежный и выгодный автоматизированный процесс, который также имеет массу всевозможных дополнительных функций.

Отопление и кондиционирование воздуха, Ботелл, Вашингтон

☰ ×

Просмотрите нас в Google
