Толщина теплый водяной пол: Толщина стяжки водяного теплого пола. Рекомендации производителей

Толщина стяжки водяного теплого пола. Рекомендации производителей

Возможно откроем Вам тайну, но залогом успешной теплоотдачи в теплом поле является именно стяжка. И от толщины стяжки водяного теплого пола, а так же ее состава напрямую зависит то, как комфортно Вам будет при эксплуатации теплых полов. Чтобы не быть голословными, за точными данными мы обратимся к производителям.

Давайте для начала поговорим о том, что нам еще дает стяжка теплого пола. Стяжка теплого пола влияет на равномерно распределение тепла. Трубы теплого пол греют именно стяжку, а уже потом стяжка излучает тепло.

Слишком «толстая» стяжка содержит в себе большую теплоемкость, но в то же время становится сложно регулировать температуру. С тонкой стяжкой все наоборот. Она быстро нагревается. Иногда даже может перегреваться и негативно повлиять на напольное покрытие. Где же золотая середина? Отвечают производители:

Вывод

Итак, производители, все как один, рекомендуют одну и ту же толщину стяжки. От цифры 45 мм Вам и стоит отталкиваться. В нашей практике мы используем среднюю высоту 50 мм и максимальную 100 мм. Ваши полы наверняка будут иметь перепады. Так же и толщина будет варьировать от конкретной точки помещения.

Советы по заливке стяжки теплого пола

Марку бетона желательно использовать М200-М300
Пластификатор будет хорошим дополнением
Стяжку следует поливать для равномерного ее высыхания
Не запускайте теплые полы, пока не пройдет 21 день после заливки
Не «помогать» высыхать стяжке нагревом теплого пола
Не заливать стяжку при низких температурах (ниже +10)
Стяжка имеет свойство расширяться, поэтому по периметру стен обязательно смонтируйте демпферную ленту
Перед заливкой стяжки опрессуйте систему теплого пола и проверьте трубы на гермитичность.

Видео по стяжке теплого пола

<center><div class="lazy lazy-hidden advv"><ins class="lazy lazy-hidden adsbygoogle" style="display:inline-block;width:336px;height:280px" data-ad-client="ca-pub-1812626643144578" data-ad-slot="9935184599"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></div></center>

Читайте так же:

Как выбрать правильно размеры всех слоев теплого водяного пола

Для теплого пола в итоге в любом случае придется устраивать финишное покрытие, в том числе и стяжку. В их качестве могут быть использованы самовыравнивающиеся смеси, а также растворы на цементно-песчаной основе. Все будет зависеть от финансовой возможности и выбранного варианта устройства. В любом случае поверхность должна получиться идеально ровной, в том числе и относительно уровня контура водяного теплого пола. В таком случае прогрев основания пола будет равномерным по всей поверхности в комнате. При этом стоит обращать внимание на один очень важный момент, которым является оптимальная толщина будущей стяжки.

Общие черты

Типичные нарушения. Неправильно делать толстую стяжку над трубами и без подложки

Толщина стяжки для водяного теплого пола будет оказывать влияние на коэффициент полезного действия системы, ее эффективность, а также на эксплуатационный период. Тонкий слой не позволит равномерно прогреваться основанию пола, да и к тому же такая стяжка очень быстро потрескается из-за постоянных перепадов температурных режимов. Очень быстро придет в негодность и выбранное напольное покрытие по очень тонкой стяжке.

Но и толстые слои заливки не принесут положительного результата. С таким основанием значительно повысятся затраты на отопление, так как придется тратить много энергии на прогрев всего полученного «пирога». Следовательно, надо выбирать оптимальные показатели уровня заливки бетонной стяжки для системы водяного теплого пола.

Но даже специалисты не смогут дать ответ об универсальности толщины заливки раствора. Многие условия могут оказывать влияние на этот параметр:

Тип основания пола, тип грунта. В большей степени это относится именно к частному строительству при обустройстве помещения бетонным полом с самого основания.
Параметры всего помещения, где устраивается стяжка поверх теплого водяного пола, его конфигурация.

Предназначение будущего помещения.

Эти пункты относятся к числу основных. Дополнительно может быть и еще несколько нюансов, на которые стоит обратить особое внимание. Их можно назвать как маркировка используемого цемента, выбор конкретной смеси для работы, арматура и ее характеристики и т.д.

Разновидности стяжки

Всего можно выделить три основных типа стяжки, которые могут быть применимы для создания ровной поверхности поверх смонтированного водяного теплого пола. Но даже это классификация считается условной.

Толщина теплого пола водяного пола, а точнее стяжки над всей системой в районе 20 мм. Это больше минимальный показатель для заливки поверх контура трубопровода теплого пола. В работе чаще всего применяются самовыравнивающиеся смеси, которые позволяют получить действительно тонкую поверхность, способную выдержать весомые нагрузки и механическое воздействие. Данный этап устраивается без применения слоя армирования или армирующей сетки.
Средние показатели уровня заливки, которые колеблются в пределах 70 мм. Дополнительно для придания конструкции прочности и надежности используется арматурная сетка или специальные сетки для армирования стяжки.
Максимальные пределы уровня будущей стяжки по трубам теплого пола доходят до 150-170 мм. Система получила название монолитной, в которой в обязательном порядке применяется армирование. Подходит для случаев устройства целостной опорной системы, выступающей не только в качестве основания пола, но и фундамента будущего строения. В таком случае следует предварительно узнать о том, какие именно нагрузки может выдержать перекрытие в доме.

Но нельзя относить все показатели к минимальному или максимальному значению уровня заливки стяжки. Ведь если в работе дополнительно используется щебенка, то о пороге в 20 мм стоит забыть. Итоговая толщина заливки теплого пола будет куда больше. Самовыравнивающиеся составы обычно используются непосредственно перед тем, как произвести настил напольного покрытия. Сделать надо именно так, что весь контур теплого водяного пола был покрыт стяжкой. Это говорит о том, что при выборе труб диаметром около 2.5 см, достаточно будет слоя заливки в 50-70 мм. Именно до 50 мм толщины стяжки должно быть над уложенными трубами.

Минимальные показатели

По общепризнанным стандартам есть минимальные показатели толщины стяжки над системой теплого пола водяного типа. Согласно им, в случае применения самовыравнивающихся смесей, как говорилось ранее, стяжка должна быть минимум 20 мм. Но если же в работе готовится раствор из песка и цемента, то, как минимум 40-50 мм. В последнем случае это касается заливки без дополнительного слоя армирования.

Если сделать ее меньшей, то эти параметры, то вряд ли получится достичь эффективности работы системы, а также получить желаемые характеристики.

Есть несколько случаев, при которых можно думать о минимальных значениях уровня стяжки над теплым полом. В обязательном порядке должен быть устроен черновой пол, который выравнивал основание до горизонтального положения. Все существенные неровности таким образом устранены и остается лишь создать слой над контуром теплого пола. Кроме этого во всей конструкции не должно быть никаких элементов армирования. Это лишь увеличит общий слой заливки. Вместо арматуры есть современное средство для придания раствору прочности и текучести – фиброволокно. Оно обладает большим количеством положительных качеств, на которые стоит обратить внимание.

Если при этом в помещении в последующем при эксплуатации будут создаваться существенные нагрузки на основание пола, то минимальные значения толщины стяжки должны уйти в сторону. Такими помещениями могут считаться коридоры, ванные, туалеты, кухни, любые технические помещения.

Строительные нормы и правила утверждают, что трубы теплого пола будут наиболее эффективно передавать тепло внутрь помещения при наличии стяжки в 65 мм вместе с напольным покрытием.

Максимальные пределы

Никаких стандартов в заливке стяжки по максимуму не предусмотрено. Технологически можно его устраивать на высоту до 10-15 см. Если же делать слой больше, то никакой эффективности он не принесет. Все проведенные работы окажутся бессмысленными. Но такая стяжка может выполняться лишь в исключительных случаях. Такими ситуациями могут быть следующие моменты:

Если устраиваемый слой выступает не только в качестве заливки стяжки, но и в качестве фундамента строения.
Устройства заливки бетонного пола в помещениях со значительными нагрузками (гараж).

Осуществление монтажа стяжки на проблемных грунтах, что больше подходит для частных домов.

Если основания пола имеют значительные перепады высот, то некоторые исполнители решают сделать как можно большую заливку, чтобы все привести к горизонтальному положению. Но целесообразности в этом никакой нет. Лучше всего предварительно сделать засыпку сухими материалами (керамзит), после чего произвести заливку раствора. Такие действия сэкономят время на проведение работ, а также средства на материалы. Правда, это все лучше всего делать до устройства водяного теплого пола. Теплотрасса требует ровной поверхности для равномерного распределения тепла по всей основанию пола в комнате. При наличии больших выступов над поверхностью, их можно вовсе сбить при помощи молотка или другого оборудования.

Большое количество заливаемого бетона будет тратиться в пустую. Если у нас будет помещение в 10 метров квадратных, а слой стяжки составит всего 100 мм, то уйдет как минимум метр кубический бетона, а это неоправданные затраты.

Могут с толстой стяжкой над водяным теплым полом появиться и другие сложности:

Длительный период нагрева поверхности.
Снизиться эффективность работы системы.
Возрастут затраты на обогрев комнаты.

Это все говорит о том, что следует выбирать оптимальные показатели толщины стяжки для теплого водяного пола, чтобы все характеристики системы проявлялись и хорошо сохранялись на протяжении всего срока эксплуатации.

«Пирог» теплого пола

В «пирог» теплого пола, а, следовательно, в общую толщину входят и другие параметры, кроме самой стяжки:

Теплоизоляция. Чаще всего в ее качестве применяется полистирол. Слой необходим для того, чтобы не тратить лишнее тепло, не отдавать его вниз, а перенаправлять к основанию пола. Работа системы становится менее затратной и более эффективной. Если это холодные регионы, то оптимальная толщина полистирола должна быть около 100 мм. В более теплых условиях достаточно будет и 50 мм. Многое при этом будет зависеть от расположения помещения (над подвалом, отапливаемой комнатой и т.д.).
Гидроизоляция. В общую толщину ее можно вообще не учитывать по причине того, что чаще всего это обычная пленка из полиэтилена. Ее толщина настолько незначительна, что смысла нет брать ее в расчет.
Сетка МАК позволяет качественно и равномерно распределить трубы теплого водяного пола. Ее оптимальная толщина составляет 4 мм. Но без нее можно обойтись в том случае, если под систему производиться укладка монтажных матов с соответствующими выступами для контура теплого пола.
Используемая труба. Именно от нее и будет разноситься тепло по всему основанию. Обычно ее высота составляет не более 20-25 мм, в зависимости от диаметра внутренней части.
Бетонная стяжка. Для приготовления раствора лучше всего делать не очень крепкий раствор до марки М300. Уровень заливки стоит вымерять от верхней части уложенного трубопровода. В таком случае система теплого водяного пола будет работать с наибольшей эффективностью.
Чистовое покрытие. Кроме самого напольного покрытия в общую толщину добавляется клей, если это кафельная плитка.

Можно сделать определенные предварительные расчеты по толщине стяжки для водяного теплого пола, в зависимости от выбранного варианта напольного покрытия. Для теплоизоляции достаточно будет 50 мм, если только это не холодный регион страны. Труба вместе с сеткой МАК, необходимой для надежной фиксации контура займет в среднем 25 мм. Все будет зависеть от диаметра трубопровода. В некоторых случаях сетка МАК не нужна будет, если выбираются монтажные маты, специально предназначенные для настила под теплый пол. Оптимальная толщина всей стяжки получится 50 мм, а для чистового покрытия останется примерно 20 мм. Итого мы получаем, что общая толщина системы получится в пределах 140-145 мм. Такой слой необходим для устройства на первом этаже дома. Если же это второй и последующий этажи, то будет некоторое уменьшение конструкции за счет меньшего слоя утеплителя. Его много там точно не потребуется.

Советы по заливке

Для заливки стяжки по системе водяного теплого пола следует придерживаться рекомендаций от специалистов, имеющих опыт выполнения такого вида работ. В первую очередь это касается марки цемента, которая в оптимальном режиме будет равна М200-М300. Не лишним будут различные добавки в состав раствора, для улучшения качества заливки. Пластификатор позволит смеси отлично растекаться по всей поверхности и по итогу избежать появления трещин и других дефектов.

После заливки должно быть выдержано время до полного высыхания раствора. В течение этого периода нельзя включать в рабочее состояние водяной теплый пол, так как он окажет негативное воздействие на процесс высыхания и качества стяжки. Чтобы основание получилось крепким, следует осуществлять уход за стяжкой после заливки. Это заключается в поддержании оптимальных температурных режимов, исключения сквозняков, а также увлажнения поверхности в течение почти недели.

Нагревать «теплый» пол не следует, чтобы ускорить процесс высыхания. Если сроки поджимают, то лучше воспользоваться уже другими вариантами устройства основания пола, как например самовыравнивающиеся смеси, где на высыхание тратиться порядка 9-11 дней. В момент монтажа стяжка температура окружающей среды не должна опускаться ниже +10. В противном случае положительного результата получить не удастся.

Нельзя забывать не только про демпферную ленту, служащую компенсатором температурного расширения стяжки, но и про все остальные слои, которые создадут надежную конструкцию над системой теплого водяного пола. До начала выполнения заливки следует принять меры по проверке систему на работоспособность и герметичность всех соединений. Иначе могут возникнуть сложности после включения в стяжке.

Какую толщину заливки раствора выбрать над водяным теплым полом

Устройство теплого пола водяного типа требует применения самых современных технологий и материалов для приготовления раствора. Очень важное значение уделяется каждому этапу, куда также входит и заливка стяжки. В этом случае следует подумать не только о качестве конструкции, но и выборе оптимальной толщины слоя заливки.

Понятие

Уровень выполнения монтажа стяжки над водяным теплым полом будет в последующем оказывать влияние на эффективность работы всей системы отопления в помещении. Если все осуществить согласно технологии, то и теплый пол сможет прослужить на протяжении длительного времени. При нарушении степени заливки, стяжка очень быстро придет в негодность, повреждая при этом выбранное напольное покрытие.

Некоторые подумают о том, что можно не тратить много средств, а произвести заливку тонкого слоя над трубопроводом теплого пола. Но в таком случае большая вероятность быстрого появления трещин на поверхности. Никаких значительных нагрузок основание выдержать не сможет. Даже перестановки мебели в пределах комнаты сможет повредить устроенную стяжку.

Но и толстый слой не позволит достичь желаемого результата. Будет потрачено большое количество денег на приобретение составляющих раствора, трубы на заливку стяжки, а эффективности теплый пол проявить не сможет. Допущенные ошибки придется устранять. Дело в том, что в таком случае придется тратить много ресурсов на обогрев всего слоя заливки. Надо будет ждать много времени до прогревания основания пола, чтобы в помещении чувствовать себя комфортно.

На оптимальный показатель слоя заливки водяного теплого пола оказывает влияние не только конфигурация всего помещения, его площадь и размеры стен по длине, но и основание пола или тип грунта, где производиться устройство теплого пола. Кроме этого стоит отметить, что каждое помещение имеет свое предназначение, от которого будет зависеть итоговая толщина заливки. Для жилых помещений она будет несколько меньше, чем при оборудовании пола в помещении промышленного назначения.

Среди нюансов можно отметить наличие или отсутствие слоя армирования, добавление различных компонентов в виде фиброволокна или пластификаторов. В каждой ситуации к выбору толщины слоя стяжки водяного теплого пола стоит подходить взвешено и индивидуально.

Виды уровня заливки

Есть минимальные и максимальные показатели высоты стяжки теплого пола в комнате. Все они будут иметь свои особенности и тонкости в проведении монтажа. По видам можно выделить следующие варианты устройства стяжки:

Тонкослойная заливка. Здесь лучше всего применять самовыравнивающиеся смеси, позволяющие создать слой стяжки до 20 мм. В любом случае расстояние должно вымеряться от уровня трубопровода. В итоге поверхность будет способна выдержать достаточные нагрузки, в том числе от расставленной громоздкой мебели. Состав смеси таков, что не требует применения слоя армирования. Крепость и надежность стяжки получается необходимого параметра.
Среднеслойная. Это и относит к оптимальному слою заливки, когда ориентировочно производиться заливка на высоту 50-70 мм от верхней части контура трубопровода. Дополнительно применяется металлическая сетка для создания прочной конструкции, входящая в общую толщину.
Толстослойная. Ни один специалист не будет рекомендовать выполнять заливку на высоту более 15 см. Да и эти показатели относятся к числу самых последних, выше которых уже никакой эффективности слой не будет нести. Кроме того, что это будет стяжка, как таковая, зачастую в частном строительстве такой слой выполняет и роль фундамента будущего строения.

Стоит отметить, что многое будет зависеть от состава раствора теплого пола, всех компонентов. При добавлении щебенки есть минимальный порог в 50-70 мм над уровнем трубопровода. А вот пластификаторы наоборот позволяют сократить слой заливки до 30 мм.

Компоненты заливки

Кроме самой стяжки теплого пола нельзя забывать и про другие составляющие, входящие в общую толщину «пирога». После выравнивания основания черновой стяжкой, следует произвести укладку слоя теплоизоляции. Здесь может быть совершенно различный материал. Стоит отметить, что маты для утепления могут иметь специальные пазы, в которые будет помещаться трубопровод. Это заметно сокращает время на выполнение монтажа, так как выбрать шаг для укладки будет гораздо проще. Толщина теплоизоляции может варьироваться от 50 до 100 мм, в зависимости от погодных условий и расположения самого помещения относительно этажности и подвальных помещений.

Если маты для теплого стандартные, ровные с обеих сторон, то лучше всего устроить слой армирования из металлической сетки, к которой и будет произведено крепление трубопровода. Кстати, трубопровод также оказывает влияние на толщину всего «пирога» теплого пола. Обычно диаметр ее составляет до 2.5 см. Но некоторые предпочитают и иные нестандартные варианты, которые могут увеличить или уменьшить эти показатели.

Завершающий этаж – заливка стяжки и настил напольного покрытия. Про слой стяжки можно говорить много. Главное, чтобы толщина была оптимального размера, которое позволит полностью прогревать основание пола и сохранять тепло определенное время. В толщину напольного покрытия включается и незначительный слой крепежного элемента. Если касаться кафельной плитки, то речь идет про клей, уровнем которого можно даже производить выравнивание незначительных дефектов поверхности.

Состав раствора

Назначение комнаты, где проводиться монтаж теплого пола окажет влияние на компоненты заливки. Для жилого помещения достаточно будет марки цемента М200, который добавляется в раствор, а вот промышленные объекты – не ниже М400. Все дело в итоговой прочности конструкции.

Не лишним в состав будет добавить различные добавки в виде пластификаторов, которые позволяют выполнить меньший слой стяжки, а также не будут способствовать образованию трещин и других дефектов на поверхности.

Старые народные средства указывают на возможность заменить пластификаторы другими материалами – клей ПВА. Правда, он уже себя не оправдывает за счет появления более современных технологий, позволяющих получать наиболее лучшие результаты.

Минимальный уровень

Для минимальной толщины заливки стяжки водяного теплого пола имеются установленные строительные нормы и правила. Там прописано четко, от чего следует отталкиваться при проведении заливки раствора по контуру. Для самовыравнивающихся смесей характерна толщина в 20 мм.

Стандартное исполнение стяжки составляет 40-60 мм. Многое будет зависеть от наличия всех слоев, которые входят в общий пирог. Слой армирования поверх трубопровода не всегда применяется, так как не всегда в этом есть необходимость. Без него очень тонкий слой не всегда сможет быть крепким и надежным.

О минимальных показателях толщины можно думать только в том случае, когда выполнено качественно черновое основание по уровню. Даже незначительные дефекты и перепады высот в итоге могут повлиять на степень заливки. Это говорит о том, что на каждом этапе следует думать на будущее, когда любые погрешности скажутся на сокращении расстояния от потолка до пола. Особо это важно для помещений с низким уровнем потолка.

Вместо металлической сетки в настоящее время привыкли применять альтернативное средство – фиброволокно, обладающее такими же качествами, к тому же создающее возможность равномерного распределения раствора по поверхности за счет пластичности.

Если сделать все качественно и с оптимальными показателями толщины всего «пирога» теплого пола, то не будет лишних затрат на отопление. Основание пола будет прогрето всегда на необходимый уровень. Некоторые производители рекомендуют устраивать слой на определенную толщину, в зависимости от состава раствора. Об этом они прописывают в своих рекомендациях, чего и следует придерживаться.

Предельные слои

Существует максимальная высота стяжки над водяным теплым полом, выше которой уже нет никакой надобности и полезности. Будет затрачено большое количество времени на заливку, но при этом пострадает в значительной степени эффективность работы системы теплого пола. Ведь весь полученный «пирог» придется прогревать постоянно.

Наибольшая толщина может достигать 150 мм. Многое тут будет зависеть от предназначения помещения, где проводятся работы. К тому же в таком случае в основном производиться устройство монолитной конструкции. Высота стяжки для водяного теплого пола одновременно выполняет и роль фундамента. Большая толщина должна предусматриваться для отдельных видов помещений, как например гараж, стояночные площадки и т.д.

Дело доходит до максимальной толщины заливки в той ситуации, когда грунт в основании очень проблемный. Ведь теплый водяной пол монтируется чаще всего в частных строениях. В противном случае произойдет разрушение всей конструкции. Денег потрачено будет много, а результата никакого не будет. В процессе приготовления раствора следует применять только качественные материалы, так как вся конструкция создается на длительное время. Лучше один раз потратиться, чем потом тратить средства на проведение трудоемкого ремонта.

Чтобы несколько сократить расходы в таком случае, лучше всего по максимуму сбить выступы на основании, дополнительно устроить засыпку для выравнивания. Но делать это необходимо до устройства теплого водяного пола. В последующем будет гораздо легче проводить все этапы монтажа водяного теплого пола.

Если контур трубопровода будет располагаться в толстой стяжке, могут возникнуть эксплуатационные проблемы, связанные с длительным нагреванием основания пола. На это будет потрачено очень много ресурсов. Выгоды от применения системы не будет никакой. Это говорит о том, что предварительно грамотно надо устроить черновой пол, чтобы произвести укладку труб без последствий для их целостности.

Производители рекомендуют

Каждый производитель выставляет определенные параметры по высоте теплого пола. Это исходит из применяемых готовых смесей, которые имеют несколько отличный друг от друга состав. Стяжка над водяным теплым полом должна равномерно распределяться по поверхности и при этом выжидать время до полного высыхания. Именно от толщины и будет зависеть данный период до настила напольного покрытия.

1. Покрытие пола; 2. Стяжка; 3. Краевая лента; 4. Труба; 5. Пленка ПЭ; 6. Утеплитель; 7. Грунт

Компания «Kan» для своих клиентов в рекомендациях прописала, что над трубами теплого пола должна быть стяжка с высотой около 45 мм. Если в общее количество взять еще и сам трубопровод, то тогда толщина стяжки должна быть примерно 65 мм. То есть, высота будет исходить от верхнего края контура системы теплого водяного пола. При выборе дополнительно к смеси специального пластификатора, то приготовленный раствор может заливаться на поверхность теплого пола на высоту всего лишь 25 мм. То есть, одна добавка значительно снизит расходы на проведение монтажа стяжки.

У компании «Rehau» несколько иной подход к оптимальным показателям уровня заливки. Вся конструкция, высота стяжки над теплым полом должна быть на уровне 61 мм от основания вместе с трубопроводом. Но и в работе они применяют несколько уменьшенную в диаметре трубу. Самое главное, чтобы ее было достаточно для направленного движения теплоносителя и передаче необходимого количества тепла полу. Для промышленных помещений толщина несколько отличается. Ее средние показатели колеблются в пределах 75-92 мм.

Видео:

Водяной теплый пол своими руками – пошаговая инструкция с видео и фото монтажа

На чтение 25 мин. Обновлено 30 сентября, 2020

Сегодня тёплый водяной пол является популярной системой обогрева, обладающий несложной технологией укладки, имеющий приемлемую стоимость и доступные расходы при эксплуатации. Кроме того, в отличие от электрических систем, излучающих электромагнитные волны, он полностью безопасен для здоровья человека.

Важно, что технология укладки является не сложной, поэтому произвести монтаж водяного тёплого пола своими руками не составит труда практически каждому домашнему мастеру. А важным плюсом самостоятельного монтажа станет снижение общих затрат, что несомненно отразиться на общей стоимости эксплуатации и установке данной системы отопления.

Предлагаем так же узнать как сделать теплый пол в ванной от полотенцесушителя или в квартире от центрального отопления.

Преимущества и недостатки водяного тёплого пола

Основной плюс гидравлических полов — обеспечение горизонтального равномерного прогрева помещения. При этом распространение тепла происходит вертикально, что создаёт здоровый микроклимат, в отличие от радиаторных устройств. Особенно рекомендован монтаж такой системы для помещений с высокими потолками.

Если рассматривать водяные конструкции с эстетической стороны, то они также выигрывают, так как не видны, и не занимают полезного пространства. Помимо этого, как уже говорилось выше, они более экономичны при использовании.

Эффективность работы водяных полов зависит от хорошей теплоизоляции, ведь повышенный уровень теплопотерь снижает теплоотдачу. Но монтаж такой системы в ванной комнате или туалете имеет свои недостатки — возможность перегрева поверхности, так как чаще нагревательный элемент подсоединяется к полотенцесушителю.

Кроме того, такие полы отрицательно сказываются на высоте помещения, ведь «пирог» подразумевает наличие толстого слоя бетонной стяжки. Также, бетонная заливка значительно утяжеляет конструкцию, поэтому требуется провести работы по укреплению перекрытий.

Устройство водяного тёплого пола

Водяной тёплый пол имеет многослойную сложную конструкцию, каждый слой несёт свою функцию. Состоит из: основания, гидро и тепло прослойки, армирующего изделия, нагревательного элемента и стяжки из бетона.

На стяжку кладётся подложка, на которую монтируется напольное покрытие, оно должно иметь специальный значок, говорящий о возможности его укладки на тёплые системы.

Важно! Места соединения стен и стяжки, а также границы водяного контура следует проложить демпферной лентой, это поможет компенсировать расширения бетона при изменениях температуры.

Чаще, самостоятельная укладка данной нагревательной конструкции производится «мокрым» способом, то есть путём заливки цементно-бетонной стяжки. Но возможен «сухой» монтаж, он применяется в домах с деревянными перекрытиями.

Какое должно быть помещение, подготовка и выравнивание пола

В связи с тем, что конструкция тяжёлая, с большой протяжённостью труб и соединительных узлов, то монтаж имеет свои технологические особенности.

Вследствие чего нужно производить укладку каждого слоя строго по инструкции. Но сначала мы разберем особенности подготовки помещения.

Смотрите видео

Требования к помещению

Водяной тёплый пол рекомендован для сооружения в частных строениях – узнайте как произвести монтаж своими руками на бетонный пол. В многоэтажных домах, помимо большой нагрузки на перекрытия, есть риск подтопления квартиры снизу.

Кроме того, контур с теплоносителем присоединяется к общей отопительной системе, но она чаще всего не предназначена для данной цели. Это может привести к холодным стоякам в вашей или в соседней квартире. С этим, связано нежелание соответствующих органов выдавать разрешающую документацию на монтаж данной системы в многоэтажных домах.

К сведению! Сегодня, часто в новостройках монтируют две системы: одну для стандартного отопления, а другую для тёплых полов.

Идеальное решение — делать водяной тёплый пол самому, еще в момент строительства дома. При монтаже конструкции в готовом доме, следует учитывать:

высоту потолков, так как такое сооружение приводит к значительному их понижению;
размер дверных проёмов — требуемая их высота не меньше 210 см;
прочность основания.

Кроме того, показатель потерь тепла должен быть не выше 100 Вт/м2.

Требования к основанию

Как правильно при монтировании водяного пола обязательным условием является наличие ровного и чистого чернового покрытия. Если жильё старое, нужно произвести демонтаж старой половой стяжки, и выровнять основание.

Процесс — сложный и продолжительный по времени, но он необходим. После чего, основание тщательно очищается от мусора и пыли.

Чтобы водяной пол работал хорошо, нужна горизонтальная основа без перепадов, допустимы отклонения не более 10 мм. При обнаружении трещин или изъянов, их нужно заделать.

Если вы владелец нового жилья с панельными перекрытиями, то монтаж нагревательных элементов можно производить прямо на них.

Как выбрать и рассчитать трубы

Прежде, чем начать самостоятельные работы по сооружению гидропола, следует правильно выбрать вид труб и рассчитать оптимальный размер диаметра.

Видео

Виды труб

Сегодня выпускается большое количество видов труб, предназначенных для укладки в водяные тёплые полы, они изготавливаются из различного материала.

Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа PEX или PERT. Идеальный вариант — PE-Xa, имеющие наибольшую плотность сшивки (85%).

Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.

Читайте статью: бывают ситуации, когда необходимо соединить трубы между собой в стяжке, пробили трубопровод или нужно его удлинить – узнайте как это сделать.

В контурах PERT отсутствует свойство памяти, поэтому его допустимо применять лишь с цанговыми фитингами, которые не рекомендуется скрывать в стяжку. Но если система смонтирована из цельных труб, то соединительные узлы будут только на коллекторе, и такой вид труб вполне подойдёт.

Специалисты рекомендуют использовать при монтаже водяных систем модель PE-Xa или PERT со слоем поливенилэтиленом, который бывает снаружи или внутри. Лучше устанавливать трубы с внутренним слоем EVOH.

К сведению! Выбирая контур PE-Xa, его можно самому протестировать. Отрезок трубы нужно заломить, а затем прогреть этот участок при помощи строительного фена. Если изделие качественное, оно примет изначальную форму.

Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.

Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.

При выборе модели, необходимо учитывать:

Расчёт размера труб

Для водяных полов выпускаются три основные размера труб: 16*2, 17*2 и 20*2 мм. Наиболее популярные размеры для монтажа 16*2 и 20*2.

Перед приобретением нагревательного контура следует провести расчет размера. Если вы не уверены, что сможете сами сделать его правильно, лучше доверьте это профессионалам. Для этого, требуется определиться:

со схемой расположения водяного тёплого пола;
с участками пола, где будет размещаться мебель, и монтироваться сантехника (трубы под мебелью не устанавливаются).

Изделие с диаметром 16 мм, должно иметь контур длиной не больше 100 метров, при 20 мм — 120 м. То есть, каждый должен занимать максимум 15 кв. м, иначе давление в системе будет недостаточное.

Если помещение большой площади, оно делится на несколько контуров. Они должны иметь одинаковый размер, разница допускается в приделах 15 метров. При наличии хорошей теплоизоляции, стандартный укладочный шаг — 15 см, допустимо уменьшить его до 10 см.

При укладочном шаге:

15 см — потребуется 6,7 метров нагревательного элемента на 1 кв, м;
10 см — 10 м.

Кроме того, при расчёте размера водяного пола учитываются теплопотери, мощность системы, материал труб, перекрытий и полового покрытия.

Стандартная формула определения размера контура — обогреваемую площадь в м. кв. нужно разделить на шаг укладки в метрах. К данному показателю добавить размер завитков и расстояние до коллектора.

Выбор схемы укладки контура и его монтаж

Выбирая схему монтажа и производя расчёт шага, следует брать во внимание, что жидкость, проходя по контуру, остывает, поэтому установку нужно делать от наружных стен. Это поможет уберечь обогреваемое помещение от проникновения холодного воздуха.

От схемы укладки нагревательного элемента зависит уровень прогрева помещения:

«змейка» — наиболее простой способ для самостоятельного монтажа, степень нагрева уменьшается постепенно;
«улитка» — процесс сложнее, зато осуществляется равномерный прогрев комнаты с внутренними стенами.

Производя монтаж тёплой водяной конструкции, учитываются данные расчёта и схема укладки. Стандартный укладочный шаг делается 15 см, а контуры длиннее 100 метров, нужно разделить на несколько. Помимо этого, каждая комната должна иметь отдельный контур.

К сведению! Муфты или фитинги устанавливаются лишь при устранении обрывов или проведении ремонтных работ пола с обогревом.

Кроме того, подготавливая расчёт и схему, учитывается гидравлическое сопротивление, оно зависит от количества поворотов, чем их больше, тем сопротивление выше. Каждый подсоединённый к коллектору контур должен иметь одинаковое данное значение.

Выбор коллекторно-смесительного узла

Выбор коллектора (см. виды, принцип работы и монтаж коллектора, схема подключения и настройка) напрямую связан с количеством контуров, которые планируется монтировать. Устройство должно обладать столькими выходами, сколько их будет иметь конструкция водяного пола.

Прибор позволяет осуществлять регулировку и подачу нагретого теплоносителя в систему, и отводить его обратно в устройство после отработки.

Самая простая модель корректора имеет лишь вентиля запорного типа, и с помощью него нельзя производить регулировку работы конструкции. Более дорогие устройства оборудованы клапанами для регулировки, они дают возможность самостоятельно устанавливать уровень интенсивности водяных потоков, в отдельности для каждого контура.

Помимо этого, обязательный атрибут любого коллектора — воздухоотводящий клапан и сливной кран, для аварийных случаев. Чтобы устройство работала нормально, следует лишь раз произвести настройку всех клапанов, согласно требуемым параметрам.

Стоит заметить, что чаще устанавливаются не дорогие модели коллекторов. Но если у вас нет потребности в экономии, то лучше купить модель с сервоприводами, и имеющую смесительные узлы. Данный прибор позволяет автоматически регулировать степень нагрева подаваемой воды в водяной пол.

Установка коллектора осуществляется непосредственно в отапливаемом помещении или в комнате рядом. Для монтажа прибора изготавливается специальный шкаф, его стандартный размер 50 на 50, а глубина 12 — 15 см. Размещается он выше поверхности тёплого водяного пола. Не редко, чтобы коллекторный шкаф не портил интерьер помещения, его утапливают в стене.

Видео

Монтаж тёплого водяного пола на бетонную стяжку

Осуществлять самому монтаж тёплой водяной конструкции с бетонной стяжкой — это трудоёмкий и продолжительный процесс, так как требуется около месяца, чтобы бетон застыл.

Сооружение конструкции состоит из нескольких пошаговых действий, о них мы расскажем ниже.

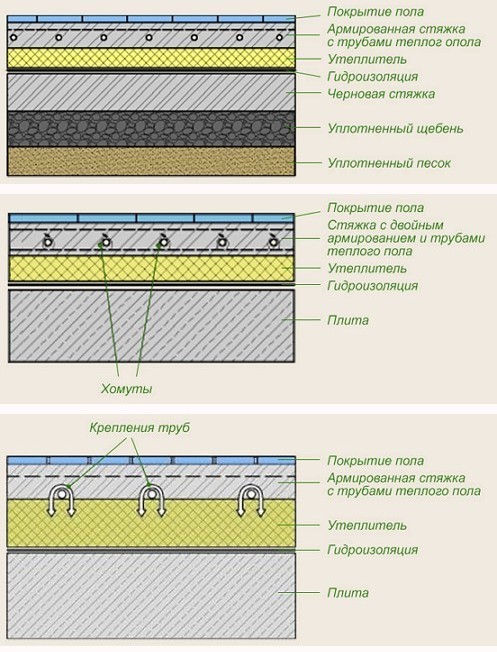

Слои водяного тёплого пола

Прежде, чем монтировать пол своими руками, следует ознакомиться как с технологией укладки, так и со слоями «пирога» пола, которые предстоит класть. Каждый слой укладывается строго в определённой последовательности. Толщина конструкции составляет от 8 до 14 см, а нагрузка на перекрытия около 300 кг/кв.м.

Разберем из чего состоит теплый пол, его конструкцию:

основания — надёжного и прочного;
слоя пароизоляции — используется плёнка из полиэтилена толщиной не меньше 0,1 мм;
утеплителя — применяется экструдированный пенополистирол;
армирования — оно придаёт прочность сооружению;
нагревательных элементов — труб, уложенных согласно схеме;
бетонной стяжки с пластификатором — толщина её от 3 до 5 см.

Если отапливаемый пол кладётся на грунт, то «пирог» следующий:

насыпной грунт — 15 см;
щебневые фракции — 10 см;
песок — 5 см;
черновая стяжка;
гидроизоляционный материал;
демпферная лента;
утеплитель — 5 см;
арматурная сетка;
нагревательные элементы;
цементно-бетонная стяжка.

После затвердевания бетона, на поверхность производится монтаж настила и укладывается финишное покрытие.

Гидроизоляция

Укладывать гидроизоляционный слой, как уже говорилось выше, нужно на подготовленный черновой пол, он должен быть ровным и чистым.

В качестве гидроизоляционного материала используется обычная полиэтиленовая плёнка, её следует класть внахлёст, одну полосу на другую и на стены (20 мм). Для герметичности, стыки необходимо проклеить при помощи скотча.

Демпферная лента

Демпферная лента предназначена для компенсации расширений бетонной стяжки при нагревании системы. Она защищает поверхность от растрескивания. Стандартная толщина монтажной ленты составляет 5 — 8 мм, а высота от 10 до 15 см.

К сведению! При нагреве бетона до 40°С, происходит его расширение в размере 0,5 мм на 1 метр.

Проклеивается она по периметру обогреваемого помещения, на стыке стен и пола. Лента должна быть выше стяжки, а её излишки, по завершению укладки, обрезаются ножом. Кроме того, при наличии нескольких контуров, ей обкладываются их границы.

Укладка утеплителя

Монтируя тёплый пол своими руками, важно правильно выбрать вид утеплителя. От него зависит эффективность работы устройства, ведь он не позволяет в пустую расходовать тепло.

Есть множество видов материала для теплоизоляции, но специалисты рекомендуют два:

Экструдированный пенополистирол — степень теплопроводности низкая и высокая механическая прочность. ЭППС не подвергается воздействию влаги, так как не поглощает её. Кроме того, обладает приемлемой стоимостью. Производится данный вид прокладки в плитах размером 50 на 1000 мм или 600 на 1250 мм, и толщиной 20, 30, 50, 80 и 100 мм. Изделие оснащено защёлкивающимися пазами, что позволяет сделать прочную стыковку.

Листы пенополистирола оборудованы фольгированным слоем, что приводит к удорожанию продукции. А вот существенной пользы от него нет, так как отражающее свойство не работает в непрозрачной среде. Кроме того, цементная смесь является щелочной, она разъест фольгу.

Профильные полистирольные маты — высокопластичны, оснащены специальными бобышками, между ними прокладываются трубы. Также, бобышки служат фиксатором для нагревательных элементов. В них, контур крепится с шагом 50 мм. Использование мата значительно упрощает процесс монтажа, но по стоимости они выше пенополистирольного утеплителя. Толщина плит от 1 до 3 мм, а по размеру бывают 500 на 1000 или 600 на 1200 мм.

Самостоятельно производя монтаж водяного тёплого пола, нужно правильно выбрать толщину утеплителя. Для этого требуется придерживаться следующих правил:

при укладке нагревательных полов на грунт, минимальная толщина утеплителя должна быть 100 мм, рекомендовано устанавливать два слоя по 50 мм, расположенных перпендикулярно друг другу;
при монтаже на первом этаже достаточно — 50 мм;
проводя теплоизоляцию в комнатах над тёплыми помещениями — 30 мм.

Листы утеплителя кладутся по всему периметру площади, и фиксируются к основанию. Если используются плиты ЭППС, то они крепятся с помощью тарельчатых дюбелей в местах стыков и по центру.

Армирование

Потребность в армирование при самостоятельном монтаже тёплых водяных полов заключается в том, что сетка придаёт прочность конструкции, обеспечивает равномерное распределения тепла и к ней фиксируются элементы нагрева.

Стандартный диаметр прутьев арматурной сетки колеблется от 4 до 5 см, а ячейки бывают разного размера, их необходимо выбирать в зависимости от укладочного шага.

Специалисты советуют класть два армирующих слоя. Первый — на утеплитель, а второй поверх нагревательных элементов (труб). Сетки между собой соединяются при помощи проволоки.

Совет! Если вы не хотите укладывать два слоя армирования, то прежде чем устанавливать сетку на утеплитель, следует под неё сделать подпорки, чтобы при заливке раствора, он смог протечь под арматуру.

Укладка и крепление труб

Настил нагревательных элементов — самый ответственный этап, при установке тёплых водяных полов. Кроме того, хорошо иметь приспособление, чтобы производить размотку труб в бухтах, так как снятие их кольцами запрещено, создаётся большое напряжение, что мешает при монтаже.

Важно! Недопустимо снимать контур с неподвижной бухты, её нужно крутить. Кутить можно самим, но при помощи приспособления это сделать проще.

Если плиты утеплителя имеют разметки, то процесс монтажа значительно упростится. При отсутствии таковых, их следует нанести самостоятельно. Необходимо маркером на плитах сделать метки в соответствии с шагом укладки нагревательного элемента. После чего, используя малярную нить провести отбивку линии и прочертить трассу для контуров.

При самостоятельном монтаже водяных труб, нужно помнить, что требуется отступать от стен 15 — 20 см. Идеально, если каждый контур будет единый, без швов, и с максимальным размером 100 мм. Монтаж следует делать по схеме, в соответствии с расчётом. Допустимый шаг у стен — 10 см, ближе к центру — 15 см.

Установку контура нужно производить с самых удалённых зон от коллектора. Кроме того, транзитные участки изделия следует утеплить вспененным полиэтиленом, это позволит сохранить энергию и не даст теплу расходоваться по дороге. При этом, оба конца должны выходить к месту, где будет установлен коллекторный шкаф.

Для фиксации контура используются крепёжные профили, которые необходимо прикрутить к полу дюбелями. После чего, трубы прижимаются к армирующей сетке и закрепляются пластиковым крепежом. Нельзя сильно пережимать трубу, петля должна свободно прилегать к ней.

Изгибать контур нужно аккуратно, особенно изготовленный из полиэтилена, ведь данный материал подвержен деформации. Трубы из полипропилена гнуть сложно, они пружинят. Поэтому, при монтаже тёплого пола, их фиксируют прямо к сетке с большим радиусом угла. В случае появления белого пятна или полос, материал считается испорченным, и использовать его нельзя.

Если вы производите монтаж металлопластиковых труб диаметром 16 или 20 мм, то их можно согнуть своими руками, не применяя специальный инструмент.

Совет! При угле загиба небольшого радиуса, чтобы он получился ровным, и изделие не лопнуло, процесс загиба производится в несколько подходов (путём перехватывания рук). Чтобы получился угол 90°С, потребуется 5 — 6 раз.

Подключение и заполнение контура — гидравлические испытания

После самостоятельного монтажа нагревательных труб, устройство следует подключить, и проверить на работоспособность и целостность:

Подключение. Самый распространённый способ, произвести подключение водяного тёплого пола — распределительный узел. Основная его цель — повышение давления, осуществление температурной регулировки и равномерной подачи теплоносителя в несколько контуров. Есть разные приборы — с ручной или автоматической регулировкой.

Подключение системы заключается в подсоединение обоих концов трубы к разводке коллектора зажимными фитингами. Кроме того, при помощи коллектора устройство тёплый пол подключается к основной отопительной системе или к специально оборудованному котлу.

Выбирая нагревательный котел, важно учитывать его мощность, она должна ровнять мощности всех участков пола с небольшим запасом.

К сведению! Котлы имеют вход и выход для воды, которые оснащены запорными клапанами.

Также, для циркуляции теплоносителя требуется обустроить насос. Чаще, он входит в комплект с котлом, но если отапливаемая площадь большая, потребуется ещё один.

Заполнение системы. Прежде, чем производить заливку бетонной стяжки, следует заполнить систему и провести её гидравлическое испытание. Так как в случаи неисправности, провести ремонт системы залитой бетоном будет сложно. Для этого, к сливному выходу коллектора требуется подсоединить шланг и вывести его в канализацию.

Совет! Чтобы проще было отслеживать выход воздуха из системы, лучше использовать прозрачный шланг.

Коллектор, отвечающий за подачу теплоносителя, оснащён шаровым краном, к нему производится подключение водопроводной воды. А к одному из выходов соединённых с контуром тёплого пола подсоединяется опрессовочный насос.

Процесс заполнения системы выглядит следующим образом:

закрываются все каналы тёплого пола, за исключением одного, при этом, все воздухоотвотчики открываются;
производится подача воды, и по сливному шлангу отслеживается степень её чистоты и выход воздуха из системы;

К сведению! Внутри трубы могут быть покрыты технологической смазкой, её нужно смыть водой.

когда весь воздух выйдет и вода станет полностью чистая, сливной кран закрывается, после чего перекрывается заполненная система;
при наличии нескольких контуров, такие действия необходимо проделать с каждым;
после того, как промыты и заполнены все контуры, следует закрыть кран, через который подаётся вода.

По завершению процедуры, в трубах не должен остаться воздух, а вода должна идти идеально чистая.

Если в процессе испытания гидрополов обнаружена протечка, то она устраняется сразу, но сначала необходимо сбросить давление в системе.

Опрессовка. Чтобы провести опрессовку, требуется специальный насос, о котором уже говорилось выше, он должен быть подключён к выходу системы тёплого пола.

Последовательность опрессовочного процесса:

все подключённые к коллектору контуры требуется открыть;
наполнить ёмкость насоса водой и открыть кран подачи;
при помощи насоса нужно нагнать давление в системе, оно должно превышать рабочее в 2 раза (6 атм), контроль его осуществляется по манометрам, расположенным на насосе и коллекторе;
после повышения давления, необходимо визуально осмотреть весь трубопровод и его соединения;
через полчаса, снова поднять давление до 6 Бар и провести осмотр, ещё через 30 минут действия повторить, при обнаружении протечек, давление сбрасывается и они устраняются;
при отсутствии протечек, давление вновь следует поднять до 6 Бар и оставить на сутки;
если, по истечению этого времени давление упало не больше чем на 1,5 Бар — значит, вы правильно собрали систему.

К сведению! Согласно закону физики, когда в трубах поднимается давление, они пытаются выпрямиться. Если их фиксация сделана не прочно, то при испытании возникнут неприятные сюрпризы. В дальнейшем, когда контур будет залит бетоном, этого можно не опасаться.

Установка маяков

Чтобы сделать самому ровную стяжку, её нужно заливать по маячкам. В качестве маячков, при монтаже тёплого водяного пола специалисты советуют использовать гипсокартоновый профиль.

Установка маяков производится в соответствии с уровнем чистового пола, за минусом толщины полового покрытия. Для закрепления направляющего профиля применяются подушки из раствора, на них кладётся гипсокартоновое изделие и выравнивается уровнем.

Хотя у такого способа есть минус — если профиль провалится ниже необходимого уровня, его потребуется достать и добавить под него раствор. Поэтому, рекомендована под маячками жёсткая опора, можно использовать дюбеля. Верх шляпки должен возвышаться над поверхностью стяжки.

К сведению! Стандартный монтаж маячков — 30 см от стен, с небольшим расстоянием между ними, так как происходит оседание раствора, и на поверхности могут появиться ямочки. Рекомендованные отступы между маячками 1,5 м, тогда подойдёт 2-х метровое правило для выравнивания.

Процесс установки маячков выглядит так:

От стен, расположенных с правой и левой стороны от входа, делается отступ 30 см и прочерчиваются линии, которые будут служить отметкой для размещения крайних маяков.
Пространство между линиями разделяется на одинаковые части, их максимальных размер 150 см. Одна полоса должна размещалась напротив входа.
По сделанным разделительным отметкам чертятся параллельные линии, на них помечаются места размещения негелей, шаг установки 40 — 50 см.
Перфоратором делаются отверстия, в которые они устанавливаются.

Для выравнивания негелей лучше применять лазерный уровень. Если вы монтируете маяки своими руками, и у вас нет такого уровня, его можно арендовать. Хотя, возможно сделать данную работу и с помощью обычного уровня, только времени потребуется больше.

Поверх шляпок шурупов кладётся профиль. Но, чтобы маячки были хорошо зафиксированы, до момента их установки на шляпки негелей, следует сделать растворные горки с шагом 1 метр, немного выше будущей стяжки. Затем профиль устанавливается на место и придавливается, а выступивший излишний раствор удаляется.

Ровность установленных маячков, также проверяется уровнем.

Подготовка раствора, заливка стяжки

Бетонная стяжка, которой заливается водяной тёплый пол, подвержена не только механическим нагрузкам, но и деформациям под воздействием температуры, поэтому требования к ней повышенные. И обычный раствор из бетона тут не подойдёт, нужно использовать пластификатор или фибру, в качестве добавок.

Применение пластификатора снижает соотношение воды с цементом в растворе, увеличивает подвижность и повышает прочность стяжки. Степень подвижности — один из важнейших показателей качественного раствора для заливки греющих полов, так как он должен хорошо проникнуть под трубы, и легко выпускать воздух. По консистенции, добавки выпускаются в сухом и жидком виде.

Фибра значительно увеличивает прочность конструкции, и практически полностью исключает риск образования трещин. Она бывает металлической, полипропиленовой и базальтовой. Для тёплых водяных полов предназначена фибра из полипропилена и базальтовая. Стандартная норма фибры на 1 м3 — 500 грамм.

В магазинах представлено большое количество смесей, в их составе уже есть пластификатор и фибра. Конечно, готовые растворы обладают высоким качеством, и их применение существенно упрощает процесс заливки пола, но обойдутся они дороже, чем приготовленные своими руками.

Обязательное условие, которое следует соблюдать при изготовлении смеси самому, является механизация процесса (использование бетономешалки или строительного миксера), так как требует получить высококачественный раствор.

При самостоятельном изготовлении цементно-бетонного состава, для заливки водяного тёплого пола, рекомендовано применять марку портландцемента не ниже М-400. Кроме того, дата его производства не должна превышать больше полугода.

Песок, для использования в растворе, требуется просеять, промыть и просушить. Речной песок для этих целей не подходит, он имеет правильную форму, что не очень хорошо.

Песок и цемент в растворе должен находится в пропорциях 3 к 1. Воды необходимо приблизительно 1/3 от количества цемента, на мешок (15 кг) 15 литров. Но использование добавок уменьшает соотношение воды и цемента, поэтому добавлять воду нужно постепенно.

По технологии, изготовление раствора для монтажа тёплого пола отличается при использовании разных устройств. Если применяется миксер, то сначала, на небольших оборотах размешиваются сухие компоненты — цемент, песок и распушённая фибра. И лишь потом, добавляется вода с пластификатором. Готовится смесь минут 7.

В бетономешалке процесс выглядит с точностью наоборот. В неё наливается вода с пластификатором, затем постепенно подсыпается сначала цемент, потом песок, после чего снова цемент и в завершении заливается остаток воды. Фибра добавляется в процессе замеса понемногу, обязательно в распушённом виде. Приготавливается раствор в течении 3 — 5 минут.

Готовый бетонный раствор имеет однородный цвет и пластичен по консистенции. Если сжать его в кулаке, не должна выступать жидкость. Можно положить раствор кучкой, если он не растекается, а лишь слегка осел, то качество хорошее.

Прежде чем начать заливку водяного тёплого пола, нужно пропылесосить поверхность от пыли. Также, необходимо закрыть окна в комнате, так как противопоказаны сквозняки и попадание прямого солнца.

Важно! Все работы по возведению стяжки следует проводить за один раз. Поэтому, при проведении самостоятельной заливки требуются помощники. Кроме того, в устройстве должно быть установлено рабочее давление — 2 атмосферы.

Укладку раствора нужно начинать с дальнего угла комнаты, и проводить заливку полосами согласно маячкам. Заканчивать процесс необходимо полосой у выхода. При выравнивании, не следует пытаться сразу сделать идеальную поверхность. Важно, чтобы не было больших ям. Минимальный слой раствора над нагревательными элементами должен составлять 3 см.

В таком виде стяжка оставляется на 1 — 2 дня, пока она немного не схватится, чтобы по ней можно было ходить. После этого начинаются работы по зачистке. Сначала удаляется демпферная лента, которая возвышается над поверхностью, при помощи строительного ножа.

Затем, острым краем правило, прижимая его к маячкам, короткими, резкими движениям от себя зачищается бетон. Делается это, пока маячки не оголятся полностью. Образовавшийся мусор от затирки убирается, поверхность сбрызгивается водой и накрывается полиэтиленом.

Через день маячки удаляются, а оставшиеся от них борозды затираются раствором. Поверхность вновь смачивается и накрывается. Смачивать стяжку необходимо ежедневно, на протяжении 10 дней. До полного затвердевания бетонной поверхности, её требуется выдержать не менее 28 дней, до этого времени включать систему нельзя.

Узнайте как правильно включить водяной теплый пол первый раз.

Деформационные швы

Если температурные зазоры расположены не правильно или отсутствуют, то это может вызвать разрушение стяжки. Поэтому, возникает необходимость в обустройстве усадочных швов если:

площадь помещения превышает 30 м. кв;
размер стен более 8 м;
помещение имеет значительную разницу в длине и ширине, больше чем в 2 раза;
комната изгибистой формы.

Для этого, по периметру швов уложить демпферную ленту. Нужно, чтобы армирование в местах шва разделялось. А зазор, предназначенный для деформации, в основании имел толщину 10 мм.

Верхнюю часть шва обработать герметиком. При наличии не стандартного помещения, его следует поделить на части, прямоугольной или квадратной формы.

При прохождении нагревательных элементов через швы, они монтируются на этих участках в гофре, она должна закрывать их по 30 см с каждой стороны. Не следует размещать швы внутри контура.

К сведению! Если, вы хотите укладывать плитку — как половое покрытие, то велика вероятность, что она отклеиться на участках деформационных швов. Поэтому, следует одну часть плитки монтировать на клей, а вторую на герметик.

В случаи необходимости сделать дополнительное разграничение, можно применять способ неполных деформационных швов. Делаются они мастерком, толщиной на 1/3. Когда бетон застынет, они также заделываются герметикам.

Трещины на стяжке

Не редко, после застывания стяжки, на ней появляются трещины. Их образование вызвано следующими причинами, если:

утеплитель низкой плотности;
плохое уплотнение раствора;
отсутствует пластификатор;
слишком толстая стяжка;
нет усадочного шва;
быстро высох бетон;
соотношение компонентов в растворе неправильное.

Избежать образование трещин в стяжке просто:

применять утеплитель плотностью не ниже 35-40 кг/м3, а лучше выше;
раствор для заливки делать пластичный по консистенции, с добавками фибры и пластификатора;
комнаты большой площади разделять усадочными швами;
не допускать быстрого застывания бетона, путём накрывая полиэтиленовой плёнкой на следующий день после заливки.

Укладка финишного покрытия

Выбирать нужно только то финишное покрытие, которое предназначено именно для монтажа на тёплые полы. На упаковках таких изделий можно найти специальный значок, который говорит об этом.

Идеальное покрытие для самостоятельного монтажа на гидропол — керамаплитка или керамогранит. Использование ламината, линолеума или ковролина, в качестве отделки полов с обогревом допустимо, но лишь при наличии маркировки, разрешающей монтаж на тёплые конструкции. Укладывать напольное покрытие следует только на хорошо высохшую бетонную стяжку.

Произвести самому монтаж в частном доме или квартире тёплого водяного пола под силу каждому. Несмотря на то, что времени и труда потребуется не мало, но в конечно итоге, ваше жилище станет уютным и комфортным.

Видео инструкции

Водяной теплый пол толщина стяжки

Технология монтажа водяного теплого пола предполагает обязательное обустройство финишного слоя стяжки. Для этого подходят как современные самовыравнивающиеся смеси, так и их более бюджетные аналоги на цементно-песчаной основе. Один из наиболее важных моментов, с которым нужно определиться мастеру, выполняющему заливку стяжки, — это толщина слоя.

Водяной теплый пол толщина стяжки

От толщины стяжки во многом зависят такие показатели как КПД и срок службы системы обогрева. При слишком тонком слое прогрев будет осуществляться неравномерно, в результате чего стяжка и уложенная поверх нее финишная отделка могут прийти в негодность. При чересчур толстом слое пользователю придется нести повышенные затраты на отопление, т.к. большая часть тепла будет затрачиваться на прогрев заливки.

Толщина стяжки — очень важный показатель для системы теплого пола

Далее вам предлагается ознакомиться с оптимальными показателями толщины стяжки водяного теплого пола при разных обстоятельствах.

Содержание статьи

Видео — Пирог водяного теплого пола

О толщине стяжки в общих чертах

Какого-либо универсального ответа на вопрос об оптимальной толщине слоя стяжки нет. Этот момент во многом зависит от следующих показателей:

типа грунта, в случае монтажа водяного теплого пола в частном доме при заливке общего бетонного слоя;
особенностей конфигурации помещения;
назначения обустраиваемой комнаты.

Вышеприведенные пункты являются основными. Помимо них существует ряд других нюансов, к примеру, марка цемента или самовыравнивающейся смеси, характеристики арматуры и армирующей сетки и т.д.

Вид и толщина стяжки зависят от многих факторов

Условно можно выделить 3 главные разновидности стяжки водяного теплого пола. Информация приведена в таблице.

Таблица. Типы стяжки для водяного теплого пола

Показатель	Значения	Примечания
Минимальная толщина	Порядка 2 см	Обустраивается с применением готовых самовыравнивающихся смесей. Армирование не выполняется.
Средняя толщина	Порядка 7 см	Используется армирующая сетка либо тонкие арматурные прутки.
Максимальная толщина	Порядка 15-17 см	Монолитная система с армированием. Применяется в случае обустройства целостной опорной системы, одновременно являющейся частью фундамента дома и полом.

На толщину слоя влияют и характеристики материалов, входящих в состав смеси. К примеру, толщина стяжки с использованием щебенки не может соответствовать приведенным выше минимальным показателям, т.к. фракция элементов делает это невозможным.

Наряду с этим, в продаже доступен большой выбор готовых самовыравнивающихся смесей, технология обустройства которых не требует заливки слишком толстого слоя. Такие составы применяются для выравнивания поверхности непосредственно перед укладкой финишного материала.

Самонивелирующийся наливной пол прекрасно совместим с трубами водяного теплого пола

В целом же слой должен иметь такую толщину, чтобы элементы системы обогрева полностью покрывались заливкой. Ввиду того что максимальный диаметр труб, из которых собирается система теплого пола, не превышает 2,5 см, можно утверждать, что стяжки толщиной порядка 5-7 см в большинстве случаев будет достаточно.

Однако, наряду с вышеизложенной информацией, нужно учитывать, что при использовании рассматриваемой системы выделяется тепло, под воздействием которого бетонная часть «пирога», а вместе с ней и финишное покрытие будут расширяться. Нужно сделать стяжку такой толщины, чтобы материал финишного покрытия был подвержен температурным деформациям в наименьшей степени, но, при этом, сохранялись оптимальные показатели теплопроводности.

Нужно сделать стяжку такой толщины, чтобы материал финишного покрытия был подвержен температурным деформациям в наименьшей степени, но, при этом, сохранялись оптимальные показатели теплопроводности

Слишком толстую стяжку поверх водяного теплого пола специалисты заливать не рекомендуют. При этом имеется в виду, что над трубами должно быть не более 4-5 см бетонной смеси. Важно понимать: чем толще будет заливка, тем больше энергии будет затрачиваться системой и тем труднее будет пользователю контролировать интенсивность обогрева.

Минимальные показатели

В соответствии с общепринятыми стандартами, минимально допустимые показатели толщины стяжки следующие:

2 см – для готовых самовыравнивающихся смесей;
4 см – для цементной стяжки без армирования.

При меньшей толщине слоя попросту не получится достичь нужных показателей износостойкости и прочности.

Показатели толщины. Выбираем лучший вариант

Заливка тонкой стяжки возможна только в случае, если:

уже есть черновой пол;
обустроена черновая стяжка, посредством которой были выровнены существенные неровности;
в конструкции «пирога» нет армирующих элементов.

Помимо этого, 2-4-сантиметровую стяжку нельзя использовать в помещениях с повышенными показателями нагрузки. К числу таковых относятся: санузлы, ванные комнаты, коридоры и кухни, различные технические помещения.

Видео — О монтаже теплого водяного пола

Максимальные показатели

Какие-либо конкретные утвержденные стандарты в отношении максимальной толщины слоя стяжки, заливаемого поверх водяного теплого пола, отсутствуют. На практике же установлено, что технологически заливать слой толще 15-17 см бессмысленно.

При этом необходимость в обустройстве настолько толстой стяжки имеется далеко не во всех случаях. Как правило, к столь кардинальному утолщению прибегают в следующих ситуациях:

при обустройстве слоя, одновременно являющегося частью фундамента и полом;
в случае обустройства пола в разного рода помещениях с повышенными нагрузками, к примеру, в гараже;
в случае заливки пола на проблемных грунтах. Актуально для частных домов.

Некоторые застройщики прибегают к обустройству максимально толстой стяжки при наличии очень больших перепадов основания. Но это нецелесообразно, т.к. практически всегда есть возможность выполнить предварительную засыпку неровностей щебенкой и песком либо же попросту попробовать избавиться от перепадов с помощью отбойного молотка.

Стяжка для теплого пола

Помимо этого, чем толще будет стяжка, тем больше придется потратить бетона и, следовательно, денег. Например, при заливке 10 м2 слоем толщиной всего 10 см, израсходуется 1 м3 бетона. На обустройство пола в доме площадью 100 м2 уйдет уже 10 м3смеси. С учетом арматуры затраты получаются весьма существенными.

Выбирайте толщину стяжки, которая позволит теплому полу функционировать эффективно и безопасно

При этом устройство слишком толстого слоя стяжки приведет к появлению ряда других проблем, а именно:

увеличению времени прогрева поверхности;
снижению эффективности системы;
значительному повышению затрат на обогрев.

Видео — Как правильно залить стяжку водяного теплого пола

Таким образом, к вопросу выбора оптимальной толщины стяжки следует подойти с максимальной ответственностью и знанием дела, тщательно взвесив соотношение стоимости, качества и эксплуатационных характеристик. Полученная информация поможет вам сделать правильный выбор и обустроить максимально эффективный, надежный и выгодный в использовании водяной теплый пол.

Монтаж тёплого пола

Какая минимальная толщина стяжки для водяного теплого пола – правила и нормы

Содержание:

При обустройстве теплого водяного пола поверх нагревательных элементов заливается стяжка, используемая в качестве основы для финишного напольного покрытия. Для частных домашних мастеров, которые решаются самостоятельно смонтировать систему теплого пола, актуальным является вопрос о толщине стяжки. Какой должна быть высота стяжки теплого пола, чтобы нагревательные элементы не получили повреждений от нагрузок в процессе эксплуатации, а обогрев был максимально эффективным. Чтобы ответить на этот вопрос, необходимо изучить особенности системы и свойства материалов, из которых будет изготовлен чистовой пол. Кроме того в СНиП существуют определенные рекомендации, связанные с этим вопросом.

Устройство теплого водяного пола

Система «теплый пол» предполагает наличие нескольких слоев, уложенных в определенной последовательности. Если рассматривать пирог системы снизу вверх, то можно увидеть следующий порядок:

Вначале обустраивается черновое основание.
Далее следует гидроизоляционный слой.
Затем укладывается слой теплоизоляции.
Нагревательные элементы.
Бетонная стяжка.
Финишное напольное покрытие.

Черновое основание является необходимой частью, так как с его помощью выравнивается поверхность пола. Это позволяет получить более ровную чистовую стяжку. Следует учесть, что черновое основание необходимо во всех случаях, включая теплый пол по грунту в частном доме или бетонные перекрытия. Отсутствие первого слоя может негативно отразиться на эффективности работы системы «теплый пол».

Назначение стяжки

Стяжка теплого водяного пола предназначена для выполнения следующих функций:

Защита нагревательных элементов от механического воздействия.
Передача тепла и его равномерное распределение по поверхности.

Чтобы выполнить первую задачу, необходимо сделать достаточно толстую стяжку, а для эффективного обогрева требуется минимальная стяжка для водяного теплого пола. Другими словами, для выполнения обоих функций требуется подобрать оптимальный вариант.

При определении толщины стяжки над трубой водяного теплого пола следует учитывать несколько факторов:

Какой материал будет использоваться в качестве финишного напольного покрытия (ламинат, паркет или плитка).
Диаметр нагревательных трубок.
Для какой цели монтируется теплый пол (основной или дополнительный обогрев).
Величина предполагаемой нагрузки на стяжку.

Помимо этого при определении максимальной и минимальной толщины стяжки для водяного теплого пола следует придерживаться рекомендованных Санитарных Норм и Правил.

Минимальная толщина стяжки

При определении минимальной толщины стяжки над трубой теплого пола лучше всего брать за основу Санитарные Нормы и Правила. Именно в этом документе обозначено, что при использовании металлоцементного состава толщина стяжки над трубами отопления не должна превышать 2 сантиметров. Минимальная толщина классического цементного раствора над трубными коммуникациями, которые располагаются внутри пола, должна быть не меньше 4 см. Добавляя к этим значениям диаметр трубных изделий, получаем высоту 6-7 см. Это значение считается наиболее оптимальным и соответствующим требованиям СНиП. Поэтому профессиональные мастера делают чистовую стяжку над трубами водяного пола именно такой высоты.

Современные мастера делают стяжку из самовыравнивающихся растворов, которые характеризуются повышенной прочностью. Применение таких материалов позволяет делать стяжку минимальной толщины, слегка покрывающую трубные коммуникации. Однако в этом случае в качестве финишного напольного покрытия рекомендуется использовать кафельную плитку. С этим материалом, уложенным на плиточный клей, поверхность приобретает особую прочность, несмотря на минимальную толщину стяжки теплого водяного пола под плитку.

Что касается электрического теплого пола, то здесь ведутся совсем другие расчеты. Дело в том, что прочность греющего кабеля намного выше, чем аналогичная характеристика трубок водяного пола. Следовательно, верхнему слою стяжки в большей степени отводится функция передачи тепла, чем защиты от механических нагрузок и повреждений. Кроме этого в качестве финишного напольного покрытия для теплого пола, работающего на основе электрического кабеля или нагревательных матов, чаще всего используется плитка. В результате получается, что минимальная стяжка электрического теплого пола составляет 1,5 см.

Независимо от высоты стяжки между ней и стеной необходимо оставлять деформационный зазор, куда следует обязательно уложить демпферную ленту. Если заливается большая площадь, то не стоит забывать о компенсационных швах.

Максимально допустимая высота стяжки

В отношении максимальной толщины стяжки над водяным теплым полом в СНиП нет никаких указаний, однако превышать оптимальные значения толщины при обустройстве теплого пола в частном доме смысла нет. Это станет причиной следующих факторов:

Большой расход строительных материалов, в результате чего обустройство теплого пола обойдется намного дороже.
Повысится инерционность процесса нагрева поверхности.
Полезное жилое пространство станет значительно уменьшится.

В большинстве случаев оптимальное значение толщины превышают при необходимости сделать поверхность максимально ровной или при обустройстве теплого пола на одном уровне в рядом расположенных помещениях. Хотя более правильно будет сделать это на этапе создания чернового основания. Из-за разной толщины верхней стяжки поверхность пола будет прогреваться неравномерно. Благодаря тому, что стяжка создается независимо от других конструкций, расход энергоносителей из-за неравномерного нагревания пола не увеличится. Но этот фактор может повлиять на инерционность прогрева плавающей стяжки. В целом стяжка передаст то количество тепла, которое ей дадут нагревательные элементы.

Следует обратить внимание еще на один факт: обустраивая стяжку теплого водяного пола в жилых помещениях, лучше всего создавать равномерный слой оптимальной толщины. А вот в местах, где на поверхность пола оказывается значительная нагрузка, для защиты нагревательных трубок теплого водяного пола можно увеличить слой чистовой стяжки. К таким помещениям можно отнести гараж или различные технические постройки.

Какой толщины заливки раствора на выбранный водяной пол

Аппарат теплого пола водяного типа требует самых современных технологий и материалов для приготовления раствора. Большое значение придается каждому этапу, в который входит и стяжка. В этом случае следует учитывать не только качество строительства, но и выбор оптимальной толщины засыпного слоя.

notion

Уровень производительности сборки стяжки над водяным теплым полом впоследствии повлияет на эффективность всей системы отопления помещения.Если все достигнуто по технологии, и теплый пол может прослужить долго. Если нарушить заливку уровня, стяжка очень быстро придет в негодность, повредив выбранный пол.

Некоторые думают, что нельзя потратить много денег и производить заливку тонким слоем над дном трубопровода. Но в этом случае, скорее всего, быстрое появление трещин на поверхности. Никаких значительных нагрузок база не выдерживает. Даже перестановка мебели внутри комнаты может навредить устроенной стяжке.

Но толстый слой не даст желаемого результата. на приобретение компонентов раствора, трубок на стяжку уйдет большая сумма денег, а эффективность теплого пола доказать не удастся. допущенные ошибки устранены. Дело в том, что в таком случае пришлось бы потратить много ресурсов на нагрев только засыпного слоя. Придется долго ждать, чтобы черновой пол прогрелся, чтобы в комнате было комфортно.

На оптимальный индикаторный слой заливки водяного теплого пола влияет не только конфигурация всего помещения, его площадь и размеры стен по длине, но и пол основания или тип грунта, на котором производится устройство теплого пола.Кроме того, стоит отметить, что каждое помещение имеет свое предназначение, от которого будет зависеть конечная толщина отливки. Для жилых помещений это будет несколько меньше, чем для напольного оборудования промышленного назначения.

Среди нюансов можно отметить наличие или отсутствие армирующего слоя, добавление различных компонентов в виде стекловолокна или пластификаторов. В каждой ситуации к выбору толщины стяжки водяного теплого пола нужно подходить взвешенно.

Виды заливки

В помещении различают минимальную и максимальную высоту стяжки теплого пола.Все они будут иметь свои особенности и тонкости в проведении сборки. По типам различают следующие варианты стяжки:

Тонкая пломба. Здесь лучше всего нанести самовыравнивающуюся смесь, позволив стяжке образовать слой 20 мм. В любом случае расстояние от трубопровода необходимо вымерять по уровню. В результате поверхность будет достаточной, чтобы выдержать нагрузку, в том числе и от громоздкой мебели. Состав такой смеси, не требующий армирующего слоя.Крепость и завязка надежности предмета.
Среднеслойная. Имеется в виду оптимальный слой засыпки, когда засыпка производится примерно до высоты 50-70 мм от верха петли трубы. Кроме того, металлическая сетка используется для создания прочной конструкции, составляющей часть общей толщины.
толстослойный. Ни один специалист не порекомендует выполнять заливку высотой 15 см. И эти цифры относятся к числу последних, выше которых никакого действенного слоя не будет. К тому же, что это будет ситечко, как таковое, зачастую в частном строительстве такой слой выполняет роль будущей конструкции цоколя.

Стоит отметить, многое будет зависеть от состава раствора для теплого пола, всех компонентов. установлен минимальный порог для добавления щебня на 50-70 мм выше уровня трубопровода. А вот пластификаторы наоборот позволяют уменьшить слой заливки до 30 мм.

литье компонентов

кроме стяжки пола с подогревом нельзя забывать и о других компонентах, входящих в общую толщину «пирога». После выравнивания блистерной основной стяжки, следует произвести укладку изоляционного слоя.Может быть совсем другой материал. Стоит отметить, что изоляционные маты могут иметь пазы, которые будут помещены в кабелепровод. Это значительно сокращает время на выполнение монтажа, поэтому выбрать ступеньку для укладки будет намного проще. Толщина утеплителя может варьироваться от 50 до 100 мм в зависимости от погодных условий и расположения помещения по отношению к этажности и этажности подвала.

Если маты утепленные стандартные, гладкие с двух сторон, лучше всего устроить армирующий слой из металлической сетки, к которой будет производиться крепление трубы.Кстати, линия тоже влияет на толщину «пирожкового» пола. Обычно его диаметр составляет до 2,5 см. Но некоторые предпочитают и другие нестандартные варианты, которые могут увеличивать или уменьшать эти ставки.

Последний этаж — стяжка и настил. О связующем слое можно много сказать. главная

Теплый пол — Телетайп

Способы отопления в квартире могут отличаться. Если раньше всех прогрели от батареек или включили обогреватели, то современные технологии позволяют создать теплый пол.Многие уже успели познакомиться с этой системой и оценить ее.

Но сделать все правильно непросто. Техника монтажа диктует свои правила и в процессе выполнения стоит соблюдать все рекомендации. Только в этом случае можно будет заставить систему работать эффективно.

Смотрите также сколько стоит объем 300 мл.

Теплый пол: технология монтажа состоит из нескольких этапов, которые должны следовать один за другим.

О подложке стоит подумать еще до установки. Если выбрать не тот материал, то теплопередача будет минимальной. И не обращайте внимания на слова «экспертов» о том, что изоляция — пустая трата денег.

Но не каждый материал подходит для создания теплоизоляции. Для водяного пола отлично подходят следующие материалы:

— пенополистирол;

— вспененный полиэтилен.

Эти материалы различаются по толщине. Они покрыты фольгой и лучше распределяют тепло по периметру комнаты.Стоит учитывать толщину фольги. Он должен быть толстым, чтобы его верхний слой не разрушился от цементного раствора. На фольгу, используемую при изготовлении покрытия, нанесена металлизированная маркировка.

Демпферная лента изготовлена из пенополиэтилена. Он самоклеящийся и очень удобный. Лента считается обязательным атрибутом при устройстве теплого пола. В отопительный период необходимо расширять стяжку. Кроме того, с его помощью можно избежать образования теплового моста, который образуется между стенами и бетонным полом.

Этот материал укладывается по всему периметру помещения. Между стеной и полом образуется шов. И это делается в то время, когда стены уже отделаны.

Лента, которая все еще находится в производстве, снабжена пленкой, которая закрывает разрыв между теплоизоляцией и демпфером. Это нужно для того, чтобы раствор не заполнил промежуточный зазор.

Водное покрытие создается по особой технологии, при этом необходимо учитывать множество нюансов.Особое внимание следует уделить компенсатору. Часто он создается в следующих случаях:

В помещениях нестандартной конфигурации;

Под порогами.

Толщина стяжки для теплого водяного пола зависит от высоты шва. Также учитывается верхний предел. Стык должен быть на уровне финального покрытия, которое было нанесено на стены. Поверх труб укладывается арматурная сетка. Но в местах разделительных швов его нужно перебивать.

Толщина эластичного материала не должна превышать 10 миллиметров. Специалисты советуют использовать демпферную ленту и приклеивать в нужном месте самостоятельные секции.

В большинстве случаев используется цементно-песчаный раствор. Если позволяют средства, то можно приобрести уже готовую смесь. Его вносят в миксер, чтобы состав не замерз. Но, если вы хотите сделать теплый водяной пол, то бетон — это то, что вам нужно.

Если вы делаете смесь самостоятельно, то стоит соблюсти пропорции.Раствор содержит следующие компоненты:

Вода;

Цемент;

Песок.

В этом случае состав следует смешать от одного до трех. Не забывайте, что стяжка теплого пола должна быть эластичной. Специалисты советуют использовать пластификатор. Это можно сделать дома. Например, на один мешок цемента требуется около 200 граммов жидкого мыла и полтора килограмма клея ПВХ.

О свойствах этих компонентов, конечно, можно спорить.Но те, кто их использовал, доказали, что они ничем не отличаются от заводских пластификаторов. Современные пластификаторы — это химические препараты очень сложного состава. Они призваны не только сделать бетонный пол эластичным, но и сократить цикл отверждения.

Если комната большая, то специалисты рекомендуют использовать волокно. Полипропиленовые волокна смешиваются с цементно-песчаным раствором и снижают расход смеси.

Нагрузка на бетонное покрытие рассчитывается в каждом случае индивидуально.Например, в жилых помещениях, которые используются ежедневно, нагрузка должна составлять 2 кН / м². То есть слой раствора, который укладывается поверх труб, должен быть не менее 50 миллиметров. Если используется армирующая сетка, толщина бетонного слоя уменьшается почти на 20 миллиметров.

Специалисты учитывают все нормы, прописанные в нормах. Говорят, тепло должно распространяться по всему периметру пола, даже если его толщина превышает 70 миллиметров. При этом также учитывается толщина плитки для пола, которая уложена поверх бетона.

Укладка плитки на полы с подогревом — Системы горячего водоснабжения

5 февраля 2016

A — Бетонное основание
B — DPM
C — Изоляция
D — Трубы отопления
E — Стяжки
F — Загрунтовать в соответствии с типом используемой стяжки
G — Нанесите клей (выбирается в зависимости от типа плитки)
H — Уложите плитку
I — Залейте все швы

1а.Системы теплой воды — в стяжке

Они состоят из ряда труб, встроенных в предварительно уложенную стяжку, часто на основе сульфата кальция из-за его характеристик текучести. Подготовка поверхности и грунтовка перед укладкой плитки такие же, как и для стяжек без теплого пола. Перед выполнением любой укладки плитки должны быть выполнены следующие критерии:

Стяжка должна быть оставлена на минимальное время схватывания перед включением отопления (обычно это 21 день для песчано-цементных стяжек и 7 дней для стяжек из сульфата кальция).
Полы с подогревом должны быть полностью сданы в эксплуатацию и испытаны. Это не простое испытание под давлением, это должен быть полный нагрев и охлаждение системы. Обычно это 7-дневный цикл. Только так можно будет выявить слабые места стяжки.
Все деформационные швы должны быть идентифицированы и выполнены при укладке плитки. Движение стяжки при изменении температуры является основной причиной разрушения плиточного пола, поэтому необходимость в деформационных швах чрезвычайно важна. Деформационные швы должны присутствовать между всеми различными зонами обогрева, дверными порогами, бортиками и периметрами.
Традиционные черновые полы на цементной основе и стяжки из сульфата кальция должны быть проверены на уровень влажности и подтверждены с помощью гигрометра для волос на предмет относительной влажности 75% или менее. Запатентованные стяжки на цементной основе могут застывать и сохнуть с разной скоростью, поэтому всегда уточняйте у производителя.
Выбранные клеи и растворы должны быть гибкими.
Не запускайте нагревание при высоких температурах, так как это приведет к высыханию клея и раствора, что приведет к растрескиванию и поднятию. Во время укладки плитки включите отопление на «пониженной» температуре — это означает, что температура пола должна быть не выше 15 ^o C.
После укладки плитки и затирки температура должна оставаться неизменной в течение минимум 7 дней. По истечении этого времени теплый пол можно медленно довести до полной рабочей температуры. Рекомендуется максимальное повышение температуры воды на 5 ^o C в день.

1b, Системы горячего водоснабжения — закреплены в предварительно сформированных изоляционных панелях

Эта популярная альтернативная система устраняет необходимость в стяжке за счет использования предварительно вырезанных каналов в изоляционной панели для размещения труб теплой воды.Эта система обеспечивает вариант легкого основания, на которое можно укладывать плитку напрямую. Часто поверхность изоляционной панели может быть покрыта алюминиевой фольгой, чтобы помочь распределить тепло. Перед началом укладки плитки должны быть выполнены следующие условия:

Все предварительно формованные панели пола должны быть прочно прикреплены к основанию, должны быть прочными, прочными и не подвижными. Всегда обращайтесь к инструкциям производителя по установке.
Полы с подогревом должны быть полностью сданы в эксплуатацию и испытаны давлением перед укладкой плитки, чтобы убедиться в отсутствии утечек.
После размещения водопроводных труб и в течение 24 часов до укладки плитки рекомендуется очистить все панели и обеспечить удаление пыли. Мы рекомендуем грунтовать всю поверхность панелей аккуратным слоем UltraTileFix ProPrimer, включая установленные трубы отопления и полости, в которых нет трубопроводов.
После полного отверждения грунтовки можно начинать укладку плитки с использованием клея S1 или S2. Убедитесь, что все полости внутри панелей сначала заполнены клеем, используя шпатель с гладкими краями.Это обеспечит ровную поверхность панели перед окончательным нанесением того же выбранного клея с помощью зубчатого шпателя до необходимой толщины слоя.
Следуйте тем же инструкциям, что и в 1а. Вл. и Vll. для отверждения клея и затирки и эксплуатации полов с подогревом.

A — Основание
B — Нанесите DPM, если требуется, на вновь уложенные стяжки
C — Клей, как указано производителем теплого пола
D — Предварительно сформированные панели для теплого пола
E — Загрунтовать с использованием UltraTileFix ProPrimer
F — Нанесите клей S1 или S2
G — Уложите плитку
H — Залейте гибкий раствор

Существуют различные производители теплых полов, включая Warmup, которые предлагают ряд систем разных типов, включая Sticky Mat и Total-16.Мы рекомендуем всегда руководствоваться инструкциями производителя при установке теплого пола.

Посетите warmup.co.uk, чтобы загрузить технические руководства по Warmup.

Как сделать теплый водяной пол своими руками. Стр. 1

Теплый водяной пол своими руками Смонтировать теплый водяной пол своими руками — задача не из легких. Если нет лишних средств для найма специалистов, можно рассчитывать на собственные силы.Подробно изучив вопрос и все сопутствующие инструкции, вы сможете сделать действительно качественные теплые полы, которые порадуют домочадцев.

Характеристики теплый водяной пол Сразу стоит отметить, что теплый водный пол лучше всего устанавливать в частном или загородном доме. В жилищных условиях довольно сложно подключить систему к центральному отоплению и вообще есть практическая возможность создать что-то подобное дома.

Одно из главных преимуществ секса с водой — значительное снижение затрат на отопление.К тому же отопление будет более комфортным, ведь помещение прогревается равномерно, чего никак нельзя сделать при традиционном радиаторном отоплении.

Также важно выбрать лучший тип труб для теплого пола. Сегодня в строительных магазинах предлагается несколько видов труб для теплого пола. Если вы их не понимаете, лучше всего проконсультироваться по этому вопросу со специалистами.

Устройство водяного пола — тип установки, можно выделить два типа водяного пола.бетон и профнастил. Плоские полы в свою очередь делятся на деревянные и полистирольные.

Устройство бетонных полов означает, что поверхность пола будет закрыта бетонной стяжкой.

Выпас с бетонных полов отличается тем, что в них исключены «мокрые» работы, благодаря которым монтажные работы выполняются в несколько раз быстрее.

Устройство теплого водяного пола Перед тем, как приступить к устройству водяного пола, рекомендуется ознакомиться с особенностями работы и инструкцией.

Самая распространенная система монтажа теплого водяного пола — это бетонная система. В этом случае контуры труб будут закрыты бетонной стяжкой, для которой не нужно использовать дополнительные теплоотделители.

Технология монтажа разбита на несколько этапов:

Разделение пространства на отдельные зоны с максимальным размером 40 кв.м .;
Укладка чернового пола изоляционными материалами;
Монтаж металлической сетки и контуров труб;
Работа на сжатие;
Устройства сопряжения;
Финишное покрытие.

Разделение пространства на отдельные зоны Одну комнату следует разделить на поля, количество которых будет зависеть от геометрии и площади. Предельная площадь одного земельного участка не может быть более 40 кв.м. при соотношении сторон не менее 1: 2. Особенность этих требований в том, что стяжка под действием температуры будет расширяться и ее необходимо компенсировать, чтобы избежать потенциального растрескивания.

Установка изоляционных материалов Шероховатая поверхность пола тщательно отделана и покрыта изоляционным слоем.Благодаря наличию теплоизоляционного покрытия не будет потерь тепла от теплого пола. Энергия пойдет только вверх в комнату. В процессе утепления могут использоваться самые разные материалы, подходящие для той или иной ситуации.

Наиболее распространенный материал — полистирол и полистирол. Плотность изоляционного слоя должна быть более 35 кг / м 3, а толщина 30-150 мм (зависит от теплового режима и величины теплопотерь).

По секторам и по периметру помещения необходимо проложить демпфирующую ленту, которая необходима для компенсации расширения стяжек.Слой утеплителя укладывается полиэтиленом.

Укладка арматурной сетки и установка труб обычно арматурная сетка размещается с размерами ячеек 150×150 мм. допускается двойное армирование, при котором слой сетки укладывается поверх собранных труб.

После укладки сетки следует укладывать трубы будущего водяного пола. В зависимости от конкретного проекта трубу можно укладывать с шагом 50-300 мм. С помощью пластиковых хомутов труба крепится к арматурной сетке и в местах деформационных швов на трубе для обеспечения защиты установленной гофрированной трубы.

Существует несколько схем прокладки контуров труб: обычная змейка и двойная нормальная спираль и со смещенным центром. В процессе прокладки труб вдоль наружных стен необходимо уменьшить шаг, чтобы не допустить перепадов температуры на полу. Питающую часть петли нужно держать вдоль стены, так как там более высокие потери тепла.

На 1 кв.м поверхности расходомерной трубки с шагом 200 мм будет около 5 метров. Кроме того, при установке нужно помнить, что нельзя ставить плети длиной более 100 м, поскольку в конце петли будут значительные тепловые потери.

Опрессовка и заливка бетонной штанги По окончании монтажа необходимо запрессовать систему под рабочим давлением механического повреждения. Другими словами — проверить работоспособность всей системы. На этом этапе вы можете четко увидеть, все ли было сделано правильно и качественно и без серьезных затрат исправить все выявленные недостатки.

Бетонную стяжку следует выполнять только после опрессовки. Вся система должна находиться под рабочим давлением не менее 24 часов.Кроме того, давление в системе должно быть в процессе заливки бетонной стяжки.

В большинстве случаев соединение выполняется в несколько слоев, причем толщина одного слоя составляет 50-70 мм. Для этих целей могут использоваться различные смеси, разработанные специально для теплых полов.

После высыхания бетонной стяжки, установка чистового пола. Покрытие может быть любым по желанию владельца.

Система полистирола теплый пол Система Полистирол очень легкий.Он состоит из пенополистирольных плит с размером пазов мм. 30х300х1000 В пазы устанавливаются алюминиевые пластины, которые защелкиваются в контурах труб. После испытаний на систему наносить финишное покрытие без использования бетонных стяжек, если предполагается укладка полов из твердых пород дерева или ламината.

Система теплого пола из дерева Системы теплого водяного пола из твердых пород дерева можно разделить на реечные и модульные. Эти системы, как правило, используются для устройства теплых полов в модульных панельных домах, причем их кладут на черновой пол или деревянные бревна.

Модульная форма представления предполагает использование готовых панелей ДСП с каналами для монтажа труб и плит.

ДСП толщиной 22 мм необходимо для закрепления алюминиевых пластин и создания твердой поверхности. В этой конструкции изолятор должен быть предусмотрен в перекрытии. Полосы ДСП должны быть в соответствии с имеющейся проектной документацией и с шагом 20 мм между ними.

В зависимости от шага ленты берутся трубки толщиной от 130 до 280 мм.алюминиевые пластины предназначены для модульной штабелирования, есть специальный профиль с защелками, благодаря которому передача тепла между трубой и пластиной наиболее эффективна. Размер плит — 150-300 мм. На плиту необходимо смонтировать плиту с прослойкой из гипсоволокнистой плиты. Если отделка пола будет представлена паркетом или ламинатом, гипсоволокно можно оставить без внимания.

Стеллаж для укладки При укладке стеллажа для устройства водяного теплого пола в большинстве случаев применяют полосы из досок или толщиной 28 мм.Шаг — 150-300 мм, расстояние между досками 20 мм. Стеллажную систему можно монтировать прямо на балки. Между балками максимально допустимое расстояние 600 мм. Если готовая поверхность должна быть выложена керамической плиткой, 300 мм. Между лагами в качестве утеплителя обычно укладывается минеральная вата или пенополистирол. В реечной системе слой утеплителя намного тоньше, в отличие от модульной, поэтому такой способ устройства теплого пола рекомендуется использовать на межэтажных перекрытиях деревянных домов.

Стеллаж для укладки теплых полов представляет собой алюминиевую плиту, шаг укладки 150-300 мм. Вокруг окон и наружных стен необходимо соблюдать шаг кладки 150 мм.

Схема системы, теплый водный пол

опубликовано

Источник: rahlina.com.ua/otoplejacody-gazi-gazi/ pol-svoimi-rukami /

Конструкции и толщина по UL — напольные покрытия | Ресурс

gcpat.com | Служба поддержки клиентов в Северной Америке: 1 877-4AD-MIX1 (1 877-423-6491)

Мы надеемся, что приведенная здесь информация будет полезной. Он основан на данных и знаниях, которые считаются верными и точными, и предлагается пользователю для рассмотрения, исследования и проверки, но мы не гарантируем получение результатов. Пожалуйста, прочтите все заявления, рекомендации и предложения в связи с нашими условиями продажи, которые применяются ко всем поставляемым нами товарам. Никакие заявления, рекомендации или предложения не предназначены для использования, которое нарушало бы какие-либо патенты, авторские права или другие права третьих лиц.

Monokote и Spatterkote являются товарными знаками GCP Applied Technologies, Inc., которые могут быть зарегистрированы в США и / или других странах. Этот список товарных знаков был составлен с использованием доступной опубликованной информации на дату публикации и может неточно отражать текущий товарный знак. собственность или статус.

GCP Applied Technologies Inc., 62 Whittemore Avenue, Кембридж, Массачусетс 02140, США

GCP Canada, Inc., 294 Clements Road, West, Аякс, Онтарио, Канада L1S 3C6

Этот документ актуален только на дату последнего обновления, указанную ниже, и действителен только для использования в США. Важно, чтобы вы всегда ссылались на доступную в настоящее время информацию по указанному ниже URL-адресу, чтобы предоставить самую последнюю информацию о продукте на момент использования. Дополнительная литература, такая как руководства подрядчика, технические бюллетени, подробные чертежи и подробные рекомендации, а также другие соответствующие документы также доступны на сайте www.gcpat.com. Не следует полагаться на информацию, найденную на других веб-сайтах, поскольку она может быть неактуальной или не соответствовать условиям в вашем регионе, и мы не несем никакой ответственности за их содержание. Если возникнут какие-либо конфликты или вам потребуется дополнительная информация, обратитесь в службу поддержки GCP.

Последнее обновление: 28.10.2020

https://gcpat.com/en/solutions/products/monokote-fireproofing/ul-designs-thickness-floor-assemblies

Толщина теплый водяной пол: Толщина стяжки водяного теплого пола. Рекомендации производителей

Толщина стяжки водяного теплого пола. Рекомендации производителей

Рекомендации REHAU

Рекомендации Kan

Рекомендации HENCO

Вывод

Советы по заливке стяжки теплого пола

Видео по стяжке теплого пола

Как выбрать правильно размеры всех слоев теплого водяного пола

Общие черты

Разновидности стяжки

Минимальные показатели

Максимальные пределы

«Пирог» теплого пола

Советы по заливке

Рекомендации производителей

Какую толщину заливки раствора выбрать над водяным теплым полом

Понятие

Виды уровня заливки

Компоненты заливки

Состав раствора

Минимальный уровень

Предельные слои

Производители рекомендуют

Водяной теплый пол своими руками – пошаговая инструкция с видео и фото монтажа

Преимущества и недостатки водяного тёплого пола

Устройство водяного тёплого пола

Какое должно быть помещение, подготовка и выравнивание пола

Требования к помещению

Требования к основанию

Как выбрать и рассчитать трубы

Виды труб

Расчёт размера труб

Выбор схемы укладки контура и его монтаж

Выбор коллекторно-смесительного узла

Монтаж тёплого водяного пола на бетонную стяжку

Слои водяного тёплого пола

Гидроизоляция

Демпферная лента

Укладка утеплителя

Армирование

Укладка и крепление труб

Подключение и заполнение контура — гидравлические испытания

Установка маяков

Подготовка раствора, заливка стяжки

Деформационные швы

Трещины на стяжке

Укладка финишного покрытия

Видео инструкции

Водяной теплый пол толщина стяжки

Видео — Пирог водяного теплого пола

О толщине стяжки в общих чертах

Минимальные показатели

Видео — О монтаже теплого водяного пола

Максимальные показатели

Видео — Как правильно залить стяжку водяного теплого пола

Какая минимальная толщина стяжки для водяного теплого пола – правила и нормы

Устройство теплого водяного пола

Назначение стяжки

Минимальная толщина стяжки

Максимально допустимая высота стяжки

Какой толщины заливки раствора на выбранный водяной пол

notion

Виды заливки

литье компонентов

Теплый пол — Телетайп

Укладка плитки на полы с подогревом — Системы горячего водоснабжения

Как сделать теплый водяной пол своими руками. Стр. 1

Конструкции и толщина по UL — напольные покрытия | Ресурс

gcpat.com | Служба поддержки клиентов в Северной Америке: 1 877-4AD-MIX1 (1 877-423-6491)

3A Термостат Водяной теплый пол Термостат Программируемые блоки теплого пола Сенсорный экран Регулятор температуры в помещении |

Добавить комментарий Отменить ответ

Информация

Служба поддержки

Дополнительно

Личный Кабинет
