Бурение скважин в ручную, технология бурения скважин на воду вручную

Бурение вручную. При каких условиях оно эффективно?

Технология бурения скважин вручную применима только в тех случаях, когда водоносный слой залегает на глубине не более 50 метров. Как показывает практика, в большинстве случаев, он обнаруживается уже через двадцать-тридцать метров. Следовательно, бурение скважин вручную может использоваться достаточно часто.

Бурение на воду вручную рекомендовано в следующих случаях, если:

• необходим неглубокий колодец для сезонного использования, преимущественно, в летний период
• въезд крупногабаритной техники не желателен: облагороженная территория, малые размеры участка, близкое расположение строений
• въезд крупногабаритной техники невозможен (если ширина подъездных путей менее трех метров, бурение осуществляется только вручную)
• бурить предстоит в ограниченном пространстве, в подвале или в бане, например
• вы не располагаете достаточными средствами и рассчитываете на низкую себестоимость готовой скважины.

действительно, мобильные буровые установки вполне успешно заменяют крупногабаритную технику, применяемую в более масштабном строительстве. Выбрав этот способ бурения, вы не только сэкономите деньги, но и сумеете избежать крупных повреждений на участке. Самый распространенный вид работ это бурение абиссинских скважин. Этот способ значительно быстрый, и позволяет обеспечить полное водоснабжение дачи и загородных домов по более низким ценам, по сравнению с бурением при помощи специальной техники.

Остались вопросы? Звоните 8 (495) 989-16-87 и 8 (985) 751-30-00. Специалисты компании «Чистая скважина» подробно проконсультируют Вас по всем возникшим вопросам.

Однако необходимо учесть следующие моменты:

• приступайте к работам только в том случае, если у вас есть достаточные основания полагать, что на данном участке вода есть. Установить это несложно, однако стопроцентной гарантии ни один метод кроме специальной экспертизы не дает. Помочь в этом смогут специалисты нашей компании.
• бурить своими силами, с привлечением друзей и соседей, малоэффективно и даже опасно. Вдумайтесь, глубина даже десятитиметрового колодца превышает средний человеческий рост в 7 раз!
• Специфика работы сохраняется. Далее необходимо будет произвести монтаж колец, утепление и установку кессона, при необходимости, спуск гидравлического оборудования. Так или иначе, это вам не под силу. Поэтому не рекомендуется даже начинать действовать самостоятельно.

Бурение вручную осуществляется в несколько этапов:

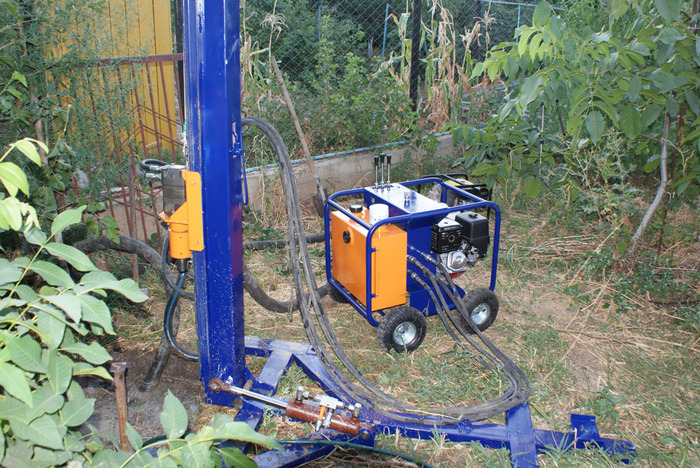

1. Монтаж мобильной буровой установки после прибытия на место
2. Собственно бурение
3. Обустройство скважины: монтаж обсадной колонны, установка кессона
4. Опытная прокачка скважины на воду
5. Установка насосного оборудования, подбор системы фильтрации
6. Подготовка отчетной документации
7. Анализ воды из скважины

Узнать ценуОформить заявку

Компания «Чистая скважина» осуществляет бурение скважин на воду вручную с применением высококачественного оборудования согласно технологии.

На все виды работ предоставляет гарантия.

Бурение скважин на воду своими руками

Цель при выборе метода бурения состоит в том, чтобы применить наименее дорогой, учитывая тип материала, грунт и глубину, чтобы достичь приемлемого источника подземных вод. Неглубоким источникам трудно справиться со средним потреблением. По оценкам, каждый человек использует от 30 до 60 литров в день. Большая часть потребления приходится для смывание туалетов и купание. Если семья из четырех персон, легко понять, что понадобится подача до 500 л в сутки. Поэтому буровые работы проводятся после исследования гидрогеологии в месте будущей скважины. От результатов зависит тип будущего источника воды:

1. Артезианская скважина. Создается при помощи буровых машин или установок, поскольку залегание водоносного горизонта находится достаточно глубоко.
2. Абиссинский колодец. Легко забивается вручную, потому что вода находится не далеко то поверхности.
3. Фильтровая песчаная. Создается на средних, малых глубинах.

Скважина своими руками. Как и чем пробурить? В геологии существует несколько способов:

Ударно канатный

Ударно канатный с использованием желонки или снарядом Шитца. Оба варианта применяются для разрушения пластов после чего разрушенная порода извлекается из скважины. Желонка лебедкой поднимается вверх, под своим весом падает на забой вгрызаясь в пласт одновременно открывая заборный клапан. При поднятии снаряда клапан закрывается, запирая породу внутри себя и при помощи лебедки поднимается наружу. Ударно канатный способ используется в основном в строительстве. Для скважин на воду не используется так как технология считается трудоемкой и устаревшей.

Колонковый с отбором керна.

Керном называется столб грунта, образующийся во время разбурки кольцевым забоем вращательным способом. Используется в основном в геологоразведке. Инструмент для разбурки колонковым способом с отбором керна – это направляющая определенного диаметра с алмазной коронкой и кернорвателем.

Наращивание производится при помощи буровых штанг.

Шнековый

Шнек это, как правило двух метровая ось с наваренной винтовой ребордой червячного типа. Соединение шнеков производится шестигранными, или винтовыми замками. Роль разрушения породы при шнековом бурении выполняет забурник. Грунт на полостях реборды во время вращения колонны выносится на поверхность. По мере необходимости колонна наращивается до нужной глубины. После чего опускают обсадку и погружной насос.

Роторный

В роторном или колонковым бурением с промывкой забоя в качестве рабочего инструмента применяются штанги, которые по мере углубления наращиваются в колонну, направляющая с шарошечным долотом. Шлам выносится при помощи промывочной жидкости или воздуха под давлением (с продувкой забоя). После того как сооружена скважина, в ствол опускается обсадная труба. Выбор диаметра и материала обсадной трубы происходит по согласованию с заказчиком. От качества расходных материалов зависит реальный срок службы скважины, а от диаметра ее дебит.

Все эти вопросы решаются индивидуально.

Фото и видео материал про артезианскую скважину можно посмотреть здесь и тут

Эти технологии, кроме ударно-канатного, достигаются вращательным способом и требуют применение тяжелой буровой техники, например, УРБ 2А2 на базе вездеходных грузовиков, самоходной малогабаритной буровой установки, либо треноги.

Единственный способ соорудить скважину на участке или даче без применения специальной техники – это забивная скважина или игла. Такой метод имеет преимущества (не требуется мощная буровая техника, меньшие денежные затраты) и

недостатки (короткий срок службы, маленький дебет, неприемлемое качество воды).

Абиссинский колодец или скважина игла своими руками

Скважина игла получила название из-за применения иглоподобной обсадной колонны. Водоносный слой может находится на глубине до 20 метров. Монтаж абиссинского колодца позволит получить воду за 24 часа. Основные требования:

• Наличие забивной бабки и два человека;
• Дюймовая труба с сетчатым фильтром галунного плетения с острием на конце. Сетчатый фильтр нужен для предотвращения попадания во внутрь колонны крупных фракций. Забивается в грунт забивной бабки. По мере забивания наращивается дюймовыми муфтами. Процесс продолжается пока фильтровая часть не дойдет до плывуна. Проверка производится залитием в полость воды до начала поглощения;
• Уплотнить все резьбовые соединения;
• Установить насосную станцию.

Процесс сложен и ему нужно уделять максимум внимания. Обычно задействуется бабка или штанга. Штанга являет собой длинную металлическую арматуру или прут, наращиваемые по мере надобности (опускается вместе с обсадной колонной). Такой способ чреват последствиями, поскольку каждый толчок приходится дополнительной нагрузкой на наконечник. Соединительные муфты подвергаются механическим повреждениям и могут разорваться во время процесса.

Бабка — это груз с отверстием. Она надевается на обсадную колонну и применяется в качестве места для сильных ударов. За счет бабки механическая нагрузка распределяется равномерно по всей области, но не исключает повреждения резьбовых соединений. Исходя из этого, необходимо применять надежные инструменты и качественный материал.

Мосстройсервис рекомендует использовать винтовые соединения для наращивания, но только при условии соосности. Резьба должна выполняться на токарных инструментах. Не забывайте, разорванную трубу практически невозможно достать из земли, поэтому пользуйтесь только качественными материалами.

Большинство технологий бурения скважин своими руками были адаптированы для использования мощности машины вместо человеческой силы. Были разработаны мощные решения, которые позволяют бурить скважины большего диаметра намного глубже и быстрее, чем любой ручной способ.

Ручное бурение скважин | пробурим источник вручную дешево

На чтение 5 мин. Опубликовано Май 20, 2019

В данной статье рассмотрим ручное бурение скважин, а точнее, какое оборудование для него понадобятся и как правильно его провести. Самостоятельно пробурить скважину можно намного дешевле. Ведь для этого не нужна громоздкая буровая установка и все к ней прилагающееся.

Типы скважин

Перед буровым процессом и обустройством водозабора, необходимо определиться с типом водозабора.

«Абиссинку» бурят чаще всего глубиной 10-15 метров. Питание таких источников происходит от рядом находящихся водных бассейнов, накопления осадков.

Абиссинский колодец состоит из колонн диаметром 5-8 см, в связи с этим она получила второе название «скважина-игла». Внизу колонны расположен фильтр с прорезями, изготовить его можно своими руками. При самостоятельной проходке абиссинского колодца используют ударный метод.

При нахождении водоносного слоя в агломератах бурят скважину на песок. Грунтовые воды залегают на глубине 30-50 м. Бурение скважины на воду вручную не является сложным, так как не придется проходить по твердым породам.

Артезианские источники не поддаются ручной проходке ввиду глубокого залегания водоносного пласта (40-200 метров). Здесь понадобится помощь профессионального бурильщика со спецтехникой.

Выбор места

Обнаружить воду на участке поможет силикагель. Отвешивают небольшое количество вещества и помещают его в горшок, оборачивая все это тканью. Горшок помещают на глубину 1-1,5 м. Спустя сутки горшок достают и взвешивают силикагель. Разница веса будет прямо пропорциональна глубине залегания вод.

Более профессиональным методом считают разведочные буровые работы на глубину 8-10 метров. При появлении серебристого песка, можно продолжить буровые работы.

Методы ручного бурения скважин

Если глубина водозабора не превышает 40 метров в основном применяют ручное бурение шнеком. Шнековое ручное бурение напоминает открывание штопор ввиду своей похожего механизма. Конец шнека оснащен металлическими лопастями, которые при заглублении поднимают выбуренный грунт к верху скважины.

Шнек бывает:

• с лопастями под углом 90°;
• с лопастями под углом 30-60°.

Лучше всего использовать лопасти, направленные под острым углом — они не позволяют грунту поступать обратно в ствол. Для удобства можно применить малогабаритную установку со шнеком. МГБУ ускоряет процесс и позволяет бурить грунт с включением скальных пород.

Если вы хотите провести ручное бурение садовым буром, дополнительно вам понадобятся:

• трубы для обсадки;
• трубы для наращивания колонны.

Колонковое ручное бурение проводится трубой диаметром 160 мм. с коронкой на конце. Колонковым буром можно пройти около 20 метров в день. Для наращивания колонны применяют трубы длиной 1,5 метра.

Коронки выбирают и затачивают исходя из свойств грунта. При очень крепких породах необходимо воспользоваться долотом, после начать ручное бурение колонковой трубой. Когда в ней накапливается шлам, вытаскивают на поверхность; после продолжают буровой процесс.

Перед началом ручного бурения колонковым способом обязательна обсадка водозабора. Для облегчения прохождения колонкового инструмента по стволу в него подают жидкость или глиняный раствор.

Для ударно-канатного ручного бурения применяют специальную установку, состоящую из треноги, лебедки с тросом и ударного стакана на конце. Этим стаканом пробивают грунт, раз за разом опуская его с высоты 2 метра.

Буровой процесс упрощается ввиду снижения нагрузки и полуавтоматического режима. Конец забивного стакана должен быть заточен так, чтобы он мог разбить даже твердые породы. Желонкой вытаскивают на поверхность рыхлые породы.

Когда в стакан набивается порода, его вытаскивают, и проходя кувалдой стенкам, извлекают ее.

Этапы ударно-канатного ручного бурения

1. Выкопать яму 1*1 м. глубиной 0,5 м.
2. Установить садовый бур и, проворачивая его, начать ручное бурение. Углубляясь наращивать штанги, закрепляя их болтами.
3. Дойдя до влажного песка, извлечь бур и забить молотом обсадную колонну.
4. Обрушенную породу извлечь желонкой.
5. Чтобы получить герметичную колонну, при наращивании ее необходимо сваривать.
6. Чтобы понять, до каких пород вы углубились, прислушайтесь. Если осадные трубы при проворачивании издают скрежет — крупный песок; шелест возникает при появлении мелких фракций; если ничего не слышно — глина.
7. При проходке по рыхлым породам используют желонку, глину и крупнофракционный песок бурят стаканом.
8. При наполнении прочистить инструмент и повторить буровой цикл.

Для легкого прохождения бурового инструмента заливают в ствол жидкость или раствор глины. Если вдруг вы услышали шум, залейте в ствол воду. При медленном проникновении воды следует заглубиться на 50 см., при быстром ее поступлении хватит заглубления на 20-30 см.

При неоднородной геологии местности подойдет ударно-вращательный способ. За счет своей конструкции такая установка позволяет ускорить буровой процесс. Такой метод подойдет для проходки по рыхлым породам. Чтобы при проходке не обрушились водозаборные стенки, делают обсадку трубами, устанавливают фильтр.

Технология шнекового ручного бурения скважин

Перед тем, как начать ручное бурение скважин на воду, нужно приготовить:

• МГБУ или бур;
• буровую вышку с талью;
• 3-4 штанги для наращивания;
• трубы для обсадки.

Буровая вышка с талью необходима при проходке глубже 8 м. для упрощения работы.

Чтобы сделать шнек самостоятельно, понадобится толстостенная труба калибром 100 мм. Верх трубы оснащают винтовой резьбой для соединения со штангой, низ — винтом. Число спиралей не должно быть менее двух.

Чтобы бур легче было прокручивать, сверху к нему приваривают рукоятку. На трубу необходимо приварить острые крылья-лопасти из листового железа. После делают штанги из таких же труб с резьбой. Для соединения также понадобятся муфты с таким же шагом. Вместо шнека можно применять ледовый бур, изготовив дополнительно штанги.

Этапы ручного бурения скважин

Сначала необходимо выкопать шурф 1,5*1,5 метра, сделав его обсадку ДСП или из обрезов доски. Установить бур и начать вращение по часовой стрелке, при этом оказывая на него давление.

После углубления на 1 метр забивают в ствол обсадку калибром 120-150 мм. Когда бур войдет на всю свою высоту, его наращивают. Углубляясь в грунт штанги маркируют, упрощая тем самым задачу подсчета пробуренных метров.

Чтобы не допустить искривления ствола между почвой и обсадкой, вбивают клинья. При появлении влажной почвы нужно углубиться еще немного для достижения водоносного пласта.

Обсадные трубы опускать необходимо, оставляя до дна 50 см.

Теперь вы знаете, как пробурить скважину вручную. Остается только выбрать место, изучить геологию местности и выбрать подходящий способ и оборудование.

Бурение скважин на воду вручную: в колодце, доме и других помещениях

Подробности

Бурение скважин на воду компания «Водные ресурсы» осуществляет более 10 лет, с 2005 года. За это время пробурено более 18 тысяч скважин различного типа. Мы накопили немалый опыт бурения артезианских скважин, абиссинских колодцев, скважин на песок и готовы поделиться своим опытом, чтобы вы получили исчерпывающие ответы на любые вопросы, связанные с бурением скважин.

Специалисты компании «Водные ресурсы» бурили грунт практически в каждом районе Московской области, а так же во Владимирской, Тульской, Смоленской, Рязанской, Тверской, Калужской и других областях. Каждый район был тщательно исследован на предмет глубины залегания водоносных слоев. В результате была разработана интерактивная карта глубин, с помощью которой можно узнать глубину бурения скважины в конкретном районе.

Помимо практического опыта, компания «Водные ресурсы» располагает широким штатом специалистов необходимой квалификации. Все сотрудники компании штатные, проходят регулярное обучение и аттестацию. За годы работы было получено немало рекомендательных писем от наших клиентов, на практике убедившихся в высоком уровне качества и ответственности в работе наших специалистов.

В арсенале компании полностью укомплектованный автопарк. Любая техника, необходимая при проведении работ по бурению и обустройству скважин, всегда в распоряжении специалистов компании для того, чтобы работы проходили быстро и качественно. Собственный автопарк позволяет оперативно реагировать на появление заказов вне зависимости от удаленности от Москвы.

Мы сделали

18060

скважин

Работаем в

10

регионах России

Пробурили

39760

километров грунта

Помимо бурения скважин на воду или песок, компания «Водные ресурсы» осуществляет полный комплекс услуг по организации индивидуального водоснабжения вашего загородного дома или участка. Полный комплекс работ для вашей комфортной жизни за пределами систем городских коммуникаций, начиная от разработки плана и осуществления расчетов, схем и чертежей, поставки необходимого оборудования, включая проведение работ по прокладке труб, их соединению, подключению приборов, счетчиков, фильтров, установку насосных станций до организации автономной канализации, установки септиков.

Компания «Водные ресурсы» предлагает вам широкий ассортимент сопутствующих товаров и оборудования для обустройства загородного дома. У нас вы можете приобрести самостоятельно или заказать доставку:

• насосы для артезианских скважин и абиссинских колодцев
• ручные насосы
• септики Чисток
• септики-накопители
• канализационные насосные станции
• жироуловители
• торфяной туалет Чисток
• купели для бани
• оборудование для колодцев
• оборудование для пластиковых погребов
• и многое другое.

Наши преимущества при бурении скважин на воду

Допуски
СРО

Выгодные
цены

Гарантия
на работы

Сервисное
обслуживание

Компетентные
специалисты

Широкий
автопарк

Услуги компании «Водные ресурсы»

Наша компания осуществляет полный комплекс услуг по обеспечению и обслуживанию дома водой и сопустствующими удобствами.

Мы готовы не только предложить выполнение определенной задачи под ключ, но и организовать реализацию полного проекта по обслуживанию дома водой, канализацией и отоплением.

Позвоните менеджерам нашей компании и мы подготовим Вам комплексное предложение, которое решит все задачи по жизнеобеспечению Вашего дома. При этом это позволит Вам значительно сэкономить на лишних расходах на транспортную составляющую. А также получить полную гарантию.

Бурение
скважин

Водоснабжение
дома

Септики
Накопители

В дополнение к основным видам работ, специалисты компании «Водные ресурсы» осуществляют дополнительные услуги. Сюда входят:

• закладка ленточных и свайных фундаментов под строение любой площади
• установка кондиционеров и сплит-систем.

Для предприятий компания «Водные ресурсы» предлагает услуги по бурению промышленных скважин на воду с оформлением всей сопутствующей документации и лицензированием новой промышленной скважины.

Видео-отзывы наших клиентов

Больше отзывов смотрите в нашем разделе «Отзывы о бурении скважин»

Бурение скважин в областях

Компания «Водные ресурсы» осуществляет бурение на воду не только в Москве и Московской области, а также в любых прилегающих областях Центрального Федерального Округа: в Калужской, Владимирской, Тверской, Тульской, Смоленской, Ярославской.

Техника, которая входит в автопарк компании «Водные ресурсы» позволяет бурить в любой области малогабаритные скважины, артезианские скважины, а также сделать скважину на воду внутри помещения. Подробнее ознакомиться с условиями бурения в Вашем регионе вы можете в соответствующем разделе нашего сайта.

Карта областей бурения скважин

Компания «Водные ресурсы» имеет свидетельство об участии в СРО. Участие в СРО предъявляет участникам жесткие требования к уровню профессионализма и надежности. Это гарантирует всем клиентам компании высокий уровень качества проводимых работ. Все специалисты компании «Водные ресурсы» имеют специализированные дипломы и необходимое образование.

Вне зависимости от того, заказали вы полный цикл водоснабжения или только небольшую часть работ, вы получите полноценную гарантию, позволяющую в течение 5 лет рассчитывать на гарантийное обслуживание в круглосуточном круглогодичном режиме. Помимо гарантийного обслуживания, компания «Водные ресурсы» осуществляет техническое обслуживание скважин, в том числе оборудованных другими компаниями. Специалисты компании выполнят полную диагностику системы, проведут текущий ремонт или замену оборудования. Подробнее

Как бурить скважину на воду своими руками



Самостоятельное бурение скважин на воду не самое приятное занятие, но зачастую выгодное. Тем не менее, необходимо иметь бур (желательно несколько видов для различных типов грунта), треногу (готовую или собранную) с лебедкой и обязательно помощника для вытаскивания бура из скважины.

Перед тем как бурить скважину нужно узнать глубину залегания водоносного песчаного слоя (у соседей, если у них есть скважины, или в соответствующем районном управлении). Если водоносный песок залегает на глубине до 20 м, можно бурить вручную, если глубже (или грунт имеет твердые слои) – придется воспользоваться услугами специалистов или арендовать/купить бурильную установку (если купите, сможете потом сдавать в аренду новым соседям).

Также нужно определиться с диаметром скважины. Он должен быть достаточным для прохождения трубы диаметром 11-12 см. Грубо говоря, можно взять бур диаметром 15 см.

Если глубина позволяет пробурить скважину вручную, нужно выбрать низшую точку на участке, но при условии, если она находится на достаточном удалении от возможных мест загрязнения почвы. В противном случае, скорее всего, придется бурить артезианскую скважину, чтобы обеспечить дом чистой водой.

В месте бурения скважины сначала нужно выкопать шурф размерами 1,5×1,5 м и глубиной 1-1,5 м (для предотвращения осыпания верхнего слоя земли). А чтобы не осыпались сами стенки шурфа, их можно обложить досками или металлическими пластинами. Затем приступаем к собиранию треноги.

Как сделать треногу для бурения скважины

Для треноги нужны 3 бруса диаметром 15-20 см (либо 3 металлические трубы, если не жалко) длиной около 4-5 м. Проще всего сделать треногу для бурения скважин так:

Укладываем на землю брусья или трубы примерно в виде треугольника.

Просверливаем в них отверстия насквозь таким образом, чтобы можно было просунуть сквозь них тонкую трубу или что-то подобное.

Помещаем в отверстие трубу и закрепляем, чтобы «ноги» треноги не разъехалась в процессе бурения.

Лебедка крепиться к треноге со стороны близко стоящих друг к другу «ног».

Для механической лебедки, расположенной внизу, нужно вверху треноги сделать цилиндровый блок, по которому трос будет легко «ездить.

Если у вас есть электрическая тренога, можно закрепить ее вверху треноги, увеличив полезную длину троса.

В конце закрепляем бур к тросу и начинаем бурить скважину.



Ручное бурение скважины под воду

При самостоятельном бурении скважин (именно своими руками) в большинстве случаев применяется технология шнекового бурения (сверло, змеевик).

Процесс бурения:

Шнековый бур проворачивают 2 человека за рукоять по часовой стрелке до полного прохождения в грунт.

Затем бур вытаскивают при помощи лебедки (когда трос вытащился, вытаскивание завершают вручную) и чистят, удаляя грунт.

Процесс продолжается до встречи бура с водоносным слоем.

Удлинение бурового столба осуществляется металлическими штангами.



Помимо бура-змеевика есть ложковые буры, буры-долота, желонки, различные спиральные буры для ручного бурения. При покупке или аренде уточните, для каких грунтов пригоден каждый бур, основываясь на своих данных.

После завершения бурения скважину нужно тщательно вычистить от мелких осыпаний грунта. Для этого используется желонка. Ее стенки выравнивают скважину, а в себя она забирает землю при помощи поршня. Работы проводятся ударно-канатным способом.

Когда скважина очищена (желательно до твердого дна), дно засыпается мелким щебнем или гравием на 20-30 см. Затем вниз опускается труба с надетым на нее мелкосетчатым фильтром. Трубы для скважины должны быть либо пластиковыми, либо из нержавеющей стали (желательно из стали и с резьбовым соединением).



Также фильтр можно сделать своими руками: на нижнем метре трубы, которая первой будет опускаться, сверлятся отверстия диметром до 0,5 см на расстоянии около 5 см друг от друга по всему периметру трубы. Затем на трубу надевается мелкая сетка (можно в несколько слоев, если сетка недостаточно мелкая). Сетка должна оборачивать трубу по всему внешнему диаметру и дну. Сетку лучше закрепить хомутом.

После того как фильтр закреплен на трубе, нужно уточнить глубину скважины, чтобы понять, сколько труб придется скрепить, чтобы хватило на всю глубину. Если трубы плавно не проходят в скважину, можно помочь им кувалдой. В этом случае придется погружать по одной трубе, постепенно закрепляя к погруженной следующую.

Бурение скважины с постепенным опусканием трубы

Также можно бурить скважину на воду с постепенным опусканием обсадной трубы. В этом случае диаметр скважины и трубы будет немного больше, чтобы в трубу мог поместиться бур и безопасно погружаться и вытаскиваться. При такой технологии бурения после каждого вытаскивания бура для очистки труба подбивается кувалдой на выкопанную глубину текущей стадии бурения.

Когда бур дойдет до водоносного слоя, трубу нужно не сильно заглубить (иначе она может попросту перекрыть доступ воды). После чистки скважины придется опускать на дно покупной фильтр диаметром, как внутри у трубы (нужно меньше на пару миллиметров, чтобы был свободный ход). Либо можно использовать вышеупомянутую трубу с мелкими отверстиями и сеткой, но она должна быть меньшего диаметра, чтобы пролезть в обсадные трубы.

После устройства скважины (без фильтра!) и поступления воды нужно подождать час, затем откачать воду погружным насосом и посмотреть, насколько она грязная. И так каждый час, пока вода не станет максимально прозрачной. Затем нужно отдать пробу воды в лабораторию на анализы, чтобы узнать, пригодна ли она для питья хотя бы при фильтрации.

На следующий день нужно проверить глубину поступившей в скважину воды. Для каждой скважины по-разному, но, в среднем, уровень воды должен быть несколько метров. Дебет скважины также должен составлять несколько кубометров в час.

Свободное пространство между трубами и стенками скважины нужно залить жидким цементно-песчаным раствором, чтобы дождевые и талые воды не просачивались ко дну скважины и не загрязняли воду. Над скважиной нужно сделать крышу, чтобы осадки не попадали внутрь.

Бурение скважин ручным способом — на сайте компании Буркит

Бурение скважин ручным способом остается востребованным и в наше время. Современные технологии позволяют нашим мастерам быстро обнаружить воду под землей, а ручное бурение скважин – получить к ней доступ. Любой дачный участок или загородный дом нуждается в наличии постоянного источника воды. Заказав бурение скважин на воду вручную, вы сможете обеспечить свой дом водой в зимний период и полноценно ухаживать за своим огородом в летний.

Когда может потребоваться ручное бурение скважин на воду

Данная технология предусматривает минимальные затраты и усилия со стороны мастеров, что делает ее доступной для любой категории пользователей. Цена бурения скважин на воду вручную сравнительно невелика, но, несмотря на это, иногда жители частного сектора пытаются выполнять эту работу самостоятельно. Бурение скважин на воду ручным буром может потребоваться в таких ситуациях:

• При невозможности осуществить эту работу самостоятельно. Ручное бурение скважин под воду – процесс несложный, но требует качественного оборудования и хотя бы минимального набора знаний. Поэту гораздо лучше заказать бурение скважин на воду ручным буром у квалифицированных специалистов;
• При отсутствии нормального водоснабжения. Каждому домохозяйству нужна вода, поэтому владельцы часто платят любую цену, чтобы произвести бурение скважин вручную. Этот метод существенно превосходит подключение к централизованной системе водоснабжения ввиду повышенного качества воды;
• Для повышения качества уже имеющейся воды. Если из вашего колодца или старой скважины подается вода слишком низкого качества, это хороший повод заказать бурение скважин вручную.

Качественно проведенное ручное гидробурение скважин на воду позволяет добиться превосходного результата в сжатые сроки. Процесс несложен, бурение скважин под воду вручную проводится несколько дней, длительность зависит от сложности работы и глубины. Компания «Буркит» гарантирует доступную цену на ручное бурение скважин, долговечность рукотворного источника воды и чистоту на участке. Работы можно произвести и при помощи тяжелого оборудования, однако на частный участок он может не пройти либо повредить зеленые насаждения и напольное покрытие. Бурение скважин ручным способом лишено этого недостатка. Для бурения скважин используется легкая ручная буровая установка, работать с ней сможет 1-2 человека. Если пространство вокруг предполагаемого места бурения ограничено, заказывайте бурение скважин ручным буром. Мы предлагаем лучшие услуги в своем роде. При заказе создания скважины на воду ручным буром мы вышлем к вам нашего специалиста. Он оценит сложность производимых работ, проанализирует состав грунта и сможет подобрать наиболее оптимальный способ бурения. После этого в выбранное время к вам прибудут наши специалисты со всем необходимым оборудованием. Работы производятся на профессиональном уровне, с полным соблюдением выбранной технологии. Такой подход позволяет добиться наилучших результатов из возможных. Заказывайте бурение скважин под ключ от компании Буркит!

Бурение скважин и обустройство скважин на воду в Краснодарском крае

С артезианской скважиной владелец приусадебного участка не вспоминает о перебоях с подачей воды в любое время года.
Фирма «Водоток-Динская» предлагает быстро пробурить водяную скважину с полным соблюдением строительных норм.

Почему выбирают именно нас?

Каждому нашему клиенту мы предлагаем выгодное сотрудничество и предоставляем комплексные инженерные услуги по бурению, обустройству и обслуживанию скважин. Преимущества компании «Водоток-Динская»:

• Огромный опыт работы с гидротехническими объектами: наши специалисты сдали большое количество скважин и специализированных установок разного назначения. Сотрудники фирмы принимают участие в профессиональных семинарах и выставках, повышая свою квалификацию.
• Штат хорошо подготовленных опытных работников, мастеров и инженеров, много времени посвятивших сфере бурения, успешно проводят инженерные коммуникации и устанавливают оборудование.
• Благодаря самому прогрессивному техническому обеспечению и оборудованию собственного парка буровой автотехники с технологическими установками УРБ-2А2Д и УРБ-2А2 мы получаем отличные результаты и прекрасные отзывы заказчиков.

Наша компания всеми силами и возможностями стремится поддерживать имидж профессиональной фирмы. В бурении мы постоянно совершенствуем технологии и предоставляем широкий спектр доступных услуг.

Мы работаем для крупных заказчиков и частных собственников

Сотрудники компания «Водоток-Динская» обладают высоким уровнем квалификации и по заявкам выполняют полный комплекс работ по инженерному оснащению сооружений:

• качественное бурение водяной скважины,
• установка фильтров,
• проектирование и монтаж системы канализации,
• установка отопительного оборудования,
• продувка старых скважин,
• бурение вручную в труднодоступных местах,

Количество объектов не имеет значения – мы добудем воду для одной дачи и наполним водопровод большого посёлка.

С помощью специального оборудования рабочие выполнят бурение:

• фильтровой скважины глубиной 20-60 м для снабжения водой частного домика, без глинистого и песчаного осадка,
• бесфильтровой технической скважины глубиной 6-35 м.

Бурение столба составляет 3-5 ч. Стоимость каждого погонного метра, в зависимости от сложности выполняемых работ, начинается с 800 р.

Полная герметичность обсадной колонны обеспечена использованием обсадных труб из НПВХ голубого цвета, диаметром от 11,6 до 12,5 см, оснащенных резьбовым соединением и обладающих сертификатом качества. Компрессор прокачивает скважину через установленный фильтр, пока вода не станет абсолютно чистой.

Специалисты компании – профессионалы высокого класса. Возможность загрязнения скважины исключена благодаря точному и аккуратному выполнению технологического процесса.

Заказать бурение и обустройство скважины

Ручные сверлильные станки и станки

————————————————- ————————————————— ——————————————-

————————————————- ————————————————— ——————————————-

На протяжении большей части истории человечества просверливание отверстия в любом выбранном материале требовало значительных затрат времени и усилий. Первым грубым буровым инструментом было шило, острый камень, кремневый, медный или костяной наконечник, который можно было прикрепить к дереву. Шил прижимался к объекту, а затем вращался вручную, как современная отвертка. Альтернативным примитивным методом была «ручная дрель» или «стержневой дрель», когда палка вращалась между ладонями. Абразивные материалы, такие как песок, можно использовать одновременно, чтобы сделать этот метод бурения более эффективным. Это были чрезвычайно трудоемкие задачи, особенно когда просверливаемый материал был твердым, как камень.

В своем исследовании древней технологии обработки камня (см. Источники) Денис Стокс пришел к выводу, что даже с бронзовым сверлом требуется до 5 часов, чтобы просверлить крошечное отверстие глубиной 1 сантиметр в твердом камне, таком как кварц. . Сверление отверстий в твердом камне было обычным делом в древние времена, например, при строительных работах и ​​изготовлении ожерелий и браслетов, поэтому неудивительно, что наши предки с энтузиазмом исследовали более эффективные методы сверления.

Сверла для ленточных, дуговых и насосных сверл

Первым шагом на пути к механизации было «ленточное сверло» (также известное как «тросовое сверло» или «ременное сверло»), которое обеспечивало повышенную скорость вращения бурового долота. Инструмент состоял из сверла, прикрепленного к более длинному деревянному стержню, который вращали, оборачивая его один раз шнуром или кожаным ремешком и удерживая концы руками; потянув в одном направлении, а затем в другом, вал вращался и просверливался в материале.Верхняя часть стержня свободно вращалась в мундштуке, который держался между зубами пользователя, чтобы оказывать большее давление вниз. Этот инструмент также использовался для разжигания огня, поэтому его также называют «пожарной дрелью».

Ленточное сверло широко использовалось, но в конечном итоге его вытеснило «луковое сверло», появившееся по крайней мере 6000 лет назад в Египте. Основываясь на сверле для шнура, разница заключалась в том, что шнур или ремешок, снова обернутый вокруг стержня, привязывали к банту. Держа дрель вертикально, а лук — горизонтально, пользователь затем перемещал лук вперед и назад — так же, как виолончелист, — чтобы вращать древко (рисунок справа, Рудольф Хоммель).

Луковое сверло обладало двумя преимуществами по сравнению с ленточным сверлом: стержень мог вращаться с более высокой скоростью, и, поскольку для удержания лука требовалась только одна рука, давление вниз можно было оказывать другой рукой, а не ртом. Для стоматологической помощи также использовались сверла меньшего размера. Инструмент мог быть сделан из нескольких кусков дерева, веревки и сверла.Более поздним усовершенствованием носового сверла стало насосное сверло, появившееся во времена Римской империи (изображение слева, источник). Он работает аналогично, за исключением того, что он действует посредством движения вниз, а не в сторону. Сандор Надьшаланси объясняет, как это работает, в своей книге «Редкие и гениальные инструменты»:

«Насосные сверла получили свое название от способа их использования. Перекачивание поперечины вверх и вниз заставляет струну наматываться и раскручиваться на валу, таким образом вращая заостренную коронку, прикрепленную к концу вала, вперед и назад.Толстая закругленная часть прямо над битой служит маленьким маховиком, чтобы поддерживать вращательное движение ».

И снова буровая установка с насосом обеспечивает превосходную скорость вращения и большее давление вниз. Все эти древние сверла использовались вместе с острым наконечником сверла или с помощью абразивов (особенно при сверлении камня). Насосные и носовые сверла (которые не могли работать без веревок и узлов) — одни из самых успешных инструментов, которые когда-либо производились. В конце 19-го века в западном мире плотники все еще использовали луковые сверла для сверления небольших или тонких отверстий, в то время как небольшие насосные сверла все еще продаются как инструмент для ювелиров.

Тренировки с бантиком и ремешком, обслуживаемые несколькими людьми

Китайцы особенно увлекались вышеперечисленными буровыми инструментами. До начала двадцатого века они полагались на сверла с луком, насосом и ремешком, и так и не разработали ни один из буровых инструментов, о которых будет сказано ниже. Рудольф Хоммель сфотографировал некоторые из китайских буровых установок в своей книге «Китай в действии». Китайские судостроители использовали увеличенную версию дрели с ремешком, которой управляли два-три человека.В нем просверливали предварительные отверстия под железные шипы, которые использовали при постройке кораблей. Генри Чепмен Мерсер описывает инструмент в своей книге 1929 года «Древние плотники»:

«Для работы с аппаратом ремешок обвивается вокруг шпинделя, после чего один человек удерживает поворотную ручку, вдавливая сверло в дерево, а двое других людей сжимают ремешок за одну из его конечных рукояток. или один мужчина, держащий ручку ремешка в каждой руке и дергающий ремешок взад и вперед, заставляет дрель вращаться взад и вперед, как с обычным луковым сверлом.»

Сверло с ремешком. Картина из спектакля «Китай за работой» Рудольфа Хоммеля.

Согласно некоторым историкам, египтяне также использовали большие луковые сверла, которыми управляли несколько человек, чтобы проделать большие отверстия (и выдолбить пустоты) в своих пирамидах. Полые бронзовые трубы диаметром около 11 сантиметров в сочетании с абразивами можно было бы использовать в качестве сверла («трубные сверла» или «корончатые сверла»), после чего оставшийся керн затем осторожно удаляют. Еще большие отверстия можно было сделать, выполнив несколько операций сверления рядом друг с другом по кругу.Корончатое сверло позволяет сверлить отверстия большего размера без ущерба для скорости сверления, поскольку требуется измельчение гораздо меньшего количества материала в порошок.

Денис Стокс провел реальные эксперименты, чтобы увидеть, может ли этот метод работать, и преуспел. Результаты показывают, что два бурильщика должны были толкать и тянуть большой лук, в то время как третий человек уравновешивал каменный колпачок сверла на вершине ствола, чтобы оказать давление вниз. Шток достиг скорости сверления в гранитном камне 2 сантиметра в час, и считает, что древние египтяне могли достичь скорости 12 см в час.

Однако вопрос о том, применяли ли древние египтяне эту технику, остается открытым. Археологические останки этих инструментов никогда не были обнаружены, и в отличие от небольших буровых работ (обычные луковые сверла, сверла по камню для выдолбления гранитных ваз) эти крупномасштабные операции лишь смутно упоминались на настенных росписях.

Шнеки, канавки и развертки

Еще одним очень важным изобретением римских времен был Т-образный шнек (и гораздо меньший буравчик).В основном это длинное сверло с парой деревянных ручек для его вращения. Инструмент выглядит как крупногабаритный штопор (рисунок слева, источник). Шнеки использовались для сверления больших и / или глубоких отверстий в дереве, для чего луковое или насосное сверло было не очень полезно. Их применяли кораблестроители, мостостроители, слесарей-монтажники, мастера по ремонту колес и т. Д.

В средние века шнеки иногда оснащались нагрудником сверху для увеличения давления при бурении — пользователь мог опираться на подушку всем своим телом.Однако управлять ими было утомительным занятием. Римский писатель Витрувий отмечал, что сложность сверления возрастает в геометрической прогрессии с увеличением диаметра отверстия. Помимо сверления отверстий, шнек использовался также для «развертывания» — расширения уже существующего отверстия.

Бурение шнека основано на принципе рычага: чем длиннее рукоятка, тем больше потенциал приложенной силы.

Некоторые шнеки и развертки были огромными, и ими приходилось обслуживать несколько человек.Одним из примеров является расширитель колесных мастеров, который использовался для установки сердечника в ступицу колеса для установки металлического подшипника.

Это снова была нелегкая задача, потому что, если бы отверстие было не идеально прямым, колесо бы ковыляло по оси. Шнеки и развертки были незаменимыми инструментами до конца 19 века. Эрик Слоан описывает (и иллюстрирует справа) использование этого инструмента в своей книге 1964 года «Музей ранних американских инструментов»:

«Как ни странно, специалисты не решили, как именно использовались эти развертки.Но я установил колесо телеги на верстак колесного мастера, а затем вставил развертку с крюком через ступицу, которую я утяжелил до 75 фунтов. Когда двое мужчин повернули очень длинную съемную ручку, это сработало. С обычной разверткой человек прикладывает примерно половину своего веса вниз; это может быть улучшено за счет веса 75 фунтов плюс 25 фунтов веса самого инструмента ».

Шнеки для труб и насосов

Еще одним ярким примером был трубный шнек (и трубный расширитель). Эти инструменты использовались для проточки водопроводных труб из стволов деревьев.Этот вид деревянных водопроводных труб был довольно распространен в малых и малых городах с 15 по 17 века, отмечает Морис Домас в «Histoire générale des technologies, tome 2» (иллюстрация ниже, Морис Дюма).

Стивен Шеперд, автор блога Full Chisel, объясняет, как работает трубный шнек:

«Этот тип сверла будет следовать по центру дерева (они выбрали хорошие прямые стволы соответствующего диаметра), поэтому отверстие будет по центру.Что необычно в этой конструкции, так это очень длинный хвостовик и сменные насадки и развертки. Некоторые ручки трубных шнеков были сегментированы, и при необходимости их можно было увеличивать по длине. Черенки были немного длиннее бревен, из которых делались водопроводные трубы. Двадцать футов [6 метров] — не редкость ».

«Имеется постоянная установка для выполнения работ. Выпиливайте кряки или стойки, чтобы удерживать бревно, и более мелкие, чтобы удерживать хвостовик долота в нужном месте. После просверливания пилотного отверстия сверло заменяется. развернуть развертку, чтобы увеличить отверстие.Чтобы облегчить развертывание, через отверстие пропускают веревку и прикрепляют к крюку на конце расширителя. Теперь работа становится легкой для парня, который крутит ручку, так как ему больше не нужно толкать шнек, парень на другом конце тянет веревку (также одну с грузами), протягивая расширитель через пилотное отверстие, увеличивая отверстие, так как ручка скрученная. »

Иллюстрация Стивена Шепарда, Full Chisel Blog.

Это заняло некоторое время. В своей «Энциклопедии» 1751 года Дидро пишет, что один человек мог просверлить отверстие диаметром 5 см через 11 отверстий.6 метров трубы в день из ольхи или вяза, и только 1,95 метра в день из дуба. Подобный метод использовался для растачивания стволов мушкетов и пушек, а также для изготовления деревянных водяных насосов для забора воды из колодцев или долот.

Сравнение непрерывных и поршневых сверл

Появление шнека не повлияло на использование носовых и насосных буров. У каждого были свои преимущества и недостатки, потому что они работают совершенно по-разному. Во-первых, при использовании луковой или насосной дрели давление вниз прикладывается одной рукой, а при использовании шнека — двумя руками. Во-вторых, шнек медленно вращается в одном направлении, в то время как насос и буровая установка работают за счет быстрых возвратно-поступательных оборотов в обоих направлениях. Шнек срезает древесину на стружку по мере ее опускания; насос или дрель измельчает древесину в опилки. В результате шнек гораздо лучше подходит для сверления больших отверстий, но не пригоден для сверления отверстий в материалах, отличных от дерева. С другой стороны, насосные и дульные сверла будут сверлить только сравнительно небольшие отверстия (за возможным исключением больших египетских инструментов), но могут использоваться для сверления отверстий во всех видах материалов, которые необходимо измельчить, а не измельчить: камень, мрамор или металл, например.

Прорыв в средневековье: скоба для кисти

В то время как шнеки оставались незаменимыми инструментами для отверстий большого диаметра до конца 1800-х годов, в средние века появилась важная инновация в бурении, когда дело дошло до отверстий несколько меньшего размера: «ручная скоба» или «долото». Впервые в истории компания представила непрерывное сверлильное движение . И носовые сверла, и шнеки работали за счет прерывистого вращения, и во время короткой паузы между поворотами сверло имело тенденцию застревать.

П-образный корпус бандажа решил эту проблему. Пользователь постоянно поворачивал ручку, оказывая давление вниз рукой или грудью на подушечку (некоторые более поздние скобы, скобы с головкой клетки, имели больший нагрудник). Подтяжки были разных размеров, от 10 сантиметров и менее до инструментов длиной почти полметра.

Самое раннее изображение браслета для кисти датируется 1425 годом, когда оно появляется на картине фламандского художника Роберта Кампена.Самая старая сохранившаяся скоба была обнаружена с английского корабля, затонувшего в 1545 году. С тех пор скобы для рук используются до сих пор, хотя их трудно найти сегодня. С 15 по начало 19 века брекеты улучшились лишь умеренно. Ранние деревянные скобы были сделаны с постоянно прикрепленными битами, в то время как более поздние модели имели грубые механизмы для сменных бит. Форма инструмента практически не изменилась, но произошла эволюция в используемых материалах.

Английские скобы для рук.Источник: Hans Brunner Tools.

Большинство средневековых подтяжек для рук были сделаны почти полностью из дерева (иногда даже из естественно изогнутой ветви дерева) с небольшими добавками железа и, конечно же, железным сверлом. Более поздние модели были сильно усилены металлическими пластинами. Некоторые брекеты были очень грубыми, а другие можно считать произведениями искусства. Подтяжки «Ultimatum» начала 19 века, сделанные Уильямом Марплсом, изготовленные из японской слоновой кости или экзотического дерева (эбеновое дерево, палисандр) и украшенные гравированными и полированными латунными сайдингами, славились своей эстетической привлекательностью.

Современные ручные буровые инструменты

Следующая революция в ручных буровых инструментах произошла только в конце 19 века, с появлением значительно улучшенных ручных скоб и совершенно нового класса буровых инструментов: зубчатых сверл и расточных станков, которые взяли на себя тяжелые обязанности шнеков. . Они были намного мощнее и универсальнее своих предшественников, но, к сожалению, их успех длился недолго. Спустя полвека их почти полностью вытеснили электродрели.В результате многие люди даже не подозревают о существовании этих замечательных инструментов.

Редкая комбинация ручного бандажа и дрели 1880 года, источник

В последующем обзоре современных ручных буровых инструментов я сосредоточусь почти исключительно на продукции одного предприятия: компании Millers Falls из Нью-Йорка. Несмотря на то, что было несколько важных конкурентов, в частности, Goodell Pratt и North Brothers, Millers Falls доминировали на рынке США, и их инструменты обычно считаются лучшими.Более того, поскольку США стали предшественниками ранних методов массового производства, эти инструменты стали примером и для большинства европейских производителей.

Дешевая сталь и сменные детали

Улучшение буровых устройств было главным образом следствием появления дешевой стали и изобретения взаимозаменяемых деталей. Рэнди Родер, автор великолепного веб-сайта, посвященного Millers Falls Tools, суммирует изменения в двух абзацах, используя в качестве примера ручную скобу:

«Подтяжки, которые предлагались американскими компаниями в то время, были одними из лучших ручных расточных устройств, когда-либо производившихся массово.Подтяжки 1930-х годов были бы мечтой столяра столетием раньше. В начале девятнадцатого века большинство скобок были деревянными и склонны ломаться, если к ним прикладывать слишком большой крутящий момент. Кованые железные скобы, которые иногда изготавливали кузнецы, были лучше в этом отношении, но оба типа страдали механизмами, недостаточно надежными, чтобы удерживать их немного надежно, и неспособными регулировать изменения размера или формы стержня ».

1872 Патент на премиум модель трещотки рычажного типа, источник.

«Сто лет спустя скоба с регулируемым патроном Barber [запатентована в 1859 году] , установленная на качественной стальной раме и снабженная вращающейся рукояткой подметания и головкой с шарикоподшипником, считалась нижней частью линейки. Появились лучшие модели. оснащены храповым механизмом, позволяющим пользователю просверлить отверстие, не совершая полного вращения трапа. Некоторые из лучших скоб были изготовлены с закрытым или «коробчатым» механизмом храпового механизма полностью или частично. Премиум-модели поставлялись с патронами, что позволяло использовать биты с различными хвостовиками.Подгонка и отделка, конечно же, сыграли роль в определении конечной стоимости инструмента. «

Ручные и грудные сверла

Наряду с усовершенствованием векового ручного бандажа, появился целый ряд новых буровых инструментов — в первую очередь, так называемые зубчатые сверла. Самое раннее изображение зубчатого сверла появилось в 1816 году, а первый патент на зубчатое сверло — в 1838 году. Скорее всего, они возникли во Франции, возможно, еще в конце 1700-х годов.Сверла с редуктором наконец-то предложили слесарем альтернативу луковому буру возрастом 6000 лет и насосному бурам 2000 лет. WK Fine Tools, веб-сайт, посвященный буровым инструментам конца 19 века, объясняет:

«Зубчатая дрель передает свою мощность от вертикальной главной шестерни с ручным коленчатым валом на горизонтальную шкворневую шестерню, вращающуюся на валу, соединенном с устройством для удержания долота. В зависимости от соотношения размеров главной шестерни и шестерни может быть достигнуто большее количество оборотов от одного поворота рукоятки.»

Сверла с редуктором (также называемые «сверла для взбивания яиц» — узнайте, почему) изначально предназначались для сверления металла, для которого необходимы более высокие скорости вращения. Однако они также использовались для сверления мягкой древесины, и в этом случае механическое преимущество просто приводило к более легкому сверлению. Подобно ручным скобам, сверла с зубчатой ​​передачей работали непрерывным движением, но они давали дополнительное преимущество, заставляя сверло вращаться быстрее, чем скорость вращения кривошипа. Многие модели также предлагали возможность изменения скорости вращения долота.Сверла с редуктором были двух видов: «ручные сверла» и «грудные сверла». Компания Millers Falls начала массовое производство в 1878 году и с тех пор остается лидером рынка. Рэнди Родер объясняет различия между двумя типами:

«Ручные дрели [изображение ниже, источник] , как правило, имеют длину пятнадцать дюймов или меньше, лучше всего подходят для сверления отверстий в дереве и легких металлах и наиболее эффективны при использовании рабочим, чье тело находится над работой. кусок.Они лучше всего работают при работе на высокой скорости и особенно полезны для точного сверления отверстий небольшого диаметра, не повреждая тонкие наконечники сверла ».

«Грудные сверла [изображение ниже, источник] обычно превышают пятнадцать дюймов и увенчаны вогнутой пластиной, которая обеспечивает поверхность, на которую пользователь может опираться при сверлении отверстия. Иногда их называют« грудными сверлами »». брюшные сверла »или« коленные сверла », эти инструменты были незаменимы в строительной индустрии, в кузнечных мастерских, на фабриках и в цехах, где производились железнодорожные вагоны.Прочные сверла подходят для сверления отверстий в чугуне, стали и чрезвычайно прочной древесине. Разработанные с расчетом на то, что рабочий будет вкладывать изрядное количество собственного веса в задачу, сверла для груди особенно эффективны при использовании в положении стоя рядом с обрабатываемой деталью ».

Молочные мельницы, даже несмотря на то, что они приводились в действие человеком, могли быть очень мощным инструментом. Примером может служить молочная фабрика Millers Falls № 13, изображенная выше, которая была представлена ​​в середине 1880-х годов.Он имел отвертку диаметром шесть дюймов (15 см), что обеспечивало передаточное число от 4,5 до 1. Это означает, что сверло вращалось в 4,5 раза быстрее, чем рука пользователя. Более поздние модели имели еще более высокие передаточные числа. № 666, который был представлен в 1937 году, имел механическое преимущество более 7 к 1.

Нагрудник, заменяющий ручку, делал больше, чем просто позволял пользователю проталкивать грудь в дрель, отмечает Стивен Шеперд:

«Он также освободил руки для поворота кривошипа и удержания вспомогательной рукоятки на шарнире и напротив зубчатого колеса.Длина рычага до поворотной ручки варьируется от ручки, установленной на ободе колеса, до стержня, который выходит за пределы колеса, что увеличивает механическое преимущество ».

Более 200 различных моделей

Подтяжки для рук и дрели с зубчатой ​​передачей представлены на удивление большим разнообразием. В 1915 году инвентарь Millers Falls включал 28 ручных сверл, 40 грудных сверл и 135 вариантов ручного бандажа — особенно последнее число примечательно, учитывая простоту инструмента.

Одним из примеров является скоба Whimble (см. Выше), описание которой в каталоге гласит следующее: «Судостроители, строители мостов и другие, чья работа требует необычайно мощного взмаха, сочтут эту скобу прочным и прочным инструментом, способным противостоять грубым воздействиям. использование, к которому он обязательно положен ». Или возьмите «Угловую скобу» (ниже), которая была «единственным практичным инструментом для растачивания углов и вблизи стен и незаменим для плотников, посыльных и сантехников».

Стационарное использование

В специальные рамы могут устанавливаться как ортезы, так и дрели для рук и груди. Результат был рукой питания «сверлильный станок», «скамейка сверла», «пост сверла» или «луч» сверлу, которое дополнительно улучшенной производительность инструментов. Примером может служить навесное сверло для груди, изображенное слева, которое было представлено в 1883 году (так называемый «Универсальный ручной сверлильный станок»). Журнал «Плотницкие работы и строительство» посвятил этому статью:

.

«Предусмотрена стальная рама, в которой №10 грудное сверло может быть использовано весьма успешно. Сверло удерживается рамой, а работа надежно удерживается на месте зажимом, показанным на гравюре. Подача рычага, обеспечиваемая этим устройством, может приводиться в действие вручную, или может использоваться груз, который может быть предпочтительным. Преимущество такой насадки для использования с грудным сверлом очевидно. Большую часть работы, выполняемой инструментом такого типа, лучше выполнять с помощью сверла, установленного в раме. При обычном использовании грудного сверла очень часто требуется сильное давление, что утомляет рабочего.В показанной схеме соотношение рычагов пять к одному, что упрощает кормление. Когда требуется работа, которую невозможно выполнить на раме, инструмент можно вынуть за очень небольшой промежуток времени и использовать обычным способом ».

Было доступно много различных рамок, и тот же принцип можно было применить и к ручному бандажу (см. Иллюстрацию патента ниже). Угловые и храповые сверлильные станки можно было прикрепить к сломанным станкам и поворачивать так, чтобы сверлить под разными углами (вверху справа).Помимо перечисленных выше преимуществ, такая компоновка также давала оператору возможность держать одну руку свободной. Вариантом такого стационарного ручного инструмента был «сверлильный станок по дереву» (изображение справа, источник).

Эта двуручная дрель была самой мощной моделью, созданной Millers Falls Company, и была представлена ​​в 1860-х годах. Регулируемая модель просверливается под любым углом, а деревянное основание, удерживающее надстройку, является сиденьем, на котором может сидеть оператор.

Стивен Шеперд использовал машину и был впечатлен:

«Две ручные рукоятки и зубчатый механизм делают это сверло агрессивным даже с большими поворотными сверлами. Легко пробивает большие дыры в древесине. На нужной глубине зубчатая рейка перемещается, чтобы зацепить шестерню, и постоянный поворот рукоятки рукоятки с легкостью вытягивает коронку из отверстия ».

Совершенно другой ручной буровой станок (не производимый Miller Falls) был специально разработан для пробивки твердых пород. «Ручная дрель Ingersoll» (изображение слева) изображена и описана в энциклопедии «Современный механизм» 1892 года:

«Пружина сжимается за счет подъема траверсы, и ее отдача при отпускании создает удар, который наносится мертвым по камню без сотрясения человека.Пружина, обычно поставляемая для сверла, которое должно работать 2 человека, сжимается до 200 фунтов и создает с помощью импульса рабочего стержня и сверла удар силой около 300 фунтов ».

Постоянная доступность

Постоянная доступность некоторых ручных буровых инструментов не менее примечательна, чем их разнообразие. Например, ручная дрель Millers Falls № 2, одна из самых популярных свёрл компании для взбивания яиц, была представлена ​​еще в 1878 году и до сих пор может быть найдена (практически без изменений) в их каталоге 1981 года — спустя более 100 лет после ее появления (см. фото образца 1903 года справа, источник).

Ручная дрель № 2 пережила даже появление так называемой ручной дрели Buck Rogers (рисунок ниже), ее более радикально сконструированного современного родственника с закрытыми шестернями, которая появилась в конце 1940-х годов и была снята с производства к 1960 году. № 2 является наиболее ярким примером доступности, но большинство других традиционных моделей также оставались доступными в течение многих десятилетий.

Тем не менее, расцвет современных ручных буровых инструментов быстро закончился, даже до начала 1920-х годов.В то время как в каталоге Millers Falls на 1915 год было 135 различных моделей скоб, количество скобок в каталоге сократилось до 35 к 1938 году и до 13 в 1949 году. Рэнди Родер объясняет, что произошло:

«Растущее предпочтение электрических расточных инструментов сказалось на рабочем месте, и ясно, что рынок больше не может поддерживать огромную линейку скоб, многие из которых лишь незначительно отличаются от других. Как ни странно, компания продолжала продавать грудные сверла до 1980-х годов.Хотя сверла уже были анахронизмом, конкурентов было так мало, что рынок практически полностью принадлежал сам себе ».

Каталог Millers Falls 1981 года (см. Иллюстрацию справа, к тому времени компания была куплена Ingersoll-Rand) включает только 3 скобы, одну ручную дрель и одну грудную дрель. Сегодня все еще можно купить новые скобы для рук и ручные дрели, но они встречаются редко. Сверла для груди исчезли совсем — их больше не продает ни одна компания (обновление: они все еще в продаже, см. Комментарии).

Пиннакл бурового оборудования

Интересно то, что буровые инструменты, появившиеся в конце 19 века, были не только значительным улучшением по сравнению с более ранними инструментами; у них также есть много преимуществ перед их современными преемниками — дрелями. Конечно, как и большинство современных продуктов, дрели предлагают преимущество удобства: простое нажатие кнопки сделает свою работу. Но эта роскошь обходится дорого.

Очевидно, что современные электродрели зависят от ископаемого топлива для выработки электроэнергии для использования.Любое отключение электричества сделает дрель совершенно бесполезной. Тогда простая операция по просверливанию отверстия была бы невозможна, что весьма примечательно, поскольку менее 100 лет назад не требовалось электричества для выполнения работы почти так же быстро, как сегодня.

Электробрели также зависят от ископаемого топлива для производства материалов (в основном пластмасс) и электронных компонентов, а также для добычи ресурсов для их производства (включая редкоземельные металлы).Естественно, сверла с ручным приводом требуют энергии и для своего производства. Они почти полностью сделаны из чугуна и стали с никелированием. Но здесь есть важное отличие; даже если мы предположим, что воплощенная энергия ручной дрели аналогична энергии электродрели, у нее будет гораздо более длительный срок службы.

Обслуживание и долговечность

Ручные инструменты, которые были проданы в 1870-х годах и спасены со свалки антикварами или ностальгирующими мастерами, могут без проблем выполнять свои задачи сегодня, даже если они не использовались в течение десятилетий — небольшая уборка (с использованием бензина) была всем, что требовалось. .Эти инструменты были созданы на долгий срок. Более того, постоянная доступность одних и тех же моделей в течение многих десятилетий гарантировала доступность запасных частей. Ручная дрель практически не требует обслуживания, чтобы поддерживать ее в хорошем состоянии. Время от времени достаточно смазывать инструмент. После многих лет интенсивного использования им могут потребоваться новые деревянные ручки, но это все. Электродрель требует гораздо большего внимания, потому что она состоит из гораздо большего количества частей, в том числе и более хрупких.

Электроинструмент необходимо периодически открывать для очистки и смазки, чтобы он работал бесперебойно.Щетки следует проверять и время от времени заменять. Следует проверить проводку и схемы. В случае с дрелью со шнуром шнур может повредиться. Машину следует хранить вдали от пыли, дождя и высоких температур. И так далее.

Вероятность поломки намного выше, чем в случае ручного инструмента. Поскольку в большинстве случаев дешевле и проще заменить высокотехнологичный продукт, чем отремонтировать его, это означает, что электродрели не прослужат 100 и более лет. Их придется изготавливать снова и снова.

Даже если он поддерживается в хорошем состоянии и используется в течение долгого времени, аккумуляторная дрель будет регулярно нуждаться в новых батареях, что снова увеличивает потребление энергии и материалов, а также зависимость от инфраструктуры доставки, которая может не всегда присутствовать. [Справа: все части ручной дрели Millers Falls 1903 года, источник].

Бесшумный, безопасный, гибкий, снисходительный

Даже если не принимать во внимание вопросы энергии и окружающей среды, ручные дрели обладают некоторыми реальными практическими преимуществами.Они довольно тихие, а дрели могут производить до 130 децибел шума. Их независимость от электричества и батарей также гарантирует, что вы можете использовать их где угодно и сколько угодно, без каких-либо помех из-за слишком коротких шнуров и батарей, которых никогда не хватит. Сверла с ручным приводом также намного безопаснее, чем электродрели, а из-за их более низкой скорости сверления и более прямого контроля исправления при сверлении отверстия намного легче вносить (особенно удобно для таких неуклюжих людей, как я). Конечно, более низкая скорость вращения также может рассматриваться как (единственный) недостаток ручной дрели. Они могут выполнять всю работу, для которой мы сейчас используем электроинструменты, но для больших и / или глубоких отверстий в твердых материалах это потребует больше времени и некоторых упражнений — и этого достаточно, чтобы мы посмеялись над ними. Точно такая же проблема была обнаружена с подъемными кранами с приводом от человека.

Низкотехнологичный или высокотехнологичный?

Мы всегда сравниваем более простые решения, такие как ручные дрели, с современным, неустойчивым оборудованием, а не с инструментами, которые были до них.Ручные буровые инструменты действительно низкотехнологичны, если сравнивать их с дрелями. Тем не менее, они определенно высокотехнологичны, если сравнить их с луковыми сверлами, сверлами и грубыми деревянными ручными скобами. Ручные дрели, которыми мы сейчас пренебрегаем, являются продуктом промышленной революции, и их не следует воспринимать как должное. Эффективные ручные дрели требуют хорошей стали, заводов массового производства и масла, чтобы их шестерни оставались в форме.

Мельница буровая водяная. Источник: Deutsche Fotothek.

И последнее. Важно отметить, что в этой статье обсуждается только история ручных приводных буровых инструментов и станков и . Начиная с позднего средневековья, крупномасштабное бурение и бурение также выполнялось с помощью энергии животных, воды и ветра, не требуя вообще никаких человеческих усилий. См., Например, приведенную выше буровую мельницу с водным приводом, которая использовалась для бурения водяных труб в качестве альтернативы трубному шнеку, описанному ранее.

Крупномасштабные буровые работы стали более важными в конце 19 века, что привело к появлению целого ряда машин, оснащенных паровыми и электродвигателями.Не предпринималось никаких попыток улучшить существующие гидравлические и ветряные бурильные машины с помощью сменных частей и более качественных материалов.

Крис Де Деккер (отредактировал Шамиз Жубер)

Буровые инструменты XIX века:

• Домашняя страница Миллеса Фолла (Небеса старых инструментов) Рэнди Родера. Общая информация, а также описание и изображение каждого бурового инструмента Millers Falls, когда-либо проданного, включая одноручные толкающие сверла, которые я здесь проигнорировал.
• WK Fine Tools. Подробная информация о сверлах Millers Falls и других буровых инструментах. Здесь можно найти полную анатомию ручной дрели N0.2, а также широкий обзор буровых инструментов в Великобритании и США и их производителей (включая патентные чертежи многих инструментов).
• Типовое исследование сверла для взбивания яиц Millers Falls № 2, проведенное Джорджем Лэнгфордом. Больше информации, больше ссылок.
В блоге
• Full Chisel есть отличный раздел о буровых инструментах.
• Каталог компании Millers Falls за 1904 год в блоге Toolemera.
• Каталоги Millers Falls 1925 (или 1939), 1949 и 1981 годов в Rose Antique Tools.
• Расточные инструменты Чака Зитура.
• 1891 Каталог грудных сверл и подтяжек, изготовленных H.S. Варфоломей.
• 1923 Каталог компании Goodell-Pratt.
• 1926 Каталог инструментов Янки.
• Каталог инструментов Metabo 1930-х годов.
• Американская запатентованная база данных скоб.
• Американский механический словарь, Эдвард Х.Рыцарь, 1881
• Современный механизм; демонстрируя последние достижения в области машин, двигателей и передачи энергии, Бенджамин Парк, 1892.

Древние и средневековые инструменты, общая история:

• Музей ранних американских инструментов, Эрик Слоан, 1964 год.
• Редкие и гениальные инструменты: прославление самых удивительных инструментов в мире, Сандор Надьсаланси, 2004.
• Искусство изящных инструментов, Шандор Надьшаланси, 2000 г.
• Древние плотники, Генри Мерсер, 1929 год
• История деревообрабатывающих инструментов, Уильям Гудман, 1964 год
• Один хороший поворот: естественная история отвертки и винта, Витольд Рыбчинский, 2001
• Китай за работой, Рудольф Хоммель, 1937 год
• Исследование примитивных методов бурения, JD Mc Guire, Бюллетень Национального музея США, 1894 г.
• Сверлильные и расточные инструменты, Британская энциклопедия, издание 1995 г.
• Эксперименты в египетской археологии: технология обработки камня в Древнем Египте, Денис Стокс, 2003 г.
• История техник — Том 2: Этапы машиностроения, Морис Дюма, 1964
• Производство каменных саркофагов в Древнем Египте, Денис Стокс, 1999 г.
• Фиванская гробница, Нина и Норман де Гарис Дэвис, 1943 год
• Изготовление бусин и бус в Иераконполисе, археология.org
• Roman Woodworking, Роджер Брэдли Ульрих, 2007
• Деревообрабатывающие инструменты, 1600-1900, Питер К. Уэлш, 1966
• Оглеты, буравчики и подтяжки, Колониальный фонд Вильямсбурга.
• Индийская насосная мельница, Исторические народные игрушки (веб-сайт)

Статьи по теме:

————————————————- ————————————————— ——————————————-

Low-tech Magazine делает прыжок с Интернета на бумагу.Первый результат — это 710-страничная мягкая обложка с идеальным переплетом, которая печатается по запросу и содержит 37 последних статей с веб-сайта (с 2012 по 2018 год). Второй том, в котором собраны статьи, опубликованные в период с 2007 по 2011 год, выйдет в конце этого года.

Low-tech Magazine: Печатный веб-сайт .

————————————————- ————————————————— ——————————————-

Ручные дрели | Ручные дрели

ПОИСК в нашей БЕСПЛАТНОЙ онлайн-библиотеке по деревообработке Выбирать . .. 3 млн Абатрон Регулируемый зажим Биты и инструменты для маршрутизаторов Amana Американский Дизайн Мебели Инструменты Anant Якорь Арбортех Арти Рашпиль Auriou Плохой инструмент для топора работает Bahco Инструменты Barr Beall Tool Behlen Benchcrafted Инструменты Bessey Лучшая связь Инструментальный завод из голубой ели Инструмент Blum Bob Swerer Productions Токарные инструменты Bodger Инструменты Bora Инструменты Bosch Бостик Компания Bowl Kit Мостовой Городской Инструментальный Завод Briwax Бык лягушка Картер Продукты Чарльз Брок Clesco Клифтон Инструменты Биты и блейды для маршрутизаторов CMT Инструмент Коллинза Компания Color Wheel Горелки для дерева Colwood Кормарк Интернэшнл Ремесленник Кожа Инструменты полумесяца Critter Spray Products Корона ручные инструменты Crown Plane Company Ручные инструменты CECK Edge Дэвид Бэррон Инструменты Дельта Машиностроение DeWalt Алмазная пила Дико Принадлежности для заточки DMT Dowl-It Дремель Дрель доктор Dubuque Clamp Works Э. C. Emmerich Tools Орел америка Earlex Инструменты Easy Wood EazyPower Инструменты Eclipse Инструмент Эльбо Маски Elipse Энвиротекс Алмазные продукты EZE-LAP Famowood FastCap Fein Tools Fenner Drives Электроинструменты Festool Инструменты Fisch Компания Флетчер-Терри Инструменты для резьбы Flexcut Foredom Лезвия для пил Forrest Биты и лезвия для маршрутизаторов Freud Фуллер Общая отделка Общее оборудование Инструменты Gladstone Glen-Drake Toolworks Хорошая рука Gränsfors Bruks Гробет США Hamburg Industries Привет Инструменты для резьбы Hirsch Скакательные инструменты Скамьи Hofmann & Hammer Держи Хит Продукция Howard Продукты HTC Гидрокот Гидросорбирующие осушители воздуха Самолеты Ibex iGaging Incra Промышленные абразивы Insty-Bit Дизайн Ironwood Файлы для резьбы Ивасаки Иёрой Японские инструменты Джаспер Инструменты JDS Джевонс Джевитт JHL JoolTool Токарные инструменты Jordan Капуста Келлер ласточкин хвост Клеммсия Известные концепции Инструмент Крег Кумагоро Кунц Инструментальный завод озера Эри Ламелло Ланкастер Приземляться Lap-Sharp Leecraft Ли Джигс Левин LHR Либерон Lie-Nielsen Toolworks Лигномат Потерянный арт-пресс Lufkin Lumberton Лутц Магкрафт Magswitch Махони Макита MegaPro Инструмент Mercer Дизайн Меса Виста Metabo Микро Забор Микро Джиг Миллер дюбель Miracle Point Мирка Абразивы Моракнив Швеции MSA Мюллер Фордж Mylands Нарекс Инструменты Nebo Нельсон Пейнт Николсон Nobex Никто Нортон Nupla Старый коричневый клей Old Fashioned Milk Paint Co. Олсон Пила Односторонняя токарная обработка дерева Бык-Голова — Оксенкопф Пегас Пелтор Производительные абразивы Пику Игривые планы ПМС Портамат Портер-Кейбл Пауэлл Мфг Powerstrop Promax Proxxon Purdy Путч Р.Ножи Мерфи Рабочие места Ramia Мощность записи Ричард Келл Инструменты Рикон Роберт Лэнг Роберт Ларсон Рустолеум Покрытие Saburr Tooth Friction Coating Мешок ИБП Зауэрс SawStop Шредер ScrapeRite Инструменты Shaper Шеффилд Бронза Магазин Fox Шелковистый Sjobergs Деревянное правило Скоухегана Токарные инструменты Sorby Винты Spax Spyderco Стэнли Инструменты Старретт Sterling Toolworks Инструменты SuperMax Система Три Таджима Текнатул Томас Флинн и Ко.Инструменты для деревянного туфа Timberline TimberMate Клей для дерева Titebond TMI Тормек Тренд Тритон Vantage Industries Vaughan Инструменты Veritas Инструменты Венеры VPS W. W. Norton Publishing Wall Lenk Co. Watco Waterlox Уэйн Бартон Веллер Уайтхолл Биты маршрутизатора Whiteside Wixey Wolfcraft Деревянные детали Инструменты дятлов Ленточная пила WoodSlicer Работа Sharp ZetSaw Zinsser Деревообрабатывающие инструменты Клеи и клей для дерева Топоры Ленточные пилы и аксессуары Ленточные пилы и аксессуары Специальные инструменты Barr Бестселлеры Книги и планы деревообработки 323 323 Инструменты для автомобилей Инструменты для председателя Зубила Зажимы Шаблоны и столярные инструменты «ласточкин хвост» Инструмент Dremel Сверла и инструменты для завинчивания Пылеуловитель Электроинструменты Festool Напильники, финишные стяжки Подарки Gransfors Bruks Axes Ручные рубанки и аксессуары Ручные пилы Ручные инструменты gif»> Деревообрабатывающее оборудование Японские ручные инструменты Ручные инструменты Lie-Nielsen Инструменты Luthier 32 Маркировочные инструменты 9055 Power To ol Принадлежности и управление запасами Электроинструменты Скульптурные коромысла Фрезы Фрезы и аксессуары Предотвращение ржавчины и смазки Защитное оборудование Шлифовальный инструмент Пильные полотна, пилы и пилы 905 Принадлежности Скребковые инструменты gif»> Лобовые пилы и аксессуары Заточные инструменты Магазинные принадлежности Винты Spax Спицевые ножи и лопаточные ножи Распылительная обработка Стационарные инструменты Столы Инструменты Прижимные инструменты Принадлежности для шпона Деревообрабатывающие проекты Инструменты для деревообработки Оборудование для токарной обработки древесины Инструменты для токарной обработки древесины jpg»> Верстаки и оборудование Мастерские и семинары Информация о доставке Возврат Условия продажи Посетите Highland Woodworking Help Woodworking Links Таблицы цветов MSDS Безопасность Видео о продуктах California Proposition 65

Деревообрабатывающие инструменты На главную> Сверла и инструменты для завинчивания> Ручные сверла Ручные дрели — это элегантное решение для простых задач сверления и в определенных ситуациях превосходный выбор по сравнению с дрелями.Ремесленники до изобретения электроинструментов могли выполнить любую задачу по сборке мебели с помощью колчана ручных инструментов, который, безусловно, включал бы надежную ручную дрель и скобу для бит. Сегодня подумайте о ручной дрели, когда вам нужно дополнительное управление для деликатного или прецизионного сверления на этом критическом этапе вашего проекта. Ручные дрели также являются отличным инструментом для предварительного сверления и сверления в древесине, склонной к раскалыванию. При сверлении плотного материала или при сверлении больших и глубоких отверстий подумайте об использовании фиксатора для бит — дополнительный крутящий момент поможет вам легче сверлить и проходить сквозь них.Мы предлагаем немецкие ручные дрели от Schroeder и многие другие ручные сверлильные инструменты, поэтому не думайте об этих инструментах как о старомодных, подумайте о серьезных ручных инструментах для деревообработки. Обратите внимание на их кузенов спиральную отвертку с трещоткой — еще один полезный традиционный ручной инструмент. Ручные дрели Отображение продуктов 1-8 из 8 результатов Показать: 30 60 90 200 Сортировать: Дефолт Цена по убыванию Цена по убыванию Имя (А-Я) Имя (Я-А) Новейшие Маленькая ручная дрель Schroeder Цена: 29 долларов. 99 Бит-скоба Цена: 19,99 долларов США Premium Bit Brace — 10 дюймов Цена: 109,99 долларов Двухскоростной дрель Schroeder для груди Цена: 99 долларов.99 Ручная дрель Schroeder Heavy Duty Цена: $ 64.99 Ручная дрель Шредера Цена: 54,99 долларов США Универсальные регулируемые тиски со штифтом Цена: 15 долларов.50 Тиски с шарнирной головкой общего назначения Цена: $ 11.99

Ваша корзина пуста. FLIP через наш последний каталог инструментов для деревообработки Посмотреть телешоу Highland Woodworker Введите имя для поиска в списке желаний

Ручная дрель | HowStuffWorks

Ручные дрели — полезный инструмент для плотников и тех, кто предпочитает не использовать электроинструменты.

Что такое ручная дрель?

Ручная дрель — это ручной инструмент, который преобразует и усиливает круговое движение кривошипа в круговое движение сверлильного патрона. Хотя в большинстве случаев она была заменена электродрелью, ручная дрель используется многими мастерами по дереву.

Ручная дрель состоит из рукоятки, которая вращает ведущие шестерни на главном валу. Патрон на конце вала удерживает сверло.Противоположный конец вала имеет вторую ручку, которая удерживается неподвижно, пока патрон вращается. Сверло выбирается для вырезания отверстия определенной ширины, например 3/8 дюйма; размер обычно указан на валу сверла.

Как безопасно использовать ручную дрель

Чтобы безопасно использовать ручную дрель, ослабьте патрон и вставьте соответствующее сверло, затем затяните патрон. Для большинства ручных дрелей требуется специальный инструмент, чтобы надежно затянуть патрон.Поместите наконечник сверла в то место, где вы хотите вырезать отверстие, убедившись, что сверло находится под тем же углом, что и желаемое отверстие. Поверните рукоятку, чтобы повернуть сверло и просверлить отверстие. При использовании сверл меньшего размера будьте осторожны, чтобы не надавливать на ручку слишком сильно, иначе сверло может погнуться или сломаться.

Как обслуживать ручную дрель

Ручные дрели не требуют особого обслуживания, но могут быть повреждены из-за неправильного использования, например, неправильного сверла или чрезмерного давления на инструмент.Для достижения оптимальной эффективности периодически капайте каплю легкого масла на шестерни кривошипа и в патронную шестерню.

Инструменты, относящиеся к ручной дрели

Другие полезные инструменты для проделывания отверстий включают дрель и различные маленькие пилы.

Это не то, что вы ищете? Попробуйте эти:

• Инструменты для ремонта дома: предпочитаете ли вы использовать «Желтые страницы» для всего, что нужно починить в доме, или считаете себя обычным мастером по дому, есть несколько инструментов, которые каждый должен иметь в своем ящике для инструментов. Узнайте все о них в этой статье.
• Ручные инструменты: в этой полезной статье узнайте о некоторых наиболее распространенных инструментах, которые вы захотите иметь дома, большинство из которых используются вручную.
• Электродрель: Электродрель может работать одновременно с электроприводом, просто заменив сверло. Ознакомьтесь с этой статьей, чтобы получить советы по использованию дрели.

ручной инструмент | Типы и факты

Геологические и археологические аспекты

Самые старые известные инструменты датируются 3 годом до н. Э.3 миллиона лет назад; геологически это середина эпохи плиоцена (примерно 5,3–2,6 млн лет назад). На смену плиоцену пришла эпоха плейстоцена (от 2,6 млн до 11700 лет назад), которая закончилась отступлением последних ледников, когда ее сменила эпоха голоцена (11700 лет назад до настоящего времени). Плейстоцен и каменный век находятся в грубом соответствии, поскольку до первого использования металла около 5000 лет назад камень был основным материалом для изготовления инструментов и орудий.

Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишись сейчас

Сначала люди были случайными пользователями инструментов, использовали для достижения цели удобные палки или камни, а затем выбрасывали их. Хотя люди, возможно, разделяли эту характеристику с некоторыми другими животными, их отличие от других животных могло начаться с преднамеренного создания инструментов в соответствии с планом и для определенной цели. Режущий инструмент был особенно ценен, потому что из всех хищных животных только люди не были оснащены рвущими когтями или клыками, достаточно длинными, чтобы проколоть и разорвать кожу: людям нужны острые инструменты, чтобы проникнуть через кожу к мясу.Первыми инструментами были куски камня с естественными трещинами и острыми краями, которые можно было разрезать; за ними следовали намеренно выбитые камни. Для археологов находка примитивных, специально изготовленных режущих инструментов указывает и подтверждает раннее присутствие людей на этом месте. После того, как его поняли, огонь помог сформировать деревянные орудия до того, как для этой цели стали доступны подходящие каменные орудия.

Огонь также был основой металлургии. Когда в историческое время силы воды и ветра применялись для повседневных задач по измельчению зерна и поднятию воды, путь к индустриализации был открыт.

Идея связать историю человечества с материалом, из которого были изготовлены орудия труда, относится к 1836 году, когда перед датским археологом Кристианом Юргенсеном Томсеном стояла задача выставить недокументированную коллекцию явно древних инструментов и орудий труда. Томсен использовал три категории материалов — камень, бронзу и железо — чтобы представить то, что, по его мнению, было упорядоченной последовательностью технологического развития. С тех пор идея была формализована в обозначении каменного века, бронзового века и железного века.

Система трех возрастов не применима к Америке, многим островам Тихого океана или Австралии, местам, в которых не существовало бронзового века до того, как европейские исследователи познакомили коренных жителей с продуктами железного века. Каменный век все еще вполне реален в некоторых отдаленных регионах Австралии и Южной Америки, и он существовал в Новом Свете во время первого визита Колумба. Несмотря на эти оговорки, последовательность Камень – Бронза – Железо представляет ценность как концепция в ранней истории инструментов.

Каменный век был очень продолжительным, охватив практически всю эпоху плейстоцена. Медь и бронза появились более 5000 лет назад; железо последовало в следующем тысячелетии или около того, и, поскольку эпоха включает в себя настоящее.

Очевидно резкий переход от камня к бронзе имеет тенденцию маскировать критическое открытие самородных металлов и их утилитарное использование и не указывает на важные открытия плавления и литья. Из бронзы можно сделать вывод о решающем открытии плавки, процесса, с помощью которого большинство обычных металлов может быть извлечено из их руд.Плавленая медь обязательно предшествовала бронзе, смеси меди и олова, первому сплаву. Железо появилось позже, когда техника, опыт и оборудование смогли обеспечить более высокие температуры и справиться с проблемами, связанными с его использованием.

Ручное сверление в Bisbee

Ручное сверление

Шахтер одинарный домкрат Bisbee около 1900 г.

До 1905 года бурение взрывных скважин в Бисби производилось вручную. Этот напряженный процесс сделал продвижение подземных выработок медленным и трудоемким.Скорость продвижения варьировалась в зависимости от твердости породы и направления ствола скважины, наиболее сложным было вертикальное.

Одиночный домкрат был предпочтительным методом в Bisbee. Это сделано

одним человеком, используя долото, похожее на буровую сталь, ударяя по нему молотком, вращая сталь на ¼ оборота, а затем ударяя по нему снова, процесс повторяется до тех пор, пока отверстие не будет завершено. Молоток, называемый одинарным домкратом, весит 3,5-4,5 фунта.

Двойной домкрат (Двуручный) Это выполняется двумя людьми, один из которых держит буровую сталь и вращается между ударами, а другой ударяет по стали с помощью двойного домкрата (кувалды) с длинной рукояткой от 8 до 10 фунтов, который иногда меняет положение. разгрузить бурильщика.

Triple Jacking (Трёхручный): два человека наносят удары, а один поворачивает сталь.

Во всех методах необходимы наборы буровых сталей градуированной длины и ширины. Начинают с более коротких и широких сталей, стали становятся длиннее и уже по мере того, как отверстие углубляется. Ручная сталь, найденная под землей в Бисби, имеет ширину от 1 1/4 дюйма до дюйма. Разница в длине от 21/2 дюйма до 3 дюймов между сменами стали. Заточка и форма стали зависят от твердости породы.Ручные стали будут иметь наконечник в форме долота с расширенными краями. Распространенное заблуждение о сталях состоит в том, что они имели форму звездчатых сверл, используемых при разработке горных пород.

Схема, показывающая различные методы заточки ручной стали

1a предназначен для мягких пород и типичен для сталей Bisbee. 2b для более твердых пород

Фаска более плоская в твердых породах, а сталь имеет меньше выступов. В более мягких породах скос круче, а развальцовка больше. Очистка отверстий во время сверления имеет решающее значение, скопившаяся пыль будет действовать как амортизатор, смягчая воздействие ударов молотка.Горизонтальные отверстия очищают с помощью медной ложки (сверлильной ложки), лопатой для черенков. В нижних отверстиях используется небольшое количество воды, из-за чего режущая кромка прилипает к стали как грязь. Сталь время от времени удаляют и стучат по камню, сбивая грязь. Вырезанные вверх отверстия имеют преимущество выпадения стружки. Отверстия, просверленные вручную, легко узнать по их треугольной форме, отверстия, просверленные вручную, идеально круглые.

Скорость бурения разными методами и в разных типах горных пород

Сверла

Обычно шнеки использовались в угольных шахтах, это был важный метод ручного бурения, используемый для бурения взрывных скважин в более мягких материалах, таких как оксиды и глины в Бисби.Под землей было обнаружено несколько различных стилей, самые распространенные из которых — около 4 футов в длину и имеют место, где может быть установлена ​​деревянная ручка.

Шнек должен быть установлен напротив мягкого материала и вращаться деревянной ручкой при приложении давления. Пример 4-футового шнека имеет место, где по нему ударяют молотком, чтобы прогнать шнек через небольшой участок твердой почвы.

Были обнаружены два шнека, которые исключительно длинные и позволяют сверлить отверстия большего размера. Диаметр резания такой же, как у ручной стали. В случае обнаружения более твердого материала отверстие затем обрабатывается ручным сверлением.В 1911 году на руднике Оливер почва была настолько мягкой, что для экономии сжатого воздуха использовались нагнетательные шнеки.

4-х футовый шнек, обнаруженный на юго-западном руднике 4-го уровня

Одинарный домкрат 4 ½ фунта в стиле Bisbee и ручная сталь

Королева наклона в шахте на 25 футов выше станции уровня B

Машинное сверление для создания отверстия идеальной круглой формы Основная штольня Queen Tunnel

Список литературы

Энни Ларкин 2010, чел. комм., 8 марта

Аризонский республиканец, 28 декабря 1905 г.

Трактат о добыче металлов, том 3 1899, типография Burr, Нью-Йорк, раздел 38 стр.55-56

Бентон-Коэн, Кэтрин 2009, Пограничные американцы: расовое разделение и труд в приграничных районах Аризоны, издательство Гарвардского университета, стр.96

Bisbee Daily Review, 5 июля ^th 1902

Bisbee Daily Review, 5 июля ^th 1903

Bisbee Daily Review, 27 июня ^th 1903

Bisbee Daily Review, 29 июня ^th 1913

Инженер угольной шахты Февраль 1907 г. Том 27, с. 291

Журнал сжатого воздуха Май 1918 г. Том XXIII No.5 p8766

Грэм, Р. «Бисби Аризона» Минералогическая запись, сентябрь — октябрь 1981 г., том 25, стр. 274

Гораций Джаред Стивенс, Уолтер Харви Вид, 1911, Медный справочник, том 10

Шахты и полезные ископаемые, февраль 1907 г. Том XXVII, № 7

Горно-научная пресса, 19 июля 1913 г. с.108

Миссис Хью Браун, Дни железной дороги: Воспоминания о Тонопе, 1904 г., Американский Запад, 5 ноября 1968 г., стр. 28.

Монтана Бьютт Стандарт 4 марта 1932 г.

Пил, Р. 1941, Справочник горного инженера 3 ^{-е издание} John Wiley & Sons, Inc., стр.5-07,5-08

Янг, Отис, Western Mining, University of Oklahoma Press, 1987, стр.185-186

Республиканец Аризоны, 9 сентября 1903 года

Республиканец Аризоны, 4 сентября 1903 г.

Республика Аризона, 12 ноября 1960 г.

Ричард Грэм IV 2010, чел. комм., 8 февраля

Ричард Грэм III 2010, чел. комм., 2 февраля

Reno Evening Gazette, 14 января 1903 г.

Университет штата Миссуриан 28 октября 1908 г.

Gear Guy: ручная дрель

Мы с женой сейчас живем в Тибете, но готовимся к переезду в Монголию.Мы бы хотели взять ручную дрель, чтобы проложить маршруты. Какие-либо предложения?

Аноним, через rockandice.com

Заставь свою жену заняться бурением, для начала. Ручное сверление требует терпения, способности переносить мучительную боль и грубой, но осторожной силы. Самые плодовитые болтеры также движимы необъяснимой, непреодолимой потребностью творить, но при этом могут терпеть критику и клевету. И все это без доброго слова или благодарности от тех, кто извлекает выгоду из этих усилий.Только люди, способные рожать детей, обладают необходимыми качествами. Итак, вы правы, что ищете самую лучшую ручную дрель. Купите его, и вскоре вы не только получите в Монголии больше снастей, чем пупок цыпочки-хиппи, но и ваш брак будет процветать. Я знаю, что моя четвертая жена не может быть счастливее.

Лучшая дрель — Petzl Rocpec (75 долларов). Этот хитроумный инструмент имеет короткую рукоятку для уменьшения раскачивания, резиновую рукоятку, защиту для рук, поворотную петлю для запястья, которая не путается при повороте сверла, и крепление для бит SDS, которое вставляется без дополнительных инструментов. Вы можете найти Rockpec по всему миру, хотя забить его в ледяных степях Монголии будет не так просто, как найти масло яка.

Имейте в виду, что сверло — это просто держатель для сверла, а это реальная цель бизнеса. Биты SDS ( Steck, Dreh, Sitz; German for Insert, Twist, Stay ) производятся под разными брендами по цене от 5 до 20 долларов. Более дешевые стандартные биты быстро затупляются, но их достаточно для обработки нескольких отверстий. Более дорогие биты таких брендов, как Hilti и Bosch, более острые и имеют более жесткие твердосплавные наконечники.Это стоит своих денег, если вы планируете, чтобы ваша жена внесла значительный вклад в монгольское спортивное скалолазание. Чтобы завершить свой набор, возьмите трехфутовую гибкую трубку для аквариума для паяльной трубы (также используемой в качестве измерителя глубины), молоток Yosemite с ручкой из гикори (Black Diamond, 100 долларов США) и прочный нейлоновый мешок для хранения набора для сверления. Оберните все это в какую-нибудь бумагу с сердечками на всем протяжении, отдайте Конфетке на валентинки, и семейное блаженство будет всего в нескольких ударах молотка.

Есть вопрос? Электронная почта rockandicegearguy @ gmail.com

Аккумуляторные дрели и электродрели DEWALT | Power Drills

DEWALT предлагает полный ассортимент сетевых и аккумуляторных дрелей для удовлетворения любых потребностей в сверлении. Включая; шпильки и балки, кабельные дрели с регулируемой скоростью 1/2 «- 3/8» и аккумуляторные дрели в диапазоне напряжений. Каждая дрель разработана с учетом особенностей бурения в конкретных условиях и в конкретных условиях.

Все Сверла Категории

Ваш выбор

102 Результаты Очистить все

Нет текущих выборов

Посмотреть все Сортировать по Новейшие Самый старый По названию от А до Я По имени Z-A 102 Результаты

Товаров не найдено.

{{{Navigation_Title}}}

{{ModelName}}

{{#unless HideCompare}} Сравнить продукт {{/пока не}} {{#if IsAccessory}} Посмотреть серию {{еще}} {{#if BuyNow}} купить сейчас {{еще}} Посмотреть продукт {{/если}} {{/если}} .
