Схема установки твердотопливного котла в частном доме: Схема подключения твердотопливного котла к системе отопления в частном доме

Установка твердотопливного котла своими руками: 3 шага

Твердотопливные котлы востребованы за счет независимого или почти автономного функционирования. Покупать такую вариацию рационально, когда наблюдаются сбои с подачей газа. Ресурсы для таких установок заготавливаются впрок, а сделать это можно даже летом. Поэтому у пользователей возникает вопрос «как установить твердотопливные котлы отопления самостоятельно?», особенно это актуально для жителей загородных или частных владений.

Такие работы отличаются трудоемкостью, но осуществить монтаж своими руками можно, если учитывать установленные требования и нормы. Требуется подбор схемы разводки, подключение в соответствии с конкретными условиями, нужно знать, как установить твердотопливные котлы лучше согласно этому.

Подобная оснастка монтируется только в напольном виде, что обусловлено приличными габаритами и весом. Но в этом есть преимущество, учитывая отсутствие необходимости подготовки разрешений на монтаж.

Главное – соблюдение элементарных правил безопасности и обеспечение удобства обслуживания.

Как правильно установить твердотопливные котлы зависит и от типа оборудования. Агрегаты разделяются на:

1. Пиролизные. Функционирование заключается в расходе топлива и летучих веществ по отдельности, поэтому оборудование называется еще газогенераторным. Прежде чем запустить пиролизный котел, нужно проверить дымоход на наличие тяги и работоспособность коммуникации.

2. Пеллетные. Такая оснастка отличается автономностью и длительной эксплуатацией. Котлы стабильно поддерживают заданный показатель. Главный плюс в том, что оснастка функционирует и без помощи человека. Единственное – необходимо заправить емкость топливом полностью. При выборе такого варианта нужно знать, как настроить пеллетный котел правильно.

3. Длительного горения. Такие модификации ценятся за высокую эффективность и длительную работу на одной закладке энергоресурсов. Чаще всего применяются древесные материалы.

Поэтому о том, как подключить ТТ котел, дальше.

Мы также писали «Выбираем твердотопливный котел – на что обратить внимание? 7 критериев удачной покупки».

Общие правила при подготовке к монтажу

Первое перед установкой – разобраться с котельной. В помещении, где осуществляется монтаж, обязательно должен быть хороший уровень вентиляции. Поверхность, на которой устанавливается оборудование, выполняется из бетона. Оптимальная толщина составляет минимум 5 см.

Перед тем, как установить твердотопливный котел на даче или в доме, нужно разобраться с местом для котельной и самой оснастки. Минус такого оборудования заключается в том, что требуется пространство для вентилирования поверхностей.

Качество работы определяется и правильно подобранными инструментами для установки котлов. Для профессионального оборудования свойственна дороговизна, а разовое приобретение неоправданно, поэтому рациональнее воспользоваться услугами специализированных работников.

Но, если все-таки интересно, как самостоятельно установить твердотопливный котел, то выполняются такие действия:

подготавливается котельное помещение;
размещается агрегат на объекте;
прокладываются трубные конструкции по помещению;
выполняется обвязка;
запускается агрегат и коммуникация.

Выполнение установленных стандартов и прописанных нормативов определяет качество работы отопительного оборудования в дальнейшем. Это также гарантирует безопасность функционирования оснастки и жизни людей, проживающих в обители. Перед тем, как установить твердотопливный котел для квартиры или дачи, например Макситерм LUX 22 или Roda BF-04, нужно учесть ряд требований и нормативов. Это:

Выбирается котельная, площадь которой превышает 7 м2, а в помещении установлена приточная вентиляционная система. Для сечения канала параметр равен минимум 80 мм при расчете на 1000 Вт оборудования.
Между котлом и стеной нормативно безопасное расстояние составляет от 0. 5 м.
Для обустройства пола применяются строительные материалы, устойчивые к возгоранию. Еще и перед топкой располагается лист (он может быть металлическим).

Дымоход обязательно не содержит поворотов, при их наличии они должны быть крутыми. Составляющие трубы обязательно подвергаются герметизации с помощью специальной термоустойчивой ленты или средства. Показатель сечения устанавливается исходя из сечения на выходе оснастки. Выбранной моделью определяется и КПД оборудования.

Также рекомендуем «ТОП-7 популярных газовых отопительных котлов до 250 квадратных метров»

Обязательно учитываются нормы пожаробезопасности и при подключении к электросети, и во время подвода воды. Перед тем, как установить твердотопливный котел своими руками, нужно разобраться и с вопросом наличия котельной.

Такое помещение обязательно, учитывая, что для моделей, работающих на дровах, торфяном сырье, пеллетах, отходах деревообработки и сельского хозяйства в виде брикетов, требуется периодическая закладка ресурсов, а производить подобные работы в обычном месте не очень удобно. Вентиляция нужна, чтобы обеспечить агрегату необходимое количество воздуха на горение, вывода из комнаты дымовых газов и компенсирования удаленного кислорода таким же притоком.

Рекомендуем также «Выбор отопительного котла: твердотопливный, электрический или газовый? 3 главных критерия».

Что необходимо знать и сделать перед самим монтажом

Какие инструменты нужно иметь в наличии перед тем, как подключить твердотопливный котел отопления своими руками? Изначально следует обзавестись специальной одеждой и приборами:

сваркой и маской для нее;
угловой шлифмашинкой, которая режет по металлу;
комплектом разнокалиберных ключей;
строительным уровнем и угольником;
отверткой с комплектом различных насадок;
сантиметром и карандашом;
пистолетом для герметизирующего средства.

Перед монтажом также проводятся расчеты параметров котельной.

Для этого учитываются особенности принципа работы выбранного агрегата. Перед тем, как установить котел на твердом топливе, также осуществляется проектирование теплообменных конструкций и спайка комплектующих, выполняющих роль соединителей. Для подключения оборудования к коммуникации требуется приобрести:

запорные краны с подвижной деталью в форме шара, муфту;
соединители и отводы из стали;
трубы из металла;
герметизирующие средства для термозащиты;
сантехническую подмотку;

трубу, имеющую шиберную задвижку, для отвода дыма.

Главное при выполнении работ – следовать инструкции, которую предоставляет завод-изготовитель.

Также будет интересно «ТОП-6 дровяных котлов для частного дома до 200 кв.м.».

Как установить твердотопливный котел длительного горения, например, Atmos D20? Такие установки также нуждаются в обустройстве опоры. Если мощность агрегата превышает 50000 Вт, то выполняется покрытие из бетона, опирающееся на почву и спрессованная щебневая подложка. Располагаться он должен выше уровня стяжки на 8-10 см. Но одновременно нельзя связывать эти две основы. Установить твердотопливные котлы длительного горения, как и другие виды, несложно при учете норм и требований. Если работы выполняются в частных домах, то предусматривается обустройство дымоходной шахты в поверхности стены с выходом через крышу.

Как правильно подключить пиролизный котел и пеллетное оборудование, к примеру, Calgoni SOLARO-05 A/C и РЕТРА-3M РЕТРА 4М? В этом случае выполняется подключение трубных конструкций, запорных комплектующих. Также устанавливается группа безопасности, емкость для приема воды при ее тепловом расширении, насос для циркуляции жидкости, клапан трехходового типа. После монтажа требуется проверка системы.

Как установить котел на дровах, например, VIADRUS ULK U 22 L 5 SEC? Порядок действий и требования в этом случае идентичны первым двум. В конце настраивается автоматика и вводится оборудование в эксплуатацию. Вот и вся инструкция того, как правильно подключить котел на дровах и другие виды агрегатов.

Рекомендуем “На что обратить внимание при выборе электрического котла: 3 критерия для покупки”.

Алгоритм выполнения работ при установке

Независимо от типа вариации, алгоритм осуществления такого процесса остается одинаковым. Как установить твердотопливный котел в каркасном доме и других объектах:

Изначально выполняется подготовка. Выбирается помещение, рассчитываются характеристики объекта, выполняющего роль котельной. Обязательно подготавливается площадка из бетона под отопительное оборудование. Но в ряде случаев возникает вопрос «как установить твердотопливный котел на деревянный пол?». Выполнение таких работ допускается только в том случае, если предварительно прокладывается между поверхностью и оснасткой огнезащитный слой.
Проводится монтаж коммуникации. Агрегат, к примеру Донтерм ДТМ КОТ-13Т или Hi-Therm Pegas 4, устанавливается на место работы.
Выполняется обвязка. Эта стадия наиболее сложная и трудоемкая. Осуществляется подключение коммуникаций: трубопроводов, подающих и возвращающих воду в систему, обратки на обогрев воды, если выбрана двухконтурная модель. Далее делается завязка для дополнительного оснащения. Это может быть компенсационный резервуар.
Устанавливается трубная конструкция для вывода продуктов сгорания.
Запускается оснастка в систему.

Вот и весь алгоритм того, как устанавливается твердотопливный котел в частном доме. Изначально модель осматривается визуально, выполняется тестовый запуск на открытом воздухе. Требования СНиП указывают на то, что необходимо проведение гидравлических испытаний коммуникации для того, чтобы установить твердотопливный котел в квартире или доме. Для этого требуется подключение воды, открывая краны и клапаны. После поднимается давление коммуникации с помощью регулировочного вентиля. Оптимальный показатель 1.3 Атм. Проверяется агрегат на наличие свищей, особенно в тех местах, где располагаются сварные и резьбовые соединения.

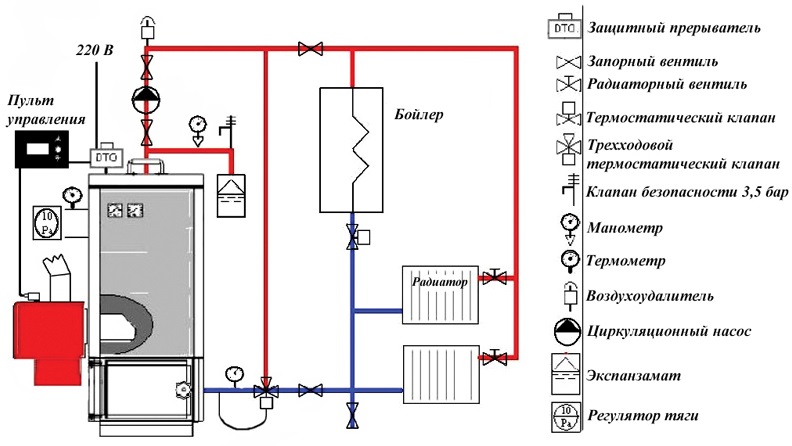

Схема как установить твердотопливный котел в доме, например Termodinamik AC35S EKY/S 25, представлена ниже.

Читайте также “Установка и подключение газового котла — 2 важные ступени”

Порядок действий для всех типов отопительного оборудования этой категории одинаковый, что упрощает процесс монтажа. В текст включены основополагающие принципы установки оснастки, работающей на твердых топливных ресурсах. Наиболее рационально для пользователя – монтаж оборудования специалистами.

Смотрите видео «Как подключить твердотопливный котел».

Установка твердотопливного котла: требования, порядок работ, оборудование

Оглавление:
Установка твердотопливного котла: требования и нормативы безопасности
Как установить твердотопливный котел в частном доме: порядок установки
Установка автоматики на твердотопливный котел: необходимое оборудование

Чем хороши котлы отопления, работающие на твердом топливе, так это тем, что для их работы может использоваться бросовое топливо – дрова вообще не представляют проблемы. Их и купить можно недорого, и при желании насобирать в близлежащей посадке или в лесу. Именно по этой причине котлы данного типа и по сей день пользуются спросом. Мало того – это не газовое оборудование, для подключения которого необходимы разрешения и специалисты. Это очень простое оборудование, с монтажом которого вполне реально справиться самостоятельно. Можно сказать больше – даже сам твердотопливный котел легко сделать своими руками. Но речь пойдет не об этом – в этой статье вместе с сайтом stroisovety.org мы разберемся с вопросом, как производится самостоятельная установка твердотопливного котла?

Установка твердотопливного котла своими руками фото

Установка твердотопливного котла: требования и нормативы безопасности

Основным недостатком любых твердотопливных котлов является их пожаробезопасность – в первую очередь это искры, которые могут вылетать из топки при открывании ее дверки и во вторую очередь это высокая температура, нагнетаемая котлом в помещении, в котором он установлен. Именно исходя из этого и появились требования, соблюдать которые в процессе установки твердотопливного котла своими руками в ваших же интересах. Их не много и практически все они касаются помещения котельной.

Как вы уже поняли, самое главное – это то, что для твердотопливного котла нужно свое помещение. Так сказать, топочная, в которой кроме необходимого оборудования, ничего больше не будет установлено – минимальная площадь этого помещения составляет 7 квадратных метров.
Помещение топочной должно быть оборудовано приточной вентиляцией – без нее, к сожалению, котел, которому для сжигания топлива необходим кислород в большом количестве, не обойтись. К вентиляции существует одно требование – диаметр впускного и выпускного отверстия не должен быть менее 100мм.
Отделка. Стены, полы, потолок – все эти поверхности топочной должны быть отделаны негорючими материалами. Цементная стяжка пола, облицованная плиткой, и штукатурка стен и потолка, максимум шпаклевка и покраска.
Само место установки твердотопливного котла в топочной. Расположить котел в помещении нужно так, чтобы вокруг него было как минимум полметра свободного пространства. Это нужно и для удобного обслуживания, и для повышения уровня пожарной безопасности.
Как установить твердотопливный котел фото

Из основных требований это, пожалуй, все. От себя хочу добавить одну прописную истину – подходя к решению вопроса, как установить твердотопливный котел своими руками, следует понимать, что вся ответственность за его безопасную эксплуатацию ложится на вас. Именно по этой причине слово «безопасность» должно плотно укорениться в вашем сознании и всплывать на поверхность каждый раз, когда вы принимаете какое-то решение. В общем, вопрос, а безопасно ли будет то, что я делаю, должен быть самым главным.

Как установить твердотопливный котел в частном доме: порядок установки

Монтаж твердотопливного котла – это не просто работа, а целый комплекс мероприятий. По сути, решая вопрос установки котельного оборудования, мастер последовательно собирает несколько систем, которые в совокупности и обеспечивают работу не только котла, но и вообще отопительной системы в доме. Именно по этой причине весь процесс установки котла имеет смысл разбить на несколько этапов.

Подготовка помещения. Здесь ничего сложного нет – понадобится выполнить его отделку и подогнать под вышеописанные требования. То есть сделать бетонный пол или площадку в месте установки котла, соорудить систему вентиляции, установить окно, наличие которого в топочной обязательно и не зависит от типа котла. Мало того, понадобится провести электрическую проводку – это и освещение, и запитка током такого оборудования, как насосы и прочее. В общем, дел придется переделать немало на этом этапе работ, связанных с решением вопроса, как производится установка твердотопливного котла в доме?
Установка котла. Здесь вообще все элементарно – понадобится только поставить котел на место его постоянной дислокации и, возможно, закрепить к полу. Самое важное здесь – это четко сориентировать выходное отверстие дымохода в котле с отверстием аналогичного назначения в стене или потолке. В общем, соблюсти соосность, если отверстие уже подготовлено – если нет, то значит на этот момент можно не обращать внимания.
Монтаж дымохода. Это вообще отдельная тема, заслуживающая особого внимания – именно от правильности изготовления и выбора дымохода для твердотопливного котла в большей степени зависит эффективность работы отопления. О том, как производится монтаж дымохода, можете почитать в другой статье нашего сайта – дымоход для твердотопливного котла.
Обвязка – то есть подключение к системе отопления. Здесь все зависит от сложности системы – обвязать котел можно просто, а можно и сложно. Если речь идет об одной линии отопления, то здесь все достаточно просто – подключили подачу и обратку системы к аналогичным патрубкам в котле и дело с концом. Если же крыльев несколько, то без распределительного коллектора здесь не обойтись.
Схема установки твердотопливного котла фото

Естественно, не обойтись и без вспомогательного оборудования, которого в совокупности, опять-таки, в зависимости от сложности системы отопления, может понадобиться немало.

Установка автоматики на твердотопливный котел: необходимое оборудование

Существует ряд различного оборудования, которым оснащают любую топочную – некоторое из них считается обязательным, а некоторое можно и не использовать. Среди обязательного оборудования можно выделить следующие элементы автоматизации.

Насосы циркуляционные. Даже если ваш дом имеет отопление с естественной циркуляцией теплоносителя, насос лучше установить – в первую очередь это скорость прогрева системы. В большинстве случаев насос устанавливается на обратный трубопровод, но, как вариант, можно смонтировать его и на подачу – единственное, что здесь нужно учесть, это два момента. Во-первых, нужно не перепутать направление его установки и, во-вторых, нужен байпас – обводной трубопровод, минуя насос. Естественно, байпас нужно оборудовать кранами, посредством которого производится перенаправление теплоносителя.
Автоматы для сброса воздуха. Устанавливаются в самую верхнюю точку системы отопления на подаче – автоматический сброс нужен для того, чтобы удалять скапливающийся в системе воздух. Можете даже не рассчитывать, что он там не будет появляться – это законы природы, обойти которые не получается.
Группа безопасности – взрывной клапан для сброса давления при перегреве воды, термометр, манометр. Первый срабатывает при избыточном давлении, которое образуется по мере нагревания воды. Вторые два элемента (термометр и манометр) необходимы для контроля – манометр необходим в единственном экземпляре, а вот термометры по-хорошему нужно установить как на подачу, так и на обратку. В принципе, это не обязательный элемент.
Запорная арматура – обязательный элемент. Именно она позволит вам производить манипуляции с системой – это и настройка работоспособности, и ремонт без слива теплоносителя. Стандартно должен отсекаться каждый отдельно взятый элемент отопления – котел (один кран на подаче, другой на обратке), насос (кран до и кран после).
Установка твердотопливного котла фото

Кроме всего прочего, не следует забывать и о таком элементе, как фильтр грубой очистки, который предотвратит быстрый выход из строя оборудования котельной – этот элемент обязателен перед циркуляционным насосом и другим оборудованием подобного типа. А а во всем остальном установка твердотопливного котла мало чем отличается от монтажа любого другого нагревательного элемента – принцип у них всех одинаковый и отличаются разве что некоторые детали.

Отопление частного дома твердотопливным котлом: особенности установки

Твердотопливные отопительные котлы считаются одним из лучших способов обеспечить дом комфортом и теплом.

Устройство твердотопливного отопительного котла.

Такие агрегаты обладают отличным преимуществом – они совершенно энергонезависимы. Для того чтобы обеспечить полноценную и бесперебойную работу отопительной системы частного дома, крайне важна правильная установка котла. От того, насколько качественно будет выполнена работа, будет зависеть эффективность, а также безопасность всей системы отопления.

Схема подключения газового котла к твердотопливному.

Стоит отметить, что многое будет зависеть и от верного выбора котла: производителя и мощностных показателей, которые предстоит предварительно рассчитать, в процессе чего будет браться во внимание площадь отапливаемого помещения.

Монтаж котла на твердом топливе рекомендуется производить в отдельном помещении. Это важно, чтобы максимально ограничить доступ для детей. Выбранное место следует залить бетонной стяжкой. Отопительный котел является чрезвычайно тяжелым, именно по этой причине стяжку следует устраивать таким образом, чтобы она имела толщину не меньше 70 мм. Стяжка должна плотно соприкасаться с нижней частью агрегата. Если зазоры все же будут обнаружены, в этом случае их необходимо залить, используя термостойкий герметик.

Схема, которая будет использоваться в процессе подключения котла для дома, в обязательном порядке должна включать элементы регулирования. Количество жидкости, проходящее через теплообменник, должно регулироваться балансировочным клапаном. С его помощью можно максимально увеличить время работы оборудования при единичной загрузке топлива, а также подобрать наиболее экономичный режим.

Схема твердотопливного котла.

Показатель температуры в обратном контуре будет контролироваться смесительным автоматическим клапаном. Он работает по следующему принципу: вода постепенно остывает, проходя через радиаторы, а когда температура достигает определенного уровня, горячая вода автоматически подмешивается в контур.

В качестве обязательного атрибута системы, которая работает на твердом топливе, выступает дымоход, так как работа оборудования неминуемо сопровождается дымом, золой, сажей и копотью. Отопление дома – это не только установка самого котла, но и ряд подготовительных работ, которые возможно произвести с помощью ниже приведенных материалов и инструментов.
Материалы и инструменты, необходимые для монтажа котла

термостойкий герметик;
песок;
цемент;
лопата;
мастерок;
емкость;
теплоизолятор.

Особенности установки дополнительных элементов котла

В момент установки дымохода, который является частью котла, работающего на твердом топливе, следует соблюдать ряд обязательных правил. В его внутреннюю часть вставляется защитный вкладыш, его, как правило, изготавливают с применением нержавеющей стали. Дымоход котла на твердом топливе должен иметь несколько отверстий, которые следует оставить в легкодоступных местах, это будет необходимо для осуществления прочистки от сажи. Нижнюю часть трубы следует оборудовать сборником конденсата.

Установка твердотопливного котла.

Часть дымохода котла, функционирующего на твердом топливе, предстоит теплоизолировать. Должен быть утеплен тот элемент, который располагается на холодном чердаке. Чистку дымохода следует производить раз в год в обязательном порядке. Вода, которая вытекает из котла, должна обладать температурой выше 55°, входящая температура воды должна быть выше 45°. В противном случае конденсация воды на стенках резко сократит срок жизни котла, который работает на твердом топливе.

В момент подключения котла следует произвести установку расширительного бака открытого типа. Предпочтительнее для этого использовать верхнюю точку системы.

Предохранительные линии следует установить на выходной трубе между баком и котлом, ближе к котлу. Они кратчайшим путем смогут соединить бак и котел. На данных линиях строго запрещено производить установку разного рода клапанов либо кранов.

Циркуляционный насос следует монтировать на обратной трубе. Сделать это необходимо с целью предотвращения температурных перегрузок и перегрева на случай возможных сбоев при подаче электроэнергии.

Труба системы водоподачи должна быть оснащена обратным клапаном и обратным сифонным дренажом, которые позволят защитить от обратного давления всю систему.

До начала монтажа работоспособность отопительной системы должна быть проверена. Это позволит исключить возможные аварии в момент запуска котла. Стоит помнить, что даже после принятых мер профилактического характера, твердотопливные котлы для дома должны быть запущены в первый раз под контролем.

Вернуться к оглавлению

Основные требования к установке котлов

Установка твердотопливного котла. своими руками.

Отопительные котлы для дома должны быть установлены в соответствии с требованиями безопасности и эффективности системы. Так, твердотопливная котельная должна находиться в отдельном помещении, его минимальная площадь должна быть равна 7 м². Отопление частного дома котлом должно быть оборудовано таким образом, чтобы система имела приточную вентиляцию. Ее рассчитывают по формуле 8 см² площади сечения канала вентиляции на мощность котла в 1 кВт.

Печь, которая станет обогревать дом, должна быть установлена на поверхности, покрытой негорючими материалами. На полу непосредственно перед твердотопливным котлом следует уложить металлический лист.

Для того чтобы отопление частного коттеджа было не только эффективным, но и максимально безопасным, необходимо соблюсти минимальное расстояние от стен до котла, оно не должно оказаться меньше 0,5 м. Следует соблюсти и параметры дымохода печи частного дома, они должны находиться в соответствии с мощностью котла.

Отопление будет безопасным еще и тогда, когда котельная будет использоваться лишь по назначению, так, в помещении не должно храниться лишних вещей, а уж тем более материалов, которые можно назвать легковоспламеняющимися. Безопасное отопление – это котел, установленный на специально и предварительно подготовленной площадке, так называемом подиуме.

Отопление для дома следует начать обустраивать с монтажа подиума, который может быть обустроен с применением бетона, однако данный материал можно заменить металлической рамой. Основание при этом должно обладать минимальной высотой в 7 см. Перед установкой котла предстоит смонтировать дымоход.

Применение твердотопливных котлов для отопления частных домов |

Отапливаемые коттеджи или загородные дома любого типа в основном тяготеют к использованию оборудования, не зависящего от дорогостоящих источников энергии. С развитием технологии производства твердотопливных котлов для отопления частных домов, которая теперь доступна в течение длительного периода времени для обеспечения теплом с одной вкладки, они стали эффективными, экономичными и удобными по сравнению с другими видами отопительного оборудования.

Использование твердотопливных котлов для отопления частных домов снова стало популярным

Содержание

1 Преимущества использования твердотопливных котлов
2 Типы твердотопливных котлов для отопления частных домов
- 2.1 обычные Твердотопливные котлы
- 2.2 Пиролизные котлы
3 Недостатки использования твердотопливных котлов
4 Выбор твердотопливного котла
5 Монтаж твердотопливного котла
6 Заключение
- 6. 1 Твердотопливные котлы, видео

Преимущества использования твердотопливных котлов

Польза от использования долгосрочных дающих тепло твердотопливных котлов отопления частных домов ценна тем, что они уже находятся на этапе установки, что снимает самые сложные и затратные задачи. Только одно подключение дома к газу обходится пользователю намного дороже, чем стоимость любого твердотопливного оборудования. Но если учесть, что за эти деньги можно купить котел, вырабатывающий тепло на полдня из одной закладки твердого дешевого топлива, то это оборудование полностью окупается за один топливный сезон.ТТ-котел способен снять нагрузку с платы за постоянно дорожающий газ.

Схема работы твердотопливного котла

Твердотопливный котел для отопления частных домов может загружаться всеми доступными видами топлива: дровами, торфом, углем. В последнее время набирают популярность использование в качестве твердого топлива специальных пеллет из дерева или соломы отелко. Этот экологически чистый источник энергии сам по себе способен обеспечить еще более высокий КПД тепловой энергии. Для обслуживания современной топливной аппаратуры не требуется трудоемкого и частого обслуживания.Достаточно несколько раз в день (в зависимости от типа котла) загружать его топливом.

Твердотопливные котлы могут работать на древесине, угле или специальных топливных гранулах (пеллетах)

Типы твердотопливных котлов для отопления частных домов

Список небольшой, что позволяет любому легко определить, какой котел лучше подходит с точки зрения стоимости покупки, обслуживания и общих коммунальных услуг. Твердотопливные котлы для отопления частных домов бывают классическими и пиролизными.

Внутреннее устройство твердотопливного котла

Котлы твердотопливные обычные

Если говорить о данном виде топлива, то это традиционные котлы, имеющие простую конструкцию. Топливо горит обычным способом, нагревая воду, которая передает тепло по дому. Плюс в том, что цена твердотопливного котла для отопления частных домов будет невысокой. К недостаткам можно отнести потери выделяемой энергии, необходимость частой укладки топлива.

Современный дизайн твердотопливных котлов позволит разместить их в любом жилом помещении

Если раньше, когда технологические эффективные топливные котлы не использовались для личного пользования, то это было наиболее используемое оборудование. В настоящее время возможна покупка для коттеджей, где планируется краткосрочное пребывание в холодное время года.

Дрова в наличии и экономное топливо

Котлы пиролизные

Конструкция твердотопливных котлов для отопления частных домов пиролизного типа имеет свои особенности.Бак, в котором топливо разделено на две части. Камера, в которую загружаются твердые материалы, находится в верхней половине. Регулировка расхода воздуха осуществляется таким образом, чтобы его было достаточно для поддержки процесса разложения топлива. В результате образуется газ, который также может гореть. Он течет в нижнюю камеру. Производительность печи пиролиза котла увеличивается на 80-90%, а время горения одной закладки до 12 часов.

Проект пиролизного твердотопливного котла

Отсек, в котором горящие газы должны выдерживать высокие температуры.Поэтому для его изготовления используются жаропрочные материалы. После сгорания топлива в пиролизе остаются коли, зола и сажа. Сложная конструкция, необходимость использования специальных материалов, установки вытяжного вентилятора, электронной системы управления обуславливают то, что цена твердотопливных котлов для отопления частных домов намного дороже классических. Но преимущества говорят сами за себя.

Этапы работы пиролизного котла

Несмотря на дороговизну, пиролизные котлы не отпугивают покупателей.Они умеют считать деньги и могут определить выгоды, которые окупят все затраты в краткосрочной перспективе. Поэтому настоящее и будущее в процессе отопления частных домов, связанных с пиролизными котлами.

Статья по теме:

План отопления 2-х этажного частного дома: виды электропроводки и расчет оборудования. Составные элементы системы, функции, устройство, условия оплаты и установки. Виды и способы электромонтажа.

Недостатки использования твердотопливных котлов

Основной, и его скорее можно назвать недостатком, но недостатком является необходимость время от времени загружать топливо. В зависимости от типа котла такие действия могут иметь разную периодичность от двух до шести раз в сутки. Также оборудование требует регулярного технического обслуживания, связанного с очисткой от отработавшего топлива. Если этого не сделать, твердотопливный котел для отопления частных домов станет менее эффективным или перестанет работать.

Твердотопливный котел необходимо периодически заправлять топливом — дровами, углем, торфом или специальными гранулами

Подача тепла происходит не сразу после запуска. Также могут возникнуть трудности при заправке после длительного простоя. Регулировать подачу тепла можно, но это менее управляемо, чем, скажем, у газовых котлов. Так же нельзя сразу останавливать работу котла. Он перестает греть после того, как вы сожжете все загруженное топливо.Древесину, уголь или торф нужно где-нибудь оставить на хранение. Он должен быть сухим и располагаться возле котла. Твердое топливо является источником пыли и мусора. Несмотря на это, все задачи, которые не мешают сделать дом теплым и уютным.

Устройство дымохода для твердотопливных котлов

Выбор твердотопливного котла

Так раз и на много лет для выбора удобного и эффективного котла требуется рассчитать необходимую тепловую мощность помещения.В здании хорошая теплоизоляция мероприятия, а высота потолков не превышает трех метров, коэффициент теплопередачи котла рассчитывается из расчета 1 кВт на 10 м2 площади.

На выбор твердотопливного котла влияет площадь отапливаемого помещения, наличие и вид утепления стен, индивидуальные климатические условия

Также следует учитывать другие факторы: требуемая средняя температура в помещении в самое холодное время года, количество окон, их расположение, длина внешних стен и т. Д.Учет всех особенностей поможет Вам выбрать наиболее эффективный твердотопливный котел для отопления частных домов, цена которого будет соответствовать потребностям и возможностям системы.

Пример размещения твердотопливного котла в квартире

Установка твердотопливного котла

Котел следует устанавливать в отдельном помещении. Это изолирует оборудование от доступа младенцев, а также улучшит условия безопасности труда.Место установки заливной стяжки из бетона. Учитывая большой вес котла, который будет оказывать давление на небольшую площадь поверхности, толщина фундамента должна быть не менее 0,7 метра. Между днищем котла и основанием не должно быть зазора. Если все же произошло, то нужно заполнить это пространство термостойким герметиком.

Оптимальный вариант размещения твердотопливного котла в отдельном помещении — котельной. Часто котел в цокольном (цокольном) этаже дома

Заключение

Твердотопливные котлы для отопления частных домов по-прежнему остаются популярным, доступным и надежным источником тепла в частных домах. Это может быть основной или дополнительный отопительный прибор в системе. Модернизированное и улучшенное твердотопливное оборудование составляет серьезную конкуренцию газовым котлам. В тех населенных пунктах, где нет трубопроводов, реальной жизнеспособной альтернативы им просто нет.

Для использования в качестве топлива только древесные пеллеты — необходимо оборудовать одно помещение резервуаром для пеллет

Котлы твердотопливные, видео

Источник

Котлы для отопления частного дома: цены, обслуживание на топливо |

Отопительный котел создаст автономную систему отопления для вашего дома

Без преувеличения можно сказать, что котлы для отопления частного дома (цены, экономичность, энергоэффективность и особенности выбора будут рассмотрены ниже) своего рода сердце — нагревая воду, они затем разгоняют ее по трубопроводам в самые дальние уголки. дома.Правильный выбор котла — это не только возможность избежать лишних затрат, но и сделать эксплуатацию отопительной системы в целом экономичной, безопасной и максимально комфортной.

Содержимое

Выбор котла для дома: основные параметры
Котлы газовые
Котлы твердотопливные
Котлы дизельные
Электрокотлы
Котлы комбинированные

Выбор котла для дома: основные параметры

Выбор котла определяется двумя основными факторами.отопление для отопления частного дома:

мощность — простейшая формула, позволяющая точно определить мощность, которая необходима отопительному котлу (при условии, что высота потолка не превышает 3 м) для нормального отопления помещения — это 1 кВт на 10 м2 отапливаемой площади. Более того, если говорить о южных районах, то можно использовать понижающий коэффициент 0,8-0,9, а для северных, наоборот, потребуется больше мощности — климатический коэффициент 1,2-1,5. Если установить двухконтурный котел (водогрейный котел для горячего водоснабжения), то мощность следует увеличить на 15-20%.

Котел конденсационный навесной

Отопительный котел в коридоре интерьер

Полученное значение является минимальным, поэтому для защиты от форс-мажора следует прибавить еще 20-25%. Уже исходя из необходимой мощности можно определить, какие котлы отопления подходят, а какие — нет. Например, электрические (все типы — индукционные, электродные, ТЭНы) эффективны для относительно небольших (до 150 м2) размеров домов, они больше подходят для организации автономного отопления квартиры, а дизельные двигатели — для домов с большой площадью.
— точнее его цены, но главное доступность.Например, для степной зоны даже при отсутствии газовых дровяных котлов не будет достойной альтернативой из-за стоимости дров.

Котел газовый настенный двухконтурный для загородного отопления дома и горячего водоснабжения с хорошим напором

Газовый котел отопительный навесной типа

Из других фактов, которые необходимо учитывать, это необходимость

Твердотопливные котлы для отопления частного дома: выбор

Твердотопливные котлы для отопления частного дома могут работать на угле, дровах, брикетах, торфе или коксе. Автономное оборудование не зависит от электроснабжения или центральной газовой сети. Популярны комбинированные устройства, которые могут работать от основного и резервного источников.

Правильный твердотопливный агрегат максимально обогреет все помещения в доме

Содержание статьи

1 Котлы на твердом топливе для отопления частных домов: конструктивные особенности
2 Дымоход для твердотопливного котла: все нюансы
3 трубопроводная обвязка
4 Модели Отопительные твердотопливные котлы длительного горения
- 4.1 цены Обзор
- 4.2 Полезные подсказки
5 Видео: нюансы отопления дома

дровяные котлы котлы твердотопливные отопительные элементы частного дома: особенности конструкции

Монолитные агрегаты изготавливаются из стали или чугуна. Эти материалы влияют на срок службы и скорость охлаждения конструкции. Стальные модели устойчивы к перепадам температур и давлению. Чугун устойчив к коррозионным явлениям.

Стальные модели очень популярны.

Чугунный отопительный котел на твердом топливе для долгожителей.К его достоинствам можно отнести долговечность, неприхотливость в уходе и длительное охлаждение.

Чугунные изделия высокого качества

Стальные устройства отличаются удобной загрузкой, доступной ценой и высокой эстетикой. Котлы комплектуются одно- или двухконтурными. Два кольца позволяют не только отапливать дом, но и подавать горячую воду. В зависимости от времени сгорания топлива оборудование делится на традиционное и пиролизное.

На схеме показаны отличительные особенности обычных и пиролизных конструкций

.Некоторые модели предполагают загрузку топлива раз в неделю. Конструкции пиролиза экологичны, экономичны и энергонезависимы.

По теме:

Котлы для длительного сжигания дров для дома. Из этой публикации вы узнаете все о котлах на дровах, их разновидностях и нюансах использования.

Дымоход для твердотопливного котла: все

нюансы, необходимые для ознакомления с конкретными требованиями перед установкой дымохода для твердотопливного котла.Соблюдайте условия монтажа, необходимые для организации постоянного процесса горения, а также для эффективной работы устройства. Чаще всего дымовые трубы угольных котлов делают из керамики. Они способны выдерживать высокие температуры, и на гладкой поверхности не остается отложений. Структура этого материала устойчива к коррозии и образованию конденсата.

Дымоход, устанавливаемый различными способами

Детали воздуховода, используемые для монтажа конструкций, керамзитовой оболочки и теплоизоляционного слоя.Дымоходы из металла изготавливаются из прочной стали, которая отличается устойчивостью к высоким температурам и коррозии. Этот элемент состоит из нескольких слоев. Между внутренней и внешней оболочкой находится слой теплоизоляции. Такие дымоходы совместимы со всеми типами котлов.

Металлоконструкции комплектуются дополнительными элементами

К устройству дымоходов предъявляются следующие требования:

диаметр дымохода должен соответствовать размерам элемента для отвода газов;
должна быть установлена строго вертикально;
, при наличии поворотных участков предусмотрены специальные отверстия для прочистки дымохода;
между дымоходом и легковоспламеняющимися конструкциями необходимо соблюдать определенное расстояние;
оснащен искрогасителем и дефлектором.

Внимание! Стальной дымоход должен быть оборудован компенсатором линейных деформаций, который необходим для поддержания герметичности втулок.

Особо прочный кирпичный дымоход

Схемы обвязки

Выбирая котлы твердотопливные для отопления частного дома, стоит продумать схему обвязки. Не подключайте агрегат напрямую к отопительному контуру. Так как это способствует образованию конденсата и образованию отложений.

Для организации оптимальной работы оборудования стоит использовать следующие методы:

установка расширительного бачка;
сборка группы безопасности с регулируемым клапаном;
установка между агрегатом и контуром теплового аккумулятора;
монтаж гидравлического кромкоотделителя.

Пример качества

переплет Существует несколько схем переплета, которые различаются количеством контуров или их сложностью.Значение имеет схема разводки труб, а также способы циркуляции теплоносителя.

Важно! Обвязка самого котла выполнена только металлическими трубами.

Модели твердотопливных отопительных котлов длительного горения

Вы можете купить отличные бытовые твердотопливные котлы для отопления частного дома. Сравнивая достоинства и недостатки отдельных моделей, а также их характеристики, можно выбрать лучший вариант.

К достоинствам линейки Pellet и Zota Mix можно отнести:

Экономичная система отопления загородного дома на базе твердотопливного котла, от «А» до «И»

В представленном материале по порядку все Рассмотрены этапы создания эффективной системы отопления загородного дома твердотопливным котлом.Начиная с выбора оборудования и расчета мощности, заканчивая схемами установки и правилами эксплуатации.

Выбор оптимального типа твердотопливного котла и оборудования

На данный момент существует 4 основных типа твердотопливных котлов.

Традиционный, он же классический

Морально устаревшая конструкция с крайне низким КПД — менее 60%. Требует частого обслуживания, ручной загрузки топлива от 4 до 8 раз в сутки.Основные преимущества — дешевизна, высокая надежность и крайняя неприхотливость.

Котлы длительного горения

Их технология была разработана еще в 70-х годах прошлого века и доведена до логического завершения с использованием современных средств регулирования температуры. Наличие насосов с принудительной циркуляцией воздуха делает эту систему несколько более эффективной по сравнению с классической, но непостоянной. Не вдаваясь в особенности процесса горения, отметим, что загрузка топлива в котел длительного горения может происходить исключительно циклически — это неэкономично при частой смене температурного режима и очень неудобно в обслуживании.В сочетании со сложной схемой обвязки и целым списком ограничений в растопке очень затрудняет работу этого аппарата.

Пиролизные котлы

Относительно новый тип. Принцип теплоснабжения основан на сжигании пиролизного газа, который выделяется после термической обработки топлива. Производители регламентируют КПД таких котлов более 90%, что является лишь рекламной уловкой. При таком расчете КПД учитывается энергия, затрачиваемая на процесс пиролиза.

Пиролиз — процесс разложения древесины при нагревании без доступа воздуха, который сопровождается выделением горючего газа.

Настоящий КДП, технически совершенный, модель этого типа котла не превышает 75-80%. И это с учетом идеальных условий эксплуатации, а это значит, что влажность топлива не превышает 10%. С увеличением влажности быстро снижается эффективность полезного тепловыделения. При эксплуатации возникают дополнительные риски.Самый большой — это потенциальный отток пиролизного газа. При систематической загрузке устройства топливом с повышенной влажностью камера газогенератора быстро горит. Чтобы этого не произошло, перед каждым отопительным сезоном рекомендуется производить футеровку топки.

Тип пеллет

Самый технически совершенный твердотопливный котел, который вы можете выбрать. Включает в себя набор систем управления, автоматизации процессов и безопасности. На данный момент такое оборудование является самым дорогим, но наиболее технически совершенным:

высокий КПД — 85-90%;
полная автоматизация процесса загрузки топливных пеллет;
гибкая система контроля температурного режима в помещениях;
высокая степень безопасности в эксплуатации.

Устройство и технические характеристики котла на пеллетах:

1. Бункер для пеллет;
2. Шнек для подачи топливных пеллет;
3. Электродвигатель винтовой;
4. Форсунка для подачи топлива в горелку;
5. Дозирующее устройство, подающее топливо в горелку;

6. Электропривод стеклоочистителя;
7. Теплообменник — трехкратное прохождение высокотемпературных газов дает высокий КПД;
8.Панель управления ;
9. Контрольные окна на наличие топливных таблеток в бункере.

Принципиальная схема работы пеллетного котла.

Топливные пеллеты, которые используются в качестве топлива в этих котлах.

В свою очередь пеллетные котлы можно разделить на три типа по типу конструкции основного элемента камеры сгорания.

Факельная горелка

Это наименее экономичная технология, используемая в данном типе оборудования.Сжигание топлива происходит в воздушном потоке, создаваемом вентилятором, при температуре до 1200 ⁰ С. Отличительной особенностью данной технологии является универсальность и неприхотливость к качеству топлива.

При выборе горелки этого типа убедитесь, что имеется дополнительная камера раздаточного устройства (выделена на рисунке) с обратным клапаном для предотвращения обратного воспламенения. Это сделает процесс подачи пеллет более экономичным и безопасным.

Решетка

При этом способе топливные пеллеты подаются в бункер накопительного бака, а оттуда под собственным весом выливаются на решетки решетки.Внизу нагнетается воздух, который поддерживает горение. Штанги могут быть неподвижными и подвижными. Последние используются для сжигания топлива крупных фракций с повышенной зольностью.

Имеется камера сгорания, клапан подачи пеллет.

Решетка, также устанавливается в конический поддон.

Ретортные горелки

Стальной или чугунный резервуар, в котором происходит горение. Подача гранул по желобу осуществляется снизу специальным загрузочным шнеком. Таким же образом подается первичный воздух для горения.Вторичный воздух для управления и интенсификации процесса подается через отверстия реторты.

Видео: Подача пеллет в ретортную горелку

Дополнительное оборудование для котла

Практически все современные модели в стандартной комплектации имеют следующий функционал:

1. Автоматический розжиг — оптимальное использование высокотемпературной сушилки в термостойкий отказоустойчивый корпус. Также используются металлические или керамические свечи накаливания, но они менее долговечны.Электродный метод очень чувствителен к влажности гранул.

2. Системный мониторинг . Как правило, используются различные типы термостатов для контроля температуры охлаждающей жидкости и лямбда-зонды, которые определяют количество остаточного кислорода в дымовых газах. Оба датчика контролируют мощность вентилятора, нагнетающего воздух в печь.

Выбор наиболее эффективной модели

Перед тем, как выбрать твердотопливный котел, необходимо определиться с его мощностью и техническими критериями, которым он должен соответствовать, а именно:

# 1.Сертификат адаптации всех частей котла к эксплуатации на территории РФ.

№2. Наличие нескольких режимов работы роботов с разными видами гранул.

№ 3. Возможность использования другого вида топлива.

№ 4. Уровень требований к качеству топлива;

№ 5. Наличие горячего водоснабжения и возможность включения экономичного «летнего» режима работы;

№ 6. Надежность непрерывной непрерывной работы в автономном режиме;

№ 7.Уровень воспроизводимого шума в разных режимах работы:

стандартный обогрев;
повышенное отопление горячей водой;
пусковое зажигание;
подача топливных таблеток из внутреннего и внешнего бункеров;

№ 8. Возможность подключения внешнего дополнительного управления;

№ 9. Масштабирование температурного режима помещений;

№ 10. Доступ и размер зольного бункера;

# одиннадцать. Наличие систем безопасности

Управление реверсом тяги;
контроль перегрева охлаждающей жидкости;
Система автоматического аварийного отключения и пожаротушения.

Правила монтажа и устройства котла

Для удобства эксплуатации пеллетный твердотопливный котел необходимо устанавливать в просторном помещении. При ее размещении необходимо соблюдать параметры технологических отступов от стен и других поверхностей, указанные в паспорте изделия.

На практике были случаи, когда после полугода эксплуатации обнаруживалось невозможность открыть зольник для его очистки.

Главный критерий пригодности помещения — хорошая естественная или принудительная вентиляция и правильно устроенный дымоход.Наиболее часто используемые схемы устройства дымохода вы можете посмотреть ниже:

Схема устройства А и Б устройства дымохода в доме. В качестве вытяжного канала используются вентиляционные шахты, устроенные в стене стен. Эти каналы обязательно нужно изолировать от основной системы естественной вентиляции дома.

Схема Б — выведение дымохода из котельной, устроенной в подвале.

Схемы Г и Г монтаж наружного дымохода от специально построенной котельной или дома.

Во всех вариантах устройства дымохода необходимо установить:

искрогаситель на дымоходе;
герметизация переходного рукава в котельной;
устройство дренажа.

Монтаж твердотопливного котла рекомендуется проводить на подушку фундамента с теплоизоляционным слоем. В комнате необходимо установить специальный газоанализатор, если его нет в стандартной версии купленной модели.

Правила установки бункера для пеллет

Помимо встроенного бункера, который имеет небольшой объем и часто должен быть заполнен топливом, многие владельцы подключают к системе внешний большой бункер.

Для хранения пеллет подходят любые емкости, главное условие — герметичность конструкции, если она находится вне отапливаемого помещения. При выборе объема бункера необходимо исходить от нормы 1 т пеллет до 2 м3.Высота конструкции не является критическим значением.

Бытует мнение, что при больших объемах измельчаются нижние слои гранул, это не так. Качественно изготовленные топливные пеллеты выдерживают довольно большое давление.

Емкость должна находиться на расстоянии не более 12 м от котла. Можно усложнить конструкцию шнека или использовать бункеры-накопители, но для этого требуется исключительно качественное топливо. В противном случае мусор, попадающий в топку в больших количествах, снизит КПД и может повредить механизмы подачи и дозирования котла.

Внизу конуса бункера, под выходным отверстием топливозаборника, необходимо предусмотреть ревизию, систематически удалять мусор. Если конус имеет небольшую площадь поперечного сечения, происходит зависание прессованных гранул под давлением. В этом случае рекомендуется установить специальное устройство «шнековый шнек».

Бункер подсоединен к котлу.

Использование теплового аккумулятора и расчет его объема для твердотопливного котла

При использовании мощных отопительных приборов существует вероятность перегрева теплоносителя.И хотя современные модели обладают безупречной автоматикой, предотвращающей такие ситуации, желательно использовать специальные устройства для аккумуляторов тепла.

Теплоаккумуляторы выполняют следующие функции:

автоматическое управление распределением нагретого теплоносителя по системе; №
использовать в качестве буферного теплообменника при создании гибридных систем отопления с несколькими типами отопительных приборов;
Некоторые модели могут работать как водогрейный котел, увеличивая эффективность котла за счет уменьшения количества регулировок тяги.

Таблица для расчета объема теплового аккумулятора твердотопливного котла

905 905 905 905 2,4 905 1,76 905 905 905 905

Объем теплового аккумулятора (л)	Время нагрева воды (ч) на мощности котла (кВт)
Объем теплового аккумулятора (л)	20	25	тридцать	35	40	15	50	55	60
500	1,2	0,9	0,8	0.7	0,6	0,5	0,5	0,4	0,4
1000	2,3	1,9	1,6	1,3	1,2	0,9 0,8	1,0	1,0
1200	2,8	2,2	1,9	1,6	1,4	1,2	1,1	1,1	0,9
1500	3.5	2,8	2,3	2,0	1,7	1,6	1,4	1,3	1,2
1800	4,2	3,4	2,8		2,8	1,5	1,4
2000	4,7	3,7	3,1	2,7	2,3	2,1	1,9	1.7	1,6
2400	5,6	4,5	3,7	3,2	2,8	2,5	2,2	2,0	1,9
4,7	4,0	3,5	3,1	2,8	2,5	2,3
3500	8,1	6,5	5,4	4.7	4,1	3,6	3,3	3,0	2,7
4000	9,3	7,4	6,2	5,3 3,4	4,7	4,1 905 905 905	4,1 905 905
4500	10,5	8,4	7,0	6,0	5,2	4,7	4,2	3,8	3,5
	для Зеленого котла отмечены оптимальные объемы.

Различные виды и схемы привязки твердотопливного котла

Существует множество способов подключения котла и сопутствующего оборудования к общей системе отопления дома. Рассмотрим самые распространенные из них.

Накопительный бак служит бойлером горячей воды

Конструкция накопительного бака представляет собой спираль, расположенную внутри теплового аккумулятора. Горячий теплоноситель, расположенный внутри, нагревает проточную воду контура ГВС. Теплоаккумулятор в случае перегорания и отключения котла позволяет поддерживать приемлемую температуру в помещении до 2 суток.При условии, что функция ГВС не используется.

Для регулирования расхода и температуры теплоносителя используется автоматический термосмеситель:

Шаровой кран;
Термометр;
Насос.

Также устройство оснащено обратным клапаном, аварийным автоматическим клапаном естественной циркуляции (на случай отключения электроэнергии), встроенным тепловым нагнетателем и штуцером.

Принцип работы устройства следующий.Когда теплоноситель достигает определенной температуры (780С), термоклапан открывает подачу воды из накопительного бака. Температура поддерживается на заданном уровне за счет регулировки поперечного сечения обратного канала от системы центрального отопления к байпасному каналу.

Схема подключения твердотопливного котла к теплоаккумулятору двойного назначения:

1. Охранная служба;
2. Бак термоаккумулирующий;
3. Термосмеситель;

4. Расширительный бак мембранного типа;
5. Клапан подпитки системы;
6. Циркуляционный насос системы отопления;

7. Радиаторы;
8. Смесительный трехходовой кран;
9. Обратный клапан;
10. Циркуляционный насос ГВС.

Подключение теплового аккумулятора и отдельного водогрейного котла

Объем котла для пассивного нагрева системы ГВС зависит от количества потребителей и мощности используемого оборудования.При обвязке пеллетных котлов не рекомендуется использовать полипропиленовые материалы и конструкции. Температура теплообменника на выходе при пиковых нагрузках часто превышает характеристики труб из полимерных материалов.

Подвязка твердотопливного котла к отдельному резервуару горячей воды:

1. Котел.
2. Группа безопасности.
3. Расширительный мембранный бак.

4. Циркуляционный насос.
5. Ручной трехходовой смесительный клапан.
6. Клапан подпитки системы.

7. Радиатор.
8. Бак косвенного нагрева ГВС.
9. Термоаккумулирующий бак.

Параллельное подключение двух котлов отопления

Для продления срока службы и равномерного распределения используемых ресурсов пользователи часто подключают два разных типа источников тепла в единую схему теплоснабжения. В этом случае основным источником тепла зимой является твердотопливный котел.Электрокотел включается в аварийном режиме и в летние месяцы, когда используется для нагрева воды.

Схема привязки твердотопливного отопительного котла при параллельном электрическом подключении:

1. Пеллетный котел.
2. Группа безопасности системы отопления.
3. Альтернативный котел (электрический или газовый).
4. Сепаратор для удаления воздуха из системы.

5. Циркуляционный насос.
6. Ручной трехходовой смесительный клапан.
7. Клапан защиты от сухого хода.
8. Расширительный бачок.

9. Клапан подпитки системы.
10. Термоаккумулирующий бак.
одиннадцать. Радиатор.
12. Умывальник.
13. Циркуляционный насос ГВС.

Система отопления на базе пеллетного котла достаточно сложна и требует тщательной настройки.Перед завершением работ по установке внимательно прочтите инструкции, предоставленные производителями.

Каково влияние соотношения воздух-топливо на эффективность сгорания?

Во второй части этой серии статей, посвященной контролю горения промышленных источников тепла, мы рассматриваем соотношение воздух-топливо и баланс использования избыточного воздуха для потребления горючих веществ при минимизации энергии от восходящей трубы в промышленных источниках тепла. В Части I, Стехиометрическое горение и его влияние на КПД котла, мы обсудили стехиометрическое горение, то теоретическое положение, в котором оптимальное количество кислорода и топливной смеси для производства максимально возможного тепла при достижении максимальной эффективности сгорания.

Спросите, как наш расходомер может улучшить ваше энергопотребление.

Соотношение воздух-топливо и избыток воздуха

Эффективность сгорания зависит от использования правильного количества воздуха для потребления топлива.

При технологическом обогреве, работающем на топливе, самый большой источник потерь энергии — через выхлопную трубу, поэтому управление воздушным потоком важно для эффективности сгорания. Когда топливо горит в присутствии кислорода, оно превращается в углекислый газ, воду и тепло. Рассмотрим сжигание метана (CH ₄).

CH ₄ + 2O ₂ → CO ₂ + 2H ₂ O + Heat (1013 БТЕ / фут. ³)

Воздух содержит приблизительно 21% кислорода и 79% азота. В этом случае реакция полного сгорания принимает следующий вид:

CH ₄ + 2O ₂ + 7,53N ₂ → CO ₂ + 2H ₂ O + 7,53 N ₂ + Тепло (1,013 БТЕ / фут ³)

Требуемое количество воздуха зависит от типа топлива.В идеале вы хотели бы добавить достаточно кислорода, чтобы израсходовать все топливо, чтобы не было исчерпания горючего, при минимальном избытке воздуха, чтобы предотвратить потерю энергии из дымовой трубы.

Соотношение количества воздуха и топлива определяет количество воздуха, необходимого для сжигания определенного топлива.

Соотношение воздух-топливо определяет количество воздуха, необходимого для сжигания определенного топлива. Обычными видами топлива, используемыми в процессе сгорания, являются нефть (№ 2, 4 и 6), дизельное топливо, бензин, природный газ, пропан и древесина — соотношения для обычных газов, жидкого и твердого топлива указаны в таблице 1.1 и 1.2.

Оптимизация соотношения воздух-топливо

Существует баланс между потерей энергии из-за использования слишком большого количества воздуха и потерей энергии из-за слишком интенсивной работы в любом процессе сгорания. Наилучшая эффективность сгорания достигается при оптимальном соотношении воздух-топливо, и регулирование этого параметра обеспечивает максимальную эффективность. В большинстве сценариев горелка, работающая на жидком и газовом топливе, достигает этого желаемого баланса, работая при 105–120% оптимального теоретического воздуха. Для горелок, работающих на природном газе, требуется стехиометрический воздух 9.4-11 футов ³ / 1,0 фут ³ природного газа или соотношение воздуха и газа приблизительно 10: 1. В этом случае имеется избыток кислорода на 2%.

В зоне горения сложно измерить избыток воздуха. Однако в штабеле его можно легко измерить с помощью анализаторов кислорода. При работе с 5-20% избытком воздуха это соответствует измерению содержания кислорода в дымовой трубе от 1% до 3%.

Идеальное соотношение воздуха и топлива будет изменяться при различных рабочих нагрузках. Настройка — это процесс установления желаемого соотношения воздух-топливо при различных условиях эксплуатации. Это может быть выполнено при оценке конкретных характеристик дымовой трубы: температуры, концентрации кислорода, оксида углерода и выбросов NO _x.

В третьей части этой серии из пяти частей мы рассматриваем анализ кислорода и горючих газов дымовых газов, а также различные потоки воздуха и топлива перед сгоранием для повышения эффективности сгорания промышленных котлов, парогенераторов, печей, печей, плавильных печей и технологические нагреватели.

Если вам интересно прочитать официальный документ Sage Metering по этой теме, см. «Расходомеры сгорания» и «Тепловые массовые расходомеры».

Стехиометрическое влияние горения на КПД котла

Анализ дымовых газов и расход воздуха / топлива — эффективность горения

Измерители массового расхода, перепада давления и расхода воздуха

Расходомер воздуха для определения эффективности горения | Промышленные котлы

2 вида дров нового поколения

Зависимость системы отопления от наиболее распространенного источника энергии — природного газа — одна из самых обсуждаемых проблем автономного электроснабжения.Несмотря на простоту и удобство газового отопления, основные его недостатки — дороговизна подключения и отсутствие автономности — заставляют многих задуматься о твердом топливе. И здесь, оказывается, есть ряд разработок, облегчающих использование автономных твердотопливных котлов.

Главный недостаток твердотопливного котла — сложность и трудоемкость обслуживания, главные достоинства — экономичность и автономность. Стоимость твердого топлива сопоставима с ценой на природный газ или ниже, но дрова или уголь для системы отопления коттеджа нужно где-то покупать или добывать, хранить и, что немаловажно, регулярно (несколько раз в день) выбрасывать в топка отопительного котла.При этом камера сгорания и зольник «сердца» системы отопления требуют регулярной чистки. Поэтому традиционно твердотопливные котлы применялись только в негазифицированных регионах, удаленных от основной инфраструктуры.

Современные виды отопительного оборудования во многом решают описанные проблемы. Например, установка буферного накопительного бака — теплового аккумулятора в системе отопления с твердотопливным котлом позволяет снизить частоту нагрузок котла.Это устройство для временного хранения избыточного тепла позволяет лучше распределять во времени энергию, полученную при сжигании партии дров. А использование брикетов и пеллет в качестве источника тепла современного биотоплива максимально оптимизирует работу отопительного прибора.

Разновидности твердого биотоплива

Как уже было сказано, в продаже есть 2 вида инновационного твердого топлива, которые различаются по размерам, но производятся по аналогичной технологии из отходов деревообрабатывающей промышленности и сельскохозяйственного производства.

Более крупные брикеты напоминают традиционные дрова и имеют вид брусков длиной 5-40 см и шириной 5-15 см (диаметром). Их делают из измельченной прессованной стружки, соломы и опилок. Представленные брикеты могут быть удлиненными цилиндрами Nestro, вытянутыми многогранниками с отверстием по центральной оси Pini-kay и мелкими кирпичами RUF.

Брикеты удобны в использовании и хранении, но их использование не может автоматизировать работу отопительного оборудования. Бойлер все равно надо пополнять несколько раз в день.Но при использовании миниатюрных гранул, представляющих собой гранулы цилиндрической формы длиной 2-4 см и диаметром 6-8 мм, этот вопрос тоже можно решить. Для этого, помимо пеллетного котла, в топочном помещении необходимо установить бункер для твердого биотоплива и шнековую установку для автоматической загрузки пеллет в котел. Заливать пеллетный бункер нужно будет гораздо реже — раз в несколько дней.

5 основных преимуществ твердого биотоплива

Помимо возможности автоматического использования пеллет, твердое биотопливо имеет ряд других преимуществ, среди которых стоит выделить такие.

Брикеты и пеллеты производятся путем сушки и измельчения органического материала до состояния древесной муки, а их теплотворная способность превышает характеристики многих видов дров и даже сопоставима с отдельными видами угля. Это может быть до 4,5-5 кВтч / кг.

Твердое биотопливо отличается низкой зольностью — около 0,5-1%. Такие показатели позволяют снизить трудозатраты и регулярную чистку зольника и дымохода твердотопливного котла.

И окатыши, и брикеты горят равномерно, а это означает, что система отопления испытывает меньше резких изменений температуры охлаждающей жидкости и меньший износ оборудования.

В процессе производства брикетов и окатышей не используются химические компоненты, поэтому такое топливо считается экологически чистым. Кроме того, эти материалы производятся из промышленных отходов, что не оказывает отрицательного воздействия на состояние окружающей среды, а при сжигании брикетов не выделяется опасный для атмосферы окись углерода.

И, наконец, еще одно важное преимущество твердого биотоплива — удобство хранения и транспортировки. На 1 тонну твердого биотоплива уходит 1,5-2 м3, а объем и вес дров с аналогичной теплотворной способностью в 2-3 раза больше.
