Установка гидроаккумулятора в системе отопления: Где установить гидроаккумулятор для систем отопления

Гидроаккумулятор для системы отопления — PechiExpert

Правильное функционирование системы отопления зависит от многих причин, в том числе правильно подобранных элементов системы, отвечающих за безопасность. На сегодняшний день индивидуальные системы отопления, кроме привычных клапанов, датчиков и приборов управления оснащаются еще одним устройством, которое выполняет несколько функций, в том числе и функцию безопасности – гидроаккумулятор. Это устройство настолько универсально, что нашло свое применение не только в системах отопления. Это еще и один из важнейших элементов оборудования систем холодного и горячего водоснабжения частного дома.

Где используют гидроаккумулятор? Назначение гидроаккумулятора

Как уже упоминалось, гидроаккумулятор для систем отопления является очень важной, необходимой частью оборудования системы отопления. Причем не обычной, атмосферной, а системы закрытого типа, в которой теплоноситель циркулирует в замкнутом контуре. Это особенность и лежит в основе устройства и применения в системе.

Закрытая система отопления в отличие от открытой обладает большими возможностями, но при этом, у нее имеется и ряд недостатков, которые необходимо компенсировать, установив дополнительное оборудование. Если в открытой системе достаточно правильно рассчитать и установить расширительный бак для приема излишков теплоносителя, то в закрытой системе простым дополнительным объемом обойтись не получится. Создаваемое давление внутри контура закрытой системы отопления при нагревании теплоносителя дополняется еще и давлением циркуляционного насоса. Это неизбежно приводит к перепадам давления в цикле «нагрев-охлаждение». Именно поэтому для компенсации таких перепадов и устанавливается гидроаккумулятор для систем отопления.

Второй важный момент, который нужно учитывать при рассмотрении вопроса для чего нужен гидроаккумулятор в системе отопления заключается в необходимости иметь специальный прибор безопасности. Суть этого момента заключается в том, что закрытых систем характерным явлением выступает критические перепады давления теплоносителя. Гидравлический удар, спровоцированный выходом из строя автоматики защиты или поломкой запорной арматуры даже в небольшом объеме жидкости в 30-40 литров способен вызвать большие проблемы. Гидроаккумулятор для системы отопления способен в такие критические моменты отреагировать практически моментально и принять в себя некоторый объем жидкости, чем снимет угрозу разрыва системы из-за гидравлического удара.

Третий момент заключается в том, что в отличие от классического расширительного бачка с открытым верхом гидроаккумулятор для систем отопления поддерживает установленное давление жидкости. В закрытых системах жидкость находится под давлением не только в момент нагревания и работы циркуляционного насоса, даже когда котел выключен, система сохраняет установленное давление. Снижение установленного минимального порога неизбежно влечет за собой автоматическое отключение оборудования, поскольку приборы безопасности будут фиксировать снижение давления и воспринимать это как аварийную ситуацию. Гидроаккумулятор для систем отопления при настройке оборудования специально устанавливается для поддержания необходимого уровня давления. Независимо от температуры теплоносителя и работы приборов отопления он будет поддерживать давление на нужном уровне.

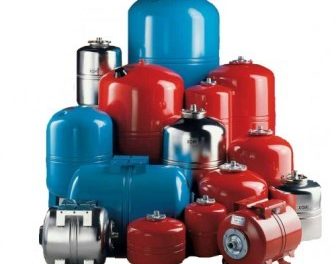

Гидроаккумуляторы, для систем отопления и водоснабжения

Понимание функций этого прибора было бы неполным без раскрытия его свойств в разных инженерных системах дома. Так, гидроаккумулятор может устанавливаться:

В закрытой системе отопления дома;
В системе водоснабжения холодного водоснабжения;

В оборудовании горячего водоснабжения здания.

Если с ролью гидроаккумулятора в отоплении более-менее все понятно, то в системе водоснабжения гидроаккумулятор из вспомогательного прибора превращается в одно из основных устройств.

Роль гидроаккумулятора здесь заключается в следующем – при заборе воды из внешних источников часто используется гидрофор, или по-другому насосная станция, имитирующая работу центрального водопровода. В такой системе, как и в центральном водопроводе постоянно поддерживается необходимое давление. При открытии крана, как и из центрального водопровода, начинает течь вода, при этом нет нужды отдельно включать насос или предварительно набирать воду в емкость и размещать ее на высоте подобно водонапорной башне.

Гидрофор оснащается гидроаккумулятором, водяным электрическим насосом, и блоком управления. Насос закачивает воду в систему, в том числе и в объем бака-аккумулятора, когда автоматика фиксирует необходимый уровень давления в системе она отключает насос. При открытии крана давление уменьшается, но гидроаккумулятор выдавливает из своего объема необходимый объем жидкости, поддерживая нужный уровень давления в системе. Если при открытии крана было забрано небольшой объем воды и давление не упало до минимального показателя, то автоматика не включает насос, если воды ушло много, то спустя некоторое время автоматика включит насос и вода будет закачана в трубы из внешнего источника. Гидроаккумулятор в таком случае снова пополнится водой и спустя некоторое время автоматика выключит насос.

В системе горячего водоснабжения гидроаккумулятор выполняет схожую функцию с той, какую он выполняет в отоплении дома. В домах, где установлены мощные водонагревающие установки, гидроаккумулятор постоянно поддерживает заданный показатель давления и одновременно защищает систему от гидравлических ударов. Вместе с клапаном безопасности он является частью оборудования, отвечающего за правильную работу бойлера. В таких установках, когда нет отбора горячей воды, она циркулирует по замкнутому циклу – от водонагревателя до устройства конечного потребителя, подогреваясь до необходимой температуры. Чтобы в случае аварии в системе не допустить пролива горячей воды в нее устанавливается гидроаккумулятор, который и забирает излишек жидкости, не допуская разгерметизации контура.

Гидроаккумулятор для систем отопления устройство и принцип работы

Гидроаккумулятор для систем отопления, несмотря на разные формы и способы подключения имеет схожую конструкцию и принцип работы. Основой конструкции выступает металлический или пластиковый корпус из высокопрочной стали или армированного стекловолокном пластика. Внутри корпуса установлена эластичная мембрана, которая способна вобрать в себя объем воды, равный объему металлической оболочки. Мембрана крепится с одной стороны корпус специальным фланцем с патрубком, который подключается к трубам отопления. С другой стороны, мембраны устанавливается клапан, через который можно закачать во внутренний объем корпуса воздух или другой газ. Для удобства корпус с наружной стороны оснащается кронштейном для удобства крепления.

Принцип работы гидроаккумулятора в системе отопления следующий – перед установкой при помощи обычного автомобильного насоса в «сухую» камеру закачивается воздух. При помощи манометра проверяется его давление, оно должно соответствовать показателям, указанным в документации оборудования котла. Через патрубок с другой стороны, гидроаккумулятор подключается к трубе системы, после чего весь объем труб заполняется теплоносителем.

При включении котла нагревается воды или антифриз, постепенно расширяясь в объеме. Излишек объема теплоносителя под давлением выталкивается в объем «мокрой» камеры гидроаккумулятора. В это время в «сухой» камере давление наоборот повышается и закачанный воздух сживается. Тем самым повышая давление уже в камере с газом. При выключении котла происходит остывание теплоносителя, он уменьшается в объеме, снижается давление и после выключения циркуляционного насоса. В этот момент давление в газовом отсеке начинает выдавливать жидкость в систему и таким образом давление в ней поднимается до необходимого уровня. В этом и заключается принцип работы гидроаккумулятора системы отопления.

Где установить гидроаккумулятор для систем отопления

В классической схеме открытой системы отопления, когда циркуляция воды осуществляется при условии нагрева теплоносителя, расширительный бак устанавливается в непосредственной близости от отопительного котла. Такое расположение обусловлено необходимостью быстрого снижения давления, при резком увеличении давления в котле, жидкость при таком расположении нагревательного контура могла быстро выйти за пределы контура.

В закрытой системе при использовании циркуляционного насоса нет необходимости располагать гидроаккумулятор сразу после котла. Давление здесь создает насос и при необходимости он отключится автоматически, а вот стравить излишек давления легче в нижней точке системы, в отводке трубы обратной подачи перед входом в котел. На этом отрезке поток жидкости имеет постоянную величину и наименьшие скачки, поэтому и гидроаккумулятор включается в работу эпизодически, когда давление максимально растет или слишком низко падает.

Как подключить гидроаккумулятор для отопления правила расчета и схема

При подборе оборудования учитывается характеристики системы. Для установки в системе водопровода выбирается бак с мембраной, рассчитанной для питьевой или технической воды, для установки в системе отопления или горячего водоснабжения мембрана должна соответствовать назначенным целям. В водопроводе с горячей водой и в отоплении температура воды достигает 80и даже 120 градусов, поэтому оборудование подбирается с учетом воздействия высоких температур. Для установки в системе отопления бак должен выдерживать давление до 4 атмосфер, при этом температурный показатель должен быть не ниже 120 градусов. Для водоснабжения максимальная температура оценивается в 80 градусов, а давление, которое должен выдерживать бак должно быть не ниже 12 атмосфер.

Подбор прибора отвечающего параметрам системы отопления можно рассчитать при помощи формулы определения объема гидроаккумулятора:

V = (VL x E) / D

Где D = (PV – PS) / (PV + 1).

PV – это показатель максимального рабочего давления в системе, а PS – это давление воздуха в мембранном баке. Для небольших частных домов и систем, установленных в квартирах, показатель PV принимается равным 2,5 бар. А что касается PS, то здесь принято учитывать постоянное давление в контуре принимается значением 0,5 бар или равным 5 м.

Для примера можно предложить расчет объема бака для системы отопления дома в 100 кв. метров. В помещении установлен котел мощностью 20 кВт.

Сначала определяется объем теплоносителя в контуре отопления:

VL= ( 20х15)=300 литров.

Где 20 – это мощность отопительного котла, а 15л – удельный объем теплоносителя на каждый киловатт мощности отопительного прибора.

Следующий шаг – расчет эффективности гидроаккумулятора по формуле:

D = (PV – PS) / (PV + 1).

В которой, PV = 2,5 бар и PS = 0,5 бар

В результате выполнения действий:

D = (2,5 – 0,5) / (2,5 + 1) = 0,57

Последний этап – это расчет непосредственно необходимого объема расширительного бака.

V = 300 х 0,04 / 0,57 = 21,05 л где 0,04 – коэффициент расширения воды.

Таким образом, для системы отопления с 20 кВт котлом отопления и общим объемом теплоносителя для отапливаемого помещения площадью 100 квадратных метров достаточно бака объемом 21- 25 литров. Правда, учитывая то, что производители в основном предлагают потребителям баки стандартного объема, внимание при выборе рекомендуется обратить на установки объемом немного большим, чем тот, что получился при расчете. Если выбрать бак меньшего объема, то велика вероятность того, что рабочее давление этого устройства будет меньшим, чем требуется, что может привести к созданию аварийной ситуации.

При определении положения бака во время его установки берется во внимание тот факт, что сам гидроаккумулятор имеет в качестве несущей конструкции корпус. Особенно это касается приборов объемом до 50 литров. В профессиональной среде принято считать, что малые объемы баков до 30 литров настенное крепление, а вот баки большего объема лучше располагать в напольном варианте. При установке этих приборов рекомендуется дополнительно усилить крепление кронштейнами или хомутами. Для баков большого объема рекомендуется не изобретать велосипед, а устанавливать их согласно рекомендациям производителей оборудования – с использованием штатных ножек и конструкций на корпусе. Подвод труб к патрубку бака необходимо сделать по кратчайшему маршруту, с минимальным количеством изгибов и поворотов. Да и сам отвод рекомендуется сделать максимально коротким, чтобы работа устройства была эффективной.

Настройка гидроаккумулятора для водяного отопления

Покупая оборудование, следует помнить, что бак находится под давлением. Поэтому при монтаже необходимо максимально соблюдать осторожность и нив коем случае не спускать закачанный в отсек воздух. После того как будет завершена установка всех элементов контура отопления и проведения тестового заполнения его теплоносителем необходимо отрегулировать давление газа в корпусе гидроаккумулятора. При избыточном давлении теплоноситель просто не будет поступать в полость мембраны, а при пониженном давлении в камере с газом агрегат не сможет эффективно выполнять свои функции.

Проверка правильности настройки гидроаккумулятора выполняется при помощи манометра. В систему закачивается теплоноситель и по манометру котла проверяется его давление. Достигнув рекомендованной отметки, кран подачи теплоносителя закрывается и проверяется при помощи пневматического манометра давление в воздушной камере аккумулятора. Для нормальной работы системы рекомендуется установить давление в баке на 0,2-0,3 бар меньше чем в контуре отопления. Если установить давление в воздушной камере на таком же уровне, как и в системе, то при появлении признаков аварийной ситуации мембрана просто не в состоянии будет принять необходимое количество теплоносителя. По мере поступления жидкости из контура в мембрану будет возрастать и давление в баке, при этом может быть упущен момент, когда предотвратить аварию удалось бы, убрав из системы буквально 2-3 литра жидкости. А при пониженном давлении эффект получается обратный, мембрана очень чутко реагирует на изменения давления в контуре и быстро снимает пиковые нагрузки вбирая в себя жидкость намного быстрее.

При регулировке давления уменьшить его можно просто нажав на ниппель и выпустив определенный объем воздуха, а вот добавить его можно просто подсоединив к ниппелю автомобильный насос и сделав несколько качков.

Оптимальным считается давление воздуха в воздушной камере при рабочем давлении жидкости в системе в пределах 1,2-1,3 бар, показатель равный 1,0-1,1 бар.

Как определить повреждение гидроаккумулятора

Как и в системе водоснабжения гидроаккумулятор имеет свой срок службы. Так, для встроенных резервуаров он определяется сроком эксплуатации отопительного котла, а отдельно стоящий бак из черного металла обычно выдерживает 5-6 летний период эксплуатации. При заполнении объема системы антифризом необходимо внимательно изучить рекомендации производителя, чтобы удостовериться, что материал не вступит в реакцию с химическим веществом незамерзайки.

Первым признаком того что гидроаккумулятор вышел из строя является резкое понижение давления в системе. Дело в том, что самым узким местом гидроаккумулятора выступает мембрана. Несмотря на эластичность и прочность в процессе эксплуатации в ее полость попадают частички мусора из внутреннего объема батарей, труб, запорной арматуры, часто здесь скапливаются нерастворимые осадки содей из самой воды. И тогда при работе мембраны эти частицы играют роль абразива, постепенно протирая резину. При прорыве стенок мембраны воздух из воздушной камеры проникает в систему отопления и выводится через воздухоотводчик, а освободившийся объем заполняется теплоносителем. При этом видимых утечек теплоносителя в помещении не обнаруживается. Если не обратить внимание, на резкое снижение давления в системе, и просто восстановить необходимый показатель давления жидкости, то несмотря на поломку гидроаккумулятора система продолжит работу. Но при первой же нештатной ситуации масштаб аварии будет намного больший.

Для систематического контроля состояния мембраны рекомендуется периодически проверять давление в гидроаккумуляторе при помощи обычного манометра из дорожного автомобильного комплекта.

Чтобы быть уверенным в работоспособности оборудования рекомендуется 1-2 раза в 6 месяцев нажимать на ниппель и выпускать немного воздуха. Быстрый свистящий поток воздуха будет говорить о герметичности резервуара. А вот если будет слышно слабое шипение или вместо воздуха будет прокапывать вода, то в таком случае необходимо бить тревогу – мембрана с большой долей вероятности будет повреждена и прибор необходимо ремонтировать.

Второй распространенной проблемой при эксплуатации гидроаккумуляторов выступает потеря герметичности корпуса. В отличие от ресиверов системы водоснабжения эта проблема встречается относительно редко, но ее нельзя сбрасывать со счетов. Такое повреждение становится результатом неправильного монтажа или в результате неправильного ремонта устройства. Корпус бака обычно изготавливается из стального или железного листа путем штамповки. Наружная часть бака красится для защиты от коррозии, а вот внутренняя обычно остается без дополнительного защитного слоя. В процессе эксплуатации на внутренней стенке воздушного отсека образуются очаги коррозии из-за чего со временем образуется отверстие, и воздух просто выходит. Определить такую неисправность просто – нужно несколькими нажатиями начать спускать воздух, если при нажатии неслышно характерного свиста, то необходимо искать повреждение корпуса.

Еще одним часто встречающимся видом поломки выступает неисправность золотника. Обычно это случается при настройке прибора, когда есть необходимость постоянно подкачивать его насосом и проверять давление манометром. При повреждении золотника обычно давление спускается постепенно, и на манометре котла можно заметить, что давление снижается не сразу, а со временем, небольшими порциями. При этом нужно отметить, что оно именно снижается, а не скачет в определенной амплитуде. Непосредственно на резервуаре проверить работает ли клапан, или нет можно нанеся на него небольшое количество мыльного раствора. Если раствор не изменяет своего состояния, значит дело не в клапане. А если выходящий воздух надувает мыльные пузыри, пусть даже и небольшие, то нужно менять сердцевину клапана. Проще всего купить его в автомагазине или в спорттоварах, сердцевина в клапане идентична той, что применяется в шинах автомобилей и велосипедов.

принцип работы, устройство, схема, расчет, установка, подключение.

Гидроаккумулятор является специальной металлической герметичной емкостью, содержащей внутри эластичную мембрану и определенный объем воды под определенным давлением.

Зачем нужен гидроаккумулятор?

Гидроаккумулятор (другими словами – мембранный бак, гидробак) используется для поддержки стабильного давления в водопроводе, предохраняет водяной насос от преждевременного износа из-за частого включения, предохраняет систему водоснабжения от возможных гидроударов. При отключении напряжения, благодаря гидроаккумулятору, вы всегда будете с небольшим запасом воды.

Вот основные функции, которые выполняет гидроаккумулятор в системе водоснабжения:

Предохранение насоса от преждевременного износа. Благодаря запасу воды в мембранном баке, при открытии водопроводного крана насос будет включаться только в том случае, если запас воды в баке иссякнет. Любой насос имеет определенную норму включений в час, поэтому, благодаря гидроаккумулятору, у насоса появиться запас неиспользованных включений, что повысит срок его эксплуатации.
Поддержка постоянного давления в водопроводной системе, предохранение от перепадов напора воды. Из-за перепадов напора при одновременном включении нескольких кранов происходят резкие колебания температуры воды, например в душе и на кухне. Гидроаккумулятор успешно справляется с такими неприятными ситуациями.
Предохранение от гидроударов, которые могут возникать при включении насоса, и способны порядком подпортить трубопровод.
Поддержание запаса воды в системе, что позволяет пользоваться водой даже во время отключения электричества, что в наше время происходит довольно часто. Особенно ценна эта функция в загородных домах.

Устройство гидроаккумулятора

Герметичный корпус этого устройства разделяется специальной мембраной на две камеры, одна из которых предназначена для воды, а другая – для воздуха.

Вода не соприкасается с металлическими поверхностями корпуса, так как она находится в водяной камере-мембране, изготовленной из крепкого резинового материала бутила, устойчивого к воздействию бактерий соответствующего всем гигиеническим и санитарным нормам, предъявляемым к питьевой воде.

В воздушной камере находится пневмоклапан, предназначением которого является регулирование давления. Вода попадает в гидроаккумулятор через специальный присоединительный патрубок на резьбе.

Устройство гидроаккумулятора должно быть смонтировано таким образом, чтобы его можно было беспрепятственно разобрать в случае ремонта или профилактики, не сливая при этом всю воду из системы.

Диаметры соединительного трубопровода и напорного патрубка должны по возможности совпадать между собой, тогда это позволит избежать нежелательных гидравлических потерь в трубопроводе системы.

В мембранах гидроаккумуляторов объемом более 100 л находится особый клапан для стравливания воздуха, выделяющегося из воды. Для малолитражных гидроаккумуляторов, в которых нет такого клапана, в системе водопровода должно быть предусмотрено устройство для стравливания воздуха, например, тройник или кран, который перекрывает основную магистраль системы водоснабжения.

В воздушном клапане гидроаккумулятора давление должно составлять 1.5-2 атм.

Принцип работы гидроаккумулятора

Гидроаккумулятор работает так. Насос подает воду под давлением в мембрану гидроаккумулятора. Когда достигается порог давления, реле отключает насос и вода прекращает подаваться. После того, как при заборе воды давление начинает падать, насос опять автоматически включается и подает воду в мембрану гидроаккумулятора. Чем больший объем гидробака, тем эффективнее результат его работы. Срабатывание реле давления можно регулировать.

Во время работы гидроаккумулятора, растворенный в воде воздух постепенно скапливается в мембране, что приводит к снижению эффективности работы устройства. Поэтому, необходимо производить профилактику гидроаккумулятора, стравливая накопившийся воздух. Частота проведения профилактик зависит от объема гидробака и частоты его эксплуатации, что составляет приблизительно один раз в 1-3 месяца.

Виды гидроаккумуляторов

Эти устройства могут быть вертикальной и горизонтальной конфигурации.

Принцип работы устройств не имеет различий, за исключением того, что вертикальные гидроаккумуляторы объемом больше 50 л в верхней части имеют специальный клапан для стравливания воздуха, который постепенно накапливается в системе водоснабжения во время эксплуатации. Воздух скапливается в верхней части устройства, потому расположение клапана для стравливания выбрано именно в верхней части.

В горизонтальных устройствах для стравливания воздуха монтируется специальный кран или слив, который устанавливается за гидроаккумулятором.

Из устройств маленьких размеров, не зависимо от того, вертикальные они или горизонтальные, воздух стравливается с помощью полного слива воды.

Выбирая форму гидробака, исходят из размеров технического помещения, где они будут установлены. Все зависит от габаритов устройства: какое лучше впишется в отведенное для него место, такое и будет установлено, независимо от того горизонтальное оно или вертикальное.

Схема подключения гидроаккумулятора

В зависимости от возложенных функций, схема подключения гидроаккумулятора к водопроводной системе может быть разной. Самые популярные схемы подключения гидроаккумуляторов приведены ниже.

Схема обвязки повысительной насосной станции

Такие насосные станции устанавливаются там, где присутствует большое водопотребление. Как правило, один из насосов на таких станциях работает постоянно.

На повысительной насосной станции гидроаккумулятор служит для уменьшения скачков давления во время включения дополнительных насосов и для возмещения небольших водоразборов.

Еще такая схема широко применяется, когда в системе водоснабжения происходит частое прерывание подачи электроэнергии на повысительные насосы, а присутствие воды жизненно необходимо. Тогда запас воды в гидроаккумуляторе спасает положение, играя роль резервного источника на этот период.

Чем больше и мощнее насосная станция, и чем большее давление она должна поддерживать, тем больше должен быть объем гидрроаккумулятора, исполняющего роль демпфера.
Буферная емкость гидробака тоже зависит от объема необходимого запаса воды, и от разницы в давлении при включении и отключении насоса.

Схема для погружного насоса

Для длительной и бесперебойной работы погружной насос должен совершать от 5 до 20 включений в час, что указывается в его технических характеристиках.

При падении давления в водопроводной системе до минимального значения автоматически включается реле давления, а при максимальном значении – отключается. Даже самый минимальный расход воды, особенно в малых системах водоснабжения, может понизить давление до минимума, что моментально даст команду для включения насоса, ведь утечка воды компенсируется насосом моментально, а через несколько секунд, при пополнении запаса воды, реле отключит насос. Таким образом, при минимальном водопотреблении, насос будет работать почти вхолостую. Такой режим работы неблагоприятно сказывается на работе насоса и может быстро вывести его из строя. Положение может исправить гидроаккумулятор, который всегда имеет нужный запас воды и успешно компенсирует незначительный ее расход, а также защитит насос от частого включения.

Кроме этого, гидроаккумулятор, подключенный к схеме, сглаживает резкое повышение давления в системе при включении погружного насоса.

Объем гидробака выбирается в зависимости от частоты включений и мощности насоса, расхода воды в час и высоты его установки.

Подключение гидроаккумулятора к водонагревателю

Для накопительного водонагревателя в схеме подключения гидроаккумулятор играет роль расширительного бака. Нагреваясь, вода расширяется, увеличивая объем в системе водоснабжения, а так как она не имеет свойства сжиматься, то самый минимальный рост объема в замкнутом пространстве увеличивает давление и может привести к разрушению элементов водонагревателя. Здесь тоже придет на помощь гидробак. Его объем напрямую будет зависеть и увеличиваться от увеличения объема воды в водонагревателе, повышения температуры нагреваемой воды и роста максимально допустимого давления в системе водопровода.

Подключение гидроаккумулятора к насосной станции

Гидроаккумулятор подключается перед повысительным насосом по ходу воды. Он нужен для предохранения от резкого снижения давления в сети водоснабжения в момент включения насоса.

Вместимость гидроаккумулятора для насосной станции будет тем больше, чем больше используется воды в системе водоснабжения и чем меньше разница между верхней и нижней шкалой давления в водопроводе перед насосом.

Как установить гидроаккумулятор?

Из всего вышесказанного можно понять, что устройство гидроаккумулятора абсолютно не похоже на обыкновенный бак для воды. Это устройство постоянно в работе, мембрана все время в динамике. Поэтому монтаж гидроаккумулятора не так прост. Бак нужно укреплять при установке надежно, с запасом прочности, шума и вибрации. Поэтому бак закрепляется к полу через резиновые прокладки, а к трубопроводу через резиновые гибкие переходники. Нужно знать, что на входе гидросистемы сечение подводки не должно сужаться. И еще одна важная деталь: первый раз бак заполнять нужно очень осторожно и медленно, используя слабый напор воды, на тот случай если резиновая груша слиплась от долгого бездействия, и при резком напоре воды она может повредиться. Лучше всего перед вводом в эксплуатацию удалить из груши весь воздух.

Монтаж гидроаккумулятора должен осуществляться так, чтобы во время работы к нему можно было свободно подойти. Лучше поручить эту задачу опытным специалистам, так как очень часто бак выходит из строя из-за какой-нибудь неучтенной, но важной мелочи, например из-за несоответствия диаметра труб, неотрегулированного давления и т.д. Здесь нельзя проводить эксперименты, ведь на кону стоит нормальная работа водопроводной системы.

Настройка гидроаккумулятора

Чем же его проверить? Обычно для этого используют манометр. Он может быть электронным, механическим автомобильным (с металлическим корпусом) и пластиковым, который поставляется в комплекте с некоторыми моделями насосов. Важно, чтобы манометр имел большую точность, так как даже 0.5 атм меняет качество работы гидробака, поэтому пластиковые манометры лучше не использовать, так как они дают очень большую погрешность в показателях. Это обычно китайские модели в слабеньком пластиковом корпусе. На показатели электронных манометров влияет заряд батареи и температура, к тому же, они очень дорогие. Поэтому оптимальным вариантом является обыкновенный автомобильный манометр, прошедший проверку. Шкала должна быть на небольшое количество делений, для возможности более точного измерения давления. Если шкала рассчитана на 20 атм, а нужно измерять всего 1-2 атм, то высокой точности ожидать не приходится.

Проверка давления в гидроаккумуляторе с помощью манометра

Если в баке меньше воздуха, значит там больший запас воды, но разница в давлении между пустым и почти заполненном баком будет очень существенной. Все дело в предпочтениях. Если нужно, чтобы в водопроводе постоянно был высокий напор воды, то в баке должно быть давление не менее 1.5 атм. А для бытовых нужд вполне может быть достаточно и 1 атм.

При давлении 1.5 атм гидробак имеет меньший запас воды, из-за чего будет чаще включаться подкачивающийся насос, а при отсутствии света запаса воды в баке может просто не хватить. Во втором случае придется жертвовать давлением, ведь принять душ с массажем можно при заполненном баке, а по мере его опустошения – только ванну.

Когда вы решите, что для вас важнее, можно устанавливать нужный режим работы, то есть, либо подкачать воздух в бак, либо стравить лишний.

Нежелательно снижать давление меньше отметки 1 атм, так же, как и чрезмерно превышать. Наполненная водой груша при недостаточном давлении будет касаться стенок бака, и может быстро прийти в негодность. А избыточное давление не позволит закачать достаточный объем воды, так как большая часть бака будет занята воздухом.

Настройка реле давления

Также нужно выполнить настройку реле давления. Открыв крышку, вы увидите две гайки и две пружины: большую (Р) и малую (дельта Р). С их помощью можно настроить максимальный и минимальный уровни давления, при которых включается и выключается насос. За включение насоса и давление отвечает большая пружина. По конструкции можно увидеть, что она как бы способствует воде замкнуть контакты.

С помощью малой пружины выставляется разница давлений, о чем оговаривается во всех инструкциях. Но в инструкциях не указывается точка отсчета. Оказывается, что точкой отсчета является гайка пружины Р, то есть нижний предел. Нижняя пружина, отвечающая за разницу давлений, сопротивляясь давлению воды, отодвигает подвижную пластину от контактов.

Закачка воды в гидроаккумулятор

Когда уже выставлено правильное давление воздуха, можно подключать гидроаккумулятор к системе. Подключив его, нужно внимательно наблюдать за манометром. На всех гидроаккумуляторах указаны значения нормального и предельного давлений, превышение которых недопустимо. Ручное отключение насоса от сети происходит при достижении нормального давления гидроаккумулятора, при достижении граничного значения напора насоса. Это происходит, когда повышение давления прекращается.

Мощности насоса обычно не хватает, чтобы накачать бак до предела, но, в этом даже нет особой необходимости, ведь при накачке снижается срок эксплуатации и насоса и груши. Чаще всего предел давления для отключения устанавливается на 1-2 атм выше, чем включения.

Например, при показании манометра 3 атм, что достаточно для нужд владельца насосной станции, нужно отключить насос и медленно вращать гайку малой пружины (дельта Р) на уменьшение, до срабатывания механизма. После этого нужно открыть кран и слить воду из системы. Наблюдая за манометром, нужно отметить то значение, при котором включится реле – это нижний предел давления, когда включается насос. Этот показатель должен быть чуть больше показателя давления в пустом гидроаккумуляторе (на 0.1-0.3 атм). Это даст возможность прослужить груше больший период времени.

При вращении гайки большой пружины Р, выставляется нижний предел. Для этого нужно включить насос в сеть и подождать, пока давление достигнет нужного уровня. После этого необходимо подстроить гайку малой пружины «дельта Р» и закончить настройку гидроаккумулятора.

Давление в гидроаккумуляторе

В воздушной камере гидроаккумулятора давление должно быть на 10 % ниже, чем давление при включении насоса.

Точный показатель давления воздуха можно измерить, лишь при отключенном от системы водопровода баке, при отсутствии давления воды. Давление воздуха необходимо постоянно держать под контролем, по необходимости регулировать, что прибавит мембране срок жизни. Также для продолжения нормального функционирования мембраны нельзя допускать большой перепад давления, когда включается и выключается насос. Нормальным является перепад в 1.0-1.5 атм. Более сильные перепады давления уменьшают срок службы мембраны, сильно растягивая ее, к тому же, такие перепады давления не дают возможности комфортного пользования водой.

Гидроаккумуляторы можно устанавливать в местах с невысокой влажностью, неподверженных затоплению, чтобы фланец устройства успешно служил много лет.

Выбирая марку гидроаккумулятора, необходимо обратить особое внимание на качество материала, из которого выполнена мембрана, проверить сертификаты и санитарно-гигиенические заключения, удостоверившись, что гидробак предназначен для систем с питьевой водой. Также нужно убедиться в наличии запасных фланцев и мембран, которые должны быть в комплекте, чтобы в случае возникшей проблемы не пришлось покупать новый гидробак.

Предельное давление гидроаккумулятора, на которое он рассчитан, должно быть не меньшим, чем максимальное давление в системе водопровода. Поэтому большинство устройств выдерживают давление 10 атм.

Расчет гидроаккумулятора

Чтобы определить, какой запас воды можно использовать из гидроаккумулятора при выключении электричества, когда насос прекратит качать воду из системы водоснабжения, можно использовать таблицу заполняемости мембранного бака. Запас воды будет зависеть от настройки реле давления. Чем выше разница давлений при включении и выключении насоса, тем больший запас воды будет в гидроаккумуляторе. Но эта разница лимитируется по изложенным выше причинам. Рассмотрим таблицу.

Здесь мы видим, что в мембранный бак объемом 200 л при настройках реле давления, когда показатель включение насоса составляет 1.5 бар, выключение насоса – 3.0 бар, давление воздуха составляет 1.3 бар, запас воды будет всего 69 л, что равно примерно трети общего объема бака.

Расчет необходимого объема гидроаккумулятора

Чтобы выполнить расчет гидроаккумулятора, используют следующую формулу:

Vt = K * A max * ((Pmax+1) * (Pmin +1)) / (Pmax- Pmin) * (Pвозд. + 1),

где

Amax – максимальный расход литров воды в минуту;
К – коэффициент, который зависит от мощности двигателя насоса;
Pmax – давление при выключении насоса, бар;
Pmin – давление при включении насоса, бар;
Pвозд. – давление воздуха в гидроаккумуляторе, бар.

В качестве примера подберем необходимый минимальный объем гидроаккумулятора для водопроводной системы, взяв, например, насос Водолей БЦПЭ 0,5-40 У с такими параметрами:

Pmax (бар)	Pmin (бар)	Pвозд (бар)	A max (куб.м/час)	K (коэффициент)
3.0	1.8	1.6	2.1	0.25

Используя формулу, вычисляем минимальный объем ГА, который равен 31.41 литра.

Поэтому выбираем следующий ближайший размер ГА, который равен 35 л.

Объем бака в диапазоне 25-50 литров идеально согласуется со всеми методиками расчета объема ГА для бытовых водопроводных систем, а также с эмпирическими назначениями разных производителей насосного оборудования.

При частом выключении электроэнергии целесообразно выбирать бак большего объема, но в это же время следует помнить, что вода сможет заполнить бак лишь на 1/3 общего объема. Чем мощнее установлен насос в системе, тем больший должен быть объем гидроаккумулятора. Это соответствие размеров сократит количество коротких включений насоса и продлит срок эксплуатации его электродвигателя.

Если вы купили гидроаккумулятор большого объема, нужно знать, что если водой не пользоваться регулярно, она застаивается в баке ГА и ее качество ухудшается. Поэтому, выбирая в магазине гидробак, нужно учитывать, максимальный объем используемой воды в системе водопровода дома. Ведь при небольшом расходе воды использовать бак объемом 25-50 л намного целесообразнее, чем 100-200 л., вода в котором будет пропадать зря.

Ремонт и профилактика гидроаккумулятора

Даже самые простые гидробаки требуют к себе внимания и ухода, как любое работающее и приносящее пользу устройство.

Поводы для ремонта гидроаккумулятора бывают разные. Это коррозия, вмятины корпуса, нарушение целостности мембраны или нарушение герметичности бака. Также существует множество других причин, которые обязывают владельца ремонтировать гидробак. Чтобы не допустить серьезных поломок, необходимо регулярно осматривать поверхность гидроаккумулятора, следить за его работой, чтобы предотвратить возможные проблемы. Недостаточно осматривать ГА два раза в год, как оговаривается в инструкции. Ведь можно устранить одну неисправность сегодня, а завтра не обратить внимание на другую возникшую проблему, которая на протяжении полугода превратиться в непоправимую и может привести к выходу гидробака из строя. Поэтому гидроаккумулятор нужно осматривать при каждой возможности, чтобы не пропустить малейших неисправностей, и вовремя проводить их ремонт.

Причины поломок и их устранение

Причиной поломки расширительного бака может быть слишком частое включение-выключение насоса, выход воды через клапан, слабый напор воды, слабое давление воздуха (ниже расчетного), слабый напор воды после насоса.

Как устранить неисправность гидроаккумулятора своими руками? Поводом для ремонта гидроаккумулятора может стать слабое давление воздуха или его отсутствие в мембранном баке, повреждение мембраны, повреждение корпуса, большая разница в давлении при включении и выключении насоса, неправильно выбранный объем гидробака.

Устранить неисправности можно следующим образом:

чтобы увеличить давление воздуха нужно произвести его нагнетание через ниппель бака гаражным насосом или компрессором;
поврежденную мембрану можно восстановить в сервисном центре;
поврежденный корпус и его герметичность устраняется тоже в сервисном центре;
исправить разницу в давлениях можно, выставив слишком большой дифференциал в соответствие с частотой включений насоса;
достаточность объема бака нужно определить до его установки в систему.

Гидроаккумулятор для отопления, монтаж

Гидроаккумуляторы, представляют собой расширительные либо мембранные баки. Устройство и принцип работы для системы водоснабжения и отопления одинаковы, хотя функции у них различаются. Предлагаем вам разобраться в особенностях гидроаккумуляторов, как их выбирать и устанавливать в собственном доме своими руками.

Для чего нужен гидроаккумулятор

Существует несколько видов гидроаккумуляторов, которые используются для работы систем отопления или водоснабжения. Так для отопления берётся расширительный бачок, который легко переносит высокую температуру воды. Именно это отличает его от гидроаккумулятора для водоснабжения. При закипании воды, он забирает её в бачок.

Полезная статья: Зачем нужен гидроаккумулятор для систем водоснабжения

Гидроаккумулятор для отопления при прорыве системы или снижении температуры у воды восполняет недостающий её объём в трубах и радиаторах. Также он позволяет прогонять скопившийся воздух в трубах.

Отопительная система представляет собой кольцо с циркулирующей в ней водой. При нагревании в системе вода увеличивается в объёме, а вместимость контура не изменяется. Гидроаккумулятор для отопительной системы забирает лишнюю воду в себя. Это позволяет выравнивать давление и не доводить воду до кипения. Если же это происходит, соединения труб и корпуса теплообменника и других элементов корпуса могут протечь.

Как выбрать гидроаккумулятор для отопления

Гидроаккумуляторы различаются по типу, они могут быть закрытыми и открытыми.
Открытый используется редко из-за требовательности к обслуживанию и некоторых других недостатков при эксплуатации. Закрытый тип гидроаккумулятора устанавливаются в аналогичных системах. Такой бак представляет собой овальный, круглый железный баллон с камерой (резиновой) внутри.

Расширительный бак

При незначительном количестве воды в отопительной системе, берётся бак с мембранным сосудом внутри. Чем больше объём бака, тем выше стоимость. Цена также зависит напрямую от марки и конструктивных особенностей. Для небольших домов нужен сравнительно небольшой гидроаккумулятор.

Перед покупкой расширительного бачка стоит произвести расчёт нужного объёма для него. При монтаже после насоса для водоподачи ставить гидроаккумулятор нельзя, иначе могут возникнуть резкие перепады давления.

Монтаж гидроаккумулятора отопления

Расширительный бак должен устанавливаться только в отапливаемой комнате. Если вес гидроаккумулятора превышает 30 килограмм, то он устанавливается на специальной подставке. Место для размещения расширителя, должно быть легко доступным для обслуживания.

Системы отопления и водоснабжения

Врезка делается в трубы только на обратке. Врезка производится между окончательным радиатором, вблизи от котла. Перед расширительным баком устанавливается обратный клапан и манометр для постоянного замера давления в системе.

Лучше всего выбирать модель со сменной мембраной, которая заменяется при поломке без особых усилий. При возможности и желании гидроаккумулятор можно установить без помощи со стороны, но если нет уверенности или не хочется долго возиться, можно нанять специалиста. Однако, в таком случае вам не удастся сэкономить.

Теплоаккумулятор в системе солнечного отопления

Также почитайте: Как проложить в доме водопровод

Теперь вы знаете устройство и принцип работы гидроаккумулятора, поэтому сможете подобрать походящую модель для своего загородного дома. Правильно смонтированная система отопления – залог уюта и тепла в холодное время года. Надеемся, что статьи с нашего сайта будут вам полезны при строительстве дома, обустройства дачного участка и проведения досуга в кругу семью.

published on cemicvet.ru according to the materials svoimi-rukamy.com/

Мой мир

Facebook

Вконтакте

Twitter

Одноклассники

Расчет гидроаккумулятора системы отопления — Система отопления

Сборка отопления дома имеет разные части. Эти узлы монтажа неоспоримо важны. Поэтому соответствие частей системы необходимо делать технически грамотно. На открытой странице мы сможем найти и выбрать для квартиры необходимые части системы. Схема отопления насчитывает, механизм управления тепла, циркуляционные насосы, радиаторы, провода или трубы терморегуляторы, крепежную систему, фиттинги, автоматические развоздушиватели котел отопления, расширительный бачок.

Расчет гидроаккумулятора системы отопления

Для определения объема могут быть использованы два метода: с учетом типа насоса, используемого в системе или по методу «Единиц расхода», т.е. с учетом максимального расхода воды.

СРЕДНЯЯ ПРОИЗВОДИТЕЛЬНОСТЬ НАСОСА

Этот метод используется для расчета объема гидроаккумулятора на основании средней производительности насоса (соответствующей максимальному расходу воды Q max ) и минимальных и максимальных значений динамического давления (с учетом разницы уровней, потерь и т.д.).

Vt — объем гидроаккумулятора в литрах.

Q max – средняя производительность насоса, равная максимальному расходу воды (в литрах/мин).

а – максимально допустимое число запусков насоса в час (значение, рекомендуемое производителем насоса).

P max – максимальное абсолютное давление, на которое настроено реле давления, равное относительному давлению + 1Атм.

P min – минимальное абсолютное давление, на которое настроено реле давления, равное относительному давлению + 1Атм, которое не должно быть ниже, чем (высота строения в метрах)/10 + 1Атм

Пример: определить объем гидроаккумулятора для системы с реле давления, отрегулированным на минимальное давление 2.5 бар и максимальное – 4.5 бар при требуемом расходе воды 115 л/мин.

?P =5.5-3.5=2 АТА;

Pprec =3.5-0.5 =3АТА;

Vt =16.5*115*5.5*3.5/12/2/3=507.32 л

МЕТОД «ЕДИНИЦ РАСХОДА»

Этот метод используется для расчета объема гидроаккумулятора на основании максимального расхода воды и минимального и максимального значений динамического давления, на которое настроено реле. Каждой точке водоразбора соответствует определенное значение единицы расхода (см. таблицу расходов). Просуммируйте все значения и по таблице определите соответствующее значение максимального потока Qmax .

Пример: Рассчитать объем гидроаккумулятора в частном доме. Единицы расхода определяются по таблице.

2 умывальника=2 1 биде=1 1 сливной бачок=3

1 кухонная мойка=2 1 ванна=2

1 стиральная машина=2 1 душ=2

14 единицам расхода по таблице соответствует Qmax =0.68л/с

Максимальное давление реле = 3.5 бара (4.5 АТА)

Минимальное давление реле = 2.5 бар (3.5 АТА)

Следовательно, ?P =4.5-3=1.5

Источник: http://teplo-faq.net/component/quickfaq/items/666-raschet-obema-gidroakkumulyatora

Расчет гидроаккумулятора системы отопления

Гидроаккумуляторы применяются в различных системах водоснабжения. В данной работе рассмотрим методы их подбора для индивидуальной системы водоснабжения. Кроме традиционных душа и крана на кухне, современные дома могут быть оснащены ванной, биде, канализацией, стиральной машиной и другим оборудованием, для работы которого необходима вода. Помимо оборудования, различным может быть количество людей, находящихся в доме. Это объективные факторы, но при выборе размеров гидроаккумулятора приходится учитывать и субъективные. Например, сколько раз в час можно включать насос и заполнять гидроаккумулятор? Что случится, если сразу несколько человек будут пользоваться водой? Что будет, если в это время работает стиральная машина?

Для правильного расчёта параметров мы предлагаем методику подбора объёма гидроаккумулятора, в основу которой положен международный метод расчёта UNI 9182. разработанный итальянскими инженерами.

Начнем с того, что если в вашем доме только кран для воды, душ и кран для полива, то ничего считать не надо. Вам нужна стандартная установка водоснабжения с 24-литровым гидроаккумулятором. Смело покупайте её. Она оптимальна в тех случаях, когда рассматривается оборудование для небольшого дома (дачи) и при непостоянном использовании. Даже если в перспективе потребуется увеличить число точек разбора воды, то можно будет просто купить отдельно и установить в любую точку системы водоснабжения еще один гидроаккумулятор объёмом 24 л. Если дом без канализации, но с количеством точек разбора воды более трех, то в любых случаях вам достаточно гидроаккумулятора объёмом 50 л.

Методика расчёта предназначена для индивидуальных домов, оснащенных канализацией (септиком), с ванными и другим оборудованием, потребляющим значительное количество воды, и состоит из нескольких пунктов

1. Следует определите суммарный коэффициент потребления воды Су. Для этого составьте перечень точек водоразразбора в вашем доме и укажите количество каждого вида оборудования.

Таблица 2 Частный дом

Источник: http://snip1.ru/engeneer-system/rasshiritelnye-baki-gidravlicheskie-akkumulyatory/raschyot-obyomov-gidroakkumulyatorov/

Расчет гидроаккумулятора системы отопления

Введение

Еще несколько лет назад слова «гидроаккумулятор» и «экспансомат» были известны только узкому кругу специалистов. В то время широко развивалось коллективное коммунальное хозяйство. Его обслуживание осуществляли слесари-водопроводчики, работа которых в основном заключалась в замене прокладок в смесителях и унитазах многоквартирных домов. Все инженерное оборудование для водоснабжения индивидуальных домов сводилось к колодцу и насосу «Малыш», конструкция которого на протяжении последних тридцати лет практически остается прежней.

Но жизнь меняется. Люди хотят иметь цивилизованные условия на своих дачах и в индивидуальных домах, с горячей и холодной водой, системой отопления и нормальной канализацией. Все это привело к возникновению новой отрасли — инженерное оборудование для индивидуального дома.

Возникли сотни фирм, поставляющих, торгующих, монтирующих и эксплуатирующих это оборудование. К сожалению, наша промышленность даже в годы своего расцвета серьезно не занималась развитием инженерного оборудования для индивидуального дома. Поэтому сейчас это оборудование в основном импортное.

Назначение гидроаккумуляторов и расширительных баков

Первоначально разделим все рассматриваемые баки на два основных типа.

Первый тип — устройства, предназначенные для компенсации избыточного давления (объема) в нагревательных приборах. Это расширительные баки, или «экспансоматы» от английского слова «expansion» — расширение. Чтобы представить, для чего нужны экспансоматы, рассмотрим работу системы отопления.

При нагреве котла температура жидкости-теплоносителя в нем повышается. При нагреве жидкость расширяется. Это приводит к увеличению ее объема примерно на 0,3 % на каждые 10°С. Поэтому при увеличении температуры на 70°С первоначальный объем теплоносителя увеличится примерно на 3 %. Жидкость практически несжимаема и если система отопления не будет оснащена дополнительным устройством, позволяющим куда-то деться этому обьему, то неизбежно произойдет ее разрушение. Для исключения этого и применяются расширительные (компенсационные) баки.

Распространенные в прошлом открытые расширительные баки имели ряд недостатков и в настоящее время практически не применяются. Учитывая российский инженерный консерватизм, еще раз опишем некоторые недостатки открытых расширительных баков:

Наличие открытого бака определяет повышенную испаряемость жидкости и необходимость постоянного ее пополнения;
Более дорогая установка открытого бака. Он должен быть установлен в самой верхней части системы отопления. Надо предусмотреть специальное место и обеспечить его утепление и исключение замерзания, в то время как закрытый бак может быть установлен в любом месте;

Повышенная коррозия в системе из-за доступа в нее кислорода;

Открытая система отопления работает при низком давлении и поэтому трудно управляема.

Второй основной тип баков — это баки для воды (гидроаккумуляторы). Их задача — аккумулировать некоторое количество воды и выдавать это количество под нужным давлением в нужный момент. Подобно отопительным системам, баки для воды могут быть открытые и закрытые. Все недостатки, перечисленные ранее для открытых баков отопительных систем, распространяются и на баки для воды. Но кроме того, необходимо устройство, исключающее переполнение бака.

Внешний вид экспансоматов и гидроаккмуляторов представлен на рис.1 и 2.

Источник: http://mlynok.wordpress.com/2010/04/03/%d0%b3%d0%b8%d0%b4%d1%80%d0%be%d0%b0%d0%ba%d0%ba%d1%83%d0%bc%d1%83%d0%bb%d1%8f%d1%82%d0%be%d1%80%d1%8b-%d0%b8-%d1%80%d0%b0%d1%81%d1%88%d0%b8%d1%80%d0%b8%d1%82%d0%b5%d0%bb%d1%8c%d0%bd%d1%8b%d0%b5/

Расчет гидроаккумулятора системы отопления

Расчет мощности котла, который станет основой вашей будущей отопительной системы, является важной задачей. Завышенная расчетная мощность приведет к необоснованным затратам на приобретение оборудование, его монтаж и эксплуатационные расходы, а недостаточная мощность – к холодным и неуютным помещениям в зимний период.

Приблизительно подсчитать мощность отопительного агрегата, который вам необходим, можно с помощью несложных формул. (См. также: Промышленные котлы отопления )

Так, если котел требуется для отопления эффективно утепленного дома, служащего для всесезонного проживания, имеющего стены толщиной в 1,5 – 2 кирпича и оконные проемы не более 15% от площади стен, то можно принять за основу тот факт, что для обогрева 25м 3 такого помещения потребуется 1 кВт мощности отопительного агрегата.

Если дом имеет среднюю степень утепленности или две или более стен, граничащих с улицей, то 1кВт мощности позволяет отопить 15 – 20м 3 помещения.

Панельный дом с наличием внутренней облицовки и добротной кровлей без щелей позволяет обогреть 1кВт – 10 – 15м 3. (См. также: Как подобрать котёл по площади )

Помещения с тонкими стенами из пиломатериалов требуют высоких затрат мощности на обогрев. В данном случае 1 кВт хватит для отопления всего 7 – 10 м 3 .

Для повышения эффективности работы котла и возможности экономии энергоносителя с успехом применяют тепловые аккумуляторы. Особенно их эффективность высока в теплоснабжающих системах периодического типа.

Объем гидроаккумулятора должен выбираться таким образом, чтобы для нагрева воды в баке на 40 0 С, понадобилось около трех часов. (См. также: Критерии выбора газового отопительного котла )

Принцип работы такой системы заключается в том, что некоторая часть мощности отопительного агрегата расходуется на нагрев воды, которая находится в отдельной емкости – гидроаккумуляторе. Этот бак оснащен высокоэффективной теплоизоляцией, которая сводит теплопотери к минимуму. После прекращения работы отопительного агрегата температура в помещении начинает падать и датчик температуры воздуха в здании или теплоносителя в трубопроводе дает сигнал о включении циркуляционному насосу, который начинает перекачку горячей воды из гидроаккумулятора в систему. Когда температура воды в отопительной системе достигает установленного уровня, датчик сигнализирует о необходимости прекращения работы насоса. Температура в баке несколько снижается, но остается на достаточно высоком уровне. Такие периодические включения и отключения насоса продолжаются до того момента, пока вода в баке будет горячее воды в системе. Гидроаккумулятор позволяет поддерживать комфортную температуру в помещении на протяжении двух суток в условиях неработающего котла. Если жильцы дома отсутствуют, то термостат, настроенный на низкую температуру, поддерживает тепловой баланс в доме с помощью накопительного бака в течение длительного времени.

Правильно выбранный котел и установка гидроаккумулятора позволят владельцу частного домостроения существенно сэкономить на расходах по оплате услуг энергоснабжающих организаций, обеспечив рациональный и комфортный обогрев помещения.

Использование материалов разрешено только при наличии индексируемой ссылки на страницу с материалом. По всем вопросам обращайтесь на [email protected]

Источник: http://www.otopimdom.ru/index.php?id=308

Так же интересуются

01 сентября 2020 года

Гидроаккумулятор для водоснабжения: принцип работы, устройство, схема, расчет, установка, подключение

Зачем нужен гидроаккумулятор?

Вот основные функции, которые выполняет гидроаккумулятор в системе водоснабжения:

Предохранение насоса от преждевременного износа. Благодаря запасу воды в мембранном баке, при открытии водопроводного крана насос будет включаться только в том случае, если запас воды в баке иссякнет. Любой насос имеет определенную норму включений в час, поэтому, благодаря гидроаккумулятору, у насоса появиться запас неиспользованных включений, что повысит срок его эксплуатации.
Поддержка постоянного давления в водопроводной системе, предохранение от перепадов напора воды. Из-за перепадов напора при одновременном включении нескольких кранов происходят резкие колебания температуры воды, например в душе и на кухне. Гидроаккумулятор успешно справляется с такими неприятными ситуациями.
Предохранение от гидроударов, которые могут возникать при включении насоса, и способны порядком подпортить трубопровод.
Поддержание запаса воды в системе, что позволяет пользоваться водой даже во время отключения электричества, что в наше время происходит довольно часто. Особенно ценна эта функция в загородных домах.

Устройство гидроаккумулятора

В воздушном клапане гидроаккумулятора давление должно составлять 1.5-2 атм.

Принцип работы гидроаккумулятора

Виды гидроаккумуляторов

Эти устройства могут быть вертикальной и горизонтальной конфигурации.

Схема подключения гидроаккумулятора

Схема обвязки повысительной насосной станции

Схема для погружного насоса

Подключение гидроаккумулятора к водонагревателю

Подключение гидроаккумулятора к насосной станции

Как установить гидроаккумулятор?

Настройка гидроаккумулятора

Вот вы принесли в дом купленный гидробак. Что с ним дальше делать? Сразу необходимо узнать уровень давления внутри бака. Обычно производитель накачивает его на 1.5 атм, но бывают такие случаи, когда из-за утечки, ко времени продажи показатели снижаются. Чтобы удостовериться в правильности показателя, необходимо открутить декоративный колпачок на обыкновенном автомобильном золотнике и проверит давление.
Чем же его проверить? Обычно для этого используют манометр. Он может быть электронным, механическим автомобильным (с металлическим корпусом) и пластиковым, который поставляется в комплекте с некоторыми моделями насосов. Важно, чтобы манометр имел большую точность, так как даже 0.5 атм меняет качество работы гидробака, поэтому пластиковые манометры лучше не использовать, так как они дают очень большую погрешность в показателях. Это обычно китайские модели в слабеньком пластиковом корпусе. На показатели электронных манометров влияет заряд батареи и температура, к тому же, они очень дорогие. Поэтому оптимальным вариантом является обыкновенный автомобильный манометр, прошедший проверку. Шкала должна быть на небольшое количество делений, для возможности более точного измерения давления. Если шкала рассчитана на 20 атм, а нужно измерять всего 1-2 атм, то высокой точности ожидать не приходится.
Если в баке меньше воздуха, значит там больший запас воды, но разница в давлении между пустым и почти заполненном баком будет очень существенной. Все дело в предпочтениях. Если нужно, чтобы в водопроводе постоянно был высокий напор воды, то в баке должно быть давление не менее 1.5 атм. А для бытовых нужд вполне может быть достаточно и 1 атм.

Настройка реле давления

Закачка воды в гидроаккумулятор

Давление в гидроаккумуляторе

В воздушной камере гидроаккумулятора давление должно быть на 10 % ниже, чем давление при включении насоса.

Расчет гидроаккумулятора

Расчет необходимого объема гидроаккумулятора

Чтобы выполнить расчет гидроаккумулятора, используют следующую формулу:

Vt = K * A max * ((Pmax+1) * (Pmin +1)) / (Pmax- Pmin) * (Pвозд. + 1),

где

Amax – максимальный расход литров воды в минуту;
К – коэффициент, который зависит от мощности двигателя насоса;
Pmax – давление при выключении насоса, бар;
Pmin – давление при включении насоса, бар;
Pвозд. – давление воздуха в гидроаккумуляторе, бар.

Pmax (бар)	Pmin (бар)	Pвозд (бар)	A max (куб.м/час)	K (коэффициент)
3.0	1.8	1.6	2.1	0.25

Используя формулу, вычисляем минимальный объем ГА, который равен 31.41 литра.

Поэтому выбираем следующий ближайший размер ГА, который равен 35 л.

Ремонт и профилактика гидроаккумулятора

Причины поломок и их устранение

Устранить неисправности можно следующим образом:

чтобы увеличить давление воздуха нужно произвести его нагнетание через ниппель бака гаражным насосом или компрессором;
поврежденную мембрану можно восстановить в сервисном центре;
поврежденный корпус и его герметичность устраняется тоже в сервисном центре;
исправить разницу в давлениях можно, выставив слишком большой дифференциал в соответствие с частотой включений насоса;
достаточность объема бака нужно определить до его установки в систему.

Гидравлический аккумулятор с газом в качестве сжимаемой среды

Описание

Этот блок моделирует газовый аккумулятор. Аккумулятор состоит из предварительно заряженной газовой камеры и жидкостной камеры. Жидкость камера подключена к гидросистеме. Камеры разделены мочевым пузырем, поршнем или любой диафрагмой.

Поскольку давление жидкости на входе в гидроаккумулятор становится больше чем давление предварительной зарядки, жидкость поступает в гидроаккумулятор и сжимает газ, запасающий гидравлическую энергию.Снижение давления жидкости вызывает декомпрессию газа и выпуск хранимой жидкости в система.

Во время типичных операций давление в газовой камере составляет равное давлению в жидкостной камере. Однако если давление на входе в гидроаккумулятор падает ниже давления предварительной зарядки, газ камера становится изолированной от системы. В этой ситуации жидкость камера пуста, а давление в газовой камере остается постоянным и равняется давлению предварительной зарядки.Давление в гидроаккумуляторе вход зависит от гидравлической системы, к которой подключен гидроаккумулятор. связано. Если давление на входе в гидроаккумулятор достигает давление предварительной зарядки или выше, жидкость снова попадает в аккумулятор.

Движение сепаратора между жидкостной камерой и газовая камера ограничена двумя жесткими упорами, ограничивающими расширение и сокращение объема жидкости. Объем жидкости ограничен, когда жидкостная камера заполнена и когда жидкостная камера пуста.Жесткие упоры моделируются с конечной жесткостью и демпфированием. это означает, что объем жидкости может стать отрицательным или больше, чем вместимость жидкостной камеры, в зависимости от значений коэффициента жесткости упора и давления на входе в гидроаккумулятор.

Схема представляет собой газовый аккумулятор. Общая объем аккумулятора ( V _T) разделен на жидкостную камеру слева и газовую камеру справа вертикальным разделителем.Расстояние между левыми сторона, а разделитель определяет объем жидкости ( V _F). Расстояние между правой стороной и разделителем определяет объем газа ( V _T — V _F). Емкость жидкостной камеры ( В, , _{, С,}) меньше общего объема аккумулятора ( V _T) так что объем газа никогда не становится нулевым.

Контактное давление жесткого останова моделируется с помощью члена жесткости и демпфирующий член.Связь давления газа и объема газа между текущим состоянием и состоянием предварительной зарядки задается политропная зависимость, со сбалансированным давлением в сепараторе:

(pG + pA) (VT − VF) k = (ppr + pA) VTk

pHS = {KS (VF − VC) + KdqF + (VF − VC), если VF ≥VCKSVF − KdqF − VFif VF≤00 в противном случае

qF + = {qFif qF≥00 в противном случае

qF — = {qFif qF≤00 в противном случае

где

V _{T Общий объем}	гидроаккумулятора, включая жидкостную камеру и газовая камера
V _F	Объем жидкости в аккумуляторе
V _init	Начальный объем жидкости в аккумуляторе
V _C	Емкость жидкостной камеры, разница между суммарным аккумулятором объем и мертвый объем газовой камеры
V _{мертвый}	Мертвый объем газовой камеры, небольшая часть газовой камеры который остается заполненным газом, когда жидкостная камера заполнена
p _F	Давление жидкости (манометрическое) в жидкостной камере, которое равно к давлению на входе в гидроаккумулятор
р _пр	Давление (манометрическое) в газовой камере при жидкостной камере пусто
p _A	Атмосферное давление
p _G	Давление газа (манометрическое) в газовой камере
p _HS	Hard давление прижима упора
K _s	Коэффициент жесткости упора
K _d	Коэффициент демпфирования упора
k	Коэффициент удельной теплоемкости (индекс адиабаты)
q _F	Расход жидкости в гидроаккумулятор, положительный, если жидкость поступает в аккумулятор

Расход жидкости в гидроаккумулятор — это скорость изменения объем жидкости:

При т = 0, начальное условие: V _F = V _init, где V _init — значение вы назначаете параметру Начальный объем жидкости .

Блок Gas-Charged Accumulator не учитывает загрузка на сепаратор. Для моделирования дополнительных эффектов, таких как сепаратор инерции и трения, можно сконструировать газовый аккумулятор как подсистема или составной компонент, аналогично блок-схеме ниже.

Гидравлические аккумуляторы: HYDAC

Компания HYDAC Technology GmbH имеет более чем 50-летний опыт исследований и разработок, проектирования и производства гидроаккумуляторов.
Сюда входят все гидропневматические аккумуляторы, от баллонных и поршневых аккумуляторов до мембранных аккумуляторов, а теперь также аккумуляторы с металлическими сильфонами для других областей применения.
Благодаря постоянному расширению отдельных моделей, на протяжении многих лет был разработан оптимизированный ассортимент аккумуляторов, дополненный предохранительными устройствами на стороне газа и жидкости, такими как предохранители температуры, разрывные мембраны, газовые предохранительные клапаны и дополнительные аксессуары.

ГИДРАВЛИЧЕСКИЕ АККУМУЛЯТОРЫ — НАДЕЖНЫЕ И УНИВЕРСАЛЬНЫЕ
Гидравлические аккумуляторы HYDAC могут помочь везде, где требуется выполнение гидравлических задач. Они универсальны, делают вашу машину более удобной в использовании, защищают вашу гидравлическую систему и используются для повышения энергоэффективности гидравлических систем и для многих других задач.
Примеры приложений:

накопитель энергии,
аварийные функции и функции безопасности,
гашение колебаний, пульсаций (гасители пульсаций) и ударов (амортизаторы) и шума (глушители),
стабилизация всасывающего потока,
подвеска шасси,
компенсация объема и компенсация утечки,
выравнивание веса,
рекуперация энергии, рекуперация, а также
разделение сред.

ГИДРАВЛИКА, ГДЕ ОНИ ЧУВСТВУЮТ ДОМА
Ноу-хау наших специалистов по гидравлике охватывает все четыре типа гидроаккумуляторов. Мы с радостью поможем вам выбрать подходящий тип аккумулятора и определиться с подходящей моделью аккумулятора.
Обширный ассортимент принадлежностей HYDAC упрощает установку в соответствии со спецификацией, защиту и обслуживание со стороны газа и жидкости.
Компания HYDAC может предоставить вам комплексную поддержку и экспертные знания на местном уровне по всему миру:

Выбор правильного типа аккумулятора, будь то баллонный, поршневой, мембранный или металлический сильфонный аккумулятор,
Оптимальный выбор подходящего типа аккумулятора на основе современных программ расчета и моделирования аккумулятора,
Подходящие аксессуары и защитное оборудование от одних рук,
Техническое обслуживание и ремонт, выполняемые всемирной сервисной службой HYDAC и местным специализированным персоналом, благодаря всемирному опыту.

.Гидравлические аккумуляторы

Введение. Страница Руководство по выбору аккумулятора. Особенности конструкции и конструкции. Зарядный клапан.

Транскрипция

1 Конструктивные особенности и конструкция Поршневые гидроаккумуляторы Поршневые гидроаккумуляторы Parker состоят из цилиндрического корпуса, герметизированного газовой крышкой и заправочным клапаном на газовой стороне, а также гидравлической крышкой на гидравлической стороне.Легкий поршень отделяет газовую сторону гидроаккумулятора от гидравлической стороны. Как и в случае баллонного / диафрагменного аккумулятора, газовая сторона заполняется азотом до заданного давления. Изменения давления в системе заставляют поршень подниматься и опускаться, позволяя жидкости поступать или вынуждая ее выходить из корпуса аккумулятора. Баллонные аккумуляторы Баллонные аккумуляторы Greer представляют собой гибкий резиновый баллон без складок, заключенный в стальной корпус. Открытый конец баллона прикреплен к клапану предварительной зарядки на газовой стороне корпуса.Тарельчатый клапан, который обычно удерживается в открытом положении за счет давления пружины, регулирует поток жидкости через гидравлический порт. Баллонные гидроаккумуляторы Greer доступны как в верхнем, так и в нижнем ремонтируемом исполнении для обеспечения оптимальной гибкости. Мембранные гидроаккумуляторы Мембранные гидроаккумуляторы Parker имеют цельную формованную мембрану, которая механически уплотнена с высокопрочной металлической оболочкой. Гибкая диафрагма обеспечивает отличное разделение газа и жидкости. Кнопка, отформованная в нижней части диафрагмы, предотвращает выдавливание диафрагмы из гидравлического порта.Неремонтируемая конструкция, сваренная электронно-лучевой сваркой, снижает размер, вес и, в конечном итоге, снижает стоимость. Баллон / диафрагма заполняется сухим инертным газом, например азотом, до заданного давления предварительной зарядки, определяемого требованиями системы. Когда давление в системе колеблется, баллон / диафрагма расширяется и сжимается, выпуская жидкость из корпуса аккумулятора или пропуская жидкость внутрь него. Рис. 1 Типовые баллонные, диафрагменные и поршневые аккумуляторы Корпус зарядного клапана Корпус зарядного клапана Зарядный клапан Газовая крышка Корпус баллона Тарельчатый клапан Пружина Гидравлический порт Кнопка диафрагмы Порт для жидкости Порт для жидкости ДИАФРАГМА ДИАФРАГМЫ ПОРШЕНЬ Поршень Гидравлический колпачок Газ 5 Parker Hannifin Corporation

2 ntents Руководство по выбору гидроаккумулятора Этап эксплуатации (a) Аккумулятор пуст, ни газовая, ни гидравлическая стороны не находятся под давлением.Этап (б) Аккумулятор предварительно заряжен. Этап (c) Гидравлическая система находится под давлением. Давление в системе превышает давление предварительной зарядки, и жидкость течет в аккумулятор. Стадия (d) Пики давления в системе. Аккумулятор заполнен жидкостью до проектной емкости. Любое дальнейшее увеличение гидравлического давления будет предотвращено предохранительным клапаном в системе. Стадия (e) Давление в системе падает. Давление предварительной зарядки выталкивает жидкость из аккумулятора в систему. Этап (f) Достигнуто минимальное давление в системе.Аккумулятор вернул в систему максимальный расчетный объем жидкости. Рис.2 Условия эксплуатации баллонных, поршневых и мембранных аккумуляторов (A) (B) (C) (D) (E) (F) Gas 6 Parker Hannifin Corporation

3 Выбор аккумулятора При выборе аккумулятора для конкретного применения следует учитывать как системные критерии, так и критерии производительности.Для обеспечения длительного и удовлетворительного срока службы необходимо учитывать следующие факторы. Тип отказа Выходной объем Расход Тип жидкости Время отклика Подавление ударов Высокочастотная цикличность Монтажное положение Внешние силы Информация о размерах Сертификация Безопасность Температурный эффект Режимы отказа В некоторых приложениях внезапный отказ может быть предпочтительнее постепенного отказа. Например, высокоскоростная машина, где качество продукта зависит от давления в гидравлической системе. Поскольку внезапный отказ обнаруживается немедленно, брак сводится к минимуму, тогда как постепенный отказ может означать, что производство большого количества нестандартной продукции может произойти до того, как отказ станет очевидным.Для этого применения лучше всего подходит баллонный / диафрагменный аккумулятор. И наоборот, если непрерывная работа имеет первостепенное значение и внезапный отказ может быть вредным, как, например, в цепи торможения или рулевого управления на мобильном оборудовании, желателен режим постепенного отказа. В этом случае подойдет поршневой аккумулятор. Выходной объем Максимальные размеры, доступные для каждого типа аккумулятора, определяют пределы их пригодности, когда требуются большие выходные объемы. Тем не менее, существует несколько методов достижения более высоких выходных объемов, чем предполагают стандартные емкости аккумуляторов — см. Большие / несколько аккумуляторов, стр. 11.В таблице 1 сравниваются типичные выходы жидкости для поршневых и баллонных аккумуляторов Parker на 10 галлонов, работающих изотермически в качестве вспомогательных источников энергии в диапазоне минимальных давлений в системе. Более высокое давление предварительной зарядки, рекомендованное для поршневых аккумуляторов, приводит к более высокой производительности, чем у сопоставимых баллонных аккумуляторов. Кроме того, баллонные аккумуляторы обычно не подходят для степеней сжатия более 4: 1, поскольку это может привести к чрезмерной деформации баллона. Поршневые аккумуляторы по своей природе имеют более высокую мощность по сравнению с их габаритными размерами, что может иметь решающее значение в местах с ограниченным пространством.Поршневые аккумуляторы доступны с выбором диаметра и длины для данной емкости, тогда как баллонные и мембранные аккумуляторы часто предлагаются только одного размера на емкость, и доступно меньшее количество размеров. Поршневые гидроаккумуляторы также могут быть изготовлены по индивидуальной длине для приложений, в которых доступное пространство имеет решающее значение. Таблица 1: Относительная производительность системы сжатия гидроаккумулятора объемом 40 литров. Рекомендуемый коэффициент выхода жидкости. Давление, предварительная зарядка, галлонов в минуту PSI макс. Фунт / кв. Дюйм. Баллон Поршень Поршень баллона Ниже требуемого минимального рабочего отношения 4: 1.В таблице 2 показаны типичные максимальные скорости потока для аккумуляторов Parker различных размеров. Большие стандартные конструкции баллона ограничены 220 галлонами в минуту, хотя это может быть увеличено до 600 галлонов в минуту с использованием порта с высоким потоком. Тарельчатый клапан регулирует расход, при этом чрезмерный поток приводит к преждевременному закрытию тарелки. Скорость потока более 600 галлонов в минуту может быть достигнута путем установки нескольких аккумуляторов на общий коллектор. Аккумуляторы При заданном давлении в системе скорость потока для поршневых аккумуляторов обычно превышает таковые для баллонных конструкций.Поток ограничен скоростью поршня, которая не должна превышать 10 футов / сек. чтобы избежать повреждения уплотнения поршня. В высокоскоростных приложениях высокие температуры контакта уплотнения и быстрая декомпрессия азота, который проник в само уплотнение, могут вызвать пузыри, трещины и ямки на поверхности уплотнения. Для этого типа применения лучше подходит баллонный аккумулятор. Таблица 2: Максимально рекомендуемый расход гидроаккумулятора, галлонов в минуту при давлении 3000 фунтов на кв. Дюйм. Баллон Поршневой баллон Диафрагма Поршневой баллон Большой диаметр отверстия диафрагмы Вместимость Станд.Расход 2 1 кв. Куб. в гал. у.е. в гал. у.е. в и больше Parker Hannifin Corporation

4 ntents Руководство по выбору гидроаккумуляторов Баллонные / диафрагменные гидроаккумуляторы жидкостного типа более устойчивы к повреждениям, вызванным загрязнением гидравлической жидкости, чем поршневые. Хотя существует некоторый риск из-за загрязнения, застрявшего между баллоном и корпусом, более высокий риск отказа существует из-за тех же загрязнений, действующих на уплотнение поршня.Баллонные гидроаккумуляторы обычно предпочтительнее поршневых гидроаккумуляторов для систем водоснабжения. Водяные системы имеют тенденцию содержать более твердые загрязнения, и смазка плохая. Как поршневые, так и баллонные агрегаты требуют некоторой подготовки, чтобы противостоять коррозии на смачиваемых поверхностях. Поршневые аккумуляторы предпочтительнее для систем, в которых используются экзотические жидкости или где наблюдаются экстремальные температуры, по сравнению с баллонами. Поршневые уплотнения легче формовать из требуемых специальных смесей и могут быть менее дорогими.Время отклика Теоретически баллонные и диафрагменные аккумуляторы должны быстрее реагировать на изменения давления в системе, чем поршневые. Нет статического трения, которое необходимо преодолеть, как в случае с поршневым уплотнением, и нет массы поршня, которую нужно ускорять и замедлять. Однако на практике разница в ответах невелика и, вероятно, незначительна в большинстве приложений. Это в равной степени применимо и к сервоприводам, поскольку лишь небольшой процент сервоприводов требует времени отклика 25 мс или меньше.Это тот момент, когда разница в реакции поршневых и баллонных гидроаккумуляторов становится значительной. Как правило, баллонный аккумулятор следует использовать для приложений, требующих времени отклика менее 25 мс, и для любого типа аккумулятора для отклика 25 мс или более. Подавление ударов Для контроля ударов не обязательно нужен баллон / диафрагменный аккумулятор. Пример 1 Испытательная схема (рис. 3) включает регулирующий клапан, расположенный в 118 футах от насоса, подающего жидкость со скоростью 29,6 галлона в минуту. Схема использует 1.25-дюймовая трубка, а предохранительный клапан настроен на открытие при 2750 фунтов на квадратный дюйм. При закрытии регулирующего клапана (рис.4) происходит скачок давления на 385 фунтов на квадратный дюйм по сравнению с настройкой предохранительного клапана (световая дорожка). Длина трубки составляет 36 метров от насоса до клапана. Рис.3 Схема испытаний для создания и измерения ударных волн в гидравлической системе Давление PSI В контуре нет аккумулятора Поршневой аккумулятор Баллонный аккумулятор Время мс Рис.4 Результаты испытания ударной волной Пример 1 Установка поршневого аккумулятора Greer на 1 галлон на клапане снижает переходный процесс до Настройка предохранительного клапана 100 PSI (средний след).Подставив 1 галлон. Баллонный гидроаккумулятор дополнительно снижает переходный процесс до 80 фунтов на квадратный дюйм по сравнению с настройкой предохранительного клапана (темный след), улучшение всего на 20 фунтов на квадратный дюйм и мало практического значения. Пример 2 Второе аналогичное испытание с использованием внутренней трубки и предохранительного клапана, установленного на 2650 фунтов на квадратный дюйм (рис. 5), приводит к скачку давления на 2011 фунтов на квадратный дюйм по сравнению с настройкой предохранительного клапана без аккумулятора (световая кривая). Поршневой гидроаккумулятор Parker снижает переходной режим до уставки перепускного клапана 107 фунтов на квадратный дюйм (средний след), в то время как баллонный гидроаккумулятор достигает уставки перепускного клапана 87 фунтов на квадратный дюйм (темная кривая).Разница между типами аккумуляторов в подавлении ударов снова незначительна. Давление PSI Нет аккумулятора в контуре Поршневой аккумулятор Баллонный аккумулятор Время мс Рис.5 Результаты испытания ударной волной Пример 2 8 Parker Hannifin Corporation

5 Циклическое переключение с высокой частотой Циклическое изменение давления в системе с высокой частотой может вызвать колебание поршневого гидроаккумулятора, при этом поршень будет быстро переключаться вперед и назад на расстояние, меньшее, чем ширина его уплотнения.В течение продолжительного периода это состояние может вызвать перегрев под уплотнением из-за отсутствия смазки, что приведет к износу уплотнения и отверстия. Поэтому для высокочастотного демпфирования, как правило, больше подходит баллонный / диафрагменный аккумулятор. Силы, перпендикулярные оси гидроаккумулятора, не должны влиять на модель поршня, но жидкость в баллонном аккумуляторе может отбрасываться в сторону корпуса (рис.7), смещая баллон, сжимая и удлиняя его. В этом состоянии выпуск жидкости может привести к защемлению тарельчатого клапана и порезанию баллона.Более высокое давление предварительной зарядки увеличивает сопротивление баллона воздействию перпендикулярных сил. Монтажное положение Оптимальное монтажное положение для любого гидроаккумулятора — вертикальное, с гидравлическим отверстием вниз. Поршневые модели можно устанавливать горизонтально, если жидкость поддерживается чистой, но, если твердые загрязнения присутствуют или ожидаются в значительных количествах, горизонтальная установка может привести к неравномерному или ускоренному износу уплотнения. Баллонный аккумулятор также может быть установлен горизонтально, но неравномерный износ верхней части баллона, когда он трется о корпус во время плавания по жидкости, может сократить срок его службы и даже вызвать необратимую деформацию.Степень повреждения будет зависеть от чистоты жидкости, частоты цикла и степени сжатия (т.е. максимального давления в системе, деленного на минимальное давление в системе). В крайних случаях жидкость может попасть в гидравлический порт (рис. 6), что снизит производительность, или баллон может стать удлиненным, что приведет к преждевременному закрытию тарельчатого клапана. Рис.7 Перпендикулярная сила заставляет массу жидкости перемещать баллон. Информация об ускорении. Точный размер аккумулятора имеет решающее значение, если он должен обеспечить длительный и надежный срок службы.Информация и рабочие примеры показаны в разделе размеров этого каталога, или размер аккумулятора можно рассчитать автоматически, введя сведения о приложении в программу выбора программного обеспечения Parker inphorm. Пожалуйста, свяжитесь с вашим местным дистрибьютором для получения подробной информации или свяжитесь с нами по Рис.6. Горизонтально установленный баллонный аккумулятор может задерживать жидкость вдали от гидравлического клапана. Внешние силы. Любое приложение, в котором аккумулятор подвергается ускорению, замедлению или центробежной силе, может иметь пагубное влияние на его эксплуатации и может привести к повреждению баллонного аккумулятора.Силы, действующие вдоль оси трубы или кожуха, обычно мало влияют на баллонный аккумулятор, но могут вызвать изменение давления газа в поршневом типе из-за массы поршня. Сертификация Аккумуляторы часто должны соответствовать внутренней или международной сертификации. Эти требования варьируются от простых факторов проектирования до подробных процедур испытаний и проверки материалов, выполняемых внешним агентством. Большинство гидроаккумуляторов Parker с поршнями, баллонами или диафрагмами имеют сертификаты соответствия всем основным U.С. и большинство основных европейских стандартов. Безопасность Гидропневматические аккумуляторы всегда следует использовать вместе с предохранительным блоком, чтобы можно было изолировать аккумулятор от цепи в аварийной ситуации или для целей технического обслуживания. 9 Parker Hannifin Corporation

6 ntents Руководство по выбору гидроаккумулятора Установка газового баллона Рис.8 Аккумулятор можно использовать с удаленным газовым баллоном, где пространство критично. Размер поршневого аккумулятора должен быть тщательно подобран, чтобы предотвратить его опускание на дно в конце цикла.Размеры мочевого пузыря должны быть такими, чтобы они не заполнялись более чем на 75%. Для установки баллона требуется специальное устройство, называемое перегородкой на конце газа, чтобы предотвратить выдавливание баллона в трубопровод газового баллона. Скорость потока между переносящим барьером баллона и его газовым баллоном будет ограничиваться горловиной барьерной трубки. Из-за вышеуказанных ограничений поршневые аккумуляторы обычно предпочтительнее баллонных для использования в установках с газовыми баллонами. Мембранные аккумуляторы обычно не используются в сочетании с газовыми баллонами.Удаленное хранение газа обеспечивает гибкость установки, когда доступное пространство или положение не могут вместить аккумулятор необходимого размера. Аккумулятор меньшего размера можно использовать вместе с дополнительным газовым баллоном Parker, который можно разместить в другом месте (рис.8). Размер газового баллона рассчитывается по формуле: Для поршневых аккумуляторов: размер баллона с газом = размер аккумулятора — (требуемый выход из аккумулятора x 1,1) Для баллонных аккумуляторов: размер баллона с газом = размер аккумулятора — (требуемый выход из аккумулятора x 1.25) Например, приложение, которое требует 30-галлонного аккумулятора, может фактически потребовать всего 8 галлонов выходной жидкости. Таким образом, это приложение может быть удовлетворено аккумулятором на 10 галлонов и газовым баллоном на 20 галлонов. В установках с газовым баллоном могут использоваться баллонные или поршневые аккумуляторы с учетом следующих соображений. Любой аккумулятор, используемый с удаленным хранением газа, обычно должен иметь порт того же размера на стороне газа, что и на стороне гидравлики, чтобы обеспечить беспрепятственный поток газа в газовый баллон и из него.Газовый баллон будет иметь эквивалентный порт на одном конце и газозаправочный клапан на другом. Коллектор аккумулятора с тремя газовыми баллонами, прикрепленными к поршневому аккумулятору барьерного типа. 10 Parker Hannifin Corporation

7 Большие / несколько аккумуляторов Требование к аккумулятору с выходной мощностью более 50 галлонов обычно не может быть выполнено с помощью одного аккумулятора, потому что конструкции поршней большего размера относительно редки и дороги, а конструкции баллонов, как правило, недоступны для этих размеров.Однако это требование может быть выполнено с использованием одной из многокомпонентных установок, показанных на рис. 9 и 10. Установка на рис. 9 состоит из нескольких газовых баллонов, обслуживающих один поршневой аккумулятор через газовый коллектор. Размер аккумуляторной части может выходить за рамки ограничений формулы для выбора размера на стр. 10, но он не должен позволять поршню многократно ударять по крышкам во время езды на велосипеде. Больший объем газа, доступный в этой конфигурации, позволяет относительно большее перемещение поршня и, следовательно, выход жидкости, чем с одним аккумулятором обычного размера.Еще одно преимущество состоит в том, что из-за большого резервуара предварительной зарядки давление газа остается относительно постоянным в течение полного цикла разрядки аккумулятора. Основным недостатком этой конструкции является то, что выход из строя единственного уплотнения может вызвать опорожнение всей газовой системы. В установке, показанной на рис. 10, используются несколько гидроаккумуляторов поршневой или баллонной конструкции, установленных на гидравлическом коллекторе. Два преимущества нескольких аккумуляторов по сравнению с несколькими газовыми баллонами заключаются в том, что допустимы более высокие удельные расходы жидкости, и одна утечка не приведет к сбросу давления предварительной зарядки из всей системы.Потенциальный недостаток состоит в том, что при использовании поршневых аккумуляторов поршень с наименьшим трением будет двигаться первым и иногда может опускаться на торцевую крышку гидравлической системы. Однако в медленной или редко используемой системе это не имело бы большого значения. Рис.10 (вверху) Несколько аккумуляторов, соединенных вместе коллектором, обеспечивают высокий расход системы Коллектор жидкости Рис.9 (внизу) Несколько газовых баллонов могут обеспечивать предварительное давление в одном аккумуляторе Газовый коллектор Жидкость 11 Parker Hannifin Corporation

8 ntents Руководство по выбору аккумулятора Процесс предварительной зарядки Правильная предварительная зарядка подразумевает точное заполнение газовой стороны аккумулятора сухим инертным газом, например азотом, перед подачей жидкости на гидравлическую сторону.Важно предварительно зарядить аккумулятор до заданного давления. Давление предварительной зарядки определяет объем жидкости, оставшейся в гидроаккумуляторе при минимальном давлении в системе. В приложении для хранения энергии баллон / мембранный аккумулятор обычно предварительно заряжен до 90% минимального давления в системе, а поршневой аккумулятор — до 95% минимального давления в системе при рабочей температуре системы. Возможность правильно проводить и поддерживать предварительную зарядку является важным фактором при выборе типа аккумулятора для приложения.Баллонные гидроаккумуляторы гораздо более подвержены повреждениям во время предварительной зарядки, чем поршневые. Перед заправкой и вводом в эксплуатацию внутреннюю часть корпуса следует смазать системной жидкостью. Эта жидкость действует как амортизатор, смазывает и защищает мочевой пузырь при его расширении. При предварительной заправке первые 50 фунтов на квадратный дюйм азота следует вводить медленно. Несоблюдение этой меры предосторожности может привести к немедленному отказу мочевого пузыря: азот под высоким давлением, быстро расширяющийся и, следовательно, холодный, может образовать канал в свернутом пузыре, концентрируясь на дне.Охлажденная, хрупкая резина, быстро расширяющаяся, неизбежно разорвется (рис. 11). Мочевой пузырь также может быть зажат под тарелкой, что приведет к порезу. (Рис.12). Во время предварительной зарядки следует уделять пристальное внимание рабочей температуре, так как повышение температуры приведет к соответствующему увеличению давления, которое затем может превысить предел предварительной зарядки. Небольшие повреждения могут возникнуть при предварительной зарядке или проверке предварительной зарядки на поршневом гидроаккумуляторе, но следует позаботиться о том, чтобы в аккумуляторе не было всей жидкости, чтобы предотвратить получение неверных показаний предварительной зарядки.Рис. 11 Разрыв звездообразования, вызванный потерей эластичности баллона. Чрезмерно высокий уровень предварительной зарядки. Чрезмерное давление предварительной зарядки или снижение минимального давления в системе без соответствующего снижения давления предварительной зарядки может вызвать проблемы в работе или повреждение аккумуляторов. При чрезмерном давлении предварительной зарядки поршневой гидроаккумулятор будет переключаться между ступенями (e) и (b) на рис. 2, см. Стр. 4, и поршень будет перемещаться слишком близко к гидравлической торцевой крышке. При минимальном давлении в системе поршень может опуститься до дна, что приведет к снижению производительности и, в конечном итоге, к повреждению поршня и его уплотнения.Часто слышно, как поршень опускается на дно, предупреждая о надвигающихся проблемах. Чрезмерная предварительная зарядка в баллонном аккумуляторе может привести к попаданию баллона в тарельчатый узел при переключении между этапами (e) и (b). Это может вызвать усталостное повреждение узла пружины тарельчатого клапана или даже защемление и разрезание баллона, если он окажется зажатым под тарельчатым клапаном при его принудительном закрытии (рис. 12). Чрезмерное давление предварительной зарядки — наиболее частая причина отказа мочевого пузыря. Чрезмерно низкий уровень предварительной зарядки. Чрезмерно низкое давление предварительной зарядки или повышение давления в системе без соответствующего увеличения давления предварительной зарядки также могут вызвать проблемы в работе и последующее повреждение аккумулятора.Без предварительной зарядки в поршневом аккумуляторе поршень будет вбиваться в крышку газового конца и часто остается там. Обычно одиночный контакт не вызывает никаких повреждений, но повторяющиеся удары в конечном итоге повреждают поршень и уплотнение. И наоборот, для мочевого аккумулятора слишком низкая предварительная зарядка или ее отсутствие может иметь быстрые и серьезные последствия. Баллон будет раздавлен до верхней части оболочки и может выдавиться в газовый стержень и быть проколот (Рис. 13). Это состояние известно как «выбрать». Одного такого цикла достаточно, чтобы разрушить мочевой пузырь.В целом поршневые гидроаккумуляторы более терпимы к небрежной подзарядке. Рис.13 Жидкость, попадающая в аккумулятор баллона без предварительной зарядки, вынудила баллон попасть в газовый шток. Рис.12 С-образный разрез показывает, что баллон застрял под тарелкой 12 Parker Hannifin Corporation

9 Контроль предварительной зарядки поршневых аккумуляторов Для контроля давления предварительной зарядки поршневых аккумуляторов Parker можно использовать несколько методов.Обратите внимание, что на рисунках 14b и 14c необходимо использовать плоские поршни, чтобы датчики могли регистрировать свое положение. Датчик давления При отключенной гидравлической системе. Датчик давления или манометр, расположенный в газовой торцевой крышке (рис. 14а), показывает истинное давление предварительной зарядки после того, как гидравлическая система остыла, и гидроаккумулятор опустошен. Жидкость Рис. 14a Датчик давления измеряет фактическое давление предварительной зарядки в системе отключения при работающей гидравлической системе. Датчик положения поршня установлен в торцевой крышке гидросистемы (рис.14b) и подключен к электронной измерительной системе. При точной начальной предварительной зарядке и после достаточной работы системы для обеспечения термической стабильности электроника может быть откалибрована для обеспечения непрерывного и точного считывания давления предварительной зарядки. Датчик давления жидкости Датчик абсолютного положения гидролокатора Рис. 14b Датчик положения может обеспечивать непрерывную индикацию давления предварительной зарядки В приложениях, где аккумулятор соединен с газовым баллоном, датчик приближения на эффекте Холла может быть установлен в торцевой крышке аккумулятора (рис.14c), чтобы определить, когда поршень приближается к колпачку на расстояние менее 050 дюймов. Эта система будет выдавать предупреждение, когда давление предварительной зарядки упадет, и следует принять меры по исправлению положения. Датчик приближения на эффекте Холла Датчик давления жидкости Рис. 14c Датчик на эффекте Холла регистрирует близость поршня к торцевой крышке 13 Parker Hannifin Corporation

10 ntents Руководство по выбору аккумулятора Бесконтактный или герконовый переключатель может использоваться в приложениях, где желательно знать, когда поршень приближается к газовой крышке аккумулятора, или обнаруживать низкий уровень предварительной зарядки.Когда стержень обнаруживается герконом или бесконтактным переключателем, переключатель может быть настроен на отправку предупреждающего сигнала. При использовании с реле давления он может обнаруживать низкий уровень предварительной зарядки. В некоторых случаях на корпусе могут быть установлены два геркона или бесконтактных переключателя. Может потребоваться, чтобы первый переключатель всегда был включен, чтобы гарантировать, что предварительная зарядка не слишком высока; если произойдет второе переключение, это сообщит нам, что предварительная зарядка слишком низкая. Положение поршня можно определить на расстоянии от долей дюйма до нескольких дюймов до того, как он достигнет торцевой крышки.Бесконтактный переключатель или геркон Магнит (только если используется геркон. Шток Гидравлический порт. Газовый клапан SS Корпус Реле давления Рис. 14d Бесконтактные переключатели могут определять положение приближающегося поршня.) Газовый баллон В некоторых случаях чрезвычайно важно знать точное расположение поршня внутри гидроаккумулятора. Это можно сделать с помощью датчика линейных перемещений (LDT). Позиции, а также скорости могут быть определены с помощью этого устройства. LDT работает, посылая сигнал на зонд.Затем этот сигнал отражается магнитом, прикрепленным к узлу штока и поршня. LDT записывает время между отправкой и получением отраженного сигнала, а затем вычисляет положение поршня. Несколько сигналов позволят устройству рассчитать скорость. Результат использования этого устройства позволит пользователю узнать точные кубические дюймы жидкости в аккумуляторе, а также скорость потока жидкости. Hyd. Порт. Магнитный зонд LDT Рис. 14e Датчики линейного смещения (LDT) могут точно определять как положение поршня, так и скорость 14 Parker Hannifin Corporation

11 Предотвращение отказов Отказ аккумулятора обычно определяется как неспособность принять и выпустить определенное количество жидкости при работе в определенном диапазоне давления в системе.Отказ часто является результатом нежелательной потери или увеличения давления предварительной зарядки. Нельзя переоценить тот факт, что правильное давление предварительной зарядки является наиболее важным фактором продления срока службы аккумулятора. Если пренебречь поддержанием давления предварительной зарядки и настройками предохранительного клапана, а также если давление в системе регулируется без соответствующих корректировок давления предварительной зарядки, это приведет к сокращению срока службы. Аккумуляторы мочевого пузыря Отказ аккумулятора мочевого пузыря / диафрагмы происходит быстро из-за разрыва мочевого пузыря / диафрагмы (рис.15). Разрыв нельзя предсказать, потому что неповрежденный мочевой пузырь или диафрагма по существу непроницаемы для просачивания газа или жидкости; отсутствие измеримых утечек газа или жидкости через баллон или диафрагму не предшествует отказу. Давление предварительной зарядки PSI Давление предварительной зарядки PSI Давление предварительной зарядки PSI Количество циклов Количество циклов (a) Рис. 15 При разрыве баллона гидроаккумулятора давление предварительной зарядки немедленно падает до нуля. Когда жидкость протекает мимо поршня аккумулятора, давление предварительной зарядки повышается (a). Утечка газа через поршень или клапан вызывает падение давления предварительной зарядки (b) Поршневые гидроаккумуляторы Поршневые гидроаккумуляторы обычно возникают в одном из следующих постепенных режимов.Количество циклов (b) Утечка жидкости на стороне газа Этот отказ, иногда называемый динамическим переносом, обычно имеет место во время операций быстрого цикла после значительного времени работы. Изношенное поршневое уплотнение переносит небольшое количество жидкости на газовую сторону при каждом такте. По мере того как газовая сторона медленно заполняется жидкостью, давление предварительной зарядки повышается, и аккумулятор накапливает и выпускает все уменьшающееся количество жидкости. Аккумулятор полностью выйдет из строя, когда давление предварительной зарядки сравняется с максимальным давлением в гидравлической системе.В этот момент аккумулятор больше не будет принимать жидкость. Поскольку рост давления предварительной зарядки можно измерить (рис. 15а), можно спрогнозировать отказ и произвести ремонт до того, как произойдет полный отказ. Утечка газа Предварительная зарядка может быть потеряна, поскольку газ медленно обходит поврежденные уплотнения поршня. Износ уплотнения происходит из-за чрезмерно длительного срока службы, из-за загрязнения жидкостью или из-за сочетания этих двух факторов. Газ также может выходить напрямую через дефектный газовый сердечник или уплотнительное кольцо торцевой крышки. Снижение давления предварительной зарядки приводит к тому, что в систему поступает все меньше жидкости.Поскольку это постепенное снижение давления предварительной зарядки можно измерить (рис. 15b), ремонт снова может быть произведен до того, как произойдет полный отказ. Выводы Правильно подобранный аккумулятор Parker, установленный и обслуживаемый в соответствии с инструкциями, содержащимися в этом каталоге, обеспечит долгие годы безотказной эксплуатации. Комбинация чистой системной жидкости и точной предварительной зарядки предотвратит большинство описанных здесь обычных неисправностей и будет способствовать долгому сроку службы и высокой эффективности работы всей гидравлической системы.15 Parker Hannifin Corporation
.
Правила аккумуляторов — HAWE Hydraulik
Флюидлексикон
# А B C D E F грамм ЧАС я J K L M N О п Q р S Т U V W Z
Тканевые материалы Отказоустойчивый Отказоустойчивое положение Интенсивность отказов Быстрое возбуждение Предел выносливости Обнаружение неисправности Код обнаружения неисправности Диагностика неисправностей Управление с прямой связью Обратная связь Сигнал обратной связи Система обратной связи для плавно регулируемых клапанов Схема подачи Высота подачи Подача движения цилиндра Fieldbus Фильтр-наполнитель Давление наполнения Фильтр Сменный фильтр Характеристики фильтра Класс фильтра Суммарная эффективность фильтра Загрязнение фильтра Расположение фильтра Эффективность фильтра Элемент фильтра Фильтр для удаления масла Фильтр в главном трубопроводе Установка фильтра Фильтр жизни Фильтровать поры Выбор фильтра Размер фильтра Поверхность фильтра Ткань фильтра Фильтр с байпасным клапаном Фильтрация Эффективность фильтрации в целом Конечное управляющее устройство Точный контроль потока Арматура Фитинг с коническим кольцом Фитинг с фрикционным кольцом Двигатель с фиксированным рабочим объемом Фиксированное программное управление Фиксированный дроссель Флаг Огнестойкие гидравлические жидкости Фланцевое соединение Фланцевый фильтр Фланцевое крепление баллона Усилитель заслонки-форсунки Система заслонки-форсунки Фитинги для раструбов Плоские уплотнения Флисовый фильтр Флисовый материал Резкий поворот Диаграмма расхода / давления Функция потока / сигнала Коэффициент расхода Kv (значение Kv) клапана Коэффициент расхода αD Управления клапаном Клапан регулирования расхода, 3-ходовой клапан регулирования расхода Схема Блок-схема плавно регулируемых клапанов Делитель потока Деление потока Сила потока Поток в промежутках Поток в трубопроводах Потери потока Поточные машины Монитор потока Параметр расхода Скорость потока Потеря давления в зависимости от расхода Характеристика расхода / давления Характеристическая кривая расхода / сигнала Увеличение скорости потока Асимметрия расхода Деление расхода Линейность расхода Порядок измерения расхода Порядок измерения расхода Пульсация расхода Диапазон расхода требуемого расхода Диапазон насыщения расхода Жесткость расхода Сопротивление потоку Гидравлическое сопротивление фильтров Датчик расхода с овальным ротором в сборе Звуки потока Переключатель потока Клапаны потока Скорость потока в трубопроводах и арматуре Жидкостное трение Указатель уровня жидкости Гидравлическая механика Стандарты мощности жидкости Гидравлические системы с основной трубой Жидкости Жидкостная технология Промывка системы Промывочный блок питания Давление промывки Промывочный насос Промывочный клапан Склонность к пенообразованию Следующий регулирующий клапан Ошибка слежения за скоростью Последующий контроль Ошибка отслеживания Крепление на лапах Диаграмма сила-время Сила: импульс, сигнал: импульс Плотность силы С силовой обратной связью Прирост силы Eo Измерение силы Коэффициент умножения силы Датчик силы Предисловие Эластичность формы Форма импульсов Прямой и обратный ход Четырехходовой клапан Четырехпозиционный клапан Четырехквадрантная операция Рамочные условия Частотный анализ Частотный фильтр Ограничение частоты Модуляция частоты Частотная характеристика Частотная характеристика для установленного входа Частотный спектр Трение Давление трения Условия трения Трение в уплотнениях Потери на трение Функциональный контроль Функциональная диаграмма Функциональная схема
Компенсация радиального зазора Радиально-поршневые двигатели Радиально-поршневой насос Радиально-поршневой насос с внешними поршнями Рампа Генератор рампы Диапазон рабочего давления Рапсовое масло Быстрый ход Цепи быстрого хода Скорость повышения давления Отношение площадей поршня α Сила реакции на контрольной кромке Безреакционный перенос Легко биоразлагаемые жидкости (гидравлические масла) Реальная грязеемкость Компьютер реального времени Рециркуляция Время восстановления Резервирование Опорный сигнал Ссылочная переменная Светоотражающий глушитель Регенеративный контур Регулятор Регулятор-регулятор с фиксированной уставкой Относительное колебание доставки δ Относительная амплитуда сигнала Съемный обратный клапан Сбросить давление Отпустить сигнал Выпускной клапан Дистанционное управление Повторяемость (воспроизводимость) Условия повторения Воспроизводимость Перепрограммируемое управление Требуемая степень фильтрации Профиль требований Емкость расширения резервуара Остаточное загрязнение Остаточное содержание масла (PN) Резистивное измерение Цепи резисторов разрешение Резольвер Резонанс Резонансная угловая частота Длина резонанса Давление реакции Чувствительность отклика Порог ответа Время отклика баллона Значение ответа Положение покоя Коэффициент удержания Линия возврата Фильтр обратной линии Давление в обратной магистрали Ошибка разворота Реверсивный гидростатический мотор Реверсивный двигатель Реверсивный насос Число Рейнольдса Re Машина с жесткой лопастью Рябь Скорость нарастания сигнала Повышение ответа Время нарастания Бесштоковый цилиндр Уплотнение штанги Роликовый рычаг Роликовый мотор ПЗУ Кровельный уплотнитель Роторные усилители Ротационный делитель потока Поворотное соединение трубы Поворотный поршень Поворотные передаточные соединения Поворотный клапан Сервоклапан вращения Круглые уплотнительные кольца Запускать производительность Постоянная времени разгона To
D-элемент Затухающие собственные колебания Затухающие собственные колебания Коэффициент демпфирования d Демпфирование D Демпфирующее устройство Демпфирование в цепи управления Демпфирующая сеть Демпфирование движения цилиндра Демпфирование клапанов Демпфирующее давление Демпфирующее уплотнение Коэффициент трения Дарси λ Скорость передачи данных Выборка данных Измерительный усилитель постоянного тока Соленоид постоянного тока Деэмульгирующие минеральные масла Мертвое время Мертвый объем Компенсация мертвой зоны Декомпрессионный шок Степень загрязнения гидравлической жидкости Степень свободы Элемент задержки Клапан задержки Поток доставки Контроль потока доставки Пульсация потока нагнетания Функция плотности жидкости Описание функции Описание методов для цепей управления Расчетное давление Желаемое давление Время разрушения насоса Фиксатор Моющие / диспергирующие минеральные масла План, ориентированный на устройства Диагностические системы Диафрагма (мембрана) Дизельный эффект Дифференциальный дроссель Цилиндр дифференциала Дифференциальный поршень Перепад давления Манометр дифференциального давления Измерение перепада давления Дифференциальный трансформатор Цифровой Цифро-аналоговый преобразователь Цифровая схема Цифровое управление Теория цифрового управления Цифровое управление с удержанием сигнала Цифровые цилиндры (с несколькими позициями) Шаг цифрового входа Клапаны с цифровым управлением Цифровой измеряемый сигнал Цифровое получение измеренных значений Цифровая процедура измерения Цифровая измерительная техника Цифровой насос Цифровое управление уставкой Цифровая обработка сигналов Цифровые сигналы Цифровая система Цифровая технология Оцифровка (квантование) Прямое срабатывание клапанов Клапан регулировки потока, 2-ходовой клапан регулировки потока Направляющий клапан Направляющий клапан Направляющий клапан, 3-ходовые клапаны Направляющие клапаны 2-ходовые клапаны Грязепоглощающая способность фильтра Грязеемкость Скребок для грязи Дисковый клапан Прерывистые контроллеры Дискретный Диспергентные масла Машины вытесняющие камерные Контроль смещения Поток вытеснения Машина вытеснения (единица вытеснения) Единицы смещения Объем V 2 Объем вытеснения Одноразовый фильтрующий элемент Рассеиваемое тепло Место нарушения Диапазон нарушений Переменная возмущения Сигнал дизеринга Эффект Допплера Цилиндр двойного действия Ручной насос двойного действия Двойное уплотнение горшка Двойной насос Время простоя Перетащить поток Давление потока сопротивления Индикатор перетаскивания Дрейф Мощность привода Водитель Время возврата Двухконтурная схема управления Двойной регулируемый насос Насос Duo Durchflussverteilung (Обмен потоками) Коэффициент обязанности Динамические характеристики плавно регулируемых клапанов Динамическое давление Принцип динамического давления для измерения расхода Динамическое уплотнение Динамическая вязкость
Тахогенератор Тандемный цилиндр танк Обучение программированию Техническая кибернетика Телескопическое соединение Телескопический цилиндр Температурная компенсация в измерительной технике Температурный дрейф Измерения температуры в гидравлике Устройство для измерения температуры Диапазон температур Температурный отклик Терминал Испытательный стенд Условия испытаний Испытательное давление Тестовые сигналы Термодинамические измерения Термопластичные эластомеры Термопласты Загустевшая вода Тонкий фольгированный элемент Тензодатчик из тонкой фольги Резьбовое уплотнение вала Трехкамерный клапан Контроллер с тремя входами Трехпозиционный клапан Трехступенчатый сервоклапан Порог Дроссель Дроссельный обратный клапан Формы дроссельной заслонки Дроссельный клапан Точка дросселирования Через шток поршня Тяга-цилиндр Управление по времени Управление рабочим процессом по времени Непрерывный во времени сигнал Управляющие сигналы, зависящие от времени Постоянная времени Дискретное время Элемент таймера Контроль времени Допуск на скачкообразную реакцию блока Верхний предел давления Усилитель крутящего момента, электрогидравлический Характеристики крутящего момента Ограничение крутящего момента Измерение крутящего момента Моментный двигатель Умножение крутящего момента Общая эффективность Общее давление Элемент передачи Коэффициент передачи Функция передачи Передаточная функция φ системы Сигнал передачи Переходный ответ Переходник КПД передачи Способ передачи Давление трансмиссии Передаточное отношение Скорость передачи Технология передачи Преобразователь (единичный преобразователь) Транспортное движение цилиндра Трибология Триггерный сигнал Тюнинг Турбулентный поток Двойной фильтр Двойной клапан давления Двуручное управление Двухпоточная система Двухточечное поведение Двухточечный контроллер Двухпозиционный клапан Двухквадрантная операция Два краевых контроля Двухступенчатый сервоклапан Виды трения Типы движения цилиндров Типы крепления баллонов
Фланец SAE Схема безопасности Цепи управления безопасностью Предохранительный клапан Предохранитель Безопасность системы Правила техники безопасности Риск безопасности Предохранительный клапан Сэмплер Блок выборки и удержания Схема контроля отбора проб Контроллер отбора проб Ошибка выборки Контроль обратной связи выборки Частота дискретизации Время выборки Элементы передачи отбора проб Конструкции клапана с многослойной пластиной Число омыления Скребок Скребковое уплотнение Сетчатый фильтр Сетчатый фильтр Ввинчивающийся картриджный клапан Ввинчиваемый дроссель Винтовые соединения Винтовой насос шпинделя Тюлень Индекс совместимости уплотнений (DVI) Уплотнительный элемент Трение уплотнения Уплотняющий зазор Уплотнительная губа Поршень уплотнения Уплотняющий профиль Комплект уплотнений Система уплотнения Утечка через уплотнение Предварительная нагрузка уплотнения Морские котики Износ уплотнения Седельный клапан Вторичная регулировка гидростатических трансмиссий Дополнительные меры (в случае звука) Вторичное давление Компенсатор давления сегмента Самоконтроль систем Самовсасывающий насос Самонастраивающиеся контроллеры Датчик положения Selsyn Полуавтоматическое управление Полупроводниковая память Полупроводниковый тензодатчик Чувствительность измерительного прибора Чувствительность гидравлических устройств к грязи Датчик Датчик фактических значений Сенсорная система Сенсорная технология Датчик клапана Отдельный контур гидравлический Возможность разделения Разделитель Последовательный контроль Последовательное управление исполнительными механизмами Схема последовательности Последовательность измерений Последовательный Серийный Цилиндр серийного производства Последовательная схема Последовательное соединение Характеристика последовательного соединения Серво-всасывающий клапан Сервоприводы Серво цилиндр Сервопривод Сервогидравлическая система Серводвигатель Серво насос Сервотехника Сервоклапан Установить геометрическое смещение Набор условий эксплуатации Уставка Генерация уставки Генератор уставки Обработка уставки Установленное давление pe Точка установки Настройка пульса Процесс урегулирования Время установления Время установления давления Время установления T g Нагрузка на вал поршневой машины Устойчивость к сдвигу гидравлической жидкости Ударная волна Твердость по Шору Цилиндр с коротким ходом Запорный блок Выключить клапан Челночная заслонка Сигнал Соотношение сигнал / шум Усилитель сигнала Длительность сигнала Схема прохождения сигнала Формы сигналов Генератор сигналов Элемент вывода сигнала Параметр сигнала Путь сигнала Обработка сигналов Сигнальный процессор Селектор сигналов Состояние сигнала Переключатель сигнала Сигнальная технология Преобразователь сигнала Глушитель Заиливание Цилиндр одностороннего действия Одноконтурная система Единое управление для привода Одностороннее управление Одноконтурные схемы управления Одиночный или отдельный привод для машин Одноквадрантная операция Одиночный резистор Одноступенчатые сервоклапаны Металлический фильтр Синусовый ответ Единицы СИ Шестиходовой клапан Принцип ведомого поршня Слайдер Трение скольжения Скользящий зазор Скользящее кольцевое уплотнение Тапочки Бесконтактные переключатели с прорезями Медленный двигатель с высоким крутящим моментом Малый диапазон сигнала Сглаживание сигнала Соленоид Срабатывание соленоида Растворимость газа в гидравлической жидкости Звук в воздухе Звук в жидкости Звуковое давление p Источники погрешности средств измерений Специальный цилиндр Специальный шестеренчатый насос Удельный импеданс Скоростная характеристика гидромоторов Схема управления скоростью Измерение скорости Диапазон скоростей Коэффициент скорости Сферический конус Пружинный аккумулятор Пружинные уплотнительные элементы Пружинный сброс Квадратное (корневое) уравнение потока Сжимайте напряжение в уплотнениях Стабилизированные гидравлические масла Анализ устойчивости Критерии устойчивости Стабильность гидравлической жидкости Поэтапное управление часами Ступенчатый насос Ступенчатый переключатель двигателя Стандартный цилиндр Стандартное отклонение измерения Резервное давление Время запуска Стартовая характеристика Пусковая мощность гидромоторов Начальная позиция; основная позиция Пусковой момент Начальное давление Прерывание запуска Процесс запуска Начальная вязкость Государственный контролер Диаграмма состояний Уравнения состояния Список выписок Список выписок Переменная состояния Статическое поведение Статические параметры плавно регулируемых клапанов Статическая печать Стационарный поток Стационарная гидравлика Стационарное состояние Мониторы состояния Устойчивое состояние Действие управления шагом Управление пошаговой диаграммой Ступенчатая функция Шаговый двигатель Пропорциональный распределитель с шаговым двигателем Придерживайтесь скольжения Наклейка тюленей Жесткость приводов Жесткость гидравлической жидкости Фитинг прямой трубы Тензодатчик Снятие стресса Растяжка уплотнений Сальник Подсхема Погружной двигатель Подчиненный контур управления Характеристики всасывания Всасывающая фильтрация Линия всасывания Давление всасывания Давление всасывания Контроль давления всасывания Регулировка дроссельной заслонки всасывания Всасывающий клапан Суммарный регулятор мощности Суммарное давление Поставка блока управления Давление питания Состояние подачи гидравлической жидкости опорное кольцо Отклонение поверхности Поверхностный фильтр Поверхностная пена Шероховатость поверхности Машина с наклонной шайбой Насос с наклонной шайбой Набухание герметиков Давление отключения Характеристика включения соленоида Время включения Переключение Поведение при переключении устройств Коммутационная способность гидрораспределителей Характеристики переключения Цикл переключения Переключающий элемент Способы переключения (электрические) Способы переключения гидравлических насосов Перекрытие переключения в случае гидрораспределителей Положение переключения Контроль положения переключения Мощность переключения Перепад давления переключения (гистерезис) Шок переключения Символы переключения время переключения Поворотный двигатель Поворотный винтовой фитинг Символы Синхронизирующий цилиндр Синхронное управление Синхронный поворотный датчик положения Совместимый с системой сигнал Системный порядок Давление в системе
Обратное давление Клапан обратного давления Заднее кольцо Шаровой кран Band Pass Блок клапанов с наклоном (моноблок) Бар Барометрическая обратная связь Барьерная средняя печать Базовый Бод Станок с гнутой осью Сила Бернулли Уравнение Бернулли Бета-значение (значение β) Двоичный Двоичные символы Элемент двоичной схемы Бинарный код Бинарный контроль Двоичный счетчик Обработчики двоичных данных Двоичный сигнал Обработка двоичного сигнала Бинарная система Бистабильный (флип-флоп) клапан Черно-белый клапан (технология) Выпускной фильтр Кровотечение Выпускной клапан (Hy), выпускной клапан (PN) Блок-схема Положение блокировки Сборка блока штабелирования Эффект продувки Давление продувки Обдув поршневых уплотнений Диаграмма Боде Диаграмма Боде (частотные характеристики) Графики облигаций Нижний конец цилиндра Без отказов Трубка Бурдона Тормозной клапан Точка разветвления Избавьтесь от трения Снять давление Воздушный фильтр Коробление баранов Расстояние нарастания картины потока жидкости Встроенная грязь Объемный модуль Разрывное давление Автобусная система Обход Устройство байпаса Обходная фильтрация Перепускной клапан
Магнитный фильтр Главный клапан Мужской фитинг Ручная регулировка Ручной режим Материалы для уплотнений Измеренный сигнал Измеренное значение Измеряемая переменная Обработка данных измерений Обработка данных измерений (кондиционирование) Погрешность измерения Измерение Точность измерения Измерительный усилитель Измерительный усилитель с несущей частотой Измерительная цепь Измерительный преобразователь Измерительный прибор Погрешность измерения Измерительные приборы Методика измерения (система) Диапазон измерения Измерительный дроссель (дозирующее отверстие) Измерительная турбина Механическое срабатывание Механическое демпфирование Механическая обратная связь Механическое сопротивление Механические потери Диапазон среднего давления Емкость памяти Схемы памяти Металлические уплотнения Контроль выхода счетчика Способы установки клапана Двигатель MH (станок с гнутой осью) Микроэмульсия Микрофильтр Микрогидравлика Минеральные масла Миниатюрный измерительный прибор (для работы в режиме онлайн) Минимальный поток управления Минимальное поперечное сечение для управляющего потока Минимальное давление Малая петля Минуты Мобильная гидравлика Модель разомкнутой системы Модульное управление Модульная конструкция Модульная конструкция систем управления Модульная система Модуляция Модуль Мониторинг Системы мониторинга Системы контроля гидравлической жидкости Время мониторинга Моностабильный Контроль швартовки Диаграмма движения Управление двигателем (замкнутый контур) Управление двигателем (разомкнутый контур) Пробуксовка двигателя Жесткость мотора Установочные размеры (схемы расположения отверстий) Монтажная плита Монтажная стена Система подвижной катушки Многоконтурный насос Многоконтурные системы Многокомпьютерная система Многофункциональный клапан Цепи управления с многоконтурной обратной связью Мультимедийный разъем Многопозиционный регулятор Многоступенчатый гидростатический двигатель Multibus Многопроходный тест Множественный насос Двигатель МЗ (автомат перекоса)
Аналого-цифровой преобразователь Сопротивление истиранию Абсолютная цифровая измерительная система Абсолютный рейтинг фильтрации Абсолютная измерительная система Абсолютное давление Манометр абсолютного давления Датчик абсолютного давления Отзыв об ускорении Измерение ускорения Время доступа Аккумулятор Аккумулятор, гидравлический Клапан зарядки аккумулятора Диаграмма расхода аккумулятора Аккумуляторный привод Накопительные потери Правила аккумуляторов Размер аккумулятора Тестовая пыль ACFTD Меры акустической развязки Акустический импеданс Соленоид переменного тока Действие множественного сопротивления Активный датчик Фактическое давление Реальная стоимость Сработанное время Способы срабатывания клапанов Срабатывание Элемент срабатывания Привод Приспособление Адаптивное управление Адаптивный контроллер Пункт добавления Добавка Присадка (для смазок) Адрес Режимы адресации Адгезионные свойства гидравлических жидкостей Клейкое соединение труб Регулируемый объемный насос Регулируемый дроссель Наладка вытяжных машин Время корректировки Прием Старение гидравлических жидкостей Старение тюленей Пыль для тонкого испытания воздухоочистителя (ACFTD) Расход воздуха Воздух в масле Алгоритм Буквенно-цифровой Буквенно-цифровое кодирование Буквенно-цифровой дисплей Альфа-значение фильтров Усилитель звука Карта усилителя Запас по амплитуде Амплитудная модуляция График амплитуды Соотношение амплитуд Амплитуда отклика Аналог Аналоговый компьютер Аналоговое управление Аналоговый контроллер Сбор аналоговых данных Аналоговые измеренные значения Аналоговая процедура измерения Аналоговая измерительная техника Аналоговое измерение положения Аналоговый сигнал Обработка аналогового сигнала Аналоговая технология Угловой энкодер Измерение угла Угловая угловая частота ω E Ангармоническое колебание Кольцевая площадь A R Кольцевой шестеренчатый насос / двигатель Антиротационный элемент для цилиндров Кажущаяся грязеемкость Арифметико-логическое устройство Среднее арифметическое, среднее ASCII ASIC Асинхронное управление Перепад атмосферного давления Цилиндры с автоматическим переключением Автоматическое управление Автоматическое обнаружение неисправности Автоматическая подстройка Автоматическая пломбировка Автоматический запуск Вспомогательное срабатывание клапанов Вспомогательная мощность (энергия) Вспомогательные сигналы Вспомогательные переменные Доступная сила Средний крутящий момент Компенсация осевого зазора шестеренчатых насосов (так называемая компенсация зазора) Аксиально-поршневой станок Аксиально-поршневой мотор Аксиально-поршневой насос
I-блок (в системах управления) Я контроллер Идентификация системы Клапан циркуляции холостого хода Холостые потери Давление на холостом ходу IEC Невосприимчивость к помехам Импеданс Z Крыльчатка Впечатленный поток Давление под давлением Импульсное срабатывание клапанов Лубрикатор с импульсным дозатором Импульсный шум Импульсное сопротивление шлангов Модуляция ширины импульса Инкремент Инкрементальный датчик угла поворота Инкрементальная цифровая измерительная система Инкрементальный энкодер Инкрементальный датчик положения Инкрементальное измерение положения Инкрементное значение (позиции или угла) Увеличение Точность индексации с делителями потока Коэффициенты индексации при использовании делителей потока Точность индикации Диапазон индикации Показатель Непрямое срабатывание Косвенные методы измерения Индивидуальный компенсатор давления Индуцированное давление Индуктивное измерение положения Индуктивные датчики давления Надувные уплотнения Влияние на время переключения Ингибитор Первоначальное загрязнение Исходное положение Начальный перепад давления фильтров ΔpA Начальная герметичность Начальное время наклона Входное давление Входная индуктивность Входной сигнал Входной сигнал Неустойчивость системы управления Мгновенные рабочие условия Инструкция Впускная характеристика Высота всасывания Встроенная гидростатическая трансмиссия Интегральная схема (IC) Комплексное управление Интегрированная электроника Интегрированные системы измерения положения Контроллер интерфейса Реакция на помехи Прерывистый режим работы Внутренний контроль обратной связи Внутренний прием жидкости Насос с внутренним зацеплением Внутренняя утечка Клапаны с внутренним управлением Разделение внутренней мощности Внутреннее давление Внутренняя поддержка Искробезопасный ISO
Ультра тонкий фильтр Ультразвуковое измерение положения Сигнал компенсации перехлеста Под давлением Неустойчивый Разгрузочный клапан Полезный объем Коэффициент использования
ED EEPROM (программируемая постоянная память с электронным стиранием) Эффективность КПД трубы Эластичность жидкостей под давлением Эластичные материалы Устройства для измерения давления на эластичной трубе (типа бурдона) Уплотнение из эластомера / пластика под напряжением Эластомеры Локоть Электрогидравлическая аналогия Электрическое срабатывание Электрическое управление мощностью или силой Электрическая обратная связь Электрическое измерение механических переменных Обработка электрического сигнала Электрическая сигнальная техника Электрогидравлический привод Электрогидравлическое управление Электрогидравлический линейный усилитель Электрогидравлика Электрогидравлические системы Электромеханические преобразователи сигналов Технология электроуправления Электрогидравлический усилитель крутящего момента Электромагнитная совместимость Электромеханическое регулирование рабочего объема насосов / двигателей Электронный фильтр Электронное разделение потока Электронная обработка сигналов Элемент для напорных фильтров Аварийное срабатывание Экстренная остановка Эмульгирующие масла Эмульсия Демпфирование в конечном положении Энергетическая ценность гидравлической жидкости Преобразование энергии Потери энергии в гидравлике Рекуперация энергии в гидравлике Энергосбережение в гидравлике Моторное масло в качестве гидравлической жидкости EPROM Эквивалентный объемный модуль Эквивалентная схема Эквивалентная постоянная времени Эрозионный износ ошибка Устойчивый к ошибкам компьютер Классификация ошибок при измерениях Кривая погрешности средств измерений Пределы погрешности средства измерений Сигнал ошибки Ошибки в элементе управления Порог ошибки Устойчивость к ошибкам Диапазон допуска ошибок Европейская печатная плата Расширяемый шланг Внешний прием жидкости Внешний шестеренчатый насос Внешние управляемые клапаны Внешнее деление мощности Внешняя поддержка
Управление обратной связью p / Q Бумажный фильтр Базовое масло парафина Параллельная цепь / подключены параллельно Параллельное соединение Параллельная обработка Установка параметра Частичная фильтрация потока Эрозия струей частиц Размер частицы Пассивный датчик P контроллер Контроллер PD Элемент PD Элемент P Соотношение производительность / вес Карта производительности Образец периода АЧХ Фазовая задержка Сдвиг фазы Фосфатный эфир ПИ-регулятор ПИД-регулятор Элемент PID Элемент PI Пьезорезистивный эффект Пьезорезистивный датчик давления Клапаны с пилотным управлением Срабатывание пилота Пилотный контроль Пилотное управление поведением Пилотный расход Линия пилотирования Клапаны с пилотным управлением Пилотная ступень для плавно регулируемых клапанов Пилотный клапан Штыревой клапан Сборка труб Емкость трубы Сопротивление трубы Индуктивность трубы Защита от разрыва трубы Резьбовые соединения труб Трубопровод Поршень Поршень для ускоренного хода Поршневые машины Поршневой мотор Поршневой манометр Поршневой насос Поршневые кольца для уплотнения Уплотнение поршневого штока Поршневое уплотнение Аккумулятор поршневого типа Статическая трубка Пито Трубка Пито Планетарный мотор Подключаемая плата Штекерное соединение Вставной клапан Вставной клапан, 2-ходовой вставной клапан Вставной клапан, 3-ходовой вставной клапан Штекерный усилитель Поршень Плунжерный контур для быстрого продвижения Поршень плунжера Точечный контроль Полиацеталь (ПОМ) Полиамид (PA) Полимерные материалы Политетрафторэтилен (PTFE) Полиуретан (Австралия, ЕС) Порт Поперечное сечение порта Управляющие сигналы в зависимости от положения Процесс блокировки в зависимости от позиции Положение / временная диаграмма Диаграмма положения Ошибка положения Обратная связь по положению Ошибка позиционирования Ошибка позиционирования Измерение положения Измерение положения потенциометром Процесс измерения положения Датчики положения Положительный импульсный контроль Принцип прямого вытеснения Пост-отверждение, отверждение Точка застывания Характеристики мощности График силовых характеристик Регулятор мощности Удельная мощность Прирост мощности (усиление) Гипербола мощности Ограничение мощности Потеря мощности Потери мощности Блок питания Силовая секция Разделение мощности Передача энергии Контейнер для предварительной зарядки Предварительно заправленный масляный бак Предварительная зарядка пломб Клапан предварительного заполнения Предварительный фильтр Давление предварительной нагрузки Клапан предварительной нагрузки Прецизионный дроссель Заданная часть разрыва (заданная точка разрыва) Подогреватель Давление Регулирование давления-расхода (p-Q) насоса Характеристика давление-расход (p / Q) Клапан ограничения давления Соленоид, устойчивый к давлению Редукционный клапан (клапан регулирования давления) Редукционный клапан, трехходовой редукционный клапан Функция сигнала давления Диаграмма давление / расход Срабатывание давления Изменение давления Процесс изменения давления в объемных машинах Усилитель давления Центровка давления на гидрораспределителях Камера давления Компенсатор давления Контроль давления Характеристика регулирования давления Цепь контроля давления Регулятор давления для регулируемого насоса Перепад давления Падение давления График перепада-расхода для клапанов Обратная связь по давлению Напорный фильтр Поток давления Характеристика давления и расхода дроссельной заслонки Колебания давления Жидкость под давлением Увеличение давления на плавно регулируемых клапанах Манометр Переключатель выбора манометра Градиент давления Напор Независимое от давления регулирование расхода Индикатор давления Ограничение давления Потеря давления Потери давления из-за дросселей Процедуры измерения давления Колебания давления Пик давления Диапазон давления Колебания, вызванные пульсацией давления Пульсации давления Импульс давления Диапазоны давления в жидкостной технике Номинальное давление Степень давления Клапан соотношения давлений Редукционный клапан давления Регулятор давления (регулятор нулевого хода) Повышение давления Датчик давления Ступени давления Контур подачи давления с регулируемыми насосами Скачок давления Реле давления Клапаны переключения давления Датчик давления Клапан давления Волна давления Первичное срабатывание Первичный и вторичный контроль Первичный контроль Первичный контроль шума Первичное давление Первичный клапан Печатная плата Приоритетный клапан Управление рабочим процессом в зависимости от процесса Глубина обработки Обработка фактических значений (или сигналов) Профиль загрязнения Программа Носитель программы (память, носитель) Последовательность выполнения программы Схема программы Библиотека программ Программный цикл Программируемое управление Программируемый логический контроллер (ПЛК) Программное управление Программирование Языки программирования Методы программирования Система программирования Программный модуль ВЫПУСКНОЙ ВЕЧЕР Распространение ошибки Пропорциональный усилитель Технология пропорционального регулирования Пропорциональный соленоид Пропорциональные клапаны Защитные фильтры Бесконтактный переключатель PSI PT1 — Контроллер PT1 — элемент PT2 — Контроллер ПТ2 — элемент Импульсно-кодовая модуляция Импульсная модуляция (широтно-импульсная модуляция) Генератор импульсов Датчик пульса Импульсные управляющие сигналы Импульсный трансформатор Импульсный клапан Широтно-импульсная модуляция Регулировка насоса Управление насосом Производительность насоса Переключение направления насоса Привод насоса Мощность привода насоса Насос для ускоренного хода Циркуляционный клапан холостого хода насоса Насос с набивными поршнями / линейный поршневой насос
Расчетное давление Расчет звуковой мощности Калибровка дросселей Кулачок CAN-Шина Емкостное измерение положения Капиллярная трубка Множественный доступ с контролем несущей и обнаружением коллизий (CSMA / CD) Каскадная (многоконтурная) система управления Каскадное управление Кавитация Кавитационная эрозия Централизованная подача гидравлического масла Централизованная гидравлика Центральное положение Центробежный насос Центровка пружинами CETOP Характеристическая кривая Характеристика с усредненным гистерезисом Усилитель заряда Зарядный насос Обратный клапан Чип Хлорированные углеводороды Чоппер Потери от сбивания Принципиальная электрическая схема Принципиальная электрическая схема Схемотехника Круглый уплотнительный зазор Индекс обращения U Потери циркуляции в гидравлических системах Машина кругового вытеснения Давление зажима Класс точности Уровень чистоты Климатическая стойкость Тактовый сигнал Загрязнение отверстий Система закрытого центра Закрытая схема Замкнутая система контроля положения Замкнутая цепь управления Замкнутый цикл Структура замкнутого цикла Управление синхронизацией с обратной связью Давление закрытия Код Кодированный поворотный энкодер Переводчик кода Кодирование Сопротивление катушки Холодный поток Свернуть давление Коллективная линия Комбинированное срабатывание Комбинированный поршень Компактное уплотнение Сопоставимость Индекс совместимости эластомеров Сжимаемость Коэффициент сжимаемости Энергия сжатия EK Компрессионный набор Объем сжатия ΔVK Управление компьютером Компьютерное числовое управление (ЧПУ) Концентраты Условия сравнения Конический клапан Настроить Конический поршень Постоянный (фиксированный) дроссель Система постоянного потока Характеристика постоянной силы Система постоянного давления Постоянный насос Контакты управления Контактный манометр Коэффициент контакта t p Контактные пломбы Класс загрязнения Загрязнение в процессе эксплуатации Измерение загрязнения Загрязнение гидравлической жидкости Плавно регулируемый клапан потока Клапан давления с плавной регулировкой Плавно регулируемые клапаны Условия непрерывной эксплуатации Постоянное давление Непрерывное значение Контроль Алгоритм управления Управляющий усилитель Блок управления (блок клапанов) Контрольная карта Характеристика управления Команда управления Управляющий компьютер Концепция управления в гидравлической технологии Цилиндр управления Отклонение от контроля Устройства управления Схема управления Контрольная разница Контроль геометрии кромок клапанов Управляющая электроника Контрольное оборудование Ошибка управления Скорость потока управления Инструкция по управлению Контроль в диапазоне мощностей Управляемая подсистема Контроллер Концепции контроллера Контроллер демпфирования (фильтр высоких частот) Входная переменная контроллера y R Выходная переменная регулятора y R Настройки контроллера Структуры контроллера Синтез контроллера Типы контроллеров Контроллер с выдержкой времени Контроль в зоне сигнализации (поток сигналов) Контрольная память Управляющий двигатель Управляйте колебаниями Панель управления параметры управления Контрольная пластина Мощность управления Контрольное давление Программа управления Свойства управления Диапазон управления Соленоид управления Пружины управления Структура управления Соотношение поверхности управления Переключатель управления Технология управления Управляющий дроссель Устройство управления Контрольная переменная Контрольный объем для клапанов Управление со сменным ПЗУ Управление дросселем Кулер Копирование вложения Копирующий клапан Угловая частота fE Угловая мощность Диапазон коррекции Корректирующая скорость Корректирующая переменная Корректировка характеристик Стоимость гидроэлектростанции Противоточное охлаждение Защитная пластина Медленная подача (скорость) Бегущее движение Потеря давления, зависящая от поперечного сечения Система с питанием от тока Текущий индикатор Врезное кольцо фитинг Цикл Частота цикла Цилиндр КПД цилиндра
Закон Гагена-Пуазейля Полуоткрытый гидравлический контур Датчик холла Расстояние Хэмминга d Ручной насос Проводное управление (VPS) Твердость материалов для уплотнений Тепловой баланс в гидравлических системах Жидкости HFB Жидкости под давлением HFC Жидкости HFD Иерархическая схема управления Высокий проход (фильтр) Фильтр высокого давления Пропорциональный клапан с высоким откликом Высокоскоростной выпускной клапан Высокоскоростные двигатели Двигатели с высоким крутящим моментом Жидкости на водной основе (HWBF) Масла HL HLPD масла HLP масла Ток удержания Удерживающий элемент Образцы отверстий Шланги в сборе Шланг Шланги Растяжка шланга Гул Масла HVLP Гибридный аккумулятор Гидроаккумулятор Гидравлическое срабатывание Гидравлическая ось Гидравлический тормозной цилиндр Гидравлическая мостовая схема Гидравлический мостовой выпрямитель Гидравлическая мощность C ч Гидравлический потребитель Гидравлический цилиндр Гидравлическое демпфирование (серводвигателей) Системы гидравлического привода Гидравлический КПД Гидравлические жидкости Гидравлические полумосты Гидравлическая индуктивность L h Гидравлический усилитель Гидравлический мотор Гидравлические двигатели, подлежащие вторичному регулированию Гидравлический этап пилотирования Гидравлический блок питания Гидравлический блок питания Гидронасос Гидравлическая резонансная частота Гидравлика Гидравлические уплотнения Гидравлический удар Гидравлическая сигнальная техника Гидравлическая жесткость пружины Гидромеханическое управление с обратной связью Гидромеханический преобразователь сигналов Гидромеханическая система Гидрокинетика Гидромеханический КПД Гидропневматический аккумулятор Гидростатический подшипник Гидростатический привод Гидростатическая энергия Гидростатические законы Гидростатические машины Гидростатическая мощность P h Гидростатический рельеф Гидростатическое сопротивление Гидростатика Гидростатический сервопривод Гидростатический тяговый привод Гидростатическая трансмиссия Гидростатическая трансмиссия с разделением первичной / вторичной обмоток Гистерезис
Уплотнительное кольцо Эмульсия масло-в-воде Масляный радиатор Масляная гидравлика Отбор проб масла Нефтяной сепаратор Двухпозиционное управление Время хода насоса Бортовой-Электроник Поездка в один конец Положение с открытым центром Управление насосом с открытым центром Система открытого центра Разомкнутая цепь Обрыв цепи управления Обрыв цепи управления Разница давлений открытия / закрытия Давление открытия Открытый цикл Система управления без обратной связи Управление синхронизацией без обратной связи Рабочие характеристики Условия эксплуатации Частота рабочего цикла Рабочий дефект Срок службы фильтра Рабочие нагрузки Руководство по эксплуатации Режим работы контроля Режимы работы приводов Рабочие параметры Рабочая точка Рабочее давление Безопасность при эксплуатации Операционная система Рабочая вязкость Операционный усилитель Рабочее давление Оптоволоконная технология Оптимизация контроллера Орбитальный двигатель Отверстие Колебания Осциллограф Выходное давление Устройство вывода Модуль вывода Единица вывода Выходной объем Перевозбуждение Общий блок управления Перекрытие клапанов Защита от перегрузки Избыточное давление Переполнение Перескок Время перескока
Период ожидания Водный раствор гликоля Водная гидравлика Вода в масле Вода в масляной эмульсии Емкость защиты от износа Приварной штуцер ниппеля Смачивающая способность Колесный мотор слово Длина слова Текстовый редактор Рабочий цикл Рабочие линии Рабочие позиции
Лабиринтное уплотнение Лабиринтное уплотнение Ламинарный поток Резистор ламинарного потока LAN Преобразование Лапласа Большой диапазон сигнала Закон суперпозиции Утечка, утечка Компенсация утечки Линия утечки Продолжительность жизни Предельные условия Контроль предельной нагрузки Монитор пределов Ограничить получение Сигнал предела Концевой выключатель Линейный Линейный управляющий сигнал Теория линейного управления Линеаризация Линейность Ошибка линейности Линейный двигатель Линейные регуляторы Линейный фильтр Манжетное уплотнение Клапан удержания нагрузки Коллектив нагрузки Расход нагрузки Q L Загрузочные модели для цилиндров Компенсация давления нагрузки Разница давления нагрузки Обратная связь по давлению нагрузки Давление нагрузки p L Система измерения нагрузки Жесткость нагрузки Запорные цилиндры Логическое управление Логическая диаграмма Логический элемент Коэффициент усиления контура V K Линия петли Потери в вытеснительных машинах Насос низкого давления Опускающий тормозной клапан Фильтр низких частот Низкое давление
Масло на основе нафты Собственная угловая частота ω e Собственная угловая частота ω o Естественное демпфирование Собственная частота Собственная частота fo Собственная частота гидроцилиндра NBR Дроссель игольчатый Контроль отрицательного импульса Номер нейтрализации Нейтральная позиция Нейтральное положение насоса Ньютоновская жидкость Шум Уровень шума Уровень шума (A-взвешенный) L pA Добавление уровня шума Уровень шума L p Уровень шума L W Уровень шума W Измерение шума Номинальный расход Номинальное усилие цилиндра Номинальный режим работы Номинальный режим работы Номинальные условия эксплуатации Номинальная мощность Номинальное давление Номинальный размер Номинальные размеры клапана Номинальная вязкость Номинальная ширина Бесконтактные уплотнения Нелинейная система управления Нелинейность Нормальное давление Сопло
Клапан Блок клапанов Вязкость Вязкость
.

Установка гидроаккумулятора в системе отопления: Где установить гидроаккумулятор для систем отопления

Гидроаккумулятор для системы отопления — PechiExpert

Где используют гидроаккумулятор? Назначение гидроаккумулятора

Гидроаккумуляторы, для систем отопления и водоснабжения

Гидроаккумулятор для систем отопления устройство и принцип работы

Где установить гидроаккумулятор для систем отопления

Как подключить гидроаккумулятор для отопления правила расчета и схема

Настройка гидроаккумулятора для водяного отопления

Как определить повреждение гидроаккумулятора

принцип работы, устройство, схема, расчет, установка, подключение.

Зачем нужен гидроаккумулятор?

Устройство гидроаккумулятора

Принцип работы гидроаккумулятора

Виды гидроаккумуляторов

Схема подключения гидроаккумулятора

Схема обвязки повысительной насосной станции

Схема для погружного насоса

Подключение гидроаккумулятора к водонагревателю

Подключение гидроаккумулятора к насосной станции

Как установить гидроаккумулятор?

Настройка гидроаккумулятора

Настройка реле давления

Закачка воды в гидроаккумулятор

Давление в гидроаккумуляторе

Расчет гидроаккумулятора

Расчет необходимого объема гидроаккумулятора

Ремонт и профилактика гидроаккумулятора

Причины поломок и их устранение

Гидроаккумулятор для отопления, монтаж

Для чего нужен гидроаккумулятор

Как выбрать гидроаккумулятор для отопления

Монтаж гидроаккумулятора отопления

Расчет гидроаккумулятора системы отопления — Система отопления

Расчет гидроаккумулятора системы отопления

Расчет гидроаккумулятора системы отопления

Расчет гидроаккумулятора системы отопления

Расчет гидроаккумулятора системы отопления

Так же интересуются

Гидроаккумулятор для водоснабжения: принцип работы, устройство, схема, расчет, установка, подключение

Зачем нужен гидроаккумулятор?

Устройство гидроаккумулятора

Принцип работы гидроаккумулятора

Виды гидроаккумуляторов

Схема подключения гидроаккумулятора

Схема обвязки повысительной насосной станции

Схема для погружного насоса

Подключение гидроаккумулятора к водонагревателю

Подключение гидроаккумулятора к насосной станции

Как установить гидроаккумулятор?

Настройка гидроаккумулятора

Настройка реле давления

Закачка воды в гидроаккумулятор

Давление в гидроаккумуляторе

Расчет гидроаккумулятора

Расчет необходимого объема гидроаккумулятора

Ремонт и профилактика гидроаккумулятора

Причины поломок и их устранение

Гидравлический аккумулятор с газом в качестве сжимаемой среды

Описание

Гидравлические аккумуляторы: HYDAC

Введение. Страница Руководство по выбору аккумулятора. Особенности конструкции и конструкции. Зарядный клапан.

Транскрипция

Правила аккумуляторов — HAWE Hydraulik

Добавить комментарий Отменить ответ

Информация

Служба поддержки

Дополнительно

Личный Кабинет
