Фрезерный станок по дереву своими руками: конструкции, советы

Эксклюзивные украшения и функциональные детали с особыми характеристиками можно сделать самому, не обращаясь к услугам специализированных мастерских. Кроме базовых навыков, для решения подобных задач необходимо специализированное оборудование. В этой публикации подробно и с примерами расскажем, как сделать фрезерный станок по дереву своими руками. С помощью советов редакции Seti.guru будет проще избежать ошибок, даже если до прочтения статьи вы не сталкивались с подобной задачей.

С применением фрезерных инструментов создают уникальные изделия с высокой точностью без лишних затрат времени

Читайте в статье:

Принцип работы фрезерных станков по дереву

Оборудование этой категории предназначено для создания изделий из дерева. Технология напоминает работу скульптора, отсекающего лишние части бесформенной заготовки. В данном случае основные функции выполняет фреза. Этот инструмент с острыми гранями вращается на большой скорости, что ускоряет выполнение рабочих операций. Его приводят в действие электрическим двигателем. Для обеспечения необходимой точности движения применяют специализированные механические устройства.

Принципиальная схема и кинематика

На чертеже изображена конструкция станка профессиональной категории. Этот пример подойдёт для изучения типовых функциональных компонентов:

1. Чтобы ручное перемещение заготовок было точным, применяют специальные линейки (1, 5) и многопозиционный сектор (2) с зубцами. Эти детали закреплены на столе (17).
2. Ограничитель (4) предотвращает попадание в рабочую зону посторонних предметов.
3. На расстоянии удобного доступа помещают пульт (6). Сюда выносят аварийный выключатель питания, другие элементы управления.
4. Фреза (3) установлена на шпинделе (12). Он укреплён дополнительной верхней опорой (7), которая вставлена в кронштейн (8). Для подъёма этого узла есть специальный маховик (9).
5. Рукояткой (10) с винтовым приводом регулируют натяжение ременной передачи.
6. Электромотор (11) размещён в нижней части. Массивная станина обеспечивает устойчивость во всех рабочих режимах.
7. Отдельным маховиком (13) изменяют высоту шпинделя. Переключателем (15) устанавливают его частоту вращения.
8. На боковой стенке установлен главный выключатель (16).

Такая конструкция рассчитана на сильные нагрузки. Она подходит для создания металлообрабатывающего оборудования. В данной публикации речь идёт о фрезерных станках по дереву, поэтому допустимо применение менее прочного силового каркаса, электроприводов сравнительно небольшой мощности.

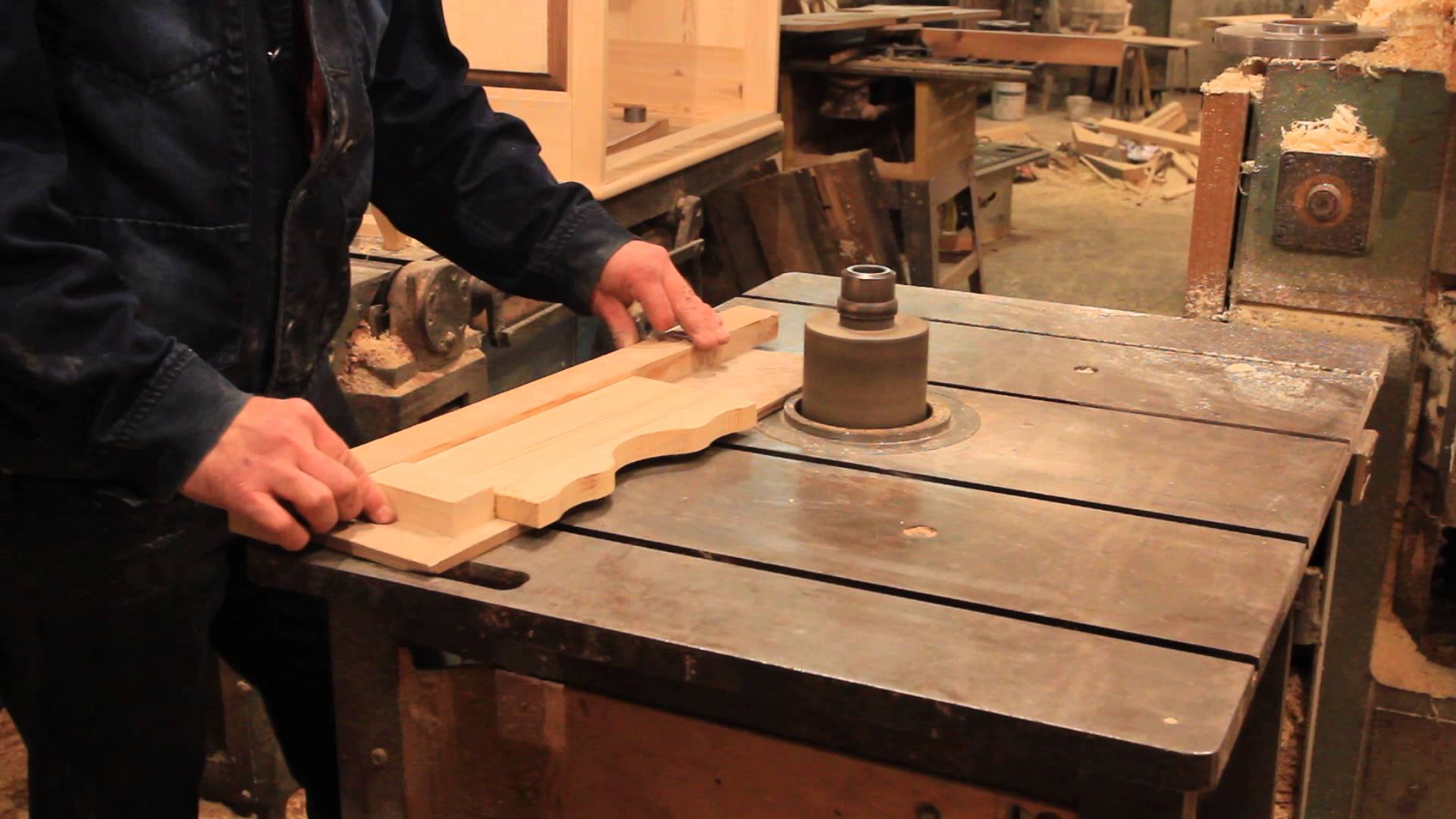

Фреза установлена в шпиндель по направлению вверх, привод – в нижней части корпуса

Такая конструкция с широким и прочным столом хорошо подойдёт для торцевой обработки крупных заготовок. Рабочие операции выполняются вручную, поэтому пригодятся линейки и другие ограничители.

Фрезерный станок вертикальный по дереву (фабричная модель)

В этом варианте обеспечивается более высокая точность обработки с помощью жёсткой фиксации заготовки и встроенных механизмов плавного перемещения.

Фрезеровальный станок по дереву с числовым программным управлением (ЧПУ)

Это наиболее дорогостоящее оборудование с улучшенными техническими характеристиками. Здесь шпиндель для фрезерного станка по дереву перемещается вместе с инструментом по заданной траектории очень точно с применением шаговых двигателей без вмешательства и тщательного контроля со стороны пользователя. Обеспечивается высокая скорость обработки без ущерба качеству. Дополнительным преимуществом является возможность многократного повторения одинаковых технологических процессов.

Копировальный горизонтальный фрезерный станок по дереву

В этой конструкции рабочий узел жёстко соединён с контрольным щупом, который ограничивает его перемещения с учётом формы образца. С применением этого неслишком сложного приспособления можно создавать качественные копии в домашней мастерской.

К сведению! При необходимости можно найти инструкции по созданию токарно-фрезерных самодельных станков по дереву, других модификаций. В любом случае необходимо заранее определить характеристики будущих технологических операций для уточнения параметров подходящего оборудования.

Как выбрать мощность силового привода фрезерного станка по дереву для домашней мастерской

Профильные специалисты рекомендуют выбирать силовой агрегат для оборудования этой категории мощностью не менее 1,4−1,6 кВт. Если предполагается постоянное выполнение больших объёмов работ, данный параметр увеличивают на 20−25%. Достаточно мощная техника выполняет свои функции без перегрузок, что снижает риск поломок, продлевает реальный срок службы. Цена такого фрезерного станка значительно не увеличится. Зато появится возможность устанавливать крупные фрезы.

Для правильной оценки следует одновременно учитывать частоту вращения (диапазон – 10 000−35 000 об/мин). Необходимо помнить о том, что при увеличении диаметра фрезы соответствующим образом возрастает угловая скорость. Если превысить определённый порог, сила трения повысит температуру до потемнения деревянной заготовки (возникновения пламени).

Мнение эксперта

Артём Крикунов

Консультант по подбору инструмента ООО «ВсеИнструменты.ру»

Спросить у специалиста

“Чтобы исключить затруднения при выборе оптимального режима обработки, рекомендуется сделать плавную регулировку скорости вращения шпинделя”.

Создание фрезерного станка по дереву своими руками – описание важных этапов с инструкциями

Фрезерный станок относится к классу особо опасных конструкций. Поэтому, прежде, чем приступить к изготовлению такого изделия, обязательно изучите порядок и технологии работ. В противном случае, лучше приобрести готовый прибор.

Какие комплектующие элементы и материалы нужны в работе

Для образца можно использовать фабричное изделие с хорошими потребительскими характеристиками

Силовые элементы конструкции лучше сделать из стали. Подойдут стандартные уголки (трубы, квадраты) со стенками от 2 мм и более. Вместо сварных соединений удобнее применять винтовые. В этом случае упрощается разборка для длительного хранения и перемещения на большие расстояния. Также легче будет заменить испорченную деталь. В любом случае металлические элементы надо защитить от коррозии последовательными слоями грунтовки и краски.

Столешницу, линейки и некоторые другие части можно сделать из прочных сортов древесины, фанеры. Такие материалы разрушаются под воздействием повышенной влажности при перепадах температур. Это надо учитывать при размещении оборудования в неотапливаемом помещении.

Изготовление своими руками станины самодельного фрезерного станка по дереву

Прочное устойчивое основание можно сделать из профильных труб (20×20; 30×30)

С применением «болгарки» отрезают необходимые заготовки. Основу для столешницы делают из уголка. В нижней части устанавливают укрепляющие поперечины. К торцам приваривают опорные пластины. Если сделать в них отверстия с резьбой и вкрутить болты, получится удобное приспособление для устойчивой установки фрезерного стола по деревуна неровной поверхности. Своими руками такую конструкцию при хорошей предварительной подготовке можно сделать за день.

Изготовление столешницы

Поверхность этой части конструкции должна быть идеально ровной

Подойдёт качественная плита ДСП (от 25 мм) с толстым полимерным защитным слоем сверху и на торцах. Такие изделия обладают лучшей стойкостью к неблагоприятным внешним воздействиям, по сравнению с массивом из натурального дерева. С применением фрезеровки создают выемки. В них вставляют металлические профили.

К рабочей зоне гофрированным шлангом подключают строительный пылесос для автоматизированного удаления опилок

Другие функциональные детали

Такой универсальный прижимной узел можно использовать для оснащения фрезера и циркулярной пилыУпор, вертикальная и горизонтальная гребёнкаСтальная гребёнка и технология её применения

Выбор электрооборудования

Требования к двигателю, переключателям и другим компонентам следует рассмотреть отдельно. Как и при оценке материалов, необходимо делать выбор на основании условий в мастерской. Некоторые электрические аппараты и устройства выпускают в соответствии с нормами IP. Его значение определяет защищённость изделия от влаги и пыли.

Этот кулачковый переключатель соответствует стандарту IP 40

Такая маркировка обозначает:

• «4» – предотвращение проникновения внутрь корпуса частиц пыли с размерами от 1 мм и более;
• «0»– отсутствие защиты от воды.

Особенности подключения своими руками копировально-фрезерного станка по дереву к электропитанию

В соответствии с действующими правилами «ПУЭ», обязательно должно быть заземление при эксплуатации оборудования, подключённого к трёхфазной сети в 380V. Многие бытовые фабричные модели и самодельные токарно-фрезерные станки по дереву рассчитаны на 220 V. В этом случае также рекомендуется применять защитную цепь. Заземление предотвратит поражение электрическим током, повреждение отдельных узлов.

Также применяют схемы выравнивания потенциалов по аналогии с оснащением помещений, которые отличаются высоким уровнем влажности

В каком порядке собираются комплектующие элементы

Для изготовления фрезерного станка по дереву своими руками подойдёт чертёж этой сравнительно несложной конструкции

Сварку металлических уголков можно сделать в специализированной металлообрабатывающей мастерской. Там же следует заказать стальные гребёнки и другие сложные узлы. Сборку начинают с каркаса. На него устанавливают столешницу и навесные детали. Конструкцию кладут на бок. Подсоединяют электропривод и гофрированный шланг пылесоса. Возвращают станок в рабочее положение, включают в сеть, проверяют функциональность.

Дополнительные защитные элементы

Комбинированный защитный экран профессионального фрезерного станка

Аналогичное ограждение несложно изготовить своими руками. Оно должно защищать пользователя и людей, которые случайно могут оказаться рядом. Прозрачные стенки создают из небьющегося оргстекла толщиной не менее 4 мм. В некоторых ситуациях удобнее создать экран в непосредственной близости от инструмента.

Выступающие за контур станины части оборудования маркируют жёлтой краской. Такую же предупреждающую разметку наносят на быстро перемещающиеся детали, внутренние поверхности кожухов и дверей. Следует применять защиту от перегрузок, которая автоматически отключает питание при заклинивании фрезы, в иных опасных ситуациях. Повышает уровень безопасности автоматическое торможение шпинделя после отключения привода.

Фрезерный станок ЧПУ по дереву своими руками – общие положения и важные нюансы

Это оборудование применяют для изготовления сложных деталей и крупных партий одинаковых изделий

Особой системой приводов фреза перемещается по вертикали и горизонтали в границах рабочего стола, наклоняется под нужным углом. Точность перемещений обеспечивают применением шаговых электродвигателей. Всеми действиями управляет электроника и специализированное программное обеспечение. Для изготовления фрезера с ЧПУ по дереву своими руками необходимы соответствующие знания и навыки.

Подробные инструкции по реализации такого проекта нужно рассматривать подробно с помощью отдельной серии тематических статей. В рамках настоящей публикации можно привести несколько универсальных рекомендаций:

1. Чтобы снизить нагрузки на опорные части и шпиндель до нескольких кг, следует пользоваться качественным, хорошо заточенным инструментом соптимальной скоростью обработки.
2. Необязательно выбирать мощные шаговые двигатели (более 20 Вт). В данном проекте они преодолевают сравнительно небольшие силы трения при перемещении по направляющим. Для уменьшения сопротивления необходима качественная смазка.
3. Для получения хорошей точности подходят шаговые двигатели с единичным шагом в 1,6−2° (погрешность − 2,5−3%). Необходимо правильно подобрать соответствующую винтовую пару.
4. С использованием зубчатого ремня получить точность выше 0,3−0,4 мм на длине 650−750 мм очень сложно. Винтовой привод поможет решить такую задачу без лишних трудностей.
5. Предпочтительно применять подшипники скольжения. Шариковые аналоги отличаются большим люфтом.

Для повторения лучше взять неслишком сложный образец. Подойдёт, например, хорошо известный специалистам фрезерный станок австрийского производства Step-Four

Как из обычной дрели сделать функциональный фрезер по дереву

Чертёж и основные компоненты

Как сделать фрезерный станок по дереву своими руками: чертежи, видео

Содержание статьи:

Для обработки деревянных поверхностей в домашних условиях обычно требуется небольшое количество оборудования. Однако для точного сверления рекомендуется применять специальные станки. Сделать самодельный фрезер своими руками не проблема, если изучить его устройство и правильно подобрать комплектующие.

Конструкция фрезерного станка по дереву

Самодельный фрезерный станок

Для фрезерования деревянных заготовок обычно применяется ручной инструмент. В некоторых случаях это не дает высокого качества обработки, так как велика вероятность погрешности и появления брака. Для минимизации этих явлений рекомендуется сделать самодельный фрезерный станок по дереву своими руками.

Работу следует начать с изучения аналогичной заводской конструкции. Затем определяется степень обработки материалов, необходимая точность характеристики заготовки. К ним относятся габаритные размеры, порода древесины. На основе этих данных составляется оптимальная схема изготовления.

В стандартную конструкцию фрезерного станка по дереву, который можно сделать своими руками, должны входить следующие компоненты:

• станина. Это опорная часть, на которую будет крепиться столешница и двигатель для вращения фрезы;
• столешница. Основной характеристикой этого компонента является площадь. Также на ее поверхности необходимо предусмотреть крепления для фиксации заготовки и измерительные линейки;
• фреза. Можно использовать ручную модель. В некоторых случаях целесообразно установить самодельную конструкцию, состоящую из шпинделя и двигателя.

Подобное оборудование по дереву можно условно разделить на два типа: с горизонтальной и вертикальной обработкой. Разница определяется направлением фрезы относительно заготовки. Некоторые умельцы делают конструкции с возможностью изменения положения режущей части по трем осям координат.

Помимо станка необходимо подобрать правильный набор фрез. С их помощью можно делать черновую и чистовую обработку деревянных деталей.

Материалы и комплектующие для станка

Схема фрезерного станка по дереву

Самый простой вариант конструкции — установка на имеющийся рабочий стол готового аппарата.

При этом следует выполнить определенную модернизацию столешницы. Но лучше всего сделать фрезерный самодельный станок своими руками полностью.

На первом этапе необходимо определиться с расположением фрезы. Для обработки торцевых поверхностей лучше всего выбрать горизонтальный монтаж режущего инструмента. Это позволит оптимизировать работу и быстро выполнить ремонтные и профилактические работы.

Рекомендации по выбору материалов для фрезеровального станка по дереву своими руками:

• рама. Для большей устойчивости она должна изготавливаться из стальных труб круглого или квадратного сечения. Если планируется установка двигателя – в нижней части конструкции предусматривают нишу;
• рабочий стол. Его поверхность должна быть гладкой и при этом не разрушаться под воздействием внешнего давления. Для этого лучше всего подойдет панель ДСП;
• фиксаторы и ограничители. Они предназначены для направления движения детали относительно фрезы. Могут быть как деревянные, так и стальные. Обязательно необходимо предусмотреть блоки их крепления к столешнице.

После выбора комплектующих и их подготовки можно приступать к сборке фрезерного самодельного станка по дереву своими руками.

Для крепления ограничителей можно использовать компоненты струбцины или на основе этой конструкции сделать узел самому.

Изготовление фрезерного станка по дереву

Фрезер с вертикальным расположением

Производство оборудования должно выполняться строго по заранее составленной схеме. На ней указывается месторасположение каждого компонента, способ его крепления и размеры.

На первом этапе изготовления необходимо собрать опорную раму для станка. Для этого заранее подготовленные заготовки труб следует соединить между собой. Затем с помощью сварки выполняется их фиксация. После этого сверяются размеры верней части и приступают к производству столешницы.

Порядок действий.

1. На панели ДВП наносят разметку, согласно которой вырезается контур столешницы.
2. При вертикальном расположении фрезы в панели делают отверстие.
3. Установка электродвигателя и шпинделя. Последний не должен выступать над плоскостью столешницы.
4. Монтаж ограничительной планки.

После этого можно проводить первые испытания конструкции. Важно, чтобы во время работы не возникало сильных вибраций. Для их компенсации можно установить дополнительные ребра жесткости.

Примеры чертежей и самодельных конструкций

Фрезерный станок по дереву своими руками: пошаговая инструкция

Верстак

Это специальный стол для рабочего процесса. Его можно оснащать разными вспомогательными элементами. Его параметры обуславливаются количеством свободного пространства в помещении. Также учитывается и планируемый объём работ.

Сегодня самыми распространёнными видами верстаков для фрезерных столов являются:

• Статичный. Это полноценная рабочая площадка.
• Портативный. Это настольный вариант, быстро собирающийся и позволяющий проводить фрезерные операции.
• Агрегатный. Обладает такими возможностями, за счёт которых расширяется пильная площадь.

Для бытовой мастерской оптимальным является п.1. Второй вид годится для работ с небольшими деталями и имеет ограниченный функционал. Для третьего должно быть просторное помещение.

Особенности применения

Конечно же, только смонтировать фрезер из электродрели недостаточно — требуется грамотно за ним ухаживать, чтобы он функционировал продолжительное время. Эксперты дают несколько следующих рекомендаций.

• Все поверхности из древесины требуется не только хорошенько обработать наждачной шкуркой, но и обработать защитным покрытием, чтобы увеличить способность сопротивляться различным неблагоприятным воздействиям со стороны.
• Следует тщательно проработать систему управления приспособлением, чтобы она была предельно комфортной.
• Можно сделать определённые дополнения, такие как система очищения рабочей области от стружки. Например, установить небольшой патрубок, который сможете присоединять к шлангу от простого пылесоса.

Отрезной диск на дрель

При необходимости применения УШМ, но её отсутствии, допускается применение отрезного круга для шуруповерта или дрели. Чтобы можно было использовать это приспособление, требуется приобретение или изготовление специальной насадки, обеспечивающей надёжное крепление режущего диска.

ФОТО: img.staticbg.com Крепление отрезного диска должно осуществляться через специальный адаптер

Использование насадки для дрели под отрезной круг обладает несколькими преимуществами, среди которых:

• возможность обрабатывать металл в местах, где обычной «болгаркой» сложно добраться;
• универсальность, поскольку пользователю требуется только менять насадку без необходимости замены инструмента.

ФОТО: instrumentgid.ru Меньшее число оборотов дрели снижает эффективность резки металла

Минусами данного метода является необходимость полного соблюдения правил безопасности при эксплуатации режущего инструмента. Также к числу отрицательных сторон можно отнести:

• снижение эффективности работы в силу меньшего количества оборотов;
• ограниченность толщины обрабатываемого металла 5 мм.

Необходимо принимать во внимание, что вал электроинструмента способен вращаться в обе стороны. При резке необходимо следить, чтобы его вращение осуществлялось исключительно по часовой стрелке

ФОТО: ae01.alicdn.com Разнообразие дисков для резки позволяет получить из дрели универсальный инструмент

Активное использование насадок для дрели позволяет значительно расширить круг применения данного инструмента, вплоть до использования в качестве оборудования для ощипывания птицы или перемешивания раствора. Поэтому при выполнении строительных или ремонтных работ необходимо подумать о необходимости приобретения подобного приспособления. Ещё раз узнать об особенностях насадок для резки металла можно из представленного видео.

Watch this video on YouTube

ФОТО: beton-house.com Соответствующая насадка превращает дрель в бетономешалкуФОТО: krasnodar.incubonline.ru Одно движение, и дрелью можно ощипывать птицуФОТО: allmbt.ru Набор щёток превратит дрель в устройство для чистки и шлифовки металла

Предыдущая DIY HomiusСпа-салон в домашних условиях с помощью полезных бомбочек для ванны
Следующая ИСТОРИИВторая жизнь старого стула: 5 креативных и простых идей

Технология изготовления и рекомендации

Самодельная фреза имеет ограничения по материалам, которые могут быть обработаны с ее помощью. Изготовление фрез для собственных нужд, как правило, связано с работой со сталью мягких сортов. Именно поэтому такой самодельный инструмент способен достаточно эффективно резать дерево, но при обработке более твердых материалов быстро затупляется.

Для того чтобы изготовить свой фрезерный инструмент, мастера используют обрезки стальных прутков или арматуры. Если в качестве заготовки применяться арматура, то ее ребристую поверхность выравнивают при помощи токарного станка.

Схема самодельной фрезы

Технология изготовления самодельной фрезы по дереву из такой заготовки заключается в следующем:

• На той части цилиндрической заготовки, где будет формироваться режущая часть самодельного инструмента, срезается половина диаметра.
• Между частями заготовки с разными диаметрами формируется плавный переход.
• С обработанного участка заготовки снимается еще четверть диаметра, с необработанной частью прутка такой участок заготовки также соединяют плавным переходом.
• Обработанной части заготовки придается прямоугольная форма, для чего срезается ее нижняя часть. Толщина той части заготовки, на которой будет сформирована рабочая часть инструмента для обработки дерева, должна составлять 2–5 мм.

Для подрезки стержня можно приспособить болгарку и дрель, а формирование рабочей части выполнить на заточном станке

Чтобы фреза по дереву, изготовленная своими руками, могла быть использована для выполнения эффективной обработки, при ее изготовлении надо придерживаться следующих рекомендаций.

• Режущую кромку нужно затачивать под углом 7–10°. Если сделать ее более острой, то она будет слабо держать заточку и обладать низкими режущими свойствами.
• Для придания режущей части инструмента требуемой конфигурации используются надфили с алмазным напылением или угловые шлифовальные машинки с дисками, специально предназначенными для выполнения работ по металлу.
• Если самодельная фреза по дереву должна отличаться сложной конфигурацией, то допускается выполнять ее загиб или расплющивание.

Доводка режущей кромки производится алмазным диском, затем поверхность доводится шлифбумагой

При небольшой толщине режущей части фрезерный инструмент, сделанный своими руками, имеет достаточно невысокий рабочий ресурс. Чтобы несколько увеличить срок эксплуатации такой фрезы по дереву, угол на нижней части инструмента, расположенный напротив его режущей кромки, можно немного закруглить.

Дополнения к устройству

Есть несколько приспособлений, добавив которые можно сделать данное устройство более удобным в эксплуатации, а также немного расширить его функционал. К примеру, можно добавить такое устройство, как микролифт, который будет перемещать дрель в вертикальном направлении. Если с тем, как из дрели сделать фрезер по дереву, все стало ясно, то как сделать микролифт, знают немногие, а потому вот краткая инструкция:

• Необходимы направляющие. В качестве них можно использовать две металлические штанги.
• Для фиксации электрической дрели необходимо использовать площадку, которая будет сделана из той же фанеры или же ДСП.
• За перемещение электрического устройства в вертикальном направлении будет отвечать такой элемент, как резьбовая ось и гайка.
• Необходимо использовать подходящие приспособления, который смогут удержать дрель в выбранном положении.

Конструкция и принцип действия оборудования

Если посмотреть на чертеж профессионального , то можно заметить, что его конструкция включает в себя множество разнообразных механизмов и узлов. Настольный домашний станок, в отличие от серийного, имеет более простую конструкцию, состоящую из ограниченного набора обязательных элементов. Несмотря на простоту системы, самодельный станок фрезерной группы является достаточно функциональным устройством и позволяет успешно решать множество задач, связанных с обработкой заготовок из металла и древесины.

Один из вариантов самодельного фрезерного станка. Недостаток в недостаточно проработанном креплении дрели, однако отсюда можно позаимствовать конструкцию станины

Основой любого такого станка является станина, которая должна быть жесткой и надежной, чтобы обладать способностью выдерживать необходимые нагрузки. Следующим важным элементом самодельного станка фрезерной группы является привод, вращение от которого будет передаваться на рабочий инструмент. В качестве такого привода можно использовать ручную дрель или отдельный электродвигатель, обладающий достаточно высокой мощностью.

Для размещения и фиксации заготовок, которые будут обрабатываться на таком оборудовании, в его конструкции обязательно должен быть предусмотрен рабочий стол с элементами крепления для обрабатываемых деталей. Обработка и на профессиональном, и на домашнем фрезерном оборудовании осуществляется при помощи специального инструмента — фрезы, имеющей остро заточенную рабочую часть.

Крупный станок с мощным электродвигателем

При изготовлении мини-станка для дома не стоит экономить на комплектующих. Они должны быть только высокого качества, так как это напрямую влияет на надежность и производительность вашего оборудования.

Технические характеристики, которые приобретет ваш домашний настольный станок, будут зависеть от ряда параметров. К ним относятся размеры рабочего стола, а также допустимый вес и габариты заготовок, которые на нем будут размещаться. Важным фактором, влияющим на производительность и мощность оборудования, является мощность установленного на нем привода и максимальное число оборотов, которое он сможет обеспечить.

Еще один вариант самодельного фрезерного станка

Фрезерные станки и их разновидности

Разные типы фрезерных станков существенно отличаются друг от друга как по конструкции, так и по назначению, некоторые предназначены только для обработки дерева, другие же для металла, есть также и универсальные модели. Ряд конструкций имеет ручное управление, а другие работают в автоматическом режиме, наиболее простые варианты можно сделать своими руками, а есть сложные конструкции заводского изготовления.

Рассмотрим несколько типов станков ниже, также вы сможете при желании найти чертежи, которые касаются их самостоятельного изготовления и конструкции.

Вертикальный тип фрезерного станка очень распространен. В них в качестве рабочих инструментов выступают такие фрезы:

• цилиндрические;
• концевые;
• фасонные.

Можно также выполнять сверлильные работы. С помощью такого станка можно обрабатывать:

• пазы;
• зубчатые колеса;
• углы;
• вертикальные и горизонтальные поверхности из металла;
• рамочные элементы.

Особенностью другого типа станка, горизонтального, является то, что шпиндель располагается горизонтально. Благодаря такому типу конструкции вы сможете обрабатывать небольшие детали. Универсальность применения такого станка обусловлена за счет использования фрез фасонного, углового, торцевого, концевого и цилиндрического типа. Стандартная заводская комплектация не дает возможности обрабатывать детали по винтовой поверхности, в таком случае можно с применением чертежей доработать конструкцию своими руками.

Сверлильно-фрезерные станки помогают обрабатывать горизонтальные, вертикальные и наклонные поверхности, а также пазы габаритных деталей. Они предназначены для работ по металлу ручным способом.

Станок имеет фрезерно-сверлильную головку, которая может выполнять работы по сверлению под наклоном и обрабатывать поверхности, которые расположены к горизонтальной оси под углом. А еще рабочая головка может работать в реверсном режиме.

Классификация агрегатов

Всего существует три категории фрезеров:

• Профессиональные. Обрабатывают заготовки разных размеров и в большом количестве. Для этого задействуется серьёзный спектр режущих инструментов.
• Бытовые. По функционалу подходят только для домашних мастерских.
• Ручные.

У каждой классификации есть свои подвиды. Так профессиональные станки имеют такие разновидности:

• Стандартные. Применяются для реализации шаблонных операций. Их оснащение позволяет совершать многие работы и придавать заготовкам требующуюся конфигурацию. В режущий арсенал входят: фрезы, свёрла, отличающиеся по диаметру, особые ножи.
• Копировальные. Выполняют художественные операции: нанесения сложных изображений, дислокацию образцов на разные поверхности, оформления орнаментов. В этой работе точность гарантируется, поскольку заготовка фиксируется вакуумным методом.
• Для вертикальной обработки деталей (сверху вниз). Здесь вырезаются пазы с нужной шириной и глубиной, готовятся крепёжные компоненты. Детали обрезаются по требующейся длине.

• Для горизонтальной работы с заготовками. Здесь ось шпинделя находится по отношению к полу горизонтально. Есть цилиндрические и торцевые фрезы.
• Выполняющие одновременную обработку с двух сторон. Являются универсальными. Здесь обрабатываются разнообразные профили. Без этих станков не обходится ни одно производство мебельных составляющих: подставок, ножек, опорных элементов и т.д.
• Оснащённые приборами ЧПУ. Здесь интегрирован электронный комплекс, базирующийся на специальном микропроцессоре. В него заложена программа, определяющая алгоритм операций. За счёт этого существенно развивается точность, качество и динамика работ, и трудовая производительность фрезерного станка с ЧПУ.

Бытовые модели отличаются небольшими габаритами и массой. Они реализуют базовые функции (строгание, сверление шлифовка, распил). Их виды:

• Настольный. Характеризуется лёгкостью эксплуатации и сервиса.
• Ручной. Используется для работы с малогабаритными деталями. На нём готовятся пазы малых размеров, требующиеся для сочленения обособленных компонентов.

Достоинства и несовершенства фрезера из электродрели

Вырежьте из ДСП маленькую панель и изготовьте для неё 4 опорных бруска. Применяемые материалы должны быть качественными и крепкими. На крышке стола прорежьте полукруглое отверстие электроножовкой либо лобзиком. Сделайте прорези для упорного листа и фиксаторов. Панель прикрепите к мотору, посредством болтов либо специальных застёжек.

Фрезер должен закрепляться на столе при помощи подшипниковых узлов. Для того чтобы увеличить качество фиксирования электродрели в вертикальной позиции, нужно в верхней части стойки прирастить брусок из древесины. Он будет исполнять роль упора для электродрели. В завершающей стадии создания фрезера обработайте наждачкой все его деревянные поверхности. Рабочая площадка должна находиться на прочной и долговечной основе.

Созданная своими руками конструкция обладает очевидными достоинствами, ключевыми среди которых можно назвать следующие:

• станок домашнего изготовления обойдётся на порядок дешевле, чем заводской;
• фрезер из электродрели даёт возможность работать с поверхностями различного вида;
• работы по сборке приспособления производить довольно легко, не считая момента подведения электропроводки;
• простота в использовании;
• лёгкость техобслуживания.

Значительных недочётов у самодельного оснащения немного. К главным недочётам можно отнести следующие моменты.

• Ручной фрезер, изготовленный из подручных материалов, не отличается прочностью.
• Скорость обрабатывания деталей слишком маленькая.
• Ресурсов электродвигателя, взятого со старенького бытового устройства, не хватает для функционирования с непростыми материалами и поверхностями, в частности, с металлом. Данный недочёт можно ликвидировать. Для этого желательно взять высокоскоростной электродвигатель от перфоратора. Это позволит регулировать количество оборотов для различных материалов.

О том, как сделать фрезер из дрели своими руками, смотрите в следующем видео.

Преимущества и недостатки самодельного инструмента

В качестве основного преимущества фрезера, сделанного своими руками, можно выделить отсутствие необходимости покупать дорогой профессиональный станок. Ведь даже при помощи простейшего устройства удастся прорезать пазы или обработать край деревянной заготовки.

Для использования дрели в качестве фрезера придётся приобрести в магазине специальные фрезы. Они бывают цилиндрические, торцевые, концевые, угловые, дисковые и фигурные. При помощи хвостовика их легко зафиксировать в патроне. Менять насадки также не составит труда, но от длительной работы и сильных вибраций патрон может открутиться. Поэтому при работе инструментом, сделанным своими руками, его придётся постоянно проверять и подтягивать.

В качестве основного недостатка самодельного фрезера можно выделить невозможность длительной работы при больших нагрузках. Также он не отличается большим количеством оборотов. Максимальное количество оборотов для дрели достигает 3000, в то время как для фрезера минимальными считаются 4000 оборотов в минуту. От этого сильно страдает чистота обработки. Ведь чем быстрее крутится фреза, тем красивее и аккуратнее получится кромка материала. Поэтому после фрезеровки самодельным станком заготовки придётся шкурить.

Двигатель у дрели также гораздо слабее, чем у фрезера. Он рассчитан на кратковременную работу, потому при сильных нагрузках начинает нагреваться. Каждый раз придётся дожидаться его полного остывания.

Изготовить своими руками фрезерный станок возможно, но в некоторых ситуациях куда удобнее будет приобрести профессиональную модель в магазине. Самодельный фрезер не будет достаточно мощным, придётся работать с перерывами. Но для одноразового использования это отличный вариант.

Использование дрели

Ни для кого не секрет, что дрель можно использовать не только как сверло, но и как многофункциональный инструмент. Существует целый набор различных приспособлений, облегчающих труд рабочего.

К примеру:

• фреза по металлу для дрели позволяет избежать монотонной ручной работы напильником;
• насадка ножницы на дрель обеспечивает возможность резать металлические листы и элементы;

насадка на дрель для резки металлочерепицы в свою очередь помогает аккуратно резать кровлю из листового металла под любым углом.

Работа с этим комплектом требует некоторой сноровки, но со временем вы поймете преимущества такого способа.

Рассмотрим подробнее каждый вариант.

Для резки черепицы

Другое название этой насадки на дрель – сверчок. Набор применяется как для гладких поверхностей, так и для профильных железных листов. Преимущество этой фрезы в возможности создания ровного среза, без заусенцев и неровностей.

Насадку для дрели сверчок удобно использовать для:

• раскроя тонколистных изделий;
• вырезания деталей из металлических листов.

Так как ее применение не зависит от пространственного расположения, вы с легкостью распилите горизонтальный, и даже вертикальный лист.

Насадка ножницы

Из всех представленных насадок эта меньше всего похожа на сверло. Она превращает дрель в электрические, а не высечные ножницы. Они работают по принципу прямого реза, рассекая металл острыми кромками при помощи механического усилия. Это более грубый способ для резки металла и пластика. Такие ножницы выполняют только прямой рез, изменить его направление в процессе работы очень трудно.

Этот набор больше подходит для беспроводных инструментов.

Фреза

По-другому эту насадку называют шарошка. Она предназначена для обработки деревянных и металлических изделий:

• шарошка заменяет собой напильник;
• значительно ускоряет процесс шлифовки;
• устраняет дефекты.

В один набор могут входить шарошки разной формы, таким образом, для каждой конкретной ситуации можно подобрать самую подходящую насадку. Некоторые из них внешне практически не отличаются от сверла.

Конструкция инструментов

По форме зуба фрезы разделяются на остроконечные и затылованные. У остроконечных зубья имеют плоские переднюю и заднюю поверхности, а у затылованных плоская только передняя поверхность, задняя же имеет форму архимедовой спирали. Затачивание остроконечных зубьев производится по задней поверхности и при этом меняется размер инструмента. Поэтому их не рекомендуется часто перетачивать. Затылованные зубья затачиваются по передней поверхности и могут перетачиваться многократно.

Фрезы для дрели могут производиться цельными или сборными. Цельные изготавливаются из одной заготовки. Материал тела инструмента и режущей части один и тот же. Производство таких изделий более экономично. Тело сборной фрезы изготавливается из недорогих марок стали, а для режущей части используют твердосплавные пластины. Это делает инструмент дороже, но улучшает его рабочие характеристики.

https://youtube.com/watch?v=w_YyLNXzenE

Сборка основы для самодельного фрезера из дрели

Для начала продумайте устройство рабочего стола и схему размещения фрезера на нём. Столешницу можно не собирать, а купить в специализированном магазине, но это довольно дорого. Для самостоятельного изготовления воспользуйтесь чертежами. Хороший стол обеспечит комфорт и позволит ускорить процесс работы фрезером. Основание — лист из прочного пластика или ДСП толщиной не менее 12 см. Пластик не боится влаги, зато из ДСП столешницу изготовить быстрее и проще.

Обратите внимание! Есть и другие варианты: МДФ или же фенольный пластик. Столешница размещается на направляющих

Предусмотрите возможность их регулирования, чтобы корректировать положение стола для своего удобства. Также учтите, что пространство около рабочей поверхности следует оградить

Это важно в процессе работы с ручным фрезером. Кроме того, для деталей нужен прижимной механизм

Столешница размещается на направляющих. Предусмотрите возможность их регулирования, чтобы корректировать положение стола для своего удобства. Также учтите, что пространство около рабочей поверхности следует оградить

Это важно в процессе работы с ручным фрезером. Кроме того, для деталей нужен прижимной механизм

Полезный совет! Любые отверстия в столешнице вырезают обычной ручной дрелью.

Установка регулировочного лифта:

1. Вырежьте из ДСП небольшую панель и сделайте для неё 4 бруска для опоры. Используемые материалы должны быть прочными и надёжными.
2. На столешнице вырежьте полукруглую дыру лобзиком или электроножовкой.
3. Выполните прорези для фиксаторов и упорного листа.
4. Панель прикрепите к двигателю, воспользовавшись болтами или специальными застёжкками.

1. Фрезер должен фиксироваться на столе на подшипниковых узлах.
2. В заключительной стадии изготовления столешницы отшлифуйте наждачной бумагой все его деревянные плоскости. Рабочая поверхность должна располагаться на крепком и долговечном основании.

Структура и назначение

Простыми словами строение фрезерного аппарата можно описать так: электродвигатель агрегата сообщает вращение на вал, на котором находится фреза (специализированная насадка).

При устройстве ручного приспособления фреза помещается в спецпатрон, кулачковый либо цанговый.

Ключевой задачей приспособления является обработка пластмассы, железа, древесины, стекла, керамики либо органического стекла.

Пример – подготовка технологических отверстий под дверной замок в деревянном полотне.

Кроме того, это может быть обработка краёв деталей либо нарезка резьбы, фрезерование полостей и пазов.

Вращение обеспечивает электродвигатель, функционирующий от сети переменного электротока. Насадки могут применяться самые разнообразные исходя из материала, который требуется обработать.

Самым простым материалом для фрезерной обработки является древесина, поэтому в основном и фрезы для её обработки будут особенно часто попадающимися и недорогими. Для металлов разного уровня прочности и вязкости должны применяться насадки, отличные по своим свойствам в зависимости от характеристик самого фрезеруемого материала.

Безусловно, фрезы для металлов либо древесины не годятся для обработки керамики или стекла, для таких материалов требуется подобрать режущий инструмент с другими параметрами.

фрезерные, токарные и сверлильные станки для домашней мастерской (110 фото)

Использование фрезеровочного станка бывает различным. Некоторые могут выполнять одну функцию, некоторые – несколько. Однако его покупка может быть довольно дорогой для простого обывателя. Поэтому, если вы хотите сэкономить, то наилучшим вариантом для вас будет сделать его дома своими руками. В данной статье вы узнаете, как это сделать.

Обычно дерево обрабатывает по кривому и прямому контуру. Основную работу совершает металлическая головка ножа, которая с большой скоростью двигается вверх и вниз.

У фрезеров могут быть различные варианты строения (и у каждого есть как свои плюсы, так и минусы):

• Одношпиндельная (шпиндель установлен в вертикальном положении)
• Однишпиндельные с подвижным шпинделем (можно менять угол наклона)
• Копировальный вариант фразера (размещение верхнее)
• То же, что и предыдущее, только размещение горизонтальное

Содержимое обзора:

Как же изготовить токарный станок по дереву?

Намного проще, чем вы думаете. Но не без определенных сложностей и нюансов. Сделать его можно из дрели или с использованием электрического мотора, снятого с другого носителя. Мощность, однако, должна быть не выше 500 Вт. Для изготовления привода прекрасно подойдет дрель.

Перед началом работы создайте подробный чертеж изделия. Обратите внимание на все мелкие детали – они должны быть тщательно прорисованы. Особенно аккуратно отнеситесь к масштабу.

Из материалов, которые должны быть у вас, надо иметь:

• Станину из металла
• Подручник
• Заднюю бабку
• Электромотор

Аккуратно соедините все детали вместе, как показано на фото. Вот и все! Самодельный станок готов!

Изготовление ЧПУ станка

Изготовление ЧПУ станка немного отличается от технологии создания обычного станка тем, что здесь имеется программа, которая будет контролировать его работу. Однако, как и многие другие станки, в его основе лежит балка с прямоугольным сечением.

Важно для скрепления использовать не сваривание, а болты, так как это обеспечит большую прочность (вибрация на болты оказывает меньшее воздействие, чем на сварочные швы).

Постарайтесь предусмотреть возможность перемещения станка по вертикали. Это предоставит вам большее поле для экспериментов и использования вашей фантазии.

При сборке лучше всего начать с моторов. Они должны работать на электричестве и быть шагового типа. Прикреплять их надо прямо на ось, вертикально. Один будет двигать фрезер горизонтально, другой – вверх и вниз. После установки двигателей, переходите к прикреплению оставшихся частей конструкции.

Передаваться вращательные движения будут через систему ремней. Это обеспечит работу узловой системы.

Проверьте работоспособность фразера. Если все готова и нет дефектов, то можете подключать к нему программное обеспечение.

Какое оборудование нужно иметь?

Для того чтобы изготовить такой станок у себя дома, вам, в первую очередь, надо иметь три шаговых двигателя. Они будут определять движения вашего станка вверх, вниз и в стороны. Это является основой его функционала. Взять их можно из любого матричного принтера. Кроме них обязательно иметь в наличии пару железных стержней.

Конечно, иметь ровно 3 двигателя не обязательно – можно обойтись и двумя, имеющимися в матричном принтере. Но если вы хотите регулировать угол наклона, то третий двигатель вам обязательно понадобится.

К тому же, количество проводов управления значительно повышает количество операций, которые можно на станке выполнить. Учитывать также стоит градус поворота при одном шаге, обмоточное сопротивление и то, какое напряжение подается на двигатели.

Кроме всего вышеописанного, есть еще один вариант станка, который вы можете с легкостью изготовить в домашних условиях. Это шлифовальный станок.

Обычно делают ленточный станок – для обработки деталей тогда, когда они уже почти готовы. Изготовить его также сможет любой мастер. Главное – желание!

Итак, для начала, вам понадобится двигатель – его можно снять со старой стиральной машинки. Станину можно изготовить из листа металла. Обратите внимание, что стороны станины должны быть максимально ровными.

Затем вам понадобятся два вала. Сделать из можно и легкость из куска ДСП. Один из них должен иметь прямое соединение с электродвигателем, а второй быть закрепленным на оси с узлами из подшипников.

Затем закрепить ленту на валах. Они должна располагаться ровно посередине. Самый оптимальный материал для ее изготовления – наждачное полотно. Материал надо клеить очень близко друг к другу.

Подробнее с тем, как изготовить шлифовальный станок своими руками вы можете в видео в конце статьи. Таким образом, если вы хотите изготавливать какие-нибудь изделия из дерева дома, но не хотите тратиться на дорогостоящее оборудование, то можете с легкостью изготовить все в домашних условиях.

Фото станков по дереву своими руками

Также рекомендуем просмотреть:

по дереву и по металлу

Как сделать фрезерный станок по дереву? Чтобы изготовить дома различные изделия из дерева или металла, удивить своих друзей и знакомых своим мастерством, следует смастерить универсальный фрезерный станок по дереву своими руками.

Зачем делать станок, если легче купить готовый в магазине? Все дело в том, что фрезеровочный аппарат с множеством функций стоит дорого, а часть из них не понадобятся в хозяйстве.

Сделанный самостоятельно будет включать все нюансы и соединения по личному желанию. И для изготовления подойдут подручные материалы, станок выйдет недорого.

Подготовка

В первую очередь необходимо определиться для каких целей будет использоваться оборудование. Идеальное решение – заранее подготовить чертеж.

Чертеж фрезерного станка

На схеме необходимо заметить нахождение включателей, указать, где будет расположен вал и дополнительные приспособления. Это делается для того, чтобы во время работы уже была готовая схема поэтапных действий.

А также благодаря чертежу, строитель увидит, в каком месте лучше закреплять все комплектующие, чтобы это было удобно и функционально.

Заранее обязаны быть подготовлены все материалы:

• двигатель, если он пригодится при изготовлении;
• доски;
• фанера;
• гайки;
• болты.

Болты

Тогда и вся работа займет немного времени, но уже в ближайшее время мастера могут использовать мини-станок по его назначению.

Станок из дрели

Наиболее простой вид, но имеет свои нюансы. Самодельный фрезерный станок по металлу или дереву из обычной дрели не позволяет точно придерживаться необходимой обработки.

Механизм работы со станком:

• для начала следует приготовить заготовку, она будет удерживать будущий мини-станок в одном положении;
• необходимо установить дрель фрезу;
• зажать головку.
• из доски необходимо подготовить зажим, его крепят к ограничителю. Если упереть ограничитель, то фрезер будет двигаться по одной линии, которая и определит расположение паза.

Фрезерный вертикально-горизонтальный станок своими руками

Стационарное устройство

Стационарный самодельный фрезерный станок по дереву своими руками по сборке ничем не отличается от заводской комплектации. Для сборки понадобится:

• Стол – размер стола для фрезерного станка подбирает хозяин, в зависимости от своих потребностей. На нем следует установить крепеж, который указывает на размеры перемещения фрезы.
• Станина – это основная часть оборудования, куда закрепляется столешница, фреза. Выбираются надежные и прочные материалы.
• Фреза – подойдут подручные материалы, к примеру, та же дрель, а также под силу сделать самостоятельно из электродвигателя и шпинделя.

Шпиндель ETT80-0.75

Решают перед сборкой фрезерного станка по дереву, в какой плоскости будете производить обработку дерева: вертикально или горизонтально. От этого зависит установка всех запчастей, рассмотреть следует на примере вертикальной обработки:

• Для подготовки станина, в чертеже необходимости нет. Но предпочтение следует отдать раме с уголками из металла, ее необходимо закрепить болтами ДСП.
• Следует определиться с местом, где выйдет вал фрезерного оборудования. Подготовить дырку, но вал обязан быть меньше отверстия.
• Необходимо закрепить болгарку, используя хомуты, их следует заранее закрепить болтом.
• Надо подобрать фрезы – они обязаны напоминать диск по установке на вал. Закрепите гайкой.
• Если для фрезерования берутся фрезы шпоночного вида, следует подготовить переходник.

Важным условием остается установка на столе направляющих элементов. По ним будет передвигаться заготовка, для удобства направляющие изготавливаются из дерева. Этот материал позволяет создать различное направление, эти изделия мастера могут легко снять, но при работе их следует закрепить болтами.

Если сравнить стационарный аппарат со станком из дрели, то первый вариант значительно выигрывает, так как точность процесса работы на высшем уровне. Но его сложнее построить своими руками из подручных материалов.

Но после монтажа всего оборудования мастера могут с точностью сказать, что станок, изготовленный своими руками, будет усердно служить несколько лет.

Аппарат из дрели также имеет преимущество – его просто сделать, но долгосрочность его использования точно предсказать невозможно.

Обработка металла

Для своих целей легко изготовить и фрезерный станок по металлу своими руками. Придерживаясь правилам сборки, специалисты могут быстро соорудить качественное оборудование, оно будет красиво внешне, качественное и прослужит долго. Следует рассмотреть инструкцию сборки:

• Следует изготовить крышку для будущего станка. В качестве материала изготовления следует отдать свое предпочтение фанере. Для подготовки крышки, необходимо вырезать из фанеры несколько участков определенных размеров, они подойдут к будущему оборудованию. Заключительный этап: скрепление заготовок между собой.
• Установка крепежных элементов, установка самого фрезера и дополнительных частей станка – всю работы делать необходимо аккуратно. Спешка никому пользы не принесет.
• Сборка стола и крепление на нее монтажной пластинки – для этого на подготовленном столе делается небольшое углубление. Контуры полностью обязаны соответствовать пластине. Монтажная пластинка закрепляется с использование скотча.
• Прокладки – они устанавливаются по контуру пластины, необходимо прижать их. Для этих целей подойдут струбцины.
• Копировальный фрезер – его необходимо установить в подшипниковые узлы.
• На рабочем столе понадобятся отверстия, их делают обычной дрелью.
• Сбор основания – все делается с точностью по подготовленному чертежу.

Строение фрезерного станка

Правила

Чтобы самодельный фрезерный станок по дереву прослужил долго и имел идеальный вид, необходимо соблюдать несколько правил при сборке:

• Самоделки из дерева необходимо хорошенько отшлифовать и обработать специальной пропиткой из масла. Это предотвратит готовое оборудование от гниения и внешних факторов.
• Все включатели и система оправления делается в доступном месте, это делается для личного удобства.
• Особое внимание необходимо обратить на патрубок, он отвечает за сбор мелкой стружки во время работы фреза.
• Фрезерный станок своими руками необходимо собирать, внимательно соблюдая инструкцию.

При соблюдении простых правил выполненный самодельный фрезерный станок по дереву своими руками или по металлу прослужит долгое время.

Видео по теме: Самодельный фрезерный станок

Как сделать компактный многофункциональный станок


Всем мозгоремесленникам доброго времени суток! Для тех из вас, у кого нет больших мастерских или малогабаритных стеллажей под инструмент, пригодится самоделка этой статьи, в которой компактно умещены все полезные инструменты, и которую легко можно перемещать на другие рабочие площадки.

При создании этой мозгоподелки я старался сделать ее как можно компактной, чтобы ей можно было удобно пользоваться даже в небольшом пространстве, а перемещать даже при отсутствии у вас автомобиля. Для этого у нее имеются транспортировочные колеса, и передвигать поделку можно в одиночку, а если все же использовать для этого авто, то потребуется лишь небольшая помощь при погрузке.

Этот компактная станок-самоделка включает в себя: циркулярный стол, фрезерный стол и лобзик. А еще в ней имеется большой шкаф в котором вы можете хранить другой свой инструмент.

Полезная ссылочка



Чтобы показать поделку в действии я сделаю пару ящиков из дешевых сосновых досок.
На видео показано как я нарезаю доски для ящиков на циркулярном столе с помощью салазок, для получения требуемых размеров пользуюсь дополнительной планкой с зажимом.

Потом я делаю канавку для основания.
Нужный угол можно получить используя угловой упор с направляющей.
Сняв накладку можно выставить угол наклона диска, в данном случае 45 градусов.
Направляющая лобзика регулируется в трех осях, тем самым можно использовать лезвия разных размеров — от 100 до 180мм, тем самым получая максимальную высоту среза 70мм.

Далее я делаю ручку выдвижного ящика, и для этого использую фрезером, которым навожу округлую фаску. Здесь также имеется направляющая для углового упора, а еще будет полезен выносной подшипник для фрезерования кривых линий. Сам фрезер можно наклонять под углом 45°.
Ящик готов, и он занимает предназначенное ему место.

Соединение паз-шип можно на этом мозгостоле сделать двумя путями. Во-первых, с помощью лобзика, дополнительной планки и углового упора. А во-вторых, на циркулярном столе, используя специальный кондуктор.

С диском самого большого размера, который можно установить на самоделку (235мм), можно получить максимальный рез 70мм.  На направляющей имеются небольшие регулировочные болты для уменьшения наклона, а при необходимости даже для блокировки.

Для соединения деталей я выбрал второй способ, для этого одни части следует помещать с одной стороны кондуктора, а другие — со второй.

И вот что получилось, переходим к фрезеру, на этот раз уже используем прижимное устройство, чтобы сделать паз основания. Для этого необходимо поднять циркулярную пилу и выставить фрезер под углом 45°.



Шаг 1: Нарезка деталей



Начинается создание многофункционального стола-самоделки с нарезки всех деталей и их нумерации.
Далее для получения прорези ручки высверливаются 4 угловых отверстия и «допиливаются» лобзиком. Затем высверливаются отверстия тех же размеров, что и диаметр и толщина шайбы системы открывания. Отверстия зенкуются.

После этого подготавливается место для установки кнопок включения питания и аварийного отключения. Затем с помощью дюбелей и 50мм-х саморезов собирается корпус мозгостола. По желанию, детали корпуса обрабатываются лаком, так поделка будет лучше выглядеть и дольше прослужит.

Подготовив корпус, собираются 3 верхние части. Для этого нарезаются детали откидных рамок и в них высверливаются необходимые отверстия. Отверстие под трубку сверлится такого диаметра, чтобы эта трубка свободно в нем вращалась, так как она является осью вращения откидных крышек.

Затем выбирается полость под циркулярную пилу. Я это сделал с помощью своего 3D-фрезера, за неимением подобного это можно сделать обычным фрезером с помощью соответствующих кондукторов и направляющих.

С лицевой стороны крышки циркулярного стола выбирается полость под быстросъемную панель, сняв которую можно будет менять угол наклона диска. Саму панель можно использовать для настройки глубины фрезерования полости.

Установив циркулярную пилу в предназначенную полость размечаются отверстия под ее крепление. Хорошо подходит для этого 3D-фрезер, потому что на сверлильном станке данные отверстия нельзя будет просверлить из-за его ограниченной рабочей поверхности.



Шаг 2: Начало сборки



На данной стадии начинается постепенная сборка портативного многофункционального станка для мастерской самодельщика.

Размечается и выбирается с помощью циркулярного стола паз под направляющую. Две дополнительных фанерки дадут необходимую глубину для прочного крепления планки направляющей. Далее на крышку крепится планка с нанесенной на него самоклеящейся рулеткой.

После этого высверливается отверстие для фрезера. Затем отрезаются трубки для осей вращения и на корпус монтируются рамки откидных крышек. В соответствии с чертежами изготавливаются и устанавливаются фиксирующие подпорки.

К рамке прикладывается крышка фрезера, выравнивается и крепится саморезами посредством отверстий в канале направляющей.

Затем подготавливается крышка лобзика, в ней выбирается паз под этот самый лобзик. Если для крышки используется материал не со скользящей поверхностью, такой как у меламина, то поверхность этой крышки следует обработать лаком, чередуя со шлифовкой.

Сделав это, вырезаются и собираются детали механизма вертикального подъемника фрезера, с помощью которого будет регулироваться глубина фрезерования.

Далее склеиваются вместе две фанерки, чтобы сделать из них держатель самого фрезера. В них высверливается отверстие того же диаметра, или подходящего, что и при создании крышки фрезера. Этот держатель мозгофрезера можно сделать на ЧПУ-станке или даже заказать онлайн.

Готовый держатель фрезера крепится к вертикальному подъемнику, и теперь его можно попробовать в действии.

Для разметки радиуса пазов наклона временно крепятся к вертикальному подъемнику обычные петли, а для изготовления ручек-вертушков используются обрезки фанеры.



Шаг 3: Завершение сборки



Эту стадию сборки самоделки я начну с тех деталей, о которых позабыл ранее. Они придадут стабильности системе подъема.

Для начала нарезаются детали основания, я сделал это на своем циркулярном столе, затем они собираются в рамку, которая крепится к дну корпуса многофункционального мозгостола. Высота этой рамки должна быть такой же, что и высота имеющихся колесиков.

На створки одной из откидных крышек крепится щеколда, а створки другой — замок. Это может быть полезно при транспортировке поделки и выступать в качестве превентивной меры от кражи вашего инструмента.

Далее подготавливается 4-х разъемный электроудлинитель, в два разъема которого будут включаться лобзик и фрезер, а в два оставшихся — дополнительный электроинструмент. Розетка для циркулярной пилы подключается через кнопку включения питания и кнопку аварийного отключения.  Провод удлинителя наматывается на специальные сделанные для этого ручки.

Быстросъемные панели сделаны из опалового метакрилата. Они помещаются на свои места, а прорезь в панели циркулярной пилы аккуратно делается самой пилой. В качестве направляющего подшипника я использовал аксессуар из комплекта старого фрезера. Это приспособление будет полезно при фрезеровании изогнутых линий.

После этого уровнем проверяется плоскость всей верхней части поделки, если они откидные крышки не лежат в плоскости центральной части, то это легко исправляется регулировкой наклона фиксирующих подпорок.

Далее проводится проверка перпендикулярности рабочих частей инструментов и плоскости стола. Для проверки фрезера в нем закрепляется трубка, по которой и смотрится перпендикулярность оси фрезера и плоскости стола, а еще проверяется параллельность канала направляющей и циркулярного диска. Ну и наконец, проверяется перпендикулярность полотна лобзика.

После этого крышки стола складываются, чтобы проверить не мешают ли мозгоинструменты друг другу.



Шаг 4: Полезные приспособления



Данный шаг повествует об изготовлении некоторых полезных аксессуарах для стола-самоделки.

Первым делом нарезаются детали салазок, далее выбирается паз под ползунок направляющей. После этого две фанерные детали скрепляются вместе саморезами, при этом положения саморезов следует выбрать так, чтобы они не мешали последующей доработке этой детали. Затем в специально подготовленный паз на нее наклеивается измерительная лента, и этот аксессуар для мозгостола покрывается лаком, чередуя со шлифованием, тем самым создавая на этом приспособлении необходимую гладкую поверхность.

Салазки собираются, помещаются на многофункциональную самоделку и от них отрезается лишнее и прорезается срединный пропил, а затем еще наклеивается измерительная лента.

От саней откручивается ползунок направляющей и делается паз для кондуктора «шип-паз». Такого же как у другого моего циркулярного стола.

Ползунок канала настраивается таким образом, чтобы исчез крен между болтами. Сам ползунок можно при необходимости застопорить просто закрутив бота по максимуму.

Далее нарезаются детали для стойки, она собирается, и лакируется-шлифуется. После сборки стойки изготавливается фиксирующая система для нее. Дюбели, вклеенные в эту фиксирующую систему, используются как направляющие оси. В окончании сборки стойки изготавливается ручка фиксирующей системы, а затем вся стойка проверяется в действии.

Дополнительно на стойку устанавливается пылесборник для фрезера, а в боковую сторону мозгостойки у пылесборника вкручиваются резьбовые втулки для прижимной панели.

Сделав это проверяется параллельность стойки и циркулярного диска, затем в паз боковой стенки вклеивается измерительная лента.

Закончив с этим, нарезаются детали кондуктора «шип-паз», которые затем склеиваются и зачищаются.



Шаг 5: Еще несколько полезных приспособлений



Это последнее видео данного мозгоруководства, и в его первой части показано как сделать угловой упор (для его создания можно наклеить распечатанный шаблон или воспользоваться линейкой). Заготовку упора можно уже нарезать на самом многофункциональном станке.

Резьба в ползунке направляющей дюймовая, если же необходима метрическая, то придется воспользоваться метчиком.

Обязательно стоит временно прикрутить заготовку упора к направляющей, чтобы убедиться, что радиус поворота сделан верно.

Затем нарезаются детали шипового кондуктора, при этом необходимо для уменьшения трения слегка увеличить толщину крепления кондуктора.

Чтобы изготовить прижимную панель на фанерную заготовку наклеивается шаблон, пазы настройки этой панели выбираются с помощью фрезера мозгостанка. В нужных местах крышки с фрезером монтируются резьбовые втулки.

Далее изготавливается направляющая пилки лобзика, фиксирующая система этой направляющей такая же, как и у стойки.

Сначала собирается система регулировки подшипников, чтобы избежать износа фанеры используется металлическая пластина. Одно из отверстий делается большим, чтобы посредством этого производить настройку подшипников.

Тоже самое проделывается с фанеркой.

После этого механизируется система регулировки высоты, и теперь конструкция может перемещаться в трех осях, тем самым получается необходимое положение.

Наконец, готовую направляющую для пилки можно проверить в действии, при этом важно удерживать распиливаемую дощечку двумя руками, чтобы она достаточно прочно прилегала к плоскости стола.

О компактной многофункциональной самоделке всё, удачи в творчестве!

( Специально для МозгоЧинов #Portable-Workshop

4 урока фрезерования пиломатериалов на самодельной бензопиле

Мы зеленеем за ушами и начинаем нашу автономную усадьбу. Одна из вещей, которая вдохновляет нас в этом образе жизни, — это возможность исследовать альтернативные проекты. При планировании нашей усадьбы мы провели массу исследований о том, как фрезеровать пиломатериалы самостоятельно, стоит ли строить самодельную бензопилу, использовать самодельную бензопилу и попробовать ее в первый раз было одновременно страшно и захватывающе. Вот несколько вещей, которые мы усвоили сразу после наших первых сеансов самодельного фрезерования бензопилой

.

Выберите прядь, подходящую для вашей самодельной пилорамы

Конструкция каждой бензопилы немного отличается.Наша самодельная мельница на Аляске была разработана для нашей бензопилы Stihl MS660 92 куб. См с 36-дюймовым стержнем. Это означает, что он довольно большой, но и пила тоже. Мы не были уверены, что будем инвестировать в коммерческую фабрику, поскольку на самом деле не знали, что было связано с фрезеровкой вашего собственного пиломатериала и было ли это выгодное предприятие. Нам нужен был завод быстрее, чем мы могли его доставить, потому что наши проекты были готовы к запуску сейчас, а не через 3 недели. Поэтому мы настроили нашу мельницу, чтобы она соответствовала имеющемуся у нас прутку 36 дюймов. С помощью нашей самодельной фрезы мы можем разрезать брусья шириной до 28 дюймов.Так что, хотя наш бар намного длиннее, нам пришлось тщательно собирать деревья.

Мы измерили деревья по талии и торцу, чтобы убедиться, что они подойдут для нашей самодельной бензопилы на Аляске позже, когда мы будем рубить собственные пиломатериалы

Одна из причин, по которой мы путешествуем по нашей древесине, мы выбрали эту землю для нашей усадьбы, проводя инвентаризацию, мы измерили каждое дерево по заду чтобы гарантировать, что он не станет негабаритным для нашей мельницы. Мы тщательно выбирали деревья, которые подходили бы к узкому кругу, исходя из самого широкого диаметра у основания дерева. Хотя мы не фрезеровали окурки деревьев, но мы знаем, что когда мы доберемся до них, у нас не возникнет внезапно новых проблем, связанных с тем, что они не подходят для нашей мельницы.Соблазнительно пойти за большими деревьями только потому, что в них есть тонна опор для досок, но вам нужно учитывать пределы вашей лесопилки и то, сможете ли вы получить все эти пиломатериалы или брусья, которые вам нужны, не тратя впустую совершенно хорошие журнал.

У нас есть новая фреза — мини-мельница Granberg, которая поможет нам рубить большие деревья, поскольку она предназначена для резки бревен по бокам, не поворачивая их. Это поможет нам спилить более крупные деревья, чтобы наша пила могла поместиться, а также производила мгновенно используемые балки и брусья.Мы опубликуем статью об этой мельнице и уроках, которые мы с ней извлекли, как только у нас будет возможность протестировать ее.

Не падайте с места, где вы не можете добраться до них бензопилой или лебедкой

После большого успеха фрезерования первых двух деревьев мы повалили сосну здорового вида, но из-за наклона мы опасались, что она может упасть в неправильном направлении. Мы решили пойти с наклоном и упасть туда, куда он естественно хотел. Это значило упасть на склон холма.Безопасность была первой заботой. Чтобы добавить оскорбления к травмам, основанным на укладке, нам было очень трудно использовать наш квадроцикл, чтобы поднять секции после резки на ровное место, где мы могли бы их измельчить.

Использование нашей лебедки для квадроциклов весом 2500 фунтов для установки бревен на место для фрезерования с помощью бензопилы на Аляске. Эта вещь потрясающая, и наши спины тоже нам благодарны!

Урок, усвоенный здесь, заключается в том, что вам либо понадобится более сложная система трелевки или лебедки для извлечения секций бревна, либо найдите способ фрезеровать бревна на склоне холма.В нашем случае для первой секции мы решили фрезеровать ее на склоне холма. Это оказалось очень сложно и опасно. Часто при фрезеровании бревно двигалось или хотело катиться только из-за сил, прилагаемых к нему при фрезеровании. Все закончилось хорошо, бревно превратилось в хорошие чистые плиты, и никто не пострадал.

Однако мы сломали систему стеллажей на нашем квадроцикле. Было не очевидно, что только один сварной шов держал его вместе с основной рамой. Этот сварной шов оборвался при подъеме лебедки. Я рад, что мы узнали об этом тогда, а не в более критическое время.Местная ремонтная мастерская устранила проблему и правильно прикрепила стойку, а также мы нашли блок для захвата, который поможет нам перемещать лебедку из более безопасного места, а также использовать всю мощность лебедки нашей лебедки для квадроциклов 2500 фунтов.

Это заставляет меня переосмыслить, с каких деревьев собирать урожай в будущем, и если я решу собирать урожай на склоне холма, мне придется придти с более надежным планом добычи, поскольку фрезерование на склоне холма просто рискованно.

Если вы собираетесь фрезеровать пиломатериалы, используйте верхние секции, а не прозрачные торцы.

При сортировке деревьев и выборе секций для выявления узлов, скручивания, кармана, ожогов и других дефектов.Это может оказать серьезное негативное влияние на прочность древесины в этой области и может сделать ее непригодной для использования в определенных компонентах, таких как балка или брус.

Первыми двумя деревьями, которые мы собрали, были красная ель или пихта Дугласа. Им около 80-100 лет, и они сами подрезали нижние 2/3 дерева. У верхней кроны еще много ветвей. Где вы найдете ветви, которые, скорее всего, захотите использовать для пиломатериалов или небольших столбов и балок. Там, где древесина становится прозрачной, без веток и других слабых мест, это древесина премиум-класса, которая идеально подходит для самых жестких и прочных балок и столбов.Мы только что фрезеровали верхние части обоих этих деревьев, и они фрезеровали в пиломатериалы.

Мы фрезеровали верхушку двух деревьев красной пихты (пихты Дугласа) и получили достаточно плит, чтобы сделать 46 досок 2 × 6

. Наша самодельная мельница на Аляске сделала идеальную резку 8-футовой секции дерева 18 дюймов примерно за 10 минут на одну плиту. Чтобы разрезать 5 плит между заправкой и добавлением барового масла, требуется около часа. Мы режем плиты толщиной 1,75 дюйма с острым краем. При толщине бензопилы 0,5 дюйма общий пропил составит примерно 2.25 ”. Из 18-дюймового бревна получится около 6 плит. Ваш последний разрез часто будет самой большой непригодной для использования деталью, поскольку он будет иметь странную форму и в лучшем случае может быть отфрезерован в скамейку или короткую стойку.

Мы разрезали плиты на пиломатериалы больших размеров, используя ножовку, мел и настольную пилу. Все сказанное и сделанное, верхушки двух елей составляли 6 секций по 8 футов каждая. Всего из каждого сантиметра пиломатериала мы произвели около 46 досок 2 × 6. Это потому, что рама и платформа для нашей палубы для джакузи своими руками.Наши общие затраты на производство всего этого пиломатериала, включая топливо, масло для прутка, цепи для бензопил и заточку, составляют около 50 долларов. Стоимость пиломатериалов где-то около 250 долларов. Это небольшая экономия, но чистое удовольствие от производства пиломатериалов бесценно.

Вот каркас для нашей террасы для джакузи! Неплохо для нескольких дней работы. Полностью изготовлен из дерева, обработанного на нашей самодельной бензопиле на Аляске

Стойки для раскряжевки повышают безопасность и снижают усталость при использовании бензопилы

Использование лесопилки на Аляске ставит ваше тело в совершенно уникальное положение, когда вы очень низко приземляетесь, чтобы получить необходимое усилие на лесопилке.Размер силовой головки на вашей бензопиле также может быть проблемой для меньших бревен, поскольку она может волочиться по земле, веткам и кустарникам. Это может быть утомительно. Решение, которое мы нашли, — это изготовление опорных стоек, чтобы вытащить секции бревен из грязи, улучшить эргономику при фрезеровании и снизить утомляемость.

Подставки для раскряжевки помогают оторвать бревно от земли и улучшить эргономику для более легкого и безопасного фрезерования.

Мы используем небольшую секцию бревен, которую мы находим вокруг. Вы также можете сделать один из кроны дерева, который, возможно, непригоден для чего-либо еще.Просто вырежьте глубокую букву «V» посередине и уменьшите их на 2/3 длины секции бревна. Вы даже можете сделать это прямо там, где лежал раздел журнала, чтобы не перемещать раздел далеко. Нам очень хотелось попытаться переместить секции на более четкие, плоские и легкодоступные, но некоторые секции слишком велики, чтобы перемещаться далеко, поэтому вам придется фрезеровать их как есть.

Разница в усталости и разочаровании из-за раскряжевки стоек огромна. После небольшого проб и ошибок мы обнаружили, что наращивание нескольких секций бревна за один раз — это самый быстрый способ фрезерования, так как вам нужно только один раз настроить фрезер на первые пропилы, а после этого — просто производство.Мы поговорим об этом позже, когда мы научились делать заготовку пиломатериалов быстрее и проще.

7 Самодельные чистящие средства для деревянных полов

Очистка паркетных полов может быть сложной задачей. Эти 7 решений позволяют легко мыть деревянные полы любого типа, не нанося им вреда.

Автор фото: iStock

Домовладельцы по всей стране присоединяются к тенденции создания чистящих средств своими руками, что неудивительно для тех, кто уже открыл для себя простоту и эффективность домашних чистящих средств.Многие обычные предметы домашнего обихода очищают так же эффективно, как и их коммерческие аналоги, и, как правило, они значительно дешевле в использовании. Еще один бонус заключается в том, что в большинстве домашних средств очистки отсутствуют химические вещества, которые содержатся во многих коммерческих продуктах, а это означает, что натуральные ингредиенты часто более безопасны для людей, а также для окружающей среды. В некоторых семьях есть члены семьи, страдающие аллергией на продукты массового производства или чувствительные к сильным запахам. Многим домовладельцам нравится удобство доступа к предметам, которые у них уже есть, вместо того, чтобы тратить время и деньги на покупку ненужных специализированных продуктов.

Существуют чистящие средства для дома, которые подходят практически для любой поверхности и участка дома, включая деревянные полы. Если в вашем доме пол из твердых пород дерева или ламинат, вы можете попробовать некоторые из этих самодельных чистящих средств для деревянных полов. Но сначала узнайте, какой у вас пол, как он отделан и запечатан, прежде чем выбирать средство для чистки деревянных полов своими руками. Обычно воду не рекомендуется использовать на вощеных полах, и ее следует всегда экономно использовать для всех типов деревянных полов и отделок.Пропитка деревянного пола или оставление воды может вызвать повреждение. Если у вас есть какие-либо сомнения относительно того, как мыть деревянные полы, обратитесь к производителю, чтобы узнать, что они рекомендуют.

Деревянные полы известны тем, что они не требуют особого ухода, и в большинстве случаев для повседневной уборки достаточно легкой влажной уборки с небольшим количеством теплой воды. Если полы очень грязные или требуется больше усилий для очистки, обратите внимание на эти самодельные средства для чистки полов из твердых пород дерева, которые могут сэкономить ваше время, силы и деньги:

1.Вода и уксус

Возможно, вы уже узнали о преимуществах использования уксуса для мытья кухонных стоек и ванных комнат, но знаете ли вы, что он также может прорезать грязь, которая накапливается на ваших деревянных полах? Всего два ингредиента, теплая вода и уксус, дают вам все необходимое для мытья полов и блеска.

2. Вода, уксус и эфирные масла

Если вы хотите добавить приятный аромат своему чистящему раствору, попробуйте эту комбинацию уксуса, воды и эфирного масла, когда будете готовы мыть шваброй.Эфирные масла бывают разных ароматов, поэтому выберите несколько капель любимого масла и добавьте в раствор, чтобы усилить ощущение чистоты.

3. Уксус и растительное масло

Если вас беспокоит использование воды на деревянных полах или если вода не рекомендуется для того типа отделки пола, который у вас есть, вас может заинтересовать это самодельное решение, в котором используется только уксус и растительное масло. Обязательно купите распылитель для нанесения смеси.

4.Жидкое мыло на растительной основе, уксус и вода

В этом простом, но эффективном очистителе используются жидкое мыло на растительной основе, уксус и вода с возможностью добавления эфирных масел. Это может быть хорошим выбором, если ваш пол особенно грязный.

5. Чай в пакетиках

Вмещает ли ваш пол один или два куска? Совершенно верно — обычные чайные пакетики могут очистить ваш деревянный пол, придав ему блеск и блеск. В следующий раз, когда будете заваривать чай, сварите пару дополнительных пакетиков для пола вместо того, чтобы покупать дорогие коммерческие средства для мытья полов.

6. Лимонный сок, оливковое масло и горячая вода

Это может больше походить на заправку для салата, чем на средство для чистки деревянных полов, но эта комбинация лимонного сока, оливкового масла и горячей воды обещает очистить ваши полы, оставив богатый блеск. позади.

7. Средство для мытья посуды, вода и уксус

Если у вас ламинат, вам может быть интересен этот раствор для самостоятельной чистки, в котором используется вода, уксус и средство для мытья посуды, а также швабра из микрофибры или губка.

Чтобы полы из твердых пород дерева дольше выглядели красивыми, часто подметайте или пылесосьте, чтобы собрать частицы, которые со временем могут накапливаться и поцарапать поверхность.Чтобы свести к минимуму необходимость в влажной уборке, используйте швабру для пыли или сухую салфетку из микрофибры для повседневной уборки пола. Всегда сразу смывайте пролитую жидкость и никогда не позволяйте воде или другой жидкости оставаться на поверхности деревянного пола. Подстригайте ногти домашних животных, чтобы не поцарапать пол, и размещайте коврики у входов, чтобы людям было удобно вытирать ноги. Используйте коврики для участков с интенсивным движением и не забудьте использовать подушки для мебели для тяжелых предметов, которые стоят непосредственно на деревянном полу.

Обладая небольшими знаниями и некоторыми обычными домашними ингредиентами, вы можете сохранить свои деревянные полы чистыми и блестящими, сэкономив время и деньги.Итак, возьмите швабру, бутылку с распылителем и несколько вещей из своих шкафов и придайте этим деревянным полам немного заботы.

EasyWOOD, программное обеспечение CAD / CAM для 5-осевой обработки дерева, раскроя истинной формы

EASYWOOD — это программное обеспечение CAD / CAM для деревообрабатывающей промышленности и аналогичных материалов на обрабатывающих центрах с числовым программным управлением.

EasyWOOD — это комплексная программа, которая полностью управляет процессом обработки древесины: от проектирования до размещения деталей и нижних деталей на рабочем столе, автоматического обнаружения столкновений в 3D с моделированием, оптимизации обработки и генерации программ.

EasyWOOD, связанный с DDXNest, управляет вложением геометрических фигур как интерактивно, так и автоматически.

Благодаря плагину EasyBEAM программа обрабатывает балки, деревянные конструкции и крыши; плагин EasyWALL позволяет обрабатывать панели.

EasyWOOD состоит из четырех этапов: проектирование, управление инструментами и обработкой, размещение стола и деталей, создание кода NC.

1. Дизайн
С EasyWOOD можно конструировать произвольные геометрические объекты и проектировать из предопределенных параметрических моделей (библиотек): столешницы для умывальников, кухонные поверхности, проемы, столы и т.EasyWOOD импортирует стандартные форматы 2D и 3D: DXF, IGES, STL и RHINO (3DM) и позволяет определять поверхность с помощью лазерного сканирования (точечный файл). Программа импортирует изображения в градациях серого и выполняет Z-Map, векторизацию или полимеширование. EasyWOOD включает в себя трехмерный вид и фотореалистичную визуализацию проекта, а также интерактивную модификацию и разработку дизайна благодаря функциям вырезать, расширять, разделять, объединять, интерполировать, копировать, перемещать, зеркально отображать, вращать, удалять и т. Д.

2. Инструменты и управление обработкой

EasyWOOD управляет профилированными инструментами, державками и агрегатами, чтобы обеспечить реалистичное представление ЧПУ и обеспечить большую точность во время обработки.Необработанные детали могут быть определены в соответствии с потребностями Заказчика, а обработка по 3, 4, 5 осям может быть связана: цикл черновой и чистовой обработки, сверление, чистовая обработка, профилирование, циклы опорожнения. EasyWOOD позволяет оптимизировать обработку и траекторию сверления. Кроме того, EasyWOOD управляет оптимизацией черновой обработки с учетом черновых деталей, полученных после предыдущей обработки.

3. Расположение стола и деталей
EasyWOOD делает процесс обработки древесины более плавным и автоматически размещает детали и вспомогательные детали на столе.Пользователи могут расположить на столе станка одну или несколько деталей и связанных частей (модули, вакуумные блоки, тиски, ссылки и т. Д.) С трехмерным изображением. Благодаря индивидуальной таблице можно контролировать все возможные помехи между деталями и станками. EasyWOOD позволяет также маятниковое управление.

4. Создание NC-кода

На последнем этапе EasyWOOD автоматически рассчитывает время обработки, длину и стоимость.
