Фрезы на фрезер ручной: Виды фрез и приспособлений для работы по дереву, камню, металлу ручным фрезером

Стандарты по диаметру хвостовой части

Важно! Существует два типа стандартов – дюймовый и метрический. Между собой они не совпадают, поэтому не стоит ставить эксперименты, зажимая фрезу на полдюйма в 12-миллиметровую цангу.

Фреза вращается с бешеной скоростью, и вырвавшись из цанги фрезера, не очень отличается от пули. При попадании в голову однозначно убьет или серьезно покалечит.

Для метрического стандарта есть цанги на 6,8 и 12 миллиметров. Дюймовый стандарт есть двух размеров – четверть дюйма (6,35 мм) и полдюйма (12,7 мм).

Виды фрез

Концевые фрезы – предназначены для обкатки кромок изделий. Оснащены подшипником в качестве направляющей, что позволяет делать проход фрезой на одинаковую глубину. К концевым также относят спиралевидные фрезы.

Пазовые с плоским торцом – для пробора прямоугольного паза в древесине. Не имея упора, работать такой фрезой крайне затруднительно, поэтому используются они вместе с шаблоном.

Галтельные – позволяют выбирать округлые и V-образные канавки по длине изделия. Регулируя положение фрезы, есть возможность отобрать канавки разной глубины. V- образная фреза позволяет сделать паз, стенки которого располагаются под прямым углом относительно друг друга.

Шиповая с обратным конусом – предназначена для пробора “ласточкиного хвоста”. Используется данный паз для надежного пазогребневого соединения деталей между собой.

Конусная – для обкатки кромок изделия, в декоративных целях либо в силу его конструктивных особенностей. Оснащена подшипником в качестве упора.

Калевочная – так же, как и конусная фреза, оборудована упором и предназначена для обработки кромок изделия, но получаемая кромка имеет скругленную форму, а при максимальном опускании фрезы можно получить еще и прямую линию на кромке.

Фреза для отбора четвертей предназначена для отбора прямоугольного фальца на дверных и оконных коробках. В некоторых случаях фалец отбирается за несколько заходов, в зависимости от обрабатываемого материала.

Дисковые фрезы применяют для пробора паза, причем рабочей частью фрезы является не только ее торец, но и вся ее периферическая поверхность. Применяются для пробора узких глубоких пазов, например, под стекло или оргалит.

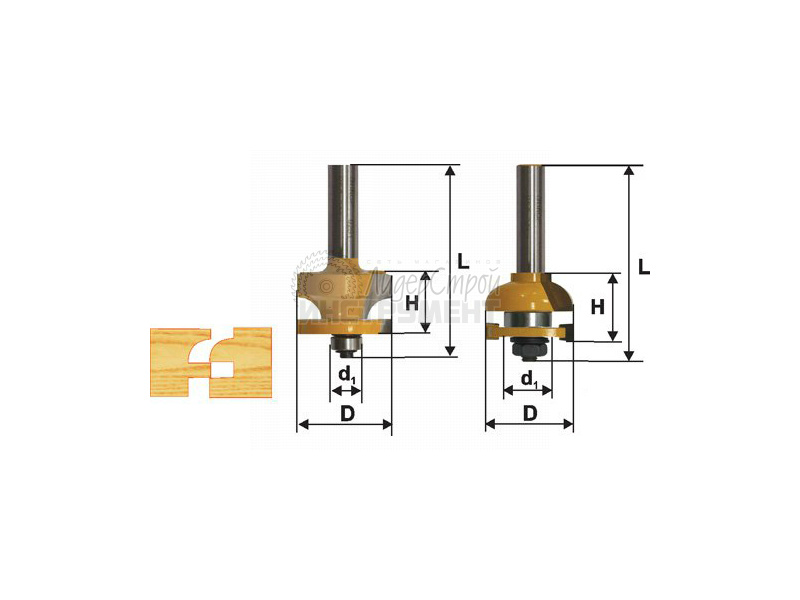

Комбинированная фреза применяется для того, чтобы выполнять две и более функций за один проход, к примеру, пазовая и шиповая.

Хотя перечисленные фрезы изготовлены с расчетом на то, что ими будут обрабатывать древесину, но в принципе позволяют работать также с фанерой, гипсокартоном, ориентированно-стружечной плитой, дсп и некоторыми другими материалами.

Конструкционные особенности фрез

По исполнению могут быть монолитные, то есть выполненные без пайки, и наборные, для выполнения за один заход нескольких операций. Наборные фрезы представляют собой несколько пластин, припаянных к хвостовику. Монолитные же производятся целиком из инструментальных марок стали и выполнены без пайки.

Не допускается применение наборных фрез, соединенных посредством сварки. Работать ими небезопасно, поскольку прочность на месте сварного соединения падает на 20-30%.

Стоит обратить внимание на твердость материала, из которого произведены фрезы. Китайские производители фрез зачастую используют сталь низкого качества. Оценить ее можно при помощи напильника – на хорошей фрезе не останется следов после того, как им хорошенько по ней провести.

Оптимальная подборка фрез

Минимум, что входит в хороший набор фрез, это:

• две кромочные фрезы, одна метрического, вторая дюймового стандарта;
• концевые фрезы с диаметрами 6, 12 и 18 миллиметров;
• простая пазовая фреза, и для выборки «ласточкиного хвоста»;
• фигурная калевочная фреза;
• дисковая фреза.

Это необходимый минимум, но для профессиональных работ может понадобиться намного больший арсенал.

Фото фрез по дереву для ручного фрезера

Также рекомендуем просмотреть:

Помогите сайту, поделитесь в соцсетях 😉

особенности работы с фрезером, определение и виды насадок для обработки доски

Иногда бывают ситуации, когда надо произвести какие-то манипуляции с деревом. Для таких целей следует использовать инструмент, который называется ручным фрезером. Чтобы правильно работать с древесиной, необходимо точно знать об основных разновидностях, а также особенностях насадок на оборудование. Только обладая такой информацией, можно правильно выбирать насадки на ручную фрезу по дереву.

Определение и назначение

Ручной фрезер — это довольно удобный инструмент, с помощью которого можно обрабатывать пиломатериалы, а также плоские поверхности. А также с помощью такого устройства формируются различные выемки, пазы, углубления в дереве. Для этого необходимо подбирать соответствующие фрезы (пальчиковые), имеющие нужную конфигурацию. Этот элемент имеет собственные конструктивные особенности и применяется исключительно для конкретных работ.

Назначение фрезы по дереву:

1. Обработка кромочной части. Применяется фреза, которая служит для сращивания древесины. Использовать ее необходимо в том случае, если нужно совместить несколько заготовок путём соединения пазов.
2. Врезка мебельной фурнитуры, к примеру, петель.
3. Декоративные моменты. Очень часто фреза используется, чтобы создавать различные объёмные формы, а также изготавливать материалы сложной конфигурации.

Профессионалы используют большое количество насадок, которые можно использовать для разных целей. Но чтобы правильно выбрать режущий материал необходимо узнать о классификации имеющихся изделий. Только если понять, для чего предназначается каждая фреза, можно сделать правильный выбор при покупке.

Для начала надо внимание обращать на единицу измерения, которая показывает диаметр хвостовика. Для этого используются дюймы или миллиметры. Единица измерения будет зависеть от разновидности цанг, которые входят в комплектацию фрезерного устройства. Такие компоненты будут предназначаться для того, чтобы зажимать хвостовик. Если размеры указываются в миллиметрах, то наиболее распространёнными вариантами являются те изделия, диаметр которых составляет 6, 12 и 8 мм. В том случае, когда в качестве измерения используются дюймы, можно покупать фрезы, имеющее только два размера — ½ и ¼.

Стоит отметить, что ни в коем случае нельзя совмещать дюймовую цангу с миллиметровым хвостовиком. В таком случае инструмент очень скоро выйдет из строя.

Типы конструкций

В магазинах можно наблюдать очень большое количество различных вариантов насадок, которые имеют разную стоимость и назначение. Если изучить конструктивные особенности, то можно выделить несколько виды фрез, предназначающиеся для ручного фрезера:

1. Сборные, обладающие видом болванки с приваренной кромкой. Такие фрезы можно очень легко изготовить, а потому много изделий предоставляются именно в такой конструкции.
2. Имеющие сменные кромки. На изделии можно будет сменять кромки. В том случае, когда с одной стороны нож затупился, тогда фреза переворачивается и работу можно продолжать.
3. Монолитные. На основании имеются выточенные режущие кромки. Стоит отметить, что такие инструменты довольно редко выходят из строя, но если произвести несколько заточек, то деталь нужно будет заменить. Заточить насадку несложно, только не следует нарушать определённый градус.

Выбор стоит производить, отталкиваясь от имеющейся ситуации, а также от материала, который обрабатывается.

Классификация по лезвию

Фрезы предоставляются покупателям в наклонном, спиральном или вертикальном расположении лезвий. Те детали, которые имеют прямые кромки, будут срывать с детали кусочки дерева, а потому могут образоваться сильные сколы. Это будет влиять на качество фрезеровки. Стоит отметить, что если выбирать наклонное лезвие, то такой проблемы можно избежать.

На выбор покупателям предоставляются несколько типов лезвий:

1. Быстрорежущие, которые обозначаются буквами HM. Такой инструмент рекомендуется применять в том случае, если нужно работать с мягкой древесиной.
2. Твёрдосплавные, маркирующиеся буквами HSS. Применять необходимо, если нужно обработать твёрдую древесину.

Второй вариант обладает большим температурным коэффициентом. А также у них лучшие характеристики, поэтому и стоимость выше.

Основные разновидности насадок

Фреза — это вращательная деталь, которая по всей поверхности усеяна зубчиками. Такие элементы можно найти в разных конфигурациях. При помощи фрезы обрабатывать можно не только дерево, но и пластик или металл, но всё же обычно их применяют для древесины.

Бывают следующие виды изделий:

1. Концевые.
2. Кромочные.
3. Пазовые.

Имеются и иные варианты, к примеру, фрезы копировальные по дереву, но эти основные, применяющиеся наиболее часто.

Необходимо отметить, что периодически стоит применять смазку опорного подшипника. Таким образом, детали прослужат гораздо дольше.

Концевые фрезы

Такой вид детали работает не только из-за использования осевой нагрузки. Такие фрезы предполагают использование боковых кромок, благодаря чему можно передвигать режущий элемент в пределах опорной площадки. В итоге выходят аккуратные выборки, которые образуются в дереве.

Количество режущих кромок может различаться, а это будет влиять на чистоту обработки. Обычно такой вариант насадок имеет монолитную конструкцию, но бывают и корончатые, которые используются для дрели по дереву. Такой вариант нужно применять в той ситуации, когда под рукой не оказалось фрезера.

Эта категория имеет несколько разновидностей:

1. Спиральные.
2. Торцевые.
3. Борфрезы.
4. Конусные.
5. Профильные.
6. Сферические.

Торцевые применяются для того, чтобы образовать пазы, имеющие разную конфигурацию, а также размер. Использовать их можно не только для обработки дерева, но также и чтобы создать паз/шип.

Профильная фреза может выполнять определённые задачи:

1. Обработка торцов.
2. Создание пазов, имеющих довольно сложную конфигурацию.
3. Декоративное оформление орнаментов.

Борфрезы также называются шарошками. Их используют для того, чтобы проделывать отверстия определённой формы. Эти насадки применяют, когда идёт процесс промежуточной обработки.

Кромочные по дереву

Кромочные фрезы для ручного фрезера представляют самую обширную группу, которую наиболее часто используют для ручного инструмента. С помощью них изготавливаются кромки на дереве. Такой вариант очень часто предпочитают использовать домашние мастера, поскольку даже в самых больших наборах основная часть деталей приходится на кромочные насадки. Гораздо проще приобрести такой набор фрез, чем подбирать всё по отдельности.

Эта разновидность включает в себя:

1. Профильные, которые используются для создания сложной формы краёв деталей.
2. Фасонные или калёвочные, которые незаменимы при закруглении и скруглении кромок.
3. Конусные, которые используются для того, чтобы снять угловую фаску.
4. Дисковые, с помощью которых формируются пазы в кромочных частях.
5. Фальцевые, что убирают четверти в кромочных частях.
6. Фреза галтельная по дереву. Обычно используют для того, чтобы изготовить желобки.
7. Фигирейные, применяемые для создания филёнок.

Обычно кромочные фрезы комплектуются подшипником. Так можно ограничить ход инструмента, и тем самым предотвратить чрезмерное заглубление в поверхность дерева. Стоит отметить, что режущая кромка будет размещаться не на одном уровне с подшипником. При помощи опорной площадки можно регулировать глубину, в которую будет погружаться фреза.

Если насадка образует слишком большие срезы, тогда работу необходимо совершить поэтапно, каждый раз углубляя инструмент в материал, пока не будет достигнута нужная конфигурация.

Фигирейная фреза имеет большой вес, а также диаметр. С помощью таких инструментов можно работать на стационарные конструкции.

Пазовое оборудование

При помощи пазовой фрезы по дереву для ручного фрезера создаются пазы. Имеется несколько разновидностей насадок:

1. Галтельные, с помощью которых осуществляют пазы полукруглой формы.
2. Конические, благодаря которым можно наносить резьбу на плоскую поверхность.
3. Т-образные, создающие соответствующий узор.
4. Фасонные.
5. Элементы, называющиеся «Ласточкин хвост».
6. Прямые пазовые, которые предназначаются для цилиндрических деталей.
7. Комбинированные, с помощью которых делают соединение деревянных щитов большого размера.

Стоит заметить, что если необходимо будет изготовить пазы, имеющие разные углы наклона, тогда желательный всего приобретать наборы с различной конфигурацией фрез. Так работа пойдёт эффективнее.

Оптимальный набор инструментов

Если есть желание приобрести очень дорогую фрезерную машинку, то это не будет являться полной гарантией качественного результата. Чтобы материал обрабатывался хорошо, необходимо также выбирать и качественное оснащение. Для этих целей изготавливают специальные наборы фрез, которые будут включать комплект режущих инструментов, что можно использовать для различных работ.

Критерии:

1. Качество материала.
2. Термическую прочность.
3. Тип соединения режущей кромки и хвостовика.
4. Материал припоя.

Лучше приобрести наборный чемоданчик, в котором будут храниться сразу все насадки.

Необходимо особое внимание уделять качеству пайки. Она должна выполняться таким образом, чтобы инструмент не терял свою устойчивость во время выполнения всех манипуляций с деревом. Это особенно касается тех случаев, когда по работе нужно использовать такие изделия, которые изготавливаются из твёрдой древесины. К ней можно отнести граб, дуб или грушу.

Если заметили, что режущая часть соединена с хвостовиком при помощи сварки, тогда такой набор лучше не покупать, поскольку это не самый лучший вариант для работы. Сварка свидетельствует о том, что изделие может разломиться в соединительной части во время работы.

При покупке монолитных фрез, особое внимание нужно уделять материалу, из которого она изготовлена. Всё это можно проверить самостоятельно в домашних условиях. Необходимо использовать тарированный напильник, которым следует покарябать поверхность насадки. Если видимых отметин не останется, значит, материал качественный. Обычно производитель гарантирует качество, но стоит убедиться самостоятельно.

Качество работы также будет зависеть и от дополнительных приспособлений. Именно для этой цели также стоит покупать упоры и шаблоны. А также стоит приобрести или изготовить специальный стол, который подойдёт не только для фрезера, но и циркулярки. На нём можно будет ещё и удобно наточить все инструменты.

Техника безопасности

При работе с вращающимися деталями обязательно следует выполнять определённые требования безопасности. В противном случае травм не избежать.

Правила безопасной работы:

1. Запрещается работать без защитных очков. Кусочки дерева могут отлететь в любую сторону и попасть в глаза. В таком случае следует сразу же попросить кого-нибудь осмотреть поражённую область и вытащить опилки, если необходимо. Если боль не проходит, то надо обратиться к врачу.
2. Нельзя при работе смахивать опилки с поверхности голыми руками, поскольку так можно получить занозу. Следует взять любую тряпку и смахнуть дерево ею. А также не рекомендуется сдувать опилки, поскольку они могут засорить глаза близко стоящего человека.
3. Устранять стружку с насадки можно исключительно после того, как инструмент будет обесточен.
4. Рукава должны быть хорошо застёгнуты, поскольку болтающиеся части одежды могут быть затянуты вращающейся частью оборудования.

Пренебрегать техникой безопасности нельзя, ведь от этого зависит безопасность оператора, а иногда и жизнь.

Как видно, имеется большое количество насадок. Каждая предназначается для выполнения определённой работы. Именно поэтому так важно обладать полной информацией перед покупкой.

Originally posted 2018-03-28 14:59:37.

Фрезы для ручного фрезера с доставкой по Вашему адресу

Стружка вверх — спиральные фрезы с верхним выбросом стружки. Стандартный вариант для станков, т. к. система аспирации (вытяжка) при их использовании работает наиболее эффективно.

Стружка вниз — спиральные фрезы с нижним выбросом стружки. Создают прижим материала и могут быть полезны при фрезеровании тонких листов, в том числе, нескольких одновременно. Применяются также на станках без вакуумного стола.

Прямые — фрезы с прямыми ножами. (Прямые ножи — имеющие нулевой угол наклона от оси инструмента.) Это классика деревообработки и первый выбор для раскроя ручным фрезером. На станках с ЧПУ находят применение, главным образом, при резке фанеры и других многослойных материалов.

Компрессионные — спиральные фрезы с разнонаправленными лезвиями. Нижние ножи при этом имеют верхний выброс стружки, а верхние ножи — нижний. В совокупности это гарантирует отсутствие сколов на ЛДСП, поскольку режущие кромки всегда прижимают плёнку к плите. Важно понимать, что для корректной работы фрезы нижний нож должен быть полностью погруженным в материал, чтобы не создавать давление на верхний слой ламината.

Рашпильные («кукуруза») — фрезы с разделёнными режущими точками вместо единой кромки. Эффективно снижают силы резания, поэтому применяются, в основном, для фрезерования стеклотекстолита и других подобных материалов.

Фрезы-свёрла — универсальный металлообрабатывающий инструмент. Позволяет сверлить, раскраивать, снимать фаску.и формировать V-образую канавку по необходимости.

Со стружколомом — фрезы для чернового раскроя больших объёмов материала. Оставляют шероховатую поверхность, но выделяются высокой скоростью и длительной стойкостью лезвий. Их чаще ломают по ошибке, чем дают возможность выработать весь ресурс.

С прямыми ножами и стружколомом — получистовой инструмент. Может быть компромиссом в выборе между производительностью и чистотой поверхности.

Конусные фрезы с плоским торцом оставляют наклонную кромку, что бывает полезно при изготовлении пресс-форм или в других специфических случаях.

Сферические спиральные — фрезы с верхним выбросом стружки и сферическим торцом. Используются для создания рельефов и трёхмерных форм с относительно крупной детализацией.

Сферические с прямыми ножами — применение фрез аналогично предыдущим, но отсутствие спирали делает их более устойчивыми к вибрациям. Это особенно важно при увеличенной длине рабочей части (т. е., для фрез по пенопласту).

Как выбрать фрезы для ручного фрезера — Moy-Instrument.Ru

Какие бывают виды фрез по дереву для ручного фрезера

Фрезеровка предоставляет практически неограниченные возможности по обработке заготовок. Формирование кромок, пазов и канавок различной глубины и формы – для каждой операции есть свои виды фрез по дереву для ручного фрезера, позволяющие выполнять работу максимально эффективно. Какие бывают фрезы по размерам, форме, конструкции и типам лезвий – вся нужная информация в одном обзоре.

Разновидности диаметра хвостовика

Перед тем как выбрать фрезу, надо в первую очередь определиться со способом ее крепления, а точнее, в каких единицах измеряются диаметр хвостовика — дюймах или миллиметрах. Это зависит от того какие в комплекте с фрезером идут цанги — втулки, в которых зажимается хвостовик:

• Если они измеряются в миллиметрах, то самые распространённые это на 6, 8 и 12 мм.
• Когда размер указывается в дюймах, то обычно выбирать приходится только из двух из них – это четверть и половина дюйма.

Это важно! При переводе дюймов в единицы СИ получается 6,35 и 12,7 мм, но, несмотря на столь незначительную разницу, миллиметровый хвостовик не совместим с дюймовой цангой и наоборот. Вал фрезерной машины вращается со скоростью до 25000 оборотов в минуту, поэтому малейшие несоответствия повлекут за собой в лучшем случае порчу инструмента.

Типы конструкции фрез

В зависимости от стоимости и назначения, они выпускаются в следующих конструкционных модификациях:

Сборные

В основе такой стальная болванка необходимой формы, к которой приварены режущие кромки. Благодаря простоте изготовления, таких моделей на рынке большинство.

Со сменными режущими кромками

Отличаются большим сроком службы, так как ножи для них делают двусторонними – когда лезвие затупилось, его переворачивают.

Монолитные

Режущие кромки выточены прямо в основании – при работе с таким инструментов пропадает даже гипотетическая возможность, что нож отломается, но после нескольких заточек фрезу придется менять.

Типы лезвий фрез

Фрезы бывают с вертикальным, наклонным или спиральным расположением лезвий. Если они прямые, то кусочки дерева будут срублены с заготовки, а наклонные их срезают, что уменьшает вероятность возникновения сколов и увеличивает общее качество фрезеровки.

По материалу и характеристикам лезвия выпускаются двух типов:

• HM – быстрорежущие. Используются для обработки мягких пород дерева или алюминия.
• HSS – твердосплавные. Предназначены для твердых материалов, поэтому у таких режущих кромок лучше температурный коэффициент и прочие характеристики, что также отражается на их цене.

Кроме лезвий, в зависимости от того, в каком месте и какой формы нужно получить выемку в заготовке, используются соответствующие типы фрез для ручного фрезера по дереву.

Фрезы пазовые

Предназначены для выборки паза необходимой ширины и глубины в середине детали или от ее края и к центру. Чаще всего применяется при создании соединения типа шип-паз. При необходимости, если позволяет конструкция упора фрезерной машины, то ширина паза может регулироваться без замены фрезы на бо́льшую по диаметру.

Пазовые прямые

Простейший инструмент цилиндрической формы, после использования которого в заготовке остается прямоугольный в сечении паз. Преимущественно используется с погружными фрезеровальными машинами, хотя возможно и применение их с другими моделями.

Пазовые галтельные

Их режущая головка имеет закругленную форму, благодаря чему в разрезе паз напоминает литеру «U» — в зависимости от глубины реза стенки закругляются сразу же от поверхности заготовки или сначала некоторое время идут от нее под прямым углом.

Пазовые галтельные V образные

Хотя по определению «галтель» это именно полукруглая выемка, к галтельным относится и фреза, дающая в разрезе «V»-образный паз. Если работа предполагает изготовление пазов с разными углами наклона стенок, то надо иметь соответствующий комплект инструментов.

Пазовые конструкционные (Т образные и ласточкин хвост)

В сечении полученные пазы образуют перевернутую букву «Т», основание которой выходит на поверхность или правильную трапецию, большая сторона которой обращена к центру заготовки. Это одно из самых надежных соединений, заготовки задвигаются одна в другую и другим способом разъединить их не получится.

Фрезы по дереву для ручного фрезера. Разбираемся в ассортименте

Ручной фрезер – высокопроизводительное оборудование. При наличии большого количества сменного инструмента им можно пользоваться для выполнения самых разнообразных работ с древесиной. С этой целью разработаны и выпускаются различные типы фрез. Сегодня, мы поговорим о видах фрез и их назначении, а также каснёмся главных критериев выбора.

Классификация и виды фрез для обработки древесины

Фрезы по дереву для ручного фрезера могут быть подразделены на следующие разновидности:

• Предназначенные для обработки кромок древесины (концевые фрезы). Такой инструмент снабжается направляющим подшипником, который и обеспечивает ровность обрабатываемого края изделия. К этой же категории относятся и спиральные фрезы.

• Пазовые фрезы с плоским торцом. Для их применения потребуется наличие упора и известный практический навык, поскольку без шаблона получить ровный паз прямоугольной формы практически невозможно.

• Галтельные фрезы, предназначенные для выфрезеровывания полукруглой канавки в торце деревянного бруска. Такие фрезы также являются достаточно универсальными, поскольку от глубины погружения фрезы в мате

таблица подбора скорости подачи фрезы и рекомендации по фрезеровке и эксплуатации оборудования.

В последние годы большое количество людей сконструировали или приобрели ЧПУ станок и «ударились» в искусство. Как правило, 99% из них непрофессиналы-любители в фрезеровальной индустрии, и не знают таких понятий как «величина подачи на зуб» и «стойкость инструмента», а «скорость резания» и «скорость подачи» для них это одно и тоже. Кроме того, многие фрезеровщики не знают, что под каждый материал, имеющий разную плотность и твёрдость, каждый диаметр фрезы и различное количество ножей у фрезы, выставляются разные режимы фрезеровки. В этом случае любители выставляют режимы из трёх доступных версий:

1. «от балды»,
2. «от фонаря»,
3. «от Кулибина из интернета»

Если хорошо прошерстить Интернет, то необходимые формулы и неупорядоченную, разбросанную как попало, информацию можно насобирать. Но часто полученные данные из заумных формул будут неудобны для применения к реальному станку, например из-за полученных оборотов шпинделя выше, чем имеющийся в наличии, или нестандартных неокруглённых значений оборотов шпинделя, которые непонятно каким образом можно установить на разных станках.

Универсальная таблица подбора скорости подачи фрезы

В таблице ниже, предпринята попытка облегчить жизнь фрезеровщикам – любителям древесины, и приведены расчётные значения для древесины при стандартных удобных значениях оборотов шпинделя.

Упрощённый вариант таблицы для экспресс расчёта доступен по ссылке: скачать

Как пользоваться таблицей?

Предположим у Вас имеется торцевая двухперьевая фреза диаметром 3мм. Находим её в левой колонке таблицы. Если Вы работаете «на дядю», то можете выбрать самые максимальные обороты шпинделя, если не жалко шпиндель, как правило – это 24000 об/мин. Если это личный Ваш станок, или нет желания гонять чужой шпиндель на максимальных предельных оборотах, то выбираем 21000 об/мин. В четвёртой колонке таблицы находим подачу 2388мм/мин. Если будет использоваться сферическая 3D фреза для шлифовки поверхности после предварительной черновой обработки, то допустимо увеличивать подачу вплоть до двухкратного значения =4776мм/мин – это продлит срок службы фрезы. Если хотите быстрее работу закончить, например в два раза быстрее, то лучше применить четырёхпёрую фрезу (6-я колонка), тогда подачу можно установить 4245мм/мин, но для четырёхпёрой 3D фрезы не увеличивают подачу в два раза, аналогично двухпёрой, так как в работе на кончике 3D фрезы участвуют только 2 ножа, а вторые 2 ножа работают частично. Но не всегда ускорение обработки будет возможно на хобби-станке.

Как правило, из-за недостатка средств, и полной экономии, хобби-станок собран из подручных средств и всякого хлама, и не позволяет работать на скоростях выше 2000мм/мин. В этом случае выбирайте меньшие обороты шпинделя и строку с подачей, на которой ваш станок не будет глючить из-за превышения скорости подачи.

В станках, на основе ШВП и шагового двигателя, возможно добиться максимальной скорости подачи 11000 мм/мин при условии отсутствия экономии на требуемых деталях при сборке станка. Но для надёжности, и предотвращения проскакивания шагов при нагрузке на фрезу, не следует пользоваться станком на ШВП при подачах выше 4500мм/мин для фрез с большими диаметрами, и не более 5000мм/мин для фрез с малыми диаметрами. В станках на основе реечной передачи и шагового двигателя, возможно добиться скорости подачи 24000мм/мин (32000 в лучших моделях), но для надёжности, и предотвращения проскакивания шагов при нагрузке на фрезу, не следует пользоваться станком на реечной передаче с шаговым двигателем при подачах выше 13 000мм/мин. При выборе станка следует помнить: станки с ШВП более точные, но и более медленные. Станки для обработки древесины на реечной передаче с шестернями более скоростные, но точность их низкая, даже, если управляются серводвигателями, соответственно очень мелкие и точные изделия изготавливать на них нежелательно и противопоказано.

Профессионалы обычно имеют 2 станка: маленький точный на ШВП для мелочёвки со шпинделем 1.5-2квт, и большой скоростной на реечной передаче для крупных изделий со шпинделем не менее 3квт. Любительский подход к теме типа «хачу один станок, могущий всё» является в корне неправильным для бизнеса. Выбор между шаговым двигателем и сервоприводом – это личное дело каждого, и зависит только от толщины имеющегося кошелька.

Таблица режимов для торцевых фрез при фрезеровке/резке древесины: Ясень, Орех, Граб, Акация, Самшит, Клён

Для Дуба, Бука. Вишни, Берёзы, модельный пластик и т.д., можно умножить горизонтальную подачу на коэффициент 1.13

Для мягких пород типа Сосны, и т.д., можно умножить горизонтальную подачу на коэффициент 1.3

Данные таблицы действительны для прямых фрез со стандартизованой длиной заточки = диаметр фрезы умножить на 4. Все заточки, которые более этого значения — это фрезы с удлиннёной заточкой. Следует уменьшать глубину прохода в слой, подачу и обороты шпинделя для нестандартных заточек до уменьшения визга и прекращения обламывания фрезы.

для фрезерных станков с чпу — интернет-магазины и обзоры сверл и фрез для фрезерных станков с чпу на AliExpress

Отличные новости !!! Вы попали в нужное место для сверл и фрез для фрезерных станков с ЧПУ. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как это верхнее сверло и фрезы для фрезерного станка с ЧПУ в кратчайшие сроки станут одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели сверло и фрезы для фрезерного станка с ЧПУ на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в сверлах и фрезах для фрезерных станков с ЧПУ и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. , а также ожидаемую экономию.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, мы думаем, вы согласитесь, что вы получите сверло и фрезы для фрезерных станков с чпу по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Фрезерные инструменты и оборудование | Smithy — AutoMate CNC

Руководство по ценам на комплекты фрезерных и фрезерных станков с ЧПУ для самостоятельного изготовления

h4 {цвет: # CD2626; }
p2 {размер шрифта: 80%; }

18 наборов для ЧПУ от мини до мега

Ponoko предлагает онлайн-сервис фрезерования с ЧПУ по запросу, где вы можете загрузить файл своего дизайна, и мы отправим вам вырезанные детали с ЧПУ.

10 лучших советов по снижению затрат на лазерную резку

Все, что вам нужно знать, чтобы сократить расходы на лазерную резку.

См. Полное руководство здесь

ОБНОВЛЕНИЕ: С 18 февраля 2013 года Ponoko приостанавливает свою службу маршрутизации с ЧПУ. Но, пожалуйста, ознакомьтесь с нашими услугами 3D-печати и лазерной резки!

Но мы знаем, что многие из вас, производители, хотели бы иметь собственный станок с ЧПУ. Итак, я составил это руководство!

Это довольно подробное руководство с краткими введениями, изображениями и ссылками на 18 различных наборов ЧПУ для самостоятельной сборки, доступных для покупки.Я попытался указать стоимость полного комплекта (без учета доставки) рядом с названием каждого комплекта, и комплекты заказываются в первую очередь по самой низкой цене.

Если вам известны какие-либо другие готовые комплекты ЧПУ, доступные для покупки, оставьте информацию в комментариях.

Кроме того, я не смог бы составить этот список без обилия информации, доступной на отличных и очень активных форумах CNCZone.

1. ShapeOko — 335 долларов

Разрешение: н / д | Повторяемость: н / д | Точность позиционирования: нет данных

Открытый комплект оборудования ЧПУ и 3D-принтера.
ShapeOko является результатом успешного проекта Kickstarter, месяцы напряженной работы, и много поддержки сообщества. Он оснащен экструдированными алюминиевыми направляющими от MakerSlide, изготовленными на заказ стальными пластинами, вырезанными лазером, и зоной резки 8 ″ x8 ″ с высотой оси Z 3,5 ″. В комплект за 175 долларов входит все, кроме электроники. И есть отличная страница поддержки вики. :: ShapeOko

2. MYDIYCNC — 445 долларов США.

Разрешение: н / д | Повторяемость: н / д | Точность позиционирования: нет данных

Успешный проект на Kickstarter теперь предлагает полный комплект менее чем за 500 долларов.
MYDIYCNC начинался как проект на Kickstarter в начале года. Проект профинансирован на 465%, и теперь, почти год спустя, MYDIYCNC доступен для покупки. Стоимость комплекта составляет 445 долларов, в него входят планы строительства и комплексное руководство для строителя (которые можно приобрести отдельно). Предварительно собранную машину можно заказать за 580 долларов. :: MYDIYCNC

3. Contraptor Mini CNC — 500 $

Разрешение: 8000 шагов на дюйм | Повторяемость: 0,01 ″ | Точность позиционирования: 0.01 ″

Доступный и хорошо поддерживаемый проект; идеально подходит для новичков в ЧПУ.
Из Contraptor можно собрать различных декартовых роботов: XY-плоттер, мини-фрезерный станок с ЧПУ, 3D-принтер и т. Д. Вы можете получить полный ЧПУ, заказав подмножество Mini CNC и подмножество Electronics & Motors. Это отличный сайт / проект, идеально подходящий для новичков, плохо знакомых с станками с ЧПУ. Существует даже серия руководств Google SketchUp по работе с 3D-моделями компонентов Contraptor. :: Contraptor

4.micRo-kit ™ — 699

Разрешение: 0,000052 ”| Точность: +/- 5% | Повторяемость: +/-. 001 ”| Точность позиционирования: +/-. 001 ”

Вырезайте, печатайте и черпайте с помощью этой «прецизионной системы изготовления».
Это флагманский робот с ЧПУ от Lumenlab. Это настольный компьютер с рабочей зоной 12,75 x 11,75 x 3,75 дюйма. Вы также получаете пожизненную гарантию на специальные «монолитные блоки», входящие в комплект. В отличие от набора большего размера, указанного ниже, вам не нужно сверлить собственные отверстия в основании.:: Люменлаб

5. DIYLILCNC — 700 долларов

Разрешение: XY — 0,004 ″; Z — 0,0003 ″

Комплект стоит 225 долларов и поставляется только с панелями для лазерной резки.
Оборудование и электроника необходимо приобретать отдельно, их стоимость составит около 475 долларов, то есть в общей сложности около 700 долларов. Площадь резки 10 ″ x10 ″ x2 ″. DIYLILCNC собирает средства через Kickstarter для улучшения версии 2.0. :: DIYLILCNC

6. Полный пакет Zen Toolworks CNC 7 × 7 — $ 756

Разрешение: н / д | Точность: н / д | Повторяемость: н / д | Точность позиционирования: нет данных

Включает все необходимое, сборка занимает 3-4 часа.
Вы можете получить только набор для резьбонарезного станка за 330 долларов, но этот полный пакет поставляется с набором, программным обеспечением для управления ЧПУ Mach4 (лицензионная копия), платой драйвера 3-осевого шагового двигателя, источником питания, комплектом шпинделя, переключателем аварийной остановки и 6 концевые выключатели. :: Zen Toolworks

7. micRo m3-kit — 999 долларов США

Разрешение: 0,000052 ”| Точность: +/- 5% | Повторяемость: +/-. 001 ”| Точность позиционирования: +/-. 001 ”

«Система прецизионного изготовления» для черчения, печати и резки.
Эта элегантно выглядящая машина поставляется с пожизненной гарантией на «уникальные монолитные блоки» micRo. Имеется рабочая зона 19 х 19 х 3,75 дюйма. А сборка займет несколько часов, тем более что в алюминиевом основании придется просверливать отверстия самостоятельно. :: Люменлаб

8. Полный пакет Zen Toolworks CNC 12 × 12 — $ 1,082

Разрешение: н / д | Точность: н / д | Повторяемость: н / д | Точность позиционирования: нет данных

Включает все необходимое, сборка занимает 3-4 часа.
Вы можете получить только набор резьбового станка за 600 долларов, но полный пакет включает в себя набор станка, блок питания шпинделя с регулируемой скоростью, программное обеспечение для управления ЧПУ Mach 3 (лицензионная копия), плату драйвера 3-осевого шагового двигателя, питание комплект поставки и шпинделя. :: Zen Toolworks

9. ЧПУ / 3D-принтер WhiteANT — $ 1060

Разрешение: X Y — 39,37 шага на мм; Z — 314,96 шагов на мм | Повторяемость: очень хорошая

Стоимость комплекта составляет 590 долларов, но вам потребуются детали от MakerBot примерно по 470 долларов.
Есть видеоролики для каждого этапа сборки этого многофункционального 3D-принтера и станка с ЧПУ. Но если вы хотите создать его с нуля, вам нужно будет купить книгу. :: Комплект принтера WhiteANT с ЧПУ / 3D

10. Модель ЧПУ Джо 2006 — 1200 долларов

Разрешение: н / д | Повторяемость: очень хорошая

Комплект стоит 550 долларов и включает только детали из МДФ и ПНД.
Этот комплект изготовлен из прочного полиэтилена высокой плотности, фиброборада средней плотности, а также некоторых алюминиевых и стальных деталей.Область резки: X: 48 ″ Y: 24 ″ Z: 4,5 ″. Планы для маршрутизатора Joe’s 06 с ЧПУ бесплатны и имеют открытый исходный код. :: Joe’s CNC

11. blueChick, версия 4.2 — $ 1525

Разрешение: 1422,222 шага на дюйм | Повторяемость: очень хорошая

Все, что вам нужно, и зона резки 12 ″ x36 ″. 3 ″ на Z.
Эта последняя версия blueChick является улучшением по сравнению с версией 3.0 (которая все еще доступна за 1 385 долларов). Версия 4.2 обеспечивает альтернативный метод привода, перемещение двигателя оси x, усиленную портальную конструкцию, уменьшение общей высоты машины, а также приводной механизм с роликовой цепью.:: blueChick 4.2

12. FireBall V90 — 1692 доллара США

Разрешение: 0,001 ″ (полный шаг)

Базовый комплект — 600 долларов США; лучшие варианты и обновления стоят 1692 доллара.
Вы получаете зону резки 12 ″ x18 ″ x3 ″, а сборка занимает всего час. Программное обеспечение MeschCam 3D CAM идет в комплекте с FireBall V90 за 99 долларов. И есть группа Yahoo для поддержки. :: FireBall V90

13. blackToe 2’x4 ′ — 2300 долл.

Разрешение: 1422,222 шага на дюйм | Повторяемость: очень хорошая

Есть дополнительный стол за 300 долларов, и вы можете получить комплект без электроники за 1910 долларов.
Это не настольный фрезерный станок с ЧПУ, а полноценное гаражное оборудование. Как говорится на сайте: «Версия 4.0, надежный, быстрый и привлекательный станок с ЧПУ с цепным приводом. … Общая конструкция прочна по отношению к напряжениям во всех направлениях. … Цепной привод для этого станка с ЧПУ обеспечивает скорость в диапазоне от 800 до 1000 дюймов в минуту (дюймов в минуту) ». :: blackToe 2’x4 ′

14. blackFoot 4’x8 ‘- 2 863 долл. США

Разрешение: 1422,222 шага на дюйм | Повторяемость: очень хорошая

Программное обеспечение, маршрутизатор и стол в комплект не входят.
BlackFoot впечатляет функционально и эстетически. Существует 2 размера крепления фрезера, а роликовая цепь обеспечивает превосходную точность. Вы можете резать алюминий, дерево, пластик, сталь и т. Д. Есть и другие варианты приобретения blackFoot, включая только планы (400 долларов), только оборудование и электронику (1383 доллара) и только оборудование (923 доллара) :: blackFoot 4 ‘x8 ′

15. Pilot Pro Ex 2626DIY — 3750 долларов США

Разрешение: 200 шагов \ об | Точность: стандартная | Повторяемость: <0.015мм | Точность позиционирования: 10160 шагов на дюйм

Изготовлен из фрезерованного алюминия с возможностью анодирования в синий цвет. .
Эта полностью металлическая конструкция дает вам площадь резки 26 ″ x26 ″ x4,5 ″ и поставляется со всем необходимым — оборудованием, программным обеспечением и электроникой. Вы также можете получить предварительно собранную машину примерно на тысячу долларов дороже. :: Pilot Pro Ex 2626DIY

16. Pilot Pro Ex 2642DIY — 4250 долларов

Разрешение: 200 шагов \ об | Точность: стандартная | Повторяемость: <0.015мм | Точность позиционирования: 10160 шагов на дюйм

Увеличенная версия Pilot Pro Ex, представленная выше.
Эта машина большего размера, также полностью сделанная из металла, дает вам на 60% больше места по оси Y. А предварительно собранную машину можно получить за 5200 долларов. Вариант анодирования 2642 + синего цвета на алюминии, показанном ниже. :: Pilot Pro Ex 2642DIY

17. Badog X2 — $ 6 117

Разрешение: н / д | Точность: н / д | Повторяемость: н / д | Точность позиционирования: нет данных

Мощный компактный станок режет практически любой материал.
Швейцарский комплект Badog X2 поставляется со всем необходимым, включая собственное программное обеспечение Badog CAD / CAM, но «может использоваться практически с любым другим управляющим программным обеспечением, имеющимся на рынке». :: Badog CNC Suisse

18. Badog X3 — 10 399 долларов США

Разрешение: н / д | Точность: н / д | Повторяемость: н / д | Точность позиционирования: нет данных

Поставляется с дополнительным двигателем 4-й оси. Режет практически все.
Для управления 4-й осью вам потребуется программное обеспечение Mach4, которое можно бесплатно загрузить с сайта Badog.Однозначно дорогостоящее оборудование, но все детали фрезеруются на собственном производстве — * на этом станке *. :: Badog CNC Suisse

Бонус: RedBlueCNC — н / д (студенческий проект)

Мобильный модульный фрезерный станок с ЧПУ с различными монтажными конфигурациями.
RedBlueCNC — проект аспиранта Ника Сантиллана. Он стал финалистом премии James Dyson Awards и в настоящее время претендует на премию Core 77 Design Award. Узнайте больше об универсальности этого фрезерного станка с ЧПУ. (Он действительно не похож ни на один другой станок с ЧПУ.) Его нет в комплекте, но он обязательно должен быть! Удачи на церемонии награждения Core 77 Awards. :: RedBlueCNC

А теперь немного саморекламы: если вы хотите делать что-то с фрезерованием с ЧПУ, но не хотите владеть станком, вы можете использовать онлайн-сервисы Ponoko по фрезерованию с ЧПУ, чтобы детали были доставлены к вашей двери. Чтобы создавать свои собственные проекты ЧПУ с Ponoko, зарегистрируйтесь для получения бесплатной учетной записи и загрузите наш стартовый комплект для 2D-проектирования.

ОБНОВЛЕНИЕ: С 18 февраля 2013 года Ponoko приостанавливает свою службу маршрутизации с ЧПУ.Но, пожалуйста, ознакомьтесь с нашими услугами 3D-печати и лазерной резки! Вы можете узнать больше, зарегистрировав бесплатную учетную запись Ponoko.

Сервис-мануалы Caterpillar скачать бесплатно

Логотип Caterpillar

Caterpillar PDF — инструкции скачать бесплатно

Схема электрических соединений Caterpillar Shematics Скачать PDF бесплатно

Caterpillar Engines PDF сервис-мануалы скачать бесплатно

Каталог запчастей Caterpillar PDF

Катерпиллар Инк . — американская корпорация, производящая широчайший ассортимент землеройной техники, строительной техники, дизельных двигателей, электростанций (работающих на природном и попутном газе) и многие другие продукты.

Это один из крупнейших производителей строительной техники, имеющий более 480 единиц, расположенных в 50 странах мира на пяти континентах планеты.В России есть собственный завод в Ленинградской области, в городе Тосно (с 2000 года).

CATERPILLAR Модельный ряд строительной техники

Мини-экскаваторы CATERPILLAR

CATERPILLAR 301.8C

CATERPILLAR 301.8C
CATERPILLAR 301.6C
CATERPILLAR 301.8C
CATERPILLAR 302.5C
CATERPILLAR 303.5C CR
CATERPILLAR 303C CR
CATERPILLAR 304C CR
CATERPILLAR 305C CR
CATERPILLAR 9
CATERPILLAR 9
CATERPILLAR 9 900

Экскаваторы-погрузчики CATERPILLAR

CATERPILLAR 422E
CATERPILLAR 428E
CATERPILLAR 432E
CATERPILLAR 434E
CATERPILLAR 442E
CATERPILLAR 444E
CATERPILLAR 385C FS

Экскаваторы с прямой лопатой CATERPILLAR

CATERPILLAR 385C FS

Гусеничные экскаваторы CATERPILLAR

CATERPILLAR 311D LRR
CATERPILLAR 312D
CATERPILLAR 312D L
CATERPILLAR 314C LCR
CATERPILLAR 315D L
CATERPILLAR 319D L
CATERPILLAR 319D LN
CATERPILLAR 311D LRR
CATERPILLAR 320D L
CATERPILLAR 320D LRR
CATERPILLAR 321D LCR
CATERPILLAR 323D L
CATERPILLAR 323D L
CATERPILLAR 323D LN
CATERPILLAR 323D SA
CATERPILLAR 324D L
CATERPILLAR 324D LN
CATERPILLAR 325D L
CATERPILLAR 325D LN
CATERPILLAR 328D LCR
CATERPILLAR 32838 CATER
CATERPILLAR
CATERPILLAR 324D LCR
CATERPILLAR
CATERPILLAR 32838 CATER
CATERPILLAR 330D
CATERPILLAR 345C
CATERPILLAR 365C
CATERPILLAR 385C
CATERPILLAR 325D LRE
CATERPILLAR 336D LRE
CATERPILLAR 345C LRE
CATERPILLAR 385C LRE

Экскаваторы CATERPILLAR

CATERPILLAR 365C L
CATERPILLAR 330D L
CATERPILLAR 330D LN
CATERPILLAR 336D L
CATERPILLAR 336D LN
CATERPILLAR 345D
CATERPILLAR 345D L
CATERPILLAR 365C ES
CATERPILLAR 9
CATERPILLAR 38

Колесные экскаваторы CATERPILLAR

CATERPILLAR M313D
CATERPILLAR M315D
CATERPILLAR M315D
CATERPILLAR M316D
CATERPILLAR M318D
CATERPILLAR M322D
CATERPILLAR M318D MH
CATERPILLAR M322D CATER MH

CATERPILLAR M322D CATER MH

Самосвалы CATERPILLAR

CATERPILLAR 770
CATERPILLAR 772
CATERPILLAR 773F
CATERPILLAR 775F
CATERPILLAR 777F

Самосвал Caterpillar 770

Самосвалы CATERPILLAR:

CATERPILLAR 797B
CATERPILLAR 730 Эжектор (4)
CATERPILLAR 785D
CATERPILLAR 789C
CATERPILLAR 793D

Сочлененные самосвалы CATERPILLAR

CATERPILLAR 725
CATERPILLAR 730
CATERPILLAR 730 E
CATERPILLAR 735
CATERPILLAR 740 E
CATERPILLAR 740
CATERPILLAR 226B-2

Погрузчики с бортовым поворотом CATERPILLAR

CATERPILLAR 216B-2
CATERPILLAR 226B-2
CATERPILLAR 232B-2
CATERPILLAR 236B-2
CATERPILLAR 242B-2
CATERPILLAR 246C (XPS)
CATERPILLAR 256C (XPS)
CATERPILLAR 272
CATERPILLAR 272
CATERPILLAR 272
CATERPILLAR 272
XPS)

Мини-погрузчики Caterpillar CATERPILLAR

CATERPILLAR 247B-2
CATERPILLAR 257B-2
CATERPILLAR 277C (XPS)
CATERPILLAR 287C (XPS)
CATERPILLAR 297C (XPS)

Телескопические погрузчики CATERPILLAR

CATERPILLAR Th355
CATERPILLAR Th355
CATERPILLAR Th436
CATERPILLAR Th506
CATERPILLAR Th507
CATERPILLAR TH514

Гусеничные погрузчики CATERPILLAR

CATERPILLAR 953D
CATERPILLAR 963D
CATERPILLAR 953D WH
CATERPILLAR 963D WH
CATERPILLAR 907H
CATERPILLAR 973C WH

Фронтальные погрузчики CATERPILLAR

CATERPILLAR 906H
CATERPILLAR 907H
CATERPILLAR 908H
CATERPILLAR 914G
CATERPILLAR IT14G
CATERPILLAR 924H
CATERPILLAR 924Hz
CATERPILLAR 928Hz
CATERPILLAR 930H
CATERPILLAR IT38H (2)
CATERPILLAR 938H
CATERPILLAR 950H
CATERPILLAR 962H
CATERPILLAR 966H
CATERPILLAR 972H
CATERPILLAR 980H
CATERPILLAR IT38H
CATERPILLAR IT62H

Фронтальные погрузчики CATERPILLAR

CATERPILLAR 992K
CATERPILLAR 988H
CATERPILLAR 990H
CATERPILLAR 992G
CATERPILLAR 992K
CATERPILLAR 993K
CATERPILLAR 994F

Экскаваторы CATERPILLAR

CATERPILLAR 325D MH
CATERPILLAR 330D MH
CATERPILLAR 541
CATERPILLAR 345C MH
CATERPILLAR 365C MH
CATERPILLAR 385C MH

Валочно-пакетирующие машины CATERPILLAR

CATERPILLAR 511
CATERPILLAR 521
CATERPILLAR 522
CATERPILLAR 574
CATERPILLAR 541
CATERPILLAR 551
CATERPILLAR 552

Лесные машины CATERPILLAR

CATERPILLAR 320D FM
CATERPILLAR 324D FM
CATERPILLAR 325D FM
CATERPILLAR 330D FM
Форвардеры CATERPILLAR:
CATERPILLAR 574

Комбайны CATERPILLAR

CATERPILLAR 550
CATERPILLAR 550
CATERPILLAR 501 HD
CATERPILLAR 511
CATERPILLAR 521
CATERPILLAR 522
CATERPILLAR 532

Компакторы CATERPILLAR

CATERPILLAR 815F-2
CATERPILLAR 825H
CATERPILLAR 816F-2
CATERPILLAR 826H
CATERPILLAR 836H

Автогрейдер CATERPILLAR

CATERPILLAR 120K

CATERPILLAR 12M (2)
CATERPILLAR 120K
CATERPILLAR 12K
CATERPILLAR 140K
CATERPILLAR 160K
CATERPILLAR 120M
CATERPILLAR 12M
CATERPILLAR 160K
CATERPILLAR 14038 CATERPILLAR CATPILL 144038
CATERPILLAR CATAR 14038
AS4251C
CATERPILLAR 24M
CATERPILLAR 16M
CATERPILLAR 24M

Асфальтоукладчики CATERPILLAR

CATERPILLAR AS3173
CATERPILLAR AS4251
CATERPILLAR AS4251C

Каток дорожный CATERPILLAR

CATERPILLAR PF300C
CATERPILLAR PF300C
CATERPILLAR PF300C HW
CATERPILLAR PS300C
CATERPILLAR PS300C HW
CATERPILLAR CB14
CATERPILLAR CB14 XW
CATERPILLAR CB22
CATERPILLAR CB24
CATERPILLAR CB24 XT
CATERPILLAR СВ32
CATERPILLAR CC34 комби
CATERPILLAR CB34
CATERPILLAR CB34 XW
CATERPILLAR CB434D
CATERPILLAR CB434D XW
CATERPILLAR CB534D
CATERPILLAR CB534D XW
CATERPILLAR CC24 Combi
CATERPILLAR CC34 Combi
CATERPILLAR CP433E
CATERPILLAR CP533E
CATERPILLAR CP54
CATERPILLAR CP56
CATERPILLAR CP64
CATERPILLAR CP74
CATERPILLAR CS533E HW
CATERPILLAR CP76
CATERPILLAR CS423E
CATERPILLAR CS533E
CATERPILLAR CS533E HW
CATERPILLAR CS54
CATERPILLAR CS54 XT
CATERPILLAR CS56
CATERPILLAR CS64
CATERPILLAR CS74
CATERPILLAR CS76
CATERPILLAR AP600D
CATERPILLAR CS76 XT

Асфальтоукладчики CATERPILLAR

CATERPILLAR AP655D
CATERPILLAR AP755
CATERPILLAR BB621C
CATERPILLAR BB651C
CATERPILLAR AP300
CATERPILLAR AP600
CATERPILLAR AP600D
CATERPILLAR PM102 (2)
CATERPILLAR CATER CATAR BB650 PM102

CATERPILL CATAR BB650 BB650 PM102

Тракторы Caterpillar CATERPILLAR

CATERPILLAR D3K
CATERPILLAR D4K
CATERPILLAR D5K
CATERPILLAR D6K
CATERPILLAR D6K
CATERPILLAR D6N
CATERPILLAR D6G-2
CATERPILLAR D6R-3
CATERPILLAR D6T
CATERPILLAR D7G-2
CATERPILLAR D7E
CATERPILLAR D8R
CATERPILLAR 587T
CATERPILLAR D11T
CATERPILLAR D11T CD
CATERPILLAR D6T WH
CATERPILLAR D7R-2 WH

Трубоукладчики CATERPILLAR

CATERPILLAR 561N
CATERPILLAR 572R-2
CATERPILLAR 583T
CATERPILLAR 814F
CATERPILLAR 587T

Бульдозеры CATERPILLAR

CATERPILLAR 814F-2
CATERPILLAR 824H
CATERPILLAR 834H
CATERPILLAR 844H
CATERPILLAR 854K

Скреперы колесные CATERPILLAR

CATERPILLAR 613G
CATERPILLAR 623G
CATERPILLAR 621G
CATERPILLAR 627G
CATERPILLAR 631G
CATERPILLAR 631G
CATERPILLAR 637G
CATERPILLAR 657G

Двигатели CATERPILLAR

CATERPILLAR C-10
CATERPILLAR C-12
CATERPILLAR 3034 NA 47 2600
CATERPILLAR 3126E
CATERPILLAR C-12
CATERPILLAR C-18
CATERPILLAR C-7
CATERPILLAR C-9
CATERPILLER C-11
CATERPILLAR C-11 900 CATERPILLAR C-15

CATERPILLAR C-15
