Приточная вентиляция с подогревом воздуха

Приточная вентиляция с подогревом воздуха включает в себя такие элементы: один или несколько нагревающих вентиляторов или радиатор (нагревательный элемент) с высокой теплоотдачей. Воздушный фильтр, служащий барьером для крупных частиц пыли.

В некоторых моделях используются увлажнители, ультрафиолетовые бактериальные фильтры. В комплексе такая система вентиляции обеспечивает хороший воздухообмен, подогрев, очистку и увлажнение приточного воздуха. В зимнее время это особо важно.

Поэтому вентиляция с подогревом оптимальный вариант для всех типов жилых зданий.

Что такое приточная вентиляция с подогревом воздуха

Комплектация компактной вентиляции с подогревом для квартиры

Вентиляция с теплообменником обеспечивает непрерывную подачу подогретого свежего воздушного потока. Таким образом, создается хороший микроклимат.

Вентиляция обеспечивающая подогрев приточных масс, включает: центральное приточно-вытяжное оборудование с рекуператором, который обеспечивает подогрев воздуха приходящего с улицы.

Это происходит за счет температуры выводящегося «отработанного воздуха».

Обратите внимание

Рекуператор, пропуская воздух, не смешивает его с выводящими воздушными массами. То есть воздух поступает и выводится по индивидуальным каналам, стенки которых расположены впритык.

Обогрев приточной вентиляции может осуществляться с помощью рециркуляции (кондиционеры, калориферы). Теплый «отработанный воздух» смешивается с приточным, который нагревается до нужной температуры, а потом подается в помещение.

Особенности конструкции

Основные элементы

• Решетка воздухозаборная. Несет как декоративное назначение, так и служит барьером для пыли и других частиц, которые содержит в себе ветровые массы.
• Клапан. При отключении вентиляции, клапан блокирует проход для свежего воздуха, создавая непреодолимый барьер. Зимой он может препятствовать прохождению большого потока воздуха. Можно автоматизировать его работу с помощью электропривода.
• Фильтры, очищают ветровые массы. Раз в полгода их необходимо менять.
• Водяной, электрический калорифер, который и выполняет функцию нагревания воздуха.
• Для небольших построек целесообразно использовать электрический калорифер. В больших помещениях лучше использовать водяной калорифер.

Дополнительные элементы

• Диффузоры – помогают распределять воздух.
• Вентиляторы.
• Шумоглушитель.
• Рекуператор.

Подогрев приточных масс с помощью рециркуляции

Обязательная составляющая вентиляции — электронагреватель

Вентиляция с подогревом за счет рециркуляции, если говорить в общих чертах, работает по такому принципу:

• воздух попадает в дом через приток системы вентиляции;
• через определенный период времени он поступает в вытяжную систему, где часть поступивших воздушных масс выводится за пределы дома;
• оставшаяся часть воздуха попадает в смесительную камеру.

В смесительном отсеке происходит перемешивание свежего воздуха с «отработанным», таким образом осуществляется нагревание холодных ветровых масс (если система в настройках управления выставлена в режиме подогрева воздуха, а не наоборот).

Далее воздушный поток направляется в калорифер или кондиционер, затем по вентканалам в дом.

Системы с рекуператором

Подогрев приточного воздуха может осуществляться и за счет рекуператора. Данные устройства подразделяются на два типа:

1. Роторные рекуператоры – работают за счет электричества. Внутри цилиндрического корпуса монтирован роторный элемент, который непрерывно вращается между клапанами приточного и выводящегося воздуха. По размерам рекуператор такого типа достаточно большой. КПД достигает 87 %.
2. Пластинчатые рекуператоры состоят из пластин, которые объединяются. Свежий воздух и «отработанный воздух» проходят по отдельным каналам навстречу друг другу. Они не смешиваются, холодный приточный воздух нагревается за счет теплого выводящегося ветрового потока. Такие рекуператоры компактные.

Автоматизированный подогрев воздуха в приточной вентиляции

Варианты устройства круглых и прямоугольных вентшахт — система автоматизированы

• Работа оборудования контролируется с помощью пульта управления (ПУ). Пользователь предварительно задает режим регулирования потока приточного воздуха и температуры.
• С помощью таймера система вентиляции с подогревом самостоятельно включается и отключается.
• Оборудование, которое обеспечивает подогрев, может быть подключено к вытяжному вентилятору.
• Калориферы снабжают термостатом, который предупреждает возникновение пожара.
• В системе вентиляции для контроля за перепадами давления устанавливается манометр.
• На приточной вентиляционной трубе устанавливается отсечный клапан, он предназначен для блокирования поступления приточных ветровых масс.

Приточная вентиляция с водяным подогревом воздуха

Подогрев воздуха до необходимой температуры обеспечивает водяной нагреватель. Он представлен в виде радиатора с трубками, в которых находится теплоноситель. На трубопроводе имеется оребрение, способствующее увеличению площади соприкосновения с циркулируемым воздухом.

Принцип работы системы такой: теплоноситель нагревает до нужной температуры трубки, они отдают тепло оребрению, которое в свою очередь нагревает воздух. Таким образом, осуществляется теплообмен.

Приточная вентиляция с водяным подогревом воздуха намного выгоднее, чем подогрев с использованием электричества. С другой стороны, внутри водяного нагревателя имеется вода, поэтому существует угроза ее замерзания при минимальной работе радиатора.

Регулировка мощности такого устройства осуществляется за счет электрического и сантехнического компонентов.

1. Зона с датчиками контроллера и температуры. Сервопривод, контролирующий клапан.
2. Смеситель, он отвечает за нагревание воды в нагревательном оборудовании до необходимой температуры.

Электрический компонент будет управлять сантехническим узлом. Достаточно задать необходимую температуру нагрева воздуха, и система выполнит данную программу.

Иное решение

Использование энергии солнца

В заключении можно предложить еще один вариант подогрева приточного воздуха, который используется в практике реже – это солнечный коллектор. Он работает за счет солнца.

Солнечный коллектор, где происходит нагрев воздуха, как правило, большого размера. Он ведь должен обеспечить подогрев необходимого количества воздуха, даже при минимальной его работе. Коллекторы такого типа выгоднее водяных, они не замерзают.

Источник: http://ventkam.ru/ventilyatsiya/podogrev-vozduha

Приточная вентиляция с подогревом – виды, расчет и монтаж

Микроклимат в помещении — очень важная составляющая для комфортного проживания или труда. Поэтому система вентиляции, как и подогрева, должна быть четко продумана.

В данной статье мы рассмотрим основные аспекты изготовления приточной вентиляции с подогревом воздуха своими руками.

В каких случаях применяется приточная вентиляция с подогревом воздуха

Приточная вентиляция отличается тем, что она берет воздух снаружи, в отличие от большинства систем кондиционирования. В итоге воздух не просто охлаждается или нагревается, но и обогащается кислородом. Приточная вентиляция с подогревом воздуха используется в тех помещениях, где нужен чистый и теплый воздух постоянно.

Она может отлично работать и в квартире, и в частном доме, и в производственном помещении. Специальная конструкция не позволяет смешиваться уже отработанному воздуху из помещения и свежему нагретому.

Это одновременно и система очистки воздуха, и его обогрева.

Приточный клапан в стену с подогревом чаще всего монтируют в квартирах и частных домах, где есть пластиковые окна, поскольку с ними естественная вентиляция невозможна.

Виды систем

Приточная вентиляционная установка с подогревом воздуха выпускается в нескольких типах. Это может быть центральная вентиляция, которая обогреет большое производственное помещение, или офисный центр, а может быть индивидуальная, например, в квартиру или в частный дом.

Помимо этого, все системы вентилирования с подогревом подразделяются на следующие типы:

1. С рекуперацией. По сути, это система теплообмена, когда входящие массы соприкасаются с выходящими и обмениваются теплом. Подходит такой вариант только для регионов с не очень холодной зимой. Эти системы относятся к пассивным вентиляционным схемам. Лучше всего их располагать возле батарей отопления.
2. Водяные. Такая приточка с подогревом работает или от бойлера, или от батареи центрального отопления. Ее основное преимущество — экономия электроэнергии. Приточная вентиляция с водяным подогревом воздуха пользуется особой популярностью у потребителей.
3. Электрические. Требуют расход электричества достаточно существенный. По принципу работы это простой электрический тэн, который нагревает воздух при его постоянном движении.

Могут различаться приточные вентиляции и по способу  нагнетания воздуха в помещение. Есть естественные варианты, а есть принудительные, когда забор воздуха производится при помощи вентиляторов. Различаются также типы вентиляции по типу управления. Это могут быть ручные модели или автоматические, которые управляются при помощи пульта или со специального приложения на телефоне.

Принцип работы

Приточная вентиляция с подогревом очень проста по принципу работы. На первом этапе через воздухозаборник происходит затягивание воздуха и фильтрация его от крупного мусора и насекомых. После этого осуществляется передача воздуха непосредственно на корпус прибора.

На следующем этапе происходит конкретная очистка поступаемого воздуха от всех мелких частиц. Для этого в приточке есть несколько тонких фильтров для разной степени очистки.

После тщательной очистки воздух поступает непосредственно к нагревательным элементам. Если на устройстве есть возможность контролировать нагрев, то он происходит только в пределах заданных показателей. После нагрева стартует еще один процесс очистки, при котором воздух освобождается не только от пыли, но и от цветочной пыльцы, других аллергенов и запахов.

В итоге в помещение поступает очищенный и достаточно теплый воздух, температуру которого можно контролировать с пульта управления.

Детали, составляющие систему вентиляции

Приточная вентиляция с подогревом воздуха для квартиры включает в себя несколько основных деталей, от которых зависит качество работы всей системы. К таким деталям относятся:

1. Воздушный фильтр.
2. Отсечный клапан.
3. Нагреватель.
4. Вентилятор, который загоняет воздух.
5. Глушитель шума. Он делает работу всего устройства максимально тихой.

Наиболее важными деталями в приточной вентиляции являются воздушный (отсечный) клапан, элемент фильтрации и нагреватель. При помощи воздушного клапана воздух будет попадать в вентиляцию только тогда, когда это необходимо. Фильтрация максимально очищает весь поступающий воздух и препятствует попаданию в дом частичек пыли.

Благодаря вентилятору воздух поступает изнутри в помещение. Если устройство выключить, то забор воздуха осуществляться не станет.

По принципу работы и своим характеристикам приточка с подогревом для квартиры не подходит для тех помещений, где слишком много влаги и постоянно образуется газ. Поэтому приточку лучше не вешать на кухню и в ванну.

Особенности и нюансы технологического процесса монтажа приточной вентиляции с подогревом воздуха

Монтаж приточной вентиляции не сложен для профессионала. В принципе, технологический процесс не имеет большого количества сложностей. В первую очередь, чтобы предотвратить конденсацию, нужно участок до входа в устройство изолировать при помощи рулонного утеплителя.

Воздуховоды необходимо закрепить на стене или на потолке. Чтобы не возникало лишней вибрации, рекомендуется закрепить вибрационные круглые вставки между установкой и сетью. Приточная вентиляция с подогревом и охлаждением воздуха должна располагаться так, чтобы вентиляционные решетки были направлены на места максимального скопления людей.

Гораздо проще происходит монтаж оборудования в простой квартире или частном доме. Для этого используются компактные установки с небольшими размерами. Если в помещении имеются пластиковые окна, значит, естественная вентиляция невозможна, а потому придется монтировать приточную принудительную модель.

Приточный клапан с подогревом может крепиться как в стену, так и в потолок, все зависит от дизайна помещения и личных предпочтений хозяина.

Как делается приточная вентиляция воздуха с подогревом своими руками

Для тех, кто имеет желание сделать приточную вентиляцию в частном доме своими руками, можно сказать, что это не сложно. Главное – подойти к процессу очень тщательно и не торопиться. Если неправильно создать чертеж и произвести расчеты, устройство будет работать неверно, что скажется на воздухе внутри помещения и на температуре.

Схемы и чертежи

Прежде чем приступить к монтажу устройства, необходимо на бумаге полностью осуществить свой замысел. Чертеж должен быть со всеми размерами и направлениями, так будет удобней монтировать готовую систему и производить расчеты. На клапанах обязательно пометьте наличие решеток и заслонок. В схеме должны быть учтены следующие нюансы:

1. Движение воздуха должно идти от чистых помещений к загрязнённым, то есть от спальни к кухне и санузлу.
2. Клапан приточной вентиляции с подогревом должен располагаться во всех комнатах и помещениях, где нет вытяжки.
3. Каналы вытяжки должны быть везде одинакового размера, без расширений или сужений.

Расчеты

Для того чтобы устройство полностью выполняло свои функции, необходимо как можно точнее рассчитать его мощность. Для этого понадобятся все параметры помещения. В том числе количество этажей, площадь комнат,  планировка помещения, количество людей, которые одновременно могут там находиться, а также наличие техники в виде компьютеров или станков.

Монтаж

Для того чтобы смонтировать приточную вентиляцию, необходимо иметь следующие инструменты:

1. Перфоратор.
2. Гаечные ключи.
3. Кувалда.
4. Шуруповерт.
5. Молоток.
6. Трещоточный ключ.
7. Струбцина.

В первую очередь, необходимо приготовить место и выбрать размер отверстия. При помощи алмазного бура или перфоратора нужно просверлить отверстие с уклоном в сторону улицы. Затем в эту дыру вставляется труба. По диаметру она должна быть больше, чем диаметр вентилятора.

После этого устанавлива

Приточная вентиляция с подогревом воздуха для дома.

Чистый воздух в квартире, жилом доме, офисном, производственном, складском помещении – важное условие для обеспечения необходимых условий жизнедеятельности. Существуют различные системы подачи свежего воздуха в помещения, которые условно можно разделит на 2 основные категории:

•  с естественной циркуляцией;
•  с принудительной циркуляцией.

Современные инженерные решения позволяют совместить процесс поступления свежих очищенных воздушных масс в помещение с их одновременным нагреванием до комфортных температурных показателей. Приточная вентиляция с подогревом воздуха является эффективной и недорогой установкой, оптимальной для использования в любых типах жилых, общественный, производственных помещений, зданий и сооружений.

Принцип действия

Конструкция приточной вентиляции с подогревом представляет собой установку одного (или несколько) радиатора (другого типа нагревательных элементов), имеющих высокий уровень теплоотдачи. Также могут применяться вентиляторы, нагнетающие в систему подогретый воздух. В обязательном порядке используется воздушный фильтр, который не только обеспечивает чистоту воздухообмена, но и сохраняет в целостности и исправности высокотехнологичное оборудование, обеспечивающее работу вентиляционной системы. Допускается установка специальных увлажнительных установок, и антибактериальных фильтрующих элементов, что позволяет создавать комфортные условия в определенных типах помещений.

В результате приточная вентиляция в квартире с фильтрацией способна обеспечить:

•  эффективную очистку и обмен воздуха;
•  его подогрев до комфортных показателей;
•  тщательную очистку поступающего внутрь воздуха, в том числе – бактериальную;
• увлажнение.

Приточная вентиляция с водяным обогревом или теплообменником другого типа позволяет обеспечить постоянную управляемую подачу подогретого чистого и свежего воздушного потока в помещение. Результат идеальный микроклимат для квартиры, кабинета, офиса, загородного дома и т. п.

Основные элементы

Вентиляционная система состоит из следующих основных и дополнительных узлов и деталей:

Воздухозаборная декоративная решетка. Основное предназначение этого элемента – защита от попадания внутрь системы мусора, грязи, веток, бумаги, пыли, песка и т.п.
Приточный клапан. Роль этого устройства в системе крайне важна. В случае внезапного (принудительного) отключения вентиляции, клапан плотно перекрывает входной канал и блокирует поступление кислорода в помещение снаружи. Современные клапанные устройства управляются дистанционно и позволяют осуществлять регулировку подачи определенных объемов с учетом температуры снаружи, степени влажности и других факторов.
Система фильтров. Их установка обеспечивает качественную очистку поступающих в помещение потоков, сохраняют нормальные условия для работы, отдыха, жизнедеятельности. Важно регулярно и своевременно производить замену фильтров. Как правило, периодичность – 1 раз в полгода.

В зависимости от типа помещения и его габаритных размеров для обогрева тех или иных объектов могут использоваться электрические либо водяные калориферы. Таким способом достаточно часто обогревается приточная вентиляция в частном доме.
В качестве дополнительных элементов, входящих в комплект оборудования воздуховода, входят диффузоры (предназначены для равномерного распределения воздушных потоков) и вентиляторы, устройства для шумопоглощения, а также рекуператор.

Простая и эффективная система

Вентиляция в помещениях может быть построена за счет рециркуляции или с помощью рекуператора. Для подогрева используется электронагреватель, а принципиальная схема работы выглядит следующим образом:

•  уличные воздушные потоки посредством приточных вентиляционных систем самотеком поступают внутрь объекта;
•  осуществляется процесс теплообмена, в смесительной камере поступающий поток нагревается за счет находившихся в комнате теплых масс;
• через некоторое время свежие массы начинают вытеснять из дома излишки, как правило, содержащие в себе отработанные газы, которые поступают в воздуховод и далее выводятся из дома на улицу.

Рекуператор – инновационное устройство

Вентиляционная система, работающая на основе рекуператора, позволяет более эффективно и качественно обеспечивать и вентиляцию, и нагревание. На текущий момент времени все шире используются следующие типы устройств: роторная или пластинчатая установка.
Роторный рекуператор в работе использует электрическую энергию. В прочном металлическом корпусе, имеющем форму цилиндра, установлен ротор. Он постоянно вращается, и при этом, обеспечивает приток и удаление отработанных масс. Такие модели имеют высокий коэффициент полезного действия, почти 80% и достаточно большие габаритные размеры.
Основу конструкции пластинчатого рекуператора составляют объединенные в едином корпусе пластины. Здесь также чистый и «использованный» воздух пересекаются, но изолированно друг от друга. Двигаясь навстречу, они проходят по разделенным каналам. Нагрев свежего холодного потока происходит путем передачи тепловой энергии от встречного теплого. Данные устройства компактны.

Автоматизация и управление

Для обеспечения эффективного управления приточная вентиляция с подогревом воздуха комплектуется различными устройствами и приборами:

Пульт управления позволят контролировать точность и правильность работы вентиляции, он задает первоначальный режим работы и интенсивность поступления приточного воздуха в помещение. По мере необходимости, меняя показатели на ПУ в работу системы могут вноситься коррективы.
Таймер – простое, надежное и эффективное устройство, с помощью которого производится точная установка времени включения и отключения работы вентиляции. Польза от этого прибора огромная, можно существенно экономить средства снижая уровень потребления энергии в ночное и нерабочее время. А также на период отсутствия пользователей в помещении (загородном доме).
Вытяжной вентилятор, встроенный в систему, может также быть подключен к пульту и управляться на расстоянии.
Манометр контролирует и передает информацию о перепадами давления в системе.
Установка термостата на калориферы, подогревающие свежие потоки – мера, позволяющая обеспечить противопожарную защиту и безопасность пользователей, находящихся внутри помещения.
Отсечной клапан, установленный на приточной вентиляционной трубе, предохраняет вентиляцию от излишних потоков, которые могут нагнетаться в систему ветром. Эффективная защита от сквозняков, резкого перепада температуры воздуха в помещении.

Использование водяного нагревателя в приточной системе вентиляции

Высокую эффективность, надежность и экономичность при работе системы, регулирующей поступление воздушных масс в помещение, обеспечивает использование водяного нагревателя. Как правило, такой нагреватель имеет форму радиатора, оснащенного дополнительными трубками, наполненными теплоносителем. Чтобы площадь соприкосновения была большей и, соответственно, увеличивалась эффективность нагрева воздуха, применяются специальные дополнительные ребра.
Водный теплообмен намного выгоднее по сравнению с работой электрической системы. Но при монтаже данной системы следует учитывать возможность замерзания жидкости в радиаторе и его поломка.

В последнее время стали набирать популярность системы, обеспечивающие нагрев за счет солнечной энергии. С этой целью разработаны специальные коллекторы.
Некоторые умельцы пытаются организовывать приточную вентиляцию с одновременным подогревом воздуха своими руками. Объектами здесь, как правило, становятся загородные дома, дачи, гаражи, мастерские и т. п.

Приточная вентиляция с подогревом в квартире

Летом для спасения от жары необходим приток свежего воздуха, а зимой всех тянет к теплу, поближе к горячей батарее. Но речь пойдёт не об отоплении или кондиционировании, а о вентиляции квартиры. От качества атмосферы и ее свойств зависит то, насколько комфортно чувствует себя человек, находясь дома.

Для большинства людей вытяжные коммуникации — это каналы внутри стен и отдушины, которые часто бывают забиты и не обеспечивают достаточного притока воздуха, поступающего с улицы. Духота в плохо проветриваемых пространствах никому не нравится. Но бывают и проблемы противоположного характера: холодный сквозняк из вентиляционной решётки, повышенная влажность в домах или сырые стены.

Все эти проблемы имеют решение в виде обустройства приточной вентиляции в квартире. Она не только обеспечит достаточный воздухообмен, а ещё очистит входящий поток и при необходимости прогреет его.

Что такое приточная вентиляция с подогревом

Приточная система

Это означает, что воздух в здание попадает извне (с улицы). Для циркуляции атмосферы необходимо наличие двух каналов — приточного и вытяжного. Часто вентиляция для квартиры имеет один канал, по которому свежий воздух поступает в комнату.  Выходом из положения в данной ситуации может быть оконный клапан.

Для передвижения атмосферных потоков достаточно естественных сил — тяги. Явление это нестабильное, зависящее от многих физических и погодных факторов. К примеру, в безветренную погоду циркуляция может быть слабой. Эта проблема решается установкой вентилятора.

Приточное вентилирование используют на производстве, в офисах и различных общественных зданиях. В основном это сложные конструкции с принудительной циркуляцией.

Подогрев

В приточной вентиляции может быть использовано устройство, которое нагнетает воздушные массы в разветвления каналов и при этом нагревает его. Для вентилирования производственных и общественных зданий применяют оборудование централизованной подачи воздуха. Мощные установки обычно размещают на крыше или в технических отсеках. Также возможно применение устройств, которое встраивают в воздуховоды.

Устройство приточной вентиляции с подогревом

Методы и принцип работы приточной вентиляции одинаков для любых размеров комнат и зданий.  Конструкции для жилища отличается прежде всего габаритами. Устанавливают компактные устройства, подогревающие поток на выходе вентиляционного канала. Такой агрегат может быть оснащён вентилятором для принудительной циркуляции и фильтрами для очистки поступающего воздуха.

Для чего нужен подогрев

С точки зрения простой логики ответ очевиден. В холодное время года через вентканалы в дома может проникать охлаждённый воздух. Как минимум это сквозняки, от которых легко заработать простуду.

При сильных морозах могут промерзать вентиляционные каналы и стены, в которых они проходят, ухудшается воздухообмен. Отсюда конденсат и сырость со всеми последствиями.

С такими проблемами могут не справиться даже раскалённые батареи. Они нагревают общий объём воздушной массы в комнатах, никак не влияя на постоянный холодный поток, поступающий с улицы. Можно сказать, что проветривание с обогревом в данном случае — единственное решение.

Виды систем вентиляции

Активное вентилирование

В таких системах циркуляция потоков осуществляется принудительно. Для эффективного воздухообмена применяют вентиляторы. Благодаря этому техническому решению, возможно управлять интенсивностью воздушного потока и контролировать прогрев или охлаждение того места где мы находимся. Такой способ вентилирования наиболее востребован.

Пассивное вентилирование

Движение воздушных масс происходит в результате перепадов давления. Они могут быть вызваны ветром на улице или работающей техникой внутри. К примеру, в квартире воздухообмен возрастёт, если открыть форточку или входную дверь, включить вытяжку на кухне, подключенную к вентиляции.

Рекуперация

Это смешивание внешних и внутренних воздушных масс. В холодный поток, приходящий с улицы, подмешивают часть тёплого воздуха из помещения. Смешивание происходит в рекуператоре, который объединяет два воздушных канала в один. Такой способ подогрева обычно используют в сложных системах вентиляции на предприятиях, в офисных комплексах и прочих подобных зданиях.

В квартирах устанавливают компактный обогреватель, который подаёт тёплый поток к вентиляционному каналу по подведённому воздуховоду. Для большего эффекта прибор размещают на стене возле батареи центрального отопления.

Схема компактного устройства с рекуператором

Компактные приточные системы

Устройство приточной вентиляции в квартире подразумевает применение компактного оборудования. Элементы и устройства рассчитаны на скрытую установку в небольших пространствах или крепление к стенам.

Применяют воздуховоды малых диаметров и сечений. Существуют варианты приточного вентиляционного оборудования, предназначенного для наружной установки (на внешней стороне стены или на балконе).

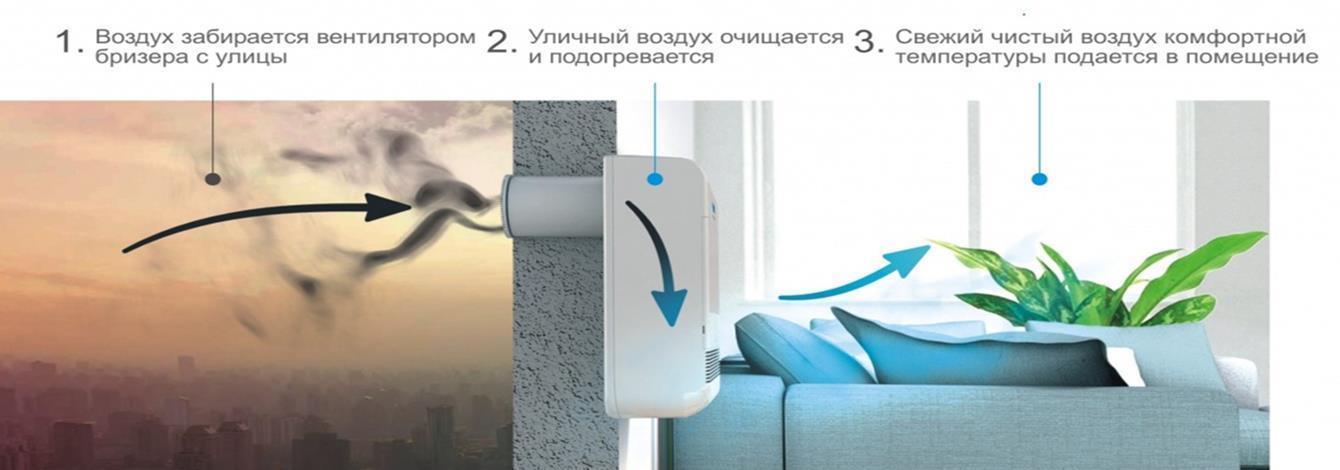

Самым простым устройством для приточного вентилирования с обогревом является бризер. Для его установки достаточно сделать сквозной канал и прикрепить прибор к стене.

Установленный в квартире бризер

Несмотря на небольшой размер, в корпусе бризера нашлось место для керамического нагревателя, многоступенчатого фильтра, воздухозаборника с клапаном и вентилятора.

Оборудование для компактных систем имеет низкий шумовой показатель. Это обусловлено применением вентиляторов малой мощности и обязательной шумоизоляцией корпусов активного оборудования.

Плюс такого способа проветривания — простота монтажа. Работу можно выполнить самостоятельно. Минусы — невысокая производительность, из-за чего происходит неравномерный воздухообмен и ограниченная площадь действия.

Канальные нагреватели

Канальные нагреватели — это приборы, предназначенные для нагрева воздуха, проходящего через них. По названию нетрудно догадаться, что такие нагреватели устанавливают в приточных каналах или на их выходах.

Также такие устройства называют калориферами. Нагрев воздушного потока происходит при прохождении его сквозь теплообменник или нагревательные элементы.

Монтаж приточной вентиляции с водяным калорифером на чердаке

В зависимости от способа передачи тепловой энергии, могут быть применены калориферы трёх типов:

• Паровые. Чаще всего используют на предприятиях, где выработка пара является частью технологических процессов.
• Водяные. В этом типе калориферов используют нагретую воду, циркулирующую через двух- или трёхрядный трубчатый теплообменник.
• Электрические. Самый простой вариант в плане установки. Необходимо только питание тэнов. Недостатки — большой расход электроэнергии и необходимость подключения по отдельной линии.

Требуемая мощность приборов подогрева зависит от климатических условий и типа вентиляционной системы, которая может быть пассивной или активной. Паровые или водяные калориферы при необходимости объединяют в группы. Это позволяет организовать обогрев объёмных помещений, используя несколько устройств малой или средней мощности.

Особенностью и важным условием эксплуатации является то, что воздух, поступающий с улицы, не должен содержать в себе частицы грязи и пыли. Для этого вентиляцию и снабжают системой фильтрации.

Как можно использовать тепловентилятор

Предназначение тепловентиляторов аналогично назначению калориферов — тот же нагрев воздушных масс. Разница между устройствами заключается в особенностях конструкции и работы. Калориферы могут работать в качестве отдельных устройств в активных или пассивных вентиляционных коммуникациях.

Тепловентилятор состоит из нагревательных элементов (тэнов) или теплообменника, работающих в паре с вентилятором. При этом всё расположено в одном корпусе. Устройство создаёт принудительную циркуляцию воздушного потока в пределах закрытого пространства и рассчитано на обогрев небольшого помещения.

Настенный керамический тепловентилятор

Варианты применения тепловентиляторов:

• в качестве основного источника тепла при отсутствии центрального отопления;
• как дополнительный источник тепла к основной системе отопления;
• для быстрого нагрева воздуха в небольшом помещении;
• в качестве временного или мобильного источника тепла;
• летом тепловентилятор может быть использован в роли обычного вентилятора, если в нём предусмотрено отключение нагревательных элементов.

Приточная вентиляция с водяным подогревом воздуха

Использование оборудования для водяного подогрева является наиболее распространённым вариантом.

Главный рабочий узел — водяной нагреватель. Обязательное условие для его применения — возможность подключения к центральному отоплению или другому источнику горячей воды (бойлеру или котлу).

Агрегаты устанавливают в воздушные каналы и подводят к ним трубы (обратка и подача). Для контроля циркуляции теплоносителя устанавливают запорную арматуру.

В комплектацию приточного воздухообмена также входят:

• Фильтры для очистки воздуха. Подбираются с учётом качества фильтруемого воздуха.
• Вентиляторы. Применяют для принудительного воздухообмена и управления воздушными объёмами.
• Воздушные клапаны. Регулируют объём потоков.
• Шумоизоляторы.
• Воздуховоды (воздушные каналы). Соединяют все элементы конструкции и транспортируют воздушные потоки.
• Системы контроля. Обеспечивают управление оборудованием в ручном или автоматическом режимах.

Водяной подогрев рассчитан на большие площади и в основном устанавливается в общественных зданиях или на предприятиях. Вентиляция для квартиры в таком варианте не подходит из-за габаритов коммуникаций и оборудования. Это, пожалуй, единственный её недостаток.

Тем не менее, существуют и компактные модели, подключаемые в систему теплоснабжения вместо или дополнительно с радиаторами отопления.

Компактный водяной тепловентилятор

Воздухообмен с подогревом — это не только решение проблем со сквозняками и сырыми стенами. Иногда это единственный выход, позволяющий минимизировать теплопотери и повысить эффективность систем отопления. Особенно там, где зимы бывают очень холодными.

Жилье в квартире и здоровый воздух: проблемы, о которых вы могли не знать

Категории

Качество воздуха

Технология очистки воздуха

Здоровье

Внутри Молекуле

купить сейчас

×

• Дом
• Качество воздуха
• Технология очистки воздуха
• Здоровье
• Внутри Молекуле

Качество воздуха

Отопление, вентиляция и кондиционирование для грузовых судов

Отопление, вентиляция и кондиционирование для грузовых судов

Домашняя страница || Охлаждение || Машины || Услуги || Клапаны || Насосы || Вспомогательная сила || Карданный вал || Рулевые механизмы || Судовые стабилизаторы || Холодильное оборудование || Кондиционирование воздуха || Палубное оборудование || Противопожарная защита | | Дизайн корабля ||

Отопление, вентиляция и кондиционирование для грузовых судов

Кондиционер означает контроль температуры и влажности в помещении вместе с циркуляция, фильтрация и освежение воздуха.

Система кондиционирования воздуха — Типовая система рециркуляции содержит вентилятор для производства воздушный поток через систему, охлаждающий змеевик, в котором тепло от воздуха передается охлаждающей жидкости и воздуховодов для распределения воздуха через выводы воздуховодов и вернуть воздух в охлаждающий змеевик. Многие рециркуляционные системы содержат нагреватели для использования в на отопительный сезон или для поддержания определенной требуемой относительной влажности.

Кондиционирование воздуха основано на требованиях к вентиляции жилых помещений и включает отопление с любым необходимым увлажнением и, что важно, охлаждение с осушением по мере необходимости.Комфортные условия зависят от температуры и влажности, но они также чувствительны к движению воздуха, его свежести и чистоте.

Ниже кратко описаны некоторые из основных процедур судовой системы кондиционирования воздуха :

1. Типы систем кондиционирования воздуха

Системы кондиционирования воздуха можно разделить на два основных класса: тип центрального блока, в котором воздух распределяется по группе помещений через воздуховоды, и автономный тип, установленный в помещении, в котором он находится. служить……
2. Судовой кондиционер

Очень важным фактором, влияющим на систему кондиционирования воздуха, являются быстро меняющиеся климатические условия. Оборудование должно соответствовать этим вариациям и соответствовать различным требованиям занимаемых пространств корабля ……
3. Центральный блок кондиционирования воздуха

Элементами центрального блока являются вентилятор, фильтр, охладитель, нагреватели и пленум камера. Обычно все они размещены в одном корпусе, за исключением, возможно, вентилятора.Это можно сделать и дальше, включив холодильный агрегат в единый узел, таким образом, получив полный пакет. ….
4. Воздушные терминалы для кондиционирования воздуха

Лучше всего сконструированная система кондиционирования воздуха хороша ровно настолько, насколько хороши средства подачи воздуха в помещения. Основная функция воздухораспределителя — равномерное распределение воздуха по помещению без сквозняков ……
5. Нагревательные и охлаждающие нагрузки и количество воздуха

Наружный воздух должен подаваться во все жилые помещения, хотя количество свежего воздуха необходимое для поддержания жизни, действительно, очень мало. Условия помещения могут сильно измениться за короткое время. Они зависят от таких факторов, как запах тела и курение, для которых может потребоваться подача свежего воздуха со скоростью 12 л / с на человека или более. …
6. Типовая спецификация кондиционера

Чтобы предотвратить чрезмерную утечку кондиционированного воздуха, все двери, ведущие из кондиционируемых помещений в атмосферу, кожух машин и т. Д. Должны быть самозакрывающимися и достаточно герметичными. ….

Для получения дополнительной информации посетите www.heinenhopman.com

Главная страница || Охлаждение || Машины || Услуги || Клапаны || Насосы || Вспомогательная энергия || Карданный вал || Рулевые механизмы || Судовые стабилизаторы || Холодильное оборудование || Кондиционирование воздуха || Палубное оборудование | || Дизайн корабля || Главная ||

General Cargo Ship.com предоставляет информацию о различных системах оборудования грузовых судов — процедурах обращения, мерах безопасности на борту и некоторые базовые знания о грузовых судах, которые могут быть полезны людям, работающим на борту, и тем, кто работает в терминале. По любым замечаниям, пожалуйста Свяжитесь с нами

Copyright © 2010-2016 General Cargo Ship.com Все права защищены.
Условия использования
Прочтите нашу политику конфиденциальности || Домашняя страница ||

Вентиляция с рекуперацией тепла — Lunos video

• Начать
• Войти

• РУКОВОДСТВО ПО СТРОИТЕЛЬСТВУ
  • • Планирование и дизайн
      • Образ жизни, местоположение и поездки на работу
      • Гранты и поощрения
      • Строительные нормы и правила
      • Сертификаты зеленого строительства
      • Концепция и дизайн
      • Автономное и нулевое жилищное строительство
      • Материалы и ресурсы
      • Архитектура и планировка
      • Как найти квалифицированных специалистов по экологическому строительству
      • Здоровое качество воздуха в помещении
      • Управление отходами
      • Недвижимость
    • Фундаменты и подвалы
      • Раскопки
      • Радон в домах — смягчение последствий
      • Новые фундаменты и монолитные плиты
      • Улучшения фундамента и цоколя
      • Гидроизоляция и дренаж
  • • Стены и Крыши
      • Монтаж стен — новое строительство
      • Монтаж стен — ремонт
      • Воздухо- и пароизоляция
      • Изоляция и звукоизоляция
      • Окна и двери
      • Монтаж кровли — новое строительство
      • Монтаж кровли — ремонт
      • Кровельные покрытия
      • Внешняя облицовка
      • Борьба с вредителями
    • Механические системы
      • Отопление и охлаждение
      • Вентиляция
      • Сантехника и водонагреватели
      • Электричество
      • Возобновляемая энергия
  • • Интерьеры
      • Стены и потолки — внутренние поверхности
      • Полы и лестницы
      • Краски, отделочные материалы и натуральные покрытия
      • Двери и отделка
      • Кухни
      • Ванные комнаты
      • Отделка подвала
      • Дизайн интерьера и меблировка
      • Чистка и уход
      • Переработка и компостирование
    • Экстерьер — экологически чистые альтернативы
      • Палубы, веранды и беседки
      • Проходимые переулки и патио
      • Ландшафтный дизайн
      • Сбор дождевой воды и полив
      • Производство продуктов питания
      • Природные бассейны и пруды
      • Теплицы и солярии / Солярии
• СПРОСИТЕ ЭКСПЕРТОВ
• ВДОХНОВЛЯЮЩИЕ ДОМА
  • • Сборные эко дома
    • Витрина зеленого дома
  • • Зеленые дома на продажу
• ЗЕЛЕНЫЕ СЕРТИФИКАЦИИ
  • • LEED Главная
    • Пассивный солнечный индекс
  • • Пассивный дом
• ПОСЛЕДНИЕ ЗАПИСИ

Вентилятор с рекуперацией тепла Lunos с керамическим сердечником

Связанное руководство

Видео по установке воздухообменника Lunos HRV DIY

Выбор между HRV и ERV

Вентиляция и воздухообменники

Как поддерживать чистоту и эффективность вашей HRV

Системы вентиляции — Titon UK

перейти к содержанию

• Справка и поддержка
• Карьера
• Примеры из практики

купить онлайн @ TitonDirect EN

• КС
• DA
• DE
• EN (Великобритания)
• EN (США)
• ES
• ET
• FR
• HU
• IT
• КО
• LT
• LV
• NL
• НЕТ
• PL
• PT
• RO
• SL
• SV
• TR
• Великобритания
• ZH

• Сброс
• Поиск

• Тип результата

  • Продукты
  • Страницы
  • Новости
  • Примеры использования
  • Ресурсы

• Тип ресурса

  • Руководства и документация (146)
  171)
  • Примеры из практики (12)
  • Определяющий текст (32)
  • Технические характеристики (38)
  • Акустическая информация (24)
  • Руководства пользователя (24)
  • Поиск неисправностей (13)
  • Калькуляторы (1)
  • Результаты тестирования (25)
  • URL (8)
  • Руководства и документация (Устаревшие) (31)
  • Каталоги (Устаревшие) (13)
  • Руководство пользователя (Устаревшие) (1)
  • Описание продукта (68)
  • Сертификат (4)
  • Модели BIM (10)
  • Отчеты (10)
  • Видео (30)
  • Сертификат соответствия (349)
• Сброс

• Дом
• Продукты
  • Системы вентиляции
    • Рекуперация тепла (MVHR)
    • Непрерывная механическая вентиляция (MEV)
    • Вытяжная вентиляция
    • Приточная вентиляция
    • Органы управления, переключатели и датчики
    • Пожарная безопасность
    • Воздуховоды и клеммы
    • Стеновые вентиляционные отверстия
    • Вентиляционные отверстия
    • Принадлежности
  • Оконная и дверная фурнитура
    • Оконная фурнитура
    • Дверная фурнитура

.
