Размеры профлиста для крыши ширина и длина: Размеры профлиста для крыши длина и ширина

габариты, стандартные размеры, марки профлиста и их расшифровка

Одним из наиболее востребованных строительных материалов является профлист. Он достаточно практичен, недорог, климатоустойчив. Его используют как в индивидуальном, так и в промышленном строительстве. Для того чтобы профилировать стальной лист, его подвергают методу холодной деформации. Различают его различные марки, которые в основном обозначаются в зависимости от его геометрических размеров.

Характеристика и внешний вид

Он представляет собой кровельный материал, который необходимо оцинковать, используя метод холодной прессовки. Изначально гладкий лист приобретает волнистую форму вследствие воздействия на него пресса. В результате на нем появляются ребра жесткости, которые способствуют увеличению механической прочности и жесткости данного материала. Для защиты металлопрофиля от коррозии на него наносится специальная краска или полимерные покрытия.

Основным документом по стандартизации для рассматриваемого материала является ГОСТ 24045–2010 .

Классификация профнастила

Рассмотрим, какой бывает профнастил.

В зависимости от эксплуатационных характеристик и сферы использования выделяют его следующие категории:

Стеновой — имеет наименьшую толщину стального базиса и высоту волны. Его арактерная низкая несущая способность обусловлена именно этим. В основном используется как профильный материал для возведения различных ограждений и обшивки стен.

Несущий — сталь имеет большие габариты по сравнению с ранее рассмотренной категорией. Имеет высокую несущую способность. Применяется в строительстве гаражей, контейнеров, ангаров. Может использоваться в качестве кровельного материала при перекрытии помещения с односкатной или плоской крышей, имеющего большую площадь.
Универсальный (кровельный) — обладает усредненными техническими характеристиками между рассмотренными выше двумя категориями. Его в основном используют для крыши.

<center><ins class="lazy lazy-hidden adsbygoogle" style="display:block; text-align:center;" data-ad-layout="in-article" data-ad-format="fluid" data-ad-client="ca-pub-1812626643144578" data-ad-slot="4491286225"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Помимо этого, профнастил подразделяется по его покрытию на следующие виды:

Оцинкованный — сталь покрывается цинком. Стандартная плотность по немецкому стандарту DIN EN 10143 составляет 275 г/кв. м. Срок его службы составляет 20 лет. Чем меньше слой данного металла, тем меньший срок службы имеет профнастил. Цинк обладает свойством летучести, в связи с чем меньший его слой быстрее обнажит стальное ядро рассматриваемого товара, что будет способствовать его более быстрому повреждению коррозией.

Алюмооцинкованный — имеет большую коррозийную стойкость. Срок службы — до 30 лет.
С полимерным покрытием — из синтетических смол и пластмассы, с яркой окраской. Срок службы — 50 лет.

Размеры профлиста

Все изготовители учитывают в процессе производства определенные геометрические параметры профлиста.

Длина. Максимальная величина данного параметра может составлять 12000 мм. При этом одни из производителей осуществляют нарезку листа, подвергшегося профилированию, кратно 1000 мм, другие — кратно 50 мм. Для покупателя нужно ориентироваться на ту длину, которая ему необходима. В случае наличия сомнений в правильности расчетов лучше приобретать большее количество необходимого материала и накладывать его внахлест. Это необходимо обязательно выполнять при определенном угле наклона кровли. Чем он больше, тем больший нахлест требуется.

Ширина. Эта величина указывается как общая и рабочая ширина. Это обусловлено тем, что ширина листа профнастила зависит от высоты волны. Общая ширина используется при оформлении счетов продавцами. Рабочий же параметр необходимо учитывать при расчетах необходимого количества приобретаемого материала. Он совпадает с общей шириной, из которой вычтен нахлест, составляющй одну волну. При его использовании для забора установщики пользуются общей шириной листа в том случае, если данное ограждение является секционным с размером каждой из них по одному листу. Различные марки профнастила имеют разный данный показатель. Так, у марки С75 несущего профнастила он составляет 800 мм, а у стеновой категории марки С8 — 1200 мм.

Толщина. В основном в нашей стране распространены листы, имеющие данный геометрический показатель в пределах 0,45−0,5 мм. В целом же колебания составляют от 0,3 до 1,2 мм. Максимальные их значения используются для несущего профнастила. ГОСТ 19904–90 допускает отклонения +/- 0,06 мм для профлиста. Чем больше данный показатель, тем дороже профлист.

Стандартный размер профлиста составляет: высота — до 2 м, длина — 2/3/6 м.

Маркировка материала

Она отражает геометрические размеры данного материала, а также его тип. В настоящее время изготовители выпускают следующие его виды: H, C, HC, М. П.

Первые три обозначения показывают классификационную единицу профиля по первому классификационному признаку: Н — несущий, С — стеновой, НС — универсальный. МП — это металлополимер, служащий материалом для кровли над мансардой.

Первое число, идущее вслед за буквой, показывает высоту листа (мм), следующее — толщину стали, служащей базисом при штамповке листа (мм), следующее — ширина листа (мм), последнее — предельная длина (мм).

На профлистах, имеющих алюмоцинковое покрытие, к маркировке добавлено буквенное обозначение АЦ.

Также существует профлист, изготавливаемый методом холодной деформации радиальным станком. В этом случае в его марке присутствует буква «Р».

Наиболее распространенным является профлист марки Р20. Он имеет рабочую ширину 1150 мм, толщину металла от 0,4 до 0,8 мм, ширину профиля 67,5 мм. Для него характерна высокая антикоррозийная стойкость, высокая механическая прочность и небольшой вес.

Размер профлиста для крыши — Всё о металлочерепице

Профнастил для крыши: размеры листов и их виды

Сегодня профнастил – самый распространенный способ в кровле и монтаже. Применяют его при сооружении заборов, кровли крыши, облицовки стен. Материал представляет собой волнообразный лист с полимерным покрытием. Монтаж профнастила не составляет труда, и справиться с ним можно самостоятельно или с одним помощником.

Размеры профнастила и виды листов:

Несущий профнастил (сокращенно обозначается буквой Н). Считается самым прочным и устойчивым к внешним механическим воздействиям. Из него строятся гаражи, цеха, склады и остальные постройки, которые должны отличаться высокой надежностью.
Стеновой профнастил (маркируется буквой С). Его надежность и долговечность не такая высокая, как у несущего, волна его меньше, априменяется он только в облицовке.
Несуще-стеновой (НС) – самый распространенный и универсальный. Он помогает и в кровле, и в строительстве заборов, и в облицовке стен. Высота его волны может составлять от 35 до 44 мм.

После буквенной маркировки обычно указывается цифровая, которая обозначает высоту профиля. Чем больше волна, тем мощнее металлический лист. При создании ограждений допускается использование листа невысокой гофры, а для возведения зданий или кровли применяются более объемные листы.

При выборе материала следует учесть его дополнительные характеристики, например, покрытие листа:

оцинковка. Является дешевым и недолговечным вариантом, однако самым распространенным;
алюцинковое покрытие. Состоит из алюминия и кремния, за счет этого предотвращает лист от повреждений, царапин и прочих механических воздействий;

глянцевое красочное покрытие позволяет окрасить лист в любой цвет поверх защитного слоя;
матовое покрытие гарантирует повышенную износостойкость;
пластизол. Позволяет создать текстурную отделку под дерево, кожу и пр. Стойкий к внешним воздействиям, переносит любую температуру;
пураловое покрытие. Гарантирует срок службы листа до пятидесяти лет;
красочное покрытие ПВДФ защищает материал от ультрафиолета и прочих химических воздействий.

Профнастил с полимерным покрытием востребован больше, так как полимерная пленка обеспечивает противостояние коррозии. Цвет листа не меняет в течение 10 лет благодаря верхнему лакокрасочному покрытию.

Для крыши вполне подойдет и оцинкованный профнастил. Он более доступен по цене и не нагревается в солнечные дни за счет способности отражения солнечных лучей. Чаще он применяется для кровли хозяйственных помещений или гаражей, нежели для жилых помещений.

Помимо оцинковки листа, нередко применяется и алюмокремнивое покрытие. Оно более стойкое к внешним факторам, а также отличается долговечностью.

Чтобы с листом было удобно работать, его размер не должен быть больше, чем четыре метра. Длина профнастила может быть разной, зависит это только от желания заказчика. Но при расчете профнастила для крыши, важно учесть не только длину ската крыши, но и размер козырька.

Ширина листа варьируется от 1 м до 1850 мм. Толщина профилируемого листа бывает от 0,4 мм до 1 мм. Здесь чем выше значение, тем прочнее профлист.

Высотой профнастила считается величина пространства между двумя волнами. Ее значение составляет от 15 мм до 130 мм.

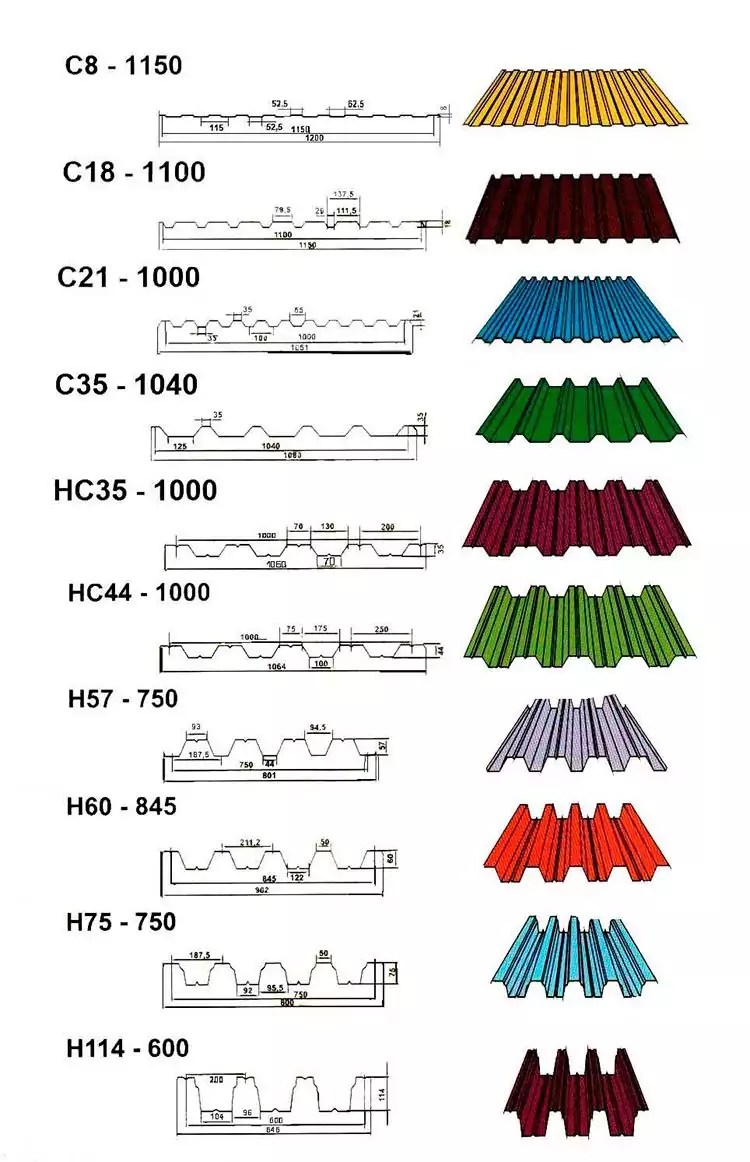

Основные виды профнастила конкретно для кровли крыши:

Профнастил С8 – самый бюджетный вариант. Его использование допускается исключительно только для покрытия на короткое время, например, в течение ремонтных работ.

Профнастил C Позволяет сэкономить на кровельных работах благодаря небольшой ширине в местах перехлеста листов.

Профнастил С44. Применяется для возведения сооружений, которые должны быть стойкими к большим нагрузкам, так как его толщина больше, чем у других видов.

Профлист НС35. Необходим при постройке каркасов, быстромонтируемых зданий и щитовых конструкций.

Профлист МП20 – самый универсальный. Жесткость у него выше, чем у С8, а внешний вид куда приятнее. Более того, этот вид не поддается коррозии, а его монтаж разрешается проводить в любую погоду.

Также существует профлист МП20. На вид он прозрачный, изготавливается из поликарбоната, хорошо смотрится в сочетании с непрозрачными листами, а зачастую помогает решить проблему внутренней освещенности помещения.

Таким образом, профнастил имеет ряд преимуществ, в сравнении с любым другим покрытием, благодаря цветовому разнообразию, большому выбору нужных размеров, а также легкости материала и длительным сроком службы.

Профлист – размеры и вес стандартных листов для крыши и стен

Сегодня одним из наиболее популярных кровельных и фасадных стройматериалов является профлист, размеры и цвета которого предоставляются в широком ассортименте. В этой статье мы расскажем, почему профнастил стал настолько популярным, и чем он отличается от аналогичных представленных на рынке стройматериалов.

Содержание

Преимущества и недостатки разных марок профнастила
Какие бывают стандартные параметры профлиста?
Профлист кровельный – габариты листов для крыши
Стеновой профлист – габариты и вес профильного проката

1 Преимущества и недостатки разных марок профнастила

На протяжении многих лет профлист хорошо зарекомендовал себя. Стоит отметить следующие преимущества профнастила:

простой и быстрый монтаж;
стойкость к коррозии;
малый вес и высокая прочность;
эстетичный внешний вид;
невысокая стоимость.

Лист профнастила состоит из:

основы – листа стали;
цинкового и фосфатного антикоррозийных покрытий;
полимерного и грунтового покрытий.

Профильный лист имеет свою маркировку, по которой можно сориентироваться, для какого вида работ он предназначен. Выделяют три основных вида строительного материала:

Стеновой или фасадный с маркировкой изделий “С”, применяющийся для отделки площадей с небольшой внешней нагрузкой.
Универсальный “НС”, пригоден для любых внешних и внутренних отделок.
Кровельный “Н”, рассчитанный преимущественно для сооружения и отделки крыши.

Иногда фирмы-изготовители меняют стандартные маркировки на разработанные специально под свои логотипы, например МН, ПК, о чем указано в технических условиях к этой продукции.

2 Какие бывают стандартные параметры профлиста?

Общепринятыми и наиболее востребованными в строительстве являются такие габариты металлического проката, которые обеспечивают наибольшее удобство при транспортировке и наименьшую трудоемкость в процессе монтажа. К типовым размерам профлиста относятся:

длина материала;
общая (габаритная) и полезная ширина;
толщина листа;
высота;
вес листа;

Обычно наиболее востребованными являются длины 3 и 6 м. Уникальность материала заключается в его изготовлении из рулонного вида металла, поэтому по желанию заказчика длина изделия может быть практически любой. Но при длине более 12 м могут быть потеряны некоторые свойства профнастила.

Для разного типа сборки принято приобретать листы с учетом нюансов возводимых конструкций. Необходимо помнить, что общая и рабочая ширина отличаются в среднем на 50 мм из-за технологии укладки изделий “внахлест” (перекрытие на одну волну). Поэтому для расчета оптимального количества материала при транспортировке учитывается габаритная ширина, при монтаже – рабочая.

Толщина профлиста соответствует толщине исходного материала – оцинкованного листа. Стандартной принято считать материал от 0,5 до 1 мм.

Выбор высоты волны (ребра жесткости) зависит от вариантов монтажа и предполагаемой механической нагрузки на строительный материал, также при этом учитывается вес листа и его рабочая ширина. Естественно, прочность профнастила для крыши будет выше, чем у стенового, ведь выдерживаемые им нагрузки больше в разы.

3 Профлист кровельный – габариты листов для крыши

Профильный лист начал широко применяться для кровельных работ, благодаря своим преимуществам перед ондулином и черепицей – более легкому весу и высокой прочности, которую обеспечивают ребра жесткости. Профнастил для кровли, размеры листов которого одинаковы у всех производителей, соответствует общепринятому ГОСТу или утвержденному техническому условию (ТУ). Данные стандарты позволяют применять этот стройматериал для любого вида строений: промышленных зданий, временных объектов, крупногабаритных построек.

Отличительные размерные характеристики материала для крыши – это толщина металла и высота ребра жесткости. С учетом этих показателей существует несколько популярных марок для крыши:

ПК 20 с высотой ребер 20 мм, общей шириной 1140 мм.
ПК 35, где высота составляет 35 мм и общая ширина – 1125 мм.
НС 44 и ПК 45 с высотой волн 44 и 45 мм соответственно и общей шириной 1045 мм.
Н57 – высота 57 мм и ширина 1050 мм.
Н75 – 75 мм и 800 мм соответственно.

Для всех этих марок выпускаются различные по длине профильные листы. В зависимости от конфигурации перекрытий и самой крыши, используются длины от 0,3 до 12 м. Также этот стройматериал кроме общей ширины имеет еще один важный показатель – рабочую ширину (меньше от общей до 50 мм, зависит от размера профлиста).

Внешняя нагрузка, которую должен выдерживать материал, напрямую зависит от толщины листа используемой рулонной стали. Чем толще лист металла и выше волна (ребро) жесткости, тем большую нагрузку способен выдержать материал. Кровельный профнастил с диапазоном толщины от 0,4 до 1 мм пользуется наибольшим спросом.

Эта величина учитывается при проектировании зданий и значительно расширяет сферы применения строительного материала. Специально созданная для инженеров-конструкторов таблица нагрузок облегчает расчеты, что влияет на цену проекта, значительно удешевляя его. Толщина гофрированного материала влияет на еще одну важную техническую характеристику профлиста – вес листа.

Небольшой удельный вес строительного изделия стал одной из причин его популярности.

4 Стеновой профлист – габариты и вес профильного проката

Профильные изделия для стен и фасадов применяются при облицовке зданий, создания слоя утепления и внутренних перегородок. Наиболее распространенным является профлист, размеры которого следующие: ширина листа 1–1,2 м и высота волны около 20 мм (для марки “С”).

Толщина листа металла варьируется от 40 до 80 мм. Наименьшая высота ребра, производимая на данный момент – 8 мм. Стеновой профнастил предназначен для внешней отделки стен и внутренних работ. Также существуют материалы с высотой ребра 10, 15, 17 и 21 мм. Листы с ребрами более 21 мм считаются универсальными. По индивидуальному заказу некоторые компании изготавливают гофрированные листы толщиной менее 8 мм.

Востребованной и полезной шириной для стен считается 1090–1150 мм, а марка С15 популярна в ширине 0,8 м. Последнюю часто используют для монтажа заборов и ворот. Весит стеновой профнастил гораздо меньше, чем кровельный. Этот показатель варьируется от 4,45 до 8,37 кг как 1 метра погонного, так и квадрата полезной площади.

Трубогиб ручной ТР и другие марки – рассматриваем типы этого приспособления

В этой статье мы рассмотрим различные механические трубогибы, которые можно использовать руками, применяя только мускульную.

Виды сварочных аппаратов – обзор популярных моделей

Статья подскажет вам, какое специальное оборудование имеет смысл приобрести, если вы планируете производить работы по.

Ленточнопильный станок (ленточные пилы)

Цветные металлы и сплавы

Конструкционные стали и сплавы

Размеры профлиста

Профнастил представляет собой тонкий гофрированный листовой материал из оцинкованной стали с защитно-декоративным верхним слоем. Такое изделие широко применяется в качестве кровельного покрытия, а также может быть использовано для устройства чердачного перекрытия. перегородок, монтажа ограждений, несъемной опалубки для фундамента и для решения многих других хозяйственных и строительных задач. Профилированная листовая продукция имеет различные виды и сорта. При этом размеры профнастила разных марок могут существенно отличаться. Поэтому прежде чем приобрести изделие для конкретных нужд, стоит подробно изучить характеристики продукции, а также вопрос о том, как правильно рассчитать необходимое количество материала, учитывая стандартные размеры профлиста и рабочие размеры. Что это за параметры и как их применять на практике разберем подробно далее. Прежде всего, следует разобраться с маркировкой профнастила, ведь именно буквенно-цифровое обозначение как нельзя лучше расскажет об основных характеристиках продукции.

Маркировка профнастила

Подробные сведения о материале, размеры листа профнастила и ряд важных характеристик детально расписаны в ГОСТе 24045-94. Стоит отметить, что в маркировке продукции обязательно должно быть обозначено согласно какому стандарту она производилась. Важные моменты, которые должен знать каждый пользователь, планирующий работать с профлистом, рассмотрим далее. Итак, листовая гофрированная продукция из металла имеет стандартизированную маркировку, то есть на всех идентичных листах обязательно будет проставлена одинаковая отметка. Состоит она из букв кириллического алфавита и арабских цифр. Все отечественные листы профнастила будут маркироваться именно таким образом. Что означают данные символы? Разберем детально на примере.

Основные коды в маркировке

Для примера возьмем такую маркировку: Н-75-0,65-750-14500. Состоит она из пяти групп символов, в которых зашифрован стандартный размер профнастила и его особенности.

Буквы в начале – это обозначение назначения листов. Изделия бывают трех видов:

Н – несущий профнастил, чаще всего используется для устройства межэтажных перекрытий и для финишной отделки крыш;
С – стеновые листы, применяются для монтажа перегородок, подвесного потолка или для несъемной опалубки;
НС – универсальный материал, который можно применять, как для возведения перегородок и ограждений, так и для покрытия кровли.

Цифра после буквы — обозначает высоту гофры в мм, то есть в примере это значение равно 75 мм, также можно приобрести изделие и с меньшей либо большей высотой профиля, например, 8 мм, 21 мм или 130 мм и так далее.
Вторая группа цифр – это обозначение толщины листа в мм. Данный параметр может варьироваться в пределах 0,4-1 мм и зависит от толщины используемого сырья. Наибольшую популярность имеет материал толщиной 0,55-0,7 мм. Делая выбор конкретной продукции, стоит исходить из условий эксплуатации изделия.
Третья группа цифр – это монтажная или полезная ширина профлиста. Как правило, данный параметр на 4-10 см меньше реального, то есть полного размера. Это связано с необходимостью укладывать листы внахлест, как минимум на одну гофру, производитель заранее учитывает данное требование, что и отражено в маркировке. В данном примере монтажная ширина равна 750 мм, в то время как полная ширина профнастила может составлять 800 мм. Вообще, ширина варьируется от 80 см до 1,85 м.
Последние цифры в коде обозначают длину листа. В примере это максимально возможная длина профнастила 14500 мм. Минимальное же значение данного параметра равно 0,4 м. Наиболее востребованным считается материал, длина которого составляет 3, 4 и 6 м. Именно с таким изделием легко работать, он соответствует распространенной длине скатов, то есть не потребуется дополнительная стыковка по высоте и его можно монтировать даже собственными силами.

Так выглядит расшифровка основных параметров профнастила. Разумеется, это далеко не все характеристики, которые могут пригодится при выборе конкретного материала для определенных задач. Маркировка изделий может представлять собой более длинный перечень букв и цифр.

Дополнительные коды в маркировке

На некотором материале могут быть дополнительные буквенные обозначение, например, АЦ или ЭОЦП после последней группы цифр. Обозначают они, что лист имеет определенное покрытие. В частности, это может быть:

без обозначения – профнастил из тонколистового оцинкованного металлического проката;
А — алюминированное покрытие;
АК – алюмокремниевое покрытие;
АЦ – алюмоцинковое покрытие;
ЭОЦП – электролитическое цинковое покрытие.

Кроме этого, могут быть обозначения дополнительного покрытия из полимеров. Например:

МЛ-1202 – полиэфирсиликоновая эмаль;
АС-1171 – акрилсиликоновая эмаль;
ОД-ХВ-221 – органсдисперсная краска;
ЭП-0140 – эпоксидная грунтовка;
ПЛ-ХВ-122 – полихлорвиниловый пластикат.

Запомнив основные, дополнительные маркировочные коды и размеры профлиста для крыши, можно смело отправляться в магазин за профнастилом. Однако, выбрать материал может быть не так просто, полезно знать: какой профнастил выбрать для крыши. Ведь кроме перечисленного выше, нужны знания и о том, как данные параметры влияют на эксплуатационные качества. Например, следует знать, что чем больше толщина листа и выше профиль, тем большей жесткостью и прочностью обладает материал. Многие изделия, маркируемые, как несущий профнастил даже имеют дополнительные желобки на гофре, которые позволяют увеличить несущую способность и надежность всей возводимой конструкции.

Чтобы определить, каких именно параметров следует придерживаться, достаточно внимательно изучить господствующие погодные условия в регионе, ведь именно от ветровых и снеговых нагрузок будет зависеть угол наклона ската для профлиста. В свою очередь уклон крыши напрямую влияет на высоту гофры, применяемого профнастила. Например, при угле наклона до 35 градусов, следует приобретать профлисты с высокой гофрой, а при наклоне более 35 градусов, можно использовать материал с небольшой высотой профиля и так далее. Можно сказать, что взаимовлияющих факторов довольно много и каждый из них желательно учесть, изучая и подбирая размер профнастила для крыши. Также существует и огромное разнообразие марок профилированных листов для решения различных задач.

Востребованные виды профлиста

Профнастил активно применяется для кровельных, облицовочных и прочих видов строительных или хозяйственных работ. Однако, для каждой области следует использовать специальные марки изделия и определенные размеры профнастила. К наиболее востребованным на сегодняшний день видам продукции можно отнести 9 разновидностей профилированных листов, которые представлены в таблице.

Источники: http://krovlyamoya.ru/materialy/profnastil-dlya-kryshi-razmery-listov-i-ix-vidy.html, http://tutmet.ru/proflist-krovelnyj-stenovoj-razmery-gabarity-ves.html, http://kryshagid.ru/profnastil/razmery-lista-dlya-kryshi.html

Маркировка профнастила или правильный выбор профлиста

Профнастил — стройматериал широкого применения, один из самых часто используемых в России и мире. Из этой статьи вы узнаете, какие существуют марки профнастила, чем они отличаются и где используются.

Что такое профнастил

Профилированный лист или профнастил, или как его ещё называют, профлист — это популярный облицовочный строительный материал, изготавливаемый из стального оцинкованного листа толщиной от 0,4 до 0,9 миллиметра методом холодной прокатки, в процессе которой изделие приобретает различные гофрированные формы (волнообразную, квадратную, трапециевидную и другие) с целью повышения жёсткости.

Профлист может быть оцинкованным или с дополнительным полимерным покрытием разного цвета. Полимер наносится на одну или две стороны листа. Самым распространённым вариантом является одностороннее нанесение полимера. В этом случае на обратную сторону листа профнастила наносится защитный слой лакокрасочного покрытия.

Профнастил применяют на кровлях различного рода зданий, возведения наружных ограждений, заборов, облицовки стен частных и коммерческих сооружений, ангаров, складов, гаражей.

Что такое маркировка и для чего она служит

Чтобы выбрать подходящий тип профнастила, нужно смотреть на его маркировку, которая представляет из себя сочетание букв и цифр. Основная маркировка профилированных листов ориентируется на возможную сферу их применения и высоту профиля, которая колеблется от 8 до более чем 100 миллиметров.

Направления использования профлистов в строительстве позволяют относить их к трём основным видам — несущие, стеновые и универсальные. Они маркируются соответственно буквами «Н», «С», «НС». Встречаются также и другие виды профнастила, с другой буквенной маркировкой, например: «ПК», «МП», «ПГ». Но они гораздо меньше распространены на рынке, чем три предыдущие, поэтому мы не будем на них останавливаться.

Маркировка — значение букв

Профнастил «Н» (несущий). Профиль высотой от 35 миллиметров и более. С его помощью монтируются надёжные крыши, козырьки, потолки, в том числе и подвесные, глухая опалубка, перекрывающиеся и другие несущие конструкции. Для изготовления профнастила с этой маркировкой используется сталь толщиной до 0,9 миллиметров. Гофра этого профиля имеет увеличенную высоту, иногда превышающую 100 миллиметров. Такие высокопрофильные листы чаще находят применение в строительстве коммерческих и промышленных сооружений. В частном строительстве обычно востребован профнастил с гораздо меньшей высотой волны. Некоторые разновидности профлиста марки «Н» имеют специальные рёбра, увеличивающие жёсткость кровли, а также дополнительные продольные углубления, по которым лишняя влага стекает с крыши, не попадая в пространство под кровлей.

Профнастил «С» (стеновой). Высота этого профиля до 44 миллиметров. Он предназначен в основном для покрытия стен, возведения вертикальных перегородок, заборов, оград. Для этого профнастила используется холоднокатаная сталь толщиной до 0,6 миллиметров. У профлиста этой марки очень низкая несущая способность, что в большинстве вариантов не позволяет использовать его в качестве кровельного покрытия. Исключение (со многими оговорками) составляют случаи, когда высота этого профиля составляет не менее 17 миллиметров, и он монтируется на надёжную стропильную систему с прочной и максимально частой обрешёткой.

Профнастил «НС» (универсальный). Этот несуще-стеновой профиль высотой от 44 миллиметров для универсального использования во всех областях — установке ограждений, ворот, несущих конструкций, кровли и стен. Все характеристики и показатели у него средние: и высота профиля, и толщина используемого металла, а также прочность и стоимость для потребителя. Именно поэтому в индивидуальном строительстве профлист «НС» используется очень часто. Потому что это удобно — приобрести и доставить на место большую партию профлиста одной парки, одного размера и зачастую одного цвета, а потом в короткие сроки покрыть им крышу дома, стены гаража и установить новый надёжный забор.

Основные марки профнастила производства ТПК «Центр Металлокровли»

Профнастил «С-8»

Этот вид профиля отличается широкой рабочей поверхностью — 1150 миллиметров. Это значит, что при строительстве используется меньшее количество материала, чем с другими марками профнастила. Но следует помнить про минимальную высоту этого профиля и толщину металла, что ограничивает сферы использования этого профлиста.

Профнастил «С-21»

У профнастила есть такая характеристика, как вид нахлёста. У листов «С-21» нахлёст проходит по нижней волне, то есть правильно. Если искать материал для ограждения, то это, пожалуй, наилучший выбор. Благодаря высоте в 21 миллиметр «С-21» можно применять и на других объектах: фасады, потолки, перегородки и даже кровля. Но при кровельных работах не стоит забывать про надёжную обрешётку с минимальным шагом. Симметричность профиля позволяет производить работать экономно, сведя отходы к минимуму.

Профнастил «С-44»

Этот профиль также отличается правильным нахлёстом по нижней волне. Он идеален для строительства заборов, ворот. С лёгкостью из него также можно изготовить различные перегородки, фасадную обшивку, потолки. Кровля — тоже одна из возможных сфер применения этого профлиста. Но для её монтажа рекомендуется уделить особое внимание надёжной обрешётке с минимальным шагом. Симметричность профиля и его доступная цена позволяют существенно экономить при строительстве. Сегодня профилированный лист марки «С-44» набрал огромную популярность в России. А образцовое соотношение качества и цены делают его одним из явных лидеров рынка.

Профнастил «НС-10»

У листов «НС-10» нахлёст также правильный, по нижней волне. Правильным будет и применение этого профиля для строительства заборов, фасадов и кровли. Если у ската кровли небольшой наклон, то для придания дополнительной прочности под этот профнастил лучше использовать обрешётку с минимально возможным шагом. Симметричность этого профиля позволяет минимизировать отходы и работать с ним экономно, но эффективно даже на сложных по форме площадях.

Профнастил «НС-21А»

На сегодня это один из самых популярных видов металлопрофиля от Центра Металлокровли. Сочетание красивого внешнего вида, хорошей жёсткости, малого веса сделали его одним из универсальным и востребованных для отделки фасадов, строительства кровли и заборов. Следует помнить, что в зависимости от лицевой и обратной сторон профнастил «НС-21» производится в двух вариантах — А и Б.

Профнастил «НС-35»

Правильный нахлёст по нижней волне — отличительный признак и этого профиля.
Универсальность этого вида профлиста позволяет использовать его для заборов, для перегородок, подвесных потолков, кровельных работ, монтажа фасадов и т.д. Симметричность профиля позволяет значительно сэкономить при монтаже даже на сложных поверхностях.

Маркировка профнастила — это просто, правда? Но ещё проще обратиться в ТПК «Центр Металлокровли» и получить консультацию специалиста вместе с полной сметой, сразу сделать заказ и получить его в день обращения. Делайте свой выбор осознанно. И делайте его правильно.

Решили сделать забор из профнастила? Выбирайте марку профнастила и заказывайте бесплатный расчёт!

ТПК «Центр Металлокровли». Быстро. Просто. Удобно.

Звоните: 8 800 551 3525
Пишите: +7 932 337-2820
Почта: [email protected]
Доставка в любой город России, Белоруссии, Казахстана, Кыргызстана.

толщина, ширина и длина профлиста

Металлопрофиль представляет собой гофрированный металлический лист. Он часто используется в разных областях строительства, сочетая в себе прочность и жесткость с легкостью и устойчивостью к коррозии. Кроме того, цена, разнообразная цветовая гамма и размеры металлопрофиля позволяют эффективно использовать его массовыми потребителями.

Профильный лист пользуется большим спросом в строительной сфере благодаря своим положительным качествам

Производство и виды профлиста

В подавляющем большинстве случаев для изготовления основы металлопрофиля используется сталь. Иногда также применяются алюминиевые или медные сплавы. Низкоуглеродистый стальной лист протягивается через систему валов определенной формы и приобретает таким образом нужный профиль. Этот процесс называется прокаткой, которая бывает холодной или горячей. Последняя реализуется на специализированных металлургических заводах при массовом производстве.

Важной характеристикой исходного сырья для изготовления профнастила является наличие защитного антикоррозионного цинкового покрытия. Его толщина может быть от 10 до 45 мкм. Иногда качество оцинковки оценивают по массе цинка в граммах на 1 квадратный метр поверхности листа. Например, европейские производители наносят около 275 г цинка на 1 м² металлопрофиля. Это соответствует толщине, равной примерно 25 мкм. Такое покрытие обеспечивает срок службы изделий 40 лет и более.

По назначению различают следующие виды профнастила:

стеновой;
несущий;
несуще — стеновой (универсальный).

Профнастил бывает разных видов, вид подбирается в зависимости от целей строительства

Основной размер листа металлопрофиля – это высота гофры (волны или гребня). Именно этот параметр определяет главную характеристику – жесткость материала, которая и влияет на предпочтительную сферу его употребления.

Стеновой профлист применяется в качестве облицовки стен, перегородок, для изготовления заборов и ограждений, в декоративных целях. Имеет наименьшую высоту волны от 8 до 35 мм.

Несущий металлопрофиль используется для перекрытий в качестве опалубки, а также при кровельных работах на крышах жилых домов, гаражей, складских и иных помещений. Высота гофры от 60 до 158 мм.

Универсальный профлист может быть использован как в стеновых конструкциях, так и для устройства кровли. Высота гребня от 35 до 60 мм.

В этом видео показан способ монтажа металлического профлиста:

Размеры листов металлопрофиля

Длина профнастила изменяется от 500 мм до 12 м. Теоретически ее максимальное значение может быть во много раз больше, но чем длиннее лист, тем сложнее его перевозка и погрузочно-разгрузочные операции.

Ширина металлопрофиля бывает габаритной (полной) и монтажной (полезной). Дело в том, что при сборке часть одного листа, как правило, перекрывается рядом лежащим листом, получается нахлест. Полезная ширина меньше полной на величину этого перекрытия. Это обязательно нужно учитывать для определения полезной и общей площади заказываемого материала. Размеры профнастила по габаритной ширине бывают от 1200 до 800 мм.

Исходный стальной лист проката обусловливает толщину металлопрофиля. Она принимает значения от 0,35 до 1 мм и определяет вес, жесткость и долговечность материала.

Важно учитывать размеры профлиста при планировке постройки

Как прочитать маркировку

Для того чтобы потребителям было легче разобраться в основных характеристиках любой продукции, придумали маркировку. По ней, в частности, можно определить виды и размеры металлопрофиля. Структура маркировки профлиста имеет следующую последовательность:

Тип профиля: С — стеновой, Н — несущий, НС — универсальный.
Высота гофры в миллиметрах.
Монтажная ширина металлопрофиля в мм.
Номер цвета.
Тип покрытия.
Толщина листа в мм.

По маркировке профлиста можно определить его технические свойства

Виды защитно-декоративного покрытия

Кроме цинкового покрытия, гофролисты профнастила часто покрывают слоем полимерного материала. Он дает как дополнительную защиту металла от коррозии, так и разнообразнейшие цветовые характеристики. Благодаря этому значительно расширилась сфера применения профлиста как средства воплощения самых оригинальных дизайнерских идей.

Если раньше использовали в основном простые тона: красный, синий, зеленый, то сейчас в моде шоколадный, пепельно-черный, терракотовый, пурпурный и серый.

Из полимерных видов покрытия можно отметить следующие:

Полиэстер — бывает глянцевый или матовый, самый экономичный и распространенный тип. Сочетает в себе достаточную устойчивость к выгоранию и коррозии. Износостойкость невысокая.
Пурал — на него практически не влияют ни ультрафиолетовые лучи, ни атмосферные осадки с повышенным содержанием агрессивных компонентов. При обработке не дает микротрещин, устойчив к царапинам и перепадам температур. Толщина около 50 мкм.
Профлист из поликарбоната имеет высокую прочность, но не устойчив к УФ лучам
Пластизол — имеет толщину слоя 200 мкм, за счет чего позволяет создавать выпуклые декоративные узоры на поверхности. Обладает максимальной прочностью к царапинам и высокой долговечностью.
Полидифторионад — чрезвычайно устойчив к выгоранию, имеет отличные грязеотталкивающие свойства. Это одно из самых дорогих покрытий, применяется при облицовке сооружений, к внешнему виду которых предъявляются повышенные требования.

Лакокрасочные покрытия позволяют сэкономить в тех случаях, когда на первый план выдвигаются условия по колористике и дизайну, а обстоятельства эксплуатации более деликатные.

Как выбрать профлист для кровли

Планируя использовать гофрированные листы для крыши, нужно учитывать назначение помещения. Для жилого дома важны одни показатели, а для гаража, беседки, хозпостройки или большого склада – иные. Но в любом случае самыми важными показателями размеров металлопрофиля для кровли являются:

Высота гофры должна быть не ниже 20 мм. Чем меньше угол наклона крыши к горизонту, тем больше должен быть этот параметр. Если площади перекрытия и расстояния между стропилами довольно значительные, то в этих случаях требуется повышенная жесткость, которую обеспечит увеличенная высота волны.
Толщина листа должна быть минимум 0,45 мм, она влияет в основном на долговечность. Конечно, более толстый материал обойдется дороже, но зато экономия в этом вопросе обернется значительными издержками, если через 3-4 года прохудившаяся кровля потребует ремонта.
Часто советуют выбирать длину металлопрофиля побольше, чтобы одним листом полностью укрыть весь скат крыши. Однако надо учитывать, что слишком длинные листы могут вызвать дополнительные затраты при транспортировке и монтаже.

Например, куски гофронастила длиной более трех метров сложно поднимать на крышу, не поцарапав их поверхность. В местах с поврежденным покрытием со временем может появиться ржавчина. И вместо планируемого срока службы в 30-50 лет в реальности потребуется менять длинный проржавевший лист в несколько раз раньше со всеми вытекающими последствиями.

Чтобы избежать таких проблем, лучше разбить покрытие протяженных скатов на несколько частей. При этом в местах стыков по длине листы укладываются с нахлестом не менее 100 мм. Чем круче наклон кровли, тем меньше можно делать величину нахлеста.

Если рядом с крышей растут деревья, то их ветви могут поцарапать недостаточно прочное покрытие, что повлечет за собой значительное уменьшение срока службы кровли. В этом случае лучше подобрать более стойкий вид покрытия, несмотря на его высокую стоимость.

Следует также обратить внимание на наличие капиллярной канавки, которая обеспечивает отток конденсата и защищает от атмосферных осадков.

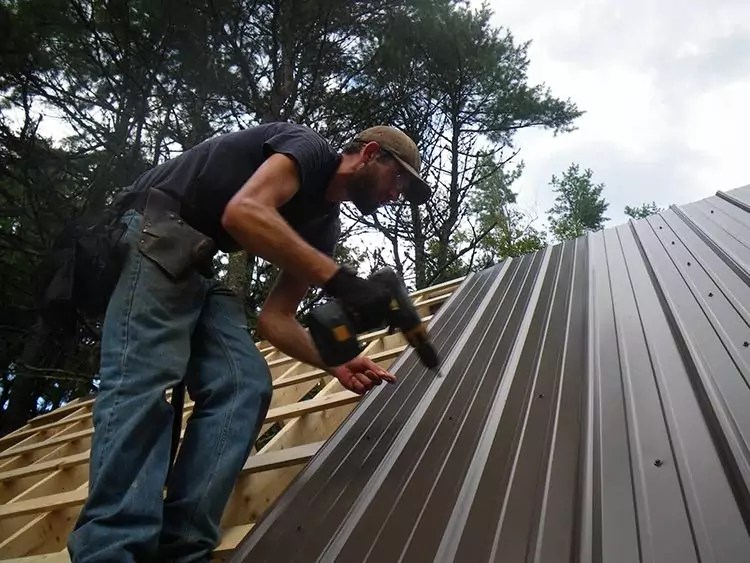

Производите монтаж профлистов на кровлю крыши четко по инструкции, чтобы получить желаеммый результат

Профлист – передовой материал

Считается, что металлопрофиль был изобретен английским инженером Генри Палмером в 1820 году. Как и все новое, его профилегибочный станок получился довольно примитивным с позиции нашего времени. Однако это было поистине революционно-техническое событие. Благодаря преобразованию формы, лист металла приобретает совершенно другие механические характеристики. Причем, меняя размеры и очертания профиля, можно изменять эти свойства в очень широком диапазоне.

Например, из размеров листа металлопрофиля для крыши самый важный – это высота гофры. Ее форма также имеет существенное значение. Она чаще всего бывает трапециевидной, волнистой или кассетной, то есть в виде буквы П.

Основные преимущества металлопрофиля: доступность по цене, большой срок службы (до 50 лет), прекрасное сочетание легкости, жесткости, прочности и гибкости, универсальность, богатая цветовая палитра, пожаробезопасность, простота монтажа.

В то же время есть и некоторые ограничения в его использовании. К примеру, не рекомендуется применять профлист на низкоскатных крышах с углом наклона меньше 10 градусов. В этом случае на кровле в местах образования застоя влаги возникает повышенный риск коррозии материала.

Кроме того, необходимо соблюдать определенную осторожность в работе, чтобы не повредить защитное полимерное покрытие.

Также поверхность металлопрофиля обладает сильными резонирующими свойствами, которые громко «дают знать о себе» во время дождя и града, поэтому нужна шумоизоляция. А высокая теплопроводность профнастила требует хорошей теплоизоляции при применении в качестве кровли в жилых домах мансардного типа.

изучаем цены и варианты размеров листа Профлист его размеры

При большом разнообразии профнастил для крыши весьма популярен. Размеры листа и цена тесно взаимосвязаны. Предлагаем разобраться с преимуществами данного материала, существующими разновидностями, особенностями выбора и расчета.

Читайте в статье

Область применения профилированного настила для крыши

Металлопрофиль для крыши используется при устройстве кровли на объектах различного назначения. Его можно увидеть на:

или , коттеджах;
времянках и прочих строениях.

В зависимости от цены и размеров, профлисты для крыши также используются при установке , отделке стен.

Преимущества и недостатки профнастила для кровли

Независимо от того, сколько стоит профлист на , он пользуется устойчивым спросом. Это объясняется его неоспоримыми достоинствами:

длительным сроком службы, достигающим полувека;
простотой выполнения монтажных работ. При необходимости, монтаж профнастила для кровли выполняется собственноручно;

оптимальными характеристиками защитного слоя, обеспечивающими скатывание грязи и снега с крыши;
стойкостью к ультрафиолету;
хорошими антикоррозионными характеристиками;
универсальности. Цена и размеры листов кровельного профнастила делают возможным его использование при устройстве ;
презентабельностью;
экологичностью. При нагреве материал не выделяет токсичных веществ;
небольшим весом, облегчающим выполнение монтажных работ и доставку материала к месту выполнения строительных работ;
доступностью. Невысокая цена за лист профнастила для крыши позволяет приобрести данный материал семьям со средним доходом.

К недостаткам стоит отнести:

значительный нагрев в солнечные дни;
плохие звукоизоляционные характеристики. В дождливую погоду внутри дома слышны характерные звуки от упавших на крышу капель;
непрофессиональный монтаж может привести к нарушению герметичности кровли.

Виды профнастила для кровли: популярные марки

Для устройства кровли используется профнастил разного вида. К числу наиболее востребованных относятся:

С8 . Бюджетный материал, подходящий исключительно для кратковременного покрытия кровли;
С21 . Листы трапециевидной формы, монтируемые на разреженной обрешетке;
С44 . Профлисты с дополнительными ребрами жесткости. Может монтироваться на крышу зданий, кровля которых подвергается значительной эксплуатационной нагрузке;
НС35 . Может использоваться для устройства кровли с обрешеткой шагом до 4,5 м;
МП20 . Универсальный материал, жесткость которого намного выше, чем у С8. Может монтироваться в любую погоду.

Профнастил различается по типу защитного покрытия. Оно может быть:

цинкованным . Самый доступный и распространенный вариант, однако оцинкованные листы отличаются непродолжительным сроком службы;
алюмоцинковым , состоящим из алюминия, цинка и некоторого количества кремния. Профнастил с алюмоцинковым покрытием хорошо противостоит механическому воздействию;
полиэстеровым . Доступный вариант, отличающийся повышенной стойкостью к воздействию ультрафиолета. Бывает матовым и глянцевым. Последний имеет меньшую светостойкость. Срок службы кровли может достигать 35 лет;
пластизоловым (основа – поливинилхлорид). Для устройства кровли используется достаточно редко. Под воздействием солнечного света нагревается и быстро стареет;
пураловым (основа – полиуретан). Выдерживает воздействие агрессивных веществ и солнечного света. Идеальный вариант для устройства кровли;
ПВДФ . Долговечный, химически нейтральное покрытие.

Стандартные размеры и технические характеристики кровельного профнастила

При выборе кровельного профнастила следует ориентироваться на его размеры. Компании-производители предлагают материал с различными геометрическими параметрами. Предлагаем познакомиться со стандартными размерами, чтобы вам было проще выбрать нужные листы.

Размеры профлиста для крыши: длина и ширина – главные параметры при расчете нужного количества

Для изготовления профнастила используется листовой прокат шириной 1250 мм. Окончательные размеры профлиста для крыши, его длина и ширина, зависят от конфигурации и высоты формируемого профиля и требований, предъявляемых к геометрическим параметрам материала. Так, С8 имеет полезную ширину 1,15 м при общей ширине в 1,2 м, а НС35 – 1 м и 1,06 м соответственно.

Длина готовых листов может достигать 14 м. Из-за увеличения транспортных расходов такой материал не приобретают, отдавая предпочтение листам длиной 2 м, 3 м или 6 м.

Толщина профнастила для крыши: основные размеры

Производители предлагают профнастил для крыши различной толщины. Для изготовления используются металлические листы толщиной 0,45 – 1,2 мм.

Внимание! Чем больше толщина, тем дольше прослужит профнастил и более надежен будет в эксплуатации.

Решая, какой толщины выбрать профлист для крыши, следует учитывать, что более толстый материал имеет более высокую стоимость и вес. В первом случае возрастают затраты на отделку крыши, а во втором – нагрузка на несущие конструкции.

Внимание! Не следует приобретать для кровли профлист большей толщины, чем указано в проектной документации: это может негативно отразиться на характеристиках стропильной системы.

Форма и высота волны оцинкованного профнастила для крыши

Конфигурация предлагаемого производителями профнастила зависит от его вида. Высота

Как рассчитать профнастил на крышу: калькулятор

Профнастил с полимерным покрытием широко применяется для устройства кровли частных домов и хозяйственных построек. Прежде чем закупать материал для крыши, нужно определиться с размером листов и правильно рассчитать их количество. Для этого можно воспользоваться онлайн калькулятором или выполнить вычисления вручную.

Оптимальный способ – сделать несколько вариантов расчета и сверить результаты.

Размеры листа профнастила

Особенность профнастила в том, что при разной отпускной длине листа, его ширина у каждого вида профиля постоянная. В некоторых случаях ширина (около 1 м) может оказаться больше длины (начинается от 50 см). Поэтому шириной считают размер листа поперек профиля.

Полная и рабочая ширина

Ширина указывается двумя цифрами: большее значение — полный размер, меньшее значение — рабочая (полезная) ширина. Практический смысл рабочей ширины — облегчить расчет количества листов по ширине ската. Именно этот размер означат какой просвет накрывает каждый лист с учетом перехлеста с соседним.

Обычно боковой нахлест равен половине волны профиля. У профилей с водосточной канавкой рабочая ширина выбирается с таким условием, чтобы последующий лист перекрывал канавку предыдущего.

Но не всегда рабочую ширину можно принимать в расчетах в качестве исходной величины. В случаях, когда профнастил укладывают на крышах с малыми уклонами (меньше 8°) без использования специальных уплотнителей, рекомендуют применять более широкий нахлест — шаг волны.

Тип профиля	Полный размер, мм	Рабочая ширина, мм
C10	1180	1150
C20	1165	1110
C21	1051	1000
C44	1047	1000
HC35	1060	1000
H60	902	845
H75	800	750

Длина листа

Длина кровельного профлиста толщиной 0.5 — 0.6 мм бывает от 0.5 м до 10 м. Обычно его отпускают уже нарезанным по длине, указанной заказчиком. В тех случаях, когда длина ската больше максимального размера листа, который есть в каталоге производителя, профнастил укладывают с горизонтальным нахлестом (наращивают по длине).

Монтаж с горизонтальным нахлестом также рекомендуют, если длина листа больше 5-6 м — легче поднимать, укладывать и меньше риск повреждения покрытия.

Рекомендации по минимальному размеру нахлеста у производителей разные. Например, у компании RUKKI (Финляндия) он равен 20 см, у компании Квин (Пермь, Россия) — 10 см.

Принцип расчета для прямоугольного ската

Наиболее простой расчет профнастила у следующих видов крыш:

односкатные в одном или двух уровнях;
двухскатные крыши;
ломаные или мансардные крыши (с фронтоном).

Расчет проходит по такому алгоритму:

Шаг 1. Замеры кровли

Измеряют ширину ската (W) по коньку или карнизу и длину ската (L) от карниза до конька. Для асимметричных и многоуровневых крыш размеры берут по каждому скату.

Шаг 2. Расчет количества горизонтальных рядов

Для этого нужно ширину ската (W) разделить на рабочую ширину профнастила и округлить в большую сторону. Если длина ската не превышает соответствующий размер листа, то это и будет искомое количество листов.

Пример: Измеренная ширина ската составляет 8 метров. Для расчета числа рядов на одном скате следует ширину ската разделить на рабочую ширину листа профнастила, которая для профиля С21 составляет 1 метр.

N = 8 м / 1 м = 8 рядов

Шаг 3. Расчет количества листов в одном ряду

Если длина ската больше 5 — 6 метров, то вычисляют количество листов (K) и их длину. К длине ската (L) с учетом карнизного свеса добавляют размер нахлеста (или двух) и делят на равные части. Сумма «частей» равняется количеству листов расчетной длины.

В конце надо умножить кол-во рядов (N) на кол-во листов в ряде (K) для каждого ската и полученные результаты сложить.

Калькулятор

Принцип расчета профнастила для сложных крыш

Для сложных видов крыш расчет профнастила обычно проводят с помощью специальных программ (методик). Общий принцип расчета остается прежним — для каждого ската количество листов считается отдельно. Для этого делают их чертежи (в общем для всех масштабе), и «разбивают» каждый элемент на простые фигуры.

Для симметричных четырехскатных, шатровых и вальмовых крыш скаты имеют правильную форму в виде равнобедренных треугольников или трапеций. Асимметричные крыши и сложные кровли с ендовами (разжелобками) могут иметь скаты в виде неправильных треугольников и параллелограммов.

Трапеция или параллелограмм:

Фигуру делят на прямоугольник и два прямоугольных треугольника.
Количество профнастила для прямоугольника рассчитывают путем деления основания на рабочую ширину листа, а далее по описанному выше алгоритму.
Основание прямоугольного треугольника делят на отрезки, равные рабочей ширине листа, и от каждой точки отбивают перпендикуляр. Длина первой полосы профнастила равна катету (такая же как у прямоугольника), длина каждой следующей полосы определяется по точке пересечения перпендикуляра с гипотенузой.

Треугольники:

От вершины, что у конька, к основанию опускают перпендикуляр (это длина первой полосы). Откладывают по основанию вправо и влево половину рабочей ширины профнастила.
От границ первой полосы по основанию делают отметки с расстоянием друг от друга, равным размеру рабочей ширины. От каждой точки отбивают перпендикуляры к стороне треугольника. Каждая точка пересечения будет задавать длину следующей полосы.

Результаты расчетов всех скатов крыши суммируют. Определяют количество листов профнастила для каждого размера длины и формируют заказ.

Примечание. Расход кровельного материала для симметричных видов крыш можно оптимизировать за счет использования части обрезков на противоположном скате такой же формы.

толщина, размеры листа, виды, назначение

Прочный, легкий и недорогой гофрокартон, который до сих пор назывался профлист, сегодня нашел широкое распространение и завоевал популярность у многих потребителей. Из этого материала можно построить гараж, склад или киоск. У профнастила много разновидностей, с помощью одной из них всегда можно обшить стеной, возвести перегородку или забор, легко построить крышу.

Однако высокая прочность и декоративность — не единственные качества, ради которых стоило бы выбрать этот материал.Ведь его еще довольно легко транспортировать, а по приезду на место можно укрепить лист с помощью саморезов на несколько часов.

Основные виды

Профнастил, толщина которого может быть разной, имеет общую черту, присущую всем типам профиля. Это покрытие может быть простым или полимерным. Под простым покрытием следует понимать слой оцинковки.

Даже в процессе производства на материал может быть нанесено прочное декоративное полимерное покрытие.Рассматривая разновидности профиля, можно отметить, что он имеет свою глубину, форму и ширину. Эти особенности определяют прочность и жесткость листа, что дает возможность использовать профлист в сфере строительства.

Стоит помнить, что профнастил, толщина и размеры которого будут указаны ниже, каждый производитель изготавливает по своим стандартам. Это говорит о том, что приведенные выше характеристики могут отличаться.

Назначение профилей C8

Такой лист имеет волнистую поверхность и обладает меньшей прочностью по сравнению с профилями, перечисленными ниже.Ткань может иметь оцинкованное или полимерное покрытие. В продаже такие картины чаще всего бывают коричневого, вишневого, белого, синего или темно-зеленого цвета.

Если у крыши достаточно большой уклон, то из этого материала можно устроить крышу. Применяется в роли облицовки стен и ограждений. Профнастил С8 можно использовать для кровли, если он имеет сплошную обрешетку. Материал может быть использован как конструктивный элемент при возведении временных сооружений и построек, имеющих технологию быстрого строительства.

Этот настил может лечь в основу кровли, если имеет гальванический слой. Купив профнастил, можно уложить его в конструкцию каркаса. Окрашенный лист с оцинкованным защитным слоем можно использовать для возведения ограждающих и панельных конструкций. Дополнительные области применения:

стальные заборы;
облицовка стеновых конструкций;
защитное покрытие стен;
элементы сборных сэндвич-панелей;
элементы композитных сэндвич-конструкций стен, перегородок, полов, имеющие огнезащитные характеристики.

Если речь идет о заборах, то стоит покупать профнастил С8 с гальваническим покрытием, защищенным полимером.

Размеры и характеристики профнастила C8

Профнастил, толщина которого может варьироваться в пределах от 0,5 до 0,7 мм, имеет ширину 1200 мм. Что касается длины, то она варьируется от 0,5 до 12 м. Рабочая ширина листа 1150 мм, высота профиля 8 мм. Шаг профиля эквивалентен 115 мм, а вес 1 м. ^{2 листа} 4.5 кг. Это верно, если толщина составляет 0,5 мм. При толщине 0,7 мм вес 1 м ² составит 6,17 кг.

Назначение профиля C10

Профнастил, толщина которого будет указана ниже, может иметь обозначение C10. В данном случае это гофрированный лист, имеющий пониженную прочность. Гофра имеет форму трапеции, а расцветка и покрытие листа будут такими же, как в описанном выше случае.

Этот вид профилированного листа применяется для машинных помещений с большим углом наклона.Материал можно использовать для возведения заборов, также он подходит для создания быстровозводимых конструкций, хозяйственных построек и для облицовки построек. Профилированный лист используется для изготовления несущих частей, перегородок из сэндвич-панелей, защищающих здания от пожара.

Минимальная толщина профнастила S10 составляет 0,4 мм. Этот материал используют при устройстве крыш, на которые обрешетка укладывается с шагом 0,8 м. Вы также можете рассматривать C10 как структурный элемент при строительстве стальных конструкций различного назначения.

Размеры и характеристики профнастила C10

Профнастил оцинкованный, толщина 0,5 мм, среднее значение. Максимальный параметр толщины 0,8 мм. Что касается длины листа, то она варьируется от 0,5 до 12 м, общая и рабочая ширина листа составляет 1150 и 1100 мм соответственно. Высота профиля эквивалентна 10 мм, а расстояние между профилями 115 мм. Квадратный метр листа толщиной 0,5; 0,6; 0,7; 0,8 весит 4,6; 5,83; 6,33; 7,64 кг соответственно.

Назначение профиля C18

Этот гофрированный картон, толщина которого будет описана в статье, имеет вид волнистого или ребристого материала. Он имеет небольшую толщину, что позволяет довольно просто резать и сверлить. Типы и цвета полимерных покрытий аналогичны описанным выше. Декорируемость довольно высокая, поэтому С18 распространен при обустройстве заборов и заборов. Подойдет профнастил для кровли, на который предварительно уложена обрешетка с шагом 40 см и меньше.Дополнительные области использования:

облицовка потолков;
Отделка стен;
возведение панельных конструкций;
Строительство перегородок.

При использовании профлиста для кровли скат должен быть равен 25 ° или меньше.

Размеры и характеристики профиля C18

Этот кровельный профнастил, длина которого составляет от 0,5 до 12 м, имеет толщину от 0,4 до 0,8 мм. Общая и рабочая ширина листа 1023 и 1000 мм соответственно.Высота профиля 18 мм. При расчете нагрузки на крышу может понадобиться такой параметр, как вес одного квадратного метра. Если толщина листа 0,5; 0,6; 0,7; 0,8, тогда вес одного квадратного метра будет 5,18; 5,57; 7,13 и 8,11 кг соответственно.

Назначение профиля C21

Толщина кровельного профнастила S21 остается такой же, как и в описанном выше случае. Этот материал представляет собой гофрированное полотно, поверхность которого может иметь трапециевидную или ребристую форму.Полотно защищено от коррозии:

призма;
полиэстер;
полиуретан;
пурал.

Я нашел свой вариант C21 для покрытия крыш обрешеткой, элементы которой удалены на 80 см или меньше. Если сравнивать с предыдущими профилями, профлист С21 используется для облицовки и строительства заборов, зданий, хозяйственных построек и сооружений. Материал отличается высокой прочностью, а также универсальностью, что верно по сравнению с предыдущими профилями.

Области применения:

каркасное строительство;
ограждения и панельные конструкции;
конструкции стеновые строительные;
наружные стены малых строений по типу торговых павильонов, подсобных помещений и гаражей;
элементов сборных сэндвич-панелей.

Размеры профильного листа C21

Толщина листа указана выше, длина остаётся и варьируется от 0,5 до 12 м. Общая и рабочая ширина листа 1051 и 1000 мм соответственно.Высота профиля составляет 21 мм, а расстояние между профилями эквивалентно 100 мм. При толщине 0,5; 0,7; 0,8 мм, вес одного квадратного метра 5,14; 7,13; 8,11 кг соответственно.

Разновидности гофрокартона 2 мм по технологии изготовления, высоте и форме профиля, а также материалу

Профнастил 2 мм изготавливается по одной из двух технологий:

холодная прокатка;
горячая прокатка.

В первом случае ГОСТ Р 52146-2003, а во втором — Р 52246-2004.Вы также можете классифицировать этот материал по высоте профиля. Этот параметр изменится, определяющий марку, и достигнет предела от 10 до 114 мм. Погрешность, допускаемая при производстве, составляет от 1 до 2,5 мм.

Если вы купите лист с более высокой гофрой, то вы получите материал повышенной жесткости, который можно использовать при возведении несущих конструкций. Разделить профлист толщиной 2 мм можно также по форме профиля, он может быть:

волнистый;
прямоугольный;
квадрат;
трапециевидная.

В производстве, сталь тонкая, горячеоцинкованная, с алюминиевым покрытием, с алюминиево-кремниевой защитой, с электролитическим цинкованием. Эти виды профнастила изготавливаются из стального проката, который защищен полимерным слоем.

Разновидности профнастила в зависимости от типа защитного покрытия

Наиболее известные покрытия, используемые для защиты профилированного листа, можно разделить на две группы: цинковое или алюмоцинковое покрытие и покрытие полимерными соединениями.Самая простая защитная основа — оцинковка. Изготовлен горячим способом. Это говорит о том, что лист погружают в расплавленный цинк, стремясь создать слой толщиной от 25 до 30 микрон.

От агрессивных веществ защищает алюминиево-цинковое покрытие. Он более стойкий, называется еще гальвалюмом. В составе три компонента: цинк, алюминий и кремний. Последнее необходимо для

толщина, размеры листа, виды, назначение

Однако высокая прочность и декоративность — не единственные качества, ради которых стоило бы выбрать этот материал.Ведь его еще довольно легко транспортировать, а по прибытии на место вы сможете укрепить лист с помощью саморезов в течение нескольких часов.

Основные виды

Назначение профилей C8

стальные заборы;
облицовка стеновых конструкций;
защитное покрытие стен;
элементы сборных сэндвич-панелей;
элементы композитных сэндвич-конструкций стен, перегородок, полов, имеющие огнезащитные характеристики.

Если речь идет о заборах, то стоит покупать профнастил С8 с гальваническим покрытием, защищенным полимером.

Размеры и характеристики профнастила C8

Назначение профиля C10

Этот вид профилированного листа применяется для машинных помещений с большим углом наклона.Материал можно использовать для возведения заборов, он также подходит для создания сборных конструкций, хозяйственных построек и для облицовки построек. Профилированный лист используется для изготовления несущих частей, перегородок из сэндвич-панелей, защищающих здания от пожара.

Размеры и характеристики профнастила C10

Назначение профиля C18

облицовка потолков;
Отделка стен;
возведение панельных конструкций;
Строительство перегородок.

При использовании профлиста для кровли скат должен быть равен 25 ° или меньше.

Размеры и характеристики профиля C18

Назначение профиля C21

призма;
полиэстер;
полиуретан;
пурал.

Области применения:

каркасное строительство;
ограждения и панельные конструкции;
конструкции стеновые строительные;
наружные стены малых строений по типу торговых павильонов, подсобных помещений и гаражей;
элементов сборных сэндвич-панелей.

Размеры профильного листа C21

Разновидности гофрокартона 2 мм по технологии изготовления, высоте и форме профиля, а также материалу

Профнастил 2 мм изготавливается по одной из двух технологий:

холодная прокатка;
горячая прокатка.

Если вы купите лист с более высоким рифлением, то вы получите материал с высокой жесткостью, около

Калькуляторы кровли онлайн + 3D: ферма, уклон, стропила, площадь

Калькуляторы кровли онлайн: стропильная система, площадь, уклон, все материалы

У каждого архитектора и профессиональной строительной компании есть программа для расчета кровли.

Однако эта программа будет полезна землевладельцам, которые решили строить свои дома самостоятельно и которым нужен калькулятор кровли. Кроме того, от точности расчета зависит устойчивость конструкции крыши, ее внешний вид и фасад.

Каждый онлайн-инструмент расчета кровли на нашем сайте дает пользователю возможность точно рассчитать количество материалов, необходимых для строительства выбранного типа крыши, а также проверить правильность рассчитанной стропильной системы кровли и других элементов конструкции.

В настоящее время возможен расчет односкатной, двускатной, мансардной и вальмовой кровли, а также стропил и деревянных ферм. Расчет конструкции крыши павильона будет возможен в ближайшее время.

Основные отличия наших калькуляторов и программ кровли от других аналогов

Нет необходимости скачивать строительные калькуляторы на свой компьютер — это главное отличие от многих подобных платных программ.

Все необходимые расчеты выполняются с использованием тщательно откалиброванных сложных алгоритмов расчета. Результаты представлены в доступной форме (технический чертеж и таблица с основными расчетными размерами выбранного типа кровли).

Технический чертеж крыши сэкономит много времени на создание подобного собственного проекта.

Реализованная в калькуляторе 3D визуализация конструктивных элементов кровли и стропильной системы необходима для наглядного представления будущего сооружения.Само собой разумеется, что 3D визуализация будущего сооружения чрезвычайно важна и полезна при строительстве.

Еще одно неоспоримое преимущество — вы можете добавить страницу сайта с калькулятором кровли нужного типа в закладки в любом браузере и использовать ее по своему усмотрению. Вы можете скачать результат расчета в любом формате или распечатать.

Онлайн-инструмент «Расчет кровли» выполнен на основе строительных норм, Строительных норм и ГОСТов, принятых в России и во всем мире, в соответствии с международными практиками современного строительства.

Просто введите размеры и получите точный расчет крыши.

От пользователя не требуется никаких знаний в области строительства или размышлений о том, как рассчитать крышу, чтобы избежать затрат.

Вам просто нужно правильно ввести основные измеряемые параметры (ширину и длину крыши, высоту или желаемый угол крыши) и выбрать тип кровельного материала и тип кровли.

Все расчеты, такие как расчет площади крыши, длины стропил или количества прогонов — вся эта информация будет представлена всего за несколько секунд.

Профнастил Выбор и использование. Звоните

Руководство по кровле для жилых домов

Руководство по кровельным покрытиям для жилых домов СОДЕРЖАНИЕ Деталь здания и аксессуары…… 1 Введение панели и обращение с ней …… 2 Резка и обрезка …. 3 Подготовка крыши ….. 3 Наклон крыши ….. 3 Переливание кровли …

Дополнительная информация РУКОВОДСТВО ПО УСТАНОВКЕ МЕТАЛЛИЧЕСКОЙ КРОВЛИ
РУКОВОДСТВО ПО УСТАНОВКЕ МЕТАЛЛИЧЕСКОЙ КРОВЛИ MIGHTY-RIB PBR (R-Panel) Независимо от того, является ли ваш проект кровли новой установкой или заменой кровли, а также является ли ваше здание жилым, коммерческим или сельскохозяйственным,
Дополнительная информация ПРАВИЛА ЗДОРОВЬЯ И БЕЗОПАСНОСТИ j
Сентябрь 2012 г. СПРАВОЧНИК ПО ЗДОРОВЬЮ И БЕЗОПАСНОСТИ j МАТЕРИАЛЫ, СОДЕРЖАЩИЕ АСБЕСТ ИДЕНТИФИКАЦИЯ, УДАЛЕНИЕ И УТИЛИЗАЦИЯ АСБЕСТА, СОДЕРЖАЩИХ МАТЕРИАЛЫ ИЗ КРЫШ И СТЕН ЗДАНИЙ 1.ВВЕДЕНИЕ В течение
г. Дополнительная информация РУКОВОДСТВО ПО ПРИМЕНЕНИЮ ПАНЕЛИ
РУКОВОДСТВО ПО НАНЕСЕНИЮ ПЛИТЫ СОДЕРЖАНИЕ 01. Общие условия 01. Требования к материалам 02. Условия 07. Оценка требований к черепице 08. Подготовка крыши 10. Укладка кровли E версия 2006 ОБЩИЕ УСЛОВИЯ
Дополнительная информация Руководство по установке, апрель 2016 г.
Руководство по установке Апрель 2016 г. ВВЕДЕНИЕ Cedral Lap и Cedral Click Идеальная, не требующая особого ухода и не подверженная гниению альтернатива традиционной облицовке.Внешний вид натурального дерева, простота монтажа
Дополнительная информация Убифлекс. Несвинцовая мигающая система
Ubiflex Несвинцовая система гидроизоляции Ubiflex несвинцовая гидроизоляция Ubiflex — это несвинцовый водостойкий гидроизоляционный материал, который можно использовать в большинстве приложений, где свинец традиционно используется для обеспечения защиты от атмосферных воздействий
Дополнительная информация Технологии в лучшем виде.Преимущества
Защитить то, что находится под вашей крышей от непогоды, — это сама простота с рубероидной кровельной черепицей. Кровельная черепица — идеальная кровля; они привлекательны, просты в установке и идеально подходят для использования
Дополнительная информация Сборная металлическая кровля и сайдинг
Стр. -1-1. ОБЩИЕ ПОЛОЖЕНИЯ 1.1. Описание Эта спецификация вместе с чертежами охватывает меблировку всех материалов, продуктов, оборудования, аксессуаров, инструментов, услуг, транспортировки, труда и надзора
Дополнительная информация Инструкции по установке Двойное подвешивание, одинарное подвешивание, створка, навес, раздвижная, изображение и формы Безударные и ударопрочные окна с ребрами жесткости
Инструкции по установке Двойное подвешивание, одинарное подвешивание, створка, навес, раздвижная, изображение и формы. Ударопрочные и ударопрочные окна с ребром гвоздей americancraftsmanwindows.com Требования к проекту: Читать
Дополнительная информация Руководство по установке черепицы
Руководство по установке черепицы Приступая к работе Стремясь улучшить окружающую среду, NewTech производит кровельную черепицу, которая на 90% состоит из переработанного постиндустриального пластика. Производство
Дополнительная информация Промышленная кровля и облицовка
Промышленная кровля и облицовка Поддержка промышленных кровель с помощью продуктов, аксессуаров, инноваций и консультаций.Когда работа должна быть выполнена правильно Содержание Введение и услуги 4 Single Skin Metal
Дополнительная информация Кровельное освещение и остекление
ПОЛИЭСТЕРНЫЙ ЛИСТ Кровельное освещение и остекление safelight ultra standard экономичный 02 Кровельное освещение и остекление Trilite — это линейка полупрозрачных стеклопластиковых кровельных листов и остекления из полиэстера,
Дополнительная информация Инструкции по установке окна
Осторожно! Правильные методы установки окон в полнокадровом исполнении или встраиваемых приложений имеют решающее значение для достижения проверенных характеристик окна и долгосрочного использования и экономии энергии для
. Дополнительная информация K2 КАМЕНЬ НАТУРАЛЬНЫЙ Шпон
ВВЕДЕНИЕ ЧТО ТАКОЕ НАТУРАЛЬНЫЙ ТОНКИЙ КАМЕНЬ K2? Покрытие Natural K2 Stone — это настоящий камень толщиной 1 дюйм, что делает его достаточно легким для использования в качестве облицовки.Иногда называют тонким шпоном, тонким
Дополнительная информация Глава 9: УСТАНОВКА КРЫШИ
9.1 ЗАЩИТА ОТ УТЕЧЕК (ЗАЩИТА ОТ ЛЬДА И ВОДЫ) 9.2 ПОДКЛАДКА ПАНЕЛИ 9.3 УСТАНОВКА ФАРТУРА И ДВУСТОРОННЕЙ КРАСКИ 9.4 УСТАНОВКА ПАНЕЛИ 9.5 Вентиляционное отверстие и крышка для конька Инструменты, необходимые каждому добровольцу: молоток (16 унций
) Дополнительная информация Раздел Страница Раздел Страница
Western States Western Rib Panel Установка, обшивка и подробное руководство по чертежам в магазине Оглавление Страница раздела Страница раздела Примечания для проектировщиков / установщиков..1 Размещение и выбор крепежа. 2-3 Позиция
Дополнительная информация инструкция по применению
Инструкции по применению АРХИТЕКТУРНАЯ КОЛЛЕКЦИЯ ГРУНТОВАННЫЙ ПРОФИЛЬ 120 СЕРИИ ОБОЛОЧКА ОБОЛОЧКИ (D5, T4, D8, T5, Q4) Общие положения На момент изготовления сайдинг соответствует или превосходит стандарты качества, установленные
Дополнительная информация КЛАДКА И КИРПИЧ
КЛАДКА БЛОКА И КИРПИЧА Продукты, выделенные в этом разделе: Строительная смесь SAKRETE Тип N Строительная смесь SAKRETE Тип S Основы укладки кирпича и блока Первый шаг в строительстве кирпичной или блочной стены — построить
Дополнительная информация Фасады, которые служат дольше
Фасады, которые служат дольше — умнее Джеймс Харди — мировой лидер в производстве строительных материалов из фиброцемента.Основанная в 1888 году с неизменным набором ценностей, мы выросли и достигли товарооборота
. Дополнительная информация ИНСТРУКЦИИ ПО УСТАНОВКЕ
ИНСТРУКЦИИ ПО УСТАНОВКЕ Фонари Эти инструкции следует использовать для: Установка постоянной струйной вентиляции: Строительство и гидроизоляция деревянного бордюра: Собственная установка и гидроизоляция
Дополнительная информация G VYCOR DECK PROTECTOR
G VYCOR DECK PROTECTOR Самоклеющиеся гидроизоляционные прокладки Направляющие ПАЛУБЫ И ДЕТАЛЬНЫЕ УЧАСТКИ Подрядчика Для более долговечной деки установите Grace Vycor Deck Protector.ОТ ПРОИЗВОДИТЕЛЕЙ G Ice & Water Shield What Self-Adhered
Дополнительная информация Системы плоской кровли Epdm
Epdm Flat Roofing Systems EDPM может быть полностью приклеен, уложен и балластирован или прикреплен механически, в зависимости от существующей крыши и ее предполагаемого использования. Это относится к крышам, подлежащим ремонту, и
Дополнительная информация ЧАСТЬ 1 ОБЩИЕ ПОЛОЖЕНИЯ 1.1 РАЗДЕЛ ВКЛЮЧАЕТ
J-1 Раздел 09110 Спецификация на длинную форму ВНУТРЕННЯЯ МЕТАЛЛИЧЕСКАЯ ШПИЛЬНАЯ КАРКАСКА Эта секция включает в себя легкую, обычно толщиной 0,036 дюйма (0,9 мм) или более легкую, несущую осевую нагрузку металлическую стойку с металлической стойкой, включая
Дополнительная информация .
