Обвязка скважины для индивидуального водоснабжения

Автор Монтажник На чтение 9 мин. Просмотров 3.9k. Обновлено 15.06.2020

После буровых работ и устройства колодцев и скважин принимают меры по подключению к ним погружных или поверхностных электронасосов. Мероприятия состоят в монтаже инженерных сооружений и необходимого технического оборудования и носят название обвязка скважины.

Данные работы во многих случаях можно выполнить своими руками, но существует довольно много факторов, которые нужно учитывать при принятии решений и проведении инженерных работ. Основным мероприятием при эксплуатации насоса и водопроводной системы является их защита от промерзания в зимнее время и удобство обслуживания насосной системы и оборудования.

Рис.1 Установка погружного насоса в скважину – схема

Схема водоснабжения частного дома из скважины

Организация водоснабжения частного дома включает в себя несколько обязательных элементов, без которых не обходится любая водозаборная система. Основными из них являются:

• Электронасос. Это может быть погружной глубинный или поверхностный насос в составе станции, когда уровень воды довольно высок, чаще всего для забора жидкости используются центробежные виды.
• Скважинная обсадная труба с системой крепления насоса. Здесь также существует несколько вариантов в виде скважинного оголовка, адаптера или обычной трубы от поверхностного электронасоса, помещенной в скважину.
• Помещение для размещения насосного оборудования. Это может быть приямок, кессон, небольшой сарай на поверхности или отдельная комната внутри жилого дома.
• Трубопровод. Обычно в качестве труб используются изделия из полиэтилена низкого давления (ПНД), опущенные в землю на глубину, исключающую их промерзание.
• Автоматика. Она состоит из системы фильтров, реле давления и холостого хода, гидроаккумулятора, манометра, при использовании поверхностного насоса для скваины все перечисленные узлы входят в состав насосной станции.
• Приборы для управления подачей воды. Подключение пользователей к источнику водоснабжения происходит при помощи различных фитингов, муфт, шаровых кранов.

Рис. 2  Схема обвязки скважины с установкой автоматических приборов

Варианты разводки воды в частном доме

Известны два основных способа подключения потребителей к водопроводу, при выборе варианта учитывается потребляемый объем воды и необходимое давление в системе.

Последовательное (тройниковое) подключение. Схема состоит из общей трубы горячего и холодного водоснабжения, от которой с помощью тройников происходит подача воды потребителю, отличается экономичностью и простотой монтажа. Ее недостаток – резкое падение температуры при подключении к линии нескольких потребителей, причем давление воды в системе у последнего из них будет намного ниже нормы.

Параллельное (коллекторное) соединение. При данном способе трубы проводятся отдельно от общего коллектора к каждой точке потребления. Система отличается равномерностью давления воды и температуры на всем протяжении, но требуют большого количества труб, что усложняет монтаж и обходится дороже предыдущего варианта.

Рис. 3 Последовательная и параллельная разводка воды

Что такое обвязка и общие требования

Правильное бурение скважин и водоснабжение являются наиболее ответственными работами для организации комфортабельного проживания в загородной местности без централизованного водообеспечения, при этом основными из них является обвязка скважин. Под обвязкой понимают проведение инженерных работ по эффективному подключению к водопроводной магистрали и удобной эксплуатации насосного оборудования.

Обычно при качественном проведении данного вида работ решают следующие задачи:

• Погружают электронасос на требуемую глубину в скважинное отверстие, закрепляя его тросом на оголовке или крышке адаптера вместе с кабелем питания. (Обратите внимание, что трос должен быть качественным и исключать обрыв и застревание насоса в шахте скважины.)
• Подключают напорную трубу от электронасоса к водопроводной магистрали.
• Защищают обсадную трубу от попадания в нее внешних осадков и мусора.
• Обустраивают безопасное и защищенное помещение, в котором можно эффективно эксплуатировать насосное оборудование.
• Защищают водопроводную линию от замерзания в зимнее время.

Рис.4 Обвязка скважины при поверхностном расположении устья обсадной трубы

Обвязка скважины на воду при подключении трубопровода

Обвязать скважину на воду можно несколькими способами, при этом в расчет принимается финансовая составляющая работ, климатические условия, качество монтажа и параметры скважины, вид насосного оборудования.

Открытый (летний вариант)

Самый бюджетный способ обвязать скважину на воду, подходит для тех, кто бывает в загородном доме или на даче только в теплое время года, при его устройстве проводят следующие работы:

• Обрезают верхний конец обсадной трубы, оставляя небольшой участок над поверхностью земли.
• Прикрепляют к устью оголовок, на который подвешивают электронасос с тросом, кабелем питания и обрезанным напорным трубопроводом.
• При помощи переходных муфт подключат к электронасосу водопроводную линию и подают на него питающее напряжение, при этом трубы и кабель питания располагаются на поверхности.

Летнее подключение имеет массу недостатков, к которым можно отнести плохую защищенность в зимнее время от замерзания, расположение мешающих труб на поверхности, высокую степень риска при кражах. При использовании погружного глубинного электронасоса все оборудование придется располагать в доме или закрытом сарае, что также не слишком удобно.

Иногда домовладельцы используют летний вариант зимой, проводя внутри водопроводной линии нагревательный электрокабель, закапывая трубопровод в землю на небольшую глубину или защищая его от холода различными утеплителями.

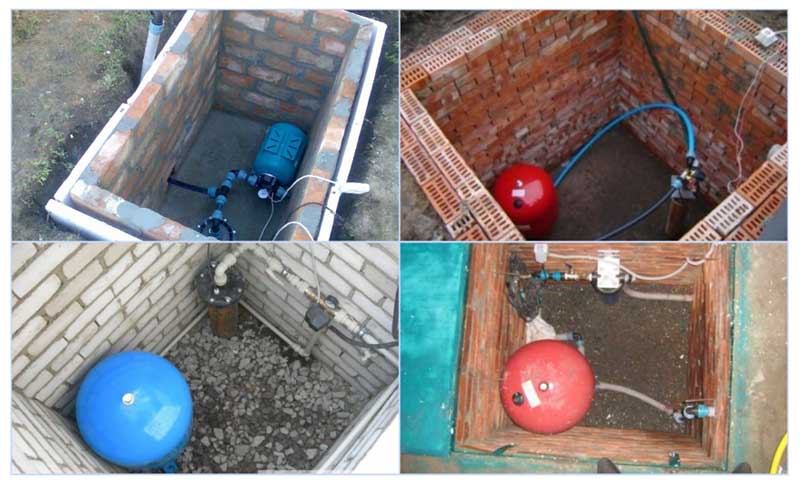

Рис.5 Обвязка скважины при помощи приямка

Приямок

С помощью приямка обеспечивают лучшую защиту и обвязку скважины, чем при летнем варианте, обустройство приямка состоит из следующих этапов:

1. Выкапывают яму нужной глубины для защиты магистрали от зимнего холода (глубина промерзания грунта в московской области может достигать 1,5 метра).
2. Ее стенки закрывают кирпичной кладкой, керамзитобетоном, газосиликатом или бетонируют с использованием опалубки.
3. По окончании укладки стены при возможности закрывают наружной гидроизоляцией в виде керамзита или гравия, иногда их утепляют, скрывая утеплитель под внутренней обшивкой или прикручивая его к стенам в случае применения Пеноплекса.
4. Верх ямы закрывают бетонной плитой с люком, иногда используют металлическую конструкцию, пол засыпают щебнем, смесью песка с гравием, реже делают стяжку.

При монтаже приямка следует внимательно относиться к уровню грунтовых вод – его слабая защищенность от влаги приведет к постоянному затоплению ямы, по этой же причине в приямке не рекомендуется устанавливать насосное оборудование.

Подключение электронасоса к источнику водозабора производят посредством стандартного скважинного оголовка, водопроводная магистраль при этом проходит под поверхностью земли.

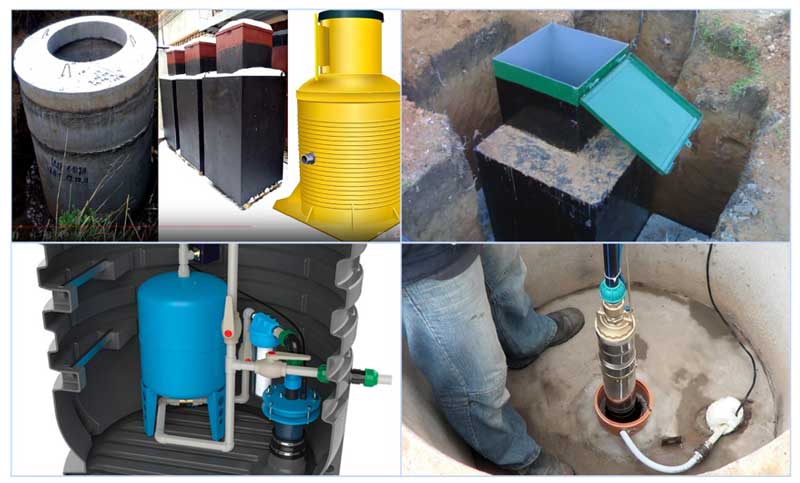

Рис.6 Виды кессонов и примеры устройства ям

Устройство кессона для водоснабжения частного дома от скважины

Популярным способом обвязки скважины является монтаж кессонной ямы, при этом различают три основных способа ее обустройства:

1. При помощи бетонных колец. Самый дешевый вид из кессонов, монтируется нескольких бетонных колец с люком в верхней части, основным недостатком является слабая герметичность, приводящая к пропусканию воды, которую напитывает бетонная поверхность. Дно кессонной ямы обычно закрывают стяжкой, при этом ее устройство имеет следующие преимущества:

• Более простой и быстрый монтаж в отличие от приямка.
• Внутрь кессонной ямы можно помещать автоматику и насосное оборудование.
• В зависимости от устанавливаемого оборудования можно подобрать любой размер и глубину.

2. Металлические кессоны. Устройство из металла обойдется дороже бетонных конструкций, при этом оно отличается более высокой герметичностью, для защиты от коррозии металл обязательно покрывают снаружи гидроизоляцией. При наличии сварочного аппарата металлический ящик можно сварить самостоятельно.
3. Пластиковые. На сегодняшний день это самое дорогие виды, отличаются высокой герметичностью, большим сроком службы, хорошей теплоизоляцией конструкции. Как и в предыдущих видах, верхняя часть обсадочной трубы скважины закрываются оголовком, на котором крепится электронасос с питающим кабелем и напорной трубой.

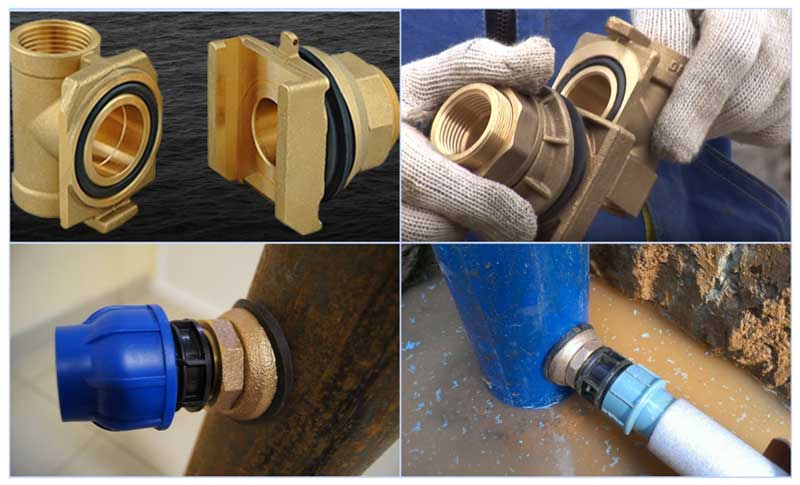

Рис. 7 Конструкция адаптера

Скважинный адаптер

Данное устройство разработано относительно недавно и позволяет обойтись без установки дорогостоящих кессонов, правда насосное оборудование и автоматику для подъема воды придется располагать в отдельном сарае или жилом помещении. Преимуществом метода помимо высокой дешевизны можно считать возможность полностью скрыть под землей обсадную трубу и место расположения скважинного насоса для воды.

При монтаже адаптера выполняют следующие операции:

1. Обрезают скважинную обсадную трубу по уровню земли и откапывают ее на глубину около 1,5 метра.

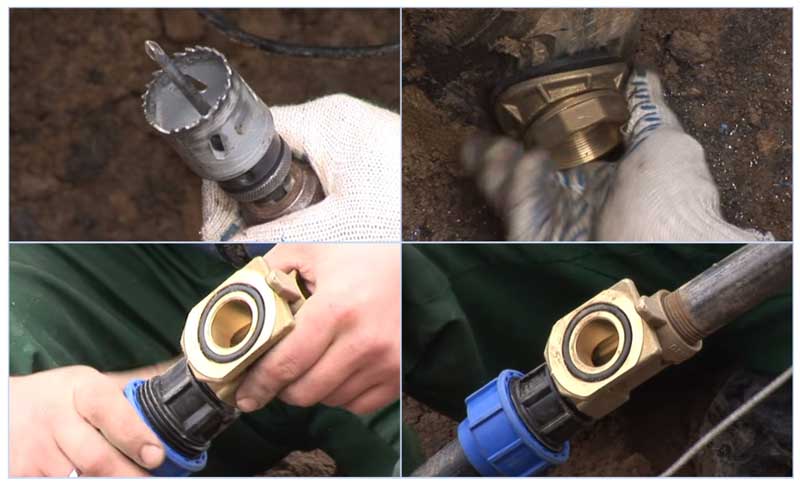

2. Вырезают специальной коронкой по металлу в стенке трубы отверстие для установки адаптера.
3. Прикручивают адаптер с наружной стороны, а погружной насос через переходную муфту опускают в скважину с помощью длинной напорной трубы, к которой он прикручен.
4. При достижении заданной глубины водозабора обрезают напорную трубу электронасоса и крепят к ней вторую часть адаптера под названием ласточкин хвост.

Рис. 8 Установка адаптера для скважины

5. Опускают соединение в скважину до соприкосновения с ранее установленной первой частью адаптера и защелкивают в разъеме, при этом напорная труба электронасоса автоматически герметично соединяется с водопроводной линией за счет резинового уплотнения на ласточкином гнезде
6. Откручивают металлическую трубу, при помощи которой адаптер опускали в скважину, затем засыпают вырытую яму около обсадной трубы.

При монтаже адаптера устье обсадных труб не закрепляют бетоном, что ухудшает эксплуатационные свойства скважины. К тому же крепление адаптера, на который подвешивают тяжелый электронасос вместе с напорным шлангом и столбом поднимаемой воды, является не слишком надежным, обычно эту процедуру делают при двойных обсадных трубах с наружной металлической.

Рис.9 Гидроаккумулятор и подвод трубопровода

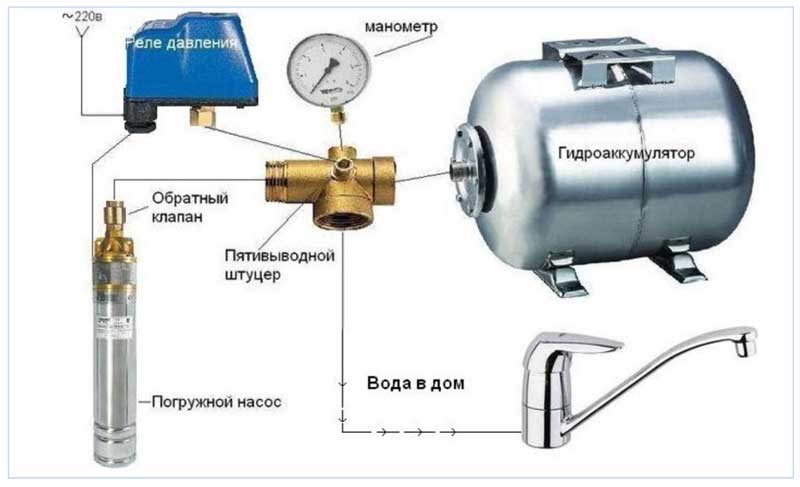

Схема подключения и обвязка гидроаккумулятора

Для надежной эксплуатации насоса его подключают к автоматической системе управления, состоящий из реле, манометра и гидроаккумулятора. Гидроаккумулятор является наиболее массивным элементом и выполняет в системе следующие функции:

• Предотвращает появление гидравлических ударов во время циклов включения отключения насоса.
• Сокращает время включения электронасоса, увеличивая тем самым срок его службы.
• Поддерживает в системе постоянное давление.
• Создает некоторый запас воды при отсутствии водоснабжения.

Выбор оборудования для водозабора подразумевает использование гидравлического бака нужного объема, который рассчитывают с учетом потребления воды, при покупке чаще отдают предпочтение приборам баллонного типа.

При монтаже гидроаккумулятор должен находиться рядом с основными приборами автоматики, которые подключают непосредственно к входному штуцеру гидробака или для его соединения делается отвод в виде гибкого армированного напорного шланга нужного сечения.

Рис.10 Установка погружного насоса

Обвязка скважины является обязательным условием оптимального функционирования системы водоснабжения. Наиболее популярным видом является использование кессона – такая система защищает водопроводную магистраль от замерзания в зимнее время и в нее можно устанавливать насосное оборудование из объемного гидробака и приборов автоматической системы управления.

Обвязка скважины на воду

Пробурить скважину на территории частного дома или дачи – это только половина дела. Самое главное – обвязка скважины, поскольку от этого процесса зависит дальнейшая эксплуатация оборудования автономно, без участия человека. Именно на этапе подготовки к обвязке продумывают все нюансы водообеспечения жилых помещений, рассчитывают необходимое давление, выполняют монтаж труб и узлов автоматики.

Собственно, о том, как правильно произвести монтаж и на какие нюансы обратить внимание, мы и поговорим в этой статье.

Схема водоснабжения частного дома из скважины

Предположим, что скважина уже есть. Из неё выведен шланг, насос для откачки воды опущен и провод от насоса вставляется в электрическую розетку. Как только мы вставили питающий кабель, включается насос и вода подаётся из шланга. Теперь, чтобы пользоваться водой автоматически, необходимо выполнить обвязку.

Схема обвязки скважины на воду состоит из следующих основных узлов:

1. Шланг соответствующего диаметра. Его задачей является передача воды от насоса к гидроаккумулятору. Диаметр шланга занижать нельзя, поскольку это может привести к прорыву трубы. Соответственно, чем дальше скважина находится от дома, тем мощнее должен быть насос.Под мощностью в данном случае понимается не только объем перекачиваемой жидкости в минуту, но и расстояние, на котором насос способен сохранить рабочее давление. То есть, выбирая оборудование, следует учитывать расстояние не только от точки забора воды и до выхода шланга из земли, но и от приямка до котельной вашего дома.
2. Гидроаккумулятор. Это самый основной узел. В его задачу входит накопление воды с целью снижения количества включений насоса. Перед гидроаккумулятором установлен пятивыводной штуцер, к которому подключается подводящий шланг, сам гидроаккумулятор, реле давления, манометр и основной отвод воды в дом. Соответственно, отводящий шланг от 5-выводного штуцера может приводить в коллектор, который в дальнейшем будет распределять воду по дому, либо в последовательную схему включения.
3. Реле давления. Это один из основных узлов автоматики. Этот узел будет размыкать и замыкать силовой контакт, который подает напряжение на устройство. Это позволит регулировать минимальный и максимальный порог давления воды в контуре.
4. Схема обвязки скважины включает в себя различные фитинги, переходы, краны, муфты и другие узлы. Всё это рассчитывается на этапе проектирования.

Варианты разводки воды в частном доме

Говоря о вариантах разводки, имеют в виду схему подключения источников потребления воды в доме.

Выделяют последовательную и параллельную схему.

При последовательном соединении все источники потребления, например, раковина на кухне, умывальник в ванной и туалете, душевая кабина и прочие узлы соединены последовательно.

Риск такого подключения заключается в снижении давления (о нормативах оптимального рабочего давления воды в водопроводе узнаете здесь). Выгодой обустройства является экономия на трубах и фитингах. Для каждого узла делается свой отвод трубы, устанавливается кран на горячую и холодную воду на случай ремонта.

Смотрите, какие самые частые ошибки допускаются при разводке водопровода в частном доме:

Что касается параллельного подключения, то этот вариант считается наиболее эффективным при постоянном заборе воды. То есть, на каждом узле забора воды в доме давление будет фиксированным. Основным нюансом является сложность в распределении труб, поскольку их много и с ними довольно трудно работать. Здесь наблюдается перерасход материала.

Что такое обвязка и ее общие требования

Обвязка – это обустройство скважины, где планируется установка узла автоматики к предварительно проложенным трубам. Именно поэтому есть общие требования, которые необходимо соблюдать. Например, при обвязке скважины необходимо решить для себя то, когда вы будете ей пользоваться.

Если вы планируете использовать только в летний период эксплуатации, то закапывать трубы не нужно. В случае с зимним вариантом трубы необходимо углубить на величину промерзания грунта, что для центральной части России соответствует нужной глубине в 1,6 м.

Можно закопать чуть более метра, но тогда трубы будет необходимо утеплить.

Следует обустроить приямок. Его глубина должна быть не менее 2 м на случай, если узел автоматики будет установлен на улице.

Специалисты рекомендуют устанавливать автоматику в котельной частного дома или дачи, поскольку здесь меньше сырости, значит, реле давления и прочие узлы прослужат дольше. В тёплом и сухом помещении их проще будет обслуживать на случай ремонта.

Необходимо произвести настройку реле давления. Здесь необходимо выставить минимальный и максимальный порог срабатывания реле. При достижении минимального порога реле замыкает контакты, включается насос и закачивает воду в гидроаккумулятор.

При достижении максимального порога реле давления размыкает контакт и насос выключается. Минимальный порог давления устанавливается на полторы атмосферы, максимальный – порядка 3-4 атмосферы. Всё это сугубо индивидуально и опирается на источники потребления воды в доме.

Необходимо выбрать гидроаккумулятор. Здесь упор делается на ёмкость. Помните, что только половина емкости гидроаккумулятора заполнена водой. То есть, если вы берёте гидроаккумулятор на 100 литров, то лишь 50 литров здесь будет воды, всё остальное пространство заполнено сжатым воздухом.

Как правильно выбрать объем гидроаккумулятора для скважины:

Обвязка скважины на воду при подключении трубопровода

Предлагаем рассмотреть варианты обвязки скважины на воду при подключении трубопровода. Для этого рассмотрим основные этапы обвязки и главные узлы.

Открытый летний вариант

Этот вариант подходит для дачной эксплуатации. Здесь приямок не обустраивают, а лишь надевают оголовок обсадной колонны на трубу, производят правильный монтаж насоса, выводят шланг на поверхность.

Далее, при помощи соединительной муфты, подключают дополнительный шланг, который подводят к гидроаккумулятору либо используют непосредственно по принципу “насос в розетку”.

Вставили насос розетку – вода начинает идти из шланга с напором, характерным для конкретной модели оборудования. Этого будет достаточно для полива огорода.

В летний период обвязка не предполагает углубление шланга в грунт, что потребует слить воду с наступлением заморозков. В противном случае шланг может разорвать под давлением расширяющегося льда.

Приямок

Под приямком понимается углубление около скважины. Как мы и говорили ранее, глубина приямка должна быть не менее 1,6 м, но рекомендовано копать до 2 м. Приямок может быть оборудован из колодезных колец, выложен кирпичом, обустроен при помощи отработанных покрышек грузовых автомобилей либо залит под опалубку.

Всё это осуществимо сделать своими руками, за исключением установки колодезных колец, когда потребуется применять спецтехнику.

Важным условием обвязки приямка является его герметичность, что связано с опасностью талой воды весной.

Подробные рекомендации о том, как самостоятельно сделать скважинный приямок (кессон) из кирпича, бетонных колец и прочих материалов, мы привели в этом материале.

Устройство кессона для водоснабжения частного дома от скважины

Самый простой и доступный способ обвязки кессона (приямка) скважины на территории частного дома – это выложить его из красного рядового кирпича. Кладется в один кирпич, предварительно выкопав траншею нужного размера.

Выкапывают на глубину до 2 м, сторонами прямоугольника порядка 1-1,5 метров. Этого достаточно для удобства во время земляной работы и дальнейшей установки оборудования (рекомендации о том, как правильно выбрать оборудование для скважины с кессоном, мы приводили в отдельной статье). Кессон накрывается плитой, в которой делают отверстие для люка. Далее обсадную часть выступающей трубы срезают, устанавливают оголовок скважин и выполняют монтаж насоса.

Скважинный адаптер

Говоря о скважинном адаптере, имеют в виду угловой переход, который позволяет направить шланг из колонны скважины непосредственно в дом. Зачастую этот элемент либо устанавливают отдельно, либо он уже встроен в оголовок скважины. Его основная задача заключается в герметичности поворота, что особенно актуально при обустройстве незамерзающего водопровода. Монтаж скважинного адаптера выполняется в приямке.

Пример обвязки скважины на воду:

Схема подключения и обвязка гидроаккумулятора

Предположим, что обвязка гидроаккумулятора будет выполнена в котельной частного дома. То есть, у нас пришёл шланг от одной из частей адаптера.

Здесь мы устанавливаем вводной кран, предварительно установив переход с пластика на металл. Все соединения, особенно резьбовые, должны быть герметизированы путем использования специальной сантехнической пасты и льна.

Поверх крана устанавливаем штуцер на 5 выводов. Далее к одной из частей штуцера без заужения диаметра трубы производят монтаж гидроаккумулятора. Он одновременно будет получать воду и, после того как насос отключился, будет отдавать воду обратно в контур. Так как на насосе стоит обратный клапан, вода не будет уходить под землю.

Настраивая давление гидроаккумулятора, убедитесь в том, что эта величина ниже значений давления насоса.

К другому выводу штуцера подключают реле давления. Это устройство будет включать и отключать насос. Также сюда подключают манометр, позволяющий визуально контролировать давление внутри замкнутого контура. К оставшемуся выводу подключают рабочий контур частного дома, где зачастую выбирается последовательная схема соединения. На каждой из отводов необходимо установить кран, что позволит отключить крыло на случай ремонта.

Схема обвязки скважины: понятие и принцип монтажных работ

Схема обвязки скважины зависит от сезона. Если требуется постоянное обустройство, то надо учитывать тип скважины, её мощность, место расположения. На дачах вполне хватит летней обвязки, а в частных домах придётся позаботиться и о зимнем водоснабжении. Поэтому потребуется особый подход, о котором сейчас будет рассказано. И первое, что необходимо сделать – установить кессон.

Что такое обвязка?

Под обвязкой подразумевают монтаж различного оборудования для полноценной подачи воды в дом. Такое оборудование включает в себя:

Монтаж кессона

Для оборудования колодца, то есть для её обустройства, первым делом требуется установить кессон. Делается он в грунтовом углублении, и может быть как квадратной, так и цилиндрической формы. Изготавливается из самых различных материалов – пластика, бетона, нержавеющей стали. Основное его назначение — предотвратить замерзание воды и обеспечить полную герметичность колодца. В кессоне устанавливается гидроаккумулятор

, насосная станция и другое оборудование. В зависимости от этого он может быть самого разного размера.

Установка кессона осуществляется на глубине ниже уровня промерзания почвы, а это примерно 1,5 метра.

Проще говоря, на ту же глубину, на которую прокладываются трубы для постоянного водоснабжения дома. Это устройство нужно только для абиссинских шахт, расположенных в подвальных помещениях. Выкапывание отверстия под его установку надо начинать до начала буровых работ. По окончанию обсадных работ проводится бетонирование стенок кессона, его утепление и герметизация.

На дне кессона делается подушка из песка и гравия. Нужно это для того, чтобы ливневые воды, попадающие в него, смогли уйти под землю, а не задерживались в коробке. Именно поэтому её дно никогда не бетонируется. То же касается и пространства между грунтом и стенками кессона — его надо засыпать щебнем. Сверху кессона обычно монтируется бетонная плита с люком.

Монтаж насоса

Следующий шаг – монтаж погружного насоса. В неглубокую шахту, глубиной не более 30 метров, обязательно монтируется погружное оборудование для откачки жидкости. Поверхностный агрегат не справится с такой работой. Монтаж могут сделать мастера, проводившие бурение, либо всё производится своими силами. В любом случае самый важный этап такой работы — подбор самого насоса. Он выбирается в зависимости от диаметра шахты, чтобы входить и выходить из него свободно. Это облегчит не только монтаж, но и последующее обслуживание и ремонт.

Насос снабжается подающей трубой и опускается в колодец на стальном тросе. При этом надо установить дополнительный фильтр на всасывающий патрубок и обратный клапан. Насос опускается на глубину водозабора, но не слишком близко к дну. Затем он закрепляется с помощью тросов и подключается к другим системам.

Монтаж гидроаккумулятора

Обвязка колодца подразумевает и установку гидроаккумулятора. По сути, это металлический бак для хранения жидкости. Он может быть самых различных объёмов и формы, в зависимости от количества потребителей. Если в доме живет одна семья из 4-х человек, то вполне хватит объёма гидроаккумулятора в 140 литров. Но всегда стоит подбирать такое оборудование с запасом.

Он нужен для того, чтобы всегда обеспечивать жильцов необходимым количеством горячей и холодной воды. При этом он снабжается системой автоматического контроля. Благодаря этому насосное оборудование не работает постоянно, а включается только по необходимости, когда в баке становится мало жидкости. Это экономит электроэнергию и увеличивает эксплуатационный срок всех компонентов домашнего водоснабжения. После установки гидроаккумулятора на него монтируется манометр и датчик давления. Производится подключение к трубопроводу через тройник. Таким образом, одна труба идет на холодную воду, а другая подключается к нагревательному прибору для обеспечения дома горячей водой.

Монтаж автоматики

Блок управления всей системой водоснабжения устанавливается внутри дома. Верхние и нижние значения допустимого давления должны выставляться вручную. Это позволит своевременно отключаться системе при отклонении от этих показателей. Такая система должна включать в себя следующее:

• реле давления;

• пульт управления;

• датчик сухого хода.

Нередко вся автоматика ставится непосредственно на гидроаккумуляторе либо рядом с ним, для удобства. Весь контроль осуществляется дистанционно, с помощью пульта, которым можно регулировать давление, предотвращать перегрев насоса и контролировать другие важные функции.

После того как всё оборудование будет установлено, останется только проложить от него трубы до жилого строения. Затем проводится водоснабжение по самому дому. Система запускается и проверяется. Если проблем не обнаружено, значит, обвязка была произведена правильно.



Обвязка скважины на воду — как выбрать оборудование правильно

Обвязка скважины – это череда действий, направленных на создание надземной части скважины, ее устройство для проведения постоянного источника воды. Основная функция этой конструкции заключается в защите оборудования от промерзания и мусора. Если вы проживаете в загородном доме на протяжении всего года, то нужно сделать надёжный трубопровод. Он устанавливается ниже уровня замерзания почвы. Монтаж входа делается на глубине в 200 см. Также вход должен быть защищён от проникновения грязи и мусора.

Скважина на воду требует периодического обслуживания и проверки. Если вы используете воду каждый день, то она требует регулярной очистки. Поэтому необходима установка свободного доступа к конструкции. Обвязка скважины требуется для осуществления следующих задач:

• Использование водопровода;
• Добавление специального оборудования;
• Организация источника воды для жилого помещения;
• Защита скважины от сильного мороза и проникновения мусора.

Отрицать полезность данного процесса сложно.

Стандартная схема обвязки скважины

Мастера пробурили скважину и теперь приступают к запуску оборудования для обвязки скважины. Она позволит владельцу дома получить источник воды. Нельзя просто подключить насос, и наладить снабжение водой. Необходимо сделать обвязку и установить трубопровод.
Стандартные компоненты оборудования:

• Трубопровод;
• Оголовок конструкции и кессон;
• Устройство для контроля давления и манометр;
• Панель для контроля над насосом и гидравлический аккумулятор.

Схема обвязки скважины подразумевает изготовление конструкции на выбор владельца территории. После создаётся проект проведения системы подвода воды. Подсоединяется насос и фильтр. Далее устанавливают гидравлический аккумулятор и насос. Активируется вся система, и проверяется её работоспособность. Если Вы решили интегрировать в данную схему накопительный бак, то рекомендуем это предварительно обсудить со специалистом.

Методы обвязки устья скважины

Есть три способа обвязать источник воды: кессон, приямок и адаптер. Некоторые специалисты рекомендуют строить наземное сооружение, но этот способ используется только для регионов с тёплым климатом. Такое сооружение придётся отапливать в случае сильных морозов, а это приводит к дополнительным затратам.

Разберём три метода обвязки устья скважины:

• Приямок. Наиболее простой метод. Можно хорошо сэкономить, если у вас есть дешёвые строительные материалы. Это позволит соорудить конструкцию с минимальными финансовыми затратами. Этот вариант не подходит для территории с высокими грунтовыми водами, так как конструкцию будет затапливать. Конструкция создаётся из колодезных колец, с помощью опалубки и заливания бетоном и посредством создания стенки из кирпича. Нужно выкопать яму, на дне сделать подушку из мелкого камня, соорудить стены и изолировать их от влаги. Недостатком такой конструкции является отсутствие герметичности.
• Кессон. Это продвинутая версия приямка, которая создана по утверждённой технологии на заводе. Конструкция характеризуется герметичностью и простотой установки. Внутри конструкции можно ставить нужное оборудование. Если грунтовые воды выше 300 см, то следует приобретать герметичный вариант обвязки. В теории, можно создать металлическую конструкцию своими руками, однако это требует определённого уровня профессионализма.
• Адаптер. Это одна из самых простых конструкций, которая состоит из двух частей. Первая часть прикрепляется к верхней части водопровода, который идёт к насосному оборудованию. Вторая часть устанавливается на обсадную трубу, которая располагается ниже уровня промерзания. На подвижной части нанесена специальная резьба, благодаря которой можно вкрутить съёмник. После проведения подготовительных работ, две части соединяются. За герметичность конструкции отвечает специальный уплотнитель. К её достоинствам можно отнести простоту монтажа, доступную стоимость и отсутствие надобности сооружения приямка.

Выбор оборудования для обвязки скважины на воду

Если вы желаете соорудить обвязку с наименьшими финансовыми затратами, то следует делать приямок. Его можно соорудить из лишнего кирпича, который остался у вас после строительства дома. Если вам нужен надёжный, прочный и стабильный вариант, заказывайте изготовление кессона. Эта герметичная конструкция создаётся из металла. В процессе монтажа обязательно обращайте внимание на качество сваривания швов.

Если вы хотите получить вариант, который характеризуется доступной ценой и достаточной прочностью, выбирайте адаптер. Однако в этом случае придётся устанавливать насос в жилом помещении. Отдельные части адаптера соединяются друг с другом, а неподвижная часть конструкции занимает до 2 см пространства внутри скважины.

Также обратите внимание на особенности выбора насосного оборудования. Важно учитывать технические характеристики производительности, наличие автоматической системы, показатель диаметра, напор воды и другие данные.

установка в колодец своими руками, схема обвязки скважины на воду

Если вы не имеете опыта монтажа скважинного насоса, то лучше обратиться к профессионалам

Монтаж скважинного насоса предполагает предварительную покупку специального оборудования. При выборе производительности устройства следует учитывать будущие потребности в объеме воды, которая будет использоваться. Насос должен быть обязательно оснащен обратным клапаном. Монтаж предполагает использование ПНД трубы. Сам прибор подвешивают при помощи страховочного троса. Собрать все элементы можно своими руками.

Содержание статьи

Этапы самостоятельной установки

Для самостоятельной установки насосного оборудования нужно предварительно ознакомиться с техникой безопасности. Во время работы пользуются специальными рабочими перчатками, которые защищают руки от возможных повреждений. Если насос монтируют с трубой, необходимо использование сварочных перчаток.

Перед монтажом скважинного насоса следует ознакомиться с советами профессионалов

В первую очередь при монтаже системы необходимо убедиться в наличии обратного клапана. Если клапана нет, следует купить и поставить его.

Работая над соединениями, важно следить за тем, чтобы они были герметичными. Установка насоса предполагает монтаж переходного фитинга и футорки. Они способствуют плотному соединению ПНД труб и насоса.

Этапы работ:

• Насос крепят к страховочному тросу. Его диаметр подбирают в зависимости от того, какова глубина колодца или скважины. Крепление возможно благодаря тому, что прибор оснащен двумя «ушами», расположенными симметрично.
• Конец троса фиксируют при помощи специальных зажимов, которые предотвращают отсоединение.
• ПНД трубу оснащают гильзой, после чего собирают фитинг. В его комплектацию входят гайки, обжимное кольцо, прижимное кольцо и уплотнительное резиновое кольцо. Труба монтируется в насос.
• Кабель соединяют с насосным кабелем. После этого страховочный трос и удлинительный кабель крепят к трубе.

Монтаж скважинного адаптера предполагает установку ПНД фитинга. Конец троса обязательно фиксируют за прочный и неподвижный предмет крупных размеров. Перед началом опускания элементов нужно проверить скважину или колодец.

Схема обвязки скважины на воду

Обвязка является обустройством верхней части скважины, которое устанавливают для того, чтобы защитить ствол от проникновения пыли и грязи от стоков. Благодаря обвязке также возможен ремонт и эксплуатация скважины, а также теплоизоляция труб водопровода.

Обвязать скважину можно несколькими способами. Оптимальный вариант можно выбрать исходя из особенностей конкретного участка.

Можно использовать способ устройства каменного приямка, установки кессона или адаптера для скважины. Обвязка предполагает обустройство водопровода и его запуск, установку оборудования, организацию бесперебойного поступления воды, защиту от промерзания и загрязнений. Обвязка предполагает следование стандартной схеме обустройства скважины.

При монтаже скважинного насоса следует соблюдать правила техники безопасности

Схема обвязки:

• Изготовить приямок, установить кессон или адаптер.
• Спроектировать и провести систему трубопровода.
• Подобрать насос и систему фильтров.
• Установить гидроаккумулятор.
• Монтировать и выполнить запуск насоса.

Чтобы обвязать скважину, необходимо определиться со способом изготовления приямка. Затем выкопать яму и сделать на ее дне щебневую подушку. После чего приступают к изготовлению стен. Если необходимо, нужно выполнить их гидроизоляцию.

Установка глубинного оборудования

Перед установкой насосной системы в скважину необходимо осуществить проверку трубы. Все найденные неровности, искривления или сужения нужно устранить. Монтаж предполагает подвешивание насоса при помощи капронового шнура, способного выдержать большие нагрузки.

Железная проволока или трос не подходят для использования в качестве подвески, так как они приводят к дефектам прибора, имеющего алюминиевый корпус.

При подключении насосного оборудования к скважине не используют резьбовые соединения. Они способствуют снижению показателей прочности труб и могут быть испорчены коррозией. Фланцевые соединения обеспечат долгий срок службы. Их использование предполагает вставку крепежного болта сверху. Гайку устанавливают снизу, чтобы в случае падения болта не произошло аварии.

Этап завершения установочных работ:

• Если оборудование не может пройти, нужно выполнить поворот насоса или трубы вокруг оси.
• В случае если агрегат не получается опустить, нужно вытянуть его и выполнить выравнивание трубы.
• Завершать работу лучше с помощником, который будет придерживать трубу. Установщик продевает трос через оголовок и закрепляет его на карабине.

Все материалы для монтажа скважинного насоса можно приобрести в крупном строительном магазине

После совмещения и опускания оголовка можно приступать в стягиванию винтов. Установив оборудование, следует проверить его рабочие показатели. Важно, чтобы показатели напора, мощности и количества потребляемой электроэнергии не выходили за пределы нормы.

Монтаж обратного клапана

Такой клапан является устройством, позволяющим потоку воды двигаться строго в одном направлении. Установка клапана необходима, так как от этого зависит включение и выключение устройства. При включенном насосе давление позволяет воде подняться из скважины и поступить в гидроаккумулятор и точкам водосбора.

Выключение устройства приводит к исчезновению давления. Если клапана не будет, это позволит воде стечь в скважину – на это влияет сила тяжести.

Узел следует размещать между гидроаккумулятором и насосом. Для расположения клапана идеально подходит место на трубе ПНД. Для установки можно выбрать клапаны разного вида, хотя по своей конструкции они похожи.

Для монтажа скважинного насоса потребуется минимум 2 человека

Что происходит при правильной установке клапана:

• Когда насос выключается, минимальное количество воды возвращается в скважину. Для этого понадобится использование минимального количества электроэнергии.
• Минимальное количество воды проходит через насос в обратном направлении. При этом происходит раскрутка рабочего колеса в обратную сторону.
• Пустое пространство, не заполненное водой, позволяет воде сильно разогнаться.

Чаще всего установку клапана выполняют на выходе. При неглубоком размещении насосной системы и ее близком расположении к дому возможна установка всего одного клапана. Если она расположена глубоко, необходим монтаж двух клапанов.

Монтаж погружного скважинного оборудования обычно выполняют в загородных домах. Установка может быть выполнена самостоятельно. Но чтобы она прошла правильно, необходимо ознакомиться с техникой безопасности и комплектацией устройства, а также изучить принципы его работы. Однако выполнение буровых работ лучше доверить профессионалам.

пошаговое описание, особенности и рекомендации

После завершения работ по бурению скважины можно приступать к ее обустройству. Достаточно важным этапом является обвязка скважины. Такие работы осуществляются по одной из существующих технологий, которые отличаются по функциональности, надежности и стоимости.

Основные особенности обвязки

Если вы хотите оставить верхний вывод скважины на улице, то пользоваться ею можно будет лишь летом. Если подсоединить в тёплое время года к оголовку водопровод, то использовать источник можно будет до первых холодов. При необходимости поступления воды в дом круглый год трубопровод следует сделать постоянным. Для этого его укладывают ниже линии промерзания. Это указывает на то, что вход в скважину должен располагаться на глубине в 2 м.

Защитить источник воды необходимо не только от промерзания, но и от попадания мусора. Помимо прочего, оборудование необходимо периодически обслуживать, а скважину – чистить. Поэтому к системе должен быть обеспечен свободный доступ.

Описание технологии

Обвязка скважины – это целый комплекс работ, которые предполагают:

• прокладку и запуск системы водопровода;
• монтаж оборудования;
• обеспечение бесперебойной подачи воды;
• защиту источника воды от грязи и промерзания.

Если речь идёт о стандартной схеме обвязки, то для начала необходимо изготовить адаптер, кессон или приямок. Система трубопровода на следующем этапе должна быть спроектирована и уложена. Мастерам предстоит подобрать насос и фильтры, монтировать гидроаккумулятор и позаботиться об установке и запуске насоса. От того, насколько продуманным и качественным окажется проект, будет зависеть успешность эксплуатации скважины.

Рекомендации по вопросу адаптера, кессона и приямка

Если обвязка скважины будет выполняться вами самостоятельно, то, по мнению потребителей, важно подумать о том, по какой технологии будет обустраиваться место вывода на воду. Это может быть:

• приямок;
• кессон;
• адаптер.

В качестве альтернативного решения выступает строительство наземного сооружения. Однако этот вариант оправдан лишь в том случае, когда скважина находится в теплой климатической зоне. При понижении температуры помещение будет требовать отопления, что нерентабельно.

Обвязку скважины будет осуществить очень просто, если изготовить приямок. Дополнительную выгоду удастся получить, если имеется доступ к стройматериалам бывшего употребления. В качестве одного ограничения выступает уровень подземных вод, который должен быть достаточно низким, в противном случае, как подчеркивают домашние мастера, приямок окажется затоплен. Изготовить его можно из бетонных колец, кирпича или опалубки из бетона.

Пошаговое описание обвязки с помощью приямка

Если вы решили использовать в качестве технологии обвязки приямок, то для начала необходимо определиться со способом его изготовления. На следующем этапе подготавливается яма, глубина которой может достигать 2 м, в противном случае работать внутри будет крайне неудобно. На дно засыпается щебень, после можно переходить к изготовлению стен. При необходимости их можно гидроизолировать, а после обсыпать керамзитом или гравием по периметру.

Если обвязка скважины своими руками выполняется по технологии возведения приямка, то следует помнить о том, что он имеет внушительный минус, выраженный в низкой герметичности. Это препятствует возможности установки внутри оборудования, для этого следует подготовить другое помещение. Крышка может быть выполнена из металла, альтернативным решением выступает использование бетонной плиты с люком. В каждом из этих случаев понадобится теплоизоляция. Можно расположить основную площадь крышки ниже верхней линии земли. Снаружи будет лишь люк.

Выбор оборудования

В качестве основного оборудования при обвязке скважины выступает насос. Без него вода не будет поступать в трубопровод. При его выборе следует учитывать характеристики скважины и определить нагрузки, чтобы устройство было способно справляться с поставленными задачами. Среди основных параметров выбора следует выделить:

• производительность;
• дебет скважины;
• автоматику;
• диаметр скважины;
• напор;
• чистоту воды.

Что касается производительности, то она определяется с учетом потребностей в воде. Эту цифру важно знать как можно точнее, ведь от мощности насоса зависит стоимость. К потребности следует прибавить 20 %. Это необходимо по той причине, что временами вода требуется в большем объеме, помимо прочего, насос не должен работать на пределе.

Определяя дебет скважины, вы должны учесть, что производительность оборудования подбирается с учетом количества воды, которое способно обеспечить скважина. Если туда вода поступает очень медленно, то в приобретении мощного насоса нет смысла. Желательно, чтобы он имел автоматику для автономного отключения, когда в скважине заканчивается вода. При работе на сухую устройство может сгореть.

Схема обвязки скважины на воду представлена в статье. Помимо прочего, при выборе оборудования вы должны учесть диаметр скважины для нормальной работы насоса. Его диаметр должен быть меньше обсадной трубы хотя бы на 1 см. В роли одной из важных характеристик выступает напор. Он указывает, на какую высоту агрегат будет способен поднять воду.

При расчетах следует учитывать, что к глубине скважины нужно прибавлять длину водопровода. Обратите внимание еще и на чистоту воды. Насос должен быть рассчитан на содержание в жидкости мелких фракций песка. Если эту особенность не предусмотреть, то устройство быстро выйдет из строя.

Обвязка устья и ее схема

Схема обвязки устья скважины используется при работах на источниках с пластовым давлением, которое не превышает гидростатическое. При этом существует вероятность нефтегазопроявления. При использовании универсального герметизатора устья через трубы применяется запорная компоновка для исключения нефтегазопроявления. К ней предъявляются особые требования, среди них следует выделить:

• шаровый кран должен находиться в открытом положении;
• параметры дистанционного патрубка определяются с тем расчётом, чтобы круговой паз муфты оказался на уровне затвора;
• закрытие крана производится лишь после закрытия плашечных затворов.

Вышеупомянутая схема используется при работах, которые направлены на текущий и капитальный ремонт, а также освоение скважин с пластовым давлением, которое может превышать или равняться гидростатическому.

Нефтяная скважина и особенности ее обвязки

Трубная обвязка нефтяной скважины – это часть фонтанной арматуры, которая располагается на колонной обвязке. Предназначается для одного или двух скважинных трубопроводов, управления и контроля за потоком среды в межтрубном пространстве. Верхний конец скважинного трубопровода фиксируется в катушке, которая располагается на трубном оголовке.

Выпуск фонтанной арматуры осуществляется на рабочем давлении в пределах от 14 до 140 МПа. При этом сечение ствола может быть равно цифре от 50 до 150 мм. Фонтанная елка может иметь конструкцию в виде тройников или крестовин. Эти параметры определяются рядами труб, которые спускаются в скважину. Дополнительно система оборудуется кранами или задвижками.

Газовые скважины и особенности их обвязки

Обвязка газовых скважин необходима для соединения с коллекторами сбора. Узлы и блоки используются для выполнения технологических операций при обустройстве месторождений. Обвязка – это не только комплекс работ, но и комплект сборочных узлов, который предполагает сварные конструкции с ответными фланцами, тройниками и отводами, а также арматурой и переходниками.

Качество соединений при этом повышается за счёт работ по сварке, которая не разрушает швы и предполагает качество, которое можно было бы получить в заводских условиях. Условный проход может изменяться в пределах от 50 до 100 мм, тогда как рабочее давление равно 14-35 МПа.

Заключение

Для обвязки скважины может быть использован кессон, который представляет собой тот же приямок, но изготовленный в заводских условиях. Этот способ во многих случаях наиболее предпочтителен. Он может быть выполнен из разных материалов, например металла или пластмассы. Кессон имеет неоспоримые преимущества перед другими способами обвязки. Во-первых, он полностью герметичен. Во-вторых, установить его проще. В-третьих, кессон может иметь практически любой размер, поэтому параметры можно подобрать с учетом устанавливаемого оборудования. Если уровень грунтовых вод на участке превышает 3 м, то герметичный кессон должен быть установлен обязательно при обвязке скважины.

Строительство резервуаров для хранения

| Монтаж резервуара для хранения

7.1. Методика контроля качества сварных соединений при сборочных работах

Контроль качества сварных соединений при строительстве резервуаров должен включать:

• Применение способов сварки, способов и объема контроля сварных соединений применительно к степени важности резервуара;
• Применение эффективных технологических процессов сварки и материалов согласно положениям плана металлоконструкций и плана выполнения работ;
• Осуществление авторского и технического надзора.

Таблица содержит информацию о методах контроля качества сварных соединений, применяемых в зависимости от контролируемого элемента резервуара:

Зона контроля	Метод контроля
	визуально-измерительная	вакуум	радио	ультразвуковой	капилляр (цвет)	избыточное давление
НИЖНЯЯ
Нижние швы	+	+	–	–	–	–
Нижние стыки на расстоянии 250 мм от внешнего края	+	+	+	–	–	–
ОБОЛОЧКА
Вертикальные стыки 1-й и 2-й зон	+	–	+	+ ¹	–	–
Вертикальные стыки остальных зон	+	–	+ ²	+	–	–
Швы горизонтальные	+	–	+ ²	+	–	–
Перекрестие вертикальных и горизонтальных швов	+	–	+	–	–	–
Патрубок-патрубок	+	+	–	+	–	–
Стык между хомутом патрубка (люка) и 1м поясом гильзы	+	–	–	–	+	+
Стык между хомутом патрубка (люка) и стенкой (кроме 1-го пояса)	+	–	–	–	–	+
Радиальные соединения колец жесткости	+	–	–	–	–	+
Места снятия монтажных устройств, сварных соединений элементов конструкций после их термообработки	+	–	–	–	+	–
Соединение днище с оболочкой	+	+	–	–	+	–
КРЫША
радиальные стыки опорного кольца	+	–	–	+	–	–
Стыки кровли, кровельные щиты	+	+	–	–	–	+
Патрубок отвод к кровле	+	+	–	–	–	–
ПАРУСНАЯ КРЫША
Стыки ящиков (отсеков) и заглушки стеллажей	+	–	–	–	–	+
Стыки центральной части	+	+	–	–	–	–
Отводы к кровле	+	+	–	–	–	–
1 разрешено использование ультразвукового контроля 2 разрешено применение рентгенографии 3 контроль пробоя «мел-керосин» фиксация сварного шва с внутренней стороны

Объем физического контроля сварных швов (в процентах от длины шва) оболочки резервуара в зависимости от класса опасности резервуара должен соответствовать требованиям таблицы:

ОБЪЕМЫ ФИЗИЧЕСКОГО КОНТРОЛЯ СВАРНЫХ СОЕДИНЕНИЙ ОБОЛОЧКИ БАКА , в% от длины шва
Зона контроля	класс опасности
	IV	III		II	Я
		1 000 — 10000 м³	10000 –20000 м³
вертикальные сварные соединения:
в зонах 1-2	20%	25%	50%	100%	100%
в зонах 3-4	5%	10%	25%	50%	100%
в зонах 5-6	2%	5%	10%	25%	50%
зоны выше 6-й	–	–	5%	10%	25%
горизонтальных швов:
в зонах 1-2	3%	5%	10%	15%	20%
в зонах 3-4	1%	2%	5%	5%	10%
в зонах 5-6	–	–	2%	2%	5%
в других зонах	–	–	–	2%	2%

При выборе зон контроля преимущественное внимание следует уделять зонам пересечения стыков.

Монтаж стыков резервуаров, устанавливаемых спиральным способом, вместимостью от 1000 м³ и более необходимо контролировать по всей длине стыков.

Результаты испытаний и контроля качества сварных соединений фиксируются в актах и ​​актах и ​​являются существенными дополнениями к документации на резервуар.

7.2. Заключительные испытания после строительства резервуара для хранения нефти

Завершающим этапом испытаний резервуара является гидравлическое испытание под давлением, предназначенное для проверки герметичности соединений и прочности конструкции в целом.

Цистерны с несъемной крышей без понтона дополнительно подвергаются избыточному давлению и относительному давлению изнутри.

В приведенной ниже таблице указаны испытания, которые необходимо провести для резервуаров различных типов (1 — резервуары с неподвижной крышей без понтона, 2 — резервуары с неподвижной крышей и понтоном, 3 — резервуары с плавающей крышей).

№	вид испытания	1	2	3
1	Испытание на водонепроницаемость	+	+	+
2	Испытание корпуса цистерны на прочность при гидростатической нагрузке	+	+	+
3	Испытание герметичности неподвижной крыши	+	–	–
4	Проверить устойчивость корпуса резервуара путем создания относительно разрежения внутри резервуара	+	–	–
5	Испытание плавающей крыши на плавучесть	–	+	+
6	Испытание рабочих характеристик роликовой лестницы	–	–	+
7	Проверка устойчивости основания цистерны с определением абсолютной и неравномерной тяги по контуру днища, крен профиля цистерны центральной части днища	+	+	+

Гидравлическое испытание резервуаров с плавающей крышей или понтоном под давлением проводится перед установкой краевых уплотнений.

Испытания цистерны любого типа проводятся на основании программы испытаний, включенной в проектный проект металлоконструкции и план выполнения работ.

Программа тестирования должна включать:

• Этапы испытаний, определяющие уровень загрузки / слива воды и время отверждения;
• Нормы избыточного и относительного давления, время выдержки при испытании;
• Схема визуального осмотра;
• Требования к замерам необходимых геометрических параметров элементов конструкции резервуара и его фундамента;
• Обработка результатов испытаний, контрольные расчеты (при необходимости), итоговый отчет о пригодности и режиме эксплуатации цистерны.

7.2.1. Гидравлические испытания бака под давлением

В процессе гидравлического испытания под давлением бак постепенно наполняется водой до запланированного уровня. Нагружение осуществляется поэтапно с определенными временными интервалами, предназначенными для контроля его осадки и состояния сварных соединений, а также для проведения других замеров и проверок, предусмотренных программой испытаний.

Если в ходе испытания обнаруживается утечка из-под края днища или в первом кольце корпуса, вода полностью сливается (удаляется).При обнаружении трещин в швах оболочки вода сбрасывается до уровня ниже обнаруженного дефекта. Если дефект появляется в кольце 2 ^nd -6 ^th , вода удаляется до уровня на одно кольцо ниже дефекта. При появлении дефекта в кольце 7 ^-е и выше — вода удаляется в кольцо 5 ^-е . После устранения дефектов тестирование продолжается.

Резервуары для хранения жидких материалов с массовой плотностью, превышающей плотность воды, а также резервуары, устанавливаемые на участках без наличия воды, могут испытываться с самим продуктом.Перед такими испытаниями все сварные соединения кожуха, днища, крыши и труб люка / фитингов, а также соединения кожуха с крышей и днищем должны быть проверены на герметичность.

Резервуар, наполненный до запланированного уровня, должен находиться под нагрузкой в ​​течение следующего периода:

• Резервуар стальной вертикальный V≤10000 м³ — 24 часа;
• Резервуар стальной вертикальный V = 10000-20000 м³ — 48 часов;
• Резервуар стальной вертикальный V≥20000 м³ — 72 часа.

Цистерна считается выдержавшей испытание, если в течение периода испытаний на ее поверхности или по краям дна не появилось протечки, если уровень испытуемого продукта не снизился, если оседание (проседание) фундамента и фундамента становится стабильным.

Гидравлическое испытание под давлением рекомендуется проводить при температуре не ниже +5 ° С. Если испытание проводится в зимний период, воду следует подогреть или обеспечить ее постоянную циркуляцию, чтобы предотвратить ее замерзание в трубах и задвижках, а также не допустить обмерзания корпуса резервуара.

7.2.2. Испытания под давлением корпуса и крыши резервуара под давлением:

Неподвижная крыша резервуара без понтона испытывается на избыточное давление с резервуаром, заполненным до уровня, который на 10% ниже планового, с выдержкой груза 30 минут.Давление обеспечивается за счет потока воды при плотно закрытых крышах люков. В процессе испытаний проводится полный визуальный контроль сварных швов несъемной кровли.

Устойчивость корпуса резервуара проверяют относительным давлением внутри резервуара, наполненного водой до уровня 1,5 м, выдерживая резервуар под нагрузкой в ​​течение 30 мин. Относительное пониженное давление обеспечивается сливом жидкого продукта при плотно закрытых люках. Если признаков неустойчивости не обнаружено (отсутствие заклинивания, застревания), считается, что корпуса и крыши выдержали испытание на относительное давление.

Избыточное давление применяется на 25% выше планового уровня, относительное пониженное давление — на 50% выше планового, если проектная документация не содержит иных требований.

После проведения приемочных испытаний приваривать к резервуару какие-либо элементы конструкции не разрешается. Возможно выполнение антикоррозионных работ, утепление и монтаж оборудования, предусмотренного проектной документацией.

После проведения гидравлических испытаний под давлением необходимо оценить фактическое техническое состояние металлического каркаса резервуара, фундамента и фундамента.

7.2.3. Основные требования к организации и проведению испытаний:

Окончательное испытание резервуара на прочность, устойчивость и герметичность проводится после завершения всех сварочно-монтажных работ, проверки качества всех элементов конструкции, в том числе сварных швов, и принятия организацией технического надзора.

Все испытания проводятся в соответствии с технологической схемой, включенной в План выполнения работ. В технологическую карту включить:

• Порядок и режим гидроиспытаний;
• Порядок и режим испытаний на избыточное давление и вакуум;
• Устройство временных трубопроводов для погрузки и выгрузки воды с установкой Безопасность и запорные клапаны;
• Панель управления;
• Требования безопасности труда при испытаниях.

Временный трубопровод для отвода и отвода воды должен быть проложен вне зоны насыпи. Схема отвода воды разрабатывается для каждого конкретного случая. В процессе испытаний вода часто перекачивается из одной емкости в другую, а из последней — в пожарную емкость временного водоема.

Диаметр трубопровода для погрузки и разгрузки воды должен соответствовать расчетному уровню эффективности погрузочно-разгрузочных работ.

Кроме схемы работы потока и слива воды, следует предусмотреть схему аварийной разгрузки на случай появления трещин на корпусе резервуара. В аварийных целях рекомендуется использовать один из трубопроводов заборно-раздаточной арматуры и технологический трубопровод с задвижкой вне зоны насыпи.

Обязательно установить и специально обозначить предупредительными знаками границы опасной зоны на период испытаний. Если вокруг резервуара устроена насыпь или защитная оболочка, они считаются границей опасной зоны.В случае установки резервуара без насыпи пределы опасной зоны определяются радиусом, проведенным от центра резервуара на расстояние, равное двум диаметрам резервуара.

Испытания проводит монтажная организация в сопровождении представителей службы технического надзора и руководителя строительного проектирования. По окончании испытаний специалисты по установке и заказчик подписывают акт (акт) о завершении монтажа металлоконструкций и приемке резервуара на дальнейшие антикоррозионные процедуры, установку оборудования и другие работы.

.

Ежегодная проверка водозаборных скважин — Ежегодная проверка — Wellowner.org

График ежегодного осмотра водозаборной скважины

Скважины, использующие ресурсы подземных вод, могут обеспечить питьевую воду самого высокого качества. Владение частной водозаборной скважиной позволяет домовладельцам контролировать собственное водоснабжение. Владение также предполагает ответственность за поддержание колодца в рабочем состоянии.

Почему так важно обследование?

Правильно построенный и обслуживаемый колодец для бытовых нужд обеспечит вам долгие годы качественного обслуживания.Национальная ассоциация подземных вод рекомендует проводить плановые ежегодные профилактические осмотры, чтобы обеспечить надлежащую работу скважины и продлить срок ее службы, а также контролировать качество воды.

Регулярный осмотр водозаборной системы может помочь убедиться в ее правильной работе, продлить срок ее службы и защитить ваши вложения. Что наиболее важно, проверки могут защитить ваше здоровье, обнаружив проблемы, которые могут привести к проблемам с качеством воды, представляющим риск для здоровья.

Что включает в себя обследование?

Скважины должны ежегодно оцениваться лицензированным или сертифицированным специалистом по системам водяных скважин.

Ваш осмотр должен включать:

• Проверка потока для определения производительности системы, наряду с проверкой уровня воды до и во время откачки (если возможно), производительности двигателя насоса (проверка ампер-нагрузки, заземления и сетевого напряжения), а также контакта резервуара высокого давления и реле давления.
• Проверка оборудования скважин на соответствие санитарным нормам и требованиям местных норм.
• Проверка вашей воды на наличие бактерий группы кишечной палочки, нитратов и всего остального, вызывающего беспокойство.Другими типичными дополнительными тестами являются тесты на железо, марганец, жесткость воды, сульфиды и другие составляющие воды, которые вызывают проблемы с водопроводом, окрашивание, внешний вид воды и запах. Изменения этих компонентов также могут указывать на изменения в вашем колодце или местных грунтовых водах. Дополнительные тесты могут быть рекомендованы, если вода кажется мутной или маслянистой, если на приборах виден рост бактерий или устройства для очистки воды не работают должным образом. Проконсультируйтесь с подрядчиком по водозаборникам, государственным департаментом природных ресурсов или местным отделом здравоохранения для получения информации о местных проблемах качества воды.
• После осмотра вам должен быть доставлен краткий, четкий письменный отчет, в котором объясняются результаты и рекомендации, а также все лабораторные и другие результаты тестов.

Как мне записаться на обследование?

Свяжитесь с местным подрядчиком по ремонту колодцев и спросите, проводит ли он описанный тип технического обслуживания. Вы можете найти членов или сертифицированных подрядчиков NGWA в вашем районе через раздел «Найти подрядчика» на этом веб-сайте. Вы также можете проверить свою телефонную книгу в разделе «Бурение скважин и обслуживание».«Проконсультируйтесь с другими владельцами скважин или другими знающими людьми о хороших рекомендациях подрядчиков и попросите у подрядчика список рекомендаций.

Что искать

Между ежегодными осмотрами владельцы колодцев должны искать признаки того, что к специалисту следует обращаться раньше.

.
