Как установить обратный клапан на воду: особенности и виды

Для стабильной работы отопительной системы и водопровода нужно обязательно устанавливать обратный клапан на воду. Это оборудование относят к запорной арматуре, ее задача состоит в том, чтобы пропускать поток воды только в одном направлении. Данная функция дает возможность широкого использования данного устройства, в особенности для самовсасывающих насосов и для монтажа автономных водопроводных систем.

Иногда обратный клапан выполняет защитные функции от разнообразных внеплановых неисправностей и дорогого ремонта при утечке. В данной статье мы подробно рассмотрим особенности выбора и монтажа этого непревзойденного устройства, а также вопрос каким образом они проходят эксплуатацию.

Устройство и принцип работы

Отвечая на вопрос, зачем нужен обратный клапан, стоит сказать, что это устройство не дает возможности поднятой насосом воде возвращаться обратно в скважину или колодец. Еще одним преимуществом использования данного клапана заключается в том, что не надо ждать вытеснения жидкостью находящегося в шланге воздуха.

В случае если шланг уже был заполнен водой, подача начнется незамедлительно.

Какие элементы включает в себя устройство обратного клапана для воды:

  • разборный корпус из металла, который состоит из двух частей, на каждой из которых есть резьба;
  • металлический либо пластиковый затвор с прокладкой;
  • пружина, предназначенная для подпирания затвора.

Работа клапана не является чем-то сложным. Принцип работы обратного клапана для воды для насоса заключается в следующем: после того как вода перестает поступать из насоса в трубопровод или шланг, затвор поддавливается пружиной и находится в закрытом положении. Во время появления перед клапаном давления воды, достаточного для того чтобы отжать пружину, затвор открывается давая возможность воде протекать в трубопровод.

При отключении насоса, падает давление воды, затвор заново поджимается пружиной и становится в закрытое положение. Кроме пружины на затвор создается давление водой со стороны трубопровода, не давая возможности ему открыться. Наиболее популярным типом обратного клапана является для бытового использования.

Важно: по данному принципу работают все клапаны вне зависимости от того используются они с насосом на трубопроводе, либо без него.

Виды обратных клапанов

Обратные клапаны могут отличаться друг от друга материалом, из которого они изготовлены, размерами, конструкцией и особенностями установки. Попробуем их рассортировать и классифицировать по приведенным отличительным чертам.

По типу запирающего элемента:

  • подъемного типа – в устройстве такого типа конструкции, затвор перемещается вверх и вниз. Во время поступления воды от насоса затвор принимает открытое положение, при падении давления в трубопроводе, под действием пружины затвор вновь закрывается;
  • поворотного типа – затвор в клапане с таким устройством выглядит как откидная створка, которая во время движения воды открывается и при помощи возвратной пружины закрывается вновь при отключении насоса;
  • шарового типа – в клапане этого вида затвор выглядит как шар перекрывающий собой проход. Шар подпирается пружиной. При давлении воды шар приподнимается и сдвигается, пропуская воду в магистраль;
  • межфланцевого типа – бывает двухстворчатым и дисковым. Двустворчатый клапан имеет затвор состоящий из двух створок, складывающихся при прохождении воды и закрываться во время ее отсутствия. Дисковый тип обратного клапана в своей конструкции обладает дисковым затвором способным перемещаться вдоль собственной оси под действием закрепленной на нем пружины.

Бытовые водопроводные клапаны чаще всего обладают конструкцией подъемного типа, где пружину можно заменить. Так как именно ее отказ является главной причиной неисправности клапана.

По материалу изготовления:

  • из латуни – надежный материал устойчивый к коррозии, который довольно долговечен и неприхотлив в обслуживании. Считается идеальным материалом в бытовом использовании;
  • из чугуна – достаточно редко используемый материал в виду его слабой устойчивости к коррозии и постепенному обрастанию отложениями.
    Клапаны, изготовленные из чугуна, используются на трубопроводах большого диаметра. В бытовом использовании клапаны из этого материала не встречаются;
  • из нержавеющей стали – клапаны, изготовленные из этого материала, практически не имеют недостатков. Они устойчивы к коррозии и агрессивным веществам, прочные и долговечные. Единственным недостатком, пожалуй, является высокая цена, но и качество изделия соответствует цене.

Чаще всего составляющие обратного клапана изготавливаются из разных материалов. Например корпус может быть выполнен из латуни либо нержавеющей стали, обычно затвор делают из пластика, пружина же выполнена из обычной или нержавеющей стали. Поэтому во время приобретения, рекомендуется интересоваться, из каких материалов выполнены детали клапана.

Совет: для бытовых нужд лучше остановить свой выбор на латунном изделии ввиду их достаточно долгого срока службы и относительно невысокой цены.

По способу крепления:

  • муфтовые крепления. Данным способом крепится большинство моделей обратных клапанов. Крепление представляет собой два резьбовых перехода. Их диаметр бывает самым разным, в зависимости от диаметра трубопровода;
  • фланцевые крепления. Как следует из названия, крепление к трубопроводу осуществляется при помощи фланцев. Чаще всего данный вид крепления используется на клапанах, выполненных из чугуна, которые эксплуатируются на трубопроводах больших диаметров;
  • межфланцевые крепления. При таком креплении клапаны закрепляются между двумя фланцами, которые стягиваются болтами. Клапаны с таким типом крепления также используются преимущественно на трубопроводах большого диаметра.

По размеру:

  • стандартные клапаны. Применяются на большей части трубопроводов;
  • миниатюрные изделия, монтируются внутрь сгонов водомеров. Используются в тех случаях когда на трубопроводе не хватает места для монтажа стандартного обратного клапана;
  • небольшие клапаны, монтируемые на выходе водомеров;
  • чугунные клапаны больших размеров, монтируются на промышленных или трубопроводах общественного использования.

Где устанавливают данное устройство?

Монтаж обратного клапана на воду делается в следующих местах:

  • на выходе погружного насоса, находящегося в колодце или скважине. После прекращения работы насоса, вода не будет возвращаться обратно;
  • на конце опущенного в воду всасывающего патрубка поверхностного насоса либо насосной станции. После того как будет выключен насосный агрегат, вода будет оставаться в патрубке;
  • на выходе холодного трубопровода в бойлер. В данном случае, при отсутствии воды в холодном трубопроводе из бойлера не будет обратного оттока воды;
  • на разные виды трубопроводов, в особенности, когда одновременно используются горячий и холодный трубопроводы. Из-за разности давлений в трубопроводах может возникнуть продавливание горячей воды в трубопровод с холодной водой либо, наоборот, через смеситель. Клапан, смонтированный на каждый из трубопроводов отдельно, предотвратит ее обратный отток;
  • в автономных системах отопления, когда есть в наличии несколько отдельных контуров с разными давлениями теплоносителя.
    В данном случае на каждый контур установлен отдельный насос. В случае если насосы разной мощности, может случится так, что более мощный аппарат может продавить теплоноситель в соседний контур, который снабжает агрегатом меньшей мощности. Это совершенно недопустимо, поэтому обратный клапан является обязательной деталью в такой системе;
  • на водомеры, для того чтобы предотвратить движение воды в обратную сторону;
  • в канализации для предотвращения обратного потока стоков.

Правильно установить обратный клапан на воду самостоятельно довольно просто, для осуществления данной операции достаточно иметь нужный инструмент и обладать минимальными навыками в области сантехники.

Как выбрать клапан для домашнего трубопровода

Во время приобретения защитного устройства для установки на трубопроводе, нужно учитывать несколько особенностей, тогда устройство будет радовать хозяина своими техническими особенностями. Предлагаем вам рассмотреть несколько простых правил.

  1. Перед тем как приобрести, внимательно изучите конструкцию соединительных элементов устройства. Очень важно чтобы диаметры трубопровода и обратного клапана совпадали. В нынешних бытовых условиях, большинство предпочитает использовать муфтовые варианты, так как большая часть водопроводных систем собирается данным способом соединения.
  2. Проанализируйте принцип действия обратного клапана. Если вам не хватает знаний, проконсультируйтесь с продавцом, либо обратитесь к документации, если изделие является фирменным. При выявлении каких-либо неисправностей или нарушений от покупки лучше отказаться.
  3. В случае необходимости покупки шарового, фланцевого или межфланцевого механизма для насоса либо других технических нужд, обязательно сравните их возможности с особенностями среды, в которой они будут работать.
  4. Материал, из которого выполнена конструкция, должен выбираться исходя из технических характеристик водопровода: для полипропиленовых конструкций подойдет пластик. Если же обратный клапан должен устанавливаться на горячем трубопроводе, оптимальным вариантом будет выбор устройства изготовленного из прочного металла, так как большинство пропиленовых конструкций неустойчивы к высоким температурам.
  5. Латунные изделия являются идеальной альтернативой всех непрочных конструкций. Изделия из этого материала хорошо защищены от различных температурных и механических деформаций, более того, большинство конструкций имеют шариковый способ действия.

Внимание! Все устройства защиты от гидроударов в трубопроводе надо приобретать с умом, при выборе учитывая ряд функциональных особенностей, а не только правила подбора.

Монтаж в основную магистраль

Установка обратного клапана на воду в главный трубопровод в доме производится после насоса (при наличии) и после водосчетчика. Нужно заметить то, что принцип монтажа во многом зависит от типа выбранной вами конструкции.

  1. Для муфтовых металлических вариантов можно воспользоваться сваркой или резьбовыми соединениями. Оба варианта достаточно надежны в фиксации. Большинство специалистов не отмечают данные установки высокой надежность, но, тем не менее, они весьма функциональны.
  2. Ели же решили установить межфланцевый механизм, предусматривается технологию его закрепления в трубопроводе между двумя пластинами. Стоит отметить, что пластины должны быть приварены к трубам отдельно, такой же способ установки практикуется и для насоса, но все крепления должны делаться строго после водомерного счетчика.
  3. Шаровый обратный клапан является одной из разновидностей фланцевого, который работает с помощью шарикового затвора. Его крепление должно осуществляться только в подходящих условиях, кроме этого очень важно соблюдать рабочее устройство обратного клапана для воды.

Главное правило монтажа – прикрутить клапан в правильном направлении. Для того чтобы облегчить эту задачу, на корпус устройства наносится стрелка, которая показывает направление движения воды через клапан.

Мы рассмотрели, для каких целей нужен клапан на воду, его принцип работы, и разобрали разновидности и особенности клапанов этого вида. Эксплуатация этих устройств способна предотвратить аварийные ситуации в отопительных и водопроводных системах, и кроме этого упростить работу насосных станций и водяных насосов. Такая сантехника является незаменимой и всегда пользуется спросом.

Как установить обратный клапан?

На практике существуют как общие принципы монтажа обратных клапанов, так и определенные нюансы, которые стоит учитывать при монтаже в различных системах.

Общие принципы установки

При монтаже обратного клапана необходимо учитывать следующие общие моменты:

  • необходимо в нужном направлении зафиксировать клапан, учитывая движение рабочей среды в соответствии со стрелкой на приборе.
  • резьбовые стыки должны быть достаточно герметичны. Для этого можно использовать льняную нить или силиконовый герметик.
  • устанавливать клапан лучше таким образом, чтобы оставалась возможность доступа к нему на случай замены.

Монтаж может производиться на следующие системы:

  • на насосное оборудование;
  • на водонагреватель;
  • на водомер;
  • на канализацию;
  • на отопление;
  • на водопровод.

Рассмотрим особенности монтажа обратного клапана в различных системах более подробно.

Особенности установки клапана на насосное оборудование

Насосное оборудование опускается в колодец или скважину, и клапан фиксируется между трубой и насосом, сразу после него. Насосная станция находится на сверху, а от нее в колодец или скважину направляется труба, в конце которой установлена сетка и клапан.

Чтобы впоследствии предотвратить проблемы, связанные с возможным засорением системы из-за грязевых отложений, обратный клапан устанавливается в вертикальном положении. Для этого обратите внимание на стрелку, нанесенную на внешнюю поверхность клапана, она должна указывать вверх.

Установка обратного клапана на водонагреватель

Для проведения монтажа клапана на водонагреватель необходимо убедиться, что рабочая зона готова к установке:

  • Бак водонагревателя должен быть пуст.
  • Основной доступ к воде необходимо перекрыть.
  • Водонагреватель должен быть полностью обесточен.

Монтаж обратного клапана на водонагревательный прибор осуществляется на трубе подачи воды. Клапан после монтажа необходимо настроить путем вращения гайки или ручки, которая используется для затягивания пружины. Чем лучше пружина зафиксирована, тем больше давления она осуществляет на заслон.

Установка обратного клапана на водомер

Многие озадачены: для чего нужен клапан на водомере? Специалисты утверждают, что с его помощью вода из поквартирной разводки не идет в стояк, что препятствует раскрутке водомера в обратном направлении. Монтаж клапана предполагает его размещение между счетчиком и вентилем.

Монтаж клапана на канализацию

При определении места установки клапана, необходимо определить имеется ли в полу сливной трап. При его наличии, клапан ставится на уровне не более 35 см от поверхности пола. При его отсутствии, клапан монтируется на промежутке, находящемся выше самой высокой точки водоотвода с установкой на конце трубы.

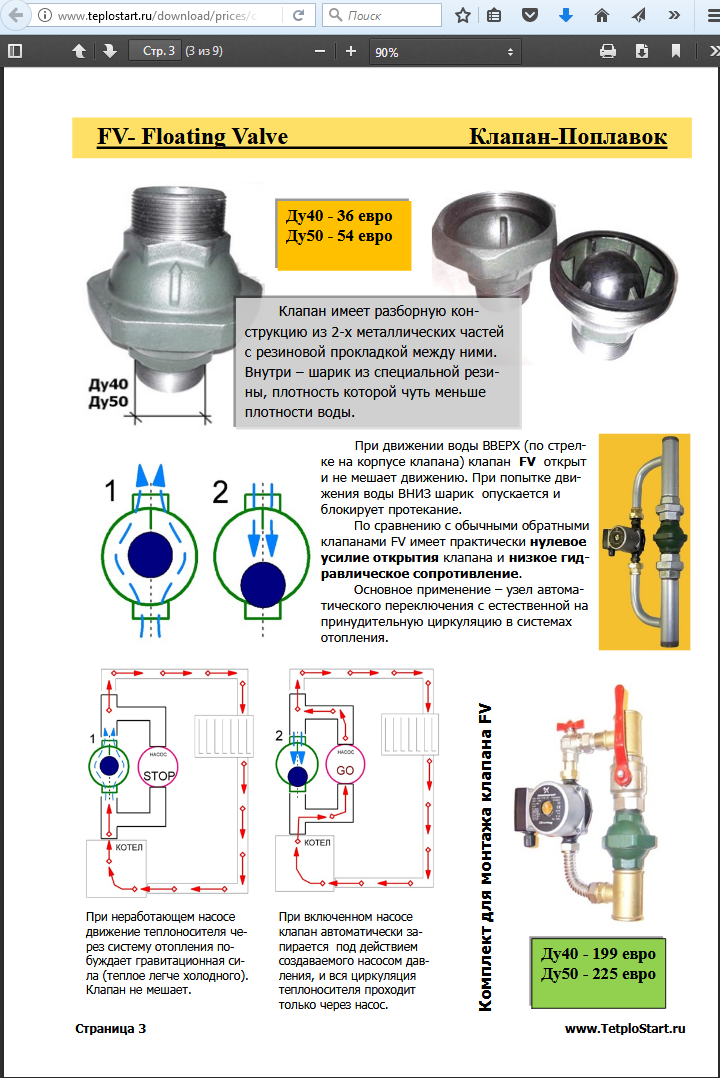

Установка обратного клапана на отопление

При монтаже обратного клапана на отопление целесообразно использовать следующие правила:

  • устройство в котловом контуре на обратном трубопроводе, необходимо установить после циркуляционного насоса, а не до него.
  • подбирать изделие нужно по характеристикам теплоносителя или централизованной сети, учитывая рабочее давление и температуру.

Установка обратного клапана на водопровод

В связи с разным давлением в холодном и горячем водопроводе и, соответственно, с возможным смещением горячей воды в холодную магистраль, обратный клапан целесообразно устанавливать на каждую магистраль отдельно, чтобы избежать обратного тока воды.

Правильная установка обратного клапана убережет от многих неприятностей, а также принесет значительную пользу и экономию для потребителя.

Где ставить обратный клапан и фильтр грубой очистки в системе водоснабжения: tvin270584 — LiveJournal

При проектировании системы водоснабжения и отопления квалифицированные специалисты обязательно включают в список необходимого оборудования обратный клапан и фильтр грубой очистки. Они напрямую влияют на работу прочей трубопроводной арматуры и устройств, определяют срок их службы, а значит и работоспособность системы в целом. В этой статье мастер сантехник расскажет где ставить обратный клапан и фильтр грубой очистки в системе водоснабжения.
Как работает обратный клапан и где его необходимо устанавливать
Основанная функция любого обратного клапана – препятствовать изменению направления движения среды в системе на противоположное. В системе водоснабжения или отопления он не позволяет воде уходить обратно по трубопроводу после прекращения её подачи.Простейший муфтовый обратный клапан представляет собой устройство, состоящее из корпуса и находящейся в нем подпружиненной заслонки, полностью перекрывающей проходное отверстие. Когда же с обратной стороны на запорный элемент оказывается определенное давление, удерживающая её пружина сжимается, а заслонка смещается, открывая проход. После снижения давления он вновь перекрывается. Заслонка может быть выполнена в виде смещающегося в сторону диска, состоять из двух отдельных пластин или иметь форму шара, однако общий принцип действия остается неизменным.

Установка обратного клапана в системах водоснабжения и отопления необходима в следующих случаях:

Стоящий на входе в насосную станцию клапан препятствует уходу воды обратно в скважину – в этом случае вновь потребовалось бы заполнять насос водой вручную. Клапан на выходе в свою очередь не позволяет опустеть водопроводу. Обратный клапан на вводе в бойлер удерживает накопившуюся в его баке нагревшуюся воду, не давая поступать в трубопровод с холодной водой. Установка обратного клапана перед счетчиком препятствует корректировке его показаний, поэтому данное требование часто предъявляют снабжающие организации. В системах отопления устройство необходимо для предотвращения изменения направления потока теплоносителя, в том числе в контур с меньшим давлением.

Зачем нужно ставить фильтр грубой очистки и как он устроен

Фильтр грубой очистки – это элемент трубопроводной арматуры, предназначенный для удаления крупных механических примесей из среды, проходящей по трубопроводу. В системе водоснабжения он используется в первую очередь для улавливания элементов самого трубопровода – окалины, ржавчины, а также образовавшихся в трубах окаменелостей и крупных песчинок. В большинстве случаев этого вполне достаточно для того, чтобы обеспечить необходимое качество для бытовых нужд и предотвратить выход из строя оборудования.

В системах водоснабжения фильтры устанавливают обычно перед:

В зависимости от типа фильтрующего элемента различают сетчатые, дисковые и картриджные фильтры грубой очистки. Фильтрующий элемент обычно представляет собой сетчатый материал, с ячейками определенной величины – именно они определяют пропускную способность фильтра. Не прошедшие через него частицы отсеиваются и скапливаются в специальном ответвлении – грязевике. По расположению грязевика они бывают прямыми и косыми (угловыми), а по типу крепления – фланцевыми и муфтовыми.

Вне зависимости от конструкции все фильтры грубой очистки обслуживаемые. При этом в большинстве из них необязательно менять фильтрующий элемент – достаточно извлечь его из корпуса, удалить из него скопившиеся там отложения и промыть, а затем установить вновь.
Видео

В сюжете — Как установить универсальный фильтр грубой очистки


Источник
http://santekhnik-moskva.blogspot.com/2019/07/Gde-stavit-obratnyy-klapan-i-filtr-gruboy-ochistki-v-sisteme-vodosnabzheniya.html

Обратный клапан на воду: что это такое, виды, устройство и принцип работы, как установить своими руками

Обратный или односторонний клапан — механическое устройство, пропускающее жидкость в одном направлении. Они имеют два отверстия в корпусе, одно для входа жидкости, а другое для выхода жидкости. Внутри металлического корпуса предусмотрен запирающий механизм в виде шара, диска или лепестка.

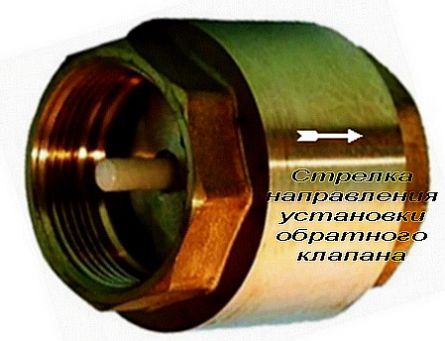

Стрелка указывает направление потока

Виды и принцип работы

Обратные клапаны — часть трубопроводной системы. Они обеспечивают стабильную работу бытовой техники и защищают от гидравлического удара. Клапаны работают автоматически и большинство из них не контролируются человеком.



Для стабильной работы необходимо выбирать соответствующее по типу устройство:

  • шаровый — универсальный, износоустойчивый клапан в основном применяется в трубопроводах с небольшим диаметром. Подходит для системы отопления и водоснабжения в коммунальных трубах. Запорным механизмом является металлический шарик покрытый герметиком. При движении водяного потока шарик поднимается, пропуская рабочую жидкость, в случае обратного потока опускается, тем самым перекрывая движение. Для оптимальной работы механизма необходимо давление внутри системы от 25 бар, при меньшем давлении клапан не сработает. Корпус изготавливается из стали с фланцевым или сварным соединением;
  • пружинный — состоит из пружины и диска. При движении потока пружина сжимается, диск поднимается, давая воде свободно двигаться внутри трубопровода. В случае остановки диск перекрывает отверстие, тем самым останавливая обратный поток. Это самое простое и недорогое устройство с резьбовым (муфтовым) соединением. При отложении солей внутри трубопровода теряется герметичность, и клапан подлежит полной замене;
  • лепестковый — запорным элементом является пружина-лепесток на шарнирном устройстве. При подаче воды задвижка откидывается, в случае отключения перекрывает проход, не давая жидкости выливаться из трубопровода.

Устанавливаются клапаны на вертикальных и горизонтальных линиях. Цена обратного клапана зависит от используемого материала и проходного диаметра.

Существуют еще двухстворчатые клапана, но в силу повышенного гидравлического сопротивления они применяются для вязкой рабочей среды, где требуются особые уплотнительные материалы.

На заметку. Ключевым недостатком обратных клапанов является то, что они не могут быть использованы в пульсирующих системах, поскольку непрерывная неравномерность потока из-за вибраций ведет к преждевременному износу запорного механизма.

Особенности монтажа

Чтобы правильно установить клапан в систему необходимо учитывать проходной диаметр трубопровода и способ монтажа:

  • устанавливается по движению потока. На корпусе нанесена стрелка указывающая направление;
  • перед монтажом на водонагреватель необходимо освободить систему и бак от воды;
  • устанавливается после счетчика, но до вентиля перекрывающего воду;
  • для сохранения продолжительной работы клапана перед ним рекомендуется устанавливать фильтр грубой очистки.

По виду соединений клапаны различаются на резьбовые, муфтовые, фланцевые, сварные. Фланцевые в основном используются на трубопроводах большого диаметра. В домашней системе распространены резьбовые и муфтовые, которые устанавливаются с использованием уплотнительных материалов. Они просты в обслуживании и замене.

В Новосибирске купить обратные клапаны можно в компании «Лавита».

На заметку. Центробежные насосы, наиболее распространенный тип водяных насосов, не являются самовсасывающими, и поэтому односторонние клапаны необходимы для удержания воды в системе. Последовательная волна давления (пульсация) может причинить повреждение системы, включая взрывы, кавитацию и имплозию из-за высокого давления в сети.

Установка обратного клапана на насосную станцию своими руками

Оборудование водоснабжения

Насосная станция забирает воду из скважины, колодца и закачивает ее в специальный резервуар. Отсюда она раздается среди потребителей (краны, смесители, бойлер, посудомоечная и стиральная машины). Когда бак заполнен, реле отключает электромотор, подача прекращается. Поступление автоматически возобновляется при расходе, когда падает давление.

Агрегат работает не постоянно, а периодически. В перерывах вода должна удерживаться в резервуаре. С этой функцией справляется обратный клапан, который обязательно устанавливается на насосной станции. Он устроен таким образом, что закачивает воду, когда она находится в насосе. Прежде чем запустить устройство, его заполняют жидкостью, и она должна быть там всегда. Гидроаккумулятор служит накопительной емкостью и одновременно поддерживает необходимое давление в системе. После остановки электромотора оно начинает падать, если не заблокировать отток.

1

Особенности конструкции и назначение обратного клапана

Устройство по размерам небольшое, но без него поддерживать напор воды в системе невозможно. Оно принадлежит к той трубопроводной арматуре, которая предназначена предотвращать изменение направления потока жидкости. Можно встретить насосные станции, в моделях которых заложен обратный затвор. Обычно он идет в комплекте со всасывающим шлангом. Но большинство изделий поставляется без этой детали, ее приходится приобретать отдельно. Принцип действия подобен известному многим клапану вентиляции: пропускает поток в одном направлении и блокирует в другом.

Существует довольно много видов обратных клапанов. Для применения в быту используются:

  1. 1. Пружинные муфтовые. Состоят из двух частей, соединенных резьбой и установленной между ними резиновой прокладкой.
  2. 2. Такие же, но с латунным золотником, имеющим сферическую форму. Отличаются высокой пропускной способностью.
  3. 3. Комбинированные пружинные, включающие кран Маевского, через который стравливают воздух. Благодаря подобным устройствам упрощается обслуживание системы.
  4. 4. Пружинные с полипропиленовым корпусом. Устанавливают на водопровод из аналогичного материала.

Место монтажа: подающая магистраль, ввод в автономную систему непосредственно за насосом или перед ним. В зависимости от расположения обратные клапаны бывают донными и трубопроводными. Первые предохраняют от возвратного тока воды, поднятой из источника, когда оборудование выключено. Вторые предотвращают падение давления в системе. Если в самом начале всасывающей трубы не стоит клапан, то когда насос остановится, вода стекает назад, в магистрали образуются воздушные пробки. При запуске «насухо» разрушаются уплотнители, затем перегорает подмокший электродвигатель.

Насосная станция с донным клапаном

Современные помпы защищены от таких грозных последствий, а старые модели от этого не застрахованы. Но все равно после каждой остановки станции придется заливать воду – так она устроена. Установка запорной арматуры на трубе забора обязательна. Необходимо именно это несложное механическое устройство, потому что никакая электроника не в состоянии преодолеть силу земной тяжести, под воздействием которой жидкость стекает из труб, если не стоит обратный клапан.

Трубопроводная запорная арматура играет несколько иную роль. Она предназначена в большей мере защищать не насос, а систему распределения воды в доме. Перекрывая поток, не дает возвратиться в гидроаккумулятор, поддерживая напор. Монтаж насосной станции без обратного клапана на раздаче вызывает гидравлические удары, работу устройства во внештатном режиме. Установка затвора повышает надежность и эффективность водопровода, продлевает срок службы сантехнического оборудования, бытовых приборов.

Размеры обратных клапанов зависят от сферы применения:

  • стандартный – используется практически во всех системах водоснабжения;
  • миниатюрный – устанавливается внутри сгонов водяного счетчика;
  • небольшой – располагают на выходе прибора учета;
  • крупный – делают из чугуна, применяются в промышленных системах.

Отливают деталь из латуни: металл устойчив к воздействию солей, минералов и кислот, которые растворены в воде. Материалом для других элементов служит медь и цинк или специальные полимерные составы. Все прокладки резиновые или силиконовые. Также продаются устройства из нержавеющей стали. Они отличаются высокой стоимостью из-за прочности и повышенной устойчивости к коррозии. При возможности приобрести такую деталь не стоит обращать внимание на цену – она служит очень долго. Латунную приходится заменять или ремонтировать довольно часто.

Устройство для насосной станции

Сфера применения не ограничивается насосной станцией. В быту обратный клапан используется:

  • на стояках холодной и горячей воды, если квартира в многоэтажке;
  • в нагревательных устройствах – бойлер, электрическая или газовая колонка;
  • для автономного отопления частного дома;
  • ими оснащается канализация для предотвращения аварийных ситуаций.

2

Запорная арматура – виды и правила монтажа

Клапан располагают на подающей трубе. По конструктивному исполнению различают две модели. Первая имеют диск и пружину, которая от напора воды смещается и пропускает поток. У второй есть поперечные створки, которые открываются и закрываются в зависимости от возникающего давления. Вместе с бытовыми насосами чаще применяется муфтовый, а фланцевый преимущественно в более мощных устройствах. Перед ним устанавливают сетчатый фильтр. Он преграждает путь биологическим загрязнениям и твердым частицам, предупреждая их проникновение в водопроводную систему.

Установка донного устройства

Устройство монтируется в направлении стрелки на корпусе. От дна колодца или скважины выдерживается расстояние в пределах 0,5–1 м. Между поверхностью воды и клапаном выдерживают не менее 30 см. Погружные насосы не оборудуются фильтром перед обратным клапаном. Их конструкция предусматривает встроенную защиту от попадания твердых частиц, которые способствуют износу внутренних поверхностей. Запорное устройство в этом случае устанавливают после помпы перед всасывающим шлангом. Оно предотвращает спад давления в системе.

Трубопроводные клапаны поддержки напора различаются устройством, но принцип работы общий. Они призваны обеспечить движение водного потока в заданном направлении и препятствовать возвращению. Для этого внутри имеется запорный механизм. Под давлением рабочей жидкости он открывается и пропускает ее, а попытке обратного движения препятствует. Трубопровод перекрывается, вода остается в системе, напор сохраняется. Простой клапан состоит из немногих деталей:

  • корпус с рабочей камерой;
  • регулирующий орган;
  • исполнитель – пружина.

Модели отличаются конструктивным исполнением, применяемыми при изготовлении материалами и креплением к трубам. Почти все разновидности используются при монтаже насосных станций, но не всегда установка обратного клапана практична и целесообразна. В системах, где немного точек забора, водопроводная конструкция успешно функционирует без них.

Трубопроводный обратный клапан перед насосом

Основная деталь обратного клапана – запорный элемент, который по отношению к оси трубы передвигается в одном из возможных направлений: параллельном, перпендикулярном и под углом. При монтаже обращают внимание не только на стрелку, указывающую направление потока. В ряде моделей смотрят на расположение крышки, в которой перемещается запорная деталь. Она может выполняться в нескольких вариантах:

  1. 1. Подъемный. Запор двигается вниз или вверх, реагируя на давление воды, закрывается под воздействием пружины. Имеет солидные габариты, поэтому применение нашел преимущественно в промышленном водоснабжении.
  2. 2. Шаровый. Используется шарик из резины или чугуна, пружина не предусмотрена. Самое простое, но эффективное устройство, которое прекрасно справляется со своей задачей.
  3. 3. Поворотный. Затвор в виде откидного лепестка. Модель применяется с трубами, диаметр которых превышает 50 мм.

В быту используют устройства, выполненные последними двумя способами. В отличие от вариантов с движущимся золотником они малогабаритные, не требуют большого пространства для перемещения. В одном случае поток регулируется шариком, который открывает и закрывает отверстие, реагируя на давление и направление движения воды. Во втором – функцию запорного механизма выполняют две половинки диска, размещенные на одном стержне.

Запорная арматура муфтовая и фланцевая

Обратные клапаны отличаются не только внутренним устройством, но и установкой. Вариант предопределяется материалом трубопровода и технологией соединения. С насосными станциями используют изделия:

  • муфтовые – применяется резьба;
  • фланцевые – имеются фланцы с обеих сторон и на трубах, между ними устанавливают прокладки;
  • межфланцевые – собственное крепление отсутствует, присоединяются к фланцам труб длинными шпильками.

Для домашнего водоснабжения предпочтительнее выбирать модели, имеющие подъемно-пружинный запорный механизм и муфтовое соединение. Они легко устанавливаются на ответную резьбу, расположенную на трубопроводе. Отличаются ремонтопригодностью: больное место – пружина, которая иногда подводит, но она просто меняется. В инструкции указывают, из какого материала изготовлена. Если пластиковая – очень мало служит, лучше выбрать из нержавеющей стали.

3

Установка на насосной станции – выбор места

Пружина механизма не достаточно упругая, иначе он бы полностью блокировал водный поток. Эта особенность способствует накапливанию различных грязевых отложений на стенках. Засорения со временем вызывают сбои в работе во всей системе. Поэтому правильный монтаж обратных клапанов очень важен.

Чтобы устройство служило дольше, руководствуются рекомендациями изготовителя: устанавливают вертикально, а стрелка на корпусе указывает направление водного потока. Допускается горизонтальное размещение, но следует понимать, чем это грозит. На стенках отложения скапливаются гораздо быстрее, срок службы в таком случае сильно уменьшается.

Установка обратных клапанов, используемых для насосных станций, довольно простая. Сложнее выбрать правильное место и модель. Она зависит от типа помпы, совместно с которой будет работать. Можно купить агрегат со встроенным запорным устройством. Производители располагают их на входных и выходных магистралях. В любом случае перед покупкой следует поинтересоваться, имеет ли конструкция запорные клапаны. Если это предусмотрено, то устанавливать еще не нужно: это не только лишне, но и вредно. Возрастает напор в системе, снижается пропускная способность.

Если в колодце или скважине используется погружной вакуумный насос, обратный клапан монтируют перед гидроаккумулятором. Лучшие конструкции – имеющие шарик или золотник подъемного типа. Для насосных станций, расположенных на поверхности, обязательным является донный клапан, которые крепится на конце трубы, погружаемой в воду. Второй – трубопроводный, который устанавливают перед резервуаром. Некоторые производители указывают определенную модель, но, как правило, годятся устройства любого типа.

Вариант сборки

Определяющее значение при выборе модели имеет диаметр труб (обязательный размер всасывающей – не менее 1 дюйма), пропускная способность, рабочее давление. Устанавливают в зависимости от конструкции, используя имеющуюся резьбу или фитинги. Необходимо обеспечить очень высокую герметичность – малейший подсос воздуха приводит к неработоспособности. Применяют уплотнительную ФУМ-ленту. Обязательно располагают по стрелке, указывающей направление водного потока, чтобы устройство открывалось при закачивании жидкости.

Установка обратного клапана своими руками выполняется в такой последовательности:

  1. 1. Выбирают модель и проверяют ее работоспособность. Для этого достаточно подуть ртом с обеих сторон: в одном случае затвор открывается, в другом не пропускает воздух.
  2. 2. Определяют правильное направление установки. Его указывает стрелка на корпусе.
  3. 3. Накручивают клапан на резьбу, предварительно подмотав ФУМ-ленту. В насосной станции имеется вмонтированный переходник, для всасывающей трубы его следует приобрести.
  4. 4. Подтягивают крепление газовым ключом. Важно не переусердствовать – встречаются изделия не очень крепкие.

В некоторых случаях систему устраивают таким образом, что предусматривают опорожнение раздающей магистрали или работу насоса в реверсном режиме. Тогда устанавливать клапан после гидроаккумулятора нельзя – он заблокирует отток воды. Расположение по отношению к задвижке определяется технологией запуска станции. Имеются модели, работа которых начинается при закрытом кране. Тогда запорное устройство монтируют после него.

Место монтажа – погружная труба

Донный клапан рекомендуется устанавливать вместе с фильтром, который очищает воду от песка, предохраняя внутренние части от преждевременного износа. Лучше сразу купить устройство с сеткой. У некоторых моделей она снимается, что позволяет при необходимости произвести замену. Меньше всего загрязняются обратные клапаны, имеющие пружину и подъемный запорный элемент. Самая простая для установки трубная арматура, которая использует межфланцевое соединение. В частном доме применяют преимущественно недорогие приборы с креплением на муфте.

Обратный клапан — и это все о нем

Обратный клапан — и это все о нем

Обратный клапан — один из фитингов ПВХ.
Для чего нужны обратные клапана в схемах водоподготовки и аттракционов?
Обратный клапан, где бы он не стоял, задает направление движения жидкости. Про твердые и газообразные тела говорить не будем.

Виды обратных клапанов:

Пружинный клапан

Самый применимый обратный клапан в оборудовании бассейнов до 110 размера. Для обслуживания механизма легко разбирается.
Недорогие производители грешат низким качеством. Пружинный механизм заедает из-за перекашивания клапана в направляющих.

Обратные клапаны-моноблоки. Без сопутствующего крана считаются неразборными и необслуживаемыми. Применяют с целью сэкономить. Механизм запирания аналогичен разборному клапану.
Шариковый обратный клапан

Надежный обратный клапан, избавлен от перекашивания механизма запирания.
Лепестковый обратный клапан


Размерность клапанов — от самого маленького до самого большого.
Надежно запирает поток, перекашивания не случается.
Но случается разрушение от гидроударов.

Применение

Использование обратных клапанов в системе водоподготовки бассейнов.
В зависимости от вида забора воды из чаши бассейна на фильтрацию, т.е. скиммерный бассейн или переливной, используется один или два обратных клапана. Если скиммерный, то один, если переливной, то два. Если у скиммерного бассейна оборудование выше уровня воды, то тоже два. В последнем случае клапана установлены одинаково: перед циркуляционным насосом и перед последним краном форсуночной линии. Если у скиммерного бассейна оборудование расположено ниже уровня воды, можно обойтись одним обратным клапаном перед последним краном (иногда его вообще не ставят, в целях экономии).
Предназначение обратного клапана в скиммерном бассейна – не дать кислотам автоматической станции дозирования, форсунки которой, как раз и стоят между клапаном и последним краном, попасть в теплообменник и наделать в нем дыр.
В переливном бассейне у обратного клапана, кроме химзащиты теплообменника или электронагревателя, есть еще одна функция, и она главная – не дать воде из чаши бассейна стечь в переливную емкость. Эта основная функция начинает работать с момента остановки циркуляционного насоса по таймеру, отсутствия электричества, в других случаях.
Перейдем теперь к клапану, что стоит перед циркуляционным насосом.
Обратный клапан перед циркуляционным насосом ставится:
— в скиммерном бассейне, когда оборудование стоит выше уровня воды. Его роль – не дать воде, однажды поднятой насосом, опуститься обратно в бассейн (см. Особенности запуска бассейна с оборудование выше уровня воды).
— в переливном бассейне – на линии забора из переливной емкости, следом за  краном. Его назначение: 1) подстраховать клапан на форсуночной линии; 2) предохранить затопление техпомещения через переливную емкость при незакрытом кране форсунки пылесоса или донника.
На линии промывки песчаного фильтра обратный клапан снимает давление на шестипозиционный клапан при применении устройства автоматической промывки. Без последнего ставят просто кран.
Есть еще одна линия в водоподготовке, на которую иногда ставят обратный клапан. Это аварийный перелив переливной емкости. Клапан нужен, когда этот перелив идет в общую с промывкой фильтра трубу.  Необходимость в том, что «промывка» может попасть в переливную емкость. Пружинный клапан здесь неприменим.

Использование обратного клапана в аттракционах (гидромассажах).
Если насос гидромассажа, противотока или водопада стоит выше уровня воды, установка обратного клапана перед  насосом предохраняет его от завоздушивания и соответственно от последующих за этим бед.
В случае с водопадами с обьемным корпусом, обратный клапан ставят на подающей линии с целью уменьшения времени появления струи из водопада. Иногда пользователя очень нервирует отсутствие реакции при нажатии кнопки включения водопада.
Обязательно надо ставить обратный клапан на трубу подачи воздуха на плато гейзера. Причем как можно ближе к выходу оной из бетона. Не забыть, конечно, поставить кран перед клапаном со стороны бассейна. В чем смысл? Во-первых, клапаном мы отсекаем заполнение трубы водой, что сказывается, опять же, на времени появления столба пузырей. Во-вторых, клапан будет защитой от затопления подвала при перефазировке электродвигателей. При этом никакая петля «выше уровня воды хоть на 1 метр» не спасает, только обратный клапан.
У гидромассажных форсунок обратный клапан могут ставить на линии всасывания воздуха, дабы облегчить этот процесс. Бывает глубокие форсунки вообще не могут засосать воздух.
Обратные клапана ставят и на дренажные насосы, устанавливаемые в аварийных приямках. Назначение: предотвратить возврат воды из трубы через насос обратно в приямок, не дать протечь в приямок при обратной промывке фильтра, т. к. канализация или ливневка «на всех одна».

Обратный клапан, кроме вышеперечисленного, применяется при обвязке теплообменника.
Он латунный. Предназначение: ограничить протекание теплоносителя через теплообменник только в одном направлении, от «подачи» на «обратку». Участвующий в процессе ограничении протока теплоносителя через теплообменник электро-магнитный клапан, в выключенном «нормально закрытом» состоянии, к сожалению, пропускает нагревательную жидкость в обратном направлении. Это случается, когда давление в «обратном» контуре больше, чем в контуре «подачи». Такие случаи случаются редко, но бывают. Смонтировать обратный клапан всегда быстрее, чем потом затратить в несколько раз больше времени на дополнительную врезку. Экономия на клапане оборачивается большими потерями всех причастных к этому ресурсов.
Обычно, при запуске оборудования водоподготовки теплообменник нагревает воду бассейна до нужной температуры и останавливается. Однако, если давление в «обратке» больше, то проток теплоносителя через теплообменник не останавливается. Происходит постоянный медленный нагрев воды в чаше бассейна. Обнаруживается это через месяц или через несколько дней после сдачи в эксплуатацию. Хорошо, если кто присматривает за оборудованием.

Все обратные клапана требуют регулярного обслуживания. Обслуживание заключается в его разборке, чистке и проверки работоспособности. На практике обслуживание случается только после обнаружения нештатной его работы.


Особенности эксплуатации обратных клапанов
Обслуживание обратных клапанов

виды, назначение, подготовка, инструменты, инструкция установки вентиляционного обратного клапана пошагово, рекомендации специалистов

Обратный клапан – необходимое звено в вентиляционной системе, предотвращающее попадание в комнату неприятных запахов. Разберемся, как его выбрать и установить правильно.

Вентиляционная система порой создает неприятные казусы, когда воздух из одной комнаты попадает в другую, вместо того, чтобы выноситься по вентиляционным ходам на улицу. И тогда можно точно определить по запахам, что соседи готовят на ужин и как часто они собираются на перекур. Чтобы предотвратить такие неприятные эффекты, и нужен вентиляционный обратный клапан. Разберемся, как он устроен, и как правильно установить это устройство.

Для чего нужен

Задача обратного клапана – предотвращение поступления в комнату воздуха, идущего по вентиляционным ходам. Причины такого неправильного движения воздушных масс различны:

  • Установка в одной из комнат мощного вытяжного устройства. Особенно актуально это для домов со множеством квартир. В таких зданиях то один, то другой сосед проводит ремонт, что отражается на качестве работы внутридомовой вентиляционной системы
  • Неудовлетворительное состояние воздушных каналов вентиляционной системы. Особенно такая проблема характерна для старых зданий.
  • Засорение вентиляционных отверстий на пластиковых окнах. Сами по себе современные стеклопакеты практически непроницаемы для воздуха, поэтому после их установки нередко нарушается естественная вентиляция помещения. Чтобы не сталкиваться с такой проблемой, надо регулярно проводить обслуживание окон и чистить фильтры вентиляционных отверстий.

[important] Проверить, как работает внутридомовая система вентиляции, поможет пламя спички или зажигалки. Поднесите его к вентиляционной решетке и посмотрите, в какую сторону отклоняется огонек. Если в сторону решетки – то вентиляция работает нормально, а если в сторону комнаты – необходимо принимать меры.[/important]

Зачастую единственным способом предотвратить попадание воздуха из вентиляции обратно в квартиру является установка обратного клапана. Обращение в управляющую компанию по поводу чистки вентиляционных ходов редко дает немедленный результат (хотя такое заявление и стоит подать, если обнаруживается некорректная работа вентиляции), а предъявлять претензии к соседям закон разрешает только при полной блокировке канала, но не при установке ими вытяжек. [note] Приточная вентиляция своими рукамиПластиковые воздуховоды для вентиляцииВентиляция фундамента своими рукамиВентиляция подвала частного дома своими руками[/note]

Принцип работы

Термином «Обратный клапан» называют несколько разновидностей вентиляционных устройств. Конструктивно они отличаются друг от друга, но принцип действия у них общий. Клапан пропускает воздух в одном направлении (в вентиляцию) и не пропускает в другом (на кухню). Как правило, устройство не требует контроля со стороны человека и срабатывает полностью автоматически.

Некоторые разновидности обратных клапанов имеют регулировочные механизмы, но у большинства моделей таких механизмов нет.

Устройство

Реализован принцип работы следующим образом: поток воздуха перекрывается одной или несколькими заслонками. Чем меньше в конструкции заслонок, тем она проще (а значит – надежнее и дешевле). Однако для устройств с большим сечением приходится делать несколько заслонок, потому что одиночный элемент получится слишком тяжелым. Большая масса заслонки снизит чувствительность клапана.

Открывает заслонку, как правило, прямой поток воздуха. Поэтому створка должна быть легкой, иначе ее будет трудно сдвинуть с места. В закрытое положение заслон возвращается под действием обратного потока воздуха, силы тяжести, возвращающей пружины или комбинированного воздействия этих сил. В закрытом положении створка полностью закрывает просвет воздуховода, не позволяя воздуху из шахты идти в комнату.

Виды устройств по конструкции

Обратные клапанные устройства выпускаются в прямоугольном и круглом исполнении, что позволяет подобрать подходящую модель к каждому типу воздушного короба. По конструкции клапаны делят на четыре группы:

  • Одностворчатое клапанное устройство (т.н. «Лепесток») имеет одну-единственную запирающую створку. Ось, на которой сидит створка, проходит смещено от центра воздуховодного канала. Поэтому нижняя часть заслона тяжелее, чем верхняя. Прямой поток воздуха поднимает легкую пластиковую заслонку, а в его отсутствии сила тяжести возвращает заслон на место. Недостаток системы – установка возможна только в горизонтальных участках воздухопровода.
  • Многостворчатые устройства (тип «Решетка») устроены сходно, но имеют не один запирающий элемент, а несколько. Они выполнены в виде створок жалюзи, прикрывающих вентиляционную решетку с одной стороны. Как правило, решетки ставят на выходе вентиляционного колодца из дома.
  • Двухстворчатые клапаны (тип «Бабочка») имеют пару створок, закрепленных на одной и той же оси. Внешне створки напоминают крылья бабочки, отсюда и название. В закрытое положение створки возвращает пружина, закрепленная между лепестками затвора. «Бабочки» отлично подходя для вентиляционных систем, оснащенных вытяжными вентиляторами. А вот силы естественного воздушного потока может не хватить на то, чтобы сдвинуть створку.

    Подбирая для вентиляции клапан-бабочку, убедитесь, что мощность пружины не избыточна, а лепестки оснащены демпферной прокладкой. В противном случае клапан будет стучать при закрывании, что способно раздражающе действовать на нервы.

  • Клапаны на основе гибкой мембраны наиболее просты по устройству. У них в роли заслонки выступает тонкая полимерная пленка. Прямой воздушный поток отклоняет ее в сторону. А обратный поток (даже самый слабый) плотно прижимает легкий пластик к корпусу, перекрывая просвет короба. Основное достоинство – простота и дешевизна. Главный недостаток конструкции – низкая долговечность.

Дорогие модели клапанов снабжены регулировочными механизмами, позволяющими настроить чувствительность устройства. На более дешевых разновидностях такие возможности отсутствуют.

Место установки

Во многом эффективность работы обратного клапана зависит от правильного определения места для монтажа. Прежде всего, крайне желательно определить источник неприятного запаха, чтобы понять, из какой комнаты просачивается воздух. Наиболее часто клапаны монтируют в трех местах:

  • На вентиляционную решетку в комнате, где чувствуется неприятный запах.
  • В месте соединения воздуховодного короба кухонной вытяжки с вентиляционной системой дома.
  • В устье вентиляционной системы (в точке выхода воздуха на улицу).

Возможны и другие варианты. Чтобы понять, где требуется установить клапан, внимательно проверьте работу вентиляции во всех комнатах дома.

[important]Планируя установку клана, подумайте, насколько просто можно до него добраться, чтобы провести обслуживание, ремонт или замену. Время от времени необходимость в этих мероприятиях будет возникать, и тогда вы не раз поблагодарите себя за предусмотрительность.[/important]

Подготовительные работы

Монтаж вентиляционной решетки не составляет особых трудностей и не требует сложной подготовки. Но перед началом работы все же стоит выполнить несколько операций.

Прежде всего, требуется продумать все нюансы установки, понять, что именно и куда именно вы будете устанавливать. На этом этапе важно правильно определить тип нужного клапанного устройства, его размеры и материал.  Размерный ряд бытовых клапанов круглого сечения – 10 см, 12 см, 12,5 см, 15 см. Встречаются и более крупные, но это редкость. Размер клапана подбираются так, чтобы он как можно точнее совпадал с размером воздуховода.

Выбор материала во многом зависит от бюджета ремонта и места монтажа. Для установки на улице стоит выбирать металлические конструкции, хотя они и дороже. Для внутренних помещений прочности и долговечности пластика вполне достаточно.

Необходимые инструменты и материалы

Инструмент, который понадобится для монтажа клапана, весьма распространен, он есть в каждом доме. Крепят клапан обычно либо с помощью собственных фиксаторов, либо на внешний крепеж («жидкие гвозди» либо саморезы). Чаще всего, нужна дрель, крестообразная отвертка и саморезы с пластиковым пробками для крепления в стену.

Важный момент – необходимость максимально полной герметизации места соединения. В случае износа места установки клапана (особенно, если он ставится на вентиляционную решетку или совмещен с нею) придется укрепить стену с помощью штукатурных работ.

Установка вентиляционного обратного клапана своими руками. Пошаговая инструкция

Для примера рассмотрим установку обратного клапана на кухне, совмещенного с вентиляционной решеткой. Порядок работы таков:

  1. Снимаем старую решетку, инспектируем стену, при необходимости укрепляем стенки.
  2. Монтируем на место новую решетку. Закрепляем ее к стене саморезами.
  3. Подключаем к нужному отверстию воздуховод от вытяжки.
  4. Проверяем систему, убеждаемся в ее надежной работе.

Как правило, монтаж обратного клапана не вызывает трудностей даже у новичков.

Советы профессионалов

Установить обратный клапан совсем не трудно, с этим справится даже человек, не занимавшийся такой работой прежде. Но большое разнообразие таких устройств затрудняет выбор, поэтому мы предлагаем несколько полезных видеороликов вам в помощь. Они содержат советы профессионалов по организации вентиляционных систем. Надеемся, что эти советы помогут вам не ошибиться при выборе и монтаже:

Обратный клапан в бытовом исполнении стоит недорого. Это устройство не портит внешний вид помещения, не шумит при работе и надежно защищает квартиру от неприятных запахов. Поэтому мы рекомендуем вам не пожалеть времени и снабдить жилье необходимым набором клапанов. Улучшение домашней атмосферы непременно окупят ваши усилия!

Установка обратного клапана

| DFT® Inc

Обратные клапаны играют важную роль в предотвращении обратного потока и защите чувствительного оборудования, трубопроводов, насосов и компрессоров. Однако обратные клапаны не могут работать наилучшим образом, если они не установлены должным образом. Ошибки при установке могут проявиться в утечке или отказе клапана, что поставит под угрозу целостность всей системы трубопроводов.

Поворотные обратные клапаны, двухдверные обратные клапаны или бесшумные подпружиненные обратные клапаны осевого потока — все это регулирует поток через несколько иной механизм.В поворотных клапанах используется диск, который поворачивается внутрь и наружу из потока жидкости, в то время как в двухдверных клапанах используются пружины, закрывающие две «двери», чтобы остановить поток. Подпружиненные клапаны осевого потока используют конструкцию диска и штока и включают пружины сжатия для закрытия клапана до того, как поток жидкости изменит свое направление потока на противоположное. Это важно, потому что конструкция с осевым потоком, обеспечивающая быстрое закрытие, резко снижает вероятность гидравлического удара — опасной неисправности, когда внезапное отключение насоса или внезапно закрывающийся клапан создает гидравлическую ударную волну в трубопроводе.В этом руководстве мы обсудим способы предотвращения гидроудара и других распространенных проблем с обратным клапаном.

Когда требуется обратный клапан

Инсайдеры отрасли называют обратные клапаны «неправильно понятыми клапанами». Многие профессионалы просто не знают, когда и как правильно использовать обратные клапаны, поэтому они думают, что вся категория не нужна или неэффективна.

Итак, когда — это , нужен обратный клапан? Как правило, мы рекомендуем обратный клапан, когда существует вероятность обратного потока среды, транспортируемой по трубе, что может привести к повреждению системы.Скопление конденсата также может привести к гидроударам. Установка обратных клапанов в трубопроводы сбора конденсата предотвращает серьезные неисправности за счет автоматического предотвращения обратного потока. Таким образом, правильный обратный клапан не только предотвращает серьезные проблемы, такие как гидравлический удар, но и защищает весь процесс, а также оборудование, установленное в трубопроводе.

Установка обратного клапана

Чтобы в полной мере ощутить преимущества обратного клапана, очень важно придерживаться передовых методов установки. Простая ошибка при установке клапана может в лучшем случае снизить эффективность, а в худшем — вызвать существенный ущерб. Некоторые ключевые моменты, о которых следует помнить, включают:

  • Выбор: Выбор клапана, не подходящего по размеру вашего трубопровода, материалу, ориентации трубы, направлению потока и скорости потока, приведет к неэффективности процесса или возможному преждевременному износу и отказу компонентов клапана.
  • Расположение: Обратите особое внимание на то место в трубопроводе, где вы устанавливаете клапан.Не все обратные клапаны будут работать в вертикальном трубопроводе. Это также включает обеспечение того, чтобы клапан находился на расстоянии не менее пяти диаметров трубы от колен, тройников, фитингов или других клапанов, которые могут вызывать турбулентность.
  • Ориентация: Убедитесь, что клапан правильно сориентирован, проверив стрелку потока (часто напечатанную на бирке или постоянно маркирующую сам клапан). Эта стрелка указывает правильное положение относительно потока в трубе.

Решения проблем с обратным клапаном

Предотвращение неисправностей обратных клапанов, таких как ударная труба, имеет решающее значение для предотвращения серьезных и дорогостоящих повреждений ваших труб, клапанов или другого дорогостоящего оборудования.В DFT мы никогда не хотим, чтобы наши клиенты сталкивались с предотвратимыми сбоями системы, поэтому мы делимся своим опытом: в дополнение к этому руководству мы собрали всеобъемлющий веб-семинар, который расширяет правильную установку и обслуживание обратных клапанов, предоставляя эксперт руководство по конструкции трубопроводов, которые работают и служат долго.

По конкретным вопросам о выборе обратного клапана для вашего применения, свяжитесь с нашей командой. Если вы ищете стандартный клапан на складе или полностью индивидуальный заказ, мы будем работать с вами, чтобы убедиться, что вы получите функциональное, эффективное и безопасное решение ваших проблем с трубопроводом.

Советы по выбору и установке обратного клапана

Обратные клапаны устанавливаются во многих системах трубопроводов. Их цель — обеспечить поток только в одном направлении, что может иметь решающее значение для безопасности предприятия и защиты оборудования от повреждений.

Существует несколько различных конструкций обратных клапанов, включая поворотные обратные клапаны и подпружиненные обратные клапаны тарельчатого типа. Понимание того, какой тип лучше всего подходит для конкретного применения, и обеспечение правильной установки клапанов жизненно важно для успеха.

Ноа Миллер, менеджер по продажам / проектированию в Check-All Valve Manufacturing Co., и Брайан Стрейт, менеджер по развитию бизнеса и маркетингу в Check-All Valve, объяснили различия между конструкциями обратных клапанов и предложили советы по установке и подбору размеров в качестве гостей Подкаст МОЩНОСТИ . Check-All Valve — это производитель промышленных подпружиненных обратных клапанов тарельчатого типа в Западном Де-Мойне, штат Айова.

Миллер объяснил, что поршневые тарельчатые обратные клапаны имеют два основных преимущества перед поворотными обратными клапанами.Первый касается гидроудара, который представляет собой гидравлический удар, возникающий, когда вода останавливается или внезапно меняет направление. «Как только эта волна дойдет до механизма качания, она толкнет тарелку и фактически захлопнет ее, что будет способствовать гидроударному эффекту», — сказал Миллер. Однако пружина внутри поршневого обратного клапана тарельчатого типа помогает свести к минимуму, а может даже исключить гидравлический удар, поскольку она закрывает клапан до прихода волны давления.

«Второстепенным аспектом или преимуществом тарельчатого клапана поршня перед проверкой поворота является ориентация установки», — сказал Миллер.«Проверку поворота можно устанавливать только в положении с горизонтальным потоком. Принимая во внимание, что подпружиненный поршневой чек может быть с вертикальным потоком вверх, вертикальным потоком вниз, под 45 градусов, 37 градусов, вы можете выбирать с помощью этой пружины, потому что она позволяет ей по-прежнему закрываться в статическом состоянии в система трубопроводов ».

Еще одно соображение при установке обратных клапанов касается участка трубопровода. Миллер отметил: «В идеале вы хотели бы иметь как минимум 10 диаметров прямой трубы на входе обратного клапана.Причина в том, чтобы обеспечить ламинарный поток через клапан, то есть частицы жидкости текут гладкими слоями с незначительным перемешиванием или без него. Миллер сказал, что это увеличит эффективный срок службы клапана.

Также важно правильно подобрать размер клапана для конкретного применения. Цель состоит в том, чтобы обратный клапан всегда был полностью открыт или полностью закрыт. «Давление и поток вместе создают перепад давления на данном обратном клапане», — сказал Миллер. «Одного может хватить, а другого — недостаточно.”

Миллер представил пример системы с давлением 300 фунтов на квадратный дюйм, но с расходом всего 0,005 галлона в минуту. Он сказал: «Вы не открываете полностью какой-либо обратный клапан, неважно, какой он стиль, потому что у вас достаточно давления, но у вас недостаточно потока, и это давление и поток вместе создают это давление. упасть, чтобы полностью открыть клапан ».

Послушайте подкаст The POWER Podcast , чтобы услышать полное интервью. Перейдите по ссылкам ниже, чтобы подписаться через вашу любимую платформу:

Чтобы узнать больше о мощных подкастах, посетите Архивы POWER Podcast .

Аарон Ларсон — исполнительный редактор POWER (@AaronL_Power, @POWERmagazine).

РУКОВОДСТВО ПО УСТАНОВКЕ ОБРАТНОГО КЛАПАНА И ПРОЕКТИРОВАНИЮ ТРУБОПРОВОДОВ

РУКОВОДСТВО ПО УСТАНОВКЕ ОБРАТНОГО КЛАПАНА И ПРОЕКТИРОВАНИЮ ТРУБОПРОВОДОВ

Ари Брегман 16.10.2019 07:34:31

3 основных правила, чтобы получить максимальную отдачу от ваших клапанов.

Часто проблемы с клапанами вообще не являются функцией клапана, а возникают из-за проблем с конструкцией системы трубопроводов, расположением клапана, неправильной установкой или неправильным выбором клапана для применения.

Следующая информация является руководством по основам работы с клапанами.

Конструкция трубопроводов: 3 основных правила

Правило № 1: Все клапаны лучше всего работают при установке в условиях нетурбулентного потока.

Стремитесь к плавному, нетурбулентному потоку во всех конструктивных случаях.Рекомендуется в пять раз больше NPS (номинальный размер трубы — внешний диаметр [OD] трубы) прямой трубы как до, так и вниз по потоку, но некоторые конструкции клапанов могут быть установлены с менее прямой трубой, чем эта. Приемлемость нелинейных трубопроводов зависит от конкретного случая. Всегда полезно проконсультироваться с производителем клапана; они смогут дать рекомендации, чтобы избежать проблем с обслуживанием в будущем.

Правило № 2: Используйте расчет расхода для правильного определения размера.

Обратные клапаны правильного размера необходимы для оптимальной работы системы при минимальном техническом обслуживании. Выполнение расчетов размера потока для обратных клапанов так же важно, как и расчет размеров для каждого двухпозиционного регулирующего клапана в системе. Правила определения размеров двухпозиционных клапанов не применяются к обратным клапанам, равно как и правила определения размеров регулирующих клапанов. Обратные клапаны должны иметь коэффициент расхода (Cv) меньше, чем Cv, вычисленное при использовании желаемого падения давления в уравнениях для определения размера потока.

Необходимо определить, с каким минимальным расходом может справиться обратный клапан.Не думайте, что номинальный размер клапана и номинальный размер трубы всегда должны совпадать. Всегда выполняйте любые расчеты размеров для минимального, максимального и нормального расхода. Убедитесь, что условия потока будут достаточными для полного открытия клапана при минимальном и максимальном потоке, а нормальные условия потока обеспечат оптимальную работу клапана при минимальном техническом обслуживании клапана.

Все обратные клапаны требуют давления от скорости жидкости, чтобы открывать их и поддерживать стабильное положение. Минимальное давление для открытия обратного клапана называется давлением открытия, но перепад давления должен быть как минимум в два раза больше, чем для полного открытия клапана.

Правило № 3: Найдите правильное размещение.

Распространенный вопрос: имеет ли значение горизонтальное или вертикальное размещение линий. Горизонтальная линия всегда предпочтительна, потому что она исключает гравитацию в уравнении. Хотя многие типы обратных клапанов будут работать в горизонтальном трубопроводе, осевом потоке или бесшумно, обратные клапаны типичны для вертикального трубопровода.

Распространенные ошибки проектирования трубопроводов

Попытка втиснуть клапаны в небольшие узкие пространства — это ошибка, которой следует избегать.Изображения 1 и 2 демонстрируют несколько правил проектирования, которые следуют общепринятым методам проектирования трубопроводов.

Если насосы, колена, компенсаторы и другие клапаны расположены перед клапаном, это может вызвать турбулентность, которая может привести к нестабильности диска и, в конечном итоге, к износу и отказу компонентов.

Установка поворотных обратных клапанов на вертикальных участках трубопровода

Если поток по вертикальной линии идет вверх (против силы тяжести), сила тяжести заставит диск удариться о седло, когда поток остановится, что может привести к гидроудару.Если поток идет вниз, поворотный обратный клапан всегда будет открыт и не выполняет свою работу. Однако обратные клапаны с осевым потоком хорошо работают в местах расположения вертикальных трубопроводов.

В вертикальных трубопроводах проще всего заменить поворотный обратный клапан или двухдверный клапан на линейный обратный клапан осевого типа. Более прочная пружина клапана осевого потока гарантирует, что клапан закроется до того, как произойдет обратный поток. Закрытие клапана перед изменением направления потока может устранить большую часть гидроудара.

Пружины обратного клапана осевого типа имеют разные размеры для потока вниз и вверх. Для увеличения потока часто можно использовать стандартную пружину давления срабатывания.

Flow down требует более сильной, чем стандартная пружина, чтобы компенсировать вес диска, а также любой статической головки носителя, которую вы, возможно, захотите держать над диском.

Низкое давление крекинга

Давление открытия до определенного предела можно легко учесть в обратных клапанах с осевым потоком.

3-дюймовый чек с 0.Давление открытия 1 фунт на квадратный дюйм (фунт / кв. Дюйм) возможно, а вот 30-дюймовый клапан с давлением открытия 0,1 фунт / кв. Дюйм — нет.

Это обычная проблема с резьбовыми концевыми клапанами. Трубный герметик (также известный как трубная смазка) будет перемещаться во внутренние области клапана.

Этот герметизирующий материал приведет к тому, что уплотнительные механизмы внутри клапана (диск и седло) не будут уплотняться, а также может вызвать заедание клапана в открытом или закрытом состоянии.

Отвинчивание клапана во время установки

Половинки корпуса концевого клапана с резьбой (обратный клапан, шаровой кран и т. Д.)) может откручиваться, если клапан откручивается от линии.

Всегда кладите гаечный ключ на соответствующий конец клапана, если его нужно отвинтить от линии. Эффект отвинчивания клапана от линии может привести к утечке через уплотнение корпуса из-за защемления уплотнительного кольца уплотнения корпуса.

Обратите внимание на направление потока в трубопроводе перед установкой обратного клапана.

Конечные пользователи могут задаться вопросом, должен ли клапан находиться на идеально ровном трубопроводе. Хотя в этом нет необходимости, это предпочтительнее.Поворотные обратные клапаны и обратные клапаны с наклонным диском обычно имеют посадочную поверхность, обработанную на станке с наклоном в 5 градусов относительно центральной линии клапана. Любой угол линии больше 5 градусов может привести к тому, что диск не коснется седла и, следовательно, протечет. Клапаны с осевым потоком не испытывают этой проблемы из-за внутренней пружины.

Дополнительный совет: Очистите линии перед застегиванием трубопровода. Это может показаться очевидным, но конечные пользователи будут удивлены тем, что останется в трубе во время строительства — сварочный стержень, гаечные ключи, двойные на четыре и многое другое.Все это повреждает посадочные поверхности и задерживает запуск.

Инструкции по техническому обслуживанию клапана

Другой часто задаваемый вопрос: следует ли использовать масла, консистентные смазки и смазочные материалы при обслуживании клапанов. Следуйте рекомендациям производителя и перед запуском прочтите инструкции по обслуживанию.

По возможности рекомендуется не использовать консистентные смазки или смазочные материалы, поскольку их присутствие может нанести ущерб процессу.

Тщательно очистите клапан, пока он находится на столе для обслуживания.Чем чище, тем лучше.

Смазки и смазки, рыхлая ржавчина или окалина на литых поверхностях — все это необходимо удалить, чтобы гарантировать, что клапан будет работать так же хорошо после установки, как и при восстановлении и испытании на стенде.

Постарайтесь получить инструкции по обслуживанию клапана, над которым работаете. Даже опытные профессионалы отрасли, которые занимаются восстановлением клапанов в течение 30 лет, должны проверить, нет ли у производителя особых требований.

Лучше сделать ремонт с первого раза правильно, чем потом делать все заново.

Факторы местоположения

Возвращаясь к Правилу № 1 и Правилу № 3, попытайтесь найти оптимальные места в системе для устанавливаемых клапанов. Если зажать их куда-нибудь, проблемы возникнут только позже.

Размер обратного клапана важен. Помните, что указанные и установленные обратные клапаны будут открываться вместе с потоком среды. Не указывайте размер клапана только по размеру линии. Посчитайте и поймите правильно.

Обычно материал корпуса клапана соответствует материалу трубы и фланца.Углеродистая сталь является наиболее распространенным материалом корпуса, но в этом семействе есть много вариантов, которые зависят от внешних условий окружающей среды, а также от температуры процесса.

Материалы отделки обычно выбираются более устойчивыми к коррозии, чем корпус. Твердое покрытие выбирается, когда могут возникнуть проблемы с эрозией твердых частиц в потоке среды. Если в среде есть твердые частицы, необходимо определить размеры этих твердых частиц, даже если они небольшие (мелкие частицы), но особенно если они составляют более 10 процентов от NPS.

Важная информация о прокладках

Прокладки в системе трубопроводов так же важны, как и сами клапаны. Выбирайте подходящие материалы в зависимости от температуры, давления и химической совместимости.

Правильная установка также чрезвычайно важна. Уделяя особое внимание неконтролируемым выбросам, необходимо учитывать прокладки, а также любые уплотнения штока.

Если вы работаете с автомобилями, вы знаете о важности правильной установки прокладок, особенно если вы не хотите подтеков масла или утечек топлива.Обработка прокладок трубопроводной системы ничем не отличается.

Смазка резьбы болтов, поверхностей гаек и поверхностей шайб важна, но этап предварительной затяжки, вероятно, является наиболее важным, поскольку он стабилизирует фланцы и сохраняет их параллельность. Их следует подтянуть в узорную последовательность.

Использование надежных методов установки прокладок позволяет добиться нескольких целей: равномерной нагрузки на болты, равномерного напряжения прокладки и равномерного напряжения фланца. Все это очень важно для герметичных соединений с прокладками.

Что наиболее важно, это увеличивает срок службы прокладки и, во-вторых, снижает утечку, что означает сокращение технического обслуживания и сокращение выбросов. Это приводит к повышению производительности завода и делает его более экологически безопасным.

Дополнительную информацию о клапанах можно найти на сайте pumpandsystems.com/valves .

МИФЫ ПРОТИВ. РЕАЛЬНОСТЬ

Существует два распространенных мифа о ржавой нержавеющей стали и магнитной нержавеющей стали.

1. Нержавеющая сталь не ржавеет.

Ржавчина на нержавеющей стали возникает из-за свободных остатков элементарного железа на поверхности отливки. Многие литейные процессы, включая дробеструйную очистку и шлифование, оставляют на поверхности свободное железо, которое в конечном итоге ржавеет. Остатки железа удаляются при травлении или пассивации.

2. Нержавеющая сталь немагнитна.

Литая нержавеющая сталь будет слабо магнитной из-за содержания феррита в микроструктуре литого материала.Нержавеющие стали серий 300 и 400 будут в некоторой степени магнитными.

Ари Брегман — вице-президент и генеральный менеджер компании DFT Inc., расположенной в Экстоне, штат Пенсильвания. Брегман проработал более 40 лет в арматурной промышленности и имеет степень магистра машиностроения в Вустерском политехническом институте. Для получения дополнительной информации посетите dftvalves. Com, напишите по адресу [email protected] или позвоните по телефону 800-206-4013.

Издатель Cahaba — Насосы и системы.Вид Все статьи.

Эту страницу можно найти по адресу http://digital.pumpsandsystems.com/article/CHECK+VALVE+INSTALLATION+%26+PIPING+DESIGN+GUIDELINES/3505604/626914/article.html.

Монтажное положение обратного клапана

Введение
В этой статье обсуждаются вопросы, касающиеся расположения обратного клапана :
Как определить монтажное положение обратного клапана?
В чем разница между установкой обратного клапана до и после насоса?
Какая связь между обратным клапаном и другой последовательностью установки регулирующего клапана на выходе?

Обратный клапан
Обратный клапан, также называемый обратным клапаном , представляет собой автоматический клапан. Он основан на давлении текучей среды в трубопроводе, которое толкает клапан для закрытия и открытия клапана. Когда среда перестает течь и стопор обратного клапана закрывается, это может эффективно предотвратить обратный поток среды в трубопровод, что играет большую роль в обеспечении безопасности трубопровода.

Обратные клапаны можно разделить на три типа: подъемные обратные клапаны, поворотные обратные клапаны и обратные бабочки.
Обратный клапан подъема можно разделить на: обратный клапан вертикального подъема и обратный клапан прямого подъема.
Поворотный обратный клапан можно разделить на: однодисковый обратный клапан, двухдисковый обратный клапан и многодисковый обратный клапан.
Обратный клапан-бабочка можно разделить на: двухдисковый обратный клапан-бабочка и однодисковый обратный клапан-бабочка.

Вышеуказанные типы обратных клапанов можно разделить на четыре типа: резьбовое соединение, фланцевое соединение, сварное соединение и межфланцевое соединение.

Монтажное положение
Обратный клапан устанавливается для обеспечения направления потока воды внутри насоса, чтобы гарантировать нормальную работу насоса.Таким образом, относительно места установки обратного клапана , следует ли его устанавливать перед насосом или после насоса, можно разделить на две ситуации:

1. Установите обратный клапан на конце вертикальной всасывающей трубы. перед насосом.
Обратный клапан , также называемый нижним клапаном, используется для однократного заполнения насоса водой, так что вам не придется заполнять его каждый раз при перекачивании воды. Поскольку, когда в насосе и во всасывающей трубе перед насосом нет воды, насос может работать только на холостом ходу и не может перекачивать воду, насос должен быть заполнен водой для перекачивания воды.Этот метод установки насоса подходит, когда насос находится выше уровня жидкости, что также называется методом отрицательного давления.

2. Установите обратный клапан за насосом.
Этот метод установки удобен для запуска и остановки насоса без закрытия выпускного клапана насоса, когда уровень жидкости выше, чем в насосе, особенно для насосной системы с внутренней резьбой для предотвращения обратного потока.

Обсуждение последовательности установки
Обратный клапан должен быть установлен после выпускного отверстия насоса и перед выпускным регулирующим клапаном для ремонта обратного клапана.Обычно первый выход насоса представляет собой мягкое соединение (амортизатор), за ним следует обратный клапан , а затем запорный клапан (например, дроссельная заслонка, задвижка, шаровая задвижка и т. Д.).

Сначала установите обратный клапан , а затем установите задвижку или дроссельную заслонку.
Преимущества: Он может защитить обратный клапан, особенно в параллельных насосах. Когда один насос не запускается, выпускной клапан закрывается, а другой насос запускается, сила удара воспринимается задвижкой или дроссельной заслонкой. Если обратный клапан вышел из строя, вы можете закрыть запорную систему впускного и выпускного клапана для ремонта.
Недостатки: задвижки или дроссельные заслонки не имеют защиты. Был случай, когда тарелка дроссельной заслонки была разбита.

Сначала установите задвижку или дроссельную заслонку, а затем обратный клапан .
Преимущества: Он может защитить дроссельную заслонку или задвижку, а ударное усилие воспринимается обратным клапаном.
Недостатки: Обратный клапан не имеет защиты.Обратный клапан открывается или закрывается перепадом давления. Если давление в основной трубе высокое, клапан будет закрыт, а если давление насоса высокое, клапан откроется. Если скорость потока нестабильна, обратный клапан будет многократно открываться и закрываться, что повлияет на срок службы обратного клапана. И если обратный клапан сломан, особенно в общей системе коллектора, систему необходимо отключить, прежде чем ее можно будет отремонтировать.

В общем, из-за частого открытия и закрытия обратного клапана , внутренний соединительные детали и уплотнительные детали могут быть повреждены.Для облегчения ремонта и предотвращения отключения всей системы из-за неисправности обратного клапана, с этой точки зрения, обратный клапан будет установлен перед выпускной задвижкой или дроссельной заслонкой.

Как установить обратный клапан из ПВХ

Обратный клапан из ПВХ выполняет множество функций, но в основном используется для регулирования и контроля потока жидкостей, особенно в насосах. Обратный клапан — это односторонний клапан, который позволяет воде течь только в определенном направлении.После того, как вода прошла через клапан, она не может вернуться в исходное положение. Во время установки необходимо проверить стрелку клапана и подтвердить предполагаемое направление потока. Обратные клапаны из ПВХ можно использовать в прудах и при орошении, где нужно постоянно контролировать поток воды.

Шаг 1 — Измерьте и отрежьте трубу из ПВХ

Если вы хотите, чтобы в вашей работе не было ошибок и ошибок, всегда делайте необходимые измерения перед резкой. С помощью рулетки отмерьте 4 дюйма от одного конца трубы, а затем, используя эти отметки в качестве ориентира, сделайте чистый разрез с помощью резака для ПВХ.

Шаг 2 — Очистите трубу

После разреза на обоих концах трубы из ПВХ обычно остаются заусенцы. Эти заусенцы могут впоследствии вызвать засорение труб. Чтобы этого не произошло, желательно удалить эти заусенцы. Для этого можно использовать карманный нож или наждачную бумагу. Чтобы обеспечить максимальную очистку, возьмите чистую ткань и аккуратно сотрите напоминание о заусенцах. Ткань избавит от любых следов грязи или незаметных заусенцев.

Шаг 3 — Нанесите Primer

Primer — это водоподобный раствор, который наносится на стыки труб, чтобы смягчить их и облегчить процесс установки.Через несколько минут труба снова затвердеет. К праймеру прилагается мягкая кисть. Используйте эту кисть для нанесения грунтовки на внутренние поверхности трубы из ПВХ. Обратите внимание на участки, на которые вы наносите грунтовку. Затем с помощью кисти нанесите грунтовку на внешние части трубы из ПВХ.

Шаг 4 — Клей

Возьмите концы труб ПВХ, на которые вы нанесли грунтовку, и умело нанесите достаточное количество клея на внутренние поверхности. Вставьте склеенную трубу ПВХ в обратный клапан и поверните ее под углом, чтобы клей равномерно растекся.Удерживайте 2 трубы вместе примерно 10 минут. Это позволит трубам образовать прочное соединение.

Шаг 5 — Соедините клапаны

Используя грунтовку из ПВХ, смягчите внутренние части впускной стороны обратного клапана. Затем нанесите клей, соедините клапаны и держите вместе около 5-10 минут. Пропустите немного воды по трубам, чтобы убедиться, что обратные клапаны из ПВХ работают правильно.

Дополнительный наконечник
  • При правильной установке обратные клапаны из ПВХ не требуют регулярного ремонта.
  • Можно использовать полиуретановый клей, потому что он дает вам время внести корректировки, если это необходимо, перед сушкой. Не забудьте использовать правильный растворитель для правильной трубы из ПВХ.
  • Всегда целесообразно надевать защитную одежду, респиратор или респиратор. Поскольку вы будете иметь дело с химическими веществами и растворами с сильным запахом, будьте осторожны, чтобы не вдохнуть их опасное количество.

Как правильно установить обратный клапан компрессионного соединения в сливной насос, сточную или канализационную систему

В этом блоге мы рассмотрим, когда используется компрессионный соединительный клапан, варианты, которые у вас есть при выборе клапана компрессионного соединения, и шаги, необходимые для правильной установки клапана компрессионного соединения в отстойник, сточную или канализационную систему.

Обжимное соединение используется для присоединения клапана к трубопроводу IPS (размер железной трубы) и обеспечивает возможность соединения клапана из ПВХ с трубопроводами из ПВХ без использования грунтовки и растворителя. Компрессионные соединения также позволяют соединять два разнородных материала с внешним диаметром IPS. Для создания водонепроницаемого уплотнения необходимо затянуть стяжную гайку, чтобы сжать прокладку и уплотнить трубу.

Перед установкой вы должны спроектировать схему трубопроводов системы и определить, какой клапан лучше всего подходит для вашего отстойника, сточной или канализационной системы.

Опции компрессионного клапана
Поворотные обратные клапаны из ПВХ

A, которые обеспечивают надежную защиту от обратного потока, а также угловое седло, минимизирующее реверсирование потока и потенциально опасный гидравлический удар.

Комбинированный шаровой / поворотный клапан из ПВХ, имеющий как линейное перекрытие, так и предотвращение обратного потока, что делает его компактным вариантом, а также спроектированное угловое седло для минимизации реверсирования потока и потенциально опасного гидравлического удара.

Оба клапана доступны в стандартном или бесшумном исполнении.

Установите с этими знаниями, теперь вы готовы выполнить шаги для завершения компрессионного соединения для вашей системы водоотливного насоса.

ПОШАГОВАЯ

# 1 — Разработайте схему расположения трубопроводов системы и обрежьте трубопровод до необходимой длины.

Правильное расположение обратного клапана — близко к уровню пола, чтобы минимизировать объем воды, которая стекает обратно в конце каждого цикла откачки, а также чтобы клапан располагался в удобном месте для облегчения осмотра и обслуживания или замены. клапана.

  • Трубопровод не должен быть меньше напора насоса.
  • Для надежного уплотнения рекомендуется минимум 2 фута (0,61 м) статического напора над обратным клапаном.
  • В сточной системе труба должна быть способна обрабатывать полутвердые частицы диаметром не менее 3/4 дюйма (19 мм).
  • В канализационной системе ДОЛЖЕН использоваться 2-дюймовый клапан, а труба должна быть способна обрабатывать полутвердые вещества диаметром не менее 2 дюймов (51 мм).
  • ВЕРТИКАЛЬНАЯ установка рекомендуется при перекачивании жидкостей без твердых частиц.
  • ГОРИЗОНТАЛЬНЫЙ монтаж имеет решающее значение при перекачивании твердых или полутвердых веществ, при необходимости клапаны могут быть установлены под углом до 45 °. Вертикальная установка может привести к осаждению твердых частиц на клапане, что препятствует открытию заслонки при запуске насоса.
  • Некоторые производители насосов рекомендуют просверлить вентиляционное отверстие для предотвращения воздушной блокировки насоса (обычно находится в резервуаре между насосом и обратным клапаном). См. Инструкции по установке насоса.

# 2 Очистите оба конца труб и скользящие муфты клапана.

# 3 — Пометьте впускную и выпускную трубы (соответствующую длину см. В инструкциях по установке).

# 4 — Снимите компрессионные гайки, повернув их против часовой стрелки, снимите компрессионные прокладки.

# 5 — Наденьте стяжную гайку впускного канала, а затем прокладку на выпускную трубу от насоса до тех пор, пока она не покроет отметку из шага 3, затем надвиньте корпус клапана на выпускную трубу до упора.Убедитесь, что стрелка потока указывает в сторону от насоса. Затем сдвиньте стяжную гайку и прокладку к корпусу клапана и вручную затяните стяжную гайку.

Рекомендуется устанавливать клапаны в положении ВЕРТИКАЛЬНО при перекачивании жидкостей, не содержащих твердых частиц, .

При перекачивании твердых / полутвердых веществ клапан должен быть установлен ГОРИЗОНТАЛЬНО (допустим угол до 45 °, см. № 1). Особое внимание следует уделить тому, чтобы стрелка потока указывала в сторону от насоса, а корпус обратного клапана был ориентирован согласно маркировке на корпусе клапана «ГОРИЗОНТАЛЬНО ИСПОЛЬЗУЙТЕ ЭТОЙ СТОРОНОЙ ВВЕРХ».Неспособность установить поворотный обратный клапан с шарниром заслонки в верхнем центральном положении приведет к тому, что клапан не будет функционировать должным образом.

# 6 — Надвиньте выпускную стяжную гайку, а затем прокладку на выпускную трубу от обратного клапана до тех пор, пока она не закроет отметку из шага 3, поместите выпускную трубу в корпус клапана, убедившись, что она доходит до дна. Затем сдвиньте стяжную гайку и прокладку к корпусу клапана и вручную затяните стяжную гайку.

# 7 — Дважды проверьте, чтобы маркировка на трубе (шаг 3) совпадала с концами зажимных гаек.

# 8 — Затяните зажимные гайки от 3/4 до 1 оборота с помощью гаечного ключа или ленточного ключа. Средний крутящий момент должен составлять приблизительно 25 футов фунтов для клапанов размером до 2 дюймов.

# 9 — Надлежащим образом поддерживайте и удерживайте нагнетательный трубопровод, трубопровод должен быть ограничен, чтобы предотвратить боковое перемещение за счет блокировки концов при изменении направления и при любом уменьшении размера трубы.

# 10 — ПРОВЕРЬТЕ соединение, чтобы убедиться в отсутствии утечек.

Всегда соблюдайте местные строительные / сантехнические нормы и правила, чтобы убедиться, что установка соответствует всем нормам.

Ключ к сухому подвальному помещению — это знание того, что ваш водоотливной насос, сливной или канализационный обратный клапан правильно установлен, чтобы защитить и эффективно запустить насос.

Осторожно: Если вам неудобно устанавливать их самостоятельно, убедитесь, что у вас есть сертифицированный сантехник, который сделает это за вас.Если эти продукты установлены неправильно, это может вызвать переполнение и другие проблемы.

Для получения дополнительной информации посетите нашу страницу с обзором Ultimate Sump and Seward Check Valve.

Превосходные обратные клапаны для отстойников и сточных вод Обзор

ЧТО ТАКОЕ ОБРАТНЫЙ КЛАПАН НАСОСА И КАНАЛИЗАЦИИ?

Обратный клапан для отстойников и сточных вод — это сантехническое изделие, которое специально используется в системах отстойников или канализационных насосов. Эти клапаны помогают убедиться, что откачанная вода не вернется в яму. Если у вас не установлен обратный клапан, ваша система будет работать намного тяжелее и чаще откачивать то же количество. Установка одного из этих клапанов резко снизит нагрузку на ваш насос и сэкономит энергию за счет ограничения количества, которое необходимо насосу для работы.

Обратный клапан для отстойника и сточной воды очень легко установить, и хотя обычно это не код, рекомендуется убедиться, что он включен в вашу систему.В канализационных системах эти клапаны обычно требуются согласно нормам, чтобы предотвратить слив сточных вод обратно в бассейн.

В большинстве случаев в этих продуктах используется так называемый «поворотный клапан» или «откидной клапан» для управления потоком воды. Этот клапан открывается, когда насос проталкивает воду в определенном направлении, а затем закрывается, когда насос останавливается. Это предотвращает возврат воды или сточных вод, находящихся в вертикальной части трубы, вниз. Основное различие между поворотным и откидным клапаном заключается в том, что поворотный клапан обычно представляет собой откидную пластиковую крышку, а заслонка — это просто кусок резины.Оба они поднимаются под действием силы тяжести при включении насоса и закрываются после включения насоса.

Шаровой обратный клапан популярен в системах канализации, так как они лучше выдерживают тяжелые условия. В канализационной системе вы обычно имеете дело с твердыми и полутвердыми жидкостями. При использовании поворотного обратного клапана эти твердые частицы могут со временем нарушить работу этой функции. Эти элементы гораздо менее подвержены влиянию этих элементов на шаровой обратный клапан.

В КАКИХ ПРИЛОЖЕНИЯХ ИСПОЛЬЗУЮТСЯ?

Как следует из названия, эти обратные клапаны могут использоваться во всех видах приложений, связанных с отстойниками и сточными водами.Их можно устанавливать в вертикальных или горизонтальных системах, в зависимости от типа жидкости, которую вы удаляете. Если вы откачиваете твердые или полутвердые частицы, обратный клапан необходимо устанавливать горизонтально (под углом до 45 градусов).

Если вы устанавливаете обратный клапан для отстойника, а не для канализационной системы, другие продукты могут применяться больше. См. Различные типы обратных клапанов для отстойников и сточных вод для получения дополнительной информации о том, когда использовать различные продукты.

Во многих случаях в вашей системе может не быть установлен обратный клапан, поскольку во многих местах это не код.Это не означает, что вам не следует устанавливать его. Если у вас есть поддон или канализационная система, рекомендуется установить обратный клапан. Наличие одного из них дает множество преимуществ, и это довольно простой процесс, который можно сделать самостоятельно или попросить подрядчика прийти и сделать.

РАЗЛИЧНЫЕ ТИПЫ ОБРАТНЫХ КЛАПАНОВ НАСОСА И КАНАЛИЗАЦИИ

Хотя все обратные клапаны для отстойников и сточных вод выполняют одни и те же задачи, есть несколько различных типов, которые лучше подходят для разных ситуаций.

Поворотный обратный клапан

Поворотный обратный клапан — самый распространенный клапан, который можно встретить в отстойниках. Сила от насоса толкает клапан в открытие, а затем сила тяжести закроет клапан, когда насос остановится. Существует множество различных типов проверок поворота в зависимости от типа соединения и предпочтения материала. Чаще всего используются АБС и ПВХ. В канализационных системах следует использовать только большие поворотные обратные клапаны (2 дюйма). Если вы хотите использовать этот тип клапана в канализационной системе, убедитесь, что вы провели специальное исследование того, как правильно установить правильный тип поворотного клапана.

Пружинный (тихий) обратный клапан

Пружинный или бесшумный обратный клапан работает очень похоже на поворотный чек с одним существенным отличием. Он имеет пружину, встроенную в заслонку, которая заставляет клапан медленно закрываться при выключении насоса. Это устранит громкий «лязг», который часто слышен от обычных обратных клапанов поворота. Это то, что называется «Гидравлический молот». Многие люди предпочитают устанавливать их в своей системе, чтобы избавиться от звука.Гидравлический молот не только раздражает, но и создает ненужную нагрузку на вашу систему.

Комбинированный обратный клапан шаровой / поворотный

Комбинированный обратный клапан шаровой / поворотный объединяет 2 клапана в один и очень полезен для установки в системах, требующих регулярного обслуживания. Этот продукт включает шаровой клапан, поэтому вы можете полностью перекрыть линию прямо над частью обратного клапана. Благодаря муфтовому соединению вы можете легко обслужить или легко заменить часть обратного клапана.Этот продукт экономит место и время установки за счет объединения этих двух важных клапанов. Существует также версия этого обратного клапана, которая является «тихой», чтобы помочь с шумом гидравлического удара.

шаровой обратный клапан

Шаровой обратный клапан обычно используется в канализационных системах из-за своей конструкции. Поскольку при проверке с помощью мяча используется мяч, а не заслонка, мусор не так легко захватывается и запутывается внутри. Это очень полезно, когда вы имеете дело с откачкой твердых или полутвердых веществ.Эти клапаны, как правило, издают более громкий шум гидравлического удара, чем проверка качания, но в долгосрочной перспективе они будут гораздо лучшим вариантом.

ПРЕИМУЩЕСТВА ОБРАТНОГО КЛАПАНА НАСОСА И СЛИВА

Хотя эти продукты обычно не являются кодом, у них есть много преимуществ, которые сделают вашу систему намного лучше в долгосрочной перспективе. Одним из преимуществ для отстойников или канализационных систем является то, что обратный клапан значительно сокращает время работы вашего насоса.

Без обратного клапана вся вода, перекачиваемая вертикально, будет возвращаться в бассейн после выключения насоса.Это означает, что большая часть воды, которую вы только что откачивали, снова возвращается в бассейн. Это будет означать, что помпа должна включиться намного быстрее. Это сократит срок службы насоса, а также снизит потери энергии. Обратный клапан решает эту проблему и позволит вашему насосу работать только тогда, когда это необходимо.

Еще одним преимуществом обратного клапана является то, что он защищает помпу от коротких циклов. Если помпа включается слишком часто и быстро, двигатель нагревается и со временем может сгореть. Это может быть очень дорогостоящим, особенно если вы используете устройство более высокого качества.Обратный клапан — отличный способ защитить ваши вложения от ненужного ущерба.

Обратные клапаны для отстойников и сточных вод

— довольно простой продукт для установки, если у вас есть некоторый опыт работы с водопроводом. По этой причине их установка не слишком дорогая.

Осторожно: Если вам неудобно устанавливать их самостоятельно, убедитесь, что у вас есть сертифицированный сантехник, который сделает это за вас. Если эти продукты установлены неправильно, это может вызвать переполнение и другие проблемы.

Вот несколько советов, которые следует помнить при установке обратного клапана поддона или сточных вод:

  • Установите обратный клапан как можно ближе к полу, чтобы минимизировать количество воды, которая стекает обратно в бассейн. Все, что ниже 2 футов над полом, идеально.
  • Убедитесь, что клапан установлен в правильном направлении. Часто на клапане есть указатель поворота. Если он не установлен в правильном направлении, клапан не откроется при включении насоса.
  • Проверьте соединение, чтобы убедиться в отсутствии утечек. Это может показаться очевидным, но какой бы тип соединения у вас ни был, убедитесь, что оно надежно закрыто.
  • Используйте только гибкие соединения, если ваша система имеет напор менее 10 футов. Если в вашей системе это количество, рекомендуется использовать сварку растворителем.
  • Лучше всего устанавливать клапаны в вертикальном положении.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
