Как укладывать профнастил на крышу

Очень много кровельных проектов реализуется с использованием профнастила. Если есть желание все сделать своими руками, тогда необходимо знать, как правильно укладывать профнастил. Только соблюдение технологии позволит добиться требуемого результата и продолжительного срока службы настила. Что необходимо для осуществления всего проекта, кроме профнастила, и в каком порядке должен осуществляться монтаж? Именно этому и посвящена статья.

Основные сведения

Профнастил получил свое название в силу того, какой формы изготавливаются листы. Они имеют волновую структуру, как и шифер. Но волны чаще всего изготавливаются прямоугольными. Благодаря тому, что листы не ровные, а имеют профиль, и получилось название. Сам материал сочетает в себе большое количество плюсов, из которых можно выделить:

высокая скорость укладки;
простота подгонки размеров;
небольшой вес;

значительный срок службы;
устойчивость к коррозии;
устойчивость к нагрузкам;
хорошо уживается с другими материалами.

Монтажные работы в отношении профнастила проводятся довольно быстро. Это обеспечивается размерами самого листа. Для осуществления работы будет достаточно трех или четырех человек. Небольшой вес листов позволяет свободно подавать его на крышу с помощью наклонного бруса. Если стропильная система имеет правильную конструкцию, тогда понадобится минимальное количество подрезок. А если их и придется делать, то легко придать как округлую форму, так и прямые линии в местах примыкания. Кровля из качественного профнастила прослужит до 50 лет. Это значительный срок. Листы профнастила устойчивы к коррозионному воздействию, что является важным условием для кровли, т. к. ей необходимо защищать дом от различного рода осадков. Благодаря ребрам жесткости, которые образуются в силу наличия волн, профнастил способен выдерживать большие ветровые и снеговые нагрузки. Профнастил не вступает в реакцию с другими материалами, поэтому его очень просто утеплять.

Несмотря на свою популярность, профнастил сложно назвать идеальным вариантом для отделки кровли.

Например, он имеет плохую шумоизоляцию, если не позаботиться о ней отдельно, тогда придется слушать музыку дождя или падающих частиц во время сильного ветра. Это создает некоторые проблемы со сном. Листы хотя и обладают хорошей жесткостью, но сказать это можно только о тех, которые уложены на подготовленную обрешетку. При транспортировке их очень легко погнуть или повредить. В таких случаях портиться не только внешний вид, но и есть вероятность коррозионного повреждения. Связано это с возникновением пробелов в защитной пленке профнастила. Металл очень быстро нагревается на солнце, а значит будет хорошо передавать температуру на чердачное пространство. Этот фактор стоит учитывать при монтаже кровли.

Обратите внимание! Еще одним нюансом, который можно отнести к плюсам, является устойчивость к выгоранию. Профнастил способен на протяжении долгих лет сохранять свой внешний вид без выцветания.

Какой использовать для кровли

Для продолжительной службы готовой кровли необходимо внимательно подойти к выбору вида листов профнастила. Он может использоваться не только для крыши, но и для облицовки стен и организации опалубки. Некоторые листы обладают меньшей нагрузочной способностью, поэтому есть риск обрушения при дополнительном весе снега или ветровой нагрузке. Дополнительные параметры приведены на картинке ниже. Изготовление листов может производиться из оцинкованной стали. Они обладают хорошей устойчивостью к коррозии, но защитный слой может быть поврежден, как об этом говорилось выше. Отличным решением будет профнастил из алюминиевого проката. Алюминий покрывается пленкой оксида, которая оберегает его даже от воздействия некоторых кислот. Такой кровельный настил имеет более высокую стоимость, но и срок службы у него больше.

Обратите внимание! Прекрасным вариантом является материал, который имеет покрытие из полимеров. Пластик дополнительно защищает металл от физических повреждений, например, от крупного града.

Основа под профнастил

Во время укладки листов профнастила на кровлю, важно четко следовать инструкциям, которые предоставляет производитель. Это может касаться не только обрешетки и шага между планками, но и того, какие еще дополнительные слои понадобятся на кровле. Это, например, может быть теплоизоляция, которая одновременно будет выступать и звукоизоляцией. Также сюда входит пароизоляция и гидроизоляция. Только при наличии всех компонентов можно говорить о завершенности всей конструкции.

Теплоизоляция

Теплоизоляция особенно важна для кровли в том случае, если чердачное пространство будет использовано под еще одну комнату. Этот этаж также называют мансардным. В качестве утеплителя подойдут самые различные материалы. Если есть желание частично снизить бюджет на утепление кровли из профнастила, тогда подойдет каменная или минеральная вата. Они устойчивы к огню и дают хороший эффект. Кто-то в качестве утеплителя предпочитает использовать пенопласт или экструдированный пенополистирол. Они обладают меньшей теплопроводностью, но и не пропускают через себя воздух, что может создать определенные трудности.

Толщина применяемого материала будет зависеть от того, какого эффекта необходимо добиться, а также от того, насколько суровые зимы бывают в конкретной местности.

Пароизоляция

Некоторые владельцы при возведении кровли из профнастила пренебрегают пароизоляционным слоем. Это приводит к тому, что в утеплителе скапливается влага. Последствием такого процесса может стать развитие грибка. В конце концов он повредит стропильную систему, и она может рухнуть. Влага особенно опасна для различного вида ваты. Так как такой утеплитель впитывает в себя воду и теряет свои свойства. При этом происходит постоянное отрицательное воздействие на профнастил со стороны, где нет доступа солнца для просушки. Для обеспечения пароизоляции можно использовать строительную пленку с толщиной не менее 250 мкм. Монтируется она с внутренней стороны под утеплитель. Фиксировать ее можно к стропилам с помощью строительного степлера. При этом соблюдается нахлест между отдельными элементами.

Обычно он составляет 15 см, если другого значения не указал производитель пароизоляции.

Гидроизоляция

Гидроизоляция – это еще один важный слой, который потребуется при укладке кровли из профнастила. Из названия становится понятным, что он должен препятствовать проникновению влаги снаружи. Если выпадение осадков сопровождается сильным ветром, то снег или дождь может попадать в щели. После этого жидкость может разрушать конструкционные узлы кровли. Чтобы такого не происходило укладывается гидробарьер. В его качестве может выступать специальная мембрана, которая будет пропускать воздух от утеплителя, но не пускать влагу к нему. Попавшая вода попросту стекает вниз. Она также укладывается с определенным нахлестом, а к укосинам фиксируется с помощью гвоздей с широкими шляпками или степлером.

Расчет материала и комплектующих

Расчетные работы являются одной из основных составляющих всего процесса. Они помогают точно втиснуться в планируемый бюджет, а также закупить требуемое количество профнастила.

Чтобы приступить к расчетам того, какое количество профнастила понадобится, необходимо начертить схематический рисунок планируемой кровли. На него необходимо нанести реальные размеры. Чертеж лучше выполнить в масштабе. Любую кровлю можно разбить на прямоугольные или квадратные участки. Линиями, которые будут их очерчивать, являются линии свесов, линии по которым монтируются ендовы, а также линии сломов.

Следующим шагом будет определение площади каждой отдельной фигуры, которая получилась вследствие разбиения на участки. Для этого необходимо найти производное длины и ширины. После этого все площади складываются и получается общий размер всей крыши. Его необходимо разделить на площадь одного листа профнастила. Но стоит учитывать, что профнастил укладывается с нахлестом как в горизонтальной, так и в вертикальной плоскости. Это означает, что его полезная площадь будет меньше реального размера листа. Дополнительно потребуется сделать запас примерно в 5% на различные непредвиденные ситуации, а также на подрезки.

Обратите внимание! Ендовы, конек и торцевые планки рассчитываются, руководствуясь общей длинной этих участков. Во внимание также принимается нахлест, с которым они укладываются. Расход саморезов на один лист будет зависеть от конкретного проекта кровли, поэтому его необходимо вычислять по факту.

Правильный монтаж профнастила

То как именно будет укладываться профнастил на крышу, зависит от конфигурации крыши и ее наклона. В зависимости от того, какой выбран уклон также будет изменена обрешетка. Это также влияет на нахлест, который будет соблюден между листами.

Обрешетка

Обрешетка под профнастил может быть двух видов:

сплошная;
из отдельных планок.

Цельная обрешетка способна выдержать больший вес настила, поэтому ее применяют при угле наклона ската менее 15 градусов. При этом листы укладываются таким образом, чтобы обеспечить переплетение швов, что исключит продавливание на определенном участке. Для такой обрешетки под профнастил потребуется дополнительная гидроизоляция, которую лучше выполнять из рубероида или схожего материала. При этом нужно хорошо загерметизировать швы, чтобы влага не просачивалась. Для обрешетки под профнастил из планок может быть выбран шаг от 30 до 50 см. На шаг обрешетки также влияет марка применяемого профнастила. Если это C21, то даже при уклоне в 15 градусов можно делать не сплошную обрешетку под профнастил, а с шагом в 30 см. Для марки профнастила C44 можно соорудить обрешетку с шагом до 1 м.

Обратите внимание! Для обрешетки применяется деревянный брус с размером от 50×50 до 75×75 мм.

Нахлест листов

Нахлест, с которым укладываются листы профнастила также зависит от выбранного угла кровли. Если он находится в пределах до 15 градусов, тогда между листами профнастила необходимо обеспечить пересечение на 20 см. Для кровли с углом наклона до 30 градусов можно оставить такой же нахлест или уменьшить его до 15 см при потребности.

Все, что идет свыше 30 градусов, может быть уложено с перехлестом в 15 или 10 см. Все эти цифры необходимо учитывать при проведении расчетов количества материала, о котором говорилось выше.

Совет! При желании горизонтального расположения листов профнастила необходимо соблюсти накладку на 20 см. При этом во время укладки придется производить герметизацию швов профнастила, чтобы вода не попадала внутрь.

Порядок укладки

Чтобы с крыши происходил сток жидкости, необходимо монтировать листы профнастила таким образом, чтобы верхние накрывали нижние листы. Поэтому работу необходимо начинать снизу и двигаться вверх. Если вы правша, то начинать укладку листов профнастила лучше с левого угла и наоборот. С требуемым отступом от карниза натягивается веревка. Она должна быть хорошо заметна и отстоять от края крыши на расстояние свеса первого листа. Он укладывается на свое место и прихватывается одним саморезом. После этого монтируется еще один лист на низ. Профнастил выравнивается по натянутой веревке, которая должна быть проверена в различных плоскостях с помощью уровня. Так настилается четыре компонента профнастила. Листы еще раз выравниваются по маяку и только после этого закрепляются к обрешетке. Они будут служить основой для ровной укладки последующих листов.

Закручивать саморез необходимо не в верхнюю, а в нижнюю волну. Она находится ближе всего к обрешетке под профнастил, поэтому саморез уйдет на необходимую глубину. При этом, закручивая лист, необходимо быть внимательным, чтобы резиновый уплотнитель не был слишком расплющен. В противном случае под него будет попадать вода и просачиваться в отверстие. Профнастил – это не шифер, поэтому гвозди здесь не подойдут. Он намного легче, поэтому порывом ветра снесет полностью весь настил. По ходу крепления листов укладываются также ендовы. Их нахлест должен быть не меньше 15 см. При этом фиксируются они через листы профнастила.

Обратите внимание! Для отделки торцевых частей могут использоваться специальные ветровые планки. Они изготовлены в форме угольника. Их крепление осуществляется к профнастилу в верхнюю часть волны посредством все тех же саморезов. Ветровые планки не требуются в случае, когда профнастил выступает на требуемое расстояние с торца крыши.

Монтаж конька

Конек требует особого подхода при укладке профнастила. Дело в том, что при сильном ветре именно под него забивается снег и вода может стекать на чердак. Чтобы уменьшить вероятность такого эффекта для профнастила, необходимо вычислить, с какой стороны чаще всего дуют ветра в этой местности. Именно с нее и необходимо начинать весь процесс. Профессионалы советуют использование специального уплотнителя, который укладывается между коньком и листами профнастила. При этом саморезы, которые будут крепить конек должны фиксировать его в верхнюю часть волны. Расстояние между ними должно быть не более 30 см. Нахлест отдельных планок конька находится в пределах от 10 до 15 см. Наглядно укладку листов можно оценить в видео ниже.

Заключение

Монтаж профнастила и сложная, и простая задача одновременно. Она будет проще для тех, кто уже осуществлял монтаж какого-либо кровельного настила. Если вы укладываете профнастил первый раз в своей жизни, то советуем попросить помощи у профессионала своего дела, который позволит учесть все нюансы при монтаже листов.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Как уложить профнастил на крышу: правильная технология

Профнастил изготавливается штамповкой из оцинкованных листов. Результатом данной технологии являются профилированные листы с ребристой поверхностью. Это обеспечивает прочность материала при его относительно небольшом весе. Данная особенность дает возможность применять его в совершенно разных отраслях строительства – в качестве перекрытий, облицовочного материала и даже стены. Однако сегодня мы поговорим о том, как правильно стелить профнастил на крышу. Сперва следует уяснить, что подобное перекрытие может быть односкатным, многоскатным, с разными уклонами. От того, какой именно вид перекрытия вы выберите, будет зависеть укладка профнастила на крышу. Об этом и поговорим.

Крыша из профнастила

У профилированного листа есть масса преимуществ. Он легок и надежен, такое покрытие весьма привлекательно (особенно, если учесть, что цветовая палитра, в которой представлен профнастил, весьма широка), крыша может иметь абсолютно любую конфигурацию и прослужит вам очень долго и не будет требовать какого-то дополнительного ухода – таким листам не страшны ни снег, ни дождь, ни температурные перепады. Но главным преимуществом материала является то, что вы сможете укладывать его, не привлекая к работе специалистов и дополнительных рабочих.

Внимание!!! Наши читатели считают, что утренняя рыбалка — миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее…

Выбор профилированного листа

Выбирая профнастил, вы обязательно обратите внимание на то, что материала промаркирован. Обычно ряд начинается с марки С8, а заканчивается Н158.

Выбор профиля зависит от того, какие конструкции крыши планируются. Уклоны перекрытия должны быть тем выше, чем ниже марка профнастила. Так, используете марки С8 – С25, то наклонный угол выбирайте не менее 15 градусов. Уклон нужен, чтобы снизить весовую нагрузку на крышу. На эти же параметры оказывают влияние и профили, вернее их глубина, форма и частота гофры.

На некоторых листах в дополнение могут иметься сточные канавки и дополнительные ребра жесткости.

Правила укладки профнастилом гласят: чем больше профильная марка, тем можно реже устанавливать обрешеточные бруски.

Широк и диапазон размера у любой марки. Так, длина одного листа может достигать 12 метров, толщина варьируется до 1.5 мм, а ширина — до 1250 мм. Выбирая укладываемые листы на крышу, остановите свой выбор на тех, которые полностью перекроют скат со свесом.

Виды профнастила

И еще одно. Для перекрытия больше подходят более дорогие марки профнастила, которые предварительно покрываются полимером. Такие листы на цинке имеют хромовое покрытие, которое грунтуется и покрывается лакокрасочной продукцией, которая выполняет защитные функции по отношению к материалу.

Правила крепления

Конечно, вы можете выбрать материал любого типа для крыши, но чаще все-таки для этой цели используют материал с маркировками С, Н, НС. Также, выбирая материал, обратите внимание на такие важные показатели:

Гофра на листе должна быть волновой или трапецевидной
Высота гофры – от 21 до 35
Толщина профнастила должна начинаться от 0. 8 мм

Укладки профнастила подразумевают соблюдение нескольких очень важных этапов работы, порядок укладки всегда строг.

Так, на первом этапе занимаемся укладкой гидроизоляционного слоя. Далее его придавливаем несколькими рейками из дерева. Это очень важно, потому как именно благодаря данным рейкам обеспечивается достаточная вентиляция пространства под листом, что в дальнейшем не дает листу испортиться и выйти из строя.

Если вы производите укладку крыши теплого чердака, мансарды или жилого помещения, следующим этапом становится утепление. Это позволяет контролировать температурные режимы и микроклимат в самом помещении.

На следующем этапе делается обрешетка крыш. Делается это по предварительно запланированному углу ската.

На завершающем этапе непосредственно укладывают профнастил. О правилах и порядке проведения этого этапа и поговорим.

Технология укладки профнастила на крышу подразумевает строгое соблюдение требований, использование ТОЛЬКО специализированных крепежей – особенных саморезов для металла. У них есть прокладки от гидроизоляции, которые защищают материал от влаги. Вкручивая саморезы, следите, чтобы прокладки стояли ровненько, а шурупы ввинчивались как можно более плотно, но старайтесь не переусердствовать.

Работая на высоте с гофрированной оцинкованной сталью, подстраховывайтесь монтажными поясами и тросами. Если большой уклон, перекрытие нужно оборудовать защитными ограждениями. По профнастилу ходить нужно в мягкой обуви. При появлении царапин или других изъянов, обработайте места повреждения специальным составом.

Схема обустройства крыши из профнастила

Не используйте для крепления обычные гвозди или заклепки из алюминия, иначе конструкция получится не прочной и не надежной.

Вентиляционные и гидроизоляционные слои

Прежде, чем обшить перекрытие, следует позаботиться о его гидроизоляции и вентиляции. Мы уже упоминали об этом несколько выше. Но остановимся на данном этапе более подробно.

Гидроизоляцию устраивают на обрешетке. Этот слой необходим для того, чтобы перекрытие не протекало, и под ним не образовывался конденсат. У вентиляции – те же цели. Соблюдение этого этапа – безоговорочное условие. Между гидроизоляцией и профилированным листом обязательно оставьте небольшое пространство – буквально на пару сантиметров. Обеспечить это можно рейками, уложенные на гидроизолирующий материал. Их следует установить так, чтобы воздушные прослойки свободно вентилировались.

Выбираем обрешетку

Создание обрешетки – очень важная работа, особенно, если дом будет оборудован дополнительными элементами – пожарными люками, слуховыми окнами, трубами и так далее. Вокруг этих элементов в обязательном порядке следует усилить обрешетку добавочными брусками. Какой толщины они будут – не принципиально, здесь все зависит от длины материала перекрытия, саморезов. Однако следует учитывать, что брусочное сечение не должно быть менее 32 на 100 мм, и доска внизу должна быть толще верхних.

Правила нарезания профнастила

Не исключено, что вам понадобиться нарезать профнастил. С одной стороны, сделать это достаточно просто. Но с другой же, следует придерживаться строгих правил, согласно которым нарезание ни в коем случае нельзя производить абразивными инструментами. Используются только «правильные» инструменты. Иначе вы просто напросто испортите материал.

Укладка материала на крышу с разным уклоном

Категорический запрет на использование болгарки с целью нарезания профнастила! Дело в том, что во время работы сталь от болгарки сильно нагреется, станет хрупкая и неустойчивая к коррозивным явлениям. Из-за этого профнастил прослужит не так долго, и утратит свои способности.

Рабочие этапы

Работая на крышах, соблюдайте порядок укладки. Так, сперва он ложится на одном из торцов, начиная с угла внизу. По верхнему ряду листы укладываются с учетом отступа от планки карниза на 4 сантиметра. На крыше с края последний лист прикрепляется к планке по каждой второй волне.

Бока построек обшиваются ветровыми уголками. Но не стоит спешить делать эту работу. Сперва уделите внимание закреплению листа на или ряда на торце. Укладывается профнастил продольным или поперечным образом, придерживаясь правила: при продольной укладке нахлест всегда происходит на одну волну. Поперечный нахлест делают листом, который располагается выше. Последующий лист перекрывается по нижнему краю и с боковой стороны.

Когда у вашей крыши угол наклонен от 16 градусов, применение уплотнителей становится не обязательным условием. Укладка происходит от края, начиная от свободной кромочной стороны, по ее центру, а крепление производится саморезами.

Далее можно приступать к укладке соседних листов. Схема укладки выбирается предварительно. Когда соседние листы уложены, крепим первый: продольно соединяется на волновом гребне (шаг 50 см), вертикально – по каждому волновому дну. На обрешетку крепление осуществляется по каждой волне.

Потом устанавливаются планки на торцах и коньках. Коньковые не уплотняем, щели остаются от профильного рельефа, что позволяет свободно циркулировать воздуху под крышей. Завершает работу устройство примыкания к стенкам на соседних зданиях, а также дымоходной трубы и других коммуникаций.

Монтаж профлиста на крышу инструкция —

Как положить профнастил на крышу? Схема укладки

Надежность и привлекательность кровли из профлиста не вызывает сомнений. Дополнительное преимущество – невысокая стоимость и простота монтажа. Монтаж крыши из профнастила подразумевает поочередную укладку и крепление стальных гофрированных листов к обрешетке.

На двускатной крыше укладывать профнастил начинают с торцевого края, на вальмовой – с центра вальмы. В зависимости от площади кровельного покрытия и размеров профилированного настила, монтаж осуществляется в один, два или более рядов. Если длина ската от конька к парапету превышает 6-7 метров, целесообразнее укладывать профнастил на крышу в два ряда. Нельзя забывать о коэффициенте линейного расширения металла. На первый взгляд профилированные лист большой длины – это гарантированное отсутствие стыков, а, следовательно, увеличение эстетической привлекательности и надежности. Но на практике все оказывается совсем иначе. Под воздействием температур, как и любой другой металл, профилированная сталь меняет свой размер. Для листа профнастила длиной более 10 метров разница в размере может составить до 4-5 мм, что влечет за собой не только деформацию, но и разрывы металла в местах крепления. Для листов, длина которых менее 5-7 метров изменения незначительны и никаких последствий не влекут.

Укладка в один ряд

Наиболее простой и одновременно сложный способ укладки профнастила на крышу – в один ряд. Простой – потому, что не требует большого количества креплений, сложный – потому что поднимать и укладывать листы большого размера не так уж легко и удобно.

Укладка профлиста напоминает монтаж металлочерепицы: первый лист укладывается с краю ската и предварительно крепится одним саморезом у конька. Далее необходимо выровнять нижний край и также временно закрепить у свеса. Соседний лист профнастила укладывается внахлест и временно закрепляется по аналогии с первым. Между собой листы скрепляются специальными заклепками или саморезами в верхнюю часть волны. Убедившись в правильности и точности расположения листов, следует надежно прикрепить к обрешетке первый лист. К обрешетке крепление осуществляется в дно гофра (нижнюю часть волны). Ко второму, временно закрепленному листу, монтируется третий, выровняв и временно закрепив третий, следует надежно закрепить второй, и так до края ската.

Укладка в два и более рядов

Монтаж профнастила на крышу в два ряда начинают от свеса. Первым укладывают угловой лист нижнего ряда, затем первый лист второго ряда – соседний сверху. Оба листа крепят к обрешетке. Аналогично крепятся два соседних листа: сначала нижний, потом верхний с перехлестом первого листа.

Особенности монтажа

Монтировать профнастил для крыши можно как слева направо, так и справа налево. В любом случае, монтаж профнастила на крышу осуществляется внахлест. Для кровель с большим углом уклона размер нахлеста между боковыми соседними рядами – 1-2 волны, между верхним и нижним – 15-20 см. Для пологих и плоских кровель длину нахлеста лучше увеличить, а места стыков дополнительно герметизировать.

Крепится профлист специальными саморезами. В зависимости от того, из какого материала выполнена обрешетка, подвирается саморез. Для дерева – острый бур, редкая резьба, для металлопрофиля – острый бур, частая резьба. Обязательно наличие неопренового уплотнителя, предназначение которого – предотвратить попадание влаги в места соединения и сделать крепление максимально надежным.

Предварительно сверлить профлист в подавляющем большинстве случаев не нужно, исключения составляют только кровли, несущая конструкция которых изготовлена из профиля толщиной более 2,5 мм.

Как уложить профнасти и не допустить ошибок?

Чтобы кровля получилась действительно надежной и привлекательной важно позаботится о геометрической точности. Не рекомендуется выравнивать листы по торцу ската. Куда более рационально производить выравнивание по шнурку, натянутому вдоль карниза. Не стоит забывать о доборных элементах и очередности их монтажа. Монтируя листы нижнего ряда, помните о карнизном свесе. Его оптимальный размер 35-40 мм.

Залог надежной кровли – не только правильность монтажа, но и качественный материал! Компания ООО «НТК» предлагает купить профнастил собственного производства, гарантируя разумную стоимость и отличное качество!

Успехов в строительстве!

Статьи по теме:

Украина, г. Харьков,
пр. Московский, 142, офис 42

Технология установки профлиста на крышу

Профнастил — прочный материал, который изготавливают из оцинкованной стали и выпускают в виде листов. Благодаря своей низкой цене, небольшому весу и простоте монтажа (его легко устанавливать своими руками), часто используется в современном строительстве, например, в качестве кровельного покрытия. Однако при всей простоте его установки есть некоторые нюансы, регламентирующие монтаж профнастила на крышу.

Схема устройства крыши под профнастил.

Во-первых, обязательно нужно помнить, что при покупке профнастила у продавца нужно попросить инструкцию по монтажу. Такая инструкция должна быть у любого сертифицированного материала. Хотя процесс монтажа своими руками профнастила от разных производителей не отличается, инструкция может содержать советы по подбору вспомогательных материалов, например, саморезов. Или иметь другие положения, следуя которым, вы не повредите материал при монтаже.

Во-вторых, при выборе размеров профлиста стоит отдать предпочтение такому, длина которого перекроет крышу от конька до карниза плюс еще 40-50 мм на свес (то есть его длину можно соотнести со стропилами). Выбор листов такого размера обусловлен тем, чтобы при монтаже не образовывались поперечные стыки. Если расстояние между коньком и карнизом слишком велико и одной полосой перекрыть его не получится, то листы профнастила следует покупать такого размера, который будет удобно транспортировать и поднимать на крышу. Монтировать с нахлестом, который определяется углом наклона кровли.

Особенности устройства крыши под профнастил

Схема укладки гидроизоляции на крышу.

Гидроизоляция. Несмотря на то что профнастил отлично защищает строение от проникновения влаги снаружи, незначительное подтекание воды под покрытие возможно из-за ошибок монтажа или экстремальных погодных условий. Также в жилых помещениях внутри дома постоянно конденсируется влага. Поэтому обязательно нужно положить гидроизоляцию. Изоляция укладывается горизонтально, начиная с нижнего края крыши. Нахлест между полосами должен быть от 10 до 15 см, для герметичного соединения его проклеивают клейкой лентой. Гидроизолирующую пленку нужно положить правильно: между стропилами должны образовываться провисы около 20 см. Гидроизоляция для нежилых помещений может выполняться из рубероида, толи или пергамина.
Устройство вентиляции. Чтобы проникшая под профнастил влага могла испаряться, рекомендуется установить вентиляцию. Наиболее простой вариант — это установка на стропила поверх гидроизоляции стропильной планки. Это брус высотой 40-50 мм, благодаря которому между изоляцией и обрешеткой остается зазор.

Обязательно обрабатывайте все деревянные части крыши антисептиком, который сохранит дерево от гниения и будет препятствовать развитию грибка и плесени. Инструкция говорит, что все доски и брусья должны быть обработаны до непосредственного монтажа. Это нехитрое действо сделает крышу вашего дома, возведенную своими руками, более прочной.

Технология монтажа профнастила

Профнастил можно укладывать практически на любую крышу, оптимальное расстояние между стропилами для его укладки — это 600-900 мм.

Если ваша крыша не попадает в этот промежуток, то профнастил все равно можно положить, соблюдая правила монтажа своими руками и увеличив прочность крыши за счет толщины досок обрешетки. Если полосы материала перекрывают всю длину ската, то их монтаж не доставляет никакого труда, их просто крепят по очереди. Если длина ската больше, чем длина листов, то установку начинают с нижней части крыши, постепенно продвигаясь вверх.

Схема монтажа вентиляции кровли.

Главное при монтаже — правильно крепить листы профнастила. Между собой листы могут крепиться кровельными заклепками. Для крепления листов к крыше нужно выбирать специальные кровельные саморезы. Для них не нужно предварительно сверлить отверстия, они выпускаются с головками разных цветов, которые сливаются с цветом профнастила. Если вы не можете найти подходящие кровельные саморезы, то можно использовать шурупы с шестигранной головкой и резиновой или пластиковой шайбой. Для того чтобы крепить профнастил шурупами, нужно предварительно в месте крепления просверлить отверстие больше, чем диаметр шурупа, на 0,3-0,5 мм.

Установка профнастила при помощи гвоздей невозможна. Технология такого крепления не предусмотрена потому, что под воздействием ветра гвозди не могут удержать лист и его может легко оторвать от кровли. И саморезы, и шурупы важно устанавливать строго вертикально — это позволяет избегать подтекания воды.

Крепятся листы профнастила к обрешетке в местах прилегания волны (во впадинах). На 1 м 2 приходится от 6 до 8 крепежных элементов. Старайтесь, чтобы расстояние между ними было примерно одинаково. К первой и последней обрешетине листы крепят в каждую волну, так как на эти участки будет приходиться наибольшая ветровая нагрузка. К промежуточным обрешетинам можно крепить профнастил через волну. На продольных стыках расстояние между элементами крепежа не должно быть больше 500 мм.

Способы укладки листов

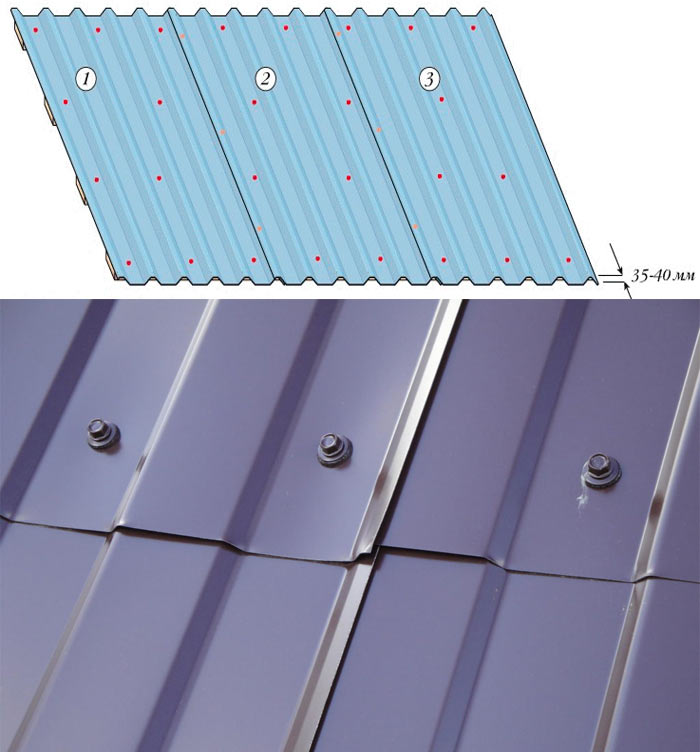

Схема укладки листов профнастила.

Существует две самых распространенных схемы крепления листов профнастила своими руками:

Вертикальная укладка. Этот метод подходит для листов профнастила с дренажной канавкой. Укладывается первый лист первого ряда, временно закрепляется. Потом укладывается первый лист второго ряда. Следом второй лист первого ряда, а затем второй лист второго ряда. В итоге получается блок из 4-х листов, который выравнивается и крепится к крыше. По такой же схеме к нему начинают крепить остальные листы.
Блок из 3-х листов. Такой вид укладки подходит больше для листов профнастила, которые не имеют водосточной канавки. Укладывают два первых листа первого ряда, к ним крепят первый лист второго ряда. После выравнивания блока по карнизу, его окончательно крепят к крыше.

Торцевая и коньковая планки

Торцевую планку рекомендуют укладывать от свеса к коньку, где ее при необходимости можно легко отрезать. Если приходится наращивать длину планки, то нахлест должен составлять от 5 до 10 см. Ее крепят не только к торцевой доске обрешетки, но и к листам профнастила, с шагом не более 1 м. Торцевая планка должна накрывать минимум одну волну профилированного листа.

Схема крепления торцевой планки.

В качестве коньковой планки лучше использовать гладкие коньковые элементы. Нахлест между ними должен быть не менее 10 см. Крепить их нужно с шагом до 30 см. Между ними и профнастилом рекомендуется дополнительно уложить уплотнитель. Если листы имеют мелкую волну, то достаточно конькового уплотнителя, а если волны большие, трапециевидные, то лучше выбрать проветриваемый уплотнитель.

Саморезы для крепления планок нужно выбирать большей длины, чем для крепления листов к обрешетке, потому что торцевую и коньковую планки в некоторых случаях приходится крепить через верх волны. Поэтому длина самореза должна быть больше, чем толщина материалов с учетом высоты волны профилированного листа.

Нахлесты между листами профнастила

При монтаже кровли из профнастила существуют особые правила, регламентирующие величину продольного нахлеста между листами покрытия, помогающие защитить крышу от протекания. Как и конструкция обрешетки, нахлест зависит от угла скоса крыши.

Если угол менее 15°, то нахлест должен составлять минимум 200 мм. Правильно, если нахлест будет составлять не менее двух волн.
Если угол наклона от 15 до 30°, то нахлест выбирают в 150-200 мм, в зависимости от ширины волны профлиста.
Если угол наклона более 30°, то нахлест делают от 100 до 150 мм.

Если монтаж кровли профнастилом будет сопровождаться наличием горизонтальных нахлестов, то правильно их делать не менее 20 см, а потом дополнительно герметизировать. Для этих целей можно использовать силиконовый герметик или битумную мастику, которыми нужно просто замазать швы. Также можно поступить и с вертикальными нахлестами.

Монтаж профнастила на крышу своими руками

Среди множества видов современных кровельных материалов все большую популярность завоевывает профнастил и недорогая фальцевая кровля, особенно при возведении коттеджей и частных строений. Вследствие хороших технических характеристик такие профилированные листы обладают повышенной несущей способностью, а из-за отсутствия стыков по всей длине при монтаже — отлично защищают от осадков. Большим плюсом является небольшая цена этого материала. Более того, кровля из профнастила не подвержена коррозии, так как защищена специальным полимерным покрытием.

Начинаем монтаж — готовим инструменты и материал

Выполнить монтаж профнастила на крышу своими руками довольно просто. Материал сравнительно легок, очень практичный и несложный в обработке, поэтому стоимость монтажа профнастила вполне доступна. Чтобы не повредить листы при транспортировке и разгрузке, их необходимо переносить вертикально, не допуская перегибов. На крышу листы профнастила лучше всего поднимать по одному по лагам, установленным от кровли до земли. Для монтажа кровли из профнастила понадобятся:

ножовка по металлу (с мелкими зубьями) либо электроножницы;
шурупы-саморезы;
шуруповерт.

Типы профнастила

Прежде всего, необходимо выбрать нужный для вашего случая тип профнастила. Рассмотрим основные типы профлистов, предлагаемые сегодня на рынке. Тип профлиста имеет маркировку С, Н или НС:

Профнастил марки С (имеющий высоту волны 8, например профнастил с8, 10, 13, 20, 21, 35 и 44 мм) синусоидальной или трапециевидной формы профиля, чаще всего используют при обустройстве защитных конструкций, при монтаже на стену с декоративной целью, а также для обустройства легкой кровли.
Профнастил марки НС (с высотой волны 35 и 44 мм) используется для монтажа как на кровли, так и на стены (для обустройства кровли наиболее популярны листы НС35).
Профнастил марки Н (с высотой волны 57, 60, 75 и 114 мм), в отличие от предыдущих, снабжен дополнительными ребрами жесткости. Его применяют для межэтажных перекрытий или капитальной кровли.

Угол наклона крыши

Чтобы выполнить правильную укладку листов профнастила при монтаже крыши, необходимо учесть наклон кровли – этот показатель влияет на необходимый нахлест соседних листов:

если наклон составляет менее 15-ти градусов (но более 12-ти), необходимо предусмотреть нахлест листов минимум 20 см;
в случае наклона от 15 до 30 градусов – 15-20 см;
для уклона крыши, превышающего 30 градусов, допускается уменьшение нахлеста до 10-15 см;
в случае же уклона менее 12 градусов, инструкция по монтажу профнастила гласит: необходимо предусмотреть герметизацию нахлестов крыши как горизонтальных, так и вертикальных с применением силиконового герметика.

Приступаем к укладке листов

Монтаж начинают с укладки слоя гидроизоляции, который не даст влаге проникнуть в утеплитель, на обрешетку и стропила. Пленку гидробарьера (прокладку) укладывают на стропила горизонтально, начиная от свеса крыши. Прокладка крепится между стропилами небольшими скобами, с нахлестом 15 см, без перетягивания (предпочтительно оставлять провис прокладки около 2 см). Следует предусмотреть достаточный зазор (2-3 см) между гидробарьером и утеплительным материалом для проветривания. Для фиксации подкладки необходимо прибить контр-рейку шириной от 2,5 до 5 см (см. фото).

С внутренней стороны дома под гидроизоляцией укладываются теплоизоляционные листы, а затем и пароизоляция. Поверх гидроизоляции крепят вентиляционные рейки, препятствующие застаиванию влажного воздуха, а, соответственно, и гниению деревянной конструкции. Сечение утепленной кровли приведено на фото: Профнастил укладывается на обрешетку, которая должна обеспечить необходимую прочность, только в этом случае кровля не будет прогибаться и не сломается под тяжестью снега. Инструкция по монтажу кровельного профнастила, обычно предоставляемая производителем материала — это как раз тот документ, который позволит выполнить все работы по обустройству кровли качественно, только тогда вы обезопасите себя от появления конденсата, нарушения вентиляции, теплопотерь. После укладки гидроизоляции приступают к устройству обрешетки. При использовании трапециевидного профиля для обрешетки подходит брусок 3 х 7 см, 3 х 10 см либо 5 х 5 см при шаге стропил 90-120 см. Более точные значения толщины обрешетки для каждого типа профиля содержит инструкция производителя. Над обрешеткой на высоту профиля кровли устанавливается верхняя торцевая доска, к которой крепятся торцевые планки. Под планку разжелобка на уровне обрешетки предусматривают плотный дощатый настил по его обеим сторонам, отстоящий на 60 см. Установка разжелобка, сделанного из оцинкованной стали, производится с нахлестом минимум 20 см. Опять же не следует забывать, что для пологих крыш на стыках разжелобка необходимо использовать уплотнительную мастику. Донная планка разжелобка крепится сначала по краям при помощи нескольких саморезов, а окончательная фиксация выполняется уже одновременно с креплением кровельного настила. Теперь можно приступать к монтажу листов профнастила. Монтаж кровли из профнастила начинают с нижнего края крыши. Профильные листы укладывают внахлест и закрепляют на деревянных брусках саморезами с резиновыми уплотнителями. Технология монтажа профнастила предусматривает для двухскатной крыши начало монтажа с правого торца, а для шатровой крыши — с обеих сторон, начиная от высшей точки ската. Монтаж начинают с установки карнизной планки и крепления ее несколькими саморезами. Между карнизной планкой и кровельным листом вставляют профилеобразный уплотнитель, предусматривается выступ карнизной планки за края свеса на 3,5-4 см. Один край профильного листа снабжен водосточной канавкой, которая при монтаже должна оставаться снизу. При небольшом уклоне крыши в продольном шве следует предусмотреть уплотнитель, либо выполнять установку листов нахлестом в две волны. Кровельные листы при укладке следует выравнивать не по стыку, а по свесу. Чтобы соблюсти правильную очередность монтажа листов, необходимо выполнять простые правила монтажа профнастила:

Установленный кровельный лист временно крепится у свеса и конька крыши саморезом, при этом лист необходимо опустить на 3,5-4 см за свес крыши.
Далее, укладывается следующий кровельный лист, его край выравнивается с предыдущим листом у свеса и крепится аналогично первому.
После этого кровельные листы соединяют на гребне волны между собой саморезами по направлению от свеса крыши до конька с шагом 50 см.

Установив подобным способом 3-4 листа, их выравнивают по линии у свеса крыши и крепят окончательно. Крепление к обрешетке выполняют на дне волны, минуя каждую вторую волну (схема монтажа профнастила приведена на рисунке ниже). Дальнейшее наращивание профлистов должно предусматривать нахлест минимум 20 см и крепеж листов к решетинам на дне волны.

Правильное крепление листов профнастила

Отдельно стоит остановиться на выполнении креплений кровельных листов. Следует обеспечить крепление профнастила с учетом:

влияния ветра на свес крыши;
теплового расширения в центре листа;
необходимой плотности стыка в точках стыковки кровельных листов.

Для надежного крепления листов профнастила к деревянным конструкциям крыши рекомендуется использовать специальные кровельные саморезы размером 4,8 х 35 мм, а для крепления конька на верхней части — саморезы длиной 80 мм.

Отдельно необходимо обратить внимание на то, что во время монтажа профнастила рекомендуется передвигаться исключительно по уже закрепленным листам, ноги ставить в места в канавках, где листы поддерживаются балками, при этом лучше опираться на носок. Чтобы не поцарапать покрытие кровельного листа, монтажнику лучше использовать строительную обувь с мягкой подошвой. В заключение хотелось бы отметить, что технические характеристики и умеренные расценки на такой материал, как профнастил, делают его все более и более востребованным. При обшивке стен фасадов, а также различных внутренних поверхностей помещений применяется стеновой профнастил. Такие профильные листы не имеют капиллярной канавки, чем обеспечивается взаимозаменяемость различных частей профиля, следовательно, монтаж стенового профнастила еще проще, чем кровельного.

Правила и этапы монтажа профлиста на крышу

На крыше любого дома создается непременно долговечное, привлекательное, надежное и стойкое перед разными факторами воздействия кровельное покрытие. От него зависит защита строения от протекания и деформации, поэтому к выбору материала необходимо походить ответственно. Сталь считается наиболее долговечным материалом для создания кровли, обладающим высокой прочностью, поэтому нередко для формирования покрытия используется профлист. Монтаж кровли из профнастила считается достаточно простым процессом, поэтому может выполняться своими руками.

Важно! Сталь является тяжелым материалом, поэтому чтобы отсутствовали серьезные нагрузки на строения, используются специальные гофрированные листы из стали, обладающие небольшим весом и высокой прочностью.

Преимущества и недостатки профнастила

Данный материал формируется за счет метода холодного катания, для чего используется качественная сталь. В процессе производства выполняется обработка элементов специальными защитными составами, обеспечивающими повышение прочности и надежности материала.

К основным преимуществам применения профилированного листа для формирования кровельного покрытия относится:

длительный срок эксплуатации;
возможность осуществлять монтаж профнастила на крышу своими руками;
приемлемая стоимость материала позволяет получить оптимальную конструкцию на крыше с невысокими тратами средств;
легкость демонтажа, выполняемого по мере необходимости;
невысокий вес материала, поэтому не будут воздействовать на стропильную систему значительные нагрузки;
покрываться этим материалом может односкатная, двускатная или какая-либо другая по конструкции крыша;
перепады температуры не воздействуют негативно на покрытие.

Минусом использования данного материала выступают его низкие звукоизоляционные параметры, поэтому в процессе нахождения дома во время дождя будет возникать неприятный и довольно сильный шум.

Учет наклона крыши

Важно! Чтобы монтаж кровельного профнастила был выполнен грамотно и правильно, непременно предварительно учитывается, каким углом наклона обладает кровля, так как эта информация необходима для расчета нахлеста.

Нахлест полностью зависит от наклона крыши, поэтому учитываются моменты:

если наклон крыши находится в пределах 12-15 градусов, то нахлест минимально равен 20 см;
если угол наклона не превышает 12 градусов, то непременно все места нахлестов требуется герметизировать, для чего используется наиболее часто силиконовый герметик;
при уклоне от 15 до 30 градусов выбирается нахлест 10-15 см;
если уклон больше 30 градусов, то можно сократить нахлест до 10 см.

Таким образом, определившись с углом наклона крыши из профнастила и оптимальным нахлестом можно приступать к непосредственным работам по созданию кровельного покрытия.

Подготовка

Монтаж профнастила своими руками начинается с определенных подготовительных этапов. К ним относится:

правильный расчет нужного количества кровельного материала, причем заранее определяется его вид, а расчет зависит от размера крыши и выбранного нахлеста, причем рекомендуется приобретать материал с определенным запасом, так как при самостоятельной работе новичка велика вероятность нарушения целостности нескольких листов;
транспортировка профнастила должна осуществляться правильно, поэтому все листы в машине должны быть защищены от ударов и перемещения;
на крышу листы должны подниматься только по заранее сделанным лагам.

Важно! Дополнительно потребует установка профнастила применения различных инструментов, к которым относится рулетка и молоток, а также дрель с набором сверл, ножовка, предназначенная для резки металла, шнур и рейка.

Создание вентиляции и гидроизоляционного слоя

Монтаж кровельного профнастила выполняется только после тщательной подготовки самой крыши. Под покрытием регулярно собирается влага, поступающая из жилых помещений строения, поэтому необходимо защитить крышу от этого воздействия, чтобы везде была установлена одинаковая температура. Поэтому организуется качественная пароизоляция, гидроизоляция и теплоизоляция.

Основные правила подготовки крыши:

гидроизоляцию рекомендуется монтировать непосредственно перед фиксацией листов на заранее сделанную обрешетку под профнастил;
для этого используется специальная гидроизоляционная пленка, причем рекомендуется крепить ее так, чтобы материал свисал примерно на 20 мм;
монтаж пленки начинается с нижнего края крыши и ведется до конька;
все нахлесты материала проклеиваются специальной клейкой лентой, обладающей высокими герметическими свойствами.

Кроме гидроизоляции следует подготовить вентиляционные отверстия, дающие возможность перемещаться воздушным потокам. Для этого делаются отверстия между кровельными листами и коньковой планкой. Данные действия позволяют получить действительно качественную конструкцию на крыше.

Процесс монтажа профнастила

Технология монтажа профнастила на крышу не обладает значительными сложностями, поэтому многие владельцы частных строений предпочитают справляться с этой задачей самостоятельно. Первоначально следует заняться резкой листов, которые будут укладываться по бокам крыши.

Важно! Рекомендуется в процессе расчета заранее определить, какие по размерам листы профнастила надо купить, чтобы были уложены только целостные элементы, но не всегда это возможно для определенных видов крыш, поэтому обычно требуется подрезать определенные части.

Резка профлиста выполняется при учете некоторых правил:

процесс производится на ровной поверхности;
допускается пользоваться дрелью, оснащенной дисковой насадкой, а также можно выполнять эти действия ножницами, предназначенными для работы с металлом или ножовкой, обладающей мелкими зубьями;
не допускается для профнастила пользоваться каким-либо оборудованием, оснащенным абразивными дисками, поэтому не используется для этих целей болгарка, так как во время работы таких агрегатов выделяется значительная тепловая энергия, ухудшающая характеристики кровельного материала;
во время резки непрофессионалами практически всегда повреждается кромка листов, поэтому следует заранее приобрести подходящую по цвету краску.

Во время резки велика вероятность существенного повреждения листов, поэтому требуется приобретать изначально материал с запасом.

После подготовки листов, их можно поднимать на крышу. Нередко этот процесс сопровождается определенными сложностями, обусловленными достаточно большими размерами листов. Желательно для этого пользоваться лагами, устанавливающимися так, чтобы с одной стороны они упирались в почву, а с другой в карнизную планку крыши.

Далее начинается непосредственная установка кровельного материала. Инструкция по монтажу профнастила считается простой и понятной, поэтому, чтобы правильно установить листы, требуется выполнять последовательные действия:

фиксация листов выполняется с применением специальных шестигранных саморезов для профнастила, длина которых равна 80 мм, а также они оснащаются особой уплотнительной прокладкой;
не допускается слишком сильно затягивать данные крепежные элементы, так как такие чрезмерные воздействия могут стать причиной значительной плотности прокладки, поэтому нарушается целостность гидроизоляционного слоя;
крепление производится в нижней части волн каждого листа, а рядом с коньками и в участках, где имеется нахлест, фиксация выполняется в верхней части волны;
Читать еще: Можно ли строить крышу зимой

Таким образом, монтаж профлиста на крышу – это специфическая работа, при изучении которой имеется возможность для самостоятельной реализации.

Важно! Все работы выполняются в правильной последовательности, так как если в процессе обнаруживаются какие-либо нарушения или перекосы, то их следует сразу устранять, чтобы в итоге получить качественное покрытие.

После укладки кровельного покрытия из профнастила требуется дополнительно выполнить несколько работ. К ним относится:

Таким образом, после установки кровли на крыше, выполняются последующие дополнительные работы, позволяющие получить действительно качественное, надежное и долговечное покрытие.

Важно! Чтобы полученное покрытие прослужило долго, требуется правильно ухаживать за кровлей.

Профнастил считается неприхотливым кровельным материалом, поэтому для длительного сохранения его привлекательного внешнего вида не требуется выполнять много специфических действий. К правилам ухода относится:

Таким образом, профнастил считается прекрасным материалом для формирования качественного, долговечного и надежного кровельного покрытия на крыше. Его укладка не считается слишком сложной, поэтому может выполняться своими руками. Для этого важно только учитывать определенные правила и следовать грамотной последовательности работ. Для долгого срока службы покрытия требуется обеспечивать ему оптимальный уход.

Профнастил имеет широкое применение в строительстве. В зависимости от марки его могут использовать следующим образом:

Монтаж профнастила для кровли осуществляется практически так же, как и металлочерепицы. Однако необходимо помнить, что для металлочерепицы уклон крыши должен составлять минимум 14°, а профнастилом можно покрывать горизонтальные поверхности.

Независимо от того холодное подкровельное пространство или утепленное под профнастил необходимо уложить гидроизоляционный материал, для того чтобы образующийся конденсат не попал внутрь помещения. Пленку укладывают параллельно карнизу рядами, продвигаясь к коньку крыши. Нахлест слоев должен составлять не менее 10 см. часть гидроизоляционной пленки должна быть выведена из-под листа профнастила в желоб водосточн6ой системы.

Для кровли используют пофнастил с профилем не менее 35 мм высоты, для повышения стойкости к снеговым нагрузкам. Если стропильная система будет оборудована сплошной обрешеткой, то допускается использования стенового профнастила марок С8/13/18/25. Для небольших и средних строений рекомендуется заказывать материал с длиной листа равной скату крыши. Но при необходимости можно составлять несколько коротких листов с нахлестом не менее 20 см. Если угол уклона крыши 6-11°, то необходимо осуществлять герметизацию горизонтальных стыков.

По инструкции монтаж профнастила начинается с нижнего правого или левого угла ската. С выступом за линию карниза на 20-30 см (для марок С-44 или Н60/75). Крепление осуществляется самонарезными шурупами с антикоррозионным цинковым покрытием. В обязательном порядке крепежи должны быть оснащены уплотнительной шайбой. Расстояние между прогонами зависит от марки изделия и угла наклона кровельного ската. Данные приведены в таблице:

Монтаж профнастила на крышу: правила и технология

Профнастил – прочный материал, который изготавливают из оцинкованной стали и выпускают в виде листов. Благодаря своей низкой цене, небольшому весу и простоте монтажа (его легко устанавливать своими руками), часто используется в современном строительстве, например, в качестве кровельного покрытия. Однако при всей простоте его установки есть некоторые нюансы, регламентирующие монтаж профнастила на крышу.

Схема устройства крыши под профнастил

Особенности устройства крыши под профнастил

Схема укладки гидроизоляции на крышу

Гидроизоляция. Несмотря на то что профнастил отлично защищает строение от проникновения влаги снаружи, незначительное подтекание воды под покрытие возможно из-за ошибок монтажа или экстремальных погодных условий. Также в жилых помещениях внутри дома постоянно конденсируется влага. Поэтому обязательно нужно положить гидроизоляцию. Изоляция укладывается горизонтально, начиная с нижнего края крыши. Нахлест между полосами должен быть от 10 до 15 см, для герметичного соединения его проклеивают клейкой лентой. Гидроизолирующую пленку нужно положить правильно: между стропилами должны образовываться провисы около 20 см. Гидроизоляция для нежилых помещений может выполняться из рубероида, толи или пергамина.
Устройство вентиляции. Чтобы проникшая под профнастил влага могла испаряться, рекомендуется установить вентиляцию. Наиболее простой вариант – это установка на стропила поверх гидроизоляции стропильной планки. Это брус высотой 40-50 мм, благодаря которому между изоляцией и обрешеткой остается зазор.

Технология монтажа профнастила

Профнастил можно укладывать практически на любую крышу, оптимальное расстояние между стропилами для его укладки – это 600-900 мм.

Схема вентиляции кровли

Главное при монтаже – правильно крепить листы профнастила. Между собой листы могут крепиться кровельными заклепками. Для крепления листов к крыше нужно выбирать специальные кровельные саморезы. Для них не нужно предварительно сверлить отверстия, они выпускаются с головками разных цветов, которые сливаются с цветом профнастила. Если вы не можете найти подходящие кровельные саморезы, то можно использовать шурупы с шестигранной головкой и резиновой или пластиковой шайбой. Для того чтобы крепить профнастил шурупами, нужно предварительно в месте крепления просверлить отверстие больше, чем диаметр шурупа, на 0,3-0,5 мм.

Установка профнастила при помощи гвоздей невозможна. Технология такого крепления не предусмотрена, потому что под воздействием ветра гвозди не могут удержать лист и его может легко оторвать от кровли. И саморезы, и шурупы важно устанавливать строго вертикально – это позволяет избегать подтекания воды.

Крепятся листы профнастила к обрешетке в местах прилегания волны (во впадинах). На 1 м²приходится от 6 до 8 крепежных элементов. Старайтесь, чтобы расстояние между ними было примерно одинаково. К первой и последней обрешетине листы крепят в каждую волну, так как на эти участки будет приходиться наибольшая ветровая нагрузка. К промежуточным обрешетинам можно крепить профнастил через волну. На продольных стыках расстояние между элементами крепежа не должно быть больше 500 мм.

Способы укладки листов

Схема укладки листов профнастила

Существует две самых распространенных схемы крепления листов профнастила своими руками:

Вертикальная укладка. Этот метод подходит для листов профнастила с дренажной канавкой. Укладывается первый лист первого ряда, временно закрепляется. Потом укладывается первый лист второго ряда. Следом второй лист первого ряда, а затем второй лист второго ряда. В итоге получается блок из 4-х листов, который выравнивается и крепится к крыше. По такой же схеме к нему начинают крепить остальные листы.
Блок из 3-х листов. Такой вид укладки подходит больше для листов профнастила, которые не имеют водосточной канавки. Укладывают два первых листа первого ряда, к ним крепят первый лист второго ряда. После выравнивания блока по карнизу, его окончательно крепят к крыше.

Торцевая и коньковая планки

Схема крепления торцевой планки

Нахлесты между листами профнастила

Если угол менее 15°, то нахлест должен составлять минимум 200 мм. Правильно, если нахлест будет составлять не менее двух волн.
Если угол наклона от 15 до 30°, то нахлест выбирают в 150-200 мм, в зависимости от ширины волны профлиста.
Если угол наклона более 30°, то нахлест делают от 100 до 150 мм.

Необходимые инструменты

Электродрель или шуруповерт для крепления профнастила. Лучше выбирать инструмент с невысокой скоростью вращения патрона. В этом случае вам будет легко контролировать угол вхождения самореза в кровлю.
Ножовка по металлу или электрический лобзик, специальные ножницы для резки профнастила. Этот материал имеет полимерное защитное покрытие сверху, поэтому, подвергая его абразивной резке, вы рискуете повредить листы. Самый простой способ резать профнастил своими руками – это использовать ножовку или электролобзик для срезов сложной формы. Если вы собираетесь использовать болгарку для резки листов, ни в коем случае не используйте абразивный диск, берите специальную насадку для резки профнастила.
Молоток для монтажа обрешетки.
Кисть для обработки дерева.

Как положить профнастил на крышу? Схема укладки и монтажа

Укладка в один ряд

Укладка в два и более рядов

Особенности монтажа

Как уложить профнасти и не допустить ошибок?

Успехов в строительстве!

Правила укладки профлиста | Все о ремонте и строительстве

Работа по укладке кровельного покрытия, как всегда, начинается с проверки геометрических размеров скатов крыши и их выравнивания, если это необходимо.

Под планку ендовы (рис. 71) нужно сделать плотный дощатый настил на уровне обрешётки на расстоянии 60 см по обеим сторонам разжелобка. Донные (нижние) планки ендовы устанавливают с нахлестом не менее 200 мм. На стыках пологих крыш используется уплотнительная мастика. Донную планку прикрепляют сперва с краев при помощи нескольких гвоздей, окончательное прикрепление делается одновременно с кровлей.

рис. 71. Установка нижней (донной) планки ендовы

Верхний конец донной планки ендовы сгибают через конек крыши или делают на нем отбортовку. Под профнастил планка должна войти не менее чем на 250 мм. Расстояние между профилированными листами на разных скатах крыши должно быть около 200 мм. Между нижней планкой ендовы и профнастилом желательно укладывать универсальный либо профилированный уплотнитель.

На прямоугольных скатах монтаж профнастила удобнее начинать после установки торцевых досок (рис. 72), так легче позиционировать кровельные листы на крыше. Верхнюю торцевую доску устанавливают на высоту профиля кровли выше обрешетки. Впоследствии к этой доске будет прикреплена торцевая планка (ветровой уголок).

рис. 72. Узел торцевого свеса кровли из профнастила

Монтаж профнастила начинается с установки карнизной планки (рис. 73), которую крепят гвоздями и саморезами. Обязательное условие при установке карнизной планки: она должна быть ниже гидроизоляционного ковра, то есть конденсат, скатывающийся по гидроизоляции, должен попасть на планку и затем сорваться в водосбор или на землю (на отмостку). Если карнизная планка монтируется непосредственно под профнастил, необходимо обеспечить вентилирование подкровельного пространства для удаления водяных паров. Под профнастилом устанавливают воздухопроницаемый уплотнитель.

рис. 73. Вариант устройства карнизного свеса кровли из профнастила

Профнастил имеет дренажный желоб, который накрывается следующим листом. Монтаж производится как справа налево, так и слева направо, то есть с накладыванием листа сверху либо подсовыванием его под предыдущий. На пологих крышах нахлест листов в ряду с использованием продольной уплотнительной прокладки — одна волна, без использования прокладки — две волны. На крутых скатах нахлест одна волна, без применения продольного уплотнителя.

Укладку профилированных листов на двускатной крыше начинают с торцевого края крыши, на вальмовой крыше — с центра вальмы. Листы выравниваются по шнуру, натянутому воль карниза, не рекомендуется выравнивать листы по торцу ската.

Очередность монтажа профнастила похожа на очередность монтажа металлочерепицы. Не забывая о карнизном свесе (35–40 мм), установить на своё место первый кровельный лист и временно прикрепить одним шурупом у конька крыши по центру листа. Уложить рядом следующий лист, выровнять его край у свеса с предыдущим листом и временно укрепить так же, как и первую плиту. Кровельные листы от свеса до конька крыши соединить между собой на гребне волны самосверлящими шурупами 4,8×19 мм шагом 500 мм. Таким образом установить 3–4 кровельных листа, выровнять их по линии свеса кровли, после чего прикрепить окончательно.

У свеса и на коньке кровельные листы прикрепляются к обрешётке через дно профиля в каждую вторую волну. У торцевого края в каждую решетину по дну профилированных листов. В середине в шахматном порядке, закручивая саморезы 4,8×38 мм в каждый квадратный метр листа по 4–5 штук.

рис. 74. Последовательность укладки профилированных листов: однорядная и двухрядная

На длинных скатах крыши профнастил наращивается с нахлестом листов не менее 200 мм. Крепятся листы между собой одновременно с креплением к обрешетке в каждое дно профиля. При многорядной укладке профнастила используют два распространенных способа укладки (рис. 74).

1. Укладывается первый лист нижнего ряда, к нему укладывается и прикрепляется первый лист второго ряда. Затем укладываются и прикрепляется второй лист первого ряда, потом второй лист второго ряда. Таким образом на крыше получается блок из четырех листов. К этому блоку пристыковывают следующий блок. Другими словами, из четырех листов собирается как бы один большой лист и рядом с ним укладывается второй сборный лист с боковым перехлестом первого листа. Метод применяется для профнастила с водосточной (дренажной) канавкой.

2. Делается блок из трех листов. Укладываются и скрепляются между собой два листа первого ряда, затем к ним пристыковывается и прикрепляется первый лист второго ряда. Блок выравнивается по карнизу и окончательно закрепляется. Затем к нему прикрепляется следующий блок. Этот вариант применяется для профилированных листов без водосточной канавки, поскольку в нем все листы первого ряда накрываются вторым рядом.

_{Статьи построены на основе нормативных документов и инструкций фирм-изготовителей кровельного материала. Rannila}

Как правильно покрыть крышу профлистом своими руками

«Как правильно накрыть крышу профнастилом и возможно ли это сделать самостоятельно?»– эти вопросы задает себе каждый хозяин дома, который решил использовать профлист в качестве покрытия для кровли своего дома или хозяйственных построек. Профлист в качестве кровельного материала является лидером не только в соотношении «цена – качество», но и в простоте монтажа.

Если действовать пошагово и точно соблюдать несложную технологию, то покрытие крыши профнастилом не вызовет особых сложностей.

Выбираем и считаем. Сколько и какого металлопрофиля нужно

Для кровли выбирают металлопрофиль марки Н57 или НС35. Н57 профнастил с дополнительным ребром жесткости, так называемый несущий – идеален в качестве кровельного материала, но дороговат. Обычно используют универсальный НС35, он подходит по качеству и более демократичен по стоимости. Можно выбрать обычный оцинкованный лист, а можно с полимерным покрытием, тут уже все зависит от пожеланий и кошелька. Перед тем как покрыть крышу профнастилом, нужно определиться с количеством листов материала, доборными элементами. Если крыша достаточно простая, то можно сделать расчет самому. Скаты крыши представляют собой прямоугольники, равнобедренные трапеции или треугольники, то есть длина ската — это величина от конька до основания, прибавим 5 см и получим длину листа металлопрофиля. При кровле профнастилом, желательно, чтобы скат накрывался в длину одним листом, так как чем меньше нахлестов, тем надежнее крыша, но если все-таки приходится крыть в несколько рядов, то нужно еще прибавить 20 см на каждый нахлест.

Следовательно:

ДЛИНА ЛИСТА ПРОФЛИСТА = ДЛИНА ската+5 см, если кровля будет крыться в один лист.
ДЛИНА ЛИСТА ПРОФЛИСТА = ДЛИНА ската+5 см+20 см (на каждый ряд с нахлестом), если крыша будет крыться в несколько горизонтальных рядов.

Количество листов профнастила считается согласно школьному курсу геометрии. Вычисляется площадь каждого ската и делится на рабочую площадь профлиста. ПРИМЕР РАСЧЕТА: Скат представляет собой трапецию. Делаем измерения: Крышу можно накрыть в 2 ряда по 4,3 м – 20 см уйдет на нахлест, 5 см на свес, и получается рабочая ДЛИНА листа =4,3 м-0,2 м-0,05 м=4,05 м. Для каждого вида металлопрофиля своя рабочая ширина, но в этом примере рассматривается самый распространенный профнастил для кровли НС35. Полезная ширина листа металлопрофиля НС35 равна 1 м, таким образом рабочая площадь листа для такого ската равна 4,05×1=4,05 м2. Считаем количество листов: 128:4,05=31,6, то есть понадобится 32 листа металлопрофиля по 4,3 м. Можно взять и покрыть крышу одним листом длиной 8,15 м, таких листов понадобится 128:8,15=15,7, то есть 16 листов. Но будет ли удобно самому работать с такой длиной… Если крыша «ломанная», со множеством изгибов, нужно сделать развертку всех скатов и посчитать для каждого ската количество листов и сложить их. Также можно обратиться к специалистам, они имеют специальные программы, которые сделают расчет и даже схему лучшей укладки. Есть еще онлайн калькуляторы для расчета количества профнастила, но прежде, чем забивать данные в программу, проверьте правильность их расчета на простом примере, хотя бы на том, что приведен выше. В зависимости от вида крыши приобретаются и доборные элементы, такие как коньки, торцевые, карнизные и стыковые планки, саморезы для их крепления. Саморезы приобретаются из расчета 11 штук на 1м2. Таким образом, перед тем как накрыть крышу профнастилом, нужно провести кропотливую работу по замеру, подсчету всех материалов которые будут использоваться в работе. Следует очень внимательно проработать этот этап, чтобы в дальнейшем не прерывать работу из-за нехватки каких-то деталей.

Стандартный этап. Утепление и пароизоляция

Крыша из профнастила для наших климатических условий обязательно требует утепления. Технология утепления такая же, как и для всех других видов покрытия: минвата между стропилами и слой пароизоляции, слой утепления должен быть минимум 15 см.

Гидробарьер

Для того чтобы уберечь от влаги теплоизоляционный слой и предотвратить протекание кровли проводится укладка гидроизоляционного слоя. Это обязательный этап, пренебрегать им нельзя. Рассмотрим, как правильно крыть крышу гидроизоляцией. Под кровлю профнастилом лучше выбирать современные гидроизоляционные материалы. Широко используются как мембранные, так и полипропиленовые пленки. Технология их укладки очень проста. Если крыша новая, строится с нуля, то, конечно, лучше использовать мембрану. Слой гидроизоляции разматывается поверх основных стропил горизонтальными рядами. Нахлест верхнего ряда на нижний должен составлять 15 см, пленка должна немного, провисать сантиметра на 2 (но должно остаться расстояние между слоем утеплителя и гидроизоляцией около 3 см) и крепится степлером к стропилам, нахлесты нужно проклеить клейкой лентой. Если планируется просто перекрытие крыши профнастилом, ранее покрытой другим материалом, то никакого смысла использовать мембрану нет. Плотную толстую полиэтиленовую пленку стелят сверху старого изоляционного слоя, например, рубероида. В любом случае крепление гидроизоляции происходит с помощью степлера, а стыки проклеиваются строительным скотчем.

Контробрешетка и обрешетка

После того как гидроизоляционный слой уложен, набивается контробрешетка. Вдоль основных стропил, поверх гидробарьера, набиваются бруски с зазорами в 20 мм. Для контробрешетки обычно используются бруски 25×40 мм. На контробрешетку набивается обрешетка. Для разных видов профнастила, разные виды шага обрешетки, чем тоньше профнастил и меньше угол уклона крыши, тем меньше шаг обрешетки. В этой статье рассматривается как правильно покрыть крышу профнастилом, следовательно рассматривается рекомендуемый правильный вариант для кровли – металлопрофиль НС35. Однако в таблице ниже мы укажем рекомендуемый шаг для разных типов профлиста.

Тип профнастила	Уклон кровли	Толщина профнастила	Шаг обрешетки
С-8	более 15 градусов	0,55 мм	сплошная
П-18; МП-20; П-20; С-20	до 15 градусов	0,7; 0,55 мм	сплошная
П-18; МП-20; П-20; С-20	более 15 градусов	0,7; 0,55 мм	не более 500 мм
НС-35	до 15 градусов	0,7; 0,55 мм	не более 500 мм
НС-35	более 15 градусов	0,7; 0,55 мм	не более 1000 мм
С-44	до 15 градусов	0,7; 0,55 мм	не более 500 мм
С-44	более 15 градусов	0,7; 0,55 мм	не более 1000 мм
Н-60	не допускается менее 8 градусов	0,7; 0,8; 0,9 мм	не более 3000 мм
Н-75	не допускается менее 8 градусов	0,7; 0,8; 0,9 мм	не более 4000 мм

Для обрешётки обычно используют рейки 30×40 мм. Их начинают набивать горизонтальными рядами от карниза к коньку с шагом 500-1000 мм, в зависимости от угла наклона крыши. Сращиваются рейки только на стропилах. Для всех этих работ используются оцинкованные гвозди. Длина гвоздей должна быть в 2 раза больше толщины рейки обрешетки. Желательно на коньке и на карнизном свесе крыши сделать сплошную обрешетку, в местах выхода труб, на ендовах необходимо набить дополнительные бруски, к которым уже потом будут крепиться дополнительные материалы для их оформления. В идеале схема кровли профнастилом в разрезе выглядит вот так:

Укладка профилированных листов

Пришло время непосредственного крепления профнастила на крышу. Листы крепятся только специальными кровельными саморезами с резиновой подкладкой около шляпки и сверлом на конце, подходящие по цвету к профлистам. Для крепления используется обычный шуроповерт. Сначала крепится карнизная планка. Листы поднимаются на крышу по наклонным доскам, чтобы не деформировать их. Первый лист начинают укладывать от нижнего угла крыши, листы тщательно выравниваются относительно карниза. Крепление профнастила к обрешетке производится в нижнюю волну саморезами размером 4,8×35 мм. Существует несколько схем укладки профлистов, но правила работы с профлистами всегда одинаковы:

Самый нижний ряд (по карнизу) и самый верхний ряд (по коньку) крепится саморезами в каждый прогиб волны.
Середину ската крепят через волну в шахматном порядке.
Саморезы вкручиваются четко перпендикулярно плоскости листа, перекосы недопустимы.
Продольный шаг для крепления листа составляет 1 м.
Вертикальные нахлесты между соседними листами составляют 1 волну (для плоской крыши 2 волны).
Верхний ряд ложится на нижний ряд с нахлестом 20 см.
Линия горизонтального нахлеста крепится саморезами в каждую нижнюю волну.
Профлисты по краям крыши крепятся к каждой планке обрешётки.
Резка профилированных листов производится или электролобзиком или электроножницами (не болгаркой!).
Передвигаться по крыше следует по нижней волне в мягкой обуви.

Так как правильно покрыть крышу профнастилом не так уж и сложно, то крепление листов не должно занять много времени. После того как все листы металлопрофиля будут закреплены, приступают к креплению доборных элементов: коньков, торцевых (ветровых) планок, снегозадержателей. Конек крепится саморезами в каждую вторую верхнюю волну, с нахлестом по бокам в 150-200 мм. Торцевые (ветряные) планки устанавливаются с нахлестом минимум 50 мм. Все доборные элементы крепятся специальными длинными саморезами для металлопрофиля — 4,8×50 (60) мм.

Использование оцинковки для «сложных » моментов

Ендовы очень удобно покрыть обычным оцинкованным железом или крашеным металлом. Для этого обычный лист сгибается под угол ендовы и прибивается к обрешетке, а сверху накладывается профнастил. Для декоративного оформления этого элемента, чтобы закрыть неподходящий по цвету угол сверху можно установить верхнюю планку ендовы, подходящую по цветовой гамме. Для изоляции трубы тоже можно использовать металлический лист согнутый буквой Z, верхний изгиб запиливается на 2 см в трубу, нижний крепится к обрешетке, а сверху укладывается профнастил. Чтобы получить исчерпывающие ответы на вопрос: «Как покрыть крышу профнастилом своими руками» и узнать некоторые хитрости, можно ознакомиться со следующими видеоуроками.

10 шагов, как установить гофрированную металлическую крышу

Для многих домовладельцев установка гофрированной металлической крыши в гараже, сарае или навесе для террасы — это простой проект на выходные, сделанный своими руками, который может сразу добавить немного дизайнерского чутья.

Это особенно верно, поскольку провалы и вздутия гофрированного металла бывают разной ширины и формы. В большинстве случаев металлическая гофрированная кровля создает деревенский дизайн, который идеально подходит для сада или патио.

Инструменты, необходимые для установки гофрированной металлической кровли

В рамках этого проекта DIY потребуются следующие предметы:

Перчатки и защитные очки
Молоток
Измерительная лента
Металлические панели (оловянные или оцинкованные)
Краска и кисть (по желанию)
Полиуретановый герметик
Козырёк
Кровельный цемент
Кровельный войлок
Кровельные гвозди
Кровельные скобы
Отвертка
Степлер
Универсальный нож

Следуя 10 простым инструкциям, приведенным ниже, вы сможете установить гофрированную металлическую крышу в своем гараже или сарае.

Шаг 1: Измерьте крышу

Не вставая на крышу, вы можете получить размеры, просто измерив длину и ширину крыши, а затем умножив их вместе. Если у крыши есть козырёк, то вам нужно будет снять размеры с обеих сторон крыши.

Также помните

Вам понадобится немного больше, чем отмеренное количество материала из-за необходимости перекрытия на крыше. Предлагаемое перекрытие для крыши — 4 дюйма.

Шаг 2: Купите металлические панели

В зависимости от площади крыши вы можете использовать панели разных размеров. Вы можете либо купить большие металлические панели длиной до 32 футов, а затем обрезать их до нужного размера, либо вы можете приобрести предварительно обрезанные металлические панели в магазине товаров для дома, которые могут быть всего 10 или 12 футов в длину.

Если вам нужно разрезать листы, вы можете использовать угловую шлифовальную машину, циркулярную пилу или ножницы для жести.

Шаг 3: Укладка рубероида

Назначение рубероида — создать слой изоляции.Если вы устанавливаете металлическую крышу на такую конструкцию, как навес для патио, этот изоляционный слой может вам не понадобиться. (Вместо этого вы можете просто прикрепить металлическую крышу прямо к деревянным балкам.) Отрежьте рубероид по размеру с помощью универсального ножа.

Рубероид укладывается горизонтально по фанерному настилу крыши. Прикрепите рубероид кровельными скобами. Убедитесь, что вы перекрываете каждый слой как минимум на 4 дюйма.

Шаг 4: Уложите и закрепите первую металлическую панель

При укладке металла вам нужно начинать с нижнего угла крыши и работать поперек.После того, как вы закончите каждый ряд панелей, вам нужно будет начать новый ряд, который перекрывает старый ряд как минимум на 4 дюйма.

Вы можете представить себе этот процесс как движение по нижней части крыши, а затем постепенно подниматься все выше и выше, пока не достигнете пика.

Когда вы начинаете с первой металлической панели, расположите ее так, чтобы она выступала за край не менее чем на 4 дюйма. Теперь наденьте шайбу на 1 ½-дюймовый винт для дерева и с помощью отвертки прикрепите ее к фанере крыши.

Как правило, вы хотите, чтобы он был достаточно тугим, чтобы удерживать его на месте, но не настолько, чтобы на металле образовались ямочки. Затем добавьте винты примерно через каждые 8 дюймов по внешнему краю и нижней части панели.

Шаг 5: Завершите первый ряд

Когда пришло время укладывать еще одну металлическую панель, перекрывайте предыдущую часть по крайней мере одним закругленным гофром. Это поможет защитить крышу от атмосферных воздействий. Ввинтите винты в перекрывающиеся края и нижнюю часть каждого следующего листа.

Для последней панели каждого ряда вам может потребоваться обрезать ее до нужного размера, учитывая необходимость перекрытия. Для этого можно использовать циркулярную пилу или ножницы для жести.

Шаг 6: Завершите первую сторону крыши

Начните следующий ряд над последней панелью предыдущего ряда. Перекрывайте нижний ряд на 4 дюйма. Повторите процесс, чтобы закончить первую сторону крыши.

Шаг 7: Положите и закрепите металлические панели на другой стороне

Затем вам нужно будет повторить этот процесс на другой стороне остроконечной крыши.

Шаг 8: Прикрепите остроконечную заглушку конька

Завершите верх, добавив остроконечную заглушку конька, которая имеет форму вашей крыши. Положите этот козырек на верхнюю часть крыши, перекрывая ряд металла ниже. Закрепите его шайбами и шурупами, как вы это делали с металлическими листами.

Шаг 9: Заделайте швы крыши

Здесь вы возьмете кровельный цемент или кровельный герметик и убедитесь, что нет открытых швов. Затем вам нужно дать цементу или герметику высохнуть в течение как минимум 12 часов.

Шаг 10: Покрасьте крышу

Чтобы сделать металлическую крышу еще более долговечной, вы можете покрасить ее прозрачным полиуретановым герметиком. Для этого можно использовать кисть, хотя некоторые люди предпочитают использовать распылитель краски для большой площади крыши.

Безопасность монтажа гофрированной металлической крыши

Всегда надевайте толстые перчатки и защитные очки при работе над этим проектом монтажа крыши. Кроме того, никогда не стойте прямо на крыше, поскольку это может вызвать вмятину на крыше.

Выводы

Металлическая гофрированная кровля может быть удобным и относительно доступным способом обеспечения защиты без необходимости установки металлической черепицы. Кроме того, гофрированная металлическая крыша отличается высокой прочностью и прослужит десятилетия.

Когда вы решите установить металлическую гофрированную кровлю, вам просто нужно убедиться, что у вас есть подходящие материалы. Приняв меры по правильной установке металла и убедившись, что между каждым рядом есть много перекрытий, вы обеспечите длительный срок службы своей новой гофрированной металлической крыши.

Как установить жестяную крышу в хозяйственной постройке | Home Guides

Жестяные листы — доступная альтернатива добавлению черепицы на крышу пристройки, и их укладывать намного быстрее, чем черепицу. Жесть — это прочный вариант кровли, который часто служит десятилетиями. Жестяная крыша придает деревенский вид вашей хозяйственной постройке, добавляя интересный элемент дизайна вашему двору. Жестяные крыши обычно гофрированы, а выступы и выступы жести бывают разной ширины и формы, чтобы соответствовать вашим потребностям и дизайнерским идеям.

Наденьте толстые перчатки и защитные очки.

Измерьте длину и ширину крыши, измеряя обе стороны, если крыша надворной постройки имеет козырёк. Отрежьте рубероид по размеру с помощью универсального ножа, затем уложите его горизонтально вдоль фанерного настила крыши; жестяная банка будет лежать вертикально, поэтому горизонтальное выравнивание создает различные линии швов и помогает гидроизолировать крышу. Прикрепите войлок кровельными скобами и скобозабивателем или молотком и кровельными гвоздями. Перекрывайте каждый слой как минимум на 4 дюйма.

Добавьте не менее 4 дюймов с каждой стороны измерения крыши, чтобы добавить свес с вашими жестяными панелями. Возможно, вам понадобится немного больший выступ с одной стороны, например, там, где расположена дверь, чтобы отводить дождевую воду.

Положите первый кусок жестяной кровли в нижний угол крыши. Расположите его так, чтобы он выступал за край не менее чем на 4 дюйма. Наденьте шайбу на шуруп для дерева диаметром 1 1/2 дюйма и проденьте ее через низкую часть гофры в фанеру. Затяните достаточно, чтобы панель держалась на месте, но не настолько, чтобы на банке образовалась ямка.Добавьте винты примерно через каждые 8 дюймов вдоль внешнего края и дна банки; панели внахлест скрепят другие стороны.

Положите еще один кусок жести рядом с первым куском по нижнему краю крыши. Перекрыть первый кусок жести по крайней мере одним закругленным гофром. Заверните винты по краю и нижней части второй детали внахлест.

Продолжайте добавлять панели вдоль первого ряда. Для последней панели обрежьте ее по краю, используя лобзик с лезвием для резки металла или ножницами для жести.Прикрепите обе стороны и нижнюю часть последней панели, убедившись, что она перекрывает боковой край как минимум на 4 дюйма.

Начать второй ряд над последней панелью первого ряда; Укладка цельного куска поверх отрезанного помогает чередовать швы и способствует гидроизоляции крыши. Перекрывайте нижний ряд на 4 дюйма. Вверните винты через внешнюю и нижнюю стороны детали, прикрепив нижний ряд винтов через область перекрытия первого ряда, чтобы одновременно закрепить оба куска жести.

Повторите процесс, чтобы закончить крышу. Если крыша остроконечная, начните с нижней части каждой стороны и наращивайте ее до самого верха. Завершите верх, добавив сложенный козырек из жести, который уже имеет форму, чтобы покрыть крышу. Положите верхнюю часть крыши на верхнюю часть крыши, перекрывая ряд жести внизу. Закрепите шурупами для дерева с шайбой.

Герметизируйте швы кровли кровельным цементом или кровельным герметиком. Дайте цементу или герметику высохнуть в течение ночи.

Покрасьте крышу прозрачным полиуретановым герметиком, используя большую кисть или распылитель краски.

Ссылки

Ресурсы

Советы

Если у вас есть стропила, но нет фанерного настила на крыше, вы все равно можете установить жестяные листы. Прикрутите их прямо к стропилам для быстрого варианта кровли.

Предупреждения

Резаная банка острая, поэтому всегда надевайте перчатки при обращении с ней.
Никогда не наступайте на жестяную банку, которая не была прикреплена к крыше. Он может соскользнуть с крыши, унося вас с собой.

Писатель Биография

Базируется за пределами Атланты, штат Джорджия., Шала Манро пишет и редактирует копии с 1995 года. Начав свою карьеру в газетах, таких как «Marietta Daily Journal» и «Atlanta Business Chronicle», она в последнее время работала в сфере коммуникаций и управления в нескольких некоммерческих организациях, прежде чем купить цветочный магазин. в 2006 году. Она получила степень бакалавра коммуникаций в Университете штата Джексонвилл.

Сделайте кровлю из профнастила самостоятельно. Советы и пошаговый план

В некоторых частях света гофрированные листы являются наиболее распространенным кровельным материалом.Здесь мы предпочитаем видеть черепицу на наших домах, но для садового сарая, навеса или навеса для машины популярным и простым в обработке материалом является гофрированный лист. Посмотрите здесь, как сделать крышу из профнастила своими руками.

Материалы

Гофрированные листы
Гвозди или шурупы для гофрированного листа
Коньковые элементы
Водонепроницаемые фанерные планки 18 x 94 мм для заградительных досок
Винты (3 x 40 мм) для заграждений

Инструменты

Молоток
Шуруповёрт
Плотницкий карандаш
Рулетка
Ручная пила
Хозяйственная лестница или лестница
Рабочие перчатки

Виды гофрированного листа

Три наиболее часто используемых материала гофрированных листов — это битум, ПВХ и поликарбонат.Битум — самый прочный материал. Гофрированные листы из ПВХ или поликарбоната легче по весу, что упрощает их обработку. Кроме того, они доступны в прозрачной версии, пропускающей дневной свет.

Изготовление крыши из профнастила за 7 шагов

1. Установить несущую конструкцию

Расстояние между обрешетками, на которые крепятся профнастила, зависит от угла наклона крыши и материала, из которого изготовлены профили.На расстоянии 60 см в большинстве случаев все в порядке. В строительном магазине, где вы покупаете гофрированные листы, вам могут посоветовать лучшую опорную конструкцию для вашего проекта. Уклон кровли должен быть не менее 10 градусов, что означает уклон 17 см на метр.

2. Подсчитайте необходимое количество профнастила

Подсчитайте необходимое количество профнастила с учетом перекрытия. Гофрированные листы должны перекрываться по длине не менее 15 см, а по ширине — не менее полной гофры.

3. Поместите первые два гофрированных листа

Поместите первый гофрированный лист внизу справа или внизу слева на крыше. Оставьте лист выступающим на несколько сантиметров внизу и сбоку. Затем поместите над ним гофрированный лист и дайте ему нахлест не менее 15 см. Теперь сначала забейте гвоздь во второй и предпоследней гофре, чтобы проверить, имеют ли листы квадратную форму. Если это так, закрепите их гвоздями из гофрированного листа: по ширине на каждой гофре и по длине на каждой балке.Закройте гвозди пластиковыми защитными колпачками, чтобы предотвратить протекание.

Примечание: всегда выбивайте гвозди через вершину волны.

Совет: для гофрированных листов ПВХ вы предпочитаете не использовать гвозди, а шурупы для гофрированных листов. Предварительно просверлите отверстия для шурупов сверлом немного большего размера, чтобы гофрированный лист мог расшириться.

4. Нанесите следующие гофрированные листы

Теперь таким же образом закрепите следующие гофрированные листы. Заканчивайте ряд за рядом, чтобы вам не приходилось ходить по крыше, потому что ни один гофрированный листовой материал не выдержит этого.Сохраняйте перекрытие не менее одной гофры по ширине. Для листов с небольшой гофрой рекомендуется нахлест побольше, рассчитывать примерно на 30 сантиметров.

5. Прикрепите коньковый элемент

Если на крыше есть конек, сразу же прикрепите первый ряд листов с другой стороны и поместите конек перед тем, как приступить к следующему ряду.

6. Прокладываем последний ряд

Вам, вероятно, придется обрезать последний ряд гофрированных листов по размеру.Для прочности конструкции этот замыкающий ряд должен состоять как минимум из трех гофров, поэтому здесь может потребоваться большее перекрытие.

7. Установить заглушки

В качестве защиты от шторма целесообразно отделать крышу по концам так называемыми баржовыми досками. Вы можете легко сделать их из двух водонепроницаемых фанерных реек, которые вы прикрутите под прямым углом друг к другу. Закрутите заглушки через верх гофра в обрешетку крыши.

Подумайте о своей безопасности.Используйте хорошую лестницу или лестницу и убедитесь, что она устойчива. Также прочтите наши советы по безопасной работе с лестницей.

Связанные

Как установить металлические кровельные листы

Как установить кровельные листы из гофрированного железа

Крепление листов к опорам

Наши изделия крепятся к стальным или деревянным опорам с прошивкой.

Винты можно вставлять в гребни или впадины. Чтобы обеспечить максимальную водонепроницаемость, всегда вставляйте кровельные винты через гребни.Для возведения стен вы можете использовать гребешок или гребень.

Всегда ввинчивайте винты перпендикулярно листу по центру гофры или выступа.

См. Рисунки ниже:

Боковые перехлесты

Изделие должно быть внахлест по сторонам не менее 1,5 гофров. Обычно считается хорошей практикой использовать крепежные детали вдоль боковых перехлестов, однако, когда облицовка поддерживается, как указано в максимальных расстояниях между опорами, крепежные детали с боковыми перехлестами обычно не требуются для обеспечения прочности.

Концы листов

Обычно листы крыши допускают нахлест в желоба примерно на 50 мм. Желобки листов должны быть загнуты вниз на нижних концах и загнутыми вверх на верхних концах.

Порядок укладки

Для максимальной герметичности начинайте укладку листов с конца здания, который будет находиться под защитой от самых неблагоприятных погодных условий.

Разложите листы в зависимости от погоды.Кроме того, переворачивать листы на земле намного проще и безопаснее, чем на крыше.

Прежде чем поднимать листы на крышу, убедитесь, что они находятся в правильном положении, а сторона внахлест обращена к краю крыши, с которого начнется установка.

Совместимость металла и дерева

Свинец, медь, голая сталь и необожженная или химически обработанная древесина несовместимы с этим продуктом; Таким образом, не допускайте контакта продукта с этими материалами или попадания из них дождевой воды на продукт.Если есть сомнения в совместимости других используемых продуктов, пожалуйста, свяжитесь с нами

Хранение и транспортировка

Наш продукт может быть острым и тяжелым. При работе с материалом рекомендуется использовать прочные устойчивые к порезам перчатки и соответствующие методы ручного обращения или план подъема. Держите продукт в сухом месте и не касайтесь земли. Если сложенный или упакованный продукт намокнет, отделите его, протрите чистой тканью и тщательно просушите.

Обращайтесь с материалами осторожно, чтобы не повредить: не тащите материалы по шероховатым поверхностям или друг по другу; не перетаскивайте инструменты по материалу; беречь от стружки.

стружка

Смести всю металлическую стружку и другой мусор с крыш и желобов в конце каждого дня и по завершении установки. Несоблюдение этого правила может привести к появлению пятен на поверхности из-за ржавчины металлических частиц.

Наш продукт имеет гофрированный профиль, который одинаково удобен как в традиционном, так и в современном дизайне.Это широкий, прочный и легкий профиль, который можно быстро и легко установить. Сложите эти особенности, и вы получите стальную крышу или облицовку стен, которые просто предлагают выдающуюся стоимость.

Плавно изогнутая форма классической австралийской крыши нашла отражение в некоторых из самых смелых и драматичных проектов сегодняшнего дня.

Простой и недорогой ремонт

Гофрированные листы можно закрепить винтами с шестигранной головкой, что обеспечивает быстрый и простой монтаж с рекомендуемым боковым нахлестом (полторы гофры).

Цвета

Наша продукция доступна в привлекательной цветовой гамме из стали с заводской окраской colorbond® и из неокрашенной стали с покрытием из сплава алюминия, цинка и магния zincalume®. Сталь Standard colorbond® доступна в широком диапазоне современных цветов, подходящих для всех строительных проектов. Смотрите нашу страницу COLORBOND Colors здесь.

Сталь Colorbond® с технологией Thermatech®

Технология отражения солнечного излучения Thermatech® теперь включена в стандартную стальную палитру COLORBOND®.Сталь COLORBOND® с технологией Thermatech® отражает больше солнечного тепла, позволяя крышам и зданиям оставаться прохладными летом. В умеренном и жарком климате, по сравнению с кровельными материалами аналогичного цвета с низким коэффициентом отражения солнечного света, сталь COLORBOND ® с Thermatech® может снизить годовое охлаждение и потребление энергии до 20%.

Минимальный уклон крыши

Специальная антикапиллярная форма в боковом перекрытии позволяет использовать пользовательский шар (или пользовательский синий шар, используемый на изогнутых поверхностях) для уклона крыши до 5 градусов (1 из 12).

Длина листа

Листы длиной до 24 м можно использовать до того, как на крышах потребуется компенсационный шов.

Длина

Листы поставляются по индивидуальному заказу.

Гофрированная кровля Максимальное расстояние между опорами:

Открытие нашей продукции

С помощью плоскогубцев, многофункциональных захватов или гаечного ключа с затяжкой до 2 мм возьмитесь за выступы впадины на расстоянии 20 мм от конца листа и загните как можно дальше вверх.Будьте осторожны, чтобы не порвать лист.

Данные о мощности осадков:

Профнастил кровельный

(Сталь)	(мм) BMT	кг / м	кг / м2	м2 / т
Цинкалюм	0.42	3,26	4,28	234
Colorbond	0,42	3,32	4,35	230
Цинкалюм	0.48	3,70	4,86	206
Colorbond	0,48	3,76	4,93	203

Хождение по крышам

При ходьбе по рифленой кровле ходить только в противнях.При ходьбе по ширине покрытия подходите к опорам кровли или приближайтесь к ним. Как правило, держите вес равномерно распределенным на подошвах обеих ног, чтобы не концентрировать вес на пятках или пальцах ног. Всегда носите гладкую обувь с мягкой подошвой; Избегайте ребристой подошвы, которая собирает и удерживает мелкие камни, стружку и другие предметы.

Герметичные соединения

Для герметичных стыков используйте винты или заклепки и силиконовый герметик нейтрального отверждения, маркированный как пригодный для использования с оцинкованной сталью или сталью zincalume®.

Порядок укладки

Для максимальной герметичности начинайте укладывать листы с конца здания, который будет находиться под защитой от наихудших ожидаемых или преобладающих погодных условий. Разложите листы в зависимости от погоды. Кроме того, переворачивать листы на земле намного проще и безопаснее, чем на крыше. Прежде чем поднимать листы на крышу, убедитесь, что они находятся в правильном положении, а сторона внахлест обращена к краю крыши, с которого начнется установка.Укладывайте связки листов над прочными опорами или рядом с ними, а не в середине пролета элементов крыши.

Крепежные изделия

Все крепежные винты должны соответствовать AS3566 — класс 3. Они должны иметь шестигранную головку и должны использоваться с уплотнительными шайбами как для кровли, так и для стен. Для соединения с прогонами и цилиндрами используйте:

Раскрой

Наши гофрированные изделия при необходимости можно очень легко разрезать с помощью ножниц для жести, пилы со стальным режущим лезвием или ножниц.Для небольших участков подойдут ножницы. Избегайте использования абразивных дисков, так как они могут вызвать заусенцы кромок и повреждение покрытия.

Конденсация

Нижняя сторона кровли металлического настила обеспечивает условия, при которых может происходить конденсация водяного пара. Обратите внимание на следующее:

Запатентованная кровля из металлических полос не требует поддержки (конструктивного) настила, поскольку ее обычно не используют в целях экономии. Конденсат будет образовываться под кровельным покрытием и капать с него, как на морозе, характерном для крыш из гофрированной оцинкованной стали.Абсорбирующая обработка, нанесенная на нижнюю сторону листового материала, и теплоизоляционный материал из стекловаты (объемный), помещенный под листовое покрытие, имеют значение для снижения вероятности падения конденсированной воды. Принято считать, что образование конденсата под металлической кровлей можно устранить путем хорошей вентиляции кровельного пространства. Это не так, хотя в этом случае возможно некоторое облегчение.

Ясными ночами крыши становятся на несколько градусов холоднее, чем окружающий атмосферный воздух, поэтому воздух, поступающий в пространство крыши, может охлаждаться за счет контакта с крышей.Понижения температуры может быть достаточно, чтобы вызвать конденсацию воды из поступающего воздуха. Другими словами, неизолированные металлические крыши, будь то ламинированные фольгой или нет, больше подвержены конденсации, чем утепленная кровельная система. См. Иллюстрацию ниже:

В обычных зданиях, особенно в тех, которые отапливаются зимой, конденсация водяного пара часто происходит до такой степени, что на потолке появляются пятна.

Пароизоляция под изоляцией одеяла важна для предотвращения проникновения влаги изнутри здания и смачивания изоляции одеяла.

В очень холодном климате и при наличии достаточного воздушного пространства между кровельным листом и изоляционным покрытием, на него может капать конденсат. В таких случаях изоляционное покрытие должно быть покрыто вторым пароизоляционным слоем, например, светоотражающей фольгой или пластиковым покрытием. Для более умеренного климата, где влага будет испаряться в течение дня, а пространство под крышей хорошо вентилируется, верхний пароизоляционный слой может не понадобиться,

В зданиях без потолков, таких как фабрики, конденсат может попадать на оборудование или инвентарь в пространстве под ним.

Сноска:

** Нециклонические районы **

Приведенная выше информация подходит для использования только в областях, где возникновение тропических циклонов маловероятно, как определено в AS 1170.2: 2002.

Хозяйственные постройки … — Ч5 Элементы конструкции: Крыши

Кровля скатная Крыши

Содержание — Назад — Вперед

Желательные характеристики кровельных материалов:

1 Устойчивость к проникновению дождя, снега и пыли и устойчивость к ветровому воздействию — как давлению, так и всасывание.
2 Устойчивость к воздействию дождя, снега, солнца радиации и загрязнения атмосферы, чтобы свести к минимуму обслуживание в течение всего срока службы кровли.
3 Легкий, но достаточно прочный, чтобы выдержать приложенные нагрузки, так что экономичная опора могут использоваться члены.
4 Допустимая огнестойкость.
5 Разумный стандарт тепло- и звукоизоляции.
6 Приемлемый внешний вид.
7 Разумная стоимость в течение всего срока службы крыши.

Форма крыши, тип конструкции и уклон определяют подходящие виды кровельного материала. Минимальный уклон на какой материал можно использовать, зависит от воздействия ветра, тип стыка и перекрытия, пористость и размер блока.

При расчете стоимости различных кровельных материалов Следует отметить, что тем, кому нужны более крутые склоны, нужно будет покрыть большую площадь.В таблице 5.11 приведены рекомендации по относительное увеличение площади кровли с увеличением уклона. В площадь плоской кровли принята равной 100.

Вес материала кровельного покрытия сильно влияет конструкция конструкции крыши и обвязка. Таблица 5.12 показывает несколько примеров.

Purlins

Таблица 5.10 Минимальный шаг Требования к кровельным материалам

Кровельное покрытие	Уголок	Наклон	Подъем в мм / м
Войлок наложенный битумный	3	1:20	50
Листы гофрированные металлические (мин.150 конечных кругов)	12	1: 5	200
Листы гофрированные металлические (мин. 100 конечных кругов)	18	1: 3	300
Гофрированный асбестоцемент листы с нахлестом 300 мм	10	1: 5,7	180
Гофрированный асбестоцемент улицы с нахлестом 150 мм	22.5	1: 2,4	410
Плитка внахлест	30	1: 1,7	580
Плитка из обожженной глины	40	1: 1,2	840
Сланцы шириной мин. 300 мм	25	1: 2,1	470
Сланцы шириной мин. 225 мм	35	1: 1.4	700
Битумная черепица (дерево)	35	1: 1,4	700
Солома из пальмовых листьев (Макути)	34	1: 1,5	670
Солома травы	45	1: 1	1000
Стабилизированный грунт	9	1: 6	170
Грязь на месте (сухой климат только)	6	1:10	100
Фиброцементные рулонные листы	20	1: 2.8	360
Бетонные плитки, переплетенные	17,5	1: 3,2	320

Расстояние между прогонами, поддерживающими кровлю, зависит от от размеров и жесткости рубероида. Размеры длины прогонов зависит от шага стропил и прогонов, вес кровельного материала и нагрузка на крышу от ветра, лиц, строящих и обслуживающих крышу и в некоторые участки снег.Древесина, круглая или пиленая, является наиболее распространенной. материал, используемый для прогонов, так как кровельный материал можно легко крепится гвоздями. Если шаг ферм превышает От 2,5 до 3,0 м, деревянные прогоны невозможны и стальные профили вместо этого используются. Профиль может быть угловым или Z-образным. из простых листов железа;

Небольшие элементы, такие как шифер, черепица и черепица, прикрепляются к близко расположенные рейки небольшого сечения, а значит, стропила должны располагаться близко друг к другу.

Таблица 5.1 1 Относительные площади Крыши разноскатные

Уголок	Наклон	Относительная площадь Кровля
0	–	100
10	1: 5,7	102
15	1: 3.7	104
20	1: 2,7	106
25	1: 2,1	110
30	1: 1,7	115
35	1: 1,4	122
40	1: 1.2	131
45	1: 1.0	141
50	1: 0,8	156
55	1: 0,7	174
60	1: 0,6	200

Таблица 5.12 Вес кровли Материалы

Материал	Вес кг / м
Лист алюминиевый гофрированный	2,5-5 в зависимости от калибра
Листы стальные гофрированные	6-9 в зависимости от калибра
Листы стальные гофрированные, заложено	8-12 в зависимости от калибра
Листы асбестоцементные	14
Листы асбестоцементные уложенные	16
Сланец положенный	40
Плитка уложенная	65

Солома

Солома — очень распространенный кровельный материал в сельской местности.Это обладает хорошими теплоизоляционными качествами и помогает поддерживать довольно равномерная температура внутри здания, даже когда снаружи температуры значительно различаются. Уровень шума от дождя брызги на крыше низкие, но во время продолжительных проливных дождей некоторые может произойти утечка. Хотя за соломой легко ухаживать, она может также служат убежищем для насекомых, вредителей и змей.

Ряд различных растительных материалов, таких как трава, тростник, папирус, пальмовые и банановые листья подходят и недорого при наличии на месте.Хотя материалы дешево, соломенное покрытие довольно трудоемкое и требует некоторых навык.

Прочность соломы относительно низкая. В случае травы, капитальный ремонт потребуется каждые 2 — 3 года, но при правильной укладке специалистом и обслуживании он может прослужить 20 до 30 лет и дольше. Несущая конструкция деревянных опор или бамбук, хотя и простой, но должен быть достаточно прочным, чтобы нести вес мокрой соломы. Использование соломы ограничено узкие здания, поскольку в противном случае несущая конструкция быть сложным и дорогим, а подъем крыши очень высокий из-за необходимости очень крутого склона.Пальмовые листья должны иметь уклон не менее 1: 1,5, а лучше 1: 1 и траву солома минимум 1: 1, но предпочтительно 1: 0,6. Увеличение наклон повысит долговечность и снизит риск протечки. Риск возгорания чрезвычайно высок, но его можно снизить, если обработка антипиреном, как описано ниже.

Трава Соломенная Трава для соломенного покрытия должна быть:.

Твердый, волокнистый и вязкий с высоким содержанием силикатов и масла и низкое содержание легкоусвояемых питательных веществ такие как углеводы, крахмалы и белки.
Без семян и своевременный сбор.
Прямые, с тонкими листьями и длиной не менее 1 метра.
Для правильной процедуры укладки соломы необходимо следующее:
Стебли параллельные, плотно упакованные, срезанной стороной указывая наружу.
Может использоваться каркас крыши с крутым уклоном 45 и более.
Низкий карниз для защиты стен.
Для наилучшего результата форма крыши должна быть конической, пирамидальной. или споткнулся по форме, а не двояко, где грани представляют собой слабые места.

Для удобства работы трава связана в жгуты. В Укладка соломы начинается от карниза шириной около 1 м. А ряд пучков травы кладут рядом друг с другом на крышу, основанием стеблей к низу. Трава привязана к обрешетки из коры волокна или желательно просмоленного сизалевого корда. В последующие слои укладывают пучки внахлест на слой снизу на половину или две трети их длины, что означает в готовой соломе будет два-три слоя.

Длинной иглой проталкивают нить и завязывают ее. пучки травы на обрешетки. Потом сами связки развязывают и руками толкают траву вправо положение, придающее крыше гладкую поверхность. Тогда строка потянул, и это надежно зафиксирует траву на месте. Другой способ оставляет пучки травы такими, какие они есть, что придает крыше ступенчатая поверхность. Толщина новых слоев соломы варьируется. между 15 и 20 см, но позже это станет несколько тоньше из-за оседания.

Рисунок 5.48 Желание соломы трава.

Прострочить внизу первой соломки на самой нижней обрешетке. Второй слой должен перекрывать строчку первого ряда и включать верхняя часть нижнего слоя в фактической строчке. это Лучше, чтобы каждый слой проходил по 3 ряда стежков. В строчка каждого ряда должна быть полностью закрыта свободным концы следующего слоя над ним.

Трава или солома привязаны пучками к решетке, образующей соломенные доски.Эти доски производятся на земле и привязаны к стропилам, начиная от карниза и продолжая до гребень. Каждая доска закрывает доску свободными концами. под.

Солома из пальмовых листьев (Макути)

Пальмовые листья часто связывают в циновки макути, которые используются для кровельное покрытие. Они состоят из пальмовых листьев, привязанных к ребру. (часть стебля пальмового листа) с использованием сушеных волокон Дума пальмовые листья или шпагат из сизаля.

Маты укладывают на стропила (круглые столбы) и стебли. привязаны к стропилам сизалевым шпагатом. Коврики обычно изготавливается стандартного размера 600 x 600 мм и укладывается 100 мм боковой перехлест, что требует расстояния между стропилами 500 мм. Для хорошего качественный коврик шириной 600 мм, в среднем потребуется 75 лезвий. Шаг вверх по скату крыши, т. Е. Расстояние между ребрами маты макути обычно составляют от 150 до 100 мм, образуя таким образом от 4 до 6 слой покрытия толщиной от 5 до 8 см.

Папирус Солома

Сначала поверх изнанки кладется папирусный коврик, затем слой черного полиэтилена и, наконец, еще один или два папируса коврики для завершения крыши. Эти материалы крепятся к прогоны с гвоздями и железной проволокой. Гвозди крепятся к прогону на расстоянии от 15 до 20 см, и затем стальная проволока натягивается на верхнюю часть коврика из папируса и прикрепите к ногтям. Папирус имеет срок службы около трех лет, но его можно продлить на обработка папируса водоотталкивающей краской.

Рисунок 5.49 Методы трава соломенная.

Рисунок 5.50 Сборка макути коврики.

Огнезащитное средство для бамбука и соломы

Огнезащитные краски доступны как масляные, так и масляные. водная отделка. Они задерживают возгорание и распространение пламя над поверхностями. Некоторые из них набухают, то есть набухают при нагревании образует пористое изоляционное покрытие.

Дешевый огнезащитный раствор можно приготовить из диаммонийфосфат и сульфат аммония сорта удобрений.В раствор получают путем смешивания 5 кг диаммонийфосфата и 2,5 кг сульфата аммония на 50 кг воды. Главный недостатком является то, что он становится менее эффективным из-за выщелачивания. с дождем. Следовательно, огнезащитная пропитка должна быть покрыт водоотталкивающей краской. Вся крыша конструкции, то есть бамбуковые фермы, веревки, деревянные детали и соломы, следует обработать антипиреном. Следующее Рекомендуется процедура:

Пропитка соломы

1 Высушите материалы, покрывающие солому, такие как тростник, пальмира, листья, бамбук, веревки и т. д.растекаясь на солнце.
2 Приготовить раствор аммонийного удобрения. фосфат, сульфат аммония и вода в соответствии с рекомендациями.
3 Погрузите материал в химический раствор и дайте ему выдержите от 10 до 12 часов. Химическая нагрузка от 10 до 14% по вес соломы (в сухом виде) достаточен.
4 Выньте материал, слейте излишки раствора и снова сохнуть на солнце.
5 Подготовить соломенную крышу обычным способом, используя пропитанный материал и аналогично обработанный каркас материал.

Такие крыши нелегко воспламеняются и огонь распространяется очень быстро. медленно.

Рисунок 5.51 Альтернатива коньковые заглушки для соломенных крыш.

Рисунок 5.52 Папирус-полиэтилен кровля

Оцинкованные стальные гофрированные листы

оцинкованных гофрированных стальных листов (GCS) — самый дешевый из современные профнастилы и широко используются в качестве рубероид для хозяйственных построек.Незащищенная сталь имела бы очень короткий срок службы, но цинковое покрытие (гальваника) добавляет существенная защита по относительно низкой цене. Альтернатива покрытия для стальных листов битумные, поливинилхлоридные (пластик) на цинке, асбесте, фетре и полиэстере. Если покрытие При повреждении сталь ржавеет. Когда первые признаки ржавчины появляются, лист следует покрыть краской на основе свинца, чтобы остановить ржавление.

Основными преимуществами GCS являются:

1 Относительно небольшой вес позволяет легко транспортировка и гибкость, поэтому их нелегко повредить во время транспортировки.
2 Легко установить и использовать. Однако края листы часто бывают очень острыми и могут вызвать порезы одежда и кожа. Листы можно разрезать на любой необходимый длины и кровельные гвозди можно забивать листы прямо без сверления отверстий.
3 Несущая конструкция может быть относительно простой. Должный гибкости листов, незначительные движения несущая конструкция может произойти без повреждений.
4 Листы довольно прочные, если их обслужить. подвергается нападению термитов или грибка. Они водонепроницаемы и негорючие.
5 Их можно разобрать и использовать повторно при условии, что используются те же отверстия от гвоздей.

Основными недостатками GCS являются плохие термические свойства. и шум, вызванный сильными дождями и тепловыми движениями. В тепловые и звуковые свойства улучшаются за счет изолированного потолок.

Большинство гофрированных стальных листов имеют гофру 76 мм. шаг и глубина 19 мм. Толщина варьируется от 0,3 до 1,6 мм, из которых Для хозяйственных построек рекомендуется 0,375-0,425 мм.

Обычно на рынке представлены стандартные ширины 610, 762 мм и 1000 мм. Длина от 2 до 4 метров. См. Рисунок 5.53 и таблицу 5.13 и 5.14.

Рисунок 5.53 Гофрированный кровля внахлест

Таблица 5.13 Рекомендации для Наклон, конец нахлеста и боковой нахлест для рифления гофрированной стали

Тип позиции	мин. Уклон	мин. Конец нахл.	мин. Сбоку
Закрытая площадка	1: 5	150 мм	1.5 гофр
Закрытая площадка	1: 3	100 мм	1 гофра
Нормальный участок	1: 3	100 мм	1,5 гофра
Открытый участок	1: 3	150 мм	2 гофры

Рисунок 5.54 Методы крепление профнастила к обшивке.

Таблица 5.14 Ширина покрытия для разные боковые перехлесты и типы листов гофрированного железа

Тип	№ Корр. мм	Всего Ширина	Покрытие Ширина (мм) Количество сторон гофры круг
Тип	№ Корр. мм	Всего Ширина	1	11/2	2
С.S. Номинал 8/7	6 8	610	533	495	457
C.S. Номинал 10/76	10	762	686	645	610

Укладка листов

Расстояние между прогонами будет зависеть от толщины обрешетки. листы б / у.Ориентировочно максимальное расстояние между прогонами 0,475 мм. листов 1500мм. Минимальный размер прогонов должен составлять 50 мм. ширина, чтобы их было легко прибить.

Укладку листов следует начинать от карниза и вдали от господствующего ветра. Тогда боковые круги исчезнут от ветра, предотвращающего попадание воды на колени.

Очень важно, чтобы первый лист лежал справа углы к карнизу и коньку для этого, все остальное также будет перпендикулярно гребню.Первый ряд листы укладываются с вылетом 50мм за фасадную доску.

Специальные кровельные гвозди используются для крепления листов к брусу. журчание. Их длина 67 мм, а в среднем около 100 гвоздей на килограмм. В обычных условиях гвозди следует ставить на каждом вторая гофра на прогонах у карниза, а затем на каждом третья гофра на другой изнаночной. Натянутая струна вдоль обрешетка облегчает прибивание листов. Нужны дополнительные гвозди по краю (концевой свес фронтона).Ногти всегда должны быть размещены на гребне гофры, чтобы предотвратить риск утечка. Крыши в открытых положениях требуют более плотного прибивания гвоздями. Все концевые нахлёстки должны происходить поверх журчания.

Риджинг обычно поставляется отрезками длиной 1800 мм. Они должен иметь нахлест 150 мм. Другие аксессуары, такие как плотно прилегающие коньки, карнизы-заполнители и желоба доступны у некоторых поставщиков.

Количество листов для кровли можно рассчитывается по следующей формуле:

№листов = (Длина крыши x ширина крыши) / (Длина листов x ширина покрытия)

Обратите внимание, что длина листов в формуле равна номинальная длина минус конечный нахлест. При составлении количественной ведомости для здания расчетное количество листов должно быть увеличился примерно на 10% из-за отходов во время транспортировки и установка.

Листы асбестоцементные

Преимущества асбестоцементных листов (A-C) as по сравнению с таблицами GCS:
1 Увеличение срока службы при правильной установке
2 Меньше шума от сильного дождя и тепловых колебаний
3 Более привлекательный
4 Лучшие теплоизоляционные свойства

Недостатки:

1 Они тяжелее — (вес квадратного метра больше чем в два раза больше, чем у GCS), поэтому дороже транспорт и требует более прочной конструкции крыши.
2 Хрупкость приводит к высокому уровню отходов из-за поломки при транспортировке и установке. Более жесткая крыша структура необходима, поскольку лист не позволяет больше, чем очень маленькие движения опоры структура без трещин. Прогулка по крыше также может вызвать растрескивание.
3 Трудоемкость из-за веса и хрупкости.
4 Углы листов должны быть скошены перед штуцер и отверстия для крепежных винтов необходимо просверлить.
5 Легко обесцвечивается пылью и водорослями.
6 Производство и переработка асбестовых изделий представляет опасность для здоровья.

Гофрированные асбестоцементные листы обычно продаются в разнообразие гофр и размеров. Однако наиболее распространенные гофра, которая используется для хозяйственных построек, имеет шаг 177 мм. и глубиной 57 мм. Ширина листа 920мм. Поставляется в длины от 1.От 5м до 3м. Эффективная ширина покрытия составляет 873мм.

Хранение и транспортировка

На стройплощадке листы укладываются на брус. носители выровнены друг относительно друга на расстоянии не более 1 м от центра. твердая, ровная площадка. Листы можно штабелировать на высоту примерно 1,2 м без риска повреждения. Листы должны быть обрабатывались двумя мужчинами — по одному с каждого конца.

При установке необходимо использовать кровельные лестницы или подпорки. для обеспечения сохранности и предотвращения возможных повреждений листов.Под ни при каких обстоятельствах нельзя ходить по простыням между двумя журчание.

Укладка простыней

Кровля из гофрированного картона A-C должна быть установлена с уклоном 1: 2,5 (22) и нахлест не менее 150 мм ниже нормального условия. В открытых условиях лучше использовать торцевой нахлест 200 мм. Листы рассчитаны на боковой нахлест на половину гофры в все ситуации.

Прогоны должны быть из пиломатериалов для обеспечения квартиры опоры для листов и должны быть спроектированы с минимальным прогиб.Для типов листов, описанных здесь, максимум Рекомендуется расстояние между прогонами 1,5 м. При использовании в качестве облицовки стен расстояние можно увеличить до 1,8 м.

Листы следует укладывать слева направо или справа налево. в зависимости от направления преобладающего ветра. Боковые круги должны всегда быть защищенным от основных ветров.

Рисунок 5.55 Притирка кровля против преобладающего ветра

Обязательно подрезать угол листов внахлест чтобы обеспечить правильное расположение и позволить листам лежать плоский.Гладкую поверхность листа следует укладывать вверх. Укладку листов следует начинать от карниза (или от карниза). нижний ход под обшивку). Необходимое сечение показано на Рисунок 5.56.

Mitring

Правильная митра важнее всего. Это должно быть сделано из точка по краю листа, эквивалентная концевому нахлесту, то есть либо 150 мм, либо 200 мм, до точки на конце листа эквивалент бокового нахлеста 47мм.Промежуток между митрами должно быть не менее 3 мм, но не более 6 мм. Листы могут быть вырезать ножовкой или листовой ножовкой.

Крепление листов

Отверстия необходимо просверлить на 2–3 мм больше, чем диаметр кровельные винты, которые будут использоваться для обеспечения движения в пределах каркас здания и сами листы. Все дыры должен быть на макушке гофры. Это важно удалите всю пыль от сверления перед установкой шайб, в противном случае вода может проникнуть внутрь.Винты должны быть вручную до тех пор, пока не получится правильное выравнивание листов в отношение к прогону проверено. Тогда они должны быть затягивайте до тех пор, пока не почувствуете некоторое сопротивление. Винты должны располагаться в короне второй и пятой гофры листа семь гофр. Все концевые нахлёстки должны происходить поверх изнанки.

Листы кровельные сизаль-цементные

Эти листы обычно тяжелее и хрупче, чем асбестоцементные листы, что означает, что они потребуют более прочная конструкция кровли и еще большая осторожность при обращении и укладка.Во всем остальном они похожи и используются для строительства так же, как и асбестоцементные листы.

Рисунок 5.56 Mitring асбестоцементные листы.

Рисунок 5.57 Митра размеры.

Рисунок 5.58 Винты и колпачки для асбестоцементной кровли.

Гофрированные алюминиевые листы — CA

CA легче и прочнее, чем листы GCS, но дороже.Новые листы имеют яркий светоотражающий поверхность, но через год и более окисление поверхности будет уменьшить блики. Никогда не нужно красить алюминий листы для защиты.

Отражающая поверхность сохранит в здании прохладу, чем с Листы ГКС, но так как алюминий мягче, крыша более может сорваться в сильный ураган. Алюминий также имеет большее тепловое расширение, чем у стали, что приводит к шумному скрипу и больше нагрузки на крепеж.

CA обычно поставляются с таким же гофром и того же размера, что и GCS. Для использования в хозяйственных постройках толщина рекомендуется 0,425 мм. Листы укладываются и закрепляются в так же, как GCS.

Рисунок 5.59 Примеры одинарная плитка и шифер.

Пластиковые листы, армированные стекловолокном

Эти листы по форме напоминают стальные, асбестоцементные. или алюминия и используются для замены некоторых листов на крыше дать верхний свет.Они полупрозрачные и хорошо освещают внутри больших залов, мастерских и т. д. Они долговечны, просты установить и обеспечить недорогой свет, хотя простыни сами по себе дороги. Они горючие и должны быть убирали время от времени.

Черепица и шифер

Плитка изначально была сделана вручную из обожженной глины, но она теперь изготавливается машинным способом из глины, бетона и стабилизированного грунт разных размеров и форм.Обычная плитка обычно выгнуты от головы до хвоста, поэтому они не ложатся друг на друга. Это предотвращает капиллярное движение воды между плитками. В фасонный боковой нахлест при укладке плитки в один нахлыст заменяет Двусторонний нахлест и приклейка простой плитки или шифера. Многие виды Доступны плитки с одинарным перехлестом, примеры которых показаны на Рисунок 5.59.

Сланец изначально был сделан из натурального камня, но теперь также производится из асбестоцемента и сизалевого цемента.С однотонная плитка и шифер имеют схожие свойства и укладываются и зафиксированные таким же образом, они будут обсуждаться вместе.

Плитка и шифер долговечны, требуют минимум ухода и обладают хорошими тепло- и звуковыми свойствами. Сами агрегаты водонепроницаемы, но в противном случае между блоками могут возникнуть утечки. правильно уложен. Однако плитка ручной работы может впитывать воду и Плитка из стабилизированного грунта может разрушиться во время проливных дождей. Они довольно их легко укладывать и фиксировать, но, поскольку они очень тяжелые, они требуют очень прочная несущая конструкция крыши.Однако вес выгодно преодолевать подъемные силы ветра. Мертвый груз покрытия обычно достаточно анкерного крепления для кровли а также конструкции крыши.

Когда дождевая вода падает на скатную крышу, она разветвляется веером и бегать по поверхности под углом, который определяется шагом крыши. Чем круче шаг, тем уже угол, а чем ниже высота звука, тем шире угол. Более широкие сланцы будут требуется для крыш с малым скатом.

Вода, стекающая с плитки A, проходит между B и C и распространяется между плитками B и D и C и D, как показано заштрихованной областью. Затем он бежит из-за круга на плитки E и F рядом с их головы. Обратите внимание, что плитка обычно укладывается близко друг к другу на стороны.

Рисунок 5.60 Отвод воды на плитке.

Таблица 5.15 Размер шифера и плитки, Шаг и круг

Установка	Мин.	Мин.	Минимальный нахлест (мм)
Размер	Шаг	Наклон	Нормальные участки	Открытые участки
Сланец
305 x 205 мм	45	1: 1	65	65
330 x 180 мм	40	1: 1.2	65	65
405 x 205 мм	35	1: 1,4	70	70
510 x 255 мм	30	1: 1,7	75	75
610 x 305 мм	25	1: 2.1	90	100
610 x 355 мм	22,5	1: 2,4	100	НЕТ
Обычная плитка *
Бетон и машинное прессование	35	1: 1,4	65	75
Стабилизированный грунт	45	1: 1	65	75

* стандартный размер 265 x 165 мм.уложен с боковым нахлестом 32 мм
* стандартный размер 265 х 165 мм. уложенный с боковым нахлестом 32 мм

Рисунок 5.61 Установка сланцы.

Обычная черепица и планка обеспечивают эффективный барьер от дождя но ветер и пыль проникают через щели между блоками. Поэтому обшивку или обшивку можно подкладывать под рейку на какие плитки или сланцы должны быть повешены. Рубероид — это материал, наиболее часто используемый для этой цели.

При укладке простой плитки или шифера всегда должно быть не менее две толщины, покрывающие любую часть крыши, стыковые соединения сбоку и разместить так, чтобы ни один вертикальный шов не перекрывался еще один вертикальный стык по ходу ниже. Чтобы обеспечить это, на карнизах и коньках требуются блоки меньшей длины, а также каждый альтернативный курс начинается с плитки или доски полуторные по ширине. Гребень покрыт специальной блоки, уложенные в цементный раствор.

Бедра могут быть закрыты реберком, в этом случае гладкая плитка или рейка укладываются снизу и скошены на бедрах. Долины можно формировать с помощью специальных юнитов.

Обычная плитка крепится двумя оцинкованными гвоздями в каждая плитка на каждом четвертом или пятом ходу. Однако в очень открытые позиции каждая плитка должна быть прибита гвоздями.

Сланцы без зазубрин, крепящих их к обрешетке, следует прибивать дважды в каждую единицу.Обычная плитка и мелкая сланцы прибиваются к голове, а длинные сланцы иногда прибиты в центре, чтобы преодолеть колебания, вызванные ветром. Центральная забивка в основном используется для шагов ниже 35 и курсы рядом с пещерой.

Рисунок 5.62 Крыша из плоской черепицы

Рейки, на которые крепятся сланцы или гладкие плитки должен быть не менее 40 мм в ширину и достаточной толщины, чтобы предотвращать чрезмерное отскакивание, поскольку сланцы прибивают к их.Таким образом, толщина реек будет зависеть от шаг стропил, а для стропил от 400 до 460 мм на по центру рейки должны быть толщиной 20 мм.

Расстояние от центра до центра обрешетки известно как калибр и равна экспозиции сланца или плитки.

Рисунок 5.63 Один круг плитки.

Деревянная черепица

Деревянная черепица приятна на вид и сделана из устойчивые к гниению виды, прослужат от 15 до 20 лет даже без консервативное лечение.Кедр и кипарис прослужат 20 лет или более. Деревянная черепица имеет хорошие термические свойства и не шумно во время сильного дождя. Битумная черепица легкая и не очень чувствительны к движениям в несущей конструкции, что означает, что можно использовать довольно простой кровельный каркас из кругляка. Черепица укладывается, начиная от карниза, касаясь стороны и вдвое внахлест. Это означает, что есть три слоя черепицы на каждую рейку. Каждая черепица крепится одним оцинкованный гвоздь к обрешетке.Ни один гвоздь не должен проходить через два опоясывающий лишай. Укладывать черепицу можно либо сердцевинной стороной пиломатериалы чередуются вверх и вниз в последовательных рядах, или сердцевиной вниз во всех рядах, тем самым используя чашку эффект древесины после сушки, чтобы сделать кровельное покрытие менее подверженным к утечке.

Рисунок 5.64 Сторона сердечника воздействие на деревянную черепицу.

Бамбуковая черепица

Самая простая форма кровельного покрытия из бамбука состоит из половин бамбуковые стебли, идущие во всю длину от карниза до конька.Стебли большого диаметра разделены на две половины и крестовину. раздел в узлах удален. Укладывается первый слой стеблей. рядом с вогнутой стороной вверх. Второй ставится над первым выпуклой стороной вверх. Таким образом бамбук перекрывается как черепичная крыша и может быть выполнен полностью водонепроницаемость. Несколько видов и форм кровли из бамбуковой черепицы может использоваться там, где используются только бамбуковые стебли меньшего размера. имеется в наличии.

Отвод дождевой воды с крыш

Самый простой способ — позволить воде капать на крышу. разбрызгать фартук по всему зданию.Этот метод также защищает стены из грунтовых вод. Затем вода собирается в бетонном грунтовом канале или позволить течь на землю окружающие здание, чтобы они впитались в почву. Этот последний метод можно рекомендовать только для очень маленьких зданий, так как концентрированный поток из большого здания может вызвать значительные эрозия почвы и повреждение фундамента. Вода с земли каналы сливаются в отстойник или собираются и хранятся.Часто используются слепые каналы. Это просто окопы заполнены камнями, которые действуют как пропитки для земли канал или фартук для брызг.

Рисунок 5.65 Кровля с деревянная черепица.

Рисунок 5.66 Бамбук опоясывающий лишай.

Скатные крыши часто снабжены водосточными желобами для сбора и отводят дождевую воду к водосточным трубам, по которым вода грунтовые стоки или резервуар. Плоские крыши обычно строятся с небольшое падение, чтобы дождевая вода уносилась прямо в водосток на крыше.

Размер водостоков и водосточных труб для эффективного удаления дождевая вода с крыши будет зависеть от:

a Осушаемая площадь крыши.
b Ожидаемая интенсивность осадков.
c Материал желоба и водосточной трубы.
d Падение по желобу, обычно в пределах 1 : От 150 до 1: 600.
e Количество, размер и расположение розеток.
f Количество изгибов на каждом изгибе уменьшит поток на 10 до 20%.

Скатные крыши получают больше осадков, чем планировалось на их площади указать из-за ветра, дующего против него. Оценка полезную площадь для скатной кровли можно получить, умножив длина по ширине по горизонтали плюс половина подъема.

Чтобы найти расход, площадь умножается на норма осадков в час. Интенсивность дождя во время сильного дождь будет варьироваться в зависимости от района, поэтому следует использовать местные данные, имеется в наличии.Ориентировочно количество осадков от 75 до 100 мм в час. может быть использовано. Желоба следует устанавливать с минимальным падением, Рекомендуется 0,3%. Слишком крутые водопады трудности, потому что вода течет слишком быстро, оставляя мусор позади. Также не смотрятся водостоки с более чем легким падением Что ж.

Таблица 5.16 Пропускная способность в Литров в секунду для ровных полукруглых желобов

Размер желоба мм	Расход л / с
75	0.43
100	0,84
1 12	1,14
125	1,52
150	2,46

Всегда существует вероятность того, что необычно сильный дождь или засорение трубы может вызвать переполнение желобов. С этим в помните, всегда желательно проектировать здание с крышей нависать, чтобы в случае перелива вода не стекала вниз фасад или проникнуть в стену, где может произойти повреждение.

Обычный материал для желобов и водосточных труб — оцинковка. сталь, алюминий и винил. Оцинкованная сталь наименее дорогой. Алюминий долговечен, но его легко повредить. В винил прочен и устойчив к ударам.

Обычно доступны два основных типа кронштейнов для желоба. Один предназначен для крепления желоба к фасции, как показано на рисунке 5.67. Другой используется, когда нет лицевой панели и желоб крепится к стропилам.Крышка крыши должна быть на 50 мм за концы стропил или обшивку, чтобы дайте воде очиститься.

Рисунок 5.67 Желоб и крепления водосточной трубы.

Содержание — Назад — Вперед

У вас недостаточно прав для чтения этого закона в это время

Public.Resource.Org

Хилдсбург, Калифорния, 95448
Соединенные Штаты Америки

Этот документ в настоящее время недоступен для вас!

Уважаемый гражданин:

В настоящее время вам временно отказано в доступе к этому документу.

Public Resource ведет судебный процесс за ваше право читать и говорить о законах. Для получения дополнительной информации см. Досье по рассматриваемому судебному делу:
.
Американское общество испытаний и материалов (ASTM), Национальная ассоциация противопожарной защиты (NFPA), и Американское общество инженеров по отоплению, холодильной технике и кондиционированию воздуха (ASHRAE) против Public.Resource.Org (общедоступный ресурс), DCD 1: 13-cv-01215, Объединенный окружной суд округа Колумбия [1]

Ваш доступ к этому документу, который является законом Соединенных Штатов Америки, был временно отключен, пока мы боремся за ваше право читать и говорить о законах, по которым мы решаем управлять собой как демократическим обществом.

Чтобы подать заявку на получение лицензии на чтение этого закона, ознакомьтесь с Сводом федеральных нормативных актов или применимыми законами и постановлениями штата. на имя и адрес продавца. Для получения дополнительной информации о постановлениях правительства и ваших правах гражданина в соответствии с нормами закона , тел. пожалуйста, прочтите мое свидетельство перед Конгрессом Соединенных Штатов. Вы можете найти более подробную информацию о нашей деятельности на публичном ресурсе. в нашем реестре деятельности за 2015 год. [2] [3]

Спасибо за интерес к чтению закона.Информированные граждане — это фундаментальное требование для работы нашей демократии. Благодарим вас за усилия и приносим извинения за возможные неудобства.

С уважением,

Карл Маламуд
Public.Resource.Org
7 ноября 2015 г.

Банкноты

[1] http://www.archive.org/download/gov.uscourts.dcd.161410/gov.uscourts.dcd.161410.docket.html

[2] https://public.resource.org/edicts/

[3] https://public.resource.org/pro.docket.2015.html

GRACE ICE & WATER SHIELD® (версия для США) | Ресурс

Описание продукта

Самоклеящаяся кровельная подкладка GRACE ICE & WATER SHIELD® представляет собой первоклассную мембрану, состоящую из двух гидроизоляционных материалов — агрессивного прорезиненного асфальтового клея, поддерживаемого слоем поперечно ламинированной полиэтиленовой пленки высокой плотности с нескользящим покрытием. На прорезиненное асфальтовое покрытие нанесена несгибаемая разделительная бумага, которая защищает ее адгезионные свойства. Во время нанесения защитная бумага легко удаляется, позволяя прорезиненному асфальту плотно приклеиваться к настилу крыши.Ripcord®, внедренный в клей, обеспечивает аппликатору функцию «разделенного высвобождения по запросу».

Найдите дистрибьютора GRACE ICE & WATER SHIELD®

GRACE ICE & WATER SHIELD® — это универсальный подкладочный материал, который может использоваться на наклонных крышах, под механически прикрепляемыми кровельными покрытиями, такими как битумная черепица, шифер, черепица, кедр и металлический фальц, во многих климатических и монтажных условиях (см. Ограничения для Дополнительная информация).

GRACE ICE & WATER SHIELD® поставляется в рулонах шириной 3 фута разной длины.Мембранные ленты также доступны в рулонах длиной 75 футов (22,9 м) и шириной 6 дюймов (150 мм), 9 дюймов (225 мм), 12 дюймов (300 мм) и 18 дюймов (450 мм). См. Таблицу данных о продукте для получения информации о продукте.

Особенности и преимущества

Уплотнения вокруг креплений — прорезиненный слой асфальта в мембране GRACE ICE & WATER SHIELD® герметизирует крепежные детали, препятствуя протечкам, вызванным скоплением воды за ледяными плотинами или ветровым дождем.
Превосходная адгезия к настилу — Самоклеющаяся мембрана прочно приклеивается к настилу крыши без необходимости нагревания или специальных клеев.
Watertight Laps — Мембрана легко образует водонепроницаемые перекрытия без специальной обработки.
Защищает под всеми стандартными покрытиями скатных крыш — кровельное покрытие GRACE ICE & WATER SHIELD® защищает под шифером, черепицей, кедром или металлом, а также под обычной битумной черепицей.
Доказанный послужной список — Подкровельная подстилка GRACE ICE & WATER SHIELD® — это известная торговая марка кровельных подкладок с более чем 35-летним опытом защиты крыш от ледяных плотин и ветровых дождей.
Ripcord — Функция разделения по требованию облегчает нанесение подложки GRACE ICE & WATER SHIELD®. Более быстрое нанесение мембраны в прямом направлении, а также простота позиционирования мембраны в деталях (впадины, слуховые окна и т. Д.).
Противоскользящая поверхность — самоклеящаяся мембрана GRACE ICE & WATER SHIELD® имеет нескользящую тисненую поверхность для максимального сцепления и безопасности аппликаторов.
Reroofable — В отличие от мембран с гранулированной поверхностью, гладкая подкладка GRACE ICE & WATER SHIELD® не будет прилипать к нижней стороне открытого кровельного покрытия.Мембрана GRACE ICE & WATER SHIELD® может быть применена поверх старой самоклеящейся подложки GCP при модернизации, что делает замену кровли более простой, менее затратной (поскольку нет необходимости удалять существующую подложку), более прочной и экологически чистой (поскольку структурный настил остается нетронутым, что позволяет избежать необходимости покупать дополнительный деревянный настил).
Мембрана не трескается, не высыхает и не гниет — кровельное покрытие GRACE ICE & WATER SHIELD® устойчиво к атакам грибка и бактерий; сохраняет целостность для длительной защиты.
Местная техническая поддержка — кровельная подложка GRACE ICE & WATER SHIELD® поддерживается местным персоналом технической поддержки, который помогает обеспечить бесперебойную работу каждого приложения.

Руководство по эксплуатации

Кровельная мембрана GRACE ICE & WATER SHIELD® используется в качестве подкладки для наклонных крыш, чтобы противостоять проникновению воды из-за скопления воды за ледяными плотинами или ветрового дождя. Подложка GRACE ICE & WATER SHIELD® также обеспечивает защиту от протечек в проблемных местах, таких как впадины, световые люки, выступы и другие места для высвечивания.

Ледяные плотины

GRACE ICE & WATER SHIELD® следует использовать в сочетании с конструкциями кровли, которые минимизируют образование ледяной плотины. В холодном климате особенно важно обеспечить надлежащую изоляцию и вентиляцию, чтобы уменьшить размер ледяных плотин и избежать конденсации внутри помещения. Потолки соборов должны иметь вентиляцию между стропилами, чтобы воздух попадал в вентиляционное отверстие конька. Хорошо вентилируемые конструкции холодной кровли особенно важны в альпийских регионах для уменьшения размеров ледяных плотин, которые могут способствовать повреждению конструкции.Несколько переменных будут влиять на высоту ледяных плотин и требуемое покрытие мембраной.

Климат — Ежегодное выпадение снега повлияет на количество необходимой мембраны.
Уклон — на низком склоне ледяные дамбы будут проходить дальше внутрь от края крыши.
Свес — широкий свес потребует большего количества мембраны, чтобы достичь соответствующей точки на крыше.
Изоляция и вентиляция — Очень хорошо изолированное здание с холодным, хорошо вентилируемым чердаком будет иметь меньшие ледяные дамбы.
Долины — Любые впадины, образованные выступами, такими как слуховые окна или изменения направления крыши, могут задерживать больше снега и вызывать большие ледяные дамбы.
Воздействие — Северное воздействие или затененные участки обычно способствуют образованию более крупных ледяных плотин. В то время как водосточные желоба могут облегчить создание ледяной дамбы, большие дамбы могут возникать на крышах без водосточных желобов. Удаление снега с края крыши или установка тепловых кабелей не может предотвратить образование ледяной дамбы, но может сместить ее местоположение.При определенных условиях на краю оставшегося снега может образоваться дамба. Для уточнения конкретных требований следует обращаться к местным строительным нормам.

Процедура установки

Подготовка поверхности

Установите кровельную подложку GRACE ICE & WATER SHIELD® прямо на чистый, сухой, сплошной несущий настил. Некоторые подходящие материалы для настила включают фанеру, древесную композицию, деревянную доску, металл, бетон и гипсовую обшивку. Перед нанесением мембраны удалите пыль, грязь, незакрепленные гвозди и старые кровельные материалы.Выступы из области палубы необходимо удалить. Палубы не должны иметь пустот, поврежденных или неподдерживаемых участков. Деревянные доски следует стыковать вплотную друг к другу. При необходимости отремонтируйте участки настила перед установкой мембраны. (См. Техническое письмо № 5, Химическая совместимость, при установке поверх деревянных настилов).

Загрунтуйте бетон, каменные поверхности и DensGlass Gold® грунтовкой PERM-A-BARRIER® WB PRIMER. Загрунтовать древесную композицию и гипсовую оболочку грунтовкой PERM-A-BARRIER® WB PRIMER, если адгезия окажется минимальной (см. Техническое письмо 12, Использование на кровельной обшивке из ориентированно-стружечных плит (OSB)).Нанесите PERM-A-BARRIER® WB PRIMER из расчета 250–350 футов ² / галлон (6–8 м ² / л). Для других подходящих поверхностей грунтование не требуется, если они чистые и сухие.

Установка мембраны

Наносите подложку GRACE ICE & WATER SHIELD® в хорошую погоду, когда температура воздуха, настила крыши и мембраны составляет 40 ° F (5 ° C) или выше. Наносите кровельный материал при температуре 40 ° F (5 ° C) или выше.

Разрежьте мембрану на отрезки длиной 10–15 футов (3–5 м) и свободно сверните.Отогните 1–2 фута (300–600 мм) съемной прокладки, выровняйте мембрану и продолжайте снимать съемную прокладку с мембраны. Сильно надавите на мембрану рукой. Боковые нахлесты должны составлять минимум 3,5 дюйма (90 мм), а торцевые нахлесты — минимум 6 дюймов (150 мм). При нанесении впадины и гребня снимите защитную пленку, отцентрируйте лист над впадиной или гребнем, накройте и прижмите. Работайте от центра впадины или гребня наружу в каждом направлении, начиная с нижней точки и поднимаясь вверх по крыше.

В качестве альтернативы, начиная с полного рулона мембраны, разверните кусок мембраны длиной 3–6 футов (1–2 м), оставив съемный вкладыш на месте. Выровняйте мембрану и катите в предполагаемом направлении нанесения мембраны. Осторожно обрежьте съемную пленку на верхней части рулона в поперечном направлении, стараясь не разрезать мембрану. Отогните примерно 6 дюймов (150 мм) съемной прокладки в направлении, противоположном предполагаемому нанесению мембраны, обнажая черный клей. Удерживая съемную пленку одной рукой, потяните рулон вдоль деки вместе с съемной пленкой, оставляя наложенную мембрану позади.Другой рукой надавите на верх рулона. Часто останавливайтесь, чтобы прижать мембрану к месту сильным давлением руки. Когда закончите с рулоном, вернитесь к началу, перемотайте и вытяните оставшуюся защитную бумагу из материала, завершив установку.

Для последовательных слоев мембраны совместите край съемной прокладки с пунктирной линией на поверхности мембраны, чтобы получить боковой нахлест 3,5 дюйма (90 мм).

В соответствии с надлежащей кровельной практикой, установите мембрану так, чтобы все нахлесты лили воду.Всегда работайте от нижней точки до верхней точки крыши. Перед нанесением мембраны на карниз наносите мембрану в впадинах. После укладки вдоль карниза продолжайте укладку мембраны вверх по крыше. Мембрана может быть установлена как вертикально, так и горизонтально.

Для крепления черепицы используйте оцинкованные гвозди с гладким стержнем и гальваническим покрытием, чтобы получить наилучшее уплотнение. Забивание гвоздями вручную обычно обеспечивает лучшее уплотнение, чем гвоздь с механическим приводом. Если необходимо прибить мембрану на крутых склонах в жаркую или очень холодную погоду, закройте гвозди и накройте их следующим листом.

Расширить мембрану на кровле выше наивысшего ожидаемого уровня подпора воды от ледяных плотин и выше наивысшего ожидаемого уровня снега и льда на стеновой обшивке на вертикальных боковых стенах (слуховых окнах) и вертикальных передних стенах для защиты ледяной плотины . Рассмотрите возможность использования двойного слоя мембраны в критических областях, например вдоль карнизов или в долинах, а также в климатических условиях, где ожидаются серьезные ледяные дамбы. Нанесите мембрану на весь настил крыши для защиты от ветрового дождя. Нанесите новый слой подложки GRACE ICE & WATER SHIELD® непосредственно на старую самоклеящуюся подложку GCP (за исключением гранулированной подложки GCP) при модернизации, следуя стандартной процедуре нанесения мембраны.

Меры предосторожности и ограничения

Скользкая при намокании или на морозе.
В соответствии с надлежащей кровельной практикой всегда надевайте защиту от падения при работе на настиле крыши.
Выжимные вкладыши скользкие. Удалите из рабочей зоны сразу после нанесения мембраны.
Не оставлять постоянно под воздействием солнечных лучей. Покрытие в течение 90 дней.
Положите на мембрану металлические отливы или деревянную черепицу.
Не загибайте край крыши, если край не защищен отливом, желобом или другим гидроизоляционным материалом.
Не устанавливать на скошенные края деревянной доски.
Не устанавливать непосредственно на старые кровельные покрытия.
Применение некоторых продуктов запрещено в жарких пустынных районах на юго-западе США. Обратитесь к торговому представителю GCP Applied Technologies за помощью в выборе лучшего продукта для вашего приложения.
Уточните у производителя металлической кровельной системы какие-либо особые требования при использовании под металлической кровлей.
Не устанавливайте под медной, COR-TEN® или цинковой металлической кровлей на большой высоте.Эти крыши могут достигать чрезвычайно высоких температур из-за низкой отражательной способности, высокого поглощения и высокой проводимости металлов. Для этих типов крыш используйте подкладку GRACE ULTRA ™. Обратитесь к торговому представителю GCP Applied Technologies за помощью в выборе лучшего продукта для вашего приложения.
Обеспечьте надлежащую изоляцию крыши и вентиляцию, чтобы уменьшить образование ледяных плотин и минимизировать конденсацию. Мембрана GRACE ICE & WATER SHIELD® является воздухо- и пароизоляцией.
Ремонт дыр, рыбьего рта, разрывов и повреждений мембраны с помощью круглого участка мембраны, выходящего за пределы поврежденного участка на 6 дюймов.(150 мм) во всех направлениях. Если при удалении крепежа остаются отверстия в мембране, их необходимо заделать. Мембрана не может самоуплотняться в открытых отверстиях крепления.
Не устанавливайте крепеж через мембрану на неподдерживаемых участках несущего настила, например, на стыках между соседними структурными панелями.
Из-за легкого запаха асфальта не применять там, где мембрана находится во внутренних жилых помещениях. Обратитесь к документации по продукту для получения более полной информации.
Не совместим с EPDM или TPO; используйте подкладку GRACE ULTRA ™ для врезки (см. Техническое письмо 5, Химическая совместимость ).
Не совместим с полисульфидами, гибким ПВХ или высокими концентрациями смолы (смолы), обнаруживаемой в некоторых деревянных настилах. Для получения дополнительной информации см. Техническое письмо 5.

Данные о продукте

Длина рулона	75 футов (22,9 м)	66,6 футов (20,2 м)	36 футов (11.0 м)
Ширина рулона	36 дюймов (914 мм)	36 дюймов (914 мм)	36 дюймов (914 мм)
Размер рулона	225 футов2 (20,9 м ²)	200 футов ² (18,6 м ²)	108 футов ² (10,4 м ²)
Упаковка	Гофрокартон	Гофрокартон	Гофрокартон
Вес рулона	61.4 фунта (27,9 кг)	55 фунтов (24,9 кг)	33,6 фунта (15,3 кг)
Рулонов на поддоне	35	35	25

Соответствие нормам

Кровельная подложка GRACE ICE & WATER SHIELD® соответствует следующим стандартам:

Сертификат ICC ESR-1677 в соответствии с критериями приемлемости AC-48 для самоклеящихся подложек, используемых в качестве ледовых барьеров
Контроль продукции округа Майами-Дейд утвержден.Отчет NOA 12-1115.02
Отчет об утверждении штата Флорида № FL289-R3
Underwriters Laboratories Inc. Классификация огнестойкости материалов для обшивки с конструкциями крыши: P225, P227, P230, P237, P259, P508, P510, P512, P514, P701, P711, P717, P722, P723, P732, P734, P736, P742 , P803, P814, P818, P824
Underwriters Laboratories Inc. Класс огнестойкости для черепицы из стекловолокна и класс C для черепицы из органического войлока (согласно ASTM E108 / UL 790)
Сертификат CCMC No.13670-L

Рабочие характеристики

Имущество	Стоимость	Метод испытаний
Цвет	Серо-черный
Толщина мембраны	40 мил (1,02 мм)	ASTM D3767 метод A
Предел прочности на разрыв, мембрана	1720 кН / м (250 фунтов на кв. Дюйм) ²)	ASTM D412 (Die C модифицированный)
Удлинение мембраны	250%	ASTM D412 (Die C модифицированный)
Гибкость при низких температурах	Не подвержен воздействию при -20 ° F (-29 ° C)	ASTM D1970
Адгезия к фанере	3. Навигация по записям Previous post: Потолок из гипсокартона для спальни: Нужен ли потолок из гипсокартона в спальне (55 фото) Next post: Срок годности стальной ванны: Какая ванна лучше чугунная, акриловая или стальная Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев. Рубрики Без рубрики Дом Инструкция Лоджии Отопление Разное Своими руками Стен Утеплитель Фасад Информация О нас Доставка Инфракрасное тепло — что это? FAQ отопление ЗЕБРА Мифы о SIP Служба поддержки Контакты Возврат товара Карта сайта Дополнительно Производители Подарочные сертификаты Партнерская программа Акции Личный Кабинет Личный Кабинет История заказов Закладки Рассылка Энерго-эффективные технологии для загородного дома: строительство, умный дом, энергосбережение © 2020
