Монтаж теплого инфракрасного пола под ламинат: инструкция по монтажу своими руками

монтаж и схемы укладки, преимущества

На чтение 11 мин. Обновлено

Инфракрасный тёплый пол — система отопления современного типа, она эффективно обогревает помещение. По цене доступна большинству потребителей, хотя стоит дороже кабельной системы. Монтаж прост, поэтому такой обогрев набирает популярность, его часто оборудуют в квартирах.

При установке плёночного нагревателя возникает вопрос — какое напольное покрытие использовать: линолеум, ламинат или плитку.

Сегодня мы расскажем о монтаже ламината на плёночный нагреватель. Рассмотрим по каким критериям выбирать ламели, а также преимущества конструкции — инфракрасный пол с ламинатом.

Совместим ли инфракрасный тёплый пол с ламинатом?

Фото - Инфракрасный пол под ламинат

Если сравнивать ламинат с плиткой, то его теплопроводность ниже, а теплоёмкость выше чем у керамики.

Ламинированное покрытие не любит перегрева и резких температурных скачков, а это возможно при работе водяного или кабельного подогрева. Температурное воздействие может спровоцировать образование трещин, что приведёт к скрипу дощечек.

Инфракрасная система самая подходящая для паркета, у неё малая толщина, поэтому прогревание ИК волнами быстрое и равномерное. Если установка под ламинат термоплёнки своими руками сделана правильно, лучи не будут уходить через основание, тем самым тепло не утечёт зря. Даже при сбое в функционировании, перегрева не произойдёт, температурный уровень не превысит 45 градусов.

Устройство и принцип работы

Принцип работы стандартных отопительных систем — прямой обмен теплом. Радиаторы получают тепло от водяного теплоносителя, идущего от ближайшей котельной, и передают его воздушным массам.

В водяных или кабельных полах процесс теплообмена также прост, но там нагревается сначала стяжка, которая находится над нагревательными элементами.

Инфракрасные тёплые приборы работают по другому, они излучают тепло по аналогии с солнцем. В конструкции, под дощечками сразу размещено греющее полотно с карбоновыми полосами. Каждая из полос имеет медную шину, на неё поступает напряжение.

Ток проходя через карбоновое покрытие излучает инфракрасные лучи длиной 5 — 20 мкм, они прогревают поверхность.

При этом, плёнка и шины практически не нагреваются. Более длинные лучи проходят через покрытие нагревая стоящую на нём мебель, поэтому нельзя её устанавливать на греющее устройство.

В таком тёплом «пироге»  нет промежуточных слоёв, между плёнкой и ламинатом, то есть он получает тепло первым.

Плёночные тёплые полы имеют мощность от 150 до 440 Вт. При установке под ламинат рекомендованная мощность 150 Вт/м2. Плёнка выпускается в рулонах шириной — 50, 60, 80, 100 см, длина бывает разной. Изделие оснащено специальными полосами, по ним можно разрезать полотно.

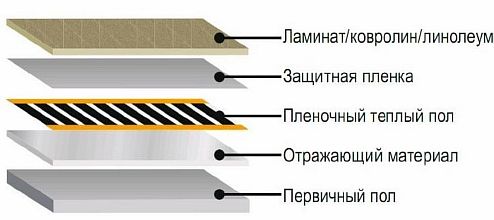

Фото — Устройство инфракрасного пола

Есть инфракрасные греющие модели, в них между лавсановыми полотнами карбоновая паста размещена не полосами, а сплошняком, их называют углеродными.

Комплект инфракрасной системы состоит из температурного датчика, проводов, клипс для подключения плёнки и изоляционного материала.

Преимущества и недостатки

Для обогрева полов с ламинатом, инфракрасные тёплые системы — лучший вариант, они обладают массой положительных сторон:

  • оптимально и равномерно распределяют тепло по покрытию;
  • экономичны;
  • имеют максимальный нагрев 45 градусов;
  • быстро прогревают ламели;
  • монтаж и ремонт прост, можно сделать самим;
  • нет потребности в стяжке, ламели могут укладываться на плёнку;
  • большой срок эксплуатации;
  • сохраняют свою работоспособность даже при нахождении долгое время при минусовых температурах;
  • при выходе из строя одной полосы, всё устройство продолжает работать;
  • нет инвекционных перемещений потоков воздуха, тем самым пыль не гоняется по дому;
  • не пересушивают воздух и не излучают ЭМВ, поэтому не вредят здоровью.

Инфракрасное тёплое отопление несложно в уходе и в эксплуатации, управление осуществляется пультом.

К недостаткам можно отнести стоимость — обойдётся такой обогрев дороже других тёплых полов, но это быстро окупится при эксплуатации. Как и при работе любого электрического прибора, есть риск удара током или короткого замыкания, но он не значителен.

Кроме того, функционирование устройства зависит от наличия электричества. Так как ИК нагреватели не стелются под мебелью, то проведение перепланировки не возможно, придётся перестилать нагревательный элемент.

Критерии выбора ламината

Решив делать инфракрасный тёплый пол в квартире с финишным покрытием — ламинат, встаёт вопрос — кокой именно вид ламелий подходит для такой системы. Если уложить не соответствующий паркет, то при нагреве он деформируется, может выделять вредные вещества, и будет плохо проводить тепло.

Изделие должно:

  • иметь специальную маркировку – «змейка», которая говорит о возможности использовать его с инфракрасной греющей системой;

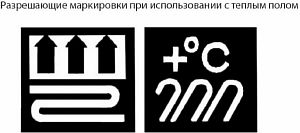

Фото — Маркировка ламината для тёплого пола
  • обладать хорошей теплопроводностью — коэффициент теплового сопротивления должен быть от 0,05 до 0,10 м2 х °K/Вт;
  • иметь толщину 8 — 9 см;
  • не выделять формальдегид при нагревании до 30 градусов, то есть, допустимый класс эмиссии E1 или E0;
  • быть износоустойчивым — лучше 32 или 33 класса износостойкости.

Все эти данные можно найти на упаковке.

Схема укладки

Эффективность работы плёночного тёплого устройства зависит от того, правильно ли оно смонтировано и подключено. Заранее нужно определить участки укладки, важно — под мебелью не размещать.

Средняя толщина инфракрасного теплого пола — 1 мм, поэтому для монтажа под ламинат своими руками он отлично подходят.

Есть несколько схем монтажа инфракрасного обогрева под ламели:

  1. Укладка инфракрасного изделия на бетонное перекрытие, сверху старой плитки, на доски. «Пирог» такого пола, это:
  2. ламели;
  3. заземляющие покрытие;
  4. фиксирующий монтажный скотч;
  5. нагревательный элемент, полотно покрытое сплошным слоем карбоновой пасты;
  6. строительный скотч, который крепит подложку;
  7. подложка с отражающим слоем толщиной 3 — 4 см;
  8. черновая основа, в которую входит перекрытие из бетона, старая плитка, доски.

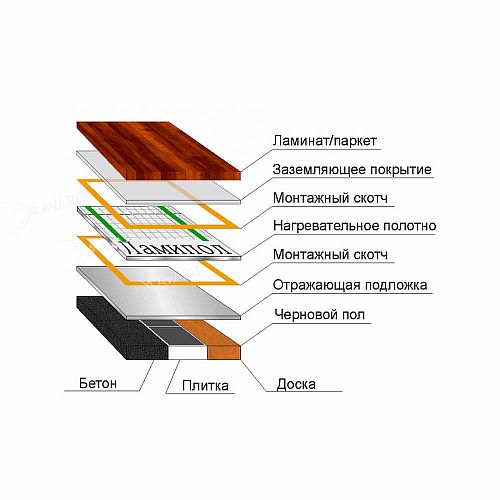

Фото — Схема с инфракрасным полотном
  • Монтаж инфракрасной тёплой плёнки на перекрытия из бетона, сверху старой плитки, на доски. «Пирог» схож с предыдущим, только нагревательным элементом выступает инфракрасная плёнка с карбоновыми полосами.
  • Укладка инфракрасного тёплого пола на деревянный (на лагах из дерева). Конструкция, это:
  • ламинатные панели;
  • заземляющий материал;
  • монтажный скотч, который фиксирует плёнку;
  • элемент нагрева в виде инфракрасной плёнки;
  • монтажный скотч, который крепит подложку;
  • подложка с отражающим эффектом толщиной 3 — 4 см;
  • фанерные листы толщиной 1 см;
  • теплоизоляционный материал;
  • деревянная основа (лаги), размещённые с шагом 55 — 60 см;
  • гидроизоляционное изделие;
  • черновое основание (бетонное перекрытие, старая плитка, доски).

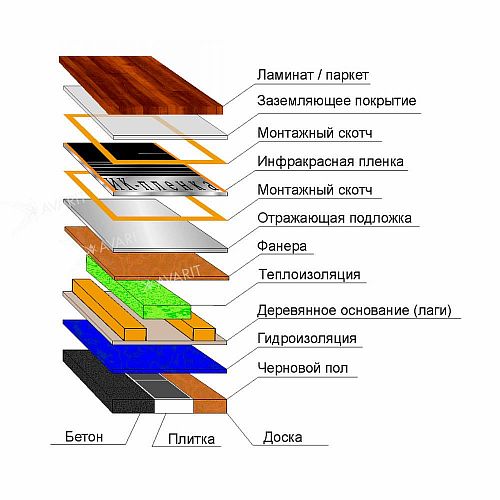

Фото — Схема укладки ИК-пола на лагах

Обустройство инфракрасного обогрева под ламинат на лагах позволит получить лучшую степень утепления в доме, но конструкция выходит тяжёлой, и обойдётся дороже.

Монтаж инфракрасного теплого пола под ламинат

Возможно заказать укладку инфракрасного тёплого пола под ламинат у профессиональных мастеров, но технология монтажа данного отопительного устройства проста, поэтому его можно устанавливать самим. Предварительно лучше посмотреть видео в интернете, о том, как сделать тёплый инфракрасный обогрев под ламинат на бетонный пол.

До начало работ нужно подготовить схему расположения греющей плёнки, обозначить участки фиксации регулятора и температурного датчика. Требуется также рассчитать данные по мощности устройства.

Материалы и инструменты

Чтобы смонтировать тёплый ИК пол под ламинат, надо запостись:

  • комплектом инфракрасной системы, в него входит плёнка, крепления, провода, изоляция, контактные клипсы;
  • термодатчиком;
  • терморегулятором;
  • подложкой с фольгированным слоем;
  • полиэтиленовой плёнкой;
  • изолентой;
  • строительным скотчем;
  • ножницами;
  • пассатижами и рулеткой.
Фото — Комплект инфракрасного пола

Подготовка места для терморегулятора

Терморегулятор крепится к стене. Для его коробки и проводов которые идут к полу лучше продолбить штробы. Это позволит скрыть все коммуникации, и не пострадает дизайн комнаты.

Если не хочется продалбливать выемки, то провода можно спрятать в пластиковый желоб, который крепится к стене.

Фото — Подготовка места для термостата

Выравнивание

На первом этапе требуется выравнять черновое основание. Для этого старое покрытие убирается, поверхность очищается от грязи. При наличии на плите перекрытия мелких ям, их можно просто заделать цементным раствором, предварительно прогрунтовав бетонное покрытие.

Если перепады большие, то черновой пол нужно дополнительно залить самовыравнивающимся раствором.

 Если основанием выступает не бетонный пол, а деревянный, и он неровный, укладываются листы фанеры.

Фото — Подготовка основания

Монтаж подложки

В качестве подложки под плёнку, используется фольгированный материал толщиной 2 — 3 мм, который отражает тепловое излучение. Такое покрытие существенно снижает потери тепла через основание, увеличивает эффективность системы.

Подложка стелиться в притык к стенам по всей комнате, фольгированной стороной вверх. Полосы кладутся встык. Чтобы изделие не смещалось, к основе оно крепится двухсторонним скотчем.

Фото — Укладка подложки

В материале нужно сделать прорези для размещения датчика, проводов и клемм, они не должны выпирать на поверхности.

Прежде чем укладывать плёнку, рекомендовано застелить основание гидроизоляционным материалом — полиэтиленом.

Укладка термопленки

Сначала, на подложке отмечаются места расположения плёнки согласно составленной схеме. Затем подготавливаются полосы нужной длины, они не должны быть больше 8 метров. Резать изделие можно только по специальным линиям.

Фото — Монтаж термоплёнки

В

Что такое инфракрасный теплый пол под ламинат: монтаж и описание

  • Типы
    • Аморфная металлическая лента
    • Водяной
    • Жидкостные электрические
    • Кабельный
    • Мобильный
    • Пленочный
    • Электрический
  • Комплектующие
    • Водяной
    • Электрический
  • Монтаж, укладка, расчет
  • Ремонт
  • Теплый плинтус
  • Применение
    • В бане
    • В ванной
    • В гараже
    • В квартире
    • В частном доме
    • Для аварийных подъездов
    • Для аэродромов
    • Для дорог
    • Для мостов
    • Для перекрестков
    • Для пешеходной зоны
    • Для посадочной площадки вертолетов
    • Для развязки
    • Для стоянки
    • На балконе (лоджии)
    • На кухне
    • системы подогрева газона для футбольных полей
    • Системы подогрева газона полей для гольфа
    • Системы подогрева полей для хоккея с мячем
    • Системы снеготаяния

Поиск

Теплые полы-это легко
  • Типы
    • Аморфная металлическая лента
    • Водяной
    • Жидкостные электрические
    • Кабельный
    • Мобильный
    • Пленочный
    • Электрический
  • Комплектующие
    • Водяной
    • Электрический
  • Монтаж, укладка, расчет
  • Ремонт
  • Теплый плинтус
  • Применение
    • В бане
    • В ванной
    • В гараже
    • В квартире
    • В частном доме
    • Для аварийных подъездов
    • Для аэродромов
    • Для дорог
    • Для мостов
    • Для перекрестков
    • Для пешеходной зоны
    • Для посадочной площадки вертолетов
    • Для развязки
    • Для стоянки
    • На балконе (лоджии)
    • На кухне
    • системы подогрева газона для футбольных полей
    • Системы подогрева газона полей для гольфа
    • Системы подогрева полей для хоккея с мячем
    • Системы снеготаяния

Технология монтажа под ламинат теплого инфракрасного пола

Теплые полы являются идеальным решением для любого дома или квартиры. Они обеспечивают комфортность проживания, поэтому многие люди вовсе не могут представить свою жизнь без этой системы. Для квартир устройство водяного пола считается неприемлемым, поэтому оптимальным выбором считается монтаж инфракрасного теплого пола под ламинат, ведь такая система обеспечивает равномерный и качественный обогрев помещений, а также считается подходящей для ламината, легко выдерживающего высокую температуру от инфракрасной пленки.

Преимущества

К плюсам применения под ламинат именно инфракрасного пола относится:

  • обеспечивается равномерный обогрев, что особенно важно для ламината, который не выдерживает чрезмерного перегрева в одном участке покрытия;
  • отсутствуют перепады температуры в системе, которые очень часто встречаются при использовании водяного теплого пола, причем именно они считаются наиболее негативными факторами для долговечности покрытия;
  • сам процесс укладки инфракрасной пленки считается очень простым, а если заранее просмотреть обучающее видео, то никаких сложностей не возникнет при самостоятельной работе.
Инфракрасный теплый пол под ламинатСхема инфракрасного теплого пола под ламинат

В каких местах лучше всего использовать систему

Первоначально надо разобраться в том, из каких элементов состоит система. В нее входят следующие компоненты:

  • электрическая проводка;
  • непосредственная инфракрасная пленка, причем ее должно быть достаточно для выполнения работы в конкретном помещении;
  • датчики температуры;
  • зажимы для крепления;
  • регулятор температуры, позволяющий владельцу помещения самостоятельно управлять процессом обогрева;
  • изоляция.
Схема инфракрасного полаСостав инфракрасного полаПленка пола инфракрасного видаПленка для инфракрасного пола

Выпускаются пленки в разной длине и ширине, поэтому выбираются элементы, идеально подходящие для определенного помещения. На каждом элементе производители создают специальную линию, по которой производится раскрой. В других участках запрещается каким-либо образом деформировать материал.

Использовать инфракрасный пол под ламинат можно в разных помещениях. Нередко он формируется непосредственно по всей квартире. Оптимальным считается его использование на кухне или в другом помещении, в котором не планируется пользоваться коврами.

При планировании расположения пленки учитываются следующие моменты:

  • нельзя выполнять работу во влажном помещении, поскольку инфракрасная пленка прослужит долго и в соответствии со своим назначением исключительно в сухой комнате;
  • допускается скручивать рулоны, но нельзя создавать перегибы, которые приводят к быстрой порче изделия;
  • нельзя, чтобы пленка располагалась рядом с разными нагревательными приборами или камином.

Сам монтаж инфракрасных теплых полов под ламинат считается понятной и несложной работой, поэтому нередко собственники жилой недвижимости предпочитают осуществлять его своими силами.Технология монтажаСхема монтажа инфракрасного теплого пола

Технология монтажа инфракрасного теплого пола под ламинат

Данная работа должна выполняться только в определенной последовательности действий. Каждый этап является крупным и важным, поэтому надо четко следовать инструкции. Чтобы наглядно увидеть процесс укладки, рекомендуется заранее просмотреть обучающее видео, в котором учитываются все нюансы и особенности процесса.

Подготовка инструментов и материалов

Монтаж инфракрасной пленки и создание полноценного напольного покрытия сверху из ламината, считается несложной работой, для которой потребуется подготовка следующих элементов:

  • непосредственная инфракрасная пленка, причем ее количество рассчитывается заранее, для чего учитывается площадь помещения, в котором планируется осуществлять работы;
  • электрические провода, которые обычно продаются в комплекте с пленкой, но нередко они являются некачественными или их недостаточно для выполнения работы, поэтому приходится докупать их отдельно;
  • терморегулятор;
  • специальная пленка с теплоотражающим эффектом;
  • битумная изоляция;
  • контактные зажимы;
  • двусторонний скотч;
  • подложка, предназначенная для укладки под ламинат.

При выборе теплоотражающей пленки важно учитывать, что она не должна быть токопроводящей.Материалы для теплого полаВсе что нужно, для подключения теплого полаЛист термической пленкиЛист термической пленки системы инфракрасный теплый пол

Подготовка поверхности

Укладка инфракрасного теплого пола под ламинат начинается с подготовки имеющегося основания. Здесь учитываются следующие особенности:

  • стяжка должна отличаться идеальной ровностью, а также не допускается наличие на основании каких-либо переходов или иных проблем;
  • при наличии существенных недостатков на основании, рекомендуется сделать новую стяжку, чтобы получить идеально ровную поверхность;
  • важно заранее определить место расположения терморегулятора, причем нередко требуется несколько данных элементов, если планируется укладывать теплый пол не только в одном помещении, а сразу в нескольких комнатах;
  • производится укладка на основание теплоотражающей пленки, причем наиболее часто для этих целей выбирается изолон, представленный в виде рулонов, который раскатывается по всему помещению, фиксируясь двусторонним скотчем или степлером.

Не допускается укладывать инфракрасную пленку под те участки пола, на которых будет расположена крупногабаритная и тяжелая мебель, поскольку это может привести к разрушению греющего контура, поэтому заранее формируется оптимальная схема укладки пленки.Выравнивание пола перед укладкой инфракрасного теплого полаВыравнивание полаМонтаж термостата для теплого полаМонтаж термостатаУкладка подложкиУкладка подложки с теплоотражающей пленкой

Укладка инфракрасной пленки

Далее начинается важный этап, предполагающий использовать непосредственно нагревающую пленку. Укладка выполняется таким образом, чтобы медные полосы располагались внизу. Часто в процессе работы возникает необходимость разрезать пленки на отдельные элементы, а выполнять это разрешается только по специальным линиям, нанесенным производителем. Если выполнить надрез в другом месте, это приведет к порче пленки.

Во время укладки пленки важно оставлять между ней и стенами помещения не меньше 10 см.

Как только будет полностью разложена пленка на основании, выполняется подключение и изоляция, причем эти действия реализуются в следующих этапах:

  • все места, где медная шина была разрезана, надо обработать битумной изоляцией, причем важно убедиться, что серебряные контакты абсолютно перекрыты;
  • монтируются контактные зажимы, причем они устанавливаются на все участки, где выполняется подсоединение провода;
  • на шину из меди зажимаются контакты обычными плоскогубцами;
  • в зажимы укладываются провода, которые предварительно оголяются, после чего они также закрепляется с помощью плоскогубцев;
  • все места подключения изолируются, причем желательно несколько раз проверять каждый участок, чтобы не пропустить никакие места;
  • выполняется установка датчика температуры, причем он фиксируется также изоляцией;
  • в конце работы устанавливается терморегулятор на том месте, где это планировалось заранее, а далее по обдуманной заблаговременно схеме выполняется его подключение.

Желательно терморегулятор к электричеству подключать с помощью отдельного автомата, который устанавливается в щитке.Монтаж ИК обогревателяКрепление инфракрасной пленкиКрепление зажимовКрепим зажим к медной муфте — прижмите зажим пассатижами так, чтобы не допустить искрениеИзоляция контактовИзоляция контактных соединений теплого инфракрасного пола

Укладка защитного покрытия

Как только будет создана вся система, важно выполнить ее тестирование, призванное определить наличие разных ошибок или иных проблем в конструкции. Если не будет обнаружено никаких недостатков, то производится укладка специального защитного покрытия.

Для этого используется специальная пленка, обладающая высокими гидроизоляционными параметрами. Важно создать из нее герметичный слой, поэтому все стыки надежно и правильно проклеиваются скотчем, чтобы не было пропусков.Защитный слойНа инфракрасную пленку укладывается защитное покрытие

Установка ламината

Следующий этап предполагает непосредственное создание напольного покрытия. Ламинированный материал можно укладывать только после тестирования всей системы, чтобы убедиться, что нет никаких проблем или недостатков конструкции.

Сам процесс укладки считается стандартным, но непременно учитываются следующие особенности:

  • поскольку укладка выполняется на систему обогрева, то высокая температура непременно будет воздействовать на покрытие, поэтому оно будет постоянно немного расширяться и сужаться, поэтому между стенами помещения и покрытием оставляется небольшое расстояние, для чего рекомендуется пользоваться специальными клиньями;
  • непременно надо в процессе работы проклеивать стыки клеем, чтобы не допустить разрушения покрытия;
  • все планки соединяются друг с другом очень легко и просто, для чего используются специальные замки, которыми они оснащаются еще в процессе производства;
  • укладка должна начинаться с окна, причем допускается выполнять сплошной монтаж, при котором все покрытие для квартиры и дома выполняется одним материалом без переходов, а в этом случае можно избежать стыков между отдельными помещениями.

Как только будет полностью сделано напольное покрытие, самые сложные и специфические работы заканчиваются, поэтому можно пользоваться эффективным и качественным обогревом пола.Монтаж ламинатаУкладка ламината

Пробный пуск системы

После укладки ламината необходимо зафиксировать на стене в выбранном участке блок терморегуляции. Не допускается подключать эту систему к обычной розетке, имеющейся в любой квартире или доме, поэтому создается отдельный выход в щиток.

Для инфракрасного обогрева непременно создается отдельный автомат. После подключения выполняется пробный пуск. Если все работы были выполнены правильно и в соответствии с требованиями безопасности, то нагреется напольное покрытие буквально за 3 минуты.

Теплый пол под ламинат

Схемы подключения

Установка инфракрасной конструкции должна проводиться с непременным ее подключением к электрической системе и терморегулятору. Для этого надо пользоваться специальной инструкцией, прикладываемой к самому теплому полу, чтобы гарантировать идеальный результат работы и безопасность использования конструкции.

Существуют следующие схемы подключения пленки к электричеству:

  • одностороннее — в ней подключение и соединение проводов выполняется с одной стороны. Поэтому они пересекаются друг с другом, однако эти места пересечений непременно прячутся за плинтусом, чтобы не допустить выхода из строя системы;
  • двустороннее — здесь подключение выполняется с разных сторон. Сам процесс реализуется намного быстрее, а также используется небольшое количество проводов. Как правило, соединения выполняются после того, как систему подключается к электричеству.
Виды подключенияОдностороннее и двустороннее подключениеВарианты подключения теплого полаВарианты подключенияПравила подключения теплого полаПравила подключенияКак укладывать проводаПравильная укладка проводов

Возможные ошибки

В процессе создания системы могут быть допущены серьезные ошибки, приводящие к нарушению работоспособности системы или к опасности ее применения. К основным ошибкам относится:

  • перед работой основание пола не очищается от мусора и пыли;
  • имеются значительные перепады и неровности;
  • отсутствие теплоотражающего материала;
  • разрезание пленки не по имеющейся разметке, а по желанию самого работника, что приводит к нарушению основных ее элементов;
  • во время укладки медная полоска располагается вверху, а не внизу;
  • установка терморегулятора в труднодоступном месте;
  • плохо заизолированные концы проводов.

Таким образом, создание инфракрасного теплого пола – это достаточно сложная работа, для осуществления которой необходимо тщательно изучить соответствующую инструкцию, а также помнить о частых ошибках, чтобы не допустить их при самостоятельном выполнении процесса. Если все действия реализовать правильно, то получится надежная и качественная система, обеспечивающая равномерный и оптимальный обогрев любого помещения. При этом уложенный сверху ламинат, правильно выбранный, не будет разрушаться или коробиться под действием высокой температуры. Только придерживаясь всех рекомендаций можно сделать качественный инфракрасный теплый пол под ламинат.

Видео установка инфракрасного теплого пола под ламинат

В видео описаны все этапы укладки инфракрасного вида теплого пола под ламинат.

Монтаж инфракрасного теплого пола под ламинат: этапы работ, схема слоев

Устройство пленочного инфракрасного пола под ламинат

Теплый инфракрасный пленочный пол – отличное решение для любой квартиры или загородного дома.

Инфракрасную пленку можно застелить ламинатом и у вас получится красивый, теплый, практичный и комфортный пол.

По сравнению с другими видами отопления такие полы считаются очень экономными, удобными и простыми в установке.

Особенности инфракрасных полов под ламинат

Функции

Теплый пол под ламинат

  1. Обогревают помещение.
  2. Инфракрасное волновое излучение обладает терапевтическим эффектом.
  3. Уменьшает образование пыли.
  4. Такой обогрев не сушит воздух.
  5. Инфракрасная пленка выделяет отрицательные ионы, которые полезны для здоровья человека.
  6. Такой обогрев не сжигает кислород.

Преимущества

  1. Низкая цена.
  2. Долгий срок эксплуатации.
  3. На большинство моделей дается большая гарантия. В среднем это 10-15 лет.

Недостатки

  1. При неправильной установке и в случае, если вы забудете выключить электричество теплого пола, он может прожечь ламинат. На поверхности покрытия появятся некрасивые выжженные пятна.
  2. Необходимо правильно подобрать толщину ламинатного покрытия, для того чтобы оно хорошо пропускало тепло.

Монтаж ламината на пленочный пол

Технические характеристики

  • ширина – 50/80/100 см.;
  • максимальная мощность — 220Вт/м2;
  • среднее потребление, с использованием терморегулятора — 39-59 Вт/ м2;
  • питание – 220В/50Гц.

Установка теплого пола не вызывает никаких проблем и может быть успешно выполнена даже новичком в строительном деле.

Систему можно начинать эксплуатировать сразу после монтажа.

Материалы для установки пленочного пола

Монтаж пленочного теплого пола

Установка осуществляется в несколько простых этапов:
Инфракрасная пленка для теплого пола под ламинат

  1. Для начала проведите очистку и выравнивание поверхности.
  2. Постелите теплоотражающую подложку, затем термопленку, и закрепите скотчем.
  3. Установите датчик температуры.
  4. Чтобы провести провода к терморегулятору, нужно сделать отверстия в теплоизоляционной подложке.
  5. Постелите полиэтиленовую пленку под ламинат, а затем финальное покрытие.
  6. Пленочный теплый пол под линолеум или ламинат не монтируют под участки с постоянно стоящей стационарной мебелью, например под шкафом.
  7. Тщательно следите за размером полосы: не больше 7 м – 100 см, 10 м – 80 см, 13 м-50 см — в зависимости от ширины термопленки.
  8. Не следует также допускать наложения пленки друг на друга.

Структура пленочного пола под ламинат
Теплый инфракрасный пленочный пол прост в установке, но с ним достаточно часто возникают проблемы во время эксплуатации.

Прежде чем установить такие полы в вашей квартире необходимо хорошо взвесить все за и против.

Выбираем в качестве напольного покрытия линолеум полукоммерческий: технические характеристики, производители и советы по укладке.
О том, как выбрать качественный ламинат для квартиры, можно узнать из этой статьи
Если вы остановили свой выбор на приобретении электрического пола для дома, ознакомьтесь с особенностями теплого пола марки Devi(Деви) здесь

Отзывы

«Один раз забыли пластмассовый таз на таком полу , а отопление не выключили. Теперь у нас прямо в середине комнаты круглое рыжее пятно. В другие комнаты не хотим делать такое отопление, и полы в этой комнате тоже теперь придется переделывать.»

Николай, г.Самара

«Сделали теплые полы с ламинатом на летней веранде. Очень быстро нагреваются и в помещении сразу становится тепло и уютно. С ними мы теперь значительно экономим на отоплении.»

Александра, г.Севастополь

«Сделали инфракрасные теплые полы на кухне. Я совсем не чувствую тепло от них, потому что мы боимся слишком сильно их включать. Зато наши кошки хорошо чувствуют тепло от них и постоянно сидят именно на кухне.»

Екатерина, г.Магнитогорск

Инфракрасный теплый пол под ламинат – особенности и монтаж

Основным качеством многих ламинированных покрытий можно назвать, то, что они не любят влагу и резкие перепады температур, для них это губительно. В результате при выборе монтажа теплого пола необходимо подобрать правильную систему обогрева, которая не будет вредить напольному покрытию.

В современном мире много таких вариантов необходимо просто правильно подобрать для своего дома. Некоторые специалисты самым подходящим вариантом называют — инфракрасный теплы пол под ламинат.

И этот выбор можно оправдать тем, что инфракрасный теплый пол, это более щадящий прогрев, а в итоге не пагубное воздействие на ламинированное покрытие в отличи от водяного пола. И это проверенно на практике, что немало важно.

Важно! Теперь необходимо подробно изучить весь процесс укладки и учесть всё нюансы этой технологии, чтобы смонтировать самый подходящий теплый пол.

Особенности ИК теплого пола

Инфракрасный теплый пол под ламинат производит свой нагрев за счет излучения, что имеет большое отличие от водяного и электрического теплого пола.

Карбоновая паста, нанесенная на прозрачную пленку, образует эти волны, в результате подключения к электричеству. Электрический ток проходит через медно-серебряному проводнику.

Углерод относится к материалам с высокой теплопроводностью, что его отличает от других, в итоги вся эта система будет потреблять электроэнергии значительно меньше своих аналогов.

Результат — эта система имеет положительное и эффективное отличие от тех, у которых обогрев за счет конвекции воздуха.

Инфракрасные теплые полу имеют ряд плюсов, они следующие:

  • Смонтировать всю системы такого теплого пола можно своими руками без привлечения специалиста
  • Весь процесс укладки достаточно прост и не требует дополнительных манипуляций, таких как стяжка или дополнительная подложка
  • На ламинат плохое оказывают влияние резкие перепады температур, с этим теплым полом это исключено
  • Расход энергии экономичен, т.к. не идет подъем тепла вверх. Т.е. не происходит обогрев крыши дома, всё тепло находится на полу.
  • Единственное что многих пугает, это цена, но эта проблема станет не заметной, т.к. идет экономия на электроэнергии.

Монтаж

Основные составляющие для укладки ИК теплый пол под ламинат:

  • Пленка ИК
  • Зажимы для крепления и изоляция для пленки
  • Датчики и терморегуляторы
  • Материал для теплового отражения
  • Электрические провода.

Необходимо знать: Вместо изоляционной пленки можно использовать гидроизоляцию.


Схема устройства системы отопления

Даже если весь процесс монтажа не составит труда, некоторые этапы необходимо знать. Приведем ниже инструкцию при помощи которой можно сделать укладку всей системы теплого пола:

  • Как и везде всё начинается с очистки и выравнивания поверхности пола, т.к. ламинат не терпит любых неровностей.
  • Далее на основание выкладываем слой парогидроизоляции
  • Теперь пришло время для настилания пенополиэтиленового фольгированного утеплителя, помните, отражающая сторона должна лечь вверх. Материал необходимо соединить между собой и закрепить при помощи скотча.
  • Укладываем изолирующую пленку.
  • Наконец дело дошло до ИК пленки лицевая сторона вверх, а медный проводник ляжет вниз. Всю пленку режим на куски, место отреза указано. Раскладываем по всему периметру на расстоянии 10-ти сантиметров друг от друга.
  • Пленка может сдвинуться, чтобы этого не случилось, закрепите её с помощью того же скотча.
  • Пришло время установки контактных зажимов, помните их необходимо заизолировать.
  • Выбираем подходящее место терморегулятору и устанавливаем его. Он может быть стационарным, а так же подключаться к розетки.
  • Все электрические провода выводите, и укладывайте в специальные короба или под плинтус. Помните, что термопленка будет иметь подключение к сети параллельно, так что все соединения лягут с одной стороны.
  • В инструкции по эксплуатации и настройки всё подробно описано, так же там можно найти, как соединить все провода с терморегулятором. Инструкция всегда прилагается к любому процессу настройки и монтажу.
  • Не забудьте про датчик температуры, который лучше прикрепить ближе к регулятору, закрепите его при помощи скотча.
  • Но без специалиста не обойтись — он должен подключить терморегулятор к сети.

Необходимо знать — монтаж термопленки не делается внахлест, это может привести к замыканию электропроводки.

Все медные полосы, которые проводят ток, должны быть удалены друг от друга примерно на 2 сантиметра.


На рисунке изображена схема подключения ИК пола

Вот и всё этапы системы инфракрасного теплого пола выполнены, остается только проверить его работоспособность, но это сделать не так уж и сложно

Если вся система инфракрасного теплого пола работает без нарушений можно начинать монтаж напольного покрытия:

  • Ложем изоляционный материал. Его укладка делается поверх пленки.
  • Теперь можно уложить сами панели ламината, этот процесс выполняется по стандартным этапам.

Вывод

Как можно понять из всего выше перечисленного и описанного весь процесс и монтаж теплого инфракрасного пола можно выполнить самому без специалиста. Просто необходимо всё изучить и при выполнении работы придерживаться всем рекомендациям и правилам.

Итогом вашей не сложной работы будет надежная и долговечная система подогрева полов, благодаря которой в доме станет ещё уютнее и комфортнее. При всём этом не потребуется слишком больших затрат, а так же все они будут оправданы в течение определённого времени, что не мало важно для многих людей.

Так же система инфракрасного теплого пола позволит напольному покрытию служить на много дольше, т.к. не способна навредить ему.

К этой статье есть видео, где все поэтапно и подробно показано. Если что-то не понятно их статьи, то просмотрев видео можно получить дополнительную информацию.

Теплый пол. Инфракрасная система подогрева пола под ламинатным полом Стоковое Фото

Мы жертвуем 10% дополнительных гонораров нашим вкладчикам в качестве стимула для борьбы с COVID-19

Дизайнеры также выбрали эти стоковые фото

Счастливый ребенок, играющий с электричеством дома

Поперечное сечение дерева

Ботинки фетиш

Отец и сын устанавливают новый деревянный ламинат.инфракрасный

Строитель наносит цементную штукатурку

Опилки изолированные деревянные

Холод в офисе

Автоклавные стеновые панели из пенобетона на открытом складе

Красивое оформление серого одноэтажного дома.

Стружка в движении при повороте деревянной чаши

Большой круглый кусок дерева в поперечном сечении с кольцевым рисунком текстуры и трещинами на деревянном фоне.

Управление нагревателем на нагревателе для экономии затрат на отопление

Строительство коммерческих зданий в соответствии со Строительным кодексом Австралии Национальным строительным кодексом

Установка теплого пола

Похожие изображения

Инфракрасная система подогрева пола под ламинатом

Мужчина устанавливает новый деревянный ламинат.система инфракрасного теплого пола под ламинатом

Рабочий устанавливает новый деревянный ламинат на теплый пленочный пол. система инфракрасного теплого пола под ламинатом

Шероховатый текстурированный красный кирпич и каменная стена с теплым коричневым деревянным полом внутри старого заброшенного и заброшенного интерьера, кирпичной кладки и карпа

Женские ступни, идущие по теплому полу с подогревом, крупным планом

Очаровательные кот и собака лежат под клетчатым полом.Теплая и уютная зима

Молодая женщина, сидящая на деревянном полу с чашкой кофе, пледом, печеньем и книгой. Крупный план женских ножек в теплых носках с

Концепция теплого пола. Крупным планом женские ножки шагают по паркету дома

Трубопроводы и сантехника в домашнем хозяйстве современной эпохи. Подключение трубы теплого водяного пола к коллектору отопления.

Наружная рука с кельмой для нанесения раствора на нагревательный кабель для устройства теплого пола

Белый регулятор температуры теплого пола на серой стене.

Теплый фон с деревянным полом и звездой

Уютная детская спальня с синим постельным бельем и теплым пледом на кровати, реальное фото с макетом постера на полу

Панель управления розеткой и теплым полом на стене

.

человек устанавливает новый деревянный ламинатный пол. Инфракрасное отопление пола Стоковое Изображение

Мы жертвуем 10% дополнительных гонораров нашим вкладчикам в качестве стимула для борьбы с COVID-19

Дизайнеры также выбрали эти стоковые фото

Паркет в новостройке

UK Luxury Beech Style Кухня

Полы деревянные

Насос, трубы и трубки

Солнечная панель на крыше нет людей stock photo

Установка солнечной панели

Малыш играет с игрушками из строительных блоков

Значок молнии

Напольная плитка

Интерьер ванной комнаты современный

Текстура пола Terrazzo

Молодой черный щенок французского бульдога сидит на ламинатном полу в помещении

Ремонт — старая квартира в процессе ремонта

Укладка деревянных полов при ремонтных работах

Похожие изображения

Рука мужчины укладывает и укладывает массивный паркет поверх теплого пола

Рабочий укладывает паркетные доски

Обустройство дома — мужчина устанавливает деревянный пол

Рабочий устанавливает новый деревянный ламинат.

Укладка деревянного пола террасы патио с новыми деревянными досками

Рука мастера рулеткой обмеряет трубу перед установкой сантехники, следующий инструмент для шипов на деревянном фоне

Рабочий устанавливает новый деревянный пол из ламината

Женщина средних лет устанавливает деревянный пол

Мужчина использует измерительный локоть и карандаш при укладке нового деревянного ламината дома.

Устройство деревянного ламината с изоляционными и звукоизоляционными листами.

Установка деревянного ящика шкафа

Плотник устанавливает деревянный пол

Молодой мастер укладывает деревянный пол

Строитель устанавливает деревянные доски на фасад дома

.

изометрических слоев инфракрасной системы теплого пола по концепции ламината. Изометрический шаблон для ремонта дома

Мы жертвуем 10% дополнительных гонораров нашим спонсорам в качестве стимула для борьбы с COVID-19

Дизайнеры также выбрали эти стоковые иллюстрации

Камера видеонаблюдения

Мультфильм женщина-строитель держит ключ от нового дома и план на фоне абстрактного плана

Мать и дитя с сыном моют руки в ванной.Забота и забота о детях.

Изометрические мужчина устанавливает новый ламинированный деревянный пол. Строительство, строительство, новостройки, интерьерные

Изометрический рабочий, строящий наружные стены, используя молоток и уровень для укладки кирпичей в цемент. Строительство

Изометрическая установка окон в концепции дома или квартиры. Двое рабочих в синей рабочей одежде устанавливают новое окно

Изометрический штукатур, ремонтирующий стены и потолки в помещениях с помощью штукатурки и штукатурки.Строительно-отделочные работы

Изометрический мастер-электрик за работой возле плиты с множеством проводов. Ремонт в доме или квартире, проводка

Изометрические профессиональный сантехник, устанавливающий радиатор отопления в пустой комнате новостройки квартиры или дома

Изометрический конденсационный котел газовый в котельной. Рабочий установил дома котел центрального газового отопления.Строительство

Изометрическая сборка кухонной мебели в концепции квартиры-студии. Мастер по ремонту спецодежды

Изометрические сантехник или рабочий с поясом для инструментов, стоящий в ванной комнате. Ремонт ванной комнаты изометрические вектор

Травма шеи, плеча, руки, ноги, спины, остеопороз. Иммобилайзер. Реабилитация после травм. Ортопедия и медицина

Комплект выключателей и розеток.Все типы. Розетки переменного тока реалистичные иллюстрации

Другие стоковые иллюстрации

Изометрические слои почвы

Изометрическая диаграмма слоев почвы

Изометрическая диаграмма векторных слоев почвы. Схема подземных слоев почвы.

Изометрические элементы дороги и слои к земле.

Значок слоев изометрической линии выделен на фиолетовом фоне.Серебряная квадратная пуговица

3D Изометрический инфографический дизайн исчезающих слоев с 6 уровнями. Может использоваться для баннера презентаций, макета рабочего процесса, процесса

Изометрические 3 вида красного базового офисного степлера. Вид спереди, вид сбоку и вид сверху в группах по слоям для легкой изоляции

Установить изометрические настройки Smartwatch, обручальное кольцо с бриллиантом, значок слоев и веса.Вектор

Изометрическая линия — это иконка текстиля, выделенная на синем и зеленом фоне. Элемент ткани особенности. Площадь

Изометрические плоские трехмерные инфографические элементы с иконками данных и элементами дизайна. Круговая диаграмма, графики слоев и пирамидальная диаграмма.

Слои крыши изометрические значок векторные иллюстрации

Водонепроницаемые слои стены изометрические значок векторные иллюстрации

Набор векторных изометрических 3d слоев почвы

Подземные слои земли, грунтовые воды, слои травы.Поперечное сечение подземного ландшафта. Изометрические векторные иллюстрации.

.

Труба теплого пола. Монтаж инженерных систем в здании. Stock Image

Мы жертвуем 10% дополнительных гонораров нашим вкладчикам в качестве стимула для борьбы с COVID-19

Похожие изображения

Труба напольного отопления. Монтаж инженерных систем

Труба напольного отопления на черной крышке. Монтаж инженерных систем в здании.

Теплый пол

Молодой рабочий-плиточник укладывает керамическую плитку с помощью рычага на цементный пол с системой обогрева красного электрического кабеля.Дом

Теплый пол

Теплый пол

Установка теплого пола

Прокладка голубых труб для теплого пола на стройплощадке.

Современная система теплого пола.

Карбоновый пленочный теплый пол

Труба водяного отопления красная труба

Теплый пол

Теплый пол

Слесарь-монтажник устанавливает систему отопления или теплый пол.Система водяного теплого пола в салоне.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
