Клапан автоматической подпитки системы: как работает редуктор автоподпитки системы отопления

как работает редуктор автоподпитки системы отопления

Наличие стабильно работающей системы обогрева является обязательным для любого жилого дома. Движение теплоносителя напрямую зависит от объёма жидкости в обогревательной системе. Как следствие, подпиточный клапан необходим в любом случае. Объяснение этому есть: даже при следовании всем правилам и требованиям, всё равно будут протечки жидкости, допустим, через соединения труб, кран Маевского либо уплотнение около насоса циркуляции и т.п. По большому счёту, это незначительное количество теплоносителя, однако, через определённый промежуток времени, может быть заметная потеря в объёме.

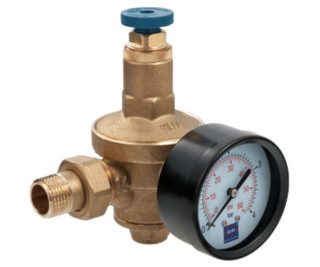

Клапан подпиточный В со штуцером ALOMD с манометром WATTS Ind 1/2

Клапан подпиточный WATTS серии ALOMD с манометром 1/2″

Чтобы вследствие данных протечек не случилось аварийных ситуаций, требуется монтировать подпиточный клапан. Стоит заметить, что объём жидкости становится меньше при работах по прочистке фильтров, при температурных колебаниях за пределами помещения, из-за чего изменяется режим обогрева.

Зачем нужен?

Клапан подпитки необходим для поддержания минимального давления системы обогрева в заданных параметрах, докачивая воду из системы водяного снабжения. Нормальное давление для отопления — от 1,5 до 3 бар, водоснабжения – от 2,5 до 6 бар. В случае упадка давления по каким-либо причинам, подпиточный клапан его автоматически восстановит.

По стандартам клапан монтируется на трубу, где циркулирует обычная вода. То есть на трубу, которая соединена с водоснабжающей системой. Про это стоит помнить, так как для системы обогрева используется очищенная вода (она оставляет меньше налёта изнутри труб и батарей).

В тот же момент, привычная водопроводная вода фильтрации не подвергалась. На входе рационально будет поставить маленький фильтр и периодически его заменять. Так вы убережёте трубы и стыки от быстрого скопления отложений.

Клапан подпитки монтируется только в обогревательную систему, где носителем тепла является вода. Если залит антифриз, то не дозированное разбавление «незамерзайки» может посодействовать выпадению осадка, а это, в свою очередь, плохо скажется на всей обогревательной системе.


Виды управления подпиточным клапаном

Различают клапан подпитки системы отопления двух видов:

  • механический;
  • автоматический.

Прибор с механическим управлением может крепиться в компактных обогревательных системах из-за того, что там на повышенное давление оказывают влияние мембраны баков. В таком случае объём жидкости сделать меньше можно самостоятельно, просто открыв подающий воду кран.

Однако, чтобы осуществлять эти работы в нужное время, требуется иметь немного опыта. Из-за того, что необходимо регулярно корректировать значения давления внутри отопительной системы и объём жидкости. Если теплоносителя замного, то аварийные ситуации возникнут с большой вероятностью. Клапан автоматического типа нужно монтировать в большие обогревательные системы, где есть множество контуров.

В современных моделях котельного оборудования автоматический клапан (его также называют редукционным) входит в стандартный комплект. Если быть точнее, то этот прибор – это часть автоматики. Отдельно установить редуктор подпитки можно только при зависимости всей схемы от электрической энергии.

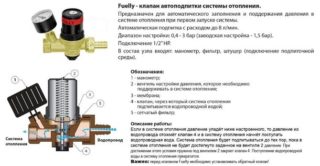

Huch EnTEC Fuelly - редуктор автоподпитки

Клапан автоподпитки системы отопления Huch EnTEC Fuelly

Где установить?

Мастера рекомендуют крепить подпиточный клапан для системы отопления вблизи расширительного бака. И это логично, ведь бак срабатывает всегда, и, естественно, сразу после понижения давления из-за работы бака оно автоматически корректируется клапаном.

Нестабильность давления недолгая и не повлияет на системную работоспособность.

Не стоит устанавливать клапан автоподпитки системы обогрева на контуре обратки около котла. В противном случае доза холодной жидкости может спровоцировать сбои в работе.

Не надо проводить установку прибора и на контурах подачи. Иначе слишком горячая вода может повредить элементы самого узла.

Монтаж

Установка подпиточного клапана подразумевает:

  1. Работы по монтажу следует начинать с подготовки узла, запаковав все резьбовые соединения: с одной стороны устанавливается полипропиленовая американка 20х1/2, с другой стороны — концевая муфта 20х1/2.
  2. Теперь нужно впаять монтажные краны, установить штатный манометр и подключить собранный узел к любой точке обогревательной системы.
  3. Теперь встаёт вопрос, как отрегулировать клапан подпитки системы отопления. Ведь чтобы запустить в работу собранную систему, её требуется настроить на необходимое давление. Для этого в верхней части прибора есть регулировочный винт давления. Его нужно выкрутить целиком и медленно закручивать затем обратно. Контролируется повышающееся давление по манометру.
  4. Настроив необходимое давление, необходимо прочно закрепить винт контргайкой. Нижняя ручка запорного прибора перекрывается, а при откручивании – открывается.

После того, как проведена регулировка подпиточного клапана, систему можно считать готовой к работе.

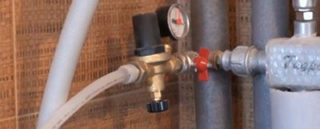

Схема установки клапан подпитки

Монтаж клапана подпитки для системы отопления

Расчёт подпитки системы отопления

Как было сказано выше, клапан подпитки обеспечивает безопасную работу обогревательной системы. С целью её стабильной работы требуется провести качественный расчёт снабжения системы и выполнить надёжную установку клапана.

Чтобы рассчитать подпитку отопления, используется формула, в которой площадь дома умножается на климатическую мощность и делится на десять. Коэффициент климатической мощности выясняется исходя из региона, где стоит дом.

Расчёт мощности подпитки отопления исходя из региона

Наименование региона Мощность подпитки, кВт
Центральный регион 1,3-1,6
Северный регион 1,6-2,2
Южный регион 0,8-0,95
Формула расчёта мощности подпитки
Nk=100*1,3/10=13 кВт
где
100 – это площадь здания в м²;
1,3 – это показатель климатической мощности.

Производители клапанов подпитки

Основными производителями рассматриваемых клапанов являются Watts (Германия) и Emmeti (Италия).

Производство компании Watts Industries (входит в концерн WATTS WATER TECHNOLOGIES) берёт своё начало в 1874 году. Это крупнейший производитель инженерной сантехники в Евросоюзе. Выпускает системы отопления, водяного снабжения и водоподготовки для жилых, коммерческих и общественных зданий. Подпиточные клапаны компании зарекомендовали себя как качественные, надёжные, эффективные.

Watts> имеет свыше 20 наград международных отраслевых выставок инноваций в сфере отопления и водоснабжения.

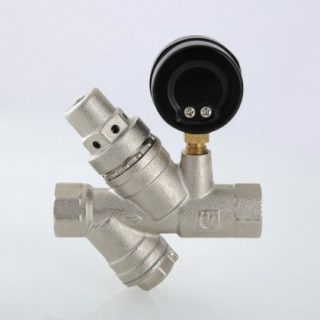

Подпиточный клапан НВ Emeti Alimatic с манометром диаметром 52 мм. 1/2

Подпиточный клапан НВ EMMETI ALIMATIC

Emmeti – это компания, выпускающая компоненты для обогревательных систем с 1976 года. Главной её целью является качество. Научные разработки, инновационные технологии и стабильное развитие – это ключевые факторы успеха. Продукция Emmeti имеет сертификаты качества в соответствии со стандартами ISO 9001. Клапаны подпиточные EMMETI отличаются высоким качеством материалов и сборки.

Автоматический клапан подпитки является простым способом избежать перебоев в работе обогревательной системы. Не нужно время от времени проверять давление, перекрывать насос и вручную восполнять количество жидкости. Немного вложений и времени на монтаж – и система обогрева будет функционировать без отказа, а в доме всегда будет благоприятный микроклимат.

клапан и узел подпитки отопления доа, схема расчета на фото и видео

Когда в отопительной системе срабатывают воздухоотводчики по причине выхода воздуха, объем теплоносителя непременно уменьшается. Также количество литров носителя тепла становится меньше по причине очистки фильтров от различных загрязнений.

Помимо этого, изменения температурного режима, которые зависят от погоды за окном, завершаются увеличением или уменьшением потерь тепла здания. В итоге режим работы горелки теплоагрегата периодически меняется. Этот элемент котла то интенсивно подогревает воду, то функционирует в экономичном режиме.

Цикличность работы отопительной системы нередко приводит к резким изменениям давления в разных узлах конструкции и срабатыванию предохранительных клапанов. В результате могут ослабеть цанговые соединения, и теплоноситель начнет вытекать.

С целью недопущения аварийных ситуаций в отопительной системе необходимо поддерживать постоянный объем жидкого теплоносителя и давление в соответствии с рекомендациями изготовителей котлов (согласно техпаспорту). Сделать это позволяет узел автоматической подпитки системы отопления.

Главной деталью в нем является редукционный клапан, изображенный на фото. Клапан подпитки системы отопления снабжен специальной мембраной, находящейся под давлением теплоносителя. Благодаря натяжению пружины, устанавливается требуемое давление для жидкости, при котором мембрана переходит в верхнее положение и в итоге сдавливает пружину. Применение клапана способствует тому, что подпитка закрытой системы отопления становится более быстрой, простой и безопасной.

После того, как давление в отопительной системе падает (за клапаном), теплоноситель больше не воздействует на мембрану, и пружина толкает вниз шток клапана, открывая в этом элементе просвет в седле. Вода из водопроводной конструкции начинает течь через открывшееся отверстие в трубопровод системы теплоснабжения. Мембрана после достижения номинального давления выгибается вверх и закрывает седло клапана.

Следует отметить, что, что редуктивный клапан автоматической подпитки системы отопления довольно часто пребывает в открытом состоянии. Он откликается на каждое срабатывание автоматических воздухоотводчиков. Поскольку воздух удаляется из отопительной конструкции с регулярным постоянством, то и автоматическая подпитка системы отопления функционирует довольно часто.

Чтобы не допустить попадания грязной воды в водопровод, за редукционным клапаном монтируют обратный клапан. Данный элемент либо встраивают в корпус редукционного клапана или используют как отдельную деталь.

Современные требования относительно экологии предусматривают, что перед редукционным клапаном также следует располагать прерыватель потока или обратный клапан. Такая деталь как прерыватель потока выполняет функцию обратного клапана, но является усовершенствованным изделием, состоящим из двух обратных клапанов и находящейся между ними сливной трубы.

Согласно европейским нормам, прерыватель потока необходимо устанавливать в обязательном порядке. Дело в том, что горячая вода, попадающая из отопительной конструкции в водопроводную сеть, провоцирует размножение в трубах различных бактерий, оседающих на внутренних поверхностях стенок.

С целью смягчения воды и предотвращения появления накипи, как предусматривает схема подпитки системы отопления, перед редукционным клапаном монтируют фильтр водоподготовки.

Иногда его заменяют обычными сетчатыми фильтрами или фильтрами-грязевиками. Сетчатые фильтры, не имеющие прозрачной колбы, можно снабжать манометрами, что позволяет отслеживать давление теплоносителя перед ними и за данными изделиями (прочитайте: «Фильтр для системы отопления — принцип работы и установка»). Согласно показателям перепада давления определяют степень загрязнения фильтра.

Рекомендуется узел подпитки системы отопления обходить при помощи байпаса и отсечных (шаровых) кранов. Если вдруг данный узел или один из его элементов выйдет из строя, тогда подпитку производят через байпас (подробнее: «Что такое байпас в системе отопления и для чего он нужен – виды, правила установки»). Самым удобным местом подключения такого узла является точка, где располагается расширительный бачок, выполняющий в конструкции функцию «нулевой» точки отсчета.
Дело в том, что в данном месте подпитка системы отопления — расчет подтверждает это — редукционный клапан функционирует наиболее точно. Но в данном случае возникает проблема, поскольку данное расположение подпиточного узла оказывается слишком близко от нагревательного котла.

В результате вода из водопровода смешивается с обраткой, охлаждает жидкость и та поступает в агрегат слишком холодной, что неблагоприятно отражается на работе прибора. По этой причине, если подпитка системы отопления частного дома должна
располагаться близко к теплоагрегату, узел рекомендуется устанавливать в систему горячего водоснабжения.

Если в загородном доме водоснабжение нерегулярное, перед узлом подпитки ставят накопительный гидроаккумулятор, который бывает двух типов. Это либо бак подпитки системы отопления на чердаке, либо мембранный бак аналогичный расширительному бачку. Когда в водопроводе давление воды меньше, чем в системе отопления, то клапан редукционный функционировать не будет, тогда необходимо устанавливать гидроаккумулятор.

Узел подпитки отопления подключают непосредственно к аккумулятору водоснабжения домовладения.


Клапан подпитки системы отопления: характеристики, особенности монтажа

Содержание статьи:

Автоматический клапан подпитки системы отопления используется для добавления жидкости в нагревательную магистраль. Устройство предупреждает поломки из-за повышения сверх нормы давления в контуре и гидроударов. Конструкция модуля включает обратный клапан, регулятор напора, запорный автоклапан. Элементы дополняются вентилем для контроля закрытия.

Назначение клапана подпитки

Клапан подпитки для системы отопления

Область использования модуля – автономные отопительные магистрали домов и сооружений. Регулярная координация объема воды в системе проводится, чтобы при увеличении давления не возникали протечки, деформации трубопроводов. Пониженный напор теплоносителя грозит охлаждением радиаторов и секций теплого пола.

Причины уменьшения давления воды:

  • автоматическое включение сбрасывателей воздуха;
  • естественное испарение;
  • использование кранов Маевского;
  • замена фильтров и другая профилактика;
  • срабатывание защитных клапанов;
  • свойство полимерных труб расширяться под действием тепла.

Подпилочный модуль облегчает наполнение системы энергоносителем. На манометре рабочая зона нормального показателя давления всегда выделена, а отклонение ведет к блокировке отопительного агрегата.

Характеристики клапана

Технические характеристики работы устройства и комплектация

Узел автоподпитки поддерживает равномерный объем жидкости и давление в соответствии с инструкцией производителей котлов.

Технические характеристики клапана:

  • наибольшее давление перед устройством – 10 бар;
  • напор за клапаном (регулируется) – 05 – 3 бар;
  • расход – 1,85 м3 в час;
  • чуткость – 0,2 бар;
  • максимальное нагревание системы – до +40°С.

Модуль подключается с помощью шланга диаметром 1/2´´ на входе и выходе. Гнездо манометра имеет резьбу 1/4´´. Напор антифриза в системе настраивается посредством манометра.

Способы управления

В редукционном клапане подпитки системы отопления встроена мембрана, испытывающая давление энергоносителя. Требуемый напор воды устанавливается с помощью пружины, когда перепонка поднимается и давит на спираль. С падением давления уменьшается действие на пружину, и жидкость поступает в появившееся отверстие.

Узел подпиточного устройства включает элементы:

  • редуктор давления;
  • редукционный автоклапан;
  • шаровой кран;
  • байпас;
  • входной фильтр.

Модели подпиточных модулей комплектуются сетчатыми фильтрами, обратными клапанами, ручными очищающими элементами. Обратный клапан ставится за редукционным и служит для очистки водоснабжения.

Автоматические

Подпиточный клапан, встроенный в систему отопления

Автоматика работает по простой схеме и не требует внешней регулировки, кроме предварительной настройки параметров. Программируется уровень наименьшего напора в системе при потере определенного объема воды.

Принцип работы заключается в автоматическом срабатывании клапана и запуске подпиточного насоса для отопления. Для помпы также устанавливается количество вливаемой воды, которое определяется объемом потерянного энергоносителя. Клапан прекращает подпитку магистрали, когда система наполняется до заданной нормы.

Манометр врезается на трубе подачи холодной воды, иногда применяется датчик контроля напора жидкости в двух направлениях. В этом месте ставится реле, контактор – все приборы настраиваются на показатели рабочего давления.

Механические

Модуль имеет возможность полного перекрытия или открытия, что важно при запуске магистрали и наполнении системы энергоносителем. Для ускорения процесса предусматривается рычаг. Клапан вручную настраивается на предел давления, когда он будет срабатывать.

Подпитка с механикой ставится в небольших системах обогрева, т. к. в них повышение напора четко определяется положением мембраны. Недостаток энергоносителя в контуре компенсируется вручную простым открытием вентиля на трубе поступления жидкости.

Важна установка манометра, выходом на который снабжаются клапаны. Устройства без датчика стоят дешевле, но в отопительной магистрали без него нельзя обойтись.

Особенности монтажа

Направление воды должно совпадать с направлением стрелки на корпусе устройства

Клапан ставится на трубе так, чтобы совпадало направление жидкости с курсом стрелки. Фильтровальная пробка направляется вниз, а винт настройки должен быть доступен к использованию. Циферблат манометра поворачивается, чтобы удобно было считывать значения.

Подмоточный материал используется рационально, чтобы излишки не попадали в просвет редуктора. Подпитка котла в виде клапана не должна зависеть от магистральных нагрузок (сжатие, кручение, изгиб, вибрация). Для этого ставятся дополнительные опоры или компенсаторы.

Несовпадение осей трубопроводов не должно быть больше 3 мм при длине 1 м. При большей протяженности добавляется по 1 мм на каждый погонный метр. Подпиточный контур присоединяется к трубопроводу недалеко от расширительного бака.

Расчет подпитки

Вычисление требуемого объема добавляемой воды проводится в соответствии с СНиП 41-02-2003 «Тепловые сети».

В закрытых отопительных контурах используется коэффициент 0,075 к общему объему энергоносителя в сетях и присоединенных к ним трубопроводах.

Множитель 0,05 применяется к объему для расчета подпитки участков, которые удалены от котельной на расстояние больше 5 км, в открытых и закрытых системах.

В открытых магистралях берется коэффициент 0,12 к объему среднему расходу жидкости на горячий водопровод и прибавляется фактический объем энергоносителя в трубах с множителем 0,075.

Популярные производители

При выборе клапана внимание обращается на комплектацию модуля и удобство применения. Учитывается конструкция и технические характеристики подпиточного устройства. Рабочий механизм защищает отопительную систему от остановки, производители устанавливают в конструкции фильтры. Имеет значение диапазон рабочего давления, допустимая температура нагревания энергоносителя.

Watts

Клапан подпитки фирмы Valtec

В латунном корпусе помещается обратный клапан, запорное устройство, грубый фильтр, винт для сброса воздуха. Входное давление ограничивается порогом в 10 бар, а на выходе устанавливается в диапазоне 0,3 – 4 бар. Биметаллическая мембрана выполнена из спрессованных пластин с разными показателями расширения. Деформация перегородки прямо пропорциональна изменению нагрева.

Emmeti

В конструкции установлены редукционный, запорный и обратный клапаны, закрытие и открытие которых регулируется проверочным вентилем, предусмотрено гнездо для монтажа манометра. Обратный клапан препятствует попаданию энергоносителя в водопроводную систему. Максимально расходует в час 1,8 м3 жидкости, чувствительность на уровне 0,2 бар. Максимальный нагрев питающей магистрали устанавливается +40°С, манометр рассчитан на давление в 0-4 бар.

Valtec

Корпус выполнен из латуни, пружины обратного клапана, редуктора и фильтровальная сетка сделаны из нержавейки. Манометр имеет класс точности 3 и настраивается в диапазоне 1 – 10 бар. Фильтры и манометры рассчитаны на работу в подающей магистрали с нагревом до +130°С и давлением на входе клапана в 16 бар. Выходной напор выбирается 2 – 5 бар при заводском параметре 3 бара.

Как сделать подпитку системы отопления. Ручная и автоматическая

Подпитка – добавление теплоносителя (воды) в систему отопления. Это одна из стандартных операций по техническому обслуживанию. В открытых системах отопления с гравитационной циркуляцией воды происходит наиболее интенсивное испарение через расширительный бак. Для систем такого типа подпитку необходимо осуществлять перед каждым отопительным сезоном, а иногда и во время него. Закрытый тип не так подвержен утрате теплоносителя, но также нуждается в периодической подпитке, не реже одного раза в 3-4 года. Существует много причин снижения уровня теплоносителя в закрытых системах отопления:

  • В процессе эксплуатации, особенно при первых и тестовых запусках перед осенне-зимним сезоном, довольно часто срабатывают автоматические воздухоотводчики. Эти устройства располагаются в самых высоких участках трубопроводов. Поэтому температура теплоносителя возле них самая высокая. В процессе сбрасывания воздуха выходит большое количество водяного пара;
  • Удаление воздушных пробок с радиаторов отопления сопровождается вытеканием довольно значительного количества воды;
  • При эксплуатации системы отопления в максимальных режимах, что характерно для твердотопливных котлов, периодически срабатывает предохранительный клапан. В этом случае подпитку необходимо организовать оперативно, так-так недостача теплоносителя может привести к перегреву теплообменника и повреждению футеровочного слоя топки твердотопливного котла;
  • Нарушение герметичности трубопроводов, стояков, радиаторов и т. п. В каждом конкретном случае протечка может быть незначительной и незаметной. Но если монтаж выполнен небрежно и имеется много мест микроутечки, уровень теплоносителя снижается довольно быстро.

К чему может привести критически низкий уровень теплоносителя?

  • Снижение эффективности системы отопления и появление многочисленных воздушных пробок;
  • Перегрев теплоносителя, ведущий к отключению котла;
  • Более интенсивное протекание процесса коррозии внутри трубопроводов и радиаторов, в местах контакта с воздухом;
  • Существенно возрастает риск выхода из строя котла или контролирующей температуру аппаратуры.

Ручная подпитка

Наиболее простой способ организации ручной подпитки теплоносителя реализуется в открытых системах отопления следующим образом:

  • На обратке системы отопления перед циркуляционным насосом врезается патрубок. Именно на этом участке самая низкая температура теплоносителя и показатели давления в системе;
  • На патрубок устанавливается обратный клапан для предотвращения слива теплоносителя в водопровод и шаровой кран в качестве отсекающей запорной арматуры;
  • Перед краном в трубу врезается фильтр грубой очистки — грязевик;
  • Сама труба подключается к системе централизованного водоснабжения.

Такой способ подпитки имеет целый ряд недостатков:

  • Владельцу дома придется самостоятельно отслеживать уровень теплоносителя в системе. Для этого визуально оценивается уровень воды в расширительном баке;
  • Количество поданной в трубопроводы воды также необходимо контролировать вручную;
  • Как правило, наполнение происходит до момента, пока вода начнет выливаться через патрубок перелива расширительного бака.

В том случае, если в доме нет централизованной системы водоснабжения, можно воспользоваться насосным оборудованием для ручной подпитки системы отопления. Для этого рекомендуется применять погружной насос «Малыш» со встроенным обратным клапаном. Насос через гибкий шланг со штуцером или соединением американка подключается к крану слива теплоносителя в канализацию. После подключения запорная арматура открывается, предоставляя доступ в систему. Утечка через насосное оборудование невозможна при условии, что давление в системе не превышает 2 бара.  Именно такое давление выдерживает обратный клапан погружного насоса «Малыш». При необходимости к сливному крану подключается отдельный обратный клапан с более высокими рабочими параметрами, чтобы гарантировать отсутствие утечек теплоносителя.

ВАЖНО! Подпитку теплоносителя системы отопления открытого типа с твердотопливным котлом следует выполнять при неактивном отопительном оборудовании. Попадание слишком холодной воды в раскаленный теплообменник может привести к его повреждению.

Масштабные системы отопления открытого типа нуждаются вы подпитке теплоносителем гораздо больше, поэтому наиболее целесообразно вывести подающий шланг с краном непосредственно в расширительный бак. Таким образом, будет реализован контроль уровня теплоносителя при наполнении системы.

Автоматическая подпитка

Для системы отопления с закрытым контуром наиболее целесообразно выполнить обустройство автоматического узла подпитки. Несмотря на его высокую стоимость, применение такого оборудования экономически оправдано. Твердотопливные котлы, которые используются в закрытых системах отопления, имеют высокую производительность. Снижение уровня теплоносителя может привести к критическому перегреву теплообменника, топки и самого котла. При этом интенсивное движение теплоносителя по контуру может привести к быстрому уменьшению его количества. А отсутствие устройства безопасности непосредственно на котле не даст возможность оперативно отслеживать количество воды в трубопроводах и радиаторах.

Для устройства узла автоматической подпитки используются различные виды устройств и запорной арматуры. Наиболее целесообразно приобрести специализированное устройство — редуктор подпитки. Он совмещает в одном корпусе все необходимые функциональные элементы:

  • Обратный клапан;
  • Фильтр;
  • Манометр с задвижкой;
  • Устройство контроля давления.

На крышке редуктора расположен винт, контролирующий рабочее давление устройства. Его рекомендуется установить на два бара – оптимальное давление в автономной закрытой системе отопления.

редуктор подпитки схемаАвтономная система автоматической подпитки является одной из наиболее сложных, в техническом исполнении и дорогостоящих. Ее использование экономически оправдано для обслуживания крупных систем отопления на несколько коттеджей с использованием твердотопливных котлов. Такая система, чаще всего, имеет коммерческое применение, и устанавливается на туристических объектах, лыжных курортах и базах отдыха, удалённых от централизованных инфраструктур. Она состоит из следующих элементов:

  • Ёмкость для воды объёмом 50-100 л;
  • Погружной насос;
  • Реле давления;
  • Высасывающий шланг;
  • Воздушный клапан;
  • Датчик уровня;
  • Штуцер с фильтром грубой очистки;
  • Датчик уровня жидкости.

В случае если в качестве теплоносителя используется не вода, а гликолесодержащие растворы система доукомплектовывается устройством перемешивания, чтобы предотвратить расслоение теплоносителя на различные фракции по плотности.

Принцип действия автоматической системы подпитки отопления для крупных тепловых узлов следующий:

  1. Теплоноситель подается в емкость через штуцер с фильтром. Это исключит возможность попадания загрязнения в трубопроводы отопления;
  2. Для заполнения системы отопления используется объемный насос с ограниченной производительностью. Это позволит равномерно заполнить трубопроводы и теплотехнические устройства теплоносителем при первом пуске;
  3. При достижении заданного давления реле отключает насос и прекращает подачу теплоносителя. При снижении рабочего давления реле осуществляет автоматическое включение насоса;
  4. Сигнал с датчика уровня жидкости, расположенного в ёмкости, подключается к световой сигнализации в разрыв цепи;
  5. Воздушный клапан устанавливается в крышку ёмкости для выравнивания давления при отборе теплоносителя;
  6. Все энергозависимые устройства контроля, подключается через блок бесперебойного питания, что обеспечит постоянный контроль давления теплоносителя в системе отопления.

Наиболее простая ситуация с газовыми котлами, которые используются в автономных системах отопления квартир. Практически все современные модели особенно двухконтурных газовых котлов уже имеют встроенный редуктор подпитки. Он соединяется с подающим патрубком ГВС. И при падении давления автоматически добавляет теплоноситель в трубопровод. Мастеру при установке не нужно выполнять специальных операций и дополнительных подключений. Все необходимые элементы управления и контроля уже входят в стандартную комплектацию.

Читайте так же:

Клапан подпитки системы отопления — выбираем подпиточный клапан для СО

Клапан подпитки системы отопления – какой подпиточный клапан нужен для СО 1Подпиточная система отопления является основополагающим моментом во всем механизме. Для предотвращения всевозможных неприятностей в обязательном порядке необходимо изучить устройство, понять всю суть деятельности и разобраться с топливными веществами.

Любое отопление, как правило, начинается с котельной, то есть места, где сжигают разнообразное топливо. После этого выработанное тепло теплоносителем передается по трубам. Важно отметить, что тепловые носители могут классифицироваться на несколько видов:

  1. Пар;
  2. Воздух;
  3. Вода.

Вода по своей сущности является наиболее распространенным тепловым носителем.

Однако рассматриваемое вещество наделено способностью быстро замерзать в момент снижения температуры.

Именно поэтому нередко применяют специальную жидкость под названием антифриз, которая при разбавлении с водой значительно уменьшает негативное воздействие на трубопровод. Тепловые носители при центральном отоплении могут направляться по обычной или же насосной системе.
Система обычного направления имеет очень простую структуру. Насосная же система более сложная. Она в основном используется в закрытом отоплении.

Клапан подпитки системы отопления – какой подпиточный клапан нужен для СО 2

Производство подпитки

Клапан подпитки системы отопления предназначен для того, чтобы в момент ослабевания трубных соединений не происходили утечки. Именно поэтому регулярные проверки, подпитки, контроль давления и водного объема строго необходимы.

Соблюдая все правила можно забыть о возможных авариях и прочих неприятностях.

Подпиточный клапан для системы отопления может работать в автоматическом режиме. Если рассматривать схематично, то структура становится предельно понятной. В подпиточный насос входит специальный клапан, в который встроена мембрана и пружина. Пружина, в свою очередь, удерживается этой мембраной. В момент трубного давления эти два элемента опускаются, создавая определенное отверстие, пропускающее воду. Спустя некоторый срок давление вновь нормализуется, а мембрана встает в свое исходное положение.

Помимо всего прочего, автоподпитка системы отопления предполагает в своей структуре и специализированные фильтры, не допускающие проход грязной воды. Каждый такой фильтр имеет манометр, указывающий на общее давление. Таким образом, можно беспрепятственно определить степень загрязнения в трубах.

Подпиточный клапан для системы отопления должен устанавливаться рядом с расширительным баком. Именно в этом месте он будет иметь возможность корректно работать, с точностью, сравниваемой с аптекарскими весами.

Важно знать, что расчеты расстояния между котлом и подпиткой должны быть максимально правильными.

Клапан подпитки системы отопления – какой подпиточный клапан нужен для СО 3

Устройство автоматической системы отопления

Автоподпитка системы отопления и ее устройство имеет определенный алгоритм работы, состоящий из нескольких важных этапов:

  1. В момент падения давления до уровня меньше рабочего открывается специальный клапан, в котором отопление вновь пополняется тепловым носителем;
  2. В момент достижения рабочей нужной величины клапанового напора выключается насосная система.

Рассматриваемая схема максимально проста. Наиболее широко применяется электрическая система.

Клапан подпитки системы отопления – какой подпиточный клапан нужен для СО 4

Упрощение системы

Клапан подпитки системы отопления значительно упрощает процесс наполнения устройства. По своей структурной части рассматриваемый механизм состоит из нескольких важных элементов:

  • Редуктор давления, поддерживающий постоянное системное давление в диапазоне от одного и до трех атм;
  • Редукционный клапан, воспринимающий жидкостное давление;
  • Шаровой кран, наделенный диаметром 0,5;
  • Байпасная линия, ускоряющая процесс наполнения;
  • Фильтр грубой очистки, устанавливающийся на узелковом входе;
  • Обратная магистраль, подключающая уже собранный узел;
  • Отопительный котел.

На клапан подпитки системы отопления цена установлена в зависимости от подобранного варианта. В большинстве случаев выбранные модели укомплектованы обратными клапанами, сетчатыми фильтрами, а также ручными фильтрами.

Кроме того, на стоимостную расценку также влияет максимальное давление в рабочем состоянии и максимальный рабочий температурный режим.

Помимо всего прочего, необходимо отметить и установочный диапазон давления, который может варьироваться в различных показателях.

Клапан подпитки системы отопления – какой подпиточный клапан нужен для СО 5

автоматический, насос для подпитки закрытой схемы

Чтобы обеспечить безопасную работу обогревающей установки, потребуется так называемая подпитка системы отопления, которая очень популярна среди владельцев частных домов. В целях надежного функционирования нужно довольно грамотно произвести расчет ее снабжения и осуществить качественный монтаж обогревательного устройства.

Подпитка отопления

Расчет

Расчет подпитки отопления производится по формуле: площадь дома умножается на климатическую мощность и делится на 10. Коэффициент климатической мощности определяется исходя из региона, где расположен дом:

  • Центральный регион = 1,3-1,6 кВт;
  • Южный регион = 0,8-0,95 кВт;
  • Северный регион = 1,6-2,2 кВт;

Формула расчета следующая:
Nk=100*1,3/10=13 кВт,
где 100 — это площадь дома в м², а 1,3 — это показатель климатической мощности.

Узел подпитки

Подпитка системы обеспечивает обогревательное устройство необходимым давлением. При ее монтаже необходимо учитывать некоторые нюансы и следовать определенным правилам. Заполнение коммуникаций совершается в месте, где располагается сетевой насос.

Осуществляя монтаж, нужно произвести точный расчет и выяснить местонахождение наиболее пониженного давления.

Подпиточный насос

В узел подпитки, прямо между контуром обогревательной установки и подпиточной линией, монтируется клапан.

Кроме того, если в закрытой системе отопления сетевой насос вырабатывает гораздо больше давления, чем подпитка, то устройству может потребоваться подпиточный насос.

В случае если обогревательной установке необязательно наличие последнего, то все равно необходимо установить клапан для подпитки. Он требуется, чтобы предотвратить вытекание воды в подпиточный узел обогрева. При этом также нужно помнить о манометрах, которые применяются для определения и контролирования давления системы отопления.

Строение насоса

Схема работы.

Контролирование подпитки закрытой системы отопления

Для компенсации перепадов давления в закрытой системе и понижения габаритов обогревательного устройства иногда применяются мембранные цистерны. При их наличии практически полностью отпадает необходимость добавлять воду в отопительный бак.

В этом случае подпиточная линия контролируется индивидуально, посредством подключения насоса. Такой тип конструкции является простейшим, но при функционировании необходимо прослеживать степень давления в установке самостоятельно. При его усилении выше разрешенной нормы запускается клапан предохранения, что является нежелательным.

Мембранная цистерна

Такие установки относятся к малым системам отопления и позволяют осуществлять контроль самостоятельно. В гораздо больших сетях коммуникаций применяется автоматическая подпитка, поскольку производить расчет функционирования и управлять вручную подобной схемой — довольно трудоемкий процесс.
.

Преимущество и монтаж автоматики

Наиболее важное достоинство подобного устройства — это отсутствие стороннего управления и постоянного надзора. Узел автоматической подпитки функционирует независимо, возлагая на себя расчет и контроль давления.

Если в обогревательной установке давление упадет ниже допустимого показателя, сработает особый клапан, который способствует пополнению цистерны теплоносителя. После прихода давления в норму, он автоматически отключится. Таким образом, автоматика полностью контролирует подпитку, при этом избегая аварий.

Пример подпитки отопителя

Схема подпитки.

Виды

Автоматические подпиточные системы бывают различных видов со своими преимуществами и недостатками.

Электрическая

Самой популярной является электрическая система. Преимущество такой установки в том, что ее монтаж не требует особых усилий. Кроме того, этот вид обходится дешевле. При этом электрическая система очень качественно исполнена и способна прослужить много лет.

Схема работы очень проста. Необходимо монтировать подпиточный клапан и поместить метрический датчик (манометр) в отопительную установку. Затем нужно определить, какой исполнительный механизм и насос будут использоваться для автоматической подпитки. Таким механизмом может быть электрический клапан, задвижка или даже вентиль.

Байпасная схема монтажа

В закрытой системе отопления давление изменяется под действием температуры теплоносителя. Компенсация повышенного давления в установке происходит при помощи экспанзомата, который, в свою очередь, поглощает нужное количество воды при тепловом расширении.

При охлаждении воды она уменьшается в объемах. При разгерметизации в отопительную установку может попасть воздух и под его воздействием давление в устройстве упадет. По этой причине большинство использует байпасную схему при установке автоматической системы отопления.

Байпас

Включение установки производится при помощи вентиля, который позволяет наполнить бак жидкостью. При необходимости его можно заменить при помощи установочных кранов. В большинстве случаев обратный клапан имеется в самой установке и необходимость в его отдельном монтаже отпадает.

Установку нужно начинать с подготовительных работ. Запакуйте все резьбовые участки: с одной стороны запаковывается полипропиленовая муфта (американка), а с другой стороны – концевая муфта.

Необходимо впаять краны и врезать стандартный манометр. После этого подключайте конструкцию в любое место обогревательной установки.

Конфигурация устройства автонаполнения

Перед включением установки нужно произвести ее конфигурацию и указать необходимое для работы давление. Если обратить внимание на верхнюю часть устройства, то там можно обнаружить специальный винт, который предназначен для регулировки рабочего давления. Выкрутите винт до упора и начните медленно закручивать обратно, посматривая на манометр. Когда давление достигнет требуемой вам отметки, закрепите его контргайкой. Рычаг, который находится внизу запорного устройства, применяется редко, потому как он необходим только для выпуска жидкости в контур. Это можно сделать, открутив винт и, соответственно, перекрыть ее выход, закрутив.

Еще раз осмотритесь и убедитесь, что устройство настроено правильно, и все узлы в рабочем состоянии.

схема, насос, клапан автоматической подпитки

Периодическая подпитка системы отопления, о которой пойдет речь в данной статье, — это одна из операций по ее обслуживанию. В нормально функционирующей системе необходимость в подпитке возникает нечасто, но совсем обойтись без нее никак не получится. Иначе работоспособность отопления может снизиться, вплоть до перегрева теплоносителя и полного отказа. Чтобы этого не произошло, надо принять меры, то есть, правильно организовать своевременное добавление воды в сеть трубопроводов.

Для чего нужна подпитка в системе отопления?

Объем воды в системе не есть величина постоянная, в силу разных обстоятельств со временем он уменьшается. Свято место пусто не бывает и пространство, освобождаемое водой, может заполниться воздухом, нарушающим нормальную циркуляцию теплоносителя. Результат известен: вода в подающем трубопроводе начинает перегреваться, что приводит к автоматической остановке котла.

Примечание. В закрытых системах уменьшение объема теплоносителя приводит к снижению давления до минимума, после чего наступают последствия, описанные выше.

Чтобы вовремя пополнять запас теплоносителя в сети трубопроводов, необходима система подпитки водяного отопления. Она послужит не только для периодической добавки воды, но и как средство заполнения тепловой сети вашего дома после опорожнения. У вас может возникнуть закономерный вопрос: а куда же девается вода из труб, особенно когда нет контакта с атмосферой? Представим ответ в виде перечня:

  • больше всего воды испаряется через расширительный бак, если система – открытая. Это основная причина, почему объем теплоносителя значительно снижается. В остальных случаях уменьшение не столь заметно.
  • периодическое срабатывание автоматических воздухосбрасывателей, как ни странно, тоже приводит к утечке теплоносителя. В наивысших точках, где они установлены, температура воды самая большая, а значит, испаряется она интенсивнее. Клапан воздухоотводчика, сбрасывая воздух, одновременно удаляет и водяной пар.
  • постоянная работа в температурном режиме, близком к максимальному, как это бывает с твердотопливными котлами, вызывает срабатывание предохранительного клапана. Нужна подпитка закрытой системы отопления, чтобы компенсировать количество теплоносителя, потихоньку уходящего через клапан.
  • причиной могут быть разного рода протечки.

 Примечание. Теплоноситель может потихоньку прокапывать через предохранительный клапан, а вы этого даже не заметите. Капли быстро испаряются, остается лишь небольшое еле заметное пятно. Чтобы контролировать процесс визуально, рекомендуется подключать к штуцеру трубку, направленную в бутылку или канализацию, но с разрывом струи.

Простые способы подпитки

Наиболее простой способ пополнять запас воды – делать это вручную. Чтобы его реализовать, нужно проложить участок трубопровода, соединяющий обратную магистраль системы отопления с централизованным водопроводом. На этом участке нужно установить отсекающий кран и фильтрующее устройство. Простая схема подпитки показана на рисунке:

Данная схема подойдет для любых несложных систем отопления частных домов небольшой площади. Питательный трубопровод присоединяется к обратке перед насосом, так как на этом участке самое низкое давление и температура теплоносителя. Но вместе с простотой этот способ обладает и массой недостатков:

  • количество воды в трубах придется постоянно отслеживать домовладельцу, заглядывая в расширительный бак открытой или следя за манометром закрытой системы отопления;
  • объем подпитки системы отопления надо тоже регулировать самостоятельно, пока вода не побежит через патрубок перелива расширительной емкости.

Совет. Чтобы теплоноситель случайно не ушел в трубу водопровода, когда в ней отсутствует давление, перед отсекающим подпиточным краном установите пружинный обратный клапан.

Правильным решением для открытых систем будет организация добавления воды не в обратную магистраль, а непосредственно в расширительный бак. Тогда не придется постоянно выбираться на чердак или под потолок, чтобы оценить уровень теплоносителя. Решение реализуется путем приваривания к баку 3 дополнительных трубопроводов, как это изображено на схеме:

Подразумевается, что один подающий патрубок к емкости уже приварен. Изображенный на схеме узел подпитки работает следующим образом: через подающий и обратный патрубки циркулирует теплоноситель, его уровень в баке проверяется путем открывания крана на контрольной трубе. Она опущена в котельную к ближайшему канализационному сливу. Если после открытия крана потекла вода, то уровень в емкости нормальный. При отрицательном результате контрольный кран закрывается и включается вентиль подпитки. Наполнение происходит до тех пор, пока теплоноситель не побежит через перелив. Хотя здесь также необходимо все делать самому, но зато холодная вода не поступает прямо в котел.

Важно. Зачастую котлы, особенно твердотопливные, имеют чугунный теплообменник, что от перепада температур может треснуть. Поэтому во время подпитки, особенно по первой схеме, открывайте кран не более чем на треть, чтобы холодная вода поступала медленно.

Организация автоматической подпитки

Тем, кому некогда возиться в котельной, подойдет автоматическая подпитка системы отопления. Это выльется в покупку дополнительной арматуры, а также в ее монтаж по месту. Суть способа та же, что и в первой простой схеме, но вместо обычного крана на питающий трубопровод устанавливается целый узел, показанный на рисунке:

Примечание. Узел предназначен для совместной работы с закрытой отопительной системой. В открытой он функционировать не сможет, поскольку избыточное давление там слишком мало.

Главный элемент представленной схемы – редукционный клапан подпитки системы отопления. Действует он так: пока давление в тепловой сети частного дома выше минимального, пружина находится в сжатом состоянии, подпираемая с одной стороны теплоносителем. Когда давление опускается ниже установленного предела, пружина, чья сила упругости становится больше, выпрямляется и открывает проход для потока из водопровода.

По заполнению давление в сети снова возрастает и преодолевает усилие пружины, закрывая заслонку. Помимо редукционного узла, регулятор подпитки содержит в себе сетчатый фильтр и обратный клапан. Перед ним устанавливается отсекатель потока, предотвращающий попадание грязного теплоносителя в магистраль холодной воды. Фильтрующий элемент оборудован 2 манометрами, чтобы по перепаду давления определять степень его загрязнения. Вся арматура устанавливается на байпасе и снабжается отсекающими кранами, что дает возможность ее обслуживать.

В ситуации с частыми отключениями воды либо при автономном водоснабжении давление на входе в автоматический узел должен обеспечивать насос для подпитки системы с мембранным гидроаккумулятором. Но покупать и ставить насос только для пополнения тепловой сети нецелесообразно. Его надо смонтировать и обвязать таким образом, чтобы в отсутствие централизованного водоснабжения насос нагнетал давление во всей домовой сети, перекачивая воду из запасной емкости либо бассейна.

Заключение

Автоматизация подпитки – оптимальный вариант, но подойдет не всякому из-за затрат на дополнительное оборудование и монтаж. Да и присматривать за ним все равно нужно. Многие домовладельцы считают такую автоматизацию непрактичной и решают вопрос более простыми путями, о коих было сказано выше.

клапан подпитки — это … Что такое клапан подпитки?

  • Масло клапанное — смазка для клапанов медных инструментов. Обычно он состоит в основном из минерального масла с небольшим количеством других ингредиентов. Использование клапанного масла Помимо смазки движущихся частей клапана, клапанное масло обеспечивает защиту от коррозии…… Wikipedia

  • valve´like´ — клапан «valv», существительное, глагол, valved, valv | ing. –N. 1. подвижная часть, которая контролирует поток жидкости или газа по трубе или из замкнутого пространства, открывая или закрывая проход.Смеситель содержит клапан. 2. часть тела, которая работает…… Полезный английский словарь

  • клапан — [клапан] n. [ME, дверное полотно и LT; L вальва, полотно складной двери, родственное вольвере, рулонить: см. ХОДЬБА; КЛАПАН чувствует 3, 4, 8 и LT; ModL valva и LT; L] 1. Архаичный либо из половинок двустворчатой ​​двери, либо из створок складной двери 2. Ворота…… English World Dictionary

  • Valve Anti-Cheat — Valve Anti-Cheat, сокращенно VAC, представляет собой запатентованное античит-решение, разработанное и поддерживаемое Valve Corporation в качестве компонента платформы Steam.Несмотря на то, что до Steam, VAC был полностью адаптирован к его сети, а с…… Wikipedia

  • Клапанный усилитель — Клапанный усилитель или ламповый усилитель — это тип электронного усилителя, в котором вместо твердотельных полупроводниковых устройств (например, транзисторов) используются электронные лампы. Как и любой другой электронный усилитель, они служат для увеличения мощности и / или…… Wikipedia

  • Клапанный усилитель звука — технический — Схема и производительность Характеристики клапанов Клапаны — это устройства с очень высоким входным импедансом (почти бесконечным в большинстве схем) и высоким выходным сопротивлением.Они также являются устройствами высокого напряжения / низкого тока. Хотя сами клапаны описаны…… Wikipedia

  • Клапан — Эта статья об устройстве контроля потока. Для разработчиков игр см. Valve Corporation. Для электронного компонента см. Вакуумная лампа. Для использования в других целях, см Клапан (значения). Эти водяные клапаны управляются ручками. Клапан — это…… Википедия

  • ВЧ-усилитель с клапаном — ВЧ-усилитель с клапаном (Великобритания и Австралия.) или ламповый усилитель (США), представляет собой устройство для электрического усиления мощности электрических, обычно (но не исключительно) радиочастотных сигналов. Ламповые усилители малой и средней мощности для частот ниже…… Wikipedia

  • Направляющая клапана — В большинстве типов поршневых двигателей направляющая клапана предусмотрена для каждого тарельчатого клапана в головке блока цилиндров. Вместе с пружиной клапана он служит для точного определения местоположения клапана, чтобы он мог надлежащим образом контактировать с седлом клапана.Клапан…… Википедия

  • Клапанные передатчики — Большинство мощных усилителей передатчиков имеют клапанную конструкцию из-за высокой требуемой мощности. Узловые схемы Поскольку клапаны предназначены для работы с гораздо более высокими резистивными нагрузками, чем твердотельные устройства, наиболее распространенной анодной схемой является…… Википедия

  • Искусственный клапан сердца — Искусственный клапан сердца — это устройство, имплантированное в сердце пациента с пороком клапанов сердца.Когда один из четырех сердечных клапанов выходит из строя, медицинский выбор может заключаться в замене естественного клапана на искусственный. Для этого требуется…… Википедия

  • .

    клапан подпитки — это … Что такое клапан подпитки?

  • Масло клапанное — смазка для клапанов медных инструментов. Обычно он состоит в основном из минерального масла с небольшим количеством других ингредиентов. Использование клапанного масла Помимо смазки движущихся частей клапана, клапанное масло обеспечивает защиту от коррозии…… Wikipedia

  • valve´like´ — клапан «valv», существительное, глагол, valved, valv | ing. –N. 1. подвижная часть, которая контролирует поток жидкости или газа по трубе или из замкнутого пространства, открывая или закрывая проход.Смеситель содержит клапан. 2. часть тела, которая работает…… Полезный английский словарь

  • клапан — [клапан] n. [ME, дверное полотно и LT; L вальва, полотно складной двери, родственное вольвере, рулонить: см. ХОДЬБА; КЛАПАН чувствует 3, 4, 8 и LT; ModL valva и LT; L] 1. Архаичный либо из половинок двустворчатой ​​двери, либо из створок складной двери 2. Ворота…… English World Dictionary

  • Valve Anti-Cheat — Valve Anti-Cheat, сокращенно VAC, представляет собой запатентованное античит-решение, разработанное и поддерживаемое Valve Corporation в качестве компонента платформы Steam.Несмотря на то, что до Steam, VAC был полностью адаптирован к его сети, а с…… Wikipedia

  • Клапанный усилитель — Клапанный усилитель или ламповый усилитель — это тип электронного усилителя, в котором вместо твердотельных полупроводниковых устройств (например, транзисторов) используются электронные лампы. Как и любой другой электронный усилитель, они служат для увеличения мощности и / или…… Wikipedia

  • Клапанный усилитель звука — технический — Схема и производительность Характеристики клапанов Клапаны — это устройства с очень высоким входным импедансом (почти бесконечным в большинстве схем) и высоким выходным сопротивлением.Они также являются устройствами высокого напряжения / низкого тока. Хотя сами клапаны описаны…… Wikipedia

  • Клапан — Эта статья об устройстве контроля потока. Для разработчиков игр см. Valve Corporation. Для электронного компонента см. Вакуумная лампа. Для использования в других целях, см Клапан (значения). Эти водяные клапаны управляются ручками. Клапан — это…… Википедия

  • ВЧ-усилитель с клапаном — ВЧ-усилитель с клапаном (Великобритания и Австралия.) или ламповый усилитель (США), представляет собой устройство для электрического усиления мощности электрических, обычно (но не исключительно) радиочастотных сигналов. Ламповые усилители малой и средней мощности для частот ниже…… Wikipedia

  • Направляющая клапана — В большинстве типов поршневых двигателей направляющая клапана предусмотрена для каждого тарельчатого клапана в головке блока цилиндров. Вместе с пружиной клапана он служит для точного определения местоположения клапана, чтобы он мог надлежащим образом контактировать с седлом клапана.Клапан…… Википедия

  • Клапанные передатчики — Большинство мощных усилителей передатчиков имеют клапанную конструкцию из-за высокой требуемой мощности. Узловые схемы Поскольку клапаны предназначены для работы с гораздо более высокими резистивными нагрузками, чем твердотельные устройства, наиболее распространенной анодной схемой является…… Википедия

  • Искусственный клапан сердца — Искусственный клапан сердца — это устройство, имплантированное в сердце пациента с пороком клапанов сердца.Когда один из четырех сердечных клапанов выходит из строя, медицинский выбор может заключаться в замене естественного клапана на искусственный. Для этого требуется…… Википедия

  • .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
