Как подключить насосную станцию — советы специалистов

Как подключать насосные станции

Насосная станция — как подключить?

Покупая насос в дом , часто задают этот вопрос.Мы всегда отвечаем, что лучше, если подключение насосной станции выполнит специалист. А как же быть, если место установки насосной станции находится далеко от «цивилизации». Стоимость выезда специалиста и монтаж насосной станции может превысить стоимость самого оборудования.На такой случай дадим несколько рекомендаций. Хотим подчеркнуть, что не претендуем на полную инструкцию по монтажу насосной станции. Повторимся, установку станций должен выполнять специалист.

Итак для монтажа бытовой насосной установки нам потребуется сама станция водоснабжения, обратный клапан с фильтром, быстроразъемные фитинги Unidelta, труба ПЭ.

Для нормальной работы насосной станции необходимо, чтобы всасывающий участок трубопровода до насоса был герметичен.

Это достигается правильным соединением и уплотнением фитингов. Отметим, что не всегда герметичных соединений можно достичь в «полевых условиях».

Как же быть? Решение есть!

В Насосвдом можно заказать насосную станцию с уже собранным и правильно уплотненным монтажным комплектом.Стоимость такой станции всего лишь на 50 грн. дороже покупки комплектующих по отдельности. На месте монтажа останется только подсоединиться к трубе с помощью быстромонтируемых фитингов Unidelta.

Устанавливать насосную станцию необходимо как можно ближе к скважине или колодцу. При стационарном использовании станции рекомендуем закрепить ее на твердой опорной поверхности с использованием резиновых прокладок. Насосная станция обязательно должна быть защищена от атмосферных осадков.И еще одно важное замечание.Нам часто задают вопрос: а можно ли кратковременно включить насос на сухую, чтобы убедиться в его исправности.

Отвечаем — нельзя!

Работа насоса насухо приводит к его поломке. И обмануть сервисный центр не удастся. Такая поломка является не гарантийной. Поэтому наберитесь терпения и после монтажа обязательно, подчеркнем обязательно заполните всасывающий трубопровод и корпус насоса водой через заливное отверстие.

Вот и всё. Удачи!

Как подключить насосную станцию к скважине?

Как подключить насосную станцию к скважине?

В начале хотелось бы отметить, что наиглавнейшие решения принимаются ещё до покупки насосной станции.

Должны производиться расчёты по мощности оборудования, должны учитываться и глубина скважины и длина трассы и водопотребление и так далее.

Следующий важнейший момент это местоположение насосной станции, место под установку станции надо готовить заранее с учётом того что бы оборудование не замерзало в зимний период.

От станции (это обычно подвал дома) то скважины копается траншея в неё укладывается труба, траншея ниже точки промерзания.

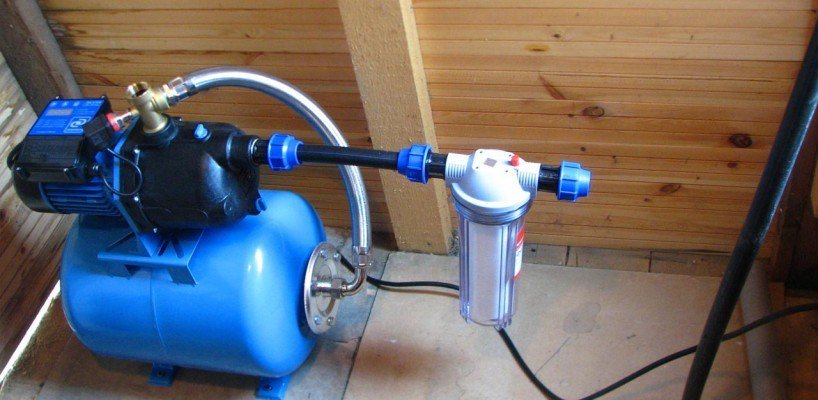

Сама насосная станция состоит из гидроаккумулятора, насоса, электро двигателя, манометра система водозабора оснащена обратным клапаном.

Что касается установки, наверняка Вы уже поняли что подготовительные работы это 95% установки насосной станции.

Подключить насосную станцию не сложно .

Копаем траншею (не забывайте о не большом уклоне от станции к скважине) на песчаную полушку укладывает трубу, далее при необходимости утепляем трубы.

труба заводится в колодец (или скважину), тут всё понятно делаем отверстие в стенках колодца (кольцах) обеспечиваем герметичность ввода.

Устанавливаем обратный клапан, фильтр-сетку опускаем конец трубы в скважину.

Насосная станция надёжно закреплена на небольшом пьедестале (болтовое крепление).

Подключаем трубу которая пришла из скважины, сложностей на этом этапе не должно возникнуть, соединение через резьбовую муфту («папа»).

Далее, шаровой кран, «американка» обратный клапан (это всё есть в инструкции).

Вот и всё, осталось подсоединить второй выход (практически на всех насосных станциях он находится сверху .

Схема почти такая же «американка», шаровой кран и паяем соединение (это если речь о полипропилене).

«Американки» протягиваем. Это один из вариантов, схемы подключения могут чуть отличаться друг от друга, но думаю что принцип в общем понятен.

Далее заполняем систему водой включая гидроаккумулятор, делаем пробный пуск.

Где можно найти схемы подключения насосной станции к скважине?

Вот не плохая схема, на мой взгляд всё доступно и понятно.

Вот ещё одна схема, так же не сложная для восприятия.

Насосная станция своими руками: комплектующие и монтаж

Как правильно выбрать насосную станцию для своей скважины

Перед тем, как приступить к подключению насосной станции, нужно будет еще и сделать ее правильный выбор. Это позволит обеспечить максимальную эффективность водозаборной скважины.

Скважина — это сооружение, которое позволяет получать воду, пригодную для употребления, без каких-либо проблем в течение долгого времени.

Причем, выбор может осуществляться в зависимости от нескольких параметров:

• От поставленных эксплуатационных задач;
• От качества используемой воды и от ее источника;
• От того, в каком режиме будет эксплуатироваться скважина.

Что касается первого пункта, то сегодня предлагается главным образом два типа насосного оборудования – для промышленных нужд и для бытовых. Первый вряд ли потребуется обычному человеку. Ведь они могут занимать несколько этажей зданий и предназначаются для перегона миллионов кубометров воды. А вот бытовые насосные станции следует приобретать, исходя из того, для чего именно планируется использовать скважину: будет ли это водозабор для питья или только для сантехники, а может быть, для полива или для подпитки системы отопления. Обустройство насосного оборудования будет зависеть и от того, какой именно источник воды будет использоваться. В принципе, здесь всего три варианта: колодец, скважина или центральный водопровод. Наконец, выбор конкретной модели может зависеть и от того, насколько интенсивно планируется осуществлять водозабор. Если речь идет о не слишком частом использовании, то можно приобрести насос, который включался бы вручную. В этом случае можно будет самостоятельно регулировать частоту включения и выключения устройства. Но практика показывает, что в подавляющем большинстве случаев предпочтительнее все-таки автоматический насос. Он включается в работу и отключается – как только будет приведен в действие тот или иной сантехнический агрегат.

Гидроаккумулятор — бак для поддержания давления в напорной системе водоснабжения.

Если применяется схема с гидроаккумулятором, то насос будет включаться реже – по мере того, как бак будет опустошаться. Оптимальным режимом работы насоса считается включение его не более 4-5 раз в течение часа. В противном случае оборудование может преждевременно выйти из строя. В принципе, для большинства насосных станций легче выдержать однократное включение на продолжительное время, чем часто и понемногу. Нужно также учесть и объемы потребляемой воды. Расчеты производятся обычно в литрах в час. Считается, что в среднем человеку в сутки требуется около 250 литров воды.

Конструктивные особенности насосной станции

Несколько слов о том, из каких комплектующих состоит насосная станция. Как уже было сказано выше, это насос и гидроаккумулятор, плюс блок управления агрегатом.

• В данных моделях используется насос поверхностного типа. Он устанавливается наверху, а не как скважинный или погружной, внутри скважины или колодца. Место расположения: подвал, специальное помещение, выделенное под станцию водоснабжения, или кессон. От него внутрь скважины опускается труба или шланг, на конце которого устанавливается сетчатый фильтр.
• Гидроаккумулятор – это резервуар, чаще стальной, внутри которого располагается резиновая емкость. В нее и закачивается вода. Между стенками резиновой емкости и металлического резервуара в заводских условиях закачивается воздух или азот, который создает давление на стенки резинового мешка. Таким образом, устанавливается давление внутри водопровода. Давление определяется манометром, установленным на входном отверстии. Кстати, насос и гидроаккумулятор соединены между собой металлизированным шлангом, по которому в последний и закачивается вода.
• Блок управление отвечает за включение и выключение насосной станции и реагирует он давление внутри водопроводной трассы. Давление упало – насос включается, и наоборот.

Возможен еще один вариант системы, который отличается по устройству насосной станции. Здесь гидроаккумулятор заменяется накопительным резервуаром. Насос накачивает в него воду, а давление в системе водоснабжение создается благодаря расположению резервуара как можно выше. Его помещают под потолок, либо на чердак. Во втором случае, резервуар потребуется утеплить, если крыша в доме холодная. Благодаря поплавковому датчику, насос включается, когда уровень воды ниже заданной отметки и отключается, когда резервуар полон. Главный недостаток – возможность затопления помещений, в случае выхода системы из строя.

Насосная станция работает с шумом

Что нужно знать еще о насосной станции

Насосная станция не только должна обеспечивать подачу воды из скважины к потребителю, но и обеспечивать оптимальный напор. Ее можно располагать в самых разных местах системы водоснабжения. К примеру, если речь идет об обустройстве скважины общего назначения, то оптимальным вариантом можно считать монтаж погружного насоса. Но можно обустроить поверхностные насосы, которые располагаются на уровне земли и забирают воду из скважины через шланг. Правда, поверхностный насос не рекомендуется применять для забора воды из больших глубин. Как правило, глубина скважины в этом случае не превышает 9 метров. Для того, чтобы давление в системе было всегда стабильным, рекомендуется устанавливать специальный гидроаккумулятор. Конструктивно – это не что иное, как самый обычный бак, который внутри имеет специальную упругую перегородку (чаще всего – резиновую). Когда давление повышается, перегородка растягивается, а когда понижается – то сжимается, выдавливая необходимый запас воды в систему. Вместо перегородки может применяться и упругая емкость. Но принцип работы тот же самый.

Насосная станция — комплексная система для перекачки жидкостей из одного места в другое.

Насосная станция предполагает и наличие узла управления, который должен определять, когда следует включить насос. Также обычно в комплекте идет манометр, который показывает существующее на настоящий момент давление воды в системе.

Как проверить работу

Работа насосной станции происходит так:

Колесо насосной станции нагоняет воду в систему до значений давления, которые заданы автоматикой. Как правило давление в системе бывает от полутора до трёх атмосфер. С помощью узла автоматики можно наладить показатели, при которых насос прекратит свою работу.

Ну вот мы вам и написали, как осуществить монтаж насосной станции своими руками. Конечно, если изготовить насосную станцию выйдет гораздо дешевле, чем покупать готовый экземпляр. Но если не уверены в своих силах, то лучше купить готовый экземпляр или же доверить монтаж насосной станции.

Варианты, где можно установить насосную станцию

Смонтировать насосную станцию можно в трех местах – внутри кессона, в подвале или же в специально оборудованной пристройке. Наиболее практичным считается обустройство станции в подвале, так как это максимально надежно защитит ее от механических повреждений, от атмосферных неблагоприятных воздействий и от промерзания в холодные период года. Конечно, такое осуществить не всегда возможно. Поэтому нередко насосы ставятся в кессонах. Это специальные баки, которые и призваны защитить все оборудование от разного рода неблагоприятных воздействий окружающей среды. Изначально кессоны предназначались для проведения работ на большой глубине – чтобы водолазы не страдали от так называемой кессонной болезни – отсюда такое название устройства. Но сегодня подобного рода устройства применяются и для иных нужд. В том числе, и для того, чтобы защитить насосное оборудование скважины.

Одно из возможных размещений насосной станции — это установка его в кессоне. Герметичность кессона изолирует оголовок скважины от грунтовых вод.

Кессонные баки могут быть выполнены из различных материалов. Как правило, их дополнительно утепляют и монтируют с таким расчетом, чтобы сама станция располагалась ниже уровня промерзания почвы – примерно на глубине в два метра. В том случае, если скважина не слишком глубокая, не превышает 9 – 10 метров, то можно обойтись однотрубной насосной станцией. Если же речь идет о скважине глубиной до 20 метров, то стоит приобрести двухтрубную модель с эжектором. Так или иначе, но перед тем, как приступить к монтажу, нужно будет разработать подробный проект подключения, в котором следует предусмотреть самые, казалось бы, незначительные мелочи.

Выбираем место установки

Правильно разместить станцию — первоочередная задача. С одной стороны, в отапливаемом и сухом помещении условия идеально подходят для долгой и бесперебойной работы гидротехнического оборудования. С другой, периодический шум от включения насоса имеет мало общего с комфортом.

1. Оголовок скважины. 2. Насосная станция, установленная в доме. 3. Линия между скважиной и насосной станцией прокладывается на глубине ниже уровня промерзания

Если между домом и точкой забора воды или недалеко от нее есть подсобное помещение, то установку лучше выполнить там. По возможности следует сократить протяжённость линии между скважиной и насосной станцией. Потому устанавливать насос с гидроаккумулятором (ГА) нужно не дальше 14–16 м от скважины или колодца при заглублении зеркала воды около 7–10 м.

1. Колодец. 2. Подсобное помещение. 3. Насосная станция. 4. Дом

Если скважина сильно удалена от дома, потребуется устройство технического колодца — кессона. Для его устройства рядом со скважиной копается котлован, размеры которого должны позволять разместить насос, ГА, систему первичной фильтрации и обвязку трубами. Человек, спустившись в кессон, должен иметь доступ ко всем соединениям и функциональным элементам для их обслуживания.

1. Кессон с установленой насосной станцией и оголовком скважины. 2. Линия от насосной станции к потребителю. 3. Дом

К станции необходимо подвести полиэтиленовую трубу (ПНД) диаметром, равным входному патрубку насоса, другой конец которой опускается в скважину или колодец, комплектуется обратным клапаном и фильтром грубой очистки.

При прокладке трубы не упустите важный момент — она должна быть уложена ниже глубины промерзания или утеплена. Актуально также снабжать этот участок греющимся кабелем: при сильных морозах именно замерзание всасывающей трубы служит основной причиной поломок систем водоснабжения.

Общие требования к месту установки насосного оборудования

Насосную станцию следует устанавливать на достаточно прочном основании – чтобы избежать повреждения устройства из-за сильной вибрации. Более того, если недостаточно закрепить насос к своему основанию, то из-за вибрационных нагрузок корпус может повредиться – в результате образуется течь.

Обратите внимание! Насосное оборудование – какого бы вида оно ни было – ни в коем случае не должно касаться ни стен, ни потолка. Если нет возможности провести монтаж внутри отапливаемого помещения, то следует провести необходимые мероприятия по теплоизоляции. Падение температуры окружающего воздуха даже до нуля градусов может привести к тому, что все компоненты устройства перестанут правильно функционировать.

Вариант размещения насосной станции в кирпичном кессоне.

Выбор места размещения насосной станции

Насосная станция расположенная в доме

Установку для перекачки воды из скважины в трубопровод можно смонтировать в самом доме или в пристройке к основному строению. И оба варианта размещения имеют свои достоинства и недостатки, а равно и накладывают ограничения на выбор модели насосной станции.

Так, внутреннее размещение исключает использование в качестве станции очень шумной модели с встроенным эжектором. Ее придется заменить моделью с выносным эжектором, которая работает практически бесшумно. Но последний вариант (станция с выносным эжектором) демонстрирует производительность на уровне 30-35 процентов от аналогичного показателя модели со встроенным блоком всасывания.

В итоге, система водоснабжения может попросту не хватить мощности для обслуживания потребностей владельцев дома. Впрочем, этот недостаток компенсируется отсутствием проблем с замерзанием трубопровода или накопительного бака.

Внешнее размещение станций с внутренним эжектором, удаленных от жилой зоны строения, вполне оправдано и с точки зрения производительности системы автономного водоснабжения, и с позиции сохранения уровня комфортного проживания в доме. Да, такая станция шумит, но шумит она за стенами жилища. А вот проблем с производительностью в данном случае нет в принципе.

Впрочем, выносное размещение генерирует совершенно иную проблему – расположенную в пристройке станцию придется утеплять и отапливать. Иначе она попросту замерзнет зимой

В итоге, если строение нуждается в достаточно объемном водоснабжении (многоквартирный дом, ресторан, кафе), то станцию придется размещать за пределами жилища – в пристройке, отапливаемом гараже, утепленном сарае. Ну а если потребности не выходят за рамки стандартного расхода воды (краны, душ, сливной бачок), то станцию можно разместить в подвале или подсобном помещении.

Как можно подключить насосную станцию к скважине или к колодцу

Если нужно осуществить подключение станции к колодцу или к водозаборной скважине, то потребуется выполнить следующие действия:

• Для начала нужно будет осуществить сборку эжектора – специального литого чугунного узла, оборудованного тремя выходами для трубных соединений;
• В нижней части этого узла надо установить сетчатый фильтр;
• Сгон необходимой длины и диаметром 3,2 см надевается на раструб из пластика в верхнем секторе эжектора;
• Теперь нужно провести сборку сгона нужного размера. Он состоит, как правило, из двух частей, которые оснащаются переходными соединениями. При этом на выходе обустраивается бронзовая муфта, через которую можно провести переход на трубу из полиэтилена;
• Чтобы все соединения имели необходимую степень герметичности, можно использовать уплотняющую пасту или же лен;
• Теперь необходимо вырыть траншею, глубина которой была бы больше уровня промерзания грунта в данной местности;
• В траншею укладываются трубы. Обсадную трубу нужно оснастить специальным оголовком. Как вариант – оснастить колено с плавным углом;
• Чтобы соединить трубу и эжектор, применяется муфта;
• Перед тем, как опустить другой конец трубы, его нужно просунуть в колено под прямым углом, а оставшееся пространство загерметизировать при помощи монтажной пены;
• Теперь труба соединяется с угловым переходником под прямым углом, который, в свою очередь, соединяется с наружной частью трубопровода;
• Собранный эжектор теперь помещается на необходимую глубину внутрь скважины. Отметка глубины должна находиться на том же самом уровне, где выходит обсадная труба;
• Оголовок трубы нужно укрепить на обсадной трубе при помощи армированного строительного скотча.

Схема подключения насосной станции к колодцу.

Во время выполнения этих работ новички нередко допускают ряд типичных ошибок:

• Во время прокладки труб к жилищу не принимается во внимание запас по длине, то есть не учитываются всевозможные изменения направления и изгибы трубы, а также толщина фундамента зданий;
• Все резьбовые соединения нужно затянуть не только руками, но и ключом. Ведь из-за давления воды они могут со временем и разгерметизироваться;
• Не было оказано внимания гидроаккумуляторному баку. В том случае, если в системе давление упадет до 1,2 – 1,5 атм., его потребуется поднять компрессором или при помощи насоса для автомобильных камер.

Установка насосной станции в скважину

Разумеется, сама станция в скважину не монтируется. В шахту источника вводят либо заборную трубу, либо две трубы, которые соединяют с выносным эжектором.

Причем технически обе операции осуществляются практически аналогично, а именно:

Схема установки насосной станции с выносным эжектором

• В грунте возле каркаса шахты скважины или колодца делается подкоп (траншея), на глубину промерзания грунта.
• У дна траншеи в обсадной трубе скважины или в кольце колодца высверливается отверстие, диаметром от 32-34 миллиметров. Или два отверстия с аналогичными габаритами (для станции с выносным эжектором).
• Далее нужно использовать специальный адаптер – угловой фитинг, с помощью которого можно обустроить сопряжение внутреннего трубопровода, проложенного в шахте колодца или скважины, и внешнего участка, протянутого (по траншее) до заборного патрубка станции. Этот адаптер состоит из двух частей: внутренней, к которой монтируют водозаборный шланг с эжектором (или без него) и внешней, стыкуемой с траншейным трубопроводом. Обе части соединяются с помощью резьбовой пары – ниппель внутренней части и накидная гайка внешней части.
• После сборки адаптера траншея засыпается.

В итоге, с помощью адаптера удается собрать не только надежное, но и герметичное сопряжение внутреннего и траншейного участков водозаборной трубы.

Причем станция со встроенным эжектором предполагает относительно малый объем земляных работ – траншея роется лишь до пристройки, и применение одного адаптера. Станция с внешним эжектором нуждается в достаточно объемных земляных работах – траншея роется до самого фундамента строения (максимальная длина 40 метров).

Кроме того, к выносному эжектору подключают две трубы – напорную и вакуумную (всасывающую) ветви, поэтому такую установку стыкуют со скважиной с помощью двух адаптеров.

Как осуществить подключение насосной станции к водопроводу

Если в системе водопровода регулярно падает давление, то наиболее действенным решением проблемы можно считать подключение насосной станции.

Пример подключения насосной станции к водопроводу.

В этом случае перед тем как начать работы по подключению насоса, нужно будет приобрести и смонтировать аккумулирующий гидробак. Алгоритм работ здесь будет таким:

• В нужном месте водопроводная труба разъединяется. Ее конец от центральной магистрали водоснабжения присоединяется к гидробаку;
• Из бака воду нужно направить на вход насосной станции;
• К выходу же нужно подключить тот конец трубы, что идет к дому;
• Затем необходимо провести монтаж электрической проводки станции;
• Если все было выполнено верно, можно приступить к настройке насосного оборудования. Процесс этот призван обеспечить оптимальное давление в трубопроводной системе. Для регулировки через специальное отверстие в улитку нужно закачать примерно два литра воды. Затем нужно замерить, на каком именно этапе произошло отключение насоса. Оптимальным считается для отключения достижения давления от 2,5 до 3 атмосфер. А для включения – от 1,5 до 1,8 атмосферы.

Сам процесс регулировки заключается в том, что потребуется вскрыть крышку на реле и найти винт с маркировкой ДР. Следовательно, винт крутится в сторону плюса или минуса. А чтобы отрегулировать только давление на включение, нужно вертеть винт с маркировкой Р.

Насосная станция издает шум при работе, поэтому лучше подключить её в отдельном помещении, обустроенном на приусадебном участке недалеко от скважины.

С точки зрения специалистов

Ольга Суржикова, продавец-консультант: Рекомендуется вместе с насосной станцией приобрести еще и магистральный фильтр на воду. Это позволит оборудованию работать еще дольше. Стоимость фильтра невысока, зато можно будет значительно сэкономить на ремонте насоса. Фильтр рекомендуется менять не реже, чем раз в 90 дней, хотя в целом частота замены будет зависеть от конкретных условий эксплуатации.

Геннадий Алексеевич Монин, монтажник насосного оборудования: Если пол в выбранном месте для установки насосной станции не слишком ровный, то можно обустроить специальную платформу из кирпича. Проверить, насколько подготовленная платформа качественная, можно при помощи обычного строительного уровня.

Подключение насосной станции к водопроводу

Из всех коммуникаций водопровод является наиболее важным для жизнедеятельности человека. Особенно это относится к отдаленным районам, где давление городской сети не позволяет пользоваться водой в необходимых объемах. Причин для этого может быть много: устаревшее оборудование, большой прирост населения, изменившиеся гидрогеологические условия. Чтобы все же обеспечивать себя и участок (речь идет о загородных домах) необходимым количеством Н2О, можно приобрести насосную станцию, которая имеет промежуточный накопительный бак.

Разнообразие видов и классификаций

Исходя из параметров и предназначения выпускаются промышленные и бытовые насосные станции. Промышленные используют для снабжения многоквартирных домов, предприятий, учреждений. Бытовые предназначены, чтобы обеспечивать водой частные дома или дачи там, где относительно небольшой расход, а также не требуется закачивать воду на значительную высоту.
Кроме насосов, осуществляющих водоснабжение, есть установки, предназначенные для пожаротушения, перекачки сточных вод или повышения давления.

Бытовые водяные станции предназначены для:

• обеспечения питьевой водой;
• полива огорода;
• обеспечения отоплением;

Есть насосное оборудование, работающее в ручном режиме и автоматическое, некоторые из них могут быть передвижными. Примером может служить METABO HWW 4000/20 S. Станция рассчитана на перекачку 4000 л/час, засасывает воду с глубины 8 метров, высота напора 48 метров. Вполне подойдет, чтобы осуществить подключение насосной станции к водопроводу.

Как выбрать насосную станцию

Действительно, выбор огромен. Как же не ошибиться?

Первое, на что нужно смотреть — объем, перекачиваемый за час. Можно примерно посчитать, сколько воды вы расходуете на приготовление пищи, мытье посуды, купание, поливку огорода или на какие-то другие цели, затем выбрать агрегат, у которого этот параметр будет таким же или большим. Принято считать, что максимально один человек расходует 250 л/сутки.

Далее необходимо подумать, как установить насосную станцию, то есть какие она должна иметь присоединительные размеры.

Обычно внутридворовой водопровод имеет диаметр трубы от 15 до 50 мм. Если воду придется подымать с глубины больше максимальной, установленной для насоса, тогда он работать не будет. Также не последним параметром является производитель. Лучше выбирать известные проверенные торговые марки, такие как GRUNDFOS.

Где и как установить насосную станцию

Устанавливают насосное оборудование, как привило, в отдельном помещении. Это связано с повышенным уровнем шума и вибрациями, которые оно издает. Если вы не знаете, как подключить насосную станцию, тогда конечно лучше обратиться за помощью к специалистам. Хотя ничего слишком сложного здесь нет.

Как подключить насосную станцию к водопроводу

• Следует разъединить в определенном месте водопроводную трубу.
• Конец, ведущий из городской магистрали, присоединить к входу накопительного бака.
• Из бака вода должна поступать на вход насоса, а его выход нужно подключить к концу трубы, ведущему к дому.
• Электропроводку прокладывают кабелем соответствующего сечения через автомат к бытовой электросети.
• Если необходимо подключение насосной станции к колодцу, понадобится дополнительный армированный шланг, длиной от колодца, до места монтажа агрегата.

Как настроить/отрегулировать насосную станцию

Главной настраиваемой характеристикой является рабочее давление. Чтобы понять, как настроить насосную станцию, заливаем в специально предназначенное отверстие улитки немного воды (один-два литра), затем включаем в сеть. Далее отмечаем при каком давлении насос выключился, при каком обратно включился. Давление отключения должно быть примерно 2,5-3 бар, давление включения около 1,5-1,8 бар.

Если оборудование рано выключается, нужно уменьшить создаваемое давление. Для этого открываем крышку реле, крутим винт с обозначением «ДР» в сторону «+» или «-«. Чтобы отрегулировать давление включения, крутим винт с обозначением «Р». После того, как отрегулировать насосную станцию удалось, можно приступать к эксплуатации.

Заключение

Хочется отметить, что применение накопительного бака является обязательным. Если этого не делать, то, во-первых, вы будете забирать всю воду у соседей, это им вряд ли понравится. А во-вторых, насос не сможет работать в условиях нестабильной подачи воды. Худшим вариантом может стать его поломка. Более конкретно условия работы, обслуживание каждой модели можно прочитать в техническом паспорте, прилагаемом к оборудованию.

Автор: Александр Невский
Материал подготовлен специально для сайта yaydom.ru

Подключение насосной станции к скважине и колодцу своими руками

Обустройство скважины на участке позволяет обеспечить независимость от централизованного водоснабжения. Однако, для того, чтобы подвести воду к дому, нужно обеспечить перекачивание ее по системе. Для этих целей используется насосная станция. Об особенностях подключения насосной станции к скважине и колодцу, узнаем далее.

Оглавление:

1. Подключение скважинного насоса своими руками
2. Подключение насосной станции к колодцу своими руками
3. Подключение насосной станции своими руками к водопроводу
4. Подключение реле давления к насосу своими руками
5. Подключение насосной станции к скважине своими руками — технология и рекомендации

Подключение скважинного насоса своими руками

Перед тем, как ознакомиться с инструкцией по подключению насосной станции, предлагаем изучить рекомендации, которые помогут правильно подобрать насосную станцию под ваш тип колодца или скважины.

Выделяют два основных вида станция насосного оборудования — бытовые и промышленный. Первый вариант чаще всего используется для частных домов, дач, а второй актуален для промышленных предприятий, которые потребляют большое количество воды. Бытовая насосная станция вполне справляется с обеспечением дома холодной водой, поливом сада, обеспечением водой отопительных приборов и с основными бытовыми нуждами.

Технология подключения насосной станции определяется типом источника водоснабжения. Выделяют три основных таких источника — централизованное водоснабжение, скважина или колодец.

Выделяют также два вида функционирования насосной станции. Первый вариант подразумевает ручной, а второй вариант — автоматический режим. Существуют также передвижные и стационарные станции. Выбор той или иной станции обосновывается индивидуальными особенностями участка, количеством потребляемой воды в сутки. Поэтому, перед покупкой насосной станции необходимо провести ряд расчетов, помогающих определиться с самым оптимальным вариантом. Оптимальное количество воды в сутки для одного человека составляет 230-250 л. Если насосная станция устанавливается на дачном участке, то эти показатели снижаются на 10-15%.

Насосная станция устанавливается или в кессоне или в любом из помещений дома. Кроме того, иногда монтаж насосной станции производят в подвальных помещениях. Учтите, что оборудование ни в коем случае не должно контактировать с водой и поддаваться действию чересчур низкого температурного режима.

В процессе установки станции в кессоне, необходимо обеспечить дополнительное его утепление. Монтаж станции производится на два метра от уровня промерзания вод. Если глубина скважины составляет до десяти метров, то рекомендуем остановиться на однотрубном варианте станции. Насосные станции двухтрубного типа устанавливаются в том случае, если глубина скважины составляет около двадцати метров. Перед началом монтажных работ следует разработать схему подключения насоса, в которой учитываются все ключевые моменты выполнения монтажных работ.

Подключение насосной станции к колодцу своими руками

Процесс подключения насосной станции начинается со сборки эжектора — чугунного узла, который отличается наличием трех соединений на выходе. В нижней его части производится монтаж сетчатого фильтра. На верхней части эжектора имеется пластиковый элемент, на котором устанавливается сгон. Для сборки сгона достаточно соединить между собой два его компонента, с помощью переходных соединений.

На выходной части сгона устанавливается муфта, выполненная из бронзы. Именно она и является переходником к полиэтиленовой трубе. Не забывайте о том, что все соединения должны быть качественно и герметично уплотнены, для этих целей используется лен или специальная паста.

Выкопайте траншею, глубина которой ниже глубины промерзания грунта. Для того, чтобы узнать этот показатель обратитесь к геологическим картам вашего региона. Внутри траншеи производится монтаж водопроводного трубопровода. При этом необходимо использовать трубы с небольшим запасом.

На обсадную трубу устанавливается специальный обголовок. Если вы его не приобрели, то замените эту деталь коленами, имеющими плавный угол. Для соединения трубы с эжектором, воспользуйтесь муфтами. Перед опусканием второго конца трубы, он устанавливается во внутрь колена под прямым углом. Далее производится его соединение с наружным трубопроводом.

Далее производится опускание эжектора вовнутрь скважины. Глубину его монтажа следует отметить сразу же. Место монтажа эжектора совпадает с местом выхода обсадной трубы. Для фиксации оголовка трубы воспользуйтесь сантехническим скотчем.

Существуют определенные ошибки, которые допускают новички при подключении насоса, предлагаем с ними ознакомиться:

• прокладывая трубы от станции к дому создайте определенный запас, так как трубопровод проводится с соблюдением углов и изгибов;
• для затягивания соединений используйте ключ, ручного затягивание недостаточно, однако с ключом также не нужно переусердствовать, так как существует риск повреждения крепежей;
• обратите внимание на гидроаккумулятор, при скачках давления ниже 1,3 атмосферы, для его повышения используется компрессор.

Подключение насосной станции своими руками к водопроводу

Если в системе централизованного водоснабжения недостаточное давление, то рекомендуется подключить к ней насосную станцию. В противном случае, страдает отопительное оборудование прежде всего. Недостаток давления провоцируют такие факторы:

• изменение гидрогеологических условий;
• наличие устаревшего оборудования;
• необходимость в большом водопотреблении.

Учтите, что перед подключением насосной станции следует приобрести и установить накопительный бачок.

Процесс выполнения монтажных работ выглядит следующим образом:

1. В месте монтажа следует разъединить водопроводную трубу и установить краны.

2. Та часть магистрали, которая соединяется с городской магистралью подключается к баку накопительного назначения.

3. Бак соединяется с насосной станцией, выходная часть которой соединяется с трубой входа к дому.

4. Далее производятся работы по соединению насосной станции с электросетью.

5. Оборудование настраивается и регулируется в соотношении с индивидуальными особенностями местности.

Насосная станция настраивается таким образом, чтобы снабдить систему оптимальным постоянным давлением. Для регулировки оборудования изначально в улитку следует залить воду объемом в два литра. Далее следует определить время включения и выключения насоса. При слишком быстром включении насосной станции, уменьшите давление. Кроме того, под крышкой насоса находятся специальные винты, которые регулируют его работу.

При подключении циркуляционного насоса следует также учесть такие факты как химическое и физическое состояние воды. Практически любая вода отличается наличием вредных составляющих, которые нужно удалить перед попаданием воды к насосной станции. Поэтому, на всасывающей части станции рекомендуется установить дополнительный фильтр. Если этого не сделать, то такие примеси как песок, глина, металл будут накапливаться внутри насоса, и приведут к его поломке. Эта проблема часто возникает с насосами вибрационного типа.

Рассмотрим отрицательные моменты монтажа фильтра. Это прежде всего — создание дополнительного давления и напора. Во избежание этого, периодически проводите очистку и замену фильтров в насосном оборудовании.

Подключение реле давления к насосу своими руками

С помощью подключения реле давления к насосу своими руками удается автоматизировать работу системы водопровода и обеспечить автоматическое срабатывание насосной станции. Реле давления подключается к насосному оборудованию, системе подачи воды и к электрическому снабжению.

Сначала производится соединение реле с водопроводной системой, затем с насосом, и только после всего с электрической сетью. Рассчитывая показатели системы водоснабжения, прежде всего учтите давление воды, которое в дальнейшем будет обеспечено гидроаккумулятором. Чаще всего, реле и манометр устанавливается непосредственно на патрубке гидравлического аккумулятора. Для этих целей необходимо приобрести устройства в виде штуцеров, имеющих пять выходов.

Выходные участки соединяются с водопроводными трубами, гидроаккумулятором, манометром и реле. Для того, чтобы подключить реле давления к системе водопровода следует всего лишь зафиксировать его в необходимом отверстии. Следите за герметизацией соединений, для этих целей используется фумлента.

Реле давления отличается наличием двух отверстий для подвода электропроводки. Первое из них подключается к насосной станции, а второе соединяется с розеткой. Далее снимается крышка и провода соединяются с клеммами на реле.

Перед началом подключения реле к электросети обесточьте электричество. Установите питательный кабель во входное отверстие корпусной части, при этом кабель разделяется на несколько жил, подключаемых к различным по назначению клеммам. Не забудьте обеспечить заземление, оно является обязательным.

Таким же образом и производится подключение контактов к клеммах насосного оборудования. После выполнения работ по подключению реле к электросети настройте прибор и протестируйте его работу. Для того, чтобы контролировать давление в системе используйте манометр, для его подключения на штуцере имеется определенный выход. Некоторые реле давления отличаются наличием встроенного манометра. При наличии определенных неисправностей в работе прибора, рекомендуем обратиться к специалистам. На этом электрическое подключение насоса завершается.

Подключение насосной станции к скважине своими руками — технология и рекомендации

Перед началом работы определитесь с местом монтажа насосной станции. Существуют два варианта — подвальное помещение или установка насоса непосредственно в кессоне. Первый вариант является приемлемым только в том случае, если подвальное помещение отапливаемое и в нем нет повышенной влажности. Таким образом, при возникновении проблем с оборудованием, удается быстро к нему добраться. Стоимость монтажа насосного оборудования в подвале намного ниже, кроме того, снижается время на выполнение данных работ.

Аппаратура не устанавливается рядом со стеной, так как в процессе работы происходит вибрация насоса, и существует риск повреждения корпусной его части о стену.

Второй вариант — монтаж насосной станции в кессоне. В таком случае нужно позаботиться об установке котлована, расположенного над шахтой. Насосная станция в таком случае устанавливается непосредственно в скважину. Недостатком такого способа выступает длительность, физическая и материальная затратность на выполнения работ. Кроме того, для доступа к оборудованию следует заново вырывать котлован.

Предлагаем ознакомиться с особенностями подключения насоса к скважине своими руками. При этом оборудование будет двухтрубным.

Изначально ознакомьтесь с инструкцией от производителя. В ней вы найдете подробное описание монтажных работ, а также особенности сборки эжектора. В нижнюю часть эжектора следует установить фильтр, который обеспечит дополнительную очистку воды. В противном случае, насосное оборудование без фильтра быстро выйдет из строя. Для того, чтобы обеспечить плавный переход от сгона к пластиковой трубе, потребуется дополнительно между ними установить муфту, выполненную из бронзы.

Для обеспечения дополнительной герметизации соединений используйте фумленту. Обустройте траншею, глубина которой должна быть ниже глубины промерзания почвы. Установите в ней водопроводную систему. Учтите, что трубы монтируются с соблюдением запаса. Для того, чтобы даже в сильные морозы вода в трубопроводе не замерзала, позаботьтесь о дополнительном утеплении водопровода.

Используя муфту, одну часть трубы соедините с эжектором. Второй конец трубы пропускается через колено, а пространство заполняется при помощи монтажной пены. Трубу соедините с угловым переходником. Далее эжектор опускается внутрь скважины.

Обязательно установите систему фильтров, которая позволит увеличить длительность эксплуатации насосного оборудования. После монтажа фильтра, периодически очищайте или заменяйте его. В таком случае, удается качественно подключить насосное оборудование к системе водоснабжения, в данном случае в виде скважины.

Подключить насосную станцию в Хабаровске

Подключить насосную станцию

Подключение насосной станции своими руками

Как ремонтировать насосную станцию своими руками — описано тут. Конечно, надо следить за его состоянием, по мере засорения глубина всасывания будет постепенно падать. Для этого можно воспользоваться льном или уплотняющей пастой. Видео-ролик о подключении станции, в сюжете представлена необходимая для наглядности информация. Однако, насосное оборудование штука довольно шумная, так что при выборе такого варианта необходимо предусмотреть вопрос шумоизоляции. Для того, чтобы в вашем доме круглосуточно был напор воды, каждому владельцу необходимо знать, как подключить насосную станцию.

Состав насосной станции, насос не должен работать постоянно. Просовываем сквозь прямое колено пластиковые трубы, ведущие к эжекторному узлу (после окончания монтажа пространство между внутренней частью колена и трубопроводами можно заполнить монтажной пеной). Сначала монтируем на эжекторе (в его нижней части) фильтр-сетку, которая предохраняет насосное оборудование от выхода из строя при попадании мелких камней или песка из скважины или колодца. При установке насосной станции на базе поверхностного насоса вне шахты колодца, следует учитывать, что даже если выдержать необходимый перепад уровней между насосом и уровнем воды, дополнительную нагрузку на всасывающий трубопровод оказывает длина его горизонтального участка. Как подключить станцию насосного оборудования к магистральному водопроводу Конфигурация станций насосного оборудования Иногда требуется подключение станции насосного оборудования не к скважине или колодцу, а к магистральному водопроводу.

Если возникнет небольшое затопление подвала, то станция не пострадает. Автоматика насосной станции контролирует давление или наличие расхода в напорной части водопровода. Необходимо подключить насосную станцию возле дома, а как это делается без понятия, может вы подскажите, я в недоумении? Сгон диаметром 32 мм мы выбрали нужной длины и теперь одеваем его на верхнее соединение эжектора. Здесь важно правильно ее подобрать.

Все можно увидеть на фото. Если измеренные значения вас не устраивают, снимите крышку реле давления и регулируйте величины давлений вращением соответствующих гаек. Обратный клапан для станции насосного оборудования Регулируем работу станции насосного оборудования После установки соединительных элементов, систему необходимо запустить в тестовом режиме, чтобы проверить герметичность и работоспособность всех ее сегментов. Определить, какие значения давлений установлены, можно по манометру на подающей напорной линии. Это тоже следует учитывать, выбирая место для установки обратного клапана. Содержание статьи, как подключить насосную станцию, одной из первых инженерных систем, которые создаются в частных домовладениях, является водопровод.

Насосная станция для дома и дачи — выбор и подключение

При подключении насосной станции к колодцу погружного типа сохраняются те же принципы. Насосная станция должна быть установлена на прочном основании во избежание повышенной вибрации. Лучше проводить воду в дом после окончательного формирования колодца одновременно с устройством колодезного глиняного замка. Естественно, перед проверкой манометром и установкой станции проверьте ниппель. Хорошо установить станцию на подставке или полке, стуле или маленьком столе. Как собрать станцию, а также как правильно подключить ее к скважине.

При пуске насос обязательно должен быть заполнен водой. Конечно, течь в колодце или в скважине не доставит вам эстетических неудобств, однако, забор воздуха в негерметичных соединениях может привести к нестабильности в работе системы и значительному снижению ее мощности. Непрерывная работа приводит к быстрому износу узлов и механизмов этого устройства. Управление насосом обеспечивает реле давления. Вариант насосной станции, схема подключения насосной станции к скважине не такая сложная. При вводе труб водоснабжения в кессон или в другое место установки станции насосного оборудования, необходимо обеспечить их некоторый запас по длине.

Вырыв траншею (ниже граница промерзания почвы и с наличием песчаной подушки проложив в ней трубы с некоторым запасом длины, подключаем станцию к скважине: Хорошо для обсадной трубы применять заводской оголовок, однако для двухтрубных станций его найти трудно, поэтому легче произвести. Присоединяем к эжекторному узлу трубы из полиэтилена. Манометр покажет давление отключения. Современные дома имеют в составе своих инженерных сетей не только обычные водоразборные краны, но и автоматические приборы, использующие воду. Подключаем трубы к насосу, находящемуся на станции. Для этого опускаем в пробуренную шахту любой твердый длинный предмет.

Как подключить насосную станцию к колодцу: схема

В подвале частного дома. Подключаем насосную станцию, для скважины глубиной до 10 метров подойдут станции однотрубные или эжекторные двухтрубные 10-20 метров. В заполняемой полости могут возникнуть воздушные пробки. Все станции насосного оборудования имеют в своем составе электрический двигатель. Подключение насосной станции, требуется собрать эжектор, он представляет собой узел с тремя выходами-соединениями. Длина трубы должна быть равна сумме расстояния от устья скважины до насоса и глубины скважины (минус один метр).

В момент включения станции зафиксируйте давление включения. Для установки насосной станции в помещении подвала следует позаботиться, чтобы она была расположена на полу. Подписаться на тему форума, полезно знать, какая схема насосной станции?, что схема насосной станции сосредоточена так: сначала идет через самую станцию. Соединения с резьбой следует, как уплотнять, так и производить тщательное затягивание при помощи разводного ключа.

Все можно увидеть на видео в этой статье. Это актуально при подключении к коммунальным сетям с низким или нестабильным давлением. Обеспечение герметичности резьбовых соединений в водопроводе Помните! Где и как установить насосную станцию. Оказалось ли полезной информация?

Установка и подключение насосной станции для колодца.

Подключение насосной станции к колодцу — важный этап в создании автономной системы водоснабжения участка. Наличие такого оборудования позволяет повысить комфортабельность загородного дома, поскольку пользоваться водой можно в большом объеме без дополнительных усилий со стороны владельцев.

Насосная станция для забора воды.

Плюсы и минусы насосной станции

Обустройство подобной системы не считается обязательным, но у такого варианта есть преимущества. Например, возможность компоновки основных механизмов в единый блок. Это облегчает не только покупку оборудования, но и его дальнейшую настройку, монтаж и эксплуатацию, даже ремонт (в случае необходимости).

Кроме того, с технической точки такая конструкция хороша тем, что имеет устойчивость к перепадам давления (возникающим при открывании или закрытии расходных кранов), гидроударам.

Недостатки у насосной станции тоже есть:

1. Ощутимый уровень шума при работе (можно предотвратить, позаботившись о звукоизоляции).
2. Необходимость установки дополнительных механизмов, чтобы брать воду с глубины более 8-10 м.

Последнее не всегда необходимо. Но если такая потребность есть, нужно приобрести эжектор. Он может быть встроенным или выносным. Первый вариант является более производительным, но создает много шума.

Насосная станция в колодце.

Выбор мощности и модели

У каждого владельца участка возникает вопрос, как выбрать и установить подходящую модель. Важным критерием в данном случае является мощность. Но подобный момент не означает, что нужно выбирать самую мощную станцию из всех. Показатель подбирается в зависимости от того, каков будет расход воды и сколько человек проживает в доме. Иногда подходят насосные станции небольшой мощности, поскольку обладают высокой производительностью.

При этом специалисты напоминают, что показатель производительности напрямую зависит от объема накопителя и режима работы насоса (есть ли в нем перерывы). Чем больше объем накопителя, тем реже происходит срабатывание автоматики, т. е. снижается и нагрузка непосредственно на запуск мотора.

При выборе марки все зависит не только от технических характеристик, но и от выделенного бюджета. Кроме того, всегда есть субъективный фактор и личные предпочтения, которые влияют на решение о покупке.

Но нужно иметь в виду, что около 50% накопителя всегда занимает воздух в сжатом состоянии — это необходимо, чтобы обеспечить внутри давление и вытеснение жидкости. То есть вода заполняет устройство не полностью.

Если насос будет выключен, то потребители смогут рассчитывать на тот объем воды, который имеется в емкости. Поэтому важно подобрать ее правильно.

Модели насосных станций.

Схема расчета такая:

• если в доме проживают постоянно 1-2 человека (либо это дача, когда устанавливают самый простой душ), то объем должен составлять около 24 л;
• если проживают 3-4 человека, рекомендуется покупать оборудование с емкостью в 50 л;
• если планируется, что проживающих будет более 5, то объем должен составить 100 л.

При выборе стоит рассматривать и дополнительные опции. Для такой установки это может быть реле сухого спуска. Оно не считается обязательной деталью, и некоторые производители его не ставят. Но специалисты рекомендуют не пренебрегать им, поскольку оно позволяет продлевать сроки эксплуатации оборудования, а иногда даже предотвращает поломки.

Определение места установки

Неважно, будет ли оборудование для дачи или дома, в котором планируется жить в течение всего года, — станцию рекомендуется устанавливать в непосредственной близости от точки забора, чтобы снизить инерционность системы.

В таких случаях оборудование быстрее запускается, оперативно начинает подавать воду и работает стабильно и без перепадов давления. То есть установка насосной станции в колодец при таких условиях считается подходящим вариантом. Но на практике такая возможность есть не всегда.

При компактном монтаже насосная станция занимает мало места.

Монтаж непосредственно в колодце

Главное преимущество — возможность монтажа оборудования возле источника воды. Но такой способ считается удобным и по другим причинам — двигатель оборудования будет работать на большом удалении от дома, и уровень шума владельцев жилья волновать не станет.

Есть и свои недостатки. В основном необходимость улучшения условий работы станции. Из-за постоянно повышенной влажности не все мероприятия по гидроизоляции дают результат, особенно если владелец производит все работы своими руками, не обращаясь к специалисту.

Кессон или отдельное помещение

Кессоновый способ установки насосной станции.

Специальный служебный колодец, который выкапывается непосредственно у водоснабжающего основного, называется кессоном. Здесь можно устанавливать насосную станцию.

В качестве альтернативного варианта рассматривается наземная хозпостройка специально для этого оборудования. Так можно и тишину в доме обеспечить, и обустроить систему у самой точки забора воды.

Но кессонный способ установки требует дополнительной гидроизоляции в служебном колодце. Так что часто вариант с наземной постройкой является более практичным.

Внутри дома — подсобки и подвал

Чтобы снизить уровень шума, оборудование устанавливают в подвале или специально предусмотренном для этого помещении. Но все равно нужно позаботиться о шумоизоляции, иначе проживание в доме будет некомфортным. При установке станции в подвале необходима и гидроизоляция, поскольку там высокий уровень влажности.

Требования к монтажу главного блока

При монтаже насосной станции можно выделить ряд основных моментов:

• основание должно быть сделано из бетона, либо можно использовать прочную и жесткую профилированную раму, установленную на прокладку из резины, смягчающую ударные нагрузки,
• крепление к основанию осуществляется с помощью болтов,
• корпус станции должен быть подключен к заземляющему контуру.

Для нормальной работы станции нужны не только источники бесперебойного питания, но и сетевые фильтры и стабилизаторы.

Подключение насосной станции к скважине.

Обустройство водопроводной сети

При проектировании системы важно не просто подобрать манометры, реле давления и другие элементы, но и сделать все в соответствии с действующими нормативами.

С этой точки есть некоторые особенности монтажа как заборной части системы, на работу которой влияет насос, так и водопровода, чье функционирование зависит от гидроаккумулятора.

Заборная часть системы водоснабжения

Для этого предусмотрена часть системы, которая так и называется — заборная. Она отличается простым устройством. Для нее используется труба (стандартно — из ПНД, поскольку он более устойчив к перепадам температур и гидроударам), диаметр ее должен составлять 32 мм, чтобы не было высокой нагрузки на насос.

1 конец трубы погружается в воду, 2 — подсоединяется к самой станции. В 1 случае на конце фиксируется обсадная муфта, на которую устанавливается обратный клапан, препятствующий движению воды в колодец. Так система постоянно остается заполненной.

Фильтр предварительной очистки в данном случае представляет собой наконечник из сетки. Он задерживает на входе крупные загрязняющие частицы и песок, который также может встретиться в воде.

Из колодца труба выводится так, чтобы она находилась ниже уровня промерзания грунта. Можно установить ее и по верху, но тогда она нуждается в дополнительном утеплении.

Водопровод после насосной станции

Начиная от выхода насосной станции, нужно монтировать водопровод. На выходе стандартно параметры резьбы — 1″. Специалисты утверждают, что при обустройстве можно уменьшить размер наполовину.

На расходной магистрали функционирует гидроаккумулятор, поэтому даже если повысится нагрузка из-за того, что сечение трубопровода будет меньше, то ничего не случится. Нужно только поставить переходный элемент для меньшего диаметра, и тогда получится сэкономить на монтаже водопровода.



Переходный элемент — это футорка, в нее устанавливают запорный кран шарового типа, чтобы в дальнейшем при необходимости можно было проводить ремонт или профилактику системы. А уже от шарового крана монтируется выход непосредственно в систему, используемую в самом доме. Там могут применяться как металлопластиковые, так и полипропиленовые трубы.

Подключение насосной станции к водопроводу.

Система комплектуется обратным клапаном и сеточкой для очистки. Без последнего элемента клапан может выйти из строя.

Сразу после упомянутого шарового крана осуществляется монтаж колбы с фильтром очистки. Делать это в системе перед самой станцией нет никакого смысла, поскольку после нее водный поток движется стабильно.

Иногда до фильтра монтируют отвод, чтобы можно было производить полив участка. Самих фильтров может быть несколько — для очистки от разных загрязнений.

Пуск станции в эксплуатацию и тестирование

С первым пуском станции после монтажа или длительного простоя не должно быть никаких проблем. Это простая процедура, которая призвана заполнить систему водой еще до ее подсоединения к сети.

На самом насосе предусмотрена специальная пробка, которую надо отвернуть. В открывшееся отверстие устанавливают воронку, а через нее в дальнейшем и заполняется система.

Вода должна заполнить и питающую трубу, и гидроаккумулятор. Но в этом объеме не должно оставаться воздушных пузырьков. Жидкость следует заливать только до уровня горловины пробки.

Для проверки давления используется автомобильный манометр. Если никаких отклонений нет, можно считать, что система готова к запуску.

Университет планирует установить больше станций заправки водой — The Varsity

С сентября 2011 года в кампусе Сент-Джордж при Университете Торонто запрещена продажа воды в бутылках.
В результате для обеспечения постоянного доступа к воде может потребоваться разумное стратегическое планирование.

«По дороге на занятия я всегда останавливаюсь в Hart House — там есть отличная водная станция», — говорит Кэтлин Харрис, аспирантка факультета информации.

В настоящее время университет имеет более 80 аналогичных заправочных станций по всему кампусу, что соответствует примерно одной заправочной станции на каждые 700 студентов.

По словам Рона Суэйла, помощника вице-президента по инфраструктуре и услугам, есть также «план по установке большего количества станций в будущем».

Согласно онлайн-карте университета, станции заправки воды расположены примерно в 50 из 144 зданий университета, хотя Свейл отмечает, что карта устарела.

Целью запрета является противодействие коммерциализации питьевой воды и обеспечение учащихся водой, прошедшей строгие испытания и не содержащей загрязнений.

Однако ограниченная доступность бутилированной воды могла также привлечь студентов к менее здоровым вариантам.
Савана Джеймс, изучающая книги и средства массовой информации, сжимая в руке безалкогольный напиток Coca-Cola, говорит, что она выбрала бы бутылку воды, если бы она была доступна.

Сидящий рядом с ней Янджун Ви, студент-психолог, выражает аналогичное мнение, держа в руке свой безалкогольный напиток «Фанта».
Студенты привыкли к запрету — носить с собой многоразовые бутылки в классе и реже покупать воду в бутылках.

«По сравнению с другими районами города, такими как Air Canada Center, студенты университета Т покупают меньше воды», — говорит Мухаммад Сакиб, владелец тележки с едой в кампусе.

Но что, если студент забудет свою многоразовую бутылку с водой?

Когда спросили об альтернативе покупки воды, кассир в кафетерии библиотеки Робартс посоветовал купить пустую чашку за 25 центов и наполнить ее на станции заправки воды за углом.

В 17:00 на этой станции заправки воды выстроилась очередь из семи человек, и каждый студент в течение минуты наполнял свою бутылку.
Запрет был введен в ответ на кампанию Public Water Initiative (PWI) в U of T, студенческую группу, которая, согласно их веб-сайту, была сформирована, чтобы «положить конец продаже и распространению бутилированной / коммерческой воды» на территории кампуса. и «улучшить доступ к безопасной чистой и экологически чистой водопроводной воде».

Город Торонто проверяет пробы водопроводной воды четыре-пять раз в день — или каждые четыре-шесть часов — на наличие более 300 потенциальных химикатов.

С другой стороны, производство бутилированной воды стоимостью 100 миллиардов долларов регулируется Законом о пищевых продуктах и ​​лекарствах и не требует столь частого тестирования.Вместо этого бутилированная вода просто должна быть приготовлена ​​в санитарных условиях и не содержать «ядовитых и вредных веществ».

В ходе расследования CBC Канадское агентство по инспекции пищевых продуктов (CFIA) ответило: «Учитывая, что бутилированная вода имеет отличные показатели безопасности в Канаде, запланированные инспекционные мероприятия CIFA в настоящее время сосредоточены на товарах, представляющих более высокий риск для здоровья человека, и безопасность. »

Между тем, Институт Polaris обнаружил 20 отзывов в период с 2000 по 2009 год о загрязненных водных продуктах.
Health Canada заявляет, что вода, продаваемая в Канаде, хорошего качества и не представляет опасности для здоровья.

В U of T PWI потребовалось три года, чтобы реализовать свою цель. Группа также имела влияние по всей Канаде, успешно лоббируя запрет в семи других школах.

Муниципалитеты Торонто и Нью-Йорка также недавно распространили запрет на все муниципальные объекты.

Примечание редактора: в предыдущей версии этой статьи станции заправки воды U of T были помечены как Hydration Stations, зарегистрированный знак Haws Corporation.

Руководство по установке спринклерной системы | Дождь Птица

Хорошо, планирование выполнено, вы купили все детали, теперь вы во дворе, с лопатой в руке, готовы к работе. В этом полезном видео мы покажем вам шаги к идеальной установке спринклерной системы, включая рытье траншей, подключение источника воды, установку запорных клапанов, работу с трубой из ПВХ, строительство коллектора клапанов, соединительные провода, установку спринклеров и промывку. ваша система.

ШАГ 1.

• Поместите столб или флажок в каждом месте разбрызгивателя, как указано на вашем плане. Используйте строку, чтобы показать, где будет проходить труба.
  СТОП! Убедитесь, что вы знаете, где находятся все газовые линии, линии электропередач и кабельного телевидения, прежде чем начинать копать. Обязательно звоните в коммунальные службы, если вам нужна помощь.

ШАГ 2.

• Выкопайте траншеи по нитке. Отметьте места установки дождевателей флажками или кольями. Типичная глубина траншеи составляет от 6 до 12 дюймов.
• Чтобы проложить трубу под существующими мостками, вы можете «просверлить» воду под давлением. Возьмите кусок ПВХ, достаточно длинный, чтобы пройти под дорожку, приклейте переходник с внутренней резьбой к одному концу и присоедините шланг. На другой конец приклейте переходник с наружной резьбой и подсоедините форсунку для струйного распыления (можно приобрести в большинстве магазинов товаров для дома и сада).
• Выкопайте траншею до пешеходных переходов с обеих сторон. Теперь включите воду и проложите себе путь. Это может занять некоторое время, и он станет грязным, поэтому время от времени выключайте воду, чтобы она впиталась.
• Чтобы упростить рытье траншей, узнайте у местного поставщика инструментов по аренде траншеекопателя. Если вы используете полиэтиленовую трубу, спросите о трубоукладчике, который закопает трубу, не выкапывая газон. Обязательно оставьте достаточно места между клапанами на коллекторе, чтобы их можно было снять в случае их замены.

ШАГ 3.

• Подключите водоснабжение. Вы уточняли у своего дилера Rain Bird, какие соединения подходят для ваших местных правил и условий?

ШАГ 4.

• Соберите вентильный блок. При необходимости подключите обратный клапан.
  • Труба ПВХ доступна в различных диаметрах и толщинах стенки ». Ваша система будет работать лучше и будет более долговечной при использовании трубы большего диаметра (3/4 дюйма, 1 дюйм или 1 1/4 дюйма) и более тяжелого калибра (класс 40).
  • Полиэтиленовая труба в основном используется в холодном климате. Полимерная труба более гибкая и с меньшей вероятностью будет повреждена при замерзании. Rain Bird не рекомендует использовать полиэтиленовую трубу в качестве соединительной трубы основной магистрали.
  • Клей ПВХ наносится на внутреннюю часть фитинга и снаружи трубы. Быстро вставьте трубу до упора, повернув на 1/4 оборота, чтобы цемент распределился, и удерживайте несколько секунд.
  • Праймер используется для подготовки трубы и фитингов к склеиванию. Перед использованием ПВХ-цемента прочтите инструкции производителя.
  • Poly собирается путем надевания зажима на трубу, вставки фитинга до упора, затем установки зажима на место и затяжки.

ШАГ 5.

• Поместите отрезки трубы вдоль струны после размещения правильных спринклеров и соединителей на каждой стойке. Примечание. Использование шарнирных соединений или трубы EZ Pipe упрощает установку спринклеров.

ШАГ 6.

• Начните сборку, переходя от одного места разбрызгивателя к другому. Не подключайте спринклер, пока все не будет собрано, чтобы вы могли промыть систему водой, чтобы удалить грязь, попавшую в трубы.

ШАГ 7.

• Вручную промойте систему.
• Включите подачу воды в точке «перекрытия» для подачи в вашу систему, затем вручную задействуйте клапаны, чтобы промыть систему. Откройте каждый клапан, чтобы промыть трубу водой, затем закройте.
• См. Инструкции по эксплуатации клапана в ручном режиме. Вы должны сделать это с каждым клапаном.

ШАГ 8.

• Установите спринклеры после промывки системы водой.

ШАГ 9.

• Подключите клапаны к таймеру, следуя инструкциям, прилагаемым к таймеру. Обязательно запишите, какая «станция» таймера в какой зоне работает, и держите эти записи рядом с таймером.
• Теперь проверьте каждую зону, используя таймер для управления клапанами. Отрегулируйте расстояние и направление разбрызгивателей.
• Когда все работает правильно, закопать трубу.

Up Next: настройка весенних дождевателей

Установка станции для наполнения бутылок — Sustainability Alliance

Пластиковые бутылки для воды стали таким бедствием, что некоторые аэропорты, мероприятия и отели запрещают их использование.Ваша организация может предоставить практическую альтернативу, установив станции для заправки бутылок. Возможности и стоимость сильно различаются. Ответьте на три вопроса, чтобы определить лучшую систему для ваших нужд.

Кого будет обслуживать водная станция? Если вы просто обеспечиваете водой сотрудников, многие системы, скорее всего, будут работать нормально. Если вы обслуживаете население, особенно в неконтролируемых зонах, обязательно выберите устройство с функциями защиты от вандализма. Если это будет на открытом воздухе, обязательно приобретите модель, предназначенную для этого.Если вы пытаетесь поощрять его использование, возможно, стоит предложить фильтрованную воду. Нужно ли охлаждать воду? Все эти функции добавят затрат. В любом случае помните о рекомендациях ADA по доступности, когда решаете, где его разместить.

Сколько воды потребуется? Если вы только изредка подаете клиентам стакан воды, может хватить 5-галлонной голубой бутылки, перевернутой на подставке. Это, безусловно, самая низкая первоначальная стоимость. Вы можете купить подставки примерно за 40 долларов в самых разных магазинах, таких как Amazon или Wal-mart. Но тогда вам нужно купить бутылки с водой, которые стоят около 8 долларов каждая в этих магазинах. В районе долины Верде Sedona Water Works продает стенды, а затем вы можете купить шесть типов воды, включая воду, фильтрованную обратным осмосом, которая продается по цене около 35 центов за галлон. Но они не работают; вы приносите бутылку и наполняете ее. Они расположены на улице Coffee Pot Rd в Седоне, по телефону 928 554-2700; веб-сайта еще нет. Но если вы не хотите возиться с тяжелыми бутылками, вам понадобится модель, которая подключена к водопроводу.

У вас есть фонтанчик? Если у вас уже есть барботер, вы можете легко купить комплект для модернизации, который включает заправочную станцию ​​с барботером или без него. Модернизация может стоить несколько сотен долларов. Большинство базовых моделей стоят около 1400-3000 долларов. Невероятно модные модели стоят до 9000 долларов и более. Вам понадобится сантехник, чтобы установить его, а затем периодически оплачивать фильтры. В зависимости от вашей ситуации увеличение вашего собственного водопотребления может быть незначительным.Одним из наиболее распространенных брендов является Elkay, который принадлежит широкому кругу сервисных компаний, таких как Grainger и Global Industrial. Проконсультируйтесь с вашим отделом обслуживания.

Linis Water Station III — Функции обратного осмоса, защита от ультрафиолетового излучения,

Посмотрите, как мы делаем ваше рабочее место лучше! >> Загрузить брошюру >> Загрузить спецификации >> Сравнить Водные станции >>

WATER STATION III ™ — все максимум! Системы очистки воды Linis ™ Water Station III ™ на месте использования обеспечивают чистую, вкусную, горячую и холодную питьевую воду именно там, где она вам нужна. Эти проточные системы без баллонов доступны в виде автономных очистных устройств с установленными системами обратного осмоса или микрофильтрации. Большой объем производства воды позволяет Water Station III ™ служить в качестве концентратора, подающего очищенную воду к дополнительным устройствам, включая другие Water Stations ™, кофеварки и льдогенераторы. Water Station III ™ обеспечивает дезинфекцию в резервуаре ультрафиолетом (УФ) и поверхности, пропитанные BioCote®, обеспечивая дополнительную защиту от бактерий и вирусов. Максимальный объем воды: 80 или 250 галлонов в день система обратного осмоса Емкости для горячей и холодной нержавеющей стали 2.Баллон с дозатором 4 галлона для немедленного восстановления Максимальная защита: Ультрафиолетовое излучение (УФ) в резервуаре очищает холодный резервуар Защита BioCote® от поверхностных бактерий и вирусов Санитарный дозатор кнопочный Максимальное удобство: Большая зона выдачи высоких спортивных бутылочек Высокая скорость дозирования Большая кофеварка 3/8 дюйма / льдогенератор / порт концентратора Непрерывное водоснабжение Энергоэффективность Экологичность Экономичный Вкусно! Трехступенчатая микрофильтрация 1-микрон с ингибитором образования отложений Защита от УФ-излучения в резервуаре 4-ступенчатый Обратный осмос 80 или 250 GPD Обратный осмос Защита от УФ-излучения в резервуаре

Amazon.

com: 3M Filtrete Water Station: Kitchen & Dining

Filtrete Water Station быстро фильтрует водопроводную воду прямо в четыре бутылки емкостью 16,9 унции, уменьшая привкус хлора, запах и осадок. Каждая система поставляется с 4 баллонами и фильтром Filtrete Fast Flow, срок службы которого составляет до 100 галлонов, или около 3 месяцев.

Теперь вы можете наслаждаться более чистой и свежей водой, где бы вы ни находились!

Водная станция Filtrete от 3M обеспечивает удобство использования воды в бутылках без затрат и отходов.В отличие от традиционных фильтров, которые работают медленно и требуют отдельных бутылок или стаканов, станция фильтрует воду прямо из-под крана в четыре многоразовые бутылки для воды. За считанные секунды водопроводная станция помогает уменьшить осадок, привкус хлора и запах водопроводной воды.

Американцы ежегодно используют около 30 миллиардов пластиковых бутылок, и только треть из них перерабатывается. С водяной станцией Filtrete вы можете взять и уйти, зная, что вы делаете что-то для окружающей среды — никаких отходов или затрат на воду в бутылках. Это полезно для окружающей среды и для вас: бутылки не содержат бисфенола А, их можно мыть в посудомоечной машине и есть герметичные крышки. Идеально подходит для занятых мам, детей, занятий спортом. Экономьте деньги, сокращайте отходы и наслаждайтесь водой с отличным вкусом.

Filtrete Water Station быстро фильтрует водопроводную воду прямо в четыре бутылки емкостью 16,9 унции. Его фильтр с быстрым потоком служит дольше, чем традиционные кувшины для воды, фильтруя в два с половиной раза больше воды, чем традиционные фильтры-кувшины, и до 100 галлонов воды. Индикатор смены фильтра через три месяца показывает, когда пришло время заменить фильтр; убирая догадки.

Ремешок на бутылках с водой для удобной переноски Экономия времени

• Фильтры из-под крана в четыре многоразовые бутылки за секунды

Сохранение окружающей среды

• Помогает сэкономить до 3000 пластиковых бутылок с водой в год
• Корпус фильтра пригоден для вторичной переработки с использованием пластика № 2

Наслаждайтесь удобством

• Имеет уникальный герметичный ремешок / колпачок для ношения в пути
• Фильтр служит дольше, фильтруя в два с половиной раза больше воды, чем традиционные фильтры-кувшины до 100 галлонов или примерно на три месяца)
• Включает трехмесячный индикатор замены фильтра, который показывает, когда пришло время заменить фильтр

Безопасное ощущение

• Бутылки можно мыть в посудомоечной машине и не содержать бисфенола А

Что в упаковке Коробка

• 1 Док-станция и крышка
• 1 Фильтр Filtrete Fast Flow
• 4-16. Бутылки для воды емкостью 9 унций (500 мл)

Проект модернизации водной станции 6

Город Ванкувер осуществляет многоэтапный проект по техническому обслуживанию и усовершенствованию водной станции 6 для защиты и обслуживания важного компонента водной системы нашего сообщества . Предполагаемый срок реализации проекта — с осени 2020 года по лето 2021 года.

Водная станция 6 — это служебный участок площадью 4,4 акра на северо-восточной 53-й улице, недалеко от городского парка Тауэр-Крест. Башня водохранилища была построена в 1963 году.Его чаша диаметром 85 футов высотой около 130 футов вмещает 1 миллион галлонов чистой безопасной питьевой воды. В сочетании с двумя другими надземными водонапорными башнями в других местах обслуживания, Water Station 6 обеспечивает северо-восток Ванкувера водой и гидравлическим давлением, необходимым для питьевой воды и противопожарной защиты.

Коммунальное предприятие заключило контракт с HCI Industrial & Marine Coatings из Ванкувера на этот проект, который включает:

• Улучшение доступа оператора для обслуживания и тестирования

• Повторное покрытие наружной и внутренней части башни в соответствии со всеми экологическими и санитарными требованиями и стандартами.

Вот что ожидается в рамках этого проекта:

Городской подрядчик приступит к установке на объекте примерно в октябре 2020 года. Общие рабочие часы с понедельника по пятницу с 7:00 до 18:00. По мере необходимости в этом жилом районе вокруг проекта будут установлены временные звуковые барьеры. Имейте в виду, что весь проект состоит из нескольких этапов за определенные периоды времени. В результате могут быть случаи, когда прохожие не видят ничего или почти ничего не делают.

Примерно с середины ноября по декабрь 2020 года бригады будут снимать старую платформу и лестницы с башни и ремонтировать любую сталь по мере необходимости.

В декабре вода в башне будет слита командой городского водоснабжения перед нанесением внутреннего покрытия. Коммунальное предприятие имеет возможность поставлять воду из других участков водоснабжения, поэтому имейте в виду, что в этом районе будет по-прежнему обеспечиваться достаточное водоснабжение, пока будут проводиться эти работы.

Внутреннее покрытие башни будет завершено, и башня вернется в эксплуатацию к марту 2021 года. Как и все материалы, которые используются в системах питьевого водоснабжения, от водопроводных труб до водонапорных башен, внутреннее покрытие будет соответствовать строгим независимым стандартам NSF (National Sanitation Foundation) сертификация по стандартам безопасности и гигиены питьевой воды.Никаких изменений качества или вкуса воды во время или после проекта не ожидается.

Внешнее покрытие, зависящее от благоприятных погодных условий, начнется примерно весной 2021 года. Новая краска будет наноситься на внешнюю поверхность башни с помощью валиков и кистей , чтобы предотвратить чрезмерное распыление или снос на прилегающих участках. Существующее не содержащее свинец покрытие башни не нужно будет удалять перед повторным покрытием, хотя может произойти небольшая шлифовка, когда это необходимо для подготовки поверхности к новой окраске.

Когда проект будет завершен, который в настоящее время ожидается летом 2021 года, башня станет темно-зеленой, похожей на ее текущий цвет.

Башня Water Station 6 последний раз подвергалась повторному покрытию в 1987 году для интерьера и в 1993 году для экстерьера. Типичный ожидаемый срок службы покрытия на стальном резервуаре для воды, таком как Water Tower 6, составляет примерно 30 лет как для внутреннего, так и для внешнего покрытия. Этот проект увеличит долговечность этой конструкции для хранения воды.

Хотя этот проект потребует строительных работ по соседству, городские власти и его подрядчик стремятся минимизировать шум и воздействие, насколько это возможно.Если у вас есть какие-либо вопросы или опасения по поводу предстоящей работы, нажмите здесь, чтобы получить электронную почту.

Город Талса

1. Дом
2. Пресс-центр
3. Талса добавляет дополнительные места для водоснабжения для жителей

Талса добавляет места для дополнительных станций водоснабжения для жителей

19.02.2021

Из-за спроса на городскую систему водоснабжения и беспрецедентного количества разрывов ватерлинии 1327 бытовых потребителей и 148 предприятий по состоянию на ночь не обслуживаются. Сорок бригад будут работать круглосуточно и без выходных, чтобы помочь устранить разрывы ватерлинии.

Чтобы увидеть карту пострадавших районов, посетите: https://maps.cityoftulsa.org/watermainbreaks

Чтобы сообщить о разрыве ватерлинии, позвоните в диспетчерскую службу водоснабжения по телефону (918) 596-9488 или в диспетчерскую службу канализации по телефону (918) 586-6999. Кроме того, клиенты могут без ожидания времени сообщать о разрывах ватерлинии по электронной почте [email protected].

Водные станции и водозабор 24/7

Помимо River Spirit Expo и пожарных станций Талсы, начиная с полудня субботы, водовозы будут доступны круглосуточно для жителей по адресу:

• LaFortune Park, 5837 S.Йельский проспект (рядом с футбольными полями)
• Общественный центр МакКлюра, 7440 E. 7, ^th St. (рядом с теннисными кортами)
• TCC Northeast Campus, 3727 E. Apache St. (Лот 4 — вход из Гарварда)

• River Spirit Expo Часы работы: 10: 00-19: 00.
  • Чтобы попасть на выставку, войдите из южного главного вестибюля у выхода 2 — парковка будет доступна возле Tulsa Golden Driller
• Пожарные станции Талсы Часы работы: 8 а.м. до 20:00
  • Если вы находитесь в пожарной части, проявите терпение, так как многие пожарные работают с большим количеством обращений в службу поддержки.

* Жители должны приносить свои контейнеры во все места, при этом требуются маски.

Начиная с субботы, жители округа Талса, которые находятся дома и у которых отключена вода из-за проблем со службой экстренной помощи, могут позвонить по телефону 211, и организация «Будь соседом» бесплатно доставит воду в их дом.

Приказ о добровольном кипячении

Город Талса издал приказ о добровольном кипячении воды для потребителей воды Талсы, которые испытали низкое давление воды, видят обесцвеченную воду, а также тех, кому недавно было восстановлено водоснабжение после того, как вода была отключена для ремонта водопровода.

Эта рекомендация будет действовать не менее 72 часов или до тех пор, пока система водоснабжения не сообщит, что вода снова безопасна для питья, в зависимости от того, что произойдет позже.

Обратите внимание, что это добровольное распоряжение о кипячении, выданное в качестве меры предосторожности, а не обязательное распоряжение о кипячении.В Талсе в настоящее время не сообщалось о подтвержденных нарушениях качества воды.

Добровольные приказы о кипячении выдаются, когда имеются условия для потенциальной проблемы с питьевой водой, но проблема не была подтверждена. Чаще всего они выдаются при прорывах водопровода и других событиях низкого давления, когда существует возможность проникновения загрязнения.

Напротив, ODEQ издает приказ об обязательном кипячении, которого еще не было, в случае нарушения правил питьевой воды.

Для получения дополнительной информации о добровольном заказе и советах посетите: www.cityoftulsa.org/boil

.
