Утепленная шведская плита — решение 3 в 1.

Фундамент по типу «Утепленная шведская плита» или УШП — это фундамент мелкого заложения, который представляет собой монолитную железобетонную плиту со встроенными коммуникациями и системой обогрева «теплый пол».

Первые такие фундаменты начали возводить американцы в начале ХХ века. Позже технологию переняли немцы и только после европейского опыта утепленной плитой заинтересовались скандинавы. Шведские инженеры доработали технологию и взялись за возведение ресурсосберегающих домов по всей территории страны. Понятие «шведская» плита прочно вошло в обиход благодаря тому, что в шведском королевстве началась активная разработка и выпуск термоизоляционных материалов для бетонных оснований по типу УШП.

Преимущества «Утепленной шведской плиты»

Строительство дома всегда ассоциируется с надежностью и долговечностью. Утепленный по такой технологии фундамент не только обеспечит зданию продолжительную эксплуатацию, но и со временем окупит затраты за счет экономии на содержании на возведение

Основные преимущества фундамента по типу «Утепленной шведской плиты»:

• значительно снижаются расходы на строительство благодаря тому, что не нужно обустраивать цокольный этаж или подвальное помещение и выполнять работы по защите трубопровода и кабеля – все сети прокладываются в теле плиты;
• работы по прокладке инженерных сетей и обустройству основания проводятся параллельно, что сокращает время строительства;
• теплоизолированный фундамент защищен от цикла замораживания-оттаивания и это продлевает его эксплуатационный срок.
  Также защищены от промерзания инженерные сети;
• утепление фундамента позволяет снизить затраты на отопление дома в осенне-зимний период;
• ровное бетонное основание может служить черновым полом. Возможность укладки напольного покрытия непосредственно на фундаментную плиту снижает время и стоимость работ по обустройству чистового пола;
• не требуется привлечение специальной строительной техники: кранов и большегрузных машин за исключением бетононасоса, и миксера с бетоном.

Если говорить об особенностях УШП, то можно назвать необходимость точных расчетов и высокую квалификацию мастеров – сделать такой фундамент самостоятельно, значит подвергнуть риску весь проект. «Утепленная шведская плита» требует строгого соответствия всем требованиям и нормам технологии.

Материалы, область применения и этапы работ.

В качестве утеплителя применяется экструдированный пенополистирол. Этот материал выбран не случайно: он обладает практически нулевым водопоглощением, хорошо сохраняет тепло внутри дома, имеет малый вес и достаточную прочность для обустройства фундамента.

Пенополистирол ТЕХНОНИКОЛЬ CARBON ECO SP разработан специально для технологии утепленная шведская плита и выполняет следующие задачи:

• работает в качестве амортизатора при морозном пучении почвы;
• выполняет роль несъемной опалубки;
• равномерно распределяет нагрузку на грунт;
• отвечает за теплоизоляцию фудаментной плиты.

УШП применяется на слабых грунтах, в районах с суровыми климатическими условиями и в случаях близкого расположения грунтовых вод к поверхности. Подходит для щитового, каркасного, панельного, блочного строительства этажностью не более двух этажей с максимальной высотой не более 15 метров.

Возведение фундамента состоит из 5 этапов:

1. Подготовка основания.
2. Монтаж коммуникаций.
3. Укладка утеплителя.
4. Армирование.
5. Устройство системы «теплый пол»
6. Укладка бетонной смеси.

При подготовке основания производится разметка котлована, его механическая разработка и монтаж закладных под систему водоснабжения. Выполняется устройство дренажной системы. На дно котлована укладывается геотекстиль и насыпается подушка из щебня и песка.

На этапе прокладки коммуникаций монтируются закладные под электричество и прокладывается канализационная система.

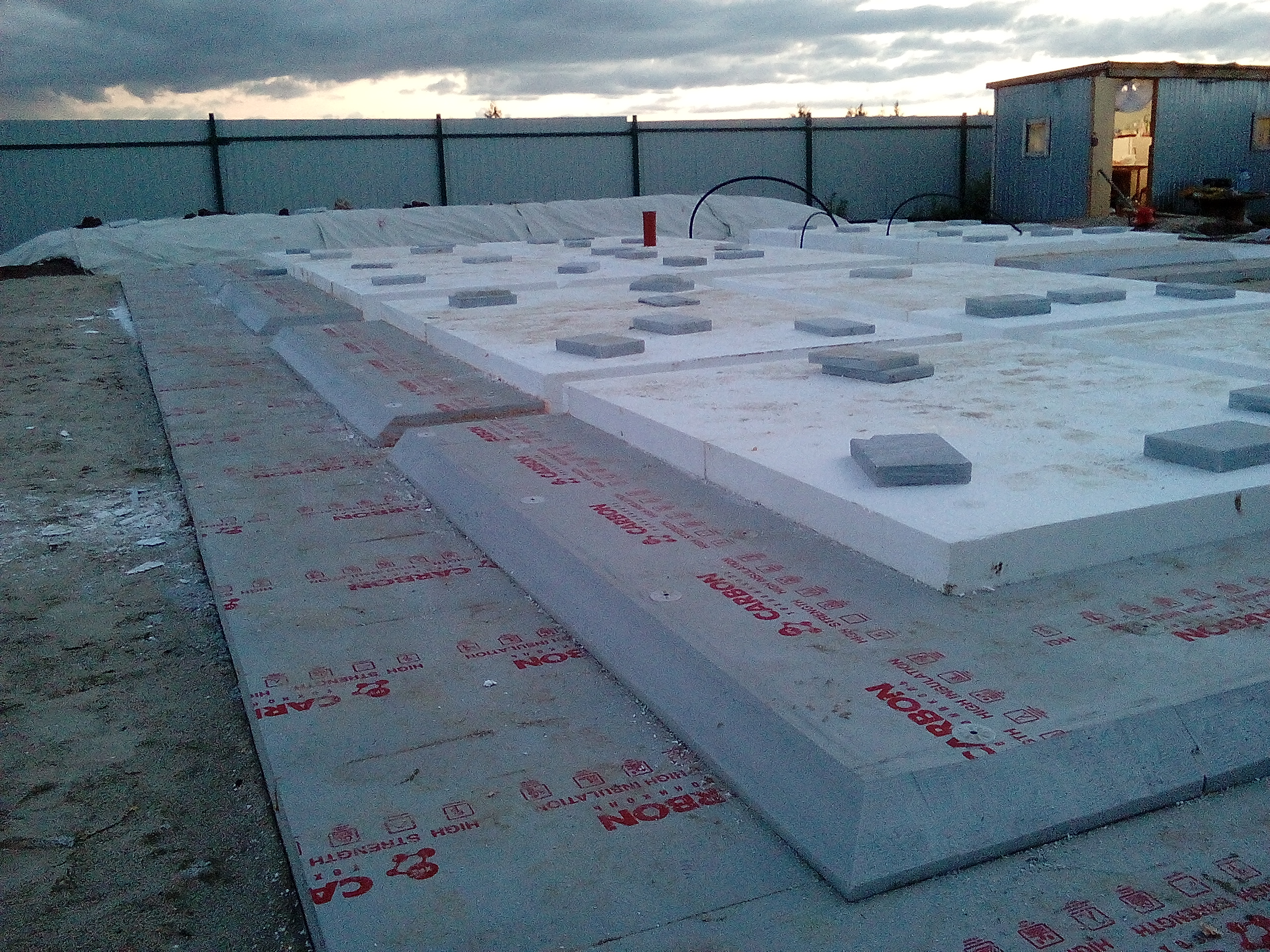

Укладывается утеплитель: L- блоки или торцевые плиты XPS с минимальной толщиной 100 мм. Монтируется гидроизоляция и пленка ПВХ. Укладывается второй слой утеплителя.

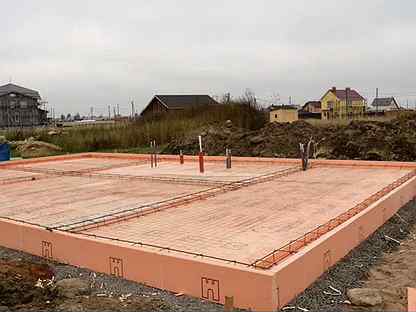

При выполнении армирования изготавливаются каркасы и монтируются в опалубку.

Этап устройства системы «теплый пол» подразумевает прокладку труб, монтаж коллектора и подключение труб к коллектору. Далее следует опрессовка системы.

Бетонная смесь подается в опалубку, уплотняется глубинными вибраторами, разравнивается и после затвердевания затирается при помощи «вертолета» с использованием строительной смеси.



После выполнения всех работ фундамент накрывают полиэтиленовой пленкой и оставляют на 7 дней. Это делается для беспрепятственного набора прочности и защиты бетона от преждевременного высыхания. После набора прочности бетоном можно переходить к следующим этапам работ.

Фундамент по типу «Утепленная шведская плита» — это выгодное решение: стройка только началась, а у вас уже есть готовый фундамент, добрая половина коммуникаций в т.ч. канализация, отопление, водопровод и основание под укладку ламината или плитки. Остается только возвести стены и крышу.

Монтаж системы занимает всего 2 недели, а это весомая экономия времени по сравнению с традиционными аналогами и результатом. Если говорить о финансовых затратах, то по итогу УШП выходит дешевле, чем строительство дома с подвалом и монтажом всех необходимых коммуникаций по отдельности.

Особенности технологии закладки фундамента «утеплённая шведская плита»

Как и в любой другой строительной технологии, у монолитной утеплённой плиты есть как свои достоинства, так и недостатки. Однако при наличии грамотного проекта её в состоянии заложить большинство квалифицированных мастеров и даже те, кто не обладает обширным строительным опытом.

Точки контроля

Зачастую главным доводом в пользу выбора застройщиком в качестве фундамента именно УШП является универсальность и высокая степень готовности такой основы для возведения дома. Получаемая в итоге плита изначально готова к укладке любого напольного покрытия (ламината, плитки) без дополнительного устройства выравнивающих стяжек.

Более того, современные технологии позволяют использовать в качестве чистового пола и саму бетонную плиту. Для этого поверхность бетона укрепляют и наносят тонкослойное полимерное покрытие (наливной пол). Подобное решение вполне вписывается в «лофтовый» тренд обустройства лаконичной свободной планировки зданий.

Отдельно стоит выделить то, что в конструкцию фундамента уже заложены все необходимые инженерные системы. В УШП уже на стадии строительства интегрируется вся сеть коммуникаций, включая системы водоснабжения и канализации, напольного отопления и электроснабжения.

При этом технология позволяет возводить дома из любых материалов и на практически любых грунтах. Во многом именно «законченность» УШП и обеспечивает ей особую популярность как в Европе, так и во всём мире.

Такие факторы, как особенности геологии места под строительства, состав и виды грунтов мало влияют на возможность закладки УШП. А при отсыпке дополнительной дренажной подушки из щебня устройство утепленной плиты и вовсе возможно практически на любых, даже очень сложных в геологическом плане участках.

Возможна закладка УШП и на участках с уклоном. Правда, это влечёт удорожание конструкции, поскольку пятно застройки должно быть предварительно выровнено. А при большем перепаде высот ещё и требуется устройство дополнительных подпорных стенок, так называемое террасирование.

Десятки кубов используемого при устройстве плиты фундамента бетона не просто залиты в землю — они являются массивным аккумулятором тепла, способным при возникновении форс-мажорных ситуаций отдавать его в дом до устранения неисправности системы отопления.

Особенно это важно для не обладающих теплоаккумулирующей способностью каркасных домов.

Еще одним немаловажным фактором являются короткие сроки выполнения такого типа фундаментов. Несмотря на всю техническую сложность, монтаж утеплённой плиты площадью порядка 100 м² занимает обычно не более 12-14 дней.

Несомненно, такой комплексный подход предъявляет высокие требования к квалификации исполнителей на всех этапах от проектирования до монтажа. Заниматься возведением утеплённой шведской плиты самостоятельно не рекомендуется. Это действительно должен быть цельный проект и комплекс мероприятий.

И чем больше площадь дома, тем точнее должны быть все расчёты относительно температуры будущего пола-фундамента и прокладки труб под несущими стенами. Любые технологические моменты решаются очень скрупулёзно.

Серьёзно влияет на прочность и долговечность основания даже качество используемых материалов. Прокладка всех видов коммуникаций строго регламентирована и просчитана. Нельзя «промахнуться» ни с расчётами, ни с материалами, ни с расположением тех или иных элементов. Иначе полностью теряется смысл такого решения конструкции фундамента.

В процессе строительства УШП уже не терпит отступлений от проекта и предписанной технологии, внести какие-либо изменения потом практически невозможно. Здесь практически не имеет значения предыдущий строительный опыт работников.

Технология и культура производства настолько отличается от обычной в нашем понимании стройки, что порой легче взять человека «с улицы», который практически не обладает опытом, и обучить его всем необходимым навыкам, нежели пытаться изменить сложившиеся годами привычки.

Поэтому, как ни странно, сезонные работники из бывших братских республик под «чутким руководством» надёжного прораба и авторского надзора справляются с задачей лучше отечественных «мастеров-универсалов».

Общепринято, что такой фундамент проектирует и строит одна компания. Это вполне объяснимо — она же и отвечает за конечный результат. Так что в случае возникновения каких-либо проблем нет нужды искать «крайнего» среди множества побывавших на объекте подрядчиков, которые к тому же валят вину друг на друга. Как правило, компания берёт на себя весь комплекс работ от проектирования самой конструкции фундамента и заложенных коммуникаций до полной его заливки и возведения здания «под ключ». Так что, в принципе, владельцу дома практически безразлично, будет ли это обычный фундамент или УШП.

Схема утеплённой монолитной фундаментной плиты

1. грунтовое основание;

2. геотекстиль;

3. песчаная подушка;

4. дренажная труба;

5. щебневая отсыпка;

6. гидроизоляция;

7. теплоизоляция ЭППС;

8. арматурный каркас;

9. труба тёплого пола;

10. бетон;

11. теплоизоляция цоколя;

12. теплоизоляция отмостки;

13. основание отмостки;

14. бетонная отбивка.

Особенностью утеплённой плиты являются достаточно высокие первоначальные финансовые вливания. Это связано с тем, что для её устройства требуется намного больше разнообразных и достаточно дорогих материалов и комплектующих (в основном речь идёт о трубах, коллекторах и фитингах), чем для фундамента любого другого типа.

Растянуть эти затраты во времени возможности нет — всё должно быть доставлено сразу и причём наилучшего качества. Более того, даже затягивать с окончанием строительства самого дома нельзя — на кону слишком большие денежные вложения.

Однако в данном случае следует учитывать и то, что при строительстве дома на других типах фундаментов в меры по его утеплению и прокладку коммуникаций, так или иначе, придётся потратить те же, если не ещё большие денежные средства. Но только несколько позже.

Особое внимание к мелочам

При устройстве УШП нет второстепенных операций. Каждая деталь, каждая мелочь, упущенная на одном из этапов монтажа, может впоследствии привести к весьма печальным последствиям.

Порядок работ по закладке утеплённого мелкозаглубленного плитного фундамента:

1. выбранная площадка очищается от насаждений;

2. выемка грунта с площади, немного превышающей периметр будущего дома;

3. формирование насыпной подушки, её послойное уплотнение;

4. укладка дренажного трубопровода;

5. монтаж вводов-выводов коммуникаций;

6. слой гравия, который тоже выравнивается и уплотняется;

7. формирование бортов фундамента, опалубка;

8. слой теплоизоляции из экструзионного пенополистирола;

9. монтаж арматурного каркаса;

10. монтаж контуров обогрева пола;

11. заливка бетона;

12. шлифовка готовой плиты после твердения бетонной стяжки.

Нельзя обойтись без геологических исследований и анализа состояния грунтовых вод. Песчаная подушка под подошвой фундамента может быть заилена миграцией воды. В результате слабопромерзающий и слабопучинистый песчаный грунт будет превращен в пучинистый.

Необходимо устройство надёжной дренажной системы, обязательно используется кольцевой вид дренажа по всему периметру будущей фундаментной плиты. Касательно необходимости укладки дренажа под самой плитой существуют разные подходы.

Большинство специалистов придерживаются мнения, что устройством такого дренажа можно пренебречь в случае наличия «упакованной» (во избежании заиливания) в качественный геотекстиль щебневой отсыпки под плитой. Она сама играет роль эффективного пластового дренажа. При этом по краям щебневой подушки обязательно формируются дренажные каналы с уложенной в них дренажной трубой, которые позволяют отводить излишки воды в водоприёмный колодец.

По окончании подготовительных работ и устройства дренажа вся площадь котлована геотекстильным полотном. Лучше использовать Typar плотностью 136 г/м² вместо используемого в дренажных каналах 90 г/м² полотна. Геотекстиль удерживает песок от вымывания и обеспечивает инфильтрацию воды. Полотна укладывают на дно и стенки котлована с запасом и с перехлёстом, рекомендуемым для выбранной ширины материала. Часть геотекстильного полотна по окончании операций по засыпке и трамбовке песчаного основания должна выступать над поверхностью земли.

Трамбовка подушки под утеплённую шведскую плиту является одним из ключевых технологических этапов. Кажущаяся простота процесса не должна вводить в заблуждение. Тщательное механическое уплотнение песка предполагает придание такому основанию плотности грунта, приближенной к природной. Совершённые на данном этапе шибки сложно выявить, а впоследствии практически невозможно исправить.

Песчаная отсыпка трамбуется послойно, в несколько проходов со сменой направления, песок должен быть увлажнён водой. Сухой песок практически невозможно качественно уплотнить. Поскольку верхний слой песка при высыхании становится более рыхлым, поверх него необходимо сделать отсыпку 50 мм гравия с последующей трамбовкой.

На песчано-щебневую подушку укладывают слой гидроизоляции. После чего выкладывается экструзионный пенополистирол. Импортные решения иногда содержат обычный ППС в мало нагруженных местах, однако это всегда результат тщательных расчётов и гарантированной прочности материала.

В наших условиях лучше не рисковать. Использование везде именно экструзии вместо обычного пенополистирола не особо сказывается на общем удорожании работ, зато полностью снимает вопросы запаса прочности и связанные с этим риски.

В данном случае рекомендуется использовать теплоизоляционные плиты с прочностью на сжатие 250-400 кПа. Специально для УШП разработан материал с прочностью 400 кПа и увеличенными размерами для повышения скорости монтажа. Последнее позволяет сократить количество швов и, соответственно, увеличить однородность слоя.

Важный момент — защита теплоизоляционной плиты от намокания. То, что экструзионный утеплитель вообще не впитывает воду, не вполне соответствует реальности. С годами он набирает влажность. (Для того, чтобы в этом убедиться на практике, можно взять кусок экструзии и бросить в тару с водой. Через несколько месяцев будет виден результат.) Однако если участок просто сезонно заливает водой — ничего страшного, главное, чтобы вода уходила, не застаивалась. Для этого и нужны хороший дренаж и отсекающая конструкцию фундамента от капиллярного подсоса воды гидроизоляция. От её качества и долговечности гидроизоляционного слоя зависит и срок работы теплоизоляции.

Ещё необходимо защитить теплоизоляцию от грызунов. ЭППС как таковой зверушки не едят, а используют в качестве тёплого убежища. А значит, прочность и качество теплоизоляционного слоя могут снизиться. Сверху утеплитель закрывает своей массой слой армированного бетона, здесь ему ничего не угрожает. Сбоку же хоть и есть отмостка, но мышам, кротам и прочей живности она не помеха. Необходимо сделать небольшие бетонные отсечки по периметру плиты в глубину. Просто нужно учесть, что обычно вся живность обитает в 25-30 см верхнем слое грунта.

Монолитная фундаментная плита армируются в строгом соответствии строительным СНиПам. Армирование наружных углов плиты и участков с входами-выходами (под коммуникации) должно выполняться особенно тщательно.

Снизу плита может иметь как ровную, так и ребристую поверхность с утолщением в местах наивысшей нагрузки под несущими стенами. Последний вариант предпочтительнее, поскольку лучше противостоит эксплуатационным нагрузкам. Да и армировать по максимуму всю площадь плиты с точки зрения затрат нерационально. Однако расчёт и закладка ребристой фундаментной плиты сложнее, поэтому зачастую используют плоский вариант.

Тщательность бетонной заливки — важная точка контроля работ. Монолитная плита заливается бетоном М450 (В35) или М350 (В25), но не ниже. Первый достаточно дорог и редко используется в строительстве, поэтому не все растворные узлы готовы его выдать.

При этом необходимо понимать, что от качества бетонной смеси напрямую зависит прочность будущего основания. При заказе готового бетона стоит убедиться в его качестве, попросив у производителя сертификат соответствия товара строительным нормативам.

Конечно, всё это на совести компании-производителя работ, осуществляющей закладку фундамента. Однако гарантия в любом случае не бесконечна (можно рассчитывать на установленные законом сроки от двух до пяти лет). А что будет через пять лет, останется ли строительная компания на рынке или предъявлять претензии будет попросту некому? Вопрос весьма актуальный.

Несмотря на все оговорки, во всём мире построены уже миллионы таких технологичных фундаментов. Очевидно, что со временем утеплённая плита неизбежно займёт своё место в ряду типовых решений с подробно расписанными технологическими картами. И при наличии грамотного проекта её в состоянии будут заложить большинство квалифицированных исполнителей или даже человек, не обладающий обширным строительным опытом.

Разумеется, этот тип фундамента никогда не вытеснит из строительной практики другие. Также, как и сейчас выбор будет производиться исходя из задач и возможностей заказчика. И где условия и проект дома позволяет, УШП несомненно будет использоваться.

Начало: Устройство утеплённого плитного фундамента



УШП фундамент шведская плита под ключ ǀ Цена «Фундамент СПб-24»

Технологии строительства частных домов становиться все совершеннее. Основа дома – фундамент становиться более сложным, выполняет не только основную, но и рад дополнительных функций. Появившаяся в Швеции технология, объединяющая заливки фундамента, его утепления и прокладки инженерных коммуникаций завоевывает рынок не только в Европе, но и у нас. Подобный тип оснований популярен благодаря своей многофункциональности, энергоэфективности и простоте дальнейшей отделки. Многие застройщики и Санкт-Петербурга и Ленинградской области, обратившиеся в компанию «Фундамент СПб-24», выбрали для строительства дома именно этот тип основания.

Особенности фундамента шведская плита

Что представляет собой фундамент УШП? Это монолитный, плитный, плавающий фундамент неглубокого заложения, утепленный под всем основанием и по периметру (залитый в опалубку из экструдированного пенополистирола). В такой фундамент изначально заложена система инженерных коммуникаций и система обогрева на основе жидкостного теплого пола. Применение утеплителя под фундаментом и по периметру уменьшает промерзание почвы под коттеджем или дачей и как следствие сезонное пучение грунта.

Обычно фундамент шведская плита закладывают на небольшой глубине, и верхняя плоскость фундамента становиться черновым полом первого этажа. Сама плита фундамента, при этом, работает как аккумулятор тепла. По этой передовой технологии допускается строить основания для загородных домов и коттеджей с цокольным этажом. При грамотно проведенных расчетах глубина заложения УШП может достигать 2 метра, однако при этом теряется преимущества связанные с удобством отопления и тепловой инерцией. Такой вариант имеет смысл рассматривать при организации полнофункционального «жилого» цоколя.

Вес здания, стоящего на шведской плите равномерно распределяется по всему фундаменту. Фундамент передает его песчаной подушке, а та, в свою очередь, распределяет нагрузку на грунт и выполняет роль дополнительного утепления и дренажа. Поэтому УШП рекомендовано использовать на болотистых, слабых и пученистых грунтах.

Фундамент УШП – технология строительства

Утепленная шведская плита – надежное основание дома только при соблюдении строителями требований проекта, а также норм и правил, регламентированных нормативными документами. Пожалуй, это тот фундамент, который действительно сложно построить самостоятельно – лучше доверить профессионалам.

Подготовка площадки

Все начинается с разметки будущего фундамента. Потом проводиться снятия верхнего плодородного слоя почвы, а если грунты пучинистые, то и части грунта на глубину 40-60 см. Для предотвращения воздействия грунтовых вод производится установка дренажных труб по периметру фундамента. Под фундамент укладывается геотекстиль и первичная гидроизоляция всей плоскости фундамента. Устраивается подушка из песка и гравия не менее 150 мм высотой, а для пучинистых грунтов не менее полуметра. Слой песка подлежит обязательному уплотнению виброплитами. Сверху в несколько слоев укладывается рулонный гидроизоляционный материал.

Прокладка инженерных коммуникаций

В соответствии с проектом дома прокладываются все инженерные сети:

• вода;
• канализация;
• электричество;
• телефон и связь, по возможности.

Если коммуникации не подведены в фундаменте закладываются технологические каналы позволяющие их проложить в трубах, без штробления плиты. Все трубы должны быть изготовлены из высокопрочных материалов, стойких к воздействию коррозии. Для снижения риска протечек, число стыков на трубах сводят к минимуму.

Установка опалубки и утепление плиты

Опалубка для УШП выставляется из плит фундаментного пенополистирола, и раскрепляется при помощи досок и клиньев. Опалубка должна быть максимально прочной и надежной, чтобы выдержать нагрузку при заливке бетона.

В качестве утеплителя нельзя использовать обычный пенопласт или плиты из минеральной или стекловаты. Поскольку утеплитель примет на себя весь вес дома, то к нему предъявляются особые требования. Используется экструзионный пенополистирол с низким водопоглащением и прочностью на сжатие не менее 20КПа, например “ПЕНОПЛЕКС ФУНДАМЕНТ”. После укладки первого сплошного слоя утеплителя толщиной 10 см укладывается гидраизаляционная пленка. Следующие 1-2 слоя по 10 см укладываются по площадке так, чтобы отформовать её для заливки ребер жесткости и самой плиты. Размер ребер жесткости устраиваются под всеми стенами, их размер обычно составляет 0,3*0,3 метра для наружных стен и 0,2*0,2 для внутренних. Полная толщина утеплителя составляет 0,2-0,3 метра.

Армирование

Арматурный каркас ребер жесткости изготавливается из арматуры диаметром 8 -14 мм. Диаметр арматуры зависит от массы будущего дома. Каркас собирается снаружи или используется каркас промышленного изготовления. После сборки каркас крупными элементами устанавливается в опалубку и отдельные элементы связываются воедино. После этого монтируется пространственный каркас самой плиты. Размер ячейки должен составлять 200*200 мм (или меньше). Расстояние между слоями арматурной сетки должно быть не менее 10 см, а число слоев не менее 2. Каркас монтируется при помощи пластиковых проставок.

Теплый пол

Наиболее эффективна эксплуатация УШП со встроенным жидкостным теплым полом. После завершения монтажа арматуры самое время заняться их укладкой. Принцип укладки труб для теплого пола такой же, как если бы вы укладывали их в дополнительную стяжку. Сохраняются все типовые размеры и расстояния. При проходе трубами ребер жесткости (будущие стены) их дополнительно защищают гильзами из труб большего диаметра. Все трубы выводятся на общей гребенке на высоту около метра в помещение где разместиться котельная. Перед бетонированием трубы необходимо проверить на герметичность, опресовать, и заполнить теплоносителем.

Заливка фундамента

Плитный фундамент требователен к бетону. Он должен быть не ниже B25 (M350) класса. Бетонирование фундамента должно производиться непрерывно. Учитывая большое количество бетона, потребуется согласованная работа по доставке его на объект и бетонированию. Применение автобетононасоса позволит выполнить заливку в правильные сроки, и сделать это качественно. Такое решение так же необходимо и при отсутствии хорошего подъезда к объекту.

Одновременно с заливкой производится уплотнение бетонной смеси специальным виброоборудованием. Набор прочности УШП доложен происходить равномерно. Поэтому верхний слой необходимо периодически смачивать водой и укрывать от солнца. Через несколько дней снимаются укрепляющие опалубку доски. Сама опалубка из пенополистирола продолжает служить утеплением уже готовому фундаменту.

Чем хорош фундамент шведская плита?

Минимальные потери тепла в зимний период,

• Плита работает как аккумулятор тепла, при перебоях с отоплением;
• Верхняя поверхность УШП служит черновым полом;
• Не требуется тяжелая землеройная техника при подготовке котлована;
• Высокая скорость строительства с учетом одновременного монтажа теплого пола и черновой стяжки пола первого этажа.

К минусу, который сдерживает многих от строительства фундамента УШП, является необходимость единовременно вложить в строительство большую сумму денег. Но связано это с тем, что вы одновременно строите фундамент, утепляете его, разводите инженерные сети, монтируете теплый пол и черновую стяжку пола. В итоге готовый фундамент утепленная шведская плита стоит своих денег и, на поверку, оказывается немногим дороже плитного или ленточного.

Стоимость фундамента

от 9000 руб/м.п.

УШП под ключ

«Фундамент СПБ-24» имеет большой опыт ведения фундаментных работ в Ленинградской области. При строительстве фундамента шведская плита нас выбирают за высокий уровень квалификации специалистов и демократичные цены. Наличие собственной техники позволяет снизить себестоимость работ, а значит и конечную стоимость фундамента.

Налаженные связи с поставщиками строительных материалов, помогут избавить вас от необходимости заниматься их поиском по низким ценам и согласованием доставки.

Калькулятор стоимости фундамента

Каждому дому надежный фундамент!

Фундамент для дома. Какой фундамент лучше?

Сегодня рынок предлагает почти десяток вариантов фундаментов под дом. И обывателю не легко выбрать подходящий вариант. Выбор становится проще, если задать критерии…

Не смотря, что Хаусверк компания полного цикла, мы также специализируемся на возведении энергоэффективных фундаментов. Строительство фундамента для дома мы выполняем из монолитной железобетонной плиты толщиной от 200 до 300 мм (в зависимости от веса здания). Подобная плита заливается в специальную несъемную опалубку для фундамента, отличающуюся высоким уровнем тепло- и гидроизоляции, изготовленную из высокопрочного пенополистирола на немецком оборудовании ErlenBach Maschinen. До заливки в такую плиту закладываются коммуникации:

Подобное строительство фундамента под дом имеет ряд уникальных преимуществ, которыми не могут похвастаться другие свайные и ленточные фундаменты:

Компания Хаусверк проводит строительство фундамента по специально разработанному алгоритму, контролируя качество работ на каждом этапе:

Стадия 1. Подготовка подушки.

Подушка может делаться в виде насыпи (участок будет подниматься) или в котловане.

Кстати, чуть раньше, до подушки, мы иногда монтируем под плитой пластиковый погреб. В загородном доме вещь не лишняя: можно хранить заготовки, вино, саженцы, овощи.

Вернемся к фундаменту…Подушка трамбуется послойно. При больших толщинах иногда виброкатком (на фото справа общая толщина более 1500 мм).

В подушке прокладывается канализация Ostendorf со сроком службы 100 лет и трубы ПНД (черные на фото) для различных целей: ввод воды, автополив, электропитание на баню, электропитание ворот забора, домофон, освещение участка, водоснабжение зоны барбекю и т.д. Это всё проектная работа, которую мы выполняем.

Толщина утеплителя под плитой варьируется. В стандарте мы делаем 150 мм, для гаража может достаточно и 100 мм, а для дома в комплектации Evolution от 200 мм!

Наша компания осуществляет строительство фундамента под ключ. Вы можете приобрести у нас несъемную опалубку из полистирола для фундмента Bauplatte (цена по запросу) и выполнить монтаж своими силами. Ниже мы даем ответы на основные вопросы наших заказчиков.

Какой фундамент для дома лучше: Немецкая плита или Шведская (УПШ)?

Широко известно понятие УШП – утепленная шведская плита (слева), придумана для строительства легких домов: деревянных, каркасных.

Для каменных (или тяжелых) домов надежным, технологичным и энергоэффективным одновременно, можно назвать только один вид фундамента: немецкая плита (справа).

Главное отличие немецкой плиты от шведской в форме бетонной части. Немецкая плита плоская, имеет одну толщину по всей площади от 250 до 300 мм, а шведская более тонкая (100 мм) и имеет ребра под несущими стенами 300-400 мм.

Под типовой дом 10х10 м объем плиты (утеплитель + бетон), как строительной конструкции, составит около 40 м3. Это справедливо и для Немецкой и для Шведской плиты. Разница в том, что объем железобетона в Немецкой плите составит 24 м3, а в Шведской – 13 м3. Остальное — это утеплитель в обоих случаях. Основная арматура в УШП 6-8 мм, а в Bauplatte — 12 мм. Как вы думаете, какой фундамент более прочный? Конечно тот, где больше бетона и толще арматура: Bauplatte!

Это ключевое отличие в объеме бетона и арматуры определяет области применения: немецкая годится под любой дом, в том числе и тяжелый кирпичный, а УШП в основном предназначена для легких домов.

Уверены, что многие сторонники УШП не согласятся с таким её назначением. Тем не менее, известны случаи, когда УШП трещала в каменных домах. Да, причины могли быть разные: качество материалов, ошибка в проекте или исполнение. Тем не менее, в СП четко сказано, что плита должна иметь верхнюю и нижнюю сетки армирования. Если сетка одна, то это стяжка (это про УШП), а не плита! Если у вас легкий деревянный или каркасный дом, УШП — рабочий вариант, а Bauplatte еще лучше. Если тяжелый каменный дом, то надежность УШП под вопросом. Если дом не просто тяжелый, а еще и энергоэффективный, то Bauplatte один из лучших вариантов.

Надежность и модернизация инженерных систем дома на немецкой плите Bauplatte

Очень частый вопрос у заказчиков утепленной плиты: что делать если канализационные трубы выйдут из строя? Потребитель считает, что строители обязаны где-то напортачить, а у него должна быть обязательно возможность это исправить.

Качественные материалы — 70% успеха!

Так сложилось, что строители в нашей стране стремятся заложить материалы подешевле, плюя на то, что в строительных материалах цена — это показатель качества.

Для канализации мы используем немецкую трубу Ostendorf с расчетным сроком службы 100 лет и ничего с ней случиться не может. Есть отечественные аналоги, но они легче, с более тонкой стенкой, а значит менее прочные. Когда держишь в руках Ostendorf – чувствуется основательность и качество. Да, он дороже, но разумно ли экономить на себе?

Если магистраль канализации более 10 м, то предусматривается место для ревизии, через которую можно прочистить трубу в любое время. Но мы с такой необходимостью еще не сталкивались. Ну, а если случилось немыслимое…, например, кто-то «забетонировал» вашу канализационную трубу и прочистить её невозможно. Что делать? Можно вывести новую трубу через стену. Как говорят евреи, это не проблема, а расходы. Мы уверены, что такой сценарий из области фантастики, но выход есть.

На рынке сегодня огромный ассортимент труб для теплого пола. Многие строители перешли на сшитый полиэтилен отечественного производства по 25-30 руб за метр. Не исключено, что такая труба прослужит долго, но мы не уверены. Теплый пол монолитится в плиту навсегда, а значит он должен быть «вечным». Мы не экспериментируем с инженерными системами наших клиентов и закладываем лучшие трубы от немецких лидеров: Rehau и Prineto. Да, такая труба стоит в 3 раза дороже отечественной, но вы не вспомните нас плохим словом и через 50 лет.

Тот же самый поход касается любых материалов в наших домах: качество на первом месте!

Иногда клиенты спрашивают нас сертификат на бетон. Опасаются, что мы сэкономили на марке бетона). Мы и сами беспокоимся за качество бетона на рынке, поэтому всегда покупаем бетон более высокой марки, чем в проекте, то есть с запасом прочности.

Мы закладываем водопровод из пищевой трубы ПНД, производства Политек. Эта труба не имеет запаха, выделений, потому что производится из первичного сырья.

Кроме того, если клиент способен до начала строительства предоставить схему розеток первого этажа, мы раскидаем каналы из ПНД трубы под будущую прокладку электрокабелей. Это сэкономит время электрика, а значит и ваши деньги. Не понадобится делать штробы в стенах, крепить кабель, а потом штукатурить.

Зачем нужен грунтовый теплообменник?

С 2018г года мы предлагаем каждому клиенту жидкостной грунтовый теплообменник для приточно-вытяжной вентиляции с рекуперацией тепла.

Если пока нет возможности или желания покупать данное решение, то можно заложить закладные для будущей реализации. В этом случае вы сможете вернуться к вопросу хоть через 15 лет. Тоже самое касается теплового насоса и дополнительных каналов под электропитание уличных потребителей с любой стороны дома. С фундаментом Bauplatte вы получаете возможность модернизации дома в соответствии с требованиями времени.

Как учесть всё то, что может понадобиться в быту?

Если строительство дома ваш первый опыт, вы вряд ли можете учесть всё, что может понадобиться в будущем. Именно такое положение вещей привело к расхожему мнению, что первый дом надо строить на продажу, а второй для себя.

На самом деле можно с первого раза и сразу «хорошо». Мы знаем все сценарии будущего быта, и подготовили опросный лист для клиентов из более 20 пунктов. Анкета позволяет осознать и учесть все возможности загородного дома, которые существуют на рынке. Всех секретов нашего комплексного подхода раскрывать не будем, но часть пунктов покажем:

• Система автополива
• Электропитание бани
• Освещение участка (тропинки)
• Электропитание ворот забора
• Видеодомофон
• Электропитание питание зоны барбекю (беседки)
• Водоснабжение бани ХВС
• Водоснабжение бани ГВС (с рециркуляцией или без)
• Отопление бани
• Водоснабжение автомойки
• Ливневая канализация
• Грунтовый теплообменник вентиляции

На основании опросного листа разрабатывается проект, это непростая работа, требует от 1 до 2 недель, но мы её всегда выполняем.

Есть компании, которые занимаются только фундаментами и некоторые заказчики считают, что узкий специалист сделает работу лучше. Отчасти это справедливо, специалисты точно сделают быстрее. Но дом, а точнее весь участок, требует целостного подхода с учетом всех особенностей быта.

Мы несколько лет получаем обратную связь от клиентов, которым мы построили не просто фундамент, а полностью дом со всеми внутренними и наружными инженерными системами, забором и благоустройством участка. Наш опыт позволил нам сформировать целостную картину на дом и в этом наше преимущество над компаниями, которые отвечают лишь за отдельные части проекта. При этом наш профиль – сложные технические решения.

«Готовый ноль» дома в нашем исполнении может включать в себя предустановленный пластиковый погреб Kellari под фундаментной плитой (или рядом с домом), смонтированную систему очистки сточных вод KoloVesi, кессон скважины Korsu, ливневая канализация дождевых стоков.

Законченный нулевой цикл позволит не возвращаться к земляным работам в будущем, привлекая отдельных специалистов. Это сбережет ваше время, а гарантия на все работы в одном месте – это залог вашего спокойного сна.

Цена забывается, качество остается

Часто строители УШП называют цену за фундамент без отмостки, якобы ее можно сделать позже. Мы считаем, что под утепленную плиту отмостку нужно делать до первой зимы, иначе не избежать промерзания грунта по краям плиты. Поэтому мы всегда называем стоимость изделия вместе с отмосткой.

У нас совсем нет материалов эконом сегмента. Всегда качественный утеплитель «честной» плотности, добротный бетон только от проверенных производителей (Бетон-экспресс Атомстройкомплекс, СВК-Бетон и Альфа-бетон), лучшие трубы и стальная марочная арматура.

Цена на фундамент Bauplatte в Екатеринбурге существенно колеблется от стоимости бетона и песка (дресвы) в месте строительства, характеристик плиты, количества инженерных систем. Свайный фундамент вместе с перекрытием 1го этажа, с утеплением, со всеми коммуникациями и теплым полом будет стоить тех же денег, а может и дороже.

Бывает строители называют привлекательную цену за полуфабрикат сваи + ростверк (без плит перекрытия, утепления и коммуникаций!) , и у заказчика может сложиться впечатление, что производители современных плит якобы имеют завышают цену. Это не так!

Стоимость работ в Bauplatte составляет лишь 35% от стоимости фундамента (~2500 руб/м2). Остальное — это высококачественные материалы и коммуникации, которые вы покупаете для Cебя любимого, возможно для своих потомков. Их можно удешевить, но это значит снижать качество и надежность фундамента. Экономить ли на себе при таких значимых приобретениях, как дом, каждый решает сам.

Мы сделаем хорошо.

Высылайте на почту [email protected] проект вашего дома, мы рассчитаем стоимость фундамента. Если вам нужно начать строительство как можно раньше, лучше свяжитесь с нами заранее, чтобы встать в наш график производства как можно ближе к началу сезона.

P.S. Видео о монтаже аналогичной опалубки плитного фундамента в Германии:

Утепленная шведская плита: технология фундамента УШП



Вступление

Здравствуйте! Говоря об устройстве полов в доме на первом этаже, чаще приходится говорить об устройстве стяжки на плите перекрытия или создании бетонных полов на грунте. Такие технологии устройства полов в доме, вытекают из традиционной технологии строительства. Обычно, ленточный фундамент служит основой для бетонных плит перекрытий или опор лаг деревянного дома. Столбчатый фундамент и промежуточные опоры служат опорными конструкциями для половых лаг. Есть другие технологии, которые предполагают строительство фундамента отдельно, от устройства пола. Но есть технология устройства фундамента, который сам становится основанием пола для всего дома, причем это основание утеплено системой теплых водяных полов.

Технология устройства монолитного фундамента в виде плиты с вмонтированной системой водяной теплый пол, называют фундамент Утепленная шведская плита или кратко УШП фундамент.

Где можно делать фундамент УШП

Фундамент УШП относится к мелкозаглубленным фундаментам и его устройство не зависит от типа грунта и глубины грунтовых вод.

Утепленная шведская плита – технология устройства по этапам

Посмотрим на этапы устройства утепленной шведской плиты.

Разметка фундамента

Разметка фундамента УШП делается согласно проекту с предварительной расчисткой участка от деревьев, кустарников, травы. Площадка под УШП должен быть открытым с оборудованным подъездом для строительной техники.

В разметку участка нужно включить не только разметку самой плиты, но и разметку дренажной системы вокруг дома (вокруг плиты) для сливной канализации из дома и слива ливневых вод. Вместе с разметкой канализации делается разметка для установки септика и трасс канализации от дома до септика.

Земляные работы

Технология фундамента УШП предполагает большой объем земляных работ. Утепленная шведская плита требует выравнивания, очистки и устройства котлована под всю площадь плиты. Поэтому заранее позаботьтесь об аренде строительной техники, например, тут.

Основание под фундамент УШП должно быть плоским и ровным. На дно котлована укладывается слой геотекстиля. На геотекстильный материал укладывается слой качественного песка.

Важно! Утепленная шведская плита требует провести трамбовку песчаной подушки с использованием трамбовочной машины. При трамбовке песка его нужно постоянно смачивать водой, для чего к машине крепят шланг и подачей воды. Слой песчаной подушки должен получиться от 15 см.

Инженерные работы

Утепленная шведская плита предполагает прокладку всех инженерных коммуникаций дома до устройства плиты. Поэтому, трубы канализации, трубы подачи водопровода в дом, трубы дренажной системы должны быть проложены после песчаной подушки.

Второй подстилающий слой

Поверх уложенных коммуникаций делается второй подстилающий слой из гравия или щебня, с уплотнением до толщины 100 мм.

Опалубка шведской плиты

Для опалубки шведской плиты используют специальные L-образные или прямоугольные плиты из твердого экструдированного пенополистирола. Эти плиты не будут демонтироваться, а войдут в конструкцию фундамента.

Утепление и изоляция УШП по площади

По всех поверхности УШП укладываются 10 см плиты пенополистирола. В результате должно получиться своеобразное «корыто, « в которое и нужно будет заливать бетонный раствор.

Армирование УШП

По сделанному слой пенополистирола производится стандартное армирование фундамента сеткой с ячейками 150 на 150 мм. Укладывается сетка с перехлестом в 25 см, и крепится к пенополистиролу специальными крепежными клипсами.

Устройство системы теплы пол

По уложенной сетке проводится монтаж системы теплый пол с установкой коллекторного шкафа (шкафов). Монтаж выполняется по проекту фундамента, в который должен входить проект теплого пола. Трубы водяного теплого пола крепятся к сетке армирования.

Заливка бетонной плиты

Для заливки бетонной плиты покупается готовый бетон марки от М250 с доставкой бетона специальными машинами. Заливается плита за один день без перерывов.  Поверхность залитой плиты разравнивается и укрывается полиэтиленом от осадков и мусора.

Утепленная шведская плита сохнет (набирает прочность) в течении 28 дней. Это время используется для завершения работ по прокладке коммуникаций и устройство септика. Также проводятся работы по бетонированию отмостки вокруг дома с устройством ливневых сливов.

После высыхания УШП шлифуется и полностью готовится для последующего устройства полов в доме.

©Opolax.ru

Популярные статьи сайта



УШП — Утепленная Шведская Плита / Виды фундаментов

Пытливый человеческий разум придумал множество типов фундаментов. Чем же хорош УШП и почему этот тип фундамента неуклонно набирает популярность? Попробуем ответить. При заказе УШП заказчик получает:

• сам фундамент — монолитную бетонную плиту с мощным (20-30см.) утеплением и практически финишным качеством поверхности пола ;
• все мыслимые коммуникации — ХВС,ГВС, канализация, ввод 220В, заземление и т. д.;
• тёплые полы по всему дому — полноценная система отпления;
• утеплённую отмостку — никакого промерзания грунта вокруг дома;
• предфинишную отделку цоколя плоским шифером;
• ливневую канализацию со смонтированными дождеприёмниками;
• дренаж пятна застройки или, по желанию заказчика, всего участка;
• установленный и подключенный септик или ЛОС (опция)

Таким образом, УШП — это энергоэффективное комплексное решение, после монтажа которого можно приступать непосредственно к строительству дома.

Рассмотрим поэтапно, как мы его монтируем. Первый, и очень важный этап — подготовка основания. Мы делаем выемку растительного слоя, выстилаем ванну из специального геотекстиля и насыпаем сеяный песок, трамбуя его слоями по 10-15 см. Одновременно делается дренаж.



Следующий этап — монтаж теплоизоляции ППС-30 по периметру фундамента и под несущими стенами, и ППС-16 под стяжку. Перед этим в толще песка осуществляем монтаж канализационных труб и холодного водоснабжения.





Одновременно монтируем опалубку из L-блоков, изготовленных из ППС-30, и отделку цоколя из плоского шифера. В тоще утеплителя монтируем трубы горячего водоснабжения.





Далее — армирование усилений под стены и армирование стяжки.





Следующий этап — монтаж труб теплого пола.





После этого осуществляется заливка фундамента высококачественным бетоном марки Б-30 П-4. Толщина слоя бетона 10-20 см. Поверхность бетона шлифуется специальной шлифовальной машиной — «вертолетом» для получения предфинишного качества поверхности фундамента.





Осуществляем монтаж ливневой канализации и утепленной отмостки. Отделка цоколя, как правило, производится после строительства дома во избежание ее повреждения при стройке.





Цену качественнного фундамента в нашем исполнении вы можете узнать в онлайн-калькуляторе.

На первый вгляд, УШП недешев. Однако, если сравнить его стоимость с популярным решением — фундаментом на винтовых сваях, вы удивитесь!

Итак, складываем стоимость свай, обвязки их брусом, цену нулевого перекрытия, цену коммуникаций  и их монтажа, теплого пола и монтажа стяжки, стоимость устройства дренажа и ливневой канализации. На выходе — разница с ценой УШП будет весьма невелика. При этом она исчезнет, если сваи будут длиннее стандартных 2,5м. или будут обработаны составами, продлевающими срок их службы.

Как любой фундамент, Утепленная Шведская Плита имеет недостатки, обусловленные ее конструктивом:

•  небольшая оторванность дома от земли. Эта величина составляет 10-20 см., подходит это не всем заказчикам. Поднять уровень пола можно путем увеличения толщины песчаной подушки. Если же нужно поднять «0» существенно, к вашим услугам УФФ — Утепленный Финский Фундамент;
• невозможность, или сильная трудоемкость, внесения изменений  в планировку дома и разводку коммуникаций после заливки бетона. Впрочем, это недостаток любого бетонного фундамента;

Однако, сочетание характеристик этого фундамента обеспечивает ему взрывной рост популярности в России.

И мы считаем, что это справедливо.

Утепленная шведская плита для фундамента. Достоинства и недостатки

В последние годы активно ведутся поиски новых решений в области теплоизоляции жилых домов. Одна из недавних разработок – шведская утепленная плита для фундамента. Технология пока не получила широкого распространения, но уже существует некоторый опыт ее применения.



Что такое шведская утепленная плита

Фундамент в готовом виде должен представлять собой тщательно просчитанную и продуманную систему

Такой фундамент считается самым современным и самым сложным из всех существующих. Технология строительства пришла в Россию из-за рубежа, поэтому на сегодняшний день качественный проект утепленной плиты не сможет сделать никто. Фирмы-подрядчики в основном рассчитывают только допустимые нагрузки, а в остальном полагаются на собственный опыт.

Фундамент в готовом виде должен представлять собой тщательно просчитанную и продуманную систему, включающую:

• собственно несущую основу для дома;
• перекрытия для пола первого этажа;
• внутренние инженерные сети;
• систему обогрева жилых помещений первого этажа.

Все составляющие объединяются в единый конструкционный элемент, который и называется шведской утепленной плитой для фундамента. Заливка производится методом несъемной опалубки. До начала работ дно будущего фундамента устилают плитами пенополистирола. Встроенные системы обогрева не позволяют монолиту промерзать зимой, снижают глубину промерзания и степень пучения прилегающего грунта.

Сокращается время на строительство, так как установки радиаторов и монтажа теплых полов не потребуется.

Преимущества технологии:

1. Уменьшение утечек тепла через пол и перекрытия до 20%.
2. Необходимые инженерные системы уже смонтированы, дополнительной прокладки не потребуется.
3. Поверхность плиты ровная и гладкая, можно сразу стелить напольное покрытие, не устраивая бетонную стяжку.
4. Плита способна выдержать нагрузку 1-5 этажного дома.
5. Сокращается время на строительство, так как установки радиаторов и монтажа теплых полов не потребуется.

Недостатки технологии:

1. Высокая стоимость работ. Строители апеллируют тем, что технология новая, и поэтому такая дорогая. Но далеко не всегда за свои деньги потребитель получает качественный результат. Подобного рода сооружения требуют высокой квалификации проектировщиков и рабочих. Любая ошибка может обернуться тем, что плита станет непригодной для эксплуатации. К сожалению, большинство современных строительных бригад на 50% даже по-русски с трудом изъясняются, а тут – работа с чертежами и схемами.
2. Большой процент ошибок при проектировании. Часто плита оказывается слишком тонкой, что заставляет системы обогрева работать с повышенной нагрузкой.
3. Пенополистирол под бетонной плитой может прийти в негодность уже через несколько лет. А это, опять же, промерзание фундамента и нарушение работы коммуникаций.
4. Не понятно, как ремонтировать трубопровод и электропроводку, замурованные в бетон. Это одна из главных причин, по которой владельцы частных домов выбирают другие типы фундаментов.

Существует положительный опыт использования шведской утепленной плиты в Европе. Но уровень специалистов, занимающихся этим в развитых странах, намного превышает квалификацию отечественных строителей.

Вернемся в реальность

На сегодняшний день наиболее практичной и универсальной технологией утепления фундамента является напыление пенополиуретана.

Идея такого функционального фундамента сама по себе хороша. Такая основа избавляет владельца дома от многих забот и проблем. Но применение этой технологии в России весьма ограничено. Учитывая множество климатических поясов, десятки видов грунтов, сотни моделей домов в отечественном жилом домостроении, каждый коттедж требует индивидуального проектирования шведской утепленной плиты. Только при таком условии жилье получится действительно теплым и комфортным. Ну а как же быть тем, кто уже построил дом на ленточном, свайном или столбчатом фундаменте? Такие строения тоже требуют теплоизоляции.

На сегодняшний день наиболее практичной и универсальной технологией утепления фундамента является напыление пенополиуретана. Услуги по теплоизоляции жидким полимером предлагает Экотермикс – один из лидеров на отечественном рынке. Никакие третьи организации к работе не привлекаются, утепление выполняют только сотрудники фирмы, имеющие опыт работы и достаточный уровень квалификации.

Простота и скорость нанесения. Утепление 100 кв. м фундамента занимает всего несколько часов.

Технология напыления имеет ряд преимуществ перед шведской плитой:

1. Простота и скорость нанесения. Утепление 100 кв. м фундамента занимает всего несколько часов.
2. Возможность нанесения на конструкции любой формы. Технология дает возможность качественно утеплить любые типы фундаментов и надежно защищает бетон от попадания влаги.
3. Долговечность. Пенополиуретан эксплуатируется не менее 30 лет.
4. Приемлемая стоимость в сравнении с созданием хорошей шведской плиты.
5. Выполнение работ одной подрядной организацией – Экотермикс. Об утеплении фундамента с Экотермикс читайте подробней тут.
6. Устойчивость к сильным перепадам температур и влажности.
7. Надежность. Теплоизоляция эксплуатируется, не доставляя никаких проблем владельцу жилья.
8. Эффективность. Качественно утепленный фундамент помогает поддерживать плюсовую температуру в подвальных помещениях без дополнительного обогрева.

Теплоизоляция из пенополиуретана как нельзя лучше адаптирована к российским условиям. Фундамент с полимерным напылением становится более прочным и устойчивым к деформирующим нагрузкам. При этом сам утеплитель хорошо выдерживает сдвиговые нагрузки, не расслаивается и не трескается.

Технические шедевры – это здорово, когда все сделано по уму и к месту. Люди, не особо разбирающиеся в технологии создания утепленной шведской плиты, предпочитают не рисковать своими деньгами, временем, силами и нервами. Они выбирают утепление фундамента пенополиуретаном, и пока никому не пришлось пожалеть о принятом решении.

ППУ от Экотермикс считается лучшим среди прочих утеплителей. Рекомендуем посмотреть видеоролик об утеплении фундамента чердака ниже:



скандинавских технологий в России. Стр. 1

История создания фундаментов типа «Шведская утепленная плита» (УШП) в России насчитывает еще не десять лет. Впервые об этой технологии нашим соотечественникам на одном из известных строительных форумов заявил пользователь из Эстонии в 2008 году. С тех пор споры о ее плюсах и минусах не прекращаются, тем временем на просторах России построены десятки тысяч дома на этом основании. Тенденцию подхватили отечественные производители.Корпорация ТехноНиколь (один из крупнейших мировых производителей надежных и эффективных строительных материалов) производит специализированный брендовый экструдированный пенополистирол и комплектующие для фундамента УШП. О перспективах этой технологии в России, ее плюсах и минусах говорит руководитель Инжинирингового центра ТЕХНОНИКОЛЬ Дмитрий Михайлиди.

В чем особенность фундамента «Шведская утепленная плита»? «Шведская утепленная плита» — это не просто фундамент, а «нулевой» цикл дома.Включает встроенные коммуникации: водопровод, канализацию, канализацию, водонагреватель, готов черновой пол. То есть прямо в нее можно укладывать паркет или линолеум.

Название «Шведская утепленная тарелка» schwedenplatte, можно сказать, народное. Свою плиту малой глубины фундамента, утепленную пенополистиролом, присвоили пользователям одного из строительных форумов, на котором появились первые упоминания о технике. Фактически, прототипом «шведской» пластины стал американский фонд защиты от замерзания мелководья (FPSF).Он был разработан во время Великой депрессии в Чикаго. Но широкое признание технология пришла с легкой подачей документов из Скандинавских стран. В середине прошлого века им всерьез заинтересовались. Креативно модифицированная в рамках концепции пассивного дома ресурсосберегающая технология пользуется широким спросом. В начале XXI века количество домов в УШП (в разных странах разное) в странах Северной Европы перевалило за миллион. Интегрированная технология, объединяющая фундамент, систему коммуникаций и черновой пол, в ее нынешнем виде несет ответственность Швеция.

Новая волна интереса к технологиям USHP в мире связана с развитием идей энергоэффективного строительства?

Во многом это правда. Неудивительно, что в Европе эта технология получила такое широкое распространение, поскольку там энергоэффективность рассматривается как компонент экономической безопасности. Ожидается, что после 4 лет импорта большей части энергоресурсов ЕС перейдет на стандарты пассивного дома.Россия тоже держит курс на ресурс. Согласно Указу Президента, энергоемкость экономики с 2008 по 2020 год должна быть снижена на 40%. Для владельца частного дома энергоэффективность — это, прежде всего, снижение коммунальных платежей и повышение комфорта жизни.

Интегрированная теплоизоляция — одно из основных условий достижения ресурсосбережения. В настоящее время в большинстве домов значительное количество тепловой энергии расходуется на «обогрев улицы» через ограждающие конструкции.Думая об эффективности использования энергии, люди часто утепляли стены и крышу, недооценивая роль фонда. Между тем, на него приходится примерно 15-20% всех потерь тепловой энергии дома (а в случае, если крыша и стены хорошо изолированы — все 50%).

«Шведская утепленная плита» — один из лучших вариантов фундамента энергоэффективного дома. Бетонное основание в замкнутом контуре из изоляционного материала практически исключает теплопотери на землю. Кроме того, USHP обладает высокими теплоаккумулирующими свойствами.То есть бетон накапливает поступающее тепло, а при понижении температуры снова выделяет его в помещение. Это свойство особенно важно для деревянных каркасных, деревянных домов из СИП-панелей, оно позволяет сохранять их устойчивыми и комфортными.

Именно такой фонд нашей Корпорации выбран для реализации проекта ДОМ ТЕХНОНИКОЛЬ. Это сбалансированная технология строительства частных домов индивидуальной планировки на деревянном каркасе «под ключ».Дома, построенные по уникальным стандартам, разработанным при участии Института пассивного дома во всех регионах, соответствуют высшим классам энергоэффективности А + или А ++ (в зависимости от типа вентиляции). Рекомендованная цена квадратного метра такого дома «под ключ» на сегодняшний день — 25 тысяч рублей.

Дом ТЕХНОНИКОЛЬ вы можете построить практически любой подходящий для этого в РФ. Энергоэффективность дает будущему владельцу больше свободы при выборе участка.Так, снижение потребности в тепловой энергии делает отопление электроэнергией вполне доступной, а негазифицированный участок иногда может стоить вдвое дешевле. По нашим расчетам, электрическое отопление двухэтажного дома ТЕХНОНИКОЛЬ 90 квадратных метров будет стоить 2500 рублей в месяц (газовое отопление — 500 рублей в месяц).

Если говорить о свободе выбора сайта, то преимущества технологий USHP еще более очевидны. Потому что его можно применять практически на любых почвах, в том числе с высокой вероятностью морозного пучения или низкой несущей способностью.Желательно, чтобы глубина котлована не превышала глубину промерзания почвы. Песчаная подушка на месте вынутого грунта эффективно противостоит нагрузкам, а изоляция исключает риск деформации, вызванной процессами морозного пучения. Давление на плоскую бетонную плиту распределяется равномерно, что обеспечивает устойчивость фундамента к нагрузкам, в том числе переменным.

Недостатки фундамента «Шведская утепленная плита»

Несмотря на все эти преимущества, не секрет, что многие в нашей стране относятся к этой технологии скептически.Среди его недостатков, в частности, высокая стоимость, возможность усадки изоляционного материала под действием нагрузок, опасность повреждения пенополистиролом грызунами. Также беспокоит долговечность.

Действительно, к таким вопросам, как Фонд, нельзя относиться легкомысленно. Ведь от его надежности во многом зависит долговечность дома. Как и другие типы фундаментов, USHP имеет свои сильные и слабые стороны и подходит только для определенных строительных задач.Например, на УШП вряд ли получится построить многоэтажный дом. А вот для каркасного или деревянного энергоэффективного коттеджа это оптимальное решение.

Теоретически все эти недостатки могут проявиться, если подойти к выбору строительных материалов и комплектующих без скандинавской тщательности или не допустить ошибок при установке. Именно появление современных прочных инженерных решений и строительных материалов позволяет фундаменту сохранять эксплуатационные характеристики на протяжении всего срока эксплуатации дома.Технология устройства такого фундамента довольно проста, но лучше доверить работу профессионалам.

Какой полистирол подходит для USHP? Теоретически да: этот вид утеплителя отличается высокой прочностью, практически нулевым водопоглощением, низкой теплопроводностью. Но выбор обычного пенополистирола действительно сопряжен с проблемами. Он может давать усадку, в этот фундамент могут заселиться грызуны. Поэтому лучше выбирать специализированные продукты.

Заметив интерес к технологии ушп, специалисты Научного центра нашей Корпорации взяли курс на разработку материала, который бы предотвратил эти недостатки. Результатом их работы стал экструдированный пенополистирол ТЕХНОНИКОЛЬ КАРБОН ЭКО СП — единственный в России специализированный утеплитель для УШП. Он производится с добавлением нанополанд, что придает ему характерный серебристый оттенок. Эта технология позволяет снизить теплопроводность материала и повысить его прочность.Итак, из-за низкой теплопроводности для достижения желаемого результата достаточно всего 20 сантиметров материала. Важным преимуществом специализированных марок полимерной изоляции является высокая стойкость к 10% (как это принято в строительстве) и 2% (возможность определения наименьшей усадки) линейной деформации. Фундамент с использованием этого материала гарантированно выдерживает нагрузку 20 тонн на квадратный метр. XPS ТЕХНОНИКОЛЬ CARBON ECO SP химически устойчив и не гниет.Непривлекательность для грызунов подтверждена тестами Дезинфектологии и дератизации. Кроме того, как и другие товары линейки ECO, данный товар прошел добровольную сертификацию «Листок жизни», подтверждающую его безопасность, в том числе в коттеджном строительстве.

Что касается стоимости ушп, то цена такого фундамента действительно немного выше альтернативных вариантов. Но вместе с работами по прокладке коммуникаций и устройству черного пола сумма еще меньше. Кроме того, преимущества УШП более ощутимы, если рассматривать затраты с учетом всего жизненного цикла здания.Потому что потеря тепла будет ежемесячной отдачей в ваш кошелек в виде экономии на счетах за коммунальные услуги. Еще раз хочу сказать, что «Шведская утепленная плита», как и другие типы фундаментов, не является универсальной технологией. Идеально подходит для определенных строительных задач. опубликовано

Источник: remstd.ru/archives/uteplennaya-shvedskaya-plita-skandinavskie-tehnologii-v-rossii/

Шведский утепленный плитный фундамент: своими руками USP

Если вы преследуете цель построить дом с нулевым энергетическим балансом, то одним из самых привлекательных видов оснований будет USB.Технология его устройства уже доведена до технического совершенства и проверена десятилетиями эксплуатации, сегодня мы опишем ее во всех деталях. конструктивных особенностей, обеспечивающих исключительную стабильность и показатели сохранения тепла. Еще одна характерная черта шведской плиты — использование материалов премиум-класса. Это подразумевает значительные финансовые вложения, но результат однозначно того стоит: при сроке службы более 50-70 лет застройщик получает чистовой пол с практически глухим утеплителем и возможностью устанавливать многоэтажное здание даже на очень слабом и пучинистые почвы с высоким УГВ.

Шведская плита изолируется специальным ассортиментом изделий из экструдированного пенополистирола. Поскольку даже при относительно небольшой толщине плита может иметь значительный собственный вес и выдерживать массу здания до 2-3 этажей, изоляционный материал должен обладать высокой устойчивостью к деформации при сжатии — от 200 кПа. Более дешевый ПСБ не может похвастаться достаточно высокими прочностными показателями.

Устранение проявлений морозного пучения под фундаментом достигается сплошным поясом утеплителя по периметру фундамента и устройством отмостки, отводящей воду.Теплоизоляция под отмосткой обычно составляет 50–70 мм, при теплопроводности изоляционных материалов не более 0,035 Вт / м * К. При тех же параметрах толщина самого изоляционного слоя плиты может достигать 200–250 мм. . Максимальная деформация качественного утеплителя при полной нагрузке при такой толщине составляет порядка 10-15 мм.

Еще одна особенность СТЮ — повышенная прочность и пространственная жесткость, которая достигается за счет особой конфигурации нижней части фундамента.По периметру и под несущими стенами плита имеет выступающие ребра, которые равномерно распределяют нагрузку по всей площади опоры и придают ей очень высокую жесткость. Даже при строительстве двухэтажного каменного дома сила давления на грунт редко превышает 0,6-0,8 кгс / см. ² , соответственно, здание устойчиво устоит даже на влажных супесях, торфяных и пластичных грунтах. глина.

С учетом описанных выше особенностей основная задача при строительстве УТП сводится к тому, чтобы плита не деформировалась под весом строительных конструкций.Обычно высота ребер жесткости составляет от 2 до 5 раз больше толщины плиты. При этом, если пролет между ребрами превышает 50–70 значений их толщины, плиту усиливают либо более толстой схемой армирования, либо устройством дополнительных промежуточных ребер.

Земляные работы и подготовка

На самом деле существует множество конфигураций шведской плиты, различающихся толщиной и схемой армирования. Однако это не меняет сути технологии по очень необычной причине, с которой довольно сложно согласиться с обычным человеком.Дело в том, что долговечность и устойчивость УСБ обеспечивается не конструкцией самой плиты, а правильной подготовкой основания под нее.

Все начинается со снятия плодородного слоя почвы или перекопки более глубокая яма, если под домом планируется цокольный этаж. В этом случае основная масса грунта удаляется на площади больше, чем сама плита. В каждую сторону от запланированной разметки фундамента нужно отступать по 40-50 см плюс глубина плиты, умноженная примерно на 1.35-1,5. Такая необходимость обусловлена ​​тем, что как под плитой, так и под отмосткой готовится плотная несжимаемая подстилка, которая легко «сбрасывает» воду. В этом случае ширина отмостки всегда определяется глубиной фундамента, ведь распространение жидкости при просачивании через засыпку происходит в веере. Таким образом, чем глубже глубина, тем шире мокрое пятно. Радиус этого места для засыпки под плиту примерно в полтора раза больше глубины.

После удаления грунта котлован вручную расчищают и засыпают иглопробивным геотекстилем, затем проводят обратную засыпку.Первый — песок — качественный речной песок, без глинистых включений и с минимально возможным коэффициентом уплотнения, то есть фракциями от 1,3 до 2 мм. Песок насыпают слоями по 50–70 мм и утрамбовывают вибрационным методом массой плиты около 100–120 кг. Толщина песчаного слоя составляет не менее 20 см, но в целом она может достигать в 2–2,5 раза номинальной толщины плиты. Строить более толстый слой песка обычно не имеет смысла.

Если на образовавшейся отметке могут появиться грунтовые воды, во избежание заиления в яме по периметру прокладывают систему дренажных труб, обернутых геотекстилем.Для обеспечения необходимого уклона в песок подкапываются небольшие желоба, при этом общая плоскость остается строго горизонтальной. После устройства дренажной системы котлован засыпается геотекстилем плотностью 250 кг / м ² , затем засыпается щебень фракцией от 15 до 30 мм. В лучшем случае используют гранитный щебень, который насыпают слоями с постепенным уменьшением фракции до 10-15 мм.

Функция гравийной подушки заключается в осушении нижней части плиты и распределении нагрузки.Обратная засыпка проводится до отметки, на которой планируется подпереть края плиты. Глубина опоры определяется толщиной плиты с ребрами жесткости, исходя из того, что плоскость готового пола будет на 20-25 см выше прилегающего грунта.

Устройство изолированной опалубки

Шведская плита имеет прочную изоляционную ленту нижней плоскости без мостиков холода. Устроить такую ​​схему теплозащиты для плоского плитного фундамента достаточно просто, однако наличие нервюр вносит свои коррективы.Специально для этого производятся специальные изделия для изготовления несъемной опалубки.

Формирование внешних ребер жесткости осуществляется с помощью L-образных лотков, которые устанавливаются по периметру плиты и выравниваются по маркировочным шнурам и уровню. Внешний край лотков определяет общую толщину плиты и ребра, а внутренний край формируется вручную из плит, которые разрезаются на месте. Необходимую прочность опалубки для выдерживания нагрузок при заливке обеспечивают внешние настилы из листовых материалов, поддерживаемые кольями, вбитыми в землю по верхнему и нижнему поясам.

При сборке опалубки ребер пространство между ними заполняется путем тщательного уплотнения промывкой или вибрацией. Засыпку можно производить песком или мелким дорожным гравием, особой разницы в этом нет. Чтобы не нарушать геометрию опалубки, в лотки вставляют временные пластиковые перемычки.

При заполнении полостей между ребрами не выводится заподлицо с внутренними стенками. Вместо этого внутренние стены выступают на толщину используемых изоляционных плит.После сборки внешнего пояса теплоизоляции опалубку покрывают гидроизоляционной мембраной профилированного типа. По углам гидробарьер аккуратно подрезается и кладется друг на друга с нахлестом 150-200 мм, защелкиваясь в пупырчатых прядях.

Поверх гидроизоляции монтируется пояс внутреннего утеплителя, представленный 2-3 слоями ВПСП, по 50-70 мм каждый. В этом случае размер лотков уменьшается на толщину утеплителя, что нужно предусмотреть заранее.Крепление пенополистирола обычно не проводят, так как опалубку возводят накануне заливки или днем ​​раньше. При сильном ветре плиты можно связать небольшими порциями универсального клея или придавить давлением до тех пор, пока не будет собран арматурный каркас.

Арматура USHP

Изолированная шведская плита содержит небольшое количество арматуры, но она правильно распределяется по толщине бетона для максимально качественного восприятия нагрузок.Сборка арматурного каркаса начинается с краев: в них закладываются П-образные зажимы гладкой конструкционной арматуры диаметром около 8 мм, размер которых подбирается с учетом защитных слоев бетона по 50 мм с каждой стороны. Хвосты зажимов выпускают на 20-25 см выше верхней линии армирования общей плоскости.

Сама плита армирована двумя слоями сетки из стержней от 8 до 14 мм в два ряда, при этом толщина стержней в каждом слое разная.В связи с тем, что основная нагрузка на плоскость плиты исходит от сопротивления грунта, основная рабочая арматура, воспринимающая растягивающие нагрузки, находится в верхней зоне и толщина стержней здесь больше. Нижний ряд делается из более тонкой арматуры, но при меньшем размере ячеек необходимо придавать монолитную прочность, также он используется как система установки для крепления коммуникаций.

При укладке сетки ее вяжут на месте, размещая продольные стержни на дистанционных стульях, обеспечивая защитный слой снизу примерно 40 мм.Сверху укладываются поперечные стержни, все пересечения обвязываются проволокой. Для надежной фиксации верхнего ряда к нижней сетке привязывают П-образные анкеры, к верхним хвостам которых проволокой прикрепляют продольные стержни основной арматуры. После того, как верхняя сетка полностью завязана, каркасы нервюр немного приподнимают, хвостовые концы загибают и привязывают к стержням верхнего ряда арматуры.

Прокладка коммуникаций

Строительство УСП осуществляется таким образом, чтобы в плите оставались все необходимые коммуникации или каналы для их прокладки.Чтобы ничего не упустить из виду, вот максимальный перечень того, что можно спрятать в толщине бетона:

1. Трубы теплого пола или греющий кабель;
2. Ввод воды в дом;
3. Каналы для сточных вод с выходами в ванные комнаты и стояки;
4. Сантехника для хозяйственных нужд;
5. Вводной электрический кабель в защитной оболочке или только в оболочке со шнуром для протягивания;
6. Электророзетки для уличного освещения и хозяйственных нужд;
7. 2–3 запасных канала для протяжки линий связи или дополнительных кабелей.

Следует учитывать, что скрытая прокладка коммуникаций при размещении узлов учета внутри здания может потребовать оформления акта скрытых работ. Чтобы коммуникации не повредились при заливке, их прокладывают исключительно внутри жестких оболочек, самым бюджетным примером которых являются технические трубы ПНД из вторсырья. Чтобы трубы не пережимались массой бетона, их заглушают и врезают золотниковые клапаны для нагнетания воздуха под давлением 3–3.5 атм.

Заливка и обработка бетона

Преимущество шведской плиты в том, что бетонные работы проходят в один этап, поэтому скорость строительства одна из самых высоких. Настоящая шведская плита требует заводского бетона. Это требование связано не столько с необходимостью обеспечения точного значения сорта, сколько с необходимостью заполнения всей плиты за один раз без образования холодных швов.

Так как шведская плита устанавливается на дренированный участок, для его изготовления подходит бетон класса прочности В20 и выше, но без особых претензий по морозостойкости. Выгрузка бетонной смеси начинается от центра опалубки, так что стенки лотков испытывают динамическое воздействие гидроудара только на завершающей стадии заливки. По мере заполнения формы бетон тщательно уплотняют глубинным вибратором, при этом за счет относительно небольшой толщины плиты опасаться расслоения не приходится.

Выравнивание бетонной плиты может производиться вручную с последующей шлифовкой, или же ее можно сразу же довести до нуля с помощью виброрейки.Готовая поверхность пола в обоих случаях готова к укладке большинства легких покрытий, от линолеума до паркетной доски.

Планы современных домов от Грегори Ла Вардера Архитектор: информация о каркасе шведской платформы

Шведская платформенная рама — это следующий шаг в эволюции каркаса с шипами. Это довольно смелое заявление для никому не известного архитектора из Нью-Джерси. Но это правда.

Обратите внимание, что у нас есть подробное вводное видео для Swedish Platform Framing, которое вы, возможно, захотите просмотреть.

И у нас есть короткое видео, объясняющее, почему мы должны обратиться в Швецию за информацией о строительстве деревянных домов.

Balloon Framing произвел революцию в домостроении в Америке, представив первую систему каркасов с гвоздями. Компания Western Platform Framing усовершенствовала этот метод, благодаря чему необходимые стойки стали меньше, их было легче транспортировать на площадку и легче фрезеровать. Он сослужил нам хорошую службу, но жилищное строительство находится под новым давлением, требующим повышения энергоэффективности, и некогда блестящая рама Western Platform просто больше не подходит для этой работы.Времена изменились. Шведский метод каркаса платформы — это следующая разумная эволюция этих методов каркаса с гвоздями, призванная заменить их, как мы строим дома в США.

Я делаю это смелое заявление просто потому, что оно не столь смелое. То, что звучит как предсказание, уже сбылось. Шведская рама платформы уже заменила западную раму платформы, не здесь, в США, но, конечно, в Швеции. Так что это утверждение не является натяжкой. Шведский каркас платформы уже проверен 40 годами домашнего строительства.Он уже прошел испытания, прошел экспериментальную фазу и доработан. Вся сложная работа уже сделана. Здесь, в США, перед нами стоит гораздо более простая задача — адаптировать метод для работы с нашими текущими строительными материалами и со временем адаптировать материалы для лучшей работы с системой, повысив ее эффективность.

Таким образом, вместо того, чтобы считать самонадеянным заявление о том, что шведская платформа является нашей судьбой в жилищном строительстве, я скорее скажу, что с нашей стороны в США было бы величественно высокомерно полагать, что мы придумали что-то лучшее в мире. несколько коротких лет мы пытались.Или что даже через 10 или 20 лет у нас будет решение, более эффективное или более совместимое с нынешней практикой. Было бы крайним проявлением высокомерия игнорировать то, что уже было усердно изучено, усовершенствовано, реализовано и преобразовало жилищную промышленность. Игнорировали, потому что у нас было представление о том, что мы можем предложить собственное решение, что наше собственное будет лучше для нас. Нет. Пора открыть глаза на то, что уже произошло.

Давайте разберемся в деталях.

Пора подробно рассмотреть шведскую платформенную раму.Давайте сравним Swedish Platform Framing (SPF) и Western Platform Framing (WPF) бок о бок.

Мы собираемся рассмотреть, как обрамление SPF улучшает тепловые характеристики по сравнению с WPF, и как SPF лучше подходит для внешнего строительства, чем WPF. Мы будем добиваться этих целей на каждом этапе. Взгляните на шведскую платформенную раму во всей ее великолепной простоте. Если посмотреть на стенную систему в целом, становится ясно, насколько важна погоня за проводкой. Этот элемент вносит вклад в основные механизмы, с помощью которых стена может быть герметичной и термически улучшенной.

Начнем с верхней части фундамента у подоконника. Глядя на иллюстрацию ниже слева, мы видим западный каркас платформы. Подоконник (1) прикреплен к фундаменту анкерными болтами, и в качественной конструкции вы найдете две подоконники 2х6. Так как качественная постройка сегодня встречается редко, все чаще можно встретить одну подоконник. С одной или двумя эти пороги образуют тепловой мост, ведущий к внешнему миру. Обычно они покрываются только обшивкой и сайдингом снаружи, и если подвал не закончен, они открываются со стороны подвала.Балки опираются на плиты и закрываются балкой по краю (2), а сверху — настилом. Это пространство на ободе часто плохо изолировано, и это одна из ситуаций, которая помогла изоляционному материалу сделать себе такую ​​плохую репутацию. Здесь часто невозможно установить пароизоляцию / барьерную линию, и в сочетании с проходами для шланговых нагрудников, вентиляционных отверстий осушителя, вентиляции вентиляции и кондиционирования это пространство на ободе часто чертовски протекает. Не говоря уже о том, что он полностью прерывает пароизоляцию над полом, если она вообще есть.В принципе, здесь практически невозможно создать воздухонепроницаемую преграду с использованием замедлителя пара, поэтому либо это должно произойти где-то еще, либо этого не произойдет вообще. Над настилом находится подошва (3) для стены первого этажа, на которую садятся все стойки, что создает дополнительный тепловой мост. Давайте посчитаем — с нашим двойным подоконником нас до трех человек, а мы еще не спустились с первого этажа.

Справа — стена шведской платформы. В Швеции стена первого этажа, построенная за пределами строительной площадки, будет выходить на площадку единой частью, которая простирается от фундамента до уровня второго этажа.Так что у нас в основании есть «раскол» (4). Это одна пластина подоконника 2×4 с центром на стене выше (стены 2×8) или равная внутренней половине пластины подоконника на всю глубину (2×6). К стене прикреплена фанерная плита с остальной частью подоконника. Это похоже на соединение шпунт и паз, которое позволяет нашему анкеровке и подошве стены наверху быть одним целым. Это также позволяет точно расположить стену на фундаменте при установке подоконника, а не тогда, когда стеновая панель свисает с крана.Стена входит в подоконник, и он находится в правильном положении. Если бы вы строили сайт, вы бы использовали прочный подоконник. Внутри него находится подоконник для балок перекрытия. Стены с помощью внутренней проводки привяжите балки к стойкам с помощью первого элемента обшивки 2×2 (5). Стены без внутренней проволочной опоры используют балку по краю или ленточную стяжку, впускаемую в верхнюю часть балок, как это обычно бывает с балками пола, прибитыми пластинами. Ok. Мы следили за этим? Одна подоконник. Нет подошвы. Отсутствие изоляционного пространства между балками.Настенные войлоки непрерывно продолжаются до подоконника. Пароизоляция / барьер (6) также непрерывно простирается до подоконника стены. Это огромно, когда вы пытаетесь создать непрерывный замедлитель образования пара, и огромно, что мы можем сделать однородную изоляционную полость на всем протяжении до подоконника. И мы ведем учет мостов холода, справа — 1.

Далее идет второй этаж, потому что мы можем предположить, что это двухэтажный дом. Обрамление западной платформы снова слева. Что мы видим? Сверху стойки первого этажа закрываются верхними пластинами (7). Условные обозначения — две верхние пластины, которые позволяют размещать балки пола независимо от расположенных ниже стоек. Конечно, так называемое «продвинутое обрамление» пытается устранить вторую верхнюю пластину, но для этого требуется жесткая сетка, и поэтому немногие строители принимают эту систему. Балки второго этажа и еще одна балка обода (8) покрывают плиты и создают еще одно общеизвестно сложное пространство для изоляции. Здесь сложно установить пароизоляцию, и это главное место для проблем с конденсацией и плесени в плохо построенных домах.Настил перекрытия перекрывает балки, образуя платформу второго этажа, где стена второго этажа снова начинается с другой подошвы (9). Сколько сейчас у нас тепловых мостов? Еще 3 + 3 = всего 6.

Что происходит у шведской стены платформы? Здесь наши стены не ограничиваются потолком, а вместо этого продолжаются вплоть до верхней пластины (10), которая находится на уровне верхней части балок второго этажа. Как это? Это делает для нас две вещи. Во-первых, он позволяет изолированной стенке снова выходить за балки пола — без пространства по краю.Это также позволяет пароизоляции / барьеру (11) простираться до уровня второго этажа, где он может быть аккуратно изолирован. Шведы заполняют пространство между балками пола изоляцией по всей глубине (12), которая простирается примерно на 2 фута. Это предотвращает образование теплового мостика от верхней плиты стен. Таким образом, первое, что мы делаем, это улучшение тепловых характеристик и герметичности пароизолятора / барьера. Второе, что нам нужно сделать, это расширить отделку стен, построенных за пределами строительной площадки, до стеновых панелей второго этажа.Посмотрите на Западную Стену Платформы и представьте, что вы только что установили стенные панели для второго этажа. У вас будет полоса, равная глубине вашего пола, без внешней отделки, которую вам нужно облицевать, прошить и запечатать. Не так для шведов. Простое соединение для гидроизоляции, иногда — горизонтальная планка. Никакой возни с «прошивкой». А как насчет балок пола? Что их сдерживает? Шведы используют решетчатую доску (13) в цепи проводки, которая удерживает опору балки и конец балки внутри линии пароизоляции / барьера.Никакой борьбы за герметизацию барьера сбоку от балок, никакого теплового моста на концах балок. Мы еще не закончили. На верхней части настила второго этажа у нас есть подошва (14) для стены второго этажа, и она действительно образует тепловой мост с элементом обшивки в нижней части проволочной решетки. Что ж, нам нужно взять наши комочки — сколько сейчас у нас тепловых мостов? 1больше + 1 = всего 2.

Следующая остановка, потолок второго этажа, и все готово.

Слева западная рама платформы обхватывает стену второго этажа еще двумя верхними пластинами (15).На них садятся балки перекрытия и стропила, а изоляция чердака происходит над потолком. Здесь нечего сказать, но помните, что каждое отверстие в потолке создает опасность для утечки воздуха и снижает энергоэффективность дома. И мы добавили еще два моста холода. 2 + 6 = 8 всего. Если мы бросим им кость и скажем, что Advanced Framing здесь отлично работает, то получится 6. Но мы дадим им только 1 и возьмем то же самое для шведской платформы. Назовем всего 7 мостов холода.

Стена «Шведской платформы» не сильно отличается, но в ней есть проводка, идущая по потолку. Это снова позволяет замедлителю образования пара / барреру работать непрерывно, завершая наши усилия по созданию герметичного дома. Цепь для проводки также создает буфер на верхней пластине (16) стены, предотвращающий возникновение теплового моста. Таким образом, общая сумма нашего теплового моста остается неизменной и составляет 2.

.

Преодоление этого горизонтального теплового мостика является ключом к улучшению характеристик стен с каркасным каркасом.Вот почему Advanced Framing Methods дает лишь среднее улучшение по сравнению с Western Platform Framing, и поэтому большинство других стеновых систем становятся безнадежно сложными, пытаясь сломать эти слабые звенья. Шведский каркас платформы более чем в три раза лучше, чем стена Western Platform Frame с точки зрения горизонтального теплового моста, и это даже без учета внешних и внутренних изоляционных слоев, которые дополнительно улучшают характеристики стены. Вот почему Swedish Platform Frame — это следующий шаг в эволюции каркаса с гвоздиками.Мы должны стремиться к повышению энергоэффективности наших домов. Этот метод обрамления — лучший способ сделать это. Самый простой в сборке и лучшая производительность.

В наши дни пробуются многие альтернативные методы строительства. Пена для распыления и выдувание целлюлозы в обычных стенах не устраняет тепловых мостиков. Двойные шпильки требуют больше труда и не могут быть построены вне строительной площадки без использования распорок, препятствующих их термическому разрыву. Эти другие методы действительны, и они, безусловно, могут быть успешно реализованы, но они требуют, чтобы строитель взял на себя новую торговую деятельность и ушел в незнакомую почву. Новые субподрядчики, новые процедуры, неизвестные факторы затрат, больший риск. Все препятствия на пути широкого распространения альтернативных стеновых систем. Новая стена США может быть адаптирована постепенно, что позволяет строителю делать небольшие шаги для улучшения характеристик своей конструкции. Хорошо, Лучше, Лучше, поскольку его уровень комфорта и опыт увеличивается, они могут проложить путь к улучшению качества и энергетических характеристик своего продукта. Для подавляющего большинства это путь вперед, как это уже произошло в Швеции.

–

Если вы строитель или разработчик и хотели бы получать от нас обновления, посвященные каркасу шведской платформы, клиентам, строящим эти стены, и нашим продуктам Плана дома с использованием этих стеновых сборок, то подпишитесь на нашу рассылку для строителей:

У нас есть сильная программа сотрудничества со строителями и разработчиками, работающими с этими стеновыми системами и зданиями из наших продуктов House Plan. Об этом читайте здесь.

–

Поддержите наши усилия по разработке и распространению этих энергоэффективных конструкций стен.

Наши веб-страницы о США New Wall и Swedish Platform Framing быстро стали самым популярным контентом на нашем веб-сайте. Мы рады, что эта информация полезна для вас, и ваш интерес поддерживает нашу цель — увидеть, как эти стены широко используются в нашей жилищной отрасли. Если вы чему-то научились из этого материала, у вас появились новые идеи или решимость строить лучше, если вы включили эти стены или элементы этих стен в свою работу или если вы планируете это сделать, то мы хотим попросить вас о дальнейшей поддержке в Принцип PWYW (Pay-What-You-Want).

Что такое PWYW? Это именно то, на что это похоже. Если вы читали об этих конструкциях стен, вы, вероятно, уже решили, будут ли они полезны для вас. Насколько ценен ваш звонок. Воспользуйтесь ссылкой ниже, чтобы произвести оплату по своему усмотрению. Даже если вы хотите только немного заплатить сейчас, вы всегда можете вернуться, если ваша признательность возрастет.

Эта поддержка позволит нам продолжать разрабатывать и продвигать эти конструкции стен и, что более важно, избавит меня от поиска других, более традиционных и назойливых методов финансирования разработки.Это не пожертвование, и я не являюсь некоммерческой организацией. Но существует широкий простор возможностей между некоммерческими организациями и корпорациями, ориентированными на прибыль. Это совместные усилия, и вы можете сыграть важную роль, внося свой вклад. Я считаю, что энергоэффективное строительство является наиболее важным вопросом в жилищном строительстве в США прямо сейчас, и что вместе мы можем изменить ситуацию, изменив статус-кво. Эти конструкции стен предназначены для вас, чтобы вы могли использовать их с этой целью, и независимо от того, какую сумму вы выберете для оплаты, мы будем продолжать добиваться этих целей.

Стоимость по умолчанию составляет 1 доллар США, но изменение количества позволяет выбрать любую сумму платежа по вашему желанию. Просто измените количество, чтобы установить желаемую сумму платежа.

Спасибо.

Хотя мы опубликовали очень подробную информацию об этих рисунках стен, очевидно, что некоторые читатели хотят получить больше указаний и больше информации, чем можно здесь унести. Мы считаем, что это здорово, и призываем вас связаться с нами для консультации. Мы готовы помочь вам включить это в вашу работу или адаптировать эти проекты к тому, что вы создаете.

–

Приложение: Сравнение новой стены в США и стены с двойным каркасом.

Этот вопрос возник, поэтому я подумал, что стоит ответить на него сейчас, когда была представлена ​​настенная система.

Вопрос в том, разве в этих стенах с большими стойками и дополнительной обшивкой не используется больше древесины, больше материала — не так ли? Ну да и нет. Мой опыт показывает, что для всех высокоэффективных стен используется больше материала. На самом деле нет никакого способа обойти это.

Стены с двойными гвоздями рекламировались как способ съесть и съесть свой торт. Две дешевые стены 2х4, между которыми должно быть столько места, сколько вам нужно для большей изоляции. Обратной стороной является то, что чем дальше друг от друга удаляются эти стены, тем больше связей и прочности вам нужно добавить. Кроме того, стена с двойным каркасом может быть изготовлена ​​как стеновая панель вне строительной площадки. И от удвоения трудозатрат на двойное обрамление стены никуда не деться. Полосы обрешетки на New Wall в США намного проще добавить к одной стене с каркасом, чем обрамлять вторую стену с порогом и пластинами головы, и обеспечивает такой же полезный термический разрыв.От этого никуда не деться — двойные каркасные стены — больше труда.

А как насчет материала? Я провел быстрое сравнение досок новой стены 2×8 USA New Wall с двойной стеной с каркасом 2×4 Advanced Framing. Для стены длиной 8 футов, двухэтажной секции стены с высотой потолка 8 футов, мои расчеты поместили стену с двойной стойкой на 107,25 бдфут, а новую стену США в рамке 2×8 — на 111,5 бдфут. Разница составляет один 9 футов 2х4. Из этого расчета была исключена накладка на пороги. Если в стене с двойным каркасом Advanced Framing используются 2 подоконника, тогда в USA New Wall фактически будет использоваться немного меньше пиломатериалов.Если оконная рама вводит одну дополнительную стойку косяка в систему Advanced Framing, две стены будут равны. Обратите внимание на то, что New Wall США не страдает ограничениями Advanced Framing Wall для оконных проемов. Стены с двойной стойкой не предлагают преимущества меньшего количества материала. Стены с двойной стойкой, использующие каркас западной платформы с дополнительными горизонтальными плитами, будут иметь больше пиломатериалов, чем новая стена США 2×8. А в новой стене USA New Wall 2×6 меньше древесины, чем в любой стене с двойным каркасом. Я могу заверить вас, что если бы стена с двойными карнизами добавилась к более эффективному методу строительства, то Швеция построила бы стены с двойными каркасами.Этот вопрос уже проверен. Результатам 30 лет.

–

Новые стены США и конструкции каркасных стен на шведской платформе распространяются по лицензии Creative Commons Attribution-NonCommercial-ShareAlike United States License (CC BY-NC-SA US). Чтобы просмотреть копию этой лицензии, посетите:

http://creativecommons.org/licenses/by-nc-sa/3.0/us/

По этой лицензии вы свободны:

to Share — копировать, распространять и передавать работу
Remix — адаптировать работу При следующих условиях:

Атрибуция — Вы должны приписать работу Gregory La Vardera Architect и, если возможно, дать обратную ссылку на эту веб-страницу (но ни в коем случае не предполагая, что Gregory La Vardera Architect одобряет вас или ваше использование работы).Ваше авторство не является нашим одобрением.

Noncommercial — Вы не можете использовать эту работу в коммерческих целях. Вы можете свободно строить дома и другие здания на основе этих конструкций стен, однако вы не можете использовать эти проекты для консультаций, обучения, публикации или любого другого коммерческого использования за вознаграждение, включая отображение на веб-страницах со встроенной платной рекламой без предварительного разрешения Грегори. Архитектор Ла Вардера.

Share Alike — Если вы изменяете, трансформируете или расширяете эти проекты, вы можете распространять полученную работу только по той же или аналогичной лицензии, что и эта.

Читать далее «Информация о фреймах шведской платформы»

(PDF) Измерение падающего лучистого теплового потока с помощью пластинчатого термометра

Таким образом, из формул. (14) — (17) падающий тепловой поток от излучения

может быть получен из температуры PT как

_

qinc ¼PTsT4

PT þðhPT þKcond ÞðTPT T1Þþrstcst dDTPT = Dt

 PT

(18)

Обратите внимание, что поправочный коэффициент проводимости Kcond может быть существенно снижен за счет альтернативного проектирования PT.

Таким образом, потери проводимости можно снизить, избегая прямого контакта металла

на краях между передней и задней сторонами

ПТ и используя более толстые и эффективные изоляционные прокладки

. Аналогичным образом можно уменьшить инерционный срок

, используя более тонкие стальные пластины.

2.5. Тепловой баланс расходомеров с водяным охлаждением

Когда температура охлаждающей воды близка к температуре окружающей среды

, теплопередача за счет конвекции к точке измерения

HFM пренебрежимо мала [11], и падающее тепло

потока может быть записывается как

_

qinc ¼_

qHFM þsT4

w, (19)

где _

qHFM — поток тепла, получаемый системой охлаждения, а T

w

— это

воды.Здесь предполагается, что

HFM непосредственно реагирует на изменения нагрева, т.е. имеет пренебрежимо малую постоянную времени

и что HFM был откалиброван

в соответствии с разрабатываемым международным стандартом

ISO / FDIS 14934 — Испытания на огнестойкость — Калибровка и использование тепловых счетчиков

— Часть 2: методы первичной калибровки.

3. Результаты испытаний

Далее мы представим сравнения падающего

лучистого теплового потока с использованием PT и HFM в трех

различных условиях нагрева, т. е.е. стационарные условия в конусном калориметре

, почти стационарные условия, близкие к пожару бассейна

, и переходные условия из-за растущего огня.

Эти условия отличаются от условий в огневой печи сопротивления

, где ПТ подвергается воздействию высоких температур газа

и соответствующих уровней излучения со всех сторон

. В представленном здесь испытании фотокамеры подвергаются воздействию высоких

уровней падающего теплового потока за счет излучения, в то время как окружающий воздух

имеет комнатную температуру.Следовательно,

конвективных потерь тепла становятся значительными в

этих случаях, когда температура открытой стороны

PT повышается из-за падающего излучения.

3.1. Стационарные измерения в конусном калориметре

ПТ был установлен горизонтально на 25 мм ниже края

радиационного нагревателя в конусном калориметре (ISO, 5660) и

, подвергнутого постоянному воздействию падающего лучистого теплового потока, _

qinc.

Уровни излучения контролировались с помощью SB total HFM

с малым диаметром корпуса 12.5 мм. Фактический падающий

тепловой поток за счет излучения конуса рассчитывается согласно

по формуле. (19), поскольку температура охлаждающей воды близка к температуре окружающей среды

.

Когда ПК был помещен под конус, температура

достигла установившегося значения в течение 2–3 минут. Срок хранения

в уравнении. Тогда (17) можно пренебречь, и падающее излучение

_

qinc можно получить как

_

qinc ¼PTsT4

PT þðhþKcondÞðTPT T1Þ

PT

:

.(20)

Данные испытаний для сравнения были доступны при уровнях теплового потока

10, 15, 20, 25 и 45 кВт / м

2

, измеренных с помощью SB

общего HFM. Предполагая естественную конвекцию для горизонтальной плиты

в спокойной атмосфере, конвективный коэффициент передачи тепла

h для PT можно оценить в соответствии с

по формуле. (12).

На рис. 2 показано сравнение между расчетным

падающего теплового потока, _

qinc, основанным на измерениях PT при игнорировании

и при учете, соответственно, тепловых потерь

за счет теплопроводности, представленных поправочным членом в соответствии с формулой

(16). Поправочный коэффициент Kcond, равный 5 Вт / м.

2

K дал

в этом случае наилучшее соответствие экспериментальным данным. Как видно из рисунка 2,

показывает очень хорошее согласие (линейный коэффициент регрессии

R¼0: 999) между расчетным значением

на основе измерений PT с поправкой на потери проводимости

и значениями, измеренными с помощью SB. общий HFM.

3.2. Измерения при испытаниях бассейнов и распылительного пламени при почти

стационарных условиях

Арвидсон и Ингасон [12] измерили общий тепловой поток от бассейна

и распылительного пламени с использованием как ПТ, так и общих HFM SB.

Приборы располагались на 1 м над уровнем пола 2 и на

4 м от огня соответственно. PT были установлены

вертикально близко к общей HFM SB, как показано на рис. 3.

PT, использованные в этом исследовании, были модифицированы дополнительным стальным листом

на задней стороне для защиты его изоляционной прокладки

от намокания. спринклерной водой.

АРТИКУЛ В ПРЕССЕ

0

10

20

30

40

50

0 1020304050

Сравнительный конусный калориметр и PT

0003

PT

Падающее излучение Номинальный конус падающего излучения (кВт / м

2

)

без поправки

с поправкой

Рис.2. Сравнение рассчитанного падающего излучения на основе измерений PT

и измерений SB в конусном калориметре с и

без поправки на потери проводимости.

H. Ingason, U. Wickstro

¨m / Fire Safety Journal 42 (2007) 161–166164

изоляционная плита — шведский перевод — Linguee

. 4 Если основная вертикальная зона разделена горизонтальными переборками класса «А» на горизонтальные зоны с целью обеспечения соответствующего барьера между обрызгиваемой и необрызгиваемой зоной судна, переборки должны проходить между смежными переборками основной вертикальной зоны и до корпус или внешние границы судна и должны быть изолированы в соответствии со значениями целостности fi r e a n d значениями целостности.2 для новых судов, перевозящих более 36 пассажиров, соответственно, таблица 5.2 для новых судов, перевозящих не более 36 пассажиров, и существующих судов класса B, перевозящих более 36 пассажиров. eur-lex.europa.eu	0,4 Ом ан Вертикаль huvudzon геномом horisontella indelningar пр Классе «А» uppdelas я horisontella Zoner я syfte Att åstadkomma ан lämplig barriär Mellan sprinklerförsedda оч Icke sprinklerförsedda Zoner я fartyget, skall Десса indelningar sträcka сиг Mellan angränsande Vertikāla huvudzoners Skott оч до bordläggningen Эллер yttre avgränsningar av fartyget oc h isoleras i enlighet med de vä r den f or brandisolering och bran di tab 4 nom. 2 för nya fartyg som medför fler än 36 пассажира, respektive tabell 5.2 для nya fartyg som medför högst 36 пассажира и existerande fartyg av class B som medför fler än 36 пассажира. eur-lex.europa.eu
Требования, изложенные в Директиве Совета 78/170 / EEC от 13 февраля 1978 г. о характеристиках теплогенераторов для отопления помещений и производства горячей воды в новых или существующих непромышленных зданиях и на т h e изоляция o f h распределение еды и горячей воды в новых непромышленных зданиях (3) были заменены положениями Директивы 92/42 / EEC, Директивы Совета 90/396 / ЕЭС от 29 июня 1990 г. о сближении законов государств-членов, касающихся приборов, работающих на газообразном топливе (4), и Директивы 2002/91 / ЕС Европейского парламента и Совета от 16 декабря 2002 г. об энергоэффективности зданий. (5). eur-lex.europa.eu	Kraven i rådets direktiv 78/170 / EEG av den 13 februari 1978 om funktionen hos värmeanordningar för rumsuppvärmning och varmvattenförsörjning i nya eller befintliga icke-Industriella byggnader samt värmeisolering ochrieling 90, 18, 18, 90, 18, 18, 90, 18, 18, 90, 18, 18, 90, 18, 90, 18, 18, 90, 18, 18, 90, 18, 18, 90, 18, 90, 18, 90, 18 ersatts av b es tämmelserna i direktiv 92/42 / EEG, rådets direktiv 90/396 / EEG от 29 июня 1990 г. Direktiv 2002/91 / EG от 16 декабря 2002 г., автор: om byggnaders energiprestanda (5). eur-lex.europa.eu
1C116 Мартенситностареющие стали (стали, обычно характеризующиеся высоким содержанием никеля, очень низким содержанием углерода и использованием замещающих элементов или выделений для обеспечения упрочнения при старении), имеющие предел прочности на растяжение 1500 МПа или более, измеренный при 293 К (20 ° C), в форме sh ee t , пластина o r t ubing with a wal l o r t h ic толщина не более 5 мм. eur-lex.europa.eu	1C116 Maråldrade stål (stål vanligen bestående av hög nickelhalt och mycket låg kolhalt jämte användning av ersättande ämnen eller kondensat för att uppnå åldringshärdning) med en brottgräns kölder от 1 500 MPa. rk , skivor e ller rör me d en rör- эл. 5 мм. eur-lex.europa.eu
Субпозиция 8536 69 Комбинированной номенклатуры в Приложении I к Регламенту Совета (ЕЭС) № 2658/87 от 23 июля 1987 г. о тарифной и статистической номенклатуре и о едином таможенном тарифе с поправками, внесенными Комиссией в отношении 2005, 2006 и 2007 гг. Соответственно. Регламент (ЕС) № 1810/2004 от 7 сентября 2004 г., Регламент Комиссии (ЕС) № 1719/2005 от 27 октября 2005 г. и Регламент Комиссии (ЕС) № 1549/2006 от 17 октября 2006 г. должны интерпретироваться как означающие, что электрические соединители, такие, как те, о которых идет речь в основном производстве, не исключаются из данной субпозиции на том основании, что они не обеспечивают t h e изоляция o f t he соединение в точке подключения или что они представляют собой только некоторые из вилок и розеток, произведенных впоследствии, при условии, что они допускают многостороннее соединение, например, между приборами, кабелями и соединительными платами, s подразумевает, что вставленные вилки вставляются в прилагаемые розетки без необходимости проведения монтажных работ. eur-lex.europa.eu	Undernummer 8536 69 i kombinerade nomenklaturen i bilaga I till rådets förordning (EEG) nr 2658/87 от 23 июля 1987 г. по tulltaxe — и статистическая классификация и по Gemensamma tulltaxan, i dess ändrade ligörören 2007 (förordning 2005) (2007) № 1810/2004 в день 7 сентября 2004 г., (EG) № 1719/2005 в день 27 октября 2005 г. респектив (EG) № 1549/2006 в день 17 октября 2006 г., ska tolkas så, att sådana elektriska anslutningsdon som de som är aktuella i målet vid den nationella domstolen inte ska uteslutas från detta undernummers tilllämpningsområde på grund av att de inte sä ke rstä lle r isolering a ed el el ru av senare tillverkade stickproppar och uttag, under förutsättning att dessa varor möjliggör en flervägsanslutning mellan till excepel apparater, kablar och kretskort genom att stickpropparna sticks in i uttagen utan att någon montering krävs. eur-lex.europa.eu
. 1 T h e изоляция o f a Компоненты из люминесцентного сплава классов «A» или «B», за исключением ненесущей конструкции , должна быть такой, чтобы температура структурного ядра не превышала температуру окружающей среды более чем на 200 ° C в любое время в течение применимого воздействия огня при стандартном испытании на огнестойкость. eur-lex.europa.eu	. 1 Isoleringen av ko mpone nt er av aluminiumlegering i indelningar av class «A» eller class «B», med undantur av icke-bärande intelarkonstraktekonstrukters больше 200o C över den omgivande temperaturen vid någon tidpunkt under den tillämpliga brandexponeringen vid standardbrandprovet. eur-lex.europa.eu
Снижение уровня импорта горячекатаного проката a n d плита t o t he US можно объяснить, прежде всего, со ссылкой на прямое влияние мер, упомянутых в пунктах (21) — (26) выше, в отношении экспортеров, чьи товары стали предметом антидемпинговых и / или компенсационных пошлин; но также и косвенным сдерживающим эффектом этих мер и расследований для всех экспортеров соответствующего продукта в США. eur-lex.europa.eu	Den minskade importen av varmvalsa t stål oc h varmvalsad p lå til l Förenta staterna kan främst förkärndaernadernadernadernadernadernaderna dearklaras 26 директивная цена vars varor blev föremål för antidumpnings- eller utjämningstullar, men också med de indirekta avskräckandeffekter som åtgärderna och undersökningarna fick for alla exportörer av den berörda produkten till Förenta staterna. eur-lex.europa.eu
Директива 93/94 / EEC является одной из отдельных директив системы утверждения типа ЕС, предусмотренной в Директиве Совета 92/61 / EEC от 30 июня 1992 г., касающейся утверждения типа двух- или трехколесных моторных транспортных средств, замененной Директива 2002/24 / EC Европейского парламента и Совета от 18 марта 2002 г., касающаяся официального утверждения типа двух- или трехколесных моторных транспортных средств (5), и устанавливает технические предписания, касающиеся проектирования и изготовления двух- или трехколесных транспортных средств. что касается места для установки заднего регистра ti o n пластина . eur-lex.europa.eu	Директив 93/94 / EEG и другие системы для EG-typgodkännande som föreskrivs i rådets direktiv 92/61 / EEG от 30 июня 1992 г. по типу годовой записи на тв-и трех трехуровневом двигателе, указанном в 2002 году в Европе / EG av den 18 mars 2002 om typgodkännande av två- och trehjuliga motorfordon (5), och direktivet fastställer tekniska föreskrifter for utformning och konstruktion av två- och trehjul ig förörön для мотора registreringsskylten. eur-lex.europa.eu
Реверсивный- mi l l пластина a n d unive rs a l пластина 9018 s Нержавеющая сталь: В Сообществе всего пять предприятий или групп, из которых на два крупнейших приходится более 60% поставок в Сообществе. eur-lex.europa.eu	Kvartoplåtar och pl setar i rostfritt stål: Det finns bara fem företag eller grupper i gemenskapen och de två största står för lemenskserna, lemenskerna. eur-lex.europa.eu
Если посмотреть на потенциал экономии, можно сказать, что выгодная экономия возможна в секторах конечного использования, в том числе 25% в обрабатывающей промышленности, где периферийное оборудование, такое как двигатели, вентиляторы и освещение, предлагает наибольший потенциал экономии; 26% для транспорта, усиление совместной модальности и переход на другие виды транспорта, указанные в Белой книге по транспорту; и 27% в жилом секторе, благодаря стенам и ro o f изоляция , i mp передвижное освещение и более эффективная бытовая техника; в то время как для коммерческих зданий общее улучшение систем энергоменеджмента может принести экономию до 30%. eur-lex.europa.eu	Undersökningen av möjliga energibesparingar uppvisar intressanta resultat inom slutanvändarnas sektor: Man skulle kunna spara 25% av energin inom Tilverkningsindustrin, framför allt inom perifer utrustning (motorer, fläkmodor attöckendöngrens) fastställts vid halvtidsöversynen av vitboken om transporter, 27% inom bostadssektorn, ex em pelv is g en om isolering av v eg Effektivare hushållsapparater, samt up to 30% in kommersiella byggnader, genom en genomgripande förbättring av energisystemen. eur-lex.europa.eu
Регламент (ЕС) № 2411/98 о признании в движении внутри Сообщества отличительного знака государства-члена, в котором зарегистрированы автотранспортные средства и их прицепы (1), не запрещает государствам-членам устанавливать специальные положения, позволяющие региональное происхождение. указывается в части реестра ti o n plate o t he r, чем указано в Приложении к Положению. eur-lex.europa.eu	Förordningen (EG) nr 2411/98 (1), определенная виллкорен для erkännande vad gäller trafik inom gemenskapen av nationalitetsmärke för den medlemsstat i vilken fordon är registrerade, motsätter fär sigärörörörörörörörötörörörörörötörörörörörötöröröröröörö с регионами, которые могут быть заполнены. som specificiceras i bilagan till förordningen. eur-lex.europa.eu
Энергоэффективность зданий следует рассчитывать на основе общей методологии с объективными переменными, которые учитывают региональные климатические различия и включают, помимо тепловых характеристик, другие факторы, которые играют все более важную роль, такие как отопление, охлаждение. и системы вентиляции, рекуперация тепла, зональный контроль, применение возобновляемых источников энергии, пассивные нагревательные и охлаждающие элементы, затемнение, качество воздуха в помещении, адекватное измерение естественного освещения nt s , изоляция a n d системы освещения, системы контроля и управления и проектирование здания. eur-lex.europa.eu	Byggnaders energiprestanda bör beräknas på Basse av en gemensam metodik, med objektiva variabler som tar hänsyn till Regionala klimatskillnader, som förutom termiska egenskaper även inbegriper andra allt viktigare faktorer, ovevelmevänskärnung, viktornye- öövärnung, energikällor, passiv uppvärmning och kylelement, skuggning, luftkvalitet inomhus, tillräckligt naturligt ljus, m ä tning s-, isolerings- övärmning 9018 — och kontrollsystem samt utformning av byggnaden. eur-lex.europa.eu
Эти большие потери энергии могут быть частично объяснены конечными потребителями, плохим качеством материалов, недостаточным he a t изоляцией , o ld высоким потреблением технологии, устаревшие отопительные установки, освещение с высоким потреблением энергии, неэффективные топочные установки, некачественные насосы и т. д. Другой причиной является неэффективное управление энергопотреблением, при котором значительные потери (40) в конечном итоге оплачиваются потребителем. eur-lex.europa.eu	Dessa stora energiförluster kan å ena sidan tillskrivas slutanvändarna: material med dålig kvalitet, o tillr äc kli g isolerldystem, mal mal mal , lampor med hög strömförbrukning, förbränningsanläggningar med låg prestanda, Pumpar av dålig kvalitet и т. д. eur-lex.europa.eu
разрешение на использование, с разрешения компетентного органа, сырого молока, не отвечающего критериям, изложенным в Приложении III, Раздел IX, как правило ar d s пластина c o un t и количество соматических клеток при производстве сыров с периодом выдержки или созревания не менее 60 дней, а также молочных продуктов, полученных в связи с производством таких сыров, при условии, что это не наносит ущерба достижению целей настоящего Положения. eur-lex.europa.eu	som tillåter användningen, med den behöriga myndighetens tillstånd, av obehandlad mjölk som inte uppfyller de kriterier som fastställs и avsnitt IX и bilaga III, avseende antal bakterier och somatisktlktlkl cellrodutal mojöröölön, или медсестринский двигатель, молния или медсестра med tillverkningen av sådan ost, под förutsättning att detta inte hindrar uppfyllandet av syftet med denna förordning. eur-lex.europa.eu
Маркировка Pi должна быть нанесена на видное, разборчивое и постоянное место на переносное оборудование, работающее под давлением, или на его da t a пластина a s w ell как на съемные части переносное оборудование, работающее под давлением, выполняющее прямую функцию безопасности. eur-lex.europa.eu	Pi-märket ska anbringas synligt, läsligt och постоянный på de transportabla tryckbärande anordningarna eller deras märkplåtar samt på demonterbara delar av transportabla tryck bä rand e anordningar ru eur-lex. europa.eu
.3 Непрерывные потолки или облицовка класса «В» в сочетании с соответствующими палубами или переборками могут быть приняты как способствующие, полностью или частично, требованиям ir e d изоляции a n d целостность подразделения. eur-lex.europa.eu	.3 Sammanhängande innertak eller beklädnader av class ”B” i förening med ifrågavarande däck eller skott kan godtas som bidragande, helt eller del vi s, ti ll tegri te t som krävs for en indelning. eur-lex.europa.eu
Директива Совета 98/58 / EC от 20 июля 1998 г., касающаяся защиты животных, содержащихся для сельскохозяйственных целей (5), устанавливает положения Сообщества, применимые ко всем выращиваемым животным, в отношении строительных требований для животноводческих помещений в g , изоляция , h ea ting и вентиляция, осмотр оборудования и осмотр поголовья. eur-lex.europa.eu	I rådets direktiv 98/58 / EG av den 20 juli 1998 om skydd av animalieproduktionens djur (5) fastställs gemenskapsbestämmelser som ska tillämpas på alla djur inom animalieproduktionen när det gäller krave , isolering, u ppv är mning o ch вентиляция, контроль av utrustning och control av djur. eur-lex.europa.eu
На 24-месячный период с 1 апреля 1988 г. по 31 марта 1990 г. соглашение с Pilkington было сформулировано следующим образом: «Вы ожидаете, что потребности Pilkington plc в кальцинированной соде Соединенного Королевства будут близки к эквиваленту 150 000 тонн в год, и вы намерены покупайте все это у себя, за одним исключением лет u r Изоляция D i vi sion’s Pont-y-felin работает (примерно 9000 тонн в год в эквиваленте) ). eur-lex.europa.eu	За 24 месяца с 1 апреля 1988 г. по 31 марта 1990 г. быстрый автопилот с Pilkington enligt följande: «Ни для кого не секрет, что Pilkington plc: sodaförbrukning i Förenade kungariket kommer att up to 150 000 за несколько тысяч долларов». hela denna mängd från oss, med undantag för isoleringsavdelningen i anläggningen i Pont-y-felin (по цене 9 000 тонн за евро). eur-lex.europa.eu
Все электрические кабели должны быть расположены таким образом, чтобы никакая часть не могла соприкасаться с топливной магистралью или какой-либо частью выхлопной системы или подвергаться чрезмерному нагреву, за исключением подходящих spe ci a l изоляция a n d предусмотрена защита, например, для выпускного клапана с электромагнитным приводом. eur-lex.europa.eu	Alla elektriska kablar ska placeras så att ingen del kan komma i kontakt med någon bränsleledning eller någon del avgassystemet eller utsättas for mycket stark värme, såvida i nte l 9018 sky dd или dn as, t.ex. en электромагнетиск авгасвентил. eur-lex.europa.eu
.2a Пароизоляция и клеи, используемые в сочетании wi t h изоляция , a s wel l a s изоляция s s изоляция s o f p Фитинги ipe для систем холодоснабжения не обязательно должны быть негорючими, но их количество должно быть минимально возможным, а их открытые поверхности должны иметь характеристики низкого распространения пламени. eur-lex.europa.eu	.2a Ångbarriärer och bindemedel som används i samband me d kylanläggningars isolering, inklusiv e isolering a v rö v rö v rö v rö vrö vrö vrö mängd, och deras exponerade ytor skall ha ringa benägenhet för flamspridning. eur-lex.europa.eu
Пространство для установки t h e пластина m u st должна быть видна в пространстве, ограниченном двумя двугранными углами: одна с горизонтальным краем, определяемым двумя проходящими плоскостями верхний и нижний горизонтальные края пространства для монтажа t h e пластина , t he углы, углы которых по отношению к горизонтали показаны на рисунке 1; другой с заметно вертикальным краем, образованным двумя плоскостями, проходящими через каждую сторону t h e пластина , t he углы по отношению к среднему продольному Самолеты транспортного средства показаны на рисунке 2. eur-lex.europa.eu	Monteringsplatsen sk all vara synbar inom hela det utrymme som beginränsas av två tvåplansvinklar: den ena med en horisontell kant som bestäms av de två plan som går genom de övre och läganterlla horisontears визы i рис. 1; den andra med en märkbar vertikal kant som bestäms av två plan som går genom vardera sidan på plåten vars vinklar i förhållande till fordonets längsgående mittplan visas i figur 2. eur-lex.europa.eu
Для t h e пластина i n co rporation метод (1) (2) (3) (4), без метаболической активации, обычно 0,05 мл или 0,1 мл исследуемых растворов, 0,1 мл свежей бактериальной культуры (содержащей примерно 108 жизнеспособных клеток) и 0,5 мл стерильного буфера смешивают с 2,0 мл верхнего слоя агара. eur-lex.europa.eu	Vid plattinkorporeringsmetoden (1) (2) (3) (4), utan Metabisk aktivering, blandas vanligen 0,05 мл eller 0,1 мл av testlösningarna, 0,1 мл av färsk bakteriekultur (innehållande ungefär 108 livsdugliga celler) och 0, 5 мл стерильного буфера для средних 2,0 мл жидкости для инъекций. eur-lex.europa.eu
Поскольку некоторые государства-члены не признали отличительный знак на Eu r o пластина C o un cil Постановление (ЕС) № 2411/98 от 3 ноября 1998 г. о признании в движении внутри Сообщества отличительного знака государства-члена, в котором зарегистрированы автотранспортные средства и их прицепы (1). eur-lex.europa.eu	Eftersom vissa medlemsstater inte godkände det särskiljande märket på geme ns kapss kyl ten antogs rå det röd nönde 1998 г. по эркеннанде вад гэллер трафик ином германскапен по национальному рынку для медлемсстата и вилькен моторфордон и слэпвагнар до мотофорда и регистрации (1). eur-lex.europa.eu
Чтобы исключить возможное неверное толкование положений настоящей Директивы и упростить получение страхового покрытия для транспортных средств, несущих темп ra r y пластины , t he определение территории, на которой обычно находится транспортное средство, должно относиться к территории государства, в котором транспортное средство имеет регистрацию ti o n номер , i rr независимо от того, является ли su ch a plate i s p постоянным или временным. eur-lex.europa.eu	För att undvika möjliga fleetolkningar av bestämmelserna i detta direktiv och underlätta försäkring av fordon med tillfälliga registreringsskyltar bör definitionen av det Territorium där fordonet är normalt hemmahörande avsears territorium där fordonet är normalt hemmahörande avsears 9018 9018 9018 9018 9018 9018 9018 9018 tt om denn a skylt ä rp erma ne nt eller tillfällig. eur-lex.europa.eu
Полицейские органы государства-члена могут на законных основаниях запросить всю регистрацию ti o n табличка t o b e видимый и, в частности, отличительный знак государства регистрации не скрывать. eur-lex.europa.eu	En medlemsstats polismyndigheter har full lagli g rätt a tt kräva att hela registreringsskylten skall vara synlig och att nationalitetsmärket för den stat i vilken fordonet ärregistrerat. eur-lex.europa.eu
.4 В распределительных сетях без заземления устройство, способное контролировать t h e изоляция l e ve l на землю и выдавать звуковой или визуальный сигнал. Должна быть предусмотрена индикация аномального состояния l o w изоляция v a lu es. eur-lex.europa.eu	.4 Я поддерживаю систему utan förbindelse till jord skall d et finnas en anordning som kontinuerligt övervakar isolationsnivån till jord och ger en akustisk eller optikering vid на изоляцию. eur-lex.europa.eu
Стекло с покрытием — это основное стекло, которое подверглось обработке поверхности или покрытию (нанесенному в вакууме с помощью электромагнитного процесса (1)), предназначенному для устранения отражений или обеспечения rm a l изоляции . eur-lex.europa.eu	Belagt glas är ett grundglas som fått en ytbehandling eller beläggning (применение как en beläggning i vakuum genom en elektromagnetisk process (1)) avsedd att eliminera reflexer eller säk ra värmeisolering . eur-lex.europa.eu
Решение Комиссии 97/556 / EC от 14 июля 1997 г. о процедуре подтверждения соответствия строительной продукции в соответствии со статьей 20 (2) Директивы Совета 89/106 / EEC в отношении внешних rm a l изоляция c o mp osite системы / комплекты с рендерингом (ETICS) (2) относится только к продуктам, подпадающим под европейские стандарты. eur-lex.europa.eu	I kommissionens beslut 97/556 / EG av den 14 juli 1997 om förfarande för bestyrkande av överensstämmelse av byggprodukter enligt artikel 20.2 i rådets direktiv 89/106 / EEG beträffande sammansatta system fömerbelisdändändas tekniska godkännanden fastän några av dessa produkter också kan omfattas avharmoniserade europeiska standarder. eur-lex.europa.eu
Директива Совета 93/94 / EEC от 29 октября 1993 г. относительно места для установки заднего регистратора ti o n пластина o f t двух- или трехколесный В транспортных средствах8 изложены технические предписания относительно проектирования и изготовления двух- или трехколесных моторных транспортных средств в отношении места для установки заднего регистратора ti o n табличка . eur-lex.europa.eu	I rådets direktiv 93/9 4/ EEG a v den 29 October 1993 om monteringsplatsen för den bakre registreringsskylten på två- och trehjuliga motorfordon8 fastställs tekniska förvångångårón för den bakre registreringsskylten. eur-lex.europa.eu
Для метода преинкубации (2) (3) (5) (6) тестируемое вещество / тестовый раствор предварительно инкубируют с тестовым штаммом (содержащим примерно 108 жизнеспособных клеток) и стерильным буфером или системой метаболической активации (0,5 мл). обычно в течение 20 минут или более при 30–37 ° C перед смешиванием с оверлейным агаром и выливанием на поверхность минимального ag a r plate . eur-lex.europa.eu	För förinkubationsmetoden (2) (3) (5) (6), förinkuberas testsubstansen / testlösningen med teststamman (innehållande ungefär 108 livsdugliga celler) и стерильный буфер и система для медикаментов для активации метаболизма (0,5 мл), ванлиген элер vid 30–37 ° C, innan den blandas med toppskiktsagarn och hälls uppå ytan på en minimalagarplatta. eur-lex.europa.eu
Государства-члены, требующие, чтобы транспортные средства, зарегистрированные в другом государстве-члене, отображали отличительный регистрационный знак, когда они движутся по их территории, должны распознавать отличительный знак государства-члена регистрации, отображаемый в крайнем левом углу регистратуры ti o n табличка i n a в соответствии с Приложением к настоящим Правилам как эквивалент любого другого отличительного знака, который они признают с целью идентификации государства, в котором зарегистрировано транспортное средство. eur-lex.europa.eu	De medlemsstater som för trafik på sitt Territorium kräver att fordon som är registrerade i en annan medlemsstat skall vara försedda med registreringsmärke, skall erkänn a nationalitetsmärke тилльмсервис, рег. i enlighet med bilagan till denna förordning som likvärdigt varje annat nationalitetsmärke som de erkänner for att fastställa i vilken stat fordonet är registrerat. eur-lex.europa.eu

% PDF-1.6 % 1 0 объект > endobj 7 0 объект > endobj 2 0 obj > / Шрифт> >> / Поля [] >> endobj 3 0 obj > транслировать 2014-01-03T23: 57: 13 + 01: 002014-01-03T22: 33: 22 + 01: 002014-01-03T23: 57: 13 + 01: 00Adobe Acrobat 9.5.5application / pdfuuid: ed4c7768-67b5-48f5- a57c-0b4737482147uuid: 105078fc-385a-4717-9ab7-980ef7dee14dEPSON Scan конечный поток endobj 4 0 obj > endobj 5 0 obj > endobj 6 0 obj > endobj 8 0 объект > endobj 9 0 объект > endobj 10 0 obj > endobj 11 0 объект > endobj 12 0 объект > endobj 13 0 объект > endobj 14 0 объект > endobj 15 0 объект > endobj 16 0 объект > endobj 17 0 объект > endobj 18 0 объект > endobj 19 0 объект > endobj 20 0 объект > endobj 21 0 объект > endobj 22 0 объект > endobj 23 0 объект > endobj 24 0 объект > endobj 25 0 объект > endobj 26 0 объект > endobj 27 0 объект > endobj 28 0 объект > endobj 29 0 объект > endobj 30 0 объект > endobj 31 0 объект > endobj 32 0 объект > endobj 33 0 объект > endobj 34 0 объект > endobj 35 0 объект > endobj 36 0 объект > endobj 37 0 объект > endobj 38 0 объект > endobj 39 0 объект > endobj 40 0 obj > endobj 41 0 объект > endobj 42 0 объект > endobj 43 0 объект > endobj 44 0 объект > endobj 45 0 объект > endobj 46 0 объект > endobj 47 0 объект > endobj 48 0 объект > endobj 49 0 объект > endobj 50 0 объект > endobj 51 0 объект > endobj 52 0 объект > endobj 53 0 объект > endobj 54 0 объект > endobj 55 0 объект > endobj 56 0 объект > endobj 57 0 объект > endobj 58 0 объект > endobj 59 0 объект > endobj 60 0 obj > endobj 61 0 объект > endobj 62 0 объект > endobj 63 0 объект > endobj 64 0 объект > endobj 65 0 объект > endobj 66 0 объект > endobj 67 0 объект > endobj 68 0 объект > endobj 69 0 объект > endobj 70 0 объект > endobj 71 0 объект > endobj 72 0 объект > endobj 73 0 объект > endobj 74 0 объект > endobj 75 0 объект > endobj 76 0 объект > endobj 77 0 объект > endobj 78 0 объект > endobj 79 0 объект > endobj 80 0 объект > endobj 81 0 объект > endobj 82 0 объект > endobj 83 0 объект > endobj 84 0 объект > endobj 85 0 объект > endobj 86 0 объект > endobj 87 0 объект > endobj 88 0 объект > endobj 89 0 объект > endobj 90 0 объект > endobj 91 0 объект > endobj 92 0 объект > endobj 93 0 объект > endobj 94 0 объект > endobj 95 0 объект > endobj 96 0 объект > endobj 97 0 объект > endobj 98 0 объект > endobj 99 0 объект > endobj 100 0 объект > endobj 101 0 объект > endobj 102 0 объект > endobj 103 0 объект > endobj 104 0 объект > endobj 105 0 объект > endobj 106 0 объект > endobj 107 0 объект > endobj 108 0 объект > endobj 109 0 объект > endobj 110 0 объект > endobj 111 0 объект > endobj 112 0 объект > endobj 113 0 объект > endobj 114 0 объект > endobj 115 0 объект > endobj 116 0 объект > endobj 117 0 объект > endobj 118 0 объект > endobj 119 0 объект > endobj 120 0 объект > endobj 121 0 объект > endobj 122 0 объект > endobj 123 0 объект > endobj 124 0 объект > endobj 125 0 объект > endobj 126 0 объект > endobj 127 0 объект > endobj 128 0 объект > endobj 129 0 объект > endobj 130 0 объект > endobj 131 0 объект > endobj 132 0 объект > endobj 133 0 объект > endobj 134 0 объект > endobj 135 0 объект > endobj 136 0 объект > endobj 137 0 объект > endobj 138 0 объект > endobj 139 0 объект > endobj 140 0 объект > endobj 141 0 объект > endobj 142 0 объект > endobj 143 0 объект > транслировать EPSON Scan2013-12-28T23: 03: 35 + 01: 002013-12-28T23: 03: 35 + 01: 002013-12-28T23: 03: 35 + 01: 00application / pdfuuid: 94b98190-d7b3-40e3-93ae-e3d03dc0d293uuid : 58b6ef85-14c8-4e15-9710-4acf13e887a6 конечный поток endobj 144 0 объект > endobj 145 0 объект > endobj 146 0 объект > endobj 147 0 объект > endobj 148 0 объект > endobj 149 0 объект > транслировать EPSON Scan2014-01-02T00: 06: 33 + 01: 002014-01-02T00: 06: 33 + 01: 002014-01-02T00: 06: 33 + 01: 00application / pdfuuid: 53226e19-fbda-437d-beec-03eedd2a5ae5uuid : 6da46372-2620-4dce-bbd9-29a47a8b918a конечный поток endobj 150 0 объект > / XObject> >> / Аннотации [547 0 R] / Родитель 24 0 R / MediaBox [0 0 595 842] >> endobj 151 0 объект > endobj 152 0 объект > endobj 153 0 объект > endobj 154 0 объект > endobj 155 0 объект > endobj 156 0 объект > endobj 157 0 объект > endobj 158 0 объект > endobj 159 0 объект > endobj 160 0 объект > endobj 161 0 объект > endobj 162 0 объект > endobj 163 0 объект > endobj 164 0 объект > endobj 165 0 объект > endobj 166 0 объект > endobj 167 0 объект > endobj 168 0 объект > endobj 169 0 объект > endobj 170 0 объект > endobj 171 0 объект > endobj 172 0 объект > endobj 173 0 объект > endobj 174 0 объект > endobj 175 0 объект > endobj 176 0 объект > endobj 177 0 объект > endobj 178 0 объект > endobj 179 0 объект > endobj 180 0 объект > endobj 181 0 объект > endobj 182 0 объект > endobj 183 0 объект > endobj 184 0 объект > endobj 185 0 объект > endobj 186 0 объект > endobj 187 0 объект > endobj 188 0 объект > endobj 189 0 объект > endobj 190 0 объект > endobj 191 0 объект > endobj 192 0 объект > endobj 193 0 объект > endobj 194 0 объект > endobj 195 0 объект > endobj 196 0 объект > endobj 197 0 объект > endobj 198 0 объект > endobj 199 0 объект > endobj 200 0 объект > endobj 201 0 объект > endobj 202 0 объект > endobj 203 0 объект > endobj 204 0 объект > endobj 205 0 объект > endobj 206 0 объект > endobj 207 0 объект > endobj 208 0 объект > endobj 209 0 объект > endobj 210 0 объект > endobj 211 0 объект > endobj 212 0 объект > endobj 213 0 объект > endobj 214 0 объект > endobj 215 0 объект > endobj 216 0 объект > endobj 217 0 объект > endobj 218 0 объект > endobj 219 0 объект > endobj 220 0 объект > endobj 221 0 объект > endobj 222 0 объект > endobj 223 0 объект > endobj 224 0 объект > endobj 225 0 объект > endobj 226 0 объект > endobj 227 0 объект > endobj 228 0 объект > endobj 229 0 объект > endobj 230 0 объект > endobj 231 0 объект > endobj 232 0 объект > endobj 233 0 объект > endobj 234 0 объект > endobj 235 0 объект > endobj 236 0 объект > endobj 237 0 объект > endobj 238 0 объект > endobj 239 0 объект > endobj 240 0 объект > endobj 241 0 объект > endobj 242 0 объект > endobj 243 0 объект > endobj 244 0 объект > endobj 245 0 объект > endobj 246 0 объект > endobj 247 0 объект > endobj 248 0 объект > endobj 249 0 объект > endobj 250 0 объект > endobj 251 0 объект > endobj 252 0 объект > endobj 253 0 объект > endobj 254 0 объект > endobj 255 0 объект > endobj 256 0 объект > endobj 257 0 объект > endobj 258 0 объект > транслировать EPSON Scan2013-12-28T23: 03: 13 + 01: 002013-12-28T23: 03: 13 + 01: 002013-12-28T23: 03: 13 + 01: 00application / pdfuuid: d0978530-e694-486a-8838-a7bc7b950eefuuid : 8b485cae-02b4-4d77-a626-9c47d778ca0e конечный поток endobj 259 0 объект > endobj 260 0 объект > endobj 261 0 объект > транслировать EPSON Scan2013-12-28T23: 02: 52 + 01: 002013-12-28T23: 02: 52 + 01: 002013-12-28T23: 02: 52 + 01: 00application / pdfuuid: 046ec023-e046-47c1-aa95-14d8f6b629cfuuid : 92274397-cd06-44f2-9434-2ff20ca216fe конечный поток endobj 262 0 объект > endobj 263 0 объект > endobj 264 0 объект > транслировать EPSON Scan2013-12-28T23: 02: 34 + 01: 002013-12-28T23: 02: 34 + 01: 002013-12-28T23: 02: 34 + 01: 00application / pdfuuid: f10a67e3-0a31-4620-845b-ddf1ee9c8701uuid : e5760292-efc4-4748-a3e7-0927dce18ef0 конечный поток endobj 265 0 объект > endobj 266 0 объект > endobj 267 0 объект > транслировать EPSON Scan2013-12-28T23: 02: 10 + 01: 002013-12-28T23: 02: 10 + 01: 002013-12-28T23: 02: 10 + 01: 00приложение / pdfuuid: ba807836-2337-4ccf-af32-e7bb4b58535euuid : 2f928fcc-ba69-48dc-902b-1a96a47fa80e конечный поток endobj 268 0 объект > endobj 269 ​​0 объект > endobj 270 0 объект > транслировать EPSON Scan2013-12-28T23: 05: 22 + 01: 002013-12-28T23: 05: 22 + 01: 002013-12-28T23: 05: 22 + 01: 00application / pdfuuid: db09a7a4-d5a9-40b5-a94d-a02340e7c222uuid : 1f2e70c4-182c-4d38-8700-a10

d09e конечный поток endobj 271 0 объект > endobj 272 0 объект > endobj 273 0 объект > транслировать EPSON Scan2013-12-28T23: 08: 24 + 01: 002013-12-28T23: 08: 24 + 01: 002013-12-28T23: 08: 24 + 01: 00application / pdfuuid: 6fe77c85-4b5e-4c3f-8630-626aefe12c9cuuid : 041fb293-fd12-4cc3-8144-65ae5d2efb1a конечный поток endobj 274 0 объект > endobj 275 0 объект > endobj 276 0 объект > транслировать EPSON Scan2013-12-28T23: 10: 49 + 01: 002013-12-28T23: 10: 49 + 01: 002013-12-28T23: 10: 49 + 01: 00application / pdfuuid: 8c8958b2-c095-4387-bfbf-a2b0b7f648cbuuid : 628b624e-95a6-4fbb-961a-6dd0573409cb конечный поток endobj 277 0 объект > endobj 278 0 объект > endobj 279 0 объект > транслировать EPSON Scan2013-12-28T23: 17: 09 + 01: 002013-12-28T23: 17: 09 + 01: 002013-12-28T23: 17: 09 + 01: 00application / pdfuuid: 264348d2-318c-4fdc-86f6-1dcfdd0fe598uuid : 039772bc-f6cd-4627-beb5-fac5f17b0b74 конечный поток endobj 280 0 объект > endobj 281 0 объект > endobj 282 0 объект > транслировать EPSON Scan2013-12-28T23: 25: 03 + 01: 002013-12-28T23: 25: 03 + 01: 002013-12-28T23: 25: 03 + 01: 00application / pdfuuid: 2a86ccd2-db30-4e2b-b2dc-34dfe0c4c521uuid : 9724a9ca-aa99-49e3-9eac-c4209e544ab9 конечный поток endobj 283 0 объект > endobj 284 0 объект > endobj 285 0 объект > транслировать EPSON Scan2013-12-28T23: 27: 47 + 01: 002013-12-28T23: 27: 47 + 01: 002013-12-28T23: 27: 47 + 01: 00application / pdfuuid: 9702c743-b698-4265-ab09-775e406b647buuid : 0e8d217a-84ea-4ca6-a569-1149f5de53d2 конечный поток endobj 286 0 объект > endobj 287 0 объект > endobj 288 0 объект > транслировать EPSON Scan2013-12-28T23: 54: 24 + 01: 002013-12-28T23: 54: 24 + 01: 002013-12-28T23: 54: 24 + 01: 00приложение / pdfuuid: f91c08e5-fe81-48ee-a2fe-2e8a76931822uuid : eb18527a-9ce2-46b3-809f-b39cdaf0a742 конечный поток endobj 289 0 объект > endobj 290 0 объект > endobj 291 0 объект > транслировать EPSON Scan2013-12-29T00: 29: 29 + 01: 002013-12-29T00: 29: 29 + 01: 002013-12-29T00: 29: 29 + 01: 00application / pdfuuid: 2afbd795-d910-4240-a6ff-cf6f2c51ad01uuid : 11ee80d5-654b-4f5a-abfd-455f4a900a5b конечный поток endobj 292 0 объект > endobj 293 0 объект > endobj 294 0 объект > транслировать EPSON Scan2013-12-29T00: 31: 48 + 01: 002013-12-29T00: 31: 48 + 01: 002013-12-29T00: 31: 48 + 01: 00application / pdfuuid: 50833ccc-02fa-44bc-9b41-9b1bf9aa43e4uuid : e9e5acd1-e0cb-49e9-9716-37d95a55f40f конечный поток endobj 295 0 объект > endobj 296 0 объект > endobj 297 0 объект > транслировать EPSON Scan2013-12-29T00: 34: 14 + 01: 002013-12-29T00: 34: 14 + 01: 002013-12-29T00: 34: 14 + 01: 00application / pdfuuid: 8562dcbc-2341-4fbd-9e80-54a39cf037aduuid : af395224-cae0-4014-8c16-8daa5277100b конечный поток endobj 298 0 объект > endobj 299 0 объект > endobj 300 0 объект > транслировать EPSON Scan2013-12-29T00: 36: 18 + 01: 002013-12-29T00: 36: 18 + 01: 002013-12-29T00: 36: 18 + 01: 00application / pdfuuid: aabcba0e-e0d1-4ab3-8b82-ae11c7b1c99duuid : fe3b6971-648c-488b-bc7a-7933cc12bb5c конечный поток endobj 301 0 объект > endobj 302 0 объект > endobj 303 0 объект > транслировать EPSON Scan2013-12-29T00: 38: 06 + 01: 002013-12-29T00: 38: 06 + 01: 002013-12-29T00: 38: 06 + 01: 00application / pdfuuid: dea40ade-1fc2-4fc5-9a74-d6e90c01b2b2uuid : 13c55f1d-b038-4ecb-9a0c-7a9f4cded408 конечный поток endobj 304 0 объект > endobj 305 0 объект > endobj 306 0 объект > транслировать EPSON Scan2013-12-29T00: 40: 18 + 01: 002013-12-29T00: 40: 18 + 01: 002013-12-29T00: 40: 18 + 01: 00application / pdfuuid: 9532e75e-7e66-4a7d-8699-0ab9290d1a0cuuid : bf78614c-9159-48a6-95c6-0bd754622d15 конечный поток endobj 307 0 объект > endobj 308 0 объект > endobj 309 0 объект > транслировать EPSON Scan2013-12-29T00: 46: 22 + 01: 002013-12-29T00: 46: 22 + 01: 002013-12-29T00: 46: 22 + 01: 00application / pdfuuid: e2780f23-b1d9-450b-bba2-3cad28ddf965uuid : 48166369-107a-4ad9-bddd-df76c50e4669 конечный поток endobj 310 0 объект > endobj 311 0 объект > endobj 312 0 объект > транслировать EPSON Scan2013-12-29T00: 48: 12 + 01: 002013-12-29T00: 48: 12 + 01: 002013-12-29T00: 48: 12 + 01: 00application / pdfuuid: 33e4679c-711d-45eb-9680-e15e48e14618uuid : 7216483c-6add-4d7d-9347-802fc3236011 конечный поток endobj 313 0 объект > endobj 314 0 объект > endobj 315 0 объект > транслировать EPSON Scan2013-12-29T00: 50: 19 + 01: 002013-12-29T00: 50: 19 + 01: 002013-12-29T00: 50: 19 + 01: 00application / pdfuuid: ea7f5083-8d53-4aef-809d-0b7f9e6e96f3uuid : 5da8af11-f151-4227-afd4-c0b434741b50 конечный поток endobj 316 0 объект > endobj 317 0 объект > endobj 318 0 объект > транслировать EPSON Scan2013-12-29T00: 52: 14 + 01: 002013-12-29T00: 52: 14 + 01: 002013-12-29T00: 52: 14 + 01: 00application / pdfuuid: 4664ebe7-ae4f-409e-adf8-d0629bf8b4aduuid : c7cb5eb9-e9d7-424a-8f75-8681fc38f2c1 конечный поток endobj 319 0 объект > endobj 320 0 объект > endobj 321 0 объект > транслировать EPSON Scan2013-12-29T00: 54: 06 + 01: 002013-12-29T00: 54: 06 + 01: 002013-12-29T00: 54: 06 + 01: 00application / pdfuuid: 47147327-3a84-49a8-8782-687ac2cf9109uuid : ae6be79d-1829-44ef-9b9c-8e7313af2eb9 конечный поток endobj 322 0 объект > endobj 323 0 объект > endobj 324 0 объект > транслировать EPSON Scan2013-12-29T00: 55: 35 + 01: 002013-12-29T00: 55: 35 + 01: 002013-12-29T00: 55: 35 + 01: 00application / pdfuuid: be979234-50e6-45b7-9f1b-d6b7e55fb53euuid : c01438a2-dbe0-4276-ac76-1004186fa7b8 конечный поток endobj 325 0 объект > endobj 326 0 объект > endobj 327 0 объект > транслировать EPSON Scan2013-12-29T00: 58: 52 + 01: 002013-12-29T00: 58: 52 + 01: 002013-12-29T00: 58: 52 + 01: 00application / pdfuuid: ca3f9bac-2279-40aa-8ac8-61330aca3626uuid : 03560383-bc44-49df-bd13-91d5801f942d конечный поток endobj 328 0 объект > endobj 329 0 объект > endobj 330 0 объект > транслировать EPSON Scan2013-12-29T01: 00: 39 + 01: 002013-12-29T01: 00: 39 + 01: 002013-12-29T01: 00: 39 + 01: 00application / pdfuuid: dc90c364-2e25-4b9f-beb4-d27f773ff38euuid : 9f4d87da-d040-4c0e-9c1d-d048efb2a641 конечный поток endobj 331 0 объект > endobj 332 0 объект > endobj 333 0 объект > транслировать EPSON Scan2013-12-29T01: 02: 45 + 01: 002013-12-29T01: 02: 45 + 01: 002013-12-29T01: 02: 45 + 01: 00application / pdfuuid: 9556c3f1-0938-4a5b-8c34-4faaa7c16e84uuid : 9f7e3988-8a36-4d65-a28d-3a0844f54c7b конечный поток endobj 334 0 объект > endobj 335 0 объект > endobj 336 0 объект > транслировать EPSON Scan2013-12-29T01: 04: 30 + 01: 002013-12-29T01: 04: 30 + 01: 002013-12-29T01: 04: 30 + 01: 00приложение / pdfuuid: cdffa89c-66cc-488c-a0e7-a3e0725fda11uuid : 475526ed-cfc8-476b-96ab-0430eb7bc182 конечный поток endobj 337 0 объект > endobj 338 0 объект > endobj 339 0 объект > транслировать EPSON Scan2013-12-29T01: 06: 31 + 01: 002013-12-29T01: 06: 31 + 01: 002013-12-29T01: 06: 31 + 01: 00application / pdfuuid: 6e225dfa-419a-4022-bda6-3e948307aba2uuid : 33708602-5d16-4af0-b054-777d7065ca4b конечный поток endobj 340 0 объект > endobj 341 0 объект > endobj 342 0 объект > транслировать EPSON Scan2013-12-29T01: 08: 17 + 01: 002013-12-29T01: 08: 17 + 01: 002013-12-29T01: 08: 17 + 01: 00application / pdfuuid: 229d92f2-386e-4f87-a97e-9617518953e4uuid : d4eacc91-e94d-4d44-b2df-135b979e8703 конечный поток endobj 343 0 объект > endobj 344 0 объект > endobj 345 0 объект > транслировать EPSON Scan2013-12-29T01: 10: 16 + 01: 002013-12-29T01: 10: 16 + 01: 002013-12-29T01: 10: 16 + 01: 00application / pdfuuid: 9c64396e-0948-4e01-bc26-57427eac11a2uuid : d013a780-e887-4043-ac57-124f90b4cdd0 конечный поток endobj 346 0 объект > endobj 347 0 объект > endobj 348 0 объект > транслировать EPSON Scan2013-12-29T01: 12: 36 + 01: 002013-12-29T01: 12: 36 + 01: 002013-12-29T01: 12: 36 + 01: 00application / pdfuuid: 60e9beb5-e33a-469c-9370-3e6be8faae76uuid : cac2fd27-43d6-4401-a72c-2f34ead6acd5 конечный поток endobj 349 0 объект > endobj 350 0 объект > endobj 351 0 объект > транслировать EPSON Scan2013-12-29T01: 14: 40 + 01: 002013-12-29T01: 14: 40 + 01: 002013-12-29T01: 14: 40 + 01: 00application / pdfuuid: d65bd36e-f346-4433-a3cd-b33515b38945uuid : a15d052d-8f4a-4318-af01-38693e85b52e конечный поток endobj 352 0 объект > endobj 353 0 объект > endobj 354 0 объект > транслировать EPSON Scan2013-12-29T01: 16: 24 + 01: 002013-12-29T01: 16: 24 + 01: 002013-12-29T01: 16: 24 + 01: 00application / pdfuuid: 5063b75b-54f5-4aea-bd8e-0a1b0a70e43auuid : ac5fd299-5ff5-4610-b4a5-2d9b0790ecc7 конечный поток endobj 355 0 объект > endobj 356 0 объект > endobj 357 0 объект > транслировать EPSON Scan2013-12-29T01: 20: 13 + 01: 002013-12-29T01: 20: 13 + 01: 002013-12-29T01: 20: 13 + 01: 00application / pdfuuid: 4bb46ebf-ae4e-4b65-bbd6-7bc227da6239uuid : 5c8aa3cc-27ad-4598-a1fa-8a68488481ef конечный поток endobj 358 0 объект > endobj 359 0 объект > endobj 360 0 объект > транслировать EPSON Scan2013-12-29T01: 22: 09 + 01: 002013-12-29T01: 22: 09 + 01: 002013-12-29T01: 22: 09 + 01: 00application / pdfuuid: f684a7df-71be-4c82-b6ba-3476544f7341uuid : b556b832-82fc-4656-934f-3df5149c3933 конечный поток endobj 361 0 объект > endobj 362 0 объект > endobj 363 0 объект > транслировать EPSON Scan2013-12-29T01: 23: 50 + 01: 002013-12-29T01: 23: 50 + 01: 002013-12-29T01: 23: 50 + 01: 00application / pdfuuid: d5520045-36e8-4db5-b998-980a626f5cc8uuid : f2774179-e4d6-426a-9031-29d3601c92d9 конечный поток endobj 364 0 объект > endobj 365 0 объект > endobj 366 0 объект > транслировать EPSON Scan2013-12-29T01: 25: 48 + 01: 002013-12-29T01: 25: 48 + 01: 002013-12-29T01: 25: 48 + 01: 00application / pdfuuid: 8c694d7b-77e9-4e26-8af9-3303fdcbaaf2uuid : b5986ae3-60b3-4bd0-94d5-8b1218a63355 конечный поток endobj 367 0 объект > endobj 368 0 объект > endobj 369 0 объект > транслировать EPSON Scan2013-12-29T01: 27: 24 + 01: 002013-12-29T01: 27: 24 + 01: 002013-12-29T01: 27: 24 + 01: 00application / pdfuuid: b40eb64a-459d-49a5-bdab-9d957b75d6a8uuid : 1f8503bb-4a9b-4428-82e4-16333386b345 конечный поток endobj 370 0 объект > endobj 371 0 объект > endobj 372 0 объект > транслировать EPSON Scan2013-12-29T01: 30: 20 + 01: 002013-12-29T01: 30: 20 + 01: 002013-12-29T01: 30: 20 + 01: 00application / pdfuuid: 13858be0-8bd7-45ee-a2f0-c87b1d0611f4uuid : cfbb70e7-81e2-49fb-8f67-b7eb5fbb5934 конечный поток endobj 373 0 объект > endobj 374 0 объект > endobj 375 0 объект > транслировать EPSON Scan2013-12-29T01: 57: 19 + 01: 002013-12-29T01: 57: 19 + 01: 002013-12-29T01: 57: 19 + 01: 00application / pdfuuid: e0ff1fda-3daf-45b7-b9e2-10cb82b46801uuid : 399b6564-a66b-4809-83f2-e
6f4175 конечный поток endobj 376 0 объект > endobj 377 0 объект > endobj 378 0 объект > транслировать EPSON Scan2013-12-29T01: 59: 48 + 01: 002013-12-29T01: 59: 48 + 01: 002013-12-29T01: 59: 48 + 01: 00приложение / pdfuuid: 4b6c0556-6307-48a8-b34e-0026b6fb31f9uuid : 58c96020-60ab-44e2-909d-ec8a0a6f98f9 конечный поток endobj 379 0 объект > endobj 380 0 объект > endobj 381 0 объект > транслировать EPSON Scan2013-12-29T02: 01: 34 + 01: 002013-12-29T02: 01: 34 + 01: 002013-12-29T02: 01: 34 + 01: 00application / pdfuuid: 8cdc0a6f-e40c-415a-afb2-6da7d19fb4d8uuid : 9da9fcf8-0c6b-4b0b-a589-05292e0f0f9d конечный поток endobj 382 0 объект > endobj 383 0 объект > endobj 384 0 объект > транслировать EPSON Scan2013-12-29T02: 04: 16 + 01: 002013-12-29T02: 04: 16 + 01: 002013-12-29T02: 04: 16 + 01: 00application / pdfuuid: 4b261c60-6ffc-4d13-8a39-c0b0faf8b1c3uuid : d85a012e-22fb-448f-b924-2d58094a6121 конечный поток endobj 385 0 объект > endobj 386 0 объект > endobj 387 0 объект > транслировать EPSON Scan2013-12-30T23: 37: 58 + 01: 002013-12-30T23: 37: 58 + 01: 002013-12-30T23: 37: 58 + 01: 00application / pdfuuid: b4096b29-af6a-4be3-a0dd-8bc43d142672uuid : 71b88249-3c45-424a-af5c-80f905d4ff98 конечный поток endobj 388 0 объект > endobj 389 0 объект > endobj 390 0 объект > транслировать EPSON Scan2013-12-31T01: 22: 22 + 01: 002013-12-31T01: 20: 35 + 01: 002013-12-31T01: 22: 22 + 01: 00application / pdfuuid: 0e83a89f-23b6-4ac0-95a3-63cd523b4426uuid : 45654820-6477-4e80-828e-a56cb31c4178 конечный поток endobj 391 0 объект > endobj 392 0 объект > endobj 393 0 объект > транслировать EPSON Scan конечный поток endobj 394 0 объект > endobj 395 0 объект > endobj 396 0 объект > транслировать EPSON Scan2013-12-31T01: 24: 01 + 01: 002013-12-31T01: 24: 01 + 01: 002013-12-31T01: 24: 01 + 01: 00application / pdfuuid: 021953b2-7be3-43b9-ac78-17734d1e1078uuid : ed0eddca-2fc3-456e-ab03-03938ddda860 конечный поток endobj 397 0 объект > endobj 398 0 объект > endobj 399 0 объект > транслировать EPSON Scan2013-12-31T01: 25: 51 + 01: 002013-12-31T01: 25: 51 + 01: 002013-12-31T01: 25: 51 + 01: 00application / pdfuuid: 4653139a-216b-41f6-a6f0-01ef4fd09b7duuid : 53bd102c-8963-4b56-9b04-32bb76fe66b9 конечный поток endobj 400 0 obj > endobj 401 0 объект > endobj 402 0 объект > транслировать EPSON Scan2013-12-31T01: 27: 22 + 01: 002013-12-31T01: 27: 22 + 01: 002013-12-31T01: 27: 22 + 01: 00application / pdfuuid: d3728f4b-29e2-4a39-8349-321e3dd8d575uuid : dfc18220-e961-4723-8153-17973ba51948 конечный поток endobj 403 0 объект > endobj 404 0 объект > endobj 405 0 объект > транслировать EPSON Scan2013-12-31T01: 29: 08 + 01: 002013-12-31T01: 29: 08 + 01: 002013-12-31T01: 29: 08 + 01: 00application / pdfuuid: fcd906c9-b060-4f76-b932-5fe276c11e53uuid : 384af0ec-e031-481a-8900-1f06c29ee73f конечный поток endobj 406 0 объект > endobj 407 0 объект > endobj 408 0 объект > транслировать EPSON Scan2013-12-31T01: 30: 42 + 01: 002013-12-31T01: 30: 42 + 01: 002013-12-31T01: 30: 42 + 01: 00application / pdfuuid: 53e055cf-519a-4844-aadd-3a8e4938671cuuid : 354784c7-0273-4c18-a67c-95404e15b749 конечный поток endobj 409 0 объект > endobj 410 0 объект > endobj 411 0 объект > транслировать EPSON Scan2013-12-31T01: 32: 23 + 01: 002013-12-31T01: 32: 23 + 01: 002013-12-31T01: 32: 23 + 01: 00application / pdfuuid: fc2f7066-8e29-4baa-acbc-0694af1f2716uuid : 1c494d09-d6cd-4505-86be-d3e04ef9db76 конечный поток endobj 412 0 объект > endobj 413 0 объект > endobj 414 0 объект > транслировать EPSON Scan2013-12-31T01: 33: 54 + 01: 002013-12-31T01: 33: 54 + 01: 002013-12-31T01: 33: 54 + 01: 00application / pdfuuid: 863fb783-3c43-498b-a2bb-492bb47092c9uuid : 9becbadf-6fe8-411e-acf5-96ea9c20b12e конечный поток endobj 415 0 объект > endobj 416 0 объект > endobj 417 0 объект > транслировать EPSON Scan2013-12-31T01: 35: 34 + 01: 002013-12-31T01: 35: 34 + 01: 002013-12-31T01: 35: 34 + 01: 00приложение / pdfuuid: c8ccf53c-4432-455d-bc1b-ac3dd562bc01uuid : b8214580-4b36-41cf-82c8-37ef33488a74 конечный поток endobj 418 0 объект > endobj 419 0 объект > endobj 420 0 объект > транслировать EPSON Scan2013-12-31T01: 37: 01 + 01: 002013-12-31T01: 37: 01 + 01: 002013-12-31T01: 37: 01 + 01: 00приложение / pdfuuid: f5602638-f33c-4b34-a842-654e601601a4uuid : ed2651eb-1b52-4e3a-b8b2-b7c4c1b75b04 конечный поток endobj 421 0 объект > endobj 422 0 объект > endobj 423 0 объект > транслировать EPSON Scan2013-12-31T01: 38: 28 + 01: 002013-12-31T01: 38: 28 + 01: 002013-12-31T01: 38: 28 + 01: 00application / pdfuuid: ce84faed-9919-4cc6-b154-02ae02b095f3uuid : 567ec9f4-6864-484e-8b72-e14a313c1230 конечный поток endobj 424 0 объект > endobj 425 0 объект > endobj 426 0 объект > транслировать EPSON Scan2013-12-31T01: 40: 07 + 01: 002013-12-31T01: 40: 07 + 01: 002013-12-31T01: 40: 07 + 01: 00application / pdfuuid: 28b8fe36-7a89-4ab8-956a-3823badd4974uuid : b08231cd-a842-4f45-ad13-319dc945b0d9 конечный поток endobj 427 0 объект > endobj 428 0 объект > endobj 429 0 объект > транслировать EPSON Scan2013-12-31T01: 41: 54 + 01: 002013-12-31T01: 41: 54 + 01: 002013-12-31T01: 41: 54 + 01: 00application / pdfuuid: 2c9b1fde-229f-409e-a0f5-c09d99a09c5euuid : bd932fed-d5fe-4865-859d-6b41f0170f18 конечный поток endobj 430 0 объект > endobj 431 0 объект > endobj 432 0 объект > транслировать EPSON Scan2013-12-31T01: 44: 05 + 01: 002013-12-31T01: 44: 05 + 01: 002013-12-31T01: 44: 05 + 01: 00application / pdfuuid: 38d821cb-5d89-4710-b95f-7746f8659d4auuid : d55a416a-4852-4d40-9c10-83fa5ed80d23 конечный поток endobj 433 0 объект > endobj 434 0 объект > endobj 435 0 объект > транслировать EPSON Scan2013-12-31T01: 46 + 01: 002013-12-31T01: 46 + 01: 002013-12-31T01: 46 + 01: 00application / pdfuuid: a4cfcdc1-069c-468f-bdf2-42154a652d48uuid: 08102c17-67d8-4f5f5 -ad10-d4e1b959b3d0 конечный поток endobj 436 0 объект > endobj 437 0 объект > endobj 438 0 объект > транслировать EPSON Scan2013-12-31T01: 47: 39 + 01: 002013-12-31T01: 47: 39 + 01: 002013-12-31T01: 47: 39 + 01: 00application / pdfuuid: 336fc01d-9d75-4f21-9d38-aed10072c30cuuid : c37d0a14-86a1-4655-9be3-36e6f71099e0 конечный поток endobj 439 0 объект > endobj 440 0 объект > endobj 441 0 объект > транслировать EPSON Scan2013-12-31T01: 49: 57 + 01: 002013-12-31T01: 49: 57 + 01: 002013-12-31T01: 49: 57 + 01: 00application / pdfuuid: 447cddb5-515e-46b7-99e8-cfe7d250b0b4uuid : e62d5030-a0c0-4c65-97d0-2db58ff6feb9 конечный поток endobj 442 0 объект > endobj 443 0 объект > endobj 444 0 объект > транслировать EPSON Scan2013-12-31T01: 51: 57 + 01: 002013-12-31T01: 51: 57 + 01: 002013-12-31T01: 51: 57 + 01: 00application / pdfuuid: 07ab733a-0be3-4822-b5d7-291a9cee1cc3uuid : b6c2393c-0c82-4a6c-9b1e-2de87d8c29ea конечный поток endobj 445 0 объект > endobj 446 0 объект > endobj 447 0 объект > транслировать EPSON Scan2014-01-01T00: 58: 30 + 01: 002014-01-01T00: 58: 30 + 01: 002014-01-01T00: 58: 30 + 01: 00application / pdfuuid: 7370c7b0-70e0-46d0-8c7f-293ed5a4a011uuid : a04240bb-be9d-4731-a1e0-6d4c6dee391a конечный поток endobj 448 0 объект > endobj 449 0 объект > endobj 450 0 объект > транслировать EPSON Scan2014-01-01T01: 01: 58 + 01: 002014-01-01T01: 01: 58 + 01: 002014-01-01T01: 01: 58 + 01: 00application / pdfuuid: b37a02b6-64e7-4935-a48b-7b25d4dc4f6fuuid : 6116836b-b38a-4686-b2ed-cba9ad01b40e конечный поток endobj 451 0 объект > endobj 452 0 объект > endobj 453 0 объект > транслировать EPSON Scan2014-01-01T01: 02: 13 + 01: 002014-01-01T01: 02: 13 + 01: 002014-01-01T01: 02: 13 + 01: 00application / pdfuuid: e68fb028-0de2-4ba4-8903-641e2e852305uuid : 4e7aebe5-d005-42e9-9290-84e80af8831f конечный поток endobj 454 0 объект > endobj 455 0 объект > endobj 456 0 объект > транслировать EPSON Scan2014-01-01T01: 03: 52 + 01: 002014-01-01T01: 03: 52 + 01: 002014-01-01T01: 03: 52 + 01: 00application / pdfuuid: e26f2a9c-a6ac-4fcf-9cf4-d8461bc4f3bfuuid : 23f1ac3f-748a-493a-87a7-19f36c5f3f8a конечный поток endobj 457 0 объект > endobj 458 0 объект > endobj 459 0 объект > транслировать EPSON Scan2014-01-01T01: 05: 29 + 01: 002014-01-01T01: 05: 29 + 01: 002014-01-01T01: 05: 29 + 01: 00application / pdfuuid: 8db6c3d0-d402-48b0-a448-2eeed2cde7b4uuid : c5f68fd9-06f3-46d4-bba5-a1ea01061cc8 конечный поток endobj 460 0 объект > endobj 461 0 объект > endobj 462 0 объект > транслировать EPSON Scan2014-01-01T01: 07: 17 + 01: 002014-01-01T01: 07: 17 + 01: 002014-01-01T01: 07: 17 + 01: 00application / pdfuuid: a352ba8e-c2ea-4fb5-ba27-e31a2cc50855uuid : 24c473ce-f050-49f3-af32-af13aa455e9c конечный поток endobj 463 0 объект > endobj 464 0 объект > endobj 465 0 объект > транслировать EPSON Scan2014-01-01T01: 08: 57 + 01: 002014-01-01T01: 08: 57 + 01: 002014-01-01T01: 08: 57 + 01: 00application / pdfuuid: 6ca7cf9b-0a45-4f08-96f4-f3dda830a8b0uuid : 2f9896a4-7087-4f63-b8a1-6b7037fcd56a конечный поток endobj 466 0 объект > endobj 467 0 объект > endobj 468 0 объект > транслировать EPSON Scan2014-01-01T01: 10: 39 + 01: 002014-01-01T01: 10: 39 + 01: 002014-01-01T01: 10: 39 + 01: 00application / pdfuuid: 2b316ec5-4c7f-44c3-ab6e-1cc47bf2b935uuid : 302fcc33-1ea3-4f04-823b-4852d9fe1b9e конечный поток endobj 469 0 объект > endobj 470 0 объект > endobj 471 0 объект > транслировать EPSON Scan2014-01-01T01: 12: 01 + 01: 002014-01-01T01: 12: 01 + 01: 002014-01-01T01: 12: 01 + 01: 00application / pdfuuid: c707a276-0558-4a83-ba50-7e296d34318duuid : f75c5564-4b27-4bf3-ae14-f9ed0a197f05 конечный поток endobj 472 0 объект > endobj 473 0 объект > endobj 474 0 объект > транслировать EPSON Scan2014-01-01T01: 13: 31 + 01: 002014-01-01T01: 13: 31 + 01: 002014-01-01T01: 13: 31 + 01: 00application / pdfuuid: df9d7156-037c-42c6-a14a-5954af20d60buuid : 8fa14867-ff33-42ff-ab2f-29217316bc0d конечный поток endobj 475 0 объект > endobj 476 0 объект > endobj 477 0 объект > транслировать EPSON Scan2014-01-01T01: 15: 09 + 01: 002014-01-01T01: 15: 09 + 01: 002014-01-01T01: 15: 09 + 01: 00application / pdfuuid: 2a9caed9-e535-44c0-9327-c1c5c77deeceuuid : 4744b327-4e0f-4872-822a-5fa67e60a7cc конечный поток endobj 478 0 объект > endobj 479 0 объект > endobj 480 0 объект > транслировать EPSON Scan2014-01-01T01: 16: 50 + 01: 002014-01-01T01: 16: 50 + 01: 002014-01-01T01: 16: 50 + 01: 00application / pdfuuid: 87efc751-2e5f-437a-bd51-351c8e7ca086uuid : eed08011-d69c-4a9d-8e45-7adf833caff2 конечный поток endobj 481 0 объект > endobj 482 0 объект > endobj 483 0 объект > транслировать EPSON Scan2014-01-01T01: 18: 18 + 01: 002014-01-01T01: 18: 18 + 01: 002014-01-01T01: 18: 18 + 01: 00application / pdfuuid: 30bc6562-5f51-4c5f-825a-bba29bf755efuuid : c6f3b44a-56ed-44ca-ad22-7d021a0eb93e конечный поток endobj 484 0 объект > endobj 485 0 объект > endobj 486 0 объект > транслировать EPSON Scan2014-01-01T01: 19: 50 + 01: 002014-01-01T01: 19: 50 + 01: 002014-01-01T01: 19: 50 + 01: 00application / pdfuuid: 61dd9ef4-40fd-40de-b2a8-e12ae1bf6409uuid : 5f113f2e-34e8-4b0a-b688-ae4d1db8ddf9 конечный поток endobj 487 0 объект > endobj 488 0 объект > endobj 489 0 объект > транслировать EPSON Scan2014-01-01T01: 21: 32 + 01: 002014-01-01T01: 21: 32 + 01: 002014-01-01T01: 21: 32 + 01: 00application / pdfuuid: 632c2780-5a33-4abe-80a5-70dbb3c88288uuid : be895c44-8bad-4046-b6a8-93ceffd454c7 конечный поток endobj 490 0 объект > endobj 491 0 объект > endobj 492 0 объект > транслировать EPSON Scan2014-01-01T01: 23: 08 + 01: 002014-01-01T01: 23: 08 + 01: 002014-01-01T01: 23: 08 + 01: 00application / pdfuuid: d411e640-4811-457a-8de3-4569de59a126uuid : c7393cbc-22c4-4cbc-bdc2-8fafff46d768 конечный поток endobj 493 0 объект > endobj 494 0 объект > endobj 495 0 объект > транслировать EPSON Scan2014-01-01T01: 24: 49 + 01: 002014-01-01T01: 24: 49 + 01: 002014-01-01T01: 24: 49 + 01: 00application / pdfuuid: dabd0b85-c6c1-40c6-8ed9-73494471a9a4uuid : 76c45250-cbf3-4a5a-a3e6-2800fbe6afde конечный поток endobj 496 0 объект > endobj 497 0 объект > endobj 498 0 объект > транслировать EPSON Scan2014-01-01T01: 26: 17 + 01: 002014-01-01T01: 26: 17 + 01: 002014-01-01T01: 26: 17 + 01: 00application / pdfuuid: 92dea85b-21d4-41e6-ad2d-0376d5d2583cuuid : 0270cf94-934b-4e78-bd33-38e3e3071d1b конечный поток endobj 499 0 объект > endobj 500 0 объект > endobj 501 0 объект > транслировать EPSON Scan2014-01-01T01: 27: 41 + 01: 002014-01-01T01: 27: 41 + 01: 002014-01-01T01: 27: 41 + 01: 00application / pdfuuid: 3bb7fffc-9f23-40dc-8ebc-1173070521beuuid : 411c8819-fe62-41a1-b297-622189522b93 конечный поток endobj 502 0 объект > endobj 503 0 объект > endobj 504 0 объект > транслировать EPSON Scan2014-01-01T23: 47: 50 + 01: 002014-01-01T23: 47: 50 + 01: 002014-01-01T23: 47: 50 + 01: 00application / pdfuuid: 7335fea8-f054-4ba1-8926-e1c11d0672b6uuid : 637bbc6d-9279-4c5b-975b-a95f7c9b8e52 конечный поток endobj 505 0 объект > endobj 506 0 объект > endobj 507 0 объект > транслировать EPSON Scan2014-01-01T23: 49: 17 + 01: 002014-01-01T23: 49: 17 + 01: 002014-01-01T23: 49: 17 + 01: 00application / pdfuuid: c98cd120-0699-448e-919a-9990d06ce097uuid : 66775b63-5b4e-4692-9db1-33d44061a66e конечный поток endobj 508 0 объект > endobj 509 0 объект > endobj 510 0 объект > транслировать EPSON Scan2014-01-01T23: 51: 03 + 01: 002014-01-01T23: 51: 03 + 01: 002014-01-01T23: 51: 03 + 01: 00application / pdfuuid: 31b16e1e-95da-4037-b111-a597773cc31euuid : 1cffe5d5-64b0-439a-a46f-6f6631b8694c конечный поток endobj 511 0 объект > endobj 512 0 объект > endobj 513 0 объект > транслировать EPSON Scan2014-01-01T23: 52: 42 + 01: 002014-01-01T23: 52: 42 + 01: 002014-01-01T23: 52: 42 + 01: 00application / pdfuuid: 00f569c5-a6aa-4ba8-b8d5-5b333bf89d71uuid : dd564101-a22c-4a21-8a5d-733c56cca085 конечный поток endobj 514 0 объект > endobj 515 0 объект > endobj 516 0 объект > транслировать EPSON Scan2014-01-01T23: 54: 58 + 01: 002014-01-01T23: 54: 58 + 01: 002014-01-01T23: 54: 58 + 01: 00application / pdfuuid: 6dfc93b4-9b65-43ad-b909-5983b06ce824uuid : 4a13fef5-ccde-4934-8618-184c84dd9737 конечный поток endobj 517 0 объект > endobj 518 0 объект > endobj 519 0 объект > транслировать EPSON Scan2014-01-01T23: 56: 22 + 01: 002014-01-01T23: 56: 22 + 01: 002014-01-01T23: 56: 22 + 01: 00application / pdfuuid: d8ec17f1-21cb-4b2a-ab97-ad958e5e44f5uuid : b660b967-8395-47bf-8c8b-84287eefbb08 конечный поток endobj 520 0 объект > endobj 521 0 объект > endobj 522 0 объект > транслировать EPSON Scan2014-01-01T23: 58: 05 + 01: 002014-01-01T23: 58: 05 + 01: 002014-01-01T23: 58: 05 + 01: 00application / pdfuuid: 619bf718-0664-445e-bdb1-a2f52f20b7dcuuid : efd76469-f0f6-4e7d-8b0e-50

623b5 конечный поток endobj 523 0 объект > endobj 524 0 объект > endobj 525 0 объект > транслировать EPSON Scan2014-01-01T23: 59: 29 + 01: 002014-01-01T23: 59: 29 + 01: 002014-01-01T23: 59: 29 + 01: 00application / pdfuuid: e35288d0-8c93-40cb-922a-bd825859ea58uuid : 4ff6898f-391b-46f0-83ac-aa2fd77b8ac6 конечный поток endobj 526 0 объект > endobj 527 0 объект > endobj 528 0 объект > транслировать EPSON Scan2014-01-02T00: 01: 02 + 01: 002014-01-02T00: 01: 02 + 01: 002014-01-02T00: 01: 02 + 01: 00application / pdfuuid: 88de1515-8f73-4eb7-a538-c5508a1e7499uuid : ac1323f8-dd03-4b6b-a5fa-c45e0bd05a41 конечный поток endobj 529 0 объект > endobj 530 0 объект > endobj 531 0 объект > транслировать EPSON Scan2014-01-02T00: 02: 28 + 01: 002014-01-02T00: 02: 28 + 01: 002014-01-02T00: 02: 28 + 01: 00application / pdfuuid: 13b59b05-fdab-4f9b-8dca-907d5b521ca3uuid : d2fef181-2462-4f95-a0a6-0dfbf8fe8397 конечный поток endobj 532 0 объект > endobj 533 0 объект > endobj 534 0 объект > транслировать EPSON Scan2014-01-02T00: 03: 59 + 01: 002014-01-02T00: 03: 59 + 01: 002014-01-02T00: 03: 59 + 01: 00application / pdfuuid: 299fca0b-0c09-4c46-a260-ec2fec51af8duuid : 1d6b1227-1611-427d-924d-a8a00df18a17 конечный поток endobj 535 0 объект > транслировать HUn0? P $ E ڀ C 9 ( GIqː5; EGz} ao6 ۻ ӱ-K} zs7Ћ

Строительные прокладки

Хорошо изолированное здание не может быть энергоэффективным, удобным или безопасным, если надлежащее внимание не уделяется герметизации воздуха.Утечка воздуха между подоконниками и фундаментом, между стеновыми плитами и полом, между гипсокартоном и стойками, между оконными или дверными рамами и грубыми проемами, а также через другие трещины и проемы может привести к высоким счетам за коммунальные услуги, неприятным сквознякам и непредсказуемому качеству воздуха в помещении.

Для эффективного уплотнения воздуха требуется больше, чем просто уплотнение или распыление пены. Строительные материалы расширяются и сжимаются при колебаниях температуры и влажности, стены оседают с возрастом, а крыши прогибаются от ветра или снега.Для долгосрочной работы требуются прочные, эластичные материалы, которые будут реагировать на это движение в течение всего срока службы здания.

Наши прокладки соответствуют самым строгим критериям установки и производительности. Разработанные для промышленного строительства в Швеции, они используются уже полвека в одном из самых суровых климатических условий в мире. Они сделаны из ячеистого (вспененного) EPDM, синтетического каучука с исключительными свойствами старения. Сравните их с другими распространенными уплотнениями:

• Прокладки из пенопласта слишком жесткие для герметизации гипсокартоном.Наши прокладки мягкие и легко сжимаются. • Прокладки из пенопласта теряют способность реагировать на движение после длительного сжатия. Наши прокладки имеют очень небольшую «остаточную деформацию при сжатии», поэтому они хорошо реагируют на усадку, усадку и деформацию в течение десятилетий после установки. • Герметики и клеи нельзя использовать для влажных, грязных или холодных строительных материалов. Наши прокладки скреплены скобами или заклинены, поэтому состояние поверхности не имеет значения. • Распылительная пена расширяется при нанесении, часто изгибая оконные и дверные косяки, и может содержать газы, вредные для окружающей среды, и химические соединения, вредные для установщика. Наши прокладки не представляют угрозы для здания, строителя или окружающей среды. • Насыщенные полиуретаны затвердевают в холодную погоду, и их становится очень трудно наносить. Наши прокладки остаются гибкими до -60 ° F и могут применяться при минусовых температурах в перчатках. • Герметики и пены для спрея имеют короткий срок хранения и должны использоваться вскоре после открытия. Прокладки из EPDM имеют неограниченный срок хранения, поэтому остатки после одной работы можно будет использовать спустя годы.

КОНСТРУКТИВНЫЕ ПРОКЛАДКИ: Конструкционные прокладки предназначены для герметизации при больших нагрузках, например, под порогами, стеновыми плитами, кровельными панелями, стеновыми панелями и балками по краю. Поскольку они являются эффективными барьерами для влаги, они устраняют необходимость в гидроизоляции между деревом и кладкой или бетонным фундаментом.У нас есть три размера: BG65 для 2 x 6, BG63 для 2 x 4 и BG61 для краев балок обода, стыков во внешней пенопластовой обшивке или соединений между панелями напряженной обшивки и столбами или прогонами.

BG61 для бортовых балок

BG63 для пластин 2×4

BG65 для пластин 2×6

Прикрепите конструктивную прокладку к нижней стороне
подоконной пластины плоской стороной прокладки
к дереву; затем переверните древесину.

ПРОКЛАДКИ ДЛЯ ЗАЗОРОВ: Прокладки для зазоров герметизируют зазоры, например, между оконными или дверными косяками и черновым обрамлением. Они герметизируют воздух так же эффективно, как и пена для распыления, но при этом гораздо более прочные и эластичные. Когда полиэтилен используется в качестве внутренней пароизоляции, пластик должен быть заправлен в прокладку вокруг окон или дверей до того, как уплотнительная прокладка будет вдавлена ​​на место. Таким образом, прокладка закрывает зазор и одновременно фиксирует пластик. Мы предлагаем прокладки с зазорами трех размеров: BG44 для зазоров от 1/4 до 1/2 дюймов, BG46 для зазоров от 3/8 до 3/4 дюймов и BG48 для зазоров от 1/2 до 1 дюйма.Не забудьте обрамлять оконные проемы, по крайней мере, на 3/4 дюйма шире и выше, чем оконная рама, чтобы обеспечить достаточное пространство для надлежащего уплотнения воздуха. Мы также рекомендуем крепить окна и двери с помощью наших регулировочных винтов, чтобы обеспечить непрерывное воздушное уплотнение.

BG44 для зазоров от 1/4 «до 1/2»

BG46 для зазоров от 3/8 дюйма до 3/4 дюйма

BG48 для зазоров от 1/2 «до 1»

С помощью шпателя или скребка вдавите прокладку
в зазор между оконной рамой и черновым проемом.

ПРОКЛАДКИ ДЛЯ СУХОЙ СТЕНЫ: Прокладки для гипсокартона BG32 прикрепляются скобами к стеновым стойкам, верхним и нижним плитам перед установкой гипсокартона, чтобы предотвратить поток воздуха между гипсокартоном и деревом. Их легко установить в любую погоду, даже когда дерево холодное, мокрое или грязное. Головка уплотнения легко сжимается до размера менее 1/8 дюйма, поэтому давление на гипсокартон минимально. Всегда прикручивайте гипсокартон там, где используются прокладки.

BG32	BG32 поставляется в виде двойной экструзии: перед установкой разорвите ее пополам.
Прикрепите скобу BG32 к краю дна тарелки, верхние пластины и угловые стойки.

P-ПРОКЛАДКИ: P-прокладки решают многие сложные проблемы герметизации, такие как стыки между бревнами, структурными изоляционными панелями и секциями промышленных домов. Все они оснащены широкими скобами для легкой установки в любую погоду, даже когда пиломатериалы влажные или грязные.Полый центр обеспечивает легкое сжатие в широком диапазоне движений. У нас есть три размера: BG34 для зазоров до 3/8 дюймов, BG36 для зазоров до 5/8 дюймов и BG38 для зазоров до 7/8 дюймов.

BG34 для зазоров до 3/8 дюйма

BG36 для зазоров до 5/8 «

BG38 для зазоров до 7/8 «

ЦЕНА:

Прокладка для гипсокартона BG32, черная, 1/4 дюйма x 328 футов — 60 долларов США.00
BG34 Прокладка P, черная, 3/8 дюйма x 328 футов — 80,00 долларов США
Прокладка BG36 P, черная, 5/8 дюйма x 164 футов — 88,00 долларов США
Прокладка BG38 P, черная, 7/8 дюйма x 82 футов — 76,00 долларов Структурная прокладка, черная, 1,5 дюйма x 164 фута — 60,00 долларов США
Структурная прокладка BG63, черная, 3 дюйма x 164 фута — 84,00 долларов США
Структурная прокладка BG65, черная, 5 дюймов x 82 фута — 64,00 доллара США

вернуться к началу страницы

.
