Какой центробежный насос лучше подойдет для отопления частного дома: виды, расчет параметров, установка

В наше время немало собственников частных домовладений для обеспечения комфортной температуры внутри своих жилищ устраивают в них автономную систему отопления. В процессе её эксплуатации актуальным для них становится вопрос равномерного распределения тепла во всех помещениях дома. Чтобы добиться этого, они устанавливают в систему отопления циркуляционные насосы. Непосредственно перед монтажом они раздумывают над тем, каким образом расположить насос, чтобы он работал бесперебойно и надежно и при этом демонстрировал высокую эффективность работы.

Причины установки центробежного оборудования

Неравномерное распределение тепла — основная проблема, возникающая у владельцев домов, использующих автономную систему отопления. Ситуации, когда котел уже закипает, а в дальних помещениях дома батареи едва теплые, встречаются часто. Владельцам приходится искать способы, как повысить эффективность своей системы отопления.

Для того чтобы обеспечить равномерное распределение тепловой энергии, они прибегают к следующим решениям:

• увеличение диаметра труб, используемых в системе отопления;
• монтаж в уже функционирующую систему отопления насоса.

Если говорить про первый способ, то он не только действенный, но и практичный. Однако его реализация требует от владельца больших усилий, поскольку в этом случае приходится выполнять демонтаж старых труб и менять их на новые. Гораздо проще подключить к системе циркуляционный насос. Благодаря этому оборудованию можно обеспечить одинаковые температурные показатели во всех комнатах жилища. Наряду с этим такое оборудование предотвращает воздушные пробки. А именно они в большинстве случаев и являются главной причиной плохой циркуляции в системе отопления воды, которая обычно и выступает в качестве теплоносителя. К тому же установка этого оборудования требует от владельца меньше усилий.

Устройство оборудования и принципы его работы

Если подробно говорить о таком оборудовании, как циркуляционный насос, то основным его предназначением является принудительная циркуляция теплой воды в системе отопления замкнутого типа. Конструкция насоса состоит из корпуса, выполненного из нержавеющей стали, и стального ротора, прикрученного к нему. В некоторых насосах вместо ротора используется мотор. На валу мотора выполняется закрепление крыльчатки. Именно она и обеспечивает выброс теплоносителя.

Работа насоса обеспечивается благодаря электродвигателю. Установка, работающая в составе системы отопления, стягивает воду с одной стороны, а потом выбрасывает ее в трубопровод. Это обеспечивается за счет центробежной силы. Ее возникновение происходит, когда начинает вращаться крыльчатка. Создаваемый насосом напор без проблем должен преодолевать гидравлическое сопротивление трубопровода, радиаторов и других элементов, входящих в состав системы отопления.

Типы насосов

Все разнообразие циркуляционных насосов, предназначенных для отопления, можно разделить на два типа:

Сухие насосы

Особенность конструкции сухого насоса заключается в том, что ротор в нём не взаимодействует с теплоносителем. От электродвигателя его рабочая область отделена специальными уплотнительными кольцами из нержавейки. При пуске происходит вращение этих колец, в результате возникающая тонкая водяная пленка между кольцами герметизирует соединение. Обеспечивается это благодаря разнице показателей давления в системе и во внешней среде.

Насосы сухого типа имеют коэффициент полезного действия 80%. Главным их недостатком является большой шум. Поэтому при выборе места для размещения этого оборудования необходимо выделять отдельную комнату, в которой имеется хорошая шумозащита.

Если говорить о сухих насосах, то они разделяются на три вида:

• вертикальные;
• горизонтальные;
• блочные.

Особенность конструкции горизонтальных сухих насосов заключается в том, что остывающей патрубок у них располагается на передней части вала. На корпусе находится нагнетательный. В горизонтальном положении закрепляется электродвигатель. На одной оси патрубки располагаются в вертикальных циркуляционных насосах. В вертикальном положении установлен электродвигатель.

Мокрые насосы

Главным отличием «мокрых» насосов от «сухих» является то, что в теплоноситель погружен ротор вместе с крыльчаткой. Теплоноситель таких насосов выступает в качестве смазки и охладителя. Специальный стакан разделяет ротор и статор. Этот элемент выполнен из нержавейки и его посредством обеспечивается герметичность части электродвигателя, находящейся под напряжением. Корпус «мокрого» насоса, предназначенного для отопительной системы, обычно изготавливается из таких материалов, как латунь или бронза.

При выборе агрегата внимание обращать следует на то, что ротор у него был выполнен из керамики. «Мокрые» насосы отличаются тем, что они менее требовательны в плане обслуживания и ремонта. Кроме этого при работе они издают гораздо меньше шума.

Как выбрать циркуляционный насос отопления?

Подбирая циркуляционное насосное оборудование, следует учитывать такой параметр, как мощность агрегата. Многие владельцы частных домов, выбирая для своей системы отопления такое оборудование, стараются купить самую мощную модель. Такая установка обойдется дороже, а кроме этого при работе будет издавать много шума, притом, что потребности в использовании её мощности по максимуму у владельца не будет.

Чтобы не потратить лишних денег и приобрести хороший насос, необходимо произвести расчеты мощности оборудования, которой будет достаточно для вашего дома. При их выполнении важными являются следующие параметры:

• диаметр трубы;
• температура теплоносителя;
• уровень напора теплоносителя;
• производительность котла;
• пропускная способность.

Еще нужно знать про количество литров воды, которая может пройти через отопительную систему в течение одной минуты. Также следует выполнить расчеты количества воды, которое необходимо для работы радиатора и колец системы отопления в нормальном режиме.

Длина трубопровода также является важным фактором, от которого зависит мощность циркуляционного насоса. Обычно на 10 метров трубопровода требуется полметра насосного напора.

Чтобы выполнить расчет расхода теплоносителя, необходимо приравнять его параметры к мощности котла. Например, если мощность установки равна 25 кВт, то в этом случае расход теплоносителя будет находиться на уровне 25 литров в минуту. Если системе отопления мощность батарей составляет 15 кВт, то для их нормальной работы потребуется 15 литров воды в минуту. С уменьшением диаметра трубопровода возрастает сопротивление, возникающее при передвижении теплоносителя.

Расчет расхода циркуляционного насоса для отопления

Любое циркуляционное насосное оборудование имеет ряд показателей, посредством которых определяется производительность установки. Основным параметром является напорный расход. Он отражается производителем оборудования в техническом паспорте.

При расчете расхода насоса отопления используют следующую формулу:

Q = N t 2 -t1 ,

где N- мощность котла;

t1,t2- температура, выходящая из источника тепла и находящаяся в оборотном трубопроводе.

Подобным образом выполняется расчет напора насоса отопления. Если отталкиваться от европейских стандартов, то 100 Ватт мощности оборудования необходимо на 1 квадратный метр частного строения.

Установка насоса: этапы и нюансы при монтаже

Первое, что следует сделать — слить из системы отопления всю жидкость. Затем, если в этом имеется необходимость, нужно выполнить очистку трубопровода. В соответствии со схемой подключения должна производиться работа по установке оборудования и арматуры. Когда монтаж отопительной системы будет завершён, выполняют заливку воды, после чего удаляют из насоса лишний воздух. Делается это посредством открытия центрального винта. Обращаем внимание, что перед каждым включением агрегата необходимо обязательно выполнять работу по удалению воздуха.

Когда насос циркуляционный для отопления приобретён, необходимо определиться с местом, где будет выполняться его монтаж. Специалисты рекомендуют устанавливать это оборудование на обратке перед котлом. Все дело в том, что воздух может собираться вверху котла в процессе эксплуатации, если установку насоса выполнить на подаче. Это может привести к тому, что он будет вытягивать его из котла, что приведет к возникновению вакуума, следствием чего станет закипание этой части котла.

Если же монтаж насоса выполнить перед котлом, то вода будет вталкиваться в нагревательную установку. Следствием этого станет возникновение воздушного пространства, и установка будет полностью заполненной. Кроме этого при таком варианте монтажа работа насоса будет происходить при более низких температурах, что положительно отразится на сроке его эксплуатации.

Выбрав участок монтажа насосного оборудования, далее создают байпас или отвод. Необходимость в нём связана с тем, что в случае поломки или когда отключат электричество, благодаря ему не произойдет прекращения работы всей отопительной системы и будет возможность для прохода теплоносителя через главный трубопровод благодаря открытому крану. При устройстве байпаса необходимо помнить о том, что диаметр трубы у него должен быть меньше, чем диаметр у основного трубопровода. Когда байпас готов, переходят к основной стадии работ по установке агрегата.

Вал насоса на отопление должен полностью находиться в воде. Если он будет погружен в теплоноситель лишь частично, то это приведет к снижению производительности оборудования на 30%. В худшем случае рабочая зона станет неисправной.

Помимо этого монтаж предусматривает и установку клеммной коробки с верхним расположением.

Кроме этого, устанавливаются шаровые краны с двух сторон насоса. В процессе эксплуатации оборудования они потребуются для выполнения обслуживания насоса и его демонтажа в случае необходимости.

В состав системы обязательно должен входить и фильтр. Он обеспечит защиту агрегата от механических частиц. Попав внутрь его конструкции, они могут отрицательно сказаться на работе насоса.

Ручной или автоматический клапан необходимо смонтировать сверху обводной трубопроводной линии. Он необходим для выпуска через определенные промежутки времени воздушных пробок.

Заключение

Проблема неравномерного обогрева помещений в частном доме актуальна для многих владельцев. Поэтому для ее решения необходимо установить циркуляционный насос. Чтобы он эффективно работал и обеспечивал равномерное распределение тепла, необходимо правильно выбрать это оборудование. Но перед этим следует произвести расчет необходимой мощности для вашей системы отопления. Также важна и качественная установка оборудования. Грамотный монтаж позволит обеспечить длительный срок службы и высокий КПД работы этого оборудования.

Оцените статью: Поделитесь с друзьями!

Как выбрать циркуляционный насос для отопительной системы

В настоящий момент, современные водяные системы отопления не могут обходится без принудительной циркуляции жидкости. Для решения этой задачи используют циркуляционные насосы различных конструкций. Это чрезвычайно важный компонент, играющий решающую роль в эффективности обогрева и сокращении времени на отопление коттеджа или дома. Обычно, соответствующее оборудование подбирается еще на моменте проектирования инженерных сетей.

Циркуляционный насос работает непрерывно в течение всего отопительного сезона — он постоянно прокачивает охлаждающую жидкость через систему.

Эффективность нагрева тепловых приборов зависит от того, насколько хорошо он это делает. Для этого оборудования важны надежность, легкость, минимально возможный уровень шума и минимальное энергопотребление.

Когда длина теплотрассы превышает 50 метров, котел расположен на цокольном этаже или в подвале, здание имеет два и более этажей, разница температур жидкости на входе и выходе превышает 20 ОС, теплопровод включает перепады высот или водяной теплый пол — отопительная система не будет эффективно работать без насоса для циркуляции воды. На рынке представлены изделия фирм Grundfos, Джилекс, Espa, Unipump — разберемся в особенностях их применения.

Типы циркуляционных насосов.

Циркуляционные насосы имеют два типа размещения двигателя — сухой или мокрый. В первом варианте мотор расположен в отдельном сухом корпусе и с жидкостью контактируют только лопасти крыльчатки. Во втором, ротор находится в воде. Оба варианта имеют свои особенности, на каком именно остановить свой выбор, зависит в первую очередь от размера отопительной системы.

• Сухой тип — применяется в крупных системах (крупные домохозяйства, коттеджные поселки, многоквартирные дома, промышленные постройки), так как обладает большим КПД около 80%, однако нуждается в периодическом обслуживании и имеет высокий шума.
• Мокрый тип — используется в частном строительстве, КПД 50%, низкий уровень шума и не нуждается в обслуживании в течении всего срока службы (8-10 лет).

Параметры выбора циркуляционного насоса.



В принципе, задача циркуляционного насоса как можно лучше соответствовать двум требованиям: снабжать все радиаторы достаточным количеством воды для достижения заданной температуры в помещении и, в тоже время, осуществлять работу с максимальной энергоэффективностью.

При выборе этого оборудования необходимо учитывать следующие параметры:

• Производительность, то есть объем жидкости, прокачиваемой агрегатом за час его работы
• Высота столба воды, обеспечиваемая насосом
• Максимальная температура охлаждающей жидкости
• Диаметр труб в системе отопления (чаще всего это 32 или 25 мм) и размеры корпуса блока, чтобы он соответствовал предполагаемому месту монтажа.
• Количество потребляемой энергии
• Уровень шума
• Возможность подключения ШИП контроллера.

Характеристики циркуляционного насоса

При расчете нагрузок инженеры используют специальные формулы и ПО. Однако, при выборе насоса для отопления частного дома, можно обойтись усредненными данными.

• Производительность — рассчитывается от мощности отопительного котла. Если котел 40кВт, то насос должен иметь пропускную способность около 40л/мин (2,4м3/час).
• Максимальный напор (высота подъема) — рассчитывается по формуле, где на каждые 10 метров трубы должно приходиться 0,6 метров напора. То есть, для контура отопления длиной 100м, необходим напор не меньше 100/10*0,6 = 6 метров.
• Температура — в системе с использованием газового или электрического котла, допустимы насосы с максимальной ТО жидкости 90 ОС. При использовании твердотопливных котлов допустимая температура не ниже 110 ОС.



Управление и безопасность циркуляционных насосов.

Современные циркуляционные насосы (Grundfos, Джилекс, Espa, Unipump…) имеют различные функции ручного, автоматического и цифрового управления мощностью, безопасностью, энергосбережением, которые обеспечивают максимально эффективный обогрев помещения.

• Ручная регулировка мощности.

Большинство насосов с мокрым ротором имеют ручное переключение 3-4 фиксированных режимов скорости вращения. Этого вполне достаточно для регулировки производительности системы частного дома. При увеличении мощности уменьшается разница температуры жидкости на входе и выходе, чем достигается равномерная температура всех тепловых приборов в холодное время. При малых теплопотерях, когда нет необходимости использовать оборудование на полную мощность — скорость вращения ротора уменьшают, за счет чего насос снижает потребление электричества. Также, регулировка мощности насоса позволяет использовать трубы меньшего диаметра, нивелируя гидравлическое сопротивление.

• Защита от сухого хода.

Автоматически выключает циркуляционный насос в случае утечки жидкости в теплотрассе и защищает двигатель от выгорания в результате сухого хода. Ведь, в насосах мокрого типа, именно вода выполняет функцию смазки ротора и охлаждения мотора.

• Защита от перегрева.

В случае нагрева обмотки мотора на температуру значительно превышающую допустимые рабочие характеристики, мотор выключается и его повторное включение возможно только после охлаждения до безопасных параметров. Эта функция особенно важна в высокотемпературных системах использующие твердотопливные котлы.

• Автоматические программы и ШИМ.

Если в доме используется управление с помощью системы «умный дом» и цифровых контроллеров, необходим циркуляционный насос с возможностью подключения ШИМ-сигнала. Так же соответствующий разъем нужен, если в тепловой системе присутствуют солнечные коллекторы. Многие европейские компании выпускают модели с соответствующим функционалом, в верхнем ценовом диапазоне.

Автоматические программы позволяют устройству самостоятельно регулировать мощность потока как в зависимости от давления и температуры в теплотрассе, так и от времени суток. Учитывая высокую стоимость этих приборов их использование имеет смысл в системах со сложным контуром и разными диаметрами труб, например, когда в качестве обогревательного элемента используется «теплый пол», или насос используется в ГВС (горячее водоснабжение).

• Сдвоенные циркуляционные насосы

Сдвоенные циркуляционные насосы позволяют не только значительно увеличить мощность потока, но и, главное, обеспечить бесперебойную работу отопительной системы в случае выхода из строя одного из двигателей. Данная компоновка значительно экономит место в котельной, а так же сокращает расходы на резервный насос, фиттинги и фурнитуру.

изучаем критерии выбора циркуляционных насосов для системы ГВС частного дома

Постоянная циркуляция горячей воды в доме меньше 500 кв.  м не является острой необходимостью. Тем, кто ради собственного комфорта решил приобрести циркуляционный насос, будет полезно узнать о критериях его выбора.

На фото:

Циркуляционный насос&nbsp– устройство, которое «гоняет» воду по замкнутой системе (контуру ГВС).

Чтобы не ждать, пока из крана потечет горячая вода, системе ГВС необходим циркуляционный насос. Насос обеспечивает движение воды по замкнутому кругу.

В системах без циркуляции ждать воды приходится тем дольше, чем длиннее расстояние от водонагревателя до точки водоразбора. Устроить же циркуляционный водопровод не дороже, чем купить качественный бойлер известной марки. Разберемся, что нужно знать тому, кто выбирает циркуляционный насос.

На фото:

Примеры циркуляционных насосов.

Напор&nbsp– показатель циркуляционного насоса, который позволяет судить о максимально возможной высоте подачи воды. Для коттеджа это расстояние от самой нижней до самой верхней точки системы ГВС с поправкой на общую протяженность трубопровода.

На фото: схема ГВС с циркуляцией.

Циркуляционный насос: параметры

• мощность насоса – показатель того, сколько электроэнергии будет потреблять прибор. Мощность в значительной степени определяет и другие характеристики устройства;
• производительность циркуляционного насоса (или объемная подача, или скорость циркуляции жидкости)–  подразумевается количество воды, которое насос может переместить по трубопроводам за единицу времени.

Циркуляционный насос: расчет

Обратитесь к профессионалам – только они смогут адекватно рассчитать характеристики, которыми должен обладать циркуляционный насос. И тогда именно они будут нести ответственность, если из-за ошибки в вычислениях возникнут проблемы с функционированием системы.

Необходимо учесть множество факторов, влияющих на работу устройства: протяженность и высоту трубопровода, его гидравлическое сопротивление, характеристики точек водоразбора, подключенных к данному участку системы, и т. д.

Во внимание принимается предполагаемый напор горячей воды, вытекающей из крана. К слову, максимально допустимое значение последнего параметра составляет 4,5 бара, ну а минимальное не регламентируется ни одним нормативным документом, кроме, возможно, местных инструкций и рекомендаций.

На фото:

Необходимо установить обратный клапан на напорном патрубке циркуляционногонасоса. Без него холодная вода может попасть в трубопровод и циркулировать по замкнутому контуру вместо горячей. Что может вызвать процесс конденсации в насосе.

Важно и количество водопроводных кранов, которые могут быть открыты одновременно. Простая логика подсказывает, что если создать в циркуляционном трубопроводе давление, например, в 5 бар, то при открытии одного крана напор превысит допустимое значение и струя может повредить сантехническое оборудование.

Однако если вода будет расходоваться одновременно через 4–5 точек водоразбора, то напор в каждой из них окажется сравнительно низким. Термин «сравнительно» в данном случае означает, что количества воды будет достаточно, чтобы ополоснуть руки, но не хватит для нормального принятия душа. Предотвратить подобную ситуацию помогут многоконтурная схема с распределительными коллекторами, а также специальные клапаны снижения давления.

Взаимозаменяемость циркуляционных насосов

Отдельный вопрос при выборе циркуляционного насоса ГВС – взаимозаменяемость прибора с насосом для системы отопления. Несмотря на внешнее сходство приборов, взаимозаменяемость является ограниченной.

На фото:

Принцип взаимозаменяемости циркуляционных насосов не распространяется на так называемые «сдвоенные насосы»&nbsp– приботы, которые подстраховывают друг друга.

Проблема состоит в разнице рабочих температур перекачиваемой жидкости: 60–65°С для горячей воды и 90–95°С для теплоносителя.

При необходимости циркуляционный насос для отопления, может быть использован на трубопроводах ГВС, но не наоборот! Отметим, что ни солидный запас мощности, ни высокая производительность, которыми отличаются насосы отопительной системы, для ГВС просто не нужны.

Основные выводы:

• циркуляционный насос для ГВС подбирается примерно по той же схеме, что и для системы отопления ;
• нет смысла использовать устройство, у которого производительность выше, чем у водонагревателя, подключенного к данному контуру;
• расчет параметров для циркуляционного насоса является довольно сложным, поэтому следует поручить его специалистам: при самостоятельном его проведении экономия будет ничтожной, а вероятность ошибки – слишком высокой.

---

В статье использованы изображения smedegaard.com, wilo.com, dabpumps.com, grundfos.com, salmson.com

Циркуляционные насосы. Виды насосов. Помощь в выборе. Что лучше. Статьи

Циркуляционные насосы

Наша жизнь, как бы мы этого не хотели, все больше начинает обуславливаться работой разнообразного электрооборудования. Независимо от того, где мы находимся и в какой сфере мы крутимся: в быту, в работе, на отдыхе, неважно, электротехника делает нашу жизнь гораздо комфортабельнее. То, что раньше (как казалось) ни при каких условиях не сможет функционировать без контроля человека, сейчас может работать абсолютно самостоятельно. Так происходит с отоплением. Раньше была популярна система отопления гравитационного типа, когда жидкость двигается по трубам и радиаторам отопления самотеком на основе физических законов. Приходилось очень пристально следить и тщательно все рассчитывать до мелочей, чтобы теплоноситель не останавливался. На помощь такой системе отопления пришел циркуляционный насос, который можно приобрести в ГТК «Метизы».

Циркуляционный насос помогает теплоносителю передвигаться по замкнутому контуру или открытой системе отопления, преодолевая все гидравлические сопротивления (шероховатости, углы, сужения и т.д.), поддерживая нужное давление.
Такие насосы являются центробежными. На сегодняшний день этот принцип достиг совершенства, широко применяется в различных отраслях и вытесняет насосы с другим функционалом (поршневые, вихревые и т.д.)

Устройство циркуляционного насоса:

В корпусе, который изготовлен из материалов обладающих высокой стойкостью к коррозии (нержавеющая сталь, чугун, латунь, бронза), находится электродвигатель с ротором, которые друг от друга отделены монолитной гильзой. К валу ротора присоединены подшипниковая пластина, которая обеспечивает соосность ротора и корпуса, и рабочее колесо (обычно изготавливается из нержавеющей стали либо технополимера). Так же в корпусе находятся уплотнения высокого качества, обеспечивающие необходимую герметичность и непосредственно работу насоса.

В корпус двигателя вкручена латунная пробка, которая предназначена для удаления воздуха из гидравлической части насоса при запуске, так как запуск насоса с наличием воздуха в корпусе может значительно снизить дальнейший срок службы насоса.

Принцип работы насоса основан на выбросе теплоносителя из корпуса под воздействием центробежной силы в напорный трубопровод за счет двигателя, приводящего в действие ротор с валом, к которому прикреплена крыльчатка. Во время работы колеса теплоноситель попадает на лопасти крыльчатки через всасывающий патрубок и перемещается в радиальном направлении в подающий патрубок.

Наиболее популярны два типа оборудования:
—с сухим ротором — обладают высоким КПД (80%), но имеют высокий уровень шума, что является проблемой, так как необходимо отдельное помещение с хорошей шумоизоляцией. Кроме того, насосы с сухим ротором требовательны к чистоте теплоносителя.
—с мокрым ротором — обладают единственным недостатком — не таким высоким КПД (50%), так как приходится преодолевать дополнительное сопротивление, но для системы отопления в частных домах этого абсолютно достаточно. Насосы бесшумные и имеют высокий срок службы, поскольку рабочая среда находится в непосредственном контакте с крыльчаткой, валом и ротором, что является естественным охладителем, смазкой для уплотнителей и изоляцией шума. Помимо бесшумности работы, насосы этого типа малогабаритные, имеют низкое электропотребление (у некоторых моделей потребление энергии сравнимо с работой лампочки на 60 Вт), длительную бесперебойную работу, простоту настройки, а самое главное – удобство эксплуатации. Как видите, одни преимущества.

В ГТК «Метизы» бытовые насосы для систем отопления представлены центробежными насосами с мокрым ротором. Эти насосы не требуют техобслуживания, имеют разные напорные характеристики, а также возможность регулировки скорости вращения рабочего колеса в ручном режиме (имеют три скорости вращения крыльчатки) или автоматическом.

Меры предосторожности во время ввода в эксплуатацию:
1.При монтаже вал и ротор насоса обязательно должны находиться в горизонтальном положении относительно поверхности пола.
2.Не запускать насос до заполнения системы теплоносителем.
3.Клемная коробка должна быть расположена так, чтобы избежать попадания на нее конденсата (или другой жидкости).
4.Расположение насоса должно быть максимально близко к расширительному баку.
5.Устанавливать насос нужно на контуре обратного тока жидкости.
6.Не устанавливать насос на верхних точках контура, во избежание накопления воздуха.
7.Запуск производить с третьей скорости.
8.Оптимальная работа насоса осуществляется на второй скорости.

Ассортимент, представленный в ГТК «Метизы»:

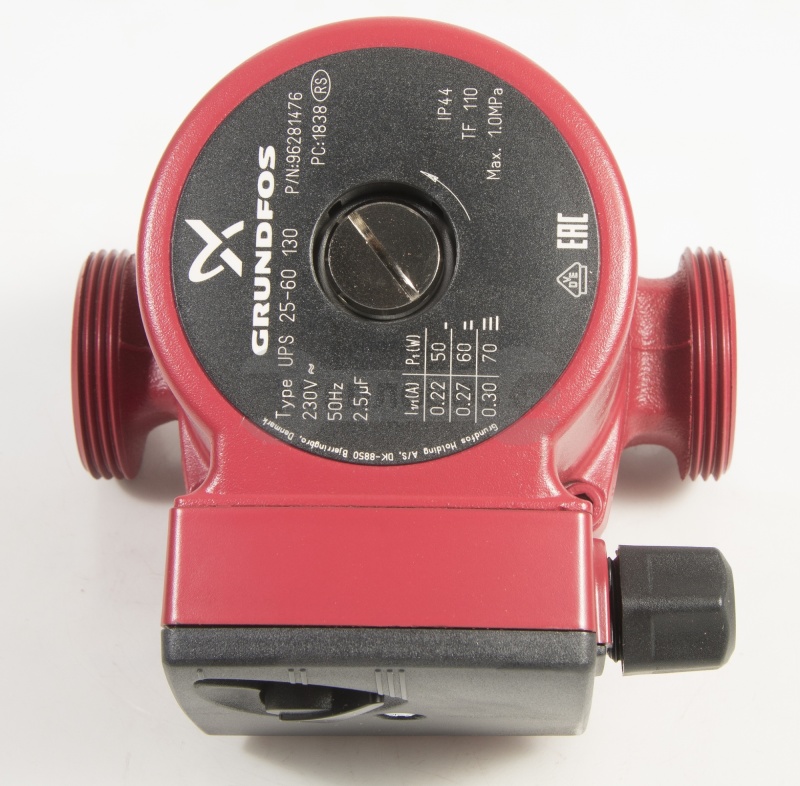

Циркуляционные насосы Grundfos UPS серии 100:
Циркуляционные насосы для высокотемпературных, низкотемпературных систем отопления и систем кондиционирования. Имеет три скорости вращения рабочего колеса.

Циркуляционные насосы Grundfos Alpha 2:
Циркуляционные насосы для высокотемпературных, низкотемпературных систем отопления и систем кондиционирования. Имеет: Функцию AutoAdapt – автоматически настраивает рабочие характеристики насоса с учетом расхода теплоносителя. Индикатор энергопотребления. Ночной режим. Встроенный датчик протока

Циркуляционные насосы Grundfos Alpha 2 L:
Циркуляционный насос, который в отличие ALPHA2 имеет ограниченный функционал (функция AutoAdapt, ночной режим, индикатор энергопотребления – отсутствуют).

Насосы для систем ГВС Grundfos UP серии «Comfort»:
Насосы для горячего водоснабжения в загородном доме либо коттедже. Работа такого насоса обеспечивает мгновенную подачу горячей воды по всему дому, посредством постоянного либо частичного циркулирования воды в трубопроводе. Есть серия насоса с функцией AutoAdapt.

Циркуляционные насосы DAB серии VA:
Линейка бытовых трехскоростных насосов мокрого типа, с чугунным корпусом предназначена для небольших систем отопления.

Насосы для систем ГВС DAB серии VS:
Односкоростные насосы предназначены для систем горячего водоснабжения с линией рециркуляции.

Циркуляционные насосы Wilo серии Star:
Бытовые трехскоростные циркуляционники мокрого типа, для индивидуальных систем отопления.

Для более подробной информации по каждой позиции из ассортимента можно обратиться в любой магазин – салон «Метизы».

Купить Циркуляционные насосы Вы можете в магазинах ГТК «Метизы».

Как выбрать поверхностный, дренажный, погружной, циркуляционный насос

Для того, чтобы определиться с типом насоса, нужно четко определить, для каких целей нужен насос. Будь то перекачка жидкостей из одной емкости в другую или подача воды из колодца или скважина, или просто циркуляция жидкости в трубопроводах.
Насосы, в которых перекачиваемой средой является вода, можно разделить на 2 типа. Погружные насосы для скважин и колодцев. Насосы, которые используются для дренажа и удаления фекалий также относятся к погружным насосам. И поверхностные насосы. Данная группа говорит сама за себя. Данные насосы находятся на поверхности. К таким насосам относят напорные, циркуляционные, насосные станции и др.).

Теперь разберем по отдельности каждую группу насосов. А именно: поверхностные насосы, погружные насосы, циркуляционные, скважные насосы.

Поверхностный насос

Поверхностные насосы подразделяются на самовсасывающие и на насосы с нормальным всасыванием воды Самовсасывающие насосы непосредственно забирают воды из источника будь то колодец, скважина, водоем и д.р. и насосы с нормальным всасыванием Насосы с нормальным всасыванием обычно оиспользуют для повышения давления в трубопроводах, или перед потребителями воды для которых необходимо давление более высокое нежели существует в трубопроводе. При выборе самовсасывающего насоса основным критерием служит высота подъема воды. Расстояние до поверхности воды не должно превышать 7-9м.
Не мало важным критерием при выборе поверхностного насосы насоса, является шумность работы. Некоторые насосы создают шум порядка 90дб, поэтому данные насосы не рекомендуется устанавливать в жилых зданиях без дополнительной шумоизоляции.

Погружной насос

Погружной насосПри выборе погружного насоса необходимо помнить ,что данный тип насосов предназначен для подъема жидкости с небольших глубин ,а именно не более 10 метров. Данный параметр дает некоторую схожесть данного типа насосов с поверхностными насосами. Также при выборе погружного насоса нужно знать глубину места, куда происходит погружения насоса, будь то колодец, пруд и т.д.
Немаловажным фактором является то, что погружному насосу необходима постоянная минимальная глубина, как минимум 1 метр. Тело насоса должно быть постоянно в воде. Если насос работает на сухую (без воды), то он быстро выйдет из строя. Если есть возможность полного выкачивания воды, и погружной насос окажется без воды, нужно применять системы защиты погружного насоса . Также насос должен висеть на достаточной высоте от уровня дна, иначе погружной насос станет всасывать ил, песок и быстро выйдет из строя.
Прежде чем покупать насос, желательно посоветоватся со специалистами в данном вопросе. Может быть более целесообразно будет купить поверхностный насос, т.к. он более мобилен, чем погружной насос. Особенно это касается дачь, где забор воды идет из колодцев или водоемов.

Циркуляционный насос

Циркуляционный насосЧаще всего циркуляционный насос используют в системах отопления,системы циркуляции горячей воды в жилых зданиях. Обычно данный тип насоса спокойно переносят если в качестве перекачиваемой жидкости служит не только вода но и различные антифризы (на основе этиленглюколя, пропиленглюколя и др.)
Основная задача циркуляционного насоса создавать постоянную температуру во всех точках системы, исключить застой теплоносителя в радиаторах отопления, а следовательно ухудшении отопительных свойств системы отоплоения. Если циркуляционный насос используется в системы горячего водоснабжения дома, то насос экономит горячую воду. Не нужно сливать большое количество воды,от точки водоразбора до нагревательного прибора. При выборе циркуляционного насоса нужно учитывать такие факторы,как где будет использоватся насос, что будет в качестве перекачиваемой жидкости, диаметр трубопроводов, высота подъема и др. Нужно учесть, что за время равное одному часу,насос должен перекачивать не менее троекратного объема жидкости. Выбор циркуляционного насоса лучше доверить профессионалам, дабы приорести именно то, что вам нужно!

Скважинный насос

При условии что глубина погружения насосы будет составлять более 8 метров, необходимо применение скважинного насоса. Также скважинный насос следует применять если качество воды не соответствует желаемым результатам, низкое давление воды, малый объем перекачиваемой жидкости.
Исходя из выше сказанного, при выборе скважинного насоса нужно уделять внимание двум основным показателям, таким как напор и производительность.
Расчет производительности насоса желательно доверить профессионалам. Также можно рассчитать и самим производительность скважинного насоса. Берется суточный объем потребления воды, как правило это 300л на человека, умножаем это значение на количество жильцов и получаем необходимый объем воды в сутки. Рассчитываем напор. Берется высота подъема воды, длинна магистрали (10 метров горизонтального участка равен 1 метру напора), высота самой верхней точки водоразбора. К этим значениям прибавляется 5 (минимальное значение работы стандартного смесителя,еслив барах то 0,5). Все эти значения суммируем потом умножаем на 1,5 (коэффициент потерь в трубопроводе) и получаем минимальное значение метров, которое должен обеспечить насос, чтобы из крана полилась вода.
Но повторимся ,что лучше расчеты доверить профессионалам, дабы ваш насос прослужил долго и безотказно.
В заключение хотелось бы отметить, что в нашем офисе продаж Вы сможете получить грамотную консультацию по любому из выше перечисленных насосов, а также, что немало важно, приобрести. Если необходимого Вам насоса не окажется на складе, Текров доставит насос в кратчайшие сроки.

В чем отличие циркуляционного насоса от повысительного: функции и принцип работы

Содержание статьи:

Главное отличие циркуляционного насоса от повысительного (нагнетательного) — функция. Обеспечение движения жидкости по системе водоснабжения/отопления и создание повышенного давления на определенных участках — разные задачи. Эти задачи решает разное оборудование. Разбираемся с принципом работы приборов и выявляем, чем конкретно отличается циркуляционный насос от повысительного.

Повысительные насосы

Задача повысительного (нагнетательного) насоса — поднятие давления на определенном участке. Это узкопрофильное оборудование, из-за чего производители не могут похвастаться огромным количеством моделей. Впрочем, ассортимент достаточен, и даже есть лидеры:

• АС159–160А AQUARIO,
• PB WILO,
• UPA 15-90 GRUNDFOS.

Наибольшим спросом пользуется оборудование, способное поднять давление с 0,2 до 1 атм (то есть минимум на 0,8 атм). Для поднятия до 3,5 атм используют повысительные станции, превосходящие насос по размерам и обладающие несколько иной конфигурацией (накопительный бак зачастую входит в комплект).

Принцип работы

Крыльчатка, установленная на валу напротив всасывающего патрубка, размещенного в нижней части корпуса, задает воде радиальное движение (с минимумом гидравлических потерь) в направлении от центра. В процессе этого движения посредством работы внутренних радиальных лопастей крыльчатки происходит преобразование механической энергии в кинетическую. Скорость потока увеличивается. На выходе из крыльчатки установлена спираль, направляющая воду в диффузор. В нем часть кинетической энергии преобразуется в давление, то есть энергию напора.

Схема горизонтального устройства

Струйные устройства

Особенность — всасывающий эффект, создаваемый эжектором, установленным в корпусе и соединенным с камерой всасывания. Одна часть перекачиваемой воды проходит к нагнетательному патрубку, вторая — рециркулирует. Рециркуляция обеспечивает возникновение разрежения в камере всасывания. Струйные центробежные приборы выпускают в двух конфигурациях: цельные и с отдельным блоком, где расположены эжектор и камера всасывания. Эти модели используют в организации автономного водоснабжения от внешнего источника (колодец).

Вихревые устройства

Особенность — наличие множества радиальных лопаток на периферии крыльчатки. Лопатки передают механическую энергию воде, одновременно обеспечивая ее радиальную рециркуляцию между самими лопатками и двойными каналами, расположенными по обе стороны крыльчатки. В передаче энергии принимает участие каждая лопатка — давление наращивается постепенно. Итог: ровный и сильный поток, высокое давление на выходе.

Циркуляционные насосы

Задача оборудования — обеспечение непрерывного движения воды. Циркуляционные насосы используют в отопительных системах и системах горячего водоснабжения (включая теплые полы). Устройство приводит воду в движение, но давление в системе не меняет. Приборы подразделяют по типу ротора на мокрые и сухие.

Схема прибора

«Сухие» циркуляционные насосы

В устройствах «сухого» типа ротор напрямую с жидкостью не контактирует. Рабочая поверхность ротора и двигатель отделены друг от друга уплотнительными кольцами (нержавейка). Находящаяся между этими кольцами пленка воды в процессе работы устройства герметизирует соединение за счет разницы давления (внешнего и системного). Кольца самоподгоняемые (подгонку обеспечивает прижимная пружина).

Одно из достоинств «сухих» насосов — высокий КПД (до 80 %), недостаток — столь же высокий шумовой фон, создаваемый охлаждающим вентилятором.

«Мокрые» циркуляционные насосы

В устройствах «мокрого» типа ротор контактирует с жидкостью напрямую. Он состоит из корпуса (материалы: алюминий, бронза, нержавейка, чугун) с расположенным внутри керамическим или стальным двигателем и зафиксированной на валу крыльчатки. Статор и ротор разделены специальным стаканом, обеспечивающим изоляцию элементов, находящихся под напряжением. Все детали прибора работают в перекачиваемой среде (кроме изолированных).

Вода играет роль охладителя и смазки. Вентилятора нет, что сводит к нулю шумовой фон, но при этом значительно падает КПД — до 55 %.

«Мокрые» насосы применяют в индивидуальных системах, сухие — в промышленных и других, требующих мощности, а не тишины.

Чем отличается циркуляционный насос от повысительного

Циркуляционный и повысительный насосы отличаются принципиально. У них разные задачи, разные решения этих задач: циркуляционный — устройство, обеспечивающее движение теплоносителя в системе, нагнетательный — насос, повышающий давление на определенных ее участках.

Циркуляционный насос приводит жидкость в движение путем ее всасывания с одной стороны и выброса с другой за счет центробежной силы. Этот же принцип — основа работы дренажных насосов. Давление остается статичным.

Циркуляционный насос

Повысительный насос оказывает воздействие конкретно на давление — он его повышает.

Повысительный

Рассмотрим на примере:

• вода поступает на участки по магистрали от водонапорной башни;
• в магистрали давление 1 атм;
• в период активного водопотребления давление падает до 0,2 атм, чего недостаточно для подачи воды на вторые этажи;
• к магистрали подключают повысительный насос, и при сохранении активного водопотребления давление в системе держится на уровне 2 атм.

До подключения повысительного насоса система успешно функционировала с циркуляционным, но не справлялась в условиях повышенного водопотребления.

Что касается выбора, какой насос поставить — циркуляционный или повысительный, вопрос некорректный: система вполне может включать оба устройства — это зависит от ее сложности. Циркуляционный обеспечит движение теплоносителя, повысительный — давление на нужных участках, например у газового котла. Система может успешно функционировать без повысительного (относительно простые в них не нуждаются, именно поэтому прибор считается узкопрофильным), а с ним одним — нет: устройство повышает давление, а не обеспечивает движение теплоносителя. То есть «vs» тут не работает.

Когда расчеты делают специалисты, такой вопрос даже не встает: нужен нагнетательный насос — его включают в систему, не нужен — не включают. Учитывая важность расположения прибора в системе, рекомендуем обращаться к мастерам, а не пытаться собрать самостоятельно.

Видео: циркуляционный насос

Понравилась статья? Поделитесь с друзьями:

Разница между циркуляционными насосами, насосами | Подрядчик

Сборные конструкции и модульное строительство имеют тенденцию, и, согласно отчету SmartMarket, подготовленному до COVID Dodge Data & Analytics, «Сборное и модульное строительство 2020», сборные конструкции и модульное строительство готовы трансформировать несколько секторов строительной индустрии.

Отчет Dodge показывает, что архитекторы, инженеры и подрядчики, которые использовали эти методы, планируют значительно расширить свое взаимодействие с ними, особенно в медицинских учреждениях, отелях и мотелях, многоквартирных проектах, а также в зданиях колледжей и общежитиях. Критические тенденции в строительной отрасли, такие как сокращение сроков выполнения проектов и нехватка рабочей силы, являются несколькими движущими силами более широкого использования этих методов, а такие технологии, как информационное моделирование зданий (BIM), позволяют их более широкое использование.

Часть фабрики MacDonald-Miller.MacDonald-Miller.Prefabrication предлагает некоторые очевидные и ощутимые преимущества. «В течение долгого времени исследования показали, как подрядчики могут работать над трудоемкими частями проекта до того, как им станет доступно рабочее пространство, что позволяет им выравнивать свои трудовые ресурсы и избегать пиков и спадов ресурсов.Например, решение о перемещении оборудования, такого как насосы, теплообменники, частотно-регулируемые приводы (ЧРП) и т. П., Позволяет подрядчику отработать 200 часов по своему собственному графику с привлечением специализированного рабочего персонала и установить полную, протестированную систему на месте в четыре часа », — говорит Дэвид Кин, менеджер по продажам Trimble MEP.

Возьмите MacDonald-Miller Facility Solutions, Сиэтл, подрядчика по проектированию и строительству с полным спектром услуг в Тихоокеанском Северо-Западе, основной производственный цех которого составляет 80 000 кв.футов внутреннего пространства и 100 000 кв. футов открытого пространства, а также два дополнительных участка сборных конструкций для конкретных проектов рядом с ее цехом для крупных сборок и хранения. Его цех производит сборные сборки воздуховодов, механические трубопроводы, сантехнические комплекты / узлы, салазки для оборудования и модульные стойки. «Наши сборные площади за последний год практически утроились, чтобы реализовать некоторые крупные проекты, над которыми мы работаем», — говорит Райлан МакКей, операционный менеджер MacDonald-Miller Facility Solutions.

«Мы всегда были на прогрессивной стороне сборных конструкций, наши первые модульные стеллажи были изготовлены более 10 лет назад, и объем сборных конструкций продолжает расти — для новых строительных проектов у нас обычно 70% -90% материалов проходит через наши магазин », — говорит МакКей.

Тем временем компания Hill Mechanical, расположенная недалеко от Чикаго, уже почти десять лет занимается сборными и модульными конструкциями. «За последние восемь лет мы наблюдаем рост модульной индустрии. Здравоохранение, наряду с центрами обработки данных, внесло наибольший вклад в это увеличение. По мере того как все больше владельцев понимают преимущества, все больше представителей отрасли ищут модульные возможности для каждого проекта », — говорит Кари Хольц, менеджер проекта Hill Construction.

При оценке модульного проекта Hill Construction рассматривает, какие элементы могут улучшить график.Как правило, сборные блоки строятся во время строительных работ и монтажа накладных расходов MEP. «При создании расписания это означает, что часть отделочных работ будет выполнена значительно раньше, чем при традиционном методе сборки. Экономия времени, которая достигается за счет возможности переместить отделку вверх, приводит к тому, что владельцы могут открыть свое здание раньше, что приводит к общей экономии затрат », — говорит Хольц.

Что касается предложения, то такие производители, как Aquatherm, осознают ценность сборных трубопроводов в сборе.«Наша сборная команда отметила значительное увеличение заказов, как с точки зрения размера, так и объема. Мы продолжаем инвестировать в нашу команду и инструменты, чтобы удовлетворить потребности наших клиентов », — говорит Барри Кэмпбелл, вице-президент по маркетингу Aquatherm.

Эффект COVID

Популярность сборных конструкций росла до COVID как способ снижения рисков и сокращения сроков выполнения проектов. По словам Марка Гилберта, вице-президента Victaulic, сейчас, когда проекты возобновляются после почти года задержек с COVID, отрасль ищет способы компенсировать задержки в сроках, а сборные конструкции и модульность являются жизнеспособными инструментами для сокращения всего строительства. график.«Сборные конструкции позволяют подрядчикам делать больше с меньшими затратами — то, что когда-то было работой двух человек, теперь может быть работой одного человека, что ограничивает плотность размещения на стройплощадке и упрощает соблюдение требований социального дистанцирования», — говорит Гилберт.

Сборные конструкции позволяют лучше дистанцироваться от общества. Макдональд-Миллер. С момента начала распространения COVID-19 в прошлом году бизнес MacDonald-Miller Facility Solutions оставался почти таким же, в основном из-за того, что сборные конструкции требуют предварительного планирования, и все уже было в движении к пандемии.Но нельзя сказать, что внутренне у компании были свои проблемы.

«Навигация по COVID-19 была проблемой для всех сфер нашего бизнеса», — говорит МакКей. «Чтобы поддерживать наше здравоохранение и основные учреждения, наш магазин должен был оставаться открытым с самого начала и на всех этапах пандемии. Мы соблюдали строгие требования к дистанции, маскам и санитарным условиям. Чтобы удовлетворить эти требования, мы расположили все перерывы в шахматном порядке и добавили третью смену — мы уже работали две — чтобы уменьшить плотность и упростить социальную дистанцию.

Aquatherm и его команды по сборке и эксплуатации мастерски справились с проблемами, связанными с COVID, которые, казалось, менялись не только день, но и час. «Наш комитет по безопасности постоянно адаптировался, чтобы гарантировать соблюдение CDC и местных рекомендаций. К счастью, наш производственный процесс и производственный цех позволяют выполнять большой объем работы, которую может выполнить один человек, изолированный от коллег, и мы приняли все меры предосторожности, рекомендованные CDC в отношении СИЗ и дистанцирования », — говорит Кэмпбелл.

Передовые технологии

По словам МакКея, расширение макета BIM и роботизированного тахеометра — это то, что позволяет MacDonald-Miller увеличить объем заводских сборок. Как точная 3D-модель, так и возможность точной установки необходимы, чтобы убедиться, что системы будут успешно работать в полевых условиях.

Компания также использует программное обеспечение для оцифровки своих процессов. «Оцифровка того, как мы работаем, позволяет нам оптимизировать процессы, что сокращает трудозатраты, время выполнения заказа и повышает точность.Заглядывая в будущее, мы оцениваем робототехнику, коботов (совместных роботов), инструменты дополненной реальности, такие как Spectar 2. 0 с Microsoft HoloLens, чтобы улучшить качество, оптимизировать наши рабочие процессы и использовать компьютерное зрение с искусственным интеллектом для подсчета и контроля качества », — говорит Маккей.

BIM-файл для сборки трубопроводов от Aquatherm.Aquatherm Три года назад Aquatherm начала предлагать подрядчикам услуги Scan-To-Fab. Благодаря сочетанию трехмерного сканирования и Revit команда Aquatherm может помочь клиентам успешно завершить проекты, начиная от модернизации и заканчивая новыми установками.«Точность трехмерного сканера в сочетании с семейством Revit от Aquatherm упрощает процесс перехода от существующих полевых условий к цифровой координации для изготовления и установки. Компания Aquatherm Fabrication Services в настоящее время занимается переводом производственных цехов на непрерывный цифровой процесс », — говорит Кэмпбелл.

По словам Гилберта из Victaulic, внедрение 3D-сканирования позволило традиционным проектам модернизации использовать сборные конструкции в качестве целесообразного варианта по сравнению с типичным подходом к резке и подгонке на месте, что сокращает время на стройплощадке для проектов с уже сокращенными остановками / или графики технического обслуживания. Кроме того, возможность улучшить связь между командой виртуального проектирования и строительства (VDC) и производственным цехом — это то, что многие подрядчики теперь рассматривают как конкурентное преимущество.

Раньше модель здания преобразовывалась в бумажную или PDF-документацию. На основе этих документов детали изготовления будут вводиться в системы и процессы подрядчика, продолжает Гилберт. Теперь, когда появилась возможность легко связать данные в модели с производственными инструментами, такими как плазменные резаки, труборезы и подключенные сборочные станции, ограничения рабочих процессов PDF были сняты, и время, необходимое для перехода от проектирования к производству, никогда не сокращалось. короче.Это возлагает на команду VDC больше ответственности за получение правильных деталей и получение точной модели с наилучшим содержанием.

Все упаковано и готово к работе на стройплощадке.MacDonald-Miller. «К счастью, Victaulic может облегчить эту рабочую нагрузку с помощью интеллектуальных средств — встроенных со всеми необходимыми данными — точных, правильных по размерам, активных и всегда актуальных». контент, который позволяет подрядчику вывести свой сборный процесс на новый уровень », — говорит Гилберт.

«Кроме того, когда ваше программное обеспечение для моделирования может автоматически вносить изменение объема в программное обеспечение для оценки, и когда ваши оценщики или сотрудники VDC могут видеть цену / доступность цепочки поставок без необходимости поднимать трубку, — говорит Кин из Trimble, — они могут принять более сильное решение на более раннем этапе процесса.

«Эти подрядчики действительно имеют все возможности для того, чтобы сломать исторические стереотипы механического строительства и стать гибкой производственной, монтажной и монтажной компанией. Подрядчики, которые создают рабочие процессы, основанные на данных, которые поддерживают мышление производства и закупок, наиболее защищены от рисков и, безусловно, являются наиболее прибыльными.

«Что действительно отличает отличный план заводского изготовления от хорошего, так это то, что он достаточно гибок, чтобы изменять или модифицировать по мере возникновения внешних проблем. Это настолько распространено, что в планы, которые уже находятся в стадии реализации, налагаются изменения из-за условий на строительной площадке, последовательности или графика строительства, критериев производительности системы или задержек в цепочке поставок.

«Подрядчики, которые разработали рабочие процессы, которые позволяют им быстро менять направление и никогда не уступают свой контроль над проектированием, логистикой и затратами, готовы превзойти тех, кто использует разрозненные рабочие процессы», — говорит Кин.

Знаете ли вы разницу между насосом и циркуляционным насосом?

В чем разница между «насосом» и «циркуляционным насосом»? Они выглядят одинаково, и оба создают перепад давления для перемещения жидкостей, но разница становится очевидной, когда вы смотрите на приложение.

Когда оборудование используется для физического «подъема» воды для противодействия действующему атмосферному давлению, оно называется «насосом». Ярким примером является погружной скважинный насос, который поднимает воду из-под земли и перемещает ее по трубам к месту ее конечного использования. Когда он достигает ирригационной системы, в нем должно быть достаточное давление для работы ирригационной системы.

Циркуляционный насос используется для перемещения воды в системе водяного отопления или охлаждения. Циркуляционные насосы при использовании в гидравлических системах обычно представляют собой центробежные насосы с электрическим приводом.

Поскольку они циркулируют жидкость только в замкнутом контуре, им нужно только преодолеть трение трубопроводной системы (в отличие от подъема жидкости из точки с более низкой потенциальной энергией в точку с более высокой потенциальной энергией).

Циркуляционный насос чаще всего используется для подачи горячей воды для бытового потребления, так что кран подает горячую воду мгновенно по запросу или (для большей экономии энергии) через короткое время после запроса пользователя на горячую воду.

В регионах, где вопросы водосбережения становятся все более важными из-за быстрого роста и урбанизации населения, местные органы водоснабжения предлагают скидки домовладельцам и строителям, которые устанавливают циркуляционный насос для экономии воды.

Технологические достижения в отрасли теперь включают таймеры для ограничения операций в определенные часы дня, чтобы сократить потери энергии за счет работы только тогда, когда люди, скорее всего, будут использовать горячую воду.

Дополнительные достижения в области технологии включают блоки, которые циклически включаются и выключаются для поддержания температуры горячей воды по сравнению с постоянно работающим оборудованием, которое потребляет больше электроэнергии.

В IER Services мы поставляем и обслуживаем насосное оборудование для любой работы и области применения.У нас есть полностью оборудованная ремонтная мастерская с большим запасом запчастей, чтобы сократить время простоя. Свяжитесь с нами, чтобы узнать о решениях по продаже и ремонту коммерческих насосов. 614.298.1600.

Университет джакузи

Университет джакузи

24-часовой циркуляционный насос

Есть ли преимущество?

---

Циркуляционные насосы, также называемые «Hush Pumps» и «Silent Flow», продаются как преимущество и часто в качестве обновления для Hot Tubs.

---

---

Суть в том, что это небольшие эффективные насосы, которые очищают воду 24 часа в сутки. в день, они тихие и эффективные в использовании.

Обычно это апгрейд за 500 долларов, и, на мой взгляд, они не так хороши, как альтернатива циркуляционной системе с высоким расходом.

• Несмотря на то, что они потребляют небольшое количество энергии, они работают 24 часа в сутки, тогда как высокопроизводительный насос должен работать только около 4 часов в день, чтобы очистить одинаковое количество воды, обе системы потребляют одинаковое количество энергии в день.
• Они изнашиваются быстрее, потому что постоянно работают.
• Небольшая экономия энергии по сравнению с увеличением стоимости запасных частей делает их более дорогими в долгосрочной перспективе.
• Они могут фильтровать только определенное количество воды в день. если у вас много купальщиков, вечеринка или напряженные выходные, связанные с купанием в горячей ванне, им может потребоваться некоторое время, чтобы восстановиться, тогда как с системой с высоким расходом вы можете изменить количество часов работы насоса! Таким образом, после вечеринки вы можете включить его в 24-часовой режим (или любой другой объем), и он будет фильтровать до 6 раз больше воды, чем циркуляционный насос, за 24-часовой период.
Циркуляционные насосы
• также отличаются малым расходом, а это означает, что вам нужно строго соблюдать режим очистки фильтра. Если фильтр становится слишком грязным, он легко вызывает ошибку потока, системы высокого потока этого не делают, если вы действительно не проявите халатность.
• Новые антивибрационные системы крепления делают хорошие двухскоростные насосы Hi-Flow почти такими же тихими, как насосы Hush, разница очень небольшая.

Я не поклонник этих систем. Я думаю, что они продаются, чтобы добавить прибыли в сделку или восприятие добавленной стоимости.Это все маркетинговый ход.

---

Действительно ли мне нужен циркуляционный насос?

Утро может быть тяжелым, и необходимость ждать горячей воды, чтобы завершить утренний распорядок, определенно не облегчает его. Если бы только существовал какой-то волшебный способ вытащить холодную воду из ваших труб, чтобы горячая вода могла пройти в нужное время…

Магия водяных циркуляционных насосов

Что ж, вам повезло! Циркуляторы (иногда называемые «рециркуляторами») перекачивают холодную воду из ваших труб в водонагреватель, а затем перекачивают горячую воду из водонагревателя в трубы. Чтобы сделать еще лучше , вы даже можете добавить таймер к циркулятору! Вы можете установить таймер, чтобы активировать систему, чтобы у вас была горячая вода наготове, когда вы знаете, она вам понадобится.

Зачем он нужен

Циркуляционный насос, вероятно, ваш лучший вариант для надежного быстрого доступа к горячей воде. Потому что это так быстро, вы сможете:

• Экономить воду : вы больше не будете сбрасывать галлоны за галлонами совершенно хорошей воды в канализацию, ожидая тепла.
• Экономия энергии : Если вы выберете циркуляционный насос с регулируемой температурой и термостатическим управлением, вы не потратите впустую энергию на отопление воды, температура которой уже является комфортной. Вышеупомянутый таймер также может экономить энергию, позволяя системе работать только тогда, когда она вам нужна.
• Экономьте деньги : Экономия воды и энергии означает, что вы сэкономите много денег! Ваш циркулятор практически окупится!
• Экономьте время : Вы сможете подготовиться быстрее, чем когда-либо, так что вы не только успеете на работу вовремя, но и ваше утро пройдет так гладко, что вы не сможете помочь, но будьте в хорошем настроении весь день!

Благодаря водяным циркуляционным насосам ожидание горячей воды осталось в прошлом! Добавьте циркуляционный насос к существующей системе водоснабжения и побалуйте себя МГНОВЕННОЙ горячей водой. Просто позвоните нам по телефону (864) 661-2811 или свяжитесь с нами онлайн сегодня! Вы хотите еще больше сэкономить? Вас также может заинтересовать наш Партнерский план обслуживания!

Ваш путеводитель по циркуляционным насосам для гидромассажных ванн

«Соленая вода» может быть одним из первых вопросов, о которых вы спрашиваете при обсуждении системы фильтрации для гидромассажных ванн. Системы, в которых используется солевой генератор хлора, являются популярной темой среди покупателей гидромассажных ванн. Однако, возможно, стоит обсудить с вашим местным продавцом гидромассажных ванн еще одну особенность — циркуляционный насос.

Циркуляционный насос гидромассажной ванны часто является дополнительным оборудованием, упрощающим уход за водой.

Что такое циркуляционный насос? Это насос для гидромассажной ванны с низким расходом, который перемещает воду через систему фильтров, даже когда гидромассажная ванна не используется. Чем больше воды проходит через фильтр, тем чище будет вода в гидромассажной ванне. Система также поддерживает немного более высокую температуру воды, что упрощает нагревание гидромассажной ванны.

Система ухода за водой QuietFlo от Master Spas — это циркуляционный насос для гидромассажной ванны, который максимально повышает эффективность нагрева и фильтрации спа.Работая с системами фильтрации озона и минералов, QuietFlo сохраняет воду более чистой и прозрачной без каких-либо дополнительных действий.

Прежде чем приступить к делу, узнайте, как работает циркуляционный насос и что следует учитывать при выборе гидромассажной ванны и ее функций.

Движущаяся вода — ключевой компонент в поддержании чистоты воды. Когда вода неподвижна, она создает идеальную среду для роста бактерий и водорослей. Циркуляционный насос поддерживает движение воды 24/7, помогая поддерживать ее чистоту.

Циркуляционные насосы для горячей ванны

В обычной гидромассажной ванне, будь то система с морской или минеральной водой, используются струйные насосы для перемещения воды через фильтры гидромассажной ванны. Ткань фильтра будет улавливать частицы и мусор, которые вам не нужны в воде.

Циклы фильтрации будут выполняться с заранее установленными интервалами и при использовании гидромассажной ванны.

А вот циркуляционный насос другой. Он подключен к другим насосам и отопительному оборудованию вашей гидромассажной ванны. Этот вторичный насос работает круглосуточно, даже когда гидромассажная ванна выключена. Он поддерживает движение воды, что помогает предотвратить рост бактерий и водорослей.

Одним из преимуществ циркуляционного насоса для гидромассажной ванны является то, что вода остается более высокой температуры.На нагрев воды, когда вы хотите впитаться, потребуется меньше времени и энергии.

Преимущества циркуляционного насоса для гидромассажной ванны

Но разве системы фильтрации гидромассажной ванны недостаточно для поддержания чистоты воды? Краткий ответ: да. В системе EcoPur Charge Master Spas используются природные минералы и специально разработанный фильтр для очистки воды.

Однако циркуляционный насос делает уход за водой еще проще, и, возможно, это самое важное обновление, которое вы выберете при покупке гидромассажной ванны.

Уход за водой и ее фильтрация идут рука об руку с прозрачностью воды.Непрерывная фильтрация способствует более чистому состоянию воды в перерывах между химическими средствами.

Причины, по которым вам нужен циркуляционный насос для гидромассажной ванны, могут незначительно отличаться. Однако для большинства клиентов насос делает вашу гидромассажную ванну более энергоэффективной; дает вам более чистую воду с меньшими усилиями; и снижает износ терапевтических насосов.

Энергоэффективность

Круглосуточный циркуляционный насос намного эффективнее, когда речь идет о том, сколько электроэнергии потребляет ваша гидромассажная ванна. Когда начинается цикл фильтрации, он использует один из основных терапевтических насосов.Этот насос потребляет больше энергии, чем циркуляционный, и может вызвать дополнительный износ основного терапевтического насоса, когда вы на самом деле не пользуетесь гидромассажной ванной. Типичный циркуляционный насос работает при токе около 0,45 А, тогда как двухскоростной терапевтический насос может работать при токе от 3 до 4 А.

Температура воды

Владельцам гидромассажных ванн в холодном климате, например на севере США или в Канаде, циркуляционный насос поможет более эффективно поддерживать желаемую температуру воды. Циркуляционный насос поддерживает слегка повышенную температуру воды по сравнению с гидромассажной ванной без циркуляционного насоса.Поскольку гидромассажной ванне не нужно столько времени, чтобы нагреваться, она потребляет меньше энергии и помогает сэкономить на счетах за коммунальные услуги.

Чистота воды

Владельцы гидромассажных ванн, живущие в более теплом климате, увидят другие преимущества циркуляционного насоса. Нагреватель будет меньше работать для поддержания температуры воды, а это означает, что вода будет реже проходить через фильтры. Когда вода «неподвижна», владельцы с большей вероятностью столкнутся с проблемами с водой в гидромассажной ванне, особенно если они впервые владеют гидромассажной ванной. Циркуляционный насос поддерживает движение воды, предотвращая ее застаивание.Поток воды также помогает равномерно распределить дезинфицирующее средство, уменьшая количество добавляемых химикатов.

Система ухода за водой QuietFlo доступна для некоторых гидромассажных ванн Master, в том числе для спа-салонов серии Micheal Phelps Legend и Twilight.

О системе ухода за водой QuietFlo

Система ухода за водой QuietFlo — это опция премиум-класса, доступная для некоторых гидромассажных ванн Master Spas. Среди гидромассажных ванн с опцией циркуляционного насоса есть серия легенд Майкла Фелпса, серия сумерек и некоторые спа-центры здорового образа жизни.

Система перемещает воду со скоростью 25 галлонов в минуту через систему фильтрации EcoPur® Charge. Вода в гидромассажной ванне фильтруется и очищается, даже если вы не замачиваете в ней. Поддерживая движение воды с заданными интервалами, насос QuietFlo обеспечивает равномерную фильтрацию воды.

Более того, это также снижает спрос на химикаты для гидромассажных ванн.

Дополнительным преимуществом является то, что система поддерживает слегка повышенную температуру воды, что позволяет гидромассажной ванне быстрее нагреваться.Ваша гидромассажная ванна будет готова, когда вы воспользуетесь помпой QuietFlo.

Шум насоса: 6 распространенных проблем и способы их устранения

В традиционной системе охлаждения у вас есть 2 типа водяных насосов: насосы конденсаторной воды и насосы охлажденной воды.

Водяные насосы конденсатора забирают горячую воду из конденсатора в градирню, а насосы охлажденной воды забирают холодную воду из чиллера в ваш кондиционер.

Когда насос выходит из строя, вода не циркулирует так эффективно или не циркулирует вообще, что снижает производительность всей вашей системы.К счастью, помпы часто сигнализируют о том, что что-то не так, и эти сигналы обычно приходят в виде странных и громких шумов помпы.

Громкие и необычные звуки, исходящие от циркуляционных насосов, всегда являются красным флажком, признаком того, что что-то не так с насосом или водопроводом.

Давайте рассмотрим несколько проблем в системе здания, которые обычно являются причиной шума насоса, и способы их устранения.

1. Воздух в системе

Если у вас не установлен воздухоотделитель, вам, скорее всего, в какой-то момент придется иметь дело с воздухом в вашей системе.Когда это происходит, важно проверить водопроводные линии и удалить воздух из системы.

Современные насосы имеют выпускные клапаны, что значительно упрощает процесс. Медленно открывайте клапан, пока не услышите шипение. Как только шипение прекратится, вы увидите легкую каплю воды, указывающую на то, что в насосе больше нет воздуха. На этом этапе вы можете закрыть клапан.

После этого убедитесь, что насос установлен правильно. Даже несколько градусов наклона или несоосность позволят воздуху заблокироваться в насосе.

2. Неправильный размер насоса

Насосы увеличенного и меньшего размера могут создавать шумы в системе, но в каждом случае применяются разные решения.

Насосы могут быть увеличены по размеру по нескольким причинам. Это могло произойти из-за некоторой степени ошибки на этапе планирования и проектирования, когда инженерам нужно «угадать» длину трубопроводов и фитингов, или это могло быть специально спроектировано таким образом, чтобы система могла расширяться в будущем и иметь «правильный размер». насос сегодня не сможет удовлетворить будущий спрос завтра.

Иногда замена насоса требуется сразу же, а у поставщика не было на складе идеальной замены, или инженеры выбирают насос увеличенного размера, уже учитывая ожидаемое образование коррозии в трубах, требующих большего напора насоса.

Независимо от причины, которая привела к увеличению размера насоса, его наличие всегда может вызвать чрезмерный шум и вибрацию, ослабить соединения и соединения и вызвать усталость трубопроводов.

Чтобы решить проблему, вы можете предпринять следующие действия:

• Дросселировать клапаны на стороне нагнетания, пока не исчезнут шумы
• Обрезать диаметр рабочего колеса
• Уменьшить скорость насоса
• Добавить линию рециркуляции потока
• Установить частотно-регулируемый привод и снять регулирующие клапаны

Недостаточный размер насоса представляет собой более серьезную проблему. Это потому, что у вас, к сожалению, нет другого выбора, кроме как заменить насос и установить более мощный.

Если система меньше размера, она не может обеспечить необходимую нагрузку, это также может привести к потере напора — когда нагнетание насоса закрыто из-за закупорки в линии или непреднамеренного закрытия клапана. Когда это происходит, жидкость перемешивается внутри насоса, пока не нагревается до пара, вызывая шум и повреждения. Насосы с закрытой головкой могут привести к перегоранию двигателя, повреждению рабочего колеса, утечке через уплотнение, потрескавшимся втулкам и повреждению эластомеров, что в конечном итоге приведет к поломке насоса.

В системах с насосами меньшего размера вы можете проверить, может ли существующий насос работать с более мощным двигателем, чтобы избежать мертвого напора. Несмотря на то, что это может быть самый дешевый способ решения проблемы, это не лучший вариант, и решение будет временным.

3. Чрезмерный износ подшипников

Подшипниковые узлы есть только у некоторых насосов, не у всех. Однако все электродвигатели насосов имеют подшипники, и чрезмерный износ подшипников — будь то в сборе или внутри двигателя — может вызвать шум насоса.

Хорошая новость заключается в том, что в моделях насосов с подшипниковыми узлами компоненты обычно доступны для покупки, они недороги и их легко заменить.

Плохая новость заключается в том, что подшипники двигателя не продаются как компоненты, и когда подшипники в двигателе изнашиваются, вам необходимо заменить всю деталь.

Срок службы подшипника определяется тем, сколько часов требуется для «усталости» металла, но на это могут повлиять многие факторы, такие как статическая перегрузка, коррозия, недостаток смазки, перегрев, несоосность и загрязнение.Итак, лучший способ избежать слишком быстрого износа подшипников — это профилактическое обслуживание и всесторонняя проверка вашей системы.

4.

Система забита

Вода с ржавчиной и другими отложениями может привести к износу циркуляционного насоса и забить рабочее колесо. Когда это происходит, следствием этого становится шум. Чтобы избавиться от него, не существует волшебной пули: решение заключается в очистке системы.

Многие системы HVAC имеют специальные системы фильтрации и сепараторы грязи, предотвращающие засорение.Отложения можно легко удалить из системы с помощью продувки водой.

Эти системы защищают не только насосы, но и все другие блоки HVAC в системе.

5.

Неправильная установка скорости

Высококачественные и современные насосы обычно имеют 3 настройки расхода, тогда как более старые насосы могут иметь только одну или две. Вот почему старые насосы обычно более шумные, чем другие. Они менее эффективны, а потеря энергии обычно превращается в гудение.

Если ваш насос издает такой шум и у вас есть несколько вариантов настройки потока, с которыми можно работать, найдите переключатель потока и поверните его на один уровень ниже. Затем проверьте радиаторы и направляющие башни, чтобы убедиться, что они все еще нагреваются до нужной температуры. Если да, то оставьте так.

Если вы работаете с частотно-регулируемым приводом, но помпа по-прежнему издает гудение, проверьте, правильно ли вы заземлили двигатель на частотно-регулируемый привод. Во многих случаях неправильное заземление позволяет системе действовать как передатчик шума.

6. Отсутствие NPSHa или неправильная установка, вызвавшая отсутствие NPSHa

Чтобы понять это, нам нужно сделать шаг назад и взглянуть на работу насоса. Принцип Бернулли показывает нам, что жидкость течет из областей с высоким давлением в области с низким давлением.

Насосы

HVAC работают за счет создания низкого давления на входе, позволяя воде проталкиваться в насос. По мере прохождения жидкости через насос давление снижается. Если давление на входе падает ниже давления пара жидкости, на входе образуются пузырьки воздуха.Эти пузырьки могут вызвать кавитацию, что приведет к шуму насоса, повреждению и снижению производительности.

Чистый положительный напор на всасывании или NPSH — это разница между давлением жидкости на всасывании насоса и давлением пара жидкости, которая выражается в единицах высоты столба жидкости. NPSH обычно должен составлять от 3 до 5 футов, чтобы избежать кавитации.

Если во время проверки обнаруживается проблема с NPSH, в основном можно сделать две вещи: во-первых, есть возможность выбрать более подходящий насос для применения (наша рекомендация, если насос уже получил непоправимые повреждения из-за кавитации) .Во-вторых, система может быть переоценена, чтобы увидеть, может ли подъем градирни увеличить NPSHa (абсолютное давление на всасывающем патрубке насоса) или можно ли уменьшить арматуру, ограничивающую текущий NPSHa.

Если вам нужна помощь по поводу циркуляционных насосов, свяжитесь с нами. У нас есть 3 офиса в Калифорнии, и мы можем выехать, где бы вы ни находились, чтобы проверить вашу помпу, если вы слышите громкие и необычные звуки.

Команда инженеров и технических специалистов по продажам компании Vertical Systems может указать причину шума насоса и определить лучшее решение для ее устранения. Эксперты по всем типам циркуляционных насосов, наши профессионалы могут решить любые проблемы с установкой, изношенными компонентами, утечками, а также вопросы, связанные с температурой воды, давлением и пузырьками воздуха. Они также могут порекомендовать энергоэффективные обновления, которые улучшат работу вашей системы и сэкономят ваши деньги.

Лучшие практики для герметизации циркуляционных насосов котлов высокого давления

Циркуляционные насосы котлов высокого давления, используемые на электростанциях среднего и большого размера (от 200 до 1000+ мегаватт [МВт]), работающих на ископаемом топливе, представляют собой сложные условия применения механических уплотнений с давлением в камере уплотнения в диапазон 3000 фунтов на квадратный дюйм манометра (фунт / кв. дюйм изб.) или 207 бар изб. (манометрическое давление) и температуры технологической воды до 700 F (371 C).

Эти насосы обычно представляют собой одноступенчатые вертикальные насосы, предназначенные для обеспечения высоких расходов при низких перепадах давления, причем от двух до пяти таких насосов устанавливаются на одном котельном агрегате. Насосы обычно устанавливаются в параллельной конфигурации и имеют решающее значение для поддержания равномерного распределения температуры в котле и обычно не имеют установленного запасного насоса. Следовательно, выход из строя одного или нескольких насосов требует пропорционального снижения выходной мощности затронутого котла, что, вероятно, приведет к большим эксплуатационным потерям в течение короткого периода времени.Кроме того, уплотнения вала этих насосов представляют угрозу безопасности на электростанциях, поскольку катастрофические отказы уплотнений могут привести к утечке больших объемов быстро расширяющегося перегретого пара.

ИЗОБРАЖЕНИЕ 1. Расположение сальников в системах контролируемой утечки (изображения любезно предоставлены Flowserve)

Предыдущие решения по уплотнению включали систему контролируемой утечки с использованием либо компрессионного уплотнения, либо одиночного механического уплотнения, соединенного с серией плавающих разрывных втулок, и внешней промывкой Plan 32 для подачи холодной воды под высоким давлением на технологическую сторону втулок для изоляции насоса. уплотнение вала из горячего процесса.Было обнаружено, что насосы, оснащенные этими системами, обладают низким тепловым КПД, более высокими затратами на энергию, большим потреблением воды и более высокими затратами на техническое обслуживание.

Из-за проблем, связанных с применением, эксплуатационных затрат и рисков, двухступенчатые механические уплотнения, использующие вспомогательную систему поддержки уплотнения Plan 23/52, в значительной степени заменили более дорогие и менее безопасные системы контролируемой утечки.

ИЗОБРАЖЕНИЕ 2: Типичное двухступенчатое уплотнение высокого давления

Двухступенчатые системы механического уплотнения разработаны с двойным уплотнением.Эти уплотнения имеют план 23 между технологическим и внутренним (IB) уплотнением для охлаждения камеры уплотнения. У них также есть план 52 с частичным давлением между уплотнениями IB и забортным двигателем (OB) для создания давления, действующего на уплотнения IB и OB.

Это достигается с помощью клапана регулирования давления (PCV), который может снизить давление в Plan 52 примерно до половины технологического давления, снижая и выравнивая перепад давления, действующий на каждый набор поверхностей механического уплотнения, для увеличения уплотнения. надежность.

По своей сути вспомогательная опорная система (панель) двухступенчатого механического уплотнения состоит из охладителя уплотнения Plan 23, охладителя уплотнения Plan 52 и клапана PCV, который регулирует давление в системе.

Для повышения надежности системы уплотнения вспомогательная система поддержки часто включает магнитный сепаратор, датчики давления, датчики температуры, реле уровня, фильтры, аккумуляторы и другие элементы, используемые для контроля и автоматизации вспомогательной системы.

В дополнение к описанным и разработанным выше установившимся условиям, необходимо также учитывать условия нарушения. Неисправные условия в циркуляционных насосных системах котла, вероятно, будут включать в себя режим работы всухую из-за накопления пара в вертикальных насосах, колебания давления из-за изменений температуры системы, запусков высокого давления и больших, чем обычно, скачков температуры. Для максимальной надежности в любом из вышеперечисленных условий пара материала поверхности уплотнения представляет собой металлизированный углерод, работающий против реакционно связанного карбида кремния.Выбран металлизированный углерод, потому что он является наиболее прочным из самосмазывающихся лицевых материалов и наиболее щадящим при неблагоприятных условиях, особенно при работе всухую. Поверхности уплотнения спроектированы с использованием анализа методом конечных элементов (FEA), чтобы гарантировать, что поверхности уплотнения остаются стабильными во время работы в установившемся режиме (когда технологическое давление ступенчато регулируется между двумя уплотнениями) и в случае, когда полное технологическое давление применяется только к одному уплотнению.

ИЗОБРАЖЕНИЕ 3: Панель упрощенной системы уплотнения с клапаном PCV

Для дальнейшего повышения безопасности каждое механическое уплотнение рассчитано на полное рабочее давление в случае полного выхода из строя одного из двух уплотнений.В случае выхода из строя одного уплотнения оставшееся уплотнение предназначено для работы только в течение короткого периода времени (до одного месяца), что позволяет планировать и проводить техническое обслуживание и, таким образом, снижать потребность в снижении нагрузки на котельную. .

Для каждого уплотнения требуются элементы внутренней циркуляции, чтобы обеспечить надлежащий поток к дополнительным охладителям уплотнения (план 23 и 52) в панели уплотнения. Обеспечение надлежащей вентиляции охладителей уплотнений является ключом к предотвращению образования паровой пробки (потери потока из-за пузырьков газа в трубопроводе).Как правило, газовый аккумулятор высокой точки с индикатором уровня используется для предупреждения оператора о том, что может потребоваться вентиляция системы для предотвращения образования паровой пробки.

В установившемся режиме работы Plan 23 и 52 обычно работают при температуре от 100 до 140 F (от 38 до 60 ° C). Рекомендуется размещать термопары (и местные датчики температуры) на входе и выходе охладителей уплотнений Plan 23 и 52 для контроля температуры системы и предупреждения операторов системы о возможных проблемах с потоком через панель, которые могут вызвать повышение температуры. и сокращение срока службы уплотнения.Поскольку в оборотной воде котла могут накапливаться загрязнения, Plan 23 обычно поставляется с магнитным сепаратором для сбора любого материала оксида железа, который может вызвать механическую блокировку Plan 23 или преждевременный износ уплотнения IB.

ИЗОБРАЖЕНИЯ 4 и 5: Типичный FEA для оптимизированных температур поверхностей уплотнения (слева). FEA типичной нагрузки на носовую часть износа (справа).

Контроль давления с помощью датчиков давления с локальным считыванием данных также является ключом к контролю состояния механических уплотнений и опорных систем.

На каждой из систем охладителя уплотнения Plan 23 и 52 должен быть установлен как минимум один датчик давления, причем размещение должно быть логически выбрано для подтверждения правильной работы PCV. Мониторинг давления позволит операторам системы отслеживать любые проблемы с PCV и контролировать состояние механических уплотнений.

ИЗОБРАЖЕНИЕ 6: Типичная вспомогательная опорная система (панель) для плана 23/52

Пример использования

Станция по производству ископаемого топлива в южной Калифорнии столкнулась с неэффективной системой уплотнения трех циркуляционных насосов котла, с повторяющимися проблемами технического обслуживания и проблемами с термическим КПД.Первоначально они использовали набивку для уплотнения вала насоса, а затем заменили на одинарное механическое уплотнение.

Оба использовали плавающие пробивные втулки с внешней системой впрыска промывочной воды Plan 32.

Для модернизации системы они установили двухступенчатое механическое уплотнение и вспомогательную систему поддержки уплотнения Plan 23/52, что повысило доступность оборудования и эффективность предприятия. Это улучшило эксплуатационную гибкость и выработку пиковой мощности, позволяя операторам «разливать котел в бутылки» (т.е., чтобы эффективно поддерживать повышенную температуру котловой воды) без необходимости закачки охлаждающей воды в затвор или вспомогательных питательных насосов котла.

Преимущества модернизации двухступенчатого механического уплотнения и вспомогательной системы привели к повышению эффективности и доступности оборудования, включая:

• Снижение затрат за счет повышения термического КПД за счет экономии от 15 до 25 галлонов в минуту (галлонов в минуту) или от 57 до 95 литров в минуту (л / мин) утечки питательной воды на насос, плюс удержание нагретой воды / пара во время работы горячего резерва.
• Исключение уплотнения из трубопроводов системы закачки холодной воды Plan 32 и подкачивающих насосов, что привело к снижению эксплуатационных расходов и затрат на техническое обслуживание.
• Повышенная эксплуатационная гибкость и время разгона установки за счет исключения закачки холодной воды.
• Уменьшает влияние тяжелых условий эксплуатации и обеспечивает установленное резервное уплотнение со ступенчатыми двойными уплотнениями.
• Оптимизированное охлаждение уплотнения и контроль давления для снижения затрат на техническое обслуживание и надежной работы с отдельными контурами трубопроводов Plan 23 и 52.
• Практически устранены проблемы безопасности, связанные с утечкой воды и пара.

Финансовая выгода и прогнозируемая экономия затрат на модернизацию трех циркуляционных насосов котла находились в диапазоне 110 миллионов долларов с ожидаемой окупаемостью инвестиций менее чем за полгода.

Хотя герметизация циркуляционных насосов котла может быть сложной задачей, переход на двухступенчатые механические уплотнения и вспомогательные вспомогательные системы Plan 23/52 может обеспечить повышенную безопасность, снижение затрат на техническое обслуживание и эксплуатацию, а также увеличение времени между плановым обслуживанием.
