Фундамент является основой будущего дома и потому следует уделять особое внимание его устройству. Наиболее современным, надежным и быстрым является устройство монолитной фундаментной плиты. Отличием фундаментной плиты является жесткое пространственное армирование по всей нулевой поверхности, позволяющее без внутренних деформаций воспринимать нагрузки, возникающие при сезонных неравномерных перемещениях грунта.

Монолитная армированная плита является одним из самых надежных фундаментов. На подвижных (пучинистых) грунтах такие фундаменты, в отличие от обычных стационарных, покоящихся на неподвижном основании, имеют вместе с грунтом сезонные вертикальные перемещения и называются «плавающими». Их конструкция представляет собой сплошную железобетонную плиту. Благодаря огромной несущей способности фундаментной плиты, ее можно применять на слабых, насыпных и пучинистых грунтах, в холодных регионах с сезонным промерзанием грунта и потенциальными возможностями морозного пучения, с любыми показателями химической агрессивности почвы, так как фундаментная плита защищена со всех сторон инертным к химическим воздействиям материалом — экструдированным пенополистиролом.

Одним из самых распространенных видов фундаментных плит в Европе является «шведская плита». По данной технологии в Европе построено более миллиона домов. Его надежность подтверждена многими годами эксплуатации в таких «зимних» странах, как Швеция, Финляндия, где погодные условия очень схожи с российскими.

Шведская плита — это утепленный монолитный фундамент низкого заглубления. Главная особенность этой технологии в том, что всё основание дома заключено в толстый слой утеплителя для фундамента, в том числе и снизу. Таким образом, исключается промерзание грунта под домом и всякое его движение. Под теплым домом грунт не промерзает и не пучинится. Такой фундамент пригоден для любых грунтов при любой глубине залегания грунтовых вод.

Преимущества:

• Является универсальным фундаментом для всех видов грунтов.
• Выполняет роль теплового аккумулятора дома. Предотвращает теплопотери через фундамент в грунт и атмосферу.
• Не позволяет промерзать грунтам под основанием дома.

• Позволяет устанавливать в доме такие тяжелые устройства и конструкции как бойлер или камин.

Технология монтажа

После снятия поверхностного грунтового слоя производится засыпка подушки основания плиты карьерным песком. Производится трамбовка песчаной подушки. Далее осуществляется закладка труб инженерных коммуникаций. Затем следует нивелирование и укладка бортовых элементов, а далее послойно укладывается 2 слоя плит экструдированного пенополистирола.
Далее монтируется арматурный каркас из стальной арматуры диаметром 12 мм в два слоя с ячейкой 200 мм. Производится заливка бетоном марки М300 (класс B 22,5), толщина плиты 250 мм.

Технологическая комплектация фундамента:

• Укладка геотекстиля.
• Устройство закладных для ввода в дом инженерных коммуникаций — электричества, водопровода, канализации.
• Устройство песчаной подушки с уплотнением виброплитой толщиной 300 мм.
• Устройство несъемной опалубки из фибролитовых плит Green Board марки GB-600.
• Укладка гидроизоляции.
• Укладка утеплителя — экструдированного пенополистирола URSA или ПЕНОПЛЕКС под фундаментной плитой толщиной 100 мм, по бокам фундамента — толщиной

50 мм.

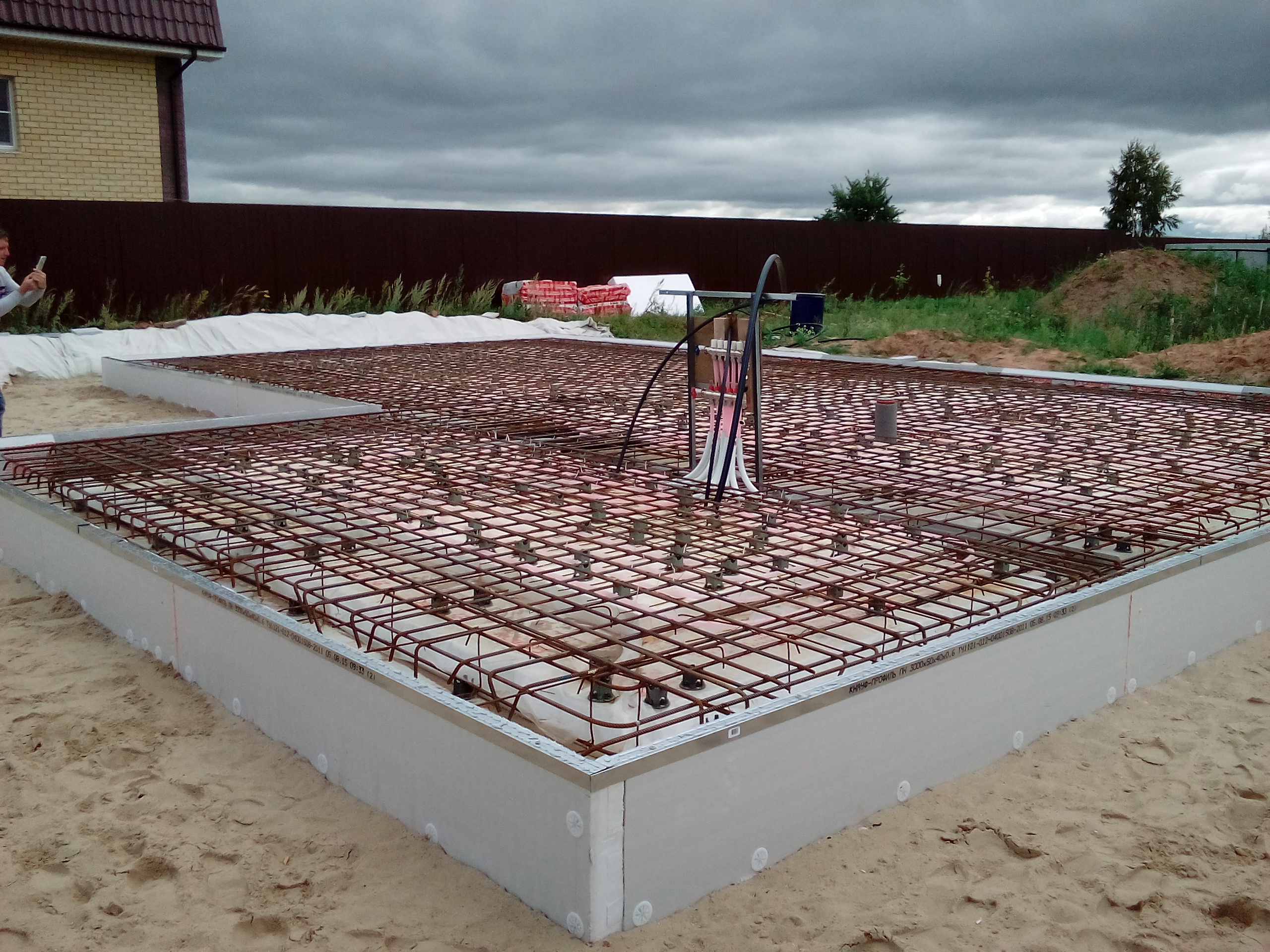

• Монтаж арматурного каркаса в два слоя с ячейкой 200*200 мм из стальной рифленой арматуры (А3) диаметром 12 мм.
• Заливка монолитной плиты толщиной 250 мм сертифицированным бетоном марки М300 (класс B 22,5) с выравниванием и уплотнением раствора.

Нормативная база: Нормативная база на данный тип фундамента установлена в СниП 3.03.01-87 и ВСН 29-85, для Московской области в ТСН МФ-97 МО.

ПЕНОПЛЭКС® — для утепленных плитных фундаментов

Особенности утепленной плиты (снизу)

Утепленная плита — это монолитный фундамент малого заглубления.

Основание дома базируется на слое утеплителя, находящегося под плитой и служащего теплоизолятором от потерь тепла через фундамент и защитой от разрушения фундаментной плиты. Такой фундамент, при условии устройства утепленной отмостки и дренажа, пригоден для любых грунтов и при любой глубине залегания грунтовых вод.

 Все нагрузки — постоянные и временные — передаются на слой утеплителя, именно поэтому к используемому теплоизоляционному материалу предъявляются самые  высокие требования по прочности. Грунт под плитой при такой схеме утепления не подвержен промерзанию и пучению. В данной конструкции применяются теплоизоляционные плиты ПЕНОПЛЭКС ФУНДАМЕНТ

®, обладающие практически нулевым водопоглощением и высокой прочностью на сжатие.

Утепленная монолитная фундаментная плита отлично подходит для прокладки коммуникаций, в том числе систем водяного подогрева пола. В результате получается утепленное основание со встроенными инженерными системами и ровный пол, подготовленный для устройства финишного покрытия.

Правила расчета и проектирования

Утепленная плита фундамента проектируется по принципу устройства малозаглубленных фундаментов на пучинистых грунтах, описанных в Стандарте организации (СТО 36554501-012-2008), разработанном научно-исследовательским, проектно-изыскательским и конструкторско-технологическим институтом оснований и подземных сооружений (НИИОСП) им. Н.М. Герсеванова (ФГУП НИЦ «Строительство»), ФГУП «Фундаментпроект», МГУ им. М.В. Ломоносова (геологический факультет, доктор технических наук Л.Н. Хрусталев) и техническим отделом ООО «ПЕНОПЛЭКС СПб».

Утепленная монолитная фундаментная плита проектируется на основе нормативных документов и с учетом:

• Результатов инженерно-геологических и гидрогеологических изысканий для площадки строительства;
• Климатических условий района строительства;
• Нагрузок, действующих на фундамент;
• Технико-экономического сравнения возможных вариантов проектных решений.

Техническое решение утепленной плиты фундамента с ПЕНОПЛЭКС®

ПЕНОПЛЭКС® — для утепленных плитных фундаментов

Утепленная монолитная фундаментная плита — сложное инженерное сооружение. Отсутствие геологических изысканий, грамотного расчета и проекта фундамента может привести к необратимым деформациям конструкции. Монтаж коммуникаций и систем водяного подогрева пола требуют точной привязки в плане. Ошибки проектирования или монтажа могут обернуться выходом из строя инженерных сетей.

Особенности монтажа

Для обеспечения нормальной работы утепленной плиты и уменьшения влияния морозного пучения необходимо предусмотреть устройство системы отвода грунтовых вод — дренажной системы по периметру сооружения. Важную роль играет также устройство непучинистой подготовки — подушки из крупного песка и щебня. В случае, если применяется комбинация слоев щебня и песка, необходимо предусмотреть разделение слоев геотекстилем (при расположении грунта мелкой фракции над более крупным). Под плиту необходимо заранее заложить все необходимые коммуникации —водопровод, электричество, канализацию и вводы.

Почему ПЕНОПЛЭКС ФУНДАМЕНТ® — лучшее решение по сравнению с другими материалами?

Высокоэффективная теплоизоляция из экструзионного пенополистирола обладает высокой прочностью на сжатие при 10% линейной деформации и составляет для ПЕНОПЛЭКС ФУНДАМЕНТ^® не менее 0,3 МПа (30 т/м²), Пеноплэкс Экстрим 40 тонн/м2.

Важной характеристикой теплоизоляции ПЕНОПЛЭКС^® является нулевое водопоглощение. Это значит, что конструкция фундамента и будущего дома будет надёжно теплоизолировать без изменения своих свойств на долгие десятилетия.

Утеплитель ПЕНОПЛЭКС ФУНДАМЕНТ^® обладает высокими теплозащитными характеристиками — коэффициент теплопроводности материала составляет не более 0,034 Вт/ м∙°С

Теплотехнические свойства неизменны на протяжении всего срока эксплуатации, который составляет более 50 лет.

Утепленная шведская плита — лучший выбор из фундаментов.

Среди видов плитных фундаментов наиболее распространена в Северной Америке и Европе «утепленная шведская плита» — УШП, причем в том числе в Скандинавии, где климат так близок к российскому. Её особенность – в утеплении экструдированным пенополистиролом снизу и со всех боковых граней, и в закладке в толщу плиты труб водяного пола. Таким образом, готовая УШП представляет из себя одновременно фундамент, перекрытие 1 этажа, черновой пол  и систему отопления 1 этажа. На неё можно сразу ставить стены и монтировать чистовые покрытия полов.

http://komfort-haus-spb.ru

К преимуществам УШП относятся:

1. УШП с утепление снаружи является аккумулятором тепла, что обеспечивает стабильность поддержания температуры в доме.
2. Отсутствие необходимости в стяжке для теплых полов.
3. Отсутствие мостиков холода в углах, в стыках пола и стен.
4. сокращение срока строительства.
5. Большая толщина утеплителя сокращает потери тепла —  экономия денег на отопление.
6. Улучшенная гидроизоляция плиты за счет экструзионного пенополистирола.

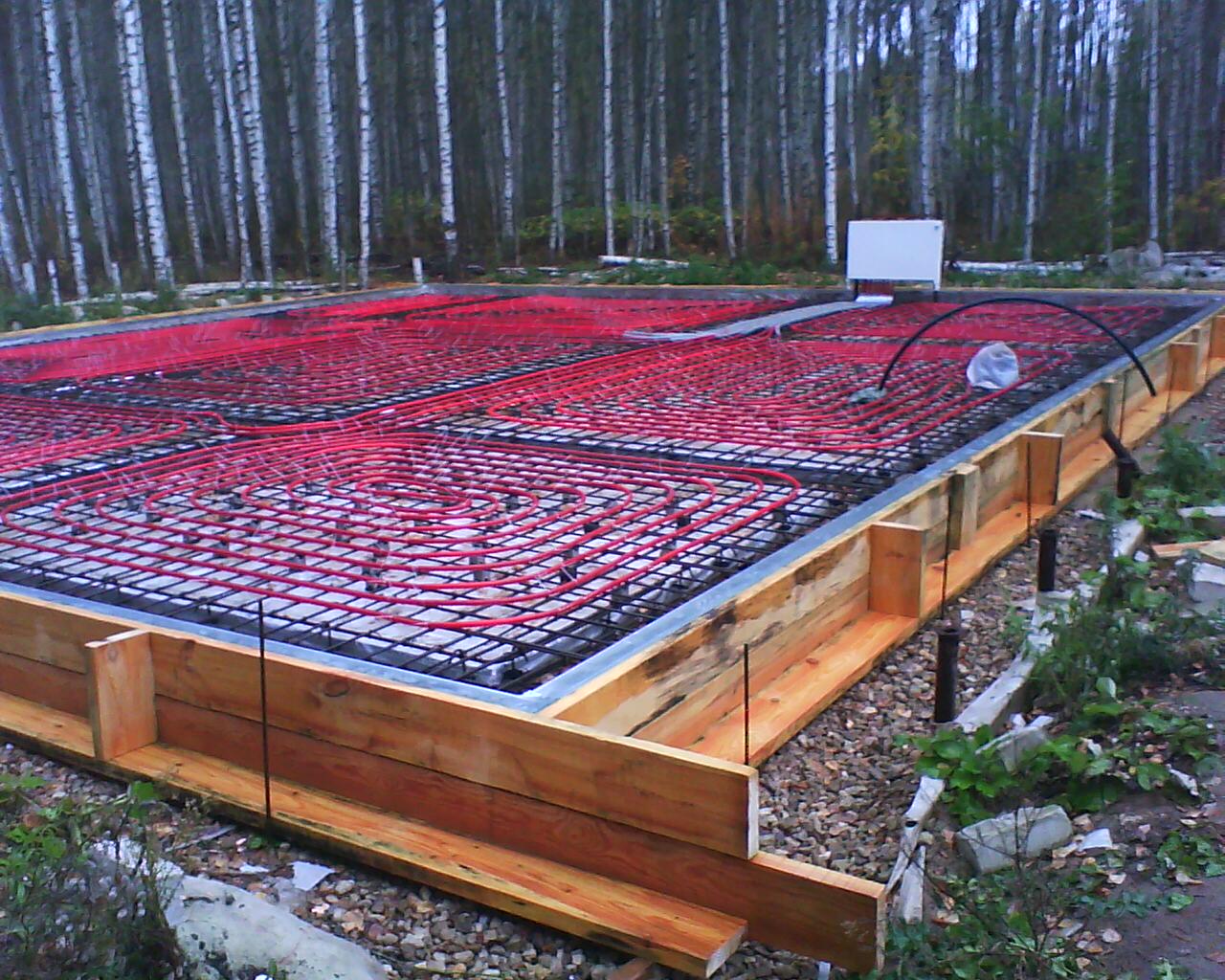

7. упрощенное  расположение труб теплого пола (по всей поверхности пола, а не только через дверные проемы, если монтировать их в стяжку.
8. Удобнее работать на одной большой площадке, чем делать несколько стяжек внутри, соответственно экономия времени и рабочей силы — следовательно также снижение затрат.
9. Наличие бокового утепления от промерзания
10. Уменьшение толщины плиты, т.к. жесткий утеплитель является также распределителем нагрузки на грунт и создает подушку, которая движется независимо от грунта, не передавая деформации на саму плиту.
11. плита находится всегда в одном температурном режиме, то есть практически не разрушается.
12. перед заливкой под плиту закладывают канализацию, дренаж, а в тело плиты водопровод и электрокабеля – все коммуникации скрыты

www.komfort-haus-spb. ru

Шведская плита — это утепленный монолитный фундамент низкого заглубления, в которую сразу закладывают теплые полы, водопровод и канализацию. Благодаря огромной несущей способности фундаментной плиты, ее можно применять на слабых, насыпных и пучинистых грунтах, в холодных регионах с сезонным промерзанием грунта и потенциальными возможностями морозного пучения, с любыми показателями химической агрессивности почвы, так как фундаментная плита защищена со всех сторон инертным к химическим воздействиям материалом — экструдированным пенополистиролом. Он идеально подходит для коттеджного и малоэтажного строительства.

www.komfort-haus-spb.ru

Утепленная шведская плита – Ваш лучший выбор из фундаментов.

За последние 10 лет мы сделали больше 100 фундаментов типа УШП.

Мы знаем, как сделать УШП качественно, надёжно и недорого!

Заказать для себя строительство УШП Вы можете здесь.

Наши расценки на шведские фундаменты Вы можете посмотреть здесь.

Примеры наших шведских фундаментов Вы можете посмотреть здесь.

Какие дома мы строим на УШП, Вы можете посмотреть здесь.

Дома, которые мы построили на шведкой плите, Вы можете посмотреть здесь.

Наша формула успеха проста:
Мы профессиональны в строительстве, скромны в расценках и честны в отношениях с заказчиком.
Хотите иметь такого подрядчика? Звоните! +7 964 385 7624

Смотрите так же:

Бригада рабочих | Утепленная монолитная плита (шведская фундаментная плита)

Постройка небольших домов и зданий различного назначения на сложных грунтах целесообразна на сплошных монолитных фундаментах, одной из разновидностей которых является «шведская» плита.

Наша компания предлагает воспользоваться услугами опытных и ответственных строительных специалистов, способных выполнять самый широкий спектр фундаментных работ по разумной цене. Для выполнения работ привлекается соответственная техника и используется современное оборудование, что позволяет гарантировать высокое качество «шведской» плиты и долговечность ее срока службы.

Утепленный фундамент-плита

Являясь одним из типов плитных монолитных фундаментов, «шведская» плита отличается:

• небольшой толщиной,
• наличием теплоизоляционного слоя с крайне низким коэффициентом теплопроводности между подушкой и бетоном,
• готовностью технологических отверстий для прокладки коммуникаций,
• пригодностью верхней поверхности для укладки любого полового покрытия.

«Шведская» плита имеет плоскую верхнюю поверхность, а нижняя часть сформирована с ребрами жесткости, расположение которых должно совпадать с несущими конструкциями дома. Между ребрами жесткости толщина фундаментной плиты составляет всего 100мм, чем достигается снижение требуемого объема бетона и арматуры.

В структуре плиты формируются полые каналы для прокладки различных коммуникаций.

Таким образом, утепленный плитный фундамент является комплексным решением, совмещающим несколько различных технологий. Реализация их по отдельности, как правило, обходится по более высокой цене.

Сооружение «шведской» утепленной плиты целесообразно на следующих грунтах:

• пучинистых,
• насыпных,
• промерзающих,
• песчаных,
• глинистых,
• насыщенных грунтовой водой.

Технология строительства

Перед началом работ необходимо провести геологические исследования, на основании которых выбирается толщина плиты и ее заглубление (этим достигается минимизация цены сооружения фундамента). Затем выполняют:

• планировку (устраняются перепады высот),
• разметку для определения контуров котлована (необходимо сделать запас до 2-х метров с каждой стороны для дренажных систем),
• рытье котлована (снимается слой почвы до материнского грунта),
• сооружение опалубки,
• обкладку внутренней поверхности котлована геотекстилем (соблюдать нахлест от 15см),
• формирование щебеночно-песчаной подушки толщиной 30÷40см (необходимо тщательно послойно уплотнить ее виброплитами, одновременно смачивая),
• укладку листовых жестких теплоизоляционных материалов на подушку и по периметру (вертикальные листы крепятся к опалубке с внутренней стороны, горизонтальные укладываются в несколько слоев для формирования ребер жесткости),
• укладку на дно пароизоляционной пленки (предотвращает вытекание цементного молочка),
• разметку для проведения коммуникаций (натягиваются шнуры по отметкам стен и других конструктивных элементов дома),
• монтаж инженерных систем (водопровод, электропроводка, канализация, «теплый пол»),
• сооружение дренажа,
• сборку армирующего каркаса (диаметр арматуры 10÷14мм),
• укладку бетонной смеси в опалубку,
• выравнивание верхней поверхности бетона,
• сушку бетона в требуемом режиме,
• демонтаж опалубки,
• сооружение дренажа и отмостки.

Значительная площадь фундамента имеет толщину 10см. Утолщения до 30см выполняются лишь на ребрах жесткости, на которые опираются несущие конструкции (обязательно по периметру внешних стен). Параметры ребер жесткости (толщина, ширина) выбираются исходя из нагрузки от опирающихся конструкций.

Достоинства и недостатки

Преимуществами фундамента «шведская плита» являются:

• возможность одновременного сооружения инженерных коммуникаций (позволяет сократить сроки и цену строительных работ),
• плоскостность и ровность верхней поверхности (допускает непосредственную укладку напольных покрытий),
• сокращение тепловых потерь через фундамент (достигается снижение расходов на обогрев дом),
• легкость сооружения системы дренажа,
• предотвращение промерзания нижележащего грунта (отсутствуют нежелательные пучения почвы),
• простота и минимальные требования к механизации работ (необходим лишь бульдозер для планировки, экскаватор для рытья и миксер для транспортировки бетонного раствора).

Из недостатков «шведского» плитного фундамента можно выделить:

• нецелесообразность для наклонного рельефа,
• не подходит для грунтов с низкой несущей способностью (торфяников),
• необходимость привлечения квалифицированных проектировщиков и строителей,
• низкий цоколь,
• пригодность лишь для легковесных домов (например, каркасных и бревенчатых),
• трудоемкость ремонта коммуникаций.

Стоимость «шведской» плиты

При определении стоимости за квадратный метр площади утепленного «шведского» фундамента необходимо учитывать распределение нагрузки от дома на плиту, чем определяется количество, расположение и толщина ребер жесткости. Именно эти параметры определяют требуемый объем бетона и массу арматуры, от которых и зависит стоимость квадратного метра этого фундамента.

Наша компания предлагает расчет и строительство различных фундаментных конструкций по самой оптимальной цене. Воспользовавшись нашими услугами, вы доверяете процесс управления строительством профессиональным инженерам, обладающих ценным опытом по решению самых сложных технических задач.

Монолитная фундаментная плита — Статьи

Монолитная фундаментная плита – один из самых популярных и распространенных видов. Используется, в основном, на плавающих и неоднородных грунтах. Представляет собой прочную монолитную конструкцию, которой не страшны никакие изменения в грунте. Плита фундамента будет двигаться вместе с постройкой, тем самым предохраняя ее от разрушительного воздействия. Специалисты считают этот вид фундамента самым устойчивым и надежным. Строительная компания Западный Дом для строительства коттеджей в Москве и Санкт-Петербурге, в 70% случаев, применяет монолитную фундаментную плиту, и поэтому мы являемся отличными специалистами в строительстве этого вида фундамента.

Разновидности монолитной фундаментной плиты:

Главные преимущества монолитной фундаментной плиты:

• универсальность, так как подходит для коттеджа из  любых материалов (газобетон, кирпич, дерево и д. р.)
• строительство практически на всех грунтах
• надежность (самый надежный вид фундамента при правильной эксплуатации)
• не обязательно делать геологические испытания
• не подвержен пучению грунтов (при выполнении утепления плиты и отмостки)

Главные критерии монолитной фундаментной плиты:

Подсыпка под фундаментной плитой (подушка) может быть толщиной от 400 мм до 1000 мм, и зависит от сложности грунтов, чем хуже грунты, тем толще должна быть подсыпка. Применяются для подсыпки: песок крупнозернистый намывной, ПГС, щебень (фракция 20-40 мм). Каждые 10-20 см утрамбовываются, при помощи вибротрамбовки и проливаются водой. Под песчаную подушку стелиться геотекстиль, для предотвращения размывания ее грунтовыми водами.

После подсыпки выполняется подбетонная подготовка 70-100 мм из «тощего бетона» B7,5, для правильного нанесения рулонной гидроизоляции, которая выполняется в 2 слоя и наплавляется газовой горелкой. Это необходимо для предотвращения попадания влаги из земли в фундаментную плиту, что может привести к его разрушению.

Утепления фундаментной плиты производиться поверх гидроизоляции экструдированным пенополистеролом (ЭППС) толщиной 50 мм. Необходимость этого определяется тем, что при его применении под фундаментом всегда будет плюсовая температура, необходимая для предотвращения пучения грунтов. Также необходимо выполнить утепленную отмостку и дренажную систему. Это очень важно в 1-ую и 2-ую зиму после постройки дома, пока в нем нет отопления, так как грунт под домом будет промерзать и может оказать воздействие на фундамент.

Толщина плиты может быть от 200 мм до 500 мм, ширина ростверка от 300 до 650 мм (в зависимости от толщины несущей стены), высота ростверка от 100 мм до 1000 мм (при большей высоте целесообразно делать цокольный этаж). Все эти показатели определяются до начала строительства исходя из геологии и будущего строения.

Арматура применяется диаметром 12-16 мм (чаще всего 12 мм), ячейка 200*200 мм. Армируется плита такого фундамента двумя сетками: верхней и, соответственно, нижней. Причем, нижнюю сетку кладут на фиксаторы. Делается это для соблюдения размера защитного бетонного слоя. Чтобы соблюсти проектные размеры между самими сетками, используются специальные каркасы. Кроме того, армированные сетки связываются друг с другом при помощи шпилек. Сверху и снизу арматурного каркаса создается защитный слой из бетона не менее 40 мм.

Для расчета фундамента можно оставить заявку на расчет строительства монолитной фундаментной плиты на нашем сайте или позвонить к нам в офис.
