Для укладки резиновой крошки вам понадобится следующее сырьё:

​

​

​

А так же инструмент:

Миксер строительный с насадкой

Валик для грунтования поверхности

Каток для уплотнения крошки

Технология укладки бесшовного резинового покрытия

1. Основание

    Для укладки бесшовного резинового покрытия из резиновой крошки требуется хорошее твёрдое основание. Оно может быть бетонным или асфальтированным. Основные требования к таким основаниям: ровное, чистое, сухое. Существующее основание нужно подготовить к укладке резинового покрытия. Основание хорошенько подметаем, проверяем, чтобы оно было сухое, если всё в порядке, то начинаем грунтовать.

​

    В качестве грунтовки используется смесь клея с Уайт Спиритом.
Для этого разбавляем их в пропорции 1:1 (соотношение можно изменять в зависимости от качества основания: сделать жиже или гуще).

Расход смеси на 1 м2 составляет 0,3-0,5 кг.

    Грунтуем хорошенько, не жалея материала, иначе есть риск, что в будущем покрытие отслоится от основания, из за чего быстро придёт в негодность.
    После грунтования ждём когда поверхность немного подсохнет (будет слегка липкая).

2. Подготовка рабочей смеси

    Рассматриваем самый простой случай, когда в наличии нет специального большого миксера для подготовки смеси.



    В ведро насыпаем цветную резиновую крошку, делаем в ней небольшую ямку и выливаем в неё клей.

На 1 м2 резинового покрытия при толщине 10 мм требуется:
Цветная крошка — 7,5 кг
Клей — 1,4 кг

    Содержимое ведра тщательно перемешиваем дрелью с насадкой. Смесь должна получиться однородной. Обязательно промешиваем около дна, так как там по углам иногда остаётся сухая крошка без клея.

    Удобно замешивать в металлических вёдрах из под клея (объём ведра 25 литров).

3. Укладка покрытия

Грунтовка высохла, смесь подготовлена — начинаем укладку.

​

Время жизни смеси около 30 минут!

​

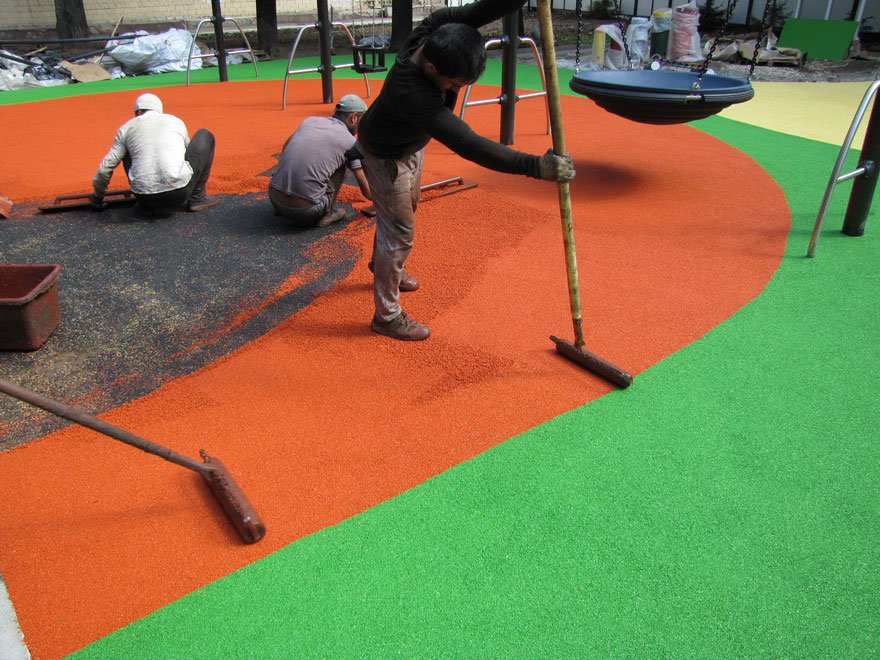

Смесь высыпается на подготовленное основание и разравнивается полиуретановыми тёрками (ровнялками).

    Объём смеси распределяется на нужной площади, разравнивается, затем слегка прихлапывается ровнялкой. (это может быть 1 или несколько замесов, чтобы удобно было разравнивать и укатывать)

​

    Ровнялку смазываем Уайт Спиритом чтобы к ней не липла крошка.

    Затем берём специальный валик, обработанный Уайт Спиритом, и хорошенько прокатываем им поверхность. Валик утрамбовывает смесь, чтобы она получилась плотной, а также выравнивает поверхность. В зависимости от веса валика (катка) и силы нажатия на него получается различная плотность покрытия.

​

    Только не перестарайтесь с раскаткой, так как можно получить толщину покрытия менее 10 мм.



    После укладки ждём 24 часа, чтобы покрытие полимеризовалось и набрало прочность. Полная прочность, в зависимости от производителя клея, достигается от 24 до 48 часов.

Советы

    — Полиуретановое связующее боится воды, поэтому свежеуложенное покрытие не должно укладываться на влажную поверхность, а так же не должно попадать под дождь.

    — Если вы не успеваете за 1 день уложить покрытие, постарайтесь сделать так, чтобы стык вчерашнего и сегодняшнего покрытия попадал на линию разметки. Обусловлено это тем, что клей немного меняет цвет на солнце, и поэтому вчерашнее и сегодняшнее покрытие могут немного отличаться по оттенку, а линия разметки, нанесённая на границу сглаживает эту разницу.



    Полиуретановый клей может немного менять свой цвет и покрытие станет немного темнее. Это обусловлено реакцией клея на УФ лучи от солнца. Данный эффект проходит в течение 2-4 недель после укладки.

Процесс производства и укладки покрытия из резиновой крошки

В нашей стране в последнее время приобретает большую популярность покрытия из резиновой крошки. Укладка резиновой крошки производится в спортивных сооружений, на детских площадок, как на открытом воздухе, так и внутри помещений. Это, в первую очередь, обусловлено амортизирующими свойствами. Плюс ко всему, травмобезопасностью резиновых покрытий, высокими противоскользящими свойствами, упругостью, стойкостью к абразивному износу. А самым главным достоинством такого покрытия является его бесшовность.

Технология укладки покрытия из резиновой крошки

Покрытие из резиновой крошки состоит из полиуретанового клея, резиновой крошки, красителя, которое монтируется на жесткое основание методом напыления или по технологии наливного пола. Технология укладки заключается в следующем: смесь выливается на поверхность и разравнивается с помощью специальных инструментов. В свою очередь, укладчик резиновой крошки на заданной высоте уплотняет смесь. Приготовление смеси происходит непосредственно перед началом работ на месте. Для этого используют миксер для резиновой крошки с вертикальной загрузкой. Задача этого инструмента состоит в том, чтобы тщательно перемешать полиуретановый клей с резиновой крошкой. Разумеется, необходимо, чтобы все гранулы хорошо в нем обволакивались. (См. также: Какие резиновые покрытия подойдут для хоккейных площадок).

От такой не сложной операции будет в дальнейшем зависеть окончательный результат, то есть долговечность и качество покрытия. Если по каким-либо причинам гранулы плохо обволоклись клеем, и связь между резиновой крошкой и клеем будет отсутствовать, то это часто приводит к появлению дыр, хрупкости, трещин и проплешин покрытия. Кстати ,срок жизни плохо замешанного покрытия совсем не большой – максимум 2 года. А если выполнены все рекомендации, то покрытие прослужит более 10 лет. На качество покрытия очень влияет качество компонентов, входящих в состав.

Если в резиновой крошке большое количество металлокорда и текстиля, то это может повлиять на внешний вид и покрытие в таком случае станет очень опасным для эксплуатации. Также ухудшит сцепление гранул с клеем присутствие пыли и часто служит причиной разрушения покрытия. Если качество клея очень низкое и не обеспечивает необходимой вязкости смеси, то уложенное покрытие приобретет ломкость, хрупкость и отсутствие амортизирующих свойств.

Способы укладки резиновой крошки

Лучше всего доверить укладку покрытия профессионалам, чтобы в дальнейшем не менять его несколько раз в год. Хотя необходимые компоненты для такой работы имеют невысокую стоимость. Как известно ,на сегодняшний день существуют четыре метода укладки покрытий из резиновой крошки:

• распылителем;
• ручной способ;
• комбинированный способ;
• способ с использованием автоматизированного укладчика.

Укладку резиновой крошки лучше доверить профессионалам, тогда покрытие будет качественным и долговечным

Виды используемого оборудования

Для укладки резинового покрытия рекомендуют пользоваться специальным оборудованием. Это позволяет сократить обслуживающий персонал и увеличить производительность труда. Одним из специализированных инструментов является автоматизированный укладчик резиновых плиток. Он представляет собой конструкцию из стали на гусеничном ходу и состоит из давящей пластины и переднего скребка, который снабжен ручной регулировкой, что позволяет задавать необходимую толщину покрытия. Регулировать ширину можно с помощью верхнего ограничителя, а пластина обладает 4-мя функциями.

Напыление верхнего слоя резиновой крошки происходит под высоким давлением

Смеситель для смешивания компонентов выполняет замесы связующего компонента и резиновой крошки. После процесса замешивания смесь помещают на тележку и перемещают до места укладки. Чтобы нанести верхний слой на уже существующие напольные покрытия, произвести напыления на различные металлические конструкции применяют распылитель резиновой крошки. Оборудование состоит из пистолета, помпы, воздушного компрессора, небольшого металлического бункера. Распыление происходит через пистолет посредством высокого давления, которое создается воздушным компрессором. Используемое оборудование для укладки резиновой крошки является необходимым для быстрого и качественного укладывания резинового покрытия.

Технология укладки покрытий из резиновой крошки

Технология укладки бесшовных резиновых покрытий не представляет из себя ничего сложного. Необходимо соблюдать процесс укладки покрытий из резиновой крошки на всех этапах выполнения работ: тщательно соблюдать пропорции компонентов, процесс размешивания и распределения смеси. Также, немаловажным фактором при укладке покрытия является качество сырья.



Порядок работ при укладке бесшовного покрытия из резиновой крошки:

 1.   Подготовка основания:

1. Грунтовое основания  применяется  для укладки покрытий толщиной не менее 20 мм:
   Все работы по удалению растительного покрова, уплотнение грунта, должны вестись с учетом того, что вся поверхность основания должна быть ровной, уклон готового основания составляет не менее 2.5 см на 3м. При необходимости грунт следует обработать спецсредствами с целью стерилизации, во избежания прорастания флоры. Для обеспечения надежной устойчивости на спланированный грунт укладывается слой песка 10см, слой щебня или гравия 10см, со степенью уплотнения не менее 95%.
2. Конструкция бетонного основания применяется для укладки покрытий  толщиной 10-15 мм:
   Необходима защита конструкции бетонного основания от проникновения влаги из грунта с помощью укладки водонепроницаемого материала (гидроизоляция). Армирование бетонной стяжки производиться арматурой  или дорожной сеткой.. Толщина бетона должна быть не менее 8 см.Плохая подготовка бетонного основания для спортивной площадки влечет за собой дополнительные расходы на: выравнивание устранение просадки, заделывание трещин.
3. Асфальтовое основание применяется  для укладки покрытий толщиной 10-15 мм:                        Подготовка грунта и подушки под основание такое же как и для бетонной стяжки. Асфальт укладывается толщиной не менее 5 см. Асфальт высококачественный мелкозернистый, твердый. Тип связывающего для асфальтового основания  битум (резинобитумная мастика).

 2.   Укладка резинового покрытия:

1. Подготовка покрытия происходит на месте укладки. В специальном миксере смешивается резиновая крошка, полиуретановое связующее и при необходимости пигмент (для стандартного покрытия). Специалисты осуществляют укладку ручным способом или профессиональным укладчиком. Ручной способ оптимален для площадок небольшого размера, а также для детских площадок с графическими элементами.  Укладчик  используют для крупных объектов: стадионы, беговые дорожки, что позволяет обеспечить более плотное и ровное профессиональное спортивное покрытие.
2. В случае комбинированного покрытия — сначала укладывается слой черной резиновой крошки с полиуретановым связующим, а затем происходит выкладка отдельных графических элементов из ЕПДМ крошки и связующего и полная заливка верхнего слоя.





Технология укладки покрытия из резиновой крошки

1. Подготовка поверхности.

Покрытие обычно наносится на бетонное, асфальтовое или деревянное основание. Для обеспечения высокой адгезии покрытия, основание очищают от грязи, пыли, удаляют участки бетона и асфальта, подвергшиеся разрушению.

Бетонную поверхность подвергают шлифовке с целью удаления цементного молока, слоя железнения. Шлифовку бетона осуществляют по сухому или слегка влажному основанию, затем пыль удаляют пылесосом. Необходимо исключить прилипание мокрой пыли к основанию во время шлифовки. Если покрытие делается на улице, желательно обеспечить небольшой уклон основания для воды. Перед нанесением покрытия основание должно быть чистым, сухим, слегка шероховатым. Работы на открытом воздухе желательно проводить при температуре не ниже +5°С и в сухую погоду.

2. Грунтование.

Для обеспечения хорошего сцепления основания и покрытия, подготовленное согласно п.1 основание грунтуют. Применяется для пропитки, упрочнения, обеспыливания, увеличения ударной и химической стойкости бетонного основания. В качестве грунта используют грунтовку на основе полиуретанового связующего. Пропитку бетона на 4-6 мм осуществляют смесью полиуретанового связующего и органического растворителя (скипидар) в пропорции 1:1 с интервалом 6-8 часов.

Расход грунтовки 0,2 кг/м².

3. Укладка покрытия.

В бетономешалке либо вручную готовят смесь следующего состава (из расчета на 1 м² при толщине покрытия 10 мм):

• крошка резиновая – 6-7 кг
• полиуретановое связующее – 1,5-1,75 кг (25% от массы крошки)
• пигмент (при необходимости) — 0,3кг

При укладке покрытия в два слоя второй слой обычно укладывают через сутки, чтобы была возможность перемещаться по уже уложенному покрытию.

ВНИМАНИЕ! В зависимости от качества крошки и конкретных требований к покрытию состав смеси может меняться.

Приготовленная смесь выкладывается на загрунтованное основание, разравнивается раклями и прикатывается валиком, смазанным антиадгезивом (мыльный раствор, скипидар и.т.д.). В течение суток воздействие атмосферных осадков недопустимо!!! При температуре 20°С и относительной влажности воздуха 80% покрытие отверждается до пешеходной нагрузки за одни сутки. Эксплуатация в полном объеме — через одну неделю. Скорость отверждения покрытия тем выше, чем выше температура и относительная влажность воздуха.

---

Видеоролики

Устройство травмобезопасного покрытия для детской площадки с использованием пигментов

Монтаж спортивного покрытия с помощью укладчика

Устройство травмобезопасного 2-х слойного покрытия для детской площадки с использованием EPDM

Устройство 2-х слойного спортивного покрытия с использованием пигментов

Укладка резиновой крошки в Барнауле

Для оформления детских площадок и парковых зон в последнее время все чаше используются бесшовные покрытия из резиновой крошки. Эти покрытия имеют красивый и яркий эстетический вид полностью экологичны и травмобезопасны.

Наша компания производит и укладывает бесшовные резиновые покрытия из экологически чистой резины и крошки из каучука.

Для создания особо прочного и качественного покрытия мы используем высококачественный полиуретановый клей и безопасную резиновую крошку.

Работы по укладке покрытия производятся в короткие сроки, благодаря использованию специальных технологий.

Наша компания производит укладку бесшовных резиновых покрытий на таких объектах как:

• Детские площадки во дворах и придомовых территориях,
• На стадионах, спортивных площадках и объектах на свежем воздухе. На территории школ, детских садов, центров развития и любых детских учреждений.

Основные преимущества покрытий из резины:

Мягкая поверхность имеет хорошие амортизационные свойства, что гарантирует безопасность при падениях. Покрытия из резины чаще всего устилаются на детские и спортивные площадки. И безопасность здесь самое главное. Площадки из резины намного безопаснее асфальта, они смягчают падения, амортизируют. При падениях и ударах не остаётся ссадин и ушибов.

• Экологичность. Экологичность и безопасность соответствует всем требованиям Роспотребнадзора.
• Долговечность. Резиновые покрытия не бояться механических нагрузок. Стойки к истиранию, легко переживают сильные перепады температур. Не бояться воздействия влаги и ультрафиолета. Не скользит при намокании и обледенении.
• Не покрываются плесенью.
• Красота и эстетичность. Благодаря различным ярким расцветкам можно создать красивый дизайн детской или спортивной площадки с любыми рисунками. Поверхность будет выглядеть ярко и красиво, что очень важно на детской площадки.

Технология укладки покрытия

Монтаж покрытия производится в несколько этапов:

• Очищение поверхности земли и создание бетонированного основания. удаление неровностей и сорняков.
• Просушка и устой бетонного основания.
• Подготовка сырья. Это достаточно сложный и важный этап. Особенно важно создать равномерный окрас площадки. Для этого смешивается мелкая крошка из резины, красители и полиуретан.Обязательно нужно следить при последующем замесе чтобы количество красителя было таким же, как и в предыдущие замесы.
• Перемешивание резиновой смеси в миксере. Перемешивание проводиться аккуратно. Образование комков в смеси недопустимо.
• Разметка дизайнерского рисунка.
• Укладка резинового покрытия. Смесь из резины распределяется ровным слоем соответственно дизайнерскому рисунку.

Стоимость укладки резиновой крошки за 1м2

Цена укладки резиновой крошки зависит от площади, сложности фигур рисунка. Территории где будут производиться работы.

Так как у нас есть свое производство резиновой крошки и других материалов для укладки мы можем предоставить достаточно низкие цены на данные услугу.

Нужно произвести укладку резинового покрытия на детской площадке? Облагородить дворовую территорию или территорию школы звоните нам. Цена и качество произведенных работ вас приятно удивят.

Получить консультацию

Технология укладки резиновой плитки — инструкция

Технологии укладки плитки из резиновой крошки не отличаются сложностью в техническом плане, т.к. сама процедура не требует специализированного оборудования и производится вручную. Требуются аккуратность и соблюдение рекомендаций по подготовке несущей поверхности, насчитывающих всего два вида: твердая и насыпная.

Общие требования

Общие требования учитывают разные варианты типов основания и толщин плитки:

• Поверхность твердого основания должна быть ровной, без трещин, ям или выступов, т.к. на него укладывается плитка небольшой толщины, и она повторит неровности.
• Грунтовое основание должно иметь отсыпку из одного или нескольких слоев гравия разных размеров фракций, отсева или песка. Толщина отсыпки и ее состав зависят от проектной нагрузки на покрытие.
• Толщина плитки выбирается с учетом весовых и/или сдвигающих нагрузок и требований к водопроницаемости.
• Влажность основания под укладку не должна превышать 80%, а температура — не ниже 5° С.
• При использовании плитки одного цвета (тона) возможно применение плитки с разными линейными размерами для уменьшения отходов.

Укладка плитки на твердое основание

Методика укладки плитки из резиновой крошки на твердое основание имеет много сходства с укладкой плитки из других материалов. На открытых площадках следует предусмотреть уклон ~ 2° поверхности основания в сторону системы водостока. Используется водонепроницаемая плитка.

Подготовка поверхности

После выравнивания и очистки пола от всех типов загрязнений и пыли необходимо провести подготовку поверхности для улучшения качества склеивания разнородных материалов:

• асфальтное основание обрабатывается полиуретановым клеем для заполнения пор, в который добавляется растворитель (до 5…7% от массы) и ускоритель полимеризации;
• бетонное основание обрабатывается праймером с высокой или средней проницаемостью в бетон и не исключает обработку клеем по рецепту для обработки асфальта;
• с деревянного основания удаляется старая краска, пол циклюется при необходимости и обрабатывается грунтом с противогрибковыми и/или асептическими препаратами.

Грунт наносится краскопультом, валиком или кистью.

Укладка плитки

Перед укладкой плитки производятся замеры площадки, и выбирается направление укладки. Клей наносится на плитку с отступом от края на 0,5…1 см. Уложенную плитку простукивают киянкой или прокатывают тяжелым валком. При этом контролируется появление щелей в стыках и выступание из них клея. Клей убирать следует немедленно, т.к. после полимеризации он изменит фактуру поверхности плитки и будет выделяться в виде пятна на поверхности под определенным углом зрения или освещении.



Аккуратная укладка качественной плитки создает впечатление монолитности покрытия. Прочность сцепления плитки с подготовленным основанием сопоставима с прочностью самой плитки на разрыв.



Укладка плитки на грунтовое основание

Все процессы подготовки основания и укладки плитки на грунтовое основание практически повторяют процедуру укладки бетонных тротуарных плит сопоставимых размеров без применения клея или цемента.

Подготовка грунтового основания

Основной проблемой в подготовке грунтового основания является определение глубины выемки поверхностного грунта. Для садовых и парковых прогулочных дорожек достаточно 150…200 мм, для площадок или дорожек с интенсивной нагрузкой — до достижения плотных слоев грунта. Толщина отсыпки делается с учетом принятой толщины плитки, которая не должна выступать над поверхностью и, желательно, иметь бордюр, отделяющий пакет из отсыпки и плитки от грунта основного участка.

Особое внимание следует уделить системам отвода верховых и дождевых вод. Если для дорожки с шириной 1…1,5 м это не очень актуально, то для больших площадей профиль основания, тип водопроницаемости плитки и система отвода воды становится серьезной проблемой, требующей определенных знаний. В случае применения водонепроницаемой плитки основание должно обеспечивать образование уклонов и водоотводных каналов. Покрытие из водопроницаемой плитки потребует системы дренажа.

Оптимальная структура отсыпки по толщине (ориентировочно):

• крупная фракция — 60%;
• средняя фракция щебня или отсев — 30%;
• мелкая фракция или песок с примесью цемента — 10%.

После укладки и выравнивания каждого слоя требуется его уплотнение, т.к. от этого зависит равномерность распределения весовой нагрузки по площади плитки и сохранение профиля после сезонной усадки.

Укладка плит на грунт с отсыпкой

Для покрытия из резиновой крошки на грунтовом основании применяется плитка толщиной от 20 мм в зависимости от интенсивности нагрузки. Для соединения плит между собой используются фигурные края (типа пазл) или пластмассовые штифты. Штифты вставляются в боковину плиты, которая параллельна смещающей плиту нагрузке. Укладка плит из резины на грунтовое основание не требует средств механизации, т.к. вес резиновой плиты в 3…5 раз меньше веса плит из других материалов.

Укладка плитки на любой тип основания не требует особых навыков и инструментов, кроме случаев с большими площадями или нагрузкой. Специалисты компании «Беттер» окажут необходимые консультационные услуги и порекомендуют оптимальное решение по укладке плитки на любое основание с учетом назначения покрытия и условий его эксплуатации.

Полезные ссылки:

Бесшовное покрытие из резиновой крошки. Технология – Геккон

В данной статье мы опишем технологию устройства покрытия из резиновой крошки на случай, если вы самостоятельно решите сделать его у себя на участке. Не советуем проводить работу самим на больших площадях, так как для этого понадобится специализированное оборудование.

Итак, начнём.

Есть несколько ограничений для устройства таких покрытий. Во-первых, ни в коем случае нельзя укладывать такое покрытие в дождь или на влажную поверхность, так как полиуретановый связующий компонент для резиновой крошки, вступая в реакцию, начинает пениться. Во-вторых, температура окружающей среда желательно должна быть более 10 градусов. В принципе, можно укладывать и при более низких температурах, однако это усложняет процесс, поэтому тем, кто делает это в первый раз, мы не советуем экспериментировать при таких погонных условиях.

Шаг 1: Подготовка основания. Идеальным основанием для площадки является ровная твердая поверхность, то есть бетон или асфальт. Если оно есть, то кроме как смести с него пыль основание готовить никак не надо. Но, как правило, на участках основанием является земля. В этом случае надо делать классическое строительное основание – выкапывать грунт, укладывать геотекстиль, засыпать яму песком, щебнем, причем желательно 2-х фракций (5-20 и 40-70), потом это все надо уплотнить и основание готово.

Шаг 2: Выбор материала. В устройстве спортивных площадок из резиновой крошки присутствуют три элемента: резиновая крошка, краситель и полиуретановый связующий компонент.

Резиновая крошка. Как правило, все используют резиновую крошку, переработанную из автомобильных покрышек. В большинстве случаев она идет с примесью корда и волокна. В принципе, можно использовать и такую крошку, просто расход полиуретанового связующего компонента будет больше. Фракция крошки 3-4 мм.

Полиуретановый связующий компонент для резиновой крошки. Мы являемся производителем материала Геккон МС. Поскольку на рынке присутствует большое количество производителей, надо аккуратно подходить к выбору полиуретанового связующего, так как есть китайские материалы, которые стоят дешево, а держат как всегда.

Пигмент – очень важный компонент. Пигмент должен быть только железно-окисный. Мы не раз попадали в ситуацию, когда клиенты, взяв у нас связующее вещество, решали самостоятельно найти пигмент, в итоге звонки с руганью, что «у вас плохое (неправильное) связующее для крошки, у вас неправильная крошка, она не красится».

Шаг 3: Устройство покрытия. Основание необходимо подготовить непосредственно к укладке покрытия. Его необходимо тщательно почистить и прогрунтовать тонким слоем полиуретанового связующего. При этом грунтовка не обязательна, поскольку адгезия хорошего полиуретанового клея и так очень высока, однако для большей уверенности можно это сделать.

Затем необходимо подготовить материал. Математика следующая: чтобы покрытие составляло 10 мм (стандартное), необходимо использовать 8 кг крошки на 1 кв. м. Расход клея составит 20-30% от веса крошки (процент зависит от качества крошки, мы советуем неопытным людям брать среднее значение — 25%), т.е. 1,6 на 1 кв.м. покрытия. Расход пигмента составит 10% от веса крошки, т.е. 0,8 кг на 1 кв.м. Если вы хотите более толстое основание, то просто увеличиваете все согласно пропорциям. Если же вы хотите сэкономить, возможно снижение объема клея до 15%.

Материал необходимо размешивать в специальной установке. Однако если у вас ее нет, то вы можете размешивать в любой достаточно большой емкости с помощью миксера, но в таком случае не ленитесь размешивать более тщательно. Если вы размешиваете в емкости около 100 кг большим миксером, рекомендуемое время размешивания составит 2-4 минуты. Проблема может возникнуть, если вы плохо размешали полиуретановое связующее, и оно не обволокло каждую гранулу, тогда покрытие будет со временем рушиться.

Укладывать площадку рекомендуется ручным катком, равномерно высыпая полученную резиновую крошку по всему основанию. Если у вас нет ручного катка и вам необходимо уложить маленький объем, то можно использовать ручной инструмент, доступный в любом строительном магазине.

Ну и конечно всеми любимая оплошность — это дождь. Еще раз: если вы делаете площадку и чувствуете, что может пойти дождь, не упорствуйте и сразу накройте готовую часть площадки. Если связующее вещество для резиновой крошки не полимеризовалось (а на это нужно 6-10 часов после устройства), все придется переделывать заново.

По сути все, ваша площадка готова. Как видите, ничего сложного, однако есть свои нюансы, поэтому даже если вы планируете сами обустроить площадку, советуем хотя бы воспользоваться услугами шеф-монтажа или обратиться за советом к людям, которые уже сталкивались с подобными работами.

Для того, чтобы выполнить бесшовное покрытие из резиновой крошки на своем участке, можно все выполнить самостоятельно. А вот если дело касается больших площадей и территорий, то стоит заручится помощью специалистов. Так как без специализированной техники вам в этом вопросе явно не обойтись.

Покрытие изготавливается с использованием разных компонентов. Резиновая крошка в составе, как правило, берется из переработанных покрышек старых шин. В качестве полиуретанового связующего вещества применяется продукт, разработанный нашей компанией – Геккон МС.  Также, очень важный компонент – это пигмент. Нужно очень внимательно подойти к его выбору и составу. Обязательно обратите внимание, что он должен быть железно-окисным, иначе вы рискуете ничего не закрасить.

Такой материал часто используется в качестве покрытия для детских площадок. Он долговечен и неприхотлив.

Помните об ограничениях и мерах безопасности! Не стоит ими пренебрегать! Не укладывайте рулонное покрытие в плохую погоду, дождь или на влажную поверхность. так оно может изрядно потрескаться и долго не прослужит. И еще одно: даже если вы решили делать всю работу самостоятельно, советуем все же заказать шефмонтаж или обратиться за советом к людям, которые уже имели дело с такой работой.

Что такое отработанная шина?

На этой странице определяются различные типы отработанных и других шин, а также обсуждается / показана разница между «использованными» и «отработанными» шинами. Эта информация важна для понимания в определение количества шин на участке. В целях проверки в общее разрешенное количество шин засчитываются только изношенные шины.

Определения отработанных шин

30 Кодекса общественных ресурсов (PRC) § 42807 определяет «отработанную шину» как шину, которая больше не устанавливается на транспортное средство и больше не подходит для использования в качестве автомобильной шины из-за износа, повреждения, или отклонение от оригинальных спецификаций производителя.Изношенная шина включает ремонтируемую шину, утильную шину и измененную изношенную шину, но не включает продукт, полученный из шин, резиновую крошку или использованную шину, которые организованы для проверки и перепродажи по размеру в стеллаже или штабеле в соответствии с с разделом 42806,5.

Изношенная шина (30 PRC 42801.5)
(a) «Измененная изношенная шина» означает изношенную шину, которая была упакована в тюки, измельчена, порезана или расколота. «Переделанная изношенная шина» не означает резиновую крошку.
(b) «Изменение» или «изменение» с Ссылка на изношенную шину,
означает действие, которое производит измененную изношенную шину.

Типы измененных отработанных шин:

• Боковины или протекторы. Шины, у которых боковины и протекторы отрезаны друг от друга. (Смотри фото ниже.)
• Первичные шреды. Шины, которые один раз прошли через измельчитель.
• Уничтожает 2 дюйма или меньше. Шины, которые прошли через измельчитель более одного раза для получения деталей размером два дюйма или меньше.

Шина, подлежащая ремонту, изношенная (30 PRC 42805.5)
«Ремонтируемая шина» означает изношенную, поврежденную или дефектную шину, которая подлежит восстановлению, замене или восстановлению, или которая может быть отремонтирована иным образом, чтобы вернуть шину для использования в качестве транспортного средства. шины, и которая соответствует применимым требованиям Кодекса транспортных средств и Раздела 13 Свода правил Калифорнии.

Изношенная шина (30 PRC 42805.6)
«Изношенная шина» означает изношенную, поврежденную или дефектную шину, которая не подлежит ремонту.

Таким образом, отработанная шина — это шина, которая не является новой, и она не установлена ​​на транспортном средстве, и она не хранится для демонстрации и продажи таким образом, чтобы можно было проверить протектор.Изношенная шина не предназначена для повторного использования на автомобиле. Шина предназначена для повторного использования на транспортном средстве может по-прежнему рассматриваться как утилизированная шина, если она не отвечает всем требованиям 30 PRC § 42806.5 (использованная шина, как определено ниже).

Не определяется как утилизированная шина

Б / у шина
30 PRC § 42806.5 определяет «бывшую в употреблении шину» как шину, которая отвечает всем следующим требованиям:

1. Шина больше не устанавливается на транспортном средстве, но по-прежнему пригодна для использования в качестве автомобильной шины.
2. Шина соответствует применимым требованиям Кодекса транспортных средств и Раздела 13 Свода правил Калифорнии.
3. Хранение шин:
   (a) Использованная шина хранится по размеру в стеллаже или штабеле, но не в стопке в порядке, одобренном местным начальником пожарной охраны и органами по борьбе с переносчиками болезней, и в соответствии с минимальными государственными стандартами.
   (b) Хранение использованных шин в соответствии с этим разделом должны храниться таким образом, чтобы позволять осмотр каждой отдельной шины.

Резиновая крошка (30 PRC 42801.7)
«Резиновая крошка» означает резиновые гранулы, полученные из отработанной шины, размер которых меньше или равен одной четверти дюйма или шести миллиметрам.

Продукт, производный от шины (30 PRC 42805.7)
«Продукт, производный от шины» означает материал, который соответствует обоим из следующих требований:
(a) Получено в результате процесса с использованием цельных шин в качестве сырья. Процесс с использованием целых шин включает в себя, помимо прочего, измельчение, измельчение или измельчение.
(b) Был продан и вывезен с перерабатывающего предприятия.

Отходы по сравнению с использованными шинами

При осмотре участка полевому персоналу необходимо знать разницу между отработанными шинами и использованными шинами. Шины, соответствующие определению использованных шин, не добавляются к общему количеству утильных шин на объекте. Однако, если самосвал остановлен / осмотрен при транспортировке шин отходы и изношенных шин добавляются к общему количеству вывозимых изношенных шин.

Следующие фотографии иллюстрируют разницу между тем, что считается использованной шиной, и тем, что считается отработанной шиной, когда речь идет о хранении шин, особенно в местах продажи старых шин.(Выберите фотографию, чтобы увидеть увеличенную версию; используйте кнопка «назад» для возврата.)

Шины на этой фотографии кажется, что они соответствуют требованиям 30 PRC § 42806. 5 и считаются использованными, а не отработанными шинами.

Большинство шин на этой фотографии, которые не находятся в металлических стойках, считаются отработанными, потому что они не складываются для демонстрации таким образом, чтобы можно было осматривать каждую шину индивидуально, как на предыдущей фотографии.

Шины в столбцах «бочкообразных штабелей», ближайших к переднему краю на этом рисунке, считаются изношенными, а другие шины в столбцах, уложенных бочонками, которые заблокированы и окружены другими штабелями шин, считаются утилизировать шины, потому что они не могут быть проверены индивидуально.

Шины которые, по словам дилера, подлежат утилизации и отправке на свалку или другое конечное производственное предприятие, также считаются отработанными шинами. Старые шины, которые хранятся на запрещенных / неразрешенных участках и объектах, также считаются отработанными покрышками. На снимке справа изображена запрещенная площадка для отработанных шин, к которой предполагался доступ, когда была сделана фотография. Шины, подобные изображенным на этом рисунке, считаются отработанными, поскольку они сложены вместе и не являются частью магазина старых шин. бизнес.

Вырезы в боковинах на картинке слева указывают на то, что изношенные покрышки обрабатывались. для использования, кроме повторного использования на транспортном средстве.

На фотографиях ниже показаны различные способы хранения шин. Шины, которые заблокированы и окружены другими стопками шин, считаются отработанными шинами, поскольку их нельзя проверить по отдельности.

Изношенные шины — Описание материала — Руководство пользователя по отходам и побочным продуктам при строительстве дорожной одежды

ЛОМ ШИНЫ Материал Описание ПРОИСХОЖДЕНИЕ Около 280 миллионов шин выбрасываются ежегодно американскими автомобилистами, примерно по одной шине на каждого жителя Соединенных Штатов. Около 30 миллионов таких шин подвергаются восстановлению или повторному использованию, в результате чего ежегодно приходится обрабатывать около 250 миллионов утильных шин. Около 85 процентов этих утильных шин составляют автомобильные шины, а остальные — грузовые. Помимо необходимости обращения с этими утильными шинами, по оценкам, может существовать от 2 до 3 миллиардов шин, которые накопились за эти годы и содержатся в многочисленных запасах. (1) Изношенные шины можно обрабатывать как целую шину, шину с прорезями, шину с изрезанными или сколами, как измельченную резину или как продукт из резиновой крошки. Целые шины Типичная утилизированная автомобильная шина весит 9,1 кг (20 фунтов). Примерно от 5,4 кг (12 фунтов) до 5,9 кг (13 фунтов) состоит из восстанавливаемого каучука, состоящего из 35 процентов натурального каучука и 65 процентов синтетического каучука. Радиальные шины со стальным ремнем являются преобладающим типом шин, производимых в настоящее время в США. (2) Обычная грузовая шина весит 18,2 кг (40 фунтов) и также содержит от 60 до 70 процентов восстанавливаемой резины. Грузовые шины обычно содержат 65 процентов натурального каучука и 35 процентов синтетического каучука. (2) Хотя большинство грузовых шин представляют собой радиальные стальные ремни, все еще существует ряд грузовых шин с диагональным кордом, которые содержат либо нейлон, либо полиэфирный ленточный материал. Шины с разрезом Шины с разрезом производятся на станках для резки шин. Эти режущие машины могут разрезать шину на две половины или отделять боковины от протектора шины. Покрышки изрезанные или со сколами В большинстве случаев производство клочков шин или стружек шин включает первичное и вторичное измельчение.Шредер для шин — это машина с серией колеблющихся или возвратно-поступательных режущих кромок, движущихся вперед и назад в противоположных направлениях для создания режущего движения, которое эффективно разрезает или измельчает шины по мере их подачи в машину. Размер клочков шин, образующихся в процессе первичного измельчения, может варьироваться от 300 до 460 мм (от 12 до 18 дюймов) в длину, от 100 до 230 мм (от 4 до 9 дюймов) в ширину и до 100–230 мм в ширину. Длина 150 мм (от 4 до 6 дюймов) в зависимости от производителя, модели и состояния режущих кромок.Процесс измельчения приводит к обнажению фрагментов стального ремня по краям клочков шины. (3) Производство обрезков шин, размер которых обычно составляет от 76 мм (3 дюйма) до 13 мм (1/2 дюйма), требует двухэтапной обработки клочков шин (т.е. первичного и вторичного измельчения) для добиться адекватного уменьшения размера. Вторичное измельчение приводит к образованию стружки, которая имеет более одинаковые размеры, чем куски большего размера, которые генерируются первичным измельчителем, но открытые стальные фрагменты все равно будут появляться по краям стружки. (3) Шлифованная резина Измельченная резина может иметь размер от частиц размером от 19 мм (3/4 дюйма) до 0,15 мм (сито № 100) в зависимости от типа оборудования для измельчения и предполагаемого применения. Производство измельченной резины осуществляется на грануляторах, молотковых дробилках или станках для тонкого измельчения. Грануляторы обычно производят частицы правильной формы кубической формы со сравнительно небольшой площадью поверхности.Фрагменты стальной ленты удаляются магнитным сепаратором. Ленты или волокна из стекловолокна отделяются от более мелких частиц каучука, обычно с помощью воздушного сепаратора. Частицы измельченного каучука подвергаются двойному циклу магнитной сепарации, затем просеиваются и извлекаются фракциями разного размера. (4) Резиновая крошка Резиновая крошка обычно состоит из частиц размером от 4,75 мм (сито № 4) до менее 0,075 мм (сито № 200).В большинстве процессов, в которых в качестве модификатора асфальта используется резиновая крошка, используются частицы размером от 0,6 мм до 0,15 мм (сито № 30 — № 100). В настоящее время используются три метода переработки утильных шин в резиновую крошку. Крекерная мельница — наиболее часто используемый метод. В процессе измельчения резины шины разрываются или уменьшаются в размерах путем пропускания материала между вращающимися гофрированными стальными барабанами. В результате этого процесса образуются разорванные частицы неправильной формы с большой площадью поверхности.Эти частицы имеют размер примерно от 5 до 0,5 мм (сито № 4 — № 40) и обычно называются измельченной резиновой крошкой. Второй метод — это процесс грануляции, при котором резина разрывается на части вращающимися стальными пластинами, которые проходят с жесткими допусками, в результате чего получаются гранулированные частицы резиновой крошки размером от 9,5 мм (3/8 дюйма) до 0,5 мм (сито № 40). . Третий процесс — это процесс микромельницы, в результате которого получают очень тонкую измельченную резиновую крошку размером от 0,5 мм (№40) до 0,075 мм (сито № 200). (4) В некоторых случаях для уменьшения размера также используются криогенные методы. По сути, это включает использование жидкого азота для снижения температуры резиновых частиц до минус 87 o C (-125 o F), что делает частицы довольно хрупкими и легко разрушаются на мелкие частицы. Этот прием иногда используется перед окончательной шлифовкой. (5) Дополнительную информацию о производстве и использовании изношенных шин можно получить по адресу: Совет по утилизации шин Улица 1400 К, Н.W. Вашингтон, округ Колумбия 20005 ОПЦИИ ТЕКУЩЕГО УПРАВЛЕНИЯ R ecycling Около 7 процентов из 250 миллионов утильных шин, производимых ежегодно, экспортируются в зарубежные страны, 8 процентов перерабатываются в новые продукты и примерно 40 процентов используются в качестве топлива, полученного из шин, целиком или в измельченном виде. (1) В настоящее время утильные шины чаще всего используются в качестве топлива на электростанциях, цементных заводах, котлах целлюлозно-бумажных комбинатов, коммунальных котлах и других промышленных котлах.В 1994 году в качестве альтернативного топлива использовалось не менее 100 миллионов утильных шин — целиком или в виде сколов. (1) Ежегодно в измельченный каучук перерабатывается не менее 9 миллионов утильных шин. Шлифованная резина для шин используется в резиновых изделиях (например, ковриках, ковровых покрытиях и брызговиках транспортных средств), пластмассовых изделиях и в качестве добавки мелкого заполнителя (сухой процесс) в дорожках трения асфальта. Резиновая крошка использовалась в качестве модификатора битумного вяжущего (мокрый процесс) в горячих асфальтовых покрытиях. (1) Как отмечалось ранее, из примерно 30 миллионов шин, которые не выбрасываются каждый год, большая часть уходит в ремонтные мастерские, которые восстанавливают около одной трети полученных шин. Восстановленные автомобильные и грузовые шины продаются и возвращаются на рынок. В настоящее время в США работает около 1500 восстановителей протекторов, но их число сокращается из-за сокращения рынка восстановленных протекторов для легковых автомобилей. Бизнес по восстановлению шин для грузовых автомобилей расширяется, и шины для грузовых автомобилей можно восстанавливать от трех до семи раз, прежде чем их придется выбросить. (1) Выбытие Примерно 45 процентов из 250 миллионов шин, производимых ежегодно, утилизируется на свалках, складских запасах или незаконных свалках. По состоянию на 1994 год, по крайней мере, 48 штатов приняли какое-либо законодательство, касающееся захоронения шин, в том числе 9 штатов, запрещающих вывоз всех шин на свалки. В 16 штатах целые шины запрещены к вывозу на свалки. Тринадцать других штатов требуют обрезки шин, чтобы их можно было отправить на свалки. (6) ИСТОЧНИКИ НА РЫНКЕ Около 80 процентов всех утильных шин приходится на долю розничных продавцов шин. Остальные 20 процентов занимают авторазборщики. Эти две промышленные группы, хотя и не являются производителями утильных шин, собирают и хранят шины до тех пор, пока их не заберут перевозчики, которых иногда называют «шинными жокеями». Эти транспортеры доставляют шины в устройства восстановления, регенераторы, измельчители или резаки или на места утилизации шин (свалки, склады шин или незаконные свалки). (1) На рис. 16-1 представлен графический обзор индустрии утильных шин. Рисунок 16-1. Обзор индустрии утильных шин. Поскольку шины горючие, места хранения шин могут быть потенциально опасными для возгорания. Необходимо принять меры для защиты от небрежности или случайного возгорания, которые могут произойти при хранении шин. (7) Обрывки или стружки шин обычно можно получить у операторов измельчителей шин.Измельченную резину или резиновую крошку обычно можно приобрести у переработчиков утильных шин. В Соединенных Штатах, вероятно, существует 100 или более измельчителей шин, но только около 15-20 переработчиков утильных шин. ТРЕБОВАНИЯ К ЭКСПЛУАТАЦИИ И ОБРАБОТКЕ НА ДОРОГАХ Строительство набережной — Измельченные шины или шины Измельченные шины или покрышки со сколами использовались в качестве легкого наполнителя при строительстве насыпей. Однако недавние проблемы сгорания в трех местах вызвали переоценку методов проектирования, когда при строительстве насыпи используются измельченные или расколотые шины. (7) Заменитель заполнителя — измельченная резина Молотая резина использовалась в качестве заменителя мелкого заполнителя в асфальтовых покрытиях. В этом процессе частицы измельченной резины добавляются в горячую смесь в виде мелкого заполнителя в смеси с регулируемым трением.В этом процессе, обычно называемом сухим процессом, обычно используются частицы измельченной резины в диапазоне от примерно 6,4 мм (1/4 дюйма) до 0,85 мм (сито № 20). (4) Асфальтовые смеси, в которые частицы измельченной резины добавляются как часть мелкого заполнителя, называются прорезиненным асфальтом. Модификатор асфальта — резиновая крошка Каучуковая крошка может использоваться для модификации асфальтового связующего (например, увеличения его вязкости) в процессе, в котором каучук смешивают с асфальтовым связующим (обычно в диапазоне от 18 до 25 процентов каучука). Этот процесс, обычно называемый мокрым процессом, смешивает и частично реагирует на резиновую крошку с асфальтовым цементом при высоких температурах с образованием прорезиненного асфальтового связующего. Для большинства мокрых процессов требуются частицы резиновой крошки размером от 0,6 мм (сито № 30) до 0,15 мм (сито № 100). Модифицированное связующее обычно называют асфальтовым каучуком. Асфальтово-каучуковые вяжущие используются в основном при укладке горячего асфальта, но также используются в качестве герметизирующего покрытия в качестве мембраны, поглощающей напряжение (SAM), межслойной мембраны, поглощающей напряжение (SAMI), или как мембранный герметик без каких-либо заполнителей. Подпорные стенки — шины целые и с прорезями Хотя это и не прямое применение на шоссе, цельные шины использовались для строительства подпорных стен. Они также использовались для стабилизации обочин дороги и защиты откосов каналов. В каждом случае целые шины укладываются вертикально друг на друга. Соседние шины затем зажимаются вместе по горизонтали, и металлические стойки продвигаются вертикально через отверстия в шинах и при необходимости закрепляются в грунте, чтобы обеспечить боковую поддержку и предотвратить последующее смещение.Каждый слой шин засыпается утрамбованной землей. (8) Этого тип удержания конструкции стены был первоначально выполнен в Калифорнии. Изношенные шины с прорезями могут использоваться в качестве арматуры насыпей и подпорных стен с привязанными анкерами. Путем размещения боковин шины в соединенных друг с другом полосах или матах и ​​использования преимущества чрезвычайно высокой прочности боковых стенок на разрыв, насыпи можно стабилизировать в соответствии с принципами усиленного заземления.Боковые стенки удерживаются вместе с помощью металлических зажимов при армировании насыпей или с помощью анкерного стержня в сборе с поперечиной, когда они используются для анкеровки подпорных стен. (8) СВОЙСТВА МАТЕРИАЛА Физические свойства Измельченные шины Клочья шин — это в основном плоские куски шин неправильной формы с зазубренными краями, которые могут содержать или не содержать выступающие острые куски металла, которые являются частями стальных лент или бортов. Как отмечалось ранее, размер клочков шин может варьироваться от 460 мм (18 дюймов) до 25 мм (1 дюйм), причем большинство частиц находится в пределах от 100 мм (4 дюйма) до 200 мм (8 дюймов). классифицировать. Средняя неплотная плотность клочков шин варьируется в зависимости от размера клочков, но можно ожидать, что она будет от 390 кг / м 3 (24 фунта / фут 3 ) до 535 кг / м 3 (33 фунта / фут 3 ). Средняя плотность уплотнения колеблется от 650 кг / м 3 (40 фунтов / фут 3 ) до 840 кг / м 3 (52 фунта / фут 3 ). (3) Обломки шин Сколы шин имеют более мелкий и однородный размер, чем куски шин, от 76 мм (3 дюйма) до приблизительно 13 мм (1/2 дюйма). Хотя размер стружки покрышек, как и клочки покрышек, зависит от марки и состояния технологического оборудования, почти все частицы стружки покрышек могут иметь размер гравия. Можно ожидать, что неплотная плотность стружки шины будет составлять от 320 кг / м 3 (20 фунтов / фут 3 ) до 490 кг / м 3 (30 фунтов / фут 3 ). Плотность уплотненной стружки покрышки, вероятно, составляет от 570 кг / м 3 (35 фунтов / фут 3 ) до 730 кг / м 3 (45 фунтов / фут 3 ). (9) Шинная стружка имеет значения поглощения от 2,0 до 3,8 процента. (10) Шлифованная резина Частицы измельченной резины имеют средний размер между стружкой шин и резиновой крошкой. Размер частиц измельченной резины составляет от 9,5 мм (3/8 дюйма) до 0,85 мм (No.20 сито). Резиновая крошка Резиновая крошка, используемая в горячей асфальтовой смеси, обычно имеет 100 процентов частиц мельче 4,75 мм (сито № 4). Хотя большинство частиц, используемых во влажном процессе, имеют размер от 1,2 мм (сито № 16) до 0,42 мм (сито № 40), некоторые частицы резиновой крошки могут иметь размер 0,075 мм (сито № 200). ). Удельный вес резиновой крошки составляет примерно 1,15, и в продукте не должно быть ткани, проволоки или других загрязнений. (4) Химические свойства Сколы и клочки покрышек не реагируют при нормальных условиях окружающей среды. Основным химическим компонентом шин является смесь натурального и синтетического каучука, но дополнительные компоненты включают технический углерод, серу, полимеры, масло, парафины, пигменты, ткани и материалы борта или ремня. (2) Механические свойства Имеются ограниченные данные о прочности на сдвиг сколов шин, в то время как таких данных мало или вообще нет таких данных о прочности на сдвиг клочков шин.Большой разброс размеров клочков затрудняет, если не делает практически невозможным, найти достаточно большой аппарат для проведения значимого испытания на сдвиг. Хотя характеристики прочности на сдвиг стружки шин различаются в зависимости от размера и формы стружки, было обнаружено, что углы внутреннего трения находятся в диапазоне от 19 o до 26 o , в то время как значения сцепления колеблются от 4,3 кПа (90 фунтов / фут 2 ) до 11,5 кПа (от 90 до 240 фунтов / фут 2 ). Крошка шин имеет коэффициент проницаемости от 1.От 5 до 15 см / сек. (10) Другая недвижимость Изношенные шины имеют теплотворную способность от 28 000 кДж / кг (12 000 БТЕ / фунт) до 35 000 кДж / кг (15 000 БТЕ / фунт). (2) В результате при соответствующих условиях возможно возгорание утильных шин, и это необходимо учитывать в любом применении. Можно также ожидать, что стружка шин будет обладать высокими изоляционными свойствами. Если стружка шин используется в качестве материала для заполнения земляного полотна, можно ожидать меньшей глубины промерзания по сравнению с гранулированным грунтом. (11) ССЫЛКИ Совет по утилизации шин. Исследование использования / утилизации утильных шин 199 Обновление , Вашингтон, округ Колумбия, февраль 1995 г. Шнормайер, Рассел. «Переработанная резина шин в асфальте», представленная на 71-м ежегодном заседании Совета по исследованиям в области транспорта, Вашингтон, округ Колумбия, 1992 г. Рид, Дж., Т. Додсон и Дж. Томас. Экспериментальный проект — Использование измельченных шин для облегчения заправки, Департамент транспорта Орегона, Отчет после строительства по проекту №DTFH-71-90-501-OR-11, Салем, Орегон, 1991. Хайцман, Майкл, «Проектирование и строительство асфальтовых материалов с резиновой крошкой», Протокол исследования транспорта № 1339, Совет по исследованиям транспорта, Вашингтон, округ Колумбия, 1992. Спенсер, Роберт. «Новые подходы к переработке шин», Biocycle, март 1991 г. Эппс, Джон А. Использование переработанных резиновых шин на автомагистралях, Национальная совместная программа исследований автомобильных дорог, Синтез практики автомобильных дорог 198, Вашингтон, округ Колумбия, 1994. Хамфри, Дана Н. Исследование экзотермической реакции при измельчении шин, расположенном на SR100 в Илвако, Вашингтон, Подготовлено для Федерального управления автомобильных дорог, 22 марта 1996 г. Форсайт, Раймонд А. и Джозеф П. Иган, младший «Использование отходов при строительстве набережных», Протокол исследования транспорта № 593, Совет транспортных исследований, Вашингтон, округ Колумбия, 1976, стр. 3-8. Босшер, Питер Дж., Тунсер Б. Эдил и Нил Н. Элдин. «Строительство и эксплуатационные характеристики насыпи для испытаний шин для измельченных отходов», представленная на 71-м ежегодном заседании Совета по исследованиям в области транспорта, Вашингтон, округ Колумбия, январь 1992 г. Хамфри, Дана. Н., Т. С. Сэндфорд, М. М. Криббс и В. П. Манион. «Прочность на сдвиг и сжимаемость стружки шин для использования в качестве засыпки подпорных стен», представленная на 72-м ежегодном заседании Совета по исследованиям в области транспорта, Вашингтон, округ Колумбия, январь 1993 г. Хамфри, Дана Н. и Роберт А. Итон. «Обломки шин как изоляция грунтового основания — полевые испытания», Труды симпозиума по утилизации и эффективному повторному использованию выброшенных материалов и побочных продуктов для строительства дорожных сооружений, Федеральное управление автомобильных дорог, Денвер, Колорадо, октябрь 1993 г. Предыдущая | Содержание | Следующий

% PDF-1.4 % 247 0 объект > endobj xref 247 79 0000000016 00000 н. 0000001931 00000 н. 0000002102 00000 п. 0000002141 00000 п. 0000002205 00000 н. 0000003097 00000 н. 0000003959 00000 н. 0000004026 00000 н. 0000004110 00000 п. 0000004220 00000 н. 0000004351 00000 п. 0000004525 00000 н. 0000004667 00000 н. 0000004819 00000 н. 0000004943 00000 н. 0000005098 00000 н. 0000005264 00000 н. 0000005432 00000 н. 0000005607 00000 н. 0000005775 00000 н. 0000005958 00000 п. 0000006088 00000 н. 0000006257 00000 н. 0000006439 00000 н. 0000006611 00000 н. 0000006738 00000 н. 0000006879 00000 п. 0000006987 00000 н. 0000007115 00000 н. 0000007248 00000 н. 0000007376 00000 н. 0000007503 00000 н. 0000007619 00000 н. 0000007727 00000 н. 0000007859 00000 н. 0000007920 00000 н. 0000008015 00000 н. 0000008112 00000 н. 0000008208 00000 н. 0000008238 00000 п. 0000008289 00000 н. 0000008340 00000 н. 0000008381 00000 п. 0000008432 00000 н. 0000009103 00000 п. 0000009333 00000 п. 0000009384 00000 п. 0000009413 00000 н. 0000009464 00000 н. 0000010210 00000 п. 0000010232 00000 п. 0000010773 00000 п. 0000011010 00000 п. 0000011244 00000 п. 0000012474 00000 п. 0000012707 00000 п. 0000013330 00000 п. 0000013554 00000 п. 0000014125 00000 п. 0000014416 00000 п. 0000014521 00000 п. 0000033106 00000 п. 0000074387 00000 п. 0000074527 00000 п. 0000074549 00000 п. 0000074654 00000 п. 0000077332 00000 п. 0000104411 00000 п. 0000134854 00000 н. 0000135410 00000 н. 0000135515 00000 н. 0000135620 00000 н. 0000135827 00000 н. 0000137631 00000 н. 0000139683 00000 н. 0000140815 00000 н. 0000143229 00000 н. 0000002262 00000 н. 0000003075 00000 н. трейлер ] >> startxref 0 %% EOF 248 0 объект > endobj 249 0 объект [ 250 0 руб. 251 0 руб. ] endobj 250 0 объект > / Ж 282 0 Р >> endobj 251 0 объект > / F 283 0 R >> endobj 324 0 объект > транслировать HRkHa ~ oK 궚) anBʒ (mj ^ 2Æ, aBML7o /%! L, a ޚ m% $ «!» 1% Y 9s =

Искусственный газон для детских площадок: резина, бесшовные, технология укладки

Во время развлечений и различных игр дети проявили недюжинную активность, часто забывая о мерах безопасности. Поэтому важно, чтобы место, где он гулял и играли дети — особенно детские площадки, было эластичным и мягким, чтобы при резких падениях ребенок не травмировался.

В последние годы начали использовать новые резиновые покрытия детских площадок, изготовленные по специальной технологии. Этот материал способен предотвратить многочисленные травмы у детей, возникающие при падении и трении частями тела ребенка об асфальт, бетон, плитку или гравий. Этого удалось добиться за счет различных компонентов, предотвращающих скольжение, благодаря чему резиновая крошка получается мягкой и прочной.Соблюдая определенные технологии и рекомендации, очень легко установить резиновое покрытие для детских площадок своими руками.

Из чего изготовлена ​​резиновая крошка для детских площадок? Этот материал изготовлен из старых шин, которые эксплуатируются долгое время. Эти шины измельчаются в резиновую крошку, которая в дальнейшем используется для покрытия детских игровых площадок.

Преимущества покрытий из резиновой крошки ↑

Распространенность использования покрытий из резиновой крошки объясняется тем, что она имеет множество преимуществ:

• Безопасность — каучук обладает упругими свойствами, которые позволяют изготавливать безопасные покрытия для занятий спортом, активных игр и развлечений. Эта поверхность может быть гладкой или шероховатой, что предотвращает скольжение и падение даже в дождливую погоду.
• Экологичность — резиновая крошка не выделяет вредных веществ и компонентов. Помимо каучука в состав входит полиуретан, необходимый для хорошего сцепления со слоем, по которому будет ползать малыш, и безопасные красители. Этот материал экологически чистый и безопасен даже для малышей.
• Быстрый и легкий монтаж — резиновые полы для детских площадок легко монтируются своими руками, что значительно сэкономит на услугах специалистов в данной области и поможет вам получить необходимый опыт.Для правильной установки следуйте инструкциям производителя.
• Diversity — покрытие для детских площадок, доступное в нескольких цветах, размерах, формах и типах.
• Стойкость — этот материал не боится таких погодных факторов, как снег, мороз, дождь, град, ультрафиолетовые лучи, перепады температур и механические повреждения.
• Долговечность — покрытие детского пространства для игр резиной можно использовать до 10 лет, так как резина очень долго разрушается.
• Purity — для поддержания чистоты на участке необходимо только вымыть поверхность, потому что, несмотря на пористость крошки, грязь не проникает в пол.
• Гигиена — резина не склонна к скоплению микробов, бактерий, насекомых, сорняков и гниению.
• Эстетика — в крошку добавляют безопасные цветные красители, позволяющие создавать рисунки и узоры на подушечках.
• Простота ухода — требуется лишь периодическая чистка или чистка пылесосом — что позволяет восстановить первоначальный вид материала. Сквозь малышку не вырастет трава и любые другие растения, что позволяет надолго забыть о прополке игровой видеозаписи.
• Проницаемость — этот материал не накапливает влагу и лужи. Вода просачивается через мелкие поры в нижних слоях покрытия, а затем уходит в землю.
• Устойчивость к ультрафиолетовому излучению — материал прочный и не подвержен влиянию солнечных лучей, что позволяет надолго сохранить первоначальный цвет.

Недостатки резинового покрытия ↑

В этом, как и в любом другом материале, есть свои недостатки. К основным недостаткам можно отнести его горючесть.Запрещается использовать этот материал вблизи мест, где есть открытый огонь, так как резина может быстро загореться и долгое время тлеть.

Не маловажным минусом резиновых напольных покрытий является высокая цена. Резиновая крошка среди прочих покрытий по стоимости является лидером, но этот недостаток компенсируется прочностью и долговечностью.

Первый способ. Простое шлифование пандусов бывших в употреблении. Для этого вам понадобится топор, ножницы, нож и топорики.Когда у вас будет достаточно материалов, можно приступать к шлифовке. Если вы хотите сделать маленьких скатов, вам сначала нужно будет удалить металлические шнуры. Следующий этап — это поперечная фрезеровка до нужного размера. Для изготовления 1 м? стружки толщиной один см, необходимо не менее 8 кг резины. После измельчения резиновые крошки смешать с полиуретановым клеем, после чего нанести на гладкую подготовленную поверхность.

Второй, более легкий способ шлифования пандусов вагонов — шлифование под действием температуры на резину от -70 до -80 С. В этом состоянии резина более хрупкая и податливая.

В настоящее время на предприятиях выпускается резиновая крошка нескольких видов. Наибольшей популярностью пользуются рулеты — крошка, замороженные и нарезанные полоски разной ширины или длины. Далее идет плитка, отлитая разных размеров и форм, и, наконец, бесшовное покрытие — смесь, которую перед укладкой следует разбавить в определенных пропорциях согласно инструкции и залить поверхность. Этот материал можно использовать как в закрытых, так и на открытых пространствах.

• Заливка спортивных и детских площадок «Покрывало ЭПДМ» 10 мм отличается от других видов бесшовного материала с различной цветовой окраской. Покрытия этой марки до тех пор, пока сохраняют яркость цветов, являются надежным, безопасным и противоскользящим материалом.

• «Покрытие основы» 10 мм — безопасное, прочное и универсальное покрытие для игровых площадок. Толщина покрытия 10 мм, что обеспечивает эластичность, мягкость и антистатичность.

• Резиновый настил для детских площадок «Двойное покрытие» 15 мм.Этот пол наделен двойным мягким, двойным слоем: нижний слой резиновой основы толщиной до 10 мм, верхний — первичный с добавлением красителя толщиной до 7 мм.

• Бесшовное покрытие для детских площадок «Cover Double Epdm» 15 мм наделено особой мягкостью. От других отличается особой цветовой палитрой. Состоит из 100% резины. Цвет материала не сотрется и всегда останется красочным и ярким. Безопасное покрытие для детей.


Покрытие с резиновой крошкой в ​​рулонах ↑

Перед тем, как укладывать материал, место необходимо подготовить, а именно очистить поверхность от жира, грязи и пыли, а если она бетонная, ее нужно отшлифовать, подметать или пропылесосить. После этого на поверхность вагонки наносят клей из полиуретана, укладывают рулоны нужного размера и заклеивают стыки клеем.

Покрытие плитки из резиновой крошки ↑

Покрыть плиткой из резиновой крошки для выравнивания покрытия, которое будет находиться под плиткой, очистить его от жира, пыли, грязи, песка и гравия.

Важно! Вы должны использовать гигрометр для проверки влажности поверхности, которая не должна превышать 80%.

Если подготовленная поверхность имеет шероховатость, рекомендуется очистить цементные полы. При монтаже поверхности на улице, например, на стадионе или другой спортивной площадке во дворе, необходимо сделать водоотвод, угол наклона поверхности которого должен составлять 20 градусов.

При помощи валика по поверхности полиуретанового клея укладывается плитка.

Важно! Обязательно следите за тем, чтобы зазоры между плиткой были минимальными и оставались на одном уровне.

Монтаж бесшовного покрытия ↑

Для монтажа на площадке бесшовного покрытия своими руками следует сделать следующее:

• Подготовить место, которое будет засыпано. Это покрытие должно быть асфальтовым, деревянным или бетонным.
• Основание, на котором будет производиться шпатлевка, необходимо отшлифовать, выровнять, очистить от пыли, грязи, жира, масел и любых других мелких частиц. Если основание бетонное, рекомендуется смочить, сбрызнув водой, отполировать и пропылесосить.
• Укладку бесшовного покрытия следует проводить при температуре не ниже +6.
• Футеровку необходимо обработать специальной грунтовкой и дать время впитаться в течение одного дня.
• Заливку поверхности на открытом воздухе лучше всего выполнять в теплый солнечный день, чтобы резина могла высохнуть в кратчайшие сроки.
• При приготовлении важно соблюдать пропорции, прописанные производителем, так как это может повлиять на срок службы бесшовного покрытия.Необходимо смешать миксером или другой удобной тарой сухую резиновую крошку, полиуретановый клей и краситель.
• Толщина заливного покрытия должна быть около 8 см.
• После крышки отсека ее необходимо выровнять с помощью валика, смазанного специальной антиадгезией.
• Загустеть смесь на двое суток.
№
• Для более длительного сохранения красоты бесшовного покрытия можно нанести слой лака велюровый кушон.

Главное требование к детским площадкам — их безопасность.Планируя построить место для отдыха и развлечений, важно правильно подобрать противозатухающее покрытие детской площадки.

Связанные с контентом

Искусственный газон накапливается без исправления для переработки

Куда уходят миллионы квадратных футов синтетического дерна?

Ответ. В том же месте, куда раньше попадали утильные шины, — на свалки, сельские и городские склады, «овраги, пустыни, леса и пустые участки», согласно исследованию FairWarning.

Несмотря на частые заявления производителей газона о том, что поля с синтетическим покрытием пригодны для вторичной переработки и экологически безопасны, FairWarning обнаружила, что изношенные игровые поля и игровые площадки имеют ограниченную вторую жизнь. По сути, синтетический газон представляет собой ковер из пластика, лезвий, похожих на траву, с вкраплениями песка и измельченных покрышек или других наполнителей, чтобы придать поле устойчивость и амортизацию.

Но технология переработки этого сложного продукта — отделение пластиковой травы и основы от песчано-резиновой засыпки — все еще не полностью разработана в Соединенных Штатах или считается слишком дорогой, согласно одному отраслевому отчету и интервью. с экспертами по газону.

FairWarning не обнаружила никаких государственных или федеральных нормативных актов, касающихся утилизации искусственного газона, за исключением общих правил утилизации отходов. Представители отрасли публично заявили, что бремя утилизации лежит на владельцах полей, которые часто обращаются за советом к продавцам газонов или консультантам.

Между тем, возникла нишевая отрасль, чтобы вернуть часть старой территории страны и продать домовладельцам нестандартные изделия для ландшафтного дизайна, садовых клеток и собачьих будок. Но конечный результат тот же: в конце концов, материал отправляется в мусорный контейнер.

Угроза возгорания, на которую EPA посетовало в своем отчете об утилизации шин за 1991 год, также возвращается в эпоху искусственного газона, когда вспыхивают пожары там, где спрятаны рулоны выброшенных игровых полей.

«У правительства была эта проблема, и они искали решение», — говорит Аманда Фарбер, активистка из Мэриленда и мать, которая подняла тревогу по поводу потенциальных рисков для здоровья, связанных с искусственным покрытием. «Они называют это переработкой; Я бы назвал это пустой тратой времени ».

«Проблема никуда не делась», — говорит она.«Это просто чья-то проблема».

Представитель EPA написала в электронном письме, что агентство «поощряет экологически безопасное выгодное использование вторичных материалов, включая утильные шины». Она сказала, что агентство не изучало утилизацию дерновых полей и не имеет информации о том, куда попадают отходы. «Это зависит от правительства штата и местных властей», — сказала она.

Проблема в установке.

Совет по синтетическому газону, основная торговая группа отрасли, оценивает, что в США находится от 12 000 до 13 000 полей с синтетическим покрытием.S., от 1200 до 1500 новых установок в год. Идея отрасли заключается в том, что синтетический газон экономит воду и устраняет необходимость в пестицидах, удобрениях и постоянном кошении. И, в отличие от настоящей травы, искусственный сорт рассчитан на круглогодичное покрытие.

Но сегодня сотни полей, установленных в середине 2000-х годов, имеют расчетный срок службы от восьми до 10 лет или превышает его. Большинство из этих первых полей было сделано с использованием крошки шин, также известной как резиновая крошка, продукта, который в последние годы подвергся тщательной проверке из-за опасений, что крошечные фрагменты шин, содержащие тяжелые металлы и химические вещества, могут быть опасными.Совет по синтетическому газону неоднократно заверял общественность, что эти поля безопасны.

Как сложить слоеный пирог для начинающих

Время исповеди: Я не всегда знал, что я делаю или даже что я должен был делать, когда дело доходило до укладки слоеного торта и украшения.

Я не профессиональный декоратор тортов, мне нравится делать торты для своих друзей и семьи, когда я могу, и за эти годы я узнал кое-что об украшении тортов от других пекарей.

Вся моя доля несчастных случаев с тортом окупилась, и я чувствую, что могу с уверенностью сказать, что знаю, как складывать и украшать слоеный пирог.

Так что, даже если вы не являетесь опытным декоратором тортов, вы все равно сможете украсить впечатляющий торт.

Этот простой урок по Как сложить слоеный торт идеально подходит для начинающих.

Приступим!

ПЕРЕД НАЧАЛОМ!

УБЕДИТЕСЬ, ЧТО ВСЕ СЛОИ ОДНОЙ ВЫСОТЫ.

Используйте нож для торта или длинный зубчатый нож, чтобы выровнять верхушки торта. Обрежьте края торта, начните с самой нижней части купола. Я рекомендую сделать небольшие надрезы вокруг торта, увеличивая их к центру, пока верх не освободится.

ПОСТОЯННОСТЬ ЗАМОРАЖИВАНИЯ — КЛЮЧ

Правильная консистенция глазури может иметь решающее значение для успеха вашего торта или кексов!

Если он слишком тонкий, и ваш торт и глазурь плохо держатся. Если он слишком толстый, его будет нелегко намазать.

Глазурь имеет правильную консистенцию, если ее можно легко намазывать на торт и укладывать в украшения, сохраняющие форму. Чтобы проверить и убедиться, что у вас нужная консистенция, постучите резиновым шпателем по глазури; если ничего не прилипает, значит, он слишком толстый. Если мой резиновый шпатель покрыт глазурью и довольно липкий, значит, он слишком тонкий.

Глазурь масляного крема должна быть гладкой, шелковистой, легко растекающейся.

СОВЕТ ПРОФЕССИОНАЛА: Перед тем, как нанести сливочный крем на торт, попробуйте последний взбить его ТОЛЬКО перед тем, как использовать. Масло сливочное довольно быстро теряет красивую консистенцию.

Мои рецепты глазури / сливочного крема:

В моей кулинарной книге «Поваренная книга просто без яиц» вы можете найти множество рецептов глазури, в том числе сливочный крем со швейцарским безе без яиц.

ОПРЕДЕЛЯЙТЕ заранее, сколько заморозков вы собираетесь добавить между слоями .

Одна чашка глазури — моя лучшая сумма для 8-дюймового торта.Целесообразно использовать меньше на этом 6-дюймовом торте. Глазурь можно намазать или нанести на торт. Мне нравится использовать кондитерский мешок, поэтому я знаю, что между слоями получается ровное количество глазури.

ЧТО НУЖНО ДЛЯ СЛОЕВОГО ТОРТА:

• НОЖ ДЛЯ ТОРТА или ЗУБЧАТЫЙ НОЖ: Для выравнивания коржей.
• ПЕРГМЕНТНАЯ БУМАГА: Мне нравится выравнивать края подноса для торта четырьмя полосками пергаментной бумаги, чтобы оно оставалось чистым.
• ПОВОРОТНЫЙ СТОЛ ДЛЯ ТОРТОВ: это упрощает процесс, но не является обязательным. Если у вас есть подставка для торта, которую можно легко переворачивать во время работы, все, что вам действительно нужно, — это терпение.
• СУМКА ДЛЯ ТРУБОПРОВОДА: Я использую их, чтобы нанести глазурь на торт.
• Обледенение
• ШПАТКА СМЕЩЕННАЯ

КАК ЗАГРУЗИТЬ СЛОЙНЫЙ ТОРТ ДЛЯ НАЧИНАЮЩИХ

1 — ПОДГОТОВЬТЕ РАБОЧУЮ ПОВЕРХНОСТЬ

Нанесите немного сливочного крема на середину доски для торта, тарелки или подставки; это удержит ваш торт на месте.

2 — РАЗМЕСТИТЕ ПЕРВЫЙ СЛОЙ НА ДОСКУ ДЛЯ ТОРТА.

3 — ЗАПОЛНЕНИЕ И УПАКОВКА

Нанесите глазурь на слой торта, используя лопатку или нож, работая от середины торта к внешней стороне, равномерно распределив глазурь по всему периметру.

Выложить слой для торта № 2 сверху и добавить глазурь. Повторите то же самое с оставшимися коржами. Убедитесь, что последний слой торта перевернут, так что нижняя часть торта, которая является более плоской, теперь становится верхней.

После того, как вы сложите и заполните все слои торта, ваш торт должен выглядеть примерно так, как показано ниже.

4 — КРОШКОВЫЙ ПАЛЬТО

ПАЛЬТО ИЛИ НЕ ПАЛЬТО, ЭТО ВОПРОС

Что такое крошка?

Покрытие из крошки — это просто тонкий слой глазури, нанесенный снаружи торта, чтобы запечатать слои торта и улавливать случайные крошки.

Нужно ли покрывать мой торт крошкой?

Покрытие торта крошкой не всегда необходимо, но может превратить презентацию вашего торта из «мэ» в «эффектную». «Честно говоря, я редко покрываю свои торты крошками, особенно потому, что я в основном делаю торты для своей семьи и друзей, но если ваша цель — идеально матовое творение, то рекомендуется использовать крошку.

Чтобы нанести слой крошки , просто используйте смещенный шпатель или нож, чтобы нанести тонкий слой глазури по бокам и верхней части торта. Постарайтесь получить как можно ровнее, покрывая весь торт. Затем охладите пирог в течение 10-15 минут, чтобы дать покрытию крошки застыть перед нанесением верхнего слоя глазури.

5 — ЗАВЕРШИТЕ ЭТО!

Когда торт с крошкой остынет, можно нанести последний слой сливочного крема и разгладить его. На данный момент мир — ваша устрица! Вы можете добавить сливочный крем одного цвета и сгладить его, сделать омбре, полосы, волны, оборки или что угодно!

Если вы хотите, чтобы глазурь вашего торта была гладкой, равномерно нанесите около 1 1/2 стакана сливочного крема на верх и стороны торта. Затем разгладьте верх и стороны торта краем гладильного средства для глазури или лопаткой со смещением.При необходимости вы можете заполнить зазоры еще глазурью, просто продолжайте обрабатывать стороны, пока не получите желаемый результат.

6 — ДОБАВИТЬ УКРАШЕНИЯ

• Добавьте столько завитков, лепестков, шариков, роз и т. Д. На вершине торта, сколько захотите.
• Трубка на декоративном ободке из сливочного масла.
• Посыпьте сверху и по бокам.
• Добавьте каплю ганаша или таяния конфет.
• Обрамьте нижнюю часть и / или стороны торта орехами, кренделями или конфетами.
• Украсьте торт печеньем или свежими фруктами в забавном узоре.
• Возможности безграничны !!

ПОЛЕЗНЫЕ СОВЕТЫ ПО ЗАГРУЗКЕ СЛОЙНОГО ТОРТА:

• Нанесите немного сливочного крема на доску для торта; это удержит ваш торт на месте.
• Перед тем, как нанести сливочный крем на торт, попробуйте последний взбить ТОЛЬКО перед использованием. Сливочный крем довольно быстро теряет красивую консистенцию, особенно если он сделан на основе безе, как швейцарская или итальянская глазурь.
• Если вы собираетесь заправить торт лимонным творогом, свежими фруктами ганаша или чем-нибудь липким, обязательно нанесите толстое кольцо сливочного крема по краям каждого слоя, чтобы сдержать его. Если торт на ощупь неустойчивый и мягкий, его обязательно нужно охладить.
• Переверните верхний слой на последний слой начинки.

↓↓ Эти и другие рецепты тортов можно найти в моей кулинарной книге The Simply Eggless Cookbook ↓↓

Определенно нет правильного или неправильного способа делать и украшать торты; вот как я это делаю.

Если у вас есть другие советы и / или хитрости по украшению торта, просьба оставлять их в комментариях! Я хотел бы услышать от других кондитеров.

Технико-экономическое обоснование

в поддержку воздействия in vivo без ингаляции синтетического дерна / переработанной резиновой крошки; Июль 2019

% PDF-1. 7 % 1 0 obj> поток 2019-07-19T16: 23: 15-04: 002019-07-11T15: 28: 59-04: 002019-07-19T16: 23: 15-04: 00Adobe Acrobat Pro 2017 17.11.30143application / pdf

NTP RR-13 : Синтетический газон / переработанная резина из шинной крошки: технико-экономическое обоснование в поддержку неингаляционного воздействия in vivo синтетического дерна / переработанной резины из шинной крошки; Июль 2019

uuid: da3b0eae-a058-48ce-9c4a-4836904e6d8buuid: 89dc41d6-3d85-43c0-9767-058dc84898b0 Adobe Acrobat Pro 2017 17.11.30143 конечный поток endobj 2 0 obj> / Contents 3 0 R / Type / Page / Resources> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Font >>> / CropBox [0 0 612 792] / Parent 8 0 R / StructParents 0 / Повернуть 0 / MediaBox [0 0 612 792] >> endobj 3 0 obj> поток xYMoH # hĠ4Q & xvq`gMVv; $ v

.
