Лічильник газу — Municipal Energy Reform Project in Ukraine (MERP)
Природний газ є одним із найважливіших енергоресурсів в Україні. Більше того, він є дефіцитним та високовартісним ресурсом: значну частку природного газу Україна вимушена купувати за кордоном.
В основному, природний газ у нашій країні спалюється у великих котельнях або індивідуальних котлах для потреб опалення будинків та квартир. Але близько 35% газу споживається для приготування їжі та гарячої води населенням у побуті.
Великі промислові та комунальні споживачі обов’язково оснащуються високоточними вузлами обліку природного газу. Споживачі, що мають у своєму будинку чи квартирі газовий котел чи газовий водопідігрівач («колонку»), на сьогодні також вже мають газові лічильники, а тому платять лише за спожитий газ. Водночас споживачі, в яких встановлена лише газова плита, у більшості випадків не мають газового лічильника, а тому сплачують за нормою, яка встановлюється Національною комісією, що здійснює державне регулювання у сферах енергетики та комунальних послуг (НКРЕКП).

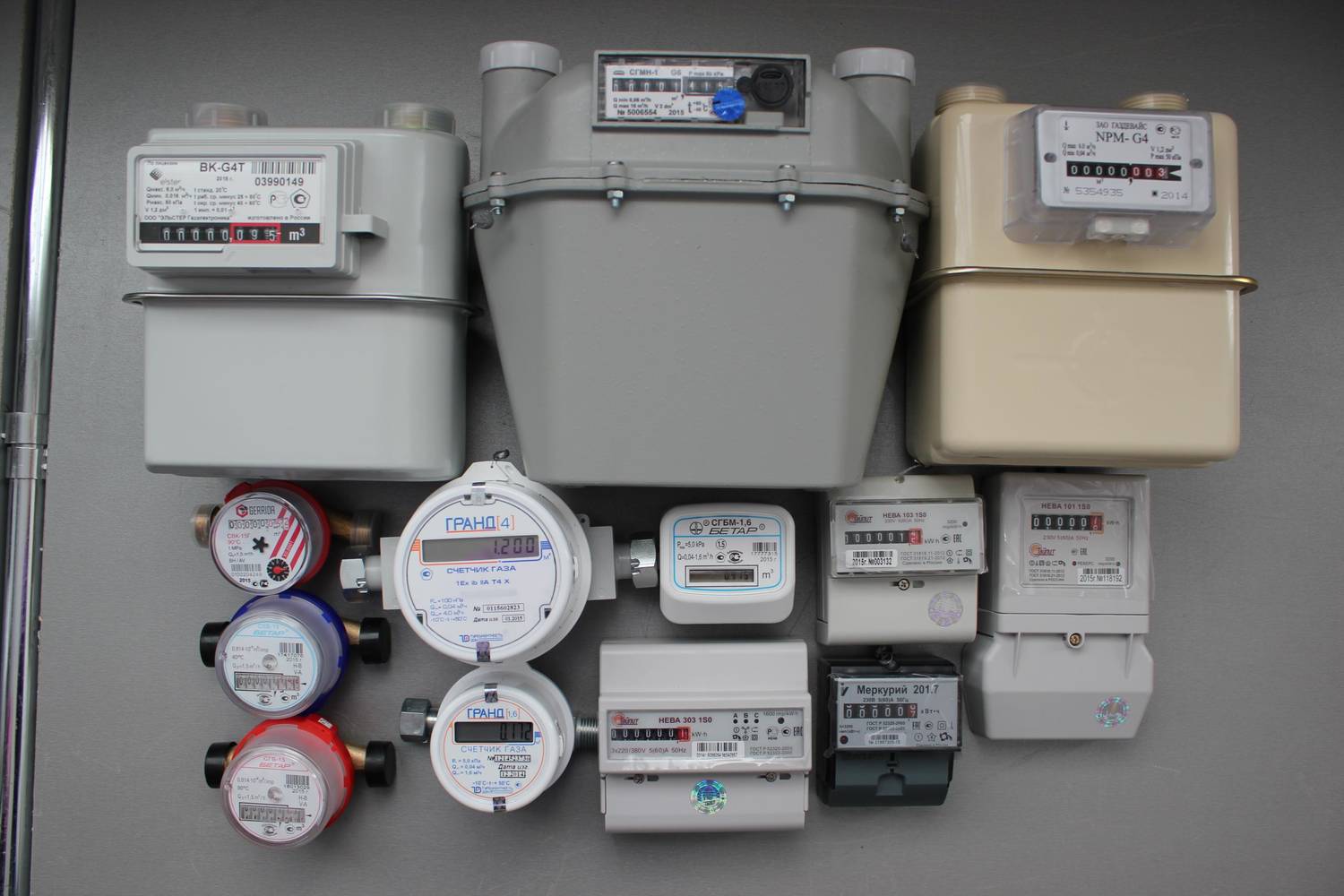

Газовий лічильник
На разі встановлення лічильників газу побутовим споживачам активно стимулюється державою. Зокрема, відповідно до Закону України «Про забезпечення комерційного обліку природного газу», визначені чіткі терміни та джерела фінансування встановлення лічильників газу.
Навіщо встановлювати газовий лічильник?
Встановлення побутового лічильника газу
1. Необхідність обліку спожитого природного газу як енергетичного ресурсу.
Ми вже звикли до оплати послуг електропостачання та водопостачання за показами лічильника. А колись і ці комунальні послуги також сплачувались за усередненою нормою. Встановлення вузла обліку реалізує правило «Плати за спожите», і природний газ не є виключенням.
2. Можливість встановити лічильник газу, безкоштовно.
Закон України «Про забезпечення комерційного обліку природного газу» передбачає встановлення лічильника та виготовлення проектної документації за рахунок місцевої газорозподільчої організації, тобто абсолютно безкоштовно для споживача газу. І такою можливістю не варто нехтувати, оскільки за власний кошт ці роботи обійдуться приблизно у 3500 грн.
3. Завищені норми споживання газу.
За останні 4 роки норма витрат природного газу на одну людину змінювалася 4 рази.
Зміна норм споживання газу на одну людину
Звичайно, витрати природного газу, навіть для приготування їжі для однієї людини, залежать від багатьох чинників, але, як показують практичні вимірювання, в середньому такі витрати становлять 3–3,5 м3 газу на одну особу на місяць. І ця величина має тенденцію до зменшення, оскільки все частіше споживачі, особливо молодь, харчуються не вдома, а отже використовують менше газу. Приготування гарячої води для чаю чи кави переважно відбувається в електричних чайниках, і це теж зменшує споживання газу.
Якщо ваш будинок не приєднаний до системи гарячого водопостачання (ГВ) і у вас не встановлено газового водонагрівача, то постачальник газу вважає, що гарячу воду (для побутових потреб) ви грієте на газовій плиті і закладає відповідні витрати газу у збільшену норму. Але сьогодні більшість таких споживачів мають електричні водонагрівачі (бойлери) і для підігріву води споживають не газ а електричну енергію. Тож якщо у вас установлений електричний бойлер і немає газового лічильника, то ви сплачуєте двічі: за спожиту електроенергію та неспожитий газ. У такому випадку, встановлення газового лічильника дозволяє зменшити витрати на оплату газу практично у 2,5 рази.
Крім того, відповідно до діючого законодавства, якщо побутовий споживач, який не забезпечений лічильником газу, відмовляється від його встановлення за рахунок Оператора (місцевої газорозподільної організації), фактичний об’єм спожитого (розподіленого/поставленого) природного газу побутовому споживачу за відповідний календарний місяць визначається вже не за нормами, а за граничними об’ємами споживання природного газу населенням, визначеними у «Кодексі газорозподільних систем» прийнятого Постановою НКРЕКП № 2494 від 30.09.2015 р. І такі граничні норми практично у два рази більші за раніше діючі.
4. Можливість економити витрати газу і сплачувати менше.
Мабуть, більшість із нас знають правило: велику каструлю став на великий пальник, а малу – на малий. Таке просте правило дозволяє суттєво економити природний газ. Крім того, на ринку посуду зараз є широкий вибір кухонного приладдя, що завдяки своїм матеріалам, конструкції, формі та розмірам дозволяє зменшувати витрати природного газу. Після встановлення лічильника газу не лише ваше сумління, а й ваш гаманець відчують позитивний ефект від використання такого посуду.
Існують заходи з економії які абсолютно не вимагають капіталовкладень. Наприклад, правильно обирати потужність та розміри пальника для ваших потреб, під час приготування їжі, наливати у чайник лише стільки води, скільки вам потрібно тощо. Дотримання всіх цих правил дасть змогу зменшувати витрати газу у вашій сім’ї, а відтак і сплачувати за нього менше завдяки точному визначенню витрат газу лічильником.
Газова плита, на перший погляд, є простим пристроєм. Але насправді в ній відбувається складний технологічний процес змішування природного газу з повітрям для його подальшого горіння. І саме від якісного перемішування газу та повітря та їх кількості залежить ефективність спалювання газу, а отже, і кількість газу, що при цьому витрачається. Забагато повітря – ефективність плити падає, замало – падає, зависокий чи занизький тиск газу – теж падає. Сучасні газові плити мають ефективність близько 45%. Але відхилення тиску газу від номінального може зменшити цей показник практично у 2 рази − до 25%. Тож ще одним способом економії газу є правильне налаштування газової плити. І газовий лічильник дозволяє це зробити максимально просто. Вам достатньо увімкнути пальник плити на максимальну потужність, заміряти витрати газу і порівняти їх із паспортними. Якщо ви помітили суттєве відхилення, варто викликати спеціаліста.
Якщо з якихось причин ви тимчасово не проживаєте у квартирі чи будинку і не споживаєте газ для побутових потреб, то з лічильником і сплачувати вам за нього не потрібно. У разі ж відсутності лічильника вам все одно доведеться сплачувати за нормою.
5. Можете залишитись взагалі без газу!
У тому ж Законі, що встановлює граничні норми споживання газу визначені терміни забезпечення побутових споживачів вузлами обліку газу. Для споживачів, обладнаних лише газовими плитами, – це 1 січня 2018 р. А що далі? Якщо лічильник не був встановлений з вини газопостачальної організації, облік здійснюватиметься за нормами споживання до моменту його встановлення. Якщо ж з вини чи відмови споживача, то газопостачальна організація має юридичне право припинити надання послуги з газопостачання і від’єднати вас від газових мереж.
Якщо ви вирішили не чекати безкоштовного встановлення, ви можете встановити лічильник за власні кошти.
Порядок встановлення індивідуального лічильнику газу (джерело: svoeteplo.org)
1. Власник квартири подає письмову заяву про встановлення газового лічильника до газопостачальної організації. Він додає до заяви перелік необхідних документів: документ, що засвідчує особу споживача (паспорт або документ, що його замінює), довідка про присвоєння ідентифікаційного коду (за наявності), документ, що підтверджує право власності на квартиру/приватний будинок або право користування ними.
2. Власник квартири вибирає підрядника зі встановлення газового лічильника. Як правило, лічильник газу встановлює газопостачальне підприємство. Але можна звернутись також до інших підприємств, які мають необхідні ліцензії і дозвіл на виконання таких робіт. Власник квартири і компанія-фахівець зі встановлення газового лічильника підписують договір на підрядні роботи.
3. Підрядник відвідує квартиру, щоб розробити індивідуальний проект встановлення і порекомендувати тип і потужність лічильника. На цьому етапі власник квартири вибирає тип і розмір лічильника.
4. Власник квартири купує лічильник для встановлення. Зверніть увагу, що купувати треба тільки ті лічильники на газ, що є у списку зареєстрованих лічильників занесених до Державного реєстру засобів вимірювальної техніки.
5. Власник квартири забезпечує доступ до газової труби: відсуває меблі, знімає навісні полиці, тобто прибирає все, що може перешкоджати проведенню монтажних робіт.
6. Компанія-підрядник приходить і монтує лічильник на газ.
– встановлення газового лічильника йде на висоті 1,6 метра;
– у паспорті лічильника вказана відстань його від газового обладнання (плити, колонки, котла). Якщо раптом вона не вказана, то має складати не менше 0,8 метри;
– відстань між стіною і лічильником має бути не менш 3-5 см.
7. Власник квартири приймає роботу і підписує Акт виконаних робіт. Після встановлення газового лічильника виконавець робіт зобов’язаний видати замовнику акт та розрахунковий документ, що засвідчує факт виконання робіт (їх потрібно надати газопостачальному підприємству чи ЖЕКу – з ким укладено договір на постачання газу та обслуговування газового обладнання).
8. Газопостачальна організація проводить пломбування лічильника. Власник квартири отримує на руки відповідний акт і розрахунковий документ. Коли лічильник буде опломбований представником газопостачального підприємства, споживачу можна буде оплачувати за використаний газ за показами лічильника.
Згідно із пунктом 23 Правил надання населенню послуг з газопостачання, затвердженими постановою Кабінету Міністрів України від 09.12.99 №2246, споживач несе всю відповідальність за збереження та цілість встановлених у них лічильників газу і пломб на них.
9. Власник квартири складає договір із газорозподільною організацією. Для цього йому знадобиться а) паспорт; б) ідентифікаційний код; в) технічний паспорт на будинок/квартиру; г) документ, що підтверджує право власності на квартиру/будинок; д) в разі наявності пільг – документи, які підтверджують право на пільги.
10. Тепер ви платите тільки за спожитий вами газ.
11. Газорозподільна організація проводить повірку лічильника через 5-8 років.
Якщо ви помітили порушення в роботі, несправності, виявили зовнішні пошкодження лічильника або у вас виникли сумніви щодо достовірності його показань, негайно повідомте про це газопостачальне підприємство.
Встановлення і обслуговування лічильників
АТ «Київгаз» встановлює лічильники газу для населення безкоштовно відповідно до Закону України «Про забезпечення комерційного обліку природного газу», який набув чинності 16 червня 2011 р.
Законом передбачено, що безкоштовне встановлення побутових газових лічильників виконується у населення, що проживає у квартирах та приватних будинках, в яких газ використовується тільки для приготування їжі (тобто там, де встановлені тільки газові плити) — до 1 січня 2021 року.
Якщо визначені Законом строки споживача не влаштовують, він може встановити прилад обліку за власні кошти.
Переглянути вартість робіт зі встановлення можна у розділі Ціни на послуги на нашому сайті.
Як підготувати приміщення до встановлення лічильника газу
Необхідно забезпечити доступ до газової труби. Якщо лічильник встановлюється в квартирі: відсунути меблі, зняти навісні полиці — прибрати все, що може перешкоджати проведенню монтажних робіт.
Для власників приватних будинків, де лічильник може встановлюватися не в приміщенні, необхідно, за узгодженням з працівниками газового господарства, визначити місце встановлення лічильника на межі земельної ділянки.
Експлуатація лічильника
За технічний стан і безпеку експлуатації газового обладнання (у тому числі лічильників) відповідальність несуть споживачі природного газу і власники житла.
Споживач несе відповідальність за пошкодження лічильника газу, пломб на ньому, порушення цілісності або пошкодження повірочного тавра, а також дії, які призводять до заниження показань лічильника.
Експлуатаційні спеціалізовані підприємства газового господарства несуть відповідальність за своєчасне виконання заявок на усунення несправностей і якісне виконання робіт з технічного обслуговування та ремонту газового обладнання.
Виконання робіт з установлення побутових газових лічильників споживачі природного газу можуть замовляти у будь-якій організації, яка має відповідний дозвіл на виконання газонебезпечних робіт. У такому випадку представник АТ «Київгаз» здійснює роботи лише із пуску газу до приладів, прийом в експлуатацію та опломбування лічильника.
Замовити встановлення лічильника в АТ «Київгаз» ви можете:
Побутові мембранні лічильники газу G1.6, G2.5, G4, G6, G10.
- Деталі
- Категорія: Мембранні лічильники газу
Ціна на мембранні лічильники газу тут ІВЦ Європриладall. biz
Побутові лічильники газу встановлюються для обліку використаного газу в помешканнях, квартирах або приватних будинках. Якщо ви бажаєте оплачувати тільки фактично спожитий вами газ, то вам рекомендується встановити лічильник газу.
Якщо ви рідко використовуєте газове опалення, то він дозволить вам заощадити гроші, а його придбання і встановлення швидко окупиться.
Пропонуємо лічильники всіх типорозмірів наступних марок:
- Metrix, виробник Фірма „APATORMETRIX” S.A.,Польща.
- BK, виробник Фірма „Elster”s.r.o., Словаччина, Німеччина.
- Самгаз, виробник ВАТ «САМГАЗ», Україна.
- Візар, виробник ДП „ЖМЗ ВІЗАР”, Україна.
Ціна на побутові мембранні лічильники газу тут ІВЦ Європриладall.biz
Технічні характеристики побутових мембранних лічильників
Газовий лічильник служить для вимірювання об’єму:
- Нафтового газу натурального походження;
- Штучного газу, отриманого при переробці твердого та рідкого палива, а також їх суміші з нафтовими та пропан-бутановими газами;
- Суміші пропан-бутанового газу з повітрям.
Газові лічильники розрізняють за типорозмірами, які мають деякі стандартні технічні дані залежно від типорозміру, та незалежно від виробника.
Також розрізняють побутові лічильники за виконанням щодо місця встановлення:
- внутрішнього виконання, дозволяється встановлювати в середині опалювальних приміщень,- кухня, паливна, коридори;
- зовнішнього виконання, дозволяється встановлювати зовні приміщень,- на фасадах будівель, опорах в захисних монтажних металевих ящиках.
Таблиця1. Технічні дані побутових мембранних лічильників газу
Технічні характеристики |
G1,6 |
G2,5 |
G4 |
G6 |
G10 |
Максимальна витрата, м3/год | 2,5 | 4 | 6 | 10 | 16 |
Мінімальна витрата, м3/год | 0,016 | 0,016 | 0,04 | 0,06 | 0,1 |
Номінальна витрата, м3/год | 1,6 | 2,5 | 4 | 6 | 10 |
Об’єм вимірювальних камер, дм3 | 1,2 | 1,2-2 | 1,2-2 | 2 | 5 |
Допустимий робочий тиск, кПа | 50 | 50 | 50 | 50 | 50 |
Вимірювальний діапазон облікового механізму, м3 | 99999,999 | 99999,999 | 99999,999 | 99999,999 | 99999,999 |
Поріг чутливості, м3/год | 0,005 | 0,005 | 0,005 | 0,008 | 0,01 |
Маса, кг | 1,9-2,6 | 1,95-2,7 | 1,9-2,7 | 2,2-3,9 | 6,8 |
Як правильно обрати типорозмір газового лічильника?
Типорозмір необхідного лічильника залежить від максимального споживання газу всіх існуючих газових приладів підключених до нього. Наприклад, 4-конфорна кухонна плита має розхід 1,5 м3/год, колонка — 1,5 м3/год, котел — 1,2-2,5 м3/год. У паспорті будь-якого газового обладнання обов’язково вказано розхід газу на годину. Якщо скласти всі дані споживання існуючих в помешканні газових приладів, отримаємо цифру, яка допоможе визначити необхідний для встановлення тип лічильника відповідно до Таблиці1. Якщо в квартирі встановлена лише газова плита, то буде достатньо лічильника G 1,6. Газова плита використовує приблизно 1 м3/год. Якщо в квартирі також встановлена газова колонка, чи газовий котел то краще придбати лічильник типорозміру G 2,5. Остаточний вибір типорозміру лічильника проводить інженер метролог газового господарства відповідно до розрахунку. Лічильники бувають з напрямком потоку газу зліва направо (газ іде зліва) та справа наліво (газ іде справа). При придбанні лічильника важливо враховувати розташування газового трубопроводу і плити у вашій кухні.
Дивіться розпаковку побутового мембранного лічильника газу BK Elster G1,6 на нашому YouTube каналі:
youtube.com/embed/ioQmhccZZiA» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Лічильники газу побутові — купити в Україні |
Лічильник газу мембранний Візар
Мембранні лічильники газу Візар призначені для вимірювання об’єму природного газу та парів скрапленого вуглеводневого газу в комунально-побутовій сфері.
Лічильник газу мембранний Октава
Мембранний лічильник газу «Октава» призначений для вимірювання та обліку обсягу газу в побутових умовах, де сумарно-максимальне споживання газу на встановленому газовому обладнанні не перевищує максимальної об’ємної витрати газу відповідного типорозміру лічильника:
G 1,6 — газова плита + газова колонка;
G2,5 — газова плита + газова колонка + котел малої потужності;
G6-2, G4 / G6-1, G4 — газова плита + газова колонка + котел середньої потужності або автономна котельня.

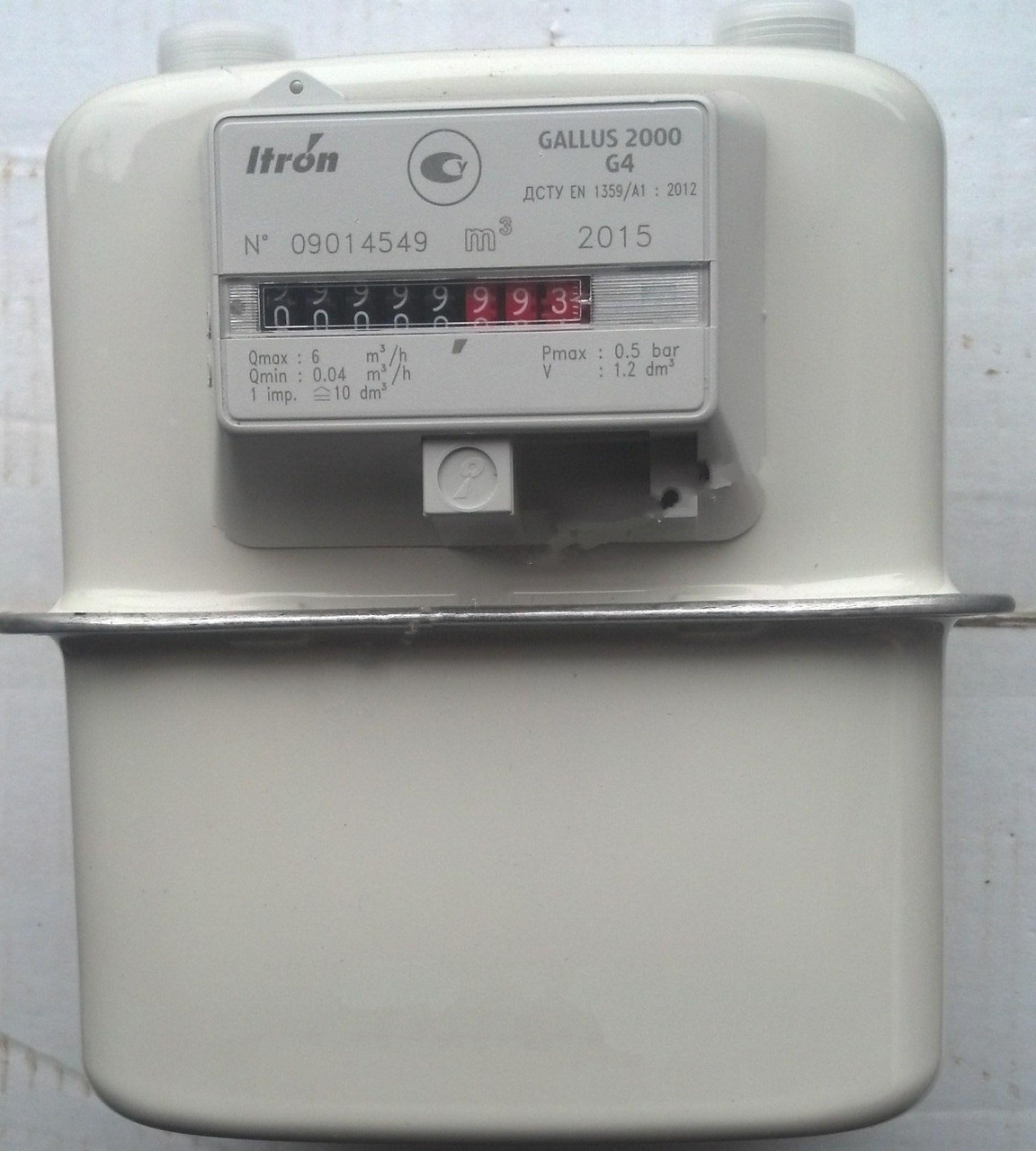

Лічильник газу мембранний Gallus
Газовий лічильник мембранний Gallus 2000 (Галлус 2000) призначений для точного вимірювання об’єму газу, що пройшов через лічильник, в одиницях об’єму (м3). Лічильники використовуються для комерційного обліку споживання природного газу, газоподібного пропану, бутану або їх сумішей в комунально-побутовому секторі.
Гарантована якість — в повній відповідності зі стандартом ISO 9001.
Лічильник газу мембранний Elster
Лічильники газу мембранні призначені для вимірювання об’єму споживаного газу (природного, скрапленого, нафтового та інших неагресивних газів) в квартирах, індивідуальних будинках та інших сферах комунального господарства.
Принцип роботи лічильника заснований на переміщенні рухливих перегородок (діафрагм), розташованих в камерах, при надходженні газу в лічильник. Впуск і випуск газу викликає почергово рух діафрагм, які пов’язані з системою важелів і редуктором. Редуктор приводить в дію лічильний механізм, показання якого відградуйовані в м3.
Лічильник газу роторний GMS
Лічильники газові роторного типу GMS призначені для вимірювання об’єму природного газу за ГОСТ 5542-87 і інших неагресивних газів щільністю не менше 0,67 кг / м3. Застосовуються для обліку обсягу газу, в тому числі комерційного, у комунально-побутовій сфері.
На даний момент лічильники зняті з виробництва.
На сайті компанії «Італгаз» ви можете купити побутові лічильники газу. До кожного товару додається сертифікат якості і гарантія від виробника. Доставка товару можлива в будь-яку точку Києва і в інші міста України.
Призначення побутового лічильника газу
Побутовий лічильник газу — це прилад, який монтується на газову магістраль і використовується для контролю витрат газу. Якщо мова йде про багатоквартирний будинок, то прилад встановлюється безпосередньо в кожній квартирі. Якщо подача газу здійснюється в приватний будинок, то лічильник зазвичай встановлюють на прибудинковій території або всередині будинку.
Види побутових газових лічильників
На нашому сайті представлені мембранні побутові лічильники газу. Ці моделі вважаються найбільш затребуваними через невибагливість в обслуговуванні і точності визначення витрати газу.
Мембранні пристрої підходять для обліку малих та середніх обсягів газу. Прилади зазвичай встановлюють в квартирах та приватних будинках з газовим опаленням.
Ротаційні лічильники були заборонені для використання в побуті. Не дивлячись на компактність, хорошу пропускну здатність, безшумну роботу і широкий діапазон вимірювань, ці моделі не підходять для побутового використання з огляду на низький поріг чутливості.
Як замовити побутовий газовий лічильник?
Щоб замовити побутовий газовий лічильник з доставкою по Україні, зв’яжіться з нашими менеджерами по телефону або надішліть листа на електронну скриньку. Наші співробітники проконсультують вас і допоможуть визначитися з вибором, зорієнтують за цінами і оформлять замовлення. Вартість і терміни доставки визначаються в індивідуальному порядку в залежності від розташування вашого населеного пункту.
Що треба знати про лічильники газу
ЩО ТРЕБА ЗНАТИ ПРО ЛІЧИЛЬНИК ГАЗУ
Що ж необідно знати обираючи прилад обліку блакитного палива?
Загалом всі наявні в продажу лічильники газу поділяються на побутові, комунальні та промислові, вони відрізняються за технічними характеристиками та ціною (промислові розраховані на більшу витрату газу за годину). За принципом дії ці прилади можна розділити на чотири основні групи: турбінні, роторні, мембранні та вихрові. У побутовому секторі в основному використовуються лічильники мембранного типу, основними перевагами яких є: простота в експлуатації, економічність і висока точність підрахунків. На їх показники практично не впливають сторонні магнітні поля та не з’являється газ під склом циферблату.
Лічильник Ви можете придбати як в торгівельній мережі, так і безпосередньо в газовому господарстві.
Дуже важливо пересвідчитися, що тип лічильника газу, який Ви обрали, занесений до Державного реєстру засобів вимірювальної техніки, лише за такої умови його встановлення є законним.
На маркуванні лічильника обов’язково має бути зазначена інформація про його пропускну здатність. Наприклад, якщо в квартирі встановлено лише газову плиту, то буде достатньо лічильника з позначкою G1,6, адже газова плита використовує приблизно 1 кубометр газу на годину. Якщо в квартирі встановлено ще й газову колонку, то краще придбати лічильник з маркуванням G 2,5 або G 4, в залежності від її потужності. Підбір типорозміру лічильника проводиться на етапі проектування. У паспорті будь-якого газового обладнання обов’язково вказано витрату газу на годину, тому якщо сплюсувати всі дані споживання існуючих в помешканні газових приладів, отримаємо цифру, яка допоможе визначити необхідний для встановлення тип лічильника.
Крім того, при придбанні лічильника важливо враховувати розташування газового трубопроводу і плити на вашій кухні, адже лічильники бувають з напрямом потоку газу зліва направо та справа наліво. У будь-якому випадку їх встановлення повинно здійснюватися ліцензованими спеціалістами.
Періодичність повірки лічильників блакитного палива становить 5 років. Їх демонтаж, монтаж, повірку та ремонт проводять за рахунок організації, що здійснює розподіл природного газу на відповідній території.
Свідченням того, що лічильник пройшов повірку і здійснює облік природного газу з належною точністю, є наявність на ньому відповідних пломб з відбитком повірочного тавра. Поняття «зрив пломби» включає в себе як пошкодження дротів, затиснутих пломбою, або самої пломби, так і її відсутність. Знімати пломби з приладу обліку газу мають право тільки представники постачальника на час проведення планових або позапланових робіт по перевірці або обслуговуванню лічильника. Після закінчення робіт представник постачальника повинен встановити на приладі обліку нові пломби.
До пошкоджень приладів обліку газу належать: пошкодження та зрив пломби, розбите скло, отвори та тріщини в корпусі тощо. Якщо лічильник пошкоджено не з Вашої вини, то заміну або ремонт буде здійснено безкоштовно, якщо ні, то Вам буде виставлено рахунок до сплати, який враховуватиме всі затрати на заміну і ремонт приладу обліку.
Приховування споживачем інформації про пошкодження або несправність приладу обліку чи пломби є порушенням «Правил надання населенню послуг з газопостачання» і тягне за собою адміністративну відповідальність. Тож аби уникнути величезного штрафу та не спровокувати вибух газу, ні за яких обставин не можна самостійно знімати лічильник та порушувати пломби.
Счетчик газа Самгаз G1.6 G2.5 G4 RS/2001-2P (мембранный) лічильник газу
Все счетчики новые и свежие!!! Не обращайте внимания на дату на фото! Гайки (патрубки) бывают 3/4″, 1″ и 1 1/4″. Напишите или скажите при заказе — какой диаметр патрубков нужен. Цена указана без КМЧ (комплекта монтажных частей). В КМЧ входит две гайки, два патрубка и две прокладки. КМЧ 3/4 — 50грн.
Производитель — завод «САМГАЗ» г. Ровно, Украина. Отправим Новой Почтой! |
Счетчик газа Самгаз G4 RS/2001-2P предназначен для измерения объёма природного газа по ГОСТ 5542-87 или другого неагрессивного газа, который протекает по трубопроводу. Применяется для коммерческого учета природного газа в жилищно-коммунальной сфере. Занесен в Государственный реестр средств измерительной техники за N У715-12.
Счетчик Самгаз G4 RS/2001-2P – мембранный с расширенным диапазоном учета газа от 0,016 м³/ч и высокой точностью измерения. Максимальный расход газа — 6 м³/ч, достаточный, например, на газовую плиту и колонку, которые потребляют в общем не более 6 м³/ч.
Устанавливается вертикально и работает беспрерывно. Направление газа – слева направо. Корпус изготовлен из стального листа. Защищен от повреждений и вмешательств. Возможно присоединение НЧ счетчика. Межпроверочный интервал – 8 лет.
Гарантия — 8 лет. Срок службы — 20 лет.
Комплект монтажных частей — две гайки, два патрубка, две прокладки — поставляется под заказ.
Отправим газовый счетчик Самгаз G4 по Украине Новой Почтой!
Чтобы купить счетчик газа Самгаз — звоните по тел. 095-544-30-12, 097-177-02-68 или добавляйте в корзину (мы перезвоним).
(Хмельницкий, Сумы, Житомир, Черкассы, Полтава, Чернигов, Берегово, Бережаны, Березань, Березно, Березо́вка, Берестечко, Берислав, Бобринец, Бобрка, Галич, Геническ, Герца, Глобино, Глухов, Глиняны, Гнивань, Дубляны, Дубно, Дубровица, Дунаевцы и другие)
АТ «ЧЕРКАСИГАЗ» — ЯК ВСТАНОВИТИ ГАЗОВИЙ ЛІЧИЛЬНИК
Куди і до кого звертатися
Для подачі заяви на встановлення лічильника газу за кошти ПАТ «ЧЕРКАСИГАЗ», відповідно до Закону України «Про забезпечення комерційного обліку природного газу», споживачам м. Черкаси та Черкаського району слід звертатися до «Єдиного вікна ПАТ «ЧЕРКАСИГАЗ», яке розташоване за адресою вул. М. Залізняка, 142 (2-поверхова будівля) (контактний телефон 64-57-92). Мешканцям інших районів області слід звертатися до філій газового господарства в своєму районі.
Безкоштовне встановлення чи платне?
Відповідно до Закону України «Про забезпечення комерційного обліку природного газу», який передбачає безоплатне встановлення побутових приладів обліку, існує схема поетапного переведення житлового фонду на комерційний облік газу.
Так, в залежності від наявного у споживача газового обладнання, лічильники мають бути встановлені у такі строки:
- якщо встановлені газові плити і газові водонагрівачі – до 1 січня 2016 року;
- якщо газ використовується лише для приготування їжі (лише газові плити) – до 1 січня 2021 року.
Якщо визначені даним Законом строки споживача не влаштовують і у нього є бажання прискорити встановлення лічильника, то це можливо провести за власні кошти.
У разі встановлення лічильника власними коштами, замовнику необхідно подати заяву до спеціалізованого газового господарства.
Наслідки відмови від встановлення лічильника
Якщо у встановлені терміни споживач не встановить лічильник за свій рахунок і не погодиться на встановлення лічильника за рахунок газового господарства, згідно до Закону України «Про забезпечення комерційного обліку природного газу», газопостачання йому має бути припинено.
Необхідні документи
Процедура встановлення побутового лічильника газу передбачає надання оригіналів і копій таких документів:
- паспорту;
- технічного паспорту на будинок (квартиру).
При встановлені лічильника за власний рахунок Вам необхідно підписати:
- акт виконання робіт на встановлення побутового лічильника газу.
При встановлені безкоштовного лічильника газу Вам необхідно підписати:
- договір на встановлення побутового лічильника газу;
- акт передачі на зберігання побутового лічильника газу (так як лічильник встановлено газовим господарством, він залишається у нього на балансі, а споживач відповідає за його збереження).
Сепараторы нефти и газа — PetroWiki
Сепаратор нефти / газа — это сосуд высокого давления, используемый для разделения скважинного потока на газообразные и жидкие компоненты. Они устанавливаются либо на береговой технологической станции, либо на морской платформе. В зависимости от конфигурации резервуаров сепараторы нефти / газа можно разделить на горизонтальные, вертикальные или сферические сепараторы. В группах жидкостей, которые необходимо разделить, сепараторы нефти / газа могут быть сгруппированы в двухфазный сепаратор газ / жидкость или трехфазный сепаратор нефть / газ / вода.В зависимости от функции разделения сепараторы нефти / газа также могут быть разделены на сепараторы первичной фазы, испытательные сепараторы, сепараторы высокого давления, сепараторы низкого давления, разжижители, дегазаторы и т. Д. Для соответствия технологическим требованиям сепараторы нефти / газа обычно проектируются. в ступенях, в которых сепаратор первой ступени используется для первичного разделения фаз, а сепаратор второй и третьей ступеней применяется для дальнейшей обработки каждой отдельной фазы (газа, нефти и воды). В зависимости от конкретного применения сепараторы нефти / газа также называются дегазаторами или дегазаторами.Дезиквилизаторы используются для удаления диспергированных капель из основного потока газа; в то время как дегазаторы предназначены для удаления пузырьков загрязненного газа из основного потока жидкости.
Другие названия разделителей
Условные наименования сепараторов нефти / газа:
- Сепаратор нефти / газа
- Сепаратор газ / жидкость
- Дегазатор
- Деликулайзер
- Скруббер
- Ловушка
Компоненты сепаратора
Сепаратор нефти / газа обычно состоит из следующих компонентов
- Впускное устройство, расположенное в зоне / секции предварительного разделения для первичного разделения фаз;
- Перегородки после входного компонента для улучшения распределения потока;
- Устройство улучшения разделения, расположенное в секции первичного разделения (гравитационного осаждения) для разделения основных фаз;
- Устройство для удаления тумана, расположенное в газовом пространстве, для дальнейшего снижения содержания жидкости в основном потоке газа;
- Различные водосливы для контроля уровня жидкости или уровня границы раздела фаз;
- Вихревой прерыватель для предотвращения уноса газа на выходе жидкой фазы;
- Обнаружение и контроль уровня жидкости / границы раздела фаз и т. Д.;
- Отвод газа, нефти, воды;
- Устройства сброса давления
В большинстве систем переработки нефти / газа сепаратор нефти / газа — это первая емкость, через которую проходит поток скважины после того, как он покидает добывающую скважину. Однако перед сепаратором может быть установлено другое оборудование, такое как нагреватели.
Функция разделителя
Основные функции нефтегазового сепаратора, а также методы разделения кратко изложены в Табл. 1 .
Требования к сепараторам
Сепараторы необходимы для обеспечения потоков нефти / газа, соответствующих техническим условиям на трубопроводы для продажи, а также для утилизации.
- Нефть должна содержать менее 1% (по объему) воды и менее 5 фунтов воды / миллиона кубических футов газа.
- Для сброса за борт в Мексиканском заливе (GOM) водный поток должен содержать менее 20 ppm нефти.
Сброс давления
Стадия извлечения жидких углеводородов — Поэтапная сепарация (сброс давления) — для максимизации объемов жидких углеводородов. На рис. 1 показана типичная технологическая линия глубоководной GOM. Выделяют четыре стадии разгерметизации:
- высокое давление (л.с.)
- промежуточное давление (IP)
- Нокаут свободной воды (FWKO)
- комбинация дегазатор / установка для очистки нефти (BOT)
Фиг.1 — Типичная производственная линия разделения GOM, состоящая из HP, IP, FWKO, дегазатора и BOT (любезно предоставлено CDS Separation Technologies Inc.).
Объемная вода удаляется на третьей стадии, FWKO, а окончательное обезвоживание выполняется на BOT. В Северном море и других местах вода может быть удалена на судах HP и / или IP. BOT обычно представляет собой установку для электростатической обработки. Иногда BOT включает в себя секцию дегазации, что устраняет необходимость в отдельной емкости дегазатора.Типичные давления на глубоководной платформе GOM для ступеней дегазации:
- 1500 фунтов на кв. Дюйм для HP
- 700 фунтов на кв. Дюйм для IP
- 250 фунтов на кв. Дюйм для IP
- 50 фунтов на кв. Дюйм для FWKO
Дозирование
Защита насосов и компрессоров
Дожимной компрессорный агрегат
На рис. 2 показан соответствующий дожимной компрессорный агрегат
Рис. 2 — Типичная трехступенчатая компрессорная установка (любезно предоставлено CDS Separation Technologies Inc.).
Блок дегидратации
Рис. 3 Блок дегидратации гликоля. Обе системы используют сепараторы в качестве основного компонента в их конструкции.
Рис. 3 — Типичная система дегидратации гликоля, предоставленная CDS Separation Technologies Inc.).
Ориентация сепаратора
В таблице 2 сравниваются преимущества и недостатки вертикальных и горизонтальных сепараторов.Эту таблицу следует использовать в качестве ориентира при выборе.
Рекомендации по проектированию
Размер сепараторов нефти / газа обычно выбирается исходя из теории осаждения или времени удерживания жидкой фазы. Чтобы справиться с резкими скачками жидкости или колебаниями добычи, которые часто встречаются во время добычи нефти / газа, обычной практикой является определение размеров сепараторов нефти / газа с достаточным запасом. Сепаратор обычно делится на следующие функциональные зоны:
- Зона входа
- Зона распределения потока
- Зона гравитационного разделения / коалесценции
- Выходная зона
Каждая зона должна быть тщательно спроектирована для достижения заданной общей эффективности разделения.Более подробная информация представлена на странице размеров разделителя.
Зона входа
Соответствующее впускное устройство необходимо для получения начального объемного разделения жидкости / газа. В большинстве случаев газ уже будет выходить из раствора в трубопроводе, ведущем в сепаратор (из-за падения давления на дросселе или регулирующем клапане). Следовательно, большая часть газа отделяется от жидкости во входной зоне. Из-за проблем с пенообразованием и необходимости более высокой производительности вихревые впускные устройства в настоящее время становятся все более популярными.Для приложений с входным импульсом менее 9 кПа можно использовать лопастной вход.
Типичные воздухозаборники включают:
- Пластины ударные плоские
- Пластины с полированной головкой
- Трубы полуоткрытые
- Входной патрубок
- Впускной патрубок циклонной группы
Эти впускные патрубки, хотя и недорогие, могут иметь недостаток, заключающийся в отрицательном влиянии на эффективность разделения. Однако для жидкостей с более высоким импульсом эти входные отверстия могут вызвать проблемы. Пластины с плоской или выпуклой головкой могут вызывать образование мелких капель и пены.Конструкция с открытыми трубами может привести к короткому замыканию или образованию каналов. Хотя импульс на входе является хорошим стартовым ориентиром для выбора, следует также учитывать условия процесса, а также выбор демистера. Например, если нагрузка жидкости достаточно низка, чтобы туманоуловитель мог обрабатывать всю жидкость, тогда впускные устройства могут применяться за пределами их типичных диапазонов импульса.
Зона распределения потока
Независимо от размера емкости короткое замыкание может привести к снижению эффективности разделения.Неотъемлемой частью любого входного устройства является выпрямитель потока, такой как одиночная перфорированная перегородка. Пластина полного диаметра позволяет газу / жидкости течь более равномерно после выхода из лопаточного входа, входных циклонов или даже ударных пластин. Пластина также действует как демистер от ударов и пенообразователь. Типичная свободная от сетки площадь (NFA) находится в диапазоне от 10 до 50%. По мере того, как NFA снижается, сдвиг жидкостей увеличивается, поэтому NFA следует согласовывать с конкретным применением. Одной из проблем этих пластин является накопление твердых частиц на входе.Как правило, скорости во входной зоне достаточно высоки, чтобы переносить твердые частицы через перфорационные отверстия. В любом случае во входной зоне следует установить промывочную форсунку. Другие конструкции включают лопатки для выпрямления потока. Однако открытое пространство обычно слишком велико, чтобы быть эффективным.
Зона гравитации / коалесценции
Для облегчения разделения (и разрушения пены) в сепаратор газа / жидкости иногда вводят сетчатую подушку, пакет лопаток и / или пакеты пластин / матриц. Эти внутренние элементы обеспечивают больше поверхностей столкновения или сдвига для усиления эффекта коалесценции дисперсной фазы.Для газовой фазы использовались пакеты матрица / пластина и лопатки, чтобы способствовать слиянию жидких капель или разрушению пены. Теория, лежащая в основе установки внутренних устройств с высокой поверхностью, таких как пакеты пластин для разрушения пены, заключается в том, что пузыри будут растягиваться и ломаться, когда их тянут по поверхности. Однако, если большая часть газа проходит через верхнюю часть упаковки, пенистый слой не будет в достаточной степени рассечен, и пузырьки будут извиваться к другому концу.
Выходная зона
Улавливание тумана может происходить с помощью трех механизмов; Следует иметь в виду, что между механизмами нет четко определенных границ.Поскольку импульс капли напрямую зависит от плотности жидкости и куба диаметра, более тяжелые или более крупные частицы имеют тенденцию сопротивляться движению по линии тока текущего газа и будут сталкиваться с объектами, находящимися на их пути движения. Это инерционный удар, механизм, отвечающий за удаление большинства частиц диаметром> 10 мкм. Более мелкие частицы, следующие по линиям тока, могут сталкиваться с твердыми объектами, если расстояние до них меньше их радиуса. Это прямое столкновение.Часто это основной механизм для капель размером от 1 до 10 мкм. В случае субмикронных туманов броуновский захват становится доминирующим механизмом сбора. Это зависит от броуновского движения — непрерывного случайного движения капель при упругом столкновении с молекулами газа. По мере того, как частицы становятся меньше и скорость становится ниже, броуновский захват становится более эффективным. Почти все оборудование для удаления тумана делится на четыре категории:
- Сетка
- Лопатки
- Циклоны
- Волокнистые слои
Производительность сепаратора
Эффективность сепарации может быть оценена с помощью коэффициентов переноса жидкости и выноса по ГСА, на которые влияют многие факторы, такие как:
- Расход
- Свойства жидкости
- Конфигурация судна
- Внутреннее устройство
- Система управления
- ETC.
Вместимость большинства емкостей для разделения газа и жидкости по газу рассчитывается исходя из количества удаляемых капель жидкости определенного размера. Главное неизвестное — это распределение размера входящих капель. Без этого невозможно реально оценить качество сточных вод. Например, требование, согласно которому выходное отверстие для газа должно содержать менее 0,1 галлона / млн куб. Футов жидкости, довольно сложно гарантировать из-за неизвестного распределения капель по размерам. Падения давления на компонентах и оборудовании трубопровода, расположенном выше по потоку, могут создавать очень маленькие перепады (от 1 до 10 мкм), в то время как коалесценция в трубопроводах и впускных устройствах может создавать более крупные перепады.Для скрубберов более реалистично указать размер капли для удаления 10 мкм. То же самое относится к спецификациям «вода в масле» и «масло в воде». Насколько известно автору, корреляция для прогнозирования концентраций воды в масле или нефти в воде недоступна. Например, прогноз того, может ли сепаратор производить поток нефти с содержанием воды менее 20% об., Обычно основывается на опыте или аналогичных сепараторах.
Вместимость большинства сепараторов по жидкости рассчитана таким образом, чтобы обеспечить время удерживания, достаточное для образования и отделения пузырьков газа.Большее время удерживания требуется для сепараторов, которые предназначены для отделения нефти от воды, а также газа от жидкости (трехфазные по сравнению с двухфазными сепараторами).
Внутреннее устройство сосуда
Доказано, что внутренние устройства судна могут существенно повлиять на эксплуатационные характеристики нефтегазового сепаратора следующими способами:
- Распределение потока
- Сдвиг и коалесценция по каплям / пузырькам
- Создание пены
- Смешивание
- Контроль уровня
Препятствия для работы
Вспенивание
При понижении давления на определенные виды сырой нефти крошечные пузырьки газа заключаются в тонкую пленку нефти, когда газ выходит из раствора.Это может привести к диспергированию пены или пены в масле и образованию так называемого «вспенивающегося» масла. В других типах сырой нефти вязкость и поверхностное натяжение нефти могут механически блокировать газ в масле и вызывать эффект, подобный пенообразованию. Масляная пена не является стабильной или долговечной, если в масле не присутствует пенообразователь.
Неизвестно, является ли сырая нефть пенистой. Присутствие поверхностно-активного вещества и условия процесса играют роль. В литературе упоминаются органические кислоты как пенообразователи.Масла с высокой плотностью и конденсаты обычно не вызывают вспенивания, как описано Callaghan et al. [1]
Вспенивание значительно снижает производительность нефтегазовых сепараторов, поскольку требуется гораздо большее время удерживания для адекватного отделения заданного количества вспенивающейся сырой нефти. Пенистую сырую нефть нельзя точно измерить объемными расходомерами или обычными объемными дозаторами. Эти проблемы, в сочетании с потенциальной потерей нефти / газа из-за неправильного разделения, подчеркивают необходимость специального оборудования и процедур при обращении с вспенивающейся сырой нефтью.
Основными факторами, способствующими «разрушению» вспенивания масла, являются:
- Расчетный
- Агитация (сбивает с толку)
- Тепло
- Химическая промышленность
- Центробежная сила
Эти факторы или методы «уменьшения» или «разрушения» вспенивания масла также используются для удаления увлеченного газа из нефти. Разработано много различных конструкций сепараторов для обработки вспенивающейся сырой нефти. Они доступны от различных производителей — некоторые из них как стандартные устройства для обработки пены, а некоторые разработаны специально для конкретного применения.
Химические пеногасители на основе силикона и фторсиликона обычно используются вместе с циклонными впускными отверстиями для разрушения пены. Концентрация химического пеногасителя обычно находится в диапазоне от 5 до 10 частей на миллион, но для многих видов сырой нефти GOM обычно составляет от 50 до 100 частей на миллион.
Рис. 4 представляет собой гамма-сканирование горизонтального газового сепаратора диаметром 48 дюймов, показывающее проблемы, связанные с пеной. По горизонтальной оси отложена мощность сигнала, а по вертикальной оси — высота внутри разделителя.Высокий уровень сигнала указывает на меньшую массу или больше газа. Меньшая мощность сигнала указывает на большую массу или жидкость. По мере уменьшения скорости химического вещества граница раздела газ / жидкость становится менее определенной. Дно сосуда становится газообразным (больше сигнала), а верхняя часть становится пенистой (сигнал меньше). Унос жидкости происходит, когда пена проходит через туманоуловитель. Унос газа происходит, поскольку пузырьки не могут быть отделены.
Рис. 4 — Пример результатов гамма-сканирования (любезно предоставлено CDS Separation Technologies Inc.).
На рис. 5 показан горизонтальный сепаратор, используемый для обработки пенистой нефти. Жидкости проходят через входные циклоны, где центробежное действие помогает разбивать большие пузырьки. Перфорированная пластина после входных циклонов способствует равномерному потоку, а также предотвращению запотевания и пеногашения. Вихревые циклоны на выходе для газа удаляют большое количество жидкости, образующейся в результате образования пенистого масляного слоя. Пенистая масляная подушечка возникает из-за мелких пузырьков, которые невозможно удалить во входных циклонах.
Рис. 5 — Двухфазный сепаратор, предназначенный для разрушения пены (любезно предоставлено CDS Separation Technologies Inc.).
Между перфорированной пластиной и туманоуловителем иногда устанавливаются внутренние устройства с высокой поверхностью, такие как пластины или блоки матриц, чтобы разбивать большие пузыри. Как обсуждалось ранее, теория, лежащая в основе внутренних устройств с высокой поверхностью, состоит в том, что пузырьки будут растягиваться и ломаться, когда их тянут по поверхности. Однако, если большая часть газа проходит через верхнюю часть упаковки, пенистый слой не будет в достаточной степени рассечен, и пузырьки будут извиваться к другому концу.
Парафин
Отложение парафина в сепараторах нефти / газа снижает их эффективность и может вывести их из строя из-за частичного заполнения емкости и / или блокировки туманоуловителя и проходов для жидкости. Парафин можно эффективно удалить из сепараторов с помощью пара или растворителей. Однако лучшим решением является предотвращение начального осаждения в емкости путем тепловой или химической обработки жидкости перед сепаратором. Другой сдерживающий фактор, успешный в большинстве случаев, включает покрытие всех внутренних поверхностей сепаратора пластиком, к которому парафин имеет небольшое сродство или не имеет никакого сродства.Вес парафина заставляет его отслаиваться от покрытой поверхности, прежде чем он приобретет опасную толщину.
Обычно парафиновые масла не представляют проблемы, если рабочая температура выше точки помутнения (температуры, при которой начинают образовываться кристаллы парафина). Однако проблемы возникают во время простоя, когда масло имеет шанс остыть. парафин выходит из раствора и поверхностей пластин. Когда добыча будет восстановлена, поступающая жидкость может быть не в состоянии протекать к участкам с покрытием для растворения парафина.Кроме того, для растворения парафина требуются температуры выше точки помутнения.
Твердые вещества и соль
Если песок и другие твердые вещества непрерывно добываются в значительных количествах с помощью скважинных флюидов, их следует удалить до того, как флюиды попадут в трубопроводы. Соль можно удалить путем смешивания воды с маслом, а после растворения соли воду можно отделить от масла и слить из системы.
Вертикальные емкости хорошо подходят для удаления твердых частиц из-за небольшой площади сбора.Дно емкости также может иметь форму конуса со струями воды для облегчения удаления твердых частиц. В горизонтальных резервуарах песчаные форсунки и всасывающие сопла размещаются вдоль дна резервуара, обычно через каждые 5-8 футов. Перевернутые желоба также могут быть размещены поверх всасывающих сопел, чтобы предотвратить засорение сопел. Система пескоструйной очистки показана на рис. 6 . Систему этого типа иногда трудно использовать во время работы резервуара из-за влияния впрыскивания и всасывания на разделение и контроль уровня.Для сосудов, которые должны быть спроектированы так, чтобы можно было производить очистку песком во время эксплуатации, см. Обсуждение эмульсионной обработки.
Рис. 6 — Пескоструйная система (любезно предоставлена CDS Separation Technologies Inc. ).
Коррозия
Добываемые скважинные жидкости могут быть очень коррозионными и вызывать преждевременный отказ оборудования. Два самых агрессивных элемента — это сероводород и диоксид углерода. Эти два газа могут присутствовать в скважинных флюидах в количествах от следовых до 40-50% газа по объему.Обсуждение коррозии в сосудах высокого давления включено на страницу очистки воды.
Шевеление
Из-за воздействия волн или океанского течения на плавучую конструкцию жидкое содержимое в сепараторе нефти / газа будет возбуждено, что приведет к внутренним колебательным движениям жидкости. Это особенно проблема длинных горизонтальных сепараторов. Плескивание снижает эффективность разделения из-за дополнительного перемешивания, что приводит к уносу жидкости в газовой линии, уносу газа в жидкостной линии и потере контроля уровня.В трехфазных сепараторах снижается эффективность разделения масла / воды и газа / жидкости. Поэтому необходимо разработать внутренние перегородки для ограничения плескания. Акцент обычно делается на внутренних устройствах для гашения волн в газовых сепараторах из-за более значительных движений жидкости.
При проектировании впускных и выпускных устройств необходимо учитывать изменение уровня жидкости от конца к концу. Слишком низкий уровень жидкости может привести к прорыву газа из входных циклонов, тогда как слишком высокий уровень жидкости может вызвать сифонирование жидкости через туманоуловитель.
Таблица 3 дает некоторые оценки естественного периода жидкости для судов, совершающих продольное движение (раскачивание). Эти периоды составляют порядка 10 секунд, что аналогично периоду, установленному для плавучих платформ, таких как платформы с натяжными опорами (TLP) и плавучие суда для добычи, хранения и разгрузки (FPSO) в 10-летних штормовых условиях.
При проектировании планировки следует учитывать совмещение разделителей с движением конструкции.Например, на TLP суда рекомендуется выровнять по их длинному размеру, перпендикулярно преобладающему движению TLP. На судах при выравнивании судов следует учитывать величину и период крена и тангажа. Обычно рекомендуется выравнивать разделители по длине по длине судна.
Доступная литература, как описано Roberts et al. [2] , выделяет две основные особенности внутренних устройств для гашения волн:
- Устранение границы раздела газ / жидкость
- Смещение частоты собственных колебаний сепаратора от частоты платформы
На некоторых судах топливные баки заполняются морской водой по мере расходования топлива для предотвращения проблем, связанных с колебаниями.
Сдвиг собственной частоты обычно выполняется путем сегментирования емкости с помощью поперечных перегородок. Перегородки имеют перфорацию, могут быть размещены по всей жидкой фазе или могут быть размещены в области границы раздела нефть / вода. Однако основные проблемы вызывают следующее:
- Доступ к судну
- Сбор твердых частиц
- Перемешивание — основная проблема.
Можно использовать перегородки по горизонтали по периметру, но они также имеют недостатки. Другие формы перегородок включают наклонные крылья по длине судна для смягчения волн из-за крена, а также вертикальные перфорированные перегородки по длине судна. Таблица 4 подчеркивает различия между горизонтальными и вертикальными перегородками.
Регуляторы уровня
Стабильный контроль границ раздела нефть / вода и газ / нефть важен для хорошего разделения. Типичные настройки уровня двухфазного сепаратора показаны в Таблица 5 . Для трехфазного режима настройки уровня устанавливаются как на границе раздела нефть / вода, так и на уровне границы раздела нефть / газ.
Обычно расстояние между разными уровнями составляет не менее 4–6 дюймов.или минимум 10-20 секунд времени удерживания. Расположение самых низких уровней также должно учитывать осаждение песка / твердых частиц. Эти уровни обычно находятся от 6 до 12 дюймов от дна емкости. Минимальная толщина слоя воды / масла составляет примерно 12 дюймов. Обратите внимание, что эти минимальные настройки могут иметь решающее значение при выборе размера емкости, а не в указанном времени удерживания.
В двух- или трехфазном горизонтальном сепараторе с очень небольшим количеством жидкости / воды используется конфигурация загрузочного или «двухцилиндрового» сепаратора.Все элементы управления интерфейсом тогда расположены в багажнике или нижнем корпусе. Примеры этих типов разделителей можно увидеть в разделе Типы разделителей.
Чтобы заставить жидкость выйти через зазор между трубкой и стенкой, также отводится поток газа. Проходящий поток вынуждается выходить через зазор за счет поддержания более низкого давления во внешнем кольцевом пространстве, чем то, которое находится внутри труб. Это достигается путем создания каналов между кольцевым пространством и полыми сердечниками всех спиновых генераторов.Хвосты этих полых ядер, в свою очередь, открыты для низкого давления вновь генерируемых газовых вихрей. Проходящий поток газа около 5% рециркулирует из трубок для вытягивания жидкости, затем обратно в спин-генератор и выходит из его хвостового конца, где он присоединяется к основному потоку газа.
Номенклатура
ρ c | = | плотность сплошной фазы, кг / м 3 ; |
μ c | = | динамическая вязкость непрерывной фазы, кг / (м ∙ с) или Н ∙ с / м 2 ; |
V c | = | скорость непрерывной фазы, м / с; |
d h | = | гидравлический диаметр. |
V r | = | скорость падения / подъема, м / с; |
V h | = | горизонтальная скорость воды, м / с; |
L | = | длина пакета пластин, м; |
d pp | = | Расстояние между перпендикулярными зазорами пакета пластин, м. |
ρ w | = | плотность воды, кг / м 3 ; |
ρ o | = | Плотность нефти, кг / м 3 ; |
μ w | = | динамическая вязкость воды, кг / (м ∙ с) или Н ∙ с / м 2 ; |
г | = | ускорение свободного падения, 9.81 м / с 2 ; |
D o | = | диаметр капли, м. |
V м | = | расчетная скорость, м / с; |
ρ г | = | Плотность газовой фазы, кг / м 3 ; |
ρ л | = | Плотность жидкой фазы, кг / м 3 ; |
К | = | Коэффициент пропускной способности ячейки, м / с. |
Список литературы
- ↑ Callaghan, I.C., McKechnie, A.L., Ray, J.E. et al. 1985. Определение компонентов сырой нефти, ответственных за вспенивание. SPE J. 25 (2): 171–175. SPE-12342-PA. http://dx.doi.org/10.2118/12342-PA.
- ↑ Робертс, Дж. Р., Басурто, Э. Р., и Чен, П. Я. 1966. Справочник по дизайну Slosh I, NASA-CR-406, контракт № NAS 8-11111. Хантсвилл, Алабама: Космические лаборатории Нортропа.
Интересные статьи в OnePetro
Кариос, Э., Вега, Л., Пардо, Р. и Ибарра, Дж. 2013. Экспериментальное исследование скважинного газового сепаратора для бедных при непрерывном потоке газа и жидкости. Представлено на конференции SPE по искусственному лифту в Северной и Южной Америке, Картахена, Колумбия, 21-22 мая 2013 г. SPE-165033-MS. http://dx.doi.org/10.2118/165033-MS.
Интернет-мультимедиа
Джорджи, Уолли Дж. 2013. Вспенивание в сепараторах: обращение и эксплуатация. https://webevents.spe. org/products/foaming-in-separators-handling-and-operation
Хейкерс, Крис.2012. Воздействие регулирования потока на сепарации. https://webevents.spe.org/products/flow-conditioning-impact-on-separations
Матар, Омар К. 2013. Противопенные добавки в горизонтальном многофазном потоке — влияние на режим потока и разделения. https://webevents.spe.org/products/defoaming-additives-in-horizontal-multiphase-flow-impact-on-flow-regime-and-separations
Внешние ссылки
См. Также
PEH: Масло_и_газ_сепараторы
Размер сепаратора
Типы сепараторов
Способы обработки эмульсией
Водоочистные сооружения
Впуск
Демистер
Коалесцеры
Категория
Сепараторы нефти и газа — PetroWiki
Сепаратор нефти / газа — это сосуд высокого давления, используемый для разделения скважинного потока на газообразные и жидкие компоненты.Они устанавливаются либо на береговой технологической станции, либо на морской платформе. В зависимости от конфигурации резервуаров сепараторы нефти / газа можно разделить на горизонтальные, вертикальные или сферические сепараторы. В группах жидкостей, которые необходимо разделить, сепараторы нефти / газа могут быть сгруппированы в двухфазный сепаратор газ / жидкость или трехфазный сепаратор нефть / газ / вода. В зависимости от функции разделения сепараторы нефти / газа также могут быть разделены на сепаратор первичной фазы, испытательный сепаратор, сепаратор высокого давления, сепаратор низкого давления, разжижитель, дегазатор и т.д.Для соответствия технологическим требованиям сепараторы нефти / газа обычно проектируются поэтапно, в которых сепаратор первой ступени используется для первичного разделения фаз, а сепараторы второй и третьей ступеней применяются для дальнейшей обработки каждой отдельной фазы (газа, нефти и воды). В зависимости от конкретного применения сепараторы нефти / газа также называются дегазаторами или дегазаторами. Дезиквилизаторы используются для удаления диспергированных капель из основного потока газа; в то время как дегазаторы предназначены для удаления пузырьков загрязненного газа из основного потока жидкости.
Другие названия разделителей
Условные наименования сепараторов нефти / газа:
- Сепаратор нефти / газа
- Сепаратор газ / жидкость
- Дегазатор
- Деликулайзер
- Скруббер
- Ловушка
Компоненты сепаратора
Сепаратор нефти / газа обычно состоит из следующих компонентов
- Впускное устройство, расположенное в зоне / секции предварительного разделения для первичного разделения фаз;
- Перегородки после входного компонента для улучшения распределения потока;
- Устройство улучшения разделения, расположенное в секции первичного разделения (гравитационного осаждения) для разделения основных фаз;
- Устройство для удаления тумана, расположенное в газовом пространстве, для дальнейшего снижения содержания жидкости в основном потоке газа;
- Различные водосливы для контроля уровня жидкости или уровня границы раздела фаз;
- Вихревой прерыватель для предотвращения уноса газа на выходе жидкой фазы;
- Обнаружение и контроль уровня жидкости / границы раздела фаз и т. Д.;
- Отвод газа, нефти, воды;
- Устройства сброса давления
В большинстве систем переработки нефти / газа сепаратор нефти / газа — это первая емкость, через которую проходит поток скважины после того, как он покидает добывающую скважину. Однако перед сепаратором может быть установлено другое оборудование, такое как нагреватели.
Функция разделителя
Основные функции нефтегазового сепаратора, а также методы разделения кратко изложены в Табл. 1 .
Требования к сепараторам
Сепараторы необходимы для обеспечения потоков нефти / газа, соответствующих техническим условиям на трубопроводы для продажи, а также для утилизации.
- Нефть должна содержать менее 1% (по объему) воды и менее 5 фунтов воды / миллиона кубических футов газа.
- Для сброса за борт в Мексиканском заливе (GOM) водный поток должен содержать менее 20 ppm нефти.
Сброс давления
Стадия извлечения жидких углеводородов — Поэтапная сепарация (сброс давления) — для максимизации объемов жидких углеводородов. На рис. 1 показана типичная технологическая линия глубоководной GOM. Выделяют четыре стадии разгерметизации:
- высокое давление (л.с.)
- промежуточное давление (IP)
- Нокаут свободной воды (FWKO)
- комбинация дегазатор / установка для очистки нефти (BOT)
Фиг.1 — Типичная производственная линия разделения GOM, состоящая из HP, IP, FWKO, дегазатора и BOT (любезно предоставлено CDS Separation Technologies Inc.).
Объемная вода удаляется на третьей стадии, FWKO, а окончательное обезвоживание выполняется на BOT. В Северном море и других местах вода может быть удалена на судах HP и / или IP. BOT обычно представляет собой установку для электростатической обработки. Иногда BOT включает в себя секцию дегазации, что устраняет необходимость в отдельной емкости дегазатора.Типичные давления на глубоководной платформе GOM для ступеней дегазации:
- 1500 фунтов на кв. Дюйм для HP
- 700 фунтов на кв. Дюйм для IP
- 250 фунтов на кв. Дюйм для IP
- 50 фунтов на кв. Дюйм для FWKO
Дозирование
Защита насосов и компрессоров
Дожимной компрессорный агрегат
На рис. 2 показан соответствующий дожимной компрессорный агрегат
Рис. 2 — Типичная трехступенчатая компрессорная установка (любезно предоставлено CDS Separation Technologies Inc.).
Блок дегидратации
Рис. 3 Блок дегидратации гликоля. Обе системы используют сепараторы в качестве основного компонента в их конструкции.
Рис. 3 — Типичная система дегидратации гликоля, предоставленная CDS Separation Technologies Inc.).
Ориентация сепаратора
В таблице 2 сравниваются преимущества и недостатки вертикальных и горизонтальных сепараторов.Эту таблицу следует использовать в качестве ориентира при выборе.
Рекомендации по проектированию
Размер сепараторов нефти / газа обычно выбирается исходя из теории осаждения или времени удерживания жидкой фазы. Чтобы справиться с резкими скачками жидкости или колебаниями добычи, которые часто встречаются во время добычи нефти / газа, обычной практикой является определение размеров сепараторов нефти / газа с достаточным запасом. Сепаратор обычно делится на следующие функциональные зоны:
- Зона входа
- Зона распределения потока
- Зона гравитационного разделения / коалесценции
- Выходная зона
Каждая зона должна быть тщательно спроектирована для достижения заданной общей эффективности разделения.Более подробная информация представлена на странице размеров разделителя.
Зона входа
Соответствующее впускное устройство необходимо для получения начального объемного разделения жидкости / газа. В большинстве случаев газ уже будет выходить из раствора в трубопроводе, ведущем в сепаратор (из-за падения давления на дросселе или регулирующем клапане). Следовательно, большая часть газа отделяется от жидкости во входной зоне. Из-за проблем с пенообразованием и необходимости более высокой производительности вихревые впускные устройства в настоящее время становятся все более популярными.Для приложений с входным импульсом менее 9 кПа можно использовать лопастной вход.
Типичные воздухозаборники включают:
- Пластины ударные плоские
- Пластины с полированной головкой
- Трубы полуоткрытые
- Входной патрубок
- Впускной патрубок циклонной группы
Эти впускные патрубки, хотя и недорогие, могут иметь недостаток, заключающийся в отрицательном влиянии на эффективность разделения. Однако для жидкостей с более высоким импульсом эти входные отверстия могут вызвать проблемы. Пластины с плоской или выпуклой головкой могут вызывать образование мелких капель и пены.Конструкция с открытыми трубами может привести к короткому замыканию или образованию каналов. Хотя импульс на входе является хорошим стартовым ориентиром для выбора, следует также учитывать условия процесса, а также выбор демистера. Например, если нагрузка жидкости достаточно низка, чтобы туманоуловитель мог обрабатывать всю жидкость, тогда впускные устройства могут применяться за пределами их типичных диапазонов импульса.
Зона распределения потока
Независимо от размера емкости короткое замыкание может привести к снижению эффективности разделения.Неотъемлемой частью любого входного устройства является выпрямитель потока, такой как одиночная перфорированная перегородка. Пластина полного диаметра позволяет газу / жидкости течь более равномерно после выхода из лопаточного входа, входных циклонов или даже ударных пластин. Пластина также действует как демистер от ударов и пенообразователь. Типичная свободная от сетки площадь (NFA) находится в диапазоне от 10 до 50%. По мере того, как NFA снижается, сдвиг жидкостей увеличивается, поэтому NFA следует согласовывать с конкретным применением. Одной из проблем этих пластин является накопление твердых частиц на входе.Как правило, скорости во входной зоне достаточно высоки, чтобы переносить твердые частицы через перфорационные отверстия. В любом случае во входной зоне следует установить промывочную форсунку. Другие конструкции включают лопатки для выпрямления потока. Однако открытое пространство обычно слишком велико, чтобы быть эффективным.
Зона гравитации / коалесценции
Для облегчения разделения (и разрушения пены) в сепаратор газа / жидкости иногда вводят сетчатую подушку, пакет лопаток и / или пакеты пластин / матриц. Эти внутренние элементы обеспечивают больше поверхностей столкновения или сдвига для усиления эффекта коалесценции дисперсной фазы.Для газовой фазы использовались пакеты матрица / пластина и лопатки, чтобы способствовать слиянию жидких капель или разрушению пены. Теория, лежащая в основе установки внутренних устройств с высокой поверхностью, таких как пакеты пластин для разрушения пены, заключается в том, что пузыри будут растягиваться и ломаться, когда их тянут по поверхности. Однако, если большая часть газа проходит через верхнюю часть упаковки, пенистый слой не будет в достаточной степени рассечен, и пузырьки будут извиваться к другому концу.
Выходная зона
Улавливание тумана может происходить с помощью трех механизмов; Следует иметь в виду, что между механизмами нет четко определенных границ.Поскольку импульс капли напрямую зависит от плотности жидкости и куба диаметра, более тяжелые или более крупные частицы имеют тенденцию сопротивляться движению по линии тока текущего газа и будут сталкиваться с объектами, находящимися на их пути движения. Это инерционный удар, механизм, отвечающий за удаление большинства частиц диаметром> 10 мкм. Более мелкие частицы, следующие по линиям тока, могут сталкиваться с твердыми объектами, если расстояние до них меньше их радиуса. Это прямое столкновение.Часто это основной механизм для капель размером от 1 до 10 мкм. В случае субмикронных туманов броуновский захват становится доминирующим механизмом сбора. Это зависит от броуновского движения — непрерывного случайного движения капель при упругом столкновении с молекулами газа. По мере того, как частицы становятся меньше и скорость становится ниже, броуновский захват становится более эффективным. Почти все оборудование для удаления тумана делится на четыре категории:
- Сетка
- Лопатки
- Циклоны
- Волокнистые слои
Производительность сепаратора
Эффективность сепарации может быть оценена с помощью коэффициентов переноса жидкости и выноса по ГСА, на которые влияют многие факторы, такие как:
- Расход
- Свойства жидкости
- Конфигурация судна
- Внутреннее устройство
- Система управления
- ETC.
Вместимость большинства емкостей для разделения газа и жидкости по газу рассчитывается исходя из количества удаляемых капель жидкости определенного размера. Главное неизвестное — это распределение размера входящих капель. Без этого невозможно реально оценить качество сточных вод. Например, требование, согласно которому выходное отверстие для газа должно содержать менее 0,1 галлона / млн куб. Футов жидкости, довольно сложно гарантировать из-за неизвестного распределения капель по размерам. Падения давления на компонентах и оборудовании трубопровода, расположенном выше по потоку, могут создавать очень маленькие перепады (от 1 до 10 мкм), в то время как коалесценция в трубопроводах и впускных устройствах может создавать более крупные перепады.Для скрубберов более реалистично указать размер капли для удаления 10 мкм. То же самое относится к спецификациям «вода в масле» и «масло в воде». Насколько известно автору, корреляция для прогнозирования концентраций воды в масле или нефти в воде недоступна. Например, прогноз того, может ли сепаратор производить поток нефти с содержанием воды менее 20% об., Обычно основывается на опыте или аналогичных сепараторах.
Вместимость большинства сепараторов по жидкости рассчитана таким образом, чтобы обеспечить время удерживания, достаточное для образования и отделения пузырьков газа.Большее время удерживания требуется для сепараторов, которые предназначены для отделения нефти от воды, а также газа от жидкости (трехфазные по сравнению с двухфазными сепараторами).
Внутреннее устройство сосуда
Доказано, что внутренние устройства судна могут существенно повлиять на эксплуатационные характеристики нефтегазового сепаратора следующими способами:
- Распределение потока
- Сдвиг и коалесценция по каплям / пузырькам
- Создание пены
- Смешивание
- Контроль уровня
Препятствия для работы
Вспенивание
При понижении давления на определенные виды сырой нефти крошечные пузырьки газа заключаются в тонкую пленку нефти, когда газ выходит из раствора.Это может привести к диспергированию пены или пены в масле и образованию так называемого «вспенивающегося» масла. В других типах сырой нефти вязкость и поверхностное натяжение нефти могут механически блокировать газ в масле и вызывать эффект, подобный пенообразованию. Масляная пена не является стабильной или долговечной, если в масле не присутствует пенообразователь.
Неизвестно, является ли сырая нефть пенистой. Присутствие поверхностно-активного вещества и условия процесса играют роль. В литературе упоминаются органические кислоты как пенообразователи.Масла с высокой плотностью и конденсаты обычно не вызывают вспенивания, как описано Callaghan et al. [1]
Вспенивание значительно снижает производительность нефтегазовых сепараторов, поскольку требуется гораздо большее время удерживания для адекватного отделения заданного количества вспенивающейся сырой нефти. Пенистую сырую нефть нельзя точно измерить объемными расходомерами или обычными объемными дозаторами. Эти проблемы, в сочетании с потенциальной потерей нефти / газа из-за неправильного разделения, подчеркивают необходимость специального оборудования и процедур при обращении с вспенивающейся сырой нефтью.
Основными факторами, способствующими «разрушению» вспенивания масла, являются:
- Расчетный
- Агитация (сбивает с толку)
- Тепло
- Химическая промышленность
- Центробежная сила
Эти факторы или методы «уменьшения» или «разрушения» вспенивания масла также используются для удаления увлеченного газа из нефти. Разработано много различных конструкций сепараторов для обработки вспенивающейся сырой нефти. Они доступны от различных производителей — некоторые из них как стандартные устройства для обработки пены, а некоторые разработаны специально для конкретного применения.
Химические пеногасители на основе силикона и фторсиликона обычно используются вместе с циклонными впускными отверстиями для разрушения пены. Концентрация химического пеногасителя обычно находится в диапазоне от 5 до 10 частей на миллион, но для многих видов сырой нефти GOM обычно составляет от 50 до 100 частей на миллион.
Рис. 4 представляет собой гамма-сканирование горизонтального газового сепаратора диаметром 48 дюймов, показывающее проблемы, связанные с пеной. По горизонтальной оси отложена мощность сигнала, а по вертикальной оси — высота внутри разделителя.Высокий уровень сигнала указывает на меньшую массу или больше газа. Меньшая мощность сигнала указывает на большую массу или жидкость. По мере уменьшения скорости химического вещества граница раздела газ / жидкость становится менее определенной. Дно сосуда становится газообразным (больше сигнала), а верхняя часть становится пенистой (сигнал меньше). Унос жидкости происходит, когда пена проходит через туманоуловитель. Унос газа происходит, поскольку пузырьки не могут быть отделены.
Рис. 4 — Пример результатов гамма-сканирования (любезно предоставлено CDS Separation Technologies Inc.).
На рис. 5 показан горизонтальный сепаратор, используемый для обработки пенистой нефти. Жидкости проходят через входные циклоны, где центробежное действие помогает разбивать большие пузырьки. Перфорированная пластина после входных циклонов способствует равномерному потоку, а также предотвращению запотевания и пеногашения. Вихревые циклоны на выходе для газа удаляют большое количество жидкости, образующейся в результате образования пенистого масляного слоя. Пенистая масляная подушечка возникает из-за мелких пузырьков, которые невозможно удалить во входных циклонах.
Рис. 5 — Двухфазный сепаратор, предназначенный для разрушения пены (любезно предоставлено CDS Separation Technologies Inc.).
Между перфорированной пластиной и туманоуловителем иногда устанавливаются внутренние устройства с высокой поверхностью, такие как пластины или блоки матриц, чтобы разбивать большие пузыри. Как обсуждалось ранее, теория, лежащая в основе внутренних устройств с высокой поверхностью, состоит в том, что пузырьки будут растягиваться и ломаться, когда их тянут по поверхности. Однако, если большая часть газа проходит через верхнюю часть упаковки, пенистый слой не будет в достаточной степени рассечен, и пузырьки будут извиваться к другому концу.
Парафин
Отложение парафина в сепараторах нефти / газа снижает их эффективность и может вывести их из строя из-за частичного заполнения емкости и / или блокировки туманоуловителя и проходов для жидкости. Парафин можно эффективно удалить из сепараторов с помощью пара или растворителей. Однако лучшим решением является предотвращение начального осаждения в емкости путем тепловой или химической обработки жидкости перед сепаратором. Другой сдерживающий фактор, успешный в большинстве случаев, включает покрытие всех внутренних поверхностей сепаратора пластиком, к которому парафин имеет небольшое сродство или не имеет никакого сродства.Вес парафина заставляет его отслаиваться от покрытой поверхности, прежде чем он приобретет опасную толщину.
Обычно парафиновые масла не представляют проблемы, если рабочая температура выше точки помутнения (температуры, при которой начинают образовываться кристаллы парафина). Однако проблемы возникают во время простоя, когда масло имеет шанс остыть. парафин выходит из раствора и поверхностей пластин. Когда добыча будет восстановлена, поступающая жидкость может быть не в состоянии протекать к участкам с покрытием для растворения парафина.Кроме того, для растворения парафина требуются температуры выше точки помутнения.
Твердые вещества и соль
Если песок и другие твердые вещества непрерывно добываются в значительных количествах с помощью скважинных флюидов, их следует удалить до того, как флюиды попадут в трубопроводы. Соль можно удалить путем смешивания воды с маслом, а после растворения соли воду можно отделить от масла и слить из системы.
Вертикальные емкости хорошо подходят для удаления твердых частиц из-за небольшой площади сбора.Дно емкости также может иметь форму конуса со струями воды для облегчения удаления твердых частиц. В горизонтальных резервуарах песчаные форсунки и всасывающие сопла размещаются вдоль дна резервуара, обычно через каждые 5-8 футов. Перевернутые желоба также могут быть размещены поверх всасывающих сопел, чтобы предотвратить засорение сопел. Система пескоструйной очистки показана на рис. 6 . Систему этого типа иногда трудно использовать во время работы резервуара из-за влияния впрыскивания и всасывания на разделение и контроль уровня.Для сосудов, которые должны быть спроектированы так, чтобы можно было производить очистку песком во время эксплуатации, см. Обсуждение эмульсионной обработки.
Рис. 6 — Пескоструйная система (любезно предоставлена CDS Separation Technologies Inc. ).
Коррозия
Добываемые скважинные жидкости могут быть очень коррозионными и вызывать преждевременный отказ оборудования. Два самых агрессивных элемента — это сероводород и диоксид углерода. Эти два газа могут присутствовать в скважинных флюидах в количествах от следовых до 40-50% газа по объему.Обсуждение коррозии в сосудах высокого давления включено на страницу очистки воды.
Шевеление
Из-за воздействия волн или океанского течения на плавучую конструкцию жидкое содержимое в сепараторе нефти / газа будет возбуждено, что приведет к внутренним колебательным движениям жидкости. Это особенно проблема длинных горизонтальных сепараторов. Плескивание снижает эффективность разделения из-за дополнительного перемешивания, что приводит к уносу жидкости в газовой линии, уносу газа в жидкостной линии и потере контроля уровня.В трехфазных сепараторах снижается эффективность разделения масла / воды и газа / жидкости. Поэтому необходимо разработать внутренние перегородки для ограничения плескания. Акцент обычно делается на внутренних устройствах для гашения волн в газовых сепараторах из-за более значительных движений жидкости.
При проектировании впускных и выпускных устройств необходимо учитывать изменение уровня жидкости от конца к концу. Слишком низкий уровень жидкости может привести к прорыву газа из входных циклонов, тогда как слишком высокий уровень жидкости может вызвать сифонирование жидкости через туманоуловитель.
Таблица 3 дает некоторые оценки естественного периода жидкости для судов, совершающих продольное движение (раскачивание). Эти периоды составляют порядка 10 секунд, что аналогично периоду, установленному для плавучих платформ, таких как платформы с натяжными опорами (TLP) и плавучие суда для добычи, хранения и разгрузки (FPSO) в 10-летних штормовых условиях.
При проектировании планировки следует учитывать совмещение разделителей с движением конструкции.Например, на TLP суда рекомендуется выровнять по их длинному размеру, перпендикулярно преобладающему движению TLP. На судах при выравнивании судов следует учитывать величину и период крена и тангажа. Обычно рекомендуется выравнивать разделители по длине по длине судна.
Доступная литература, как описано Roberts et al. [2] , выделяет две основные особенности внутренних устройств для гашения волн:
- Устранение границы раздела газ / жидкость
- Смещение частоты собственных колебаний сепаратора от частоты платформы
На некоторых судах топливные баки заполняются морской водой по мере расходования топлива для предотвращения проблем, связанных с колебаниями.
Сдвиг собственной частоты обычно выполняется путем сегментирования емкости с помощью поперечных перегородок. Перегородки имеют перфорацию, могут быть размещены по всей жидкой фазе или могут быть размещены в области границы раздела нефть / вода. Однако основные проблемы вызывают следующее:
- Доступ к судну
- Сбор твердых частиц
- Перемешивание — основная проблема.
Можно использовать перегородки по горизонтали по периметру, но они также имеют недостатки. Другие формы перегородок включают наклонные крылья по длине судна для смягчения волн из-за крена, а также вертикальные перфорированные перегородки по длине судна. Таблица 4 подчеркивает различия между горизонтальными и вертикальными перегородками.
Регуляторы уровня
Стабильный контроль границ раздела нефть / вода и газ / нефть важен для хорошего разделения. Типичные настройки уровня двухфазного сепаратора показаны в Таблица 5 . Для трехфазного режима настройки уровня устанавливаются как на границе раздела нефть / вода, так и на уровне границы раздела нефть / газ.
Обычно расстояние между разными уровнями составляет не менее 4–6 дюймов.или минимум 10-20 секунд времени удерживания. Расположение самых низких уровней также должно учитывать осаждение песка / твердых частиц. Эти уровни обычно находятся от 6 до 12 дюймов от дна емкости. Минимальная толщина слоя воды / масла составляет примерно 12 дюймов. Обратите внимание, что эти минимальные настройки могут иметь решающее значение при выборе размера емкости, а не в указанном времени удерживания.
В двух- или трехфазном горизонтальном сепараторе с очень небольшим количеством жидкости / воды используется конфигурация загрузочного или «двухцилиндрового» сепаратора.Все элементы управления интерфейсом тогда расположены в багажнике или нижнем корпусе. Примеры этих типов разделителей можно увидеть в разделе Типы разделителей.
Чтобы заставить жидкость выйти через зазор между трубкой и стенкой, также отводится поток газа. Проходящий поток вынуждается выходить через зазор за счет поддержания более низкого давления во внешнем кольцевом пространстве, чем то, которое находится внутри труб. Это достигается путем создания каналов между кольцевым пространством и полыми сердечниками всех спиновых генераторов.Хвосты этих полых ядер, в свою очередь, открыты для низкого давления вновь генерируемых газовых вихрей. Проходящий поток газа около 5% рециркулирует из трубок для вытягивания жидкости, затем обратно в спин-генератор и выходит из его хвостового конца, где он присоединяется к основному потоку газа.
Номенклатура
ρ c | = | плотность сплошной фазы, кг / м 3 ; |
μ c | = | динамическая вязкость непрерывной фазы, кг / (м ∙ с) или Н ∙ с / м 2 ; |
V c | = | скорость непрерывной фазы, м / с; |
d h | = | гидравлический диаметр. |
V r | = | скорость падения / подъема, м / с; |
V h | = | горизонтальная скорость воды, м / с; |
L | = | длина пакета пластин, м; |
d pp | = | Расстояние между перпендикулярными зазорами пакета пластин, м. |
ρ w | = | плотность воды, кг / м 3 ; |
ρ o | = | Плотность нефти, кг / м 3 ; |
μ w | = | динамическая вязкость воды, кг / (м ∙ с) или Н ∙ с / м 2 ; |
г | = | ускорение свободного падения, 9.81 м / с 2 ; |
D o | = | диаметр капли, м. |
V м | = | расчетная скорость, м / с; |
ρ г | = | Плотность газовой фазы, кг / м 3 ; |
ρ л | = | Плотность жидкой фазы, кг / м 3 ; |
К | = | Коэффициент пропускной способности ячейки, м / с. |
Список литературы
- ↑ Callaghan, I.C., McKechnie, A.L., Ray, J.E. et al. 1985. Определение компонентов сырой нефти, ответственных за вспенивание. SPE J. 25 (2): 171–175. SPE-12342-PA. http://dx.doi.org/10.2118/12342-PA.
- ↑ Робертс, Дж. Р., Басурто, Э. Р., и Чен, П. Я. 1966. Справочник по дизайну Slosh I, NASA-CR-406, контракт № NAS 8-11111. Хантсвилл, Алабама: Космические лаборатории Нортропа.
Интересные статьи в OnePetro
Кариос, Э., Вега, Л., Пардо, Р. и Ибарра, Дж. 2013. Экспериментальное исследование скважинного газового сепаратора для бедных при непрерывном потоке газа и жидкости. Представлено на конференции SPE по искусственному лифту в Северной и Южной Америке, Картахена, Колумбия, 21-22 мая 2013 г. SPE-165033-MS. http://dx.doi.org/10.2118/165033-MS.
Интернет-мультимедиа
Джорджи, Уолли Дж. 2013. Вспенивание в сепараторах: обращение и эксплуатация. https://webevents.spe. org/products/foaming-in-separators-handling-and-operation
Хейкерс, Крис.2012. Воздействие регулирования потока на сепарации. https://webevents.spe.org/products/flow-conditioning-impact-on-separations
Матар, Омар К. 2013. Противопенные добавки в горизонтальном многофазном потоке — влияние на режим потока и разделения. https://webevents.spe.org/products/defoaming-additives-in-horizontal-multiphase-flow-impact-on-flow-regime-and-separations
Внешние ссылки
См. Также
PEH: Масло_и_газ_сепараторы
Размер сепаратора
Типы сепараторов
Способы обработки эмульсией
Водоочистные сооружения
Впуск
Демистер
Коалесцеры
Категория
Сепараторы нефти и газа — PetroWiki
Сепаратор нефти / газа — это сосуд высокого давления, используемый для разделения скважинного потока на газообразные и жидкие компоненты.Они устанавливаются либо на береговой технологической станции, либо на морской платформе. В зависимости от конфигурации резервуаров сепараторы нефти / газа можно разделить на горизонтальные, вертикальные или сферические сепараторы. В группах жидкостей, которые необходимо разделить, сепараторы нефти / газа могут быть сгруппированы в двухфазный сепаратор газ / жидкость или трехфазный сепаратор нефть / газ / вода. В зависимости от функции разделения сепараторы нефти / газа также могут быть разделены на сепаратор первичной фазы, испытательный сепаратор, сепаратор высокого давления, сепаратор низкого давления, разжижитель, дегазатор и т.д.Для соответствия технологическим требованиям сепараторы нефти / газа обычно проектируются поэтапно, в которых сепаратор первой ступени используется для первичного разделения фаз, а сепараторы второй и третьей ступеней применяются для дальнейшей обработки каждой отдельной фазы (газа, нефти и воды). В зависимости от конкретного применения сепараторы нефти / газа также называются дегазаторами или дегазаторами. Дезиквилизаторы используются для удаления диспергированных капель из основного потока газа; в то время как дегазаторы предназначены для удаления пузырьков загрязненного газа из основного потока жидкости.
Другие названия разделителей
Условные наименования сепараторов нефти / газа:
- Сепаратор нефти / газа
- Сепаратор газ / жидкость
- Дегазатор
- Деликулайзер
- Скруббер
- Ловушка
Компоненты сепаратора
Сепаратор нефти / газа обычно состоит из следующих компонентов
- Впускное устройство, расположенное в зоне / секции предварительного разделения для первичного разделения фаз;
- Перегородки после входного компонента для улучшения распределения потока;
- Устройство улучшения разделения, расположенное в секции первичного разделения (гравитационного осаждения) для разделения основных фаз;
- Устройство для удаления тумана, расположенное в газовом пространстве, для дальнейшего снижения содержания жидкости в основном потоке газа;
- Различные водосливы для контроля уровня жидкости или уровня границы раздела фаз;
- Вихревой прерыватель для предотвращения уноса газа на выходе жидкой фазы;
- Обнаружение и контроль уровня жидкости / границы раздела фаз и т. Д.;
- Отвод газа, нефти, воды;
- Устройства сброса давления
В большинстве систем переработки нефти / газа сепаратор нефти / газа — это первая емкость, через которую проходит поток скважины после того, как он покидает добывающую скважину. Однако перед сепаратором может быть установлено другое оборудование, такое как нагреватели.
Функция разделителя
Основные функции нефтегазового сепаратора, а также методы разделения кратко изложены в Табл. 1 .
Требования к сепараторам
Сепараторы необходимы для обеспечения потоков нефти / газа, соответствующих техническим условиям на трубопроводы для продажи, а также для утилизации.
- Нефть должна содержать менее 1% (по объему) воды и менее 5 фунтов воды / миллиона кубических футов газа.
- Для сброса за борт в Мексиканском заливе (GOM) водный поток должен содержать менее 20 ppm нефти.
Сброс давления
Стадия извлечения жидких углеводородов — Поэтапная сепарация (сброс давления) — для максимизации объемов жидких углеводородов. На рис. 1 показана типичная технологическая линия глубоководной GOM. Выделяют четыре стадии разгерметизации:
- высокое давление (л.с.)
- промежуточное давление (IP)
- Нокаут свободной воды (FWKO)
- комбинация дегазатор / установка для очистки нефти (BOT)
Фиг.1 — Типичная производственная линия разделения GOM, состоящая из HP, IP, FWKO, дегазатора и BOT (любезно предоставлено CDS Separation Technologies Inc.).
Объемная вода удаляется на третьей стадии, FWKO, а окончательное обезвоживание выполняется на BOT. В Северном море и других местах вода может быть удалена на судах HP и / или IP. BOT обычно представляет собой установку для электростатической обработки. Иногда BOT включает в себя секцию дегазации, что устраняет необходимость в отдельной емкости дегазатора.Типичные давления на глубоководной платформе GOM для ступеней дегазации:
- 1500 фунтов на кв. Дюйм для HP
- 700 фунтов на кв. Дюйм для IP
- 250 фунтов на кв. Дюйм для IP
- 50 фунтов на кв. Дюйм для FWKO
Дозирование
Защита насосов и компрессоров
Дожимной компрессорный агрегат
На рис. 2 показан соответствующий дожимной компрессорный агрегат
Рис. 2 — Типичная трехступенчатая компрессорная установка (любезно предоставлено CDS Separation Technologies Inc.).
Блок дегидратации
Рис. 3 Блок дегидратации гликоля. Обе системы используют сепараторы в качестве основного компонента в их конструкции.
Рис. 3 — Типичная система дегидратации гликоля, предоставленная CDS Separation Technologies Inc.).
Ориентация сепаратора
В таблице 2 сравниваются преимущества и недостатки вертикальных и горизонтальных сепараторов.Эту таблицу следует использовать в качестве ориентира при выборе.
Рекомендации по проектированию
Размер сепараторов нефти / газа обычно выбирается исходя из теории осаждения или времени удерживания жидкой фазы. Чтобы справиться с резкими скачками жидкости или колебаниями добычи, которые часто встречаются во время добычи нефти / газа, обычной практикой является определение размеров сепараторов нефти / газа с достаточным запасом. Сепаратор обычно делится на следующие функциональные зоны:
- Зона входа
- Зона распределения потока
- Зона гравитационного разделения / коалесценции
- Выходная зона
Каждая зона должна быть тщательно спроектирована для достижения заданной общей эффективности разделения.Более подробная информация представлена на странице размеров разделителя.
Зона входа
Соответствующее впускное устройство необходимо для получения начального объемного разделения жидкости / газа. В большинстве случаев газ уже будет выходить из раствора в трубопроводе, ведущем в сепаратор (из-за падения давления на дросселе или регулирующем клапане). Следовательно, большая часть газа отделяется от жидкости во входной зоне. Из-за проблем с пенообразованием и необходимости более высокой производительности вихревые впускные устройства в настоящее время становятся все более популярными.Для приложений с входным импульсом менее 9 кПа можно использовать лопастной вход.
Типичные воздухозаборники включают:
- Пластины ударные плоские
- Пластины с полированной головкой
- Трубы полуоткрытые
- Входной патрубок
- Впускной патрубок циклонной группы
